Установка розетки: достоинства электротехнического плинтуса

Что такое электротехнический плинтус и его функции

Проводка – дело серьезное, поэтому если вы хотите спрятать в плинтусе провода, то лучше преждевременно позаботиться о вопросе безопасности. Уложить провод, в принципе, можно в любой плинтус. Мало того, вы можете спрятать в плинтусе много проводов и получить настоящий кабельный хаб. Но это не совсем безопасно, так как в случае замыкания плинтус теоретически может загореться, став причиной пожара. Конечно, взять просто и сгореть короба в доме не могут, однако плинтус, например, может начать плавиться и в итоге принести как минимум неприятности.

На сегодняшний день, к счастью, кроме традиционных, на рынке можно прибрести так называемые электротехнические плинтусы. От обычных они в первую очередь отличаются тем, что в них есть специальная коробка, которая служит каналом для проводов. В такую коробку электротехнический плинтус позволяет спрятать от 2 до 4 проводов и безопасно пользоваться проводкой.

Все что вам, по сути, нужно сделать – это открыть плинтус и заложить в него провода.

Специальный плинтус может заключить в себе несколько видов проводов – через такие плинтусные сети проводят кабели высокого напряжения, провода от телефонных и интернет сетей. Плинтус для проводки просто незаменим в офисах, где концентрация техники очень высокая. В таких случаях без розеток на плинтусе просто не обойтись.

Но на самом деле розетки в плинтусе чрезвычайно востребованы и во многих домашних случаях позволяют:

• Скрыть розетки, слив их с плинтусами. В этом случае розетки не портят интерьер, а становятся его частью.
• Удобно использовать любые электроприборы, где бы они не стояли. Вам не нужно переживать, что провода запутаются или что-то будет повреждено, так как розетка находится в непосредственной близости техники, и нет необходимости использования дополнительных тройников и удлинителей.
• Прячут провода электропроводки от детей и животных. Розетка в плинтусе безопаснее, чем удлинитель.

Плинтусные розетки: монтаж распределительной коробки

Для того чтобы розетки в плинтусах стали в вашем доме реальностью, вам потребуется позаботиться в доме о такой вещи, как распределительная коробка. В нее проводится электричество непосредственно из щита, после чего оно распределяется и ведется по плинтусам в любые уголки дома, где впоследствии можно сделать розетки.

При монтаже коробки следует учесть ряд нюансов:

• Для монтажа вам потребуются подрозетники. Это специальные боксы, которые распределяют провода и пускают их в розетки.
• Материал коробки должен быть максимально твердый и жесткий – это важно для фиксации при монтаже.
• Коробку и розетки лучше приобрести от одного и того же производителя. В этом случае они будут максимально удобно сочетаться.
• Качественная и универсальная коробка позволяет распределять провода как электрической сети, так и другую проводку в доме. Например телефонный кабель или провод от ТВ/Интернета.

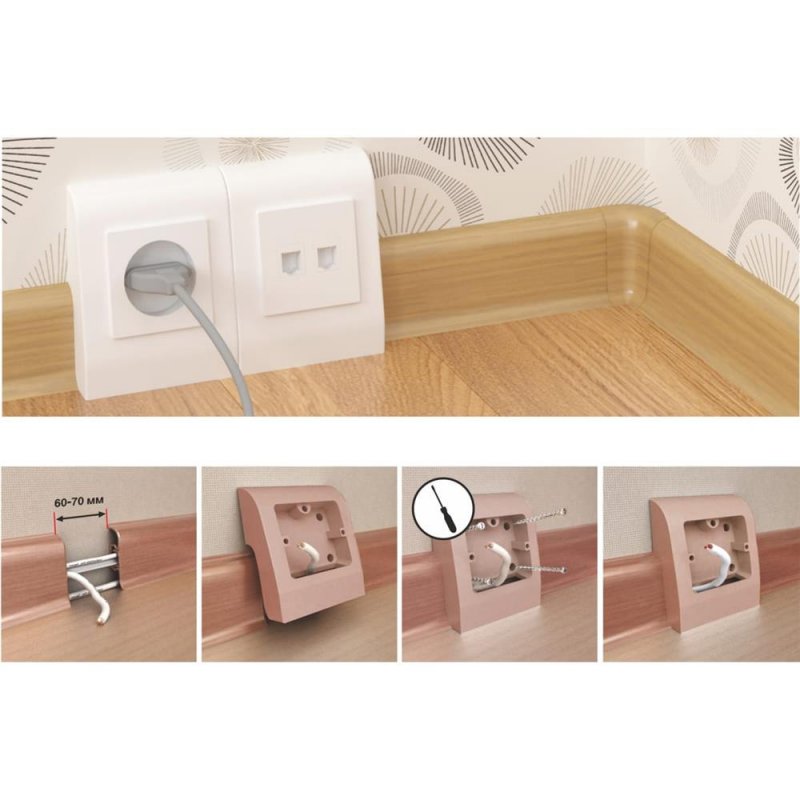

Установка розеток на электротехнический плинтус

Как же лучше монтировать розетки, если вы решили использовать плинту в качестве основы для проводки? В целом, у вас есть два основных варианта. Первый подразумевает монтаж розеток на сам плинтус, в этом случае их можно почти полностью скрыть и сделать незаметными в доме. Это удобно, однако потребует соблюдения некоторых нюансов, нужен подрозетник, который подойдет по форме к вашему плинтусу. Они бывают двух типов – такие, которые касаются при монтаже пола, и такие, которые достигают середины плинтуса. Зачастую лучшим выбором оказываются подрозетники с первой категории.

Второй вариант, который предлагается, это монтаж розетки на стену рядом с плинтусом. В данном случае плинтус необходим лишь для прокладки проводки, далее же, без его повреждения, розетка устанавливается рядом и в нее проводится конец провода. Иногда народные умельцы даже воплощают в жизнь такой бюджетный вариант – берется обычный удлинитель, провод его пускается по длине плинтуса и фиксируется на нем, на самом же конце оставляется розетка с разъемами.

Смысл такого варианта размещения розеток в том, что провода не мешаются под ногами и все выглядит эстетично.

Скрытая проводка в плинтусе: недостатки и достоинства

Несомненно, если в комнате всего одна розетка, и вы расставили мебель таким образом, что техника просто не дотягивается проводами до нее вам не обойтись без подкрепления. Один из лучших вариантов в данном случае – это розетки в плинтусах, но прежде чем браться за реализацию идеи, следует рассмотреть и недостатки данного решения.

Во-первых, вам потребуется специальный плинтус. Если ремонт в квартире или доме уже выполнен, то придется менять существующий плинтус, так как в обычном проводку оставлять нельзя. Если вдруг вы решите все же прокладывать проводку в обыкновенном плинтусе, то будете переживать впоследствии за безопасность, ведь замыкание может действительно привести к возгоранию.

Вторая проблема – это затраты. Вам придется потратить на розетки, распределительную коробку и прочие сопутствующие вещи немало средств, не считая расходы, связанные с непосредственным монтажом.

Но существует и еще одна, совсем неочевидная проблема. Во время влажной уборки в доме в розетки может очень легко попасть вода и это неминуемо приведет к серьезным последствиям. Именно из-за этого многие отказываются от розеток в плинтусах. На самом деле решит вопрос можно – покупайте розетки с крышками и в этом случае внутрь вода точно не попадет.

Монтаж розетки на плинтус (видео)

Что же, как видите, если в вашем доме мало розеток, то не стоит спешить расстраиваться. В наши дни есть отличная возможность воспользоваться специальным плинтусом, в котором проводят кабеля любого типа – электрической сети, ТВ, интернета или телефона. Розетки в плинтусах это не только удобно, но еще и эстетично, как на фото из журналов, так как они прячут провода и создают ощущение порядка и комфорта в доме.

Прокладка кабеля в плинтусе: преимущества и недостатки

Сегодня для создания электропроводки применяется несколько способов. Она может проходить по специальным шахтам в толще стены. Для этого приходится штробить стены, что значительно усложняет ремонтные работы. Множество владельцев недвижимости монтируют электрические кабели открытым способом. В этом случае провода идут по поверхности основания.

Одним из вариантов установки открытой проводки является прокладка кабеля в плинтусе. Этот способ позволяет не нарушить гармоничного вида интерьера. При этом возможно подвести ко всем потребителям не только электрический, но и другие виды коммуникаций (интернет, телевидение).

Прокладка кабеля в плинтусе (фото представлено далее) отличается простотой и скоростью монтажа. При выполнении установки электрических коммуникаций далеко не всегда хозяева квартиры или дома решаются проводить капитальный ремонт. В некоторых случаях приоритетным остается сохранение существующей отделки в первоначальном виде. Именно в этом случае владельцы недвижимости выбирают монтаж провода открытым способом. Применение в этом случае специального плинтуса является хорошим решением.

Также следует отметить, что далеко не для всех помещений разрешается проводить кабель скрытым способом. Например, если дом очень старый или он построен из древесины, рекомендуется устанавливать коммуникации открытым способом. Стоимость плинтуса составляет всего около 80 коп. за планку (2,5 м). Это делает представленный способ монтажа востребованным.

Конструктивные особенности

Прокладка в плинтусе ТВ-кабеля, электрических коммуникаций или провода для интернета возможна при помощи специальных плинтусов. Они отличаются особенной конструкцией и эксплуатационными характеристиками.

Основой такого изделия является кабель-канал. В нем будут проходить все провода. Неблаговидные коммуникации закрываются декоративной накладкой. Она по своей конфигурации полностью соответствует внешнему виду плинтуса.

Электрические провода отличаются повышенной опасностью к возгоранию. Поэтому к материалу, из которого выполнен плинтус, выдвигаются повышенные требования. Он должен быть достаточно прочным, но эластичным. Внутри такой конструкции может быть один или несколько кабель-каналов. Внутреннее пространство конструкции может значительно отличаться в зависимости от области применения.

Разновидности

Прокладка кабеля в плинтусе с кабель каналом является относительно простой задачей. Однако все тонкости этого процесса важно изучить перед началом установки. Существует два основных типа конструкции. Первая категория имеет профиль, в центре которого есть паз. Он закрывается специальной вставкой. Второй тип конструкции включает в себя профиль определенной конфигурации. После размещения внутри его кабель-канала проводов, он закрывается полностью специальной накладкой.

Первую категорию плинтусов выбирают, если необходимо спрятать до 6 проводов. Если же кабелей будет около 10 или даже больше, нужно отдать предпочтение второй разновидности.

Представленные конструкции изготавливают из различных материалов. Наиболее популярным среди потребителей является плинтус из ПВХ. Он отличается приемлемой ценой. В продаже присутствует множество оттенков и фактур декоративных накладок для таких кабель-каналов. Поэтому подобные конструкции легко впишутся практически в любой тип интерьера.

Устройство плинтуса

Плинтус напольный для прокладки кабеля монтируется на основание стены. Внутри него проходит один или несколько кабель-каналов. Это позволяет провести практически любые коммуникации к технике, осветительным приборам. После укладки провода вся система закрывается декоративной панелью.

Независимо от модели и предназначения подобные конструкции включают в себя несколько основных составляющих. К ним относятся каркас, декоративная соединяющая планка. Также при установке конструкции применяются соединители внешних и внутренних углов. Всю систему закрывает декоративная внешняя панель.

Каркас нужно монтировать на основание стены прямо возле пола. Для этого применяются саморезы. Остальные конструкционные элементы собираются вручную. Для этого не потребуется применять специальный инструмент. Это значительно упрощает и ускоряет монтаж. Такую работу просто выполнить самостоятельно, даже не имея высокой квалификации в области проведения ремонтных работ.

Материал

Плинтус напольный для прокладки кабеля может быть изготовлен из разных материалов. Чаще всего для таких конструкций применяется пластик, дерево и алюминий. Это определяет основные эксплуатационные характеристики плинтуса.

Пластиковые конструкции монтируются у основания пола. Кабель-канал в них расположен в центре. Разъемы можно выводить за пределы профиля. Для этого применяются специальные участки вывода. На рейке профиля есть разделители, которые предполагают укладку нескольких типов проводов внутри конструкции.

Гораздо реже можно встретить в продаже деревянные плинтусы с кабель-каналом внутри. Чаще всего подобные изделия создаются под заказ. Внутри такого изделия можно прокладывать только один провод. Он должен отличаться высоким классом изоляции. В противном случае велика вероятность возгорания проводки в процессе эксплуатации.

Наибольшей огнестойкостью отличается алюминиевый плинтус. Он может вместить в себя много разных проводов, которые обладают высокой мощностью.

Преимущества

Существует масса преимуществ прокладки кабеля в плинтусе. Такой способ монтажа требует минимального количества затрат рабочего времени. После установки электропроводки практически не остается пыли, строительного мусора. Это позволяет проводить ремонтные работы без ущерба для отделки, мебели и прочих элементов интерьера.

Если необходимо создать дополнительную розетку, подключить новый телевизор или выполнить прочие подобные работы, применение плинтуса является оптимальным решением. Все провода будут скрыты от посторонних глаз. Целостность и гармония интерьера в этом случае не будет нарушена.

При использовании представленной конструкции розетки монтируются близко к поверхности пола. Это позволяет избежать свисания проводов от бытовой техники вдоль поверхности стены. Это также значительно улучшает общий вид интерьера. Стоимость монтажа будет доступной практически для каждого. Поэтому многие владельцы квартир, частных домов выбирают установку проводов в плинтусе.

Недостатки

Существуют и определенные недостатки прокладки кабеля в плинтусе. К ним следует отнести низкий отвод тепла от внутренних элементов конструкции. Если провод находится в каналах в толще стены, этот показатель будет гораздо выше. Такая особенность значительно снижает область применения подобных конструкций. Плинтус нельзя применять для проводов, номинальная нагрузка которых превышает 3,5 кВт.

Внутрь кабель-канала практически невозможно уложить несколько трехжильных проводов с сечением каждого элемента 2,5 мм². В штробу уложить такие провода будет гораздо проще.

При выборе монтажа электрических коммуникаций при использовании плинтуса нельзя подключать розетки последовательно. К каждой из них должна идти отдельная линия. В противном случае система может перегреваться. Это является пожароопасной ситуацией. При несоблюдении требований строительных норм и правил подобный монтаж может привести к короткому замыканию. Это угрожает жизни и здоровью людей, их имуществу.

Некоторые рекомендации

Прокладка кабеля в плинтусе имеет несколько особенностей. Эксперты настоятельно рекомендуют ознакомиться с ними перед началом монтажа. Следует учесть, что найти в продаже розетки, предназначенные для установки на плинтус, достаточно сложно. Поэтому чаще всего подобные элементы конструкции выводят на стену. В этом случае потребуется либо штробить стену (чего хотелось бы избежать), либо выводить провод сквозь плинтус. В этом случае декоративную накладку конструкции придется разрезать. Провод будет проходить по поверхности стены. Нарушив целостность декоративной накладки, можно получить в итоге неаккуратный вид конструкции. Лучше всего выводить провода для создания розеток в незаметном, скрытом от глаз месте.

Там, где проводка будет огибать дверные проемы, потребуется выбрать иной способ монтажа провода. Здесь он, по понятным причинам, не сможет проходить внутри плинтуса. В некоторых случаях хозяева квартиры или дома прячут электрические коммуникации под наличники. Иногда без штробления стен обойтись не получится.

Подготовка к монтажу

Перед началом монтажа необходимо рассмотреть подробную инструкцию прокладки кабеля в плинтусе. Сначала потребуется выполнить несколько подготовительных операций. Материал необходимо подбирать в соответствии с интерьером комнаты. Количество планок приобретают, рассчитав периметр помещения.

Нужно создать план, на котором будет указано, где будут установлены бытовые, осветительные приборы, а также розетки и выключатели. Необходимо подготовить схему прокладки кабеля. При этом учитывают его назначение. Далее производится расчет количества кабеля, его сечения (в соответствии с номинальной нагрузкой).

В соответствии с существующей потребностью, нужно определить, сколько кабель-каналов должен иметь плинтус. Телефонные, телевизионные и электрические провода должны проходить в отдельных каналах. При этом важно учитывать номинальную мощность кабеля. Он не должен превышать 3,5 кВт.

Подготовка поверхности

Также перед началом работы необходимо подробно рассмотреть, как снять плинтус для прокладки телевизионного кабеля, электрических и прочих коммуникаций. Существующие конструкции потребуется аккуратно убрать. Это нужно делать очень осторожно, дабы не повредить поверхность стены и пола.

Все гвозди, саморезы и шурупы нужно убрать. На поверхности стен и пола не должно быть никаких посторонних элементов. Если отделка в этом месте начинает осыпаться, необходимо зачистить ее, прогрунтовать основание. Далее наносится новый слой штукатурки. Монтаж плинтуса производится исключительно на ровные стены. В противном случае между основанием и плинтусом могут появиться большие щели.

Далее нужно убедиться, что поверхность для монтажа чистая, не имеет пыли, грязи и прочих ненужных веществ. После этого можно изучить технологию монтажа самого плинтуса. Она представлена производителем. Эту процедуру выполнить несложно самостоятельно.

Начало монтажа

После проведения соответствующей подготовки можно приступать к прокладке кабеля в плинтусе. Монтаж начинают с разборки планки. Сначала нужно прикрепить на основание каркас.

Работу начинают выполнять от внешнего угла комнаты. Каркас крепят при помощи саморезов по всему периметру помещения. В углах нужно устанавливать соответствующие соединительные элементы.

Фиксация профиля

Сначала нужно приложить планки к стене. Каналы, по которым будет проходить кабель, должны быть повернуты наружу. При помощи маркера нужно обозначить места для вкручивания саморезов. В некоторых моделях отверстий в планках нет. Их потребуется просверлить самостоятельно. Расстояние между крепежными элементами должно составлять не более 35 см. От угла и края планки первый саморез должен располагаться на расстоянии не более 10 см.

По намеченным точкам высверливают при помощи перфоратора отверстия. Планка крепится на основание.

Прокладка провода

Прокладка кабеля в плинтусе может проводиться сразу после установки планки. Также должны быть зафиксированы угловые соединения. В соответствующий кабель-канал устанавливаются провода определенного типа.

Если провода к розеткам будут проходить по канавке в толще стены, их необходимо установить при выполнении прокладки. Если провода будут проходить по поверхности стены, нужно сделать в соответствующих местах прорези на декоративной накладке.

Очень важно не забывать оставлять петли для последующего подключения розеток, бытовых приборов. Если этого не сделать или оставить малый запас провода, систему впоследствии придется разбирать.

Далее систему проверяют при помощи специального оборудования. Декоративный короб закрывают.

Рассмотрев особенности прокладки кабеля в плинтусе, можно выполнить работу самостоятельно.

Какой способ прокладки домашней электропроводки выбрать » сайт для электриков

Достоинства и недостатки монтажа

Электропроводка в плинтусах имеет свои преимущества и недостатки. К основным достоинствам относят:

• Такой способ монтажа разрешен согласно главе 2.1 ПУЭ п.2.1.4.
• Проложить электрический кабель можно без повреждения обшивки стен и отделки.
• Защищенная панель на каркасе легко снимается без применения дополнительных инструментов.
  Благодаря этому можно легко и быстро заменить поврежденные провода или осуществить ревизию проводки.
• На строительном рынке предоставляется большой выбор данной продукции. Благодаря этому можно подобрать плинтус на любой вкус и пожелания. Провода могут располагаться как на одной полке, так и на нескольких.

Но помимо преимуществ, проводка в плинтусе имеет и свои минусы. К основным недостаткам относят:

• Как правило, дешевые изделия изготавливают из дешевых материалов. И как результат – увеличивается риск растрескивания или повреждения при монтаже или эксплуатации.
• Со временем между электротехническим коробом и полом появляются щели из-за гибких краев конструкции. В них попадает мелкий мусор и пыль, которую очень сложно оттуда убрать.
• Полимерные покрытия и материалы не переносят воздействия ультрафиолетовых лучей – трескаются и выцветают.

Вот и все, что мы хотели рассказать вам о данном способе электромонтажа. Теперь вы знаете, что собой представляет проводка в плинтусах, как произвести монтаж своими руками и какие плюсы и минусы данного варианта электропроводки.

Наверняка вы не знаете:

• Как спрятать провода в квартире
• Электрическое отопление плинтусного типа
• Какие бывают кабель-каналы

Пожаробезопасность

Большая часть электротехнических кабелей сделана из пластика, поэтому возникают вопросы по пожаробезопасности. Если не брать в расчет совсем дешевые варианты с рынка, все остальные делают из пластмассы, которая горение не поддерживает и не распространяет. Более серьезные производители еще и «малодымный» материал используют. Такой электротехнический плинтус с точки зрения пожарной безопасности — приемлемый вариант.

Электробезопасность гарантирована при соблюдении условий эксплуатации кабелей

Ну, а чтобы быть уверенным в пожарной безопасности, берите еще и кабели с запасом по сечению и в негорючих оболочках. И именно кабели, а не провода, если речь идет о проводке. Разница есть и не только в цене.

Предварительные мероприятия перед монтажом

Для этого надо сравнить характеристики кабельных каналов в плинтусе с прокладываемыми кабелями. Ширина, высота, сечение каналов в мм2 предоставляется в документации к ним. Рассмотрим отдельный пример:

Сравнение двух вариантов трехканального плинтуса серии МЕХ

Плинтус серии МЕХ	Общее сечение канала в мм2	Полезное сечение. мм2	Полезное сечение по каналам мм2	Вместимость проводов различного сечения по каналам в штуках.
1,5 мм2	2.5 мм2	4 мм2	6 мм2
1	2	3	1	2	3	1	2	3	1	2	3	1	2	3
60х16/3	702	502	163	176	163	20	22	22	14	15	14	11	12	11	8	9	8
75х20/3	1113	800	232	331	232	29	42	29	20	28	20	16	23	16	12	17	12

В кабельных линиях плинтусов для пола можно прокладывать не только провода электропитания, туда отлично укладывается:

• Коаксиальный кабель для входного сигнала телевидения или интернета;
• Телефонная пара, от городского АТС;
• Кабели для локальных компьютерных сетей и провода другого назначения.

Делая выбор конструкции плинтусов, учитывайте все факторы.

Есть три основных метода отвода розеток от плинтусной проводки:

Подсчитав количество и закупив все необходимые элементы можно приступать к монтажным работам.

Преимущества и недостатки

Монтаж плинтуса с проводкой занимает меньше времени, чем прокладка проводов в штробах

Плинтусные розетки имеют ряд положительных моментов для мастера:

Есть у плинтусных розеток и некоторые минусы. К ним относят:

• Умеренную ударопрочность. При частых механических повреждениях мультибокс может расколоться.
• Доступность для детей. В доме, где есть малыши, такие розетки лучше не ставить или монтировать их с учетом расстановки высокой мебели, чтобы перекрыть доступ к точке питания.
• Негативное воздействие влаги на всю проводку при случайном потопе в доме или пролитом ведре воды непосредственно на розетку.

Принципы монтажа

Болгарка для резки плинтуса

Для проведения работ мастеру понадобятся:

• Перфоратор для формирования отверстий под дюбели.
• Ножовка или болгарка для резки плинтуса. Шлифмашина делает более ровный срез.
• Молоток, оснащенный добойником.
• Рулетка/линейка и строительный карандаш.
• Бокорез для снятия оплетки с кабеля.
• Отвертка.

Также для устройства скрытой проводки мастеру придется заготовить такие материалы:

• Пристенный бордюр (он же плинтус), оснащенный кабель-каналом. Его цвет и высота могут быть произвольными.
• Торцевые заглушки в нужном количестве.
• Кабель (трехжильный для заземления или двухжильный — без него).
• Плинтусная розетка (мультибокс).

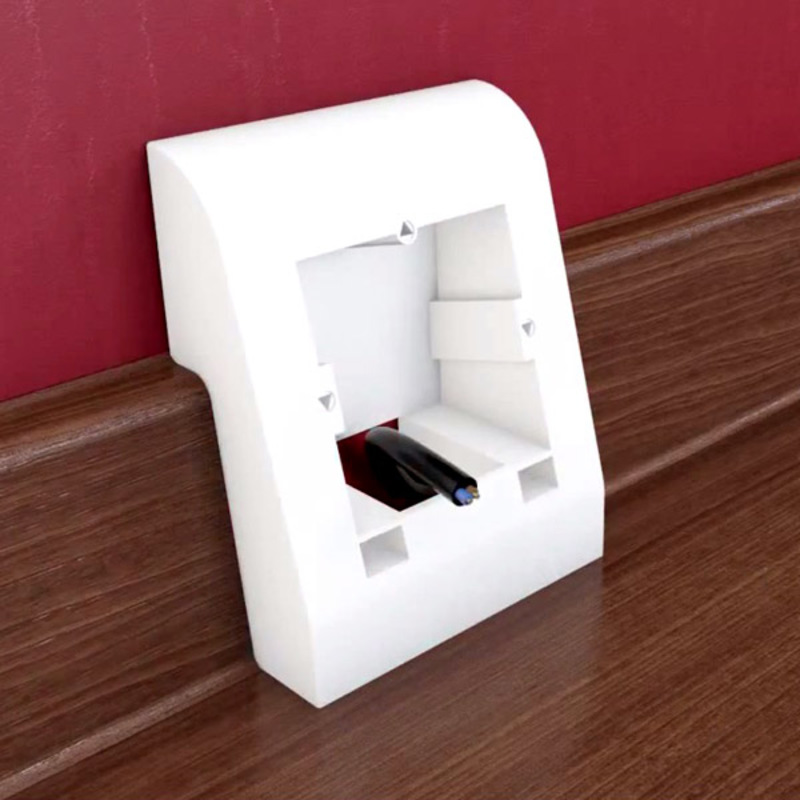

Мультибокс

Подрозетник представляет собой короб с переходником внизу

Это специальная плинтусная накладка, которая имеет вырезы под профиль пристенного бордюра. Укладывается на него вплотную. В продаже есть разные модификации профилей, так что можно выбрать любой мультибокс под всякий плинтус.

Чаще накладку используют для установки обычной розетки. Но в ней можно размещать выходы под кабели телефона, интернета и пр. Монтируется мультибокс максимально просто и быстро.

Кабель-канал

Несмотря на то, что часто в ПВХ-плинтусе уже есть встроенный канал, некоторые мастера предпочитают использовать отдельные пластиковые П-образные короба под укладку кабеля. Внешне каналы различаются по глубине и высоте, что позволяет проложить в них одновременно от 2 до 5 проводов. Сверху короб закрывается декоративной крышкой. Кабель канал укладывают под плинтус (кроме деревянных или каркасных домов).

Розетки внутренние и внешние

Встроенные точки питания монтируют в мультибокс, а наружные используют в тандеме с кабель-каналом при укладке проводки в деревянных домах. Если внутреннюю точку питания можно использовать по любым стенам, кроме древесины, то для применения внешней розетки ограничений нет.

Все гениальное – просто

Идеи совмещать несколько функций в одном предмете всегда пользовались огромной популярностью, поэтому неудивительно, что плинтус напольный с кабель-каналом так востребован при отделке помещений. С его помощью можно красиво и аккуратно заделать щель между сопряженными поверхностями, и спрятать провода, коих сейчас не счесть: телефон, интернет, ТВ, подсветка, электропроводка и пр.

По конструктивным особенностям плинтус с кабель-каналом можно разделить на два вида: профиль с пазом посередине, который закрывается декоративной вставкой, и профиль, состоящий из основания, полностью закрывающегося декоративным элементом.

Первая модель более распространена, но может вместить в себя всего 5-6 проводов в кабель-канале, но форма плинтуса выполнена таким образом, что можно спрятать еще столько же до монтажа хлыста по месту. Второй вид плинтусов позволяет уложить в кабель-канал 10 и более проводов разного назначения.

Стандартный хлыст с кабель-каналом позволяет уложить 5-6 проводов

Материалы

Пластиковый плинтус с кабель каналом – самый востребованный и недорогой профиль, завоевавший свои лидирующие позиции среди аналогов из других материалов, благодаря очень доступной цене, практичности, стойкости к механическим воздействием и микроорганизмам. Его можно назвать универсальным, так как профиль представлен в разных размерах по ширине и высоте, по расцветке и фактуре декоративного покрытия плинтус пвх с кабель-каналом можно подобрать в любой интерьер.

Огромный спрос на такие модели профиля с кабель-каналом подтолкнул к модернизации технологий производства деревообрабатывающие предприятия. На волне конкуренции появился плинтус деревянный с кабель-каналом, а так же шпонированные и МДФ ламинированные профили с пазами под проводку. Теперь установка плинтусов для паркета, ламината и прочих половых покрытий из натурального дерева стала значительно легче.

Практика показала, что кабельный плинтус – это удобное приспособление для укладки проводов. Но кроме этой практической функции кабель-канала, огромную роль играет и эстетическая составляющая: верхняя декоративная планка скрывает крепление профиля к поверхности, лицевая часть остается целой, ее не требуется замазывать и подкрашивать, не торчат шляпки гвоздей или саморезов.

Электропроводка в плинтусе, на фото способ, как спрятать много проводов

Чтобы удовлетворить спрос самых требовательных к интерьеру покупателей, рынок предлагает и алюминиевый плинтус с кабель-каналом. Как правило, он состоит из основы с пазом, а на нее фиксируется декоративная металлическая планка. Такой профиль с кабель-каналом востребован в помещениях со специфичным микроклиматом и со сложными условиями эксплуатации, например, в общественных местах, с огромной проходимостью.

Надо отметить, что цена на плинтусы с кабель-каналом из этих материалов несколько выше пластиковых аналогов, но зато появилась возможность отделывать периметр пола из разных материалов, и при этом не мучится выбором плинтуса из того, что есть, как в былые времена.

Некоторые профили не имеют кабель-канала, но их задняя часть смоделирована таким образом, что можно спрятать провода, на фото показано, как проложить кабель в плинтусе, не имеющем специального паза

Установка плинтуса с кабель каналом

Ранее мы уже рассказывали об установке напольных плинтусов. Особенности монтажа электротехнического плинтуса зависят от его устройства. Тот, который со встроенным желобом, монтируется как обычный — прижимается нижним краем плотно к полу. При монтаже моделей со съемной лицевой панелью надо знать одну хитрость.

Углы и края оформляются специальными доборными элементами

Со съемной крышкой

Отрезаются куски нужной длины при помощи обычной ножовки с полотном с мелким зубом. Хорошо режется полотном по металлу. Режут весь плинтус в сборе с надетой крышкой.

Перед началом монтажа снимается планка, прикрывающая кабель-канал. Шурупы или дюбеля закручиваются в выемку, которая и является кабель-каналом. Если стенка тонкая, под шляпку лучше уложить шайбу.

Для бетона и кирпича применяют дюбеля, в гипсокартон ставят особый крепеж, а в дерево саморезы

Для оформления углов есть специальные доборные элементы: наружные и внутренние углы, соединители для планок. В них отрезки плинтусов просто вставляются. Но беда такой системы в том, что эти «запчасти» выскакивают. Поэтому их рекомендуют садить на прозрачный силиконовый герметик. Система сначала собирается, затем в нее прокладываются провода.

И еще один момент по монтажу. Не всегда просто заводить кабели в уже собранную систему. Некоторые доборные элементы сделаны неудобно и затрудняют протяжку проводов. Поэтому имеет смысл укладывать их по мере установки. И еще, если собираетесь заправлять кабели не только в выемку, но и в пространство, образовавшееся снизу и сверху, их точно надо закладывать до того, как прикрепили плинтус к стене.

https://youtube.com/watch?v=AavzJ3NxLyE

Электротехнический плинтус со съемной лицевой частью

При монтаже электрического плинтуса второго типа с лицевой частью и «спинкой», которая крепится к стене, ситуация похожа. Но тут дело в том, что закрепить планку надо на одинаковом расстоянии от пола. Иначе надеть декоративную часть будет проблематично. Мягкий нижний край облегчает дело, но он всего один-два миллиметра. Так что установка должна быть действительно точной. Как же быть? Использовать «образцы».

• Отрезаем два небольших куска от лицевой части — сантиметров по 7 длиной. И используем их для выставления планки на нужном уровне.
• От той точки, где планируем установить крепеж, отступаем несколько сантиметров и ставим кусок декоративной планки — с одной и с другой стороны. Этот участок выставлен именно на такую высоту, которая нужна.

Второй тип электротехнических плинтусов — со съемной лицевой панелью

Крепеж ставим в промежуток между двумя «образцами».
Передвигаемся дальше и так пока не установим все отрезки.

Такой способ позволит прикрутить планку на одном уровне относительно напольного покрытия, даже если оно не слишком ровное. Так что при установке декоративной планки проблем не возникает.

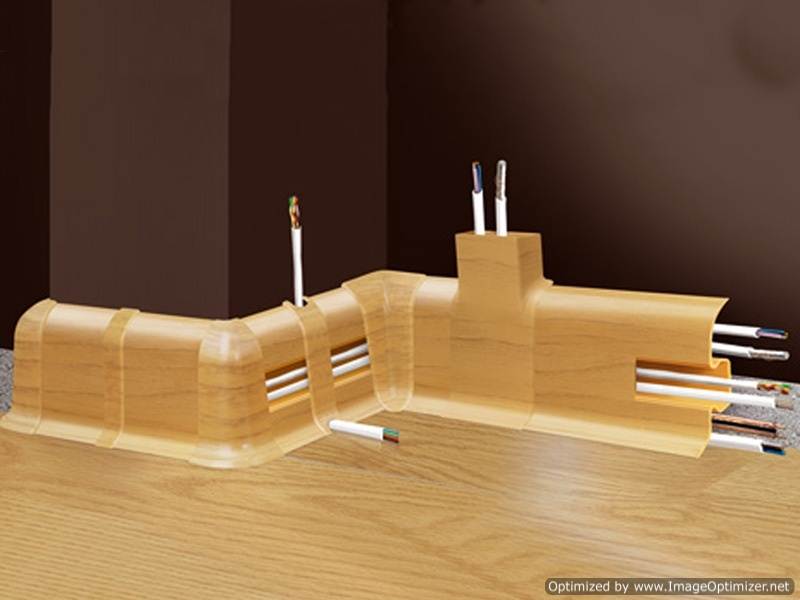

Как ввести и вывести кабель из плинтусного кабель-канала

При укладке кабелей в электротехнический плинтус надо вводить кабели и выводить их. Большая часть пластиковых имеет мягкий край. Он больше похож на резину, чем на пластик. В таком случае провести провода не составит труда. За счет эластичности кромка просто отодвинется.

Как ввести и вывести кабель в плинтус

Если же края жесткие, попробуйте слегка разогреть и отогнуть. Как вариант — сделать небольшие надрезы. Но это смотрится хуже всего, так как сделать все идеально сложно. Проще уж нагреть и отогнуть. Но греть не на открытом огне — это раз. И потренируйтесь, для начала, на ненужном отрезке — это два.

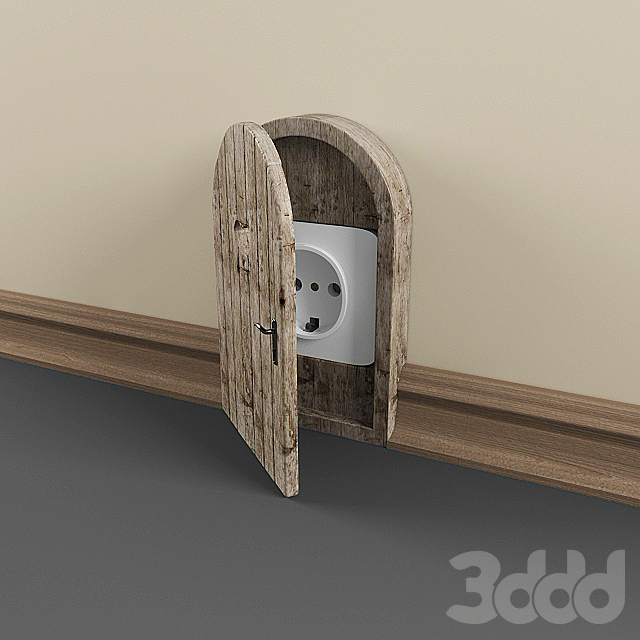

Розетки на плинтусе

Некоторые фирмы разрабатывают розетки, которые можно устанавливать между двумя кусками планки в любом месте. Вырезать ничего не нужно. Все разработано так, что модуль фиксируется на планке (до щелчка), а недостающая часть закрывается декоративной планкой того же типа. Обычно это дорогие системы, которые сделаны в Европе и там же сертифицированы.

Специальные розетки можно монтировать прямо на плинтус

Отрицательные стороны

Пластик хрупок и легко ломается при перестановке мебели

Выбирая пластиковый плинтус под проводку, обыватель сталкивается еще с одной проблемой.

Существующие модели не всегда способны вместить нужное количество кабелей и гарантировать полную безопасность жильцов.

Такая конструкция не обеспечивает эффективную защиту для скрытых в ней проводов. Тонкие стенки плинтуса легко повредить при перестановке мебели или в ходе генеральной уборки.

Пластиковый плинтус легко разрушается под воздействием негативных факторов, таких как:

• ультрафиолетовые лучи;
• механические повреждения;
• химические вещества, включенные в состав моющих и чистящих средств.

Установка пластиковых плинтусов является процессом, не требующим больших материальных затрат и привлечения квалифицированных специалистов, но малейшая ошибка при монтаже приведет к поломке самого плинтуса.

Особенности некоторых конструкций не дают возможности разместить внутри плинтуса нужное количество проводов.

Часто в плинтус попадают пыль и мусор, которые сложно удалить

Потребителю придется приобрести более дорогостоящий многожильный кабель и точно рассчитать предстоящую нагрузку. Еще один недостаток проводки в плинтусе – скопление пыли и мелкого мусора, который достаточно трудно удаляется во время уборки.

В пространстве между напольным покрытием и самим плинтусом, образующимся под воздействием изменения температуры и уровня влажности в помещении, собирается довольно большое количество мусора, который приводит к поломке из-за усиливающего нагревания кабеля. Подробнее о закладывании кабеля под плинтус смотрите в этом видео:

https://youtube. com/watch?v=2Dc3LcS2csQ

Нельзя назвать прочными и долговечными защелки, с помощью которых фиксируется защитная планка кабель-канала. Необходимость убедиться в целостности кабеля или подозрение на существующую неисправность заставляют потребителя вскрывать этот канал с помощью инструмента, что приводит растрескиванию плинтуса и снижению уровня защищенности находящихся в нем проводов.

Последовательность монтажных работ

• Если стоит старый деревянный плинтус, аккуратно демонтируй те его, чтобы не повредить ровную поверхность стен и полов.
• Удалите оставшиеся гвозди или шурупы в стенах и напольном покрытии, при необходимости отшукатурьте стены, добившись ровного покрытия у основания пола. Характерная ошибка начинающих монтажников, момент очень важен, на неровной поверхности могут быть крупные щели между плинтусом и стеной.
• Разберите короб панели плинтуса, возьмите каркас установочной планки, первые этапы по установке и прокладки кабеля осуществляются на ней.

• Монтаж начинается от внешнего угла по всему периметру комнаты, поэтому закрепите на торец планки соответствующий угловой соединительный элемент. Приложите конструкцию в угол между стеной и полом так чтобы каналы, куда укладывается кабель, были снаружи, развернуты к вам.

• Через имеющиеся в планке отверстия для крепления, маркером на стене сделайте отметки. В некоторых моделях пластиковая планка этих отверстий не имеет, просверлите их сами.

Вариант установки розетки над плинтусом

• В зависимости от конструктивных особенностей планки кабеля укладываются в один кабельканал или на отдельные полки. При необходимости компактной укладки можно применять пластиковый жгут, который плотно стягивает провода в единый пучок.
• Укладывая проводку, особенно когда стягиваете ее жгутом не забывайте делать отводы в запланированных местах. Оставляйте петли для разделки проводов и подключения в универсальных коробах, которые встроены в структуру плинтуса. Это одна из характерных ошибок, которая имеет тяжелые последствия, проводку придется разбирать и перекладывать заново. Наращивать, делать лишние соединения в новой проводке не желательно.

Универсальный короб с розеткой

После окончания укладки декоративные панели можно закрепить на свои места, получится идеально ровный плинтус, под которым скрыты все коммуникации.

Конструктивные особенности напольных плинтусов с элементами под электропроводку

Учитывая спрос потребителей, производители делают разнообразные конструкции плинтусов  для прокладки проводов. Основой для плинтуса является каркас с кабельканалами, которая закрывается декоративной крышкой. Учитывается материал, из которого изготавливаются изделия, в связи с повышенной опасностью возгорания он делается из негорючих материалов. В большинстве случаев это прочный и эластичный пластик, плинтуса могут быть одноканальные и многоканальные. Одноканальная модель предусматривает  широкий канал, в который укладывается нескольких кабелей, от трех до пяти в зависимости от диаметра.

Есть удачная конструкция, когда кабель канал крепится на стену, повода укладываются в него, на него и под него, получается три отсека. Потом сверху фиксируется декоративная панель и получается отличный плинтус, со скрытой проводкой.

Плинтус с 3 каналами

Независимо от различий, модели и производителя плинтусов все они имеют общие основные элементы:

• Каркас;
• Декоративные соединяющие планки;
• Соединители для внутренних углов;
• Соединители для внешних углов;
• Внешняя декоративная панель.

Крепится каркас к стене внизу у самого пола, остальные элементы фиксируются вручную, для сборки не требуется высокой квалификации и специального инструмента. Поэтому строители и электромонтажники с удовольствием используют эту технологию при отделке помещений в жилых и административных помещениях, каменных и деревянных зданиях. Плинтуса имеют различные цвета, ламинируются под дерево разной породы, для заказчиков большой выбор для любого интерьера. С технической точки зрения считают, что это метод укладки открытой проводки, но по факту она надежно спрятана и защищена от внешнего воздействия.

Электротехнический плинтус – решение проблемы укладки кабелей в квартире

Проблема маскировки проводов остается актуальной не только для новостроек, но и для старых домов. Во время капитального ремонта вторичного жилья часто возникает необходимость заменить устаревшую износившуюся проводку, которая не выдерживает нагрузку, ведь с каждым годом все больше в квартире появляется различных технических устройств.

Провода в помещении обязательно нужно скрывать

Нередко в помещении провода располагают вдоль стен, что выглядит крайне не эстетично. К тому же такие провода могут стать источником угрозы, ведь их легко повредить. А дети и домашние любимцы не осознают опасности, которую несет проводка, из-за чего могут стать жертвами несчастных случаев. К счастью, сейчас существует несколько основных способов, которые позволяют изолировать провода, убрать их с глаз и обезопасить окружающих от контакта с ними.

Таблица. Способы маскировки электропроводов.

кабель канал пвх

Особенности конструкции

Открытая электропроводка – это монтаж навесного оборудования на поверхности стен или потолков.

Существует несколько видов плинтусов, которые используют в качестве приспособления, позволяющего скрыть не один, а несколько кабелей.

Кабель-каналы чаще всего рассчитаны на провода

Однако большинство моделей способно вместить только один электрический провод, что значительно усложняет выполнение работ.

Открытый способ укладки проводов – это:

Размещение кабелей внутри специальных пластиковых каналов. Такой тонкий короб позволяет скрыть провод, идущий по стенам или потолку. Чтобы не испортить созданный в помещении дизайн, используют не только обычные П-образные короба, но и дизайнерские модели, способные стать украшением комнаты

Однако и те, и другие достаточно сильно выделяются на поверхности финишного покрытия и привлекают к себе внимание окружающих.
Гофрированные пластиковые трубы обеспечивают качественное усиление изоляции, но выглядят не эстетично и не могут быть использованы в ходе ремонта жилых помещений.
Пластиковые плинтуса созданы с расчетом на то, что в моделях, оборудованных несколькими отделениями под кабели, можно будет поместить провода, идущие к розеткам, бытовой технике и лампам освещения. Правда большая часть моделей, реализуемых современными производителями, рассчитана на укладку только одного провода.

В неотапливаемых помещениях пластиковые плинтуса лучше не устанавливать

Во время эксплуатации электрические провода нагреваются и тесный контакт нескольких жил может стать причиной возникновения пожара.

Внутри пластикового плинтуса не предусмотрена возможность быстрого и качественного охлаждения всех составляющих проводки, а сам плинтус быстро нагревается и легко плавится.

Определенные существующие недостатки проводки в плинтусе не позволят осуществить такой монтаж на неостекленном балконе или в ванной комнате. Это касается всех помещений, для которых характерной чертой является повышенная влажность.

Конструкция плинтуса

Электрическая проводка располагается в очень простой электротехнической конструкции. Как правило, используется такой материал, как прочный пластик, гибкий и эластичный. При выборе планки следует учитывать уровень защиты от возгорания. Некоторые бытовые модели обладают пониженной горючестью и их не желательно использовать при прокладке силовых кабелей.

По конструкции электротехнические плинтуса схожи между собой: состоят из пластины, которая крепится к стене, места, где прокладывается кабель и верхней крепежной оболочки. Электропроводка прокладывается в специальные полки. Но есть такие модели, которые содержат только одно углубление, где лежит проводка из 3–5 кабелей. Наружная панель представляет собой защитную пластину, которая способна надежно фиксироваться к конструкции без дополнительных инструментов.

Электропроводка в электротехническом плинтусе используется не только в квартире. Она стала очень популярна и на даче или в деревянном доме. Это объясняется тем, что монтаж такой планки быстрый, удобный и экономически выгодный, при этом электрическая проводка будет надежно спрятана от посторонних глаз.

Предварительные мероприятия перед монтажом

Перед тем как приступить к монтажу электропроводки внутри плинтусов, придется провести ряд подготовительных мероприятий. Пренебрегать ими не стоит, ведь за их счет удастся обеспечить максимально быструю и правильную установку, учитывая при этом и декоративные аспекты.

Для начала стоит определиться с цветом и размерами плинтусов. В этом Вам поможет наша статья. Здесь все будет зависеть от пожеланий владельца квартиры, а также от интерьера комнат и их габаритов. Так, в помещении с высокими потолками не стоит монтировать узкие плинтуса. В комнатах темных не применяются кардинально светлые или темные отделочные планки, если они не сочетаются с другими интерьерными элементами.

Еще до начала монтажа плинтусов и прокладки проводов следует определиться, где будут располагаться различные электротехнические устройства. Это позволит выбрать правильное расположение розеток и проложить кабели максимально скрытно

Лучше всего сразу же составить схему, где и как будут прокладываться провода.
Важно провести подсчеты количества плинтуса – оно будет зависеть от периметра комнаты. Не стоит забывать учитывать и количество возможных отходов, которые образуются во время резки материала

Это около 5-10%.
На этапе проектировки просчитывается также и размер кабель-канала. Здесь выбор будет зависеть от того, сколько проводов будут в него укладываться.

Порядок выполнения работ при установке плинтуса

На подготовительном этапе важно не забыть посчитать и приобрести и комплектующие в необходимом количестве. Они не только облегчат процесс монтажа, но и сделают всю конструкцию красивой и аккуратной

При этом комплектующие должны подходить по цвету и размерам к самому плинтусу.

Комплектующие для пластикового плинтуса

Технология установки

Прежде чем приступать к работе, необходимо все тщательно продумать и осуществить подготовительные работы. В первую очередь следует решить, где будет проходить проводка. При планировке следует рассчитать общую длину кабеля.

Следующий этап – это покупка всех необходимых материалов для работы. Следует учитывать, что если планируется дополнительная установка розеток, то необходимо приобрести специальную коробку для установки электрических изделий в плинтус, как показано на фото ниже. Либо можно с помощью кабель канала поднять проводку вверх и установить накладную розетку.

Затем можно приступать к установке. Для этого необходимо:

1. Убрать старый непригодный плинтус.
2. Снять защитную панель короба. Должна остаться только установочная планка, с которой в дальнейшем и будут осуществляться работы.
3. Из внутреннего угла начинаете установку крепления. На торцевую сторону планки наденьте угловой переходник. И в том месте, где планируется проводка, приложите планку.
4. С помощью шила необходимо сделать проколы для крепления. На стене при этом отметки должны быть небольшие.
5. Затем плинтус убирается, и с помощью перфоратора делаются отверстия с диаметром в 6 мм, в которые вставляются дюбеля.
6. Установочная планка возвращается на место и прикручивается саморезами.
7. С помощью специальных переходников плинтус крепится к каркасу.
8. Как только планка была установлена, можно приступать к монтажу проводки. Для этого все провода помещаются в специальные кабель каналы или на полки. Если есть необходимость, то провода дополнительно фиксируются механическими крепежами.
9. Там, где должны быть подрозетники, проделываются отверстия. Чтобы избежать повреждения изоляции, его края следует зачистить с помощью напильника. Следующий этап – это установка розеток и их фиксация.
10. Когда электропроводка установилась на своем месте, необходимо поставить на место защитную панель.

На видео наглядно демонстрируется, как провести проводку в плинтусе своими руками:

Часто задаваемые вопросы

Вопрос №1. Можно прокладывать в плинтусе кабеля с сечением провода Ø – 6 кв/мм, для электрических плит или других бытовых приборов большой мощности?

Можно, желательно отдельной линией в многоканальном плинтусе, при этом вы должны быть уверены, что соблюдаются следующие условия:

• потребляемая мощность прибором и сечение провода рассчитаны правильно, нагрева проводки не будет;
• В распределительном щите установлен надежный автомат защиты с соответствующими номиналами;
• Корпус плинтуса и установочная планка сделаны с негорючих материалов.

Вопрос №2. Устанавливать выключатели в конструкцию плинтуса непрактично, как отводить проводку к переключателям света и осветительным приборам на потолке?

На картинке показан один из вариантов как обойти дверной проем и подключить выключатель.

В большинстве случаев эта методика применяется как дополняющий элемент уже готовой проводки. Для прокладки телефонной, компьютерной сети, кабельного телевидения, отдельных линий электропитания.

Если вы хотите на этой основе сделать полный монтаж электропроводки, то должны понимать, проводка в плинтусах значительно сокращает штробление, но не исключает его полностью. Как делать отводы из плинтусов в штробы закрытой проводки и под кабельканалы открытой проводки в этой статье написано.

Вопрос №3. Если в кабельканале плинтуса не достаточно места для провода, в целях упрощения и экономии можно сделать отвод на противоположную стену под полом?

Соблюдая противопожарные правила можно, уложите кабель в гофрированную трубку и проводите его под напольным покрытием, если конструкция позволит это сделать.

Особенности установки плинтусных розеток

Прокладка провода в кабель-канале

Существует ряд правил, которых следует придерживаться при установке точек питания на пристенный бордюр:

• Плинтус фиксируют к ровной стене с шагом 0,5 м. Если панель имеет изгибы, шаг крепления уменьшают, чтобы исключить проявление зазоров между бордюром и стеной.
• Работу перфоратором и монтаж дюбель-гвоздей лучше выполнять прямо через плинтус, приставленный к панели. Так экономится время.
• Лучше заполнять кабель-канал проводами на 40%, но не более. В противном случае произойдет перегрев электромонтажных жил.
• Укладку кабеля желательно делать свободной, без натяжения. Иногда, если позволяет сечение канала, делают даже небольшой запас.
• Если мастер ставит обычные накладные розетки вплотную к плинтусу, в нем болгаркой делают вырез до самого короба с проводами. Так будет проще вывести кабель к точке питания. А примыкание розетки к бордюру будет опрятным.

Проводка в плинтусе: плюсы и минусы

Плюсы такого решения очевидны для тех, кто хочет модернизировать проводку, но до капитального ремонта дело еще не дошло. По правилам укладывать электрокабели можно:

• Открытым способом. Это ретро-проводка и кабель-каналы.
• Закрытым способом: либо в слой штукатурки, либо в штробы (в многоэтажках блочного типа штробить нельзя), но с обязательной установкой распаечных коробок, в которые выводят все соединения проводов.

Как понимаете, без ремонта можно только сделать открытую проводку либо уложить провода в кабель-каналах. Ретро-проводка требует соответствующей обстановки, а обычные кабель-каналы выглядят совсем на любителя. Поэтому, наверное, наиболее популярный выход — сделать проводку в плинтусах. Плинтуса нужны специальные, со сформованным продольным пазом под укладку кабелей.

Электропроводка под плинтусом

Итак, плюс укладки кабелей в плинтуса — не требует капитального ремонта, быстро монтируется. Всегда есть возможность заменить кабель или перепроложить его. Но есть и минусы. Первый — охлаждение кабелей, уложенных в слой штукатурки лучше, чем у тех, которые лежат пучком да и еще в закрытом невентилируемом пространстве. Поэтому не перегружайте проводку, не включайте в нее больше приборов, чем ее предельная нагрузка.

Еще один недостаток — кабель-каналы в плинтусе небольшие и разводку по большой квартире в них не сделаешь. Банально не хватит места. Там удастся уложить три-пять проводов, в зависимости от диаметра. А еще надо провода от интернета, кабельного телевидения и т.д. туда упаковать. И очень желательно, чтобы между ними (проводкой и малоточными проводами) была перегородка. Иначе и интернет будет «тормозить» и телевидение «снежить» и искажаться. Так что если всерьез собираетесь тянуть проводку в плинтусах, то плинтус должен быть высоким, с двумя-тремя отделениями, разделенными перегородками.

Плинтуса для укладки проводов могут быть не только из ПВХ

Еще вопрос: как сделать розетки/выключатели. Есть системы электротехнических плинтусов, в которых розетки монтируются прямо над плинтусом. Но не для всех это подходит. Слишком низко для людей в возрасте. Так что придется все-таки либо штробить, либо укладывать кабеля в открытую или в небольшом кабель-канале. По современным стандартам, розетки делают на высоте 60-80 см. Так что участки небольшие, но кабели/кабель-каналы все равно будут.

Что нужно знать о планировании электрики в квартире — INMYROOM

Уровень комфорта в интерьере в том числе зависит и от грамотного планирования электрики: расположение розеток и выключателей должно отвечать требованиям эргономики. Вместе с архитектором Никитой Морозовым объясняем, на какие нюансы важно обратить внимание, чтобы впоследствии будущий интерьер не разочаровал.

1. Учитывайте планировку вашей квартиры

В первую очередь продумайте количество и места размещения розеток, выключателей, выводов для подключения осветительных приборов. Обязательно учитывайте ваше планировочное решение с расстановкой мебели и оборудования.

Каждая розетка должна быть функционально обозначена в соответствии с ее назначением: или это розетки для подключения стационарной бытовой техники, или розетки для свободного использования, или розетки, необходимые для подключения техники в рабочих зонах.

Дизайн: Ирина Чистякова

2.

Определите высоту расположения розеток и выводов подключения

Как правило, стандартами устанавливается высота расположения розеток условно свободного назначения в 250–300 мм от уровня чистого пола (чистый пол – пол с учетом финишного напольного покрытия).

Также критерием при определении высоты розеток может служить высота напольного плинтуса. Например, если плинтус имеет высоту 130–160 мм, высота розеток может быть 250 мм от чистого пола.

3. Правила для мокрых зон

Не стоит располагать розетки ниже, чем выводы коммуникации водоснабжения, а также близко к смесителям. Высота расположения розеток (они обязательно должны быть влагозащищенными) около и над раковинами может составлять 1100–1150 мм от чистого пола.

И помните: розетки около вводов в стиральную машину коммуникаций водоснабжения и слива, то есть за стиральной машиной, – табу.

4. Розетки и выводы подключения на кухне

Приступайте к планированию розеток и выводов подключения на кухне только при готовом планировочном решении и чертежах мебели для кухни.

В рабочих зонах розетки, как правило, располагаются на разных высотах соответственно их назначению. Самый нижний ряд розеток (высота – 70–100 мм (по центру розетки) предназначен для подключения стационарной бытовой техники: варочной панели с духовым шкафом, холодильника, морозильной камеры, посудомоечной машины. Опять-таки не забывайте: монтировать розетки за посудомоечной машиной нельзя.

Не забывайте: монтировать розетки за посудомоечной машиной нельзя.

Следующий ряд розеток (высота – 1060–1100 мм от чистого пола) находится над рабочей поверхностью кухни. В основном эти розетки предназначены для подключения мобильной бытовой техники (электрочайников, блендеров) – наличие рядом с местом расположения розеток свободной поверхности обязательно.

Если у вас есть отдельно выделенные высокие шкафы со встроенными в них духовых шкафом, микроволновой печью, пароварочной машиной и другой техникой выше рабочей поверхности, поднимайте розетки на высоту 900–1000 мм от чистого пола (в зависимости от положения техники).

5. Розетки для подключения акустической и телевизионной техники

К моменту определения местоположения розеток важно продумать:

• количество подключаемой техники (ТВ, DVV-проигрыватель, ресиверы, колонки) – от него будет напрямую зависеть количество закладываемых розеток;

• выбор транслирования телевидения и его специфические характеристики – от этого будет зависеть количество слаботочных розеток;
• местоположение самого экрана. Если вы планируете ставить телевизор на предмет мебели (комод, консоль, тумба), розетки могут находится внизу одной группой (250–300 мм от чистого пола по центру нижнего ряда розеток).

  Если телевизор будет висеть на стене, группу розеток, выделенных непосредственно для подключения телевизора (электрическая розетка и необходимое количество интернет- и антенных розеток) должны находится за телевизором на высоте 1200 мм от чистого пола. Кстати, эта высота оптимальна не только при расположении телевизора на стене: если впоследствии вы захотите все-таки поставить телевизор на тумбу, он закроет собой эти розетки.

  Телевизор висит на стене в помещении, не предусматривающем достаточного расстояния для его просмотра в сидячем или лежащим положениях? Монтируйте розетки на высоте 1500–1600 мм от чистого пола.

Дизайн: Ариана Ахмад, Татьяна Карякина

6. Сначала подберите мебель, потом монтируйте розетки

Перед монтажом розеток свободного пользования (к таким мы часто подключаем пылесос, зарядку от смартфона, телефонную базу, настольные лампы) определитесь с местоположением и габаритами предметов мебели. Только так вы сможете избежать моментов, когда диван, кресло или кровать оказываются слишком большими и загораживают собой группу розеток.

7. Где разместить выключатель?

Не забывайте про выключатели освещения – они тоже относятся к электрике. Константа высоты их расположения – 900 мм от чистого пола. Хорошее решение – совместить розетки и выключатели в одной рамке. Исключение – ванная комната  и сантехнические узлы: в этих помещениях выключатели, как и розетки, следует располагать на высоте 1000–1150 мм от чистого пола.

Также никто не отменяет индивидуальные случаи, когда требуется разместить выключатель над предметом мебели выше заданной стандартной высоты выключателя. В таких случаях высота выключателя обычно рассчитывается исходя из высоты предмета мебели.

Дизайн: Анна Павловская

8. Что нужно знать про расположение выключателя относительно двери и мебели

Расположение выключателей напрямую зависит и от расположения дверей. Идеально, когда вы открываете дверь левой рукой и включаете свет правой.

Если планируете локальное местное освещение, например, бра, светильники для чтения или подсветку кухонной рабочей поверхности, размещайте выключатели в максимальной близости к месту расположения светильников.

9. Найдите место для датчика теплого пола

Если в квартире планируется электрический теплый пол, к розеткам и выключателям добавьте датчик теплого пола.

При планировании расположения датчика в первую очередь учитывайте его близость к помещению с теплым полом, удобство пользования им. Также учтите положение выключателей: удачное решение – монтаж датчика теплого пола в одной рамке с выключателем и с эстетической и с функциональной точки зрения.

10. Правильно располагайте устройства электрооборудования относительно друг друга

Здесь помимо функциональных аспектов решения вопроса, немаловажной является и эстетическая сторона вопроса. Я рекомендую следовать принципу расположения устройств по одной оси – и вертикальной, и горизонтальной.

Старайтесь привязывать местоположение розеток и выключателей к одному месту, не раскидывайте их по стене в разных углах, на разных высотах – впоследствии ничто не должно помешать дизайнерским решениям в отделке стен и расположению предметов декора.

Дизайн: Ольга Абрамова

Электрическая розетка для установки в плинтусе

В наше время стала все чаще использоваться розетка на плинтус. Это помогает предотвратить процедуру трудоемкого ремонта, ведь вам не потребуется сверлить отверстия или прокладывать проводку в стенах.
Особенно это полезно в объемных помещениях, где проложить кабель через всю квартиру довольно сложно. Плинтус может вместить в себя разные типы кабелей, а также проводку высокого напряжения. В данной статье мы подробно расскажем про плинтусные розетки и их характеристики, а также подробно рассмотрим процедуру установки.

Преимущества и недостатки плинтусных розеток

Розетка, установленная на плинтусе, незаметна и не портит интерьер
Установка таких розеток позволит без труда разместить скрытую проводку. При этом вы сможете установить источники электроэнергии в любом удобном для вас месте.

Плинтусная розетка обладает следующими преимуществами:

• вы без труда сможете скрыть их, что позволяет сохранить целостность интерьера;
• удобство использования электротехники, ведь мебель не будет препятствовать контакту;
• значительная экономия пространства в комнате и минимизация затрат на проводку;
• возможность монтажа розетки практически в любом месте;
• повышение уровня безопасности;
• защита проводов от питомцев.

Единственным недостатком можно считать возможность короткого замыкания, в случае если вода попадет внутрь конструкции.

Чтобы предотвратить это, розетка оснащается шторкой, которая защищает проводку от влажности.

Технические характеристики

Розетки на плинтус обладают следующими характеристиками:

1. Для установки коробки вам потребуются подрозетники для плинтуса и сама розетка. Подрозетник представляет собой короб с переходником внизу.

   Мульти розетка удобна в быту

2. Основными компонентами при производстве являются поливинилхлорид и ламинированная пленка. При этом пленка имеет возможность имитировать любую текстуру, будь то дерево, камень и прочее. Подрозетник изготовлен из более жесткого материала, это позволяет обеспечить надежную фиксацию при установке.
3. Существует два типа подрозетника – напольный и настенный. При этом крепление настенного варианта происходит на стену и плинтус, пола он не касается.
4. Конструкция коробки изготавливается универсальной, вы сможете расположить там электрическую розетку, сетевой кабель, антенну и прочее.
5. Рекомендуется приобретать коробку и плинтус у одного производителя.

Материалы для скрытой проводки

Следует уточнить, какие материалы понадобятся для монтажа скрытой проводки. К ним относятся мультибоксы, электророзетки наружные, внутренние, пластиковые короба.

Мультибоксы

Мультибокс (пластиковая накладка) поможет установить любые типы одиночных электророзеток. Существуют разные накладки в зависимости от толщины плинтуса и выреза под розетку. К каждому устройству прилагается подробная инструкция по применению. Преимущества мультибоксов очевидны — они позволяют легко, удобно завести провода без штробления штукатурки, а достать их для ремонта очень просто. Такой метод идеально подходит, если нужно заменить старую проводку новой, а делать полноценный ремонт нет возможности.

Мультибоксы используют при:

• монтаже скрытой проводки в доме, квартире, коттедже;
• устройстве розеток в офисах, магазинах, школах, колл-центрах.

Такие приспособления универсальны, внутри них можно разместить телевизионные и прочие кабели в доме. Выбор мультибоксов большой, самые популярные производители — Росмат, Маршалл, Декора.

Кабель-каналы из пластика

Вместо мультибоксов многие используют кабель-каналы с внешними розетками. На вид это пластиковый короб, на который надевается крышка с защелкой. Существуют различные модификации кабель-каналов, можно подобрать нужный по высоте, ширине. Ограничений на количество проводов тут нет — можно смонтировать любое количество.

Внешние и внутренние розетки

В магазинах продается два типа электророзеток. Внутренние приобретают для мультибоксов, внешние — для деревянных, пластиковых плинтусов (с кабель-каналом или без). Розетки бывают с заземлением, без заземления, для обычного напряжения сети, интернета, телефона, телевизора. Для комфортного использования техники важно купить подходящую электророзетку, материалы к ней и произвести их устройство, тем более, что оно несложное.

Относительно новым решением при проведении электромонтажных работ стала розетка на плинтус. Приспособление позволяет избежать грязного, пыльного штробления стен и проложить проводку просто в кабель-каналы пристенного бордюра.

Установка розетки

Процедура монтажа не является сложной, так что вы без труда справитесь самостоятельно.

Для этого вам потребуются следующие инструменты:

• перфоратор;
• шуруповерт или набор отверток;
• строительный нож;
• строительный уровень и пассатижи;
• саморезы от 6мм;
• скотч.

Учитывайте, что монтаж с помощью клея или других смесей не является хорошим решением, так как они не смогут обеспечить качественное крепление коробки.

Розетки монтируются в плинтус с каналом
Перед тем, как осуществить проводку, монтируется плинтус со специальным каналом. По нему в последующем будет идти электропровод.

Для этого необходимо снять с конструкции защитные панели и закрепить монтажные планки, прикрутив их саморезами. Разметка при этом проводится заранее. Монтаж углов и продольных переходников осуществляется с учетом расположения проводки.

В местах, где планируются установка розеток, делаются отметки. Затем отрезаются молдинги нужных размеров с запасом примерно 5 мм с обеих сторон. Для монтажа напольного подрозетника в плинтусе оставляется зазор размером примерно 65 мм. О том, как устанавливать розетки в ПВХ-откосы, смотрите в этом видео:

Для настенного варианта осуществляется надрез верхней части. Края обрабатываются напильником, чтобы предотвратить возможное повреждение проводов.

Затем из центрального кабеля тянется провод, который используется для подключения. Его понадобится разрезать и обработать.

После чего плинтус закрывается защитной планкой. Коробку прислоняют к поверхности и отмечают места крепежа.

Далее просверливаются отверстия и забиваются дюбеля. На стену устанавливается короб. После чего в отверстия прокладывают проводку. Ниже изображены возможные схемы разводки.

Далее можно переходить, непосредственно, к установке розетки. Перед этим, не забудьте открутить клеммы и присоединить зачищенные провода. Старайтесь аккуратно закручивать винты, чтобы не испортить изделие. Во избежание возможности появления загибов подтягивайте кабель.

По завершении подключите напряжение и проверьте работоспособность техники. Затем установите декоративную планку.

Способы монтажа

Пример монтажа внутренних розеток в высокий деревянный плинтус

Как закрепить розетку на стыке стены и пола, чтобы она хорошо удерживалась и при этом неплохо выглядела?

Монтаж выполняется двумя способами:

• установка непосредственно на поверхность плинтуса;
• монтаж на стену вблизи от плинтуса.

Каждый из этих способов имеет свои особенности, которые нужно учесть до того, как приступать к монтажу.

Установка на поверхности плинтуса

Накладка до половины плинтуса

Этот тип монтажа может быть применен только на разборных пластиковых плинтусах.

Для скрытой прокладки проводки потребуются следующие компоненты:

• подрозетник (бокс, мультибокс) — пластиковая накладка с боковыми стенками, обрезанными по форме поперечного среза плинтуса;
• внутренняя розетка, подобранная по типу накладки.

Накладка до пола

Подрозетники бывают двух видов:

• модификации, которые при установке касаются пола;
• модификации, которые при установке достигают середины плинтуса.

Также можно подобрать изделие в соответствии с конфигурацией поперечного сечения планки. То есть, для более толстых плинтусов производятся накладки одной формы, а для более тонких — другой.

Покупая накладку, поинтересуйтесь, есть ли продукция той же марки, что и установленный плинтус; в этом случае совпадение профилей будет вообще идеальным.

Инструкция монтажа приведена на этой схеме.

Поэтапная инструкция установки

Рассмотрим подробнее каждый из перечисленных этапов:

На фото пример установки отечественных мультибоксов Rico Leo

• По центру пластикового плинтуса есть узкая крышка. Снять крышку можно, начиная от угловой заглушки или от угла, поддев плоской отвёрткой. Снимаем крышку, начиная с того места, откуда будем вести кабель, вплоть до того места, куда этот кабель планируем довести;
• Затем, в соответствии с толщиной накладки, делаем врезку в плинтус. То есть, обрезаем пластиковую планку так, чтобы появился зазор, в котором можно будет разместить подрозетник;
• Устанавливаем пластиковую накладку в заготовленный промежуток и фиксируем ее дюбелями. Как правило, дюбеля идут в комплекте с изделием или на упаковке указан диаметр подходящих крепежных элементов;
• Дюбеля вставляются в специальные отверстия, предусмотренные в корпусе наличника, и вкручиваются фигурной отвёрткой с длинным тонким жалом. Устанавливая наличник, не забываем вывести проводку. Присоединяем проводку к розетке и собираем конструкцию воедино;
• На завершающем этапе, в плинтус вставляем и защёлкиваем крышку. Подсоединяем проводку с другой стороны и проверяем работоспособность инженерных коммуникаций.

Если в один кабель-канал укладывается больше двух проводов, располагайте их ровно, без переплетений и сгибов. Некоторые монтажники, для компактной прокладки, стягивают провода в жгут пластиковыми стяжками. Делать этого не стоит, так как при ремонте будет проблематично вытянуть один провод, не потревожив другие.

Монтаж на стену

Единый блок на силовую и слаботочную проводку, установленный на стену

Итак, теперь вы знаете, как установить накладку на плинтус и вставить в нее розетку. Но что делать, если на стыке стен и пола предстоит установить не современный пластиковый плинтус с встроенным кабель-каналом, а цельнодеревянные планки?

Пример использования обычного удлинителя – зато дешево и практично

В этом случае обычные пластиковые мультибоксы не подойдут, и придется устанавливать розетку на стену, вплотную к верхней части плинтуса. Опять же, современные розетки, которые утапливаются в стену, для этих целей не подойдут, так как для установки монтажной коробки (стакана) пришлось бы делать специальное отверстие.

Чтобы не ломать штукатурку на стыке стен и пола, приобретаем внешние накладные розетки, которые устанавливаем вплотную к плинтусу, предварительно выведя наружу проводку.

Как вывести проводку из-под деревянного плинтуса наружу?

Сделать это несложно, достаточно в верхней части планки с тыльной стороны вырезать ложбинку и разместить в ней проводку. Далее проводку подключаем к розетке, которую устанавливаем над планкой с тем расчётом, чтобы кабель был наименее заметен.

Если в пластиковые плинтуса проводку можно закладывать тогда, когда они установлены, то прокладка кабелей под деревянные планки выполняется до их монтажа. То есть, сначала проводка ведется вдоль стыка стен и пола, после чего сверху накладывается планка, а конец кабеля выводится в предварительно сделанный пропил.

Кстати, не забывайте о том, что под деревянный плинтус нельзя закладывать больше одного-двух слаботочных кабелей или одного силового кабеля.

Монтаж кабель-канала поверх плинтуса

Итак, я рассказал о том, как выполнить скрытую проводку, не делая монтажные канавки в стене. Но, если вам кажется, что вести кабель в плинтусах или под ними сложно, предложу еще более доступный вариант — установку отдельного кабель-канала.

Монтаж кабель-канала вплотную к плинтусу

В магазинах стройматериалов можно приобрести пластиковые кабель-каналы (короба). Эти конструкции подбираются в соответствии с толщиной проводки, устанавливаются на стену вплотную к плинтусу и ведутся от источника электропитания до розетки, которую требуется запитать.

Как нарастить провода в розетке. Как удлинить провода в розетке

Насколько сложно повредить электропроводку? Многие скажут, что если не применять механическое воздействие к проводам, то практически нереально. Если соблюдать все правила монтажа, то проводка прослужит вам долгие годы верой и правдой. Но как показывает практика рано или поздно возникают неисправности и порой приходится обращаться к специалистам.

В жизни любого электромонтажника попадаются случаи, когда необходимо выполнить наращивание электрических проводов. Во время эксплуатации проводка может повредиться или может обломиться провод. Причем провода, как правило, ломаются в самых неудобных местах, таких как, например, под потолком во время подключения люстры или светильника.

Также провода очень часто обламываются во время подключения розеток особенно с алюминиевой проводкой. Как это ни странно но даже во время ремонта строители могут оставить короткий запас провода, к которому трудно будет что либо подключить. Я уже не говорю о случаях с применением болгарок, перфораторов и дрелей. В общем, ситуаций может быть столько, что и сам не придумаешь.

Как удлинить провода в розетке

Привет всем гостям и постоянным посетителям сайта «Электрик в доме». Расскажу свою историю, в которой мне пришлось наращивать провода в розетке. На днях появилась одна небольшая работенка. Позвонил один мой знакомый, вроде нормальный парень (в том плане, что руки растут откуда надо), сказал нужна помощь с заменой розетки. Говорит, что сам заменить пробовал, но ничего не получилось, потому что обломился провод. Ну думаю без проблем, приеду, посмотрим.

По прибытию знакомый рассказал, что на кухне стояла одиночная розетка, в которую постоянно был включен холодильник. А недавно приобрели электрическую духовку, место для нее пока не определили и временно ее подключают от этой же розетки (а как известно нет ничего более постоянного чем временное). И сами понимаете для того чтобы воспользоваться электродуховкой нужно было выдергивать вилку холодильника из розетки.

Это было очень неудобно, поэтому и возникла мысль поставить двойную розетку, но приключилась такая беда. В этом месте можно было бы поставить блок розеток, но дом был панельный и сверлить еще одно отверстие в стене не очень хотелось, да и недавний ремонт не позволял это сделать. В общем, другого выхода не оставалась, как нарастить провода в розетке. Благо проводка в квартире была все медной.

Что я увидел па приезду на место, смотрите сами. Как видно на картинках из коробки (подрозетника) торчит двухжильный провод сечением 2.5 мм2. Заземления в квартире нет, поэтому вся проводка двухжильная. Одна из жил обломалась напрочь.

Как видно из фото провод для подключения был слишком короткий. Обрубки по 2 см с которыми ничего не сделаешь и ни что к ним не подключишь. Здесь только оставалась наращивать провод, других вариантов просто нет. Во всяком случае, я для себя так решил.

Конечно, можно было раздолбать стену поднять и переустановить подрезетник немного выше тем самым передвинув немного розетку в конечном счете. Но это как я уже сказал хлопотно: ремонт, обои, пыль …

Как нарастить медные провод в розетке

Так как у многих пользователей сохранилась и эксплуатируется еще старая алюминиевая электропроводка, было бы нечестно оставить этот факт без внимания. Поэтому предлагаю рассмотреть несколько способов решения проблемы – для медной и алюминиевой проводки.

Те, кто внимательно читал статью поняли, что проводка в моем случае медная. И это уже плюс. Есть несколько вариантов, как нарастить провода в розетке в этом случае. Вы все их прекрасно знаете, так как я уже рассказывал о них на данном сайте.

1. -опрессовка с помощью гильз ГМЛ;
2. -винтовые клеммники;
3. -пайка проводов;
4. -самозажимные клеммники типа Wago.

Это довольно не весь перечень соединений, которые можно применять для наращивания проводов (назвал лишь самые основные). Я решил остановиться на первом варианте и выполнить наращивание проводов в розетке с помощью опрессовкой гильзами.

Для опрессовки мне понадобится гильза ГМЛ (гильза медная луженая) сечением 2.5 мм2 или 4 мм2. Почему два сечения гильз об этом немного позже. Изолировать все это дело будем с помощью термоусадочной трубки. Безопасность превыше всего, поэтому первым делом отключаем автоматы в электрощитке и проверяем отсутствие напряжения на ремонтируемых проводах. Как видно из фото запаса провода практически нет. Придется наращивать обе жилы, фазу и ноль.

На вопрос, почему такие короткие провода в коробке хозяин сказал, что когда электрик устанавливал все розетки и выключатели после ремонта он их специально обрезал, чтобы не торчали лишние и не мешали. Так то оно так, но запас провода всегда должен быть – учтите это на будущее. Хорошо, что подрозетники нормальные установлены места хватит, чтобы разместить и гильзы и сам корпус розетки.

Приступаем собственно к работе. Естественно важно чтобы наращиваемые провода были одинакового материала и сечения. В моем случае провод, который нужно нарастить с медной монолитной жилой, поэтому и провод для удлинения должен быть такой же.

Теперь хочу остановиться на сечении гильзы. Помните чуть выше я рассматривал два варианта гильзы 2. 5 мм2 или 4 мм2. Я остановился на втором варианте. Почему так? Если использовать первый вариант гильза 2.5 мм2 то в этом случае наращивания выполняется стык в стык. Как все это происходит? Берем пресс клещи ПК-16 для опрессовки гильз и прессуем гильзу с проводом с одной стороны. Следите за тем, чтобы при опрессовке провода были равномерно расположены внутри, то есть концы проводов были расположены по средине гильзы. Затем вставляем провод с другой стороны и также опрессовываем.

Если использовать гильзу на 4 мм2 то наращивание проводов будет не стык в стык, а внахлест. Такое соединение, на мой взгляд, получается более надежным и качественным. Единственное что необходимо добить гильзу еще одной медной жилой на 1.5 мм2. Снимаем изоляцию с проводов на длину гильзы.

С одной стороны продеваем провод полностью сквозь гильзу, затем вставляем второй провод с другой стороны. Его также продеваем полностью сквозь гильзу.

Как я и говорил для уплотнения добиваем еще жилкой на 1. 5 мм2. Последняя входит туго, за счет чего соединения действительно получается хорошим.

Теперь берем клещи и ставим два жима вначале и в конце. Я ставлю два противоположных жима.

Теперь наше соединение необходимо заизолировать. Можно использовать любые средства у кого что есть. Я буду использовать термоусадочную трубку. Отрезаем трубку немного больше длины гильзы, чтобы после ужатия из под нее не выглядывали оголенные части нашего соединения.

Одеваем трубку и прогреваем феном. После того как трубка ужмется аккуратно укладываем все это дело в коробке. Если одного слоя термоусадки будет недостаточно можно поверх наложить еще один. Теперь вы знаете, как нарастить провода в розетке.

После того как фазный провод в розетке мы нарастили, давайте проделаем тоже самое с нулевым проводом. Проделываем все тоже самое гильзу, сечение провода и термоусадочная трубка все аналогичное.

Провода также соединяем внахлест и добиваем гильзу одной жилкой сечением 1. 5 мм2.

Далее с помощью ручных клещей ПК-16 ставим две точки на гильзе.

Думаю всем понятно как удлинить провода в розетке с помощью опрессовки. Осталось только надежно заизолировать оголенные части. Для этого используем двойной слой термоусадки.

После того как провода будут заизолированы укладываем их аккуратно на дно коробки, таким образом чтобы места соединений в будущем при подключении розеток не переломились.

После подключения двойной розетки ее можно устанавливать на место в коробке.

Включаем автомат в электрическом щитке, подаем напряжение и проверяем выполненную работу.

Как нарастить алюминиевый провод в розетке

С медными проводами, думаю понятно, теперь разберем варианты наращивания алюминиевых провод в розетке. Алюминий, по сути, не очень надежный металл, в плане контактного соединения. В месте соединения может провод может обломиться или окислиться. Поэтому с соединением алюминия нужно быть аккуратным.

Сразу хочу сказать, если у кого то возникнут идеи удлинить провода методом скрутки, то этот метод сразу отпадает – скрутка в чистом виде запрещена по правилам ПУЭ. А тем более с алюминием, сиди и жди когда, скрутка окислится (дело времени).

Место соединения должно быть доступным для осмотра, так как в будущем на поверхности провода может появиться оксидная пленка, что приведет к потере контакта.

Опрессовка гильзой для такого сечения мне кажется не совсем подойдет. Опрессовку использовать можно, но мне кажется это не совсем надежно. Это мое личное мнение. Алюминиевый провод сечением 2.5 мм2 под действием пресса обязательно деформируется, а это приведет к уменьшению сечения в данном месте.

Выходом из ситуации станут клеммники, самозажимные или винтовые. У самозажимных «Ваго» есть специальные клеммники с токопроводящей пастой внутри. Очень хороший вариант как раз для алюминия (паста предотвращает окисление). У меня под рукой оказались винтовые клеммники. В качестве примера покажу, как нарастить алюминиевый провод в розетке с помощью винтовых клеммников.

Здесь собственно нет ничего сложного. Для удлинения проводов первым делом необходимо снять с них изоляцию. Затем вставляем провод с одной стороны клеммника и затягиваем его винтом. Со вторым концом провода проделываем все тоже самое. При затягивании винтов нужно соблюдать меру иначе можно передавить алюминиевую жилу.

Одним из достоинств такого соединения не требуется изолировать клеммник, так как он уже покрыт ПХВ изоляцией. После наращивания проводов в розетке аккуратно укладываем их в коробке, подключаем провода к розетке и ставим ее на место.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Избегаем типичных ошибок: где разместить розетки в квартире

Для того, чтобы со временем не подключать переноски, портящие эстетику дома, следует продумать пространство дома до мельчайших деталей. Есть особый способ для вычислений: следует рассчитать точное количество техники в комнате, добавив несколько запасных объектов.

Вам понравится Сколько стоят новостройки в Киеве: сравнение цен по классу и площади

Один из наиболее удобных и практичных способов расположения розеток – на уровне бедра или рядом с плинтусом. Если запланировать розетки выше, это обеспечит легкий доступ, если ниже – их будет меньше видно. Кроме того, низкое расположение розеток улучшит взаимодействие с торшером или пылесосом.

Продуманные детали / Фото unsplash

Устройство любой спальни основано на расположении кровати. Именно этот предмет мебели должен стать центром расположения розеток. Они должны быть с обеих сторон кровати на удобной для лежащего человека высоте, то есть над верхним краем матраса и над тумбочкой. Раньше делалось много попыток скрыть розетки у кровати, устанавливая их низко к полу. Однако это решение во многих случаях не может похвастаться практичностью.

Одним из наиболее инновационных решений станет установка одного USB кабеля. Большинство современной техники заряжается именно таким образом, и это станет простым решением и точно снизит количество розеток и проводов.

Просто и креативно / Фото unsplash

Кухня – особое место в доме, именно здесь сконцентрирована самая большая часть техники. По этой причине нужно расставить розетки очень взвешенно. Они должны находиться над столешницей на высоте примерно 10 – 15 сантиметров, чтобы можно было без проблем пользоваться ручным блендером или другой техникой. Также следует помнить о безопасности и не устанавливать розетки слишком близко к раковине или использовать защищенный вариант. Важным элементом при установке электрических розеток на кухне является соответствующее расположение их рядом с холодильником, духовкой или посудомоечной машиной, особенно если это встроенная техника.

Тренды дизайна интерьеров изменчивы, но правильно подобранная планировка и площадь квартиры помогут обустроить уют и комфорт на долгие годы. Следите за каталогом Корпорации Недвижимости РИЭЛ, чтобы выбрать самое удобное жилье для себя.

Креативные решения / Фото unsplash

В ванной комнате электрические розетки следует размещать около зеркала на высоте примерно 140 сантиметров от пола, чтобы вы могли без проблем пользоваться сушилкой или плойкой. Если в ванной есть стиральная машина, то розетку следует расположить не непосредственно за прибором, а рядом.

2-комнатная квартира на продажу на улице Бигби, Бригг, DN20

**БЕЗ ЦЕПИ**ПЕРВЫЙ ЭТАЖ**ДВЕ СПАЛЬНИ**
Расположенная в непосредственной близости от центра Бригга, эта квартира на первом этаже с двумя спальнями имеет много предложение. Просторный дом имеет современный декор и комнаты большого размера, состоящие из двух спален, кухни-столовой, гостиной, ванной комнаты, ванной комнаты и просторной прихожей. Недвижимость находится в уважаемом и востребованном жилом комплексе старше 55 лет. Рекомендуется ранний просмотр

Вестибюль — Вход в недвижимость осуществляется через внутренний коридор здания, расположенного на первом этаже рядом со стойкой регистрации. Вход в дом осуществляется через парадную дверь, ведущую во внутренний коридор с ковровым покрытием, и двери, ведущие в гостиную, ванную комнату, спальню и столовую/спальню номер два. Из прихожей также есть доступ к бытовому шкафу с баком для горячей воды и к кладовке с полками.

Гостиная — 4,14 м x 4,27 м (13 футов 7 дюймов x 14 футов 0 дюймов) — Вход в просторную гостиную осуществляется через двойные деревянные остекленные двери, где окна из ПВХ спереди и сбоку выглядят светлыми и просторными. и застекленная дверь из ПВХ на боковой фасад.Комната имеет двойные деревянные застекленные двери, ведущие на кухню-столовую, оформлена в нейтральных тонах и покрыта коврами, имеет достаточно розеток, телевизор Ariel и накопительный обогреватель на стене.

Кухня-столовая — 4,14 м x 1,98 м (13 футов 7 дюймов x 6 футов 6 дюймов) — Кухня оснащена буковой мебелью и рабочей поверхностью с эффектом гранита. Блоки состоят из настенных и базовых блоков и имеют встроенную компактную посудомоечную машину, холодильник с морозильной камерой, духовку на уровне глаз, микроволновую печь и встроенную плиту. Плитка на стенах, электрический обогреватель и раковина из нержавеющей стали со смесителями над ней.Окна ПВХ на боковой фасад, накопительный обогреватель и виниловые полы повсюду. Кухня имеет зону отдыха с одной стороны.

Столовая / Вторая спальня — 2,97 м x 2,64 м (9 футов 9 дюймов x 8 футов 8 дюймов) — В комнате есть накопительный обогреватель на стене, окно из ПВХ на фасаде и нейтральный ковер повсюду.

Ванная комната — 2,62 м x 1,65 м (8 футов 7 дюймов x 5 футов 5 дюймов) — Хорошо оборудованная ванная комната состоит из П-образной ванны с душем с подачей воды и стеклянной перегородкой, туалета и раковины с тумбой, включая шкафы. и стеллажи.Настенный электрический полотенцесушитель, вытяжка на потолке, фартук во влажных зонах и виниловый нескользящий пол повсюду.

Главная спальня — 4,42 м x 2,64 м (14 футов 6 дюймов x 8 футов 8 дюймов) — окно ПВХ на боковой фасад, настенный обогреватель, нейтральный декор и ковры повсюду. В спальне есть встроенные шкафы, тумбочки и туалетный столик с выдвижными ящиками. Дверь, ведущая в ванную комнату.

Ванная комната — 1,42 м x 2,49 м макс. (4’8″ x 8’2″ макс.) — Ванная комната состоит из душевой кабинки со стеклянной перегородкой и дверью, основного душа с подачей воды, туалетного столика с встроенный туалет и раковина, шкафы и вытяжка до потолка.В комнате на полу керамическая плитка, на стене установлен электрический полотенцесушитель.

Статус владения — Мы были проинформированы Продавцами о том, что имущество находится в аренде с первоначальным сроком 130 лет, а оставшиеся 111 лет. Мы понимаем, что текущая земельная рента составляет ок. 640 фунтов стерлингов, а текущая годовая плата за обслуживание составляет ок. 3000 фунтов стерлингов, включая страхование зданий, плату за воду, круглосуточную линию помощи. Прачечная и доступ к общей гостиной.Мы понимаем, что для парковки требуется разрешение резидента и что домашние животные не допускаются в комплекс. Также есть апартаменты для родственников, где можно переночевать по предварительной договоренности. Пожалуйста, подтвердите это через своих законных представителей до совершения покупки.

Важное примечание для покупателей. . Мы стремимся к тому, чтобы наши сведения о продажах были точными и надежными, однако они не составляют и не являются частью предложения или какого-либо контракта, и на них нельзя полагаться как на заявления о представительстве или фактах. .Любая система, услуги или устройства, перечисленные в этих сведениях, не были протестированы нами, и мы не даем и не подразумеваем никаких гарантий относительно их пригодности для использования или эффективности. Все измерения приведены только для ознакомления и должны быть проверены покупателем для его собственного удовлетворения. Включены только те приспособления и фитинги, которые конкретно указаны в описании продажи. Другие предметы могут быть приобретены по отдельному соглашению с Продавцом.

Планы этажей — Приведенные планы этажей предназначены только для идентификации и не соответствуют масштабу. Потенциальный покупатель должен подтвердить пригодность недвижимости до предложения.

Передача — рекомендуется воспользоваться услугами адвоката или перевозчика, чтобы помочь с вашей транзакцией, и хотя вы можете использовать альтернативного поставщика Newton Fallowell Brigg предлагает доступ к ряду конкурентоспособных услуг передачи, включая Mason Baggott и Garten . Имейте в виду, что мы можем получить комиссионный сбор в размере до 300 фунтов стерлингов, если вы решите воспользоваться услугами одного из адвокатов, к которым мы вас направили.

Консультация по ипотеке — Правильное составление бюджета имеет решающее значение перед совершением покупки. Вы можете сами дать совет, но при необходимости мы можем направить вас в Бюро ипотечных консультаций для получения консультации специалиста по тысячам ипотечных сделок. Имейте в виду, что мы можем получить комиссию в размере до 300 фунтов стерлингов, если вы в конечном итоге решите оформить ипотечный кредит через них. Caistor на свободной рыночной оценке.

APEPDCL Экзамен по приему на работу младшего линейного мастера 2022

Восточная распределительная компания штата Андхра-Прадеш (APEPDCL) проводит экзамен APEPDCL Junior Lineman. Экзамен будет проводиться в две части –

• Часть I. Предметный тест по торговле электрооборудованием
• Часть II — Восхождение на шест, снятие показаний счетчиков и езда на велосипеде.

Письменный тест будет проводиться в течение 1 часа 45 минут в онлайн-режиме. Хотя официальное уведомление еще не опубликовано, ожидается, что около 2859 вакантных должностей будут заполнены в рамках процесса набора младшего линейного оператора APEPDCL в 2022 году.

Уведомление будет доступно на официальном сайте APEPDCL по адресу apeastpower.com. За процессом онлайн-заявки последует выдача и загрузка электронной допускной карты, письменный экзамен и другие тесты, состоящие из лазания по шесту, снятия показаний счетчика и езды на велосипеде, личного собеседования и раунда проверки документов, объявления результатов.

Основные моменты

Набор младших линейных манипуляторов APEPDCL: основные моменты 2022 года

Перед подачей заявки на участие в программе APEPDCL Junior Lineman Recruitment 2022 кандидаты должны проверить некоторые важные моменты, приведенные в таблице ниже.

Сведения	Детали
Название экзамена	Экзамен младшего линейного мастера APEPDCL
Проводящий корпус	Штат Андхра-Прадеш Восточная энергетическая распределительная компания с ограниченной ответственностью (APEPDCL)
Уровень экзамена	Состояние
Частота обследования	Один раз в год
Тестовые уровни	Часть 1 (письменный тест) Часть 2 (восхождение на шест, снятие показаний счетчиков и езда на велосипеде)
Режим письменного экзамена	Онлайн
Продолжительность экзамена	1 час 45 минут
Язык	Английский и телугу
Должность/Цель экзамена	Младший обходчик
Официальный сайт	https://www. apeastpower.com/

Уведомление

APEPDCL Уведомление о наборе младшего лайнмена 2022

Ожидается, что скоро будет опубликовано уведомление о наборе младшего линейного оператора APEPDCL. Официальное уведомление будет опубликовано на официальном сайте APEPDCL. Уведомление считается одним из наиболее важных документов, помогающих кандидатам узнать подробности о приеме на работу.

Официальное уведомление выпущено в формате PDF.Кандидаты могут проверить и загрузить его с официального сайта без каких-либо учетных данных. В официальном уведомлении указаны даты экзаменов, сведения о заявке, включая сборы за подачу заявления, шаблоны и программа экзаменов, правила дня экзамена и т. д.

Дата экзамена

Дата экзамена APEPDCL Junior Lineman 2022

Перед сдачей экзамена APEPDCL Junior Lineman Exam кандидаты должны ознакомиться с расписанием экзаменов. Хотя официальное уведомление еще не опубликовано, кандидаты могут проверить некоторые ожидаемые даты, указанные в таблице ниже.

События	Дата экзамена APEPDCL Junior Lineman (предварительно)
Уведомление	Последняя неделя января 2022 года
Процесс онлайн-заявки	Первая неделя февраля 2022 года
Срок для исправления онлайн-формы заявки	Третья неделя марта 2022 года
Наличие пропускной карты	Первая неделя апреля 2022 года
APEPDCL Экзамен младшего линейного мастера	Вторая неделя апреля 2022 года
Ключ ответа	Первая неделя мая 2022 года
Результат	Последняя неделя мая 2022 года

Информация о вакансии

APEPDCL Вакансия младшего линейного мастера 2022

Штат Андхра-Прадеш, компания Eastern Power Distribution Company Limited, не опубликовала официальное уведомление о наборе младшего линейного оператора APEPDCL в 2022 году. Таким образом, число вакантных должностей не может быть указано.

Однако, чтобы получить представление о вакансиях, кандидаты могут проверить приведенную ниже таблицу, в которой указано количество вакансий для каждой области за предыдущий год.

Зона	Количество вакансий
Шрикакулам	88
Визианагарам	74
Вишакхапатнам	71
Раджамахендраварам	122
Элуру	43

Критерии приемлемости

Критерии приемлемости юниоров APEPDCL 2022

Восточная распределительная компания штата Андхра-Прадеш принимает решение и публикует критерии приемлемости на своем официальном веб-сайте.Поскольку критерии приемлемости еще не опубликованы, кандидаты могут проверить основные критерии приемлемости в соответствии с уведомлением за предыдущий год.

Чтобы принять участие в письменном тесте, кандидаты должны соответствовать основным квалификационным нормам. Ниже приведены некоторые компоненты упомянутых критериев приемлемости.

APEPDCL Набор младших линейных операторов Образовательная квалификация

Кандидаты, желающие подать заявку на участие в программе APEPDCL Junior Lineman Recruitment 2022, должны иметь некоторые базовые образовательные квалификации, указанные ниже в таблице.

Критерии приемлемости	Обязательная профессиональная квалификация	Продолжительность профессионального курса
SSC/10 класс	ITI в сфере электротехники или электротехники	—
SSC/10 класс	Программа среднего профессионального образования в области бытовых электроприборов	2 года
SSC/10 класс	Перемотка (EDAR) или электрическая проводка	—
SSC/10 класс	Подряд (EWC) или электрическая проводка	—
SSC/10 класс	Обслуживание электроприборов (EW и SEA)	—
SSC/10 класс	Электрик	—

Примечание: Все профессиональные курсы должны быть выпущены признанным учреждением или советом объединенного или государственного департамента образования штата Андхра-Прадеш.

APEPDCL Возрастные критерии набора младших лайнменов

Кандидаты должны проверить следующие сведения о возрастном ограничении, перечисленные ниже в таблице.

Сведения	Детали
Ограничение по возрасту	Возраст кандидатов должен быть не менее 18 лет и не более 35 лет на 1 июля 2021 года.
Возрастная релаксация	Кандидаты, относящиеся к категории SC/ST/BC, получат 5-летнюю отсрочку от верхнего возрастного предела. Сотрудникам по контракту, работающим в APDISCOMS, будет предоставлено послабление по возрасту. Предельным возрастным ограничением будет считаться до 60 лет.

Набор младших лайнменов APEPDCL Общие критерии приемлемости 2022

Чтобы подать заявку на участие в процессе найма, кандидаты должны проверить другую важную информацию, касающуюся критериев приемлемости. В таблице ниже приведены некоторые другие важные детали, касающиеся критериев приемлемости.

Сведения	Детали
Национальность	Индийский
Место жительства	Андхра-Прадеш
Количество попыток	Пока кандидат не превысит верхний предел возраста.
Важные моменты	Кандидатам будет разрешено участвовать в тесте более одного раза. Результат будет действительным только для данного сеанса.

Процесс подачи заявки

Как заполнить форму заявления APEPDCL Junior Lineman 2022?

Кандидатам рекомендуется проверить критерии приемлемости, прежде чем подавать заявку на участие в процессе найма младшего линейного оператора APEPDCL 2022. Подходящие кандидаты должны заполнить и отправить форму заявки только через онлайн-режим. Чтобы завершить процесс подачи заявки, кандидаты должны выполнить несколько шагов, указанных ниже.

Шаг 1: Процесс регистрации младшего линейного оператора APEPDCL

На первом этапе кандидаты должны завершить процесс регистрации, выполнив несколько шагов, указанных ниже.

1. Перейдите на официальный сайт APEPDCL по адресу https://www.apeastpower.com/
.
2. Пройдите через раздел уведомлений, отображаемый на главной странице сайта.
3. На портале регистрации введите необходимые данные, такие как имя кандидата, идентификатор электронной почты, номер мобильного телефона и т. д.
4. Нажмите кнопку «Отправить».
5. Сохраните регистрационный идентификатор и пароль.

Шаг 2: Форма заявления младшего линейного судьи APEPDCL

После процесса регистрации кандидаты должны заполнить онлайн-форму заявки, заполнив процесс, выполнив шаги, указанные ниже.

1. На портале входа на официальный сайт введите учетные данные, такие как идентификатор регистрации и пароль.
2. После открытия онлайн-формы заявки введите важные данные, такие как академическая квалификация, личная информация, название экзаменационного центра и т. д.
3. Прикрепите несколько важных документов, таких как SSC и сертификат категории.
4. Затем загрузите некоторые другие важные документы, такие как отсканированные недавно цветные фотографии паспортного размера и отсканированные подписи в правильном формате.
5. Просмотрите онлайн-форму заявки и внесите необходимые исправления, если таковые имеются.

Шаг 3: Плата за подачу заявления младшего линейного судьи APEPDCL

На последнем этапе кандидаты должны заплатить необходимую сумму для подачи заявки. Плата за подачу заявки на участие в программе APEPDCL Junior Lineman Recruitment 2022 по категориям указана ниже.

Категория	Плата за подачу заявки
Общий/OBC/BC	700 индийских рупий
СК/СТ	350 индийских рупий

Кандидаты могут оплатить регистрационный сбор, выбрав любой способ оплаты, например кредитную карту/дебетовую карту/интернет-банкинг. После завершения процесса онлайн-оплаты кандидаты должны распечатать бланк подтверждения.

Пригласительная карта

Допускная карточка юниора APEPDCL 2022 г.

После завершения процесса онлайн-заявки соответствующий орган выдает электронную пропускную карту или входной билет. Приемная карточка будет содержать информацию, которая была введена кандидатами в форму заявки.

Как загрузить допускную карточку младшего линейного мастера APEPDCL 2022?

Кандидаты должны загрузить APEPDCL Junior Lineman Admit Card 2022, выполнив несколько шагов, указанных ниже.

1. Перейти на официальный сайт APEPDCL.
2. Перейдите к опции «Карьера», отображаемой на главной странице сайта.
3. Нажмите на вкладку «Скачать билет в зал»
4. Нажмите на ссылку APEPDCL Junior Lineman Admit Card 2022
5. В окне входа введите номер приложения/номер мобильного телефона и дату рождения
6. Нажмите «Отправить»
7. Карта допуска будет показана на экране
8. Проверьте данные, указанные на электронной карте допуска
9. Загрузите его в формате PDF и сделайте распечатку.

Информация, указанная в допускной карточке младшего линейного механика APEPDCL

Кандидаты должны проверить данные, указанные в электронной допускной карточке. Вся информация о пропускной карте указана ниже.

• Имя кандидата
• Номер рулона или регистрационный номер
• Фотография кандидата
• Подпись кандидата
• Дата рождения
• Имя отца
• Категория
• Пол
• Дата экзамена
• Место проведения экзамена
• Время отчета
• Важные инструкции в день экзамена

Образец экзамена

Образец экзамена APEPDCL Junior Lineman 2022

В соответствии с шаблоном экзамена APEPDCL Junior Lineman, вопросник письменного теста будет установлен на основе программы ITI.Прежде чем появиться на письменном экзамене, кандидаты должны хорошо разбираться в шаблоне экзамена. В приведенной ниже таблице приведена полная схема экзамена для процесса найма младшего линейного мастера APEPDCL 2022.

Сведения	Детали
Режим экзамена	Онлайн
Количество секций	1
Наименование секций	ITI (промышленное обучение)
Продолжительность экзамена	1 час 45 минут
Максимальное количество вопросов	80
Тип вопросов	MCQ (вопросы с несколькими вариантами ответов)
Максимальное количество баллов	80
Схема маркировки	По 1 баллу за правильный ответ 0 баллов за неправильный ответ отмечены
Язык бумаги	Английский и телугу

Учебный план

Учебный план младшего линейного мастера APEPDCL 2022

Программа является одной из самых важных частей экзамена.И это играет жизненно важную роль в процессе подготовки к экзамену. Перед тем, как появиться на экзамене APEPDCL Junior Lineman Exam 2022, кандидаты должны знать всю программу, поскольку это поможет уменьшить количество непроверенных вопросов на экзамене.

На письменном экзамене все вопросы будут составлены только из одного раздела, т.е. ITI. Всего на экзамене будет 80 баллов. Каждый вопрос в контрольном листе экзамена будет содержать 1 балл. Здесь все темы из каждого раздела представлены ниже в виде таблицы.

Секция	Темы
Основы электротехники	Токопроводы электрические Полупроводники-изоляторы Сопротивление электрическому потенциалу – законы сопротивления Влияние температуры на сопротивление Закон Ома Сопротивления в серии параллельный и последовательно-параллельный Законы Кирхгофа.
Электромагнетизм	Знакомство с магнитами Магнитный столб магнитная ось прочность полюса Свойства магнитов Классификация магнитов Правило левой руки Флеминга Диаграмма поля длинного прямого проводника Соленоид.
Электромагнитная индукция	Концепция электромагнитной индукции Закон Ленца Правило правой руки Флеминга Фарадеевские законы электромагнетизма индукционно-виды ЭДС с-динамически ЭДС статического электричества Самоиндукция и взаимная индукция.
Элементы и батареи	Химические эффекты электрического тока — законы Фарадея электролиза Элементы и их компоненты Определение батареи Первичные элементы — дефекты и способы их устранения сухая камера вторичная камера сравнение между первичными ячейками и вторичными ячейками Принцип свинцово-кислотного элемента работа свинцово-кислотного аккумулятора подробное исследование эффективности ячейки Втч и Ач Методы зарядки вторичных элементов Техническое обслуживание свинцово-кислотного элемента испытание свинцово-кислотного аккумулятора
Электростатика	Определение электрического заряда и его единиц Емкость – Определение и формула Типы конденсаторов Конденсаторы последовательно и параллельно.
Электромонтажные принадлежности, электромонтажные инструменты и соединительные элементы для проводов	Типы выключателей с современным подходом Другие аксессуары, такие как патроны для ламп потолочные розетки, розетки, предохранители и т.д. подробное исследование плавких предохранителей и плавких материалов Автоматические выключатели и автоматические выключатели Электромонтажные инструменты Проволочные соединения Пайка Лента концевая заделка проводов/кабелей Кабельные муфты .
Системы электропроводки и электрические цепи	Типы электропроводки в доме — проводка с зажимом Проводка CTS/TRS Кабелепровод Крышка кожуха проводки-подробное исследование Сравнение различных способов подключения Лестничная проводка последовательные и параллельные цепи Цепи главного выключателя Цепи проводки коридора Цепь люминесцентной лампы Мигалки движущиеся огни.
Заземление	Необходимость заземления определения основных терминов заземления Типы заземления детальная проработка заземления трубы пластина заземления Спецификации материалов, используемых для заземления Измерение сопротивления заземления IE правила заземления.
Правила IE для электропроводки;	Меры предосторожности при установке различных электроприборов в домах I E Правила электропроводки дома Причины пожаров из-за сбоев в электроснабжении.
Индикаторные приборы	Классификация средств измерений показывающего типа Влияние токов, используемых в показывающих приборах, крутящих моментов/сил в электрических приборах Основные требования к показывающим приборам Инструменты для перемещения железа MC tools — отличие MI от MC insta Расширение инструментов MI и MC Измерение силового динамометра типа различных типов ошибок в показывающих приборах.
Интегрирующие инструменты	Определение и классификация интегрирующих инструментов 1-фазные, 3-фазные счетчики электроэнергии индукционного типа ошибок в счетчиках электроэнергии.
Инструменты специальные	Измеритель коэффициента мощности Частотомер Синхроноскоп Измерительные трансформаторы CT-PT Мультиметр, мегомметр, тестер языка
Полупроводниковые приборы и их применение	Структура атома и теория полупроводников Материалы типа P и N ПН развязка Смещение и характеристики диодов Схема выпрямителя — однополупериодный, двухполупериодный, мостовые выпрямители Транзисторы — типы транзисторов — конфигурации, применение, работа инвертора и ИБП.
Д.К. Генераторы	Принцип генератора генератор простой петли Производство ЭДС индукции и его природа Детали конструкции генератора постоянного тока Обмотка якоря внахлестку и волновая обмотка Э. М.Ф. уравнение Типы генераторов отдельно Составная рана с самовозбуждающимся последовательным шунтом, Применение различных типов генераторов.
Двигатели постоянного тока	Принцип работы — Значение противо-ЭДС(Eb), Типы двигателей постоянного тока Типы серий Шунтирующие и составные двигатели, уравнение скорости и крутящего момента Управление скоростью двигателей — метод управления возбуждением для последовательных и параллельных двигателей Методы управления якорем (только для параллельных двигателей), Пускатели двигателей постоянного тока Необходимость работы стартера 3-х точечный стартер-4-х точечный стартер Применение различных типов двигателей.
Основы переменного тока и схемы	Определения переменного тока и напряжения, различных форм волны Определение цикла, периода времени Частота, Амплитуда Мгновенное значение, максимальное, среднее Среднеквадратичное значение напряжения и тока A. 0 Форм-фактор, Пик-фактор синусоидальной волны Фазорное представление А.С Фаза и разность фаз переменного тока Мощность и коэффициент мощности. Однофазный переменный ток Через Pure Резистивная/Индуктивная/Емкостная цепь — ток-напряжение-фазор диаграммы коэффициент мощности Цепь переменного тока через R-LIR-C/R-LC Диаграмма вектора тока и напряжения Коэффициент мощности Многофазные цепи – преимущества многофазных перед однофазными Соединение звезда-треугольник Соотношение напряжения и тока при соединении звездой Соединения треугольником или сеткой Уравнение трехфазной мощности.
Трансформаторы	Трансформатор — его конструкция, работа, характеристики Уравнение ЭДС Охлаждение трансформатора потери и КПД коэффициент трансформации Строительство активной зоны экран обмотки вспомогательные детали сапуна Консерватор Реле Бухгольца другие защитные устройства Проверка трансформаторного масла Автотрансформаторная обработка, Применение.
Генераторы	Принцип и работа генераторов переменного тока Соотношение между скоростью Количество полюсов и частота Детали конструкции генератора Тип с выступающими полюсами и гладкий цилиндрический тип Уравнение ЭДС.
Трехфазный индукционный	Классификация 3-х фазных двигателей принцип работы трехфазных асинхронных двигателей Отношения между Ns №полюсов и частоты питания Определение скольжения и скорости скольжения Детали конструкции асинхронных двигателей с короткозамкнутым ротором и контактными кольцами Пускатели для асинхронных двигателей — Необходимость пускателя — Пускатель прямого пуска Пускатель звезда/треугольник Резистивный пускатель ротора для асинхронного двигателя с контактными кольцами, применение.
Однофазные асинхронные двигатели	Принцип работы однофазных асинхронных двигателей Типы однофазных асинхронных двигателей, таких как расщепленная фаза конденсатор пусковой Конденсаторный пусковой конденсатор Двигатели с заштрихованными полюсами — их применение.
Генерация энергии	Источники электроэнергии традиционные-нетрадиционные источники энергии Производство электроэнергии с использованием традиционных источников энергии рабочие Hydel и ТЭЦ.
Передача и распределение электроэнергии	Передача электроэнергии от генерирующей станции к принимающей станции использование повышающих и понижающих трансформаторов и сопутствующего оборудования Использование автоматических выключателей-изоляторов-заземлителей Распределение электроэнергии Трансформаторные подстанции Распределительная подстанция T/F Двухполюсная конструкция с креплением на столб и цоколь T/F Оборудование, связанное с подстанцией, такое как A.B. переключатель, L.A.-H.G Предохранитель-автоматический выключатель.
Планирование, оценка и калькуляция электропроводки;	Элементы панели управления типы и спецификации Концепция и принцип плана Понятие оценки и стоимости. Подготовка полной схемы электропроводки дома промышленная электропроводка.
Освещение	Внедрение подсветки Термины и определения законы освещения требования хорошего освещения интенсивность света важность света и цвета Конструкция, работа и применение — Лампы накаливания Люминесцентные лампы КЛЛ, неоновая вывеска Галоген, пары ртути Типы , пары натрия Декоративное освещение

Подготовительные книги

APEPDCL Книги для подготовки младших линейных манипуляторов

Кандидаты, которые хотят получить самые высокие оценки на экзамене, должны следовать некоторым рекомендуемым книгам для подготовки.Табличное представление рекомендуемых книг приведено ниже.

Название книги	Имя автора
Основы электротехники	Дж. Б. Гупта
Основной закон электромагнетизма	Иродов И.Э. ​​
Принципы электромагнитного поля	Мэтью Н.О. Садику
Понятия о магнетизме и электромагнитной индукции	Эр Д.С Гупта
Электромагнитная индукция	Приянка Джангид
Как работают батареи	Дэвид Карпентер
Водород, батареи и топливные элементы	Бенгт Сунден
Электростатика: ток и конденсаторы	Нитин Агравал
Электростатика Электричество и магнетизм	Вимал Сарасват
Технологии производства электроэнергии	Джамдаде П.Г

Ключ ответа

APEPDCL Младший линейный ответчик 2022

APEPDCL Junior Lineman Answer Key 2022 будет содержать все ответы на вопросы, заданные на экзамене APEPDCL. После завершения письменного теста соответствующий орган опубликует официальный основной ключ ответа на своем официальном веб-сайте. И окончательный ключ ответа будет выпущен непосредственно перед объявлением результата.

После освобождения основного ключа ответа кандидаты могут выдвигать возражения против основного ключа ответа.На основании возражений, выдвинутых кандидатами, будет подготовлен и опубликован окончательный ключ ответов. Чтобы возразить против ключа ответа, кандидаты должны отправить электронное письмо в соответствующий орган.

Как проверить и скачать ответ APEPDCL Junior Lineman Answer Key 2022?

Некоторые шаги для проверки и загрузки Ключа ответов младшего линейного мастера APEPDCL 2022 приведены ниже.

• Перейти на официальный сайт APEPDCL
• Перейти к опции «Карьера», отображаемой на главной странице сайта
• Нажмите на ссылку APEPDCL Junior Lineman Answer Key 2022
• Ключ ответа будет раскрыт
• Внимательно проверьте все ответы и загрузите их в формате PDF
• Возьмите распечатку того же

Детали результата

APEPDCL Junior Lineman Результат 2022

Вскоре после выпуска окончательного официального ключа ответа APEPDCL объявит результат. Результат будет опубликован в виде списка заслуг. Результат будет объявлен на официальном сайте APEPDCL. Чтобы пройти письменный тест, кандидаты должны получить минимальный проходной балл на экзамене.

Как проверить и скачать результат APEPDCL Junior Lineman 2022?

В приведенном ниже разделе описаны действия по проверке и загрузке результатов APEPDCL Junior Lineman Result 2022.

• Перейти на официальный сайт APEPDCL
• На главной странице сайта нажмите на вкладку «Карьера»
• После этого нажмите на ссылку APEPDCL Junior Lineman Result 2022
• В окне входа введите учетные данные, такие как регистрационный номер или номер билета в зал и дату рождения
• Нажмите на кнопку «Отправить»
• Результат будет открыт на экране
• Посмотреть подробности и загрузить их в формате PDF
• Распечатайте его и сохраните на будущее

Отсечка за предыдущий год

APEPDCL Младший лайнсмен Предыдущий год Отсечка

Чтобы участвовать в следующем раунде процесса найма младших линейных операторов APEPDCL 2022, кандидаты должны обеспечить минимальный пороговый процент на экзамене.Орган, проводящий экзамен, подготовит и опубликует список кандидатов из каждой категории.

Вместе с результатом соответствующий орган выдает пороговые значения. В приведенной ниже таблице указаны предельные значения категорий и местоположений.

Категория	Шрикакулам	Визианагарам	Вишакхапатнам	Раджамахендраварам	Элуру
ОС	Открыть	55	57	57	57
Местный	43	47	47	47	49
Спорт	Открыть	—	—	—	—
Местный	32	—	—	25	—
СРП	Открыть	43	43	55	49
Местный	—	32	32	42	44
БК-А	Открыть	51	46	—	52
Местный	41	35	41	39	42
БК-Б	Открыть	46	49	46	50
Местный	36	38	39	43	42
БК-С	Открыть	—	—	31	—
Местный	—	—	—	29	—
БК-Д	Открыть	52	47	—	48
Местный	43	45	44	40	40
БК-Е	Открыть	—	38	—	31
Местный	32	—	28	28	32
СК	Открыть	46	40	51	46
Местный	34	31	33	42	44
СТ	Открыть	48	46	46	43
Местный	35	45	45	28	33

Факторы, влияющие на отсечку юниоров APEPDCL

Отрезные отметки определяются на основе различных факторов.Факторы, влияющие на пороговый балл, являются наиболее важными для процесса найма. Все факторы, влияющие на граничные отметки, перечислены ниже.

• Общее количество вакансий
• Общее количество заявителей
• Уровень сложности экзаменационной работы
• Категория заявителей
• Выступление кандидата

Структура заработной платы

APEPDCL Структура заработной платы младшего линейного мастера на 2022 год

Шкала заработной платы кандидатов, которые будут наняты на должность младшего обходчика с помощью экзамена APEPDCL 2022, будет составлять 15000 индийских рупий в месяц.Сумма в размере 15 000 рупий будет основной оплатой. Наряду с основной оплатой работнику будут предоставляться некоторые другие надбавки, такие как DA, арендная плата за дом и льготы. Сумма заработной платы будет указана как консолидированная заработная плата в течение 2 лет. Все льготы и льготы наряду с заработной платой будут предоставляться сотрудникам в конце каждого месяца.

Заключение

Заключение

Помимо основной заработной платы, кандидаты будут получать пособие на аренду жилья, пособие по бездорожью, медицинское пособие, пособие на проезд и другие пособия.Кроме того, кандидаты получат возможность продвижения на более высокий уровень. По результатам работы в течение 2 лет кандидаты будут продвигаться в должности постоянных сотрудников.

Часто задаваемые вопросы младшего линейного судьи

Набор младших линейных манипуляторов APEPDCL в 2022 г. Часто задаваемые вопросы

Вопросы. Какова полная форма APEPDCL?

Ответ. Полная форма APEPDCL — Andhra Pradesh Eastern Power Distribution Company Limited. Это компания по распределению электроэнергии, принадлежащая правительству штата Андхра-Прадеш для пяти округов штата Андхра-Прадеш.

Вопросы. Каковы минимальные квалификационные оценки, которые мне нужно получить, чтобы пройти письменный тест для APEPDCL Junior Lineman Recruitment 2022?

Ответ. Чтобы пройти письменный тест для APEPDCL Junior Lineman Recruitment 2022, кандидаты должны получить следующие квалификационные оценки.

Категория	Минимальные квалификационные баллы
ОС/общий	40%
БК	35%
СК/СТ	30%

Вопросы.Что мне делать после объявления APEPDCL Junior Lineman Result 2022?

Анс. После объявления APEPDCL Junior Lineman Result 2022 кандидатам необходимо скачать позывной для следующего тура. Кроме того, кандидаты должны пройти проверку, представив все важные документы в приемную комиссию.

Вопросы. Какие сертификаты мне нужно предоставить в рекрутинговую комиссию APEPDCL, чтобы пройти процесс найма младшего линейного мастера APEPDCL 2022?

Ответ.Чтобы пройти раунд проверки, кандидаты должны представить следующие сертификаты.

• Доказательство возраста, указанное в сертификате SSC или его эквиваленте.
• Квалификационный сертификат SSC/10-го класса с квалификацией ITI в области электротехники/монтажника
• Постоянный сертификат сообщества, выданный Tahsildar/MRO в оригинале, или сертификат оригинальной касты, выданный налоговым инспектором, с четким указанием подкасты и группы
Сертификат
• EWS, выданный соответствующим Tahsildar/MRO.
• Свидетельство об обучении с IV по X класс.
• Вид на жительство, выданный сотрудником налогового департамента
Миграционное свидетельство
• , выданное правительством штата Андхра-Прадеш.
• Сервисный сертификат, выданный старшим инженером
• Спортивный сертификат формы-2 и/или формы-3.
Сертификат физической подготовки
• , выданный медицинским работником.

Вопросы. Каков профиль должности младшего обходчика, нанятого в рамках процесса APEPDCL Junior Lineman Recruitment 2022?

Ответ.Кандидаты, которые будут назначены младшим обходчиком в APEPDCL, должны будут контролировать электроснабжение и уличное освещение. При этом они должны будут обеспечить сервисное присоединение по нормам энергосбытовых компаний. Все услуги будут предоставляться под руководством сотрудников компании.

Вопросы. Где кандидат будет направлен на должность младшего обходчика, выбранный в процессе набора младшего обходчика APEPDCL в 2022 году?

Ответ.После отбора в рамках программы APEPDCL Junior Lineman Recruitment 2022 кандидаты будут направлены во многие округа, на которые распространяется действие APEPDCL. Кандидаты должны будут работать в секретариатах деревень или приходов.

2-спальный дом на продажу в Гудворт-Клэтфорде, Андовер, Хэмпшир SP11

Описание

Дом в стиле мьюз со средней террасой с привлекательным фасадом из кирпича и кремня под черепичной крышей с преимуществом накопительного/конвекционного отопления.Просторные апартаменты включают в себя приемную с душевой и прачечной на первом этаже, гостиную с панорамным окном и угольным камином, большую столовую с прилегающей садовой комнатой и недавно переоборудованную кухню. На втором этаже есть две большие спальни, каждая со встроенными шкафами и большая ванная комната. У собственности есть преимущество большого гаража/мастерской в ​​пределах близлежащего блока с электрической дверью и есть также привлекательный управляемый задний сад.Сент-Питерс-Клоуз — это приятный и эксклюзивный поселок для пенсионеров для людей старше 55 лет. Этот отель расположен в тихом месте в задней части застройки с легким доступом к коммунальным садам и связанным с ними преимуществам, перечисленным ниже.
Местоположение

St Peters’ Close — это небольшой эксклюзивный комплекс Cognatum (ранее English Courtyard), расположенный рядом с церковью Святого Петра 15-го века, на окраине популярного поселка Гудворт-Клатфорд.В деревне также есть почтовое отделение/магазин, начальная школа и два трактира. Есть восхитительные прогулки вдоль реки в нескольких минутах ходьбы. Андовер, расположенный в нескольких минутах езды, предлагает более широкий спектр магазинов, образовательных и развлекательных заведений, а также магистральный железнодорожный вокзал, откуда можно быстро добраться до Ватерлоо. Живописный город Стокбридж, через который проходит знаменитая река Тест, находится примерно в пяти милях к югу, а автомагистраль A303 находится под рукой, что обеспечивает удобный доступ к Лондону и Уэст-Кантри.
Жилые помещения

Входное крыльцо, покрытое плиткой, на открытых кронштейнах виселицы. Верхний свет. Входная дверь, ведущая в:

Приемная Коврик на пороге. Лестница с точеной балюстрадой в одну сторону, поднимающаяся на первый этаж с помощью лестничного подъемника Stannah. Шкаф под лестницей. Подвесная световая точка. Небольшая стеклянная дверь с таким же остеклением сбоку, открывающаяся в гостиную. Панельная дверь в мокрую комнату.

Гостиная (приемная хорошего размера) Электрический камин с эффектом угля с привлекательным гранитным очагом и каминной полкой.Панорамное окно на передний план с видом на травянистую границу и часть коммунальных садов. Центральная точка освещения с потолочной розеткой и декоративным сводом. Широкий выход в:

Столовая Центральная точка освещения с потолочной розеткой и декоративным сводом. Место для обеденного стола и комода. Небольшие стеклянные двойные двери в садовую комнату. Панельная дверь на кухню.

Садовая комната Построена из дерева и застекленных фасадов под профильной крышей из термопластика. Застекленные двойные двери из ПВХ с окнами на обе стороны, выходящие на заднюю террасу и в сад.Шкаф на всю высоту. Настенный светильник.

Кухня (хорошо обставленная и недавно замененная) Глубокая раковина со смесителем и сливом. Рабочая поверхность под гранит с фартуком из керамической плитки. Полный ассортимент высоких и низких шкафов и ящиков кремового цвета в стиле шейкер с подсветкой под шкафом. Духовка Bosch с грилем со встроенной микроволновой печью Bosch наверху. Встроенный холодильник и морозильник с выдвижной кладовой сбоку. Встроенная посудомоечная машина Бош. Индукционная плита Bosch с вытяжкой сверху.Кафельный пол. Шкаф, скрывающий счетчик/предохранитель. Вниз зажигалки. Плинтусный обогреватель. Наполовину застекленная дверь и окно, открывающееся в сторону большого заднего крыльца, ведущего на террасу и задний сад.

Влажная комната Белый люкс, состоящий из умывальника с зеркалом и розеткой для бритвы наверху и хранения внизу. Туалет на низком уровне. Влажная зона с душем. Стены из керамической плитки. Полотенцесушитель с подогревом. Углубление и сантехника для стиральной машины. Вниз зажигалки. Вытяжной вентилятор. Димплекс тепловентилятор.
Первый этаж

Лестничная площадка Доступ через большой люк с откидной лестницей в чердачное помещение, где находится бак с горячей водой.Подвесная световая точка. Панельные двери в спальню, ванную комнату и сушильный шкаф с решетчатыми полками, автоматическим освещением и электрическим нагревателем.

Спальня 1 (Просторная спальня с двуспальной кроватью) Панорамное окно на заднюю сторону с привлекательным далеко простирающимся видом на сельскую местность. Двойные встроенные двухстворчатые шкафы-купе. Покрытие. Подвесная световая точка. Дверь в ванную.

Вторая спальня (Большая спальня с двуспальной кроватью) Окно на переднюю сторону с видом на загон и сельскохозяйственные угодья. Большой встроенный двухстворчатый шкаф-купе.Покрытие. Подвесная световая точка.

Ванная комната (Хорошего размера) Белая ванная комната, состоящая из обшитой панелями ванны со смесителем/насадкой для ручного душа, подоконника и шкафа под ним. Умывальник установлен на подоконнике с откидной крышкой, над ним зеркало и розетка для бритвы. Низкий туалет со шкафом над. Настенный люминесцентный светильник. Вниз зажигалки. Настенный обогреватель Dimplex. Окно на задний вид. Полотенцесушитель с подогревом. Вытяжной вентилятор.
Снаружи

Палисадник Мощеная дорожка с хорошо оборудованными бордюрами с обеих сторон ведет к главному входу.Широкий травянистый бордюр перед участком.

Главный задний сад Включает в себя крытую веранду с кирпичными стенами и решеткой, ограждающей боковую границу. Реечная полка с местом для хранения внизу. Сад включает в себя просторную террасу, огражденную с обеих сторон стеной и решеткой с хорошо усаженными травянистыми бордюрами. Гравийная дорожка на задней границе продолжается вокруг застройки до основного общего сада.

Большой одиночный гараж/мастерская (в соседнем квартале, примерно 18’8 x 10’11/4.93 м x 3,15 м) Построен из кирпича/блоков под скатной шиферной крышей. Электрический дистанционно управляемый вверх и над дверью. Подключено электричество и свет.

Общественные сады и участки Красиво благоустроенные и ухоженные с декоративным прудом.
Услуги

Водоснабжение, электричество и канализация. Примечание. Никакие бытовые приборы или бытовые приборы не тестировались, и Evans & Partridge не может дать никаких гарантий.
Общие замечания

Муниципальный налог Band F.Плата за обслуживание 1 588 фунтов стерлингов в квартал, включая страхование зданий, содержание территории общего пользования и нижеуказанных объектов.

Охрана Круглосуточное аварийное прикрытие обеспечивается местными управляющими двора, а в нерабочее время — их подмогой. Это в сочетании с системой «Tunstall Emergency» значительно повышает безопасность. Существует также активная схема соседского дозора.

Комната для гостей и прачечная На участке имеется комфортабельная гостевая комната для посетителей жильцов. Существует также прачечная для использования всех жителей.

Маршрутные автобусы В районе Сент-Питерс-Клоуз есть собственный мини-автобус, на котором жители регулярно совершают поездки за покупками.

Аренда Аренда на 150 лет (с 25 декабря 1998 г.).

Направления Почтовый индекс SP11 7SF.

Просмотр строго по предварительной записи с evans & partridge
Тел.
Заявление об отказе от ответственности

1. Эти сведения приведены в качестве общего описания только для руководства потенциальных покупателей и не являются ни частью предложения, ни контракта.Все заявления, содержащиеся в этих сведениях об этом имуществе, сделаны без какой-либо ответственности со стороны Evans & Partridge, продавцов или арендодателей.
