Розетки внутренние двойные – необходимость или вынужденная мера? Самостоятельно подключение двойной розетки
Как устанавливается двойная розетка в один подрозетник
В настоящее время двойная розетка стала очень востребована, так как ее установка повышает удобство использования бытовых приборов.
Обычная модель состоит из:
- подрозетника;
- двух разведенных клеммников;
- монтажной части проводов.
Иногда вместо сдвоенной электророзетки просто устанавливают рядом два источника питания. Это требует устройства дополнительной ниши для второго подрозетника, тогда как монолитная модель устанавливается в один так называемый стакан. Этот способ того, как подключить двойную розетку, намного проще.
Подключение источника питания с двумя гнездами
Все действия связанные с заменой или установкой новых электрических точек нужно начинать с отключения подачи электричества и проверки напряжения.

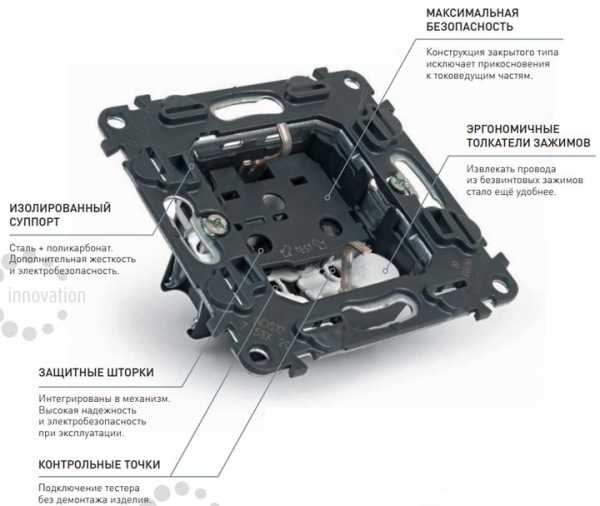

Конструкцию разбираем на 2 части:
- декоративную;
- рабочий механизм.
Переходим к работе с кабелем. Обнажаем кабель, чтобы жилы было видно примерно на 10 см. Более длинными оставлять их нет смысла, так как они будут мешать при установке новой точки. Если они короче, рекомендуется нарастить старую проводку.
Для работы потребуется отвертка-тестер с индикатором на конце и резиновые перчатки. Тестером мы должны определить, где в проводах находятся ноль, фаза и земля. Для этого отверткой прикасаемся по очереди к проводам, если индикатор загорелся – это фаза, нет – ноль. Также это можно определить по цветам. Фаза обычно окрашена в коричневый цвет, нулевой провод – в синий, земля – в желтый.
Далее нужно зачистить концы на 1,5 см и подсоединить их к контактам на керамической сердцевине. Скручивать провода нужно в стакане.
Зачищенные концы вставляют в ослабленные контактные клеммы на сердцевине двойной розетки. Фазный и нулевой провод подключают к боковым контактам. Не имеет значения, какую из сторон выбрать для фазы, а какую для нуля. Но рекомендуется фазу подключать справа, чтобы не путать в дальнейшем. Важно не совершить ошибку, подключив все на один контакт, в этом случае произойдет замыкание. Центральный контакт (иногда он помечен специальным знаком) предназначен для провода заземления.
Когда все контакты будут подключены, следует их затянуть.
Чтобы поступающая электроэнергия распределялась равномерно, сечение кабеля, используемого при подключении источника питания, должно совпадать с сечением, что и у основной проводки.
Наличие двойной розетки не приводит к увеличению мощности. Максимально она рассчитана на 16 ампер.
Можно провести подключение двойной розетки и без заземления, алгоритм действий при этом не меняется. В частном доме рекомендуют использовать монолитную розетку с защитным контактом при наличии заземления. В многоквартирных домах заземление отсутствует (спроектировано зануление).
В монолитной сдвоенной модели есть латунная перемычка. Если ее удалить, можно установить рядом две отдельные точки.
Схема подключения электроточки
При косметическом ремонте обычно проводится замена старой точки на двойную розетку. Однако не всегда такая замена приводит к желаемому результату, так как имеет свои плюсы и минусы:
| Результат работы | Плюс | Минус |
| Установка сдвоенной электророзетки в одну нишу |
|
|
При косметическом ремонте можно установить двойную розетку в виде моноблока, используя старый стакан или место под ним, в этом случае можно не задумываться над вопросом прокладки новой проводки и поклейке новых обоев на поврежденные стены.
Установка двойной розетки в один подрозетник без замены электропроводки и с минимальными повреждениями стен и покрытий делится на следующие этапы:
- Отключаем электричество в щитке – это основное правило безопасности при электромонтажных работах. Для полного подтверждения, что ток не поступает, отверткой с индикатором нужно проверить место установки нового источника питания.
- Разбираем старую модель. Демонтируем старый стакан.
- Отверткой или зубилом убираем старый гипс, подготавливая таким образом стену для установки нового стакана.
- Старые провода продеваем в специальное отверстие нового стакана. Вставляем его на свое место. Стакан не должен выходить за уровень стены.
- Готовим раствор гипса. Стакан алебастра разбавляем водой, пока не получится консистенция, напоминающая густую сметану. Мешать нужно быстро, поскольку гипс быстро твердеет. Намочив стенки ниши водой, обеспечиваем цепкость поверхности стены и гипса. Намазываем гипсом отверстие под приготовленный подрозетник. Рекомендуется тоже промазать внешнюю сторону подрозетника и поместить в нишу, предварительно поправив жилы провода. Остатки гипса понадобятся, чтобы замазать щели между вставленным стаканом и стеной. Убираем излишки гипса и обои лягут ровно на стену. Все работы с гипсом проводятся, чтобы укрепить рабочий механизм в нише.
- Далее провода защищаются, ведется подключение рабочей части.
- Устанавливаем механизм внутри стакана, укрепляем с помощью крепежных лапок. Предварительно решите, горизонтальным или вертикальным будет расположение у панели электророзетки.
- После того как монтаж двойной розетки завершен, восстанавливаем покрытие стены вокруг нового подрозетника. Если вы подклеиваете обои, учтите, что обойный клей высыхает долго. Рекомендуется подклеить их клеем ПВА, что позволит сразу приступить к установке декоративной рамки.
Подключаем электричество, проверяем результат работы. Включение электрощита, проверка результата выполненной работы. Стартовое включение в монтированную электроточку лучше проводить с электроприбором меньшей стоимости, например, можно поставить на зарядку фонарик.
Установка монолитной модели
Для установки двойной розетки в подрозетник нужно аккуратно уложить провода в коробке (обычно в виде гармошки). Делать это нужно осторожно, чтобы крепежные лапки не повредили изоляцию проводов.
Сердцевина углубляется, фиксируется саморезами или крепежными лапками.
Затем с помощью саморезов суппорт модели прикрепляется к ее рабочему механизму с помощью тех же саморезов. Будьте аккуратны при закручивании саморезов, так как при излишних усилиях они могут привести к трещине в лицевой панели.
Декоративная часть устанавливается плотно, без зазоров к стене и защелкивается.
Замена старой розетки и подрозетника
Двойная розетка в один подрозетник чаще всего монтируется при выходе из строя старой электроточки. Одновременно увеличивается количество гнезд для бытовых приборов.
Этапы работы в этом случае аналогичны предыдущим:
- Отключаем подачу электроэнергии, убеждаемся в этом при помощи тестера.
- Откручиваем саморезы на декоративной панели старой электророзетки, снимаем панель.
- Ослабляем крепежные лапки, отсоединяем провода.
- Убираем старую сердцевину.
- Новую конструкцию разбираем на декоративную и рабочую части.
- Чтобы подключить двойную розетку, используем тот же способ, что и в предыдущих случаях.
Двойная розетка очень органично решает вопрос с увеличением количества гнезд для бытовых приборов и помогает отказаться от переносок и удлинителей. Работа несложная, не требует особых знаний и профессиональных инструментов. Для замены модели с одним гнездом на новую с двумя гнездами и подключения двойной розетки не требуется помощь специалистов. При самостоятельном монтаже рекомендуется остановить свой выбор на простой монолитной модели либо модели с выбрасыванием вилки бытового прибора при помощи пружины.
pauk.top
от классических образцов до современных многофункциональных моделей
Двойная розетка в один подрозетник | Электирика в доме и квартире
Как правильно подключить двойную розетку в один подрозетник своими руками?
Замена или установка розетки в большинстве случаев не требует вызова мастера на дом. Достаточно ознакомиться с теорией и правилами безопасности, чтобы приступить к работе и выполнить её вполне успешно.
Зачастую на кухне или в любой другой комнате, где используется одновременно несколько бытовых приборов, катастрофически не хватает свободной розетки.
Что нужно знать перед тем, как подсоединить розетку двойную?
Перед началом работы необходимо определить, что такое фаза и ноль в электрике. т.е. принадлежность проводов. Для этого понадобится отвёртка-тестер и резиновые перчатки.
Снимается крышка старой розетки и с помощью тестера проводятся измерения. На фазе индикатор загорится, а на нейтральный провод укажет отсутствие светового сигнала. Конечно, существует маркировка кабелей по цветам, но лучше перестраховаться.
Затем линия обязательно обесточивается через счётчик – это основное правило безопасности. Рычаги автоматов переводятся в положение выключено! Это нижняя позиция выключателей.
Повторно проверяется напряжение в месте установки двойной розетки.
Если на фазе всё ещё присутствует ток (то есть, линия не обесточена), необходимо отключить все автоматы, а не только те, которые, как вам кажется, контролируют провода, идущие к розетке.
Перед тем, как поставить двойную розетку, понадобятся следующие инструменты и материалы:
- изоляционная лента
- острый нож для зачистки проводов
- крестовидная и плоская отвёртка
- пассатижи.
В процессе того, как подключается розетка с заземлением. необходимо помнить правило разводки проводки: справа #8212 фаза, слева #8212 нейтраль, а к центральной или верхней клемме устройства подсоединяется заземляющий кабель.
Для определения неисправностей в розетках и их ремонту посвящена отдельная статья.
Сдвоенные розетки представляют собой устройства с одним зажимом, оснащённые распределительными планками.
На заметку. Такая розетка не очень удобна, если планируется использование двух мощных приборов – напряжение одинаково, а вот сила тока в каждой из розеток будет зависеть от нагрузки соседней. Поэтому предпочтительнее произвести параллельное подключение двух розеток.
Кабель используется одинакового сечения с основной проводкой в помещении. Материалы тоже должны быть одинаковыми. Если подводка осуществлена алюминиевым проводом, он применяется и при подключении розеток.
Пользование устройством требует осторожности. Суммарная нагрузка на такой тип розеток не должна превышать 10-16 А.
Этапы установки #8212 делаем все по порядку
Схема подключения двойной розетки состоит из следующих этапов:
- На стене выбирается подходящее место. Обычно розетка крепится неподалёку от электрической распределительной коробки или идущего в стене провода.
- Её основание очерчивается карандашом. На отмеченном месте с помощью перфоратора выполняется углубление, достаточное, чтобы в него поместился внутренний корпус (стакан) розетки.
- В стакане делается отверстие, сквозь которое выводятся провода, а затем он фиксируется с помощью цемента или алебастра. Раствору даётся время на застывание. Можно закрепить стакан также с помощью дюбелей, что ускорит время установки.
- Розетка раскручивается с помощью отвёртки. Внешняя панель отделяется от внутреннего механизма.
- Провода, находящиеся в стакане (подрозетнике), укорачиваются пассатижами. С помощью ножа с каждого провода снимается изоляция на длину от 0,8 до 1 сантиметра. Края жил подгибаются вверх для удобства сборки.
Наличие коллектора и является основным отличием таких генераторов от агрегатов с переменным током. По схожему принципу отличаются и электродвигатели #8212 устройства, в которых электрическая энергия превращается в механическую.

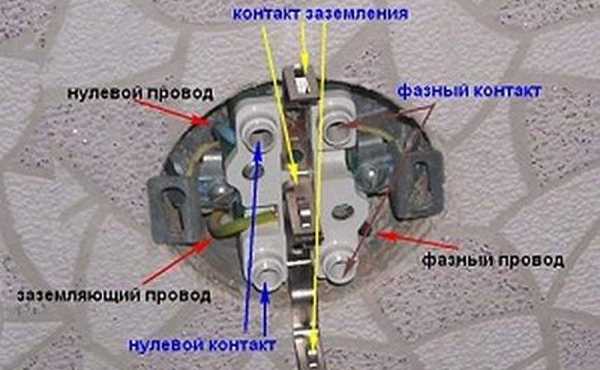

Фазный провод имеет коричневый или красный цвет (как вариант, чёрный или белый), нейтраль окрашена в голубой или сине-белый, а заземление всегда жёлто-зелёное. Обычно у розеток такого типа нет верха и низа (контакты находятся с обеих сторон).
На этом монтажные работы завершаются. Если качество установки вызывает сомнения, необходимо обратиться к профессиональному электрику. Он осмотрит вашу работу и убедится, что эксплуатация не приведёт к поражению электрическим током.
Как подключить двойную розетку самому

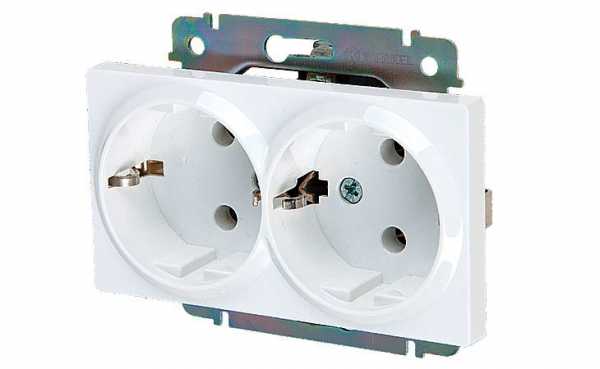

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?
Почему именно двойная розетка?
Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких один
10i5.ru
Схема подключения двойной розетки: инструкция + фото
Двойная розетка считается достаточно популярной. В едином корпусе вы сможете увидеть две электрических точки подключения. Они предназначаются для запитки от одной рабочей группы фазы, нуля и заземления. Иногда у многих электриков могут возникнуть значительные вопросы по подключению. Схема подключения двойной розетки поможет качественно выполнить этот процесс.
Мы уверенны, что благодаря этой схеме читатели сайта «Все-электричество» смогут выполнить правильный процесс подключения. Также в этой статье вы сможете увидеть простую схему подключения двойной розетки с заземлением и без него.

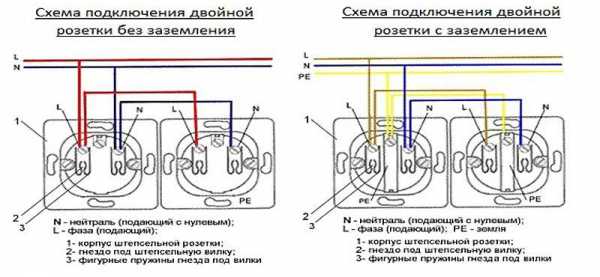

Схема подключения двойной розетки
Как видите, все достаточно просто. Во время подключения вам необходимо правильно подключать провода. Заземление должно подключаться в центральной клемме, ноль подключают справа, а фазу нужно подсоединить слева. Во время подключения вам также необходимо знать, что заземление подключается в центре, а остальные два провода можно поменять местами. Схема подключения двойной розетки без заземления выглядит точно также, только провода PE здесь не будет. Если вам будет интересно, тогда можете прочесть про схему электропроводки в гараже.
Если вы решили использовать не двойной корпус, а сдвоенный вариант, тогда соединение проводов будет выглядеть иначе. Сдвоенные розетки имеют две разные точки подключения. Они будет находиться в отдельных распределительных коробках, и соединять их можно с помощью шлейфа.
Ниже мы предоставили схему подключения сдвоенных розеток. Мы надеемся, что эта схема будет полезной.
Если в вашем доме нет заземления, тогда схема будет выглядеть иначе. Ниже мы поместили фото схемы подключения сдвоенной розетки без заземления.
Электрические перемычки можно будет использовать только в том случае, если вы будете подключать не слишком мощные приборы. В противном случае вам необходимо будет сделать ответвление проводов. Ответвление необходимо будет делать для каждого изделия.
Вот видео, которое поможет установить двойную розетку.
Это вся информация, которую мы вам хотели предоставить вашему вниманию о двойной розетке. В проведении электромонтажных работ нет ничего сложного. Выполнить этот процесс вы сможете самостоятельно. Мы уверенны, что благодаря нашей инструкции вы сможете самостоятельно подключить розетку. Напоследок мы хотим вам сказать, чтобы вы выбирали только качественного производителя.
Если вы выберите качественного производителя, тогда можете быть полностью уверенными в качестве своих устройств. Они прослужат длительное время, и у вас не возникнет никаких проблем.
Читайте также: схема подключения розетки на 380 Вольт.
vse-elektrichestvo.ru
Как подключить двойную розетку? Основные методы подключения
Монтаж простых электрических приборов не требует специальной подготовки. Но элементарные знания по технике электробезопасности и навыки владения отверткой, плоскогубцами и другими инструментами необходимы. Сегодня нередко возникают ситуации, когда увеличение количества бытовой техники требует ее подключения в разных комнатах. А свободные точки отсутствуют. Поэтому приходится снимать одинарные и устанавливать двойные, тройные системы, а иногда и комбинированные.
Правила подключения двойной розетки
Существуют разные варианты подсоединения конструкций, включающих группы розеток, выключателей или совмещенных изделий. Но основой всегда являются одинарные приборы для единственного потребителя, которым может быть что угодно, например, светильник, телевизор, утюг или компьютер.
Самым насыщенным по количеству потребителей помещением в стандартной квартире является кухня. Особенно, если это малогабаритная «хрущевка» или «брежневка». Здесь находится место даже для стиральной машины, которая не помещается в совмещенном санитарном узле. Сейчас диапазон используемой техники настолько широк, что 2-3 розетками никак не обойтись.
Современные кухонные гарнитуры скрывают за своими сверкающими панелями самые уникальные изобретения, помогающие облегчить труд хозяйки:
• электронные или газовые варочные панели;
• посудомоечные машины;
• вытяжные системы;
• холодильники, рефрижераторные комплексы и камеры.
Это не считая микроволновок, электрочайников, кофеварок и прочей мелочи. И все они требуют своего места включения. Система включения при этом имеет двухэтажную планировку. Первый план располагается на уровне пола, второй – на высоте человека среднего роста.
Важно! Перед началом подключения двойной розетки к одному кабелю нужно отключить соответствующий автомат на щитке питания, если их там несколько. При отсутствии такового – отключается общий.
Подключение проводов к двойной розетке выполняется следующим образом. Для проверки их принадлежности к фазе или нулю нужен простой тестер в виде отвертки с индикатором на ручке. Если при касании отверткой провода индикатор засветился, значит это фаза, если нет – провод нейтральный. Согласно правилам, разная расцветка проводов говорит о принадлежности. Обычно коричневый – это фаза, голубой – ноль, а желтый с зеленым – заземление. Еще одно правило подключение проводки. К правой клемме подключается фаза, к левой – ноль, к центральной, со скобой – земля.
Заметка! Сдвоенные розетки имеют общую клемму питания. Ток на каждое устройство поступает через распределительную планку. При одинаковом напряжении в сети (220 В) сила тока на каждый прибор будет зависеть от мощности подключаемой техники. Розетка хоть и двойная, но нагрузочная мощность не увеличится в два раза. Обязательно, чтобы подходящий к розетке кабель имел сечение не меньше, чем общий по дому (оптимальный вариант – одинаковое). Материал жил также должен совпадать. Если вся разводка медная, то и к устройству подводится медный кабель.
Схема подключения двойной розетки с заземлением
При использовании маломощных устройств, типа ноутбука, светильника для их питания пригодится моноблок двойной розетки. Она вставляется в имеющийся подрозетник и подключается по старой схеме. В этом случае не нужно прокладывать новые кабели, сверлить в бетонной стене место рядом для другого подрозетника и крепить его.

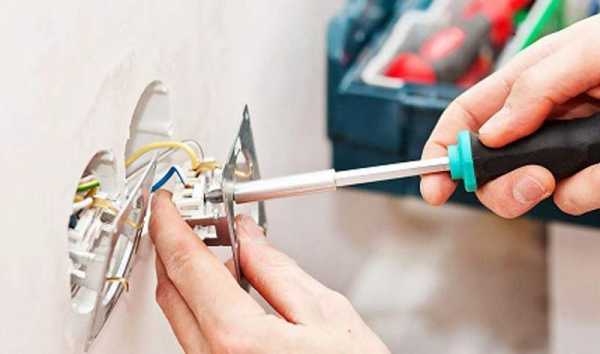

Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Если после снятия отслужившей свой срок розетки остались провода достаточной длины (10-12 см), то они подключаются к контактам нового прибора. Для этого нужно ослабить зажимающие винты на клеммах, вставить туда оголенные концы фазы и нуля, каждый в свою нишу и плотно снова затянуть винты. Провод с заземлением подсоединяется к центральной клемме, на которой находятся скобы.
Важно! К какому контакту подключать фазу и нуль не принципиально. Главное – не к одному контакту, чтобы не произошло короткого замыкания.
После подключения проводов приступают к укладке суппорта в подрозетник. При этом нельзя допустить, чтобы под распорные лапки попала проводка. Их металл при затягивании винтов может повредить изоляцию. После установки в подрозетнике корпус розетки фиксируется распорными лапками и саморезами. Сверху монтируется декоративная накладка, которая при правильном монтаже подрозетника в стене или под гипсокартоном ложится четко на их поверхность вплотную и без зазора.
Подключение двойной розетки без заземления отличается только лишь тем, что третий провод «земля» отсутствует. В конструкции прибора не предусмотрен контакт для его использования. Такие розетки можно устанавливать в сухих помещениях. От них могут запитываться самые маломощные приборы, не требующие заземления.
Заметка! Современные вилки бытового оборудования не удобны для включения в сдвоенные евророзетки. Приходится их поворачивать. Поэтому, чтобы устранить этот дискомфорт можно воспользоваться двумя одинарными гнездами.
Подключение двойного выключателя и розетки
Блок, управляющий работой розетки и двухклавишного выключателя, монтируется перед входной дверью в ванную комнату или туалет. Благодаря устройству пользователь может включать свет в двух комнатах.
Сначала прокладываются пять проводов от щитка электроснабжения. Два из них – нуль и заземление идут на розетку. Фаза соединяется с розеткой и через перемычку подается на выключатель. Две фазные жилы от выключателя идут на приборы освещения. Нуль, идущий к розетке, в распределительном блоке соединяется с нулем, идущим на патроны освещения.
Иногда приходится менять порядок включения кнопок. Чтобы это сделать, нужно две жилы, идущие после разрыва на контактах коммутации выключателя к лампам, поменять местами. Для освещения одной комнаты применяют однокнопочный коммутатор и четыре провода.
Как подключить двойную внешнюю розетку?
Распределительный кабель прокладывается открытым методом или закрытым в стенах. Для монтажа наружных устройств проводка выполняется открытым способом. Она может находиться в гофре, в коробах или просто лежать на стене, зафиксированная клипсами. Работа происходит в несколько этапов:
1. Обесточивается сеть питания на электрощитке. После чего с помощью указателя напряжения проверяется отсутствие напряжения на самих приборах.
2. Открывается верхняя панель гнезда для освобождения доступа к фиксаторам, удерживающим панель.
3. Отжиманием крепежа отделяется верхняя часть прибора от суппорта.
4. Разбирается устройство. Оно состоит из корпуса, панели с крышкой, гнезд.
5. Отмечается место крепежных отверстий.
6. Фиксируется основание прибора с помощью дюбелей типа гвозди.
7. Вырезается заглушка в месте ввода кабеля в середину устройства. Если кабель проложен в гофрированной трубе, то её заводят прямо в середину розетки.
8. Кабель освобождается от изоляции и зачищаются концы жил на 10-15 мм.
9. Производится подсоединение жил к контактам – коричневый к фазе (крайняя справа клемма), голубой – к нулю (крайняя слева клемма), желто-зеленый – к земле (центральный контакт со скобой).
10. Питание гнезд второй розетки в корпусе производится с помощью перемычек или шлейфов.
11. Затем восстанавливается корпус наружной розетки в обратном порядке.
Как последовательно подключить двойные компьютерные розетки?
Для уменьшения нагрузки электромагнитного излучения в квартирах вместо Wi-Fi роутера устанавливают компьютерные розетки. Их монтаж производится в соответствии с правилами электробезопасности. Выпускаются изделия под скрытую и открытую проводку.
Как и силовые розетки, интернет-аналоги вставляются в гнезда. Приборы RJ-45 обеспечивают подключение компьютера к интернет- и местной сети. Наличие разъемов под витую пару –обязательное условие для нормального функционирования комнат серверного назначения. Использование только беспроводной системы передачи данных опасно с точки зрения перехвата связи. Через проводку украсть информацию можно только, подключившись к ней.
RJ-45 – это универсальный способ соединения компьютерной техники с применением 8-жильного защищенного кабеля, который и называется «витая пара». Розетки классифицируются по числу разъемов на:
• одинарные;
• двойные;
• терминальные;
• комбинированные.
По аналогии с силовыми компьютерные розетки бывают внутренними и наружными. Скрытое в стене устройство находится в защитном пластиковом стакане с клеммником. Наружная установка фиксируется с использованием накладной панели.
Для сокращения времени монтажа розеток применяются монтажные короба. Для квартиры достаточно провести одну или две розетки. Для подключения интернет-розетки главное – это правильная распиновка. Она заключается в четком понимании, куда и какой расцветки провода вставлять. Существует два типа распиновки – прямой и перекрестный. В первом случае применяется провод для соединения конечного техустройства с роутером. Второй – для подключения одинаковых по назначению систем между собой. Все провода соединяются согласно с цветовой маркировкой.
Каждая пара определенного цвета садится в свой паз соответственно цветовой распиновки в клеммник розеточного устройства. Затем утапливаются прижимные коннекторы и фиксируются все жилы контактной группы. Запрещается наличие в розетке перегнутых или выступающих концов проводки. Если клеммник не входит в паз стены, то подрезают внутреннюю плоскость монтажного подрозетника.
Посмотрите видео «Как подключить двойную розетку»
Поделиться:
Рекомендуем прочитать:
nastroike.com
5 правил как установить розетку в подрозетник
Установить розетку в готовый подрозетник, казалось бы простая задача. Ведь зачастую, высверливание и монтаж самого подрозетника в стену, занимает гораздо больше времени.
Однако и здесь есть свои нюансы, заблуждения и правила, о которых некоторые могут не знать, а другие наоборот спорить до последнего, настаивая на своей правоте (например, подключение шлейфом двойной розетки).
Безопасность и инструмент
В первую очередь, перед производством работ требуется обеспечить безопасность. При замене или установке розеток, всегда отключайте именно ОБЩИЙ вводной автомат на всю квартиру или дом, а не конкретно на эту розетку.
Делать это нужно для того, чтобы разорвать не только фазу, но и ноль. После отключения, проверяйте отсутствие напряжения индикатором по месту работ.
Подготовьте необходимый инструмент:
- отвертка крестовая

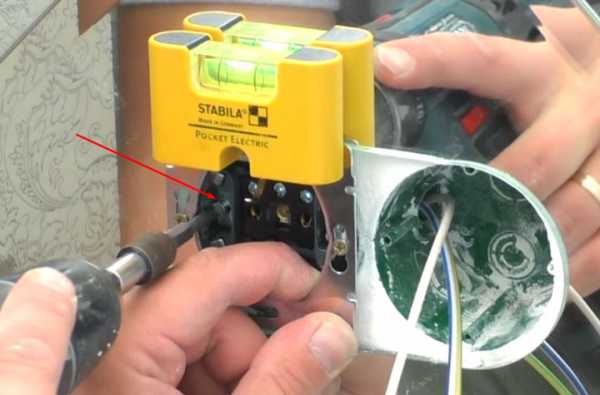

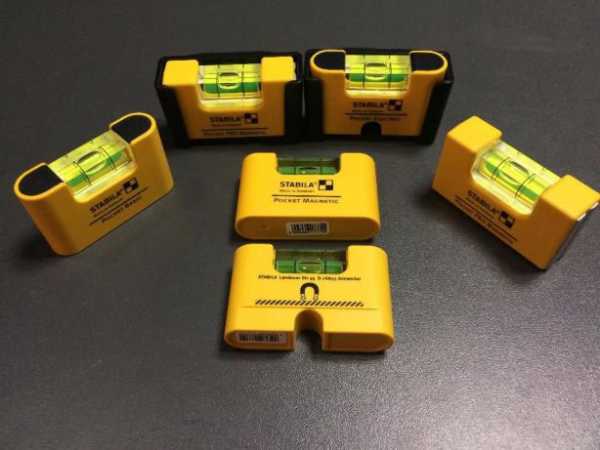

- мини уровень
- пассатижи
Также могут понадобиться:
- гильзы ГМЛ

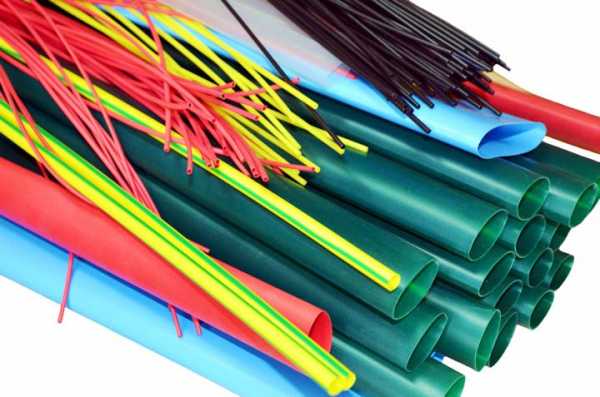

- термотрубка
- пресс клещи
Углубленный подрозетник
Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.
Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).
Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.
Вот фото стандартной розетки утопленной в стандартном подрозетнике.
Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.
Почувствуйте, что называется разницу.
Длина зачистки изоляции
При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.
Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.
Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.
Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.
С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.
А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.
Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.
Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.
Хотя у каждой марки, есть как свои преимущества, так и недостатки.
Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.
Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.
На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.
Но обычно, оголенная часть жилы не должна превышать 8-10мм.

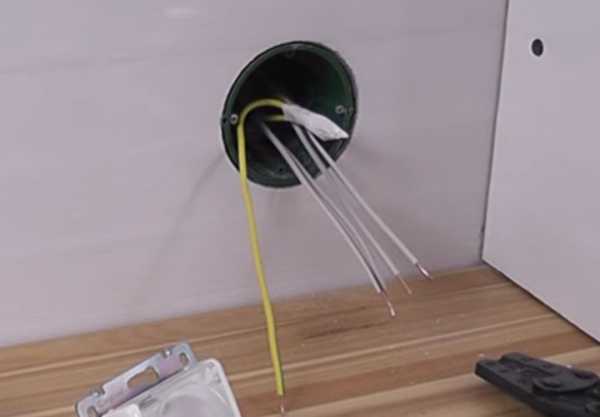

Длина проводов торчащих из подрозетника выбирается исходя из:
- удобства монтажа
- глубины подрозетника
Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.
Подключение розеток шлейфом

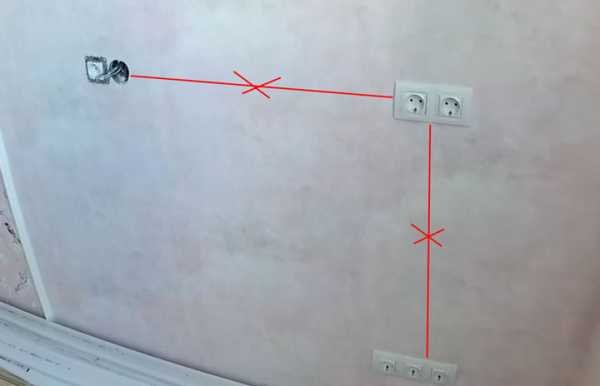

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:
- категорически нельзя
- можно в отдельных случаях
- можно всегда, если позволяет конструкция розетки
У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.
Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.
Однако есть пункт правил ПУЭ п.1.7.144, который гласит:
То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.
Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.
Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.
Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.
Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.
Заводите жилку в гильзу и обжимаете пресс клещами.
Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.
Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.
Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.
Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.
Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.
Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.
То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.
Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.
Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.
А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.
Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.
Там говорится, что «Pe» проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.
Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).
Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.
Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.
Какое из этих мнений верно и как монтировать вам?
Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.
То же самое относится для объектов под сдачу контролирующим органам. Чтобы не переделывать всю проводку и не доказывать собственное прочтение ПУЭ, какому-нибудь инспектору энергонадзора, забудьте про шлейфование. Не давайте лишний повод для замечаний.Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.
В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.
Расположение суппорта
Следующий вопрос, как правильно расположить суппорт розетки внутри подрозетника – клеммами вниз или вверх.
Некоторые ориентируются по надписям на корпусе. Они должны быть нормально читаемы, а не оказаться перевернутыми вверх тормашками.
С одной стороны это вполне логично. Но на самом деле, разницы особой нет. В нормативных документах это никак не отражено.
Поэтому монтируйте так, как вам удобно это делать. Например, ориентируйтесь на приходящий кабель.
Фаза слева или справа
Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.
Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?
На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.
Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.
Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.
Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.
- желто-зеленый провод – земля
- синий или бело-синий – ноль
- разноцветный или белый – фаза
После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.
Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.
Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.
При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.
В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.
Все что остается, это установить лицевую панель и накладную рамку.
У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.
То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.
Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.
А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

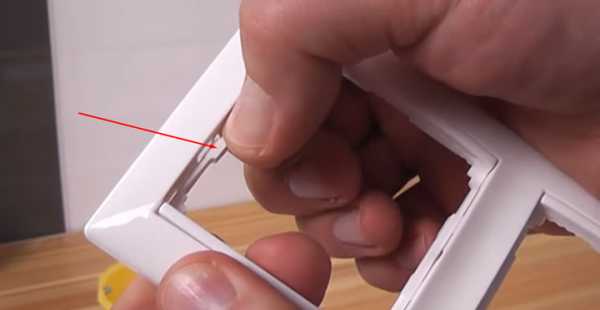

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.
Только после этого, все закрепляется без проблем.
Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.
Статьи по теме
domikelectrica.ru
Как самостоятельно установить внутреннюю розетку. Розетка двойная внутренняя
Внутренняя розетка — разновидности и особенности установки
Розетка давно стала неотъемлемым атрибутом повседневной жизни, который за последние годы претерпел ощутимые изменения. Особым спросом пользуется внутренняя розетка, отличающаяся красивым дизайном и функциональностью.
Практически не выступает над поверхностью стены, способна вписаться в любой интерьер, может иметь несколько разъемов под штепсели и определенный уровень защиты. Такой розетке отдает предпочтение большая часть современных потребителей.
Разнообразие ассортимента
Коробки, предназначенные для скрытого монтажа розеток, или подрозетники, характеризуются присутствием дополнительных ребер, расположенных непосредственно со стороны коробок. Предназначены для упора в стенки установочных отверстий в кладке, что позволяет фиксировать розеточные устройства без дополнительной загипсовки. Монтаж коробок в полых стенах отличается простотой и относительной скоростью.
Производители предлагают потребителям широкий ассортимент подрозетников. Их принято классифицировать по целому ряду признаков.
Вид материала
Коробки под розетки изготавливают из 2-х ведущих материалов, подбираемых в зависимости от непосредственного применения:
- пластмасса: получила широкое применение, может быть негорючей, разрешена для установки в деревянных постройках;
- металл: применяется реже, способен предохранять стены от возгорания, но выступает непосредственным проводником электрического тока.
Тип конструкции
Существуют подрозетники для монтирования устройств в гипсокартонных стенках или бетонных. Разница заключается в наличии или отсутствии прижимных лапок, необходимых для фиксации. Они присутствуют в коробках из гипса.
Размер
Габариты коробов под розетки существуют различные:
- стандартный размер — 45×68 мм:
- с учетом толщины стен — 40×65;
- квадратная форма — 70×70.
При необходимости узкого исполнения глубина подрозетников будет составлять 25 мм, глубокого — 65 (вместо 60). Могут варьировать и размеры квадратных коробок, поскольку некоторые производители могут выпускать их размером 60×60 мм.
По числу розеток
Привычными выступают одиночные или двойные розетки с заземлением, с установкой в одно посадочное место.
Существуют блоки и под 3 – 4 устройства, устанавливаемые в один подрозетник специального назначения. Здесь потребуется использовать исключительно рабочие части устройств. Декоративную рамку следует приобретать дополнительно.
Чтобы определиться с выбором коробов (под двойные розетки, тройные и так далее), следует делать упор на установочные размеры и места монтирования. Если планируется установка в гипсокартоне, нужно приобретать коробки под розетки с зажимами и креплениями. При необходимости монтажа в стенках кирпичных или из бетона, подойдут любые модели.
Оптимальный вариант — приобретение подрозетников непосредственно с розетками. Это позволит сразу определиться с необходимой глубиной и диаметром.
Устанавливаем розетку
Монтаж внутренних розеток (одиночных) выполняется согласно пошаговой инструкции.
Осуществлять монтирование стоит в заранее подготовленные штробы с подведенными жилами:
- Подготовительные работы. Следует подготовить отверстие для подрозетника. Для этого поставить крестик в том месте, где планируется установка устройства. Затем высверлить отверстие соответствующего диаметра посредством перфоратора с «короной» по бетону или буром. Для подводящих проводов потребуется штробить стены, чтобы все скрыть под слоем штукатурки и обоев.
- Отключение электрической сети. Следует отключить соответствующий автомат в распределительном щитке и проверить наличие тока в месте будущей установки с помощью индикаторной отвертки.
- Монтирование коробки. Специалисты советуют отдавать предпочтение пластиковым коробкам, имеющим соответствующие новым стандартам размеры и доступную стоимость. Металлические подрозетники выступают проводниками тока и нередко плохо фиксируются, что в последующем грозит разбалтыванием корпуса с поломкой. Для монтажа коробок из пластика в несущих стенах подойдет алебастр. Для этого штробу следует смочить водой, наложить раствор алебастра в 2 или 3 мм и закрепить короб. Для монтажа подойдут и саморезы, но здесь пострадает надежность установки. С окончанием установки короба под розетки надо вставить электрические жилы в соответствующие отверстия.
10i5.ru
Двойная розетка: особенности конструкции, правила установки
Двойная розетка в один подрозетник устанавливается в тех случаях, когда в доме или квартире имеется множество электрической техники, но розеток катастрофически не хватает, и нет возможности увеличить их количество. Разобраться, как подключить двойную розетку, может даже человек без специальной подготовки, достаточно запастись минимальным набором инструментов и внимательно изучить инструкцию по монтажу.
Большая часть двойных розеток, представленных на рынке, относятся к категории встраиваемых. Эти конструкции носят такое название, потому что колодка изделия вместе с контактами погружается в стену (в установочную коробку — подрозетник), а пластиковый корпус почти не выступает над плоскостью стены.
Главное преимущество встроенных конструкций – проводка скрывается в стене, а, соответственно, не представляет опасности для жильцов дома. Поэтому встроенные розетки двойные используются наиболее часто, хотя по желанию собственника могут устанавливаться и накладные конструкции, кабель к которым подводится по поверхности стен.
Установка двойной розетки в один подрозетник может осуществляться с заземлением или без него. Конструкция с заземлением оснащена контактами, которые подключаются к электрическим сетям с заземлением. Согласно действующим правилам, все нагревательные приборы, сложные электроприборы с микросхемами и оборудование, связанное с водой, должны работать только при заземлении. Заземляющий контакт направляет статическое электричество в землю, не давая ему выводить технику из строя и поражать током пользователей.
Начинающему мастеру важно не только знать, как поставить двойную розетку, но и понимать, какими особенностями должна обладать конструкция, предназначенная для тех или иных условий. Изделия бывают:
- Открытыми или закрытыми. В закрытых моделях отверстия под штепсельную вилку спрятаны за небольшими шторками, которые отодвигаются при подключении электроприборов. Такие устройства незаменимы для жилищ, где имеются маленькие дети. Шторки отодвигаются только при одновременном нажатии. То есть, даже если намеренно просунуть посторонний предмет в одно из отверстий, то ничего опасного не произойдёт.
- Без заземления и с заземлением. В корпус изделия второго типа подводятся заземляющие контакты, они защищают электрические приборы и пользователей от токов, которые могут случайно выйти на пластиковый корпус.
- Для монтажа в помещениях с высоким уровнем влажности. Подобные модели имеют маркировку IP-44 и оснащаются корпусами, которые защищают устройства от влаги.
- Для установки на улице. Такие конструкции маркируются IP-55. Они оборудуются высокопрочными корпусами и имеют защиту от проникновения влаги и загрязнения пылью.
Если на корпусе изделия присутствует буквенная маркировка «А», то это означает, что перед покупателем американский продукт. Маркировка «В» информирует о наличии заземляющего контакта.
Многие пользователи ошибочно полагают, что двойная модель представляет собой два расположенных впритык друг другу независимых устройства, которые объединены между собой шлейфами. Однако на самом деле такие конструкции называются сдвоенными. Каждая часть сдвоенного устройства устанавливается в отдельный подрозетник и обеспечивается питанием независимо от другой части конструкции.
Схема подключения двойной розетки мало чем отличается от схемы монтажа одинарного устройства. Единственное отличие заключается в последовательном подключении двух контактных пар в рамках установочного изделия. Двойное изделие позволяет подключать две штепсельные вилки, но устанавливается в один подрозетник и имеет только одну колодку (монтажную часть).
Такая конструкция оснащается одним зажимом и несколькими распределительными планками, за счёт чего электрический ток подается на оба разъема одинаково, однако его уровень будет распределяться в зависимости от мощности подключаемых приборов.
Общая нагрузка на такой тип розеток должна составлять не более 10-16 А. Если нужно подключать к сети одновременно два мощных электроприбора, то рекомендуется устанавливать сдвоенную конструкцию.
Перед тем как установить двойную розетку, следует запастись необходимыми инструментами и материалами. Мастеру понадобятся острый нож для зачистки проводов, изолента, плоская и крестовидная отвертка, пассатижи.
Прежде всего, нужно определить, что такое фаза и ноль. Как сделать это? Самый простой способ – изучить маркировку проводов. Так, фазный провод окрашивается в коричневый, красный, черный или белый цвет, нейтральный покрыт голубой или бело-синий изоляцией, а заземление всегда желто-зеленое.
Однако не всегда стоит доверять маркировке, лучше всё перепроверить, это позволит избежать неприятных последствий. Чтобы протестировать провода, мастеру понадобятся резиновые перчатки и отвертка-тестер – обычная или электронная отвертка со светодиодным определителем или лампочкой. Отвертку нужно поднести поочередно к каждому проводу. На фазе индикатор загорится, а на нейтрали световой сигнал будет отсутствовать.
Как подсоединить двойную розетку и избежать удара током? Нужно, прежде всего, обесточить линию через счётчик, это главное правило безопасности. Рычаги автоматов необходимо перевести в нижнюю позицию (положение «Выключено»). Затем повторно проверяется напряжение в месте монтажа устройства. Если на фазе ток по-прежнему присутствует, следует отключить все автоматы, а не только те, которые контролируют кабель, протянутый к месту подключения.
Пытаясь разобраться, как подключить двойную розетку, нужно помнить, что фаза должна располагаться справа, а нейтраль — слева (или наоборот). К верхней или центральной клемме следует подсоединить заземляющий кабель. Специалисты рекомендуют использовать провод такого же сечения, как у основной проводки. Применяемые материалы также должны быть одинаковыми. Если подводка осуществляется алюминиевым проводом, то при подключении нового устройства также следует использовать алюминий.
Когда подготовка закончена, можно приступать к выполнению основных работ. Схема подключения двойной розетки включает несколько этапов:
- На стене выбирается место для установки будущей конструкции. Ее рекомендуется размещать недалеко от проходящего в стене кабеля или распределительной электрической коробки. Основание будущего изделия очерчивается карандашом, а потом на отмеченном месте перфоратором выполняется углубление, размер которого достаточен для размещения внутреннего корпуса (стакана) электророзетки.
- В стакане проделывается отверстие, через которое наружу выводятся провода. Затем стакан фиксируются в углублении стены. Чтобы сделать фиксацию более надежной, можно использовать цемент и алебастр или закрепить стакан при помощи дюбелей. Однако подрозетник можно дополнительно и не закреплять, так как современные конструкции оснащаются специальными лапками, которые достаточно надежно фиксируют стакан на положенном ему месте.
- Розетка раскручивается при помощи отвертки, наружная панель отделяется от внутреннего механизма.
- Провода, которые находятся в подрозетнике, следует укоротить пассатижами до длины примерно 10 см. Затем с каждого из них нужно острым ножом снять изоляцию на длину 0,8-1 см. Края жил рекомендуется подогнуть вверх для удобства дальнейшей сборки.
- Боковые крепежные винты механизма нужно немного открутить, чтобы освободить отверстия, в которые затем помещаются провода.
- Фазный и нейтральный провода крепятся к противоположным боковым клеммам механизма, а заземление закрепляется в центральном разъеме. Категорически запрещено крепить фазу и нейтраль к одной и той же пластине, так как это может привести к короткому замыканию и порче проводки.
- Крепежные винты закручиваются, надежно фиксируя провода в клеммах. Винты следует закреплять аккуратно, так как приложение слишком большого усилия может привести к повреждению механизма.
- Лицевая панель устанавливается на положенное ей место и фиксируется шурупами.
- Когда работа закончена, обязательно нужно провести проверку работы установленного механизма. Для проверки лучше использовать недорогой прибор, например настольную лампу.
Разобраться, как правильно подключить двойную розетку, совсем не сложно. Но если вы всё равно не уверены в своих силах, то следует обратиться к профессиональному электрику.
normdom.ru
