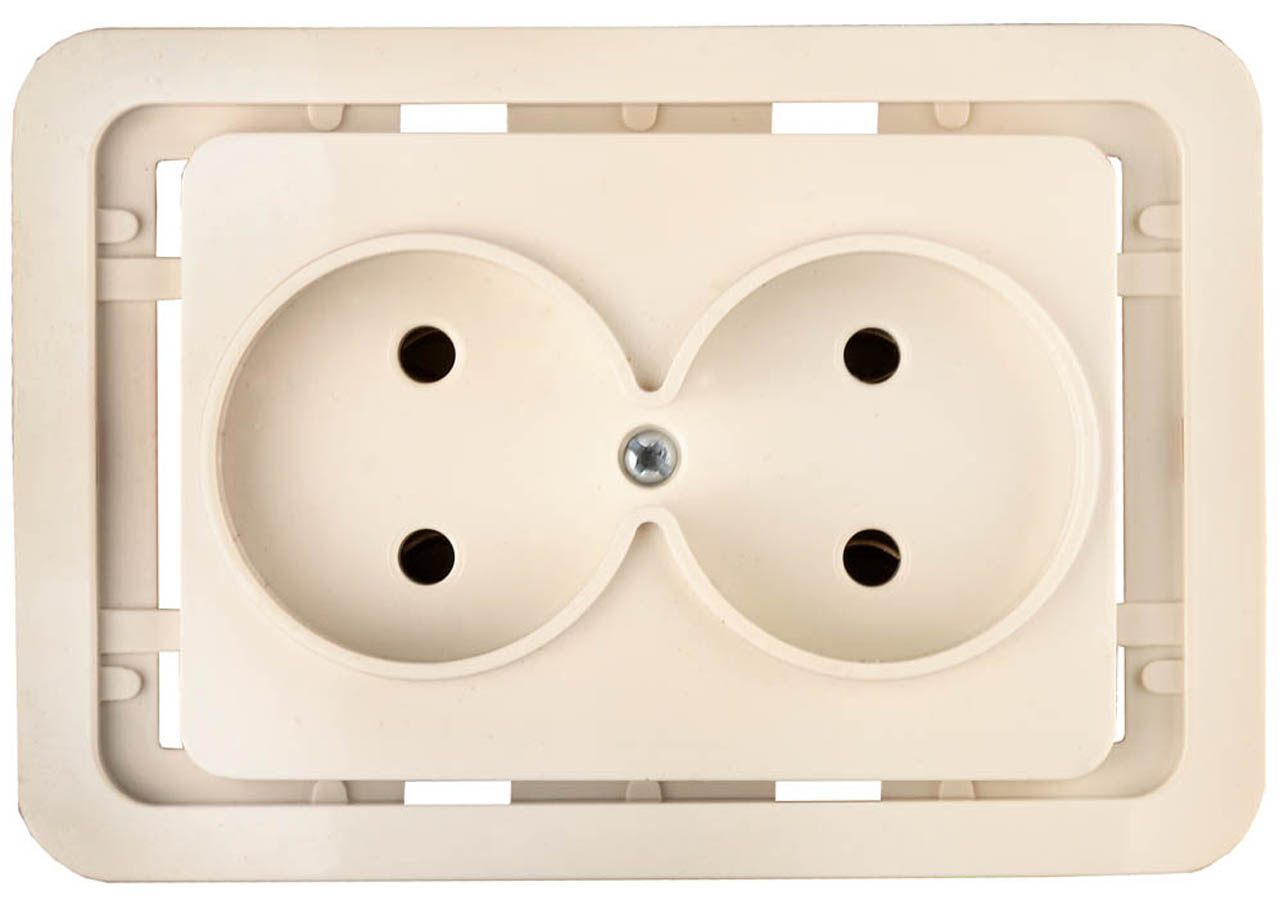

Розетка двойная ВАШ ЭЛЕКТРИК Астра без заземления Белый

Описание

Розетка предназначена для установки как в жилых помещениях, так и в офисах, магазинах, на предприятиях. Розетка выполнена в классическом стиле, имеет простую конструкцию. Преимущества: высокая надежность и прочность; безопасность в эксплуатации; подпружиненные контакты розеток; корпус выполнен из АБС пластика, придающего изделию прочность; термостойкость и устойчивость к воздействию солнечных лучей.

Под заказ: доставка до 14 дней 58 ₽

Под заказ: доставка до 14 дней 66 ₽

Под заказ: доставка до 14 дней 67 ₽

Под заказ: доставка до 14 дней 71 ₽

Под заказ: доставка до 14 дней 84 ₽

Характеристики

Размеры
Длина:
100 мм
Ширина:
60 мм

Высота:
30 мм
Вес, объем
Вес нетто:
0. 059 кг
Другие параметры
Срок хранения(мес):
240
Степень защиты, IP:
IP20
Цвет:
Белый
Страна происхож.:
Китай
Торговая марка:
Гарантия:
3года
Крышка (естьнет):
нет
Материал:
Основание-керамика
Номинальный ток, А:
10
Число гнезд:
2
Производитель:
Срок поставки в днях:
14
Способ монтажа:
Открытый
Способ установки:
Внешний

Характеристики

Торговый дом «ВИМОС» осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Доп. информация

Цена, описание, изображение (включая цвет) и инструкции к товару Розетка двойная ВАШ ЭЛЕКТРИК Астра без заземления Белый

на сайте носят информационный характер и не являются публичной офертой, определенной п.2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Розетка двойная ВАШ ЭЛЕКТРИК Астра без заземления Белый в магазине Санкт-Петербург вы можете в интернет-магазине «ВИМОС».

Статьи по теме

Установка и подключение двойной розетки. Фотоинструкция

Электрические розетки для подключения бытовых приборов к сети с напряжением 220В классифицируются по нескольким признакам. Во-первых, это номинальные показатели электрического тока. Во-вторых, по конструкции и исполнению розетки (внутренние и наружные, одинарные, двойные, с повышенной защитой от попадания влаги и пр.). Ниже приведем пример с наглядными фотографиями по установке двойной внутренней розетки.

Монтаж электрических розеток

Двойная (сдвоенная) электрическая розетка представляет собой моноблок, в котором расположены две электрические группы для подключения вилок электроприборов. Подключение двойной розетки, как и любой другой, осуществляется к трем проводникам: фазный провод, нулевой провод и провод заземления. Стоит помнить, что электрические параметры для сдвоенных розеток указываются суммарно для двух электрических групп, а не для каждой в отдельности. Это означает, что при работе стоит следить, чтобы суммарный ток подключенных к розетке бытовых приборов не превышал номинальный ток розетки.

Установку двойной розетки начинаем с отключения электричества в электрощите, переведя автоматические выключатели в положение ВЫКЛ. Удостоверившись с помощью индикаторной отвертки в отсутствии напряжения в проводниках можно приступать к монтажу розетки.

Далее снимаем декоративную панель с розетки, открутив для этого крепежные винты. В результате получаем доступ к электрической части двойной розетки.

Подготавливаем электрические провода для подключения к розетке, снимая с помощью бокорезов около 10 мм изоляции с каждого проводника. В зависимости от расположения клеммной группы розетки подгибаем провода для подключения.

Далее подключаем фазный (коричневый), нулевой (голубой) и защитный (желто-зеленый) проводники к соответствующим клеммным зажимам розетки и затягиваем крепежные винты.

После подключения всех проводников можно устанавливать розетку в монтажную коробку. Перед окончательным закреплением розетки в подрозетнике необходимо установить по уровню механизм двойной розетки. Затем при помощи крепежных винтов закрепляем механизм розетки в подрозетнике.

На завершающем этапе подключения и установки двойной розетки устанавливаем декоративную лицевую панель к закрепленному в стене механизму.

После этого можно включить автоматический выключатель в электрощите и проверить работоспособность розетки. С возможными неисправностями в электропроводке можно ознакомиться в следующих материалах:

Неполадки в электропроводке: что делать и как их устранить?
Ремонт электропроводки: выявление неисправностей.

Двойная розетка — преимущества, правила монтажа, схемы —

Почему не рекомендуется устанавливать двойные розетки?

Покупка собственного жилья – всегда радостное событие. В новом жилище необходимо правильно установить розетки. Их количество должно хватать на питание различных электроприборов. Работа выполняется в следующем порядке: составление схемы электропроводки, прокладка кабелей и монтаж розеток.

Многие владельцы предпочитают розетки с двойными разъемами. Их основное достоинство – возможность включения два электроприбора, подключенных к отдельному узлу. Кроме того, при монтаже не нужно возиться с кучей электропроводки.

Дополнительная информация! Не нужно предусматривать прокладку дополнительных кабелей. Не возникает никаких трудностей при установке.

Виды двойных розеток

Двойные розетки изготавливаются двух типов – открытые и закрытые. Если с первым видом всея ясно, то со вторым придется разобраться. Закрытый тип имеет специальные шторки. Для подключения электроприбора их необходимо сдвинуть в сторону или поднять вверх. Такую конструкцию рекомендовано устанавливать в тех помещениях, где находятся маленькие дети. Препятствие реагируют только на одновременное нажатие, поэтому просовывание постороннего предмета исключено. Такие розетки можно использовать на улице. Они защищены от проникновения влаги и загрязнений.

Можно ли использовать двойную розетку?

Данный электромонтажный прибор пользуется огромной популярностью. Им удобно пользоваться, а для монтажа не потребуется наличия специального инструмента и навыков электрика. Однако есть и свои отрицательные стороны.

Недостатки использования в жилых помещениях:

Главное отрицательное свойство – низкая пропускная способность устройства. Другими словами, оно не способно снабжать электроэнергией двух сильных приборов.

Еще один недостаток – вываливание из стены. Это происходит из-за того, что включение электроприборов осуществляется по краям. Сюда и сосредотачивается вся физическая нагрузка. Со временем крепежные элементы ослабляются и двойная розетка вываливается из стены.

Двойные розетки все чаще устанавливаются в жилых помещениях. Процесс не вызывает особых трудностей. Среди преимуществ выделяют функциональность, удобство и компактность.

Ее можно разместить возле стола, куда будет подключаться телевизор и настольная лампа. Как и любое устройства, розетки имеют недостаток – низкая пропускная способность. Не рекомендуется устанавливать двойные розетки, где подключаются энергоемкие приборы.

AlinaАвтор статьи Понравилась статья? Поделитесь с друзьями:

Как подключить двойную розетку. Двойная розетка в один подрозетник

Создание комфорта и уюта в современных помещениях часто достигается использованием большого количества электроприборов. Поэтому поиск свободной розетки (установочного изделия) стал вполне обыденным явлением современной действительности. Иногда справиться с проблемой помогает обычная замена одной или нескольких из них на более совершенные модели.

Созданные в последние годы универсальные розетки на два и более посадочных места для включения вилок имеют неоспоримые преимущества перед своими одноместными прототипами. Они удобны, компактны и позволяют сохранить существующую электрическую разводку при одновременном увеличении количества контактных групп.

Производителями выпускаются модификации как для скрытой, так и для открытой электропроводки на разный ток потребления и рабочее напряжение. Необходимо лишь правильно подобрать и подключить розетку.

Приветствую всех друзья на сайте «Электрик в доме». Многие сталкиваются с проблемой, когда срочно необходимо подключить зарядку для телефона или планшета, но нет свободной розетки. Решением данной проблемы может послужить увеличение количества разъемов для подключения методом замены одинарных розеток, и сегодня рассмотрим, как подключить двойную розетку с заземляющим контактом.

Подключение двойной розетки своими руками

Современное понятие сдвоенной розетки не совсем однозначно. Многие из нас еще воспринимают такое устройство, как несколько отдельных розеток, размещенных вплотную друг к другу. Однако, подобный вариант не слишком эстетичен, а порой требует еще и расширения существующей в стене ниши для монтажа дополнительного подрозетника.

Совсем другое дело, когда двойная розетка выполняется в виде моноблока, и ею вполне можно заменить установленный на том же месте старый прототип. В худшем случае придется демонтировать для замены существующую установочную коробку, но если это сделать аккуратно, процесс не приведет к глобальному переклеиванию обоев или перекраске всей стенки.

Двойная розетка в один подрозетник

Так как в большинстве случаев замена одиночных розеток является частью мелкого ремонта, мы будем рассматривать пример, как подключить двойную розетку используя старый подрозетник либо оставшееся после него место, не будет необходимости в прокладке новой проводки и восстановлении поврежденного интерьера. Хотя косметический ремонт может потребоваться.

Демонтаж старой розетки

До начала работы с электропроводкой нужно позаботиться о своей безопасности. В первую очередь отключите питающие автоматы в квартирном щитке. Затем проверьте отсутствие напряжение на заменяемой розетке – используйте для этого индикаторную отвертку.

При самостоятельных действиях сразу демонтируется старая розетка. Для этого откручиваются ее крепежные винты, и снимается верхняя крышка. Далее отсоединяются провода и откручиваются крепежные лапки самого изделия в коробке.

Аналогично разбирается и розетка, подлежащая установке: ее лицевая панель осторожно отделяется от рабочей части.

Установка нового подрозетника

У меня заранее установлен новый подрозетник фирмы Schneider Electric для внутренней установки с диаметром 68 мм. Пользуюсь ими достаточно давно, могу высказаться о них только хорошее — очень надежные и качественные.

К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки. Если у вас подрозетник старого образца или его вовсе нет, тогда лучше установить новый. Нормальный подрозетник — залог надежно зафиксированной и невыпадающей розетки.

Чтобы сам подрозетник был надежно зафиксирован в стене его необходимо прихватить на алебастр или шпаклевочную смесь.

Подготовка к подключению

Приступаем к разделки кабеля. Для снятия внешней изоляции я использую нож с пяткой от ШТОК. Некоторые новички могут подумать, чем больше запас провода, тем лучше (останется на будущее).

Длинные провода в коробке нам не нужны, иначе при установке механизма розетки он просто туда не влезет. Поэтому оставляем запас провода примерно 10 — 12 см.

Если провода от старой проводки остались короткие можно попробовать их нарастить. Кстати на эту тему есть отдельная статья, как удлинить провода в розетке.

Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.

Подключение проводов

Когда провода подготовлены, подключаем их на свои контакты.

По цветовой маркировке расключение проводов в распределительной коробке выполнено таким образом, что фазный провод коричневого цвета, нулевой рабочий (ноль) синего цвета, заземляющий провод – желто-зеленого.

Ослабляем винты на клеммах для подключения, вставляем провода в контакт и хорошенько затягиваем винты с помощью отвертки.

На какую клемму подключать фазу или ноль особой разницы нет. Можно слева, можно справа. Я всегда подключаю фазный провод на правый контакт розетки. Главное не подключить их к одному контакту (шине) иначе произойдет короткое замыкание.

Заземляющий провод подключается к центральному контакту, расположенному на скобе. Рядом с этим контактом есть значок «ЗАЗЕМЛЕНИЕ».

Установка двойной розетки в подрозетник

Когда провода будут подключены можно приступать к укладке всего механизма в подрозетнике. Когда устанавливается двойная розетка в один подрозетник, важно сделать аккуратную укладку проводов в коробке.

Нельзя допускать их попадание под крепежные лапки (иначе при их затягивании повредится изоляция). Я перед установкой сгибаю провода «гармошкой» и они отлично укладываются.

Затем розетка осторожно заглубляется вовнутрь и фиксируется саморезами или крепежными лапками, упирающимися в стенки подрозетника. Я использую первый вариант.

Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу. Наконец ее суппорт соединяется саморезами с корпусом установочной коробки.

Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. При правильном монтаже розетки, она ляжет на стену вплотную, без зазора.

Пожалуйста, не забывайте, что розетка хоть и двойная ее нагрузочная способность при этом НЕ УВЕЛИЧИВАЕТСЯ в два раза. Питающий кабель и сама розетка рассчитаны на рабочий ток 16 Ампер. При подключении электроприборов это нужно учитывать.

Двойная розетка из двух одинарных

Как я уже сказал выше двойная розетка в одном корпусе не очень удобна для использования современных евровилок. Чтобы включить электроприбор в розетку их приходится переворачивать. Это не всегда удобно и не всем нравится такой эстетический вид. Поэтому если вам такой вариант увеличения электрических точек не подходит можно установить блок из двух одинарных розеток.

Для этого нам понадобится две одинарные розетки, два подрозетника для них (можно использовать один двойной) и накладная рамка на два отверстия. Кстати я уже писал, как установить тройную розетку в блоке. Сущность этих методов аналогична, только сегодня вместо трех розеток под одной рамкой мы установим две.

Для начала необходимо высверлить отверстия в стене и установить подрозетники. Отверстие высверливается с помощью специальной коронки по бетону. Если коронки под рукой нет, можно обойтись без нее. Для этого с помощью сверла по бетону по намеченной окружности насверливаются отверстия, а затем все лишнее выбивается молотком и зубилом.

Чтобы в момент установки розетки стали на свое место и не накладывались друг на друга, расстояние между подрозетниками должно быть 71 мм. С подрозетниками данного типа это легко проконтролировать, так как у них есть специальные защелки для стыковки их в блоки. Собрал блок и нужное расстояние обеспечивается автоматически.

После установки и фиксации подрозетников приступаем к разделке кабеля. Кабель к месту подключения проложен марки ВВГнг сечением 2.5 мм2. Перед тем как подключить двойную розетку нужно убедиться, что отключен питающий автомат и напряжение на кабеле отсутствует.

Как подключить провода к блоку розеток

В случае двойной розетки в одном корпусе было понятно куда подключать провода. Там всего-то было три контакта: фаза, ноль и заземление. Но как подключить двойную розетку с заземлением в этом случае? Здесь есть свои нюансы.

Как вы знаете последовательное (методом шлейфа) подключение заземляющих проводников по правилам ПУЭ ЗАПРЕЩЕНО. Запрет такого подключения регламентируется пунктом 1.7.144.

Поэтому фазный и нулевой провод будем подключать шлейфом, а провод заземления отдельным ответвлением. Для этого я с помощью опрессовки в коробке делаю столько ответвлений, сколько предстоит подключить розеток.

После того как ответвления заземляющего провода будут готовы изолируем гильзу термоусадочной трубкой или изолентой. Теперь можно выполнять подключение двойной розетки.

На одну из клемм первой розетки подключаем два фазных провода. Один от питающего кабеля другой идет на вторую розетку. Нулевой провод подключаем аналогично фазному, только естественно на другую клемму. Куски подключаемых проводов должны быть одинакового сечения с питающим проводом. Затем к каждой розетке подключаем свой заземляющий провод.

Подключив провода можно приступать к установке и креплению розеток в подрозетнике. Каждую рабочую часть розетки устанавливаем в свой подрозетник. Затем крепим накладную рамку.

Данная двойная розетка установлена в спальной комнате и рассчитана на подключения мелкой бытовой техники (светильник, зарядка телефона, ноутбука).

На этом буду заканчивать нам сегодняшний материал. Надеюсь, статья Вам дорогие читатели и гости сайта «Электрик в доме» понравилась. Буду очень Вам признателен, если поделитесь ею в социальных сетях. Если возникнут вопросы или пожелания, пожалуйста, обращайтесь в комментариях.

Понравилась статья — поделись с друзьями!

установка и подключение внутренних и наружных моделей

Без многочисленных видов электрических приборов не достичь современного уюта и комфорта. Вследствие чего в помещении требуется достаточное количество электрических точек. Старые модели уже не такие эффективные, поэтому их заменили новыми вариантами. Они обладают неоспоримыми достоинствами и имеют несколько мест для подключения вилок. Розетка двойная с заземлением может крепиться к открытой или скрытой проводке с переменным напряжением тока.

Схема подключения

Некоторые люди до сих пор не имеют понятия о таких устройствах. Они полагают, что двойная с заземлением розетка состоит из нескольких коробок, которые расположены вблизи друг к другу. Но это значительно портит внешний вид помещения, к тому же вероятнее всего понадобится изготовить дополнительное отверстие для установки подрозетника. Это существенно усложняет работу.

А новые модели моноблочного типа легко заменяют старые прототипы без проделывания ниши для дополнительной точки. Однако можно полностью заменить всю ненужную конструкцию на новую вплоть до установочной коробки, но есть вероятность, что придется в этой рабочей зоне заняться масштабным переклеиванием обоев или покраской. Можно обойти такую проблему и аккуратно монтировать устройство в существующий подрозетник.

Извлечение старой точки

Установка сдвоенной розетки считается мелким ремонтом, соответственно, с такой задачей может справиться практически любой мужчина. Чтобы не портить интерьер помещения и не заниматься прокладкой нового электропровода, достаточно монтировать устройство в имеющуюся коробку. Однако эти манипуляции потребуют легкого косметического ремонта. Устанавливаемая двойная розетка в один подрозетник предполагает следующие шаги по демонтажу:

Сначала в квартире или доме отключают электроэнергию. Это первое правило техники безопасности. В распределительном щитке находятся переключатели, которые смещаются в вертикальном или горизонтальном положении. Все зависит от конфигурации автомата. После проделанной работы надо убедиться в отсутствии напряжения в сети, проверив проводку индикаторной отверткой.
Далее демонтируют старую точку, откручивая крепежные винты или шурупы, удерживающие розетку. Затем крышку снимают, а провода отсоединяют. Потом фиксирующие лапки самого устройства откручивают непосредственно в коробе.

Таким же способом разбирают новое изделие, снимая внешнюю панель, отделяя от основной части.

Установка подрозетника и работа с проводами

Если возникло желание установить новую коробку под розетку, многие отдают предпочтение фирме Schneider Electric. Ее диаметр изнутри составляет 6,8 см. Эти изделия качественные, надежные и пользуются большим спросом. Их преимущество заключается в том, что крепежи располагаются с внешней стороны устройства, поэтому суппорт розетки зафиксировать несложно.

Сейчас тяжело подобрать новые модели двойных точек, чтобы они максимально плотно установились в старый подрозетник. Соответственно, возникает риск постоянной неустойчивости конструкции в коробе. Лучше установить новый вариант, прочно закрепляющий изделие. Обычно основной короб, удерживающий само устройство, фиксируют на алебастр или подобный быстросохнущий раствор. Желательно деталь монтировать ровно, поскольку потом ее сложно будет выровнять. Придется заново все демонтировать и снова устанавливать элемент. Пошаговая разделка кабеля:

Для устранения внешней защиты провода применяют обыкновенный острый нож. Отрезают изоляцию всегда вдоль и маленькими кусками. В таком случае риск ранения снижается.
Неопытные люди полагают, что чем больше останется запасного кабеля, тем лучше. Это не так. Поскольку лицевая панель при большом пучке проводов может не установиться плотно. Достаточно длины примерно 10 см. Но если они короткие, то их придется удлинить. Чтобы это сделать, надо зачистить края на 1 см и прикрепить аналогичные кабели, закрутив места соединения пассатижами. Потом эти оголенные участки обрабатывают изоляционной лентой.

Если края электропровода с разломами или окисленные, то дефектную часть лучше удалить.

Подсоединение кабелей

После подготовки проводов их надо подключить к контактам. Отталкиваясь от стандарта, в распределительном щитке находится 3 проводка, которые обозначаются так: желто-зеленый (заземление), коричневый (фаза) и синий (ноль). Процесс работы:

Сначала, чтобы подсоединить электропровода, необходимо от клемм открутить шурупы отверткой с плоским или острым наконечником. Все зависит от вида винтов. Потом туда устанавливают кабели и обратно закручивают.
Если на правый контакт прикрепить ноль или наоборот, поменяв их местами с фазой, то ничего страшного в этом нет. Но обычно фазный кабель подсоединяют к правой клемме. Важно не допустить их подключения на одном контакте (шине), потому что замыкание будет неизбежным.
Посередине закрепляют заземляющий провод. Вблизи соответствующей клеммы расположен специальный знак.

Чтобы избежать выпадения кабелей из контактов, все шурупы надо прикручивать максимально плотно.

Монтаж всех запчастей

После подключения устройства к проводам от распределительной коробки последует укладка оставшихся механизмов. Двойная внутренняя розетка с заземлением крепится следующим образом:

Для установки двойной розетки в основную коробку надо аккуратно поместить кабели в изделие. Недопустимо, чтобы провода находились под фиксаторными лапками, в противном случае нарушится изоляция. Достаточно сложить материал в виде гармошки и закрепить в подрозетнике.
Далее к стенкам основного короба монтируют розетку с неким заглублением вовнутрь. Вся конструкция прикрепляется винтами или шурупами. Второй вариант более надежный. После выравнивания детали приступают к фиксированию саморезами суппорта к коробке.
После прочного укрепления необходимых элементов монтируют декоративную накладку. Если предыдущая работа сделана правильно, а углы розетки симметричны коробке, то панель установится плотно, без щелей между стенкой и деталью.

Надо не забывать, что мощность сдвоенной розетки не увеличивается в 2 раза, поскольку кабель подсоединяется только один. Поэтому не стоит перегружать точку, рабочее напряжение которой 16 Ампер и включать в нее более одного электрического прибора свыше 2 кВт.

Сдвоенная розетка из одинарных моделей

Не все современные вилки европейского стандарта удобны в эксплуатации для двойных точек, находящихся в цельном корпусе. Их нередко приходится переворачивать, подключая одновременно 2 штуки. Хотя внешний вид конструкции привлекательный, но все же такие мероприятия доставляют дискомфорт.

Проблема решается путем монтажа одного электрического блока, состоящего из двух и более одинарных моделей. Для этих целей потребуется 2 розетки и 2 подрозетника (допустимо применить двойной короб), также надо приобрести накладку на 2 отверстия. По такой схеме можно установить даже тройные и четверные устройства. Розетка внутренняя двойная устанавливается по такому принципу:

Вначале в стене проделывают отверстия для основных коробок. Применяют перфоратор с коронкой нужного диаметра. Но перед сверлением по одной линии делают метки, чтобы расположение углублений было симметрично. Если специальной насадки по бетону не имеется, то подойдет обычное сверло. Создается карандашом окружность, по которой необходимо изготовить множество дыр и удалить внутреннюю часть зубилом и молотком.
Надо знать, что розетки могут мешать друг другу, накладываясь или упираясь между собой. Поэтому промежуток от одного отверстия к другому составляет 7,1 см. Есть модели подрозетников, оснащенные специальными крепежами для надежной стыковки к блоку. Поэтому в процессе их установки расстояние контролируется автоматически.
После чего последует разделка провода по стандартной технологии. Желательно использовать кабель сечением минимум 2,5 мм². Он выдержит достаточное напряжение.

Перед работой с электрикой ток в распределительном щитке надо отключить.

Финальная часть

В первом варианте сдвоенной розетки все предельно ясно с подключением кабелей к 3 контактам: заземлению, фазе и нолю. Но в этом случае изделие имеет немного другую конструкцию. Нужно знать нюансы, к примеру, правилами ПУЭ по пункту 1.7.144 запрещается последовательное подсоединение проводов заземления. Инструкция по сборке:

Ноль и фазу подсоединяют шлейфом, а заземление разделяют на отдельные ответвления. Опрессовкой в коробе изготавливают необходимое их количество исходя из числа подключаемых розеток.
После манипуляций с заземляющими ответвлениями предстоит замотать гильзу изоляционной лентой или термоусадочной трубкой. Затем нужно подключить саму розетку.
К контакту первого изделия подсоединяют 2 фазы. Первый провод идет от основного кабеля, а второй закрепляется на другой розетке. На следующую клемму монтируют аналогичным способом ноль. Питающий провод и подсоединенные куски подбирают одинакового сечения. После чего к точкам фиксируют отдельные заземления.
Далее приступают к укреплению устройств в основных коробках. Затем берут розетки и крепят их на своих позициях в подрозетниках. После устанавливают накладку.

Подобные изделия рассчитаны на эксплуатацию ноутбуков, зарядных устройств, светильников и телефонов. По идентичной схеме монтируется розетка двойная наружная, но без изготовления углубления в стене для подрозетника.

Установка и подключение двойной розетки. Фотоинструкция

Монтаж электрических розеток

Как подключить двойную розетку в один подрозетник – монтаж своими силами

Замена или установка розетки в большинстве случаев не требует вызова мастера на дом. Достаточно ознакомиться с теорией и правилами безопасности, чтобы приступить к работе и выполнить её вполне успешно.

Зачастую на кухне или в любой другой комнате, где используется одновременно несколько бытовых приборов, катастрофически не хватает свободной розетки.

Решить проблему можно, если произвести монтаж двойной розетки.

Что нужно знать перед тем, как подсоединить розетку двойную?

Перед началом работы необходимо определить, что такое фаза и ноль в электрике, т.е. принадлежность проводов. Для этого понадобится отвёртка-тестер и резиновые перчатки.

Снимается крышка старой розетки и с помощью тестера проводятся измерения. На фазе индикатор загорится, а на нейтральный провод укажет отсутствие светового сигнала. Конечно, существует маркировка кабелей по цветам, но лучше перестраховаться.

Затем линия обязательно обесточивается через счётчик – это основное правило безопасности. Рычаги автоматов переводятся в положение выключено! Это нижняя позиция выключателей.

Повторно проверяется напряжение в месте установки двойной розетки. Если на фазе всё ещё присутствует ток (то есть, линия не обесточена), необходимо отключить все автоматы, а не только те, которые, как вам кажется, контролируют провода, идущие к розетке.

Перед тем, как поставить двойную розетку, понадобятся следующие инструменты и материалы:

изоляционная лента;
острый нож для зачистки проводов;
крестовидная и плоская отвёртка;
пассатижи.

В процессе того, как подключается розетка с заземлением, необходимо помнить правило разводки проводки: справа — фаза, слева — нейтраль, а к центральной или верхней клемме устройства подсоединяется заземляющий кабель.
Для определения неисправностей в розетках и их ремонту посвящена отдельная статья.
Сдвоенные розетки представляют собой устройства с одним зажимом, оснащённые распределительными планками.
На заметку. Такая розетка не очень удобна, если планируется использование двух мощных приборов – напряжение одинаково, а вот сила тока в каждой из розеток будет зависеть от нагрузки соседней. Поэтому предпочтительнее произвести параллельное подключение двух розеток.
Кабель используется одинакового сечения с основной проводкой в помещении. Материалы тоже должны быть одинаковыми. Если подводка осуществлена алюминиевым проводом, он применяется и при подключении розеток.
Пользование устройством требует осторожности. Суммарная нагрузка на такой тип розеток не должна превышать 10-16 А.
Этапы установки — делаем все по порядку
Схема подключения двойной розетки состоит из следующих этапов:
На стене выбирается подходящее место. Обычно розетка крепится неподалёку от электрической распределительной коробки или идущего в стене провода.
Её основание очерчивается карандашом. На отмеченном месте с помощью перфоратора выполняется углубление, достаточное, чтобы в него поместился внутренний корпус (стакан) розетки.
В стакане делается отверстие, сквозь которое выводятся провода, а затем он фиксируется с помощью цемента или алебастра. Раствору даётся время на застывание. Можно закрепить стакан также с помощью дюбелей, что ускорит время установки.
Розетка раскручивается с помощью отвёртки. Внешняя панель отделяется от внутреннего механизма.
Провода, находящиеся в стакане (подрозетнике), укорачиваются пассатижами. С помощью ножа с каждого провода снимается изоляция на длину от 0,8 до 1 сантиметра. Края жил подгибаются вверх для удобства сборки.
Важно! Нельзя крепить фазу и нейтраль к одной пластине. Это приведёт в дальнейшем к возникновению короткого замыкания и порче всей проводки.
Фаза и нейтраль крепятся в разные клеммы механизма (боковые), а заземление укрепляется в центральном разъёме.

Фазный провод имеет коричневый или красный цвет (как вариант, чёрный или белый), нейтраль окрашена в голубой или сине-белый, а заземление всегда жёлто-зелёное. Обычно у розеток такого типа нет верха и низа (контакты находятся с обеих сторон).
На заметку. Нельзя сильно зажимать провода в клеммах, так как приложение большого усилия может привести к их повреждению.
Затем механизм крепится в стакане специальными винтами (крепёжными). Они находятся по бокам.
Сверху устанавливается и зажимается шурупами лицевая панель.
Включаются автоматы, розетка проверяется в работе. В качестве проверяющего прибора используется простая настольная лампа, а не какой-нибудь дорогой бытовой прибор вроде телевизора или компьютера.
На этом монтажные работы завершаются. Если качество установки вызывает сомнения, необходимо обратиться к профессиональному электрику. Он осмотрит вашу работу и убедится, что эксплуатация не приведёт к поражению электрическим током.
Видео о том, как установить двойную розетку
Замена одинарной розетки 13 А на двойную
валюта Британский фунт стерлингов
евро
Место доставки United KingdomAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCook IslandsCosta RicaCroatia (Hrvatska) CyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHeard и McDonald IslandsHondurasHong KongHungaryIcelandIndiaIndonesiaIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaK iribatiKorea (Южная) KuwaitKyrgyzstanLaosLatviaLesothoLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinePanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussian FederationRwandaS. Джорджия и Южные Сандвичевы острова. Сент-Китс и НевисСент-ЛюсияСент-Винсент и ГренадиныСамоаСан-МариноСао-Томе и ПринсипиСаудовская АравияСенегалСербияСейшельские островаСьерра-ЛеонеСингапурСловацкая РеспубликаСловенияСоломоновы островаСомалийЮжная АфрикаЮжный СуданСтанция HelenaSt. Пьер и MiquelonSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited StatesUruguayUS Экваторияльная IslandsUzbekistanVanuatuVatican City State (Святой Престол) VenezuelaVietnamVirgin острова (Британские) Виргинские острова (U.S.) Острова Уоллис и Футуна Западная Сахара Йемен Замбия
Обновить
Двойная крышка гнезда: Beddinginn.com
Английский
Купить в
Комплекты одеял
29 Новые поступления
Установка чехла на сиденье
0
ID»>
Детское постельное белье
Комплекты постельного белья для девочек
Комплекты постельного белья для мальчиков
Нейтральные комплекты постельного белья
Постельное белье Smurfs
Детское постельное белье
Комплекты постельного белья для кроватки
Детские одеяла
Детские подушки
Детские одеяла
Детские простыни
Детские спальные мешки
{{$ globalT (‘T_ID_20’)}}>
{{$ globalT (‘T_ID_395’)}} {{$ globalT (‘T_ID_394’)}} {{$ globalT (‘T_ID_88’)}} {{$ globalT (‘T_ID_39 6 ‘)}}
{{$ globalT (‘ T_ID_272 ‘)}}
{{$ globalT (‘ T_ID_274 ‘)}}:
IsFlashSale»> {{$ globalT (‘ T_ID_143 ‘)}}
翌日お届け {{$ globalT (‘T_ID_241’)}} {{$ globalT (‘T_ID_242’)}}
{{$ globalT (‘T_ID_395’)}} {{$ globalT (‘T_ID_394 ‘)}} {{$ globalT (‘ T_ID_88 ‘)}} {{$ globalT (‘ T_ID_396 ‘)}}
1/2 ″ с двойной розеткой | Категории товаров
перейти к содержанию Ищи: Переключить навигацию
Дом
Изображения приложений
Файлы CAD
Соответствие
Каталог
Контакты
Свойства материала
Калибровка Loc-Line
Прейскурант
Видео
О нас
Дистрибьюторы США
Дистрибьюторы по странам
1/4 «Система Loc-Line
1/2 «Система Loc-Line
1/2″ Адаптеры
1/2 «двойная головка
Колено 1/2 «
Элементный зажим 1/2 «
Заглушка 1/2 «
Шланг 1/2 «
Комплекты 1/2 «
Коллектор 1/2 «
Крепления-магниты 1/2 «
Стандартные форсунки 1/2 «
Плоскогубцы 1/2 «
1/2 «T
Детали с резьбой 1/2 «
Клапаны 1/2 «
1/2 дюйма
3/4 «Система Loc-Line
Вакуумная система 2-1 / 2 «
Антистатическая вакуумная система 2-1 / 2 «
1/4 «Кислотостойкий
1/2 «Кислотостойкий
Переходники / Муфты
Шариковые переходники
Шланг
Форсунки HPT
Зеркальные изделия
Форсунки ProStream
Магнитные изделия
Крепления
Щиты
Детали по приложениям
Показаны все 4 результата
Сортировка по умолчанию Сортировать по популярности Сортировать по последним Сортировать по цене: от низкой к высокой Сортировать по цене: от высокой к низкой
51811 — Двойная розетка 1/2 ″ — 4 шт.
В упаковке 5 долларов США.64 В корзину
59872 — Двойная головка 1/2 ″ — 20 шт. В упаковке
$ 22,28 В корзину
59872-ЧЕРНЫЙ — ЧЕРНЫЙ — Двойное гнездо 1/2 ″ — 20 шт. В упаковке
$ 22,28 В корзину
59872-G — СЕРЫЙ двойная розетка 1/2 дюйма — 20 шт. В упаковке
$ 22,28 В корзину
Лучшая двойная розетка 2020 года
Двойная розетка
Все больше и больше бытовой техники, такой как компьютеры, торшеры, бытовая электроника или зарядные устройства для различных смартфонов и планшетов, нуждаются в розетках.С другой стороны, в прошлом в новостройках становилось все меньше и меньше устанавливать розетки на комнату. Даже со старыми постройками это часто выглядит не лучше. Самый простой способ получить больше слотов для подключения нескольких устройств — использовать двойные разъемы.
В продаже имеются двойные розетки, которые трудно подобрать. Также доступны двойные розетки для вилок Schuko или евро, а также двойные розетки с выключателем питания или без него.
Розетки двойные для Schukostecker
Система вилок и розеток Schuko восходит к 1920-м годам и широко используется в Европе и других частях мира.Название Schuko — это сокращение от защитного контакта. Вилка Schuko имеет два круглых контактных штыря и защитный контакт, который должен генерировать токи короткого замыкания, когда цепь замыкается двумя токоведущими полюсами, и это приводит к замыканию корпуса. Schukostecker легко узнать по круглой форме. Еще одно преимущество этих разъемов — неподвижное механическое гнездо вилки в розетке.
Розетки двойные для евровилок
Плоская евровилка не имеет защитного проводника и была разработана для универсального использования почти во всех европейских странах.В большинстве случаев электрические приборы имеют сравнительно небольшую мощность, например, стандартная лампа или фен, оборудованный вилкой европейского стандарта. В соответствии с формой плоской вилки специальные двойные розетки для евровилок имеют два плоских паза. Штепсельную вилку евро можно также подключить к розетке безопасности. И наоборот, это невозможно. Известным производителем двойных розеток является, например, компания Brennenstuhl из Тюбингена.
Розетки двойные с выключателем
Как и в случае с несколькими блоками розеток с удлинительным кабелем, двойные розетки теперь также доступны со встроенным выключателем питания.С помощью выключателя питания оба устройства, подключенные к розетке, можно отключить одним щелчком. Двойная розетка с выключателем питания особенно рекомендуется, если она подключена к устройствам, потребляющим даже при выключении небольшое количество энергии. Это могут быть, например, зарядные устройства для смартфонов. Двойная розетка с выключателем питания так легко помогает экономить электроэнергию. Выключатель питания обычно представляет собой установленную небольшую лампочку, которая загорается при включении двойной розетки.
На что обращать внимание при покупке респектабельного двойного сокета?
При покупке Double Socket особо не на что обращать внимание. С двойной розеткой для Schukostecker, как правило, в безопасности. В такую двойную розетку легко подключаются как Schukostecker, так и евровилка. В зависимости от того, сколько места осталось слева и справа от розетки на стене, двойная розетка для Schukostecker может оказаться слишком широкой. Тогда рекомендуем приобрести двойную розетку под евровилку.При условии, конечно, что подключаемое оборудование имеет евровилку.
Если достаточно места, всегда следует прибегать к двойной розетке со встроенным выключателем питания. Низкие дополнительные затраты на эти двойные розетки обычно более чем компенсируются менее чем за год за счет экономии затрат на электроэнергию.
Для семей с маленькими детьми рекомендуется приобретение двойных розеток со встроенным устройством защиты детей. С этими двойными розетками вам не нужно беспокоиться о дооснащении устройством для защиты детей.
13 лучших розеток — Рейтинг 2021 года (топ с учетом мнения экспертов и отзывов)
В статье представлены разнообразные модели розеток: встраиваемые и накладные, информационные и влагозащищенные. Есть и продвинутые смарт-модели для умного дома.
Лучшие встраиваемые розетки
Качественные и недорогие розетки, предназначенные для спрятанной в стене внутренней проводки. Такая техника универсальна и подходит для размещения практически в любом помещении.
Legrand Valena 774370, 16А
4.9
★★★★★
оценка редакции
97%
покупателей рекомендуют этот товар
Стильная двойная розетка монтируется в один подрозетник путем скрытого монтажа. Такой способ позволяет спрятать корпус в стене, однако в некоторых случаях возможно выпирание обрамления розетки на 10-20 мм. Это происходит из-за более массивной конструкции, толщина которой несколько превосходит стандартную. Наличие заземляющего контакта увеличивает безопасность модели.
Несмотря на один используемый подрозетник, Legrand Valena не теряет в качестве электрического соединения или объеме передаваемой мощности. Она имеет стандартный класс защиты IP20, клеммы оснащены винтовыми зажимами.
Плюсы:
Высокое качество сборки.

Надежность конструкции.

Два гнезда.

Размещение в одноместной коробке.

Безопасность использования.

Приятный дизайн.

Минусы:
Иногда значительно выступает из стены.

Стоит дороже аналогов.

Двойная розетка, использующая один подрозетник, подойдет для случаев, когда нужно дополнительное гнездо, но нет возможности вырезать еще одно отверстие в стене.

Schneider Electric Glossa GSL000143, 16А
4.7
★★★★★
оценка редакции
87%
покупателей рекомендуют этот товар
Недорогая розетка с одним гнездом и заземлением, защищающим от случайного удара током, устанавливается в небольшой подрозетник и не занимает лишнего пространства. Клеммы расположены в один ряд, что увеличивает эргономичность. Модель имеет стандартную степень защиты IP20 и выполнена в приятном дизайне.
Термостойкий пластик корпуса добавляет конструкции надежности и увеличивает срок ее службы. Пластина суппорта изготовлена из устойчивой к коррозии стали. Крепежные лапки, плотно прилегающие к корпусу, облегчают процесс монтажа. Винты розетки универсальны — можно использовать любую отвертку, что также упрощает установку.
Плюсы:
Простота монтажа.

Долговечность и надежность.

Низкая стоимость.

Эргономичность.

Минусы:
Иногда попадаются бракованные элементы.

Хорошая розетка, отличающаяся простым монтажом и доступной ценой — разумный выбор для бюджетного ремонта или размещения в помещениях небольших предприятий.

UNIVersal Севиль С0022, 16А
4. 6
★★★★★
оценка редакции
80%
покупателей рекомендуют этот товар
Недорогая одногнездовая розетка не предусматривает заземления, что лишает пользователя дополнительной защиты. Качественные винтовые зажимы, использующиеся для подключения проводов с сечением от 0,1 до 2,5 мм², обеспечивают надежный контакт.
Защита от влаги и пыли находится на стандартном уровне, соответствующем классу IP20. Номинальное входное напряжение составляет 220-250 В. Розетка устанавливается в стену скрыто.
Контакты изготовлены из латуни, корпус в целях экономии выполнен из пластика. Срок службы модели составляет около 5000 циклов, что ниже показателей некоторых аналогов в этой ценовой категории, но тоже вполне прилично.
Плюсы:
Универсальность.

Простота монтажа и демонтажа.

Контактные группы из латуни.

Очень низкая стоимость.

Минусы:
Отсутствие заземления.

Благодаря легкости установки, простому дизайну и дешевизне, эта розетка является хорошим вариантом для монтажа как в жилых комнатах, так и в офисных помещениях.

Лучшие накладные розетки
Такие модели устанавливаются прямо на стену, поэтому вся конструкция оказывается на виду. Лучше всего размещать накладные розетки в ванной или на балконе.
LK Studio Standard 813801, 16А
4.9
★★★★★
оценка редакции
94%
покупателей рекомендуют этот товар
Доступная по цене розетка с четырьмя гнездами имеет заземляющий контакт, обеспечивающий дополнительную защиту. Модель выполнена из термостойкого пластика, увеличивающего прочность конструкции. Класс защиты модели — IP20, номинальное напряжение составляет 250 В.
Техника монтируется открытым способом. Четыре гнезда позволят сэкономить силы и средства на монтаже дополнительных розеток или на покупке сетевого фильтра. Наличие защитной шторки увеличивает долговечность и безопасность модели. Соединение проводов – плюс к надежности и простоте подключения.
Плюсы:
Четыре гнезда.

Простота монтажа и надежное подключение.

Имеется заземляющий контакт.

Наличие защитных шторок.

Может выступать заменой сетевому фильтру.

Адекватная цена.

Минусы:
Массивная конструкция.

Многофункциональная розетка позволит избавиться от путающихся проводов на полу или от проведения дополнительных работ по врезанию нескольких лишних гнезд.

Bylectrica Пралеска Аква РА16-302(03), 16А
4.8
★★★★★
оценка редакции
91%
покупателей рекомендуют этот товар
Двухгнездовая модель с высокими показателями защиты. Крышка уберегает ее как от короткого замыкания из-за попадания случайных брызг, так и от возможного несчастного случая с детьми. Модель имеет повышенную устойчивость к влаге и пыли, соответствующую стандарту IP54. Такая розетка может спокойно устанавливаться в помещениях с повышенной влажностью.
Наличие двух гнезд увеличивает функциональность устройства. Пластиковый корпус позволил уменьшить стоимость модели, а использование винтовых креплений — облегчить монтаж. Внутри корпуса находятся две одинарные розетки, которые соединяются очень тонким медным проводом.
Плюсы:
Высокая степень надежности.

Наличие дополнительной внешней защиты.

Простой монтаж.

Строгий современный дизайн.

Доступная цена.

Минусы:
Тонкий провод, соединяющий два гнезда.

Отлично защищенная розетка может устанавливаться в жилых или рабочих помещениях с разным уровнем влажности, а также на улице.

IEK Октава ERO11-K01-16-DC, 16А
4.6
★★★★★
оценка редакции
83%
покупателей рекомендуют этот товар
Простая розетка с одним гнездом, обладающая стандартной степенью защиты IP20. Модель имеет заземляющий контакт, что в совокупности с корпусом из устойчивого к горению ABS-пластика обеспечивает достойный уровень безопасности и защищает от случайных ударов током.
Монтаж розетки осуществляется открытым способом. Подключение проводов и крепление корпуса происходит при помощи винтов, что делает процесс установки достаточно простым.
Благодаря своим небольшим габаритам розетка не занимает много пространства на стене, а эргономичная конструкция позволяет размещать модель даже в труднодоступных местах. Посредственную долговечность розетки оправдывает ее крайне низкая цена.
Плюсы:
Простота монтажа.

Наличие заземляющего контакта.

Эргономичность и малые габариты розетки.

Очень низкая стоимость.

Минусы:
Не слишком большой срок службы.

Очень доступная модель, отличающаяся простотой установки. Благодаря этому она может использоваться в рабочих помещениях или для создания временных точек питания, пока идет ремонт.

Лучшие информационные розетки
Отличные модели для подключения телефона, кабельного интернета или телевизора, повышающие удобство в доме либо на рабочем месте.
Schneider Electric Glossa GSL000181K
5
★★★★★
оценка редакции
97%
покупателей рекомендуют этот товар
Розетка высокого качества для телефона или интернета устанавливается скрытым способом. Причем монтаж можно произвести при помощи одной отвертки. Использование цветных рамок позволяет подстроить стиль розетки под нужное дизайнерское решение. Корпус модели может крепиться на шурупы или распорки.
Розетка применяется для работы с сетевым кабелем класса 5Е, который широко используется для соединения устройств. Модель обладает стандартной степенью защиты IP20, то есть работать может только в сухих помещениях.
Поверхность выполнена из прочного пластика, защищенного от ультрафиолетового излучения и устойчивого к физическому воздействию. Монтажная рамка изготовлена из оцинкованной стали и не боится коррозии. Относительно высокая цена модели оправдывается удобством монтажа и качественной конструкцией.
Плюсы:
Простота монтажа.

Надежная и долговечная.

Использует сетевой кабель 5Е.

Скрытый монтаж, включая вариант установки под штукатурку.

Неплохой выбор разноцветных декоративных рамок.

Минусы:
Цена выше средней.

Хорошая и долговечная модель, которая отлично подойдет для размещения возле домашнего компьютера или на рабочем месте в офисе.

Werkel WL08-60-11
4.8
★★★★★
оценка редакции
93%
покупателей рекомендуют этот товар
Качественная розетка, представляющая собой двусторонний коннектор, используется для соединения монитора или телевизора с игровой консолью либо компьютером через HDMI-кабель. Важным ее преимуществом является возможность вмонтировать шнур в стену, чтобы уменьшить количество свисающих проводов.
Конструкция выполнена из качественного металла, внешний корпус изготовлен из поликарбоната. Общая надежность модели находится на неплохом уровне, несмотря на отсутствие внешней крышки или защитной шторки. По своей цене розетка выгодно отличается от некоторых аналогов.
Плюсы:
Простота монтажа.

Надежность конструкции.

Удобство использования.

Строгий современный дизайн.

Минусы:
Отсутствие дополнительной защиты гнезда.

Относительно недорогой для HDMI-розетки вариант, который подойдет для использования в жилых помещениях, избавив от лишних проводов. Хорошая модель для домашнего кинозала.

Telecom TC-SB-2-8P8C-C5E-WH
4.7
★★★★★
оценка редакции
85%
покупателей рекомендуют этот товар
Розетка для подключения к компьютерным сетям имеет два гнезда, которые делают модель более функциональной и производительной. Telecom поддерживает использование сетевого кабеля 5Е. Монтаж осуществляется без использования специальных инструментов накладным способом, поэтому для ее установки может потребоваться дополнительное пространство.
Корпус модели изготовлен из пластика. Сборная конструкция не имеет защитных шторок либо специальной крышки, поэтому гнезда остаются уязвимыми к внешнему физическому воздействию. Качество исполнения розетки соответствует ее цене. Номинальное напряжение составляет 150 В.
Плюсы:
Хорошая функциональность за счет двух гнезд.

Относительная простота установки.

Качественная конструкция.

Удобство использования.

Минусы:
Изредка попадаются бракованные экземпляры.

Недорогая и достаточно надежная модель подойдет для подключения устройств к локальной компьютерной сети в офисе или других рабочих помещениях.

Лучшие умные розетки
Продвинутые розетки с приставкой smart управляются с телефонов или планшетов. Вместе с другими подобными устройствами они помогут организовать систему умного дома.
Elari Dual Smart Socket, 16А
4.9
★★★★★
оценка редакции
95%
покупателей рекомендуют этот товар
Безопасная и многофункциональная умная розетка с двумя гнездами, позволяющими работать сразу с двумя устройствами. Использование защитной шторки достаточно надежно уберегает модель от попаданий брызг воды и частиц пыли.
Розетка оснащена заземляющим контактом, что сводит вероятность удара током к минимуму. Корпус устройства изготовлен из пластика, максимальное напряжение — 240 В.
За относительно небольшую для двойной розетки цену, модель предлагает достаточное количество функций. Управление производится при помощи фирменного приложения, совместимого с iOS и Android.
Имеется возможность настройки включения и отключения подсоединенных устройств в соответствии с расписанием либо по таймеру. Кроме того, можно создавать отдельные сценарии для двух электроприборов.
Плюсы:
Наличие защиты от влаги и пыли.

Гнезда для двух приборов с раздельным управлением.

Заземляющий контакт.

Широкий функционал.

Минусы:
Крупные габариты.

Двухгнездовая модель станет хорошим вариантом для тех, кто хочет сэкономить деньги на покупке второй умной розетки.

Xiaomi Mi Smart Plug (WIFI), 16А
4.9
★★★★★
оценка редакции
94%
покупателей рекомендуют этот товар
Относительно доступная умная розетка, оснащенная специальными защитными шторками. Они оберегают модель от брызг, случайного попадания пыли, а также обеспечивают безопасность детей и домашних животных.
Наличие заземленного контакта позволяет избежать удара током. Кроме того, модель имеет дополнительную защиту от перепадов напряжения. Эта функция убережет от возникновения неисправности не только саму розетку, но и подключенное устройство.
Mi Smart Plug отличается громоздкими габаритами и довольно большим весом, но приятный дизайн устройства не портит интерьер комнаты. Комфортная для эксплуатации температура находится в пределах от 0 до 40°.
Основной проблемой розетки являются некоторые трудности с локализацией, когда большинство подключенных устройств регистрируется в регионе «Китай». Проблема решается созданием еще одного шаблона или копии приложения.
Плюсы:
Удобное управление.

Высокая степень безопасности.

Многофункциональность.

Стильный дизайн.

Минусы:
Возможны проблемы с локализацией.

Хорошая модель от популярного производителя станет правильным выбором для управления электроприборами на расстоянии.

Digma DiPlug 160M
4.8
★★★★★
оценка редакции
93%
покупателей рекомендуют этот товар
Отличная розетка для умного дома, работающая при входном напряжении от 110 до 240 В. Модель может работать как часть экосистемы смарт-дома от Яндекса, Google или Amazon (в зависимости от региона). Корпус Digma DiPlug выполнен из пластика. Номинальная рабочая нагрузка модели стандартна — до 16 А.
Управление подключенным электроприбором может осуществляться на любом расстоянии через фирменное приложение для смартфона. Оно же служит для гибкой настройки и выбора нужного сценария работы.
Одной из особенностей модели от Digma является функция учета энергопотребления. Увы, розетка имеет достаточно большие габариты по сравнению с некоторыми другими «умницами».
Плюсы:
Качественные материалы изготовления.

Интуитивно понятная и простая настройка.

Возможность выбора сценария работы.

Ведение статистики энергопотребления.

Приятный внешний вид.

Минусы:
Некоторая громоздкость конструкции.

Использование нескольких подобных розеток поможет максимально гибко настроить систему умного дома, повысив безопасность и комфортность жилища.

TP-Link HS100
4.8
★★★★★
оценка редакции
88%
покупателей рекомендуют этот товар
Умная розетка подключается к смартфону через фирменное приложение и может управляться из любого места, где есть интернет. В программе есть возможность гибкой настройки расписания для включения или отключения каждого соединенного с розеткой устройства.
Специальный режим «нет дома» способен поддерживать видимость присутствия жильцов, периодически включая или выключая освещение и другие приборы для отпугивания воров.
Корпус розетки изготовлен из поликарбоната. Модель отличается хорошим соотношением цены и качества. Из недостатков отмечается отсутствие русского языка в фирменном приложении для управления.
Плюсы:
Простота использования.

Возможность удаленного доступа.

Настраиваемое расписание включения/выключения.

Специальный режим при отсутствии хозяев дома.

Минусы:
Приложение для управления не поддерживает русский язык.

TP-Link HS100 — хороший выбор, если необходим удаленный доступ к функциям разных электроустройств. Модель позволяет начать подогрев воды или помещения, полив растений и даже приготовление еды еще до прихода хозяев домой.

Какую умную розетку купить
Многообразие имеющихся в продаже смарт-розеток можно разделить на два основных типа по способу монтажа:
Встраиваемые розетки — размещаются внутри стены, поэтому их корпус не выступает над поверхностью.

Накладные — монтируются на саму поверхность. Они больше подвержены повреждениям, но часто используются в декоративных целях или в помещениях с высокой влажностью.

Так как розетки используются постоянно и довольно интенсивно, от них требуется высокая степень надежности. Некачественные модели или подделки отличаются посредственной сборкой, дешевыми материалами изготовления с резким запахом и плохим внешним видом контактов. От покупки таких устройств лучше воздержаться — как бы дешево они ни стоили.
Для ванной следует выбирать розетки с хорошей защитой от влаги. Разумный вариант — встроенные розетки с защитой по стандарту IP44 или выше. Для безопасности модели для ванной должны обязательно иметь заземление.
Перед покупкой розеток для кухни, следует учесть их будущее расположение, чтобы не пришлось докупать удлинители. От них также требуется защита от пыли и загрязнений.
Спальни станут отличным местом для умных розеток, отличающихся максимальным удобством использования. Они могут отключаться или включаться в заданное пользователем время.
На балконе можно разместить накладную розетку, чтобы избежать ненужных манипуляций с электропроводкой. Желательно чтобы модель имела защиту от пыли и световой индикатор для темного времени суток.
Если в комнате стоит телевизор или компьютер, можно установить розетки конкретно для интернет-соединения или подключения дисплея. Подбор розетки для интернета производится с учетом типа кабеля, использующегося провайдером.

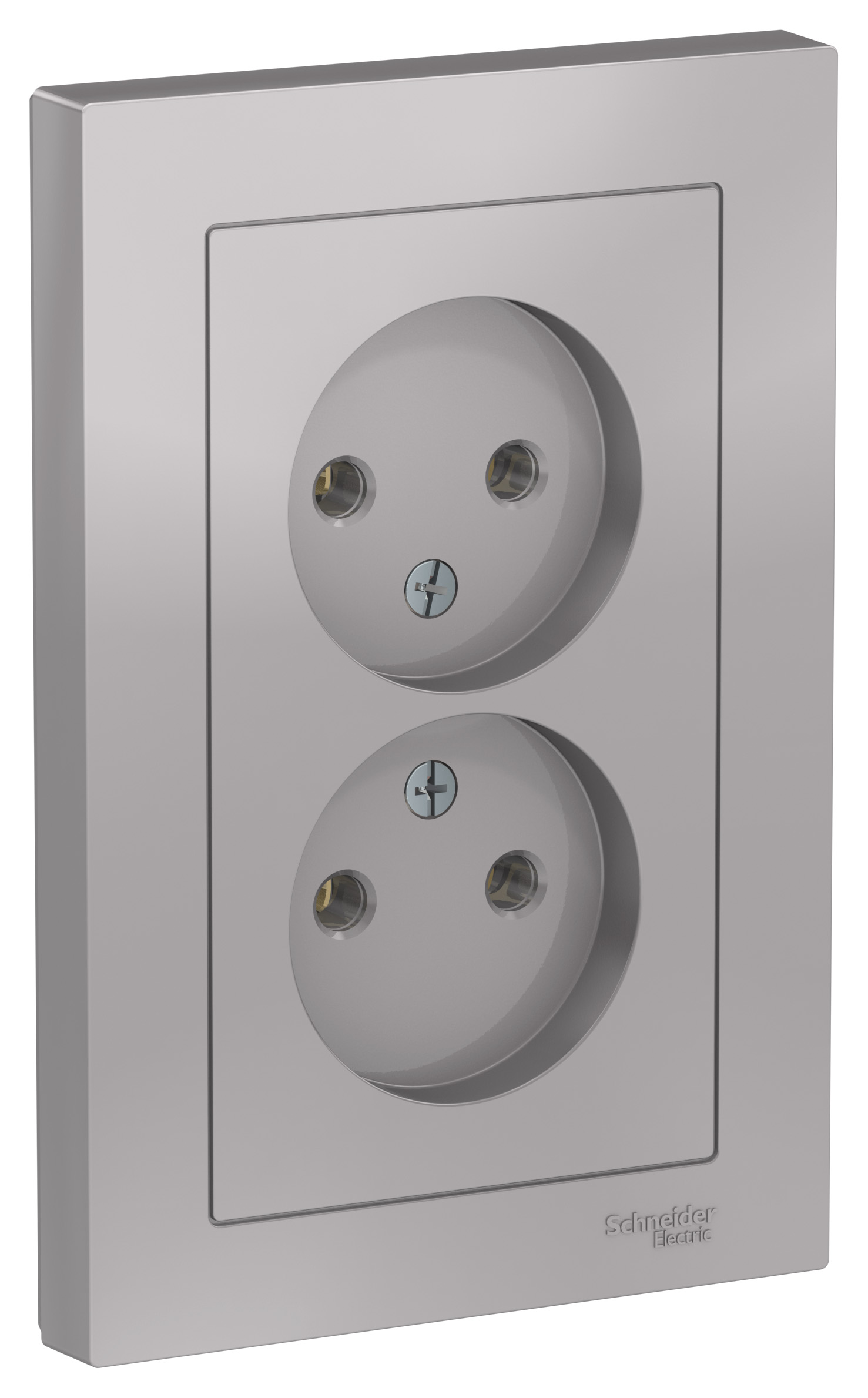

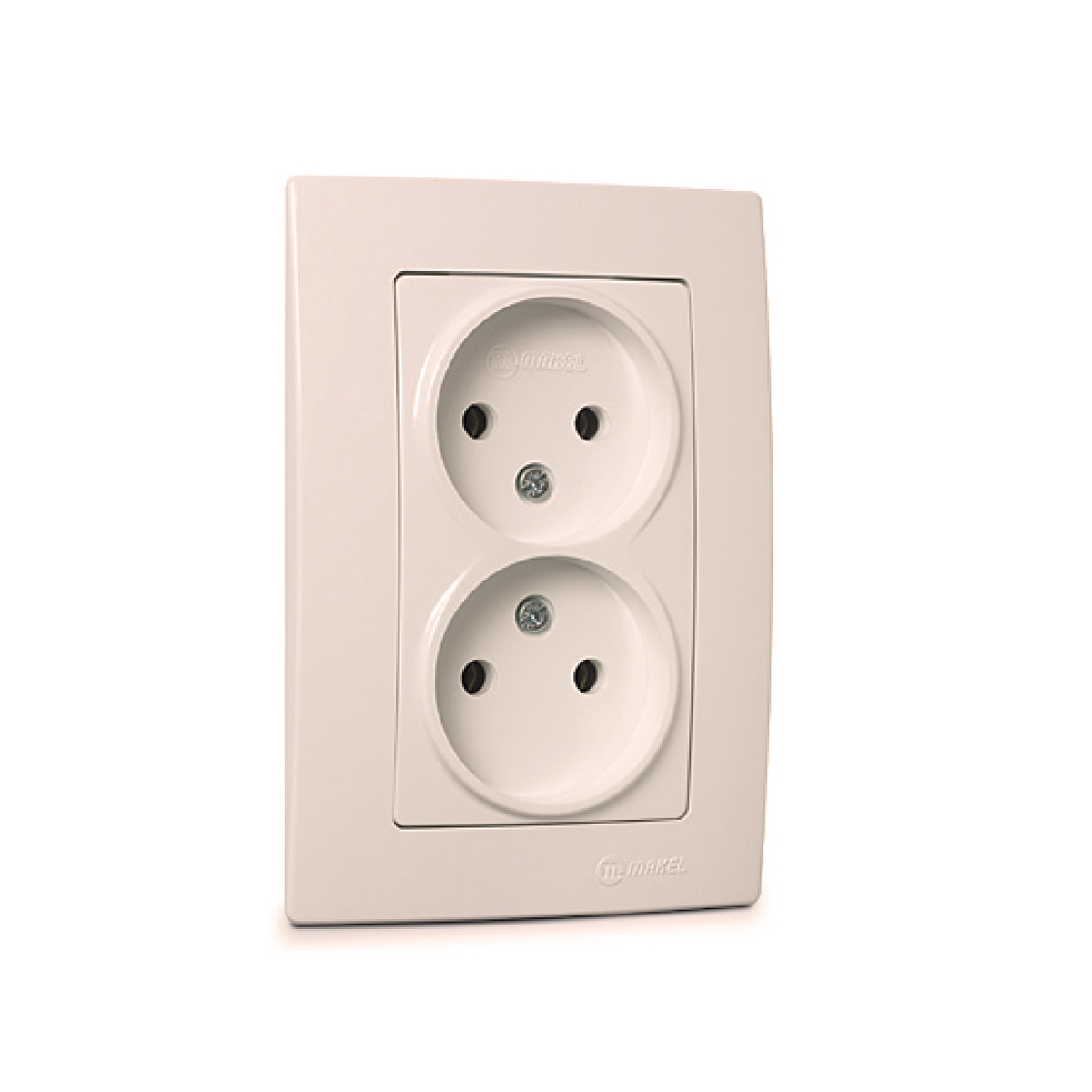

Схема подключения двойной розетки с заземления и без (монтаж)
В современном жилище, будь то частный дом или квартира, создание уюта и комфортных условий жизни невозможно без большого количества бытовых электроприборов. Именно по этой причине поиск не занятой розетки в наши дни является актуальным вопросом, тем более, если речь вести о домах старой планировки. Зачастую решить вопрос позволяет установка усовершенствованных моделей — двойных розеток. Читайте также статью ⇒ Обзор различных видов электрических розеток.
Где монтируются двойные розетки?
Розетки двойные могут размещаться в любом помещении, в котором возникла потребность в их наличии.
Если говорить о квартире, построенной еще при Советском Союзе, то розеток не достает буквально во всех комнатах:
на кухне, в связи с появлением огромного количества бытовых приборов;
в гостиной, потому как возникла необходимость подключения к сети не только телевизора, но и кондиционера, ноутбука, зарядки планшета и прочих гаджетов;
в спальне — для включения множества требующихся в быту приборов;
в ванной — для стиральной машины, электробритвы, фена.
Розетки с парой гнезд позволяют увеличить количество точек доступа к электроэнергии
Большинство из имеющихся в магазинах двойных розеток выпускается встраиваемыми, погружающимися в помещенный внутрь стены подрозетник. Корпус при этом практически не выступает за плоскость стенки. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу».
Основное достоинство розеток встраиваемого типа является укладка проводки внутрь стены. Потому розетки встроенные получили широкое распространение, но при желании владельца могут монтироваться также и накладные конструкции, подводка проводки к которым осуществляется непосредственно по стене.
Подключение
Нюансы
Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.
Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:
фаза — красный, коричневый либо белый;
ноль — голубой, синий -либо черный;
заземляющий — желтый либо зеленый.
Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.
Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.
Совет №1: Для обеспечения равномерности распределения электроэнергии использующийся кабель подбирается равным по сечению главной домашней проводке.
Установка двойной розетки может осуществляться как с заземлением, так и без него
Подготовительные работы
Для производства работ потребуется собрать такой инструмент:
крестовую и плоскую отвертки;;
нож или скальпель для зачистки изоляции;
изоленту;
плоскогубцы.
Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.
Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке. Потому важно выключить все автоматы.

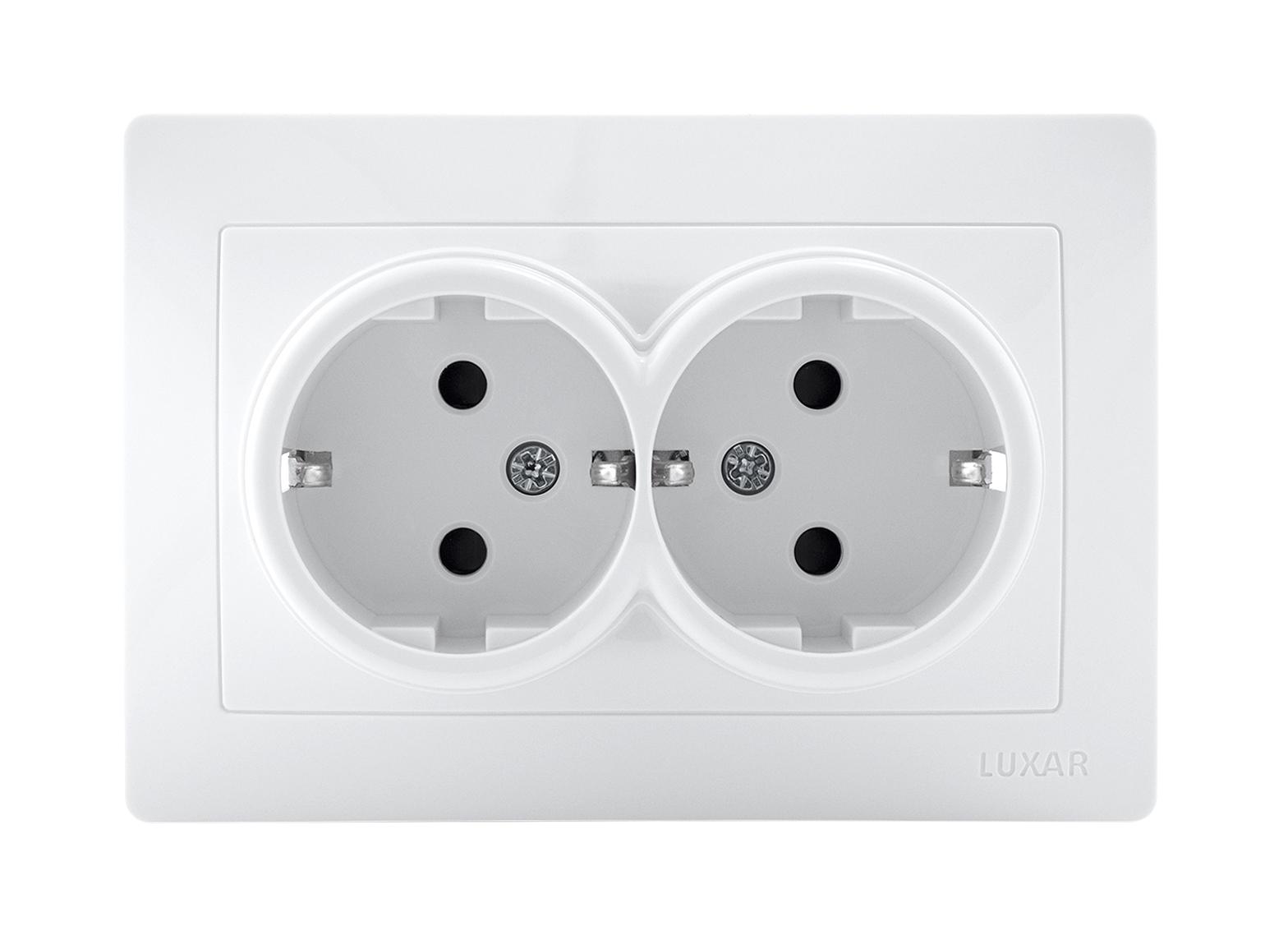

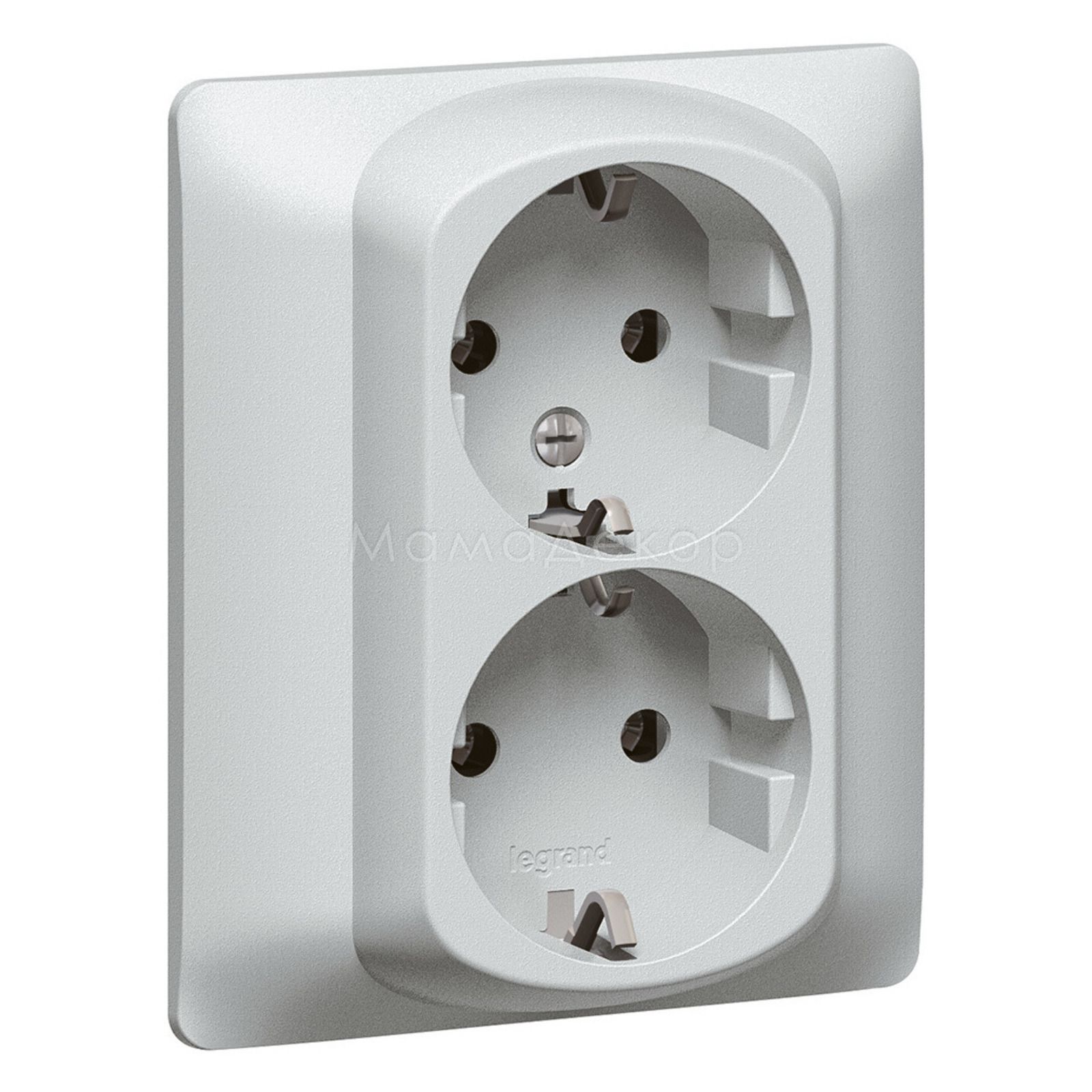

Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.
Разметка на стенке
Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.
Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки
Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.
В полученное после сверления отверстие устанавливается подрозетник для крепления устройства
Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.
Выполнение разводки и скрутки
Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.
Сначала нужно разобрать розетку на две части: разделить механизм и панель.
Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.
В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.
Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его. Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз.
Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх
Совет №2: Для продления срока службы розетки рекомендуется применять латунный контакт либо запаять оголенные кончики. Первый вариант более удобен, так как при его применении обеспечивается большая безопасность эксплуатации устройства, упрощается пользование розеткой.
Подключая розетку с заземлением, всегда следует придерживаться правила: слева — нейтраль, справа — фаза. Провод заземления подключается к расположенной по центру верхней клемме устройства с выступающими за пределы корпуса усиками. Заземление крепится по схеме, аналогичной креплению нуля и фазы. Читайте также статью ⇒ Обзор различных видов электрических розеток.
Особенности крепления розеток различных марок
Подрозетники с подключенными к ним питающими кабелями следует закреплять, пользуясь расположенными по бокам специальными держателями. Возможно, их потребуется купить отдельно, но в некоторых моделях двойных розеток, например «Легранд», они часто в комплект поставки.
В некоторых моделях, например, «Вико», предусмотрено крепление провода не лапками-фиксаторами, которых просто нет, а при помощи шурупного крепления.
При закручивании винтов по направлению движения часовой стрелки, лапки-фиксаторы расходятся в разные стороны, намертво входя в толщу подрозетника, тем самым обеспечивая его максимально возможную надежность закрепления.
Но так как на подрозетник, рычаг воздействия на который находится по центру, воздействует двойная нагрузка, после продолжительной эксплуатации крепления расшатываются и ослабевают. Вывалившийся из «гнезда» подрозетник вытягивает за собой наружу и оголенные провода, что опасно не только возможным возникновением аварийной ситуации, но и грозит ребенку или взрослому получением электротравмы.
Опытными электриками для повышения надежности фиксации часто используется цементный раствор или алебастр, которые разводят водой до получения однородного густого раствора. При этом следует учесть, что работать с полученным материалом нужно аккуратно и очень быстро.
Смесь нужно заложить в то место, в котором планируется установка подрозетника. Для улучшения сцепления с поверхностью отверстия, внутренние его края рекомендуется слегка смочить водой.
После обработки все работы, касающиеся установки внутренней части двойной розетки можно выполнять не ранее, чем через 20-30 минут, чтобы уложенная смесь смогла как следует схватиться. Установив на положенное ему место и притопив его в смеси, положение «стакана» регулируется легкими ударами молотка, при этом следует воспользоваться строительным уровнем небольшой длины.
При установке подрозетника для повышения надежности фиксации важно следить за горизонтальностью и вертикальностью его положения, прикладывая уровень в обеих плоскостях.
Получившиеся между подрозетником и стеной щели рекомендуется заполнить остатками алебастровой или цементной смеси. Не дожидаясь набора смесью прочности, следует незамедлительно убрать наплывы ножом или шпателем.
Расположив розетку горизонтально либо вертикально (в зависимости от модели) и придав электротехническому устройству требуемое положение, можно закреплять его в стене и подрозетнике посредством винтов. При необходимости дополнительного регулирования уровня работа выполняется с использованием круглогубцев.
Завершающие работы
На заключительной стадии установки двойной розетки сверху прикладывается лицевая декоративная панель и зажимается шурупами. Этот облагораживающий элемент спрячет не самую приглядную часть устройства и обеспечит ее защиту от случайных повреждений.
Лицевая крышка не только придает эстетичный вид, но и служит защитой розетки
Теперь остается лишь включить обратно расположенные на щитке автоматы и проверить работу установленного оборудования. После проверки электротестером или отверткой-индикатором, рекомендуется попробовать подключить какой-нибудь недорогой электроприбор, например, настольную лампу. Ведь малейшая допущенная при подключении ошибка может привести к возникновению короткого замыкания и перегорания бытовой техники.
Часто задаваемые вопросы
Вопрос №1: Какой подрозетник лучше всего использовать для быстрой и качественной установки?
Следует учесть, что выбор подрозетника не менее важен, чем подбор самой розетки. Потому следует остановиться на конструкциях известных марок, например, Schneider Electric, отличающиеся надежностью и высоким качеством.
Вопрос №2: Какой способ крепления розетки обеспечивает большую надежность — лапки-фиксаторы или саморезы?
Саморезы со временем расшатываются, как и лапки. Однако, второй вариант зарекомендовал себя как более эффективный способ крепления, так как фиксаторы с большим усилием прижимают внутреннюю часть к стенкам «стакана».
Вопрос №3: После создания ответвлений, чем лучше изолировать гильзу?
Изоляцию можно выполнить посредством термоусадочной трубки либо изоленты.
Вопрос №4: Заземление подключается сразу для всего устройства или для каждого гнезда необходимо свое заземление?
Заземляющий провод обязательно подключается к каждой из розеток, имеющихся в устройстве.
Вопрос №5: К какому контакту следует подключать заземляющую жилу?
Провод заземления подключается к расположенному на скобе центральному контакту, обычно на нем имеется соответствующий значок.
Типичные ошибки при подключении
Часто встречающейся ошибкой при установке двойных розеток является подключение к одной пластине нейтрали и фазы. Это опасно ,так как может привести к замыканию и необходимости замены всей проводки.
Также неопытные домашние мастера неаккуратно укладывают провода в коробке. Жилы могут попасть под лапки-фиксаторы, при этом произойдет повреждение изоляции.
Распространенной ошибкой также является и то, что в коробку стараются вместить провода слишком большой длины. На самом деле, запас провода должен составлять порядка 10-12 см.
Оцените качество статьи:
виды и особенности моделей для дома
Для безопасного использования электрического тока, приборы и арматура, предназначенные для работы с этим видом энергии, должны быть установлены в соответствии с правилами, которые, как известно, написаны красными чернилами. Розетка открытой установки, монтаж которой осуществляется в доме или квартире, позволяет сэкономить время, ведь для осуществления монтажа такой конструкции не потребуется сверлить стену.
Виды наружных розеток
Наружные устройства имеют различную степень защиты от поражения электрическим током, а также могут иметь сдвоенный корпус и защиту от попадания влаги. Кроме перечисленных достоинств таких изделий, существуют модели, которые имеют дополнительные функции и элементы защиты. Такие устройства можно устанавливать как в жилых помещениях, так и в технических. В деревянном доме, очень часто проводка осуществляется открытым монтажом, поэтому в таких домах, также устанавливают наружные электротехнические изделия. Устройства для наружного монтажа могут быть следующих видов:
Наружное устройство без заземляющих контактов и без повышенной защиты.
Наиболее часто такие изделия имеют круглую форму и используются для установки в технических помещениях или в комнатах, в которых осуществлена отделка в ретро-стиле.
Наружный элемент с заземляющими контактами.
Этот элемент электроарматуры является обязательным для установки в тех местах, где возможно использование мощных приборов оснащённых евро-штепселями. При этом проводка в таких помещениях осуществляется по открытому типу.
Розетка наружная с защитной шторкой.
Изделие такой конструкции оснащено специальной шторкой, которая закрывает контакты изделия от попадания влаги. Для того чтобы подключить электроприбор к такому элементу электротехнической арматуры, достаточно открыть шторку и произвести установку штепселя. После использования прибора, вилка извлекается, и защитная шторка снова закрывается.

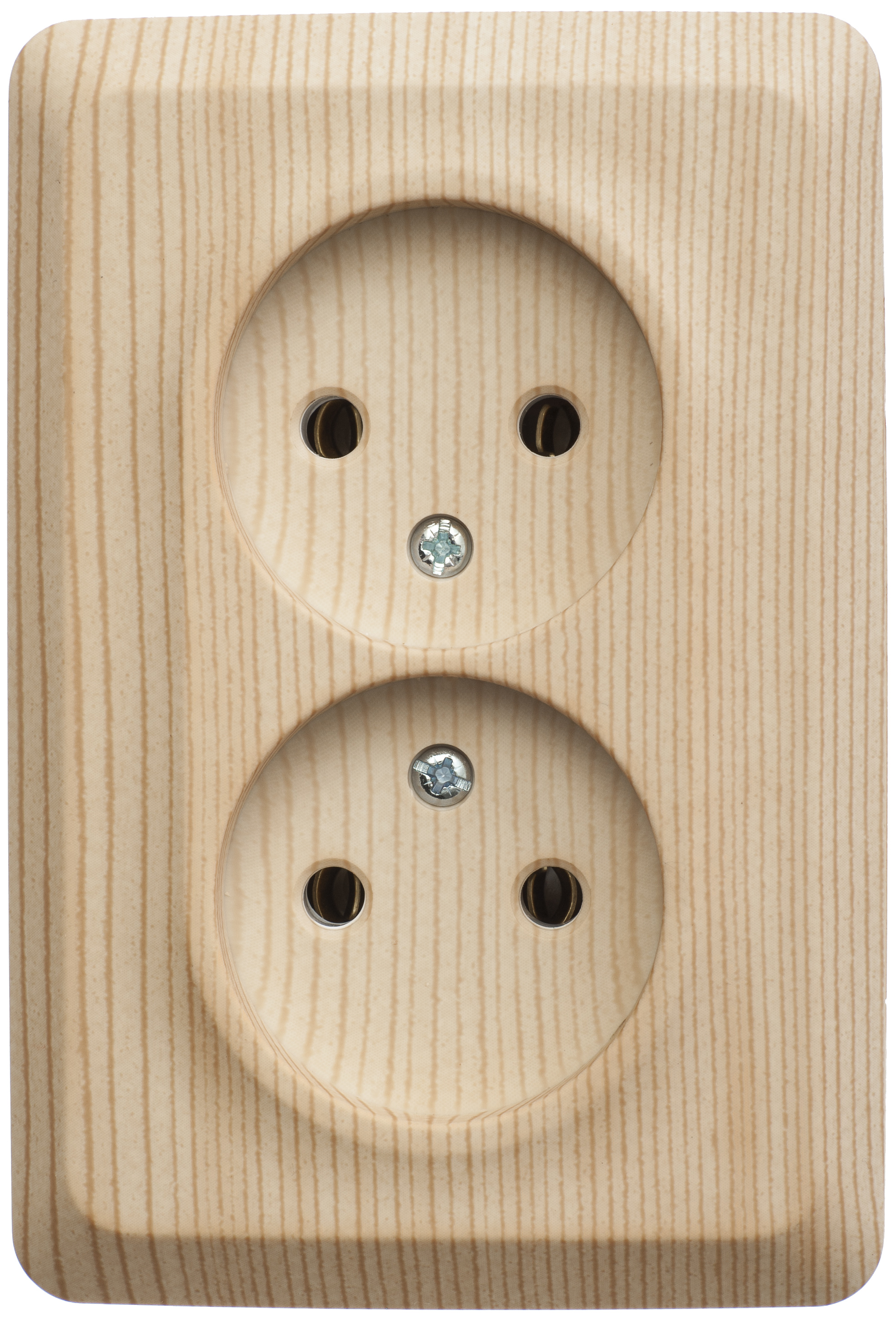

Розетка двойная.
Такой элемент электроарматуры устанавливается, когда требуется одновременное использование двух электрических приборов. Двойные устройства могут быть установлены как внутри дома, при осуществлении монтажа открытой проводки, так и снаружи для подключения потребителей электрической энергии на улице.
Электротехническое устройство с УЗО.
Эта разновидность, имеет встроенный механизм автоматического отключения электроэнергии при образовании опасной утечки электрического тока. Такие изделия позволяют минимизировать негативное воздействие электрического тока в том случае, если человек случайно коснётся оголённого участка проводов или корпуса электрического прибора, на который произошла утечка электричества.
Устройство с таймером.
Если розетка накладная используется только в определённое время, то с помощью такого изделия можно задать точное время включения и отключения электричества.
Элемент электротехнической арматуры с подсветкой.
Такое устройство позволяет безошибочно находить место подключения электрических приборов, даже в полной темноте. Особенно удобны такие накладные розетки в технических помещениях, где нет искусственного освещения.
Трёхфазная силовая розетка.
Для подключения мощных приборов для работы которых требуется подключение трёхфазного тока, применяются специальные элементы электроарматуры.
Установка наружной розетки
Монтаж наружного устройства осуществляется в таком порядке:
Отключается электричество в домашней сети.
Намечается место установки.
К намеченному месту, от распределительной коробки ведётся кабель-канал с электрическим кабелем.
Электротехническое устройство разбирается и осуществляется фиксация контактов розетки с проводами.
Внутренняя часть фиксируется к стене с помощью дюбелей.
Устанавливается пластмассовая декоративная накладка.
После подключения электрического тока, производится проверка работоспособности устройства. Для этой цели достаточно подключить к электротехническому элементу какой-либо электроприбор. Если розетка будет работать в стандартном режиме, то установку можно считать оконченной.
Как произвести монтаж розетки с открытой проводкой видео рекомендую посмотреть:
Заключение
Правильно подобранный вид электрического наружного устройства, позволит безопасно пользоваться электрическими приборами в различных условиях. В большинстве случаев, возникает необходимость установки устройства с заземлением. Установленный по всем правилам электротехнический прибор, имеющий заземляющий контакт предохранит от возможного удара токов в тот момент, когда утечка электричества будет происходить на корпус прибора.
Несмотря на то, что наружные элементы электротехнической арматуры не имеют тонкий корпус, и их установка в жилых помещениях значительно проигрывает в эстетике внутренним розеткам, такие электротехнические устройства широко применяются для электрификации как жилых зданий, так и подсобных помещений. Основное достоинство использования такого способа установки электротехнической арматуры, заключается в минимальных финансовых и временных затратах.
Как подключить двойную 3-контактную розетку? Электропроводка 2-гнезда
Как подключить 2-контактную 3-контактную розетку BS1363? Электропроводка переключаемая двойная розетка
Трехконтактная розетка с двумя розетками
Розетка BS1363 (согласно IEC) также известна как розетка для Великобритании или розетка типа G. Он имеет несколько типов, то есть 1 банда, 2, банда и, следовательно, имеет три контакта с переключателями или без них и неоновыми лампами. Он также доступен в различных формах / конструкциях, а подключение проводки зависит от требований к системе, и да, мы обсудим одну за другой в следующих публикациях.
Трехконтактная розетка
— одна из самых известных и наиболее часто используемых розеток с вилками в разных странах, таких как Великобритания, ЕС и другие арабские и азиатские страны, по следующим причинам.
Щелкните изображение, чтобы увеличить
Трехконтактная розетка BS1363 имеет следующие защитные свойства.
Это самая безопасная розетка по сравнению с другими розетками, так как закрытые розетки на розетке (ах) используются для трехштырьковых вилок, что не позволяет детям по ошибке вставить гвозди или другой токопроводящий материал.
Гнездо заземления больше и длиннее, поэтому в него нельзя вставить нейтраль и клемму под напряжением или всю розетку нельзя использовать перевернутой стороной вниз.
Для розетки BS1363 в соответствующей вилке типа G.
Все контакты изолированы в 3-х полюсной вилке BS-1363, предназначенной для розетки BS-1363.
Розетки с заслонками на розетках используются для 3-контактных вилок питания, что не позволяет детям вставлять гвозди или другой токопроводящий материал в розетку. Более длинный вывод заземления помогает открыть два других разъема для проводов под напряжением и нейтрали.
Похожие сообщения:
В следующем руководстве по подключению мы покажем, как подключить новую (или модернизировать устаревшую) трехконтактную розетку с переключателями. Два переключателя могут использоваться для управления включением / выключением каждой розетки. Неоновая лампа показывает положение переключателя ON и OFF, т.е. если лампочка включена, переключатель находится в положении ON и цепь исправна, и наоборот. Преимущество красной лампочки в переключателях заключается в том, что неоновый свет можно легко увидеть в темных областях, что указывает на то, что подключенный прибор находится в положении ВЫКЛ или ВКЛ.
Щелкните изображение, чтобы увеличить
Необходимые инструменты
При подключении 3-контактной розетки потребуются следующие основные инструменты.
Коммутируемая розетка 2 группы, 3 контакта.
Отвертка с плоским жалом.
Тестер фаз.
Ножницы, плоскогубцы, бокорезы, ножницы, нож или простой инструмент для зачистки проводов.
Похожие сообщения:
Подключение переключаемой трехконтактной двойной розетки
Выполните следующие простые шаги, чтобы подключить двойную розетку BS-1363 (настенную розетку) с переключателями.
Прежде всего, выключите главный выключатель в потребительском блоке и убедитесь, что основное питание отключено.
Если вы хотите обновить уже установленную двухконтактную трехконтактную розетку, ослабьте плотно прилегающий винт на передней стороне розетки. Это поможет освободить переднюю крышку от монтажной коробки. Таким образом, розетка может быть извлечена из монтажной коробки. Примечание. Пропустите шаг 2, если вы хотите установить полностью новую двухконтактную трехконтактную розетку (настенную розетку) вместо замены или модернизации двухрядных трехконтактных розеток.
Если вы хотите подключить новую трехконтактную двойную розетку, просто подключите провод «Земля», обозначенный зеленым с желтой полосой, к винтовой клемме «E» (которая указывает на заземление).
Теперь подключите «нейтраль» синего цвета к пазу винтовой клеммы «N» (что означает нейтраль).
Наконец, подключите провод коричневого цвета «под напряжением» к винтовой клемме «L» (которая указывает на наличие напряжения или фазы).
Если вы хотите изменить / модернизировать старую розетку, просто ослабьте винтовые клеммы под напряжением «L», нейтраль «N» и заземление «E» в предыдущей розетке и замените соответствующие провода в новой 3-контактной розетке ( Коричневый означает «L» в реальном времени, синий для нейтрального «N» и зеленый или зеленый с желтой полосой для заземления «E»).
В качестве последнего шага затяните винты и установите на место переднюю / заднюю крышку трехконтактного разъема. Убедитесь, что все провода и винты надежно затянуты, так как неплотное соединение может привести к опасному возгоранию из-за дуги и перегрева или даже к поражению электрическим током с серьезными травмами. Кроме того, никакие провода или оголенные жилы не должны свешиваться из розетки или винтовых клемм. Теперь осторожно вставьте 3-контактную розетку в монтажную коробку, чтобы она идеально вошла в гнездо коробки.
Вы сделали. Восстановите питание, включив главный выключатель или соответствующий автоматический выключатель на потребительском блоке, и проверьте, работает ли он правильно.
Нажмите на изображение для увеличения
Как подключить двойную 3-контактную розетку
Помните:
Зеленый с полосой Желтый провод к заземлению «E».
Синий провод к нейтральной клемме «N».
Коричневый провод к L-клемме под напряжением.
Похожие сообщения:
Цветовые коды проводки IEC и Великобритании:
Мы использовали следующие цветовые коды проводки IEC для однофазного напряжения питания 230 В, применимого в Великобритании и ЕС. Соединенное Королевство использовало свои собственные цветовые коды проводки до апреля 2004 года, в то время как некоторые страны все еще следовали той же старой британской цветовой кодировке проводов. Соединенное Королевство теперь следует цветовой кодировке проводки IEC.
Цветовые коды проводки IEC для 230 В, 1-фазная, 3-проводная система
Коричневый = провод под напряжением или фазный
Синий = нейтральный
Зеленый или Зеленый с Желтый Полоса = Заземление или провод заземления в качестве защитного заземления (PE).
Ниже приведены коды цветов проводки Old UK для однофазной проводки.
230 В, однофазный
Красный = Фаза
Черный = нейтральный
Зеленый = Заземление или провод заземления.
Похожие сообщения:
Инструкции и меры предосторожности
Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрического оборудования. Для этого выключите главный выключатель на главном блоке потребителей или распределительном щите.
Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
Внимательно прочтите все предупреждения и инструкции и строго следуйте им при выполнении этого учебного пособия или любой другой практической работы, связанной с электромонтажными работами.
Всегда используйте кабель и провод подходящего размера, розетки и выключатели подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор сечения проводов и кабелей, чтобы найти правильный размер сечения.
Никогда не пытайтесь играть с электричеством (так как это опасно и может привести к летальному исходу) без надлежащего руководства и ухода. Выполняйте монтажные и ремонтные работы в присутствии опытных специалистов, обладающих обширными знаниями и передовой практикой, знающих, как обращаться с электричеством.
Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях — незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения / модификации в электрические соединения.
Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
Соответствующие руководства по установке проводки:
Amazon.com: Инновации в области безопасности Двойная дверь Защитная крышка для розеток для детских розеток — Больше внутреннего пространства для очень больших электрических вилок и адаптеров — Простота установки
Этот предмет — отличная идея.По большей части он делает то, что написано на жестяной банке: болтами в выпускной пластине и защелкивается парой кнопок (вверху и внизу).
Плюсы:
* Простая установка. Буквально пять минут.
* Довольно защищено от детей: кнопки представляют собой простой, но изящный механизм, который, вероятно, помешает большинству младенцев и малышей.
Минусы:
* Дёшево сделано … * реально * сделано дёшево. Пластик тонкий и хрупкий на ощупь. Двери не защелкиваются, если вы намеренно не выровняете их, когда закрываете их.Если младенец действительно хотел поиграть с ним или использовать его, чтобы встать и т. Д., Он, вероятно, треснет. Да, он такой тонкий.
* Двери не закрываются полностью — поэтому, если что-то внутри коробки светится (например, светодиод на розетке Z-Wave или на вилке адаптера кондиционера), вы можете увидеть это через щель между дверцами . Я легко могу представить, как младенцев привлекает странно светящаяся белая коробка, и они играют с ней, пока она не сломается (что не займет много времени … см. Выше).
* Внутри коробка довольно маленькая.На приведенной здесь фотографии показан подключенный к розетке адаптер переменного тока . .. либо это необычно маленький адаптер, либо двери на самом деле не закрываются, когда он подключен. Производителю действительно нужно сделать гигантскую версию который подойдет для вилок большего размера.
* Корпус крепится к стене с помощью устанавливаемой пластины и болтов пластины в электрическую коробку в стене. К сожалению, это означает, что, если электрическая коробка не находится полностью заподлицо со стеной, это создаст зазор между пластиной и стеной — и коробка не будет плотно прижиматься к стене; он будет свободно свисать с пластины.Мне удалось заклеить заднюю часть двери парой полос мягкой погодной изоляции, которая сработала нормально. Чтобы решить эту проблему, производителю действительно стоит приложить к этому продукту пару полосок.
В целом — это хорошая идея, но они настолько дешевы и имеют недостатки, что я не могу их рекомендовать.
Розетка и выключатель Z-Wave; Нано-переключатель • Aeotec
Мощный контроль.
Предназначен для управления розетками, выключателями и немигающими лампами. мощно.Nano Switch может контролировать до 15 ампер мощности, а Dual Nano Switch может контролировать до 10 ампер. См. Список для полных спецификаций.
Безопасно маленький.
Предназначен для установки за настенным выключателем без ущерба для безопасности, Размер Nano Switch составляет 4,2 см x 4 см x 2,5 см (1,65 дюйма x 1,6 дюйма x 0,98 дюйма), в то время как Dual Nano Switch предлагает вдвое больше контроля — всего 4,4 см x 4 см x 2,5 см.
Посмотрите свои расходы.
Он обеспечивает автоматизацию и планирование, а также контролирует энергопотребление. монитор.Nano Switch выпускается в версии, в которой реализована сверхточная технология измерения энергии Aeotec. который регистрирует потребление электроэнергии с точностью 99%.
Gen5.
Nano Switch является частью линейки Aeotec Gen5 и разработан на основе последней версии Z-Wave — Z-Wave Plus. От более низкого энергопотребления до На 250% меньшее время отклика, Nano Switch обладает преимуществами, которых вы никогда не увидите, а только почувствуете.
Более сильный сигнал.
Не потребляя больше энергии, Nano Switch предлагает более широкие возможности беспроводной связи. надежность, чем все до него.Его беспроводной сигнал теперь на 2,5 дБм мощнее, так что Nano Switch может обеспечивают на 67% больший радиус действия беспроводной связи при ширине до 150 метров / 492 футов.
Беспроводные обновления.
Технологии меняются, и вместе с ними меняется и Nano Switch. В отличие от предыдущих моделей, Nano Switch позволяет устанавливать обновления прошивки по беспроводной сети через Z-Wave Plus, так что остается на передовой.
Безопасный электромонтаж.
Из-за высокого усилителя, который он несет, и во избежание таких проблем, как случайный Напряжение Nano Switch работает только с переключателями и розетками, в которых используется нейтральный провод.Nano Dimmer — это альтернатива, работает с нейтральным проводом или без него.
Более простая проводка.
Его быстрее установить и проще подключить. Теперь на 60% меньше По сравнению с предыдущими встраиваемыми выключателями, Nano Switch помещается даже в более тесное пространство. Так же подключается к проводам 25% толще прошлых моделей.
Надежный контроль.
Благодаря мощности Gen5 Nano Switch предлагает банковский уровень, 128-битное шифрование AES для защиты беспроводной связи, от которой зависит и работает ваш подключенный дом на.
Полное планирование.
Мощность Z-Wave означает, что Nano Switch можно интеллектуально автоматизировано. Но также можно запланировать включение и выключение таймера независимо, даже если Z-Wave ваш шлюз имеет проблемы с подключением.
Совместимость с DIN-рейкой.
Хотите использовать его с DIN-рейкой? Подключите Nano Switch к обычному Корпус DIN или модульный блок для совместимости с DIN-рейкой, и вы сможете использовать его с системами DIN-рейки.
Низкое напряжение тоже.
Nano Switch отлично работает с высоким и низким напряжением. Это может быть используется для управления электроникой 24 В постоянного тока, такой как световые ленты, сигнализация, дверные звонки и другие маломощные устройства.
Точки питания и переключатели для внутреннего использования
+ — Точки питания — серия Iconic 3000
Wiser Connected
+ — Коммутируемая горизонтальная
Одинарная коммутируемая розетка
Двойная коммутируемая розетка
Квадратная коммутируемая розетка 902 +
902 902
— Switched Vertical
Single Switched Socket
Twin Switched Socket
+ — Horizontal Grid
Single Switched Socket
Twin Switched Socket
Quad Switched Socket
+ Quad Switched Socket
Twin Switched Socket
Quad Switched Socket
+ to Quad Switched Socket — — Коммутируемый вертикальный
Одинарный переключаемый разъем
Двойной переключаемый разъем
+ — Горизонтальный сетчатый
Одинарный переключаемый разъем
Двойной переключаемый разъем
Четырехкоммутируемый разъем
+ —
+ —
Двойная коммутируемая розетка
Зарядное устройство USB
+ — Переключатели — Iconic 3000 Series
Защитные пленки
+ — Переключатели
Пустая пластина
Переключатель
Переключатель
Электрические переключатели
Переключатели
Диапазон
Switch Grid Plates
Fan Sp Контроллеры eed
Сеточные панели и оболочки
+ — Переключатели — Saturn 4000 Series (250V)
Диммер и электронный переключатель — Saturn 4000 Series
Колпачки для идентификации кнопок — Saturn 4000 Series
Диммеры — Saturn 4000 Series
Контроллеры скорости вращения вентиляторов — Saturn 4000 Series
Комплекты регуляторов яркости и регулятора вентилятора — Saturn 4000 Series
Переключатели — Кнопочные — Saturn 4000 Series
Пластины и крышки решетки переключателей — Saturn серии 4000
Пластины и крышки решетки переключателей — Универсальная серия Saturn 4000
Только крышки переключателей
— Серия Saturn 4000
Механизмы переключения, кнопочные — Saturn 4000 Series
Колокольчик, кнопочный — Saturn 4000 Series
+ — Power Points — Saturn 4000 Series (250 В)
Зарядные устройства USB
Розеточные переключатели
Переключаемые горизонтальные
Решетки и крышки
Paint Pro tectors
+ — Переключатели — Saturn ZEN Z4000 Series (250V)
Переключатели — Кнопочные Saturn ZEN Series
Сеточные панели переключателей и крышки — Saturn ZEN Series
Переключатели и крышки — Универсальные Saturn ZEN Series
Колпачки для обозначения кнопок, пиктограммы — Saturn ZEN Series
Диммеры — Saturn ZEN Series
Контроллеры скорости вращения вентиляторов — Saturn ZEN Series
Наборы регуляторов яркости и регулятора вентилятора — Saturn ZEN Series
+ — Power Points — Saturn ZEN Z4000 Series
Switched Horizontal
Сеточные панели и крышки
Розеточные переключатели
Зарядные устройства USB
+ — Коммутаторы — Strato 8000 Series (250V)
Решетка и крышка — S8000 Series
+ Dimmers Контроллеры скорости вращения вентиляторов — серия S8000
Диммер
Контроллеры скорости вращения вентиляторов
Решетки и крышки — серия S8000
+ — Только крышки — серия S8000
Крышка
Цветные накладки — двойное вертикальное крепление
Разъемы питания — серия Strato 8000
+ — Розетки — серия Modena 8000
Двойная коммутируемая розетка
Одинарная Коммутируемая розетка
+ — Коммутаторы — Modena серии 8000 (250 В) + — Переключатели для скрытой установки — Серия M8000
Решетка и крышка
Пластины Premium — Полностью собранные двойные вертикальные решетки
+ и контроллеры скорости вращения вентиляторов — Серия M8000
Контроллеры скорости вращения вентиляторов
Диммер
Решетки и крышки — Серия M8000
+ — Только крышки — Серия M8000
Крышка
Цветные накладки — Вертикальное крепление
Крышка
Цветные накладки — двойное вертикальное крепление
Принадлежности
+ — Переключатели — металлическая пластина + — Выключатели для заподлицо — Металлическая пластина
Выключатель
Выключатель
Решетка и крышка
Узлы многопозиционного переключателя (без механизмов) — Металлическая пластина
Заглушки — Металлическая пластина
+ — Разъемы питания — Металлическая пластина
Горизонтальное переключение с одинарным переключением
Горизонтальное переключение с двойным переключением
Разъем для универсальной бритвы
Вертикальное соединение с одним переключателем
Вертикальное переключение с двойным переключением
+ — Переключатели — Серии C2000
Защитные насадки для краски — Сливные переключатели серии C2000
Промывка C2000 Коммутаторы серии
Кнопочные переключатели Impress — C2000 Серия
Коммутаторы, управляемые картой доступа — Серия C2000
Встраиваемые переключатели, класс защиты IP66 — Серия C2000
Принадлежности для подключения телевизионной антенны — Серия C2000
Электрические переключатели диапазонов — Серия C2000
Переключатель Решетки и крышки — C2000 Series
Крышки панели переключателей — C2000 Series
Light Dimmers — C2000 Series
Контроллеры скорости вращения вентиляторов — C2000 Series
Таблички с этикетками — C2000 Series
Label
+ — Розетки Power — Разъемы C2000
USB-зарядное устройство
с переключением Крышки розеток
Розетки для бритв
Крышки розеток — Защищенные
Горизонтальные переключаемые
+ — Розетки — серия 2000
Зарядное устройство USB
Горизонтальное автоматическое переключение
Горизонтальное переключение розеток
Переключение розеток
Розетки для бритвы
+ — Розетки для бритвы — с защитой от остаточного тока
Розетка для бритвы
Розетка с одним переключателем
Блок питания
Розетка серии
— без коммутации
+ Кнопка Impress — серия 2000 9 0009
Переключатели с бейджами — стандартный ассортимент
Механизмы контроллера вентилятора — серия 2000
Защитные пленки — серия 2000
Выключатели заподлицо — серия 2000
+ — Сетчатые пластины и окружающие элементы — серия 2000
Объемный звук
Однокнопочный Гнездо
Переключатель для карт, настенный монтаж — серия 2000
УЗО с нажимной панелью — серия 2000
Электрические переключатели диапазонов — серия 2000
+ — Разные предметы — серия 2000
Принадлежности для идентификации цепей
Аксессуары для телевизоров
Выключатели заподлицо , Класс защиты IP66 — Серия 2000
Диммеры — Серия 2000
Регулятор скорости вращения вентилятора — Серия 2000
Электронные регуляторы таймера — Серия 2000
Переключатели типа Keytag — Серия 2000
Переключатели, управляемые картой доступа — Серия 2000
+ — Точки питания — стандартный диапазон
Автоматическое переключение
Sw зуд Горизонтально
Переключаемый Вертикальный
Розетки — Защищенные
Розетки — Таймеры
+ — Переключатели — Стандартный диапазон
Электронные элементы управления таймером — Стандартный диапазон
Аналоговые таймеры — Стандартные серии
Переключатели
— Управляемые с помощью ключа Стандартный диапазон
Переключатели с брелками — Стандартный диапазон
Выключатели для скрытой проводки — Стандартный диапазон
Промывочные пластины — Стандартный диапазон
Переключатели для скрытого монтажа, степень защиты IP54 — Стандартный диапазон
Диммеры — Стандартный диапазон
Контроллеры скорости вращения вентилятора — Стандартный диапазон
+ — Блоки питания — серия P2000
Переключаемые горизонтальные
Переключаемые вертикальные
Механизмы
+ — Переключатели — специального назначения
Пневматические таймеры — стандартная серия
Педальные переключатели
669
+ Ножные переключатели
669
+ Переключатели — P2000 Series
Light Dimmer M механизмы, серия 30
Механизмы контроллера вентилятора — Prestige P2000 Series
Защитные пленки — P2000 Series
Выключатели для промывки — P2000 Series
Решетчатые пластины и крышки — P2000 Series
Switch Accessory — P2000 Series
Light Dimmers — P2000 Series
Контроллеры скорости вращения вентиляторов — серия P2000
Принадлежности для подключения телевизионной антенны — серия P2000
Страница ошибки | Идеальный Интернет-магазин
{{еще}} {{if false &&! empty projectsData. рабочие места && projectsData.status eq ‘success’}}
 Для продолжения выберите хотя бы один проект.
Пожалуйста, выберите рабочее место, чтобы выбрать все связанные проекты. {{если projectsData.maxWorksites! = null}} Вы можете выбрать до {{: projectsData.maxWorksites}} сайтов. {{/если}}
Показаны рабочие сайты {{: projectsData.worksites.length}}
Отображение рабочие места
Расширить все | Свернуть все
{{! — Состояние потребления CLOUD-36019 с датой окончания при отступлении -}}
Отступление
Истекает
Потребление
{{для projectsData.рабочие места}} {{для проектов}} {{! — Состояние потребления CLOUD-36019 с датой окончания при отступлении -}}
{{:кодовое название}}
Истекает: {{:истекает}} {{if expiresIn> 1}} дней {{/если}} {{if expiresIn == 1}} День {{/если}}
Расход:
{{если! isApplicableAmountLimit}}
Нет максимальной суммы
{{еще}} {{/если}} {{/за}}
{{/за}}
Необходимо выбрать хотя бы один проект
Сохранять
{{/если}} {{if true &&! empty projectsData. result && projectsData.status eq ‘success’}} {{если ложь}}
Выберите хотя бы один проект
{{/если}} {{для projectsData.result}} {{/за}}
Необходимо выбрать хотя бы один проект
Сохранять {{/если}} {{/если}}
Исследование розеток в Великобритании с точками зарядки USB
Исследование розеток в Великобритании с точками зарядки USB
Компания
Electrical Safety First провела исследование ряда имеющихся в продаже розеток в Великобритании с портами USB, что стало повторением исследования, проведенного в 2014 году.Это было сделано по двум причинам — чтобы увидеть, улучшилось ли качество и безопасность продуктов, особенно в свете прихода на рынок более крупных производителей, и чтобы увидеть, способны ли продукты соответствовать недавно введенным стандартным требованиям в отношении розеток. — розетки с USB-портами для зарядки.
В рамках всеобъемлющего пересмотра стандартов серии BS 1363, Часть 2 — Спецификация для коммутируемых и некоммутируемых розеток на 13 А, опубликованная в августе 2016 года, теперь включает в свой объем Розетки с электронными компонентами, включая схемы USB, предназначенные для зарядки. портативные устройства.Новое приложение к стандарту устанавливает критерии соответствия для цепей USB со ссылкой на существующие стандарты компонентов и дополнительно определяет конкретные требования для обеспечения безопасности компонентов, встроенных в розетки.
В то время как предыдущая редакция BS 1363-2: 1995 + A4: 2012 остается действующей до ее отзыва в августе 2019 года, производителям рекомендуется использовать пересмотренную редакцию 2016 года с немедленным вступлением в силу, чтобы их продукты оставались современными и сконструированы в соответствии с ними. с принципами хорошей инженерной практики.
Как и в исследовании 2014 года, основная проблема безопасности заключается в том, что такие продукты могут представлять риск поражения электрическим током или возгорания, если части источника питания USB со сверхнизким напряжением недостаточно изолированы и отделены от источника низкого напряжения (240 В). частей продукта или от стационарной проводки дома, в котором установлено изделие. Как указывалось ранее, розетки с портами USB теперь подпадают под действие стандарта BS 1363, часть 2, но признается, что новые требования к USB были в черновой форме на момент этого исследования и в целом неизвестны многим производителям.Однако все образцы, отобранные для проверки, были легко доступны на потребительском рынке и, как таковые, должны были соответствовать основным требованиям безопасности, изложенным в Правилах по безопасности электрического оборудования, в первую очередь за счет соответствия применимым и действующим стандартам безопасности.
Для этого упражнения было выбрано девять различных продуктов от разных производителей, от розеток без брендов до известных лидеров отрасли.
Общее описание тестирования
Ключ: F = сбой, P = прошел, IR = частичный сбой / рекомендуется улучшение
Из протестированных розеток розетка без марки (J) показала худшие результаты, пройдя только три из 12 критериев.Многие из фирменных продуктов не соответствовали всем критериям испытаний в нашем отборе, включая требования к новой маркировке.
Наилучшими характеристиками были розетки образцов B и D, которые являются изделиями основных производителей.
В целом, результаты касаются того, что три из протестированных розеток вышли из строя из-за доступных токоведущих частей, а 7 (77%) розеток вышли из строя из-за несоответствующей внутренней проводки и недостаточного разделения, при этом некоторые образцы не прошли этот подсчет из-за использования одного припоя для механического и электрического соединения, а один образец (самый дорогой) вышел из строя из-за совершенно недостаточного разделения между входом сети и выходом USB — всего 1.74 мм против требуемых 4 мм.
Подробно — обсужденных критериев:
Маркировка, маркировка и инструкции (пункт 7 и приложение I стандарта BS1363-2)
Визуальный осмотр приобретенных продуктов показал, что это был наиболее частый недостаток, при котором ни один из продуктов не соответствовал критериям с точки зрения существующих и новых требований. Однако шесть продуктов только частично соответствовали требованиям, так как некоторые из требуемых маркировок не были видны после правильной установки.
Строительство (пункт 13 BS1363-2)
Три продукта не соответствовали этому критерию, два из которых не соответствовали требуемым размерам отверстий для штифтов. Однако было обнаружено, что образец J имел плохую конструкцию во всем, до такой степени, что продукт не позволял достаточно места для требуемой фиксированной проводки, что потенциально делало невозможным безопасную установку продукта.
Доступность токоведущих частей (пункт 9 BS1363-2)
Три продукта не соответствовали этому критерию, так как внутренние части под напряжением могли контактировать через одно или другое отверстие розетки с указанными испытательными щупами, а образец J имел доступные токоведущие части на обоих двойных разъемах.
Клеммы и заделки (пункт 11 BS1363-2)
Самый худший образец, образец J, был единственным продуктом, полностью не удовлетворявшим этим критериям из-за плохой конструкции, препятствовавшей креплению клеммы заземления. Образец H регистрируется как частичный отказ, так как во время работы клеммы деформировались.
Внутренняя проводка / разделение (BS EN 60950-1: 2006)
Семь образцов не прошли этот критерий, и только образцы B и D прошли.Наиболее частыми отказами были использование припоя только для механического и электрического соединения и нарушения изолирующего барьера. Образец J снова был одним из наихудших примеров, когда в основном изолированные вторичные проводки находились в прямом контакте с корпусами конденсаторов в первичной цепи, а первичный конденсатор был настолько неудачно расположен, что мог напрямую контактировать с выходным разъемом USB.
Винты, токоведущие части и соединения (статья 21 BS1363-2)
Только образец J не соответствовал этим критериям, что свидетельствует об общем низком качестве этого продукта, поскольку в конструкции использовался пластиковый корпус для поддержания контактного давления.
Пути утечки и зазоры через изоляцию (BS1363-2, раздел 8, BS EN 60950‑1, пункт 2.10))
Поскольку электронные схемы полагаются на изоляцию и / или физическое разделение для предотвращения риска поражения электрическим током, чрезмерного нагрева и / или возгорания, лаборатория проверила, что компоненты, включая трансформатор и токопроводящие дорожки печатной платы, соответствуют требованиям безопасности. изложены в стандартах на продукцию. Шесть образцов не прошли этот тест по тем же причинам, что и при проверке внутренней проводки и разделительных расстояний.
Защита от сверхтоков и замыканий на землю в первичных цепях (пункт 1.3.2, приложение I стандарта BS1363-2)
Только один продукт не соответствовал этим критериям, образец H, так как во время испытаний не сработала установленная защита, что привело к тому, что внешняя поверхность продукта достигла зарегистрированной температуры 80 ° C, что превышает максимально допустимое превышение температуры 52 ° К.
Механическая прочность (пункт 20 BS1363-2)
Все образцы прошли испытания, один из которых был отмечен как «рекомендованное улучшение», поскольку во время предыдущего испытания обсадная труба треснула, что сделало невозможным полное испытание на механическую прочность.
Сопротивление изоляции / электрическая прочность / ток утечки (пункт 15 и пункт 1.3.2.2 приложения I стандарта BS1363-2)
Образцы
E, H и J не соответствовали этим критериям, в результате чего было проведено испытание на электрическую прочность между клеммами линии и нейтрали и выходом схемы USB, которая должна иметь двойную или усиленную изоляцию. Во всех трех случаях через 1 секунду произошел пробой на уровнях от 2600 до 2900 В, что указывало на пробой изоляции.
Обеспечение заземления (пункт 10 BS1363-2)
Образец J с наихудшими показателями оказался единственным продуктом, не удовлетворявшим этим критериям, при этом не было обнаружено никакого соединения между клеммой заземления и штырем вилки, вставленным в противоположную розетку. Было обнаружено, что сопротивление между клеммой заземления и штырем вилки намного превышает максимально допустимое.
Выходное напряжение без нагрузки и под нагрузкой (пункт 4.4 BS EN 62680-1-1)
Все образцы прошли этот тест.
Заключение
Как явствует из результатов этого ограниченного исследования и его предшественника, некоторые риски безопасности и другие несоответствия присутствуют в розетках с USB-источниками питания. В частности, следует отметить, что на основе отобранных образцов это не ограничивалось небрендированным или более низким ценовым сегментом рынка.
Ключевым моментом результатов, однако, является то, что многие из выявленных проблем являются основными недостатками «обычных» областей сокета, а не ограничиваются USB-портами, что вызывает серьезную озабоченность.
Как и все наши предыдущие исследования безопасности продукции, результаты нашего исследования будут переданы заинтересованным производителям и поставщикам, чтобы они знали о характере и масштабах выявленных нами нарушений электробезопасности.
Если это будет сочтено целесообразным, наши результаты также будут переданы в Торговые стандарты, чтобы помочь им в их деятельности по надзору за рынком и исполнении обязанностей.
Отчеты лабораторных испытаний (отредактированные) будут доступны для просмотра в полном объеме в разделе «Специалисты по электротехнике» на нашем веб-сайте в должное время.
% PDF-1.3 % 50 0 объект > эндобдж xref 50 74 0000000016 00000 н. 0000001845 00000 н. 0000001950 00000 н. 0000002436 00000 н. 0000002659 00000 н. 0000003057 00000 н. 0000003605 00000 н. 0000003981 00000 н. 0000004277 00000 н. 0000005093 00000 н. 0000005557 00000 н. 0000006040 00000 п. 0000006852 00000 н. 0000007675 00000 н. 0000008243 00000 н. 0000008774 00000 н. 0000008796 00000 н. 0000009061 00000 н. 0000009435 00000 н. 0000015005 00000 п. 0000015027 00000 п. 0000019348 00000 п. 0000019370 00000 п. 0000025083 00000 п. 0000025105 00000 п. 0000030139 00000 п. 0000030161 00000 п. 0000035195 00000 п. 0000035217 00000 п. 0000035755 00000 п. 0000036130 00000 н. 0000036391 00000 п. 0000036759 00000 п. 0000037009 00000 п. 0000037318 00000 п. 0000043153 00000 п. 0000043175 00000 п. 0000047851 00000 п. 0000047873 00000 п. 0000051486 00000 п. 0000051625 00000 п. 0000056226 00000 п. 0000060245 00000 п. 0000060383 00000 п. 0000060520 00000 п. 0000062765 00000 п. 0000063099 00000 п. 0000063497 00000 п. 0000063904 00000 п. 0000065204 00000 п. 0000066623 00000 п. 0000071894 00000 п. 0000072031 00000 п. 0000072880 00000 п. 0000073005 00000 п. 0000073845 00000 п. 0000073967 00000 п. 0000074810 00000 п. 0000074933 00000 п. 0000075776 00000 п. 0000075900 00000 п. 0000076749 00000 п. 0000076875 00000 п. 0000077721 00000 п. 0000077845 00000 п. 0000078674 00000 п. 0000078793 00000 п. 0000079661 00000 п. 0000079793 00000 п. 0000079875 00000 п. 0000079981 00000 п. 0000080074 00000 п. 0000002104 00000 п. 0000002414 00000 н. трейлер ] >> startxref 0 %% EOF 51 0 объект > эндобдж 52 0 объект `Dz — # _ m_} g) / U (`$ Pfa \ rNC„? B.
