Самодельная установка для электрогидравлического эффекта: Эффект юткина из катушки зажигания. Эффект юткина, стимуляторы роста растений, расщепление азота, удобрения, установка «кв», коллайдер водяной, электрогидроудар, холодное консервирование, электрогидроударный эффект, электрофорный конденсатор, газовый диод

Содержание

Эффект юткина из катушки зажигания. Эффект юткина, стимуляторы роста растений, расщепление азота, удобрения, установка "кв", коллайдер водяной, электрогидроудар, холодное консервирование, электрогидроударный эффект, электрофорный конденсатор, газовый диод

Автор канала «Шоу «ИГИП» представляет тему эксперимента «Электрогидроэффект Юткина». Суть его в том, что при прохождении разряда высокого напряжения через жидкость, мы имеем несколько физических явлений: от испарения до электролиза. В итоге у нас получается мгновенный рост давления и ощутимый гидроудар. Проверим на практике эффект, создав установку для этого своими руками. В конце публикации вторая самодельная установка для изучения этого явления. Ее разработал другой автор.

Кстати говоря, в предложенных мощностях его вполне хватает для того, чтобы дробить камни. В Германии на этом принципе даже оборудование для производства щебня выпускают. Эффект Юткина получил широкое применение в медицине и технике. К сожалению, шарлатанам эффект Юткина тоже пришелся по душе. Поэтому ему приписывают, что угодно: от дармовой электроэнергии до холодного ядерного синтеза. Вплоть до того, они не считают, что эффект Юткина может превратить воду в нечто, что избавляет от всех болезней по хлеще, чем уринотерапия.

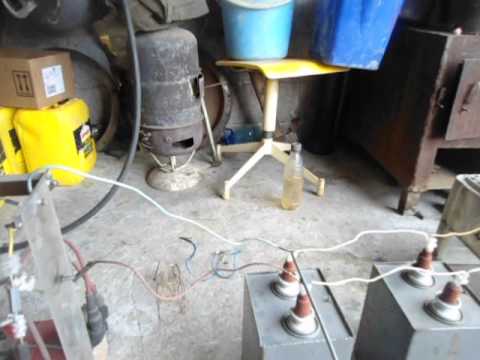

Но мы здесь не для этого собрались. Давайте соберем установку и проведем несколько опытов своими собственными руками. Основной блок демонстрационного устройства – батарея конденсаторов. Конденсаторы закуплены на местной барахолке. Следующие на очереди – это разрядники: воздушный и подводный. Они будут сделаны на двух кусочках макетной платы с помощью провода.

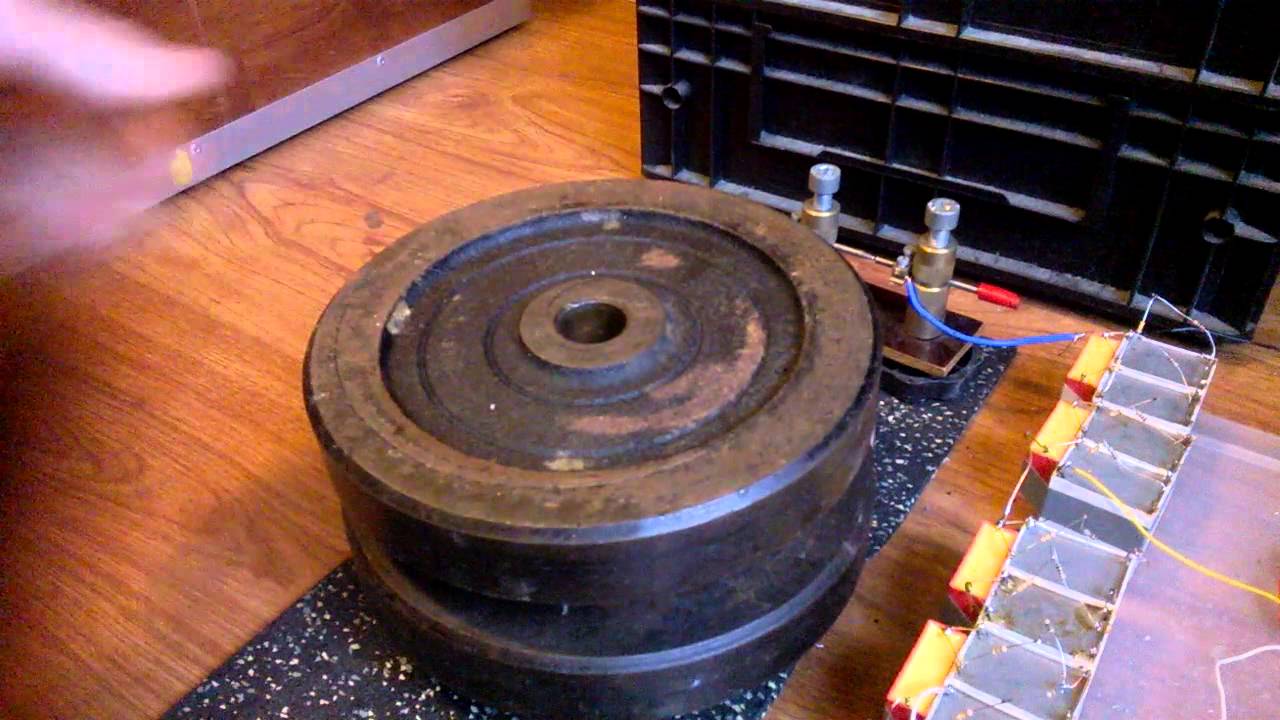

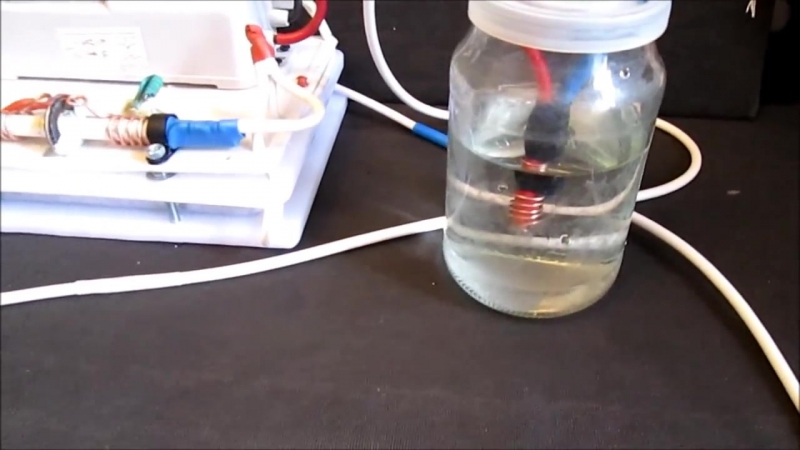

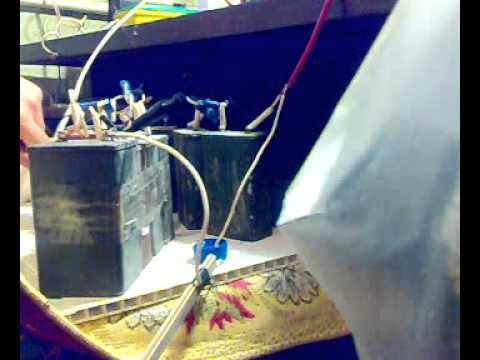

Для начала, спаяем конденсаторы вместе, параллельно. Сделаем два блока по четыре штуки. Запаяли, теперь у нас получилось два блока конденсаторов. Сделано это вот для чего: есть два блока конденсаторов, по 4 кВ 0.4 мкФ. Теперь можно их включить, как параллельно, закоротив два вот этих вывода, так и последовательно. В первом случае у нас будет 0,8 мкФ на 4 кВ, а во втором случае 8 кВ 0,2 мкФ.

В этом опыте по воспроизведению эффекта Юткина будем включать их параллельно, поэтому сейчас закоротим два вывода с помощью кусочка медной проволоки. Кстати говоря, этот же кусочек медной проволоки будет одним из выводов разрядника. Поэтому согнем его буквой Г и впаяем на нашу плату. Обращаем внимание, концы разрядников должны быть заточены, заточены на иглу. Сделаем это чуть позже надфилем. Сейчас их впаяем на основу.

Таким же образом готовим второй вывод разрядника. Все, разрядник почти готов, осталось только заточить два вот этих электрода. Теперь этой проволокой соединяем разрядник вместе с конденсаторами, ну и выполняем параллельное соединение конденсаторов. Далее делаем второй разрядник, берем еще один кусочек провода, но изоляцию с него сразу же не снимаем своими руками. Снимаем сантиметров по 4 изоляции с каждой стороны, выравниваем его и окручиваем вокруг болванки подходящего диаметра.

Продолжение с 5 минуты на видео об эффекте Юткина.

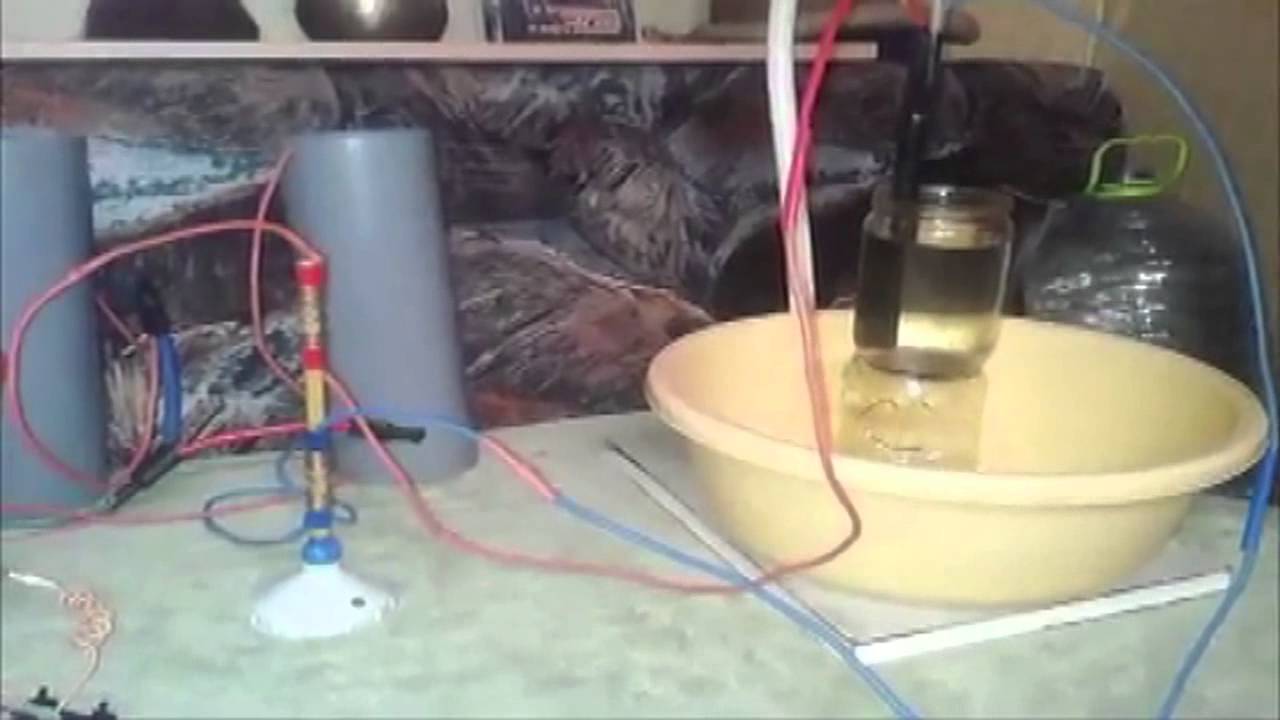

Еще одна конструкция, которая состоит из 6 деталей.

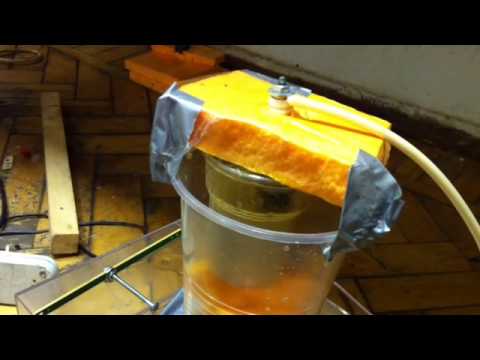

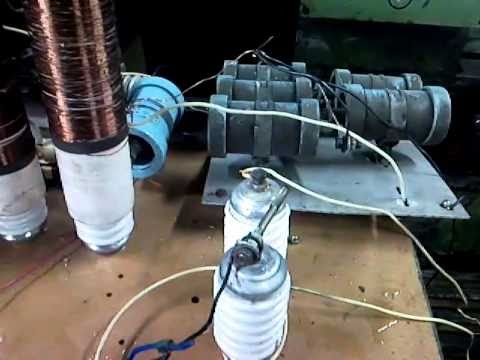

Сердце установки Юткина - это конденсатор. Его можно изготовить в домашних условиях. Делается очень просто. Фольга, пленка, носок и мячик. Мячик прижимает фольгу. Голова установки - формирующий разрядник. Тоже изготовить несложно. Катушка зажигания от машины. Электронный трансформатор, его можно приобрести в любом магазине. Перематываем обмотку и получаем 24 киловольта. Это устройство подсоединяем к конденсатору через диод к формирующему разряднику. Последний извлекаем из микроволновки. Соединяем кавитатор, который стоит в воде. Вода родниковая. Включаем. Обратите внимание: вода начинает мутнеть. Минералы, которые находятся в воде, дробятся. Вода превращается из жесткой в мягкую. Выпив стакан такой воды, вы почувствуете внутреннее тепло.

izobreteniya.net

Эффект Юткина, гидроудар или давление в сто тысяч атмосфер от короткого электроимпульса

Выдающийся советский физик и изобретатель Лев Александрович Юткин родился 5-го августа 1911 года в городе Белозерск, Вологодской области. Поступил в университет только в 1930-м году, после двух лет принудительной отработки на заводе токарем «из-за классовой ненадежности». На четвертом курсе университета, в 1933-м году, Лев Юткин получил первые серьезные результаты по электрогидравлическому эффекту. Вскоре после своего открытия, в том же 33-м году, был посажен по 58-й статье (измена родине). Обвинение в попытке с помощью своего ЭГЭ взорвать мост! Сформировалось мнение о том, что Юткин изобрел свой ЭГЭ только лишь в 1950-м году, так как именно в этом году эффект был запатентован, но это не так! Абсолютное большинство исследований на тему электрогидравлического эффекта были им проведены и завершены еще в 30-е годы и по его же словам, полную теорию о электрогидродинамическом эффекте он сформировал еще в 1938-м году.

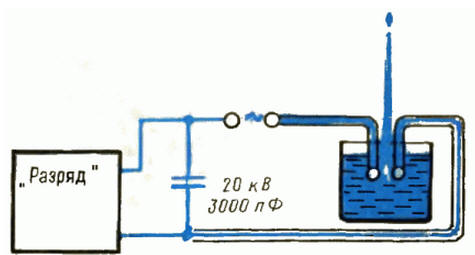

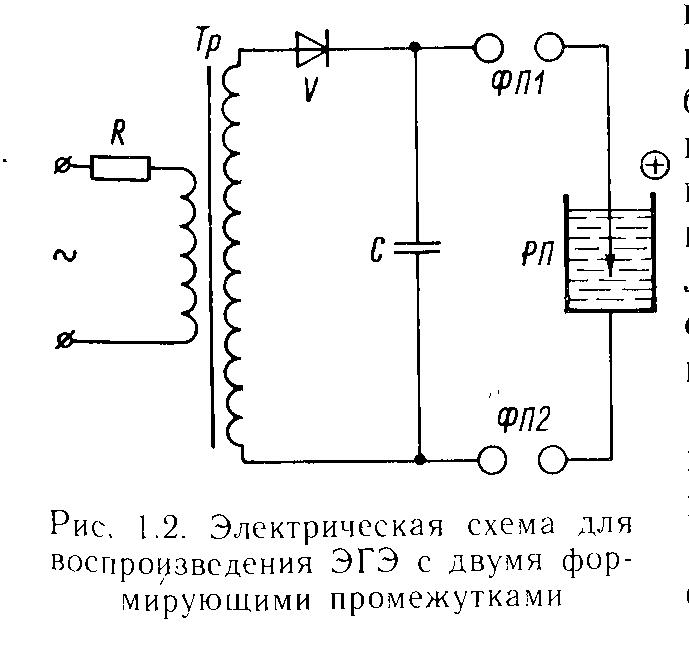

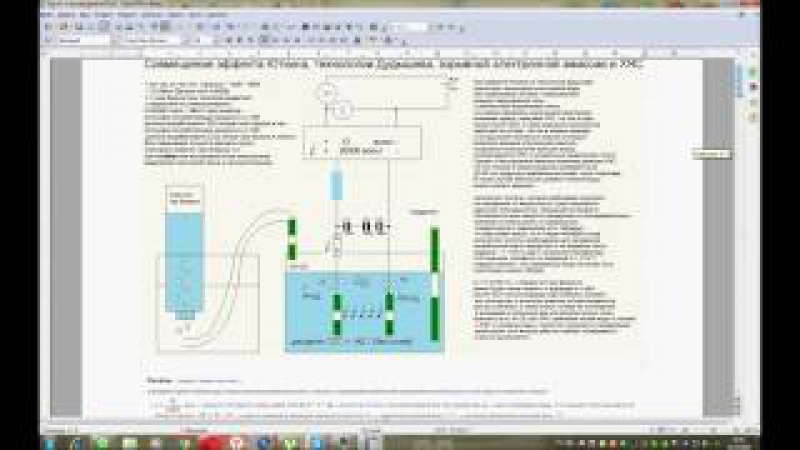

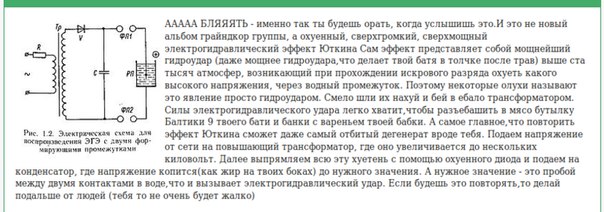

Сам автор неоднократно модернизировал и совершенствовал свои разработки, например, та же принципиальная схема в конечном итоге была реализована с применением двух разрядников, что, по словам ее создателя, сильно увеличило крутизну фронтов импульсов и сделало схему намного эффективнее и проще в настройке.

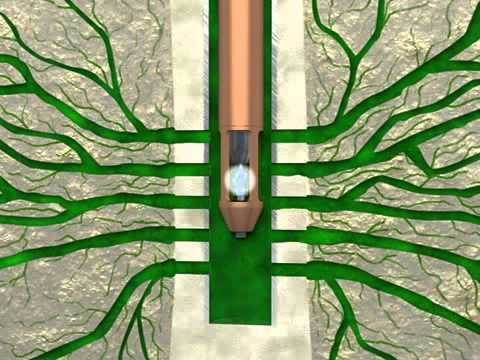

Помимо появления локального давления в несколько десятков тысяч атмосфер, которое автор с успехом применял, например, для дробления на мелкие кусочки каменных валунов или для прессования металлов, данный эффект также сопровождается еще несколькими полезными и удивительными свойствами. Если попытаться выделить все удивительные свойства ЭГЭ, то получается примерно следующее:

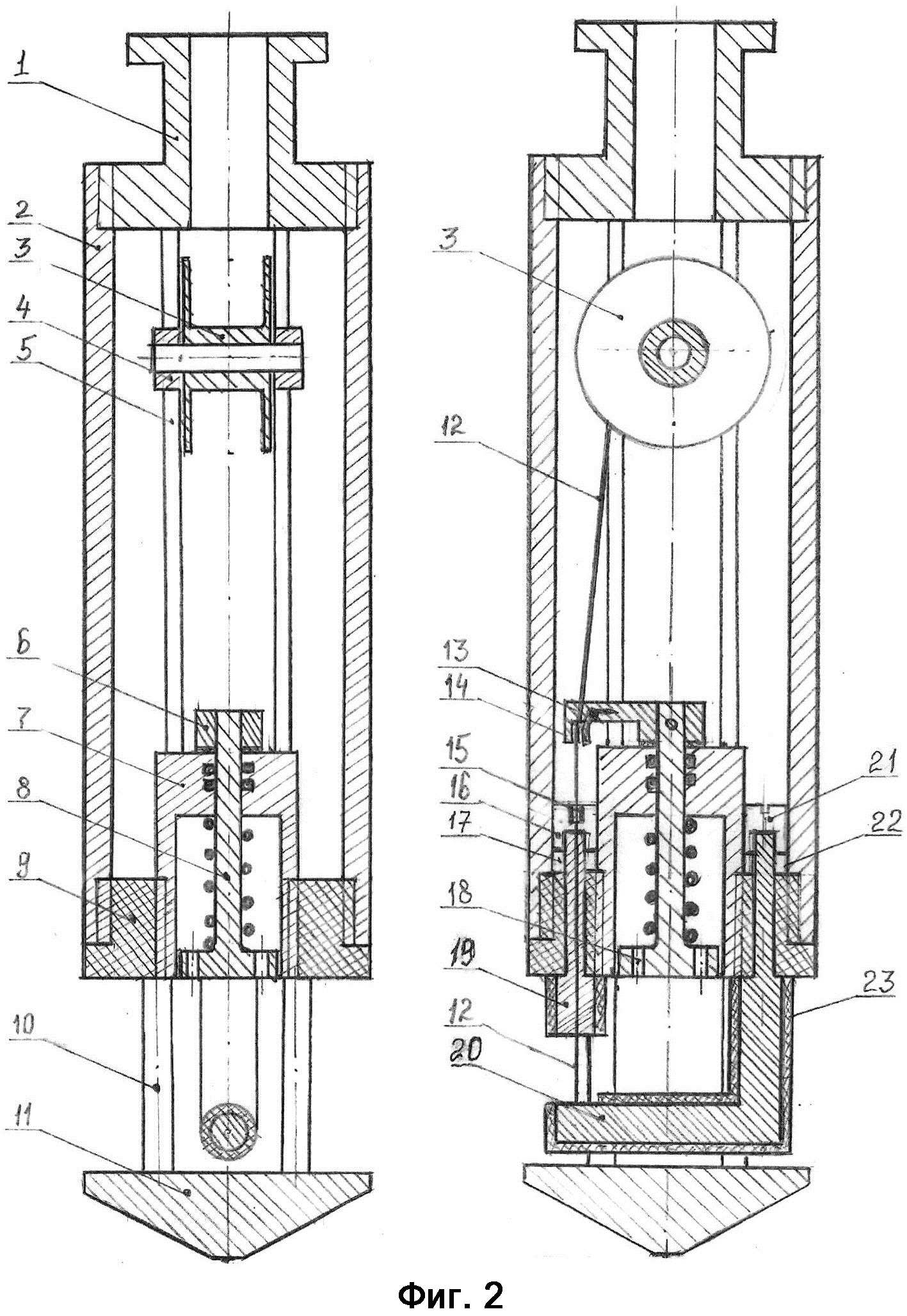

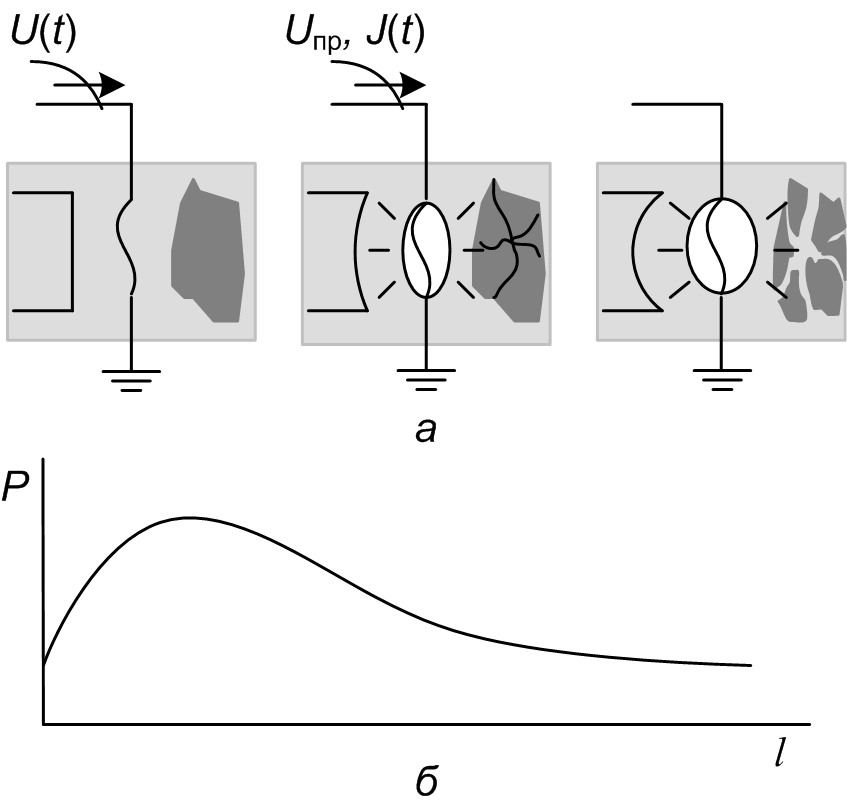

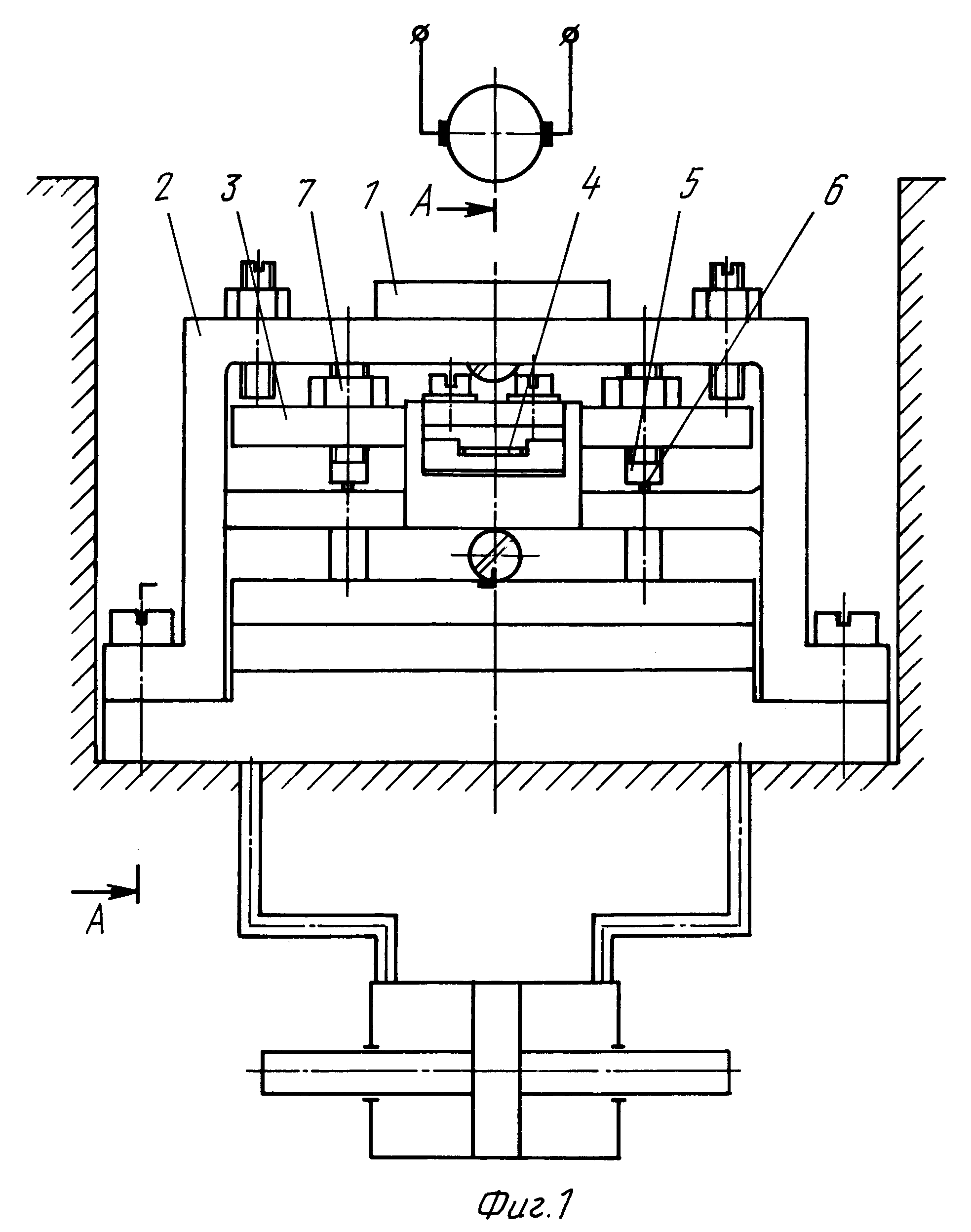

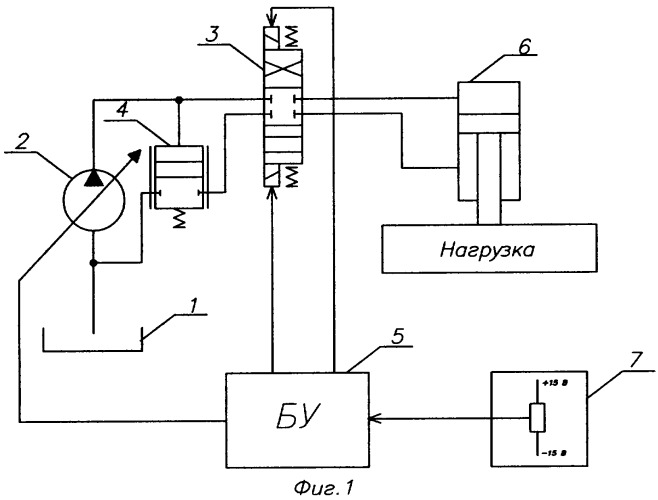

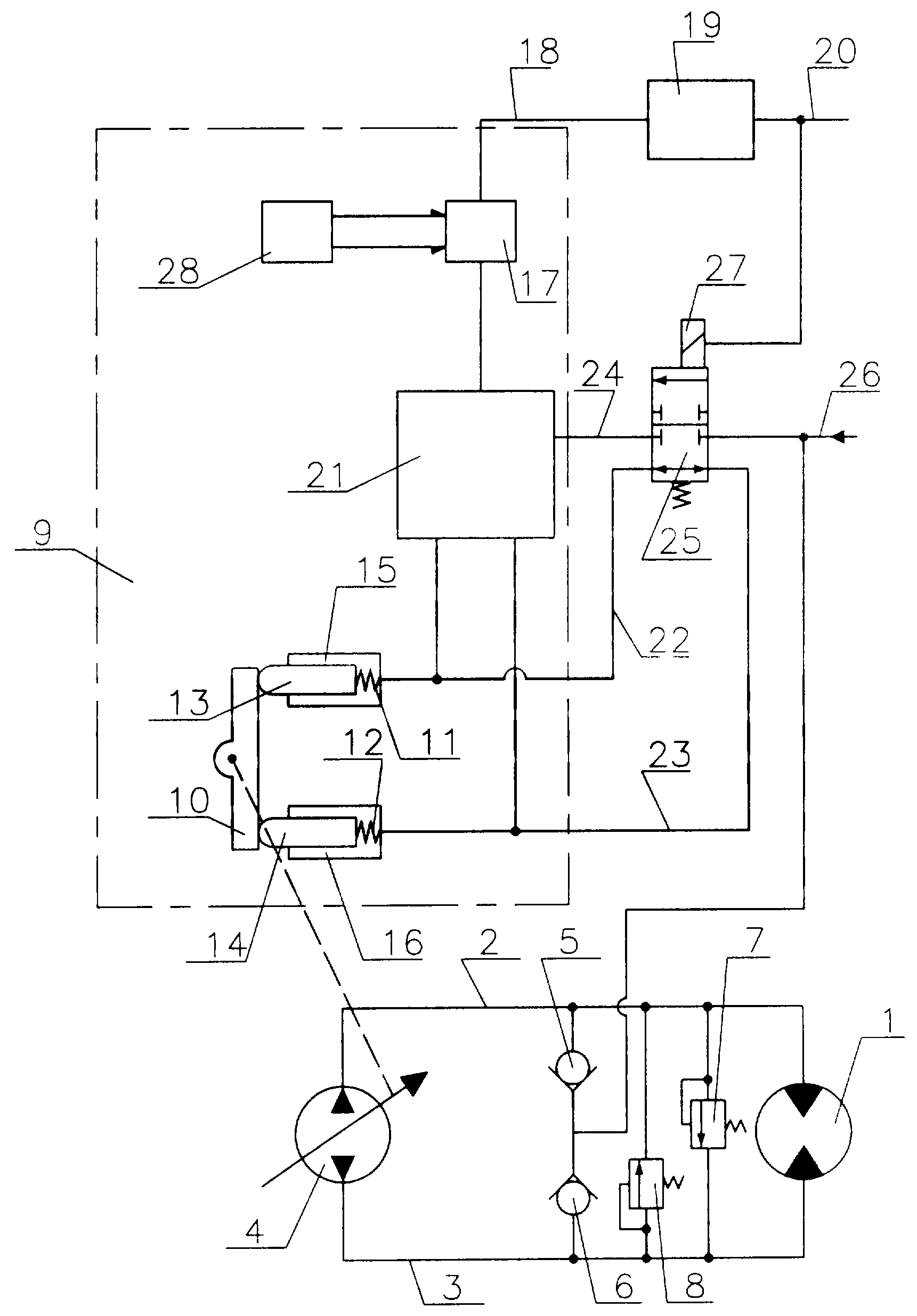

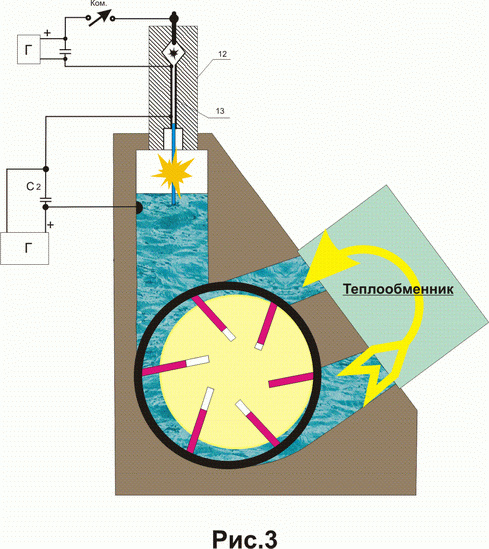

Локальное повышение давления до нескольких десятков тысяч атмосфер. В силу несжимаемости воды и, как следствие, распространение данного давления по всему водному объему, данное свойство можно использовать для дробления и измельчения каменной породы, металлической прессовки и штамповки, а также для преобразования в иные виды механической энергии, например в крутящий момент посредством применения кривошипно-шатунных механизмов особой конструкции.

Более подробную техническую информацию по данному эффекту и другим открытиям и изобретениям автора, можно найти в предлагаемой книге.

ЭГЭ Юткина и его применение в промышленности издание 1986 года

Данная тема активно обсуждается на нашем форуме!

А в помощь практикам, предлагаем отличный ресурс, где Вы сможете найти схемы соединения обмоток трансформатора, обозначения начал и концов обмоток трансформатора, группы соединений обмоток и много другой практически полезной информации по электротехнике.

zaryad.com

Гениальное просто. Эффект Юткина - бортжурнал Subaru Outback Bagira 2006 года на DRIVE2

ев Юткин - выдающийся советский изобретатель на счету которого более сотни изобретений, в том числе и эффект Юткина или электрогидравлический эффект (ЭГЭ)

Уже более семидесяти лет человечеству известен сверхэффективный способ преобразования электрической энергии в механическую, посредством электрогидравлического эффекта Юткина (ЭГЭ). Но, как всегда, эффект не применяется в быту, о нем и о его авторе нет ничего в «Википедии» и официальная наука очень не любит вспоминать ни о самом эффекте, ни тем более о его авторе Льве Юткине с его более, чем сотней изобретений. Всему виной, как всегда, сверхэффективность и КПД в несколько тысяч процентов, которого, как мы знаем из официальной науки и учебников физики, быть не может!

Сам же электрогидравлический эффект Юткин

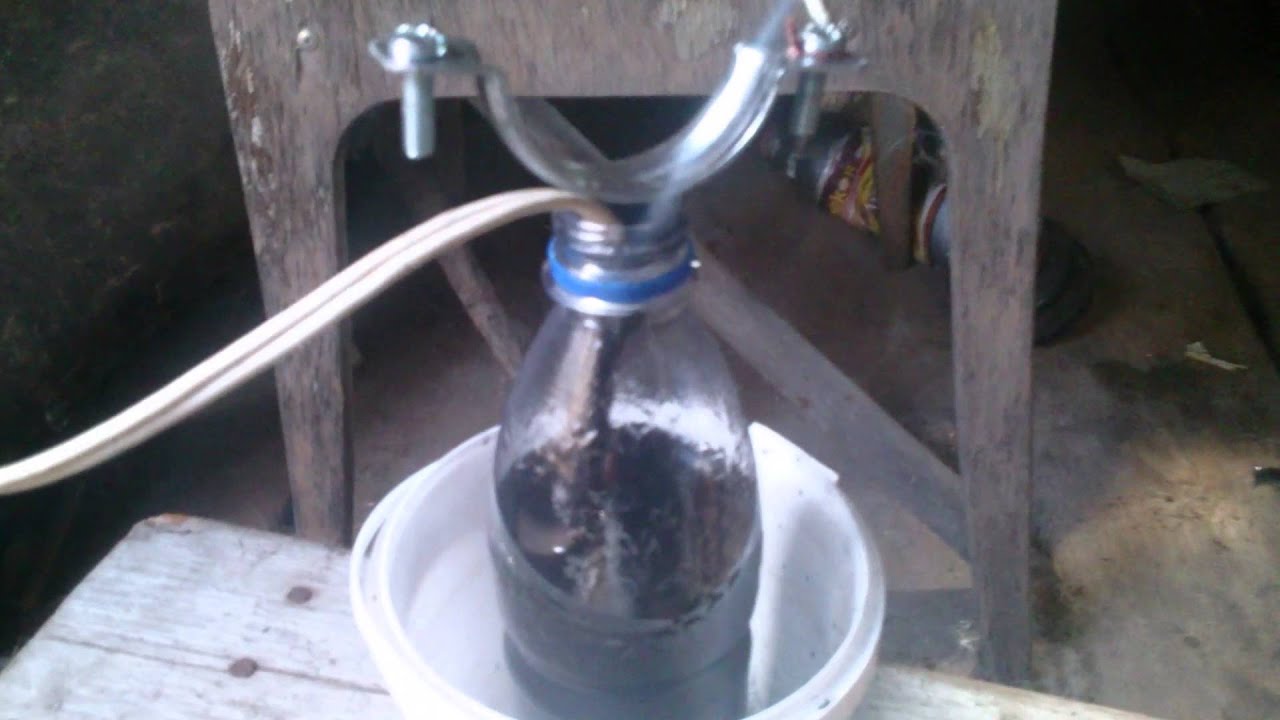

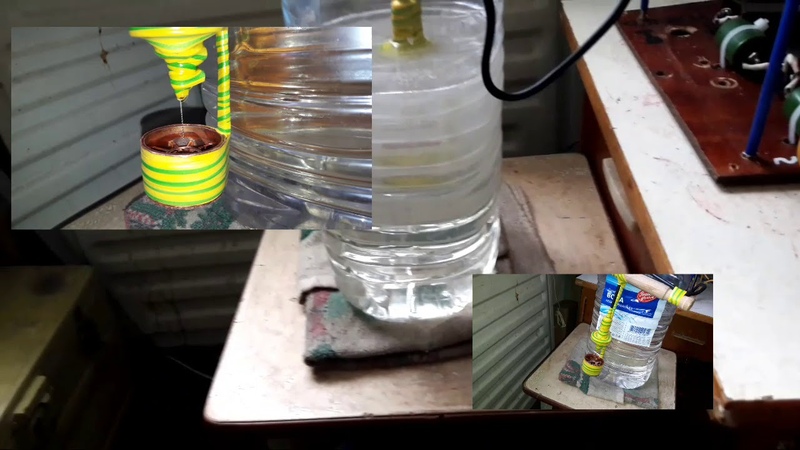

Проверка электрогидравлического эффекта Юткина Л.А своими руками (измельчение материалов)

Лабуда - это агрегатор всех значимых событий и актуальной информации. Если вы хотите быть в курсе последних новостей, которые далеко не всегда можно отыскать на страницах популярных новостников, найти нужную вам информацию или просто отдохнуть, то Лабуда — это ресурс для вас.

Использование любых материалов, размещенных на сайте Labuda.blog, разрешается только при указании прямой индексируемой ссылки (гиперссылки) на копируемую страницу сайта Labuda.blog. Ссылка обязательна вне зависимости от полного либо частичного использования материалов. Некоторые авторы могут запрещать копирование своих материалов предупреждением в конце статьи.

ВНИМАНИЕ! Мы не разрешаем, сторонним ресурсам, встраивать ссылки на файлы-изображения размещенные на нашем хостинге. Все изображения защищены от хотлинка. Обычное копирование с сохранением изображений на сторонние ресурсы разрешается!

Уважаемые авторы, помните, размещаемые вами публикации, не должны нарушать законодательство Российской Федерации и авторские права сторонних ресурсов.

*Экстремистские и террористические организации, запрещенные в Российской Федерации и Республиках Новороссии: «Правый сектор», «Украинская повстанческая армия» (УПА), «ИГИЛ», «Джабхат Фатх аш-Шам» (бывшая «Джабхат ан-Нусра», «Джебхат ан-Нусра»), Национал-Большевистская партия (НБП), «Аль-Каида», «УНА-УНСО», «Талибан», «Меджлис крымско-татарского народа», «Свидетели Иеговы», «Мизантропик Дивижн», «Братство» Корчинского, «Артподготовка», «Тризуб им.

Степана Бандеры​​», «НСО», «Славянский союз», «Формат-18», «Хизб ут-Тахрир».

В случае если Вами был обнаружен материал, на который распространяется Ваше авторское право, подкрепленное Законом, и вы не желаете распространения материала на labuda.blog без личного согласия либо без такового, наша редакция примет незамедлительные меры и окажет содействие по удалению или корректировке материала в зависимости от Вашего предпочтения. По всем вопросам авторского права обращайтесь на электронную почту [email protected]

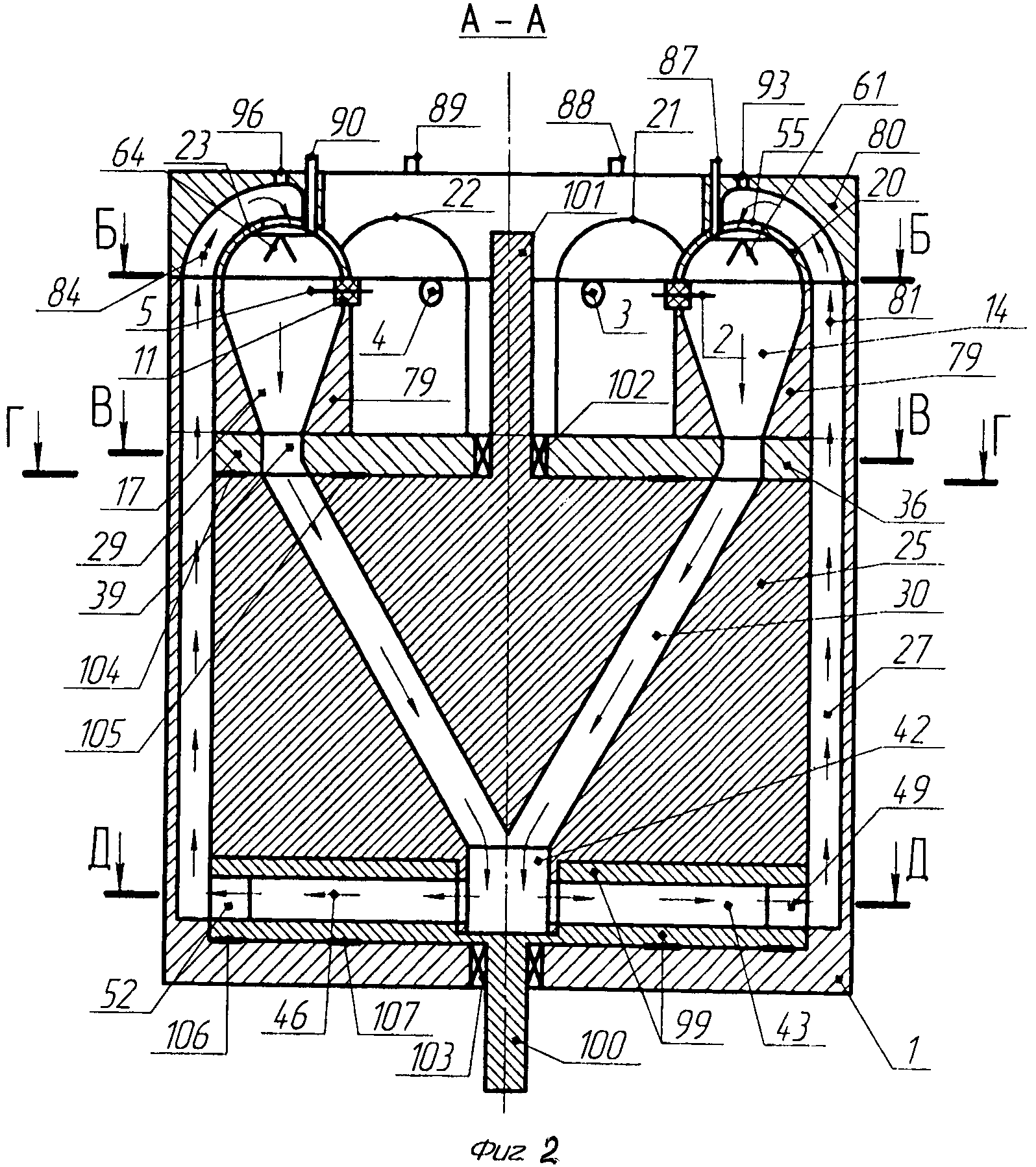

Эффект юткина отопление дома - Система отопления

Перечисленные узлы конструкции неоспоримо важны. Поэтому выбор всех частей монтажа необходимо планировать технически обдуманно. Система обогрева включает, батареи, развоздушки, трубы, крепежи, коллекторы котел, систему соединения терморегуляторы, увеличивающие давление насосы, бак для расширения. Конструкция обогрева особняка имеет различные комплектующие. На открытой странице мы попбробуем выбрать для дачи необходимые компоненты конструкции.

Сюжет фильма «Электрогидравлический эффект в морской воде».

00:02 Изготовление катода. На фотография торца диаметры: провода 0,12мм, зеленой изоляции 0,9мм, белой 1,6мм, красной 2,4мм.

Электролизер и емкость с водой соленостью 200‰.

00:06 Катод на поверхности: брызги воды, образование крупных пузырей. Погружение катода в воду: образование большого количества мелких пузырей воздуха, изменение звука при погружении катода.

С 19 секунды наблюдается поглощение пузырьков.

00:54 Фотографии -- образование фигурок из воды: дельфин, конус с шаром, фигурка шахматного короля, водяной, утка, обруч, привидение.

Кадры вспышек на поверхности: над водой видно пламя, под водой пламя не видно.

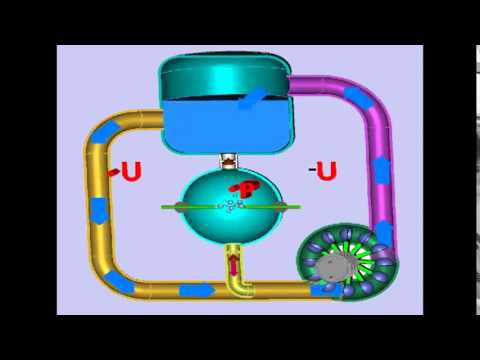

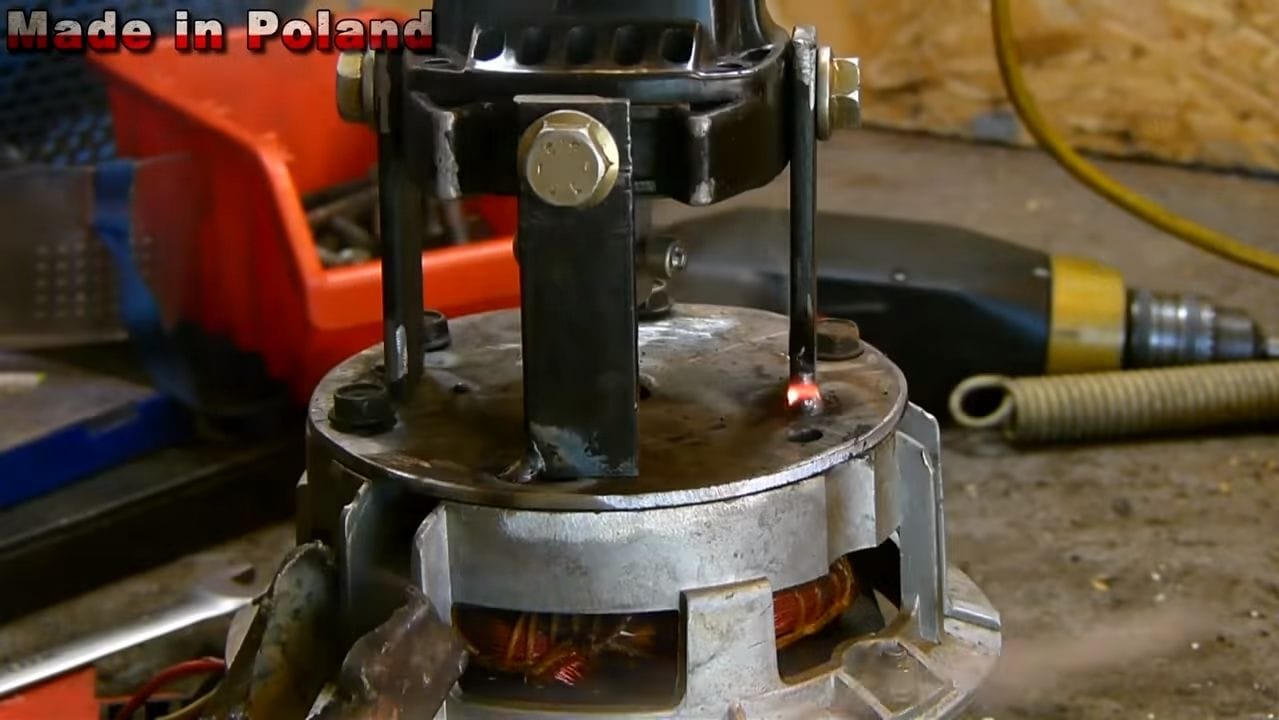

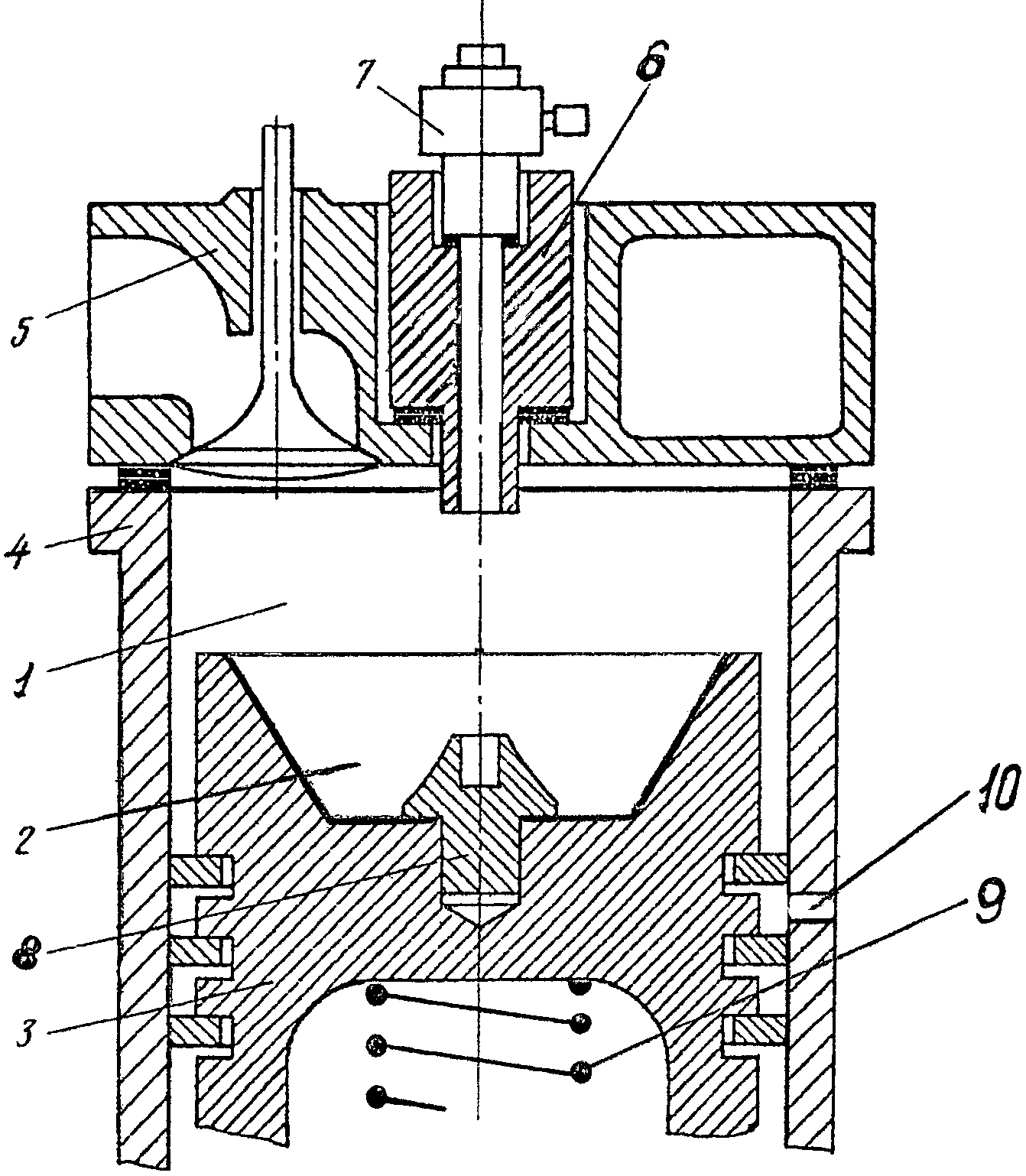

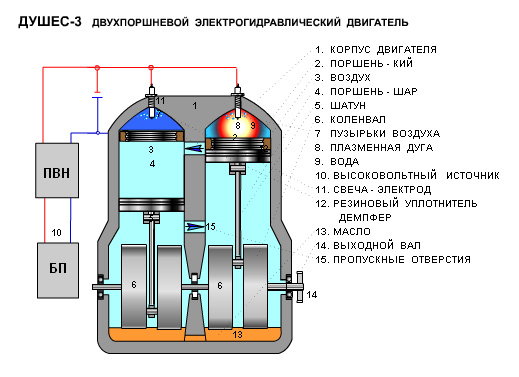

01:04 Двигатель на электрогидравлическом эффекте - преобразование электрической энергии в механическую.

01:18 Фотографии -- вращение шестеренки.

01:26 Катод погружен в воду: очень мелкая (почти невидимая) воздушная пыль устремляется на дно, более крупные воздушные пузырьки остаются на высоте катода и всплывают.

01:43 Фотографии -- движение пузырьков в жидкости.

01:48 Фотографии -- пузырьки в момент вспышки. Диаметр желтого круга вспышки 3,2мм, белого центра 2,1мм. Последние кадры -- подводный взрыв и подсвеченные пузырьки похожи на Галактику в космосе.

Первая часть фильма:

"Импульсный электролиз поверхностного слоя воды с применением тонкого катода"

http://www.youtube.com/watch?v=z8giyTVALwM

Полный обзор, описание эксперимента, данные, заключение:

https://sites.google.com/a/googlesciencefair.com/science-fair-2012-project-ahjzfnnjawvuy2vmywlyltiwmtjydwssb1byb2ply3qy-6qgda/home

Статья с описанием импульсного электролизера "Импульсный электролиз на Google Science Fair"

http://habrahabr.ru/post/144252/

Источник: http://tubethe.com/related/iM10h2MxqWg

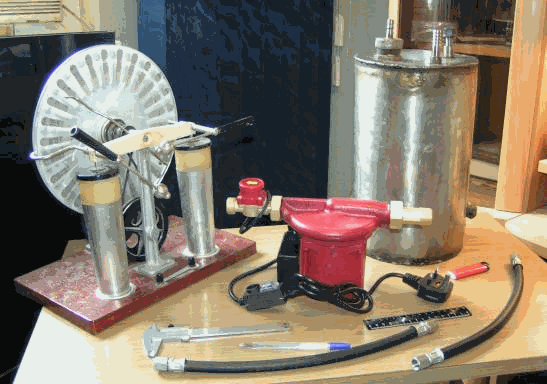

Вы сами сможете сделать такую установку.

Подробнее на http://www.1958ypa.ru/zt.html

Роман Котоёжный

уверовал. ) сам пытаюсь двигаться примерно в вашем направлении. может я спятил. но мечтаю дать пинка под зад нефтянке. успехов. у кого то должно получиться. если стараться бескорыстно!

Виктор Черкасов

чудо вода в чудо мембрану. чудо добрый огонь на выходе)))

Источник: http://otopleniehelp.ru/zdiNjSYhQhY/effekt_yutkina_-_svoimi_rukami.html

Сегодня мы расскажем о скрещевании, казалось бы совершенно не совместимых эффектов. В качестве ежа у нас будет эффект Юткина, ну а ужом мы наречем топливо Краснова. Идея эксперимента очень проста, получение из обычной воды, экологически чистого топлива, пригодного как для отопления домов, теплиц и использования в котельных, таки и для применения в двигателях внутреннего сгорания. Самое же интересное и привлекательное в данном эксперименте является его доступность и возможность провести данный эксперимент в домашних условиях. Дело за малым, добиться 100%-ной повторяемости!

Напомним основные моменты, для тех, кому тема свободной и альтернативной энергии еще в новинку. Эффектом Юткина называется эффект возникновения в воде импульса сверхвысокого давления. При прохождение через воду кратковременного высоковольтного импульса с крутым фронтом, в воде возникает мощнейший взрыв. Давление в его эпицентре достигает сотни тысяч атмосфер, но длиться он от нескольких наносекунд до микросекунд. Данный эффект был открыт Российским ученым Л. А. Юткиным еще более пол века назад. Из за своей новизны эффект конечно же не был внедрен, за то автору пришлось за него даже «посидеть». В настоящее время данный эффект хоть и со скрипом, но уже начал внедряться. На его основе построены мощные камнедробильные установки и антиобледенительные системы. Потенциал же данного эффекта намного шире, на его основе можно стоить как сверхэффективные энергетические установки, так и активные био системы. Фундаментальных же исследований данного эффекта кроме автора никто никогда не проводил, по этому восполнять этот пробел пытаются изобретатели и любители.

С топливом Краснова все еще намного сложнее и запутаннее! Юрию Ивановичу удалось получить топливо из обычной воды путем добавления в нее малой части любых углеводородов. Обычно на литр воды берется несколько капель машинного масла, возможно и отработки. После процесса кавитации, вода перестает быть обычной водой, а начинает прекрасно гореть, причем в обычных условиях и без выделения вредных веществ. Как мы хорошо понимаем, такое топливо пока не нужно сильным мира сего, а значит о нем еще долгое время будут говорить только в кругах изучающих альтернативную энергию, а пользоваться им пока суждено только избранным изобретателям.

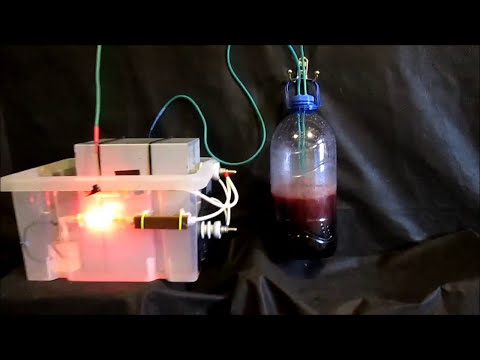

Ну а теперь собственно и сам процесс получения топлива Краснова при помощи эффекта Юткина

Мы конечно же попытались воспроизвести данный опыт, но как и полагается первый блин всегда комом!

Причин данной неудачи может быть масса, но не будем гадать, а будем дальше проводить опыты и эксперименты и обсуждать их результаты и сам процесс на форуме. Так, что начало положено и теперь кто вперед. -)

Что бы не пропустить важные новости и первыми узнавать о новых устройствах и технологиях, вступайте в нашу группу Вконтакте

Источник: http://zaryad. com/2014/03/15/poluchenie-topliva-krasnova-effektom-yutkina/

Тезисы доклада на XI Международной конференции "Новые идеи в науках о Земле"

апрель 2013 год

"КОЛЛАЙДЕР ВОДЯНОЙ"

Авторы доклада

А.А.Насыров, В.Н.Почеевский, С.В.Пичугин, И.Л. Павленко, В.С. Шобырев

Уже более семидесяти лет человечеству известен сверх эффективный способ преобразования электрической энергии в механическую, по методике электрогидроударного эффекта Юткина (ЭГЭ). Но как всегда эффект не применяется в быту, о нем и о его авторе нет ничего в "Википедии" и официальная наука очень не любит вспоминать ни о самом эффекте ни тем более о его авторе Льве Юткине с его более, чем сотней изобретений. Всему виной, как всегда сверх эффективность и КПД в несколько тысяч процентов, которого как мы знаем из официальной науки и учебников физики быть не может!

Сам же электрогидравлический эффект Юткина или коротко ЭГЭ представляет из себя мощнейший гидроудар с локальным давлением выше ста тысяч атмосфер, возникающий при прохождении искрового разряда высокого напряжения, через водный промежуток.

Именно по этому в "народе" данный эффект называют просто гидроудар, хотя справедливости ради необходимо заметить, что научное понятие гидроудара далеко от данного явления и не имеет ничего

общего с ЭГЭ Юткина. ПОЯСНЯЕМ.

При искровом разряде в воде температура, в точке начала стримера, возрастает до 40 тысяч градусов.

Кислород, водород и остальные газы сгорают, образуя пузырьки вакуума.

Возникает эффект кавитации - лавинообразное сжатие пузырьков вакуума.

Возникающее на этой стадии давление, по оценкам учёных, может достигать более 300 тысяч атмосфер.

Неудивительно, что нет материалов, способных устоять в воде перед кавитацией электрической искрой.

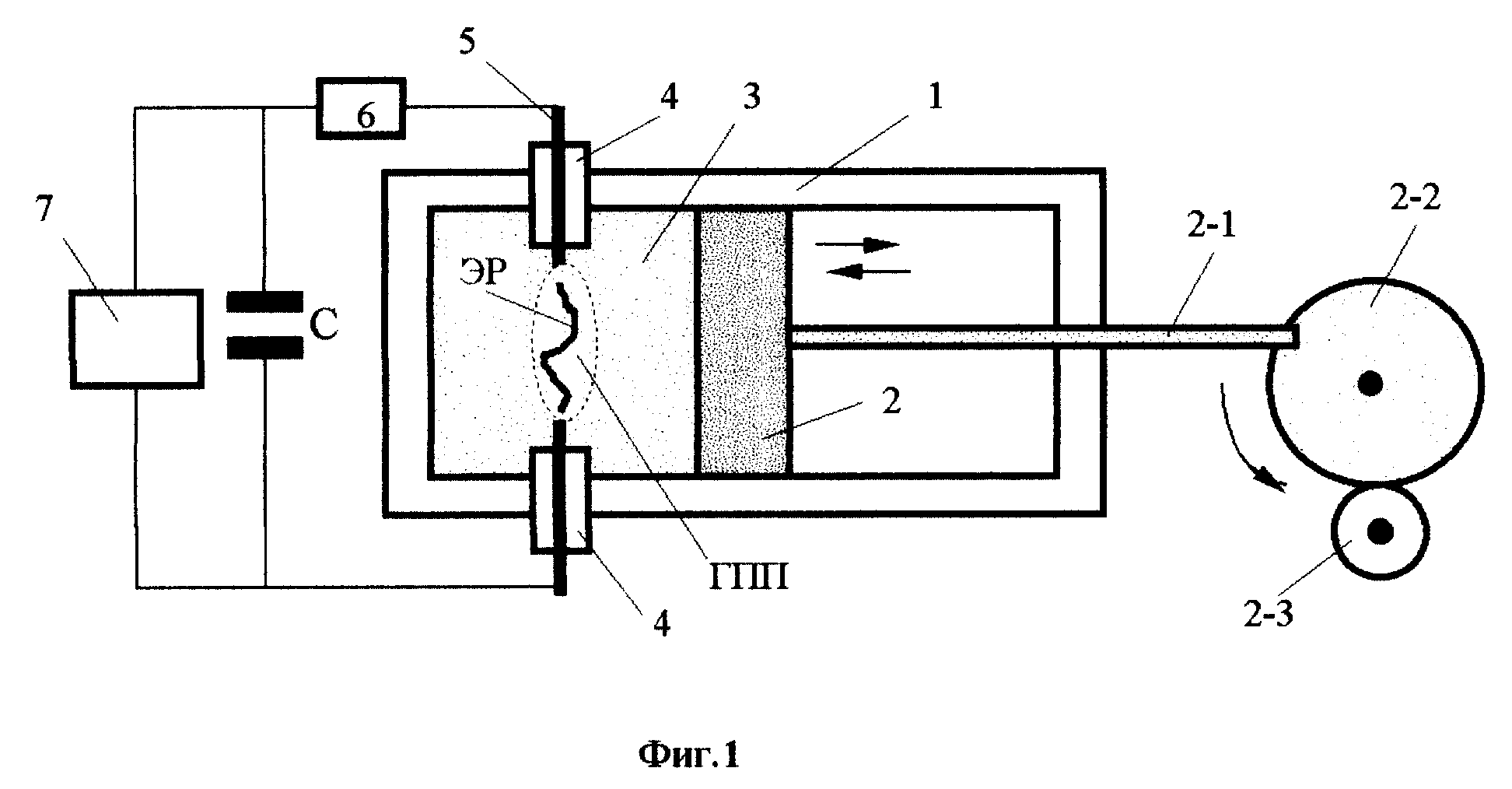

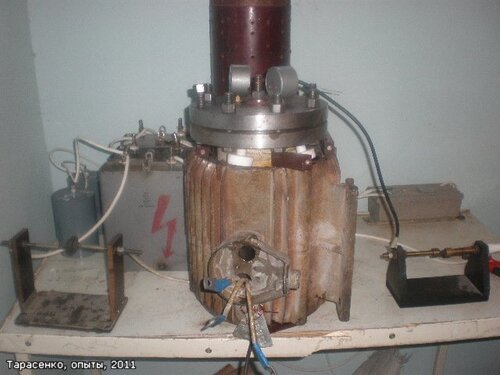

Коллайдер водяной, является аналогом андроидного коллайдера. В установке "КВ" происходят те же процессы, только в воде.

Во время кавитации возникает огромное давление, более 300 ТЫСЯЧ атмосфер, атомы молекул веществ сталкиваются и рождаются новые вещества.

ЧИТАЙТЕ ТЕЗИСЫ ДОКЛАДА МЕЖДУНАРОДНОЙ КОНФЕРЕНЦИИ!

"Новые идеи в науках о Земле"

апрель 2013 год

Применение установки "КВ" в быту.

Подсоединив простейшее устройство к "КВ-2", как показано на фото.

Источник: http://www.1958ypa.ru/zt.html
