Колуны для дров своими руками: виды, фото, видео

Каждый, кто живет в частном доме с печным отоплением, у кого есть дача с баней или камином, знают, насколько это трудный процесс – колка дров. Потому многие задумываются о способах облегчения такой работы. В качестве неплохого варианта можно рассмотреть использование колуна вместо топора. Этот инструмент помогает осуществлять процесс раскалывания дров намного быстрее и с наименьшими физическими затратами.

Несколько советов, как правильно подобрать колун

При покупке дровокола для работы ориентируйтесь на следующие важные моменты:

1. Подбирайте ручной инструмент исходя из своей физической формы. Масса дровокола должна соответствовать весу человека, который будет им работать, так как во время колки древесины выполняется не 20 махов, а все 100 и даже больше. Обычно приспособление для раскалывания дров продается массой 2-5 кг.
2. Соотношение размеров инструмента и поленьев. Легким прибором получится расколоть только маленькие чурочки, большую же колоду разрубить им не удастся. Отсюда вывод: выбор дровокола зависит и от параметров поленьев, которые следует расколоть. Большой тяжелый инструмент подходит для массивной колоды, легкий – для маленьких чурок.
3. Материал для ручки дровокола. Лучшим вариантом для инструмента станет вязкая древесина, например, клен или вяз. За неимением этих видов подойдет и береза. От породы древесины зависят срок эксплуатации ручки колуна, а также ее устойчивость к нагрузкам. Сильные, частые, неточные удары быстро приводят в негодность топорище из мягкого материала.
4. Правильно подобранная длина инструмента способствует лучшей работе. Слишком длинная или короткая ручка неудобна для раскалывания дров.
5. Желательно иметь несколько инструментов для колки. При этом один из них должен быть классическим клиновидным устройством, второй же – мощным топором на длинной рукоятке. Первый прибор удобен для работы со свежесрубленной или сырой древесиной. Сухие же чурбаки легко разбиваются на части вторым мощным инструментом. Нередко во время рубки породы древесины ведут себя по-разному. У рачительного хозяина, имеющего в хозяйстве два подобных приспособления, всегда есть шанс расколоть любую чурку.

В настоящее время рынок инструментов наводнили приборы для раскалывания дров, изготовленные зарубежными компаниями. Они чем-то напоминают обыкновенный топор, но при этом обладают длинной пластмассовой или стальной рукояткой. Стоят эти псевдоколуны недешево, но вот польза от них сомнительная. Многие, кто приобрел такой импортный инструмент для рубки дров, разочаровались в нем: при раскалывании сырой чурки диаметром больше 20 см он просто вязнет внутри дерева.

Колун ручной: его отличия от топора

Зачастую дровокол путают с плотницким топором, не находя разницы между ними. На самом деле, работа колуном по своим характеристикам во многом отличается от принципа действия рубящего орудия:

1. Плотницкий топор используется для обработки заготовок из древесины в черновом варианте для получения общей формы изделия. Колун считается инструментом дровосека и в сфере деревообработки применяется исключительно для того, чтобы разделять короткие обрезки бревна, получая продольные части для дальнейшей переработки. Примером может послужить приготовление баклуш – обрубков древесины, из которых создаются деревянные ложки.
2. Длина ручки топора должна быть небольшой. Это обусловлено тем, что таким инструментом выполняют ювелирную работу. При нанесении удара колуном нужно прикладывать значительную физическую силу так, чтобы он получился максимальным. Особенно это касается рубки древесины твердых пород, поленьев с большим диаметром. Для таких целей топорище инструмента удлиняют.
3. Основное различие между колуном для дров и рубящим орудием – угол схождения рабочих граней. Самодельный ручной дровокол изготавливается более тупым, что позволяет инструменту разрывать полено, а не вонзаться в него. У колуна для дров угол заточки превосходит соответствующую величину топора. Эту разницу определяют основные рабочие моменты инструментов. Так, рубящим орудием древесина тешется подобно рубанку, при этом с детали постепенно снимаются слои в виде тонких стружек. Заточка топора должна быть выполнена таким образом, чтобы мастер мог тщательно подготовить изделие.

Работа дровокола основывается на раздвигании древесных волокон, разрушении связей между ними, поэтому он обладает большим углом схождения граней.

Бывают и такие умельцы, которые пытаются рубить дрова топором. У них это получается, но только при работе с небольшими поленьями. Толстые и массивные колоды не удастся расколоть топором: его лезвие просто увязнет в дереве. Для его высвобождения потребуется приложение значительных усилий.

Механический колун

Многие производственные процессы в различных отраслях механизированы. Это явление не обошло стороной и такие виды работы, как рубка и раскалывание дров. Появились специальные механические дровоколы с ручным приводом.

Принцип действия подобного приспособления основывается на использовании в качестве основного рабочего инструмента мощного колуна, что позволяет облегчить процесс рубки дров. Чтобы снизить нагрузку на кольщика поленьев, прибор оснащается пружинным механизмом, который компенсирует, то есть забирает на себя, часть ударного действия, а также тяжесть самого инструмента, облегчая управление им.

В России умельцы научились создавать механический колун своими руками, по характеристикам ничуть не уступающий заводским аналогам.

Одним из плюсов такого механизма является возможность выполнения настроек за счет регулирования пружины, ее положения, изменения расстояния между ней и клином. Это позволяет с легкостью раскалывать поленья разной длины.

Суть рабочего процесса механического дровокола заключается в следующем. На твердом устойчивом основании устанавливается полено. Человек замахивается и с незначительным усилием опускает колун на чурку. Клин расщепляет ее на части, после чего в действие вступает пружина, и механизм возвращается на исходную позицию. В таком инструменте основная работа выполняется силой тяжести самого колуна и силой упругости стали.

Механический дровокол уменьшает нагрузку на работника, тем самым увеличивая производительность его труда без дополнительного переутомления.

Колун механический с электрическим приводом

Еще одним вариантом механического приспособления для раскалывания дров является устройство на базе электродвигателя. При этом основным движением становится вращение рабочего органа. Он выполняется в виде конуса с заданным значением угла, при этом оснащенный глубокой винтовой нарезкой. Во время вращения винт с легкостью входит в древесину, где благодаря раздвигающему действию геометрического тела осуществляется процесс разрыва волокон.

Электроколун состоит из следующих частей: электродвигатель, рабочий вал, на концах которого имеются шпоночные пазы для установки шкива ременной передачи, и рубящий наконечник.

Вал фиксируется на станине с помощью двух креплений на основе подшипников. Можно также установить рабочий конус на вал электродвигателя.

Если электроэнергия отсутствует, для механического приспособления можно использовать другой источник вращения, например, двигатель внутреннего сгорания на любой передаче.

При конструировании самодельного механического колуна следует воспользоваться чертежом конического наконечника и выточить его на станке. Это под силу любому токарю.

Запрещается подача чурбаков боковым способом! Важно, чтобы обрезки бревна направлялись на вращающийся конус строго в вертикальном положении. В противном случае неизбежна поломка инструмента.

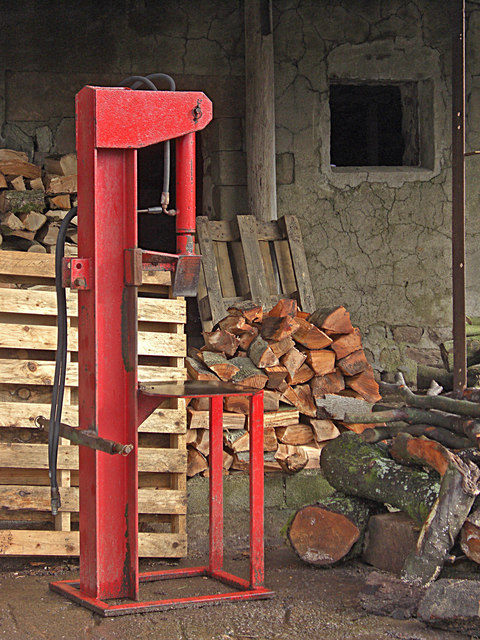

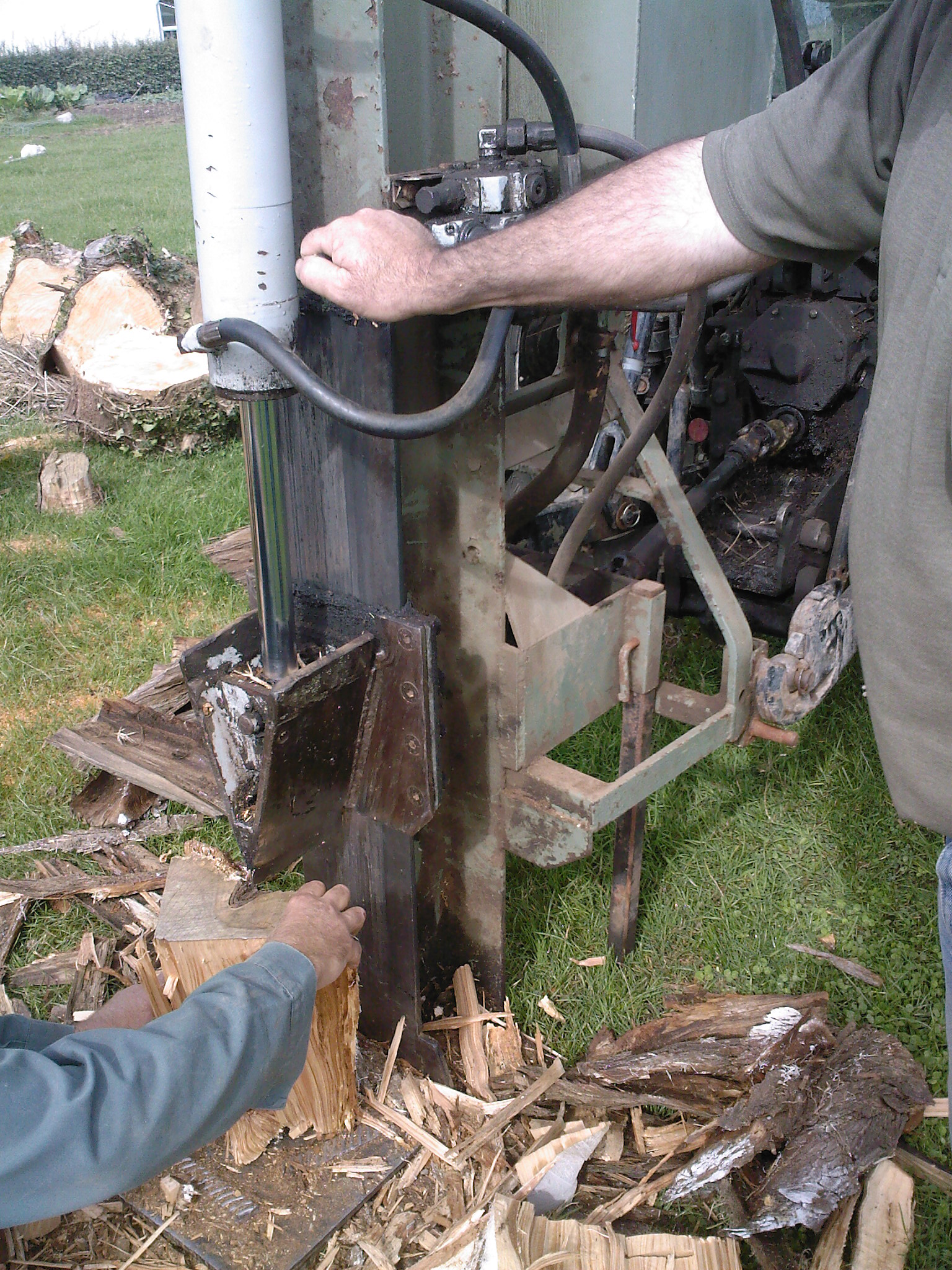

Гидравлический колун

Этот тип дровокола предполагает использование энергии сжатой жидкости. В основе лежит принцип работы, характерный для гидравлического пресса. В чем он состоит? Нагнетается давление, которое через жидкость поступает на поршень, который в свою очередь оказывает воздействие на чурбан.

Неотъемлемой частью гидравлического дровокола является станина. Для ее изготовления берется швеллер из стали с толстыми стенками. По неподвижному основанию будет двигаться поршень с установленным на нем режущим элементом, который делается многолезвийным, что обеспечивает рубку чурки на части за один прием.

Единственная трудность при использовании такого приспособления состоит в том, что потребуется обеспечение прямолинейного движения чурки вдоль станины. Это решается за счет установки дополнительных элементов – направляющих.

Колун винтовой

Такой вид механического дровокола основывается на принципе передачи винтовой либо винт-гайка, суть которой заключается в следующем: вращательное движение детали с наружной резьбой (винта) преобразуется в поступательное движение другого элемента с внутренней резьбой такого же диаметра – гайки.

Этот процесс отличается плавностью протекания, возможностью перемещения металлической детали с отверстием, расположенным в центре, в обе стороны при изменении направления вращения.

Даже небольшому винтовому дровоколу, оснащенному электродвигателем, под силу создавать достаточное воздействие для рубки чурки на части. Облегчит работу установка приспособления на небольшом постаменте.

Похожие статьи:

Самодельный ручной колун для колки дров

Оригинальный и мощный ручной колун для колки дров, который можно изготовить своими руками, пригодится на даче или в частном доме. Он поможет справиться с самыми твердыми породами дерева.

Сам колун представляет собой простой остроконечный треугольник, сваренный из толстой металлической пластины. Несмотря на необычную конструкцию, со своей задачей он справляется хорошо. Причем не нужно размахивать руками, как в случае с обычным колуном.



Вершина треугольной пластины направлена вниз, а к ее верхней части приварен прочный прут. На сам прут насаживается толстостенная труба с ручками. Этой трубой и нужно бить сверху по колуну, чтобы острие треугольника раскололо дрова.

1

Читайте также: Электродровокол своими руками: для быстрой и легкой колки дров

Основные этапы работ

Для изготовления данной самоделки необходимо будет нарезать 3 куска полосы (2 длинных и 1 короткий). Нижние концы двух длинных заготовок нужно заточить таким образом, чтобы при их сваривании получилась острая часть.

Сверху приваривается короткий кусок, который соединяет треугольник. К этому куску по центру приваривается прут с наваренной ограничительной втулкой. Между треугольником и самим ограничителем вставлена труба с ручками. Конструкция напоминает обратный молоток. Только труба в этом случае работает в прямом, а не обратном направлении.

1

Читайте также: Как сделать правильную бочку (с колосником) для сжигания мусора

Удобство такого приспособления заключается в том, что для успешной работы колуна не нужно применять молоток, чтобы расколоть толстое полено. Достаточно просто взять его сбоку за ручки, поставить на полено и, приподняв трубу, с силой опустить ее вниз.

Под своим весом и при воздействии удара устройство легко раскалывает даже толстые чурки, и с легкостью справляется с мелкими поленьями. Работая такой самоделкой, затрачивается меньше времени, чем с топором или традиционным колуном.

New !!! Homemade Firewood !!! DIY IDEASМне нравитсяНе нравится

Андрей Васильев

Задать вопрос

как быстро и легко заготовить дрова для дачи

Кто хоть раз пробовал колоть дрова, знает, что работа эта тяжелая и довольно опасная. Острый колун так и норовит выскользнуть из рук, полено постоянно падает, спина начинает болеть уже через десять минут. Если у вас есть цель привести себя в хорошую физическую форму, поднакачать бицепсы и широчайшие спины – колка дров заменит абонемент в дорогой спортзал. Но что делать, если здоровье не позволяет испытывать такие нагрузки? Особенно проблема актуальна для пожилых людей. Есть выход: инструмент для колки дров с ножной педалью. Это простой и сравнительно недорогой механизм упростит задачу заготовки топлива и значительно облегчит весь процесс. Об этом – сейчас на странице HouseChief.ru.

Колоть дрова с помощью простого и компактного механизма – одно удовольствие

Читайте в статье

Виды дровоколов и их особенности

Все устройства для колки дров объединяет наличие колуна – острого лезвия, рассекающего полено, и механизма, приводящего колун в движение. А вот в зависимости от вида механизма приборы делятся на несколько подвидов: механические, электрические и бензиновые. Рассмотрим их подробнее:

Простейшие механические устройства для колки дров

Механические колуны можно условно разделить на два подвида:

1. Пружинный – действует за счёт потенциальной энергии сжатой пружины. Имеет педаль или рычаг, работа с таким механизмом требует незначительных усилий.
2. Редукторный – работает за счёт вращения механизма шестернёй, преобразовывает вращение в поступательное движение.

Ножи на механических дровоколах бывают обычными плоскими или крестообразной формы. Первые колют полено пополам, вторые – на 4 части.

Механические колуны обычно компактны, их легко хранить в сарае или мастерской

Нюанс в использовании только один – с их помощью вы сможете колоть только поленья небольшого диаметра.

Важно! Любой прибор с острым лезвием потенциально опасен. Не являются исключением и дровоколы, механические или электрические, бензиновые – все они требуют неукоснительного соблюдения техники безопасности.

Самое простое приспособление для раскалывания поленьев выглядит как небольшой круглый каркас с направленным вверх лезвием.

Полено в таком устройстве вставляется в металлическое кольцо, а сверху необходимо только ударить молотком или кувалдой

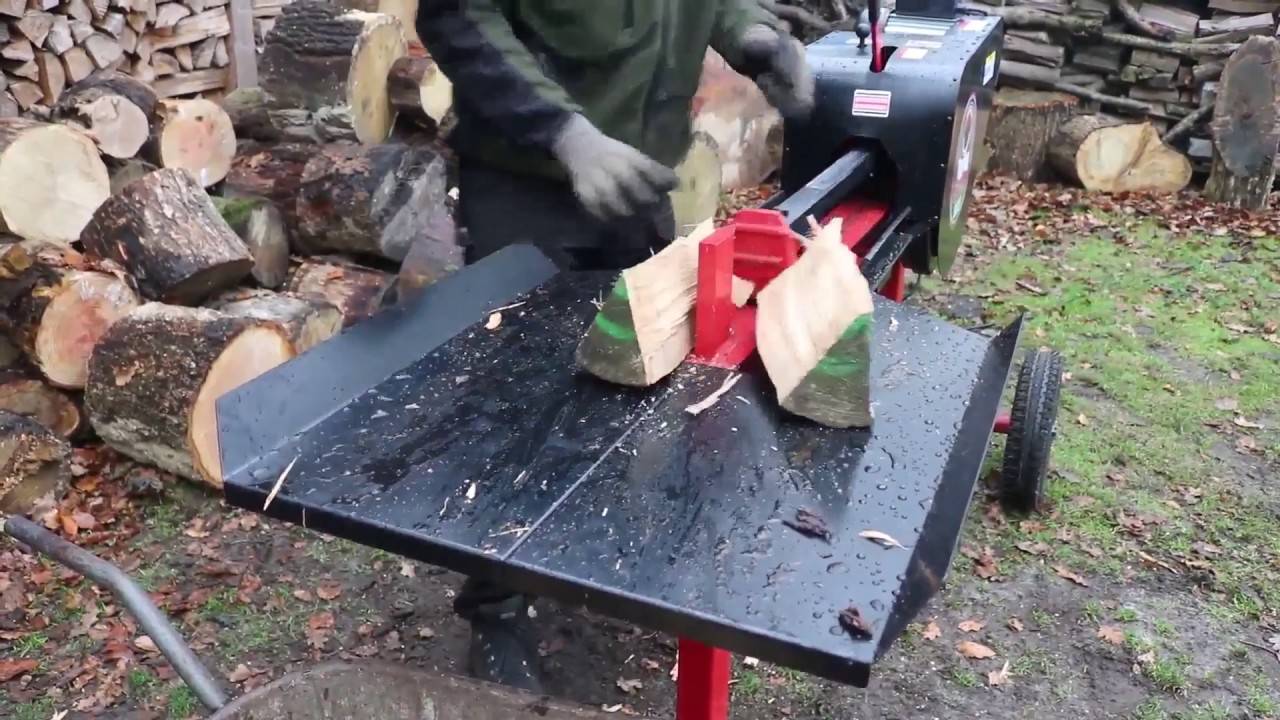

Колун для дров с электрическим приводом

Электродровоколы – это целые станки с горизонтальной или вертикальной загрузкой поленьев. Для подобного устройства придется выделить и оборудовать отдельное рабочее место. К нему нужно подвести розетку.

К такому станку должен быть удобный подход, такой, чтобы оператор не только мог свободно перемещаться, но и проносить поленья и колотые дрова

К сведению! Вертикальные дровоколы считаются менее безопасными, чем горизонтальные.

Использование электропривода делает такие механизмы сравнительно дешевыми в эксплуатации. В принципе, как собрать дровокол своими руками, вы сможете почерпнуть из видео инструкций. Достаточно иметь в запасе электропривод от вышедшей из строя бытовой техники.

Работающий от розетки механизм не производит выхлопных газов, не требует постоянного техобслуживания

Единственное, что следует учесть – дровокол нуждается в подключении к сети в 320 Вольт. Большинство моделей, которые вы встретите в продаже, требуют именно такого напряжения. Очень трудно найти электродровокол, работающий от стандартных 220 Вольт.

Автономные бензиновые машины для колки дров

Станки, работающие на дизеле или бензине, можно смело называть профессиональным оборудованием. Чаще всего их используют прямо на лесозаготовках.

Всю некондицию рубят на дрова прямо в процессе, на месте

Агрегаты эти шумные, мощные и высокопроизводительные. Они в считанные секунды рубят целые деревья. Такое устройство вряд ли пригодится на даче, уж слишком оно громоздкое и производит много выхлопа.

Чем привлекательны устройства для колки дров с ножным приводом

С одной стороны, колоть поленья с большим диаметром, проще – они не заваливаются в процессе и легче правильно попасть по ним топором. Но и усилий для такой работы нужно намного больше. Другое дело – небольшие чурки, которые вы сможете расщепить на несколько частей двумя-тремя нажатиями на педаль. Никаких лишних усилий, махов и нагибаний.

Колоть дрова с таким компактным станком вы можете на веранде дома, в саду или даже в комнате. Главное – найти ровную поверхность для установки колуна

С таким прибором вы сможете расщепить поленья диаметром до 25 сантиметров и длиной до полуметра. Не требуется большого усилия для нажатия на педаль, работать с мини станком может даже девушка. Мощная пружина обеспечит усилие почти в полторы тонны, так что ножной дровокол легко рубит даже плотные породы древесины.

Вес ножного устройства – около 10 килограмм.

Ножной колун легко складывается для хранения и изготовлен из качественной прочной стали, способной выдерживать большие нагрузки

Где можно найти станки для колки дров и три самые популярные модели на рынке

Дровокол – довольно специфический инструмент, который просто так не встретишь в магазине хозтоваров. Можно поискать подходящую модель в специализированных магазинах инструментов, но проще всего заказать устройство через интернет. Выбор дровоколов с ножным приводом не так велик, сейчас производители делают упор в основном на изделия с электроприводом. Но есть три модели, заслужившие хорошие рекомендации от пользователей:

Дровокол Logmaster – самое популярное предложение

Легкий, компактный и мощный – этот пружинный колун от Джеймса Клиффорда стоит около 110 евро. Весит от всего 9 с половиной килограмм, а обеспечивает усилие в 1200 кг.

Механический дровокол Yardworks

Этот механизм отличается самым скромным весом – всего 4.2 кг. При этом он уверенно колет поленья диаметров 25 см и длиной 47 см. Производится агрегат в США и купить такое приспособление для колки дров можно за 65 евро.

Колун с ножным приводом Hech 6

Простой, как и все предыдущие модели, Hech 6 оснащен мощными пружинами и педалью. Изготовлен из высокопрочной стали, компактно укладывается для хранения. Пользователи хвалят это устройство за безотказность и способность справляться даже с трудным в колке вязом.

Как изготовить самодельный гидравлический дровокол: чертёж и мастер-класс

Сделать приспособление для колки дров своими руками на пружинах может быть и легче, но перед домашним мастером неизбежно встает проблема: где найти достаточно мощные пружины для работы устройства? Как ни странно, гораздо проще использовать для этих целей гидравлику. Такой домашний станок играючи обеспечит загородный дом топливом на зиму всего за день. Скорость подачи полена на лезвие колуна – до 5 см/с. Так что за день вполне реально наколоть тонну-полторы дров.

Вот пример чертежа подобного инструмента:

Вы без труда найдете варианты дроваколок самоделок с гидравликой в видео с описанием процесса.

Совет! Не колите на дрова сырые поленья. Они потеряют в своей массе до 20 процентов и плохо колются.

После того, как вы нашли подходящий чертеж и фото гидравлического дровокола для изготовления своими руками, вам пригодится небольшая инструкция по его производству:

Винтовой конусный дровокол домашнего производства

Винтовой дровокол отличается формой расщепляющего элемента – это не традиционное лезвие, а конус.

Станки с таким устройством нельзя назвать высокопроизводительными, но зато они отличаются безопасной эксплуатацией, а это для домашнего использования очень важно

Кроме того, винтовой колун равнодушен к разного рода специфическим особенностям чурбака. Конус для дровокола ввинчивается в древесину и буквально разрывает её, вместе с сучками и всеми извилинами. Такой механизм не требует мощного мотора – достаточно 2-3 кВт.

Еще один плюс – практически не важен диаметр среза. Можно колоть чурки и 35-45 сантиметров в диаметре

Важный нюанс! В самодельном устройстве не нужно насаживать винтовой колун прямо на вал двигателя, он не выдержит нагрузки. Следует использовать демпфирующую передачу или муфту.

О других нюансах изготовления подобного устройства в этом видео материале о работе гидравлического винтового дровокола, сделанного своими руками:

Конечно, это видео о работе винтового дровокола не раскрывает всех особенностей его изготовления, но вполне может быть взято за основу для собственной разработки.

Резюмируя вышесказанное, следует отметить, что вариантов облегчения процесса заготовки дров довольно много. Вы можете сделать простой механизм своими руками или купить агрегат заводского производства. Если у вас есть опыт в подобных приобретениях – поделитесь им в комментариях к этой статье!



ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

ᐉ Как сделать дровокол из мотоблока ➤ Делаем конусный колун с приводом от двигателя мотоблока самостоятельно

Владельцы частных домов по-разному подходят к организации теплоснабжения. Одни устанавливают газовые конвекторы, другие пользуются электрическими системами подачи тепла, третьи обустраивают автономные котельные. В то же время для многих людей печное отопление и дрова в качестве топлива остаются безальтернативным вариантом. Заготовка леса в этом случае является ответственным процессом. Он очень трудоемкий, но его реально упростить. Один из таких — сделать дровокол из мотоблока, если последний есть у вас в наличии.

Речь идет о навесном оборудовании. Подобного типа комплектующие для мотоблока имеются в продаже — достаточно найти надежную компанию, занимающуюся их поставкой. Но если вы обладаете навыками механика, вам наверняка не составит особого труда сделать его самостоятельно. Безусловно, изготовив дровокол из мотоблока своими руками, вы экономите средства на организацию подачи тепла. Во-первых, самодельное оборудование стоит дешевле нового, во-вторых, дрова, для заготовки которых используется дровокол, остаются одним из самых бюджетных видов топлива, предназначенного для отопления домов. Ваша задача заключается лишь в том, чтобы ответственно подойти к процессу.

Общая информация

Прежде чем строить план, как сделать дровокол из мотоблока, необходимо провести экскурс в технологию. Существует множество классификаций такого навесного оборудования по разным признакам, один из которых — принцип функционирования. Исходя из этого факта, дровоколы, устанавливаемые на мотоблок, подразделяются на:

• механические;
• пружинные;
• конусные;
• винтовые;
• гидравлические;
• реечные.

Первые два типа из этого списка могут работать независимо от мотоблока. Существуют и другие классификации дровоколов. Например, они подразделяются на мобильные и стационарные. Первый тип характеризуется малыми габаритами, он не предназначен для больших объемов работ и легко транспортируется. Стационарные, наоборот, выполняются в виде массивных станков. Их задача — заготовка очень крупных партий дров. Они не предназначены для бытового использования, их устанавливают на специализированных предприятиях, где ведется работа с древесиной.

Еще одной классификацией, имеющей значение для тех, кто непосредственно связан с заготовкой дров, является направление подачи чурбака. Исходя из этой характеристики, дровоколы подразделяются на:

1. Вертикальные. В данной конфигурации подача режущего механизма осуществляется сверху вниз. Такие типы дровоколов еще называют навесными.
2. Горизонтальные. Основой таких дровоколов является ровная площадка (рабочий стол). На ней размещается раскалывающая пика, на которую и подается бревно.
3. Смешанные. Такие устройства позволяют осуществлять многопозиционную заготовку дров.

Несмотря на множество разновидностей, для бытового использования ключевым фактором является все же принцип действия. Отталкиваясь от этого признака, рассмотрим, какой именно тип дровокола оптимально подходит для вашего мотоблока.

Простота и эффективность

Механические дровоколы работают на основе воздействия силы тяжести на дерево. Отличительная черта этого устройства в том, что для приведения его в действие не нужен двигатель мотоблока. Чтобы изготовить оборудование, необходимо совершить следующие манипуляции:

1. Установить в земле металлическую стойку и зафиксировать ее бетоном. Она будет выполнять функции опоры. Ее надежная фиксация позволяет устройству выдерживать дополнительную нагрузку при вынужденной смене его положения.
2. Установитьгоризонтальную балку. Она крепится на опору, соединяется шарниром и пружиной, выполняющей функции возвратного механизма.
3. На горизонтальной части разместитьрежущий механизм и утяжелитель для эффективности раскола. Бревно раскалывается в результате воздействия на рычаг, а пружина возвращает устройство в исходное состояние.

Такое оборудование целесообразно устанавливать на месте раскола дров.

Механический дровокол пружинного типа отличается простотой конструкции и быстротой изготовления. При этом он демонстрирует довольно высокую продуктивность, если речь идет не о больших количествах заготовок.

Уже по названию понятно, что его главным конструктивным элементом является пружина. Один ее конец устанавливается на специальную горизонтальную площадку — станину, а второй — упирается на рейку, содержащую колун. Также в конструкцию входит рычаг. С его помощью оказывается механическое воздействие на дерево. В процессе изготовления необходимо обеспечить подвижное соединение рычага и горизонтальной балки с колуном.

Высокая производительность

Самодельные винтовые и конусные дровоколы являются самыми популярными из тех, что устанавливаются на мотоблоки. Рассмотрим их более подробно. На конусных мотоблоках главным рабочим элементом является конусовидная деталь. Сама она вытачивается на токарном станке и на ней присутствует винтовая резьба. Устанавливается конус дровокола на вращательный вал, работающий от двигателя мотоблока. Сам мотор может быть как бензиновый, так и дизельный, его оптимальная частота вращения — от 500 оборотов в минуту.

Чтобы закрепить двигатель на конусный дровокол, необходимо сначала отсоединить его от системы мотоблока. Затем он фиксируется на станине дровокола. В это время конус и вращательный вал устанавливают в специально предусмотренное для них посадочное отверстие. Фиксация двигателя и вала происходит при помощи цепи, и делается это обязательно внатяжку. Важно после всех работ по сборке убедиться в надежности соединений.

Винтовой дровокол мотоблока по принципу действия схож с конусным.  Только главная деталь, в отличие от предыдущего примера, изготавливается с нарезной резьбой. Такая особенность и определяет принцип функционирования. Он заключается в том, что обрабатываемое бревно наматывается на винт с заострениями, под воздействием которых раскалывается.

Существуют еще две популярные модификации. Это дровокол с гидравлическим приводом от мотоблока и реечный. Первый тип демонстрирует высокую мощность и, соответственно, скорость обработки материала. Реечный дровокол отличается от гидравлического тем, что его работу обеспечивает зубчатая передача. Она является более дешевой альтернативой гидравлической системе. Ввиду определенных технологических нюансов самостоятельно изготовить эти разновидности дровоколов сложно. В то же время, если вы считаете нужным использовать именно такие конфигурации, то обратитесь к профессионалам. В специализированных сервисных центрах есть все условия и оборудование для их производства.

С чего начинать изготовление

Винтовые дровоколы наиболее часто используются в домашнем хозяйстве, и поскольку они работают от двигателя мотоблока, то гораздо производительнее в сравнении с чисто механическими моделями. На их примере и рассмотрим основные этапы изготовления, планируя которое, нужно помнить обязательные условия:

1. Самодельный дровокол устанавливается только на мотоблоки, оснащенные двигателями высокой мощности. Минимальная «планка» для этого показателя— 6,5 л/с. Помимо МТЗ, очень хорошо для этой цели подойдут мотоблоки «Нева», «Зирка», «Кентавр».
2. Мотор обязательно должен оснащаться системой водяного охлаждения. Благодаря ей можно избежать перегрева и выхода мотора из строя.
3. Вал отбора мощности мотоблокадолжен оснащаться ременной передачей.
4. Для изготовления всех конструктивных частей дровокола и креплений подбирать только прочные материалы, устойчивые к износу. Для этой цели отлично подходит листовая сталь толщиной 5–6 мм.

Перед тем как приступить к непосредственному изготовлению дровокола из мотоблока, необходимо тщательно проработать чертежи. Их огромное количество представлено в интернете, но если у вас в проекте эксклюзивная модель, желательно в момент разработки посоветоваться со специалистами.

Наряду с чертежами позаботьтесь о подготовке материалов, необходимых в работе, и технической базы. У вас должен быть доступ к токарному станку, на котором вытачивается конус. Для производства последнего берется стальной брусок. Если нет в наличии станка, обратитесь в мастерскую, где специалист сделает всю работу. Помимо него, у вас должны быть штифты, пасы, подшипники (их обязательно выбирайте с одинаковой длиной), вал. Последний желательно купить с подшипниковыми стойками. Нужна также опора под него. Естественно, чтобы дровокол эффективно работал, вам понадобится привод мотоблока.

Производственные нюансы

При подготовке чертежей для изготовления дровокола на мотоблок помните то, что его габариты не должны выходить за стандартные пределы — они составляют 850х400х600 мм. Кроме того, имеют значение такие показатели, как:

• диаметр винта, выполняющего функцию колуна — 8 см;
• длина винта — 28 см;
• протяженность гладкой шейки конуса — 9 см;
• протяженность заточенной части конуса, оснащенной резьбой — 19 см;
• резьбовой шаг — должен находиться в пределах 7– 8 мм;
• расстояние на металлической поверхности между винтом и колуном — не более 0,9 м, так как это упростит управление конструкцией и придаст ей необходимую жесткость.

При сверлении посадочного отверстия для конуса следите, чтобы его диаметр был равен 34,85 мм. Возможны незначительные расхождения в меньшую сторону, но не в большую! Посадка для конуса должна быть шпоночного типа. При этом ее следует оснастить десятимиллиметровым пазом.

Устанавливая конус с колуном, вы должны предусмотреть возможность его аварийного съема. Это нужно делать для очистки от древесной щепы, в процессе функционирования попадающей внутрь. Если ее не удалить, дровокол не сможет работать, и придется много времени тратить на восстановление. Предотвратить подобные простои поможет правильное расположение конуса: он должен сниматься и устанавливаться легко и быстро.

Чтобы дровокол, который вы планируете соединять с мотоблоком, бесперебойно работал, необходимо его конструкцию максимально приблизить к промышленным образцам. Для этой цели на цилиндрической шейке конуса делаются две просечки. Одна располагается рядом с посадочным местом. У нее очень важное предназначение — предотвращать смещение оси болта и его запрессовку на вал двигателя. Вторая просечка выполняет для резьбы функцию защиты, препятствует ее повреждению. Происходит это за счет прессования конуса с вала.

Обратите внимание

В процессе работы над дровоколом для мотоблока необходимо правильно соблюсти наклонный угол конуса. Это влияет на производительные возможности устройства. Угол наклона зависит от типа конуса. В интернете представлены табличные данные, которые помогут вам определиться с пропорциями.

Ширина опорной стойки дровокола из мотоблока должна быть не менее 450 мм. Для ее изготовления вместо стали допускается использование чугуна. Мотор размещается на нижних балках дровокола, под рабочим столом (в то время как крепящий шуруп устанавливается на рабочий стол). Винт-колун не должен располагаться выше 20 см от столешницы. Его тяжесть может привести к опрокидыванию конструкции и травмам людей, находящихся поблизости.

Полезные советы: это должен знать каждый

В текущей статье был представлен стандартный пример того, как сделать дровокол, чтобы использовать его в комплексе с двигателем от мотоблока. Со своей стороны, вы можете смотреть другие рекомендации, советоваться со знающими людьми и, досконально изучив проблему, найти оптимальный способ для себя.

Если вы часто находитесь на даче или проживаете в частном доме, то дровокол, изготовленный своими руками, снабженный приводом мотоблока, существенно облегчит вам жизнь. С ним значительно снижается риск получения травмы в сравнении с вариантом, если для заготовки дров вы бы использовали топор.

Вы не потратите много денег, сделав такой дровокол, а процесс обработки дров за счет привода мотоблока осуществится быстрее. В конечном итоге, если при его изготовлении вы будете четко следовать чертежам и проверять надежность креплений основных узлов, он прослужит вам долго. Вы сможете его легко транспортировать, если в этом появится необходимость.

Изготовленный вами дровокол из мотоблока не требует особого ухода, он прост в обслуживании. Тем не менее при работе с ним соблюдать некоторые правила следует обязательно. Перед началом заготовки необходимо убедиться в хорошем техническом состоянии устройства. Не жалейте потратить время, чтобы лишний раз проверить надежность креплений, натяжение ремней двигателя и прочие нюансы. Чем тщательнее вы это сделаете, тем ниже риск травматизма.

Работу на дровоколе, сделанном на основе мотоблока, следует выполнять в специальных очках и жесткой обуви. Одежда должна плотно прилегать к телу — свободно висящая, на размер больше не допускается. Категорически запрещено использовать рукавицы — они создают опасность травмы. При непосредственном выполнении работ руки следует держать на максимальном удалении от вращающегося вала.

Станок для колки дров своими руками

Самодельный дровокол. Чертежи конструкций.

Существует несколько видов конструкций дровокола. Различия между ними существенные. Они различаются по сложности изготовления конструкции, по степени безопасности при работе с ними, по удобству и скорости работы. Рассмотрим подробно каждый вид дровокола отдельно.

Ручной дровокол

лом-колун

Этот дровокол является самым простым в изготовлении. Принцип его работы основан на энергии удара по колуну тяжелым предметом. Эффект получается практически такой же как если поставить топор на полено и ударить по обуху топора кувалдой. Но этот лом-колун удобнее в работе и скорость работы выше.

Дровокол лом-колун

Его преимущество в том, что он безопасен в работе, легок в изготовлении, занимает мало места. Не требует доставки каждого полена к нему. С ним будет удобно переходить от одного полена к другому. Во время работы с ним спина остается прямая, что немаловажно при колке дров большого объема. Не нужно нагибаться над каждым поленом, чтобы его расколоть.

Но он требует применения физической силы человека и во время работы издает громкий металлический звук. Для защиты от звука придется работать в наушниках.

Лом-колун состоит всего из двух частей. Первая часть непосредственно колун с направляющей трубой, а вторая часть ударная. Ударная часть может быть наружной, то есть обхватывать собой направляющую трубу или внутренней – входить во внутрь направляющей трубы. Чтобы данный колун был эффективным, при его изготовлении нужно соблюсти одно правило. Часть колуна с направляющей и лезвием должна быть как можно легче, а ударная часть как можно тяжелее, но в разумных пределах, так как подымать ударную часть придется вручную. Чем больше разница по массе между эти двумя частями, тем выше КПД колуна.

Дровокол лом-колун. Чертеж дровокола лом-колуна.

При изготовлении лом-колуна главное соблюсти правило большой разности масс частей колуна и выдержать достаточную длину хода ударной части для создания сильного удара. Эта длина должна быть примерно 50-60см.

Чтобы первую часть колуна сделать максимально легкой, нужно в качестве направляющей использовать тонкостенную трубу и лезвие колуна сделать узким.

Если во время удара вибрация передается на руки, то можно ее значительно снизить, если сделать ручки деревянными. Если ручки изготавливаются металлические, то их нужно приварить на самую тяжелую и массивную ударную часть, это также будет способствовать снижению вибрации.

Для плавности хода ударной части и снижения звука трущихся друг об друга металлических частей, следует использовать полипропиленовую трубу между этими частями.

Чтобы избежать быстрого расклепывания металла в месте удара двух частей лом-колуна, пятно контакта между ними не должно быть слишком маленьким.

Для удобства работа с лом-колуном поленья следует ставить во внутрь старого автомобильного колеса. Это предотвратит разлет отколотых частей от поленьев, и они всегда будут в одном положении.

Смотрите видео: ручной дровокол лом-колун

Механический дровокол на пружине.

Этот дровокол также, как и лом-колун использует физическую силу человека. Но физическая сила нужна небольшая, только чтобы вывести из равновесия балансир с колуном. Данный дровокол немного сложнее в изготовлении чем лом-колун, но более эффективный.

Усилие, которое нужно приложить для колки поленьев направлено вниз, поэтому практически нагрузка на спину отсутствует. По сравнению с лом-колуном требует значительно меньше физических усилий. Мощность удара зависит не только от физической силы человека, но и от массы колуна. У данного дровокола можно сделать достаточно мощный удар, который будет раскалывать практически любые поленья. Довольно высокая производительность.

Но у этого дровокола большие габариты и вес. Травмоопасный, но не более чем обычный топор. Требует доставки каждого полена к нему. Немного более сложный в изготовлении, чем лом-колун.

Принцип действия этого дровокола основан на ударе лезвия колуна с большой массой. Задача человека сводиться в выводе плеча дровокола из равновесия, то есть движением вниз нужно сдвинуть лезвие колуна, а оно уже из-за своей большой массы пойдет дальше по инерции. Возврат плеча дровокола в исходное положение происходит автоматически пружиной.

Чертежи конструкции дровокола. Важные моменты.

На чертежах ниже представлен дровокол на пружине. При его изготовлении все трубы можно заменить на любые другие, главное, чтобы хватило жесткости конструкции. Вместо одной толстостенной трубы сечением 40х60х6 мм можно использовать две трубы сваренные вместе с меньшей толщиной стенки и другого сечения.

Сила удара данного колуна зависит от массы его подвижной части. Чем больше масса колуна с грузом, тем больше энергия удара. Груз можно набрать из любых тяжелых металлических частей, например приварить два куска рельсы. Главное, чтобы груз был максимально большим, в идеале необходимо чтобы колун с грузом весил 50-55кг.

Пружина должна быть достаточно мощной, чтобы удерживать плечо колуна в горизонтальном положении. То есть здесь должен быть баланс между массой колуна с грузом и силой сжатия пружины. Если не хватает усилия пружины, то можно добавить вторую пружину меньшего диаметра, просто вставив её во внутрь первой пружины. Пружину можно взять от автомобиля, примерный диаметр пружины 110мм и высота 450-500мм. В сжатом состоянии, когда консоль дровокола находиться горизонтально, пружина будет длиной 300мм.

Найти баланс между весом колуна с грузом и усилием пружины поможет регулируемая консоль, чем ближе будет колун к пружине, тем выше будет подыматься консоль.

Чертеж дровокола. Чертеж дровокола. Чертеж каркаса. Чертеж каркаса. Чертеж колуна. Чертеж консоли. Чертеж кронштейна.

Смотрите видео: механический дровокол на пружине

Электрический

винтовой дровокол

Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

Винтовой конус дровокола Чертеж винтового конуса дровокола.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный. При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента.

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

• поставить мощный электродвигатель 5-7квт.

• Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.

Винтовой дровокол с маховиком.

• Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 об\мин. На слишком больших оборотах полено может вырвать из рук.

Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.

Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.

Для аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.

Схема демонстрирует почему поленья нельзя подавать горизонтально.

Смотрите видео: электрический винтовой дровокол

Электромеханический

дровокол с толкателем и редуктором.

Данный вид дровокола довольно массивный и энерго затратный. Стоимость его изготовления высокая, так как предполагает наличие мощного редуктора, но его производительность больше, чем у винтового дровокола.

Принцип действия дровокола основан на шатунном механизме. Редуктор крутит шатун, который скользит по своей направляющей по направлению к ножу. Редуктор создает довольно большое усилие, которое может расколоть практически любые поленья.

Дровокол с толкателем и редуктором. Дровокол с толкателем и редуктором. Дровокол с толкателем и редуктором.

Выбор

редуктора, двигателя и диаметров шкивов.

Редуктор можно применить с передаточным отношением не менее 1:20, но лучше всего подойдет редуктор с отношением 1:40 и выше. Но подойдет не всякий редуктор с таким передаточным числом. Нужен редуктор, который выдержит большой крутящий момент и не сломается. Поэтому при выборе редуктора следует обратить внимание на диаметр выходного вала. Он должен быть не менее 40мм.

Количество оборотов на выходном валу редуктора должно быть в пределах 11-14 об\мин. Чтобы получить такие обороты необходим двигатель с оборотами 950 об\мин и редуктор с передаточным отношением 1:70. Получим обороты выходного вала редуктора 950\70=13.5 об\мин. Если же двигатель и редуктор с другими параметрами, то для понижения числа оборотов придется между двигателем и редуктором делать дополнительную ременную передачу.

Например, двигатель 1500 об\мин и редуктор с передаточным отношением 1:30. Рассчитаем диаметры шкивов ременной передачи.

Считаем до каких оборотов редуктор понижает. Для этого делим обороты двигателя на передаточное число редуктора. 1500\30=50 об\мин. А нам необходимы обороты в пределах 11-14 об\мин.  Следовательно, нужно дополнительно ставить ременную передачу. Посчитаем какое передаточное число должно быть на шкивах, чтобы получить 11-14 об\мин. Для этого 50 оборотов разделим на 14, получим 3.57. Такое передаточное отношение немного большое для ременной передачи. Для одного ремня передаточное отношение должно быть не более 1:3 иначе ремень может проскальзывать, когда дровоколу попадутся особо твердые и сучковатые поленьях. Следовательно, нужен или более тихоходный двигатель или делать двух ручьевые шкивы и ставить два ремня. Так как такое отношение ненамного больше, чем 1:3, то можно оставить и так.

Рассчитаем диаметры шкивов. Шкив малого диаметра примем сами за 150мм. Тогда шкив большего диаметра должен быть больше на необходимое нам передаточное число. То есть 150х3.57=535мм. Также чтобы снизить вероятность проскальзывания ремня на малом шкиву, его диаметр нужно принимать как можно большим. То есть шкив с диаметром 100мм имеет больше шансов на проскальзывание ремня, чем шкив с диаметром 150мм. На больших диаметрах и ремни медленнее изнашиваться будут.

Проверим расчеты. 1500 об\мин делим на передаточное 3.57 получим 420об\мин на малом шкиве. Теперь 420об\мин делим на передаточное отношение редуктора 30 и получим 14об\мин.

Двигатель желательно выбирать мощностью от 3квт. Если двигатель слабый, то можно поставить на его вал маховик, с ним маломощный двигатель будет гораздо меньше останавливаться от нехватки крутящего момента в момент раскалывания сучковатых поленьев.

Для такого вида дровокола металлический каркас должен быть достаточно мощным, иначе есть вероятность отрыва редуктора от каркаса или деформации самого каркаса в момент большой нагрузки. Каркас лучше всего сделать из швеллеров №12 или аналогичного им металлопроката.

Нож дровокола желательно сделать из твердой закалённой стали, для этих целей хорошо подойдет пружинная сталь 65Г. Из этой стали делают плоские рессоры. Так, что если в хозяйстве есть кусок такой рессоры, то она идеально подойдет в качестве ножа.

В

ыбор длины кривошипа

Длина кривошипа, а, следовательно, длина хода толкателя должны выбираться в зависимости от размеров поленьев. Например, поленья длиной примерно 40см. Ход толкателя выберем такой же, то есть 40см. Так как толкатель будет не доходить немного до ножа примерно 5 см, то максимально расстояние между толкателем и ножом получиться 5+40=45см. Длину кривошипа берем в 2 раза меньше хода толкателя, то есть 20см. Это будет расстояние по центрам валов. Длина кривошипа очень важна, так как чем меньше будет длина кривошипа, тем больше будет усилие на толкателе.

Техника безопасности при работе с дровоколом.

Данный дровокол довольно травмоопасный. Чтобы его сделать менее травмоопасным следует устанавливать аварийную кнопку отключения. Желательно, чтобы данная кнопка была довольно большая и в виде гриба. Такую кнопку всегда легко нажать просто ударив по ней рукой. Если вы правша, тогда кнопку выключения следует делать под левой рукой, так как правая будет занято поленом. Вместо аварийной кнопки можно установить педаль, тогда для работы дровокола нога всегда должна держать нажатой педаль, а если ногу убрать, то дровокол выключается.

При сборке дровокола на шатуне некоторые мастера допускают грубую ошибку. Они делают так, чтобы шатун подходил вплотную к ножу практически без зазора. Так делать нельзя. Нужно обязательно оставлять зазор минимум в 5см. Полено расколется в любом случае, даже если шатун будет немного не доходить до ножа, но зато в этом случае рука останется целая, если попадет между шатуном и ножом.

Смотрите видео: электромеханический дровокол с толкателем и редуктором.

Электромеханический

реечный дровокол.

Данный дровокол можно назвать одним из самых производительных. Его подвижный нож закреплен на зубчатой рейке, которую в движение приводит шестерня. В изготовлении он довольно сложен, так как требует таких деталей как зубчатая рейка, шестерня, маховик, но скорость его работы перекрывает все минусы изготовления. Рекомендую посмотреть видео о работе реечного дровокола и обзор его конструкции.

Смотрите видео: реечный дровокол против винтового.

Смотрите видео: обзор конструкции реечного дровокола.

A Руководство для начинающих • Вместо

Дрова продаются в размерах, называемых шнурами и полуракордами. Шнур из сложенных дров длиной 8 футов, высотой 4 фута и глубиной 4 фута, или 128 кубических футов. Половина имеет половину длины (то есть 4 фута × 4 фута × 4 фута), или 64 кубических фута. В настоящее время в Коннектикуте цена на шнур составляет от 200 до 300 долларов, в зависимости от типа древесины.

Если у вас есть камин или печь и несколько деревьев на вашей собственности, которые нужно срубить, то вы можете убить двух зайцев одним выстрелом, рубя свои дрова.Разные леса горят по-разному. Я сжигаю много клена, потому что это то, что есть в нашей собственности, и оно хорошо горит, если его правильно приправить. Я не рекомендую сжигать смолистую древесину, такую ​​как сосна или кедр, так как сок или масло искрится и трещит при нагревании; это как бросать фейерверк в твой камин.

Знайте свои инструменты

Если вы собираетесь самостоятельно рубить дрова, перед покупкой хорошо знать разницу между различными инструментами. Однажды мне пришлось объяснить клерку в Home Depot — взрослому человеку — различие между топором и топором.Не будь тем парнем.

• Топор для вырубки деревьев. У этого есть тонкая голова и длинный край лезвия.
• Дровокол имеет более толстую клиновидную головку и более короткий край. Это сделано, чтобы разделить журналы.
• Топорик — это небольшой одноручный топор, полезный для срезания саженцев или обрезки веток в стволе.
• Кувалда и клин для раскалывания бревен.

Некоторые молы имеют двустороннюю головку с лезвием на одном конце и молотком на другом.Ниже я расскажу, как использовать все эти инструменты.

Вырубка деревьев: уложите принцессу в постель

Самый большой вопрос при вырубке дерева — определить, где оно упадет. Вы хотите, чтобы он падал прямым, непрерывным путем на землю, не причиняя никому вреда, никакой собственности и не запутываясь в ветвях окружающих деревьев.

Не думайте, что вес падающего дерева пробьет ветви других деревьев. Если древесный покров плотный, очень вероятно, что падающее дерево будет поймано, создавая опасную ситуацию с необработанным деревом, плавающим над головой, как гильотина, поддерживаемое только этими ветвями.

В зависимости от того, сколько земли у вас есть и близости деревьев к собственности ваших соседей, вы можете подумать о том, чтобы нанять услугу по деревьям, чтобы срубить высокие деревья.

Хотя это может быть дорого, служба дерева будет разрезать дерево сверху донизу на куски, используя сборщик вишни или, если они не могут достать его сборщиком, с помощью линий и жгутов. Таким образом, вам не нужно беспокоиться о том, что дерево упадет, скажем, на дом вашего соседа.

Как только вы решили, что можете безопасно срубить дерево, инструмент для работы — это топор.Мне не нравится использовать бензопилу по той простой причине, что они громкие; когда дерево начинает падать, оно будет издавать громкие трескучие звуки, и это ваш сигнал убежать от него. Вы хотите услышать эти звуки, и вы будете, если вы используете топор.

Чтобы срубить дерево, начните рубить клин в его ствол в направлении, в котором вы хотите, чтобы оно упало. Другими словами, представьте стрелку, исходящую из точного центра клина, указывающую на его предполагаемую траекторию. Как только вы начнете рубить, никогда не ходите перед клином; если вам нужно переместиться на противоположную сторону, пройдите позади дерева.

Всегда держите путь открытым, чтобы отступить (или даже убежать) от дерева, когда оно упадет, и не позволяйте себе быть пойманным в ловушку против другого дерева или препятствия. Хотя дерево должно падать довольно прямо, оно может перевернуться в стороны или действовать непредсказуемо.

Кроме того, не стойте за деревом, так как оно может пнуть обломки и осколки, когда оно падает. Когда вы слышите, как он начинает трескаться и трескаться, это ваш сигнал отойти.

Разделение логов

Теперь пришло время использовать эту бензопилу! Вы можете разрезать дерево на бревна (при необходимости, с помощью ручной пилы).Если вы воспользовались услугой, попросите их сделать это за вас.

Если вы планируете использовать дрова для печи или камина, хорошей идеей будет измерить пространство и вырезать

. Дизельный двигатель Дробилка древесины / Измельчитель древесины / Измельчитель поддонов

дизельный двигатель измельчитель древесины / измельчитель древесины / измельчитель деревянных поддонов

Представление измельчителя деревянных поддонов:

машина для резки щепы нового типа, которая может быть Используется для распиловки древесины руна, деревянных бревен, деревянных бревен, больших досок и веток на щепу. Это может быть приведено в действие электродвигателем или дизельным двигателем.Размер чипов может быть скорректирован в соответствии с конкретными требованиями.

Дробилка древесины — одна из самых простых машин в деревообрабатывающем оборудовании. Он в основном используется в лесном хозяйстве, на бумажных фабриках и на заводах по переработке древесного угля. Дробилка может резать бревна и ветки на кусочки дерева толщиной 1,5-3 см. По сравнению с барабанной рубильной машиной готовый размер измельчителя древесины является относительно однородным. Дробилка может резать ветки, солому, бамбук и бревна из различных материалов.Кроме того, последняя версия измельчителя древесины, производимая нашей фабрикой, позволяет не только резать древесину, но и разрезать пластиковые пластиковые трубы ПВХ на куски, что увеличивает область применения.

Технические параметры машины для измельчения деревянных поддонов:

90030 180W 150000 180 * 150mm 180000 -800 900k

Модель	Вместимость	Мощность	Вес	Скорость Количество лезвия	Диаметр лезвия	Размер входного отверстия
SINW-400	0. 8-1 т / ч	7,5-11 кВт	160 кг	650 об / мин	3шт	400мм	150 * 150 мм
9000	1,5-2 т / ч	15 кВт	380 кг	600 об / мин	3шт	600мм
3-6т / ч	22-30кВт	520кг	550р / мин	4шт	800мм	200 * 200 000
SINW-950	5-8 т / ч	30-37 кВт	950 кг	550 об / мин	4шт.	900мм	230 * 250мм
SINW-1150	8-10т / ч	55-75 кВт	2000кг мин.	4шт.	1100мм	330 * 300мм
SINW-1410	15-16т / ч							500r / мин.	4шт.	1400мм	400 * 400мм
SINW-1500	15-25т / ч	900k		500р / мин	4шт.	1500мм	480 * 450мм

90 002 Тип дизельного двигателя Дробилка древесины:

Дробилка древесины в основном состоит из ножевой головки, порта подачи, основания машины, лезвия и т. Д.Лезвие на режущей головке обычно имеет 4-6 ножей, а также может быть изготовлено в соответствии с требованиями заказчика. Принцип работы измельчителя древесины заключается в том, что лезвие разрезает бревна на куски определенного размера при вращении режущей головки. Кроме того, размер и толщину стружки можно регулировать в зависимости от величины выступа лезвия и, наконец, производить высококачественную древесную стружку, отвечающую условиям.

Дробилка для поддонов с электрическим двигателем:

Дробилка для деревянных поддонов Эффект дробления:

000000000000000 у нас также есть небольшой сад Дробилка веток деревьев:

упаковка и доставка:

FAQ

1, Вы производитель или торговая компания?
A: мы являемся производителем, у нас есть собственный завод. Наша фабрика имеет отдел по эксплуатации, производству, продажам, послепродажному обслуживанию, упаковке, складу, мы можем предложить вам лучшие продукты и лучший сервис.
2, вы продаете аксессуары для вашей машины?
A: Да, все аксессуары для спичек для нашей машины продаются, мы готовы предоставить вам запчасти для спичек по низкой цене.
3, а как насчет условия оплаты?
A: T / T (телеграфный перевод) — 30% в качестве предоплаты T / T, после просмотра копии B / L, отправленной по факсу, должен быть достигнут баланс в 70%.

Свяжитесь с нами:
John Guo
Wechat: 18749423778
WhatsApp: +86 18749423778
TEL NO. : +86 18749423778
Skype: +86 18749423778
Facebook: John Guo
QQ: 2195618212
электронный ящик: johnguo «@» hnsincerely.cn

, 3 безошибочных метода рубки дерева каждый может сделать

Если вы покупаете товар по ссылкам на этой странице, мы можем получить комиссию. На наше содержание не влияют комиссии. Прочитайте полное раскрытие.

Вы когда-нибудь были холодной ночью только для того, чтобы прийти домой и зажечь дровяную печь или камин?

Нет ничего лучше, чем ощущение того тепла, которое доносится до твоего холодного лица и пальцев. Тепло дров (на мой взгляд) является одним из лучших источников тепла, которые вы можете использовать в своем доме.

Но если вы не знакомы с жарой древесины, у вас могут возникнуть некоторые основные вопросы. Один из самых важных вопросов — как мне рубить свой лес?

Хорошо, я рад, что вы спросили, потому что это то, чем я хотел бы поделиться с вами. На самом деле на ум приходят три метода рубки собственного дерева.

Итак, давайте рассмотрим их все, не так ли? Вот как вы можете рубить свою собственную древесину:

Метод № 1: С топором или молом

через Times Higher Education

Рубить свою древесину топором или молом может показаться довольно интенсивным, и это может быть.Но это также может быть отличным способом оставаться в форме.

Итак, для начала, я хотел бы поделиться нашим справочником для покупателей по выбору правильного топора или мола. Если вы решите использовать этот метод, вам нужно будет принять обоснованное решение, прежде чем инвестировать в необходимые инструменты.

Необходимые инструменты:

1. Безопасность прежде всего

Перед тем, как начать рубить дрова, вы должны обязательно надеть все свое защитное снаряжение. Это были бы перчатки для защиты ваших рук и защитные очки для предотвращения попадания осколков дерева в глаза.

Но вы также захотите использовать это время для заточки топора и лезвия бензопилы. Убедиться, что все ваши инструменты готовы к работе, значительно облегчит эту работу.

2. Приобретите древесину

После того, как вы подготовили все для защиты себя и подготовили инструменты, вам нужно будет достать древесину.

Теперь это можно сделать несколькими способами. Вы можете пойти на свою собственность и упали на дерево. Это довольно интенсивно и не рекомендуется для тех, у кого нет опыта.Если вы не знаете, что делаете, вы можете посадить дерево на себя или на конструкцию.

Поэтому, пожалуйста, убедитесь, что у вас есть помощь и кто-то, кто может обучить вас, если вы впервые пытаетесь упасть на дерево.

Следующий метод состоит в том, чтобы пойти в лесной склад и собрать старые деревянные плиты, которые они не используют. Если у вас есть сосед, у которого было срублено дерево, вы можете использовать его.

Наконец, вы всегда можете купить большие бревна у кого-то, кто занимается древесиной. Однако, если вам представится возможность получить дрова, то используйте ее.

3. Приведите в действие свою бензопилу

Если вы достали свою древесину, и она все еще в твердом бревне, вам нужно будет надеть на нее свою бензопилу. Вы сделаете это, пройдя по бревну и порезав его на большие круглые куски дерева.

Опять же, если вы никогда раньше не пользовались бензопилой, не включайте ее и начинайте резать бревно. Вы можете серьезно навредить себе.

Так что, если вы новичок в этом, не забудьте получить помощь от кого-то, кто имеет некоторый опыт работы с бензопилой.Лучше быть в безопасности, чем потом сожалеть.

4. Найдите свою базу

После того, как вы сократили свои журналы, вам нужно будет найти один из самых больших пней из журнала. Это будет ваша база для рубки дров.

По сути, вы собираетесь использовать его для установки других кусков дерева, чтобы сократить их по размеру. Это важно, потому что это спасет вашу спину. Эта база удерживает вас от необходимости наклоняться с каждым ударом.

5. Half It

Когда у вас будет база, вам нужно будет собрать свой первый кусок дерева.Помните, это будет большее круглое бревно.

Вы поставите его на деревянное основание, а затем с помощью своего топора или мола разрезаете кусок дерева пополам.

Теперь секрет измельчения древесины топором или молом заключается в том, чтобы инструмент сделал всю работу. Если вы пытаетесь разрушить дерево своей собственной мощью, вы быстро измотаетесь.

Помните, что рубить дрова достаточно сложно. Не добавляйте к этому, пытаясь компенсировать инструмент.

6. Четверть

Теперь, после того как вы раскололи дерево пополам, вам нужно будет удалить половину дерева с деревянного основания.

Затем вы встанете на половину слева и снова размахнете топором или молом. Это колебание должно превратить эту половину в четверть.

Затем вы можете продолжать разрушать древесину еще меньше, пока не достигнете желаемого размера.

7. Промойте и повторите

Этот метод будет продолжаться до тех пор, пока вся ваша древесина не будет разрушена. После того, как у вас есть все дерево, которое вырубите и расколите, вам нужно будет сложить и хранить его, чтобы он мог начать процесс приправы.

Метод № 2: с молом и клином

через лесные сады.com

Этот метод является немного более утомительным в некоторых областях, но также и немного более полезным в других. Это будет о ваших предпочтениях.

Необходимые инструменты:

1. Защитное снаряжение включено

Вам нужно начинать то же самое любым способом. Важно, чтобы у вас было все защитное снаряжение. Вы хотите быть уверены, что ваши руки и глаза защищены.

Также убедитесь, что ваша бензопила тоже заточена. Наличие всего готового к работе сделает эту задачу немного легче.

2. Приведите дрова к расколу

Опять же, вам нужно найти свое дерево. Как уже упоминалось выше, вырубить дерево не простая задача. Убедитесь, что вы знаете, что делаете.

Ваша безопасность и безопасность окружающих всегда должны быть вашим приоритетом номер один. Всегда держите это в центре своего внимания при разделении дерева.

3. Приведите в действие свою бензопилу

После того, как ваша древесина будет найдена и готова к работе, вам придется собирать свои бревна на более мелкие, более удобные в обращении части.

Опять же, это не то, к чему вы должны стремиться, если вы зелены к идее бензопилы. Обязательно обратитесь за помощью, если это необходимо.

4. Поместите дерево на базу

Далее вам нужно будет выбрать деревянную основу. После того, как он у вас есть, вам нужно взять кусок дерева и установить его на основание.

Как и в предыдущем методе, именно здесь вы начнете разбивать дрова на куски более удобного размера, которые фактически поместятся внутри камина или дровяной печи.

5.Используйте свой клин

После того, как вы положили дерево на деревянное основание, вам нужно будет осмотреть его, чтобы увидеть, есть ли в нем естественные трещины.

Если это так, это здорово! Это означает, что вы можете поместить клин в эти трещины. Если нет, вам нужно будет сделать трещину, чтобы клин мог плотно прилегать к ней.

Как только клин на месте, вы будете использовать свой топор или мол, чтобы поразить клин. Это должно помочь расколоть дрова немного легче. Сначала вы захотите разделить дерево пополам, а затем снова и снова, пока дерево не сломается настолько, насколько вам нужно.

6. Промойте и повторите

После того, как вы сделали это с вашим первым куском дерева, вы захотите делать то же самое снова и снова, пока вся ваша деревянная куча не будет разорена.

Как только ваша деревянная куча будет в кусках подходящего размера, пришло время найти сухое место для укладки вашей древесины, чтобы можно было начать процесс приправы.

Метод № 3: С гидравлическим дровоколом

Я должен быть честным со всеми вами, это мой предпочтительный метод.Это намного проще, чем другие, но для покупки дровокола требуются значительные инвестиции.

Мы годами рубили дрова вручную, но наконец-то смогли сделать инвестиции в дровокол, и я так благодарен за это!

Небольшой секрет: если у вас уже есть трактор, вы можете приобрести дровокол, который поместится на его задней части. Они обычно немного дешевле, чем тот, который стоит один.

Необходимые инструменты

1.Безопасность прежде всего

При использовании дровокола самое первое, что вам нужно сделать, это прочитать инструкцию. Убедитесь, что вы понимаете, как часть оборудования работает внутри и снаружи.

Также убедитесь, что вы знаете, куда положить руки и что нужно сделать, чтобы остановить дровокол в случае крайней необходимости. Я не рекомендую разделять дерево с помощью одной машины. Всегда хорошо иметь кого-то поблизости на случай, если что-то пойдет не так, и вы в конечном итоге получите травму и нуждаетесь в помощи.

После того, как вы все это сделали,

.

Как колоть дрова, выбрать колун и работать по правилам

Заготовка дров, их колка и складирование – трудоемкий процесс. Чтобы облегчить эту задачу нужно воспользоваться хорошим инструментом — топором-колуном, работать по правилам, или даже механизировать труд. Как колоть дрова быстро, с наименьшими усилиями, – несколько рекомендаций…

Как выбрать подходящий колун

Колун для колки дров, это разновидность топора – тяжелый и тупой топор-кувалда и на длинном топорище. Главное при раскалывании полена — усилие удара, чем больше, тем лучше. Второе условие успешной заготовки дров– создание распирающих усилий в чурке, от которых она и трескается. Обычный топор — с острым легким тонким лезвием здесь не помощник. Колун должен быть тяжелым и толстым.

Опытные мастера обычно выбирают топорище чуть длиннее, но для начинающих и обычного домашнего использования лучше все же придерживаться среднего стандарта.

Масса колуна рекомендуется в среднем 2.2 – 2,5 кг. Опытные работники, выбирают чуть потяжелее, чтобы наработанными движениями создать удар посильнее.

Топорище делается из прочной, но не твердой древесины. Чаще используются береза. Мягкость материала ручки сильно важна. Материал должен гасить вибрацию, если он это делает плохо, то поломается сам, и даст ненужную нагрузку на руки дровосека.

Ушастый или клиновой колун

Ушастый колун – с резким уширением лезвия. По задумке, это приводит к лучшему растрескиванию при одной и той же силе удара. Инструмент применяется для исключительно сухой древесины, с уменьшенной связностью волокон. В мокром полене он умеет застревать крепко.

Клиновидный колун может колоть и мокроватое дерево, которое всегда поддается труднее чем сухое.

Знаток советует – не стоит браться колоть сырые дрова. Пусть чурки полежать хотя бы полгода, — год под  навесом. Но замерзшая сырая древесина колется неплохо – замерзшая вода распирает ее изнутри. Поэтом можно подождать просто до зимы…



Как правильно колоть дрова

Большая ошибка в попытке прилагать сверхусилия для удара. Ударов наносить нужно много, энергичная старательность быстро отберет силы с помощью тяжелого колуна. Нужно максимально использовать вес инструмента и длину ручки – момент силы прямо пропорциональный и тому и другому.

• Выбирается плашка (колода) – самая большая, сырая и тяжелая, с ровной поверхностью, не высокая. На ней должны уверенно стоять все раскалываемые чурки.
• Чурку лучше повернуть, чтобы сучки были в нижней части.
• Чтобы расколоть нужно бить вдоль видимого сучка, а не попрек него.
• Нужно стараться попасть в видимую трещину.
• Слишком большие чурки дров сначала обкалываются по краям,

Знаток рекомендует. Не стоит загонять в большие поленья топор-колун, поднимать их на топоре на вес, переворачивать и бить обухом по плахе – много энергии зря и создание опасностей, лучше обкалывать по краям.

Какой размер дров должен быть

Для уверенного вступления в зиму, важно чтобы результаты заготовки дров радовали. Длина полешков должна быть на уровне 3/4 от длины топки. Обычно распильщики (заготовщики) древесины придерживаются стандартов в этом случае. Но колка всегда индивидуальна. Средний рекомендуемый размер для топки – 10 см. Тонкие дрова прогорят быстрее, но отдадут за это время всю энергию, заложенную в их массе. У толстых дров площадь горения будет меньше, горят они дольше, лучше подходят для поддержания длительного горения. В целом, в заготовке должны быть и большие и мелкие, а со временем под конкретную топку и система отопления отыщется и оптимальный размер дров.



Меры безопасности

• Колун тяжелый. Не стоит шутить с этим инструментом и работать в нетрезвом виде или при усталости.
• Важно сохранять равновесие и не ставить ноги напротив раскалываемого полена, удобней их широко расставить.
• Плаха, колода должна быть больше чем обрабатываемая чурка и стоять только устойчиво и не шатаясь.
• Не колите дрова под деревьями, проводами. Зацеп топором о препятствие, отклонение от траектории, могут стоить слишком дорого…
• Работайте в плотной одежде в головном уборе, и в очках. Полет щепок всегда не предсказуем.
• Перед работой на несколько часов замочите топор-колун в воде, чтобы древесина разбухла. Не работайте не исправным инструментом. Надежность крепления к топорищу нужно всегда контролировать.



Колка дров на видео

У многих заготовщиков своя техника работы. Расколоть дрова желательно с минимумом затраченных усилий. Как качать топорище, чтобы предать максимум энергии удару, и при этом наилучшим образом использовать инерционность. Посмотрим на видео на личный опыт людей, которым часто приходится этим заниматься. Индивидуальная техника работы колуном при колке дров – главное высокий подброс, без больших усилий.

Также наколоть дрова помогут обычные вышедшие со строя автомобильные покрышки. Их можно использовать как бандаж, что ускоряет и упрощает работу.



Как колоть дрова с помощью механических устройств. Подборка видео механизированой заготовки дров. Создано множество прессов, линий обработки древесины, самодельных и в контструкторских бюро, умеющих наколоть дрова. Получается ли у них дешевле чем у дровосека…. Посмотреть видео о колке дров машинами…

Делаем дровокол своими руками – чертежи, схемы, инструкция

Заготовка топлива для отопления дома в зимний период является важным и ответственным мероприятием. Много сил отнимается во время ручной рубки дров. Чтобы ускорить и облегчить процесс, хозяева зачастую максимально механизируют операции. В частности можно изготовить для домашнего пользования дровокол своими руками. Покупка такого аппарата потребует существенных финансовых затрат, а самодельный дровокол обойдется дешевле и будет оптимизирован под конкретные условия использования.

Качественное горение поленьев в твердотопливной печи зависит не только от породы дерева, но и от физических параметров поленьев, к которым относится:

• длина заготовки;
• диаметр полена;
• форма.

Чрезмерно толстые заготовки будут долго разгораться и могут даже не полностью перегореть. Слишком маленькие и тонкие дрова быстро перегорят, не отдав достаточное количество тепла помещению. В подобной ситуации выручит собранный дровокол своими руками, чертежи, фото, инструкции для которого готовятся заранее.

Классификация оборудования

Перед тем, как сделать дровокол гидравлический своими руками либо в гаражных условиях собрать механический дровокол своими руками, стоит определиться с типом конечного устройства. В каждой конструкции имеются свои достоинства и недостатки. Однако, подобное устройство для колки дров окажется более выгодным в финансовом плане, чем приобретенное в строительном магазине.

По типу установки заготовки оборудование делится на две группы:

• Горизонтальный тип. Бревно укладывается на станину горизонтально и перемещается вдоль своей оси по направлению к рабочему инструменту. Готовый самодельный аппарат может быть разработан с обратным действием, когда сама режущая часть внедряется в неподвижное зафиксированное бревно.
• Вертикальный тип. В заготовку режущая часть входит вертикально. При данном позиционировании требуется фиксация бревна. В некоторых случаях это делается руками либо специальными приспособлениями.

Вертикальный и горизонтальный дровокол

• Комбинированный тип. Встречается достаточно редко в самодельных схемах. Востребован в промышленных условиях на деревообрабатывающих предприятиях.
• Выбирая способ, как сделать дровокол своими руками, необходимо подбирать тип привода для оборудования:
• За счет работы бензиновых или дизельных аппаратов. Такие варианты являются наиболее распространенными из всех автономных самоделок. Они являются высокоэффективными и благодаря своей мобильности могут использоваться максимально близко к источнику сырья.
• Дровокол механический является достаточно надежным оборудованием и применяется в случае выполнения относительно небольшого объема работ. Самодельный механический агрегат нуждается в небольшом количестве материалов, что является его преимуществом перед остальными типами конструкций.

Колун «Исуповский дракон»

• Дровокол ручной своими руками на электротяге является стационарным. Однако, при подобной схеме исполнения пользователь получит менее производительное устройство.

Ключевым элементом в конструкции любого агрегата, включая гидравлический дровокол, изготовленный своими руками, является форма колуна – рабочей части станка. Колун бывает следующих форм:

• Клиновая форма. Клин врезается с большой скоростью между деревянными волокнами и расщепляет заготовку на две части.

Клин буквально просверливает бревно и разделяет его на отдельные фрагменты

• Крестообразная форма. Для работы аппарата требуется большое усилие, чтобы войти между волокнами и поделить заготовку на четыре и более частей.
• Винтовая (конусная) форма. Рабочая часть с нарезанным винтовым профилем на конусе вкручивается между волокнами и расщепляет таким образом заготовку.

Разновидности приспособлений

Перед тем, как приступить к работе, желательно определиться с видом оборудования, которое классифицируется по нескольким признакам:

• наличие двигателя – это могут быть пружинные колуны, независимые от электричества, гидравлика, бензиновый или электрический агрегат;
• собственно конструкция – вертикальная, горизонтальная, смешанного типа, реечная или конусная;
• способ раскола дров – с помощью винтовой пары, по принципу шурупа, воздействие пневматики или гидравлики.

Самый простой дровокол состоит из стационарного стола, консоли и стойки.

Простой и недорогой вариант — механический раскалыватель, он может быть как ручным, так и ножным

Для работы конусного агрегата понадобится уже двигатель с соответствующим оснащением, приводной вал и рабочий орган, соединенный с механизмом цепью или ремнем передачи.

Винтовой не колет двора, но разбуравливает их по принципу шурупа.

Для нормальной работы реечного дровокола нужны двигатель, приводной вал, цепная или ременная передача, шестерня и рейки. По самостоятельной сборке это сложная конструкция, принцип работы которой сводится к преобразованию крутящегося вала в последовательное движение рабочей части.

Реечный работает за счет поступательного движения рейки, которая и разрубает бревно

Если речь идет о небольшом объеме деревянного топлива, то с этим справится простая конструкция – механический или гидравлический дровокол. Помимо того, что сама сборка не требует исключительных знаний, они легко разбираются и работают без двигателя и сложной оснастки. Такого объема хватает для камина, бани, которой пользуются изредка, и дружеских посиделок у костра. Если же нудно заготовить дрова для отопления дома зимой или для нормальной работы теплицы на печном отоплении, механики будет недостаточно. Для этих целей покупают, как правило, бензиновые или электрические дровоколы.

Удобнее всего разделывать дрова на вертикальной установке

Механический пружинный аппарат

Наименее затратной в изготовлении является механическая схема. Усилие в ней формируется за счет пружины. Станина из металлических квадратных профилей базируется в это время на горизонтальной плоскости. Торец заготовки упирается в расположенный внизу колун.

Схема механического колуна с пружинным механизмом

Механический дровокол

Устройство состоит из нескольких элементов:

• консоль;
• опорный стол;
• стойка.

ВИДЕО: Очень простой, но эффективный механический колун

Винтовые колуны

В последнее время весьма популярными стали агрегаты с конусной винтовой рабочей частью. Это связано с относительной простотой их изготовления и удобным обслуживанием. Подобная конструкция требует предварительного составления подробной схемы, чертежа либо образмеренного эскиза.

Принцип работы винтового колуна

Составными элементами ручного дровокола такого типа являются:

• станина, сваренная из строительного металлического профиля и листового железа;
• силовая установка в виде мотора на электротяге или жидком топливе;
• привод цепной со звездочками и цепью или ременной со шкивами и ремнем;
• вал с винтовым конусом, закрепленный в подшипниках качения;
• упор для заготовки.

Конус изготавливается из стали марок ст45 или 40Х. Желательно готовое изделие закалить, чтобы придать ему необходимую твердость.

Чертеж ножа дровокола

В процессе изготовления и сборки необходимо руководствоваться некоторыми правилами безопасности:

• категорически запрещено по правилам безопасности использовать насадку напрямую с мотором без понижающего редуктора, которым обычно вступает цепной привод или установленный редуктор с шестернями;
• монтаж электрического блока должен проводиться в соответствии с основами безопасности;
• для ременной или цепной передачи требуется защитный кожух, чтобы предотвратить захватывание приводом обшлага рукавов и пр. ;
• оптимальной является скорость вращения рабочей части около 250 об/мин;
• опоры вала предпочтительней крепить не сваркой, а винтами.

Схема винтового электрического дровокола

Чтобы повысить мобильность изобретения, стоит установить всю конструкцию на колеса. При этом необходимо позаботиться о наличии тормозной системы. Стоит учитывать, что при значительном снижении скорости вращения уменьшается производительность оборудования, а повышение сказывается на безопасности.

Как сделать гидравлический дровокол

Внутри гидроцилиндра рабочие жидкости способны создавать существенно большие усилия, чем это возможно для винтовых пар. В связи с этим нередко данное оборудование применяется в качестве толкателя заготовки к колуну.

Самодельный гидравлический колун

Чтобы в домашних условиях сделать самодельный гидравлический дровокол с минимальными затратами, можно использовать для данных целей гидродомкрат.

Схема реечного дровокола

Принцип работы такого устройства заключается в том, чтобы на стационарно установленное лезвие надвигать деревянную заготовку. Для этого гидравлический толкатель перемещается по направляющим из швеллеров к ножу.

Преимуществом данной конструкции перед электрической схемой является то, что во втором случае электропривод будет толкать пенек даже при высоком сопротивлении, что способно привести к сгоранию мотора. Гидравлика наращивает силу постепенно и во время достижения значительного сопротивления может оставаться на месте, не ломая конструкцию и не причиняя иного ущерба станку.

Большинство гидравлических аппаратов работает в горизонтальном виде, однако, принципиальная схема обоих типов является одинаковой. Развиваемое усилие составляет около 3-5 т и зависит от используемого цилиндра. Для бытовых условий данной мощности вполне хватает. Считается, что такой тип является более эффективным, чем винтовая конструкция.

ВИДЕО: Как сделать колун своими руками

20 самодельных дровоколов: легко сделать самому

Прочитав эту статью, вы узнаете, как с помощью нескольких простых материалов и инструментов сделать дровокол своими руками. Это довольно легко сделать, и этот DIY дает вам такую ​​​​возможность.

Дровокол является важной частью подготовки дров для плотников или если вы просто хотите расколоть дрова для своего камина. Итак, без лишних слов, давайте погрузимся и посмотрим список доступных недорогих и очень простых идей для разделки бревен своими руками.

1. Самодельный дровокол

Вот первый самодельный дровокол в этом списке, это гидравлический дровокол, который был сделан менее чем за 200 долларов, он дешев и довольно прост в сборке, если вы будете следовать инструкциям. внимательно. Большинство частей этого дровокольного станка были сняты со старого ржавого дворового трактора.

2. Дровокол своими руками из металлолома

Если у вас завалялся какой-нибудь металлолом, самое время использовать его для изготовления дровокола.Вам понадобится электрическая ручная пила для резки, измерительная лента и сварочный комплект для сварки металлических деталей.

3. Дровокол своими руками из арматуры

Этот дровоколь довольно легко сделать, вам понадобятся железные трубы, стальные листы, сварочный комплект, пила и некоторые другие материалы. Вам нужно иметь хорошие знания в области сварки, чтобы облегчить вам этот проект.

4. Мощный дровокол своими руками

Если у вас есть старый топор, не стоит его выбрасывать, из него можно сделать мощный дровокол за считанные часы.Вам понадобятся металлические квадратные трубы, топор, большая металлическая круглая труба и сварочный комплект. Когда вы закончите процесс изготовления, лезвие топора будет обращено вверх, вы положите на него древесину и ударите по ней молотком, и древесина идеально расколется.

5. Дровокол Unicorn своими руками

Это довольно сложный технический проект, для работы с которым требуется большой опыт. Во-первых, вам нужно сделать чертеж всех частей, которые будут установлены, чтобы заставить дровокол единорога работать.После нескольких шагов сборки и сварки тут и там весь дровокол похож на двигатель, вы запускаете его, и дровокол-единорог, как наконечник стрелы, отлично разделит древесину.

Щелкните, чтобы получить более подробную информацию

6. Ручной дровокол своими руками

Человек эволюционировал от использования рук для колки дров, вы можете купить дровокол в интернет-магазине или ознакомиться с этим руководством и собрать его самостоятельно. Создатель этого руководства не смог найти полные планы, но вы можете проверить руководство и посмотреть ссылку на видео, где вы можете все посмотреть сами.

Нажмите, чтобы получить более подробную информацию

7. Небольшой дровокол своими руками

Имея этот дровокол в своем доме, вы сможете расколоть много дров за считанные минуты. Это мощный дровокол, он мобильный и легко перемещается на шинах. Вам также понадобится старый баллон с пропаном.

Щелкните для получения более подробной информации

8. Строительство разделителя бревен

Этот проект довольно сложный, как и некоторые в этом списке, который включает в себя большое количество строительных и монтажных работ.Это один проект, который вы не хотите делать в одиночку. Следует учитывать масляный бак, металлическую балку, ось, насос и многое другое.

Щелкните, чтобы получить более подробную информацию

9. Сборка дровокола своими руками

части. Не забывайте о сварочной части этого проекта, если у вас нет опыта сварки, у вас могут возникнуть проблемы, но этому довольно легко научиться.Все вокруг проекта и шаги довольно просты.

10. Как сделать самодельный дровокол

Этот проект подойдет вам только в том случае, если у вас уже есть старый дровокол. Создатель нашел старый ржавый дровокол и решил отремонтировать его и превратить в новую улучшенную версию. С помощью этого процесса довольно легко создать его, но если у вас его нет и вам придется начинать с нуля, вы можете попробовать другое руководство.

11. Самодельный дровокол с четырьмя лезвиями

Создатель этого видеоурока решил сделать самодельный дровокол с четырьмя осями и несколькими стальными стержнями. Затем вам нужно вырезать ручки из топора, чтобы получить только лезвия топора, заточить их и приварить к металлическим прутьям. Остальные шаги просты, если вы привыкли к сварке.

12. Как сделать дровокол

Это довольно простой проект. Дровокол, созданный автором этого видеоруководства, прост и легок в изготовлении.Во-первых, у него есть толстая деревянная основа, голова топора и металлическая рама, на которую будет опираться топор. Вы собираетесь приварить топор к металлической раме, а затем прикрутить металлическую раму к толстой деревянной основе. Этот дровокол крут и эффективен.

13. Винтовой дровокол своими руками

Это прочный винтовой дровокол. Вам понадобится двигатель, пара металлических стержней и большая вращающаяся стрела для колки дров. Это удобный способ колки дров с легкостью и стилем.Разветвитель довольно легко построить с помощью сварки и сборки здесь и там.

Нажмите, чтобы узнать подробнее

14. Ножной дровокол своими руками

Создатель этого видеоруководства сделал этот дровокол из бутылочного домкрата и нескольких других вещей, которые ему удалось найти. Это ножной дровокол, это означает, что вы можете легко совместить ножную педаль, и головка топора расколет древесину довольно легко и эффективно. Он также довольно прочный, и его несложно построить.

Щелкните для получения более подробной информации

15. Как сделать дровокольный станок с помощью гидравлического домкрата

Вот несколько вещей, которые вам понадобятся для этого проекта: гидравлический домкрат, гидравлические шланги, листовой металл, стальные хомуты , стальные балки, однолопастной клин, колесики для передвижения, ацетиленовая горелка, сварочный комплект. Его довольно легко построить, если правильно следовать процессу изготовления всего за 6 простых шагов.

Нажмите, чтобы получить более подробную информацию

16.

Как сделать дровокол с помощью домкрата

Вот материалы, которые вам понадобятся для изготовления этого дровокольного станка с домкратом, во-первых, гидравлический автомобильный домкрат, ацетиленовая горелка, тройник. квадрат, 140-амперный сварочный аппарат, стальная пластина ¾ дюйма и рулетка.Честно говоря, это все, что вам нужно. Процесс изготовления очень прост, а шаги просты для выполнения.

Нажмите, чтобы узнать подробнее

17. Самодельный дровокол

Это массивный самодельный дровокол, он похож на тракторный дровокол. не показывал, как он это сделал с нуля, он просто упомянул несколько функций, чтобы показать вам, как это работает. Вы должны быть экспертом, чтобы понять видеоруководство, и если вы это сделаете, это будет довольно дорого.

18. Мачете с самодельным дровоколом

Это простая идея дровокольного станка, не требующая серьезной сварки или строительства, просто прикрепите топор к прочному мачете, чтобы сделать его суперэффективным и эффективным, как разделитель логов. Создатель купил свой мачете за 21 доллар, и до сих пор он работал довольно хорошо.

19. Дровокол своими руками Сборка

Этот дровокол — еще одно большое оборудование, которое очень эффективно расщепляет большое количество бревен.Вам понадобятся такие инструменты, как ленточная шлифовальная машина, плазменный резак, сварочный комплект, отрезная пила, сверлильный станок, ленточная пила, тиски и многое другое. Вы будете использовать стальные квадратные трубы и другие металлические рамы, включая двигатель для этого дровокольного станка.

20. Разделитель бревен своими руками

Итак, для этого проекта создатель использовал стальную балку и различные стальные пластины, которые стоят 35 долларов, арматуру, которая стоит 5 долларов, пневматический 8-тонный пневмоцилиндр за 68 долларов, две 10-дюймовые шины, которые стоил 12 долларов, раскалывающий клин за 10 долларов, и все это стоило 130 долларов в сумме.Процесс изготовления довольно прост и даже понятен тем, у кого есть опыт.

Заключение

В общем, сделать дровокол своими руками гораздо интереснее и лучше. У вас есть полный контроль над механизмом и работой, и вы можете решить изменить и переделать любую часть во что угодно в будущем, когда технология продвинется вперед. Итак, спасибо за просмотр, и я надеюсь, что вы получили необходимые знания, чтобы сделать отличный дровокол дома, пока.

БэнгШифт.com Вот 10 самодельных дровоколов для инженерных работ по дереву

Видео: вот 10 самодельных дровоколов, которые опаснее русской рулетки

26 мая 2021 г. Брайан Лонес BangShift XL, FUNNY STUFF, MISC, Videos, XL Videos Мне действительно не помешала бы куча дров. Кроме того, я устал от такого количества пальцев и конечностей. Интересно, какова моя франшиза за посещение отделения неотложной помощи?» Здесь у нас есть несколько парней, которые много думали о том, как колоть дрова, возможно, не так много заботясь о безопасности.

Во-первых, у нас есть медленно вращающийся стержень с узловатым когтем, которым он раскалывает древесину. Выглядит довольно неумолимо, но, по крайней мере, движется медленно.

Тогда у нас есть настоящее упражнение в пренебрежении к частям тела. Гигантский маховик с делителем, вращающийся со скоростью звука. Говоря о звуке, эта штука, бьющая по дереву, звучит так же, как мертвое тело Берни ударяется о навигационных буев в фильме 80-х «Выходные у Берни». Наш бесстрашный оператор носит защитные очки и средства защиты органов слуха, возможно, для того, чтобы компенсировать желе на его ногах.

Далее у нас есть гигантский случайный двигатель, потому что открытые маховики и установка ремня на работающем двигателе могут быть самой безопасной частью этой операции. Подождите, пока вы не увидите, как быстро раскалывающий клин ударяется о дерево и как быстро вам лучше убрать пальцы с дороги.

Наконец-то у нас какая-то гринда. Не уверен, для чего используется готовый продукт, но это может быть самая безопасная машина, которую мы увидим сегодня.

Хм… почти весна, может, мне все-таки дрова не нужны.

---

C4 Perfection: Chevy Corvette Grand Sport 1996 года был вершиной развития четвертого поколения 12-Pack To Go: Mercedes может больше не предлагать V12, но ультра-роскошная линия Maybach несет факел



---

Расколоть дрова с помощью дровокола — GF Video — GardenFork

Если вам нужно расколоть много дров, вам следует расколоть дрова с помощью дровокольного станка. Мы одолжили у соседа дровокол, чтобы срубить большое засохшее вишневое дерево.Сделали много дров за несколько часов, смотрите видео:

Несколько советов по безопасности при колке дров дровоколом

Знайте, как немедленно остановить машину.
Где выключатели или выключатели реверса? Знайте, как очень быстро дать задний ход поршню или отключить буровую установку. Не расслабляйтесь в работе с разделителем бревен, это мощная машина.

Будьте внимательны ко всем, кто находится рядом с машиной.
Несчастные случаи могут произойти, если с дровоколом работает более одного человека. Не думайте, что ваш коллега всегда знает, где вы и ваши пальцы.

Всегда надевайте средства защиты органов слуха и глаз, а также ботинки со стальным носком.
Это очевидно, но длительное воздействие громкого шума, например, от небольшого двигателя, сказывается на вашем слухе. Защита глаз обязательна, ведь мы здесь колем дрова. А хорошие ботинки спасут ваши ноги. Они нужны вам, чтобы ладить в жизни, хорошо?

Заблокируйте колеса машины, чтобы она не катилась.
Дровоколы на колесах, поэтому их можно передвигать, поэтому подложите под колеса клинья, чтобы они не катились. Помните, круглые колеса будут катиться. Гравитация побеждает.

Держите пальцы подальше от расколов бревна.
При колке дров легко попасть пальцами в отверстия в древесине, не делайте этого. Эти трещины можно так же легко закрыть обратно, засунув в них пальцы. Плохая вещь, если вы спросите меня.

Подровняйте концы бревна.
Вы хотите, чтобы бревна ровно лежали на задней пластине дровокола. Если это не квадрат, бревно может скручиваться и потенциально двигаться так, как вы бы предпочли, чтобы оно не двигалось. Квадратные прямые бревна = хорошо.

Если вы одолжили дровокол у соседа, верните его в лучшем виде, чем вы его получили. И заполните бак свежим газом с добавлением стабилизатора газа. Ваш сосед будет впечатлен и позволит вам одолжить его снова.





Боже мой: эта ужасающая самодельная машина для колки бревен

Это «10 опасных самодельных автоматических дровоколов», видео на Youtube, в котором рассказывается о десяти самодельных дровокольных станках.Однако настоящей изюминкой видео является чудовище, показанное выше, которое, как я удивлен, не унесло жизнь этого человека даже во время его строительства. Все в этой штуке кричит, что вы только что проснулись прикованным к дереву в лесу, а марионетка на экране телевизора спрашивает, не хотите ли вы сыграть в игру.

Продолжайте смотреть видео, но этот конкретный красавец показан с 2:00 до 4:40, на удивление без происшествий (убедитесь, что у вас включен звук, когда повсюду разлетаются щепки).

Спасибо cjcjcjcjcj, кто согласен, если вы не делаете это опасно, вы не живете (и почти и/или действительно умираете).

Это видео ютубера Джако Независимо, добавляющего бритвенные лезвия к высокопроизводительному йо-йо, чтобы увидеть, какой ущерб он может нанести (ранее: его…

5 октября 2017 г.

Здесь я вижу именно такого человека, которого я хотел бы видеть на своей стороне в случае апокалипсиса лесных зомби, это видео…

15 августа 2017 г.

Это видео, в котором плотник Джон Хейс из компании I Build It приклеивает наждачную бумагу к боковой поверхности пильного диска, чтобы проверить, будет ли она…

9 июня 2020 г.

Это видео о том, как вертолет использует пневматическую пилу для быстрой обрезки веток деревьев, растущих рядом с линиями электропередач. 830-фунтовая пила, состоящая из…

20 сентября 2019 г.

Подробнее: строить вещи, резать вещи, опасно, сметь ​​мечтать, каждый должен как-то идти, делать вещи, а не умирать, передай мне этот топор, и позвольте мне показать вам, как это делал старый Пол Баньян, решение проблем, безопасность последнее, острое, решение проблем, расщепление вещей, ужасное, похоже на излишество, деревья, дерево, дерево хорошее, эй

Зачем нужен дровокол — Новости Матери-Земли



Если бы мне нужно было выбрать одну машину, которая делает больше для повышения уверенности в своих силах в семье, дровокол был бы в начале списка или рядом с ним. Вам не нужен разветвитель, чтобы топить и готовить на дровах, но он, безусловно, помогает. Более 20 лет назад я перешел от раскалывания примерно 15 торцевых связок дров в год топором к использованию дровокола, работающего на бензине. В настоящее время у меня есть три разных дровоколы, и мы с сыном разрезаем и раскалываем около 50 лицевых шнуров в год, что в два раза меньше, чем раньше, когда мы делали 15. И хотя дровокол является предпочтительным инструментом для изготовления полезное количество дров, есть вещи, которые следует учитывать, когда вы решаете, действительно ли вам нужен дровокол.

Зачем колоть дрова?

Маленькие дрова и ускорение процесса сушки — вот две причины, по которым люди колят дрова. В то время как вы распиливаете бревна по длине, чтобы куски не были слишком длинными, чтобы поместиться в ваш дровяной прибор, расщепление происходит быстрее, чем распиливание для раскалывания древесины на более мелкие куски по длине волокон.

Самый распространенный тип дровоколов с газовым приводом использует двигатель мощностью от 5 до 12 лошадиных сил, чтобы забить гидравлический клин в конец чурбака для дров, раскалывая древесину по всей ее длине. Запустите двигатель, положите деревянный брусок на дровокол, поверните рычаг гидравлического управления рукой, затем наблюдайте, как клин для колки медленно входит в древесину, разрывая ее как минимум на две части с почти непреодолимой силой. Звучит опасно? Это может быть, но это также может быть очень безопасно, если вы будете следовать определенным процедурам, чтобы защитить себя.

Безопасность разделителя

Конечно, основная проблема заключается в том, что ваша рука или палец могут быть зажаты между самим бревном и клиновидной частью колуна, когда он входит в древесину, но есть простое решение этой проблемы.Никогда не касайтесь свободной рукой дерева во время движения клинка. Единственная часть вашего тела, которая может касаться тренажера или дерева во время фактического шпагата, — это рука, управляющая рычагом управления.

Если вы всегда возьмете за правило поднимать руку без рычага с дерева и прятать ее за спину или сбоку после подъема бревна на место и перед активацией гидравлического рычага, это всегда будет в безопасности и невозможно получить травму. Иногда вам нужно на мгновение зафиксировать бревно, пока клин не коснется дерева, но тогда это невозможно в целях безопасности.Нажмите здесь, чтобы посмотреть мой видеоурок о том, как безопасно пользоваться дровоколом.

Использование дровокола

Лучшие дровоколы можно буксировать за грузовиком или автомобилем. Это одна из причин, по которой проще, чем вы думаете, собирать дрова из бесплатных источников. Это верно, даже если вы живете в городе или пригороде. Поднимите дровокол к бревнам или веткам, распилите их по длине бензопилой, а затем расколите блоки с помощью дровокол на месте.

Следующие советы по раскалыванию древесины — это вещи, которые я открыл для себя постепенно за более чем 30 лет резки и топки дровами:

• При работе с дровоколом всегда надевайте средства защиты органов слуха и зрения, а также защитную обувь.
• Значительно повысьте безопасность, никогда не позволяя второму человеку укладывать бревна в окончательное положение на дровоколе, пока другой человек управляет гидравлическим рычагом.
• Экономьте трудозатраты, раскалывая древесину прямо в кузов грузовика или ковш погрузчика, или туда, где она будет штабелироваться. Когда расколотая древесина падает на землю, вам приходится больше обращаться с древесиной, потому что вам нужно наклониться и поднять ее.
• Полностью слейте топливо из бака и двигателя перед длительным хранением дровокола в межсезонье.В следующий раз двигатель запустится легче, если вы заполните его свежим топливом.

Ваш дровокол не запускается? Слейте топливо из карбюратора и повторите попытку. У большинства карбюраторов на дровоколе есть небольшой винт на дне чаши карбюратора. Слейте этот газ, снова затяните сливной винт, дайте карбюратору снова наполниться бензином из бака, затем попробуйте запустить снова. Этот простой трюк часто позволяет запустить любой небольшой двигатель с карбюратором в форме чаши после длительного хранения.Это заставляло меня много раз работать на протяжении многих лет.

Изготовление дров своими руками — тяжелая работа, даже если у вас есть дрова. Тем не менее, есть веская причина сделать это частью вашего практического образа жизни. Нет ничего лучше, чем чувствовать себя уютно в своем доме зимней ночью, согретой радостным светом, который вы сделали своими руками, и в то же время в безопасности от глобальных перебоев с поставками топлива для отопления и высоких затрат.

Стив Максвелл  эксперт по рукоделию и давний автор новостей MOTHER EARTH NEWS.«Самый умелый человек в Канаде», Стив и его семейная усадьба на острове Манитулин, Канада, обрабатывают небольшой участок земли, окруженный морем леса. Свяжитесь со Стивом по телефону BaileyLineRoad.com и r и прочитайте все его сообщения MOTHER EARTH NEWS здесь.

---

Все блоггеры сообщества MOTHER EARTH NEWS согласились следовать нашим Правилам ведения блога и несут ответственность за точность своих сообщений.

Дровокол своими руками

Ознакомьтесь с этими идеями и чертежами самодельных дровоколов, чтобы вы могли построить собственный самодельный дровокол и сэкономить много времени и денег.

Гидравлический дровокол

Держите ящик для дров полным без особых усилий с помощью этой гидравлической системы DIY , которая легко расколет дрова и поможет сохранить тепло в вашем доме всю зиму.

Маленький и портативный

Самодельный дровокол может быть как мощным, так и маленьким. А портативность этого дровокольного плана делает его победителем для всех, кто хочет отапливать свой дом дровами.

30-тонная электростанция

С помощью этого 30-тонного дровокольного станка можно легко превратить большие деревья в штабеля дров.Посмотрите это обучающее видео на YouTube о том, как построить дровокол, чтобы вы могли превратить большие деревья в маленькие кусочки дерева, готовые для камина.

Двусторонний разделитель бревен

Используйте эти пошаговые инструкции о том, как сделать дровокол , и вы сможете собрать мощный дровокол , который может быстро и легко распиливать как большие, так и маленькие куски дерева.

Дровокол без подъема

Вот дровокол , который поднимет для вас древесину и уложит ее на место в машине.Следуйте этим подробным инструкциям для самодельной машины, которая расколет ваши дрова и спасет вашу спину.

Дровокол Unicorn

Этот самодельный дровокол использует другой подход к задаче, используя шнек с острым концом вместо тупого края.

Самодельная переноска

Иногда проще отнести дрова к дровам, чем подносить дрова к дровоколу.Эти чертежи «сделай сам» позволят вам очень недорого собрать прочный и портативный дровокол .

Разделитель бревен из металлолома

Небольшой металлолом, разбросанный вокруг вашего дома, можно превратить в самодельный дровокол с помощью этого простого плана сборки.

Ручной разделитель журналов

Простая схема позволит вам собрать этот ручной дровокольный станок с минимальными затратами. Для этого требуется некоторая смазка локтя, но все же он делает раскалывание дров намного проще и быстрее, чем просто топором.

Дровокол с маховиком

Детали из металлолома и немного изобретательности создали этот дровокол с маховиком , , и теперь вы можете собрать его самостоятельно, следуя этому обучающему видео.

Быстродействующий разделитель бревен

Превратите груду поваленных деревьев в аккуратные штабеля дров, готовых к сжиганию, для дровяной печи или камина в кратчайшие сроки с помощью этого быстродействующего дровокола конструкции .

Мощная конструкция для ног

Этот простой в сборке самодельный дровокол делает свою работу с помощью педали. Простота сборки и простота использования: просто нажмите на педаль, чтобы расколоть бревно.

Сделайте свой собственный гидравлический дровокол с помощью этого простого руководства

Этот самодельный дровокол легко справляется с большинством дерева и металла.

Если видеоплеер не работает, вы можете нажать на эту альтернативную ссылку на видео.

У вас есть метрическая тонна древесины, которую необходимо расколоть? Может быть, у вас тоже есть трубы, которые нужно согнуть? Если это так, то эта многофункциональная машина, сделанная своими руками, может выполнять эти и другие задачи.

Следуйте этому простому руководству, чтобы сделать его для себя.

Источник: Tech Paradise/YouTube

Как вы понимаете, прежде чем приступить к работе, вам потребуются некоторые инструменты и материалы.

Необходимые материалы и приспособления

• Лом прямоугольных стальных труб
• Лом листовой стали
• Угловая шлифовальная машина
• Лом или новый 50-литровый бак для гидравлического масла адаптеры, резиновые уплотнения и шланги
• Гидравлическая жидкость
• Сварочное оборудование и предохранительное оборудование
• Гидравлический шестеренчатый насос 4 л/мин, 1440 об/мин
• Одноцилиндровый бензиновый двигатель мощностью 7 л. с.
• Топливо и масло для двигателя
• Различные гайки и болты
• Основные инструменты

Когда все оборудование и материалы готовы, пришло время приступить к этой замечательной маленькой сборке.

Шаг 1: Изготовление рамы прижимной головки

Первым шагом является измерение длины трубчатой ​​стальной трубы, необходимой для рамы. При необходимости отрежьте детали с помощью угловой шлифовальной машины. Размеры не указаны, поэтому вам нужно будет определить свои собственные.

Источник: Tech Paradise/YouTube

Вам также потребуется отрезать четыре небольших стальных трубчатых отрезка одинакового размера для поддержки гидравлического цилиндра. Сделав это, возьмите детали для сборки главного пресса, соберите и приварите по мере необходимости.

Убедитесь, что вы носите правильное защитное снаряжение и примите необходимые меры предосторожности. После этого приварите опоры главного гидроцилиндра к раме.

В обычных точках проверьте выравнивание всех сварных швов и при необходимости отрегулируйте. Сделав это, поместите раму на опоры основания и также приварите ее на место.

Источник: Tech Paradise/YouTube

Затем возьмите части делителя/пресс-головки и при необходимости сварите их вместе. Эта часть будет прикреплена к другому концу гидравлического цилиндра и должна иметь возможность свободно перемещаться внутри вертикальной рамы.

Шаг 2: Изготовьте монтажную раму шестеренчатого насоса

Затем возьмите стальную пластину, измерьте и отрежьте по размеру для установки шестеренчатого насоса. Вырежьте детали по мере необходимости, используя угловую шлифовальную машину, как и раньше.

Вам также потребуется вырезать несколько деталей для направляющих подвижной головки, крепления инструмента и соединительных секций машины. Подробнее об этом разделе смотрите в видео.

После этого просверлите отверстия в пластинах для окончательной сборки, как требуется.

Далее возьмите пластины и приварите их к вертикальной раме по мере необходимости.Например, приварите концевые пластины подвижной головки. Кроме того, приварите монтажную пластину инструмента на рабочем конце головки пресса.

Источник: Tech Paradise/YouTube

После этого отрежьте и приварите направляющие к вертикальным частям основного узла. Эти пластины гарантируют, что головка пресса останется в пределах рамы и не выскользнет во время использования.

Затем приварите монтажную пластину клапана к раме и завершите сборку направляющих головки пресса, как показано на видео.

Источник: Tech Paradise/YouTube

Вы также можете закрепить гидравлический цилиндр на раме с помощью стальных стержней. Сделав это, завершите базу по мере необходимости, включая остальные секции базы.

Как и в случае других сварных швов, проверьте и при необходимости отрегулируйте, прежде чем полностью приступить к сварке.

Шаг 3: Изготовьте головку для раскалывания древесины и завершите гидравлику

Затем, при необходимости, отрежьте еще несколько стальных пластин, чтобы сделать главный пресс/головку для раскалывания. Соберите и приварите в соответствии с требованиями.Так как это будет основной нагрузкой для машины, убедитесь, что сварные швы хорошие и прочные.

Сделав это, возьмите гидравлические адаптеры, трубы и уплотнения и подключите главную гидравлическую систему машины. Вам нужно будет, например, соединить цилиндр с гидравлическим баком.

Затем, используя еще несколько трубчатой ​​стали и стальных пластин, измерьте, отрежьте и приварите опору для бензинового двигателя. Конструкция этой базы будет полностью зависеть от конструкции вашего бензинового двигателя.

Источник: Tech Paradise/YouTube

После завершения приварите монтажную пластину бензинового двигателя к основному узлу и установите бензиновый двигатель, как требуется. После этого возьмите гидравлический насос и подключите его к главной ведущей оси бензинового двигателя.

Для этого может потребоваться изготовление адаптера.

Источник: Tech Paradise/YouTube

Когда все будет готово, при необходимости установите гидравлический цилиндр на опорную плиту бензинового двигателя.

После этого подключите насос к главной гидравлической системе, если это необходимо.

Источник: Tech Paradise/YouTube

Шаг 4: Добавьте топливо, масло и гидравлическую жидкость и приступайте к расщеплению

Теперь, когда основная сборка машины завершена, мы можем подготовить установку к работе. Прежде всего, заливайте моторное масло в бензиновый двигатель по мере необходимости.

После этого заполните топливный бак бензинового двигателя перед его запуском. Поскольку эти жидкости легко воспламеняются, при обращении с ними необходимо соблюдать меры предосторожности.

Источник: Tech Paradise/YouTube

Затем заполните гидравлический бак жидкостью и прокачайте гидравлическую систему, чтобы удалить все захваченные пузырьки воздуха перед началом работы.После того, как вы будете довольны, ваш дровокол своими руками в основном готов к работе.

Присоедините инструментальную головку к прессовальной головке, включите бензиновый двигатель и готово!

Теперь все, что вам нужно сделать, это найти немного дерева, или металла, или чего-то еще, чтобы расколоть/согнуть/или вообще растолочь внутри пресса.
