Как сделать труборез для мастерской: 8 интересных идей

С помощью самодельного приспособления, именуемого ручным труборезом, можно отрезать металлическую (стальную, медную, алюминиевую) трубу максимально ровно. При этом внутрь самой трубы не попадут посторонние элементы в виде стружки.

Еще одно преимущество использования трубореза заключается в том, что в месте реза формируется фаска — не нужно ее делать дополнительно.

Подобные приспособления продаются практически в любом строительном гипермаркете. Но дешевле изготовить ручной роликовый труборез своими руками.

Содержимое

• 1 Как сделать труборез для пластиковой трубы диаметром 110 мм
  • 1.1 Из чего сделать труборез
  • 1.2 Основные этапы работ
  • 1.3 Видео
• 2 Самодельный универсальный труборез из болгарки
  • 2.1 Основные этапы работ
  • 2.2 Завершающая часть работ
  • 2.3 Видео
• 3 Как из старых плоскогубцев сделать труборез для медных труб
  • 3. 1 Зачем изготавливать самодельный труборез, если можно купить его в магазине?
  • 3.2 Основные этапы работ
  • 3.3 Видео
• 4 Ручной роликовый труборез для металлических круглых труб
  • 4.1 Видео
• 5 Самодельный мини труборез из разводного ключа и подшипников
  • 5.1 Процесс изготовления мини трубореза
  • 5.2 Видео
• 6 Удобный резцовый труборез из профиля и цепи
  • 6.1 Как сделать труборез своими руками
  • 6.2 Видео
• 7 Как сделать труборез своими руками из профтрубы и листового металла
  • 7.1 Процесс изготовления трубореза
  • 7.2 Видео
• 8 Приспособление для резки пластиковых канализационных труб
  • 8.1 Основные этапы работ
  • 8.2 Подводим итоги
  • 8.3 Видео

Как сделать труборез для пластиковой трубы диаметром 110 мм

Читайте также: 6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Заводские труборезы для пластиковых труб большого диаметра стоят довольно дорого. И это при том, что их конструкция достаточно простая.

В данном обзоре автор показывает, как сделать труборез для пластиковой трубы диаметром 110 мм своими руками.

Обратите внимание, что по такому же принципу можно сделать приспособление для резки ПВХ труб другого диаметра.

Преимущества самодельного трубореза перед болгаркой вполне очевидны:

1. не нужно предварительно делать разметку и чертить окружность, чтобы отрезать ровно;
2. после реза на трубе получается готовая фаска;
3. нет необходимости тратить электроэнергию (либо же моно работать при отсутствии электричества).

Из чего сделать труборез

Читайте также: Как сделать циклон для пылесоса: 14 бюджетных идей

Для изготовления самодельного трубореза потребуется соединительная муфта для канализационной пластиковой трубы диаметром 110 мм.

Надеваем на нее металлический хомут и фиксируем болтами. Крепежный болт, который идет в комплекте с хомутом, выкручиваем и убираем в ящик до лучших времен.

Если в ящике стола постоянно царит бардак, в котором сложно найти подходящий крепеж, без органайзера здесь не обойтись.

Рекомендуем прочитать: как изготовить своими руками компактный переносной органайзер из пластиковых канистр. Быстро, дешево и сердито!

Основные этапы работ

Читайте также: Как сделать пылеуловитель для дрели и перфоратора

От пластиковой трубы автор отрезает три кольца разной ширины и делает в каждом из них разрез в одном месте.

Наклеиваем на муфту сначала одно кольцо, потом — второе. Для склейки автор использует быстросохнущий клей.

После этого приклеиваем третье кольцо. В месте стыка краев мастер делает армирование (усиление), используя заготовки из проволоки. Их нужно нагреть, а потом вдавить в пластик.

Читайте также: Как сделать самый простой фаскосниматель для ПВХ труб

Из куска квадратного прутка автор делает резец. Потом его нужно будет приварить к гайке, которая крепится к отрезку резьбовой шпильки.

На следующем этапе автор разрезает профильную трубу, делая «лепестки». Затем к торцу приваривается гайка, в которую будет вкручиваться шпилька.

Вставляем резец в профильную трубу, сверлим в «лепестках» и пластиковой муфте отверстия, а потом соединяем их вместе с помощью болтов.

На последнем этапе останется только надеть на шпильку кусок полипропиленовой трубы (чтобы удобно было держать) и сделать вторую ручку, прикрутив ее к муфте.

Видео

Подробно о том, как сделать труборез для пластиковой трубы диаметром 110 мм, рекомендуем посмотреть в видеоролике на нашем сайте.

Как я до этого ДОДУМАЛСЯ и СЭКОНОМИЛ 500$!!!

Самодельный универсальный труборез из болгарки

Для резки круглых труб разного диаметра мастер предлагает сделать и использовать в дальнейшем самодельный универсальный труборез из болгарки.

Конечно, кому-то проще будет отрезать трубу ровно и без этой приспособы.

Но для новичков, которые еще не умеют толком обращаться с УШМ, эта самоделка может пригодиться.

Для изготовления универсального трубореза автор использует уголок 50*50 мм, четыре подшипника 201, четыре подшипника 6000, отрезок шпильки М12 и кусок шпильки М10.

Также в процессе изготовления самоделки могут потребоваться некоторые другие материалы.

Основные этапы работ

Первым делом от строительного уголка 50х50 мм необходимо отрезать заготовку длиной 300 мм.

Далее по краям уголка автор вырезает «окошки», чтобы можно было установить потом подшипники.

От шпильки М12 надо будет отрезать две заготовки длиной по 28 см. На них автор надевает подшипники. Потом шпильки нужно приварить к уголку.

От профильной трубы 50х30 мм автор отрезает кусок нужной длины, и тоже приваривает его к уголку. В качестве основания используется кусок листового металла толщиной 4 мм.

К металлической пластине будет крепиться уголок, а также маятник для болгарки на базе корпусных подшипников.

Также надо будет изготовить крепление для болгарки. Для этого можно использовать подручные материалы.

При помощи профильной трубы 25*25 мм автор соединяет крепление болгарки с маятником.

Завершающая часть работ

На последнем этапе останется отрезать еще один кусок уголка, который будет фиксировать трубу в процессе ее резки.

В заготовке тоже надо будет вырезать «окошки», чтобы установить в них подшипники 6000.

Затем из отрезков профильной трубы мастер делает простой прижим, который будет прижимать уголок к заготовке.

После сварки зачищаем все швы, и самоделка готова к использованию.

Видео

Подробно о том, как изготовить самодельный универсальный труборез из болгарки, смотрите в видеоролике на нашем сайте.

Мегакрутая Самоделка из Обычной Болгарки! Такого Ещё Не Было!

Как из старых плоскогубцев сделать труборез для медных труб

Для резки медных труб (например, для монтажа системы отопления) обычно применяют специальное приспособление — ручной труборез.

Расскажем, как изготовить инструмент самостоятельно из старых плоскогубцев.

Теоретически ручным роликовым труборезом можно отрезать и металлопластиковую или алюминиевую трубу.

Своим личным опытом изготовления этого полезного приспособления поделился с нами автор YouTube канала khám phá và sáng tạo.

Какие материалы потребуются для работы:

• старые плоскогубцы;
• круглые подшипники;
• крепеж — болты с гайками;
• резьбовая шпилька;
• автомобильный клапан.

Зачем изготавливать самодельный труборез, если можно купить его в магазине?

Во-первых, в данном случае нашел достойное применение старым плоскогубцам, вдохнул в них «вторую жизнь», так сказать.

Во-вторых, изготовление любых самоделок и приспособлений для домашней мастерской — это бесценный опыт, который пригодится в будущем.

Основные этапы работ

Первым делом необходимо укоротить губки плоскогубцев. Зажимаем инструмент в слесарных тисках, размечаем и отрезаем ненужное болгаркой.

В одной из губок вырезаем поперечный паз, в другой — высверливаем отверстие. Болгаркой делаем продольную прорезь под режущий ролик.

На следующем этапе отрезаем два куска резьбовой шпильки. Одну шпильку привариваем к торцевой части губки, вторую — вставляем в паз, и обвариваем.

Режущий ролик можно изготовить из шляпки автомобильного клапана. Устанавливаем его на свое место.

В завершении останется только обрезать ручки плоскогубцев до требуемой длины, и приварить к ним направляющую вилку и длинный болт.

Зачищаем сварные швы и красим самодельное приспособление. На концы резьбовых шпилек надеваем подшипники, и фиксируем их гайками. Из гайки и пары шайб делаем барашковую гайку.

Видео

Подробнее о том, как сделать труборез для медных труб, можно посмотреть в авторском видеоролике ниже. Спасибо за внимание.

Hướng dẫn chế kìm cắt ống đồng quá đơn giản mà lại hiệu quả

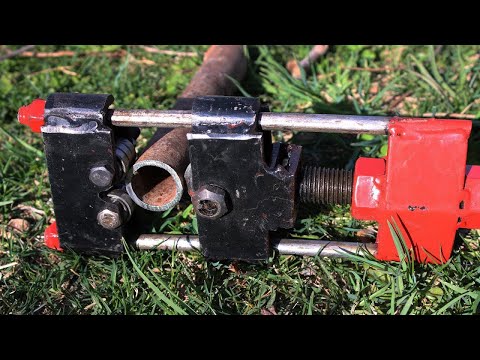

Ручной роликовый труборез для металлических круглых труб

Сначала подготавливаем все необходимые материалы. Для изготовления самодельной приспособы нам потребуются:

• профильная труба;
• автомобильный клапан;
• круглая труба большого диаметра;
• стальной пруток;
• резьбовая шпилька.

От стальной круглой трубы отрезаем кусок требуемого размера. Затем размечаем его, и вырезаем два прямоугольных отверстия.

От металлической трубки отрезаем две втулки.

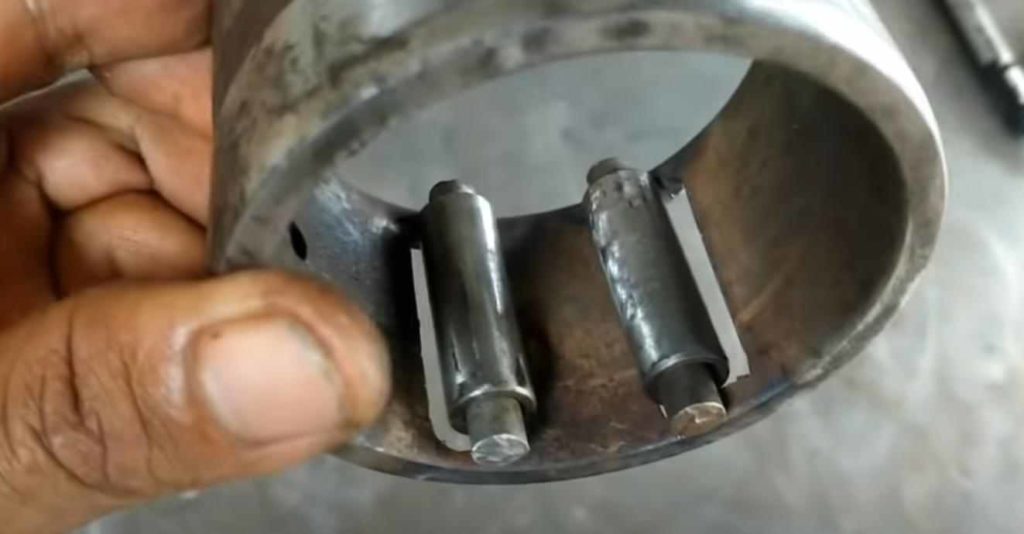

Также отрезаем два кусочка круглого прутка. Надеваем втулки на стержни, устанавливаем внутрь корпуса трубореза, и привариваем.

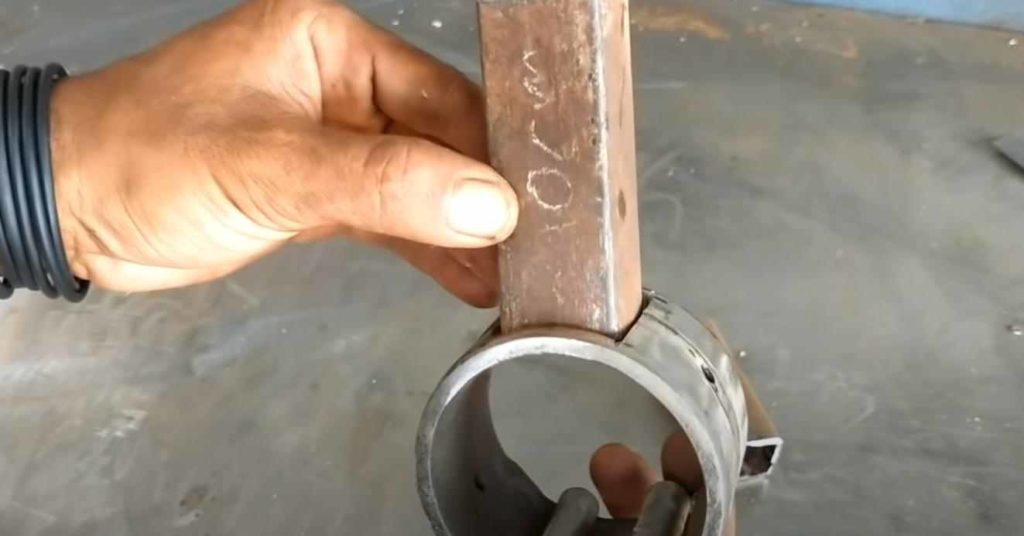

На следующем этапе вырезаем в корпусе квадратное отверстие для направляющей профильной трубы, и привариваем направляющую.

К торцу направляющей необходимо будет приварить металлическую шайбу. Ее центральное отверстие должно соответствовать (быть больше) диаметру резьбовой шпильки.

Режущий ролик автор изготовил из головки автомобильного клапана.

Крепим резец к толкателю — его можно сделать из куска профтрубы. К другому торцу толкателя приваривается заглушка из небольшого кусочка металла.

Корпус толкателя с режущим роликом вставляется внутрь корпуса через направляющую. Затем привариваем к торцу направляющей шестигранную гайку, и вкручиваем резьбовую шпильку.

Самодельный роликовый труборез готов к работе!

А работать с этим ручным инструментом очень просто.

Надеваем труборез на трубу, зафиксированную в слесарных тисках, прижимаем вплотную режущий ролик к трубе, и затем вращаем труборез, каждый раз поджимая резец.

Видео

Memotong Pipa Besi Lebih Mudah Mengunakan ALAT INI

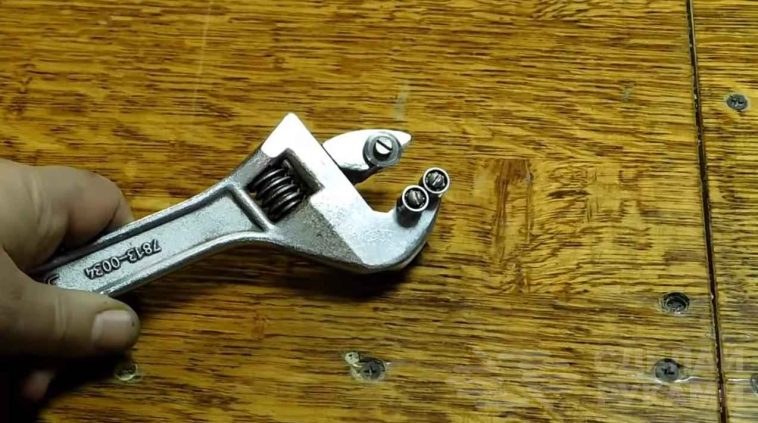

Самодельный мини труборез из разводного ключа и подшипников

Из обычного разводного ключа и подшипников можно сделать своими руками компактный мини труборез для домашней мастерской.

Со стальными толстенными трубами большого диаметра эта самоделка, конечно, не справится.

А вот трубы с тонкими стенками она осилит без проблем, и в особенности — заготовки из цветных металлов: меди, латуни или алюминия.

Первым делом в губках разводного ключа необходимо просверлить отверстия диаметром 3 мм (два из них в верхней губке, одно — в нижней). Мастер выполняет эту операцию на сверлильном станке.



Процесс изготовления мини трубореза

Далее для изготовления самоделки потребуется каленая шайба, которую необходимо заточить на наждачном станке.

Чтобы ускорить процесс обработки, ее можно «насадить» на длинный болт (или шпильку), обязательно зафиксировав гайкой. Сам болт надо будет вставить в патрон шуруповерта.

Далее потребуется шесть маленьких подшипников, а также болты с гайками. Когда все детали для самоделки подготовлены, можно приступать к сборке самого приспособления.

Недостаток данной конструкции заключается в необходимости использовать плоскогубцы, что не очень удобно.

Видео

Подробный процесс изготовления самодельного мини трубореза для мастерской из разводного ключа и подшипников вы можете посмотреть в видеоролике на сайте.

Этот самодельный инструмент ДОЛЖЕН БЫТЬ У КАЖДОГО!

Удобный резцовый труборез из профиля и цепи

В процессе проведения строительных и ремонтно-монтажных работ часто требуется разрезать стальные, медные/алюминиевые или пластиковые трубы на отрезки разной длины. Причем не просто отрезать «от фонаря», а сделать это максимально ровно и аккуратно, чтобы не тратить время на дополнительную механическую обработку.

В домашних условиях для резки труб обычно применяют или болгарку с отрезным кругом, или ножовку по металлу.

Однако когда требуется сделать ровный рез, целесообразнее воспользоваться труборезом. Это приспособление ускорит процесс и сделает его значительно менее трудоемким, причем сделать его можно своими руками из хлама.

Сама конструкция очень простая:

1. круглый режущий ролик;
2. цепь для фиксации трубы;
3. основная рама из профиля;
4. ручка подачи из шпильки.

Принцип работы самодельного трубореза основан на применении механической силы вращения: труба устанавливается в тиски и фиксируется цепью.

При помощи ручки подачи поджимаем резец и начинаем вращать труборез — в стенке стальной или пластиковой трубы формируется тонкая канавка, которая углубляется по мере вращения.

Как сделать труборез своими руками

Обрезаем профильную трубу по размеру.

В двух прямоугольных пластинах сверлим отверстия на одной стороне и при помощи болтов крепим роликовый резец. Затем деталь вставляем в трубу и обвариваем.

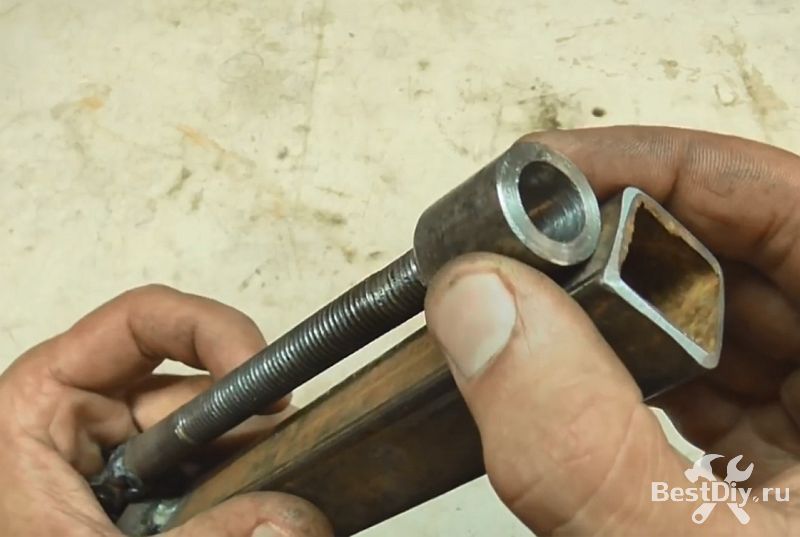

Далее нужно приварить к краю профиля два коротких отрезка кругляка (вместо них можно использовать куски старого болта).

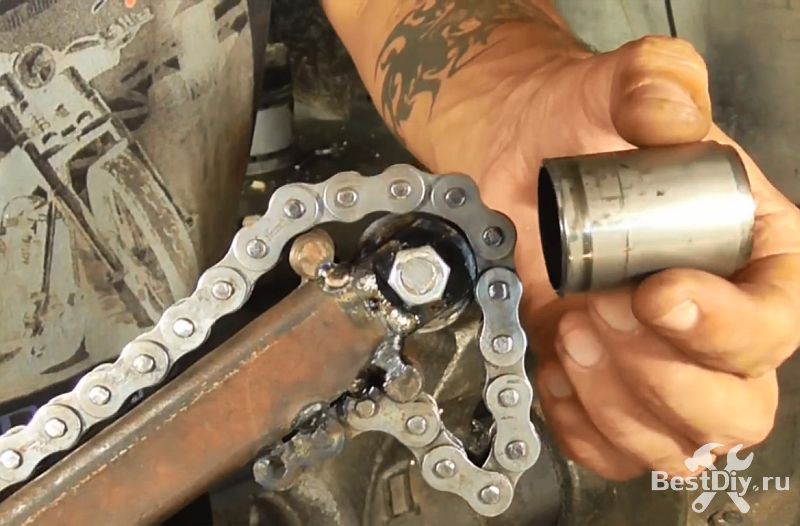

На последнем этапе работ привариваем к профильной трубе кусок мотоциклетной цепи, к концу которой при помощи сварки крепим длинную шпильку (ручку подачи).

Затем к профилю нужно приварить две направляющие гайки — в них продеваем шпильку, на конец которой накручиваем барашек. Самодельный труборез готов!

Видео

IT SHOULD BE IN EVERY HOME / HOW TO MAKE / Tutorial

Как сделать труборез своими руками из профтрубы и листового металла

Рассмотрим процесс изготовления самодельного ручного трубореза для резки круглых труб из алюминия или меди.

Идею самоделки мы подсмотрели на YouTube канале ideas corner.

Основные преимущества трубореза перед болгаркой или ножовкой по металлу:

• рез получается ровным и аккуратным;
• не остается заусенцев;
• в месте реза получается готовая фаска;
• окалина и металлические опилки не попадают внутрь трубы.

Недостатком ручного трубореза можно считать ограниченный диапазон диаметров труб, с которыми может работать данное устройство, а также отсутствие упора, который облегчает резку под углом 90 градусов.

Обратите внимание: самодельный ручной труборез можно также использовать для резки стальных труб малого диаметра.

Процесс изготовления трубореза

Чтобы сделать данное приспособление, нам потребуются следующие материалы:

1. профильная труба;
2. внутреннее кольцо подшипника;
3. листовой металл;
4. подшипники;
5. различные метизы.

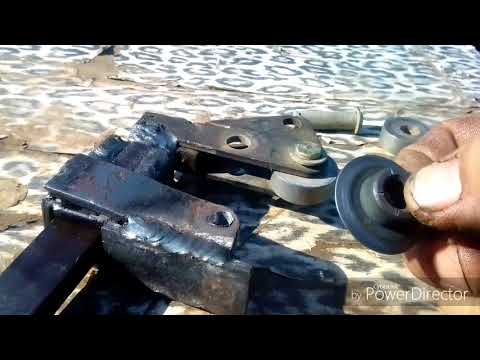

Первым делом вырезаем из листового металла две одинаковых детали, и высверливаем в них по два отверстия для крепления подшипников.

Далее отрезаем кусок профильной трубы. На конце заготовки вырезаем две параллельные стенки, а оставшиеся две — отгибаем в стороны.

Устанавливаем между ними ранее изготовленные детали из листового металла, и обвариваем.

На следующем этапе приступаем к изготовлению второй части приспособления. Отрезаем заготовку из квадратной профтрубы.

К одному торцу привариваем внутреннее кольцо подшипника (с канавкой), а к другому — гайку с прессшайбой.

В кольце прорезаем болгаркой паз. После этого привариваем крепления с режущим роликом. Зачищаем сварные швы. Дополнительно изготавливаем поджимной винт с воротком.

Красим все детали, после чего подготавливаем подшипники с метизами, и приступаем к сборке трубореза.

Видео

Подробно о том, как изготовить ручной труборез для резки круглых труб, можно посмотреть в авторском видеоролике ниже.

The instructions for making each pipe cutter are very simple but effective

Приспособление для резки пластиковых канализационных труб

Среди пластиковых труб, которые используются для монтажа канализации в квартире или доме, наибольшее распространение получили трубы диаметром 50 мм. По старой доброй традиции их принято разрезать на куски нужной длины при помощи специальных ножниц, болгарки и ручной ножовки по металлу.

Однако есть еще один необычный способ, как можно разрезать пластиковые канализационные трубы в домашних условиях. Для этого потребуется простое самодельное приспособление, изготовленное из отрезка стальной трубы диаметром 60 мм и лезвия кухонного или охотничьего ножа.

Основные этапы работ

От стальной 60-ой трубы отрезаем кусок шириной 5 см, после чего зачищаем его от ржавчины и грязи изнутри и снаружи, используя для этого болгарку и дрель с насадкой.

Затем размечаем две вертикальные линии и вырезаем из заготовки ненужный кусок.

После этого на одной из сторон получившегося «желобка» с помощью угловой шлифовальной машины делаем небольшой пропил — вставляем в него лезвие старого ножа (которым вы давно уже не пользуетесь) под небольшим углом и обвариваем.

Затем отрезаем ненужную часть клинка и зачищаем все хорошо болгаркой или электродрелью с насадкой для шлифовки. Самодельное приспособление готово!

Размечаем пластиковую трубу в месте, где необходимо будет ее разрезать, вставляем в приспособу и прокручиваем против часовой стрелки.

Подводим итоги

В целом, сама приспособа неплохая — может выручить в тех ситуациях, когда, например, нужно разрезать пластиковую канализационную трубу (или много труб), а под рукой нет болгарки или ножниц.

Однако для удобства желательно приварить рукоятку.

При желании можно и вовсе закрепить труборез стационарно на столе.

Напишите в комментариях под видеороликом, как еще можно улучшить этот самодельный инструмент.

Видео

ЭТО ПРОСТО ГЕНИАЛЬНО! РЕЗАК для труб КАНАЛИЗАЦИИ своими руками от AVTO CLASS!

Андрей Васильев

Задать вопрос

ручной инструмент и особенности его выбора

Труборез для стальных труб это инструмент, который не заменим для работ, связанных с коммуникационной, строительно-монтажной и ремонтной сферой производственной деятельности. Он отлично справляется с поставленной задачей для раскроя трубного стального материала на детали, соответственного размера.

Краткое содержимое статьи:

• Классификация труборезов по виду привода
• Виды
• Сфера применения
• Инструкция по использованию
• Фото труборезов для стальных труб

Классификация труборезов по виду привода

Если изначально посмотреть на фото трубореза, то можно увидеть, что модели инструмента имеют отличия между собой. Так по виду привода можно выделить следующую классификацию:

Ручной труборез наиболее простое приспособление, которое не требуют специальных навыков в работе с ним. Для получения результата достаточно закрепить его в нужном месте обработки, сделать оборотов и получить желаемый результат. Однако от вас понадобятся физическое усилие, а также для крупных работ он не подойдет.

Электрические приспособлены для активной эксплуатации, они более прочные и износостойкие агрегаты. Могут справиться с большим объемом предстоящих работ. Дополнительно осуществляют обработку торцевых частей изделия.

Труборезы пневматические это инструмент для профессионалов своего дела. Мастер с помощью приспособления делает срез максимально точно и без зазубрин и других дефектов. В быту они не пригодятся, а вот для работ промышленного масштаба не заменимы.

Гидравлические приспособления работают исключительно от электросети. Они гораздо мощнее, чем ручные, но обладают меньшей прочностью и надежностью, чем электрические инструменты.

Виды

Также учитывая особенность режущих элементов, выделяют следующие виды инструмента:

Труборез резцовый способен выполнить производственную задачу по резьбе диаметром трубы, достигающей 100 миллиметров.

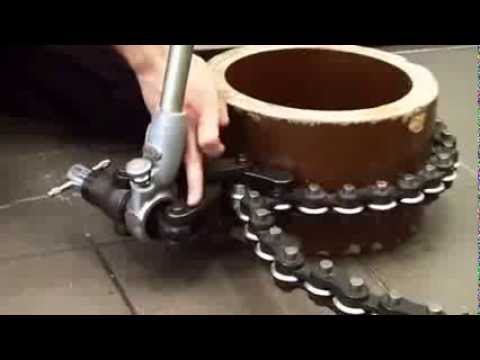

Цепной труборез в основе конструкции лежат поворотные механизмы и цепь, с их помощью производится разрезание чугунных труб, а также бетонных и керамических элементов строительной деятельности.

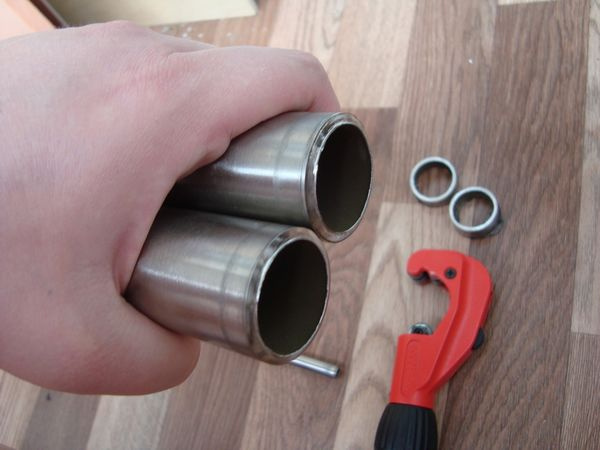

Следующий вид это роликовый труборез. Отличительная черта инструмента заключается в наличие режущих роликов в количестве от одного до трех.

Телескопический агрегат обладает комплектацией, которая вызволяет оказывать максимальное давление на материал, подготовленный для резки.

Инструмент с храповым механизмом оснащен простейшим устройством, состоящим из двух рукояток и лезвия. Он предназначен для работы с материалом не большой толщины.

Сфера применения

В зависимости от вида инструмента можно применять устройство в любой сфере производственной и строительной деятельности, где необходимо разрезать трубу из таких материалов, как сталь, чугун, пластик и многих других видов изделия.

В основном каждая модель инструмента способна справиться с поставленной задачей с одним из материалов, но некоторые комбинированные модели способны разрезать как керамическую, так и медную трубу.

Также современные модели универсальны и по отношению к осуществлению разреза не только под стандартным прямым углом, но и под любым нужным в диапазоне от 45 до 90 градусов.

Инструкция по использованию

Рассмотрим инструкцию, как пользоваться труборезом пошагово.

1 шаг. Подготовить поверхность, для этого нужна ровная, чистая, предотвращающая всякие вибрации плоскость, аккуратно уложите трубу.

2 шаг. Далее необходимо наметить место отпила на подготовленной заготовке с помощью маркера. Зафиксируйте пробор на заготовке с помощью зажимов или цепи.

3 шаг.  Для того чтобы снизить температуру металла во время работы нужно смочить маслом зону распиливания.

4 шаг. Плотно закройте защелку трубореза вокруг трубы, зафиксируйте нужную часть, потяните затягивающую ручку.

5 шаг. Начинайте вращать инструмент, при этом выравнивайте режущие ролики с местом реза.

6 шаг.  Во время углубления трубореза в материал подтягивайте ручку, совершая маятниковые движения.

7 шаг.  Если требуется дополнительное усилие для вращения трубореза необходимо немного ослабить винт подачи.

8 шаг.  Не торопясь продолжайте работу до полного разреза заготовки. Если ножи обладают необходимой прочностью, а также хорошо заточены, то место отсечения получится гладким и не потребует последующей обработки.

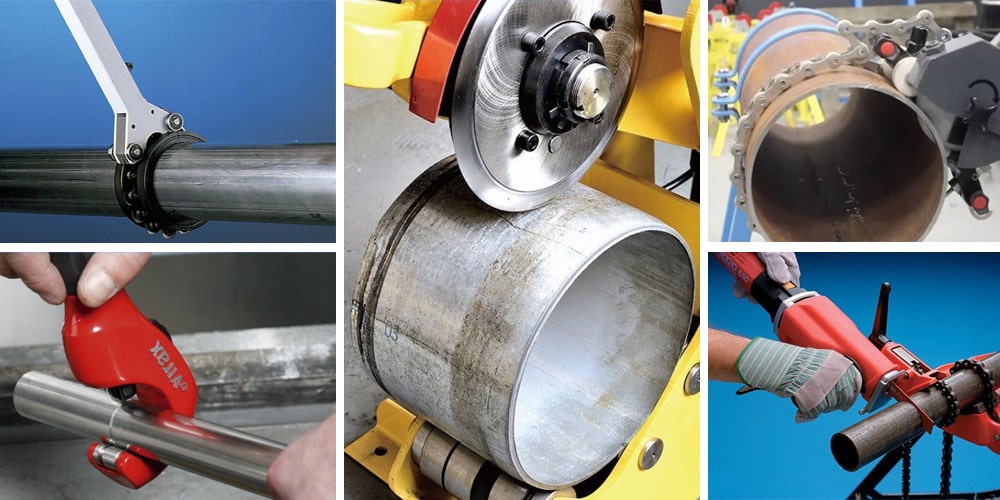

Фото труборезов для стальных труб

Также рекомендуем просмотреть:

• Как выбрать набор гаечных ключей
• Как пользоваться стуслом
• Набор головок с трещоткой
• Как сделать трубогиб своими руками
• Обзор современных трубных ключей
• Шарнирный вороток
• Как сделать кувалду своими руками
• Виды плашек для нарезания резьбы
• Пистолет для забивания гвоздей
• Как выбрать стамеску
• Какой выбрать напильник
• Как выбрать ножовку по металлу
• Как выбрать ножовку по дереву
• Шестигранные ключи
• Как выбрать хорошие кусачки
• Виды отверток и их назначение
• Сантехнический трос для прочистки канализации
• Виды молотков
• Какой колун лучше выбрать
• Как выбрать хороший ручной рубанок
• Отличия между плоскогубцами и пассатижами
• Инструкция как сделать топор своими руками
• Метчики для нарезания резьбы
• Современные бокорезы
• Как выбрать хорошие круглогубцы
• Инструкция как выбрать и применять порошковый огнетушитель
• Как выбрать разводной ключ

Помогите сайту, поделитесь в соцсетях 😉

Как сделать самодельные инструменты для резки металлических труб

11 февраля 2013 г. Эрин Эмануэль 1 комментарий

Металлические трубы встречаются чаще, чем думает большинство людей. Много раз, когда кто-то занимается домашними делами, пластиковая труба просто не работает. В таких случаях вам, вероятно, придется использовать или нуждаться в металлической трубе.

Стоимость металлической трубы может быть немного больше, чем такой же пластиковой, но с металлом вы получаете преимущества перед пластиком. Эти преимущества включают в себя, среди прочего, более прочный, долговечный и лучше противостоящий элементам. Однако металлическую трубу резать не так просто, как такую ​​же пластиковую трубу.

На рынке есть коммерческие инструменты для резки металлических труб, но они могут быть дорогими, и если человек не режет металлические трубы каждый день, многие не имеют смысла покупать один из этих резаков.

Таким образом, вместо того, чтобы не иметь возможности использовать металлическую трубу или платить за ее резку, можно построить недорогой, эффективный и прочный инструмент для резки металлических труб в уединении собственного дома из очень распространенных и недорогих материалов.

Вот что вам понадобится. Если у кого-то возникнет необходимость разрезать металлическую трубу, я полагаю, что вы знакомы со следующими материалами.

1 – Гаечный ключ.

2 – Дрель.

Сверло 3–3 мм для работы с металлом.

4 – Два круга для резки труб. (Они легко доступны в хозяйственном магазине, и это те же колеса, которые используются в коммерческих труборезах.)

5 – Два (2) штифта диаметром 3 мм.

6 – Четыре (4) гайки 3 мм.

7 – Строительные зажимы (дополнительно).

8 – Проволочная щетка.

9 – Защитные очки и перчатки. (Наденьте их, прежде чем начать.)

• Начнем с разводного ключа. Откройте его до упора и положите ключ на подходящую рабочую поверхность. (Это означает поверхность, которую вы можете использовать во время сверления, а также поверхность, на которой вы можете использовать строительные зажимы, чтобы удерживать гаечный ключ на месте.) Используя 3-миллиметровое сверло, просверлите отверстие примерно в одном дюйме (1 дюйм) от внешнего края каждой челюсти через челюсть.

• Затем с помощью того же сверла диаметром 3 мм просверлите отверстия в каждом из труборезных дисков. (Убедитесь, что вы надели перчатки, когда делаете это, и следите за своими пальцами!)

• После того, как все отверстия будут просверлены, с помощью проволочной щетки тщательно очистите отверстия в гаечном ключе и труборезах.
• Совместите отверстие первого труборезного диска с одним из отверстий на ключе. Используя один из штифтов колеса, закрепите диск для резки труб на губке гаечного ключа. Затем с помощью двух 3-мм гаек закрепите труборезный диск на губке. Повторите этот процесс для другой губки и другого труборезного диска.
• Позаботьтесь о том, чтобы оба диска для резки труб были затянуты достаточно плотно, чтобы обеспечить сопротивление для эффективной резки металлической трубы. Вы не хотите, чтобы колеса для резки труб вращались свободно, когда вы пытаетесь использовать новый инструмент. Возможно, вам придется отрегулировать колеса для резки труб.
• Чтобы использовать новый инструмент, измерьте и отметьте металлическую трубу, которую вы хотите разрезать. Надежно приложите металлическую трубу к нижней челюсти разводного ключа, совместив колеса для резки труб с ранее отмеченным местом, а затем затяните ключ до тех пор, пока оба колеса для резки труб не будут плотно прижаты к металлической трубе.

Важно отметить, что разводной ключ не просто прорежет металлическую трубу, постоянно затягивая ее, а после того, как ключ будет затянут относительно металлической трубы, начните вращать ключ вокруг металлической трубы по полному кругу, чтобы начать резать трубу. Когда труба будет разрезана, вы будете затягивать гаечный ключ и продолжать вращать, увеличивая разрез, пока металлическая труба не будет разрезана.

Изображение предоставлено: avrene

Биография автора:

Митчелл Дэвидсон является экспертом в области промышленных инструментов и оборудования. Он пишет различные статьи о работе с такими инструментами, как инструменты для резки труб, устройства для снятия фасок и т. д.

Искусство Домохозяйство, трубы, инструменты для резки труб

Различные способы резки медных труб и инструменты для использования

Узнайте все о различных способах отрежьте медную трубу и какие инструменты можно использовать, чтобы получить чистый и ровный разрез. Также узнайте, как разрезать медную трубу на месте, где пространство может быть очень ограниченным.

Медная труба очень распространена в большинстве домов и используется для подачи горячей и холодной воды к различным приборам, таким как краны, душевые кабины, радиаторы и системы центрального отопления.

Он не только великолепно выглядит, но и обладает антимикробными свойствами, поэтому помогает поддерживать чистоту воды и избавляет ее от микробов и бактерий.

Единственным недостатком меди является то, что она дорогая, и из-за этого в последние годы медные трубы в домах были заменены трубами из ПВХ, которые в целом намного дешевле и проще в установке.

Тем не менее, почти все дома в Великобритании имеют медные трубы где-то в системе водоснабжения или отопления. Имея это в виду, в какой-то момент вам, вероятно, понадобится разрезать одну из них, поэтому здесь приведены три основных метода резки медных труб.

Использование ножовки по металлу

Ножовка для подростков

Одним из наиболее очевидных инструментов для резки медных труб и большинства других металлов в этом отношении является ножовка, поскольку она дешева и в большинстве случаев даже если вы только случайный DIY’er у вас будет один стучаться в гараже или где-нибудь в сарае, так что это очевидный выбор.

Несмотря на это, есть некоторые проблемы, связанные с тем, что разрезать трубу на месте с помощью ножовки непросто! Например, если вам нужно отрезать отрезок медной трубы от водопровода холодной воды, который питает кран раковины, у вас, скорее всего, будет пьедестал перед трубами, где-то какой-нибудь короб для труб, туалет в нескольких футах от него…. вы получаете картину!

Даже если вы сможете втиснуться в положение, чтобы разрезать трубу, вы, вероятно, обнаружите, что ваше собственное тело теперь мешает, и вы не можете сдвинуть пилу настолько, чтобы выполнить резку.

Попытка разрезать медную трубу на месте со слишком большим количеством препятствий непроста

Другая проблема заключается в том, что процесс резки сам по себе создает много движений и вибраций, и как бы сильно вы ни сжимали трубу, вы не сможете в состоянии остановить его полностью.

Когда он движется во время разрезания, он оказывает давление на ближайший сустав, что может привести к выходу этого соединения из строя и протечке.

Еще одна проблема заключается в том, что независимо от того, насколько тонкими будут зубья лезвий, на срезанном конце трубы останутся заусенцы. Эти заусенцы будут препятствовать правильному скольжению фитингов по трубе, и трубу необходимо будет отшлифовать напильником.

Заусенцы, оставшиеся на медной трубе после резки ножовкой

Опять же, попытаться эффективно использовать напильник в ограниченном пространстве не намного проще, чем разрезать трубу!

Как мы выяснили выше, пытаться разрезать медные трубы, пока они на месте, практически невозможно, для этого есть инструменты получше (см. ниже).

Однако, если труба, которую нужно разрезать, еще не закреплена на месте, вы действительно можете использовать ножовку:

Резка медной трубы ножовкой

1. Сначала измерьте и отметьте точку отреза на отрезке медной трубы. После отметки используйте кусок картона, чтобы обернуть трубу рядом с отметкой и выровнять края. Отметьте край картона, чтобы получилась идеально прямая линия реза

   Маркировка места реза на медной трубе

2. Убедитесь, что у вашей ножовки правильное полотно. Чтобы получить максимально точный срез, используйте ножовочное полотно с 32-TPI (зубьев на дюйм)

   Ножовочное полотно для чистовой резки с 32-TPI

3. Закрепите медную трубу на твердом объекте, например, напарнике или верстаке. Будьте осторожны, не зажимайте трубу слишком туго, так как вы можете ее деформировать.

   Медная труба надежно закреплена для резки.

4. Возьмите ножовку и поместите лезвие на линию реза. В зависимости от того, в каком направлении находится лезвие, будет зависеть, режет ли оно при прямом или обратном ходе. Аккуратно толкните пилу вперед, чтобы надрезать трубу и оставить канавку, чтобы удерживать полотно на месте.0005
5. Разрежьте трубу, не торопясь и следя за тем, чтобы она оставалась прямой и точно соответствовала линии реза

   Разрез медной трубы ножовкой

6. После разреза используйте подходящий напильник (лучше всего напильник с замочной скважиной), чтобы пройтись по всем обрезанные края и удалите все заусенцы. После того, как основные заусенцы будут удалены, вы можете снова пройтись по краям среза наждачной бумагой с зернистостью 120 для получения гладкой поверхности

   Использование напильника для удаления заусенцев, оставшихся после разрезания медной трубы

Использование трубореза

Труборез

Как мы установили из вышеизложенного, использование ножовки для резки медных труб не лучший вариант, есть инструменты получше, и одним из них является труборез.

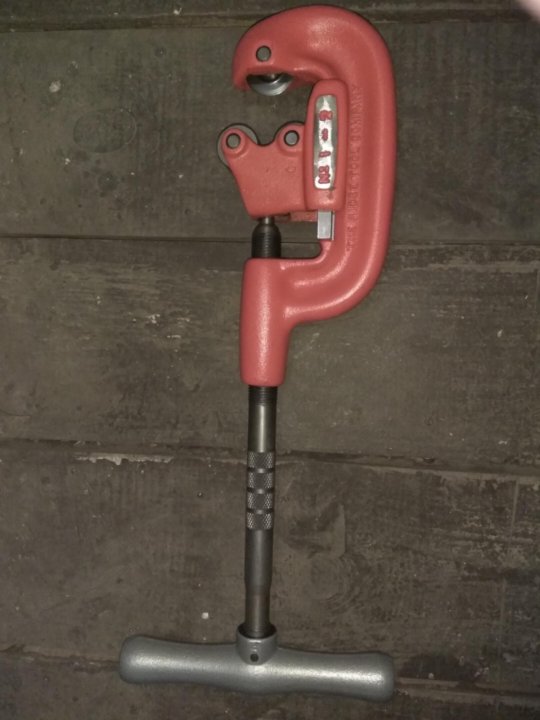

Труборез имеет колесо из закаленной стали внутри корпуса инструмента. Затем сам инструмент помещается на трубу так, чтобы он располагался между отрезным кругом и роликовыми колесами, а затем рукоятка или ручка вверху поворачивается по часовой стрелке, подтягивая отрезной диск вверх до тех пор, пока труба не будет надежно зажата между отрезным кругом. и ролики.

Малый труборез, способный резать трубы диаметром от 3 до 28 мм

Затем весь резак полностью поворачивается на 360° по окружности трубы, где режущий диск затем надрезает трубу, слегка разрезая ее.

Затем ручку затягивают еще немного, и резак снова поворачивается вокруг трубы. Отрезной круг входит немного глубже, и операция повторяется до тех пор, пока труба просто не упадет пополам.

В отличие от ножовки, оставшийся отрезанный конец трубы остается чистым и без заусенцев, при этом прилагаются минимальные усилия.

Чистый рез без заусенцев, сделанный труборезом

Единственная проблема с труборезом заключается в том, что из-за его размера его неудобно использовать в ограниченном пространстве, поэтому использование его для резки существующих медных труб, закрепленных на месте, нецелесообразно. это просто.

Положительным моментом является то, что труборезы регулируются, большинство труборезов стандартного размера могут резать трубы различных размеров в диапазоне от 3 до 28 мм, а более крупные резаки могут работать с трубами в диапазоне от 15 до 45 мм.

Резка медных труб с помощью трубореза

Чтобы разрезать медную трубу с помощью трубореза, выполните следующие действия:

1. Вы можете разрезать медную трубу, просто удерживая трубу одной рукой и управляя труборезом другой, но для большего контроля и точности лучше всего надежно зажать трубу, если можете

   Медная труба зажата Workmate готова к резке

2. Во-первых, измерьте и отметьте точку, в которой вам нужно отрезать медную трубу до

   Медная труба с маркировкой готова к резке

3. После маркировки поверните ручку против часовой стрелки в верхней части трубореза так, чтобы челюсти открылись достаточно, чтобы вставить медную трубу. После установки поверните ручку по часовой стрелке, чтобы накрутить губки и зажим режущего диска вниз, чтобы Ваша медная труба. Достаточно сильно зажать

   Отрезной диск, свернутый для захвата медной трубы

4. Когда отрезной диск касается трубы, поверните корпус трубореза на 360°. Это сделает надрез на трубе и обеспечит направляющую для отрезного диска

   Надрез на медной трубе с помощью отрезного круга

5. Еще раз поверните ручку, чтобы устранить слабину, а затем еще раз поверните труборез вокруг трубы. Повторяйте этот процесс снова и снова, затягивая ручку после каждого оборота, пока труба не разделится пополам. После каждого поворота проверяйте, что режущий диск движется по правильному пути и не сбивается с места

   Резка медных труб с помощью трубореза

При правильном уходе труборез прослужит вам всю жизнь, хотя, возможно, вам придется его заменить отрезной круг время от времени, так как они затупляются.

Использование среза трубы

Срез трубы

Наконец мы добрались до среза трубы. Труборез (или, как его еще называют, автоматический труборез), пожалуй, лучший инструмент для резки медных труб. Срез трубы работает почти так же, как труборез, только на этот раз отрезной диск подпружинен, поэтому нет необходимости постоянно заводить губки, чтобы удерживать резак в контакте с поверхностью трубы.

Подпружиненный отрезной диск в отрезке трубы

Просто надавите на отрезок трубы вокруг трубы в желаемом месте резки, просто поверните его. Когда вы поворачиваете, колесо врезается в трубу, и пружина оказывает достаточное давление, чтобы подтолкнуть его чуть больше с каждым оборотом. Продолжайте вращать, ломтик продолжает резаться, и через несколько секунд операция будет завершена.

Как и прежде, конец трубы аккуратно обрезан без заусенцев и без использования напильников или проволочной мочалки.

Еще одна замечательная особенность отрезка трубы заключается в том, что он маленький и компактный, а это означает, что вы можете легко резать медные трубы в узких и замкнутых пространствах. Просто наденьте его на трубу и поверните… просто!

Благодаря своим компактным размерам отрезки труб могут легко резать медные трубы в узких и труднодоступных местах

Единственным недостатком отрезков труб является тот факт, что для каждого диаметра трубы, которую необходимо отрезать, требуются разные отрезки труб. так как это фиксированный размер. Тем не менее, среднему энтузиасту-любителю, вероятно, когда-либо понадобится резать трубы диаметром 15 или 22 мм, поэтому вам понадобятся только эти два размера.

Приблизительно за 20 фунтов стерлингов вы можете приобрести как набор, так и труборез, если за ними ухаживать, они прослужат долгие годы, хотя время от времени вам придется вкладывать средства в новые отрезные круги.

Резка медной трубы с помощью отрезка трубы

Чтобы разрезать медную трубу с помощью отрезка трубы, выполните следующие действия:

1. Поскольку отрезки трубы настолько просты в использовании, чувствуешь, что тебе нужно, давай. После закрепления измерьте и отметьте точку отрезания

   Медная труба, зажатая в Workmate, готова к резке

2. Если вы знаете размер (диаметр) трубы, которую необходимо отрезать, выберите кусок трубы нужного размера. Если нет, используйте рулетку для измерения диаметра труб. В данном случае мы режем 15-миллиметровую медную трубу.

   Измерение диаметра медной трубы для выбора нужного отрезка трубы

3. Наденьте отрезок трубы на медную трубу, убедившись, что режущий диск находится точно в том месте, где вы хотите сделать разрез. Существует несколько различных конструкций срезов трубы, некоторые из них открыты спереди и просто защелкиваются на трубе, у некоторых есть небольшая дверца, которую нужно открывать и закрывать после того, как труба установлена ​​

   Срез трубы обрезан над трубой в месте разреза

4. На стороне среза вы должны увидеть стрелку направления. Это направление, в котором вам нужно повернуть его, чтобы правильно резать.
5. Если ваш кусок трубы новый, отрезной диск будет красивым и острым и, вероятно, прорежет трубу за 10-15 оборотов, в противном случае это может занять немного больше времени. Поворачивайте срез вокруг и вокруг, пока не почувствуете, что труба раскололась, так как в этот момент она должна разбиться на 2 секции

   Медная труба успешно разрезана с помощью среза трубы

6. Как и в случае с труборезом, у вас останется красивая гладкая и слегка скошенная кромка, готовая к установке.
