Принцип работы

Конструкция печи на отработанном масле заключается в наличии двух резервуаров, соединенных трубой-горелкой (рис.1). Один резервуар внизу, другой вверху. Нижний бак является первичной камерой сгорания, в которую собственно и помещается масло, где оно кипит, и выделяются газы, которые продолжают гореть в соединительной трубе.

Соединительная трубка должна быть снабжена отверстиями (рис. 2). Диаметр этих отверстий становится около 1 см. Через эти отверстия в трубу горелки поступает воздух, пары которого смешиваются и воспламеняются с новой силой. В верхнем баке пары масла догорают, а продукты сгорания выводятся через дымовую трубу.

В нижнем контейнере должно быть отверстие, через которое поступает воздух в камеру сгорания, а также через которое заливается масло. На этом отверстии должна быть заслонка, она регулирует интенсивность горения. Могут быть изготовлены разные модели печей. Довольно часто для отработки используют чертежи квадратной печи (рис. 3).

Также часто автоматизируют печи своими руками для отработки, например, добавляя в конструкцию воздушный компрессор для наддува и насос для подачи топлива.

Следует отметить, что схема рабочей печи может быть разной, например, из газового баллона, с водяным контуром, баки могут быть круглыми или квадратными.

Эта конструкция имеет много преимуществ. Среди основных можно отметить:

• Универсальность. Конструкция этой печи так устроена, что можно не только обогревать помещение, но и готовить пищу (рис. 5).
• Дешевизна производства печей и дешевизна топлива.Хотя отработанное масло не всегда есть в наличии в таких количествах.
• Надежность конструкции.
• Эффективность процесса нагрева.

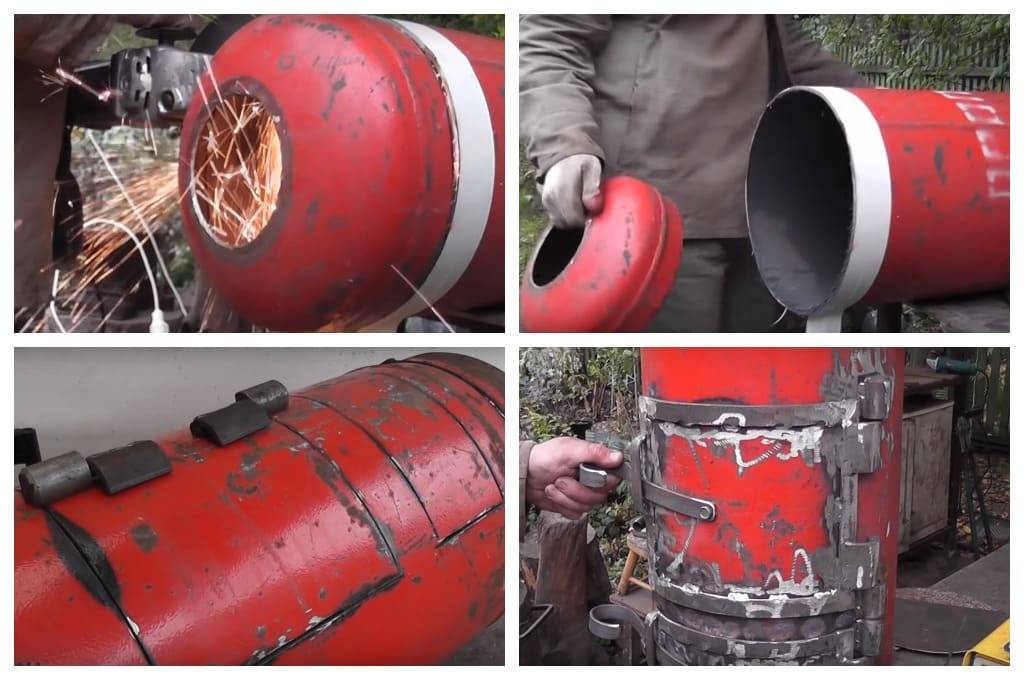

Изготовление рабочей печи из газового баллона

Газовый баллон идеально подходит для изготовления из него печи, то есть его форма, толщина. Такая конструкция особенно часто используется в бане. Для этого потребуются следующие материалы:

• Газовый баллон стандартного типа: 50 литров, его стенки должны быть около 1.Толщина 5 см, так как если стена толще, то прибор будет нагреваться дольше.
• Стальные листы. Это необходимо для изготовления емкости, из которой будет вытекать масло.
• Труба дымоходная оцинкованная.
• Трубки горелок.
• Стальные уголки для ножек.

Для изготовления печи на отработанном масле потребуются дрель, углошлифовальная машина, сварочный аппарат, а также набор слесарных инструментов, рулетка и уровень.

Чертеж печи для отработки из газового баллона очень важен при проектировании.Для начала газовый баллон должен быть пустым, его необходимо открыть, так как весь оставшийся газ точно остается. Также необходимо слить весь конденсат. Очистите бутылку водой несколько раз. Уборку следует проводить только на открытом воздухе и ни в коем случае не в помещении.

Далее нужно отрезать верхушку. Чтобы точно поставить отметки для среза, можно набрать в цилиндр воды и зарыть в землю до половины.Срез делается УШМ, то есть болгаркой, вместе с водой внутри. Затем через надрез начнет вытекать вода, стоит дождаться, пока стечет лишняя вода, после чего полностью срезается верхушка.

По чертежу печи на отработанном масле своими руками далее следует сделать отверстие для дымохода. Его размещают на корпусе цилиндра на расстоянии 10 см от верха. Диаметр этого отверстия должен быть таким же, как у дымохода. Горизонтальная труба (около 40 см) приваривается сварочным аппаратом к цилиндру, а уже к ней крепится вертикальная часть, которая должна достигать не менее 3. 5 м.

В корпусе над днищем необходимо вырезать отверстие для притока воздуха. Он имеет прямоугольную форму. А затем к нему приделывается дверца для регулировки интенсивности горения. В нижней части цилиндра установлена ​​емкость для отработки. Его можно сделать из трубы диаметром 17 см, высоту можно взять около 10 см. Нижняя часть этой трубы должна быть сварена герметичным швом.Крышку для емкости с маслом нужно вырезать из листа стали. В ней должно быть 2 отверстия: одно для патрубка горелки — 10 см, второе для подачи топлива и воздуха 4 см. В этой конструкции, как и на других чертежах и сборках печей на отработанном масле, для подачи топлива необходима заслонка отверстие подачи.

Трубка горелки должна быть высотой с газовый баллон. Один конец нужно приварить к нижней камере сгорания, а ко второму круглый кусок, вырезанный из листа стали. Диаметр этой части равен диаметру баллона.

Также на трубе сверлом нужно просверлить отверстия диаметром 1 см, их должно быть около 40, располагаются они рядами. Далее вся полученная конструкция помещается в баллон. Дымоходное отверстие должно располагаться над верхней круглой деталью. К полученной конструкции сверху приваривается крышка цилиндра, которая предварительно была срезана.

Также нужно приварить ножки из подготовленного уголка к цилиндру. Теперь можно заливать отработку в готовую конструкцию, сделанную своими руками, через дверцу поддувала.

Часто при изготовлении печей на отработанном масле применяют другой способ подачи масла. Например, через трубу горелки диаметром около 2 см пущен патрубок, в который под углом врезан еще один. Ко второму патрубку можно подключить емкость с маслом. Этот дизайн сделан вручную.

Печь с водяным контуром

Схема печи на отработанном масле с водяным контуром достаточно проста. В конструкции имеется насос, подающий топливо в камеру сгорания.Масло (отработанное) находится в отдельной емкости. При подаче масла в камеру оно начинает испаряться, а пары поднимаются в трубу горелки, где происходит интенсивное горение и, как следствие, нагревание воды в водяной рубашке. В таком рабочем устройстве капельная схема подачи топлива.

В верхней части находится емкость с водой, которая нагревается. Уже из этой емкости делается выход в контур отопления (вверху), а через второе отверстие (внизу) уже остывшая вода возвращается в такой самодельный котел.Трубы, которые входят в резервуар для воды, должны быть диаметром 4 см. Для такой системы сначала нужно собрать трубопровод и радиаторы.

Требования к установке и меры предосторожности

Знать, как сделать работающую печь, — это еще не все. Очень важно знать все правила техники безопасности и требования к установке, так как данная печь является пожароопасной. Главное правило при изготовлении – придерживаться схем и чертежей печи на отработанном масле, сделанных ранее. Также следует делать узел только из качественных, и, конечно же, термостойких материалов необходимой толщины.

Дымоход должен находиться только в вертикальном положении; при сборке допускается придерживаться уклона 300-400. Дымоход должен быть толщиной не менее 3 мм. Дымоход необходимо накрыть козырьком, который защитит его от атмосферных осадков. Установка такой печи своими руками подразумевает абсолютно ровную поверхность, это важно, так как уровень масла в нижнем баке должен быть ровным и не доходить до верхнего.

Перед установкой готовой конструкции нужно позаботиться о месте, где она будет стоять.Обязательно нужно сделать термостойкую защиту, то есть установить на стены асбестовые или стальные листы. Можно поставить агрегат на кирпичную кладку, залитую цементным раствором. Вокруг печи должно быть свободное пространство, около 50 см.

Техническое обслуживание работающей печи заключается в очистке дымохода от сажи и копоти и масляных емкостей.

Следует отметить несколько моментов, которые категорически нельзя выполнять:

• Не использовать во время работы легковоспламеняющиеся вещества, особенно в качестве топлива.Это может привести к пожару в агрегате и далее к взрыву. Катализаторами горения могут выступать только маслянистые вещества (мазут, керосин и др.).
• Запрещается оставлять печь на отработке в процессе горения без присмотра на длительное время.
• Нельзя использовать печь с неправильно сделанным дымоходом, а тем более вообще без него.
• Не гасите и не охлаждайте устройство водой. В случае крайней необходимости тушите печь только огнетушителем.При установке такого агрегата обязательно нужно обзавестись огнетушителями.
• Не используйте плиту с неисправностями, например, если она дымит, дымит и т.п. это небезопасно для здоровья человека.
• Воздухозаборник не должен быть закрыт; необходимо следить за тем, чтобы это не произошло случайно.
• Не используйте слишком загрязненное отработанное масло или если в него попала вода. Загрязненное топливо следует отфильтровать или отстоять и только после этого использовать.
• Аппарат нельзя устанавливать на сквозняке, под полками, на которых находятся какие-либо вещи, возле штор. Все это может стать причиной пожара.

В качестве топлива для работающей печи подходят трансформаторные, трансмиссионные, моторные и амортизирующие масла. Если агрегат заполняется порционно, доливать масло при сгорании запрещается. Заправка отработки происходит только после полного выгорания предыдущей порции и остывания агрегата.

Всегда приятно использовать отходы с пользой. А если это касается топлива и отопления, то это тоже очень выгодно. Ярким примером являются отопительные печи на отработанном масле.Они могут использовать любое масло, которое может гореть.

Трансмиссионная, дизельная, автоматная, кондитерская, овощная… Реально любая. С топливом для таких агрегатов проблем нет. Что нашли, то и засыпали. Причем печь для отработки своими руками изготавливается также из бросовых материалов: старого газового или кислородного баллона, отрезков труб разного диаметра или кусков металла.

2. Как работают самодельные печи

Если любое отработанное масло просто поджечь, то оно будет нещадно пахнуть и «пахнуть» еще активнее. Поэтому прямое сжигание не используется. Сначала летучие испаряются, затем сжигаются. Это основной принцип проектирования. Поэтому в некоторых вариантах топка имеет две камеры сгорания, соединенные трубкой, в которой сделаны отверстия.

Топливо нагревается и испаряется в нижней камере. Воспламеняющиеся пары поднимаются вверх. Проходя через трубу с отверстиями, они смешиваются с растворенным в воздухе кислородом. Уже в верхней части этой трубы смесь воспламеняется и догорает во второй камере.Причем сгорание паров происходит с выделением гораздо большего количества тепла и меньшего количества дыма. При правильной технологии дыма практически нет, как и копоти.

Второй способ разделения «тяжелого» топлива (масла любого происхождения) на «горючие» компоненты более эффективен, но и сложнее в реализации. Для эффективного испарения в нижней камере установлена ​​металлическая чаша. Он нагревается, попадающие на него капли отработки моментально превращаются в летучие горючие пары. При этом свечение получается (при правильном режиме) бело-голубым, как при горении плазмы. Отсюда и произошло еще одно название этой конструкции — с плазменной чашей.

Для достижения наилучшей эффективности сгорания топлива отработанное масло необходимо подавать в нижнюю камеру очень малыми порциями. В некоторых вариантах — каплями, иногда тонкой струйкой. Именно поэтому данная технология называется капельной подачей.

Это основные принципы «работы» самодельных отопительных агрегатов.Существует очень большое количество их комбинаций и вариаций. Некоторые из них описаны ниже.

Пример сжигания отработки в плазменной чаше вы можете посмотреть на видео ниже. Это шахтная печь Gecko, она имеет встроенный водонагреватель и может работать как отопительный котел.

5. Преимущества и недостатки

Основное и основное преимущество в том, что в нем используются отработанные топливо и масла, которые в противном случае подлежали утилизации. При соблюдении технологии сгорание происходит настолько полно, что вредных выбросов в атмосферу практически не происходит. Остальные плюсы не менее значимы:

Простая конструкция;
высокая эффективность;
низкая стоимость оборудования и топлива;
работает с любыми маслами органического, синтетического, растительного происхождения;
допускается содержание до 10 % загрязняющих веществ.
Есть и серьезные недостатки. А главное, что при несоблюдении технологии сгорание топлива происходит не полностью.А его пары попадают в помещение, а это очень опасно. Поэтому главное и основное требование: печи, работающие на отработанном масле, устанавливаются исключительно в помещениях с системой вентиляции.

Имеются и недостатки:

Для обеспечения хорошей тяги дымоход должен быть прямым и высоким — не менее 5 метров;
требует регулярной чистки чаши и дымохода – ежедневно;
проблема с розжигом: сначала нужно нагреть чашу, потом подавать топливо;
варианты ГВС возможны, но их самостоятельное оформление — сложная задача — нельзя сильно снижать температуру в зоне горения, иначе весь процесс развалится (как вариант установить водяную рубашку на дымоход, тут уж точно не будет мешать разложению топлива).
Из-за этих особенностей такие агрегаты редко используются для отопления жилых домов. Если их и ставят, то в отдельных комнатах и ​​в видоизмененном виде.

6. Область применения

В базовом варианте самодельная печь на отработанном масле нагревает воздух. Их еще называют тепловыми пушками, теплогенераторами или обогревателями. Для обогрева жилых помещений в таком виде его применяют редко: воздух пересушивается, выгорает кислород от раскаленных металлических стен. А вот для поддержания нормальной температуры в производственных или технических помещениях такие агрегаты очень эффективны: они быстро повышают температуру.Их можно увидеть на СТО, автомойках, в гаражах, производственных цехах, где нет горючих материалов, на складах, в теплицах и т. д.

Многие варианты можно модифицировать: они могут быть оснащены змеевиком для нагрева воды сделал водяную рубашку. Такое оборудование уже относится к категории водогрейного оборудования и может быть установлено в системе водяного отопления. Без автоматики работающая печь с водяным контуром требует постоянного контроля, а вот для дач, хозпостроек с животноводством и т.п.это отличный вариант.

7. Как сделать печь на отработанном масле

На сегодняшний день существует уже более десятка различных дизайнов. Они используют разные методы извлечения тепловой энергии и имеют разную структуру.

8. Печи для сжигания отходов из трубы

Духовку делать проще, если корпус уже готов. В качестве такового можно использовать газовый или кислородный баллон, толстостенную бочку или трубу.На схеме ниже показано, как сделать печь на отработанном масле из трубы.

Работа этого устройства основана на испарении в плазменной ванне. Он может производить до 15 кВт тепла (в среднем может отапливать 150 квадратных метров). Большая теплоотдача за счет каких-либо изменений (размера топки или увеличения подачи воздуха) невозможна: будет нарушен тепловой режим и вместо большего количества тепла будет получено большее количество дыма, а это небезопасно.

Порядок сборки следующий:

1.) Делаем дело.
а.) Берем толстостенную трубу диаметром 210 мм, толщина стенки 10 мм. Высота 780 мм.
б.) Вырежьте днище диаметром 219 мм из листовой стали толщиной не менее 5 мм и приварите его с одной стороны. Это дно.
в.) К днищу привариваются ножки (их можно сделать из болтов).
г) На расстоянии 70 мм от дна выполнено смотровое окно. Через него можно будет следить за горением и прогревать чашу на «старте».Габариты соответственно сделайте удобными для вас. Сама дверь делается из отрезка трубы путем приваривания тонкого буртика. Но все должно закрываться плотно, поэтому по периметру двери прокладывается асбестовый шнур. Можно использовать печное литье, тогда под него вырезаются размеры отверстия. Можно крепить болтами прямо к кузову (тут тоже потребуется асбестовый шнур).
С противоположной стороны корпуса, отступив 7-10 см от верха, приваривается патрубок для отвода дымовых газов.Его диаметр 108 мм, толщина стенки 4 мм.

2,) Делаем крышку.
а.) Из металла толщиной 5 мм вырезают круг диаметром 228 мм.
б.) По краю приваривается валик из полосы металла шириной 40 мм, толщина металла 3 мм.
д,) В центре крышки вырезается отверстие диаметром 89 мм, сбоку вырезается второе отверстие диаметром 18 мм. Меньшее отверстие служит еще одним смотровым окном; для него делается крышка, которая также используется как предохранительный клапан.

3.) Делаем патрубок для подачи воздуха и топлива.
а.) Берем отрезок трубы диаметром 89 мм, с толщиной стенки 3 мм, длиной 760 мм.
б.) Отступив от края 50 мм, по окружности сверлят 9 отверстий диаметром 5 мм.
в.) выше этих отверстий на 50 мм делаются еще два ряда отверстий диаметром 4,2 мм по 8 шт в каждом ряду.
г.) Поднявшись еще выше на 50 мм, сделайте четвертый ряд отверстий диаметром 3 мм. Их должно быть 9.
С этой же стороны по краю болгаркой нарезаются пропилы толщиной 1,6 мм и высотой 30 мм. По окружности трубы их нужно сделать 9 шт.
д.) С другого конца трубы, отступив 5-7 мм, вырежьте отверстие диаметром 10 мм.
г.) Вставьте трубку подачи топлива в вырезанное отверстие. Его диаметр 10 мм, толщина стенки 1 мм. Он заканчивается на том же уровне, что и труба подачи воздуха. Длина и угол изгиба зависят от того, где будет располагаться емкость с топливом.

4.) Готовая трубка подачи воздуха и топлива приваривается к крышке. Он выставлен так, что не доходит до дна корпуса на 120 мм.

5.) Делаем чашу для топлива
а.) Теперь из трубы диаметром 133 мм, с толщиной стенки 4 мм, отрезается кусок 30 мм.
б.) Вырежьте круг диаметром 219 мм из листовой стали толщиной 2 мм.
в.) Привариваем к отрезку трубы. В результате получается чаша, куда подается топливо.

6.) Сборка.
а.) Внутри корпуса на расстоянии 70 мм от дна установлена ​​чаша. За ним можно наблюдать (и поджигать) из нижнего смотрового люка.
б.) Установите крышку с устройством подачи топлива/воздуха.
в.) На дымоход устанавливается дымоход. Труба диаметром 114 мм, стенка 4 мм. Его высота составляет не менее 4 метров. Часть, оставшуюся в помещении, можно не изолировать; лучше утеплить его на улице. Дымоход — только вертикально вверх, наклонные участки исключены.

После установки масляного бака можно начинать испытания. Сначала в миску кладут немного бумаги, наливают легковоспламеняющуюся жидкость, все поджигают. После того, как бумага почти прогорела, открывается подача масла.

Не зря данный чертеж печи на отработанном масле дан с таким точным указанием материалов. Вам нужно использовать именно такие детали. В результате работы самодельной печки при расходе 1-1,5 литров топлива в час можно обогреть помещение до 150 «квадратов».

10. Чертеж печи из трубы или цилиндра в видеоформате

Печь на отработанном масле из баллона (кислородная или газовая) представлена ​​автором в видео. Конструкция аналогична описанной выше, но с оригинальными доработками (и немного проще)

11. Мини печь для отработки своими руками

Эта самодельная печка, при своих небольших размерах и весе (10 кг), с расходом топлива около 0.5 лир в час, производит 5-6 кВт тепла. Можно расплавить посильнее, но не нужно: может взорваться. Дизайн полюбился автолюбителям: гараж быстро прогревается даже в сильные морозы, экономно расходует масло и при этом компактен. Поэтому его можно назвать «гаражным».

Топливный бак этой небольшой пневматической пушки собран из нижней и верхней частей стандартного 50-литрового газового баллона. Получается очень надежная конструкция (сохраните хотя бы один круговой шов от цилиндра — там уплотнительное кольцо, что придаст большей прочности.Сделать бак можно из любой другой емкости схожих размеров: 200-400 мм в диаметре и около 350 мм в высоту.

Помимо топливного бака нужно сделать патрубок, в котором смешивается топливно-воздушная смесь. Толщина стенки здесь не менее 4 мм. Можно использовать трубу подходящего диаметра. Конусы свариваются из конструкционной стали толщиной не менее 4 мм.

Размеры топки на отработанном масле, указанные на чертеже, можно регулировать в большую или меньшую сторону, но только на 20 мм — не более.Особенно тщательно нужно проварить швы в местах воронок: здесь топливно-воздушная смесь задерживается надолго, отчего и температура немалая.

Длина трубы дымохода не более 3,5 метров. В противном случае из-за слишком хорошей тяги топливо будет затягиваться в трубу, что значительно увеличит расход и снизит теплоотдачу.

На рисунке справа показан вариант самодельной печи с подогревом воды. Вокруг верхней части зоны дожигания делают несколько витков стальной трубы, по которой пропускают воду.Чтобы температура газов не падала слишком сильно, змеевик закрывается кожухом из теплоотражающей стали. Холодная вода подается снизу, проходя по спирали, нагревается и поступает в систему.

12. Чудо-печь на отработке

Этот вариант очень популярен у дачников и в гаражах. Удобная небольшая печь, которая выполнена с круглыми или квадратными зонами горения. Дизайн настолько удачный, что есть даже промышленные варианты.Например, одна из компаний продает его под названием «Рица». На схеме указаны все необходимые размеры.

13. Видеоотчет о сборке этой печи поможет вам сориентироваться в порядке работы.

Печи, работающие на отработанном масле, изготавливаются не только кустарным способом, их выпускает и промышленность. Причем есть как импортные, так и российские. Но тип конструкции у них разный.

Европейские или американские горнодобывающие котлы относятся к категории печей на жидком топливе.В них используется принцип наддува: масло распыляется мелкими каплями, совмещенными с потоком воздуха. И уже воспламеняется топливно-воздушная смесь. В импортных заводских печах используется тот же принцип, только устанавливается специальная горелка, в которой топливо перед распылением подогревается.

Чтобы оценить разницу в технологии и структуре, посмотрите следующее видео. Аппарат совсем другой.

В печах российского производства в большинстве своем используется первый принцип — имеется горячая (плазменная) чаша, в которой жидкое топливо превращается в газообразное, смешивается с воздухом и сжигается. По этому принципу построены следующие агрегаты:

Gecko. Производство Владивосток. Изготавливают агрегаты мощностью 15, 30, 50 и 100 кВт/ч. Это водогрейные котлы, которые встраиваются в систему водяного отопления. Цены от 70 000 рублей за котел мощностью 15 кВт.
Тайфун. Их производит фирма «Беламос». Это теплогенераторы: они нагревают воздух. Есть два варианта — Тайфун ТМ 15 и ТГМ 300, выдают 20-30 кВт/ч (цена: 45 000 руб. и 65 000 руб. соответственно).
Елочка-Турбо, есть 15 кВт, есть 30 кВт. Эти установки нагревают воздух, но можно сделать водяную рубашку.
Печи «Тепламос» производительностью от 5 кВт/час до 50 кВт/час. Относятся к категории тепловых пушек (нагревают воздух). Работу начинают с электроподогрева плазменной камеры, при достижении нужной температуры начинается подача топлива и включается принудительная подача воздуха в зону горения. Цена данных установок от 30 000 рублей за единицу мощностью 5-15 кВт.

17. Чертежи и схемы

Многие модели печей работают на отработанном масле. А ниже несколько схем, которые могут натолкнуть вас на мысль, а печь своими руками будет эффективной, экономичной и безопасной.

20. У самого в гараже нет оооочень даже ничего.

Материал вышлем Вам по электронной почте

Для обогрева технических помещений, таких как гаражи, мастерские и хозяйственные блоки, можно изготовить печь своими руками.Чертежи, видео и дополнительная информация о процессе создания позволят лучше понять основные принципы построения такой конструкции.

Перед началом работы рекомендуется ознакомиться с плюсами и минусами печей, работающих на представленном виде жидкого топлива. Оценив положительные и отрицательные стороны, можно решить, стоит ли практиковать самостоятельное изготовление отопительной конструкции.

Конфигурация конструкций может быть самой разнообразной.

В первую очередь предлагается рассмотреть перечень основных преимуществ:

• приемлемый расход топлива;
• быстрое зажигание;
• относительно простое устройство;
• возможность создания водяного контура;
• достаточно компактный размер,
• удобство использования.

Полезная информация! При необходимости печь, работающую на отработанном масле, можно интегрировать в систему водяного отопления, разместив в определенных местах трубопроводы для теплоносителя.

Не стоит забывать и о недостатках, которые все-таки есть у таких печей. Во-первых, быстрое остывание конструкции. Нормальный подогрев обеспечивается только при сгорании топлива. Однако для подсобных помещений этот недостаток не существенен.

Еще одним недостатком является необходимость частой чистки дымохода и самой масляной камеры. Однако на самом деле все зависит от времени эксплуатации конструкции. В гаражах и мастерских печи топятся не постоянно.

Изготовить в домашних условиях можно не все виды печей для отработки своими руками. Чертежи, видео и технические данные для некоторых типов конструкций будут бесполезным приложением из-за их сложной конструкции. Самостоятельно сделать можно только обычные пиролизные горелки, которые собираются на основе готовых емкостей или с использованием металлических листов.

Что касается моделей с капельной подачей жидкого топлива, то вряд ли стоит пытаться сделать их самостоятельно.Такие конструкции отличаются экономичным расходом топлива, но сложны в изготовлении. Кроме того, они чувствительны к качеству используемого топлива.

Хотя во многих специализированных магазинах есть рабочая духовка, не все потребители готовы ее покупать. Многие из них пытаются найти более экономичное решение, состоящее в том, чтобы построить конструкцию своими силами.Собирается из недорогих элементов.

Ненужный газовый баллон можно взять за основу будущей конструкции. Его стенки достаточно толстые, поэтому прогорать они будут очень долго. Кроме того, такая емкость имеет подходящую форму. В качестве дополнительных материалов понадобятся металлические трубы, уголки и листы.

Внутреннее пространство должно быть разделено на две камеры сгорания.Один будет внизу, а другой вверху. С нижней стороны сваркой крепятся ножки из металлических уголков. Таким же образом к крышке верхней камеры крепится перегородка. Он должен располагаться ближе к дымоходу.

Из стального листа вырезаются два круга. Первый будет выступать в роли съемной крышки для нижней камеры. Второй круг создаст дно верхнего отсека. В заготовках в центре делаются отверстия, соответствующие диаметру дымохода.

В соединительной трубе просверлено 48 отверстий, из них восемь по окружности, шесть по высоте. Их диаметр должен быть 9 мм. Это необходимо для форсажной камеры, в которой горящие пары будут насыщаться кислородом. На завершающем этапе к конструкции подключается дымоход.

На готовых чертежах печи на отработанном масле можно найти конкретные размеры некоторых деталей. Если они не указаны, то необходимо произвести замеры самостоятельно.

Выше мы говорили о конструкции готовой емкости в виде газового баллона. Однако многие хотят знать, как сделать работающую печь из обычных металлических листов непосредственно с водяным контуром. Толщина стали должна быть 4 мм для стенок и 6 мм для крышек и дна.

Заготовки вырезаются из отдельных листов по чертежам.Их вырезают болгаркой, после чего приваривают друг к другу по периметру. После изготовления швы в обязательном порядке проверяются на герметичность. В крышке нижнего отсека сделано отверстие 6х6 мм для заливки топлива.

В соединительной трубе сверлятся отверстия, как и в случае конструкции газового баллона. К верхней крышке крепится дымоход.

Чтобы обезопасить себя при использовании самодельной печи, а также продлить срок службы конструкции, необходимо придерживаться некоторых правил:

• запрещается заполнять нижний отсек жидким топливом более чем на 66 процентов;
• для воспламенения необходимо сначала поджечь бумажный лист, а затем опустить его в нижний бак;
• требуемый режим работы задается регулировкой специальной заслонки;
• при эксплуатации не допускается использование других видов жидкого топлива, конструкция предназначена исключительно для испытаний;
• нельзя оставлять на длительное время разогретую печь без присмотра;
• следует избегать крепления конструкции к стенам здания и использования высоких опор;
• запрещается ставить печь непосредственно под полки или другие предметы, которые могут упасть;
• легковоспламеняющиеся вещества не должны храниться в непосредственной близости от отопительного прибора;
• помещение, в котором будет использоваться печь, должно иметь хорошую вентиляцию;
• вода не должна попадать в масло, иначе оно будет пениться и медленно выливаться;
• соприкасающиеся поверхности помещения должны быть выполнены из негорючих материалов;
• допускается чистка внутренних частей конструкции любым удобным способом;
• после розжига доливать топливо не нужно, заправленная часть отработки должна полностью сгореть.

Среди вариантов автономного отопления помещений наиболее интересен буржуйка особого типа, работающая на отработанном масле. Сделать это самостоятельно несложно, так как конструкция относительно проста, а необходимые для работы инструменты и материалы легко доступны. При эксплуатации агрегата особых проблем также обычно не возникает. Главное преимущество – это, конечно же, экономия, ведь что может быть дешевле отработанного масла?

Принцип работы такой печки

В таких печах процесс горения происходит дважды, то есть необходимо будет оборудовать две камеры сгорания.Отработанное масло медленно сгорает в первой камере, при этом образуются легковоспламеняющиеся пары. Они попадают во вторую камеру, где смешиваются с воздухом. Эта газогорючая смесь сгорает во второй камере и выделяет значительное количество тепла, нагреваясь до очень высоких температур.

В самодельной печи на отработанном масле процессы горения происходят при достаточно высоких температурах. Агрегат считается вполне безопасным, но ставить его на сквозняке не рекомендуется.

Чтобы самодельная печь на отработанном масле работала правильно, необходимо обеспечить подачу воздуха как в первую, так и во вторую камеру.Там, где горит отработка, нужна регулирующая заслонка, так как количество поступающего сюда воздуха должно быть умеренным. Для подачи воздуха во вторую камеру обычно в трубе, соединяющей две секции, делают ряд отверстий диаметром около 10 мм.

Автономное отопление может быть обеспечено путем сборки котла-утилизатора. Подробную инструкцию по установке вы найдете в нашем следующем материале: .

Виды самодельных конструкций

По типу конструкции печи для отработки можно разделить на три вида:

• самодельные агрегаты из листового металла или газового баллона;
• конструкции с наддувом;
• модели с капельным питанием.

Первый вариант – очень простое устройство, которое мастера, имеющие навыки работы со сварочным аппаратом, изготавливают самостоятельно. Для этого используют достаточно толстый листовой металл, металлические трубы и т. д. Использование газового баллона позволяет значительно сократить время работы. Уже использованный баллон вполне может содержать остатки газа. При отрезании верхней части существует опасность небольшого взрыва. Чтобы этого не произошло, рекомендуется закачать в цилиндр воду и только после этого приступать к демонтажу.

Для духовки с нагнетателем потребуется дополнительно установить вентилятор. Это делается таким образом, чтобы основной поток воздуха приходился на вторую камеру. Это обеспечивает качественное сгорание топлива, а также способствует равномерному и быстрому распределению выделяемого тепла по помещению.

В зависимости от конструкции печь на отработанном масле может использовать обычную конвекцию, воздушный теплообменник или водяной нагрев в котле.

Самостоятельно сделать капельную подачу топлива довольно сложно.Обычно таким элементом оснащаются промышленные модели. Это позволяет значительно сэкономить расход отработанного масла. Промышленные установки эффективны, компактны, безопасны и относительно недороги. Однако существуют и самодельные модели, сочетающие в себе и капельную систему подачи масла, и наддув.

Вам также может быть полезна статья об особенностях обустройства отопления при добыче полезных ископаемых:.

Изготовление печи из газового баллона

Изготовление печи из листового металла не сложно.Для этого провариваются две камеры сгорания, к днищу крепятся ножки. Затем они соединяются трубой с отверстиями, на верхнюю камеру сгорания монтируется вертикальный дымоход и т. д. Однако все эти операции требуют довольно длительных сварочных работ. Для их уменьшения народные умельцы с успехом применяют газовые баллоны. Эти контейнеры имеют достаточно толстые стенки, чтобы обеспечить как пожаробезопасность конструкции, так и ее долгий срок службы.

Независимо от того, используется ли для изготовления печи цилиндр или листовой металл, при создании конструкции следует соблюдать ряд правил. Их нужно учитывать, выясняя, как сделать печь на отработанном масле.

1. Подача воздуха в первую камеру сгорания должна быть регулируемой. Для этого подойдет обычная заслонка, которую можно приоткрыть, чтобы осталась щель произвольных размеров.
2. Камера, в которую подается отработанное масло на сжигание, всегда делается разборной, чтобы ее можно было легко чистить.
3. Дымоход должен быть строго вертикальным, горизонтальные или наклонные участки не допускаются.
4. Для обеспечения хорошей тяги дымоход должен иметь длину не менее четырех метров.

Существуют разные варианты использования цилиндра при изготовлении печи для испытаний. Самый простой выглядит так:

1. От баллона нужно отрезать верхнюю и нижнюю части.
2. Из полученных половинок изготавливается разборная камера сгорания для масла.
3. Металлические ножки приварены к днищу.
4. В верхней части первой камеры делается отверстие, в которое вставляется отрезок трубы с регулировочной пластиной. Через это отверстие будет подаваться регулируемый поток воздуха, а также топливо.
5. В центре также делается отверстие, к которому приваривается кусок трубы, соединяющий обе камеры сгорания.
6. В этой трубе сделан ряд отверстий для воздуха.
7. Вторичная камера сгорания изготовлена ​​из средней части цилиндра и листового металла, который также приварен к патрубку.
8. На последнем этапе изготавливается и устанавливается дымоход.

Для того чтобы легко придать печке правильное положение на неровной поверхности, рекомендуется сделать регулируемые по высоте ножки.

Это самый простой способ использования газового баллона для создания такого обогревателя. На следующей схеме показана более сложная гаражная печь для отработки. В нем используется газовый баллон, с системой наддува и капельной подачи топлива.

Это вариант изготовления достаточно сложной топки для отработки из газового баллона, в котором учтена возможность организации наддува, установлена ​​капельная система подачи топлива.

Для обогрева небольших помещений можно построить печь-буржуйку, которая прослужит не один год:.

Хотя устройство не отличается сложностью, но все же рекомендуется придерживаться ряда правил при его использовании:

1. Чтобы масло не выливалось из камеры сгорания, не заполняйте бак более чем на две трети .
2. Если горячая обработка после розжига «кипит», необходимо уменьшить подачу воздуха с помощью регулирующей заслонки.
3. Для поддержания достаточной тяги маслобак и дымоход необходимо еженедельно очищать от загрязнений.
4. Для удаления сажи необходимо постучать по верхней части конструкции.

Рабочие печи пользуются заслуженной популярностью у автовладельцев, а также на СТО, в небольших автосервисах и т. д. С их помощью можно успешно отапливать небольшие и средние помещения.

Плита из газового баллона своими руками: фото и инструкция

С наступлением холодов вопрос утепления становится актуальным. Это особенно важно для комнат, которые вы посещаете время от времени.Сюда относятся гаражи, мастерские и подсобные помещения, где стационарную систему устанавливать было бы нецелесообразно. В некоторых случаях это совершенно невозможно, но если без отопления не обойтись, можно сделать печь из газового баллона своими руками.

Рекомендуется использовать один из двух вариантов, первый предполагает создание системы на электричестве, а второй на твердом топливе. К числу последних можно отнести буржуйку, создать которую под силу даже неопытному домашнему мастеру.Основным элементом этой конструкции будет выступать корпус, в нем необходимо будет сделать два отверстия, через которые внутрь будет закладываться топливо. Система должна иметь поддувало и дымоход. Последний элемент часто подключается к отсеку для сбора золы. Для облегчения очистки духовку придется оборудовать в этом месте еще одной дверцей.

Совет дымохода

Если делать печь из газового баллона своими руками, то дымоход не следует прокладывать по короткому пути, при этом большая часть тепла будет испаряться наружу. Такой подход нельзя назвать рациональным, поэтому специалисты советуют оборудовать трубу ломаной формы. Так вы сможете повысить КПД обогревателя. В качестве топлива можно использовать уголь, дрова, старую одежду и даже бытовой мусор. Буржуйка также привлекает мастеров своей простотой, а также универсальностью, ведь с ее помощью можно не только отапливать помещения, но и готовить пищу.

Подготовка к работе

Если вы собираетесь делать печь из газового баллона своими руками, то предварительно необходимо подготовить бак к работе.Эту процедуру следует выполнять обязательно, иначе газ может взорваться из-за искры, возникающей в процессе резки. Мастер должен открутить вентиль и дать остаткам газа выйти. После этого емкость следует перевернуть и слить конденсат. Его запах нельзя назвать приятным, поэтому стоит собрать остатки в сосуд.

Цилиндр устанавливается вертикально и заполняется водой, это позволит удалить оставшийся внутри газ, после того, как емкость перевернута на бок, что позволит жидкости стечь, теперь можно начинать резать баллон. Перед началом работы важно определить, как будет располагаться буржуйка: горизонтально или вертикально.

Первый вариант печи

Печь из газового баллона своими руками на дровах можно сделать на основе горизонтальной конструкции. Изначально необходимо будет отрезать верхнюю часть цилиндра, а затем установить решетку. Ее следует сделать из арматуры, располагая элементы змейкой. Монтаж колосника сопровождается сваркой, после чего можно заняться фасадом топки.На стальном листе нужно наметить окружность, диаметр которой будет равен внешнему контуру цилиндра. Затем вырезается деталь, и внутри круга намечаются два прямоугольных отверстия. Первый необходим для подачи топлива, а второй будет выполнять роль нагнетателя.

Основная сцена

Если вы будете делать печь из газового баллона своими руками, то можете рассмотреть фото в статье. С помощью болгарки или стамески нужно будет вырезать намеченные отверстия, о которых шла речь выше.К готовому покрытию следует укрепить, приварив шторки и установив на них дверцы. Последние следует уплотнить асбестоцементным шнуром. На этом можно считать, что передняя часть печи готова, можно приступать к работе над задней. Этот этап предусматривает обустройство дымохода, для чего нужно сделать отверстие размером, равным диаметру трубы. В него устанавливается дымоход нужной формы, который следует сделать из толстостенной трубы.

Изготовление вертикальной печи

Если вы делаете печь из газового баллона своими руками, вам пригодится пошаговая инструкция.Если вам необходимо выполнить вертикальную конструкцию, вы можете воспользоваться одним из двух способов. Первые предусматривают внушительный объем работ, они связаны с нарезкой, однако этап монтажа будет сопровождаться меньшими сложностями. Если вы решили выбрать именно такой способ, то с помощью болгарки нужно избавить бак сверху. Второй способ сэкономит время, электроды и силы, но удобным его назвать нельзя. При этом верх должен быть на месте.

Какой бы метод вы ни выбрали, в передней части вам нужно будет вырезать большое отверстие для сжигания. Ниже расположено меньшее отверстие для очистки и продувки. При изготовлении печи из газового баллона своими руками для длительного горения используется та же технология. Отверстия могут иметь произвольные размеры. На следующем этапе подготавливаются решетки к монтажным работам, в первом случае эти элементы опускаются через верх, а вот вторая технология не дает возможности установить решетку таким образом, вводить их нужно будет снизу , что крайне неудобно.

Герметичность и установка дымохода

Если вы делаете печь своими руками с газовым баллоном, то на следующем этапе необходимо установить шторки, а затем приварить их к отверстиям.Двери проклеены асбестоцементным шнуром, который будет гарантировать отличную герметичность. Не забудьте, что для дымохода еще нужно сделать отверстия. Через отверстие, которое находится в верхней крышке, будут отводиться выхлопные газы и поступать кислород. Его размеры должны соответствовать диаметру трубы. Можно предусмотреть боковой дымоотвод. В этом случае нужно работать со стороны корпуса. Специалисты в некоторых случаях советуют экипировать колено, но можно сделать вывод и совсем прямо.Если цилиндр потерял верхнюю часть, то сверху можно установить дымоход.

Печь производственная

Печь своими руками из газового баллона на отработке сделать несложно. Его конструкция не сложная. Можно использовать листовой металл, для этого нужно сделать две камеры сгорания, к одной из которых крепятся ножки. Два отсека соединяются трубой с отверстиями, а установка этого элемента осуществляется на верхнюю камеру. Все эти работы предусматривают использование сварочного аппарата и наличие определенных навыков у мастера.Если вы хотите обойтись меньшим временем, вы можете использовать газовый баллон. Он имеет толстые стены и обеспечит пожаробезопасность. Подачу воздуха в одну из камер необходимо сделать регулируемой; для этого устанавливается заслонка, которую при необходимости можно открыть. Камера, куда будет подаваться отработанное масло, должна получиться разборной, чтобы можно было ее почистить. Дымоход располагается вертикально, наклонных и горизонтальных участков быть не должно. Для хорошей тяги дымоход нужно выбирать так, чтобы его длина составляла четыре метра и более.

Технология работы

При изготовлении печки из газового баллона в конце прогона необходимо отрезать от бака нижнюю и верхнюю части, полученные половинки составят основу разборной камеры сгорания. Нижняя часть должна быть оснащена металлическими ножками, а в верхней части делается отверстие, в которое устанавливается труба с регулировочной пластиной. В центральной части должно быть отверстие, к которому приваривается труба, соединяющая два отсека. В соединительном элементе необходимо сделать отверстия для воздуха.Средняя часть бака пойдет на изготовление камеры дожигания, которая крепится к патрубку. Завершающим этапом станет изготовление и установка дымохода, что может быть проблематично из-за внушительной длины компонента.

Советы по изготовлению и эксплуатации печи

Если вы собираетесь делать печь из газового баллона своими руками, размеры следует выбирать самостоятельно, эти параметры не так важны по той причине, что конструкцию можно легко скорректировано. В гаражах и мастерских, а также подсобных помещениях в редких случаях бывают идеально ровные полы. Чтобы правильно установить печь и обеспечить ее пожарную безопасность, необходимо сделать ножки регулируемыми по высоте.

Если вы заметили, что масло выплескивается из камеры сгорания, необходимо остановить устройство, дождаться полного остывания поверхностей и слить топливо. Его должно быть не более 2/3 в отсеке. Если отработка закипает, необходимо уменьшить подачу воздуха с помощью регулировочной заслонки.Для достаточно интенсивной тяги необходима периодическая чистка бака и дымохода. Избавиться от нагара верхнюю часть изделия можно будет простукиванием.

Заключение

Изготовление и эксплуатация такого отопительного прибора очень дешевы. Это связано еще и с тем, что отработанное масло можно легко купить или взять практически бесплатно на СТО. Если вы автолюбитель, то для масла у вас может быть специальная тара, в которую вы будете собирать добытую в теплое время года отработку.

критерии, виды и методы, реализация

Ночевать в палатке — это здорово. Но когда на улице холодно, требуется особая подготовка, особенно если в походе принимают участие дети. Сегодня мы узнаем, какими способами можно обогреть палатку в холодное время года. Начнем с самого простого и закончим самым технологичным и затратным.

Одежда и спальный мешок

Важную роль в вопросе обогрева играет одежда туриста, его и матрас.Если все эти атрибуты подобраны правильно и качественно выполнены, то их будет достаточно, чтобы с комфортом переночевать в осеннем лесу. Однако с приходом настоящих холодов такого тепла будет недостаточно. Детям его тоже будет мало, и на это есть две причины. Во-первых, дети мерзнут. А во-вторых, они любят ворочаться и раскрываться во сне. Поэтому важно обогревать всю палатку.

Кстати, если вы ночуете и в принципе, и в любом другом случае, постарайтесь сделать так, чтобы части вашего тела максимально соприкасались друг с другом. Хотя бы вытащите руки из рукавов. Здесь работает принцип рукавиц, которые, как известно, согревают (или правильнее сказать, сохраняют тепло тела) намного эффективнее, чем перчатки. Чтобы спальный мешок был теплее до того, как наступят лютые морозы, нужна простая бутылка с горячей водой, которую нужно взять с собой в сумке. Получите своего рода грелку.

Свечи

Второй самый простой способ — обогреть палатку свечами. Подойдет осенью, когда нужно его слегка подогреть, а зимой свечей будет мало.Живой огонь в палатке очень опасен, поэтому его можно использовать только в двух случаях. Первый — когда вы бодрствуете и можете следить за горением свечи и ее вертикальным положением. Обычно свечи используют любители зимней рыбалки, которые ставят палатку вовсе не для сна, а для защиты от ветра и осадков. Ну а второй случай, когда свеча находится в безопасной горелке. Конструкцию такой горелки придумали туристы. Нужно просто взять металлическую оболочку от старого термоса и поставить в нее свечу. Такая горелка имеет ряд преимуществ. Во-первых, если термос упадет, свеча останется в нем и не причинит вреда. Во-вторых, свеча нагревает термос, а значит, поверхность теплообмена увеличивается в несколько раз.

камни

Обогрев палатки камнем/камнями – старинный метод, отличающийся простотой и надежностью. Он подходит для более суровых холодов, чем два предыдущих. Но здесь, как и во всем, есть нюансы.

Если просто взять нагретый камень и внести в палатку, будет жарко, но ненадолго. Буквально через час камень остынет и снова придут холода. Первый способ увеличить время остывания камня — поместить его в кастрюлю и закрыть крышкой. Такая нехитрая манипуляция обеспечит прогрев палатки на три часа, но для комфортного сна этого мало. Необходимо замедлить теплоотдачу камня, чтобы он оставался горячим не менее 6-8 часов.Для этого используется простая алюминиевая фольга. Он негорючий, легкий и очень компактный. Если завернуть камень в несколько слоев фольги, он будет остывать гораздо медленнее и не будет создавать духоты в первые часы остывания. Тепло будет удерживаться за счет воздушной прослойки между слоями. Если вы чувствуете, что палатка стала холодной, просто снимите один слой фольги.

Раскаленный камень может прожечь дно палатки, поэтому его кладут в кастрюлю или сковороду. Хорошо, если камень застрянет в гнезде емкости и не нагревает ее дно.В противном случае под кастрюлю следует подложить деревянную дощечку. Еще один важный нюанс: не стоит слишком сильно нагревать камень в огне. Из-за резкого перепада температуры на поверхности и внутри он может треснуть.

Канистра с горячей водой тоже работает как камень. Только теплообмен происходит намного быстрее.

Обогрев грунта

Теперь узнаем, как обогреть палатку в походе в сильные морозы. Старый и надежный способ – поставить палатку на месте костра. Здесь есть два варианта.Первое требует больше времени и сил. Для начала в том месте, где в дальнейшем будет устанавливаться палатка, нужно снять дерн. Копать следует на глубину 20 сантиметров. Затем в этой яме разжигают огромный костер с широкими поленьями. Основная цель на этом этапе – просушить и прогреть землю, а также добыть крупные угли. Когда угли готовы, их равномерно распределяют по яме и засыпают 7-10-сантиметровым слоем земли. Важно, чтобы земля была сухой. Если такового нет, нужно использовать второй способ ниже.На землю укладывают сухую траву или лапник, а сверху ставят тент. Палатка прогревается всю ночь.

Второй вариант менее энергоемкий. В этом случае нет необходимости копать яму. Все, что нужно сделать, это разжечь большой костер, а когда он прогорит, аккуратно убрать угли в сторону. На горячую от костра землю укладывают лапник и ставят шатер.

Обогрев палатки трубой

Перейдем к более изощренным и технологичным способам.Чтобы воплотить эту идею в жизнь, нужно взять с собой в поход 5-6 метров дюралюминиевой трубы. Его можно разделить на метровые длины для удобства транспортировки. Еще лучше взять отрезки разного диаметра и сложить их друг в друга. Но не забывайте про уплотнение в местах стыков, иначе все тепло будет уходить в воздух. Вес такого комплекта будет совсем не значительным.

Итак, для начала разжигаем костер в нескольких метрах от входа в палатку. Трубу кладут на костер таким образом, чтобы один конец уходил в палатку, а другой выступал за пределы пламени, чтобы в нее не попадал дым.Конец трубы, которая заходит в палатку, должен быть на 1,5 метра выше второго конца. Эта конструкция работает очень просто: холодный воздух, поступающий в трубу, нагревается и поднимается вверх, попадая в палатку. Чем круче уклон трубы, тем больше воздуха будет циркулировать. И чем ближе костер к палатке, тем жарче будет этот воздух.

Чтобы обеспечить себе эффективное отопление, можно пойти дальше и сделать две ямы, как на рисунке ниже. Первый нужен для защиты палатки от огня, а второй – для обеспечения хорошей циркуляции воздуха.Если в палатке слишком жарко, можно просто закрыть дымоход.

Нагрев палатки вышеуказанными способами требует энергии и времени. В условиях, когда каждый день переезжаешь на новое место и сильно устаешь, это довольно неудобно. Также неудобно, если в походной группе есть дети. Поэтому многие предпочитают использовать современные технологии. О них мы поговорим ниже.

Обогреватель газовый

Нагреватель с рабочей жидкостью по металлу

Такой походный нагреватель может быть как приставкой к газовому примусу, так и самостоятельным устройством. Первый вариант требует особого ухода, ведь его горячая поверхность, как правило, ничем не защищена. Поэтому оставлять такой обогреватель на ночь не рекомендуется.

Самостоятельные конструкции более приемлемы для ночного обогрева палатки. Они более устойчивы на поверхности и имеют защиту опасной зоны от предметов извне.Такие обогреватели могут иметь одну или две независимые горелки. Благодаря параболическому рефлектору (рефлектору) рабочую жидкость можно направить в нужном направлении. В продаже очень много таких утеплителей, как зарубежного, так и отечественного производства. Преимуществами устройства являются простота конструкции, дешевизна, безопасность. Минусы – низкая отдача, недостаточная эффективность.

Нагреватель с керамическим рабочим телом

Переносной нагреватель этого типа имеет более сильный теплоотвод, а значит, более экономичен.Процесс горения происходит на поверхности керамической пластины, по форме напоминающей пчелиные соты. Тепло отводится намного эффективнее, чем при открытом пламени. До 50% энергии сгорания преобразуется в тепловое излучение. Преимущества керамических горелок – экономичность, компактность, неприхотливость, при работе выделяется мало угарного газа, направленное действие. К сожалению, отечественные обогреватели проигрывают импортным по всем фронтам.

Бензиновый обогреватель для палаток

Бензиновые обогреватели работают по тому же принципу, что и газовые обогреватели.Главные преимущества таких изделий – доступность и возможность работы в любую погоду. Газовая горелка для обогрева палатки при температуре -5 градусов и ниже начинает барахлить. Однако наряду со всеми достоинствами бензиновые обогреватели имеют и существенные недостатки. Главный из них – опасность. При неправильном использовании воздушный шар может нанести большой вред. Да и само топливо — бензин — требует бережной транспортировки.

Меры предосторожности при работе с газовыми и бензиновыми обогревателями

При использовании данных изделий в палатке особое внимание следует обращать на следующие правила безопасности:

1. В палатке должна быть хотя бы небольшая вентиляция для удаления продуктов горения.

2. Утеплитель для палатки должен находиться на расстоянии не менее полуметра от стены.

4. Кровать желательно располагать на высоте до 25 см от пола. Угарный газ тяжелее воздуха, поэтому скапливается внизу.

5. Для использования в палатке подходят только специальные баллоны, которые оснащены защитной автоматикой. Блокирует подачу газа, если горелка гаснет или перегревается.Также баллон должен иметь сертификат, разрешающий его использование в жилых помещениях.

6. Подогреватель должен быть установлен на негорючей опоре площадью, превышающей площадь горелки не менее чем на 30 %.

Ну а самый эффективный способ обогреть палатку — поставить в ней буржуйку. Этот метод используется в армейских палатках. Конечно, он имеет более скромные габариты, чем армейский, но суть та же. Такой способ обогрева не подходит для небольшой палатки.С печкой придется повозиться, но результат будет более чем достойный. Таких продуктов на рынке немного, но они все же есть. А некоторые даже приспосабливаются к газу и бензину. Печь, как правило, комплектуется разборным дымоходом. Он изготовлен из легкого металла и не имеет большого веса. Преимущества печки – дает много тепла, имеет простую, но надежную конструкцию колпака, стоит недорого, не требует заправки.

Вывод

Сегодня мы разобрались как обогреть палатку в походе.Есть много способов сделать походную жизнь комфортнее и безопаснее, от использования простых свечей до полноценных печей. Какой из этого разнообразия выбрать, зависит от времени года, места отдыха, состава группы и личных особенностей каждого человека. Кто-то зимой носит футболку и спит в одном спальнике, а кому-то и летом не помешает.

Думаю, вам не раз приходилось мерзнуть ночью в палатке. Природа непредсказуема и, наверное, любой турист оказывался в ситуации, когда невозможно заснуть от холода или проснуться среди ночи, весь дрожа в спальном мешке.Я собрал 15 советов, которые помогут вам согреться в палатке.

Утепление мхом и лапником

Если есть опасения, что предстоящая ночь будет особенно холодной, то есть смысл утеплить дно палатки. Перед тем как разложить на подготовленном участке сухой (!) мох или лапник. Желательно утеплить места, где будет располагаться туловище.

Изоляция

Очень важно изолировать себя от холода и влаги, исходящих от земли.В холодную погоду используйте более толстый коврик или надувной коврик. На ковер можно дополнительно расстелить дополнительную одежду, чтобы лучше утеплить пол.

Теплый спальный мешок

Встряхните спальный мешок

Независимо от того, какой наполнитель у вашего спального мешка, после распаковки он будет в сжатом состоянии. Хорошо встряхните его, взбивая, как подушку, резкими движениями. Это позволит растечь и равномерно распределить наполнитель внутри спального мешка.

Подкладка из флиса

На крайний случай вы можете приобрести флисовый вкладыш для своего спального мешка. Это флисовый мешок, который вставляется в спальный мешок для дополнительной изоляции.

Разминка перед сном

Разогрейте тело перед сном. Простые упражнения помогут вам разогнать кровь и разогреть тело. Сделайте несколько прыжков и отжиманий возле палатки, только будьте осторожны, чтобы не начать потеть, иначе ночью точно замерзнете. Если вы заберетесь в спальный мешок, когда вам холодно, скорее всего, вы не сможете согреться.

Заправка кузова

Если ночь будет холодной, не забудьте перекусить перед сном.Желудок выделяет тепло во время работы. Желательно съесть что-нибудь горячее. Отдавайте предпочтение жирной пище, такая пища дольше переваривается. От сладостей и кофеина, наоборот, лучше отказаться, они стимулируют сужение сосудов. Ложась спать голодным, вы рискуете замерзнуть.

Водный баланс

В организме должно быть достаточно воды, чтобы согреться. Пейте воду за час-два до сна. Но не переусердствуйте, иначе вам придется часто бегать ночью в туалет. Если природа зовет посреди ночи, нужно вставать и идти. Сопротивляясь, вы будете еще холоднее. Выпивание большого количества воды перед сном может послужить естественным сигналом для пробуждения.

Ткань

Смените как можно больше одежды. То, в чем вы были одеты весь день, вероятно, будет немного влажным и вызовет сонливость. Если у вас нет возможности переодеться, попробуйте согреть и высушить одежду у огня. Отличным решением станет комплект термобелья, оно не только согревает, но и отводит влагу от кожи.

Не надевайте сразу всю имеющуюся одежду, рискуете потом всю ночь потеть и замерзнуть. Сначала лучше одеться полегче, а дополнительные вещи подготовить и отложить в сторону. Если вам станет холодно, вы сможете быстро их надеть.

Наденьте шляпу

Обычно мы теряем большую часть тепла в палатке через голову. Поэтому всегда берите с собой головной убор в поход. Отлично защищает от холода во время ночевки.

Теплые носки

Если у вас мерзнут ноги, носите с собой специальные флисовые или шерстяные носки. Незаменимая вещь в походе! Носите их только для сна перед тем, как забраться в спальный мешок.

Ноги в рюкзаке

Находясь в спальном мешке, можно дополнительно утеплить нижние конечности, положив их в пустой рюкзак. Спать в таком положении может быть не очень комфортно, зато ваши ноги получат дополнительный слой теплоизоляции.

Грелка в спальном мешке

Для поддержания температуры в спальном мешке многие используют каталитические или химические одноразовые грелки.

Как вариант, можно нагреть воду в котле, налить в бутылку и завернуть в футболку. Вы должны положить это устройство в свой спальный мешок. Вряд ли вода будет греть всю ночь, но на пару часов теплого сна точно хватит. Когда бутылка полностью остынет, ее лучше всего вынуть из спальника. В холодном состоянии не бутылка вас согреет, а вы ее согреете.

Не суй нос в мешок

Рот и нос должны находиться вне спального мешка.Тепло, исходящее от дыхания, обманчиво! Дыша внутри спального мешка, вы сделаете одежду и сам мешок влажными. Хорошо сконструированный спальник-кокон позволит застегнуть молнию так, что снаружи останутся только нос и рот 😉

Лежи крепче

Прогреться в палатке в компании проще, чем в одиночку. Прижаться друг к другу, чтобы не замерзнуть холодной ночью.

Есть спальные мешки, которые застегиваются на молнию, образуя один двойной мешок.Таким образом можно поднять температуру на 7-10°. Этот вариант подойдет паре, которая любит спать, прижавшись друг к другу. Если вы будете двигаться в разные стороны, то между вами образуется воздушное пространство и будет еще холоднее.

Я даже не рассматриваю варианты обогрева воздуха в палатке открытым огнем или раскаленными кирпичами, как это делают некоторые. Такие методы для меня неприемлемы.

Надеюсь, ты помнишь, что делать, если в палатке холодно. Может у вас есть, что добавить? Жду в комментариях!

Предлагаю вам посмотреть забавный мультик, в котором на полном серьезе описан очень интересный способ обогрева воздуха в палатке:

Вам потребуется

• — бензиновая или газовая лампа,
• — переносная печь
• — алюминиевая труба,
• — свеча,
• — полиэтиленовая пленка.

Инструкция

Использование бензиновых и газовых ламп. Они очень эффективны, но быстро выгорают. При их использовании необходимо соблюдать осторожность. Лучше всего приобрести подвесные светильники, защищенные стеклянной колбой. Такие устройства также помогут осветить палатку . Свет будет тусклым, но большего в походе и не требуется.

Положить в палатку переносную печь или буржуйку разборную. Этот вариант лучше всего подходит для больших палаток и шатров, благо таких утеплителей достаточно.Зато теплоотвод будет хороший, и палатка быстро прогреется.

При отсутствии специальных устройств использовать простые способы обогрева палатки. Найдите, согрейте их на огне и положите в котел. Давая, камни согреют палатку в течение двух-трех часов. Можно поставить обычную свечу. Воздух он, конечно, сильно не нагреет, но на пару градусов температура поднимется. При использовании свечей будьте особенно осторожны, иначе может возникнуть . Свечу лучше поставить в стеклянную банку.

Возьмите из алюминия, повесьте одним концом над огнем, а другой положите в палатку . Огонь следует ниже уровня, на котором находится палатка. Нагретый воздух по трубе будет поступать в палатку.

Видео по теме

note

Если вы путешествуете в холодное время года, обязательно возьмите с собой непромокаемый коврик и качественный спальный мешок. Иначе можно замерзнуть даже в отапливаемой палатке и простудиться.

Полезный совет

Чтобы палатка оставалась теплой, на нее можно накинуть целлофан или полиэтилен, по бокам присыпать снегом или листвой.Старайтесь не ставить палатку в сильно ветреных местах – по возможности ищите укромный уголок, где можно спрятаться от ветра.

Источники:

• Обогрев палатки зимой

Настоящим туристам походу непогода не помеха. Но все же хочется, чтобы в палатке было тепло, особенно в холодное время года. Самый эффективный способ обогреть палатку – с помощью специальных устройств. К ним относятся переносные разборные буржуйки, а также специальные бензиновые и газовые обогреватели.

Инструкция

Использовать буржуйки для обогрева больших армейских палаток. В отношении бензиновых отопителей особенно соблюдайте меры пожарной безопасности. В частности, помните, что эти приборы при работе потребляют много кислорода, а потому необходимо обеспечить подачу свежего воздуха, иначе будет трудно дышать.

Если по какой-то причине у вас не оказалось под рукой отопительных приборов, то можно использовать проверенное народное средство для обогрева – очень горячие камни, сложенные в котелке или другой емкости.

Однако для лучшего сохранения тепла его необходимо изолировать. Нагладный — трехместная автоматическая утепленная палатка для зимней рыбалки типа «зонтик». В нем используются трубчатые рамы с механизмом складывания, обеспечивающим его раскрытие, как у зонта, всего за 15 секунд. Тент, пол и юбка палатки выполнены из водонепроницаемой ткани Оксфорд, внутренний слой палатки — Taffet 190.

Дополнительным элементом утепления, конечно же, является спальный мешок — не пренебрегайте им.В спальнях используются два вида утеплителя – натуральный и синтетический. К натуральным относится утиный или гусиный пух. Эти спальные мешки очень легкие и отлично сохраняют тепло, что очень важно в сильные морозы. В спальниках с синтетическими наполнителями используются кваллофил, термолайт и поляргард. Эти материалы не чувствительны к влаге, быстро сохнут при намокании, но по теплоизоляционным свойствам значительно уступают натуральным утеплителям.

Сегодня в специализированных магазинах можно найти разнообразные переносные обогреватели для палаток.Большинство людей отдают предпочтение максимально безопасным газовым обогревателям с одноразовым газовым баллоном, пьезорозжигом и термокерамическим излучателем. Такие утеплители отличаются высокой экономичностью, расходуя всего 100 граммов смеси в час. Мощность нагревателя свыше 1 кВт и вес до полутора килограмм.

Видео по теме

Источники:

• как утеплить палатку зимой

Туристы, альпинисты, любители зимней рыбалки стремятся получить отдых с максимальным комфортом. Обогреватель может обеспечить нужные условия.Газовые обогреватели сейчас пользуются наибольшей популярностью потому, что, помимо всего прочего, они весят гораздо меньше, чем печи старого образца.

Что выбрать?

Кто их производит

отечественный производитель

Похожие видео

Собираетесь ночевать в палатке в лесу или в горах? Тогда вам нужен хороший спальный мешок. Он займет определенное место в вашем рюкзаке, но согреет вас. А лучше всего приобрести для палатки специальный утеплитель.С ним вы создадите в палаточном пространстве комфортные условия для длительного ночлега и не менее длительного дневного пребывания. Промышленность выпускает множество переносных обогревателей, поэтому проблем с их приобретением не возникнет.

В этом обзоре мы рассмотрим:

• Основные виды тентовых утеплителей;
• Особенности некоторых отопительных приборов;
• Критерии выбора оборудования.

Ознакомившись с представленным материалом, вы сможете выбрать и приобрести отличное оборудование для обогрева палаток.

Типы утеплителей для палаток

Переносные обогреватели делятся на три основные категории:

Спиртовые обогреватели можно сделать самостоятельно, например, из жестяных банок, но это не самый безопасный способ согреться.

Жидкостные модели работают на спирте или очищенном бензине. Спиртовые свечи – это маленькие свечи, которые горят ярким пламенем и дарят тепло. Недостатком такой свечи является наличие непокрытого пламени — по сути, мы имеем простейшую горелку, наподобие тех, что встречаются в химических, биологических и медицинских лабораториях.Поэтому для обогрева палатки, в которой будут спать люди, такая горелка не годится — слишком высока вероятность возгорания.

Бензиновый обогреватель для походной палатки, доступный во многих специализированных магазинах, представляет собой комбинацию обогревателя и древней керосиновой лампы. Этот симбиоз двух устройств позволил создать миниатюрные устройства, дающие хорошие результаты – они быстро создают комфортную атмосферу в палатках практически любых размеров, наполняя их пространство живительным теплом.

Что не так с бензиновыми моделями?

• Некачественный бензин приводит к нестабильной работе;
• Жидкое топливо может случайно пролиться, создав дополнительные проблемы;
• Даже самый чистый бензин издает не очень приятный запах.

Тем не менее, бензиновые печи остаются достаточно популярными туристическими аксессуарами.

Появление компактных газовых баллонов привело к бурному развитию всевозможных обогревателей, применявшихся не только для обогрева палаточных объемов, но и для приготовления пищи . Что мы можем найти в специализированных магазинах для туристов?

На газовом инфракрасном обогревателе можно легко не только разогреть пищу, но и приготовить ее.

• Обогреватели газовые керамические для палаток, работающие на инфракрасном принципе действия;
• Отопительные приборы с классическими металлическими радиаторами;
• Нагреватели со встроенными и подключаемыми газовыми баллонами.

Керамические радиаторы обеспечивают мощный тепловой поток (за счет поглощения инфракрасного излучения окружающими предметами), требуя минимального расхода газа на обогрев палатки. Сначала эти нагреватели работают на полную мощность, а затем интенсивность горения можно снять. Примерно так же работают компактные печи с металлическими излучателями (они менее хрупкие, но и менее эффективные). И те, и другие устройства выполнены в напольном варианте или представляют собой насадки для баллончиков.

Также есть разделение по типу газовых баллонов — есть обогреватели для палатки со встроенными баллонами и с подключаемыми (через цангу или гибкий шланг с переходником).

Все вышеперечисленные устройства в той или иной степени создают продукты сгорания газообразного или жидкого топлива. Значит палатки должны вентилироваться . Что касается каталитических моделей, то они нагреваются за счет экзотермической химической реакции разложения топлива в присутствии катализатора. Газовые каталитические устройства не компактны и больше подходят для обогрева больших походных палаток, а вот бензиновый каталитический обогреватель для палатки может поместиться даже в кармане — он ориентирован на небольшие объемы палатки.

Обычные печи и горелки, в которых нет излучающих элементов, для отопления не годятся — они ориентированы на приготовление пищи. Кроме того, на некоторых моделях с керамическим полом можно готовить пищу.

Какой обогреватель для палатки лучше?

Такие устройства отлично подходят для обогрева палаток. Они мобильны, и их мощности более чем достаточно.

Утеплитель для палатки можно купить в любом магазине, торгующем товарами для туризма. Если в вашем населенном пункте нет нормальных точек продаж, воспользуйтесь помощью интернет-магазинов – в сети много интернет-магазинов, в которых можно найти все, что угодно, от обуви до многокомнатных кемпинговых палаток.И как правильно выбрать газовый обогреватель для палатки?

Выбирая любые товары, в первую очередь необходимо ответить на вопрос — в каких условиях они будут эксплуатироваться и что от них требуется ? Если перед вами стоит задача обогреть небольшую однокомнатную палатку, смело выбирайте уличный газовый обогреватель или модель с креплением на баллон. Первые мощнее и безопаснее, но вторые отличаются мобильностью — их эксплуатация требует осторожности. Зато выигрывают в компактности, что очень важно в дальних автономных поездках.

Здесь суть выбора сводится к следующему – если вы путешествуете на автомобиле, смело выбирайте напольную модель. А вот для продвинутых и заядлых туристов, неделями бродящих по лесам и горам, подойдут более компактные образцы.

Напольные бензиновые и спиртовые модели рекомендуем рыбакам и тем, кто живет в кемпинге, где всегда есть доступ к горючему. Но при длительных автономных мероприятиях их эксплуатация приведет к необходимости возить с собой солидные запасы бензина.Если не хотите возиться с газом, рекомендуем использовать каталитический обогреватель палатки. Почему он хороший?

• Многочасовая работа на 100 граммах бензина;
• Компактные размеры — такой нагреватель чем-то похож на маленькую фляжку;
• Отсутствие пламени — работа осуществляется за счет каталитического окисления топлива.

Залив в устройство 50 грамм очищенного бензина, вы сможете обеспечить себе уютные и теплые ночи вдали от цивилизации. А вот для просторных походных палаток такого утеплителя будет мало; здесь понадобятся напольные переносные модели.

Здравствуйте, уважаемые читатели сайта. Тема обогрева палатки зимой чрезвычайно актуальна для любителей порыбачить со льда – как говорится, рыба есть рыба, а комфорт и удовольствие от процесса никто не отменял. Когда мороз крепчает, а ветер рвет так, что теплая одежда не спасает, решаются многие рыбаки .

Первая же рыбалка с палаткой подскажет, как обогреть палатку для зимней рыбалки? Как утеплить, какие отопительные приборы лучше использовать? Данная статья призвана раскрыть тему отопления и ответить на эти вопросы.

Постановка задачи обогрева палатки для рыбалки зимой

Выбор устройства для отопления — двухуровневая задача:

1. Определяемся с размером отапливаемой палатки — она ​​будет одноместной или для команды рыбаков (поскольку палатки часто делаются квадратными, то стандартом являются 4 человека). Требуемая мощность каменки задается множеством возможных вариантов горелок, изразцов и других приспособлений.
2. Выбор узла для обогрева зимней палатки — этап наиболее ответственный, так как связан с финансовыми затратами и надеждой рыбака на счастливое, безопасное и, главное, длительное использование отопительного прибора.

Лично у меня есть опыт эксплуатации палаток для зимней рыбалки обоих размеров, поэтому кратко расскажу о каждом виде палатки и возможных обогревательных устройствах.

Обогрев одноместной палатки для зимней рыбалки

Начал с самораскладывающейся палатки за 500 р (традиционная покупка на китайском рынке), представлено на фото:

Сразу поясню: хотя формально эта палатка и двухместная, но места для рыбалки в ней достаточно только одному человеку. Палатка модифицирована трехметровой молнией, позволяющей расстегнуть и отогнуть нижний сегмент для доступа к отверстиям.Как правило, использовались две лунки и в пресноводных водоемах, и в море, для и камбалы. Хватает такой палатки на один-три сезона. Перепробовал много вариантов обогрева в этой палатке и пришел к одному, но все в порядке.

Отопление палатки печами и горелками на газовых баллончиках

В Приморье и прилегающих районах (вплоть до Вологодской области) как тараканы расселились китайские переносные газовые баллончики со сжиженным газом. Цены на аэрозольные баллончики растут, но палка не перегибает палку — популярность жестяных банок не спадает.

Газовые баллончики и горелки для обогрева палатки зимой
