Сендвичные дымоходы: как сделать и собрать дымоход своими руками

Содержание

как сделать и собрать дымоход своими руками

Утепленный изнутри двухконтурный дымоход – это принципиально новая концепция. Причем по пожаробезопасности современный дымоход из сэндвич-трубы не уступает кирпичному аналогу, а вот в плане стойкости к конденсату даже превышает эти свойства. Если вы хотите приобрести или сделать своими руками по-настоящему качественное изделие такого типа, тогда наша статья станет для вас настоящей находкой!

Сэндвич-труба отличается от обычной тем, что состоит из внутренней и наружной стальной частей, между которыми находится теплоизолирующий материал. Т.е. есть внешние оболочки, и есть начинка. Давайте теперь перечислим основные плюсы такой конструкции:

  • отличная стабильная тяга;
  • практически отсутствует конденсат;
  • поддержание длительного нагрева внутренней части трубы, а наружной оболочки – в относительно терпимой температуре;
  • простота сборки и установки.

И многое другое, что становится заметным уже в процессе эксплуатации.

Поверьте, свою популярность такая конструкция набирает неспроста!

Для начала давайте разберемся, что именно представляет собой современный сэндвич-дымоход:

Теперь давайте поговорим о законах физики.  Современные стальные трубы по типу сэндвича рассчитаны на то, что нержавеющая сталь способна выдержать 600 градусов Цельсия без изменения структуры металла. Но такая труба в течение уже только четырех-пяти часов хорошей топки способна произвести  передачу тепла на ограждающие конструкции.

Кроме того, достаточно много сегодня сэндвич-дымоходов продают с параметром «до 400 градусов Цельсия», и уже выше этого порога нержавеющая сталь быстро теряет свои свойства: горит, прогорает и воспламеняет утепление. Причем, чем сам слой теплоизоляции толще, тем это происходит быстрее.

Но все это вовсе не значит, что стоит отказаться от сэндвич-дымохода! В сравнении, одноконтурная стальная труба излучает самое жесткое тепло и способна нагреть горючие конструкции до их возгорания даже на расстоянии 40 сантиметров.

Тогда в чем выход? Делать все изначально качественно! И вот такой, казалось бы, самодельный дымоход на практике нередко оказывается более надежным и безопасным, чем его магазинные аналоги.

Вот замечательный видео мастер-класс, который наглядно показывает, что сделать исправный и надежный дымоход из сэндвич-трубы абсолютно реально самостоятельно, из обычных материалов, которые продаются в любом строительном супермаркете:

Иногда конструкция дымохода предполагает наличие сложных переходов и частей, например, если помещение необычной геометрии или же установка прямой вертикальной трубы пожаронебезопасна:

Устройство такого дымохода относительно простое:

  • Внутренняя труба призвана пропускать через себя дым, образующий агрессивную среду. Вот почему для обустройства такого дымохода разрешено применять только сталь определенных марок: AISI 304, 321, 316 или 409.
  • А вот труба большего размера (по-другому называемая наружным кожухом) должна выдерживать осадки и другие атмосферные явления. Она защищает утеплитель и обеспечивает ему герметичное сухое состояние. Изготавливают ее из оцинкованной, нержавеющей стали или меди. К слову труба, из нержавеющей стали нередко тонирована кварцевым порошком в цвет по каталогу RAL.

Если вы впервые изготавливаете такую сложную конструкцию, как дымоход, старайтесь избегать вообще колен и углов – их не приветствуют даже профессионалы.

Как приобрести качественные сэндвич-модули?

У вас действительно может получится надежная и качественная сэндвич-труба для дымохода (своими руками же руками изготовленная и установленная самостоятельно). Ведь и на производстве работают обычные живые люди. Вопрос лишь в том, насколько аккуратно и правильно вы все это сделаете.

Что касается выбора материала изготовления такого дымохода, здесь все просто: оцинковка не любит постоянные изменения температурного режима и герметична в таких экстремальных условиях недолго. А поэтому внешний контур трубы сэндвич делайте только из нержавейки, для которой даже небольшой конденсат на внутренней стенке будет не особо опасен.

А теперь – самый важный момент. Модули для самостоятельной сборки сэндвич-дымохода крайне важно изначально закупить качественными:

  • Используемый металл 430/430, 430/оц или 430/ra для бань и 316/304, 316/оц или 316/ral для котлов. Дополнительно внутренняя труба из 310 стали, жаростойкая.
  • По всем правилам, такие модули должны быть изготовлены при помощи лазерной резки, либо холодным или плазменным методом. Сварка модулей дымохода производилась 400 серии внахлест или 300 серии встык. Однозначно не должны быть заметны следы какой-либо ручной работы! Подделок на строительном рынке много, и даже в такой ответственной сфере.
  • Торцевое соединение должно быть встык или внахлест, шов может быть только на внешнем контуре, причем с цветным покрытием. Такие торцевые соединения должны быть выполнены сплошной сваркой на роликовом аппарате. Соединение труб происходит через расширители.
  • К приобретаемым модульным элементам от надежного производителя всегда идут все необходимые элементы крепления.
  • Изоляционный слой должен быть рассчитан на то, чтобы стыковаться максимально плотно – это одно из самых важных правил пожаробезопасности.
  • Качественная упаковка должна полностью защищать продукцию от повреждений и вмятин.

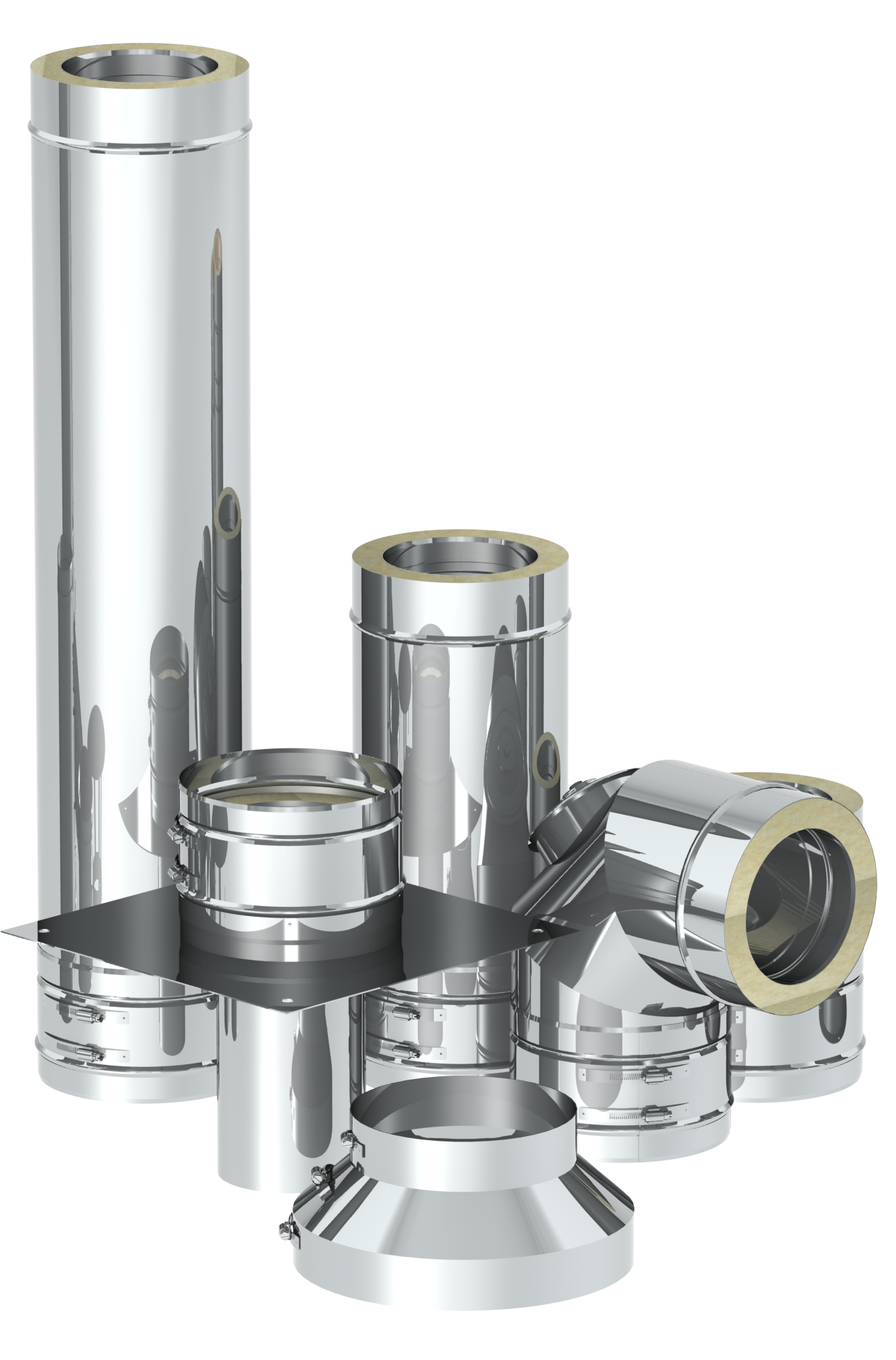

Всего вам понадобятся для сборки все эти детали:

И, наконец, обратите внимание на этикетку: здесь должна содержаться полная информация о продукте. Речь идет о марке стали, толщине металла, сертификате и рассчитанных температурных нагрузках. Ведь даже самые современные дымоходы из самых лучших материалов тоже не защищены от того, чтобы забиваться сажей и иметь потенциально слабые места.

Дело в том, что сажа сама по себе – субстанция очень въедливая, и она способна зацепиться за любой стык или даже царапину внутри дымохода. Уже после этого она распространяется и по остальной поверхности трубы. И наиболее частая причина поломки сэндвич-трубы и ее возгорание как раз в том, что приобретенные сэндвич-модули были не рассчитаны на определенные нагрузки.

Задайте себе такие важные вопросы прямо сейчас:

  1. Рассчитана ли ваша печь или камин на полное сгорание топлива в топке? От этого зависит накопление сажи в дымоходе.
  2. Какая температура будет отходящих газов?
    Какую марку стали дымохода вам необходимо приобрести, из чего она сделана и какой гарантийный срок? На, что конкретно распространяется гарантия дымохода ?
  3. На какую температуру рассчитана изоляция сэндвича?
  4. Какими дровами разрешено и рекомендуется топить такую печь, готова ли она к высоким нагрузкам и разного качества топлива?

И при покупке лучше перестрахуйтесь, переплатите, но позаботьтесь о своей жизни.

Как изготовить дополнительные детали?

Впрочем, не только дополнительные, но и сами трубы вы также можете сделать в домашних условиях. Важно только соблюдать несколько правил.

Все швы на самодельном сэндвич-дымоходе должны быть сварными. Производите сварку стык в стык, и ни в коем случае не внахлест, чтобы обеспечить максимальную герметичность изделий и правильные геометрические формы.

Особое внимание уделите стыку теплоизоляции по длинной стороне: необходимо делать нахлест, подрезая на половину толщины около 10 см для точной геометрии. Можно, конечно, набивать вручную все это палкой, но тогда итоговое качество у вас может быть непредсказуемым. Посмотрите, как должны выглядеть такие швы:

Второй момент: внешний контур такой трубы должен иметь свой постоянный диаметр и ни в коем случае не сужаться-расширяться на концах даже на 1 см. Это важно также для того, чтобы верхняя труба в итоге потом не въехала в нижнюю. Для чего дополнительного еще зафиксируйте их обеих при сборке саморезами.

И, наконец, продумывая конструкцию сэндвич-дымохода учитывайте, она должна быть вертикальной, а уступы крайне нежелательны. Только в крайнем случае допускается отклонение дымовых каналов на угол 45 градусов от вертикали. И при этом вокруг таких труб обязательно нужно сооружать теплоизоляционную шахту – из пенобетонных блоков кирпича и минеральной ваты.

Что нужно использовать в качестве теплоизоляции?

В общей сложности вы можете использовать для самостоятельной сборки сэндвич-трубы вот такие теплоизоляционные материалы:

Утепляет современную сэндвич-трубу вермикулитом, базальтовой или керамической ватой:

  1. Вермикулит – это измельченный материал природного происхождения, который дополнительно немного обжигают в печах. В результате он легкий по массе и объемный. Рабочая температура вермикулита – от минус 250 градусов до 1150 градусов. Сэндвич-дымоходы, утепленные вермикулитом, самые легкие и у них хорошие показатели по теплоизоляции.
  2. Базальтовая вата изготавливается из базальта (что легко понять из названия) или хотя бы близких к нему по свойствам других материалов горных пород (но обязательно базальтовой группы). В такую вату не добавляет никаких синтетических и минеральных веществ. В итоге такой утеплитель для сэндвич-трубы разрешено использовать при температуре только до 600 градусов Цельсия. И такая сэндвич-труба получается немного тяжелее той, в которой применяется вермикулит, зато более доступна при этом по цене.
  3. И, наконец, утепляются современный сэндвич-дымоход керамической ватой. Таковую изготавливают из оксидов алюминия, кремния и циркония. Волокна обладают особой температурной, химической и деформационной стойкостью. Вот почему такая труба немного дороже будет, чем утепленная базальтовой ватой или вермикулитом, т. к. она выдерживает температуру до 1260 градусов.

Опытные печники советуют брать в теплоизоляции для сэндвич-трубы использовать базальтовую вату известной фирмы Rockwool, номиналом 4000 на 1000 на 50.

Теплоизоляционный материал, какой бы вы не выбрали, должен оказаться в трубе толщиной не менее 5 сантиметров. Именно такая толщина обеспечит достаточную пожаробезопасность, и защитит также дымоход от замерзания и образования конденсата в морозы ранней весной.

На этом этапе развеем один очень опасный миф касательно современных дымоходов по типу сэндвича. Проблема состоит в том, что несмотря на то, что, хотя сэндвич-дымоход состоит из двух нержавеющих труб, а между ними проложен теплоизолятор, именно этот теплоизолятор все равно проводит тепло (хотя и не так интенсивно, чем это делает воздух или же другой материал).

Что интересно, в России большинство людей полагает, что такой слой изоляции был придуман каким-то гением ради пожарной безопасности, но на самом деле (и европейцы об этом знают), этот слой изоляции предназначен как раз для тепла, чтобы металлическая труба отдавала его дольше и грела помещение на втором этаже. А пожаробезопасность – это только лишь приятный бонус, и слишком полагаться на нее не стоит.

Как правильно состыковать элементы дымохода?

Состыковать такие элементы дымохода несложно – достаточно вставить одну трубу в другую. Глубина стыка будет 5-6 сантиметров, и ни в коем случае не больше и не меньше, ведь металл при нагревании имеет свойство сильно расширяться.

Если допустить подобную ошибку с монтажом, достаточно скоро дымоходные трубы начнут «играть», а основные элементы рискуют быть разъединенными. И крайне важно правильно начать сборку:

Если вы собираете сэндвич самостоятельно, всегда оставляйте верхнюю трубу в нижнюю – и никогда наоборот. Ведь здесь важно защитить теплоизоляционный материал от влаги атмосферных осадков и конденсата, т.е. собирать такой дымоход «по конденсату» куда более важнее, чем «по дыму». А сам конденсат почти не будет проникать благодаря герметичности всей сборки.

Поясним этот момент подробнее – все-таки по дыму или по конденсату? Ведь во всемирной сети на этот счет бесчисленное количество споров. Если вы впервые сталкиваетесь с этими понятиями, тогда представьте, что именно происходит тогда, когда труба от нижнего колена входит в трубу верхнего – получается, что дым поднимается беспрепятственно вверх и не проникает в помещение:

По «по конденсату» собирают дымоход, когда верхняя сэндвич-труба вставляется в нижнюю. Тогда для дыма создается некая преграда, но подобное устройство препятствует образованию конденсата. Но в сэндвич-трубах благодаря их утеплению проблема с конденсатом почти вообще не возникает, а потому его небольшого количества опасаться не стоит.

Мы говорили о классической, стандартной конструкции современного сэндвич-дымохода. Но еще одна замечательная новинка строительного рынка – это так называемый трехслойный сэндвич. В него входит керамическая труба, теплоизолятор толщиной 60 мм и наружная оболочка – уже стальная труба.

И вся эта конструкция помещается прямо под каменную оболочку кожуха! Такие дымоходы подходят абсолютно для всех типов печей и отопительных котлов. Поэтому, наш совет: раз уж вы решились сооружать модный сэндвич-дымоход своими руками, сделайте его на славу!

Как собрать современный керамический сэндвич-дымоход?

Кроме стальных и металлических сэндвич-дымоходов, о которых мы только что говорили, свою популярность набирают керамические. Внутри такого дымохода – термостойкая керамика, которая покрыта изнутри в заводских условиях высокопрочной глазурью. И вставляется такая труба в шахту из керамзитных или пенобетонных блоков:

Понятно, что уже по определению сэндвич-труба должна быть самой безопасной, ведь она решает самое главную проблему – не дает дымоходу перегреваться и вызвать пожары. Суть в том, что промежуточной внутренний теплоизолирующий материал попросту не пропускает жар. С другой стороны, по неофициальной статистике 80% всех пожаров в частных домах происходит как раз при наличии сэндвич-трубы.

Парадокс? Вовсе нет. Все дело в том, что в устройстве и монтаже такого дымохода есть много тонкостей и нюансов, не говоря уже о том, что к самой дымоходной трубе выдвигается ряд требований и их важно учитывать.

Монтаж такой трубы быстрый и под силу любому человеку, а фундамент под такой дымоход ставить не нужно, и потому на всю работу у вас уйдет не больше пары часов. Важно только внимательно изучить технологию и не допускать опасных ошибок. Чтобы вы могли правильно установить такой дымоход в своем доме или бане, мы подготовили для вас пошаговый мастер-класс:

Организация прохода сэндвич-трубы через потолок

А теперь давайте подробно разберем, как правильно выводить самодельную сэндвич-трубу ерез перекрытие. Так, стандартный промышленный потолочный проходной узел дымохода (иначе называемый ППУ) имеет вид конструкции, которая состоит из двух коробов: внутреннего и наружного, изготовленных из особо термостойкого материала.

В качестве материала для внутреннего короба чаще всего используется минерит. Он укладывается между двумя такими коробами в специально организованную воздушную прослойку – именно она обеспечивает нужную пожаробезопасность. Как утверждают сами производители, заполнять такое пространство теплоизолятором вовсе не нужно, хотя и этот метод вовсе не повредит.

К слову, довольно часто сегодня дымоход выводят через потолок и вовсе без ППУ. Тогда края проделанного отверстия заделывает огнестойким термоизолятором, на него набивают металлические полосы, а на сам сэндвич надевают защитную пластину из негорючего материала. Естественно, речь идет о металле. В этой пластине вырезают отверстие под нужный размер и по краям просверливают дырки под крепеж.

Далее трубу пропускает в отверстие и фиксируют при помощи негорючих направляющих. Самая сложная здесь задача – это так закрепить трубу, чтобы она не отклонялась в сторону и не была к горючим материалам ближе, чем на расстоянии 36 см.

Вот пошаговый мастер-класс, как сделать проход для дымохода и что для того нужно:

Важно, чтобы при этом толщина металлического короба превышала толщину перекрытия минимум на 7 сантиметрах. А теперь – шаг за шагом:

  • Шаг 1. Вырежьте отверстие в перекрытии размерами минимально 70 на 70 см.
  • Шаг 2. Если необходимо, усильте балки перекрытия и уберите ненужные из них.
  • Шаг 3. Зашейте вырезанный проем несгораемым материалом (лучше супервулом) и подложите лист базальтового картона.
  • Шаг 4. Из оцинкованного профиля изготовьте несущий каркас. Его размеры легко вычислить, исходя из размеров потолочно-проходного узла.
  • Шаг 5. Теперь закройте проем листом минерита или супервула, и оставьте в нем отверстие для прохода внутренней части.
  • Шаг 6. Установите узел сэндвич-трубу, утеплите нижнюю часть негорючим утеплителем. Этот ход также позволит избежать промерзания и образования конденсата.

Вот таким изготавливавается металлический узел для сэндвич-трубы:

Проведение сэндвич-трубы через стены дома

Вот как правильно должен быть организован проход такого дымохода через стены:

Вырезать такое отверстие в стене вы сможете самостоятельно:

Утеплить место такого перехода нужно специальным теплоизолятором, который выдерживает высокие температуры:

Вывод сэндвич-трубы через крышу

Для вывода такого дымохода вам понадобятся специальные кровельные элементы:

Подробно на самой установке мы не останавливаемся, т. к. на нашем сайте есть проиллюстрированные статьи по этой технологии и фактически никакой разницы нет, выводите ли вы через крышу самодельный сэндвич-дымоход или приобретенный у производителя.

Главное – соблюдайте все правила пожаробезопасности при изготовлении такого дымохода, какими бы лишними и нелогичными они не казались.

Установка сэндвич дымохода | Строительный портал

Если вы являетесь владельцем частного дома или дачи, то наверняка знаете, что неотъемлемым этапом строительства любого сооружения, отапливаемого с помощью камина или печи, является обустройство дымохода. Основное предназначение данного функционального элемента – выведение из топки продуктов сгорания, представляющих опасность для здоровья, а также обеспечение надежной тяги, необходимой для поддержания процессов горения, при этом уровень тяги определяется диаметром дымохода и высотой дымового канала. Среди сторонников самостоятельного выполнения всей домашней работы без привлечения специалистов наибольшей популярностью пользуются дымоходы конструкции «сэндвич», что объясняется их функциональностью, практичностью, высокими эстетическими характеристиками и другими, не менее значимыми преимуществами. Однако распространенность сэндвич дымоходов среди мастеров-обывателей в большей степени связана с безопасностью и легкостью их монтажа, конечно, при условии приобретения только сертифицированных и качественных материалов. Несмотря на то, что монтаж сэндвич дымоходов предполагает соединение элементов конструкции и вспомогательных деталей в правильной последовательности, в процессе их сборки необходимо соблюдать ряд определенных нюансов, пренебрежение которыми может существенно снизить эксплуатационные характеристики конструкции. Учитывая актуальность данной проблемы, в настоящей статье мы рассмотрим технологию монтажа сэндвич дымохода своими руками, а также основные виды и особенности данного конструктивного элемента.

Содержание

  1. Устройство сэндвич-дымоходов: конструктивные особенности
  2. Основные составляющие системы сэндвич-дымохода
  3. Преимущества и недостатки сэндвич-дымоходов
  4. Основные разновидности сэндвич-дымоходов: краткая характеристика
  5. Наиболее актуальные способы соединения сэндвич-труб для дымоходов: краткая характеристика
  6. Что необходимо соблюдать в процессе монтажа дымохода из сэндвич-труб?
  7. Как установить сэндвич-дымоход: пошаговое руководство



Устройство сэндвич-дымоходов: конструктивные особенности

Сэндвич-дымоход представляет собой металлическую или керамическую конструкцию, состоящую из нескольких сегментов, каждый из которых характеризуется длиной в один метр и вставляется в другой в процессе монтажа. Упрощенно, конструкция сэндвич-дымохода представлена внутренней и наружной трубой, между которыми расположен слой теплоизолятора, чаще всего базальтового волокна или минеральной ваты, характеризующихся высокими теплоизоляционными свойствами, устойчивостью к открытому пламени и невосприимчивостью к воздействию ряда химических веществ. Благодаря подобному трехслойному строению, данная конструкция и получила название «сэндвич». В большинстве случаев для изготовления внутреннего контура трубы используется нержавеющая сталь, характеризующаяся повышенными антикоррозионными свойствами, а для наружного, в целях экономии средств, менее прочный оцинкованный металл.

Важно! Выбирая материал для изготовления внутреннего контура трубы сэндвич-дымохода, необходимо руководствоваться его способностью переносить повышенную температуру, а для наружного – его прочностными характеристиками, так как он должен быть достаточно жестким, что будет способствовать сохранению изначальной конфигурации не только трубы, но и всей конструкции в целом.

Основные составляющие системы сэндвич-дымохода

Логично, что для монтажа системы, используемой для отведения дыма, не могут использоваться только прямые трубы. Это объясняется конструкционными особенностями здания: сэндвич-дымоход должен огибать его элементы, проходить через перекрытия и кровлю. В связи с этим, в процессе его сборки используются секционные фрагменты, соединение которых осуществляется с помощью дополнительных элементов. Чтобы разобраться в этом более подробно,  рассмотрим, из каких элементов состоит сэндвич-дымоход.

В структуру системы сэндвич-дымохода входят следующие основные элементы:

  • Сэндвич-трубы;
  • Тройники – конструкционные элементы системы, которые используются для соединения дымохода с топками каминов и печей, а также на участках разветвления дымоходного канала;
  • Колена – элементы, предназначенные для монтажа изгибов дымохода. В этих целях используются модели с изгибами на 15, 30, 45 и 90 градусов;
  • Сборник конденсата – еще одна деталь дымохода, предназначенная для отвода и удаления влаги, скапливающейся на внутренних стенках дымохода в результате температурных перепадов;
  • Элементы прохождения кровли – детали системы, предназначенные для монтажа сэндвич-дымохода в местах преодоления им конструкций кровли с одновременным обеспечением эффективной термо- и гидроизоляции;
  • Ревизионный тройник, оснащенный дверцей – устройство, предназначенное для осуществления контроля над чистотой дымового канала и очистки от сажи;
  • Устье – элемент конструкции, необходимый для обустройства верхнего края дымохода;
  • Опорная консоль – элемент конструкции, необходимый для монтажа настенного или напольного основания под дымоход;
  • Стеновой хомут – устройство, предназначенное для надежной фиксации дымохода относительно стены.

Преимущества и недостатки сэндвич-дымоходов

  • Высокие эстетические характеристики и эффектный внешний вид;
  • Благодаря конструктивным особенностям, сэндвич-дымоходы эффективно совмещаются с различными моделями печей и котлов;
  • За счет легкости и универсальности конструкции, сэндвич-дымоходы могут использоваться как снаружи, так и внутри помещения;
  • В отличие от кирпичных дымоходов, значительно меньший объем сэндвич-конструкций позволяет им не загромождать внутреннее пространство помещения;
  • В связи с тем, что сэндвич-дымоходы изготовлены из нержавеющей стали, устойчивы к воздействию факторов, образующихся в процессе сгорания топлива, а именно химической и термической агрессии;
  • В процессе эксплуатации сэндвич-дымоходов не происходит повреждение внутреннего слоя конструкции под действием агрессивных факторов, в связи с чем, она сохраняет свои эксплуатационные характеристики на протяжении длительного времени;
  • Следующее преимущество сэндвич-дымоходов особенно актуально для конструкций, в процессе эксплуатации которых используется оборудование с прямой вытяжкой. Благодаря эффективной теплоизоляции, сэндвич-конструкции надежно защищены от образования конденсата;
  • Благодаря тому, что внутренняя поверхность дымохода является гладкой, в процессе его эксплуатации на ней не оседает сажа, что позволяет производить чистку канала дымохода достаточно  редко;
  • Благодаря эффективной теплоизоляции, не происходит нагревание наружного контура дымохода до критических температур, которое способно стать причиной возгорания горючих элементов постройки. С учетом этого, можно говорить о высокой пожарной безопасности системы;
  • За счет удобства конструкции, в процессе монтажа которой становится возможным осуществление поворотов и изгибов дымохода, прокладывая сэндвич-дымоход, вы сможете огибать любые препятствия на его пути, не прибегая к разборке перекрытий или удалению элементов кровли;
  • Благодаря возможности возведения конструкции без дополнительного фундамента, ее монтаж становится более легким и дешевым.

Несмотря на значительное количество преимуществ сэндвич-дымоходов, для данных конструкций характерны и определенные недостатки, также заслуживающие внимания.

Недостатки сэндвич-дымоходов:

  • Возможность потери герметичности конструкции в случае ее длительной эксплуатации;
  • Нарушение целостности сэндвич-дымохода в случае постоянных резких температурных перепадов;
  • Достаточно высокая стоимость конструкции;

Важно! Несмотря на заявленный производителем срок службы не более 10-15 лет, на практике сэндвич-дымоходы эффективно функционируют на протяжении более длительного времени.

Основные разновидности сэндвич-дымоходов: краткая характеристика

Ранее уже было отмечено, что сэндвич-дымоходы представляют собой многослойные конструкции, изготовленные из керамики или нержавеющей стали. В настоящее время на строительном рынке они представлены в виде готовых элементов, которые в дальнейшем собираются в единую конструкцию. Несмотря на то, что обе разновидности конструкции характеризуются схожим способом монтажа, для каждой из них характерны и свои особенности, которые будут рассмотрены далее.

Сэндвич-дымоходы из нержавеющей стали

В конструкции дымоходов из нержавеющей стали можно выделить внутреннюю трубу, характеризующуюся устойчивостью к высоким температурам, которая обернута негорючим теплоизоляционным материалом. Он защищен от внешнего воздействия еще одной трубой, называемой внешним контуром и изготовленной из нержавеющей стали или оцинкованного металла, использование которого является бюджетным вариантом. Важно отметить, что внутренний контур может быть изготовлен из металла или керамики, что характерно для комбинированных дымоходов.

Сэндвич-дымоходы из керамики

Конструкция керамических дымоходов представлена трубой, изготовленной из термостойкой керамики. Снаружи она обернута термоизолирующими матами, а изнутри покрыта высокопрочной глазурью. Данную конструкцию необходимо поместить в наружную оболочку, для изготовления которой используются керамзитобетонные и пенобетонные блоки. Особенности конструкции керамических дымоходов, а именно, наличие теплоизоляционного слоя, позволяют им не нагреваться с внешней стороны, что обуславливают их абсолютную пожаробезопасность.

Важно! Несмотря на то, что конструкция керамических и металлических дымоходов в целом схожа, для нее характерны и различия, главное из которых – вес. Вес полноценного керамического дымохода может достигать тонны, тогда как масса дымохода из нержавеющей стали не превышает двухсот килограмм. Кроме того, неотъемлемым этапом монтажа керамического дымохода является обустройство фундамента, тогда как монтаж дымохода из нержавеющей стали ограничивается обустройством разгрузочных площадок на каждом уровне перекрытий.

Наиболее актуальные способы соединения сэндвич-труб для дымоходов: краткая характеристика

Существует несколько способов соединения сэндвич-труб для дымоходов. Наиболее популярные из них: фланцевый способ, байонетный, по «мостику холода»,  «по конденсату» и «по дыму».

Последний способ сборки дымохода полностью гарантирует то, что угарные газы не проникнут внутрь дома или бани. А используя способ «по конденсату», вы можете быть уверены, что образующийся внутри дымохода конденсат, будет свободно стекать вниз по стенкам трубы.

Что необходимо соблюдать в процессе монтажа дымохода из сэндвич-труб?

  • Высота дымохода от отопительного прибора до оголовка – величина достаточно постоянная и должна быть не менее 5 м;
  • Необходимо обратить внимание на крышу соседних зданий: возвышение дымохода относительно соседних строений не должно быть более 1,5 м;
  • В случае возвышение дымохода над кровлей на 1,5 м и более, он нуждается в дополнительном закреплении с помощью растяжек;

  • В соответствии с рекомендациями специалистов, конструкция дымохода должна предусматривать заглушки, оснащенные конденсатооотводчиком, который предназначен для удаления конденсата и ревизии дымохода;
  • В случае монтажа кровли из горючих материалов, конструкция дымохода должна предусматривать наличие искроуловителя, изготовленного их сетки с ячейкой не менее 5×5 мм;
  • В процессе установки сэндвич-дымохода недопустимо сужение диаметра дымохода, однако возможно его расширение. Например, производя монтаж сэндвич-дымохода печи с выходящим диаметром дымохода 115 мм, вы можете использовать трубы диаметром 120 мм, однако применение дымохода с сечением 110 мм категорически запрещается;
  • Горизонтальные участки дымохода должны характеризоваться длиной не более 1 м;
  • Элементы дымохода должны монтироваться таким образом, чтобы места их соединения не совпадали с участками потолочных и кровельных проходов;
  • Установка отводов и тройников должна осуществляться таким образом, чтобы они не несли нагрузку от веса элементов дымохода, которые установлены над ним.

Как установить сэндвич-дымоход: пошаговое руководство

Как подобрать габариты дымоходы: производим необходимые расчеты

Прежде чем приступить к монтажу сэндвич-дымохода своими руками, нужно знать следующие параметры:

  • Размер поперечного сечения трубы дымохода;
  • Длину трубы дымохода.

Размер поперечного сечения трубы определяется в соответствии со строительными правила и нормами (СНиП). Они рассчитываются следующим образом:

  • Если тепловая мощность не превышает  3,5 кВт, расчеты выглядят следующим образом: 0,14 м x 0,14 м;
  • Если тепловая мощность находится в пределах от 3,5 кВт до 5,2 кВт, поперечное сечение должно характеризоваться следующими параметрами: 0,14 м x 0,2 м;
  • При значении тепловой мощности от 5,2 кВт до 7 кВт, размеры поперечного сечения 0,14 м x 0,27 м.

Важно! Как видно из предыдущих расчетов, размеры поперечного сечения напрямую зависят от тепловой мощности. Ознакомившись с приведенными выше параметрами, вы сможете подобрать наиболее оптимальные размеры поперечного сечения труб для дымохода. Отдав предпочтение круглому поперечному сечению, вы должны знать, что его размеры должны быть эквивалентны размерам прямоугольного.

Длина трубы для дымохода также рассчитывается в соответствии со строительными правилами и нормами (СНиП):

  • СНиП 41-03-2001 гласит, что минимальная высота труб, которые улавливают дым, должна быть не меньше 500 см;
  • Дымовые трубы должны быть выведены выше конька дома как минимум на 50 см;
  • При условии выполнения кровли из горючих материалов, труба должна быть выведена от конька или парапета на расстояние от 1 до 1,5 м;

Нюансы, которые должны быть учтены в процессе монтажа

Обустройство дымохода должно начинаться от отопительного устройства, после чего оно постепенно продвигается вверх. Чтобы произвести его по всем правилам, необходимо учесть следующие нюансы:

  • Дымовые трубы должны характеризоваться отсутствием уступов;
  • Температура газов, проводимых по выводной трубе, не должна быть выше 500 градусов;
  • Максимальный угол отведения труб не должен превышать 30 градусов;
  • Участки трубы, расположенные под наклоном, должны быть лишены шероховатостей, а площадь их поперечного сечения должна быть не меньше, чем у вертикальных;
  • Не лишней будет установка дефлектора, зонта или других насадок, защищающих дымоход от атмосферных осадков, однако они не должны препятствовать свободному выходу дыма из трубы;

Важно! Монтаж дымохода должен осуществляться таким образом, чтобы с ним не соприкасались газовый трубопровод, электрическая проводка и другие коммуникации.

Как собрать сэндвич-дымоход? Рекомендации специалистов

Дымоход берет свое начало от камина или печи. В первую очередь необходимо соединить трубу отопительного устройства с первым звеном дымохода и закрыть его заглушкой таким образом, чтобы не был заметен торчащий из него утеплитель и из него не выходил пар;

Трубы вставляются одна в другую. Чтобы произвести данную манипуляцию, необходимо внимательно осмотреть трубу, после чего вы заметите, что один из ее концов характеризуется меньшим диаметром. Этот конец необходимо вставить в следующую трубу;

Важно! В процессе монтажа дымохода следите за тем, что звенья трубы были собраны таким образом, чтобы конденсат, образующийся в процессе их эксплуатации, беспрепятственно стекал вниз.

Необходимо помнить, что технология монтажа сэндвич-дымохода предусматривает состыковку как наружной, так и внутренней трубы, что зачастую сопряжено с некоторыми сложностями. В связи с этим, был разработан более простой метод их сборки сэндвич-труб, в соответствии с которым необходимо выпустить внутренние трубы на 15 см и соединить их, после чего произвести стыковку внешних труб;

Усиление образованного стыка. Чтобы произвести данную манипуляцию, необходимо подготовить стальной хомут и, обернув им место стыка, стянуть хомут с помощью болтов, гаек или проволоки;

Следующий этап предполагает нанесение на трубу герметика, сохраняющего свои эксплуатационные характеристики при температуре до 1000 градусов;

Сборка сэндвич-дымохода завершена. Работая по выше обозначенному принципу, необходимо закрепить тройник, угол, зонт и наконечник. Через каждые 2 м трубы, необходимо производить крепление дымохода к стене с помощью кронштейнов. Чтобы снизить нагрузку, возлагаемую на конструкцию, места расположения тройника также закрепляются с помощью кронштейнов.

Важно! Дымоход, монтаж которого осуществлялся своими руками, предполагает обустройство отступок. Отступка представляет собой пространство между стеной и дымовым каналом, величина которого рассчитывается по таблице, представленной ниже.

Если отступка располагается в стенах, которые ее закрывают, то над печью необходимо обустроить два отверстия с разным уровнем, оснащенные решетками. Минимальная площадь сечения каждого отверстия должна быть не меньше 150 кв. см. В процессе монтажа закрытой отступки необходимо учитывать то, что пол в ней монтируется из негорючих материалов и должен располагаться на 7 см выше относительно пола помещения.

Монтаж дымохода в местах соприкосновения с домом

Как проходить перекрытия

Перекрытия (потолок) необходимо пройти так называемой разделкой. В тех местах, где дымоход соприкасается с конструктивными элементами дома, необходимо установить специальное звено дымохода, представляющее собой проходной патрубок или короб с отверстием внутри. При этом необходимо помнить, что размер разделки должен на 7 см превышать толщину проходимого перекрытия. Разделка предназначена для защиты легковоспламеняемой конструкции от возгорания.

Важно! Откажитесь от жесткого соединения разделки с конструкцией. Труба в патрубке должна характеризоваться отсутствием стыков.

В перекрытии подготовьте отверстие под дымоход и осуществите разметку маркером, несколько раз перепроверив верность своих расчетов. Убедившись в правильном расположении трубы в перекрытии и сверив размеры патрубка с нанесенными отметками, приступайте к вырезанию.

Специалисты рекомендуют с внутренней и с наружной стороны покрыть патрубок фольгированным базальтовым матом с огнеупорной мастикой. Само отверстие также должно быть изолировано с помощью минераловатного утеплителя в местах соприкосновения с патрубком.

В подготовленное отверстие установите проходной патрубок и проверьте вертикальность установленной трубы. Если она расположена не строго вертикально, ее необходимо выровнять.

Крышу, как и перекрытие, проходят специальным звеном, которое на данном этапе называется «крышная разделка». Чтобы правильно ее подобрать, необходимо знать угол наклона кровли.

В кровле необходимо подготовить отверстие под дымоход, что также осуществляется с помощью маркера и тщательно проверяется. Вырезать отверстие необходимо с внутренней стороны кровли.

С внутренней стороны кровли прикладывают оцинкованный металлический лист с отверстием под трубу, после чего трубу выводят, а лист закрепляют с внутренней стороны. Сверху кровли монтируют «крышную разделку». При возникновении необходимости металлический лист крышной разделки заводят под край кровли или конек. Далее необходимо осуществить монтаж необходимого количества звеньев до требуемой высоты дымохода и закрепить зонт.

Чтобы получить более полный, с практической точки зрения, ответ на вопрос: « Как сделать сэндвич-дымоход?», просмотрите видео, представленное ниже.

Сэндвич-дымоходы видео

Современные сэндвич дымоходы — Rosinox

Дымоход – важный элемент в конструкции любой отопительной системе. Единственным исключением являются электрические котлы, в процессе работы которых не сгорает топливо. Качество дымохода влияет не только на теплоотдачу оборудования, но и на пожарную безопасность и обслуживание отопительной системы. Еще одним важным показателем, по которому судят об эффективной работе дымохода, является отсутствие, либо наличие на его стенках конденсата, который доставляет много хлопот. До того, как широко начали использоваться в системах нержавеющая и оцинкованная сталь, широкое применение имел керамический красный кирпич. Данный материал хорошо зарекомендовал себя при кладке каминов и печей, но для возведения дымовых труб не является наилучшим. К недостаткам можно отнести низкую устойчивость к агрессивным средам, значительный вес, сложную кладку, проблемы с тягой.

В нашей компании предлагаются сэндвич трубы, которые, в отличие от традиционных материалов, являются универсальными, они могут использоваться в отопительных системах, использующих жидкое, газообразное или твердое топливо. Кроме того, цена на сэндвич трубы для дымохода сегодня «по карману» каждому.

Устройство сэндвич дымоходов

Само название показывает, что сэндвич трубы для дымохода состоят из определенного количества слоев, которые размещены по принципу бутерброда. Внутренняя труба («плащ»), производится обычно из нержавеющей стали. Нержавейка – устойчивый к агрессивным химическим средам сплав, долговечный и надежный. Наружная труба менее подвержена химическим воздействиям, поэтому, чтобы снизить стоимость конструкции, изготавливают ее из крашенного, или оцинкованного метала.

Сендвичные трубы для дымохода обязательно содержат утеплитель, в качестве которого используется обычно базальтовая вата, которую отличает низкая теплопроводность и высокая термостойкость. Толщина изоляционного слоя зависит от условий, в которых будет эксплуатироваться труба, обычно она в пределах от трех до восьми сантиметров. Дымоходы из сэндвич труб состоят из секций, длина которых до 25 сантиметров до одного метра. Один из концов каждой секции имеет участок, сечение, которое меньше на толщину стенки, чем остальная труба. Это обеспечивает надежную и легкую сборку конструкции. Также Вы имеете возможность приобрести у нас различные проходы, колпаки, тройники, дефлекторы и иные необходимые элементы для сборки системы. У стандартного дымохода сэндвич круглое сечение может иметь различный внутренний диаметр, размер которого зависит от вида и мощности отопительного оборудования. Например, если газовый котел имеет мощность до сорока киловатт, используются сэндвич трубы для дымохода 150, камины и печи нуждаются в большем диаметре сечения, поэтому используются сэндвич трубы для дымохода 200.

Если Вам необходимо купить сэндвич трубу для дымохода, нужно обладать минимальной информацией о свойствах материала, характеристиках отопительного оборудования и многих иных нюансах. Оптимально доверить обустройство дымохода специалистам, которые обладают всеми необходимыми знаниями и опытом.

Сэндвич-дымоходы | Каталог | Консультация по ☎

8 (4922) 37-06-41пн-пт: 9:00 — 18:00
сб: 9:00 — 17:00
вс: выходной

Обратный звонок

Продажа нержавеющих двустенных дымоходов «Titan» толщиной металла 0,5 мм с доставкой по всей России.

Сэндвич дымоходы из нержавеющей стали состоят из двух металлических слоев, между которыми уложен теплоизоляционный материал. Диаметр трубы и толщина изоляции варьируются в зависимости от эксплуатационных условий. На дымоходы сэндвич из нержавеющей стали цены зависят от используемого металла и размеров самого изделия. Благодаря столь необычной конструкции обеспечивается отличная тяга при практически полном отсутствии конденсата.

Купить трубу сэндвич для дымохода – правильное решение

Внутренняя часть двустенного дымоотвода моментально нагревается при прохождении продуктов сгорания. Теплоизоляционная прослойка обеспечивает длительное сохранение тепла и не позволяет наружному слою слишком нагреваться. Благодаря этому труба сэндвич для дымохода гарантирует безопасность эксплуатации всей системы отведения дыма.

Плюсы применения двустенных труб очевидны:

  • стойкость к коррозийным процессам и температурным колебаниям;
  • минимальное количество конденсата;
  • на сендвичные трубы для дымохода цена вполне доступна;
  • высокие показатели звукоизоляции;
  • простой монтаж;
  • долгий срок службы.

Эффективная система дымоотвода не только обеспечивает безопасную и безотказную работу современных отопительных приборов, но и значительно продлевает период эксплуатации дорогостоящего оборудования.

Сэндвич труба для дымохода: купить по лучшей цене

Компания «СаунаВлад» предлагает двустенные дымоотводы для различных видов генераторов тепла: от самодельных каминов до печей последней модели. В нашем магазине сэндвич дымоходы из нержавеющей стали купить очень просто – достаточно ознакомиться с каталогом и сделать заказ. Установка приобретенных у нас изделий не отнимет много времени, ведь модули четко подогнаны друг к другу.

На сэндвич дымоход цена у нас порадует адекватностью. Перед покупкой рекомендуем ознакомиться с инструкцией к отопительному прибору, в которой указан диаметр дымоотвода, ведь в случае ошибки неизбежно возникнут проблемы с тягой. На трубы для дымохода из нержавейки сэндвич цена будет значительно меньше пользы, если грамотно подойти к процессу выбора!

сэндвич трубы из нержавеющей стали|цена

Сэндвич трубы для дымоходов представляют собой готовое конструктивное решение, подходящее как для использования внутри здания, так и для наружного размещения. Такие конструкции монтируют из готовых фасонных деталей, независимо от этапа строительства дома.

Они легки, имеют гладкую внутреннюю поверхность и не требуют утепления, так как имеют огнестойкую теплоизоляционную прослойку. Монтаж их должен отвечать всем требованиям, предъявляемым к дымоотводам.

Варианты установки дымохода:

Нержавеющая сталь — актуальный материал, нашедший применение в различных конструкциях, в том числе в производстве дымоотводных каналах. Использование нержавеющей трубы для дымоходов практически во всех видах отопительного оборудования обусловлено стойкостью материала к воздействию коррозии и агрессивной среды, образующейся в результате конденсирования водяных паров отводимых продуктов.

Однако не все виды стали можно использовать для дымоотводных конструкций. Выбор марки стали, подходящей для дымоходов, зависит от температуры отвода продуктов: до 400°С используют хромоникелевую сталь AISI 304, 321, до 800°С — жаростойкая хромоникельмолибденовая сталь марки AISI 316. Что касается оцинкованной или черной стали, они не обладают антикоррозийными свойствами и в качестве дымоходов быстро прогорают.

Неоспоримыми преимуществами стальных нержавеющих труб для дымохода являются:

  • легкий вес — способствует удобству сборки и не требует возведения фундамента
  • модульность систем — огромное количество труб и фасонных деталей различного диаметра позволяет собрать конструкцию не только в доме новой постройки, но и в обжитом помещении
  • простота монтажа — качество соединительных элементов гарантирует газоплотную сборку безошибочной конструкции. Кроме того, такие дымоходы можно отклонять от вертикального состояния для обхода всевозможных препятствий
  • гладкость внутренней поверхности
  • стойкость к прогоранию — способствует длительной эксплуатации дымохода
  • тонкостенность трубы — позволяет системе быстро нагреваться при запуске, снижая образование конденсата и обеспечивая хорошую тягу

Выпускаются стальные дымоходы в двух вариантах:

  • одностенные (однослойные, одноконтурные, моно) — такие системы дымоотвода предназначены для использования в отапливаемых зданиях, присоединения котла к существующей системе дымоотвода или для ремонта и восстановления старого дымохода путем санации
  • двухстенные (трехслойные, двухконтурные, сэндвич-трубы, термо) — в конструкции сэндвичных труб для дымохода имеется теплоизоляционный слой, расположенный между двумя трубами разного сечения. Такое устройство труб делает возможным монтировать их и внутри, и снаружи здания без устройства утепления. Изоляцию производят лишь в местах проходов дымохода через потолок, стену или перекрытие

Дымоходы Пущино

О нас | Портфолио | ЦЕНЫ | Контакты

Трубочист | Дымоходы | Ремонт | Материалы | Монтаж и установка | Отделка и облицовка | Изразцы | БЕСЕДКИ

ПЕЧИ | КАМИНЫ | МАНГАЛЫ (барбекю)

Дома | Бани | Бассейны

> Главная > Дымоходы

Дымоходы Пущино

Выполняем работы по ремонту и отделке дымоходов.

Профессиональные мастера-печники. Высокое качество. Адекватные цены. Разумные сроки.

Адекватные — ЦЕНЫ (открыть) .

УСЛУГИ ПО РЕМОНТУ ДЫМОХОДОВ

Перекладка части трубы дымохода

ПЕРЕКЛАДКА ДЫМОХОДА
Выполним перекладку части разрушенной трубы дымохода снаружи и внутри помещения.

Вставка гильзы из металла

ГИЛЬЗА ИЗ МЕТАЛЛА
Возможно вставить внутрь «гильзу» из метала. Это эффективно защитит стенки дымового канала от дальнейшего разрушения и продлит срок его эксплуатации.

УСЛУГИ ПО ОТДЕЛКЕ ДЫМОХОДОВ

Штукатурка и покраска дымохода

ШТУКАТУРКА
Штукатурка с покраской пожалуй самый недорогой способ украсить свой дымоход. Множество вариантов дизайна и погодоустойчивые материалы. Используемые штукатурные смеси и опыт наших сотрудников воплотит ваши желания в реальность.

Отделка дымохода плиткой

ОБЛИЦОВКА ПЛИТКОЙ
Для облицовки дымоходов внутри и снаружи помещения применяется плитка. Это очень прочный и надежный материал. Много вариантов внешнего вида керамической и клинкерной плитки.

Монтаж металического кожуха

МЕТАЛЛИЧЕСКИЙ КОЖУХ НА ДЫМОХОД
Если ваша труба разрушается и вы не хотите ее перекладывать то кожух из кровельного метала то что вам нужно. Он защитит от разрушения ваш дымоход, а также придаст ему красивый и современный вид.

Облицовка трубы дымохода камнем

ОБЛИЦОВКА КАМНЕМ
Выполняем работы по облицовке дымоходов исскуственным и натуральным камнем.

УСЛУГИ ПО ЧИСТКЕ ДЫМОХОДОВ

Трубочист

ЧИСТКА ДЫМОХОДА
Оказываем услуги чистки дымоходов, топки каминов и печей механическим и химическим методами.
Стоимость выезда трубочиста с инструментом и выдвижной лестницей по Москве и Московской области стоит от 11 тыс.руб

ОБРАЩАЙТЕСЬ
Мы открыты для сотрудничества

Напишите нам в TELEGRAM

Напишите нам ЗДЕСЬ сообщение

ХЕШТЕГИ
Дымоходы. Банные, печные, кирпичные, сендвичные (сэндвич), чугунные, коаксиальные, из нержавеющей стали (из нержавейки), нержавеющие, металлические, стальные, оцинкованные, керамические, шидель schiedel, феррум ferrum, вулкан, феникс. Трубы для печи и камина. Кладка, монтаж, ремонт, установка, облицовка.

ремонт дымоходов
монтаж дымохода
установка дымохода
дымоход для камина
кирпичный дымоход
дымоход из кирпича
печные дымоходы
дымоход
монтаж сэндвич дымохода
монтаж трубы дымохода
монтаж дымохода цена
установка дымоходов печи
кладка дымохода
кладка дымохода из кирпича
кладка трубы
мастер дымоходов

Дымоходы Пущино

Дымоходы Пущино

Россия, Московская область, городской округ Пу́щино. Пу́щино город.

Сэндвич-трубочист — Услуги

Чистка дымоходов — Мы предлагаем исключительные услуги чистки дымоходов для всех ваших нужд, от каминов и дровяных печей до дымоходов. Эта услуга включает в себя визуальный осмотр (уровень 1) дымохода, чтобы убедиться, что ваша система работает правильно. Наши технические специалисты покинут ваш дом с нашей гарантией отсутствия сажи / беспорядка и уверенности в том, что ваша дымоходная система обслуживалась одним из наших профессиональных трубочистов.
Заглушки для дымоходов — Мы используем высококачественные заглушки для дымоходов Gelco из нержавеющей стали или меди. Заглушки дымохода предотвращают попадание дождя, животных и мусора в дымоход. Все наши колпачки для дымоходов включают искрогаситель из нержавеющей стали, приваренный прямо к колпачку для предотвращения попадания в воздух тлеющих углей и искр. Также доступны нестандартные размеры, и на каждую бейсболку дается пожизненная гарантия производителя.
Заглушки для дымохода — Мы предлагаем заглушки для дымохода из нержавеющей стали или меди для деревянного дымохода с сборным камином. Большинство чехлов для чейза на Кейп-Коде сделаны из оцинкованного металла, который гниет всего через несколько лет. Позвольте нам установить крышку из нержавеющей стали или меди, чтобы вам было легче. Все крышки изготавливаются по индивидуальному заказу с учетом размеров дымохода.
Демпферы с верхним уплотнением — Мы предлагаем демпферы с верхним уплотнением Lyemance в качестве альтернативы демпферу для кирпичной кладки.Верхний демпфер Lyemance может быть в 10 раз более эффективным в предотвращении потери тепла, чем новый демпфер горловины. Они сделаны из алюминия, поэтому не ржавеют и не деформируются. Быстро потянув за цепь, она легко открывается и закрывается. Установка занимает короткое время и обычно дешевле, чем обычный демпфер.
Установки для печей и каминов — Сэндвич-трубочист предлагает установки для печей на дровах.Будь то камин или вставка, наш профессиональный установщик / владелец сделает всю работу за вас. Каждая установка разрабатывается индивидуально для вашего индивидуального камина. Мы также предлагаем газовые плиты и вставные установки, но вам понадобится лицензированный сантехник для выполнения газовых подключений. Мы также можем установить вам сборную каминную систему с нулевым зазором, изготовленную на заводе. Обладая более чем 30-летним опытом в области вентиляции печей и каминов, мы не можем установить такую ​​систему.

Металлбестовые дымоходы — Нужен дымоход для вашей новой системы отопления или дровяной печи? Зачем тратить деньги на каменный дымоход, если вы можете установить сборный дымоход за меньшие деньги и меньше времени. Эта полностью топливная труба для дымохода удовлетворит все ваши потребности в отоплении, будь то дровяное, газовое или жидкое топливо

Bellfire Fireplace Systems — Обычные камины имеют нулевую эффективность. Каминные системы Bellfire — лучшие открытые камины, производящие тепло. Они способны производить максимум тепла при минимальном количестве дров. Спросите сегодня, как вы можете ощутить преимущество Bellfire.

Вкладыши из нержавеющей стали — Пожары в дымоходе случаются, и когда они возникают, вкладыши из нержавеющей стали являются наименее дорогостоящим, но наиболее эффективным способом ремонта поврежденного вкладыша дымохода. Если у вас старый дымоход без футеровки, в большинстве случаев он может быть облицован футеровкой из нержавеющей стали. Мы предлагаем самую лучшую из доступных систем футеровки из 4-слойной нержавеющей стали с толстыми стенками, а также все компоненты для завершения вашей облицовки. На все наши лайнеры распространяется пожизненная гарантия при использовании древесины. Сэндвич-трубочист может удовлетворить все ваши потребности в замене облицовки.

Водоотталкивающие средства — Мы предлагаем лучшие водоотталкивающие средства, доступные сегодня! Если вы отремонтировали или осмотрели крышу или потолок и обнаружили, что не можете найти решение проблемы утечки воды, возможно, вашему дымоходу требуется водоотталкивающий агент. Кладочные дымоходы пористые и впитывают воду, как губка.Используя ChimneySaver, мы можем предотвратить повреждение дымохода водой или внутренних стен вашего дома. ChimneySaver не похож на большинство продуктов, которые вы найдете в вашем местном хозяйственном магазине. Гидроизоляционные герметики могут оставаться на поверхности и задерживать пары воды. ChimneySaver действительно проникает глубоко в кирпичи, чтобы защитить дымоход от разрушительного проникновения воды. Гарантия производителя на него составляет 10 лет.

Сэндвич Медный колпак для дымохода

Изготовленные на заказ медные колпачки, крышки, кастрюли и кастрюли из меди — наша специальность; но мы также предлагаем множество вариантов отделки, обработки и опций для всех наших крышек!

Заглушки для дымохода и заглушки для дымоходов в сэндвиче по индивидуальному заказу

Заглушки для дымоходов изготавливаются из различных материалов.Наиболее распространены оцинковка, нержавеющая сталь и медь. Заглушки для дымоходов из нержавеющей стали и медные колпачки для дымоходов служат намного дольше, чем те, которые сделаны из обычного оцинкованного металла, и обычно имеют расширенную гарантию. Потратить немного больше на качественные заглушки для дымохода — это потраченные деньги не зря, и опасность появления пятен ржавчины на дымоходе отсутствует.

Зачем нужен колпак дымохода?
  • Не пропускает нежелательную влагу из дымохода. Дождь и снег не могут пролиться.
  • Не допускает попадания в дымоход листьев, палок и прочего мусора.
  • Предотвращает попадание животных, птиц и летучих мышей в дымоход.
  • Искрогаситель. Во время пожара в дымоходе или даже обычного ожога искрогаситель удерживает горящие куски внутри и подальше от дома! (В некоторых штатах эта функция требуется.)

Простые заглушки на дымоход обеспечивают защиту и безопасность вашего дома. В зависимости от приложения вы можете выбрать безэкранный колпачок или экранированный колпачок. Обратите внимание, что те же штаты требуют наличия экранированной крышки в соответствии с правилами пожарной безопасности, просто спросите профессионала AirTech, Inc.

Запросить цену

Сэндвич-заглушки на дымоход от AirTech

Возможно изготовление колпака дымохода из бутерброда специально для вашего дома! У каждого дымохода есть свои особые потребности, и иногда это означает, что вам нужно сделать колпачок на заказ.

Означает ли это, что защиту дымохода нужно ждать несколько недель? Только не с AirTech, Inc!

AirTech — единственная компания, которая может изготавливать колпачки для дымоходов в короткие сроки.Эти заглушки для дымоходов производятся на нашем предприятии, и наша компания обладает знаниями и навыками, необходимыми для быстрого превращения любой проблемы в красивое решение.

Другие заглушки для дымохода В наличии:
  • Круглые заглушки для дымоходов — Сменные заглушки из нержавеющей стали для заводских каминов и дымоходов
  • Заглушки для каменных дымоходов
  • Заглушки для каменных дымоходов из нержавеющей стали.
  • Декоративные заглушки для дымохода — используются для предотвращения попадания воды в отверстие между заглушкой и трубкой.
  • Wind Beater — предотвращает попадание ветра в дымоход.
  • с воздушной изоляцией
  • Сплошная упаковка
  • Заглушки дымохода

Почему заглушки на дымоход?

Заглушка для дымохода — одна из самых разумных инвестиций, которую вы можете сделать для защиты своего самого ценного имущества — дома в стиле сэндвич. Старое клише «Вы можете заплатить мне сейчас или вы можете заплатить мне позже» как никогда вернее. Большинство домовладельцев не знают об ущербе и опасности, связанной с отсутствием заглушки на камине и дымовых трубах печи.Во многих городах есть постановления, требующие наличия заглушек для дымоходов, и на то есть веские причины. Без колпачка, предотвращающего попадание дождя в верхнюю часть дымохода, нет защиты от кислотного дождя.

Этот кислотный дождь разъедает раствор, из-за чего он расшатывается или даже трескается — так же, как зуб разрушается полостью. Помимо дорогостоящего ремонта, трещины в противопожарной стене могут вызвать распространение огня за пределы дымохода. Это также сокращает срок службы вашего демпфера, потому что это приведет к его ржавлению.Замена большинства демпферов стоит 400-600 долларов и требует снятия старого кожуха.

Заглушка дымохода также предотвращает засорение дымовой трубы веток, веток и листьев деревьев. Если дымоход вашей печи заблокируется, это может привести к тому, что пары будут задерживаться и попадать обратно в ваш дом. Все виды зверей, птицы, белки и еноты любят использовать дымоход, чтобы содержать свои семьи. Еще они приносят с собой блох, клещей и даже бросают их.

Колпачок также предотвратит утечку опасных искр и золы в воздух.Это помогает предотвратить нисходящие потоки, перенаправляя воздушный поток от дымохода. Это колпачок, изготовленный по индивидуальному заказу, который подходит для вашего дымохода.

Не ждите, как большинство домовладельцев, пока вы не заметите повреждение дымохода, ржавую заслонку или существо в дымоходе. Сэкономьте свое драгоценное время, деньги и головные боли с помощью профилактической страховки.

Современная роль дымоходов и сэндвич-трансплантатов в комплексном восстановлении аневризмы

Обзорная статья — Интервенционная кардиология (2012), том 4, выпуск 4

Ральф Р. Колвенбах 1 * , Рон Кармели 2 и Ади Бачар-Рубинштейн 2

1 Сосудистый центр Католическая клиника и больница Августа Дюссельдорф, Германия

2 Медицинский центр леди Дэвис Кармель, отделение сосудистой хирургии, улица Михал 7, Хайфа, 34362, Израиль

Автор для переписки:
Ralf R Kolvenbach
Сосудистый центр Католические клиники и больница Августа Дюссельдорф, Германия
Эл. Почта: [адрес электронной почты защищен]

Ключевые слова

дуга аорты, дымоходы, юкстаренальные аневризмы, перископы, сэндвич-метод

Фон

В большинстве случаев аневризмы инфраренальной брюшной аорты в настоящее время методом выбора является эндоваскулярное восстановление аневризмы.Раньше достаточно длинная инфраренальная зона посадки была обязательной, но постепенно все больше пациентов со сложной анатомией, короткими инфраренальными шеями менее 1 см и резкими углами наклона лечили с помощью имеющихся в продаже эндотрансплантатов. Несмотря на внедрение новых трансплантатов с более активной фиксацией, враждебная шейка может стать серьезным препятствием для долгосрочного успеха. Вспомогательные приспособления, такие как стенты, расширяемые баллоном, могут решить лишь небольшую часть проблем. Оптимальный подход к надпочечниковой или юкстаренальной аневризме аорты, часто с тяжелым поражением проксимальных отделов шейки, остается спорным. Хотя открытая пластика по-прежнему считается золотым стандартом для пациентов с враждебными шейными и / или юкстаренальными аневризмами, в стареющем населении хирургическое вмешательство во многих случаях неоптимально из-за множественных сопутствующих заболеваний. Фенестрированные трансплантаты, хотя в основном за пределами США, теперь можно заказать как минимум у трех разных производителей. Только одно из них помечено как «готовое к продаже устройство», а все остальные по-прежнему изготавливаются на заказ со сроком изготовления не менее 2 месяцев, даже если заказан только один гребешок.По-прежнему есть только один производитель с разветвленным устройством, хотя это также может измениться в течение следующих 2 лет.

В качестве альтернативы открытой хирургии в качестве минимально инвазивного метода были предложены процедуры удаления ветвей, включающие несколько обходных анастомозов почечных артерий или в сочетании с обходными анастомозами висцеральных артерий. В основном это означает открытое хирургическое вмешательство, шунтирование, идущее от подвздошной артерии к почечным сосудам, и, как следствие, развертывание стент-графта, закрепленного в юкстаренальной аорте. Несмотря на то, что необходимость в перекрестном пережатии аорты со всем сердечным стрессом, возникающим после пережатия и демпфирования, устраняется, процедуры удаления ветвей связаны с полной лапаротомией, и, хотя требуются только короткие ишемические интервалы, по нашему опыту они не являются существенными. менее инвазивный по сравнению с открытой операцией с длительным пребыванием в отделении интенсивной терапии и стационаром из-за обширной хирургической травмы.

Параллельные трансплантаты стали альтернативным вариантом лечения пациентов с юкстаренальными или торакоабдоминальными аневризмами аорты ( Рисунок 1 ).В качестве альтернативы в качестве лечения первой линии могут быть предложены устройства, изготовленные на заказ, или, когда пациент готов к операции, обычная процедура. Изготовление устройств на заказ по-прежнему требует до 2–3 месяцев, что для пациентов с симптомами или в случаях разрыва аневризмы является слишком долгим сроком. В этих случаях параллельные эндотрансплантаты являются легкодоступным и готовым решением.

Рис. 1. Типичная конфигурация костного трансплантата в левой почечной артерии. Стрелка указывает на костный трансплантат в левой почечной артерии.

Существует некоторая путаница в отношении терминологии и конфигурации этих устройств: трансплантат дымохода, впервые описанный Greenberg et al., Представляет собой металлический стент, введенный трансбрахиальным доступом для обеспечения притока в почечную артерию у пациентов с юкстаренальными аневризмами ( Рисунок 2 ) [1,2]. В качестве альтернативы, покрытый стент может использоваться односторонне или для обеих почечных артерий для этой техники верхнего фенестрации (, рис. 2, ), либо обращенный вниз трансплантат дымохода или перископа может быть развернут из пути трансфеморального доступа в висцеральные и почечные артерии или в дугу аорты [3].Третий метод, который в последнее время стал более популярным, — это сэндвич-метод, при котором параллельный трансплантат проходит в желобе между двумя стент-графтами.

Рис. 2. Схематическое изображение и изображение компьютерной томографии типичной верхней фенестрации с костным трансплантатом в левой сонной артерии после транспозиции левой подключичной сонной артерии.

Для всех методов, описанных выше, а также для создания фенестрированного или разветвленного трансплантата на заказ, требуются усовершенствованные методы катетеризации.

Дымоходная техника

Дымоходная техника включает установку металлических стентов или покрытых трансплантатов параллельно основному стент-графту аорты. Во многих случаях расстояние между параллельным стентом, трансплантатом аорты и началом почечной артерии составляет всего несколько миллиметров в длину, что напоминает метод верхней фенестрации [4–7]. Первоначально пропагандировался как спасательная процедура после случайного закрытия почечной артерии, в наши дни этот метод намеренно используется при юкстаренальных аневризмах.В частности, в случаях, когда для избирательного воздействия на почечную артерию использовались стенты из чистого металла, метод дымохода может быть очень сложным с технической точки зрения из-за зажатия проволоки внутри распорок задействованных стентов. В случаях, когда требуется только верхнее фенестрирование, стент из чистого металла может быть самым простым решением для поддержания перфузии органов. В более сложных случаях мы предпочитаем стенты, расширяемые с помощью баллона, а не стенты из чистого металла. Повторное вмешательство должно быть проще, если на месте установлен покрытый стент, а не металлический стент.Основным недостатком является необходимость установки большого интродьюсера в плечевую или подключичную артерию.

Порядок установки дымохода

Антеградный висцеральный доступ получают при открытом обнажении подключичной, подмышечной или проксимальной плечевой артерий по отдельности или в комбинации, в зависимости от их диаметра и количества планируемых трансплантатов дымохода [8,9]. Помимо подмышечного доступа, обнажаются обе бедренные артерии. Авторы избегают размещения более одного футляра-сгибателя COOK (COOK Medical Inc.Блумингтон, Индиана, США) в одну подмышечную артерию. Когда требуются еще два дымохода, мы либо разрезаем контралатеральную подмышечную артерию, либо используем обращенный вниз перископический трансплантат, который вводится как минимум в одну почечную артерию. В качестве альтернативы, вместо выполнения разреза, чрескожный антеградный доступ к висцеральной / почечной артерии может быть получен с использованием одностороннего или двустороннего плечевого доступа.

Системная гепаринизация начинается после наложения интродьюсеров. Через антеградные оболочки целевые почечные и висцеральные ветви канюлируются с использованием гидрофильных проводников длиной 260 см и катетера JB1 длиной 125 см (COOK Medical).После канюляции оболочки продвигаются коаксиально в устье целевой артерии. Мы предпочитаем заменять мягкий гидрофильный проводник на 260-сантиметровый J-образный провод Rosen 8 (COOK Medical). Если возможно, мы предпочитаем использовать саморасширяющиеся покрытые стенты ViaBahn (W. L. Gore Medical, AZ, США), которые продвигаются через оболочки в целевой ветвь сосуда. Если используются саморасширяющиеся покрытые стенты, дополнительные металлические стенты, расширяемые баллоном, помещаются в ViaBahn для усиления стента для трубки.Затем из мест бедренного доступа продвигается эндотрансплантат основного тела и позиционируется обычным образом [10,11].

В частности, в США некоторые хирурги отдают предпочтение «самодельным» фенестрациям из-за отсутствия разветвленных устройств, изготовленных на заказ. По нашему опыту, это может быть выполнено с большинством эндотрансплантатов аорты при условии, что особое внимание уделяется тщательной перезагрузке трансплантатов [12]. Комбинацию трансплантатов дымохода и гребешка можно комбинировать в тех случаях, когда трансплантат с гребешком для верхней брыжеечной артерии и чревного ствола используется с двумя трансплантатами дымохода для почечных артерий.

Аневризмы торакоабдоминальной области: сэндвич-графты

Смертность и заболеваемость при открытой репарации аневризмы торакоабдоминальной аорты (ТААА) в большинстве центров все еще превышает 10%. Согласно литературным данным, очень мало центров, которые сообщают о показателях смертности и заболеваемости, которые ниже показателей осложнений, встречающихся в большинстве сосудистых отделений.

В качестве альтернативы открытой хирургии или при отсутствии имплантатов, изготовленных по индивидуальному заказу, можно использовать гибридные процедуры, чтобы избежать сердечного стресса, вызванного пережатием аорты [13].

Индивидуальные фенестрации в основном используются при юкстаренальных аневризмах или только для одной висцеральной артерии. В большинстве случаев TAAA используются эндотрансплантаты разветвленной аорты. Сообщалось об отличных результатах с фенестрированными эндотрансплантатами. Систематический обзор показал перфузию сосудов-мишеней у 97% пациентов в течение операционного периода и у 90% во время позднего наблюдения [14,15]. Разветвленные трансплантаты, включающие усиленные фенестрации, осевые ответвления или спиральные ответвления, все применялись с высоким уровнем технического успеха и обнадеживающими краткосрочными и среднесрочными результатами, и, более того, их можно использовать для лечения всех типов TAAA.Однако возникают те же проблемы, что и с фенестрированными трансплантатами, что ограничивает их применимость: в настоящее время они не доступны в продаже, их нужно настраивать для каждого пациента, они требуют времени на изготовление, затраты более чем значительны, и требуется долгая кривая обучения. следовать для достижения хороших результатов. В качестве альтернативы цюрихская группа Lachat et al. использует длинные саморасширяющиеся трансплантаты ViaBahn, часто в сочетании с частичным удалением ветвей, для лечения TAAA. Когда доступ через дымоход занимает слишком много времени, легко доступные артерии обходят с использованием открытой техники, при которой трансплантаты ViaBahn вставляются непосредственно в целевую артерию в сочетании с трансплантатами дымохода [16,17].

Для случаев TAAA была предложена другая концепция: «сэндвич стент-трансплантат» (, рис. 3, ). Это включает развертывание одного или нескольких стент-графтов внутри первого, который уже будет развернут [18]. Lobato et al. впервые описал технику решения проблемы с коротким стволом при TAAA I, II и III типов и TAAA типа IV с длинной шеей, а также при длинном расслоении аорты с вовлечением висцеральных артерий ( Рис. 4 ). В настоящее время мы пролечили более 30 пациентов с помощью этой техники, модифицируя исходную, используя обращенные вниз перископические трансплантаты для почечных артерий ( Рис. 5, ) [19–21].Сэндвич-метод может также использоваться при изолированных аневризмах подвздошной артерии, когда длинная ветвь вводится во внутреннюю подвздошную артерию [22,23].

Рисунок 3. Принцип сэндвич-трансплантата. (A) Развертывание грудного стент-графта и висцеральных ветвей. (B) Установка трансплантата раздвоенной брюшной аорты. (C) Стент-мостик для закрытия зазора между ветвями и стент-графтами.

Рис. 4. Компьютерная томографическая ангиограмма сэндвич-трансплантата с дымоходным трансплантатом внутри верхней брыжеечной артерии и обращенными вниз перископическими трансплантатами внутри почечных артерий. На иллюстрации показано развертывание стента, перекрывающего аорту, после установки стент-графта в грудной и брюшной отделах и реваскуляризации висцеральной артерии.

Рис. 5. Сэндвич-трансплантат для исключения торакоабдоминальной аневризмы. Длинное перекрытие трансплантатов Виабана между стентами аорты.

В этих случаях использовались только стандартные стент-графты. Техника аналогична удалению аневризмы разветвленным стент-графтом. Установка закрытых параллельных трансплантатов должна производиться через трансбрахиальный или трансаксиллярный доступ.При использовании параллельных саморасширяющихся трансплантатов длиной 10-15 см можно получить длинную зону перекрытия более 5-7 см между трансплантатами дымохода и аортальным стент-графтом. Можно предположить, что размещение трансплантата дымохода между двумя «сэндвич-» аортальными стент-графтами снижает любое трение и движение трансплантатов, которые могут вызвать быстрый тромбоз желобов между ними [24].

Этот метод может быть действенной альтернативой фенестрированному стент-графту в условиях неотложной помощи, когда больной сегмент труднодоступен из-за извилистости сосуда или когда нет времени ждать изготовления нестандартного окончатого или разветвленного устройства.Перспектива долговременной проходимости этих трансплантатов дымохода и перископа с максимальной длиной 15 см неизвестна. Хотя среднесрочные и краткосрочные результаты благоприятны, по-прежнему отсутствуют данные о долгосрочной проходимости и долговечности.

В частности, при TAAA доступ к дымоходу через трансбрахиальный или подмышечный доступ является травматичным и требует много времени, поскольку требуется разрезание до четырех висцеральных ветвей для размещения 8 французских интродьюсеров. Техника перископа, по крайней мере, для почечных артерий, допускает трансфеморальный доступ и, когда это возможно с точки зрения логистики, подход двух групп.

Требуемые технические навыки не менее требовательны, чем для любой оконной или разветвленной процедуры. Сложные эндоваскулярные вмешательства с использованием трансплантатов и перископов, например, в сочетании с техникой сэндвича, быстро набирают популярность. Во многих учреждениях они являются альтернативой изготовленным на заказ разветвленным устройствам, хотя их неохотно одобряют основные производители эндопротезов, которые во многих случаях не уверены в будущей роли этих методов. Опубликованная клиническая серия демонстрирует приемлемые краткосрочные результаты, не уступающие разветвленным трансплантатам, изготовленным по индивидуальному заказу.

Хотя некоторые авторы различают эндопротечки типа I с низким и высоким потоком, по нашему опыту, в дуге аорты и при TAAA, это напрямую связано с зоной перекрытия между аортальными стент-графтами и дымоходными трансплантатами или перископами. В большинстве случаев длинная саморасширяющаяся ветка длиной 10–15 см обеспечивает эффективное уплотнение желобов.

Сэндвич-трансплантаты в сочетании с дымоходами или перископическими трансплантатами позволяют развернуть аортальный стент-графт в надпочечном сегменте аорты. Зона инфраренального приземления менее 5 мм больше не имеет значения, когда зона уплотнения, как в разветвленном или фенестрированном трансплантате, переносится на надпочечный сегмент аорты.

Особенно в случае сэндвич-трансплантатов, длина перископического трансплантата должна быть тщательно спланирована перед развертыванием мостовидного стента. На данный момент максимальная доступная длина составляет 15 см, при этом минимум 3–4 см находятся внутри целевого сосуда.Из-за часто изогнутой конфигурации при выборе длины аортального стента необходимо учитывать дополнительное укорочение.

Долгосрочная эффективность почечных перископических трансплантатов, направленных вниз, все еще неизвестна. Можно утверждать, что эти функции аналогичны илеоренальному шунтированию при абдоминальной процедуре удаления ветвей, когда ретроградный кровоток достаточен для поддержания перфузии органа, но в этих случаях используется 8-миллиметровый трансплантат из политетрафторэтилена или дакрона в отличие от трансплантата. эндотрансплантат 6 мм меньшего размера, используемый в случаях перископа.По нашему опыту, с более чем 18 обращенными вниз перископическими трансплантатами, которые были развернуты за последние 2 года, уровень проходимости 90% аналогичен таковому у дымоходных трансплантатов и существенно не отличается от наших гибридных случаев удаления ветвей.

Осторожность в отношении показаний при юкстаренальных или торакоабдоминальных аневризмах по-прежнему требуется, если эти методы не используются в симптоматических случаях или при разрыве аневризмы. По-прежнему отсутствуют долгосрочные данные об эффективности параллельных трансплантатов.Трение, вызывающее микро- или макродвижение ткани всех трансплантатов, теоретически может вызвать разрыв ткани и эрозию трансплантата. Мы еще не знаем, следует ли регулярно укреплять саморасширяющиеся покрытые трансплантаты дымохода с помощью баллонно-расширяемых трансплантатов, чтобы избежать перекручивания и наоборот.

В отличие от разветвленного трансплантата, где, особенно при больших аневризмах, ветви «свободно плавают» в мешочке аневризмы под влиянием сердечного цикла, а также дыхательных движений, сэндвич-техника, при которой параллельные трансплантаты находятся в Фиксированное положение между двумя аортальными стент-графтами должно обеспечивать более стабильное положение коаксиальных трансплантатов.

Интраоперационный контроль качества различных трансплантатов дымохода имеет важное значение: проволока в параллельных саморасширяющихся трансплантатах остается на месте до конца процедуры. Это позволяет провести селективную ангиографию всех ветвей и, при необходимости, измерить давление. В тех случаях, когда имеется перегиб трансплантата, для улучшения долгосрочной проходимости может быть выполнено армирование саморасширяющимся стентом. Кроме того, необходимо проводить ингибирование тромбоцитов аспирином и клопидрогелем в течение как минимум 3 месяцев.

Дуга аорты

Для замены дуги аорты требуется искусственное кровообращение и глубокая гипотермия. Несмотря на все технические улучшения, это все еще сложная кардиологическая процедура со значительной заболеваемостью и смертностью. Побочные эффекты глубокой гипотермии, особенно у пожилых пациентов с различными сопутствующими заболеваниями, часто продлевают пребывание в отделении интенсивной терапии и в больнице. Альтернативой стали менее инвазивные процедуры, такие как эндоваскулярное исключение аневризмы с удалением ответвлений или без него.

В настоящее время для эндоваскулярного лечения аневризм дуги аорты чаще всего используется гибридный подход с хирургическим удалением ветвей с помощью шейного или стернотомического воздействия.

Частичное или полное эндоваскулярное удаление разветвлений дуги аорты с использованием параллельных трансплантатов для всех открытых надаортальных сосудов может расширить и упростить применение эндоваскулярных методов лечения аневризм дуги аорты. Это альтернативный минимально инвазивный вариант «эндодебетвления» дуги аорты, который может заменить транспозицию шейки матки или шунтирование, исходящее от восходящей аорты к одной или нескольким ветвям через срединную стернотомию.Этот эндоваскулярный метод можно комбинировать со стандартными стандартными стент-графтами для лечения поражений с неадекватными зонами фиксации в дуге аорты и проксимальных восходящих аневризмах грудной клетки. Когда пациент не подходит для открытой операции, требуются проксимальные удлинения в сочетании с параллельными трансплантатами в левой общей сонной артерии и, при необходимости, в безымянной артерии. У этих пациентов параллельные трансплантаты заходят далеко в зону 0 дуги аорты ( Рисунок 6, ). Более проксимальные трансплантаты размещаются внутри присоединяющейся аорты в непосредственной близости от синус-тубулярного соединения; Очень важны катетерные навыки, позволяющие прохождение эндотрансплантата в левый желудочек через аортальный клапан [25].

Рис. 6. Эндопротезирование дуги аорты. (A) Тотальное эндоваскулярное эндодебетворирование у пациента с аневризмой дуги аорты. (B) Дымоходные трансплантаты во всех надаортальных ветвях.

Технические детали разветвления дуги аорты

Трансплантаты ViaBahn длиной 10–15 см помещаются в дугу аорты до тех пор, пока кончик трансплантата не достигнет восходящей аорты. В зависимости от протяженности аневризмы кончик трансплантата ViaBahn помещается рядом с синус-трубчатым переходом и аортальным клапаном после коронарной ангиографии.При необходимости в устье коронарных артерий вводятся спицы. Повторная ангиография и чреспищеводная эхокардиография исключают обструкцию коронарных артерий или аортального клапана. Следует использовать специальные стент-графты исключительно для восходящей аорты, чтобы избежать закупорки аортального клапана оголенными пружинами эндотрансплантата.

Перед установкой параллельных трансплантатов эндотрансплантат аорты продвигается трансфеморально в дугу аорты. При необходимости проволочный проводник 0,035-Лундерквиста вводится через аортальный клапан в левый желудочек.Сначала развертывается аортальный стент-графт, а затем и параллельные трансплантаты. Укрепление параллельных трансплантатов саморасширяющимися стеновыми стентами должно выполняться при пересечении параллельного трансплантата с дугой аорты. После развертывания аортального стент-графта и костного трансплантата необходимо выполнить баллонирование костного трансплантата [26].

Вызов дуги аорты

Одно- и двухствольные трансплантаты дымохода используются все чаще не только в нашем учреждении.Среднесрочные и краткосрочные результаты кажутся многообещающими, хотя у нас нет данных о долгосрочной проходимости и стойкости, а данные, которые у нас есть, в основном взяты из отчетов о клинических случаях, включающих только нескольких пациентов [27]. Как описано ранее, смещение материала тромба может быть серьезной проблемой у этих пациентов с сильно пораженной дугой аорты. У пациентов с повышенным риском церебральной эмболии, пережатия сонной артерии и церебральной перфузии с помощью бедренного шунтирования мы предпочитаем оксигенатор и роликовый насос.Это может измениться в будущем с появлением новых фильтрующих устройств, изначально предназначенных для предотвращения эмболизации во время восстановления трансфеморального аортального клапана.

Из нашего опыта работы с трансплантатами из дымохода в брюшной аорте мы знаем, что эндопротечки типа I можно избежать только тогда, когда трансплантат проходит параллельно эндопротезу на большом расстоянии не менее 7 см.

Хотя использовались только стандартные трансплантаты, описанная методика все еще сложна и может выполняться только под общим наркозом.Обе общие сонные артерии и с обеих сторон подмышечные артерии должны быть обнажены.

Описаны альтернативные методы, такие как фенестрация in situ и развертывание фенестрированных трансплантатов или разветвленных трансплантатов [27]. Выравнивание фенестрированных или разветвленных трансплантатов требует, особенно у пациентов с готической дугой и искривленной нисходящей аортой, отличной маневренности для получения соприкосновения ветвей или фенестров, прилегающих к исходным церебральным сосудам. В будущем будут представлены новые продукты с меньшими профилями и стяжками, уменьшающими диаметр.

Из-за короткого периода наблюдения у нас нет данных о возможных побочных эффектах, таких как коррозия на участке границы между параллельным трансплантатом и эндотрансплантатом аорты [28–30].

Текущие исследования

Имеется всего несколько отчетов, описывающих среднесрочные результаты параллельной прививки, и ни одного отчета о долгосрочных результатах. Bruen et al. опубликовали одну из первых публикаций с большим рядом пациентов — опубликовали результаты у 21 пациента с юкстаренальными аневризмами аорты.Сообщенный результат, включая 30-дневную смертность, был идентичен группе пациентов с открытой пластикой. Была одна бессимптомная окклюзия стента верхней брыжеечной артерии и частичная компрессия стента второй верхней брыжеечной артерии, потребовавшая баллонной ангиопластики. Первичная проходимость составила 84% через 12 месяцев без эндопротечки I типа [11]. В другой, более крупной серии, Donas et al. сравнили свои результаты с трансплантатами дымохода, расширяемыми баллоном, с результатами группы из Цюриха, которая использовала саморасширяющиеся трансплантаты ViaBahn во всех своих случаях [31].В первом центре пролечено 37 пациентов, во второй — 35. Относительно используемого стента разницы не было. Степень успеха сохранения целевого сосуда составила 97% для группы стентов, расширяемых баллоном, и 100% для группы саморасширяющихся стентов. В группе саморасширения было пять периоперационных эндопротечек типа Ia с низким потоком, но только одно из них было устойчивым через 1 год и потребовало лечения с использованием манжеты. Летальность составила 0% в обеих группах. Следует отметить вывод авторов о том, что более двух трансплантатов дымохода могут вызвать утечку и ослабить проксимальное уплотнение [31,32].Имеются отдельные сообщения о хороших результатах после заполнения желобов между дымоходами жидким материалом для эмболизации, таким как Onyx® (ev3 Neurovascular, Калифорния, США).

Правильный размер аортального стент-графта и дымоходов — еще один вопрос, заслуживающий обсуждения: Lachat предложил эллиптическую модель для расчета соответствующего диаметра стент-графта [31]. Согласно этой модели, диаметр стент-графта для процедуры с двумя дымоходами должен быть равен окружности эллипса, при этом большой диаметр (A) равен сумме диаметра аорты плюс диаметры дымоходных трансплантатов и малый диаметр (B) равен диаметру аорты (A + B) / 2. Другой и более простой способ — увеличить размер трансплантата на 20–30% [33].

Долговечность дымоходных трансплантатов неясна. Можно предположить, что они будут работать аналогично большинству разветвленных или оконных устройств.

Теоретически трансплантат дымохода нарушает герметизацию эндотрансплантата аорты, создавая желоб между трансплантатом аорты и стенкой сосуда. В долгосрочной перспективе это может быть преимуществом сэндвич-трансплантатов, когда дымоход находится в прямом контакте с эндотрансплантатом, устраняя желоб между стенкой аорты и брюшным или грудным стент-трансплантатом.

Любое нарушение радиальной силы аортального трансплантата исключается. Вся концепция трансплантатов дымохода, особенно для исключения юкстаренальных аневризм, зависит от тромбоза желобов между параллельными трансплантатами и аортальным стент-графтом. Следует подчеркнуть важность длинных желобов и дымоходов, поскольку это, вероятно, один из наиболее важных факторов, способствующих герметизации [34].

Заключение

Эндоваскулярное восстановление в условиях неблагоприятной анатомии было в центре внимания многих исследований за последнее десятилетие и является постоянно развивающейся областью.Готовый аортальный стент-трансплантат для исключения юкстаренальных аневризм в настоящее время проходит клинические испытания. Разветвленный эндотрансплантат, который можно использовать у двух третей пациентов с торакоабдоминальными аневризмами, находится на горизонте, хотя его появление на рынке все еще неясно [35,36].

В этом обзоре описаны альтернативные методы лечения сложной аневризмы. Хотя они технически осуществимы при низкой заболеваемости и смертности, надежные данные, подтверждающие их использование, отсутствуют.Данные относительно долговечности и проходимости судна-мишени еще предстоит определить. Проблемы, особенно в дуге аорты и TAAA, в настоящее время делают параллельные трансплантаты привлекательной альтернативой другим эндоваскулярным методам или открытым хирургическим процедурам [37].

Краткое содержание

▪ Параллельные трансплантаты или трубки могут использоваться выборочно для увеличения проксимальной зоны приземления при юкстаренальных аневризмах. Трансплантат дымохода может проходить параллельно аортальному стент-графту или в конфигурации перископа с ретроградной перфузией органа-мишени.

▪ При аневризмах торакоабдоминальной аорты предпочтительны сэндвич-трансплантаты: в этих случаях дымоходный трансплантат помещается между двумя стент-графтами аорты, что усиливает стабилизацию ветвей. Это особенно важно для арки с ее высокой скоростью и напряжением сдвига. Хотя доля утечек типа I из-за желобов между трансплантатами, вероятно, выше по сравнению с оконными или разветвленными устройствами, изготовленными по индивидуальному заказу, почти во всех случаях они быстро герметизируются без необходимости дополнительных вмешательств.

▪ Вердикт по-прежнему открыт, являются ли эти методы временными или они будут частью эндоваскулярного арсенала при эндопротезировании аорты. Основной проблемой при сложном исключении эндотрансплантата аорты по-прежнему является отсутствие готовых трансплантатов. Изготовленные на заказ трансплантаты по-прежнему связаны со значительными затратами и длительным сроком изготовления. До сих пор методы дымохода — единственный способ вылечить неотложные случаи с доступными в настоящее время трансплантатами. Готовые трансплантаты с оконными проемами или ветвями находятся на горизонте, но все же пройдет некоторое время, прежде чем они появятся на рынке в целом.А пока методы работы с дымоходами останутся в силе, особенно в экстренных случаях и в случаях разрыва.

Раскрытие информации о финансовых и конкурирующих интересах

Авторы не имеют никакого отношения или финансового участия в каких-либо организациях или организациях, имеющих финансовую заинтересованность или финансовый конфликт с предметом или материалами, обсуждаемыми в рукописи. Сюда входят трудоустройство, консультации, гонорары, владение акциями или опционами, свидетельские показания экспертов, полученные или находящиеся на рассмотрении гранты или патенты, или гонорары.

При создании этой рукописи не использовались письменные помощники.

Список литературы

  1. Гринберг Р.К., Клер Д., Шривастава С. и др. Следует ли предлагать пациентам со сложной анатомией эндоваскулярное лечение аневризмы? J. Vasc. Surg. 38, 990–996 (2003).
  2. Гринберг Р.К., Стернберг В.С. III, Макарун M и др. Промежуточные результаты многоцентрового исследования в США пластики фенестрированного эндотрансплантата при юкстаренальных аневризмах брюшной аорты. J. Vasc. Surg. 50, 730–737 (2009).
  3. Гринберг Р., Иглтон М., Мастраччи Т. Разветвленные эндотрансплантаты для торакоабдоминальной области. аневризмы. J. Thorac. Кардиоваск. Surg. 140 (Приложение 6), S171 – S178 (2010).
  4. Орландер Т., Сонессон Б., Иванцев К., Реш Т., Диа Н., Малина М. Дымоходный трансплантат: метод сохранения или спасения сосудов ветви аорты в зонах герметизации стент-графта. J. Endovasc. Ther. 15, 427–432 (2008).
  5. Criado FJ. Чрескожный метод сохранения проходимости ветвей дуги во время торакальной эндоваскулярной пластики аорты (TEVAR): ретроградная катетеризация и стентирование. J. Endovasc. Ther. 14, 54–58 (2007).
  6. Ricci C, Ceccherini C, Leonini S et al. Двойной почечный трансплантат с использованием только бедренного доступа. J. Cardiovasc. Surg . (Турин) 52, 93–97 (2011).
  7. Ларзон Т., Элиассон К., Грубер Г. Техника верхней фенестрации при имплантации стента при заболеваниях аорты со средним периодом наблюдения. J. Cardiovasc. Surg. (Турин) 49, 317–322 (2008).
  8. Allaqaband S, Jan MF, Bajwa T. Дымоходный трансплантат — простой метод эндоваскулярного восстановления сложных аневризм юкстаренальной брюшной аорты у пациентов без лечения. Кат. Кардиоваск. Интерв. 75, 1111–1115 (2010).
  9. Hiramoto JS, Chang CK, Reilly LM, Schnieder DB, Rapp JH, Chuter TAM. Исход почечного стентирования для перекрытия почечной артерии при эндоваскулярной пластике аневризмы. J. Vasc. Surg. 49, 1100–1106 (2009).
  10. Criado FJ, McKendrick C, Criado FR. Технические решения типичных проблем в TEVAR: управление доступом и ветвями аорты. J. Endovasc. Ther . 16 (Приложение 1), I63 – I79 (2009).
  11. Брюн KJ, Физор JR, Дэниэлс JM, Бек WA, Ли WA.Эндоваскулярная техника дымохода в сравнении с открытой пластикой юкстаренальных и надпочечных аневризм. J. Vasc. Surg. , 53 (4), 895–904 (2011).
  12. Oderich GS, Ricotta JJ. Модифицированные фенестрированные стент-графты: конструкция устройства, модификации, имплантация и текущие применения. Перспектива. Васк. Surg. Эндоваск. Ther. 21, 157–167 (2009).
  13. Хинонес-Балдрих В., Хименес Дж. С., Де Рубертис Б., Мур В. С.. Комбинированный эндоваскулярный и хирургический подход (CESA) к патологии торакоабдоминальной аорты: 10-летний опыт. J. Vasc. Surg. 49, 1125–1134 (2009).
  14. Haulon S, Amiot S, Magnan PE et al. Association Universitaire de Recherche en Chirurgie vasculaire (AURC).
  15. Анализ французского многоцентрового опыта применения фенестрированных эндотрансплантатов аорты: среднесрочные результаты. Ann. Surg. 251, 357–362 (2010).
  16. Verhoeven EL, Vourliotakis G, Bos WT et al. Фенестрированная трансплантация стента при аневризме брюшной аорты с короткой шейкой и юкстаренальной аорты: 8-летний опыт работы в одном центре. Eur. J. Vasc. Эндоваск. Surg. 39, 529–536 (2010).
  17. Lachat M, Frauenfelder T, Mayer D et al. Полная эндоваскулярная реваскуляризация почечных и висцеральных артерий и исключение разрыва аневризмы торакоабдоминальной аорты IV типа. J. Endovasc. Ther. 17, 216–220 (2010).
  18. Pecoraro F, Pfammatter T, Mayer D et al. Множественные перископические трансплантаты и трансплантаты дымохода для лечения разрывов торакоабдоминальных и околопочечных аневризм аорты с короткими дистальными отделами шейки. J. Vasc. Surg. 51, 1293–1296 (2011).
  19. Лобато А. Представляем методику «сэндвича» как альтернативу лечению ТААА. Представлен по адресу: First International Курс сосудистой хирургии . Грамаду, Бразилия, 12 мая 2011 г. 19 Кетельсен Д., Календер Г., Хойшмид М и др. Эндоваскулярная пластика аневризмы с использованием метода обратной трубы у пациента с синдромом Марфана с разрывом хронического расслоения типа B. Cardiovasc.Интерв. Радиол. 34, 1080–1084 (2011).
  20. Ричардсон С., Попори Р.К., Пичел А.С., Фаркухарсон Ф., Серрачино-Инглотт Ф. Разрыв аневризмы торакоабдоминальной аорты, управляемой эндоваскулярно с использованием техники телескопирования дымохода. Ann. Васк. Surg. 25 (3), 384.e1 – e4 (2011).
  21. Schlosser FJ, Aruny JE, Freiburg CB, Mojibian HR, Sumpio BE, Muhs BE. Дымоход — это экстренно доступное эндоваскулярное решение при разрыве аневризмы висцеральной аорты. J. Vasc.Surg. 53, 1386–1390 (2011).
  22. Yoshida Rde A, Yoshida WB, Kolvenbach R, Vieira PR. Модифицированная методика «сэндвич стент-трансплантат» для лечения изолированной аневризмы общей подвздошной артерии у пациента с синдромом Марфана. Ann. Васк. Surg. 26 (3), 419.e7 – e9 (2012).
  23. Yoshida Rde A, Yoshida WB, Kolvenbach R, Pinter L, Vieira PR. Ретроградное эндоваскулярное лечение внутренней аневризмы подвздошной кости у пациента с синдромом Марфана. Сосудистые 18 (4), 235–241 (2010).
  24. Колвенбах Р.Р., Йошида Р., Пинтер Л., Чжу Ю., Лин Ф. Срочное эндоваскулярное лечение торако-абдоминальных аневризм с использованием сэндвич-техники и трансплантатов дымохода — техническое описание. Eur. J. Vasc. Эндоваск. Surg. 41 (1), 54–60 (2011).
  25. Kolvenbach RR, Karmeli R, Pinter LS et al. Эндоваскулярное лечение патологии восходящей аорты. J. Vasc. Surg. , 53 (5), 1431–1437 (2011).
  26. Йошида Р.А., Колвенбах Р., Йошида В.Б., Вассиев С., Швирц Э., Лин Ф.Тотальное эндоваскулярное удаление ветвей дуги аорты. Eur. J. Vasc. Эндоваск. Surg. 23 627–630 (2011).
  27. Сонессон Б., Реш Т., Аллерс М., Малина М. Эндоваскулярная замена полной дуги аорты с помощью in situ метод фенестрации стент-графта. J. Vasc. Surg. 49, 1589–1591 (2009).
  28. Gehringhoff B, Torsello G, Pitoulias GA, Austermann M, Donas KP. Применение костных трансплантатов при патологиях дуги аорты с вовлечением надаортальных ветвей. Дж.Эндоваск. Ther . 18 (5), 650–655 (2011).
  29. Baldwin ZK, Chuter TAM, Hiramoto JS, Reilly LM, Schneider DB. Техника двойного ствола для эндоваскулярного исключения аневризмы дуги аорты без стернотомии. J. Endovasc. Ther. 15. С. 161–165 (2008).
  30. Criado FJ. Чрескожный метод сохранения проходимости ветвей дуги во время торакальной эндоваскулярной пластики аорты (TEVAR): ретроградная катетеризация и стентирование. J. Endovasc. Ther. 14, 54–58 (2007).
  31. Donas KP, Pecoraro F, Torsello G et al. Использование закрытых дымоходных стентов при патологиях околопочечной аорты является безопасным и выполнимым с превосходной проходимостью и низкой частотой эндопротекания. J. Vasc. Surg. 55, 659–665 (2012).
  32. Donas KP, Torsello G, Austermann M et al. Использование абдоминальных костных трансплантатов возможно и безопасно: краткосрочные результаты. J. Endovasc. Ther. 17, 589–593 (2010).
  33. Coscas R, Kobeiter H, Desgranges P, Becquemin JP.Технические аспекты, текущие показания и результаты трансплантата дымохода при аневризмах юкстаренальной аорты. J. Vasc. Surg. 53, 1520–1527 (2011).
  34. Бакояннис С.Н., Экономопулос К.П., Георгопулос С. и др. Фенестрированные и разветвленные эндотрансплантаты для лечения аневризм торакоабдоминальной аорты: систематический обзор. J. Endovasc. Ther. 17, 201–209 (2010).
  35. Nordon IM, Hinchliffe RJ, Manning B et al. На пути к готовому фенестрированному эндотрансплантату для лечения аневризм брюшной аорты с короткой шейкой: анализ текущего морфологического разнообразия трансплантата. J. Endovasc. Ther. 17, 78–85 (2010).
  36. Park KH, Hiramoto JS, Reilly LM, Sweet M, Chuter TA. Вариации формы и длины ветвей стент-графта торакоабдоминальной аорты: значение стандартных готовых компонентов. J. Vasc. Surg. 51, 572–576 (2010).
  37. Колвенбах Р. Роль перископов и дымоходов в сложных случаях аневризмы. J. Endovasc. Ther. , 18 (5), 661–665 (2011).

2014 Fall Chimney Swift Counts — Columbus Audubon

Введение

И снова, поскольку мои проекты гнездовых ящиков замедлились на лето, я почувствовал себя обязанным считать Чимни стрижи, когда они искали вечернее убежище в дымоходах в округе Делавэр или рядом с ним во время своего осеннего путешествия в Колумбию, Эквадор, Перу и северо-западный угол Бразилии. .Я начал считать 8 августа и провел 57 вечеров, считая в девяти разных точках, прежде чем 15 октября были подсчитаны последние стрижи, после чего я наблюдал еще два вечера, чтобы подтвердить, что 15 октября было последней датой, когда я видел стрижей.

Большинство вечеров я считал один после последнего приема пищи в день, но более десятка раз ко мне присоединялись другие прилавки или люди, которым просто любопытно, на что я смотрю. Перед началом сезона я проверил две быстрые учебные шкуры и набор крыльев, прикрепленных к быстрому хвосту из Уэслианского зоологического музея штата Огайо, и поместил каждый образец на слой салфеток в его собственном прозрачном пластиковом контейнере для сэндвичей.В пластиковом пакете для сэндвичей я хранил небольшую цветную карту, которую я скачал с веб-сайта Корнельской лаборатории орнитологии. На карте показаны оба полушария, куда наши стрижи ищут сезонные дома, и мне пришлось отметить четыре страны, куда они мигрируют. Я записываю другие факты естествознания в учетную карточку, чтобы быстро находить ответы на вопросы.

Всякий раз, когда ко мне подходили любознательные наблюдатели, я показывал им образцы и указывал на дымоход, где птицы собирались устроить хорошее зрелище.Я восемь раз использовал образцы в качестве образовательного реквизита для программ интерпретации на месте, в которых участвовало в общей сложности 65 человек всех возрастов. Если участвовали школьники, я всегда спрашивал, планируют ли они изучать испанский язык в школе. Одна ученица изучала испанский, и я посоветовал ей рассказать своей учительнице о том, как она наблюдала за стрижами, направлявшимися в страны, где их граждане говорят по-испански, если только стрижи не собирались провести нашу зиму в Бразилии, где говорят на португальском языке. И, конечно же, дети всегда были в восторге от тщательного изучения шкур, которые оставались в целости и сохранности в их контейнерах для сэндвичей.

отсчетов

Дымоходных стрижей за 2014 год, N (общее количество отсчетов) = 57. Время указано для первого и последнего стрижей, заходящих в свои дымоходы.

Galena Village Hall

Здание бывшей Объединенной методистской церкви Галена, 109 Харрисон-стрит, 43021, Галена, n = 8)

8 августа 642 стрижа 20: 33-21: 02
15 августа 970 стрижей 20: 00-20: 52
21 августа 1742 стрижей 20: 09-20: 42
30 августа 2050 стрижей 19: 58-20: 33
6 сентября 455 стрижей 19: 58-20: 18
13 сентября 2 стрижа 19:54
28 сентября 26 стрижей 19: 32-19: 43
16 октября Нулевые стрижи,

Тренажерный зал Эдвардс, OWU, Северо-восточная труба на восточной стене, n = 14

9 августа 89 стрижей 20: 36-21: 02
19 августа 215 стрижей 20: 33-20: 45
22 августа 340 стрижей 20: 28-20: 47
24 августа 384 стрижа 20: 33-20: 46
28 августа 653 стрижа 20: 08-20: 35
1 сентября 432 стрижа 20: 11-20: 32
5 сентября 370 стрижей 20: 03-20: 28
9 сентября 187 стрижей 20: 01-20: 14
11 сентября 178 стрижей 19: 50-20: 10
14 сентября 370 стрижей 19: 54-20: 05
19 сентября 341 стриж 19: 45-19: 57
26 сентября 6 стрижей 19: 25-19: 44
29 сентября 4 стрижа 19: 27-19: 36
3 октября Нулевые стрижи

Примечание: внутри и вокруг здания ведутся строительные работы.

Начальная школа Карлайла, 746 West Central Ave., n = 9

10 августа 251 стриж 20: 33-21: 00
20 августа 685 стрижей 20: 32-20: 50
22 августа 1520 стрижей 20: 32-20: 42
29 августа 867 стрижей 19: 54-20: 36
2 сентября 1538 стрижей 20: 07-20: 32
7 сентября 337 стрижей 19: 59-20: 23
10 сентября 28 стрижей 19: 47-20: 10
10 сентября Примечание редактора: Дику сегодня исполнилось 70 лет!
16 сентября 4 стрижа 19: 54-19: 59
20 сентября 1 Свифт 19:53

Банк округа Делавэр

ул. Норт-Сандаски, 41, п = 2

11 августа нулевые стрижи
25 августа 1 свифт 20:36

Сионская Объединенная Церковь Христа

Вест-Сентрал, 51, n = 2

12 августа 108 стрижей 20: 22-20: 52
4 сентября Нулевые стрижи

Серая часовня, OWU

западный дымоход на северной стене, n = 4

13 августа 95 стрижей 20: 25-20: 44
27 августа 340 стрижей 20: 25-20: 44
3 сентября 83 стрижа 20: 19-20: 31
27 сентября 25 стрижей 19:34

Программа Columbus Audubon Swift Night Out

28 South State St. Центр города Вестервилль, Огайо, 43081, n = 1.

12 сентября 47 стрижей 19: 49-20: 06

Продается средняя школа, Дублин, n = 2.

23 сентября 1550 стрижей 18: 40-19: 57
13 октября Поскольку я ехал на собрание Общества естествознания Колумбуса, у меня было время только убедиться, что стрижи все еще мигрируют.Я насчитал две дюжины в полете перед вылетом в 19:00.

Центр города Делавэр

Каждый год, когда приближается конец быстрой миграции, я считаю в одном дымоходе последние несколько недель, чтобы «увидеть» пики в их счетах. В этом году я хотел закончить подсчет сезона в спортзале Эдвардс, но там велось слишком много строительных работ, и я подумал, что стрижи избегают его дымоходов. Следовательно, я решил сесть в первом квартале Уэст-Уинтер-стрит в центре Делавэра, где три дымохода были активными и достаточно близко друг к другу, чтобы я мог смотреть все сразу. Стрижи также летали на восток и северо-восток, чтобы использовать другие дымоходы в городе, которые я не мог видеть из моего любимого места рядом со зданием банка округа Делавэр. Вот мои подсчеты, n = 15.

30 сентября 17 стрижей 19: 20-19: 33
1 октября 42 стрижа 19: 12-19: 31
2 октября 40 стрижей 19: 18-19: 30
4 октября См. Текст ниже.
5 октября 64 стрижа 19: 14-19: 20
6 октября 31 стриж 19: 06-19: 16
7 октября 78 стрижей 19: 01-19: 18
8 октября 53 стрижа 19: 13-19: 20
9 октября 35 стрижей 18: 59-19: 12
10 октября 40 стрижей 18: 50-19: 05
11 октября 75 стрижей (пик) 18: 42-19: 10
12 октября 15 стрижей 18: 53-19: 07
14 октября 18 стрижей 18: 38-19: 08
15 октября 7 стрижей 18: 53-18: 55
17 октября Нулевые стрижи

4 октября низкие температуры почти установили новые рекорды. Когда я проезжал через центр Делавэра в 12:19, стрижи собирались плотной стаей над тремя дымоходами, за которыми я решил наблюдать, пока миграция не закончилась. Я полагаю, что птицы только что вышли из своих гнезд, и на шатре на берегу была указана температура 48 градусов, слишком холодная для большинства насекомых, чтобы летать по воздуху. Я припарковал машину и стал следить, чтобы стрижи не выходили и не выходили из дымоходов.

В 17:00 того же дня стрижи снова низко пролетели над городом, и следующие 46 минут я наблюдал, как они исчезли к 17:36 после того, как они полетели на восток туда, где их ждали дымоходы, скрываясь от меня.Во время этого наблюдения температура была 45 градусов.

Когда для насекомых слишком холодно, чтобы летать, стрижи иногда летают больше, как их кузены-колибри, и будут тыкать или набрасываться на пучки листьев, укрывающих насекомых. Когда насекомых выбрасывают из укрытий, стрижи вырывают их из воздуха. Конечно, получаемая пищевая энергия должна быть больше, чем затрачиваемая энергия, в противном случае имеет смысл «устроиться на ночлег» до тех пор, пока не станут более теплые температуры, чтобы поддержать летающих насекомых. Ах, иногда на улице холодно.

Всем счастливых перемен климата, и вперед!

Cloudflare

Для бесплатной пробной версии требуется действующая кредитная карта

Basic Plus

Исследования

проспект

Премиум

Премиум Плюс

Ежемесячные планы подписки

$ 14

$ 49

$ 79

$ 99

$ 169

Годовые планы подписки

$ 99

$ 399

$ 699

$ 899

$ 1499

Подпишитесь на годовые планы и сэкономьте

41%

32%

26%

24%

26%

Исследования компании
Доступ к 17+ миллионам профилей компаний
Доступ к 18000+ отраслей
Создание и сохранение основных списков компаний
Доступ к основным фильтрам и форматам поиска
Create & Save Adv. Списки компаний и критерии поиска
Расширенный поиск (фильтр по десяткам критериев, включая доход, сотрудников, деловую активность, географию, расстояние, отрасль, возраст, телефон и демографические данные)
Ограничения на экспорт информации о компании

250 / месяц

500 / месяц

750 / месяц

1000 / мес

Место исследования
Список арендаторов @ 6+ миллионов зданий
Поиск здания и арендатора по адресу или названию улицы
Создание, сохранение и публикация списков мест и критериев поиска
Связаться с отделом исследований
Доступ к информации о более чем 40 миллионах контактов (без электронной почты)
Расширенный поиск контактов
Создание, сохранение и обмен списками контактов и критериями поиска
Ограничения на экспорт контактной информации (без адресов электронной почты)

500 / месяц

750 / Месяц

1,000 / Месяц

Ежемесячная подписка — Ограничение на контактный адрес электронной почты

100 / Месяц

200 / месяц

Годовая подписка — Ограничение на контактный адрес электронной почты

1,200 / год

2,400 / год

Лимиты использования содержимого (страниц в день)

200

700

1 000

1 500

2 000

Нажмите здесь, чтобы начать бесплатную пробную версию 212-913-9151 доб. 306
Примечание. Бесплатная пробная версия требует регистрации и действующей кредитной карты. Каждый пользователь ограничен одной бесплатной пробной версией. [электронная почта защищена]

Сэндвич для ремонта дымохода MA — мы очищаем дымоходы

Чистка дымохода и чистка камина — это части обслуживания собственности, которые обычно игнорируются.Это простая ошибка, и это происходит довольно часто. К сожалению, если вы не проверяете и не ремонтируете камин и дымоход регулярно , это может вызвать множество серьезных проблем.

Важно помнить, что средний человек не имеет ни малейшего представления о проблеме с дымоходом, потому что ему не хватает подготовки, опыта и инструментов, необходимых для ее обнаружения. Насколько вы знаете, все, кажется, отлично работает с дымоходом и камином, но вдруг вы столкнетесь с серьезной проблемой. Вы действительно не хотите серьезных проблем с камином и дымоходом. Это дорого, может вызвать дополнительные проблемы в вашем доме, а также может привести к попаданию дыма и угарного газа в вашу собственность, что может быть фатальным.

Многие проблемы с дымоходами и каминами не очевидны

Что-то, что должно быть настоящим открытием для вас, если у вас есть дом с дымоходом, — это то, что если в нем есть проблемы, вы, вероятно, не будете знать, что есть проблема.Еще одна вещь, на которую нужно открыть глаза, — это правда о том, что повреждение дымохода и камина неизбежно. Вы подвергаете материалы в своем доме воздействию открытого тепла и пламени, поэтому повреждения не должны вызывать у вас шок.

Особенность такого рода повреждений в том, что обычно вы не заметите, что они там есть. И наоборот, у профессиональных трубочистов есть опыт, необходимый для того, чтобы замечать эти небольшие проблемы. При раннем осмотре повреждение дымохода обычно можно исправить, и это не должно стоить вам больших денег. Однако, если вы не заметите проблему и не сделаете обслуживание дымохода главным приоритетом, вы, скорее всего, столкнетесь с гораздо более высокими затратами.

Еще один важный фактор, который вы можете не заметить, если у вашего дымохода есть структурные проблемы, — это то, что они находятся в той части дымохода, которую вы не видите. Хорошая новость в этом отношении заключается в том, что у опытных компаний по очистке дымоходов есть инструменты, необходимые для выявления этих проблем в местах, которые вы не видите. Часто они могут определить повреждение по внешним признакам повреждения.

Если они не фиксируют повреждения во время регулярной оценки, у них дополнительно есть альтернатива использования электронной камеры, с помощью которой они могут опустить дымоход. Это даст им внутреннее представление о том, что именно происходит, чтобы они могли обнаружить и устранить проблему.

Ремонт дымохода Сэндвич-зона обслуживания

Мы работаем по всему региону, поэтому, если вы не живете недалеко от Сэндвича, не беспокойтесь об этом, мы все равно поможем вам. Нажмите ниже, чтобы попасть в город недалеко от Sandwich.

Дымоход Сэндвич MA | Ремонт каминов Восточный Сэндвич MA | Услуги по очистке дымоходов Сагамор, Массачусетс | Ремонт дымоходов Восточный Фалмут, Массачусетс Фалмут, Массачусетс | Памятник чистильщикам дымоходов, пляж, MA


Накопление креозота невозможно избежать и оно может стать небезопасным

Дымоход предназначен для того, чтобы дым и угарный газ выходили из вашего дома, чтобы вы могли наслаждаться преимуществами огня без каких-либо опасностей.Со временем дым, поднимающийся по дымовой трубе, оставит небольшие отложения в виде сажи. Сажа сама по себе не представляет серьезной угрозы, однако, когда она разрастается до более высокого уровня, она может образовывать глазурь поверх нее. Вот тогда и возникает угроза, потому что эта глазурь обычно приводит к пожару в дымоходе.

Возможно, вы не думаете, что пожар в дымоходе — серьезное дело, в конце концов, вы регулярно сжигаете огонь в камине. Но именно то, что вы могли не осознавать, — это то, что ваш дымоход никогда не предназначался для включения тепла и открытого пламени огня, только ваш настоящий камин.Поэтому, если в результате пожара в дымоходе возникнет пожар, очень велика вероятность, что он распространится по вашему дому, что может быть крайне небезопасно, а также будет стоить вам больших денег в виде ущерба.

Повреждение камина неизбежно

Многие люди даже не подозревают, что постепенное повреждение дымоходов — это нормально. Хотя они разработаны, чтобы выдерживать высокие температуры и открытое пламя, каждый раз, когда вы подвергаете что-либо воздействию такой среды, вы, вероятно, получите повреждение.Со временем тепло и пламя могут повредить кирпичи, ослабить раствор, а также вызвать другие структурные проблемы.

Повреждения не будут легко заметны для большинства частей, что является еще одним фантастическим фактором, чтобы нанять профессионального специалиста по очистке дымоходов, который будет ежегодно приводить в порядок и проверять дымоход. Дело здесь не в том, нужно ли починить дымоход, а в том, когда его нужно будет починить.

Сэндвич для ремонта дымохода

Чего ожидать при обращении в компанию по очистке дымоходов

Когда вы решите заняться чисткой дымоходов прямо у себя дома, вы, возможно, задаетесь вопросом, что именно будет включено в этот процесс.Что ж, первое, что должно произойти, — это то, что компания по очистке дымоходов должна потратить много времени на визуальную оценку вашего дымохода.

Возможно, вы не заметите каких-либо структурных проблем с дымоходом или камином, однако профессионал может определить признаки повреждений, которые вы, возможно, не сможете увидеть. Хотя у них не будет возможности выявить каждую проблему с помощью простого визуального осмотра, это отличная отправная точка для них.

Как только они дважды постятся с дымоходом и камином, следующим шагом будет настоящая чистка дымохода. Первое действие в процедуре очистки должно включать в себя работу, которую вы выполняли, укладывая брезент или другое покрытие над топкой дымохода. Это делается для того, чтобы сажа или мусор, оставшиеся в дымоходе, не попали в ваш дом. Затем специалист поднимется на вашу крышу и с помощью различных щеток и инструментов вытолкнет сажу из дымохода в камин. Это может быть относительно сложная процедура, особенно если вы давно не чистили дымоход.

После тщательной очистки трубочиста они войдут в ваш дом и завершат уборку. Они избавят вашу топку от покрытия и удалят любые крупные частицы, которые могли быть унесены вниз. После этого они обычно используют эффективный вакуум для удаления сажи или других частиц, которые слишком малы, чтобы их можно было собрать вручную. На данный момент ваш дымоход и камин чистые и должны быть такими же хорошими, как новые.

Поскольку дымоход и камин очищены, специалист должен приступить к осмотру дымохода на наличие внутренних признаков повреждений. Однако этот шаг невозможен до прочистки дымохода, потому что сажа покрывает все возможные повреждения. В дополнение к осмотру дымохода сверху и снизу технический специалист может использовать камеру, чтобы лучше рассмотреть дымоход изнутри.

Это действие на самом деле не всегда требуется, и, поскольку, как правило, за его выполнение взимается дополнительная плата, технические специалисты обычно не рекомендуют его, если у них нет острой необходимости думать, что это необходимо.Если технический специалист рекомендует вставить камеру, чтобы проверить состояние дымохода, лучше принять тот факт, что они знают, что делают, и согласны с этим. На самом деле дополнительных расходов не так уж много, и если они решают потенциально опасную проблему, то деньги потрачены не зря.

Любой заслуживающий доверия бизнес по очистке дымоходов должен проверить вашу облицовку дымохода, раствор, склеивающий кирпичи дымохода, а также крышку дымохода. Если они обнаружат какое-либо повреждение любого из этих предметов, они сообщат вам, а после этого предложат план по устранению проблемы. Перед тем, как приступить к настоящему ремонту, они также должны обсудить, во сколько вам обойдутся ремонтные работы.

Имейте в виду, что если вы имеете дело с надежной фирмой-трубочистом, любой рекомендуемый ремонт необходимо выполнить, прежде чем вы снова воспользуетесь камином. Невозможность сделать это может привести к дополнительному ущербу, возгоранию дымохода и даже попаданию вредного угарного газа и дыма в ваш дом.

Сэндвич для ремонта дымохода

Что мне делать, чтобы подготовиться к приезду в мой дом компании по очистке каминов?

Как только ваш профессионал по чистке камина прибудет, он возьмет на себя всю работу и постарается сделать все возможное, чтобы доставить вам как можно меньше неудобств.Однако, прежде чем они приедут сюда, вам нужно сделать несколько вещей. Во-первых, не сжигайте огонь в течение как минимум 24 часов до того, как трубочист будет готов к приезду.

Вы можете не поверить в это, но кирпичи в вашем очаге могут долго сохранять тепло после пожара, поэтому ваш специалист по трубочисту будет признателен, если вы не оставите им рабочее место, где они могут сгореть. Вы также должны убедиться, что вы удалили любые экраны очага или что-либо еще, что наверняка будет засорением, и убедитесь, что у них есть доступ к кровельной системе.

Что нужно искать в компании по подметанию каминов

Теперь, когда вы понимаете, насколько важны ремонт и содержание дымоходов и каминов, вы, возможно, задаетесь вопросом, что именно делать дальше. Первое, что нужно иметь в виду, это то, что вы не должны выполнять эту задачу самостоятельно. Конечно, вы сможете организовать чистку дымохода и камина, но, скорее всего, у вас нет возможности распознать структурные проблемы или повреждения.

У вас также, вероятно, нет кулачка, который можно было бы использовать для проверки внутренней части вашего камина, что является единственным надежным способом определить проблемы, которые не так очевидны.Последняя причина, по которой вам не следует пытаться решать проблемы самостоятельно, заключается в том, что даже если вы обнаружите проблему, у вас, вероятно, нет подготовки и опыта, необходимых для ее устранения.

Поэтому, безусловно, необходимо нанять профессионала для очистки, осмотра и ремонта дымохода. Однако на что следует обратить внимание при выборе идеального бизнеса? Типичная ошибка, которую совершают люди, — это нанять разнорабочего или другого неспециалиста, который заявляет, что может сделать эту работу за вас за меньшую ссуду, чем это может сделать профессиональный бизнес.Поддержание дымохода и камина в отличном состоянии действительно важно, и никогда не следует делегировать его кому-либо, кроме компании, которая занимается этим видом работы.

При выборе компании-специалиста по трубочистам очень важно нанять сертифицированный, связанный и застрахованный бизнес. На рабочих сайтах случаются несчастья, и если ваш дом — это рабочий веб-сайт, вам необходимо убедиться, что вы в безопасности. Это означает, что вам следует думать только о найме предприятия по очистке дымоходов, у которого есть все необходимые лицензии и виды страхования.

Что именно произойдет, если кто-то повредит ваш дом и у него нет страховки? Вы, вероятно, в конечном итоге оплатите счет. Что произойдет, если кто-то, имеющий дело с вашей собственностью, пострадает? Что ж, как только у них снова нет страхового покрытия, вы собираетесь платить за него, и это может оказаться чрезвычайно болезненным платежом. Суть в том, что работать с любым физическим лицом или бизнесом без надлежащей квалификации — это ошибка, которая может обойтись очень дорого.

Также неплохо было бы использовать Интернет в своих интересах, проведя небольшое исследование о любой компании, занимающейся чисткой каминов, о найме которой вы думаете. Это не займет много времени и избавит вас от головной боли в дороге.

Регулярное подметание и техническое обслуживание камина и дымохода не будет стоить вам таких больших денег

Когда вы пытаетесь понять, сколько стоит очистка и содержание камина и дымохода, должно быть очевидно, что эти деньги потрачены не зря.За небольшую сумму денег на ежегодной основе вы можете гарантировать, что ваш камин и дымоход будут продолжать работать так, как им указано, и будут делать это безопасным способом.

Неисправность камина или дымохода — это не только дорогостоящая проблема, но и реальный риск для вас и вашей семьи. Так что примите мудрое решение и найдите опытного трубочиста, которому вы доверяете, чтобы он обслужил ваш камин и дымоход. Это умный перенос, он не такой уж и дорогой, и он избавит вас от необходимости справляться с опасными последствиями пожара в дымоходе.

Чистим дымоходы

We Get Chimney’s Clean — это способ ремонта дымохода для Sandwich.

6425 Вашингтон-авеню
Сэндвич, Массачусетс 02563

Барнстейбл, Массачусетс (Массачусетс)

Электронная почта: [email protected]

Монтаж сэндвич-дымохода. Дымоходные многослойные трубы

Дымоход по важности занимает одно из первых мест в системе отопления: от его правильного выбора и монтажа зависит не только внешний вид здания, но, прежде всего, эффективность отвода продуктов сгорания.Ошибки могут привести к возгоранию или отравлению угарным газом. Поэтому установка дымоходов требует комплексного и детального изучения: перед началом работ следует ознакомиться с рекомендациями специалистов.

Обычно установку системы отвода отработанных газов проводят при строительстве дома вместе с устройством камина или печи. Раньше для этого использовался кирпич: проверенный не одним поколением материал, обладающий достаточной прочностью и хорошо сохраняющий тепло.Но сегодня все больше разработчиков склоняются к выбору модульных систем из керамики и нержавеющей стали. Причин тому несколько: дороговизна услуг профессиональных печников, длительность кладки и, самое главное, несовместимость кирпичных дымоходов с современными отопительными приборами. Последние разработки в области создания модульных систем позволяют построить дымоход своими руками.

Однако, каким бы ни был дымоход, основные требования к нему не изменились.Это касается срока службы, возможности работы с наименьшим скоплением конденсата и сажи на внутренних стенах. Также важны герметичность и низкая теплопроводность: материалы, с которыми соприкасаются дымоходы, не должны нагреваться до критических температур.

Монтаж дымоходов должен производиться с соблюдением следующих правил:

  • над плоской крышей труба должна подниматься не менее чем на 0,5 м;
  • , когда труба выходит на расстояние 1.5 м и более от конька (для скатных крыш), его высота также должна быть не менее 0,5 м, а при удалении от конька более 3 м минимальная высота трубы должна доходить до условной линии, проведенной от конька вниз по склону. пол под углом 10 градусов к горизонту;
  • при устройстве кровли из горючих материалов дымоход должен возвышаться над ней не менее чем на 1,5 м;
  • в месте прохода через потолок обязательно выполняется теплоизоляция.

Дымоход должен соответствовать отопительному оборудованию, установленному в доме.

Варианты конструкции

Перед тем, как сделать дымоход, необходимо учесть множество факторов. Подбор его диаметра, высоты и тягового усилия (это основные характеристики) необходимо осуществлять по принципу обязательного пропорционального увеличения тяги с увеличением высоты. При выборе оптимального дизайна на первое место ставится эффективность и безопасность, и только потом рассматриваются вопросы внешнего вида и сочетания с остальными внешними элементами здания.

Важную роль при выборе конструкции системы играет место установки отопительного оборудования и особенности помещения. Различают внутреннюю и наружную установку дымохода. Внутренний предполагает размещение труб непосредственно в отапливаемом помещении, при этом необходимо установить пазы, защитный кожух и опоры. Утеплять такой дымоход не нужно: лишенный теплоизоляции, он будет отдавать тепло жилому помещению, что не будет лишним.Исключение составляют только неотапливаемые чердаки. Такая конструкция несет в себе определенные риски, связанные с опасностью отравления газом в случае разгерметизации системы, а также с вероятностью возгорания.

Горючие материалы вблизи трубы должны быть обработаны антипиренами: это касается стен, перегородок и мест выхода трубы. К тому же такой дымоход сложен в установке и обслуживании. Стыковочные модули следует располагать вне межэтажных или чердачных этажей, чтобы не было препятствий для осмотра и доступа к внутренним поверхностям.


Дымоход типа «сэндвич» признан лучшим вариантом по соотношению цена / качество.

Наружная дымоходная система состоит из дымохода, который соединяет выход отопительного прибора с трубой, находящейся снаружи, отрезками труб и ревизиями. Такой дымоход намного безопаснее, его легко установить и отремонтировать. К его достоинствам можно отнести независимость от особенностей интерьера помещения. Но в этом случае обязательно предусматривается внешнее утепление.

Лучшая форма — цилиндр: на стенках такой трубы скапливается меньше конденсата, обеспечивается хорошая тяга. Конфигурация должна быть как можно более простой, чтобы на ней оставалось меньше сажи. Горизонтальные участки, если без них не обойтись, не должны быть длиннее метра: это тоже обязательное условие для нормального функционирования всей системы.

Монтаж внутреннего дымохода

Дымоход любого типа всегда монтируется снизу вверх.Все начинается с выходного отверстия печки: следующая деталь должна плотно входить в нее: никаких зазоров не допускается. Лучше установить готовый дымоход заводского изготовления: это ускорит его сборку и обеспечит эффектный внешний вид лучше, чем самодельные варианты. Ссылки объединяются последовательно: каждый следующий раздел частично входит в предыдущий. Это предотвращает вытекание конденсата, а также предотвращает попадание влаги извне, сохраняя изоляцию сухой. Дополнительно применяется герметик для герметизации стыков.Поверх стыков их фиксируют хомутами. Через каждые 1,5 м к стене прикручиваются кронштейны, которые необходимы для крепления трубы.

Схема установки внутреннего дымохода

Все секции (как вертикальные, так и горизонтальные) должны быть изолированы от электропроводки и проложены на надлежащем расстоянии от газопровода. В нижней части конструкции устанавливается смотровая дверца, необходимая для очистки системы. Для защиты верхней части трубы от попадания мусора, листьев и дождевой влаги необходимо установить дефлекторы или флюгеры.

Монтаж наружного дымохода

Это вертикальная труба, устанавливаемая вне стен здания. Он соединяется с самой печью через одну из них, при помощи короткого горизонтального звена (длиной не более метра). Такую конструкцию устанавливают чаще всего в тех случаях, когда не предусмотренный ранее отопительный агрегат необходимо установить в уже готовом помещении.

Дымоходы двух систем. Двухконтурный состоит из двух концентрических трубок с теплоизоляционным материалом между ними.Одноконтурный обогревателем не оборудован и поэтому должен быть дополнительно закреплен во избежание образования конденсата.

Монтаж наружной трубы начинается снизу, сначала прикрепляя тройник или колено к горизонтальному патрубку, выходящему из стены. Внизу должна быть дверца для чистки трубы. Вертикальная труба крепится через каждые 1,5-2 м к стене с помощью кронштейнов. В том случае, если вес трубы значительный, под колено устанавливается специальная опора.

Схема монтажа внешнего дымохода

Верх трубы должен возвышаться над крышей не менее чем на полметра. При невозможности крепления системы дымоудаления кронштейнами используйте распорки с хомутами и ушками, к которым крепятся тросы, предварительно закрепленные внизу анкерными болтами. Натяжение тросов осуществляется с помощью шнурков.

В некоторых случаях сборка трубы в основном выполняется на земле, а затем конструкция поднимается.Для установки на место на заранее прикрепленный тройник временно навинчивается специально изготовленная петля. К этому же шарниру прикрепляют нижнюю часть трубы, приподняв ее лебедкой и установив в нескольких местах временные опоры.

Подъем самой трубы осуществляется с помощью нескольких человек, которые контролируют процесс с помощью растяжек, а также специального копья необходимого диаметра. С помощью рожка с длинной ручкой труба поддерживается снизу. После того, как дымоход займет вертикальное положение, шарнир демонтируется, место стыковки модулей затягивается хомутом, прикрепляются подрамники или кронштейны.


Внешний дымоход экономит пространство, что особенно актуально для небольших домов.

Все стыки необходимо заделать, а участки, подверженные коррозии, обработать специальной эмалью. Сверху должен быть усилен дефлектор.

Правильная установка дымохода — залог надежной, эффективной, а главное — безопасной работы всей системы отопления. Ошибки в этом вопросе могут привести к непоправимым последствиям. Поэтому эту работу должны выполнять опытные профессионалы.

При организации систем отопления дымоход выполняет три основные функции. Всех их можно добиться, установив дымоход своими руками.

Основные функции дымохода

  • В первую очередь дымоход предназначен для отвода продуктов горения, которые крайне вредны и часто губительны для организма обитателей вашего дома.
  • Кроме того, дымоход должен обладать изоляционными свойствами и защищать строительные конструкции перекрытий и крыш от пожара.
  • И, наконец, красивый дымоход несет эстетическую функцию и украшает крышу вашего дома.

Монтаж дымохода легко осуществить самостоятельно, следуя несложной инструкции.

Основные виды дымоходов

В зависимости от материала изготовления дымоходные системы можно разделить на разные типы металлических (например, чугун или нержавеющая сталь), кирпичные и керамические. Современный дымоход может быть выполнен из композитных материалов и иметь многослойную конструкцию.

Вы можете выбрать модификацию дымохода, наиболее подходящую для вашего дома.

Так, например, самый дешевый вариант — металлический дымоход больше всего подходит для обустройства систем отопления котлов или бани, то есть нежилых помещений. Однако такой экономичный подход вряд ли целесообразно использовать в домашних условиях. Металлическая конструкция имеет плохую герметизацию стыков, вследствие чего невозможно избавиться от проникновения дыма в помещение. Также металл не отличается самым привлекательным сроком службы, так как крайне неустойчив к атмосферной влаге.

Труба из композитных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы кладется теплоизоляционный огнестойкий материал. Из-за неоправданной экономии многие производители помещают в промежуточный слой некачественный изолятор, который через время может начать крошиться. Так что покупая такую ​​трубу, внимательно следите за репутацией производителя.

Самый дешевый вариант — построить дымоход из тонкостенной нержавеющей стали.Небольшой вес такой трубы позволяет закрепить ее в конструкции даже с минимальным количеством крепежного материала. Также труба из нержавеющей стали очень проста в обработке — ее можно разрезать обычными ножницами по металлу.


Керамический дымоход очень сложен в устройстве, так как его монтаж можно проводить только вместе со всем домом. В связи с этим его применяют крайне редко, ведь для того, чтобы построить его в готовом жилище, строительной бригаде потребуется демонтировать часть перекрытий.

Инструменты, необходимые для устройства дымохода

Для того, чтобы установить дымоход в доме своими руками, вам придется запастись следующим минимальным набором инструментов:

  • болгарка для резки металла и сверло для сверления отверстий
  • шпатель, зубило и кельма
  • отвертка, желательно с шестигранной насадкой и лобзиком, может быть электрическая,
  • небольшой молоток и крестовая отвертка,
  • защитные перчатки и очки

Что нужно помнить при установке дымохода своими руками

По способу строительства дымоходы можно разделить на внутренние и внешние.Рассмотрим подробнее, в каком случае нужно выбрать тот или иной вариант.

Итак, внутреннее устройство дымохода можно использовать для строительства систем отопления на базе отопительных котлов или каминов. Эти системы обычно устанавливают внутри стен. После монтажа такие дымоходы закрываются в толще стены и декорируются. В качестве преимущества можно отметить, что такая система не подвержена конденсации влаги и хорошо защищена от воздействия атмосферной влаги.

Однако продукты сгорания, проходящие через дымоход, более горячие. Следовательно, участки стен, проходящие рядом с внутренними дымовыми трубами, сильно нагреваются и могут загореться. Поэтому не рекомендуется устанавливать внутренние дымоходы в стенах из легковоспламеняющихся материалов. Также такие системы не рекомендуются для мощных котлов с большим потоком горячих продуктов сгорания.


Наружный дымоход рекомендуется устанавливать для промышленных и просто больших систем отопления.Обычно их устраивают, если площадь отапливаемого помещения превышает 500 квадратных метров. Также такой дымоход можно установить, если монтаж внутреннего дымохода сопряжен со значительными трудностями. Так, в здании с бетонными стенами и потолком легче пробить плиту между этажами, чем долбить канал в стене.

Как установить дымоходы из нержавеющей стали и чугуна

Самым дешевым и простым устройством дымохода будет установка металлической трубы.Вся установка разбита на несколько последовательных этапов:

  1. Сначала нужно подготовить воздуховод для дымохода.
  2. Затем вы устанавливаете дымоход.
  3. И на завершающем этапе вы устанавливаете изоляцию вокруг трубы.

Канал под металлическую трубу дымохода должен быть примерно в полтора раза больше его диаметра. Это оставляет вам место для изоляции.


Собственно металлический дымоход состоит из следующих компонентов: металлической трубы, переходников для монтажа туннелей, заглушки и конденсатора.В ряде конструкций дымоход устанавливается с дымоходом — агрегатом, увеличивающим тягу в системе.

Этапы установки дымохода

На начальном этапе монтажа дымохода нужно подогнать трубы по длине. Далее получившуюся конструкцию помещаем в заранее подготовленный канал. После этого к системе подключаются конденсатор и сам отопительный прибор (плита или бойлер). На завершающем этапе устанавливается голова.

Чтобы жестко закрепить трубу, ее необходимо крепить к стене не реже чем через каждые полтора метра.

При установке стальных и чугунных труб необходимо предусмотреть качественную теплоизоляцию дымохода. Только в этом случае вы сможете избежать возгорания полов и прилегающих конструкций из-за внезапно протекшей трубы. Для утепления металлического дымохода лучше всего использовать классический метод — огнеупорную глину. Но в крайнем случае можно использовать и специальную огнеупорную пену.

Также с помощью глины можно украсить стыки дымохода из металлической трубы с перекрытиями и кровлей.


Если вы используете металлическую трубу, то ее необходимо крепить к потолку и стенам крепежом через каждые полметра. Это связано с большим весом таких дымоходных труб. Кроме того, монтажные отверстия делают шире — примерно на два диаметра трубы.

Чугунная труба как дымоход прослужит дольше, но ее установка сопряжена с определенными трудностями. Так что разрезать такую ​​трубу можно только с помощью болгарки.

Монтаж сэндвич-дымохода своими руками

Многослойные дымоходы из различных материалов заменяют обычные металлические трубы.Многослойная конструкция позволяет качественно изолировать полы от нагрева продуктами сгорания топки. При установке такого дымохода не требуется дополнительная изоляция, в результате чего монтажные отверстия можно сделать практически равными диаметру трубы.

Металлические трубы при монтаже вставляются друг в друга как матрешки и не требуется дополнительной фиксации для соединения колен рабочего. В дымоходах типа «сэндвич» изгибы труб необходимо соединять между собой с помощью специального строительного клея.Строительный клей не только фиксирует колени, но и предотвращает попадание дыма в помещения.

Сэндвич-трубы очень чувствительны к образованию конденсата из атмосферной влаги, поэтому их не рекомендуется использовать при установке наружных дымоходов. Внутри здания такая труба может прослужить до 70 лет.

Монтаж наружного дымохода своими руками

Самым оптимальным материалом для изготовления наружного дымохода будет труба из нержавеющей стали.Он немного весит и хорошо работает с простейшими инструментами.


Для монтажа наружного дымохода из нержавейки выполнить следующие работы:

  • Проделайте отверстие в трубе рядом с котлом. Он должен располагаться не ниже полуметра от верха котла.
  • Разместите крепления на внешней стене на расстоянии около метра друг от друга.
  • Подсоедините входной патрубок дымохода к обогревателю.
  • Вытащите колено изогнутой трубы из комнаты.
  • Установите конденсатор.
  • Прикрепите трубу к стене.
  • Установить заглушку и защиту дымохода.

Монтаж дымохода своими руками: обучающее видео

Монтаж двухконтурной многослойной трубы

Очень часто в загородных домах отопление осуществляется с помощью камина или полноценной печи, к которой подключаются трубопроводы и все необходимое отопительное оборудование. Такому оборудованию нужен правильно собранный дымоход. Это обеспечит удаление продуктов сгорания и оксида углерода.

Смонтировать его без привлечения специалистов не так уж и сложно, если вы решили установить сэндвич дымохода своими руками. Ведь процесс установки похож на работу с дизайнером. Срок службы устройства довольно большой, а обслуживание практически не требуется. Правильный монтаж сэндвич-трубы подразумевает соблюдение ряда важных технических нюансов. Необходимо:

  1. Грамотно рассчитать все параметры и размеры труб.
  2. Знайте, какую длину выбрать.
  3. Определите, как расположить дымоход по отношению к коньку.
  4. Имеют представление о том, как собрать конструкцию.
  5. Знайте, как пройти потолки, утеплить патрубок и вывести трубу на крышу.

Обо всем этом и пойдет речь.

Основные параметры и размеры

Собрать дымоход, работающий по всем правилам, не так-то просто. Для начала нужно определиться с диаметром сечения трубы и длиной дымохода.Для этого нужно использовать существующие нормы СНиП. Диаметр дымохода выбирается с учетом тепловой мощности отопительного оборудования:

  • Если этот показатель не более 3,5 кВт, то сечение трубы должно быть 14 см.
  • При мощности нагрева от 3,5 кВт до 5,5 кВт диаметр увеличивается до 20 см.
  • Тепловой мощностью от 5,5 кВт до 7,5 кВт — 27 см.

Длина дымохода рассчитывается по следующим правилам:

  1. Минимальная высота, способная создать необходимую тягу, составляет 500 см.
  2. Также можно ориентироваться по коньку крыши — дымоход должен быть не менее чем на полметра выше конька.
  3. Обратите внимание на рубероид. Если она сделана из легковоспламеняющихся компонентов, труба над крышей должна подниматься на метр, а лучше на полтора.

Важно! Если рядом с домом находятся технические постройки, высота которых больше, чем у жилого дома, то дымоход должен располагаться на 1 метр выше верхней точки кровли пристроек.

Высота трубы в зависимости от расположения

Определяясь по этому параметру, важно учитывать расположение дымохода по отношению к коньку крыши. Здесь тоже все просто:

  • Если от конька до трубы всего 1,5 м, то верхняя часть трубы должна возвышаться над коньком на полметра.
  • Если дымоход расположен в 3 метрах от конька, то его высота может быть на одном уровне с ним.
  • Если расстояние между дымоходом и коньком больше 3 метров, то его высота может быть на уровне контура, проведенного под углом 10 градусов от горизонта конька.

Сборка конструкции


Монтаж дымохода через подъезд

Обычный сэндвич-дымоход — это конструкция, собранная из отдельных сегментов. Каждая представляет собой трубу, внутри которой находится еще одна, но меньшего диаметра, а между ними — плотный теплоизоляционный материал.Кожух — внешний слой — выполнен из нержавеющей стали. Внутренний слой также выполнен из стали с защитным антикоррозийным покрытием. Есть и другие конструкции, например, из меди, латуни и алюминия. Медь стоит дорого, латунь также дороже нержавеющей стали.

Алюминий — дешевый материал, и его использование значительно удешевляет дымоход. Но в процессе эксплуатации при нагревании расширяется, а при остывании снова сужается. В результате может быть нарушена герметичность дымохода.Поэтому специалисты советуют приобретать сэндвич-заводы, у которых обе железные части сделаны из стали. Посередине между ними располагается базальтовый утеплитель.

Его использование имеет много преимуществ. Базальтовая вата не боится перепадов температур, химических и физических воздействий, а также обладает прекрасными теплоизоляционными свойствами. У разных производителей разная толщина утеплителя. Минимальное значение — 25 мм, максимальное — 60 мм. Как идет установка? (3)

Установка осуществляется следующим образом:

  • Размер одного сегмента сэндвича — 1 метр.При установке один просто вставляется в другой. Причем собирать нужно снизу духовки, постепенно продвигаясь вверх. Берем первый элемент трубы и подключаем к патрубку топки. Прикрываем место стыка специальной заглушкой, закрывающей изоляцию. Далее мы вставляем отдельные сегменты счетчика друг в друга.

Примечание! Один конец трубы всегда сужается. Именно это мы вставляем в следующую трубу. Все звенья необходимо собрать таким образом, чтобы конденсат, который будет скапливаться при работе дымохода, мог стекать вниз.

  • Стыковка производится таким образом, чтобы верхний кожух и внутренняя труба дымохода плотно входили друг в друга. Сделать это сразу своими руками довольно сложно. Поэтому можно прибегнуть к одной уловке. Внутреннюю трубу нужно вытянуть на 15 сантиметров, одну трубу вставить в другую и только после этого подсоединить внешние кожухи.
  • Стыки дополнительно необходимо усилить хомутами, которые входят в стандартную комплектацию.Заводим и стягиваем их вокруг стыков обычной стальной проволокой. Сначала нужно обработать стыки герметиком, тем более что в продаже есть составы, разработанные специально для печного оборудования.

Дымоход может находиться внутри дома или его необходимо вынуть и прикрепить к стене.

Как обеспечить устойчивость конструкции при ее извлечении?


Монтаж стальных дымоходов

Через каждые 2 метра при наружном монтаже дымоход крепится к стене скобами. Если предусмотрен тройник или ракель, каждая такая деталь также крепится к стене. Это позволяет удерживать конструкцию в вертикальном положении и не допускать ее обрушения при сильном порыве ветра. А это еще и снижает нагрузку на соединительные элементы. В этом случае обязательно соблюдать определенный промежуток между стеной и трубой.

Печники называют это отступлением. Его стоимость строго рассчитана. В расчетах учитывается толщина стенок котельного оборудования или топки, наличие открытой или закрытой топки, а также степень горючести материалов, которыми отделаны стены.Так, например, если толщина стенки котла 6,5 см, топка закрытая, а стена ничем не защищена от огня, смещение будет 50 см. А если толщина топки 12 см. , а стена хорошо защищена от огня, смещение может составлять 20 см.

Примечание! Некоторые производители упаковывают свою продукцию в полиэтиленовую пленку. Перед тем, как приступить к сборке отдельных элементов, его необходимо обязательно удалить.

Что делать, если вам нужно установить дымоход между двумя стенами или внутри коробки?

В этом случае нужно сделать 2 окна на внешней стене.Размер каждого 150 кв. См. Одно отверстие желательно разместить внизу, а другое вверху. При закрытом варианте отступления обязательно собирать напольное покрытие из негорючих материалов.

Как пересекать перекрытия?


Дымоход

Иногда бывает необходимо вывести трубу через потолок. Сделать это можно с помощью ящика с дырочкой внутри. В него вставляется патрубок — специальный элемент, используемый для описанных целей.Толщина коробки должна быть на 7 см больше толщины плит. Это единственный способ защитить крышу от пожара. Но чтобы обеспечить безопасность использования дымохода, необходимо очень прочно прикрепить короб к потолкам и соединить с их конструкциями.

В этом случае патрубок не должен иметь стыков. Это очень важный момент. Перед тем, как установить разделительную коробку своими руками, необходимо сделать правильную разметку маркером. На данном этапе очень актуальна поговорка о том, что нужно сначала 7 раз отмерить, а уже потом отрезать.Проделать отверстия в потолке можно только тогда, когда выбрана соответствующая коробка и правильно установлена ​​труба.

Как сделать изоляцию трубы

После установки воздуховода и патрубка этот элемент дымохода необходимо тщательно изолировать. Для этих целей используют фольговые маты на базальтовой основе, обработанные огнеупорной мастикой. Также желательно заизолировать дыру в крыше. В этом случае стоит использовать утеплитель из минеральной ваты. В них желательно проложить все отверстия, которые соприкасаются с патрубком.

Выход дымохода на крышу


Монтаж дымохода на крыше

Специальная перемычка позволяет вывести сэндвич-трубу на крышу. Печники называют это вырезом на крыше. Этот элемент подбирается с учетом уклона кровли. Зная его, несложно будет проделать этот этап работ своими руками. Он состоит из трех операций:

  1. Маркер наносится на внутреннюю часть крыши.
  2. Своими руками вырезается отверстие, диаметр которого соответствует диаметру трубы дымохода.
  3. Проводится изоляция. Для этого к кровле изнутри крепится стальной оцинкованный лист. В нем предварительно вырезается отверстие для дымохода, и выводится труба. Сверху устанавливается прорезь крыши. Сверху собирается столько звеньев, сколько необходимо для достижения запланированной высоты. А затем сверху закрепляется зонт для защиты дымохода от атмосферных осадков.

Примечание! На этом участке прохода через крышу труба дымохода не должна иметь стыков.

Особенности эксплуатации дымохода

Сэндвич-трубы — продукт нового поколения. Они имеют сборную конструкцию, что значительно упрощает монтаж надежного дымохода. Но в процессе его эксплуатации внутри накапливается сажа. Его нужно чистить дважды за отопительный сезон. В противном случае велик риск уменьшения полезной площади сечения трубы, что приводит к снижению тяги.


Как правильно эксплуатировать трубу

Поэтому чистить дымоход придется постоянно.Чтобы облегчить задачу, в ее нижней части устанавливается специальное стекло, либо пристраивается дверца, открывающая доступ внутрь сэндвич-трубы. Есть правила, которым можно следовать, чтобы не допустить образования слоя сажи. Вот основные из них:

  1. Для топки печи или камина необходимо как можно реже использовать дрова хвойных пород. При горении выделяют смолы, которые очень быстро оседают на внутренних стенках сэндвич-трубы.
  2. Тот же результат можно получить, бросив сырые дрова в духовку.Печники предупреждают, что влажный дым не менее опасен для дымохода, чем смола.
  3. Не сжигайте бытовые отходы в духовке каждый раз.
  4. Если в доме появилась дровяная печь или камин, позаботьтесь заранее и подготовьте дрова лиственных пород. Купите хорошо просушенную древесину.
  5. В качестве профилактической меры бросьте охапку осиновых дров в печь на конце топки. Они очень быстро выгорают и дают большое пламя, которое хорошо выгорает сажу в дымоходе.

Обобщение по теме

Как видите, сборка сэндвич-трубы своими руками — трудоемкая задача, но ее легко реализовать, предварительно изучив материал и просмотрев несколько видеоуроков, размещенных на сайте. Прежде чем решиться на такой эксперимент, нужно внимательно оценить собственные возможности и решить, под силу ли такая задача.

Соблюдая все вышеперечисленные правила, можно рискнуть и осуществить установку.Т — Монтаж сэндвича дымохода своими руками — основные этапы монтажа Г — Правильный монтаж сэндвича дымохода своими руками — процесс трудоемкий. Это требует соблюдения строгих правил и норм пожарной безопасности. Знание специфики каждого этапа установки значительно упрощает задачу. К — установка многослойной трубы дымохода своими руками

Система отопления в любом здании состоит из двух элементов. Это установка самого тепловыделяющего агрегата — котла, работающего на газе, жидком или твердом топливе, и системы, облегчающей отвод продуктов сгорания. Установка этих элементов требует пристального внимания. От подачи тепла в дом и безопасности людей зависит работа системы в целом.

В статье мы рассмотрим, как правильно установить внешний дымоход своими руками, представим ряд советов мастера по устройству дымохода. Если дымоход неправильно смонтирован снаружи дома, это может привести к неприятным последствиям: обратная тяга вытяжной системы (попадание продуктов сгорания в помещение), это может стать причиной возгорания и травмирования людей.Также может быть недостаточный нагрев. Если вы пришли к выводу, что уличный дымоход вам подходит, есть возможность сделать его самостоятельно, не прибегая к помощи извне, и сэкономить значительную сумму денег.

В настоящее время популярны утепленные наружные дымоходы, их принято называть «сэндвич» (см. Монтаж сэндвич-дымохода).

У них есть свои преимущества:

  1. Хорошая тяга (способствует повышению КПД тепловой установки).
  2. Быстрое преодоление порога конденсации.
  3. Минимальное накопление сажи на стенах.
  4. Прочность конструкции.
  5. Внешний дымоход прост в обслуживании.
  6. Минимальный вес.
  7. Допускается установка в деревянных домах.
  8. Соответствует нормам пожарной безопасности.

Сэндвич дымохода состоит из трех компонентов:

  • наружная труба;
  • внутренняя труба;
  • слой теплоизоляции.

Существует три типа присоединения таких систем:

  • фланцевое;
  • байонетное соединение;
  • тип подключения «мост холода».

Внимание: Основное требование для всех типов соединений одинаково: высокая герметичность. Обратите на это особое внимание.

Элементы конструкции

Перед тем, как приступить к монтажу своими руками, следует знать устройство наружного дымохода. Главное — определиться, какие элементы вам нужны и их количество.Сделайте рисунок и перечислите все, что вам нужно.

  1. Любой агрегат тн для производства тепла — котел.
  2. Отводы — регулируют движение выхлопных газов. Название колена содержит информацию об угле наклона. Отводы сваривают аргоновой сваркой или вольфрамовым электродом в атмосфере аргона. В них возможна установка различных типов заслонок и смотровых окон.
  3. Демпферы для установки на отводы, трубы, тройники и переходы.
  4. Подставка под тройник , изготовлена ​​из нержавеющей квадратной трубы. Крепление к стене производится дюбелями. Правильная тройниковая опора необходима для правильного монтажа дымохода. При заказе обязательно уточняйте расстояние между дымоходом и стеной.
  5. Тройник 45 теплоизолированный, нержавеющая сталь, необходим для подключения котла к низу дымохода, вертикальное направление. Патрубок для отвода конденсата и смотровое окно можно установить сбоку от конструкции или внизу тройника.Чтобы соблюсти все требования к установке дымоходов, после сборки дверца смотрового окна должна быть установлена ​​на силикон. Бывают тройники проходные, неразъемные и сборные, присоединения к ним производятся под разными углами.
  6. Кронштейны изготовлены из трубы из нержавеющей стали. Обязательно укажите расстояние от стены до дымохода при его заказе (для соблюдения правил пожарной безопасности).
  7. Внешний дымоход должен быть теплоизолирован. Дымоход вместе с теплоизоляцией помещается в защитный кожух и образует так называемый сэндвич. Стандартный размер трубы — полметра или метра; для изготовления корпуса используется не только нержавеющая и оцинкованная сталь, но и материал заказчика. Для теплоизоляции используется керамическая вата или базальтовое волокно.
  8. Кронштейн дюбеля усиленный, используется для усиленного крепления. Это помогает с боковыми нагрузками, с их помощью монтируются нагнетательная и расширительная чаши.
  9. Верх , теплоизоляционная труба в защищенном кожухе. Диаметр самого кожуха постепенно уменьшается и приближается к диаметру трубы, это помогает защитить изоляцию от внешних воздействий.
  10. Заглушка , нержавеющая сталь, формованная вольфрамовой сваркой.

Теперь вы имеете представление о компонентах и ​​сможете правильно выбрать детали дымохода для отопительного котла. Правильно рассчитайте длину и сечение конструкции.

Внимание: На этапе проектирования дымоходной системы необходимо учитывать такие параметры, как площадь поперечного сечения и высота. Тяга увеличивается с большей длиной, чем выше труба, тем сильнее тяга. Однако очень высокий дымоход будет создавать большое аэродинамическое сопротивление движущимся продуктам сгорания. Размещение дымоходов четко регламентировано СНиП 2.04.05-91 … Сечение дымохода имеет значение. Как правило, определяется: отношение внутреннего диаметра дымохода к максимальным размерам каминной топки (высота / ширина) будет 10: 1.

При выборе диаметра дымового канала следует учитывать, что согласно ГОСТ 9817-95 площадь дымового канала по сечению трубы должна быть не менее 8 см 2 на киловатт. мощности теплового агрегата (камин, котел или печь). А расчетное значение скорости отходящих газов в самом котле должно иметь интервал 0,15 — 0,6 м / с.

Монтаж конструкции

Внешний дымоход (его основная часть) устанавливается снаружи здания, который соединяется горизонтальной трубой через стену здания с тепловым узлом.После установки отопительного котла его необходимо подключить к трубе дымохода, который будет располагаться снаружи здания. Это не так сложно, как кажется на первый взгляд. Однако некоторые правила необходимо соблюдать.

Правила работы

Дымоход устанавливается во всех случаях от котла отопления, а точнее от бункера вверх. Трубка для отвода газов всегда надевается на предыдущую, это позволяет избежать попадания влаги на изоляцию.

  • Для герметичности конструкции применяется термостойкий герметик не менее 1000 * С.
  • Хомуты следует использовать в сливных соединениях, тройниках и трубах.
  • С интервалом в два метра наружный дымоход необходимо жестко прикрепить к стене специальными скобами. Их также стоит использовать при креплении тройников.
  • Горизонтальные участки дымохода не допускаются более одного метра.
  • Избегать контакта газовых труб с дымоходами и электропроводкой.
  • При пропускании трубы через горючее сооружение используйте специальные противопожарные трубы.
  • Установите съемную дверцу для чистки (это необходимо делать два раза в сезон) конструкции в основании дымохода.

Установка

Когда о конструкции все известно и материал готов, можно приступать к основным работам.

  • Присоединяем дымоход к патрубку котла отопления при помощи колена, трубы или тройника (в зависимости от конструкции).
  • Соединяем трубу с дымоходом с необходимым переходным узлом.
  • Стыки обрабатываем герметиком и устанавливаем хомуты.
  • Проход через стену осуществляем с помощью специальной проходной трубы (стыковка запрещена в месте, где проходит стена).

Внимание: Все звенья дымохода должны быть плотно, без зазоров, вдвигаться одно в другое, расстояние входа должно быть не менее 0,5 сечения трубы (глубина заделки).

  • Готовим монтаж вертикальной части конструкции. На конец горизонтальной трубы, выведенной через стену, прикрепляем тройник с креплениями для вертикальной трубы.Если мы используем колено, необходимо создать условия для очистки горизонтального зазора соединения. При использовании тройника нижняя розетка перекрывается заглушкой, которую можно вынуть или используем тройник с ревизией. Как и чем закрепить дымоход, зависит от его расположения. Труба крепится к стене настенными скобами через каждые 2 метра. Если основная труба тяжелая, поместите колено на опору. Часто бывает, что невозможно сделать крепеж к стене по всей длине конструкции; в этом случае используются растяжки.
  • Устанавливаем хомут с ушками, прикрепляем хомуты к ушкам и прикрепляем к ним удлинители необходимой длины. В этом случае кабель для растяжек должен иметь диаметр не менее 3 мм.
  • В местах крепления раскосов устанавливаем проушины или анкер (выбираем исходя из крепежной поверхности).

Следующий шаг — поднять и закрепить всю вертикальную трубную конструкцию. Возможна установка по частям, но это небезопасная работа на высоте, а иногда и невозможная. Как правило, труба собирается на земле. , скрепите все детали хомутами, подготовьте крепления для оттяжек и скоб.

  • Чтобы облегчить этот процесс, мы используем петлю.
  • Подбираем для соединения правый отвод и крепим петлю к краю наружной трубы, привариваем.
  • Готовый конец трубы поднимаем до уровня примыкания и так же прикрепляем петлю к концу колена.
  • Поднимаем всю конструкцию с помощью прикрепленных веревок и копья.Делать это нужно в хорошую погоду; это недопустимо при порывах ветра.
  • Осуществляем крепление в доступных местах.
  • Для устойчивости немного закрепляем растяжки.
  • Откручиваем гайки крепления петли. Сами болты срезаем болгаркой и выбиваем окончания.
  • Выбиваем петлю и закрепляем оставшиеся болты на стыке.
  • Делаем полное натяжение растяжек. Регулируем натяжение винтами шнурка.

Редактирование подошло к концу. Производим крепеж для стыка и герметизируем стык. После того, как проведем утепление вертикальной трубы, делаем утеплитель (это позволит избежать появления конденсата). Теперь вы можете спокойно относиться к отоплению дома.

Сегодня почти каждый частный дом оборудован дымоходом. И в большинстве случаев имеет скорее практическое значение, чем чисто декоративное. Это связано с тем, что частные дома очень редко подключаются к централизованному отоплению, они отапливаются котлами, печами и т. Д.И дымоход играет во всем этом очень важную роль. Через него выходит пар и дым. Он помогает любой отопительной системе правильно работать. Монтаж дымохода — очень сложный и кропотливый процесс.

Введение

Дымоход представляет собой сложную конструкцию, предназначение которой заключается в удалении в атмосферу побочных продуктов нагрева печи, что защищает дом от сырости, горения, смолы и выгорания стен. Он является неотъемлемой частью практически каждого загородного дома или дачи.

Принцип действия этой конструкции заключается в ее способности создавать естественную тягу, которая удаляет пар, смолу и т. Д. Установка дымохода — очень ответственный процесс. Если вы ошибетесь при его строительстве, вы можете не получить желаемый результат и заработать много проблем. В качестве примера можно привести недостаточно мощную тягу для определенного типа печки, что чревато отравлением.

Существует много различных конфигураций дымохода, которые различаются как по цене установки, так и по тяге и другим характеристикам.У каждого из них есть свои недостатки и преимущества. Давайте поговорим о том, что бывают разные типы дымоходов, какие инструменты необходимы для их установки и как правильно их установить.

Инструменты

Мы перечислим минимум инструментов, которые потребуются при выполнении работ по установке дымохода. Этот набор может отличаться в зависимости от того, какую систему вы устанавливаете. Итак, приступим. Вам необходимо подготовить следующие инструменты:

  • Болгарка (к ней — набор дисков для работы по камню и металлу).
  • Станок шлифовальный.
  • Молоток.
  • Перфоратор с набором сверл различного диаметра.
  • (для удобства лучше большую и маленькую).
  • Ведро, мастерок, угольник, рулетка — небольшие аксессуары, которые упростят работу.
  • По возможности приобретите монтажный пистолет.

Теперь можно приступить к работе. Установка или возведение дымохода не покажется таким сложным, если у вас есть голова на плечах и трудолюбивые руки.

Материалы (править)

Сегодня существует много различных типов дымоходов, которые построены из разных материалов. В зависимости от типа конструкции приобретается определенный набор материалов. Так, например, установка сэндвич-дымохода подразумевает использование в работе таких комплектующих:

  • трубы различного диаметра, которые вставляются друг в друга;
  • наполнитель (изоляционный материал) с температурой эксплуатации до 700 градусов Цельсия — то, что находится между трубами;
  • фитинги трубопроводные;
  • шурупы по металлу;
  • хомуты и скобы;
  • колена — необходимы при гибке труб и т. Д.

Для кладки традиционного кирпичного дымохода понадобится цемент, специальный зонт для прикрытия трубы и т. Д. И здесь мы уже видим, насколько разные расходные материалы для той или иной конструкции. Таким образом, определившись с типом дымохода, мы начинаем поиск и закупку всего необходимого для его установки.

Требования к современному дымоходу

Любой современный дымоход, будь то сэндвич или кирпич, должен соответствовать определенному набору требований, и каковы эти требования?

  • Должен быть влагостойким.Процесс конденсации приводит к тому, что стены дымоходов, как кирпичные, так и металлические, способны к саморазрушению.
  • Обладая мощной тягой.
  • Хороший дымоход выдерживает температуру до 1000 градусов Цельсия.
  • Он должен иметь отличную химическую стойкость.
  • Гладкая внутренняя поверхность (очистить такую ​​конструкцию будет намного проще).

Соблюдая правила монтажа дымохода, можно добиться хороших результатов и построить действительно хорошую, качественную систему отвода продуктов сгорания.


Основные разновидности

Существует множество различных классификаций дымоходов, но сегодня мы поговорим о таких типах как:

  • Кирпичный дымоход.
  • Дымоход сэндвич.
  • Коаксиальные конструкции.
  • Газовый радиатор как разновидность дымохода.

Поговорим конкретно о них, так как они наиболее популярны среди дачников и владельцев загородных домов. Стоит отметить, что у каждого из видов есть свои достоинства и недостатки, поэтому только вы будете выбирать, какой из них вам подходит.

Кирпичный дымоход

Монтаж кирпичного дымохода, а точнее его возведение от цоколя до козырька, — довольно сложный процесс, который включает в себя множество этапов и правил, которые необходимо знать и соблюдать. Начнем с того, что одна такая конструкция рассчитана максимум на две духовки при условии, что они находятся на одном этаже.

Правила монтажа дымохода в этом случае имеют большое значение. Отчасти они касаются кладки. Каждый кирпич должен перекрывать стык ниже лежащих — это позволит избежать самоуничтожения.Считается, что сооружение, возведенное этим методом, намного прочнее любого другого.

Температура внизу духовки может быть ошеломляющей. Особенно, если дом отапливается углем. Чтобы не повредить основание трубы, на топку ставят специальную насадку из нержавеющей стали, которая затем облицовывается двойным слоем кирпича. Размер такой конструкции зависит от высоты потолков и самой духовки. Для кладки необходимо использовать только глиняный раствор с добавлением цемента.Очень важно сделать специальный клапан, который закроет всю дыру — он будет служить регулятором увеличения или уменьшения тяги.

Допускается также строительство дымоходов внутри наружных стен, конечно, с одним условием: из негорючих материалов. В последнее время в основе большинства этих систем лежит стальная труба, которую дополнительно изолируют и кладут кирпичом.

Дымоходная установка: сэндвич-технология

Сэндвич-технология — сложная и дорогая конструкция, выдерживающая высокие температуры не хуже кирпичной. Огромный плюс такого дымохода в том, что его практически не нужно обслуживать. Единственное, что нужно, — это периодически его чистить.

Дымоход «сэндвич» состоит из трех основных элементов. Сначала внутренняя и внешняя трубки вставляются друг в друга. Швы каждого из них необходимо хорошо сварить и обернуть защитной огнестойкой тканью или фиброй. Зазор между трубами заполнен специальным огнестойким и жаропрочным материалом, не позволяющим внешней трубе сильно нагреваться.Это третий элемент.

Установка сэндвич-дымохода потребует много времени и усилий, но оно того стоит. Завершающий этап работ — закрепление конструкции снаружи стены дома. Осуществляется этот процесс с помощью специальных зажимов, застежек и скоб.

Коаксиальный дымоход

Монтаж коаксиального дымохода чаще всего проводят на парогенераторах, газовых котлах и т. Д. Эта технология чем-то похожа на сэндвич, однако вместо герметика внутрь просто устанавливаются проставки, которые делают не позволяйте трубам соприкасаться. Такую систему, в отличие от других разновидностей, можно вывести горизонтально через внешнюю стену. Такая установка сегодня очень популярна, и наиболее часто используется коаксиальный тип.

Вы спросите: «Почему они устанавливаются только на газовые котлы и генераторы?» Ответ очевиден. Все дело в том, что температура на выходе в таких котлах намного ниже, чем у настоящих печей. Поэтому больше нигде этот тип не используется. Монтаж газового дымохода аналогичен монтажу системы сэндвич-типа.

Дымоход модульный керамический

Сегодня модульные дымоходы пользуются большим спросом, несмотря на их непомерную цену. Это связано с тем, что такие конструкции несут в себе два очень важных для человека ключевых качества — они очень просты в установке и достаточно надежны. Такие дымоходы можно прокладывать даже внутри деревянных стен, необходимо только соблюдать зазор между стеной и керамикой — 5 см. К тому же у них очень привлекательный внешний вид.

Монтаж такого дымохода очень прост. Для этого необходимо соединить между собой уже готовые участки трубы (модули), хорошо закрепить и заполнить швы специальным герметизирующим раствором, после чего вся эта конструкция закрепляется на / в стене.


Дымоход для бани

Практически любой хозяин дачного участка мечтает иметь сауну или баню в доме или поблизости. Самым главным элементом последнего является духовка. Ведь именно она создает в парилке высокие температуры.А для этого требуется качественная установка печи и дымохода, которые будут работать, так сказать, в тандеме. Лучше всего для такого случая использовать традиционные конструкции из кирпича.

Правила установки такого дымохода мы уже рассмотрели выше. Так что особых вопросов быть не должно. Что касается всего остального, то установка дымохода в бане возможна как внутри, так и снаружи помещения. Как всегда, решать вам. Но опытные специалисты советуют возводить конструкцию внутри.Стены дымохода очень горячие, они могут повышать температуру в помещении. Однако если вы не уверены в своих силах, лучше всего доверить такую ​​работу профессионалам, которые сделают все качественно и быстро.


Проблемы при установке дымохода

Монтаж дымохода может сопровождаться множеством проблем, а неправильно построенная система просто сведет на нет все усилия и добавит головной боли … Трудности могут возникнуть по-разному.Неправильно подобранный материал может быть одной из причин. Например, если положить в основание печи плохой кирпич, то можно остаться без дымохода, так как он быстро потрескается и рассыпется. Кроме того, необходимо знать конструктивные особенности такой системы, чтобы не допустить исчезновения тяги. Например, высота трубы над прилегающей частью кровли должна быть не менее 0,5 м, а для домов с комбинированной крышей (плоской) — не менее 2,0 м. И еще один важный момент.Устья кирпичных каналов на высоту 0,2 м следует защитить от атмосферных осадков слоем цементного раствора или заглушкой из кровельной или оцинкованной стали.


Конечно, лучше учиться на чужих ошибках, а не на собственных. И ошибки в этом случае чреваты большими неприятностями. Неправильный дымоход может разрушить весь ваш дом. Например, прогоревшие стены легко станут причиной возгорания. Поэтому перед тем, как что-то начинать, нужно все тщательно спланировать и продумать.Посоветуйтесь со знающими людьми, перечитайте специальную литературу, в конце концов перестрахуйте и доверьте установку столь важных систем профессионалам. От этого будет меньше проблем, и вы быстрее справитесь с работой.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
