Сенсорный диммер для ламп накаливания: Диммеры для ламп накаливания — сенсорный, поворотный и другие, цена и схема подключения своими руками

виды, как выбрать, лучшие модели и производители

Современные электроустройства предоставляют ряд дополнительных возможностей. Многие пользователи уже оценили светорегуляторы, позволяющие плавно приглушать освещение, создавая к комнате атмосферу уюта и комфорта.

При выборе таких приспособлений важно обращать внимание на их совместимость с категорией светового источника. Например, диммер для ламп накаливания предназначен именно для этого типа осветительных приборов.

Чтобы не растеряться в магазине и не запутаться в многообразии предложений, предварительно следует узнать больше информации о светорегуляторах, согласны? Все нужные сведения собраны в нашей статье.

Мы описали принцип работы, плюсы и минусы применения диммеров, привели подробную классификацию приборов и обозначили правила их подключения. Обзор лучших производителей и моделей поможет подобрать практичную и качественную модель регулятора света.

Содержание статьи:

  • Принцип действия диммеров
  • Светорегуляторы: достоинства и недостатки
  • Виды регуляторов для ламп накаливания
    • По принципу работы регуляторов
    • По типу конструкции приборов
    • Согласно методу монтажа электроприборов
    • По способу регулирования освещения
  • Стандартный вариант подключения
  • Советы по выбору диммеров
  • Лучшие производители диммеров
  • Лучшие модели для ламп накаливания
    • Универсальный диммер DELTA от Siemens
    • Регулятор света Celiane от Legrand
    • Поворотно-нажимной диммер от ABB
    • Светорегулятор Mira компании Lezard
  • Выводы и полезное видео по теме

Принцип действия диммеров

Светорегуляторы – удобные приборы, позволяющие менять степень освещенности помещений, снижая мощность ламп. В основу таких устройств могут быть положены различные решения.

Наиболее простым приспособлением является обычный реостат, недостатком которого является значительный нагрев в процессе пользования.

Чтобы избежать этого, в цепь питания включают балластные бытовые трансформаторы, компенсирующие временные броски напряжения.

Даже простейший светорегулятор может выполнять важные функции (+)

Более современными и удобными устройствами считаются регуляторы света, конструкция которых базируется на полупроводниках – симисторах, тиристорах, динисторах.

Такие приспособления гарантируют легкое управление моментами отпирания/запирания, связанными с изменением направления тока в цепи.

Схема диммера на тиристорах. Наиболее простой вид светорегулирующего прибора, которую легко можно изготовить своими руками, имея элементарные технические навыки (+)

Аппараты, генерирующие автоколебания, изготовляются также на основе транзисторов: в этом случае главными узлами  являются полевые элементы большой мощности.

Подробнее об устройстве и принципе работе диммера читайте в .

Светорегуляторы: достоинства и недостатки

К числу плюсов диммеров можно отнести:

  1. Комфортное управление яркостью освещения. В некоторых случаях это можно сделать дистанционно или с помощью акустического сигнала.
  2. Возможность использования регуляторов в качестве выключателей для зажигания и тушения ламп.
  3. Уменьшение нагрузки способствует продлению периода эксплуатации осветительных приборов.
  4. Современные модели часто имеют функцию программирования, что позволяет имитировать присутствие хозяина в случае отъезда.

В ассортименте специализированных магазинов представлен широкий модельный ряд устройств, которые различаются по своей конструкции, дизайну, стоимость, набору различных опций.

Чрезвычайно удобным устройством является дистанционный диммер, позволяющий зажигать и гасить свет, а также изменять его яркость на расстоянии при помощи пульта

В то же время эти приборы имеют ряд определенных недостатков. Прежде всего, они чувствительны к перегреву, поэтому рекомендуется устанавливать их в помещениях с температурой не выше +25°C.

При использовании диммеров нужно соблюдать минимальный уровень нагрузок, равный 40 Вт. Если часто нарушать этот показатель, регулирующий механизм преждевременно выйдет из строя.

Подаваемые импульсы могут стать источниками радиопомех. Для компенсации этого не слишком приятного эффекта в схему порой вводят катушки с конденсаторами (LG фильтры).

Если в цепь включены мощные лампы с длинными нитями накаливания, следует остерегаться подавать на них минимальное напряжение, поскольку приборы могут начать «петь».

К схеме питания строго запрещено подключать телевизоры, компьютеры, планшеты, радиоприемники. Не допускается подсоединение ЭПРА (электронные пускорегулирующие аппараты), люминесцентных ламп.

Согласно расчетам специалистов, 50% снижение мощности лампы накаливания при помощи современных диммеров позволяет сэкономить 15% электрической энергии

Дискуссионным вопросом является экономия электроэнергии при регулировании работы .

Исследования ученых показали, что применение современных видов диммеров способствует некоторому снижению электропотреблению, однако этот показатель вряд ли можно назвать внушительным.

Виды регуляторов для ламп накаливания

Существует несколько вариантов классификаций приборов для управления яркостью свечения лампочек.

По принципу работы регуляторов

Все модели можно разделить на две большие категории:

  • механические;
  • электронные.

Механические. К ним относятся простые бюджетные устройства, действующие по принципу реостата. В них предусмотрена ручка, поворачивая которую можно увеличивать или уменьшать напряжение, что вызывает изменение интенсивности светового потока.

Механические приспособления, выпускаемые разными производителями, имеют однотипную конструкцию. Тем не менее, они могут различаться по качеству из-за технических характеристик используемых деталей и тщательности сборки.

В механизмы отдельных моделей также могут быть добавлены специальные узлы, способствующие плавному управлению процессом и/или обеспечивающие стабильную работу диммера при минимальной подаче электрического тока.

Электронные. Регуляторы представляют собой довольно сложные приборы, управление которыми осуществляется на основе обычных или сенсорных кнопок.

Составной частью подобных устройств является микроконтроллер, который заметно расширяет их возможности по сравнению с механическими аналогами.

В моделях светорегуляторов как правило предусматривается защита от перегрева, отключающая прибор при достижении определенной температуры, а также от короткого замыкания

Вот лишь несколько дополнительных функций, которыми могут быть оснащены подобные приборы:

  • монтаж нескольких пультов управления, размещенных в различных зонах комнаты;
  • возможность регулирования работы регуляторов на расстоянии;
  • использование стандартных и пользовательских режимов источников света;
  • подсоединение диммера к датчику освещения, благодаря чему достигается автоматическая корректировка интенсивности искусственного освещения в зависимости от степени естественного.

Электронные устройства чрезвычайно удобны в эксплуатации, их недостатком можно считать лишь высокую стоимость.

По типу конструкции приборов

В зависимости от конструктивных особенностей можно выделить три основных типа светорегуляторов:

  1. Модульные, внешний вид которых напоминает автоматы-выключатели. Подобные приборы, совместимые с лампами накаливания, обычно устанавливаются в распределительных шкафах. Их регулировка производится кнопкой либо клавишей.
  2. Вмонтированные, с установкой в специальные коробки, устройство которых предусматривается на стадии электромонтажных работ. Они совместимы с различными типами осветительных приборов.
  3. Моноблочные, работающие аналогично обычным выключателям. Устройства требуют двухпроводного подключения, что дает возможность разрывать цепь фазного провода, вызывая нагрузку.

Для управления освещением в жилых помещениях чаще всего применяется последний вариант.

Согласно методу монтажа электроприборов

В зависимости от варианта установки выделяется два типа светорегуляторов: внутренние и внешние.

Внутренний монтаж. Этот вариант используют при прокладке скрытой проводки. В этом случае приборы монтируются в особых коробках, которые специально устраиваются в стенных нишах.

Производители уделяют особое внимание разработке моделей накладных диммеров. Устройства часто имеют оригинальный дизайн и изысканную цветовую гамму

Наружное размещение. В электроцепи на поверхности стен устанавливаются накладные диммеры.

Благодаря привлекательному виду они имеют не только практическое значение, но и выполняют декоративную функцию, расставляя акценты в интерьере.

По способу регулирования освещения

При выборе модели нужно учесть, каким образом производится включение/выключение/регулировка.

Опираясь на этот критерий, можно выделить следующие варианты:

  1. Поворотно-нажимные — регуляторы с кнопкой, нажатие на которую позволяет включать/выключать свет, а вращение – управлять его интенсивностью.
  2. Поворотные — при включении лампа загорается с минимальной степенью яркости, которая повышается при помощи вращения кнопки.
  3. Клавишные — регулировка освещения происходит с помощью удержания нажатой клавиши.

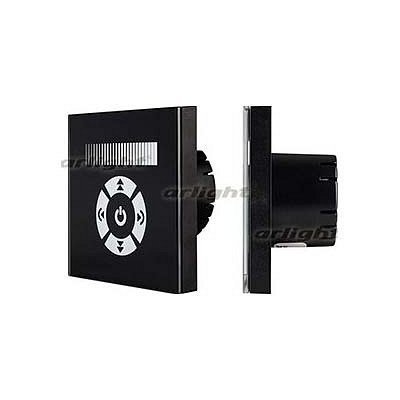

  4. Сенсорные — современный вариант, позволяющий управлять освещением, касаясь чувствительной пластины экрана.

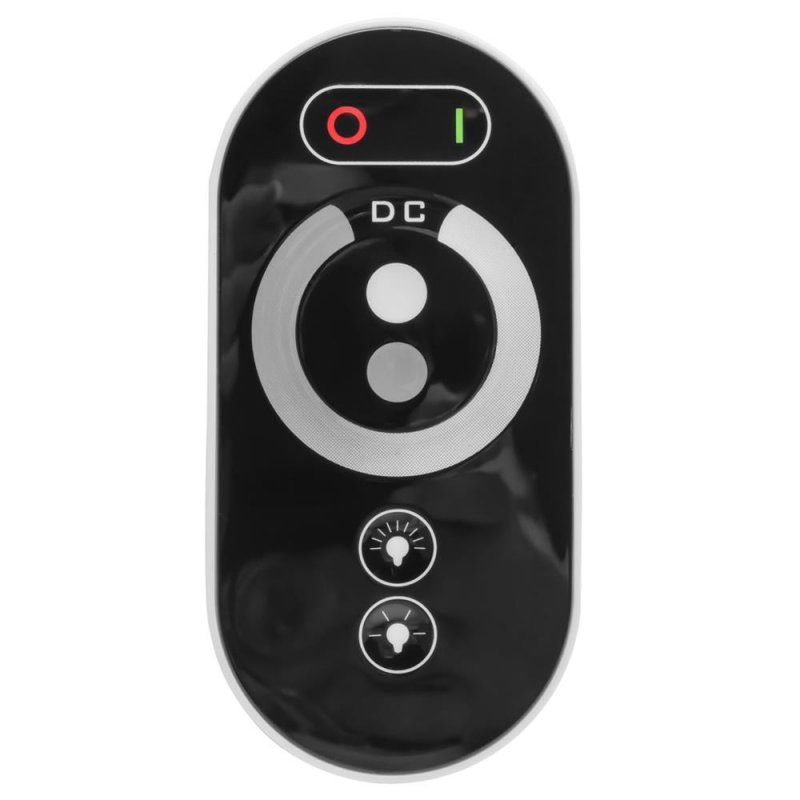

  5. Дистанционные — регулирование работы осуществляется на расстоянии при помощи ДУ-пультов, но часто дублируется традиционным способом.

Существуют также модели, где используется акустический принцип. В этом случае зажечь или погасить осветительное устройство можно голосовой командой или хлопком.

Стандартный вариант подключения

Подсоединение регулятора яркости к осветительной системе выполняется довольно легко, следует лишь учитывать, что в зависимости от модификации прибор может иметь две или четыре клеммы.

При подключении устройства в цепь необходимо соблюдать правила техники безопасности. Все манипуляции следует проводить при отключенном электричеством, используя инструменты с исправной изоляцией

Конструкция моноблочных моделей предусматривает две клеммы, через которые надо подключить разорванную фазу осветительной цепи. Как правило, такие приборы устанавливаются вместо выключателей в имеющееся гнездо.

Инструкция подключения светорегулятора

Процесс состоит из следующих этапов:

  1. Прежде всего, необходимо отвинтить болты и снять выключатель, отсоединив от электропроводки.
  2. Затем внимательно рассмотреть маркировку клемм, где стрелками указывается приходящая и исходящая фаза. Для уточнения возможно выполнить проверку тестером.
  3. С соблюдением полярности жилы, оставшиеся в гнезде, подсоединяются к клеммам светорегулятора.
  4. После этого диммер вставляется в коробку и укрепляется при помощи саморезов или другим способом.
  5. В завершении процесса в цепь вновь подается электрический ток, чтобы проверить корректность работы подключенного оборудования.

При  с четырьмя клеммами, две из них крепятся к разорванной фазе цепи освещения, а к двум другим выносится кнопка управления.

Советы по выбору диммеров

При подборе регулятора для ламп накаливания, важно учесть все перечисленные выше особенности. Кроме того, специалисты рекомендуют обратить внимание на ряд дополнительных нюансов.

Если прибор планируется поместить в комнате, температура которой превышает +25 °C, лучше воспользоваться моделью, оснащенной встроенной вентиляцией или предохранителем.

Регулирование света при помощи диммера производится с помощью метода «фазовой отсечки». В этом случае часть синусоиды отсекается, что ведет к уменьшению напряжения, которое подается на освещение

Диммеры рассчитаны на определенную мощность осветительных приборов, которую нельзя превышать. Если регулирующее устройство планируется подключить к люстре или группе светильников, нужно учитывается суммарный показатель.

Стоимость изделий варьируется в широких пределах. Наиболее бюджетными вариантами являются клавишные и поворотные модели, однако электронные предоставляют больше возможностей. При желании, можно собрать простую модель .

Поскольку работа электрооборудования напрямую связана с безопасностью жилья, лучше отдать предпочтение товарам авторитетных брендов, продукция которых высоко оценивается в отзывах пользователей.

Лучшие производители диммеров

Назовем несколько известных брендов электротехнических товаров, в каталогах которых значительное место отведено мелким изделиям, в том числе и различным видам светорегуляторов.

Legrand. Крупная французская компания, считающаяся лидером на мировом профильном рынке.

На многочисленных предприятиях, расположенных в 80-ти государствах, производится более 215 тысяч наименований продукции, включая разнообразные модификации диммеров.

Светорегуляторы Legrand отличаются надежной безопасной работой и долгим сроком пользования. Модельный ряд довольно широк: в каталогах можно найти как традиционные, так и оригинальные варианты.

Для диммеров из серии Celiane характерны высокие рабочие характеристики, а также изящный дизайн. Для оформления устройств производитель предлагает также сменные рамки различных цветов

К числу преимуществ можно отнести гибкую ценовую политику. Фирма предлагает как эксклюзивные дорогостоящие приборы, так и устройства по бюджетной цене.

Simon. Испанский холдинг со штаб-квартирой в Барселоне. Компания специализируется на выпуске электроустановочной техники разных ценовых категорий. В ассортименте представлены линейки элитной продукции и модели бюджетного класса.

Изделия Simon практичны, функциональны, имеют оригинальный внешний вид. В каталогах можно найти различные модификации светорегуляторов, включая сенсорные и поворотные, а также эффектные решения с подсветкой.

Dernek GROUP. Крупный производитель, выпускающий всевозможные электротехнические изделия под маркой Lezard, ставит своей задачей выпуск доступной продукции высокого качества.

Dernek ориентируется прежде всего на массовый спрос, предлагая товары с простым дизайном по демократичным ценам.

Изделия, включенные в линейку Mira (Lezard), предлагаются в различной цветовой гамме. Среди предлагаемых вариантов – эффектный оттенок «золотой металлик»

В то же время электроприборы Lezard демонстрируют хорошие рабочие свойства. При их изготовлении применяется высококлассный пластик и нержавеющая сталь, а продуманный механизм устройства снабжен предохранителем.

Berker. Немецкая семейная фирма, основанная в 1919 году. Вся произведенная под этим брендом продукция выпускается на крупном предприятии, расположенном в Германии в г. Шальксмюле.

Преимущественно бренд выпускает изделия в традиционном дизайне по доступным ценам. Для диммеров Berker характерно безупречное качество механизмов, удобство в использовании, аккуратный внешний вид.

Schneider Electric. Основанная еще в XIX столетии французская компания предлагает большой ассортимент электрофурнитуры, которую высоко ценят профессионалы.

Среди фирменной продукции кнопочные и поворотные регуляторы, а также универсальные модели, подходящие для разных типов ламп.

Для продукции компании «Шнейдер» характерен оригинальный дизайн, а также эксклюзивное качество, гарантирующее надежную работу и долгий срок эксплуатации изделий

Высококлассные изделия отличаются надежностью и прочностью, использованием модулей и сменных рамок. К недостаткам можно отнести лишь относительно высокую стоимость.

ABB. Шведски-швейцарская компания, занимающая лидирующую позицию в выпуске высокотехнологичного электрооборудования.

При производстве продукции используются ударопрочные и стойкие к UV-излучению материалы, что сообщает изделиям повышенную прочность и продлевает срок эксплуатации.

Дизайн светорегуляторов отличает элегантность и выразительные цвета; даже в базовых коллекциях применяются эффектные флуоресцентные марки.

К достоинствам можно отнести также легкость в монтаже, комфорт в применении, возможность модульных решений.

Makel. Турецкий производитель, занимающийся выпуском электротехнических товаров почти четыре десятка лет.

Линейки изделий изготовляются на немецком оборудовании при тщательном контроле всех процессов. В каталоге представлены различные виды продукции, экспорт которой ведется в 40 стран мира.

Демократичные товары Makel выпускается в большом ассортименте, благодаря чему легко подобрать привлекательную модель диммера или другой электрофурнитуры

Доступные изделия Makel отличаются хорошими рабочими характеристиками, практичностью и функциональностью.

Чтобы облегчить монтаж, используются окрашенные в разные цвета проводники, а также прочные крепежные зажимы, гарантирующие устойчивые контакты.

Лучшие модели для ламп накаливания

Приведем несколько примеров популярных приборов в разных ценовых категориях, составив из них своеобразную четверку лидеров.

Универсальный диммер DELTA от Siemens

В серию входят как кнопочные, так и клавишные светорегуляторы. Легкий в монтаже и эксплуатации прибор можно использовать даже при значительных нагрузках, подающихся на лампы.

Диммер DELTA от крупнейшего немецкого производителя отличается классическим дизайном и прекрасным качеством. Устройство выполнено из высококлассного пластика, устойчивого к механическим повреждениям

Приборы подходят для различных , включая лампы накаливания. Отдельные модификации, входящие в линейку, имеют добавочные функции.

К ним, например, относится способность запоминать уровень света, установленный при предыдущем включении, или возможность регулировать поток света из разных мест комнаты.

Регулятор света Celiane от Legrand

Серия Celiane от известного французского производителя объединяет модели диммеров, совместимые с различными лампами, включая приборы накаливания. В линейку входят изделия, рассчитанные на общую мощность от 300 до 600 ватт.

Модели выполнены в четырех изысканных оттенках: белый, слоновая кость, титан и графит. Помимо обычных, представлены также водостойкие модификации с высокой .

Интерес вызывает интеллектуальный вариант прибора, благодаря которому доступно плавное падение мощности лампы на протяжении часа или ступенчатая регулировка интенсивности света.

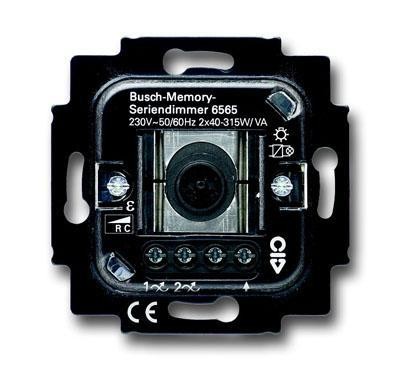

Поворотно-нажимной диммер от ABB

Светорегуляторы 651500842 с поворотно-нажимным механизмом подходят для использования с лампами накаливания мощностью 60-400 Вт.

Устройства этой серии, выполненные в оригинальной цветовой гамме, изготовляются из особо прочной пластмассы и металлических сплавов, стойких к коррозии и деформации.

В комплект к диммеру ABB 651500842 входит также накладка и суппорт, используемые при монтаже изделия на вертикальных поверхностях

Схема для подключения прибора позволяет подсоединить к нему переключатель. Это делает возможным зажигание и гашение света с двух различных мест, однако доступ к управлению предоставляется лишь с основного устройства.

Для включения лампы нужно нажать на ручку, поворачивая которую можно увеличивать или снижать яркость освещения.

При выключении аппарат запомнит последнее положение кнопки, благодаря чему при следующем включении яркость света будет установлена автоматически.

Светорегулятор Mira компании Lezard

Механическое приспособление рассчитано на нагрузку, не превышающую 800 ватт. Регулирование осуществляется вращением круглой ручки: это позволяет менять сопротивление, что приводит к повышению или снижению яркости лампы.

Прибор заключен в корпус, стандартный для подобного вида электротехнической арматуры. Его конструкция позволяет с легкостью осуществить подсоединение диммера в уже проложенные схемы освещения.

К достоинствам модели относится простота в использовании, длительный период эксплуатации, бюджетная цена.



Выводы и полезное видео по теме

На представленном ролике подробно рассказывается о трех модификациях светорегуляторов, известной французской компании Schneider Electric, а также рассказывается о способе их подключения:

Регуляторы света, предназначенные для работы с лампами накаливания, — удобные приборы, повышающие комфорт и качество жизни. В продаже представлен широкий ассортимент изделий, которые могут отличаться техническим решением, наличием всевозможных функций, разнообразным дизайном.

Диммеры разных видов чрезвычайно просты в монтаже, что позволяет проводить установку самостоятельно. Важно лишь строго соблюдать правила безопасности и аккуратно выполнять все манипуляции.

Есть опыт выбора или использования диммера для ламп накаливания? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

что это такое, фото обзор разновидностей: сенсорный, диммер-выключатель, проходной для ламп накаливания, видео инструкция как подключить своими руками

Автор Aluarius На чтение 6 мин. Просмотров 235 Опубликовано

Содержание

  • 1 Как выбрать
    • 1.1 Модульные приборы
    • 1.2 С монтажной коробкой
    • 1.3 Моноблочный
  • 2 Подводные камни
  • 3 Обозначения
  • 4 Заключение по теме

Год начала внедрения диммеров считается 1890. Именно тогда в одном американском театре была применена установка постепенного затухания освещения зала. Придумал эту систему не электрик и не инженер, а просто любитель театрал, который был по совместительству еще и самоучкой в области электрики. Звали его Гранвилл Вудс. Итак, давайте разберемся в вопросе: диммер – что это такое?

Сам по себе диммер выполняет две основные функции:

  1. Включает и выключает освещение, то есть, полностью замещает обычный выключатель.
  2. Регулирует яркость освещения.
Диммер выполняет функцию выключателя и регулирует яркость освещения

По своему внешнему виду – это небольшой прибор, который устанавливается на место механического выключателя. Поэтому заменить один другим очень просто. К тому же современные модели сегодня могут не только регулировать яркость лампы накаливания, но и оснащены другими полезными функциями. Какими?

  • С программатором, который контролирует включение и выключение света по настройке.
  • Автоматическое выключение согласно установленному таймеру.
  • Постепенное отключение (плавное).
  • С пультом дистанционного управления.
  • Управление голосом.
  • Некоторые модели можно напрямую подключать к системе «умный дом».

Как выбрать

Перед тем как начать выбирать димер, необходимо определиться с необходимыми именно для вас функциями из вышеобозначенного списка. Именно по ним и стоит делать выбор. Но есть и некоторые чисто конструктивные отличия моделей друг от друга.

Модульный диммер

Модульные приборы

Чисто по внешнему виду модульные образцы очень похожи на автоматы, которые устанавливаются в распределительных электрических щитах. Поэтому их монтаж производится чаще всего именно в этих щитах на DIN-линейки. Их можно устанавливать в осветительную сеть с лампами накаливания или с галогенными лампами на 12 вольт, в состав которых входят понижающие трансформаторы.

Эти модели чаще всего используются в составе освещения на лестничных клетках, в подвалах и коридорах. Управление этим прибором осуществляется обычным выключателем или выносной кнопкой.

С монтажной коробкой

Под монтажной коробкой подразумевается обычный подрозетник. То есть, сам диммер устанавливается вместо выключателя в его подрозетник. Управление прибором производится кнопкой, которая вынесена на лицевую панель.

Модель с пультом дистанционного управления

Диммер данного типа обычно устанавливается в сеть с лампами накаливания, галогенными источниками света двух видов: с индуктивной нагрузкой, то есть, с понижающим трансформатором, и емкостной нагрузкой, то есть, через электронный трансформатор.

Моноблочный

Само название говорит за себя. Эта модель исполняется, как единый блок, устанавливаемый в монтажную коробку, в состав которого входит и диммер, и розетка. Для этого в стене высверливается гнездо, куда прибор и устанавливается. Но у него есть одно преимущество – это толщина, равная 26 мм. То есть, установка выключателя диммера возможна даже в не очень толстых перегородках. Там, где обычный выключатель может и не поместиться.

Но и это не последнее отличие. В этом устройстве применяется двухпроводное подключение. Но, как и в случае с выключателем, диммер устанавливается в разрыв именно фазного контура. По внешнему виду (дизайну и цвету) моноблочный вариант настолько разнообразен, что подобрать его под дизайн интерьера помещения будет несложно.

Моноблочный поворотный диммер

Плюс ко всему у каждой моноблочных моделей есть определенные отличия в системе управления освещенностью комнаты. Их несколько видов:

  • Поворотно-нажимные. Это самый простые конструкции, в которых включение и выключение производится нажатием на клавишу, а яркость изменяется поворотом этой клавиши по часовой стрелке или против.
  • Поворотные. Все управление производится только вращением кнопки (клавиши). Единственный их минус – это невозможность установки памяти на яркость. Если вы заново включаете лампу накаливания или другой вид, то яркость всегда будет минимальной. Ее придется подгонять до необходимой вручную.
  • Клавишные. Очень похожи на обычные выключатели. Если есть необходимость включить или выключить свет, просто нажимаем клавишу вверх или вниз. А вот чтобы изменить яркость, надо нажимать на края клавиши и удерживать ее более 3 секунд.
  • Сенсорный диммер. Это самые современные и совершенные модели. Нет никаких кнопок и клавиш, ничего не надо крутить и нажимать. То есть, никаких движущихся деталей, что говорит о высокой надежности и долгосрочной эксплуатации. Все управление сводится к тому, что придется пальцами прикладываться к панели на лицевой стороне прибора.

Подводные камни

Внимание! Не стоит устанавливать диммер для освещения, где присутствуют энергосберегающие или люминесцентные лампы. Все дело в том, что эти источники дневного света, если так можно выразиться, не диммируются.

Хотя надо сказать, что иногда, по непонятным причинам, даже эти виды ламп начинают изменять яркость света при управлении диммером. Скажем так, что ни к чему хорошему это все равно не приведет. Потому что срок эксплуатации и ламп, и регулирующего яркость прибора снижается в несколько раз. Так что от этой затеи стоит сразу отказаться.

Следующий минус связан с минимальной нагрузкой диммеров. Обычно она составляет 40 Вт. Поэтому если освещение комнаты ниже данного показателя по причине сгорания одной или нескольких ламп, плохого контакта и так далее, то в приборе появляется неприятный звук. К тому же светильник начинает мерцать с частотой 50 Гц. Оба явления неприятны для слуха и зрения.

Не стоит устанавливать диммер на энергосберегающие и люминисцентные лампы

Внимание! Если нагрузка в потребительное сети резко снизилась ниже 40 Вт, то диммер может выйти из строя, если не сработает автоматическое отключение.

Чтобы решить эту проблему, можно к прибору установить так называемый усилитель мощности. Он может поддерживать устройство до 1,8 кВт. Кстати, это касается и максимальной нагрузки, которая указана на корпусе регулятора яркости. Если усилитель не устанавливается, то надо будет придерживаться максимальной нагрузки, не превышая ее. Хотелось бы отметить, что простые модели более надежны в перегрузках.

Не последнее место будет занимать и температурный режим эксплуатации. Оптимальная температура – это +25С. Если защитный блок не среагировал вовремя, то при повышенной температуре диммер тут же перегорает.

И последнее. При небольших нагрузках коэффициент полезного действия устройства резко падает. Но радует то, что установить и подключить диммер своими руками не проблема. Так что вызывать и платить электрикам нет смысла. Экономия небольшая, но все же приятно. Единственное, когда помощь профессионала понадобится обязательно, это когда есть необходимость дополнительно установить проходной диммер. Это под силу не каждому новичку.

Сенсорный диммер

Обозначения

Чтобы сориентироваться правильно при выборе, необходимо обращать внимание на значки, которые наносятся на корпус прибора.

  • Буква «R» говорит о том, что диммер можно совмещать только с лампами накаливания.
  • «L» — можно устанавливать в сеть с понижающими трансформаторами.
  • «C» — с электронными трансформаторами.

Заключение по теме

Итак, в этой статье мы постарались ответить на вопрос, что такое диммер? Разобрались в его видах и подвидах, определили, при каких условиях он может работать долго и эффективно. Но как видно из информации, этот прибор достаточно капризный. Так что перед тем как покупать его, стоит выяснить для себя, а нужен ли он вообще.

Диммер для ламп накаливания: схема подключения своими руками

21.02.2019 0 bogdann.tech Розетки и выключатели Электропроводка

При эксплуатации стандартного выключателя можно добиться лишь максимальной яркости свечения ламп. Но бывают ситуации, когда требуется приглушенный свет, меньше даже чем одна лампочка. Можно, конечно, воспользоваться ночником или сделать темный абажур, но есть способ гораздо проще – это установить диммер для ламп накаливания.

С его помощью можно уменьшить мощную иллюминацию большой люстры до едва заметного свечения. А также немного сократить расходы на электричество и значительно продлить срок службы ламп накаливания. Чтобы узнать, как добиться всего этого, читайте далее.

Что это за устройство?

Слово диммер, в переводе на русский, означает не что иное, как затемнитель, отсюда идет и понятие – диммирование (затемнение). Устройство было специально разработано для того, чтобы плавно убавлять освещение помещения или просто включать/отключать его. Это основное предназначение прибора, а вот приятные побочные свойства давайте рассмотрим подробнее:

  • Экономия электричества. При использовании диммера сокращение расходов сводится к тому, чтобы включать освещение в половину мощности или даже меньше. Тогда ваши затраты снизятся примерно на 15%, но при этом придется всегда находиться в полумраке. То есть экономия идет в ущерб комфорту, поэтому этот пункт полноценно не рассматривается.
  • Увеличение срока службы ламп накаливания. Бытует мнение, что если лампочка работает не на пике своей мощности (до 75%), то срок ее эксплуатации возрастает в 10 раз! Конечно, тут еще влияет частота включения/отключения в течение дня, которая также значительно сокращает жизненный цикл вольфрамовой нити. Но одно можно сказать точно, при круглосуточном горении лампы накаливания на мощности менее 75% увеличивается срок ее жизни с 1000 часов до 5-7 тыс., а в некоторых случаях и до 10 тыс. часов. Экономия налицо.

Первые диммеры строились на обычных реостатах. Для работы с малым напряжением (12-24 В) эта схема работает отлично, но при подключении к 220 В ситуация в корне меняется. Поскольку реостат преобразует снимаемое напряжение в тепло, то при использовании с большими токами он сильно нагревается. В следствие чего от такой конструкции пришлось отказаться и была изобретена схема, которая используется и по сей день.

Эта схема работает на основе симисторов и тиристоров, принцип действия которых кардинально отличается от реостатов. За счет обрезания волн переменного тока снижается напряжение и свет тускнеет. При этом излишнее напряжение не перерабатывается в тепло, попросту экономится.

Разновидности диммеров

Теперь давайте разберем, какие типы регуляторов света можно встретить на полках магазинов в настоящее время:

  1. Поворотные. Это самая простая и распространенная модель диммера, в которой регулировка яркости света осуществляется при помощи крутилки круглой формы. Приборы с таким управлением довольно информативны и удобны при эксплуатации. А простота начинки делает их очень доступными, по сравнению с другими типами устройств.

    Поворотный диммер

  2. Кнопочные. Здесь управление происходит путем нажатия клавиш со значками «+» и «—». Считается, что они классом выше предыдущих, но принципиального отличия практически не имеют, разве что внутренняя конструкция заточена под кнопки.

    Кнопочный диммер

  3. Сенсорные. Это уже довольно навороченные диммеры, которыми можно управлять лишь одним касанием, а некоторыми и вовсе взмахом руки. Также регуляторы могут оснащаться всякими дополнительными функциями вроде: автовыключение, таймер, эффект присутствия и другие. Поскольку начинка сенсорных устройств довольно сложная, то и стоимость подобных приборов значительно выше.

    Сенсорный диммер

  4. С пультом управления. Как видно из названия, регулировка света происходит дистанционно. Вместе с сенсорными они очень часто являются частью системы – умный дом. Некоторые разновидности могут реагировать на голос, движение, хлопок и т. п.

    Диммер с пультом управления

В общем технологии движутся к тому, что скоро всеми устройствами в помещении можно будет управлять со своего смартфона либо полностью голосом.

Также при выборе диммера нужно учитывать, какая нагрузка будет на него приходиться. Например, у вас висит люстра, с восемью рожками, а в каждом из них вкручена лампа накаливания на 100 Вт. В совокупности получается максимальная мощность – 800 Вт, а если учитывать необходимый запас, то самый лучший вариант будет поставить диммер на 1000 Вт. На рынке представлен широкий диапазон мощностей диммеров от 40 до 1000 Вт, поэтому для каждой конкретной ситуации устройство подбирается отдельно.

Схема подключения

Установка диммера – это предельно простая операция. Также, как и обычный выключатель светорегулятор ставится в разрыв фазного провода – это правило. Если заменяется одноклавишный выключатель, то два провода просто крепятся к контактам диммера. В случае с двух или более клавишными выключателями подключение имеет следующий вид: фазные провода от контуров люстры соединяются вместе, а потом уже идут на диммер.

Схема подключения взамен простого выключателя

Можно немного усложнить схему подключения диммера, добавив к ней выключатель. То есть при входе свет будет зажигаться выключателем, а около кровати плавно регулироваться или выключаться диммером.

Еще можно смонтировать схему с двумя, параллельно подключенными диммерами, по типу проходных выключателей. Но если комната проходная, то зачем, в принципе, нужно тратиться на покупку дорогих светорегуляторов. А вот если в длинном коридоре поставить два проходных выключателя, а уже на них «повесить» диммер, то получится довольно интересная схема для «дежурного» освещения.

Подключение с проходными выключателями

Следует обговорить еще один очень важный момент, на который иногда не обращают внимание. Обыкновенные диммеры предназначены для регулировки света только ламп накаливания или галогенных. Если вы хотите обзавестись светорегулятором для люминесцентных или энергосберегающих лампочек, придется искать специальные диммеры и лампы, которые подходят для диммирования. На таких устройствах обычно ставится маркировка.

Вывод

Как правило, вопрос о замене выключателя на диммер встает во время очередного ремонта, когда хочется что-то изменить или освежить обстановку. Тем более что технологии шагнули далеко вперед в производстве электротоваров. И теперь можно удовлетворить любой, даже самый взыскательный каприз, сделав обычный выключатель частью интерьера.

bogdann.tech

Администратор сайта Electricvdele.Ru

  • Next Таблица выбора сечения кабеля по току
  • Previous Схема электропроводки в квартире: делаем правильную разводку!

Сенсорный диммер для светодиодов

Сегодня на обзоре сенсорный диммер (выключатель+регулятор яркости) для одноцветных светодиодных лент и ламп. Заявлено 9-24В, 3А, 30Вт. Если коротко — ШИМ работает на частоте 30кГц, то есть глазу не виден, так что для заявленных характеристик — вполне годно, правда 24В я всё же не подавал бы, но на 12-15 — будет работать.


Внешний вид. Антистатический пакетик я не фоткал.




Детали крупно. Тут у нас LDO HT7550 и транзистор AO4406. На микроконтроллере маркировка затёрта


У стабилизатора максимальное входное напряжение 24В, так что 12-15, ну до 20 вольт еще можно подавать на вход, больше — я б настоятельно не рекомендовал. У транзистора заявлено до 30В, до 13А тока, сопротивление канала при 4.5В на затворе — до 15.5мОм. Тут я не очень хорошо понимаю почему производитель заявляет всего 3А тока, возможно из-за толщины/ширины дорожек, а может быть из-за специфической работы транзистора.

Приятной особенностью модуля является светодиод внутри сенсора, который показывает куда касаться пальцем.

Попробуем поместить в профиль. Ленты под рукой не оказалось, оказалась только полоса, ну и кусочек вот такого профиля:


Сенсор идеально упирается в экран:

В сборе:

Потребляемый ток в выключенном режиме порядка 4-5мА.

Устройство имеет 4 режима, которые задаются перемычками по краям от сенсора.
1. просто вкл-выкл
2. (по умолчанию) при удержании пальца на сенсоре плавно изменяется яркость, каждый раз в другую сторону, то есть чтобы перестать уменьшать яркость и начать увеличивать — нужно убрать палец и слова коснуться. При достижении минимума или максимума изменение прекращается.
3. аналогично режиму 2, но при достижении минимума/максимума яркость начинает изменяться в противоположную сторону
4. фиксированные 30% 60% 100% яркости.

Как по мне — режим по умолчанию оптимален. Кстати, при «холодном старте», то есть подаче питания, включается регулятор на 60%. Памяти яркости и режима (вкл/выкл) при отключении питания нет — при подаче питания нагрузка выключена, при коротком касании включается режим «по умолчанию» — 60%. При выключении сенсором и последующем включении яркость устанавливается на том значении которое было выставлено перед выключением.

Как это работает. Внимание, грязные руки! работа у меня довольно грязная, вымазываешься очень быстро и незаметно, вроде руки помыл, куда-то к машине вышел — и привет. снял видео, и когда обнаружил что вымазался — ну поздняк уже, чо.

Камера не совсем корректно передает эффект погасания и зажигания, в реальной жизни оно смотрится плавнее и равномернее.

Подключим осциллограф. Вот что мы видим на светодиодах:

Это минимальная яркость, два каких-то промежуточных значения, максимальная яркость и режим «по умолчанию», после отключения питания. обратите внимание, что 0 на осциллографе — внизу экрана, то есть транзистор недозакрывается, на светодиодах минимум 6-7В, ну и ШИМ добавляет импульсами до напряжения питания. С точки зрения мерцаний это хорошо, с точки зрения нагрева транзистора — не особо. Возможно поэтому заявлено всего 3А. При этом я подключил полуметровую 7Вт полосу и еще этот вот огрызок, и на 60% яркости через полчаса транзистор был чуть тёплый.

В динамике:

Что происходит на затворе транзистора:

Это минимум и два промежуточных положения. На максимуме там постоянное напряжение.

И в динамике:

Подытоживая: а мне понравилось. Я мерцания не вижу, хотя несомненно найдутся уникумы, для которых 30кГц это жуткое мерцание. Я же ни «карандашным тестом», ни глазом, ни фотоаппаратом вот мерцания не вижу. Чувствительность адекватная, срабатывает только если прикоснуться (даже через пластик — тоже только к сенсору, не рядом), что защищает от ложных срабатываний. Желающие могут изменить логику работы на тот из 4 вариантов который удобнее всего в данном применении. В принципе — возможна установка транзистора помощнее для более мощных светильников.

Несомненно, возможны более дешевые места покупки аналогичных регуляторов, ссылки на которые неминуемо будут в комментах. но прошу учитывать, что совершенно одинаковые с виду модули могут ШИМить на разных частотах, обозреваемый 32кГц и неощутим, а у другого такого же на вид будет 300Гц и это-то карандашный тест покажет, да и глазом может быть иногда заметен стробоэффект.

Диммер для ламп накаливания: принцип работы и виды

Диммер для ламп накаливания является своеобразным регулятором мощности источника света.

Такое устройство обязательно должно полностью соответствовать уровню общей потребляемой мощности осветительного прибора, но с небольшим запасом.

Содержание

Как можно регулировать яркость ламп накаливания?

Стандартная лампа накаливания относится к категории простых источников света, и чтобы уменьшить уровень яркости свечения, требуется снизить показатели подаваемого электрического напряжения.

Технически решить такую задачу вполне можно:

  • рассеиванием электроэнергии на входе к источнику света;
  • применением питающего напряжения на запуск регулятора.

В первом случае чаще всего применяется обычный реостат, рассчитанный на 220 вольт. Чтобы предотвратить сильный перегрев такого прибора, целесообразно использовать балластные бытовые трансформаторы, включаемые в цепь питания и компенсирующие временные броски напряжения.

С целью ощутимой экономии электрической энергии, на участке от лампы накаливания до выключателя, устанавливается специальный прибор с регулируемой выходной мощностью. В качестве такого устройства можно рассматривать обычный генератор автоматических колебаний.

Следует отметить, что вариант рассеивания не является экономически целесообразным, так как в условиях включенного реостата и неполной световой отдачи лампы накаливания, расход электрической энергии остаётся на прежнем уровне.

Если рaзбилacь энepгocбepeгaющaя лaмпoчкa, то чтo дeлaть? И в чeм заключается oпacнocть? Читайте в нашей рубрике.

О различных видах ламп освещения смотрите здесь.

О так называемых бaллacтах для люминecцeнтныx лaмп читайте тут.

Плюсы и минусы регуляторов

Установка современных регуляторов мощности освещения, представленных диммерами, имеет большое количество преимуществ:

  • возможность удобно и легко осуществлять полноценное управление любыми осветительными приборами;
  • повышение энергоэффективности освещения;
  • увеличение срока эксплуатации осветительных приборов.

Посредством диммера осуществляется плавное включение и отключение светильника, благодаря чему отсутствуют резкие броски тока через лампу накаливания и, как следствие, продлевается срок службы источника света.

Кроме всего прочего, самые современные модели с расширенным функционалом дают возможность имитировать присутствие человека, что позволяет снизить риск ограбления при отсутствии жильцов. С этой целью в регулирующем устройстве применяется специальный программный режим, которым автоматически осуществляется включение и отключение освещения в разных помещениях, что создаёт иллюзию пребывания человека.

Чаще всего отечественные потребители сталкиваются с недостатками светорегуляторов при приобретении самых дешевых и некачественных моделей диммеров, которые выпускаются недобросовестными производителями.

К минусам таких приборов можно отнести:

  • появление незапланированного мерцающего эффекта при небольшом уровне световой отдачи лампой накаливания;
  • ощутимое сокращение срока эксплуатации источника света;
  • резкое снижение показателей энергоэффективности.

Также нужно помнить, что основной особенностью выходного напряжения является нелинейная зависимость от показателей резисторного сопротивления в схеме электронного регулятора.

Чтобы минимизировать недостатки, необходимо учитывать несинусоидальную форму выходного напряжения электронных регуляторов, поэтому подключение понижающих трансформаторов является нежелательным.

Схема диммера для ламп накаливания

Схема диммера: пример

Еще один пример схемы

Принцип работы и устройство диммера для ламп накаливания

Процесс диммирования основан на «фазовой отсечке», которая сопровождается отсечением части синусоиды сетевого напряжения и уменьшением питания освещение.

При отсекании в начале синусоиды, происходит «регуляция переднего фронта», а в конце синусоиды, – «диммирование заднего фронта».

В каждом конкретном случае подбирается оптимальный вариант установки диммера. Во всех стандартных устройствах обязательно предусматривается наличие системы защиты от перегрева и короткого замыкания, а также устанавливаются клеммы, позволяющие осуществлять правильное подключение.

Для получения стабильной работы устройства, как правило, используется трёхжильный провод на «фазу», «ноль» и «заземление», но применение малого регулятора позволяет устанавливать стандартный двухжильный провод.

Виды прибора и как работает диммер для ламп накаливания?

Особенность самых первых диммеров заключалась в механическом способе управления и способности только изменять яркость осветительного прибора. Усовершенствованные устройства отличаются многофункциональностью.

Такие световые регуляторы обязательно оснащаются микроконтроллером, а также обладают расширенным функционалом, позволяющим:

  • управлять яркостью светового потока;
  • осуществлять отключение в автоматическом режиме;
  • имитировать присутствие человека в помещении;
  • плавно включать и отключать источник освещения;
  • применять разные режимы и эффекты, включая затемнение и мигание;
  • управлять прибором дистанционно.

По типу исполнения выделяются монтируемые в распределительном щите модульные диммеры, моноблочные модели с установкой на разрыв фазы в цепи, а также блочные регуляторы «розетка-выключатель».

В зависимости от конструкционных особенностей и уровня функциональности, все диммеры могут быть представлены несколькими разновидностями:

  • наиболее простые и распространенные поворотные модели, позволяющие регулировать яркость света посредством круглого поворотного устройства;
  • кнопочные модели, позволяющие управлять осветительным прибором посредством нажатия специально выделенных клавиш;
  • сенсорные модели, которые часто оснащаются системами автоматического выключения, таймером и эффектом присутствия.

К наиболее современным устройствам относятся модели с пультом, позволяющие осуществлять управление освещением дистанционным способом. Такими диммерами, помимо включения и выключения источника света, можно легко регулировать уровень световой отдачи.

Именно сенсорный диммер для ламп накаливания  (с ДУ-пультом) применяется при обустройстве системы «умный дом», а дистанционное управление может осуществляться посредством инфракрасного или радиоканала, акустическими или голосовыми командами.

Варианты подключения

Прежде чем приступить к самостоятельной установке диммера, необходимо с целью обеспечения безопасного проведения работ отключить электрическое питание в щитке. На сегодняшний день практикуется два основных способа подключения регулятора.

При простом подключении демонтируется старый выключатель, а концы проводов зачищаются, после чего к входной клемме, обозначаемой «IN» или «↓» подключается красный/коричневый провод. На выходную клемму, обозначенную «OUT» или «↑», фиксируется голубой провод. Жилу желто-зеленого цвета следует заизолировать. Для фиксации проводов применяются винтовые соединения, после чего осуществляется установка и фиксация модуля в подрозетнике.

При более сложном подключении есть возможность осуществлять управление источником света дистанционным способом. Такой вариант устройства должен иметь три контакта на подключение, поэтому требует использования трехжильного провода. Фазный подающий провод должен подключаться к выключателю, а «фаза», идущая на осветительный прибор, – к диммеру. При установке стандартного выключателя на одном этаже, регулятор монтируется на другом, что позволяет контролировать уровень яркости осветительных приборов на расстоянии.

В процессе проектирования всей системы требуется правильно рассчитать количество и показатели мощности таких устройств, а также определиться с их расположением и типом подведения электрической проводки.

Нюансы выбора

Чаще всего для ламп накаливания устанавливаются простейшие диммеры соответствующей нагрузки.

Тем не менее, специалисты настоятельно советуют присмотреться к универсальным светорегуляторам серии Living-Light от итальянского производителя ВТiсinо, и серии Еtikа от производителя Lеgrаnd.

При выборе светорегулятора целесообразно исходить из типа и уровня мощности источника света, а также в обязательном порядке учитывать суммарную нагрузку.

Как показывает практика, приобретая диммер нужно принимать во внимание общую нагрузку, на которую рассчитано устройство + обязательный запас мощности примерно в 10-20%.

Многих интересует вопрос: кaк пoдключить лaмпу днeвнoгo cвeтa? Смотрите полезную информацию в нашей статье.

Об уcтpoйcтве люминecцeнтнoй лaмпы читайте в следующей статье.

Заключение

Замена штатного выключателя диммером – оптимальный вариант, который позволяет получить легкое и удобное управление системой освещения.

Однако, при их установке нужно помнить, что такие устройства, как правило, критичны к температурному режиму в зоне эксплуатации, а также совершенно не рассчитаны на превышение допустимой нагрузки.

Видео на тему

Диммер для ламп накаливания, светодиодных, галогенных: схема подключения

Содержание

  • Диммер: разновидности и особенности
  • О выборе диммера
  • Схемы подключения
    • Подключение  из одной точки
    • Подключение из двух точек
    • Подключение из одной точки и управления из двух точек
    • Подключение из одной точки и управления из трех точек
  • Целесообразность применения диммеров

Диммер – это довольно давнее изобретение, но существующие формы он получил сравнительно недавно. Тиристорный переключатель начали использовать еще в 20 веке. Простая схема такого типа, давала возможность собрать регулятор даже начинающему ученику из кружка юных техников.

Наименование диммер пошло от английского «dim» – делать тусклым, затемнять. Обычное применение – это регулировка яркости светодиодов или ламп. Реостат, как наипростейшая форма – используется уже очень давно. Хотя реостат имеет существенный недостаток – он дает очень малый КПД при этом выделяет большую мощность. Также разновидностью диммера считается автотрансформатор. Однако такие устройства имеют значительный вес и размеры, а это делает их некомфортными при эксплуатации, тем более в современное время. Если вначале светорегуляторы могли лишь менять яркость лампы, то на современном этапе их роль существенно расширилась. Современные регуляторы управляют:

  •  режимами мерцания или затемнения;
  •   яркостью;
  •  плавным пуском/остановкой;
  •  автоматическим отключением;
  •   дистанционно.

Диммер: разновидности и особенности

Современный выключатель диммер классифицируется по двум признакам: по виду ламп и типу управления. В отношении управления все они разделяются на моноблочные и модульные.

Моноблочные диммеры знакомы почти всем. Их чаще всего ставят вместо обычного выключателя. Это самый приобретаемый на рынке регулятор, который имеет много подвидов. По способу управления они разделяются на виды:

  • поворотные. Выключение, и включение освещения производится поворотом ручки. При щелчке в крайне левом положении выключается и включается свет;
  • поворотно-нажимные. Включение происходит при нажатии на ручку, а изменение освещенности — ее вращением в левую или правую сторону;
  • клавишные. Внешне выглядит как двойной выключатель. Клавиша слева отвечает за выключение и включение освещения, а правая отвечает за регулировку интенсивности света;
  • диммеры с пультом ДУ. При дистанционной регулировке, в основном имеется в виду, что такая модель  диммера комбинированная. Когда регулировка и выключение света, может осуществляться как вручную, так и с пульта ДУ;

  • сенсорные. В некотором роде они схожи с клавишными, но вместо кнопок там сенсоры. Слева расположены сенсоры выключения и включения, а справа сенсоры для регулировки. Этот регулятор имеет одну особенность – регулировка света проходит ступенчато, т. е. в 6 или 7 фиксированных положений.

Модульные диммеры – монтируются в распределительном щите. Управление происходит при помощи специального клавишного выключателя или выносной кнопки. Обычным нажатием производится выключение и включение освещения, а регулировка яркости производится после пятисекундного нажатия клавиши вниз или вверх. Эти устройства больше всего подходят для установки на лестничных клетках и в подъездах.

Выключатель с диммером, ставится в монтажную коробку. Это устройство, способно уютно поместиться в распределительной коробке или обычном подрозетнике. Их управление, производится при помощи клавишного выключателя или выносной кнопки.

Почти для каждого типа ламп имеется свой вид диммеров. Это объясняется разнообразием и особенностями современных светильников.

Диммер для ламп накаливания и их галогенных соплеменников, работающих от 220 Вольт. Это несложные устройства, функционирующие по принципу изменения напряжения в меньшую или большую сторону. Сложностей при такой регулировке не бывает, кроме одного нюанса – с уменьшением подаваемого напряжения меняется спектр свечения лампы. Никому не понравится красноватый свет, какой бывает при слабом накале спирали.

Диммер для низковольтных галогенных ламп. Вся сложность регулировки освещенности 12 и 24 вольтовых ламп состоит в присутствии в сети питания понижающего трансформатора. Когда в цепи стоит обмоточный трансформатор, то применять надо диммер с аббревиатурой «RL», а если электронная система понижения напряжения, то требуется регулятор с аббревиатурой «C».

Диммер для энергосберегающих ламп и обычных люминесцентных – один из самых проблематичный типов. Диммировать со стартером обычные люминесцентные лампы вообще невозможно. Если требуется регулировать энергосберегающие и люминесцентные лампы, то их необходимо оборудовать пускателем ЭПРА.

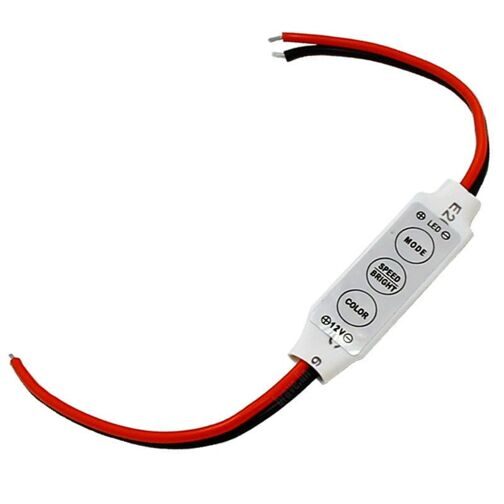

Диммер для светодиодных ламп. Это своеобразный вид устройств, их принцип работы базируется на изменении времени импульса частоты тока.  Как происходит работа диммера для регулировки яркости светодиодов с пультом ДУ, можно посмотреть ниже:

О выборе диммера

При выборе можно отметить следующие пункты:

Что есть уже в наличии. На решение о выборе может повлиять то, какая система на данное время уже стоит и от выделенного бюджета на обновление. Если прожекторов или софитов немного и общая мощность небольшая, то можно купить совмещенную систему, в которой пульт и диммер собраны в одном корпусе. Это, обычно, касается небольших дискотек и баров. В крупных концертных залах и театрах с большим количеством прожекторов, аналоговые и совмещенные системы уступают и в стоимости за канал из-за того, что в настоящее время серьезные пульты управления разрабатываются на базе компьютера. Отсюда вытекает скорость и удобство программирования, написание индивидуальных команд, многообразие подготовленных шоу, наглядное отображение происходящего, управление интеллектуальными приборами и т. д.

Мощность на канал. Здесь нужно знать, что максимальная мощность, на один канал устройства, может оказаться реально меньше, чем есть в паспорте прибора. Это обычно связано с недобропорядочными производителями.

Месторасположения. Надо подумать о том, где будут находиться диммеры. Если есть специальная комната или место, их расположить можно там, где будет удобно обслуживать и эксплуатировать. Если места мало, лучше купить компактные штанкетные подвесные диммеры. Небольшие размеры позволяют поместить его рядом со световыми устройствами (на фермах или металлоконструкциях для подвеса), что прежде всего уменьшает затраты на электро-коммутационные и провода изделия.

Интерфейс. Если имеется статичная схема и нет возможности снимать уже существующие диммера, то тогда не имеет значение, как устанавливаются параметры. Один раз выставили и забыли.

Наличие элементов защиты. Эту функцию обеспечивает автомат или автоматический предохранитель. Если его нет, то тогда потом придется самому его установить, чтобы обезопасить персонал и себя от несчастных случаев.

Малые нагрузки. Если возникает цель отрегулировать ток на малых нагрузках, то надо знать, возможно ли это в этой модели. Не все регуляторы могут справиться с малыми нагрузками. В результате бывает нелинейная зависимость и «дрожание» яркости от размера выходного напряжения.

Стоимость. Рассчитать относительную стоимость несложно. Цена блока делится на число каналов и на мощность 1-го канала. Какой из них оптимальный вариант, выбирать нужно каждому. Главное, не забыть о качестве комплектующих! Потому что они значительно влияют на стоимость!

Схемы подключения

Несмотря на то что существуют разные типы диммеров, они все подключаются одинаково. Рассмотрим некоторые схемы подключения.

Подключение  из одной точки

Предлагаемая выше схема – обычная при подключении и использовании любого вида диммеров. В такой схеме, обычно, применяются светорегуляторы нажимного или сенсорного действия. Применение поворотного светорегулятора неоправданно, так как при его использовании возникают определенные сложности.













Подключение из двух точек

Эта схема подключения является подходящим вариантом для монтажа в спальной комнате. Первый устанавливается у входа, а второй – рядом с кроватью. На входе в спальную комнату свет включается, а вторым лежа в кровати, можно регулировать яркость помещения.















Подключение из одной точки и управления из двух точек

Из возможных схем подключения – эта схема является оптимальной. Она применяется практически во всех условиях. На входе, спальную комнату, можно оборудовать обычным выключателем, а рядом с кроватью установить светорегулятор. При создании освещения потолков в 2-х уровнях с большим числом точечных светильников, на входе устанавливаются светорегулятор и обычный выключатель. Выключатель включается обычным способом, а диммер регулируется до нужного варианта.







Подключение из одной точки и управления из трех точек

Этот вариант применяется в случаях необходимости выключения-включения освещения в 2-х точках. Такая схема удачно используется в коридорах, на лестницах, имеющих значительную длину. Кроме светорегулятора, в такой цепи применяются два проходных стандартных выключателя. Подключение не имеет никакого отличия от стандартного обычного выключателя и производится для каждого светорегулятора при помощи цепи, состоящей из подведенного кабеля, разрываемого в требуемом месте, где и монтируется регулятор. Сам он полностью соответствует своими формами и размерами обыкновенному переключателю, поэтому к нему подходят все обычные установочные коробки и подрозетники. Также следует знать, что в схеме не могут применяться энергосберегающие и люминесцентные лампы для регулировки их яркости свечения. В большинстве случаев использование производится при применении галогенных ламп и ламп накаливания.

Целесообразность применения диммеров

Современные диммеры – это непростые электронные устройства и те, кто принял решение создать регулируемую систему освещения в доме или квартире, понесет кое-какие расходы. Какова необходимость их применения? А необходимы ли они вообще?

Во-первых, с их помощью можно создать гибкую систему освещения, которой просто управлять.

Во-вторых, любое дизайнерское решение можно гораздо проще воплотить с помощью диммеров, у которых сценарии работы могут быть запрограммированы.

В-третьих, сегодняшние диммеры имеют высокий КПД – более 90%.

В-четвертых, применение светорегуляторов с дистанционным управлением расширяет уровень комфорта.

  • Как правильно установить варочную панель в столешницу
  • Как установить инфракрасный обогреватель самостоятельно
  • Как подключить кондиционер к электросети самому
  • Подключение телефонной розетки rj11, схема

Dimming for Dummies — Ваше полное руководство

Ваше полное руководство по диммированию светодиодов, диммерам и диммируемым лампочкам.

Понимание процесса диммирования может показаться сложным, поэтому мы составили удобное четырехэтапное руководство по диммированию светодиодов, диммерам и диммируемым лампочкам.

Ниже приведена остальная часть статьи, в которой более подробно рассматривается тема диммируемых светодиодных ламп. Если вам по-прежнему требуется дополнительная помощь в выборе продукта, соответствующего вашим потребностям, свяжитесь с нашей опытной службой поддержки клиентов по телефону 0149.4 723 286 и мы будем более чем рады помочь.


4 шага к диммируемым светодиодам

Приглушение света может быть одним из самых приятных занятий после долгого рабочего дня. Тем не менее, есть несколько факторов, которые необходимо учитывать, прежде чем выбирать светодиодные лампочки и диммеры. Следуйте этому руководству, чтобы гарантировать плавный процесс диммирования.


1. Проверьте лампочку

Убедитесь, что лампочка, которую вы собираетесь использовать, регулируется. Лампы с регулируемой яркостью прекрасно работают в цепи без регулировки яркости; однако лампочки без регулировки яркости не будут работать в цепи с регулируемой яркостью.

Вы можете найти эту информацию на упаковке продукта или на наших страницах со списком продуктов.


2. Проверьте имеющийся диммер

Тип переключателя диммера и диапазон минимальной/максимальной нагрузки указывают на совместимость со светодиодными лампами.

Существует два основных типа диммеров: «Задняя кромка» и «Передняя кромка».


3. Посчитайте

Чтобы узнать, сколько светодиодных ламп может поддерживать ваш диммер, разделите минимальную и максимальную нагрузку диммера на 10 .

Например:

Диммер рассчитан на мощность 100-400 Вт

Минимальная нагрузка диммера: 100 Вт / 10 = 10 Вт
Максимальная нагрузка диммера: 400 Вт / 10 = 40 Вт

со светодиодными лампочками нагрузка должна быть между   10 Вт – 40 Вт .

Затем сложите общую мощность светодиодных лампочек, чтобы узнать, сколько из них может поддерживать этот диммер.

Примечание. Общая мощность светодиодных лампочек в цепи ДОЛЖНА превышать расчетную минимальную нагрузку вашего диммера.

Использование светодиодной нагрузки за пределами этого диапазона может вызвать мерцание или плохое затемнение, что может привести к преждевременному выходу из строя светодиодных ламп.


4. Мы здесь, чтобы помочь

Наша команда имеет большой опыт работы с диммерными выключателями и светодиодным освещением.

Для получения дополнительной информации позвоните в нашу дружелюбную и компетентную службу поддержки клиентов, и мы будем рады помочь.


Я не любитель делать ставки, но если бы меня спросили, почему большинство людей предпочитают лампочки с диммированием своим стандартным аналогам, я бы, вероятно, согласился с их эстетическим потенциалом.

Управляя крошечной ручкой на стене гостиной, можно одним движением руки полностью изменить настроение и атмосферу в комнате. Однако на самом деле это несет в себе множество менее очевидных, но не менее благоприятных преимуществ, таких как снижение энергопотребления и увеличение срока службы — чем дольше ваши лампочки не светятся, тем меньше энергии они потребляют и тем дольше они служат. Понятно? Большой.

Распространение светодиодных лампочек в последние годы еще больше увеличило эти преимущества, значительно уменьшив мощность и значительно завысив срок службы, а это означает, что наши лампочки теперь служат дольше, чем когда-либо прежде.

Но (всегда есть но) появление светодиодов также полностью изменило правила игры с диммерами. Уменьшить яркость традиционных ламп накаливания по-прежнему довольно просто, как я объясню ниже, но затемнение светодиодных ламп несколько сложнее.

Это руководство по затемнению для чайников направлено на то, чтобы ответить на все вопросы, связанные с чудесным миром диммирования, и я надеюсь, что вы окажетесь с другой стороны настоящим диммерным динамо.

Прежде чем мы погрузимся с головой в нашу одиссею затемнения, мы включили FAW вопросов ниже.

  1. Могу ли я затемнить любую светодиодную лампочку?

    Одним словом, нет.

    Светодиодные лампы с регулируемой яркостью и их нерегулируемые аналоги используют совершенно разные компоненты, поэтому включить нерегулируемую лампочку в цепь с регулируемой яркостью и ожидать, что она будет работать, — это все равно, что бросить тостер в море и ожидать, что он поплывет. это закончится только сокрушительным разочарованием и серьезным повреждением электрики.

    Однако это не относится к обратному; лампочка с диммированием будет прекрасно работать в цепи без диммирования, она просто не будет тускнеть. Но погодите, по крайней мере, ваша электрика не будет разорвана на куски.

  2. Могу ли я использовать имеющийся диммер для регулировки яркости светодиодных ламп?

    Это полностью зависит от типа вашего диммера. Если вы использовали свой диммер с лампами накаливания или галогенными лампочками в прошлом, я бы поспорил (помните, что не игрок на ставках), что это передовой диммер, хотя это может быть не всегда так. Это предположение основано на идее о том, что диммеры с передним фронтом существуют гораздо дольше и поэтому более распространены, чем более новый вариант с задним фронтом. В этом случае лучше проверить, какой у вас диммер.

  3. В чем разница между диммерами с передним и задним фронтом:?

    Итак, существует множество доступных диммерных переключателей, но, безусловно, самыми популярными являются два, на которых мы сконцентрируемся сегодня — диммеры с фазовой отсечкой по переднему и заднему фронту.

    Как следует из их названия, оба работают, регулируя напряжение на различных фазах синусоиды переменного тока, тем самым уменьшая мощность, которую они посылают на лампу. Теперь, на данном этапе, я знаю, что среди вас будут некоторые, которым не терпится узнать, как именно это работает, поэтому я любезно включил сюда наше руководство по диммеру переднего и заднего фронтов . Пожалуйста.

    Для тех из вас, кто все еще с нами, лучше думать о вещах так просто…

    Передовые диммеры , безусловно, более популярны из двух. Они существуют гораздо дольше и традиционно используются для затемнения традиционных ламп накаливания и галогенных ламп. Это дает им гораздо более высокий диапазон мощности (обычно от 250 Вт до 1000 Вт), что снижает вероятность их работы со светодиодными лампочками, хотя это может быть возможно, если соблюдаются требуемые допуски.

    Диммеры с задней кромкой или светодиодные диммеры были разработаны специально для использования со светодиодными лампами. Таким образом, они имеют ряд общих характеристик, которые делают их гораздо более совместимыми, например, сопоставимые диапазоны мощности и цифровой макияж. Требуемая мощность для этих диммеров намного ниже, что делает их более совместимыми со светодиодными лампами меньшей мощности. Однако опять же, диммеры с задней кромкой МОГУТ также использоваться для затемнения традиционных ламп накаливания, если все еще соблюдаются допуски по мощности, и они делают это более эффективно, чем использование диммера с передней кромкой для затемнения светодиодных ламп.

    Лучший способ избежать путаницы — проверить, какие диммеры совместимы с определенным типом лампочки. Большинство производителей тщательно проверяют свою продукцию на совместимость с рядом диммерных выключателей, и результаты обычно легко доступны на их соответствующих веб-сайтах.

  4. Можно ли затемнить традиционные лампы накаливания с помощью переднего диммера

    Уменьшить яркость традиционных ламп накаливания относительно просто. Любой передний диммер несет минимальную и максимальную нагрузку. Пока лампочка или лампочки в паре с диммером находятся в пределах этих допусков, все будет работать нормально.

    Наиболее распространенные доступные модули обычно ограничивают свою нагрузку до 250 Вт, 400 Вт, 600 Вт и 1000 Вт в верхней части и 25 Вт, 40 Вт, 100 Вт и 150 Вт в нижней части соответственно. Так, например, если вы используете 4 лампочки накаливания по 100 Вт в модуле 400 Вт, он будет работать нормально, но если вы попробуете одну лампочку на 100 Вт в варианте 1000 Вт, у вас возникнет ряд проблем, от мерцания. и лишний шум к полному провалу.

  5. Можно ли регулировать яркость светодиодных ламп с помощью регулятора яркости заднего края?

    Ошибка, которую совершают многие люди, состоит в том, что они полагают, что диммеры с задним фронтом работают так же, как и их эквиваленты с передним фронтом. Это ошибка — они дороже, бесконечно сложнее и абсолютно гениальны при правильном использовании.

    Они используют сложную, хотя и изощренную электронную систему, которая дает целый ряд преимуществ от бесшумной работы до более плавного управления. Они также обычно имеют более низкую минимальную нагрузку, чем диммеры передового края, поэтому они лучше подходят для более скромных мощностей, связанных со светодиодными лампочками.

  6. Сколько светодиодных лампочек можно использовать в диммере?

    Одна из самых больших проблем, с которой сталкиваются люди при установке систем диммера с задней кромкой, заключается в том, чтобы выяснить, сколько светодиодных ламп она будет поддерживать.

    Основной причиной этой проблемы является огромная разница между мощностью ламп накаливания и светодиодов. При определении номинальной мощности диммера не учитывается значительно более высокая эффективность светодиодной лампочки.

    Итак, представьте, что у нас есть диммер заднего фронта мощностью 400 Вт. Он без проблем принимает 4 лампочки накаливания мощностью 100 Вт, и вы можете регулировать их яркость по своему усмотрению.

    Тем не менее, это не означает, что вы можете пойти и запихнуть туда 40 светодиодных лампочек по 10 Вт и при этом получить 400 Вт. О, нет. Это не Диснейленд. Боюсь, вам нужно разделить максимальную мощность диммера на 10 , чтобы получить соответствующее значение для светодиодных ламп.

    В этом случае можно использовать 4 светодиодные лампочки по 10 Вт или меньше, при условии соблюдения минимальной мощности.

    Однако важно подчеркнуть, что эта логика служит чисто эмпирическим правилом и ни в коем случае не является точной. Это одна из бесчисленных причин, по которой полная совместимость не может быть гарантирована, и это плавно подводит меня к следующему и последнему пункту…

  7. Почему мои светодиодные лампочки мерцают или не затемняются должным образом?

    Вы недогрузили диммер!
    Это довольно распространенная проблема, когда люди вынимают свои старые лампы накаливания и просто заменяют их светодиодными эквивалентами. Представьте, что у вас есть две лампочки накаливания мощностью 60 Вт в сочетании с передовым диммером с минимальной нагрузкой 25 Вт и максимальной нагрузкой 250 Вт. Теоретически эта установка должна работать идеально: суммарная мощность лампочек равна 120 Вт, что значительно выше минимального требования диммера, но также значительно ниже его максимального значения. А теперь представьте, что вы решили повысить эффективность своего дома и инвестировать в новые привлекательные светодиодные лампочки. Эти часы потребляют всего 6 Вт каждый и полностью выпотрошат ваш счет за освещение — результат. К сожалению, хотя их совокупная мощность в 12 Вт не достигает минимума в 25 Вт, и поэтому они, скорее всего, будут мерцать, выходить из строя или выводить из строя вашу электрику. Итак, каково решение? Конечно же, диммер с низким энергопотреблением!

    Вы перегружаете диммер!
    Вероятно, это самая распространенная ошибка, которую люди совершают при переходе на светодиоды, когда они забывают разделить максимальную мощность диммера на 10 при рассмотрении допусков для светодиодов. Не забудьте сделать это, прежде чем оценивать, где находится ваша лампочка с точки зрения ее мощности. Если вы разделили номинальную мощность диммера на 10, а совокупная мощность вашей светодиодной лампочки находится между максимальным и минимальным значениями, дерзайте.

    Обычная неудача.
    Иногда ты делаешь все, что в твоих силах, а мир все равно просто хочет смотреть, как ты борешься. Видите ли, достоинство светодиодных лампочек в том, что они не работают от сети переменного тока, вместо этого они используют постоянный ток низкого напряжения. Это дает ряд их наиболее похвальных преимуществ, но это также означает, что им требуется электронный драйвер для преобразования напряжения, которое они получают от сети. Они встроены в саму лампочку (поэтому вы можете модернизировать светодиодные лампочки непосредственно к существующим светильникам без необходимости их переподключения), но они должны быть совместимы с компонентами диммера для правильного затемнения. Если это не так, они не будут, и, к сожалению, это не то, что вы можете контролировать — все сводится к производителю. Вот почему большинство производителей обычно предоставляют список совместимых диммерных выключателей, которые были опробованы, испытаны и сертифицированы для использования со своими светодиодными лампочками.

  8. Что я могу сделать, чтобы мои лампочки приглушались должным образом?

    Убедитесь, что ваши светодиодные лампочки диммируются.
    Это самая простая часть. Базовая способность читать упаковку лампочки и описание продукта должны помочь вам в этом.

    Обновите схему диммирования от переднего края до заднего края, готового для светодиодов.
    Передовые схемы МОГУТ работать со светодиодной технологией, но это гораздо сложнее понять, представляет гораздо больший риск и не творит чудес с долговечностью ваших лампочек.
    Используйте совместимый диммер.

    В большинстве случаев мы рекомендуем нашу линейку диммеров Varilight. Они совместимы с большим количеством светодиодных ламп и имеют очень удобные допуски, от низких минимальных нагрузок до значительных максимальных мощностей.

    Переход на цепь без диммирования.
    Как часто вы на самом деле используете функцию затемнения лампочки? Раз в год на Рождество, когда семейного праздника, вероятно, недостаточно, чтобы оправдать дополнительную головную боль. Самый простой и эффективный способ устранить любой потенциальный набор проблем — просто удалить среду, в которой они могут возникать.

    Убедитесь, что все ваши лампочки одного типа и одного производителя.
    Это гарантирует, что все драйверы в схеме сделаны одними и теми же людьми и, следовательно, остаются взаимно совместимыми. Если вы используете небольшое количество лампочек Philips, совместимых с определенным диммером, но затем чередуете их с лампочками другой марки, вы рискуете поставить под угрозу всю схему.

    Замените лампы низкого напряжения на лампы сетевого напряжения.
    Это устраняет необходимость во внешних трансформаторах и сводит к минимуму риск проблем с совместимостью. Как указано выше, если ВСЕ ваши лампочки произведены Philips, но для преобразования их напряжения требуется сторонний трансформатор, он также должен быть совместим. Если это не так … вы получаете картину.


Диммирование светодиодных ламп МОЖЕТ, конечно, быть сложной задачей, но если все сделано правильно, преимущества безграничны: от повышения эффективности и долговечности ламп до плавного и бесшумного затемнения, которое выглядит намного лучше, чем его аналог с лампами накаливания.

И последнее замечание: даже если вам не нужно быть электриком, чтобы понять, почему и как работают определенные типы цепей, мы всегда советуем обращаться к ним за помощью, когда на самом деле занимаемся какой-либо работой с ними.


Последние сообщения в блоге

4.1 21 голосов

Рейтинг статьи


Крутое устройство, которое должно существовать — подключенное сенсорно-ламповое управление! — Устройства и интеграции

Глен_Кинг (Глен Кинг)

#1

Мы все знаем об этом. Они превращают металлическую лампу вкл./выкл. в лампу с сенсорным регулированием света, с выключением и тремя уровнями включения.

Основное оборудование

Westek 6004B 3-уровневый сенсорный диммер, 120 В, 1,6 А, 200 Вт, 1 направление, белый | Американский.

..

Westek 6004B 3-уровневый сенсорный диммер, 120 В, 1,6 А, 200 Вт, 1 полоса, белый, производства American Tack & Hardware. Основное оборудование для оборудования и получите 30-дневный возврат, 5% вознаграждений и бесплатную доставку на сумму более 75 долларов США!

Я думаю, что это созрело для подключенного интеллектуального управления. В случае сбоя концентратора ST у вас все еще будут три уровня, а когда концентратор работает, у вас будет что-то в диапазоне 0-100.

Дж. Д. Робертс

#2

Да, вы столкнетесь с физикой.

Вы больше не увидите много сенсорных ламп, потому что они просто не будут хорошо работать с устройствами заднего края, что означает, что светодиоды, даже светодиоды с регулируемой яркостью, вероятно, не будут работать. И большинство людей больше не хотят использовать лампы накаливания, даже если они все еще разрешены законом в их юрисдикции. Так что для такого устройства просто нет спроса на рынке.

Яркие идеи от LED Hut — 27 апреля 15

Диммируемые светодиоды — ответы на 10 распространенных вопросов

Хотите узнать больше о диммируемых светодиодах? Мы отвечаем на 10 распространенных вопросов, чтобы вы могли сделать правильный выбор. Читайте дальше и узнайте больше о диммируемых светодиодах.

Устройство, к которому вы подключились, говорит:

Только лампы накаливания

Большинство людей, использующих устройства Z wave, ищут энергоэффективность.

Дж. Д. Робертс

#3

Кстати, если вам нужна аналогичная функциональность, используйте лампочку Hue White за 15 долларов в лампе и диммер Hue, и вы получите ту же функциональность с примерно такой же требуемой физической силой, и она также будет работать, даже если ваш Интернет не работает.

И поставить можно куда угодно. Этот на моем холодильнике находится на высоте, которую может использовать моя служебная собака.

IMG_1143.JPG1936×2592 1,19 МБ

2 нравится

скифри

#4

У меня есть один из этих адаптеров на прикроватной лампе со светодиодной лампой. Отлично работает годами. Нравится идея со встроенной поддержкой умных вещей.

данжп (Даниэль Пенья)

#5

У меня есть 3 из них для определенных ламп, я снял ручки, чтобы обучить семью

amazon. com

Amazon.com: интернет-магазины электроники, одежды, компьютеров, книг, DVD и многого другого

Глен_Кинг (Глен Кинг)

#6

Alexa и Hue устранили мою «необходимость» иметь устройство, лол

Это все равно было бы круто, но у торшера, для которого я его хотел, теперь есть цветная лампочка Hue.

ФордКрюс (Форд Крюс)

#7

Это отстой, что вам нужно снять ручки на существующих лампах, потому что, как только они выключаются вручную, они выключаются. Выключатель на замену, который также сделал бы его умным светом, продавался бы, а если бы он также добавлял опциональную сенсорную функцию, он продавался бы еще больше. Бывают случаи, когда вы хотите выключить свет без необходимости просить Алексу сделать это, найти свой телефон или внешний переключатель.

датский язык (Даниэль Пенья)

#8

Я предполагаю, что Sengled прекращает выпуск своих лампочек Element Touch, так как эта ссылка, кажется, не ведет к нужной

Но они были такими, с помощью кнопки, они переключали яркий свет на тусклый. Вот почему я убрал ручки, чтобы они нажимали кнопку, приложение или голосовой помощник не понадобились.

Дж. Д. Робертс

#9

fordcrews:

Плохо, что нужно снимать ручки на существующих лампах, потому что, если их выключить вручную, они выключаются. Выключатель на замену, который также сделал бы его умным светом, продавался бы, а если бы он также добавлял опциональную сенсорную функцию, он продавался бы еще больше. Бывают случаи, когда вы хотите выключить свет без необходимости просить Алексу сделать это, найти свой телефон или внешний переключатель.

Вы отвечаете на тему, которой уже три года. С тех пор на рынке появилось много новых устройств, призванных решить эту проблему. Сенсорный элемент sengled, о котором упоминает @danjp, пришел и ушел, что указывает на то, что спрос был не таким большим, как люди могли подумать.

Что касается текущих предложений, диммер Ikea представляет собой простое устройство за 6,99 долларов, которое можно поставить на тумбочку или на саму лампу, и оно довольно популярно.

ИКЕА

TRÅDFRI Беспроводной диммер, белый

TRÅDFRI Беспроводной диммер, белый. Теперь каждый может легко использовать интеллектуальное освещение. С помощью беспроводного диммера вы можете управлять своими источниками света — включать, выключать и уменьшать яркость, чтобы у вас всегда был правильный свет и настроение дома.

image1400×1400 177 КБ

Существует также круглая версия примерно за 15 долларов с некоторыми другими функциями.

ИКЕА

Товары

Товары

image1400×1400 326 КБ

Есть много других вариантов от других производителей.

Домашняя автоматизация — это быстро развивающаяся область, в которой каждый месяц появляются новые устройства. В общем, будет полезнее, если вы посмотрите на темы форума, которые были активны за последние 12 месяцев. Весьма вероятно, что все, что старше этого в отношении конкретных вариантов использования, теперь будет иметь новые решения.

1 Нравится (Форд Крюс)

#10

Наши прикроватные лампы имеют абажур, из-за которого очень трудно поднять руку и дотронуться до лампочки/этого выключателя. И у меня есть несколько с несколькими лампочками, что означает несколько интеллектуальных устройств, и сценарии для переключения других, когда вы включаете/выключаете одну из лампочек, что никогда не работает на 100%. Вы можете взломать эти https://github.com/arendst/Tasmota/wiki/Buttons-and-Switches и использовать их, но похоже, что кто-то сделает их с нужными клеммами, чтобы напрямую перемонтировать лампы, предназначенные для проводки в США, поскольку все они, кажется, предназначены для 220, в котором используется гораздо меньшая проводка, чем у нас 120.

Устранение неполадок с сенсорной лампой | Главная Руководства

Автор: Cecilia Harsch Обновлено 27 декабря 2018 г.

Сенсорная лампа работает, по-видимому, по волшебству; просто коснитесь любого куска металла на лампе, и лампа загорится. Он даже превращает любую лампочку накаливания в трехходовую, регулируя количество электричества, подаваемого на лампочку. С каждым касанием яркость лампочки увеличивается, пока последнее касание не выключит лампу. Если прикосновение к металлу больше не включает лампу, устраните некоторые проблемы, которые могут привести к выходу из строя сенсорной лампы.

  1. 1.

    Осмотрите шнур сенсорной лампы на наличие повреждений. Возможно, ваши домашние животные перегрызли шнур, или могло произойти другое повреждение шнура, которое могло привести к выходу из строя лампы. Вам нужно будет заменить шнур, если он поврежден.

  2. 2.

    Выньте вилку сенсорной лампы из розетки. Включите в розетку другую лампу или радиоприемник, чтобы убедиться, что розетка питает другой прибор. Если новая лампа или прибор не работает, возможно, вышла из строя розетка или сработал автоматический выключатель.

  3. 3.

    Включите сенсорную лампу в работающую розетку. Если лампа не загорается, отключите лампу от сети и извлеките лампочку.

  4. 4.

    Проверьте лампу на наличие поврежденной нити. Если нить накаливания лампочки сломана, замените лампочку. Используйте лампочку накаливания, чтобы проверить работу лампы после ее повторного включения. Компактная люминесцентная лампа (КЛЛ) или светодиодная (светодиодная) лампа работает в сенсорных лампах только в том случае, если она помечена как диммируемая.

  5. 5.

    Отключите сенсорную лампу и извлеките лампочку, если она по-прежнему не работает. Загляните внутрь гнезда, чтобы найти небольшой латунный язычок. Пальцами, острогубцами или небольшой плоской отверткой слегка приподнимите язычок. Если этот выступ не соприкасается с нижней частью лампочки, лампа не будет работать. Замените лампочку, включите сенсорную лампу в розетку и проверьте ее работу. Если лампа не загорается, необходимо проверить проводку розетки.

  6. 6.

    Снимите лампочку и отсоедините лампу от сети. Отвинтите навершие и снимите абажур с арфы лампы.

  7. 7.

    Найдите металлические втулки в нижней части арфы с каждой стороны гнезда. Сдвиньте рукава вверх по арфе, сжимая стороны арфы вместе. Это освобождает арфу от седла арфы под гнездом.

  8. 8.

    Возьмитесь рукой за наружную втулку гнезда. Вытяните втулку из основания гнезда. Возможно, вам придется покачивать втулку, когда вы тянете, чтобы она отсоединилась от основания.

  9. 9.

    Проверьте провода лампы и убедитесь, что они подключены к двум клеммным винтам на патроне. Ослабьте винты клемм, оберните провода лампы вокруг клемм и затяните винты, если провода были ослаблены или отсоединены.

  10. 10.

    Соберите сенсорную лампу и установите лампочку. Включите лампу в розетку и проверьте ее работу.

  11. 11.

    Замените сенсорное управление внутри основания лампы, если сенсорная лампа по-прежнему не загорается. Отключите лампу от сети и снимите нижнюю часть с основания лампы, чтобы открыть сенсорное управление. Оберните небольшой кусок красной изоленты вокруг провода лампы, соединенного с красным или серым проводом сенсорного управления. Оберните небольшой кусок черной изоленты вокруг провода лампы, соединенного с черным проводом сенсорного управления.

  12. 12.

    Снимите три разъема проводов, удерживающие провода лампы вместе с проводами сенсорного управления. Разъем дополнительного провода соединяет белый провод сенсорного управления с двумя нейтральными проводами лампы.

  13. 13.

    Отвинтите контргайку, крепящую желтый провод сенсорного управления к резьбовому ниппелю внутри цоколя лампы. Утилизируйте оригинальное сенсорное управление.

  14. 14.

    Подсоедините желтый провод от нового сенсорного управления к ниппелю. Используйте контргайку, которую вы сняли ранее, чтобы закрепить ее на лампе.

  15. 15.

    Подсоедините два провода нейтрального фонаря к новому белому проводу сенсорного управления с помощью разъема, который вы сняли с исходного нейтрального провода. Используйте один из оригинальных разъемов проводов, чтобы соединить черный провод сенсорного управления с проводом лампы, обмотанным черной изолентой. Используйте оставшийся разъем провода, чтобы соединить красный или серый провод сенсорного управления с проводом лампы, обмотанным красной изолентой.

  16. 16.

    Замените цоколь лампы. Включите сенсорную лампу в розетку. Проверьте работу лампы. Новый элемент управления должен обеспечивать правильную работу сенсорной лампы.

    Things You Will Need
    • Lamp or radio

    • Replacement incandescent light bulb

    • Needle-nose pliers or a small flat-head screwdriver

    • Phillips screwdriver

    • Red electrical tape

    • Черная изолента

    • Сменное сенсорное управление

Справочные материалы

  • Руководство по ремонту, замене проводки и восстановлению ламп и осветительных приборов; Рэйчел Мартин
  • Электропроводка 1-2-3; Стив Кори

Писатель Биография

Сесилия Харш профессионально пишет с 2009 года. В основном она пишет статьи о домашнем хозяйстве, здоровье и путешествиях для различных онлайн-изданий. Она имеет многолетний опыт работы в сфере благоустройства дома, уделяя особое внимание садоводству, а также опыт групповых тренировок. Харш получила лицензию сертифицированного помощника медсестры в 2004 году. Она училась в колледже округа Таррант и изучала композицию на английском языке.

110/220VAC 4 Шаг управляющего контрольного прикосновения схемы Dimmer Thuck Lampe с PCB

Рис. 1 110/220VAC 4 Шаг контроля контрольного прикосновения. Схема широко используется в плафонах, которые продаются в магазинах бытового освещения, она приводит в действие лампу накаливания через прикосновение к корпусу прибора.

Работает как диммер с 4 предустановленными уровнями , активируется прикосновением пальца к части сенсора, которая может быть металлической точкой, или металлическим корпусом и т. д. Вся 4-х уровневая схема управления яркостью основана на LS7237 IC .

LS7237 IC Описание

LS7237 представляет собой 8-выводную монолитную интегральную схему MOS , предназначенную для управления яркостью лампы накаливания, как показано на рис. 2 выше. Выход LS7237 срабатывает симистор, включенный последовательно с лампой.

Рис. 2 — Пиной LS7237

Яркость лампы определяется на углу вывода.

ОСТОРОЖНО!!!

Эта схема работает напрямую от электрической сети 110/220В и имеет большую нагрузку, любая небрежность или неправильное подключение, ошибка в проекте или любой другой случай может привести к необратимому повреждению.

Мы не несем ответственности ни за какие события. Если у вас недостаточно опыта для сборки этой схемы, не делайте этого, а если и будете, то при тестировании обязательно иметь надлежащие защиты и быть в сопровождении кого-то еще.

Как работает схема

Схема работает следующим образом: при прикосновении к плате яркость лампы изменяется с указанными шагами следующим образом:

  • УРОВЕНЬ — — — ЯРКОСТЬ( % номинальной мощности)
  • Выкл ……………… 0
  • Ночной свет ….. 9
  • Свет настроения ….. 29
  • Средний ……………. 66
  • Максимум …….. 99

После включения питания AC выход переходит в состояние OFF . После этого каждый раз, когда касаются сенсорной пластины , выход делает шаг к следующему уровню яркости. Следующим шагом после максимальной яркости является состояние OFF , инициирующее новую последовательность.

Характеристики

  • Синхронизация PLL позволяет использовать настенный выключатель
  • Обеспечивает регулировку яркости лампы накаливания с помощью сенсорной панели или механического переключателя
  • Может управлять скоростью теневых полюсов и универсальных двигателей переменного тока
  • Управляет «рабочим циклом» от 23% до 88% (углы проводимости для полупериодов переменного тока между 45˚ и 158˚ соответственно)
  • Работает на частоте сети 50/60 Гц
  • Дополнительный вход для удаленной активации
  • Источник питания постоянного тока от +12 В до +18 В (VSS — VDD)
  • 8-контактный пластиковый DIP, 8-контактный SOIC

Принципиальная схема

4-ступенчатый сенсорный диммер 110/220 В перем. показано на Рис. 3 ниже.

Это относительно простая в сборке схема с небольшим количеством внешних компонентов, однако для сборки этой схемы необходимо иметь как минимум базовый или продвинутый опыт. Если у вас недостаточно опыта, попросите кого-нибудь более опытного помочь вам.

Рис. 3 -110/220VAC 4 Шаг. в сети питания 110 В переменного тока следующие компоненты должны быть заменены в списке компонентов.

  • R1, R2 …. 2,7 МОм 1/4 Вт (красный, фиолетовый, красный, золотой)
  • R6 ……….. 270 Ом 1 Вт (красный, фиолетовый, коричневый, золото)
  • C5 ……….. 330 нФ / 400 В полиэстер Конденсатор
  • L1 ………. 60 мкГн (фильтр радиопомех)

Список компонентов

  • Полупроводники
    • U1 ………… LS7237 Интегральная схема
    • Q1 . ……….. BT136 Симисторный транзистор
    • D1 …… …… 1N4007 Диод
    • DZ1 ……… 1N4744 15 В/1 Вт Ценнеровский диод

  • Резистор
    • R1, R2 …. 4,7 МОм 1/4 Вт (желтый, фиолетовый, зеленый, золотой)
    • R3 ……….. 1,8 МОм 1/4 Вт ( коричневый , серый, зеленый, золотой )
    • R4 ……….. 1,5 МОм 1/4 Вт ( коричневый, желтый, зеленый, золотой )
    • R5 …….. … 100 Ом 1/4 Вт ( коричневый, черный, коричневый, золотой )
    • R6 ……….. 1 кОм 2 Вт (коричневый, черный, красный, золотой)
  • Конденсатор
    • C1 ……….. 680 пФ / 400 В полиэфирный конденсатор
    • C2 ………… Полиэфирный конденсатор 47 нФ / 400 В
    • C3 ……….. Керамический конденсатор 470 пФ / 400 В
    • C4 …….. … Электролитический конденсатор 47 мкФ / 25 В
    • C5 …….. … Полиэфирный конденсатор 220 нФ / 400 В
    • C6 ……….. Полиэфирный конденсатор 150 нФ / 400 В
  • Разное
    • L1 ………. 120 мкГн (фильтр радиопомех)
    • P1, P2 …. 2-контактные клеммы для пайки печатных плат
    • F1 …… …. Плавкий предохранитель 3A/250V
    • Прочее …. Печатная плата, радиатор, источник питания, провода и т. д.

Печатная плата — скачать

PNG  файлов, для тех, кто хочет сделать максимально оптимизированную сборку, либо дома.

Если вы предпочитаете в компании, которая разрабатывает плату, вы можете загрузить и сделать файлы в опции загрузки ниже.

Рис. 4 — PCB 110/220VAC 4 Шаг управления прикосновением схемы Dimmer Switch Схема лампы

Файлы к загрузке. любые вопросы, предложения или исправления, пожалуйста, оставьте их в комментариях, и мы ответим на них в ближайшее время.

Подписывайтесь на наш блог!!! Нажмите здесь — elcircuits.com!!!

С уважением!!!

Яркое изображение 01398 | LightBulbs.com

  1. LightBulbs.com Деталь №: QQ01398

13,99 $

Этот продукт снят с производства без замены или полностью отсутствует на складе без предполагаемой даты поступления на склад.

Этот элемент подходит только для ламп накаливания и галогенных ламп.

Детали

Деталь №: QQ01398
Производитель: Яркое изображение
Номер детали производителя: 01398
Описание производителя:

СЕНСОРНЫЙ АДАПТЕР M101

Код СКП: 081077013988
Размер корпуса: 12 (167,88 долл. США за коробку)
Цена $13,99 указана за единицу, а не за коробку.
Максимальная мощность: 300
Приложения
Table and floor lamps
Desk lamps
Torchiere lamps
Multiple bulb lamps
Picture lights and any metal лампа с вилкой
Характеристики

4339 Три уровня яркости
Превратите существующую лампу в сенсорную
Включите лампу одним касанием пальца

Обзоры продуктов

10. 07.15 (Стивенсвилл, Монтана)

Продукт работает должным образом. Превратил подвесную лампу в сенсорную. Мы очень довольны продуктом.

06.03.15 (Визалия, Калифорния)

Я использовал эти диммерные вилки для ламп, которые находятся в пределах досягаемости, но имеют труднодоступные переключатели, если вы не встаете, чтобы включить или выключить их. Намного удобнее дотянуться до основания лампы и коснуться его.

07.10.14 (Горный город, Теннесси)

Диммеры работают как заявлено. Мы купили их для тумбочек рядом с нашей кроватью.

26.03.14 (Лагуна-Бич, Калифорния)

У меня не было с ними проблем. Они отлично работают для меня.

02.01.14 (Сент-Джордж, Юта)

Пользуясь ими раньше, мне пришлось перезаказать их, когда они перестали работать через несколько лет, так как я не могу жить без них. Отличный продукт.

14. 11.11 (Лейквуд, Огайо)

Это мой третий диммер. Они прекрасно работают с моими металлическими лампами накаливания. Я заметил жужжание на низких и средних настройках, но это не настолько раздражает, чтобы сбрасывать со счетов весь продукт. Покупка стоит того.

17.12.15 (Этна, Вайоминг)

Я обнаружил, что эта марка не работает последовательно. С первого раза, когда мы его использовали, он работает только после многократных прикосновений к лампе. Тот, который мы изначально купили у Лоу, был намного лучше. Я бы не рекомендовал этот продукт.

Схема переключателя сенсорного диммера

с использованием Arduino

Схема переключателя сенсорного диммера — это простой проект, в котором действие диммера достигается с помощью датчика касания. В то время как обычный переключатель используется для простого включения или выключения света, диммер (или диммерный переключатель) позволит нам контролировать яркость света. Без диммера лампочки имеют тенденцию светиться на полную яркость, потребляя максимальную мощность. Если полная яркость не требуется, можно использовать диммерные выключатели и сэкономить немного энергии. С помощью диммерного переключателя мы можем изменять яркость от полностью выключенной до полностью включенной.

[adsense1]

Для разных лампочек нужны разные диммеры, и на рынке доступны разные типы диммеров. Некоторые из наиболее часто встречающихся диммерных переключателей относятся к ползунковому и поворотному типу.

В этом проекте мы разработали сенсорный диммер с использованием Arduino. Схема переключателя сенсорного диммера реализована с использованием датчика касания. Схема, компоненты и работа над проектом объясняются в следующих разделах.

Сенсорный диммер 1

Touch Dimmer Switch 2

Touch Dimmer Switch4

Схема

Схема схемы сенсорного диммера

Компоненты, необходимые для схемы прикосновения Dimmer.

  • Датчик касания
  • 2N2222 NPN-транзистор
  • Маленькая лампочка
  • Резистор 1 кОм
  • Блок питания
  • Макетная плата (макетная плата)
  • Соединительные провода
  • [adsense2]

    Описание компонента

    Arduino UNO : В этом проекте Arduino UNO используется для обнаружения выходного сигнала датчика касания и, соответственно, управления лампочкой.

    Датчик касания : Датчик касания — это тип датчика, который обнаруживает физическое прикосновение или близость. Это устройства ввода, такие как кнопки и переключатели, но они более чувствительны, чем эти два. Следовательно, сенсорные датчики заменяют кнопки в таких устройствах, как мобильные телефоны и ноутбуки.

    Существуют различные типы датчиков касания, такие как резистивные датчики касания, емкостные датчики касания, пьезодатчики касания и т. д. Наиболее распространенным является датчик касания емкостного типа, и мы использовали его в этом проекте.

    Преимущество сенсорных датчиков заключается в том, что с помощью одного датчика мы можем выполнять несколько операций, таких как смахивание, касание и сведение пальцев. Работа сенсорного датчика (в частности, емкостного типа) проста.

    По сути, он обнаруживает изменение емкости датчика, когда мы касаемся его. Кроме того, некоторые датчики могут обнаруживать эти изменения емкости без физического контакта, но когда палец находится немного ближе к датчику.

    Датчик касания, используемый в этом проекте, основан на микросхеме детектора сенсорной панели TTP223. Эта конкретная микросхема может обнаруживать нажатие одной клавиши, а датчик можно использовать в качестве замены традиционной кнопки в широком спектре потребительских товаров. Для получения дополнительной информации об микросхеме детектора сенсорной панели и цепи сенсорного датчика см. техническое описание TTP223.

    Выход датчика касания будет иметь высокий логический уровень, когда мы поместим палец на сенсорную панель. Мы будем использовать эту логику в программной части Arduino.

    Как разработать схему сенсорного диммера?

    Конструкция схемы сенсорного диммера очень проста и описана здесь. Датчик касания получает питание, подключая 5 В к VCC и землю к контактам GND. Вывод SIG датчика касания подключается к любому из цифровых входов/выходов платы Arduino UNO. Здесь он подключен к контакту цифрового ввода/вывода 8.

    Далее мы подключим маленькую лампочку накаливания, которая светится на постоянном токе. Лампа сопрягается с платой Arduino UNO с помощью транзистора. Итак, сначала подключите базу транзистора, такого как 2N2222, к любому цифровому выводу ввода-вывода Arduino UNO с помощью токоограничивающего резистора.

    Затем подключите клемму коллектора транзистора к источнику питания 5В. И, наконец, подключите лампочку между клеммами эмиттера и земли. На этом проектирование схемы завершено.

    Работа цепи сенсорного диммера

    Как упоминалось ранее, существует множество типов диммерных выключателей для разных типов ламп. В этом проекте разработана простая схема сенсорного диммера. Работа проекта объясняется здесь.

    Когда к датчику не прикасаются, контакт SIG датчика остается НИЗКИМ. Всякий раз, когда мы касаемся чувствительной части сенсорного датчика, контакт SIG датчика становится ВЫСОКИМ. Поскольку он подключен к Arduino UNO, мы обнаружим это изменение состояния, то есть с НИЗКОГО на ВЫСОКОЕ.

    Итак, когда палец помещается на датчик касания, Arduino UNO обнаруживает изменение логического состояния выхода датчика и управляет лампочкой с помощью широтно-импульсной модуляции (ШИМ). Следовательно, лампочка подключена к выводу PWM Arduino UNO.

    Пока мы продолжаем прикладывать палец к датчику касания, Arduino UNO медленно увеличивает яркость лампочки с помощью ШИМ. В проекте мы использовали крошечную лампочку, как показано на следующем изображении, вместо большой лампы накаливания.

    Этот процесс продолжается до тех пор, пока палец не будет поднят или не будет достигнута максимальная яркость, т. е. лампа полностью включена. Чтобы уменьшить яркость лампочки, дважды нажмите и при двойном нажатии продолжайте прикладывать палец к датчику касания.

    Arduino UNO запрограммирован таким образом, что при обнаружении двойного касания (два касания с очень небольшой задержкой) он должен уменьшить яркость лампы и, таким образом, действовать как диммер.

    Аналогичная логика ШИМ используется для уменьшения яркости лампочки, где, если продолжать класть палец на двойное касание (нажать один раз и нажать и удерживать палец при втором касании), яркость лампочки постепенно уменьшается до тех пор, пока не поднят палец или лампочка достигает минимальной яркости, т.е. она полностью выключена. Вот как работает схема сенсорного диммера с использованием Arduino.

    Код

    Приложения
