Сетевой кабель распиновка – Распиновка кабеля витой пары RJ45 и обзор технологии правильной обжимки

Содержание

Кабель для роутера: самостоятельное изготовление

Как обжать кабель для роутера, подключаемый одним разъёмом к ПК, а вторым – к порту LAN? Если Вы прочитаете данный обзор, то поймёте, насколько всё в действительности просто. Согласно стандарту, есть два варианта обжима кабеля, но сейчас используется только один (самый простой). А для сетей, работающих по стандарту «100Мбит/с» (100Base-T), вообще можно обжимать не 8 проводов, а 4. Примеры представлены на картинках, и проблем с пониманием возникнуть не должно.

Было сказано, что существует два разных стандарта, то есть два метода обжима сетевых шнуров. Сейчас актуальным является один из них, который называется «прямым». А кабель, соответствующий этому стандарту, называется «патч-корд» (ещё бывает «кроссовер», но такой вариант мы не рассматриваем). Название говорит само за себя, прямой – это «простой» или «обычный», где правый и левый штекер обжаты одинаково:

Прямой метод обжима, патч-корд

Заметим, что цвет изоляции роли не играет – достаточно, чтобы последовательность на первом и на втором штекере не отличалась.

Типичные ошибки, допускаемые монтажниками

Давайте посмотрим, как правильно обжатый штекер LAN-кабеля выглядит вблизи:

Распиновка разъёма кабеля «патч-корд»

Здесь все провода разделены по парам (первая – четвёртая), аналогично будет выглядеть и ответный штекер. Какого цвета в результате окажутся провода первой пары, второй и так далее – это не важно, если речь идёт об отдельном кабеле. Главное, чтобы на двух штекерах все пары шли в одинаковом порядке. Нельзя менять порядок следования и внутри каждой из пар.

Любой патч-корд включает в себя три детали: сетевой шнур, первый и второй штекер. Покупая пластиковые разъёмы, то есть штекеры RJ-45, выбирайте деталь с восемью дорожками (бывает и 6 дорожек):

Разъём RJ-45 и «телефонный»

Стандартом RJ-45 предусмотрено наличие восьми проводков и контактов, а 6 контактов содержит другой разъём (телефонный). Внешне эти разъёмы очень похожи.

Делим число проводов пополам

Всё, что рассмотрено выше, имеет отношение к стандарту «1 Гбит/с» (1000Base-T). Если Вам нужна 100-мегабитная локальная сеть, смело можете обжимать 4 провода вместо восьми. Используется первая и вторая пара:

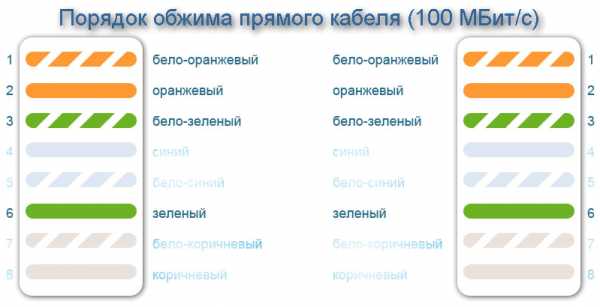

Распиновка разъёма «100 Мбит/с»

Оба штекера при взгляде снизу должны выглядеть одинаково – как на рисунке. Собственно, мы только исключили 4 «лишних» проводника, но больше по сравнению с патч-кордом «1 Гбит/с» ничего не меняется.

Советы по изготовлению кабеля

Разъём RJ-45 вживую выглядит так:

Штекер RJ-45 с контактами

Если разъём расположить верхней стороной к себе (а нижней к столу), а затем контакты направить вверх, то нумерация проводов будет идти слева направо. Суммируя всю информацию, можно сказать, что штекеры 100-мегабитного патч-корда должны выглядеть так:

Это – патч-корд 100Base-T

Видите, насколько всё просто?

Теперь поговорим о том, что лучше использовать в качестве кабеля. Мы забыли сказать, что вообще-то разъёмы бывают экранированными и без экрана, так вот первые нужно использовать совместно с экранированным кабелем:

RJ-45 + экран, без экрана

Классификация витых пар выглядит так:

  • UTP-2 – 4 проводника, свитых в 2 пары
  • UTP-4 – 8 проводников (4 пары)
  • FTP-4 – 8 проводников (4 пары) + общий экран из фольги
  • STP-4 – 8 проводников (4 пары, каждая в отдельном экране).

Всё остальное для наших целей не подходит, а если Вы всё же решите использовать экранированный шнур, позаботьтесь о приобретении подходящих штекеров. «Экран» обычно приходится паять, и патч-корды даже с FTP-кабелем на практике встречаются редко. Тут всё выглядит логично: если расстояние не превышает двадцать метров, никакой «экран» Вам не нужен в принципе.

Обжимаем штекер RJ-45 самостоятельно

Суть понятия «обжим» очень проста – мы с силой вгоняем изолированный проводник в разъём, а затем зажимаем этот проводник зубцами контакта:

Как обжать разъём RJ-45

Выполняя подготовку кабеля, учитывайте следующие требования:

  1. На первом шаге длина выступающих из общей изоляции проводников должна составлять 25-30 мм.
  2. Расположив все проводки на одной плоскости, их укорачивают с помощью бокорезов (длина выступающей части должна стать равной 13-14 мм).
  3. Изолирующая трубка обязательно должна попасть под плоский зажим, так что выступающую часть проводов не нужно делать чересчур длинной.

Надеемся, руководствуясь приведёнными здесь советами, у Вас получится обжать разъём с первого раза. На самом деле, профессионалы пользуются спец инструментом (кримпером), но если его нет, обходятся ножом и отвёрткой.

Самое сложное при выполнении рассмотренной здесь операции – это снять внешний изолирующий слой, не задев при этом сами проводники.

Интересно, что на большинстве так называемых «кримперов» для работы с внешней изоляцией не предусмотрено ничего. Так что, требование о «прямоте рук» никто не отменял. Ну а «кримпер» нужен затем, чтобы после вдавливания контактов они остались на одинаковом уровне. Данное требование вполне можно выполнить, пользуясь плоской отвёрткой (особенно, если требуется обжать 4 проводника). Доказательство данного утверждения представлено на видео.

Мы рассматривали стандарты Ethernet, которые подразумевают использование 4-х либо 8-ми жил в кабеле. Есть ещё один стандарт, обозначаемый как 10Base-2, в котором речь идёт о подключении коаксиального шнура с одной центральной жилой. 10 Мбит/с – это мало, но накрутить на коаксиальный кабель специальный коннектор (или скрутить его) можно при помощи одних плоскогубцев. Наверное, сейчас об Ethernet стандарта 10Base-2 мало кто помнит. Раз уж на всех роутерах установлены розетки RJ-45, значит, придётся идти в ногу со временем и учиться обжимать 8-жильный патч-корд. Удачного роутинга!

Обжим всех жил отвёрткой

27sysday.ru

Распиновка сетевого кабеля и обжим

Компьютеры в основном подключают к интернету с помощью специального провода под интернет с зафиксированным на конце провода коннектором. Такой кабель под интернет называют витой парой или патч-кордом.

Перекрестный кабель Ethernet

Иногда бывают такие случаи что ослабевает обжим интернет кабеля в коннекторе или ломается на ней защёлка и поэтому перестаёт работать интернет или вроде как бы подключен интернет, а страницы всё равно не доступны или появляется ошибка сетевой кабель не подключен. В этом случае многие не знают как починить кабель интернета, а для этого потребуется замена коннектора интернет кабеля но для этого придётся покупать новый коннектор RJ-45 и произвести заново обжим сетевого кабеля.

Клещи для обжима интернет кабеля

Обжим проводов для интернета можно произвести используя обжимные клещи для интернет кабеля или с помощью отвёртки.

Как разветвить интернет кабель

Чтобы у вас был пример как была сделана распиновка интернет кабеля в коннекторе нужно кусачками откусить старый коннектор вместе с небольшим отрезком провода. Если у вас получилось ровно откусить провод вместе со старым коннектором то нужно с помощью маленьких ножниц или ножика очистить основную изоляцию где то на 2 см. Сетевой кабель обычно состоит из четырёх витых пар. Такой 8 жильный кабель для интернета может поддерживать скорость интернета до 1 Гб/с.

Сделав разделку сетевого кабеля нужно составить цветные проводки по порядку как на старом коннекторе. Затем нужно у расставленных по порядку цветных проводков отмерить длину в 12 мм от изолятора, а остатки ровно откусить кусачками. Если у вас нет примера как была произведена распайка интернет кабеля в коннекторе то для начала нужно определить какой провод вы хотите обжать.

  • Если провод идет от роутера к компьютеру то обжимка сетевого кабеля должна быть произведена с обоих концов, а расположение цветных проводков в обоих коннекторах будет одинаково.

    Ethernet кабель распиновка

  • Если у вас скорость интернета до 100 мб/с (стандарт Ethernet 100Base-T) то в таком случае используется только интернет кабель 4 жильный в котором обычно находятся оранжевые и зелёные проводки но в зависимости от производителя цвета у проводков могут отличаться.

    Разводка интернет кабеля 4 жильного

  • Если провод идёт от компьютера к компьютеру то распайка кабеля Ethernet во втором коннекторе будет немного отличаться от первого.
    Распиновка сетевого кабеля компьютер компьютер

    Если вам удастся правильно обжать интернет кабель то на обоих компьютерах будет работать интернет.

Как обжать кабель для интернета

Вставив проводки в коннектор общий изолятор провода должна войти внутрь коннектора. Когда провода будут вставлены в коннектор нужно его аккуратно вставить в соответствующий проём в обжиматель сетевого кабеля и плотно нажать на его рукоятки. В результате проводники на коллекторе прорежут изоляцию у цветных проводков и войдут с ними в контакт, а общая обмотка проводков будет надёжно зафиксирована коннектором.

Правильно обжать сетевой кабель можно отвёрткой

Если у вас отсутствует специальный инструмент для обжима интернет кабеля то можно воспользоваться обычной плоской отвёрткой и плоскогубцами. Сначала у коннектора со вставленными цветными проводками нужно немного продавить все контакты, а затем с помощью отвёртки додавить их по отдельности. После продавливания контактов нужно отвёрткой надавить на фиксатор чтобы он зафиксировал изолятор провода.

Похожие заметки:

kaknakomputere.ru

Распиновка интернет кабеля 8 проводов


Витая пара: схема обжима Интернет-кабеля :

Наверное, у каждого возникали ситуации, когда в самый неподходящий момент ломался сетевой кабель. А чтобы починить его, необходимо долго ждать сервисных мастеров. В этот момент хочется самому научиться обжимать кабель. Для этого необходимо узнать, какие схемы обжима кабеля витая пара существуют, и поэтапно разобрать, как правильно в домашних условиях осуществлять их распайку.

Прежде всего, необходимо знать, что вам понадобится специальный инструмент - кримпер для обжима. Без него у вас ничего не получится. Далее необходимо разобраться в цветовых схемах обжима и существующих видах кабелей.

Виды кабелей - витая пара

Вообще, для передачи цифровой информации по сети существует множество видов кабелей типа витой пары: STP, UTP, SFTP и т.д. Их подразделяют в зависимости от назначения. Например, провода, используемые в помещении, будут менее защищены, чем те, которые используют для передачи данных на улице. Черный кабель обычно используется для прокладывания сети по улице. Его ценовой эквивалент дороже, но такой кабель с гораздо лучшей защитой от воздействия внешних факторов: солнца, дождя, ветра. Серый кабель, используемый в помещениях, менее защищен. Существует еще и оранжевый провод.

В зависимости от производителя и типа подключения к RJ-45 коннектору кабели подразделяют на:

  • 2-парный кабель;
  • 4-парный сетевой кабель.

В свою очередь, витую пару подразделяют на категории, в зависимости от защищенности кабеля и скорости передачи аналитической и цифровой информации.

Обычно для организации сети используется UTP незащищенный кабель с маркировкой CAT5 или более усовершенствованный CAT5e. Итак, вы уже знаете, какие есть типы кабелей витая пара. Схема обжима несложная даже для новичков, но прежде необходимо узнать, каким инструментом осуществляется распиновка.

Инструменты для обжима кабеля

Для распиновки сетевого кабеля в домашних условиях вам понадобится всего один инструмент, без которого вам не удастся осуществить обжим сетевого кабеля. Этот инструмент называется кримпер. Прежде чем покупать его, необходимо убедиться в том, что инструмент одновременно обжимает 8 проводов на коннекторе. Именно этот момент самый важный, ведь при правильной распиновке кабеля вы не потеряете скорость Интернета.

Витая пара: схема обжима

Итак, разберем два типа распиновки сетевых кабелей:

  1. Прямой способ. Он используется для того, чтобы соединить компьютер с хабом. Проще сказать - у вас есть свитч, вам необходимо синхронизировать его работу с компьютерным устройством без потери быстроты передачи данных. Для этого осуществляется прямое подключение кабелей. Оголяем провода кабеля CAT5e и видим, что он состоит из 8 проводов различных цветов. По сути, передача информации осуществляется по оранжевому, зеленому, бело-оранжевому и бело-зеленому кабелям. В чем заключается прямой способ подключения? У нас есть два коннектора: RJ45 и 8P8C. Каждый из них имеет 8 отверстий для проводов. Необходимо осуществить подключение в таком порядке: 1) бело-оранжевый к бело-оранжевому; 2) далее подключается оранжевый к такому же по цвету; 3) следующим должен быть бело-зеленый, который необходимо соединять с таким же оттенком; 4) синий к синему; 5) бело-синий к бело-синему; 6) дальше вставляется зеленый, он будет подключен к такому же зеленому; 7) бело-коричневый к бело-коричневому; 8) и последний провод - коричневый. То есть необходимо только запомнить порядок подключения, а цветовые расцветки будут совпадать. У кабеля витая пара схема обжима прямого соединения, как видно, очень простая.
  2. Модель кросс-овер. Этот способ предназначен для подключения двух компьютерных устройств напрямую. Для этого необходимо осуществить для кабеля типа «витая пара» обжим. Схема распайки отличается от предыдущего способа. Если учитывать, что данные проходят именно через зеленый и оранжевые провода, тогда их необходимо подключить в порядке: зеленый - оранжевый, оранжевый - зеленый. Именно в этом и заключается схема распайки кросс-овер.

Советы по распайке сетевых кабелей

  • Прежде чем приступать к распайке сетевого кабеля, убедитесь в том, что кримпер одновременно обжимает все 2 или 4 пары проводов кабеля.
  • Аккуратно обрежьте кабель, вставляя в специальное отверстие инструмента для распайки витой пары.
  • Вставьте провода в коннектор в правильном порядке, как показано на картинке.
  • Чтобы скорость Интернета была наилучшая, необходимо подобрать наиболее оптимальный способ распайки для кабеля (витая пара). Схема обжима подбирается в зависимости от непосредственного подключения кабеля к другому компьютерному устройству или свитчу.

Чаще всего у пользователей возникает проблема обрывания проводов около коннектора. В таком случае необходимо иметь запасной RJ-45 и кримпер. Чтобы не забивать голову лишней ненужной информацией, существует вероятность посмотреть порядок подключения проводов по старому коннектору и по той же схеме осуществить распайку витой пары.

www.syl.ru

Обжимаем сетевые провода с коннекторами RJ45. Распиновка проводов для создания локальной сети

При создании любой сети, будь то локальная или глобальная, используются провода с соответствующими коннекторами. Самый простой вариант - провод с RJ45. Это стандартные сетевые провода, используются для подключения компьютеров к коммутаторам, и позволяющие реализовать небольшую сеть.

Сейчас мы научимся обжимать такие кабели, и рассмотрим все варианты распиновки по цветам, применяемые при использовании 8-и жильных проводов.

Оглавление:

Введение

На самом деле, сейчас даже для создания простой локальной сети на несколько компьютеров, можно использовать самые разные технологии. Необязательно использовать стандартный 100 мегабитный Ethernet. Это может быть беспроводной вариант, с использованием Wi-Fi маршрутизатора, и оптоволоконным доступом в Интернет. Но даже в таком варианте, если провода rj45 не будут использованы для монтажа, то точно пригодятся при настройке оборудования. Хотя бы для подключения маршрутизатора к персональному компьютеру, для первичной настройки.

Еще один интересный момент. Несмотря на возможность использования более современных технологий, пока еще любой компьютер оснащается сетевой картой с интерфейсом RJ45.

Поэтому мы должны знать, как подготовить и использовать провод с разъемом RJ45.

Чтобы не было путаницы, давайте сразу договоримся. Проводом или кабелем с разъемом или коннектором RJ45, мы будем называть готовый сетевой провод, обжатый одним из возможных вариантов. Их еще часто называют витой парой или кабелем UTP.

Интерфейс, порт или разъем - вход для подключения такого кабеля. Это может быть сетевая карта, интерфейс маршрутизатора или коммутатора.

Что нам понадобится

Для подготовки кабеля нам нужны следующие вещи:

  • Обжимной инструмент
  • Восьми жильный кабель UTP
  • Коннекторы RJ-45

Варианты обжимки кабеля

Существует два основных варианта.

  1. Прямой кабель. Используется для подключения персональных компьютеров к коммутаторам и маршрутизаторам. Наиболее распространенный вариант кабеля. Основной принцип - соединение двух интерфейсов, в которых для передачи и приема информации используются разные контакты
  2. Перекрестный кабель. Таким вариантом мы сможем подключить между собой два маршрутизатора или коммутатора. Используются для устройств, в которых для приема и передачи на разных концах, используются одинаковые контакты

Таким образом, если мы хотим подготовить прямой кабель, на обоих его концах мы должны развести контакты одинаково.

Вот здесь отображен вариант с прямым кабелем.

В свою очередь, перекрестный, будет иметь разные подключения жил на концах.

Дополнительные варианты разводки

Ну

www.el-cab.ru

Распиновка RJ45 разъема | joyta.ru

Разъем RJ45 — это тип разъема обычно используется для интернет – сетей (кабельные сети типа UTP и STP). Помимо этого, он применяется в соединении DSL-модемов, ISDN устройств и так далее. Он похож на телефонный разъем, но немного шире. Поскольку интернет-кабель на каждом своем конце имеет разъем RJ45, то его еще иногда называют RJ45-кабель.

Описание RJ45

Буквы «RJ» в названии разъема означает «зарегистрированный разъем» (Registered Jack), поскольку он представляет собой стандартизированный сетевой интерфейс. Цифры «45» просто обозначают числовой стандарта интерфейса.

Каждый разъем RJ45 имеет восемь контактов, соответственно и кабель также содержит восемь отдельных проводов. Если вы посмотрите внимательно на конец интернет-кабеля, вы можете увидеть четыре пары проводов каждая из которых скручена между, собой образуя витую пару.

Витая пара (англ. twisted pair) — тип кабеля , представляет собой одну или несколько пар изолированных проводников, свитых между собой (с определенным количеством витков на единицу длины), покрытых пластиковой оболочкой.

Каждый провод обозначен своим цветом. Четыре из них имеют сплошной цвет, в то время как окраска остальных  четырех проводов имеет цветную полоску.

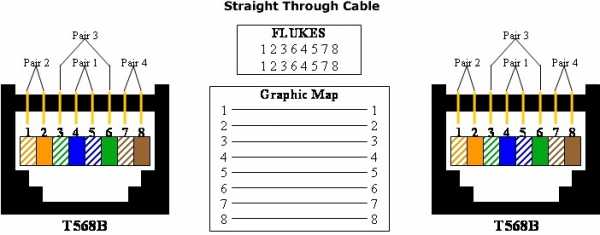

Разъемы RJ45 могут быть подключены двумя способами. Одна версия называется T-568A, а другая -T-568B. Распиновка RJ45 разъема  (по цветам) данных стандартов приведена ниже:

Схема распиновки разъема RJ45 стандарта T-568B является наиболее распространенной, хотя многие устройства поддерживают стандарт подключения T-568A.

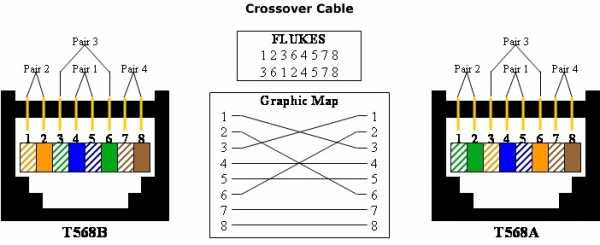

Схема перекрестной (crossover) распиновки кабеля RJ45:

Некоторые сетевые устройства требуют перекрестного интернет-кабеля, который имеет на одном конце разъем RJ45 со схемой распиновки T-568A а на другом конце разъем со схемой распиновки T-568B. Этот тип кабеля используется, как правило, для прямого соединения компьютер-компьютер, если нет маршрутизатора, концентратора или коммутатора.

Руководство по обжимке кабеля витая пара

  1. Расправить провода и расположить их в соответствии выбранной схемой (T-568A или T-568B):
  2. Подровнять концы проводов, затем  обрезать, оставив от изоляции кабеля около 12.5 мм. Следует обратить внимание, что изоляцию самих проводов не нужно зачищать:
  3. Поджимая изоляцию кабеля одной рукой, другой осторожно наденьте на кабель коннектор  защелкой вниз. Необходимо следить, чтобы провода не перепутались и зашли в коннектор до упора. Так же и изоляция самого кабеля должна войти в корпус разъема.
  4. Установите разъем с расположенными в нем проводами в клещи, после плавно, но достаточно сильно свершите обжим витой пары.

www.joyta.ru

Витая пара обжим схема роутер компьютер

Как обжать кабель (витую пару) для сети и интернета

RJ 45 или «Витая Пара» — вид провода, состоящего из четырёх или восьми тонких жил, попарно скрученных между собой. Используется данный тип кабеля для объединения компьютеров в локальную сеть или подключения к интернету. В некоторых случаях витая пара может использоваться для подключения каких-либо периферийных устройств (например принтеров) к компьютеру.

Не смотря на наличие более продвинутых и качественных технологий (оптическое волокно, беспроводные каналы связи), витую пару до сих пор используют по причине низкой цены кабеля и сопутствующего оборудования (сетевые карты, роутеры), а также высокой простоты развёртывания локальной сети и защищённости от внешних помех.

Как обжим кабель коннекотором RJ 45

Перед началом обжима необходимо подготовить все необходимые инструменты. Кроме кабеля вам понадобятся: клещи для обжима и специальные коннекторыRJ45 .

С провода необходимо снять внешнюю изоляцию (внутреннюю трогать не нужно), после чего в правильном порядке (в зависимости от схемы обжима) расположить жилы в коннекторе. Расположив все жилы внутри коннектора, необходимо проверить правильность их расстановки и обжать кабель с помощью заранее подготовленных клещей.

Схемы обжимки

Прямая схема используется для соединения сетевых устройств разного типа (например компьютера и роутера), а также для объединения двух хабов или роутеров в одну локальную сеть. Данная схема обжима является наиболее часто используемой в локальных сетях.

Порядок обжима кабеля на восемь жил, используемого в гигабитных локальных сетях, следующий:

В витой паре, применяемой в локальных сетях, работающих на скорости в 100 мбит/с. используется следующий порядок прямого обжима:

Перекрёстная (обратная) схема нужна для подключения двух компьютеров напрямую. без использования хабов или коммутаторов. Гигабитная витая пара перекрёстного типа обжимается следующим образом:

Обратная схема провода для локальной сети, работающей на скорости 100 Мбит/с .

Способы конвертации формата pdf в документ word

Для подключения иных устройств, такие как сетевые принтеры, ip-камеры и другие подобные девайсы, схема обжимки обычно пишется в инструкции к подсоединяемой технике.

Обжим двухпарного кабеля

Для того, чтобы подключить посредством одного кабеля два устройства используют двухпарный кабель. Т.е. один кабель разветвляется на обоих концах и обжимается двумя коннекторами.

На схеме ниже изображен принцип обжима таким способом. Две пары заводятся в один коннектор (используют 1, 2, 3, 6), оставшиеся пары заводятся во второй коннектор (соответсвенно используют 4, 5, 7, 8)

Двухпарный RJ 45 не получится использовать в гигабитных сетях или для перекрёстного обжима (в них потребуется наличие всех восьми жил). В прямой схеме всё достаточно стандартно.

Как нарастить кабель

Не во всех случаях хватает имеющейся витой пары для соединению необходимых устройств. В таком случае может потребоваться наращивание провода каким-либо способом, с целью его удлинения.

Самый простой способ нарастить кабель — воспользоваться специальным джойнером RJ 45. Это устройство представляет собой обычный переходник с одного коннектора RJ-45 на другой. Для соединения потребуется два заранее обжатых провода и сам джойнер.

Преимущества такого метода наращивания провода: простота соединения всех элементов, низкая стоимость. достаточно высокая надёжность (ломаться попросту нечему).

Недостатки. возможны небольшие потери стабильности и скорости соединения, далеко не все нужные инструменты могут оказаться под рукой.

Для наиболее качественного наращивания провода лучше использовать роутер. Это позволит получить наиболее качественное и стабильное соединение без каких-либо потерь сигнала и уменьшения скорости работы сети. Использование такого метода наращивания кабеля наоборот увеличивает стабильность сигнала и уменьшает потери пакетов.

К недостаткам данного способа соединения можно отнести достаточно высокую цену (потребуется приобрести роутер). Также не стоит забывать, что для подключения потребуется розетка или использование POE (подача электроэнергии через витую пару), кроме того роутер может сломаться в самый неподходящий момент.

Что делать, если на мониторе появились артефакты

Категорически не рекомендуется использовать скрутку. Даже если скрутить провода идеально, вам не получится избежать потерь сигнала и множества других проблем с данным методом наращивания кабеля.

Единственным преимуществом скрутки является её цена — это практически бесплатно. в остальном такой способ наращивания провода никуда не годится.

Скрутку можно использовать лишь как временный вариант, когда под рукой не оказалось нужных инструментов или оборудования для чего-нибудь более качественного. При этом стоит придерживаться следующих рекомендаций :

  • Желательно не использовать скрутку с проводами, сделанными из разного металла (например — соединять таким образом алюминиевый и медный провод). Это придёт к сильному нагреву и окислению металла, а также к другим нежелательным проблемам;
  • Места скрутки лучше тщательно изолировать. это хоть немного защитит соединения от внешних наводок и иных сложностей.

Почта Gmail.com — вход в почту и первичные настройки

  • Аккаунт Google: создание учетной записи

  • Что такое операционная система? Виды операционных систем

  • Ccleaner — как очистить компьютер от мусора?

  • Как откатить Windows 10 до Windows 7 или 8.1

  • Учетные записи и родительский контроль Windows 10

  • Как исправить ошибки isdone.dll и unarc.dll

  • Как зарегистрировать Яндекс почту

    © 2012-2016 Composs.ru. Все права защищены. При копировании материалов, обратная открытая ссылка на наш сайт обязательна.

    Composs.ru — ресурс для начинающих пользователей компьютера, интернета. Сайт основан в 2012 году. Основная цель нашего сайта — выпускать обучающие материалы IT-тематики для «чайников». Предоставлять качественный и суперполезный контент для всех пользователей, независимо от уровня владения ПК: советы, инструкции, статьи.

    Новые статьи Composs.ru почтой (никакой рекламы):

    Все о компьютере и интернете для начинающих

    Подробности Категория: Сети и Интернет Опубликовано: 01 октября 2016

    При обжатии сетевого кабеля (витой пары) и коннектора 8p8c, необходимо соблюдать правильную последовательность (распиновку, цветовую схему). Если обжать сетевой кабель не по цветовой схеме, то такой кабель просто не будет работать.

    Витая пара – специальный кабель, состоящий из 4ых пар (8 жил) проводов. В качестве разъемов обычно используются 8-контактные коннекторы 8p8c. Данные коннекторы так же известны многим под названием RJ-45.

    Такие кабели применяются при создании локальной сети – подключение компьютера с роутром/хабом или с другим компьютером и ниже я покажу какие виды распиновки бывают.

    Распиновка

    В первую очередь нужно определиться, для какой цели нам нужен кабель и подобрать распиновку. Сетевые провода предназначены для соединения между собой компьютеров и сетевого оборудования, используется два вида обжима кабеля:

    Прямой кабель (для соединения компьютер – роутер/хаб) для интернета

    Стандартный сетевой кабель применяют для соединения разного вида сетевого оборудования и компьютера или просто для соединения между собой разного вида сетевого оборудования. Главное условии при обжиме такого кабеля, что бы концы кабеля имели одинаковую последовательность.

    При изготовлении такого кабеля, используется два стандарта обжима. Используется чаще всего второй вариант (B) — Б О О Б З С Б С З Б К К .

    Стандарт TIA/EIA-568A

    Стандарт TIA/EIA-568B

    Перекрестный кроссовый кабель (соединение компьютер – компьютер)

    Перекрестный сетевой кабель используется для соединения между собой несколько компьютеров и в данном случае никакие дополнительные сетевые устройства не участвуют. В настоящий момент потерял свою актуальность, так как многие современные устройства способны сами определить метод обжима кабеля и подстроится под него (Auto MDI/MDI-X).

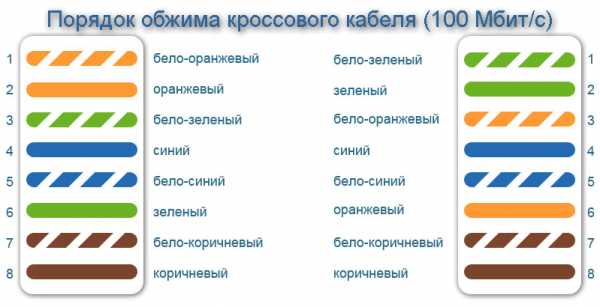

    Кросс кабель для скорости 100 Мбит/с

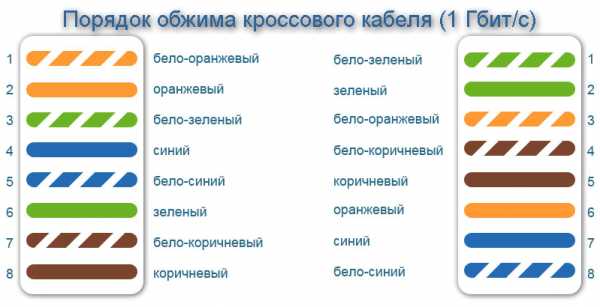

    Кросс кабель для скорости 1000 Мбит/с

    Кроме сетевого кабеля (витой пары) и коннекторов 8p8c для обжимки, понадобится еще специальный инструмент (кримпер).

    Ничего страшного если не получится с первого раза. Обычно уже со второго и третьего раза все идет как надо.

    Желаю удачи и терпения 🙂

    Возможно вам так же будет интересно:

    Если вам понравилась или помогла статья, вы можете поделиться ею с друзьями в социальных сетях, просто нажав на одну из кнопок ниже.

    Витая пара: способы обжима, схема соединений

    Обжим витой пары

    Под обжимом витой пары подразумевают процедуру закрепления специальных разъемов, расположенных на конце шнура.

    В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

    • неэкранированные – предназначенные для провода UTP;
    • экранированные – для кабелей FTP или STP.

    К выбору коннектора нужно отнестись весьма внимательно, часть из них используются только профессионалами, ведь для их установки нужны знание, опыт и сноровка.

    Обратите внимание! Лучше не покупать коннекторы вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно.

    С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты.

    Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе.

    При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева.

    Нумерация — это важная информация, при выполнении процедуры обжима, поэтому обязательно запомните, как правильно определять номера контактов. это поможет правильно закрепить провод и установить соединение.

    Различают пару схем для распределения: EIA/TIA-568А и EIA/TIA-568B. Отличие между схемами заключается в расположении жил. Так как все четыре пары жил, свитых внутри шнура, имеют изоляцию разного цвета, то повторить схему соединения самостоятельно под силу всем.

    Важно! Укладку всегда начинаем с первого контакта к восьмому.

    Цветовое расположение жил в схеме 568A:

    Цветовое расположение жил в схеме 568В:

    Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.

    Способы обжима

    Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования. используют два варианта обжима кабеля – кроссовый и прямой.

    Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

    Данный способ обжима – самый распространенный и часто используемый.

    Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров. При этом в коммутации не участвует дополнительное оборудование.

    Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

    Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично. Чаще всего при создании прямого сетевого шнура используется схема 568В.

    Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две. При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования .

    Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

    Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя. Но инструкция подключения контактов остается неизменной.

    Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

    При изготовлении такого кабеля непременно участвуют все восемь медных жил. Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

    Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:

    Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

    Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором. Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

    Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

    ‘ data-post_id=»46850″ data-user_id=»0″ data-is_need_logged=»0″ data-lang=»en» data-decom_comment_single_translate=» комментарий» data-decom_comment_twice_translate=» комментария» data-decom_comment_plural_translate=» комментариев» data-multiple_vote=»1″ data-text_lang_comment_deleted=’Комментарий удален’ data-text_lang_edited=»Отредактировано в» data-text_lang_delete=»Удалить» data-text_lang_not_zero=»Поле не NULL» data-text_lang_required=»Это обязательное поле.» data-text_lang_checked=»Отметьте один из пунктов» data-text_lang_completed=»Операция завершена» data-text_lang_items_deleted=»Объекты были удалены» data-text_lang_close=»Закрыть» data-text_lang_loading=»Загрузка. «>

    Добавить комментарий

    Извините, для комментирования необходимо войти.

    1 комментарий

    Мне попалась витуха для внешней прокладки, не получается ее обжать обычным коннектором и инструментом, какие есть еще выходы из ситуации?

    Источники: http://composs.ru/obzhimaem-vituyu-paru/, http://alexfine.ru/rubriki/seti-i-internet/58-obzhimaem-setevoj-kabel-tsvetovaya-skhema-raspinovka, http://geek-nose.com/vitaya-para-sposoby-obzhima-sxema-soedinenij/

  • it-radar.ru

    Цветовая распиновка концов патчкордов для обжима разъемов rj-45

    В статье собраны цветовые распиновки разьемов rj-45 для трех основных типов патчкордов - прямого (straight through), перекрестного (crossover), перевернутого (rollover).

    Вид разьемов rj-45

    Прямой кабель (straight through cable)

    Наиболее часто встречающийся тип кабеля, используется для соединения сетевой карты компьютера и коммутатора (switch).

    Цветовая схема обжимки концов прямого патч-корда.

    Примечание: для изготовления прямого сетевого кабеля можно использовать только две пары оранжевую и зеленую (используем pin 1,2,3,6), однако скорость при этом скорость соединения будет только до 100 Мбит/c. Для скорости 1 Гбит/с необходимо задействовать все четыре пары.

    Перекрёстный кабель (crossover cable)

    Изначально использовался для соединения однотипного оборудования (например, коммутатора с коммутатором, компьютера с компьютером и т.п.). Однако в последнее время все современное сетевое оборудование поддерживает технологию автоматического распознания и подстройку под разный тип обжима кабеля (Auto MDI/MDI-X), т.е. если вы подключите два коммутатора прямым кабелем 99% что устройства договоряться и будут работать.

    Цветовая схема обжимки концов перекрестного патч-корда.

    Примечание: для изготовления перекрестного кабеля всегда используются все четыре пары.

    Перевернутый кабель (rollover cable)

    Перевернутый кабель часто еще называют консольным кабелем (console cable), т.к. он в основном используется для подключения к консольным портам устройств. Является наиболее редким типом кабеля, если вы неявляетесь сетевым администратором он скорее всего вам никогда непонадобиться.

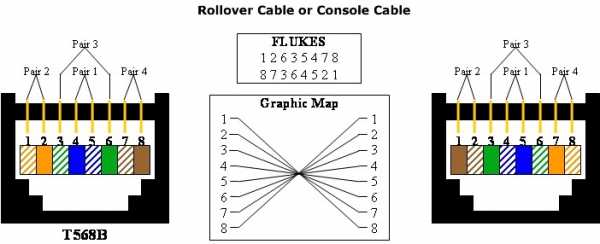

    Цветовая схема обжимки концов перевернутого патч-корда.

    Вот и все. Мы рассмотрели три типа патчкордов - прямй (straight through), перекрестный (crossover), перевернутый (rollover).

    admin-gu.ru

    Кабель связи rj45 — стандарт и схема распиновки по цветам

    Компьютерная сеть позволяет создать связь между машинами во всем мире. После широкого распространения персональных компьютеров, глобального подключения или связи не было. Отдельно стоящий компьютер представлял собой маленький центр, обработки информации и ничего больше. На нём были все необходимые программы и вводились все важные для расчётов данные. На сегодняшний же день перед нами открываются совершенно другие возможности. Стандарт связи совершил настоящий прорыв.

    Инструменты для проводки локальной сети



    Для выполнения поставленной задачи необходимо иметь достаточный запас провода — витой пары RJ45, множество наконечников (коннекторов) P8C8 (две штуки на каждый новый сегмент сети) и инструмент для обжима – этакие щипцы из фильма ужасов. Последние можно взять в прокат или попросить на время у знакомых IT-шников.

    Самый главный пункт во всём этом деле – обжать так, чтобы провод был соединён надёжно и разобран по контактам правильно. При обжиме же делается единственное, но хорошее усилие, щипцы очень мощно сжимают наконечник, посылая специально установленные стальные обмеднённые режущие пластины-ножи, точно в центр каждого из 8 проводков кабеля, уже разобранных соответственно цвету и чётко, до упора заправленных каждый в свой каналец.

    Пластинки-ножи прорезают изоляцию этой жилочки (каждый свою), врезаются в медный провод жилки и защёлкиваются там навечно, создавая неспаянное соединение контактной пластины с этой жилкой провода.

    Причины плохого соединения

    Имеются три подводных камня:

    1. Неправильно разобран кабель. То есть подать отдельные проводки, перепутав их положение относительно контактов разъёма.
    2. «Недосунуты» проводки по своим канальцам. Когда засовываешь кабель в канальцы, туда не доберёшься пальцами, надо просто очень аккуратно все проводки выпрямить (они же витые), очень ровненько обрезать их все разом специальным широким резцом щипцов, и сразу все засунуть в наконечник. Если они хорошо разобраны и выпрямлены, то пойдут точно каждый в свой витой каналец – потому что щипцы и кабельные наконечники и рассчитаны именно на этот кабель со всей его геометрией. Ещё надо смотреть при этом, чтобы концы очень ровно были обрезаны и подача шла без малейшего перекоса. Вы можете «упереться» жилкой одного конца, а на другом конце жилка будет недоставать до своего контакта.
    3. «Не дожат» щипцами концевик. Надо жать точно до щелчка, тогда все ножи прорежут свои провода и присоединят их к контактам.

    Кабель с наконечником, выполненный с допущением одного из этих недостатков, в работе использовать нельзя. Дефект виден почти не будет, однако или подключение может совсем не работать на этом конце, или некоторые контакты могут плохо работать, или дефект может проявляться только время от времени, что обычно ещё хуже. Поэтому плохо заделанный конец просто отрезают тем же резаком на щипцах и выкидывают вместе с испорченным наконечником. Чтобы такого не случалось, достаточно обычной аккуратности, но и не только. Нужно знать стандарт — правильную распиновку проводков по контактам и строго её выполнять.

    Распиновка сетевого кабеля витая пара 5й категории RJ45



    Витая пара RJ 45 схема распиновки 8-проводного кабеля делается в двух вариантах.

    • Если мы собираемся присоединять компьютер к сети, то делается простое или прямое подключение. Обычно провайдер доводит провод rj до клиента, устанавливает розетку и подключает свой провод к ней. Теперь чтобы подключить от розетки до компьютера, используют короткий – два с половиной метра – кусок кабеля rj с обжатыми концами. Он называется патч-корд. Его концы обжаты одинаково – прямой обжим. На рисунке это изображено сверху. Единственно, что чуть усложняет процесс, надо поменять местами сплошной зелёный и сплошной синий провода.
    • Чтобы в дальнейшем подключать другие компьютеры к сети, или к сетевому разветвителю (хабу) нужно обжимать rj точно так же.
    • А вот для подключения одного компьютера к другому ещё делается перекрёстный или кроссоверный обжим rj. На картинке он внизу. Там, как видим, на одном конце коннектор rj обжат, как в прямом случае, на другом (внизу справа), «всё не так», практически все пары идут в другом порядке. Вот так и надлежит сделать.

    Распиновка rj45 4 провода

    Витой кабель RJ45 выпускается 8-проводным, а бывает 4-проводным. Естественно, 4-проводной rj в два раза дешевле. Однако уменьшение количества проводков в нём немного ухудшает его сбалансированность, что проявляется на высоких частотах передачи сигнала. И создаёт ограничение по скорости передачи. Если по 8-проводному кабелю RJ можно гонять интернет на скорости до 1 гигабита в секунду, то 4-проводной сразу ограничивает её 100 Мб/с. Собственно говоря, если у нас провайдер и не даёт очень высокую скорость, или наши сетевые карты тоже ограничены 100 мегабитами, то можно этого даже и не заметить.

    8-проводной кабель 4-проводной кабель. Распиновка 4-проводного кабеля – это урезанная распиновка 8-проводного. Схема та же, просто используются две пары: оранжевая и зелёная (или бывают кабели — оранжевая и синяя. Однако тогда следут помнить, что синяя как бы заменяет зелёную пару).

    Так вот, надо оранжевую пару пустить в контакты 1 и 2, а зелёную (или синюю) в контакты 3 и 6. Сначала идут цветные прерывистые проводочки, потом цветные сплошные.

    Единственно, на что нужно смотреть внимательно, это чтобы сплошной зелёный попал в свой каналец – именно в 6-й. То есть должны после обжима идти подряд, как по 8-проводной схеме, начиная с 1-го контакта: оранжевый полосатый, оранжевый сплошной, зелёный полосатый, потом два пустых канальца (4-й и 5-й), потом зелёный сплошной.

    instrument.guru

    admin

    Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/terman-s.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/terman-s.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
    Notice: ob_end_flush(): failed to delete and flush buffer. No buffer to delete or flush in /var/www/www-root/data/www/terman-s.ru/adv.php on line 309
