Сетевой кабель распиновка: виды цветовых схем для опресовки

Содержание

Сетевой кабель своими руками / Сети и коммуникации

Не важно, хотите ли вы создать маленькую домашнюю сеть или крупный сетевой проект в офисе, вам понадобится сетевой кабель. В большинстве случаев сейчас используют кабель пятой категории (Category 5) UTP — неэкранированная витая пара (Unshielded Twisted Pair), который поддерживает скорость передачи данных до 100 мегабит в секунду 100 Mb/s (Megabits per second). Я расскажу вам, как подготовить такой кабель самостоятельно.

Что вам понадобится

  1. Кабель пятой категории (также его называют витая пара) вы можете приобрести в большинстве компьютерных фирм или компаний, которые занимаются сетями (системных интеграторов), или на радиоэлектронных рынках.

    На проводе лучше не экономить и купить качественный товар, чтобы избежать проблем с сетью из-за некачественного кабеля. Убедитесь при покупке, чтобы цветная кодировка внутренних жил кабеля легко распознавалась.

    Также обратите внимание на разницу между плотным прямым кабелем и мягким крученым кабелем.

    Жесткий и прямой кабель показывает, что каждая из восьми жил состоит из сплава меди. Этот тип кабеля используется для прокладки в стены и почти не гнется. Это предполагает, что вы не будете менять местоположение кабеля и переносить его. Он имеет лучшую проводимость, чем мягкий крученый кабель, что позволяет его прокладывать на более длинные дистанции.

    Второй тип кабеля также состоит из восьми многожильных проводов. Этот кабель очень легко гнется, его используют для небольших участков сети, где важна мобильность.

  2. RJ-45 коннектор — продаются в упаковках по 50 и 100 штук. Можно купить поштучно, но это, как правило, дороже. Обратите внимание на тип коннектора: он должен подходить к вашему типу кабеля. Существуют два типа коннекторов RJ-45 для плотного кабеля (изображен на рисунке) и мягкого крученого кабеля. Используйте правильный коннектор, чтобы избежать проблем при обжиме и дальнейшем использовании кабеля.

  3. Обжимной инструмент
    Пока это самый дорогой компонент в приготовлении нашего кабеля, цена колеблется от 15 до 50$ в зависимости от качества изготовления и функций. Но инструмент окупается после того как вы приготовите некоторое количество кабеля. Хорошая модель имеет пару ножниц для резки кабеля и лезвия для снятия изоляции, также не лишним является обжим коннекторов RJ-11.

Какой тип кабеля вам нужен?

Существуют два типа сетевого кабеля, обычно используемые в компьютерных сетях — Cross-over («нуль хабный») и Straight-through (прямо проходящий, использующий хаб).

Cross-over («нуль хабный») — используется для соединения двух компьютеров через сетевые карты, напрямую, т.е. не используется ни хаб, ни коммутатор. Таким образом вы можете подключить только два компьютера одновременно, для подключения трех и более потребуется хаб или некоторый тип коммутатора.

Straight-through (прямо проходящий, использующий хаб) — название этого вида кабеля говорит само за себя — он передаёт сигнал напрямую из одного конца в другой, а именно с 1-го контакта на 1 2-2, 3-3, и т. д. Используется для различных видов соединений (компьютер — хаб, компьютер — DSL/ISDN/кабельный модем, или соединения хаба и коммутатора между собой).

Давайте начнем разбор Straight-through кабеля, а затем выясним отличия в подготовке Cross-over варианта.

Нарезка, зачистка и сортировка жил

Отрежьте необходимый по длине кусок кабеля. Не забывайте пословицу — «Семь раз примерь, один отрежь». 🙂 Убедитесь, что концы кабеля отрезаны ровно.

Снимите оплетку примерно на один дюйм (2,5 см). Некоторые обжимные инструменты (например, показанный в статье) имеют специальные лезвия для снятия оплетки. Вы вставляете кабель до упора (с другой стороны инструмента есть ограничитель) для того чтобы зачистить необходимую длину. Важно при этом не задеть сами жилы кабеля, перезание одной из восьми жил приведет к неработоспособности отрезка.


Расплетите жилы кабеля. Вы заметите, что там есть 4 пары разноцветных проводов. Отсортируйте их по цветам. У вас должна получиться вот такая цветная кодировка:

голубой бело-голубой # оранжевый бело-оранжевый # зеленый бело-зеленый # коричневый бело-коричневый

Некоторые производители витой пары экономят на цветной кодировке, и вам придется отслеживать пару, запоминая какой провод был связан с другим. Лучше всего проверить в магазине, чтобы цветная кодировка легко распознавалась. И чтобы потом не испытывать проблем и не мучаться, потратьтесь на лучший кабель.


Теперь разложим проводки (жилы) слева направо в нужной последовательности. Есть соответствующий стандарт, установленный Telecommunications Industry Association (TIA). Он называется EIA/TIA-568 Commercial Building Telecommunications Wiring Standard, вы можете подробнее узнать о нем здесь http://www.digital-delivery.com/Standards.htm#s5.


Отсортируйте все жилы, затем убедитесь, чтобы они были прямыми и ровными. Срежьте несколько миллиметров, чтобы все проводки стали одной длины и выходили за изоляцию примерно на полдюйма (1,25 см).


Присоединение RJ-45 коннектора

Лучший способ вставки кабеля в RJ-45 коннектор.
  1. Держите коннектор пластиковой защелкой от себя.
  2. Когда сжимаете кабель для того чтобы вставить в коннектор, проследите, чтобы оболочка не болталась на проводках. Вставляйте отсортированные и выровненные жилы осторожно и постепенно. Вы почувствуете сопротивление, как только жилы начнут попадать в пазы внутри коннектора.
  3. Посмотрите внимательно, чтобы жилы оставались в нужной последовательности. Иногда при вставке кабеля в коннектор в последний момент жилы могут поменяться местами. Используйте лупу если это необходимо.
  4. Протолкните жилы до конца коннектора, убедитесь, что все жилы одной длины и касаются прозрачной стенки. Вы должны видеть линию, состоящую из восьми концов жил. Если какая-то жила прошла не до конца, вынимайте кабель, выравнивайте жилы и пробуйте снова.
  5. Теперь засуньте оболочку кабеля как можно дальше в коннектор.

Если все сделано правильно, то кабель должен быть вот такой:

Правильно:


Обратите внимание на то, как изоляционная оболочка должна проходить в коннектор, и как все жилы упираются в конец коннектора.

Ниже приведу два примера как это не должно выглядеть. На примере слева оставлены слишком длинные жилы, из-за чего расстояние от коннектора до оплетки остается незащищенным. Также кабель теряет прочность.
На втором примере жилы срезаны слишком коротко, оплетка входит в коннектор, но длина концов не позволяет создать контакт с коннектором.

Неправильно:


Перед обжимом последний раз убедитесь что все жилы выровнены и проходят до конца. Теперь вставляйте коннектор в соответствующий зажим на инструменте, зажимайте рукоятки плавно прилагая усилие, но так чтобы не поломать коннектор. После обжима осмотрите коннектор, все контакты должны быть одной длины и утоплены в пластик.


Теперь повторите все процедуры со вторым концом кабеля. Используйте те же схемы как на первом коннекторе, тем самым закончив приготовление Straight-through (прямо проходящего, использующего хаб) кабеля.

Cross-over («нуль хабный»)

Теперь рассмотрим второй тип кабеля для соединения двух компьютеров между собой напрямую. Отличия этого вида от первого в том, что второй конец кабеля имеет другие цветовые схемы.

Первый конец, который будет идентичен Straight-through кабелю:


Второй конец будет сделан по следующей схеме:


А если быть точнее, то вот разводка для 10BaseT Crossover кабеля по номерам жил:


10BaseT Crossover Cable
RJ45 #1 Pin RJ45 #3 Pin
1 TX_D1+ 3 RX_D2+
2 TX_D1- 6 RX_D2-
3 RX_D2+ 1 TX_D1+
6 RX_D2- 2 TX_D1-

Если вы внимательно посмотрите на два конца Cross-over кабеля, то заметите, что разница всего лишь в том, что зеленая и оранжевая пара поменялись местами, а имено меняются 1-ый с 3-им и 2-ой с 6-ым.

Заметка:
Когда вы сделаете Cross-over кабель, пометьте его, чтобы легко отличать от Straight-through кабеля. Наклейте кусочек цветной пленки или отметьте маркером, используйте все, что для вас будет заметно. Иначе этот отрезок может затеряться с другими и вы будете потом долго ломать голову, отчего ваша сеть не работает.

Проверка

Когда кабель закончен, вам необходимо его протестировать на работоспособность. Примерно за 20$ вы можете приобрести специальный тестер. Вставьте оба конца кабеля в разъемы тестера и наблюдайте за лампочками. Если они все горят, у кабеля хороший контакт по каждой жиле и проверка закончена. К слову будет сказано, провод, расплетенный более чем на 2 см, считается не технологичным, хотя и будет работать.

Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

Кабель для роутера: самостоятельное изготовление

Как обжать кабель для роутера, подключаемый одним разъёмом к ПК, а вторым – к порту LAN? Если Вы прочитаете данный обзор, то поймёте, насколько всё в действительности просто. Согласно стандарту, есть два варианта обжима кабеля, но сейчас используется только один (самый простой). А для сетей, работающих по стандарту «100Мбит/с» (100Base-T), вообще можно обжимать не 8 проводов, а 4. Примеры представлены на картинках, и проблем с пониманием возникнуть не должно.

Было сказано, что существует два разных стандарта, то есть два метода обжима сетевых шнуров. Сейчас актуальным является один из них, который называется «прямым». А кабель, соответствующий этому стандарту, называется «патч-корд» (ещё бывает «кроссовер», но такой вариант мы не рассматриваем). Название говорит само за себя, прямой – это «простой» или «обычный», где правый и левый штекер обжаты одинаково:

Прямой метод обжима, патч-корд

Заметим, что цвет изоляции роли не играет – достаточно, чтобы последовательность на первом и на втором штекере не отличалась.

Типичные ошибки, допускаемые монтажниками

Давайте посмотрим, как правильно обжатый штекер LAN-кабеля выглядит вблизи:

Распиновка разъёма кабеля «патч-корд»

Здесь все провода разделены по парам (первая – четвёртая), аналогично будет выглядеть и ответный штекер. Какого цвета в результате окажутся провода первой пары, второй и так далее – это не важно, если речь идёт об отдельном кабеле. Главное, чтобы на двух штекерах все пары шли в одинаковом порядке. Нельзя менять порядок следования и внутри каждой из пар.

Любой патч-корд включает в себя три детали: сетевой шнур, первый и второй штекер. Покупая пластиковые разъёмы, то есть штекеры RJ-45, выбирайте деталь с восемью дорожками (бывает и 6 дорожек):

Разъём RJ-45 и «телефонный»

Стандартом RJ-45 предусмотрено наличие восьми проводков и контактов, а 6 контактов содержит другой разъём (телефонный). Внешне эти разъёмы очень похожи.

Делим число проводов пополам

Всё, что рассмотрено выше, имеет отношение к стандарту «1 Гбит/с» (1000Base-T). Если Вам нужна 100-мегабитная локальная сеть, смело можете обжимать 4 провода вместо восьми. Используется первая и вторая пара:

Распиновка разъёма «100 Мбит/с»

Оба штекера при взгляде снизу должны выглядеть одинаково – как на рисунке. Собственно, мы только исключили 4 «лишних» проводника, но больше по сравнению с патч-кордом «1 Гбит/с» ничего не меняется.

Советы по изготовлению кабеля

Разъём RJ-45 вживую выглядит так:

Штекер RJ-45 с контактами

Если разъём расположить верхней стороной к себе (а нижней к столу), а затем контакты направить вверх, то нумерация проводов будет идти слева направо. Суммируя всю информацию, можно сказать, что штекеры 100-мегабитного патч-корда должны выглядеть так:

Это – патч-корд 100Base-T

Видите, насколько всё просто?

Теперь поговорим о том, что лучше использовать в качестве кабеля. Мы забыли сказать, что вообще-то разъёмы бывают экранированными и без экрана, так вот первые нужно использовать совместно с экранированным кабелем:

RJ-45 + экран, без экрана

Классификация витых пар выглядит так:

  • UTP-2 – 4 проводника, свитых в 2 пары
  • UTP-4 – 8 проводников (4 пары)
  • FTP-4 – 8 проводников (4 пары) + общий экран из фольги
  • STP-4 – 8 проводников (4 пары, каждая в отдельном экране).

Всё остальное для наших целей не подходит, а если Вы всё же решите использовать экранированный шнур, позаботьтесь о приобретении подходящих штекеров. «Экран» обычно приходится паять, и патч-корды даже с FTP-кабелем на практике встречаются редко. Тут всё выглядит логично: если расстояние не превышает двадцать метров, никакой «экран» Вам не нужен в принципе.

Обжимаем штекер RJ-45 самостоятельно

Суть понятия «обжим» очень проста – мы с силой вгоняем изолированный проводник в разъём, а затем зажимаем этот проводник зубцами контакта:

Как обжать разъём RJ-45

Выполняя подготовку кабеля, учитывайте следующие требования:

  1. На первом шаге длина выступающих из общей изоляции проводников должна составлять 25-30 мм.
  2. Расположив все проводки на одной плоскости, их укорачивают с помощью бокорезов (длина выступающей части должна стать равной 13-14 мм).
  3. Изолирующая трубка обязательно должна попасть под плоский зажим, так что выступающую часть проводов не нужно делать чересчур длинной.

Надеемся, руководствуясь приведёнными здесь советами, у Вас получится обжать разъём с первого раза. На самом деле, профессионалы пользуются спец инструментом (кримпером), но если его нет, обходятся ножом и отвёрткой.

Самое сложное при выполнении рассмотренной здесь операции – это снять внешний изолирующий слой, не задев при этом сами проводники.

Интересно, что на большинстве так называемых «кримперов» для работы с внешней изоляцией не предусмотрено ничего. Так что, требование о «прямоте рук» никто не отменял. Ну а «кримпер» нужен затем, чтобы после вдавливания контактов они остались на одинаковом уровне. Данное требование вполне можно выполнить, пользуясь плоской отвёрткой (особенно, если требуется обжать 4 проводника). Доказательство данного утверждения представлено на видео.

Мы рассматривали стандарты Ethernet, которые подразумевают использование 4-х либо 8-ми жил в кабеле. Есть ещё один стандарт, обозначаемый как 10Base-2, в котором речь идёт о подключении коаксиального шнура с одной центральной жилой. 10 Мбит/с – это мало, но накрутить на коаксиальный кабель специальный коннектор (или скрутить его) можно при помощи одних плоскогубцев. Наверное, сейчас об Ethernet стандарта 10Base-2 мало кто помнит. Раз уж на всех роутерах установлены розетки RJ-45, значит, придётся идти в ногу со временем и учиться обжимать 8-жильный патч-корд. Удачного роутинга!

Обжим всех жил отвёрткой

Кросс кабель распиновка. Технология создания патч-корда.

В статье собраны цветовые распиновки разьемов rj-45 для трех основных типов патчкордов — прямого (straight through), перекрестного (crossover), перевернутого (rollover).

Вид разьемов rj-45

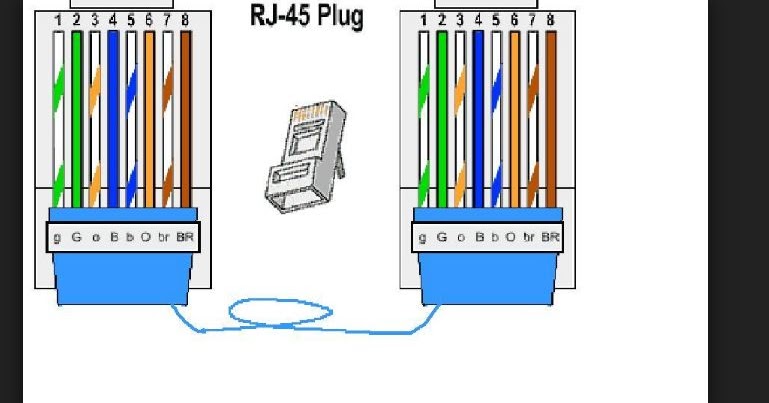

Прямой кабель (straight through cable)

Наиболее часто встречающийся тип кабеля, используется для соединения сетевой карты компьютера и коммутатора (switch).

Цветовая схема обжимки концов прямого патч-корда.

Примечание: для изготовления прямого сетевого кабеля можно использовать только две пары оранжевую и зеленую (используем pin 1,2,3,6), однако скорость при этом скорость соединения будет только до 100 Мбит/c. Для скорости 1 Гбит/с необходимо задействовать все четыре пары.

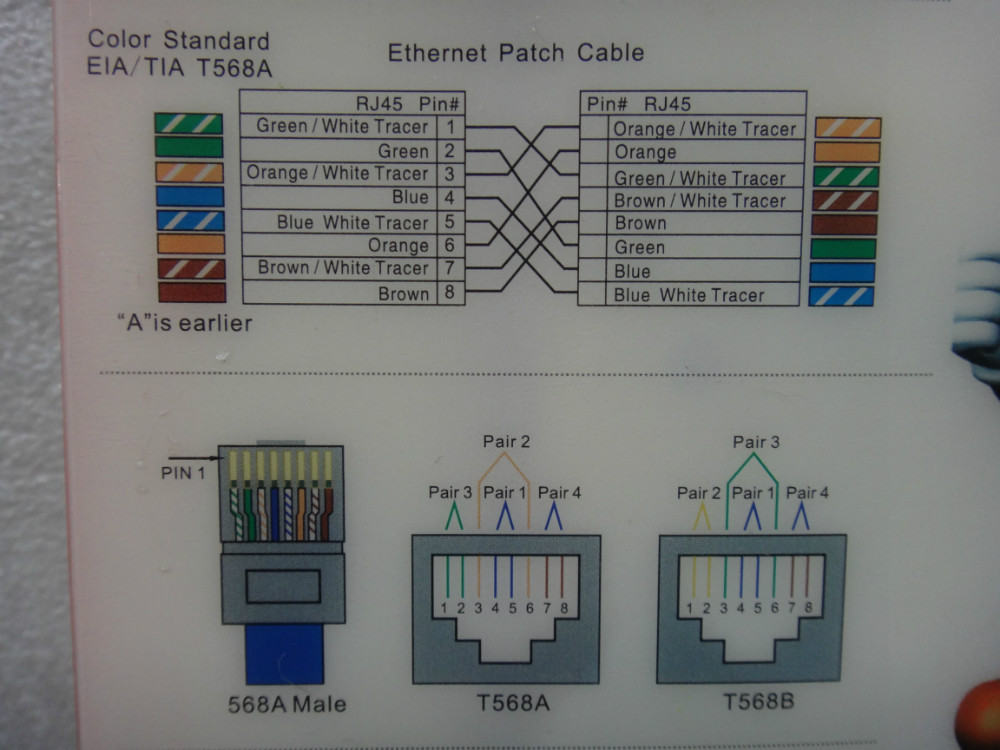

Перекрёстный кабель (crossover cable)

Изначально использовался для соединения однотипного оборудования (например, коммутатора с коммутатором, компьютера с компьютером и т.п.). Однако в последнее время все современное сетевое оборудование поддерживает технологию автоматического распознания и подстройку под разный тип обжима кабеля (Auto MDI/MDI-X), т.е. если вы подключите два коммутатора прямым кабелем 99% что устройства договоряться и будут работать.


Цветовая схема обжимки концов перекрестного патч-корда.

Примечание: для изготовления перекрестного кабеля всегда используются все четыре пары.

Перевернутый кабель (rollover cable)

Перевернутый кабель часто еще называют консольным кабелем (console cable), т. к. он в основном используется для подключения к консольным портам устройств. Является наиболее редким типом кабеля, если вы неявляетесь сетевым администратором он скорее всего вам никогда непонадобиться.


Цветовая схема обжимки концов перевернутого патч-корда.

Вот и все. Мы рассмотрели три типа патчкордов — прямй (straight through), перекрестный (crossover), перевернутый (rollover).

При создании любой сети, будь то локальная или глобальная, используются провода с соответствующими коннекторами. Самый простой вариант — провод с RJ45. Это стандартные сетевые провода, используются для подключения компьютеров к коммутаторам, и позволяющие реализовать небольшую сеть.

Сейчас мы научимся обжимать такие кабели, и рассмотрим все варианты распиновки по цветам, применяемые при использовании 8-и жильных проводов .

Введение

На самом деле, сейчас даже для создания простой локальной сети на несколько компьютеров, можно использовать самые разные технологии. Необязательно использовать стандартный 100 мегабитный Ethernet. Это может быть беспроводной вариант, с использованием Wi-Fi маршрутизатора, и оптоволоконным доступом в Интернет. Но даже в таком варианте, если провода rj45 не будут использованы для монтажа, то точно пригодятся при настройке оборудования. Хотя бы для подключения маршрутизатора к персональному компьютеру, для первичной настройки.

Еще один интересный момент. Несмотря на возможность использования более современных технологий, пока еще любой компьютер оснащается сетевой картой с интерфейсом RJ45.

Поэтому мы должны знать, как подготовить и использовать провод с разъемом RJ45.

Чтобы не было путаницы, давайте сразу договоримся. Проводом или кабелем с разъемом или коннектором RJ45, мы будем называть готовый сетевой провод, обжатый одним из возможных вариантов. Их еще часто называют витой парой или кабелем UTP.

Интерфейс, порт или разъем — вход для подключения такого кабеля. Это может быть сетевая карта, интерфейс маршрутизатора или коммутатора.


Что нам понадобится

Для подготовки кабеля нам нужны следующие вещи:

  • Обжимной инструмент
  • Восьми жильный кабель UTP
  • Коннекторы RJ-45

Варианты обжимки кабеля

Существует два основных варианта.

  1. . Используется для подключения персональных компьютеров к коммутаторам и маршрутизаторам. Наиболее распространенный вариант кабеля. Основной принцип — соединение двух интерфейсов, в которых для передачи и приема информации используются разные контакты
  2. Перекрестный кабель . Таким вариантом мы сможем подключить между собой два маршрутизатора или коммутатора. Используются для устройств, в которых для приема и передачи на разных концах, используются одинаковые контакты

Таким образом, если мы хотим подготовить прямой кабель, на обоих его концах мы должны развести контакты одинаково.

Вот здесь отображен вариант с прямым кабелем.


В свою очередь, перекрестный, будет иметь разные подключения жил на концах.


Дополнительные варианты разводки

Нужно знать про одну особенность. В сетях 100 Мбит, для передачи информации используются только 4-и из 8-и жил провода UTP. Остальные из них зарезервированы для гигабитных сетей. Это позволяет использовать дополнительные варианты обжима сетевых кабелей.

Перекрестный кабель .

Обжимаем кабель своими руками

Возьмите обжимной инструмент и два коннектора RJ45.


Отмерьте нужную длину будущего кабеля, и обрежьте его, с небольшим запасом.

Теперь на конце кабеля, сделайте небольшой надрез на защитной оболочке, и обрежьте ее. Вам нужно освободить 2-3 сантиметра жил. Их мы разматываем.


После этого, с каждой из жил мы снимаем около 2 сантиментов защитного слоя. Для этого надрезаем его ножницами, ножом или специальным инструментом, и стягиваем. В итоге мы должны получить 8-ь готовых очищенных медных жил в кабеле.

Теперь мы берем коннектор RJ-45, защелкой от себя и контактами вверх. Номера контактов в таком положении будем считать слева направо.

Оставляем его в таком положении, и выбираем необходимый вариант обжимки кабеля из тех, которые представлены выше. Теперь на основе схемы, вам следует подсоединить все жилы в соответствующие гнезда коннектора.

При этом убедитесь, что каждая жила определенного цвета, соответствует своему месту, на основе выбранной схемы распайки. Вставляйте их в гнезда до самого конца. Когда закончите, поместите джек RJ-45 со вставленными жилами в обжимной инструмент, и зафиксируйте его. Таким образом вы сделаете сетевой кабель с разъемом RJ-45.


Проделайте те же действия для другого конца кабеля. После того, как обжимка RJ-45 будет завершена, проверьте кабель в действии.

Видео к статье :

Заключение

При выборе сетевого кабеля, учитывайте его область применения. Исходя из этого, нужно выбирать вариант обжимки. Хорошим тоном считается пометка кабеля, с указанием того, как он был обжат — прямой или кросс. Это поможет вам избежать проблем с созданием сети.

В любом случае, проверяйте вручную обжатые провода с RJ-45 интерфейсами. Для этого можно использовать специальные тестеры.

Нужна для корректной адресации между узлами.

Зачем искать информацию на других сайтах, если все собрано у нас?

  • — описание, особенности, принцип работы

Обжим и разводка, распайка, распиновка витой пары.

Структурированные кабельные системы (СКС) – сравнительно новая область, и терминология в ней пока еще не устоялась. Поэтому существует ряд взаимозаменяемых названий, употребляющихся при обжиме витой пары, таких как «распайка», «распиновка», «разводка» кабеля. По сути, весь это профессиональный жаргон – синонимы слова «схема», и обозначает описание взаимного расположения каждого контакта разъема, или порядок расположения контактов в схеме.

Разводка и обжим сетевого кабеля зависит от того, сколько витых пар в нем находится. Сколько и какие пары кабеля UTP используются различными приложениями, Вы можете посмотреть . Также можно посмотреть порядок действий при обжиме витой пары.

Стандартный 4-х парный кабель , используемый для построения компьютерных сетей, обжимается коннекторами RJ-45. Телефонный кабель обжимается коннекторами RJ-11 или RJ-12, в зависимости от количества активных контактов.

Схема обжима витой пары 568B

1. бело-оранжевый
2. оранжевый
3. бело-зеленый
4. синий
5. бело-синий
6. зеленый
7. бело-коричневый
8. коричневый

Отличие схем 568A и 568В состоит только в оранжевой и зеленых парах.

568А — 1-2 — бело-зеленый — зеленый, 3-6 бело-оранжевый — оранжевый
568B — 1-2 — бело-оранжевый — оранжевый, 3-6 бело-зеленый — зеленый

Схема обжима витой пары 568A

1. бело-зеленый
2. зеленый
3. бело-оранжевый
4. синий
5. бело-синий
6. оранжевый
7. бело-коричневый
8. коричневый

Схемы обжима витой пары для разъемов RJ-45 различаются в зависимости от назначения соединительной линии, технологии и стандарта передачи данных. Может потребоваться как прямая, так и обратная (или перекрестная, т.н. кросс-линковая) обжимка патчкорда.
В локальных вычислительных сетях Ethernet, использующих кабель «витая пара» или UTP (Unshielded Twisted Pair, англ.: неэкранированная витая пара), наиболее широко используются схемы прямого обжима в соответствии с телекоммуникационными стандартами кабельных систем коммерческих зданий 568А и 568В . Схемы разработаны таким образом, чтобы свести к минимуму взаимные наводки в парах, поэтому при реализации высокоскоростных сетей используют именно эти конфигурации.

Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 Схемы» подробно расскажут про виды таких кабелей, их , монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку.



Виды цветовых схем обжима LAN кабелей

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.


В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.


Разновидности кабелей для интернета

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

  • Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
  • Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
  • Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
  • Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
  • Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.



Обжимка витой пары отверткой

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.

Видео — как правильно обжимать без инструмента

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

  1. Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
  2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
  3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
  4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
  5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.


При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.

Снижение скорости интернета или сети

Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.

Здравствуйте Друзья! В этой статье рассмотрим схему обжима витой пары . Того самого кабеля по которому многие из нас получают доступ в интернет. С помощью витой пары соединяются компьютеры в сеть в одном здании. Есть еще куча вещей которые можно сделать с помощью сетевого кабеля, но мы остановимся на основной его задаче. Обеспечивать сеть между компьютерами. Итак, если у вас происходят частые разрывы связи или вы хотите еще один компьютер подключить к роутеру (маршрутизатору) в этом случае вам необходимо обжать сетевой кабель . Это не единственное решение. Можно пойти в ближайший магазин и купить уже готовый кабель — патч-корд нужной длинны. Если же вы хотите научиться самим обжимать витую пару. Эта статья для вас. В конце можете посмотреть видео как обжать сетевой кабель с помощью отвертки)

Для обжима сетевого кабеля нам понадобится:

  • Обжимка
  • Коннектор RJ-45 (он же джек)
  • Устройство для снятия изоляции

На рисунке ниже можно посмотреть как это выглядит

Как вы понимаете если вам необходимо обжать витую пару один раз, то проще купить готовый патч-корд и не морочить себе голову. Если же вы хотите попробовать сами то вам понадобится:

  • Кусачки
  • Отвертка
  • Джек RJ-45


В этом случае коннекторов можно и нужно брать больше. Тем более если вы раньше никогда не имели дело с сетевым кабелем. Огромная вероятность, что с первого раза не получится

С инструментами разобрались переходим к процессу

Процесс обжима сетевого кабеля

1. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов.


Оставляем голым участок около 20 миллиметров. После этой процедуры проверьте что бы была цела изоляция проводов


Если у вас экранированная витая пара F/UTP, необходимо убрать фольгу


Одиночный стальной проводок зажимаем назад, Обрежем его чуть позже для удобства работы


2. Располагаем провода в нужной нам последовательности


Эту последовательность вы можете посмотреть на рисунке ниже


3. Необходимо удалить лишнее. Делаем замер с помощью джека RJ-45


Изоляция витой пары должна немного зайти в коннектор для надежной фиксации внутри.


или специального инструмента. Это так же удобно делать обжимкой.


Если удалите слишком мало, то джек не сможет зафиксировать кабель и возможно со временем качество соединения ухудшится. Если не трогать витую пару, то даже при слабом прижиме она прослужит достаточно долго. Удаляем отведенную в сторону одиночную стальную жилу


5. Вставляем витую пару в джек

Как показано на рисунке ниже

Что бы вы отчетливо видели торцы проводов

6. Заряжаем коннектор к обжимку



7. До упора сжимаем инструмент


8. Сетевой кабель обжат . Вид сбоку

Вид с торца. При обжатии ножи в джеке разрезают изоляцию проводов и создают надежный контакт


На обратном конце кабеля делаем тоже самое. У нас получилось прямое соединение. Можно соединить коммутатор или свитч или маршрутизатор с рабочей станцией. Если вам необходимо соединить два компьютера между собой, не через коммутатор, то необходимо что бы хотя бы у одного из компьютеров был гигабитный адаптер. Гигабитный адаптер это сетевая карта со скоростью соединения 1 Гбит/с. Если же у вас все сетевые интерфейсы 100 Мбит/с, то необходимо сделать перевернутый кабель. Как его сделать можно без труда найти в интернете.

Заключение

В этой статье (Схема обжима витой пары ) вы узнали как делаются обычные патч-корды. Это все хорошо когда у вас есть обжимной инструмент. Или есть хотя бы обжимка. Изоляцию можно снять аккуратно ножом.

Обещанное видео как обжать сетевой кабель отверткой

В видео не показан фиксация всего сетевого кабеля к коннектору. Для этого необходимо отверткой в месте указанном на рисунке аккуратно надавить

В результате у вас получится обжатый сетевой кабель как говорится «на коленке». Но это не главное. Главное, что все работает)

Родители подключили интернет от Киевстар. Пришли ребята все сделали. Вечером звонят, говорят, что нет интернета. Приезжаю и действительно нет. Патчкорд вставлен, а соединения нет. Как будто провод поврежден. Смотрю как был сделан патчкорд от роутера к компьютеру.


Поэтому, советую, после подключения посмотреть как обжат сетевой кабель или подергать провода (по изгибать их в разные стороны возле компьютера и роутера) пока специалисты не ушли и посмотреть видео (в YouTube например). Если идет хорошо, значит соединение есть и можно отпускать ребят.

Распиновка сетевого кабеля и обжим

Компьютеры в основном подключают к интернету с помощью специального провода под интернет с зафиксированным на конце провода коннектором. Такой кабель под интернет называют витой парой или патч-кордом.

Перекрестный кабель Ethernet

Иногда бывают такие случаи что ослабевает обжим интернет кабеля в коннекторе или ломается на ней защёлка и поэтому перестаёт работать интернет или вроде как бы подключен интернет, а страницы всё равно не доступны или появляется ошибка сетевой кабель не подключен.  В этом случае многие не знают как починить кабель интернета, а для этого потребуется замена коннектора интернет кабеля но для этого придётся покупать новый коннектор RJ-45 и произвести заново обжим сетевого кабеля.

Клещи для обжима интернет кабеля

Обжим проводов для интернета можно произвести используя обжимные клещи для интернет кабеля или с помощью отвёртки.

Как разветвить интернет кабель

Чтобы у вас был пример как была сделана распиновка интернет кабеля в коннекторе нужно кусачками откусить старый коннектор вместе с небольшим отрезком провода. Если у вас получилось ровно откусить провод вместе со старым коннектором то нужно с помощью маленьких ножниц или ножика очистить основную изоляцию где то на 2 см. Сетевой кабель обычно состоит из четырёх витых пар. Такой 8 жильный кабель для интернета может поддерживать скорость интернета до 1 Гб/с.
Сделав разделку сетевого кабеля нужно составить цветные проводки по порядку как на старом коннекторе. Затем нужно у расставленных по порядку цветных проводков отмерить длину в 12 мм от изолятора, а остатки ровно откусить кусачками.  Если у вас нет примера как была произведена распайка интернет кабеля в коннекторе то для начала нужно определить какой провод вы хотите обжать.

  • Если провод идет от роутера к компьютеру то обжимка сетевого кабеля должна быть произведена с обоих концов, а расположение цветных проводков в обоих коннекторах будет одинаково.

    Ethernet кабель распиновка

  • Если у вас скорость интернета до 100 мб/с (стандарт Ethernet 100Base-T) то в таком случае используется только интернет кабель 4 жильный в котором обычно находятся оранжевые и зелёные проводки но в зависимости от производителя цвета у проводков могут отличаться.

    Разводка интернет кабеля 4 жильного

  • Если провод идёт от компьютера к компьютеру то распайка кабеля Ethernet во втором коннекторе будет немного отличаться от первого. Распиновка сетевого кабеля компьютер компьютер

    Если вам удастся правильно обжать интернет кабель то на обоих компьютерах будет работать интернет.

Как обжать кабель для интернета

Вставив проводки в коннектор общий изолятор провода должна войти внутрь коннектора.  Когда провода будут вставлены в коннектор нужно его аккуратно вставить в соответствующий проём в обжиматель сетевого кабеля и плотно нажать на его рукоятки. В результате проводники на коллекторе прорежут изоляцию у цветных проводков и войдут с ними в контакт, а общая обмотка проводков будет надёжно зафиксирована коннектором.

Правильно обжать сетевой кабель можно отвёрткой

Если у вас отсутствует специальный инструмент для обжима интернет кабеля то можно воспользоваться обычной плоской отвёрткой и плоскогубцами. Сначала у коннектора со вставленными цветными проводками нужно немного продавить все контакты, а затем с помощью отвёртки додавить их по отдельности. После продавливания контактов нужно отвёрткой надавить на фиксатор чтобы он зафиксировал изолятор провода.

Похожие заметки:

Распиновка кабелей для IP-камер видеонаблюдения

Видеонаблюдение на основе цифровых технологий сегодня является лучшим решением при построении системы безопасности высокого качества. IP-камеры обладают широким функционалом и способны обеспечить надежную охрану объектов.

Однако часто при подключении таких камер возникают проблемы с правильной распиновкой кабеля. Для крепления кабеля нужен специальный обжимной инструмент — кримпер. Разъем и кабель коммутируются с помощью него. Это приспособление можно без проблем отыскать в специализированных точках продаж, которые торгуют компьютерными комплектующими. Но лучше, что бы обжим кабеля делал человек, знающий как это делать. Для этого можно обратиться в мастерскую по ремонту компьютеров. После обжатия готовые к использованию кабели называются «патч-кордами», и могут использоваться для подсоединения камеры видеонаблюдения. Если вы делаете обжим самостоятельно, то сначала с помощью ножа нужно зачистить изоляцию с одной из сторон шнура.

Нужно отметить, что сетевые кабели разделяются на два основных типа:

  • Straight-through или «прямой», который может применяться для подключения коммутатора или модема к компьютеру. Здесь применяется соединение определенного контакта определенного разъема с каждым определенным контактом на другом разъеме.

  • Cross-over или «нуль-хабный» позволяет осуществлять коммутацию двух компьютерных устройств посредством сетевой карты. Схема подключения здесь простая и не требуется применение какого-либо другого оборудования, к примеру, коммутатора и др. Для соединения контактов здесь применяется совсем другой способ.

Готовые кабели можно и купить, однако при этом стоит объяснить продавцу для каких именно целей он будет использован. От этого будет зависеть выбор типа кабеля.

Для IP-камер обычно используется кабель UTP (8 жил, витая пара), который имеет разъем RJ45.  Если камера устанавливается на небольшой дистанции от коммутатора (до 20м), то можно отказаться от ШВВП кабеля и вместо него использовать свободные жилы UTP кабеля. Дело в том, что при простом интернет-соединении скоростью до 100 Мбит используются лишь 1, 2, 3 и 6 проводники. Остальные провода можно использовать под питание камеры, например, синий и коричневый. Если дистанция больше, – лучше использовать ШВВП или PoE.

Процесс обжатия не сложен, главное помнить, что в разъем RJ45 вставляем жилы в следующем порядке:

Выбранные для питания коричневый и синий зачищаем и устанавливаем разъем питания. Коричневый проводник зажимаем в клемму штекера питания с пометкой «+», а синий в клемму с пометкой «–». Последовательная распиновка кабеля для IP камеры позволит в дальнейшем не ошибиться при подключении источника питания IP камеры и поможет избежать так называемой «переполюсовки», которая может испортить видеокамеру.

В случае, когда речь идет об IP-камере с WiFi, то при монтаже к камере ведем только кабель питания.

После этого обрезаем проводники до длинны 1 см и вставляем их, не меняя цветовой последовательности, в разъем RJ 45, расположив его контактной группой вверх.

Затем производим обжим кримпером, вторую сторону кабеля и пока оставляем как есть.

Далее вставляем разъемы питания и LAN в соответствующие гнезда ранее установленной видеокамеры и производим протяжку проводов до места, где будет установлен коммутатор, видеорегистратор или компьютер, в зависимости от того, куда будет записываться видео с камер. После подключения кабеля IP камеры подключаем провод питания к источнику питания соблюдая полярность, это важно!

Обжимаем разъем RJ45 на вторую сторону кабеля UTP согласно вышеприведенной методике и подключаем его к видеорегистратору, либо к персональному компьютеру напрямую, либо используя коммутатор, если видеокамер несколько.

После проверки соблюдения полярности и правильности обжима UTP кабеля можно включать источник питания в сеть 220 В.

Обжим витой пары и подключение компьютерной розетки Legrand

В данном материале рассмотрены обжим витой пары категории 5E коннектором RJ-45, подключение розетки Legrand с винтовым механизмом и методы тестирования качества обжима с помощью команды «PING» и с применением LAN-тестера

С ценами на монтажные работы вы можете ознакомиться по ссылке



Содержание:






  Обжим витой пары с использованием коннектора RJ-45



Для обжима витой пары вам понадобится сам кабель «витая пара» категории 5E, обжимной инструмент, например, HT-568 (далее — кримпер).  Данная модель кримпера удобна возможностью обжима обоих видов коннекторов — компьютерного RJ-45 и телефонного RJ-12



Для снятия изоляции удобно использовать стриппер HT-318. Также он используется при заделке кабеля в некоторые модели сетевых розеток



Пара коннекторов RJ-45 категории 5E



Для проверки и тестирования качества обжима используется консольная команда «PING» или LAN-тестер типа NS-468 фирмы BITES

Для удобства на витой паре всегда есть метраж — метки, проставленные через каждый метр



В первую очередь подготовим кабель

Сначала снимите изоляцию. Проденьте провод в подходящее отверстие стриппера и сделайте полный оборот, после чего снимите изоляцию



Надрез также можно сделать ножом, либо специально предназначенным для этого лезвием кримпера: едва-едва нажмите на ручки обжимного инструмента, чтобы не зацепить жилы, и сделайте небольшой поворот, примерно на 20 градусов



Изогните провод для увеличения надреза



Теперь изоляция легко снимется — просто потяните за неё с небольшим усилием



Капроновую нить (если она есть) обрежьте ножом или кримпером



Выпрямите пальцами каждую жилу, чтобы они были ровными. После этого сложите их по следующей схеме (схема «B»):

  • — бело-оранжевая
  • — оранжевая
  • — бело-зелёная
  • — синяя
  • — бело-синяя
  • — зелёная
  • — бело-коричневая
  • — коричневая



Внимание! В схеме «A» меняются местами «бело-оранжевая»-«оранжевая» и «бело-зелёная»-«зелёная» пары жил:

  • — бело-зелёная
  • — зелёная
  • — бело-оранжевая
  • — синяя
  • — бело-синяя
  • — оранжевая
  • — бело-коричневая
  • — коричневая

Вы можете использовать и схему «A», но в этом случае обожмите по этой же схеме и коннектор на обратной стороне кабеля



Проверьте себя ещё раз:



Также можно обжать четыре жилы вместо восьми (например, при повреждении одной или более жил). В этом случае максимальная скорость передачи по кабелю будет 100 мегабит в секунду (около 12 мегабайт)

Для обжима четырёх жил можно использовать любые две пары. В нашем случае это «оранжевая — бело-оранжевая» и «зелёная — бело-зелёная»



Жилы необходимо обрезать, чтобы их длина была одинаковой:



После обрезки получим аккуратные края



Теперь вставьте жилы в коннектор, после чего сразу же еще раз проверьте цвета — не перепутались ли они в процессе вставки

  • — бело-оранжевая
  • — оранжевая
  • — бело-зелёная
  • — синяя
  • — бело-синяя
  • — зелёная
  • — бело-коричневая
  • — коричневая



Если цвета с одной стороны плохо видны, то поверните коннектор другой стороной (здесь, естественно, схема идёт снизу вверх)



В случае четырёх жил следует расположить их в коннекторе следующим образом:

  • — бело-оранжевая
  • — оранжевая
  • — бело-зелёная
  • — пусто
  • — пусто
  • — зелёная
  • — пусто
  • — пусто



После проверки вставьте кабель до упора, чтобы (1) все восемь (или четыре) жил упёрлись в край коннектора под медными контактами и (2) край изоляции кабеля находился глубже фиксатора



Теперь вставьте коннектор в гнездо кримпера до упора



Произведите довольно сильное нажатие — лезвия кримпера будут горизонтальны друг к другу



Коннектор обжат: медные контакты пробили изоляцию жил, а фиксатор держит кабель за внешнюю изоляцию



Если делаете обычный Ethernet-удлинитель, то проведите такую же процедуру для другой стороны кабеля, после чего проверьте его, подключив компьютер или ноутбук к LAN-порту вашего роутера






  Подключение компьютерной розетки Legrand с винтовым механизмом



В случае подключения компьютерной розетки обратная сторона кабеля, скорее всего, обжата коннектором RJ-45, поэтому проверьте схему на обратной стороне кабеля. При необходимости проведите его обжим

Внешний вид розетки: сначала снимаем пластиковую панель — просто потяните её, она держится на пластиковых фиксаторах



Сзади видим винтовой механизм со схемой подключения



Для подключения будем использовать схему «B»



Вы можете подключить розетку и по схеме «A», но в этом случае проверьте, чтобы коннектор с обратной стороны кабеля также был обжат по схеме»A»

Снимаем механизм. Для этого поверните пластиковый винт против часовой стрелки. При необходимости, если винт не поддаётся, аккуратно и на очень маленький угол отогните фиксатор



Схема нарисована на обеих сторонах начинки



Подготовим кабель, как в случае с обжимом: аккуратно надрежем внешнюю изоляцию, чтобы не зацепить жилы



Чтобы увеличить надрез, изогните изоляцию



Снимите внешнюю изоляцию и обрежьте капроновую нить, чтобы она не мешала



Вставьте кабель в начинку розетки со стороны пластикового винта



Распрямите все жилы пальцами, чтобы было удобно ими манипулировать



Теперь, берите каждую жилу пальцами и заводите в крепёжные бороздки — вам нужно просто натянуть жилу двумя пальцами и потянуть её кончик в сторону рисунка схемы с небольшим усилием — она сама проскочит в бороздки, как на иллюстрации ниже

Начнём с оранжевой



Потом бело-оранжевая



Затем, коричневую и бело-коричневую



Теперь поверните начинку розетки другой стороной и проведите те же манипуляции с оставшимися двумя парами



Проверьте ещё раз цвета, чтобы они соответствовали схеме. Теперь наденьте винтовой механизм на основание розетки (но не до конца)



Поверните винт по часовой стрелке — механизм сам наденется на основание розетки при повороте почти без дополнительного давления



Обратите внимание — винт должен быть повёрнут до самой фиксации



Розетка собрана, теперь вы можете для проверки подключить кабелем Ethernet компьютер или ноутбук, после чего закрепить розетку в монтажном отверстии






  Проверка и тестирование патчкорда из «витой пары» с помощью консольной команды PING и с использованием LAN-тестера



После обжима проверим качество обжима и целостность патчкорда

Первый способ — проверка с помощью консольной команды PING

Подключите компьютер новым кабелем к вашему сетевому оборудованию (роутеру) или создайте соединение VPN, если у вас только кабель провайдера (чтобы было что пинговать)

Затем нажмите  Win+R, в поле «Открыть» введите команду «ping 8. 8.8.8 -t» без кавычек, затем нажмите ОК. Если есть соединение с интернетом, то в окне консоли вы увидите строки со временем пинга



Если вы видите строки «Сбой передачи. General Failure» или другие ошибки, то это может говорить о плохо обжатом кабеле.



Проверим качество обжима отдельных жил витой пары с помощью LAN-тестера NS-468 фирмы BITES



Вставьте кабель одним концом в правый порт основного блока, а другим — в верхний порт дополнительного блока, затем включите тестер в режим «ON»



Все восемь пар индикаторов (на основном и дополнительном блоке) должны попеременно загораться с первой по восьмую

Если жилы перепутаны, то светодиоды будут загораться не попарно. Если какая-то жила плохо обжата, то соответствующая пара индикаторов гореть не будет. Если даже после повторного обжима одна или более пара индикаторов не загорается, то обожмите кабель по схеме 4 жилы — в этом случае максимальная скорость по кабелю будет 100 мегабит в секунду (по 8-жильному кабелю — 1 гигабит в секунду)

Вы можете включить LAN-тестер в медленный режим «S»- в нём индикаторы мигают реже и легче определить нужную пару или перепутывание жил витой пары

Если вы обнаружили LAN-тестером плохо обжатую жилу, то сделайте еще раз  обжим обоих коннекторов (не режьте, а ещё раз обожмите кримпером), но в этот раз усилие сделайте немного больше, после чего еще раз проведите проверку LAN-тестером. Если жилы перепутаны или нет сигнала после вторичного обжима — проведите процесс  обжима с самого начала

Обжим коннектора RJ45. Распиновка жил витой пары для коннектора RJ45

При создании любой сети, будь то локальная или глобальная, используются провода с соответствующими коннекторами. Самый простой вариант — провод с RJ45. Это стандартные сетевые провода, используются для подключения компьютеров к коммутаторам, и позволяющие реализовать небольшую сеть.

Сейчас мы научимся обжимать такие кабели, и рассмотрим все варианты распиновки по цветам, применяемые при использовании 8-и жильных проводов.

Оглавление:

  1. Введение
  2. Что нам понадобится
  3. Варианты обжимки кабеля
  4. Обжимаем кабель своими руками
  5. Заключение
  6. Наши рекомендации
  7. Стоит почитать

Введение

На самом деле, сейчас даже для создания простой локальной сети на несколько компьютеров, можно использовать самые разные технологии. Необязательно использовать стандартный 100 мегабитный Ethernet. Это может быть беспроводной вариант, с использованием Wi-Fi маршрутизатора, и оптоволоконным доступом в Интернет. Но даже в таком варианте, если провода rj45 не будут использованы для монтажа, то точно пригодятся при настройке оборудования. Хотя бы для подключения маршрутизатора к персональному компьютеру, для первичной настройки.

Еще один интересный момент. Несмотря на возможность использования более современных технологий, пока еще любой компьютер оснащается сетевой картой с интерфейсом RJ45.

Поэтому мы должны знать, как подготовить и использовать провод с разъемом RJ45.

Чтобы не было путаницы, давайте сразу договоримся. Проводом или кабелем с разъемом или коннектором RJ45, мы будем называть готовый сетевой провод, обжатый одним из возможных вариантов. Их еще часто называют витой парой или кабелем UTP.

Интерфейс, порт или разъем — вход для подключения такого кабеля. Это может быть сетевая карта, интерфейс маршрутизатора или коммутатора.

Что нам понадобится

Для подготовки кабеля нам нужны следующие вещи:

  • Обжимной инструмент
  • Восьми жильный кабель UTP
  • Коннекторы RJ-45

Варианты обжимки кабеля

Существует два основных варианта.

  1. Прямой кабель. Используется для подключения персональных компьютеров к коммутаторам и маршрутизаторам. Наиболее распространенный вариант кабеля. Основной принцип — соединение двух интерфейсов, в которых для передачи и приема информации используются разные контакты
  2. Перекрестный кабель. Таким вариантом мы сможем подключить между собой два маршрутизатора или коммутатора. Используются для устройств, в которых для приема и передачи на разных концах, используются одинаковые контакты

Таким образом, если мы хотим подготовить прямой кабель, на обоих его концах мы должны развести контакты одинаково.

Вот здесь отображен вариант с прямым кабелем.

В свою очередь, перекрестный, будет иметь разные подключения жил на концах.

Дополнительные варианты разводки

Нужно знать про одну особенность. В сетях 100 Мбит, для передачи информации используются только 4-и из 8-и жил провода UTP. Остальные из них зарезервированы для гигабитных сетей. Это позволяет использовать дополнительные варианты обжима сетевых кабелей.

Прямой кабель.

Перекрестный кабель.

Обжимаем кабель своими руками

Возьмите обжимной инструмент и два коннектора RJ45.

Отмерьте нужную длину будущего кабеля, и обрежьте его, с небольшим запасом.

Теперь на конце кабеля, сделайте небольшой надрез на защитной оболочке, и обрежьте ее. Вам нужно освободить 2-3 сантиметра жил. Их мы разматываем.

После этого, с каждой из жил мы снимаем около 2 сантиментов защитного слоя. Для этого надрезаем его ножницами, ножом или специальным инструментом, и стягиваем. В итоге мы должны получить 8-ь готовых очищенных медных жил в кабеле.

Теперь мы берем коннектор RJ-45, защелкой от себя и контактами вверх. Номера контактов в таком положении будем считать слева направо.

Оставляем его в таком положении, и выбираем необходимый вариант обжимки кабеля из тех, которые представлены выше. Теперь на основе схемы, вам следует подсоединить все жилы в соответствующие гнезда коннектора.

При этом убедитесь, что каждая жила определенного цвета, соответствует своему месту, на основе выбранной схемы распайки. Вставляйте их в гнезда до самого конца. Когда закончите, поместите джек RJ-45 со вставленными жилами в обжимной инструмент, и зафиксируйте его. Таким образом вы сделаете сетевой кабель с разъемом RJ-45.

Проделайте те же действия для другого конца кабеля. После того, как обжимка RJ-45 будет завершена, проверьте кабель в действии.

Видео к статье:

Заключение

При выборе сетевого кабеля, учитывайте его область применения. Исходя из этого, нужно выбирать вариант обжимки. Хорошим тоном считается пометка кабеля, с указанием того, как он был обжат — прямой или кросс. Это поможет вам избежать проблем с созданием сети.

В любом случае, проверяйте вручную обжатые провода с RJ-45 интерфейсами. Для этого можно использовать специальные тестеры.

Наши рекомендации

В наших статьях вы узнаете, что такое NFC.

В сетях Ethernet используется mac адрес.

Маска подсети нужна для корректной адресации между узлами.

Стоит почитать

Зачем искать информацию на других сайтах, если все собрано у нас?

Обжим кабеля витая пара, 4 жилы

В этой статье расскажу, как обжимать кабель витая пара, 4 жилы . Вообще, когда речь идет о кабеле витая пара, то подразумевается в большинстве случаев восьмижильная витая пара, если у вас такой кабель, читайте статью по ссылке: как обжимать кабель витая пара 8 жил.

Сетевой 4-х жильный кабель витая пара, стал популярен в период массового распространения проводного интернета в стране. Все дело в том, что по сравнению с 8-ми жильным кабелем он стоит в 2 раза дешевле.Поэтому провайдеры в целях экономии денег любят применять его при подключении проводного интернета. Есть еще одна особенность при 4-х жильном исполнении кабеля, это ограничение по скорости данных до 100 Мбит / с. Если у вас сетевой адаптер в компьютере или ноутбуке 100 мегабитный, то построение сети или изготовление патч-корда с помощью 4-х жильного кабеля экономически оправдано, если вы планируете использовать в дальнейшем гигабитное оборудование, остановитесь на выборе восьмижильного кабеля.

Инструмент для обжатия витой пары 4 жилы

Как и в случае с восьмижильным кабелем, это тот же коннектор RJ-45, обжимные клещи и сам провод нужной длинны естественно.

Схемы обжима витой пары, 4 жилы

Здесь важно знать, что бывают варианты цветовой маркировки проводников в самом кабеле витая пара. Ниже на рисунке приведена схема распиновки, разводки, для обжима 4-х жильного кабеля витой пары (несколько вариантов).

Если у вас такой вариант расцветки проводников , то распиновка будет следующая:

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
6: Зелёный

В другом варианте вместо бело-зеленого и зеленого используется бело-синий и соответственно.

Распиновка витой пары будет такой:

1: Бело-оранжевый
2: Оранжевый
3: Бело-синий
6: Синий

На рисунке ниже, пожалуй, все встречающиеся цветовые схемы 2-х парной витой пары. Главное запомнить номера задействованных контактов: 1 , 2 , 3 и 6

Используйте нижеследующую схему, для изготовления кроссовер (кроссоверный) кабель, при соединении двух компьютеров напрямую.

Ну, вот и все, что касается теоретической части обжатия 4-х жильной (2-х парной) витой пары. Практические советы (как обжимать) были даны ранее в статье — как обжать витую пару, читайте, смотрите их там. В качестве завершения предлагаю посмотреть видео, где я показываю, как обжать витую из четырех жильного провода.

Добавить комментарий

Распиновка rj45 100 мбит 4 провода

В век компьютерных технологий практически в каждой квартире присутствует интернет.У кого-то это обычный ADSL, многие уже давно пользуются высокоскоростным подключением. И, наверное, у каждого складывалась такая ситуация, когда необходимо укоротить кабель или же, наоборот, протянуть в другую комнату.

И вот тут возникает вопрос: как обжать витую пару 8 жил? Ведь непосредственно сам коннектор «намертво» закреплен на проводе. Что же теперь, снова вызванивать провайдера, вызывать специалистов, платить им за работу?

Как оказалось, схема обжима витой пары не так уж и сложна.Вполне возможно выполнить подобное подключение своими руками. К тому же, витая пара, подключение выполнено своими руками, сэкономит личный бюджет. А как обжать кабель для интернета, попробуем сейчас разобраться.

Но для начала стоит понять, что представляет собой сам интернет-кабель и как подключить жилы к коннектору для его правильной работы.

Провод, разъем и кримпер

Интернет-кабель содержит в себе 8 медных жил, которые скручены попарно между собой.Именно поэтому и назван подобный провод витой парой. Сдвоенные жилы имеют похожий цвет. К примеру, в паре может быть синий и сине-белый либо коричневый и коричнево-белый цвета.

На прилавках имеются провода двух видов — это экранированный (STP) и неэкранированный (UTP). В связи с этим, нет смысла платить за экран. Поэтому наилучшим будет второй вариант, как более доступный для подключения. К тому же он имеет разные категории, среди которых и стоит выбирать.

По категориям кабели UTP можно разделить на 3, 5, 6 и 7 (самые распространенные). Необходимо понимать, что чем ниже категория, тем ниже качество и, как следствие, цена. На сегодняшний день которая может выделить 5-ю категорию, неплохо зарекомендовала себя в эксплуатации и при этом имеет вполне приемлемую стоимость. Она является на данный момент самой распространенной.

Что касается коннектора, то в наше время практически во всех устройствах используется Rj-45. Его стоимость невысока, а потому стоит покупать детали коммутации с запасом, т.к. есть риск испортить их при работе по причине неопытности.

Также для работы может понадобиться инструмент, называемый кримпером, т.е. специальные клещи для обжима вилки. Хотя можно обойтись и без них при условии, что нужно обжать только один-два провода — в таком случае на него тратиться не стоит.

Способы обжимки витой пары

Разобравшись с помощью инструмента и инструмента, можно приступить к выбору варианта, по которому будет производиться обжим. Ведь от того, каким он будет, и скорость передачи интернет-трафика и другие устройства, с которыми будет зависеть кабель, зависит.

Выделяют два вида распиновки: это 568 А и 568 В. В свою очередь они составляют два подвида прямого включения либо перекрестного (кроссового). К тому же, упрощенная распиновка, т.е. обжим витой пары 4 провода, а не 8. Однако при таком расположении скорость снижается с 1 Гбит / сек до 100 Мбит / сек. Необходимо рассмотреть каждый из вариантов в отдельной, и начать с наиболее простых.

Прямой на 4 и 8 проводов 568В

Витая пара, обжим которой выполнен 2-парным способом, используется при подключении компьютера к коммутационным устройствам, таким как модем, роутер и т.п. При обжиме двух параллельных проводов на контактах такова:

  1. оранжевый с белым;
  2. оранжевый;
  3. зеленый с белым;
  4. зеленый.

Такая цветовая раскладка оставляет незадействованными 4, 5, 7 и 8 контактов.Таким образом, можно подключить интернет по ADSL-линии со скоростью не более 100 Мбит / сек, но при этом витая пара 4 жилы, естественно, намного проще в реальномже.

Витая пара, которая может использоваться в высокоскоростном режиме, требует при обжиме использования всех 8 проводов. Такая схема подключения сетевого кабеля позволяет увеличить скорость передачи информации до 1 Гбит / сек. Порядок расположения жил по цветам таков:

  1. оранжевый с белым;
  2. оранжевый;
  3. зеленый с белым;
  4. синий;
  5. синий с белым;
  6. зеленый;
  7. коричневый с белым;
  8. коричневый.

Немного другой порядок подключения в кроссовом варианте, для которого используется вид расположения жил 568 А.

Кроссовый

Кроссовый (перекрестный) обжим витой пары

Подобный вариант подключения использует вид 568 А и 568 В для малых скоростей передачи, а именно, одна из сторон провода обжата по предыдущему 8-жильному способу, а вот у второй меняются местами оранжевая и зеленая пары. Получается распиновка витой пары 568; А:

  1. зеленый с белым;
  2. зеленый;
  3. оранжевый с белым;
  4. синий;
  5. синий с белым;
  6. оранжевый;
  7. коричневый с белым;
  8. коричневый.

Если же нужна высокая скорость трафика, распиновка кабеля для интернета будет следующей: одна из сторон обжимается в последовательную 568 В, а со второй стороны остается 568 А, но с заменой пар «синие-коричневые».

Порядок действий при обжиме при помощи кримпера

Сначала необходимо зачистить внешний слой изоляции примерно на 2,5–3 см. Для подобной манипуляции на кримпере имеются специальные углубления. При этом нужно быть очень внимательным, чтобы не повредить изоляцию проводов витой пары.

После необходимо аккуратно расправить жилы, расположив их в нужной последовательности, и обрезать так, чтобы получился ровный перпендикулярный край. Далее, по находящимся внутри вилки канавкам, завести жилы внутри таким образом, чтобы они вошли в контакты штекера. Внешняя изоляция провода при этом также войти внутрь. В противном случае, после нескольких перегибов разъем не выдержит и жилы сломаются.

После уже можно обжать провод и второе крепежное место кримпером, на котором имеется специальный паз для сетевого провода 8Р. Если обжима достаточно, то контакты прокалывают изоляцию жил. Подобное действие несет в себе две функции — прочный контакт и дополнительная фиксация.

При условии точного соблюдения инструкций разъем витой пары будет работать так, как это было задумано. Если же что-то пошло не так, были перепутаны цвета жил и т.п., именно на такой случай и необходим запас штекеров, о котором упоминалось выше.

Обжим без инструмента

Порядок действий здесь такой же, как и в предыдущем методе, — снимается вилка, располагаются в нужном порядке и подрезаются жилы, вводятся внутрь.После отверткой прожимается крепящая сам кабель часть, и только после этого можно приступить непосредственно к самим контактам.

Той же отверткой (или ножницами — кому как удобнее) аккуратно, по одному, обжимаются контакты до того момента, когда они проколют изоляцию и плотно упрутся в жилы проводников. Контакты при этом останутся притоплены в пазах пластика штекера.

Но все-таки, конечно, намного более качественным будет разъем, обжатый при помощи кримпера, даже самого бюджетного.Кстати, на новых компьютерах и ноутбуках уже не имеет значения, прямым или перекрестным способом обжат разъем, т.к. эти модели уже сами подстраиваются под распиновку. Конечно, это не означает, что можно выполнить подобную задачу как попало. Просто при необходимости подключения интернет-модема или другого компьютера можно выполнить путем прямого обжима витой пары или витой пары 4 жилы (при низкой скорости трафика).

Подводя итог

Как стало, наверняка, ясно, вопрос, как обжать сетевой кабель, настолько сложен, и выполнить подобную работу под силу каждому, даже не имеющему специального образования.Главное, как и в любой работе, — это внимательность, аккуратность и точное соблюдение инструкций (изображение различных распиловок имеются выше). А потому нет смысла вызывать мастера, ждать его и платить деньги за ту работу, которая может быть выполнена своими руками. Но если есть сомнения в своих силах, тогда, конечно, можно доверить это дело профессионалу, но все попробовать же самому сделать обжим не помешает. Ведь затраты на штекеры самые маленькие, а сэкономить можно прилично.

В данной статье мы решили подробно показать схему обжима пары и рассказать о всех вариантах обжима.На сегодняшний день практически у каждого третьего жителя планеты в доме есть проводной интернет. И конечно же проблема со штекером RG 45 или кабелем управляйте часто. К примеру: ваш кот, собака очень любит поиграть с проводами, очевидно, вам приходится вызывать мастера. Чтобы сэкономить деньги на вызове мастера, мы покажем все популярные схемы обжима, с помощью их вы сможете обжать витую пару самостоятельно.

Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания вариантам распиновки.Существуют несколько наиболее популярных, ими большая часть интернет провайдеров. Вот их и обсудим сейчас.

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямым.Все из-за того, что обжимим на двух разъемах RG 45 идентично.

Перекрестная распиновка (кроссовер), маркируется как 568A

Перекрестной схемой пользоваться, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название — перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит / с, что значительно ниже себестоимости такого интернет-кабеля. Порядок обжима этой витой пары, мы привели ниже на картинке.

Минусы такого кабеля, заключаются в невозможности подачи питания на устройство, так как всего 4 провода. Поэтому, если необходимо передать информационного сигнала, еще и питание, тогда покупайте 8 жильный кабель.Смотрите также статью как можно убрать пароль на Windows 10, 8, 7.

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит добавить информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод используют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установке видеонаблюдения, подаче электричества на коммутатор.Многие, из которых рассчитаны питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0,51мм, это дает возможность пропускать напряжение до 1,5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит / с

Для достижения соединения в 1 Гбит / с между устройствами, нужно задействовать 4 пары (8 проводов).Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуках Windows 7, 10.

Схема обжатия консольного кабеля (переключающий кабель)

В этом варианте нужно один конец витой пары обжать по другой схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны. Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего использовать для устройств Cisco.

Как выбрать сетевой кабель

Мы расскажем вам, на что необходимо обратить внимание при выборе витой пары.

  • Очень важный момент, нужно понимать прокладывать сетевой кабель вы будите внутри помещения или снаружи. Потому что для внутренней прокладки подойдет самая простая и дешевая витая пара. А вот для внешней внешней (на улице) дополнительной защитой (двойная оплетка, защищающая явлений, таких как: солнце, дождь, снег, мороз).

  • Если протяженность кабеля будет большая, тогда берите витую пару с дополнительной проволокой. Она будет надежно удерживать провод от разрывов.

  • Обратите внимание на состав провода, он может быть из биметалла или медный. Конечно же, медный лучше, но и его цена в разы выше. Так что, тут нужно смотреть на бюджет, выделенный на покупку и определяться.
  • Толщина каждой жилы должна быть около 0,50 мм, в идеале.Но, увы, многие производители занижают эти показатели до 0,40 мм.

  • Посмотрите маркировку на кабеле, уважающий себя производитель делает её четкой и понятной. А недобросовестный изготовитель, такую ​​наносит маркировку, что при этом она стирается.

  • Можно купить сетевой кабель, в котором есть дополнительная защита от различных наводок (гроза, статика). В таком кабеле присутствует экран в виде фольги.

  • Наличие сертификата качества.

Категории витой пары

Заключение

Надеемся, что данная статья поможет вам определиться с выбором, выбрать какую распиновку кабеля для интернета. Мы в свою очередь, конечно же, рекомендуем на сегодняшний день выбрать прямую схему обжатия. Она наиболее распространенная в нашей стране. Все вопросы, которые у вас находятся, пожалуйста, укажите в комментариях ниже

Всё о витой паре и локальных сетей

Обжим витой пары 4 работают при изготовлении патч-кордов для 10-100 мегабитных ЛВС, которые намного чаще, чем гигабитные, размеры в квартирах и малых офисах.

Да, такие сети прекрасно работают и на восьмижильной «витушке», но при стандарте передачи 10Base-Т, а также 100Base-Т задействованы всего четыре проводника, поэтому зачем платить за кабель в два раза больше? Мы считаем, что незачем и предлагаем освоить методику обжима 4 жильной витой пары.

Обжатый коннектор с 4 жильным проводом

Схема опрессовки медного кабеля из четырех проводников

Мы неоднократно становились правилом построения проводных ЛВС — EIA / TIA-568.Вспомним еще раз, о чем там говорится.

В современных сетях используют два способа опрессовки кабеля — прямой и кроссоверный (синонимы — перекрестный, кроссовый). Сегмент, соединяющий компьютер с сетевым (свитчем, маршрутизатором), обжимается прямым способом — проводники на обоих концах отрезка раскладываются в одном порядке. Сегмент, соединяющий свитч со свитчем или ПК с ПК обжимается кроссоверным способом — часть проводников на втором конце кабеля меняет расположение. При перекрестном обжиме витой пары из 4 жилой меняются местами все проводники, как именно показано на схеме.

Схема опресовки сетевого кабеля из 4 жилого

Провода четырехжильного кабеля обычно окрашены зеленым и оранжевым цветом (полосатый + однотонный), но бывают и другие. Какой цвет располагать вначале — не важно, главное — соблюсти. На схеме показано, что здесь задействованы первая, третья, а также шестая жилки. Две из них предназначены для приема сигнала, две другие — для передачи.

Обжим витой пары 4 жилы можно выполнять и на восьмижильном кабеле, к примеру, для подключения к роутеру двух компьютеров через одно гнездо.Для этого проводники делят две группы по два цвета в каждой, после чего обжимают по одной из приведенных выше схем.

Кстати, о том, как обжимать витую пару из 4 жил, в тексте EIA / TIA-568 не сказано, то есть метод не стандартизирован. Но исполненным правилам все равно необходимо, иначе патч-корд не будет работать.

Необходимые инструменты для обжима

Чтобы выполнить обжим витой пары 4 провода, нам понадобится:

    Отрезок четырех- или восьмижильного медного кабеля длиной не больше 100 м.

Кабель из 4 жилой

Обычный Rj45 и экранированный

Тестер для витой пары

Порядок обжима витой пары из 4 жилой пары подготовки необходимой и необходимой пары материалов.

  1. Перво-наперво отделите от бухты отрезок кабеля нужной длины. Срез не обязательно делать ровным, так как концы проводников мы будем подрезать чуть позже.
  2. Отступите от среза 40-50 мм. С помощью стриппера, лезвия обжимных щипцов или другого инструмента сделайте круговой надрез изоляции. Старайтесь не повредить внутренние жилки.

Зачищенный кабель UTP

Откусываем концы проводков витой пары

Надеваем коннектор на контакты

Обжимаем RJ45 с помощью 91420005

0005 Сегодня вы освоили правила обжима витой пары, состоящей из четырех проводников. С восьмижильным кабелем, надеемся, разобрались тоже.

Поздравляем, вы умеете уже очень многое и можете считать себя почти профессиональным монтажником сетей. Но не торопитесь покидать наш сайт — у нас еще большой запас полезной и интересной информации для вас.

Распиновка rj45 для ethernet

В данной статье мы решили показать схему обжима витой пары и рассказать о всех вариантах обжима. На сегодняшний день практически у каждого третьего жителя планеты в доме есть проводной интернет.И конечно же проблема со штекером RG 45 или кабелем управляйте часто. К примеру: ваш кот, собака очень любит поиграть с проводами, очевидно, вам приходится вызывать мастера. Чтобы сэкономить деньги на вызове мастера, мы покажем все популярные схемы обжима, с помощью их вы сможете обжать витую пару самостоятельно.

Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных, ими большая часть интернет провайдеров. Вот их и обсудим сейчас.

Прямая распиновка, марки как идет 568В

Прямую раскладку используйте для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямым.Все из-за того, что обжимим на двух разъемах RG 45 идентично.

Перекрестная распиновка (кроссовер), маркируется как 568A

Перекрестной схемой пользоваться, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название — перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернетерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит / с, что значительно ниже себестоимости такого интернет-кабеля. Порядок обжима этой витой пары, мы привели ниже на картинке.

Минусы такого кабеля, заключаются в невозможности подачи питания на устройство, так как всего 4 провода. Поэтому, если необходимо передать информационного сигнала, еще и питание, тогда покупайте 8 жильный кабель.Смотрите также статью как можно убрать пароль на Windows 10, 8, 7.

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема дает помимо информационного сигнала, передает питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод используют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установке видеонаблюдения, подаче электричества на коммутатор.Многие, из которых рассчитаны питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0,51мм, это дает возможность пропускать напряжение до 1,5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит / с

Для достижения соединения в 1 Гбит / с между устройствами, нужно задействовать 4 пары (8 проводов).Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуках Windows 7, 10.

Схема обжатия консольного кабеля (опрокидывающий кабель)

В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны. Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК.Чаще всего использовать для устройств Cisco.

Как выбрать сетевой кабель

Мы расскажем вам, на что необходимо обратить внимание при выборе витой пары.

  • Очень важный момент, нужно понимать прокладывать сетевой кабель вы будите внутри помещения или снаружи. Потому что для внутренней прокладки подойдет самая простая и дешевая витая пара. А вот для внешней внешней (на улице) дополнительной защитой (двойная оплетка, защищающая явлений, таких как: солнце, дождь, снег, мороз).

  • Если протяженность кабеля будет большая, тогда беритеую пару с дополнительной проволокой. Она будет надежно удерживать провод от разрывов.

  • Обратите внимание на состав провода, он может быть из биметалла или медный. Конечно же, медный лучше, но и его цена в разы выше. Так что, тут нужно смотреть на бюджет, выделенный на покупку и определяться.
  • Толщина каждой жилы должна быть около 0.50 мм, в идеале.Но, увы, многие производители занижают эти показатели до 0,40 мм.

  • Посмотрите маркировку на кабеле, уважающий себя производитель делает её четкой и понятной. А недобросовестный изготовитель, такую ​​наносит маркировку, что при этом она стирается.

  • Можно купить сетевой кабель, в котором есть дополнительная защита от различных наводок (гроза, статика). В таком кабеле присутствует экран в виде фольги.

  • Наличие сертификата качества.

Категории витой пары

Заключение

Надеемся, эта статья поможет вам определиться с выбором, какую выбрать распиновку кабеля для интернета. Мы в свою очередь, конечно же, рекомендуем на сегодняшний день выбрать прямую схему обжатия. Она наиболее распространенная в нашей стране. Все вопросы, которые у вас возникают, пожалуйста, пишите в комментариях ниже

Правильный обжим витой пары (обжимка rj-45)

Если вам стало интересно, как правильно произвести обжим разъемов на витой паре, то вы собрались строить так называемую Локальную Вычислительную Сеть ( ЛВС ) или попросту, Сеть .И не просто сеть, а скорее всего, сеть на основе технологии Ethernet , а может быть даже и Token Ring .

Предположим, в силу ее большей распространенности, что вы строите сеть Ethernet на витой паре. Подобная сеть используется в качестве в физической среде передачи данных кабель на основе экранированной или неэкранированной витой пары , соответственно STP (экранированная витая пара) и UTP (неэкранированная витая пара) , имеющий соответствующий тип (для STP) или категорию (для UTP).

Сети на базе Ethernet бывают трех видов. Ниже представлена ​​их сводная таблица:

Наименование

технологии

Стандарт

Специ-

фикация

Тип

кабеля

Число

пар

Скорость

передачи

Таблица 1. Сети на базе Ethernet

На сегодняшний день наиболее распространенной из этих технологий является Fast Ethernet, т.к. простая сеть Ethernet уже не удовлетворяет потребности потребителей, гигабитный Ethernet, даже достаточно дорога для ее широкого применения, хотя и начинает постепенно вытеснять своих предшественников. Поэтому мы с вами будем строить сеть на основе Fast Ethernet с использованием двух витых пар из кабеля UTP Cat.5. Возможна работа и простой Ethernet, что может пригодиться при наличии старых устройств.

Определившись со средой передачи данных в сети, необходимо определиться и с ее топологией , т.е. с тем, как все имеющееся оборудование будет соединяться между собой. Для сетей на основе Ethernet типовой топологией является «Звезда». Это такое соединение, когда линии связи от всех компьютеров и прочих сетевых устройств сходятся в одном устройстве, называемый концентратором , при помощи которого и осуществляется связь между ними. Для построения больших сетей используется «иерархическая сеть» — иерархическое соединение концентраторов между связями типа «звезда» — самый распространенный тип топологии во всех сетях в настоящее время.

Рис. 1. Соединение типа «звезда»

Обжимка кабеля

Но не стоит забывать и то, что соединение между собой всего-навсего двух устройств тоже сетью. Причем, такое соединение может вызвать не меньше вопросов, чем соединение звездой, из-за того, что некоторые пары кабеля в разъемах RJ45 (или, как их еще называют, «джеками» от , зарегистрированным разъемом ) чаще всего должны меняться местами .

Порядок следования линий связи в виде проводов витой пары в разъеме RJ45, а, следовательно, и в порте сетевого адаптера устройства после подключения к нему с разъемом, определяется физическим приложением этого самого порта.Стандартный порт представляет собой отверстие с пазом для фиксации внутри него разъема RJ45 и восемью контактами в виде металлических полос, которые точно совпадают с контактами-полосами на разъеме. Эти контакты имеют свои номера от 1 до 8 (см. Рис. 2) и разделяются на пары: 1-2, 3-6, 4-5, 7-8. Существует два типа портов — MDI (Medium Dependent Interface — Интерфейс, зависящий от среды) и MDI-X (Medium Dependent Interface crossover — Интерфейс, зависящий от среды, с перекрещиванием) , — в каждой из пар контактов 1- 2 и 3-6 имеют разное назначение, а попросту — меняются местами.Т.е., если в порту MDI пара 1-2 — это контакты передатчика данных (Тх), а пара 3-6 — приемника (Rx), то в порту MDI-X наоборот: пара 1-2 — контакты приемника (Rx) , а 3-6 — передатчика (Tx), о чем и говорит буква «Х» в названии порта. Для того чтобы соединить между двумя устройствами заработало, передатчик (Тх) одного устройства должен быть соединен с приемником (Rx) другого устройства.

Ethernet IEEE 802.3i 10Base-T UTP категории 3-5 2 10 Мбит / с
Fast Ethernet IEEE 802.3u 100Base-TX
100Base-T4
UTP категории 5 / STP тип 1A
UTP категории 3
2
4
100 Мбит / с
Gigabit Ethernet IEEE 802.3ab 1000Base-T UTP категории 5 4 1000 Мбит / с

а) фото 8p8c ( RJ45 )

Рис.2. Нумерация контактов

Портами MDI, оснащенное большинством сетевых адаптеров и прочих устройств. Портами MDI-X оснащены такими устройствами, как коммутаторы, специально для того, чтобы при подключении к ним какого-либо устройства можно было бы обжать витую пару с одинаково, без перекрещивания пар внутри кабеля. Существуют концентраторы с автоопределением контактов, которые сами решают, должны порт быть MDI-X или MDI, в зависимости от подключенного к этому порту устройства.Многие коммутаторы соединяются между собой простым кабелем без перекрещивания через специальные порты, называемые UpLink’ами (см. Рис. 3). Другой способ подключения — это порты, которые могут работать и как порт MDI-X, и как порт MDI, в зависимости от настроек специального переключателя или кнопки.

Рис. 3. Коммутатор с портом UpLink

Обжимка витой пары (схема обжима витой пары)

Теперь нам надо разобраться, какой провод кабеля должен подходить к тому или иному контакту в разъеме RJ45.Для этого условимся, что мы строим сеть по спецификации 100Base-TX, т.е. с использованием двух пар из четырех агентов (см. таблицу выше). Существует два стандарта: EIA / TIA-568A и EIA / TIA-568B , в соответствии с определенным расположением проводов в разъемах. Для лучшего восприятия, на выбор представлены две одинаковые по содержанию таблицы разводки витой пары:

1 1 — зелёно-белый

3 3 — оранжево-белый

7 7 — коричнево-белый

8 8 — коричневый

1 1 — оранжево-белый

3 3 — зелёно-белый

7 7 — коричнево-белый

8 8 — коричневый

Таблица 2.1 Разводка кабеля. Соответствие проводов номерам контактов.

EIA / TIA-568A EIA / TIA-568B
Стандарт Номер контакта
568A зелёно-белый зелёный оранж.-белый синий сине-белый

оранж.

коричнево-белый коричневый
568B оранж.-белый оранж. зелёно-белый синий сине-белый зелёный коричнево-белый коричневый

Таблица 2.2 Разводка кабеля. Соответствие проводов номерам контактов.

Рис. 4. Разводка кабеля и обжатый разъем под соответствующий стандарт

По большому счету, если вы заменили пару одного цвета на пару другого цвета, то сеть будет работать и на ней, хотя, возможно, и немного не так, как положено при стандартном расположении.Можно еще поменять провода одной пары местами, т.е. например, вместо оранжево-белого подключить оранжевый, а вместо оранжевого — оранжево-белый. Тоже будет работать. Однако, стандарт, есть стандарт.

Для соединения компьютера или другого сетевого устройства (порта MDI) с концентратором (портом MDI-X) используют кабели, обжатые по одному и тому же стандарту с обоих концов. Т.е. либо только 568A, либо только 568B, т.к. при таком соединении нет необходимости перекрещивания пар в самом кабеле.При соединении же, например, двух компьютеров (портов MDI) необходимость в перекрещивании пар существует, использует оба стандарта для обжатия каждого из концов: один конец по 568A, другой — по 568B.

Таблица 3. Схема обжима витой пары. ( четырехпарный провод)

Для соединения устройств можно использовать и двухпарный провод. В этом случае необходимо не забывать, что используются только 1,2,3 и 6 контактов, и не ошибиться при обжатии.

Таблица 4.Схема обжима витой пары (двухпарный провод)

Разъем RJ45 — это тип разъема обычно используется для интернет — сетей (кабельные сети типа UTP и STP). Помимо этого, он применяется в соединении DSL-модемов, ISDN устройств и так далее. Он похож на телефонный разъем, но немного шире. Интернет-телефон на каждом своем конце имеет разъем RJ45, то его еще иногда называют RJ45-кабель.

Описание RJ45

Буквы «RJ» в названии разъема означает «зарегистрированный разъем» (Зарегистрированный разъем), поскольку он представляет собой стандартизированный сетевой интерфейс.Цифры «45» просто обозначают числовой стандарт интерфейса.

Каждый разъем RJ45 имеет восемь контактов, соответственно и кабель также восемь отдельных проводов. Если вы посмотрите внимательно на конец интернет-кабеля, вы увидите четыре пары проводов каждую из которых скручена между собой образуя витую пару.

Витая пара (англ. Витая пара) — тип кабеля, представляющий собой одну или несколько пар проволочных проводников, свитых между собой (с определенным витков на единицу длины), покрытой пластиковой оболочкой.

Каждый проводен своим цветом. Четыре из них имеют сплошной цвет, в то время как окраска остальных четырех проводов имеет цветную полоску.

Разъемы RJ45 могут быть подключены двумя способами. Одна версия называется Т-568А, другая — Т-568Б. Распиновка RJ45 разъема (по цветам) данных стандартов приведена ниже:

Схема распиновки разъема RJ45 стандарта T-568B является наиболее распространенной, хотя многие устройства стандартного подключения T-568A.

Схема перекрестной (кроссовер) распиновки кабеля RJ45:

Некоторые сетевые устройства требуют перекрестного интернет-кабеля, который имеет на одном конце RJ45 со схемой распиновки T-568A и на другом конце разъема со схемой распиновки T-568B. Этот тип кабеля используется, как правило, для прямого соединения компьютер-компьютер, если нет маршрутизатора концентратора или коммутатора.

Кабель для роутера: самостоятельное изготовление

Как обжать кабель для роутера, подключаемый одним разъёмом к ПК, а вторым — к порту LAN? Вы прочитали данный обзор, то поймёте, насколько всё в действительности в действительности.Согласно стандарту, есть два варианта обжима кабеля, но сейчас используется только один (самый простой). А для сетей, работающих по стандарту «100Мбит / с» (100Base-T), вообще можно обжимать не 8 проводов, а 4. Примеры на изображениях, и проблем с пониманием картин не должно.

Было сказано, что существует два разных стандарта, то есть два метода обжима сетевого шнуров. Сейчас актуальным является один из них, который называется «прямым». А кабель, соответствующий этому стандарту, называется «патч-корд» (ещё бывает «кроссовер», но такой вариант мы не рассматриваем).Название говорит само за себя, прямой — это «простой» или «обычный», где правый и левый штекер обжаты одинаково:

Прямой метод обжима, патч-корд

Заметим, что цвет роли не играет — достаточно, чтобы последовательность на последовательности на первом и на втором штекере не отличалась.

Типичные ошибки допускаются монтажниками

Давайте посмотрим, как правильно обжатый штекер LAN-кабель выглядит вблизи:

Распиновка разъёма кабеля «патч-корд»

Здесь все провода разделены по парам (первая — четвёртая), аналогично будет выглядеть и ответный штекер.Какого цвета врубает провода первой пары, и так далее — это не важно, если речь идет об отдельном кабеле. Главное, чтобы на двух штекерах все пары шли в одинаковом порядке. Нельзя менять порядок следования и внутри каждой из пар.

Любой патч-корд включает в себя три детали: сетевой шнур, первый и второй штекер. Покупая пластиковые разъёмы, есть штекеры RJ-45, выбирайте деталь с восемью дорожками (и 6 дорожек):

Разъём RJ-45 и «телефонный»

Стандартом RJ-45 предусмотрено наличие восьми проводков и контактов, а также 6 контактов содержат другой разъём (телефонный).Внешне эти разъёмы очень похожи.

Делим число проводов пополам

Всё, что рассмотрено выше, имеет отношение к стандарту «1 Гбит / с» (1000Base-T). Если Вам нужна 100-мегабитная локальная сеть, смело можете обжимать 4 провода вместо восьми. Используется первая и вторая пара:

Распиновка разъёма «100 Мбит / с»

Оба штекера при взгляде должны выглядеть одинаково — как на рисунке. Собственно, мы только исключили 4 «лишних» проводника, но больше по сравнению с патч-кордом «1 Гбит / с» ничего не меняется.

Советы по изготовлению кабеля

Разъём RJ-45 вживую выглядит так:

Штекер RJ-45 с контактами

Если разъём расположить верхней стороной к себе (передней стороной к столу), то контакты направить вверх, то будет нумерация проводов идти слева направо. Суммируя всю информацию, можно сказать, что штекеры 100-мегабитного патч-корда должны выглядеть так:

Это — патч-корд 100Base-T

Вид, насколько всё просто?

Теперь поговорим о том, что лучше использовать в качестве кабеля.Мы забыли сказать, что вообще-то разъёмы бывают экранированными и без экрана, так вот первые нужно использовать совместно с экранированным кабелем:

RJ-45 + экран, без экрана

Классификация витых пар выглядит так:

  • UTP-2 — 4 проводника, свитых в 2 пары
  • UTP-4 — 8 проводников (4 пары)
  • FTP-4 — 8 проводников (4 пары) + общий экран из фольги
  • STP-4 — 8 проводников (4 пары, каждая в отдельном экране).

Всё остальное для наших целей не подходит, если Вы всё же решите использовать экранированный шнур, позаботьтесь о приобретении подходящих штекеров.«Экран» обычно приходится паять, и патч-корды даже с FTP-кабелем на практике встречается редко. Тут всё выглядит логично: если расстояние не больше метров, никакой «экран» Вам не нужен в принципе.

Обжать штекер RJ-45 самостоятельно

Суть понятие «обжим» очень проста — мы с помощью силой вгоняем изолированный проводник в разъём, а зажимаем этот проводник зубцов контакта:

Как обжать разъём RJ-45

Выполняя подготовку кабеля, учитывайте следующие требования:

  1. На первом шаге длина выступающих из общей изоляции проводников должна составлять 25-30 мм.
  2. Расположив все проводки на одной плоскости, их укорачивают с помощью бокорезов (длина выступающей части должна стать равной 13-14 мм).
  3. Изолирующая трубка должна обязательно попасть в плоский зажим, так что выступающую часть проводов не нужно делать чересчур длинной.

Надеемся, руководствуясь приведёнными здесь советами, у Вас получится обжать разъём с первого раза. На самом деле, профессионалы пользуются спец инструментом (кримпером), но если его нет, обход ножом и отвёрткой.

Самое сложное при выполнении рассмотренной здесь операции — это снять внешний изолирующий слой, не задев при этом сами проводники.

Интересно, что на большинстве так называемых «кримперов» для работы с внешней изоляцией не предусмотрено ничего. Так что, требование о «прямоте рук» никто не отменял. Ну а «кримпер» нужен затем, чтобы после вдавливания контактов они остались на одинаковом уровне. Требование вполне можно выполнить, пользуясь плоской отвёрткой (особенно, если требуется обжать 4 проводника).Доказательство данного прилагается на видео.

Мы рассматривали стандарты Ethernet, подразумевающие использование 4-х либо 8-ми жил в кабеле. Есть ещё один стандарт, обозначаемый как 10Base-2, в котором речь идет о подключении коаксиального шнура с одной центральной жилой. 10 Мбит / с — это мало, но накрутить на коаксиальный кабель специальный коннектор (или скрутить его) можно при помощи одних плоскогубцев. Наверное, сейчас об Ethernet стандарте 10Base-2 мало кто помнит.Раз уж на всех роутерах установлены розетки RJ-45, значит, придётся идти в ногу со временем и учиться обжимать 8-жильный патч-корд. Удачного роутинга!

Обжим всех жил отвёрткой

Обжим витой пары. Схема распиновки RJ45 для 8 жил

Обжим витой пары — это основа при построении локальной сети. Для правильного выполнения обжима нам потребуется схема обжима 8 жильной витой пары (распиновка RJ45), витая пара, коннекторы RJ45, инструменты для обжима и снятия изоляции

Комплексное обучение системному администрированию — https: // it-навыки.онлайн / курсы / комплексное-обучение-системному-администрированию

А теперь давайте перейдем к основам основ, это обжиму сетевого кабеля.

Для этого нам понадобится:

— сетевой кабель неэкранированная витая пара пятой категории

— инструмент для снятия изоляции

— обжимка

— коннекторы RJ45 — восьми контактный разъем, использующийся для подключения кабеля к сетевым платам Ethernet и к коммутирующему оборудованию

— схема расключения (на начальном этапе, когда обожмете штук 100, у вас эта схема будет на зубок заучена) Кстати её реально стоит выучить, так как в некоторых компаниях могут задать вопрос по этому поводу или попросить нарисовать схему обжима.

Для начала воспользуемся инструментом для снятия изоляции, если у вас такого нет, то можно воспользоваться канцелярским ножом, но опять же удостоверившись, что никакие провода не повреждены !!!

После снятия изоляции распрямляем все жилы и укладываем в порядке согласно схеме расшивки стандарта В

На практике два варианта обжима кабеля — А и В.

Обрубаем концы обжимкой, чтобы были выравнены в одну линию.

Вставляем в коннектор (коннектор должен быть направлен контактами к вам)

Проверяем, чтобы к каждому контакту подходило по одной жиле, а не по две, как это иногда бывает.

Обжимаем кабель механически поддавливает провод к коннкетору, чтобы не получилось так, что какая-то из жил не достала до контакта и таким образом контакт не воткнется в провод.

После обжима пробуем потянуть за провод, чтобы убедиться, что обжим крепкий и провод не вывалится из коннектора.

Аналогичным образом, с другой стороны.

То, что у нас в итоге получилось, называется патч-корд. Т.е. провод который соединяет два сетевых устройства или сетевое устройство и розетку.

Могу сказать, что в 99% случаев вы будете использовать стандарт В. Но, если вы впервые в компании и вам нужно подключить рабочую станцию, посмотрите по какому стандарту подключены другие рабочие станции. Просто в моей практике было, когда мы подключались с подключением и оказалась, что монтажники с какого-то перепугу решили обжать всю сеть по стандарту А !!!

Инструкция по обжиму витой пары для спутниковых ресиверов Триколор

Обладатели спутниковых ресиверов от ТриколорТВ , оснащенные сетевыми интерфейсами (клиент-серверное оборудование GS E501, GS C591, GS E212 и др.), не редко возникают проблемы при соединении оборудования между собой, либо подключении ресивера к другому сетевому устройству (роутеру, wifi мосту и т.п.).

Рассмотрим по порядку последовательность действий при подключении сетевых устройств:

Витая пара (сетевой кабель)

Витой парой (Рис.1) называется специальный кабель, состоящий из одной или нескольких пар проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.Для подключения триколоровского оборудования используется витая пара 5 категории ( CATe5 ).

Рис.1 Витая пара

Разъём 8P8С (RJ-45)

Триколоровское оборудование между собой и другими сетевым устройством подключается при помощи разъёма 8P8C (Рис.2) (иногда его ошибочно называют RJ45 ).

Рис.2 Разъем 8P8C (RJ45) и нумерация контактов

Инструмент для обжима разъемов 8P8C (RJ45)

Для качественной установки 8P8C-разъемов Вам понадобится специальный инструмент — пресс-клещи (Рис.3). При отсутствии инструмента, можно обойтись тонкой отверткой, качество опресовки при этом конечно же пострадает.

Рис.3 Инструмент для обжима разъемов 8P8C (RJ45)

Распиновка витой пары

Под распиновкой витой пары понимается схема ее обжима. Схема обжима сетевого кабеля стандартизована. Существует два стандарта обжима EIA / TIA-568B (Рис.5) (самый распространенный стандарт) и EIA / TIA-568А (Рис.4)

Рис.4 Схема обжима витой пары по стандарту TIA / EIA-568A

Рис.5 Схема обжима витой пары по стандарту TIA / EIA-568B (наиболее распространенный стандарт)

Последовательность действий при изготовлении сетевого кабеля

  • Зачищаем витую пару (аккуратно снимаем пластиковую изоляцию на 20-30 мм)
  • Распутываем провода и распрямляем их.
  • Распределяем проводники согласно выбранному стандарту (Рис.4, Рис.5)
  • Обрезаем излишки проводников и вставляем их в разъем RJ-45. Провода должны быть вставлены в разъем полностью, оболочка кабеля также должна заходить в разъем.
  • Вставляем витую пару с надетым на нее разъемом в прес-клещи и обжимаем ее.

Все! Кабель готов к использованию!

Нами был рассмотрен так называемый « прямой обжим «, используемое для соединения типа компьютер-свитч / хаб, свитч / хаб-маршрутизатор. Кроме этого вида обжима также существует обжим перекрестного кабеля ( Crossover ), используемое для соединения типа компьютер-компьютер, свитч / хаб-свитч / хаб, маршрутизатор-маршрутизатор.

В настоящий момент, практически всё современное сетевое оборудование (в том числе спутниковые ресиверы от ТриколорТВ) поддерживает технологию Auto-MDIX, которая позволяет использовать кабель как с прямым так и с перекрестным обжимом. По этой причине, подключая спутниковый ресивер, не имеет смысла использовать перекресный обжим.

Обжим патчкорда (сетевой кабель), цена 500 Тг., Заказать в Алматы — Satu.kz (ID # 42757081)

Обжим патчкорда (сетевого кабеля)

Обжим и разводка, распайка, распиновка витой пары.

Структурированные кабельные системы — сравнительно новая область, и терминология в ней пока еще не устоялась. Поэтому существует ряд взаимозаменяемых названий, употребляющихся при обжиме витой пары, таких как «распайка», «распиновка», «разводка» кабеля. По сути, весь это профессиональный жаргон — синонимы слова «схема», и обозначает описание взаимного расположения каждого контакта разъема, или порядок расположения контактов в схеме.

Разводка и обжим сетевого кабеля зависит от того, сколько витых пар в нем находится.Сколько и какие пары кабеля UTP используются различными приложениями.

Любая компьютерная сеть — это сложная структура. Она включает в себя разные узлы и компоненты. За возникновение проблемной сети. Все мероприятия, связанные с созданием таких структур, ее проектированием и запуском, провести, если не вызвать профессиональных программистов.

Не секрет, что для проведения такой работы нужен опыт, а также оборудование, без которого монтаж сети не возможен.Чтобы локальная сеть без ошибок, необходимо обратиться в одну из компьютерных фирм, специалисты которой максимально быстро настроить ветку любой сложности.

использует тот факт, что специалисты смогли сделать все работы в максимально короткий срок и обеспечить надежную защиту от всех угроз, вирусов, шпионажа, наладить стабильную скорость передачи данных по локальной сети, а также повысить качество оборудования , задействованном в построении.

Прокладка офисной сети интернет с использованием недорогих накладных розеток RG 45, кабель-канал, патч панели, серверного шкафа.

  • Первым этапом размечается, нарезается и крепиться к стене пластиковый короб в который позже будет укладываться интернет кабель. Затем, отмеряют и нарезают необходимое количество кабеля UTP категории 5E.
  • Далее кабель маркируется, жгутуется и укладывается в короба, после чего с одной стороны обжимается в розетках, а с другой забивается в плинты патч панели.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
