Схема подключения коллектора теплого пола: Как собрать коллектор для теплого пола своими руками

Содержание

Как собрать коллектор для теплого пола своими руками

Когда устройство контуров водяного напольного обогрева благополучно окончено, перед заливкой стяжки необходимо осуществить подключение труб теплого пола к коллектору. Это делается с целью проверки герметичности контуров и выявления заводского брака или возможных дефектов труб, могущих возникнуть в процессе монтажа.

Операцию по испытаниям трубопроводов надо провести обязательно, иначе в случае аварии после пуска отопления придется разрушать покрытие пола. После выполнения стяжки и застывания раствора осуществляется присоединение к магистральным трубопроводам и пуск системы в работу. О том, как правильно собрать коллектор для теплого пола и совместить его со смесительным узлом, будет рассказано в данном материале.

Роль коллектора в системах напольного обогрева

Коллектор – это элемент, без которого не обойдется напольное отопление, к нему присоединяются все трубопроводы от греющих контуров. Поскольку температура теплоносителя, подаваемого в сеть из котельной, слишком высока для работы теплых полов, то совместно с коллектором всегда работает смесительный узел, обеспечивающий температуру воды в пределах 40—45 ºС.

Смесительные узлы и коллекторы для теплых полов выполняют задачу по приготовлению теплоносителя необходимой температуры и подаче его во все контуры.

Чтобы понять, как работает весь узел, разберем устройство коллектора подробнее. Он состоит из двух горизонтальных трубок, подключаемых к подающей и обратной магистрали. Корпус и детали коллектора изготавливают из таких материалов:

  • латунь;
  • нержавеющая сталь;
  • пластмасса.

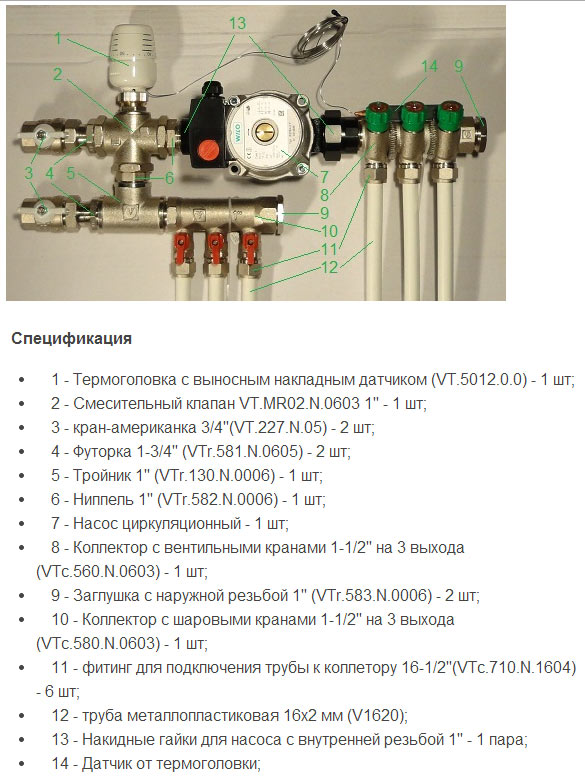

На рисунке ниже представлена детальная схема коллектора теплого пола, обычно в таком комплекте он и поставляется производителями:

На трубке для подачи расположены ответвления с термостатическими клапанами (исполнительными механизмами), на обратке – отводы с датчиками протока. Сверху на термостатах стоят пластмассовые колпачки для ручной регулировки, их закручивание приводит к нажатию на шток и перекрыванию потока. Расходомеры или датчики протока, стоящие на обратной трубке коллектора для теплого водяного пола, служат для визуального наблюдения за количеством протекающей воды и выполнения гидравлической балансировки системы.

Примечание. В самых дешевых версиях коллекторов датчики протока могут отсутствовать.

С целью контроля за давлением и температурой на коллектор устанавливаются термометр с манометром, а для спуска воздуха – специальный кран. Еще в комплект входят заглушки, отводы, краны и скобы для крепления узла к стене или к металлическим рейкам шкафа. Многие поставщики практикуют полную комплектацию всего узла, где имеется распределительный коллектор в сборе с насосом и двухходовым или трехходовым клапаном.

Принцип действия

Работа узла происходит так: теплоноситель циркулирует по всем контурам напольного обогрева, побуждаемый насосом. Расход в каждом контуре регулируется клапаном вручную либо автоматически, от капиллярного или сервопривода. Когда температура в подающем или обратном трубопроводе (в зависимости от схемы) снижается меньше установленного значения, двух — или трехходовой клапан начинает подмешивать горячую воду из системы, а теплоноситель из обратки поступает в общую сеть.

На рисунке показана схема работы коллектора с накладным датчиком температуры воды и двухходовым клапаном:

Схем работы смесительного узла существует несколько, в них применяются различные детали, но его задача остается неизменной: поддерживать необходимую температуру в системе напольного обогрева и управлять расходом теплоносителя в подающих ветках.

Рекомендации по сборке коллектора

Выполнить сборку коллектора теплого пола, поставляемого в полном комплекте, несложно. Трубки для подающего и обратного теплоносителя уже снабжены клапанами и датчиками расхода, их надо только скрутить вместе, если в комплекте коллектор разделен на секции по 2 или 3 ответвления. Затем, для удобства дальнейшей сборки, трубки лучше закрепить на штатных кронштейнах, тогда распределитель будет представлять собой единый узел. Потом устанавливаются заглушки, элементы присоединения, запорная арматура и приборы контроля.

Примечание. В комплект поставки каждого изделия входит инструкция, с ее помощью и следует осуществлять сборку и монтаж коллектора теплого пола.

Следующий шаг – это крепление коллектора к стене, а после уже можно ставить циркуляционный насос и клапан. Делать это в обратном порядке не стоит, потом будет неудобно прикреплять весь узел в сборе. Насос и клапан с термоголовкой или сервоприводом монтируются в соответствии с выбранной схемой, после чего к ним подсоединяются магистральные трубы отопления, идущие от котла, а к отводам – трубы от греющих контуров. Бывают ситуации, когда распределитель устанавливается не в котельной, а в коридоре или другом помещении, тогда для установки лучше использовать декоративный шкаф для коллектора.

Поскольку стоимость коллектора заводского изготовления достаточно высока, такой узел можно изготовить и самостоятельно. Правда, насос и клапан для смесительной части, а также запорную арматуру приобрести все равно придется. Самый популярный способ собрать самодельный коллектор заключается в том, чтобы спаять его из полипропиленовых труб и фитингов. Для этого потребуются отрезки ППР трубы диаметром 25 или 32 мм, тройники и отводы такого же размера и вентили.

Количество фитингов и вентилей зависит от числа греющих контуров. Из инструментов понадобится паяльник для полипропиленовых труб с насадками, ножницы и рулетка.

Прежде чем сделать коллектор из полипропилена, надо отмерить и отрезать участки трубы таким образом, чтобы после соединения тройники находились как можно ближе друг к другу, иначе узел будет выглядеть не эстетично. Потом к тройникам привариваются краны и переходы, а к получившемуся коллектору – остальные фитинги для соединения с насосом.

Следует отметить, что самодельный коллектор для теплого пола, сделанный своими руками, будет обладать некоторыми недостатками. Например, на ответвлениях в подающей магистрали нет термостатических клапанов, а на обратной – датчиков протока. При их отсутствии систему придется регулировать вручную, а это не всегда дает хорошие результаты. Конечно, все эти элементы можно установить и подключить отдельно, но тогда затраты труда будут таковы, что проще приобрести готовое изделие из пластика, чья стоимость достаточно демократична.

Заключение

Несмотря на кажущуюся сложность смесительно-распределительного узла, собрать его не так уж сложно. В комплекте с изделием обычно идет подробная инструкция, ею и следует руководствоваться. Труднее изготовить распределитель своими руками, но это всегда целесообразно, так как комплектующие покупать все равно нужно, да еще и предстоят трудности с настройкой коллектора.

Что надо знать при выборе коллектора для водяного тёплого пола


Для регулирования циркуляции теплоносителя и степени его нагрева в системе отопления устанавливают коллектор для водяного тёплого пола. Смесительный узел выполняет и другие функции: измеряет давление в системе отопления, обеспечивает равномерную подачу теплоносителя, помогает устранять воздух из контура отопления.

Коллектор использует простой принцип работы, но без его помощи система отопления, использующая больше чем один водяной контур, не сможет эффективно работать и отапливать помещение.

Обязательно ли нужен смесительный узел

Правомерный вопрос, особенно если учесть, приличную стоимость коллектора. Следует признать, водяные теплые полы без смесительного узла могут нормально работать, но только при условии, что они имеют один отопительный контур. Что это означает на практике?

Согласно рекомендациям производителя, длина укладываемой трубы в теплых полах не должна превышать 70 м. Если учесть, что при максимальном разрыве шага между трубами, этого количества хватит только для 7 м², не сложно подсчитать, для отопления средних размеров комнаты потребуется уложить сразу три контура.

В большинстве случаев теплые полы укладывают сразу для нескольких комнат: прихожей, ванной, кухни и т.д. Обеспечить равномерную подачу теплоносителя без подключения к коллектору котельной нереально. Но если необходимо отапливать только одно небольшое по размерам помещение, тогда можно обойтись без смесительного узла.

Монтаж без коллектора имеет несколько недостатков, среди которых: подача теплоносителя с температурой идентичной той, что и в общей системе отопления, невозможность автоматического удаления воздушных пробок и контроля давления.

Принцип работы коллектора теплого пола

Смесительный узел для систем водяного теплого пола имеет простое, но достаточно эффективное устройство, состоящее из следующих узлов:

  • Циркуляционный насос – устанавливается на подаче теплоносителя. Насос позволяет установить и поддерживать необходимое давление в системе отопления, а также регулирует скорость циркуляции жидкости по водяному контуру.
  • Узел подмеса – по сути, представляет собой регулирующий клапан, отвечающий за подпитку водяного контура горячей водой. Принцип работы узла подмеса заключается в следующем – термодатчик дает сигнал на открытие клапана и добавление нагретого теплоносителя в систему до тех пор, пока температура жидкости не достигнет определенной заданной температуры. После этого подается сигнал на закрытие. В качестве датчика используется сервопривод для коллектора.
  • Распределительная гребенка – имеет несколько отводов для одновременного подключения нескольких водяных контуров. На гребенке установлены расходомеры, позволяющие контролировать расход теплоносителя по зонам.
  • Воздухоотводчик или система выпуска воздуха – самый простой коллектор не имеет клапана сброса воздуха. Обычно сепараторы устанавливают в уже готовых смесительных узлах, изготовленных известными производителями. Предназначение сепаратора состоит в автоматическом удалении воздуха из водяного контура.

Принцип работы и устройство коллектора водяного теплого пола несколько отличается от типа используемого клапана, регулирующего расход теплоносителя.

Как правильно собрать и подключить коллектор

Обычно, монтажная схема коллектора водяного теплого пола вложена в комплект готового смесительного узла. Согласно плану, от мастера, выполняющего сборку, потребуется:

  • Установить рамку – коллектор монтируется в горизонтальном положении прямо на стену, либо в вырезанную нишу. Единственным условием монтажа является свободный доступ к стрелке труб отопления. Также возможна установка коллекторного шкафа своими руками. Шкаф позволит скрыть разводку от посторонних глаз, что особенно важно, если под котельную используется ванная или прихожая.
  • Подключение к котлу – подача теплоносителя осуществляется снизу, обратка идет поверху. Перед рамкой обязательно устанавливаются шаровые отсекающие. Сразу за кранами устанавливается насосная группа. Для поддержания необходимой температуры, нагретый теплоноситель используется только частично. Насос не только создает необходимое давление в системе отопления, но и помогает смешивать остывшую воду из контура полов и нагретую, идущую от котла.
  • Монтируется пропускной клапан, имеющий ограничитель температуры. За клапаном устанавливается распределительная гребенка. Разводка коллектора на тёплые полы выполняется следующим образом. Трубы, идущие в теплый пол, крепятся сверху, из системы отопления снизу. Если необходимо собрать распределительный коллектор теплого водяного пола своими руками, в гребенку устанавливают запорные краны с встроенным терморегулятором.
    Практика показывает, что оптимальным вариантом является приобретение готовой конструкции. Сборка коллектора даже профессионалом и самостоятельная регулировка клапанов трудоемкий процесс, для выполнения которого требуются определенные навыки и опыт работы.
  • Подключение коллектора теплого водяного пола требует использования специальных комплектующих. Используют компрессионные фитинги, состоящие из опорной втулки, зажимного кольца и промежуточной латунной гайки. После монтажа осуществляется настройка коллектора.
  • Опрессовка коллектора – после окончания монтажных работ, необходимо проверить герметизацию соединений. Для этого укомплектованную коллекторную группу подключают к насосу (опрессовщику). С помощью опрессовщика нагнетают давление в системе. Водяной контур оставляют под давлением на сутки. Если показатели давления не изменились, значит, установка коллектора тёплого пола своими руками была выполнена правильно и смесительный узел готов к эксплуатации.

На первый взгляд, монтаж коллектора своими руками, кажется достаточно простым. Но как показывает практика, лучше не приступать к установке без наличия необходимого инструмента и специальных навыков.

Как регулировать температуру пола коллектором

Узел управления позволяет точно отрегулировать температуру циркулирующего теплоносителя. Для чего это нужно?

В обычных котлах вода нагревается в диапазоне от 60 до 85°С. Температура теплого пола согласно рекомендациям производителя, не должна превышать 30°С.

Регулировка коллекторной группой, выполняется следующим образом:

  • Смесительный клапан подмешивает к остывшей воде горячий теплоноситель. Процесс регулировки выполняется вручную либо с помощью сервопривода (не входит в базовую комплектацию коллектора и приобретается отдельно).
  • С помощью запорных кранов – узел регуляции полов в сборе имеет несколько шаровых отсекающих, обычно устанавливаемых на подачу и обратку для каждого запитанного контура. Запорные краны регулируют интенсивность подачи теплоносителя для каждой зоны системы отопления.
    Можно отбалансировать коллектор таким образом, чтобы установить наиболее комфортную температуру не только для разных, но даже отдельных участков в одной комнате. Насколько открывать расходомеры, зависит от необходимой интенсивности отопления.

Комплектующие для коллектора следует подбирать исключительно одного производителя. Еще лучше приобрести уже готовый смесительный узел. Как показывает практика, только в таком случае, схема подключения коллекторной группы, будет на 100% работоспособной.

Как выбрать коллектор для водяного пола

Устройство коллекторного шкафа позволяет выбрать разные системы регулирования и подачи теплоносителя. У каждого производителя существует несколько вариантов регулировочно-смесительного оборудования, но в основном выбор ограничен следующими устройствами.

  • Конструкция с трёхходовым клапаном – является универсальным устройством. Технология монтажа коллектора с трехходовым клапаном допускает дополнительную установку сервоприводов и погодозависимой автоматики. Обычно гидравлическую рамку устанавливают для больших помещений. После этого клапан сам создает оптимальное рабочее давление, регулирует температуру и подачу теплоносителя.
  • Двухходовая схема обвязки коллектора – особенностью такого решения является то, что, подогрев теплоносителя осуществляется в постоянном режиме. Смесительный узел работает как простой механизм. Подача нагретого теплоносителя осуществляется постоянно, но клапан регулирует количество подачи. В результате удается избежать перегрева и обеспечить равномерный прогрев помещения.
    Даже самые современные универсальные коллекторы с двухходовым клапаном имеют один существенный недостаток – невозможность использования для помещений свыше 200 м². Обязательной деталью для сборки коллектора с двухходовым клапаном, являются термостатические регулировочные узлы. Также потребуется использование расходомеров.


При выборе подходящего смесительного узла, следует обратить внимание на размеры коллектора. Существуют разные схемы смесительных узлов водяного теплого пола, зависящие от количества контуров, подключенных к системе отопления.

Самодельный распределительный коллектор можно собрать по личному усмотрению с любым количеством патрубков. Профессионалы советуют оставить несколько отводов для возможного увеличения контуров отопления в будущем.

Расчет параметров смесительного узла необходимо доверить профессионалам. Выполнить все необходимые подсчеты самостоятельно достаточно сложно. Специалисты подберут наиболее подходящие материалы для сборки узла.

Частые ошибки при сборке и установке коллектора

Существует несколько распространенных ошибок, обычно допускаемых при сборке или установке смесительного узла:

  • Неправильные настройки балансировочного клапана. Расчет нагрузки на водяной контур высчитывают еще до монтажа системы отопления. Подачу воды выполняют по предварительно полученным результатам.
  • Отсутствие воздушного клапана в гребенке. Даже если в конструкции не предусмотрен сепаратор, его устанавливают в обязательном порядке. Появившиеся воздушные пробки являются основной причиной, по которой теплые полы теряют работоспособность.
  • Ошибки в расположении подающего коллектора. Подача теплоносителя осуществляется с верхней, а не нижней планки.
  • Установка нескольких насосов без использования обратных клапанов. Применение регулирующей арматуры в этом случае позволяет устранить вероятность циркуляции теплоносителя через отключенный насос. Принципиальная схема установки обратного клапана предназначена предотвратить утечку теплоносителя. Самостоятельно и правильно заполнить теплые полы заново достаточно проблематично.
  • Отсутствие грамотной схемы подключения водяного теплого пола без коллектора. Самостоятельная сборка коллектора достаточно сложный процесс, но при условии соблюдения рекомендаций, выполнить монтаж самостоятельно, возможно.
    При условии, подключения только одного водяного контура, можно вовсе обойтись без монтажа коллектора. В любом случае, потребуется правильно рассчитать тепловую нагрузку системы отопления, а для этого нужна помощь специалиста. Во время выполнения проекта будет рассчитан оптимальный вариант расположения коллекторного шкафа.


Правильный монтаж и последующую регулировку смесительного узла может выполнить исключительно специалист. Для установки требуется предварительно выполнить грамотный расчет тепловой нагрузки и составить подходящую схему отопления.

Коллектор водяных теплых полов с автоматическим зональным регулированием

Чуть не изобрел "велосипед" для регулирования теплого пола, но вовремя остановился.

Все началось с необходимости регулирования температуры в помещении с водяным теплым полом.

Предыдущая задача со смесительным узлом TIM TH-1036 была простая - из смесительного узла выходила одна петля теплого пола в одно помещение. Комнатный термостат включал/выключал насос смесительного узла.

Теперь из одного смесительного узла выходит несколько петель в разные помещения. Как управлять теплым полом из каждого помещения?

До сих пор имел опыт с оборудованием для управления водой в противопожарных системах, поэтому начал копать в сторону моторизированных задвижек и соленоидных клапанов.

Промышленное сертефицированное оборудование тут не нужно, поэтому обратился на AliExpress.

Управление теплым полом при помощи моторизированного крана.

Особенностью управления сервоприводом шарового крана является необходимость применения комнатного термостата с перекидными контактами для выдачи напряжения на привод в оба направления движения: открыть/закрыть.

Также надо учитывать что привод может вращать кран достаточно шумно.

Вот такой шаровый кран с электроприводом будет в самый раз:

Моторизованный шаровый кран с электрическим приводом

И его стоимость в 1150р - это немного, по равнению с предложением местных магазинов.

Вот только неизвестно: сколько циклов открывания/закрывания выдержит этот шаровый кран, ведь он будет все время менять положение под действием управляющих сигналов комнатного термостата.

Поэтому начал изучать альтернативу - соленоидные водяные клапана.

Управление теплым полом при помощи соленоидного клапана.

Практика применения водяного теплого пола в моем случае показывает, что клапан большую часть времени будет закрыт, чем открыт. Поэтому выбираем нормально закрытый соленоидный клапан.

Особенность применения соленоидных клапанов в том, что катушка сильно греется при подаче питания. Клапан же будет установлен скрыто без возможности рассеивания тепла. Катушка клапана имеет показатель - класс, который показывает насколько катушка может выдержать нагрев.

Стоимость соленоидных клапанов начинается от 500р.

Вероятно, подходящим для регулирования воды в контуре теплого пола будет клапан, стоимостью от 1500р.

Water solenoid valve normally closed

Катушка такого клапана имеет класс то-ли B, то-ли H.

В спецификации явно указано, что этот соленоидный клапан для горячей воды и катушка способна непрерывно работать длительное время.

Можно выбрать предельную температуру 80 или 120 градусов.

Прозрачная вилка для катушки внутри имеет светодиод, сигнализирующий подачу питания.

Но есть подозрение что нужно все-таки выбирать соленоидный клапан с энергосберегающей катушкой класса F. Стоит такой клапан больше 3200р.

В общем, с соленоидными клапанами пришлось ознакомится подробно.

Чтобы труд не был напрасным родился обзор Соленоидные клапана с AliExpress.

Управление теплым полом при помощи коллектора с моторизированными головками.

Неожиданно для себя выяснил, что коллектор для теплого пола - это не просто труба со штуцерами. В нем есть расходомеры и клапана для установки головок с электроприводом.

Если система теплого пола статическая, то устанавливается расход воды в каждом контуре при помощи расходомеров. Если же нам нужно регулировать температуру в помещении тем или иным способом - мы можем дополнительно устанавливать термостатические головки.

Стоимость электрофицированной головки до 500р.

220V NO NC electric thermal actuator valve head for thermostat manifold underfloor heating radiator normally opened closed

Это перечеркивает смысл применения для регулирования теплого пола моторизированные краны и соленоидные клапана, даже с учетом стоимости коллектора.

Вот как будет выглядеть коллектор со смесительным узлом TIM TH-1036:

Воздухоотводчики со сливными кранами на правых окончаниях коллектора не нужны, а вместо них лучше поставить байпас "TIM M307-4" для исключения работы насоса в закрытые клапана.

Коллекторная группа на 5 ходов TIM KD005 будет стоит 4500р.

Плюс 5 термостатических головок с сервоприводами по 400р - еще 2000р.

Стоит ли изготавливать коллектор самому с использованием моторизированных шаровых кранов, соленоидных клапанов или каких нибудь еще средств регулирования?

Еще записи по теме

Коллектор для теплого пола своими руками видео, фото, схема

Организация водяного напольного отопления – мероприятие не из дешевых. Чтобы реализовать все преимущества поверхностного обогрева, домовладельцу приходится нести затраты на закупку большого метража труб, их монтаж и устройство цементной стяжки. На этом сэкономить не удастся, а вот собрать своими руками самый дорогой узел системы – коллектор для теплого пола – вполне возможно. Давайте рассмотрим варианты самодельных распределительных гребенок и разберемся, как их можно сделать самостоятельно.

Собираем заводской коллектор

Чтобы сэкономить на цене отопительного оборудования и самому смастерить коллекторный узел, нужно понимать, из чего состоят изделия заводского изготовления. В комплект входят такие детали:

  1. Распределительный элемент для подключения подающей магистрали на 2 и больше отводов, оснащенный евроконусами (фитингами для подсоединения труб). В большинстве случаев оборудован прозрачными колбами, где виден расход теплоносителя в каждом контуре (ротаметрами).
  2. То же, для подсоединения к обратной линии. Вместо расходомеров здесь стоят термостатические клапаны, управляемые вручную, от сервоприводов или термоголовок типа RTL. Их принцип работы прост: при нажатии на подпружиненный шток проходное сечение сужается, а проток воды через элемент уменьшается.
  3. Автоматические воздухоотводчики, устанавливаемые отдельно на подающий и обратный коллектор.
  4. Краны с пробками для опорожнения и заполнения контуров теплоносителем.
  5. Термометры, регистрирующие общую температуру на подаче и в обратке.
  6. Отсекающие шаровые краны и крепежные кронштейны.
Устройство коллекторной группы теплых полов

Для справки. В продаже встречаются коллекторные узлы с ротаметрами на обратной линии, вентили – термостаты регулируют подачу. Изменение компоновки не оказывает влияния на работу обогревательных контуров.

Приобретая гребенку, вы можете менять комплектность в зависимости от бюджета и схемы подключения к котлу. Например, купить распределитель без ротаметров, поставить 1 термометр вместо двух либо поместить узел в шкаф управления.

Заводские комплекты изготавливаются с таким расчетом, чтобы коллектор для теплого пола можно было легко и быстро собрать своими руками. Судите сами: распределительные элементы идут уже в сборе, их надо лишь подключить к греющим контурам и поставить вспомогательные детали согласно схеме. Как это правильно сделать, смотрите в следующем видео:

Помимо латунных и стальных изделий, существуют разновидности гребенок, сделанные из пластиковых секций, как показано на фото. Их монтаж выполняется аналогично, разве что с большей осторожностью при затяжке. Заметьте, что основные резьбовые соединения на группах для слива воды и подключения труб не нужно запаковывать льном либо ФУМ-лентой, практически везде предусмотрены резиновые уплотнители.

Пластмассовые распределители с установочным комплектом

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

  1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
  2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
  3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
  4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Примечание. Если термостаты коллектора управляются сервоприводами, то к смесительному узлу добавляется байпас и перепускной клапан. Цель – организовать циркуляцию по малому кругу, когда сервоприводы по какой-то причине вдруг перекроют все контуры.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

  • запитать греющие контуры напрямую от газового котла через коллектор;
  • поставить на коллекторные клапаны термоголовки RTL.
В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

  1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
  2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
  3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Совет. Чтобы избежать дискомфорта от жары в переходные периоды, нужно установить в комнатах частного дома традиционные радиаторы отопления, а напольный обогрев подключать уже при сильном похолодании.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

  • конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
  • довольно проблематично установить расходомеры, поэтому их просто не будет;
  • нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

Вывод. Изготавливать ППР гребенку имеет смысл, когда планируется ее установка в котельной, а количество отводов рассчитано на 3—5 контуров, иначе конструкция выйдет слишком громоздкой. О размерах можно судить по фото, где показан коллектор всего на 2 подключения, третий отвод – для присоединения магистрали от котла.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

  1. Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
  2. Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
  3. Повторите операции, изложенные в п. 1 и 2. Полученный второй блок свар

Электрический теплый пол | Подключение устройств

Добро пожаловать в Appliances Connection! Войти (Номер ссылки: 1FFBD18-462)
  • Купоны |
  • Финансирование |
  • Выставочный зал |
  • Распродажи |
  • Rebate Center |
  • Блог |
  • Служба поддержки
Логотип подключения устройств Поиск по AppliancesConnection 800-299-9470 Моя учетная записьПривет.Войти
Ваша учетная запись ▾ 0 Корзина ▾
  • Войти
  • Нет учетной записи? Зарегистрироваться сейчас!
  • Ваши заказы
  • Ваши билеты
  • Ваш список желаний
  • Уведомления
  • Моя учетная запись
  • Отслеживание вашего заказа
  • Прачечная Прачечная
  • Холодильное оборудование Холодильное оборудование
  • приготовление еды

Электрический теплый пол - Concord Carpenter

Электрический теплый пол

Роберт Робиллард об электричестве, домашнем ремонте и модернизации

Электрическое лучистое тепло

Утро в Новой Англии может соблазнить самых сложных людей перевернуться, выключить будильник и снова заснуть.

Схема расположения лучистого тепла

Когда вы встаете с постели и ступаете на холодный деревянный или кафельный пол, у вас пробегает мурашек по спине и поднимается настроение на весь день.

Исследования показывают, что все больше и больше людей ремонтируют свои дома вместо того, чтобы переезжать или строить новые. Кроме того, 60% домовладельцев от 50 лет и старше намереваются остаться в своих домах до выхода на пенсию, что также будет означать реконструкцию с учетом старения на месте.

Несколько месяцев назад я подумал об использовании электрического излучателя в качестве решения для ремонта, когда работал над ванной, которая находилась над гаражом моего клиента.

Был февраль, и пол в ванной, выложенной плиткой, был холодным.

В этих ситуациях использование электрического лучистого тепла в качестве дополнения к существующей системе отопления является несложным делом и постоянно создает теплый, жареный дополнительный источник тепла в любой комнате, особенно в ванных комнатах.

Крепление коврика Tempzone к черному полу

Почему лучистое отопление?

По мере того, как технологии продолжают развиваться, меняется и концепция теплого пола.Хотя напольное отопление восходит к древним римским баням, где рабы разводили костры, отправляя горячий воздух через каналы под приподнятыми полами, до недавнего времени он не стал популярным в домашних условиях.

Многие люди знакомы с гидравлическими системами подогрева пола, в которых для обогрева дома требуется трубопровод для подачи горячей жидкости под полом, вдоль обогревателей основной плиты или через радиаторы. И все же альтернативой водяному отоплению, более простой и более рентабельной, является электрический теплый пол.

Что делает системы электрического теплого пола такими удобными?

Наука, лежащая в основе электрического лучистого теплого пола, довольно проста: вся поверхность пола превращается в низкотемпературный радиатор.

Установка WarmlyYours Tempzone Radiant Heat

Эти электрические системы обогрева передают тепло посредством теплопередачи: доставка тепла непосредственно от источника тепла к поверхности пола и объектам в помещении посредством инфракрасного излучения снизу, которое, в свою очередь, нагревает людей и предметы в помещении.

Теплый пол намного эффективнее и удобнее, чем нагрев воздуха, который не сохраняет это тепло очень долго. В отличие от систем принудительного воздушного отопления, теплый пол согревает ваше тело и окружающие вас предметы, а не воздух, что в конечном итоге устраняет нестабильную температуру в помещении и снижает процент пылевых клещей до 80%.

Лучистое тепло - это интеллектуальные технологии. При покупке электрического пола

Thinset нанесен на коврики WarmlyYours Tempzone

, убедитесь, что оно максимально «горячее» - для этого обратите особое внимание на соотношение ватт на квадратный фут.

Оптимальная мощность - 15 Вт на квадратный фут.

Итог: чем жарче, тем лучше! Имея 15 Вт на квадратный фут, вы сможете использовать полную технологию обогрева для более быстрого нагрева и более теплого пола, что особенно ценно в установке в ванной комнате, где утро и ночь тратятся на повседневные дела.

Где можно использовать лучистое электрическое тепло?

Электрический подогрев пола - это система обогрева, которую можно использовать как в помещении, так и на улице, она может быть установлена ​​под многими типами полов, такими как ламинат, древесина твердых пород и плитка.Эта система обогрева состоит из электрических кабелей, встроенных в пол, или матов из электропроводящего пластика, которые устанавливаются на черновом полу. Система может быть установлена ​​на слой строительного раствора или гипсокартон с тонким слоем тонко затвердевающего цемента между ним и напольной плиткой.

Установка радиант-мата Nuheat

Модернизация во время реконструкции проста и обычно не приводит к значительному увеличению высоты пола.

Электрические системы теплого пола бывают разных форм, например, мат или кабель, чтобы соответствовать разным размерам и форме помещения.Для сложных участков под полом используется одиночный нагревательный кабель . Нагревательные маты с большей вероятностью будут устанавливаться в более простых и больших помещениях.

Использование этих матов позволяет переоборудовать существующие плиты без значительного увеличения высоты пола.


Программируемые термостаты управляют этими системами и могут быть настроены в соответствии с занятым образом жизни. Например, вы можете установить обогрев на: включить за час до того, как вы встанете с постели; выключить или выключить, когда вы уходите на работу; и включить его перед тем, как вы вернетесь домой или лягте спать.Таким образом, вы используете электричество только тогда, когда оно вам нужно.

Разглаживающий мат Nuheat Radiant Mat в тонком слое

Холодные полы исчезнут:

Если учесть простоту установки, низкую стоимость и несуществующую плату за обслуживание, связанную с электрическими лучистыми источниками тепла, это не только экономичное решение, но и реалистичное решение для модернизации пола.

Как плотник и моделист, я всегда ищу более простые и эффективные способы улучшить существующее пространство.Принцип использования современных аксессуаров для улучшения ситуации - важный инструмент в моем арсенале. Концепция электрического лучистого тепла - один из таких инструментов: он прост в установке, энергоэффективен и может быть легко запрограммирован.

Установка электрического лучистого тепла : [Общие правила ]

Ниже приведены основные рекомендации по заказу и установке электрических лучей. В каждом случае вы должны обращаться к рекомендациям производителя по установке и применению конкретных материалов и следовать им.Все электрические подключения должен производить квалифицированный электрик .

Типы напольных покрытий:

1. Керамическая плитка:

Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого теплого пола, поскольку она хорошо отводит тепло от пола и увеличивает теплоемкость благодаря своей высокой теплоемкости.

2. Винил:

Можно также использовать винил, линолеум, ковровое покрытие или дерево, но любое покрытие, предназначенное для изоляции пола от комнаты, снизит эффективность системы.

3. Дерево:

Рекомендуется напольное покрытие из пиленого бруса, потому что оно всегда более устойчиво в условиях экстремальной влажности или жары и всегда является лучшим выбором при размещении на лучистом тепле. Следует избегать пиленой древесины, потому что она будет больше расширяться и сжиматься.

4. Ковер:

Если вы решили использовать ковролин, выберите тонкий ковер с плотной набивкой и установите как можно меньше коврового покрытия. Если в некоторых, но не во всех комнатах будет ковровое покрытие, тогда в этих комнатах должен быть отдельный контур термостата, чтобы система обогревала эти помещения более эффективно.

Планирование вашего электрического отопления:

Есть много хороших компаний по производству лучистого тепла на выбор. Я предлагаю вам посмотреть на компании, которые предоставляют помощь с индивидуальным дизайном и предлагают качественное обслуживание клиентов.

Как мастера, так и профессионалы могут столкнуться с некоторыми трудностями при установке системы лучистого отопления, поэтому вы должны быть уверены, что компания, у которой вы покупаете, предлагает установку и техническую поддержку 24/7.

Будьте осторожны, потому что некоторые могут сказать, что предлагают круглосуточную поддержку, но очень немногие на самом деле предлагают поддержку от реального человека, нанятого компанией, часто это просто запись или колл-центр.Вы хотите, чтобы живой человек, знающий свое дело, был на другом конце телефона, когда вы работаете над своим проектом - днем ​​или ночью.

Также выберите компанию, которая предлагает качественный продукт с оптимальной мощностью 15 Вт на квадратный фут. Суть в том, что чем жарче, тем лучше! Имея 15 Вт на квадратный фут, вы сможете использовать полную технологию обогрева для более быстрого нагрева и более теплого пола, что особенно ценно в установке в ванной комнате, где утро и ночь тратятся на повседневные дела.

WarmlyYours предлагает одни из самых популярных на рынке ковриков для электрического лучистого обогрева.

Измерьте площадь вашего дома:

Производитель качественного лучистого отопления поможет вам спроектировать систему и, при необходимости, предоставит вам подробную печатную схему к следующему рабочему дню.

Измерьте свою комнату, обычно по стенам. На миллиметровой бумаге начертите план этажа с измерениями.

При измерении убедитесь, что вы точно указали на рисунке расположение умывальников, вентиляционных отверстий в полу, ванн и сливов унитаза.Нагревательные маты или провода не следует размещать под постоянными креплениями или мебелью с нулевым зазором.

Укажите на чертеже расположение термостата, чтобы гарантировать, что при установке напольной системы провода холодного ввода дойдут до места расположения термостата.

Закажите материалы:

Определите, можете ли вы использовать нагревательные маты стандартного размера [т.е. готовые к продаже] или вам нужен индивидуальный дизайн. Индивидуальный дизайн всегда лучше покрывает площадь пола, но многие небольшие квадратные или прямоугольные комнаты могут быть достаточно хорошо покрыты стандартными циновками.

Компании, предлагающие более качественное отопление пола, отправят товар в тот же день, когда вы разместите заказ.

Подготовка чернового пола:

Убедитесь, что черный пол чистый и на нем нет мусора. При существующем черновом полу вы можете ввернуть шурупы в балки перекрытия, чтобы предотвратить скрипы и убедиться, что они надежно закреплены.

Я обычно устанавливаю подкладку для плитки в качестве подкладки при укладке плитки. Следуйте инструкциям производителя по этой установке.

Необходимые инструменты: [Под плиткой]

  1. Тонкий набор из модифицированного акрила или латекса
  2. Клейкая лента
  3. Кельма с квадратными зубьями 1 ⁄ 4 ”
  4. Маленькая щетка с пластиковой щетиной
  5. Кельма
  6. Поплавок для заполнения швов
  7. Цифровой ом / мультиметр
  8. Губка
  9. Ведро воды

Крепление нагревательного мата к основанию пола:

Не поддавайтесь соблазну вскрыть коробку и приступить к установке коврика, предварительно не прочитав инструкции, и не натянув электрический нагревательный коврик, чтобы обеспечить его посадку.

У всех производителей есть особые правила для своих систем, которым необходимо следовать. Чтение ваших инструкций сэкономит вам время, ошибки, ненужные шаги и деньги.

При сухой установке внимательно обратите внимание на провода питания нагревательного коврика и сориентируйте их в соответствии с местом расположения термостата, убедившись, что у вас достаточно проводов, чтобы добраться до места расположения термостата.

Существует три (3) метода подготовки пола:

1. Метод самовыравнивания: рекомендуется и может применяться для всех типов полов.

2.Метод тонкого раствора: и может использоваться для всех типов полов

3. Прямой метод: используется только для плитки и каменных полов

Метод самовыравнивания:

1. Приготовьте самовыравнивающуюся смесь в соответствии с инструкциями производителя. Изготовитель может рекомендовать грунтовку чернового пола.

2. Используя скребок или плоский шпатель, нанесите слой самовыравнивающейся смеси, пока кабель и направляющие полностью не будут покрыты.

3.Дайте самовыравнивающейся смеси схватиться в соответствии с инструкциями производителя.

4. Провести испытания изоляции и сопротивления.

5. Продолжайте укладывать напольное покрытие в соответствии с инструкциями производителя.

Тонкий раствор для раствора Метод:

В зависимости от продукта, который вы выберете, вам может потребоваться сначала установить тонкий набор, а затем установить «твердый мат» в тонкий набор. Если продукт представляет собой «сетчатый мат», вы можете прикрепить сетчатый мат к основанию пола, а затем нанести тонкий слой на нагревательные кабели, используя плоский край шпателя.

Сетчатые маты можно скрепить скобами, приклеить горячим клеем или приклеить к основанию. В установках, которые я сделал, я использовал комбинацию из трех для выполнения установки.

Примечание: сплошные маты приклеиваются к основанию с помощью тонкого набора, после чего пол можно сразу же укладывать поверх.

Примечание. НИКОГДА не закрепляйте скрепками с по или поверх провода обогрева или провода датчика пола.

1. Приготовьте тонкий раствор в соответствии с инструкциями производителя.

2. Используя плоский шпатель, потяните шпатель под углом 45 градусов (в том же направлении, что и кабель) и нанесите тонкий слой тонко затвердевшего раствора на кабель. Кабель должен быть полностью закрыт, и должна быть видна только самая верхняя часть направляющих.

3. Дайте тонкому раствору затвердеть в соответствии с инструкциями производителя.

4. Провести испытания изоляции и сопротивления.

5. Продолжайте укладывать напольное покрытие в соответствии с инструкциями производителя.

В случае матов без сетки нанесите тонкий слой на черный пол, а затем с помощью резиновой терки прижмите всю поверхность мата, чтобы плотно создать 100% контакт между нагревательным матом, тонким слоем и черным полом.

Прямой метод:

1. Приготовьте тонкий раствор в соответствии с инструкциями производителя.

2. Используя шпатель с квадратными зубьями размером не менее 3/8 ”x 3/8”, нанесите тонкий слой тонко затвердевающего раствора на нагревательный кабель, затирая его в том же направлении, что и кабель.

3. Провести испытания изоляции и сопротивления.

4. Чтобы каждая плитка хорошо прилегала к черному полу, нанесите слой тонкого раствора на обратную сторону плитки (обратная смазка). Положите плитку прямо на тонко застывший раствор и плотно прижмите ее. Этот метод имеет высокий уровень сложности и не рекомендуется для неопытных установщиков плитки.

Подготовка к укладке плитки:

  1. Используя шпатель с квадратными зубцами размером не менее 1 ⁄ 4 дюйма x 1 ⁄ 4 дюйма, нанесите слой свежего тонко затвердевшего модифицированного акрила / латекса на поверхность, которую необходимо покрыть матом.
  2. Провести испытания изоляции и сопротивления.
  3. Электрические системы лучистого отопления поставляются с термостатом с датчиком температуры пола с GFCI. Датчик температуры пола также необходимо установить в тонкий набор, следуя рекомендациям производителя.
  4. Большинство производителей требует, чтобы этот датчик был установлен поверх мата на расстоянии минимум 6–12 дюймов от края нагреваемой области и между двумя нагревательными проводами.
  5. Затем на коврик и подводящие провода с помощью плоской стороны шпателя наносится тонкий слой
  6. ¼ ”, обеспечивая ровное и гладкое покрытие.

Установка плитки:

  1. Дайте первому слою тонкого отверждения застыть перед укладкой плитки со вторым слоем тонкого отверждения. Этот слой наносится шпателем с квадратными зубцами ¼ дюйма.
  2. СОВЕТ: Опытные установщики могут пожелать установить плитку и покрытие системы тонким слоем за один шаг. Для одноэтапной укладки рекомендуется использовать шпатель с квадратными зубцами 3/8 дюйма.
  3. СОВЕТ: При укладке плитки очищайте тонкий слой между швами затирки влажной тряпкой.Никогда не используйте канцелярский нож для удаления затвердевшего растворителя с швов.
  4. На протяжении всего этого процесса вы должны многократно выполнять проверку сопротивления.

Электрические соединения:

  1. Прежде чем включать электрическую систему лучистого нагрева, подождите надлежащее время отверждения тонкого слоя, рекомендованное производителем (обычно 7-10 дней).
  2. Затем система может быть подключена к прерывателю цепи защиты от замыканий на землю класса «A» (GFCI) или автоматическому выключателю GFCI и термостату, установленному в двухблочной стеновой коробке с одним грязевым кольцом лицензированным сертифицированным электриком.

Подключение термостата:

См. Инструкции по установке термостата (прилагаемые к термостату) для получения инструкций по правильному подключению. Термостаты следует устанавливать на подходящей высоте и в доступном месте в той же комнате, которую контролирует термостат.

Установка деревянного пола:

  1. Установите деревянные шпалы. Подходят полоски фанеры шириной 1–2 дюйма и высотой 3/8–1/2 дюйма, расположенные на расстоянии 19 дюймов друг от друга по всему фанерному полу.Оставьте место для любых запланированных резов и поворотов.
  2. Шпалы устанавливаются для создания полос, в которые будет помещен рулон системы отопления.
  3. Установите нагревательные валки между шпалами.
  4. Установите систему подогрева пола в проходах, образованных шпалами, в соответствии с рекомендациями, приклеивая сетку через каждые 6-8 дюймов горячим клеем или скобами (только зеленая сетка) - ни в коем случае не скрепляйте проволокой скобами.
  5. Осторожно проложите провода питания вдоль системы в пределах полосы движения и обратно к источнику питания, следя за тем, чтобы провода не проходили через шпалы или нагревательный провод.
  6. Установите зонд датчика термостата (если имеется) на 6 дюймов в нагревательный мат по центру непосредственно между нагревательными проводами. Провод датчика не должен пересекать нагревательные провода.
  7. Выполните проверку сопротивления.
  8. Накройте нагревательные ролики или кабели самовыравнивающимся цементом 3/8 ”до верха деревянных шпал и даже до них. Нанесите самовыравнивающийся цемент с помощью затирки.
  9. Следуйте рекомендациям производителя для самовыравнивающегося цемента и подождите необходимое время для отверждения, прежде чем переходить к следующему этапу.
  10. Установите настил из твердой древесины / паркетной доски после отверждения.
  11. Нанесите уретановый клей непосредственно на затвердевший самовыравнивающийся цемент и деревянные шпалы в соответствии с рекомендациями производителя.
  12. Прибейте деревянный пол к деревянным шпалам в соответствии с рекомендациями производителя напольных покрытий (минимум каждые 4 дюйма для широких дощатых полов / более тесные интервалы для более узких дощатых полов). Будьте осторожны, не кладите гвозди или скобы рядом с нагревательным кабелем или проводами питания системы.
  13. Выполните проверку сопротивления.

Преимущества лучистого теплого пола

  1. Постоянная и легко регулируемая температура
  2. Эффективность: лучистые полы с подогревом - наиболее эффективный способ передачи тепла
  3. Комфорт достигается при более низких настройках температуры
  4. Экономия 20-40% по системам с принудительной подачей воздуха
  5. Чистота и здоровье: лучистые полы с подогревом не зависят от циркуляции воздуха, поэтому частицы пыли и аллергены с меньшей вероятностью распространятся по дому.
  6. Тихо: теплый пол работает бесшумно
  7. Экономия места: без громоздких радиаторов или плинтусов
  8. Увлажнение не требуется, поскольку лучистое тепло не влияет на влажность воздуха в жилых помещениях

% PDF-1.3 % 1497 0 объект > endobj xref 1497 68 0000000016 00000 н. 0000001734 00000 н. 0000001921 00000 н. 0000002062 00000 н. 0000002120 00000 н. 0000004250 00000 н. 0000004565 00000 н. 0000004652 00000 п. 0000004765 00000 н. 0000004926 00000 н. 0000005101 00000 п. 0000005158 00000 п. 0000005300 00000 н. 0000005357 00000 н. 0000005536 00000 н. 0000005593 00000 п. 0000005752 00000 н. 0000005809 00000 н. 0000005972 00000 н. 0000006029 00000 н. 0000006187 00000 п. 0000006244 00000 н. 0000006391 00000 п. 0000006448 00000 н. 0000006606 00000 н. 0000006663 00000 н. 0000006815 00000 н. 0000006872 00000 н. 0000007023 00000 н. 0000007079 00000 п. 0000007134 00000 н. 0000007192 00000 н. 0000007379 00000 н. 0000007846 00000 н. 0000008212 00000 н. 0000009309 00000 п. 0000009655 00000 н. 0000010818 00000 п. 0000010927 00000 п. 0000015643 00000 п. 0000015923 00000 п. 0000016206 00000 п. 0000016539 00000 п. 0000016562 00000 п.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
