Штекер для интернета: обжим и правильная распиновка для различных типов соединения.

Содержание

Как снять штекер с интернет кабеля

Во многих семьях подключается к интернету несколько устройств: без всемирной паутины мы жизни себе и не представляем, потому каждому требуется своя линия. Работают они, в основном, по беспроводному протоколу — Wi-Fi, но провод все-таки имеется, так как пока проводной интернет более стабильный, чем безпроводной. Во время ремонта все провода прячутся в стены и «интернетовские» не исключение. Их, как электрические, заводят на розетки, только другого стандарта: называют компьютерными или информационными. Они могут быть с разными разъемами, но наиболее распространенный — RJ 45. Установку и подключение можно сделать самостоятельно, но так как внешне выглядит разъем непривычно, проводов в нем больше чем два или три, да и соединение обеспечивается не пайкой и не скрутками, необходимо знать, как подключить интернет розетку а также коннектор, который в нее должен вставляться.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом.

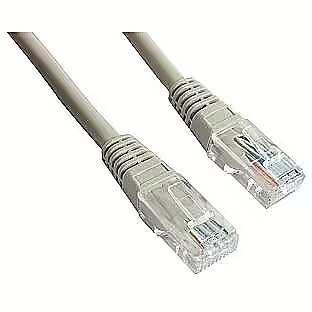

Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор. Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Как подключить интернет кабель к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:

  • Для внутреннего монтажа. В стену вмуровывается монтажная пластиковая коробка. В нее затем вставляется и закрепляется контактная часть розетки, а сверху закрывается все пластиковой декоративной панелью.

Компьютерная розетка RJ45 внутренняя

Компьютерная розетка RJ-45 для наружного монтажа — настенная

По количеству точек подключение есть одинарные и двойные компьютерные розетки.

Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Как подключить настенную компьютерную розетку

Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте — «А» и «B», и точно также используем мы вариант «В».

Пример нанесения цветовой маркировки на корпусе компьютерной розетки

Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз. Далее действия просты:

  • Снимают с витой пары защитную изоляцию примерно на 5-7 см. Проделывать это нужно осторожно, чтобы не повредить изоляцию проводников.
  • На фото вы видите, что на плате есть небольшой пластиковый хомут. В него заводят проводник, и закрепляют так, чтобы зачищенный от изоляции кусок был ниже хомута.

Подключение настенной розетки с 4-мя проводами

Восемь проводников подключают по схеме «В»

Подключение витой пары к розетке действительно несложная процедура.

Даже в первый раз она займет несколько минут. Еще раз посмотреть что и как делают можно в видео. В нем сначала показано подключение интернет-кабеля с 4 проводами, потом — с 8.

Иногда, чтобы выключить свет, приходится вставать в кровати. Но можно сделать управление освещением с нескольких точек. Как — читайте в статье про подключение проходных выключателей.

Как подключить внутреннюю интернет-розетку

Монтаж пластиковой коробки описывать не будем — это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки. При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами. Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус. И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.

Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того чтобы добраться до разъемов в компьютерной розетке Legrand Valena RJ45, необходимо снять лицевую крышку. Под ней обнаружится белая пластиковая крыльчатка (как на фото), на которой нанесена стрелка.

Как разобрать интернет розетку RJ-45 Legrand (Легранд)

Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что — сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода.

Для наглядности, посмотрите видео.

Еще один популярный производитель такого оборудования — Lezard (Лезард). У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард) в нужных местах необходимо отжать контакты отверткой.

Как разобрать интернет-розетку Lezard (Лезард)

Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все. Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники. Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте: это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).

И снова, для закрепления материала советуем посмотреть видео.

Если знать, как подключить интернет розетку, даже с незнакомой моделью разобраться несложно. И вы теперь сможете модернизировать свою сеть сами (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т. д.), без привлечения специалистов. Остался еще один вопрос: как подключать двойные розетки. К ним подводят два кабеля и дальше идет расшивка по цветовой схеме. Это возможно, когда сеть у вас формируется модемом или заходят две интернет-линии. Можно ли одним кабелем расшить оба входа? Можно, но нужно не запутаться в цветовом обозначении проводов в дальнейшей разводке сети (помнить какой цвет вместо какого вы использовали).

В случае замены сломанного наконечника на шнуре провайдера или при желании подключить ПК к роутеру с помощью витой пары понадобится обжим кабеля.

Проблемы

Проводят обжимку в определенных ситуациях:

  • сломался разъем;
  • требуется удлинение шнура через розетку;
  • подключение компьютера к роутеру;
  • соединение двух компьютеров в проводную локальную сеть.

Подготовка

Для начала разберитесь с тем, как обжать интернет кабель в домашних условиях. Для этого подготовьте:

  1. коннекторы RJ – 45 нужного вам размера;
  2. кримпер;
  3. переходники;
  4. защиту в области соединения провода и переходника.

Обжим сетевого кабеля происходит с помощью кримпера – инструмента для соединения проводов между собой. Подготовьте несколько переходников, их можно приобрести в специализированном магазине. Защита уберегает провод от перелома в месте сопряжения.

Витая пара

Данный вид кабельной связи используют при создании компьютерных или интернет-сетей. Из-за низкой стоимости и простоты монтажных работ этот вид применяют в офисах, телефонах, квартирах. Рассмотрите, какую имеет витая пара кабель схему.

Выделяют однопарные и многопарные изделия. В первом случае внутри применяется два сплетенных проводника, во втором случае — больше двух пар проводников.

Обжать сетевой кабель витой пары (сделать опрессовку) можно в несколько этапов. Сначала его очищают от внешней изоляции, после чего распрямляют и раскручивают. Далее устанавливают коннектор, зажимают его.

Прямое подключение

Перед тем как обжать интернет-кабель, его зачищают от внешней защиты. Можно легко избавиться от первого слоя благодаря специальной нитке на проводе. Раскрутите и выпрямите мелкие элементы.

Следующий этап заключается в измерении длины для обрезки. Чтобы не ошибиться, используйте переходник. Лишь небольшая часть внешней защиты должна войти в коннектор. Внутри его находятся разделения, предназначенные для каждого отдельного провода. Внешняя оболочка должна зайти под зажим переходника. Коннектор должен прикасаться с заизолированной частью провода.

Последний этап – фиксация шнура в контактах переходника. Для этого понадобится кримпер.

Проверка

После того как обжимка проводов была выполнена, следует проверить их работоспособность.

  • Настройте тестер. Для этого коммутатор поставьте на диагностирование сопротивления. Вторым вариантом является подача звукового сигнала. Каждый шнур тестируется по отдельности.
  • При отсутствии реакции индикатора следует обжать кабель повторно, затем повторить проверку.
  • После этого необходимо надеть защиту в области между крипмером и шнуром.

Перекрестное подключение

В этом случае шнуры меняют поочередность, они располагаются следующим образом:

  1. бело-зеленый;
  2. зеленый;
  3. бело-оранжевый;
  4. оранжевый;
  5. синий;
  6. бело-синий;
  7. оранжевый;
  8. бело-коричневый;
  9. коричневый.

Первый конец обрабатывают первым способом. Обжимка кабеля второго конца происходит с помощью перекрестного обжатия.

В этом случае процедура того, как обжать сетевой кабель, выглядит так.

  1. В первую очередь необходимо зачистить внешний шар (достаточно нескольких см).
  2. Шнуры следует разложить в вышеприведенной последовательности.
  3. С помощью кримпера отмерьте длину.
  4. После этого проводку стоит просунуть в проводник.
  5. Чтобы все работало, стоит знать, как обжать кабель. С помощью кримпера необходимо сильно обжать кабель для интернета. Все шнуры должны надежно закрепиться.

Клещи

При опрессовке штекера RJ-45 и витой пары лучше использовать специальные щипцы – кримпер. В переводе данный термин обозначает «обжимать». Преимущество использования инструмента:

  • прибор имеет удобную форму, прост в использовании;
  • с его помощью можно безопасно выполнить процедуру обжатия;
  • кримпер экономит вам время, ведь с его помощью можно провести несколько этапов, не задействовав дополнительное оборудование.

Процедуру можно поделить на несколько этапов:

  1. Избавьтесь от старого коннектора. В дальнейшем он пригодится как образец распиновки жил.
  2. Важно зачистить жилы от внешней оболочки. Отмерьте длину от отрезанного края, затем вставьте провод
  3. Зачищенную зону. Далее надкусите с помощью кримпера шнур.
  4. Распутайте цветные жилы. Слишком длинные шнуры следует укоротить.
  5. Проводку расположите в правильной последовательности.
  6. Жилы вставляют в коннектор таким образом, чтобы внешняя оплетка залезала во внутреннюю часть.
  7. Шнур помещают совместно с коннектором в зону для обжима. После этого стоит их зажать кримпером.
  8. Завершающий этап заключается в проверке качества выполненной работы, работоспособности изделия.

Уже обжатый провод необходимо вставить в порт, после чего проверить соединение. Если вы заметили, что лампочка LAN- или WAN-порта заморгала, после чего появилось интернет-подключение, устройство появилось в сети, тогда процедура выполнена правильно.

Альтернатива кримперу

Заменой прибора может послужить отвертка. Последовательность действий в этом случае аналогична.

Практика показывает, что обжать кабель не сложно, даже человек без опыта сможет справиться с этой процедурой. Важно лишь разобраться с тем, какая разводка жил будет в ходе рабочего процесса использоваться.

Обыкновенная отвертка не уступает профессиональному прибору. Разница заключается во времени. Используя кримпер, вы намного быстрее проведете обжимку абеля.

Ошибки

Чтобы убедиться, что вы все сделали правильным образом, можно подключить сетевой кабель к гаджету, например, или к другому устройству, чтобы проверить его работоспособность.

Затем убедитесь, что провода в разъем для интернет-кабеля были вставлены, верно, в правильном порядке.

Обжимка сетевого кабеля происходит с помощью кримпера. Важно проверить плотность прижатия проводов до контакта переходника. В том случае, если вы обнаружили неточность, тогда лучше отрезать коннектор. После этого важно обжать интернет-кабель повторно.

Можно провести обжим интернет-кабеля самостоятельно. Если после окончания процесса подача соединения происходит с перебоями, тогда соединитель проверяют повторно. Если все работает, устройство появилось в сети, тогда вы все сделали правильно.

Не секрет, что современные технологии стремительно развиваются, поэтому для того, чтобы мы, их потребители, шли в ногу с прогрессом, приходится разбираться в каждой мелочи. На сегодняшний день Интернет занял неотъемлемую часть жизни общества. Чтобы уметь настроить «связь с миром» у себя дома, требуются специальные знания.

Зажать контакты коннектора RJ-45 можно и в домашних условиях

Наверняка каждый из нас рано или поздно столкнётся с такой проблемой, как износ LAN-кабеля для интернет-соединения, поломка Ethernet коннектора или нехватка длины сетевого провода. Для оперативного решения этой задачи от вас потребуется полчаса времени, знание алгоритма действий и минимальный набор составляющих.

Если вас интересует, как обжать кабель для Интернета при помощи специального инструмента — обжима или и вовсе без него, специальные схемы опрессовки и необходимые для этого детали — милости просим.

Что понадобится для опрессовки витой пары

Опрессовка представляет собой прикрепление восьмиконтактного модульного соединителя — коннектора RJ-45 к витой паре (сетевому кабелю, состоящему из восьми попарно свитых жил). Для этой операции вам потребуется:

  • Интернет-кабель.
  • Парочка разъёмов RJ-45. Понадобится для работы один, однако, их небольшая цена позволяет взять ещё один или несколько про запас.
  • Обжим. Он же кримпер, он же пресс-клещи — специальный инструмент для существенного ускорения процесса опрессовки.
  • Изолирующий колпачок. Необязателен, но он поможет предотвратить последующий перегиб провода и попадание мусора в коннектор RJ-45.

Схемы опрессовки сетевого кабеля

На сегодняшний день существуют две схемы опрессовки витой пары – прямой кабель и перекрёстный (кроссоверный).

Обычно техника прямо проходящего кабеля используется для соединения:

  • Компьютера и коммутатора.
  • Компьютера и роутера.
  • Телевизора и роутера.
  • Роутера и коммутатора.

Перекрёстный обжим кабеля сегодня встречается всё реже и реже, так как современная техника автоматически определяет тип сетевого провода и безотказно работает как с прямым, так и с кроссоверным кабелем. Перекрёстный тип используется для связи однотипных механизмов:

  • Роутер и роутер.
  • Коммутатор и коммутатор.
  • ПК и ПК.

Схема прямого построения цветных жил на обоих концах кабеля выглядит следующим образом:

Левый конец кабеляПравый конец кабеля
1) Бело-оранжевая1) Бело-оранжевая
2) Оранжевая2) Оранжевая
3) Бело-зелёная3) Бело-зелёная
4) Голубая4) Голубая
5) Бело-голубая5) Бело-голубая
6) Зелёная6) Зелёная
7) Бело-коричневая (бело-красная)7) Бело-коричневая (бело-красная)
8) Коричневая (красная)8) Коричневая (красная)

Что касается перекрестного кабеля, здесь оба конца витой пары будут разными, а схема распределения жил выглядит так:

Левый конец кабеляПравый конец кабеля
1) Бело-оранжевая1) Бело-зелёная
2) Оранжевая2) Зелёная
3) Бело-зелёная3) Бело-оранжевая
4) Голубая4) Голубая
5) Бело-голубая5) Бело-голубая
6) Зелёная6) Оранжевая
7) Бело-коричневая (бело-красная)7) Бело-коричневая (бело-красная)
8) Коричневая (красная)8) Коричневая (красная)

Опрессовка коннектора при помощи обжима

Определившись со схемой, мы переходим к самой главной части всей процедуры — опрессовке разъёма RJ-45 с помощью специального инструмента — обжима. Особенность работы с кримпером заключается в том, что он существенно экономит время и выполняет ответственную часть самостоятельно.

Начать работу следует с отсечения прежнего коннектора (если таковой имеется, то он станет образцом для расположения жил). Далее следует зачистить витую пару от изоляции, оголив цветные провода так, чтобы их длина соответствовала коннектору и они сидели в нём до упора. Очистку внешней оплётки можно провести двойным ножом обжима или же обычным перочинным ножом. Цветные жилы будут скручены попарно, поэтому их следует рассоединить, выпрямить и ровно подрезать до одинаковой длины. Расположив проводки согласно выбранной схеме, мы берём разъём RJ-45 защёлкой к низу. Вставляем в него жилы до упора так, чтобы небольшая часть изоляции интернет-кабеля тоже входила в коннектор. Когда провода лежат в своих направляющих каналах, а край изоляции находится под планкой зажима RJ-45, настало время для опрессовки. Помещаем коннектор с жилами в разъём инструмента. Осталась всего пара штрихов – сжимаем рукояти кримпера так, чтобы планка зажима (контакты) вилки RJ-45 прорезала изоляцию жил.

Следите за тем, чтобы работа была сделана качественно, чтобы ничего не отходило и не выпадало. Для завершения операции мы оденем изолирующий колпачок. Теперь всё готово к использованию!

Обжим коннектора без пресс-клещей

Если у вас нет инструмента для обжима разъёма RJ-45 — не отчаивайтесь. Пара прямых рук и простая отвёртка все сделают по высшему разряду. Не стоит скрывать, что работа без пресс-клещей продлится значительно дольше и есть вероятность, что с первого раза мы не сможем правильно обжать провод, но попробовав, мы ничего не потеряем.

Алгоритм действий схож с тем, что описан выше: мы оголяем кабель, сверяем длину проводков и коннектора, выравниваем и подрезаем жилы. Распределив согласно схеме цветные провода, мы помещаем их внутри разъёма RJ-45 так, чтобы часть изоляции витой пары попадала в коннектор. Здесь, пожалуй, начинается самое интересное. Убедитесь, что порядок расположения жил не нарушен и они вплотную сидят по направляющим каналам. Следующий наш шаг — мы придавливаем планку зажима коннектора отвёрткой. Полдела сделано! Осталось вдавить контакты разъёма RJ-45 в изоляцию жил сетевого провода. Рассчитывая силу, один за другим продавливаем провода планки зажима и «топим» их в оплётке цветных жил. Если получилось объединить контакты коннектора и жилы интернет-кабеля в сплошную линию, то работа выполнена успешно. Вот так просто, без специализированного инструмента и в домашних условиях можно качественно обжать витую пару.

Для полного счастья не хватает испробовать полученный образец на практике. Если у вас есть тестер, то можно с его помощью проверить сопротивление LAN-кабеля. В противном случае и без него можно проверить работоспособность сетевого шнура, вставив его прямиком в Ethernet-ячейку компьютера или роутера. Если всё было сделано правильно, то Интернет появится незамедлительно. Если нет, то попробуйте ещё раз прижать контакты коннектора к цветным жилам.

Как вы успели заметить — обжать сетевой шнур самому не составляет большого труда. Также хочется отметить, что при правильном выполнении действий, результат работы как с пресс-клещами, так и с отвёрткой будет одинаковым. Поэтому выбор инструмента для обжима сетевого интернет-кабеля в домашних условиях зависит от вас.

Разъем для кабеля интернета — Морской флот

Блог о модемах, роутерах и gpon ont терминалах.

Всвязи с почти 90% охватом многоэтажек высокоскоростным широкополосным доступом в глобальную паутину, очень часто возникает необходимость удлинить Интернет кабель по дому. Например, чтобы перенести роутер из одной комнаты в другую или протянуть сетку с этажа на этаж. Другая, похожая по смыслу ситуация, когда нужно соединить порванный кабель, после того, как его погрыз кот или порезали вандалы в подъезде. Можно, конечно, вызвать монтёра провайдера, либо стороннего специалиста по объявлению и он всё сделает. Но во-первых, это время, потраченное на ожидание специалиста. Во-вторых — это деньги, которые Вы заплатите ему за работу. Зачем, если всё можно сделать своими руками в домашних условиях?! В этой статье я хочу подробнее остановиться на этом вопросе и рассказать про самые надёжные способы соединить витую пару между собой. Тем более, что хочешь сделать хорошо — делай сам!

Ладно, что это выглядит совсем не эстетично, так ещё и на практике оказывается, что такое соединение ненадёжно. К тому же, каждая подобная скрутка ведёт к снижение качества связи и повышению сопротивления. Для длинных линий (более 100 метров) каждая подобная скрутка критична. Мы будем использовать правильные способы выполнить соединение LAN-кабеля.

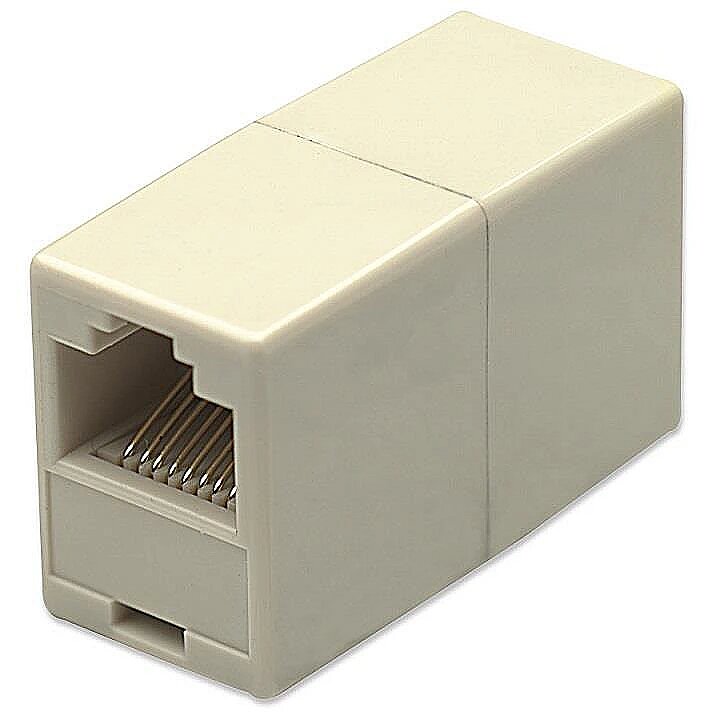

Джойнер — бочонок-соединитель RJ45

Это самый распространённый на сегодня способ починить или удлинить витую пару. Его чаще всего используют монтёры и инсталляторы Интернет-провайдеров. Этот LAN-соединитель выглядит в виде маленькой прямоугольной коробочки с разъёмами RJ45 с друх сторон. Грубо говоря, тип «мама-мама». Витая пара обжимается в коннектор с двух сторон и вставляется в джойнер:

Его достаточно часто называют сплиттер , но это не совсем правильно. У сплиттера один вход и два выхода. Он используется для того, чтобы по одному 8-жильному кабелю подключить 2 компьютера, используя по 4 жилы для каждого.

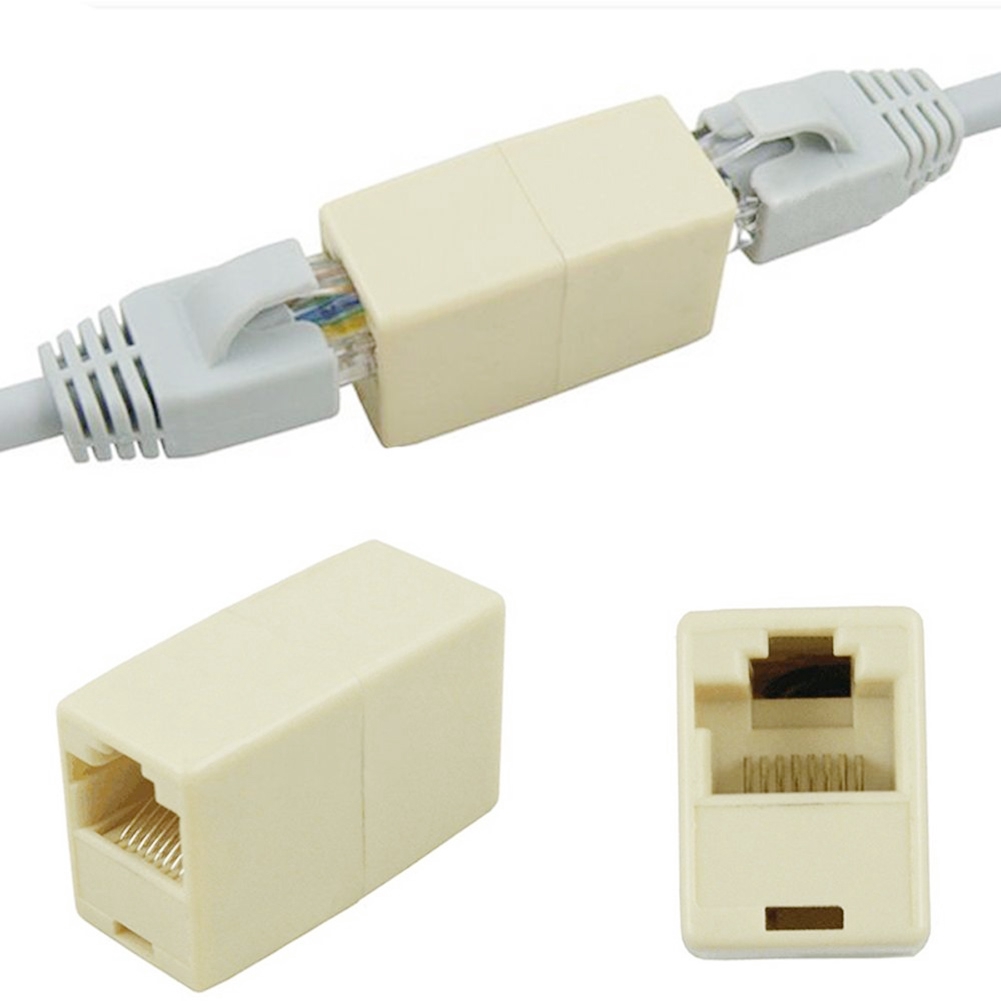

Каплер (Coupler)

На мой взгляд, это самый правильный соединитель LAN-кабеля — как с точки зрения кабельного хозяйства, так и с эстетической стороны: всё выполнено красиво и аккуратно. Каплер выполнен в виде открывающейся коробочки с 16 ножевыми контактами. Кстати, такой же принцип используется и в сетевых розетках. В него с обеих сторон заводится кабель и с помощью отвёртки надёжно запрессовывается в ножевой контакт:

Вообще, значительно удобнее делать это специальным инструментом — панчером. Выглядит он как нож со специальным V-образным лезвием. Он равномерно проталкивает жилы в ножевой контакт каплера. Вот так выглядит самый простой вариант панчера:

Правда, покупать его обычному пользователю, чтобы один раз удлинить кабель Интернет по дому, конечно же смысла нет, потому можно использовать обычную небольшую шлицевую отвёртку. Держится такое соединение витой пары достаточно надёжно и крепко. Если используется не в помещении, а на улице, то лучше как следует замотать изолентой, чтобы внутрь не могла попасть вода.

Большой плюс каплера в том, что для того, чтобы соединить или удлинить витую пару не нужен абсолютно никакой специфический инструмент — только отвертка и прямые руки!

Обычная сетевая розетка

Если джойнер или каплер не всегда можно найти в магазинах радиодеталей, то уж обычную внешнюю сетевую розетку под разъём RJ45 можно найти всегда. Даже в электротехнических магазинах. Внутри такая розетка представляет из себя 8 ножевых контактов с одной стороны и разъём RJ45 — с другой:

Одну часто кабеля отвёрткой надо заправить в ножи, в соответствии с цветной схемой. Вторую часть кабеля надо обжать в коннектор и вставить в разъём. Готово! Вот видео-инструкция как это делается:

Сейчас можно купить достаточно компактную розетку и в итоге соединение будет выглядеть компактно и эстетично.

Скотчлок-соединитель (ScotchLok UY2)

Для тех, кто всё же является фанатом скруток есть более современный вариант, чем просто скручивать между собой жилы. Называется он Скотчлок. Для работы не нужен никакой специфичный инструмент — только пассатижы.

Чтобы соединить Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами. Главное — без фанатизма. Тут задача не в том, чтобы раздавить Scotchlok, а в том, чтобы жилы хорошо вошли в ножевой контакт. Результатом будет сращеный сетевой кабель. Лично я не люблю этот тип соединителей из-за того, что потом не знаешь куда деть получившийся букет из жил и скотчлоков. Чаще всего в подъездах замечаю, что его просто бросают висеть. Как показывает практика, рано или поздно одну из жил кто-нибудь оборвёт или подъездные хулиганы подпалят. Я предпочитают чтобы всё было компактно и красиво.

Помогло? Посоветуйте друзьям!

Как удлинить и соединить Интернет-кабель в домашних условиях : 11 комментариев

Первый способ самый надёжный .
Если, конечно, выполнен не таким уродливо — пародийным способом !
Методом скрутки телефонисты соединяют кабели на сотни пар .
cs6.pikabu.ru/post_img/2015/01/12/11/1421092108_184564785.jpg
Вместо изоленты 8 кусочков термоусадочной трубки плюс одна сверху.
Под цвет изоляции кабеля ?
Соединение на века и почти не заметно !

откройте стандарты и поинтересуйтесь скрутки и скотчлоки очень плохо и не допустимо

2016 в плане применения электропроводки с алюминиевыми жилами. ПУЭ и Свод Правил запрещают применение проводов и кабелей с алюминиевыми жилами, за исключением тех случаев, про которые я говорил чуть выше. Теперь же, согласно этого Приказа, электропроводку в квартирах и домах можно смело выполнять, как с медными жилами, так и с алюминиевыми, соблюдая их минимальные сечения, которые указаны в таблице №1 этого самого Приказа.

Кажется мы забыли что такое паяльник и термоусадка?)

Иван — зачем, если можно проще, быстрее и в то же время надёжно.

XasaH все предыдущие ответы, ну кроме Вас и Михаила, не от Связистов а от простых людей очень очень далеких от области связи. Они даже не знают и не предполагают, что скрутка была будет и оочень долго еще будет жить, что кабеля ТПП бывают разные цифровые и простые и компания 3М до сих пор выпускает наборы для муфт для скруток и под Скотчлок.
И поздравляю Всех Связистов с Профессиональным праздником «Днем Радио» .

Павел, не кабелЯ , а кАбели)) С днем связи, коллега!

Приветствую! Подскажите, а почему нельзя наращивать кабель ПАЙКОЙ? Скруткой можно, а пайкой нет? Или это типа неудобно: с паяльником под потолком, ещё и 220в часто нет под рукой? Скорость работы опять же… Мне в квартире нужно 2 метра нарастить 1й раз в жизни. Скорость работы не главное, главное надёжность и качество соединения (в штукатурку нужно будет заделать). Паять умею хорошо. Можно или нет?

Честно говоря, за всю жизнь не разу не видел, чтобы кто-то витую пару паял. Воспользуйтесь скочлоком и не мучайтесь.

Я паял, долго, но все прекрасно работает.для изоляции каждого провода и всей «байды » использовал термоусадку

Как связист скажу следующее — паяное соединение (паяная скрутка) самое надёжное и компактное соединение с наименьшим затуханием. Всякие виды клеммных и разьемных соединений ориентированы на удобство и скорость монтажа. Паять дело хлопотное поэтому если нет особых требований применяют скрутки и скотч локи. Только все не жадные и технически грамотные люди скотч локи, скрутки убирают в специальные распредкоробки и муфты. Свободно висящие скрутки и грозди скотчлоков скорее признак жадности и нежелания заморачиваться.

Первоначальная задача провайдера – установить модем/роутер и подключить потребителя к сети. Обычно монтажные работы проводятся бесплатно, однако в дальнейшем помощь представителей компании приходится оплачивать.

Чтобы при подключении нового устройства, поломке или создании внутренней сети не оформлять вызов, нужно изучить, как обжать интернет-кабель в домашних условиях. Рассмотрим основные способы и схемы обжима проводов коннекторами RJ-45.

Когда может пригодиться обжим RJ-45?

Техника постоянно совершенствуется, появляются новые приборы, сопряженные с интернетом. Если дома есть большой кусок сетевого кабеля и инструмент для обжима, не придется приобретать дорогие патч-корды или вызывать каждый раз специалиста.

Отработанная процедура изготовления кабеля занимает не более 5 минут.

Вот несколько ситуаций, для разрешения которых пригодится умение обжимать:

Если срочно нужно подготовить проект или завершить дипломную работу, а кабель пришел в негодность, выручают порой только собственные навыки. Особенно, если неприятность произошла поздно вечером, когда закрыты все магазины, или вы находитесь далеко от города.

Всех ситуаций, связанных с витой парой, не предусмотреть, поэтому лучше знать заранее, как устроен LAN-кабель и как производится его обжим.

Материалы и инструменты для работы

Чтобы изготовить своими руками полноценный и функционирующий патч-корд, потребуется отрезок сетевого кабеля, который еще называют витой парой, и коннекторы, в некоторых случаях – 1 коннектор.

Голыми руками коммутационный шнур не соорудить, для этого нужны специальные обжимные пресс-клещи (кримпер) и стриппер – приспособление для удаления изоляции. Рассмотрим, какими они бывают.

Интернет-кабель типа витая пара

Название «витая пара» полностью соответствует действительности. Если со шнура снять изоляционный полимер, под ним обнаружите 2 или 4 пары скрученных спиралью проводов, отличающихся по цвету.

Но не следует думать, что это единственный вид сетевого кабеля.

На самом деле активно используют три варианта, каждый из которых отличается степенью защиты:

  • UTP – простое изделие в полимерной оболочке без экранирования, подходящее для конструирования домашних сетей и подключения приборов к роутерам и коммутаторам;
  • FTP – кабель, оболочка которого усилена фольгированием; экранирование защищает от внешних помех и помогает, если рядом проходит силовая линия;
  • STP – кабель с двумя степенями защиты, кроме общей фольгированной оболочки у каждого провода есть вторая, индивидуальная.

Первый вариант самый дешевый и наиболее распространенный. Второй есть смысл покупать, если интернет-провода уложены в одной штробе, кабель-канале или плинтусе с силовыми коммуникациями.

Третий, самый дорогой и защищенный, в частном порядке не используют. Его применяют на производственных предприятиях, в крупных узлах связи и других «серьезных» организациях.

Все вышеназванные варианты могут быть 1-жильными и многожильными. Первые не отличаются хорошей гибкостью, но стабильно держат сигнал, их чаще применяют для подключения электроустановок – интернет-розеток.

Вторые, более эластичные, используют для переключаемых шнуров, хотя обжимать их и сложнее.

И еще одно качество, характеризующее пропускную способность проводов – категория. Она обычно указывается на изоляционном слое.

Таким образом, если вы планируете провести интернет-коммуникации отдельно от силовой линии, подойдет самый недорогой, но динамичный вариант – UTP сat 5е.

Коннектор и его устройство

Ethernet-вилка, которую вставляют в гнезда ПК, телевизоров, роутеров, коммуникаторов, розеток и других устройств, и есть коннектор. Он имеет два широко используемых наименования – RJ-45 и 8P8C. Устройство коннектора для интернета кажется простым, если знать, для чего необходимы его элементы.

Краткое описание процесса обжима: разобранные в определенном порядке жилы заводят во входное отверстие и распределяют по каналам, затем коннектор вставляют в специальное гнездо пресс-клещей и зажимают.

Происходит следующее: зажимная планка опускается на внешнюю изоляцию и прочно фиксирует кабель. Ножевые выступы контактов разрезают изоляцию жил, чем обеспечивают электрическое соединение контактов с проводниками.

Одновременно наружные части контактов утапливаются в корпус – в результате получается вилка для коммутации с портами сетевых устройств.

Кроме простых RJ-45 коннекторов можно встретить изделия с тонкой вставкой, направляющей жилы в нужные каналы. Для экранированных коммуникаций предназначены такие же экранированные вилки – их можно узнать по металлической отделке.

Инструмент для обжимки витой пары

Если вы хотите основательно подготовиться к процедуре обжима и вооружиться всем необходимым инструментом, то приобретите:

Стриппер отличается от обычного строительного ножа тем, что аккуратно снимает защитную оболочку с проводов, разрезая только полимерную изоляцию и не повреждая провода. Подробно о технологии зачистки проводов читайте в этом материале.

Кабельный тестер необходим для проверки правильности подключения коннекторов и исправности линии.

О наличии проблем сообщает красное свечение светодиодов, если с соединением проводников все нормально – зеленое.

Кроссировочный инструмент не участвует в изготовлении патч-корда, он необходим, когда нужно подключить сетевой кабель в патч-панель, плинт, розетку или кросс. Обычно им пользуются специалисты при работе с распределительным электрощитом. По сути, его наличие необязательно.

Обзор схем для обжима

Правильную работу провода обеспечивает определенное расположение жил в коннекторе. Существует две основные схемы распиновки для 8-жильного кабеля и еще одна – для 4-жильного, которым уже почти никто не пользуется.

Если коммутационное устройство – роутер или свитч – нужно соединить с ПК, ноутбуком, моноблоком, то требуется прямая распиновка. При коммутации напрямую двух компьютеров – перекрестная (kross-over).

Обе схемы имеют цифровое обозначение:

  • прямая – 568В;
  • кросс-овер – 568А.

Лучше выучить расположение проводов в обоих случаях, так как для домашнего применения для создания внутренней сети могут пригодиться обе схемы.

Менять местами провода нельзя. Если после бело-оранжевого следует оранжевый, то ни синий, ни зеленый, никакой другой подключать не следует – кабель не будет работать.

Но есть один момент – оранжевые и зеленые провода взаимозаменяемы, то есть под №1 может находиться бело-зеленый, затем зеленый и так далее.

Если вдруг вместо популярного 8-жильного кабеля приходится обжимать 4-жильный, применяемый только для подключения периферийных приборов, то потребуется совершенно другая схема.

При использовании тех же самых коннекторов порядок подключения проводников меняется.

Номера контактов выбиты на коннекторе, их обязательно следует учитывать при монтаже проводов. Для того, чтобы не напутать с порядком расположения, достаточно найти цифру 1 или 8.

Более подробно об обжиме витой пары на 8 или 4 жилы читайте далее.

Инструкции правильного обжима RJ-45

Теоретическую часть лучше изучить еще до того, как вы приступите к обжиму коннекторов RJ-45 своими руками, чтобы в последствии не пришлось переделывать.

Для тренировки нужно запастись инструментами, терпением и обжать несколько интернет-вилок. Если пробный патч-корд заработал, в дальнейшем вы легко справитесь с изготовлением интернет-шнуров.

Вариант #1 – прямое подключение Straight

Это основная процедура, которую следует отработать, так как соединение стационарного ПК или ноутбука с роутером происходит чаще, чем другие виды коммутации.

Именно на этой схеме можно набить руку – в остальных случаях придется только провода менять местами.

После процедуры, если обжимка проведена правильно, жилы даже с усилием не достать из коннектора. Кабель крепко держится внутри благодаря зажиму части, покрытой изоляцией.

Операция выполнялась без применения колпачков, если вы их решите использовать, то наденьте на кабель перед началом обжима.

После обжимки широкий конец колпачка натягиваете на коннектор, узкий остается на кабеле.

При обнаружении ошибки свет диодов сменится с зеленого на красный. Это может обозначать, что проводники перепутаны местами или где-то произошел «недожим».

Вариант #2 – перекрестное подключение Cross-Over

Если вы решили произвести подключение одного компьютера к роутеру через другой, то есть соединить два персональных устройства напрямую, потребуется схема кросс-овер.

Она отличатся от предыдущей только компоновкой проводов по цветовому признаку – порядок расположения проводников на втором конце не такой, как на первом.

Кстати, свежие технические веяния могут привести к полному отказу от таких изощрений, как сложная схема перекрестного подключения.

Уже многие современные цифровые устройства оборудованы интерфейсом нового стандарта Auto MDI-X. Система самостоятельно, автоматически определяет тип подключения и выбирает тот режим коммутации, который считает оптимальным.

Это значит, что достаточно выполнить прямое подключение – дальше техническое устройство все сделает самостоятельно.

Вариант #3 – обжим четырехжильного кабеля

Основное отличие подключения в том, что в процессе задействованы только 4 проводника из 8. Функциональная разница – в снижении скорости подачи сигнала.

Получается, что 4 проводника работают, а еще 4 остаются свободными. Их можно обрезать или просто подвернуть, чтобы не мешали.

Обжим без использования пресс-клещей

Не всегда под руками имеется специальный инструмент, поэтому дальше рассмотрим, как самому обжать кусок интернет-кабеля без кримпера.

В качестве основного орудия труда будет выступать альтернатива пресс-клещам – обычная плоская (шлицевая) отвертка.

Этот способ более длительный и трудоемкий, чем обжим пресс-клещами, но за неимением специального инструмента оправдывает себя. Правильно обжатый кабель работает не хуже, чем покупной аналог.

Также рекомендуем прочесть статью, где мы рассказали о лучших способах соединения витой пары между собой. Подробнее – переходите по ссылке.

Выводы и полезное видео по теме

Подробный видеоинструктаж по обжимке сетевого кабеля:

Прищепка, отвертка, точилка – альтернативный набор для обжима:

Почему важно соблюдать порядок расположения по цветам:

Обучиться обжиму интернет провода может каждый, для этого не нужно получать квалификацию или обладать особым талантом. Достаточно разобраться в устройстве кабеля и коннектора, выучить пару схем и приобрести специальные обжимные клещи.

Отработав навык на домашней сети, вы сможете помогать родителям, соседям и своим друзьям, освободив их от проблем с интернет-коммуникациями.

Если вам приходилось неоднократно заниматься обжимом интернет проводов, поделитесь, пожалуйста, опытом с нашими читателями. Возможно вы знаете тонкости которые мы не учли в нашем материале? Пишите свои комментарии под статьей.

Недавно у меня возникла необходимость обжать сетевой кабель LAN, а специального инструмента у меня под рукой не было. Именно о том, как опрессовать витую пару без специального инструмента и пойдет речь. Конечно, вы можете купить готовый кабель, но мы же не ищем легких путей, правда? Ну, а если серьезно, то ситуации, когда необходимо опрессовать витую пару бывают самые разные.

Например, в связи с частым извлечением из порта Ethernet вилки RJ-45 на опрессовке мог возникнуть не качественный сигнал или не хватает стандартной длины кабеля (патч-корда) для объединения нескольких рабочих мест. А может просто дома нужно подключить кабелем LAN Smart TV к интернету (на примере телевизора Samsung) или соединить витой парой между собой два компьютера в локальную сеть. Да мало ли что вам может понадобиться подключить по сетевому кабелю.

Вот заводские стандарты длины патч-кордов с вилками RJ-45: 0.5м, 1м, 1.5 м, 2м, 3м, 5м, 7м. Кабель меньшей или большей длинны производитель изготавливает под заказ.

У меня дома в наличии имелся кабель «витая пара» (здесь подробно описаны характеристики витой пары) и несколько коннекторов RJ-45, но не было у меня специальных обжимных клещей (кримпер). Как вы уже наверное догадались, выход из положения был найден — я решил заменить кримпер отверткой. Конечно, без специального инструмента процесс монтажа становится рутиной и занимает больше времени, но зато, при правильном подходе, качество опрессовки не пострадает.

Схемы опрессовки витой пары.

Я думаю вы понимаете, что под качеством подразумеваются голова и руки потому, что именно от них и будет зависеть качество обжима витой пары. Говорю это потому, что встречал людей, которые умудряются опрессовывать витую пару кримпером в разы хуже, нежели это сделает дилетант отверткой при правильном подходе. На изображении ниже показан один из множества видов кримперов.

Начну я с того, что приведу несколько схем опрессовки витой пары. Ниже представлено изображение, на которых я нарисовал две схемы опрессовки витой пары: прямой кабель и перекрестный (Cross-Over) кабель.

  1. Первая схема используется для подключения PC — Switch (компьютер — коммутатор), Smart TV — Router (телевизор — маршрутизатор), Switch — Router (коммутатор — маршрутизатор) и Router — PC (маршрутизатор — компьютер).
  2. Вторая схема для подключения PC — PC (компьютер — компьютер), Switch — Switch (коммутатор — коммутатор), Router — Router (маршрутизатор — маршрутизатор). Обычно используется для подключения однотипных устройств.

Стоит сказать, что многие современные цифровые устройства автоматически определяют тип кабеля (прямой или перекрестный) и вместе прекрасно работают на любом из них. Большинство современных устройств уже имеют такой интерфейс (Auto MDI-X), а следовательно перекрестный тип опрессовки постепенно уходит в прошлое.

Прямой кабель (Straight-through — прямо проходящий).

Перекрестный кабель (Cross-Over — нуль хабный).

Я думаю, что необходимую схему с помощью которой вы свяжите свои устройства в сеть вы выбрали, теперь давайте приступим непосредственно к созданию самого кабеля LAN.

Подробная инструкция по обжиму коннектора RJ-45.

Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).

Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.

Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.

На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже. Обратите внимание, что контакты еще не утоплены в жилы кабеля.

Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.

Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.

При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.

На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

P.S. Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя. Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения читайте здесь. Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как починить штекер интернета — Инженер ПТО

Недавно у меня возникла необходимость обжать сетевой кабель LAN, а специального инструмента у меня под рукой не было. Именно о том, как опрессовать витую пару без специального инструмента и пойдет речь. Конечно, вы можете купить готовый кабель, но мы же не ищем легких путей, правда? Ну, а если серьезно, то ситуации, когда необходимо опрессовать витую пару бывают самые разные.

Например, в связи с частым извлечением из порта Ethernet вилки RJ-45 на опрессовке мог возникнуть не качественный сигнал или не хватает стандартной длины кабеля (патч-корда) для объединения нескольких рабочих мест. А может просто дома нужно подключить кабелем LAN Smart TV к интернету (на примере телевизора Samsung) или соединить витой парой между собой два компьютера в локальную сеть. Да мало ли что вам может понадобиться подключить по сетевому кабелю.

Вот заводские стандарты длины патч-кордов с вилками RJ-45: 0.5м, 1м, 1.5 м, 2м, 3м, 5м, 7м. Кабель меньшей или большей длинны производитель изготавливает под заказ.

У меня дома в наличии имелся кабель «витая пара» (здесь подробно описаны характеристики витой пары) и несколько коннекторов RJ-45, но не было у меня специальных обжимных клещей (кримпер). Как вы уже наверное догадались, выход из положения был найден — я решил заменить кримпер отверткой. Конечно, без специального инструмента процесс монтажа становится рутиной и занимает больше времени, но зато, при правильном подходе, качество опрессовки не пострадает.

Схемы опрессовки витой пары.

Я думаю вы понимаете, что под качеством подразумеваются голова и руки потому, что именно от них и будет зависеть качество обжима витой пары. Говорю это потому, что встречал людей, которые умудряются опрессовывать витую пару кримпером в разы хуже, нежели это сделает дилетант отверткой при правильном подходе. На изображении ниже показан один из множества видов кримперов.

Начну я с того, что приведу несколько схем опрессовки витой пары. Ниже представлено изображение, на которых я нарисовал две схемы опрессовки витой пары: прямой кабель и перекрестный (Cross-Over) кабель.

  1. Первая схема используется для подключения PC — Switch (компьютер — коммутатор), Smart TV — Router (телевизор — маршрутизатор), Switch — Router (коммутатор — маршрутизатор) и Router — PC (маршрутизатор — компьютер).
  2. Вторая схема для подключения PC — PC (компьютер — компьютер), Switch — Switch (коммутатор — коммутатор), Router — Router (маршрутизатор — маршрутизатор). Обычно используется для подключения однотипных устройств.

Стоит сказать, что многие современные цифровые устройства автоматически определяют тип кабеля (прямой или перекрестный) и вместе прекрасно работают на любом из них. Большинство современных устройств уже имеют такой интерфейс (Auto MDI-X), а следовательно перекрестный тип опрессовки постепенно уходит в прошлое.

Прямой кабель (Straight-through — прямо проходящий).

Перекрестный кабель (Cross-Over — нуль хабный).

Я думаю, что необходимую схему с помощью которой вы свяжите свои устройства в сеть вы выбрали, теперь давайте приступим непосредственно к созданию самого кабеля LAN.

Подробная инструкция по обжиму коннектора RJ-45.

Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).

Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.

Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.

На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже. Обратите внимание, что контакты еще не утоплены в жилы кабеля.

Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.

Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.

При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.

На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

P.S. Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя. Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения читайте здесь. Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Недавно у меня возникла необходимость обжать сетевой кабель LAN, а специального инструмента у меня под рукой не было. Именно о том, как опрессовать витую пару без специального инструмента и пойдет речь. Конечно, вы можете купить готовый кабель, но мы же не ищем легких путей, правда? Ну, а если серьезно, то ситуации, когда необходимо опрессовать витую пару бывают самые разные.

Например, в связи с частым извлечением из порта Ethernet вилки RJ-45 на опрессовке мог возникнуть не качественный сигнал или не хватает стандартной длины кабеля (патч-корда) для объединения нескольких рабочих мест. А может просто дома нужно подключить кабелем LAN Smart TV к интернету (на примере телевизора Samsung) или соединить витой парой между собой два компьютера в локальную сеть. Да мало ли что вам может понадобиться подключить по сетевому кабелю.

Вот заводские стандарты длины патч-кордов с вилками RJ-45: 0.5м, 1м, 1.5 м, 2м, 3м, 5м, 7м. Кабель меньшей или большей длинны производитель изготавливает под заказ.

У меня дома в наличии имелся кабель «витая пара» (здесь подробно описаны характеристики витой пары) и несколько коннекторов RJ-45, но не было у меня специальных обжимных клещей (кримпер). Как вы уже наверное догадались, выход из положения был найден — я решил заменить кримпер отверткой. Конечно, без специального инструмента процесс монтажа становится рутиной и занимает больше времени, но зато, при правильном подходе, качество опрессовки не пострадает.

Схемы опрессовки витой пары.

Я думаю вы понимаете, что под качеством подразумеваются голова и руки потому, что именно от них и будет зависеть качество обжима витой пары. Говорю это потому, что встречал людей, которые умудряются опрессовывать витую пару кримпером в разы хуже, нежели это сделает дилетант отверткой при правильном подходе. На изображении ниже показан один из множества видов кримперов.

Начну я с того, что приведу несколько схем опрессовки витой пары. Ниже представлено изображение, на которых я нарисовал две схемы опрессовки витой пары: прямой кабель и перекрестный (Cross-Over) кабель.

  1. Первая схема используется для подключения PC — Switch (компьютер — коммутатор), Smart TV — Router (телевизор — маршрутизатор), Switch — Router (коммутатор — маршрутизатор) и Router — PC (маршрутизатор — компьютер).
  2. Вторая схема для подключения PC — PC (компьютер — компьютер), Switch — Switch (коммутатор — коммутатор), Router — Router (маршрутизатор — маршрутизатор). Обычно используется для подключения однотипных устройств.

Стоит сказать, что многие современные цифровые устройства автоматически определяют тип кабеля (прямой или перекрестный) и вместе прекрасно работают на любом из них. Большинство современных устройств уже имеют такой интерфейс (Auto MDI-X), а следовательно перекрестный тип опрессовки постепенно уходит в прошлое.

Прямой кабель (Straight-through — прямо проходящий).

Перекрестный кабель (Cross-Over — нуль хабный).

Я думаю, что необходимую схему с помощью которой вы свяжите свои устройства в сеть вы выбрали, теперь давайте приступим непосредственно к созданию самого кабеля LAN.

Подробная инструкция по обжиму коннектора RJ-45.

Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).

Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.

Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.

На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже. Обратите внимание, что контакты еще не утоплены в жилы кабеля.

Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.

Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.

При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.

На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

P.S. Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя. Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения читайте здесь. Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

В этой инструкции я покажу как обжать сетевой кабель LAN и изготовить интернет кабель своими руками без инструмента. Вместо кримпера (специального инструмента для обжима витой пары в RJ-45) мы будем использовать обычную отвертку. А для зачистки витой пары – нож.

В статье как обжать витую пару в RJ-45 я показывал весь процесс с использованием кримпера. И обещал подготовь руководство по обжиму интернет кабеля без обжимных клещей. Здесь все просто: если у вас уже есть специальный инструмент, то все эти инструкции вам скорее всего не нужны, вы и так в теме. А если вы ищите в интернете, как своими руками изготовить сетевой кабель, то у вас кримпера скорее всего нет. И покупать вы его не собираетесь, по той причине, что он вам просто не нужен. Инструмент не дешевый, и купить его, чтобы обжать два коннектора – не лучшая идея. Поэтому, можно все сделать с помощью обычной отвертки и ножа. Да, может получится немного колхозно и не с первого раза, но получится. Зато бюджетно и без сторонней помощи.

Нам понадобятся такие материалы и инструменты:

  • Сам кабель витая пара. Я взял маленький кусочек, у вас же кабель должен быть необходимой длины. Покупайте немного с запасом.
  • Коннекторы RJ-45. Для изготовления одного сетевого кабеля нужно два коннектора. Но обязательно купите больше. Коннектор одноразовый. И если что-то не получится с первого раза, придется снова идти в магазин.
  • Отвертка, с помощью которой мы будем обжимать витую пару в коннектор RJ-45.
  • Нож для зачистки витой пары.
  • И желательно еще кусачки, чтобы подровнять проводки. Так же можно использовать кусачки, которые есть обычно на плоскогубцах. Если у вас нет ни кусачек ни плоскогубцев, то можно обрезать кабель ножницами, или ножом. Это не очень просто правильно, но в крайнем случае можно.

Вот такой набор у меня:

Нож у меня немного большой для такого дела, но это неважно. Главное, чтобы острый был 🙂

Как работают: зачищаем кабель и вставляем его в коннектор. На самом коннекторе даже есть схема, куда какой проводок вставлять. Затем просто защелкиваем его и кабель обжимается. Штука вроде не очень популярная. Даже не знаю, можно ли купить такой коннектор в обычном магазине. Нужно спрашивать.

Прежде чем приступить к обжиму витой пары с помощью нашей отвертки, нужно определится со схемой, по которой мы будем изготавливать кабель.

Схемы обжима сетевого кабеля LAN

Есть два способа, которыми можно изготовить интернет кабель. Скорее всего вам нужен первый способ, прямой обжим. Разберемся подробнее.

1 Если вам нужен кабель для подключения ноутбука, компьютера, телевизора, или другой техники к роутеру, или модему, то вам нужно изготовить кабель по этой схеме. Это прямой порядок обжима. Самый простой и распространенный способ. Такой сетевой кабель, например, идет в комплекте с маршрутизатором.

Есть два способа обжима: T568A и T568B. Я делал по схеме T568B, которую вы можете увидеть ниже. Получается, что оба коннектора мы обжимаем одинаково.

2 Второй способ — кроссовый, или перекрестный. Такой кабель пригодится для соединения напрямую двух компьютеров (без роутера) .

Думаю, вы определились со схемой. Более подробно об этом можете почитать в статье: витая пара: что это? Схемы и способы обжима витой пары. Я буду делать простой кабель (прямой обжим) по схеме T568B.

Обжим витой пары без инструмента (кримпера)

Если все необходимое у вас есть, можно приступать к изготовлению кабеля. Постараюсь показать все максимально подробно и пошагово.

1 Снимаем внешнюю изоляцию с витой пары. Где-то два сантиметра. Легонько обрежьте изоляцию по кругу и стяните ее. Только смотрите осторожно, чтобы не повредить изоляцию самих проводов.

2 Расправляем проводки и выставляем их по цвету. По той схеме, которую вы выбрали (фото выше) . Желательно выставить их так, чтобы они не переплетались. У меня получилось вот так:

3 Дальше нам нужно подрезать проводки. Оставить примерно сантиметр. Я буду делать это с помощью специальных кусачек для кабеля. Как я уже писал выше, можно обрезать их с помощью ножниц, или ножа.

4 Проверяем правильно ли выставлены проводки по схеме, и вставляем их в коннектор. Сам коннектор RJ-45 держим защелкой от себя. Как на фото ниже.

Вставляем проводки до упора. Они должны зайти полностью, и упереться в переднюю стенку коннектора.

5 Еще раз проверяем правильно ли зашла витая пара в коннектор, и приступаем к обжиму. Берем нашу отвертку (может у вас что-то другое) , и по очереди вдавливаем контакты. Смотрите аккуратно, не повредите руку!

Контакты нужно вдавливать сильно. Так, чтобы они пробили кабель. Сам контакт должен не просто выровняться с корпусом коннектора, а быть немного утопленным в корпус. Занятие не самое простое. Я когда обжал кабель отверткой, то он с трудом вставлялся в LAN порт роутера (но уже работал) после чего я еще дожал контакты с помощью отвертки.

После того, как я обжал каждый контакт, я еще защелкнул фиксатор кабеля. Он просто вдавливается внутрь и прижимаем внешнюю изоляцию.

Все готово. Делаем все то же самое с другой стороны кабеля. У меня получилось вот так:

Как видите, сами контакты немного повреждены отверткой. При обжиме с помощью кримпера таких повреждений нет.

Я проверил кабель подключив с его помощью ноутбук к маршрутизатору. Интернет на ноутбуке появилась, а это значит, что все получилось и работает. У меня получилось изготовить сетевой кабель с первого раза. Даже без специального инструмента, с помощью обычного ножа и отвертки. Надеюсь, у вас так же все получилось.

Что делать, если сетевой кабель не работает?

Может быть и такое. Но я бы не спешил сразу сваливать все на кабель. Вполне возможно, что проблема в маршрутизаторе, компьютере, или другом устройстве которое вы подключаете. Нужно проверить.

  • Подключите с помощью изготовленного кабеля другое устройство. Если есть возможность, проверьте устройства подключив их другим кабелем. Чтобы убедится, что дело именно в сетевом кабеле, который мы только что обжали.
  • Обязательно внимательно проверьте последовательность проводов в коннекторе в соответствии со схемой.
  • Если вы перепутали последовательность проводов, то откусите коннектор и переделайте.
  • Если все по схеме, то возьмите отвертку, и дожмите контакты на коннекторе. Вполне возможно, что нет контакта.

На этом все. Пишите в комментариях о своих результатах, задавайте вопросы, и делитесь советами. Всем удачи!

Как вставить провод в штекер от интернета

Всем доброго времени суток!

В этой статье пойдет речь о сетевом кабеле (Ethernet-кабель, или витая пара, как многие ее называют), благодаря которому компьютер подключается к интернету, создается домашняя локальная сеть, осуществляется интернет-телефония и т.д.

Вообще, подобный сетевой кабель в магазинах продается метрами и на его концах нет никаких коннекторов (вилок и разъемов RJ-45, которые и подключаются к сетевой карте компьютера, роутера, модема и прочих устройств. Подобный разъем показан на картинке-превью слева). В этой статье хочу рассказать, как можно обжать такой кабель, если вы хотите самостоятельно создать у себя дома локальную сеть (ну или, например, перенести компьютер, подключенный к интернету, из одной комнаты в другую). Так же, если у вас пропадает сеть и поправив кабель — она появляется, рекомендую найти время и переобжать сетевой кабель.

З аметка! Кстати, в магазинах есть уже обжатые кабели со всеми разъемами. Правда, они стандартной длинны: 2м., 3м., 5м., 7м. (м — метры). Так же учтите, что обжатый кабель проблемно тянуть из одной комнаты в другую — т.е. тогда, когда его нужно «просунуть» сквозь отверстие в стене / перегородке и пр.. Большое отверстие не сделаешь, а через маленькое — не пролезет разъем. Поэтому, в этом случае рекомендую протянуть сначала кабель, а затем уже его обжать.

Что нужно для работы?

1. Сетевой кабель (называют так же витой парой, Ethernet-кабелем и пр.). Продается в метрах, купить можно практически любой метраж (по крайней мере для домашних нужд найдете без проблем в любом компьютерном магазине). Ниже на скриншоте показано, как выглядит такой кабель.

2. Так же будут нужны коннекторы RJ45 (это такое разъемчики, которые вставляются в сетевую карту ПК или модема). Стоят они копейки, поэтому, покупайте сразу с запасом (тем более, если раньше не имели с ними дела).

3. Кримпер . Это специальные обжимные клещи, с помощью которых коннекторы RJ45 за считанные секунды можно обжимать к кабелю. В принципе, если вы не планируете часто тянуть интернет-кабели, то кримпер можно взять у знакомых, либо обойтись вообще без оного.

4. Нож и обычная прямая отвертка . Это если у вас нет кримпера (в котором, кстати, есть удобные «приспособления» для быстрой подрезки кабеля). Думаю, их фото здесь не нужно?!

Вопрос перед обжатием — что и с чем будем соединять по сетевому кабелю?

Многие не обращают внимание не одну важную деталь. Помимо механического обжатия, есть еще в этом деле и немного теории. Дело все в том, что в зависимости от того, что и с чем вы будете соединять — зависит то, как нужно обжимать интернет кабель !

Всего есть два типа соединения: прямое и перекрестное . Чуть ниже на скриншотах будет понятно и видно о чем идет речь.

1) Прямое соединение

Используется когда вы хотите соединить свой компьютер с роутером, телевизор с роутером.

Важно! Если соединить по такой схеме один компьютер с другим компьютером — то работать локальная сеть у вас не будет! Для этого используйте перекрестное соединение.

На схеме показано, как нужно обжать разъем RJ45 с двух сторон интернет кабеля. Первый провод (бело-оранжевый) помечен Pin 1 на схеме.

2) Перекрестное соединение

Эта схема используется для обжатия сетевого кабеля, который будет применяться для соединения двух компьютеров, компьютера и телевизора, двух роутеров между собой.

То есть сначала определяетесь, что с чем соединять, смотрите схему (на 2-х скриншотах ниже в этом разобраться не так сложно даже начинающим), и только потом начинаете работу (о ней, собственно, ниже)…

Обжатие сетевого кабеля с помощью клещей (кримпера)

Этот вариант проще и быстрее, поэтому начну с него. Затем, скажу пару слов о том, как это можно сделать с помощью обычной отвертки.

1) Подрезка оболочки

Сетевой кабель представляет из себя: твердую оболочку, за которой спрятаны 4 пары тонких проводков, которые окружены еще одной изоляцией (разноцветной, которая была показана в прошлом шаге статьи).

Так вот, первым делом нужно подрезать оболочку (защитную оплетку), можно сразу на 3-4 см. Так вам будет легче распределить проводки в нужном порядке. Кстати, делать это удобно клещами (кримпером), хотя некоторые предпочитают использовать обычный нож или ножницы. В принципе, здесь ни на чем не настаивают, кому как удобнее — важно только не повредить тонкие проводки, спрятанные за оболочкой.

Оболочка снята с сетевого кабеля на 3-4 см.

Далее вставьте защитный колпачок в сетевой кабель, сделать это потом — будет крайне неудобно. Кстати, многие пренебрегают этими колпачками (и я кстати тоже). Он помогает избегать лишних перегибов кабеля, создает дополнительный «амортизатор» (если можно так выразиться).

3) Распределение проводков и выбор схемы

Далее распределяете проводки в том порядке, в каком вам требуется, в зависимости от выбранной схемы (об этом рассказано выше в статье). После распределения проводков по нужной схеме, подрежьте их клещами примерно до 1 см. (подрезать можно и ножницами, если не боитесь их испортить :)).

4) Вставка проводков в коннектор

Далее нужно вставить сетевой кабель аккуратно в разъем RJ45. На скриншоте ниже показано как это нужно сделать.

Важно отметить, что если провода не достаточно подрезаны — они будут торчать из разъема RJ45, что крайне не желательно — любое легкое движение, которым вы заденете кабель может вывести из строя вашу сеть и прервет связь.

Как соединить кабель с RJ45: правильный и не правильный варианты.

После экого аккуратно вставляем разъем в клещи (кримпер) и сжимаем их. После этого наш сетевой кабель обжат и готов к работе. Сам процесс очень простой и быстрый, здесь и комментировать особо нечего…

Процесс обжатия кабеля в кримпере.

Как обжать сетевой кабель с помощью отвертки

Это, так сказать, чисто домашний ручной способ, который пригодится тем, кто хочет соединить побыстрее компьютеры, а не искать клещи. Кстати, такова особенность русского характера, на западе этим люди без специального инструмента не занимаются :).

1) Подрезка кабеля

Здесь все аналогично (в помощь обычный нож или ножницы).

Здесь так же руководствуетесь схемами, приведенными выше.

3) Вставка кабеля в коннектор RJ45

Аналогично (так же, как в случае и с обжимом кримпером (клещами)).

4) Фиксация кабеля и обжатие отверткой

А вот здесь самое интересное. После того, как кабель вставлен в коннектор RJ45, положите его на стол и прижмите одной рукой и его и вставленный в него кабель. Второй рукой возьмите отвертку и аккуратно начните прижимать контакты (рисунок ниже: красные стрелки показывают обжатый и не обжатые контакты).

Здесь важно чтобы толщина конца отвертки не была слишком толстой и вы могли до конца прижать контакт, надежно зафиксировав провод. Обратите внимание, зафиксировать нужно все 8 проводков (на скрине ниже зафиксированы только 2).

После фиксации 8 проводков, необходимо зафиксировать сам кабель (оплетку, защищающую эти 8 «жилок»). Это нужно для того, чтобы когда кабель случайно дернут (например, заденут когда будут тянуть) — не случилось потери связи, чтобы не вылетели эти 8 жил из своих гнезд.

Делается это просто: фиксируете на столе коннектор RJ45, а сверху надавливаете той же отверткой.

Таким образом вы получили надежное и зафиксированное соединение. Можете подключать подобный кабель к ПК и наслаждаться сетью :).

Кстати, статья в тему по настройке локальной сети:

Кабели витая пара классифицируются по стандарту EIA/TIA 568 и по международной сертификации ISO 11801. Название у них такое из-за спаренных жил, которые свиты между собой. Существует несколько вариантов обжатия кабеля витая пара и коннектора RJ-45.

Этот провод популярен тем, что используется для подключения персонального компьютера с хабом или свичем, а также при соединении двух ПК.

Цветовые схемы обжима в вилке RJ-45

Компьютер – хаб

На всех фотографиях показан кабель для интернета, который применяется в сетях LAN (Local Area Network) и DSL (Digital Subscriber Line).

Варианты подключения кабеля витая пара по стандарту EIA/TIA-568

Как заметно на фото, в обоих схемах кабеля обжимаются по похожей электрической схеме. Только место зеленой витой пары занимает оранжевая и наоборот. Эти пары, обжатые, как по варианту А так и В можно менять между собой, на работоспособности сети это никак не отразится. Вариант В более распространен при обжимке.

Схема подключения провода по схеме «Компьютер-хаб»

Компьютер – компьютер или хаб – хаб

При создании локальной сети из двух компьютеров, подключенных между собой без использования дополнительного оборудования (свича или хаба), предусмотрена следующая система:

Как подключать провода по схеме «Хаб-хаб» или «Компьютер-компьютер»

Для создания сети из двух компьютеров, достаточно один такой кабель вставить в их сетевые порты.

Один провод обжимается по варианту А, а второй по схеме В

Заметьте, что при подключении по схеме компьютер-компьютер, кабеля обжимаются по разным моделям.

Самые современные сетевые карты и хабы, при поддержке технологии Auto-MDIX, способны самостоятельно определять вариант обжатия кабеля и совершают внутреннюю подстройку. Новейшие компьютеры можно подключать к сети или другой машине напрямую, любым удобным способом, не думая о типе цветовой схемы распиновки.

Сравнение схем подключения

Схемы обжатия RJ-45 из четырех проводников

Четырехжильный сетевой провод RJ-45 быстро обрел популярность во времена массового распространения проводного интернета. По сравнению с аналогичным восьмижильным, он стоит в два раза дешевле. Из-за этого поставщики коммуникационных услуг повсеместно используют его при подключении традиционного интернета. При подключении компьютера к всемирной паутине или локальной сети, редко когда нужна скорость более 100 МБ/с. В этом случае делать патч-корд из четырехжильного кабеля финансово выгодно. Если у вас восьмижильный кабель, а скорость небольшая – есть смысл не обжимать все четыре витые пары, а сжать только две: это снизит скорость передачи данных с 1 ГБ/с до 100 МБ/с, а ресурс провода увеличит в два раза. Одна пара задействована для приема сигнала, вторая – для передачи.

Подключаются всегда провода под номерами 1,2,3,6.

Важно подключать проводники под соответствующими номерами

Схематическое изображение подсоединения кабеля для интернета

Электрическая схема подключения сетевой карты компьютера показывает принцип работы витых пар на прием и передачу информации

Электрическая схема подключения кабеля

На цепи видно, что обе пары подключены к хабу и компьютеру по принципу симметричной трансформаторной схемы. Она хороша тем, что подавляет помехи и наводки, гарантирует высокую степень защиты от ошибок монтажа и коротких замыканий.

При необходимости в дополнительной линии или при повреждении витых пар в кабеле, можно увеличить количество линий в два раза, не ухудшив скорость. Или исправить кабель, обжав коннектор на пары, которые до этого не использовались.

Электрические схемы обжатия четырехжильного кабеля аналогичны восьмижильному. На них показаны проводники, которые используются исключительно для приема и передачи сигнала. Пары, которые не применяются, обжимаются, но информация по ним не передается. Они могут эксплуатироваться для дополнительной передачи информации.

Обжимка кабеля по принципу компьютер – хаб (4 провода)

Таблица подключения провода на четыре жилы

Схема подключения компьютер – компьютер

При такой схеме происходит перекрестное соединение (один конец по плану А, второй по схеме В). Соединены оранжевая и зеленая пары.

Перекрестная схема соединения проводов

Как это будет выглядеть сверху в коннекторах

При обнаружении обрыва или короткого замыкания, не обязательно менять провод. Можно заменить витые пары в кабеле. Если ремонтируется вариант В, оранжевая пара меняется на коричневую, а на смену зеленой ставим синюю. Исправление по схеме А, подразумевает замену оранжевой пары на синюю, а зеленую на коричневую.

Неисправную пару можно всегда заменить дополнительной синей или коричневой. Важно помнить номера проводов при четырехжильном соединении кабеля RJ-45 (1,2,3,6).

Всевозможные варианты подключения кабеля витая пара на четыре провода

Как качественно обжать кабель своими руками

Необходимые инструменты для работы

  • кабель RJ-45 с исправными витыми парами. Он имеет много названий и вариаций: UTP – кабель без экрана защиты (Unshielded Twisted Pair), FTP – провод с экраном из фольги (Foiled Twisted Pair), STP – аналог FTP, только защитное покрытие для каждой пары отдельно (Shielded Twisted Pair). Провода витых пар делятся на шесть категорий, чем она выше, тем лучше характеристики кабеля. Самый распространенный шнур пятой категории (CAT 5). Главный критерий качества электропровода – четкость и яркость краски на витых парах проводника. На некачественном кабеле цвета едва различимы – это доставит массу неудобств при подключении;

Кабель для интернета rj-45

коннектор RJ-45. Второе название 8P8C (8 Position 8 Contact). Их можно купить в любом специализированном магазине;

Коннектор к кабелю

обжимные клещи или кримпер. С их помощью можно сэкономить время и упростить себе работу. Они бывают разных форм, с лезвием для зачистки изоляции или без них. Некоторые имеют возможность обжимать и провод телефонной линии. Самое важное свойство этого инструмента – равномерное сжатие всех проводов. Чтобы через 5 минут кабель не выпал из коннектора по причине плохой обжимки.

Инструмент для обжима или кримпер

Обжатие провода RJ-45

  1. Перед тем, как обжимать разъемы, отрежьте (клещами) кусок кабеля нужной длины под прямым углом, так, чтобы все проводники были ровные.
  2. С каждой стороны снимите внешнюю оболочку изоляции на 2,5 – 3,5 см. Только не повредите изоляцию самих проводников!

Зачищенный и подготовленный провод

Подберите жилы по цветам в правильной последовательности, согласно схеме обжима, которую вы выбрали. Для этого провода сначала расплетают и выравнивают. Затем они раскладываются в ряд в правильной последовательности и прижимаются плотно друг к другу. Концы провода откусывают кримпером на расстоянии 10 – 15 мм от края изоляции.

Провода сортированы по схеме EIA/TIA 568 B. Обратите внимание, какой провод не стоит покупать (слева), так как на нем тяжело отличить коричневый проводник от оранжевого, в отличии от аналога (справа)

Очень аккуратно одеваем коннектор в кабель. Нужно постоянно наблюдать за проводниками, чтобы они не перепутались и прошли в правильной последовательности. Проталкивайте жилы, пока они не войдут до конца и не упрутся в стенку разъема. Если вы все сделали правильно, проводники были отрезаны ровно, они все зайдут в разъем равномерно и до упора. Изоляция, при этом, окажется внутри корпуса. Если проводники вне коннектора не изолированы, обязательно вытяните их и обрежьте до нужной длины.

Как правильно подсоединять провода к коннектору

  • Когда кабель готов, осталось его только закрепить. Вставьте коннектор в соответствующее гнездо кримпера и до упора плавно зажмите рукоятку.
  • После обжатия, обязательно пошатайте провод рукой. Он должен крепко удерживаться в коннекторе.
  • Обжать другой конец кабеля аналогично схеме.
  • Четырехжильный кабель обжимается аналогично. Отличие только в количестве пар. Помните про последовательность канавок, как уже писалось выше для кабеля на две пары: 1,2,3,6.

    Обжим кабеля без инструмента

    Если у вас нет инструмента или не оказалось его под рукой, кабель RJ-45 можно обжать при помощи обыкновенной плоской отвертки. Во время проведения процедуры будьте осторожны, потому что «ручной» метод:

    • не всегда обеспечивает необходимое качество обжима;
    • увеличивается вероятность сломать или испортить кабель.

    Алгоритм обжатия без клещей:

    Делать нужно все аналогично описанному выше: отрезать кабель, зачистить внешнюю изоляцию.

    Сортируйте жилы по цветам, как на выбранной электрической схеме.

    Опять обрежьте проводники до нужной длины.

    Аккуратно вставьте в разъем.

    Переверните коннектор защелкой вниз, а контактами к себе. Уложить его на плоскую поверхность стоит таким образом, чтобы края разъема надежно опирались на какое-либо основание. А фиксатор был свободным, чтобы избежать случайных поломок.

    Возьмите в руки отвертку и, осторожно нажимая, зафиксируйте защелку кабеля до тех пор, пока она не прекратит выступать из корпуса коннектора. Тогда кабель будет надежно закреплен в корпусе.

    Если под рукой нет обжимных клещей, эту процедуру можно сделать при помощи плоской отвертки

    Осторожно нажимая отверткой, утопите вниз остальные контакты. Они должны пройти сквозь слой изоляции и закрепиться в проводящей жиле. Будьте очень аккуратны! Не повредите хрупкие пластины контактов.

    Схематическое изображение подключения

    Проверка надежности соединения

    Протестировать крепление можно тремя способами:

    • подключить на месте и проверить идет ли передача и прием, не теряются ли пакеты;
    • сделать прозвонку мультиметром;
    • подключить к специальному тестеру.

    Специальный тестер для проверки подключения

    Заключение

    В этой статье были рассмотрены всевозможные схемы подключения кабеля типа витая пара; как обжать провод из четырех и восьми жил, как сделать это без помощи специального инструмента, как осуществить проверку работоспособности смонтированной схемы. Надеюсь, вы почерпнули необходимую вам информацию и эта статья поможет вам сделать качественную обжимку электрического провода.

    Все интернет провайдеры используют для построения своих сетей сетевой кабель (витая пара) и оптоволоконный оптический кабель. Принцип работы заключается в следующем: на все многоэтажные дома заводится оптоволокно, ставится распределительный ящик. От этого ящика каждому индивидуально бросается витая пара. Обжимается она с двух сторон специальными штекерами. Один конец вам заводит в квартиру и вставляется в компьютер, второй в распределительном ящике втыкают в маршрутизатор. Со штекером который вставляется в ПК, часто происходят неполадки. То кот играясь, перегрыз, то родители, делая уборку, оторвали случайно или банально вы часто его вытаскиваете. Конечно же, вызывать каждый раз мастера это финансово накладно. Поэтому в данной статье мы решили рассказать, как легко обжать сетевой кабель в домашних условиях, разными способами.

    Краткое пояснение, что такое витая пара

    Интернет кабель, который используют для предоставления интернета, называют витая пара. Этот кабель зачастую состоит из двух или четырех пар скрученных равномерно между собой. Жилы состоят из меди или биметалла (омедненный алюминий), толщина бывает разная от 0.4 мм до 0.5 мм. Каждая жила в изоляции. Все эти пары находятся в защитной пластичной внешней оболочке.

    Сетевой кабель бывает для наружных работ и внутренних. Для наружных работ внешнюю оболочку делают значительно крепче, чтобы под воздействием внешней среды (дождь, снег, ветер, солнце, перепад температуры) провод как можно дольше прослужил. Сортируется витая пара в бухты, длиной 305 м. На базарах можно купить от одного метра.

    Виды витой пары

    Ассортимент сетевых кабелей для передачи данных (интернет) небольшой, но все же есть. Рассмотрим самые востребованные и популярные среди пользователей, провайдеров. Ниже на фото мы покажем варианты витой пары.

    UTP — самый часто использованный кабель, потому что он недорогой и внутри помещения довольно-таки долго прослужит.

    FTP – отличается от UTP наличием экрана, сделанным из тонкой фольги.

    SFTP — в этот провод помимо экрана добавили оплетку из металла, чтобы не было разрывов на больших пролетах.

    S/STP, STP – кабель с двойным экраном, один общий, второй экранированная каждая пара. Благодаря этому данный провод можно пробрасывать на расстояния более 100 метров. Также его используют при прокладке возле электрических проводов.

    SF/UTP – Кабель, в котором сочетаются экран и оплетка из металла.

    Существует одножильная и многожильная витая пара.

    • Минус одножильной в том, что она плохо гнется, но при этом показатели передачи данных лучше. Проще выполнить обжим, расстояния прокладки больше.
    • Многожильный сетевой кабель наоборот, отлично гнется, зато расстояние, на которое можно протянуть значительно меньше. При обжатии из-за хрупкости возникают проблемы, приходиться по несколько раз обжимать. Такой провод хорошо подходит для мест, где при проводке много изгибов.

    Категории сетевого провода

    Для проведения проводного интернета используют категории CAT5, CAT5e,CAT6, CAT6a. Определить какая категория у вашей витой пары несложно, можно просто посмотреть на внешней оболочке. Защитная оболочка бывает разного цвета: серая самая распространенная, обычная витая пара, оранжевая используется в деревянных постройках, потому что она негорючая.

    Сколько проводов в витой паре

    Чаще всего вы можете встретить кабель lan состоящий из двух пар (это 4 провода), или из четырех пар (это 8 проводов). Отличие у них в пропускной способности, если 2 парный провод может пропустить до 100 Мб, то 4 парный может больше. Часто в 4 парном проводе используют 2 пары для питания оборудования (свитч, точка доступа). Однозначно рекомендуем брать сразу 4 парную витую пару, хоть для передачи интернета и необходимо лишь 2 пары, не стоит забывать об обрывах. Оборвется у вас один провод, не проблема, у вас есть запасные 4 провода.

    Необходимые инструменты для обжатия витой пары

    Берем ethernet кабель. Определиться с выбором можно почитав нашу статью выше.

    Покупаем в компьютерном магазине коннекторы рж 45. Берите с запасом, не всегда получается с первого раза обжать.

    Клещи для обжима (Кримпер), необходимые для обжатия контактных разъемов. Есть кримперы которыми можно обжимать только определенные разъемы, а бывают многофункциональные, в таких клещах разъемов бывает несколько, поэтому можно обжимать разные штекера.

    Защитные колпачки для разъемов RJ 45. Полезная вещь, они не дадут выскочить коннектору RG-45 при перепаде температуры(к примеру ночью -8 градусов, а днем +5) из гнезда в роутере, свитче, ноутбуке.

    Схема расположения проводов

    Как вы уже поняли провода в штекере необходимо как то расположить по какому-то порядку. Порядок этот называется «распиновка». У нас можно выделить два варианта расположения проводов: первый — 568в (прямой), второй – 568а (перекрестный).

    Прямое обжатие выполняется, когда необходимо соединить ноутбук с маршрутизатором, свитчем. Перекрестное обжатие витой пары делают, когда нужно объединить ПК с ПК, маршрутизатор с маршрутизатором. Прямая распиновка (568в) более распространенная.

    Прямой способ подключения

    Как должны располагаться провода в штекере RG 45 при прямой распиновки, мы покажем ниже на фото.
    Почему эту схему распиновки назвали прямой? Да потому что, кабель в rj 45 штекере с двух сторон обжимается одинаково по цветам.

    Перекрестный способ подключения

    Схема расположения проводов при перекрестной распиновки приведена ниже. Здесь мы видим, что на другой стороне витая пара обжата в перевернутом порядке.

    Распиновка для двухпарного сетевого кабеля

    Ещё одна схема для прямого обжатия, двух парной (4 жилы) витой пары.

    Для облегчения процесса обжатия на большинство коннекторах rj 45, возле каждого контакта стоит цифра. При помощи наших схем, на которых также есть нумерация, вам будет легче ориентироваться, куда засовывать тот или иной провод.

    Процесс обжимания витой пары

    Ну что, пора узнать как правильно можно обжать витую пару. Приступаем к этому этапу прямо сейчас. Делаем замер кабеля, отрезаем с запасом 0.5 метра. Чтобы не повредить внутренние жилы делайте следующим образом: выполните небольшой надрез на защитной оболочке, а потом просто в этом месте сгибайте. На месте надреза оболочка лопнет, провода откусите кусачками.

    1. Замеряем от края 20 мм и удаляем изоляцию провода.
    2. Все жилы раскручиваем, рассортировываем по схеме (с которой вы определились).
    3. Зажимаем плотно пальцами все жилы, выложенные по цветам схемы и кусачками ровно откусываем.
    4. Берем штекер RG 45, переворачиваем его, чтобы защелка смотрела вниз и не спеша засовываем все провода в коннектор. Они должны равномерно войти в желобки. Не получается с первого раза? Не беда, пробуем ещё раз.
    5. Без фанатизма, продвигаем провода равномерно до конца, пока не почувствуете, что они уперлись. Посмотрите визуально все ли жилы дошли до конца. Защитная оболочка должна также войти в штекер, при обжиме её должно зажать.
    6. Придерживая коннектор с вставленной витой парой, не спеша вставляем в клещи для зажима (кримпер). Сжимаем рукой. Все готово, у вас все замечательно получилось.

    Выполняем обжимку без инструментов

    Процесс отличаться будет, отсутствием специального инструмента, для обжима. Вам не придется делать ненужные затраты, покупать клещи, ради того чтобы пару раз обжать кабель с rj 45. Заключается метод в том, что функцию кримпера у нас выполнит отвертка или обычный нож. После того как все жилы будут вставлены, берем отвертку и прикладываем его к металлическим контактам на коннекторе, слегка придавливаем. Так нужно будет сделать с каждым контактом.

    Обжимаем безынструментальный коннектор

    Существуют коннекторы для которых клещи не нужны. Здесь необходимо просто пальцами хорошо нажать и все. Правда, цена на такой штекер совсем не маленькая. Поэтому стоим задуматься, стоит ли оно того. Принцип обжатия прост, каждую жилу заводим сверху в пазы, после того как все провода уложите, закройте плотно обе половинки корпуса. Производит такие коннекторы фирма «Nikomax», а в России «СУПР».

    Проверяем качество выполненного обжатия

    После любой выполненной работы необходимо её проверить. Чем мы сейчас и займемся.

    Первый способ — тестер кабельный

    Покупаем тестер кабельный, который может определить качество провода, качество обжима кабеля интернет, обнаружить обрывы. Из-за этих всех неполадок работать интернет на ПК не будет. Разобраться, как ним пользоваться несложно. Инструкция думаем тоже не понадобится. А вот немного денег потратить придется.

    Второй вариант — мультиметр

    У большинства хозяев в доме есть обычный тестер. Выставляем функцию «прозвон», и приступаем прозванивать каждый цвет на двух концах кабеля.

    Третий способ — подключение устройства, с другими устройствами

    После обжатия необходимо выполнить прямое подключение. Втыкаем один конец в сетевую карту компьютера, а второй можно вставить в роутер или свитч. Как подключить и настроить роутер, почитайте в другой нашей статье. Если все хорошо, тогда на ПК исчезнет красный крестик на сетевом адаптере, а на роутере загорится светодиод. Если нет роутера или свитча, тогда можно выполнить соединения напрямую двух компьютеров.

    Ошибки, допущенные при обжатии

    Неправильная рассортировка перед обжатием жилы по цвету. Некоторые недобросовестные производители цвет оплетки каждого провода делают очень тусклым, поэтому многие люди при слабом освещении путают бело-зеленую с бело-синей парой. Будьте внимательны.

    Каждый проводник в коннекторе должен до предела вставлен. Внимательно проверьте все ли кончики видны.

    Необходимо чтобы защитная оболочка витой пары на 0.5 мм — 0.7 мм входила в коннектор. При обжимании её также прижимают, благодаря этому вырвать проводки при вытаскивании из гнезда ноутбука намного сложнее.

    Имейте ввиду, что кримпер не вечный, и с годами начинает все чаще обжимать с браком. Коннекторы также делятся на хорошие по качеству и плохие, поэтому лучше взять проверенные, не экономить. Даже опытный монтажник который знает как нужно обжать витую пару, с таким инструментом наделает много косяков.

    Заключение

    В статье мы рассмотрели, как можно обжать кабель лан, все способы и варианты. Как после обжатия проверить работоспособность выполненной работы и на что обратить внимание, чтобы не допустить ошибок. Надеемся, статья была для вас полезная. Вы поняли как можно обжать интернет кабель, чтобы у вас это получилось с первого раза.

    Сломался разъем для интернета — что делать? |

     Мы всегда пишем о решении каких-то проблем, которые возникают при подключении к интернету по Wi-Fi. Но, при подключении через обычный сетевой кабель, тоже не всегда все гладко. Да, проблем при таком подключении меньше, но, я уже не раз видел в комментариях вопросы, о проблемах при подключении по LAN кабелю.

    В этой статье мы постараемся разобраться, какие проблемы могут возникнуть при подключении к интернету обычного стационарного компьютера, или ноутбука (нетбука) по сетевому кабелю, через роутер.

    Именно при подключении через  маршрутизатор. Если вы подключаете напрямую сетевой кабель от провайдера, то это уже будет немного другой случай, и другие решения.

    Я когда писал статью как подключить компьютер к роутеру по сетевому кабелю (LAN), то рассказывал о решении некоторых проблем. В этой статье, я хочу остановится на этом более подробно.

    Как правило, по кабелю подключают стационарные компьютеры, так как в них нет встроенных Wi-Fi приемников. Но, эта проблема очень просто решается покупкой внешнего Wi-Fi приемника. Очень хороший способ избавится от ненужных проводов, которые в случае с подключением по сетевому кабелю, придется прокладывать от роутера к компьютеру.

    Значит, ситуация такая: берете вы сетевой кабель (который, например, был в комплекте с роутером), и соединяете им компьютер (ноутбук) с роутером. Все подключили, а интернет на компьютере не работает.

    На что нужно обратить внимание:

    • Работает ли другой компьютер через этот же кабель и от этого маршрутизатора.
    • Работает ли интернет на проблемном компьютере, если подключить его напрямую, без роутера.
    • Светится ли на маршрутизаторе индикатор LAN.
    • Какой статус соединения на компьютере. Он может совсем не меняться (например, “Сетевой кабель не подключен”), никак не реагировать на подключение сетевого кабеля. Или может идти постоянная идентификация.

    Это самые популярные проблемы и нюансы, на которые нужно обратить внимание. А как их решить, мы сейчас рассмотрим более подробно.

    ПК не реагирует на подключение LAN кабеля “Нет доступных подключений”

    Подключаем кабель к маршрутизатору и компьютеру, в сетевой разъем, а реакции никакой. Статус подключения (на панели уведомлений), компьютер с красным крестиком “Нет доступных подключений”, который отображается когда сетевой кабель не подключен, никак не меняется после подключения кабеля.

    Может быть проблема как в роутере, так и в кабеле, или компьютере. Точнее, в сетевой карте, которая как правило интегрирована в материнскую плату. Это выяснить очень просто: достаточно подключить к компьютеру кабель от интерне-провайдера, не через роутер. Если реакция на подключение есть, то с сетевой картой скорее всего все нормально. Или подключить к роутеру, этим же кабелем другой компьютер. Таким способом, мы узнаем в чем проблема.

    Если компьютер не реагирует ни на одно подключение кабеля (из разных источников), то возможно, что проблема в сетевой карте. Можно купить и поставить новую, стоят они не дорого. Так же, зайдите в диспетчер устройств, и посмотрите, есть ли там сетевая карта.

    У вас она может называться иначе. Если возле нее есть восклицательный знак, значит она работает неправильно. Попробуйте переустановить драйвер. Только нужно скачивать с сайта производителя и запускать установку вручную, а не через диспетчер задач.

    Может быть и такое, что на роутере не работает LAN разъем. Он так же может сгореть. Попробуйте подключить кабель во все 4 LAN разъема (как правило, на маршрутизаторе 4 LAN).

    Если вы подключили к роутеру по сетевому кабелю несколько устройств, и ни на одном интернет не заработал, то очевидно, что проблема именно в роутере. При условии, что кабель рабочий, проверенный. Возможно, что-то в настройках. Попробуйте сделать сброс настроек, и настроить маршрутизатор заново.

    Главное, это выяснить в чем причина.

    Может быть еще такое, что отключено Подключение по локальной сети. Нужно проверить.

    Зайдите в Панель управления\Сеть и Интернет\Сетевые подключения, нажмите правой кнопкой мыши на Подключение по локальной сети и выберите Включить (если оно отключено).

    После этих действий, интернет должен заработать.

    Статус “Идентификация…”, или “Неопознанная сеть” (без доступа к интернету)

    Еще одна очень популярная проблема, или даже самая популярная. Подключаем к компьютеру сетевой кабель, а на панели уведомления отображается постоянный статус “Идентификация…” (без доступа к сети).

    Или, статус подключения становится “Неопознанная сеть” (без доступа к интернету).

    Как правило, подобные ошибки возникают из-за проблем с IP адресами. Либо, на компьютере уже прописан IP (например, от старого подключения), и к роутеру с этим IP нет подключения. Либо, на роутере отключен DHCP сервер, и он не может выдать вам IP. В таком случае, нужно попробовать выставить автоматическое получение IP и DNS, или задать эти параметры вручную.

    Для начала, попробуйте выставить автоматическое получение IP и DNS. Заходим в Панель управления\Сеть и Интернет\Сетевые подключения, или так:

    Нажимаем правой кнопкой мыши на Подключение по локальной сети и выбираем Свойства. А дальше делаем так:

    Вытяните и обратно подключите сетевой кабель. Интернет сразу должен заработать.

    Точно так же, вы можете попробовать прописать статический IP. Просто выделите пункт Использовать следующий IP-адрес и введите IP. Если у вас доступ к роутеру по адресу 192.168.1.1, то вы можете указать например адрес 192.168.1.60. Если же доступ к настройкам по 192.168.0.1, то адрес будет 192.168.0.60. Это для примера.

    DNS можно указать такие: 8.8.8.8 и 8.8.4.4.

    Подключение без доступа к интернету (желтый треугольник с восклицательным знаком)

    Выглядит эта проблема вот так:

    Статус подключения “Без доступа к интернету” как бы говорит само за себя, интерне не работает. Но, подключение к роутеру есть. Как правило, эта ошибка может появится из-за неправильной настройки роутера. Когда нет соединения с интернетом.

    Порты и установка роутера Wi-Fi — куда что подключать

    Роутер  — это сетевое устройство, предназначенное для раздачи интернета на несколько компьютеров или ноутбуков, подключенных к нему кабелем либо по беспроводному соединению Wi-Fi

    Перед использованием роутера требуется его правильно подключить и настроить

    С ценами на настройку сетевого оборудования вы можете ознакомиться в разделе «Услуги — Настройка роутера»

    Дополнительные инструкции и варианты решения проблем, связанных с плохо работающим интернетом, вы можете получить из раздела Компьютерная помощь



    Содержание статьи:

      — Порты роутеров и кабели

      — Установка и выбор места размещения

      — Роутеры ADSL

      — Роутеры Ethernet






    Основные порты роутеров



    У роутера обязательно есть порты WAN (или DSL, если он предназначен для получения сигнала по телефонному кабелю), несколько (обычно — 4) порта LAN и порт блока питания. Также возможно наличие порта USB

    НазваниеПортОписание
    WAN / Internet

    Порт для подключения кабеля вашего интернет-провайдера по технологии Ethernet (кабель «витая пара»)

    Обжим витой пары  со стороны провайдера обычно производится по схеме «B»

    При использовании роутера в качестве повторителя (репитера или точки доступа) в этот порт подключается кабель от LAN-порта основного роутера

    DSL / xDSL / ADSLПорт для подключения кабеля xDSL-провайдера (интернет по телефонному кабелю)
    LAN

    Блок портов для подключения компьютеров, ноутбуков и других устройств к роутеру кабелем Ethernet, обычно портов — больше одного

    Для кабельного подключения на вашем компьютере должен быть минимум один точно такой же порт. Конфигурация порта аналогична

    Обжим интернет-кабеля со стороны локальной сети также производится по схеме «B»

    В случае отсутствия сетевого порта приобретите USB-Ethernet либо PCI-Ethernet-адаптер

    USB

    Этот порт, в зависимости от модели роутера,  используется для подключения:

    — носителя данных (флешки или сетевого хранилища NAS)

    — 3G/4G-модема для раздачи интернета

    — принтера и другой сетевой периферии

    POWERПорт для подключения блока питания



    Детально о портах и настройке роутеров под крупнейших провайдеров Москвы и Московской области рассказано в наших материалах



    Обратите внимание, что в основном у роутеров может быть только один из двух типов портов для кабеля провайдера — WAN (кабель Ethernet с коннектором RJ-45) или DSL (телефонный кабель с коннектором RJ-12). Роутер с разъёмом DSL подойдёт для использования только у провайдера, предоставляющего интернет по телефонной линии. Роутеры с разъёмом под коннектор RJ-45 подходят для провайдеров, которые предлагают услуги интернета по выделенной линии (Ethernet)

    Соединение компьютера и роутера производится по беспроводному соединению Wi-Fi, либо кабелем «витая пара» с разъёмами Ethernet (коннектор RJ-45)



    Такие провода — стандартны, обычно идут в комплекте со всеми роутерами и подходят к любым моделям сетевого оборудования. Такой провод вы можете сделать самостоятельно — подробнее об этом в материале  «Обжим витой пары»

    Не путайте его с телефонным кабелем



    Коннектор RJ-45 на 2 миллиметра больше по ширине, чем RJ-12



    В компьютере кабель требуется в воткнуть в порт LAN



    Настройка роутера производится через WEB-интерфейс с помощью любого компьютера, смартфона или ноутбука, подключенного к нему кабелем Ethernet или по беспроводному соединению Wi-Fi

    Статьи по настройке роутеров с подробной информацией по провайдерам находятся по ссылке

    Один из основных критериев при выборе роутера — тип кабеля, по которому к вам в квартиру или офис проведен интернет. Именно этот кабель требуется подключать к порту WAN/Internet (или DSL) маршрутизатора. Преимущественно распространены два типа подключения проводного интернета: по двухжильному телефонному кабелю и по выделенной линии (кабель «витая пара» категории 5e или 6)



    Типы коннекторов на кабеле провайдера




    Скорая компьютерная помощь в Москве с выездом на дом или в офис, телефон — 8(495)782-65-87




    Установка беспроводного маршрутизатора и выбор места размещения



    Освободите роутер от упаковки и прикрутите к нему антенны. Тщательно продумайте место установки роутера, руководствуясь тремя факторами:



    • — роутер по возможности требуется разместить в центре квартиры или офиса. Правильно выбрав место установки, вы избежите многих проблем с доступом к интернету с беспроводных устройств. Радиус действия роутера заявлен в среднем 100 метров без перекрытий





    • Если мощности роутера не хватает — используйте второй роутер в качестве повторителя (репитера) , либо приобретите модель с более мощным передатчиком (5 децибел вместо 3) — например, ZyXEL Keenetic Giga III или Keenetic Ultra II
    •
    • — учтите, что компьютеры и ноутбуки без адаптера Wi-Fi придется подключать кабелем Ethernet. Чтобы избавиться от этой необходимости, приобретите USB адаптеры Wi-Fi  для ваших стационарных компьютеров, и можно будет произвести их подключение к роутеру по беспроводному каналу
    •
    • — к роутеру должен с небольшим запасом подходить кабель вашего провайдера. Если кабель заканчивается на входе в квартиру, то там можно расположить основной роутер, а ещё один — использовать в качестве беспроводного повторителя сигнала





    Скорость передачи данных по беспроводному соединению зависит от количества внешних антенн WiFi-роутера, а дальность — от мощности его передатчика (измеряется в децибелах). Если у роутера съёмные антенны, то их можно менять на другие, с большим коэффициентом усиления

    Соблюдая данные условия вы гарантируете уверенный приём беспроводного сигнала

    Для тестирования беспроводного соединения Wi-Fi и поиска мест плохого приёма вы можете воспользоваться консольной утилитой «PING» на любом ноутбуке с операционной системой Windows либо на  смартфоне (планшете) с Andriod или Windows Phone

    На компьютере или ноутбуке с операционной системой Windows нажмите  Win+R, в поле «Открыть» введите команду «ping 8. 8.8.8 -t» без кавычек (это адрес DNS-сервера Google), затем нажмите ОК. Если есть соединение с интернетом, то в окне консоли вы увидите строки со временем пинга. Показания измеряются и отображаются каждую секунду

    Если соединения с интернетом пока нет, можно попинговать сам роутер командой «ping 192.168.1.1 -t«. Адрес вашего роутера может закачиваться на другие два октета: 192.168.0.1 … 192.168.10.1 … 192.168.100.1 … 192.168.1.254

    Узнать адрес роутера можно в настройках сетевой карты — об этом рассказано в данной статье



    По мере удаления от источника сигнала Wi-Fi или при изменении картины помех между ноутбуком и роутером пинг будет меняться



    При большом удалении от роутера консольная команда PING будет выдавать строки с ошибками «Превышен интервал…», «Сбой передачи», «General Failure» и другие



    Для удобства установите программу PING на свой смартфон. Такое приложение можно найти для смартфонов на любой существующей платформе — Android, iOS или Windows Phone. Для этого зайдите в приложение «Play Market» (Android), «AppStore» (IOS) или «Магазин» (Windows Phone)





    В строке поиска приложения-магазина поиске наберите «ping»



    Нажмите кнопку «Поиск»



    Нажмите кнопку «Установить»; после установки запустите приложение кнопкой «Открыть»



    В окне приложения выберите в выпадающем меню строку «8.8.8.8», нажмите кнопку «Start«, и на экране начнут появляться строки с отчётом






    ADSL (интернет по телефонной линии)

    Если ваш провайдер предоставляет интернет по телефонному кабелю (на коннекторе 2 или 4 контакта)…



    …то вам нужен роутер с ADSL разъемом RJ-12. При настройке такого роутера скорее всего будет требоваться тип соединения PPPoE

    Модели роутеров ADSL

      — ASUS DSL-N14U (Annex B и Annex A)

      — D-link DSL-2640U/RB (Annex B), DSL-2640U/RA (Annex A)

      — ZyXEL Keenetic DSL

      — TP-Link TD-W8961N (Annex A) для использования без охранной сигнализации; TD-W8961NB (Annex B)



    При выборе ADSL-оборудования обратите внимание на стандарт Annex: Annex A — это модели роутеров ADSL для использования в квартирах без охранной сигнализации по телефонной линии, Annex B — для квартир с сигнализацией

    Рассмотрим порты ADSL-роутера на примере модели D-Link DSL-2640





      — порт DSL (сюда вставляется коннектор телефонного кабеля провайдера с разъёмом RJ-12)

      — 4 порта для подключения компьютеров и других сетевых устройств

      — порт USB (может быть задействован для подключения 4G-модема, флешки или принтера)

      — кнопка WPS (для подключения к роутеру по беспроводному соединению без ввода пароля)

      — кнопка Wireless ON/OFF (включение/выключение беспроводной сети)

      — кнопка включения маршрутизатора

      — порт блока питания



    При настройке ADSL-роутера обычно используется тип соединения PPPoE. Также необходимо установить значения параметров VPI и VCI (для  МГТС VPI =1, VCI=50; для  РосТелеком VPI=0, VCI=35)






    Ethernet (выделенная линия)

    Если у вас интернет по выделенной линии, то к вам, скорее всего, проведена «витая пара» (на коннекторе — 8 контактов, есть вариант с 4-х жильным кабелем)

    В этом случае порт WAN у роутера должен быть под коннектор RJ-45:



    Примеры роутеров с портом WAN

    D-Link DIR-300

    ASUS RT-N12

    ZyXEL Keenetic Lite III

    TP-Link TL-WR841N



    Рассмотрим порты роутера на примерах моделей — D-Link DIR-320 и TP-Link TL-WR841N





    Сначала рассмотрим модель D-Link DIR-320. Начнем слева направо:

    • — антенна Wi-Fi: Довольно хрупкая на излом, будьте осторожны. Для снятия антенны требуется выпрямить, а затем аккуратно открутить ее от роутера.
    •
    • — порт USB — его можно использовать для разных целей. Во-первых, вы можете подключить сюда 3G/4G-модем и раздавать интернет с него. Также порт можно задействовать для подключения внешнего накопителя и, например, качать туда торренты
    •
    • — 4 порта LAN — они нужны для подключения компьютеров и ноутбуков без адаптера Wi-Fi. Их 4, что более, чем достаточно при условии, что стационарный компьютер можно оборудовать адаптером Wi-Fi и отвязать от роутера. Как видно — они идентичны разъему INTERNET, равно как и сетевая карта компьютера или ноутбука. В комплекте обычно идет кабель для настройки роутера, уже обжатый с обеих сторон коннекторами RJ-45. Возьмите его и одним концом воткните в порт роутера с цифрой «1», а вторым — в точно так же выглядящий порт сетевой карты вашего компьютера или ноутбука. При вытаскивании коннектор не забудьте нажать и удерживать пластиковый фиксатор, иначе можно сломать порт (или вытащить внешнюю сетевую карту из её слота)
    •
    • — порт ИНТЕРНЕТ (он же WAN, в других модификациях) — именно к нему подключается кабель вашего провайдера с коннектором RJ-45. Не забудьте, что в случае, если у вас провайдер МГТС, Стрим или Ростелеком, этот порт должен быть под коннектор RJ-12 (как в телефонной розетке). И RJ-12 и RJ-45 подключаются одинаково: возьмите коннектор двумя пальцами, вставьте в порт и легко (иногда чуть с усилием) надавите до щелчка
    •
    • — разъем питания — подключите сюда БП, обратной стороной включив его в розетку 220В (а лучше — в Блок Бесперебойного Питания)
    •
    • — кнопка RESET (именно кнопка — нажимать требуется иголкой или зубочисткой до щелчка): нужна при настройке роутера. При включенном роутере удерживать около 20 сек, после чего настройки роутера вернутся к заводским установкам





    Теперь TP-Link TL-WR841N:

    • — кнопка включения/выключения
    •
    • — порт POWER — разъем для подключения блока питания
    •
    • — порт WAN — для подключения кабеля вашего провайдера интернет с коннектором RJ-45
    •
    • — 4 порта LAN
    •
    • — кнопка WPS: если вы находитесь в непосредственной близости от роутера, то можете подключиться к нему без необходимости ввода пароля, зажав эту кнопку и одновременно запустив подключение к беспроводной сети данного роутера на устройстве Wi-Fi
    •
    • — уже известная нам кнопка RESET, правила проведения сброса настроек роутера — аналогично DIR-320





    При настройке роутеров  с портом Ethernet (WAN) используются типы соединения PPTP, L2TP, Dynamic IP, Static IP, PPPoE и привязка по MAC-адресу. Все они описаны в наших материалах по настройке роутеров

    Что делать если не работает интернет

    Шаг 1

    Самое первое, что нужно сделать, если перестал работать интернет – перезагрузить компьютер. Некоторые компоненты операционной системы могут давать сбои, что может привести к отключению интернета. Перезагрузка компьютера заново запустит эти компоненты. Перезагружаем и проверяем, работает ли интернет. Если нет – переходим к следующему действию.

    Шаг 2

    Второе что нужно сделать, если не работает интернет – перезагрузить роутер, если он  у Вас есть. Роутер может зависнуть или дать сбой в работе. Перезагрузка, как и в случае с перезагрузкой компьютера, заново запустит работу роутера. В большинстве случаев, проблема с отсутствием интернета решается с помощью перезагрузки роутера. Перезагрузить роутер можно отключив блок питания из розетки, сосчитав до 10 включить назад в розетку питания. Если не помогло, то идем дальше.

    Проверяем, все ли кабеля плотно подключены в роутер. Для этого отключаем каждый кабель и подключаем его до щелчка, а именно порты №3 и №4.

    Описание составной роутера:

    1) Этой кнопкой можно включить и выключить маршрутизатор.

    2) Шнур питания.

    3) Разъем WAN, необходимый для подключения Интернета. В этот порт вставляется кабель от провайдера.

    4) Разъем LAN, посредством которого мы подключили роутер к компьютеру.

    Кнопки №5 и №6 трогать нельзя!

    Шаг 3

    Если Вы сделали все как описано в пункте “Шаг 2”, то, вам нужно  проверить световые индикаторы на роутере, так как каждый индикатор отвечает за работу роутера. Самый первый индикатор — это индикатор питания, он показывает, выключен или включён ваш роутер.

    Второй — это системный индикатор, если он мигает, то всё в порядке, а если горит постоянно, то это говорит о какой-то ошибке в системе.

    Третий – информирует нас о состоянии сети Wi-Fi. Если сеть отключена, то индикатор не горит, а если включена, то мигает.

    Индикаторы, начиная с 4-го и по 7-й – показывают наличие подключений по локальной сети. Если такой индикатор не горит, то соединения нет. Если горит, то есть, а если мигает, то идёт обмен информацией между компьютером и роутером.

    Восьмой – это индикатор Internet. Если он горит, то интернет подключен. При обмене данными индикатор мигает, а если кабель не подключен, то лампочка не горит, если кабель подключен, а лампочка горит красным, то это говорит о том, что проблемы в кабеле.

    Самый крайний индикатор говорит о состоянии функции QSS (это так называемая «Быстрая безопасная настройка»).

    Шаг 4

    Проверьте состояние проводов и соединений. Может Ваш любимый питомец перегрыз провода или Вы случайно их отсоединили. Проверьте, до конца ли вставлены сетевые кабели в компьютер или роутер.

    Проверка целостности патч-корда, внешний вид указан на фото. Проверяем по длине кабеля, нет ли на нем повреждений или надломов.

    Визуально в отсутствии соединения между кабелем-интернета и компьютером можно найти следующим образом. На большинстве стационарных компьютеров при наличии исправной и включенной сетевой карты и не поврежденного сетевого кабеля при подключении его к компьютеру сам разъем подсвечивается, т.е. имеет световую индикацию. Визуально это выглядит таким образом.
    Сам разъем сетевой карты. Обычно находится на тыльной стороне системного блока компьютера.

    Проверяйте, что бы индикатор сетевой карты светился, когда в него подключен кабель. Если кабель подключен, а индикатор не светится, то отключаем кабель из разъема сетевой карты  и подключаем его обратно до щелчка. Если индикатор не стал светится, то проблема в вашей сетевой карте компьютера.

    Внешний вид разъема сетевой карты на ноутбуке.

    При его повреждении на компьютере при просмотре индикации подключения к интернету будет содержаться информация следующего типа «Сетевой кабель не подключен»,либо «Подключение отсутствует».Внешне это отображается значком на Панели инструментов в виде монитора с красным крестиком, перечёркнутым монитором, как на фото ниже.

    Шаг 5

    Если вы не можете самостоятельно найти проблему с неработающим интернетом, то обратитесь в службу технической поддержки. Номера тех.поддержки: 3-93-93, 3-93-94 и 8932 555 33 33. Заодно узнаете, не проводятся ли сейчас какие-то работы или не произошла ли какая-то внештатная ситуация, по которой не работает интернет. Может дело не в вашем компьютере или роутере, а просто у провайдера не все в порядке.

    Устраняем неисправность
    Проблема в роутере

    Если Вы сделали все как описано в пункте “Первые шаги”, то, вам нужно  проверить

    роутер неправильно настроен (сбились настройки) или нужно купить новый (отремонтировать старый).

    Попробуйте заново настроить роутер или попросите провайдера об этой услуге. Убедитесь, что Вы правильно ввели все данные для настройки. Так же нужно попробовать обновить прошивку роутера. Если перенастройка и прошивка не помогла, то, к сожалению, нужно покупать новый роутер или ремонтировать этот.

    Проблема в компьютере

    Если Ваш роутер исправен или его вообще нет, то дело в компьютере.

    Шаг 1

    Проверьте настройки сетевого подключения, IP адреса, маски подсети, логин и пароль. Так как все настройки забиты в Ваш компьютер. Либо, на компьютере уже прописан IP (например, от старого подключения). В таком случае, нужно попробовать выставить автоматическое получение IP и DNS, или задать эти параметры вручную.

    Для начала, попробуйте выставить автоматическое получение IP и DNS. Заходим в Панель управления\Сеть и Интернет\Сетевые подключения, или так, как указано на фото ниже:

    Нажимаем правой кнопкой мыши на Подключение по локальной сети и выбираем Свойства. А дальше делаем так, как указано на фото ниже:

    Далее отключите и обратно подключите сетевой кабель. Интернет должен заработать.

    Шаг 2

    Необходимо проверить компьютер на вирусы. Есть компьютерные вирусы, которые блокируют работу интернета. Для этого запустить в вашей антивирусной программе проверку на вирусы, а потом очистите их.

    Шаг 3

    Проверьте, что исправна Ваша сетевая карта.  Зайдите в диспетчер устройств (Пуск – правой клавишей мыши на значок “Компьютер”- управление — диспетчер устройств). В разделе сетевые платы должно быть название Вашей сетевой карты, если возле нее есть восклицательный знак, значит она работает неправильно. Попробуйте переустановить драйвер. Если ее нет, а есть неизвестные устройства, то обновите драйвер сетевой карты. Возможно, он был поврежден или удален, из-за системной ошибки.

    Шаг 4

    Посмотрите, какие программы Вы недавно устанавливали. В редких случаях некоторые программы могут блокировать доступ в интернет. Удалите программы, которые Вы устанавливали непосредственно, перед тем как пропал интернет.

    Заключение

    Найти причину, почему не работает интернет можно несколькими способами. В данной статье предложены самые популярные и эффективные способы. Следуйте всем шагам, что бы быстро найти причину, по которой перестал работать интернет.

    Amazon.com: Адаптер Powerline TP-Link AV2000

    (обновленный обзор) Обновление за 2-й день владения:

    Эти адаптеры Powerline полностью уничтожили мой маршрутизатор TP-Link Archer C9. Без шуток.

    Я владею C9 с сентября 2015 года (два месяца меньше трех лет), и он был почти идеальным. На протяжении всего тестирования адаптера Powerline я ни разу не трогал свой C9 (действующий как простая точка доступа). Примерно через час после подключения пары этих адаптеров Powerline (один этажом ниже C9, один этажом выше) медленно, но верно все мои 2.4, то выпадают устройства 5.0G. Мои умные розетки перестают отвечать, Алекса перестает отвечать, мое гнездо теряет связь … Я только что заметил, что мое гребаное гнездо перезагрузилось минуту назад без всякой причины. Все это время адаптеры Powerline работают, пока я провожу тестирование по всему дому. После того, как я отключил адаптеры Powerline, мне нужно выполнить холодный цикл C9 — он продержится от нескольких часов до дня в лучшем случае, прежде чем сделать то же самое, отключив все мои устройства. Во время этого, если я подключаюсь к порту Ethernet на задней панели C9 (по сути, действуя как коммутатор), я могу пинговать его, получить IP-адрес от другого моего DHCP-сервера и подключиться к исходящему каналу через мой шлюз, но НЕТ WIFI.SSID транслируются, но даже если я вручную назначаю IP-адрес, я, похоже, не могу получить какое-либо движение пакетов через маршрутизатор (не проверял с помощью wirehark). Похоже, что адаптеры Powerline напрямую влияют на радиомодули или источники питания (см. Ниже) в этом маршрутизаторе. Я настраивал и отлаживал домашние, корпоративные и промышленные сети в качестве EE в течение 15 лет, так что для меня это не новость.

    Если бы я испортил кабели, конфигурацию C9, выключил и снова включил питание C9, даже переместил его перед тестированием этих адаптеров, я бы выразил сомнение в этом и сказал бы, что случайно сделал что-то, чтобы облажаться.Но до сих пор он работал на 100% в течение нескольких месяцев (установлен после переезда) — и продолжал работать три года назад. Если это совпадение, извините, что делаю предположения, но я просто рассказываю об этом.

    Я проверил под нагрузкой свой оригинальный адаптер питания C9 12 В при 3 амперах в течение 15-20 минут, и он работает, как ожидалось. Из любопытства я подключил адаптер Powerline и оценил выход загруженного адаптера на 12 В: как и ожидалось, адаптеры Powerline генерируют почти 800 мВ высокочастотного шума * через * адаптер переменного тока.Этот шум появляется на выходе адаптера переменного тока каждые 35 мс в течение примерно 400 мсек и прямо в маршрутизатор. Это даже не передача между адаптерами, а просто очевидная преамбула и полезная нагрузка, вероятно, широковещательная передача для обнаружения других узлов. Конечно, это относится к любому адаптеру Powerline, однако этот шум, в зависимости от частоты, может легко вывести из строя регулятор режима переключения … Если бы не сам адаптер переменного тока (я не заметил, был ли это линейный или переключающий , но я должен предположить переключение, чтобы получить 3.3A @ 12 В), то любая последующая электроника (C9 не исключение) довольно легко столкнется с проблемами (с любым адаптером Powerline).

    Увидев и испытав это на собственном опыте, я полностью избегаю адаптеров Powerline. Сделайте себе одолжение и воспользуйтесь Wi-Fi.

    (первоначальный обзор) 1-й день владения:

    Моя установка выглядит следующим образом:
    1-й этаж: Интернет и шлюз / маршрутизатор, NAS.
    2-й этаж: cat5 с 1-го этажа до Archer C9, выступающего в качестве точки доступа.
    3-й этаж: необходимо проводное подключение различных офисных устройств (принтеров и т. Д.).

    Результаты скорости:
    1) с блоками biggybacked (один подключен к другому):
    -TPlinkUtil показал 997 Мбит / с (124 Мбит / с). Передача файлов с NAS 328 Мбит / с (41 Мбит / с)
    -Wi-Fi Передача NAS 376 Мбит / с (47 Мбит / с)
    2) с одним устройством на 1-м этаже, другим на 2-м этаже в трех разных розетках (кухня / столовая / гостиная):
    -TplinkUtil показал 150- 229 Мбит / с (19-29 Мбит / с). Передача файлов с NAS 120-146 Мбит / с (15-17 Мбит / с)
    -Wi-Fi Передача NAS (5G AC) 528 Мбит / с (66 Мбит / с)
    3) с одним устройством на 1-м этаже, другим на 3-м этаже в различных розетках (офис, спальня):
    -TplinkUtil показал 34-79 Мбит / с (4-10 Мбит / с).Передача файлов с NAS до 96 Мбит / с (12 Мбит / с)
    -Wi-Fi Передача NAS 184 Мбит / с (23 Мбит / с).

    Очевидно, что использование этих адаптеров дает очень мало преимуществ перед адаптером Wi-Fi, во всяком случае в моей настройке. Дешевый безымянный USB-адаптер 300N смог дать мне такую ​​же скорость.

    Наконец, если все, что вам нужно, — это просмотр веб-страниц и выполнение тестов на скорость, возможно, у вас все будет в порядке.

    Одно примечание: имейте в виду, что в большинстве домашних хозяйств в США служба 220 разделена на две отдельные 120-дюймовые ветви. Если автоматический выключатель физически установлен внутри электрической панели, определяется, на какой ножке он находится (часто он переключается между одной ножкой и другой, если смотреть на выключатели вертикально).Чтобы получить полную производительность от (любого) адаптера Powerline, вы * должны * находиться на одной ноге с другим адаптером (ами). Да, они разделяют нейтраль и землю, но чтобы получить преимущество «MIMO», вам также понадобится другая нога.

    Лучший адаптер powerline 2021 года

    Лучшие адаптеры Powerline могут показаться сложными и необычными, но они могут быть секретным ингредиентом для вывода вашей сети на новый уровень. Это потому, что они по-другому расширяют зону покрытия вашей сети.Все, что вам нужно сделать, это подключить один к маршрутизатору с помощью кабеля Ethernet и подключить его к розетке, а затем подключить другой к розетке, где бы вы ни хотели получить доступ к той же сети.

    Если у вас возникли проблемы с сетью, а обычное устранение неполадок не помогло, лучшие адаптеры Powerline могут быть идеальным решением. Это особенно верно для сетей, которые не могут подключиться к определенным частям офиса или дома. Некоторые даже могут транслировать собственный сигнал Wi-Fi благодаря подключенным антеннам Wi-Fi.

    Чтобы помочь вам модернизировать вашу сеть, мы собрали здесь лучшие адаптеры Powerline, из которых вы можете выбрать. И, учитывая, что их скорость близка к проводным, это может быть идеальным решением.

    (Изображение предоставлено Devolo)

    1. Devolo Magic 2 WiFi

    Сетевые адаптеры питания нового поколения

    Технические характеристики

    Скорости: до 2400 Мбит / с

    Возможности подключения: 2 порта Gigabit Ethernet

    Характеристики: 128-битный AES, WPA2

    ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ

    Причины для покупки

    + Высокая скорость передачи данных + Mesh Wi-Fi + Встроенная розетка питания

    Причины, которых следует избегать

    -Не имеет обратной совместимости-Только два порта LAN

    Devolo Magic 2 WiFi — это лучший адаптер Powerline, который вы можете купить сегодня, он обеспечивает высокую скорость и все преимущества технологии ячеистой сети Wi-Fi.Это отличная отправная точка для нового стандарта G.hn, приносящего заметное улучшение скорости сети. Это дорого и не имеет обратной совместимости, но вряд ли это станет препятствием, особенно с точки зрения получаемых вами преимуществ. Кроме того, установить его невероятно просто.

    Прочтите полный обзор: Devolo Magic 2 WiFi

    Devolo Magic 2 WiFi доступен только в Великобритании. Для потребителей из США и Австралии обратите внимание на адаптер D-Link Powerline AV2 на Amazon.ком .

    2. Адаптер TP-Link AV2000 Powerline

    Еще один быстрый выбор с Wi-Fi

    Технические характеристики

    Скорости: до 2000 Мбит / с

    Возможности подключения: 2 порта Gigabit Ethernet

    Характеристики: Wi-Fi , WPS, 128 бит AES

    ЛУЧШИЕ ПРЕДЛОЖЕНИЯ НА СЕГОДНЯ

    Причины для покупки

    + Очень быстро + Wi-Fi включен

    Причины, которых следует избегать

    -Два порта Ethernet

    TP-Link AV2000 получает награду за самую быструю мощность линейный адаптер с максимальной скоростью 2000 Мбит / с — хотя, конечно, фактическая скорость будет ниже.Тем не менее, он предлагает фантастическую скорость, а также встроенные двухдиапазонные беспроводные сети переменного тока и сквозную розетку.

    В стартовом наборе вы получите два адаптера, один с одним портом Ethernet, который вы должны использовать для подключения к модему или маршрутизатору, а второй — с двумя портами Ethernet для подключения проводных устройств.

    (Изображение предоставлено Devolo)

    3. Devolo Mesh WiFi 2

    Универсальный комплект PowerLine и ячеистой сети

    Технические характеристики

    Полосы: 802.11ac 5 ГГц и 2,4 ГГц

    Возможности подключения: 4 порта RJ-45 10/100 / 1000M LAN

    Характеристики: многопользовательская технология MIMO, ориентированный на будущее стандарт G.hn Wave 2, управление точкой доступа

    ЛУЧШИЕ ПРЕДЛОЖЕНИЯ НА СЕГОДНЯ

    Причины для покупки

    + Ячеистая сеть Wi-Fi + Два порта Gigabit Ethernet на каждом адаптере

    Причины, которых следует избегать

    -Дорога-Бесполезное приложение и документация

    Расширьте сеть через толстые стены и в самые дальние уголки вашего дома или офис с Devolo Mesh WiFi 2.Обладая функциями ячеистой сети Wi-Fi и универсальным подключением к электросети, это устройство может даже следовать за вами и вашими мобильными устройствами, автоматически переключая вас на ближайший адаптер и самый быстрый диапазон Wi-Fi. У него даже есть три адаптера, которые дают вам пять портов Gigabit Ethernet для быстрых проводных подключений. Это лучший адаптер Powerline для игровых консолей, смарт-телевизоров и других устройств, которые лучше всего работают с проводными соединениями.

    Прочтите полный обзор: Devolo Mesh WiFi 2

    4.Asus 1200 Мбит / с AV2 1200 Wi-Fi адаптер Powerline

    Отлично подходит для проводной и беспроводной связи

    Технические характеристики

    Скорости: до 1200 Мбит / с

    Возможности подключения: 3 порта Gigabit Ethernet

    Особенности: Wi-Fi, WPS, 128-битный AES

    ЛУЧШИЕ СДЕЛКИ СЕГОДНЯ

    Причины для покупки

    + Хорошие скорости + Wi-Fi

    Причины, по которым следует избегать

    — Внешние антенны немного уродливы

    Asus может быть не первой компанией, которая приходит на ум, когда вы думаете о сетевых устройств, но он делает некоторые очень хорошие продукты, такие как Asus 1200 Мбит / с AV2 1200 Wi-Fi Powerline Adapter.

    Как следует из названия, это очень быстрый адаптер Powerline, который также может транслировать сеть Wi-Fi. В отличие от других адаптеров Powerline с Wi-Fi, адаптер Asus 1200 Мбит / с AV2 1200 Wi-Fi Powerline имеет внешние антенны, которые позволяют наклонять их для увеличения покрытия — хотя это означает, что сами устройства выглядят немного уродливыми по сравнению с некоторыми из них. конкуренты.

    5. TP-LINK AV600 Комплект адаптера Powerline Wi-Fi

    Бюджетное предложение

    Технические характеристики

    Скорости: до 600 Мбит / с

    Возможности подключения: 2 порта Gigabit Ethernet

    Характеристики: Wi-Fi, Функция клонирования Wi-Fi

    ЛУЧШИЕ СДЕЛКИ СЕГОДНЯ

    Причины для покупки

    + Дешево + Легко расширить сеть Wi-Fi

    Причины, которых следует избегать

    -Не самый быстрый

    Если вы ищете хороший, дешевый Но надежный адаптер powerline, чем TP-LINK AV600 — отличный выбор.Это намного меньше денег, чем у многих адаптеров в этом списке, но он все же предлагает множество функций.

    Например, он может транслировать Wi-Fi, а с помощью кнопки клонирования Wi-Fi вы можете легко расширить существующую беспроводную сеть. он также имеет два порта Ethernet, а второй адаптер в комплекте включает сквозное гнездо, поэтому вы не потеряете розетку при использовании адаптера. Хотя максимальная скорость 600 Мбит / с не так высока, как у других в этом списке, ее все же достаточно для передачи больших файлов и потоковой передачи мультимедиа по всему дому.

    6. Devolo dLAN 1200+ WiFi адаптер питания переменного тока

    Сверхбыстрый с Wi-Fi

    Технические характеристики

    Скорости: до 1200 Мбит / с

    Возможности подключения: 2 порта Gigabit Ethernet

    Характеристики: Wi-Fi , WPS, 128 бит AES

    ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ

    Причины для покупки

    + Очень высокие скорости + Может транслировать Wi-Fi

    Причины, которых следует избегать

    -Дорогой-Только два порта Ethernet

    Devolo dLAN 1200+ WiFi ac — один из самых быстрых адаптеров Powerline на рынке, способный развивать скорость до 1.2 гигабита в секунду — хотя вы должны отметить, что вы не часто получаете такие скорости, поскольку существует множество факторов, которые могут повлиять на скорость Powerline.

    Тем не менее, это очень быстрый адаптер Powerline, и тот факт, что он также может транслировать двухдиапазонные беспроводные сети переменного тока, делает его очень универсальным адаптером Powerline. Адаптер также имеет сквозной порт питания, что означает, что вы не потеряете розетку — просто подключите другие устройства к самому адаптеру.

    7. Devolo Qlan Duo 500 Powerline Adapter

    Еще один отличный бюджетный выбор

    Технические характеристики

    Скорости: до 500 Мбит / с

    Возможности подключения: 2 порта Gigabit Ethernet

    Характеристики: 128-битный AES

    НАИЛУЧШИЕ СЕГОДНЯ СДЕЛКИ

    Причины для покупки

    + Дешево + Два порта Ethernet

    Причины, по которым следует избегать

    -Нет сквозной передачи-Нет Wi-Fi

    Это отличный адаптер питания начального уровня, который отлично справляется с передачей данных в вашей сети трафик по вашим линиям электропередач.Он не может похвастаться высочайшими скоростями, а также не имеет Wi-Fi или сквозного разъема, но он хорошо справляется со своей задачей, учитывая цену, а его низкая стоимость означает, что в будущем легко добавить адаптеры в вашу сеть.

    Обзор лучших предложений на сегодня

    Лучший сетевой адаптер Powerline на 2021 год

    Комплект Powerline содержит два идентичных устройства: один адаптер, подключенный к маршрутизатору, который затем подключается к ближайшей электрической розетке; и второй адаптер, который вы подключаете туда, где вам нужно подключение к Интернету.MoCA работает так же, но используйте разъемы кабельного телевидения в вашем доме вместо розеток. Если вам нужно больше сетевых портов, куда вы подключаете адаптер Powerline, вы можете подключить сетевой коммутатор и при этом получить лучшую производительность и меньшую задержку, чем использование Wi-Fi для подключения этих гаджетов. Чтобы добавить больше комнат к вашей сети Powerline, вам понадобится только еще один адаптер Powerline в каждой комнате — тот же адаптер на стороне маршрутизатора будет обслуживать всю вашу сеть Powerline.

    Несмотря на свои ограничения, Powerline — это полезный и доступный способ расширить вашу сеть до областей, где Wi-Fi недоступен, и использование кабеля Ethernet было бы непрактичным.Powerline может соединять сетевые соединения в многоэтажной структуре, где строительные материалы, такие как кирпич, стекло или штукатурка, блокируют сигналы Wi-Fi. Однако качество сигнала линии электропередач во многом зависит от качества вашей электропроводки, что может быть проблемой в старых зданиях. И наоборот, соединения MoCA будут зависеть от того, подключен ли коаксиальный кабель рядом с вашим маршрутизатором в стенах к розетке кабельного телевидения в отдаленных комнатах.

    Некоторые комплекты Powerline имеют удлинители Wi-Fi, встроенные в один из адаптеров.Они могут работать лучше, чем традиционные беспроводные повторители, потому что они не полагаются на Wi-Fi для соединения между маршрутизатором и повторителем. Однако, если сеть Powerline плохо сочетается с проводкой в ​​вашем доме, вам лучше перейти на комплект для подключения к сети Wi-Fi.

    Хотя можно комбинировать и сочетать старые адаптеры Powerline, в действительности этого делать не следует. Они могут снизить скорость сети на две трети и более.

    Хорошая новость заключается в том, что Powerline и MoCA не мешают работе Wi-Fi, и наоборот — стены, которые останавливают работу Wi-Fi, или помехи Wi-Fi ваших соседей не имеют значения для проводного соединения.За очень редкими исключениями проводное соединение будет быстрее, чем Wi-Fi. Производительность сети зависит от общего качества проводки в доме, за которым следует электрическое расстояние, а не расстояние по прямой линии между двумя адаптерами. Неаккуратная проводка может снизить пропускную способность или прервать соединение. Сети Powerline и MoCA можно расширять, но могут возникать конфликты и перегрузки — чем больше у вас адаптеров, тем хуже они будут работать.

    Вы также должны быть осторожны, чтобы зашифровать соединение между вашими адаптерами Powerline, используя кнопку физического сопряжения на каждом адаптере, особенно если вы живете в многоквартирном здании.Если вы забудете этот шаг, вы можете в конечном итоге объединить свою сеть и сеть соседа. Для сети MoCA вам может потребоваться изменить настройку безопасности на веб-сайте адаптера, и вам может потребоваться установить фильтр PoE (точка входа) на коаксиальный кабель, идущий от вашего дома к вашим соседям, если ваша кабельная компания забыла поместите один при установке кабельного модема.

    На производительность Powerline могут влиять другие факторы. Вы не хотите подключать адаптер Powerline к сетевому фильтру, удлинителю или розеткам за автоматическими выключателями AFCI.(Они будут помечены как «AFCI» или «Arc Fault» в вашем автоматическом выключателе.) SmallNetBuilder отметил в своем тестировании адаптеров Powerline, что некоторые марки автоматических выключателей AFCI снижают скорость передачи вдвое, тогда как другие практически не влияют на пропускную способность.

    Хотя можно комбинировать и сочетать старые адаптеры Powerline, в действительности этого делать не следует. Они могут снизить скорость сети на две трети и более. Старые устройства Powerline, использующие стандарт AV, совместимы со стандартными устройствами AV2, которые мы здесь тестировали, но это просто означает, что они не смогут полностью разорвать сеть при одновременном подключении.Я столкнулся с этой ситуацией, когда забыл удалить мошеннический адаптер Powerline, оставшийся после тестирования несколько лет назад. При подключенном непарном AV-адаптере общая пропускная способность новых гигабитных адаптеров AV2 снизилась до минимума. Устройства AV и AV2 вообще нельзя использовать с адаптерами Powerline, использующими конкурирующий стандарт G.hn, и мы обнаружили, что помехи от резервного AV-адаптера также замедляют работу сети G.hn.

    MoCA также имеет определенные стандарты: MoCA 2.0 и 2.5 в настоящее время поставляются, и оба совместимы друг с другом.MoCA 2.5 номинально быстрее (2,5 гигабита против 2,0 гигабита), но сейчас интернет-соединения 2,5 GbE встречаются редко, поэтому пока нет большого преимущества в использовании более быстрого стандарта.

    Вы не хотите подключать адаптер Powerline к сетевому фильтру, удлинителю или розеткам за автоматическими выключателями AFCI.

    Сетевые комплекты Powerline могут быть восприимчивы к помехам от других устройств (особенно плохо сконструированных источников питания телефонов или ноутбуков) в цепи.Устройства на линии также могут создавать помехи сигналам линии электропередач, поэтому это не может быть решением для улучшения вашего интернет-соединения в розетках рядом с кухнями или прачечными. Согласно этой статье базы знаний от TP-Link, «Электрооборудование [sic] с электродвигателем, такое как стиральная машина / кондиционер, может создавать помехи [и] может даже отключать подключение к электросети».

    Этот торшер даже не включили, но он получил название «Funkytown», когда мы протестировали комплект Powerline 2015 года в той же розетке.(Во время аналогичного тестирования два более новых комплекта оставили лампу в покое.) Видео: Nathan Edwards

    Также возможно, хотя и маловероятно, появление помех от комплекта Powerline на других устройствах. В 2016 году мы проверили помехи от торшера с диммером и трех светодиодных ламп мощностью 13 Вт. Мы не увидели падения скорости ни на одном из тестируемых нами комплектов, но мы получили световое шоу, когда протестировали Zyxel PLA5405KIT с лампой, подключенной к той же розетке и выключенной с помощью переключателя яркости.

    Что такое адаптеры Powerline? 9 вещей, которые вам нужно знать

    Есть ли в вашем доме какие-либо части, недоступные для вашей сети Wi-Fi? Решением может быть использование адаптеров Powerline.

    Эти устройства предлагают быстрый и простой способ расширить вашу сеть.Они доступны по цене и не требуют прокладки дополнительных кабелей в доме.

    Давайте посмотрим, что вам нужно знать о сетях Powerline.

    Что такое адаптер Powerline?

    Так как же работают адаптеры Powerline? Идея проста и гениальна.Они расширяют проводное подключение к Интернету по всему дому, не прокладывая новые кабели, а передавая сигналы по электрическим проводам, уже проложенным в стенах. Все, что вам нужно сделать, это подключить адаптер там, где он вам нужен.

    Powerline Ethernet идеально подходит для:

    • Расширение сети в домах, где одного маршрутизатора Wi-Fi недостаточно.
    • Подключение устройств, не поддерживающих Wi-Fi.
    • Обеспечение более быстрого сетевого подключения к комнатам, в которых прокладка кабеля Ethernet нецелесообразна.

    Если сеть Powerline кажется вам полезной, вот несколько вещей, которые вы должны знать, прежде чем углубляться в нее.

    1.Стартовые комплекты поставляются упаковками по два

    Думайте об адаптерах Powerline как о способе расширения вашей сети от точки A до точки B, где каждая точка представляет собой электрическую розетку вокруг вашего дома.Из-за этого устройства Powerline Ethernet обычно поставляются в стартовых наборах по два, поскольку одно устройство само по себе бесполезно.

    Вы можете приобрести больше, чтобы расширить сеть вокруг своего дома; просто убедитесь, что все ваши устройства совместимы (подробнее об этом позже).

    Обычно вы будете подключать один из них к стене рядом с устройствами, которым требуется подключение, и один рядом с вашим маршрутизатором.TP-Link AP600 — популярная и доступная отправная точка.

    2.Им необходимо подключиться к маршрутизатору

    Устройства Powerline Ethernet не выполняют того, что делают маршрутизаторы, например не назначают IP-адреса.Это означает, что для того, чтобы ваши устройства Powerline были полезны, к вашему маршрутизатору должен быть подключен один адаптер Powerline.

    По сути, вы можете рассматривать адаптеры Powerline как продолжение обычных кабелей Ethernet.Подключение одного компьютера напрямую к другому бесполезно. Маршрутизатор — это то, что предоставляет компьютерам доступ в Интернет.

    3.Их действительно легко настроить

    Настройка Powerline Ethernet не может быть проще.Устройства почти всегда работают по принципу plug-and-play. Подключите их к стене, подключите кабели Ethernet, и в целом все готово.

    Некоторые устройства включают функцию безопасности, которая требует одновременного нажатия кнопок для «синхронизации», но конкретные методы различаются в зависимости от конкретных устройств.

    4.Дешевле, чем кабели через стены …

    Если вы не планируете в ближайшее время переделывать свой дом, прокладывать кабели через стены обычно нецелесообразно.Вы можете приобрести стартовый комплект Powerline менее чем за 40 долларов, что, безусловно, дешевле, чем разбирать стену для прокладки проводов.

    5…. Но не так надежно

    Просмотрите обзоры любого устройства Powerline Ethernet, и вы увидите, как некоторые люди жалуются на случайные отключения и низкие скорости, хотя вы также увидите множество 5-звездочных обзоров, в которых бредят простота настройки и отличные скорости.

    Что дает?

    В некоторых случаях это может быть неисправное устройство.Однако в большинстве случаев электрическая проводка в доме просто не идеальна для Powerline Ethernet. Может быть, между двумя вилками слишком большое расстояние, а может, на линии есть помехи.

    Без консультации с электриком практически невозможно узнать, насколько хорошо для вас будет работать Powerline Internet.Даже если ваш дом идеален, результат, вероятно, будет не таким быстрым или стабильным, как при прямом подключении к сети с помощью кабеля Ethernet.

    В качестве альтернативы рассмотрите возможность обновления до маршрутизатора с большей дальностью действия.

    6.Подключения ограничены вашим домом

    Беспокоитесь о безопасности? Большинство устройств Powerline предлагают ту или иную форму шифрования, поэтому обязательно используйте ее.Но в большинстве случаев сигнал не выходит за пределы вашего дома.

    Если у вас есть собственный дом и вы сами оплачиваете счет за электричество, знайте, что ваши соседи не могут использовать ваше соединение, даже если они купят совместимое устройство.Это связано с тем, что сигнал от адаптеров Powerline скремблируется трансформаторами, и он почти наверняка находится между вашим домом и внешним миром.

    Однако если вы живете в квартире, есть вероятность, что ваши соседи могут уловить сигнал, поэтому убедитесь, что ваш адаптер поддерживает шифрование — и что вы включили эту функцию.

    7.Сетевые фильтры могут испортить сигнал

    Сетевые фильтры могут защитить ваш компьютер, но они также скремблируют сигналы линии электропередач.Подключение устройства Powerline к шине питания с защитой от перенапряжения сильно ограничит вашу потенциальную скорость, а то и вообще остановит работу устройства.

    Для наилучшего подключения подключайте адаптеры Powerline прямо к стене.

    8.Совместимость между брендами не гарантируется

    Кредит изображения: Zyxel.com

    Хотя несколько компаний производят адаптеры Powerline, не все они хорошо работают друг с другом.Если вы хотите обеспечить полную совместимость, включая использование всех функций безопасности, проще всего каждый раз покупать одну и ту же марку и модель.

    Однако существуют спецификации, означающие, что адаптеры Powerline от разных компаний могут работать друг с другом при определенных обстоятельствах.Две основные спецификации: HomePlug и G.hn. Как правило, если у вас есть два адаптера, использующих одну и ту же спецификацию, они должны хорошо работать вместе (хотя протоколы безопасности могут не работать).

    Действительно старые устройства (например, HomePlug 1.0) не будут работать с более новыми, хотя действительно старые устройства, как правило, настолько медленные, что с ними все равно не стоит возиться. Обязательно исследуйте совместимость, прежде чем покупать два разных типа адаптеров.

    9.Ищите адаптеры Powerline с Wi-Fi

    Наконец, есть адаптер Powerline vs.Вопрос по Wi-Fi. Как лучше? По-разному.

    Вообще говоря, проводные соединения могут быть более надежными, чем беспроводные, хотя в случае подключения к сети Powerline это зависит от качества ваших электрических кабелей.Wi-Fi конечно удобнее.

    К счастью, вам не нужно выбирать между ними.Вы можете просто купить комплект Powerline, поддерживающий Wi-Fi. Многие этого не делают, особенно если вы делаете покупки в более дешевом сегменте рынка, но есть много достойных вариантов, которые подойдут. Взгляните на Netgear Powerline Kit в качестве хорошего примера.

    Это дает вам лучшее из обоих миров.Вы можете получить фиксированное проводное соединение с настольным ПК или игровой консолью, а также расширить зону действия своей сети Wi-Fi, чтобы вы по-прежнему могли выходить в Интернет со своего iPad или любого другого устройства, использующего беспроводное соединение.

    Какой адаптер Powerline лучше купить?

    Теперь вы знаете, что связано с адаптерами Powerline, что делать дальше? Поиск подходящего для покупки.Мы порекомендовали пару, но для более подробного изучения см. Наше руководство по поиску лучшего адаптера Powerline для вашей домашней сети.

    Адаптеры Powerline — незаменимый инструмент в вашем домашнем офисе.Узнайте, что еще может помочь вам улучшить настройку офиса при удаленной работе.

    8 лучших приложений для распознавания чего угодно с помощью камеры телефона

    Эти приложения для распознавания изображений позволяют идентифицировать монеты, растения, продукты и многое другое с помощью камеры Android или iPhone.

    Читать далее

    Об авторе Энди Беттс (Опубликовано 223 статей)

    Энди — бывший печатный журналист и редактор журнала, который пишет о технологиях уже 15 лет.За это время он внес вклад в бесчисленное количество публикаций и написал работы по копирайтингу для крупных технологических компаний. Он также предоставил экспертные комментарии для средств массовой информации и организовал панели на отраслевых мероприятиях.

    Более От Энди Беттса
    Подпишитесь на нашу рассылку новостей

    Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

    Еще один шаг…!

    Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

    Могут ли умные розетки работать без Интернета?

    Умные розетки

    — самые полезные устройства в нашей быстро меняющейся жизни, они помогают автоматизировать наш дом и быстро делать все за нас, и если мы забудем что-то выключить, выходя из дома, мы можем быстро сказать Google или Алексе: Окей, Google, выключи свет. Но проблема возникает, когда ваш Wi-Fi не работает и нет Интернета.

    Могут ли умные розетки работать без Интернета? Чтобы ответить на ваш вопрос, да, большинство умных розеток работают без подключения к Интернету и Wi-Fi, но у вас нет возможности управлять своей умной розеткой с помощью Alexa, Google Assistant и Siri, когда Интернет не работает.Когда вы находитесь вдали от дома, у вас не будет возможности управлять своими устройствами.

    Есть несколько способов управления умной розеткой, когда ваш Интернет не работает. Большинство пользователей умных розеток сталкиваются с этой проблемой, потому что при покупке умных розеток необходимо учесть множество факторов и принять решение.

    Мы можем не думать о том, будет ли эта умная розетка работать или нет, когда Интернет отключен. Без особого обсуждения, давайте посмотрим, как заставить интеллектуальную розетку работать без Интернета.

    Использование концентраторов для умного дома, Z-Wave и Zigbee

    Чтобы ваши умные розетки работали без интернета, вам понадобится концентратор умного дома и умная розетка Z-Wave или Zigbee. Давайте разберемся, что это такое.

    Что такое Smart Home Hub?

    Умный домашний концентратор — это устройство, которое действует как центральная система или контроллер, который соединяет все ваши интеллектуальные устройства в сети, создавая сетку, такую ​​как Wi-Fi, и подключается ко всем интеллектуальным устройствам.

    Что такое Z-Wave?

    Z-Wave — это протокол беспроводной связи, используемый в основном для концентраторов умного дома, коммутаторов и домашней автоматизации, он действует как ячеистая сеть, использующая низкоэнергетические радиоволны для связи между вашими интеллектуальными устройствами, и для этого не требуется Wi-Fi или Интернет.

    Что такое Zigbee?

    Zigbee похож на Z-Wave, который используется для создания небольшой сети и для связи с использованием цифрового радио с низким энергопотреблением. Он в основном используется в Smart Home Hub, интеллектуальных коммутаторах и домашней автоматизации, и для этого также не требуется Wi-Fi или Интернет.

    Итак, чтобы это работало, вам нужны две вещи:

    1. Хаб для умного дома
    2. Умная розетка с функциями Z-Wave и Zigbee.

    Без Z-Wave или Zigbee в умной розетке умная розетка может не работать без Интернета.

    Имея этот концентратор для умного дома и умные розетки Z-Wave или Zigbee, вы получаете множество преимуществ и можете полностью автоматизировать свой дом.

    Некоторые из преимуществ:

    1. Ноль процентов шансов взломать домашние системы извне, потому что вы не подключены к Интернету.
    2. Более совершенная домашняя автоматизация и управление, чем традиционные интеллектуальные розетки.
    3. Вы можете управлять своим домом, не зависимо от Интернета.
    4. Сделайте так, чтобы интеллектуальные устройства разных производителей работали вместе.

    Планирование смарт-устройства:

    Планирование — это ключ к интеллектуальным устройствам. Используя рекомендованный выше подход, вы можете контролировать, сколько минут вы хотите, чтобы устройство работало. Например, если вы готовите кофе, вы можете запланировать нагрев только на 10 минут, пока вы собираетесь в офис.

    Вы можете использовать расписание для разных вещей, я в основном использую для включения и выключения наружного освещения, я обычно планирую включать его в 20:00 и выключать утром в 7:00, пока наши наружные камеры смотрят окружение.Автоматизация экономит электроэнергию и окупает деньги, потраченные на умную розетку.

    Что такое умная розетка без облака

    Чтобы понять Smart Plug без облака, вам нужно понять, как происходит общение: когда вы говорите: «Эй, Алекса, включи свет в спальне», запрос переходит от Alexa к облаку, а от облака к вашему коммутатору. Когда Интернет отключен, связь не будет происходить, и вы не сможете включить свет.

    Smart Hub действует как ваше домашнее облако, которому не требуется Интернет, интеллектуальные концентраторы помогают вам общаться с вашими устройствами с помощью Z-Wave или Zigbee без использования Интернета.

    Стоит ли покупать Smart Home Hub:

    Да, стоит купить концентратор для умного дома, он помогает вам управлять своим домом без интернета или Wi-Fi, а его отключения — обычное дело, но это не должно мешать вам работать дома.

    С традиционными интеллектуальными розетками вы не сможете максимально автоматизировать работу по сравнению с Smart Home Hub. Хаб Умный дом помогает очень эффективно контролировать, автоматизировать вещи.

    Даже если ваша умная розетка не имеет функций автоматизации, интеллектуальный концентратор поможет вам автоматизировать интеллектуальную розетку и будет контролировать умную розетку.

    На что следует обратить внимание перед покупкой умных розеток:

    Водонепроницаемые вилки для использования вне помещений: Подумайте о покупке умных вилок, которые являются водонепроницаемыми, поскольку это помогает использовать умные вилки во время Рождества, когда вы хотите украсить свой дом огнями.

    Совместимость с Z-Wave или Zigbee: убедитесь, что ваш штекер поддерживает протокол Z-wave или Zigbee, который поможет вам контролировать интеллектуальный штекер при отключении Интернета и подключаться к интеллектуальному концентратору.

    Автоматизация: убедитесь, что ваша вилка обеспечивает совместимость с автоматизацией, например, включение и выключение, это сэкономит много электроэнергии.

    Защита от перенапряжения: убедитесь, что ваш умный динамик имеет защиту от перенапряжения, так как это убережет ваши устройства от короткого замыкания.

    Мониторинг энергопотребления: некоторые умные розетки поставляются с функцией мониторинга потребления электроэнергии вашими бытовыми приборами и проверки их энергоэффективности. Основываясь на потреблении электроэнергии вашими домашними устройствами, вы можете решить, хотите ли вы перейти на более энергоэффективные устройства, чтобы сэкономить электроэнергию и окружающую среду.

    Зачем использовать интеллектуальные розетки, а не традиционные

    Некоторые исследования, проведенные экспертами, доказали, что интеллектуальные розетки экономят больше электроэнергии, чем традиционные розетки, и управлять интеллектуальными розетками всегда проще по сравнению с традиционными розетками.

    Automation экономит время, силы и электроэнергию для вашего дома, а также они обеспечивают наблюдение за вашим домом, когда вас нет, и запускают оповещения, если что-то происходит дома.

    Имейте в виду, что умные розетки также заставляют людей лениться, когда дело доходит до определенных вещей. После покупки умных розеток я слишком ленив, чтобы вставать, выключить свет, когда я лежу в постели, это похоже на комфорт, но делает вас ленивым 🙂

    Некоторые из часто задаваемых вопросов:

    Zigbee или Z-Wave, что мне купить?

    Оба являются хорошими протоколами для связи между устройствами, но победителем является z-wave из-за его стабильности и качества.Но Zigbee дешевле, если проблема с деньгами, выбирайте Zigbee, иначе придерживайтесь z-wave.

    Подключается ли интеллектуальный концентратор к Интернету для управления дополнительными устройствами?

    Да, интеллектуальные концентраторы работают как с Интернетом, так и без Интернета, проверьте все функции, покупая концентратор, некоторые старые концентраторы могут не поддерживать эту функцию, и вы в конечном итоге покупаете не тот. Всегда использовать один бренд для всей вашей домашней автоматизации. Если вы покупаете разные бренды для разных вещей, вы можете столкнуться с некоторыми проблемами.Эти устройства продолжают обновляться. Когда вы покупаете устройство, убедитесь, что вы покупаете устройство, которое недавно было выпущено на рынок.

    Будет ли смарт-концентратор связываться с моим домашним замком, телевизором и уличными камерами без интернета и Wi-Fi?

    Да, интеллектуальные концентраторы могут обмениваться данными с вашим домашним замком, телевизором и уличными камерами без Интернета с помощью интеллектуальных концентраторов.

    Как взаимодействуют умные розетки и умные колонки?

    Когда вы говорите: «Эй, Google, включи свет», запрос от умной колонки поступает на облачный сервер вашего интеллектуального устройства, а облачный сервер отправляет запрос на интеллектуальную розетку.

    Заключение

    Как видите, покупка умной розетки требует рассмотрения многих вещей, таких как безопасность, Интернет, Wi-Fi, электричество, автоматизация и мониторинг. Мы настоятельно рекомендуем покупать умные вещи, учитывая все вышеперечисленные моменты и принимать решение о покупке умных розеток. Просмотрите ссылку на наши рекомендуемые товары, прежде чем решать, какие товары покупать, а какие не покупать.

    Если вы все еще сомневаетесь, какие вилки и смарт-хабы покупать, напишите в комментариях, мы поможем вам с решением.

    Сэм был экспертом по умным вещам в течение многих лет и автором DIY SmartThings. В последнее время он действительно больше увлекается интеллектуальными устройствами Nest и имеет большой опыт работы со всеми видами проектов, от преобразования обычного дома до полностью умного дома, получив степень в области электроники.

    Ошибка подключаемого кабеля

    — AmpliFi

    В этой статье описаны действия по устранению ошибки подключаемого кабеля, отображаемой на экране маршрутизатора AmpliFi. Это может произойти во время первоначальной настройки, после недавнего изменения или после перемещения или изменения проводки.Перед началом работы убедитесь, что у вас есть несколько запасных кабелей Ethernet для тестирования. Обратите внимание, что это руководство не предназначено для маршрутизаторов, настроенных как точки сети магистральной сети Ethernet.

    Следуйте каждому совету по устранению неполадок, приведенному ниже, останавливаясь для проверки ошибки и подключения к Интернету после завершения каждого из них, прежде чем переходить к следующему.

    1. Убедитесь, что кабель Ethernet порта WAN надежно подключен. Плотно вставьте штуцер кабеля RJ45 в синий порт WAN до слышимого щелчка.Порт WAN должен быть подключен к модему интернет-провайдера (ISP), в результате чего I

    2. Чтобы проверить, не является ли причиной неисправный кабель, замените существующие кабели Ethernet на новые, которые, как вы знаете, исправны.

    3. Чтобы проверить, работает ли кабель и проблема в маршрутизаторе AmpliFi, подключите кабель Ethernet напрямую от модема интернет-провайдера к порту Ethernet на портативном компьютере (или любом другом устройстве с портом Ethernet, которое позволит вам легко протестировать интернет).Попробуйте получить доступ к веб-странице или другому онлайн-контенту. Если это работает, значит, мы знаем, что кабели и модем исправны и перебоев в обслуживании нет. Мы продолжим поиск и устранение неисправностей в остальных элементах сети. Подключите синий WAN-порт маршрутизатора AmpliFi к модему ISP.

    4. Убедитесь, что в системе AmpliFi установлена ​​последняя версия микропрограммы. Следуйте этой статье, чтобы узнать, как проверить текущую прошивку и обновления.

    5. Убедитесь, что маршрутизатор подключен напрямую к модему ISP.Если есть переключатель между модемом и маршрутизатором AmpliFi, обойдите его и подключитесь напрямую к модему, чтобы исключить, что виновником является другое устройство в сети.

    6. Чтобы проверить синий порт WAN на предмет сбоя, подключите кабель Ethernet к одному из портов LAN и WAN. ошибка «Подключите кабель» должна исчезнуть, и вместо этого вы должны увидеть ошибку «Нет IP-адреса / Нет Интернета» или аналогичную. Однако, если вы по-прежнему видите «Ошибка подключения кабеля», возможно, порт WAN поврежден.

    7.Оставляя порт WAN маршрутизатора подключенным к модему ISP, выключите модем ISP. Перезагрузите роутер AmpliFi, отключив его от источника питания, подождите несколько секунд и снова подключив его. После полной перезагрузки AmpliFi (этот процесс может занять до трех минут) загрузите подключенный модем.

    8. Если ничего из этого не помогло, следующим шагом будет сброс маршрутизатора до заводских настроек по умолчанию. Следуйте этой статье, чтобы сделать это.

    Что такое адаптер Powerline

    Вы когда-нибудь чувствовали, что не можете съесть свой торт и тоже его съесть? Вы можете так же относиться к своему интернет-соединению.Ethernet и Wi-Fi — два основных варианта подключения. Ethernet всегда быстр и надежен, но вы должны быть подключены к сети. Wi-Fi удобнее, но тогда вам придется иметь дело с периодическим замедлением или сбоем сети.

    Знаете ли вы, что есть третий способ подключения к Интернету? Если вы хотите пользоваться быстрым и надежным интернетом, но не хотите выполнять утомительную работу по прокладке кабелей Ethernet по всему дому, то вам, возможно, понравится то, что может предложить адаптер Powerline.

    Что такое адаптер Powerline?

    Адаптер Powerline соединяет ваш компьютер с Интернетом с помощью домашней электропроводки. С адаптером Powerline вы действительно можете получить лучшее из обоих миров. Адаптер Powerline иногда называют адаптером Powerline-Ethernet, потому что он по-прежнему использует кабель Ethernet, только с более ограниченной пропускной способностью. Думайте об этом как о беспроблемной версии Ethernet.

    Кабель Ethernet подключает ваше устройство прямо к домашнему маршрутизатору. Ethernet великолепен, потому что кабельное соединение обычно быстрее, чем беспроводное.Но если ваше устройство находится далеко от маршрутизатора, вам придется протянуть кабели Ethernet через дом, что не всегда легко сделать. А кабели — не самое красивое, что можно разбросать по полу. Они не только неприглядны, но и могут споткнуться. Вы всегда можете проложить кабели Ethernet через стены, но это стоит больших денег (или времени, если вы делаете все самостоятельно) и не всегда может быть осуществимо в доме со сложной планировкой или при аренде.

    Не только это, но и зачем протягивать кабели Ethernet через стены, когда там уже есть электропроводка? В этом вся цель адаптера Powerline.Он подключает ваше устройство к домашнему маршрутизатору с помощью электропроводки, которая уже встроена в ваш дом.

    Как работает адаптер Powerline?

    Адаптер Powerline-Ethernet на самом деле поставляется с двумя отдельными адаптерами, которые вы подключаете к электрическим розеткам дома.

    1. Подключите первый адаптер к розетке рядом с маршрутизатором, затем подключите адаптер к маршрутизатору с помощью кабеля Ethernet.
    2. Подключите второй адаптер к розетке рядом с вашими устройствами, затем подключите устройства к адаптеру

    При подключении к Интернету ваш компьютер отправит сигнал адаптеру, к которому подключен ваш маршрутизатор.Первый адаптер будет передавать сигнал второму адаптеру по электропроводке. Второй адаптер направит сигнал на ваш роутер.

    Совет для профессионалов: Большинство адаптеров Powerline необходимо подключать непосредственно к электрической розетке. Они могут не работать, если вы подключите их к удлинителю или удлинителю.

    Когда адаптеры Powerline лучше, чем WiFi?

    WiFi удобен тем, что вы можете подключиться к Интернету в любом месте вашего дома, сидите ли вы за своим компьютерным столом или отдыхаете на диване.Проблема с WiFi в том, что он обычно медленнее, чем проводное соединение. Вы можете не заметить разницы, если просто просматриваете веб-страницы, но заметите, если вы играете, смотрите потоковое видео или передаете большой объем данных через Интернет. Wi-Fi также более уязвим для замедления или обрыва соединения. С беспроводной технологией просто больше переменных, которые могут привести к падению скорости соединения.

    Вам понравится использовать адаптеры Powerline через Wi-Fi, если:

    • У ​​вас нет надежного или стабильного Wi-Fi-соединения в вашем доме
    • Вам нужна скорость интернета Ethernet-уровня, но вы не хотите прокладывать кабели через вашу сеть. home
    • Вы много транслируете потоковое видео
    • У ​​вас есть много устройств, одновременно подключенных к Интернету
    • Вы передаете большой объем данных через Интернет

    Адаптеры Powerline также отлично подходят для игр, особенно если вы онлайн-игрок.Если вы используете Wi-Fi во время игры в Интернете, разорванное или прерывистое соединение может привести к тому, что вы проиграете матч или проиграете другому игроку. Если вы хотите максимально беспроблемно и безошибочно играть в онлайн-игры, лучше всего использовать кабельное соединение, такое как адаптеры Powerline или Ethernet.

    Адаптеры Powerline быстрее, чем Ethernet?

    В большинстве случаев адаптеры Powerline имеют ту же скорость подключения, что и Ethernet. Но это в некоторой степени будет зависеть от того, как построено ваше здание.Если вы живете в здании с очень сложной электрической схемой, то скорость соединения может быть ниже, чем у Ethernet или WiFi.

    Единственное, что вы можете сделать, это попробовать и адаптер Powerline, и кабель Ethernet, чтобы сравнить их. Хотя в некоторых зданиях кабель Ethernet может быть быстрее адаптеров Powerline, вы все же можете предпочесть удобство, обеспечиваемое адаптерами Powerline.

    Сколько адаптеров Powerline я могу использовать?

    Вы можете подключить любое количество пар адаптеров Powerline.

    Сколько устройств я могу подключить к одному адаптеру Powerline?

    Вы можете подключить множество устройств к одному адаптеру Powerline, вам просто нужно использовать коммутатор Ethernet, например коммутатор HP Ethernet. Коммутатор Ethernet позволяет подключать к Интернету множество различных устройств с помощью одного кабеля Ethernet. Некоторые коммутаторы позволяют подключать до 48 различных устройств, хотя эти коммутаторы, вероятно, лучше всего подходят для офиса. Вероятно, вы могли бы обойтись 8-портовым коммутатором Ethernet для дома.Просто подключите свои устройства к коммутатору Ethernet, а затем подключите коммутатор Ethernet к адаптеру Powerline. Это отличный способ соединить группы устройств, например домашнюю развлекательную систему или принтер и компьютер.

    Работают ли адаптеры Powerline с облаком?

    Вы можете использовать адаптеры Powerline для загрузки данных со своих устройств в облако. Адаптеры Powerline в конечном итоге подключаются к вашему маршрутизатору, который подключается к Интернету.

    Надежны ли адаптеры Powerline?

    Адаптеры Powerline безопасны, но если вы живете в многоквартирном доме, кондоминиуме или таунхаусе, ваши данные могут быть перехвачены соседями, которые используют общую проводку дома.Однако в лучших адаптерах Powerline есть методы двухточечного шифрования, которые защищают все ваши данные, которые заархивированы вместе с вашей проводкой. Кроме того, у вашего роутера будут собственные методы безопасности.

    Каковы плюсы и минусы адаптеров Powerline?

    Давайте кратко рассмотрим плюсы и минусы адаптеров Powerline-Ethernet.

    Плюсы:

    • Вам не нужно прокладывать кабели Ethernet через дом
    • Адаптеры Powerline обычно быстрее, чем Wi-Fi
    • Адаптеры Powerline полезны, если вам нужно подключить множество устройств к Интернету

    Минусы:

    • Адаптеры Powerline должны быть подключены к стене и, как правило, не работают при подключении к удлинителям, поэтому у вас будет меньше электрических розеток для других целей
    • Адаптеры Powerline несколько большие, и они могут занимать много места в ваших розетках

    Если у вас дома растут джунгли кабелей Ethernet, или если вы страдаете от плохого соединения Wi-Fi, адаптеры Powerline могут быть инструментом, который вам нужно повысить скорости вашего интернета или сделайте подключение к Интернету более удобным у себя дома.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
