Сифон для раковины с клапаном от неприятного запаха POP01-G Magdrain

Сифон для умывальника POP01-G Magdrain с боковым выходом.

Конструктивно сифон состоит из латунного корпуса, донного клапана системы Click Clack и магнитного клапана MAGdrain Q5.

Магнитный клапан MAGdrain Q5 — не имеющая аналогов технологическая новинка, благодаря которой сливное устройство обладает повышенной пропускной способностью, а так же препятствует появлению неприятных запахов из канализационной системы и образованию засоров.

Магнитный клапан MAGdrain Q5 работает на магнитной левитации (технология MAGLEV), то есть внутри находятся очень сильные магниты, которыe всегда удерживают «зонтик» клапана закрытым. Данная уникальная конструкция обеспечивает 100% блокирование неприятного запаха, а также препятствует обратному выходу сточных вод.

Магнитный клапан MAGdrain Q5 открывается только под воздействием воды и начинает вращаться вокруг своей оси, создавая воронку, что и способствует самоочищению.

За счет воронки пропускная способность клапана увеличивается, делая возможным слив без застоя воды, выпущенной одновременно из трех душевых систем. Клапан не засоряется  и не нуждается в очистке довольно долгое время. Пропускная способность клапана Q5 36 л/м.

Магнитный клапан MAGdrain Q5 оснащен силиконовым уплотнительным кольцом для герметизации, блокирования неприятного запаха и предотвращения обратного выхода сточных вод. Удерживает давление 10 бар.

Преимущества MAGdrain
Инновационная конструкция MAGdrain решает все проблемы бытовых сифонов. Основным преимуществом MAGdrain является надёжная блокировка неприятных запахов и обратного выхода стоков.

Открывается он моментально, что в совокупности с ускоренной пропускной способностью исключает застои воды. К тому же он обеспечивает самоочищение посредством вращения конструкции. Дело в том, что под действием центробежной силы вся попавшая внутрь грязь выталкивается, и клапан остаётся свершено чистым – засоры полностью исключены. Как следствие, устройство простое в обслуживании и не нуждается в частой чистке.

MAGdrain изготовлен из латуни и PPS – полифениленсульфида, представляющего собой суперконструкционный пластик, который специалисты называют материалом будущего. Он обладает высокой термостойкостью и безупречными механическими свойствами: жёсткостью, ударопрочностью, высокой степенью противодействия длительным механическим нагрузкам. Поэтому заявленный минимальный срок службы клапана 20 лет.

MAGdrain – прекрасный выбор для организации слива в ванных комнатах, в душевых кабинах, SPA-салонах, в банях и саунах с возможностью использования современных технологий для обеспечения максимального комфорта при принятии водных процедур.

Магнитный клапан MAGdrain Q5 оснащен силиконовым уплотнительным кольцом для герметизации, блокирования неприятного запаха и предотвращения обратного выхода сточных вод. Удерживает давление 10 бар.

Открываете шкафчик под умывальником, а там громоздкий сифон?

— Установите магнитный заменитель сифона MAGDRAIN и забудьте о всех проблемах связанных с традиционным сифоном. MAGDRAIN не занимает места под мойкой, не засоряется, самоочищается, блокирует неприятные запахи, долговечен.

Донный клапан. Что это такое и в чем его преимущества?

Донный клапан – сравнительно молодое явление на российском сантехническом рынке. Смесители, оснащенные этим приспособлением, появились в ассортименте специализированных магазинов около 20 лет назад.  Это были изделия европейских производителей, и наличие донного клапана порой вызывало некоторое недоумение у отечественного покупателя. Зачем удорожать изделие подобным механизмом  не совсем понятного назначения?..

Сегодня донные клапаны (в комплектации смесителей и по-отдельности) выпускают большинство производителей сантехнического оборудования, в том числе и российские компании. Это устройство перестало восприниматься диковинкой, популярность донных клапанов уверенно набирает обороты.

Рост популярности вполне объясним.  Донный клапан – это удобно, красиво и, главное, экономно! Для тех, у кого по-прежнему есть вопросы по этому поводу, постараемся изложить максимум информации о донных клапанах для современных ванных комнат.

Донный клапан появился в Англии, где раньше практически во всех домах умывальники и мойки были оборудованы не смесителем, смешивающим воду, а двумя отдельными кранами для холодной и горячей воды. То есть смешивание воды происходило непосредственно в раковине.

Для того, чтобы закрыть сливное отверстие, и был изобретен донный клапан. По сути, это модернизированный вариант обычной пробки-заглушки, которая используется для закрытия сливного отверстия.  Иногда можно услышать другое название этого устройства – автопробка.

Несмотря на то, что в нашей стране нет такой традиции, как в Англии (использовать отдельные краны для горячей и холодной воды), донные клапаны пользуются все большим и большим спросом и в России, и в странах СНГ, и в большинстве стран Европы.  Ими оснащаются вполне современные смесители, подающие уже смешанную воду. Связана такая востребованность  донных клапанов с более серьезным отношением к природным ресурсам нашей планеты и стремительно растущими ценами на коммунальные услуги.

Бережное отношение к окружающей среде и стремление экономить финансовые средства – положительные качества, независимо от страны проживания человека.

Донный клапан – прекрасный способ рационально использовать водные ресурсы и экономить семейный бюджет.  Ведь для совершения множества процессов с использованием воды вовсе не обязательно сливать десятки литров в канализацию.

Виды

Механический донный клапан. Механический клапан закрывается рукой – нажатием на верхнюю часть (крышку). Действие такого клапана основано на работе пружинного механизма. Изделия такого типа иногда называют Click-Clack  или Push Open.  Недостатком механической пробки является тот факт, что для открытия необходимо опускать руку в воду. Главное преимущество системы – отсутствие технической привязки к смесителю. Механические клапаны можно устанавливать на сифоны не только умывальников и биде, но также ванн и душевых поддонов. Они быстро и просто монтируются, легко обслуживаются.

Автоматический донный клапан. Управление автоматическим донным клапаном происходит с помощью рычага, расположенного на корпусе смесителя (сбоку или сзади). Этот вариант считается более комфортным и более гигиеничным, так как для открывания-закрывания клапана не нужно опускать руки в воду. Рычаг на корпусе и саму заглушку соединяет металлический стержень. В силу этих  конструкционных особенностей автоматическими донными клапанами смесители для ванны и душа не комплектуются – только смесители для умывальников и биде.

Со смесителем или без?

Как уже упоминалось выше, донные клапаны могут использоваться для перекрывания слива в умывальнике, кухонной мойке, биде, ванне, глубоком душевом поддоне. Для умывальников и биде можно приобрести фабричный комплект: смеситель с автоматическим донным клапаном. Для ванны  или душа будет нужен механический вариант. Механическую автопробку для ванны или душа можно купить отдельно или в комплекте со сливным сифоном. Многие производители сливной арматуры сегодня предлагают сифоны, укомплектованные донным клапаном системы Click Clack.

Дизайн

Дизайн донных клапанов не отличается большим разнообразием. Большая часть изделия скрыта, на виду остается всего лишь один элемент – круглая металлическая крышечка-заглушка. Поскольку отверстие слива всегда круглое, то и крышки донных клапанов практически всегда имеют круглую форму. Хотя иногда можно встретить дизайнерские изделия и с необычными формами крышек.  Самое существенное, чем могут отличаться модели – цветом покрытия. Донный клапан в комплекте со смесителем будет иметь идентичное смесителю покрытие.  Если же вы приобретаете смеситель и клапан по отдельности, лучше остановите свой выбор на стандартном хромированном покрытии. Донный клапан в каком-либо другом цветовом варианте придется поискать — 90% всех моделей выпускается в цвете «хром».

Плюсы и минусы

Итак, перейдем к самому важному. Действительно ли это скромное и практически незаметное устройство дарит массу дополнительных удобств? Стоит подвести итоги перед принятием решения и покупкой.

Преимущества

• Экономия. Донный клапан дает возможность набирать воду в раковину во время умывания, ручной стирки, мытья овощей, продуктов, посуды и прочих «водных» процедур. На первый взгляд экономия незаметна, но по факту оказывается весьма существенной.
• Удобство и комфорт. С помощью донного клапана можно быстро, качественно и надежно перекрыть слив одним движением рычага или нажатием на кнопку.
• Гигиена. Донный клапан намного гигиеничней резиновых или пластиковых заглушек. Он не плесневеет, не разрушается под воздействием воды, не становится скользким и липким, легко и просто чистится.
• Эстетичный внешний вид. Стильная блестящая крышечка без всяких цепочек и веревочек смотрится в современном интерьере намного эстетичнее старомодных пробок.

Недостатки

• Непривычный вариант. В нашей стране традиция набирать воду в мойку мало распространена. К такому способу использования воды и экономии нужно себя приучить, выработав определенные привычки.
• Требует внимательности при использовании. Если уж вы закрыли клапан в мойке и набираете воду, будьте бдительны. Отвлекшись на несколько минут, вы рискуете обнаружить лужу на полу. Если  вы установили на слив донный клапан, будьте внимательны при закрытии и открытии пробки, включении и выключении смесителя. Для страховки рекомендуется приобретать умывальник или мойку с переливом.

​

Установка донного клапана для раковины своими руками: Как монтировать самостоятельно +Видео

Донный клапан для раковины.Предназначение донного клапана.Механический и автоматический(виды).Монтаж механического клапана. Установка автоматического клапана с переливом и без. Основные характеристики. Особенности монтажа.Обо всем этом вы узнаете в нашей статье!

Содержание статьи:

Виды донных клапанов

Донный клапан для раковины – это аналог резиновой пробки. Разница между ними не только в эстетике и гигиене.

Донный клапан работает от нажатия кнопки. Данное устройство предназначено для удерживания воды в раковине, что экономит воду, а значит и деньги.

Существуют такие виды донных клапанов:

1. Механические
2. Автоматические
3. С переливом
4. Без перелива

Механические донные клапаны

Механические клапаны работают от легкого нажатия.

Основа механизма — пружина!

Основные достоинства:

• Просты в установке
• Долгий срок службы
• Лояльная цена

Автоматические донные клапаны

Недостаток в том, что для осуществления слива понадобится опустить руку в воду.

Автоматические закрываются и открываются с помощью рычага (кнопки)Весь механизм расположен под раковиной, что сохраняет внешний вид смесителя. Сам рычаг (кнопка) в большинстве случаев находится сзади крана.

Достоинства:

1. Сохраняется эстетический вид раковины
2. Установка не сложная
3. Соблюдение гигиены

Автоматические клапаны бывают двух видов с переливом и без.Клапаны с переливом имеют отвод, как в ванной, для предотвращения переполнения раковины водой.Клапаны без перелива не оснащены данным отводом.

Если умывальник или раковина не содержит отверстия для перелива, то логично устанавливать клапан без данной функции.Клапаны исполняются в трех вариантах. Под золото, бронзу и хромированный металл. Какой выбрать решать вам.

Монтаж донного клапана

Установка смесителя и донного клапана

Установить любой клапан можно самостоятельно .Монтаж механического клапана максимально прост. Сам клапан вставляется в сливное отверстие, фиксируется. К рычагу и ушку клапана подсоединяется спица, она отвечает за открытие и закрытие заглушки.

После установки подсоединяется сифон. Проверяется функционал клапана и наличие протечек. Если устройство работает, и отсутствуют протечки, клапан готов к эксплуатации.

Если есть отверстие для перелива, обязательно присоединить шланг к сифону.

Автоматический донный клапан (монтаж)

Есть смесители с автоматическим клапаном оснащенные переливом и без него. Рассмотрим их установку.Перед монтажом стоит проверить длину труб ( они бывают жесткими и подлежат укорачиванию)

При уменьшении длины труб, обязательно промойте агрегат под струей воды во всех направлениях в течении 3-5 минут. Это поможет избежать нарушений в работе.Смеситель лучше посадить на герметик, что увеличит качество прилегания и срок службы.

Клапан устанавливается в отверстие раковины. Сам механизм рычага погружается вместе со смесителем. После фиксации, под раковиной подключаем все трубки и шланги.

Гидрозатвор (бутылочный или трубчатый сифон) помещаются в слив, а спицы клапана складываются в форме равностороннего креста. Крепят саморезом в крестообразной форме из пластика .Концы спиц соединяются по схеме: с рычагом с одной стороны и с петлей клапана с другой.

Поступательные движения по вертикали обеспечат будущий механизм слива воды при нажатии рычага. Если есть система перелива, не забываем по нее, подключаем. Рычаг механизма подключаем к клапану и присоединяем сифон. Проверяем на наличие течи.

Трубки и шланги можно согнуть, но придерживаться U-образной формы. Форма труб в виде зигзага противопоказана. Если есть протечка, рекомендуется разобрать конструкцию и для начала затянуть потуже.

В случает отсутствия результата. Советуем перебрать систему и снова установить. В редких случаях возможен производственный брак.Смесители оснащенные клапаном без перелива устанавливаются аналогично.

Установка автоматического клапана к существующему смесителю

Существуют донные клапаны для смесителей ( в таких смесителях есть отверстие для рычага). Если таковое отсутствует. Задача установки сложнее, но выполнима. Для ее выполнения потребуется отверстие для рычага или кнопки. Если раковина металлическая, то можно сделать самостоятельно отверстие. И установить клапан в соответствии с инструкцией.

В случае с керамическим умывальником есть вариант. Но стоит приобрести донный клапан с боковой кнопкой. Ее можно монтировать в отверстие перелива.

Механический клапан подойдет для умывальника. Автоматический клапан идеален для кухни. Погружать руки в грязную жирную воду неприятно.

Обратите внимание на инструменты, хорошо, если они будут без острых углов. Застелите раковину перед установкой картоном или другим материалом, что бы избежать повреждений.

Особое место при монтаже занимают прокладки, не забывайте про них.Все гайки и болты затягивайте плотно.



Что делает клапан рядом с кухонной раковиной?

Чтобы на вашей кухне все работало бесперебойно, вы должны понимать, что делает каждая деталь прибора. Тем не менее, вы когда-нибудь задумывались, что, черт возьми, делает маленький клапан рядом с вашей кухней? Он существует уже много лет, но до сих пор вы ни разу не взглянули на него дважды.

Хотя вы можете предположить, что клапан имеет какое-то отношение к вашей кухонной мойке, в основном потому, что он находится рядом с ней, вы ошиблись.Клапан предназначен для посудомоечной машины и обычно известен как воздушный зазор посудомоечной машины. Воздушный зазор предназначен для предотвращения попадания сливаемой воды из кухонной раковины в посудомоечную машину и загрязнения вашей чисто вымытой посуды.

Вот фото с описанием процесса подключения:

Теперь, когда вы знаете, что это такое, как это на самом деле работает? American Home Shield отлично справляется со своей задачей, объясняет детали, читайте ниже.

Представьте себе смеситель и раковину на кухне.Если слив раковины забивается, и вода возвращается в раковину, эта вода не может достичь выпускного отверстия крана из-за «воздушного зазора», разделяющего их. Выпускное отверстие смесителя всегда выше края раковины, что создает воздушный зазор между ними. Резервная вода из раковины не достигнет выпускного отверстия крана и не загрязнит вашу систему водоснабжения.

Тот же принцип применим к воздушному зазору посудомоечной машины. Устройство обычно представляет собой небольшой цилиндр, который находится на верхней части шкафа рядом с раковиной и краном.Когда ваша посудомоечная машина моет посуду, сточные воды откачиваются из посудомоечной машины и по шлангу переносятся в воздушный зазор.

Как и отверстие для крана над раковиной, выходное отверстие для шланга посудомоечной машины в воздушном зазоре выше, чем отверстие для сливного шланга, ведущего от устройства. Как и в случае с краном и раковиной, два шланга разделяет воздушный зазор.

Если все работает правильно, посудомоечная машина перекачивает сточные воды в воздушный зазор, откуда они отводятся сливным шлангом в мусоропровод.А воздушный зазор, разделяющий отверстия двух шлангов, обычно предотвращает скопление сточной воды и загрязнение свежевымытой посуды. Здесь вы можете найти изображение воздушного зазора посудомоечной машины.

[Продолжить чтение статьи, чтобы узнать, как сделать своими руками, когда вода выходит из зазора]

Проблемы с воздушным зазором?

Возможно, вы только что заметили странный клапан рядом с кухонной раковиной, потому что он начал издавать странные звуки или из него течет вода.Любой из вариантов является ключевым признаком того, что что-то работает неправильно.

Наиболее частыми проблемами с воздушным зазором являются засорение самого воздушного зазора, засорение вентиляционного отверстия или вытекание воды из него. Вы можете попробовать решить проблему самостоятельно, прежде чем обращаться к эксперту. Даже не хотите пытаться решить проблему самостоятельно? Всегда лучше перестраховаться и вызвать эксперта, прежде чем вы нанесете больше вреда, чем пользы.

Другие системы вентиляции посудомоечных машин

Видели этот странный клапан на чужой кухне, но не на своей? Проверьте, есть ли у вас система с высоким контуром.

Система с высоким контуром — это когда сливная линия посудомоечной машины проходит как можно выше под столешницей, а затем спускается вниз для подключения к сливной системе. Если сливная линия проложена как можно выше, обычно выше уровня затопления посудомоечных машин, то слив воды обратно в посудомоечную машину будет долгим.

Вы можете не только идентифицировать клапан рядом с кухонной мойкой, но и объяснить, что он делает и почему он так важен! Если у вас возникнут проблемы с воздушным зазором посудомоечной машины или возникнут другие проблемы с кухонной сантехникой, не стесняйтесь обращаться к специалисту!

сантехника — проблема слива с кухонной раковиной и подвалом

У меня в подвале стоит стиральная машина, и серую воду насосом откачиваю в канализацию. Однако похоже, что вода из кухонной раковины чуть выше подвала течет по тому же пути. Поэтому, когда мой насос начинает перекачивать воду, часть воды вместе с грязью попадает в раковину на кухне.

Стоит ли ставить обратный клапан под раковину? это поможет? или я могу сделать, чтобы исправить эту проблему?

Обратное также является проблемой: кажется, что вода, вытекающая из кухонной раковины, будет стекать в канализацию, некоторое количество воды всегда будет поступать в насос, который запускает насос и, по очереди, перекачивает немного воды и мусора обратно в канализацию. кухонная мойка.

Я фактически с тех пор установил обратный клапан между насосом и сливной линией. Так что, по крайней мере, теперь вода из кухонной раковины не будет перетекать в насос, который заставляет его снова откачивать.

Еще я почувствовал, что тут проблема с водопроводом. Я не знаю, как это исправить. Слив, кажется, работает, потому что вода из стиральной машины в конце концов откачивается, часть всегда будет стекать в кухонную раковину вместе с мусором, с установленным сейчас обратным клапаном для насоса подвала, по крайней мере, теперь вода из кухни спускается в канализацию, чтобы подвал теперь не переливается к насосу.

Что будет, если я поставлю обратный клапан еще и под кухонную раковину. Так позволять только воде стекать? с существующим обратным клапаном между насосом и сливом (только вытекающим в канализацию), а теперь новым обратным клапаном в кухонной раковине, который только стекает в канализацию. Это сработает? что вода не попадает в кухонную раковину, а вода из кухонной раковины не возвращается в насос в подвале, в конечном итоге вся вода будет выходить из канализации должным образом. или это создаст проблему?

Прикрепил картинку сетапа.(Очень тонкая синяя стрелка указывает направление потока воды для обратного клапана) Красный обратный клапан — это тот, который я подумываю добавить.

Спасибо.

20 Детали сливной раковины в ванной: как они работают?

Большинство людей имеют хотя бы смутное представление о том, как работает раковина для ванной, но некоторые могут иметь меньше представления о том, как называются все части, что может быть проблемой, если вам нужно купить замену. Чтобы помочь, здесь мы обсуждаем различные детали раковины для ванной и то, что они делают.

Сливные части для раковины для ванной комнаты

Изображение: wayfair

1. Запорный вентиль

Запорный вентиль — это место, где вода попадает в вашу раковину из основного источника. Если вы хотите, чтобы вода не стекала в раковину, вы можете закрыть ее с помощью этого клапана, прежде чем выполнять какие-либо сантехнические работы на раковине.

Вода достигает этих клапанов под давлением, и обычно есть два клапана, один для горячей воды и один для холодной.

Вода прибывает на запорный клапан горячей воды поступает из вашего водонагревателя в то время как вода прибывает в холоде запорный клапан поступает непосредственно от основного источника.

2. Обойма и зажимная гайка

Запорный клапан подключается к водопроводу, по которому вода поступает в кран. Оба соединены обжимной муфтой и стяжной гайкой, чтобы обеспечить прочное водонепроницаемое уплотнение.

3. Линия подачи воды

Линия подачи, также известная как подающая труба, представляет собой короткий участок трубы, по которому вода проходит от запорных клапанов до крана.

Вода поступает в водопроводную линию под давлением, что заставляет ее подниматься к крану, готовая вытекать, когда вы открываете кран.

4. Ручка смесителя

Эта деталь знакома всем. Ручки смесителей бывают разных форм, стилей и размеров, но их назначение одно и то же. Вы поворачиваете ручки крана, чтобы открыть их, когда вам нужна вода, и поворачиваете их в противоположном направлении, чтобы закрыть, когда хотите, чтобы вода остановилась.

У вас может быть одна или две ручки крана. В некоторых моделях у вас есть одна для горячей и одна для холодной, в то время как в других горячая и холодная вода регулируется одним рычагом.

5.Смеситель

Еще одна очень знакомая часть раковины для ванной, смеситель, также известный как «кран», — это часть, из которой выходит вода.

6. Ручка подъемной тяги

Это часть, которая управляет стопором. Обычно вы тянете за него, чтобы опустить стопор, и толкаете, чтобы поднять стопор.

7. Выдвижной стопор

Выдвижной стопор — это деталь, которая находится в отверстии для заглушки и перемещается вверх или вниз при использовании ручки подъемной штанги. Иногда у раковин для ванных комнат их нет, вместо этого есть ограничитель на цепочке, который вы просто используете вручную.

8. Выдвижной фланец

Выдвижной фланец — это та часть, в которой выдвижной стопор перемещается вверх и вниз в отверстии для пробки, и которая поддерживает водонепроницаемость системы, предотвращая попадание воды внутрь.

9. Прокладка и шайба

Корпус выталкивающего стопора (если он у вас есть), включая выдвижной фланец, соединяется с следующей секцией прокладкой. Он также содержит шайбу для обеспечения водонепроницаемости и предотвращения утечек.

10. Контргайка

Под прокладкой и шайбой находится контргайка, которая крепит верхнюю часть дренажной трубы к патрубку, части, которая отводит воду в P-сифон.

11. Наконечник

Наконечник — это участок трубы, по которому вода и другие отходы отводятся из раковины в P-сифон и через сливную трубу.

12. Крепление на заднюю часть

Если ваша мойка оснащена выдвижным стопором, она также будет иметь крепление для хвостовой части. Это та часть, где горизонтальный стержень, приводящий в движение стопор, встречается с патрубком. Этот стержень перемещается вверх и вниз, чтобы управлять выдвижным стопором.

Если вам необходимо снять стопор, либо для разблокировки забитой раковины, либо по другой причине, вам придется отвинтить его от крепления патрубка.

13. Поворотная гайка

Поворотная гайка — это то, что соединяет стержень стопора с креплением хвостовика. Эта деталь позволяет стержню шарнира перемещаться вверх и вниз, управляя стопором. Чтобы снять шток, нужно открутить эту гайку.

14. Стержень шарнира стопора

Если у вас раковина с выдвижным стопором, есть несколько деталей, которые соединяют ручку подъемной тяги со стопором. Поворотный стержень представляет собой горизонтальный кусок металла, который соединяется с хвостовой частью в креплении хвостовика и удерживается на месте поворотной гайкой.

Он соединен со стопором внутри насадки, и когда вы используете ручку подъемной штанги, она перемещает шток, который, в свою очередь, перемещает стопор вверх или вниз.

15. Пружинный зажим

Пружинный зажим представляет собой небольшой зажим, обычно металлический, который прикрепляет шток к ремешку с вилкой.

16. Ремень Clevis

Ремень с вилкой представляет собой вертикальную металлическую полосу с отверстиями, которая соединяется со штангой внизу и ручкой подъемной штанги вверху в раковинах с выдвижным стопором.

Когда вы тянете ручку вверх, ремешок перемещается вверх, вытягивая конец стержня, к которому он прикреплен, вверх. Это заставляет другой конец стержня опускаться вниз, и, поскольку стержень соединен со стопором, это опускает стопор, блокируя слив.

Если вы хотите снова поднять пробку, чтобы слить воду из раковины, вы нажимаете ручку вниз, и ремешок опускается. Другой конец стержня толкает вверх, толкая стопор вверх и позволяя воде стекать.

17.Накидная гайка хвостовой части

Накидная гайка хвостовой части — это гайка, которая соединяет хвостовик с P-образным сифоном. Он также будет содержать шайбу для обеспечения водонепроницаемости.

Если вам нужно снять P-образный сифон для очистки или других целей, вам необходимо отвинтить скользящую гайку хвостовой части, чтобы освободить P-образный сифон, что позволит вам отсоединить его от хвостовой части.

18. П-сифон

П-сифон представляет собой изгиб водосточной трубы, через который проходит вода и другие отходы, но который удерживает определенное количество воды после каждого использования для образования уплотнения.

Это важно, потому что без сифона газы из канализации могли бы проходить по трубе в ваш дом, создавая неприятный запах.

P-ловушки названы так из-за формы изгиба, которая немного напоминает букву «P».

Некоторые P-ловушки также включают в себя заглушку для очистки, позволяющую легко очистить ловушку, не снимая ее полностью.

В отличие от воды, которая поступает в кран, вода, выходящая из раковины через слив, не находится под давлением, полагаясь только на силу тяжести.

Под действием силы тяжести вода течет вниз через насадку, и веса воды достаточно, чтобы протолкнуть ее через P-сифон, при этом в P-сифоне остается достаточно воды, чтобы создать необходимое уплотнение от неприятных запахов.

19. Узел ловушки

Узел ловушки состоит из собственно Р-образной ловушки и нескольких других деталей, которые соединяют Р-ловушку со сливной трубой, а также предотвращают любые утечки.

20. Сливная труба

Сточная труба — последняя часть дренажной системы раковины, которая отводит отходы, проходящие через P-сифон, в канализационную систему.

Несколько советов по сантехнике

Вот несколько советов о том, на какие детали следует обратить внимание, если у вас возникнут какие-либо проблемы с водопроводной системой вашей раковины.

Забитая раковина — пробка

Если ваша раковина засорилась, в первую очередь проверьте пробку, так как эта секция может легко забиться волосами. Все, что вам нужно сделать, это отвинтить поворотную гайку и снять поворотный стержень.

Это позволит вам очистить верхнюю часть с помощью инструмента для удаления волос, который, в большинстве случаев, решит любые проблемы с засорами.

Заблокированная раковина — P-сифон

Если мойка заблокирована и проблема не в волосах и мусоре в верхней части, вы также можете попробовать очистить P-сифон.

Если ваша модель P-сифона имеет пробку для прочистки, работа будет намного проще. Вы просто открываете пробку, сливаете воду и вытаскиваете все, что там застряло, снова завинчиваете пробку, и все готово.

Однако, если у вас нет заглушки для прочистки, вам придется удалить всю P-образную ловушку и секцию сборки ловушки, чтобы получить доступ.Это не особенно сложная работа, но она намного сложнее, чем просто открыть пробку для прочистки.

Запорные клапаны

Каждый раз, когда вам нужно выполнить подобные работы по техническому обслуживанию, первым делом всегда должно быть перекрытие подачи воды через запорные клапаны. Это предотвратит попадание воды в раковину во время работы.

После закрытия запорных клапанов всегда разумно работать с ведром под раковиной, так как это уловит любую воду, которая вытекает из системы, когда вы начинаете разбирать различные секции.

Возможны вариации, но большинство из них похожи.

Не все раковины для ванных комнат одинаковы, и вы можете обнаружить, что ваша раковина немного отличается от той, что мы описали здесь. Однако большинство из них довольно похожи, и с помощью этого руководства вы сможете определить различные компоненты вашей мойки.

Как исправить 5 самых распространенных проблем с водопроводом

Время чтения: 4 минуты

Во время пандемии забитый кухонный слив может означать мытье посуды в ванне в течение нескольких недель.Переполненный туалет может означать только одну работающую ванную комнату в доме (что опасно для здоровья), а что произойдет, если сломается труба? Вы знаете, где находится ваш главный запорный кран воды? Наша команда воспользовалась следующими советами наших VIPTIP, эксклюзивных для участников, чтобы помочь вам решить наиболее распространенные проблемы с водопроводом во время пандемии COVID-19.

# 1 — Что делать, если ваш дом затопляет

Найдите запорный кран вашей водопроводной сети.

Во-первых, вам нужно перекрыть водопровод, по которому вода поступает в ваш дом .Клапан обычно располагается по периметру вашего дома в теплом климате и в подвале в холодном климате. В зависимости от того, когда был построен ваш дом, у него может быть ручка с накаткой или шарообразная.

Если вы не можете быстро найти клапан, проверьте исходный отчет об осмотре дома. Здесь следует отметить его местонахождение. (Загрузите вашу инспекцию в раздел MyProfile приложения vipHomeLink для быстрого доступа!)

Найдите запорные клапаны для воды.

Во-вторых, изолируйте точку отключения. Большинство предметов водоснабжения, таких как унитаз или раковина, имеют индивидуальный запорный вентиль. Таким образом, вы можете снова включить основную воду и иметь возможность работать (особенно мыть руки). Если вы не знаете, откуда произошло наводнение — вот где находятся обычные запорные клапаны, которые помогут вам найти свой:

• Во многих туалетах есть небольшой клапан, расположенный под унитазом. Слегка поверните по часовой стрелке, чтобы остановить поток воды.
• Под раковиной должен быть небольшой запорный вентиль, который можно повернуть по часовой стрелке.
• Найдите два клапана или рычага позади стиральной машины. Поверните их по часовой стрелке, чтобы остановить поток воды.

На будущее: установите автоматический запорный клапан воды, который поможет контролировать потребление воды, предупредить вас об утечке и даже автоматически перекрыть поступление воды в дом.

# 2 — Простые способы прочистить туалет

Забитый туалет — ужасная ситуация.

Забитый туалет — неприятное занятие в самых лучших обстоятельствах и невыносимое, если в вашем доме только одна ванная комната. Попробуйте эти быстрые методы, чтобы очистить его:

• Как быстро прочистить унитаз: Закройте крышку после того, как унитаз откажется опускаться. Затем проверьте, нет ли предметов, которые могут вызывать засорение, и, если вы видите, что мешает унитазу, удалите его. Если нет, опустите поршень под горячую воду, чтобы ослабить резину, а затем вставьте поршень в чашу.Погрузитесь до 20 секунд. (Если из дежи сливается вода и по-прежнему не происходит промывки, значит, засор все еще присутствует.) Наполните таз до нормального уровня воды и снова погрузите его.
• Как прочистить туалет с помощью пищевой соды и уксуса: Нагрейте полгаллона воды (не до кипения) и уроните ее с высоты талии. Затем быстро нанесите смесь из 1 стакана пищевой соды и 2 стаканов уксуса. Если под рукой нет уксуса и пищевой соды, попробуйте использовать средство для мытья посуды. Если возможно, оставьте на ночь, чтобы он пропитался и убрал засор.
• Как прочистить унитаз с помощью вешалки : используйте проволочную вешалку с небольшой влажной тряпкой сверху, чтобы не поцарапать унитаз. (Это действует как импровизированная водопроводная змея.)

На будущее : Выбирая поршень для унитаза, убедитесь, что вы используете поршень с фланцем или поршень-гармошку (хотя последний может поцарапать чашу).

# 3 — Как прочистить раковину

Попробуйте использовать домашние средства, чтобы прочистить раковину.

Забитый слив — одна из наиболее распространенных проблем с водопроводом, с которыми сталкивается домовладелец.

• Как прочистить раковину в ванной домашними средствами — Сначала попробуйте вылить в канализацию кастрюлю с теплой водой, а затем ½ стакана мыла для выпечки и ½ стакана дистиллированного уксуса. Закройте слив, чтобы смесь не пузырилась. Подождите 15–30 минут, а затем слейте в канализацию еще одну кастрюлю с теплой водой.
• Как прочистить кухонную раковину с помощью поршня — Погружение (надеюсь, не с тем же поршнем, который вы используете для унитаза). Если это не помогло, смешайте горячую воду с моющим средством и слейте их в канализацию. Подождите несколько минут, а затем снова окунитесь.
• Как прочистить раковину с помощью инструментов — Перекройте подачу воды в раковину, повернув регуляторы под ней. Затем отвинтите P-образный или J-образный патрубок. Возможно, вам удастся сделать это без каких-либо инструментов, или вам могут потребоваться плоскогубцы, чтобы затянуть шайбу.

# 4 — Как предотвратить образование луж под холодильником

Примите меры, чтобы очистить пол от луж.

Это не только проблема для вашего прибора, но и поломка холодильника означает, что вам придется чаще выходить за молоком. Негерметичный холодильник — это один из двух сценариев — засорение дренажа оттаивания холодильника или водопровода. Сначала отключите холодильник от сети, затем —

• В случае засорения дренажа оттаивания закройте вентиль холодильника и убедитесь, что в линии подачи нет утечки. Если да, замените. Если нет, оставьте холодильник отключенным от сети на два часа, чтобы посмотреть, не растают ли кусочки льда.Затем снова подключите блок и посмотрите, работает ли он.
• Для слива воды используйте воронку и слейте теплую воду в слив. Если это не сработает, попробуйте использовать вешалку, чтобы убрать мусор, а если все остальное не помогло, прочистите клапан на конце сливного шланга.

# 5 — Как расправить мусоропровод

Используйте компостную кучу, а не кухонный мусор.

Вы выбросили пищевые отходы в канализацию, не так ли? В следующий раз создайте контейнер для компоста и используйте эти отходы в своем саду, а пока отключите питание мусоропровода.Затем попробуйте использовать ключ, прилагаемый к устройству, чтобы попасть внутрь и удалить засорение. Если вы его потеряли, попробуйте использовать поршень, чтобы устранить проблему. Если это не сработает, используйте шестигранный ключ, чтобы отсоединить двигатель и удалить предмет, вызывающий нарушение.

Если у вас есть другие вопросы по сантехнике, напишите нам в Твиттере или прокомментируйте нашу ленту Facebook. Также ознакомьтесь с нашими дополнительными vipTIPS, эксклюзивными для наших участников. Если вы не являетесь участником, не проблема! Получите три месяца прямо сейчас!

Добавьте перегородку в сток для экономии воды

Каждый раз, когда вы выдергиваете пробку из раковины или ванны или принимаете душ, вода, текущая в канализацию, уходит в отходы.В большинстве случаев эта вода на самом деле не такая грязная, и ее можно использовать с пользой в саду для полива растений и травы, или ее можно использовать для очистки вашего автомобиля, крыльца и т. Д. Добавление простого переключающего клапана на ваш существующая дренажная труба рядом с вашей ванной или раковиной может сэкономить эту воду, чтобы вы могли использовать ее сразу или сохранить для использования на более позднем этапе.

Что понадобится для добавления переключающего клапана

• Ножовка по металлу (для резки существующего дренажа)
• Тройник для трубы из ПВХ, 50 мм (2 ″)
• Запорный клапан 50 мм (2 ″)
• Переходник на 50 мм (2 ″) под размер трубы, ведущей к резервуару или саду
• Цемент / клей ПВХ

Как установить переключающий клапан

Первым шагом в этом преобразовании является поиск подходящей дренажной трубы. Скорее всего, все ваши стоки не идут в одно место, вокруг вашего дома имеется множество сточных вод для различных целей.Найдите один из сливов, которые питаются вашей ванной, душем и раковиной в ванной, поскольку обычно именно здесь теряется наиболее пригодная для использования вода. Другими альтернативами являются кухонная раковина или слив для стиральной машины, слив унитаза, очевидно, закрыт, но обычно это водосточные трубы размером 100 мм (4 дюйма), поэтому их легко узнать.

После того, как вы выбрали слив, вам нужно отрезать небольшой участок немного выше уровня земли, где будут вставлены клапан и тройник.Идеально около 30 см (1 фут) от сливной крышки. Прорежьте сливную трубу ножовкой, стараясь сделать чистый и квадратный надрез.

Вам необходимо вырезать две прямые секции из обрезного пропила, которые будут использоваться в качестве стыков между Т-образным клапаном и Т-образным редуктором. Они также должны быть аккуратно обрезаны и иметь квадратную форму, длина 6 см (2,5 дюйма) будет идеальной.

Используйте клей / цемент ПВХ, как указано на упаковке, все, что обычно требуется, это покрыть внешнюю сторону меньшей поверхности и вставить ее в большую.Убедитесь, что вы покрыли его по всей поверхности, чтобы не было утечек. Склейте детали вместе, как показано на картинке. Начните со сборки клапана, тройника и редуктора с соединительными деталями. Как только вы это сделаете, приклейте всю сборку к сливной трубе, чтобы дать себе место для работы.

Для правильного отверждения клея / цемента ПВХ обычно требуется пара часов, поэтому избегайте использования дренажей в течение некоторого времени после установки клапана.

Редуктор не может быть подключен к вашей трубе для сада.Вы можете подключить его прямо для полива сада каждый раз, когда вы сливаете воду из ванны или раковины, или вы можете дополнительно направить эту воду в бочку для сбора или резервуар для хранения, чтобы использовать на более позднем этапе. Просто убедитесь, что емкость ниже ванны / раковины, иначе вода не будет стекать в емкость. Также убедитесь, что вы используете достаточно большой трубопровод, поскольку в сливной линии нет давления воды, которое могло бы протолкнуть воду.

Теперь вы можете использовать переключающий клапан для повторного использования воды в вашем саду.Просто поверните клапан в одном направлении, чтобы вода напрямую стекала в канализацию, или поверните его в другом направлении (закройте), чтобы направить воду для использования в саду.

Вы делали что-то подобное в своем доме для экономии воды? Дайте нам знать в разделе комментариев ниже, мы будем рады услышать ваши идеи.

Привет, меня зовут Майкл, и я начал этот блог в 2016 году, чтобы поделиться с вами своими приключениями. Я люблю возиться с электроникой, создавать, ремонтировать и строить — я всегда ищу новые проекты и интересные идеи для самостоятельного изготовления.Если вы тоже, возьмите чашку кофе и успокойтесь, я рада, что вы здесь.

Связанные

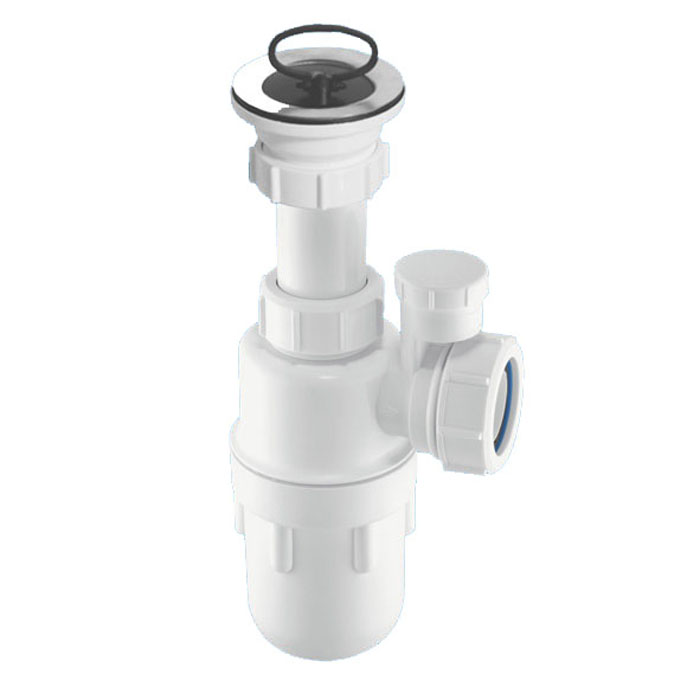

Сифоны и сливные системы для душа, умывальника

Они играют вспомогательную роль, но ничто не могло бы нормально работать без сифонов и сливных систем . В вашей ванной они без устали оказывают свои услуги, даже если они скрыты от глаз. Чтобы слить использованную воду из раковины, ванны и душа быстро, незаметно и легко, вам нужны высококачественные продукты.Если они соответствуют требованиям, все будет работать гладко.

Удобные, неподвластные времени решения, чтобы вы чувствовали себя комфортно в ванной комнате

Сливные системы hansgrohe можно интегрировать во все типы установки и стили ванных комнат. Мы предлагаем чашечные сифоны, самоочищающиеся винтовые сифоны, системы перелива, сливные клапаны или сливные комплекты с согласованными принадлежностями. Они отличаются неподвластным времени дизайном и идеально дополняют современные смесители и души. Вы можете быть уверены, что они герметичны и долговечны, легко устанавливаются и легко чистятся.

Надежная и мощная система слива для раковин и ванн

Вам нужна сливная система для раковины или биде ? У нас есть инновационные решения, с переливом или без него. Линейный дизайнерский сифон Flowstar привлекает внимание и под раковиной. Клапан push-open идеально подходит для смесителей для раковины без тяги. Просто нажмите, чтобы открыть или закрыть слив.

У нас также есть Exafill, технология слива со встроенным наполнителем , функцией слива и перелива для ванн .Он заменяет обычный наполнитель для ванны и гарантирует максимальное удобство. Если у вас есть отдельный наполнитель для ванны, Flexaplus — хороший выбор. Обе сливные системы могут быть отрезаны по длине и просты в установке. Дренажные системы для ванн hansgrohe очень гибкие и подходят для многих типов ванн.

Высокая эффективность в душе — даже с большим расходом

Что касается сливных наборов для душа, выбирает из множества интеллектуальных решений и вариантов моделей, которые можно легко подключить.Все они визуально привлекательны и оснащены новейшими технологиями, например, Staro. Независимо от того, есть ли у вас маленький или большой слив, неглубокий душевой поддон или ванна с приподнятыми краями: Staro подойдет для любого душа.

У вас есть верхний душ или душевая система с большим расходом? Для больших комфортных душей, таких как Rainmaker или Rainfall, требуются высокопроизводительные сливы. Таким образом, Raindrain 90 XXL обеспечивает исключительно высокую пропускную способность до 51 литра в минуту. Приятный побочный эффект: «Быстрая вода» надежно смывает грязь.Так что ничто не мешает вам наслаждаться душем.

ВЕНТИЛЯЦИЯ 101 — Достоинства и недостатки клапана впуска воздуха

Фото SafeHome Inspections

В большинстве канализационных систем жилых домов вентиляция проходит прямо через крышу здания. Вот пример. Посмотрите на белую трубу на крыше слева. Пластиковая труба «прошивается» или герметизируется в месте проникновения в крышу, чтобы дождевая вода не просачивалась в здание.

Во время технического обслуживания вы должны быть уверены, что верхняя часть вентиляционного отверстия остается открытой.Причиной закупорки вентиляции могут быть листья, мертвые животные или ледяные дамбы (в очень холодном климате). Другой «не очень распространенный» способ засорения вентиляционного отверстия — неправильный уклон горизонтальной части самой вентиляционной системы (внутри чердака). Когда это произойдет, он может заполниться дождевой водой или конденсатом. Опытные домашние инспекторы должны внимательно следить за этими условиями.

Источник изображения: CarsonDunlop

Клапаны впуска воздуха (AAV)

Иногда мы не можем (или не хотим) вентилировать линию крыши.

В этих редких случаях водопроводчики используют клапан впуска воздуха. Клапаны впуска воздуха (также известные как вентиляционные отверстия Studor) представляют собой односторонние механические клапаны, активируемые отрицательным давлением. Чаще всего используются в островной раковине или умывальнике, вентиляционные отверстия также расположены на чердаке, чтобы предотвратить проникновение в крышу (как показано выше) на передней линии крыши. Подумайте об этом — когда вы когда-нибудь видели вентиляционное отверстие на передней линии крыши?

Как это работает

Если бы у нас не было ни того, ни другого метода вентиляции, у раковины и унитаза были бы очень шумные стоки. Слив сточных вод в слив раковины вызывает открытие клапана на AAV. Когда он открывается, воздух попадает в водопроводную систему. Посмотрите это видео, чтобы понять, как работает водоотвод.

Профи

AAV может значительно сократить количество вентилируемых материалов, необходимых в водопроводной системе. Это деньги в кармане для сантехника. Они также обеспечивают большую гибкость в расположении сантехнической арматуры и сокращают длительное обслуживание крыши.Если у нас нет дыры в крыше, за ней легче ухаживать. AAV эффективно используются в Европе более двух десятилетий. Однако есть несколько ограничений.

Минусы

Некоторые государственные и местные строительные департаменты запрещают AAV. Для получения дополнительной информации обратитесь в местный AHJ — уполномоченный орган.

AAV надежно сертифицированы. Однако все механическое может выйти из строя. Некоторые производители заявляют, что их хватит на 500 000 использований (примерно 30 лет использования).

Производители в США предлагают гарантии от 1 года до «пожизненной». Вам понадобится информация о гарантии. У большинства сантехников его нет.

Примечание. AAV нельзя подделывать или окрашивать распылением. У меня были сантехники, которые рассказывали нам, что на вышедших из строя клапанах впуска воздуха были замечены мухи и насекомые. Поэтому, если вы обнаружите запах канализации под раковиной и вокруг нее или на чердаке, AAV мог вас подвести.

Проверка Studor AAV

1. STUDOR AAV должны располагаться как минимум на четыре (4 дюйма) дюйма над горизонтальным отводом дренажа или дренажем из арматуры, из которого производится вентиляция.
2. STUDOR AAV должны быть доступны в случае необходимости замены. Для установки в стену используйте комбинацию встраиваемого ящика и решетки STUDOR.
3. STUDOR AAV должен обеспечивать доступ воздуха в клапан. При размещении в пространстве стены или чердака без вентиляционных отверстий необходимо предусмотреть проем. Допускается размещение клапана в раковине или тумбе под туалетный столик.
4. STUDOR AAV необходимо устанавливать в вертикальном вертикальном положении. Допускается максимальное отклонение (в любом направлении) для сливы на 15 градусов.
5. Вентиляционное отверстие должно подключаться к сливу вертикально для обеспечения беспрепятственного проема в трубопроводе для STUDOR AAV.
6. Минимум одна вентиляционная труба должна выходить в открытую атмосферу для каждой дренажной системы здания для сброса положительного давления, размер этого вентиляционного отверстия не указан, поскольку этот единственный вентиляционный канал не определяет общую площадь совокупного поперечного сечения система вентиляции. Общая площадь поперечного сечения вентиляционных отверстий, объединенных в систему, должна равняться общей площади поперечного сечения водостока здания. При правильной установке впускной клапан для воздуха в системе эквивалентен открытой вентиляционной трубе с такой же площадью поперечного сечения, как и любой другой вентиляционный канал. Такой открытый воздухоотводчик рекомендуется, но не обязательно, располагать как можно ближе к соединению между канализацией здания и канализацией здания.
7. Maxi-Vent® должен быть установлен на шесть (6 дюймов) дюймов выше кромки самого высокого уровня затопления вентилируемых приспособлений в установках для стеклопакетов.
8. STUDOR AAV, устанавливаемые на чердаке, должны располагаться на высоте не менее шести (6 дюймов) дюймов над изоляцией потолка.
9. Использование Tec-Vent® в камерах возвратного воздуха разрешается только в инженерных дренажных системах, спроектированных профессиональным проектировщиком и одобренных местными властями.
10. Максимальная высота дренажной трубы, вентилируемой с помощью MAXI-VENT, не должна превышать шести (6) интервалов ответвлений, если она не используется вместе со сливной трубой, подключенной к P. A.P.A. и AAV на ветвях.
11. Когда горизонтальная ветвь соединяется со стопкой на расстоянии более четырех (4) интервалов ветвления от вершины стопки.Должен быть предусмотрен сбросной вентиль. Вентиляционное отверстие должно быть расположено между соединением ответвления с трубой и первым приспособлением, соединяющим ответвление. Вентиляционное отверстие может также служить в качестве вентиляционного отверстия для приспособления. Вытяжное вентиляционное отверстие должно подключаться к вентиляционной трубе, вентиляционной трубе или выходить наружу в открытый воздух, если только оно не используется вместе с вентиляционной трубой, подключенной к P.A.P.A. устройство и ААВ на ответвлениях.
12. На резьбу клапанов можно использовать только ленту Teflon®. Использование грунтовки, цементного раствора или смазки для труб аннулирует гарантию STUDOR.
13. Redi-Vent®, Mini-Vent®, Maxi-Vent®, Tec-Vent® и Chem-Vent® должны быть установлены в конце, после грубого ввода системы и испытания под давлением.
