Сложно представить себе жизнь современного человека без электричества. Большинство бытовых и рабочих процессов без него было бы выполнить очень сложно или вообще невозможно. Для обеспечения всех нас электричеством сооружаются мощные электростанции и прокладываются километры линий электропередач. Чтобы подключить собственное жилище к электричеству, остается дело за малым – выбрать силовой кабель для частного дома, по нему электроэнергия и будет попадать к конечному потребителю. Электричество – это не только благо, но и источник повышенной опасности, так что процессу выбору стоит уделять максимум внимания. Разбираемся с основными моментами.

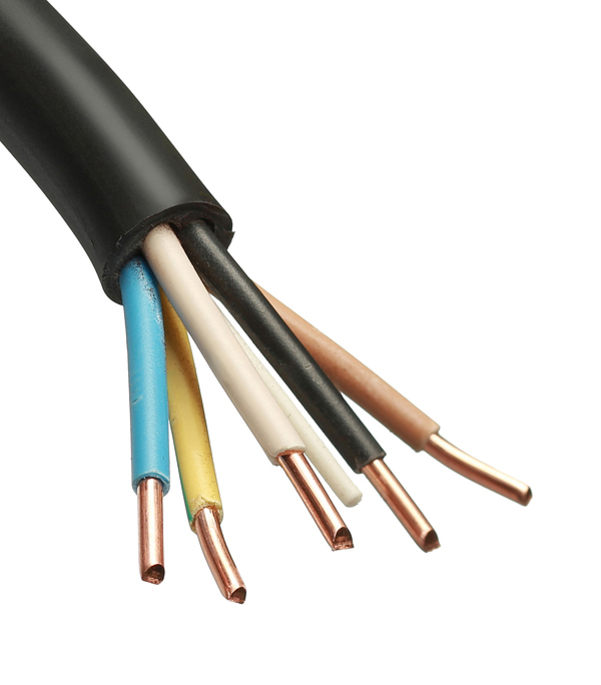

№1. Строение силового кабеля

Силовые кабели низкого напряжения рассчитаны на 10-35 кВ, а кабели высокого напряжения —  на 110-750 кВ и более. Понятно, что при таком диапазоне возможных значений, кабель не может иметь унифицированную структуру, но кое-какие общие элементы есть во всех образцах. Речь идет о токопроводящих жилах (ТПЖ), их защитной оболочке и общей (поясной) изоляции. Как правило, строение кабеля намного более сложное и включает массу дополнительных элементов.

Обычно в кабеле от 3 до 5 токопроводящих жил, каждая из них может быть выполнена из одной (монолитные, однопроволочные кабели) или нескольких переплетенных проволок (многопроволочные). Между проволоками в одной жиле изоляции нет. Чем больше проволок в одной жиле, тем более гибким будет кабель, что важно для некоторых участков.

Жилы заточены в индивидуальную изоляцию, находятся в кабеле параллельно или в скрученном виде. Выполняются они из алюминия или меди, второй вариант лучше по всем параметрам. Алюминиевые жилы с площадью сечения менее 35 кв. мм и медные с площадью до 16 кв. мм делают из одной проволоки. При площади сечения 300-800 кв. мм для алюминиевых жил и 120-800 кв. мм для медных используют несколько проволок. Для промежуточных значений могут использоваться как монопроволочные жилы, так и многопроволочные. Также в кабеле часто присутствует нулевая жила и провод заземления. Площадь сечения нулевой жилы меньше, чем токоведущих.

Жилы заточены в общую изоляцию, поверх нее может располагаться экран, который дополнительно укрепляет изоляцию, но его основная задача – ослабление электромагнитных лучей. Если прокладка кабеля будет осуществляться в сложных условиях, то может использоваться броня или оплетка.

Структура кабеля, используемые материалы для изоляции и защиты существенно отличаются в зависимости от того, как производится монтаж – в земле, в помещении, на открытом воздухе. Сечение кабеля будет зависеть от потребляемой мощности электроприборов в доме. Все эти параметры подбираются и рассчитываются индивидуально. Общими требованиями остаются максимальное качество, долговечность и надежность. Наверное, нет смысла объяснять, что может случиться при использовании некачественного кабеля. Чтобы быть уверенным в собственной безопасности и комфорте, используйте продукцию проверенных производителей. Компания РКБ уже сделала такой отбор за нас – поставщик предлагает широчайший ассортимент кабельной продукции от зарекомендовавших себя производителей. Благодаря наличию многочисленных филиалов и собственных складов, доставка осуществляется в предельно короткие сроки. В случае чего, сотрудники помогут подобрать кабель необходимой марки.

№2. Материал жил

Жилы делают из алюминия или меди.

К преимуществам медных жил стоит отнести:

• более высокий уровень проводимости тока (в 1,7 раз выше) и более низкое сопротивление, чем у алюминия. При одном и том же сечении медная жила выдерживает более серьёзные нагрузки;
• более высокая коррозионная стойкость, чем у алюминия;
• более высокая прочность;
• более высокая пластичность меди позволяет ей оставаться неповрежденной даже при сильных перегибах. Даже одножильные провода выдерживают значительные деформации. Что уж говорить о многожильных;
• простота пайки и сварки – дополнительные материалы не потребуются.

Главный минус кабеля с медными жилами – его цена. Более того, медь тяжелее алюминия почти в 3 раза. Даже несмотря на эти недостатки, медь считается более приемлемым вариантом, а высокая цена с лихвой окупается долговечностью и надежностью.

Алюминий до недавнего времени был фаворитом в сфере производства кабелей и проводов. Среди всех металлов он четвёртый по электропроводности. Уступает алюминий золоту, серебру и меди.

К плюсам алюминиевых жил отнесем:

• низкая стоимость;
• минимальный вес;
• химическая устойчивость.

Этого хватило, чтобы алюминий стал массово использоваться при электрификации. Сегодня правилами ПУЭ в быту запрещено использовать кабель с алюминиевыми жилами сечением менее 16 кв. мм, так как он не обладает достаточной гибкостью, чтобы его можно было согнуть под прямым углом. Алюминий при контакте с воздухом образует тугоплавкую непроводящую ток пленку, которая может нагреться до такой степени, что начнет искрить. Низкий предел текучести приводит к тому, что со временем крепления винтовыми зажимами могут ослабевать. Силовой кабель с жилами более 16 кв. мм более гибкий, но его используют только тогда, когда надо сэкономить. Срок службы меньше, чем у аналогов с медными жилами.

Соединять напрямую медь и алюминий нельзя – в такой паре постепенно начнет окисляться алюминий.

№3. Тип изоляции

В силовых кабелях каждая жила получает индивидуальную изоляцию, плюс есть еще и общая, или поясная изоляция. Внутренняя изоляция необходима для предотвращения контакта между жилами, наружная дает дополнительную защиту и удерживает все жилы вместе.

Выбор изоляционного материала зависит от того, каким образом будет эксплуатироваться кабель. Оценивать необходимо следующие параметры:

• механическая прочность особенно важна, когда речь идет о надземном монтаже кабеля;
• устойчивость к ультрафиолетовым лучам. Есть материалы, которые под воздействием солнца постепенно становятся хрупкими. Такие кабели без дополнительной защиты нельзя использовать для надземного монтажа;
• устойчивость к высоким температурам. Жила при прохождении через нее тока нагревается. Надо, чтобы изоляция могла выдерживать как стандартный нагрев, так кратковременные перегрузки;
• устойчивость к низким температурам. На холоде некоторые материалы становятся очень хрупкими и теряют свои основные свойства;
• максимально допустимое напряжение. Практически все изоляционные материалы выдерживают напряжение до 1000 В, поэтому когда речь идет о частном доме, на этот параметр можно не обращать внимания.

Изоляция может быть выполнена из следующих материалов:

• бумага с пропиткой из вязких смол, или канифоли с маслом, — один из наиболее старых вариантов изоляции. Она выдерживает экстремальные условия эксплуатации, высокое напряжение, стоит недорого, но такой кабель нельзя прокладывать на участках с большим уклоном. При перепаде высот более 25 м используют кабель с нестекающими пропитками. Изоляция боится влаги, поэтому ее необходимо заключать в защитную оболочку;
• резиновая изоляция хорошо себя показывает в сетях с постоянным током до 10 кВ и с переменным током до 1 кВ. Позволяет получить максимально гибкий кабель, устойчивый к отрицательным температурам;
• изоляция из поливинилхлорида (ПВХ) выдерживает низкие и высокие температуры, вплоть до +90⁰С, устойчива к влаге и агрессивным веществам. На солнце материал постепенно портится, но благодаря специальным добавкам удалось создать изоляцию с повышенной устойчивостью к морозу, горению и солнцу;
• изоляция из сшитого полиэтилена (СПЭ). В такой изоляции кабели получаются легкими и гибкими. Покрытие не боится влаги.

Кроме внешней изоляции, может присутствовать слой металла. Это т.н. бронирование, которое позволяет сделать кабель максимально устойчивым к механическим нагрузкам. Бронированный кабель укладывают в подвижных грунтах и под автодорогами.

№4. Сечение силового кабеля

Выбор сечения кабеля зависит от того, какую мощность будут потреблять все приборы и осветительная техника в доме. Чем выше мощность, тем толще должен быть кабель, чтобы выдерживать пропускаемый ток без значительного нагрева. Когда говорят о сечении силового кабеля, имеют в виду сечение токопроводящих жил, а не диаметр всего кабеля вместе с защитными оболочками.

Расчет необходимого сечения можно выполнить по следующей упрощенной схеме:

• составить схему будущей или существующей проводки, отметить все точки потребления электроэнергии, определить их мощность;
• суммировать мощность всех приборов. Таким образом мы получаем максимальную внутреннюю нагрузку;
• не забывайте учесть, что в будущем может быть куплена новая техника. Также старая техника может быть заменена на новую и более мощную;
• когда расчет потребляемой мощности произведен, остается поделить это значение на напряжение сети (220 или 380 В), чтобы в итоге получить силу тока, которую должен будет выдерживать силовой кабель;
• электропроводность медной жилы выше, чем алюминиевой, поэтому при том же сечении она может проводить ток более высокой силы. Специальные таблицы помогают найти оптимальное значение сечения для медных и алюминиевых жил при разном способе монтажа.

Отдавайте предпочтение кабелю с заземлением. Если в доме планируется установка электрической плиты, то лучше брать кабель с сечением более 10 кв. мм. Если сомневаетесь в правильности выполненных подсчетов, лучше сразу посоветоваться с профессионалами, которые подскажут и оптимальное сечение, и тип кабеля, основываясь на особенностях потребления электроэнергии.

Эксперты рекомендуют проверять соответствие заявленного сечения действительному. Часто малоизвестные производители обманывают покупателя, причем все это в рамках закона. ГОСТом предусмотрен допуск, а для некоторых кабелей он достигает 15-30%.

№5. Маркировка силовых кабелей

Взглянув на маркировку кабеля, опытный человек сразу скажет, из чего его сделали, и в каких условиях его лучше всего применять. Согласно отечественному ГОСТу, предусмотрена буквенная маркировка:

• первая буква указывает на то, из какого металла выполнены токоведущие жилы: для алюминия – А, для меди обозначение отсутствует;
• вторая буква – это материал исполнения изоляции. Если это пропитанная смолами бумага – Ц (иногда маркировка может отсутствовать вовсе), если негорючая резина – НР, если ПВХ – В, если полиэтилен – П, сшитый полиэтилен — Пв;
• третья буква – особенности внешней оболочки жил: А – алюминий, С – свинец, П – полиэтилен, В – поливинилхлорид;
• четвертая буква указывает на тип брони при ее наличии: К – оцинкованная проволока круглая, П – оцинкованная проволока плоская, БбГ – стальная лента профилированная, Б – ленты из стали, Бн – ленты из стали с негорючим покрытием;
• пятая буква – это материал исполнения наружного покрова, например, полиэтиленовый шланг (Шп), или негорючий состав (Н). При его отсутствии наружного покрова в маркировке ставят Г;
• шестая буква указывает на различные дополнительные характеристики. Например, есть кабель, который не горит (нг).

Кабель может быть без брони, тогда и в маркировке не будет соответствующего символа. Выше приведены часто встречающиеся варианты исполнения ключевых элементов, но в маркировке можно увидеть и другие буквы, значение которых представлено в таблице.   Маркировка наносится на кабель с шагом 1 м.

В маркировке есть и цифровые обозначения, которые указывают на количество жил и площадь сечения, а также на наличие нулевой жилы и ее сечение. Например, кабель с тремя жилами сечением по 1,5 кв. мм маркируют, как 3*1,5, а при наличии нулевой жилы вы увидите знак плюса, после которого в точно таком же виде, что и для токоведущего кабеля, обозначается количество и сечение для нулевой жилы.

Силовой кабель иностранного производства маркируется иначе. Так, например, буквой Y обозначают изоляцию из ПВХ, С – медный экран, НХ – изоляцию из сшитого полиэтилена, RG – наличие брони.

Допустим, перед нами силовой кабель ВВГ. Это значит, что он медный, так как отсутствует первая буква А. Жилы в нем изолированы поливинилхлоридом, из него же выполнена и общая изоляция, а наружного покрова тут нет.

№6. Популярные виды силовых кабелей

Различных модификаций силовых кабелей огромное множество, но в частном строительстве особенным спросом пользуются лишь некоторые типы изделий. Их и рассмотрим.

ВВГ

Жилы могут состоять из одной проволоки или из нескольких, всего в кабеле от 1 до 5 жил, сечение жилы – 1,5-260 кв. мм. Продается в бухтах длиной по 100-200 м, окрашен, как правило, в черный цвет, реже – в белый.

ВВГ выдерживает от -50 до +50⁰С, может работать в условиях повышенной влажности, он прочный, стойкий к воздействию агрессивных химических веществ. Кабель не очень гибкий. Чтобы повернуть его под прямым углом, необходимо предусмотреть плавный изгиб, равный 10 диаметрам сечения.

У этого популярного вида кабеля есть несколько модификаций:

• ВВГнг – кабель в защитном кожухе, который обеспечивает максимальную стойкость перед огнем;
• АВВГ – тот же ВВГ, только с алюминиевыми жилами;
• ВВГп отличается плоским сечением кабеля, в некоторых случаях такой вариант более удобен в плане монтажа;
• ВВГз – кабель с дополнительным слоем ПВХ или резины между изоляцией и защитным кожухом.

Кабель данного типа подходит для монтажа сетей до 1000 В и частотой до 50 Гц, часто используется для наземного и подземного подвода электричества к дому.

NYM

Это зарубежный аналог отечественного кабеля ВВГ. Для его производства используют только медные жилы, профиль только круглый. Между индивидуальной и общей изоляцией находится слой из мелованной резины, благодаря чему кабель получает дополнительную огнестойкость.

Кабель состоит из 2-5 жил, рассчитан на напряжение до 660 В, выдерживает нагрев до +70⁰С и отличается еще более высокой гибкостью, чем кабель ВВГ: радиус изгиба NYM – всего 4 диаметра кабеля.

NYM можно укладывать под землей, но лучше использовать гофротрубу. Солнечных лучей кабель боится.

ВБбШв

Кабель с 1-5 медными жилами сечением 1,5-240 кв. мм. Внутренняя и внешняя изоляция выполнены из ПВХ, полость между ними также заполнена ПВХ. Для усиления используются две стальные ленты, которые обматывают кабель и прячутся под наружной оболочкой. Зазоры между витками первой ленты скрываются под витками второй ленты. Кабель рассчитан максимум на 1000 В, может эксплуатироваться в широком диапазоне температур, как и ВВГ. Радиус изгиба равен 10 диаметрам.

К модификациям данного кабеля относятся:

• АВБбШв с алюминиевыми жилами;
• ВБбШвнг с негорючей изоляцией;
• ВБбШвнг-LS – кабель, изоляция которого не горит, а при тлении выделяет минимум дыма.

Кабель можно монтировать под землей, в районах с повышенной взрывоопасностью, также он подходит для наземного монтажа при использовании защиты от солнца.

КГ

Кабель с общей резиновой изоляцией и резиновой изоляцией каждой жилы. Жилы медные, гибкость высокая, внутри находится от 1 до 6 жил. Максимальное напряжение – 660 В, частота – 400 Гц. Кабель стоит дорого, поэтому предпочтение многие отдают ВВГ. КГ хорошо подходит для подключения очень мощного оборудования, например, сварочных аппаратов, генераторов и прочих переносных устройств. Модификация – КГнг.

СИП

Это отдельная категория силовых кабелей. СИП – это самонесущий изолированный провод, жилы выполнены только из алюминия, поясного изолирующего слоя нет. Возможное сечение жил – от 16 до 150 кв. мм. Маркировка для данного типа кабеля специфическая. Так, например, СИП-1 – это кабель с тремя жилами, одна из которых нулевая и одновременно несущая.

Изоляция кабеля сделана из сшитого полиэтилена, благодаря чему он может выдерживать серьезные механические нагрузки, воздействие солнечных лучей и высокой влажности. СИП отлично подходит для электрификации частных домов наземным способом. Производить монтаж необходимо с использованием специальной арматуры.

ЦАСБп

Жилы алюминиевые, одна или несколько проволок. Кабель отличается бумажной изоляцией и оболочкой из свинцового сплава, может выдерживать до 10 кВ. Допускается использование на наклонных участках.

АПвПу

Кабель с алюминиевыми жилами и оболочкой из сшитого полиэтилена, подходит для монтажа в сырой грунт.

№7. Особенности монтажа силового кабеля

Кабель может прокладываться:

• по воздуху;
• под землей.

Воздушный способ монтажа более простой в реализации и более дешевый. В этих целях используют кабель СИП, АВК, а также АВВГ и ВВГ с тросовой подвязкой.

Под землей на кабель не действуют порывы ветра, дождь и прочие погодные факторы, но там есть давление почвы и влажность. Прокладывать кабель лучше подальше от деревьев, чтобы их корни не повредили линию. Пользуются при этом кабелем ВБбШв и АВБбШв. Несмотря на стойкость этих изделий, лучше использовать пластиковую трубу для защиты кабеля от повреждений при просадке грунта.

Если есть хотя бы небольшое сомнение в правильности собственного выбора, лучше лишний раз задать вопрос специалистам, нежели потом все переделывать.

Статья написана для сайта remstroiblog.ru.

Метки:Электричество

Какой кабель нужен для подключения дома к электросети: параметры

В процессе подключения дома к электросети возникает много условий, которые надо учитывать, чтобы снабжение электроэнергией было стабильное и долговременное. Одним из важнейших элементов является правильный выбор типа кабеля от линии электропередачи до распределительного щита в доме. Рассмотрим в статье, какой кабель нужен для подключения дома к электросети.

Содержание

1. Параметры, которые надо учитывать при выборе кабеля
2. Кабели для воздушных линий
3. Обзор характеристик кабеля АВК
4. Основные особенности кабеля СИП-4
5. Кабель АВВГ: характеристики и применение
6. Кабель марки ВВГ — где используется
7. Кабели для прокладки в земле
8. Основные технические характеристики кабеля АВБбШв
9. Конструкция и технические характеристики кабеля ВБбШв
10. Часто задаваемые вопросы

Параметры, которые надо учитывать при выборе кабеля

В первую очередь  определится с токовыми нагрузками, которые будут проходить через этот кабель, чтобы определить толщину проводов, профессионалы этот параметр называют сечением проводов. Непосвященные люди иногда путают сечение с диаметром, это принципиально разные показатели.

Сечением считается S – площадь круга обрезанного провода.

Обычно частные жилые дома, дачные постройки потребляют 3-5 кВт. Но рекомендуется использовать более точную методику расчетов, она заключается в суммировании потребляемой мощности всех электроприборов в доме.

Таблица суммарной потребляемой мощности

Название бытовой техники	Потребляемая мощность в Вт
Осветительные приборы	800
Телевизор	150
Холодильник	700
Компьютер	50
Котел для нагрева воды	1500
Теплые полы	1800
Утюг	700
Сумма	5700

Сложив мощность всех приборов бытовой техники, получим максимальную мощность, которая может потребляться в данном доме 5,7 кВт. Зная напряжение и мощность, просчитываем возможный максимальный ток нагрузки на проводах кабеля.

I(ток) = P(мощность)\U(напряжение) = 5700Вт/220В = 25,9 А. Чтобы не тратить время на изучение сложной методики расчета сечения проводов при известных параметрах мощности, тока и напряжения, надо воспользоваться таблицами.

Исходя из стандартов сечения проводов, которые делают производители, были произведены расчеты и сведены в таблицы, которые есть в специальной литературе и на интернет ресурсах. Воспользуемся одной из таких таблиц, для кабелей с  медными проводами с одной фазой, так как большинство потребителей в частных домах используют эту схему подключения.

Р – мощность в кВт	1	2	3	3,5	4	6	8
Потребляемый ток в I, в Aмперах	4,5	9,1	13,6	15,9	18,2	27,3	36,4
Сечение проводников, в мм2	1	1	1,5	2,5	2,5	4	6
допустимая длина кабеля,  в м*	34,6	17,3	17,3	24,7	21,6	23	27

25А – по таблице соответствует сечению провода 4 мм².

Совет №1. Мудрые потребители всегда делают расчет на перспективу возможного увеличения бытовых приборов в доме. Поэтому берется следующее значение в таблице в сторону увеличения, это 36А с проводом 6 мм².

Существуют различные таблицы определения сечений проводов:

• для медных проводов;
• для алюминиевых проводов;
• по напряжению 220 или 380 В;
• по току или мощности.

В наше время обычному человеку, чтобы не вдаваться в подробности физических процессов и математических расчетов, проще воспользоваться онлайн калькулятором на этом сайте http://ydoma.info/electricity-vybor-secheniya-provoda.html.

Варианты с алюминиевыми проводами:

	Токовые нагрузки проводов и кабелей
Сечение проводников в мм2	Для одного провода	С двумя проводами		С тремя проводами
(алюминий)	Способ прокладки прокладки
	воздушный	воздушный	под землей	по воздуху	под землей
2,5	23	21	34	19	29
4	31	29	42	27	38
6	38	38	55	32	46
10	60	55	80	42	70
16	75	70	105	60	90
25	105	90	135	75	115
35	130	105	160	90	140
50	165	135	205	110	175
70	210	165	245	140	210
95	250	200	295	170	255
120	295	230	340	200	295
150	340	270	390	235	335
185	390	310	440	270	385
240	465	—	—	—	—

ПУЭ (Правила устройства электроустановок) определяет, что электропроводка в жилых домах выполняется медными проводами. Читайте также статью: → «Монтаж электропроводки в доме: правила». Они обладают большей проводимостью, устойчивее к окружающей среде и долговечнее. Как недостаток можно отметить больший вес, но при большой проводимости сечение, соответственно и масса, уменьшается.

Однако так как ЛЭП прокладываются алюминиевыми проводами, чтобы избежать нагрева и лишних потерь от переходного сопротивления на контактах с разными металлами, допускается использовать кабель с алюминиевым проводом только на участках от линии электропередачи до РЩ, приборов учета расхода электроэнергии (счетчиков).

Определившись с необходимым сечением проводов в кабеле, надо уточнить маршрут и способ его прокладки. Существуют разные методы коммуникаций:

• по воздуху;
• под землей;
• по стенам зданий;
• вдоль поверхности заградительных сооружений (заборов).

Кабели для воздушных линий

Кабели, предназначенные для воздушных линий, существенно отличаются от подземных вариантов по многим параметрам. На подземных моделях более высокая прочность герметичность изоляции, они отличаются конструктивным исполнением и изоляционными материалами, поэтому дороже. Прокладка линии электроснабжения к дому воздушным путем считается самой простой и дешевой. Поэтому в первую очередь рассматривается возможность подключения по воздуху, производится несколько видов такого кабеля:

• АВК – с виниловой изоляцией и коаксиальной конструкцией;
• СИП – повышенной прочности с самонесущей конструкцией;
• АВВГ – алюминиевые жилы с полихлрвиниловой обольчкой;
• ВВГ – медные жилы в полихлорвиниловой оболочке.

Все эти марки кабелей хорошо зарекомендовали себя, каждый из них имеет свои достоинства и недостатки. При выборе надо учитывать индивидуальные особенности объекта и свои финансовые возможности.

Обзор характеристик кабеля АВК

Расшифровка буквенного обозначения проста, А — алюминиевая жила, В – виниловая изоляции, К – оплетка коаксиального типа, цифровые обозначения после буквенных указывают сечение проводов, например – АВК – 6. Это означает что кабель имеет алюминиевую жилу с сечением 6 мм². Используется в цепях с напряжением не более 380 В, очень устойчив к резкому изменению температуры окружающей среды в диапазоне от + 45  ̊С до – 45  ̊С. Коаксиальная оплетка из более тонких медных проводников обычно используется в качестве нулевого провода, а центральная жила как фаза. Недостатком этой модели считаю сложность разделки и подключения к проводам ЛЭП, надо использовать специальные муфты.

Так как по современным требованиям монтаж электропроводки выполняется по трехпроводной схеме, фаза, ноль + заземление. На практике при подключении используют два таких кабеля один фазный, другой нулевой, коаксиальные оболочки закорачивают между собой и используют как заземляющий проводник. Читайте также статью: → «Монтаж электропроводки в квартире».

Основные особенности кабеля СИП-4

Самонесущий изолированный проводник, цифра обозначает количество проводов в кабеле. Эта модель СИП кабеля используется на воздушных линиях электропередачи с напряжением до 1000 В. Провода алюминиевые, это очень практичный кабель, который в эксплуатации не менее 20 лет, показал отличные  качества прочность и долговечность, надежную передачу электроэнергии. Во многом этому способствует технология выполнения изолирующего слоя, оболочка состоит из сшитого полиэтилена обладающего свойствами светостабилизации.

Она позволяет кабелю выдерживать широкий температурный диапазон от -60  ̊с до + 50  ̊С., успешно используется в условиях крайнего севера. Производители предоставляют широкий выбор по сечению, для дома будет вполне достаточно 6 -16 мм² в зависимости от потребляемой нагрузки. Четыре провода позволяют использовать кабель как для сетей с напряжением 220 В, так и осуществлять подключения к сети в 380В.

Для подключения к ЛЭП применяются специальные прокалывающие изоляцию муфты, процесс безопасный и не требует отключения линии. Бывают организационные проблемы с подключением, по требованиям ПУЭ от ЛЭП до РЩ кабель не должен иметь отводов и соединений, должен быть целый. В этом случае жесткость и толщина кабеля не всегда позволяет завести его в распределительный щит, приходится добавлять на конце более гибкие провода через дополнительный РЩ.

Некоторые инспекторы ростехнадзора  придираются, поэтому прежде чем устанавливать СИП проверьте все технические возможности для ввода и какова вероятность договорится с органами надзора, если это понадобится.

Кабель АВВГ: характеристики и применение

Эта марка кабеля имеет универсальные свойства благодаря надежной полихлолвиниловой изоляции каждого провода в отдельности и общей оболочке. Его используют в тропическом и холодном климате в сооружениях с высокими температурами и повышенной влажности, в затапливаемых траншеях. Для воздушного варианта используется тросовая подвязка. Кабель может обслуживать сети с напряжением до 1000В, подключается в схемы однофазного и трехфазного питания.

АВВГ – 066 (3Х25) – расшифровывается как А — алюминиевые провода, В – виниловая изоляция проводников, В – виниловая общая оболочка и Г — голый, без дополнительной бронированной защиты. Цифры 0,66 указывают на максимально расчитанное рабочее напряжение в кВт, а 3Х25 обозначают количество проводов и размер поперечного сечения.

Алюминиевые жилы в кабелях могут быть различного исполнения, один толстый провод или плетенные из нескольких проводов малого диаметра.  Производители делают АВВГ с разным количеством жил от 1 до 6, в трех и четырехжильных кабелях один провод может быть меньшим диаметром, в шестижильных два провода они используются в качестве нейтрали или заземления.

Сечение этих проводов не может быть меньше 4 мм². Цвет изоляции соответствует ГОСТам. Синим цветом обозначают нулевой проводник, желто-зеленым заземление, остальные  фазные. Рабочее напряжение проводников зависит от сечения от 660В до 1000В, при 2,5 – 240 мм², эксплуатация допускается при температурах от -50  ̊С  до +50  ̊С, допускается нагрев проводников до 70  ̊С. Монтажные работы с кабелем можно проводить при температурах -7  ̊С — +50  ̊С при минимальном радиусе изгиба 7,5 его диаметров.

Кабель марки ВВГ — где используется

Фактически этот вид кабеля является аналогом АВВГ, только имеет медные проводники, за счет этого он обладает большей проводимостью при меньшем сечении жил.

Используется для прокладки в воздухе с применением тросовой подвязки, на промежутках между опорами не более 15 м, рабочее напряжение до 1000В.

Кабели для прокладки в земле

Если на вашем участке не остается возможностей проложить кабель от линии электропередачи к дому по воздуху, надо рассматривать возможность прокладки под землей. Эта технология более трудоемкая, приходится рыть траншею и цена кабелей существенно дороже.

Почти все модели, предназначенные для укладки в землю, имеют бронированную оболочку, которая выполняется из металлической ленты. Несмотря на это, в руководящих документах ПУЭ и ПТЭЭП (правила эксплуатации электроустановок потребителей) рекомендуют для надежности уложить кабель в пластиковых или асбестовых трубах. Эта мера снизит вероятность деформации кабеля при оседании грунта.

Не допускается пересечение кабельных линий с коммуникациями газовых водопроводных магистралей, под фундаментом зданий. Траншея должна проходить параллельно фундаменту на расстоянии не менее 0,6 м. В обычных местах глубина траншеи должна быть 0.8 -09 м, под дорогой автотранспорта 1, 25 м кабель должен быть в трубе.

Совет №2. Сделайте фото или видео прокладки траншеи, где будут видны долговременные ориентиры (дерево, лучше угол здания, и другие), желательно измерить расстояние до них и нанести на фото.

Материалы сохраните в электронном виде на флешке или на облаке в соцсетях. При необходимости через много лет вы безошибочно сможете определить, где лежит кабель. Для прокладки кабеля от ЛЭП к РЩ дома чаще всего используют два вида АВБбШв – алюминиевые провода и ВБбШв медные провода.

Основные технические характеристики кабеля АВБбШв

Кабель с алюминиевыми проводами в ПВХ изоляции, бронирован оцинкованной лентой, внешняя оболочка из полихлорвинила. Жилы могут быть выполнены из одного цельного провода или скрутка проводов меньшего диаметра. Используется для сетей с напряжением до 3кВт. При правильной эксплуатации производители гарантируют работу в течении 30 лет. Структура кабеля устойчива к грунтовым водам и механическим повреждениям.

Расшифровка маркировки:

• А – алюминиевые провода;
• В – термостойкая ПВХ изоляция на жилах;
• Б – наличие защиты, две стальные ленты;
• Б – указывает на отсутствие защитной подушки между жилами и бронированной лентой.
• Шв – материал внешней оболочки шланг поливинилхлорид.

Такая структура надежно защищает изделие от жестких элементов грунта и грызунов.

Конструкция и технические характеристики кабеля ВБбШв

Этот кабель по конструкции аналогичен структуре АВБбШв за исключением того, что жилы проводников медные. Его применяют для наружной проводки по стенам зданий и бетонных ограждений, по другим сооружениям. Читайте также статью: → «Как сделать разметку под штробление стен и потолка под проводку?».

Часто задаваемые вопросы

Вопрос №1. Можно прокладывать кабели намного большего сечения, чем рассчитаны по таблицам?

Да можно, если они вам достались бесплатно или очень дешево, в противном случае это лишние финансовые затраты. При этом учитывайте возможность завести концы в РЩ и закрепить на контакты.

Вопрос №2. Если есть кабель для прокладки в земле, могу его проложить по воздуху?

Можете, но при этом надо учитывать его повышенный вес, обязательно используйте тросовую подвеску и расстояние между опорами желательно до 10 м.

Вопрос №3. Допускается прокладка кабеля АВВГ в земле?

Да этот кабель имеет надежную гидроизоляцию, но без бронированной ленты, поэтому обязательно прокладывать надо в трубах.

Вопрос №4. Для сети 380 В можно использовать два кабеля АВК?

Для этого понадобится коаксиальную оболочку одного кабеля пустить на третью фазу, а оболочку второго кабеля на заземленную нейтраль, такая схема допускается.

Вопрос №5. Под фундаментом прокладывать кабель запрещается, до щита по стене проложить можно, чтобы не капать вокруг здания?

Все зависит от конкретных условий на объекте, при выходе из земли кабель до высоты 1,8 м должен быть в защитном коробе или трубе. От окон и дверей проходить на расстоянии 90 см, если эти условия выполняются, делайте.

Оцените качество статьи:

Правильный выбор электрического провода

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 05. 10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Дж. Дж. Гуэн / Getty Images

Мы все сделали это. Зайдите в строительный магазин и отправляйтесь в отдел электротехники, чтобы купить электрический провод для проекта, который у нас есть дома. В большинстве случаев мы понятия не имеем, чем один тип провода отличается от другого. Более того, мы не смогли отличить 100-амперную и 200-амперную проводку, не говоря уже о разнице между 20-амперной и 30-амперной проводкой. Этого простого набора фактов достаточно, чтобы мои волосы встали дыбом на затылке, когда я опасаюсь опасностей, связанных с электрическим пожаром.

Может быть, это просто расширение цепи для дополнительной розетки или двух, или, может быть, это подземный подвод к бассейну, который вы только что добавили? В любом случае, дело в том, что сейчас вы в магазине смотрите на провод, какой именно вам подходит? Какой размер провода мне нужен? Важен ли цвет?

Существуют не только различные типы проводки, как внутренней, так и наружной, а также подземная проводка и специальные типы, например, термостойкая и коррозионностойкая проводка. Если этого недостаточно, чтобы различить различия, есть также медная и алюминиевая проводка. Каждый из них имеет свои уникальные размеры проводов и пропускную способность.

Хотя в прошлом использовалась алюминиевая проводка, сегодня в домах используется медная проводка. Алюминиевая проводка часто нагревалась под нагрузкой, что приводило к ее ослаблению в соединениях, а иногда и к возгоранию электропроводки. Те соединения, которые уже есть в домах, могут работать вечно нетронутыми и не перегруженными, но я бы посоветовал обновить электропроводку, заменив проводку на медь.

Окрашивание проводов делает их красивыми, верно? Ну, может быть, но настоящая причина выбора цвета проводов заключается в том, чтобы идентифицировать их по назначению. Зеленый провод всегда используется для заземления! В прошлом, и я лично видел это, работая над олдскульным проектом. «Горячие» провода, питающие ответвления, на самом деле были зеленого цвета. Я был ошеломлен! Все, чему меня учили о цветах проводов, теперь было красным флажком, и осторожность стала словом, работающим над схемой.

При работе с проводкой NM цвета обычно черные и белые для двухпроводной проводки и красный, черный и белый для трехпроводной проводки. В большинстве случаев черные или черно-красные провода используются в качестве горячих проводов для фидеров или дорожных проводников. Белый обычно нейтрален, но не во всех случаях. Видите ли, иногда третий провод, будучи белым проводом, используется как «горячий» или «переключатель» в цепи.

В этих случаях вам нужно обмотать конец провода изолентой, чтобы идентифицировать его как таковой.

Это гарантирует, что никто не перепутает его использование и не привяжет к нулевым проводам. Поскольку просто глядя на провода трудно, если вообще возможно, различить разные размеры и типы, провода имеют что-то особенное на своем покрытии, чтобы сказать нам, что это за проводка на самом деле.

Чтобы помочь вам понять правильный выбор, производители маркируют внешнее покрытие проволоки типами и калибрами проволоки. Видите ли, изоляция, покрывающая провод, рассказывает историю о самом проводе. Наряду с проводами разных размеров, в доме используется множество типов проводов. Знание того, какой тип провода использовать, так же важно, как и определение надлежащего калибра, предела силы тока и максимального предела мощности электрического провода, который вы выбираете.

Различные электрические кабели вокруг вашего дома и их использование

Поделитесь этим ресурсом:

В вашем доме вы найдете множество электрических кабелей, которые проложены с разной целью. От бытовых электроприборов до двухпозиционных выключателей освещения — каждый кабель предназначен для конкретного использования.

По каждому кабелю проходит электрический ток через ваш дом и его приборы, и каждый кабель имеет ограничение по напряжению. Внутри каждого кабеля есть «жилы», состоящие из медных проводов, покрытых пластиковой изоляцией и имеющих цветовую маркировку в соответствии с назначением (нейтральный, под напряжением, заземление). Затем эти жилы оборачивают внутри кабеля другим слоем жесткого изолированного пластика.

Важно, чтобы использовались кабели правильного типа и размера, иначе это может привести к возгоранию электричества. Например, если кабель имеет максимальную нагрузку 100 В и через него проходит 300 В, он может перегореть и вызвать пожар в вашем доме.

Чтобы разместить нашу инфографику «Электрические кабели вокруг дома» на своем веб-сайте, просто скопируйте и вставьте приведенный ниже код для встраивания:

Двойной кабель и кабель заземления

Все ваши обычные внутренние силовые кабели в вашем доме, вероятно, будут использовать двухжильный кабель и кабель заземления. Как следует из названия, кабель этого типа состоит из двух жил, изолированных внешней оболочкой из ПВХ, и жилы заземления между ними.

Гармонизированные цвета для этой проводки состоят из коричневой оболочки для активной жилы и синей оболочки для нейтральной жилы. Жила заземления будет хорошо видна в зелено-желтой оболочке (но обнажается при установке, после чего ее необходимо закрыть изоляционной оболочкой).

Вы найдете двухжильные и заземляющие кабели различных размеров, используемые по всему дому. 2,5 мм обычно используется для задних розеток, а 1-1,5 мм чаще всего используется для ламп (в зависимости от того, сколько ламп у вас есть в цепи).

3-жильные кабели

Бытовые осветительные приборы, которые управляются двумя выключателями (двустороннее освещение), используют 3-жильный кабель и заземление для соединений между двумя выключателями. Кабель состоит из 3-х одножильных жил, изолированных по отдельности и обернутых во внешнюю оболочку из ПВХ. Цвета этих жил: коричневый, черный и серый, жила с голой землей (должна быть изолирована зеленой и желтой оболочкой).

Кабели SWA

Для наружного использования бронированный стальной армированный кабель (SWA) используется для передачи электроэнергии под землей путем закапывания кабеля или над головой с помощью контактной сети.

Количество жил в кабеле может варьироваться от двух до четырех, в зависимости от назначения. Кабель состоит из этих внутренних жил, каждая из которых имеет индивидуальную оболочку, затем обернута вместе слоем пластиковой оболочки, которая затем покрыта слоем защищенной проволочной брони, а затем завершается последним внешним слоем.

Известно, что из-за нескольких уровней защиты кабели не такие гибкие, как некоторые другие варианты. Если вам требуется большая гибкость соединений, альтернативным вариантом внешней прокладки кабелей является Arctic Flex, который рассматривается ниже.

Гибкие кабели

В большинстве ваших портативных электроприборов и подвесных светильников используются гибкие кабели, так как они обеспечивают гибкое подключение к розетке питания. Кабель сформирован в поперечном сечении, обычно с 2 или 3 жилами внутри внешней оболочки из ПВХ.

Гибкие кабели позволяют получить больший изгиб по сравнению с другими кабелями, а также легко выпрямляются. Если вы хотите установить что-то в ограниченном пространстве снаружи и вам нужна гибкость в проводке, то Arctic Flex может быть тем, что вам нужно.

Если вы используете стандартный гибкий кабель снаружи, он не выдержит установки или перемещения при температуре ниже 0°C и растрескается на морозе, что вызывает проблемы. В то время как Arctic flex выдерживает температуры до -20°C и идеально подходит для узких мест, где стандартная наружная бронированная кабельная система просто не годится.

Опасные типы электрических кабелей

Если вы обнаружите какие-либо подозрительные электрические кабели, которые, по вашему мнению, устарели, лучше всего вызвать квалифицированного электрика для визуального осмотра, поскольку они могут нуждаться в замене.

Некоторые старые цвета проводки и кабели, на которые следует обратить внимание: с резиновой изоляцией, двухжильные (многожильные), покрытые внешней свинцовой оболочкой, а также любые красные и черные кабели.

Все это явные признаки того, что ваша проводка может нуждаться в замене на новые кабели, как упоминалось выше. Причина замены старых кабелей заключается в том, что резиновая изоляция обычно со временем изнашивается и выходит из строя, что увеличивает вероятность электрической неисправности. Любое нарушение изоляции вокруг кабелей, например, повреждения или разрывы, может означать, что вы подвергаетесь риску возгорания электрического дома.
