Системы дымоудаления и подпора воздуха: устройство и принцип работы

Система дымоудаления (СДУ) – это технологическое оборудование приточно-вытяжной вентиляции, создающее подпор воздуха и удаления продуктов горения, с целью создания условий для эвакуации людей при пожаре. Система противодымной защиты входит в общий комплекс мероприятий пожарной безопасности.

Печальная статистика гибели людей в зданиях, строениях, закрытых производственных, инженерных сооружениях при возникновении очага пожара в них говорит о том, что основной причиной летального исхода явилась не открытое пламя, воздействие высокой температуры, а ядовитые, едкие продукты горения.

Плотный дымовой поток, распространяющийся по помещениям, путям эвакуации, гораздо быстрее открытого огня, представляет собой устойчивую аэрозольную смесь мелких твердых веществ от сажи до золы, находящихся во взвешенном состоянии в разогретой до высокой температуры воздушно-газовой среде. В каждом конкретном случае это ядовитое облако, крайне затрудняющее обзор/видимость, следовательно, препятствующее быстрой эвакуации из помещений; в зависимости от того, что горит, тлеет в помещениях имеет свой состав, в любом варианте сочетаний неприемлемый для дыхания людей.

Неизменным в нем остается лишь угарный газ – СО, содержание которого в воздухе выше 1% приводит к смерти людей в течение нескольких минут из-за того, что он образует устойчивое соединение с гемоглобином крови, блокируя транспортировку кислорода.

Для того чтобы как минимум очистить основные эвакуационные пути и выходы из зданий/сооружений, не допустить попадания дымового потока в лифтовые шахты, удалить угарный газ, мелкие частицы сажи/копоти, пепла/золы из воздуха помещений во многих зданиях; где это требуют государственные нормы ПБ, устанавливают/монтируют различного вида противопожарные системы дымоудаления и притока воздуха, эффективно справляющиеся с этой задачей.

Система подпора и удаления воздуха

Устройство

Необходимость, состав и устройство такой довольно сложной разновидности приточно-вытяжных вентиляционных систем регламентируют следующие нормы и правила:

• СП 60.13330 «СНиП 41-01-2003*», регламентирующий требования к отоплению, вентиляции воздушной среды зданий (с изменениями от 10.02.2017), в который был внесен блок новых требований к системам противодымной защиты.
• СП 7.13130.2013, устанавливающий требования ПБ к таким системам.
• НПБ 239-97 о проверке огнестойкости воздуховодов.
• НПБ 241-97 о противопожарных клапанах систем вентиляции.
• НПБ 253-98, устанавливающий нормы ПБ к вентиляторам систем дымоудаления.
• НПБ 250-97 о требованиях к пожарным лифтам, устанавливаемых в строениях, сооружениях различного назначения.
• Методические рекомендации МЧС от 2008 года о расчетном определении параметров дымоудаления. Этот документ не является руководящим, но успешно применяется при проектировании.

Согласно этим нормам установка таких систем – приточно-вытяжных вентиляционных комплексов, управление которых осуществляется автоматически или в ручном режиме, требуется из следующих пожарных отсеков / помещений защищаемых объектов:

• Холлов/коридоров строений общественного или жилого назначения выше 28 м.
• Туннелей, коридоров заглубленных и подземных этажей, не имеющих инсоляции, зданий любого назначения, если в них выходят помещения с постоянным нахождением людей.
• Коридоров длиннее 15 м без освещения в промышленных, складских зданиях категории по взрывопожарной опасности А–В2 от двух этажей; цехах категории В3; общественных комплексах от шести этажей и больше.
• Общих коридоров зданий с незадымляемыми лестничными клетками.
• Коридоров многоквартирных домов без естественного освещения, если расстояние от входа дальней квартиры до незадымляемой лестницы Н1 больше 12 м.
• Атриумов комплексов общественного назначения выше 28 м; пассажей/атриумов с дверями/балконами выше 15 м.
• Лестниц Л2 больниц при наличии фонарей, автоматически открывающихся при срабатывании датчиков дыма установок/систем АПС.
• Промышленных помещений, складов с рабочими местами, без естественного освещения или с ним через окна/фонари, не обеспеченные автоматическими приводами для открывания.
• Помещений, не обеспеченных инсоляцией: любых общественных с массовым нахождением людей; площадью свыше 50 кв. м. с рабочими местами при наличии горючих веществ; торговых помещений; гардеробов свыше 200 кв. м.

Допустимо проектирование удаления дымового потока через коридор, обслуживающий помещения до 200 кв. м., если они промышленного назначения и относятся к взрывопожароопасным категориям В1–В3 или предназначены для хранения горючих материалов.

Не требуется проектирование/установка систем дымоудаления из следующих помещений:

• Площадью меньше 200 кв. м., если они защищены стационарными системами пожаротушения, за исключением категорий А, Б.
• С системами порошкового/газового АУПТ.
• Из коридоров, если все помещения, примыкающие к ним, обеспечены дымоудалением.

Устройства, системы дымоудаления и притока воздуха бывают нескольких видов, имеющих следующее устройство:

• Окна, фонари освещения помещений с побудительным приводом, открывающиеся в ручном и автоматическом режимах.
• Вытяжная противодымная вентиляция из помещений, фойе, вестибюлей, коридоров.
• Приточная вентиляция, предназначенная для принудительного притока воздуха во внутренние лестничные клетки, тамбур-шлюзы, лифтовые шахты пассажирских/грузовых лифтов зданий и сооружений, сильным давлением воздуха вытесняющая/исключающая попадания в них продуктов горения.

В состав систем дымоудаления/принудительного притока воздуха при пожаре входят:

• Клапана дымоудаления, называемые также дымоприемными устройствами.
• Вентиляторы для удаления плотного дымового потока.
• Шахты, магистральные каналы, огнестойкие вентиляционные короба дымоудаления.
• Вентиляторы принудительного притока воздуха, чаще всего монтируемые на крыше зданий/сооружений.
• Огнезадерживающие клапаны, монтируемые на вытяжной системе общего обмена воздуха помещений, для ограничения/исключения распространения пожара по вентиляционным коробам.

Эффективность защиты зданий/сооружений при возникновении пожара, возможность проведения быстрой безопасной эвакуации людей из них, ограничение распространения огня, теплового воздействия, продуктов горения прямо зависит от синхронности совместной эксплуатации систем дымоудаления/ принудительного притока чистого воздуха; поэтому устройство, принципы их работы должны проектироваться так, чтобы они максимально дополняли друг друга.

Принцип работы

Алгоритм действия таких систем несложен:

• Срабатывание извещателя пожарного дымового в результате возникновения очага тления/пламени, появления летучих продуктов горения.
• Поступление сигнала пожарной тревоги на прибор АПС, АРМ пожарного поста здания/диспетчерской станции предприятия/организации.
• Передача управляющего сигнала на отключение общеобменной сигнализации, закрытие огнезадерживающих клапанов, смонтированных в местах пересечения противопожарных преград.
• Автоматическое открытие клапана дымоудаления, установленного в зоне возгорания; окон, люков, зенитных фонарей с механизированным приводом для удаления дыма/проветривания.
• Одновременное включение вентиляторов дымоудаления и притока воздуха.
• Система дымоудаления начинает активно удалять летучие пылегазовые продукты горения, имеющие высокую температуру, из зоны/помещения, где находится первоначальный очаг пожара, в том числе за счет автоматического открытия.
• Система подпора воздуха при пожаре направляет чистый воздух в коридор, холлы, лестничные клетки, являющиеся основными путями эвакуации из зданий/сооружений; а также в шахты лифтов, включая устройства для транспортирования пожарных расчетов, прибывающих для разведки и ликвидации пожара.

Слаженная, без сбоев в последовательности действий, работа систем позволяет выполнить следующие задачи:

• Предотвратить/ограничить свободное распространение пожара от первичного места возникновения.
• Резко уменьшить плотность задымления на путях эвакуации людей, что, конечно, сложно переоценить.
• Значительно снизить температуру газо-, пылевоздушной среды в помещении, где находится очаг пожара. Как показывают натурные эксперименты, в закрытых помещениях температура достигает 1000℃, а отлаженная работа системы дымоудаления понижает ее до 400℃; что значительно снижает тепловое воздействие на строительные конструкции, противопожарные двери, люки, окна, снижая риск деформации, потери целостности, обрушения, возможности проникновения огня и дыма в смежные помещения.
• Обеспечить нормальные/приемлемые условия для дыхания, за счет поддержания необходимой концентрации кислорода, разбавление опасного наличия угарного газа, улучшения видимости за пределами зоны очага пожара; что способствует безопасной оперативной эвакуации людей, использованию членами ДПД, обученным персоналом воздушно-пенных, порошковых или углекислотных огнетушителей, прокладке рукавов, подаче воды от пожарных кранов, установленных на этажах здания.

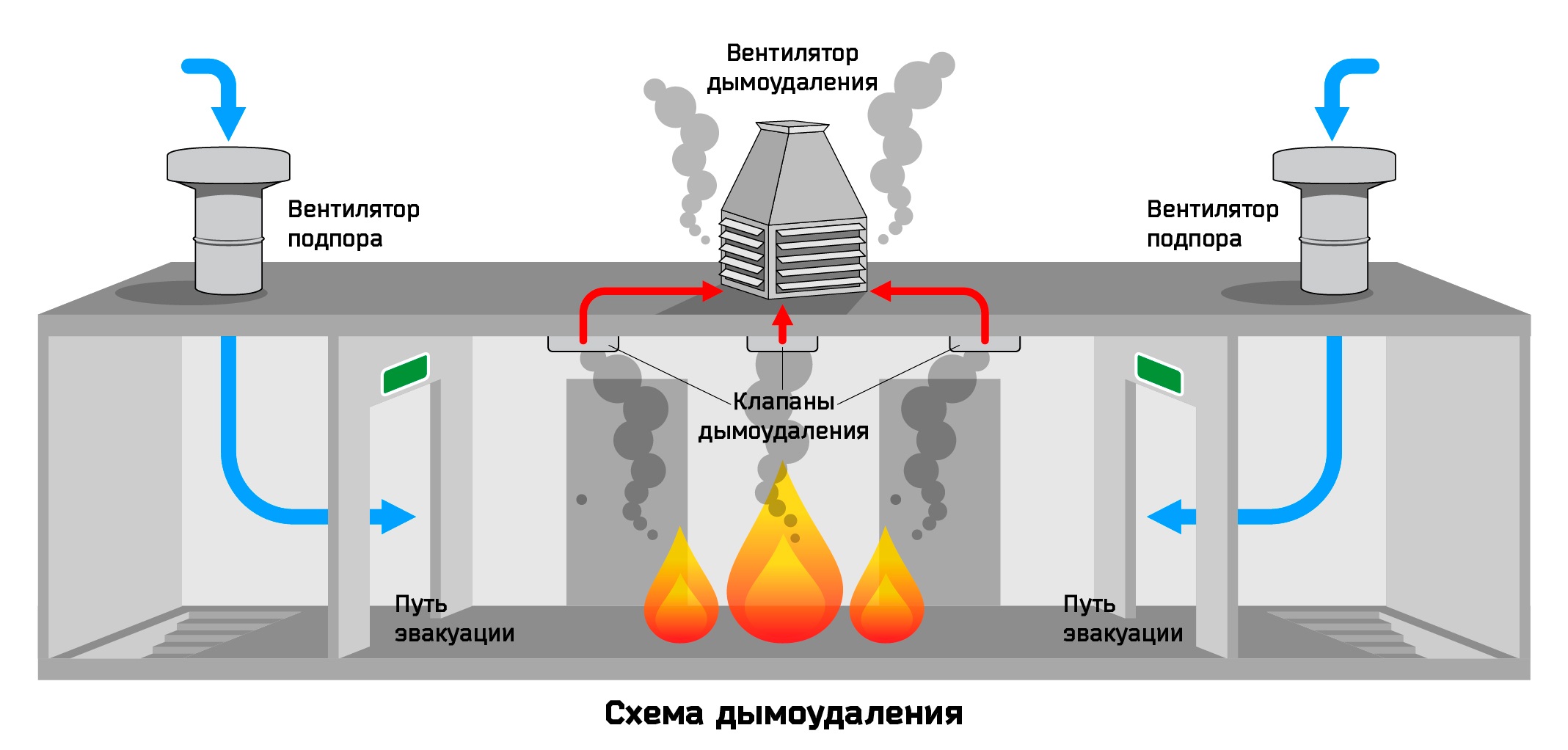

Система дымоудаления

Согласно нормам:

• Противодымные вентиляционные системы выполняются раздельными для любого пожарного отсека, за исключением установок подпора воздуха, защищающих лестничные клетки и лифтовые шахты, сообщающиеся с разными пожарными отсеками; и установок дымоудаления, смонтированных для защиты пассажей/атриумов, не разделенных строительными конструкциями на пожарные отсеки.
• Системы притока/подпора воздуха проектируются, используются исключительно в необходимом сбалансированном сочетании с системами дымоудаления, их обособленное применение запрещено.
• В границах пожарного отсека, где произошло возгорание, необходимо отключение всех общеобменных установок вентиляции/кондиционирования, за исключением тех установок, что функционально совмещены с системами дымоудаления, принудительного притока воздуха, автоматически переключающихся из режима общего обмена воздуха в помещениях здания, сооружения в режим противодымной пожарной вентиляции.
• Установки дымоудаления, защищающие коридоры, проектируются отдельными от систем, которые предназначены для защиты помещений.

Следует отметить, что системы дымоудаления/притока воздуха – это сложный, весьма дорогостоящий комплекс специфического вентиляционного оборудования, поэтому исходя из его технических характеристик, необходимости построения целесообразной сбалансированной схемы/структуры, он требует специального проектирования, монтажа, пусконаладочных работ, обслуживания организациями/предприятиями, имеющими, лицензию МЧС, допуск СРО, опыт выполнения подобных работ.

Испытание и проверка

Нормы на систему дымоудаления требуют, чтобы после монтажа вертикальных шахт, магистральных, отводящих воздуховодов, установки узлов и агрегатов – клапанов, вентиляторов была проведена проверка работоспособности, испытания исправности и соответствия проектным решениям, что позволяет выявить недостатки и устранить их. Итоговая показательная проверка систем проходит во время сдачи государственной комиссии, членами которой являются представители надзорных/контролирующих органов, включая ГПН.

Следует отметить, что проверяется не только работоспособность, проводится последовательное тестирование отдельных узлов, агрегатов систем дымоудаления/притока воздуха, но и их технические характеристики/параметры; например, работа различных видов клапанов в ручном/автоматическом режиме, фактический расход воздуха по отдельным зонам/помещениям, величина избыточного давления в шахтах лифтов, фойе, холлах, тамбур-шлюзах, вестибюлях, коридорах, являющихся путями эвакуации.

Кроме того, сверяется документация на установленные узлы/агрегаты систем, ведь только сертифицированное оборудование, прошедшее испытания; например, вентиляторы дымоудаления на огнестойкость при температурах 400/600℃, способно выдержать серьезные тепловые, силовые нагрузки, в том числе работая в агрессивной среде плотного дымового потока.

В обязательном порядке проводится проверка: проведенной огнезащиты металлических конструкций воздуховодов на соответствие требуемого предела стойкости к огню, в том числе с применением огнезащитного базальтового материала; наличия/использования огнезащитной штукатурки в местах прохождения шахт/воздуховодов через противопожарные преграды здания/сооружения – перекрытия, перегородки.

Подробное видео по теме:

Техническое обслуживание (содержание) систем противодымной защиты зданий и сооружений согласно

Техническое обслуживание системы противодымной защиты

Обслуживание

После приемки здания/сооружения в эксплуатацию государственной комиссией, проверки работоспособности таких систем будут проводиться надзорными органами периодически в плановом порядке. Если они в этот момент вышли из строя, то собственник получит предписание на устранение выявленных недочетов.

Системы дымоудаления помещений устанавливаются в зданиях, сооружениях самого различного назначения – там, где по воле заказчиков/собственников, архитекторов/проектировщиков имеется много пожарных отсеков/помещений, не имеющих освещения; а также постоянно или периодически находится большое количество посетителей, покупателей, зрителей.

Чтобы содержать в технически исправном состоянии системы, на монтаж которых затрачены значительные суммы, иметь в наличии правильно заполненную эксплуатационную документацию, немаловажную в период проведения проверок; стоит заключить договор со специализированным предприятием, имеющим соответствующую лицензию МЧС России. Часто, на практике, это организация, выполнявшая поставку оборудования и монтаж систем, что вполне обоснованно во многих отношениях.

Сервис противодымной вентиляции согласно договорных условий, а также РД 25.964-90, регламентирующего организацию/порядок выполнения работ по обслуживанию, ремонту АУПТ, дымоудаления, АПС, ОПС, проводится по графику – ежемесячно и ежеквартально, а результаты проверки с указанием выполненных работ по устранению выявленных недочетов регистрируются в журнале установленного образца.

Следует заметить, что регулярное обслуживание резко снижает вероятность неработоспособного состояния или выхода из строя во время пожара, ведь большинство сбоев подобного оборудования, применяемого во время ЧС, происходит именно из-за редкого использования.

Веб-семинар по дымоудалению и вентиляции многоэтажных зданий с использованием шахт. Вопросы и ответы

Вот копия вопросов и ответов с нашего недавнего вебинара по дымоудалению и вентиляции многоэтажных зданий с использованием шахт, слегка отредактированная для ясности.

Во время вебинара я представил наш новый технический документ по этому вопросу, который вы можете скачать здесь.

Здесь также доступна запись вебинара.

Да, это возможно.Между верхней частью шахты и потолком самого верхнего этажа, который вы вентилируете, должно быть достаточно места. Если вы вентилируете верхний этаж шахтой, это ограничивает доступное расстояние для вентиляторов. Обычно они работают и находятся в режиме ожидания последовательно, поэтому требуемая глубина может быть довольно большой

Для этого верхний этаж можно проветривать отдельно с помощью естественного вентилятора на крыше вестибюля или коридора.

Вы не сможете обеспечить повседневную вентиляцию с помощью вентиляторов, потому что они будут слишком шумными, так как у вас не будет места для необходимой шумоизоляции.Вы можете сделать это, только если у вас есть дымовая система.

Если у вас есть коридор, совместимый с АБР, то вам разрешен 7,5-метровый тупик в любом месте. Затем вы можете поставить вал в любом месте.

Если у вас протяженный коридор, то мы рекомендуем размещать шахты как можно ближе к концам коридора.

Общее указание состоит в том, что это расстояние не должно превышать 7,5 м от конца коридора, потому что за концом шахты будет зона, в которой дольше будет оставаться задымление. Предполагается, что если у вас есть коридор, совместимый с АБР, то у вас есть только 7,5-метровый коридор, который в любом случае может быть задымленным, так что вам не будет хуже в этих 7,5 м, чем если бы это был соответствующий коридор. . Хотя 7,5 м — это абсолютный максимум, я рекомендую сделать это расстояние как можно меньше, так как это даст вам лучшую систему.

Это геометрическая площадь, физический размер вала. Шахта 1,5 м ² также является геометрической площадью, но 1 м ² или 1,5 м ² для вентиляторов или решеток и т. д. можно принять либо за геометрическую, либо за аэродинамическую свободную площадь, в зависимости от того, что более выгодно.

Он должен быть огнестойким, как и любой стояк, проходящий через здание, для защиты от вертикального распространения огня.Это может быть монолитный бетон, строительные работы / блоки, оштукатуренные или противопожарные плиты — при условии, что он имеет правильный размер, достаточно гладкий, обеспечивает требуемую огнестойкость и достаточно дымонепроницаемый.

В частности, если механическая система установлена ​​в относительно высоком здании, если шахта слишком негерметична, вы обнаружите, что в нижней части шахты скорость вытяжки падает из-за утечки из шахты.

Это должно включать ежегодное испытание и проверку.Это потребует запуска вентиляторов, чтобы убедиться, что они могут работать на полной скорости при открытых дверях и что при закрытых дверях существует перепад давления порядка 15–30 Па. Это простая проверка.

Рабочий и резервный вентиляторы должны иметь собственный инвертор. Обычно пожарный выключатель используется в качестве байпаса, чтобы пожарные могли фактически подключить инвертор к прямому контакту для обеспечения полной скорости.Они сделают это после того, как откроют дверь в вестибюль или коридор, чтобы не было проблем с перепадами давления, потому что дверь открыта.

Возможна повышенная влажность, но, как правило, это не вызовет дискомфорта, появления плесени и т. д. Фактическое допустимое значение будет зависеть от местоположения и конструкции системы, и это всегда зависит от проекта на индивидуальной основе.

Такие вентиляторы обычно рассчитаны на температуру 300°C, и, конечно же, спринклеры для защиты вентиляторов не потребуются. Причина этого в том, что мы не берем дым прямо из шлейфа; мы берем дым, который исходил от огня и который прошел через дверь и сильно перемешался.

У нас никогда не было ситуации, когда CFD показывал, что температура в шахте дымоудаления будет 300С или выше.Обычно мы получаем условия около 50-200C. Вентилятор 300C вполне приемлем и легко доступен: во всяком случае, это нормальный рейтинг для вентиляторов, используемых для контроля дыма в Великобритании.

BS 8519 требует наличия как основного, так и вторичного источника питания с автоматическим переключателем между ними, что обеспечивает максимально возможную безопасность питания блоков.

Тип вторичной системы зависит от применения: например, это может быть система генератора или вторая система электропитания.

Мы проектируем перепад давления на валу, а не скорость, таким образом, чтобы ограничить этот перепад давления: мы должны достичь разумного баланса между скоростью потока, когда мы открываем верхнюю заслонку, и скоростью потока, когда мы открываем верхнюю заслонку. нижний демпфер. Из-за этого фактора, чем выше вал, тем ниже желаемая скорость.

Мы не учитываем скорость воздухообмена.Мы смотрим на тепло, выделяемое трубами в коридоре, а затем проектируем, чтобы поддерживать разумный перепад давления.

Это зависит от используемого продукта и системы. Мы стремимся подобрать стандартный демпфер со скоростью 5 м/с для использования с такой механической системой, как ColtShaft.

Мы разработали системы длиной до 27 м, хотя многие из них имеют длину около 15–25 м.Руководство предполагает, что 30 м — это максимум, который будет принят Building Control. Это связано с тем, что если у вас есть коридор, разделенный противопожарными дверями, то максимально допустимое расстояние между ними составляет 30 м, так что это вполне приемлемо. Технически я думаю, что мы могли бы увеличить расстояние до работы, но это не будет одобрено.

Это сводится к достижению баланса между мощностью, необходимой для вентилятора, и сохранением разумного минимума размера воздуховода.Обычно расчетной скоростью может быть 10 м/с, но на нее будут влиять общий дизайн и приоритеты.

Как правило, нет, так как воздухозаборник и вытяжка обычно находятся на уровне крыши, где качество воздуха может быть высоким. Однако, если система имеет вход низкого уровня, это действительно может быть проблемой. Если есть какие-либо грязные выбросы из остальной части здания, их необходимо держать на разумном расстоянии от входных отверстий для ежедневной вентиляции лестницы или коридора.

В данном случае мы вообще не делаем поправок, потому что система просто работает с необходимой скоростью. Так что, если коридор очень негерметичный, вы можете обнаружить, что вентилятор может работать на 40-50% от полной скорости; если коридор хорошо загерметизирован, вентилятор может работать на 5-10% от полной скорости. Это происходит автоматически, поэтому нет никаких послаблений с точки зрения дизайна.

Дверные доводчики выполняют работу по закрытию двери, но, к сожалению, они различаются по мощности, которую они обеспечивают, в зависимости от того, как они установлены, насколько велика дверь и так далее.

Несмотря на то, что мы проектируем условное давление в вестибюле -25 Па, мы регулируем давление в вестибюле при вводе в эксплуатацию, чтобы гарантировать, что двери будут закрываться при таком отрицательном давлении.

В тех случаях, когда есть очень большие двери, нам приходилось их регулировать, чтобы добиться правильного баланса между ними. Но относительное давление не является очень критичным значением: если оно будет слишком высоким, могут возникнуть проблемы с открытием и закрытием двери, но оно может снизиться до низкого значения без каких-либо проблем.

Да, вы можете это сделать, но не обязаны.Как правило, вы можете использовать вентилятор дымоудаления с инвертором для уменьшения объемного расхода и аттенюаторы для снижения уровня шума и снижения мощности, или отдельный вентилятор, предназначенный для работы в условиях окружающей среды. То, что вы используете, зависит от геометрии здания, в частности, от того, какое пространство у вас есть.

Как правило, их следует обслуживать один раз в год. Они также должны проходить еженедельную проверку, чтобы убедиться, что они все еще работают, поскольку они являются системами безопасности жизни, обычно вместе с проверкой пожарной сигнализации.

Загрузите технический документ, в котором рассматриваются различные типы и области применения валов.

Если вы пропустили наш недавний вебинар по этой теме, аккредитованный CPD, вы можете посмотреть его запись здесь.

Пол Комптон (Paul Compton) — технический директор компании Colt, имеет опыт работы в области систем дымоудаления, ОВКВ, солнцезащитных систем и жалюзийных систем.

    Подключиться на LinkedIn

(PDF) Противодымная вентиляция при оперативном тушении пожара: Часть 2. Многоэтажные здания

31

Существует значительная разница в результатах, если и дымоотвод, и окно

пожарного помещения закрыты (ST2-15). Эксперимент проиллюстрирован на

рис. 15, на котором показаны температуры в топке и в верхних

элементах лестницы. Внезапное падение температуры в помещении пожаротушения через

4 мин свидетельствует о самозатухании пожара.Глядя на температуры

лестничных клеток, видно, что температуры (и концентрации дыма

) увеличиваются из-за пожара только над уровнем пола 4-го

этажа. Свежий воздух не смешивается с газовым потоком, поступающим в огонь, поэтому концентрация кислорода

падает настолько низко, что горение не может быть

устойчивым. После тушения распределение температуры в верхней части

лестницы начинает выравниваться, но даже на этом этапе слой дыма

ограничен верхним этажом звездолета.

Примерно через 7 минут подачу пропана отключили и открыли окно в пожарную

комнату. Как и ожидалось по результатам первой части, обратной тяги

не было. Визуальный осмотр источника пожара показал, что тушение

произошло еще до того, как все поверхности деревянной кроватки должным образом загорелись.

Фактически, та же деревянная кроватка использовалась в качестве огневой нагрузки испытания ST2-16.

3.5.2 Вентиляция с положительным давлением

Влияние PPV на пожар на 4-м этаже изучалось в испытаниях ST2-12, 13 и

14.Эти три испытания были идентичны ST2-3, 2 и 4, проведенные на 1-м этаже,

, и их цель состояла в том, чтобы проверить, что основные эффекты PPV не зависят от

высоты пожара, если вентиляция через применяется пожарная комната.

Как и ожидалось, это был общий вывод по этим испытаниям, хотя на измерение RHR

несколько повлиял потолок из гипсокартона, который был

покрыт горючим картоном. Всякий раз, когда устанавливался новый потолочный элемент

, первое измерение RHR включало компонент из гипсовой плиты

.Несмотря на это, качественное поведение РТР, эффективность горения

, температуры в топке и распространение дыма

были идентичны случаю 1-го этажа. Расположение вентилятора ППВ внизу лестничной клетки

не влияет на результаты, так как ключевой параметр статическое давление

в лестничной клетке везде одинаков, в силу идентичной геометрии входного патрубка

и выпускные отверстия. Существует небольшое изменение гидравлического сопротивления

вентиляционного тракта из-за трех дополнительных этажей, но ожидается, что такое
