Система чиллер-фанкойл

Для чего нужна и где применяется система чиллер-фанкойл

Современная система чиллер-фанкойл занимает особое место среди большого разнообразия оборудования для кондиционирования помещений. Главное предназначение системы заключается в формировании оптимального микроклимата внутри помещений и круглогодичном, бесперебойном поддержании заданных температурных показателей.

Работа системы чиллер-фанкойл может обеспечивать одновременную и независимую стабилизацию температурного режима сразу в нескольких помещениях одного здания даже большой площади или этажности.

Именно поэтому систему кондиционирования чиллер-фанкойл целесообразно устанавливать на следующих объектах:

• производственные площадки и складские помещения;
• многоэтажные административные здания, бизнес-центры, офисы;
• гостиничные и торгово-развлекательные комплексы, концертные холлы;
• крупные магазины, супер- и гипермаркеты;
• объекты социального предназначения с большим количеством помещений (клиники, лечебные комплексы).

Система чиллер-фанкойл



Система чиллер-фанкойл: принцип работы и особенности

Схема работы системы чиллер-фанкойл способна обеспечивать кондиционирование помещений в течение круглого года. Одна из особенностей заключается в том, что она не ограничена температурными рамками, в отличие от систем, работающих на фреоне. Для последних характерна работа только в межсезонье — при понижении температуры до 0°С, фреоновые системы становятся недостаточно эффективными, а при отметке -10°С — просто не могут функционировать безопасно и требуют отключения.

Второй особенностью системы чиллер-фанкойл  является принцип работы: кондиционирование воздушных потоков происходит благодаря нестандартному хладагенту. Вместо стандартного хладагента, в качестве теплоносителя используют воду или незамерзающую жидкость.

И самое главное — благодаря чиллер фанкойл сплит системе можно одновременно организовать разные режимы температуры в каждом из помещений одного и того же здания. А добиться увеличения эффективности работы можно путем ее интеграции с центральным кондиционером. Таким образом, каждый пользователь сможет самостоятельно регулировать комфортную температуру помещения, независимо от других.

Чтобы понять принцип работы, нужно понимать что представляют собой составные компоненты системы. Чиллер является наружным охлаждающим блоком, который устанавливают в технических этажах, подвалах (модели высокой мощности) или на крышах здания. Фанкойлы относятся в внутренним блокам, устанавливаемым непосредственно внутри здания.

Принцип работы довольно элементарный. После охлаждения чиллером воды/незамерзающей жидкости до требуемой температуры, она подается при помощи насосов по теплоизолированным трубопроводам к другому элементу системы кондиционирования — фанкойлу. Они монтируются внутри помещения и выполняют роль кондиционера-доводчика. По своей сути, фанкойл аналогичен стандартному внутреннему блоку любой сплит-системы, только работает на жидкости, которая нагревается за счет тепловой энергии воздушных масс, забираемых из помещения и затем возвращается обратно в охладитель.



Как устроена система чиллер-фанкойл

Основные комплектующие системы чиллер-фанкойл, благодаря которым становится возможной зональная вентиляция и кондиционирование помещений, включают в себя следующие элементы:

• холодильный аппарат, он же чиллер, осуществляющий холодоснабжение или нагрев жидкости в системе чиллер-фанкойл;
• фанкойл (кондиционер-доводчик), являющийся местным теплообменником, сквозь который проходит поток охлажденного или нагретого воздуха;
• магистральная разводка соединений приборов;
• насосная станция, перегоняющая теплоноситель по магистрали;
• расширительный и накопительный баки;
• блок управления;
• собственно, незамерзающая жидкость или вода.

Элементы чиллер-фанкойл

Рассмотрим более подробно устройство главных элементов системы — чиллера и фанкойла.

Чиллер представляет собой мощный холодильный аппарат, где есть компрессор, испаритель и конденсатор. В отличие от стандартного кондиционера, испарительный теплообменник выбрасывает накопленный холод не в атмосферу, а непосредственно в жидкость. Она то и поступает после охлаждения по трубам к фанкойлам.

Чиллеры бывают двух видов:

• абсорбционные;
• парокомпрессионные.



Абсорбационный чиллер                                        Компрессионный чиллер

Первые имеют довольно высокую стоимость, большие габариты и достаточно узкую специализацию.

Самыми востребованными на сегодня считаются парокомпрессионные модели, которые условно делятся на 3 типа:

• наружной установки с воздушным охлаждением;

Охлаждение теплообменника-конденсатора осуществляется за счет осевых вентиляторов

• внутренней установки с воздяным охлаждением;

Взятие воздуха для охлаждения и выброс горячего происходит по воздуховодам. Движению способствует центробежный вентилятор.

Работают в двух направлениях: на нагрев и охлаждение воздуха и могут устанавливаться в системах кондиционирования без дополнительного водонагревающего оборудования.

Кондиционер-доводчик (фанкойл) является очень эффективным теплообменником, который одновременно подключают к холодному и горячему трубопроводу. Чтобы усилить обмен тепла, задействуют вентилятор, устанавливаемый сразу за теплообменником. Особенность таких приборов заключается в создании потоков воздуха нужной температуры без притока воздушных масс извне. Именно это позволяет добиться максимально эффективного использования тепловой энергии, производимой чиллером.

Фанкойл

Фанкойл состоит из следующих элементов:

• теплообменник-радиатор, куда поступает теплоноситель;
• вентилятор с двигателем, регулирующий производительность охлаждения;
• поддон для конденсата;
• быстросъемный фильтр;
• электрический нагреватель;
• блок управления.

Схема системы чиллер-фанкойл

Выбор фанкойла

Фанкойлы представлены несколькими типами и каждая модификация имеет свою специфику.

Делая расчет системы чиллер-фанкойл и подбирая фанкойл оборудование, учитывайте прежде всего площадь помещения, тепловую мощность, требуемую производительность и длину воздушной струи.

Кондиционеры-доводчики по способу установки делятся на:

• настенные;
• напольные;
• потолочные фанкойлы;
• универсальные (настенно-потолочные).

Виды фанкойлов

Внутренние блоки могут быть:

Кассетные

Их предназначение — равномерное распределение, нагрев или охлаждение воздушных потоков в помещениях, где предусмотрены подвесные потолочные блоки, куда и встраивается оборудование. Такой монтаж позволяет скрыть составные элементы конструкции и минимизировать шумы. Распределение потока воздуха возможно на 2 или 4 направления.

Кассетный фанкойл

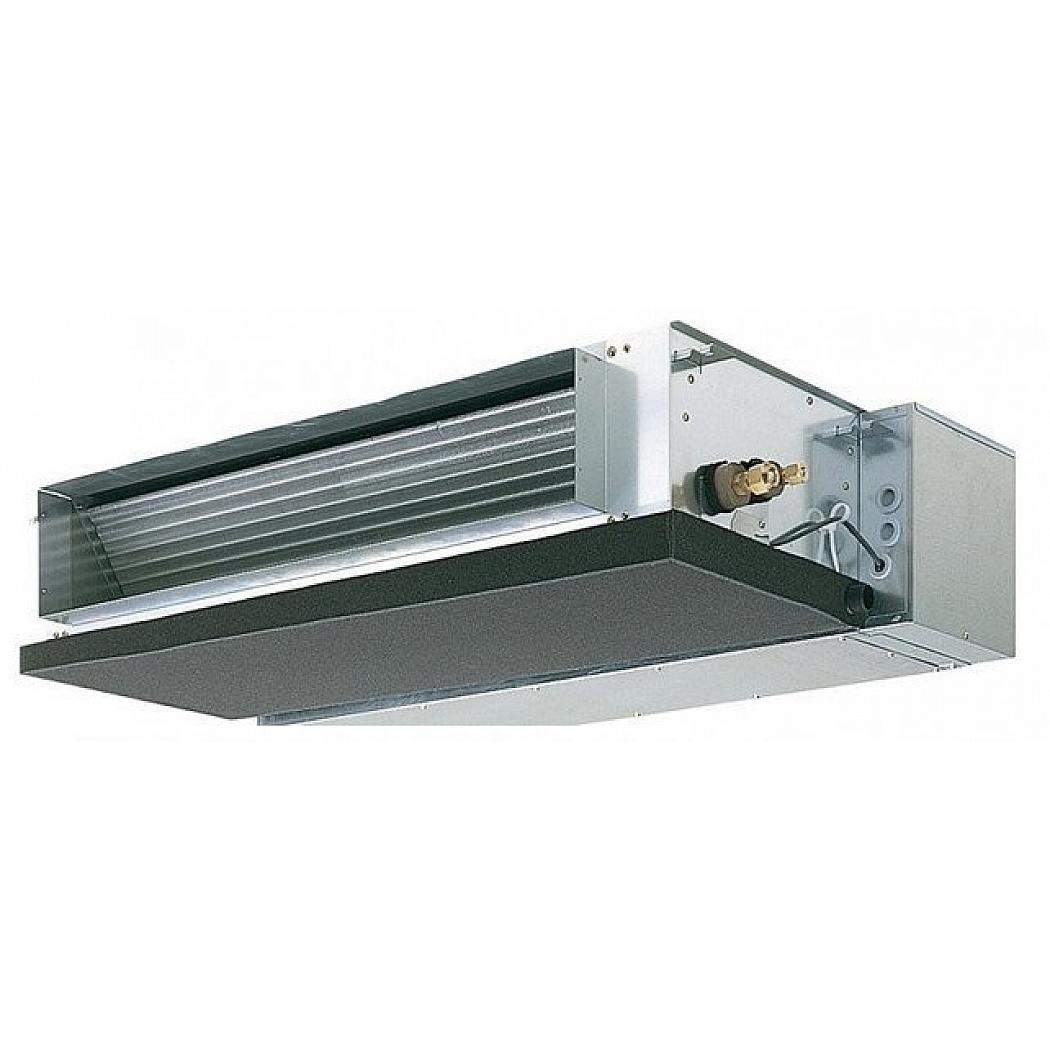

Канальные

Модели канального типа встраивают непосредственно в вентканал. Забор воздушной массы производится по отдельным воздуховодам, а ее вывод — по воздуховодам, размещенным за подвесными потолочными блоками.

Модели подобных кондиционеров-доводчиков показывают отличную производительность и применяются, в большинстве своем, для помещений с большими площадями, торговых залов, складских площадок и проч.


Канальные фанкойлы

Преимущества системы кондиционирования чиллер-фанкойл

Современная система чиллер-фанкойл зарекомендовала себя с отличной стороны и становится одним из самых востребованных решений при организации эффективной вентиляции и кондиционирования зданий и помещений. Неудивительно, ведь преимущества системы по сравнению с другими вариантами очень убедительны и вот некоторые из них:

Неограниченная протяженность трубопроводов, определяемая исключительно мощностью чиллера

Устанавливая высокомощную насосную станцию, можно установить чиллеры и фанкойлы на достаточно большом удалении друг от друга (длина магистрали может доходить до нескольких сотен метров), без потери эффективности и производительности обслуживания.

Минимум места для монтажа агрегатов

Даже для большого здания будет достаточно одного производительного чиллера, который никоим образом не повлияет на эстетичность внешнего вида здания и избавит от необходимости устанавливать большое количество внешних блоков.

Бюджетная стоимость разводки

В системе чиллер-фанкойл для передачи охлажденной жидкости задействуют не медные соединения (как в случае с фреоновыми системами), которые стоят довольно дорого, а стандартные водопроводные трубопроводы и запорная арматура.

Безопасность в повседневном использовании

Большим плюсом к безопасности является то, что все летучие газы находятся внутри чиллера, а он, в свою очередь, чаще всего размещается на открытом воздухе или в подвальном помещении. Риск утечки минимален, что позволяет говорить практически о полной безопасности людей.

Отличная адаптивность

Каждый пользователь помещения может выставлять индивидуальные температурные настройки и регулировать их по своему усмотрению. Кроме того, монтаж установок можно производить без остановки всей системы, в отличие от стандартных фреоновых систем.

Современный рынок климатической техники сегодня переполнен огромным количеством предложений, однако, не рекомендуется выполнять подбор оборудования к системе чиллер-фанкойл и монтаж самостоятельно. Только профессиональные специалисты с практическими знаниями и опытом в этой сфере помогут организовать эффективную и безопасную работу оборудования.

Сравнительный анализ плюсов и минусов системы чиллер-фанкойл и системы VRF-кондиционирования.

Прежде, чем проводить анализ, нужно обозначить что же представляет из себя мультизональная система  VRF. По сути, это большая мультисплит-система кондиционирования, к наружному блоку которой подключено множество внутренних блоков. Благодаря этому, можно одновременно настраивать и поддерживать различный температурный режим в разных помещениях. На первый взгляд, может показаться, что они имеют незначительные отличия друг от друга, но каждая из них имеет свои конструктивные особенности, недостатки и преимущества, сравнив которые можно выбрать оптимальный вариант для решения именно ваших задач.

Подробнее о VRF и VRV системах кондиционирования

Ключевое отличие системы чиллер-фанкойл от системы VRF-кондиционирования

Основной конструктивной особенностью, которая отличает эти две системы, является то, что в системе чиллер-фанкойл, в качестве хладоносителя выступает ледяная вода (или незамерзающие водные растворы, типа этилен-гликоля), в то время как в системе VRF-кондиционирования циркулирует исключительно фреон.

Сравнение мощности

Рекордная мощность самого производительного чиллера — 20 мегаватт. На практике, задействуют модели гораздо меньшей мощности (до 1,4 мегаватта). Если возникает потребность в более мощной и производительной установке, систему комбинируют из нескольких холодильных установок.

VRF-системы кондиционирования имеют максимально возможную мощность в 140 киловатт. В основном, систему собирают из наружных блоков, мощностью от 12 до 28 киловатт. Чтобы увеличить производительность, VRF также собирают из нескольких установок.

Сравнение по протяженности трассы

Несомненным преимуществом заключается в том, что трасса в системе чиллер-фанкойл имеет неограниченную протяженность. Вопрос ее удлинения без потери производительности решается посредством приобретения и монтажа водяных насосов большей мощности.

Слабое место VRF-системы — невозможность протянуть трассу от наружного к внутреннему блоку больше, чем на 150 м. Суммарная протяженность трубопроводов — максимум 300 м. Кроме того, нужно учитывать разницу в перепаде высоты между внутренним и наружным блоком — она не должна превышать 50 м.

Именно с этим фактором связана необходимость равномерного разнесения и распределения наружных блоков VRF-системы по всей кровле. На сегодня существуют продвинутые модификации с градирней и водным охлаждением,  применить которые можно даже в очень больших зданиях. Но одновременно с этим, они теряют свое преимущество в виде экономичности и простоты обслуживания.

Сравнение по способности охлаждения в приточных системах

Большим преимуществом системы чиллер-фанкойл перед VRF, является возможность использовать всего одну чиллерную установку в качестве источника охлаждения для всех видов потребителей: начиная от фанкойлов малой мощности в небольших помещениях, заканчивая водными охладителями приточных вентустановок, задействованных на огромных торговых площадях.

VRF-системы, в основном большинстве, не могут подключаться к охладителям в установках приточного типа, поэтому для того, чтобы охладить воздушные массы в приточных вентустановках, потребуется задействовать доп. устройства (те же чиллеры, компрессорные блоки с фреоном и т.п.).

Сравнение по способности работать в холодный сезон

Работа многих зданий, офисов, торговых и развлекательных центров требует качественного кондиционирования с целью охлаждения помещений даже в зимний период. Это связано со значительным выделением тепла в современных зданиях от  интенсивного освещения, постоянной работы оборудования (торгового, промышленного, офисного) и проч. Системы чиллер-фанкойл превосходно справляются с этой задачей даже в сильные морозы, благодаря циркулирующему внутри системы этилен-гликолю (или др. незамерзающей жидкости).

Современные VRF-системы в результате усовершенствования и конструктивных доработок также способны функционировать даже в условиях пониженных температур.

Сравнение по потреблению энергии

Системы чиллер-фанкойл достаточно энергоёмки: на 1 кВт холода нужно затратить 0,5 кВт электричества.

VRF-системы кондиционирования гораздо выгоднее в экономическом аспекте: на 1 кВт холода потребуется всего 350 Вт

Сравнение по требуемой площади для установки и размещения и наличия техпомещений

Для организации и монтажа системы чиллер-фанкойл требуется большая площадь и наличие дополнительных технических помещений для размещения насосных станций, баков, промежуточных теплообменников и проч.

Для мультизональных систем VRF они не требуются.

Сравнение по особенностям эксплуатации

По этому пункту однозначно выигрывает VRF-система. Она не требует обслуживающего персонала, а рабочий режим определяется индивидуально.

Чтобы обслуживать систему чиллер-фанкойл, требуется присутствие квалифицированного персонала, который будет регулярно следить за состоянием и корректной работой оборудования, контролировать герметичное перекрытие элементов, работу насосов, чиллера, гликолиевых контуров и т.  п.

Сравнение по стоимости

Цена систем чиллер-фанкойл ниже, чем у оборудования для VRF-систем. Однако, если учесть количество дополнительных элементов в первом случае, стоимость приблизительно будет на равном уровне.

Проведя анализ преимуществ и недостатков каждой из систем, можно сделать вывод, что системы с чиллером имеют более широкую сферу применения, к тому же, они могут охлаждать воздух в приточных установках без применения дополнительных устройств. Однако, если есть ограничение по энергопотреблению, или отсутствует возможность содержать собственную сервисную службу, предпочтение лучше отдать мультизональным системам VRF- кондиционирования. Они отлично справляются с поставленными задачами, более выгодны в плане затрат на электроэнергию и имеют более простую и эффективную систему управления.



Получить бесплатную консультацию инженера по системам чиллер-фанкойл

Получить!

Система чиллер-фанкойл.

Принцип работы и преимущества использования таких систем.

Принцип работы и как подобрать систему чиллер-фанкойл

  Особенностью и главным отличием системы кондиционирования чиллер-фанкойл от других, является охлаждение воздуха за счет воды, а не фреона, как в других климатических системах. Холодильным аппаратом, который охлаждает воду выступает чиллер, представленный по сути обычным фреоновым кондиционером, но через испаритель которого проходит обычная вода.

Вариантов исполнения системы чиллер несколько:

  1.моноблочный наружного исполнения — для установки на открытом воздухе;

  2.моноблочный внутреннего исполнения — для установки внутри помещения;

  3.чиллер с выносным конденсатором воздушного или водяного охлаждения, которые объединяют в себе преимущества двух первых вариантов.

Пример подключения к одному внешнему блоку (чиллер) нескольких внутренних блоков  (фанкойлов) разных типов — кассетный, настенный, канальный, напольно-потолочный



  После того как чиллер охладил воду до нужной температуры, она поступает через теплоизолированные трубопроводы непосредственно к фанкойлам, которые в свою очередь установлены помещениях, где требуется охлаждение и выполняют роль обычной сплит-системы. Фанкойлы, выступающие в данном случае внутренними блоками климатической системы, имеют подразделения по типам установки – настенный фанкойл, кассетный, канальный и напольно-потолочный.

Ознакомиться с оборудованием, представленными брендами и узнать цену можно в каталоге:





Преимущества установки системы чиллер-фанкойл:

• Протяженность трубопроводов системы чиллер – фанкойл неограниченно и определяется лишь мощностью насосной установки. При установке высокоэффективной насосной станции, расстояние между чиллером и фанкойлом может достигать сотни метров, а при необходимости даже вплоть до километров!
• Минимальная площадь для установки агрегата, поскольку даже большой торговый комплекс может содержать лишь один единственный чиллер, который не нарушит внешний фасадный вид, а так же избавит от потребности в монтаже большого количества внешних блоков кондиционеров.
• Стоимость разводки. Для соединения и передачи охлажденной жидкости между системами используются не дорогостоящие медные фреоновые соединения, а обычные водопроводные трубопроводы.
• Безопасное использование. Летучие газы (холодильный газовый агент) находится в системе чиллер, который в свою очередь расположен чаще всего на открытом воздухе (крыша здания, земля рядом с объектом). Например: в медицинских учреждениях запрещено использование непосредственно фреоновых систем — поэтому единственным выходом является система чиллер-фанкойл.
• Адаптивность системы. В больших комплексах/помещениях, когда в одном здании находятся различные магазины и  у каждого орендатора появляются свои индивидуальные пожелания к системе охлаждения, монтировать установки можно без остановки всей системы в целом. В свою очередь обычные фреоновые системы требуют полной остановки всей климатической системы кондиционирования для проведения подобных работ.



  Учитывая все преимущества и особенности работы системы чиллер-фанкойл, можно сказать, что наиболее подходящим вариантом для эксплуатации подобного агрегата послужат торговые комплексы, магазины, гостиницы, офисные центры, логистические компании и т.д.




Пример установки системы чиллер-фанкойл в офисном помещении



Как правильно подобрать систему чиллер-фанкойл?

  На современном рынке присутствует множество брендов-производителей климатической техники. Самостоятельно подбирать такого рода систему не рекомендуется. Никакой интернет-ресурс, даже очень информационный,  не заменит профессионального специалиста, который потратил много времени на приобретение своих профессиональных навыков, и имеет годы практики за плечами.

  Так как стоимость такой системы не маленькая, мы рекомендуем в самом начале разработать проектную документацию системы кондиционирования, которая потом позволит сэкономить на монтаже и дальнейшей эксплуатации выбранного оборудования.

Основные технические показатели, которые стоит учесть при выборе чиллера:

• Мощность агрегата, а именно его холодопроизводительность;
• энергопотребление;
• наличие встроенной контролирующей и защитной автоматики;
• уровень шумовых характеристик в процессе работы агрегата;
• экологичность и безопасность эксплуатации;
• габариты установки и площадь отведенная для монтажа.


  За детальной консультацией и подбором оборудования такого рода обращайтесь к нашим техническим специалистам по номеру (044) 50 000 53 или закажите Обратный звонок на сайте.



Другие интересные материалы:

Правильный расчет системы кондиционирования воздуха



Отопление, вентиляция и кондиционирование: применение антифризов

Проектирование систем кондиционирования



возможности и типы системы кондиционирования

Каталог

Производители

 Для создания приемлемых температурных режимов в нескольких или достаточно объемных помещениях установка обычных кондиционеров не целесообразна. Наиболее эффективно в таких случаях применение системы чиллер-фанкойл.

 Схема работы оборудования

 В комплект холодильного агрегата входит охлаждающий блок – чиллер и блоки-доводчики – различные типы фанкойлов, которые связаны коммуникационными трубопроводами. В системе циркулирует хладоноситель в виде воды или другой жидкости (теплоносителя), которая перемещается с помощью встроенного насоса.

 Изменение температуры хладагента обеспечивает чиллер, работающий по принципу обычного кондиционера. Он отбирает тепло у жидкости и отдает его наружной среде через конденсатор. Охлажденный носитель, поступая по трубопроводу в радиатор внутреннего блока – фанкойл, – обеспечивает подачу при помощи воздушных вентиляторов. В отопительный период возможно использование реверсивных видов оборудования для организации автономного обогрева зданий и помещений.

 Производимые типы фанкойлов

 Выделяют различные виды климатического техники этой категории, в зависимости от ее конструктивных особенностей, места и способа установки.

 Фанкойл настенный

 Устройство представляет собой практически самый распространенный тип доводчика. Его установка предусмотрена на любой стене в местах, позволяющих проложить коммуникации для соединения с чиллером. Трубопровод невозможно тщательно спрятать, что относит фанкойл настенный к недостаточно универсальным решениям. Агрегаты этого класса принадлежат к самым дешевым моделям подобного оборудования.

 Фанкойл канальный

 Преимущество моделей состоит в том, что все коммуникации надежно спрятаны. Монтаж осуществляется в подсобных помещениях или за потолочными конструкциями. Возможна одновременная подача охлажденного воздуха в несколько мест. Фанкойл канальный отличают некоторые эксплуатационные особенности:
• необходимость дополнительной прокладки воздушных трасс;
• обслуживание требует наличия ревизионного люка;
• предусмотрены домешивание приточного воздуха и вентиляция.

 Кассетный фанкойл

 Оборудование этого типа монтируется в подвесные потолки и обладает целым рядом достоинств. Распределение воздушных потоков возможно в различных направлениях одновременно. Все трубопроводы скрыты, а внешняя панель выполняет декоративную функцию. Кассетный фанкойл способен полноценно обслуживать большие помещения.

 Фанкойл напольно-потолочный (универсальный)

 При отсутствии подвесных потолков или невозможности закрепить доводчик на стену применяется фанкойл напольно-потолочный. Он устанавливается по периметру помещения, как радиатор. Воздушные потоки направляются вдоль стены. Закрепить агрегат под потолком позволяет небольшая глубина изделия. В этом случае воздушная масса распределяется горизонтально. Вне зависимости от места монтажа, такая климатическая техника имеет следующие особенности:
• равномерное распределение потоков предотвращает прямое воздействие на людей;
• коммуникации находятся на виду;
• отсутствует подача приточного воздуха;
• обеспечен свободный доступ, что упрощает обслуживание.

Фанкойлы могут быть двухтрубные (один теплообменник) или четырехтрубные (2 теплообменника) в зависимости от подключения систем холодоснабжения и отопления. Двухтрубные фанкойлы (одна труба на вход теплоносителя, другая на выход) подключаются к одному чиллеру, который может быть тепловым насосом и подавать как охлажденную жидкость, так и горячую в зависимости от потребности. Четырехтрубные фанкойлы предполагают подключение к двум источникам, например, один теплообменник к чиллеру для системы охлаждения, другой теплообменник к системе центрального отопления.

 Исходя из мощности чиллера, предусматривается одновременное подсоединение к нему нескольких фанкойлов различных типов.

 Применение системы чиллер фанкойл – эффективный и неэнергоемкий способ поддержания заданных температурных режимов в зданиях коммерческого, торгового, промышленного характера. Но оборудование требует определенных вложений в проектирование, установку и обслуживание.

 Основа системы чиллер-фанкойл – это чиллер от которого зависти мощность и производительность всей системы, фанкойл можно подбирать любого производителя необходимого типа (настенный, канальный, кассетный и т. д.) и мощности с учетом трубной системы: 2-х трубные или 4-х трубные фанкойлы.

Компания «Инженер-климат» предлагает системы чиллер-фанкойл AERMEC, Ballu Machine, Carrier, CIAT, Climaveneta, Daikin, Electrolux, General Climate, Lessar LSF, MDV, Polar Bear, Systemair, TRANE, YORK, Тепломаш и других производителей со склада в СПб и на заказ.

Выбрать систему чиллер-фанкойл и купить систему кондиционирования по лучшей цене в Санкт-Петербурге: (812) 702-76-82.

Фанкойл – это компонент системы кондиционирования чиллер-фанкойл.

Каталог

Производители

Фанкойл — это неотъемлемый компонент системы кондиционирования и вентиляции помещений, позволяющий в связке с чиллером как охладить, так и нагреть воздух до оптимальной температуры. Фанкойлы могут быть кассетного типа, мобильные, напольные, настенные, фанкойлы потолочного исполнения.

Фанкойл (кондиционер-доводчик) это агрегат, в котором установлен теплообменник, вентилятор и фильтр. В теплообменник подают горячую или холодную воду, в зависимости от того нужно надеть или охладить воздух. Кроме этого, в фанкойл поступает свежий наружный воздух от центрального кондиционера и рециркуляционный воздух из помещения. С помощью кондиционера-доводчика, в любом помещении. независимо от других, можно создать свои параметры воздуха. Кондицнонер-доводчик имеет свой пульт управления.

О положительных и многофункциональных возможностях фанкойла можно сказать многое, ведь современные модели кондиционеров являются мощными и функциональными устройствами климатического оборудования, бытового типа. Фанкойл имеет ряд положительных достоинств, о которых пойдет речь ниже:

 1. Фанкойл — мощное устройство для равномерного охлаждения, вентиляции воздуха в больших по размеру площади зданиях жилого типа. Не смотря на свою стоимость он способен справиться в одиночку с мощностью и возможностями работы двух-трех бытовых кондиционеров.

 2. Фанкойл канальный монтируется в подвесной потолок, что позволяет целиком и полностью скрыть его, вернее его присутствие в помещении, а очистка, вентиляция и охлаждение воздуха проводится через решетку с декоративными шторками-жалюзями.

 3. Фанкойл позволяет добиться равномерного охлаждения воздуха в больших помещениях жилого типа, он подает охлажденный воздух одновременно в четырех разных направлениях, а это в свою очередь способствует более качественному охлаждению воздуха.

Фанкойлы – альтернатива «фреоновому» кондиционированию. Фанкойлы представляют собой внутренние блоки, использующие в качестве хладагента воду или антифриз, которая с помощью насосной станции поступает по системе теплоизоилированных соединений от холодильной машины. Система чиллер-фанкойл незаменима, когда речь идет о больших зданиях и площадях более 1000 кв.м. При таких площадях она существенно дешевле VRF-системы, применение которой целесообразно на объектах, где требуется до 100-120 кВт холодильной мощности.

 При подборе фанкойлов стоит отдавать предпочтения моделям от брендов иностранного производства (Daikin, Carrier, York, CIAT, Electrolux, Lessar и т.д). Большинство компаний-производителей выпускают фанкойлы с учетом российских климатических условий и экологических требований государства.

 В заключении хочется сказать, что организацию вентиляции и охлаждения с помощью фанкойлов лучше всего использовать в многокомнатных квартирах, либо домах с большой площадью помещений, в таком случае, его использование будет оправдано самым «рентабельным» образом.

Выбрать фанкойл и купить со значительной скидкой в Санкт-Петербурге: (812) 702-76-82 оптом и в розницу. «Инженер-климат»

Система кондиционирования Чиллер-Фанкойл

Система Чиллер-Фанкойл является одной из самых целесообразных, энергооправдывающих и функционально совершенных решений для установки в обширных, жилых, производственных и торговых помещениях с обычными и агрессивными условиями как внутренних, так и внешних сред.
Большие офисные строения, отели, спортивные комплексы, промышленное производство и Гипермаркеты: и это далеко не все объекты для кондиционирования и обогрева которых, идеальным решением является использование системы Чиллер-Фанкойл.

Чиллеры и Фанкойлы

Фанкойл.

Фанкойл или вентиляторный доводчик является внутренним блоком системы кондиционирования или обогрева воздушных масс посредством воды как тепло и холодо носителя доставляемой насосной станцией Чиллера.
По типу установки может быть как настенного, потолочного, кассетного, радиатроного, напольного или скрытого исполнения, вплоть до интеграции с вентилиционными воздуховодами с различными видами конфигурации, внешнего вида и дизайна в зависимости от желания заказчика и особенности проектировки объекта.

Устройство и основные характеристики вентиляторного доводчика (Фанкойла):

1. теплообменный радиатор
2. электронагревательный элемент для подогрева теплоносителя, целесообразная установка которого, на выходе вентиляторного доводчика для сокращения тепловых потерь в тракте обогрева при работе в режиме теплового насоса
3. турбина или вентилятор тангенциального для малой мощности, либо центробежного для большей мощности типов конструкции фанкойлов
4. встроенная панель управления основными параметрами системы
5. теплозвукоизоляционная основа
6. фильтр тонкой очистки воздуха, в основном используется легкосъемный, ячеистого типа, для быстрой смены и многоразового использования после влажной чистки.
7. датчик температуры поступающего воздуха для контроля и поддержания заданного температурного диапазона
8. привод турбины и электродвигатель доводчика — приоритетно роторного типа, способный использовать плавный и дискретный вид контроля скорости ротора для обеспечения более точного нагнетания воздушной смеси в зависимости от настройки управляющего модуля, условий климатических изменений внутренней и внешней сред.
9. танк для сбора дренажной жидкости конденсирующей на теплообменном блоке
10. Кабель электропитания и сигнальная межблочная магистральная линия
11. Соединительная муфта для подключения хладо и теплонесущего контура системы Чиллер-Фанкойл.

Фанкойлый укомплектовываются как одним, как и двумя теполообенными радиаторами, исходя из этой конструктивной особенности вентиляторные доводчики подразделяются на:

• Двутрубные фанкойлы — с одним теплообменным блоком, в который по теплонесущему контуру от чиллера с тепловым насосом поступает холодный или горячий носитель
• Четырехтрубные фанкойлы — с двумя теплообменными блоками в один из которых подается теплоноситель от чиллера с тепловым насосом, а во второй интегрируется магистраль с горяцей водой из системы центрального отопления позволяя фанкойлу зимой работать как радиатор центрального отопления

Виды фанкойлов по типу установки:

• Фанкойлы настенного типа – отличаются простотой установки, вписываются в любой даже самый изящный интерьер, благодаря тангенциальному вентилятору обладает невероятно низким уровнем звукового давления, имеют простую и эффективную очистку воздуха и высокую мощность выходящего воздушного потока.

• Фанкойлы напольного типа – так же как и настенные отличаются простотой в установке и мощным воздушным потоком, но уже вдоль стены, обеспечивая более равномерное охлаждение помещения за счет более интенсивной циркуляции воздушных масс по периметру, а так же частично отсекая теплоприток от стен строения при работе на охлаждение. Тихую работу фанкойла обеспечивает радиальный тип вентилятора, управление обеспечивает проводной термостат.



Кассетные однопоточные фанкойлы – удобная установка в систему подвесного потолка различного типа размера, отлично подходят для установки в небольшие торговые залы, офисы, гостиницы, рестораны. Обладают высокой производительностью, широко варьируется по мощностям, имеет возможность смены декоративных панелей.

• Кассетные четырехпоточные фанкойлы – идеально подходят для использования в больших помещениях. Равномерно направленный воздушный поток по четырем направлениям, обеспечивает идеальные условия для поддержания нужной климатической обстановки в помещении, а так же позволяет использовать всего один фанкойл кассетного типа для одного большого объема. Отличается простотой обслуживания, установки и низким уровнем шума. Возможна организация притока свежего воздуха.



• Канальные фанкойлы – подходят для больших промышленных помещений при необходимости скрытой установки, обладают высокой энергоэфективностью и низким уровнем звукового давления, поддерживают подачу свежего воздуха, легкостью монтажа и обслуживания. Обеспечивают более полную рециркуляцию воздушных масс.

Чиллер.

Чиллер — холодильная машина, предназначенная для охлаждения воды, используемая в центральных системах кондиционирования. Чиллер, в зависимости от типа, может быть установлен на крыше, в подвале или в техническом помещении на любом из этажей. При правильно подобранном водяном насосе длина трубопроводов (расстояние от чиллера до фанкойла) может быть практически любой.

Принцип работы чиллера.

Первостепенными конструктивными единицами чиллера являются: компрессор, конденсатор и испаритель.

На рисунке вы можете наблюдать самый распространенный моноблочный чиллер, его плюс несомненно в мобильности и компактности, часто комплектуется помпой для воды с завода.
Охлаждение воды происходит в испарителе, в котором хладагент закипая испаряется забирая энергию у воды. После этого хладагент в газообразном состоянии попадает в компрессор, где горячий пар сжимается и нагревается до 80-90 градусов Цельсия. После компрессора фреон поступает в конденсатор, где с помощью нагнетаемого вентилятором воздуха охлаждается. Хладагент поступает в пластинчатый теплообменник где его температура снижается из-за чего фреон переходит в жидкое состояние и далее поступает в фильтр-осушитель в котором он избавляется от влаги. Далее на пути фреона следует терморасширительный вентиль (ТРВ), в нем давление хладагента понижается. После терморасширительного вентиля фреон представляет из себя пар низкого давления в сочетании с жидким фреоном. После этого цикл повторяется, эта смесь вновь поступает в испаритель.

Воздушный конденсатор представляет собой радиатор из медных оребренных трубок по которому протекает нагретый хладагент после копрессора.
Конденсатор охлаждается установленным на нем вентилятором.
Испаритель — в большинстве случаев представляет из себя замкнутую, герметичную емкость через которую проходит охлаждаемая вода, внутри этой емкости находится охлаждающий контур для фреона в виде змеевика или спирали из медной трубки, через стенки медных трубок происходит теплообмен между хладагентом и теплоносителем. В моноблочных чиллерах испаритель представляет собой спираль из медной трубки помещенной в накопительную емкость.

Виды чиллеров:

Модульные чиллеры – имеют возможность комбинации подключаемых модулей в зависимости от тепловой нагрузки, позволяет достичь суммарной производительности системы до 1 100 кВт, что обеспечивает широчайший спектр применения, при высокой степени энергосбережения.
— Чиллеры с выносным воздушным конденсатором — представляет собой автономную холодильную машину, включающую все необходимые элементы холодильного цикла – компрессор, конденсатор, испаритель, запорную арматуру, элементы защиты и автоматику. Чиллеры с воздушным охлаждением конденсатора устанавливаются снаружи обслуживаемого помещения.

Винтовые чиллеры с водяным охлаждением конденсатора – созданы для решения сложных инженерных задач в области систем кондиционирования воздуха. Обладают очень высоким коэффициентом производительности, повышенной надежностью, долгим сроком службы и низким энергопотреблением благодаря применению двухвинтовых компрессоров. Мощность винтовых чиллеров лежит от 115 до 1 300 кВт. Исходя из мощности они подходят для кондиционирования крупных административных зданий, спортивных сооружений, торгово-развлекательных комплексов и промышленных предприятий.

Центробежные чиллеры – во всем мире только несколько производственных площадей предоставляют возможность сборки таких сложных наукоемких и высокотехнологичных холодильных установок. Центробежные чиллеры способны обслуживать такие объекты как больницы, школы, аэропорты, большие отели и масштабные заводы. Центробежные чиллеры комплектуются как одним, так и двумя компрессорными установками в одном корпусе обеспечивая двойную производительность.

Преимущества системы Чиллер-Фанкойла перед другими климатическими системами.

• Небольшой размер и занимаемая площадь. Благодаря установке системы Чиллер-Фанкойл для кондиционирования большого здания на крыше, внешний вид сооружения не портиться установленными на нем модулями от обычных настенных кондиционеров.

• Цена на монтаж. Для объединения фанкойла с с чиллером потребуется не так много компонентов, среди которых запорная арматура и обычные трубы. У последних несложная балансировка (соотношение давление и скорости потока жидкости) в отличие от бытовых аналогов, в которых циркулирует газ.

• Большое расстояние между двумя составляющими элементами. Действительно длина может достигать несколько сотен метров, поскольку при большой теплоёмкости жидкости удельные потери довольно малы, чем в тех же кондиционерах с хладагентом.

• Надежность. Система чиллер-фанкойл полностью безопасна. Во-первых, газовый хладагент, являющийся вредным летучим газом, находится в центральном холодильном агрегате, который располагается вне здания (как правило, на его крыше). Во-вторых, в случае разрушения трубной разводки риск залива минимален, так как в конструкции системы присутствует автоматическая запорная арматура.

Выбирайте правильные системы кондиционирования на сайте Гарант-Климат!

≋ Что такое фанкойл • Устройство и принцип работы

Система чиллер-фанкойл – это система кондиционирования воздуха, внутри которой циркулирует жидкость, являющаяся теплоносителем. При этом чиллером называют охлаждающую машину, а фанкойлом – локальный теплообменник, именно между ними циркулирует теплоноситель.

Также фанкойлы из подобных систем иногда называют вентиляторными доводчиками. Фанкойлы — приемники охлажденного или нагретого носителя. Они являются важной частью сложных чиллер-фанкойл систем.

Фанкойл: принцип работы

Если нужно охладить помещение, используется холодная вода или прочая подходящая специализированная жидкость, а для обогрева помещений система должна быть наполнена теплой жидкостью. Во время циркуляции она проходит в радиаторе, стоящим перед/после вентилятора, создающего нужный воздушный поток. Такая жидкость охлаждает или нагревает помещение тогда, когда воздух проходит через радиатор.

Именно внутри фанкойла находятся вентилятор и водяной радиатор, с помощью которых комнатный воздух прокачивается через систему. Также возможно использование нескольких теплообменников при более сложных конструкциях фанкойлов.

Благодаря таким устройствам, можно прокачивать большие объемы воздуха, охлаждая и нагревая их до нужного уровня. Для регулировки этого уровня сейчас используются пульты дистанционного управления и прочие удобные способы.

Воздушный фильтр внутри фанкойла позволяет легко фильтровать поток воздуха, проходящего через такую систему. Подсистема автоматического регулирования позволяет наладить работу системы так, чтобы сделать ее удобной и энергоэффективной.

Охлаждение и нагрев внутри фанкойлов происходят даже тогда, когда они выключены. Поэтому нужно использовать специальные вентили и обходные трубы, чтобы на время отключать эти узлы.

Во время кондиционирования на теплообменнике появляется конденсат. Чтобы собирать его, используют специальный лоток. Конденсат стекает самостоятельно или периодически выкачивается из лотков.

Чтобы еще лучше понять, как работает фанкойл, можно рассмотреть его детальную схему и строение. Обратите внимание на то, что есть несколько основных типов, строение которых так или иначе отличается. Наиболее распространенными из них являются канальные и кассетные.

Классификация фанкойлов

Есть несколько вариантов классификации этих элементов системы кондиционирования. По количеству труб они бывают:

• Двухтрубными – их используют только для охлаждения помещений.
• Четырехтрубными – можно использовать и для обогрева помещений.

Также у фанкойлов есть разные способы крепления. Среди них следует отметить:

• Настенные – простой и быстрый монтаж, используются для охлаждения и обогрева помещений.

• Кассетные – их можно легко спрятать, при этом видимой для большинства остается только нижняя панель, которая распределяет обработанный воздух. Есть варианты таких фанкойлов, которые позволяют подмешивать свежий воздух с улицы.

• Канальные – особенно эффективно подходят для нескольких помещений, обладают мощными вентиляторами. Их обычно крепят за фальшстенами и фальшпотолками, поэтому также нужно организовать отвод конденсата. Зачастую довольно шумны.

Особенности фанкойлов делают сферу их использования довольно широкой. Поэтому их также можно классифицировать по месту применения:

• Развлекательные заведения.
• Спортзалы учебных заведений.
• Офисные здания.
• Хостелы и гостиницы.
• Остальные помещения.

Преимущества системы фанкойлов

Среди преимуществ такой системы нужно отметить ее масштабируемость. Если сначала нужно было охлаждать или обогревать сравнительно небольшие помещения, а позже понадобился обогрев дополнительных комнат, системы с фанкойлами вполне можно масштабировать. Этот вариант также подходит для тех коммерческих объектов, которые начинают эксплуатировать постепенно, не используя сразу все помещения.

Каждый из узлов подобных систем регулируется индивидуально. Поэтому возможны даже такие варианты, когда жаркие помещения поддаются охлаждению, а более холодные комнаты при этом постепенно нагреваются.

Система чиллер-фанкойл является универсальной, ее можно перенастроить при надобности. При этом расстояние между узлами может быть как коротким, так и длинным. Для разводки коммуникаций используют простые стандартные трубы.

Несколько чиллеров можно связывать между собой автоматической системой. Это позволяет легко управлять сразу несколькими узлами с помощью пульта или иными способами.

Фанкойлы создают лучшую циркуляцию воздуха, по сравнению с радиаторами отопления. При этом можно использовать меньшие отопительные приборы и сделать систему более энергоэффективной.

Подобные системы охлаждения и обогрева считаются безопасными для тех, кто находится внутри кондиционируемых помещений. Их чиллеры с хладагентом обычно находятся вне здания, на открытом воздухе. Из рисков при использовании фанкойлов обычно отмечают лишь возможность залива помещений, при этом есть способы, которые позволяют предотвратить такие явления и значительно ограничить их последствия.

Кондиционеры или фанкойлы – основные различия, преимущества, особенности выбора оборудования

Большое разнообразие существующих климатических систем создает определенные сложности с правильным подбором оборудования. Особенно это касается таких приборов как фанкойлы и кондиционеры. Они и выглядят очень похоже, да и продаются в одних и тех же отделах магазинов. Для того, чтобы сделать правильный выбор, необходимо знать особенности их работы и в чем заключаются их принципиальные отличия.

Что общего между кондиционером и фанкойлом

Внешне различить вентиляторный доводчик (фанкойл, фэнкойл) и кондиционер практически невозможно. Они предназначены для выполнения одних и тех же функций по обработке воздуха и имеют схожий принцип работы. Общими чертами для обоих типов устройств являются:

1. Внешнее исполнение корпуса и стильный современный дизайн, примерно одинаковые размеры и вес.
2. Конструкция, состоящая из теплообменника,  вентилятора, подводящих трубок и регулируемых жалюзи.
3. Монтаж фанкойлов предполагает те же самые способы установки: настенные, напольные, потолочные, встраиваемые устройства.
4. В ассортименте обоих типов устройств представлены кассетные и канальные, корпусные и бескорпусные модели.
5. Общими являются и большинство функций, которые они выполняют: охлаждение, нагрев, увлажнение, осушение и очищение воздуха.
6. Замкнутая система трубопроводов, обеспечивающая циркуляцию хладоносителя.
7. Идентичная система управления – встроенные панели, дисплей или пульт ДУ.

Чем отличается фанкойл от кондиционера

Главное отличие между этими двумя климатическими устройствами заключается в том, что в качестве носителя холода вместо фреона, который применяется в кондиционерах, фанкойлы используют охлажденную воду или водный раствор. Это дает определенные преимущества, но и несколько усложняет монтаж и увеличивает первоначальные расходы.

Основные отличия фанкойлов от внутренних блоков сплит систем:

1. Установка фанкойлов в связке с чиллером требует гораздо больше дополнительного оборудования, чем фреоновое кондиционирование: насосы, аккумуляторные баки, запорные и регулировочные вентили, смесительные узлы.
2. Монтажные работы по подключению фанкойлов более длительные и трудоемкие, чем простая установка кондиционера. Однако мультизональные системы VRV (VRF) по сложности подобных работ примерно идентичны комплексу «чиллер-фанкойл».
3. В мультисплит системах количество внутренних блоков и протяженность фреоновых трасс ограничены, а к одному чиллеру можно подключать неограниченное число фанкойлов, расстояния между которыми зависят только от мощности холодильной машины.
4. Охлаждение воздуха фанкойлами можно регулировать индивидуально в каждой отдельной комнате, причем, при использовании теплового насоса или подключении к котлу отопления оборудование может работать одновременно на кондиционирование и обогрев.
5. Кондиционеры эффективны в небольших помещениях и предназначаются, в основном, для кондиционирования квартир, офисов, магазинов максимальной площадью до 2000 м2.
6. Чиллеры и фанкойлы – это оборудование для зданий большой площади с большим количеством комнат, которое сохраняет их архитектурный облик и не загромождает фасады. Именно в таких строительных конструкциях они обеспечивают качественный микроклимат с минимальными эксплуатационными расходами.
7. Кондиционеры используют только внутренний воздух помещения, их работа в большинстве случаев происходит отдельно от вентиляции. Фанкойл гораздо проще подключить к приточной установке и во многих зданиях они часто устанавливаются именно в вентиляционные каналы.
8. Прокладка водопроводных труб обходится намного дешевле, чем дорогостоящих фреоновых магистралей, что в некоторой степени удешевляет стоимость оборудования. К тому же утечку воды выявить и устранить гораздо проще и дешевле, чем фреона.
9. Система «чиллер-фанкойл» проектируется и устанавливается на этапе строительства, а кондиционеры можно устанавливать в уже эксплуатируемом здании без сложных строительных работ.

Довольно часто в последнее время ответ на вопрос, что выбрать фанкойл или кондиционер, делается в пользу более экологичного и эффективного фанкойла. Учитывая все особенности конструкции и работы обоих видов оборудования, можно создать современную систему микроклимата, которая лучше всего подходит для каждого конкретного объекта. Ее надежность, экономичность и долговечность будет во многом зависеть от правильных инженерных расчетов и квалифицированной установки.

Зачем нужны фанкойлы?

Эта статья объяснит общественности, что такое система фанкойлов, почему она используется и как продукты MDL Solutions улучшат ваш следующий строительный проект.

Что такое фанкойл?

Фанкойл (FCU), в самых общих чертах, — это устройство, которое использует змеевик и вентилятор для обогрева или охлаждения комнаты. Рециркулирующий воздух в помещении движется по змеевику, который нагревает или охлаждает воздух, прежде чем вытолкнуть его обратно в комнату.Системы фанкойлов могут быть предназначены для нагрева, охлаждения или того и другого и не требуют дополнительных воздуховодов.

Из-за своей простоты FCU более экономичны в установке, чем воздуховоды. Традиционно фанкойлы были шумными и могли создавать вибрации, однако современные FCU, предоставляемые MDL Solutions, гладкие, бесшумные и изолированы как от теплопередачи, так и от вибрации.

Механика системы фанкойлов довольно проста. В зависимости от времени года водопроводная труба подает холодную или горячую воду по сети медно-алюминиевых труб, заключенных в блок.Воздух поступает в установку, и тепловая энергия из водопроводной воды передается воздуху, таким образом изменяя температуру воздуха, прежде чем она будет выпущена обратно в комнату.

Зачем нужна система фанкойлов?

Фанкойлы

предлагают идеальную функциональность для мест, где сосредоточены потребности в обогреве и охлаждении, или для отдельных помещений, таких как офисы, выставочные залы, гостиничные номера и кондоминиумы. Системы фанкойлов используются для кондиционирования местного воздуха в соответствии с температурными требованиями помещения.В системах фанкойлов, предлагаемых MDL Solutions, используются новейшие двигатели с электронной коммутацией (ECM) и низковольтный постоянный ток, чтобы обеспечить максимальную экономию электроэнергии в вашей системе HVAC. Исследования показали, что системы отопления, поставляемые MDL Solutions, обеспечивают экономию энергии на 12-45% по сравнению с другими справедливыми системами на рынке.

Фанкойлы могут быть отдельно стоящими, монтироваться на стенах или потолках или помещаться в траншеи по периметру помещения. Горизонтальные системы фанкойлов, поставляемые MDL Solutions, основаны на европейском дизайне и технологиях.Долгожданные эксклюзивные кондоминиумы привлекают настраиваемой отделкой. Например, Art Shoppe Condos в Торонто и 75 домов Kenmare в модном районе Нолита в Нью-Йорке использовали Verano by MDL Solutions для отопления и охлаждения.

Одной из главных особенностей горизонтальных фанкойлов, поставляемых MDL Solutions, является эффективный теплообменник для нагрева и охлаждения, сделанный из алюминиевых пластин и медной трубы. Из-за малой вместимости фанкойл MDL Verano Clima Trench может достигать исключительно низкой тепловой инерции.Таким образом, обогрев или охлаждение помещения происходит быстрее, чем при использовании других продуктов, представленных на рынке. При напряжении всего 24 В эти устройства экономически эффективны и удивительно тихи, а также ограничивают углеродный след вашего проекта.

Каковы преимущества системы фанкойлов?

Системы фанкойлов, предоставляемые MDL Solutions, предлагают многочисленные преимущества для архитекторов, подрядчиков или домовладельцев, в том числе:

• Энергоэффективность — сокращение расходов на отопление и охлаждение
• Гибкие и настраиваемые варианты дизайна

• Возможность скошения углов
• Возможность настройки для обхода изгибов
• Может быть установлен через порог дверей внутреннего дворика, дверей-гармошек или Французские двери
• Обогрев и охлаждение будут происходить именно там, где вы хотите
• Простота установки
• Решетки траншей можно пройти сразу после установки
• Идеально подходят для остекления от пола до потолка и зимних садов, поскольку ограничивают конденсацию
• Легкий доступ и низкий требования к техническому обслуживанию
• Требования к легкой очистке
• Бесшумная работа
• Может использоваться вместе с другими методами обогрева и охлаждения или автономно
• Опции экономии места
• Позволяет использовать любые отделочные материалы для вашего пола, включая дерево, ковер, плитка, ламинат или коврики
• Дискретная интеграция с выбранным вами напольным покрытием
• Низкая турбулентность воздуха означает, что в помещении циркулирует меньше пыли и аллергенов
• Ограничивает вероятность появления горячих или холодных пятен или сквозняков в комнате
• Доступен в широком диапазоне цветов решетки
• Доступен в широком диапазоне рисунков решетки
• Доступен в широком диапазоне материалов решетки
• Anique и настраиваемые рисунки решеток

Какие типы фанкойлов доступны?

Команда MDL Solutions готова предложить поддержку и технические рекомендации по выбору продуктов, которые лучше всего подходят для вашего будущего строительного проекта. Существует множество систем фанкойлов, элегантных, тихих и современных. Фанкойл MDL Verano Super Slim может быть легко установлен в любое существующее здание и является лучшим выбором для архитекторов и застройщиков. Офисные здания получат возможность сократить свой углеродный след за счет установки кассетного фанкойла MDL Verano, обеспечивающего зональную вентиляцию с энергоэффективным сигналом 24 В.

MDL Solutions предоставляет современное отопительное и охлаждающее оборудование для управления зданиями, застройщиков, коммерческих застройщиков, учреждений и школ.Если вы хотите узнать больше о системах фанкойлов, свяжитесь с MDL Solutions сегодня. Команда MDL Solutions может помочь советом и специализированным консультированием для ваших будущих проектов.

В чем разница между FCU и Ahu?

Блог Джо Хуллебуша 5 марта 2019 г.

Проще говоря, вентиляционная установка (AHU) — это компонент системы HVAC, который охлаждает и распределяет воздух в пространство через воздуховод.

Фанкойл (FCU) — это автономная система, которая обеспечивает циркуляцию существующего воздуха в небольшом пространстве, но также может быть частью системы HVAC.

FCU против AHU

Блок обработки воздуха (AHU)

(Источник: amedeoemaja через DepositPhotos)

Вы найдете исчерпывающий обзор AHU в одном из наших предыдущих постов, но вкратце: AHU — это Система кондиционирования и циркуляции воздуха в воздуховоде здания. Он состоит из нескольких компонентов, таких как вентилятор, шумоглушители, а также охлаждающий и нагревательный змеевики.

Каждый компонент AHU сам по себе является системой. Фактически, у вас есть несколько вариантов дизайна и конфигурации для каждого из них, что позволяет вам построить AHU, ориентированный на конкретные потребности вашего здания.

Предварительный выбор и установка AHU обширны и дороги.

Вы должны правильно сконфигурировать вашу систему кондиционирования воздуха, чтобы ваша система HVAC работала эффективно. Неэффективная система HVAC потребляет избыточную энергию и увеличивает эксплуатационные расходы вашего здания.

Кроме того, неэффективная система отопления, вентиляции и кондиционирования воздуха может прийти в негодность, что вызовет проблемы с техническим обслуживанием и увеличит затраты на жизненный цикл здания.

---

Нужна дополнительная информация о системах HVAC?

---

Fan Coil Unit (FCU)

(Источник: свободное время13 через DepositPhotos)

FCU не такой сложный или обширный, как AHU.Это уникальная система, которая может работать сама по себе, обеспечивая циркуляцию воздуха в помещении без воздуховодов.

Одно из основных различий между FCU и AHU заключается в том, что AHU могут подавать наружный воздух и нагревать или охлаждать его (т.е. кондиционировать). Однако блоки FCU могут кондиционировать воздух, который уже присутствует в помещении, втягивая его и выходя обратно через нагревательный или охлаждающий змеевик.

В результате блоки FCU обычно используются для обогрева или охлаждения небольших помещений, например, частной игровой комнаты в казино.Типичный FCU занимает площадь 150 м ² .

AHU чаще встречаются в больших зданиях с централизованной системой отопления, вентиляции и кондиционирования воздуха, такой как подпольное распределение воздуха (UFAD). Системы HVAC на базе AHU также менее шумны, чем FCU.

С другой стороны, FCU намного дешевле приобрести и установить, чем AHU. Вы также можете получить блоки FCU в различных конфигурациях, включая напольные и потолочные.

Стоимость и разнообразие вариантов конфигурации делают FCU привлекательными для домов и квартир без HVAC.Тем не менее, FCU также может потребоваться для поддержки системы HVAC на основе AHU, охватывая области, которые не подключены к воздуховодам HVAC.

---

3 причины, как UFAD снижает эксплуатационные расходы
HVAC

---

Какую из них выбрать?

Ваш выбор зависит от конкретных потребностей вашего здания. Если основной целью является контроль затрат и снижение сложности проекта, то вы можете предпочесть FCU, а не AHU.

Тем не менее, в большом офисном здании, требующем воздуховодов для диффузии и замены воздуха, потребуется кондиционер.

На самом деле, если у вас большой проект HVAC, вам следует начать изучение вариантов на базе AHU, таких как UFAD. Хотя это более затратное и сложное мероприятие, вы можете полностью разработать и реализовать сложный проект HVAC в рамках бюджета и сроков.

AirFixture помогает архитекторам и инженерам реализовывать строительные проекты в рамках бюджета и сроков путем проектирования, поставки и установки систем UFAD HVAC. См. Наше БЕСПЛАТНОЕ руководство по UFAD , чтобы понять, как предоставить систему HVAC, которая снижает эксплуатационные расходы здания.

Система фанкойлов — Swegon Северная Америка

Система фанкойлов — это децентрализованная система отопления, вентиляции и кондиционирования воздуха с оконечными устройствами на занимаемом пространстве или рядом с ним, обслуживаемых установками центрального отопления и охлаждения.

Система фанкойлов используется во многих типах зданий, включая гостиницы, многоквартирные жилые дома, офисы, школы и учреждения. Клеммные блоки также называют фанкойлами. Они состоят из корпуса, вентилятора и двигателя, змеевика со сливным поддоном и фильтра.Фанкойлы бывают самых разных конфигураций, включая настенные, открытые потолки, скрытые горизонтальные потолки, штабелированные и большой емкости.

Фанкойлы нагревают или охлаждают, используя горячую воду из центрального отопления и охлажденную воду из центрального чиллера. Вентилятор приводится в действие небольшим электродвигателем, который обеспечивает циркуляцию воздуха в помещении через фильтр и змеевик. В 4-х трубных фанкойлах есть два водяных контура (горячая и холодная вода) по всему зданию, подключенные к каждому фанкойлу. Водяные контуры утеплены.Обеспечение отопления и охлаждения водой требует очень низких затрат на транспортировку (работу насоса), что делает фанкойлы энергоэффективной системой. Дальнейшие улучшения в энергопотреблении можно найти, используя энергоэффективные двигатели ECM в фанкойлах.

Фанкойлы имеют дренажные поддоны, поэтому необходимо уделить внимание трубопроводу для конденсата. Обеспечение достаточного поля для хорошего дренажа может быть проблемой. В таких случаях можно использовать небольшие конденсатные насосы с предохранительными реле перелива.

Регулирование температуры достигается путем плавного регулирования регулирующих клапанов для горячей и охлажденной воды.Обычно на один корпус приходится один или два фанкойла. Каждый фанкойл имеет собственный термостат, поэтому в каждом помещении имеется индивидуальный контроль температуры. При использовании 4-х трубной системы можно иметь одно помещение для охлаждения (на юг), а другое для обогрева (на север). Есть только небольшой вентилятор, поэтому, как правило, уровень шума оборудования низкий. Фанкойлы с 4 трубками доставляют удовольствие пассажирам. Альтернативой 4-х трубному фанкойлу является 2-х трубный. Значительная экономия средств (удаление двух труб по всему зданию), однако система может работать только на обогрев или охлаждение. Во время погоды в плечах может возникнуть неудовлетворенность пассажиров, когда одному из них требуется обогрев, а другому — охлаждение. Вариант двухтрубной системы включает в себя небольшой электрический нагреватель, обеспечивающий некоторый обогрев в сезон плеча.

Первичное отопление обычно обеспечивается котлом. Первичное охлаждение обеспечивается чиллером. Это оборудование расположено в механическом помещении, что позволяет проводить техническое обслуживание без ущерба для жителей здания. Использование чиллера с тепловым насосом может уменьшить углеродный след, устраняя необходимость в бойлере (обычно газовом 0.9 COP) и отвода тепла из окружающего воздуха для нагрева воды (все электрические COP = 2,5).

Системы фанкойлов | Партнерство Better Buildings Partnership

Какие они?

Фанкойл (FCU) содержит вентилятор, который втягивает воздух из помещения в блок, а затем обдувает его охлаждающим или нагревательным змеевиком. Воздух выходит из FCU холоднее или горячее, чем раньше.Они используются в некоторых офисных зданиях и торговых центрах и обычно используются там, где есть несколько небольших помещений, требующих индивидуального контроля. Обычно отдельный FCU обслуживает только до 150 м², поэтому в здании могут быть десятки или даже сотни. Однако блоки FCU чаще всего используются в качестве дополнения к зданию, для которого другие системы HVAC обеспечивают большую часть кондиционирования воздуха.

Блоки FCU

обычно имеют змеевик с охлажденной водой для охлаждения и либо змеевик с горячей водой для нагрева, либо электрический нагревательный элемент.Охлажденная вода поступает из чиллера, расположенного на центральной станции, а горячая вода — из бойлера.

Каждый FCU снабжен небольшой подачей наружного воздуха для обеспечения надлежащей вентиляции.

Преимущества / недостатки

• Высокая гибкость при разделении и перестановке пространства.
• Плохо подходит для помещений с открытой планировкой, так как соседние блоки могут работать в конфликте.
• Обычно не имеет возможности использовать наружный воздух для естественного охлаждения, что снижает эффективность системы охлаждения, особенно весной и осенью.
• Клапаны охлажденной воды и клапаны горячей воды в потолке могут быть проблемой при техническом обслуживании

Энергоэффективность

Системы

FCU имеют только среднюю эффективность, но при хорошем обслуживании и эксплуатации могут обеспечить хороший уровень эффективности. Как правило, они не так эффективны, как стандартные альтернативы, такие как кондиционирование воздуха с переменным объемом, охлаждающие балки и вытесняющие системы.

Эксплуатационные расходы

Возраст и состояние систем FCU существенно повлияют на текущие расходы.Более старые системы, как правило, имеют более высокий уровень отказов регуляторов температуры, плохо работающие клапаны и неэффективную центральную установку, что может привести к увеличению затрат.

Как и для всех систем, эффективность будет повышена за счет хорошего управления и ввода в эксплуатацию, особенно в отношении калибровки датчиков температуры и обслуживания клапанов. Система управления зданием (BMS) обеспечит более высокий уровень контроля и при правильном управлении поможет снизить эксплуатационные расходы.

Возможности модернизации / улучшения

Основными областями для улучшения систем FCU являются:

• Обзор и оптимизация зонального контроля температуры для FCU.
• Повторный ввод в эксплуатацию и техническое обслуживание балансировки расхода холодной и горячей воды и работы клапана.
• Модернизация системы управления котлами, чиллерами и соответствующими насосами
• Реконструкция чиллерной установки. Срок службы чиллеров составляет 15-20 лет, хотя обычно они уступают по эффективности задолго до окончания срока их эксплуатации. Замену чиллеров лучше проводить зимой.
• Модернизация FCU. Старые FCU могут быть заменены современными, более тихими, энергоэффективными и надежными.

Улучшения контроля могут быть реализованы с арендаторами на месте

Применимые здания

FCU

используются в качестве вторичной системы HVAC в большинстве типов зданий, но менее распространены в качестве первичной системы HVAC, за исключением торговых центров и небольших офисов.

Воздействие на плиту пола

FCU

обычно монтируются на потолке и поэтому не занимают место на полу. Размещение существующих блоков FCU может отрицательно повлиять на разделение пространства.Однако блоки можно перемещать и / или дополнять для приспособления к различным конфигурациям площади пола.

Контроль температуры / Комфорт для пассажиров

FCU

обычно считаются менее качественным решением для офисного кондиционирования воздуха из-за шума вентилятора. Они могут обеспечить хороший контроль при хорошем уходе, но небольшой размер зоны и большое количество компонентов часто вызывают дискомфорт у людей.

Последствия технического обслуживания

FCU

просты в эксплуатации и относительно несложны в обслуживании, но компоненты, требующие большей части обслуживания, — регуляторы температуры и клапаны — находятся в занятом пространстве, и поэтому обслуживание может быть трудным.

Идентификационный номер

FCU обычно устанавливается в полости над потолком. Видимые части будут либо парой приточно-вытяжных решеток, либо потолочной кассетой. FCU также можно найти установленными на стене, на земле или иногда в пустоте пола.

Персонал по техническому обслуживанию или эксплуатации сможет сообщить, использует ли здание блоки FCU.

Вопросы

• Отопление — электрическое или водяное?
• Есть ли система управления зданием (BMS)?
• Регулярно ли обслуживается система (не реже одного раза в год) и сезонно ли вводится в эксплуатацию?
• Как часто очищаются фильтры?

Дополнительная информация

Руководство AIRAH DA08 HVAC & R Введение

CIBSE Вентиляция / Кондиционирование / Технический глоссарий

фанкойлов — FCU

Фанкойлы.В этой статье мы рассмотрим FCU. FCU означает фанкойл, но часто инженеры для экономии времени называют их просто фанкойлом. Фанкойлы очень распространены во всех типах зданий, от офисов, баров, столовых, даже в некоторых домах и квартирах есть фанкойлы. Фанкойлы используются для кондиционирования местного воздуха в соответствии с температурными требованиями в помещении.

Прокрутите вниз, чтобы просмотреть обучающее видео на YouTube по фанкойлам.

Как показано на изображении выше.Есть два основных воздуховода (подающий и обратный), которые огибают здание и снабжают различные помещения. От приточного воздуховода выходит круглый воздуховод, питающий фанкойлы. Фанкойлы подключаются либо к нагревательному змеевику, либо к охлаждающему змеевику, либо к нагревательному и охлаждающему змеевикам. Это кондиционирует воздух. Моторизованный вентилятор внутри фанкойла будет выталкивать воздух в более мелкие локальные воздуховоды для стратегического распределения воздуха в помещении.

В этой модели вы можете увидеть главный агрегат AHU , который подает свежий воздух в здание через главный воздуховод. Они расходятся по всему зданию по кратчайшему пути для повышения эффективности. От этого будут отходить ветки и они будут подавать свежий воздух в каждую комнату. Каждому помещению потребуется определенный объем подачи свежего воздуха в час. Этот свежий воздух направляется на заднюю сторону, входное отверстие фанкойла, но эта ветвь обычно не подключается напрямую к устройству, между ними есть зазор. Для этого есть причина, о которой мы поговорим позже.

Моторизованный вентилятор всасывает свежий воздух в фанкойл.Вентилятор нагнетает воздух через нагревательные и / или охлаждающие змеевики, прежде чем направить его через локальные диффузоры.

Как только воздух входит в комнату, он обеспечивает обогрев / охлаждение людей или оборудования внутри. Затем он пойдет по одному из двух маршрутов. Он будет либо всасываться в обратную решетку, либо возвращаться обратно в AHU через возвратный канал. В противном случае он будет втянут обратно в фанкойл через решетку в подвесном потолке.

Фанкойл расположен в потолке.Выше я показал пример подвесного потолка, типичного для офиса. В потолке есть два типа вентиляционных отверстий: диффузоры, которые распределяют воздух в комнату, и обратная решетка, которая всасывает воздух обратно.

Воздух возвращается через возвратный канал. Он будет втянут в пустоту потолка. Некоторая часть свежеочищенного воздуха может быть потрачена впустую, будучи втянутой обратно в пустоту, даже если он не принес никакой пользы в комнате. Этого можно избежать с помощью хорошего дизайна. Попадая в пустоту, возвратный воздух смешивается со свежим воздухом и втягивается в фанкойл.В противном случае основной возвратный канал будет всасывать этот воздух и возвращать его обратно в AHU.

Фанкойлы имеют довольно простую конструкцию. Вы можете видеть, откуда он получил свое название, потому что в основном это всего лишь вентилятор и змеевиковый теплообменник .

Воздух поступает через заднюю часть через фильтр для очистки воздуха от пыли и т. Д. Фильтры можно просто снять, чтобы очистить, или их можно заменить.

Как только этот воздух проходит через фильтры, он попадает в вентиляторы. Обычно фанкойл имеет внутри 1-3 вентилятора в зависимости от размера.Два вентилятора — довольно распространенные офисные FCU. Эти вентиляторы приводят в движение небольшой электродвигатель.

Вентиляторы обычно довольно маленькие, всего ~ 80 Вт.

Затем вентиляторы пропускают воздух через змеевики нагрева и / или охлаждения. Это просто змеевиковые теплообменники, которые просто нагревают или охлаждают воздух в зависимости от требований к окружающей среде. Некоторые агрегаты будут только нагревать, некоторые — только охлаждать, а другие будут иметь возможности как обогрева, так и охлаждения.

Змеевиковые теплообменники обычно используют горячую и / или холодную воду, которая распределяется от котлов и чиллеров здания.Однако электрические нагреватели могут использоваться для нагрева, а в некоторых змеевиках используется змеевик прямого расширения, питаемый от холодильной системы для охлаждения.

Если используется охлаждающий змеевик, он может образовывать много конденсата, когда теплый влажный воздух конденсируется на холодной поверхности змеевика. Охлаждающий змеевик удаляет влагу из воздуха. Конденсированная жидкость будет стекать из змеевика и собираться в поддоне для сбора капель внизу. Для слива этой воды также потребуется подключить сливную линию.

После того, как воздух прошел через змеевики, он попадает в нагнетательную камеру и распределяется по каналам малого диаметра для локального распределения. Эти воздуховоды обычно круглые.

---

Общие проблемы с фанкойлами в жилых домах — USA Coil & Air

02 Янв

Общие проблемы с фанкойлами в жилых домах

Многие фанкойлы устанавливаются в кондоминиумах, квартирах, таунхаусах, отелях и других типах жилья. Большинство систем представляют собой двух- или четырехтрубные системы отопления / охлаждения и обычно используют охлажденную воду для охлаждения и горячую воду для отопления. Эти единицы могут быть постоянными или временными жилищами, занимаемыми владельцем, арендатором или плательщиком, что может означать, что они более требовательны.

Существует 3 типа блоков, которые обычно используются для жилых помещений, а именно:

• Фанкойлы вертикальные шкафные — либо у стены, либо в стене.Эти агрегаты не имеют воздуховодов и обычно обогревают и охлаждают одну комнату. Через стену в задней части агрегата может поступать до 25% свежего воздуха.

• Горизонтальные потолочные агрегаты — воздуховод, по крайней мере, на стороне подачи и много раз на стороне возврата. В базовом блоке фильтры могут быть установлены в решетке возврата в потолке, а камера статического давления над потолком используется в качестве возврата в блок. Существуют также блоки с возвратной пленумой, в которых воздуховод и фильтр являются неотъемлемой частью блока.

• Вертикальный шкаф в стиле туалета — обычно устанавливается в подсобном помещении и часто находится рядом с открытой площадкой. Эти агрегаты имеют решетчатый возврат, вертикальный канал подачи и фильтры.

Вот список типичных проблем, с которыми владельцы и специалисты по обслуживанию HVAC сталкиваются с этими 3 типами устройств:

Проблемы с охлаждением

Системы водяного охлаждения для этих установок должны распределять объем и температуру воды из чиллера на большие расстояния и часто вверх через много этажей.Большинство фанкойлов имеют 3-х или 4-х рядные теплообменники с охлажденной водой, и у них очень мало возможностей для устранения недостатков, связанных с малоразмерными контурами охлажденной воды. Часто охлажденная вода подается с более высокой температурой или меньшим объемом. Это может привести к сокращению обмена BTUH на 20-30%. Устройство, которое должно подавать воздух в помещение под углом 57 градусов, может подавать воздух под углом 62 градуса, что значительно меньше, чем охлаждение помещения.

Скорее всего, существующий блок не сможет решить проблему недостатка охлажденной воды, и фанкойлы необходимо будет заменить.Как только все поймут серьезность проблемы, будет выбран новый блок для устранения недостатков. Это может включать больше рядов охлаждения, другую схему змеевика и, возможно, более мощный вентилятор.

Проблемы с воздушным потоком

Фанкойлы оснащены вентиляторами с короткозамкнутым ротором и имеют ограниченную способность справляться с дополнительным сопротивлением воздуха. Иногда расчет воздушного потока в зависимости от сопротивления намного ниже, чем фактическое сопротивление, обнаруженное во многих установках.Существуют также системы с грязными коллекторами, фильтрами и змеевиками, увеличивающими сопротивление. Увеличение сопротивления снижает объем воздуха (CFM) и может вызвать неправильное охлаждение или нагрев помещения. Также могут быть проблемы с распределением воздуха. Воздушный поток может быть таким, как задумано, но система воздуховодов и доставка в помещение могут быть недостаточными для охлаждения или нагрева.

Новые блоки должны быть спроектированы с учетом существующего сопротивления внешнему давлению, чтобы воздушный поток удовлетворял требованиям помещения.Эти новые агрегаты обычно оснащаются вентиляторами большей мощности, которые преодолевают сопротивление. Когда возникает проблема с распределением воздуха, новый блок позволит установить дополнительные воздуховоды и решетки, которые могут потребоваться для правильной подачи воздуха.

Проблемы со звуком

Для охлаждения и обогрева жилого помещения потребуются бесшумные блоки и целые системы. Люди по-разному слышат вещи, то, что тихо для одного человека, может быть шумным для другого. Поскольку эти устройства будут работать либо в реальном пространстве, либо непосредственно над ним, они должны работать как можно тише. Многие установки не принимают это во внимание, и владельцы или арендаторы будут постоянно преследовать специалистов по обслуживанию и обслуживанию систем отопления, вентиляции и кондиционирования воздуха, чтобы устранить нежелательный шум.

И снова потребуются новые агрегаты, потому что требуемый объем воздуха должен удовлетворяться на более низких скоростях. Большинство фанкойлов имеют 3 скорости, и 95% всех установок рассчитаны на высокую скорость.Чтобы помочь в устранении проблемы с шумом, вентилятор должен быть спроектирован с меньшей скоростью, но с большим количеством охлаждающих рядов для обеспечения максимальной производительности.

Вы можете заменить существующий открытый или водоотводящий агрегат полностью изолированным шкафом. Однако этот выбор жизнеспособен, только если он может вписаться в существующее единое пространство. Мы также можем указать шумоглушители возвратного воздуха и / или приточного воздуховода, которые еще больше снизят уровень шума. Но, помните: любой предмет, помещенный в воздуховод, добавляет сопротивление, и размер вентилятора фанкойла должен быть таким, чтобы преодолевать это дополнительное сопротивление, чтобы обеспечить надлежащий поток воздуха в пространство.

Многим объектам жилых домов присущи проблемы, которые можно уменьшить или устранить с помощью инженерного анализа качества. На основе этого обзора можно сделать правильный выбор новых фанкойлов. Хорошая новость: вам не придется иметь дело с пониженным охлаждением или обогревом, уменьшенным потоком воздуха или проблемами со звуком.

USA Coil & Air производит фанкойлы более 4 десятилетий. Наши инженеры по продажам являются экспертами, и они помогут в инженерном анализе и сделают выбор, который наилучшим образом соответствует вашим потребностям.Используйте наши знания и опыт на работе.

Эволюция фанкойлов для эффективного кондиционирования воздуха в помещениях — CIBSE Journal

Применение фанкойлов (FCU) широко распространено, и — из-за сочетания ожиданий пользователей, климата и моды — система, которая когда-то была связана с коммерческими приложениями, все чаще применяется в жилых помещениях. В этом CPD будут рассмотрены основные функции фанкойлов и последние разработки в области фанкойлов, которые обеспечивают улучшенные возможности для гибкой и эффективной работы.

Как и при выборе любой системы кондиционирования воздуха, применение системы фанкойлов будет сопровождаться оценкой и сравнением относительных преимуществ других централизованных и децентрализованных (унифицированных) систем, а также гибридных систем, естественной вентиляции и пассивных систем.

В Великобритании в 1980-х годах FCU нашли применение в офисных блоках для кондиционирования воздуха и, хотя изначально они предназначались для установки в виде отдельно стоящих корпусных блоков, они обычно располагались над подвесными потолками. ¹ Сегодня блоки FCU доступны во многих конфигурациях ² , в том числе:

• Блоки шасси — обычно горизонтальные блоки для монтажа в потолке
• Блоки в корпусе — обычно вертикальное расположение для напольного монтажа у стены
• Кассеты через подвесной потолок

Они применяются для самых разных типов зданий, в том числе для растущего числа жилых домов. Гибкость размещения FCU является частью его привлекательности как средства комфортного кондиционирования пространства, и, поскольку агрегаты коммерчески доступны с семью патрубками для выпуска воздуха — для подсоединения к гибким воздуховодам — ​​несколько приточных диффузоров могут обслуживать большие площади — с равномерный профиль нагрузки — от одной единицы.Обычно в блоке имеется один фильтрованный входной патрубок, который используется как для втягивания воздуха — часто с использованием потолочной камеры статического давления, как на Рисунке 1 — так и потенциально для подачи центрального кондиционированного свежего воздуха, который направляется к этому входному отверстию. Производители также поставляют дополнительные устройства впускной камеры статического давления, которые позволяют впускать воздух по воздуховоду, а также обеспечивают некоторое акустическое преимущество.

Рисунок 1: Пример фанкойла, установленного в пространстве под потолком, подающего линейные диффузоры и воздух в гостиную через потолочную камеру, а также вентиляционный воздух из централизованной системы (Источник: Раскин)

Ключевое преимущество использования унитарной системы, такой как фанкойл, заключается в том, что энергия для удовлетворения потребностей отопления и охлаждения помещения передается в кондиционируемое пространство по трубопроводам — ​​обычно с нагретой или охлажденной водой, — что требует значительно меньше пространство и транспортную энергию, чем было бы использовано для передачи того же количества тепла или холода с помощью воздуха.Кроме того, объединение подачи отопления и охлаждения упрощает зонирование для различных помещений и применений, локальное управление и последующую реорганизацию планировки помещений.

Термин «фанкойл» применяется ко многим конфигурациям устройств, но — как следует из названия — устройство всегда будет включать в себя вентилятор и, по крайней мере, один теплообменник плюс некоторую форму управления) и, как правило, фильтр. Функция FCU, то есть охлаждение или обогрев и, возможно, вентиляция, будет контролироваться в соответствии с потребностями обслуживаемой территории, чтобы блок мог подавать охлажденный (и потенциально осушенный) или нагретый воздух.FCU обычно не может увлажнять воздух, но в остальном это фактически компактная установка для обработки воздуха (AHU). Однако, в отличие от большинства AHU, многие FCU не подают наружный воздух, а просто рециркулируют и кондиционируют воздух в помещении. Этот тип FCU, вероятно, будет использоваться в сочетании с центральным AHU, который будет использоваться для подачи вентиляционного воздуха извне (часто известного как «свежий воздух»). Термин «выделенная система наружного воздуха» (DOAS) все чаще используется для описания соответствующего типа центральной системы кондиционирования воздуха.

Система DOAS может быть рассчитана на подачу необходимого вентиляционного воздуха в здание (например, исходя из максимальной проектной занятости) при содержании пара, определяемом температурой точки росы приточного воздуха, достаточно низком, чтобы компенсировать скрытую внутреннюю нагрузки, поэтому контролируйте уровень влажности в помещении. Хотя центральная система может быть спроектирована с учетом проектной скрытой нагрузки, змеевик FCU должен быть оснащен правильно ориентированным поддоном для конденсата и, если система FCU предназначена для обеспечения осушения, надлежащего отвода конденсата — возможно, включая насосы для конденсата.

Рис. 2: Общее представление фанкойла с регулировкой со стороны воды с использованием четырехходовых регулирующих клапанов (Источник: CIBSE TM43)

Обычно стальной корпус FCU будет изолирован для предотвращения конденсации на внешней поверхности во время охлаждения блока и передачи тепла в пустоту, где установлен FCU, и из нее, а также для снижения передачи шума от блока. Изоляция должна быть выбрана производителем таким образом, чтобы обеспечить хорошие акустические и тепловые характеристики.К выпускным воздуховодам можно добавить дополнительную акустическую облицовку, чтобы уменьшить передачу шума через воздуховоды.

Производительность узла вентилятор / двигатель будет зависеть от конфигурации вентилятора, типа крыльчатки и двигателя. Тип вентилятора, как правило, представляет собой центробежный вентилятор с двойным всасыванием (с загнутыми вперед лопатками) или тангенциальный (с поперечным потоком) вентилятор с эффективностью несколько ниже, чем у более крупных и тяжелых вентиляторов с загнутыми назад лопатками и крыльчатыми лопастями, которые обычно используются при поставке центральный кондиционер — вентиляторы с загнутыми вперед лопатками лучше подходят для систем с низким давлением. ³ Однако, в отличие от центрального вентилятора AHU, давление, требуемое от вентилятора в FCU, относительно низкое, и система может быть спроектирована с достаточной степенью уверенности, поскольку компоненты всей сборки фиксируются производителем FCU, который может выберите вентилятор, который работает наиболее эффективно в нормальном рабочем диапазоне FCU. Современные конструкции FCU оптимизированы для уменьшения потерь давления за счет тщательного проектирования воздуховодов, соединений, фильтров и конфигураций змеевиков.

Двигатели в FCU, как правило, изменились с традиционных двигателей с питанием от сети переменного тока на бесщеточные двигатели постоянного тока (постоянного тока) с электронной коммутацией.Электроника переменного тока в постоянный интегрирована в двигатель, поэтому система питается только от сети переменного тока. Такие двигатели, вероятно, будут значительно более эффективными, чем двигатели переменного тока — примерно на 30% — и будут иметь достаточно стабильную характеристику КПД во всем диапазоне скоростей двигателя. Эти двигатели просты в управлении скоростью, поэтому скорость вентилятора можно творчески использовать — в сочетании с элементами управления на берегу — для регулирования выходной мощности агрегата. Простым примером для поддержания аналогичной схемы распределения воздуха в течение года может быть автоматическое снижение скорости вращения вентилятора при охлаждении — по сравнению с при нагреве — поскольку более холодный приточный воздух не будет иметь плавучесть нагретого воздуха.

Рисунок 3: Пример блока управления фанкойлом (Источник: Раскин)

Удельная мощность вентилятора (SFP) — сумма проектной мощности системных вентиляторов, включая потери через распределительное устройство и средства управления, разделенная на расчетный расход воздуха через эту систему — FCU будет зависеть от обоих вентиляторов. и типы двигателей, а также потери на трение в корпусе, змеевике (-ах), фильтре, а также впускных и выпускных соединениях. В Великобритании SFP ограничен в новых и заменяющих коммерческих приложениях FCU согласно Строительным нормам [Non Dom BS Compliance Guide 2013] до 0.5 Вт · Д ^-1 · с ^-1 . Если имеется несколько блоков FCU, определяется средний SFP, взвешенный по электроэнергии, потребляемой каждым блоком. Это значительно ниже максимально допустимого SFP для, скажем, централизованной системы кондиционирования воздуха с полным каналом (1,6 Вт · Д ^-1 · с ^-1 для новых установок). Однако это значение включает как приточный, так и отработанный воздух. Установка FCU, вероятно, также будет установлена ​​вместе с DOAS, который будет иметь отдельный дополнительный допустимый SFP.

Доступны блоки FCU

, которые могут напрямую втягивать наружный воздух, а также рециркулировать воздух в помещении. Этот тип FCU стирает границы между кондиционерами для комфортного кондиционирования и включает в себя те, которые традиционно называются «агрегатами ИВЛ». Обычно они устанавливаются на стене по периметру, чтобы обеспечить доступ наружному воздуху, и имеют комбинацию элементов управления воздушной зоной (заслонки) для обеспечения оптимальной подачи свежего воздуха в зону — например, путем использования «естественного охлаждения» — а также управление подачей нагрева и охлаждения посредством управления подачей в змеевик.В недавнем выпуске основополагающего учебника Фабера и Келла ⁴ отмечается, что для агрегатов, полагающихся на прямое соединение через внешние стены для подачи свежего воздуха, «опасность загрязнения пылью и шумом, не говоря уже о перегрузке агрегата, вызванной давлением ветра, не может быть преувеличена. ‘.

Помимо управления скоростью вентилятора, мощность фанкойла можно регулировать путем изменения подачи нагретой и охлажденной воды (как в устройстве на Рисунке 2) или, реже, с помощью заслонок. Это изменяет воздушный поток через отдельные нагревательные и охлаждающие змеевики, расположенные в кожухе, чтобы обеспечить различные воздушные пути.

Блоки FCU

исторически выбирались в первую очередь из-за их охлаждающего потенциала, что часто приводило к увеличению размеров нагревательных змеевиков при работе с традиционным потоком / возвратом 82 ° C / 71 ° C или даже недавним предпочтительным 80 ° C / 60 ° C. Это дало возможность ⁵ отремонтированным установкам использовать более низкие температуры теплоносителя в теплоносителе, обеспечивая при этом адекватную тепловую мощность. При правильном выборе новые установки FCU могут использоваться с более широкими перепадами температур, что позволяет снизить требуемый объемный расход воды (и мощность насоса) или снизить температуру подачи, чтобы обеспечить эффективную подачу воды от водонагревателей теплового насоса. Их также можно регулировать для обеспечения соответствующей температуры обратной воды, позволяющей газовым котлам работать в конденсационном режиме. Эти менее традиционные формы управления становятся все более доступными, поскольку FCU становятся все более доступными с подключениями к системам управления зданием через сети управления с открытым протоколом. Охлаждение также может осуществляться с помощью систем с прямым охлаждением, часто называемых «DX» (прямое расширение), и нагревом посредством электрического резистивного нагрева. Затем это изменяет род FCU на «раздельный» кондиционер и на семейство, которое включает системы с регулируемым потоком хладагента (VRF).

Рис. 4: Фанкойл для установки в пространство под потолком с изображением блока управления — секции (обведены кружком) в блоке представляют собой пьезоэлектрические точки измерения расхода (без движущихся частей) для прямого подключения к системе управления (Источник: Раскин)

Общие варианты FCU включают «двухтрубные» или «четырехтрубные» системы. Двухтрубный FCU имеет один змеевик, поэтому его можно использовать для нагрева или охлаждения в любой момент. Если помещение должно было постоянно нуждаться в обогреве или охлаждении, то такое устройство можно было бы использовать как специальный нагреватель или охладитель.В качестве альтернативы может использоваться система «переключения», которая переключает подачу для всего здания или зоны в режим обогрева или охлаждения. Переключение с обогрева на охлаждение или наоборот обычно выполняется вручную (например, осенью и весной), поэтому необычные погодные условия могут затруднить определение этой точки переключения. В больших системах это может занять некоторое время, поэтому это не идеальное решение, если нагрузка в помещении сильно различается, особенно в сочетании с капризами погоды в Великобритании.

Четырехтрубная система — как в установке на Рисунке 2 — имеет два отдельных змеевика, которые обслуживаются теплой и охлаждающей водой соответственно. На практике медные катушки обоих часто имеют один и тот же блок алюминиевых ребер, чтобы сделать устройство более компактным. Поскольку FCU является только устройством комфортного охлаждения, одна из змеевиков будет активна в любое время с узкой «зоной нечувствительности», когда ни нагревательные, ни охлаждающие змеевики не активны. Мощность змеевика обычно регулируется путем изменения расхода воды в змеевик с использованием «равнопроцентного» регулирующего клапана для обеспечения линейной зависимости между тепловой мощностью и положением штока клапана.Традиционно это были двухходовые клапаны, которые в идеале должны были иметь коэффициент 0,5, хотя на практике этого было трудно достичь. В последние годы стал популярным «четырехходовой клапан» — по сути, небольшой смесительный клапан в отводном устройстве, построенный как единое целое, с байпасом, который соединял два хвоста змеевика с потоком и возвратом из системы отопления. или системы охлаждающей воды. Этот тип управления поддерживает хороший авторитет клапана, а также постоянный расход в системах распределения воды.Однако из-за энергетических преимуществ насосных систем с переменным расходом воды и одновременного развития — и повсеместного производства — двухходовых регулирующих клапанов, не зависящих от давления (PICV), они теперь часто используются. Кроме того, они реально способны поддерживать хороший авторитет клапана. Они, вероятно, будут поставляться как часть пакета FCU с установленными соответствующими проектными расходами и как часть соединительного узла, который может включать такие опции, как байпас для промывки, дренажные соединения и измерительные станции, как показано на рисунке 3 и рисунок 4.Точки измерения на фанкойле — потенциально давление, расход и температура — могут быть легко связаны через местные «интеллектуальные» контроллеры с системой управления зданием, которая в сочетании со скоростью вращения вентилятора и контролем со стороны воды может использоваться для управления энергопотреблением и обеспечения комфорта. контроль.

Гибкость в размещении, а также потенциальное множество блоков FCU в занимаемом пространстве и вокруг него требуют тщательно продуманной процедуры технического обслуживания, чтобы обеспечить надлежащее обслуживание фильтров, поддонов для сбора конденсата и насосов, элементов управления и других обслуживаемых элементов. Это требует надлежащего рассмотрения на этапах проектирования, закупки и установки, чтобы гарантировать, что соответствующий доступ может быть предоставлен с наименьшими неудобствами для жителей здания. С увеличением количества применений в жилой недвижимости были случаи, когда блоки FCU устанавливались над оштукатуренными потолками, таким образом предотвращая доступ, не разрушая готовые поверхности.

Появление этой недорогой и надежной технологии, такой как просто управляемый и эффективный EC-двигатель постоянного тока; PICV, обеспечивающий хороший контроль при изменении давления водоснабжения; прямые ссылки на системы управления зданием; а также оптимизированные воздушные пути, позволяющие снизить рабочее давление вентилятора — все это способствует созданию современных FCU, которые больше подходят для систем с низким энергопотреблением, необходимых во все более широком диапазоне приложений.

© Тим Двайер, 2016 .

Дополнительная литература:

CIBSE TM43 Фанкойлы предлагают отличные показания FCU, но для объяснения более позднего контроля воды см.
