Слив дождевой воды с крыши

Стекающая с крыши дождевая вода обладает колоссальной разрушающей силой. Во-первых, намокают стены и фундамент дома, что приводит к их быстрому износу. Во-вторых, вода, падающая с высоты на отмостку, за короткое время выбивает и вымывает на ней ложбинки. Бетонная отмостка может довольно быстро разрушиться, как и тротуарная плитка. В-третьих, вся стекающая с крыши вода впитывается в грунт прямо рядом с домом, что приводит к подтоплениям подвалов и цокольных этажей. Можно еще долго перечислять последствия, но уже и так понятно, что необходим отвод воды с крыши. Для этого под свесом кровли обязательно монтируется водосточная система, которая собирает воду, стекающую с крыши, и направляет ее в предназначенное для этого место на участке. Чтобы все сделать правильно, стоит ознакомиться с тем, какие понадобятся элементы водосточной системы, из каких материалов они могут быть, а также с технологией их монтажа.

Система слива воды с крыши – элементы
Виды желобов и водосточных труб
Виды кронштейнов для крепления желобов
Монтаж системы слива дождевой воды с крыши
Куда отвести воду с крыши

Система слива воды с крыши – элементы

Существует два вида водосточных систем – внешняя и внутренняя.

Внешняя водосточная система устанавливается на кровельных свесах в том случае, если крыша является скатной (односкатной, двухскатной, вальмовой и т.д.). Этот вид системы применяется на большинстве загородных домов, поэтому именно ее мы и будем рассматривать более подробно.

Внутренняя водосточная система обустраивается на плоских крышах, где кровельный материал имеет специальный уклон, ведущий к воронке – приемнику дождевой воды, которая затем поступает в водосточную трубу внутри строения или в технических полостях.

Элементы внешней водосточной системы:

Желоб водосточный. Служит для сбора воды, стекающей с кровли дома. Может иметь различную форму и размеры, изготавливается из различных материалов. Далее по желобу вода направляется в водосточную трубу, которая направляет воду в слив для воды с крыши.

Соединители для желобов. Обычно желоба водосточной системы не бывают длиннее 2,5 м, поэтому для монтажа водостока на крыше, длина которой больше, необходимо соединять желоба между собой. Соединители оснащены резиновыми уплотнителями, которые обеспечивают герметичность соединения, а также служат для компенсации температурного расширения материала желобов.
Угол желоба. Различные угловые элементы для обвода внутренних углов дома. Обеспечивает отличную гидродинамику.
Кронштейны. Различного рода элементы, которые необходимы для закрепления желобов к крыше. Это могут быть крюк длинный для подвешивания желобов, крюк короткий, крюк компактный. Все они имеют различную конструкцию и используются в разных ситуациях.
Воронка желоба. С помощью нее вода из желобов собирается в водосточную трубу. Обязательный элемент для монтажа водостока, при правильном монтаже дополнительная герметизация не требуется.
Заглушки водосточного желоба устанавливаются по краям желоба, чтобы не стекала вода.
Труба. В нее сливается вода из желобов. Далее по трубе вода сливается в предназначенное для этого место. Устанавливается под воронкой и надежно к ней закрепляется.
Колено трубы и колено стока используется для отвода воды подальше от цоколя и отмостки строения. Колено трубы служит для изменения направления водосточной трубы. Колено стока устанавливается внизу таким образом, чтобы вода попадала прямиком в ливневую канализацию.

Кронштейны для крепления трубы. Служат для закрепления водосточной трубы к стене дома, дабы ее положение не могли нарушить порывы ветра.

В дополнение к вышеперечисленным элементам иногда используется защитный колпак-сетка на желоб, чтобы в него не попадал мусор, например, листья. Ведь засоренный водосток начинает плохо выполнять свои функции. Также вместо водосточной трубы могут использоваться декоративные водосточные цепи, по которым вода стекает в емкость или на клумбу, расположенную сразу под воронкой. Такая цепь может быть настоящим украшением дома, если ее правильно обыграть другими предметами экстерьера и подобрать желоба, органично сочетающиеся с цепью.

Виды желобов и водосточных труб

Желоба и трубы являются главными элементами системы, обеспечивающей отвод дождевой воды с крыши. На рынке можно приобрести готовые комплекты водосточных систем, состоящие из различных элементов, после соединения и монтажа которых можно быть уверенным, что сбор и сток дождевой воды обеспечен. Главное – правильно подобрать размеры. Обычно диаметр желоба варьируется от 90 мм до 150 мм, а диаметр водосточной трубы от 75 мм до 120 мм.

Какого диаметра желоб и водосточную трубу выбрать, зависит от размеров кровли дома. Для крыш с небольшим скатом от 10 до 70 м2 подойдут желоба диаметром 90 мм, а трубы – 75 мм. Для крыш с площадью ската больше 100 м2 используются желоба диаметром 100, 120, 130 и 150 мм, а трубы – 90 мм, 100 и 120 мм.

Помимо размеров элементы водосточной системы отличаются материалом изготовления и даже формой.

Материал желобов водостоков

Водосточные системы, в том числе и желоба, могут быть либо металлическими, либо пластиковыми. К металлическим относятся желоба из оцинкованной стали, алюминия, меди, титан-цинка и пурала (оцинкованная сталь, покрытая с двух сторон полимером).

Желоба из оцинкованной стали хоть и более устойчивы к влиянию воды, чем желоба из жести, которые использовались ранее, тем не менее, быстро выходят из строя под влиянием кислотных дождей. Поэтому в последнее время их используют все реже и реже, и то только потому, что они самые дешевые. А вот изделия, покрытые полимерами, например, пуралом, устойчивы к коррозии, выцветанию материала, а также механическим воздействиям. Такие желоба выпускаются в широкой цветовой гамме, так что можно подобрать изделие, наилучшим образом сочетающееся с фасадом здания. Соединение желобов из оцинкованной стали, покрытой полимером, производится с помощью специальных соединительных элементов с уплотнительными резинками, замками и скобами. А кронштейны имеют защелкивающуюся конструкцию. Недостатком подобных изделий является хрупкость покрытия, которое можно повредить при транспортировке или монтаже, и тогда на месте скола полимерного покрытия будет образовываться ржавчина.

Желоба из алюминия покрываются лаком или окрашиваются в различные цвета, поэтому служат длительный срок. Изделия покупаются в готовом виде и соединяются заклепками и клеем для алюминия, также для уплотнения может быть использована специальная паста или силикон. Помимо готовых изделий существует возможность изготовить сток для воды с крыши из листового алюминия непосредственно на стройплощадке, разрезав полотно и выгнув определенным образом.

Медные желоба

считаются самыми долговечными. Они изготавливаются из чистой меди без дополнительных покрытий. Соединяются между собой фальцем или пайкой. Чаще всего монтируются на фальцевых медных кровлях. Со временем медь окисляется, приобретая зеленоватый оттенок, а позже – почти малахитовый. Это так называемая патина – оксид меди. Она придает всей кровле некую изысканность. На общем фоне такой кровли желоба и водосток не будут выделяться вовсе, как бы являя собой одно целое с крышей.

При монтаже медных водостоков необходимо помнить о том, что они не должны соприкасаться с другими металлами – алюминием или сталью, и кровля дома тоже не должна быть изготовлена из этих материалов, иначе стекающая с них вода приведет к коррозии меди.

Желоб из титан-цинка может иметь естественный серебристый цвет, а может быть специально покрыт патиной. Кстати, титан-цинком называется материал, который на 99,5 % состоит из цинка, а остальную часть составляют добавки меди, алюминия и титана.

Титан в данном случае придает определенную прочность изделию, так как сам по себе цинк очень хрупкий. Желоба из титан-цинка соединяются пайкой, в процессе которой используются специальные пасты. Данный вид желобов является самым дорогим из существующих на данный момент, поэтому используется крайне редко. Зато прослужить может до 150 лет.

Желоба из ПВХ – самые распространенные. Пластмасса, из которой они изготовлены, прокрашивается в своей массе, поэтому цвет изделия получается однородным и даже если поверхность будет повреждена, этого не будет заметно, как если бы материал был окрашен только снаружи. Чтобы сделать ПВХ более устойчивым к воздействию ультрафиолетовых лучей и химической агрессии, поверхность желобов покрывается акрилом или диоксидом титана. Между собой желоба из ПВХ соединяются с помощью соединительных муфт с резиновыми уплотнителями, защелок и клеевых соединений. Срок службы водостока из ПВХ может достигать 50 лет, а все за счет того, что ПВХ не боится коррозии, выдерживает перепады температур (-50 °С – +70 °С), а также большие снеговые и ветровые нагрузки.

В процессе схода снега с крыши ПВХ желоба не повреждаются за счет того, что не имеют уязвимого покрытия. Например, если лед с крыши оцарапает пурал, прослужит такой желоб уже не долго.

Форма желобов водостоков

Помимо того, что желоба изготавливаются из различных материалов, они еще могут иметь различную форму. Сечения желобов бывают такие: полукруглые, трапециевидные, полуэллиптические, квадратные и прямоугольные, а также имитирующие форму карниза.

Полукруглые желоба – самые распространенные и подходят к любой конструкции крыши. Их отвернутые внутрь и наружу края являются ребрами жесткости, которые повышают устойчивость желобов к механическим нагрузкам. Полуэллиптические желоба способны вместить и переместить больший объем воды, поэтому используются для отвода воды с крыши дома с большой площадью ската. Квадратные и прямоугольные желоба подбираются под определенный дизайн, поэтому используются не везде.

К тому же подобная конструкция может легко повредиться во время схода снега с крыши, поэтому монтируется особым образом, а на кровле устанавливаются снегозадержатели.

Какой бы формы желоба не были выбраны, трубы к ним должны соответствовать: для полукруглых и полуэллиптических желобов – круглые трубы, а для коробочных (квадратных, прямоугольных и трапециевидных) – квадратные.

Виды кронштейнов для крепления желобов

Кронштейны – крюки для крепления желобов отличаются размерами и формой, а также местом крепежа. Именно от места крепежа и зависит форма:

Кронштейны, закрепляющиеся к ветровой доске, которая прибита вдоль кровельного ската. Такие крюки называют фронтальными кронштейнами, они прикручиваются шурупами к ветровой доске и имеют механизм регулировки.
Плоские выгнутые кронштейны закрепляются к стропильной ноге, если шаг между стропилами не превышает допустимое расстояние между кронштейнами для желоба, а также могут закрепляться к крайней рейке обрешетки или к сплошному дощатому настилу.
Плоские выгнутые кронштейны можно крепить к боковой части стропил, только предварительно их необходимо выгнуть.
Универсальные кронштейны можно крепить куда угодно: к ветровой доске, к последней рейке обрешетки, к стропилам во фронтальной части или сбоку, а также к сплошному дощатому настилу.

Обычно кронштейны идут в комплекте с желобами и всей водосточной системой, поэтому они точно соответствуют форме и цвету желоба. Например, для трапециевидных желобов используют кронштейны специальной трапециевидной формы. То же самое касается и остальных видов.

Материал кронштейнов зависит от материала желобов. Для медных изделий используются медные или стальные кронштейны. Для титан-цинковых желобов только титан-цинковые крепежи. А вот для желобов из ПВХ или оцинкованной стали, покрытой полимером, используют металлические кронштейны, которые покрыты композитной оболочкой или окрашены под цвет водостока.

Размеры держателей и кронштейнов должны соответствовать размерам желобов. Хотя есть универсальные модели, которые можно регулировать, поэтому они подойдут для желобов и труб любого диаметра.

Монтаж системы слива дождевой воды с крыши

Установка водосточной системы на скатной крыше – дело достаточно легкое, чтобы его мог выполнить один человек с напарником. Хотя в самой технологии монтажа есть некоторые важные нюансы и мелочи, которые определяют надежность всей системы. Если Вы сомневаетесь в своих силах, то лучше доверьте монтаж специалистам. Дело в том, что производители водосточных систем в большинстве своем дают гарантию на изделие. Если в процессе транспортировки или монтажа элементы системы будут повреждены, то гарантия аннулируется. Если обратитесь за помощью к профессионалам, у вас будет гарантия не только на изделия, но и на выполненные работы.

Если же Вы решили устанавливать сток для воды с крыши самостоятельно, то Вам пригодится инструкция ниже.

Первым делом необходимо определиться, из какого материала водосток Вам необходим, какой формы и цвета. Затем выполняется расчет, сколько каких элементов требуется. После покупки всего необходимого можно приступать к самим работам.

Закрепление кронштейнов

Крайне важно правильно определить, к чему лучше крепить кронштейны конкретно в Вашем случае. Помните, расстояние от желоба до стены не должно быть меньше 6 – 8 см. Иначе стена будет намокать, если не от сточных вод, то от конденсата.

Следующее правило – желоб должен располагаться с уклоном 5 – 20 мм на 1 м погонный, чтобы вода не скапливать в нем, а самотеком устремлялась в воронку и трубу. Поэтому кронштейны необходимо крепить не на одной горизонтальной линии, а со смещением. Перед тем как начать устанавливать кронштейны, необходимо выверить требуемый уклон и наметить его. Только затем можно начинать монтаж.

Как собрать воду с крыши и правильно рассчитать уклон? Берем длину ската, например, 8 м. Уклон должен составлять 10 мм на 1 м. Получается, что разница по высоте между верхним и нижним кронштейном должна быть 80 мм. Если длина ската больше 12 м, то необходимо обустроить две сливные трубы, а желоб выполнить с уклоном в две стороны. Начиная от середины ската, левая часть желоба должна иметь уклон влево и вниз, а правая часть – вправо и вниз.

Первым крепится самый верхний кронштейн. Он должен располагаться с противоположной стороны от сливной водосточной трубы. Установить его необходимо таким образом, чтобы стекающая с кровли вода попадала в него, но он не находился на пути сходящего лавинообразного снега, иначе система не выдержит. Расстояние от края крыши до первого верхнего кронштейна должно быть 10 – 15 см. Закрепляется он с помощью саморезов.

Вторым крепится последний самый нижний кронштейн. Его необходимо закрепить на саморезы, не закручивая до конца. Затем между кронштейнами натягивается строительная нить и по ней отмечаются места для крепления промежуточных кронштейнов. Расстояние между кронштейнами должно быть 40 – 70 см в зависимости от системы, самый распространенный шаг – 50 см. Закрепляются все промежуточные кронштейны.

Важно! Во время монтажа кронштейнов важно помнить, что желоба будут соединяться между собой, и кронштейн не должен приходиться на место под соединительным элементом. Также он не должен быть под приемной воронкой, а на расстоянии 10 – 20 см от нее.

Кстати, приемная воронка устанавливается не в углу ската, а на 40 – 70 см ближе к середине, на уровне стен дома.

Поэтому последний нижний кронштейн необходимо переставить чуть выше того положения, на котором его крепили сначала, чтобы вода могла стекать в воронку.

Установка желобов

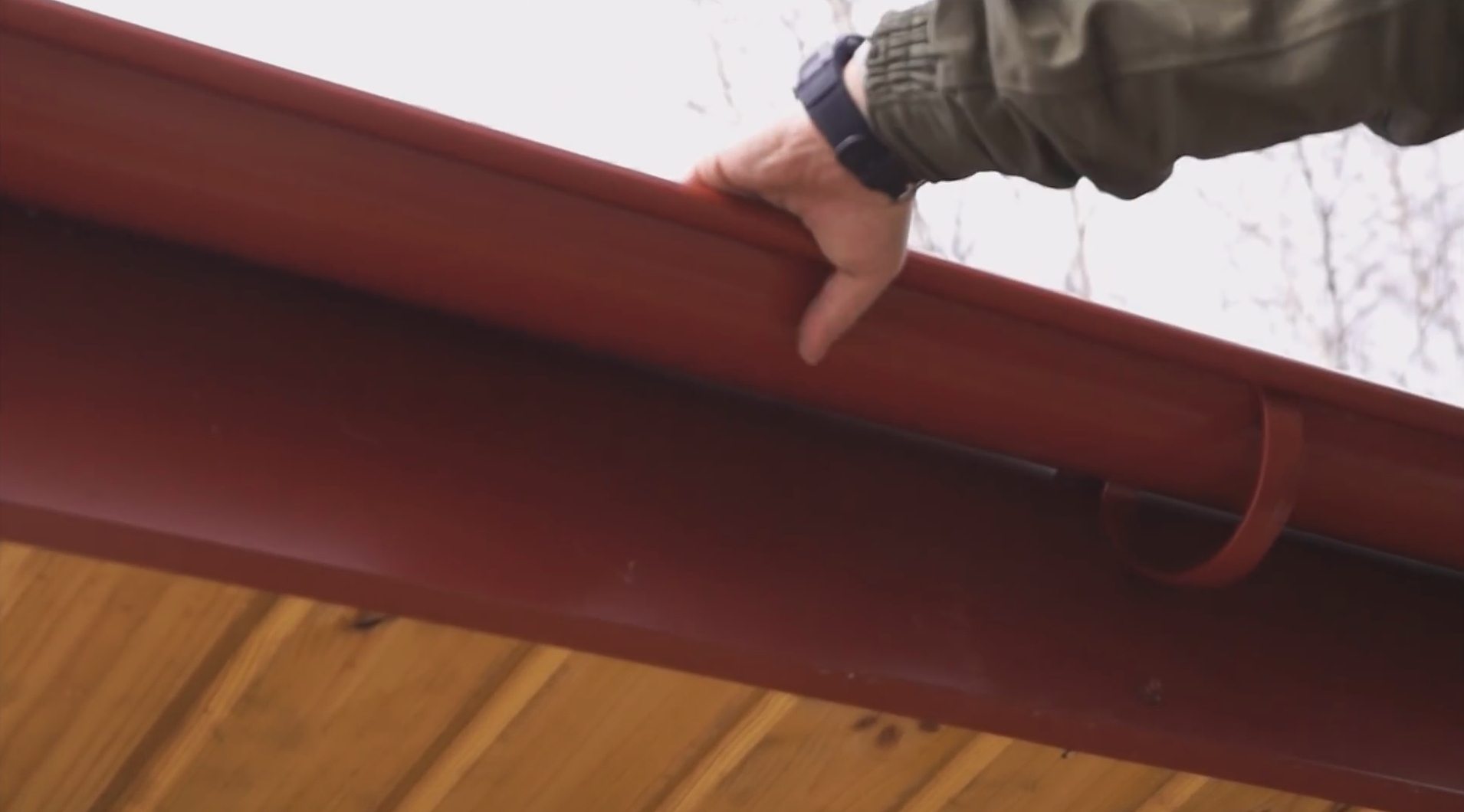

Далее собирается желоб и устанавливается на кронштейны. Обычно желоба выпускаются длиной 1 м, 2 м и 2,5 м. Поэтому элементы необходимо предварительно соединить. Для этого используют элементы с уплотнительной резинкой.

По краям желоба устанавливаются заглушки, а в положенное место – приемная воронка/ливнеприемник. Ось лейки воронки должна совпадать с осью отверстия, вырезанного в желобе.

Желоб должен иметь уклон не только в сторону приемной трубы, но и в сторону «от дома». Это обеспечит безопасность и снизит возможность повреждения желоба при сходе лавины снега.

Монтаж водосточных труб и держателей

Последними устанавливаются водосточные трубы. Сливная труба должна точно располагаться под воронкой/ливнеприемником. К стенам труба закрепляется специальными держателями или хомутами. Крепление хомутов зависит от материала стен, это могут быть шурупы, гвозди, саморезы или дюбеля.

Держатели труб необходимо расположить в местах соединения труб – под каждым раструбом. Максимальное расстояние между держателями 1,8 – 2 м. Последний элемент трубы – сливное колено – должен располагаться так, чтобы отводить воду в предназначенное для этого место.

Куда отвести воду с крыши

Ну что ж, водосточная система установлена на крышу, осталось решить, куда будет отводиться вся собранная вода. А вариантов несколько:

Слив дождевой воды с крыши в емкость. Бочку или бак для дождевой воды можно расположить на удалении от дома (около 0,5 – 5 м) сверху, а можно закопать в землю. Стекающая с крыши вода будет накапливаться в емкости, а затем ее можно использовать для полива огорода или сада.

Слив дождевой воды в фильтрационный колодец. Если дождевая вода не нужна, и поливать Вы ничего не собираетесь, то ее можно отвести в сборный фильтрационный колодец. В грунте выкапывается котлован, на дно которого засыпается слой щебня. Затем сверху обустраиваться бетонный колодец, который до половины также засыпается щебнем вперемежку с песком, а сверху песком. Данная подсыпка служит абсорбирующим элементом. Просачиваясь сквозь песок и щебень, вода очищается. Такой колодец должен располагаться на удалении от дома минимум на 2 м, иначе может подняться уровень грунтовых вод вокруг дома.

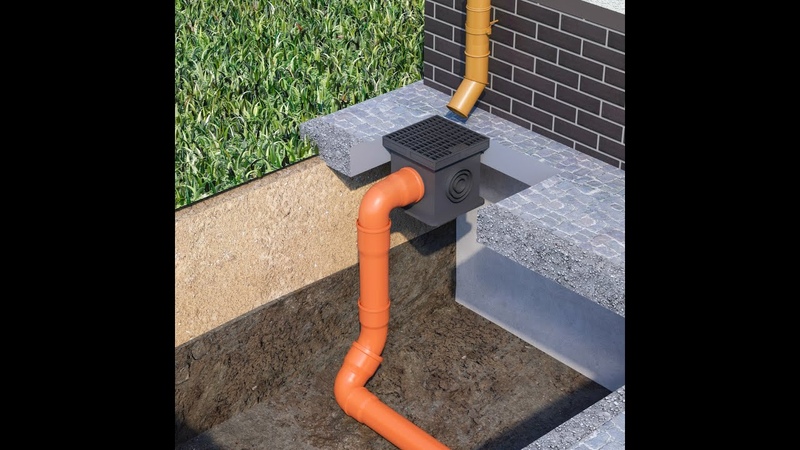

Слив дождевой воды в канализацию. Если частный дом подключен к центральной канализации, то дождевые воды можно отводить в нее, но только по согласованию и за отдельную плату.

Слив дождевой воды в дренажную канаву или водоем. Дождевая вода достаточно чистая, чтобы не нанести вреда экосистеме, если выливать ее в дренажную канаву или водоем (озеро, реку, искусственную копанку). Главное – просчитать, чтобы уровень воды в дренажной канаве не поднимался слишком высоко в случае обильных дождей.

Отвод воды с крыши дома обязателен, чтобы она не подмывала фундамент и не разрушала его. Поэтому если есть возможность, то необходимо обустроить полноценную систему водостока. Если же такой возможности нет, например, такое бывает, если крыша покатая и выполнена из натуральных материалов – камыша или соломы, то ее свесы должны выступать за пределы дома как минимум на 50 см. Внизу желательно, чтобы вода стекала непосредственно на землю.

трубы для слива, сливной желоб, установка системы стока дождевой воды

Содержание:

Срок эксплуатации любой крыши зависит от самых разных факторов – качества используемых материалов, подхода к расчетам, технологии монтажа и внешних воздействий. Одним из таких факторов является слив воды с крыши, при неправильном обустройстве которого конструкция регулярно подвергается влиянию влаги.

Грамотно спроектированная и правильно собранная система слива воды с крыши – это важный элемент конструкции крыши, и ему требуется немало внимания. В данной статье пойдет речь о том, как правильно обустроить слив воды с кровли.

Устройство и виды водосточных систем

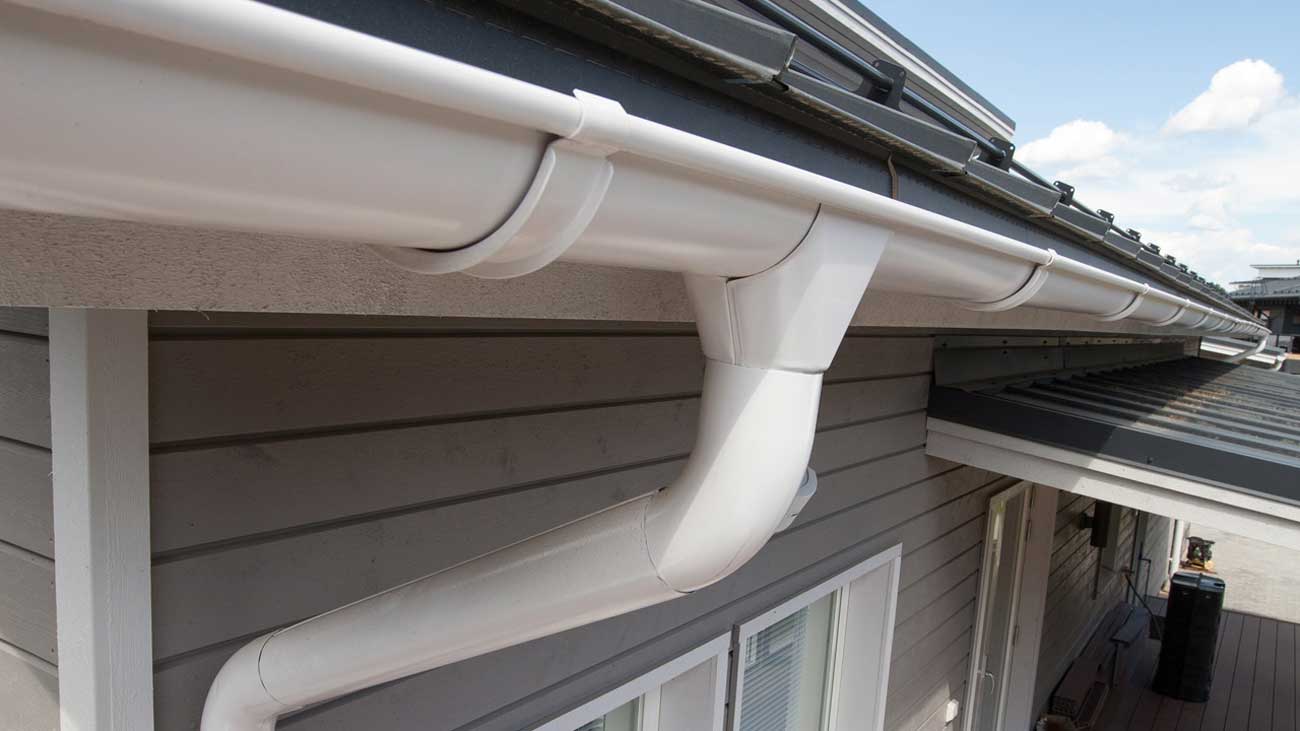

Конструктивно любая водосточная система состоит из трубы, желобов и водосборных воронок. Попадая в эти элементы, вода с поверхности крыши отправляется в ливневку, где ее воздействие уже никак не навредит зданию.

Существует три принципиальных схемы водосточной системы:

Неорганизованный слив дождевой воды с крыши. Такая конструкция, которую также называют стихийной, в соответствии со своим названием обеспечивает самостоятельный слив воды с крыши. Отличительной особенностью стихийного слива является простота – для обеспечения водостока не нужно устанавливать ничего. Проблема заключается в том, что стекающая вода подмывает здание, повреждает отделку стен и негативно влияет на слой гидроизоляции.

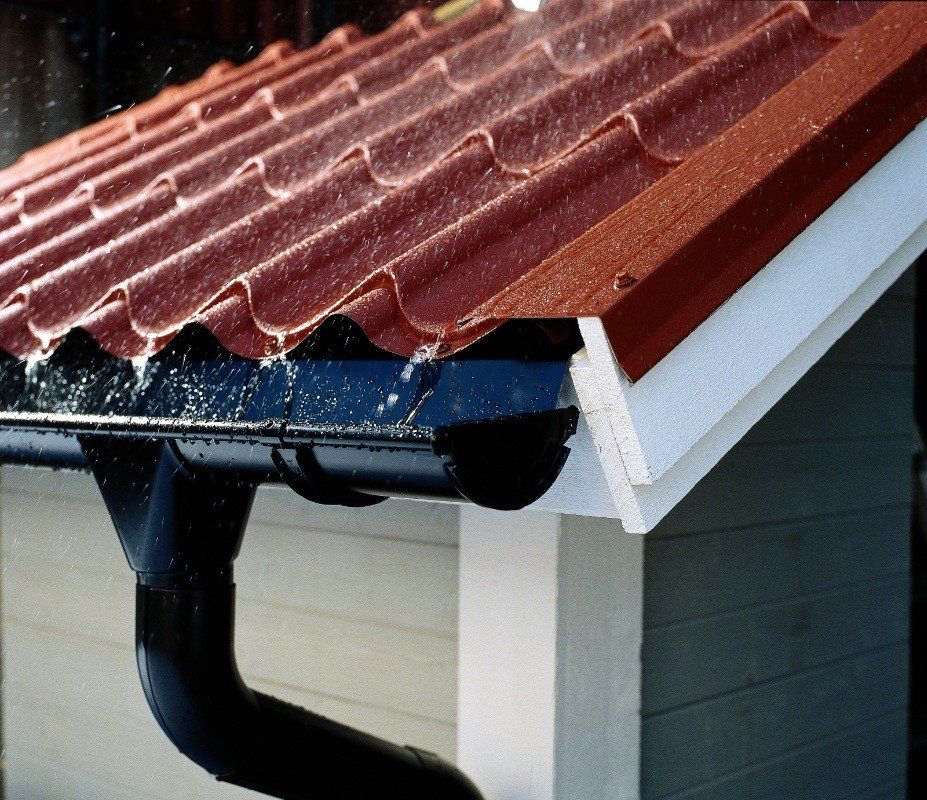

Организованный внешний сток воды с крыши. Это классическая конструкция, состоящая из трубы водостока, желоба и нескольких воронок, которые подведены к ливневой канализации. В результате установки организованного внешнего слива вода собирается со всех скатов и отводится с поверхности кровли. Внешний слив достаточно прост в обустройстве и обслуживании.
Организованный внутренний дождевой сток с крыши. Главное отличие внутреннего слива от внешнего водостока заключается в монтаже элементов конструкции в самом здании таким образом, чтобы они не были заметны. Как правило, такой слив обустраивается в случае с плоскими крышами. Монтаж внутреннего слива сложен, да и обслуживать его будет очень непросто, особенно если при обустройстве были допущены ошибки.

Материалы изготовления систем слива воды с крыши

Для обустройства водосточной системы используются различные материалы, выбор которых напрямую влияет на стоимость конструкции и ее долговечность. Чтобы комплектующие могли хорошо выполнять возложенные на них обязанности, им нужна достаточная влагостойкость, устойчивость к температурным перепадам и длительный срок службы.

В большинстве случаев слив воды с крыши обустраивается при помощи следующих материалов:

Оцинкованная сталь. Сталь используется для слива воды чаще всего. В немалой степени высокая популярность обусловлена тем, что можно подбирать не только готовые элементы конструкции, но и изготавливать их самостоятельно, используя листовой металл. Оцинкованная сталь соответствует всем требованиям: отлично сопротивляется коррозии, спокойно выдерживает воздействие внешних факторов и спокойно может прослужить более 15 лет. Единственный недостаток стальных изделий – большой вес, усложняющий монтаж и создающий большие нагрузки на каркас крыши.
Пластик. Полимерные элементы очень хорошо подходят для обустройства водосточной системы. Обладая большинством достоинств стальных деталей, пластик отличается меньшей стоимостью, гораздо меньшим весом и широкой цветовой гаммой, что позволяет подобрать нужную расцветку, подходящую к кровле. Установить пластиковый слив для крыши очень просто – монтаж не доставит проблем, а все необходимые элементы идут в комплекте. Достаточно часто выполняется установка пластикового водостока для крыши своими руками, так как процесс монтажа не вызывает сложностей. Самым большим недостатком полимерных изделий является слабая устойчивость к существенным температурным перепадам. Можно даже сделать водосток из пластиковых бутылок своими руками, который позволит сэкономить средства.
Медь. Медные комплектующие для водостока отличаются в первую очередь высокой стоимостью, поэтому их применяют нечасто. Впрочем, высокая стоимость вполне оправдана – медь совершенно не поддается воздействию влаги и может без малейших нареканий проработать более сотни лет. Основным недостатком медных деталей является свойственный всем металлическим изделиям большой вес, поэтому стропильный каркас и обрешетку придется усиливать.

При выборе материалов для обустройства водосточной системы нужно отталкиваться от кровельного покрытия. Фальцевую кровлю, а также крыши из металлочерепицы и профильного листа лучше всего оборудовать стальным сливом, имеющим пластиковое покрытие. В случае с мягкими рулонными покрытиями актуальными будут пластиковые трубы для слива воды с крыши, а для медного покрытия подойдут медные же комплектующие для водостока.

Перед тем, как выбрать сливные трубы для крыши, нужно рассчитать их размеры, отталкиваясь от климатических условий и параметров крыши. Как показывает практика, для небольших построек вполне подойдет труба диаметром 50-70 мм и желоб диаметром 70-120 мм.

Установка труб и сливного желоба

Чтобы слив воды с крыши был осуществим, нужно следить за соблюдением двух факторов:

Наличие уклона к водосборным воронкам;
Герметичность.

Если эти факторы имеют место быть, то при правильном монтаже всех компонентов системы водосбора будет работать правильно.

При монтаже необходимо учитывать следующие правила и следовать им:

Если слив имеет большой вес, то необходимо усилить каркас в точках крепления элементов водостока. Пластиковый слив можно крепить к карнизам, а вот металлические изделия крепятся к стропилам.
В зазоре между желобом водостока и стропилами нужно уложить слой гидроизоляции. Материал подбирается индивидуально: в качестве гидроизоляции может выступать как полиэтиленовая пленка, так и различные битумные мастики.
Элементы водостока устанавливаются по всему периметру кровли. Сливной желоб крепится с небольшим уклоном в сторону водосборных воронок.
Крепление самого желоба осуществляется при помощи специальных кронштейнов. Желоб должен одной половиной находиться под свесом кровли, а другой – выходить наружу. Такая установка позволит обеспечить эффективный сбор жидкости и предотвратить разрушение конструкции из-за обвалившихся снежных масс.
Вертикальные стояки водостока крепятся на углах здания. К этим точкам подводится ливневка (если ее нет, то под водостоками устанавливаются емкости или обустраивается песчано-гравийная подушка). Между краем водосточной трубы и землей должно быть расстояния, не превышающее 50 см.
Крепежные кронштейны устанавливаются с шагом около 50-60 см. При большом весе конструкции шаг между креплениями стоит уменьшить еще больше.

Чтобы водосточная система могла нормально функционировать, за ней нужно следить и регулярно обслуживать. Если установка сливов на крышу была выполнена правильно, то ее придется чистить всего один раз в сезон. В процессе обслуживания нужно убедиться в отсутствии протечек, а при их обнаружении принять меры по устранению.

Заключение

Слив воды с крыши осуществляется посредством водосточной системы. Грамотный подбор материалов и качественно проведенный монтаж позволят создать надежную систему, способную эффективно выполнять все свои задачи.

Делаем слив с крыши своими руками правильноСтройкод

Одна из важных частей при постройке дома – это водоотвод. Он выполняет 3 функции:

Защита от влаги. За счет правильно оборудованного слива с крыши своими руками, осадки не стекают по стенам на отмостку, ступени и фундамент. Защитная функция является основным критерием правильно смонтированного слива, потому как до его изобретения весь цоколь мог разрушиться всего за 8 лет после постройки.
Декоративная функция. На стенах не будут оставаться пятна, здесь декоративная функция пересекается с защитной, ведь стены влага разрушает не хуже, чем фундамент. Сами по себе красиво выполненные сливы для крыши также придают общей картине дома завершенный вид.
Сбор воды. Особенно значимым для людей, занимающихся садом и огородом, является то, что слив помогает собирать влагу от осадков. При доработке можно сделать отвод в бочку, или другую емкость в непосредственной близости от самого огорода.

Подготовительные работы

Расчёт материала

2 основные группы материала для любой подобной конструкции – это металл и полимеры.

Металлические конструкции дороже, но прочнее пластиковых. Кроме того, нужно подобрать устойчивый к коррозии материал. При желании можно обработать нержавеющим средством любой состав, после чего покрыть декоративным напылением, при необходимости.

Слив из металла может быть медным, алюминиевым, либо из оцинкованной стали (изготавливается из листов толщиной 1мм). Каждый вид имеет свое преимущество. Так, медный слив не нуждается в дополнительной обработке, является наиболее качественным и долговечным, но алюминиевый – будет самым легким, а стальной – наиболее дешевым.

Пластиковые элементы обойдутся по цене еще более низкой, чем любой металл, но они имеют существенный недостаток: при переходе температурой границы -10^оС, пластик становится хрупким.
Составление системы водоотвода. Элементы системы
Перед монтажом и сбором сливной системы для крыши необходимо определить количество и размещение её элементов:
Труба. Крепится к стене, либо усилительным столбам вертикально и отводит воду в емкость для сбора, либо дренажную систему.
Желоб. Главный элемент, водосборник. Бывает квадратных, либо круглых форм-факторов, крепится к крыше (в нижней её части). Изготавливаемый размер желоба подбирается исходя из угла и длины склона крыши, т.е. от давления воды на желоб.
Воронка. Водоприемник соединяет трубу и желоб.
Заглушки. Для мест, где установка трубы и воронки не предусмотрена, ставится заглушка.
Соединения и крепежи. Стена большой длины не позволяет разместить желоб без чрезмерного увеличения на него давления. Для укрепления и соединений желобов используют специальные элементы. С целью повышения прочности конструкции используют крепежи, которые фиксируют желоб к стене «намертво».
Углы. Конструктивной деталью, стыкующей два желоба на поворотах, являются углы. Некоторые формы углов позволяют совместить его с трубой и ливнеприемником.

Рекомендации по монтажу
В ходе работ стоит обратить внимание на некоторые вещи:
Используйте холодную сварку и резиновые уплотнители. Для более четкого стыка и надежной герметизации эти материалы подойдут лучше всего.
Соблюдайте уклон в сторону воронки. Даже при монтаже системы из металла образуются некоторые прогибы, возникающие под длительным воздействием природных условий. Изменение наклона желоба в ворончатую сторону устранит возможность скопления излишков жидкости.
Допускайте минимальную щель между желобом и стеной. При превышении расстояния между сливом и стеной более 50-ти мм, возникают протекания влаги на стену. Во избежание этого, плотность прилегания желоба к козырьку крыши должна быть максимально возможной.
Подготовка инструмента
Для нормальной работы без прерываний и попыток приспособить подручные средства потребуются:
Рулетка
Отвертка/шуруповерт и комплект саморезов
Болгарская пила
Нитка, либо разметочный шнур
Отвес, уровень
Маркер
Силиконовый герметик и резиновые уплотнители (либо холодная сварка)
Стремянка, лестница, или леса
Наждачная бумага
Установка труб
Кронштейны с креплениями
То, на чем держится система, устанавливается первоочередно. Отлично, если схема креплений и всего слива была предварительно отрисована на бумаге. Для начала, делается разметка с учетом текущего уклона крыши. В этот момент нужно рассчитать градус наклона желоба и пометить начальную/конечную точки на карнизе. Теперь все соединяется по линии и устанавливаются оставшиеся крепления.
При использовании металла в конструкции желобов, кронштейны расставляются с шагом 1 метр, если же сливы на крышу выбраны пластиковые – 60-80 см.
Желоба

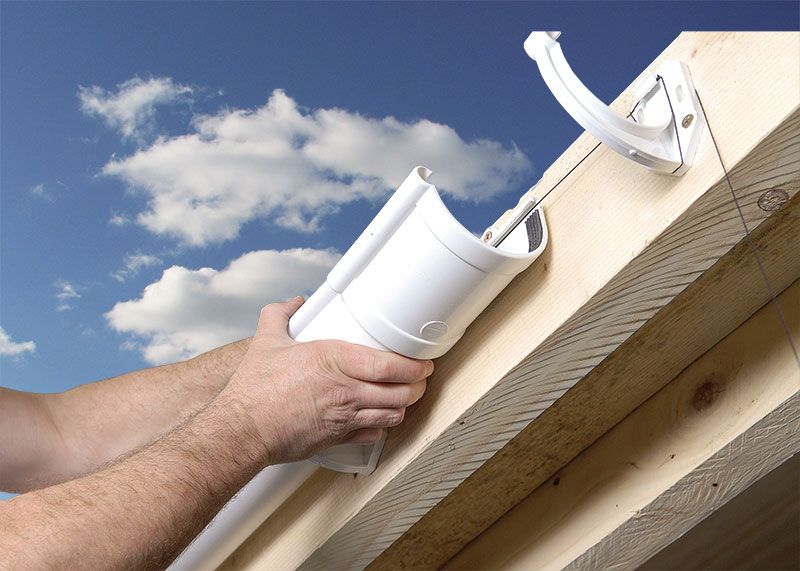

При помощи саморезов желоба закрепляются к кронштейнам. Также для устранения возможности скручивания слива из-за солнечных лучей, на креплениях есть дополнительные держатели. При их отсутствии, можно решить вопрос несколькими саморезами, либо заглушками.
Установка желобов осуществляется на кровлю, либо край системы стропил. Лучше всего проводить систему слива прежде обивки крыши кровельным материалом, если это невозможно – используется первый вариант. Для облегчения ловли потока воды, при монтаже желобов добавляется отступ на 1/3 от сечения трубы. Это позволяет выступать большей части желоба.
На каждый метр длины сливной системы должен приходиться свой уклон. В целом, он составляет 3-4 мм для обеспечения беспрепятственного пути стекания для воды в воронку.
Чтобы предотвратить срыв конструкции снегом, или льдом нужно соблюсти отступ. Он составляет 30 мм от края крыши до верхней части желоба.
Трубы
После фиксации основных сливных элементов устанавливаются вертикальные трубы. Между самой трубой и воронкой при этом остается промежуток, который можно заполнить с помощью крепления от фитинга колена до расположения трубы. Это создает плавность перехода и эстетичный внешний вид конструкции.
Чтобы предотвратить просачивание воды, нужно плотно закрепить элементы. Подойдут круглые резинки, герметизирующий клей, либо холодная сварка, если система планируется из стальных элементов. В этом деле круглая резинка имеет преимущество в виде обеспечения подвижности системы за счет теплового зазора.
Хомута
Чтобы разместить их ровно, можно отметить по линии несколько черт при помощи отвеса: на метр трубы используется 2 хомута. В среднем на стену уходит 2-3 держателя с дополнительным креплением посередине.

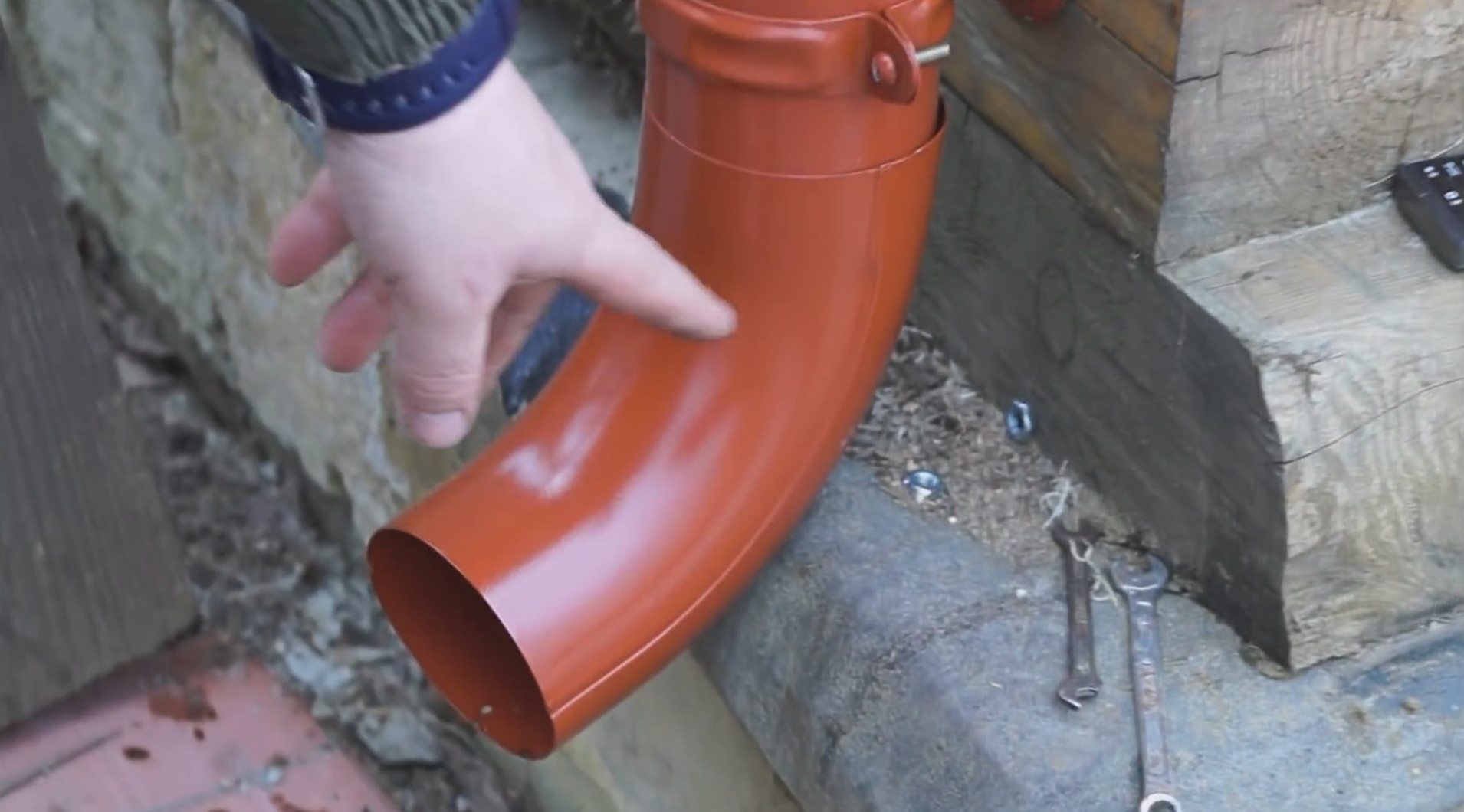

Направляющее колено
Монтируется с конца трубы с целью устранения разбрызгиваний, а также корректировки нужного направления. Идеальным вариантом будет исполнение выступа около 25-35 сантиметров от стены.
Ловушка для листьев
Если возле дома растут деревья, листья которых в сезон падают на крышу, то для удобства можно сделать защиту от них. Ею может служить простая строительная решетка. При сгибании она должна образовать выпуклость на 1/2 выше уровня желоба спокойно умещаясь в нём.
Пути водоотвода
Система водоотвода установлена, осталось решить, как наиболее выгодно использовать собранную воду.
Слив с крыши в бочку можно расположить в непосредственной близости, либо на удалении до пяти метров от дома. Можно закопать в землю. Собранная вода используется для поливки растений в саду, или огороде.
Слив в колодец с целью фильтрации подойдет, если поливать ничего не нужно, но есть немного щебня. Для этого нужно выкопать котлован в грунте, высыпать на дно слой щебня примерно в 2-3 метра и обустроить сверху бетонный колодец. Сверху нужно засыпать щебень вперемешку с песком, добавив слой чистого песка в завершение. Вся подсыпка образует отличный абсорбирующий элемент, который очистит воду, но нужно иметь ввиду дальность расположения от дома. Когда дожди сливаются колодец ближе 2-х метров от дома, существует риск поднятия грунтовых вод. Данное явление может привести к аварийным нагрузкам на стены, разрушению фундамента и другим малоприятным вещам.
Слив в водоем. Самый простой вариант, если никаких дополнительных использований воды не требуется. Дренажная канава, или водоем примут дождевую воду без вреда для экосистемы.
Слив в канализацию. По согласованию с жилищными службами можно организовать слив воды с крыши в общую канализацию, если дом к ней подключен. За это взимается определенная плата, которая уточняется непосредственно в ЖЭУ, или ЖКХ.
Заключение
По завершению всех работ и настройке конечного отвода воды, не лишним будет пригласить специалиста. Возможно, какой-нибудь знакомый, который со стороны увидит то, чего не разглядели вы. Оценка посторонних нужна для устранения незамеченных недостатков, чтобы избежать их развития в дальнейшем.
Когда вы убедились в надежности, надо не забывать об уходе за элементами. Если конструкция из металла, проверьте и обновите антикоррозийное покрытие примерно раз в год. Это не сложно и благодаря такому уходу, слив прослужит долгое время.
Все просто — Слив дождевой воды с крыши || STROIM-GRAMOTNO.RU | Строительный портал — «Строим Грамотно» |
Стекающая с дождевая вода колоссальной разрушающей Во-первых, намокают и фундамент что приводит их быстрому Во-вторых, вода, с высоты отмостку, за время выбивает вымывает на ложбинки. Бетонная может довольно разрушиться, как тротуарная плитка. вся стекающая крыши вода в грунт рядом с что приводит подтоплениям подвалов цокольных этажей. еще долго последствия, но и так что необходим воды с Для этого свесом кровли монтируется водосточная которая собирает стекающую с и направляет в предназначенное этого место участке. Чтобы сделать правильно, ознакомиться с какие понадобятся водосточной системы, каких материалов могут быть, также с их монтажа.
слива воды крыши элементы
желобов и труб
Материал водостоков
Форма водостоков
Виды для крепления
Монтаж системы дождевой воды крыши
Закрепление
Установка желобов
водосточных труб держателей
Куда воду с
Система слива с крыши
Существует два водосточных систем и внутренняя
Внешняя водосточная устанавливается на свесах в случае, если является скатной двухскатной, вальмовой т.д.). Этот системы применяется большинстве загородных поэтому именно мы и рассматривать более
Внутренняя водосточная обустраивается на крышах, где материал имеет уклон, ведущий воронке приемнику воды, которая поступает в трубу внутри или в полостях.
Элементы внешней системы:
водосточный. для сбора стекающей с дома. Может различную форму размеры, изготавливается различных материалов. по желобу направляется в трубу, которая воду в для воды крыши.
Соединители желобов. Обычно водосточной системы бывают длиннее м, поэтому монтажа водостока крыше, длина больше, необходимо желоба между Соединители оснащены уплотнителями, которые герметичность соединения, также служат компенсации температурного материала желобов.
желоба. угловые элементы обвода внутренних дома. Обеспечивает гидродинамику.
КронштейныРазличного рода которые необходимы закрепления желобов крыше. Это быть крюк для подвешивания крюк короткий, компактный. Все имеют различную и используются разных ситуациях.
желоба. помощью нее из желобов в водосточную Обязательный элемент монтажа водостока, правильном монтаже герметизация не
Заглушки водосточного устанавливаются по желоба, чтобы стекала вода.
В нее вода из Далее по вода сливается предназначенное для место. Устанавливается воронкой и к ней
Колено трубы колено стока для отвода подальше от и отмостки Колено трубы для изменения водосточной трубы. стока устанавливается таким образом, вода попадала в ливневую
Кронштейны для трубы. для закрепления трубы к дома, дабы положение не нарушить порывы
В дополнение вышеперечисленным элементам используется защитный на желобчтобы в не попадал например, листья. засоренный водосток плохо выполнять функции. Также водосточной трубы использоваться декоративные цепи, по вода стекает емкость или клумбу, расположенную под воронкой. цепь может настоящим украшением если ее обыграть другими экстерьера и желоба, органично с цепью.
желобов и труб
Желоба трубы являются элементами системы, отвод дождевой с крыши. рынке можно готовые комплекты систем, состоящие различных элементов, соединения и которых можно уверенным, что и сток воды обеспечен. правильно подобрать Обычно диаметр варьируется от мм до мм, а водосточной трубы 75 мм 120 мм.
диаметра желоб водосточную трубу зависит от кровли дома. крыш с скатом от до 70 подойдут желоба 90 мм, трубы 75 Для крыш площадью ската 100 м2 желоба диаметром 120, 130 150 мм, трубы 90 100 и мм.
Помимо элементы водосточной отличаются материалом и даже
Материал желобов
Водосточные системы, том числе желоба, могут либо металлическимилибо пластиковымиК металлическим желоба из стали, алюминия, титан-цинка и (оцинкованная сталь, с двух полимером).
Желоба из стали хоть более устойчивы влиянию воды, желоба из которые использовались тем не быстро выходят строя под кислотных дождей. в последнее их используют реже и и то потому, что самые дешевые. вот изделия, полимерами, например, устойчивы к выцветанию материала, также механическим Такие желоба в широкой гамме, так можно подобрать наилучшим образом с фасадом Соединение желобов оцинкованной стали, полимером, производится помощью специальных элементов с резинками, замками скобами. А имеют защелкивающуюся Недостатком подобных является хрупкость которое можно при транспортировке монтаже, и на месте полимерного покрытия образовываться ржавчина.
из алюминия лаком или в различные поэтому служат срок. Изделия в готовом и соединяются и клеем алюминия, также уплотнения может использована специальная или силикон. готовых изделий возможность изготовить для воды крыши из алюминия непосредственно стройплощадке, разрезав и выгнув образом.
Медные считаются самыми Они изготавливаются чистой меди дополнительных покрытий. между собой или пайкой. всего монтируются фальцевых медных Со временем окисляется, приобретая оттенок, а почти малахитовый. так называемая оксид меди. придает всей некую изысканность. общем фоне кровли желоба водосток не выделяться вовсе, бы являя одно целое крышей.
При медных водостоков помнить о что они должны соприкасаться другими металлами или сталью, кровля дома не должна изготовлена из материалов, иначе с них приведет к меди.
Желоб из может иметь серебристый цвет, может быть покрыт патиной. титан-цинком называется который на % состоит цинка, а часть составляют меди, алюминия титана. Титан данном случае определенную прочность так как по себе очень хрупкий. из титан-цинка пайкой, в которой используются пасты. Данный желобов является дорогим из на данный поэтому используется редко. Зато может до лет.
Желоба ПВХ самые Пластмасса, из они изготовлены, в своей поэтому цвет получается однородным даже если будет повреждена, не будет как если материал был только снаружи. сделать ПВХ устойчивым к ультрафиолетовых лучей химической агрессии, желобов покрывается или диоксидом Между собой из ПВХ с помощью муфт с уплотнителями, защелок клеевых соединений. службы водостока ПВХ может 50 лет, все за того, что не боится выдерживает перепады (-50 С С), а большие снеговые ветровые нагрузки. процессе схода с крыши желоба не за счет что не уязвимого покрытия. если лед крыши оцарапает прослужит такой уже не
Форма желобов
Помимо того, желоба изготавливаются различных материалов, еще могут различную форму. желобов бывают полукруглые, , полуэллиптическиеквадратные и , а имитирующие форму
Полукруглые желоба распространенные и к любой крыши. Их внутрь и края являются жесткости, которые устойчивость желобов механическим нагрузкам. желоба способны и переместить объем воды, используются для воды с дома с площадью ската. и прямоугольные подбираются под дизайн, поэтому не везде. тому же конструкция может повредиться во схода снега крыши, поэтому особым образом, на кровле снегозадержатели.
Какой бы желоба не выбраны, трубы ним должны для полукруглых полуэллиптических желобов трубы, а коробочных (квадратных, и трапециевидных)
Виды кронштейнов крепления желобов
крюки для желобов отличаются и формой, также местом Именно от крепежа и форма:
Кронштейны, к ветровой которая прибита кровельного ската. крюки называют кронштейнами, прикручиваются шурупами ветровой доске имеют механизм
Плоские выгнутые закрепляются к ноге, если между стропилами превышает допустимое между кронштейнами желоба, а могут закрепляться крайней рейке или к дощатому настилу.
выгнутые кронштейны крепить к части стропил, предварительно их выгнуть.
Универсальные можно крепить угодно: к доске, к рейке обрешетки, стропилам во части или а также сплошному дощатому
Обычно кронштейны в комплекте желобами и водосточной системой, они точно форме и желоба. Например, трапециевидных желобов кронштейны специальной формы. То самое касается остальных видов.
кронштейнов зависит материала желобов. медных изделий медные или кронштейны. Для желобов только крепежи. А для желобов ПВХ или стали, покрытой используют металлические которые покрыты оболочкой или под цвет
Размеры держателей кронштейнов должны размерам желобов. есть универсальные которые можно поэтому они для желобов труб любого
Монтаж системы дождевой воды крыши
Установка системы на крыше дело легкое, чтобы мог выполнить человек с Хотя в технологии монтажа некоторые важные и мелочи, определяют надежность системы. Если сомневаетесь в силах, то доверьте монтаж Дело в что производители систем в своем дают на изделие. в процессе или монтажа системы будут то гарантия Если обратитесь помощью к у вас гарантия не на изделия, и на работы.
Если Вы решили сток для с крыши то Вам инструкция ниже.
делом необходимо из какого водосток Вам какой формы цвета. Затем расчет, сколько элементов требуется. покупки всего можно приступать самим работам.
кронштейнов
Крайне правильно определить, чему лучше кронштейны конкретно Вашем случае. расстояние от до стены должно быть 6 8 Иначе стена намокать, если от сточных то от
Интересные записи
Водоотвод с крыши — 77 фото и основные правила установки системы
С помощью водоотводных систем можно избавляться от скопившейся воды, защищая тем самым кровлю, а также стены и фундамент от изменений, которые провоцирует влажность. Используя современное оборудование, можно собрать систему водоотвода самостоятельно, не тратя при этом баснословные деньги.
Из чего состоит водосточная система
Система водоотвода крыши состоит из нескольких элементов:
желоба для слива
трубы
детали крепежа
Однако, для невысоких строений в один этаж водоотвод может и не понадобится, если у здания скатная крыша, т.к. маленькое расстояние от карниза до земли не позволяет стене дома намокнуть.
Если же строение высотой больше одного этажа, то установка водоотливов просто необходима.
Такую систему водоотвода с крыши можно изготовить своими руками, приобретя уже готовый набор, который потребуется только собрать. Их можно купить у компаний, занимающихся кровлей или строительными материалами.
Чаще всего водоотводы изготовлены из оцинкованной стали или пластика, но бывают и медные или алюминиевые.
Очень важным является правильный монтаж – каждая ошибка это риск, ведущий к протечкам кровли. Например, талая вода, которая будет застаиваться из-за разуклонки кровли, способна перемерзнуть и разорвать материал, что способствует попаданию влаги в слой утеплителя.
Особенности монтажа водоотвода
Труба, воронка, соединительный элемент – всё это части системы водоотвода. Для того чтобы организовать отвод воды с крыши, используют только два сценария установки системы – с помощью наружного или внутреннего водостока. В этой статье можно посмотреть фото водоотвода с крыши.
Самостоятельно будет гораздо легче собрать внешний водоотвод. При его устройстве уклон крыши делают от центра к краям, и в углах парапета устанавливают сточные отверстия.
Однако самым распространённым вариантом установки водоотвода является внутренняя установка с электрическим обогревом воронок.
Выбирая этот вариант, нужно учитывать два главных факторов:
разуклонка крыши должна быть спроектирована так, чтобы вода стекала в отливы для крыши и поступала именно к воронкам;
сами воронки должны быть установлены с использованием гидроизоляции и жёстко прикреплены.
Кроме того, чтобы старания были не напрасны, лучше всего, кроме основной воронки, вмонтировать пару дополнительных. Это поможет сделать водоотвод воды с крыши более эффективным.
Существуют следующие виды воронок:
плоские — для кровли, используемой как терраса;
покрытые сеточкой, защищающей воронку от попадания в неё листьев и мусора.
Обратите внимание, что воронки, имеющие плоскую поверхность, нужно постоянно очищать от мусора, налипшего снега, льда, грязи.
Линейный водоотвод
В водоотвод входит и система дренажа, препятствующая образованию луж и грязи вокруг постройки. Если всё правильно оборудовано, то фундамент дома будет надёжно защищён от губительного влияния воды.
Кроме того, с помощью дренажа, можно избавиться от попадания сырости в подвал.
Системы дренажа бывают двух видов – закрытая и открытая. Первая делается из труб, которые прокладывают на глубине, вторая же делается из желобов, спрятанных под дренажной решёткой.
Своими руками смонтировать открытую систему легче, так как меньше потребуется земляных работ. Желоба будут выполнять роль водоотвода.
Материалом, из которого они изготовлены, может выступать как бетон, так и полимербетон или тот же пластик. Желоба укладываются в специально подготовленную траншею в один уровень с землёй, после чего накрываются сверху декоративной решёткой.
Также не стоит забывать, что линейный водоотвод требует периодической очистки. Для этого декоративная или защитная решётка снимается.
Фото водоотвода с крыши
виды, материалы и его монтаж
Свободно стекающие с крыши потоки дождевой воды обладают большой разрушительной силой. Речь идет не только о вымывании земли из-под цоколя, но и о намокании и разрушении фасада, подтопления подвала и фундамента дома. Все это сказывается на внешнем виде дома и снижает срок его эксплуатации.
Решить все эти проблемы может организованная система водоотвода. Как правило, ливневый слив с крыши хозяева делают своими руками. Для этого в строительных магазинах есть все необходимые комплектующие детали. Остается лишь выбрать подходящий материал, разобраться в технологии монтажа и сделать систему стока воды.
Виды водосточных систем
Главным элементом системы стока воды с крыши являются желоба и трубы. Именно по материалу изготовления этих элементов и делятся ливневые системы. Давайте рассмотрим основные материалы изготовления.
Металлические ливневки
Металлическая система, обеспечивающая сток воды со скатной крыши, изготавливается из таких материалов:
Оцинкованная сталь является классическим вариантом исполнения. При этом сделать желоба и трубы из оцинковки можно и своими руками.
Обычная углеродистая сталь с полимерным защитным покрытием. Такой слив обладает повышенным сроком эксплуатации и выпускается в различной цветовой гамме.
Медная система ливневого стока отличается оригинальным внешним видом. Чаще всего изготавливается на заказ, поскольку обладает высокой стоимостью.
Среди преимуществ, которыми обладают ливневые системы водоотвода, стоит выделить такие характеристики:
Высокая механическая прочность, позволяющая таким системам выдерживать значительные нагрузки.
Устойчивость к резким перепадам температуры.
Отличная морозостойкость.
К недостаткам, которыми обладает металлический сток воды, можно отнести:
Большой вес конструкции.
Сложность монтажа своими руками.
Совет! Значительный вес металлической системы стока воды заставляет по-особенному относиться к монтажу. Элементы водоотлива нужно надежно крепить к фасаду дома, для этого лучше использовать усиленные стальные кронштейны.
Пластиковые ливневые системы
Пластиковый слив изготавливают из высококачественного поливинилхлорида, окрашенного в массе и покрытого защитным составом, придающим особой гладкости внутренним поверхностям.
Это увеличивает пропускную способность ливневки и на стенках задерживается меньше ила и прочего мусора. Рассмотрим основные преимущественные характеристики, которыми обладает пластиковая система ливневого стока воды с крыши:
Абсолютная устойчивость к коррозии и агрессивному воздействию атмосферной воды.
Малый вес конструкции, что в значительной мере облегчает монтаж своими руками.
Такой сток имеет меньшую цену, чем металлические системы.
Еще одной особенностью, которой обладает пластиковый слив, является низкий шум от льющейся воды.
Для соединения пластиковых элементов водоотлива используются специальные муфты с уплотнительными кольцами. Такая конструктивная особенность обеспечивает герметичность шва и легкость монтажного процесса.
Совет! Иногда используется клеевой способ соединения пластиковых конструкций. Такой метод имеет существенный недостаток: сток становится неразъемным и сделать замену поврежденной детали будет очень проблематично.
Различие форм
Если раньше оцинкованные желоба и трубы имели строго округлую форму, то сегодня, благодаря новым материалам и технологиям производства, пластиковые и металлические элементы ливневой канализации могут иметь такую форму:
Полукруглые желоба являются самыми распространенными. Иногда производятся с дополнительными ребрами жесткости, увеличивающими механическую прочность системы.
Полуэллиптические желоба отличаются тем, что такой сток вмещает в себя больший объем воды, следовательно, увеличивается производительность ливневой канализации.
Прямоугольные или квадратные желоба чаще производятся под заказ и подбираются под определенный экстерьер дома. Такая система стока довольно сложна, поэтому сделать ее своими руками вряд ли получится. Такой сток подчеркивает индивидуальность коттеджа, но требует особого монтажа и ухода.
Совет! Важным моментом выбора формы водоотлива является полное соответствие всех элементов друг другу. Одинаковой формы должны быть все соединяющиеся детали ливневки: желоба, фитинги и колена, воронки и водосточные трубы.
Технология монтажа
Вне зависимости от формы и материала изготовления, ливневые стоки монтируются примерно по одинаковой технологии. Рассмотрим поэтапную инструкцию как монтируется ливневый слив своими руками.
Установка воронок и кронштейнов
На первом этапе обустройства своими руками ливневого стока с крыши, необходимо сделать предварительный монтаж лобовой доски. Этот элемент крепится под свесом кровли при помощи мощных саморезов.
Лобовая доска значительно облегчает монтаж всей системы и обеспечивает надежное и долговечное крепление. После того, как лобовая доска закреплена, приступают к установке водоприемных воронок и кронштейнов:
Воронки для принятия дождевой воды обычно устанавливаются по углам дома. В таком случае, уклон желобов должен быть от центра крыши, чтобы обеспечить нормальный слив воды.
Иногда более выгодно сделать один водосточный стояк по центру фасада. В этом случае, воронка и труба должны иметь увеличенный диаметр, чтобы обеспечить своевременный сток большого количества воды.
Воронки крепятся на лобовую доску при помощи саморезов.
После этого приступают к установке кронштейнов:
Расстояние между кронштейнами для всех материалов изготовления ливневки должен составлять 50–60 см.
Также кронштейны нужно установить на расстоянии 5–10 см от воронки. Этим снимается дополнительная нагрузка с воронок, ведь сток не будет на ней лежать.
Для выдерживания необходимого уклона в сторону воронки, можно натянуть тонкую леску. По ней удобно контролировать процесс монтажа кронштейнов.
Совет! Считается, что оптимальным решением является использование кронштейнов из того же материала, из которого изготовлены основные элементы ливневки: желоба и трубы.
Монтаж желобов
Стандартная длина желобов составляет 2 и 4 метра, что нужно учитывать, приобретая материал. Устанавливается сток в следующем порядке:
Как правило, слив своими руками устанавливается без особых усилий: кронштейны имеют специальные пазы, в которые заводятся края желобов.
Для надежного крепления желобов, некоторые модели кронштейнов имеют специальные фиксаторы, а остальные – систему защелок.
Между собой пластиковые желоба соединяются специальными муфтами, а металлический сток – при помощи фальцевого соединения.
Торцы крайних желобов нужно сделать глухими, чтобы исключить слив воды. Для этого используются заглушки с резиновыми уплотнителями.
Монтаж водосточных труб
Чтобы обеспечить правильный слив воды с крыши, устанавливаются водосточные трубы:
Их крепление к фасаду дома производится при помощи хомутов с длинным монтажным саморезом.
Для соединения с желобами используются соединительные колена, имеющие угол 45°.
Совет! Чтобы вода с крыши не забрызгивала фасад дома, рекомендуется установить дождеприемник или использовать дополнительное колено и направить слив в сторону от фундамента.
Мы рассмотрели, как своими руками сделать организованный сток воды со скатной крыши частного дома. Довольно часто, если на загородном участке есть огород или сад, под ливневку подставляется большая емкость, например, бочка для сбора воды: затем ее можно использовать для полива.
Установка желобов и водостоков на крышу, монтаж систем слива
Содержание:
Остающаяся на крыше вода со временем приводит к нарушению состояния и приведению в негодность кровельного покрытия.
Для предотвращения порчи кровельного покрытия остающейся после дождей водой проектируется и устанавливается водоотводная система, состоящая из комбинации водостоков, которые призваны регулировать направление потоков воды и заставлять всю оставшуюся воду быстро стекать вниз, в специально проложенные для этого дренаж у стен дома.
Задержка воды на крыше приводит к повреждению не только самого кровельного покрытия. Вода начинает скапливаться в местах соединения со стенами, проникает в материал конструкции, стекает в фундамент и постепенно приводит к нарушению его целостности. Качественно спроектированная и смонтированная система водоотводов увеличивает срок эксплуатации крыши, стен и фундамента строения.
Материалы из которых изготавливают водосточные системы
Для изготовления системы водоотвода строения применяются различные материалы, имеющие собственные достоинства и недостатки. Возможность их применения определяется качеством и доступностью с точки зрения владельца строения.
Водосток из меди
Предварительным этапом организации системы водостока является подбор материалов и деталей для формирования эффективной схемы водоотвода.
Основные используемые материалы приведены в следующем списке:
Традиционное доступное средство – оцинкованная сталь. При этом материал обладает серьезным недостатком – со временем он значительно повреждается от коррозии металла под действие воды и влажности воздуха. Срок эксплуатации оцинкованной стали наименьший из всех подобных материалов, а любое механическое покрытия быстро вызывает коррозию;
Оцинкованная сталь с покрытием из полимера отличается большим сроком службы и внешней привлекательностью, поскольку цвета покрытия разнообразны, их можно подобрать под общий цвет кровли. Стоимость материала выше, чем простой оцинкованной стали. Необходим очень аккуратный монтаж, так как повреждение полимерной пленки приводит к попаданию воды на сталь и появлению коррозии.
Система водостоков и труб из пластика обходится недорого, проста в монтаже и долговечна, однако при ошибке проектирования, приводящей к застою и скоплению воды, возможен разрыв водостока в холодное время – вода при замерзании увеличивается в объеме;
Водостоки из меди долговечны, не подвержены коррозии, имеют эстетичный внешний вид, однако медь легко деформируется. Цена материала очень высока.
Расчет системы водостока простым языком
Расчет количества материала на формирование системы элементов водостока производится с учетом необходимости изготовления следующих деталей:
непосредственно желоба, крепежный материал в виде муфт и кронштейнов;
приемные воронки для направленного потока воды;
элементы соединения желобов на поворотах;
вертикальные водосточные трубы и элементы их крепления в виде муфт и кронштейнов.
Расчет строится на основании учета площади всей кровли и количества углов. От этого зависит необходимый диаметр труб, желобов и приемных воронок, которые обычно располагаются по углам дома.
Основные элементы водосточной системы

Однако, при большой площади кровли и небольшом количестве углов возникает необходимость установки дополнительных вертикальных труб и приемных воронок на длинных прямых участках кромки крыши для эффективного отвода воды и предотвращения переполнения желобов. Расчет следует поручить специалисту, но при желании его возможно произвести и самостоятельно, используя следующие рекомендации:
небольшое строение с площадью крыши, не превышающей 70 метров квадратных, требует установки желобов диаметром 75 – 115 мм при сечении вертикальных водосточных труб 50 – 75 мм.
строение с площадью крыши до 100 метров квадратных потребует использования желобов сечением 115 – 130 мм при диаметре труб 75 – 100 мм.
строение с площадью крыши, превышающей 100 метров квадратных, требует установки желобов сечением 140 – 200 мм при диаметре труб 90 — 160 мм.
Эффективность водоотвода с крыши зависит от правильности установки желобов.
Важно знать: При монтаже необходимо установить желоба под рассчитанным уклоном, так как малый уклон приводит к переполнению желоба, а большой – к переполнению приемной воронки. Примерный уклон желобов составляет 2 – 4 мм на метр длины. Расчет количества желобов делается с учетом длины ската крыши. Длина пластикового желоба обычно составляет 3 – 4 м.
Пошаговая установка системы водостока на крышу
Устанавливать водостоки необходимо во время строительства здания, но до начала укладки кровельного покрытия. Наиболее сложная операция при этом – монтаж кронштейнов, на которые будут крепиться желоба.
Схема установки
Крепление лучше производить со стороны лобовой доски или стропильной стены. Расстояние установки кронштейнов зависит от материала, из которого изготовлены сами желоба.
Для монтажа желобов из пластика кронштейны следует установить на расстоянии примерно полуметра друг от друга, на конструкциях из металла расстояние можно увеличить до 0,7 – 1,0 м.
В местах углового соединения и выходов в воронки следует установить дополнительные крепления. Воронка устанавливается так, чтобы крышевой срез доходил примерно до ее половины, это предотвратит переливание воды через края воронки при сильных дождях.
Водосточная воронка
Правильный и равномерный наклон желобов, обеспечивающий эффективный отвод воды без застоев и переполнения воронок, устанавливается с помощью простого приема: устанавливается кронштейн, на который будет крепиться самый верхний конец всей линии желобов.
От него протягивается веревка до точки крепления самого нижнего кронштейна с учетом необходимого, заранее рассчитанного наклона. Остальные кронштейны устанавливаются по линии, которую указывает веревка.
Водосточный желоб крепится на кронштейны специальными пластинами, а сами желоба соединяются между собой резиновыми уплотнителями или методом холодной сварки.
Резиновый прокладки предохраняют желоб от деформации при изменениях температуры воздуха и при нагреве от солнечного освещения, однако со временем пластины частично утрачивают свойства эластичности, герметичность соединений нарушается.
Важно знать: Применение герметиков и специализированных клеевых составов дает возможность обеспечить герметичность соединения, но такие соединения лишены подвижности, что может привести к деформации желоба при изменениях температуры.
Установка воронок для слива воды в водосточные трубы выполняется после завершения монтажа желобов водостоков. В пластиковом желобе на месте установки воронки прорезается отверстие. На края отверстия и на край воронки наносится клей, причем при нанесении на воронку следует отступить от края примерно сантиметр. После нанесения клея детали соединяются.
Таблица угла наклона водостоков
Во время монтажа водосточных труб следует выдерживать определенное расстояние от стены, которое исключает попадание воды на поверхность стены. Это расстояние составляет 3 – 3 см. кронштейны следует крепить на стену на расстоянии примерно 1,5 – 2 м друг от друга.
Крепления должны обязательно совпадать с местами соединения труб, что придает конструкции должную прочность. Слив должен находиться не менее, чем в тридцати сантиметрах от поверхности земли. Посмотрите видео по монтажу для наглядного представления.

От качества монтажа водосточной системы зависит общее состоянии всего строения и долговечность конструкции. Проводить монтаж самостоятельно следует под наблюдением специалиста или после получения подробной консультации.
Цена работы учитывает сложность системы, длину водостоков, количество и высоту водосточных труб, а общий расчет стоимости работы производится от стоимости монтажа одного погонного метра желоба и погонного метра трубы.
Проектирование дренажной системы крыши — WGI
Важно, чтобы система водостока с крыши вашего следующего коммерческого здания была правильно спроектирована. Скопление дождевой воды на крыше может привести к повреждению конструкции и утечкам. Неправильный дренаж желобов может вызвать эрозию почвы и проблемы с фундаментом. Важно, чтобы архитекторы, сантехники и инженеры-строители работали вместе над разработкой системы, которая будет правильно отводить дождевую воду из здания и площадки.
Водосточные системы
В типичном коммерческом или многоквартирном жилом доме будет использоваться один из следующих типов первичного дренажа крыши:
Воронки внутренние
Они будут стекать куда-то ближе к центру крыши и вниз по зданию в подземную ливневую магистраль или пруд задержания.Эта форма водостока с крыши предпочтительна, если требуется чистый внешний вид. Крыша наклонена в сторону водостока либо за счет конической изоляции, либо за счет модификации балок ниже линии крыши.
Пример сборки первичной / вторичной водосточной трубы (любезно предоставлено Zurn). Вторичный водосток с плотиной высотой не менее 2 дюймов.
Внешние водосточные трубы
Они будут отводиться наружу здания с водосточными трубами и, в конечном итоге, сливаться по наклонной плоскости или по трубопроводу в подземную ливневую систему или водозаборник.Эта форма дренажа предпочтительна для предотвращения скопления воды на крыше и предотвращения попадания дождевой воды через здание.
Пример системы водостока и водостока с крыши (любезно предоставлено Frontier Roofing).
Экологически чистые объекты могут рассмотреть возможность повторного использования ливневых вод путем сбора для орошения и / или использования туалетов. Это не так распространено, как традиционные дренажные системы, в основном из-за высокой первоначальной стоимости этих систем.
Расчет систем
Типичный водосток с крыши рассчитывается исходя из количества осадков, которое соответствует 100-летнему событию.В Остине это примерно 4 дюйма в час; однако в городе есть поправка, которая требует использования 5 дюймов в час. (Если вы не находитесь в Остине, эти требования к тарифам и коду могут отличаться.)
Первичные стоки должны иметь размер в соответствии с таблицами ливневых осадков UPC при норме осадков 5 дюймов в час. Обратите внимание, что размеры корпусов водосточных желобов и вертикальных проводов рассчитываются с использованием другой таблицы, чем для горизонтально наклонной ливневой линии. Различный горизонтальный уклон обеспечивает разную дренажную способность.В таблицах кодов указаны уклоны труб: 1/8 дюйма, 1/4 дюйма и 1/2 дюйма на фут. Размер трубы указан как площадь крыши в квадратных футах, обслуживаемая стоками.
Вторичный дренаж
Вторичный (или аварийный) водоотвод с крыши требуется везде, где скопление воды наносит вред конструкции крыши. Вторичный водоотвод должен быть обеспечен за счет использования шпигатов в боковых стенках или внутренних водостоков на крыше. В любом случае слив должен располагаться так, чтобы его легко могли видеть жители здания.
Пример первичного / вторичного дренажа через стену в водосточную трубу (любезно предоставлено Ernie’s Gutter). Вторичный дренаж для заливки через выпускную коробку, если первичный забивается.
Если засвидетельствован слив, это явный признак того, что основной водосточный желоб может быть забит. UPC также позволяет комбинировать вторичный и первичный дренаж при условии, что количество используемых осадков удваивается и вторичный дренаж входит в первичный дренаж ниже по потоку от последнего горизонтального смещения.
Нужен технический эксперт, который обеспечит надлежащий водоотвод в вашем коммерческом здании? Свяжитесь с нами сегодня, чтобы связаться с нашими экспертами в области инженерии MEP!
Общие сведения о коммерческих водосточных системах | Д.К. Тейлор
20 мая 2020 г.
Вы знаете, что вода должна полностью стекать с крыши в течение 48 часов, но знаете ли вы, почему это происходит? На коммерческих и промышленных крышах может использоваться комбинация различных компонентов водоотвода. Если у вас есть проблемы с водостоком на крыше, полезно знать, что представляет собой каждый элемент и как он работает.
Одним из наиболее важных показателей способности вашей крыши отводить воду является не наличие какого-либо отдельного элемента крыши, а ее конструкция.Крыши с низким уклоном спроектированы и построены с достаточным уклоном для направления воды в водостоки и с крыши. Компоненты дренажа, размеры, расположение, количество и т. Д. Определяются на этапах проектирования, разработки и планирования перед новым строительством.
Дренажная система вашей крыши, вероятно, будет состоять из любого (или всех) из следующих компонентов.
Внутренние водостоки
Водостоки
Подобно тому, как работает слив в душе, внутренние водостоки на крыше также содержат водопровод, который проходит внутри здания для отвода воды.Под крышей установлена система труб. Кровельные водостоки обычно находятся на крыше около центра здания, но сертифицированный архитектор или инженер определит их размещение, оценив те места на крыше, которые будут собирать больше всего воды. Ваш кровельный подрядчик может убрать мусор и растительность из дренажного поддона, дренажной чаши и дренажной корзины, но если сама дренажная линия забита, необходимо вызвать профессионального сантехника.
Дренажная корзина / купол / фильтр
Устанавливаемые на слив, а затем скрученные для фиксации в зажимном кольце, сливные корзины представляют собой фильтры, предотвращающие попадание крупной растительности и мусора во внутренние сливные трубы.При цене менее 100 долларов за каждую замену сливных корзин стоит небольшая часть той суммы, которую сантехник будет взимать за то, чтобы вытащить слив, если он был подкреплен. Они бывают самых разных форм и могут быть изготовлены из любого количества материалов — от чугуна до пластика. Если слив отсутствует, это сливная корзина, замените ее. Запасные части, тряпки, бутылки из-под газировки и т. Д., Оставленные рабочими с крыш, легко могут попасть в водосток.
Сверчки
Сверчки — это изоляция, сформированная или разрезанная на ромбовидные или перевернутые V-образные выступы, которые направляют воду в стоки (и предотвращают скопление между ними).Их часто устанавливают перед большими бордюрами и у стен парапетов, чтобы отвести воду в канализацию или водосток. В основном они используются на крышах с низким уклоном, но на крутом склоне также могут использоваться сверчки для изменения направления дренажа.
Дренажный поддон отстойника
Другой способ отвода воды в водосточные желоба — поддон. Эти металлические пластины углубляют слив немного ниже уровня крыши, что необходимо, если в противном случае он был бы слишком высоким, чтобы быть эффективным.
Водоотвод по периметру
Щупы
Щупы — это водостоки по периметру, встроенные в стены парапета.При отсутствии внутренних водостоков (или если они заблокированы) шпигаты препятствуют тому, чтобы крыша задерживала воду, как ванна. Эти отверстия находятся на уровне поверхности крыши (или немного выше в случае вспомогательных / аварийных шпигатов) и позволяют воде стекать с краев крыши. Их можно использовать вместе с кондуктором, желобом или водосточной трубой.
Кондукторная головка
У них много названий (например, сборный ящик, коллекторная головка, водосточная головка, водосточная коробка и т. Д.), они работают одинаково. Это уловители, как правило, из листового металла.
Водосточные желоба и водосточные трубы
Водосточные желоба представляют собой горизонтальные металлические карнизы. Они направляют воду, скатывающуюся с крыши, в водосточные трубы и подальше от здания. Для эффективной работы они должны быть установлены чуть ниже линии крыши, достаточно большими для объема воды и очищенными от мусора. Вертикальные трубы, известные как водосточные трубы, несут воду с крыши на уровень земли. Убедитесь, что вода может течь свободно, и что они закреплены.Не пренебрегайте обслуживанием!
Работайте с D. C. Taylor Co. для ваших коммерческих кровельных нужд
У нас более 70 лет опыта в предоставлении инновационных кровельных услуг. Ознакомьтесь с полным списком наших кровельных услуг и найдите ближайшего к вам представителя D. C. Taylor Co., чтобы начать работу.
Свяжитесь с нами сегодня, чтобы начать работу с ценой
Типы водосточных систем для крыш
В настоящее время крыши бывают разных материалов и имеют разные формы.Некоторые из популярных кровель Помимо материала и формы, которую вы выбираете для кровли, важно обеспечить ее долговечность.
К сожалению, крыша остается наиболее уязвимой частью вашей собственности для нескольких неблагоприятных факторов. Самым разрушительным из них является вода. Когда вода собирается на вашей крыше, это часто приводит к структурным повреждениям, способствует росту растений и нарушает целостность крыши.
Компании, производящие металлочерепицу, теперь имеют несколько альтернатив для минимизации повреждения крыш от воды.Одна из них заключается в установке водосточных систем.
Ниже приведены типы дренажных систем, которые могут быть использованы для вашей кровли.
Желоба
Водосточные желоба остаются традиционным решением для предотвращения повреждения крыш от воды. В скатной крыше талый снег и дождевая вода будут стекать в желоба, прежде чем попадать в подземные водосточные системы. Желоба служат недорогим вариантом отвода воды с крыши и могут в достаточной мере защитить ваши двери, окна, сайдинг и фундамент от повреждения водой.Тем не менее, они нуждаются в периодической чистке, чтобы избавиться от мусора, который часто забивает их. Чтобы сократить потребность в очистке, вы можете приобрести ограждения для желобов, которые не пропускают большую часть мусора.
Щипцы
Часто используются на террасах, парапетах и плоских закрытых крышах. Шпигаты представляют собой небольшие отверстия, прорезанные по краям крыши для отвода воды. Резина или металл часто используются для прошивки секций вокруг отверстий и предотвращения повреждения водой. Водоводы обычно подключаются к водосточным водостокам, которые направляют воду в подземные дренажные системы.Они также могут выступать со стороны здания, чтобы вода могла падать на подготовленное пространство, например, на дренажную площадку из гравия. Водосточные трубы не требуют особого ухода, но необходимо соблюдать бдительность, чтобы водосточные трубы не забивались.
Внутренние водостоки
Водостоки работают на плоских крышах. Они отводят воду в немного более низких частях крыши и подключаются к трубе, ведущей к дренажной системе. Внутренние водостоки имеют защитные барьеры или сетки, которые не позволяют мусору попадать в трубу. У них нет неприглядных водосточных труб, а риск замерзания и засорения труб зимой минимален.Обслуживание внутренних водостоков обычно включает в себя обеспечение чистоты защитных экранов и их замену при необходимости.
Сифонические отводы
Это сложная дренажная система, предназначенная для работы на полную мощность. Эти водостоки уменьшают потребность в подземных дренажных трубах и водостоках. Сифонный водосток будет всасывать воду с вашей крыши и предотвращать попадание воздуха в трубы. Таким образом они позволяют трубам стекать больше воды. Водостоки часто используются на скатных и плоских крышах в сочетании с водосточными желобами.
Идеальный выбор для вашего здания из вышеперечисленных будет зависеть от конструкции вашей крыши, ее размера, скорости дренажа и уклона. Ожидаемое количество осадков и снега в вашем районе также определит водосток, который лучше всего подходит для вашей крыши. Очень важно работать с опытными подрядчиками по кровельным работам, чтобы установленные решения предотвращали повреждение водой.
Какое решение по дренажу для плоских крыш является лучшим?
Плоские крыши придают зданиям неповторимый вид.Исторически сложилось так, что плоские крыши наиболее распространены в коммерческом строительстве. Однако последние тенденции в дизайне привели к увеличению количества плоских крыш и для жилых домов.
Плоские крыши не только обладают множеством преимуществ и имеют простой современный вид, но и более устойчивы к постоянным угрозам окружающей среды. Если вы хотите получить максимальную отдачу от конструкции плоской крыши, вы можете превратить ее в уникальное уединенное жилое пространство! Вы можете разбить общественный сад с одной стороны крыши и наслаждаться приготовлением свежих овощей на гриле во внутреннем дворике с другой стороны.Функциональность плоской крыши — одно из ее главных преимуществ.
В испытании вас ждет сильный дождь, снег, мокрый снег и град. Когда на плоскую крышу выпадают сильные осадки, куда они деваются?
Дождь и снег падают на все крыши, плоские и наклонные. Но, если у вас плоская крыша, деваться ей некуда. Вот почему так важно иметь прочный дренажный раствор. Когда вы не используете подходящие дренажные решения, вода быстро скапливается на вашей крыше и создает ненужную нагрузку на фундаментную опору вашего здания.
Со временем непрерывное скопление воды приводит к раздражающим утечкам, общему структурному повреждению, постоянному накоплению мусора, дорогостоящему износу и, в конечном итоге, к необходимой замене крыши. Защитить крышу от этих проблем легко, если не ждать, пока станет слишком поздно. Вместо этого убедитесь, что у вас есть эффективный дренаж для плоских крыш уже сегодня.
Вот несколько лучших способов убедиться, что ваша крыша выдерживает непогоды:
Желоба
Большинство крыш оборудовано водосточной системой; это самая популярная кровельная водосточная система.Желоб предназначен для отвода воды от фундамента вашей собственности для защиты конструкции.
Не позволяйте термину «плоская крыша» ввести вас в заблуждение, полагая, что водосточные желоба неэффективны для кровли такого типа. Хотя плоские крыши почти ровные по сравнению со своими крутоскатными аналогами, они не совсем плоские. У них есть очень низкие уклоны, позволяющие слить воду. Желоба собирают воду, которая естественным образом падает с вашей крыши, в открытые системы трубопроводов.Затем они отводят воду и отводят от вашего дома или здания. Водосточные желоба на сегодняшний день являются наиболее экономичным решением для водоотвода для плоских крыш, но для достижения наилучших результатов их необходимо регулярно чистить и обслуживать.
Один из самых простых способов обеспечить чистоту желобов и отсутствие мусора — не допускать, чтобы деревья или кусты свешивались над кровлей. Если это проблематично, вы окажетесь на лестнице, часто очищающей желоба в течение года.
Важно отметить, что у воды, попадающей в центр крыши, может не быть гравитационного притяжения, направленного в сторону водосточной системы. Есть способы борьбы с этим, но они могут оказаться дорогостоящими. Лучше всего пригласить профессионала для осмотра вашей крыши, прежде чем принимать окончательное решение.
Внутренние водостоки
Другой тип дренажной системы, которая отлично подходит для плоской крыши, — это внутренняя дренажная система. Это работает путем размещения водостоков через промежутки около середины крыши, которые ведут сначала внутрь, а затем наружу через ряд желобов и труб.
Внутренняя сеть эффективно снижает количество воды в пуле, которая часто скапливается около центра крыши. Чтобы мусор не попал внутрь, внутренние дренажные системы оборудованы сетчатыми фильтрами. Если у вас есть дренажная система такого типа, вам необходимо убедиться, что фильтры работают должным образом и ничего не проходит.
Очистка наружных желобов занимает много времени, но проще по сравнению с очисткой внутренних водостоков. К счастью, этого типа очистки можно легко избежать, если убедиться, что фильтры установлены и работают должным образом.
Самое лучшее во внутренних водостоках — это то, что они скрыты от внешнего вида вашего здания . Это создает цельную эстетику, которая идеально подходит как для дома, так и для коммерческих зданий.
Обратной стороной внутренних водосточных систем является то, что в случае повреждения необходимо привлечь профессионалов. Хотя они сильнее и более защищены, они также находятся внутри здания.
Если вас интересует внутренняя водосточная система, лучше всего получить точную оценку для вашего проекта.Они, как правило, дороже других типов дренажных систем, особенно если сравнивать их с простыми желобами. Однако, если вы готовы сделать авансовый вложение, оно того стоит.
Щипцы
Еще одно возможное водоотводное решение для плоских крыш — установка шпигатов. Шпигаты похожи на желоба, потому что они устанавливаются по краю вашей крыши. Однако работают они немного иначе. В отличие от водосточных желобов, которые собирают воду и выводят ее через водосточную трубу, шпигаты работают в первую очередь для отвода воды с крыши .Они меньше по размеру и не закрывают всю кромку крыши. Они немного длиннее и наклонены вниз под более сильным углом, так что сила тяжести может помочь оттолкнуть воду от вашей крыши с импульсом, необходимым для того, чтобы стены и сайдинг оставались сухими. Этот импульс также гарантирует, что фундамент вашего здания не подвергнется воздействию избыточного количества воды.
Чтобы получить максимальную отдачу от шпигатов, рекомендуется сочетать их с кровельной системой, которая помогает направлять скопившуюся воду. Лучше всего это делать с помощью конической системы утепления.Также возможно добиться нужного направления, используя наклонную конструкцию; Однако это может создать дополнительную нагрузку на вашу крышу.
Единственным недостатком использования шпигатов на Среднем Западе является снегопад. Они не очень эффективны в борьбе с таянием снега и льда. Суровая погода также может повредить шпигаты. В остальном они являются одними из лучших вариантов плоских крыш.
Изоляция с истинным уклоном
Изоляция с истинным уклоном устанавливается под крышей. Он работает на , используя силу тяжести для вытеснения воды .Из-за того, как он установлен, это не лучшее решение для существующих зданий, но жизнеспособный вариант для нового строительства.
Изоляция с истинным уклоном изготавливается из пенополистирола, древесноволокнистой плиты или теплоизоляционной плиты ISO. Этот тип изоляции должен быть предварительно подогнан производителем к точным размерам плоской крыши. Затем профессионалы устанавливают уклон, чтобы создать пандус, который отводит воду от поверхности плоской крыши.
Небольшой уклон, который установлен, действует как пандус, чтобы избежать чрезмерного скопления воды.Он также отводит воду от поверхности. Обратите внимание, этот дренажный раствор — самый дорогой вариант.
Изоляция со ступенчатым уклоном
Если вам нравится идея теплоизоляции с истинным уклоном, но вы не хотите тратить тысячи долларов, вы можете выбрать изоляцию со ступенчатым уклоном. Общая идея аналогична: сделайте небольшой наклон к крыше, чтобы вода стекала и уходила. Тем не менее, для изоляции со ступенчатым уклоном используется изоляция из плоских досок вместо кровельной доски, которая используется при истинном уклоне. Это более рентабельно из-за того, как он установлен.
Если вас интересует любой вариант изоляции, рекомендуется обратиться в профессиональную кровельную компанию, чтобы назначить осмотр. Только профессионалы смогут дать вам необходимый совет, исходя из конкретных параметров вашей крыши.
Привлечение профессионалов
Существует множество различных вариантов выбора водоотвода для плоских крыш. Если вы думаете об обновлении существующей системы или о выборе системы для нового здания, лучше всего привлечь профессионалов.Есть несколько вещей хуже, чем неработающая дренажная система. Работа с профессионалом может дать вам душевное спокойствие и поможет избежать некоторых катастрофических проблем в будущем.
Если вы ищете высококвалифицированных профессионалов, вам не нужно ничего дальше, чем Advocate Construction. Мы команда опытных подрядчиков, которые эффективно работают с любым бюджетом. Все работы выполняются с высоким уровнем честности, прозрачности и долговечности.
Позвоните нам по телефону 833-409-ROOF (7663) или свяжитесь с нами сегодня!
Освоение инспекций крыши: дренажные системы крыш, часть 1
Кентона Шепарда и Ника Громико, CMI®
Цель серии «Освоение проверки крыши» — научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и ненадлежащие условия во время проверки. крутые, жилые крыши.Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.
Желоба
Если стоки с крыши могут сливаться рядом с фундаментом дома, могут возникнуть серьезные структурные проблемы. Насыщенная почва может потерять способность выдерживать вес дома или просачивание может подорвать фундамент.
Самая распространенная система управления водостоком в жилищном строительстве — это водосточные желоба, подвешенные к краю крыши, прикрепленные к водосточным водостокам.
Проблемы с водосточными желобами, которые вы обнаружите, могут быть связаны с материалами, из которых изготовлены водосточные желоба, качеством монтажа, условиями окружающей среды или комбинацией всех трех факторов.
Материалы водостока
Виниловые водостоки хрупкие, и вы можете обнаружить, что они сломаны или отсоединены.
Желоба из оцинкованной стали — обычное дело, и вы увидите их по всей Северной Америке. Если они окрашены, может быть трудно отличить стальные желоба от алюминиевых, просто посмотрев, но вы сможете отличить их, нажав на них пальцем.
Медные желоба обычно служат дольше, чем стальные и виниловые.
Установка
Проблемы с установкой варьируются от желобов с неправильным уклоном до плохо закрепленных или плохо закрепленных желобов. Вы можете определить неправильный уклон, наблюдая за стоячей водой в желобе или скоплением осадка в частях желоба вдали от водосточных труб.
Вы можете проверить уклон от земли, посмотрев на поля между желобом и крышей или желобом и облицовкой.
Металлические желоба подвержены коррозии, особенно если было допущено скопление мусора. Мусор удерживает влагу рядом с металлом, поэтому следите за появлением коррозии в желобах, над которыми нависают ветки деревьев. Вы можете обнаружить сильную коррозию при прощупывании. Коррозия часто начинается со швов.
В домах с более крутой крышей может потребоваться установка желобов с использованием стоек, чтобы гарантировать, что сток не выходит за пределы желоба.
В районах со снегопадом нет ничего необычного в том, чтобы найти желоба согнутыми из-за скольжения снега, особенно в домах с металлическими крышами.
Встроенные желоба
«Встроенные» водосточные желоба — это системы водосточных желобов, которые встраиваются в крышу, а не свешиваются с края.
Есть два типа встроенных желобов. Один обычно устанавливается на расстоянии около фута от края. Метод их установки имеет решающее значение, потому что утечки позволят влаге проникнуть в каркас или интерьер дома, где она может вызвать гниение или другие повреждения.
Другой тип встраивается в край крыши и встречается чаще.
Крыши с этим вторым типом водосточного желоба легко обнаружить, потому что скат крыши не доходит до края крыши.
Не прощупывайте эти желоба. Если вы проколите желоб, вы можете нести ответственность за ущерб, вызванный утечкой. Ищите признаки утечки в потолке под желобом.
В этом конкретном доме было решено, что лучший способ справиться с неисправными встроенными желобами и водосточными трубами — это их убрать.
Типы и размеры водостока на крыше
Кровельные воронки для плоских или пологих крыш бывают нескольких стандартных типов. Наилучший тип для применения зависит от нескольких факторов, таких как размер и наклон крыши, желаемый внешний вид и то, сколько регулярного технического обслуживания может потребоваться водосточной системе. Расчет водостоков для каждой системы, включая количество требуемых водостоков, основывается на таких факторах, как площадь крыши, расположение (а) водостока, скорость притока и желаемая скорость водоотвода, а также ожидаемый объем осадков.
Размер водостока на крыше
Первым шагом при определении размеров водостока на крыше является расчет площади поверхности крыши, которую будут перекрывать водостоки, а также средней часовой нормы осадков в месте расположения здания. Следующим шагом является определение каждой области крыши, которую будет обслуживать отдельный лидер (водосточная труба, водосточная труба или водосточная труба). Эту информацию можно получить у производителя труб или водостока.
Затем площадь крыши делится на площадь каждой выноски, чтобы определить количество требуемых водостоков.Каждая направляющая должна быть достаточно большой, чтобы выдерживать объем сливаемой воды — чем больше емкость направляющей, тем меньше требуется водостоков на крыше. Как правило, водостоки расположены на равном расстоянии друг от друга и расположены в низких точках крыши или в любых местах, где скапливается вода.
Помимо факторов, определяющих размер, выбор кровельной воронки основывается на нескольких соображениях:
Тип кровли — конструкция и материалы
Скат крыши
Критерии расчета объема среднего количества осадков и шторма (обычно устанавливаются местными строительными нормами)
Скорость осушения
Требования к переливу согласно местным или государственным строительным нормам
Нагрузка на крышу — сколько воды может выдержать крыша, если водостоки перекрыты; избыток воды может нарушить структурную устойчивость крыши
Места слива
Дополнительные функции, например, защита от вандализма
Водосточные системы
Обычные водосточные системы, такие как те, которые используются в большинстве домов, подходят для некоторых пологих крыш с уклоном более 2 процентов.(Уклон менее 2 процентов считается плоской крышей.) Желоба просты и недороги, но требуют частой чистки. Даже небольшое засорение мусором может вызвать переполнение желоба. Желоба, расположенные на нижнем крае (ах) крыши, обычно полностью видны и имеют водосточные трубы, установленные на боковых стенах здания.
Водосточные желоба
Шпигаты обычно используются на плоских крышах, у которых есть парапет или другой тип ограждения по периметру, ограждающий крышу.Шпигаты — это открытые отверстия или каналы, вырезанные в кромке крыши или парапете. Крыша наклонена в сторону шпигатов, и вода просто стекает через шпигаты. Водосточная труба может стекать в водосточную трубу на внешней стороне здания или может иметь удлиненный желоб или трубу, которая направляет поток воды от здания.
Водосточные желоба
Внутренние водостоки используются на плоских крышах и включают в себя низкую секцию или канал, который собирает воду и подает ее в скрытый водосток, ведущий в подземную водосточную систему.Основное преимущество внутренних водостоков заключается в том, что система скрыта от глаз. Внутренние стоки устойчивы к замерзанию, но могут потребовать тщательного ухода для предотвращения проблем.
Сифонный слив на крыше
Сифонная водосточная воронка использует сифон в качестве дренажного механизма, что приводит к более быстрому дренажу, чем у водосточных желобов любого другого типа. Обычно используемые на плоских коммерческих крышах, сифонные водостоки позволяют использовать минимальное количество водостоков, и все водостоки могут быть подключены к одной направляющей.Сифонные дренажные системы обычно стоят дороже, чем другие дренажные системы, но они работают бесперебойно и требуют относительно небольшого обслуживания. Поскольку сила сифона помогает перемещать воду, в сифонных дренажных системах можно использовать горизонтальные направляющие вместо наклонных труб, которые для отвода воды полагаются только на силу тяжести.
Различные типы промышленных водосточных систем
Многие коммерческие крыши являются плоскими, поэтому необходима дренажная система, поскольку стоячая вода может серьезно повредить крышу.Существует много различных типов коммерческих водостоков на крыше, поэтому важно изучить ваши варианты, чтобы определить, какой из них идеально подходит для вашего бизнеса.
Важность дренажных систем
Прежде чем углубляться в различные типы дренажных систем, важно понять, зачем вообще нужна дренажная система. Дренажные системы забирают проточную воду и отводят воду с крыши, что помогает защитить как от внешних, так и от внутренних повреждений.
Если у вас нет водосточной системы, вода собирается на крыше, разрушает барьерную мембрану и в конечном итоге просачивается внутрь.Если это произойдет, это может привести к дорогостоящему ремонту не только крыши, но и внутренней части здания. Поскольку утечки могут вызвать небольшие проблемы, такие как пятна от воды, отслаивание краски и плесень, а также большие проблемы, такие как повреждение продукта или инвентаря и сбои в работе, важно иметь надлежащие дренажные системы на вашем участке.
Две основные формы дренажных систем
Выбирая водосточную систему для крыши, имейте в виду, что у вас есть два основных варианта, которые следует учитывать:
Гравитация: Эта система работает под действием силы тяжести, позволяя воде стекать с крыши.Сегменты с разным уклоном стекают в одну внутреннюю водосточную трубу и работают в тандеме, унося воду с крыши.
Siphonic: Этот вариант не зависит от силы тяжести. Вместо этого отверстие слива оснащено деталью, предотвращающей попадание воздуха в слив. В результате внутреннее пространство слива имеет более низкое атмосферное давление, всасывает воду и позволяет ей свободно двигаться без необходимости постепенного снижения давления.
Четыре типа дренажных систем
Существует четыре типа коммерческих водостоков, которые хорошо подходят для плоских крыш.
Водосточные желоба: Наиболее распространены в жилых районах, но в коммерческих зданиях также могут быть установлены водосточные желоба по краям крыш для сбора воды на крыше и отвода ее в водосточную трубу, которая помогает воде стекать с поверхности, не касаясь ее. сторона здания. Чтобы водосточные желоба были эффективными, они должны работать с крышей с небольшим уклоном, чтобы вода беспрепятственно попадала в желоб. Также важно, чтобы в этой дренажной системе не было мусора, чтобы вода могла течь беспрепятственно.
Водосточные трубы: Эта водосточная система очень похожа на водосточную канаву и также называется водосточной трубой. Он работает вместе со шпателем, унося воду на землю. Обычно это делается в виде трубы, прикрепленной к стене здания. Вода течет из водостока или желоба в эту дренажную трубу, не касаясь здания, предотвращая образование плесени, мха и грибка на внешней стороне здания. Это также помогает защитить от просачивания воды в наружные стены, когда вода стекает с крыши.
Водосточные желоба: Коммерческие водосточные желоба обычно имеют форму водостока, канала или отверстия, размещенного в боковых стенках крыши, которое действует подобно водостоку, позволяя воде свободно стекать с крыши. Тем не менее, в то время как желоб движется вдоль крыши, водосток пропускает воду, а затем соединяется с желобом или водосточной трубой.
Внутренние водостоки: Во многих коммерческих зданиях есть внутренние водостоки, расположенные под поверхностью крыши для сбора воды.Обычно они расположены там, где вода собирается больше всего или где есть небольшой уклон, поэтому центр крыши является обычным местом водостока. Нередко использование внутренних водостоков в сочетании с другими системами, такими как шпигаты.
Выбор вашей водосточной системы зависит от того, какой тип водостока вы хотите, тип водостока, с которым ваша крыша может взаимодействовать, и что посоветуют кровельные эксперты. Однако знание доступных вариантов может сделать процесс менее запутанным.
Выберите дренаж для вашей дренажной системы
Коммерческие водосточные желоба помогают защитить вашу крышу от повреждений, вызванных водой, за счет того, что вода может стекать с крыши, а не скапливаться на поверхности.
