Автономная газификация: плюсы и минусы

Перед тем, как осуществить автономную газификацию своего дома или другого объекта, следует тщательно изучить все достоинства и недостатки такого отопления.

К недостаткам автономного газоснабжения относятся следующие моменты:

• необходимость постоянного контроля состояния газгольдера на предмет возможной утечки газа, а также обязательность отслеживания остатка газа во избежание негативных последствий;
• вероятность возникновения неполадок редуктора, в который может попасть вода, что выведет из строя всю систему автономного отопления. Однако подобные проблемы можно предотвратить, более тщательно подходя к выбору газгольдера. Современный выбор такой техники требует основательного изучения всех характеристик предлагаемой продукции и соотнесения их с предполагаемыми условиями эксплуатации, начиная от типа грунта и заканчивая особенностями газопотребляющей установки;
• узкий круг поставщиков газа, что ставит желающих иметь автономное газовое отопление в зависимое положение;
• высокая стоимость мероприятий по автономной газификации, которые подразумевают покупку дорогостоящего оборудования и оплату не менее затратных работ и услуг. Поэтому изначально следует все хорошо продумать и оценить стоимость проведения системы автономного отопления. При этом все работы по сборке и налаживанию системы должны осуществляться соответствующими специалистами. О том, чтобы самостоятельно наладить газоснабжение в своем доме, и речь быть не может! Подумайте о безопасности!

Преимуществами автономного газового отопления являются:

• экономия. Теплоэнергия, получаемая при автономном газоснабжении, обходится дешевле электрической энергии, а также энергии, генерируемой сгорающим дизельным топливом. Таким образом, стоимость автономной газификации постепенно окупается за счет сокращения расходов на отопление;
• свобода от магистральных систем снабжения
  . Отсутсвуют перепады давления газа в системе, а случаи неожиданного отключения;

• оперативность проектных работ и монтажа газгольдера относительно времени подсоединения к магистральной сети газоснабжения. При желании резервуар можно установить за один день, а весь процесс занимает 3-4 дня;
• независимость возможности установки газгольдера от расположения газифицируемого объекта;
• экологичность. Сгоревший газ почти не содержит опасных веществ, а резервуар с ним устанавливается на надежном расстоянии от объекта;
• широкая сфера применения сжиженного газа, с помощью которого можно не только отапливать дом, но и снабжать его электричеством (естественно, установив дополнительное оборудование), а также готовить пищу;
• индивидуальный проект в зависимости от ваших пожеланий;
• экономичность обслуживания системы автономного отопления газом, использование которой в течение длительного времени не требует дополнительного привлечения специалистов. Система, установленная профессионалами и собранная из качественного высокотехнологичного оборудования, способна проработать более двух десятков лет;
• повышенный ресурс эксплуатации сопуствующего оборудования, учавствующего в работе системы автономного газоснабжения;
• гибкость системы. Отсутсвую необходимость согласования установки дополнительного оборудования;
• повышенная экологичность. СУГ полностью испаряется при сгорании и не выделяет вредных веществ.

Что такое автономная газификация. Принципы построения систем автономной газификации для частных домов

На протяжении уже 15 лет мы работаем и развиваем направление автономной газификации в России и странах СНГ. За это время выстроена успешная структура группы компаний под нашим руководством, реализовано более 5000 объектов, на базе которых сформирован бесценный и уникальный опыт, которым мы хотим поделиться с вами.

С этой темы мы начинаем серию статей об автономной газификации дач, коттеджей и жилых домов большой площади.

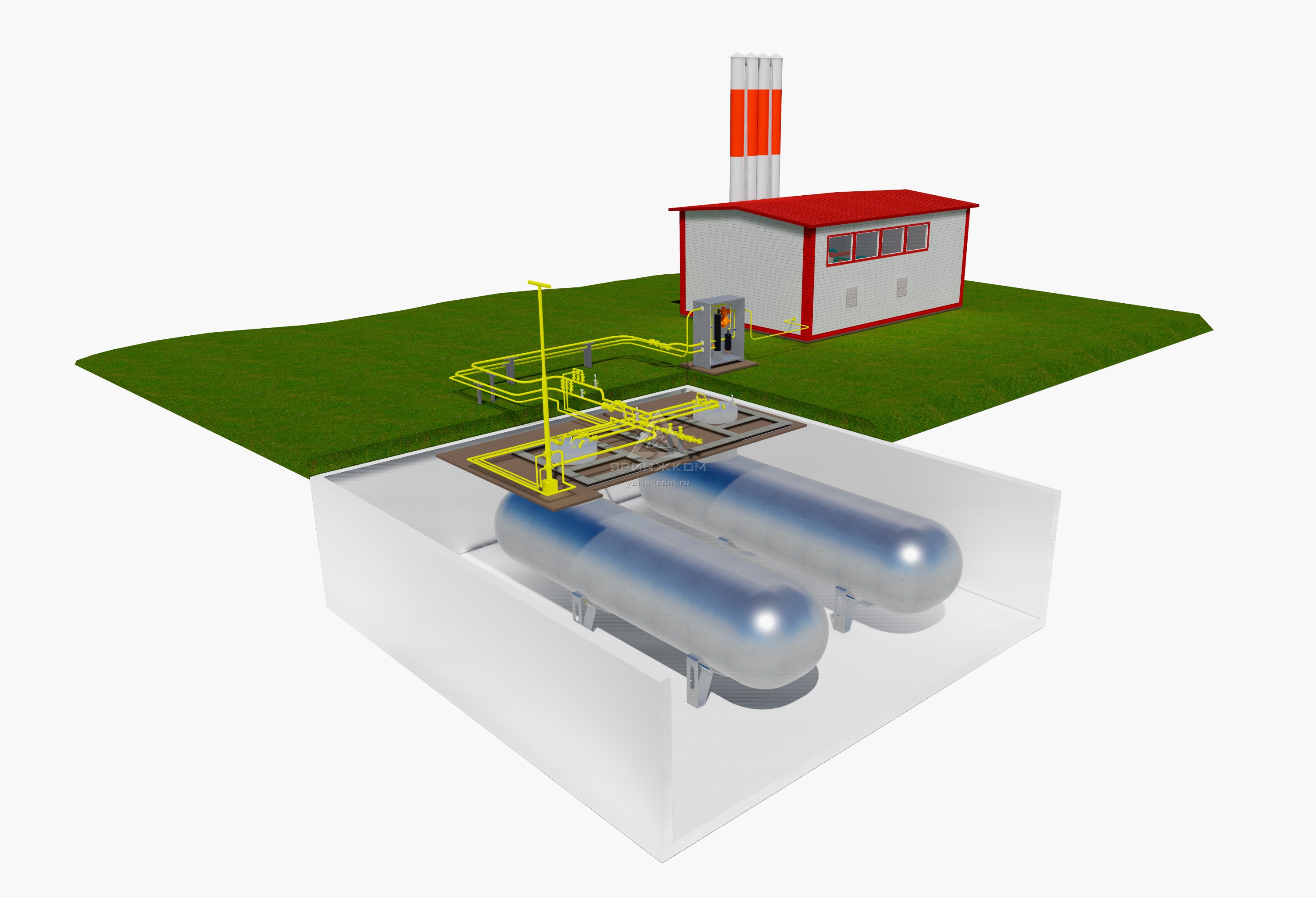

Система автономной газификации

Физико-химические свойства пропан-бутана

В основе автономной газификации лежит способность пропана «закипать», то есть переходить из жидкого в газообразное состояние уже при температуре -41 градусов по Цельсию, а бутана – при +1 градусе Цельсия. Пропан и бутан являются «попутным нефтяными газами», то есть добываются при разработке нефтяных месторождений. До подписания Киотского протокола, призванного снизить выброс парниковых газов, попутный нефтяной газ сжигался. Факелы горящего пропан-бутана можно было видеть даже со спутников, находящихся на орбите.

В то время никто не был озадачен утилизацией этих газов и не существовало инфраструктуры по его добыче и транспортировке. Но после подписания многими странами Киотского протокола в России был введен запрет на сжигание газа непосредственно на месторождениях. Для его хранения и использования в коммунальном хозяйстве в ускоренном режиме начали строить заводы по сжижению пропан-бутановых смесей и запустили железнодорожные составы по его перевозке. Нужно отметить, что использование пропан-бутана началось еще с 60-х годов. В далекие советские годы в пионерских лагерях для приготовления пищи рядом с кухней были установлены надземные газгольдеры, в которые сливали газ из автомобилей газовозов. В 1986 году надземные резервуары можно было встретить рядом с каждой жилой пятиэтажкой в небольших военных городках и других не газифицированных централизовано поселениях. Газ использовался для приготовления пищи в квартирах. Так что опыт использования сжиженного углеводородного газа (СУГ) для ЖКХ имелся задолго до начала его массового использования в начале 2000 годов, связанного с бумом рынка коттеджного строительства в Московской и Ленинградской областях.

Принцип работы систем автономной газификации

СУГ легко поддается сжатию, то есть сжижению, что делает его удобным для транспортировки в специальных резервуарах, которые часто называют газгольдерами. При нормальных атмосферных условиях и температуре 15 градусов по Цельсию плотность пропана в жидком состоянии составляет 510 кг/м³, а бутана 580 кг/м³. Плотность пропана в газообразном состоянии при атмосферном давлении и температуре 15 градусов по Цельсию равна 1,9 кг/м³, а бутана 2,55 кг/м³.

При атмосферном давлении и температуре 15 градусов по Цельсию из одного килограмма жидкого бутана образуется 0,392 м³ газа, а из одного килограмма жидкого пропана 0,526 м³ газа.

При этом, попадая к месту его использования, газ перекачивают в стационарные надземные или подземные емкости, из которых он в газообразном виде подается в котельное или технологическое оборудование и сжигается. Резервуары для хранения пропан-бутана заправляют на 85% и не более. Особенно это важно в летнее время. Почему это так важно? Потому что испарившийся газ скапливается в верхней части емкости и там должно быть свободное место для этого газа. И если заправить газгольдер на 100%, давление паров газа может разорвать сосуд и весь газ вытечет в почву. Испарившийся газ накапливается в верхней части емкости и далее по газопроводу поступает к потребителю. Если же выход из газгольдера закрыт, газ начинает накапливаться в верхней части емкости и давление газа начинает расти. Скорость испарения газа зависит от нескольких факторов:

• Первым и главными из них является температура окружающей среды вокруг газгольдера. В случае подземного газгольдера это температура земли, а в случае надземного – температура окружающего воздуха. Чем выше температура вокруг газгольдера, тем интенсивнее идет процесс испарения газа.
• Вторым по важности фактором является качество газа, то есть процентный состав пропана и бутана. Чем выше количество пропана, тем выше скорость испарения.

В случае если выход газа из газгольдера закрыт, давление внутри газгольдера начинает расти. Но наступает момент, когда давление перестает расти и стрелка манометра прекращает свое движение вверх. Это происходит в тот момент, когда давление насыщенных паров газа становится таким большим, что начинается обратный процесс конденсации газа. Вот это равновесное значение давления является очень важным для определения качества пропан-бутановой смеси.

На газгольдеры устанавливается специальная арматура, которая выполняет функции контроля и обслуживания резервуара. Для контроля за давлением газа на емкости устанавливается манометр. Обычно манометр устанавливается на клапан отбора паровой фазы. Для заправки и контроля уровня газа имеются заправочный клапан и механический уровнемер. Для аварийной откачки газа из газгольдера имеется клапан отбора жидкой фазы. В случае неконтролируемого роста давления в газгольдере сработает предохранительный сбросной клапан и излишки давления, то есть газ, будут сброшены в атмосферу.

Основные предохранительные элементы системы автономной газификации

Требования к газгольдерам

Особо нужно остановиться на емкостях (газгольдерах и минигазгольдерах) для хранения СУГ. Еще в 60-е года в СССР для автономной газификации зданий и сооружений использовались газгольдеры пр-ва Румынии. Они производились из специального металла толщиной 10 мм и весили до 3000 кг. До сих пор некоторые умельцы извлекают их из земли и пытаются реставрировать и использовать для автономной газификации частных домов.

Б/у газгольдеры

Б/у газгольдеры после реставрации

На фото выше — бывшие в употреблении газгольдеры после частичной реставрации. С них снято старое битумное покрытие и нанесено новое. Так же на горловину установлена новая крышка с арматурой. Но гидравлические и пневматические испытания эти газгольдеры не прошли и поэтому представляют опасность.

Особенности монтажа систем автономной газификации

Сегодня для производства газгольдеров ГОСТ определяет только одну марку металла — 09Г2С. Другие марки не подходят под требования безопасности. Почему так? Дело в том, что, как мы уже писали выше, сжиженный газ в емкость попадает очень холодный. Его температура достигает -42 градусов по Цельсию. Но постепенно, его температура растет, если газгольдер окружен теплой землей. То есть в резервуаре постоянно происходит изменение внутренней температуры и газ то расширяется, то сужается. Емкость, в которой находится газ, также под воздействием газа, то уменьшает свой объем, то увеличивает. Следствием этого меняются геометрические размеры газгольдера с газом. Автор этих строк был директором завода по производству газгольдеров «Фасхиммаш» и сам лично наблюдал картину, когда надземные резервуары, заполненные газом, в летнее и зимнее время меняли свои размеры, как правило, длину.

Значит для производства таких газгольдеров металл должен быть пластичным. Это достигается добавлением в сталь специальных добавок. Так же для снижения коррозии в металл добавляется специальные антикоррозийные добавки.

Далее, подземный резервуар нужно прикрепить к бетонному основанию, чтобы, во-первых, обеспечить его горизонтальную установку и снизить риск выдавливания емкости грунтовыми водами в осенне-весенний период.

От газгольдера под землей прокладывают газопровод к потребителю газа. Газопровод прокладывают таким образом, чтобы либо в начале, либо в конце трассы мог обеспечить самую низкую точку прохождения газопровода. В этом месте устанавливается конденсатосборник. Если газопровод пластиковый, а не стальной, то на поверхность земли, через специальный металлопластиковый переход, выходит уже стальная труба. Перед вводом газопровода в дом устанавливается шаровой кран.

Монтаж системы автономной газификации

Далее, внутри дома, нужно установить детектор утечки газа и специальный электромагнитный клапан, автоматически перекрывающий подачу газа в случае обнаружения утечки газа. Детекторы утечки газа устанавливаются у самой поверхности пола, так как пропан-бутан тяжелее воздуха, и в случае утечки скапливается у поверхности пола.

В заключении хочу отметить, что при выборе котельного оборудования, работающего на пропан-бутане, потребуется замена, если будут использоваться настенные котлы. В случае использования напольных котлов потребуется специальная горелка для пропан-бутана. Использование горелок для природного газа, метана, недопустимо и может привести к серьезным поломкам котельного оборудования.

В целом автономная газификация является прекрасной альтернативой газификации природным газом и не представляет опасности, если соблюдать элементарные меры безопасности.

Если у вас остались вопросы, то мы с удовольствием на них ответим, пишите или звоните.

Автономная газификация и её приборы

Рубрика: Автономная газификация

Оборудование для автономной газификации

06 сен 2019

Оборудование для автономной газификации – это целый спектр устройств, предназначенных для установки системы газоснабжения, обогрева, нагрева воды и для приготовления пищи. Если раньше газификация загородного дома зависела исключительно от удаленности газовой магистрали, то сегодня, автономное газоснабжение позволяет решить многие проблемы. Чтобы оборудовать автономную систему газификации (АСГ), требуется целый перечень специального оборудования.

Газгольдер

Сжиженный газ – топливо автономной системы газификации. В качестве емкости для его хранения выступает газгольдер. Данный элемент считается ключевым в комплексе газификации. Его устанавливают как над землей, так и под ней. Наиболее распространенный вариант монтажа газгольдера – подземный. Так удается обеспечить оптимальные условия для испарения газа, что позволяет исправно работать всему оборудованию. Газгольдеры подразделяют на емкости с постоянным и переменным объемом. На рынке можно приобрести модели вертикального или горизонтального типа.

Газовые котлы

Не имея навыков инженера, самостоятельно выбрать качественный и эффективный газовый котел невозможно. При покупке данного оборудования учитываются такие параметры как КПД, мощность котла, количество контуров, внешний вид и пр. Чтобы комплекс функционировал идеально, необходимо чтобы все параметры были взаимосвязаны между собой.

Немаловажную роль при выборе газового котла играют потребности человека. К примеру, если котел необходим исключительно для подачи горячей воды, то выбирается простая модель. Если необходимо обеспечить дом не только горячей водой, но и хорошим отоплением – модель будет совсем другой.

Газовые генераторы

Генераторы на газу – оптимальное решение для загородного дома, позволяющее вырабатывать электрический ток, используя СУГ (сжиженный газ). В большинстве случаев, такое оборудование подключается к общей схеме газификации. В случае аварийного отключения электричества, вы можете не беспокоиться за энергоснабжение. Данное оборудование становится незаменимым в тех случаях, где нет линий электропередач. При этом, данное оборудование отличается экологичностью, тихой работой и длительными сроками эксплуатации.

Перечень дополнительного оборудования для автономной газификации:

Оборудование для автономной газификации не ограничивается газгольдером, котлом и газовым генератором. Существует целый спектр дополнительных модулей, позволяющих сделать систему более надежной и комфортной при эксплуатации.

Конденсатосборник

Сжиженный газ в процессе работы системы имеет свойство испаряться – при данном процессе остается конденсат, скапливающийся на дне газгольдера. Чем больше скапливается конденсата, тем хуже начинает работать оборудование. Чтобы избежать подобных неприятностей, в системах автономной газификации устанавливают конденсатосборники, позволяющие отводить влагу посредством патрубков.

Катодная защита

Если вы установили газгольдер в грунт, то без анодно-катодной защиты вам не обойтись. Данное оборудование позволяет защитить емкость с СУГ от коррозии.

Датчики загазованности

Данная группа оборудования призвана защитить человека от опасности. Оборудование фиксирует уровень содержания газа в воздухе и в случае превышения нормы, сигнализирует об этом. Кроме того, если уровень опасности высок, датчик подает сигнал к отсечному клапану, который выключает систему.

Отсечные клапаны

Арматура предохранительного типа, которая просто обязана быть установлена в АСГ. Они срабатывают в двух случаях – при утечке газа и при повреждении редуктора.

Телеметрическая система

С помощью такого оборудования можно наладить контроль за функционированием всей АСГ дистанционно. С помощью телеметрии можно отслеживать показатели всех датчиков и получать полный спектр информации о работе оборудования удаленно.

Редукторы ReGo

Такой модуль, установленный в автоматизированной системе газификации, позволяет оптимизировать поставку СУГ. С помощью редуктора можно поддерживать постоянно давление, за счет чего топливо в котел и всю систему будет подаваться равномерно. При необходимости данный модуль способен автоматически сбросить давление, опуская его на установленный уровень.



Стоимость автономной газификации под ключ. Стоимость на газификацию дома

Что входит в стоимость автономной газификации «Стандарт»: БЕСПЛАТНЫЙ выезд инженера на объект Доставка оборудования по МО (емкость с редукционной группой, бетонное основание, крепежный материал) Монтаж системы автономной газификации (магистраль пластиковая — 20м. , цокольный ввод в техпомещение, металлическая труба 5м, газосварочные работы) Земельные работы (откоп/закоп котлована и траншеи), механизировано Первая заправка газом Сроки выполнения работ квалифицированными специалистами — 1 день Бессрочный договор на сервис уже включен в стоимость! Комплектация «Эконом» — не входит п.4 (Земельные работы) Автономная газификация «под ключ», установленная проверенными специалистами, гарантировано обеспечит качественное функционирование оборудования, абсолютную безопасность системы, долговечность эксплуатации и бесперебойное поступление нужного количества энергии для комфорта и уюта в доме. Помимо автономной газификации «под ключ», компания «РадаГаз» предлагает комплекс услуг по привлекательной цене, в который входит договор по бессрочному сервисному обслуживанию и оперативную доставку газа на любые объекты.

Автономная газификация под ключ включает: осмотр объекта газификации специалистом; инженерное проектирование системы; подбор и доставка оборудования для системы снабжения газом; земельные работы — подготовка места под газгольдер; монтаж газгольдера и сети трубопроводов; начальная заправка системы топливом; пуско-наладочные работы, демонстрация; уборка территории после проведения работ. Ещё один совет! Простой способ контролировать расход газа — использовать блокнотик на магните. Блокнот размещается на видном месте, ставится отметка «день, число, месяц и количество газа в газгольдере». Руководствуясь таким записям можно спрогнозировать следующую заправку газгольдера и не остаться неожиданно без газа.

Эксплуатация систем автономной газификации | gaz-mitex.ru

Для эксплуатации системы автномной азификации Заказчик должен пройти обучение «На эксплуатацию систем Газоснабжения». Владелец газгольдера может заключить договор по страхованию гражданской ответственности при эксплуатации опасного производственного объекта перед третьими лицами, что позволит ему обезопасить себя при возникновении аварийной ситуации.

Для безопасной эксплуатации системы газификации заказчику необходимо получить лицензию на обслуживание или заключить договор с организацией имеющей соответствующие лицензии.

Компания «Митекс», имеет лицензию на проведение работ эксплуатации Опасных Производственных объектов.

На предприятии организована Диспетчерская служба для оперативной работы с нашими Клиентами. Стоимость услуги по обслуживанию объектов Газификации (на один месяц) входит в стоимость газификации. Стоимость услуги по дальнейшему обслуживанию (Аварийному обслуживанию) согласовывается индивидуально, в зависимости от удаленности объектов, их количества в одном населенном пункте, составе объекта Газификации.

Проведение планового обслуживания должно происходить согласно СНиП ежемесячно, а не разово или бесплатно (бесплатный сыр только в мышеловке), как практикуют некоторые компании, так как это несет определенные трудозатраты (обучение и содержание грамотных специалистов проводящих обслуживание) и материальные затраты (содержание транспорта, расходы на топливо, эксплуатационные расходы) . Работы проводятся по утвержденному ППР, разработанному на каждый объект отделом ПТО обслуживающей организации.

Смотри так-же:

Отопление дачи
Использование газовых баллонов или газгольдера для отопления дачи сжиженным газом.Отопление дачи сжиженным газом.
Для 2-х этажной дачи из бруса общей площади 150 м. кв. определена теплопроводность, на основании которой произведен помесячный расчет теплопотерь за последние 5 лет. Произведен сравнительный анализ во сколько бы обошлись затраты на отопление при использовании в качестве энергоносителя электричества и сжиженного газа.Установка подземного газгольдера.
Предварительная планировка, котлован и фундамент для установки газгольдера, заземление, молниезащита и электрохимическая защита газгольдеров.Автономная газификация основные термины и расчеты.
Основные термины и расчеты необходимые для проектирования систем автономной газификации для частных и производственных объектов. Услуги по установке газгольдеров в Санкт-Петербурге и Ленинградской области.Газгольдеры «KADATEC» в России.
В России появились газгольдеры с надписью на корпусе «KADATEC», которые никакого отношения не имеют к Чешской компании «KADATEC s. r.o.». Если Вы действительно заинтересованы в приобретении Чешских газгольдеров, то настоятельно рекомендуем предварительно проконсультироваться в ООО «Митекс».Сжиженный газ как выгодный энергоноситель.
Сжиженный углеводородный газ (СУГ) пропан бутан как выгодный энергоноситель. Сравнительный анализ с конкурирующими топливами такими как: природный газ, синтетический газ, дизельное топливо и электричество. Анализ стоимости получения тепловой энергии по каждому энергоносителю.Этапы Автономной газификации.
Как проводится автономная газификация промышленных и частных объектов компанией «Митекс» в Санкт-Петербурге и Ленинградской области. Какие объекты обязаны регистрироваться в органах Ростехнадзора. Что такое экспертиза промышленной безопасности и зачем она нужна. Зачем нужен рабочий проект автономной газификации и что в него входит.Порядок проведения монтажных работ.
Порядок проведения монтажных работ компанией «Митекс» при автономной газификации частных и производственных объектов. Как устанавливается газгольдер, контур заземления и молниеотвод для системы автономной газификации, пусконаладочные работы, установка и крепление газгольдера, антикоррозийная защита, освидетельствование газгольдера, монтаж внутреннего и наружнего газопроводов, первый пуск газгольдера.

Эксплуатация систем автономной газификации.
Страхование гражданской ответственности при эксплуатации опасного производственного объекта перед третьими лицами позволит ему обезопасить себя при возникновении аварийной ситуации. Обслуживание систем автономной газификации.

Выбор организации для автномной газификации.
В некоторых случаях при реализации проекта автономной газификации заказчик прибегает к услугам нескольких организаций: проектная часть у одних, монтаж у других и т. д. В статье приведены рекомендации по выбору подрядчиков.

Преимущества установки системы автономной газификации

Автономное газоснабжение — это прекрасный вариант не бояться перебоев с подачей электроэнергии и отличный вариант обеспечения дома теплом, горячей водой, возможностью приготовления пищи. Кроме того, оно станет полезным, когда нельзя подключения к центральному газоснабжению. Эксплуатировать газовое оборудование намного выгоднее, чем отапливать жилое строение при помощи электричества. Правда, стоимость таких установок не является низкой, зато очень быстро окупается.

ООО ФасХимМаш специализируется на производстве и поставках резервуаров хранения сжиженного топлива, а также выполняет проектные и монтажные работы по системам автономного газоснабжения любой сложности.

Плюсы автономной газификации

Хорошая экономия. Тепло, которое вырабатывается установкой, по своей стоимости будет намного ниже, чем цена единицы электрической энергии. В итоге, расходы на установку автономной газовой системы сразу же начнут окупаться, потому что снижаются расходы на отопление;

Автономность. Отсутствие зависимости от центрального газоснабжения приводит к тому, что система работает без перепадов в подаче газа. Также исключены внеплановые отключения на линии, так как хозяин вправе сам распоряжаться своей станцией;

Быстрое подключение. При желании, газгольдере можно установить за несколько часов, а остальные мероприятия по подключению займут не больше трех дней;

Любые варианты расположения газгольдера. Емкость может располагаться в любом удобном месте, что никак не отразиться на качестве газификации объекта. Подвод автономной газификации может осуществляться как к небольшому загородному дому, так и к коттеджу в несколько этажей;

Отсутствие опасных продуктов сгорания, которые могут загрязнять окружающую среду. Используемое в системе топливо полностью экологично;

Универсальность использования оборудования. Кроме возможности отапливать дом, готовить пищу и иметь горячую воду можно подсоединить к системе газогенератор и получать свое электричество;

Проект по газификации является полностью индивидуальным, поэтому в нем могут быть учтены любые пожелания заказчика;

Экономия на обслуживании. Правильно установленная и настроенная система в течение долгого времени способна работать без какого-либо вмешательства.

На правах рекламы

ООО «СГснаб» . Автономная газификация

Автономная газификация

Автономная газификация– современная альтернатива газовым службам и другим источникам энергии. Установка системы автономной газификации позволяет решить целый ряд жилищно-бытовых проблем.

Основные преимущества автономной системы газификации:

• экономия и независимость от местного газопровода,

• экологичность техники, т.е. никаких посторонних запахов (например, сгорания дров или угля).

• По сравнению с дизельным топливом разница в себестоимости 1 кВт от сжиженного газа (СУГ), хранящегося в газгольдере, составляет от 180 до 300 процентов, и еще больше (до 500 процентов) в сравнении с электроэнергией. Вам не придется оплачивать коммунальные услуги в полном объеме  – можно забыть про оплату отопления и горячей воды.

• Важное достоинство автономного газоснабжения – быстрое введение системы в эксплуатацию.

Система автономной газификации практична, проста в эксплуатации, надежна и безопасна. Установив такую систему, помимо газа на кухне Вы получаете автономное отопление, горячее водоснабжение, а также (с помощью газогенераторов) аварийное электроснабжение.

Система автономной газификации быстро окупается в процессе эксплуатации. Затраты на покупку сжиженного газа и заказ услуг по доставке газа для наполнения газгольдеров с лихвой компенсируются удобством использования автономного газоснабжения.

Общие сведения о системе автономного газоснабжения- Установка системы автономного газоснабжения (АГС)даёт возможность подключения  всех инженерных систем дома работающих на газе — отопления, горячего водоснабжения, кондиционирования, освещения, резервного электропитания. Возможна также установка обогревательных приборов, не требующих подключения электричества — газовых каминов, газовых конвекторов и т.д.По сравнению с твердым или жидким топливом газ не дает золы, не имеет устойчивого запаха. Система АГС состоит из резервуара сжиженного газа (оборудованного антикоррозийной защитой и молниезащитой). К резервуару через распределительную головку подсоединен трубопровод с отводами на точки потребления: нагревательный котел, газовая плита и пр. В системах АГС применяют сжиженные нефтяные газы: смесь технического пропана и бутана.Емкость заполняют сжиженным газом (СГ) из спецавтоцистерны.

ПОЧЕМУ ВЫГОДНО УСТАНАВЛИВАТЬ СОБСТВЕННУЮ СИСТЕМУГАЗОСНАБЖЕНИЯ?

Система автономной газификации становится изо дня в день все популярнее.Трудно не согласиться, что централизованное газоснабжение имеет свои плюсы, но самым большим минусом этой системы является ограниченная возможность подвода. Автономная газификация помогает избежать такой проблемы. Установка такой системы идеально подходит для коттеджей, расположенных в сельской местности, т.е. в отдалении от города. Даже учитывая тот факт, что сжиженный углеводородный газ– привозное топливо, система автономного газоснабжения является оптимальным вариантом для круглогодичного обеспечения жилых и хозяйственных помещений теплом и электроэнергией.

ПОЧЕМУ ГАЗОВОЕ ТОПЛИВО САМОЕ ЭФФЕКТИВНОЕ?

Газовоетопливо обладает отличными экологическими и эксплуатационными показателями. СУГ — чистый и легко поддающийся контролю, это идеальное топливо для использования в системах отопления и кондиционирования отдельно стоящего жилья.КПД газовых систем отопления достигает 97% При этом газовый котел практически не засоряется и требует минимального вмешательства человека в его работу. Стоит отметить, что электрическое отопление и отопление на жидком топливе (солярка) в 2-3 раза менее эффективно при тех же денежных затратах.

Альтернативой привычной сети подземных газопроводов являются газгольдеры Это главный элемент системы.Газгольдерыпредставляют собой специальные подземные хранилища, оборудованные для хранения сжиженного газа, максимальный объем таких резервуаров может достигать 20 кубометров. Мини-газопроводы соединяют газгольдер, наполненный сжиженным газом, с котельной. Система безопасна и может работать в автоматическом режиме, обеспечивая комфортную эксплуатацию газового оборудования. Использование газового топлива позволяет существенно сэкономить при решении проблем энергетического плана. Выбрав автономную систему газоснабжения с газгольдерами большого объема, Вы сможете минимизировать частоту поставок газа, создав надежный запас газового топлива

Газификация коттеджа
В случаях, когда затраты на прокладку магистрального газа велики, мощности загородных подстанций оставляют желать лучшего, оптимальным выходом для вас может стать автономная газификация.

Газификация коттеджногопоселка
Комплексы автономной газификации позволят вам развернуть строительство коттеджного поселка на привлекательных местах при отсутствии инженерных коммуникаций.

Газификация промышленных объектов Внедрение комплекса газификации СУГ на вашем предприятии гарантирует непрерывность производственного процесса.

Автономная газификация Пермского края

Автономная газификация с использованием сжиженного природного газа (СПГ) — достаточно новая технология для России. Однако имеет широкие перспективы применения, особенно в районах, удаленных от магистральных газопроводов. В рамках принятой в 2011 году Программы газификации удаленных регионов ОАО «Газпром» ООО «Криогастек» выполнило проектирование строящегося завода по сжижению природного газа (ПГСП) в пгт Карагай Пермского края [1].Завод по сжижению газа является частью единой системы по сжижению, хранению, транспортировке и регазификации СПГ в Пермском крае.

При проектировании NGLP был выбран надежный и проверенный метод сжижения с использованием цикла охлаждения с пониженным давлением азота со 100% степенью сжижения. Технология, используемая в работе завода, включает следующие основные процессы:

— отделение конденсированной влаги и фильтрация твердых частиц;

— адсорбция и десорбция остаточного увлажнителя на молекулярных ситах;

— нагрев и охлаждение газа в пластинчатых теплообменниках;

— низкотемпературная конденсация природного газа;

— Производство СПГ;

— Накопление СПГ в полуизотермических резервуарах;

— Распределение СПГ насосом.

Все основные процессы завода регулируются АСУ ТП. Количество ручных операций сведено к минимуму. Завод оборудован системами пожаротушения и контроля загрязнения атмосферного воздуха, по сигналу которых он может отключаться автоматически.

Вспомогательные материалы на заводе либо используются в замкнутом контуре и не потребляются (жидкий теплоноситель, фреон), либо потребляются, но могут производиться системами завода (азот, электроэнергия). Поэтому для завода требуется только наличие природного газа.Такая самодостаточность очень важна для газоснабжения отдаленных регионов России.

Сжижение газа — лишь один из этапов в процессе использования СПГ для газификации районов Пермского края. Регазификация СПГ i. е. испарение жидкости и нагрев образующихся паров до необходимой температуры осуществляется перед подачей газа потребителю. Для регазификации СПГ ООО «Криогастек» выполнило проектирование технологии для трех «Систем приема, хранения и регазификации СПГ» (СПГ СПГ), строящихся в Ильинском [2], Карагайском и Сивинском районах Пермского края.

СПГ будет регазифицироваться в СПГ ISRS с использованием атмосферных испарителей. Такие испарители имеют простую конструкцию и не требуют затрат энергии для регазификации. Две параллельные линии испарения, переключаемые с обледенением, используются для предотвращения перерывов в работе СПГ ISRS, связанных с замерзанием испарителя во время работы. При низкой температуре окружающей среды газ на выходе из испарителя нагревается электронагревателями.

ИСЗИ

СПГ спроектирован ООО «Криогастек» по единой схеме, что позволяет упростить его эксплуатацию и обслуживание.Технология, используемая в работе завода, включает следующие процессы:

— Накопление СПГ в криогенных резервуарах;

— изотермическое хранилище СПГ и подача его в испарители;

— испарение (кипение) и нагрев в испарителях атмосферного воздуха за счет подачи тепла атмосферного воздуха в СПГ;

— газовое отопление в электронагревателях.

СПГ ISRS максимально автоматизирована, как и NGLP. На самом деле помощь оператора требуется только при заправке резервуара СПГ.Параметры оборудования можно контролировать как локально, так и удаленно. Это позволяет повысить безопасность эксплуатации и упростить обеспечение своевременных поставок СПГ. На выходе из производственной зоны находится природный газ, соответствующий ГОСТ 5542-87 и подаваемый в трубопровод среднего давления для распределения потребителям.

Современные маломасштабные системы газификации биомассы: обширный и уникальный обзор мониторинга

https://doi. org/10.1016/j.energy.2021.120039 Получить права и контент

Основные моменты

•

Обширный набор небольших систем газификации биомассы, контролируемых на месте.

•

Уникальный обзор систем, доступных в настоящее время на европейском рынке.

•

Характеристики полукокса не предполагают прямого применения в качестве кондиционера почвы.

•

Содержание углерода и пористость полукокса: ценный товар для промышленного применения?

Реферат

В последние несколько лет в Центральной и Северной Европе наблюдается рост интереса к маломасштабной газификации биомассы.С 2011 года в регионе Южный Тироль (Италия) было санкционировано и построено почти пятьдесят малых заводов по газификации биомассы, и большинство из них в настоящее время работают. В рамках этого был проведен обширный опрос владельцев растений с помощью анкетирования для оценки потоков биомассы и угля в регионе. Более того, была проведена комплексная кампания по мониторингу на репрезентативных предприятиях практически всех доступных операционных технологий. Для каждого из контролируемых заводов сырье и продукты газификации были охарактеризованы и количественно определены их потоки, что привело к балансу энергии и массы.Это позволило собрать расширенный набор данных и составить уникальный обзор эталонных значений для диапазонов работы маломасштабных систем газификации биомассы, доступных в настоящее время на европейском рынке, с точки зрения коэффициента эквивалентности, состава сухого газа и теплотворной способности. удельное производство электроэнергии и эффективность преобразования. Кроме того, образцы гольца были тщательно охарактеризованы, что позволило понять возможные пути использования для повышения ценности этого побочного продукта, который в настоящее время утилизируется, что представляет собой экономическое и экологическое бремя.

Ключевые слова

Биомасса

Газификация

Малая ТЭЦ

Char

Рекомендуемые статьиЦитирующие статьи (0)

© 2021 Авторы. Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Цитирующие статьи

Первая система газификации YANMAR в Европе ｜ Технический обзор YANMAR ｜ Технология ｜ О YANMAR ｜ YANMAR

Первая система газификации YANMAR в Европе

1. Введение

С 2005 по 2012 год производство электроэнергии из возобновляемых источников в Европе выросло на 61% (средний темп 7.1% / год), тогда как общая выработка электроэнергии за этот период не изменилась. Как следствие, доля возобновляемых источников энергии в валовой выработке электроэнергии достигла 24,1%. Солнечные фотоэлектрические установки имеют самые высокие среднегодовые темпы роста (72,8% в 2005-2012 гг.), За ними следуют ветер и биогаз / биотопливо.

Что касается твердого биотоплива, которое используется в системах газификации, средний темп роста в 2005-2012 гг. Составил 9,1%.

Одну из причин распространения возобновляемых источников энергии следует искать в политике европейских государств, которые ввели стимулы и льготные тарифы с девяностых годов.

Принимая во внимание этот устойчивый и постоянный рост, становится ясно, что Европа представляет собой хороший и передовой испытательный полигон, на котором можно применять новые решения и новые технологии в области возобновляемых источников энергии.

Согласно этому благоприятному сценарию, Yanmar Co. и Yanmar R&D Europe решили приступить к установке первой системы газификации Yanmar в Европе.

2. Предпосылки проекта

Одним из наиболее важных аспектов возобновляемых источников энергии (говоря о солнечной и ветровой энергии) является их непредсказуемость и непрограммируемость.Эта характеристика в сочетании с их быстрым ростом создает проблемы для электросети с точки зрения стабильности и эффективности. Фактически, неконтролируемая и прерывистая подача электроэнергии увеличивает сложность согласования производства со спросом, в то же время снижая эффективность традиционных теплоэлектростанций.

Напротив, системы газификации могут использовать возобновляемый источник, представленный твердой биомассой, контролируемым образом. Фактически, энергия может храниться в виде щепы и использоваться в системе газификации в соответствии с потребностями.

С точки зрения экологической устойчивости, система газификации Yanmar может использовать различные виды твердых биомасс, которые широко распространены на территории (от Средиземноморья до северных стран) и легко доступны с незначительным или нулевым воздействием на окружающую среду (например, техническое обслуживание лесов и пахотных земель).

По вышеуказанным причинам газификация Yanmar представляет собой технологию, которая очень хорошо подходит для европейского общества, будучи в то же время возобновляемой и контролируемой.

3. Описание системы газификации Yanmar

3.1. Краткое введение в технологию газификации Yanmar

Газификация — это процесс преобразования органического углеродного материала в горючий газ, состоящий в основном из CO, h3 и CO2. Химические реакции происходят в контролируемой среде (обычно внутри реактора) с небольшим количеством воздуха, чтобы предотвратить возгорание.

Газификатор

Yanmar состоит из реактора с нисходящим потоком с неподвижным слоем и открытым верхом, системы очистки газа на водной основе и двух микрокогенераторов Yanmar (двигателей внутреннего сгорания со встроенной рекуперацией тепла).Вся система разработана и произведена в Японии компанией Yanmar.

Использование системы очистки на водной основе дает преимущество в получении очень чистого газа, который легче использовать в микрогенераторах, что увеличивает надежность и интервалы технического обслуживания двигателей.

3.2. Установка в Yanmar Италия

В середине 2014 года началась установка системы газификации Yanmar в итальянской Yanmar (дочернее предприятие Yanmar Co., Ltd.), которая является мировым производителем дизельных двигателей Yanmar серии L (дизельные двигатели с воздушным охлаждением).

Общая электрическая мощность, вырабатываемая двумя когенераторами, составляет 40 кВт, а общая тепловая мощность — 66 кВт (в виде горячей воды, подаваемой на завод по трубопроводам).

Рис.1 — Схема системы газификации Yanmar

Решение установить газификационную установку на заводе Yanmar group имеет много преимуществ: с исследовательской точки зрения, можно получить логистическую и техническую поддержку для тестирования новых конфигураций и дополнительных устройств; с точки зрения компании, благодаря использованию когенераторов Yanmar они могут снизить потребление энергии из электрической сети и использовать тепло когенераторов для сокращения использования газовых котлов.Кроме того, система газификации Yanmar имеет право на льготы, предоставляемые предприятиям, использующим твердую биомассу (что является одним из самых высоких стимулов среди возобновляемых источников энергии), с дополнительным бонусом в виде высокоэффективной когенерации.

Рис.2 — Обзор реактора газификатора и системы газификации Рис. 3 — ТЭЦ, использующая 100% синтез-газ

(1) Система сушки
Одной из ключевых характеристик, повышающих гибкость системы газификации Yanmar, является возможность автономной сушки древесной щепы до требуемой для газификатора влажности. Благодаря этому мы можем увеличить возможности закупки древесной щепы (по более низкой цене) также у компаний, которые не имеют собственных систем сушки (а их большинство).

Рис. 4 — Гидродинамический анализ горячего воздуха внутри сушильной системы.

Другой целью было создать хранилище для щепы, чтобы увеличить рабочий диапазон газогенератора и автоматически подавать в него нужное количество при правильной влажности.

Наконец, было выбрано лучшее решение, и производство и установка были выполнены сразу после установки газогенератора.

Рис.5 — Система сушки и хранения

Система сушки была разработана Yanmar R&D Europe и произведена местной компанией. Целью проекта было достижение максимальной эффективности процесса с использованием части тепловой энергии, поступающей от когенераторов Yanmar. Для оценки наилучшей формы и положения каналов горячего воздуха внутри сушилки было выполнено гидродинамическое трехмерное моделирование.

(2) Открытие.

4. Настоящее положение и будущее развитие

В настоящее время в системе газификации используется щепа, полученная в результате хозяйственной деятельности в местных лесах. Все его параметры отслеживаются, чтобы оценить его производительность с точки зрения эффективности, эксплуатационных затрат и выгод.

Продолжаются опытно-конструкторские работы по повышению эффективности и автоматизации установки газификатора. В частности, чтобы сократить время, необходимое для ежедневного технического обслуживания, была реализована автоматическая система всасывания для быстрого и безопасного удаления полукокса, образующегося в газогенераторе.Чтобы повысить эффективность и в то же время еще больше снизить затраты на утилизацию, Yanmar R&D Europe анализирует различные стратегии повышения ценности удаленного полукокса. Наиболее перспективными решениями являются повторное использование в качестве удобрения и внутреннее использование в котле, установленном помимо системы газификации. Этот второй вариант специально предназначен для увеличения общей тепловой энергии, извлекаемой из установки.

5. Следующие шаги

Исходя из результатов первой установки в Yanmar, Италия, Yanmar R&D Europe проводит технико-экономическое обоснование применения системы газификации на оливковой и винодельческой ферме в Тоскане.Основная идея заключается в развитии местной и устойчивой агроцепи, от использования обрезков в газогенераторе до эффективного использования электроэнергии и тепловой энергии в производственных процессах фермы.

Как газ поставляется потребителям

Если представить, что магистральные газопроводы — это артерии газотранспортной системы, то газораспределительные трубопроводы и бытовые трубопроводы — ее капилляры.

Газораспределение

Если представить, что магистральные газопроводы — это артерии газотранспортной системы, то газораспределительные трубопроводы и бытовые трубопроводы — ее капилляры.

11,8 МПа — уровень давления в магистральных газопроводах, проходящих на суше.

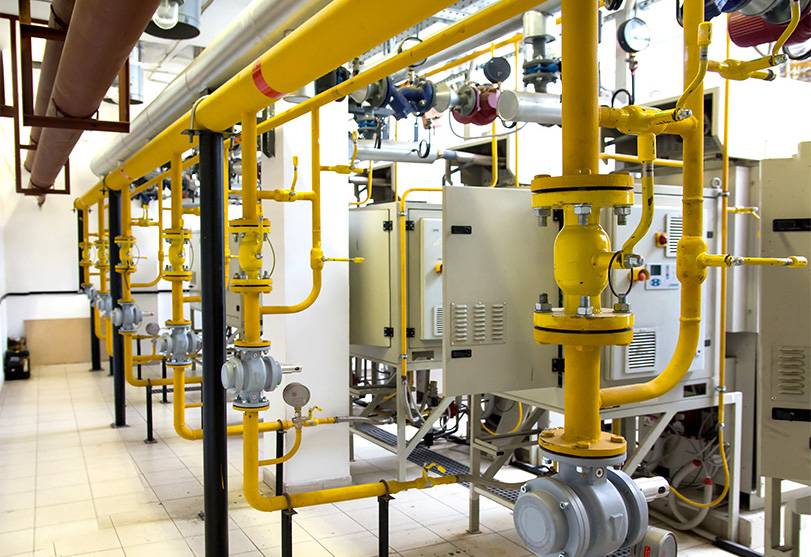

Давление газа снижено до 1,2 МПа на газораспределительных станциях (ГРС) по пути к потребителям.

0,003 МПа — максимально допустимое давление газа в домах. На газорегулирующих станциях (ГРС) давление снижается до необходимого для потребителей уровня.

Помимо снижения давления газа, ГРС и ГРС поддерживают необходимое давление на выходе.Кроме того, на ГРС газ также подвергается очистке, обезвоживанию и одоризации (к газу добавляется специфический запах).

В зависимости от категории потребителей различают типы газораспределительных трубопроводов: газопроводы низкого давления — для подачи газа в дом, газопроводы среднего и высокого давления (I и II категории) — для транспортировки газа промышленным предприятиям.

	Промышленные предприятия				Домохозяйства
Давление трубопроводное, Категория	Высокая Категория I		Категория II	Средний	Низкий
Рабочее давление	1. 6	1,2	0,6	0,3	0,003 МПа
Тип поставляемого газа	СУГ	Природный газ и сжиженный углеводородный газ (LPG)

Внутренний газопровод

Внутренний газовый трубопровод используется для подачи газа непосредственно в газовую плиту.Внутренний газопровод прокладывают снаружи здания до точки подключения газового оборудования, находящейся внутри.

СНиП

Все требования, предъявляемые к газотранспортной системе, жестко регламентированы и прописаны в Строительных нормах и нормах (так называемых СНиПах).

Например, Стандарт СНиП на газораспределительные системы предусматривает использование ПВХ и стальных труб при прокладке подземных газопроводов.Для наземных и надземных газопроводов — стальные трубы, для внутренних газопроводов низкого давления — допускается использование стальных и медных труб.

Газ экстренная связь телефон — 04 (по России)

Бытовая газовая техника

Цепочка поставок газа от месторождения к домохозяйствам не прекращается в момент, когда газ подается по внутреннему трубопроводу. Бытовое газовое оборудование — важное звено в этой цепочке.

Бытовое газовое оборудование охватывает все газовые приборы, расположенные в жилом доме, включая газовые плиты, плиты, духовки, водонагреватели, бойлеры, газовые счетчики и газовые трубопроводы многоквартирного дома или жилого дома.

Любой желающий может приобрести любое газовое оборудование для использования в доме — главное, чтобы оно соответствовало техническим характеристикам. Только представитель специализированной компании, имеющей право работать с таким оборудованием, может установить и подключить его. Обслуживание бытового газового оборудования должно осуществляться газораспределительной организацией, в которой есть подразделение аварийной службы (или есть договор об оказании аварийной службы).

Обязательная проверка бытового газового оборудования проводится один раз в год.Газовщики уведомляют об этом за неделю до проверки. Их лучше дождаться; в противном случае поставщики газа могут прекратить поставки газа. Специалисты Горгаза (городского поставщика газа) и региональной газовой компании также проверят показания газового счетчика и убедятся, что пломба на нем не нарушена.

Оплата за газ должна производиться один раз в месяц, не позднее 10 числа с начала каждого месяца, следующего за месяцем поставки. В случае отсрочки платежа на три месяца поставки газа могут быть прекращены.Подача газа также может быть прекращена из-за неисправности газового оборудования или отсутствия сертификата на оборудование.

Каждый новый бытовой потребитель платит за газ по показаниям газового счетчика. Существует и другая основа для оплаты — по расходу газа: количество проживающих в доме, тип газового оборудования и отапливаемая площадь помещения. Стоимость услуг слесаря ​​«Горгаз» устанавливается в прейскурантах, утверждаемых соответствующими органами власти субъекта Российской Федерации.

Производство бытового газового оборудования производит Газмаш (входит в Группу Газпром), в который входят шесть предприятий в России (бренды Дарина, Лада, Нева, Терра, Флама) и Брестгазаппарат (торговая марка Гефест).

В отличие от смеси пропан-бутан, метан может конденсироваться только при низких температурах, примерно минус 162 градуса Цельсия.

Автономная газификация

Ежегодно «Газпром» направляет на газификацию регионов России несколько десятков миллиардов рублей.Но снабжать населенный пункт трубопроводным газом не всегда экономически выгодно. Иногда целесообразнее проводить автономную газификацию отдаленных и малонаселенных территорий.

Для автономной газификации можно использовать сжиженный природный газ (СПГ) или сжиженный нефтяной газ (СУГ).

Исторически сложилось так, что сжиженный нефтяной газ (смесь пропан-бутана) стал распространяться первым. Одним из преимуществ сжиженного нефтяного газа является то, что он может конденсироваться при обычных температурах, всего от 10 до 15 ат.Кроме того, для транспортировки достаточно стального баллона с толщиной стенок от 4 до 5 миллиметров.

Во время газификации сжиженного нефтяного газа топливо доставляется автоцистернами для сжиженного нефтяного газа, а затем перекачивается в специальные резервуары для хранения, называемые газгольдерами. Их мощность может варьироваться в зависимости от объема и количества отапливаемых помещений (как жилых, так и производственных). Есть два типа резервуаров для хранения: подземные и надземные.

Российский климат требует заглубления подземных резервуаров на морозостойкую глубину — не менее 0,6 метра от кровли резервуара.

При автономной газификации СПГ газ сжижается на небольшом заводе СПГ, а затем доставляется потребителям специальными автоцистернами для газа (метана). Сжиженный газ хранится в криогенных изотермических резервуарах и после регазификации по газопроводам транспортируется в газообразном состоянии на промышленные объекты и в домохозяйства.

• Как природный газ используется в качестве автомобильного топлива

  Природный газ нужен не только для приготовления пищи, отопления и производства электроэнергии. Также можно заправлять им автомобили. Природный газ в качестве автомобильного топлива намного дешевле и экологически чище, чем нефтепродукты.

• Как классифицируются месторождения газа

  Природные ресурсы, способствовавшие быстрому развитию современной цивилизации, сформировались в меловой период мезозойской эры.Процесс начался между 145 и 146 миллионами лет назад и закончился 65 миллионов лет назад. В глобальном масштабе это очень короткий период времени, потому что согласно современным научным данным возраст Земли составляет от 4,5 до 4,6 миллиарда лет.

Индивидуальное отопление частного дома сжиженным газом.

Автономная газификация загородного дома

Газовое отопление остается самым надежным и дешевым способом обогрева дома. В климатических условиях нашей страны это наиболее потребляемый источник энергии.

Автономные системы газового отопления

Использование природного газа относительно дешево и безопасно по сравнению с другими источниками тепловой энергии. Современное газовое оборудование способно в автоматическом режиме обеспечивать оптимальный расход голубого топлива и поддерживать комфортные условия в здании.

Причинами использования систем автономного газоснабжения могут быть следующие обстоятельства:

• отсутствие доступа к магистральному газопроводу;
• дороговизна проектирования и подвода газа от него в дом;
• ошибки при строительстве частного дома, в котором подключение магистрального газа невозможно из соображений безопасности.Требования к устройству и работе автономных систем намного мягче.

На автономное газоснабжение проект разрабатывается индивидуально для конкретного дома. При этом разработчику может быть предложен выбор источника подачи топлива: газгольдер или бытовые газовые баллоны.

Автономное газовое оборудование часто устанавливают даже в домах, где есть центральное отопление. Такое устройство позволяет контролировать режим обогрева и экономить на обогреве.Автономная система отопления от газовых баллонов дешевле как по стоимости оборудования, так и по цене газа.

Видео: пропан-бутановое отопление

Свойства сжиженного нефтяного газа

Газ для баллонов несколько отличается от природного основного топлива. Его характеризует:

• более высокий КПД;
• низкая стоимость топлива;
• простота использования;
• возможность использования различного оборудования.

Производится топливо на основе пропана.Он безопасен для здоровья человека и не оказывает вредного воздействия на окружающую среду.

Химическая формула — C 3 H 8 — указывает на углеводородный класс алканов. Естественным источником является природный газ, который отличается крекингом нефтепродуктов при разделении попутных нефтяных газов в качестве побочного продукта.

В чистом виде пропан не имеет запаха, а специально введенные добавки придают ему хорошо известный аромат. Они используются для идентификации при образовании утечек.Пропан малотоксичен, но оказывает слабое наркотическое действие на центральную нервную систему.

Применение пропана

Наиболее широко пропан используется в качестве топлива. Используется:

• в промышленности — для выполнения газопламенных работ и сварки металлов второстепенных конструкций;
• в строительстве — для обогрева производственных и производственных помещений;
• в дорожных работах при подогреве битума и покрытия проезжей части;
• в пищевой промышленности — в газовых плитах и ​​водонагревателях.

Одно из новых применений пропана — его использование в качестве автомобильного топлива. Он дешевле бензина или дизельного топлива и положительно сказывается на увеличении ресурса двигателей внутреннего сгорания.

Расчет потребности в сжиженном газе

Подготовительные мероприятия к установке данного типа газового оборудования очень ответственны. Просчеты недостаточно квалифицированного проектировщика или низкая профессиональная подготовка строителей впоследствии обходятся очень дорого.Системы отопления не достигают паспортных характеристик, и для обеспечения нормальных бытовых условий приходится увеличивать расход топлива.

Приступая к покупке оборудования, необходимо убедиться, что оно соответствует потребностям дома. Для этого можно использовать практически установленное соотношение. Чтобы обеспечить качественное тепло, нужно израсходовать один киловатт-час тепловой энергии на каждые 10 квадратных метров отапливаемого помещения. Таким образом можно получить первичные данные о необходимой мощности котла.

Учитывая ассортимент предлагаемой на рынке продукции, необходимо выбрать товар, подходящий по полученному параметру.

Следует учитывать, что полученное таким образом значение относится только к отоплению, расход для других газовых приборов необходимо рассчитывать отдельно с учетом интенсивности их использования.

Устройство автономного газоснабжения

Как было сказано выше, системы газоснабжения жидкого топлива бывают двух типов: газовые и газовые.

Газоснабжение с газгольдером

Газгольдер представляет собой герметичную емкость, наполненную сжиженной газовой смесью пропан-бутан.Во время работы пропан выделяется в паровой фазе и заполняет свободное пространство в резервуаре. Отсюда через коробку передач он попадает в открытый газопровод. Редуктор предназначен для понижения давления в газопроводной системе до нормативного технологического.

Для установки устройства на сайте необходимо:

После заполнения котлована резервуаром на поверхность выступает только горловина, на которой установлена ​​аппаратура контроля и регулирования.

После установки и крепления бензобака к бетонной плите его засыпают землей так, чтобы наверху оставалась только заливная горловина с контрольно-регистрирующей аппаратурой

Анодно-катодная защита предназначена для защиты корпуса контейнера от коррозии электрохимического происхождения. Для этого в яме устанавливают протекторное устройство с активатором. Протектор — это анод из сплава на основе магния, помещенный в мешок из хлопчатобумажной ткани, куда заливается активатор. В его составе: сомит и строительный гипс по 25%, остальное — бентонитовая глина. Анод соединен с корпусом бака проводом.

Действие устройства основано на образовании разности потенциалов между анодом и корпусом, в результате чего на корпусе происходят реакции восстановления.Срок службы корпуса бензобака увеличен в несколько раз.

Обязательным условием работоспособности системы является сборник конденсата. Он образуется из паров бутана в вертикальных областях при использовании в зимних условиях. Коллектор конденсата устанавливается внизу системы, от него наружу отводится трубка. Если не удалить конденсат, система может быть остановлена ​​из-за образовавшихся бутановых пробок.

Резервуар устанавливается на расстоянии 5-10 метров от дома и подключается к нему трубопроводом в земле.

Видео: установка бензобака

Открытый газопровод

Для прокладки внешнего газопровода применяется труба полиэтиленовая низкого давления без стыков. Такие трубы чаще всего поставляются бухтами, поэтому найти изделие нужной длины несложно.

Отличительной особенностью трубы, предназначенной для подачи газа, является желтая полоса на внешней оплетке

Основные преимущества полиэтиленовых труб перед металлическими:

• бесстыковое исполнение — стыки всегда были слабым местом любого трубопровода, особенно работающего под давлением;
• гибкость — труба легко справляется с подвижками грунта при сезонных перемещениях;
• жизненный цикл такого продукта намного превышает жизненный цикл металлических аналогов.

Подключение к внутрибольничной системе газоснабжения осуществляется через цокольный этаж с обязательной установкой запорной арматуры.

Газовая труба должна проходить через основную стену и быть оборудована запорным вентилем на входе

Базовое соединение представляет собой соединение полипропиленовой трубы и стали. Он сделан в специальном футляре. Обязательным элементом ввода является «приварной» кран и сифонное устройство для компенсации возможных перемещений фундамента и пучения грунта при промерзании.

Внутренний газопровод и системы безопасности

Внутри дома проложена разводка для подачи топлива к точкам потребления. Изготавливается из стальных водогазопроводных труб по ГОСТ 3262–80 с минимальным количеством соединений. Электромонтаж труб выполняется в соответствии с разработанным и утвержденным проектом. Право на выполнение технической документации подтверждено соответствующим сертификатом.

В проекте автономного газоснабжения указывается полная схема газопровода от места установки накопительной емкости до каждого потребителя

Обязательными элементами разводки внутридомовой электропроводки являются следующие устройства:

• Датчик уровня загазованности — постоянно проверяет наличие газа в помещении.Уровень отклика — достижение 20% -ной взрывной концентрации. Подаются звуковые и световые сигналы, срабатывает автоматический запорный вентиль подачи газа в систему распределения;
Термо запорный вентиль
• — предназначен для перекрытия подачи газа при пожаре в помещении. Работает при повышении температуры до 90–100 o C;
• Устройство для дистанционного контроля уровня газа в бензобаке. Обычно он комплектуется как опция.

Фотогалерея: Приборы контроля газопровода

Газоанализатор контролирует превышение безопасного уровня концентрации газа в помещении.Запорный вентиль отключает подачу газа при повышении температуры на месте установки. Запорный вентиль перекрывает линию подачи газа в случае пожара

Видео: автономное газоснабжение

Использование более одного баллона подачи газа

Иногда бывает целесообразно установить несколько газгольдеров. Их можно использовать как по отдельности, так и вместе в жидкой и паровой фазах. Это позволяет увеличить объем хранимого газа и увеличить площадь его испарения. Подключенные емкости можно пополнять как по отдельности, так и по несколько одновременно.

Сдвоенные баки позволяют более эффективно регулировать режим контроля подачи газа и увеличить период заправки топливом.

Следует помнить, что газгольдер необходимо устанавливать не дальше сорока метров от места расположения заправочного бака.

Расход газа при автономном отоплении

Чтобы принять решение об установке индивидуального газоснабжения, необходимо оценить ряд факторов, которые могут существенно повлиять на эффективность системы:

• региональные особенности климата, продолжительность отопительного сезона;
• размер отапливаемой площади;
• материалы потолков и стен и их способность выдерживать непроизводительные теплопотери;
• площадь окон и других светопрозрачных конструкций;
• собственных предпочтений по температурному режиму;
• характер проживания — постоянное или временное;
• Эксплуатация резервного и вспомогательного газового оборудования — газовые плиты и колонки, газогенератор.

В качестве приблизительной предварительной оценки потребности в газе при расчете можно использовать показатель 26-30 литров на квадратный метр площади для Санкт-Петербурга или Московской области.

Видео: отопление сжиженным газом (пропаном) — расход, опыт использования

Плюсы и минусы автономной газификации

Энергия газа вырабатывается за счет его сгорания. В связи с этим этот вид топлива считается взрывоопасным, что требует строгого контроля за его использованием.Поэтому, решившись на установку автономной системы в загородном доме, следует доверить ее проектирование и установку квалифицированным исполнителям, имеющим соответствующие лицензии на выполнение работ.

Автономная газификация Это технически сложная система, в которой все компоненты и системы, предусмотренные проектом, являются обязательными. Исключение их из конструкции или замена дешевыми аналогами чревата тяжелыми последствиями.

Минусы автономных систем газификации

Такие устройства избавляют строителя от множества хлопот, связанных с необходимостью пополнения топливных баков или запасов твердого топлива. Второй также связан со значительными затратами на физический труд. Но это явное преимущество, поскольку владельцам автономных систем необходимо постоянно следить за состоянием системы, отсутствием утечек и регулярно проводить профилактические мероприятия. Кроме того, необходимо постоянно контролировать физический остаток топлива в бензобаках или баллонах, чтобы внезапно не появиться в неотапливаемых помещениях в ожидании заправки газом.

Преимущества использования газовых систем

К относительным недостаткам автономных систем газификации можно отнести высокую стоимость как оборудования, так и стоимость установки.Но в то же время нельзя игнорировать и другую сторону экономики этой проблемы:

Неслучайно многие потребители, дождавшись прокладки городской газовой магистрали, отказываются подключаться к ней и продолжают использовать автономные устройства. Хотя все ранее установленное газовое оборудование абсолютно пригодно для работы с магистральным природным газом.

Также важно, чтобы безопасность системы оценивалась всеми соответствующими органами. Емкости устанавливают по строгим правилам на заданном расстоянии от любых зданий, сооружений, септиков и прочего.Если вам в целом подходит автономная газификация, то обнаруженный в расчетах расход газа покажет, как скоро он окупится. В этом случае необходимо учитывать затраты на установку конструкции плюс расход газа на бытовые нужды частного дома.

Контент

Затраты на автономную газификацию

Начальный этап устройства системы достаточно дорогостоящий. Спасти здесь вряд ли получится. Приходится выбирать между «дорого» и «очень дорого».Даже самый экономичный вариант объемом 4850 литров обойдется покупателю примерно в 320 тысяч рублей. И это без учета земляных работ, необходимых для защиты резервуара от окружающей среды и прокладки ствола, которые, как правило, не входят в стоимость, указанную монтажными компаниями. Однако в процессе эксплуатации эти средства окупятся достаточно быстро, так как газ на сегодняшний день является самым дешевым видом топлива.

Автономная газификация: расчет

Рассчитать расход газа на даче или в частном доме достаточно просто.Если высота потолков в доме стабильная и не превышает 3 м, никаких сложных формул не потребуется. Для обогрева одного квадратного метра коттеджа достаточно 27-30 литров топлива в год при условии постоянного проживания. Несложно подсчитать, что для достаточно большого дома в 150 квадратных метров 4500 кубометров топливной смеси в год будет более чем достаточно. Если расчеты окажутся для вас слишком роскошными или в вашем регионе нет суровых зим, газ не испортится и пойдет в следующем сезоне.

1. Автономная газификация может оказаться большим подспорьем, ведь на стоимость участка очень сильно влияет удаленность от газопровода. Решение собственников в пользу автономной газификации загородного дома позволит сэкономить на покупке недвижимости, а заодно подать газ на весь дом.

2. Компания «Рада-газ» устанавливает подземные резервуары со специальным антикоррозийным покрытием чешского производства. Смотрите полный список партнеров.

3. Огромный плюс — выбор подземных коммуникаций. Это в первую очередь спасительная территория. После установки бака на поверхность остается небольшой люк для доступа к коробке передач и заливному крану (на фото: слева — емкость 4800 литров, внизу — емкость 6400 литров). Не нужно выделять отдельные участки, например, для хранения дизельного топлива или баллонов и т. Д.

4. Установка автономной газификации частного загородного дома очень трудоемкое занятие, требующее специальных навыков.Необходимо обеспечить теплом большую территорию со сложной системой коммуникаций. А чтобы сделать это качественно, нужно обратиться к профессионалам.

5. Предлагаем услуги высококвалифицированных инженеров-теплотехников в загородных домах или промышленных зданиях. Команда «Рада-газ» в кратчайшие сроки проведет все необходимые работы по установке автономного газоснабжения в вашем доме с учетом всех особенностей помещения и коммуникаций в нем; а автономная газификация частного дома станет приятной реальностью.

Автономная газификация частного дома — вопросы и ответы:

Безопасен ли сосуд под давлением?

Судно поставляется с пакетом документов, который включает сертификаты на само судно и его оборудование. Судно соответствует требованиям нормативных документов ГОСТ 12.2.003-91. и подходит для использования в РФ.

Часто задаваемый вопрос — «Какой расход газа?»

Автономная газификация потребление газа можно снизить до минимума, благодаря современным системам контроля и регулирования группы показателей.

Как я могу затем заправить систему газом?

Всегда можно воспользоваться! Наши специалисты приедут и заправят ваш танк.

Каков срок службы подземного резервуара?

Резервуар сконструирован таким образом, что контроль внутренних стенок резервуара не требуется в течение 30 лет при соблюдении условия (пункт 7). Пункт 7 этого паспорта гласит: резервуар можно заполнять только сжиженным газом, который не оказывает коррозионного воздействия на внутреннюю стенку резервуара, т. е.е. с точки зрения качества соответствовать как минимум стандарту EN589 или DN51622.

Как долго находится бензин в баллоне?

Фактический расход газа зависит от многих факторов: 1) степени теплоизоляции здания, 2) первоначального выбора котельного оборудования, 3) общего количества воздуха в отапливаемых помещениях, 4) настройки котельного оборудования, насколько правильно это было выполнено. Чаще всего автономную газификацию загородного дома рассчитывают таким образом, чтобы емкость составляла 4800л.при площади отапливаемого помещения 250 квадратных метров с учетом использования горячего водоснабжения и газовой плиты средней семье хватит на весь отопительный сезон.

Где производятся баллоны для сжиженного нефтяного газа?

Страна производитель Чехия. Однако есть возможность установки танков и отечественных производителей (ПМЗ), по ряду характеристик превосходящих зарубежные аналоги.

Стоимость автономной газификации частного дома (сколько стоит автономная газификация)?

Стоимость можете рассчитать самостоятельно, в зависимости от площади и условий установки оборудования. Также вы можете воспользоваться акцией «100% под ключ», всю информацию вы найдете на нашем сайте в разделе и акциях.

Какое котельное оборудование устанавливает ваша компания?

Приоритетным котельным оборудованием для компании РАДА-ГАЗ является итальянская компания Baxi.

Какие гарантии дает ваша компания?

Компания РАДА-ГАЗ предоставляет гарантии на выполненные ею работы, а также на поставленное оборудование и материалы. Также компания РАДА-ГАЗ заключает договор на гарантийное обслуживание.

Автономная газификация загородного дома или подведение городских коммуникаций?

Прежде всего, я хочу не говорить о независимости, о возможностях управления потреблением и индивидуализации системы. Остальное — дело техники.

Как оформить заказ у вас или проконсультироваться?

Вы можете оформить заказ или получить консультацию, связавшись с нашими консультантами через форму (внизу страницы) или позвонив по телефону.

«Стройтрансгаз» Тимченко выступит подрядчиком по газификации юга Сахалина

26 апр 2021 17:02

Стройтрансгаз Тимченко выступит подрядчиком по газификации юга Сахалина

ЮЖНО-САХАЛИНСК. 26 апреля. Интерфакс. ОАО «Стройтрансгаз» (СТГ) Геннадия Тимченко построит газопроводы и две газораспределительные станции (ГРС) на юге Сахалина в рамках газификации региона, говорится в сообщении пресс-службы СТГ.

«Компания построит и введет в эксплуатацию газовые отводы и газораспределительные станции Южная и Корсаков в Сахалинской области, а также вспомогательные объекты», — говорится в сообщении. Эти объекты будут построены СТГ в рамках двух контрактов, заключенных с ООО «Газпром межрегионгаз».

По сообщению пресс-службы, ГРП «Южная» мощностью 170 000 кубометров в час является «ключевым звеном газификации Южно-Сахалинска». Он станет перевалочным звеном для отбора и перенаправления части газа с проекта «Сахалин-2», который в настоящее время используется для газификации Сахалина, сообщает пресс-служба.

Газораспределительная станция и газопровод мощностью более 2 000 кубометров в час будут обеспечивать топливом населенные пункты Корсаковского района, где многие дома до сих пор отапливаются углем. Зимой на обогрев одного дома уходит до 10 тысяч тонн угля.

«Проекты будут реализовываться в« холостом »виде, то есть оборудование будет подготовлено к эксплуатации без опытного производства готового оборудования», — сказали в пресс-службе.

Линейные объекты на объектах будут оснащены системами автоматизации и телемеханизации, что позволит автоматизировать управление технологическим оборудованием газораспределительной станции.

СТГ была основана в 1990 году; В его портфель входит строительство десятков промышленных нефтегазовых объектов, в том числе нефте- и газопроводов, нефтеперекачивающих станций, газоперерабатывающих заводов, подземных хранилищ газа и других объектов.

В конце прошлого года правительство Сахалинской области и «Газпром» одобрили программу газификации до 2026 года. Она предусматривает завершение газификации всех районов острова. За пять лет будет построено более 1 000 км газопроводов и 8 газораспределительных станций, на газ будет переведено 157 котельных и 26 000 домохозяйств. Для удаленных районов предусмотрена автономная газификация сжиженным природным газом. Стоимость программы на 2021-2025 годы — более 30 млрд руб .: 22.8 миллиардов рублей от «Газпрома» и примерно 10 миллиардов рублей из областного бюджета.

Тимченко является конечным владельцем 52% акций «Стройтрансгаза».

Система газификации древесины для кемпингов

По данным Управления энергетической информации США (EIA), на смеси бензина на нефтяной основе с 10-процентным этанолом, обычно обозначаемые как E10, приходится более 95 процентов топлива, потребляемого в автомобилях с бензиновыми двигателями.Топливо на основе этанола — это один из путей к соблюдению требований федерального стандарта по возобновляемым источникам топлива (RFS). Общий объем этанола, смешанного с моторным топливом, используемым в Соединенных Штатах, продолжает расти с 2010 года, хотя темпы роста замедляются, сообщает EIA. Между тем, потребление бензина, не содержащего этанола (E0), потребителями топлива снизилось.

EIA отслеживает компоненты топлива с помощью данных, которые он собирает от нефтеперерабатывающих предприятий, импортеров, крупных терминалов по смешиванию топлива и производителей этанола.Нефтеперерабатывающие предприятия США производят большие объемы смесей для смешивания оксигенатов (BOB), которые называются RBOB или CBOB, в зависимости от того, составлен ли они для смешивания с этанолом для получения реформулированного или обычного бензина соответственно. Другая отличная смесь бензина, известная как CARBOB, используется для производства бензина с измененным составом в Калифорнии; Отчеты EIA объединяют CARBOB со всеми другими RBOB.

Поскольку почти весь бензин в США сейчас продается как E10, единственный способ увеличить использование этанола в автопарке — это использовать топливные смеси, содержащие более высокий объем этанола, такие как E15 и E85, сообщает EIA.Однако не все автомобили с бензиновым двигателем могут использовать это топливо. Агентство по охране окружающей среды США предоставило частичный отказ от права на использование E15 в моделях 2001 года и более новых автомобилях. Топливо, продаваемое как E85, которое содержит от 51 до 83 процентов этанола по объему, может использоваться только в транспортных средствах с гибким топливом. Согласно недавним показаниям Конгресса EIA по программе RFS, автомобили с гибким топливом составляют около 7 процентов (16,3 миллиона) от текущего дорожного парка легких транспортных средств в Соединенных Штатах.

Несмотря на частичный отказ и значительное количество автомобилей с гибким топливом, которые в настоящее время используются, продажи E15 и E85 остаются очень ограниченными из-за множества экономических, экологических проблем и проблем системы распределения, сообщает EIA.Данные EIA не могут напрямую измерить использование E15 и E85, отчасти потому, что эти виды топлива можно смешивать в местах продажи. Однако в окончательном правиле для программы RFS на 2014, 2015 и 2016 календарные годы, которое было опубликовано в ноябре 2015 года, EPA оценило использование 320 миллионов галлонов E15 и 200 миллионов галлонов E85 в 2016 году. В совокупности эти значения будут отражать только Согласно последнему краткосрочному прогнозу EIA в области энергетики, 0,4 процента от общего объема потребления топлива в 142 миллиарда галлонов автомобилями и другим оборудованием с бензиновыми двигателями, которые ожидаются в 2016 году.

На рынке также есть объемы бензина, не содержащего этанола, часто обозначаемого как E0. Исследования EIA показывают, что в 2015 году нефтеперерабатывающий завод E0 и смеситель E0 в США производили 894 000 баррелей в день и 71 000 баррелей импорта E0 в 2015 году. Данные Бюро переписей США показывают, что экспорт готового автомобильного бензина в 2015 году составил 476 000 баррелей в день. Данные переписи не указывают содержание этанола в экспортируемом бензине, но EIA предполагает, что экспорт готового бензина равен E0. Данные EIA также показывают, что в течение 2015 года в среднем 6000 баррелей E0 в сутки было изъято из запасов на нефтеперерабатывающих заводах и терминалах или в трубопроводах.

Внутренняя утилизация E0, рассчитанная как внутреннее производство плюс изъятие запасов плюс чистая торговля (импорт минус экспорт), составила 494 000 баррелей в день (7,6 миллиарда галлонов) в 2015 году. Однако, по данным EIA, фактическое использование E0 в транспортных средствах, лодках и т. оборудование с бензиновыми двигателями, вероятно, было ниже этого уровня, поскольку некоторые объемы E0, поступающие на внутренний рынок, могли быть смешаны с этанолом на небольших терминалах, которые не входят в сферу охвата отчетности EIA, или смешаны в точках розничной продажи.

Данные EIA о поставках и утилизации этанола могут использоваться вместе с данными по утилизации E0 внутри страны для разработки оценки использования E0 в транспортных средствах и другом оборудовании с бензиновыми двигателями. EIA разрабатывает балансы топливного этанола, которые учитывают производство, импорт, экспорт, изменение запасов и смешивание в Соединенных Штатах. Как отмечалось выше, почти весь топливный этанол смешивается с BOB для получения E10. Но не все использование этанола отражено в данных смешивания EIA. В 2015 году предложение этанола в США превысило установленное потребление на 17 000 баррелей в день (254 миллиона галлонов).

EIA заявляет, что, по его мнению, превышение предложения этанола над установленной утилизацией, скорее всего, отражает комбинацию ошибок в данных и смеси этанола с бензином на объектах, которые не охвачены исследованиями EIA. Учитывая, что данные исследования EIA не показывают значительных объемов BOB, которые еще не смешиваются с этанолом, основная часть этой деятельности по смешиванию, вероятно, включает смешивание этанола с E10 для производства топлива с более высоким содержанием этанола или смешивание с E0.Если бы весь запас этанола сверх установленной утилизации смешивался с E0 для получения E10, эта активность поглотила бы 152000 баррелей E0 в день. Вычитание этого количества E0 из расчетной стоимости для реализации на внутреннем рынке в 494000 баррелей в день, полученной на основе данных о производстве, запасах и торговле, означало бы оставшуюся поставку 343000 баррелей в день (5,3 миллиарда галлонов) несмешанного E0 конечным потребителям в США.
