Системы газоснабжения: Транспортировка

Содержание

Транспортировка

Единая система газоснабжения России

«Газпром» располагает крупнейшей в мире газотранспортной системой. Ее основная часть входит в состав Единой системы газоснабжения (ЕСГ) России. ЕСГ представляет собой уникальный технологический комплекс, включающий в себя объекты добычи, переработки, транспортировки, хранения и распределения газа в европейской части России и Западной Сибири. ЕСГ обеспечивает непрерывный цикл поставки газа от скважины до конечного потребителя.

Благодаря централизованному управлению, большой разветвленности и наличию параллельных маршрутов транспортировки, ЕСГ обладает существенным запасом надежности и способна обеспечивать бесперебойные поставки газа даже при пиковых сезонных нагрузках.

Также Группа «Газпром» владеет магистральными газопроводами в Восточной Сибири и на Дальнем Востоке России: «Сила Сибири», «Сахалин — Хабаровск — Владивосток», «Соболево — Петропавловск-Камчатский».

Общая протяженность газотранспортной системы на территории России составляет 175,2 тыс.

км. В транспортировке газа используются 254 компрессорные станции с общей мощностью газоперекачивающих агрегатов 46,8 тыс. МВт.

Центральная диспетчерская «Газпрома»

Единая система газоснабжения России управляется из Центральной диспетчерской «Газпрома». Здесь осуществляется круглосуточный контроль обеспечения надежного и бесперебойного снабжения природным газом российских и зарубежных потребителей.

Объемы транспортировки

Поступление и распределение газа, транспортированного ГТС «Газпрома» на территории России, млрд куб. м

  За год, закончившийся 31 декабря
  2015 2016 2017 2018 2019
Поступление в газотранспортную систему (ГТС)
Поступление в ГТС, в том числе: 574,2 573,8 623,1 638,7 635,6
центральноазиатский газ 20,0 18,0 20,8 17,7
21,9
азербайджанский газ
Отбор газа из ПХГ России и Латвии 24,3 44,9 45,7 52,0 40,5
Сокращение запаса газа в ГТС 4,1 3,9 3,3 2,4 2,8
Всего 602,6 622,6 672,1 693,1 679,0
Распределение из ГТС
Поставка внутри России, в том числе: 342,3 351,7 354,0 364,7 357,7
центральноазиатский газ 0,0 0,0 0,0 0,0
Поставка за пределы России, в том числе: 196,8 209,4 232,4 234,8 233,9
центральноазиатский газ 20,0 18,0 20,7 17,7 21,9
азербайджанский газ
Закачка газа в ПХГ России 27,1 24,7 44,2 49,4 45,0
Собственные технологические нужды ГТС и ПХГ 33,2 32,3 37,8 40,6 38,4
Увеличение запаса газа в ГТС 4,1 4,5 3,7 3,6 4,0
Всего 602,6 622,6 672,1 693,1 679,0

Доступ независимых производителей газа

«Газпром» предоставляет недискриминационный доступ к газопроводам независимым компаниям. В 2019 году услуги по транспортировке газа по газотранспортной системе «Газпрома» на территории Российской Федерации оказаны 22 компаниям. Объем транспортировки составил 132,1 млрд куб. м газа.

Надежность газотранспортной системы

Надежность функционирования газотранспортной системы «Газпрома» обеспечивается благодаря внедрению прогрессивных методов диагностики, своевременному проведению капитального ремонта и планово-предупредительных работ.

В компании используется современная система планирования капитальных ремонтов на основе методологии управления техническим состоянием и целостностью ГТС. После проведения анализа рисков и оценки системной значимости приоритет отдается тем объектам, ремонт которых даст максимальный эффект. Такой подход позволяет одновременно повышать уровень технической надежности производственных объектов, оптимизировать объем выполняемых работ и эффективно расходовать финансовые ресурсы.

Развитие газотранспортной системы

Проекты по строительству газопроводов

Для повышения надежности поставок газа, развития газоснабжения и газификации российских регионов, выполнения экспортных обязательств «Газпром» реализует проекты строительства газотранспортных мощностей.

Распределительные газопроводы и их классификация - Что такое Распределительные газопроводы и их классификация?

Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70-80% всех капитальных вложений.

ИА Neftegaz.RU. В системах газоснабжения в зависимости от давления транспор­тируемого газа различают:
  • газопроводы высокого давления I категории (рабочее давление газа от 0,6 до 1,2 МПа),
  • газопроводы высокого давления II категории (рабочее давление газа от 0,3 до 0,6 МПа),
  • газопроводы среднего давления (рабочее давление газа от 0,005 до 0,3 МПа),
  • газопроводы низкого давления (рабочее давление газа до 0,005 МПа).

Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70-80% всех капитальных вложений.

При этом от общей протяженности распределительных газовых сетей 80% приходится на газопроводы низкого давления и 20% - на газопроводы среднего и высокого давлений.

Газопроводы низкого давления служат для подачи газа к жилым домам, общественным зданиям и коммунально-бытовым предприятиям.

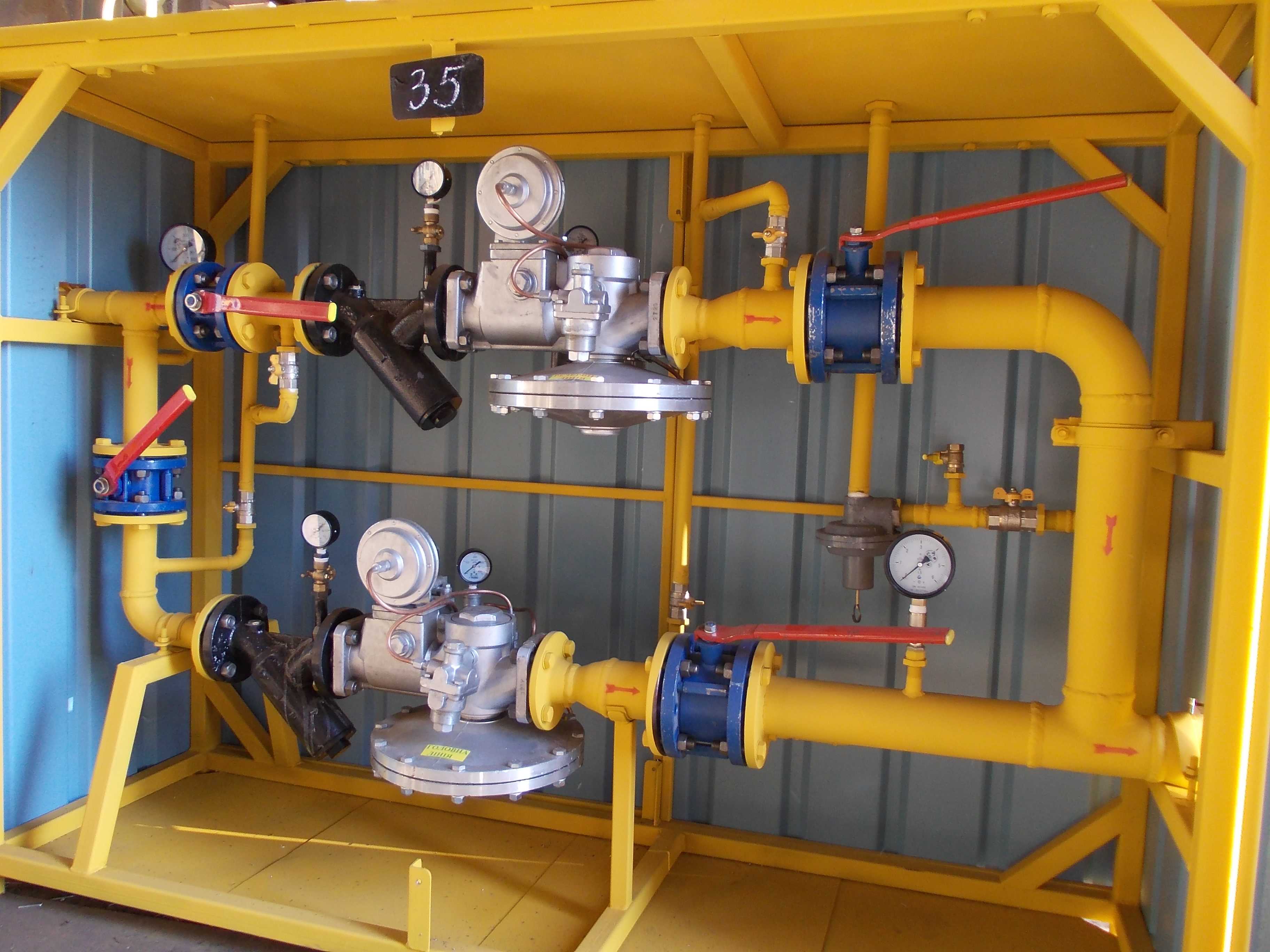

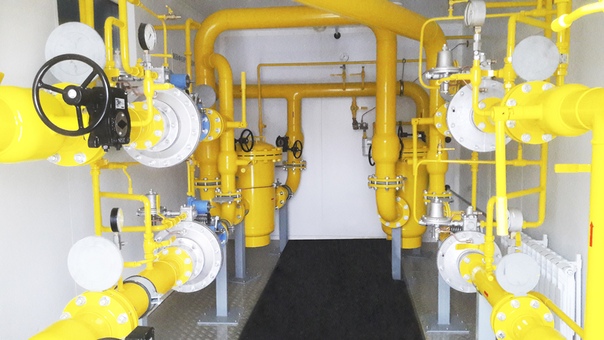

Газопроводы среднего давления через газорегуляторные пункты (ГРП) снабжают газом газопроводы низкого давления, а также промышленные и коммунально-бытовые предприятия.

По газопроводам высокого давления газ поступает через газораспределительные установки (ГРУ) на промышленные предприятия и газопроводы среднего давления.

Связь между потребителями и газопроводами различных давлений осуществляется через ГРП и ГРУ и ГРШ.

В зависимости от расположения газопроводы делятся на наружные (уличные, внутриквартальные, дворовые, межцеховые) и внутренние (расположенные внутри зданий и помещений), а также на подземные (подводные) и надземные (надводные).

В зависимости от назначения в системе газоснабжения газопроводы подразделяются на распределительные, газопроводы-вводы, вводные, продувочные, сбросные и межпоселковые.

Распределительными являются наружные газопроводы, обеспечивающие подачу газа от магистральных газопроводов до газопроводов - вводов, а также газопроводы высокого и среднего давлений, предназначенные для подачи газа к одному объекту.

Газопроводом-вводом считают участок от места присоединения к распределительному газопроводу до отключающего устройства на вводе.

Вводным газопроводом (газопровод - ввод) считают участок от отключающего устройства на вводе в здание до внутреннего газопровода.

Межпоселковыми являются распределительные газопроводы, проложенные между населенными пунктами и связывающие газопроводы различного назначения между собой.

Внутренним газопроводом считают участок от газопровода-ввода (вводного газопровода) до места подключения газового прибора или теплового агрегата.

В зависимости от материала труб газопроводы подразделяют на металлические (стальные, медные) и неметаллические (полиэтиленовые).

Различают также трубопроводы с сжиженным углеводородным газом (СУГ), а также сжиженным природным газом (СПГ), при криогенных температурах.

По принципу построения распределительные системы газопроводов делятся на кольцевые, тупиковые и смешанные.

В тупиковых газовых сетях газ поступает потребителю в одном направлении, т. е. потребители имеют одностороннее питание.

В отличие от тупиковых кольцевые сети состоят из замкнутых контуров, в результате чего газ может поступать к потребителям по 2м или нескольким линиям.

Надежность кольцевых сетей выше тупиковых.

При проведении ремонтных работ на кольцевых сетях отключается только часть по­требителей, присоединенных к данному участку.

В систему газоснабжения входят распределительные газопроводы всех давлений, газораспределительные станции (ГРС), газорегуляторные пункты и установки.

Все элементы систем газоснабжения должны обеспечивать надежность и безопасность подачи газа потребителям.

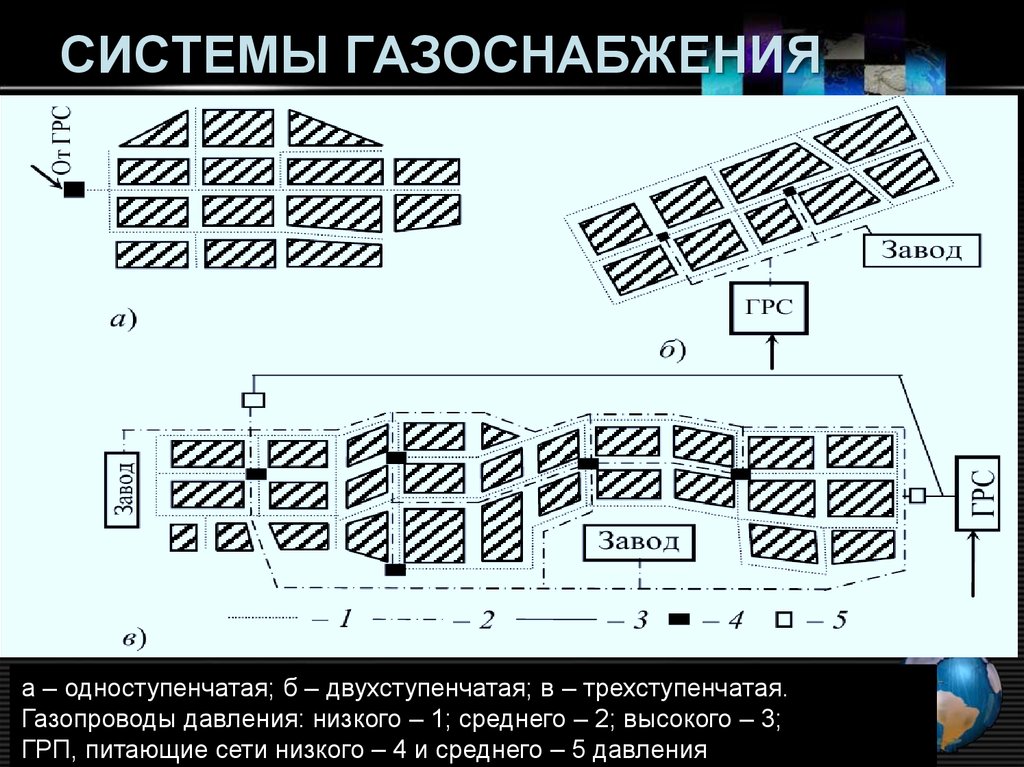

В зависимости от числа ступеней и давления газа в газопроводах, системы газоснабжения городов и населенных пунктов делятся на одно-, двух-, трех- и многоступенчатые.

Одноступенчатые системы газоснабжения обеспечивают подачу газа потребителям по газопроводам только одного давления, как правило, низкого (рис.5.1 )

Двухступенчатые системы газоснабжения (рис.5.2) обеспечивают распределение и подачу газа потребителям по газопроводам среднего и низкого или высокого и низкого давлений.

Трехступенчатая система газоснабжения позволяет осуществлять распределение и подачу газа потребителям по газопроводам низкого, среднего и высокого давлений.

Многоступенчатая система газоснабжения предусматривает рас­пределение газа по газопроводам высокого I категории (до 1,2 МПа), высокого II категории (до 0,6 МПа), среднего (до 0,3 МПа) и низкого (до 500 даПа) давлений.

Выбор системы газоснабжения зависит от характера планировки и плотности застройки населенного пункта.


Устройство подземных распределительных газопроводов.

Система газоснабжения должна быть надежной и экономичной, что определяется правильным выбором трассы газопровода, который зависит от расстояния до потребителя, ширины проездов, вида дорожного покрытия, наличия вдоль трассы различных сооружений и препятствий, а также от рельефа местности.

Минимальная глубина заложения газопроводов должна быть не менее 0,8 м.

В местах, где не предусматривается движение транспорта, глубина заложения газопровода может составлять 0,6 м.

Расстояние от газопровода до наружной стены колодцев и камер подземных сооружений должно быть не менее 0,3 м.

Допускается укладка 2х и более газопроводов в одной траншее на одном или разных уровнях.

При этом расстояние между газопроводами в свету должно быть достаточным для их монтажа и ремонта.

Расстояние по вертикали между подземными газопроводами всех давлений и другими подземными сооружениями и коммуникациями должно составлять:

  • при пересечении водопровода, канализации, водостока, каналов телефонных и теплосети — не менее 0,2 м,
  • электрокабелей и телефонных бронированных кабелей — не менее 0,5м,
  • электрокабелей маслонаполненных (на 110-220 кВ) — не менее 1,0 м.

Допускается уменьшать расстояние между газопроводом и электрокабелем при прокладке их в футлярах.

При этом концы футляра электрокабеля должны выходить на 1 м по обе стороны от стенок пересекаемого газопровода.

При пересечении каналов теплосети, коллекторов, туннелей, каналов с переходом над или под ними следует предусматривать прокладку газопровода в футляре, выходящем на 2 м в обе стороны от наружных стенок пересекаемых сооружений, а также проверку физическими методами контроля всех сварных стыков в пределах пересечения и на расстоянии 5 м в стороны от наружных стенок этих сооружений.

Запорную арматуру и конденсатосборники на газопроводах устанавливают на расстоянии не менее 2 м от края пересекаемой коммуникационной системы или сооружения.

Газопроводы в местах прохода через наружные стены зданий заключают в футляры диаметром не менее чем на 100-200 мм больше диаметра газопровода.

Системы газоснабжения

Системы газоснабжения являются сложным комплексом сооружений. Выбор городской системы газоснабжения обусловлен целым рядом факторов, главные из которых:

(рис. 78.1 – Системы газоснабжения)

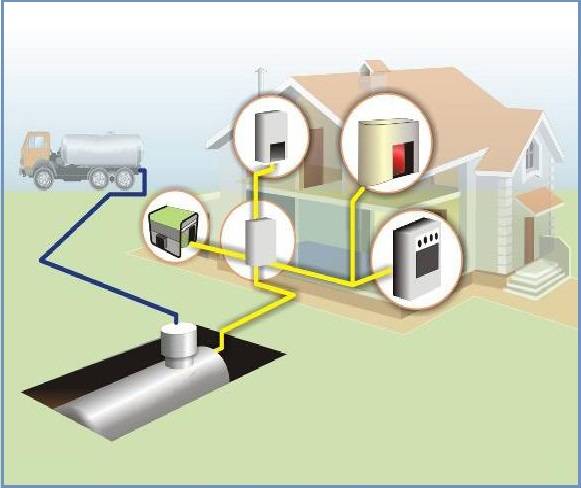

(рис. 78.2 – Автономное газоснабжение)

К естественным и искусственным препятствиям для прокладки газовых труб относятся железнодорожные пути, подземные сооружения, овраги, реки, дамбы и другие.

Проект системы газоснабжения включает разработку нескольких вариантов, которые сравниваются по технико-экономическим показателям, после чего выбирается оптимальный.

В газораспределительную сеть входят транзитные (транспортировка газа из одного района в другой) и распределительные газопроводы (подача газа потребителям).

Система газоснабжения состоит из ввода газопровода, распределительного газопровода, стояков, поэтажных подводок, запорной арматуры и газовых приборов. Внутреннее газовое оборудование жилых домов и промышленных объектов – это внутридомовые и промышленные газовые трубы, газовые устройства и агрегаты для сжигания газа.

Прокладка газовых труб в жилых зданиях организуется по нежилым помещениям. Категорически запрещена прокладка газопроводов в ванных комнатах и сантехнических узлах. Недопустимы пересечения газопроводами дверных и оконных проёмов. Перед любым газовым прибором должен быть установлен отключающий кран.

Городские газораспределительные системы – это комплекс источников газоснабжения, газопроводов низкого, среднего и высокого давления. Система газоснабжения должна обеспечивать потребителей необходимым объёмом газа, соответствующим требуемым параметрам.

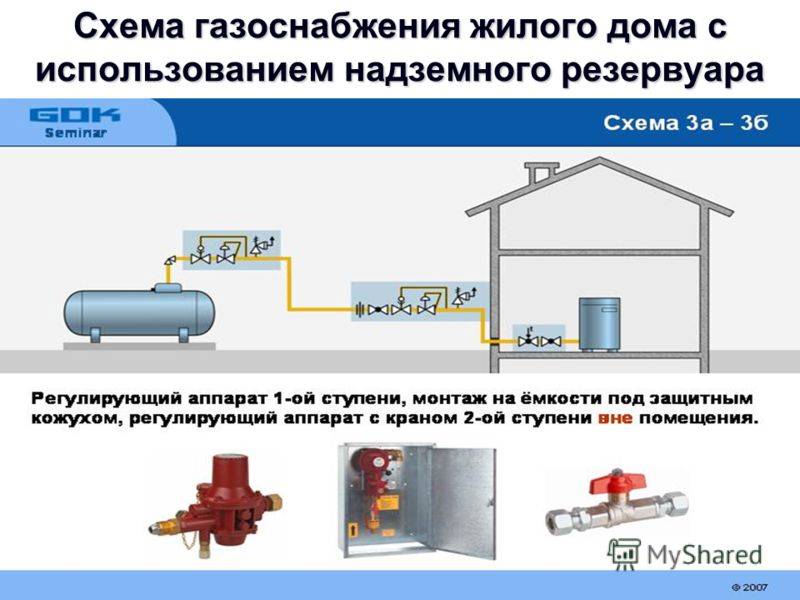

Автономные системы газоснабжения загородных домов позволяют не зависеть от магистрального газа, исключить зависимость от падения давления в газопроводе. Такие независимые системы реализуются подземной установкой вертикальных газгольдеров «Antonio Merloni» и разводкой газопровода к потребителям объекта газификации.
Автономные газгольдеры, помимо загородного дома, помогают выполнить частную газификацию любых объектов: коттеджа, дачи, магазина, ресторана, автомойки, мастерской и других. Автономные системы газоснабжения полностью решают вопрос безопасности, аннулируют беспокойство. Современная аппаратура обеспечивает абсолютное соблюдение правил технической эксплуатации газоснабжающих систем.

Немаловажно, что в подобной системе нет сложного оборудования. И не волнуйтесь за эстетику: интерьер дома не пострадает при качественном монтаже систем газоснабжения.

Похожие статьи:

  1. Газификация объектов
  2. Газоснабжение
  3. Независимость от магистрального газоснабжения. Автономность
  4. Функциональность и удобство газгольдеров «Antonio Merloni Cylinders Ghergo Group S. p.А.»
  5. Правильное газоснабжение. Новый подход к газификации
  6. Газ в коттедж, на дачу, в загородный дом. Надёжность, безопасность и простота автономной газификации



Правила охраны системы газоснабжения, Приказ Минэнерго России от 24 сентября 1992 года

УТВЕРЖДАЮ
Минтопэнерго России
А.Т.ШАТАЛОВ
24 сентября 1992 года

СОГЛАСОВАНО
Госгортехнадзор России
В.П.БОГДАНОВ
24 сентября 1992 года

1. Настоящие Правила вводятся в целях обеспечения сохранности систем газоснабжения, создания нормальных условий их эксплуатации, предотвращения аварий и несчастных случаев и являются обязательными для всех предприятий, организаций и других субъектов хозяйственной деятельности и частных лиц, осуществляющих на территории РФ проектирование, строительство (реконструкцию) и эксплуатацию подземных и надземных инженерных коммуникаций и сооружений, дорог, трамвайных и железнодорожных путей, мостов, ирригационных систем, разработку карьеров, озеленение и благоустройство, возведение нулевых циклов зданий, производство инженерно-геологических изысканий и другие виды работ в зоне прохождения систем газоснабжения, а также для структурных органов местной исполнительной власти, в функции которых входит выдача разрешений на отвод земель под строительство новых и расширение существующих зданий и сооружений.

2. Под системами газоснабжения понимаются газорегуляторные отдельно стоящие пункты, шкафные регуляторные установки, дворовые групповые резервуарные установки сжиженного газа, межпоселковые, уличные, внутриквартальные, дворовые подземные и надземные газопроводы (именуемые в дальнейшем наружные газопроводы), установки защиты газопроводов от электрохимической коррозии и другие сооружения на газопроводах.

Ответственность за сохранность систем газоснабжения возложена на предприятия (организации), в собственности или оперативном управлении которых они находятся.

Контроль за соблюдением настоящих Правил возложен на территориальные предприятия по эксплуатации газового хозяйства и его структурные подразделения, входящие в состав государственного предприятия "Росстройгазификация."

3. Для обеспечения сохранности, создания нормальных условий эксплуатации систем газоснабжения и предотвращения аварий и несчастных случаев устанавливаются охранные зоны:

- вдоль трасс наружных газопроводов и сооружений систем газоснабжения в виде участка земной поверхности ограниченной условными линиями, проходящими на расстоянии 15 м, а также определенными требованиями СНиП П-07. 01-86, СНиП П-89-80, СНиП П-06-75, СНиП 2.04.08-87 и Правилами безопасности в газовом хозяйстве Госгортехнадзора РФ;

- вдоль подводных переходов газопроводов всех давлений в виде водного пространства ограниченного от водной поверхности до дна вертикальными плоскостями, стоящими по обе стороны от осей крайних ниток газопроводов на расстоянии 100 м.

4. Трассы наружных газопроводов в незастроенной части городов и поселков на прямых участках должны быть обозначены железобетонными столбиками или металлическими реперами высотой до 1,5 м, устанавливаемыми через 200-500 м, а также у каждого сооружения, принадлежащего газопроводу, углах поворотов газопровода, на которых указывается расстояние до газопровода или сооружения, глубина его заложения.

В застроенной части города, поселка наружные газопроводы обозначаются опознавательными знаками (привязками) нанесенными на постоянные ориентиры.

Железобетонные столбики, металлические репера и опознавательные знаки в период строительства устанавливаются и наносятся на постоянные ориентиры строительными организациями.

5. В местах перехода газопроводов через судоходные и лесосплавные водные преграды на обоих берегах на расстоянии 100 метров от оси газопровода должны быть установлены сигнальные знаки в соответствии с требованиями Устава внутреннего водного транспорта.

Сигнальные знаки устанавливаются организациями, в собственности или оперативном управлении которых находятся эти газопроводы, по согласованию с бассейновыми управлениями водного пути (управлением каналов) и вносятся последними в перечень судоходной обстановки и в лоцманские карты.

6. В охранных зонах систем газоснабжения без письменного уведомления организаций, в собственности или оперативном управлении которых находятся эти системы, запрещается:

а) производить строительство, капитальный ремонт, реконструкцию или снос любых зданий и сооружений;

б) складировать материалы, высаживать деревья всех видов;

в) осуществлять всякого рода горные, дноуглубительные, землечерпальные, взрывные, мелиоративные работы, устраивать причалы для стоянки судов, барж, бросать якоря, проходить с отданными якорями и тралами;

г) производить земляные и дорожные работы;

д) устраивать проезды под надземными газопроводами для машин и механизмов, имеющих общую высоту с грузом или без груза от поверхности дороги более 4,5 м.

Организации и частные лица, получившие письменное разрешение на ведение указанных работ в охранных зонах систем газоснабжения, обязаны выполнять их с соблюдением мероприятий по их сохранности.

7. В охранных зонах систем газоснабжения запрещается:

а) набрасывать, приставлять и привязывать к опорам и газопроводам, ограждениям и зданиям систем газоснабжения посторонние предметы, загромождать к ним проходы и влезать на них;

б) открывать помещения газорегуляторных пунктов, дверцы станций электрохимической защиты и редукционных головок групповых резервуарных установок, люки колодцев подземных газовых сооружений, открывать или закрывать отключающие устройства на газопроводах, отключать или включать электроснабжение средств связи, освещения, систем телемеханики;

в) складировать химические удобрения, грунт, строительные отходы, выливать растворы кислот, солей и щелочей;

г) перемещать и производить засыпку, нарушать сохранность опознавательных и предупредительных знаков;

д) разводить огонь или размещать какие-либо открытые или закрытые источники огня;

е) посторонним лицам находиться на территории и в помещениях систем газоснабжения.

8. Организация и частные лица на предоставленных им в пользование земельных участках, зданиях, по которым проходят наружные газопроводы, обязаны обеспечить сохранность этих газопроводов, и свободный допуск к ним работников организаций, эксплуатирующих их.

9. Организации, выполняющие работы, которые вызывают необходимость переустройства наружных газопроводов или защиты их от повреждений, обязаны выполнять работы в соответствии с требованиями Правил безопасности в газовом хозяйстве Госгортехнадзора РФ за счет своих средств по согласованию с организациями, в собственности или оперативном управлении которых находятся наружные газопроводы.

10. В проектно-сметной документации на строительство, реконструкцию, капитальный ремонт зданий и сооружений, вблизи которых расположены наружные газопроводы, должны предусматриваться мероприятия по обеспечению их сохранности. Мероприятия подлежат согласованию с организациями, в собственности или оперативном управлении которых находятся наружные газопроводы.

Организации, земляные работы вблизи действующих наружных газопроводов, при обнаружении трубопровода, неуказанного в технической документации на производство этих работ, обязаны немедленно прекратить работы, принять меры к обеспечению сохранности трубопровода и сообщить об этом организациям, эксплуатирующим подземные инженерные сооружения.

11. Материалы фактического положения систем газоснабжения (исполнительная съемка), оформленные в установленном порядке строительные-монтажными организациями и заказчиками, должны представляться администрации области, города, района, поселка для нанесения их на карты землепользования. Исполнительная съемка переходов наружными газопроводами водных преград (рек, каналов) должны передаваться бассейновым управлениям пути (управление каналов). Администрация города, района и поселка выдает сведения о местонахождении систем газоснабжения заинтересованным организациям, занимающимся проектированием.

12. При совпадении охранной зоны систем газоснабжения с полосой отвода железных и автомобильных дорог, охранными зонами трубопроводов, линий связи, линий электропередачи и других коммуникаций проведение работ, связанных с техническим обслуживанием и ремонтом этих объектов, на совпадающих участках территории, осуществляется заинтересованными организациями по согласованию между ними.

13. Работникам организаций, в собственности или оперативном управлении которых находятся системы газоснабжения, в установленном порядке должен быть обеспечен беспрепятственный доступ к объектам газоснабжения, расположенным на территории других предприятий, организаций.

14. Плановые работы по ремонту и реконструкции систем газоснабжения, проходящих по территории землепользователя, производятся по согласованию с ним.

15. Работы по предотвращению, локализации аварии или ликвидации их последствий на системах газоснабжения производятся в любое время без согласования с землепользователем, но с обязательным уведомлением его о производимых работах.

После выполнения указанных видов работ организации, в собственности или оперативном управлении которых находятся системы газоснабжения, должны привести земельные угодья в состояние, пригодное для их использования по целевому назначению, а также возместить землепользователям убытки, причиненные при производстве работ. Владельцу системы газоснабжения убытки по локализации или ликвидации аварий возмещает виновник аварии.

Убытки землепользователей определяются и возмещаются в установленном порядке.

16. Плановые работы по ремонту и реконструкции систем газоснабжения, вызывающие нарушение дорожного покрытия, могут производиться только после предварительного согласования условий их проведения с подразделениями Государственной автомобильной инспекции и организациями, в собственности или оперативном управлении которых находятся автомобильные дороги, а в пределах городов и других населенных пунктов - также с местными органами самоуправления.

Условия проведения работ должны быть согласованы не позднее чем за 3 дня до начала работ.

При аварийной ситуации разрешается производить работы на системах газоснабжения, вызывающие нарушение дорожного покрытия, без предварительного согласования, но после уведомления подразделений Госавтоинспекции и организаций в собственности или оперативном управлении которых находятся указанные дороги, а в пределах городов и других населенных пунктов их администрации.

Организации, которые выполняют указанные работы, должны предусматривать объезды и осуществлять ограждения места производства работ, устанавливать соответствующие дорожные знаки, а после завершения работ производить планировку грунта и восстановление дорожного покрытия.

С согласия организаций, в собственности или оперативном управлении которых находятся автомобильные дороги, выполнение работ по восстановлению дорожного покрытия может производиться этими организациями за счет средств организации, в собственности или оперативном управлении которых находятся системы газоснабжения.

17. Организации, эксплуатирующие системы газоснабжения обязаны приостанавливать работы в их охранной зоне, выполняемые другими организациями, с нарушением требований настоящих Правил.

18. Должностные лица и граждане, виновные в нарушении требований настоящих Правил, привлекаются к ответственности в установленном законом РФ порядке.

Технические акты на аварию систем газоснабжения составляются должностными лицами организаций, в собственности или оперативном управлении которых она находится или иными специализированными организациями, обслуживающими эти системы по договорам и представляются администрации города, района, поселка.

Правила разработаны Государственным предприятием "Росстройгазификация".

Визы:



Заместитель генерального директора
ГП "Росстройгазификация"
В.П.Линев




Зарегистрировано в Министерстве
юстиции Российской Федерации
24 ноября 1992 г.
Регистрационный N 93




Текст документа сверен по:
официальная рассылка

Системы газоснабжения свыше 300 домов Москвы отремонтировали в 2020 году

https://realty. ria.ru/20210209/gaz-1596700695.html

Системы газоснабжения свыше 300 домов Москвы отремонтировали в 2020 году

Системы газоснабжения свыше 300 домов Москвы отремонтировали в 2020 году

Капитальный ремонт систем газоснабжения более 300 домов Москвы провели в 2020 году, из этого объема почти половину работ выполнили специалисты "Мосгаза",... Недвижимость РИА Новости, 09.02.2021

2021-02-09T16:31

2021-02-09T16:31

2021-02-09T16:33

фонд капитального ремонта москвы

москва сегодня: мегаполис для жизни

комплекс городского хозяйства москвы

городское хозяйство москвы

мосгаз

москва

/html/head/meta[@name='og:title']/@content

/html/head/meta[@name='og:description']/@content

https://cdn23.img.ria.ru/images/156058/31/1560583189_0:160:3072:1888_1920x0_80_0_0_ae97881f39f2d4603501482cafd3df28.jpg

МОСКВА, 9 фев – РИА Недвижимость. Капитальный ремонт систем газоснабжения более 300 домов Москвы провели в 2020 году, из этого объема почти половину работ выполнили специалисты "Мосгаза", говорится в сообщении предприятия. На всех объектах установлено новейшее оборудование, обеспечивающее высокую степень безопасности, указывается в релизе.В нем также добавляется, специалисты "Мосгаза" проводят работы в рамках программы капремонта внутридомовых инженерных систем с 2017 года. В общей сложности за этот период они обновили газовые сети примерно 62 тысяч московских квартир."Мосгаз" – одно из крупнейших газораспределительных предприятий Европы, обеспечивает снабжение газом объектов городского хозяйства и населения Москвы.

https://realty.ria.ru/20210113/mosgaz-1592820904.html

москва

Недвижимость РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

2021

Недвижимость РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

Новости

ru-RU

https://realty.ria.ru/docs/about/copyright. html

https://xn--c1acbl2abdlkab1og.xn--p1ai/

Недвижимость РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

https://cdn25.img.ria.ru/images/156058/31/1560583189_171:0:2902:2048_1920x0_80_0_0_76b8a5cccc91dda410b8a30a35440670.jpg

Недвижимость РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

Недвижимость РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

фонд капитального ремонта москвы, комплекс городского хозяйства москвы, городское хозяйство москвы, мосгаз, москва

Устройство внутренней системы газоснабжения для льготной категории граждан

О предоставлении мер социальной поддержки отдельным категориям граждан по финансированию расходов, связанных с устройством внутренней системы газоснабжения объектов жилищного фонда в Санкт‑Петербурге.

В целях реализации Закона Санкт‑Петербурга от 02.07.2008 № 489-82 «О дополнительных мерах социальной поддержки отдельных категорий граждан по финансированию расходов, связанных с устройством внутренней системы газоснабжения объектов жилищного фонда в Санкт‑Петербурге» Постановлением Правительства Санкт‑Петербурга от 09 сентября 2008 года № 1129, утвержден Порядок предоставления данной меры социальной поддержки следующим категориям граждан Российской Федерации, имеющим место жительства в Санкт‑Петербурге:

1/ Гражданам, которым в соответствии с действующим законодательством Российской Федерации и законодательством Санкт‑Петербурга установлены меры социальной поддержки по оплате жилья и коммунальных услуг.

2/ Семьям (одиноко проживающим гражданам), среднедушевой доход которых ниже 1,15 величины прожиточного минимума, установленного в Санкт‑Петербурге.

3/ Гражданам, являющимся получателями пенсий, в отношении которых не установлены меры социальной поддержки по оплате жилья и коммунальных услуг.

Порядок обращения граждан для постановки на учет, в целях последующего их в адресную программу по газификации жилищного фонда в Санкт‑Петербурге

Для постановки на учет и подтверждения права на предоставление мер социальной поддержки по устройству внутренней системы газоснабжения необходимо представить следующие документы:

  • паспорт;
  • удостоверение ветерана ВОВ, справка об инвалидности, пенсионное удостоверение;
  • справка о регистрации Ф-9 и технический паспорт дома.

Прием граждан по данному вопросу осуществляется специалистами отделf социальной защиты населения администрации Курортного района по адресу: г. Сестрорецк, пл. Свободы, д.1, каб.236, 235, приемные дни: понедельник, среда  с 10.00 до 18.00,  тел.576-81-54, 576-81-53.

В состав работ входит проектирование, приобретение и установка газоиспользующего оборудования (счетчик газа, газовая плита, газовый котел для получения ГВС и отопления), строительно-монтажные работы наружного и внутреннего газопроводов.

В первоочередном порядке меры социальной поддержки предоставляются следующим гражданам, относящимся к категориям,зарегистрированным и постоянно проживающим в подлежащем газификации жилом помещении :

  • инвалидам войны;
  • участникам Великой Отечественной войны;
  • лицам, награжденным знаком «Жителю блокадного Ленинграда».



Монтаж систем газоснабжения - цены в Москве

 Компания Siltura осуществляет монтаж систем газоснабжения. Газификация жилых домов или объектов городского хозяйства это комплекс высокотехнологичных работ повышенной опасности, который проводится согласно проектной документации и полностью соответствует всем установленным нормам.

 Газоснабжение представляет собой разветвлённую систему внешних и внутренних газопроводов, которая организована для подачи и распределения топлива, используемого в быту. Пригородный газ является сравнительно недорогим видом топлива, поэтому монтаж систем газоснабжения быстро окупается. Одним из основных преимуществ монтажа систем газоснабжения наряду с экономичностью является возможность создания комфортных условий при абсолютной экологичности.

 Монтаж систем газоснабжения включает в себя:

  • Прокладку наружных газопроводов;
  • Разводку труб системы газоснабжения внутри здания;
  • Установку газораспределительных устройств;
  • Подключение системы к бытовым приборам;
  • Установку узлов учёта, оборудования для контроля утечек и автоматики безопасности.
  •  Монтаж систем газоснабжения, проводимый компанией Siltura, имеет ряд преимуществ.

     Во-первых, неизменно высокое качество проводимых монтажных работ.

     Во-вторых, твёрдая гарантия безопасности, которая обеспечена использованием современного надёжного оборудования, передовыми технологиями проведения монтажных работ, наличием специальной диагностической аппаратуры и инструментов, соответствие всех проводимых мероприятий существующим требованиям безопасности.

     И наконец, самые низкие цены при высоких темпах работ и их качестве.

     Монтаж систем газоснабжения, проводимый компанией Siltura – это гарантия нового уровня комфорта, экономичности, надёжности, и безопасности.

Системы центрального газоснабжения, СУГ, газораспределение

Системы централизованного газоснабжения (ЦСУ) основаны на доставке большого объема газа и хранении газа на месте в баллонах, многоцилиндровых пакетах (связках), криогенных емкостях с испарителями или в специальных контейнерах.

Распределение газа осуществляется по трубопроводу от центральной точки до места конечной подачи. Газ идет от источника через коллектор высокого давления с регулятором давления, в котором давление на входе из баллона снижается до уровня, приемлемого для труб и других компонентов газораспределительной системы. В конце трубопровода будут установлены точки выхода для установки параметров газа, например давление и расход по запросу. Когда системы CGS будут установлены на промышленных предприятиях, эффективность работы, экономия средств, а также аспекты безопасности вырастут на по сравнению с увеличением потребления газа.

Основные преимущества:

  • Надежная система подачи газа с непрерывной подачей газа (без перебоев в подаче газа)
  • Более точная настройка параметров газа
  • Более высокий уровень безопасности благодаря хранению и установке газа под высоким давлением в указанном и безопасном месте
  • Больше места на рабочем месте
  • Обычно более низкие затраты на газ из-за больших объемов поставки

Основные области использования промышленных СКУ:

  • Автомобилестроение и транспорт
  • Производство и обработка металлов, стекла, пластмасс и бумаги
  • Процессы газовой, дуговой, плазменной и лазерной сварки и резки
  • Химическая и нефтехимическая промышленность
  • Металлургия
  • НПЗ для нефти и газа
  • Оффшор и верфи
  • Энергия и мощность
  • Экология и окружающая среда
  • Производство и упаковка продуктов питания и напитков
  • Ремесленники и мастерские
  • Строительные работы на объекте

Газораспределительные системы | Swagelok

Полностью собранные и протестированные газораспределительные панели для промышленного применения

Газораспределительные системы должны безопасно и эффективно доставлять газы от источника высокого давления до конечного процесса при давлении и скорости потока, необходимых для каждого применения. Однако, когда работа системы не является интуитивно понятной, когда присутствуют утечки или когда газовые панели трудно обслуживать, могут возникнуть проблемы.

  • Незаметные утечки дорогостоящих газов могут снизить рентабельность
  • Утечки бытовых газов могут поставить под угрозу эффективность процесса и увеличить эксплуатационные расходы
  • Многие типы утечек также могут создать угрозу безопасности для членов вашей команды
  • Проблемы с системой подачи газа могут привести к прерыванию процесса и незапланированным простоям

Часто промышленные предприятия не имеют опыта или ресурсов в области снижения давления, чтобы эффективно решать эти проблемы в своих газораспределительных системах.

Обратитесь за помощью в Swagelok

Узнайте, как наши консультанты помогают небольшим командам оптимизировать и лучше управлять обширными системами распределения газа с помощью нашей программы распределения газа.

Swagelok

® Газораспределительные системы

Если вам нужно стандартное решение или индивидуальное решение, мы можем спроектировать и собрать систему подачи газа, которая подходит именно вам. Наши стандартные газовые панели полностью собраны и протестированы. Их легко заказать из нашего руководства по применению в виде отдельных номеров деталей, что сводит к минимуму время, которое ваши инженеры тратят на спецификацию и закупку новых систем.Они также имеют широкие возможности настройки - мы можем добавлять функции или вносить изменения по мере необходимости в соответствии с вашими требованиями.

Мы проектируем газораспределительные системы Swagelok на основе передового опыта. Наши модульные панели имеют минимальное количество резьбовых соединений для уменьшения потенциальных точек утечки, и они интуитивно промаркированы для обеспечения безопасного и простого использования и обслуживания. На все наши газораспределительные системы распространяется Ограниченная пожизненная гарантия Swagelok.

Послушайте, как наши инженеры рассказывают о различных разработанных Swagelok подсистемах распределения газа, которые мы предлагаем, и о преимуществах, которые они могут предоставить вам.

Выберите из модульных подсистем газораспределения

Газораспределительные системы Swagelok построены на одной или нескольких ступенях регулирования давления и могут включать четыре подсистемы:

  • Swagelok ® Вход источника (SSI)
  • Swagelok ® газовая панель (SGP)
  • Swagelok ® переключение на (SCO)
  • Swagelok ® точка использования (SPU)

Загрузите наше руководство по применению

Swagelok

® Вход источника (SSI)

Входное отверстие источника устанавливает соединение между источником газа высокого давления и распределительной системой.Важно, чтобы впускное отверстие было снабжено соответствующими соединениями цилиндра; шланги; НКТ; фильтры; а также функции вентиляции, продувки и сброса, чтобы обеспечить безопасную подачу газа в первичный регулятор давления газа или автоматическое переключение.

Для одного газового баллона сборка может быть такой же простой, как шланг и соединитель, в то время как для нескольких баллонов может потребоваться коллектор, включающий множество шлангов и клапанов.

Предлагаем:

  • Широко настраиваемые опции для продувки или выпуска газов при замене баллонов, всегда обеспечивающие безопасность оператора
  • Возможность вентиляции отдельных линий для максимального увеличения времени безотказной работы
Как консультанты Swagelok могут помочь

Легко предположить, что входной патрубок источника будет стандартно поставляться с новой газовой панелью и будет использовать правильный разъем баллона, но это не всегда так.Наши консультанты позаботятся о том, чтобы все компоненты были включены и правильно указаны с минимальным количеством точек подключения, шлангами, которые не падают на землю, и надлежащим образом поддерживаемыми компонентами. Кроме того, мы можем посоветовать, когда для определенных газов может потребоваться использование специальных шлангов.

Swagelok

® Газовая панель (SGP)

В качестве основного регулятора давления газа SGP завершает первое снижение давления исходного газа и обеспечивает его подачу с правильным расходом на следующую ступень системы.Снижение давления осуществляется либо в одну ступень с помощью одного регулятора давления, либо в две ступени с помощью сдвоенного регулятора давления.

Предлагаем:

  • Модульные панели, которые просты в обслуживании, поскольку любая часть может быть отсоединена с помощью соединения Swagelok, поэтому панель снимать не нужно
  • Опции для регулятора и клапанов с цветовым кодированием, если это необходимо для вашего объекта
Как консультанты Swagelok могут помочь

Точное определение правильного давления на входе и выходе может быть трудным - наши консультанты четко объяснят особенности использования различных сред.Мы также можем помочь вам понять, где требуется двухступенчатый регулятор - многие клиенты удивляются, узнав, что для большинства бутылок не требуется двухступенчатое решение.

Swagelok

® Преобразователь (SCO)

Автоматическая система переключения плавно переключается с одного источника газа на другой, чтобы обеспечить бесперебойное снабжение. Это достигается за счет смещения уставок двух регуляторов давления, что позволяет системе продолжать работу при смене основного источника газа.Наша переключающая станция позволяет устанавливать заданные пользователем точки переключения, чтобы сократить потери газа, остающегося в баллонах.

Предлагаем:

  • Больше уверенности в том, что точка переключения остается постоянной
  • Дополнительное регулирование линии, если ваша система включает в себя регулятор точки использования на выходе - это может устранить дополнительные затраты на регулятор на SCO
  • Гибкость настройки давления переключения в соответствии с вашими требованиями
Как консультанты Swagelok могут помочь

Системы автоматического переключения широко используются, но часто недостаточно изучены. Кроме того, универсальное решение, как правило, применяется ко многим различным системам, параметры и потребности которых могут различаться. Мы можем помочь вашей команде лучше понять функциональность системы, чтобы исключить неопределенность в работе, устранении неполадок и обслуживании.

Swagelok

® Место использования (SPU)

Пункт использования обеспечивает последнюю критическую стадию регулирования давления перед использованием газа. Часто это наименее сложные из четырех основных подсистем, обычно имеющие регулятор давления, манометр и запорный клапан.Системы на месте использования предлагают удобный и точный метод регулировки давления в соответствии с потребностями испытательного стенда или оборудования.

Предлагаем:

  • Стандартизация и согласованная работа в точке использования
  • Поток сверху вниз или снизу вверх в соответствии с вашими требованиями
  • Варианты крепления на плоской пластине, снизу, сверху и на стене
  • Компактная конструкция
Как консультанты Swagelok могут помочь

Мы можем показать вам скрытую экономию, например, как можно использовать одноступенчатый SGP для минимизации затрат там, где допустимо варьирование линейного давления между SGP и SPU. Все подсистемы Swagelok® легко настраиваются в соответствии с вашими требованиями, и наши консультанты помогут вам выбрать лучшие компоненты для работы и подберут подходящий вариант монтажа, который сводит к минимуму возможность повреждения.

Запросить информацию о газораспределительных системах

Системы газоснабжения | Дом

Защитные газы

Защитные газы используются для вытеснения кислорода из упомянутых выше ящиков подачи газа. Обязательно используйте защитные газы, нейтральные по отношению к термообработанной детали.Защитные газы должны быть инертными, то есть не должно происходить химического связывания с заготовкой или печью и не должно происходить никаких реакций. Во многих случаях в качестве защитного газа используется азот (легче воздуха). Наш опыт показывает, что азот не всегда дает достаточные результаты. Также необходимо использовать более длительное время предварительной промывки. Лучшие результаты достигаются при добавлении смеси азота и водорода. Водород действует как восстанавливающий компонент и реагирует с кислородом. Эта газовая смесь известна как формовочный газ и продается в магазинах.Опыт показал, что добавление 5% водорода к азоту дает хорошие результаты. Согласно паспорту безопасности материалов ЕС эта смесь считается негорючей. Однако необходимо соблюдать национальные правила. Этот газ можно получить в предварительно смешанной форме. Запрещается заранее принимать меры для предотвращения взрывов. Если деталь имеет сродство к водороду, использование аргона в качестве защитного газа может дать хорошие результаты. Аргон - это газ тяжелее воздуха. Это позволяет относительно легко наполнять баллоны защитным газом.Формовочный газ с добавлением водорода (в зависимости от законодательства страны до 98/2) легче, но он имеет преимущество горения при более высоких температурах и, следовательно, связывается с кислородом. Даже в холодном состоянии протекающий водород очень легко выводит кислород из контейнера. Для газовых смесей с водородом или другими горючими газами всегда должны соблюдаться действующие правила техники безопасности. Если смесь декларируется как горючая, печь, при условии, что она является газонепроницаемой, может быть оборудована соответствующей системой безопасности.При работе с защитными газами всегда следите за тем, чтобы помещение хорошо вентилировалось. Также необходимо соблюдать национальные правила техники безопасности.

Фитинг для ручной подачи газа для баллонов

  • Редукционный клапан с установленным расходомером и прикрепленным манометром, показывающим давление в баллоне Собранный расходомер с регулируемым сечением обеспечивает хорошую читаемость использованного количества
  • Присоединение: резьбовое соединение для баллона
  • Выход: шланговое соединение (внутренний диаметр 9 мм)
  • Давление на входе 200 бар, давление на выходе 4 бар
  • Вкл.Шланг соединительный к топке 4 м

Центральная газовая система: Центральная система подачи медицинского газа :: Статьи

В случае, когда с обеих сторон используются баллоны с жидкостью или ВД, каждая из сторон может выполнять первичную или вторичную роль. Например, когда сторона, обозначенная как первичная, опорожняется, коллектор автоматически переключается на вторичный. Когда пустые баки на первичной стороне заменяются полными, вторичный бак становится первичным, а первичный бак становится вторичным.

Исключение составляет гибридная система. Гибридная система - это система, в которой контейнер для жидкости используется на первичной стороне, а цилиндры высокого давления - на вторичной стороне. В этом устройстве нет переключения ролей между первичным и вторичным. Хранение и доставка медицинских газов в микрочастицах конкретно не рассматривается в NFPA 99 и находится где-то между баллонами с жидкостью и крупными объемными хранилищами.

В частности, с кислородом, система наливных баллонов определяется как система с общей подключенной емкостью и хранением 566 335 л (20 000 фут3) или более в STP и соответствует требованиям NFPA 55.Даже несмотря на то, что некоторые установки для микроволн не соответствуют этим общим критериям определения размеров, Chart считает, что, поскольку ее сосуды для микроволн постоянно устанавливаются и заполняются на месте, как и резервуары для массовых грузов, они будут рассматриваться как резервуары для массовых грузов и будут соответствовать тем же требованиям, что и резервуары для массовых грузов.

Например, вся линейка микробаков Perma-Cyl (от 300 до 3000 литров) может быть приобретена с конфигурацией медицинского газа (вариант 8), которая удовлетворяет требованиям NFPA 99.

Что касается распределительного коллектора, Chart работала с Tri-Tech Medical Inc., уважаемым производителем медицинского газопроводного оборудования, для совместной разработки коллектора, который работает специально с его резервуарами Perma-Cyl. Несмотря на то, что сегодня доступно множество коллекторов, предназначенных для работы с жидкостными цилиндрами, ни один из них не включает в себя функции, которые, как мы считали, были необходимы для выполнения настоящего приложения для микроблоков.

Их усилия начались с манифольда Genesys компании Tri-Tech. В большинстве коллекторов для медицинских газов (кроме газовых баллонов) используется программируемая электроника для контроля давления в трубопроводе, первичном и вторичном коллекторах и резервном коллекторе.

Эта информация используется для автоматического управления используемым заголовком и для отправки соответствующих сигналов тревоги на главную панель сигнализации. Некоторые коллекторы можно даже настроить «на лету» для работы в режиме жидкость за жидкостью, HP за HP или жидкость за HP одним нажатием кнопки и некоторыми заменами предохранительного клапана на основных коллекторах.

Есть несколько других требований, предъявляемых к этим коллекторам, изложенных в главе 5 NFPA 99, - например, необходимость экономии газа на вторичной стороне (в жидкостных приложениях) при использовании первичной стороны.

Каждый производитель решает эти проблемы механически или с помощью дополнительных логических последовательностей, записанных в их программы. Однако все коллекторы могут не отражать истинные показания уровня жидкости. Переключение между первичной

и вторичной стороной в значительной степени зависит от давления.

Система газоснабжения | Специальная газовая инженерия высокой чистоты | Toyoko Kagaku Co., Ltd.

Газовый шкаф / BSGS (система подачи специального газа)

Наши шкафы для баллонов были разработаны в соответствии с основными принципами «безопасной транспортировки газа из специальных материалов» и «стабильной подачи», чтобы удовлетворить строгие потребности отрасли. Этот функциональный шкаф для баллонов, соединенный с газом и электроникой, стал более безопасным и компактным, чтобы обеспечить более безопасную работу.
Это самый совершенный полностью автоматический шкаф для цилиндров, который является плодом современных технологий.

Наш рекорд продаж шкафов для цилиндров с высоким качеством и надежностью превышает 2000 комплектов (более 15 лет).
Не стесняйтесь обращаться к нам за любой информацией о ценах, доставке и т. Д. Мы обещаем, что
наиболее подходящий выбор спецификации для удовлетворения потребностей клиентов.

Опыт работы с газом

Название газа Название газа
1 Ar Аргон 28 h3 Водород
2 Ясень4 Арсин 29 h3S

Сероводород

3 B2H6 Диборан 30 h3Se

Селенид водорода

4 BCL3

Треххлористый бор

31 HBr

Бромистый водород

5 C2F6

Гексафторэтан

32 HCL

Хлористый водород

6 C2HF5

Пентафторэтан

33 He Гелий
7 C3F6

Гексафторпропилен

34 HF

Фтористый водород

8 C3F8

Октафторпропан

35 HI

Иодистый водород

9 C3H8 Пропан 36 Кр Криптон
10 C4F6

Гексафтор-1,3-бутадиен

37 N2 Азот
11 C4F8

перфторциклобутан

38 N2O

Закись азота

12 C5F8

Октафторциклопентен

39 Ne Неон
13 CCL4

Тетрахлорид углерода

40 NF3

Трифторид азота

14 CF4

Тетрафторид углерода

41 Кh4 Аммиак
15 Ч3Ф2

Дифторметан (HFC-32)

42 НЕТ

Оксид азота

16 Ч4Ф

Фторметан

43 O2 Кислород
17 Ch4OH

Метиловый спирт

44 Ph4 фосфин
18 Ч5

Метан

45 SF6

Гексафторид серы

19 CHF3

Трифторметан (ГФУ-23)

46 Si2H6 Дисилан
20 CL2 Хлор 47 SiCL4 Тетрахлорсилан
21 CLF3

Трифторид хлора

48 SiF4

Тетрафторсилан

22 CO

Окись углерода

49 SiH (Ch4) 3

Триметилсилан

23 CO2

Двуокись углерода

50 Sih3CL2

Триметилсилан

24 F2 Фтор 51 Sih5

Моносилан

25 F2 + Ar + Ne

Фтор + аргон + неон

52 SiHCL3

Трихлорсилан

26 F2 + Kr + Ne

Фтор + криптон + неон

53 WF6

Гексафторид вольфрама

27 Geh5 Герман 54 Xe Ксенон

Характеристики полностью автоматического газового шкафа

1.
Сенсорная панель управления с ЖК-дисплеем

Управление будет осуществляться с помощью сенсорной панели, установленной на входной двери, в интерактивном режиме, чтобы предотвратить промах.

2. Автоматическая продувка

Функция автоматической продувки установлена ​​для управления безопасностью и поддержания чистоты газа.

3. Автоматический контроль герметичности

Установлена ​​функция измерения автоматической проверки герметичности, которая будет проверять как при декомпрессии, так и при повышении давления.

4. Автоматическая смена

Операция автоматической смены возможна при включении другого цилиндра после подачи.

5. Индикатор веса без тары

Монитор веса включает отображение внутреннего содержимого при наличии опции датчика веса.

6. Управление журналом

Установлена ​​функция управления журналом аварийной сигнализации, подачи воздуха и проверки утечек.

Внешний вид газового шкафа

Внешний вид газового шкафа

Газовый шкаф

Внешний вид BSGS

BSGS

Свяжитесь с нами

Если у вас есть вопросы по продуктам или для получения дополнительной информации,
Пожалуйста, заполните следующую форму.

Airgas

Airgas Лаборатория газовых систем

Проектирование лаборатории означает принятие важных решений, особенно когда речь идет о доставке ваших газов и криогенной техники и управлении ими. Так что примите разумное решение работать с опытным партнером, который знает все тонкости доставки газа и проектирования лабораторий.

Каждый аспект, каждый шаг на пути

Как крупнейший в стране поставщик промышленных, медицинских и специальных газов и сопутствующего оборудования, мы можем помочь во всех аспектах вашего проекта и помочь определить улучшения даже для самой сложной системы.

Мы работаем вместе с вашей командой разработчиков, чтобы создать лучшие системы доставки и управления газом для ваших клиентов. Обратитесь в Airgas за:

  • Схема газораспределения помещения / лаборатории
  • Консультации и проектирование централизованного газоснабжения с учетом рисков
  • Детальная оценка потребностей в специальном газовом оборудовании
  • Выбор материала оборудования и трубопроводов
  • Калибровка оборудования и тары
  • Консультации по безопасности и анализ управления безопасностью

Ищете ли вы новую конструкцию или модернизируете существующую лабораторию, мы будем работать рука об руку, чтобы помочь вам создать надлежащую систему, обеспечивающую эксплуатационные характеристики, безопасность и соответствие нормам. От определения уровней чистоты до ответов на любые технические вопросы, связанные с газом, наши сотрудники обладают опытом, который поможет вам принять обоснованные решения и определить правильные решения для вашего проекта.

Мы работаем напрямую с:

  • Архитекторы
  • Инжиниринговые фирмы
  • Проектно-строительные организации
  • Фирмы МООС
  • Генеральные подрядчики

Дизайн лаборатории - новое строительство или модернизация

  • Системное руководство для лабораторных газов и криогеники
  • Решения по проектированию и установке лабораторных трубопроводов под ключ
  • Поддержка чертежей САПР - индивидуальное оборудование и макеты для конкретных проектов
  • Скоординированное и совместное управление проектами

Системы газового хозяйства

  • Специальные газы, технологические химикаты и промышленное применение
  • Легковоспламеняющиеся, токсичные, коррозионные системы высокой чистоты, высокого давления и высокого расхода
  • Регуляторы давления
  • Коллекторы и системы переключения
  • Местное оборудование
  • Полностью автоматизированные газовые шкафы и системы безопасности
  • Системы поддержки обнаружения и контроля газов

Индивидуальные системы доставки газа

  • Автоматизированные системы газового контроля
  • Конструкция системы высокого давления
  • Системы смешения газов
  • Уникальные прикладные решения

Криогенное снабжение, управление и проектирование

  • Решения для массового криогенного хранения и доставки
  • Надежные системы подачи газа
  • Блоки разделения на объекте
  • Генераторы
  • Прицепы трубные
  • Криохранилища на объекте и за его пределами
  • Airgas OUTLOOK ® Решения для управления запасами
  • Трубопроводы с вакуумной изоляцией для жидкого азота
  • Системы удаленного мониторинга и сигнализации

Получите необходимую поддержку и убедитесь, что проект дизайна лаборатории охватывается со всех сторон - с помощью квалифицированного поставщика, который подходит именно вам.

Отключение системы газоснабжения не представляет опасности

Планирование минимизирует риски

Примечание редактора: эта статья входит в серию статей о медицинских газовых и вакуумных системах, которые будут напечатаны в информационном бюллетене. Д-р Эрвин Мосс, член совета директоров Фонда безопасности анестезиологических пациентов и председатель подкомитета APSF по медицинским газо-вакуумным системам, координирует серию.

Тодд Г. Петерсон, доктор медицины, и Фред Эванс, доктор философии

Персонал анестезиолога в большинстве операционных комнат привык полагаться на систему трубопроводов медицинского газа (MGPS) как на надежный, очень редко прерываемый источник газов, используемых при проведении анестезии.В настоящее время резервуары используются редко, кроме как для проведения анестезии в местах, удаленных от операционной, или при транспортировке пациентов. Как следствие, персонал, занимающийся анестезией, часто не знаком с планами резервного копирования, когда медицинские газопроводы закрываются на периоды времени, превышающие их запасы цистерн, установленных на машине. При плановом отключении MGPS, будь то для обслуживания, модификации или ремонта, отделение анестезиологии должно активно участвовать на протяжении всего процесса, чтобы обеспечить непрерывный поток газов, необходимый для безопасного ухода за пациентом.

Обозначенные этапы

Запланированный останов MGPS включает три этапа: определение проекта и подготовка перед остановом, фактический останов и модификация MGPS и повторная сертификация системы после восстановления давления. Ключом к минимизации времени простоя и рисков для пациентов на протяжении всего этого процесса является эффективная коммуникация, подготовка и координация между отделениями больницы и службами, пострадавшими в результате останова и внесения изменений подрядчиком.Отключение без надлежащей связи между всеми участниками привело к почти кризисным ситуациям и даже некоторым открытым авариям. (1)

Процесс планирования начинается с определения объема проекта и, в конечном итоге, должен включать в себя исчерпывающую письменную процедуру отключения для выполнения задачи. Для процесса планирования требуется актуальный и точный план MGPS в том виде, в котором он фактически построен. Несмотря на требование JCAHO к больницам, чтобы это было в файлах, нередко учреждения имеют только оригинальные планы архитектора.(2) В этой ситуации рекомендуется тщательное отслеживание системы в режиме «передачи вручную» для проверки и обновления чертежей, чтобы предотвратить непредвиденную потерю подачи газа, предотвратить строительные ошибки и минимизировать время простоя. Это также хорошее время, чтобы иметь Консультант или внутренний технический отдел повторно оценивают MGPS, чтобы убедиться, что он продолжает соответствовать требованиям кода, и инициировать любые указанные модификации.

Подрядчик использует чертежи MGPS, чтобы определить, насколько обширный останов требуется, чтобы точно определить зоны, затронутые во время останова, найти клапаны, необходимые для останова, и разумно оценить время простоя.MGPS, если он спроектирован правильно, включает в себя серию запорных и регулирующих клапанов, в том числе:

1. Клапан источника расположен снаружи непосредственно после оборудования источника сыпучих материалов.

2. Главный запорный вентиль обычно первый вентиль внутри объекта.

3. Задвижки стояка, расположенные в основании каждого стояка в многоэтажных домах.

4. Напольные клапаны не требуются, но они расположены на каждом ответвлении от стояка и используются для изоляции всего этажа.

5. Зональные клапаны, расположенные на уровне глаз вдоль стены коридора для контроля определенных участков.

Эти клапаны допускают три основных типа отключения:

1. Полный останов, как правило, выполняется для подключения будущей линии к магистрали или для ремонта источника оптовой подачи.

2. Отключение стояка: обычно выполняется для модификации участка больницы, снабжаемого одним ответвлением (или стояком) от основной линии.

Это наиболее часто включает обслуживание, замену или перемещение зонных клапанов.

3. Отключение зоны: обычно выполняется, когда требуется реконструкция и ремонт после запорных клапанов определенной зоны.

Перед любым отключением клапаны, необходимые для изоляции зоны строительства, располагаются и проверяются на внутреннюю утечку. Негерметичные клапаны могут позволить азоту, используемому в процессе пайки, проникнуть и загрязнить соседние зоны, или могут помешать водопроводчикам достичь концентрации газа в трубопроводе, необходимой для пайки (0% 02, 100% N2).

После того, как подрядчик определит объем и продолжительность необходимого отключения, службы, затронутые остановкой, должны встретиться с подрядчиком, чтобы принять решение об оптимальном времени и дате отключения, чтобы выбрать метод подачи медицинских газов каждому пациенту до центрального подача газа восстановлена, а также определены требования к оборудованию, рабочей силе и газоснабжению для этого интервала.Если отключение затронет относительно небольшое количество пациентов, простейший альтернативный вариант подачи - это отдельные баллоны подачи, регуляторы и резервные баллоны для каждого пациента. Пациентам на аппаратах ИВЛ требуется несколько резервуаров подачи, поскольку один вентилятор Bear или Servo использует цилиндр «H» каждые 4 часа. (3) Когда задействованы большие площади больницы, задача координации оборудования, материалов и персонала может стать очень сложной. и дорого.

Другой приемлемый метод снабжения всей системы или части системы во время останова - это обратная подача секций MGPS, изолированных путем закрытия клапанов на стояке, ответвлениях или зонах.Газы возвращаются в эти секции через впускные отверстия, расположенные после клапанов. Некоторые такие входные отверстия могут уже существовать, например, аварийный вход кислорода, который часто используется, когда выполняется работа с основной подачей кислорода. Тем не менее, часто перед запланированным остановом необходимо установить входные патрубки. Обычно для этого требуется более ограниченное отключение зоны, чтобы добавить входное отверстие с воротником на 3 дюйма после зонного клапана. Подрядчик обычно добавляет эти ошейники в зоны, которые практически не используются для минимального воздействия на уход за пациентом.Входные отверстия должны обеспечивать потоки, необходимые для изолированной секции, без значительного падения давления, иначе оборудование может работать неправильно. Если адекватный поток не может быть обеспечен через одно впускное отверстие, область, которая должна быть изолирована, может быть разбита на несколько изолированных зон, каждая с впускным отверстием, чтобы удовлетворить ожидаемый общий поток, необходимый для обеспечения адекватного альтернативного снабжения для нужд каждого пациента.

Хотя это не рекомендуется, некоторые выходы MGPS используются в качестве входов для обратной подачи в зону.Обычно это считается рискованным, так как большинство выпускных отверстий имеют ограниченный поток из-за их относительно небольшого внутреннего диаметра. Использование выпускных отверстий требует тщательной проверки адекватной пропускной способности обратного потока перед их использованием для останова.

Требования к потоку и ожидаемая продолжительность остановки определяют тип альтернативной подачи газа. Большие контейнеры из нержавеющей стали, заполненные жидким кислородом, называемые жидкими сосудами Дьюара, поставляют большие объемы кислорода, но их максимальный поток ограничен. Баллоны высокого давления, собранные вместе в «шесть блоков», содержат меньшие объемы газа, но способны к гораздо более высоким пиковым расходам. Комбинации Дьюара и «шести упаковок» иногда используются, когда ожидается высокий пиковый поток и большой объем использования. Y-образный переходник с обратными клапанами, прикрепляющий вход обратной подачи к резервуарам, позволяет легко менять резервуары.

___________________________________________________

Стол

1. На сколько коек будет остановлено отключение?

2.Сколько из этих коек будет занято пациентами, которым потребуется трубопроводное снабжение? Подача каких трубопроводов будет остановлена?

3. Сколько пациентов, пострадавших от отключения, будут получать аппараты ИВЛ?

4. Сколько и какой марки аппаратов ИВЛ вы используете?

5. Сколько операционных будет остановлено? Какие ИЛИ трубопроводные поставки будут затронуты? Для каких трубопроводных поставок OR потребуются альтернативные источники?

6. Сколько коек в отделениях неотложной помощи будет затронуто отключением?

7.В зависимости от выбранной альтернативной технологии подачи, какой тип и сколько регуляторов потока необходимо для напольных кроватей? Для кроватей интенсивной терапии? Для операционных?

8. Исходя из ожидаемой максимальной продолжительности остановки, какой тип источника газоснабжения и сколько потребуется для напольных грядок? Для кроватей интенсивной терапии? Для операционных?

9. Сколько нужно опор? Транспортные тележки? Y-штуки? Какое еще требуется специальное оборудование?

10. Сколько жидкого азота потребуется для продувки?

11.Сколько обученного персонала может быть доступно для останова? Как долго они могут быть доступны? Какое обучение они прошли?

12. Какому количеству персонала потребуется оборудование радиосвязи?

___________________________________________________

В зависимости от выбранного альтернативного метода подачи газа каждая затронутая служба уведомляет, обучает и планирует достаточное количество персонала для решения любых потенциальных проблем во время останова. Заказываются соответствующие поставки оборудования и источников газа, а также разрабатывается план распределения.Таблица I содержит набор вопросов, которые часто используются для определения требований к оборудованию и газоснабжению. Если планируется обратная подача питания в зону, необходимо проверить правильность работы местных аварийных сигналов трубопроводов, особенно в зонах интенсивной терапии и операционных. Между тем, подрядчик MGPS получает все компоненты трубопровода, предварительную сборку и испытания под давлением тех частей проекта, которые могут быть выполнены заранее. Подрядчик рассматривает план закрытия клапана и детализирует план установки, включая процесс пайки.Затем он информирует своих установщиков о плане и подготавливает все инструменты и оборудование, необходимые во время установки.

Ключ связи

Процесс отключения начинается в заранее оговоренное время только после того, как все руководители будут уведомлены о том, что строительная бригада готова, имеется сертифицированный Сертификатор системы медицинского газа и установлены соответствующие альтернативные источники газа. Радиосвязь необходима для координации процесса отключения. Во-первых, активируются и проверяются альтернативные источники газа, чтобы убедиться, что они способны обеспечить потребности в газе всех пациентов, затронутых отключением.Эти альтернативные источники газа тщательно контролируются в течение всего процесса остановки и заменяются по мере их истощения. После подтверждения того, что пациенты получают надлежащее снабжение от альтернативных источников газа, клапаны перед и после модификации закрываются, чтобы изолировать зону строительства. Эти клапаны должны быть обнаружены подрядчиком до отключения. С закрытием клапана строительная бригада приступает к работе на трубопроводе. Компоненты планируемых модификаций тщательно очищаются, затем собираются.Перед пайкой трубопровод продувают инертным газом, обычно азотом, до полного удаления кислорода. Это предотвращает образование накипи оксида меди внутри трубопровода во время процесса пайки.

После завершения пайки изолированная зона конструкции подвергается опрессовке. Если утечек не обнаружено, азот в трубопроводе затем продувается с использованием обратного потока от ответвлений (последовательно) и / или первичного источника до полного удаления из трубопроводной системы. Первичный источник остается включенным, и начинается заключительный этап повторной сертификации процесса останова.

Повторная сертификация

включает проверку чистоты и перекрестное тестирование всех розеток в конструкции и непосредственно прилегающих зон. Независимый сертифицированный специалист по сертификации систем медицинского газа должен выполнить эти испытания и документально подтвердить, что каждый процесс и процедура остановки были выполнены правильно. Если во время тестирования обнаруживаются проблемы, установщики остаются доступными для исправления недостатков системы или замены неисправных компонентов трубопровода. По мере повторной сертификации зон после проверки чистоты пациенты переводятся из альтернативных источников обратно в систему первичного газопровода.По завершении повторных сертификационных испытаний все оборудование удаляется, и все стороны - подрядчик, учреждение и сертифицирующий орган - должны подготовить отчеты о остановке.

Таким образом, процесс отключения MGPS - сложная задача, которая потенциально подвергает пациентов большему риску. Хорошее общение и тесное сотрудничество между подрядчиком и персоналом учреждения помогают минимизировать риски для пациентов. Бесперебойное снабжение пациентов медицинским газом является обязательным требованием при любом отключении.Бригада анестезиологов должна понимать MGPS и принимать активное участие в любом процессе отключения, чтобы обеспечить максимальную безопасность своих пациентов.

Руководство по плановому останову медицинской газовой системы

Определение и подготовка проекта: Целью является составление подробного письменного плана действий и подготовка к остановке.

1. Определите объем проекта. (Учреждение)

2. Получить актуальные планы МГЭС в том виде, в котором она построена.(Учреждение)

3. Определите области MGPS, которые потребуют отключения. (Подрядчик)

4. Оцените продолжительность необходимого отключения. (Подрядчик)

5. Уведомить пострадавшие районы о предполагаемом останове. (Учреждение)

6. Встреча затронутых служб и подрядчика:

а. Установите дату и время для выключения. (Совместное)

г. Выберите способ альтернативной подачи газа. (Совместное)

г. Определить потребности в оборудовании и газоснабжении. (Совместное)

7.Заказ оборудования и газоснабжения. (Либо)

8. Координировать и обучать персонал процедурам отключения. (Учреждение)

9. Определите и закажите компоненты для модификации MGPS. (Подрядчик)

10. Выполните предварительную сборку и опрессовку всех компонентов в сборе, которые могут быть выполнены заранее. (Подрядчик)

11. Определите порядок сборки и процесс подготовки к пайке. (Подрядчик)

12. Организуйте и ознакомьте установщиков с планом и политиками. (Подрядчик)

13.Подготовьте необходимые инструменты, оборудование и материалы. (Подрядчик)

14. Организовать сертификацию медицинских газовых систем. (Присоединяйтесь)

15. Доработки до отключения МГПС (входы). (Подрядчик)

Процедура отключения: Целью является плавный, непрерывный переход на альтернативные источники газа для всех пациентов, пострадавших в результате отключения, а также эффективная модификация MGPS.

1. Уведомить супервайзеров во всех пострадавших районах о запланированном останове.(Учреждение)

2. Раздайте запасные источники газа и необходимое оборудование. (Либо)

3. Закройте зонные клапаны и перейдите на альтернативные источники газа. (Учреждение)

4. Обеспечьте лечение всех пациентов на протяжении всей процедуры. (Учреждение)

5. Начать отключение первичного питания. Сообщите установщикам. (учреждение)

6. Удалить из системы газ и продуть азотом. (Подрядчик)

7. Выполнить плановые доработки, собрать комплектующие.(Подрядчик)

8. Продуйте узел до 02 Содержание 0% (Подрядчик)

9. Проверьте содержимое узла трубопровода. (Сертификат)

10. Паяные соединения. (Подрядчик)

11. Проверка системы под давлением по завершении. (Сертификат)

12. Выпустите азот из системы, промойте первичным источником и / или обратным потоком из ответвлений. (Подрядчик)

13. Верните первичное питание на-he. (Учреждение)

14. Уведомить надзорный орган о завершении строительства.(учреждение)

Повторная сертификация: Целью является быстрая проверка чистоты для обнаружения недостатков системы, их исправления и перевода пациентов обратно на первичный источник питания.

1. Проверка чистоты розеток в зонах, затронутых отключением. (Сертификат)

2. Если обнаружены дефекты или другие проблемы с компонентами, отремонтируйте. (Подрядчик)

3. Верните зоны к основному питанию, если проверка чистоты в порядке. (Учреждение)

4. Отключите альтернативные источники, снимите оборудование для возврата.(Учреждение)

5. Убрать строительную технику, мусор, инструменты. (Подрядчик)

6. Отчеты о процедуре отключения, включая проверки чистоты. (Все три)

7. Копии файлов сводного отчета и проверок чистоты. (Подрядчик)

Доктор Петерсон - доцент клинической анестезиологии в Университете Аризоны, кампус Феникс, а доктор Эванс - президент компании Medical Gas Management, Inc., Бетани, Оклахома. Оба являются членами подкомитета APSF по медицинским газо-вакуумным системам.

Список литературы

1. Фили Т.В., Хедли-Уайт Дж. Системы доставки баллонного кислорода и закиси азота: конструкция и опасности, Anesthesiolog 44: 301-305,1976.

2. Мосс Э. Подкомитет APSF по системам медицинского газа, 4 апреля 1994 г. Повестка дня заседания.

3. Вентлинг Д.Г. Важные соображения перед закрытием больницы. Памятка BOC Healthcare.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
