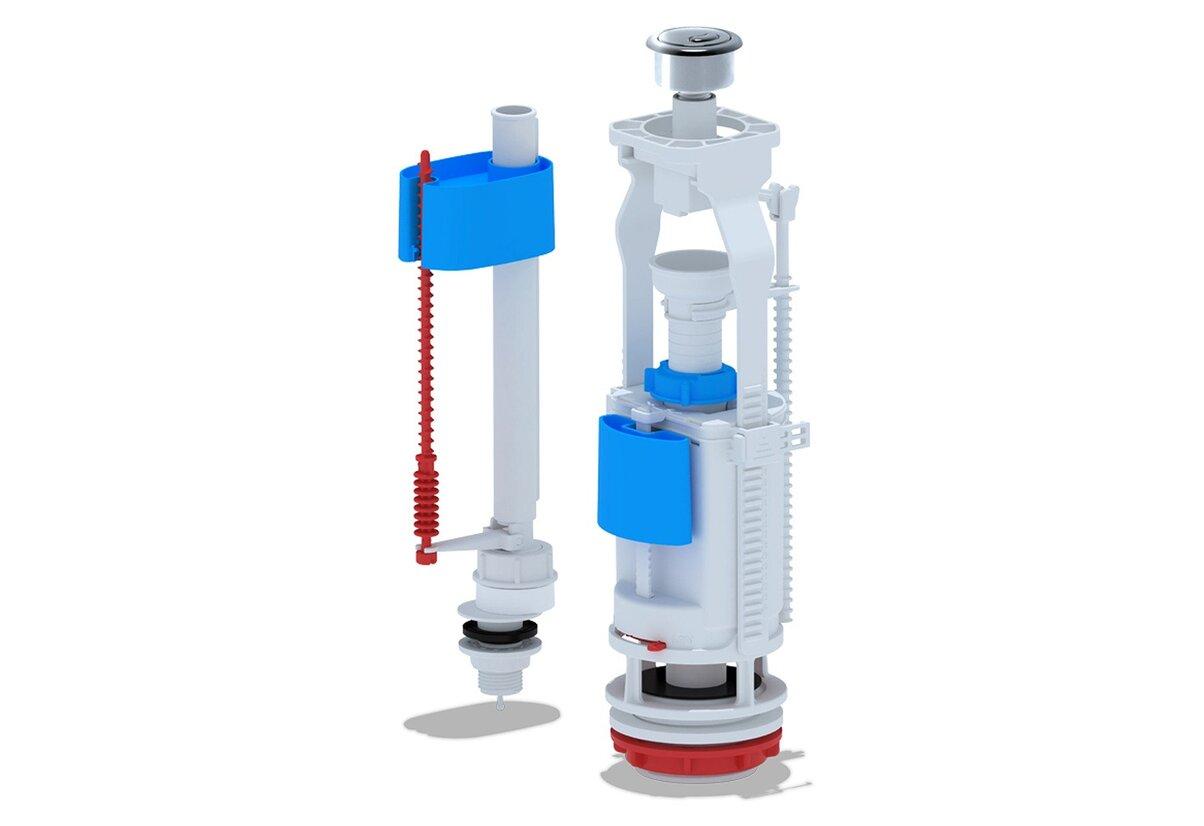

Смывные бачки для унитаза: Бачок для унитаза Уни, с кнопочной арматурой, керамика

Содержание

Бачки для унитаза — ROZETKA

Сегодня каждый человек старается обеспечить максимально комфортные условия проживания для себя и своей семьи, поэтому выбирает современную сантехнику. В магазинах представлен большой выбор унитазов различных форм и конструкций. Чтобы обеспечить бесперебойную работу данного устройства, необходимо подобрать бачок для унитаза. Данный элемент служит резервуаром для воды, контролирует ее уровень и обеспечивает слив.

Подобные изделия изготавливают из фаянса, металла, керамики и пластика. Первый вариант наиболее востребован, поскольку имеет пористую структуры, небольшой вес и отличные гигиенические свойства. Также достаточно распространена керамика. Этот материал наиболее дорогостоящий и не такой прочный, зато имеет презентабельный внешний вид и покоряют своей белизной. Пластиковые и металлические варианты выбирают крайне редко, несмотря на их долговечность. Они неудобны в эксплуатации и плохо вписываются в интерьер.

Какие типы бачков для унитаза бывают?

Современные дизайнеры разработали различные конструкции. Они отличаются в зависимости от места и способа установки. Моноблочный бачок для унитаза — наиболее популярный и привычный. Как правило, он продается в комплекте или является цельным с туалетом. Подвесные модели устанавливают на высоте от 150 см и соединяют со сливной чашей с помощью специальной трубы. Если раньше подобные изделие скрывали за занавесками и стенными панелями, то сейчас их чаще всего монтируют в стену.

Дополнительно выделяют бачки для унитаза с кнопкой и штоком. Производители выполнили модели с различными режимами слива. Наличие нескольких кнопок позволяет спускать воду непрерывно, что позволяет сэкономить на оплате коммунальных услуг. Некоторые изделия имеют функцию «старт-стоп». Штоковыми бачками управляют с помощью поднятия резиновой головки или рычажка на шнурке.

Также в продаже представлены модели с боковым и нижним подводом воды. Оба способа по удобству и функциональности не имеют отличия. Благодаря патрубку удается избавиться от специфического «журчания» воды. Дизайнеры рекомендуют отдавать предпочтение изделиям с нижним подводом воды. За счет скрытия водопроводных труб и шлангов удается придать санузлу привлекательный вид.

Как выбрать смывной бачок для унитаза?

Во время замены сантехники каждый человек стремиться подобрать оптимальную модель, которая отвечала бы основным требованиям, являлась функциональной, долговечной и соответствовала финансовым возможностям клиента. Чтобы приобрести нужное изделие, специалисты советуют учесть такие рекомендации:

  • Раздельный тип конструкции позволит установить бачок на любой высоте над унитазом. Такой вариант сильно шумит, но достаточно практичен. Подойдет для санузла оформленном в стиле ретро.
  • Компактный бачок для унитаза является самым распространенным типом и устанавливается непосредственно на констуркцию.
  • Скрытые и застенные модели устанавливаются на специальных контейнерах в нишу. Выдает их наличие лишь аккуратная панель со спусковой кнопкой. Подобное решение позволяет кардинально изменить дизайн уборной.
  • Наиболее практичным спусковым механизмом является расположенная на поверхности бачка кнопка.
  • По способу действия механизмы бывают ручные и автоматические. Первый вариант позволяет использовать определенное количество воды, что привлекает клиентов.
  • Цвет чаши лучше выбирать в соответствии с интерьером санузла и такого же оттенка, как и само изделие.

Также стоит выбирать модели бачков для унитазов проверенных производителей. Сантехника Cersanit является лидером на Польском рынке и предлагает продукцию с уникальным дизайном высокого качества. Компания уже более 12 лет занимается производством ванн, умывальников, биде, унитазов и других изделий и сумела заслужить доверие пользователей.

Перед осуществлением покупки следует ознакомиться с отзывами о понравившейся продукции, чтобы точно быть уверенным в получении качественного товара. В случае возникновения вопросов, проконсультируйтесь с менеджерами или просмотрите видео-обзоры.

При корректном использовании и бережном уходе сантехника исправно прослужит на протяжение длительного времени.

Разновидности и схемно-конструктивные особенности спускных арматур | Архив С.О.К. | 2015

Спускная арматура смывных бачков предназначена для подачи воды из смывного бачка в чашу унитаза с целью омывания её внутренней поверхности и транспортировки содержимого чаши унитаза в канализацию. Смывной бачок в этом случае служит для предварительного накопления объёмов воды, необходимых для осуществления качественного смыва, а спускная арматура — для обеспечения удовлетворительного расхода на смыв. В России официально принято считать, что для обеспечения качественного смыва необходимо спустить не менее 6 л воды, а средний расход на смыв должен составлять не менее 1,6 л/с (ГОСТ 21485-94, пункты 5.1 и 5.2.3, соответственно). Среди специалистов величина полезного объёма на смыв почему-то ассоциируется с 6 л. Однако очень часто из-за не совсем удачной конструкции гидравлического тракта подачи воды из бачка в унитаз этот объём увеличивают до 8 л, а в старых конструкциях смывных бачков — даже до 10 л.

» с условным проходом Dy = 15 мм. Через такую трубу можно пропустить к потребителю воду с расходом величиной около 0,5 л/с. Геометрия современных унитазов требует расхода для качественного смыва не менее 1,6 л/с. Для нормальной работы смывного крана отвод трубы на входе в квартиру должен заканчиваться резьбой не менее G%», что соответствует её условному проходу не менее Dy = 20 мм. Кроме того, уровень шума у смывных кранов значительно превышает нормы по шуму, установленные для жилых помещений. Поэтому здесь будут рассматриваться разновидности и конструктивные особенности узлов и элементов спускной арматуры только с запорно-регулирующими органами клапанного типа. При этом схемноконструктивные изменения будут изложены примерно в хронологическом порядке, так как автор считает, что такое изложение материала будет способствовать пониманию всей сложности задач, которые спорадически возникают при изменении требований к, казалось бы, простым устройствам.

В России официально принято считать, что для обеспечения качественного смыва необходимо спустить не менее 6 л воды, а средний расход на смыв должен составлять не менее 1,6 л/с (ГОСТ 21485-94, пункты 5.

1 и 5.2.3). Среди специалистов величина полезного объёма на смыв ассоциируется с 6 л

Во многих домах россиян до сих пор в низких смывных бачках высотой до 300 мм применяется спускная арматура, схематично изображённая на рис. 1. Она также до сих пор выпускается серийно и поступает в розничную продажу для ремонта старых унитазов еще «советской» конструкции, которые могут существовать десятилетиями. Ведь это керамика!

В специальное отверстие в дне смывного бачка 1 с соответствующими уплотнениями (на рисунке не показано) вставляется седло 2 и вместе с дугой 3 с помощью шпилек с соответствующими гайками, резиновыми и жёсткими шайбами притягиваются к дну бачка. Шпильки, шайбы и гайки на рисунке также не показаны, а условно изображены тонкими штрихпунктирными короткими линиями. В центральном отверстии седла 2 размещается эластичный и пустотелый клапан 4, оболочка которого в нижней части имеет сферическую форму. Эта сферическая часть ложится на конусную часть седла 2. Обычно конусность седла 2 составляет примерно 60°.

В центральной части плоской поверхности клапана 4 закреплён стержень 5, который скользит в направляющей втулке, жёстко связанной с дугой 3. В другом отверстии дна бачка 1 закреплена переливная труба 6 с соответствующими элементами крепления и уплотнением, которые на рисунке не отражены. Бачок 1 устанавливается на полочку 7 унитаза вместе с эластичным О-образным уплотнением 8 (прямоугольного сечения), а их смежные поверхности стягиваются специальными болтами с уплотнениями, шайбами и гайками, которые на рисунке не показаны.

Следует заметить, что переливная труба 6 предназначена для предотвращения затопления помещения в случае выхода из строя наполнительной арматуры и является неотъемлемой спутницей всякой спускной арматуры. Однако она может быть выполнена как вертикальная труба, совместно со стенкой бачка, а также являться конструктивным элементом спускной арматуры. Примеры совмещения переливной трубы и запорного клапана в одном узле спускной арматуры приведены ниже.

Работает такая спускная арматура (рис. 1) следующим образом. Если рабочая сферическая поверхность эластичного клапана 4 будет лежать на конусной поверхности седла 2, то вода из бачка не поступит в чашу унитаза. В первые моменты заполнения смывного бачка водой капельное протекание воды через клапан ещё может проявляться, но по мере заполнения бачка столб воды над эластичным клапаном 4 будет прижимать его рабочую поверхность к седлу 2, и запорное устройство будет достаточно герметичным. Если клапан 4 кратковременно поднять за стержень 5 в крайнее верхнее положение, а потом стержень отпустить, то клапан 4 за счёт подъёмной силы воздуха в его сферообразной полости будет некоторое время находиться в этом верхнем положении. При этом начнётся спуск воды из смывного бачка в чашу унитаза, и уровень воды начнёт опускаться. Вместе с уровнем воды будет опускаться и клапан 4 до тех пор, пока его собственный вес и гидродинамические силы потока не «посадят» его в углубление седла 2. С этого момента запорный клапан закроется, и бачок снова начнёт наполняться водой, прижимая клапан 4 к седлу 2 с ещё большим усилием, чем усилие от веса клапана 4.

Средний расход воды, подаваемой из бачка через спускную арматуру на смыв, в соответствии с пунктом 7.3 ГОСТ 21485-94 определяется «…как частное от деления значения величины полезного объёма бачка на время истечения этого объёма воды через спускную арматуру, при этом смывная труба бачков… должна быть присоединена к унитазу или патрубку с площадью выходного отверстия от 14 до 15 см

2. Время истечения определяют секундомером, фиксируя начало и окончание истечения воды из патрубка.».

Следует отметить, что средний расход воды на смыв зависит не только от гидравлического сопротивления спускного канала между бачком и чашей унитаза, в частности, от наличия упомянутого выше патрубка, но и от других факторов. Например, на величину среднего расхода на смыв существенное влияние оказывает величина h максимального подъёма клапана над седлом, а также высота H расположения зеркала воды полезного объёма над седлом. Кроме того, существенное влияние на величину среднего расхода на смыв оказывает плотность прилегания крышки смывного бачка к рёбрам его стенок.

И, что ещё очень важно, так это существование гидравлического сопротивления текущей воде в каналах, соединяющих бачок с чашей унитаза. Встречаются старые отечественные унитазы, у которых это гидравлическое сопротивление настолько мало, что средний расход на смыв при работе на унитаз не практически отличается от среднего расхода из бачка просто без какого-либо специально присоединённого патрубка.

Однако в последнее время унитазы, как отечественные, так и зарубежные, выпускаются с существенным гидравлическим сопротивлением спускного тракта, величина которого иногда превышает требования ГОСТ 21485-94. Следует отметить, что минимальный средний расход на смыв в данном ГОСТ ограничен величиной 1,6 л/с. Однако опыт показывает, что качественный смыв можно обеспечить только тогда, когда средний расход на смыв составляет не менее 1,75 л/с, что относится к унитазам, рассчитанным на установку в помещениях с разводкой канализационных труб над перекрытиями (европейская система разводки) и потребляющим на смыв не более 6 л воды.

На рис. 2а приведены графики зависимости среднего расхода на смыв Qср [л/с] от высоты подъёма клапана h [мм] при различных уровнях заполнения бачка относительно начального положения клапана H [мм]. Голубые линии — результат экспериментального определения характеристик при течении воды из бачка в открытое пространство (без специального патрубка), а пурпурные линии — при течении воды из бачка через патрубок с площадью выходного сечения * 14,5 см2.

Проливки спускной арматуры со сферообразным эластичным клапаном (рис. 1) производились на старом смывном бачке «Высокий», выпускавшимся ЗАО «Кировский стройфарфор». Буквой h здесь обозначена высота отрыва клапана от седла. Буквой Р — значение безразмерного усилия, действующего на клапан со стороны столба воды над ним. Начальное расстояние от седла до зеркала воды

Н составляло для соответствующих кривых: 125, 160, 185 и 230 мм. При этом величины полезных объёмов были равны: 4, 6, 9 и 12 л, соответственно.

Как видно из анализа приведённых экспериментально полученных графиков, для обеспечения качественного смыва необходимо увеличивать высоту бачков до размеров, при которых можно обеспечить высоту зеркала воды над седлом не менее 225 мм. Поэтому в последнее время всё чаще стали появляться смывные бачки высотой до 400 мм и более.

На рис. 2б синей линией показана зависимость безразмерного усилия Р от подъёма на высоту h [мм] клапана 4 над седлом 2 (рис. 2а). Эта зависимость показывает только характер изменения усилия, действующего на клапан, от высоты его отрыва от седла при постоянном уровне воды в бачке. Следует учитывать, что усилие, действующее на клапан, зависит от площади, определяемой линией контакта эластичного клапана 4 и седла 2, а также от высоты столба жидкости, заполняющей бачок. Это усилие также зависит и от высоты подъёма клапана

h после его отрыва от седла. На начальных участках отрыва клапана от седла это усилие самое большое, а его максимальное значение зависит от времени контакта клапана с седлом. По мере отрыва клапана от седла и его подъёма происходит резкое уменьшение усилия, затем небольшое увеличение — и далее плавное уменьшение почти до нуля в крайнем верхнем положении.

Очень часто потребители, купив и установив даже считающийся хорошим импортный унитаз, вдруг обнаруживают, что для качественного смыва фекалий необходимо ещё и ещё раз нажимать на кнопку пуска или пользоваться ёршиком с последующим дополнительным спуском воды. Анализ таких ситуаций показывает, что средний расход на смыв часто составляет всего 1,3-1,5 л/с, а иногда и меньший. Поэтому и происходит «вялый» смыв. Виной этому служит возникновение разрежения под крышкой смывного бачка во время спуска воды, которое и делает смыв очень «вялым». Причём в основном это происходит с качественно изготовленными бачками, у которых крышки плотно прилегают к поверхности рёбер вертикальных стенок бачка, а также из-за того, что кнопочный механизм пуска как пробка закрывает окружающему бачок воздуху проникновение под крышку смывного бачка.

Иногда проблему «вялого» спуска потребители решают за счёт организации зазора между бачком и крышкой, например, положив под крышку П-образно выгнутые обрезки изолированного электрического провода.

Некоторые производители при изготовлении смывных бачков делают в них специальные «дыхательные» отверстия или сапуны для соединения верхней части внутреннего объёма бачка с атмосферой помещения, в котором установлен унитаз. Опыт показывает, что суммарная площадь сечения этих отверстий должна быть не менее 5 см2. Они могут располагаться в крышке бачка, в верхней части задней стенки бачка или получаться в результате несовпадения места контакта крышки и слегка искажённого периметра поверхности рёбер вертикальных стенок бачка. Существуют и другие варианты с использованием, например, трубы перелива.

Некоторые производители при изготовлении смывных бачков делают в них специальные отверстия или сапуны для соединения верхней части внутреннего объёма бачка с атмосферой помещения, в котором установлен унитаз. Суммарная площадь сечения этих отверстий должна быть не менее 5 см2

С каждым годом качество фарфора улучшается, и крышки прилегают к смывным бачкам всё плотнее, но большинство отечественных заводов не желают изготавливать сапуны в смывных бачках. Поэтому ООО «Инкоэр» стало изготавливать кнопочные механизмы пуска, совмещённые с сапуном. Это частично сняло проблему некачественного смыва, и в большинстве случаев потребители остаются таким решением вполне удовлетворёнными.

Возвращаясь к рис. 1, следует отметить ещё ряд интересных фактов из богатого опыта эксплуатации этой спускной арматуры, так как она выпускается уже не менее полувека.

Все её детали, кроме переливной трубы 6 и эластичного клапана 4 и уплотнительной прокладки между седлом 2 и дном бачка 1, изготавливались из латуни. На начальных этапах создания этой арматуры ещё не появились пластмассы в достаточном количестве, хорошего качества и доступные по цене. Учитывая агрессивные свойства воды, латунь была выбрана на первых порах как безальтернативный материал для изготовления деталей, подверженных силовым нагрузкам. Дело в том, что латунь сравнительно легко обрабатывается, у неё хорошие литейные качества, она легко деформируется и поддаётся штамповке. Вода несколько разрушает латунь, но её компоненты не оказывают очень вредного воздействия на здоровье потребителей.

Однако латунь не так уж и хороша как конструкционный материал при изготовлении элементов и устройств даже в питьевом водопроводе. Прежде всего, из поверхностей латунных деталей со временем вымывается цинк, эти поверхности остаются в виде пористой меди и постепенно легко разрушаются, приводя иногда к поломке некоторых сравнительно тонкостенных латунных деталей. Часто через несколько лет эксплуатации разрушаются (рис. 1), например, дуга 3, стержень 5, седло 2 и даже болты и гайки, которые притягивают седло к дну бачка 1. Кстати, разрушаются также седла латунных корпусов наполнительной арматуры. Однако у потребителей сложилось мнение, что металлические детали долговечнее пластмассовых. Этому способствовало низкое качество пластмасс, которые были рекомендованы на первых порах их использования заводам-изготовителям. В настоящее время для производства спускной и наполнительной арматуры используются различные полипропилены, сополимеры полиформальдегида, а теперь, хотя и значительно реже, пластики АБС. Применяя АБС легко получить высококачественные отливки, но под долговременным воздействием водопроводной воды пластик АБС постепенно теряет свои прочностные свойства. На первые два типа пластмасс вода никак не действует. Правда, на поверхностях пластмассовых деталей могут оседать различные соли, например, кальция. Это приводит к увеличению сил трения скользящих относительно друг друга поверхностей, но сами поверхности не разрушаются десятилетиями.

Применявшиеся в качестве эластичных элементов резиновые детали также не выдерживали больших сроков эксплуатации. В паспортах на арматуру гарантия на работоспособность элементов из резины ограничивалась примерно пятью годами, потому что резина в воде набухает и постепенно отслаивается в виде лохмотьев, часть которых смывается водой. Кроме того, резина в процессе длительного контакта с латунными поверхностями «приваривается» к латуни и при определённых движениях теряет частицы своей поверхности, которые остаются на латунных поверхностях и также впоследствии смываются водой. Через два-три года эксплуатации рабочая поверхность резинового уплотнения 4 (рис. 1) так утончается, что сфера под действием столба наполнившей бачок жидкости деформируется, и клапан теряет герметичность.

Резина имеет недостатки и технологического порядка. Например, при формовании деталей из резины применяется очень большое количество ручного труда. Кроме того, неквалифицированный ручной труд используется и в процессе обрезания облоя после формования деталей.

За рубежом для повышения срока службы эластичных уплотнений часто используют латексные резины, что отечественным производителям делать практически невозможно из-за их высокой стоимости, а также вследствие того, что в России отсутствуют условия для производства такой резины.

Как альтернативу латексу российские производители иногда используют силикон. Детали из силикона получаются сравнительно дорогими, и их изготовление требует применения других технологий,причём переход к ним также связан со значительными затратами, что для такого изделия широкого потребления, как арматура для смывных бачков, является не совсем желательным шагом.

Перечисленные недостатки, отмеченные выше, отсутствуют у эластичных деталей, изготовленных из ПВХ-пластизолей. Они могут отливаться в термопластавтоматах без какой-либо последующей доработки. Кроме того, они нейтральны к воде, как и вода к ним. Правда, при создании пресс-форм следует учитывать некоторые особенности этого материала по части усадок в зоне литника. На рабочих поверхностях эластичных клапанов не должно быть локальных усадок материала.

Как уже отмечалось, после поднятия клапана вверх и отпускания его он будет во время спуска воды находиться выше места посадки на седле и, благодаря лёгкости и плавучести полого эластичного клапана, станет опускаться вместе с уровнем воды в бачке. Поэтому закрытие клапана завершается неполным сливом, и вода остаётся на дне смывного бачка.

На рис. 3 приведена иная принципиальноконструктивная схема спускной арматуры, в которой труба перелива совмещена с эластичным клапаном. Поскольку клапан 4 уже не может обеспечить подъёмной силы, достаточной для обеспечения его плавучести вместе со сравнительно тяжёлой переливной трубой, то трубу снабдили поплавком 3. Если в предыдущей конструкции (рис. 1а) клапан на последнем этапе опускания под действием гидродинамических сил принудительно закрывался при подходе к седлу на высоте 10-20 мм, то в арматуре, приведённой на рис. 4, он это делает при подходе к седлу на значительно большей высоте (50-70 мм). Это происходит потому, что поплавок 3 поднят сравнительно высоко. Таким образом, получается большой «недослив» воды. В зависимости от формы бачка он может достигать 2 л, что составляет примерно / полезного объёма бачка.

Чтобы обеспечить практически полное опорожнение смывного бачка в автоматическом режиме, конструкцию спускной арматуры несколько усложнили. Её принципиально-конструктивная схема приведена на рис. 4.

Спускная арматура, показанная на рис. 4, работает следующим образом. После заполнения бачка водой заполняется водой, и стакан 2 поднимается, при этом поплавок остаётся заполненным воздухом. После подъёма переливной трубы вверх и отпускания её поплавок поднимется в верхнее положение и будет плавать в воде, находящейся в стакане 2. Однако в процессе спуска воды из бачка, как только уровень воды в смывном банке опустится на уровень поплавка, вода из стакана 2 будет вытекать через зазор между трубой перелива и через дросселирующее отверстие 6 в дне стакана. Её уровень в стакане 2 также будет опускаться. Вместе с этим уровнем будет опускаться и поплавок 1, увлекаемый клапаном 4. Меняя геометрию щелей в нижней части стакана 2, а также гидравлическое сопротивление дросселирующего отверстия 6, можно легко добиться полного опорожнения бачка в автоматическом режиме спуска воды.

Однако у этой схемы есть недостаток. Сферическая поверхность эластичного клапана при контакте с конусной поверхностью обеспечивает более или менее удовлетворительную герметичность только при хорошем прижиме клапана к седлу столбом воды, как это имеет место у арматуры, приведённой на рис. 1. У спускной же арматуры, приведённой на рис. 5, а также на рис. 4, подъёмная сила поплавка постоянно стремится оторвать клапан от седла, что часто сопровождается капельными утечками воды через клапан. Это приводит к появлению рыжих «разводов» на поверхности чаш унитазов, что всегда раздражает пользователей.

Упомянутые проблемы оказывается можно частично решить за счёт следующих конструктивных изменений. На рис. 5 приведена спускная арматура, уже в большей мере приближающаяся к современной.

Если в предыдущих схемах спускной арматуры после посадки клапана на седло уровень воды был различным, то в схеме, приведённой на рис. 5, он всегда один и тот же. Его определяет низко расположенный поплавок 5, который через рычаг 6 за счёт прижима свободного конца 10 под выступом к переливной трубе удерживает поднятую вверх переливную трубу 3 вместе с клапаном 2. Отпустит он подвижные части клапана только тогда, когда уровень воды в бачке во время её спуска опустится до нижней части поплавка.

Клапан после этого «сядет» на седло, вода начнёт заполнять смывной бачок, и клапан по мере подъёма уровня воды в бачке будет с ещё большей силой прижиматься к седлу, обеспечивая тем самым удовлетворительную герметичность спускного клапана. Однако, как уже отмечалось, сферообразная поверхность эластичного клапана не может обеспечить высокой степени герметичности. Это происходит потому, что полоса контакта между рабочей поверхностью сферообразного эластичного клапана и конусной поверхностью седла физически не может обеспечить плотного контакта. Он может быть нарушен попаданием между контактирующими поверхностями механических частиц, всегда содержащихся в водопроводной воде. Также на контактирующих поверхностях откладываются соли кальция, которые не позволяют плотно прижаться контактирующим поверхностям друг к другу по всему периметру.

Опыт показал, что сферообразный эластичный клапан и конусное седло не способны обеспечить удовлетворительной герметичности спускного клапана в течение длительного срока эксплуатации, так как удельного давления контактирующих поверхностей не хватает для их плотного прилегания. Поэтому на поверхности чаш унитазов с такими спускными клапанами быстро появляются рыжие полосы, которые необходимо постоянно очищать средствами от налётов ржавчины. В этом отношении более рациональным является спускной клапан с плоским эластичным запорным элементом и с ножеобразным седлом, схема которого приведена на рис. 6а. Он состоит из седла 1 с относительно острыми кромками, на которое ложится эластичный диск 2 (собственно, это и есть клапан), который закреплён на нижней части трубы перелива 3.

Такие клапаны принято называть плоскими (в отличие от объёмных в виде тонкостенного конуса или тонкостенной сферы, которая со временем приобретает форму груши). Достоинство плоских клапанов заключается в следующем. Во-первых, столб воды над эластичным диском 2 со значительным усилием вдавливает острую кромку седла 1 в рабочую поверхность клапана и, сминая его рабочую поверхность, обеспечивает необходимую герметичность, вдавливая в клапан и мелкие механические частицы. Во-вторых, более крупные частицы наклонными поверхностями седла будут оттеснены от его острой кромки, что также повышает герметичность клапана. В-третьих, под действием столба воды над эластичным диском 2 его рабочая поверхность будет периодически слегка прогибаться, и острая кромка седла будет совершать относительные движения в радиальном направлении диска. Как показывает опыт, в этом случае происходит соскабливание минеральных отложений с рабочей поверхности эластичного клапана и с кромки седла, что также способствует повышению герметичности спускного клапана.

Расходные характеристики спускных клапанов с плоским эластичным диском и ножеобразным седлом почти не отличаются от аналогичных характеристик со сферообразным эластичным клапаном и конусообразным седлом.

Зависимость среднего расхода воды на смыв от подъёма клапана над седлом при начальном уровне воды над седлом, равным 175 мм, показана на рис. 6б пурпурной линией.

Эта кривая получена экспериментально с насадкой, имитирующей гидравлическое сопротивление канала, соединяющего бачок и чашу унитаза. Поскольку она приведена только для одного начального уровня воды над седлом, то на ней нанесены значения точек замера. На рис. 2б этого не было сделано из-за большого количества кривых, которые также были получены экспериментально.

На рис. 6б голубой линией показана кривая зависимости безразмерного усилия Р, обусловленного гидродинамическим воздействием воды на диск эластичного плоского клапана, от величины его подъёма h над срезом сопла. Эта кривая лишь демонстрирует характер изменения усилия на клапан от степени его подъёма над седлом при постоянном значении уровня заполнения бачка.

Изучая работу спускного клапана, приведённого на рис. 5, можно убедиться, что в этом случае никаких внутренних поплавков для его нормальный работы не требуется. Не нужен и полый эластичный клапан, и массивный поплавок, насаженный на переливную трубу. Вместо них можно использовать внешний поплавок с соответствующим рычагом и обеспечить более точный момент закрытия спускного клапана. За счёт разумного конструирования рычага можно внешний поплавок значительно уменьшить в размерах. Об этом будет рассказано несколько ниже. Несмотря на то, что клапан называется плоским, его поверхности за пределами поверхности рабочего контакта клапана с седлом могут иметь несколько криволинейную форму.

Некоторые разновидности плоских клапанов приведены на рис. 7а-г. На этом рисунке цифрами обозначены: 1 — плоский клапан;

2 — переливная труба; 3 — седло спускного клапана. Аналогичные номера деталей и на остальных рисунках.

Приведённый на рис. 7а плоский клапан 1 имеет в срединной части кольцеобразное утончение, позволяющее уменьшить осевую жёсткость периферийной части клапана для сравнительно лёгкой компенсации плоскостных макронеровностей седла 1. Центральная часть плоского клапана 1 утолщена по сравнению со срединной утончённой частью. Это сделано с целью обеспечения герметичности при монтаже клапана в соответствующую монтажную канавку переливной трубы 3.

Такие конструкции применялись тогда, когда резина была безальтернативным материалом для изготовления плоских клапанов. Однако утолщённая периферийная часть этих клапанов не могла обеспечить компенсацию микронеровностей. Поэтому плоские клапаны иногда делали с утончённой рабочей периферийной частью, как показано на рис. 7б. Здесь тело плоского клапана в сечении выполнено плавно утончаемым от центра к периферии. Благодаря малой толщине тела плоского клапана в окрестности контакта с седлом и низкой осевой жёсткости утончённой части клапана, удаётся под действием сил столба воды сделать клапан герметичным — даже при наличии не очень крупных микронеровностей рабочей поверхности седла.

Однако и такая конструкция со временем теряет герметичность. Резина очень гигроскопична, и впитывающаяся в неё вода увеличивает геометрические размеры прокладки. При этом из-за того, что резина имеет в разных местах разную толщину, а набухание резины имеет постоянную скорость (впитывания воды в тело резины), то длины окружностей периферийных участков клапана на разных радиусах увеличиваются по-разному. В результате рабочая поверхность плоского клапана искривляется, плессируясь в радиальном направлении, и герметичность клапана примерно через один год эксплуатации нарушается.

Нарушение герметичности со временем из-за набухания резины может произойти также и в плоских клапанах, приведённых на рис. 6а, а также на рис. 7а. В результате набухания резины увеличивается диаметр центрального отверстия плоского клапана, который, вместо того, чтобы обжимать цилиндрическую часть трубы, создаст зазор между этими деталями. Поэтому вода из бачка будет сочиться в чашу унитаза. Такая ситуация наступает примерно через два-три года эксплуатации, что случалось иногда в Москве.

У эластичных клапанов, выполненных из ПВХ-пластизоля, такого не происходит, так как этот материал не гигроскопичен. В качестве примера на рис. 7в приведён запорный спускной клапан, выпускаемый ООО «Вымпел-М» миллионными партиями. Его эластичный клапан, благодаря сравнительно малой толщине основного тела и ещё более утончённой рабочей части, обладает очень хорошими герметизирующими качествами. По крайней мере, с момента создания этого эластичного клапана со стороны потребителей рекламаций из-за его негерметичности до сих пор не поступало. При этом следует отметить важную функцию утолщения на периферийной части диска. Она не позволяет потоку воды, особенно при малых открытиях клапана, увлекать утончённую часть диска в сливное отверстие спускной арматуры и тем самым нарушать герметичность. Такая геометрия периферийной части клапана стабильно работает при высоте уровня заполнения смывного бачка в пределах 250 мм. Для более высоких уровней воды в смывных бачках ООО «Инкоэр» создал ещё одну разновидность эластичного клапана.

Благодаря малой толщине тела плоского клапана в окрестности контакта с седлом и низкой осевой жёсткости утончённой части клапана, удаётся сделать данный клапан герметичным

Такой клапан приведён на рис. 7г. Он также выполнен из ПВХ-пластизоля. Его рабочая часть имеет минимальную толщину, а на периферии выполнена отбортовка, которая не позволяет потоку воды отгибать периферийную часть в сторону спускного отверстия, входной участок которого образует ножеобразное седло. Эластичный клапан подобной конфигурации обеспечивает герметичность запорного клапана при всех уровнях заполнения бачка и поэтому является наиболее перспективным.

Так уж принято, что спуск воды из бачка производится в полуавтоматическом режиме. Это означает, что начало спуска инициируется потребителем путём кратковременного нажатия, например, на кнопку пуска или на соответствующую рукоятку с последующим её отпусканием. Дальнейший спуск воды и завершение этого процесса производится автоматически без участия потребителя. Пример простейшего устройства для осуществления спуска в автоматическом режиме приведён на рис. 1. Более усложнённые варианты таких устройств показаны на рис. 3-5. Однако существуют и другие более сложные конструкции спускных устройств, позволяющих удерживать спускной клапан в открытом состоянии до полного опорожнения смывного бачка.

На рис. 8 приведено спускное устройство, в котором удержание запорного клапана в открытом состоянии обеспечивается потоком воды, протекающем через спускное отверстие.

В этом устройстве в центре спускного отверстия корпуса 1 крепится крестообразная в сечении стойка 2, которая является направляющей для центрирования переливной трубы 3. На двух противоположных рёбрах стойки 2 устанавливаются на осях 4 паруса 5, в верхней части которых имеются упоры 6. В нижней части переливной трубы в специальную кольцевую канавку установлен плоский клапан 7.

На нижней проекции рис. 8 условно показано два состояния запорного элемента: слева — открытое состояние, когда под действием потока воды парус 5 удерживает с помощью упора 6 переливную трубу 3 вместе с эластичным клапаном 7 в верхнем положении, которое соответствует состоянию «открыто»; справа — состояние эластичного клапана в положении «закрыто». Для того чтобы спустить воду из смывного бачка в чашу унитаза, переливную трубу 3 необходимо поднять вверх для захвата упором 6 переливной трубы. Этому способствуют силы от потока воды на парус 5, которые стремятся сместить парус 5 к центру. Пока вся вода не вытечет из бачка, эти силы будут удерживать клапан в верхнем положении. После этого парус отпустит переливную трубу и клапан «сядет» на седло.

При всей оригинальности и сравнительно низкой материалоёмкости рассмотренное спускное устройство обладает некоторыми недостатками, из-за которых прекратилось его серийное производство.

Прежде всего, эти паруса, размещённые в сливной трубе и частично в спускном отверстии, ограничивают как средний расход на смыв, так и расход воды на перелив.

Кроме того, существовала некоторая нестабильность момента закрытия клапана, происходящая иногда преждевременно. Это происходило потому, что во время спуска из трубы перелива также вытекает вода, которая может отжать парус 5 и нарушить сцепление трубы перелива 3 и упора 6.

Следует отметить и ещё один недостаток спускного устройства, приведённого на рис. 8. Его конструкция не позволяет просто решить проблему малого спуска. Сейчас уже спускные арматуры с одним пуском не очень востребованы из-за их неэкономичности с точки зрения потребления объёмов воды.

Определённый интерес представляет также спускное устройство, приведённое на рис. 9. Оно простое и очень чётко работающее с точки зрения стабильности уровня воды в бачке в момент закрытия клапана. Кроме того, оно является примером размещения переливной трубы 2 на корпусе 1 спускного устройства без утяжеления клапана. На переливной трубе 2 выполнены стойки 3 с центральными отверстиями, в которые входят оси 4 рычага 5. На одном конце рычага 5 выполнен диск 6 с ушком 7. На другом конце — поплавки 8, центр тяжести которых в соответствии с рис. 9 смещён влево относительно осей 4. На нижней поверхности диска выполнен анкер 9, на который надевается эластичный клапан 10, защищённый от провисания с помощью диска 11. Подъём рычага 5 с клапаном 10 осуществляется посредством шнура 12, в верхней части связанного с соответствующей рукояткой, которая на рис. 9 не показана.

При заполненном водой смывном бачке поплавки 8, центр тяжести которых смещён относительно оси поворота рычага 5, прижимают клапан 10 к седлу, даже если вода в бачке слита до среза седла. Столб воды над клапаном в каждой точке окружности контакта клапана с седлом прижимает клапан к седлу, обеспечивая практически идеальную герметичность запорного органа.

При подъёме же клапана посредством шнура 12 рычаг 5 поднимется почти в вертикальное положение. При этом центры тяжести поплавков переместятся за вертикаль оси поворота рычага 5 в сторону седла. После этого под действием выталкивающей силы поплавков клапан 10 вместе с рычагом 5 будут удерживаться в почти вертикальном положении до тех пор, пока уровень воды не опустится до нижней части этих поплавков. После этого клапан 10 упадёт на седло и перекроет доступ воды в спускное отверстие. Как показала практика, уровень воды в бачке после «посадки» клапана на седло не более чем на 5 мм закрывает поверхность клапана 10.

Недостатки, которые помешали массовому применению этих спускных устройств: сложность обеспечения двойного спуска (полного или малого) и массовое появление спускной арматуры с кнопочным пуском, который простыми средствами и с низкой стоимостью трудно реализовать в рассматриваем спускном устройстве со штоковым пуском.

Ещё до сих пор в квартирах москвичей встречаются по современным понятиям экзотические спускные устройства. Одно из них — с пневматическим приводом от кнопки пуска к запорному клапану приведено на рис. 10. В этом спускном устройстве корпус 1 с седлом выполнен также заодно с переливной трубой 2. В центре спускной трубы установлена резьбовая втулка 3, связанная с корпусом 1 с помощью рёбер 4. Во втулку 3 ввернут стержень 5, на который надета втулка 6. На нижнем конце втулки 6 закреплён клапан 7 со сферической рабочей поверхностью. На верхнем конце втулки 6 с помощью накидной гайки 8 со штуцером закреплена мембрана 9 с вогнутой тонкостенной сферической поверхностью, в центр которой упирается стержень 5.

Кнопка пуска включает в себя корпус 10 с резьбовым штуцером, гайку 11 для крепления корпуса 10 на крышке смывного бачка, кнопку 12 с эластичным манжетным уплотнением 13, накидную гайку 14 и возвратную пружину 15. На штуцеры накидной гайки 8 и корпуса 10 надевается с натягом эластичная трубка 16. Если нажать на кнопку 12, то благодаря манжете 13 воздух под кнопкой сожмётся, и его давление через трубку 16 передастся в полость, образованную мембраной 9 и накидной гайкой 8. В результате сжатый воздух, прогибая мембрану 9, опирающуюся на грибок стержня 5, поднимет втулку 6 вместе с клапаном 7 вверх. После отпускания кнопки 12 под действием пружины 15 она вернётся в верхнее исходное положение, а недостаток воздуха под кнопкой восполнится за счёт мягкости крайнего уса манжеты 13, которая в этот момент будет работать как обратный клапан. Полость клапана 7 и полость втулки 6 являются, по сути дела, поплавком. В результате до спуска полного объёма смывного бачка клапан 7 будет находиться в верхнем положении. Затем клапан 7 упадёт на седло корпуса 1, и слив воды прекратится.

Достоинством такой спускной арматуры является возможность при сборке смывного бачка не беспокоиться о соблюдении соосности спускного устройства и кнопочного пускового механизма.

Среди недостатков спускной арматуры с пневматической системой пуска отметим следующие: по окончании процесса спуска на дне бачка остаётся вода, уровень которой примерно на 50 мм выше среза седла; открытие клапана обеспечивается только при сравнительно резком нажатии на кнопку пуска; недостаточен расход воды на перелив, установленный пунктом 5.2.14 ГОСТ 21485-94; не предусмотрен двойной слив (полный и малый).

Интересно также с точки зрения познавательности ещё одно спускное устройство с применением воздушной трубки для осуществления спуска воды из бачка с помощью кнопки. Схема такого устройства приведена на рис. 11. Здесь на корпус 1 с седлом посредством стоек 2 установлен стакан 3, обращённый дном вверх. В центре дна этого стакана установлен направляющий стержень 4. По этому стержню скользит оправка 5 с клапаном 6 и поплавком 7. От верхней части стакана отходит эластичная трубка 8, которая присоединяется к крану 9 с кнопочным пуском. Кран 9 при нажатии на кнопочный механизм соединяет полость трубки 8 с атмосферой.

Один из недостатков спускной арматуры с пневматической системой пуска таков — открытие клапана обеспечивается только при сравнительно резком нажатии на кнопку пуска

Если кран 9 закрыт, и вода из наполнительной арматуры наполняет смывной бачок, то воздух в стакане 3 не позволяет попасть воде в полость стакана. Поэтому поплавок 7 не отрывает клапан 7 от седла, и спускной клапан находится в состоянии «закрыто». Однако, если кран 9 открыть, то воздух из под стакана 3 по трубке 8 через кран 9 выйдет в атмосферу, вода заполнит внутреннюю часть стакана 3, и поплавок 7 оторвёт клапан 6 от седла и поднимет его в верхнее положение. Кран 9, выполненный в виде кнопочного механизма, после отпускания кнопки снова закроется. После завершения спуска воды из смывного бачка осушится, и полость стакана 3 и спускное устройство будут готовы к очередному спуску.

К достоинствам рассмотренного спускного устройства относят то, что кнопка пуска не связана кинематически со спускным клапаном. Поэтому её можно устанавливать в любом месте смывного бачка.

Среди недостатков следует отметить «вялое» начало спуска, а также необходимость в дополнительном отверстии в дне смывного бачка для монтажа переливной трубы.

Прежде, чем перейти к конструктивным особенностям современной спускной арматуры, хотелось бы остановиться ещё на двух принципиальных схемах спускных арматур с двойным спуском.

В конце 1980-х годов появилась идея снабдить смывные устройства двумя режимами спуска: полным и малым. Полный спуск после кратковременного нажатия на кнопку пускового механизма обеспечивает в автоматическом режиме тарированный объём спуска от 6 л воды и более.

Малый же спуск также в автоматическом режиме при кратковременном нажатии на соответствующую кнопку пуска позволяет обеспечить примерно половину объёма полного спуска, то есть около 3 л.

Идея двойного спуска отвечает требованиям водосбережения. Однако её реализация несколько сомнительна с точки зрения гигиеничности малого спуска. Конструкции практически всех унитазов, как европейских, так и американских, могут обеспечить качественный смыв только в случае, если средний расход воды на смыв будет составлять величину не менее 1,6 л/с, а лучше 1,75 л/с. При этом объём воды, идущий на смыв, будет не менее 6 л. Если одно из этих требований не будет выполнено, то с точки зрения санитарно-эпидемиологических требований чистота смыва не будет обеспечена.

Тем не менее, смывные бачки в массовом порядке снабжаются спускной арматурой с двойным спуском. Как отмечал в своё время Козьма Прутков: «Ум разум превозмогает». В результате экономические соображения пересиливают здравый санитарно-эпидемиологический смысл, и это остановить уже невозможно. Поэтому задачи двойного спуска решаются по трём направлениям.

1. Создание спускных устройств с двумя кнопками пуска, гарантирующими спуск заранее заданного тарированного объёма (полного или малого) и обеспечивающими как минимум предельно минимальный средний расход на смыв или несколько больший.

2. Создание спускных устройств также с двумя кнопками пуска, одна из которых гарантированно обеспечит тарированный объём полного спуска в полуавтоматическом режиме, а другая обеспечит спуск воды с предельно минимальным, а желательно и с большим средним расходом на смыв только в то время, когда кнопка утоплена.

3. Создание спускных устройств с одной кнопкой пуска. При кратковременном нажатии на неё обеспечивается полный тарированный спуск в полуавтоматическом режиме. Время этого процесса длится в среднем около 3,5 с. Учитывая это, между запорным клапаном и кнопкой пуска устанавливается устройство, которое позволяет во время спуска после повторного нажатия на эту кнопку посадить клапан на седло, прекратив спуск.

Схема одного из первых подобных спускных устройств с двойным спуском приведена на рис. 12. От корпуса 1 вверх отходят две сливных трубы: высокая труба 2 для малого спуска и низкая труба 3 для полного спуска. От высокой трубы 2 отходит переливная труба 4. Высокая труба 2 и низкая труба 3 в своей верхней части выполнены в виде сёдел с относительно острыми кромками. На эти сёдла ложатся плоские клапаны 6, размещённые в кольцевых канавках поплавков 5, на которых жёстко закреплены рычаги 7, способные поворачиваться относительно соответствующих осей. Поплавки 5 с клапанами 6 поднимаются вверх посредством шнуров 8 и удерживаются в верхнем положении до тех пор, пока уровень воды может обеспечить их плавучесть. Опускание уровня воды в процессе спуска до определённого уровня приводит к захлопыванию соответствующего запорного элемента.

При всей простоте решения поставленной технической задачи такое спускное устройство не способно обеспечить необходимой величины среднего расхода воды на смыв при малом спуске. Это объясняется тем, что высота столба воды над седлом спускной трубы 2 слишком мала, чтобы обеспечить необходимый напор. Кроме того, данное спускное устройство с двумя режимами спуска предназначено только для какого-то одного смывного бачка с конкретными геометрическими параметрами. Для других бачков оно может и не подойти, так как с этой точки зрения оно не универсально.

Отмеченные недостатки отсутствуют у спускного устройства с двумя спусками, схема которого приведена на рис. 13. Кроме того, оно в наибольшей степени приближается к современным спускным устройствам, но по некоторым параметрам пока далека от идеала. Здесь на корпусе 1 с седлом через стойки 2 установлена направляющая втулка 3, в которой размещается переливная труба 4 с клапаном 5. На наружной цилиндрической поверхности в средней части переливной трубы 4 выполнен кольцеобразный выступ 6. По бокам втулки 3 на специальных кронштейнах крепятся оси 7 и 8, относительно которых поворачиваются, соответственно, рычаг 9 с поплавком 10 и рычаг 11 с поплавком 12. При этом поплавок 10 можно перемещать вдоль рычага 9, фиксируя его на заданной высоте. Рычаги 9 и 11 со стороны, противоположной поплавкам 10 и 12, соответственно, имеют специальные выступы на несколько разной высоте. Выступ рычага 9 расположен примерно на 3-5 мм ниже, чем выступ рычага 11.

Переливная труба 4 поднимается от двух разных кнопок, размещённых в пределах корпуса кнопочного механизма пуска (на схеме не показано). Каждая кнопка утапливается на заданную конструкцией глубину. Соответственно, и переливная труба 4 вместе с клапаном 5 будет подниматься на разную высоту. Если её поднять кратковременным нажимом на кнопку малого пуска, то кольцевой выступ 6 окажется выше выступа на рычаге 9, но ниже выступа на рычаге 11. В результате переливная труба зависнет в положении, соответствующем зацеплению выступа рычага 9 с кольцеобразным выступом 6 на переливной трубе 4, и начнётся малый спуск. Понижение уровня воды в смывном бачке за счёт её слива до нижней части поплавка 10 освободит переливную трубу 4, и она вместе с клапаном 5 резко опустится вниз, а клапан 5 ляжет на седло, перекрыв поток на слив. Так обеспечивается малый смыв. Объём сливаемой воды может быть заранее отрегулирован за счёт фиксации поплавка 10 на необходимом уровне. Если же после очередного заполнения смывного бачка до отметки полезного объёма нажать на кнопку полного спуска, то переливная труба с кольцевым выступом 6 уже поднимется выше выступа на рычаге 11. Теперь выступ рычага 11 будет удерживать переливную трубу с клапаном 5 в верхнем положении до тех пор, пока уровень воды в бачке не опустится до нижней части поплавка 12. Так обеспечивается полный слив воды из смывного бачка.

Средний расход воды в приведённой на рис. 13 схеме при малом спуске несколько больше, чем при полном спуске. Это легко объяснить, анализируя графики, приведённые на рис. 2а.

Теперь о том, как поднимать переливную трубу для осуществления спуска воды из смывного бачка в чашу унитаза. Прежде всего, следует отметить, что кроме электронного пуска существуют ещё два вида механического пуска. Это механизмы со штоковым пуском, а также механизмы с кнопочным пуском. Последние также бывают двух видов: с толкателями и рычагами, связывающими кинематически кнопку пуска с вертикальным перемещением трубы перелива вместе с клапаном; с тросовой связью между этими конечными элементами.

Один из первых механизмов со штоковым пуском приведён на рис. 14. Здесь направляющая шток 1 втулка 2 вставлена в отверстие в крышке 3 смывного бачка и снизу зафиксирована с помощью крепёжного элемента 4. Это может быть и крепёжная гайка, и пластмассовая втулка, насаживаемая на цилиндрическую часть втулки 2 с натягом. Последнее упрощает изготовление и процесс монтажа. На верхнюю резьбовую часть штока 1 навинчивается рукоятка 5, в торец которой вставляется декоративная заглушка 6. Нижний конец штока 1, имеющий плоский стрелообразный зацеп, вставляется в торцевое отверстие переливной трубы 7. Диск с отверстием под нижний конец штока соединён с переливной трубой с помощью стоек 8, которые обеспечивают доступ воды из бачка в переливную трубу в случае потери герметичности наполнительной арматуры.

В последнее время в смывных бачках всё чаще внедряется дополнительная опция — малый спуск с целью экономии воды. Малый спуск в смывных бачках со штоковым пуском практически не встречается

Работает такой механизм следующим образом. При кратковременном подъёме рукоятки 5 стрелообразная часть штока 1 поднимет вверх и переливную трубу 7 с клапаном. Последние после отпускания рукоятки 5 останутся из-за плавучести подвижных элементов, связанных с переливной трубой 7 или по другим причинам, в верхнем положении, а рукоятка 5 упадёт вниз и ляжет на верхнюю поверхность втулки 5. Поэтому спуск воды из бачка будет производиться при опущенной вниз рукоятке 5, то есть будет автоматически происходить полный спуск объёма, равного примерно 6 л воды и более.

В последнее время в смывных бачках всё чаще внедряется дополнительная опция — малый спуск с целью экономии воды. Малый спуск в смывных бачках со штоковым пуском практически не встречается. Однако, если есть необходимость, то его можно организовать. Делается это следующим образом. Над стреловидной частью штока выполняются дополнительные выступы 9, которые сравнительно жёстко связывают в осевом направлении шток 5 и переливную трубу 7. Эти выступы 9 на рис. 14 изображены условно точками. В результате, после кратковременного поднятия вверх рукоятки 5, переливной трубы 7 и клапана, в процессе спуска воды из бачка рукоятка 5 будет находиться в поднятом вверх положении до тех пор, пока не осуществится полный спуск воды. После этого рукоятка и связанные с ней детали опустятся вниз до посадки клапана на седло. Процесс полного спуска длится около 3,5 с. За это время, если пользователь захочет сэкономить воду, он может в любой момент нажать на рукоятку сверху, и клапан перекроет поступление воды из смывного бачка в чашу унитаза. А то, что рукоятка 5 во время спуска не опускается вниз до верхней поверхности втулки, не является существенным недостатком, а, наоборот, является как бы индикатором, подтверждающим факт процесса спуска. Такая опция даёт очень ощутимую экономию воды, следовательно, снижает затраты на её потребление.

Подобные спускные устройства из-за конструктивной простоты выпускаются до сих пор, но в основном для розничной продажи. Их выпускает, в частности, фирма «РБМ». Они были созданы во времена, когда ещё мало строили высоких зданий, в которых на нижних этажах давление водопровода было повышенным (около 0,6-0,8 МПа) и были ограничения по ценам и материалам. Теперь они морально устарели, так как в них отсутствуют некоторые регулировки. Кроме того, переливная труба не обеспечивает требуемый в ГОСТ 21485-94 (пункт 5.2.14) расход воды на перелив.

Более совершенный узел спускного устройства со штоковым пуском приведён на рис. 15. Здесь также направляющая шток 1 втулка 2, вставленная в отверстие крышки 3 смывного бачка, фиксируется с помощью крепёжного элемента 4. Шток 1 в нижней части имеет резьбовой участок, на который навинчивается специальная гайка 5 с двумя «усиками». Шток в верхней части также имеет резьбу, на которую навинчивается рукоятка 6. В средней части штока выполнены выступы 7 для ограничения подъёма штока вверх.

Переливная труба 8 в верхней части имеет раструб, на который сверху насаживается переходная деталь 9. Эта переходная деталь состоит из выполненных заодно элементов: наружного кольца для надёжной фиксации переходника 9 на торце переливной трубы 8; внутреннего кольца, в отверстие которого входит шток 1; горизонтальных рёбер, связывающих два кольца. На нижней поверхности внутреннего кольца в его осевом направлении выполнены два цилиндрических выступа.

В процессе монтажа такого спускного устройства необходима тщательная регулировка положения гайки 5 на штоке 1 — особенно если удержание клапана в верхнем положении во время спуска воды из бачка осуществляется внешним поплавком, как, например, это сделано в спускном устройстве, приведённом на рис. 13. В рассматриваемой конструкции, в соответствии с рис. 15, это делается следующим образом.

Сначала бачок наполняется водой для того, чтобы клапан 1 и переливная труба 8 с переходной деталью 9 не проворачивались от приложения внешнего момента сил. Затем шток 1 за рукоятку 6 слегка поднимается вверх до упора гайки 5 в нижний торец переходной детали 9. Вращая рукоятку 6 за счёт размещения «усиков» гайки 5 между двумя цилиндрическими выступами на нижней поверхности переходной детали 9, можно поднимать или опускать гайку 5 относительно нижней резьбовой части штока 1. Следует отметить, что натяг резьбы на гайке 5 относительно резьбы на нижней части штока 1 подбирается таким, что шток под действием внешнего момента сил поворачивался бы в резьбе гайки, но не мог бы провернуться самопроизвольно. Подобные спускные устройства массово выпускаются в ООО «Инкоэр» в основном для розничной продажи, так как в ЖКХ ещё эксплуатируется большое количество смывных бачков, рассчитанных на применение спускной арматуры со штоковым пуском.

Иначе устроены механизмы спускных устройств, преобразующих вертикальное перемещение штока с рукояткой в поворотное перемещение клапана. Пример клапана, который открывает спускное отверстие за счёт своего наклона относительно кромки седла, уже рассматривался и был приведён на рис. 9. Особенность таких устройств заключается в том, что нижний конец штока и клапана связаны между собой не с помощью жёсткой тяги, а с помощью шнура или цепочки.

В качестве примера на рис. 16 приведён один из штоковых механизмов пуска, в котором клапан и шток связаны цепочкой, которая может быть и металлической, и пластмассовой.

Как показал опыт, в отличие от шнура, который очень сложно закреплять под крышкой смывного бачка, цепочка очень облегчает этот процесс. Шнур же необходимо очень надёжно привязать к штоку, чтобы в процессе работы бачка он не развязался бы. Однако у цепочки также есть недостаток, связанный с относительно большим шагом между её звеньями.

На рис. 17 приведён штоковый механизм пуска, позволяющий очень просто решить проблему крепления шнура при закрытой крышке смывного бачка. Втулка 1 вставляется в отверстие крышки 2 смывного бачка и фиксируется с помощью крепёжной гайки 3, а сверху на шток 4 навинчивается рукоятка 5. Следует отметить также, что в цилиндрической части втулки выполнен гибкий лепесток 6, отогнутый конец которого входит в паз 7, выполненный на боковой поверхности пустотелого штока 4. Эти элементы нужны для того, чтобы втулка не прокручивалась бы в момент навинчивания рукоятки 5 на шток 4. Кроме того, на верхнем конце штока выполнена корона с двумя щелями 8, сужающимися книзу, в которые вставляется с некоторым натягом верхний конец шнура 9. При этом порядок установки шнура следующий. Шнур 9 снизу пропускается через центральное отверстие штока 4 и опускается с некоторым усилием, а затем вставляется в нижнюю часть одной из щелей 8. После этого он огибает в половину оборота корону и также с усилием вставляется во вторую щель. Оставшийся конец шнура свободно размещается в центральном отверстии штока 4.

Основным недостатком штоковых механизмов пуска, приведённых на рис. 16 и 17, является сложность обеспечения малого пуска.

Конструкции механизмов с кнопочным пуском являются более сложными с точки зрения исполнения и более капризными в эксплуатации. Однако для потребителей применение кнопочного механизма является более предпочтительным, как с точки зрения эстетики, так и с точки зрения более простого гигиенического ухода за ними. В настоящее время унитазы выпускаются в основном с кнопочным пуском. Следует отметить, что конструкции даже новых кнопочных механизмов пуска не всегда полностью отвечают требованиям пользователей, так как они всё ещё находятся в стадии совершенствования, но анализ уже новых конструкций говорит о постепенном улучшении их эксплуатационных качеств. Не решается быстро эта проблема потому, что слишком много факторов, относящихся к другим узлам унитаза, влияют на конструкцию механизма с кнопочным пуском. Кроме того, постоянно ужесточаются требования как к унитазам, так и к кнопочным механизмам пуска.

Конструкции механизмов с кнопочным пуском являются более сложными с точки зрения исполнения и более капризными в эксплуатации. Однако для потребителей применение кнопочного механизма более предпочтительно как эстетически, так и с точки зрения более простого гигиенического ухода

Простота установки спускной арматуры с кнопочным пуском усложняется ещё одним недостатком, который относится к кривизне дна смывных керамических бачков. Эта кривизна появляется после обжига бачка. Отклонение от плоскостности поверхности дна бачка в окрестности отверстия под спускную арматуру, диаметр которого примерно равен 60 мм, допускается до 4 мм. На рис. 18 приведён смывной бачок 1 с крышкой 2. В бачок установлена спускная арматура 3, контуры которой обведены тонкой штрихпунктирной линией. На рисунке дно бачка для наглядности утрированно искажено. Из анализа рисунка видно, что верхняя часть спускной арматуры может сильно сместиться относительно отверстия в крышке бачка. Поэтому в реальных конструкциях спускных арматур обычно предусматривают различные компенсационные устройства. В результате спускная арматура с кнопочным пуском постепенно усложняется. Её описание в эту статью уже не умещается. Поэтому рассмотрение пусковых устройств наполнительной арматуры с кнопочным пуском будет изложено в виде отдельной статьи в последующих номерах журнала С.О.К.

Бачок для унитаза отдельно, цена

В настоящее время, можно купить сливной бачок отдельно. При выборе бачка необходимо обратить внимание на то, из какого материала он изготовлен. В большинстве случаев, смывные бачки изготавливают из керамики. В качестве сырья выступает высококачественный фаянс. Данный материал характеризуется превосходными декоративными свойствами, гигиеничностью и прочностью. Не меньшей популярностью среди отечественных потребителей пользуется смывной бачок, выполненный из металла и пластика.

Конструкция бачков для унитаза

Тип конструкции также важен. Сегодня на рынке бачки для унитаза представлены 3 вариантами, а именно: раздельным, компактным и скрытым. Итак, вы желаете приобрести бачок для унитаза, но у вас возник вопрос, какая конструкция лучше? Попробуем разобраться.

Раздельный вид конструкции бачка предусматривает его установку на определенной высоте. Такая конструкция придется по душе любителям ретро-стиля. Данную модель можно назвать функциональной и практичной, однако внешний вид такого бачка далек от идеала. Помимо этого, такие конструкции сильно шумят.

Компактная конструкция бачка предполагает установку прямо на унитаз. Сегодня именно этот тип считается самым востребованным и распространенным. Вот только он все больше с каждым днем уступает свои позиции скрытым конструкциям.

Застенная либо скрытая конструкция способна кардинально изменить представления о современном дизайне уборных. Дело в том, что такая конструкция от посторонних глаз скрыта за аккуратной панелью, которая оснащена специальной пусковой кнопкой.

Как выбрать бачок для унитаза

Чтобы правильно выбрать и купить бачок, необходимо правильно подобрать вид спускового механизма. Отметим, свою практичность и надежность успели доказать те механизмы, которые предполагают расположение кнопки на верхней поверхности бачка. В настоящее время на рынке есть модели, которые оборудованы рычагом. Для спуска воды необходимо этот рычаг резко потянуть вверх. Некоторые считают этот механизм неудобным. Скрытые смывные бачки имеют спусковой механизм, который расположен непосредственно на фронтальной плоскости.

Важными критериями при выборе бачка для унитаза являются цвет и цена смывного бачка. Как правило, оттенок должен полностью соответствовать цвету чаши. В том случае, если вы желаете приобрести скрытый бачок, то его внешние характеристики роли не играют.

Приобрести бачок для унитаза вы можете в интернет магазине стройматериалов stroitelnye-materialy-v-tyumeni.ru.

Выбираем встроенный бачок унитаза или бачок скрытого монтажа

Такой «скрытый механизм», хоть и непривычен в наших санузлах, но встречается все чаще. Мы расскажем, как и когда можно использовать встроенный бачок.

На фото:

Как выглядит встроенный бачок?


Широкий и плоский. Внешне напоминает канистру, может вмещать объем воды до 12 л. Изготавливается из прочного пластика, заключается в пенопластовый кожух, предохраняющий от конденсата.

На фото: смывной бачок 109.300.00.5 от фабрики Geberit.

Плюсы встроенного бачка

  • Гигиеничность. Бачок унитаза — основной пылесборник в санузле. В случае использования встроенной модели за стеной оказываются именно те детали, на которых чаще всего накапливается пыль: скрытый бачок, канализационный отвод, подводки и т.д.
  • Тишина. Бачок скрытого монтажа, находящийся за фальш-стеной, наполняется почти беззвучно.
  • Эргономика и дизайн. С помощью систем инсталляции встроенный бачок традиционного унитаза можно установить в любом месте санузла, даже в углу. А помещение со скрытым бачком выглядит стильным и более просторным.
  • Надежность. Через отверстие, которое закрывает клавиша смыва, можно вытащить систему смыва, отремонтировать и поставить на место. От переполнения встроенный бачок защищает специальный отвод, по которому вода уйдет прямо в канализацию.

Когда нужен встроенный бачок?

Приставной унитаз (напольный, пристенный). Существует два вида таких унитазов: моноблок, то есть цельное изделие, состоящее из чаши и смывного бачка (в этом случае бачок «встроен» в конструкцию самого унитаза, и о нем в этой статье речь не идет), и «традиционный» набор: чаша унитаза + смывной бачок. Часто эти два устройства продаются в комплекте от одного производителя, и вот в нем-то и предусмотрен бачок скрытого монтажа. Еще вариант — вы покупаете чашу приставного унитаза отдельно, а из вариантов «бачок традиционный (как правило, подвесной верхний)» либо «бачок скрытый» выбираете последний вариант.

Подвесной унитаз. Всегда устанавливается при помощи систем инсталляции, бачок всегда встроенный.

Существуют четыре распространенные системы смыва (клавиши) для встроенных бачков.
• Простой смыв. Ординарная кнопка, при нажатии выливается весь объем воды.
• Двухрежимная модель. При нажатии на одну кнопку высвобождается одно количество воды, на вторую – другое; какой именно объем воды – можно настроить. Максимальный объем воды равен полной емкости бачка или немного меньше (чтобы дать возможность дополнительного смыва при необходимости).
• Система «смыв-стоп». Ординарная качающаяся кнопка. Объем спускаемой воды определяется произвольно самим пользователем.
• «Продвинутые» варианты. Сенсорные кнопки смыва, панели с инфракрасным датчиком, срабатывающие при приближении руки.

На фото: смывная клавиша Twinline от фабрики Geberit.

Встроенный бачок для приставного унитаза

Как монтируется? Бачок скрытого монтажа крепится на поверхности капитальной стены или в нише. «Скрытый» бачок имеет рельефную или покрытую сеткой поверхность для лучшего сцепления с капитальной стеной.

Встроенный бачок для подвесного унитаза

Как монтируется? В зависимости от системы инсталляции, которая, в свою очередь, зависит от того, у какой стенки будет стоять унитаз.

  • Рамная система инсталляции (вся нагрузка передается на пол). Применяется, если вместо стены — легкая перегородка, которая не выдержит тяжелой конструкции унитаз + скрытый бачок. Окно для смывной клавиши находится в бачке сверху. Здесь же — крепления для панели или специальный монтажный короб. Поскольку толщина отделки различна, панели можно «посадить» на разную глубину, крепления отрегулировать по размеру, короб — обрезать, чтобы не выступал наружу.
  • Блочная система инсталляции. Применяется, если сантехническая система устанавливается возле капитальной стены. Встроенный бачок крепят к стене с помощью «мокрого» монтажа и закрывают фальшпанелью. Для более крепкого соединения с раствором используют монтажную сетку.

Встроенная свежесть


Освежители, омывающие поверхность унитаза во время смыва, в системы инсталляции встраиваются по-особому. Так, существуют панели с выдвижными картриджами, куда помещаются дезодорирующие таблетки. Другой вариант – емкость для таблеток размещена на откидной панели смыва.

Другие виды скрытых бачков

  • Бачок треугольного сечения. Позволяет поставить унитаз в угол, такая система компактнее, чем другие.
  • Модель с укороченной рамой. Применяется, если унитаз стоит перед окном или под навесной мебелью.

Два совета

1При установке встроенного бачка нужно обязательно ставить фильтры грубой очистки на подводящие водопроводные трубы.

2Несмотря на то, что сливное устройство легко вынимается через отверстие для кнопки встроенного бачка, при монтаже фальшстены стоит предусмотреть возможность доступа к трубам, чтобы облегчить ремонт в случае протечек.

На фото:

Примеры унитазов со встроенным бачком. Как видно из нашей подборки, «бачок за стеной» используют не только для подвесной, но и для напольной сантехники.

Устройство сливного бачка унитаза, виды унитазных бачков

У вас пришел в негодность унитаз? И чтобы сэкономить, вы решили сделать ремонт самостоятельно? А как, и с чего начать? Выполнить ремонт своими руками несложно, если знать устройство сливного бачка унитаза.

В этой статье мы рассмотрим конструкцию сливного бачка унитаза, все ее составляющие. А также какие бывают разновидности сливных бачков для унитазов.

Сливное устройство для бочка унитаза: его составляющие

Как устроена система слива в унитазе? Унитаз любой модели состоит из двух основных деталей: чаши, стоящей на полу либо закрепленной на стене, и верхней емкости для воды, которая и является сливным бачком.

В комплект арматуры в сливном бачке унитаза входят следующие элементы:

Конструкция унитаза со сливным бачком

1. Сливной механизм бачка унитаза. Он состоит из сифона с крышкой и герметичной прокладки между бачком и трубой слива. То есть функцию сливной конструкции выполняет сифон.

2. Рычаг контроля струи, который подсоединяется к трубе водопровода благодаря шаровому крану. Это «выпускное» устройство, которое обеспечивает вход воды в сливной бачок.

3. Поплавок. С помощью него можно регулировать объем наполнения воды в сливной унитаз. Этот поплавок соединен при помощи спицы со сливным механизмом бачка унитаза. И кроме того, существует несколько видов поплавковых клапанов сливного бачка унитаза:

Поплавковые клапаны

1) Клапан–Кройдон. Его составляющие: корпус, ось поплавкового рычага, седло и поршень.

Рычаг из пластик вызывает движение поршня, которое вертикальное. Подобная конструкция установлена в сливном бачке унитаза старого образца.

2) Поршневой клапан сливного бачка унитаза. В этой конструкции ось поплавкового рычага прикреплена в шплинте (крепежном элементе), который расщеплен надвое.

Когда рычаг двигается, то вслед ему начинает горизонтально перемещаться поршень. Этот поршень соприкасаясь регулярно с седлом, контролирует подвод воды в сливной бачок. На конце поршня установлена прокладка. Она перекрывает поток воды в момент нажима поршня на седло. Кстати, сливные бачки для унитазов с клапанами в виде поршня стоят у большинства людей в российских квартирах.

3) Мембранный клапан. Устройство клапана сливного бачка унитаза этого вида состоит из силиконовой либо резиновой мембраны, а не из поршневой прокладки.

Пластиковый поршень, перемещаясь под давлением рычага, передвигает и мембрану, которая перекрывает поступление воды. Клапан в виде мембраны – это последнее достижение в изготовлении сливных бачков.

Устройство сливного бачка унитаза изнутри

В целом, конструкция сливной арматуры для унитаза, т.е. слива воды и ее наполнения в бачке зависит от способа установки сантехнического оборудования, типа спускового устройства и т.п.

Разновидности сливной системы для унитаза

Существует несколько классификаций, одна из которых основана на особенностях сливного механизма бачка унитаза.

По типу спускового устройства

Кнопки слива унитаза (клавиши) или рычаги имеют два варианта расположения:

1. Боковое. Обычно используется у сливных бачков, которые устанавливаются не на полке унитаза, а на стенке определенной высоты. Об этом вы можете прочитать в статье на нашем сайте «На какой высоте вешать унитаз?».

Бачок слива: конструкция механизма с боковой подачей

При такой конструкции вода сливается при помощи дергания за цепочку.

2. Верхнее. Кнопка, которая вызывает движение сливной системы для унитаза, прикреплена точно посередке крышки бачка.

Кнопочное спусковое устройство

Про принцип работы сливного бачка унитаза читайте в статье на нашем сайте «Конструкция слива унитаза».

По способу установки

1. Верхнее крепление. Сливной бачок унитаза устанавливается очень высоко и ровно на стене, над прибором и соединяется с последним при помощи трубы.

Этот способ монтажа устарел, хотя продаются несколько конструкций такого типа, т. к. спрос на них всегда есть.

Верхнее крепление сливного бачка

2. Установка в стене. Этот способ является современным, который требует переделки как минимум одной и всей стены, т.к. сливной бачок унитаза будет спрятан внутри нее. Благодаря этому кажется, что площадь уборной стала больше.

Сливной бачок скрыт в стене

3. Бачок слива на полке унитаза. Этот способ является наиболее распространенным, привычным для всех форм сливного унитаза. И кроме того, если в таком унитазе что-то придет в негодность, то его можно легко и быстро, а главное – своими руками отремонтировать.



Бачок слива на полке унитаза

По материалу изготовления

1. Сливной унитаз с бачком из чугуна. Это вид сливного бачка как раньше, так и сейчас является наиболее практичным. Поэтому не все готовы расстаться с раритетами и заменить их на новые – более красивые и удобные.

Чугунный бачок

2. Сливной унитаз с бачком из фаянса является наиболее популярным. Так как подобный бачок – это часть компакт-унитаза. Привычные конструкции, которые легко устанавливаются на полку унитаза, обладают множеством исполнений, отличающихся по цветовой палитре и конфигурации.

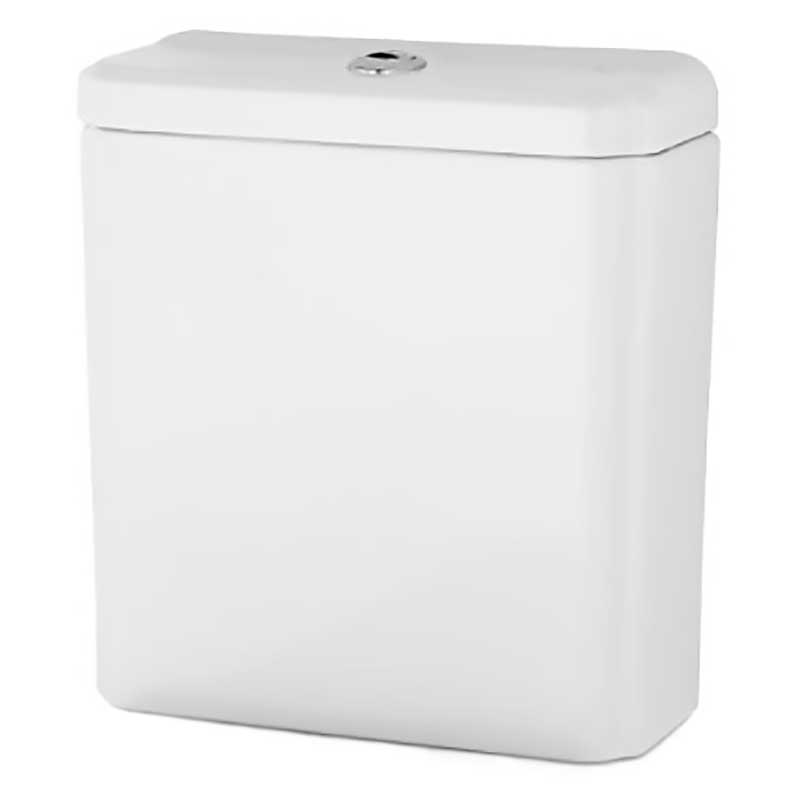

Фаянсовый бачок

3. Сливной унитаз с бачком из пластика. Такой сливной бачок унитаза встраивается в стену и поэтому обладает не совсем обычной формой. Он имеет более плоскую конструкцию.

Пластиковый бачок

По виду сливной системы

1. Слив типа «Колокол». Чугунный старый сливной бачок унитаза обычно имеет этот тип системы. Если открыть такой сливной бачок унитаза, то вы увидите внутри него рычаг с закрепленной на нем цепочкой. А второе плечо этого рычага поднимает тяжелую пробку из чугуна с прокладкой на нижней плоскости.

Бачок со сливной системой «Колокол»

При поднятии пробки водный поток уходит в сливную трубу. А после опускаем цепочку. Вслед ей опускается и пробка, но при этом вода льется пол трубе, тем самым создается разрежение в ее верхней плоскости. И вся вода в бачке уходит через перелив (П-образный).

2. Система с гофрой, которая также находится в сливном бачке унитаза старого образца.

Если потянуть за веревочку, которая закреплена на рычаге из пластика гофры, то она наклонится и затянет воду. Если веревка опущена, то выходной патрубок сохранит наклон до тех пор, пока не уйдет вся вода в сливном бачке. Тут также есть разрежение в трубе слива воды при ее смыве.

Механизм слива − гофра

3. Слив типа «Груша». Все современные сливные системы для унитаза в любом случае применяют один и тот же принцип работы: нажимается клавиша (кнопка) или рычаг, тянется шток вверх – груша выходит из седла, т. е. освобождает дорогу воде. Груша, да и седло по форме может быть различным.

Механизм слива – груша

сливные туалетные устройства старого образца и новые смывные приспособления, объем и габариты, сколько весит, какой выбрать

Сливной бачок для унитаза, пожалуй, является самым проблемным элементом среди всего сантехнического оборудования. Он довольно часто выходит из строя, нарушая функциональность всего санузла, кроме того, для определенной сантехники нужно выбирать свой тип этого приспособления, да и дизайн играет важную роль. Поэтому стоит подробнее узнать, как выбрать идеальное устройство бачка для унитаза.

Особенности

Основной функциональный элемент унитаза – сливной бачок – несмотря на множество модификаций и различный дизайн, уже более 150 лет остается неизменным по принципу работы. Это емкость, чаще всего из керамики, содержащая механическое устройство с ручным управлением. Его функция – обеспечение интенсивного потока для быстрого смыва, образующего пробку воды и «запирающего» запахи. Подключается бачок для унитаза к водопроводу через систему шлангов, емкость определенного объема нужна для накопления объема воды, достаточного для смыва.

Туалетные бачки в общем случае имеют 2-3 технологических отверстия для подвода и слива воды. Внутри смывные емкости имеют механизмы для перекрытия жидкости, когда она наполняет нужный объем, и для смыва ее в чашу. Слив происходит под действием силы тяжести.

Унитазные бачки могут быть раздельными или вида компакт. Кроме того, есть варианты моноблока, где емкость для воды и чаша унитаза выполнены в едином нераздельном корпусе.

Виды

Почти все отечественные унитазы старого образца имели раздельный сливной бачок. Это значит, что он отделен от чаши и подвешен на высоте, а для подачи воды вниз используется труба. Достоинства такого исполнения в том, что напор получается очень сильным, следовательно, чем выше расположена емкость, тем интенсивнее смыв. Механизм смыва бачка, расположенного отдельно, является более простым, он происходит с помощью веревки. Но такое исполнение с бачком, подвешенным у потолка, многие находят не слишком эстетичным и презентабельным.

В отличие от раздельных устройств, имеющих навесной бачок, тип компакт имеет емкость для накопления воды, расположенную непосредственно на унитазе – в его задней части за чашей. Считается, что это сантехника более нового типа, хотя она была изобретена уже более века назад. Такие унитазы имеют более эстетичный вид, занимают меньше места. Не требуется подвешивать на высоте громоздкую и тяжелую емкость, вместо этого над унитазом во всю высоту до потолка можно разместить туалетные полки. Бачки типа компакт чаще всего сделаны с кнопкой, с помощью которой осуществляется смыв, реже представлены модели с рычагом.

Моноблок представляет собой единую нераздельную конструкцию унитаза и бачка, последний располагается над чашей сзади. Такая модель отливается сразу на производстве из керамики, металла или пластика. Разобрать фрагменты нельзя, это усложняет транспортировку, и делает сантехнику более громоздкой. Но есть и достоинства: моноблок более гигиеничен – отсутствуют места стыков бачка и чаши, под ними и резиновым уплотнителем не скапливается грязь и ржавчина. Монолитная конструкция также выглядит более стильно и гармонично.

Моноблок может быть напольным или подвесным. Последняя конструкция более сложна в монтаже, ведь требуется установить всю систему так, чтобы она могла выдержать вес сидящего человека. Но зато она выглядит очень оригинально, и главное – под унитазом легче мыть пол.

По расположению унитазный бачок может быть внешним или скрытым в нише фальшстены.

Последний вид более сложен по монтажу, в любом случае необходимо устанавливать перегородку и прокладывать сложный выводящий шланг. Но зато он имеет оригинальный вид, в случае монтажа приставного унитаза к фальшстене освобождается много дополнительного места, территорию вокруг устройства легче мыть.

По материалам изготовления унитазные бачки могут быть:

  • Керамические – самый распространенный вид. Керамика относительно прочна, легко моется, имеет характерный глянцевый блеск и может обладать не только белой, но и множеством других расцветок, что позволяет выбирать сантехнику в соответствии с остальным интерьером туалетной комнаты.
  • Фаянсовые – именно такими были самые первые унитазы, изготовленные во второй половине 19 века. Этот материал довольно хрупкий, кроме того, имеет пористую структуру, что усложняет его очистку, а в порах скапливаются грязь и микробы. Современные разработки позволяют снизить эти недостатки, но все равно фаянс в качестве материала для изготовления сантехники для туалета утратил свою популярность.
  • Бачки для унитазов из фарфора, как и керамические, имеют гладкую поверхность без пор, которую легко мыть. Прочность несколько меньше, чем у керамики, вид может быть очень презентабельным. Но из-за высокой стоимости фарфоровые бачки и унитазы не слишком популярны.
  • Металлические бачки для унитаза по прочности и легкости превосходят керамику. Характерный темный блеск смотрится очень стильно и подойдет для туалетной комнаты с современным дизайном. В качестве материалов чаще всего используют нержавеющую сталь или чугун. Последний вариант более хрупкий и тяжелый, так что выбор лучше сделать в пользу стальных емкостей.
  • Стекло и натуральный или искусственный камень тоже используются для изготовления унитазов, поэтому в комплекте с ними можно приобрести и соответствующие бачки. Подобные изделия обычно относятся к классу элитных, часто они устанавливаются в интерьерах, оформленных в стиле модерн. Цена на такие товары высокая, кроме того, они могут быть хрупкими.
  • Армированный акрил на сегодняшний день широко применяется для производства ванн, унитазов, есть и туалетные бачки из него. Материал гладкий, не пористый, имеет хорошо очищаемую поверхность насыщенного белого цвета. Достоинство в том, что при хорошей прочности он более легкий, чем керамика, кроме того, он гигиеничен.
  • Пластик применяется для унитазных бачков, скрытых в нише стены. Так как такой емкости не видно, то и визуальных требований к ней не предъявляется, главное, чтобы механизм надежно функционировал.

Материал и цвет бачка должны сочетаться с унитазом: для керамического устройства выбирается керамика, для стального – такая же сталь. Аналогично осуществляется выбор бачков из остальных материалов.

По способу подачи жидкости сливные бачки могут быть с боковой или нижней подводкой воды. В первом случае шланг располагается справа или слева в верхней части устройства, во второй – снизу. Нижняя подводка хороша тем, что шланга практически не видно, по бокам от бачка остается свободное место. Но такие устройства сложнее ремонтировать, да и напор воды для заполнения нужен интенсивный.

Запорное устройство или клапан для сливного бачка бывает поршневым или мембранным. Первый тип приводится в действие рычагом с поршнем, на его конце находится прокладка, блокирующая ток воды в емкость. Клапаны, имеющие силиконовую или резиновую мембрану, позволяют бесшумно и за короткое время набрать воду в бачок, но они очень чувствительны к чистоте.

Сливные бачки с кнопкой бывают трех видов:

  • Однорежимный слив – слив, когда при нажатии кнопки выливается вся вода.
  • С режимом «стоп», когда первое нажатие запускает слив, а второе останавливает его.
  • Двухрежимный слив имеет две копки: первая предназначена для слива части воды, вторая – для полного опустошения бачка.

Кроме кнопки, приводить в действие сливной механизм может шток или рычаг. Вытяжные системы сливают воду путем поднятия вверх штока. Такой бачок имеет довольно простое устройство, ремонтировать его легче, чем конструкцию с кнопкой. Рычажные механизмы имеют рычаг сбоку или снизу, устройство срабатывает нажатием на него. Подобные бачки могут быть и моделями компакт, и раздельными.

По форме внешние сливные бачки могут быть пристенными или угловыми. Второй тип нужен, если унитаз ставится в угол помещения.

Так можно сэкономить свободное пространство в туалете, а пользоваться санузлом не менее комфортно, чем при стандартном варианте.

Принцип работы

И сливные бачки старого образца, и современные системы с двумя режимами работы имеют сходное устройство и функциональность.

Подобный механизм включает в себя следующие детали:

  • запорная арматура;
  • наливной клапан;
  • система, предотвращающая перелив воды.

Для того чтобы управлять сливом воды и предотвратить утечку жидкости без необходимости, существует сливная или запирающая арматура, имеющая клапан с затычкой, которая блокирует отверстие, выходящее в чашу унитаза. Клапан полностью прижимается к нему под напором находящейся в емкости воды. Если в унитазе наблюдается постоянная непрерывная протечка, то неисправность устройства связанна именно со сливной арматурой.

Наливной клапан служит для пропуска воды из водопровода в емкость бачка и ее перекрытия, когда он заполняется полностью. Схема работы устроена следующим образом: данный клапан имеет соединение, обычно сделанное в виде латунного стержня с поплавком, который, в свою очередь, поднимается вместе с уровнем воды и при заполнении закрывает подачу жидкости извне. В старых системах наливной клапан располагался сбоку, а поплавок размещался горизонтально, новые модели сливных бачков имеют наливной клапан снизу и вертикальный поплавок, сделанный из легкого пластика. Наиболее часто поломки унитаза связаны именно с данным устройством.

Системы слива и перелива воды, имеющиеся на большинстве современных моделей бачков, предназначены для того, чтобы при неисправности сливной арматуры, поплавка или наливного клапана вода выливалась не на пол туалета, а в канализацию. Для этого предусмотрены специальные шланги.

Если механизм блокировки воды нарушен, то она льется не через край бачка, а поступает через них и выводится в сливные коммуникации.

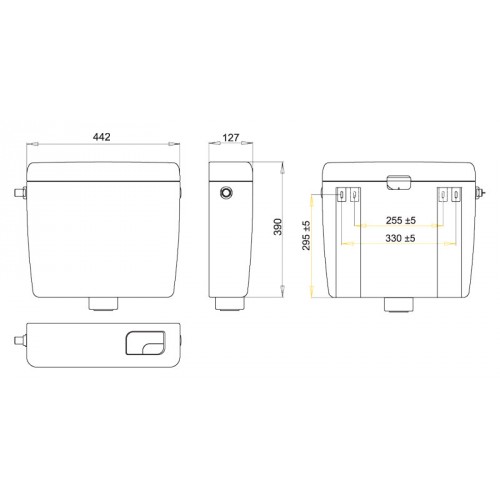

Размеры

Объем стандартного сливного бачка раздельного типа или компакт – 6 литров. При этом керамическое изделие со всей внутренней арматурой весит 10 – 11 кг. Вес аналогичного по объему акрилового устройства будет меньшим. Пластиковая емкость, которая встраивается в фальшстену, имеет минимальную массу.

Габариты раздельных сливных бачков или типа компакт могут быть различными.

Самые распространенные варианты:

  • высота с крышкой – 350- 400 мм;
  • длина – 300-360 мм;
  • ширина – 150-200 мм.

Для экономии места часто устанавливают унитаз в угол туалета, такой метод также распространен в совмещенных санузлах.

Для такого расположения выбирают угловые сливные бачки, компактные и не уступающие по объему обычным типам. Самый малогабаритный подобный товар может обладать шириной 275 мм. Унитаз моноблок с нераздельным бачком может иметь высоту от пола до верха крышки от 820 мм.

Комплектующие

Основной функциональный элемент бачка – внутренняя арматура – содержит следующие блоки: поплавковый механизм и систему слива.

Они в свою очередь имеют индивидуальные комплектующие.

  • Поплавок, обычно сделанный из пластика, имеет внутри полость с воздухом. Это своеобразный гидрозатвор, который всплывает вместе с уровнем воды и в определенный момент с помощью системы рычагов блокирует подачу жидкости из водопровода. Сам поплавок практически не подвергается никаким отрицательным воздействиям, но из строя чаще всего выходят связующие его звенья с затычкой из латуни, других металлов и пластика.
  • Для открытия и закрытия сливного отверстия предназначена «груша», которая при выпуске воды поднимается вверх, а при опустошении бачка и заполнении его вновь опускается вниз до полного прижатия к седлу. Происходит это с помощью вертикальной направляющей трубки из пластика и внутренней полости. В ней содержится воздух, который и выталкивает грушу наверх. Эта деталь тоже подвержена деформации, растрескиванию, поэтому ее часто приходится заменять.
  • Манжета для соединения бачка и слива унитаза. Это элемент не сливного механизма, а надежного крепления емкости и чаши. Именно ее герметичность определяет отсутствие протечек на моделях типа компакт. Если в месте стыка унитаза и бачка есть следы влаги, то неисправность кроется именно в манжете, и ее необходимо заменить. А при установке новой детали для надежности ее лучше всего дополнительно смазать герметиком или силиконом.
  • Болты крепления и прокладки для них. Эти крепежные детали присутствуют в бачках типа компакт. За процесс слива они не отвечают, но для надежности и нормальной работы устройства стоит проверить их состояние.
  • Кольцевая прокладка в системах слива и перелива. Эта деталь встречается в современных моделях и часто выходит из строя. Она отвечает за герметичность и надежную откачку воды в канализацию при отказе, поэтому стоит следить за ее состоянием.

Остальные комплектующие сливных бачков для унитаза: корпус, крышка, шток, рычаг или кнопки. Эти детали менее подвержены ломке, но главное – следить за их целостностью и регулярно мыть.

Обзор производителей

Чаще всего сливные бачки продаются в комплекте с унитазами. Поэтому в случае поломки для своей сантехники оптимально выбирать оригинальные комплектующие. В этом случае размеры будут идентичными, не возникнет проблем с монтажом, и все детали будут гармонично сочетаться.

Roca Victoria – это высококачественные фаянсовые сантехнические изделия от бренда Roca. Есть возможность приобрести бачки для напольных унитазов с объемом 6 л. Изделия имеют элегантную овальную форму с белым глянцевым оттенком.

Подвод воды осуществляется снизу, имеется два режима работы: полный слив и выпуск воды по 3 л, на крышке для этого предусмотрена двойная металлическая кнопка. Габариты бачка: 18,5х37х39,5 см. На товар дается гарантия 10 лет.

Унитазные бачки в комплекте со сливной арматурой Cersanit Olimpia предназначены для напольных унитазов типа компакт. Они изготовлены из качественного белого фаянса, форма прямоугольная с гладкими углами. Подача воды находится внизу справа, предусмотрен двойной режим работы на полный и половинный слив, полный объем бачка – 6 л. Размеры изделия: 17х36х37,5 см, вес в комплекте с арматурой – 11,9 кг.

Фарфоровые бачки Керамин Гранд подойдут для напольных унитазов Верона, Чезаро, Керамин. Форма трапециевидная, суженная в нижней части, цвет белый. Изделия имеют прекрасный внешний вид и надежные характеристики эксплуатации, дается пятилетняя гарантия. Габариты чаши: 17х38х38,5 см.

Сливные емкости для напольных унитазов Laufen Pro имеют оригинальный вид со строгими прямоугольными формами. Материал изготовления – фарфор, масса изделия – 13 кг, подача воды осуществляется сбоку. Объем бачка – 4,5 л, предусмотрен двухрежимный слив – по 3 л и полностью.

Бачок со сливной арматурой Villeroy & Boch Hommage по виду и форме очень оригинальный, подойдет для элитного дизайна совмещенного санузла. Изготовленное из фарфора изделие имеет мягкий глянцевый оттенок, вес – 14,5 кг, полный объем – 6 л. Подача воды происходит справа, на верхней крышке имеется двойная кнопка для полного слива или слива 3 л воды.

Как подобрать?

В первую очередь выбор сливного бачка, как и самого унитаза, зависит от особенностей помещения туалетной комнаты. Для небольших площадей стоит покупать компактные модели с маленькими габаритами. Часто в этом случае оптимально выбрать небольшую чашу и угловую конструкцию сливной емкости, которая занимает минимум пространства. Треугольный профиль такого бачка за счет большей высоты может не уступать объему обычных моделей.

Любители классики иногда под общий стиль квартиры и санузла устанавливают раздельные бачки с длинной металлической трубой, подвешенные высоко под потолком. Но внешний вид может сказаться на эксплуатации. Продолговатую трубу, а также места стыков приходится чаще чинить, она может забиваться осадком водопроводной воды, доступ к бачку усложняется.

Самый практичный и разумный вариант – это установка унитаза с бачком типа компакт, кроме того, вариантов дизайна подобной модели представлено огромное количество. В случае поломки их легче ремонтировать, запорную арматуру и сливной клапан можно достать, просто подняв крышку, часто для ремонта даже не надо демонтировать сам бачок. Да и пользоваться ими легче, поскольку, в отличие от раздельных систем, такие устройства могут иметь два режима работы.

Выбор объема сливного бачка не очень широкий, наиболее часто представлены емкости по 6 л, этого вполне хватает для эффективной работы. Для экономии воды и полезного пространства в туалете можно приобрести компактные изделия объемом по 4 – 4,5 л. Также при покупке стоит обратить внимание на массу бачка, рассчитать ее так, чтобы унитаз или каркас, встроенный в стену смог выдержать такой вес. Наиболее часто встречается вес фаянсовых и керамических изделий в диапазоне от 9 до 13 кг.

Советы по монтажу

Если бачок для унитаза имеет раздельное строение и крепится как подвесной, то следует смонтировать надежные балки для его крепления к стене. Лучше всего использовать металлические кронштейны, которые закреплены в бетон на анкера или шурупы с дюбелями. Вес чугунной или стальной емкости, наполненной 6 л воды, довольно большой и требует надежной вертикальной фиксации.

Подводящую трубу в местах стыка нижнего отверстия бачка и сливной чаши надо уплотнить резиновой прокладкой и обработать силиконом или герметиком.

Бачок компакт, устанавливаемый непосредственно на унитаз, необходимо тоже надежно соединить. Для этого используются болты, обычно имеющиеся в комплекте. В местах соединения надо поместить резиновые прокладки. Сливное отверстие, выходящее из бачка в чашу, надо снабдить манжетой и смазать ее герметичным раствором.

Все трубки, подводящие и выводящие шланги, гофры должны быть затянуты до упора, обеспечивая надежную герметизацию. Еще не лишним будет проверить установку бачка строго по горизонтальному уровню.

Рекомендации по эксплуатации

Правильно установленный унитазный бачок любого типа может эксплуатироваться в течение длительного времени. Необходимо регулярно мыть его и время от времени заглядывать под крышку, проверяя целостность сливного механизма. В случае малейших протечек или нарушения работы стразу же стоит произвести ремонт.

О том, как самостоятельно починить протекающий бачок унитаза, смотрите далее.

Как работают туалетные бачки? | Коммерческие туалеты

Что такое бачок унитаза?

Бачок является жизненно важным компонентом скромного туалета, без него отходы не смогли бы попасть в канализацию. Бачок для унитаза представляет собой небольшой резервуар, который позволяет хранить холодную воду локально до унитаза. Когда мы спускаем воду в унитазе, эта накопленная вода течет через унитаз, ополаскивая его и выталкивая отходы через U-образный изгиб в канализацию.После опорожнения бачок унитаза автоматически наполняется, готовясь к следующему пользователю.

Как работает бачок унитаза

Бачок унитаза подсоединен к водопроводу, через который вода поступает в бачок и наполняет его. Есть клапан, который отключает эту воду, когда она наполняется. Когда мы спускаем воду в унитазе, элементы управления открывают выпускное отверстие на дне бачка, позволяя воде падать через отверстие в поддон унитаза.При опорожнении отверстие затем закрывается, создавая водонепроницаемое уплотнение, и срабатывает подача воды, чтобы снова начать наполнение бачка унитаза.

Типы туалетных бачков

Вы будете наиболее знакомы с бачком на моноблочном унитазе. Это большая прямоугольная часть унитаза, к которой вы прислоняетесь спиной, когда сидите. Это чаще всего используется в домашних условиях и обеспечивает легкий доступ к внутренней сантехнике цистерны.Однако моноблочные туалеты не получили широкого распространения в коммерческих условиях, поскольку они часто менее долговечны по сравнению с пристенными и подвесными туалетами.

Как для пристенных, так и для подвесных унитазов обычно требуется скрытый бачок унитаза. В большинстве случаев он спрятан в небольшой пустоте или установлен вдали от глаз. Это известно как интегрированная водопроводная система (IPS). Преимущества использования этой установки далеко идущие. Скрывая все коммуникации, слив и бачок унитаза за фальш-стеной, они защищены от случайного повреждения и несанкционированного доступа.Они также покидают комнату с гигиеничной, легко очищаемой поверхностью стены, к которой аккуратно примыкает унитаз.

Низкоуровневые бачки очень похожи на моноблочные бачки, но вместо бачка, расположенного на задней части унитаза, имеется удлиненная сливная труба, которая позволяет унитазу располагаться дальше от стены. Низкоуровневая установка унитаза и бачка используется в тех случаях, когда место слива, к которому соединяется унитаз, не плотно прилегает к задней стене, и позволяет установщику разместить унитаз дальше от стены, а также подключить бачок к стене.Пространство между полностью смонтированным бачком и унитазом перекрывается сливной трубой.

Бачки унитаза высокого уровня очень похожи на бачки низкого уровня, поскольку они позволяют располагать унитаз дальше от стены, чем в моноблочном унитазе. Бачки высокого уровня крепятся к стене на высоком уровне, что дает дополнительное преимущество в виде создания «напора», который гарантирует, что вода будет смывать унитаз под большим давлением. Это может быть отличным решением для туалетных комнат, которые склонны к засорению унитаза, поскольку напор высокого давления из бачка высокого уровня будет намного эффективнее очищать унитаз и ближайшие трубопроводы.



Управление бачком унитаза

Чтобы выпустить накопившуюся в бачке унитаза воду, необходимо активировать управление смывом. Это может быть рычаг, кнопка или датчик. Датчики позволяют пользователям спускать воду в унитазе, не прикасаясь физически к элементам управления, и являются сильным шагом, если вы хотите уменьшить количество точек соприкосновения в туалете и улучшить личную гигиену.

Если вам нужна дополнительная консультация о том, какой бачок унитаза необходим для вашей уборной, или чтобы обсудить более широкий ремонт туалета, свяжитесь с одним из сотрудников по телефону 01202 650900.

Как работают туалеты с двойным смывом

Туалеты с двойным смывом обрабатывают твердые и жидкие отходы иначе, чем стандартные туалеты американского типа, предоставляя пользователю выбор смыва. Это интерактивный дизайн туалета, который помогает экономить воду, которая быстро завоевала популярность в странах с дефицитом воды, таких как Австралия, и в районах, где водоснабжение и очистные сооружения устарели или перегружены. Агентство по охране окружающей среды (EPA) сообщает, что к 2013 году примерно 36 штатов будут испытывать нехватку воды в результате увеличения потребления воды и неэффективного управления водными ресурсами из-за старения региональной инфраструктуры. Использование меньшего количества воды для смывания жидких отходов имеет смысл, но в Соединенных Штатах могут быть культурные предубеждения, которые затрудняют принятие более практического подхода к личным отходам [источник: Safe Plumbing].

Некоторое время туалеты назывались предметами первой необходимости, одним из длинного ряда эвфемизмов, используемых для описания бизнес-конца управления простым биологическим процессом. Одна из проблем заключается в том, что телесные отходы — это деликатная тема, настолько деликатная, что культура может быть не только необходимостью, но и фактором, влияющим на изменения.Рассмотрим слова: испражняться, какать и мочиться. Они не принимаются в вежливой беседе, не так ли? Мы держим свои телесные функции в секрете, поэтому любые изменения в нашем подходе к ним могут вызвать культурный шок и сопротивление.

Представьте себе, что вы ведете домашнее хозяйство, которое зависит от безопасного и знакомого использования флигеля. А теперь представьте, какую реакцию вы могли бы испытать, когда флигель переехал в помещение. Прогулка по туалету, еще один эвфемизм для посещения туалета, может показаться более гигиеничным вариантом, чем перенос личной уборки мусора в ваш дом, но ванная все же проникла внутрь.

Туалеты с двойным смывом могут стать еще одним определяющим моментом в развитии американского туалета: введение принципа сохранения окружающей среды в процесс ликвидации. Интерес к туалетам с низким потоком и двойным смывом в Соединенных Штатах растет, отчасти из-за ужесточения государственного регулирования и роста стоимости воды, а также есть стимулы для внесения изменений в то, как мы используем унитаз. В следующих разделах мы увидим, почему перемены могут быть полезными, узнаем больше об особенностях двойного смыва и узнаем, как правительство и бизнес объединяются, чтобы помочь Америке ответственно смыться.

Далее, давайте более подробно рассмотрим историю и популярность унитазов с двойным смывом во всем мире.

Как сделать смыв унитаза бесшумным: 5 способов

Чрезмерный шум смыва в унитазе — нередкая проблема.

Независимо от того, исходит ли шум от смыва или от звука наполнения бачка, шум смыва унитаза может быть разрушительным, особенно если ваша ванная комната находится рядом с детской спальней или в другом месте, где вы предпочитаете быть осторожным.

К счастью, существует множество способов сделать смыв унитаза тише.

Ниже приведены 5 методов:

1. Установка бесшумного смывного клапана

Если ваш унитаз издает сильный шум, когда бачок наполняется, то бесшумный смывной клапан решит ваши проблемы.

Бесшумные наливные клапаны работают, используя выпускную трубу для подачи воды обратно в цистерну ниже ватерлинии.

Это означает, что вы ничего не услышите, когда он наполнится.

Они поставляются предварительно установленными на унитазах с тихим смывом, однако вам не нужно покупать совершенно новый унитаз, чтобы пользоваться одним из них, вы можете купить клапаны с тихим смывом отдельно и установить их в свой бачок.

Имейте в виду, что установка промывочного клапана может быть очень кропотливой работой (я пытался, и хотя мне это удалось, в конце концов это было совсем непросто!), поэтому, если у вас нет опыта, лучше нанять сантехника. или кто-то с некоторым опытом, чтобы сделать это.

2. Затяните трубы

Возьмите отвертку и вручную проверьте бачок и вокруг него на наличие ослабленных фитингов и хомутов.

Ослабленные фитинги могут вызывать нежелательный шум при смыве унитаза

Затяните их как можно сильнее, но будьте осторожны, чтобы не закрыть впускной клапан воды, иначе ваш унитаз вообще не будет наполняться водой.

Не только визуально проверяйте, но и активно пытайтесь перемещать крепления с помощью отвертки, чтобы убедиться, что они надежно затянуты.

Если ваши впускные трубы по-прежнему сильно шумят после их затягивания, прочтите наше руководство по звукоизоляции труб.

3. Отрегулируйте подачу воды

Еще одной причиной шумного смыва является скорость наполнения водой.

Если вы сбрасываете большое количество воды обратно в бачок с большой скоростью, это может быть шумно.

Регулировка впускного клапана таким образом, чтобы поток воды замедлялся, может уменьшить шум, имейте в виду, что наполнение бачка займет больше времени.

4. Уменьшите количество воды в баке

Шумные смывы также могут быть вызваны большими баками, в которых хранится много воды.

Если в вашем унитазе более чем достаточно воды, чтобы с легкостью смывать твердые частицы, то, положив кирпич в бачок, вы вытесните воду, что означает, что бачок будет полностью заполнен меньшим объемом воды.

Меньшее количество воды, поступающей в унитаз, уменьшит шум при смыве унитаза, а также поможет сэкономить воду.

5. Заглушите звук

Хотя вы можете звукоизолировать всю ванную комнату, более простой способ — просто звукоизолировать сам бачок унитаза.

Проще всего это сделать с помощью клейкой ленты из вспененного материала. Получив немного, выполните следующие действия:

  1. Снимите крышку бачка и очистите верхний и внутренний края бачка.
  2. Наклейте липкую пенопластовую ленту на верхние края бачка унитаза.
  3. Вставьте крышку бачка на место, она должна плотно прилегать и быть воздухонепроницаемой, что означает, что воздушный звук не сможет распространяться наружу, поэтому ваш бачок должен лучше заглушать шум туалета.

…для большей звукоизоляции можно также использовать крышку бачка унитаза.

Это что-то вроде коробок, которые надеваются на ваш бачок. Вы можете набить внутреннюю часть акустической пеной, чтобы еще больше приглушить звук.


Мы надеемся, что эта статья помогла вам сделать смыв унитаза тише, спасибо за чтение.

Как сотрудник Amazon я могу получать небольшую комиссию за соответствующие покупки без каких-либо дополнительных затрат для вас. Это помогает нам работать с сайтом, так что спасибо за вашу поддержку!

Ванная – Унитазы – Бачки, кнопки смыва и кнопки – Страница 1

Сортировать по: Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию

  • КАРОМА

    Кнопка смыва Urbane II, облицованная стеной, с закрытым соединением, металлическая бронза 687071GM

    Артикул: 751046

    Рекомендуемая производителем розничная цена:

    Был:

    В настоящее время: 51 доллар. 19

    Добавить в корзину Товар был добавлен
  • КАРОМА

    Urbane II, обращенная к стене, закрытая кнопка заподлицо с матовым никелем 687071BN

    Артикул: 751045

    Рекомендуемая производителем розничная цена:

    Был:

    В настоящее время: 51 доллар.19

    Добавить в корзину Товар был добавлен
  • КАРОМА

    Urbane II, облицованная стеной, с закрытым соединением, заподлицо с кнопкой, матовая латунь 687071BB

    Артикул: 751044

    Рекомендуемая производителем розничная цена:

    Был:

    В настоящее время: 51 доллар. 19

    Добавить в корзину Товар был добавлен
  • КАРОМА

    Кнопки скрытого монтажа Urbane II, обращенные к стене, матовый черный 687071B

    Артикул: 751043

    Рекомендуемая производителем розничная цена:

    Был:

    В настоящее время: 51 доллар.19

    Добавить в корзину Товар был добавлен
  • КАРОМА

    Luna, обращенная к стене, закрытая кнопка заподлицо с матовым никелем 415028BN

    Артикул: 751011

    Рекомендуемая производителем розничная цена:

    Был:

    В настоящее время: 76 долларов. 36

    Добавить в корзину Товар был добавлен
  • КАРОМА

    Кнопка смыва Luna, обращенная к стене, закрытая, черная 415028BL

    Артикул: 751010

    Рекомендуемая производителем розничная цена:

    Был:

    В настоящее время: 76 долларов.36

    Добавить в корзину Товар был добавлен
  • КАРОМА

    Luna, обращенная к стене, закрытая кнопка смыва, матовая латунь 415028BB

    Артикул: 751009

    Рекомендуемая производителем розничная цена:

    Был:

    В настоящее время: 76 долларов. 36

    Добавить в корзину Товар был добавлен
  • КАРОМА

    Круглая двойная клавиша смыва Invisi Series II и кнопки цвета бронзы 237088GM

    Артикул: 750999

    Рекомендуемая производителем розничная цена:

    Был:

    В настоящее время: 309 долларов.49

    Добавить в корзину Товар был добавлен
  • КАРОМА

    Круглая двойная клавиша смыва Invisi Series II и кнопки (металл), матовый никель 237088BN

    Артикул: 750997

    Рекомендуемая производителем розничная цена:

    Был:

    В настоящее время: 382 доллара. 35

    Добавить в корзину Товар был добавлен
  • КАРОМА

    Круглая двойная кнопка смыва Invisi Series II и кнопки из матовой латуни 237088BB

    Артикул: 750996

    Рекомендуемая производителем розничная цена:

    Был:

    В настоящее время: 309 долларов.49

    Добавить в корзину Товар был добавлен
  • КАРОМА

    Круглая двойная кнопка смыва Invisi Series II и кнопки (металл), хром 237088C

    Артикул: 728880

    Рекомендуемая производителем розничная цена:

    Был:

    В настоящее время: 266 долларов. 42

    Добавить в корзину Товар был добавлен
  • АДЕССО

    Кнопка Edge Flush Panel Slim Ellipse Black

    Артикул: 728655

    Рекомендуемая производителем розничная цена:

    Был:

    В настоящее время: 127 долларов.33

    Добавить в корзину Товар был добавлен
  • АДЕССО

    Панель с кнопками Edge Flush Slim Ellipse Chrome

    Артикул: 728654

    Рекомендуемая производителем розничная цена:

    Был:

    В настоящее время: 127 долларов. 33

    Добавить в корзину Товар был добавлен
  • Кларк

    Кнопка смыва в бачке Matte White CL60007.W

    Артикул: 722148

    Рекомендуемая производителем розничная цена:

    Был:

    В настоящее время: 27 долларов.43

    Добавить в корзину Товар был добавлен
  • Кларк

    Кнопка смыва бачка, черная CL60007.

    B Артикул: 722147

    Рекомендуемая производителем розничная цена:

    Был:

    В настоящее время: 27 долларов.59

    Добавить в корзину Товар был добавлен
  • Кларк

    Кнопка смыва бачка Chrome CL60007.C

    Артикул: 722146

    Рекомендуемая производителем розничная цена:

    Был:

    В настоящее время: 27 долларов. 43

    Добавить в корзину Товар был добавлен
  • 1
  • 2
  • 3
  • Следующий

Как работает туалет | Вива

Туалеты.У всех нас есть они в наших домах, но многие ли из нас действительно понимают, как они работают?

Несмотря на то, что разработка туалетов имеет сложную (а иногда и беспорядочную!) историю, большинство из нас в настоящее время используют сверхэффективные, экологически разработанные системы. Но эта изощренность не означает, что они сложны и запутаны. Внутреннее тело на самом деле очень простое и легкое для понимания. Читайте дальше, чтобы узнать, как работает ваш туалет.   Знание основ даст вам преимущество, когда у вас возникнет неисправность или вам понадобится отремонтировать деталь, и эта информация намного проще, чем вы могли себе представить.

Изображение кнопки двойного смыва с половинным смывом слева и полным смывом справа

Единственное, что находится снаружи унитаза, это кнопка смыва.
В наши дни большинство кнопок смыва разделены на две части: половинный смыв и полный смыв (вы можете использовать свое воображение, чтобы определить назначение каждой из них). Чтобы узнать больше о преимуществах двойного смыва, ознакомьтесь с нашей статьей «Что такое двойной смыв». Как только вы нажимаете эту кнопку, вся вода из бачка устремляется в унитаз и смывается. Но что происходит внутри?

В туалете

Изображение внутренней части унитаза с наливным клапаном слева и сливным клапаном в центре

Внутренние части унитаза выполняют две основные функции: наполнение бачка и опорожнение бачка. И если вы заглянете внутрь своего бачка, то увидите, что для выполнения этих задач есть только две детали: наполнительный клапан и сливной клапан.   Давайте разберем его и посмотрим, что именно происходит и почему.

Клапан наполнения унитаза

Как вы уже догадались, задача наливного клапана или шарового крана состоит в том, чтобы наполнить цистерну водой. Но как цистерна узнает, что воды достаточно?

Это работа поплавка. Поплавок находится в верхней части заливного клапана. Он работает так же, как буй; по мере подъема воды поднимается и поплавок, как буй, плавающий на поверхности озера. Когда поднимающаяся вода поднимает поплавок до заданного значения, поступающая вода останавливается.Можно регулировать уровень поплавка, повышая или понижая уровень воды.

Проще говоря, после смыва унитаза вода поступает через заливной клапан, поплавок поднимается до установленного уровня, вода перестает подниматься, бачок заполняется и готов к следующему смыву.

Ищете клапан для наполнения унитаза?

Так бачок наполняется, но что происходит, когда мы нажимаем кнопку смыва?

Смывной клапан для унитаза

Смывной клапан предназначен для подачи воды из бачка в унитаз для смывания отходов.   Мы начинаем эту операцию, нажимая кнопку промывки, которая соединена кабелем с промывочным клапаном.

Работает почти так же, как тормоз на велосипеде. Когда вы удерживаете тормоза, трос притягивает тормозные колодки к колесам. Точно так же, когда вы спускаете воду в унитазе, трос тянет смывной клапан и поднимает его вверх.

В нижней части сливного клапана имеется резиновое уплотнение, и когда клапан активируется, это резиновое уплотнение поднимается и выталкивает воду из бачка в унитаз.Как только вся вода будет слита, смывной клапан опустится обратно, и бачок готов к тому, что наполнительный клапан заменит всю воду.

Проще говоря, вы нажимаете кнопку смыва, соединительный кабель поднимает смывной клапан, вода выталкивается из бачка в унитаз, после чего клапан опускается обратно.

Ищете сливной клапан для унитаза?

Итак, что произойдет, если клапан наполнения унитаза выйдет из строя, мою ванную затопит?

Внутренний перелив
В то время как сливной клапан и наполнительный клапан являются основными компонентами унитаза, есть еще одна функция, которая была разработана на случай отказа наливного клапана, а именно внутренний перелив.

Изображение внутреннего перелива в процессе работы

Если наполнительный клапан и поплавок вышли из строя, наполнительный клапан может накачать слишком много воды в бачок и вылиться в вашу ванную. Раньше было обычным делом иметь отдельный переливной стояк, который подавался в канализацию в случае перелива, , но теперь у нас есть гораздо более простая и эффективная резервная копия.

Когда наполнительный клапан выходит из строя и вода в бачке неудержимо наполняется, внутренний перелив позволяет лишней воде стекать прямо в унитаз, что гарантирует, что в вашем доме не будет наводнения. Большинство промывочных клапанов в настоящее время имеют внутренний перелив, поскольку они признаны одним из самых простых и эффективных резервных методов.

Итак, это основы работы туалета. Два простых клапана и один аварийный резервный. Для получения дополнительной информации, пожалуйста, ознакомьтесь с другими нашими статьями, и если вы нашли эту статью полезной, не забудьте поделиться ею!

Аллан Хэнсон

20 августа 2017 г.

Бачки для туалета | Рис

Принятие решения о том, какой бачок для унитаза лучше всего подходит для вашей ванной комнаты и вашей семьи, немного сложнее, чем кажется.Бачки для унитазов становятся все более искусно спроектированными и инновационными, чем когда-либо, они способны производить мощный смыв, интуитивно понятные функции экономии воды и могут сэкономить ваше драгоценное время и деньги, предлагая дизайн, ориентированный на гигиену.

Являясь крупнейшим в Австралии поставщиком товаров для ванных комнат и сантехники, ассортимент бачков для унитаза Reece включает в себя широкий выбор ведущих мировых брендов и производителей. Выбирайте из брендов, включая Caroma, Posh, Hideaway и Geberit.Бачки для унитаза также бывают разных конструкций в зависимости от вашей ванной комнаты, сантехнических работ и элементов дизайна, которые вы ищете, чтобы завершить внешний вид вашей ванной комнаты. Выберите из встроенных в стену бачков, бачков для унитаза со связью (соединителя), бачков для унитаза среднего/низкого уровня, скрытых бачков для унитаза, встроенных в стену, встроенных в стену бачков и бачков для унитаза с закрытым соединением.

Вы ищете скрытый бачок в стене? Встраиваемые в стену бачки, также называемые скрытыми бачками, аккуратно и элегантно скрывают корпус бачка за стенами вашей ванной комнаты.Это очень удобно для экономии места в маленькой ванной. Вы ищете плотное прилегание к унитазу спиной к стене или предпочитаете тесную конструкцию, обеспечивающую больший доступ к бачку? Какой рейтинг эффективности использования воды вы ищете? Какой тип унитаза вы выбрали?

Если вам нужна помощь в выборе наилучшего дизайна для вашей ванной комнаты, зайдите в магазин в местном филиале Reece, и один из наших дружелюбных специалистов по продажам сможет показать вам весь ассортимент бачков для унитаза. Если вы уже знаете, что ищете, воспользуйтесь нашим быстрым и простым онлайн-заказом. Вы можете назначить один из более чем 450 местных филиалов Reece для получения вашего заказа или его доставки на место работы.

18 Типы унитазов, стили и механизмы унитаза [Полное руководство]

Можете ли вы поверить, что такая тривиальная вещь, как выбор унитаза, может потребовать много исследований и усилий? Ваш выбор становится еще более важным, учитывая, что некоторые типы унитазов могут прослужить около полувека.Но не волнуйтесь, мы собрали некоторые из наиболее важных аспектов, чтобы сделать этот опыт намного проще и, надеюсь, быстрее. Читайте дальше, чтобы узнать больше о различных туалетах на рынке, их стилях и механизмах смыва.

Из чего сделаны туалеты и как они работают?

Начнем с того, из каких частей состоят туалеты и как работает туалет? Как правило, они состоят из нескольких основных частей:

  • Канализационная труба
  • Бачок или резервуар для воды
  • Механизм смыва – кнопка, рычаг или цепь труба, предназначенная для улавливания жидкости, чтобы избежать нежелательного потока. Вы, наверное, замечали, что в унитазах всегда есть вода на дне, даже после смыва. Этот кусочек воды перекрывает канализационную трубу внизу, чтобы микробы, бактерии и ужасный запах не попали в вашу ванную.
  • Унитаз и сиденье

Как вы понимаете, материалы для унитаза предъявляют множество требований – они должны быть водостойкими и химически стойкими, простыми в уходе, гигиеничными, прочными, нечувствительными к перепадам температуры. Они делают подавляющее большинство туалетов из специальной глины, называемой стекловидным фарфором, более известным как фарфор.Некоторые изготовлены из нержавеющей стали.

Существует множество типов унитазов, стилей и механизмов смыва на выбор. Мы собираемся обсудить их более подробно по мере прохождения статьи.

Объяснение типов туалетов

В зависимости от условий вашего дома и ваших предпочтений существует довольно много различных типов туалетов, которые следует рассмотреть, прежде чем сделать последний выбор. Процесс может легко стать чрезмерным. Итак, мы перечислили самые популярные типы туалетов в Великобритании:

1.   Туалеты с двойным смывом

Как следует из названия, у них есть две кнопки смыва: половинный смыв и полный смыв. Половина смыва используется для жидких отходов, в то время как мы используем полный смыв для твердых отходов. Одним из самых больших преимуществ унитаза с двойным смывом является эффективность использования воды. Их цена выше, однако они хороши для окружающей среды и вашего бюджета. Многие страны приняли этот тип туалета, чтобы справиться с нехваткой воды.

2. Двойной циклонный смыв

Туалеты с двойным циклонным смывом — новейшее решение на рынке.Они потребляют меньше воды на один смыв, но имеют ту же мощность, что и полный смыв. Хотя они не так водоэффективны, как туалеты с двойным смывом, они по-прежнему считаются экологически чистыми. Покупка одного из них определенно положительно скажется на ваших ежемесячных счетах за воду.

3. Напорные туалеты

Самым большим преимуществом напорных туалетов является мощный смыв. Механизм использует сжатый воздух, чтобы нагнетать воду в бачок унитаза. Это означает, что почти нет двойных флешей.Напорные туалеты подходят для домохозяйств с большим количеством членов, где туалет используется чаще. Однако есть один недостаток, который следует учитывать — они шумные.

4. Туалет с самотечным смывом

Туалеты с самотечным смывом широко используются в жилых домах по всему миру. Бачок унитаза содержит воду, которая падает в чашу при нажатии кнопки смыва. Затем вода выталкивает все отходы через ловушку. Туалеты с гравитационным смывом бесшумны, имеют меньше деталей и чрезвычайно просты в обслуживании на протяжении многих лет.Неудивительно, что они пользуются большим успехом на рынке. С одним из них вы почти никогда не столкнетесь с забитым унитазом.

5. Туалеты для компостирования

Биологический процесс, называемый компостированием, перерабатывает отходы жизнедеятельности человека, отсюда и название этого типа туалетов. В большинстве этих туалетов после каждого использования используются наполнители, такие как опилки, древесная стружка, кокосовая стружка или торфяной мох.

При правильном компостировании человеческих отходов конечный продукт безопасен и прост в обращении, не имеет неприятного запаха и все жидкости испаряются.Компост хорошо воздействует на растения, уменьшая потребность в коммерческих удобрениях и сохраняя качество местной воды. При правильном использовании и обслуживании биотуалеты могут стать элегантным дополнением современной ванной комнаты.

6. Безводный туалет «Сухая санитария»

В этом туалете не используется вода для смыва. Компостный туалет по своей природе является безводным туалетом. Они очень подходят для районов со слаборазвитой инфраструктурой, экологическими проблемами или дефицитом воды.Безводные туалеты не очень популярны среди домохозяйств, но часто используются на рабочих местах и ​​в местах проведения мероприятий на открытом воздухе или в кемпингах.

7. Унитаз с подъемным смывом

Унитазы с смывным смывом исключают необходимость сверления отверстий в полу ванной комнаты и установки сложных сантехнических систем. Практически они полностью мобильны и могут разместиться в любом месте вашей собственности. Например, унитазы Saniflo чаще всего используются в качестве измельчителей, однако их можно использовать и на кухне. Рекомендуется обратиться за помощью к сантехнику Saniflo для профессионального совета по размещению и установке.

Принципиальным отличием унитазов с верхним смывом от обычных является система слива. Механизм состоит из унитаза-мацератора и небольшой трубы. Измельчитель перерабатывает твердые материалы, такие как человеческие отходы и туалетная бумага. Образовавшаяся смесь материала и промывочной воды перемещается по восходящей трубе в канализацию. Выпускная труба диаметром всего 3/4 дюйма решает многие конструктивные проблемы. Мелкая суспензия, перемещаемая насосом, проходит через канализационную систему, септик или накопительный резервуар.

Профессиональные инженеры-установщики унитазов Saniflo с восходящим смывом могут дать вам дополнительную информацию о том, подходят ли эти устройства для вашего дома, как они работают и какая модель лучше всего может превратить ваше неиспользуемое пространство в функциональное.

8. Портативные туалеты

Это небольшие туалеты, которые можно легко переносить с одного места на другое. Они идеально подходят для походов, кемпинга, фестивалей и любых других мероприятий на свежем воздухе. Вы можете легко переносить свой небольшой переносной туалет и вносить свой вклад в поддержание чистоты и защиты окружающей среды.

Обычные модели туалетов

Далее вам следует определиться со стилем туалета. Вы можете выбрать, хотите ли вы, чтобы ваш унитаз был цельным или состоящим из двух частей, подвесным или прикрепленным к полу, высоким или низким уровнем. Но давайте углубимся в детали и обсудим каждый вариант отдельно. Вот список различных стилей туалетов для вашей собственности:

1. Двухкомпонентные туалеты

Это наиболее часто используемый тип туалета. В отличие от цельного унитаза, здесь бачок для воды и чаша разделены.Двухкомпонентные унитазы доступны по цене и невероятно долговечны, однако их трудно чистить и дезинфицировать.

2. Цельный унитаз

Цельный унитаз легко установить, его можно даже сделать своими руками. Их легко чистить и обслуживать, так как нет труднодоступных мест. Цельные унитазы меньшего размера идеально подходят для ванных комнат с ограниченным пространством. Они дороже, однако, учитывая преимущества, это того стоит.

3.Пристенные туалеты

Пристенные туалеты — это выбор в современном стиле. Они компактны, приятны для глаз, просты в очистке и обслуживании. Унитаз крепится непосредственно к стене, а бачок прячется в стене или в предмете мебели. Эти унитазы проще в установке и дешевле, чем подвесные.

4. Подвесные унитазы

Подвесные унитазы стильные и современные. Кроме того, они экономят место, так как резервуар для воды встроен в стену.Эти туалеты могут быть дорогими и сложными в установке. Вы должны нанять профессионального сантехника и, возможно, разнорабочего, чтобы он сделал эту работу за вас. Это складывается в общую стоимость подвесного унитаза. Дезинфицировать устройство довольно легко, и это определенно дает некоторые преимущества.

5. Унитаз высокого уровня

Унитазы высокого уровня придадут вашей ванной комнате красивый традиционный вид. У них есть бачок, установленный высоко на стене, который должен быть прочным или усиленным, чтобы избежать каких-либо проблем.Унитазы высокого уровня имеют длинную хромированную трубку для смыва и длинную цепочку для смыва, что придает изысканный дизайн.

6. Нижние тумбы

Подобно унитазу высокого уровня, они придают вашей ванной комнате более винтажный вид. Бачок установлен на более низком уровне, что делает смывную трубу короче. Механизм смыва работает с помощью рычага классической конструкции.

Механизмы смыва

Выбор механизма смыва очень важен и может повлиять на ваши счета за воду.Одними из самых популярных типов смыва в унитазах в Великобритании являются унитазы с одинарным смывом, устройства с двойным смывом, бесконтактный смыв и клапан смыва.

1. Туалеты с одинарным смывом

Туалеты с одинарным смывом имеют только один механизм смыва как для жидких, так и для твердых отходов. Это наиболее распространенный тип смыва для унитаза, который вы можете увидеть в традиционных домах. Одним из их основных недостатков является то, что они используют много воды, поэтому они не являются экологически чистыми. Кроме того, часто ваша кнопка смыва легко ломается, и это неприятная задача.

2. Устройства с двойным смывом

Имеют два варианта смыва – половинный смыв и полный смыв для жидких и твердых отходов соответственно. Устройства с двойным смывом становятся все более популярными, поскольку они экономят воду. Это делает их как экологически чистыми, так и бюджетными. Они могут быть немного дороже, чем с одинарным флешем, однако в долгосрочной перспективе они компенсируют это.

3. Бесконтактный смыв

Кнопки, рычаги, цепочки для смыва унитаза? С бесконтактными системами смыва вы можете забыть обо всем этом.Они активируются датчиком движения, что делает их удобными, современными и гигиеничными. Они обычно используют эти механизмы смыва в общественных туалетах или офисных зданиях.

4. Клапан смыва

В них используется так называемый механизм клапана смыва, который подходит для туалетов без бачка. Они имеют мощный смывной механизм и два основных компонента – унитаз и клапан смыва. Они не очень популярны в жилых домах и в основном используются в коммерческих, промышленных и общественных туалетах.

Важные варианты дизайна

И последнее, но не менее важное: вот еще несколько вариантов дизайна унитаза, которые следует учитывать: размеры, тип унитаза и тип сифона.

Стандартные размеры унитаза

Высота большинства цельных унитазов варьируется от 53 см до 79 см (от 21 до 31 дюйма), при этом расстояние от края чаши до пола составляет примерно 25,5–40,5 см (14–16 дюймов). Глубина большинства туалетов находится в пределах 68,5–76 см (от 27 до 30 дюймов). Ширина почти никогда не превышает 51 см (20 дюймов).Двухсекционные унитазы не такие низкие, а их общая высота может составлять от 66 до 81 см (от 26 до 32 дюймов).

Типы унитазов

Обычно существует 2 типа унитазов – круглые и удлиненные. Согласно распространенному мнению, круглые унитазы лучше подходят для небольших ванных комнат, а продолговатые более удобны в использовании.

Типы выпускных лотков

Существует три типа выпускных лотков:

  • С бортиками обеспечивают чистую линию спереди назад;
  • Скрытые типы имеют гладкую поверхность в задней части унитаза, где обычно виден сифон;
  • Открытые трудно чистить из-за их расположения.

На что следует обратить внимание перед выбором унитаза

Перед покупкой унитаза необходимо учитывать несколько факторов: размер, дизайн, монтаж сантехники и общую планировку вашей ванной комнаты. То, что кажется простой задачей, может оказаться трудоемким или проблематичным, если вы не знаете своих вариантов.

Подумайте о размере вашей собственности. Ваша комната достаточно большая? Если нет, вы можете сэкономить место с подвесным унитазом. А если вы хотите внести свой вклад в защиту окружающей среды и сэкономить немного воды, лучшим выбором может стать система двойного смыва.Это также облегчает ваши ежемесячные счета за воду. Благодаря своей мобильности унитазы с восходящим смывом являются идеальным выбором, когда вы не хотите тратить ресурсы на дополнительные трубы.

Подумайте о демонтаже и установке нового унитаза и подумайте, как бы вы подошли к этой задаче. Мы рекомендуем установку своими руками, только если вы знаете, с чем имеете дело.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
