Стоит отметить, что пункт 22.13 названного дополнения к СНиП запрещает монтировать на дымовых трубах зонты и дефлекторы.

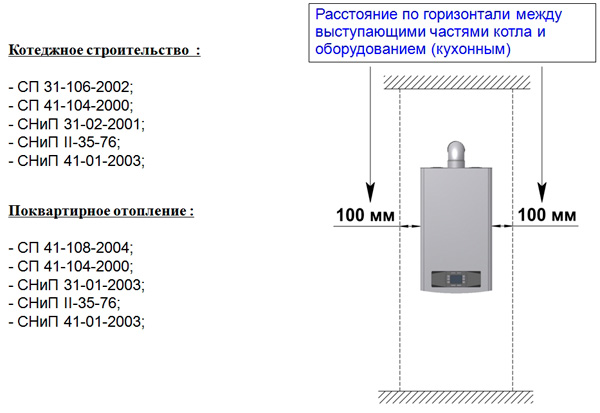

Помните, что установка бытового газового оборудования (кухонной плиты в квартире, отопительного котла, газовой колонки в доме) требует соблюдения норм и правил Республики Беларусь.

Читайте также и другие полезные статьи по данной теме, ссылки на которые представлены ниже. Желаем успехов!

Установка дымохода газового котла своими руками

Газовый котел – это агрегат, сжигающий газ для нагрева теплоносителя и воды. Процесс горения сопровождается интенсивным выделением дымовых газов. В их состав входит угарный газ, при высокой концентрации которого можно получить отравление (угореть).

…

Устанавливая автономную систему газового отопления и горячего водоснабжения вы должны позаботиться о том, куда будут отведены продукты сгорания. Поэтому нужно ответственно подойти к выбору газового котла и правильно обустроить дымоход.

Вывод продуктов сгорания из котла

Каждый газовый котел в обязательном порядке должен быть снабжен системой отвода продуктов сгорания. Единственным способом удаления дымовых газов из котла является создание тяги.

Тяга – это разрежение (высасывание) дымовых газов. Существует 2 способа создания тяги в газовом котле:

• Естественная тяга создается за счет высокого дымохода. Он представляет собой вертикальный тоннель для вывода продуктов сгорания. Благодаря необходимой высоте и сечению дымохода образуется тяга. Этот процесс образуется за счет перепада температур продуктов сгорания и наружного воздуха.

Газовые котлы с естественной тягой имеют открытую камеру сгорания, из-за этого происходит сжигание кислорода в помещении.

Даже при наличии сильной тяги из котла с открытой камерой сгорания будет происходить утечка продуктов сгорания. Поэтому нужно производить частые проветривания помещения.

…

• Принудительная тяга создается за счет вентилятора, поэтому не нужна высокая конструкция для создания естественного движения воздушных масс. Вывод газов осуществляется через специальную трубу малого диаметра.

Котлы с принудительной тягой имеют закрытую камеру сгорания и не влияют на качество воздуха в помещении. Поэтому предъявляемые требования к ним намного лояльнее, нежели к аналогам с естественной тягой.

Безопасная работа газового котла

Наличие тяги – это обязательное условие для работы котла. Если нет тяги, то котел не может работать. Для выполнения этого условия в автоматическом режиме устанавливаются датчики тяги.

Чтобы предотвратить скопление сжигаемого газа или продуктов сгорания в помещении котельной, необходимо установить газоанализаторы.

Установка дымоходов для газовых котлов

Существует несколько видов дымоходов для газовых котлов:

• Кирпичный дымоход – это устаревшая конструкция. Имеет громоздкие габариты и трудоемкий монтаж. Само сооружение представляет собой кирпичную кладку по всей высоте газохода, с внутренней стороны кирпич защищен кислотостойким материалом.
• Дымоход из стальной трубы (сэндвич) – одна труба находится внутри второй, а между ними термостойкий материал. Простая и практичная конструкци.
• Керамический дымоход – выполняется из керамических блоков с отверстиями для создания канала. Он имеет ряд преимуществ: доступная цена, легкий монтаж, долговечность.

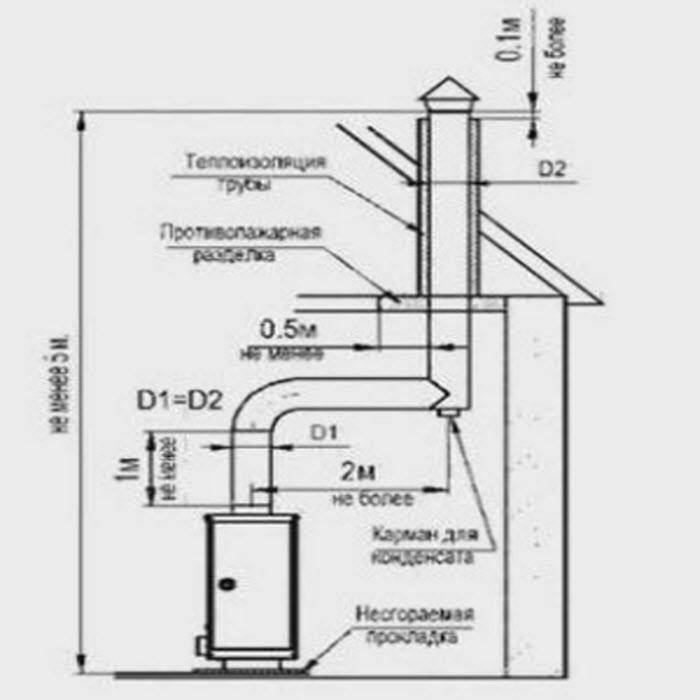

Установка дымохода для газового котла должна осуществляться по всем нормам и требованиям. Их определяют нормативные документы СНиП 2.04.05-91 и ДБН В.2.5-20-2001.

Требования к установке дымохода

Основное требование, предъявляемое к дымоходу – это качественное удаление продуктов сгорания из котла и отапливаемого объекта. Для достижения такого эффекта нужно выполнить несколько условий:

…

• все соединительные элементы дымохода должны быть уплотнены несгораемым материалом и плотно прилегать друг к другу;
• обеспечить систему отвода конденсата;
• установка «грибков» над выходным каналом дымохода запрещено, так как он будет препятствовать удалению продуктов сгорания;
• если дымоход расположен вне дома, то он весь должен быть изолирован теплоизоляционным материалом. При внутренней прокладке утепляются только наружные элементы.

Изоляция будет защитной оболочкой от внешнего разрушения дымохода, а также будет способствовать быстрейшему нагреву всей конструкции, что значительно уменьшит интенсивность образования конденсата на стенках дымохода.

Изоляция также выполняет противопожарные функции. Особого внимания требует установка газового котла в деревянном доме. Помещение котельной и дымоход должны быть хорошо изолированы, особенно места соприкосновения стены или крыши с элементами котла или дымохода.

Продукты сгорания газа имеют в своем составе водяной пар, при охлаждении он конденсируется на стенках дымохода. Конденсат насыщен агрессивными кислотными веществами и проявляет разрушительное действие на дымоход.

Материалы для устройства дымоходов

Виды материалов, которые могут быть использованы для внутренней защиты дымохода:

• асбестоцементная труба;
• оцинкованная труба;
• кирпичный канал;
• защитный рукав;
• нержавеющая кислотостойкая сталь;
• фуранфлекс.

Эти материалы могут быть применены, если используется традиционный газовый котел конвекционного типа. При эксплуатации конденсационного газового котла необходимо учесть, что продукты сгорания на выходе имеют температуру около 500С – это во много раз увеличивает интенсивность образования конденсата.

Защитные материалы дымохода для конденсационных котлов:

• фурафлекс;
• защитные рукава;
• нержавеющая кислотостойкая сталь.

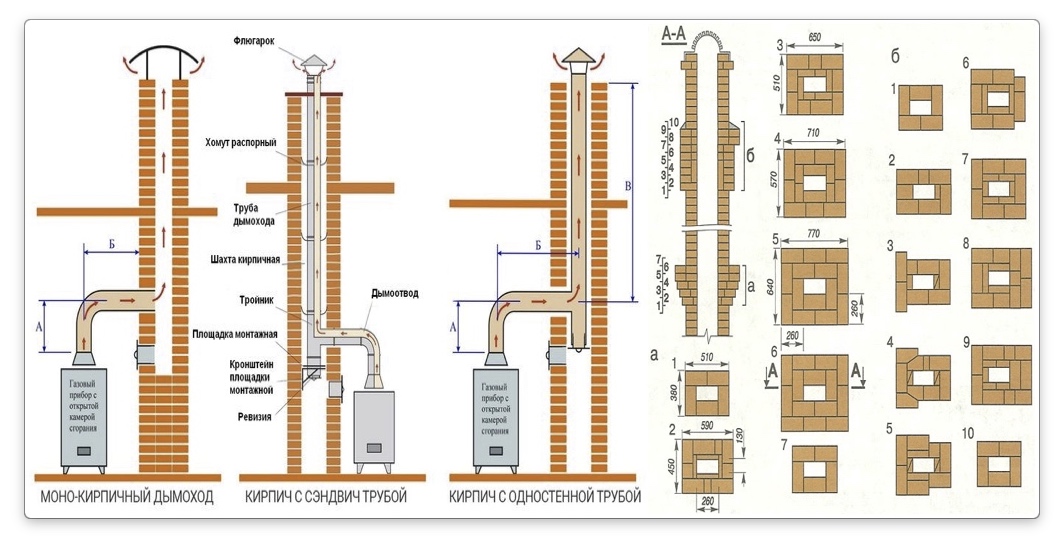

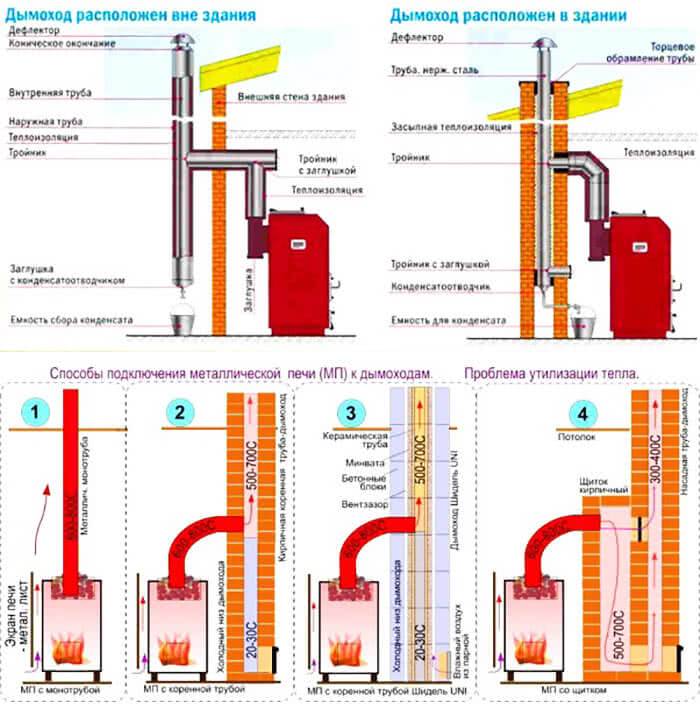

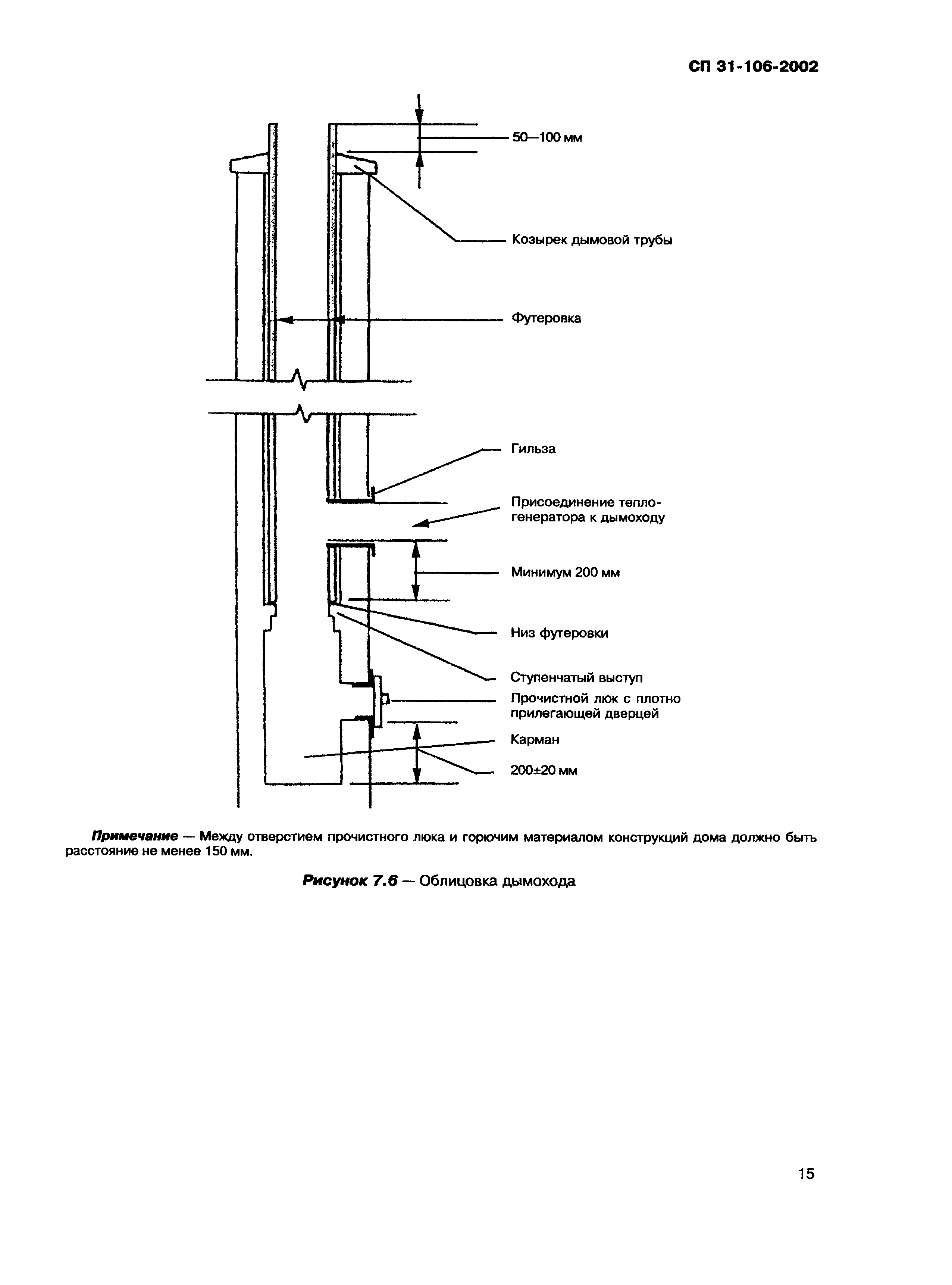

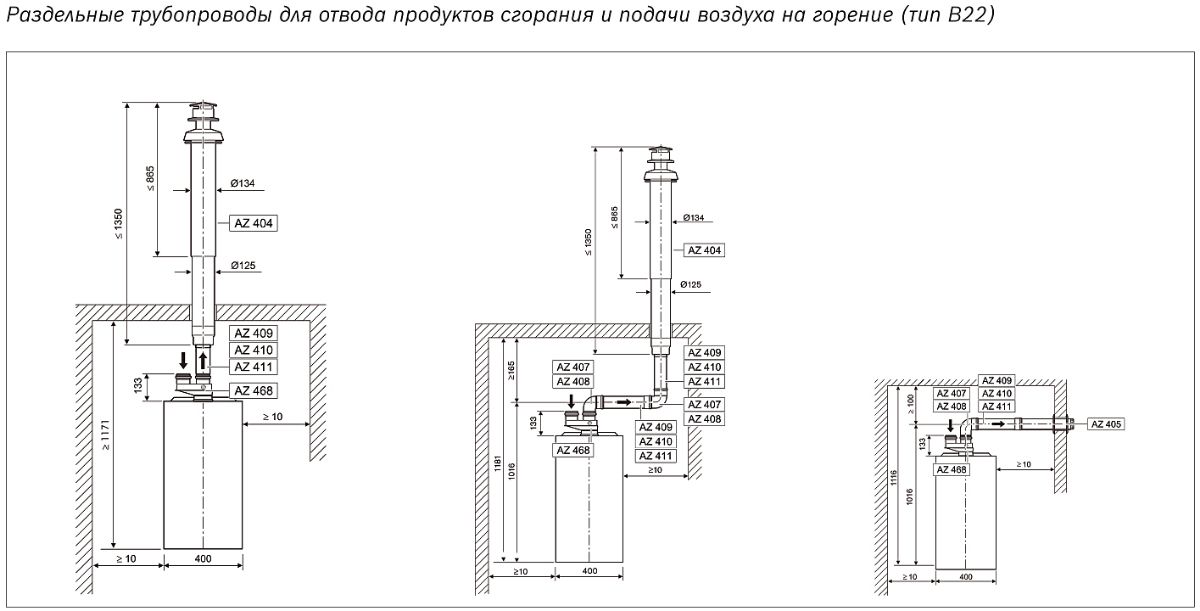

На рисунках изображены дымоходы различных конструкций и их основные элементы:

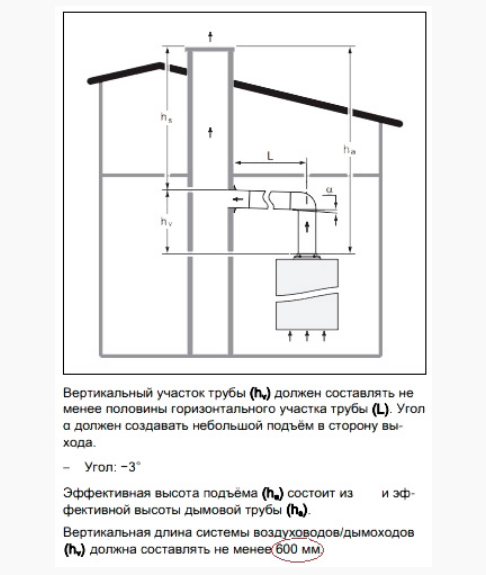

Размеры расположения дымоходов на крыше со склоном:

Если дымоход будет возведен по всем нормам и требованиям, то его эксплуатация будет безопасной, эффективной и долговечной.

Рекомендации по выбору — Rosinox

Это различные модификации  утепленных и неутепленных конструкций для использования в коллективных системах отопления, в частности, при поквартирном отоплении.
Поквартирные системы отопления применяются, как правило, в жилых зданиях, в том числе имеющих встроенные помещения общественного назначения.
В качестве источников тепла систем поквартирного теплоснабжения следует применять индивидуальные теплогенераторы — автоматизированные котлы полной заводской готовности на различных видах топлива, в том числе, на природном газе, работающие без постоянного обслуживающего персонала.
К коллективному дымоходу могут присоединяться теплогенераторы одного типа, теплопроизводительность которых отличается не более чем на 30% в меньшую сторону от теплогенератора с наибольшей теплопроизводительностью.
К одному коллективному дымоходу следует присоединять не более 8 теплогенераторов и не более одного теплогенератора на этаж.
Дымоход должен иметь вертикальное направление и не иметь сужений. Запрещается прокладывать дымоходы через жилые помещения.
Дымоходы должны быть гладкими и «газоплотными», из конструкций и материалов, способных противостоять механическим нагрузкам, температурным воздействиям, коррозионному воздействию продуктов сгорания и конденсата без потери герметичности и прочности.
[На основании СНиП 41-01-2003]

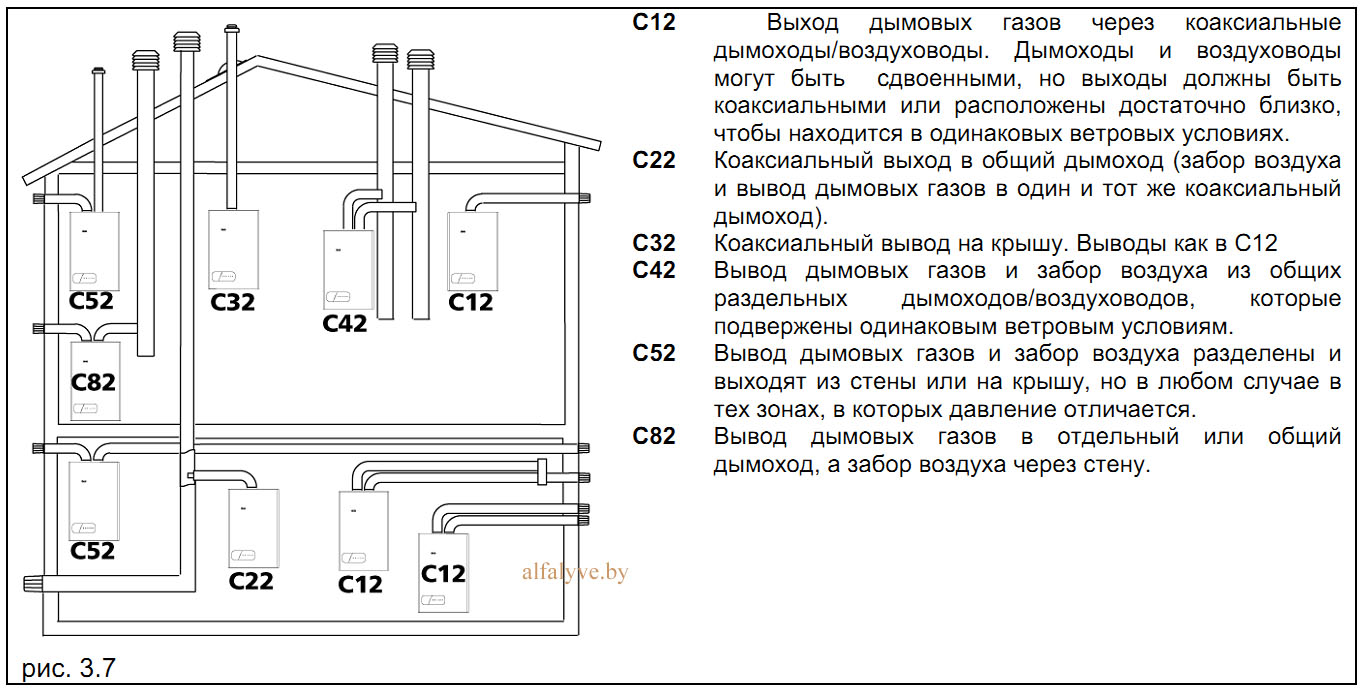

Существует несколько схем отвода продуктов сгорания при поквартирном отоплении. Классическая схема базируется на применении коаксиального дымохода, принцип действия которого заключается в том, что он осуществляет одновременно две функции – отвод дыма и подвод воздуха для горения.

Схема 1
Коаксиальный дымоход выводится на улицу и на его оканчании монтируется специальный дефлектор для защиты от осадков и порывов ветра. Это наиболее простая схема, не требующая дополнительного инженерного обустройства здания. Недостатком схемы является то, что в условиях низких температур происходит обледенение дефлектора и «запирание» дымохода, приводящее к блокировке котла.

Схема 2
Коаксиальный дымоход выводится в шахту, имеющую два канала. Внутренняя труба выводится в канал, предназначенный для дымоотведения, в нем имеет место восходящий поток дымовых газов, формируемый за счет разницы плотностей дымовых газов и наружного воздуха. Внешняя труба имеет выход в канал шахты, предназначенный для поступления атмосферного воздуха для горения.
Данная схема предполагает строительство двухканальной шахты, а, следовательно, является боле дорогостоящей в плане первоначальных инвестиций.
Недостаток данной схемы тот же, что и в первом случае – слишком холодный воздух, подводимый для горения к котлу, приводит к формированию ледяной пробки в устье внешней трубы коаксиального дымохода, в результате которого происходит «запирание» воздухозаборного просвета дымохода и блокировка котла.

Обе схемы коаксиального дымохода, описанные выше, имеют сходный недостаток – они не предназначены для работы в условиях российского климата, когда температура воздуха в отопительный сезон опускается намного ниже нулевой отметки. Это происходит потому, что при сложной конструкции, предназначенной одновременно для формирования как холодных, так и теплых потоков, в условиях большого перепада температур возникает сложный и неравномерный температурный режим, обусловленный как внешними, погодными условиями, так и потерей тепла внутренней коаксиальной трубы. В результате – активное выделение и замерзание конденсата в холодной зоне.
Несмотря на то, что есть положительный опыт использования коаксиальных дымоходов в южных регионах России, широкого распространения они не получили.

Схема 3
Альтернативой коаксиальным дымоходам, применимой для дымоотведения при поквартирном отоплении в условиях российского климата, служит схема раздельного коллективного дымохода, которая может быть реализована с применением дымоходов Rosinox^®.
Принцип, который реализован в данной схеме, состоит в том, что процессы дымоотведения и подачи воздуха для горения происходят не в единой коаксиальной трубе, а в раздельных трубах. В остальном, «схема 3» похожа на «схему 2», так как забор воздуха происходит из шахты, например, вентиляционной. Отвод дыма может производиться и без обустройства отдельной шахты, с применением утепленного вертикального дымохода, который несет нагрузку до восьми теплогенераторов, расположенных на разных этажах.

Разделение холодного и теплого потоков минимизирует риск формирования ледяных пробок в дымоходе и делает возможной организацию поквартирного отопления с применением настенных газовых котлов в условиях холодного климата.

Следует ли отключать систему отопления во время использования камина?

Нет ничего лучше камина, перед которым можно согреться с чашкой теплого какао, пока семья собирается вместе, чтобы посмотреть фильм или приятно провести время вместе. Вам может казаться, что это весь комфорт, который вам нужен в холодную ночь, поэтому вы подойдете к термостату, чтобы выключить его.

Но мы должны предупредить вас, что это не лучший вариант.

Это тратит энергию в долгосрочной перспективе

Конечно, пока может не показаться, что вам нужна печь или котел для работы с включенным камином.Но довольно скоро вы отправитесь спать, и вам нужно будет снова включить обогреватель. К этому времени комнаты и воздуховоды немного остыли, а это значит, что на обогрев дома уйдет намного больше времени, чем следовало бы. И это потребляет много энергии — больше, чем могло бы быть, если бы вы оставили обогреватель включенным!

Ваш камин не должен использоваться в качестве основного обогревателя дома

Надеюсь, вы не пытаетесь использовать камин в качестве основного источника тепла в доме. Во-первых, использование камина для обогрева дома не обязательно более эффективно, чем использование печи, и оставлять камин без присмотра небезопасно. Камин может быть отличным источником тепла на короткое время, но не рекомендуется отключать обогреватель и оставлять его включенным на ночь.

Сохранение эффективности с помощью камина и газовой системы отопления

Если вы хотите, чтобы ваша система отопления работала бесперебойно и эффективно при использовании газового обогревателя, вы можете просто снизить температуру на несколько градусов. Это поможет вам сократить потребление энергии, и обогревателю не понадобится много времени, чтобы вернуться к нормальной температуре.

Вы также должны убедиться, что термостат не расположен слишком близко к камину. Это может привести к неточным показаниям, которые снизят общую эффективность вашего обогревателя.

2nd Generation Chimneys, Inc. предлагает услуги по эксплуатации дымоходов и каминов в Миннеаполисе, Миннесота. Звоните нам сегодня!

Теги: камин, Уход за камином, Миннеаполис
Вторник, 14 февраля 2017 г., 11:00 | Категории: Энергосбережение |

Запасные газовые котлы

Запасные газовые котлы

В отличие от печей, которые нагревают воздух, котлы нагревают воду, обеспечивая либо горячую воду, либо пар для обогрева. Пар по трубам распределяется к паровым радиаторам, а горячий вода может распределяться через радиаторы плинтуса или системы теплого пола.

Если ваш котел старый или не находился в хорошем состоянии, вам следует подумать о его замене новым высокоэффективным котлом. Котлы с высоким КПД намного меньше дорогая в эксплуатации, и вы сэкономите деньги всю зиму.

Рейтинг эффективности

Рейтинг годовой эффективности использования топлива (AFUE) показывает, какой процент энергии в топливе преобразуется в полезное тепло.AFUE 80% означает 80% энергии топлива становится теплом для дома, а остальные 20% уходят в дымоход и другие места. Многие старые котлы имеют рейтинг AFUE только 55-65%. Если ваш котел не содержался в хорошем состоянии, его эффективность может быть еще ниже.

Текущий минимум AFUE для нового водогрейного котла, работающего на ископаемом топливе, составляет 80%, а минимальный рейтинг для газового парового котла составляет 75%. Новые высокоэффективные котлы может иметь рейтинг AFUE 90% и выше.

Улучшения энергоэффективности

Новые высокоэффективные котлы включают одно или несколько из следующих усовершенствований для увеличения их AFUE.

• Мощные горелки механически смешивают газ и воздух и нагнетают смесь в камеру сгорания. Небольшой мотор приводит в движение вентилятор, который всасывает воздух для горения из улица. Поскольку эти горелки точно контролируют воздушно-топливную смесь, они очень эффективны.
• Электронное искровое зажигание зажигает контрольную лампу только тогда, когда требуется тепло.Когда устройство находится под напряжением, электрод создает искру, которая воспламеняет пилот. Затем пилот зажигает горелку. Устранение постоянно горящего пилота может сэкономить несколько долларов каждый месяц.
• При воспламенении от горячей поверхности контрольная лампа полностью исключается. Воспламенитель получает электрическое питание и быстро достигает очень высокой температуры. Когда газовый клапан открывается, газ воспламеняется от контакта с запальником с горячей поверхностью.
• Вентиляционные заслонки предотвращают утечку тепла в дымоход, когда основная горелка выключена.Поскольку воздух, выходящий из дымохода или дымохода, должен быть заменен наружным воздухом, вентиляционные заслонки также могут помочь уменьшить проникновение.
• Конденсационный котел включает в себя теплообменник большего размера или вторичный теплообменник, который конденсирует водяной пар, образующийся в процессе сгорания, и отбирает тепло от этой конденсации. Отводится так много тепла, что выхлопные газы из этого типа котлов холоднее и могут отводиться горизонтально, что устраняет необходимость для дымохода.

Модернизация газовых котлов

Если ваш существующий котел все еще в хорошем состоянии, вы можете модернизировать его, чтобы повысить его эффективность. Типичные улучшения включают:

• Регулирующий аквастат (только водогрейные котлы)
  Аквастат — это термостат, регулирующий температуру водогрейного котла. Обычно аквастат поддерживает температуру воды в бойлере около 160-180F. В более мягкую погоду вода действительно не должна быть такой горячей.Модулирующий аквастат, также называемый сбросом температуры наружного воздуха, определяет температуру наружного воздуха и соответствующим образом регулирует температуру горячей воды, экономя до 10% на расходах на топливо.
• Реле с выдержкой времени (только для водогрейных котлов)
  Реле с выдержкой времени помогает извлечь максимум тепла из циркулирующей горячей воды перед фактическим включением бойлера. Когда термостат требует тепла, реле включает насос (-ы), который обеспечивает циркуляцию горячей воды в системе. По истечении заданного промежутка времени котел включается для поддержания температуры горячей воды.Реле с выдержкой времени стоит около 100 долларов и может сократить ваши расходы на топливо до 10%.
• Водонагреватель косвенного действия
  При установке нового бойлера подумайте о замене существующего водонагревателя на хорошо изолированный бак косвенного нагрева, который подключается к бойлеру.

Порядок действий

Обратитесь в вашу теплоснабжающую компанию, чтобы провести за вас тщательную оценку. Они должны быть в состоянии оценить, насколько эффективно работает ваш существующий котел, срок его полезного использования и целесообразность его замены новым высокоэффективным блоком надлежащего размера.

Связанные темы:

НЕ УСТАНАВЛИВАЙТЕ футеровку дымохода ДО тех пор, пока не прочитаете 10 наиболее часто задаваемых вопросов

В. Допущены ли футеровки для дымохода Rock-Flex?

A. Качество и качество изготовления облицовки дымохода Rock-Flex отражено в признании, присвоенном этой продукцией лабораториями Underwriters Laboratories. Наши лайнеры внесены в списки UL и ULC и соответствуют всем спецификациям кодов UL1777 и ULC-S640. Строгие требования к испытаниям и спискам UL — это ваша гарантия постоянного качества материалов и производственных стандартов, используемых для этих систем футеровки. Кроме того, лидирующая в отрасли пожизненная и передаваемая гарантия на Rock-Flex является еще одним свидетельством нашей уверенности в качестве этого продукта.

В. Нужно ли перефинировать дымоход?

A. Большинство каменных дымоходов, начиная с 1940-х годов, были сделаны из глиняных плиток, которые выстилали внутреннюю часть дымохода. Со временем эта плитка портится или трескается. Это оставит зазоры, позволяя токсичному окиси углерода и, возможно, искрам огня из дымохода выйти через трещины в дом, что приведет к возгоранию.Когда это происходит, дымоход становится небезопасным, и его необходимо заменить. Даже печь и водонагреватель будут вентилироваться лучше, и конденсации больше не будет.

В. Каковы преимущества замены футеровки дымохода?

A. Спокойствие и уверенность в том, что ваша семья, дом и имущество лучше защищены от опасного угарного газа и потенциальных пожаров в дымоходе за счет установки футеровки дымохода из нержавеющей стали. Будь то печь, водонагреватель, дровяная топка или печь, и даже существующий камин, добавляя изоляцию, вы также повышаете защиту и добавляете дополнительную ценность вашему дому.
Сейчас, когда дома продаются, многие новые покупатели и риэлторы просят провести осмотр дымохода, и если у вас нет облицовки, они попросят установить ее перед покупкой. Поскольку наши гарантии на лайнеры могут передаваться, они также будут покрываться, если у них когда-либо возникнут проблемы.

Безопасность , зная, что газы и искры не попадут в ваш дом.
Повышенная эффективность за счет лучшей тяги и уменьшения накопления креозота.
Доступная по цене альтернатива ремонту или восстановлению дымохода , гораздо более простая в уходе.
Пожизненная гарантия Поскольку футеровка из нержавеющей стали является устойчивой к коррозии, можно ожидать, что футеровка прослужит весь срок службы и практически не требует обслуживания.

В. Это проект «сделай сам»?

A. Обычно да, вам нужно встать на крышу и дотянуться до верха дымохода, и вам может помочь умение пользоваться бытовыми инструментами. У нас также есть опытные сертифицированные трубочисты, которые могут помочь вам преодолеть даже самые сложные ситуации, нам достаточно позвонить по телефону 866-708-2446, даже отправить нам свои фотографии по электронной почте, и мы можем устранить неполадки прямо на месте.

В. Является ли вкладыш из нержавеющей стали лучшим вариантом?

A. Нержавеющая сталь всегда будет лучшим вариантом, если речь идет о производительности, долговечности, безопасности и стоимости.

Вкладыш дымохода из нержавеющей стали подходящего размера для печи, топки или камина будет поддерживать или улучшать вентиляционные характеристики (тягу). Если вы выберете лайнер Smooth Wall, он дополнительно улучшит вашу тягу до 20% для газа и до 15% для приборов, работающих на жидком топливе.

Наши вкладыши для дымоходов из нержавеющей стали в основном используются для модернизации и ремонта существующих дымоходов.Эти системы футеровки U.L. протестированы и внесены в список, и при правильной установке и обслуживании чрезвычайно безопасны и долговечны. Нержавеющая сталь подходит для сжигания древесины, газа или нефти. Лайнер защищает дом от теплопередачи к горючим материалам при установке в каменном дымоходе. В испытаниях NBS, дымоходы без футеровки позволяли теплу проходить через дымоход так быстро, что соседние деревянные конструкции загорелись всего за 3,5 часа.

В. У меня прямоугольный дымоход. Могу ли я использовать прямоугольный вкладыш?

А. Наверное, нет, с круглым вкладышем можно установить практически все, за исключением некоторых вкладышей для каминов. Когда дело доходит до футеровки дымохода, не обязательно лучше. Слишком большой размер приведет к медленной вытяжке и плохой производительности, а слишком маленький — к ограничению тяги.

Если вы подключаете его к газовой печи, бойлеру или водонагревателю, вам необходимо знать общее количество БТЕ. Если вы подключаете масляную систему, это будет GPH (галлонов в час), которые указаны на устройстве.Также поможет знание высоты дымохода. Имея эту информацию, мы можем рассчитать необходимый диаметр гильзы. Если это для вашей плиты или топки, то он будет таким же, как внутренний диаметр выхлопной трубы агрегата. Имейте в виду, что круглые вкладыши снаружи на 1/4 дюйма больше, чем изнутри, поэтому внешний диаметр вкладыша 6 дюймов будет 6,25 дюйма. Попробуйте наш удобный калькулятор размера вкладыша или позвоните нам за помощью по размеру!

В. Сколько лайнера мне понадобится?

А. Это будет зависеть от того, что вы подключаете. Размер футеровки из нержавеющей стали, проходящей через отверстие для наперстка, будет измеряться от центра отверстия до верха дымохода. Подкладка, идущая к топке или печи в камине, будет измеряться от верха дымохода до верха топки или печи или до центра отверстия на задней стороне печи. Пожалуйста, помните, что эти вкладыши продаются с шагом 5 футов, 15 футов, 20 футов, 25 футов … так, например, для дымохода 18 футов потребуется вкладыш диаметром 20 футов.

Q.Нужно ли утеплять мой лайнер?

A. Всегда полезно изолировать гибкую облицовку дымохода. Изоляция позволит дымоходу быстрее нагреваться, что увеличивает тягу, снижает креозот, упрощает очистку и делает вашу систему более эффективной и безопасной. Изоляция толщиной 1/2 дюйма обеспечит соответствие вашего лайнера стандарту UL1777.

В. Как мне опустить ТРОЙНИК в дымоход?

A. Не для всех установок требуется тройник, но если он есть у вас, нет ничего проще.Если требуется тройник, а дымоход из каменной кладки имеет небольшие смещения или совсем не имеет смещений, соедините корпус тройника с нижней частью вкладыша с помощью прикрепленного зажима, заглушка тройника должна быть прикреплена к нижней части корпуса тройника. Перед тем, как опустить гибкий вкладыш и корпус тройника в дымоход, вставьте тройник (труба, выходящая из тройника, проходящего через стену) в отверстие в каменном дымоходе. Теперь опустите узел гибкой футеровки вниз через дымоход, рекомендуется использовать два человека при установке футеровки через дымоход.Тело тройника нужно будет пропустить через зажим, прикрепленный к носику, а затем затянуть зажим, используя крепежный винт на внутренней стороне носика, чтобы скрепить их вместе. Посмотрите короткое видео здесь.

В. Как мне разрезать лайнер из нержавеющей стали?

A. Осторожно … лучший ответ. Концы лайнера будут очень острыми, поэтому будьте осторожны. Для защиты используйте перчатки. Мы нарезали эти футеровки множеством инструментов, но самый быстрый, чистый и прямой — это угловая шлифовальная машина с абразивным кругом.Для тех, кто хочет использовать ножовку, ножницы для жести, пилку или другое устройство, это совершенно нормально, оно может выглядеть не очень красиво, когда вы закончите резку, но все же прикрывается верхней пластиной и дождевой крышкой, а также когда ты закончишь, этого никто не увидит.

Рекомендации для газовой отрасли: окись углерода

ОБЛАСТЬ ПРИМЕНЕНИЯ

В данном руководстве рассматривается как присутствие CO, содержащегося в системе сгорания, так и его присутствие вне системы сгорания, что может быть связано с неправильной установкой или обслуживанием, неисправностью компонентов или внешними факторами, такими как вытяжные вентиляторы или оборудование для обработки воздуха.Наряду с предлагаемыми руководящими принципами действий, он также дает читателю понимание работы соответствующего измерительного оборудования.

ТЕХНИЧЕСКИЕ ПРОГРАММЫ
МАЙ 2018

Версия PDF

СОДЕРЖАНИЕ

_{Этот материал принадлежит компании Technical Safety BC и защищен законом об авторских правах. Его нельзя воспроизводить или распространять без предварительного письменного разрешения Technical Safety BC.}

ОПРЕДЕЛЕНИЯ

Альдегиды

Класс газов, образующихся при неполном сгорании углеводородов. Альдегиды могут вызывать резкий металлический привкус во рту и раздражать глаза и слизистые оболочки. Если присутствуют альдегиды, велика вероятность образования окиси углерода.

Температура самовоспламенения

Самая низкая температура вещества, при которой оно самовоспламеняется в нормальной атмосфере без внешнего источника воспламенения, такого как пламя или искра.

Окись углерода

Бесцветный, очень токсичный газ (CO) без запаха, образующийся в результате неполного сгорания углерода или углеродного соединения.

Окись углерода безвоздушная

Показание «без воздуха» рассчитывается, чтобы определить, какой была бы концентрация CO в дымовых газах, если бы весь лишний воздух был удален.

Показание CO умножается на отношение процентного содержания кислорода в атмосфере (20,9) к процентному содержанию избыточного кислорода в дымовых газах.

Формула

Например: если измеренный CO составляет 50 частей на миллион, а измеренный кислород в дымовых газах составляет 10,5%.

Прибор категории I

Прибор, работающий при неположительном статическом давлении на выходе и потерях в дымоходе не менее 17%.

Примечание

В эту категорию входят приборы с вытяжным колпаком, приборы, помеченные как Категория I, и приборы с вентилятором для вентиляции в вентиляционные отверстия типа B.

Прибор категории II

Устройство, работающее при неположительном статическом давлении на выходе и потерях в дымоходе менее 17%.

Прибор категории III

Прибор, работающий при положительном статическом давлении на выходе и потерях в дымоходе не менее 17%.

Прибор категории IV

Прибор, работающий при положительном статическом давлении на выходе и потерях в дымоходе менее 17%.

Точка росы

Температура (изменяется в зависимости от давления и содержания воздуха), ниже которой капли воды начинают конденсироваться в системе вентиляции.

Пламя

Попадание пламени горелки на объект, например, на теплообменник.

Температура теплового отклонения

Температура тепловой деформации (HDT, HDTUL или DTUL) — это температура, при которой образец полимера или пластика деформируется под определенной нагрузкой.

Гемоглобин

(Hb или Hgb) — это белок красных кровяных телец, переносящий кислород по всему телу.

Углеводород

Органическое соединение (например, бензол, метан, парафин), состоящее из двух элементов, углерода и водорода, которое содержится в угле, сырой нефти, природном газе и растениях.Углеводороды используются в качестве топлива, растворителей и сырья для многих продуктов, таких как красители, пестициды и пластмассы; нефть — это смесь нескольких углеводородов.

Нижний предел взрываемости (НПВ)

Минимальная концентрация горючего газа или пара в воздухе, выраженная в процентах по объему, при которой произойдет возгорание при наличии источника возгорания.

Светящееся пламя

Видимое желтое пламя, вызванное задержкой молекул углерода, обнаруживающих кислород и образующих диоксид углерода. Светящееся пламя имеет небольшую зону синего цвета вокруг порта горелки из-за водорода. Водород горит с большей скоростью и более низкой температурой, чем углерод. Оставшаяся ярко-желтая «светящаяся» область — это горящие частицы углерода. Медленно горящие частицы становятся полутвердыми и из-за их более высокой температуры излучают свет лампы накаливания. Частицы углерода завершают свое сгорание, когда достигают внешней поверхности желтого пламени и находят достаточно кислорода.

Стехиометрическое соотношение

Точное соотношение между воздухом и горючим газом или паром, при котором происходит полное сгорание.

Тепловой КПД

Указывает степень, в которой энергия, добавленная источником тепла (печь, котел и т. Д.), Преобразуется в выходную мощность. Тепловой КПД можно рассчитать на месте при условии, что теплотворная способность топлива известна и произведено точное измерение расхода через теплообменник.

Верхний предел взрываемости (ВПВ)

Верхний предел взрываемости пара или газа; самая высокая концентрация вещества в воздухе, которое воспламеняется при наличии источника возгорания (тепла, дуги или пламени). При более высоких концентрациях смесь становится слишком «богатой», чтобы ее можно было сжечь.

РАЗДЕЛ 1

Для многих газовых установщиков контакт, связанный с угарным газом (CO), чаще всего происходит после срабатывания сигнализации CO, что обычно приводит к явке либо пожарных / спасательных служб, либо техника газового коммунального хозяйства.

Клиенты, использующие пропан и не обслуживаемые коммунальными предприятиями, могут напрямую связаться с лицензированным подрядчиком по газу, поскольку они могут быть единственным доступным техническим ресурсом.

Этот документ предоставляет информацию и инструкции для газовых установщиков и подрядчиков по газу по разработке собственных протоколов для использования при установке, обслуживании или выполнении технического обслуживания газовых приборов.

Испытания на концентрацию CO в дымовых газах, кондиционированных потоках воздуха и окружающей атмосфере предоставляют монтажнику по газу важную информацию о состоянии системы сгорания прибора; информированный анализ уровней CO и связанных с ними параметров позволит монтажнику определить, безопасно ли работает устройство. Степень термического КПД также можно оценить в рамках анализа дымовых газов.

В данном руководстве рассматривается как присутствие CO, содержащегося в системе сгорания, так и его присутствие вне системы сгорания, что может быть связано с неправильной установкой или обслуживанием, неисправностью компонентов или внешними факторами, такими как вытяжные вентиляторы или оборудование для обработки воздуха. Наряду с предлагаемыми руководящими принципами действий, он также дает читателю понимание работы соответствующего измерительного оборудования.

РАЗДЕЛ 2

Окись углерода образуется в результате неполного сгорания ископаемого топлива и обладает следующими физическими свойствами:

Свойства окиси углерода

* 1 ppm = 1 часть газа на миллион частей воздуха по объему

Проникновение окиси углерода

Окись углерода вдыхается и всасывается из легких в кровоток. Гемоглобин в крови отвечает за транспортировку кислорода из легких в организм.

Если есть выбор, гемоглобин будет связываться с оксидом углерода вместо кислорода.CO всасывается в кровоток в 250 раз быстрее, чем кислород, что очень быстро повышает уровень карбоксигемоглобина. Если это произойдет, недостаток кислорода в организме приведет к отравлению угарным газом; CO удушает пострадавшего. Если уровень кислорода в крови уменьшается в достаточной степени, это может привести к потере сознания, повреждению мозга или смерти.

СИМПТОМЫ ОТРАВЛЕНИЯ CO

Факторы, влияющие на абсорбцию окиси углерода

Некоторые из основных переменных, влияющих на количество окиси углерода, абсорбируемой организмом:

• Концентрация — концентрация окиси углерода в атмосферном воздухе.
• Воздействие — Продолжительность времени, в течение которого человек подвергается воздействию CO.
• Физическая активность — Чем выше частота дыхания, тем больше угарного газа вдыхается.
• Физическое здоровье — Больные люди, особенно страдающие сердечными или респираторными заболеваниями, имеют повышенную восприимчивость. Курильщики также имеют повышенную восприимчивость к CO.
• Возраст — Младенцы и пожилые люди более восприимчивы к окиси углерода.
• Пол — Женщины страдают больше, чем мужчины.Если женщина беременна, угарный газ может повлиять на плод.
• Высота — Чем выше высота, тем сильнее отравление угарным газом.

  СО, всасываемое в кровоток, является кумулятивным. Здоровому человеческому организму трудно удалить окись углерода из кровотока, и ему требуется пять часов, чтобы снизить уровень вдвое. Когда физическое здоровье находится под угрозой до воздействия, время, необходимое для восстановления, резко увеличивается и создает дополнительную нагрузку на способность организма перерабатывать CO.

Когда монтажник вводит устройство в эксплуатацию, процесс должен включать обсуждение с жильцами того, чего следует ожидать после ввода устройства в эксплуатацию.

Различия между утечкой природного газа (тухлое яйцо — запах меркаптана) и другими «газовыми запахами» должны быть объяснены (см. Альдегиды), наряду с запахами, связанными с первоначальным «прогоранием» прибора. Каждый раз, когда слесарь по газу обслуживает газовый прибор, следует опрашивать жителей относительно работы их приборов, а также о любых сообщениях о необычных запахах, отключениях пилотов, коротких циклах и т. Д.нужно исследовать.

Если пассажир жалуется на «запах газа», необходимо также определить, действительно ли запах связан с несгоревшим природным газом, продуктами сгорания или посторонним источником.

Другие знаки, которые могут указывать на проникновение CO в жилую площадь, включают:

• Мертвые или умирающие комнатные растения
• Конденсат на окнах
• Изменение цвета вокруг вентиляционных отверстий
• Изменение цвета или тепловое повреждение вокруг отсека горелки газового прибора, включая тепловое повреждение проводки и внешних компонентов
• Изменение цвета или тепловое повреждение вокруг вытяжного шкафа вентилируемого прибора
• Отсутствуют или неправильно установлены дверцы отсека вентилятора на топках с приточным воздухом
• Забиты или отсутствуют подача воздуха для горения / вентиляции
• Сигнал CO был или периодически звучит
• Выкатывающее пламя из камер сгорания
• Сообщения от служб быстрого реагирования или медицинского персонала

Отравление CO часто принимают за грипп или пищевое отравление. Комментарии жильцов относительно продолжающихся заболеваний, связанных с использованием бытовой техники, являются поводом для дальнейшего расследования. Помните, что CO также может образовываться из неправильно функционирующих масляных печей, дровяных печей или каминов; любое устройство для сжигания топлива может производить CO при правильных условиях.

Разрешение автомобилю бездействовать или использование силового оборудования в гараже, прикрепленном к жилому помещению, может позволить CO проникнуть в занятое пространство. Генераторы, работающие на пропане, могут производить чрезмерное количество CO без каких-либо внешних признаков, таких как неровный, черный, сажистый выхлоп.

РАЗДЕЛ 3

ПРОИЗВОДСТВО ОКСИДА УГЛЕРОДА

При полном сгорании природного газа или пропана образуется двуокись углерода (CO2), водяной пар (h3O) и тепло. Когда ископаемые виды топлива, такие как природный газ или пропан, сгорают не полностью из-за недостаточной подачи или смешивания кислорода с образованием CO2, образуется CO.

Полное сгорание природного газа:
Ch5 + 2O2 = CO2 + 2h3O + Heat

Неполное сгорание природного газа:
2Ch5 + 3O2 = 2CO + 4h3O + Heat

Полное сгорание пропана:
C3H8 + 5O2 = 3CO2 + 4h3O + Heat

Неполное сгорание пропана:
2C3H8 + 9O2 = 4CO2 + 2CO + 8h3O + Heat

CO может также производиться из источников, использующих углеводороды, кроме природного газа или пропана.К ним относятся:

• Камины или печи на твердом топливе (дровах, пеллетах или угле)
• Керосиновые или масляные обогреватели прямого нагрева
• Масляные печи
• Угольные мангалы
• Бензиновые или дизельные генераторы, мойки высокого давления, насосы
• Автотранспортные средства

Причины неполного сгорания

Полное сгорание природного газа или пропана дает резкое голубое пламя с внутренним конусом и внешней оболочкой. Неполное сгорание из-за недостаточной подачи воздуха дает мягкое желтое пламя плохой четкости. Желтое пламя состоит из раскаленных частиц углерода, которые не соединились с молекулами кислорода. При осаждении на твердой поверхности они образуют сажу. Оранжевые пятна, появляющиеся над острым синим пламенем, не следует принимать за неполное сгорание; как правило, это результат того, что частицы пыли поглощаются пламенем.

Неполное сгорание может быть вызвано:

• Порыв пламени, который возникает, когда пламя ударяет по объекту, и не может распространяться достаточно далеко, чтобы завершить процесс сгорания.Удар нарушает рисунок пламени, но может не привести к образованию желтого сажистого пламени. Смещенные горелки или огнеупоры, неправильно расположенные дрова или декоративные угли могут вызвать удар.
• Чрезмерный или недостаточный огонь из-за неправильного давления в коллекторе или размера отверстия.
• Плохое смешивание газа и воздуха в результате неправильной регулировки, засорения или ограничения заслонок первичного воздуха.
• Забиты топочные теплообменники, дымовые каналы или змеевики котлов.
• Отсутствие, несоответствие или закупорка подачи воздуха для горения, либо разгерметизация здания.
• Закрытые или заблокированные дымоходы, либо установка недостаточного размера или неправильной вентиляции.
• Рециркуляция дымовых газов, содержащих CO2, через пламя может привести к растрескиванию CO2 с образованием CO.
• Неправильная регулировка некоторых типов промышленных горелок может привести к гашению пламенной головки.

Вентиляционные системы

Несмотря на то, что все стандарты для устройств допускают производство ограниченного количества CO, правильно функционирующая система вентиляции будет выводить продукты сгорания наружу.Повреждение или ухудшение вентиляционного отверстия может привести к попаданию продуктов сгорания в занимаемое пространство. Дымовые газы могут попадать в здания, если вентиляция газовых приборов расположена сбоку от прилегающих помещений.

Вентиляционные системы могут быть повреждены / повреждены:

• Механическое воздействие или напряжения
• Коррозия
• Температуры, превышающие допустимый диапазон сертификации вентиляционного материала

Механические удары могут привести к повреждению или смещению вентиляционных соединений; участки с вентиляционными отверстиями не должны использоваться для хранения.

Механическое напряжение, вызванное неправильной опорой вентиляционного отверстия или оседанием конструкции, может привести к разделению вентиляционных секций. Пластиковые (S636) вентиляционные системы могут расслоиться, если стыки не были должным образом подготовлены перед приклеиванием, или если использовался неподходящий клей или грунтовка.

Необходимо учитывать возможность расширения и сжатия вентиляционного отверстия в соответствии с сертифицированными инструкциями производителя. Пластиковый вентиляционный канал, который жестко ограничен, может создавать достаточную силу, чтобы привести к повреждению вентиляционной системы.

Конденсат дымовых газов является кислым и коррозионным. Приборы, прикрепленные к металлическим вентиляционным отверстиям (кроме ULC-609 из нержавеющей стали), должны быть спроектированы, установлены и эксплуатироваться таким образом, чтобы ограничивать «влажное время» внутри вентиляционного отверстия. «Время увлажнения» относится к периоду во время работы, когда продукты сгорания охлаждаются до точки росы (приблизительно 125 ° F или 52 ° C), позволяя конденсату образовываться внутри вентиляционного отверстия. Приборы категории III обычно вентилируются с помощью вентиляционных материалов из нержавеющей стали.

Признаки коррозии включают появление пятен ржавчины на вентиляционном отверстии или вентиляционном патрубке прибора или отложения белых кристаллов на вентиляционном отверстии; стандартные и среднеэффективные печные теплообменники также могут быть повреждены из-за чрезмерного «влажного времени».

Типичные причины включают:

• Превышение мощности теплогенератора
• Недожог прибора
• Неправильная регулировка термостата предвкушения тепла
• Неправильный рост температуры в приборе
• Превышение размеров вентиляционной системы
• Чрезмерное использование одностенных вентиляционных патрубков

Правильно подобранный, установленный и обслуживаемый отопительный прибор, подключенный к вентиляционному отверстию B или облицовке дымохода, ограничивает образование конденсата.

Если приборы категории I являются обычно вентилируемыми и один прибор удаляется позднее, например, при замене печи средней эффективности на печь высокой эффективности, существующая вентиляция должна быть проверена на предмет соответствия оставшимся приборам. . Монтажник несет ответственность за то, чтобы прибор был установлен и эксплуатировался в соответствии с сертифицированными инструкциями производителя по установке.

Для печей с принудительной подачей воздуха скорость обжига, давление в коллекторе, внешнее статическое давление (ESP), превышение температуры и значения средства предотвращения нагрева обычно указываются производителем.

Для котлов спецификации производителя обычно включают в себя интенсивность возгорания, давление в коллекторе, температуру возвратной воды, повышение температуры и требования к очистке воды.

Устройство или система вентиляции, показывающая признаки повреждения в результате коррозии, требует расследования основных причин, которые привели к коррозии. Простая замена поврежденных компонентов и уход безответственны.

Высокоэффективные приборы (HEP) категории IV вентилируются пластиковыми трубами с момента их появления.Продукты сгорания HEP обычно выпускают через пластиковые вентиляционные отверстия, которые были собраны с помощью процесса сварки растворителем и способны выдерживать положительное давление в вентиляционных отверстиях. Полипропиленовые вентиляционные материалы обычно соединяются с помощью механической системы соединения / блокировки.

CO может попасть в занятое пространство только в том случае, если произойдет сбой в приборе, вентиляции или если выхлопной шлейф с высоким содержанием CO будет направлен или втянут в здание.

До пересмотра канадского стандарта для газоотводных систем типа BH ULC-S636 в 2008 году и принятия CSA B149 2010 года.1 инструкции по установке производители бытовой техники указали на использование различных типов пластиковых труб для вентиляции своих изделий. К этим типам относятся более старые системы, известные как Plexvent, Selvent или Ultravent, ABS (с твердым и ячеистым сердечником), PVC и CPVC.

Ячеистая сердцевина ABS никогда не была одобрена / одобрена для использования в качестве вентиляционного материала в Британской Колумбии, но несоответствующие установки были задокументированы на протяжении многих лет. Текущие требования стандарта ULC-S636-08 и кода установки CSA B149.1 определяют перечисленные системы, доступные для вентиляционных устройств, в зависимости от температуры дымовых газов.Директива по технической безопасности BC «D-G5 070628 5 Редакция: 05 Пластиковая вентиляция» дополнительно разъясняет требования, а также требования к ранее установленным существующим системам.

Монтажник или сервисный специалист по газу несет ответственность за то, чтобы система вентиляции соответствовала устройству, к которому она подключена, и чтобы устройство продолжало работать с температурой дымовых газов, не превышающей указанное значение для вентиляционного материала.

Повышенная температура дымовых газов является результатом снижения теплопередачи между продуктами сгорания и нагретой средой (воздухом или водой).В водонагревателях и бойлерах это может быть результатом заиливания или накипи на водяной стороне теплообменника.

Высокая температура возвратной воды или скопление грязи на лопастях вентилятора горелки также могут стать причиной повышения температуры дымовых газов.

Для вентиляционного оборудования грязные или частично забитые фильтры или скопления пыли и грязи на кондиционированной стороне теплообменника также могут привести к повышению температуры.

В обоих случаях ситуация усугубляется, поскольку прибор продолжает работать в течение более длительных периодов времени при повышенных температурах в попытке удовлетворить потребность в тепле.

Некоторые приборы теперь оснащены предохранителем по высокой температуре, который определяет температуру дымовых газов на выходе; Обращения в службу поддержки, возникающие в результате срабатывания выключателя, должны включать оценку условий, приводящих к высоким температурам.

Пластмассовая вентиляционная труба, нагретая до температуры теплового искажения (HDT), может размягчиться и деформироваться. Степень деформации зависит от температуры, продолжительности и степени механической нагрузки. Другие признаки перегрева включают обесцвечивание и отслоение трубопровода от патрубка фитинга.Как и в случае срабатывания высокотемпературного выключателя, монтажник должен выяснить причины, приводящие к повреждению системы вентиляции.

Нагреватели с прямой вентиляцией могут допустить попадание углекислого газа в занятое пространство, если смотровая или смотровая панель (панели) сняты и не установлены правильно. Уплотнительные прокладки, которые вышли из строя или не подходят для применения, также обеспечивают путь для продуктов сгорания, чтобы попасть в пространство.

Никогда не пытайтесь ремонтировать уплотнительные системы с использованием чего-либо, кроме деталей или продуктов, указанных производителем.

Необходимо соблюдать инструкции по правильной сборке, затяжке крепежных деталей или отверждению герметиков, чтобы обеспечить отделение продуктов сгорания от жилого помещения.

Никогда не пытайтесь ремонтировать уплотнительные системы с использованием чего-либо, кроме деталей или продуктов, указанных производителем как
.
Необходимо соблюдать инструкции по правильной сборке, затяжке крепежных деталей, отверждению герметиков.

Сброс давления в здании

На бытовую технику без прямого сброса давления может повлиять разгерметизация здания, особенно в начале цикла запроса тепла. Если не поступает достаточный объем подпиточного воздуха, механическое вытяжное оборудование (вентиляторы для ванных комнат, кухонные вентиляторы, сушилки, вентиляторы) может вызвать разгерметизацию конструкции до такой степени, что вентиляционные отверстия прибора будут перевернуты, а продукты сгорания попадут внутрь конструкции.

Системы подачи воздуха для горения не рассчитаны на работу в качестве подпиточного воздуха для других источников сброса давления.

Если другое устройство, работающее на топливе (топка на жидком топливе, дровяная печь, камин), установлено без достаточной подачи воздуха, оно может реверсировать вентиляционное отверстие для природного газа для получения достаточного количества воздуха для горения.

Повышение энергоэффективности здания за счет герметизации дверей, замены окон и / или герметизации утечек воздуха без учета наличия достаточного количества подпиточного воздуха и воздуха для горения может привести к тому, что газовые вентиляционные отверстия будут действовать как источники воздуха, а не вентиляционные отверстия.

Пассажиры могут намеренно перекрыть воздухозаборники для горения в ответ на сквозняки.Добавление вентиляторов для ванной или замена вытяжного вентилятора на кухне на модель большей мощности также может привести к недостаточной подаче воздуха.

Ремонт, в результате которого приборы изолированы в закрытом помещении без достаточного количества воздуха для горения и вентиляции, является частой причиной, приводящей к обратному вытяжке прибора.

Сброс давления также может происходить в помещении для механического оборудования, если воздуховоды возвратного воздуха плохо сконструированы или герметизированы, или если сервисные панели на стороне отрицательного давления оборудования для обработки воздуха отсутствуют или неправильно закреплены.

Хотя приборы с естественной тягой оборудованы переключателями тяги, которые предназначены для предотвращения попадания нисходящей тяги в камеру сгорания, сильная нисходящая тяга может фактически помешать работе горелки до уровня выделения чрезмерного количества CO.

В начале цикла нагрева атмосферному прибору будет значительно труднее создать тягу в вентиляционном отверстии, если ему противодействует холодный наружный воздух, втягиваемый в вентиляционное отверстие посредством сброса давления.

Обычный симптом, о котором сообщают монтажнику по газу, связан с «постоянно гаснет контрольная лампа на водонагревателе». Во многих случаях исходным предположением является неисправность пилотной системы безопасности водонагревателя, приводящая к замене термопары, пилотной горелки, газового клапана или всего водонагревателя. Во многих из этих случаев неисправность не в водонагревателе, а в сбросе давления, мешающем стабильности контрольной лампы, основной горелки или того и другого. Система безопасности действительно работает правильно; причина была неправильно диагностирована

Если водонагреватель расположен рядом с печью с принудительной подачей воздуха, и они изолированы в механическом помещении, сброс давления может произойти, если воздуховод возвратного воздуха плохо герметичен и нагнетатель печи работает.Неправильно установленные или отсутствующие панели доступа к фильтрам или крышки фильтровальной рейки также могут дать такой же результат.

Помните, что эти условия могут появиться только тогда, когда дверь топочного помещения закрыта; проблема обычно исчезает, когда двери открываются, и система получает возможность балансировать с остальной частью конструкции.

Техника, доступ к которой осуществляется из гаражей, может подвергаться риску в этих условиях, поскольку строительные власти требуют, чтобы в точке доступа устанавливались прочные плотно закрывающиеся двери с автоматическими доводчиками.Если эти двери не держать закрытыми и не содержать в хорошем состоянии, существует также риск того, что выхлопные газы автомобилей в гараже будут втянуты в конструкцию.

Центральные вакуумные системы, хотя обычно не работают в течение длительного периода времени, обычно имеют блок питания с выходом наружу или расположены в гараже отдельно от жилого помещения.

Популярность портативных кондиционеров растет; когда они подключены для обеспечения охлаждения, они используют выхлоп, выходящий наружу, что способствует разгерметизации здания.

Как отмечалось ранее, работа механического вытяжного оборудования может нарушить вентиляцию атмосферных газовых приборов, масляных печей, каминов и дровяных печей.

Как правило, новое строительство оценивается должностными лицами строительных норм и правил, чтобы гарантировать, что в конструкцию поступает воздух для горения и подпитки; Ремонт и модернизация могут привести к нехватке замещающего воздуха, что может повлиять на сгорание и удаление воздуха из атмосферных приборов.

Многие дома теперь оснащены вентиляторами с рекуперацией тепла или энергии (HRV).HRV повышают энергоэффективность и уровень комфорта за счет извлечения теплого влажного воздуха из жилого помещения и пропускания его через теплообменник воздух-воздух перед его выпуском на улицу.

HRV смягчает поступающий свежий воздух за счет тепла, отводимого от потока выхлопных газов. После установки HRV необходимо сбалансировать в соответствии с инструкциями производителя, чтобы обеспечить соответствие количества заменяемого наружного воздуха объему откачиваемого воздуха. Если система не сбалансирована или установлена ​​дополнительная механическая вытяжка без учета повышенного количества подпиточного воздуха (напр.g., кухонный вытяжной вентилятор большей мощности), может произойти разгерметизация.

Если воздухозаборная решетка и фильтры обслуживаются не в соответствии с инструкциями производителя и будут заблокированы или заблокированы, HRV станет дополнительным механическим выхлопом, увеличивая вероятность вытягивания вниз атмосферных приборов.

Поскольку большинство HRV работают с различными скоростями вращения вентиляторов, важно проверять потоки воздуха в соответствии с инструкциями производителя.

Слесарь-газовщик должен знать о факторах, которые могут привести к разгерметизации и ее влиянию на атмосферные устройства. Подача воздуха для горения и вентиляции должна быть проверена на предмет препятствий, будь то преднамеренных, например, «засорение жильцом, чтобы остановить холодную тягу», или из-за отсутствия технического обслуживания; скопление мусора на сетке воздухозаборника, ограничивающего или останавливающего воздушный поток.

Для проверки адекватной вентиляции атмосферных приборов требуется:

1. Все двери и окна должны быть закрыты.
2. Заслонки твердотопливных приборов закрыть.
3. Аппараты атмосферного газа отключены. Приборы, оснащенные контрольными лампами, можно установить в положение «Пилот».

ВЕНТИЛЯТОР УДАЛЕНИЯ ТЕПЛА

1. Запустите все механическое вытяжное оборудование и любые другие газовые устройства.
2. При выполнении этого теста постоянно контролируйте уровни окружающего воздуха.
3. Через пять минут по очереди включите каждый атмосферный прибор.С помощью дымовой трубы, конуса, ароматической палочки или аналогичного устройства проверьте, нет ли утечки наружного воздуха и / или продуктов сгорания на вытяжной колпак и камеру горелки.
4. Наблюдайте за каждым вытяжным шкафом в течение примерно пяти минут, чтобы определить, установлена ​​ли вентиляция.
5. Выключите механические вытяжные устройства и верните атмосферные приборы в их нормальное состояние.

Если надлежащая вентиляция не обеспечивается из-за механической вытяжки, необходимо добавить в конструкцию достаточное количество подпиточного воздуха.В зависимости от местных строительных властей, воздух, возможно, придется охлаждать с помощью канального нагревателя или фанкойла. Слесарь по газу должен тем временем принять меры, чтобы обеспечить эффективную вентиляцию оборудования. Варианты включают отключение или фиксацию автоматических выключателей, управляющих вытяжными вентиляторами или осушителями, или блокирование окон в положениях, обеспечивающих временную подачу воздуха.

ПРИМЕЧАНИЕ: См. Приложение «C»

HVAC могут быть привлечены для проведения дополнительных испытаний для определения эффективных решений для перманентной подпитки.Компания Natural Resources Canada в партнерстве с Канадским институтом отопления, охлаждения и кондиционирования воздуха создала специалиста по проектированию бытовых систем вентиляции (RASDT) и специалиста по проектированию бытовой гидроники (RHDT)

Обозначения. Лица, обладающие этими обозначениями, были сертифицированы при проектировании и вводе в эксплуатацию систем вентиляции жилых помещений и могут предоставить анализ и рекомендации по влиянию сброса давления на конструкцию. Местные строительные власти также могут предоставить информацию о ресурсах, доступных в пределах их юрисдикции.

Группа Канадской ассоциации стандартов (CSA) (при участии регулирующих органов), отрасль HVAC и другие заинтересованные стороны разработали новый канадский стандарт: F300-13 Сброс давления в жилых помещениях. Этот стандарт описывает метод определения того, когда разгерметизация жилых помещений может вызвать риск для здоровья, и предлагает решения для предотвращения или уменьшения накопления продуктов сгорания внутри дома. Стандарт доступен для покупки на веб-сайте CSA: Магазин CSA — Standards .

Устройства без вентиляции

Варочные панели, плиты и духовки могут выделять чрезмерное количество CO, особенно если оборудование находится в плохом ремонте или используется неправильно. Невентилируемые кухонные приборы НИКОГДА нельзя использовать для обогрева помещений, их следует регулярно обслуживать.

При работающем приборе следует использовать вытяжные вентиляторы, а вентилятор должен выводиться наружу. Размещение кастрюль или сковородок на конфорках плиты приведет к выделению максимального количества CO, пока кастрюля и ее содержимое нагреваются.При достижении температуры приготовления количество выделяемого CO значительно снижается. На сковородах не должна быть фольга, так как фольга может закрывать отверстия для вторичного воздуха, ведущие к горелке, и вызывать образование избыточного CO.

никогда не должны эксплуатироваться без правильно установленных опорных решеток; Использование решеток, отличных от указанных производителем, может вызвать чрезмерное воздействие и / или гашение пламени. Медленное, желтое, светящееся пламя указывает на неисправность горелки.

Возможные причины:

• Установлено неправильное отверстие большего размера
• Регулируемое сопло установлено для природного газа; прибор работает на пропане
• Неправильное давление в коллекторе
• Неправильное давление в системе подачи
• Если оборудована заслонкой для первичного воздуха, заслонка недостаточно открыта или отверстия заблокированы ворсом или мусором
• Повреждены, деформированы или отсутствуют распорные планки на горелках для духовки или жаровни
• Установка запасной горелки, не соответствующей спецификации производителя

Засоренные или поврежденные теплообменники

Теплообменники воздух-воздух или воздух-жидкость требуют регулярного осмотра и технического обслуживания для безопасной и эффективной работы. В некоторых случаях может потребоваться исправление ошибок при установке или настройке устройства, чтобы обеспечить безопасную и надежную работу в будущем.

Если монтажник обнаружит, что теплообменник сильно засорен, требуется дополнительное расследование для определения первопричины (причин), приводящей к засорению. Клиенту следует задать соответствующие вопросы и изучить записи об оборудовании, чтобы предоставить справочную информацию о:

• Периодичность обслуживания
• Качество и вид оказанных услуг
• Посещаемость коммунальных услуг (Fortis и др.) техников
• Активация тревоги CO (при наличии)
• Прибытие служб быстрого реагирования
• Жалобы на болезни с указанием воздействия CO

Бойлеры или водонагреватели с атмосферным вентилированием (HWH), особенно с ребристыми трубами с малой массой, подвержены забиванию на стороне горелки, если системы неправильно спроектированы, установлены, эксплуатируются и обслуживаются. Ограничения на стороне горения приводят к каскадному эффекту, который может привести к образованию значительного количества CO в приборе.

Накипь или заиление на водяной стороне котла или HWH может привести к жалобам клиентов на высокие счета за газ, нехватку горячей воды, недостаток тепла в помещении или срабатывание пределов безопасности.

Снижение теплопередачи на стороне сгорания также может вызывать те же жалобы, но с добавлением значительной опасности.

Закрытые или закупоренные дымоходы приводят к неполному сгоранию и образованию CO. Поскольку устройство не может обеспечить количество тепла, необходимое для удовлетворения спроса, оно продолжает работать, пытаясь удовлетворить вызов

для тепла.Обычно это приводит к повышенному образованию CO до тех пор, пока дымовые каналы не будут закупорены до точки, в которой размыкается переключатель выхода пламени (при его наличии), или пока управляющая проводка не будет повреждена теплом и пламенем, а газовый клапан не будет отключен. Этот сценарий цитируется во многих случаях со смертельным исходом из-за угарного газа.

Котлы, обеспечивающие отопление жилых помещений, бассейнов или спа, а также отопление помещений, подвержены этим условиям круглый год, а не только во время отопительного сезона.

На что следует обратить внимание монтажнику при анализе закупоренного теплообменника на котле или HWH:

• Соответствует ли температура воды на входе или выходе спецификациям производителя? Температура воды ниже требуемого минимума может привести к конденсации и образованию накипи на поверхности возгорания теплообменников.
• Оборудован ли прибор внутренним байпасом для поддержания необходимого повышения температуры? Если да, то правильно ли он работает? Накипь, шлам или механический отказ могут привести к тому, что они перестанут работать, и в котел попадет чрезмерное количество холодной воды.
• Установлен ли ручной байпас? Если да, отрегулировано ли оно для поддержания приемлемого повышения температуры в котле?
• Установлено ли устройство в соответствии с сертифицированными инструкциями производителя? Во многих случаях производитель требует использования теплообменников, чтобы изолировать котел от чрезмерного количества холодной воды, проходящей через змеевики.
• Норма стрельбы правильная? Недожиг может привести к продолжительным периодам конденсации, что приведет к образованию накипи на змеевиках.
• Насколько чистый воздух для горения подается в прибор? Не втягивается ли в камеру сгорания слишком много ворса или шерсти домашних животных? Мусор может не только забивать отверстия для первичного воздуха на атмосферном котле или откладываться в змеевиках, но также может загрязнять нагнетательные вентиляторы на стороне выхода, что еще больше снижает эффективность и влияет на процесс сгорания.

Что следует учитывать при анализе закупоренного или поврежденного теплообменника в топке с принудительной подачей воздуха:

• Обнаруживает ли визуальный осмотр теплообменника (-ов) отверстия, пятна ржавчины или отдельные швы?
• Есть ли сажа на поверхностях теплообменника?
• Не нарушается ли картина пламени атмосферной печи при работе циркуляционного вентилятора?
• Присутствует ли в циркулирующем воздушном потоке повышенное содержание CO по сравнению с окружающим воздухом, измеренное на выходах для горячего воздуха?
• Есть ли признаки распространения пламени или теплового повреждения в отсеке горелки?
• Соответствуют ли превышение температуры и статическое давление в теплообменнике спецификациям производителя? ПРИМЕЧАНИЕ: См. Приложение «B».

РАЗДЕЛ 4

УРОВНИ УГЛЕРОДА — ОКРУЖАЮЩАЯ СРЕДА И ДЫМОВЫЙ ГАЗ

Окись углерода окружающей среды

Анализ дымовых газов — это диагностический инструмент, который предоставляет монтажнику важную информацию, касающуюся безопасности и эффективности газового прибора.

Все стандарты для приборов включают максимальное количество CO, которое может выделять прибор; самые актуальные значения включены в Приложение «А» в конце этого документа.

Хотя существует меньший риск попадания CO в занимаемое пространство из прибора с герметичным сжиганием, требуется провести испытания, чтобы подтвердить, что прибор работает так, как задумано производителем, и что температура выхлопных газов и содержание CO находятся на приемлемых уровнях.

Необходимо следить за тем, чтобы дымовой газ, содержащий чрезмерное количество CO, не попадал в жилое пространство через открытые окна и двери или оборудование для обработки воздуха.

Слесарь по газу, отвечающий на звонок клиента по поводу CO, должен сначала убедиться в собственной безопасности, прежде чем войти в рабочее пространство или механическое помещение.

Как правило, первым на место происшествия выезжает технический специалист по коммунальному обслуживанию или пожарный персонал, который решает неотложные вопросы, связанные с безопасностью жизнедеятельности. В отдаленных или неорганизованных районах слесарь по газу может быть единственным доступным техническим ресурсом и может быть привлечен для управления всеми аспектами аварийной ситуации с CO.

Если монтажник подозревает, что их клиент подвергается воздействию угарного газа, посоветуйте им:

• Позвоните в службу 911 или по номеру службы экстренной помощи, если таковая имеется.
• Открыть все двери и окна.
• Немедленно выйдите на свежий воздух.
• При необходимости обратитесь за медицинской помощью.
• Выключите все приборы, которые, по их мнению, неисправны.

Слесарь по газу должен определить безопасность среды, в которую они планируют войти.

Персональные газоанализаторы доступны в виде одного газоанализатора CO или могут быть приобретены газоанализатор для нескольких газов с CO в качестве одного из выбранных газов. Обычными вариантами являются кислород, CO, сероводород и горючий газ (нижний предел взрываемости).

Канадская ассоциация стандартов (CSA) C22.2 NO. 152- M1984 (R2016) — Стандарт приборов для обнаружения горючих газов является признанным стандартом для мониторов, используемых в Канаде.

Анализатор горения также может использоваться для определения качества воздуха в помещении. Также возможны газовые пробоотборные трубки и насосы (ручные или автоматические). Преимущество пробоотборных трубок состоит в том, что они не требуют калибровки или ударных испытаний перед использованием, а также отсутствуют датчики, которые необходимо заменить.

Независимо от того, какая система используется, монтажник должен выполнять все инструкции производителя в отношении хранения, калибровки, обучения, технического обслуживания и ремонта.

Любое измерительное или контрольное устройство должно быть обнулено на чистом воздухе перед проведением испытаний внутри конструкции. Несоблюдение этого может привести к серьезным травмам или смерти. Окись углерода обычно называют «тихим убийцей».

WorkSafeBC (WSBC), через Раздел 5.48 Регламента по охране труда и технике безопасности устанавливает восьмичасовое средневзвешенное значение по времени (TWA) для CO на уровне 25 частей на миллион (PPM). Восьмичасовая TWA определяется как «средневзвешенная по времени (TWA) концентрация вещества в воздухе, которая не может быть превышена в течение обычного восьмичасового рабочего периода». Предел краткосрочного воздействия (STEL) WSBC составляет 100 частей на миллион. STEL определяется как «средневзвешенная по времени (TWA) концентрация вещества в воздухе, которая не может быть превышена в течение любого 15-минутного периода, ограниченная не более чем четырьмя такими периодами в 8-часовой рабочей смене с как минимум одним часом между любые два последовательных 15-минутных экскурсионных периода ».

При входе в здание слесарь по газу должен проверить на содержание CO. Если уровень CO в окружающей среде измеряется на уровне более 100 частей на миллион, слесарь по газу должен покинуть зону и уведомить всех затронутых людей, покидая здание. Подачу газа необходимо отключать снаружи дома. Необходимо уведомить местные службы экстренной помощи. Слесарь-газовщик может попытаться эвакуировать здание, но не должен подвергаться воздействию CO выше 100 частей на миллион, независимо от продолжительности.

Если показания по всему зданию ниже 10 частей на миллион, а газовые приборы и другие источники, такие как автомобили, дровяные или угольные камины, курение или барбекю, исключены как источник CO, уровни CO можно считать приемлемыми. .

Если проверка окружающего воздуха в любом месте внутри здания показывает, что уровень CO находится в пределах от 10 до 70 частей на миллион, здание следует вентилировать и откачивать воздух до тех пор, пока источник CO не будет устранен.

Если уровень CO в окружающем воздухе составляет от 71 до 100 частей на миллион, и предполагаемым источником являются газовые приборы, газовый монтажник должен перекрыть подачу газа к приборам и попытаться проветрить здание.Для оценки необходимости эвакуации могут потребоваться местные аварийные службы. Монтажник должен минимизировать время, затрачиваемое на работу в этих условиях, так как STEL составляет 15 минут для уровня CO 100 ppm.

Газовое устройство, которое производит уровни CO в окружающем воздухе, должно быть исследовано, чтобы определить, можно ли устранить причину, до того, как газовый монтажник покинет объект. В противном случае необходимо отключить прибор, объяснить причины жильцам и уведомить соответствующую юрисдикцию в соответствии с разделом 54 Постановления о безопасности газа:

Устройство, не подлежащее ремонту

54 (1) Лицо, которое обнаружит, что какой-либо прибор или газовое оборудование не подлежит ремонту или находится в небезопасном состоянии, должно

(a) отключить прибор или газовое оборудование, и

(b) незамедлительно уведомить сотрудника службы безопасности о его состоянии и местонахождении.

54 (2) Если первоначальное уведомление в соответствии с подразделом (1) (b) является устным, оно должно быть незамедлительно подтверждено письменным заявлением с изложением фактов.

Требования к отчетности подробно описаны в Информационном бюллетене: NO: IB-GA 2017-03 «Отчеты об инцидентах и ​​опасностях для службы технической безопасности BC Gas». Этот бюллетень доступен на сайте Technical Safety BC . Лица, у которых наблюдаются признаки воздействия CO, должны быть направлены в службу неотложной медицинской помощи для определения степени воздействия на них и степени необходимого лечения.

Исследование причин окиси углерода в окружающей среде

Перед входом в здание убедитесь, что измерительный прибор завершил калибровку на свежем воздухе. Узнайте больше от клиента о любых обстоятельствах, которые могут привести к подозрению на воздействие CO. Необходимо изучить другие источники CO, например:

• Камины и печи твердотопливные
• Барбекю (природный газ, пропан и древесный уголь)
• Пристроенные гаражи и холостые автомобили
• Свечи
• Привычки и частота курения

Слесарь-газовщик должен осмотреть каждый газовый прибор по очереди, без каких-либо регулировок или изменений. Приборы, их вентиляционные системы и системы подачи воздуха для горения / подпитки должны быть проверены на предмет проблем и возможных угроз безопасности, которые могут вызвать попадание CO в занимаемое пространство.

Обратитесь к предыдущим разделам этого руководства для получения информации по вопросам разгерметизации здания и вентиляции.

Духовки и плиты отводят дымовые газы прямо в жилое пространство. Проба дымовых газов из дымохода может быть взята в печи следующим образом:

1. Установите температуру на 177 ° C (350 ° F), дайте духовке нагреться и начните цикл.
2. Духовка должна работать не менее пяти минут.
3. Вставьте зонд анализатора как можно глубже в выпускное отверстие и отбирайте газы в течение дополнительных пяти минут или до тех пор, пока не будут записаны стабильные показания.

В горелках верхнего диапазона можно отбирать пробы продуктов сгорания с датчиком, расположенным над горелкой в ​​месте, где чрезмерное тепло не повредит датчик.

Если предполагается, что газовый диапазон производит уровни CO в окружающей среде, превышающие 10 частей на миллион, необходимы дальнейшие исследования.Если образец дымового газа печи превышает 400 частей на миллион после прогрева, подача газа должна быть отключена в соответствии с указанным ранее разделом «Неремонтопригодное устройство».

Показание менее 400 ppm, но больше 250 ppm указывает на то, что печь нуждается в обслуживании или ремонте, и к ним следует обратиться. Показания менее 250 ppm также указывают на необходимость проведения технического обслуживания для снижения уровня CO. Всем пассажирам следует сообщить, что вытяжной вентилятор (если он выходит на улицу) должен работать при использовании духовки и / или верхних конфорок.Если вытяжной вентилятор рециркуляционного типа или вытяжной вентилятор не установлен, окно в том же помещении, что и прибор, должно быть открыто во время использования духовки или плиты.

Окись углерода дымовых газов

Анализ дымовых газов важен для того, чтобы помочь монтажнику определить относительное состояние газового прибора и наличие проблем, приводящих к чрезмерному производству CO.

Дымовые газы имеют более прямой путь в занимаемое пространство от приборов, которые не имеют прямого выпуска, но это не должно позволять монтажнику-газовщику игнорировать уровни CO, выходящие за пределы установленных производителем (или стандартами сертификации) пределов.

Избыточное содержание CO в приборе с герметичным сжиганием обычно указывает на проблемы с системой сжигания, которые могут снизить эффективность и / или теплопроизводительность, значительно сократить срок службы прибора и повредить компоненты или вентиляционную систему.

Забитые или закрытые дымоходы или дымоходы, а также разгерметизация здания могут привести к попаданию дымовых газов в жилые помещения. Вентилируемые приборы должны эффективно выводить все продукты сгорания наружу, независимо от того, содержат они CO или нет.

Каждый раз, когда производитель предоставляет инструкции по настройке и / или целевые параметры эффективности сгорания, прибор должен быть настроен на эти значения. Производители обычно добавляют коэффициент безопасности к своим значениям, чтобы установить буфер между нормальной работой и потенциально небезопасной или вредной производительностью.

Попытка «настроить» дополнительную эффективность устройства за счет уменьшения избыточного воздуха до стехиометрического отношения может привести к образованию большого количества CO, если смешивание топлива с воздухом ухудшается или количество воздуха для горения, подаваемого в горелку, уменьшается из-за загрязнения скопление на лопастях вентилятора, воздушных коробках или жалюзи.

Окись углерода воспламеняется при нижнем пределе взрываемости (НПВ) 12,5% и имеет температуру воспламенения 609 ° C (1128 ° F). Дополнительной опасностью является возможное образование свободного газообразного водорода в процессе неполного сгорания.

Водород имеет нижний предел взрываемости 4% и самовоспламеняется при 495 ° C (923 ° F). Необходимо следить за тем, чтобы для процесса сгорания было достаточно избыточного воздуха. Присутствие кислорода в дымовых газах является важным показателем наличия достаточного количества воздуха для горения.

Отбор проб дымовых газов должен производиться как можно ближе к камере сгорания и без добавления разбавляющего воздуха из вытяжных колпаков или барометрических заслонок.

В зависимости от типа пробоотборного зонда его можно либо опустить в отверстие отводного клапана в направлении камеры сгорания, либо вставить через отверстие, просверленное в воротнике дымохода, как можно ближе к камере. Для печей с теплообменниками типа «грейфер» образец может быть взят из верхней части каждого дымохода.

Для приборов средней эффективности, оснащенных нагнетательными вентиляторами, образец может быть взят из отверстия, просверленного в соединительном патрубке дымохода / вентиляционного отверстия. Многие производители высокоэффективных приборов в настоящее время включают отверстия для отбора проб на выходе из дымохода; некоторые из них также имеют порт на впускном патрубке для воздуха для горения.

Если производитель включает данные анализа горения в свои инструкции по монтажу / обслуживанию, должна быть предусмотрена доступная точка отбора проб.

S636, имеют «тройники доступа», которые включают в себя ответвление и заглушку ½ дюйма.Также можно использовать стандартный тройник S636 с использованием втулки с резьбой ½ дюйма FIP.

РУКОВОДСТВО ПО ОКСИДУ УГЛЕРОДА РАЗДЕЛ 4 | УРОВНИ УГЛЕРОДА ПРОДОЛЖ.

Тройник для конденсата не следует использовать, так как конденсат, выходящий из тройника, может затопить ловушку анализатора, что приведет к нежелательным отключениям и, возможно, к повреждению прибора.

Если производитель не указывает значения анализа горения, в качестве общего руководства можно использовать следующее:

РАЗДЕЛ 5

СИГНАЛИЗАЦИЯ ОКИСИ УГЛЕРОДА

CO может обеспечить дополнительный уровень защиты для людей, находящихся там, где установлены приборы для сжигания топлива. Они не заменяют регулярный осмотр и техническое обслуживание газовых приборов квалифицированными монтажниками, но обеспечивают дополнительный контроль между интервалами обслуживания. Они также не заменяют дымовые извещатели, хотя некоторые производители сейчас выпускают модели, которые объединяют обе функции в одном устройстве.

Строительный кодекс Британской Колумбии требует, чтобы сигнализация CO была установлена ​​в новом строительстве, где установлены устройства сжигания топлива. Город Ванкувер является единственной юрисдикцией в провинции, требующей наличия сигнализации CO во всех жилых помещениях, в которых есть устройство для сжигания топлива и / или пристроенный гараж.За пределами Ванкувера не требуется устанавливать сигнализацию в домах, построенных до внесения изменений в Строительный кодекс.

Настоятельно рекомендуется, чтобы все помещения, где установлено газовое оборудование, устанавливали сигнализацию (и) CO в соответствии с текущими спецификациями Строительного кодекса Британской Колумбии:

• Сигнализация CO установлена ​​в каждой спальне или в пределах 5 метров (16 футов) от двери каждой спальни.
• Если устройство для сжигания топлива, например камин, находится в спальне, сигнализация CO должна быть установлена ​​в спальне.
• Сигнализация CO должна:
  • Соответствует CAN / CSA 6.19, Бытовое устройство сигнализации по угарному газу
  • Оборудован встроенной сигнализацией, отвечающей требованиям к слышимости CAN / CSA 6.19.
  • Работать от батареи или иметь проводное соединение и
  • Не иметь разъединителя между устройством максимального тока и сигнализацией CO, если сигнализация CO питается от электрической системы жилого дома, и
  • Механически фиксировать на высоте в соответствии с рекомендациями производителя.
• Допускаются агрегаты, объединяющие сигнализаторы дыма и CO

CAN / CSA 6.19 является признанным канадским стандартом для сигнализаторов CO, предназначенных для использования в обычных жилых помещениях

мест. Сюда входят жилые единицы, транспортные средства для отдыха и мобильные дома, а также участки без кондиционирования. Признанным канадским стандартом для многокритериальных дымовых извещателей (которые объединяют обнаружение дыма и CO в одном устройстве) является CAN / ULC S531. Для этих устройств часть сигнализации CO должна соответствовать CAN / CSA 6.19. Всегда ищите информацию о листинге на устройстве и его упаковке, найдите и установите его в соответствии с инструкциями производителя.Кроме того, проверьте и обслуживайте устройство в соответствии с инструкциями; у этих устройств есть срок службы, и их необходимо будет заменить не позднее даты, указанной на устройстве.

Если аварийный сигнал не срабатывает должным образом при нажатии кнопки тестирования, см. Раздел «Устранение неисправностей» в руководстве. Аварийный сигнал, который работает некорректно или отображает сообщение об окончании срока службы, не реагирует на CO и должен быть немедленно заменен.

CO звучит иначе, чем сигнализация дыма при срабатывании.Внедряя в дом новое аварийное устройство, важно, чтобы каждый в доме знал разницу между тревожной дымовой пожарной сигнализацией и тревожной сигнализацией CO. В соответствии со стандартом сигнализации CO, сигнал тревоги CO состоит из четырех очень коротких звуковых сигналов, за которыми следует пятисекундная пауза, и шаблон повторяется.

Это контрастирует с сигналом дымовой пожарной сигнализации, определенным стандартом дымовой сигнализации CAN / ULC S531, который состоит из трех звуковых сигналов, за которыми следует пауза в 1,5 секунды, а затем этот шаблон повторяется.

Жильцы должны знать разницу между фактическим звуковым сигналом тревоги и предупреждениями о низком заряде батареи или окончании срока службы как для дымовой сигнализации, так и для сигнализации CO. Владельцы должны проконсультироваться со своим руководством по эксплуатации, чтобы получить дополнительную информацию о характеристиках звуковых и / или визуальных сигналов для каждого устройства.

CO может обеспечить дополнительный уровень защиты для людей, находящихся там, где установлены приборы для сжигания топлива. Они не заменяют регулярный осмотр и техническое обслуживание газовых приборов квалифицированными монтажниками, но обеспечивают дополнительный контроль между интервалами обслуживания.Они также не заменяют дымовые извещатели, хотя некоторые производители сейчас выпускают модели, которые объединяют обе функции в одном устройстве.

РАЗДЕЛ 6

ПРИЛОЖЕНИЕ «А»

Избранные канадские стандарты для газовых приборов

Обратите внимание, что значения, приведенные ниже, являются «максимальными» уровнями; Специалист по газовой установке должен попытаться отрегулировать и настроить каждый прибор для выработки минимального количества CO, при этом сохраняя настройки в соответствии с сертифицированными инструкциями производителя.

Допустимые уровни CO

ПРИЛОЖЕНИЕ «Б»

Предлагаемый метод проверки теплообменника бытовой печи

Первичный теплообменник в печи может быть изготовлен из катаной стали, состоящей из двух зеркальных частей, соединенных вместе, как раковина моллюска, или из труб.В конденсационных печах для вторичного теплообменника будет использоваться устройство, похожее на автомобильный радиатор.

перейдет в выключенное положение, когда температура воздуха в камере превысит предел, установленный техником.

Забитые воздушные фильтры ускоряют выход из строя теплообменника. Если в течение нескольких отопительных сезонов пренебречь фильтром печи, поток воздуха через теплообменник будет заблокирован. Внутренняя температура печи может превышать расчетную температуру непрерывной работы без достижения верхнего предела. Это может привести к обрыву сварных швов и появлению трещин.

Известно, что значительное количество теплообменников вышли из строя из-за аномальной ржавчины, ускоренной присутствием хлорированных соединений. Хлорированное соединение — это любое соединение, к которому присоединена молекула хлора. Хлорированы многие бытовые товары, например, моющие средства,

отбеливатель, растворитель и разбавители для красок. Когда эти соединения смешиваются с влагой, образуется соляная кислота, которая втягивается в печь, где она производит ржавчину и солевые отложения.Солевые отложения повторно соединяются с влагой из воздуха, продолжая коррозионный процесс и быстро разрушая теплообменник.

Ржавчина может возникнуть из-за утечки конденсата на теплообменник из змеевика кондиционера, утечки увлажнителя или просто из-за расположения печи во влажном или влажном месте.

Этапы проверки теплообменника печи:

Многие печи выходят из строя из-за трещин в листе металла, трещин вдоль сварных швов или отверстий из-за ржавчины или коррозии.

Теплообменники могут выйти из строя из-за перегрева. Теплообменник защищен от перегрева тщательно отрегулированным верхним пределом. Верхний предел приводит к тому, что печь достигает

1. Обратите внимание на нарушения пламени.

Запустите печь и наблюдайте за любыми изменениями формы пламени при запуске нагнетателя циркулирующего воздуха. Ищите плавающее пламя, распространение пламени или искажение пламени. Эти условия указывают на возможное расслоение шва, открытую трещину, серьезное повреждение теплообменника или прокладочного материала или физическое разделение соединенных частей.Если возмущение пламени происходит после включения вентилятора, это хороший признак того, что проблема может существовать в нижней части теплообменника (печь с восходящим потоком). В этом случае переходите к шагу 4.

ПРИМЕЧАНИЕ: Убедитесь, что нет сквозняков, которые могут вызвать возмущение пламени.

1. Измерьте уровень CO в воздушном потоке.

При работающей печи измерьте уровень CO в обратном воздуховоде рядом с печью и запишите значение. Затем измерьте уровень CO в приточном воздуховоде, выходящем из печи. Запишите это значение. Если нет измеримой разницы в уровне CO в обратном и приточном потоках воздуха, вероятно, печь не пропускает CO в воздушный поток. Если CO в воздуховоде приточного воздуха больше, чем CO в возвратном воздухе, вероятно, что печь подает CO через теплообменник. Если такой сценарий встречается, переходите к шагу 4.

1. Измерьте уровень кислорода в вентиляционном отверстии.

Печи с принудительной тягой с меньшей вероятностью утечки продуктов сгорания в поток циркулирующего воздуха, чем печи с естественной тягой, из-за отрицательного давления внутри теплообменника, создаваемого нагнетательным вентилятором. Вставьте зонд анализатора дымовых газов в вентиляционное отверстие. Наблюдайте за уровнем кислорода. Если значительное увеличение происходит при включении циркуляционного вентилятора, возможно, что теплообменник поврежден. Переходите к шагу 4.

1. Осмотрите теплообменник.

Иногда отверстия, образованные ржавчиной или трещинами, можно увидеть глазом или с помощью зеркала, но часто только 20% общей поверхности теплообменника видны для просмотра, даже с зеркалом после установки печи .

Некоторые отверстия или трещины видны только тогда, когда тепловое расширение вызывает раскрытие трещин, что может быть трудно наблюдать во время работы печи. Если печь не проходит какой-либо из трех предыдущих шагов, особое внимание следует уделить визуальному осмотру.Это может потребовать снятия циркуляционного вентилятора, чтобы увидеть нижнюю часть теплообменника, и прорезания дверцы доступа в приточную камеру, чтобы увидеть верхнюю часть теплообменника. Обратите особое внимание на сварные швы, швы, стыки и пятна обесцвечивания на теплообменнике (ах). Если горелки сняты, фонарик может быть направлен в каждый теплообменник и визуально осмотрен снаружи в поисках признаков света. Если возможно, в каждый теплообменник можно вставить камеру для осмотра.

CSA B149.1 Газового кодекса перечисляет требования, которые необходимо соблюдать при обнаружении неисправности теплообменника.

ПРИЛОЖЕНИЕ «C» — ПРЕДЛАГАЕМЫЙ КОНТРОЛЬНЫЙ СПИСОК ДЛЯ ДЕПРЕССУРИЗАЦИИ

Нажмите, чтобы загрузить

Copyright 2017, Техническая безопасность BC. Все права защищены.

Дымоходы — обзор | Темы ScienceDirect

6.6.4 Промышленные дымоходы

На всех АЭС и практически во всех ядерных исследовательских центрах есть дымоходы (часто называемые дымовыми трубами) для отвода вентиляционного воздуха и загрязненных газов (рис.1.7). Однако опыт их потенциального повторного использования можно в основном почерпнуть из неядерного сектора. Значительное количество старых дымоходов, которые были частью первых промышленных установок во многих странах и датируются первой половиной 1800-х годов и даже ранее, сохранились до наших дней. Некоторые из них удивительно высокие (сотни метров) и имеют выразительный архитектурный дизайн.

«Проблема дымохода… несомненно, является типичным примером многих« аварийных ситуаций », создаваемых нашими историческими зданиями.Эволюция методов, используемых при его изготовлении, в Европе шла рука об руку с постепенным преобразованием городского и сельского ландшафта в результате индустриализации. Более того, конструкция и конструкция дымохода часто раскрывают независимые культурные корни данной географической области — ощутимые признаки мастерства местных ремесленников »(Riva and Zorgno, 1995). Замечательная высота некоторых уцелевших дымоходов в заброшенных промышленных зонах и действенные методы, использованные при их изготовлении, вызывают удивление.

По мере появления новых типов дымоходов старые дымоходы были заброшены и вскоре устарели, часто приходя в негодность до такой степени, что они больше не были структурно безопасными. К проблеме сохранения исторических дымоходов следует подходить с большим вниманием, уделяя особое внимание испытаниям материалов и статическому / динамическому моделированию. Но промышленные дымоходы передают чувство культурной «принадлежности», которое нельзя игнорировать. Одним из примеров является территория к югу и западу от площади Святого Петра в Риме, Италия.Почва там богата глиной, подходящей для обжига кирпича и извести («fornace» по-итальянски). В течение многих столетий в этом районе действовали печи, о чем свидетельствуют местные названия; и несколько дымоходов остались. На рис. 6.36A показан один из этих дымоходов в изоляции в декабре 2007 года, а на рис. 6.36B показан тот же дымоход, реконструированный в качестве музея в августе 2018 года.

Рис. 6.36. (A) Промышленный дымоход, Рим, Италия. (B) Промышленный дымоход, Рим, преобразованный в музей.

За последние десятилетия потребность в телекоммуникациях быстро возросла, что сделало повторное использование вышедших из употребления промышленных дымоходов конкретным вариантом (рис. 6.37).

Рис. 6.37. Старый стек повторно используется в телекоммуникационных целях, Вена, Австрия.

Другая фотография из Вены (рис. 6.38) показывает, что некоторые промышленные дымоходы сохранены не для практического использования, а только для того, чтобы быть символами прошлого мира.Этот красивый дымоход в центре Вены окружен жилыми домами.

Рис. 6.38. Старый дымоход печи во дворе в центре Вены.

Инновационная концепция, в которой старый дымоход повторно используется в качестве физической поддержки для производства солнечной энергии, представлена ​​в SIGUS (без даты). В основе концепции лежат следующие основные элементы:

•

«TROMBE WALL» с полупрозрачной оболочкой вокруг дымохода, улавливает солнечное излучение, нагревает воздух и увеличивает поток воздуха из главного дымохода.Он также нагревает стенку дымохода для более равномерного непрерывного нагрева воздуха (ночью поток нагретого воздуха будет меньше).

•

«СТЕКЛЯННЫЙ ФАРТЕР» находится у основания дымохода. Нагретый солнечным излучением воздух улавливается стеклянной крышей и направляется в дымоход. Стеклянный фартук использует подход «гибкого захвата» с панелями из поликарбоната. Вторичное использование этой расширенной конструкции («фартука») могло быть как оранжерея.

•

ДЫМОХОД.Теплый воздух в помещении проходит через дымоход и создает перепад давления у основания, всасывая холодный воздух из отверстий.

Ветряная турбина с выходной мощностью от 1 МВт до более 10 МВт была запущена компанией Eurowind (ASME, 2004). В концепции сочетаются современные ветряные турбины, судостроение и строительные технологии. Модульная конструкция предназначена для множества применений, от морских до различных наземных установок, в ветряных электростанциях или автономных.Установка может быть установлена ​​на промышленных дымоходах и других высоких конструкциях, не мешая их нормальной эксплуатации. Вместо того, чтобы иметь ветряную турбину, которая нагружает определенную нагрузку на ее опорную конструкцию, система предназначена для регулировки ветряной турбины — и, следовательно, ее нагрузки — до известного запаса прочности основной конструкции, например дымоход. В таком случае граница раздела между конструкцией и турбиной будет поглощать нагрузки напряжения, возникающие при вращении лопастей турбины.

В недавней заявке на патент использовалась аналогичная концепция.Ветряк с вертикальной осью установлен на верхней части дымохода. Лопасти ротора расположены снаружи дымохода, и механическая энергия, производимая вращающимися лопастями ротора, передается генератору с помощью короткого приводного вала. Лопасти вращаются за счет восходящего потока, связанного с дымоходом (Патенты, 2013).

Солнечная восходящая башня — это электростанция, работающая на возобновляемых источниках энергии, описанная в Solaripedia (2011). Он сочетает в себе три технологии: эффект дымохода, парниковый эффект и ветряные турбины. Воздух нагревается солнечным светом в очень большой тепличной конструкции у основания высокого дымохода; Возникающая в результате конвекция заставляет воздух подниматься вверх по восходящей колонне. Этот воздушный поток приводит в движение турбины, вырабатывающие электричество. Австралийская компания EnviroMission предлагает построить в Аризоне самую высокую в мире солнечную электростанцию ​​с восходящим потоком. Башня высотой 800 м станет вторым по высоте сооружением в мире — всего на 30 м ниже небоскреба Бурдж-Халифа в Дубае, Объединенные Арабские Эмираты. Генерирующая способность солнечной электростанции с восходящим потоком воздуха зависит в первую очередь от двух факторов: площади коллектора и высоты дымохода.Чем больше площадь коллектора, тем больший объем воздуха нагревается, поднимаясь по дымоходу. В таблице 6.1 (Википедия, 2018) перечислены самые высокие дымоходы в мире: после закрытия завода, на котором они расположены, промышленные дымоходы можно будет повторно использовать для выработки энергии, как описано выше.

Таблица 6.1. Самые высокие дымоходы мира

Наименование	Высота пика, м	Год	Страна	Примечания
Дымоход ГРЭС-2	419.7	1987	Казахстан	Самая высокая дымовая труба в мире
Inco Superstack	380,1	1971	Канада
4-я дымовая труба Гомер-Сити 9034 9034			9327 9327 9327 9327 Гомер-Сити генерирующая станция США	Самый высокий дымоход в США
Kennecott Smokestack	370,4	1974	США
Дымоход Березовской ГРЭС 9034 9034 9034 9034 Россия		Россия	Россия Следует отметить, что дымовая труба выведенной из эксплуатации АЭС Гарильяно в Италии (рис. 1.7) был демонтирован в конце 2017 года из-за сейсмических проблем и был заменен на более короткий дымоход, который будет обслуживать оставшиеся этапы процесса вывода станции из эксплуатации. Начиная с 15-16 веков, высокие дымоходы, искусно украшенные резьбой, нишами и инкрустациями, на протяжении веков составляли впечатляющий элемент архитектурного ансамбля. Вдохновленные этими древними дымоходами, в последние годы возникла новая тенденция, согласно которой дымоходы художественно декорируются, покрываются или оборачиваются и превращаются в настоящие произведения искусства.Одним из многих примеров является Церковь Святого Лика (Chiesa del Santo Volto, по-итальянски). Башня бывшего дымохода сталелитейного завода была сохранена и обернута спиральной символической металлической конструкцией, на которой установлена ​​серия шипов, изображающих шипы; спиральная структура передает ощущение восхождения. Сверху был установлен серебряный крест длиной 60 м (Design Build, n.d.). Обзор старых дымоходов, недавно «украшенных», дается в (Web Urbanist, 2009). Замечательным примером «красивого» дымохода является печь для сжигания отходов в Вене, спроектированная известным австрийским архитектором Фриденсрайхом Хундертвассером (рис.6.39). Рис. 6.39. Дымоход установки для сжигания отходов в Вене. Фото М. Лараиа, 2018. Осмысление дымоходов Многие дымоходы в старых домах служат очагом на каждом этаже с несколькими дымоходами, которые проходят через выступы в кладке. (Фото: Поль Рошело) Большинство владельцев старых домов наслаждаются теплом каминов или печей, поэтому они знают, что важно регулярно проверять и чистить действующий дымоход из каменной кладки. Национальная ассоциация противопожарной защиты (NFPA) рекомендует ежегодно проверять дымоходы, работающие на твердом топливе — древесине, угле или гранулах, и чистить их по мере необходимости.Такой уход помогает обеспечить структурную целостность, выявлять дефекты, которые могут позволить смертоносным дымовым газам попадать в жилые помещения, и предотвращать возгорания в дымоходах, вызванные накоплением креозота, естественного побочного продукта горения древесины. Тем не менее, немногие домовладельцы, которые используют свои дымоходы только для вентиляции газовых или мазутных печей и котлов, знают, что к ним также применяются условия технического обслуживания и звуковые условия. Это проблема, потому что побочные продукты сжигания газа и нефти так же коварны, как и твердые виды топлива.Дымоходы — или, точнее, дымоходы внутри них — должны быть чистыми и прочными, чтобы безопасно отводить тепло и газы вверх и от верха дымохода, но эти побочные продукты сгорания также могут со временем ухудшить внутреннюю поверхность дымохода. Итак, допустим, вы осмотрели дымоход, и предположим, что в отчете содержится рекомендация по замене футеровки дымохода. Мы выясним, что это означает, а также выясним, как лучше всего исправить проблему для вашего конкретного дымохода и дома. Гибкие футеровки, такие как эта гофрированная из нержавеющей стали, хорошо приспособлены для модернизации дымоходов со смещениями или небольшими размерами.(Фото: поставка дымоходов / Американский институт безопасности дымоходов) Линия на облицовках Одной из лучших причин для замены каменной дымовой трубы является то, что она изначально была построена неправильно, то есть без футеровки дымохода, материал, который обеспечивает гладкую, относительно бесшовную поверхность, а также обеспечивает изоляцию. Исторически сложилось так, что хорошо построенные дымоходы были покрыты строительным раствором для облицовки дымохода, а глиняная плитка была стандартной облицовкой с 1900-х годов. Тем не менее дымоходы без вкладышей остаются очень распространенным явлением как в старых, так и в новых домах.Строители и установщики отопительного оборудования не всегда соблюдают рекомендуемые методы, а даже если и соблюдают, они могут не потрудиться их соблюдать. Если у вашего дымохода есть облицовка, еще одна причина, по которой вам может потребоваться замена облицовки, — это ее неисправность. В результате старения и использования могут образоваться трещины в плитке, а дымовые газы в сочетании с дождем разъедают стяжку и швы кладки между кирпичами или камнями. Если преобладающие доказательства указывают на необходимость замены облицовки, у вас есть несколько вариантов, которые следует рассмотреть. Вы можете 1) реконструировать дымоходы из глиняной плитки с новыми облицовками из глиняной плитки, 2) укрепить дымоход и создать новые дымоходы с цементными вкладышами, или 3) заменить существующие дымоходы и запустить новые с металлическими вкладышами. У каждого метода есть свои преимущества, ограничения и проблемы. Подход, который вы в конечном итоге выберете, должен быть наиболее подходящим для решения проблем конкретного дымохода и вентилируемых через него приборов. Керамическая плитка для дымохода представляет собой прямоугольные или круглые керамические блоки высотой 24 ″, которые уложены друг на друга с заделанными швами для образования облицовки.Несмотря на то, что плитка очень прочная, она может треснуть из-за возраста или повреждения, а их вес и жесткость усложняют дооснащение. (Иллюстрация: Randy Sweitzer) Вкладыши для глиняной плитки Дымоходы для глиняной плитки являются традиционным фаворитом. Плитка для дымохода практически непроницаема для тепла и коррозионных побочных продуктов сжигания любых видов топлива. При правильной отделке швов из огнеупорного раствора срок службы дымохода для глиняной плитки может быть рассчитан на 50 лет или более при минимальном техническом обслуживании, кроме регулярной чистки. Но квадратная и прямоугольная дымоходная плитка — не самая эффективная форма для отвода дыма. По своей природе дым поднимается по спирали вверх через дымоход по спирали, оставляя по краям несочетаемые воздушные пространства. В лучшем случае эти воздушные пространства просто занимают дополнительное место в дымоходе, которое может понадобиться для дополнительных дымоходов; в худшем — уменьшают тягу. Круглые дымоходы намного эффективнее. Глиняная облицовочная плитка относительно недорогая — около 10 долларов за типичный 24-футовый блок. Но то, что вы сэкономите на материалах, скорее всего, превысит затраты на монтажные работы.Глиняные футеровки дымохода сложно заменить в существующем дымоходе, особенно если он не прямой. Даже на прямом участке необходимо пробивать стены дымохода через каждые несколько футов по вертикали, чтобы получить доступ для удаления старой плитки для дымохода и укладки новой. Для дымоходов со смещениями (изгибами) дымоходные плитки необходимо обрезать под определенным углом для получения приемлемых швов. В некоторых областях трудно найти кого-либо, кто обладает навыками для такого рода установки, и это определенно не работа владельца-реставратора. Монтируемые вкладыши — это запатентованный процесс, при котором раствор перекачивается в дымоход, образуя новый дымоход. В одном методе, показанном вверху, используется надувной баллон для образования дымохода. Альтернативный процесс, показанный внизу, заключается в вытягивании заостренного колокола вверх по дымоходу, чтобы сформировать дымоход. (Иллюстрация: Randy Sweitzer) Вкладыши на месте Там, где новые глиняные плитки не подходят, можно создать новый дымоход в поврежденном дымоходе кладки, используя один из нескольких способов заливки цемента.Вообще говоря, такой подход предлагает все преимущества глиняных дымоходов, а также несколько других преимуществ. Монолитные дымоходы практически невосприимчивы к вредному воздействию тепла, кислот и конденсата, независимо от типа сжигаемого топлива. Температура внутри монолитных дымоходов обычно высока из-за их изоляционных свойств, поэтому они горят чище и уменьшают накопление креозота. Ожидайте, что дымоходы из заливного цемента прослужат не меньше, чем глиняная черепица — 50 лет или больше. Некоторые компании заявляют, что монтируемые на месте дымоходы могут стабилизировать ненадежные глиняные дымоходы и дымоходы, поскольку они залиты либо внутри существующего дымохода, либо в стены дымохода. Хотя процесс литья на месте может быть менее трудоемким и инвазивным, чем восстановление глиняных дымоходов, существует ряд различных запатентованных методов литья. В некоторых проектах затраты на рабочую силу могут равняться или превышать затраты на перебазирование глиняной плиткой. Как всегда, лучший подход зависит от конкретных условий работы. Отливка футеровки дымохода на место ни в коем случае не является делом своими руками. Материалы и оборудование для заливки дымоходов на месте поставляются различными производителями дистрибьюторам / техническим специалистам, выполняющим установку. Если в проблемном дымоходе есть один или несколько глиняных дымоходов, установщик определит, можно ли оставить плитку на месте или ее необходимо удалить. Определяющие факторы включают структурное состояние существующего дымохода и дымохода, а также необходимое пространство в зависимости от размера и количества требуемых дымоходов. В первом из двух распространенных методов заливки дымоходов, которые продаются под торговыми марками Golden Flue, Solid / Flue Chimney Systems и Supaflu Chimney Systems, замена футеровки начинается с предварительной очистки дымохода. Затем техники вставляют одну или несколько надувных баллонов из выпускного отверстия отопительного прибора в верхнюю часть дымохода. Затем устанавливают опалубку у основания дымохода и размещают распорки вокруг баллонов, чтобы отделить их от дымохода. В этот момент они закачивают похожую на грязь смесь легкого огнеупорного цемента и изоляционного заполнителя в дымоход, пока он не заполнится до верха дымохода. После затвердевания цемента баллоны спускаются, опалубка снимается и выполняются необходимые отделочные работы.Результат: один или несколько конструктивно жестких, гладких, сплошных, хорошо изолированных дымоходов. Во втором методе литья в дымоходе, который продается под торговыми марками Ahrens Chimney Systems и Guardian Chimney Systems, техники медленно закачивают в дымоход глиняный материал футеровки, протягивая через цемент вибрирующий колокол (острый инструмент для формования). чтобы сформировать отверстие для дымохода. В методе Аренса есть второй этап, когда технический специалист распыляет верхнее покрытие навозной жижи на канал дымохода, чтобы обеспечить более гладкую, неабсорбирующую поверхность, которая, как утверждается, увеличивает тягу и облегчает очистку.Оба метода литья используются в Европе более 70 лет, а в США — более 30. Вкладыши из нержавеющей стали бывают жестких и гибких форм, а также различных конструкций и сплавов, что делает их одними из самых универсальных. . Одним из преимуществ гибких металлических футеровок является их способность выдерживать смещения и другие неожиданности, связанные со старым дымоходом. (Иллюстрация: Randy Sweitzer) Металлические футеровки дымохода Прагматики, в том числе многие монтажники и эксперты по противопожарной защите, с которыми мы консультировались, предпочитают футеровки дымохода из нержавеющей стали. Обычно они требуют меньше труда для установки, чем другие типы облицовки, и они легко доступны в различных типах и размерах для всех распространенных отопительных приборов, включая камины и дровяные печи. Металлический вкладыш, установленный профессионалом, стоит около 100 долларов за фут. Проблема для реставраторов старых домов заключается в том, что существует так много разных типов и размеров металлических дымоходов, что бывает сложно выбрать, какой из них лучше всего подходит для данной области применения. Хорошая новость заключается в том, что большинство обычно используемых футеровок дымохода доступны в виде комплектов, в комплекте с изоляционными покрытиями и фитингами для подключения к каминам, плитам, топкам и котлам. Вкладыши дымохода из нержавеющей стали бывают жесткими и гибкими. Жесткие дымоходные трубы доступны в диаметрах от 3 до 10, а гибкие гофрированные металлические трубы имеют диаметр от 2 до 10. Жесткую облицовку дымохода не следует путать с двустенной или трехстенной дымовой трубой, которая предназначена для открытых дымоходов и не может использоваться в качестве вкладыша дымохода. Жесткие футеровки лучше всего подходят только для прямых дымоходов без смещений и изгибов. Существует некоторая дискуссия о том, легче ли чистить жесткие футеровки дымохода, чем гибкие футеровки с гофрированной поверхностью.Наш самый надежный эксперт говорит, что гибкие лайнеры, как правило, собирают меньше креозота при вентиляции дровяных каминов и печей, потому что они изгибаются при расширении и сжимаются при колебаниях температуры, вызывая расшатывание и отпадание отложений. Для вентиляции камина выберите диаметр, обеспечивающий вентиляционное отверстие, равное одной восьмой общей площади каминного проема. Для дровяных печей и других отопительных приборов ознакомьтесь с рекомендациями производителя относительно диаметра дымохода.Самый сложный аспект выбора подходящей футеровки из нержавеющей стали — это выбор правильного сплава в зависимости от типа сжигаемого топлива. Тщательный выбор предотвращает коррозию, которая является основной причиной преждевременного выхода из строя футеровок дымоходов из нержавеющей стали. Также рекомендуется изолировать металлические дымоходы обертками или кожухами, специально разработанными для этой цели. Изоляция особенно важна вокруг вентиляционных отверстий для высокоэффективных обогревателей и печей, поскольку их температура дымовых газов обычно ниже, чем у обычных моделей.Изоляция не только помогает поддерживать более высокие температуры в дымоходе, чтобы уменьшить коррозионную конденсацию, но также предотвращает передачу тепла от дымовых труб к конструкции дома — дополнительная мера безопасности, в которой в первую очередь и заключаются вкладыши дымохода. Окончательное руководство по 5 типам дымоходных труб: от профессионалов Попытка выяснить, какие трубы вам понадобятся для установки камина, печи или любого другого очага, может оказаться сложной задачей.Чтобы упростить вам жизнь, мы рассмотрим несколько аспектов наиболее распространенных типов дымоходных труб и объясним их использование и применение. Мы планируем помочь вам, потребителю, лучше познакомиться с дымоходом. Прежде всего, при любой установке вы захотите начать с ознакомления с руководством по эксплуатации вашего камина. У разных каминов и печей разные требования к вентиляции. Эти требования касаются не только нужного вам типа трубы; он также включает конкретную информацию о зазорах и смещениях, которые необходимо соблюдать для безопасной и правильной установки.Если что-либо в вашем руководстве неясно или сбивает с толку, обратитесь за разъяснениями напрямую к производителю вашего устройства. Но если вам нужна дополнительная помощь или вы просто не можете связаться с производителем, позвоните нам по телефону 800.203.1642. Наши сертифицированные специалисты NFI будут рады помочь вам любым возможным способом. Что такое дымоходная труба класса А? Дымоходная труба класса A имеет много названий, часто называемых двустенной дымовой трубой, трехстенной дымовой трубой, полностью топливной трубой или изолированной дымовой трубой.Труба класса A используется для отвода высокотемпературных выхлопных газов, выделяемых древесиной, углем и приборами, работающими на жидком топливе, такими как камины, печи, котлы и печи. Не для каждой системы вентиляции требуется труба класса A, но она абсолютно необходима для использования со всеми дровяными каминами и печами. Дымоходная труба класса A внесена в список UL, что позволяет использовать ее с рядом различных вентиляционных труб, производимых другими производителями, а также с еще большим разнообразием каминов, печей, топок и топок.Тем не менее, важно отметить, что вы никогда не должны смешивать и сочетать дымоходные трубы разных марок класса А в одной дымоходной системе, если это специально не разрешено производителем. Трубы разных марок разработаны и должны использоваться как единая система от начала до конца. Если вы хотите расширить или модернизировать существующую дымоходную систему, вам необходимо знать марку и модель существующей трубы класса A и по возможности приобрести такой же тип. К сожалению, если ваша существующая марка и модель трубы снята с производства или является устаревшей, вам, вероятно, придется перестраивать дымоходную систему с нуля. Строительные нормы и правила запрещают использование любых адаптеров, не одобренных производителем. Эти адаптеры встречаются очень редко и обычно предлагаются производителем только для соединения очень похожей системы трубопроводов, снятой с производства, с системой, предлагаемой в настоящее время. Существует два типа дымоходных труб класса A: Дымоход со сплошным уплотнением — Эти трубы имеют меньший внутренний диаметр (обычно от 5 до 8 дюймов), которые имеют некоторую изоляцию, либо двустенные (например, Simpson). Труба DuraVent DuraTech) или тройная стенка (как труба Simpson DuraVent DuraPlus).Эти трубы содержат стекловолоконную или керамическую изоляцию для охлаждения снаружи и должны сохранять 2-дюймовый зазор до горючих материалов. Дымоход с воздушным охлаждением — Эти трубы имеют больший внутренний диаметр (обычно от 8 до 24 дюймов) без изоляции. Примером такого типа трубы класса А является дымоход IHP, который требуется для использования с каминами производства Superior и Astria. Как следует из названия, эти трубы полагаются на воздух, циркулирующий внутри них, чтобы охладить внешнюю стену, а также должны поддерживать зазор в 1-2 дюйма до горючих материалов. При использовании дымоходной трубы класса A важно грамотно спланировать или прокладывать вентиляционный участок, чтобы минимизировать затраты и максимизировать вашу экономию. Трубы класса А обычно изготавливаются с наружной стенкой из нержавеющей стали или оцинкованной (или оцинкованной) стали. При прокладке трубы класса А внутри каменного дымохода, погона, чердака или любого ограждения внутри дома экономически целесообразно использовать оцинкованные трубы. По возможности настоятельно рекомендуется установить дымоход в интерьере своего дома.Если ваша дымоходная система находится на открытом воздухе, возникает риск «синдрома холодного очага», который может затруднить вытяжку воздуха и произвести больше креозота. Потребность в нержавеющей стали возникает только тогда, когда ваша труба будет подвергаться воздействию элементов. Если оцинкованная труба обнажена, она подвержена ржавчине и коррозии. Особенно это актуально в прибрежных районах. Если вам необходимо использовать оцинкованные трубы снаружи, мы настоятельно рекомендуем вам покрасить трубу высокотемпературной устойчивой к ржавчине краской.Просто помните, что оцинкованные трубы необходимо очистить и подготовить перед окраской, чтобы удалить остатки машинного масла или пыль в процессе производства. Что такое труба с прямым отводом? Трубка прямого отвода воздуха изготовлена ​​специально для установки с прямым отводом газа. Термин «прямая вентиляция» относится к прибору, в котором для сгорания используется только внешний воздух, а все выхлопные газы удаляются непосредственно наружу. Сам прибор изолирован от комнаты стеклянной дверцей, которую нельзя открывать во время использования прибора. Установки с прямой вентиляцией являются одними из самых популярных среди потребителей из-за их эффективности и простоты установки по сравнению с традиционными установками для сжигания древесины. Существует два типа систем трубопроводов с прямой вентиляцией: Коаксиальная труба — В коаксиальной системе используется конфигурация труба в трубе, в коаксиальной системе используется меньшая внутренняя труба, которая фиксируется внутри большей внешняя труба. Внутренняя труба, отделенная от внешней трубы прокладками, отводит и удаляет все побочные продукты сгорания и выхлопные газы из прибора и из дома.Пространство между двумя трубами обеспечивает поступление свежего воздуха извне в устройство для сжигания. Коаксиальная труба может быть жесткой или гибкой. Коаксиальная вентиляционная труба Коллинеарная труба — это система с двумя отдельными трубами, одна для воздуха для горения, а другая для выхлопа. Эти виды труб обычно гибкие и обычно используют существующие каменные конструкции для прокладки трубопровода. co linear прямая вентиляционная труба Зазоры для прямой вентиляционной трубы могут отличаться, и эти зазоры будут указаны производителем вашего устройства с прямой вентиляцией. Однако общее практическое правило — для вертикальных вентиляционных отверстий по всей длине должен быть зазор в 1 дюйм. И если труба прокладывается горизонтально, она должна обеспечивать зазор 3 дюйма для верхней половины трубы и зазор 1 дюйм для нижней половины трубы. Дымоходы с прямой вентиляцией являются специализированными. Каждый компонент, включая трубы, колена, противопожарные заглушки, опоры крыши, заглушки и т. Д., Специально предназначен для вентиляции устройства с прямым выпуском воздуха. Вы никогда не превратите прямую вентиляционную трубу в дымоходную трубу класса A, и вы никогда не превратите печную трубу в прямую вентиляционную трубу.В некоторых случаях можно использовать специальные переходники для преобразования дымоходной трубы класса А в систему прямой вентиляции. В отличие от дымохода, использование опор крыши и гильз с прямыми вентиляционными системами не служит точкой переоборудования для крепления дымоходной трубы класса А. Эти компоненты используются только для безопасного прохождения прямой вентиляционной трубы через потолок или стену. В руководстве по эксплуатации каждого камина, печи или топки с прямым отводом будет указано, какие марки труб с прямым отводом воздуха одобрены для использования с этим агрегатом. Уникальным и удобным аспектом дымоходных систем с прямой вентиляцией является возможность вентиляции и прекращения подачи воздуха различными способами. Система прямой вентиляции может оканчиваться либо по горизонтали, либо по вертикали, и в некоторых случаях может потребоваться всего несколько дюймов трубы непосредственно из задней части устройства с прямой вентиляцией за пределы вашего дома. Обязательно следуйте рекомендациям производителя по максимальному горизонтальному проходу, вертикальному подъему и т. Д. При проектировании дымоходной системы с прямой вентиляцией.Технические характеристики вентиляции для каждого устройства будут указаны в руководстве пользователя. Устройства с прямой вентиляцией могут упоминаться как «верхняя вентиляция», «задняя вентиляция» или «наклонная назад». Эти названия относятся к положению воротника дымохода на приборе. «Верхнее вентиляционное отверстие» и «заднее вентиляционное отверстие» говорят сами за себя, а «наклонная назад» относится к прибору с воротником дымохода, выходящим из блока под углом 45 градусов, с легкой адаптацией для вертикального или горизонтального сброса с помощью использование локтя под углом 45 градусов. Многие производители устройств с прямой вентиляцией предлагают специальные комплекты для горизонтальной или вертикальной вентиляции для конкретных устройств. При выборе этих комплектов обязательно выясните, сколько трубы вы получите и хватит ли этого для завершения вашей системы. Что такое печная труба? Печная труба, также называемая соединителем дымохода, отличается от дымоходной трубы класса А, хотя эти две трубы часто путают друг с другом. Печная труба используется для вентиляции дровяных печей и предназначена только для использования внутри дома или, точнее, в комнате, где установлена ​​печь. Как только вентиляция достигает стены или потолка, ее необходимо преобразовать в дымоходную трубу класса А. В зависимости от того, какой тип печной трубы вы используете — одностенный или двустенный — вы также должны учитывать надлежащие зазоры от горючих материалов. Например, одностенная печная труба требует зазора 18 дюймов от потолка или стены. С другой стороны, для двустенной печи требуется расстояние всего 8 дюймов от потолка и 6 дюймов от стены. Как только эти зазоры будут соблюдены, вы должны преобразовать вашу печную трубу в дымоходную трубу класса A для надлежащей вентиляции вашей печи. Многие владельцы печей прошлых лет могут быть удивлены, узнав, что труба печи никогда не должна проходить через потолок или стену, независимо от того, какой зазор вы можете создать. Следовательно, никогда не безопасно использовать только дымовую трубу для вентиляции. Это просто вопрос конструкции этих труб. При использовании снаружи дымовая труба не сможет поддерживать высокие температуры дымохода, что может привести к скоплению креозота и увеличению риска возгорания в дымоходе. Для дымохода класса А требуется всего два дюйма зазора до горючих материалов, потому что он предназначен для работы при самых высоких температурах выхлопных газов. Вот почему при вентиляции дровяной печи вам необходимо перейти с печной трубы на дымовую трубу класса А. Как установить печную трубу в дымоход Есть несколько различных способов переоборудовать дровяную печь в дымоходную трубу для обеспечения надлежащей вентиляции. К ним относятся методы вентиляции через потолок или через стену.Для каждой установки требуются разные компоненты, в зависимости от точки перехода между дымовой трубой и дымоходом класса А. Сквозной потолок — Для вентиляционных систем, которые проходят вертикально через потолок, у вас должен быть потолочный опорный короб или круглый потолочный опорный элемент, чтобы использовать его в качестве точки перехода от трубы печи к классу A. дымоходная труба. Печная труба подсоединяется к основанию, а дымоходная труба класса A присоединяется к другой стороне, проходя либо через саму потолочную опорную коробку, либо через изоляционный экран чердака (в случае круглой потолочной опоры). Отсюда дымовая труба будет проходить через скатную крышу за счет использования кровельного гидроизоляции, или она может быть встроена в деревянную рамку, которая должна быть завершена изготовленной верхней планкой. Сквозная стена — Для систем вентиляции, которые проходят через стену горизонтально, у вас должен быть наперсток. Наперсток предназначен для того, чтобы дымоходная труба класса А могла проходить через стену, заходить в комнату, где установлен ваш прибор, а затем подсоединяться к трубе печи.В зависимости от того, какой тип печной трубы вы используете, дымоход класса А должен входить в комнату на шесть дюймов (для соединения с двустенной трубой) или 18 дюймов (для соединения с одностенной трубой). Большинство дровяных печей имеют верхнюю вентиляцию, что означает, что хомут дымохода будет наверху агрегата. Для любой горизонтальной системы вентиляции, проходящей через стену, у вас должно быть не менее 12 дюймов вертикального подъема от верхней части печи (не включая саму воротник дымохода или какие-либо изгибы), прежде чем подсоединять колено под углом 90 градусов, чтобы повернуть в сторону. стена. Некоторые старые дровяные печи имеют заднюю вентиляцию. Эти модели требуют использования тройника для очистки воротника дымохода. Как и модели с верхним вентиляционным отверстием, им требуется минимум 12 дюймов вертикального подъема перед направлением вентиляционной трубы в горизонтальном направлении. Более подробную информацию см. В руководстве пользователя. Есть одно основное различие между дровяными печами и печами с прямым вытяжным воздухом. Некоторые печи с прямой вентиляцией являются моделями с задней вентиляцией и могут выходить горизонтально от воротника дымохода к стене.Другие печи с прямым отводом воздуха представляют собой модели «с наклоном назад», что означает, что хомут дымохода расположен на агрегате под углом 45 градусов, что обеспечивает некоторую универсальность для вертикального или горизонтального отвода воздуха без необходимости использования изгиба на 90 градусов. Для получения дополнительной информации о вентиляции печей с прямым отводом см. Раздел о трубе с прямым отводом. Что такое газовая труба типа B? Газовая труба типа B, также называемая «B-Vent» или «Natural Vent», представляет собой сборную двустенную металлическую трубу, используемую для вентиляции газовых приборов, перечисленных для использования с газоотводным отверстием типа B.Трубы типа B становятся все менее распространенными для вентиляции подовых продуктов, но многие печи и водонагреватели все еще используют их. Самой большой причиной отказа от использования вентиляционных труб типа B для подовых изделий является их неэффективность, особенно по сравнению с установками с прямой вентиляцией и без вентиляции. Однако рынок труб B-Vent для каминов все еще существует из-за их экономической целесообразности, что делает их особенно привлекательными для подрядчиков и строителей.Еще одно преимущество типа B заключается в том, что он обычно не подвержен чрезмерным проблемам с тягой, отчасти из-за вытяжного кожуха, который втягивает избыточный воздух до умеренно сильной тяги. У большинства труб B-Vent зазор до горючих материалов составляет один дюйм. Труба типа B никогда не подходит для использования с дровяными или угольными приборами. Кроме того, его никогда не следует использовать в качестве отдельно стоящей выхлопной трубы для высокотемпературной вентиляции. Что такое вентиляционная труба для пеллет? Вентиляционная труба для пеллет используется для вентиляции пеллетных или кукурузных печей.Эти трубы меньше диаметра, чем любые другие вентиляционные трубы, обычно диаметром 3 или 4 дюйма. Для двустенной трубы для гранул требуется зазор в 1 дюйм до горючих материалов. И в отличие от дымовой трубы, вентиляционная труба для гранул не требует для установки дымохода класса А. Другими словами, вам не нужно преобразовывать вытяжную трубу для гранул в вытяжную трубу класса A при прохождении через стену или потолок. Труба для пеллет используется на всем протяжении от печи для сжигания пеллет или кукурузы до конечной точки. Подобно системам с прямым отводом, отвод пеллет может заканчиваться либо вертикально, либо горизонтально. Если заканчивается горизонтально, колпачок должен находиться на расстоянии не менее 6 дюймов от внешней стены вашего дома. Если заканчивается вертикально, колпак должен быть не менее 12 дюймов над крышей. Однако если вы вентилируете вставку для сжигания гранул, вашему прибору потребуется гибкая труба для обхода дымовой полки. На этом этапе вы сможете перейти на жесткий дымоход или вентиляционную трубу для пеллет с помощью адаптера. Типы заглушек для дымохода Заглушки для дымохода класса A Дымоходные трубы класса A имеют свои собственные специальные заглушки, которые устанавливаются прямо на верхнюю часть трубы в точке окончания над линией крыши, обычно называемые заглушками для дымохода. При отключении системы класса A вы должны следовать так называемому правилу «10-3-2» или «10 футов 2 фута». Это правило объясняется Ассоциацией по защите от естественного пожара (NFPA) следующим образом: «Дымоход для бытовых приборов или оборудования для использования низкотемпературного газа должен выходить не менее чем на 3 фута (0. 9 м) выше самой высокой точки, где он проходит через крышу здания, и не менее чем на 2 фута (0,6 м) выше любой части здания в пределах горизонтального расстояния 10 футов (3 м) «(NFPA ANSI Z223.1 , Раздел 10.5.2.1). Обратите внимание, что этот код должен быть соблюден с радиусом 10 футов, без каких-либо препятствий в верхней части трубы, прежде чем будет установлена ​​заглушка. Убедитесь, что проект соответствует вашему устройству. Если у вас есть какие-либо вопросы о том, соответствует ли ваша система коду в отношении этого требования, не стесняйтесь звонить или писать нам по электронной почте, и мы будем рады помочь. Заглушки для прямой вентиляции и заглушки для вентиляции гранул Заглушки для вертикальной заглушки : Вертикальная заглушка для заглушки, очевидно, используется при оконцовке вентиляционных труб вертикально через крышу. В зависимости от того, какого производителя трубы вы используете, могут быть некоторые варианты специализации, такие как колпачок для сильного ветра (для защиты от ветра), низкопрофильный колпачок (для защиты от дождя) или удлиненный вертикальный колпачок (для защиты от чрезвычайно сильного ветра). холодный климат).И в зависимости от уклона вашей крыши вам может потребоваться от 1 до 5 футов трубы, выходящей за линию крыши. Как всегда, ознакомьтесь с рекомендациями производителя относительно надлежащей вентиляции и концевой заделки вашего устройства. Некоторые заглушки для прямого выпуска воздуха изготовлены из алюминия, а другие — из нержавеющей стали, что предпочтительнее с точки зрения долговечности и надежности. Заглушки для горизонтального подключения : Одно существенное отличие от систем с прямым отводом — это возможность подключения горизонтально к внешней стене.Как и в случае с вертикальными крышками, может быть несколько специализированных вариантов, включая круглые или квадратные крышки. Обязательно ознакомьтесь с инструкциями производителя относительно наличия надлежащих зазоров для горизонтальной оконечной нагрузки вашего устройства. В этих рекомендациях будет указано необходимое расстояние от стены, окон, дверей и других частей дома. Кроме того, для некоторых устройств может потребоваться минимальный подъем вентиляционного отверстия, прежде чем будет разрешено горизонтальное окончание. Шноркель : запатентованный Simpson DuraVent, этот компонент предназначен для горизонтальных заделок сквозь стену, когда требуется вертикальный подъем для удовлетворения требований к минимальной высоте.Чаще всего этот термин используется при установке в подвалах и в ситуациях, когда ваш прибор установлен ниже уровня земли. Заглушки типа B Системы типа B могут включать в себя множество различных компонентов трубопроводов, и точка подключения ничем не отличается. Системы B-Vent могут быть оконцованы только вертикально, с несколькими различными типами заглушек, в зависимости от рекомендаций и требований вашего производителя. См. Таблицу ниже для помощи в измерениях. Другие компоненты для установки дымохода В дополнение к вашей трубе и дымоходу / заглушке, вот несколько компонентов дымохода, которые могут вам понадобиться для вашей установки. Адаптер для дымохода / анкера : Для подавляющего большинства каминов, печей и топок требуется анкерная пластина (обычно для каминов с нулевым зазором и каменных каминов) или переходник для дымохода (обычно для печей и каминов с прямой вентиляцией) для использования особый вид дымоходной системы. Например, если вы покупаете дровяной камин с нулевым зазором и дымоходом 8 дюймов и хотите использовать дымоход Simpson DuraVent DuraTech, вам потребуется 6-дюймовая двухстенная дымовая труба DuraVent DVL для переходника дымохода. Комплект колена / колена : Колена часто необходимы в дымоходных системах по разным причинам. Если вы не можете вентилировать дымоходную систему по вертикали или горизонтали без каких-либо препятствий, блокирующих ваш путь, вам понадобится колено некоторых своего рода.Все производители указывают параметры смещения для каждого камина в инструкции по эксплуатации. Таким образом, вы захотите проконсультироваться с вашим руководством для получения конкретной информации о вашем устройстве. В то время как во многих системах дымовых труб и трубопроводов с прямой вентиляцией используются изгибы под углом 90 и 45 градусов, системы дымоходов класса A не допускают изгибов более 30 градусов. Фактически, вам понадобятся два колена для смещения дымоходной трубы класса A — колено для начала смещения и еще одно для завершения смещения. По этой причине большинство производителей дымоходов класса А продают отводы только в комплектах, которые имеют два отвода и налокотник для поддержки. Кроме того, допускается только ограниченное смещение (обычно не более 3 футов или меньше) между двумя локтями. Использование двух колен для смещения дымоходных труб класса А оптимизирует работу дымохода и защищает от сквозняков и проблем с потоком. При работе со смещениями с печной трубой и прямой вентиляционной трубой, вы можете смещать, чтобы обойти препятствие, примерно на 60 дюймов для печной трубы и почти на 40 дюймов для прямой вентиляционной трубы.Однако вентиляционная труба для пеллет может быть смещена почти на 80 дюймов. Это приближения. Пожалуйста, обратитесь к разделу, касающемуся смещений, в руководстве по эксплуатации вашего прибора и к рекомендациям производителя труб о допуске смещения для каждого типа трубы. Угловой ремень / Настенный ремень : Многие производители предоставляют угловые ремни для многих видов труб для поддержки дымоходных систем со смещениями. Вы будете использовать настенные ремни — по одному на каждые 4-5 футов подъема вентиляционных отверстий — при прокладке дымоходов класса A или прямых вентиляционных труб вертикально внутри загона или вдоль стены. Потолочная опора / наперсток : Эти компоненты необходимы для использования, когда труба открыта и выходит из комнаты, где находится прибор. Если вы вентилируете воздух вертикально через потолок / крышу, вам понадобится потолочная опора или круглая потолочная опора. Если вы вентилируете через стену горизонтально, вам понадобится наперсток. В системах печных труб эти компоненты будут служить не только в качестве опорных деталей, но и в качестве переходных точек от печных труб к дымоходам класса А.В системах с прямым отводом они будут использоваться только в качестве опоры, поскольку нет перехода на другой вид трубы. Противопожарный / изоляционный экран чердака : При прохождении через потолок, пол или чердак вам понадобится один из этих компонентов. Если потолочная опора не используется, противопожарная защита требуется для прохода через потолки в многоэтажных домах, а изоляционный экран чердака — при проходе через чердак.Обе эти части гарантируют, что ваша труба будет поддерживать надлежащие зазоры при прохождении через горючие потолки и полы. Тройник / опора для дымохода : Когда ваша дымоходная система проходит через стену, вам понадобится тройник и опора для тройника, которые будут изгибаться на 90 градусов, чтобы повернуть дымоход к крыше. Тройники чаще всего используются в качестве соединителей между печной трубой и дымоходными системами класса А, так как труба, выходящая из дома, должна быть повернута на 90 градусов, чтобы подняться вертикально до крыши для завершения.Для всех тройников дымохода класса А потребуется тройник в качестве базовой точки опоры для вертикальной трубы. Опора крыши : Размещаемая под окладом на крыше, опора крыши предназначена для поддержки трубы как над, так и под крышей. Он может поддерживать ограниченное количество труб, особенно под крышей, но этот компонент идеален, если у вас нет потолочной опоры как части вашей системы. Мигающий / штормовой воротник : Мигающий воротник и штормовой воротник идут рука об руку; они предназначены для защиты вашей дымоходной системы от погодных повреждений.Гидроизоляция — это кусок, который закрывает отверстие в крыше, куда проникает труба. Штормовой воротник надевается на вашу трубу чуть выше гидроизоляции, чтобы дождь или снег не попали в крохотную щель между гидроизоляцией и трубой. Вам необходимо выбрать оклад, соответствующий уклону вашей крыши. Уклон крыши — это измерение вертикального подъема на расстояние 12 дюймов по горизонтали. Например, если ваша крыша имеет вертикальный подъем 3 дюйма на расстояние 12 дюймов по горизонтали, ваш уклон будет 3/12. Удлиненный кронштейн на крышу : Когда дымоход поднимается над крышей более чем на 5 футов, вам понадобится удлиненный кронштейн для крыши, чтобы обеспечить устойчивость трубы от ветра. Резюме Мы надеемся, что это руководство было полезным и информативным. Помните, что при выборе того, как вентилировать камин, нельзя не переусердствовать, прежде всего обращаясь к руководству пользователя. Некоторые местные нормы и правила требуют, чтобы вы использовали только те трубы, которые указаны в руководстве пользователя для вашего устройства.Всегда уточняйте у местных представителей строительных норм при проектировании дымоходной системы, чтобы гарантировать правильную установку. Если вы потеряли руководство пользователя, позвоните нам или напишите нам по электронной почте, и один из наших опытных сотрудников будет рад узнать, сможем ли мы найти его для вашего камина, печи или топки. Об авторе Collin Champagne Приближаясь к своему 10-летнему юбилею работы, Коллин является одним из наших сертифицированных технических специалистов Национального института каминов (NFI) и менеджером по контенту брендов eFireplacestore, eCanopy и EliteDeals. alexxlab Разное Что такое фанкойл: как устроен, виды и принцип работы alexxlab 17.01.2022 0 Разное Направляющие для теплого пола: Шина для укладки тёплого пола 0,5 м пластик alexxlab 15.01.2022 0 Разное Вывоз холодильников на утилизацию бесплатно: О компании «Утилизатор 24» alexxlab 14.01.2022 0 Разное Рейтинг полотенцесушителей: 12 Лучших Полотенцесушителей – Рейтинг 2021 года alexxlab 13.01.2022 0 Разное Как лучше отапливать гараж: самый экономный способ из всех вариантов alexxlab 13.01.2022 0 Разное Коробки для электропроводки: Купить Распределительные и монтажные коробки по выгодной цене в Санкт-Петербурге alexxlab 12.01.2022 0 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
