Снять изоляцию с провода: Как правильно снимать изоляцию с проводов: 3 эффективных способа

Содержание

Как снять изоляцию с проводов кабеля инструментом

После выбора сечения провода, составления электромонтажной схемы и покупки установочных изделий можно приступать к монтажу электропроводки в доме. Безотказность электропроводки зависит не только от надежности соединений проводов с установочными изделиями. Не менее важным является правильное снятие изоляции с концов проводов.

Как правильно снять изоляцию с проводов

универсальным инструментом

Обычно пластмассовую изоляцию снимают механическим способом (ножом или бокорезами) или оплавлением. Изоляцию из эмали снимают механическим способом (соскабливают ножом или наждачной бумагой) или химическим.

Как правильно снять изоляцию с провода с помощью ножа

Неправильно, когда для снятия изоляции ее подрезают по кругу лезвием ножа, ориентированным перпендикулярно к проводу прилагая при этом еще значительное усилие.

В результате происходит насечка медной жилы, и провод в этом месте может легко переломиться. Особенно это актуально при зачистке тонких проводов, диаметром 0,6-0,8 мм. Они после такой зачистки обламываются после нескольких незначительных изгибов.

Необходимо, чтобы лезвие находилось почти в одной плоскости с осью провода. Изоляция срезается вдоль проводника, оставшаяся на проводе отводится в сторону и тоже срезается.

Как правильно снять изоляцию с провода с помощью бокорезов

Вторая ошибка часто допускается при снятии изоляции бокорезами. Обычно берут в руку инструмент, как придется, не обращая внимания на ориентацию режущих кромок.

Если сторона заточки направлена в сторону движения бокорезов, то приходится прилагать значительное усилие смыкания. Провод может легко отломится вместе с изоляцией.

А нужно, чтобы стороны заточки режущих кромок бокорезов смотрели в сторону, противоположную движению инструмента, как показано на фотографии. В результате, режущие кромки, даже при незначительном прикосновении к изоляции врезаются в нее, и изоляция трубочкой без надсечки провода легко снимается.

Снятие пластмассовой изоляции оплавлением

Изоляция современных проводов для электропроводки обычно выполняется из ПВХ или полиэтилена, температура плавления которых лежит в пределах 105-140°С. Поэтому с помощью паяльника или другого нагревательного устройства можно легко и безопасно для провода снять с него изоляцию. Для этого достаточно концом жала паяльника провести, надавливая по окружности изоляции в нужном месте. Изоляция разогреется, оплавится и легко снимается рукой.

Как видите, изоляция снялась идеально, не нанеся вреда медному проводнику.

Если нужно зачищать от пластмассовой изоляции много проводов, то тогда целесообразно использовать специальное приспособление. Очень для этих целей хорошо подходит выжигала по дереву. Раньше выпускались такие под названием «Узор».

Незаменим метод снятия изоляции оплавлением в случаях работы со старой электропроводкой. Со временем пластмасса стареет и делается очень жесткой, как кость. Выступает в распределительной коробке в стене кусок провода длиной всего 3 см.

Ножом или кусачками к изоляции не подобраться. В этой ситуации только оплавление поможет решить задачу. Размягчить изоляцию можно подогрев ее спичкой или газовой зажигалкой, затем уже снимать ее.

Снятие изоляции с эмалированного провода

При диаметре проводника более 0,2 мм самым удобным является механический способ снятия изоляции с помощью наждачной бумагой или соскабливанием эмали ножом.

Для того, чтобы снять наждачной бумагой, нужно небольшой лист мелкой наждачной бумаги согнуть пополам, завести внутрь между согнутыми половинками листа конец провода и не сильно сжимая пальцами протаскивать провод. И так повторять эту операцию проворачивая провод, пока вся эмаль не будет снята.

Для снятия эмали ножом, нужно положить конец провода на любую твердую поверхность и поворачивая провод по кругу, соскабливать эмаль, пока конец провода полностью не очистится от лака.

В случае снятия изоляции с провода диаметром менее 0,2 мм, то механическим способом без повреждения или обрыва проводника снять эмаль сложно.

Но легко снять эмаль термохимическим способом, с помощью паяльника и куска хлорвиниловой изоляции. Для этого нужно протягивать конец провода между жалом паяльника, прижатым к хлорвинилу. Выделяемый от нагрева хлор очистит провод от эмали.

Этот метод незаменим при снятии эмали с провода типа лицендрат, который широко применяется в радиосвязи для намотки высокочастотных катушек индуктивности. Лицендрат представляет собой много тонких проволочек покрытых эмалью и свитых в один проводник.

С успехом эмаль снимается и с помощью аспирина, на таблетку кладете проводок и прижимаете паяльником, и затем протягиваете провод. При этом провод сразу еще и залуживается.

Снятие фторопластовой изоляции

Фторопласт — полимер, получаемый химическим путём, устойчив к воздействию органических растворителей и не смачивается водой. Характеризуется высокой электрической прочностью, устойчив до температуры воздействия 300°С. Идеальный изоляционный материал, но дорогой. Поэтому, его применяют только в технически обоснованных случаях. В быту фторопластовый провод используют радиолюбители, так как он не оплавляется при пайке паяльником, занимает мало места и имеет эстетичный вид.

Фторопластовая изоляция представляет собой тонкую узкую ленту, плотно намотанную на свитый многожильный тонкий медный провод. Освободить такой провод от изоляции можно только физически.

Лучше всего для этой цели использовать нож. Прижав провод к площадке, ножом соскабливается фторопласт на требуемую длину.

После того, как провод оголился, его отгибают в сторону и отрезают оставшийся не нужный фторопласт. В результате получается аккуратно зачищенный от фторопластовой изоляции проводник готовый к пайке.

Изоляция из резины, ткани и других изоляционных материалов снимается одним из выше описанных механических способов. Главное правило – не допустить надсечек на жилах проводов.

Инструмент для снятия изоляции с проводов

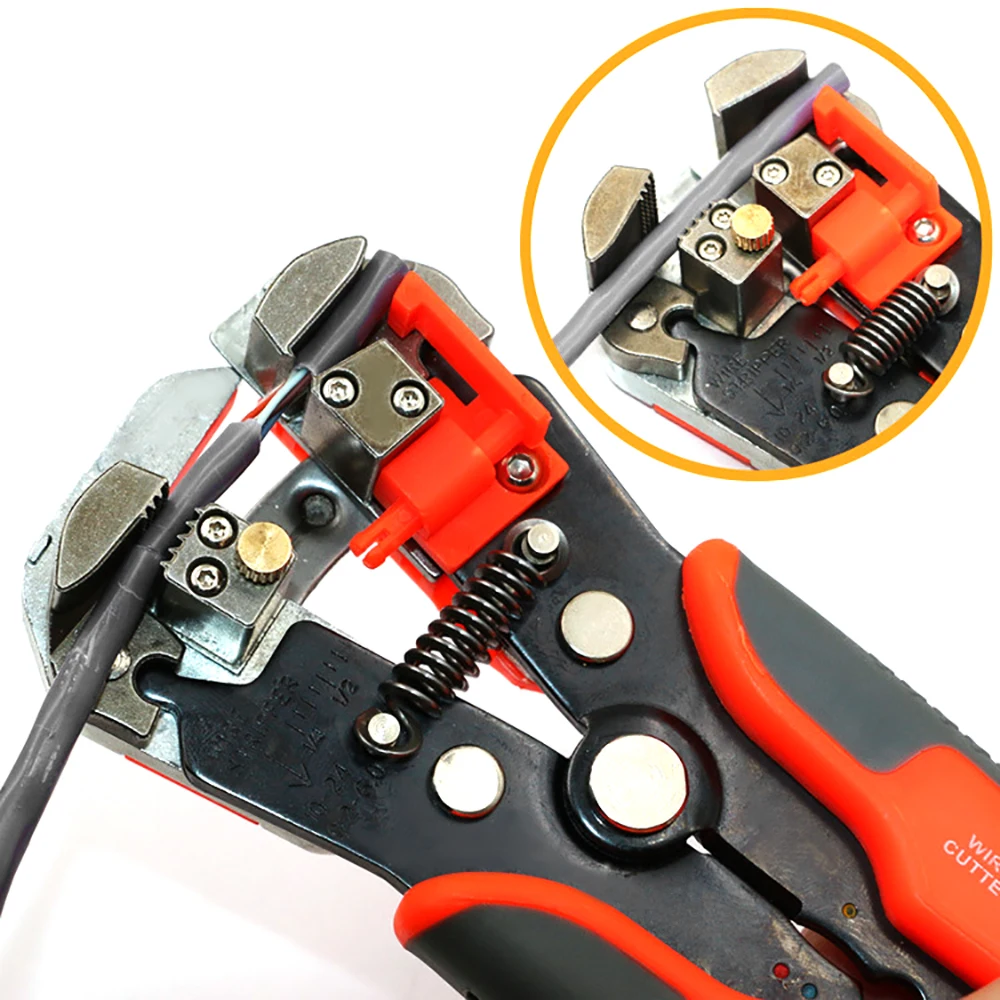

Автоматический стриппер модели WS-04

Ручная разделка проводов занимает много времени, требует достаточного опыта и аккуратности, особенно при снятии изоляции с многожильных проводов малого сечения.

Для частичной автоматизации операции по снятию изоляции существуют специальный ручной инструмент, который называется стриппер.

Среди моего набора инструментов имеется стриппер модели WS-04 немецкого производителя КВТ. Купил стриппер я давно, и очень доволен покупкой. Профессиональным электрикам настоятельно рекомендую приобрести сниппер, не пожалеете.

Основные технические характеристики и принцип работы

стриппера модели WS-04

Стриппер позволяет перекусывать и снимать без настройки изоляцию с проводов диаметром от 0,5 до 2,7 мм (сечение 0,2–6,0 мм²). При настройке с помощью микрометрического винта есть возможность снимать изоляцию с проводов диаметром от 0,25 до 0,5 мм. Также с помощью стриппера можно опрессовывать на проводах простые коннекторы без изоляции, изолированные и автомобильные под двойной обжим диаметром от 0,8 до 2,7 мм.

Стриппер представляет собой клещи, с установленными на концах рычагов кулачками. Одни из пары кулачков закреплен стационарно, а второй, верхний – подвижный.

Левая пара служит для зажима провода, а правая для подрезки изоляции, и ее снятия. В первый момент сведения ручек стриппера левый подвижный кулачек зажимает провод, а правый подвижный врезается имеющейся на конце острой кромкой в изоляцию. При продолжении сведения рычагов изоляция стягивается с провода. Весь процесс снятия изоляции занимает не более секунды.

Для опрессовки проводов в круглых клеммах на внутренних сторонах ручек имеются гребенки заданного профиля. Достаточно вставить коннектор в подходящее по его размеру место и свести ручки. Провод надежно будет зажат в наконечнике.

Примеры работы со стриппером WS-04

Описать работу со стриппером словами сложно, гораздо нагляднее продемонстрировать его возможности на примерах снятия изоляции с проводов разного типа.

Например, есть отрезок двойного монтажного провода для прокладки квартирной электропроводки, и требуется его укоротить, а затем снять изоляцию на заданную длину.

Для этого достаточно завести провод между режущими ножами, расположенными на внутренних сторонах ручки и их свести. Что интересно, срез получается без деформации концов проводов. Если резать кусачками, то концы обычно сплющиваются, немного заостряясь.

Далее конец провода заводится между подвижными и неподвижными губками и сжатием ручек снимается изоляция. Никаких надсечек жил провода не наблюдается, что гарантирует надежность дальнейшего соединения. Синий подвижный ограничитель позволяет точно выставить длину снимаемой изоляции.

Легко снимается изоляция и с многожильного провода, который часто применяют для подачи напряжения в низковольтных цепях. Например, провода, идущие к изделиям от адаптеров и блоков питания.

С помощью стриппера легко можно снять изоляцию с двух жильного шнурового провода с двойной изоляцией, правда, за два приема. За первый прием снимается первый слой изоляции – хлорвиниловая трубка.

За второй прием снимается изоляция одновременно с двух жил проводов. Время снятия изоляции с такого провода составляет не более 5 секунд.

Стриппер отлично помогает подготовить перед запрессовкой в коннектор RJ-11 и телефонный провод, соединяющий стационарный телефон с линией связи. В случае подключения с помощью винтового соединения, еще одним движением можно снять и изоляцию с жил проводов.

Снятие изоляции с экранированных проводов довольно сложная операция, особенно если провод тонкий. С помощью стриппера сначала снимается изоляция с экранирующей оплетки.

Затем оплетка расплетается с помощью иголки или острого шила, чтобы оголить центральный провод. Останется сделать еще одно движение, и провод освобожден от изоляции. Снятие изоляции с экранированного провода вручную, с помощью обыкновенного ножа, не повредив провода, является трудоемкой работой и требует много времени.

Попробовал снять изоляцию с тонкого многожильного провода, покрытого фторопластовой изоляцией. К моему удивлению стриппер легко справился и с этой задачей.

Для проверки возможностей стриппера я снимал изоляцию с проводов медных и алюминиевых, одножильных и многожильных, с изоляцией из разных диэлектриков и результат всегда радовал. Стриппер справлялся с задачей безупречно.

Случилось стриппером опрессовывать и изолированные автомобильные клеммы под двойной обжим. Обжались вполне нормально без особого труда.

Отзыв о работе стриппера модели WS-04

Если Вам приходится снимать изоляцию с проводов раз в месяц, а то и реже, то пополнять свой арсенал инструментов стриппером ценой около 20$, наверное, нецелесообразно. Но если снимать изоляцию с проводов приходится чаще, то полагаю стриппер под рукой иметь необходимо.

Предлагаю Вашему вниманию небольшой видеоролик, демонстрирующий работу стриппера WS-04.

Всего просмотров: 17870

Практика работы со стриппером WS-04 подтвердила его соответствие заявленным производителем техническим характеристикам, так что, если есть необходимость, можете смело приобретать стриппер этой модели, не пожалеете.

Подготовка концов проводников

для соединения с электроприборами

После освобождения проводов от изоляции требуется подготовить их концы для присоединения к электроприборам, так как в подавляющем числе случаев применяется механический способ закрепления с помощью винтов, зажима в клеммах колодках, обжатие и скрутка. К вилкам, розеткам, патронам, автоматам защиты и другим подобным устройствам подключение осуществляется, как правило, винтами.

Для подсоединения проводников к электроприборам, где протекают токи силой менее 1 А, вполне достаточно прямой отрезок освобожденного от изоляции провода длиной 5-10 мм вставить под головку винта и зажать. Таким способом у меня закреплены проводники во всех выключателях, так как в люстрах стоят светодиодные лампы, и сила протекающего тока через контакты выключателей не превышает 0,25 А.

Главное не допустить выскальзывания проводника из-под головки винта. Как видно на приведенной выше фотографии контакт в выключателе (увеличен для наглядности), к которому присоединен провод, согнут уголком. При завинчивании винта, провод упирается в этот уголок, что исключает его выскальзывание. Если ограничитель не предусмотрен, то обязательно нужно конец провода свить в колечко. Для соединений, где текут большие токи, соединение без свивки конца проводника в кольцо будет крайне ненадежным.

Проще всего свить колечко из провода с помощью круглогубцев. Конечно можно сформировать колечко, обвив провод вокруг, например, жала отвертки или сверла подходящего диаметра. Для простоты формирования колечка требуемого диаметра, на губках круглогубцев следует нанести метки 3 мм, 3,5 мм, 4 мм и 4,5 мм. Если надо сделать колечко под винт М3 из одножильного провода, то формирую колечки на метке 3,5 мм, чтобы винт легко входил. В случае многожильного проводника и с последующим лужением – 4 мм.

Лудить провода не обязательно, но желательно, особенно если изделие будет эксплуатироваться в условиях повышенной влажности, например, в ванной или душевой комнатах, сырых подвалах, зимой в не отапливаемом дачном домике.

Вот такие получились колечки, одно под винт М3, а другое под М4. Колечки из многожильного провода формируются несколько по-другому. Сначала проводник обвивается вокруг конуса круглогубцев, а затем вокруг самого себя в месте выхода из изоляции.

Сформированные колечки желательно пролудить и немного расплющить легкими ударами небольшого молоточка. Тогда площадь соприкосновения контактов увеличится и надежность будущего соединения будет гораздо выше.

При монтаже многожильного провода можно колечки делать и не замкнутые. Для этого необходимо после снятия изоляции провод залудить паяльником, а затем уже сформировать колечки по технологии формовки одножильного провода.

Неукоснительно соблюдая нехитрую вышеописанную технологию подготовки проводов для подключения, Вам никогда не придется заниматься ремонтом электропроводки.

Как снять изоляцию с провода

Как снять изоляцию с провода? Этот вопрос хотя бы единожды волновал каждого человека. Но прежде чем приступить к изучению методов проведения данной процедуры, необходимо разобраться в предназначении этого слоя для кабеля.

Снятие изоляции может понадобиться в тех случаях, когда необходимо установить розетку или выключатель. И таких примеров может быть огромное количество.

Предназначение изоляции в проводах

Данный слой позволяет предотвратить замыкание, которое может произойти между проводниками.

Изоляция подразделяется на:

одинарную пластиковую
многослойную

Для последнего варианта используются ткани, негорючие диэлектрики или же смолы.

Традиционный бытовой провод представляет собой кабель небольших сечений. Снять изоляцию быстро со стандартного шнура, как правило, не доставляет особых проблем. Наиболее простой способ с использованием такого инструмента, как плоскогубцы. Для этого ими прихватывают одну жилу кабеля и аккуратно, чтобы не пораниться, обводят ее по кругу ножом.

В результате использования инструментов вращательными движениями ликвидируется часть изоляции – кабель оголяется. Этот вариант отлично подойдет, если при монтаже выключателей и розеток неожиданно выясняется, что провода слишком короткие. В этом случае снять изоляцию при помощи подручных инструментов будет проще простого.

Некоторые советы, позволяющие быстро произвести удаление изоляции с кабеля

Достаточно часто возникают ситуации, когда даже настоящий профессионал пребывает в замешательстве. К примеру, визуальный осмотр показал, что у зарядного устройства повреждены провода, идущие к вилке.

Основная проблема заключается в:

тонком сечении кабеля
его многожильности
заливке проводов в сплошную оплетку

В этом случае изоляция является не просто защитным слоем, а каналом, состоящим из двух или трех камер.

С одной стороны метод проведения ремонта очевиден. А с другой – не понятен вопрос, как можно быстро снять изоляцию с кабеля.

Опытные специалисты советуют в качестве специального инструмента применить кассету от бритвы. Необходим будет только одни ее элемент – тонкое лезвие. В этом случае нужно хорошо закрепить кабель в тисках. При их отсутствии подойдет и струбцина от настольного светильника.

Чтобы снять изоляцию быстро, требуется разделить кабель на жилы. Делать это необходимо предельно аккуратно, чтобы не повредить структуру жил. Торопиться в этом деле не стоит. Иначе можно сделать слишком глубокий надрез. По окончании данного этапа работы нужно подцепить ногтем часть изоляционного слоя и не спеша удалить его с жилы. Бережное отношение к проводу позволит не порвать его и не повредить. Очень важно, ликвидируя изоляцию, не порезать остальные жилы.

Вторая ситуация, когда требуется удалить с кабеля защитный слой – загруженные участки электрических сетей.

Наиболее яркими примерами могут служить:

внутренний заливной изоляционный слой
жесткая и плотная внешняя изоляция
тканевая изоляция, которая пропитана смоляным составом
индивидуальная изоляция всех жил

Чтобы снять защиту, необходимо при помощи инструмента удалить внешнюю оболочку. С этой целью производится неглубокий надрез вдоль кабеля. Применение плоскогубцев позволит вынуть жилы. Делать это необходимо по одной штуке, так как, в противном случае, придется удалять внутреннюю ткань или заливку. Оставшуюся часть внешнего изоляционного слоя нужно просто срезать.

Инструменты, применяемые для зачистки провода

Чтобы снять изоляцию с кабеля, некоторые люди довольствуются обычным кухонным ножом.

Но правильнее всего воспользоваться следующими инструментами:

резаком, оснащенным острыми новыми лезвиями
любой разновидностью плоскогубцев
ножницами, применяемыми для резки толстых проводов и металла
струбциной либо небольшими по размеру тисками

Для создания надежного и безопасного соединения проводов лучше использовать специальные клеммники.

Если необходимо удалить защитный слой с кабеля, состоящего из тонких жил, то эти инструменты могут повредить их. Поэтому, по возможности, лучше обойтись без удаления изоляции.

Не снимая защитного слоя, разделите жилы и создайте контакт с применением «крокодила» с зубьями. В этом случае надежность соединения обеспечивается не столько снятием изоляции, сколько ее проколом. В большинстве случаев этого вполне достаточно.

Как снять изоляцию с кабеля и проводов

Все провода и кабели (за исключением прокладываемых по воздуху) имеют защитный слой, называемый изоляцией, предотвращающий замыкание проводников между собой или с контактируемой поверхностью. Работы по монтажу электропроводки, подключению оборудования или составления электрических схем сопровождаются снятием этого слоя на определенных участках, для обеспечения надежного контакта в местах коммутации. Чтобы сделать этот процесс максимально удобным и безопасным, существует ряд приемов, позволяющих быстро и качественно произвести зачистку, исключив повреждение токоведущей жилы. В статье расскажем, как снять изоляцию с кабеля и проводов правильно, рассмотрим понятные способы.

Тонкости зачистки изоляции и возникающие при этом трудности

Изоляционное покрытие бывает одинарным либо многослойным, что может повлиять на выбор способа его удаления и используемых для этого приспособлений от простого канцелярского ножа до многофункционального стриппера.

Правильный выбор инструмента во многом влияет на качество выполняемых работ

Операция по снятию защитного слоя с провода или кабеля может показаться простой и незамысловатой, доступной для выполнения каждому человеку. Однако нужно помнить, что эти мероприятия сопровождаются применением режущих инструментов, которыми можно повредить сам проводник, уменьшив его поперечное сечение или нарушить изоляцию в ненужном месте, а также получить порез в результате неправильного использования.

Во избежание подобных ситуаций разработаны безопасные методы работы и специальные инструменты, значительно облегчающие разделку концов провода, сводящие возникающие риски к минимуму. Задача данной публикации — ознакомить пользователя с этими разработками. Читайте также статью: → «Инструмент и методы для снятия изоляции».

Разница между проводами с медной и алюминиевой жилой

Аккуратность требуется при работе с любым проводником, но следует помнить, что алюминиевые жилы более хрупкие по сравнению с медными аналогами и имеют меньший запас прочности при изгибающих нагрузках. Это обусловлено техническими характеристиками материала, используемого в изделии:

Рассматриваемый параметр	Алюминий	Медь
Плотность металла, т/м³	2,70	8,90
Устойчивость к многократным изгибающим воздействиям	Нет	Да
Возможность многопроволочного исполнения	Нет	Да
Удельное сопротивление из расчета площади сечения на единицу длины, Ом* мм²/м	0,0294	0,0175

Можно сделать вывод, что изделия из алюминия уступают в прочности и имеют меньшую токопроводимость. Поэтому важно избегать их повреждения во время зачистки, чтобы не допустить дополнительного снижения характеристик.

Наиболее распространенные способы снятия изоляции

Во время зачистки токоведущих жил большую роль играет наличие определенных навыков, которые приобретаются только на практике. Особенно это актуально при обращении с тонкими проводниками, где каждое неправильное движение может привести к преломлению.

Практический опыт позволяет выбирать необходимое усилие для нажима на инструмент, угол его приложения и направление движения, чтобы оказать воздействие только на оболочку провода, а не на его жилу.

Среди популярных способов снятия изоляции следует отметить следующие:

использование ножа;
применение бокорезов:
воздействие высокой температурой;
с помощью стриппера.

Каждый из перечисленных методов может быть применим в разных обстоятельствах, и заслуживает подробного описания.

Удаление оплетки ножом

Использование ножа — самый широко используемый вариант, распространенный среди «домашних мастеров», сталкивающихся с необходимостью разделки проводов лишь изредка. В данном случае важно правильно выбрать угол наклона лезвия. Недопустимо производить круговой надрез оболочки, подставляя режущую кромку перпендикулярно проводнику. Это неизбежно приведет к повреждению вторичной изоляции или насечке на токоведущей жиле, что впоследствии может стать причиной ее ломкости. Читайте также статью: → «Нож с пяткой для снятия оболочки кабеля: изготовление своими руками».

Пример расположения ножа относительно провода при снятии верхней оболочки

Нож следует подносить к проводнику под максимально острым углом, практически скользя по изоляции и действовать только в направлении «от себя», что сделает процесс безопасным как для изделия, так и для пользователя.

Практическая рекомендация: прекрасным инструментом для снятия верхнего слоя изоляции является нож с пяткой, который назвали «ножом электрика». Его конструкция позволяет быстро удалить изоляционный слой кабеля, избегая повреждения жил.

Нож с пяткой – помощник электрика при снятии изоляции с кабеля

Использование бокорезов для зачистки провода

Такой инструмент может применяться только опытными электриками, потому что любое превышение усилия приведет либо к откусыванию проволоки, либо к ее повреждению. Существует два варианта использования бокорезов:

При работе с проводником большого сечения, изоляция «надкусывается» с разных сторон, после чего просто снимается с жилы
Оболочка зажимается и прорезается режущими кромками инструмента, после чего стягивается осевым движением в сторону.

Второй вариант требует особенного внимания и аккуратности.

Важно знать: сторона заточки губок бокорезов должна быть направлена в сторону, противоположную направлению стягивания удаляемой изоляции. Это даст возможность добиться успеха без применения излишнего сдавливающего усилия, и уменьшит риск перекусывания провода.

Некоторые бренды изготавливают продукцию с предусмотренными насечками для безопасного снятия изоляции с жил определенного сечения, что облегчает ее бытовое использование.

Бокорезы с насечками для зачистки проводов сечением 1,5 и 2,5 мм²

Снятие изоляции с помощью воздействия высокой температуры

Этот способ подходит для кабельно-проводниковой продукции, имеющей изоляционное покрытие токоведущих жил из поливинилхлорида. Высокая температура может создаваться паяльником или зажигалкой. Под ее воздействием ПВХ утрачивает свою плотность и легко стягивается пальцами. К сожалению, такой способ подходит только для проводов с малым сечением.

Еще одним недостатком такого способа является тот факт, что он применим лишь при наличии возможности обеспечить доступ свежего воздуха для проветривания, потому что выделяемые продукты горения могут быть неприятными и даже вредными.

Снятие проводниковой изоляции с помощью открытого огня от зажигалки

Применение специального инструмента — стриппера

Такие приспособления, как стриппер, делают процесс снятия изоляции с проводов простым и безопасным действием. Инструмент предусматривает возможность работы с кабельно-проводниковой продукцией определенного размера. Например, WS-04B способен зачищать проводники с диапазоном сечений от 0,2 до 6,0 мм². Читайте также статью: → «Измерение сопротивления изоляции электропроводки».

Различают следующие виды стрипперов:

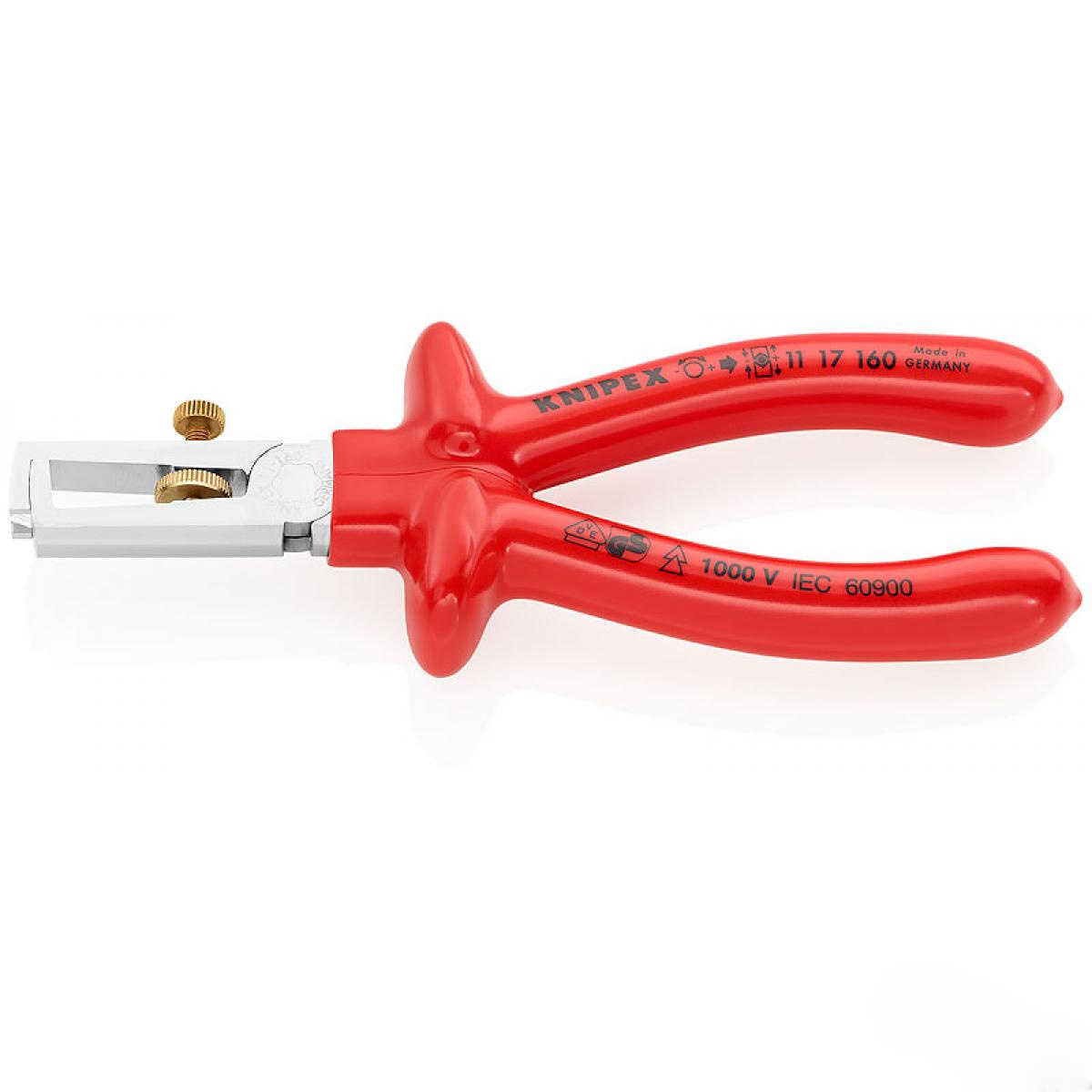

простой ручной – его принцип действия схож с работой бокорезов, имеющих насечки под определенное сечение проводников;
полуавтоматический – имеет регулировку длины оголяемых концов и снимает изоляцию с жил при смыкании ручек;
автоматический – осуществляет сразу несколько операций: обрезку, снятие изоляции, скручивание и опрессовывание жил.

Применение стриппера исключает повреждение токоведущих проводников и нарушение изоляции в непредусмотренных местах, что делает его применение самым универсальным из рассматриваемых способов зачистки.

Стриппер снимает оболочку одним движением без какого-либо вреда для жилы

Пошаговая инструкция по зачистке кабеля

Довольно часто при разделывании кабелей перед их коммутацией используется несколько инструментов. Для наглядности можно рассмотреть поочередность действий при подготовке кабеля ВВГ или ПУНП, имеющего двойное покрытие из ПВХ для установки штепсельной розетки:

Перед началом работы необходимо убедится в отсутствии электроэнергии
С помощью бокорезов обеспечивается удобная для заделки длина провода (при монтаже розетки она составляет не более 120-150 мм)
Используя нож с пяткой, делается продольный разрез верхней оболочки, после чего она удаляется
Фазный, нулевой и RE проводник, поочередно помещаются в стриппер, и зачищаются от изоляционного слоя на заранее заданную длину.

На этом зачистку кабеля можно считать оконченной и приступать к монтажу розетки.

Наиболее часто допускаемые ошибки

Основная масса ошибок, допускаемых при снятии изоляции с проводов и кабелей, совершается в результате использования несоответствующих инструментов или нарушения правил пользования ими.

Среди подобных недочетов можно отметить следующие:

Во время удаления верхнего изоляционного слоя, при его отрезании, нож используется с излишним усилием под прямым углом. Ошибка заключается в том, что в этих создается угроза повреждения изоляции токоведущих жил, что может привести к замыканию провода на корпус электроприбора или к короткому замыканию жил между собой.
Использование бокорезов проводится не той стороной инструмента (имеется в виду сторона заточки). Ошибка состоит в возможном проскальзывании провода между режущими кромками и необходимости их более плотного сжимания, что может привести к перекусыванию жилы.
Применение ножа с пяткой под неправильным углом. Ошибка может вызвать нарушение легкого скольжения пяточки по жилам провода, ее «зарывание» и повреждение вторичной изоляции в ненужном месте.

Правильное и внимательное отношение к использованию инструмента поможет избежать подобных проблем при работе с кабелем.

В заключение хотелось бы отметить, что каждый инструмент должен соответствовать своему прямому назначению. Для снятия изоляции с проводов и кабелей такими инструментами являются нож с пяткой и стриппер. Другие приспособления должны применяться с максимальной осторожностью и предельным вниманием. Советы и рекомендации, приведенные в данной публикации, помогут избежать ошибок при зачистке провода.

Оцените качество статьи:

Как снимать изоляцию с проводов различного типа

Содержание статьи:

Когда вы прокладываете электропроводку одним из самых основных и ответственных этапов является снятие изоляции с проводов. И будет совершенно не важно какой вы будете обрабатывать материал – медный, с пластиковой или покрытый эмалью, т. к. в каждом из этих случаев требуется соблюдение технологии зачистки. Если вы проигнорируете советы и рекомендации о том, как снять изоляцию с провода, то в итоге технические характеристики всей электрической системы будут не высоки. В этой статье посмотрим на несколько способов снятия материалов различного типа, а также на приспособление для этой работы.

Структура проводов

Всю проводку можно разделить на два типа:

1. Одножильные;

2. Многожильные.

Одножильный– это значит, что в нем его сечение формируется одной жилой или проводком. Многожильные же – это те, у которых сечение формируется наличием нескольких тонких, которые переплетаются между собой. У них для упругости и эластичности вплетается нить, напоминающая капроновую. Есть принимать во внимание эту особенность, то технология снятия у каждого отельного случая может быть различаться.

Как снять изоляцию ножом

Посмотрим, как быстро снять изоляцию с помощью ножа. Если вы решили использовать этот способ, то ни в коем случае нельзя проводить подрезку по кругу в перпендикулярном положении, т. к. этим вы можете вызвать насечку медных жил. В итоге, даже при не большом изгибе жилы могут быстро и легко сломаться именно в месте надреза. Особенно это нежелательно делать при работе с сечением 0,6-0,8 мм. Так, несколько раз согнувшись, он переломится полностью. Когда вы снимаете ее ножом, то лезвие нужно держать почти в одной плоскости с плоскостью и осью. В первую очередь нужно срезать вдоль жил, а после этого она, уже разрезанная вдоль, отводится в сторону от жил и срезается.

Однако обращаем ваше внимание, что если вы решили снять изоляцию подобным образом, то будьте аккуратны, т.к. с легкостью можно порезать себе руки.

Применение бокорезов

Большинство начинающих электриков, когда решают работать бокорезами, не используют их правильно. Так, чаще всего, этот инструмент для снятия изоляции с проводов как придется берется в руки и не обращается внимание на положение режущих кромок. А ведь, между прочим, если вы неправильно взяли бокорезы, то вам придется прикладывать большее усилие. Помимо этого, имеется большой риск переломить или перекусить.

Технология работы бокорезами такова: режущие кромки направляете в противоположную сторону движению инструмента. Все потому, что при таком расположении лезвие станет врезаться даже при минимальных усилиях. В итоге, вы получаете удаленную трубочкой оболочку и не поврежденный провод.

Снять изоляцию путем оплавления

Если вам надо убрать изоляционный материал и у вас под рукой имеется паяльник, то вы можете использовать термический метод. Для этого просто нагрейте паяльник и проведите жалом по пластмассовой изоляции. Естественно, после нагревания вы легко снимете оплавленную оболочку с медного провода или любого другого. Использование подобного способа никак не нарушит его целостность. А вот если вам потребуется зачистить большое количество проводников с подобной обмоткой, то можно применять спецприспособление. К примеру, отлично подойдет выжигатель по дереву, ранее известный под названием «Узор».

Использование этого способа актуально при старом материале. Когда он слишком долго эксплуатируется обмотка становится хрупкой и жесткой. Тем более, что чаще всего, из распределительной коробки провода выступают всего на пару сантиметров, так, что ни ножом, ни кусачками их не зачистить. А вот если как раз применить зажигалку или паяльник, то у вас легко получится снять то, что задумали.

Удаление с эмалированного варианта

Если нужно снять изоляцию с провода, имеющего толщину 0,2 мм, то лучшим вариантом будет механическая обработка ножом или наждачной бумагой.

Чтобы обработать кабель, обладающий тонким покрытием, то можно применять с мелким сечением наждачную бумагу. Ее нужно согнуть пополам рабочей поверхностью внутрь. После этого проводник заворачивайте в этот согнутый лист и, немного прижимая, протягивайте. Так нужно делать до тех пор, пока эмаль полностью не удалится.
Если работать ножом, то зачищаемую часть кабеля нужно уложить на твердое основание. Затем начинать соскабливать эмаль, проворачивая при этом проводник, до тех пор пока все не будет очищено.

Однако при диаметре менее 0,2 мм этот механический способ использовать не получится, т.к. эмаль вы полноценно не удалите, а поломать сам провод можно в два счета. В таких ситуациях можно использовать термохимический способ зачистки с применением хлорвиниловой изоляции и паяльника. Последовательность будет такова: нагреваете паяльник, кладете хлорвиниловую оболочку на стол, а на нее зачищаемый проводник, и по нему ведите паяльником. В итоге, под влиянием температуры выделяется хлор, который и будет очищать от эмали.

В основном подобные варианты используются в устройствах радиосвязи и наматывается на индуктивные катушки. Он называется лицендрат. Внешне он выглядит так: большое количество тонких проводков, свитых в единое целое покрытое эмалью.

Обратите внимание на еще один интересный способ снять эмалированное покрытие. Для него вам нужно приобрести таблетки аспирина. Затем на таблетку укладывайте материал и точно так же по нему ведите паяльником. В итоге вы получите оголенный итог, да и к тому же залуженный.

Зачистка фторопластовой изоляции

Фторопластовая изоляция – это полимер, производимый химическим способом. Имеет ряд положительных свойств. К примеру, не намокает в воде и имеет высокую устойчивость к различным органическим веществам. Его параметры позволяют ему обладать стойкостью к температуре до 300 °С. Является идеальным вариантом электрического диэлектрика. Однако имеется один основной недостаток – стоимость. Именно из-за его высокой цены он применяется лишь в исключительных случаях. В бытовых условиях он полюбился радиолюбителям, т.к. после его пайки он имеет эстетичный внешний вид, не оплавляется, да и места занимает немного.

Сам фторопласт выглядит в форме узкой тонкой ленты, которая плотно намотана на многожильный сердечник. Снять фторопластовый вариант можно только ножом. Она соскабливается до необходимой вам длины. После того, как он оголился, оболочка отводится в сторонку, а остатки срезаются.

Обращаем внимание! Тканевая или резиновая изоляция снимается любым из вышеописанных способов. Основная задача – не допускать надрезов основной жилы.

Использование автоматического стриппера

Все способы, описанные выше, являются ручными. Они занимают много времени и вашего внимания, и это не говоря уже про опыт подобной работы. Если снимать изоляцию вам приходится довольно часто, то лучше немного автоматизировать все процесс. Для этого уже давно разработан специальный инструмент для снятия изоляции с проводов , который называется стриппер. Для примера разберем модель стриппера WS-04. По своему внешнему виду он напоминает клещи, имеющие на своих концах рычаг кулачки. Верхние являются подвижными, а нижние – стационарные. Для того, чтобы зажать кабель используется левая пара, а правая – для того, чтобы подрезать и снять ее. Во время первого сведения ручек, левая часть зажимает, а правая врезается острыми кромками в оболочку. При сведении ручек режущая часть постепенно зачищает. Вся работа стриппером по зачистке занимает всего пару секунд.

С помощью стриппера снимать изоляцию с проводов можно одним нажатием руки. Для примера рассмотрим, как снять изоляцию с провода стриппером.

Провод нужно завести меж режущих ножей, располагающихся на внутренней стороне ручки. После этого их нужно свести. В итоге выходит срез без каких-либо деформаций. Чтобы вы поняли разницу, при отрезе кусачками торец всегда немного заостряется и сплющивается.
Следующим шагом будет заведение одного конца между неподвижной и подвижной губкой. По нажатию на ручки покрытие снимется. Во время подобной зачистки не будет каких-либо засечек.
Для регулировки точной длины удаления можно пользоваться синим ограничителем.
Двухжильные провода стриппером зачищаются в два захода: первый – снимается хлорвиниловая трубка; второй – одновременное снятие с 2 элементов.

Помимо этого стриппер можно применять для зачистки телефонных кабелей перед их запрессовкой и экранированных вариантов. Правда при работе с ними это будет сложная задача, особенно если проводник малого диаметра. Однако, несмотря на это, расскажем технологию работы. Во-первых, нужно снять оболочку с экранирующей оплетки. Для оголения центральной жилы нужно с помощью шила или иголки расплести оплетку. После этого выполнить уже известное движение стриппером и он оголен. Помните, что зачищать его ножом трудоемкая работа, да и к тому же можно с легкостью его повредить.

Обработка коаксиального кабеля

Снимать изоляцию с проводов на коаксиальном варианте вполне возможно своими силами. Хоть все оборудование для этой процедуры и не слишком дорогое, мы покажем вам, как это сделать ножом и кусачками. Обычно подобные модели применяются для подключения телевизионных антенн.

Ниже приведем последовательность действий для того, чтобы зачистить коаксиальную модель:

Провод необходимо взять вертикально;
Канцелярским ножом следует плотно под прямым углом нажать на кабель на расстоянии от конца 2,5 см. Не нажимайте концом лезвия, в противном случае есть риск его поломки и отскока в глаза.
Далее нужно прорезать внешнюю оболочку, оплетку, фольгу и диэлектрическую пену (белого цвета). Именно подобные слои и имеет этот вариант. По мере того, как вы будете нажимать на лезвие ножа, вы почувствуете определенное сопротивление. После того, как лезвие войдет до половины кабеля, давление нужно немного уменьшить во избежание повреждения центральной жилы.
Затем пройдитесь, подрезая, по кругу кабеля. При этом все желательно делать осторожно, чтобы не оставлять зарубок на центральной жиле.
После подрезки край покрутите и потяните. Таким образом вы снимете отрезанный конец.
При наличии под оболочкой проводков, то просто срежьте их кусачками, чтобы они не выпирали за границу оболочки. Проверьте наличие зачесек на центральной жиле. При их наличии все придется повторить.
На центральной жиле может оставаться диэлектрическая пена. Она просто удаляется ногтем
Для соединения кабеля с F коннектором предварительно необходимо удалить небольшую часть наружной оболочки.
От предыдущей точки отреза отмеряйте 8 мм. Выполните надрез во внешней оболочке. Все точно также, как и ранее – перпендикулярно к жиле. Следите за тем, чтобы не удалить оплетку. Однако для подключения отдельных F коннекторов удаление оплетки необходимо, а для других нет. В итоге вы должны получить жилу в диэлектрической пене, завернутую в обмотку (в виде фольги).
Когда вы еще не определились нужна ли оплетка вам, то лучше оставьте ее на время. Она располагается вокруг диэлектрической пены.
Оплетку нужно завернуть поверх наружной оболочки. После этого белая пена оголяется. Здесь уже нужно определиться с типом вашего F коннектора и формой оголенного провода.
Обратите внимание, что между центральной жилой и оплеткой не должно быть никаких жил. Это будет видно.
F коннектор помещается на конец кабеля.
После посадки коннектора диэлектрик должен находиться не его дне. Является недопустимым такая ситуация, чтобы он не доставал до дна коннектора или выглядывал.
Обращаем внимание, что нельзя допускать соприкосновения F коннектора с жалом.
Все, коаксиальный кабель готов к работе.

Советуем почитать:

Как зачистить тонкие провода от изоляции

Защитный слой имеется на всех проводах и кабелях. Называется он изоляцией, она отделяет проводники от поверхностей, с которыми они контактируют, а также друг от друга.

Если нужно выполнить подключение или монтаж оборудования, нужна зачистка проводов от изоляции на отдельных участках, чтобы в контактных группах обеспечить хороший контакт.

Как выполнить зачистку, чтобы не повредить токоведущие жилы, рассмотрим в этой статье.

Нюансы зачистки изоляции

Выбирая способ удаления изоляционного покрытия, необходимо учитывать его особенности. Изоляция бывает одинарной пластиковой и многослойной. В качестве последней используют смолы, ткани, негорючие диэлектрики.

Процедура предусматривает использование острых инструментов. Ими можно испортить провод, повредить изоляцию там, где это не нужно, сузить поперечное сечение. Неумело используя инструмент, не избежать травм.

Чтобы свести все риски к минимуму, были разработаны специальные инструменты, методики работы с ними.

Разница между проводом и кабелем

Когда описывают электропроводку, часто используют определение «провод» или «кабель», как проводник тока. Непосвященному в тонкости электрики человеку, может показаться, что это одно изделие. На самом деле, они отличаются.

Провод в традиционном понимании — это шнур с небольшим сечением. Такой проводник бывает одно или многожильным. Изоляции у него может не быть вовсе, а если есть, то она легкая в виде трубки. Снять ее вовсе несложно.

Кабель состоит из некоторого числа носителей тока. Они соединены в одно целое, но не соприкасаются друг с другом и заключены в оболочку из специального материала.

У провода с одной жилой сечение задает одна жила, у многожильного — площадь сечения формирует сумма сечений всех жил. Чтобы повысить эксплуатационные свойства кабеля в середину внедряют капроновую нить.

С любым проводником обращаться следует аккуратно, особенно с алюминиевыми жилами. По сравнению с медными, они более хрупкие. Изгибающие нагрузки уменьшают и без того небольшой запас прочности жил из алюминия.

Некоторые характеристики для сравнения:

плотность алюминия — 2,7, меди — 8,9 т/мᶾ;
многопроволочное исполнение для алюминия исключено, для меди — возможно;
удельное сопротивление алюминия 0,0294, меди — 0,0175 Ом х мм²/м.

Повреждения при зачистке алюминиевых жил дополнительно снижают их характеристики.

Более подробно о видах кабелей и проводов можно прочесть в этом материале.

Разновидности изоляционных материалов

Различают изоляцию одинарную и двойную.

Для ее производства используют различные изоляционные материалы:

Пластики на основе органических соединений. В основном это термические пластмассы, которые при нагреве размягчаются. При горении эти пластические массы выбрасывают в окружающую среду разные токсины.
Термореактивные пластмассы. Они при нагреве становятся тверже. Изоляция из них применяется только в особых случаях, когда требования к ней повышены.
Натуральный или искусственный каучук разных видов. Он затвердевает при нагреве и поддерживает горение.
Изоляция на базе ткани. Выдерживает довольно высокую степень нагрева (максимум 400⁰) с сохранением изоляционных свойств.
Оплетка экранирующая. Это не изоляция в прямом смысле, поскольку оплетка не выполняет роль изоляции, зато является защитой от механических повреждений.
Оплетка бронирующая. Также служит защитой от повреждений

Выбор инструментов для снятия изоляции зависит от того, с какого материала она выполнена.

Как зачищать провода правильно?

В этом процессе есть некоторые нюансы, не зная которых, можно допустить ошибки с необратимыми последствиями.

Зачищенный участок не должен выступать за пределы соединения. Если оставить оголенный провод открытым, человек может случайно коснуться его и пострадать от электрического удара.

Изоляцию с жилы нужно удалять со всех сторон. Обжатие остатков изоляции снизит надежность крепления.

Неправильная зачистка приведет к короткому замыканию и даже к воспламенению.

Новые инструменты для удаления изоляции

Сравнительно недавно ассортимент инструментов для удаления изоляции пополнили четыре новых изделия:

плужковый нож для съема жесткой изоляции;
стриппер для разрезания изоляции 2,9 – 6,6 мм² в продольном направлении;
инструмент для работы с изоляцией провода 0,05 – 2,5 мм²;
инструмент для разделки изоляции провода 0,25 – 6 мм².

Все они выпущены компанией из США Jonard Tools.

Новый стриппер футлярного типа оснащен пятью канавками диаметром 2,9 – 6,8 мм. Лезвия имеются как сверху, так и снизу. Режет продольно провода, оптические модули, защитные трубки.

Стриппер для снятия изолирующего слоя ПВХ с кабелей диаметром 0,05 – 2,5 мм² автоматически настраивается на необходимое сечение. При давлении на рукоятку, захватывается проводник, лезвия входят в изоляцию и стягивают ее.

Последняя модель аналогична предыдущей, но работает с проводами других сечений.

Советы по безопасной зачистке изоляции

Работа, связанная с электрическим током, непростая. Поэтому, даже обладая определенными знаниями, нужно не забывать, что поврежденная жила со временем выйдет со строя.

В целях безопасности при снятии изоляции на несколько большую, чем требовалось, длину, излишки нужно отрезать. Слишком опасными являются оголенные жилы.

Домашнему мастеру нецелесообразно приобретать дорогие инструменты для того, чтобы несколько раз воспользоваться ими, снимая изоляцию. В большинстве случаев вполне подойдут простые подручные средства.

Работая с инструментом, нужно быть предельно аккуратным и внимательным. Изоляцию следует продавливать медленно во избежание повреждения жил.

Микроскопические повреждения проводников незаметны, поэтому лучше сделать все медленней, но правильно, чтобы не иметь больших проблем впоследствии.

Чтобы обеспечить надежный и безопасный контакт, нужно применять специальные клеммники.

Контакт в случае установки прокалывающего зажима обеспечит прокол изоляции. Иногда этого достаточно.

Выводы и полезное видео по теме

Обзор инструментов для снятия изоляции — от самых дешевых до дорогих:

Какой бы способ вы не использовали для зачистки изоляции, нужно помнить, что работа эта опасна. Избежать проблем поможет внимательное и грамотное отношение к используемому инструменту. Каждое изделие нужно применять в соответствии с его назначением, соблюдая максимальную осторожность.

А каким способом для снятия изоляции с проводов пользуетесь вы? Пожалуйста, поделитесь собственным опытом с людьми, которые впервые столкнулись с такой задачей. Оставляйте свои комментарии, делитесь опытом, задавайте вопросы в блоке под статьей.

Как выполнить зачистку, чтобы не повредить токоведущие жилы, рассмотрим в этой статье.
