Простой инструмент для снятия изоляции проводов своими руками

Привет всем любителям самоделок! В сегодняшней статье хочу показать один из вариантов изготовления простого инструмента для снятия изоляции с проводов. Когда я делал навес для винограда, то между металлическими перемычками нужно было натянуть проволоку для лозы и для этого идеально подходит не толстый провод. Он в изоляции и соответственно не испортится от природных явлений и к тому же не повредит лозы винограда. Как раз после ремонта дома осталось довольно много обрезков двужильных и трехжильных проводов. Они все находились в оплетке. По началу пытался срезать эту оплетку ножом,  но данный процесс оказался довольно трудоемким, так как нож постоянно при резке уводило в сторону, так же пытался сделав надрез просто вытянуть провод, но это так же не увенчалось успехом. После всех мучений, прошерстив интернет просторы нашел довольно простой в изготовлении инструмент, который как раз и служит для простого и быстрого снятия верхней изоляции многожильных проводов. Собственно тем, что у меня получилось и хочу поделиться с Вами и уверяю, что если сделаете такой инструмент и для себя, то он точно пригодится!

Материалы и инструменты

Для изготовления резака потребуется:

• пилочка по металлу:
• бормашинка или болгарка;
• фломастер;
• изолента;
• термоусадка.

Изготовление съемника

Пилку по металлу можно использовать не новую и отломить от нее половину. Затем при помощи фломастера  сделать разметку так, как показано на фото ниже.

Далее берем бормашинку (ей сделать такой пропил более удобно), либо же если ее нет, можно использовать маленькую болгарку ну и вообще на крайний случай можно использовать напильник.Затем аккуратно по шаблону делаем пропил. Важно: кончик острия необходимо затупить, что бы он не резал провод. То место, где идет закругление необходимо заточить. Более никаких нюансов по изготовлению резака для снятия изоляции нет.

Так же для придания более эстетичного вида и для простоты использования необходимо срезать неровный край излома полотна.
Что бы данный резак лучше лежал в руке необходимо сделать ручку.В идеале конечно можно заморочиться и сделать ручку из дерева наподобие рукоятки ножа, но мы же делаем инструмент быстро, поэтому нужно просто взять изоленту, обмотать рукоятку в пару слоев, так что бы она удобно ложилась в руку и сверху одеть термоизоляцию, прогрев ее огнем зажигалки.

В итоге после всех манипуляций получается вот такой вот замечательный резак для снятия изоляции проводов.Тестирование резака

Теперь можно испытать данное приспособление. Для этого берем двужильный провод в изоляции, делам сверху небольшой надрез, вставляем в него наш резак и проводим вниз по всему проводу. За счет того, что у резака  имеется закругленный и заточенный  зуб, он просто проходя между внутренними проводами разрезает верхнюю изоляцию и не повреждает внутреннюю проводку, так как кончик зуба немного затуплен.

Таким же способом можно снимать изоляцию и с многожильных проводов. Лично протестировал данную самоделку не один раз и с уверенностью скажу, что все отлично работает и со свое прямой обязанностью этот резак справляется замечательно!

Что бы более наглядно посмотреть на данный резак в работе, рекомендую посмотреть видео:

Ну а на этом у меня все, всем большое спасибо за внимание и до новых самоделок!

какие инструменты есть? Инструмент для чистки изоляции

Существуют различные провода и кабели, одни прокладываются по стандартной схеме, вторые — по воздуху. Именно первые имеют специальный защитный слой, который позволяет исключить замыкание. Такая поверхность подвергается демонтажу в процессе выполнения самых простых задач. К примеру, это соединение двух кабелей, чтобы место контакта стало максимально плотным и качественно работало.

Возникает вопрос: «Как снимать изоляцию с проводов?». Чтобы облегчить этот процесс, существует много различных приемов и методик. Потому что не всегда требуется полностью разбирать кабель, иногда нужно просто зачистить контакты и при этом не повредить основную жилу.

Чтобы не ошибиться и точно понимать, как снимать изоляцию с провода, стоит вооружиться инструкцией и взять за основу правильные рекомендации. Но без надлежащего инструмента работы не будут выполнены. Помимо этого, провода и кабели могут иметь различную основу, методики, соответственно, отличаются.

Особенности зачистки изоляции и проблемы в выполнении работ

Перед тем как снимать изоляцию с проводов, стоит учесть некоторые нюансы процесса. Ведь покрытие может быть в один слой и несколько. Работа выполняется быстро, но для этого потребуется применять стриппер.

Если не вникать в подробности, многие не видят сложностей в процедуре очистки кабеля или провода от защиты. Но без острых, режущих предметов работа не пройдет гладко. В результате есть вероятность нарушения целостности самого провода. Может произойти следующее:

• Образование прорех в ненужном месте.
• Есть возможность пораниться.
• Повреждение самого проводника.

Все это просто исключить, если на вооружение берется простая и точная инструкция по выполнению. Помимо этого, необходимо наличие специальных инструментов. Не стоит торопиться, даже если имеется опыт выполнения поставленной задачи. Стоит хотя бы теоретически понимать, как снимать изоляцию с проводов инструментом.

Какие провода бывают?

Выделяют две основные жилы, используемые в процессе — медная и алюминиевая. Если снимать изоляцию, то с каждым видом придется быть осторожным и не торопиться. Если говорить о прочности, медный дольше сохраняет свою целостность, чем алюминиевый. Ниже рассмотрим свойства и характеристики каждого.

Алюминий:

• Плотность выражается в т/м 3 . Больше 2,6.
• Стойкости к частым изгибаниям нет.
• Создать многопроволочную жилу не получится.
• Удельное сопротивление незначительное.

• Плотность выражается в т/м 3 . Больше 8,8.
• Стойкость к частым изгибаниям присутствует.
• Создать многопроволочную жилу получится.
• Удельное сопротивление хорошее.

Из этих данных можно сделать вывод, что медный провод лучше и токопроводимость у него выше. А вот алюминий не имеет надежности высокого уровня, поэтому его применяют реже. В процессе зачистки придется проявлять большую осторожность. Поэтому, перед тем как снять изоляцию с медного провода, стоит сделать небольшую насечку и подготовить соответствующий инструмент. Вариантов для работы с кабелями и проводами не так много, важно выбирать не просто подходящий метод, а эффективный.

Какие методы эффективны?

Большая часть навыков при снятии защитного слоя с кабеля или провода приходит со временем и практикой. Особенно когда нужно очистку делать на максимально тонком проводе.

Главное — это верно выбирать степень приложения усилия и нажима на инструмент. Помимо этого, от направления движения зависит скорость работ и итоговый результат. Придется понять, насколько глубоко находится основная жила. От этого будет зависеть, повредится она или нет. Перед тем как снять изоляцию с или медных, придется разобраться, что именно за материал внутри.

Самые простые варианты проведения работы:

• Применение канцелярского или обычного ножа. Если вы выбрали первый вариант, то не стоит брать слишком большой, им неудобно работать. Нажатие должно быть не максимальным, так как лезвие у них довольно острое. Простой нож должен иметь узкое лезвие и качественную заточку.
• Использование бокорезов. Это удобная конструкция, она похожа на ножницы, но более прочные и острые. Их продают в любом строительном магазине, хотя у многих они всегда имеется под рукой.
• Обжиг. Это еще один неплохой вариант и менее травмоопасный. Для этого нужно применять высокую температуру, чтобы происходило оплавление обмотки. Если требуется сделать небольшое освобождение, то данный метод неэффективный, так как обжигается довольно большая площадь.
• Использование стриппера. Такой инструмент выбирают профессионалы.

Применение ножа

Как быстро снять изоляцию с проводов? Это самый распространенный и эффективный метод, но он весьма травмоопасный. Когда требуется в домашних условиях обработать небольшое количество проводов, то этот вариант вполне подходит. Основное, что нудно знать — под каким наклоном вести инструмент. Нельзя делать круговые движения, ведь это совсем неэффективно. Потому что таким вариантом велика вероятность надреза основной рабочей жилы. После этого провода придут в негодность.

Угол наклона максимально острый, чтобы не происходило глубокого проникновения лезвия в тело провода. Допускается лишь незначительное скольжение. Следует выбрать положение «от себя» — такие условия безопасны для работника и для самого кабеля.

Нож электрика

Нож электрика — это самый удобный инструмент. Он имеет пятку, поэтому держать его довольно просто. Жила при этом максимально защищена, руки в безопасности, а снятие изоляции происходит эффективно. Это и есть ответ на вопрос: «Как быстро снять изоляцию с медного провода или алюминиевого?»

Бокорез — эффективная помощь

Это металлический инструмент с удобными ручками. Но чаще всего работа выполняется именно мастерами. В этом процессе требуется знать, какую силу применять, иначе возможно повреждение основной жилы. Электрики знают, как осуществлять процесс снятия изоляции. Бокорез применяется в нескольких случаях:

• Когда кабель слишком толстый, то надкусывание делается в нескольких местах по всей длине, а дальше происходит снятие изоляции руками. Этот вариант вполне подходит для неопытных людей. Но прорезы должны выполняться аккуратно, чтобы не нарушать целостность основного кабеля.
• Нужно провести полосу по всей длине, после чего снять основную обмотку движением вниз.
• Через расстояние в 3 сантиметра делаются прорезы бокорезом. После чего нужно небольшими кусками убрать обмотку.

Это самые простые варианты для людей без опыта и не только. Мастера легко работают данным инструментом. Этот вариант поможет легко снять изоляцию с провода для сдачи на лом. Чтобы не повредить основную жилу, стоит удерживать заточенные губки в противоположном направлении стягивания и удаления изоляции. Это позволяет не нарушить ничего и сделать работу быстро.

Сегодня в продаже есть такие провода, на которых производитель в процессе создания делает специальные надсечки, чтобы изоляция быстро снималась. Поэтому перед тем, как снять изоляцию с медного провода, стоит его рассмотреть: возможно, даже инструменты не потребуются.

Обжиг

Это самый простой способ, когда нужно убрать изоляцию для сдачи проводов. Также это самый эффективный метод, если внутри — жилы из поливинилхлорида. Когда требуется обработать незначительную область, то применяют зажигалку или паяльник. Под термическим воздействием происходит размягчение обмотки, и она просто сходит с провода. При незначительной толщине обмотки этот вариант наиболее действенный.

Есть один недостаток — это наличие запаха. Поэтому проводить работу нужно в помещении с доступом свежего воздуха. Токсичные выделения в процессе обжига негативно сказываются на состоянии организма.

Что такое стриппер?

Именно такие инструменты помогают делать процедуру быстро и качественно. Но не каждый кабель подходит для таких работы. Сечение должно быть не менее 0,2 мм. В продаже или у мастеров можно найти различные виды приборов:

• Ручной стриппер без дополнений. Его применение аналогично работе с бокорезом: делают насечки, после чего убирается обмотка. Но не для каждого сечения такой вариант подходит.
• Полуавтомат. В основе имеется регулировочный рычаг, который регулирует степень нажатия, после чего, при смыкании ручек, начинается основной процесс снятия изоляции.

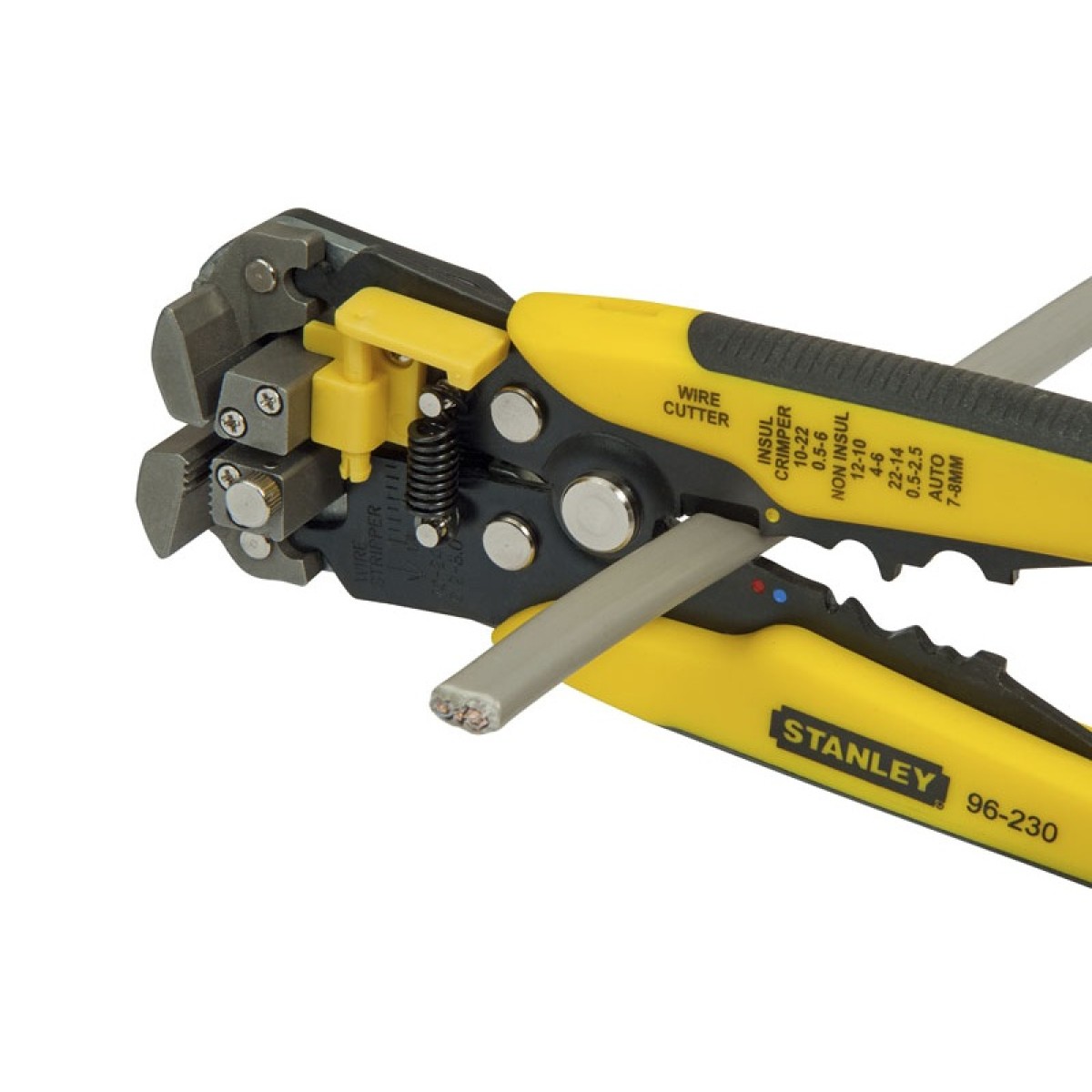

• Автомат. Это самый лучший вариант потому, что в его основе есть несколько функций — надрезка, снятие изоляции, опрессовывание жил.

В итоге такой способ приносит много положительных моментов. Главное, что полностью исключаются надрезы основной жилы. В итоге можно назвать этот метод лучшим. Именно стриппер позволяет правильно снимать изоляцию с проводов, не повреждая сердцевину.

Проверка кабеля

Когда идет работа по избавлению от обмотки, нужно осуществлять действия в четкой последовательности. У каждого кабеля есть свои особенности. Работы над медным кабелем должны осуществляться в следующем порядке, так как у него два слоя изоляции ПВХ:

• Отключается питание от электричества.
• В процессе монтажа розетки нужно очищать лишь строго определенный участок. Вполне хватает 15 см. Человеку без опыта не стоит это расстояние уменьшать. Для этой процедуры применяется бокорез.
• Надрезается верхняя часть и аккуратно удаляется.
• На стриппере задается требуемая длина, после чего фазный и нулевой проводники помещаются в инструмент. Делается полная зачистка.

Это весь масштаб работ, после чего требуется зафиксировать розетку. Сделать такую процедуру несложно, хотя часто допускаются ошибки. Провод рвется, и приходится производить зачистку дальше.

Как не стоит выполнять опрессовку?

Специалисты считают, что убирать изоляцию с кабелей и проводов не так просто. В итоге допускается много ошибок, которые приводят к перекусу основной жилы. Основной причиной становится использование неподходящего инструмента. Поэтому есть специальный список тех нарушений, которые стоит знать не только новичкам, но и мастерам:

1. Когда верхний слой снят и требуется его обрезать, часто мастер выбирает неправильный угол, что приводит к насечкам на основной жиле. Даже незначительная, незаметная насечка изоляции токопроводящего кабеля приводит к появлению замыкания, а иногда и к полному выходу из строя всего прибора.
2. Неправильное использование бокорезов. У них есть заточенная сторона и тупая, часто делается выбор не той сторону. В итоге происходит резкое скольжение по проводу, которое приводит к чрезмерному натяжению и сдавливанию, а это уже нарушение целостности основной жилы.
3. Нож с пяткой удобен, но его необходимо четко направлять, а именно, выбирать угол наклона. Допущенная ошибка приводит к тому, что прорезается основной кабель. А нарушение вторичной изоляции несет уже более серьезные проблемы.

Все происходит из-за неграмотного выбора инструмента. Но встречаются и другие проблемы: несерьезное отношение к процедуре очищения от обмотки основного кабеля или провода. Перед тем как снять изоляцию с тонкого провода, стоит знать, какие действия придется выполнить, и все делать аккуратно и в четкой последовательности. Случаются ситуации, что расстояние для работ минимальное и рисковать недопустимо.

Ремонтируем наушники

Частая проблема при использовании наушников — это нарушение целостности провода. Чтобы восстановить его, нужно выбирать для работы простой канцелярский нож. Процедура происходит в несколько этапов:

• Необходимо найти поломку.
• Снять верхнюю обмотку, сделав аккуратный продольный прорез.
• Соединить составные части и заизолировать их.

Как снять изоляцию провода с наушников?

Можно применить лист наждачной бумаги. Зернистость ее не имеет значения (главное — выполнять работы на лицевой стороне элемента). Устанавливаем край провода на наждачную бумагу и сверху давим паяльником. Он расплавит нашу обмотку. Дальше ее остатки можно убрать руками. В результате мы получим провод без изоляции. После этого можно производить соединение при помощи того же паяльника. Это не длительная процедура, но прийти к положительному результату сможет каждый. Не стоит проводить эксперименты, каждый инструмент делает свою работу. Работая с проводами и кабелем, применяют острый нож и стриппер, в других ситуациях стоит подбирать соответствующие приборы.

Заключение

Итак, мы рассмотрели, как правильно снимать изоляцию с проводов.

Как видите, существуют разные инструменты и способы. Стоит лишь выбрать наиболее подходящий и следовать инструкции.

Иногда в процессе повседневных дел необходимо зачистить кабель или провод, но не все знают, как это сделать. Многие из-за ошибочного представления об этом деле повреждают внутренний стержень либо полностью перерезают его. Есть те, кто не знает суть разницы между проводами и кабелями, а она есть!

Провод считается особенным проводником, в некоторых случаях он предлагается в “голом” виде без необходимости снятия изоляции. А кабель предлагается в виде множества носителей тока, соединенных воедино без соприкосновения, и покрытых специальным материалом.

Далее разберемся, как правильно зачищать провода, поскольку иногда они обладают множественной оболочкой – верхней и для каждого элемента внутри. Согласитесь в таком случае опрометчиво опираться лишь на помощь ножа.

Набор инструментов для выполнения такой работы

Иногда требуется использовать особенный инструмент для зачистки проводов, поскольку из-за объективных причин подходит только этот вид. Чаще всего используются:

• Бокорезы, поскольку они есть почти у каждого хозяина, и неприхотливы в работе;
• Монтажные, канцелярские либо строительные виды ножа – допускается острый бытовой вариант;
• Одна из версий электрообжигателя;
• Допускается применение плоскогубцев;
• Специализированные версии резаков, созданные для работы с толстыми проводами либо ножницы для резки металла;
• Для удобства подойдут тиски либо любой вариант приспособления для фиксации.

С помощью этих устройств можно сделать простой вариант очистки почти любого провода. Теперь ознакомьтесь с фото зачистки проводов чтобы вы осознали, как выглядят различные инструменты и нюансы техники работы с ними. Но бывают особенные случаи, требующие применение редких инструментов. Рассмотрим некоторые из них:

Стриппер может помочь в сложной ситуации, поскольку создан с одной целью – помогать качественно зачищать провода. Упрощенные варианты по функциональности почти не отличаются от бокорезов.

На лезвиях имеются выемки, обладающие различным радиусом для работы с жилами, подходящего сечения. А полуавтоматическая версия обладает набором из двух губок и лезвий.

Для эксплуатации потребуется конец кабеля положить на рабочее отделение зафиксировать положение и осуществить снятие изоляции. Лезвиями надрезается верхний покров изоляции, а губками качественно снимается остальная ее часть. На территории России эту версию называют КСИ (клещи, помогающие снимать изоляцию).

Но есть изделия, помогающие осуществлять несколько операций:

• Они обрезают зону изоляции;
• Зачищают остатки изоляции;
• Помогают качественно скручивать жилы.

Важно: Когда операции с проводами или кабелем завершены обязательно проверьте их текущее состояние. Все места новых соединений должны получить новую защиту с помощью ленты для изолирования.

Немецкий производитель “Knipex” выпускает множество качественных инструментов для осуществления зачистки различных носителей тока. Профессионалы часто используют их, поскольку они проверяются различными тестами на основе напряжения в 10 000 вольт либо при воздействии температуры в районе +70 и до -25 по Цельсию.Из-за этого надежность гарантируется.

Эта компания предлагает:

• Набор комбинированных плоскогубцев;
• Вязальные типы клещей;
• Зажимные виды клещей;
• Различные варианты кусачек;
• Внушительный список многофункциональных пинцетов;
• Щипцы практически любого назначения;
• Ножи для работы с кабелем.

В чем заключается процесс очищения носителя тока от изоляции?

Объяснение необходимо чтобы вы осознавали, как зачистить провод от изоляции, и каковы нюансы этого процесса. Обычно для этого используется простой бокорез, поскольку именно это устройство чаще других оказывается под рукой у хозяев.

Но такая затея не всегда приводит к положительному результату, поскольку не все умеют использовать этот инструмент, и повреждают внутреннюю часть.

После этого кабель или провод могут быть опасными или не смогут переносить напряжение. Чтобы этого не произошло необходимо правильно расставить ножи бокореза для качественного входа в изоляцию за счет минимального давления пальцев руки.

Сложно сказать какое приспособление лучше для зачистки, поскольку все они отличаются положительными и отрицательными сторонами. И не всегда имеется хоть какой-то вид инструмента.

В таком случае приходится использовать нож – немного нажать лезвием на изоляцию и осуществить круговое движение. Когда удается достигнуть жилу можно стянуть изоляцию плоскогубцами или руками, некоторые народные умельцы делают это зубами, что не можем рекомендовать, поскольку риск заразится чем-то либо проглотить покрытие проводов слишком велик.

Если нет ножа, тогда необходимо найти другой режущий элемент. Обычно легкая зачистка проводов возможна с помощью лезвия, но это необходимо делать очень осторожно чтобы не порезаться. Можно надеть плотные перчатки, но в них процесс снятия изоляции, может, заметно осложнится.

Поясним этапы использования лезвия:

• Подойдет не нужное лезвие от бритвы;
• После слома на две половины используйте наиболее удобный и острый режущий элемент;
• Рекомендуем создать фиксацию провода с помощью струбцины или тисков. Иногда подходит зажим для крупных настольных ламп;
• Выполняется разрезание изоляции вдоль тела проводника;
• Необходимы осторожные разрезы по сечению без касания жилы;
• Пришло время согнуть кабель и позволить краям в районе надрезов удобно разойтись;
• Используем ноготь для снятия изоляции – обычно этого достаточно.

Снятие изоляции у тонких либо обмоточных видов проводов

Если проводник обладает толщиной в 0,2 мм рекомендуем применять механическую версию снятия изоляции. Для этого можно использовать различные подходы:

С помощью наждачной бумаги можно создать отличные условия для снятия изоляции. Для этого она сгибается абразивной стороной по направлению во внутрь чтобы образовался замкнутый круг. В него помещается провод – путем легкого нажатия постепенно снимается необходимая часть покрытия изоляции.

С помощью ножа можно осуществить похожую процедуру. Необходимо положить провод на твердую основу. Поднести лезвие к изоляции, и понемногу крутить провод до полного снятия покрытия.

Если толщина проводника, окажется менее 0,2 мм, механическая версия не подойдет, и, скорее всего, сильно повредит жилу. Но можно использовать термохимический вариант избавления от изоляции.

Для работы с хлорвиниловой изоляцией используется паяльник:

• Кладем провод на основе хлорвиниловой изоляции на удобное покрытие;
• Разогреваем паяльник и осторожно водим по покрытию изоляции;
• От нагрева хлор начнет отделяться от покрытия и оно будет исчезать;
• Чтобы завершить работу необходимо использовать таблетку аспирина. Она кладется на провод и разогревается паяльником – постепенно распределяем ее по всему проводу.

Последний метод отличается сложностью, но зачистка проводов своими руками возможна и на его основе. Необходимо учитывать минимальный размер сечения и наличие множества жил скрученных в одно целое внутри кабеля. Но с учетом аккуратного выполнения любых из предложенный вариантов снятия изоляции – операция доступна любому хозяину.

Фото процесса зачистки проводов

После выбора сечения провода , составления электромонтажной схемы и покупки установочных изделий можно приступать к монтажу электропроводки в доме. Безотказность электропроводки зависит не только от надежности соединений проводов с установочными изделиями. Не менее важным является правильное снятие изоляции с концов проводов.

Как правильно снять изоляцию с проводов

универсальным инструментом

Обычно пластмассовую изоляцию снимают механическим способом (ножом или бокорезами) или оплавлением. Изоляцию из эмали снимают механическим способом (соскабливают ножом или наждачной бумагой) или химическим.

Как правильно снять изоляцию с провода с помощью ножа

Неправильно, когда для снятия изоляции ее подрезают по кругу лезвием ножа, ориентированным перпендикулярно к проводу прилагая при этом еще значительное усилие.

В результате происходит насечка медной жилы, и провод в этом месте может легко переломиться. Особенно это актуально при зачистке тонких проводов, диаметром 0,6-0,8 мм. Они после такой зачистки обламываются после нескольких незначительных изгибов.

Необходимо, чтобы лезвие находилось почти в одной плоскости с осью провода. Изоляция срезается вдоль проводника, оставшаяся на проводе отводится в сторону и тоже срезается.

Как правильно снять изоляцию с провода с помощью бокорезов

Вторая ошибка часто допускается при снятии изоляции бокорезами. Обычно берут в руку инструмент, как придется, не обращая внимания на ориентацию режущих кромок.

Если сторона заточки направлена в сторону движения бокорезов, то приходится прилагать значительное усилие смыкания. Провод может легко отломится вместе с изоляцией.

А нужно, чтобы стороны заточки режущих кромок бокорезов смотрели в сторону, противоположную движению инструмента, как показано на фотографии. В результате, режущие кромки, даже при незначительном прикосновении к изоляции врезаются в нее, и изоляция трубочкой без надсечки провода легко снимается.

Снятие пластмассовой изоляции оплавлением

Изоляция современных проводов для электропроводки обычно выполняется из ПВХ или полиэтилена, температура плавления которых лежит в пределах 105-140°С. Поэтому с помощью паяльника или другого нагревательного устройства можно легко и безопасно для провода снять с него изоляцию. Для этого достаточно концом жала паяльника провести, надавливая по окружности изоляции в нужном месте. Изоляция разогреется, оплавится и легко снимается рукой.

Как видите, изоляция снялась идеально, не нанеся вреда медному проводнику.

Если нужно зачищать от пластмассовой изоляции много проводов, то тогда целесообразно использовать специальное приспособление. Очень для этих целей хорошо подходит выжигала по дереву. Раньше выпускались такие под названием «Узор».

Незаменим метод снятия изоляции оплавлением в случаях работы со старой электропроводкой. Со временем пластмасса стареет и делается очень жесткой, как кость. Выступает в распределительной коробке в стене кусок провода длиной всего 3 см. Ножом или кусачками к изоляции не подобраться. В этой ситуации только оплавление поможет решить задачу. Размягчить изоляцию можно подогрев ее спичкой или газовой зажигалкой, затем уже снимать ее.

При диаметре проводника более 0,2 мм самым удобным является механический способ снятия изоляции с помощью наждачной бумагой или соскабливанием эмали ножом.

Для того, чтобы снять наждачной бумагой, нужно небольшой лист мелкой наждачной бумаги согнуть пополам, завести внутрь между согнутыми половинками листа конец провода и не сильно сжимая пальцами протаскивать провод. И так повторять эту операцию проворачивая провод, пока вся эмаль не будет снята.

Для снятия эмали ножом, нужно положить конец провода на любую твердую поверхность и поворачивая провод по кругу, соскабливать эмаль, пока конец провода полностью не очистится от лака.

В случае снятия изоляции с провода диаметром менее 0,2 мм, то механическим способом без повреждения или обрыва проводника снять эмаль сложно.

Но легко снять эмаль термохимическим способом, с помощью паяльника и куска хлорвиниловой изоляции. Для этого нужно протягивать конец провода между жалом паяльника, прижатым к хлорвинилу. Выделяемый от нагрева хлор очистит провод от эмали.

Этот метод незаменим при снятии эмали с провода типа лицендрат, который широко применяется в радиосвязи для намотки высокочастотных катушек индуктивности. Лицендрат представляет собой много тонких проволочек покрытых эмалью и свитых в один проводник.

С успехом эмаль снимается и с помощью аспирина, на таблетку кладете проводок и прижимаете паяльником, и затем протягиваете провод. При этом провод сразу еще и залуживается.

Снятие фторопластовой изоляции

Фторопласт — полимер, получаемый химическим путём, устойчив к воздействию органических растворителей и не смачивается водой. Характеризуется высокой электрической прочностью, устойчив до температуры воздействия 300°С. Идеальный изоляционный материал, но дорогой. Поэтому, его применяют только в технически обоснованных случаях. В быту фторопластовый провод используют радиолюбители, так как он не оплавляется при пайке паяльником, занимает мало места и имеет эстетичный вид.

Фторопластовая изоляция представляет собой тонкую узкую ленту, плотно намотанную на свитый многожильный тонкий медный провод. Освободить такой провод от изоляции можно только физически.

Лучше всего для этой цели использовать нож. Прижав провод к площадке, ножом соскабливается фторопласт на требуемую длину.

После того, как провод оголился, его отгибают в сторону и отрезают оставшийся не нужный фторопласт. В результате получается аккуратно зачищенный от фторопластовой изоляции проводник готовый к пайке.

Изоляция из резины, ткани и других изоляционных материалов снимается одним из выше описанных механических способов. Главное правило – не допустить надсечек на жилах проводов.

Инструмент для снятия изоляции с проводов

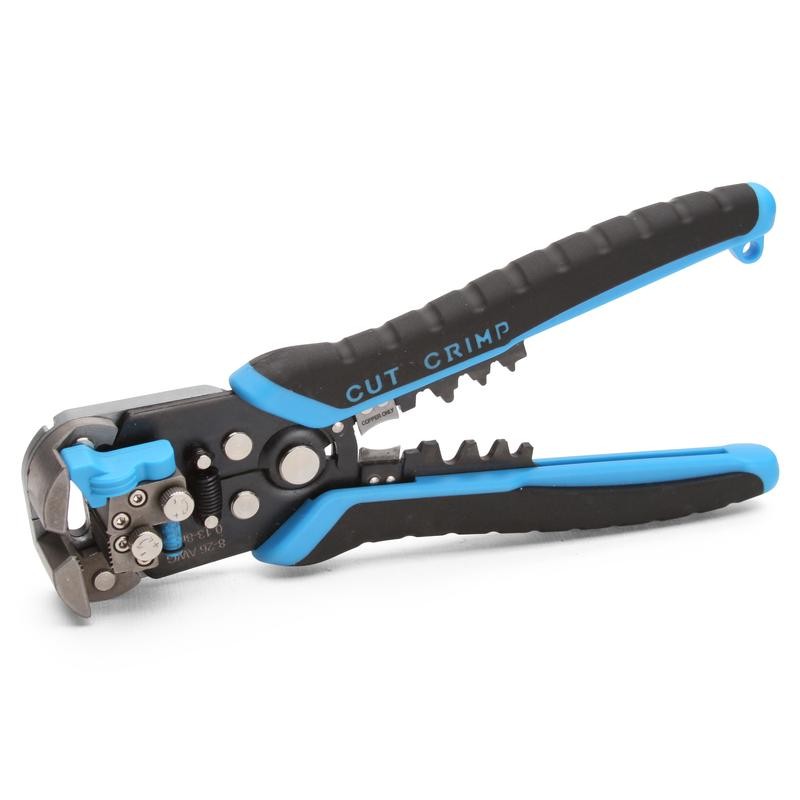

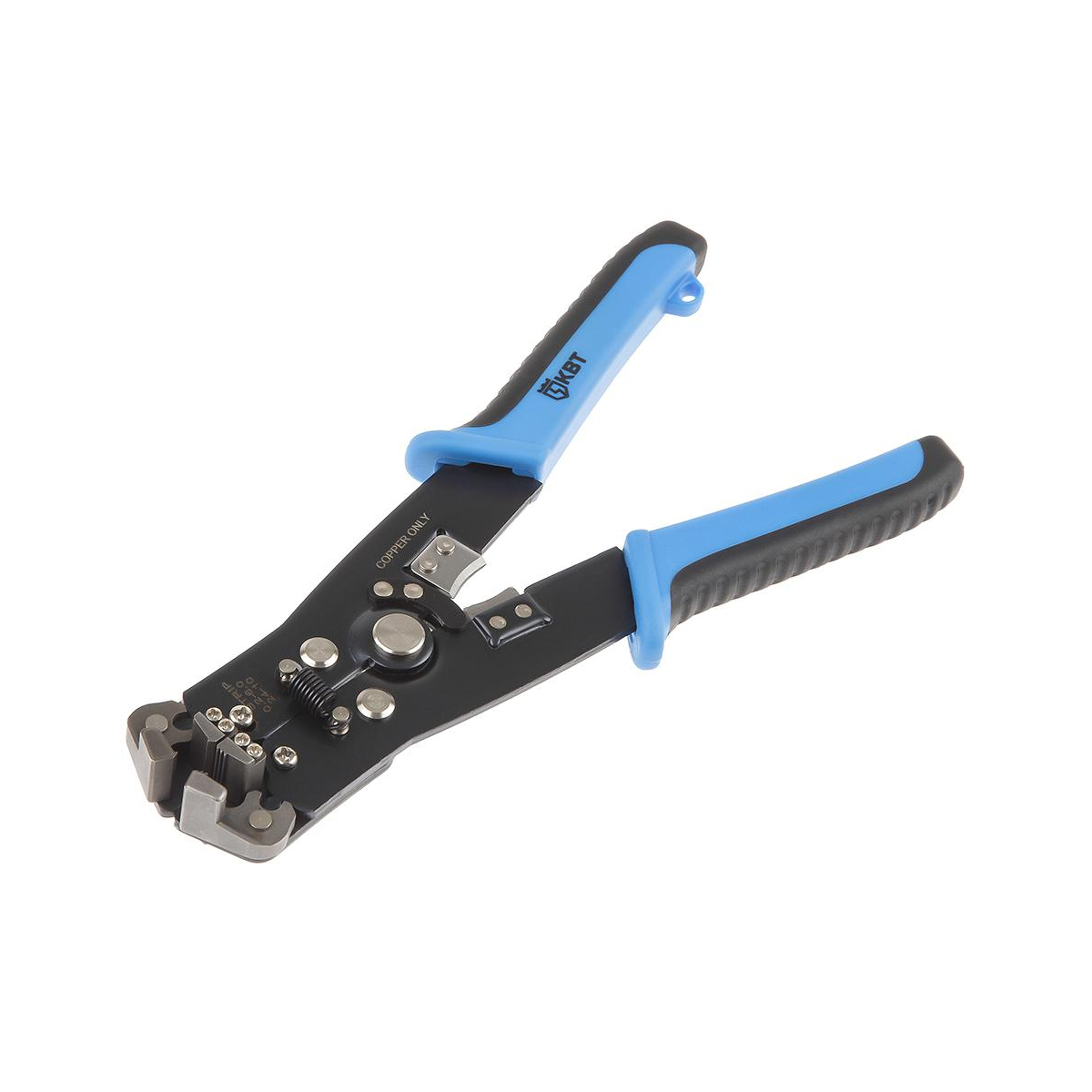

Автоматический стриппер модели WS-04

Ручная разделка проводов занимает много времени, требует достаточного опыта и аккуратности, особенно при снятии изоляции с многожильных проводов малого сечения. Для частичной автоматизации операции по снятию изоляции существуют специальный ручной инструмент, который называется стриппер.

Среди моего набора инструментов имеется стриппер модели WS-04 немецкого производителя КВТ. Купил стриппер я давно, и очень доволен покупкой. Профессиональным электрикам настоятельно рекомендую приобрести сниппер, не пожалеете.

Основные технические характеристики и принцип работы

стриппера модели WS-04

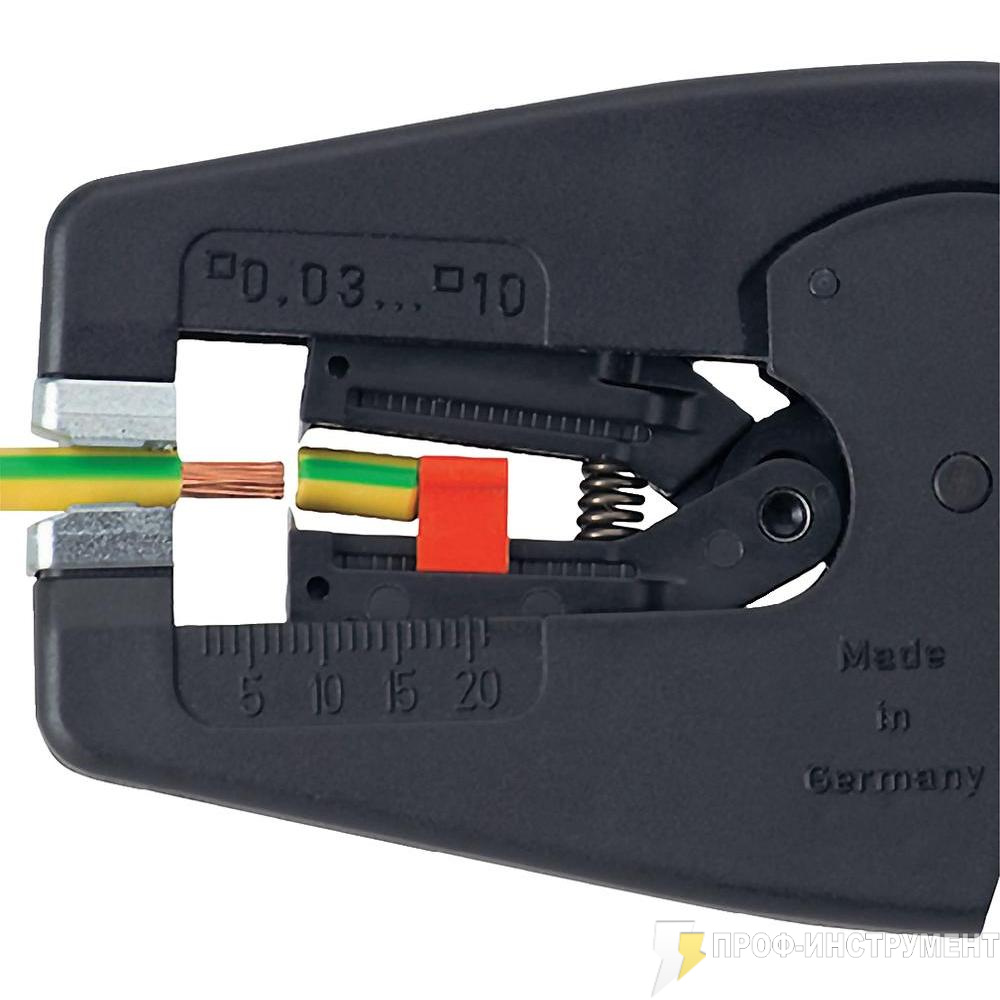

Стриппер позволяет перекусывать и снимать без настройки изоляцию с проводов диаметром от 0,5 до 2,7 мм (сечение 0,2–6,0 мм 2). При настройке с помощью микрометрического винта есть возможность снимать изоляцию с проводов диаметром от 0,25 до 0,5 мм. Также с помощью стриппера можно опрессовывать на проводах простые коннекторы без изоляции, изолированные и автомобильные под двойной обжим диаметром от 0,8 до 2,7 мм.

Стриппер представляет собой клещи, с установленными на концах рычагов кулачками. Одни из пары кулачков закреплен стационарно, а второй, верхний – подвижный. Левая пара служит для зажима провода, а правая для подрезки изоляции, и ее снятия. В первый момент сведения ручек стриппера левый подвижный кулачек зажимает провод, а правый подвижный врезается имеющейся на конце острой кромкой в изоляцию. При продолжении сведения рычагов изоляция стягивается с провода. Весь процесс снятия изоляции занимает не более секунды.

Для опрессовки проводов в круглых клеммах на внутренних сторонах ручек имеются гребенки заданного профиля. Достаточно вставить коннектор в подходящее по его размеру место и свести ручки. Провод надежно будет зажат в наконечнике.

Примеры работы со стриппером WS-04

Описать работу со стриппером словами сложно, гораздо нагляднее продемонстрировать его возможности на примерах снятия изоляции с проводов разного типа.

Например, есть отрезок двойного монтажного провода для прокладки квартирной электропроводки, и требуется его укоротить, а затем снять изоляцию на заданную длину.

Для этого достаточно завести провод между режущими ножами, расположенными на внутренних сторонах ручки и их свести. Что интересно, срез получается без деформации концов проводов. Если резать кусачками, то концы обычно сплющиваются, немного заостряясь.

Далее конец провода заводится между подвижными и неподвижными губками и сжатием ручек снимается изоляция. Никаких надсечек жил провода не наблюдается, что гарантирует надежность дальнейшего соединения. Синий подвижный ограничитель позволяет точно выставить длину снимаемой изоляции.

Легко снимается изоляция и с многожильного провода, который часто применяют для подачи напряжения в низковольтных цепях. Например, провода, идущие к изделиям от адаптеров и блоков питания.

С помощью стриппера легко можно снять изоляцию с двух жильного шнурового провода с двойной изоляцией, правда, за два приема. За первый прием снимается первый слой изоляции – хлорвиниловая трубка.

За второй прием снимается изоляция одновременно с двух жил проводов. Время снятия изоляции с такого провода составляет не более 5 секунд.

Стриппер отлично помогает подготовить перед запрессовкой в коннектор RJ-11 и телефонный провод, соединяющий стационарный телефон с линией связи. В случае подключения с помощью винтового соединения, еще одним движением можно снять и изоляцию с жил проводов.

Снятие изоляции с экранированных проводов довольно сложная операция, особенно если провод тонкий. С помощью стриппера сначала снимается изоляция с экранирующей оплетки.

Затем оплетка расплетается с помощью иголки или острого шила, чтобы оголить центральный провод. Останется сделать еще одно движение, и провод освобожден от изоляции. Снятие изоляции с экранированного провода вручную , с помощью обыкновенного ножа, не повредив провода, является трудоемкой работой и требует много времени.

Попробовал снять изоляцию с тонкого многожильного провода, покрытого фторопластовой изоляцией. К моему удивлению стриппер легко справился и с этой задачей.

Для проверки возможностей стриппера я снимал изоляцию с проводов медных и алюминиевых, одножильных и многожильных, с изоляцией из разных диэлектриков и результат всегда радовал. Стриппер справлялся с задачей безупречно.

Случилось стриппером опрессовывать и изолированные автомобильные клеммы под двойной обжим. Обжались вполне нормально без особого труда.

Отзыв о работе стриппера модели WS-04

Если Вам приходится снимать изоляцию с проводов раз в месяц, а то и реже, то пополнять свой арсенал инструментов стриппером ценой около 20$, наверное, нецелесообразно. Но если снимать изоляцию с проводов приходится чаще, то полагаю стриппер под рукой иметь необходимо.

Предлагаю Вашему вниманию небольшой видеоролик, демонстрирующий работу стриппера WS-04.

Практика работы со стриппером WS-04 подтвердила его соответствие заявленным производителем техническим характеристикам, так что, если есть необходимость, можете смело приобретать стриппер этой модели, не пожалеете.

Подготовка концов проводников

для соединения с электроприборами

После освобождения проводов от изоляции требуется подготовить их концы для присоединения к электроприборам, так как в подавляющем числе случаев применяется механический способ закрепления с помощью винтов, зажима в клеммах колодках, обжатие и скрутка. К вилкам, розеткам, патронам, автоматам защиты и другим подобным устройствам подключение осуществляется, как правило, винтами.

Для подсоединения проводников к электроприборам, где протекают токи силой менее 1 А, вполне достаточно прямой отрезок освобожденного от изоляции провода длиной 5-10 мм вставить под головку винта и зажать. Таким способом у меня закреплены проводники во всех выключателях, так как в люстрах стоят светодиодные лампы, и сила протекающего тока через контакты выключателей не превышает 0,25 А.

Главное не допустить выскальзывания проводника из-под головки винта. Как видно на приведенной выше фотографии контакт в выключателе (увеличен для наглядности), к которому присоединен провод, согнут уголком. При завинчивании винта, провод упирается в этот уголок, что исключает его выскальзывание. Если ограничитель не предусмотрен, то обязательно нужно конец провода свить в колечко. Для соединений, где текут большие токи, соединение без свивки конца проводника в кольцо будет крайне ненадежным.

Проще всего свить колечко из провода с помощью круглогубцев. Конечно можно сформировать колечко, обвив провод вокруг, например, жала отвертки или сверла подходящего диаметра. Для простоты формирования колечка требуемого диаметра, на губках круглогубцев следует нанести метки 3 мм, 3,5 мм, 4 мм и 4,5 мм. Если надо сделать колечко под винт М3 из одножильного провода, то формирую колечки на метке 3,5 мм, чтобы винт легко входил. В случае многожильного проводника и с последующим лужением – 4 мм.

Лудить провода не обязательно, но желательно, особенно если изделие будет эксплуатироваться в условиях повышенной влажности, например, в ванной или душевой комнатах, сырых подвалах, зимой в не отапливаемом дачном домике.

Вот такие получились колечки, одно под винт М3, а другое под М4. Колечки из многожильного провода формируются несколько по-другому. Сначала проводник обвивается вокруг конуса круглогубцев, а затем вокруг самого себя в месте выхода из изоляции.

Сформированные колечки желательно пролудить и немного расплющить легкими ударами небольшого молоточка. Тогда площадь соприкосновения контактов увеличится и надежность будущего соединения будет гораздо выше.

При монтаже многожильного провода можно колечки делать и не замкнутые. Для этого необходимо после снятия изоляции провод залудить паяльником, а затем уже сформировать колечки по технологии формовки одножильного провода.

Неукоснительно соблюдая нехитрую вышеописанную технологию подготовки проводов для подключения, Вам никогда не придется заниматься ремонтом электропроводки.

Занимаясь мелкими ремонтными работами в доме, часто приходится иметь дело не только с проводами, но и с кабелями. По этому и возникает вопрос: как правильно зачистить провод от изоляции? Между проводом и кабелем есть различия, например, провод – это один проводник, который даже может не предусматривать возможность снятия изоляции (голый провод), кабель же – это целая сеть несоприкасающихся друг с другом носителей тока, обтянутых общим слоем – изолирующей оболочкой. По сути, внутри кабеля всегда находятся несколько проводов. Зачистки иногда требуют, как отдельные проводники, так и все проводники в кабеле. Часто приходится снимать длинный отрезок верхней оболочки (изоляции). По этому одними лишь руками здесь не обойтись.

Разновидности и устройство проводов и кабелей уже неоднократно рассматривались в статьях, посвященных этой теме. Например: « «, « «, « » и др.
Как правило, провод это проводник (жесткий или гибкий) покрытый изоляцией из ПВХ (поливинилхлорид) или резины. Изоляции бывает один слой, а может быть и несколько. Иногда в качестве дополнительной изоляции выступает шелковая оплетка, иногда проводниковая часть покрыта изолирующим лаком.
Как устроен кабель уже написано чуть выше. То, что технически считается кабелем, часто в народе называют проводом, а многожильный провод могут называть кабелем. В качестве изоляции проводов и кабелей используются поливинилхлорид, резина и другие невоспламеняющиеся диэлектрики. Они защищают провода от замыкания между собой, контакта с человеком и от возгорания.
Иногда проводники многожильного провода обволакивают довольно плотным слоем изоляции, что может вызывать сложности при зачистке.
По типу сечения проводника провода делятся на два вида:

1. Однопроволочные (жесткие). Представляют собой проводник, состоящий из одного цельного проводника.
2. Многопроволочные (гибкие). Состоят из несколько сплетенных друг с другом очень тонких проводков.

Для успешного снятия изоляции необходимо использовать качественный инструмент и соблюдать нормы и последовательность проведения работ, в противном случае, проводка быстро выйдет из строя.

Инструменты, которые необходимы для зачистки проводов

Чтобы правильно и безопасно зачистить токоведущую часть провода от изоляции, пригодиться могут следующие инструменты:

• Бокорезы.
• Монтажный, строительный, канцелярский или бытовой нож.
• Электрообжигатель.
• Плоскогубцы.
• Специальные резаки для толстых кабелей или ножницы по металлу.
• Тиски или другое фиксирующее приспособление.

Стриппер: его назначение и вариации моделей

Стриппер – это специальное приспособление для зачистки проводов. Простые модели этого инструмента по принципу работы схожи на обычные бокорезы. Лезвия снабжены выемками разного радиуса, рассчитанными на жилы разного сечения.
Полуавтоматический ручной стриппер снабжен двумя парами губок с лезвиями. При его использовании, конец кабеля нужно поместить в рабочую зону, замкнуть ручки лезвия и надрезать изоляцию. Губки при этом снимают ее с жилы. Стриппер такой модели оборудован регулируемым упором, который позволяет точно отрегулировать участок помещенного провода. В России этот инструмент называется КСИ (клещи для снятия изоляции).

Некоторые виды стрипперов выполняют несколько функций одновременно:

• Обрезают
• Зачищают
• Скручивают жилы

Стриппер для витой пары – это зажим со встроенным лезвием, который по виду напоминает лезвие канцелярского ножа.

После ремонта оборудования или электрической сети, убедитесь, что не осталось ни одного оголенного участка.

Фирма «Knipex»

Инструмент для зачистки и обрезки проводов должен быть качественным, соответственно требованиям госстандарта. Немецкая фирма «Knipex» выпускает проверенные временем надежные инструменты, предназначенные для зачистки проводов. Некоторые из них проходят тестирование на 10 000 вольт при температуре +70 и -25 градусов. Поэтому в надежности продукции этой компании можно не сомневаться. Среди прочих инструментов, с помощью которых происходит разделка проводов, можно выделить основные:

• Комбинированные плоскогубцы
• Вязальные клещи
• Зажимные клещи
• Кусачки
• Пинцеты
• Щипцы
• Кабельные ножи

Основанная в далеком 1882 году, Knipex на сегодняшний день является одним из самых известных производителей электромонтажного инструмента. Каждый день продается 45 тысяч единиц продукции этой фирмы. Сотрудничают с ней около ста стран мира. И в нашем регионе раздобыть инструмент Knipex не составит никакого труда.

Процесс зачистки провода или кабеля

Чаще всего зачистка проводов производится с помощью бокорезов. Иногда разделка проводов сопровождается неправильным использованием бокорезов, что усложняет работу и приводит к повреждениям токоведущей части провода. Для снятия изоляции важно, чтобы режущие части были направлены в противоположную от движения инструмента сторону. Таким образом ножи смогут врезаться в изоляцию даже при незначительном нажатии.

Если под рукой нет бокорезов или других специальных приспособлений, можно взять нож, не сильно прижать режущей частью ножа изоляцию провода и обвести по кругу. При необходимости повторять до тех пор, пока защитный слой изоляции не прорежется и острие не достигнет жилы. Можно провести надрез не поперек. а вдоль провода, затем растянуть края по сторонам и отрезать оболочку. Такой способ многие даже считают лучшим и более безопасным.

При разделке можно легко порезать руки, поэтому проявляйте предельную внимательность.

Как разрезать внешнюю изоляцию с помощью ножа с пяткой видео

Удаляя внешний слой изоляции, старайтесь его не резать поступательными движениями (напоминающими пиление). Нужно просто продавливать его острой стороной ножа и медленно проворачивать. Не стоит применять силу. При выполненной работе, осмотрите зачищенные концы проводника. Там могут быть надрезы или надломы токоведущей части провода. Такой конец провода не годится для дальнейшей эксплуатации. Его надо отрезать и выполнить работу заново. Если не придать этому должного значения, со временем может создаться опасная ситуация. Как правило, поврежденная часть жилы провода в дальнейшем, в процессе эксплуатации, обламывается. В дальнейшем надо будет искать место повреждения кабеля, а это место, как правило, будет скрыто изоляционной лентой.
Иногда не понятно, как зачистить провод, особенно, когда он слишком тонкий, да еще и многожильный. Есть одна хитрость.

1. Берем старое лезвие бритвы.
2. Ломаем его и берем одну половинку лезвия.
3. Фиксируем провод, используя тиски или струбцины. Можно пустить в ход зажим настольной лампы.
4. Разрезаем изоляцию вдоль проводника.
5. Делаем аккуратные надрезы поперек сечения, стараясь не коснуться лезвием проводника.
6. Сгибаем кабель так, чтобы надрезанные края слегка разошлись.
7. Цепляем ногтем надрез и стягиваем изоляцию с жилы.

Зачистка проводов – это кропотливая работа, требующая терпения.
При зачистке проводов часто возникают ошибки. Типовые ошибки зачищенных проводов видны на рисунке:

Тонкие провода очень легко ломаются. Поэтому зачищать изоляцию с них нужно очень аккуратно.

Зачистка изоляции тонких или обмоточных проводов

При толщине проводника 0,2 мм, оптимальным способом зачистки, будет механический вариант. Для этого нам понадобится нож или наждачная бумага, лучше мелкого сечения зерна.
Бумагу нужно согнуть абразивом внутрь и завести в согнутый лист провод, слегка потягивая его и прижимая его пальцами. Процедуру нужно повторять до тех пор, пока эмаль полностью не счистится.
При использовании ножа, необходимо часть кабеля положить на твердую поверхность и соскабливать лак прокручивая провод по кругу, пока эмаль не соскоблится с проводника. Итак, разделка провода – процесс не сложный и не требующий диплома электрика.
Если сечение тоньше 0,2 мм, потребуется другой способ, так как механический результатов не даст, только повредит провод. В этом случае стоит овладеть термохимическим методом зачистки. Нам понадобятся паяльник и хлорвиниловая изоляция.
Кладем на стол хлорвинил и нагреваем паяльник. В горячем состоянии водим им по изоляции. При нагреве будет вырабатываться хлор, отделяющий эмаль.
Для залуживания провода при термохимической обработке, можно взять таблетку аспирина, уложить на нее провод и водить по нему паяльником аналогичным образом.
Помимо того, что сечение провода столь тонкое, внутри у него множество жил, свитых в один проводник. Поэтому использование данного метода требует аккуратности и мастерства.

Зачистка изоляции силового кабеля

Силовые кабеля используются, в основном, для прокладки проводника к мощному оборудованию и к распределительным щиткам. Как удалить внешний слой изоляции кабеля?

1. Не торопясь надрезаем с торца вдоль кабеля изоляционный слой, только не очень глубоко.
2. С помощью плоскогубцев выдергиваем по одной жиле, находящейся внутри.
3. Отрезаем оставшийся кусок от внешней изоляции.
4. Разделываем провода.

Прежде чем приступить к этой работе, тщательно обдумайте, сколько вам нужно снять изоляции. Лучше срезать с небольшим запасом. Оголив слишком длинный кусок, излишек всегда можно отрезать. Воспользуйтесь кембриком чтобы правильнее расположить кабель внутри прибора.

При работе с электричеством, никогда не пренебрегайте необходимостью проявлять осторожность. Даже если вы многократно зачищали провода, помните, что любой надрез изоляционного слоя – это потенциальная угроза кабелю и проводу.

Ну и напоследок. Различный инструмент для зачистки изоляции проводов и как им пользоваться видео.

Работа электромонтера часто связана с использованием разных приспособлений. Чтобы выполнить обычную операцию в виде разделки провода и других электрических устройств, необходимы инструменты для снятия изоляции. Наиболее удобным инструментом являются специальные съемники и стрипперы.

Но, если необходимо зачистить два-три кабеля, то можно использовать и простой кухонный нож. Если планируется работа по прокладке электрической проводки в доме или квартире, то для такой задачи обычного ножа будет недостаточно. У кухонного ножа неудобное лезвие, и ручка может быть сделана не из диэлектрика.

Виды и устройство ножей электрика

У ножа, приспособленного для производства работ по подключению электроприборов, лезвие имеет специальную форму. Часто на проводах приходится выполнять круговые надрезы изоляции, что удобнее производить изогнутым лезвием. Многие скажут, что можно снять изоляцию простым ножом, но если нож не соответствует определенным условиям, то легко повредить токопроводящую жилу, особенно тонкую.

Для удобства выполнения круговых надрезов изоляции на лезвии могут иметься выемки для проводов различного диаметра. Поместив в эту выемку провод, круговыми движениями надрезают оплетку, не опасаясь повредить токоведущую жилу.

Нож с пяткой

Этот нож относится к электромонтажным видам, и имеет другое название «плужкового» ножа. Им удобно удалять изоляционную оболочку, так как у него изогнутое короткое лезвие со специальной «пяткой». Она предназначена для ограничения глубины реза оболочки, когда необходимо снять наружный слой, не касаясь внутренних слоев изоляции.

Нельзя забывать проверять отсутствие напряжения в проводке, перед зачисткой изоляции.

Имеющаяся на конце клинка площадка уменьшает трение продольного скольжения ножа во время снятия наружной оболочки, и не позволяет лезвию прикоснуться к внутренним проводам. Ножом удобно зачищать жесткие кабели, и хуже работать с мягкими оболочками, так как они затрудняют скольжение «пятки». В общем –инструменты для снятия изоляции, подобные ножу с «пяткой», полезны для использования электромонтерами.

Нож с крючком

Этот электромонтерский нож является профессиональным инструментом. Этот нож имеет прямой и короткий клинок с крючком. На лезвии нет острой кромки, кроме заточенного крючка. Имеются такие же модели с дополнительной острой кромкой на другой стороне лезвия. Эта модель хорошо подходит для зачистки изоляции на многих .

Особенно удобно таким лезвием срезать изоляцию вдоль провода. Также существуют аналогичные модели, оснащенные устройствами для выполнения круговых предварительных надрезов.

Нож с клювом

Такие инструменты для снятия изоляции имеют специфическую форму клинка, из-за чего многие электромонтеры не применяют его. Нож с «клювом» может оказаться удобным только для опытных электриков, его лезвие немного напоминает предыдущую конструкцию, с тем отличием, что на конце отсутствует «пятка», а изгиб выполнен плавнее.

Такое изогнутое внутреннее острие в виде «клюва» делает более удобным круговой разрез оболочки провода. Этот нож может также применяться электриками для продольных надрезов, но выполняя эту работу неаккуратно, можно повредить жилу, ввиду того, что нет никакого ограничителя. Для начинающих электриков такой нож неудобен из-за ручной регулировки глубины реза.

Требования к электромонтажным ножам

• Ручка ножа должна быть выполнена из диэлектрического материала достаточной прочности: углеродного волокна или специального пластика, для предотвращения удара электрическим током.
• Лезвие должно изготавливаться из прочной стали, для сохранения его остроты длительное время.
• Форма рукоятки должна позволять электрику на ощупь определять начало лезвия.
• Острая кромка должна выполняться прямой, для упрощения разделки кабелей с двойной изоляцией.
• Нож следует выбирать небольшой, что дает возможность работы в малом пространстве, например, в шкафу или щитке. Лезвие также не должно быть слишком большим, чтобы в жгуте проводов случайно не повредить изоляцию соседних проводов, а также для удобства снятия изоляции тонких проводников.
• Электрику для работы не требуется нож с заостренным концом лезвия. При работе в темных и тесных местах руками можно случайно прикоснуться к острому концу и получить травму. Во время работы со жгутом проводов острый конец лезвия легко повреждает соседние проводники.
• При снятии изоляции лезвие нужно держать под острым углом к проводу, чтобы не повредить токоведущую жилу. Оболочку следует срезать аккуратно от себя, кусочками, по принципу затачивания карандаша.
• Фабричный качественный нож должен иметь на рукоятке обозначение допустимого напряжения.
• Если используется самодельный нож, то его рукоятку необходимо обмотать изоляционной лентой или другим диэлектрическим материалом.

Съемники

Существуют специальные инструменты для снятия изоляции проводов от изоляции. Они являются универсальным инструментом для зачистки проводников, и могут оснащаться несколькими режущими элементами различной длины и конфигурации. Но главным элементом является особый зажим, с помощью которого производится круговой разрез изоляции.

Такие инструменты для снятия изоляции являются наиболее удобными. Они позволяют вручную подбирать диаметр провода, не опасаясь повреждения жилы. Работать таким приспособлением не трудно, достаточно закрепить провод в зажиме, и совершить съемником один оборот вращательного движения вокруг провода.

Стрипперы

Наиболее распространенным видом оборудования для зачистки изоляционной оболочки кабелей у профессионалов стали стрипперы. С их помощью значительно проще снимать изоляцию, особенно с проводов, имеющих много жил. Глубина реза настраивается, что дает возможность применения стриппера для любых диаметров кабелей.

Существует несколько видов стрипперов, которые отличаются по своей конструкции, но принцип действия их один и тот же: разрезание изоляционной оболочки и снятие ее с кабеля.

Ручные стрипперы

Такие инструменты для снятия изоляции работают по просто. Конструкция похожа на плоскогубцы, с тем отличием, что на губках имеются гнезда с режущими кромками для разных сечений жил. Этот вид инструмента подходит для зачистки изоляции проводов не более 6 мм 2 .

Некоторые модели способны опрессовывать наконечники. Чтобы снять изоляцию, нужно поместить провод в гнездо, нажать на рукоятки и выполнить круговое вращение.

Полуавтоматические стрипперы

Такой инструмент еще более прост в работе. Его устройство по сравнению с предыдущей моделью усовершенствовано. Не нужно вращать стриппер вокруг кабеля, достаточно закрепить провод в соответствующем гнезде и нажать на ручки. Многие модели стрипперов-полуавтоматов способны опрессовывать наконечники и разрезать кабели.

Автоматический стриппер

Такие инструменты для снятия изоляции относятся к профессиональным видам съемников изоляции. Она отличается от предыдущей модели тем, что самостоятельно определяет толщину проводника. Поэтому вся работа заключается в установке провода в нужное гнездо и приложении усилия к рукояткам.

Автоматические инструменты для снятия изоляции являются дорогостоящими изделиями, могут очищать изоляцию сразу с нескольких проводников, а также зачищать провод в его середине. Существуют также автоматические стрипперы для зачистки плоских проводов, и для многих других целей при совершении электромонтажных работ.

Как выбрать инструменты для снятия изоляции

Для домашних работ по подключению электрической проводки целесообразно приобрести ручной стриппер для зачистки изоляции, который способен снимать оболочку с проводов до 6 мм 2 . Ручные инструменты для снятия изоляции имеют невысокую стоимость, и обладают достаточной функциональностью для домашних мастеров.

Профессиональным электромонтерам, которые постоянно прокладывают линии проводов и подключают их к различным устройствам, лучше приобрести стриппер-автомат, или хотя бы полуавтоматическую модель. Их стоимость соответственно выше, зато значительно упрощается электрический монтаж проводки.

Как пользоваться стриппером

Рассмотрим этот вопрос на китайском стриппере-полуавтомате, который исправно работает уже несколько лет.

Режущей частью являются две пластины с высечками для различных сечений провода.

Размещая проводник в захвате, следует оставить часть провода для зачистки за ножами.

Сжимаем рукоятки стриппера, придерживая проводник руками. При этом ножи сжимаются, разрезая оболочку, а губки оттягивают проводник назад. В итоге оболочка провода снимается.

Особенностью работы со стриппером является правильный выбор величины высечки. Если неправильно выбрать ее диаметр, то токопроводящая жила повредится или даже обломится. Не следует захватывать слишком большую длину оболочки, лучше снять ее за несколько заходов. При достаточном навыке работы со стриппером, изоляционная оболочка снимается менее, чем за секунду, и работа идет быстрее. Поэтому покупка такого инструмента экономит рабочее время, финансы и силы работника.

Обжим наконечников стриппером

Если нет специального инструмента, применяемого для опрессовки проводов (кримпера), то эту работу можно выполнить стриппером. Эта работа выполняется довольно просто. Вначале необходимо зачистить провод от изоляционной оболочки на необходимую длину. Далее установить наконечник на провод и поместить его в соответствующий разъем стриппера. Затем нужно сжать рукоятки, получив обжатый провод в наконечнике. Затем следует отрезать лишний конец жилы.

Достоинства стрипперов

• Кроме снятия изоляции могут использоваться вместо пресс-клещей или кусачек, для обжатия провода.
• Эти инструменты для снятия изоляции могут применяться для зачистки очень тонких проводов.
• Допускается использование стрипперов для снятия оболочки у проводников с любым видом изоляции.
• Во время работы не повреждают токопроводящую жилу, изготовленную даже из мягкого металла.
• Простое и понятное использование.
• Невысокая стоимость.

Зачистка изоляции паяльником

Если под руками не нашлось специального инструмента или ножа, то зачистить кабель или провод можно простым . Для этого его разогревают до рабочей температуры, далее к жалу прислоняют проводник и вращают его вокруг своей оси, оплавляя изоляцию.

Теперь изоляционную оболочку можно без труда снять, а жила не будет иметь повреждений. Недостатком этого метода является выделение плавящейся изоляцией вредного и неприятного дыма, а также невозможность применения паяльника для зачистки резинового провода, так как резина будет гореть.

Станок для снятия изоляции с кабеля своими руками

Инструмент для снятия изоляции с проводов Кто снимал изоляцию с проводов знает, какое это муторное дело. Да, есть провода, у которых можно надрезать изоляцию, потянуть за нее или жилу, и изоляция снимается сама. Но у большинства проводов ее нужно срезать по всей длине. Мастер-самодельщик придумал и сделал инструмент, который «распускает» изоляцию по всей длине провода. Инструменты и материалы: -Металлический лист; -Шпильки резьбовые; -Гайки и шайбы; -Опора с подшипником; -Ручка; -УШМ; -Тиски; -Дрель; -Труборез; -Конические шестеренки; Шаг первый: металлические пластины Мастер вырезает две квадратные металлические пластины. Размер стороны квадрата равен длине опоры подшипника + 1-2 см с каждой стороны. На краях пластин мастер размечает и сверлит отверстия, для крепления опор. По центру одной из пластин (верхней) сверлит отверстие для крепления резца. Устанавливает в отверстия нижней пластины шпильки с накрученными гайками. Шаг второй: протяжка Для протяжки мастер взял две конические шестерни. Устанавливает их на резьбу и фиксирует гайками. Устанавливает конструкцию в опоры. Опоры устанавливает на шпильки и фиксирует гайками. Шаг третий: резец Теперь нужно сделать резец. Для его крепления мастер берет шпильку с резьбой. В торце шпильки делает разрез. Из старого трубореза снимает резец. В шпильке сверлит отверстие. Устанавливает резец. Резец должен крутится на валу-болте. Прикручивает шпильку с резцом в центральное отверстие верхней пластины. На шпильки накручивает гайки. Устанавливает верхнюю пластину. Фиксирует ее гайками. Лишнюю часть шпильки отрезает. Шаг четвертый: ручка Для приведения в действия устройства нужно установить ручку. Мастер вырезает металлическую пластину. Сверлит в ней, на концах отверстия. В одно отверстие закрепляет ручку, второе отверстие для вала протяжки. Устройство готово и мастер тестирует его. Закрепляет в тисках. Регулирует зазор между резцом и шестеренками. Это расстояние регулируется в зависимости от диаметра провода. Проверяет работу устройства на проводе с мягкой изоляцией. Теперь тестирует устройство на жесткой изоляции. Результатами испытания мастер доволен, устройство отлично справляется со своей работой. Весь процесс по изготовлению данного устройства можно посмотреть на видео. Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. Ручная портативная машина для зачистки проводов Лом для зачистки машин Пилинг для зачистки на 1 30 мм Ручной инструмент может подключить ручную дрель | | Этот продукт представляет собой переносной аппарат для зачистки проводов, который очень подходит для домашнего или промышленного использования. Особенности: Применимо к проволоке диаметром 1-30 мм. Крепкая и практичная, свободная разборка, бесплатная сборка. Может обслуживаться одним или двумя людьми для повышения эффективности вскрытия и производительности. Портативный размер, который очень подходит для домашнего или промышленного использования. Прекрасное качество, безопасный и удобный в эксплуатации. Может подключать ручную дрель для помощи входящей линии, облегчая зачистку. Два набора колес для подачи проволоки легко закрепить и ими можно управлять одновременно. Может произвольно переключать толщину проволоки без регулировки, повышая эффективность работы. Подходит для металлолома, одножильного провода, неплотного провода, плоского провода в оболочке и т. Д. Характеристики: Материал: сталь Цвет: черный Диапазон зачистки: 1-30 мм / 0.04-1.18 дюйма Диаметр шатуна ручного сверла: 10 мм / 0,4 дюйма Общая высота станка: 115 мм / 4,5 дюйма Общая ширина станка: 175 мм / 6,9 дюйма Длина стального ножа: 100 мм / 3,9 дюйма Вес машины: 1272 г / 2,8 фунта Вес стального ножа: 19 г / 0,7 унции Размер упаковки: 180 * 130 * 40 мм / 7,1 * 5,1 * 1,6 дюйма Вес упаковки: 1446 г / 3,2 фунта Список пакетов: 1 * Машина для зачистки проводов 1 * Сталь Резак 1 * сумка с принадлежностями 1) Мы принимаем Alipay, западное соединение, TT. Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW. 2) Оплата должна быть произведена в течение 3 дней с момента заказа. 3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней. 1. Доставка по всему миру. (За исключением некоторых стран и APO / FPO) 2. Заказы обрабатываются своевременно после подтверждения платежа. 3. Мы отправляем только подтвержденные адреса заказов.Ваш заказ адрес должен совпадать с адресом доставки. 4. Показанные изображения не являются фактическим товаром и предназначены только для ознакомления. 5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ, предоставляемых перевозчиком, исключая выходные и праздничные дни. Время в пути может меняться, особенно в праздничные дни. 6. Если вы не получили посылку в течение 30 дней с момента оплаты, пожалуйста, свяжитесь с нами. Мы отследим посылку и свяжемся с вами как можно скорее с ответом. Наша цель — удовлетворение клиентов! 7.Из-за разницы в состоянии склада и времени мы выберем доставку вашего товара с нашего первого доступного склада для быстрой доставки. 1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его со дня его получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. Нет никаких исключений! Стоимость доставки несет продавец и покупатель пополам. 2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш номер телефона. 3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ, после получения товара в его первоначальном состоянии и упаковке со всеми компонентами и аксессуарами, ПОСЛЕ ОБОИХ Покупатель и Продавец отменяют транзакцию с Aliexpress. ИЛИ, вы можете выбрать замену. 4. Мы будем нести все расходы по доставке, если товар (ы) не так, как рекламируется. 1. 12 месяцев ограниченной гарантии производителя на дефектные элементы (за исключением элементов, поврежденных и / или неправильно использованных после получения).Аксессуары поставляются с 3-месячной гарантией. 2. Дефектные детали ДОЛЖНЫ БЫТЬ сообщены и возвращены в течение гарантийного срока (и в оригинальной упаковке, если это возможно). Вы должны сообщить нам, в чем заключается дефект, и указать номер своего заказа. МЫ НЕ РЕМОНТ ИЛИ ЗАМЕНА ИЗДЕЛИЯ с истекшим сроком гарантии. Вы соглашаетесь со всеми вышеперечисленными правилами при заказе на Aliexpress! Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы. Невозможно решать вопросы, если мы не знаем о них! , Ручная портативная машина для зачистки проводов Лом Кабельные машины для снятия изоляции Стриппер для 1 30-мм ручного инструмента Может подключить ручную дрель | | Этот продукт представляет собой переносную машину для зачистки проводов, которая очень подходит для домашнего или промышленного использования. Особенности: Применимо к проволоке диаметром 1-30 мм. Крепкая и практичная, свободная разборка, бесплатная сборка. Может обслуживаться одним или двумя людьми для повышения эффективности вскрытия и производительности. Портативный размер, который очень подходит для домашнего или промышленного использования. Прекрасное качество, безопасный и удобный в эксплуатации. Может подключать ручную дрель для помощи входящей линии, облегчая зачистку. Два набора колес для подачи проволоки легко закрепить и ими можно управлять одновременно. Может произвольно переключать толщину проволоки без регулировки, повышая эффективность работы. Подходит для металлолома, одножильного провода, неплотного провода, плоского провода в оболочке и т. Д. Характеристики: Материал: сталь Цвет: черный Диапазон зачистки: 1-30 мм / 0.04-1.18 дюйма Диаметр шатуна ручного сверла: 10 мм / 0,4 дюйма Общая высота станка: 115 мм / 4,5 дюйма Общая ширина станка: 175 мм / 6,9 дюйма Длина стального ножа: 100 мм / 3,9 дюйма Вес машины: 1272 г / 2,8 фунта Вес стального ножа: 19 г / 0,7 унции Размер упаковки: 180 * 130 * 40 мм / 7,1 * 5,1 * 1,6 дюйма Вес упаковки: 1446 г / 3,2 фунта Список пакетов: 1 * Машина для зачистки проводов 1 * Сталь Резак 1 * Сумка с принадлежностями 1) Мы принимаем Alipay, западное соединение, TT. Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW. 2) Оплата должна быть произведена в течение 3 дней с момента заказа. 3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите платежи в течение 3 дней. 1. Доставка по всему миру. (За исключением некоторых стран и APO / FPO) 2. Заказы обрабатываются своевременно после подтверждения платежа. 3. Мы отправляем только подтвержденные адреса заказов.Ваш заказ адрес должен совпадать с адресом доставки. 4. Показанные изображения не являются фактическим товаром и предназначены только для ознакомления. 5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ, предоставляемых перевозчиком, исключая выходные и праздничные дни. Время в пути может меняться, особенно в праздничные дни. 6. Если вы не получили посылку в течение 30 дней с момента оплаты, пожалуйста, свяжитесь с нами. Мы отследим посылку и свяжемся с вами как можно скорее с ответом. Наша цель — удовлетворение клиентов! 7.Из-за разницы в состоянии склада и времени мы выберем доставку вашего товара с нашего первого доступного склада для быстрой доставки. 1. У вас есть 7 дней, чтобы связаться с нами, и 30 дней, чтобы вернуть его со дня его получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. Нет никаких исключений! Стоимость доставки несет продавец и покупатель пополам. 2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш номер телефона. 3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ, после получения товара в его первоначальном состоянии и упаковке со всеми компонентами и аксессуарами, ПОСЛЕ ОБОИХ Покупатель и Продавец отменяют транзакцию с Aliexpress. ИЛИ, вы можете выбрать замену. 4. Мы будем нести все расходы по доставке, если товар (ы) не так, как рекламируется. 1. 12 месяцев Ограниченная гарантия производителя на дефектные элементы (исключая элементы, поврежденные и / или неправильно использованные после получения).Аксессуары поставляются с 3-месячной гарантией. 2. Дефектные детали ДОЛЖНЫ БЫТЬ сообщены и возвращены в течение гарантийного срока (и в оригинальной упаковке, если это возможно). Вы должны сообщить нам, в чем заключается дефект, и указать номер своего заказа. МЫ НЕ РЕМОНТ ИЛИ ЗАМЕНА ИЗДЕЛИЯ с истекшим сроком гарантии. Вы соглашаетесь со всеми вышеперечисленными правилами при заказе на Aliexpress! Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы. Невозможно решать вопросы, если мы не знаем о них! , Ручная портативная машина для зачистки проводов Лом для зачистки машин Пилинг для зачистки на 1 30 мм Ручной инструмент может подключить ручную дрель | | Этот продукт представляет собой переносной аппарат для зачистки проводов, который очень подходит для домашнего или промышленного использования. Особенности: Применимо к проволоке диаметром 1-30 мм. Крепкая и практичная, свободная разборка, бесплатная сборка. Может обслуживаться одним или двумя людьми для повышения эффективности вскрытия и производительности. Портативный размер, который очень подходит для домашнего или промышленного использования. Прекрасное качество, безопасный и удобный в эксплуатации. Может подключать ручную дрель для помощи входящей линии, облегчая зачистку. Два набора колес для подачи проволоки легко закрепить и ими можно управлять одновременно. Может произвольно переключать толщину проволоки без регулировки, повышая эффективность работы. Подходит для металлолома, одножильного провода, неплотного провода, плоского провода в оболочке и т. Д. Характеристики: Материал: сталь Цвет: черный Диапазон зачистки: 1-30 мм / 0.04-1.18 дюйма Диаметр шатуна ручного сверла: 10 мм / 0,4 дюйма Общая высота станка: 115 мм / 4,5 дюйма Общая ширина станка: 175 мм / 6,9 дюйма Длина стального ножа: 100 мм / 3,9 дюйма Вес машины: 1272 г / 2,8 фунта Вес стального ножа: 19 г / 0,7 унции Размер упаковки: 180 * 130 * 40 мм / 7,1 * 5,1 * 1,6 дюйма Вес упаковки: 1446 г / 3,2 фунта Список пакетов: 1 * Машина для зачистки проводов 1 * Сталь Резак 1 * сумка с принадлежностями 1. Мы отправляем по всему миру почтой Китая, HK, EMS, DHL, FedEx и т. Д., По вашему выбору при размещении заказов. Мы не можем контролировать время доставки, потому что оно обрабатывается сторонней службой. 2.Если вы не получили товар в течение 45 дней, пожалуйста, сначала свяжитесь с нами и не открывайте спор напрямую, мы решим его быстро и наилучшим образом. 3. Из-за складского состояния и разницы во времени, мы решим отправить ваш товар с нашего первого доступного склада для быстрой доставки. 4. Время транзита услуги предоставляется перевозчиком и исключая выходные и праздничные дни. Время транзита может варьироваться, особенно в праздничные дни 1 Если вы удовлетворены нашими продуктами, пожалуйста, дайте нам 5 звезд положительный отзыв. Большое спасибо. 2. Если вы не удовлетворены нашими продуктами, пожалуйста, свяжитесь с нами в первую очередь. Мы постараемся сделать все, чтобы решить эту проблему. 1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его со дня его получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. Нет никаких исключений! Стоимость доставки несет продавец и покупатель пополам. 2. Все возвращенные товары должны быть в оригинальной упаковке, и вы должны предоставить нам номер отслеживания доставки, конкретную причину возврата. 3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ, после получения товара в его первоначальном состоянии и упаковке со всеми компонентами и аксессуарами, ПОСЛЕ ОБОИХ Покупатель и Продавец отменяют транзакцию с Aliexpress.ИЛИ, вы можете выбрать замену. 4. Мы будем нести всю стоимость доставки, если продукт (ы) не так, как рекламируется. Мы всегда рады оптовой и прямой доставке. 1. Удалите наш логотип и объявление с посылки. 2. Удалить квитанцию ​​или счет. 3. Поддержка CSV / Excel Service. 4. Не существует ограниченного запаса для ежедневного выполнения заказов. 5. Мы используем доставку ePacket для большинства стран, таких как США, Канада, Австралия, Российская Федерация, Германия, Франция, Испания, Великобритания и Новая Зеландия. 6. Приоритетная доставка, быстрая доставка в течение 48 часов. 7. Рекламные материалы не включены. ,

Инструмент для снятия изоляции с проводов и кабеля: клещи, кабельные ножи, стрипперы для зачистки проводки

Полезная информация

Инструменты для снятия изоляции, применяемые для зачистки проводов, представлены такими приспособлениями как: кабельные ножи, щипцы, кусачки, стриппер. Выбор подходящего инструмента зависит от сечения провода, объема работы и предпочтений мастера.

Разновидности инструмента

• Плоскогубцы для снятия изоляции – специальный вид плоскогубцев с несколькими прецизионными отверстиями разного диаметра, прямыми лезвиями и рельефными губками. Это устройство служит не только как инструмент для снятия изоляции, но также применяется для изгибания проволоки, захвата и резки кабеля.
• Кабельный нож – приспособление с прорезиненной рукояткой и лезвием прямой или серповидной формы из инструментальной стали. Нож для кабеля имеет низкую стоимость и прост в использовании, но работа с ним требует сноровки.
• Кусачки и клещи для снятия изоляции. Они подстраиваются под диаметр провода парой простых движений. Предназначены для профессионалов, которым важна скорость и точность работы.
• Стриппер применяется для удаления изоляции с отдельных жил провода и их разделке при проведении электромонтажных работ. Существуют модели для работы как с электрическим кабелем, так и с оптическим и витой парой.

На что обратить внимание при выборе?

У каждого устройства указано, для зачистки кабеля какого размера оно подходит. Кабельный нож в этом плане универсальный, а вот клещи или плоскогубцы имеют точный заданный диапазон значений. В нашем интернет-магазине представлены стрипперы и инструмент для снятия изоляции с проводов от 4 до 40 мм диаметром.

Также следует обратить внимание на рукоятки кабельных ножей и инструментов для снятия изоляции. Некоторые модели стрипперов могут иметь диэлектрическое покрытие, не пропускающее напряжение до 1000 В, что необходимо при работе с электрокабелем. Благодаря этому мастер будет надежно защищен от поражения током.

Инструмент для снятия изоляции

Съемники изоляции автоматические многофункциональные, тип «T»

Инструменты для снятия изоляции, применяемые для зачистки проводов, представлены такими приспособлениями как: кабельные ножи, щипцы, кусачки, стрипперы. Выбор подходящего инструмента зависит от сечения провода, объема работы и предпочтений мастера. Предназначены для профессионалов, которым важна скорость и точность работы.

Стрипперы автоматические многофункциональные, тип «Т», серия ПРОФЕССИОНАЛ

• Снятие изоляции 0. 05 — 8 мм² с моножильных и многопроволочных жил без повреждения проводника
• Одновременная зачистка нескольких проводов за одно движение , с регулировкой длины снятия.
• Нескользящие двухкомпонентные рукоятки со вставками из мягкой термопластрезины
• Нож для резки кабеля и матрица для опрессовки втулочных наконечников.
• Микрорегулировка 0.05 — 0.13 мм²,
• Обжим изолированных наконечников 0.5 — 6 мм²
• Обжим неизолированных наконечников 0. 5 -2.5 / 4-6 мм²
• Обжим автомобильных клемм 7-8 мм.

Стриппер автоматический многофункциональный, тип «Т», серия ПРОФЕССИОНАЛ

• Снятие изоляции 0.2 — 6 мм² с моножильных и многопроволочных жил без повреждения проводника
• Одновременная зачистка нескольких проводов за одно движение.
• Нож для резки кабеля и матрица для опрессовки втулочных наконечников.
• Обжим изолированных наконечников 0.5 — 6 мм²
• Обжим неизолированных наконечников 0.5 -2.5 / 4-6 мм²
• Обжим автомобильных клемм 7-8 мм.

Стриппер автоматический многофункциональный, тип «Т», серия МАСТЕР

• Снятие изоляции 0. 2 — 6 мм² с моножильных и многопроволочных жил без повреждения проводника
• Одновременная зачистка нескольких проводов за одно движение , с регулировкой длины снятия.
• Нескользящие двухкомпонентные рукоятки со вставками из мягкой термопластрезины
• Нож для резки кабеля и матрица для опрессовки наконечников.
• Обжим изолированных наконечников 0.5 — 6 мм²
• Обжим неизолированных наконечников 0.5 -1/ 1 — 2.5 / 4-6 мм²
• Обжим автомобильных клемм 3-4 мм.

Съемники изоляции полуавтоматические с фасонными ножами, тип «A»

Инструменты для снятия изоляции, применяемые для зачистки проводов, представлены такими приспособлениями как: кабельные ножи, щипцы, кусачки, стрипперы. Выбор подходящего инструмента зависит от сечения провода, объема работы и предпочтений мастера. Полуавтоматические стрипперы  обеспечивают аккуратное удаление изоляции, без повреждения кабеля. Предназначены для профессионалов, которым важна скорость и точность работы.

Съемники изоляции многофункциональные, тип «P»

Инструменты для снятия изоляции, применяемые для зачистки проводов, представлены такими приспособлениями как: кабельные ножи, щипцы, кусачки, стрипперы. Выбор подходящего инструмента зависит от сечения провода, объема работы и предпочтений мастера. Предназначены для профессионалов, которым важна скорость и точность работы.

Съемники изоляции многофункциональные, тип «M»

Инструменты для снятия изоляции, применяемые для зачистки проводов, представлены такими приспособлениями как: кабельные ножи, щипцы, кусачки, стрипперы. Выбор подходящего инструмента зависит от сечения провода, объема работы и предпочтений мастера. Предназначены для профессионалов, которым важна скорость и точность работы.

Съемники изоляции многофункциональные компактные, тип «K»

Инструменты для снятия изоляции, применяемые для зачистки проводов, представлены такими приспособлениями как: кабельные ножи, щипцы, кусачки, стрипперы. Выбор подходящего инструмента зависит от сечения провода, объема работы и предпочтений мастера. Предназначены для профессионалов, которым важна скорость и точность работы.

Съемники изоляции, тип «COAX»

Инструменты для снятия изоляции, применяемые для зачистки проводов, представлены такими приспособлениями как: кабельные ножи, щипцы, кусачки, стрипперы. Выбор подходящего инструмента зависит от сечения провода, объема работы и предпочтений мастера. Предназначены для профессионалов, которым важна скорость и точность работы.

Как снять изоляцию с провода

Как снять изоляцию с провода? Этот вопрос хотя бы единожды волновал каждого человека. Но прежде чем приступить к изучению методов проведения данной процедуры, необходимо разобраться в предназначении этого слоя для кабеля.

Снятие изоляции может понадобиться в тех случаях, когда необходимо установить розетку или выключатель. И таких примеров может быть огромное количество.

Предназначение изоляции в проводах

Данный слой позволяет предотвратить замыкание, которое может произойти между проводниками.

Изоляция подразделяется на:

• одинарную пластиковую
• многослойную

Для последнего варианта используются ткани, негорючие диэлектрики или же смолы.

Традиционный бытовой провод представляет собой кабель небольших сечений. Снять изоляцию быстро со стандартного шнура, как правило, не доставляет особых проблем. Наиболее простой способ с использованием такого инструмента, как плоскогубцы. Для этого ими прихватывают одну жилу кабеля и аккуратно, чтобы не пораниться, обводят ее по кругу ножом.

В результате использования инструментов вращательными движениями ликвидируется часть изоляции – кабель оголяется. Этот вариант отлично подойдет, если при монтаже выключателей и розеток неожиданно выясняется, что провода слишком короткие. В этом случае снять изоляцию при помощи подручных инструментов будет проще простого.

Некоторые советы, позволяющие быстро произвести удаление изоляции с кабеля

Достаточно часто возникают ситуации, когда даже настоящий профессионал пребывает в замешательстве. К примеру, визуальный осмотр показал, что у зарядного устройства повреждены провода, идущие к вилке.

Основная проблема заключается в:

• тонком сечении кабеля
• его многожильности
• заливке проводов в сплошную оплетку

В этом случае изоляция является не просто защитным слоем, а каналом, состоящим из двух или трех камер.

С одной стороны метод проведения ремонта очевиден. А с другой – не понятен вопрос, как можно быстро снять изоляцию с кабеля.

Опытные специалисты советуют в качестве специального инструмента применить кассету от бритвы. Необходим будет только одни ее элемент – тонкое лезвие. В этом случае нужно хорошо закрепить кабель в тисках. При их отсутствии подойдет и струбцина от настольного светильника.

Чтобы снять изоляцию быстро, требуется разделить кабель на жилы. Делать это необходимо предельно аккуратно, чтобы не повредить структуру жил. Торопиться в этом деле не стоит. Иначе можно сделать слишком глубокий надрез. По окончании данного этапа работы нужно подцепить ногтем часть изоляционного слоя и не спеша удалить его с жилы. Бережное отношение к проводу позволит не порвать его и не повредить. Очень важно, ликвидируя изоляцию, не порезать остальные жилы.

Вторая ситуация, когда требуется удалить с кабеля защитный слой – загруженные участки электрических сетей.

Наиболее яркими примерами могут служить:

• внутренний заливной изоляционный слой
• жесткая и плотная внешняя изоляция
• тканевая изоляция, которая пропитана смоляным составом
• индивидуальная изоляция всех жил

Чтобы снять защиту, необходимо при помощи инструмента удалить внешнюю оболочку. С этой целью производится неглубокий надрез вдоль кабеля. Применение плоскогубцев позволит вынуть жилы. Делать это необходимо по одной штуке, так как, в противном случае, придется удалять внутреннюю ткань или заливку. Оставшуюся часть внешнего изоляционного слоя нужно просто срезать.

Инструменты, применяемые для зачистки провода

Чтобы снять изоляцию с кабеля, некоторые люди довольствуются обычным кухонным ножом.

Но правильнее всего воспользоваться следующими инструментами:

• резаком, оснащенным острыми новыми лезвиями
• любой разновидностью плоскогубцев
• ножницами, применяемыми для резки толстых проводов и металла
• струбциной либо небольшими по размеру тисками

Для создания надежного и безопасного соединения проводов лучше использовать специальные клеммники.

Если необходимо удалить защитный слой с кабеля, состоящего из тонких жил, то эти инструменты могут повредить их. Поэтому, по возможности, лучше обойтись без удаления изоляции.

Не снимая защитного слоя, разделите жилы и создайте контакт с применением «крокодила» с зубьями. В этом случае надежность соединения обеспечивается не столько снятием изоляции, сколько ее проколом. В большинстве случаев этого вполне достаточно.

Рекомендации по безопасному снятию изоляции с кабеля

Нельзя считать слишком простой работу с электрическим током. Даже если точно знаете, какие инструменты необходимо использовать, чтобы ликвидировать защитный слой с проводов, нужно помнить, что повреждение жилы со временем приведет к ее пробою и, как следствие, выходу из строя.

В том случае, если сняли изоляции немного больше, чем требовалось, отрежьте при помощи подходящего инструмента излишки. Оставлять оголенные провода слишком опасно.

Не стоит приобретать специальные инструменты для снятия защитного слоя с проводов. Как правило, они бесполезны. И люди пользуются в большинстве случаев простыми подручными средствами.

При работе с инструментами необходимо быть аккуратным, все операции делать не торопясь. Лучше медленно продавливать изоляцию при снятии с кабеля. Это позволит не повредить жилу.

В процессе работы стоит быть предельно внимательным. Как показывает практика, проблемы по электрической части зачастую начинаются именно там, где удалялся защитный слой, потому что сложно с первого раза заметить микроскопические повреждения жил. Лучше сразу потратить чуть больше времени, но сделать все аккуратно, нежели потом исправлять собственные ошибки с большими денежными затратами.

Самый оптимальный вариант – вызов специалиста-электрика на сайте youdo.com. Заказ оформляется легко и быстро, исполнитель оперативно прибудет по указанному адресу и выполнит снятие изолирующего слоя профессионально и недорого.

Как снять изоляцию с кабеля и проводов

Все провода и кабели (за исключением прокладываемых по воздуху) имеют защитный слой, называемый изоляцией, предотвращающий замыкание проводников между собой или с контактируемой поверхностью. Работы по монтажу электропроводки, подключению оборудования или составления электрических схем сопровождаются снятием этого слоя на определенных участках, для обеспечения надежного контакта в местах коммутации. Чтобы сделать этот процесс максимально удобным и безопасным, существует ряд приемов, позволяющих быстро и качественно произвести зачистку, исключив повреждение токоведущей жилы.В статье расскажем, как снять изоляцию с кабеля и проводов правильно, рассмотрим понятные способы.

Тонкости зачистки изоляции и возникающие при этом трудности

Изоляционное покрытие бывает одинарным либо многослойным, что может повлиять на выбор способа его удаления и используемых для этого приспособлений от простого канцелярского ножа до многофункционального стриппера.

Правильный выбор инструмента во многом влияет на качество выполняемых работ

Операция по снятию защитного слоя с провода или кабеля может показаться простой и незамысловатой, доступной для выполнения каждому человеку. Однако нужно помнить, что эти мероприятия сопровождаются применением режущих инструментов, которыми можно повредить сам проводник, уменьшив его поперечное сечение или нарушить изоляцию в ненужном месте, а также получить порез в результате неправильного использования.

Во избежание подобных ситуаций разработаны безопасные методы работы и специальные инструменты, значительно облегчающие разделку концов провода, сводящие возникающие риски к минимуму. Задача данной публикации — ознакомить пользователя с этими разработками. Читайте также статью: → «Инструмент и методы для снятия изоляции».

Разница между проводами с медной и алюминиевой жилой

Аккуратность требуется при работе с любым проводником, но следует помнить, что алюминиевые жилы более хрупкие по сравнению с медными аналогами и имеют меньший запас прочности при изгибающих нагрузках. Это обусловлено техническими характеристиками материала, используемого в изделии:

Рассматриваемый параметр	Алюминий	Медь
Плотность металла, т/м³	2,70	8,90
Устойчивость к многократным изгибающим воздействиям	Нет	Да
Возможность многопроволочного исполнения	Нет	Да
Удельное сопротивление из расчета площади сечения на единицу длины, Ом* мм²/м	0,0294	0,0175

Можно сделать вывод, что изделия из алюминия уступают в прочности и имеют меньшую токопроводимость. Поэтому важно избегать их повреждения во время зачистки, чтобы не допустить дополнительного снижения характеристик.

Наиболее распространенные способы снятия изоляции

Во время зачистки токоведущих жил большую роль играет наличие определенных навыков, которые приобретаются только на практике. Особенно это актуально при обращении с тонкими проводниками, где каждое неправильное движение может привести к преломлению.

Практический опыт позволяет выбирать необходимое усилие для нажима на инструмент, угол его приложения и направление движения, чтобы оказать воздействие только на оболочку провода, а не на его жилу.

Среди популярных способов снятия изоляции следует отметить следующие:

• использование ножа;
• применение бокорезов:
• воздействие высокой температурой;
• с помощью стриппера.

Каждый из перечисленных методов может быть применим в разных обстоятельствах, и заслуживает подробного описания.

Удаление оплетки ножом

Использование ножа — самый широко используемый вариант, распространенный среди «домашних мастеров», сталкивающихся с необходимостью разделки проводов лишь изредка. В данном случае важно правильно выбрать угол наклона лезвия. Недопустимо производить круговой надрез оболочки, подставляя режущую кромку перпендикулярно проводнику. Это неизбежно приведет к повреждению вторичной изоляции или насечке на токоведущей жиле, что впоследствии может стать причиной ее ломкости. Читайте также статью: → «Нож с пяткой для снятия оболочки кабеля: изготовление своими руками».

Пример расположения ножа относительно провода при снятии верхней оболочки

Нож следует подносить к проводнику под максимально острым углом, практически скользя по изоляции и действовать только в направлении «от себя», что сделает процесс безопасным как для изделия, так и для пользователя.

Практическая рекомендация: прекрасным инструментом для снятия верхнего слоя изоляции является нож с пяткой, который назвали «ножом электрика». Его конструкция позволяет быстро удалить изоляционный слой кабеля, избегая повреждения жил.

Нож с пяткой – помощник электрика при снятии изоляции с кабеля

Использование бокорезов для зачистки провода

Такой инструмент может применяться только опытными электриками, потому что любое превышение усилия приведет либо к откусыванию проволоки, либо к ее повреждению. Существует два варианта использования бокорезов:

1. При работе с проводником большого сечения, изоляция «надкусывается» с разных сторон, после чего просто снимается с жилы
2. Оболочка зажимается и прорезается режущими кромками инструмента, после чего стягивается осевым движением в сторону.

Второй вариант требует особенного внимания и аккуратности.

Важно знать: сторона заточки губок бокорезов должна быть направлена в сторону, противоположную направлению стягивания удаляемой изоляции. Это даст возможность добиться успеха без применения излишнего сдавливающего усилия, и уменьшит риск перекусывания провода.

Некоторые бренды изготавливают продукцию с предусмотренными насечками для безопасного снятия изоляции с жил определенного сечения, что облегчает ее бытовое использование.

Бокорезы с насечками для зачистки проводов сечением 1,5 и 2,5 мм²

Снятие изоляции с помощью воздействия высокой температуры

Этот способ подходит для кабельно-проводниковой продукции, имеющей изоляционное покрытие токоведущих жил из поливинилхлорида. Высокая температура может создаваться паяльником или зажигалкой. Под ее воздействием ПВХ утрачивает свою плотность и легко стягивается пальцами. К сожалению, такой способ подходит только для проводов с малым сечением.

Еще одним недостатком такого способа является тот факт, что он применим лишь при наличии возможности обеспечить доступ свежего воздуха для проветривания, потому что выделяемые продукты горения могут быть неприятными и даже вредными.

Снятие проводниковой изоляции с помощью открытого огня от зажигалки

Применение специального инструмента — стриппера

Такие приспособления, как стриппер, делают процесс снятия изоляции с проводов простым и безопасным действием. Инструмент предусматривает возможность работы с кабельно-проводниковой продукцией определенного размера. Например, WS-04B способен зачищать проводники с диапазоном сечений от 0,2 до 6,0 мм². Читайте также статью: → «Измерение сопротивления изоляции электропроводки».

Различают следующие виды стрипперов:

• простой ручной – его принцип действия схож с работой бокорезов, имеющих насечки под определенное сечение проводников;
• полуавтоматический – имеет регулировку длины оголяемых концов и снимает изоляцию с жил при смыкании ручек;
• автоматический – осуществляет сразу несколько операций: обрезку, снятие изоляции, скручивание и опрессовывание жил.

Применение стриппера исключает повреждение токоведущих проводников и нарушение изоляции в непредусмотренных местах, что делает его применение самым универсальным из рассматриваемых способов зачистки.

Стриппер снимает оболочку одним движением без какого-либо вреда для жилы

Пошаговая инструкция по зачистке кабеля

Довольно часто при разделывании кабелей перед их коммутацией используется несколько инструментов. Для наглядности можно рассмотреть поочередность действий при подготовке кабеля ВВГ или ПУНП, имеющего двойное покрытие из ПВХ для установки штепсельной розетки:

1. Перед началом работы необходимо убедится в отсутствии электроэнергии
2. С помощью бокорезов обеспечивается удобная для заделки длина провода (при монтаже розетки она составляет не более 120-150 мм)
3. Используя нож с пяткой, делается продольный разрез верхней оболочки, после чего она удаляется
4. Фазный, нулевой и RE проводник, поочередно помещаются в стриппер, и зачищаются от изоляционного слоя на заранее заданную длину.

На этом зачистку кабеля можно считать оконченной и приступать к монтажу розетки.

Наиболее часто допускаемые ошибки

Основная масса ошибок, допускаемых при снятии изоляции с проводов и кабелей, совершается в результате использования несоответствующих инструментов или нарушения правил пользования ими.

Среди подобных недочетов можно отметить следующие:

1. Во время удаления верхнего изоляционного слоя, при его отрезании, нож используется с излишним усилием под прямым углом. Ошибка заключается в том, что в этих создается угроза повреждения изоляции токоведущих жил, что может привести к замыканию провода на корпус электроприбора или к короткому замыканию жил между собой.
2. Использование бокорезов проводится не той стороной инструмента (имеется в виду сторона заточки). Ошибка состоит в возможном проскальзывании провода между режущими кромками и необходимости их более плотного сжимания, что может привести к перекусыванию жилы.
3. Применение ножа с пяткой под неправильным углом. Ошибка может вызвать нарушение легкого скольжения пяточки по жилам провода, ее «зарывание» и повреждение вторичной изоляции в ненужном месте.

Правильное и внимательное отношение к использованию инструмента поможет избежать подобных проблем при работе с кабелем.

В заключение хотелось бы отметить, что каждый инструмент должен соответствовать своему прямому назначению. Для снятия изоляции с проводов и кабелей такими инструментами являются нож с пяткой и стриппер. Другие приспособления должны применяться с максимальной осторожностью и предельным вниманием. Советы и рекомендации, приведенные в данной публикации, помогут избежать ошибок при зачистке провода.

Оцените качество статьи:

10 лучших советов по ремонту самодельных устройств для зачистки проводов

Переработка электрического провода может дать некоторые преимущества с финансовой точки зрения. И сначала идут плоскогубцы, чтобы снять проволоку с защитного изолятора. Но когда у вас в руках безумие, только инструмент для зачистки проводов может облегчить работу.

Нет необходимости использовать коммерческие инструменты для зачистки внутри головки. Вы можете сделать свое собственное снаряжение благодаря умелым мастерам-мастерам. Просто продолжайте читать, чтобы изучить простейшие идеи по реализации устройства для зачистки проводов своими руками.

1. Функциональная машина для снятия изоляции

Выполнение рекомендаций должно казаться деликатным, но приятным самодельным проектом. Но подход довольно прост и доступен вам с точки зрения ресурсов или бюджета.

Вам просто нужно оценить достаточное количество прямоугольных плит из фанеры или МДФ. После полного распыления краски на поверхности просверлите отверстия для крепления насадок.

Используя соединение болтов и гаек, остальное легко соединить с указанными шарикоподшипниками.Конечный результат — прочный, элегантный, функциональный и приятный на ощупь изоляционный внешний вид.

2. Базовый инструмент для зачистки проводов

Видео-руководство раскрывает удивительный визуальный метод изготовления машины. Вам не нужно создавать громоздкую, трудоемкую и точно измеренную сборку.

И сырье должно преподнести сюрприз: деревянный колышек, точилка для карандашей, отвертка и сверло. Динамика продолжается с шагами на экране словами для объяснения действия.

Несмотря на то, что это крошечное механическое устройство довольно простое, оно определенно может служить своему назначению. Кроме того, прямо под экраном вы найдете дополнительную информацию для поддержки проекта.

3. Самодельный инструмент для зачистки проводов

Избавьтесь от грязной кучи лома проводов, чтобы открыть рабочее место. Сделайте удобную машину для снятия внешней изоляции и проверки годности провода. Конечно, задуманное руководство позволяет вам идеализировать проект прямо у себя дома.

Простое упрощение позволяет избежать таких утомительных работ, как сварка или постоянное подключение.Вам просто нужно просверлить отверстия с краями, поставить опорные гайки и прикрепить арматуру вала.

Несмотря на отсутствие определенных разделов, следование многословным предложениям должно помочь. Включенные изображения остановки должны лучше объяснять слова. Также возможно производство модели в меньшем масштабе относительно ее рыночной стоимости.

Щелкните для получения более подробной информации

4. Инструмент для зачистки проводов для снятия изоляции

С помощью простой системы для снятия изоляции подготовьте ваши провода для снятия изоляции.Некоторые обычные предметы домашнего обихода в свежих условиях собираются в машину.

Само видео поддерживает простой подход к зрителю, пропуская подробные детали. Вам просто понадобится одно бритвенное лезвие с деревянным элементом, соединенным винтами.

Следование руководству на протяжении всего времени выполнения должно прояснить имплантацию. Сопровождающее звуковое описание должно объяснять текущий процесс в обычном темпе.

5. Переработка устройства для зачистки медных проводов

Создание идеального механического оборудования требует некоторой преданности делу.Вам нужно создать одну самодельную стриптизершу, чтобы конкурировать с коммерческими моделями. В указанной статье подробно описаны способы реализации сложной системы.

Две разные секции покрывают всю сборку — первичное основание и приводной двигатель. Конечно, вы можете использовать релевантный перерыв, чтобы следить за последовательным действием.

Всего 10 шагов — представление упорядоченного сегмента для облегчения понимания. И каждый из них включал изображения фигур, помимо интеграции видео-демонстрации.Подробное руководство по компоновке будет стоить вам времени для достижения максимальной производительности.

Щелкните для получения дополнительной информации

6. Простейший механизм зачистки

Видео больше похоже на любительский проект по зачистке медного провода. Но презентация довольно проста, ничего, кроме одной деревянной детали и вставленного винта.

Протяните кабель через отверстие, удерживая винт в контакте, и это должно помочь. Даже абсолютные новички могут адаптировать эту философию для работы с кабелями любого размера.

7. Система для зачистки бесшовных проводов

Вам не нужно довольствоваться сложными механическими зубчатыми колесами для достижения цели. Любой заядлый домовладелец может обратиться к умеренному количеству проводов. Учебник основан на простом видео, сделанном своими руками, чтобы навести порядок.

В бесшовном проекте сборка основных предметов домашнего обихода занимает всего несколько минут. Но результат должен удовлетворить ваши потребности, если только ваша нагрузка не слишком велика.

Динамическая демонстрация разбивает все последовательные шаги в сбалансированном темпе.Кроме того, вы получите приблизительное представление об эффективных полевых результатах. Абсолютная простота преобладает над действием, не требуя дополнительной информации.

8. Самый дешевый инструмент для зачистки деревянных проводов

Потратив 20 минут, вы подготовите самый дешевый станок для зачистки проводов. Вам просто нужно сделать несколько точно отмеренных надрезов на оставшихся деревянных кусках.

В основном нет никаких настроек или раздражающих насадок, только соответствие спецификациям. И весь процесс стоит в пределах одного доллара с обычным оборудованием.

9. Автоматическая зачистная машина

Практичный дизайн в реальных условиях определенно избавит вас от лишних хлопот. И вы можете сэкономить драгоценное рабочее время с помощью автоматизированного механического привода. В выбранном учебнике намеренно используются макеты, чтобы упростить задачу по электронике.

Точно так же проект ставит перед любым смелым домашним мастером определенные задачи. Объяснение исходит из видео-демонстрации, интегрированной в самом конце.

Несколько вводных слов сразу же побудят вас перейти к видео.Все шаги запечатлены с близкого, чистого и удобного ракурса. Очевидно, что полная реализация добавляет стоимость, определенно не превышая вашего лимита.

Щелкните для получения дополнительной информации

10. Инструмент для снятия изоляции промышленного уровня

В загруженном гараже или мастерской в ​​конечном итоге возникает беспорядок с проводкой. А простой стриппер с трудом справится с трудностями при зачистке проводов разного диаметра.

Подняв бюджет, вы можете воспользоваться видеоуроком, чтобы создать стриппер для металла прямо в домашних условиях.Вам просто нужно просверлить несколько отверстий, чтобы установить гайки разного размера.

Если вы не знаете испанский язык, вы можете игнорировать фоновый комментарий. Но вам нечего терять, вся демонстрация не требует пояснений.

Заключение

Как уже говорилось, вы можете получить себе игрушечные инструменты вплоть до коммерческого дизайна. Для вас важно осознавать свои ресурсы, доступное время и количество проводов. Прямо здесь вы можете легко выбрать наиболее подходящий проект, отвечающий вашим требованиям.

Инструменты для снятия изоляции для всех типов кабелей

Если вы хотите проложить новые кабели, часто не обойтись без зачистки. Это позволяет подключать отдельные жилы к другим устройствам или кабелям. В этом руководстве мы покажем вам инструменты и покажем, как правильно снять изоляцию с проводов, не повредив внутренние проводники.

Необходимость использования ножа для кабеля, инструмента для снятия изоляции или специальных клещей для снятия изоляции зависит от типа кабеля. Производитель Jokari предоставляет пользователям базу данных кабелей, чтобы помочь вам выбрать лучшее решение.

Быстрое, легкое и безопасное снятие изоляции

Будьте осторожны при снятии изоляции с кабеля кабельным ножом. Если жилы отрезать, это может привести к контактным сопротивлениям или даже к возгоранию кабеля. Вдобавок ко всему существует реальный риск получения травмы тросовыми ножами с фиксированным лезвием. Безопасной альтернативой будет инструмент для зачистки кабеля или нож для кабеля с регулировочными винтами.

Инструмент для зачистки кабеля отлично подходит для труднодоступных мест при круговой резке . Съемник легко закрывается и маневрирует, а также позволяет аккуратно удалить материал.Для более длинных участков, таких как распределитель, мы рекомендуем использовать инструмент для зачистки кабеля. Регулировочный винт помогает установить правильную глубину лезвия.

Клещи для снятия изоляции упрощают снятие изоляции с проводов и жил. Универсальные плоскогубцы со встроенным ножом идеально подходят для круглых или плоских кабелей, поскольку вы можете регулировать длину и глубину резки.

Отличия клещей для снятия изоляции

Для жестких проводов используйте только простые клещи для снятия изоляции с винтами с механической регулировкой. Будьте осторожны с тонкими проводниками из тонкой проволоки. Иногда проводник может сломаться, что может привести к плохим зажимным соединениям. Мы рекомендуем использовать клещи для снятия изоляции с автоматической системой сканирования. Но если вы предпочитаете ручной инструмент, убедитесь, что вы можете отрегулировать поперечное сечение кабеля и ограничитель длины.

Устройства с кусачками также позволяют работать быстро и чисто. Если вы выберете тонкий дизайн, у вас не возникнет проблем даже в труднодоступных местах.

Для кабелей различного сечения можно использовать механические или автоматические клещи для снятия изоляции.Решая, какой вариант лучше всего подходит для вас, учитывайте сечение и длину кабеля. Именно эти функции имеют значение.

Комбинированные инструменты с боковыми резцами и обжимным инструментом также доступны на рынке. Последний используется для соединения двух компонентов путем пластической деформации. У них есть фиксатор для фиксации соответствующих компонентов и выполнения работ по исправлению вилок или кабельных наконечников без изоляции. Еще одним признаком качества является знак GS, которым награждаются изделия, соответствующие требованиям безопасности.

Клещи для снятия изоляции предназначены для определенного диапазона поперечного сечения, которое обычно составляет от 0,2 мм² до 15 мм². Снять изоляцию с телефонных кабелей или очень тонких кабелей довольно просто, но процедура для ленточных, коаксиальных или спутниковых кабелей требует немного больше усилий.

Jokari TopCoax Plus рекомендуется для снятия изоляции со всех распространенных коаксиальных кабелей диаметром от 4,8 до 7,5 или для снятия изоляции с таких кабелей, как TV-Coax, RG 58 / RG 59, PVC-Flex 3 x 0.75 мм². Этот инструмент также имеет встроенный торцевой ключ для затяжки F-образных соединителей (HEX 11), поэтому дополнительное оборудование приобретать не нужно. Для кабелей передачи данных и управления с ПВХ-изоляцией, таких как кабели категории 5, 6 и 7, витые пары и сетевые кабели или кабели с тонкой внешней изоляцией, Jokari рекомендует устройство для зачистки PC-CAT. Нет необходимости регулировать глубину резания по диаметру, так как специальное лезвие идеально расположено для снятия внешней изоляции, а также экран из фольги можно надрезать и удалить.

Лезвие для снятия изоляции с особо толстых кабелей

Для особенно толстых кабелей, например подземных, следует использовать лезвие для снятия изоляции. Встроенный регулировочный винт позволяет автоматически переключаться с круглой резки на продольную. Хотя здесь требуется больше физических усилий, чем при зачистке проводов, риск повреждения электрических проводов намного ниже.

Jokari имеет в своем портфолио систему кабельных ножей. Его можно использовать для зачистки проводов диаметром от 4 до 70 мм в кратчайшие сроки благодаря его взаимозаменяемой железной системе.Безопасность гарантируется, поскольку лезвие крючка с покрытием из нитрида титана не приводится в действие, пока предусмотренный для него защитный механизм не будет отодвинут назад.

Специальное покрытие обеспечивает более высокую скорость резания и меньший износ. Глубину резания ножа можно изменить регулировкой винта в зависимости от толщины ножен. Для повторяющейся толщины изоляции есть дополнительная маркировка, которая поможет с регулировкой.

Прецизионный стриппер для деликатных ящиков

Для снятия изоляции с кабелей в электронике, телекоммуникациях и изготовлении моделей компания Jokari разработала линейку продуктов для устранения сложных изоляционных материалов. Ассортимент позволяет легко снимать изоляцию из ПВХ, тефлона, кинара, тефзеля, майлара. PWS-Plus имеет регулируемый рабочий диапазон, SWS-Plus имеет фиксированный диаметр для серийного использования, а ESD-Plus отлично подходит для электростатически чувствительных областей. Рабочий диапазон охватывает все распространенные проводники диаметром от 0,12 до 1,0 мм (AWG 36-18).

Фото на обложке: Adobe Stock, # 159659332, mircograul

Как сделать собственный кабель Ethernet

Следующая процедура описывает создание вашего собственного кабеля Ethernet.Этот процесс можно использовать для создания кабелей категорий 5 и 6. В этой демонстрации мы использовали обжимной комплект 902-351. Это идеальный набор инструментов для тех, кто учится делать свои собственные сетевые кабели.

Шаг 1 — Намотайте длину кабеля
Вытяните кабель, достаточный для длины, необходимой для вашей установки. Обязательно оставьте достаточно обрезков на несколько дюймов с каждого конца. Всегда лучше пойти немного дольше, чем иметь достаточно кабеля!

Шаг 2 — Снимите внешнюю оболочку
Вставьте кабель в устройство для зачистки проводов.В этой демонстрации мы используем круглый кабель Cat 5. Если вы используете плоский кабель, вам необходимо использовать инструмент для зачистки плоского кабеля. Большинство стрипперов, предназначенных для создания сетевых кабелей, подходят для кабелей любого типа. Вращайте стриппер вокруг кабеля до тех пор, пока оболочка не будет разрезана по всей окружности. Осмотрите внутренние провода, чтобы убедиться, что ни один из них не порезан. Если на каком-либо из них виден оголенный медный провод, вам нужно отрегулировать глубину лезвия и попробовать снова.

Шаг 3. Разделите пары проводов
Раскрутите все 4 пары проводов и выпрямите их как можно лучше.Если в центре есть белые волокна или пластиковая перегородка, вы можете их обрезать.

Шаг 4 — Расположите провода в соответствии со схемой
Выровняйте отдельные провода в порядке, указанном на схеме. В нашем примере мы использовали обычную схему подключения B. Большим и указательным пальцами распрямите все отдельные провода, при этом стараясь держать их в порядке.

Шаг 5 — Обрежьте провода
Обрежьте провода заподлицо примерно на 1/2 дюйма от того места, где с кабеля была снята оболочка.Убедитесь, что оставлено достаточно, чтобы концы проводов доходили до контактов разъемов. Кабель должен заходить внутрь корпуса разъема на достаточное расстояние, чтобы обжимной язычок опустился на верхнюю часть оболочки и удерживал его на месте.

Шаг 6 — Вставьте провода в разъем
Вставьте провода в разъем. Убедитесь, что разъем ориентирован правильно, фиксатор должен быть обращен вниз к земле. Убедитесь, что все провода по-прежнему находятся в правильном порядке после того, как они полностью вставлены в контакты.

Шаг 7 — Обожмите разъем
Вставьте разъем с проводом в прорезь 8P8C вашего обжимного инструмента. Сильно сожмите обжимной инструмент, чтобы убедиться, что он проходит через полный диапазон движений и создает надлежащий обжим. Вытяните разъем из обжимного инструмента, чтобы показать готовый разъем. Повторите все эти шаги, чтобы обжать разъем на другом конце кабеля.

Дополнительно: проверьте кабель
Используйте тестер модульного кабеля / кабеля LAN, чтобы убедиться, что все 8 проводов подключаются.

Купите инструменты, использованные в этом руководстве.

Лучший инструмент для зачистки проводов 2020 года

• Инструмент для зачистки проводов поможет отремонтировать все, от удлинителя до зарядного устройства для iPhone. Это делает процесс замены розетки или светильника простым, эффективным и безопасным.
• Инструмент для зачистки проводов — это особый инструмент, который не следует путать с кусачками, хотя многие хорошие инструменты для зачистки проводов также имеют встроенный кусачок.
• Инструмент для зачистки и обрезки проводов Klein Tools Katapult — наш лучший выбор, поскольку он позволяет снимать длинные отрезки проволоки различной толщины и типа с минимальными усилиями и ошибками.

Идет загрузка.

Лучшие устройства для зачистки проводов имеют решающее значение для основных электромонтажных работ, таких как установка потолочного вентилятора или осветительной арматуры, замена розетки или выключателя света или подключение такого устройства, как устройство для открывания гаражных ворот или домашняя система безопасности.Они могут быть полезны при ремонте всех видов кабелей, таких как удлинители, зарядные устройства, шнур торшера и т. Д. Они также являются важными инструментами для любителей, которые работают с компьютерным оборудованием, автомобилями, робототехникой и т. Д.

Я обнаружил, насколько эффективным может быть устройство для зачистки проводов, когда мне пришлось заменить выключатель света на диммер. Это произошло после того, как за 15-минутную работу электрик снял с меня 150 долларов за год до этого, что, как я позже обнаружил, я мог бы выполнить сам. Итак, вооружившись многолетним опытом работы в домашних условиях, набором инструментов, включая хороший инструмент для зачистки проводов, и инструкциями с YouTube, я выполнил работу сам.

Независимо от того, заменяете ли вы старый выключатель света или продаете лом проводов за деньги, инструмент для зачистки проводов — хороший инструмент, который всегда будет под рукой.

Но, самое главное, будьте осторожны: если вы не знакомы с электричеством или не привыкли работать с ним, проконсультируйтесь со специалистом.

Вот лучшие устройства для зачистки проводов:

Цены и ссылки действительны на 17.08.20. Мы также добавили подборку соответствующих руководств по покупке DIY.

Как быстро и эффективно зачистить провода

Мне нравится создавать бесплатный контент, полный советов для моих читателей, вас.Я не принимаю платное спонсорство, мое мнение принадлежит мне, но если вы сочтете мои рекомендации полезными и в конечном итоге купите что-то, что вам нравится, по одной из моих ссылок, я могу получить комиссию без каких-либо дополнительных затрат для вас. Узнать больше

Провода и кабели часто изолированы пластиком или другим не нагревающим или неэлектропроводным материалом. Чтобы использовать провода, необходимо снять изоляцию.

Быстро зачистить провод — дело непростое. Есть несколько способов снять изоляцию с проводов.

Некоторые методы работают быстро, а некоторые значительно медленнее. Некоторые из них более эффективны, чем другие.

Метод, который вы выберете для зачистки проводов, будет зависеть от длины, размера и количества проводов, которые вам нужно зачистить.

Выбор метода также будет зависеть от причины, по которой вы хотите отключить провода. Будь то для домашнего использования или перепродажи.

Ниже приведены варианты зачистки проводов.Методы обсуждаются от наименее эффективных до наиболее эффективных.

Это самые быстрые инструменты для зачистки проводов, о которых я расскажу позже в посте:

Есть несколько причин, по которым вам может потребоваться зачистка проводов, в том числе перемонтаж старых ламп, продажа меди или зачистка на обрезки, установку нового дверного звонка или даже добавление новых розеток в доме.

Что бы вы ни делали своими руками, вот как это сделать.

В этом посте мы рассмотрим:

Девять способов быстрой зачистки проводов

Не волнуйтесь, зачистка провода — это простой навык, и вы можете сделать это с помощью специальных инструментов или вручную с помощью различных методов.

Метод солнечного обогрева

Вы можете использовать этот метод только при ярком солнечном свете, который довольно сильно нагревается. Это возможно только летом.

Поскольку большая часть изоляции сделана из пластика, размещение проводов на солнце может помочь смягчить пластик. Это облегчает его выполнение.

Когда провод станет достаточно горячим и мягким, снимите изоляцию, чтобы снять с него провод. Однако этот метод может оказаться неэффективным для толстых кабелей и сильно изолированных проводов.

Метод нагревания на солнце можно использовать вместе с другими методами, такими как резка или ручной инструмент для зачистки проводов.

Метод кипячения

Для зачистки проводов с помощью этого метода нагрева вам понадобятся следующие предметы.

• Металлическая бочка
• Вода
• Дрова

Первый метод, который вы можете использовать для удаления пластиковой изоляции с ваших кабелей, — это нагревание. Для использования метода отопления вам понадобится металлическая бочка, вода и дрова.

• Вскипятите воду в бочке и окуните в нее изолированные провода.Делать это нужно на открытом воздухе или на открытом пространстве.
• Оставьте проволоку в кипящей воде примерно на 10 минут или больше.
• Снимите провод и потяните за него, чтобы снять изоляцию. Вы должны сделать это, как только вытащите его из воды, прежде чем он снова станет холодным и жестким.

Будьте осторожны, чтобы не обжечься. Метод нагрева не очень эффективен при зачистке более толстой проволоки. Кроме того, в процессе кипячения могут выделяться токсичные пары, вредные для вашего здоровья.

Не сжигайте изолированные провода, чтобы достать кабели. Горящие пластиковые кабели загрязняют окружающую среду. Из-за этого у вас могут быть проблемы с законом. Горение также разрушает провода и снижает их качество.

Метод резки

Эти предметы вам понадобятся для этого метода.

1. Режущее лезвие
2. Толстые перчатки

Выбранный вами нож или режущее лезвие должны быть очень острыми. Надевайте толстые перчатки, чтобы защитить себя от порезов и ушибов от порезов.Этот метод можно разумно использовать только в том случае, если вам нужно зачистить несколько проводов.

Этот метод прост в применении, а материалы легко доступны. Однако за один раз можно зачистить только несколько кабелей. Это довольно медленно.

Процесс обрезки с целью зачистки провода начинается с отметки точки или длины, которую вы хотите зачистить. Затем держите нож или режущее лезвие над рынком. Надавите на нее и поверните проволоку.

Когда вы поворачиваете провод, режущее лезвие прорезает изоляцию.Будьте осторожны и слегка нажмите на нее, чтобы не порезать проволоку внутри. Как только вы увидите провод, возьмитесь за конец кабеля и снимите изоляцию. Вы можете схватить его плоскогубцами или рукой.

Использование самодельного настольного устройства для зачистки проводов

Вам понадобятся следующие предметы:

• Деревянная доска
• Плоскогубцы
• 2 винта
• Режущее лезвие
• Перчатки

Существует множество способов сделать настольный инструмент для снятия изоляции в домашних условиях. Это один из самых простых в изготовлении. Вы легко можете сделать это самостоятельно в гараже, используя перечисленные выше предметы.

Также читайте: Ремни для инструментов для электрика

Самодельный инструмент для зачистки может пригодиться, когда вам нужно зачистить пару проводов. Вы можете легко сделать это самостоятельно в гараже, используя перечисленные предметы.

Использование ручного инструмента для зачистки проводов

Это один из наиболее быстрых методов зачистки проводов и кабелей. Особенно, если нужно зачистить много проводов. В основном они настольные, но ручные.

Они не используют электричество. На рынке имеется множество приспособлений для зачистки проводов, и вы можете купить одно в зависимости от вашего использования и бюджета.

Ручные устройства для зачистки проводов приводятся в действие вручную с помощью ручного двигателя, и они фиксируются с помощью регулируемых ножей. Лезвия можно менять через некоторое время, если исходные затупились.

Использование электрического устройства для зачистки проводов

Лучше всего использовать электрические устройства для зачистки проводов. Они наиболее эффективны, когда нужно зачистить большую часть проводов.

Электрические устройства для зачистки проводов немного дороже, чем ручные устройства для зачистки проводов. Это хорошее вложение, если вы хотите зачистить провода для продажи или для других коммерческих целей. Они в основном используются торговцами металлоломом, но вы также можете приобрести их для домашнего использования.

Вам необходимо прочитать все инструкции на машине перед ее использованием. Он эффективен для снятия изоляции с проводов всех типов и размеров

С помощью термофена

Это очень быстрый и простой метод удаления изоляции с провода.Прежде всего, наденьте толстые перчатки, чтобы не обжечь руки и пальцы.

Затем включите нагревательный пистолет и подержите его близко к проводу не менее 30 секунд. Вы заметите, что провод начинает изгибаться, а изоляция начинает медленно плавиться. Следите, чтобы провод не почернел и не обгорел — это нехорошо.

Примерно через 30 секунд снимите изоляцию руками … она просто снимется и вуаля! Вы зачистили провод за секунды.

С ножницами электрика

Не пытайтесь использовать обычные ножницы, если вы не профессионал и не умеете обращаться с ножницами.При использовании этого метода вы рискуете порезаться и пораниться.

Вместо этого вам следует использовать ножницы для электриков, которые сделаны специально для электрических проводов. Они толще и не такие острые. Вам нужно несколько раз повернуть ножницы вокруг проволоки. Вы увидите, что он начинает срезать покрытие.

Затем руками и пальцами можно начать снимать изоляцию несколькими движениями. Будьте осторожны, чтобы не порезать проволоку ножницами. Будьте осторожны.

Использование плоскогубцев

У каждого есть плоскогубцы, лежащие вокруг ящика для инструментов. Поэтому этот способ — один из самых простых. Секрет этой техники заключается в том, чтобы не сжимать ручку плоскогубцев слишком сильно, иначе вы рискуете разрезать проволоку пополам.

Итак, вместо этого возьмитесь за кусок проволоки губками плоскогубцев, чтобы удерживать его на месте, но не сжимайте сильно. Сжимая, постоянно вращайте проволоку внутри губок.

На этом этапе, когда вы вращаете провод, лезвия разрезают изоляцию.Продолжайте так делать, пока пластик не ослабнет. Теперь снимите оболочку плоскогубцами. Возможно, придется немного повозиться с оболочкой, пока она не соскользнет. Этот метод эффективен, но занимает немного больше времени.

Какой инструмент для снятия изоляции лучше всего?

Инструмент, известный как инструмент для зачистки проводов, представляет собой небольшой ручной инструмент, похожий на плоскогубцы. Однако его используют для снятия электрической изоляции с электрических проводов.

Этот тип инструмента является относительно недорогим, и его полезно иметь дома, потому что вы никогда не знаете, когда вам нужно выполнить некоторые электромонтажные работы.

Также вы можете использовать его для зачистки проводов, которые вы хотите использовать в качестве обрезков.

Прежде всего, подумайте, какой инструмент вам нужен и для чего вы его используете.

Если вам нужно сделать много зачистки проводов, например, при ремонте дома, лучше всего приобрести промышленный или коммерческий инструмент для зачистки проводов.

Они автоматические и облегчают вашу работу.

Автоматическая машина для зачистки проводов StripMeister

(просмотреть больше изображений)

Этот тип автоматического устройства для зачистки проводов отлично подходит, если вы хотите зачистить всю проводку.Он подходит для проволоки разной толщины, что делает его универсальным.

Кроме того, он отлично подходит для снятия изоляции с провода Romex, что весьма полезно. Фактически, провод Romex — самый популярный тип проводки в домах.

Этот инструмент работает очень быстро, поэтому вы можете быстро выполнить больше работы.

Здесь вы можете увидеть его в действии:

Если вам просто нужен ручной инструмент для зачистки проводов для небольших электрических работ по дому или для быстрого самостоятельного ремонта, мы рекомендуем хороший ручной инструмент для зачистки изоляции.

Проверьте это здесь, на Amazon

Klein Tools 11063 8-22 AWG Katapult Wire Stripper

(просмотреть больше изображений)

Мы рекомендуем именно этот инструмент для зачистки проводов, потому что он прост в использовании. Достаточно сделать одно движение рукой, и он снимет проволоку с оплетки.

И вообще не повреждает провод. Он также удаляет с проводов до 24 мм изоляции.

Самое приятное то, что в нем есть натяжной механизм, который надежно удерживает трос на месте.После зачистки провода пружина возвращается в исходное положение.

Проверить цены и наличие можно здесь

Самый доступный инструмент для зачистки проводов: Horusdy Stripping Tool

Если вы новичок или впервые пытаетесь зачистить провод, мы рекомендуем вам использовать специальный инструмент, называемый устройством для зачистки проводов. Мы упоминали об этом выше, и им легко пользоваться.

Вот еще один доступный вариант:

(просмотреть больше изображений)

Этот тип ручного инструмента для зачистки проводов имеет множество выемок, которые соответствуют разным размерам и толщине проводов.

Вы можете использовать этот инструмент для зачистки, резки и обжима, так что это удобный инструмент, который можно носить дома.

FAQ

Как зачистить провод вручную?

Прежде чем приступить к зачистке провода, сначала определите калибр вашего провода, сравнив его с отверстиями на боковой стороне инструмента.

Затем вы помещаете кончик проволоки на расстоянии 1-1 / 2 дюйма от конца и прямо в губки инструмента. Убедитесь, что на нем правильно сделана выемка калибра подходящего размера.

Затем закройте приспособление для зачистки проводов и убедитесь, что оно плотно прилегает к проводу.Это гарантирует, что он прорежет оболочку провода.

Наконец, когда губки инструмента все еще плотно сомкнуты, начните снимать оболочку с конца проволоки.

Как зачистить длинный провод?

Лучше всего использовать наш наконечник №4, самодельный инструмент для зачистки проводов. Таким образом, вы можете легко протянуть проволоку через лезвие. Кроме того, мы рекомендуем инструмент для зачистки электрических проводов, если вам нужно зачистить много проводов, поскольку это экономит время.

Как быстро зачистить медные провода?

Для быстрой зачистки медных проводов мы рекомендуем использовать ножницы.Наденьте перчатки и просто потяните нож для резки бумаги вдоль провода, и он сразу же срежет изоляцию. Это все равно, что снимать пластик с провода. Используйте этот метод, если вам нужно зачистить небольшое количество проволоки, если вам нужно сделать много, это утомит вашу руку и вы рискуете порезаться.

Как быстрее всего зачистить проволочный лом?

Как зачистить очень тонкие провода?

Окончательный вердикт

Как упоминалось ранее, метод зачистки проводов будет зависеть от размера, длины и количества проводов.Однако вы можете комбинировать методы для быстрой зачистки проводов.

Как разрезать, зачистить и соединить электрические провода

Обрезка электрических проводов, снятие изоляции с их концов и соединение проводов — важные методы при выполнении электромонтажных работ. В этом руководстве представлены инструменты и методы, которые упрощают эту работу. С помощью инструмента для зачистки проводов разрежьте изоляцию провода, не разрезая его, а затем потяните к концу провода, чтобы удалить изоляцию.Pokchu / Shutterstock.com

Большинство электромонтажных работ, таких как установка выключателей света или электрических розеток, включает разрезание электрических проводов и снятие изоляции с их концов, чтобы их можно было соединить вместе.

Никогда не работайте с активной электропроводкой, предварительно не отключив электропитание! См. Раздел «Как отключить электричество в доме».

Как отрезать и зачистить электрический провод

Для резки проводов доступен широкий спектр инструментов, в том числе линейные плоскогубцы, диагонали и внутренний нож для зачистки проводов.

Диагонали бывают разных размеров. Они удобны для резки относительно небольших проводов.

Плоскогубцы необходимы для проникновения в труднодоступные места, скручивания проводов и обрезания тонких проводов.

Плоскогубцы линейного мастера хорошо подходят для резки в тяжелых условиях, например, для больших проводов и неметаллических кабелей.

Устройства для зачистки проводов изготавливаются в различных стилях, как вы можете видеть на этой странице Amazon. Этот недорогой универсальный инструмент для зачистки проводов предназначен для зачистки проводов обычных размеров.Збигнев Гузовски / Shutterstock.com

Но какие из них лучше выбрать?

В этом видео сравнивается несколько устройств для зачистки проводов и выделяются лучшие характеристики и бренды.

В этом видео сравниваются четыре различных типа устройств для зачистки проводов и рекомендуется лучший из них для различных работ по электромонтажу.

Чтобы легко снять изоляцию с небольших одножильных проводов размером от №18 до №10, используйте инструменты для зачистки проводов или градуированные губки для зачистки проводов на универсальном инструменте.

Чтобы зачистить провода большего размера, от №8 до №2 / 0, используйте карманный нож, чтобы снять изоляцию, как если бы вы точили карандаш, вдали от тела. Длина провода, которую вам нужно зачистить, зависит от выполняемой работы.

Будьте осторожны, чтобы не порезать провод при снятии изоляции. Проволока с зазубринами легко сломается при сгибании. Если вы надрезаете провод, отрежьте его там, где есть зарубка, и начните заново.

1 Вставьте провод в соответствующий паз, соответствующий размеру провода, который вы зачищаете (или отрегулируйте винт на приспособлении для зачистки в соответствии с размером провода). Держа проволоку под небольшим углом, прижмите ручки стриппера вместе.

2 Осторожно покачайте лезвия съемника вперед и назад, чтобы прорезать изоляцию, но не в провод. Когда изоляция будет прорезана, снимите ее одним плавным быстрым движением.

Как разрезать неметаллический кабель Romex®

Для резки кабеля Romex® или аналогичного неметаллического электрического кабеля с неметаллической оболочкой не требуется много инструкций — просто используйте линейные плоскогубцы или тяжелые диагональные кусачки, чтобы разрезать кабель пополам. Конечно, чем больше размер кабеля, тем большее давление вам потребуется.

Перед тем, как снять изоляцию с концов проводов внутри кабеля, необходимо удалить внешнюю пластиковую оболочку кабеля. Раскрытие неметаллического кабеля для обнажения отдельных проводников внутри называется «разрыванием».

Чтобы разорвать плоский (не круглый) кабель, вы можете использовать канцелярский нож или устройство для разрыва кабеля, как показано здесь.

Чтобы использовать рыхлитель кабеля, вы надвигаете его на кабель, сжимаете корпус так, чтобы резак проникал во внешнюю оболочку, и тащите его к концу провода.

Используйте универсальный нож , чтобы оборвать круглый кабель. Тщательно следуйте контурам проволоки, чтобы не порезать и не надрезать проволоку внутри.

При разрыве любого типа кабеля канцелярским ножом всегда работайте на плоской горизонтальной или вертикальной поверхности и отрежьте от тела, а не по направлению к нему.

1 Наденьте кабельный рыхлитель на плоский кабель. Сожмите ручки вместе и потяните, чтобы надрезать оболочку. Используйте кабельный рыхлитель, чтобы снять оболочку с неметаллического кабеля.

2 Согните кабель до появления трещин в царапинах, а затем снимите внешнюю оболочку и все разделительные материалы, чтобы обнажить провода.

3 С помощью плоскогубцев отрежьте отслоившуюся оболочку и другие разделительные материалы, оставив только провода. Чтобы выполнить соединения, вам нужно снять изоляцию с концов изолированных проводов, как описано выше.

Соединение электрических проводов

Соединить концы проводов вместе легко, если у вас есть подходящие инструменты и базовое понимание этого простого процесса.

При работе над электрическим проектом забота о том, чтобы все соединения были выполнены хорошо и прослужили долго, — это не только правильное выполнение работы — это еще и вопрос безопасности. Плохо соединенные или сращенные провода могут привести к короткому замыканию и стать причиной возгорания.

Два типа соединителей надежно и надежно сращивают провода — гайки для проводов и компрессионные втулки. Какой соединитель вы будете использовать, будет зависеть от вашего проекта и местных строительных норм.

Как соединить провода с помощью проволочных гаек

Проволочные гайки представляют собой соединители в форме наконечников, изготовленные из твердого пластика.Они скручивают концы соединенных проводов, чтобы усилить соединение и скрыть оголенные концы проводов.

Поскольку проволока бывает разных размеров или калибров, поиск гайки правильного размера для вашего проекта имеет решающее значение.

Проволочные гайки имеют цветовую кодировку, позволяющую различать их размеры: от самого маленького серого цвета № 22 американского калибра проводов (AWG) до самого большого красного цвета № 10 AWG. Использование калибра для измерения проволоки, которую вы будете сращивать, поможет вам выбрать правильную гайку для проволоки — на упаковке с проволочными гайками должно быть указано количество и размер проводов, которые она сделала для соединения.

Если у вас есть гайка для провода подходящего размера для проекта, подключение становится простым:

1 Снимите примерно 1 дюйм изоляции с концов сращиваемых проводов, используя инструмент для зачистки проводов, как описано выше.

2 Скрутите концы проводов вместе по часовой стрелке на 1–1 1/2 витка. Для больших проводов полезно сжать оголенные концы плоскогубцами, а затем скрутить.

3 Равномерно обрежьте от ¼ до ½ дюйма концов скрученных проводов.

4 Навинтите гайку для проволоки по часовой стрелке на концы скрученной проволоки, пока она не будет достаточно туго затянута, чтобы не ослабить ее при натяжении. Убедитесь, что нет оголенных проводов.

5 Чтобы закрепить гайку для проводов, многие электрики также оборачивают гайку для проводов и провода по часовой стрелке электротехнической лентой. Это хорошая практика.

Как соединять провода с помощью компрессионных втулок

Компрессионные втулки обеспечивают более прочное соединение, чем проволочные гайки. По этой причине некоторые местные строительные нормы и правила требуют их использования.Имея форму гильзы пули с обрезанными концами, некоторые компрессионные гильзы имеют дополнительную изоляцию.

Хотя надевать компрессионные гильзы немного сложнее, чем надевать проволочные гайки, они идеально подходят для проектов, в которых надежность имеет первостепенное значение.

Для сращивания проводов для получения компрессионной втулки:

1 Снимите изоляцию с концов проводов, обнажая примерно 1 дюйм металлического проводника, и скрутите провода вместе примерно полтора раза.

2 Отрежьте примерно 1/2 дюйма от концов проводов. . Компрессионная гильза обжимается на оголенных концах проводов для надежного крепления.

3 Наденьте прижимную втулку на оголенные концы проводов, а затем обожмите втулку универсальным инструментом или концом кусачки, предназначенного для обжима, а не для резки. Помните, что оголенный металлический кожух и оголенные провода будут проводить электричество! По крайней мере, обмотайте это соединение изолентой. Добавление изолирующего колпачка делает соединение безопасным и надежным.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

Учебное пособие «Сделай сам»: как зачистить и подготовить шнуры, покрытые тканью, для проводки

Работа с электрическими шнурами с тканевой оплеткой Освещение — наша страсть здесь, в Snake Head Vintage, и наша цель — сделать электрические проекты DIY увлекательными и доступными для как можно большего числа людей, даже тех, кто может устать от первоначального скачка, если с проводкой они никогда раньше не сталкивались.«Демистификация» некоторых из этих частей — отличный первый шаг к тому, чтобы привыкнуть к ним и, в конечном итоге, заняться этим самостоятельно! В этом блоге мы рассмотрим несколько советов и приемов работы с нашим самым популярным продуктом: электрическим шнуром, покрытым тканью. Он стал эталоном современных тенденций в области освещения, охватывая все стили и декорации, и мы рекомендуем его практически для любого проекта по созданию или восстановлению освещения, а также для вентиляторов и другой мелкой бытовой техники.Он придает любому проекту атмосферу подлинности , а также яркость цвета, искру интриги или отличную возможность для начала разговора. Независимо от того, являетесь ли вы новичком или у вас уже есть несколько проектов, мы надеемся, что эти изображения и пояснения могут предложить вам новые методы более эффективной и успешной работы с нашими различными типами шнуров, покрытых тканью. Необходимые или рекомендуемые инструменты : Устройства для зачистки проводов: они помогут вам отрезать шнур до нужной длины, а также зачистить каждый провод по отдельности Электрооборудование Лента: это то, что вы будете использовать в качестве последней обмотки шнура, чтобы удерживать все вместе и предотвратить оттягивание ткани Маскировка Лента: Вам это нужно только в том случае, если вы протягиваете шнур через какой-либо промежутков, он тоньше и менее липкий, чем изолента, поэтому позволяет для лучшего фарша. Мы отправляем наши шнуры с заклеенными концами и готовыми к отправке. идти уже, поэтому вам это нужно только в том случае, если вы делаете несколько разрезов и протягивание через такие предметы, как ламповые трубки или зажимы для шнура. Маленькие ножницы: это поможет отрезать все свободные концы, оставленные инструментами для зачистки проводов (если таковые имеются). Бритва нож: Требуется только для круглого шнура или параллельного шнура, двухжильного скрученного. шнуры — это уже отдельные провода, поэтому делать с ними этот шаг не нужно. Шаг за шагом: зачистка и подготовка тканевого шнура: 1) Сначала отрежьте кусок изоленты длиной от 1 до 1,5 дюймов, затем разрежьте его пополам, чтобы в итоге получились две длинные тонкие полоски. 2) Для скрученного шнура оберните кусок ленты вокруг каждого отдельного провода в том месте, где вы хотите обнажить медный провод. Затем вы можете использовать инструменты для зачистки проводов, чтобы отрезать ткань и винил одним быстрым движением, укусить прямо за край ленты и снять. Это требует некоторой практики. (и если вы в конечном итоге обрываете слишком много медных нитей, просто обрежьте их туда, где вы были, и попробуйте снова), но после нескольких попыток это становится почти так же легко, как зачистить обычный шнур. Теперь вы можете расстегнуть немного изоленты и снова обернуть ее вокруг области, которую вы обнажили, образуя плотную пленку, которая скрепит все вместе. Скрутите медные нити вместе, чтобы они были туго натянутыми и не запутывались, и вы готовы прикрепить к чему-нибудь! Совет для профессионалов: Если вам нужно следить за своим горячим и нейтральным, вы можете использовать кусок белой изоленты на нейтральном проводе вместо черного, или, если у вас только одна цветная лента, пометьте его. каким-то другим способом, чтобы вы запомнили! 3) Для круглого или параллельного шнура оберните один кусок в том месте, которое вы хотите зачистить (обычно дальше, чем скрученный шнур, потому что вам нужно не только обнажить медь, но и обеспечить достаточную длину каждого отдельного провода. для подключения), около 1.5 ”. Для круглого шнура используйте бритву, чтобы сделать легкий надрез по всей длине шнура. Вам нужно прорезать ткань и немного надрезать винил, но НЕ ПРОРЕЗАТЬ СЛИШКОМ ГЛУБОКО В ВИНИЛ! Провода находятся внизу, и вы не хотите разрезать их и обнажать медь слишком глубоко. Это может занять пару попыток, но цель состоит в том, чтобы аккуратно разрезать ткань и только порезать винил, это позволит вам скручивать и стягивать ткань и куртку сразу, не разрезая провода внизу. 4) После того, как это будет удалено, отрежьте весь упаковочный материал внутри, чтобы остались только оголенные провода. Если для вашего проекта заземление не требуется, отключите его (зеленый), и у вас останется только черный и белый. Возьмите второй кусок ленты и используйте его, чтобы обернуть между проводами и вокруг них, а также на другой кусок существующей ленты, чтобы создать хорошую плотную фиксацию. Теперь вы готовы снять изоляцию с проводов, чего должно хватить на толщину от ¾ «до 1». alexxlab Разное Что такое фанкойл: как устроен, виды и принцип работы alexxlab 17.01.2022 0 Разное Направляющие для теплого пола: Шина для укладки тёплого пола 0,5 м пластик alexxlab 15.01.2022 0 Разное Вывоз холодильников на утилизацию бесплатно: О компании «Утилизатор 24» alexxlab 14.01.2022 0 Разное Рейтинг полотенцесушителей: 12 Лучших Полотенцесушителей – Рейтинг 2021 года alexxlab 13.01.2022 0 Разное Как лучше отапливать гараж: самый экономный способ из всех вариантов alexxlab 13.01.2022 0 Разное Коробки для электропроводки: Купить Распределительные и монтажные коробки по выгодной цене в Санкт-Петербурге alexxlab 12.01.2022 0 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
