Технические характеристики клеммы Wago 222 413 ( 3 х 0. 08-2.5 мм² )

Наименование — Клемма Wago 222 413 ( 3 х 0.08-2.5 мм² )
Группа изделий — Клеммы с плоско-пружинным зажимом
Напряжение, V — 400
Сила тока, A — 32
Поперечное сечение, мм.кв — 3 х 0.08-2.5
Количество жил — 3
Количество подключаемых проводов — 3
Количество независимых цепей — 1
Способ монтажа клеммы Wago 222 413 — однопроводной + гибкий
Способ подключения — Соединение CAGE CLAMP®
Способ подключения проводов — С боковым подключением
Вес клеммы Wago 222 413, г. — 4,153
Цвет клеммы Wago 222 413 — серый
Размер клеммы Wago 222 413, мм — 14,5 х 17 х 20,5
Максимальная эксплуатационая температура клеммы Wago 222 413 — 85ºС
Размеры упаковки 50 шт, мм — 110х82х57

Страна изготовитель Германия

Клеммные колодки для печатных плат и разъемы для печатных плат

Различные приложения требуют разных решений. WAGO предлагает самый широкий ассортимент клеммных колодок для печатных плат и вставных соединителей для них. Например, различные технологии соединения с пружинным давлением позволяют легко решить ваши задачи в приводной технике и контроллерах или в осветительной промышленности.

Ваши преимущества:

• Широкий выбор вариантов
• Простое и безопасное использование
• Надежная и надежная концевая заделка проводов с помощью пружинных соединений
• Варианты зажимов Push-in CAGE CLAMP ^® и PUSH-WIRE ^® для быстрой и быстрой заделки одножильных проводов и проводов с наконечниками
• Полная интеграция в ваш производственный процесс благодаря продуктам для волновой/ручной (THT) и пайки оплавлением (THR/SMT)

Обзор продукта

Наши решения для подключения печатных плат

Клеммы для печатных плат и соединители для печатных плат с рычагами

Клеммы для печатных плат и вставные соединители для печатных плат с рычагами должны соответствовать широкому спектру требований, например, все меньшему и меньшему размеру машин, систем и устройств, а также жестким условиям. WAGO предлагает широкий ассортимент, от особо компактных клемм для печатных плат и вставных соединителей для печатных плат с рычагами до продуктов для силовой электроники. Рычаг упрощает проводку на месте. Подключение устройства без инструментов особенно выгодно в тесных или труднодоступных местах установки. Четко видимое положение рычага обеспечивает дополнительную безопасность: если рычаг поднят, точка зажима открыта; если рычаг опущен, точка зажима закрыта.

• Широкий ассортимент продукции от 0,14 до 25 мм ²
• Подключение без инструментов с рычажным соединением перпендикулярно печатной плате; тестирование также возможно как параллельно, так и перпендикулярно вводу проводника

Список продуктов Учить больше

Клеммные колодки для печатных плат SMD

Линейка клеммных колодок для поверхностного монтажа WAGO для печатных плат — идеальное решение как для ваших светодиодных приложений, так и для промышленных приложений. Вы получаете несколько ведущих в отрасли преимуществ, таких как компактный и удобный дизайн.

Преимущества для вас:

• Вставная заделка одножильных проводников
• Низкий профиль и белый корпус сводят к минимуму затенение платы
• Упаковка с лентой и катушкой для полной интеграции в автоматизированную сборку

Список продуктов Подробнее о СМД

Клеммные колодки для печатных плат

WAGO предлагает широкий ассортимент клемм для печатных плат для проводников диаметром от 0,08 до 16 мм ² (28–6 AWG) для подключения печатных плат к среде вашего устройства. Благодаря метрическому или дюймовому шагу контактов от 2,5 до 20 мм (0,098–0,787 дюйма) у WAGO есть правильное решение для вашего приложения.

Преимущества для вас:

• Простое и надежное соединение одножильных проводников с помощью зажима Push-in CAGE CLAMP ^®
• Широкий выбор клемм для печатных плат с различными направлениями ввода проводников и типами срабатывания для любых нужд
• Индивидуальные цветовые комбинации для четкого назначения соединений
• Простая интеграция в ваш производственный процесс с продуктами для различных процессов пайки
• Доступны варианты для подключение через панель

Показать список продуктов

Съемные разъемы для печатных плат

Всегда находите правильное решение для своего приложения благодаря широкому ассортименту съемных разъемов WAGO. Съемные соединители для печатных плат WAGO доступны для проводников диаметром от 0,08 до 10 мм ² (28–8 AWG), отвечающий всем требованиям к согласованной сквозной проводке системы.

Преимущества для вас:

• Штекерные разъемы для печатных плат идеально адаптированы к различным требованиям и областям применения
• Широкий выбор разъемов в этих системах для любого возможного применения технология соединения
• Шаг контактов от 2,5 до 7,62 мм (0,098–0,3 дюйма) с допустимой нагрузкой по току до 41 А
• Съемные соединители для печатных плат доступны для отдельных выводов под пайку и полосок выводов под пайку
• Доступны варианты сквозного соединителя

Показать список продуктов Подробнее о MCS

Одна пружина из хромоникелевой стали, удваивает прикладываемое усилие контакта: этот принцип делает разъемы picoMAX ^® до 30 % более компактными, чем другие соединительные системы.

Ваши преимущества:

• Компактная конструкция: экономия места до 30 %
• Радикально упрощенная система контактов
• Специальная конструкция, инновационная технология пружинного соединения и новый изоляционный материал гарантируют абсолютную надежность контакта – даже при более высокая температура окружающего воздуха
• Исключительно высокая вибростойкость до 20 г для соединений провод-плата благодаря встроенным защелкам и розетке, которая почти полностью скрыта в штыревом разъеме.
• Эффективное тестирование разъемов через тестовый слот, параллельный вводу разъема

Показать список продуктов Подробнее о picoMAX ^®

Откройте для себя продукты

Все продукты

Откройте для себя все клеммные колодки и разъемы для печатных плат.

Показать список продуктов

Клеммные колодки для печатных плат и съемные разъемы с рычагом

Узнайте о преимуществах и возможностях применения прямо сейчас!

Учить больше

Вдохновение для вас

Системы блокировки MCS Maxi 6 с рычагом

Монтажные адаптеры MCS Maxi 6 и 16 с рычагами

Новые продукты

Соедините 2,5 мм² в полевых условиях с помощью рычага

Одножильный разъем MIDI

Учить больше

Серия 2086 теперь также в белом цвете

Благодаря белому цвету корпуса компактная клеммная колодка для печатных плат серии 2086 идеально подходит для применения в осветительной промышленности. С диапазоном подключения от 0,14 до 1,5 мм² он чрезвычайно универсален.

Учить больше

Удобное подключение устройств к серии 2601

Подключение без инструментов с помощью сверхкомпактной клеммной колодки WAGO для печатных плат с рычагом для сечений до 1,5 мм².

Учить больше Показать список продуктов

Удобное подключение на месте – даже для небольших сечений

WAGO MCS MINI PCB Connector с рычагом и технологией соединения push-in обеспечивает большее удобство подключения для проводников с поперечным сечением до 1,5 мм ² .

Учить больше

Это также может вас заинтересовать

Совместимость с нашими разъемами для печатных плат

Инновационная технология подключения

Стандарт для большей безопасности и снижения затрат: с 1951 года WAGO предлагает необслуживаемую соединительную систему для любых нужд – пружинное соединение.

Учить больше

Мы соединяем ваш свет

От технологии подключения светодиодных модулей и драйверов до подключения освещения и управления освещением — WAGO обладает опытом и решениями, которые помогут вам эффективно и результативно внедрить освещение.

Учить больше

Smart Designer — проектирование печатных плат стало проще

Настройка клеммных колодок и разъемов для печатных плат выполняется быстро и легко с помощью конфигуратора WAGO Smart Designer.

Учить больше

Данные CAE упрощают проектирование печатных плат

Интеграция компонентов печатной платы WAGO в конструкцию печатной платы очень проста благодаря данным CAx с «Схематичными символами и посадочными местами печатных плат».

Учить больше

виды, характеристики + как пользоваться клеммниками Ваго для соединения проводов

Скрутка жил признана устаревшей, не выдерживает новых требований электробезопасности по способу соединения, пайка и сварка трудоемки, для опрессовки требуется специальный инструмент.

Проще всего соединить провода с помощью клеммников Wago – специальных устройств, быстро и легко обеспечивающих надежный контакт, а при необходимости и фиксацию в нужном месте.

Давайте рассмотрим типы клеммных колодок и способы их установки вместе.

Содержание статьи:

• Особенности и преимущества WAGO
• Обзор популярных типов клеммников
  • Категория №1 — для светотехнического оборудования
  • Категория №2 — для электромонтажных работ
  • Категория №3 — для установка на базу
• Инструкция по установке Ваго
• Выводы и полезное видео по теме

Особенности и преимущества WAGO

Название «Ваго» уже давно стало нарицательным: почти все пружинные, самозажимные или так называются рычажные разъемы для проводов.

На самом деле так называется торговая марка, выпускающая широкий ассортимент разнообразной установочной продукции для коммутации 1-wire и многожильных проводов.

Мелкие пластмассовые изделия различаются по конструкции. В зависимости от наличия контактов, штамповочных элементов или пасты внутри корпуса они могут служить для соединения 2-х и более проводов из одного или разных материалов

Удобные приспособления могут пригодиться на любом этапе электромонтажных работ.

Поэтому еще при составлении проекта и расчетов по смете необходимо уточнить примерное количество соединительных элементов, необходимых для коммутации проводов в распределительных щитах, распределительных коробках, электроустановочных устройствах.

Варианты использования терминала:

Галерея изображений

Фото

Подключение проводов 1-wire — заземление, нейтраль и фаза. Клеммники самоблокирующиеся одноразовые, рассчитанные на одну жилу

Для коммутации используется колодка, состоящая из 3-х клемм и соединяющая три одножильных нулевых провода

В одной распределительной коробке можно использовать клеммники на 1 провод или клеммные коробки на 2, 3 и более проводов. Это зависит от цели и типа соединений.

Для подключения большого количества проводников в распределительных щитах используется специальный тип стационарной клеммной колодки

Электропроводка соединительной коробки

Подключение настенного освещения

Соединительная коробка с различными типами клемм

Модули плоскостного монтажа

Фактически , можно использовать везде, где требуется быстрое и надежное соединение. Но нужно быть осторожным, чтобы не устанавливать несъемные изделия там, где в будущем ожидается разделение, и наоборот.

Многие установщики давно перешли на оптимизацию работы — и действительно, получили от этого только плюсы:

• проводка быстрее; установка
• не требует дополнительных инструментов и навыков; Клеммы
• всегда в продаже;
• много разновидностей для всех видов электромонтажных работ, не нужно искать заменители;
• обеспечивается надежный, изолированный, защищенный контакт;
• стандарты безопасности соблюдены.

Но есть и недостатки. Главное – высокая цена продукции. При необходимости замены распределительного щита в одной распределительной коробке материальные потери не заметны, но когда нужно поменять проводку по всему дому, покупка разъемов может вылиться в кругленькую сумму.

Вторым недостатком является возможность воспламенения или оплавления продуктов. Следует понимать, что оригинальные изделия Ваго не могут загореться, если не нарушены требования к установке.

Результат неправильного использования. Перед монтажом клемм обязательно нужно изучить характеристики и узнать, на какую силу тока они рассчитаны. Вероятность возгорания возникает только при нарушении правил

Вторая причина пожаров – использование неоригинальной продукции. На Алиэкспресс продается бесчисленное множество недорогих электроустановочных изделий китайского производства. Они только выглядят как клеммы Ваго, на самом деле это дешевая подделка.

Понятно, что они сделаны из ненадежных, легкоплавких, хрупких и, возможно, опасных материалов.

Отличительные признаки оригинальной продукции Vago:

• характерный оттенок флажков (рычагов) или корпуса;
маркировка
• сзади;
• схема и этикетки на корпусе;
• контактные полосы внутри корпуса толстые;
• металлические части не намагничиваются.

Соответственно дешевые аналоги отличаются оттенком, иногда характерным запахом. На них нет полной маркировки и клейм, а внутренние планки очень тонкие и намагничиваются.

Обзор популярных типов клеммников

Существует несколько классификаций клемм Ваго. Их можно сгруппировать по размеру, назначению, способу и месту использования. Но наиболее удобным делением на категории считается комбинированная классификация, учитывающая как функциональность, так и место установки.

Рассмотрим основные группы клеммников, используемых для электросети. Клеммы с дросселем, конденсатором, а также для трансформаторов и печатных плат рассматривать не будем по причине их редкого применения в бытовых условиях.

Категория №1 — для осветительного оборудования

В категорию входят несколько разновидностей изделий, предназначенных для подключения точечных светильников, бра, люстр и другого осветительного оборудования.

Просмотров:

• Серия 294 и 294 Linect® предназначены для коммутации тонкожильных, одножильных, многожильных проводов без предварительной подготовки. С помощью специальной пластины можно выполнить разгрузку натяжения. Максимальный ток 24 А.
• 272 серия для проводов сечением 2,5 мм² делится на изолированные и компактные наконечники.
• Серия 293 отличается наличием прямого заземляющего контакта и ножки крепления на защелке.

Категория Преимущество — Разработка ВСТАВНОЙ ЗАЖИМ CAGE CLAMP , благодаря которому перед установкой нет необходимости надевать на провода наконечники или пломбировать их.

Опционально контакт заземления РЕ может быть установлен непосредственно под соединением проводов, чтобы металлический корпус можно было интегрировать в систему защиты

С одной стороны имеется отверстие для возможности подключения третьего контакта с поперечным сечением 0,5-0,75 мм².

Категория №2 — для электромонтажных работ

Это самая многочисленная и востребованная группа, так как представленные в ней универсальные устройства могут быть полезны на любом этапе обустройства электросети.

Основным принципом соединения проводников является отказ от винтовых контактов и применение пружинных зажимных механизмов.

Просмотров:

• Серия 224 — Специально разработанное устройство для соединения одножильного проводника с тонким многожильным.
• 243 серия — для обслуживания слаботочных систем, в которых используются провода малого сечения 1-wire — 0,6-0,8 мм.
• 2273 Серия — компактные, но мощные устройства для экономии места в распределительных коробках.
• Серия 273/773 — для одножильных жил 2,5 мм² и 4 мм². Признан самым продаваемым в мире.
• Серия 222 — универсальные устройства для всех типов проводников, выдерживающие даже мощные токи.
• Серия 221 — Улучшенная версия 222 серии с прозрачным компактным корпусом.

Особой популярностью в России пользуются изделия 221 серии. Благодаря уменьшенным размерам их часто используют в условиях ограниченного пространства, например, когда нужно втиснуть множество стыков в маленькую распределительную коробку.

Прозрачный корпус позволяет внимательно рассмотреть результаты установки: насколько правильно вставлены жилы и насколько правильно они зачищены

Легко установить клеммы благодаря продуманной конструкции: благодаря углублениям по бокам разъемы не выскальзывают из рук, а рычаг не требует больших усилий для манипуляций.

К какой серии относится клеммная колодка, можно определить по маркировке на корпусе. По ней догадываются, что это оригинальный товар, а не подделка

Внутри пластикового корпуса находятся луженые стержни, защищенные от газов. Несмотря на кажущуюся хрупкость, клеммы выдерживают большие нагрузки. Они способны пропускать токи до 32 А и 450 В при максимальной температуре +105 °С.

Клеммы универсальные серии 222 не менее популярны благодаря простому устройству и доступной цене. Их многофункциональность объясняется возможностью коммутации проводников сечением 0,08-4 мм².

Удобные рычажные устройства используются при монтаже телефонов, жалюзи, насосов, монтаже освещения, аудио- и видеоаппаратуры. Инструмент не требуется

Преимуществом серии является возможность выполнения мостового соединения двух проводников разного сечения и типа, например, 1-жильный и тонкий многожильный.

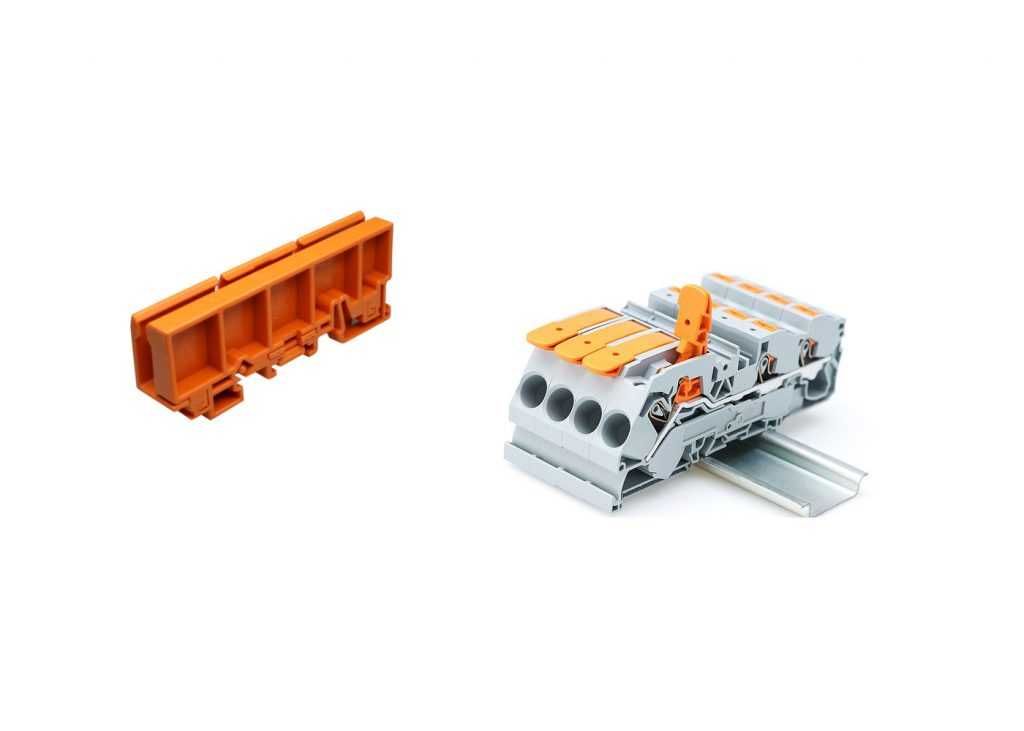

Категория №3 — для установки на цоколь

Крепления клеммных блоков и модульных блоков не располагаются свободно и не «висят» без опоры. Их устанавливают на плоскость — монтажную основу.

Просмотров:

• Серия 862 — корпусные блоки предназначены для соединения до 4-х проводников, позволяют коммутировать обжатые, герметизированные с ультразвуком и неподготовленные жилы.
• Серии 260-262 служат для бокового, а 264 — для переднего крепления. Это модульные клеммы и площадки для монтажа на DIN-рейку.
• Серия 869 используется для клемм сечением до 4 мм². Они фиксируются с лицевой стороны, снабжены опорными ножками или монтажными фланцами.

Что именно выбрать, клеммы или колодки, зависит от объема работ, количества проводников и задач электромонтажа.

Все изделия перечисленных серий имеют специальные крепления для DIN-рейки, отверстия для монтажа проводников и зажимы, обеспечивающие надежное соединение

Также все контактные площадки имеют специальные отверстия — измерительные точки для проверки после установки. Конструкция разработана таким образом, чтобы легко наклеить маркировочную ленту и указать назначение каждого модуля.

Инструкция по установке Ваго

Вам не нужно специально учиться пользоваться клеммниками Ваго, процесс установки проходит быстро и легко. Гораздо важнее не ошибиться в выборе и убедиться, что изделия соответствуют параметрам электрических цепей.

Рассмотрим коммутацию проводов на примере прозрачных соединительных клемм серии 773 на 3 жилы:

1. Зачищаем конец провода примерно на 12 мм — снимаем изоляцию.
2. Вставляем проводник в розетку, двигаем до упора. В идеале конец жилы без изоляции должен целиком входить в корпус.
3. Проверяем надежность крепления, слегка потянув проволоку в обратную сторону.

Также рекомендуем прочитать другой наш материал, где мы рассказывали о том, как выбрать стриппер для зачистки проводов. Подробнее — см.

Прозрачный пластик позволяет проверить правильность установки сердечника.

Внутренняя полость корпуса заполнена специальной пастой. Это особенно ценно, если вместо медных жил используется алюминий. Паста предохраняет их от образования оксидной пленки

На задней части ваги есть специальное отверстие для проверки для подключения электрических проводов. Благодаря ему, не вскрывая корпус, можно с помощью индикаторной отвертки определить технические параметры схемы.

При установке съемных клемм, конструкция которых отличается наличием рычажка, необходимо выполнить пару дополнительных действий:

• снять изоляцию;
• поднять «язык» вверх;
• введите проводник в отверстие, протолкните его до упора;
• вернуть рычаг на место;
• визуально или слегка потянув, проверяем надежность.

Клеммы серии 221 наиболее удобны в установке: широкие рычаги легко поднимаются и опускаются одним касанием пальцев.

Обычно на корпуса клеммных колодок наносятся специальные метки, облегчающие очистку проводов.

Чтобы процесс подключения проводов был быстрым и без заминок, необходимо помнить несколько простых правил:

Фотогалерея

Фото

Клеммы не прячьте под гипсокартон или другую облицовку. Они должны быть размещены в месте установки, рекомендованном производителем — в электрощите, электрощите и т. п.

Не прячьте распределительные коробки под обои или штукатурку. Они всегда должны находиться на открытой площадке, доступной для ревизии.

Предусмотреть ремонтные работы или другую модернизацию электросети невозможно, поэтому всегда оставляйте небольшой запас проводов для переподключения, особенно если клеммы несъемные

Клеммники Ваго способны комбинировать алюминий с медью, но для его защиты используйте специальную пасту, предохраняющую от окисления.

Распределительные коробки – лучшее место для установки

Коробка доступа в доступном месте

Провода для монтажа с запасом

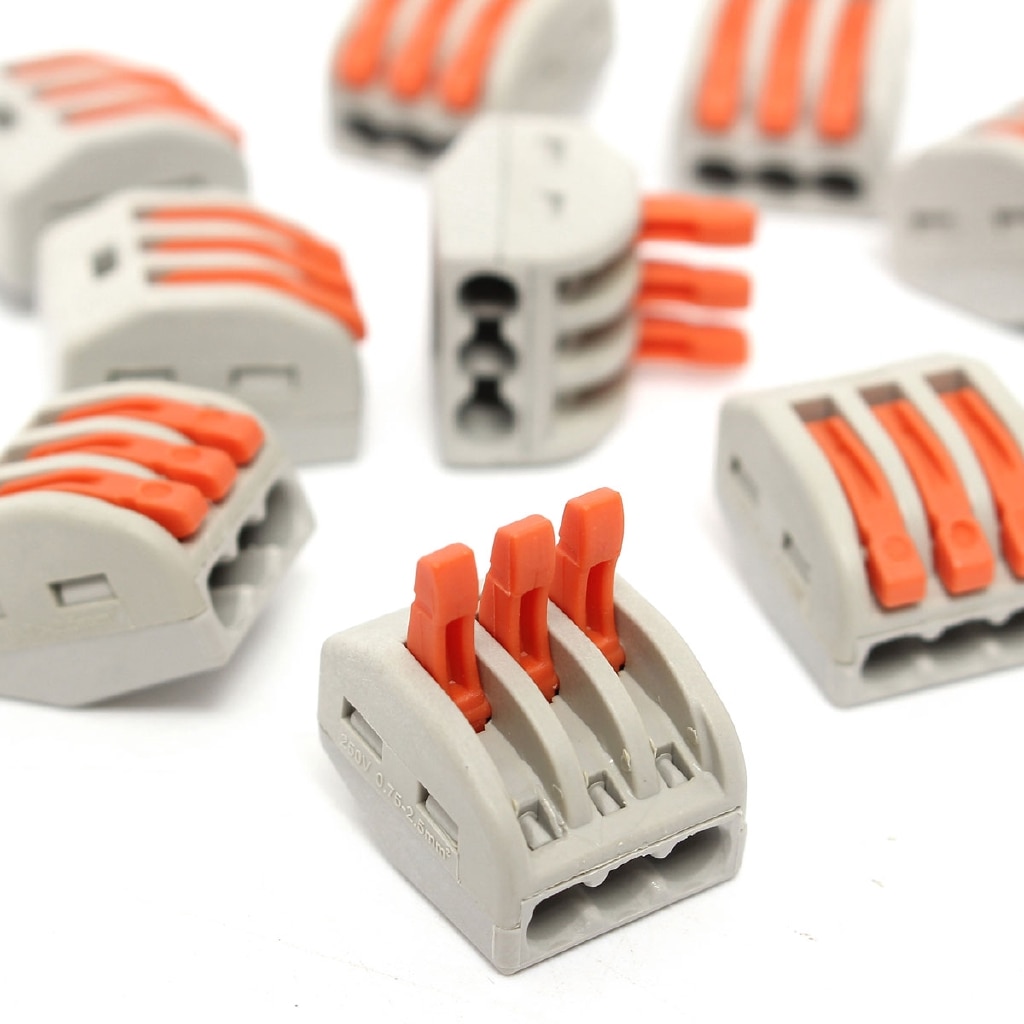

Алюминиевые провода соединяются через Ваго

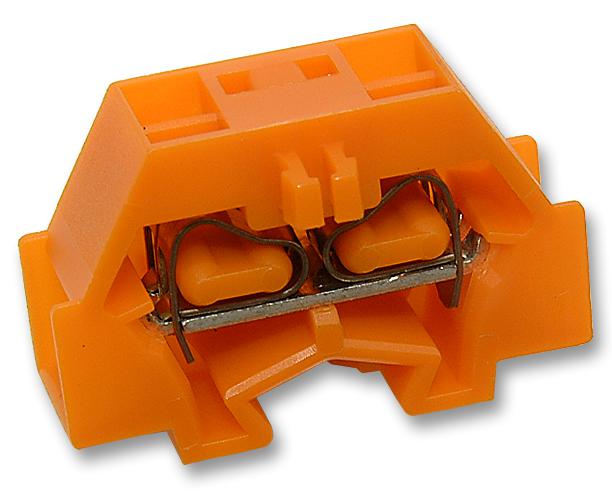

Обязательно изучите паспортные данные клеммников, в них всегда указан диапазон сечений жил, максимальное напряжение, количество жил. Также нужно разобраться с электрическими проводами по цвету.

Обязательно рассчитайте общую нагрузку всех линий, которые соединяет терминал. Чтобы не превышать номинальный ток изделия, его желательно подбирать с небольшим запасом.
