Как правильно соединять электрические провода между собой

При последовательном соединении проводов разного диаметра, максимальный ток нагрузки будет определяться сечением провода с меньшим диаметром. Например, выполнено соединение проводов из меди диаметром 1,6 мм и 2 мм. В этом случае максимальный ток нагрузки на электропроводку, который определяется по таблице, составит 10 А, а не 16 А, как для провода диаметром 2 мм.

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является ненадежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется.

Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии.

Поэтому я смело спрятал все коробки в стену.

Практикуемые в настоящее время соединения клеммными колодками и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Механическое соединение проводов

Резьбовое соединение проводов

Пайка является самым надежным видом соединения проводов и контактов. Но имеет недостатки – неразъемность полученных соединений и большая трудоемкость работы. Поэтому самым распространенным видом соединения проводов с электрическими контактами приборов является резьбовым, винтами или гайками. Для надежности такого вида соединений требуется их правильно выполнить.

Линейное расширение от изменения температуры у металлов разное. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо.

Поэтому со временем между контактом соединенных металлов образуется зазор, увеличивающий сопротивление контакта. В результате для обеспечения надежности соединений необходимо периодически подкручивать винты.

Для того, чтобы забыть об обслуживании под винты устанавливаются дополнительные шайбы с разрезом, которые называются разрезными или Гровером. Гровер выбирает возникающие зазоры и тем самым обеспечивает высокую надежность контакта.

Зачастую электрики ленятся, и конец провода не свивают в кольцо. В таком варианте площадь соприкосновения провода с контактной площадкой электроприбора будет в насколько раз меньше, что снижает надежность контакта.

Если сформированное кольцо провода немного расплющить молотком на наковальне, то площадь контакта увеличится в несколько раз. Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения к контактам.

Вот так должно быть выполнено идеальное резьбовое соединение проводов с контактными площадками электроприборов.

Иногда требуется соединить проводники из меди и алюминия между собой, или диаметром более 3 мм. В таком случае самым доступным является резьбовое соединение.

С проводов снимается изоляция на длину, равную четырем диаметрам винта. Если жилы покрыты окислом, то он удаляется с помощью наждачной бумаги и формируются колечки. На винт одевают пружинную шайбу, простую шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в довершение гайку, завинчивая винт в которую весь пакет стягивают до выпрямления пружинной шайбы.

Для проводников с диаметром жил до 2 мм достаточно винта М4. Соединение готово. Если проводники из одного металла или при соединении алюминиевого провода с медным, конец которого залужен, то шайбу между колечками проводников прокладывать не нужно. Если медный провод многожильный, то его сначала нужно пролудить припоем.

Соединение проводов клеммной колодкой

Соединение проводов с малой токовой нагрузкой можно, выполнять с помощью клеммных колодок. Конструктивно все клеммные колодки устроены одинаково. В гребенки корпуса из пластика или карболита вставляются толстостенные латунные трубки с двумя резьбовыми отверстиями по бокам в каждой. В противоположные концы трубки вставляются соединяемые провода и закрепляются.

Трубки бывают разных диаметров и их подбирают в зависимости от диаметров соединяемых проводников. В одну трубку можно вставлять столько проводов, сколько позволит ее внутренний диаметр.

Хотя надежность соединения проводов в клеммных колодках ниже, чем при соединении пайкой, но времени на выполнение электромонтажа тратится намного меньше. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, так как латунные трубки покрыты хромом или никелем.

При выборе клеммной колодки нужно учитывать ток, который будет проходить по коммутируемым проводам электропроводки и необходимое количество клемм в гребенке. Длинные гребенки можно разрезать на несколько коротких.

Соединение проводов с помощью клеммой колодки

с плоско пружинным зажимом Wago

Широкое распространение получили клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений. Одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода, так и вынимать.

На фото одноразовый клеммник Wago. Он рассчитан для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми сечением от 1,5 до 2,5 мм². По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А, но я сомневаюсь в этом. Думаю, током силой более 10 А нагружать клеммы Wago не стоит. Доказательство приведено ниже.

На фотографии шести контактная клеммная колодка Wago, снятая при ремонте электропроводки кухни. Несмотря на небольшую нагрузку на розетки, в кухне из мощных приборов на непродолжительное время подключалась только СВЧ печь и электрический чайник, клемма перегорела, и корпус ее расплавился. Заменил ее простой винтовой клеммной колодкой, которая обеспечивает надежное соединение проводов уже не один год.

Пружинные клеммники Wago очень удобные для подключения люстры, соединения проводов в распределительных коробках. Достаточно просто с усилием вставить провод в отверстие колодки, и он надежно зафиксируется. Для того, чтобы вынуть провод из колодки потребуется значительное усилие. После изъятия проводов может произойти деформации пружинящего контакта и надежное соединение проводов при повторном соединении не гарантируется. Это является большим недостатком одноразового клеммника.

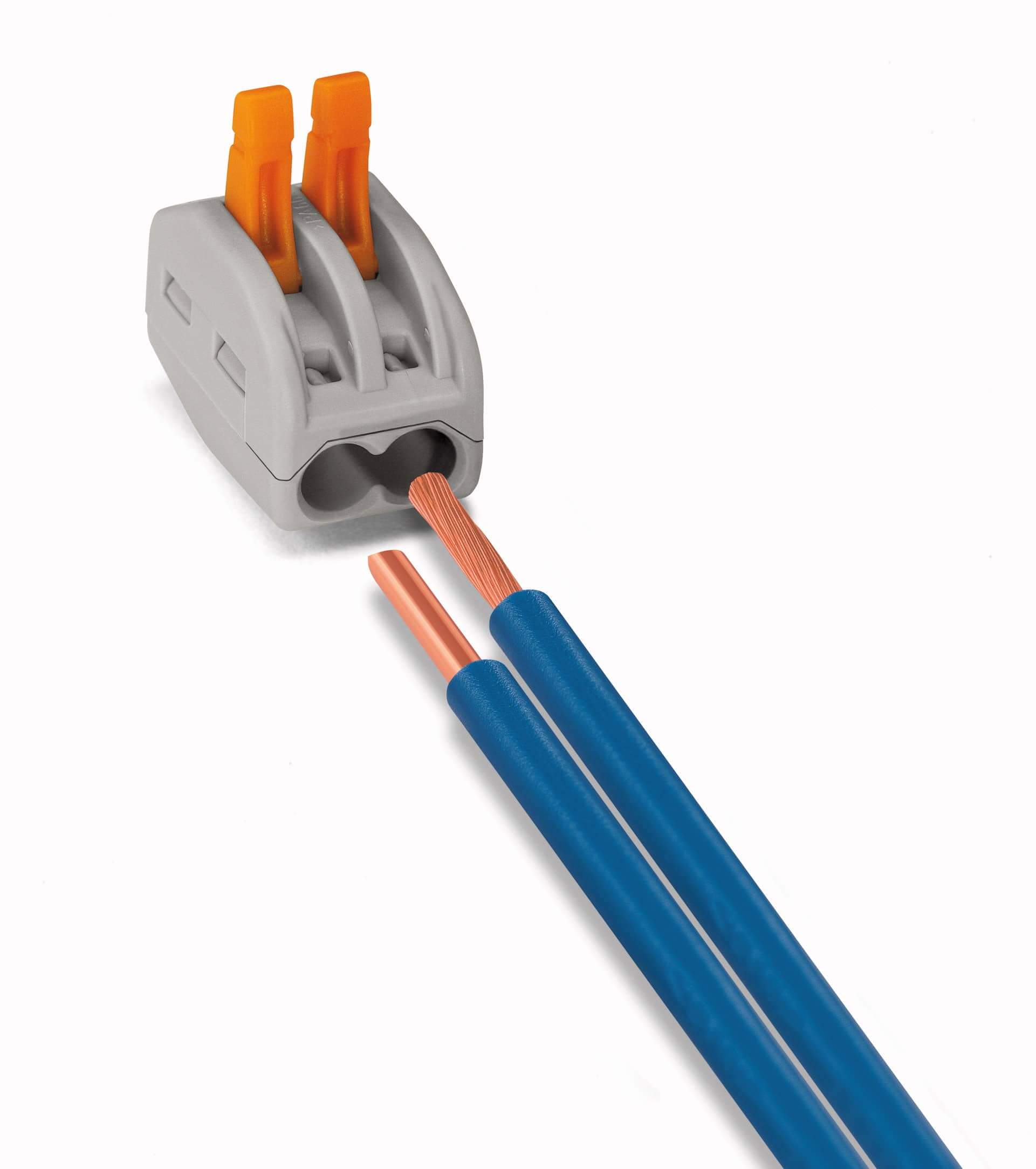

Более удобный клеммник Wago многоразовый, имеющий оранжевый рычажок. Такие клеммники позволяют соединять и в случае необходимости, разъединять между собой любые провода электропроводки, одножильные, многожильные, алюминиевые в любом сочетании сечением от 0,08 до 4,0 мм². Рассчитаны на ток до 34 А.

Достаточно снять с провода изоляцию на 10 мм, поднять вверх оранжевый рычажок, вставить провод в клемму и вернуть рычажок в исходное положение. Провод надежно зафиксируется в клеммнике.

Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

Соединение тонких проводов опрессовкой

Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс — клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

Соединение проводов большего сечения опрессовкой

Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм².

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.

Соединение перебитых в стене проводов

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Соединение перебитых в стене медных проводов

Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.

Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение покрыть силиконом.

Соединение перебитых в стене алюминиевых проводов

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.

Пошаговая инструкция соединения перебитых проводов в стене изложена в статье «Соединение перебитых проводов в стене»

Соединение проводов с накидными клеммами

Широко применяются в бытовой технике и автомобилях разъемное соединение проводников с помощью накидных клемм, которые надеваются на контакты толщиной 0,8 и шириной 6,5 мм. Надежность фиксации клеммы обеспечивается наличием по центру контакта отверстия, а в клемме выступа.

Иногда проводники отламываются, а чаще сама клемма обгорает из-за плохого контакта и тогда возникает необходимость ее замены. Обычно клеммы напрессовываются на концы проводников с помощью специальных клещей. Опрессовку можно сделать и плоскогубцами, но не всегда есть под рукой новая клемма на замену. Можно с успехом использовать бывшую в употреблении, смонтировав клемму по следующей технологии.

Сначала нужно подготовить для повторного монтажа старую клемму. Для этого, удерживая клемму плоскогубцами за место запрессовки, нужно развести в стороны шилом или отверткой с тонким жалом обжимающие изоляцию усики. Далее провод многократно перегибается, до облома его в месте выхода из запрессовки. Для ускорения можно подрезать это место ножом.

Когда провод отделен от клеммы, надфилем подготавливается место для его припайки. Можно и полностью сточить до освобождения оставшегося провода, но в этом нет необходимости. Получается плоская площадка.

Полученная площадка прорывается припоем. Проводник тоже зачищается и залуживается припоем с помощью паяльника.

Осталось приложить проводник к подготовленному месту клеммы и прогреть паяльником. Усики, фиксирующий провод загибаются после припайки провода к клемме, так как если их обжать до пайки, то усики проплавят изоляцию.

Осталось натянуть изолирующий колпачок, надеть клемму на нужный контакт и проверить надежность фиксации, подергав за провод. Если клемма соскочила, то необходимо поджать ее контакты. Самодельно одетая на провод пайкой клемма на много надежнее, чем полученная обжимкой. Иногда колпачок одет так плотно, что его не снять. Тогда его нужно разрезать и после монтажа клеммы ее покрыть изоляционной лентой. Можно натянуть и отрезок хлорвиниловой или термоусаживающейся трубки.

Кстати, если хлорвиниловую трубку подержать минут пять в ацетоне, то она увеличивается в размере раза в полтора и делается пластичная, как резина. После испарения из ее пор ацетона, трубка возвращается в свой исходный размер. Я таким способом лет 30 назад изолировал цоколя лампочек в елочной гирлянде. До сих пор изоляция в отличном состоянии. Эту гирлянду из 120 лампочек на 6,3 В вешаю ежегодно на елку до сих пор.

Сращивание многожильных проводов без скрутки

Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.

Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.

Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.

Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.

Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.

Всего просмотров: 88623

Соединение проводов диаметром менее 1 мм скруткой

Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.

Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.

Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.

Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.

Технологии сращивания кабеля витых пар посвящена отдельная статья «Удлинение кабеля витых пар».

Соединение медных проводов в любом сочетании пайкой

При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.

Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.

По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.

Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.

Соединение телевизионного коаксиального кабеля

Удлинить или срастить коаксиальный телевизионный кабель возможно тремя способами:
– TV удлинителем, в продаже бывают от 2 до 20 метров
– с использованием переходника TV F гнездо — F гнездо;
– пайкой паяльником.

Ознакомиться с пошаговой инструкцией соединения коаксиального телевизионного кабеля Вы можете, посетив отдельную статью сайта «Соединение TV кабеля».

Соединение провода мишура

скруткой с одножильным или многожильным проводником

При необходимости придать шнуру очень высокую гибкость и при этом большую долговечность провода делают по особой технологии. Суть ее заключается в навивке очень тонких медных ленточек на хлопчатобумажную нить. Такой провод называется мишура.

Название заимствовано у портных. Мишурой из золота расшивают парадные формы военных больших чинов, гербы и многое другое. Провода мишура из меди в настоящее время применяются при производстве высококачественных изделий – наушников, стационарных телефонов, то есть тогда, когда шнур во время использования изделия подвергается интенсивному изгибанию.

В шнуре проводников мишура, как правило, несколько и они свиты между собой. Припаять такой проводник практически невозможно. Для присоединения мишуры к контактам изделий концы проводников обжимают в клеммах специальным инструментом. Для выполнения надежного и механически прочного соединения скруткой без инструмента можно воспользоваться следующей технологией.

Освобождается от изоляции проводники мишура 10-15 мм и проводники, с которыми требуется соединить мишуру на длину 20-25 мм со сдвигом с помощью ножа способом, описанным в статье сайта «Подготовка проводов к монтажу». Нитка из мишуры не удаляется.

Затем провода и шнур прикладывается друг к другу, мишура загибаются вдоль проводника и жила провода плотно навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять оборотов. Далее выполняется скрутка второго проводника. Получится довольно прочная скрутка со сдвигом. Навивается несколько витков изоляционной лентой и соединение мишуры с одножильным проводом скруткой готово. Благодаря скрутке по технологии со сдвигом, соединения по отдельности изолировать не нужно. При наличии термоусаживающей или полихлорвиниловой трубки подходящего диаметра, можно вместо изолирующей ленты надеть ее кусок.

Если требуется получить прямолинейное соединение, то нужно перед изолированием развернуть одножильный провод на 180°. Механическая прочность скрутки при этом будет большей. Соединение двух шнуров с проводниками типа мишура между собой, выполняется по вышеописанной технологии, только для обвивки берется отрезок медного провода диаметром около 0,3-0,5 мм и витков нужно сделать не менее 8.

Анатолий 23.11.2020

Здравствуйте!
Прочитал Вашу замечательную статью о различных способах соединения проводов. Большое Вам спасибо — это целый справочник, которым периодически пользуюсь!
Возник такой вопрос: очень часто при соединении многожильных проводов пайкой их жилки уже достаточно окислены и скрутить два провода, а затем пропаять скрутку не получается (неактивным флюсом). Зачистить все жилки каждого провода тоже проблематично. Приходиться сначала свить жилки каждого провода отдельно, зачистить, залудить, а затем спаять уже две «моножилы». Наиболее просто это выполнить «внахлест», однако возникает вопрос надежно ли такое соединение (например, в автомобиле)? Или нужно поверх жил сделать еще бандаж и пропаять? Или согнуть каждую «моножилу» на 180 градусов и сначала сделать как бы две петельки, вставив одну в другую и пропаять?
Спасибо!!!

Александр

Здравствуйте, Анатолий!
Спасибо за отзыв о сайте. Соединение пайкой проводов внахлест достаточно надежный способ, и я постоянно ним пользуюсь, особенно при соединении многожильных проводов малого сечения. Делать петельки это лишнее.
При соединении проводов в автомобильной электропроводке надо соблюдать дополнительное требование. При работе двигателя и движении автомобиля провода подвергаются вибрации и требуется дополнительная фиксация места пайки. Дело в том, что пролуженная припоем часть провода становится жесткой и в точке перехода ее к гибкой части при изгибах происходит растяжение жилок и преждевременный обрыв. Для фиксации хорошо использовать термоусадочную трубку или изоляционную ленту. Дополнительно ней примотать место соединения к остальным проводам жгута.

Современные способы соединения проводов

Почему нужно выбирать надежное соединение проводов?

Провода – это магистраль, по которой течет ток к энергопотребителям. Но на пути движения могут встречаться множество узлов разветвления, и эти узлы находятся в распределительных коробках. Места соединений проводов должны быть надежными, соответствовать расцветке электропроводки и не должны препятствовать движению тока. Почему эта тема заслуживает серьезного внимания? Как правило, 90% всех неполадок приходится на контактные соединения и скрутки.

Не будет преувеличением сказать, что большинство соединений проводов по сей день остается в виде скруток. Но согласно новым правилам электромонтажа, скрутка запрещена к применению, так как не обеспечивает надежного соединения ввиду увеличения больших нагрузок электропотребителей. Такая тенденция приводит к нагреву скруток, затем изоляция рассыхается, осыпается, и в итоге приводит к короткому замыканию. На смену скруткам пришли новые технологии — соединительные клеммы, которые обеспечивают надежное соединение проводов.

Способов соединения проводов существует множество, и приобрести такие соединения не составляет труда. В любом магазине электротоваров они есть в продаже.

Обязательно прочитайте подробные статьи про соединение проводов:

Современные способы соединения проводов: ответвительные сжимы «орехи»

Сжимы ответвительные «орехи» предназначены для выполнения ответ­влений медных и алюминиевых про­водов от магистральных проводников напряже­нием до 660В (без их разрезания) проводниками из тех же материалов.



•  корпус ответвителя — карболит,
•  металлическая плашка произведена из анодированной стали,
• адаптированы под различные сечения проводов,
•  сжимы состоят из термостойкого материала, которые выдерживают температуру свыше 200°С,
• монтаж ответвительных сжимов производится крестовой или плоской отверткой,
• четыре универсальных прижимных винта.

Современные способы соединения проводов: Клеммные колодки

Состоят из медных винтовых контактов, которые встроены в пластиковый корпус. Пользоваться такими соединениями нужно осторожно, в продаже часто встречаются «полуфабрикаты»: при закручивании винтов, если слегка перетянуть, медный контакт разрушается. Качественные клеммные колодки встречаются не так часто.

Есть еще один недостаток клеммной колодки: из-за тепловых расширений контакты ослабевают, через определенное время работы нуждаются в поджимке винтов – вобщем, хлопотные клеммы.

Современные способы соединения проводов: Пружинные клеммы

Мировой лидер по производству клемм остается фирма WAGO. Фирма разработала простой и удобный вариант для соединения проводов пружинного исполнения. Клеммы и разъемы широко используются как в быту, так и в промышленном монтаже — там, где требуется гарантия повышенной надежности.

Такие клеммы еще называют  экспресс-клеммами. Почему?  От электромонтажника  требуется всего лишь зачистка изоляции, остальные действия очень просты: нужно всего лишь вставить проводник в клемму и встроенные пружины ни за что не выпустят проводник обратно. Другая серия WAGO имеет отжимные рычажки — очень удобны для соединения мягкого проводника.



Достоинства экспресс-клемм WAGO

• Каждый проводник имеет свое гнездо.
• Всегда качественное подключение независимо от профессиональной подготовки мастера.
• Возможность соединять медные и алюминиевые провода.
• Надежная защита от случайного попадания проводника на токоведущие части.
• Контакты не греются, потому что соединены надежно.
• В клеммах предусмотрена возможность для замера электрических параметров.

Какой кабель или провод выбрать для электромонтажных работ?

Оцените качество статьи:

Как правильно соединять провода? | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я расскажу Вам о том, как правильно соединять провода.

Дело в том, что 70% ошибок при монтаже электропроводки возникает именно в этой области. Ведь все Вы, наверное, слышали такое утверждение, что «Электрика – это наука о контактах». Один из моих читателей к этому утверждению еще добавил, что «Когда надо — его нет. Когда не надо — он есть».

Чаще всего, проблемы с электричеством возникают по причине плохого контакта (или его отсутствия) в соединительных коробках или электроточках (розетки, светильники, выключатели), а также из-за перегрузки линий электропроводки. Последняя причина — является следствием мощных современных электрических приборов (чайник, микроволновая печь, варочная поверхность, холодильник, стиральная машина и т.п.).

Ответим на этот распространенный вопрос. Как правильно соединять провода, чтобы был хороший и качественный контакт. В данное время чаще всего встречаются следующие соединения проводов:

• скрутка
• опрессовка
• сварка
• пайка
• винтовые соединения
• болтовые соединения
• самозажимные соединения (WAGO)

А теперь рассмотрим каждый вид соединения.

Скрутка

Скрутка — это самый простой и распространенный вид соединения проводов. Из головы ничего брать не будем, а обратимся к нормативному документу — ПУЭ — 7 издания. В пункте 2.1.21 Главы 2 четко сказано, что:

ПУЭ, п.2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Таким образом, согласно ПУЭ — СКРУТКИ ЗАПРЕЩЕНЫ!!!

Этому есть логическое объяснение. Со временем эксплуатации по причине изменения температуры и линейного расширения в скрутке появляется зазор между соединяемыми проводами. Соответственно, увеличивается переходное сопротивление контакта, он начинает греться, окисляться и в итоге может, либо вообще пропасть, либо привести к плачевным последствиям, вплоть до пожара.

Рекомендую почитать об этом более подробнее в моей статье про случай плохого (ослабленного) контакта в розетке и его последствия, который произошел на одном из пультов управления.



Опрессовка

Опрессовка — это соединения жил проводов и кабелей методом обжатия соединительной гильзы с помощью специального инструмента (пресс-клещи). Данный способ соединения является одним из самых надежных и качественных, отвечающий требованиям нормативных документов.

Как сделать правильно опрессовку? Для этого нам нужно:

• соединительная гильза (полая медная или алюминиевая трубка, в зависимости от соединяемого материала проводов)
• корректно подобрать гильзу по внутреннему диаметру (для этого есть специальные каталоги и инструкции, или можно проконсультироваться в магазине)
• специальный инструмент — пресс-клещи (пользоваться другим инструментом, например пассатижами, запрещено)

Этапы работы:

• снимаем изоляцию с провода по длине гильзы (используя специальный инструмент для снятия изоляции типа Knipex или монтажный нож)
• помещаем провода внутрь гильзы (предварительно можно сделать скрутку)
• обжимаем специальными пресс-клещами
• изолируем соединение

Более подробно почитать об опрессовке Вы можете в статье: как пользоваться гильзой под опрессовку и термоусаживаемой трубкой.

Для соединительных изолированных гильз (ГСИ) я применяю пресс-клещи EGI-60.

Для более крупных сечений у меня имеется вот такой гидравлический пресс. Напишу о нем как-нибудь  подробную статью — подписывайтесь на рассылку.

Сварка

Сварка — это соединения жил проводов и кабелей методом контактного разогрева их концов электродом (угольный) до образования контактной точки (шарик). Данный способ соединения является одним из самых надежных и качественных, отвечающий требованиям нормативных документов, но требует определенных навыков работы со сварочным оборудованием.

Как сделать правильно сварку проводов? Для этого нам нужно:

• сварочный трансформатор (мощность не менее 1 кВт, выходное напряжение до 24 В)
• угольный электрод
• специальный флюс (для защиты расплава от кислорода)
• очки для сварки
• кожаные перчатки для сварки

Этапы работы:

• снимаем изоляцию с провода на 40-50 (мм)
• наждачной бумагой защищаем жилу провода до блеска
• делаем скрутку
• в углубление электрода насыпаем флюс и опускаем нашу скрутку, крепко прижимая ее к электроду
• включаем сварочный трансформатор в сеть
• концы жил нашей скрутки сплавятся в «шарик» (контактная точка)
• после затвердевания спая отводим электрод
• полученный «шарик» очищаем от флюса металлической щеткой
• покрываем лаком соединение
• изолируем соединение

Получается примерно вот так.

Как видите, получается практически цельный провод, т.е. наименьшее переходное сопротивление контакта.

Ради эксперимента, можно попробовать измерить сопротивление контакта у разных способов соединения проводов и убедиться в сказанном.

Пайка

Пайка — это соединения жил проводов и кабелей расплавленным припоем. Данный способ соединения отвечает требованиям нормативных документов, но требует определенных навыков работы. Пайка гарантирует долговечный контакт с хорошей проводимостью. Но ее применение ограничивается по причине механического или термического воздействия.

Читайте статью о том, почему соединения проводов с помощью пайки необходимо избегать.

Как сделать правильно пайку проводов? Для этого нам нужно:

• оловянно-свинцовый припой (ПОС)
• флюс — канифоль
• кисточка для нанесения флюса на жилу
• наждачная бумага
• паяльник

Этапы работы:

• снимаем изоляцию с провода на 40-50 (мм)
• наждачной бумагой защищаем жилу провода до блеска
• выбираем вид соединения жил (по таблице ниже)
• припой подносим к жалу паяльника
• греем скрутку, чтобы расплавленный припой затекал в скрутку
• после затвердевания пайки промываем место пайки спиртом
• изолируем соединение

Вот пример соединения нескольких проводов пайкой.

Пайка используется для соединения жил проводов и кабелей из меди. Но при использовании специальных припоев можно паять жилы проводов и кабелей из алюминия.

Винтовые соединения

Винтовые соединения жил проводов и кабелей

можно использовать для соединения разных металлов, таких как медь с алюминием. Очень широко применяются для присоединения проводов к светильникам или люстрам.

А самое главное, винтовые соединения отвечают требованиям нормативных документов.

Вот пример применения винтовых клеммников для соединения проводов в распределительной коробке, но я такой способ не поддерживаю.

Хотелось бы добавить, что этот вид соединения обладает единственным недостатком — периодически винты в клеммах нужно дожимать (свойство «текучести» алюминия), чтобы улучшить контакт.

В своей работе я применяю винтовые контактные зажимы типа ЗВИ-3 (0,75-4 кв.мм).

При использовании многопроволочных жил проводов и кабелей нужно применять специальные наконечники под опрессовку или концы проводов пропаять.

Некоторые винтовые клеммники (зажимы) снабжаются фасонной шайбой или шайбой со звездочкой, которая препятствует выдавливанию жилы из клеммника и обеспечивает надежное постоянное давление на жилу провода и кабеля.

На рынке в данное время представлено большое многообразие клемников с винтовым соединением жил проводов и кабелей.

Болтовые соединения

Болтовые соединения жил проводов и кабелей можно использовать для соединения разных металлов (медь и алюминий), но для этого нужно между ними проложить стальную шайбу.

Данное соединение не уступает винтовым соединениям, но является громоздким, поэтому его трудно разместить в соединительной (распаечной) коробке и требуется больше изолирующего материала.

Самозажимные соединения

На сегодняшний день один из самых распространенных видов соединений жил проводов и кабелей. Его главное преимущество — простота, удобство и скорость монтажа. А также не требует специальных навыков и приспособлений. Примером данного вида соединения являются клеммники WAGO.

Клеммники WAGO выпускаются с множеством серий и вариантов исполнений: количеством соединяемых жил от 2 до 8,  сечением от 0,75 до 4 кв. мм.

В некоторых клеммах Ваго (2273-244 серии) имеется специальная контактная паста, которая препятствует окислению алюминиевых жил. С помощью таких клемм можно соединять жилы из разных материалов, например, медь и алюминий.

А Вы как думаете насколько надежны клеммы WAGO?

В данной статье мы научились правильно соединять провода электропроводки. В следующей статье я Вам расскажу про цветовую маркировку проводов.

P.S. Ко всем соединениям жил проводов и кабелей нужно относится серьезно, ведь от того зависит работа всей электропроводки Вашей квартиры, дома или объекта.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

обзор популярных коннекторов + правила выбора соединителя

Главная > Дополнительно > Соединители проводов: лучшие виды коннекторов + на что смотреть при выборе соединителя

Особенности соединения алюминиевых проводов

Алюминиевые провода имеют отличительные особенности при соединении, для них подходит не каждый способ. Дело в том, что алюминий при контакте с воздухом создает особую пленку на поверхности, которая мешает пайке, так как достаточно термоустойчива.

При сварке эта пленка значительно снижает качество контакта. Для скрутки этот материал очень хрупок. А при болтовом соединении, алюминий может постепенно вытекать из места крепления. Для алюминия не подходит ручная скрутка, должны быть использованы пассатижи, для максимально большей площади прилегания.

Скрутка включает этап обезжиривания ацетоном и очищения пленки до появления металлического блеска. Делается это с применением наждачной бумаги. Далее жилы скручиваются и изолируются при помощи ленты или колпачка.

Для соединения проводов из алюминия с небольшой нагрузкой можно использовать клеммы. Лучший соединитель алюминиевых проводов – это специальная трубка для оппресовки. Проводники вставляются в трубку и максимально прочно закрепляются клещами, их не нужно скручивать или как-то дополнительно соединять. После изоляции данное соединение можно считать наиболее надежным.

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

• надежность;
• механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

• зачистка изоляции;
• зачистка проводов до чистого металла;
• провода нужно скрутить и вставить в гильзу;
• проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

• зачистка изоляции;
• зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
• на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
• конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

• зачистка изоляции на 5-7 мм;
• удаление оксидной пленки;
• установка проводников в гнезда друг напротив друга;
• фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

• ножевые и штыревые;
• винтовые;
• зажимные и самозажимные;
• колпачковые;
• ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

• дешевые приборы обладают низким качеством;
• соединить можно только 2 провода;
• не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

• С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
• С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

• в первых соединение производится внутри изделия;
• во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Способы соединения проводов

Как правило, в домашней проводке используется провод ПВС, он может варьироваться по размеру сечения, в зависимости от силы предаваемого тока. Провод ПВС гибкий, в нем медные элементы скручены вдоль оси.

В случае, когда работу нужно сделать срочно, но нет специальных знаний в области электрики и оборудования, провода можно соединить следующими способами:

• соединение с использованием болтов;
• соединительные изолирующие зажимы;
• зажимы пружинные;
• использование клемм.

Специалисты в этом случае, используют соединение при помощи пайки, сварки или обжима гильзами. В любом случае, необходимо учитывать характеристики, вид, материал и количество проводков.

Рассмотрим основные виды соединения электрических проводов: при помощи пайки и без пайки.

Для того чтобы спаять провода, необходим паяльник и наждачная бумага. Место спайки зачищается, затем канифоль разогревается до нужного состояния, проводники соединяются и покрываются канифолью, далее сварка застывает. Здесь нужен определенный опыт, так как место спайки можно перекрутить или перегреть, тогда надежное соединение будет невозможно.

Оцените статью:

что это такое, примеры применения и правила соединения проводов

На чтение 6 мин Просмотров 767 Опубликовано 20.07.2019 Обновлено 29.06.2019

При электромонтажных работах, связанных с обустройством линий электропередач или формированием ответвлений воздушного кабеля от основной магистрали полагается использовать соединительные переходники. Орех электрический – одна из разновидностей таких соединителей, обеспечивающих качественный переходной контакт и его надежную защиту от внешних воздействий. Чтобы понять принцип работы ответвляющего сжима под названием «орех», потребуется ознакомиться с его конструкцией и особенностями применения.

Конструкция и особенности монтажа

Электрические орехи

Орех электрический соединительный получил свое название из-за внешнего сходства с известным плодом, что напрямую связано с конфигурацией его корпусной части.

В официальной и рабочей документации этот тип промежуточных соединителей называется ответвляющим зажимом или проще – сжимом.

Снаружи орех для соединения проводов защищен прочным и легким корпусом, изготовленным из поликарбоната и состоящим из двух половинок. При сборке эти части конструкции легко защелкиваются, образуя форму, схожую с орехом. Внутри конструктивного элемента находится сердечник, состоящий из 2-х стальных плашек и прокладочной пластины. Для получения надежного контакта они вместе с пластинкой сжимаются посредством специальных стяжных болтов.

Назначение и преимущества соединителей

Маркировка кабельных зажимов

Зажим-орех для электропроводов особо востребован в ситуациях, когда необходимо подготовить ответвление от магистрального провода без необходимости его разрезания. Показательный пример применения этого соединителя – использование в этажных подъездных щитках, от которых электроэнергия подается в квартиры по ответвлениям от основной кабельной линии. При оформлении очередного отвода в жилое помещение магистральный провод на каждой площадке прокладывается неразрывным способом. Питание в отдельные квартиры подается за счет обустройства ответвления с применением «орехов» электромонтажных.

В случае разрыва магистрального кабеля и оформления отводов на площадке с помощью обычных контактных колодок надежность подачи питания к отдельным потребителям резко снижается.

При такой организации пропадание контакта на втором этаже здания, например, приведет к одновременному исчезновению питания во всех квартирах, расположенных в верхних его этажах.

Орехи для проводов допускается устанавливать в линиях электроснабжения с рабочим напряжением до 660 Вольт, в пределах которого удается получить надежное подключение отходящего провода к магистральной кабельной трассе. Благодаря использованию этих электротехнических элементов на выполнение соответствующих монтажных работ времени расходуется значительно меньше. При этом от монтажника не требуется особых умения и усилий.

Орешки для соединительных проводов не гарантируют абсолютной герметичности, поскольку в определенных условиях в них может попадать пыль или влага. Чтобы избежать этой неприятности, специалисты советуют после образования соединения обматывать корпус сжима «орех» изоляционной лентой.

К бесспорным преимуществам зажимов этого типа относят:

• С их помощью удается подключать ответвления без разрыва кабеля.
• Для работы с этими соединительными элементами не требуется специальной подготовки и высокой квалификации.
• Посредством орехов для соединения электрических проводов удается совмещать разнородные материалы (медь и алюминий, в частности).

Последнее преимущество особо важно при монтаже проводящих линий, поскольку в этом случае исключается окисление контактов и возможность полного прерывания подачи электроэнергии к потребителю.

Пример применения и порядок сборки

В качестве примера применения изделий типа «орех» обычно рассматривается трехфазный кабель, от которого отводится проводка сечением 1,5 мм2. Правильный подход к обустройству такого ответвления предполагает следующий порядок действий:

1. На кабельной линии сечением 6 мм2 в месте отвода снимается изоляция на длину прижимной пластины соединителя.
2. Проводится подготовка самого ореха, для чего берется отвертка и с ее помощью сначала поддевается, а затем удаляется стопорное кольцо, имеющееся на корпусе.
3. Половинки изделия разъединяются.
4. Нужно выкрутить прижимные болты из контактных пластин.
5. С отводящей жилы с меньшим сечением также снимается защитная изоляция на длину, соответствующую размеру прижимной пластины.

На заключительном этапе работ оголенные части сначала заправляются в пазы под плашки разъема, а затем с усилием затягиваются винтами.

Между пластинами обязательна установка латунной прокладки, позволяющей получить большую площадь соединения и исключить контакт разнородных металлов.

При затягивании винтов не следует прикладывать слишком больших усилий, способных привести к повреждению резьбы сжимов. По завершении этой операции переходят к сборке корпуса ореха. При этом важно различать две половинки, в которых имеется четыре целевых отверстия. Одно из них просто запаяно, другое предназначается для вывода отходящего провода, а еще два – для проводки магистрального кабеля. Части собранного корпуса надежно фиксируются специальными стопорными кольцами.

Объединение шин из различных материалов

Соединение медного и алюминиевого проводов зажимом орех

Подключение проводов с применением электрических орехов допускается выполнять не одним методом ответвления. Благодаря простоте конструкции и надежности образующегося соединения эти элементы применяются на любых участках действующих электросетей, включая распределительные коробки. При их использовании внутри установочных изделий нужно учитывать размеры самих сжимов и подбирать короба соответствующих габаритов.

При необходимости соединения алюминиевых и медных жил зажимы для проводов «орешки» электромонтажные просто незаменимы. Потребность в них объясняется следующими причинами:

• При непосредственном контакте алюминиевых и медных проводов металлы в зоне соединения со временем окисляются.
• При длительной эксплуатации скрутки она постепенно разрушается и может ослабнуть настолько, что цепь, по которой протекает нагрузочный ток, окончательно разрывается.
• В результате этого разрушения энергоснабжение подключенного к ней объекта полностью прекращается.

При формировании соединений типа «орех» сначала медный и алюминиевый провода освобождаются от изоляции на ширину пластины. После этого сначала ослабляется крепеж, а в освободившиеся пазы вставляются соответствующие провода. На завершающем этапе сборки они затягиваются ослабленными ранее винтами. За счет того, что между медным и алюминиевым проводами в орехе помещается латунная пластина, непосредственного контакта между ними не образуется.

Отвод от столба высоковольтной линии

Отвод от столба высоковольтной линии

Согласно положениям действующей нормативной документации работы по подключению кабеля, протягиваемого от столба ЛЭП до ввода в дом, проводятся специализированными организациями. Это объясняется тем, что открытая часть общей трассы подвода электроэнергии очень важна с точки зрения правильности ее обустройства.

Такие работы могут выполняться только специалистами, которые при монтаже используют особые приемы прокладки линий, включая оформление ответвлений от типового кабеля СИП.

Согласно требованиям ПУЭ, при воздушном способе подводки допускается использовать следующие типы проводного материала:

• Медные жилы сечением 4 мм квадратных при расстоянии от столба до дома порядка 10 метров;
• такой же кабель, но с медными жилами сечением 6 мм квадратных – при удалениях от 10 до 15 метров;
• алюминиевые провода сечением не менее 16-ти мм в диаметре – во всех случаях, когда в целях экономии их медный заменитель не используется.

Обустройство отвода от столба, расположенного на улице около дома – это как раз тот случай, когда потребуется сквозное соединение типа «орех». При использовании этого объединительного элемента удастся обеспечить надежный контакт жил алюминиевого кабеля высоковольтной линии с медным отводом в сторону жилого строения.

Зажимы орех для проводов 220В пользуются огромной популярностью у специалистов по прокладке высоковольтных линий. Они применяются везде, где хватает места для их размещения, и гарантируют надежное соединение проводов без их непосредственного контакта.

Коннектор Scotchlok UY2 K2 — отличный соединитель проводов, как использовать клеммники скотчлок для витой пары

Сегодня расскажу о может быть очевидной для некоторых людей штуке. Но для меня этот товар оказался полезным открытием.

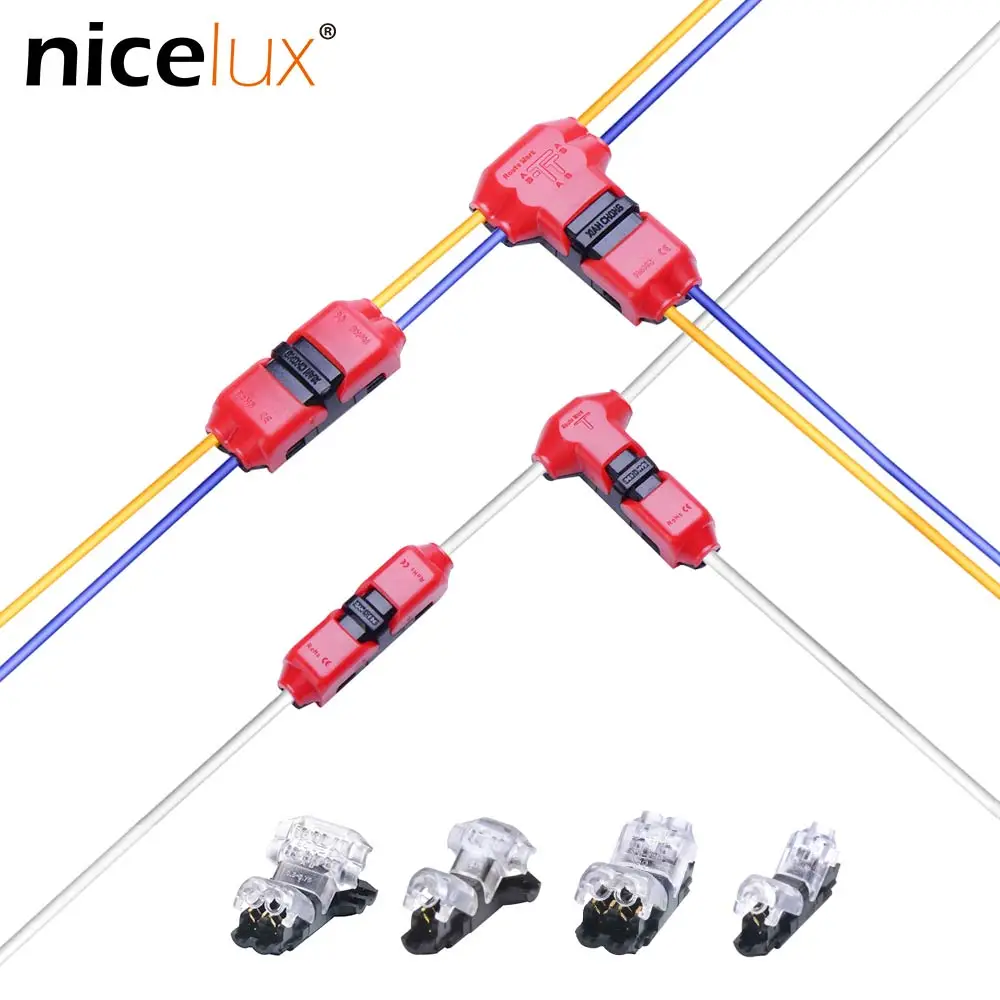

Речь пойдет о клеммниках, которые в народе называют скотчлок. А также расскажу о том, где они мне пригодились.
Сразу говорю о лоте и покупке. Я лично не покупал эти клеммники. Именно те клеммники что фигурируют в обзоре, были куплены моим товарищем. Он просто отсыпал мне горсточку. Ссылка товарища. Но я тоже заказал себе одну пачку, чтобы были. Если этот момент вас смущает, могу даже поставить п18.
Обратите внимание что цена за лот из 100шт клеммников.
Ну и теперь к предмету обзора.
Сперва информация из интернетов:

Применение соединителей типа скотчлок позволяет просто, быстро и качественно осуществить, как соединение двух проводов, так и ответвление или подпаралеливание провода без зачистки изоляции. Соединители проводов скотчлок, в своей конструкции, имеют U-образный прорезающий изоляцию контакт, позволяют использовать провод сечением от 0,4 до 2,5 мм. и возможность соединения жил различного сечения.
Широкое применение скотчлоки получили в телефонии, где очень часто есть необходимость быстро и аккуратно соединить или сделать ответвление провода.
Самым распространенным является скотчлок SL-01/UY-2, предназначенный для соединения двух проводов. Соединитель состоит из корпуса наполненным водоотталкивающим гелем и нажимной кнопки, куда вмонтирован прорезной контакт, позволяющий соединять провода сечением от 0,4 до 0,9 мм.

Характеристики со страницы магазина:

Тип: 2 порта dual Blade
Применимость: для подключения двух телефонных проводов, сигнальных кабелей и других проводников.
Пригодный диаметр провода: 0,4 мм-0,9 мм
Материал: пластиковый корпус, гель наполнен внутри
Цвет: желтый
Для кабелей 0,4-0,9 мм
Утеплитель: 2,08 мм
Стандартный разъем/щипцы
Гель для защиты от влаги
Отлично подходит для соединения телефонных/телекоммуникационных проводов
Соединяет 2 провода с этими
Очень простых в использовании
Посылка включает в себя: 100 шт.

Орфография сохранена
Клеммник представляет собой небольшую пластиковую гильзу с двумя отверстиями и кнопкой зажима:



Размеры:

Внутри под оранжевой крышкой отчетливо видно наличие геля.
Ну и теперь о применении.
Купил я на днях себе новую магнитолу. Надо подключить. Родные разъёмы, стоящие в машине, не подходят. Надо переделывать. Родные такие:

А в купленной магнитоле Sony такой:

Тут то приходят на выручку клеммники.

Без сожаления откусываю кусачками старый разъём. Потом сажусь и начинаю искать где какой провод. Потому что по-умному надо было сперва пометить каждый провод, а потом уже и откусывать. Но мы простых путей не ищем.
С горем пополам и матами отыскиваю какой провод за что отвечает, засовываю в клеммник, сжимаю обычными пассатижами и получаю надежное соединение, дополнительно заизолированное специальным гелем:


На фото можно заметить, что на проводах снята изоляция. Это проделки предыдущего хозяина машины. Он вместо нормального соединения тупо обрезал изоляцию на проводе и прикрутил к ним провода. А сверху изоленту намотал. Чёрную. Представляете? ЧЁРНУЮ изоленту. Не синюю. Ну что поделать, много чего в машине переделывать под себя и по уму приходится. Минусы бу автотранспорта.
Ну ладно. В итоге магнитола подключена. А вместо пучка страшных скруток имею вот такую красоту:


Всё работает отлично. Музыка играет и радует. Единственный минус этого типа клеммников в том, что они одноразовые. В случае смены магнитолы, мне придется отрезать клеммник и кусок провода.
Еще обратите внимание что эти клеммники предназначены для слаботочки. Ими нельзя соединять силовые провода или провода в розетке. А вот разные провода в машине очень даже можно. Особенно как в моём случае провода магнитолы.
Заключение:
Классная и полезная мелочевка. Выручит там, где никак не подлезть с паяльником, а соединить два провода нужно. Не зря судя по информации из интернета этими клеммниками пользуются разные связисты. Теперь и я оценил удобство. Вставил два раза, сжал, готово. Минимум действий.
Насколько надежно данное соединение браться не берусь. Но учитывая, что крышка имеет защелку, которая после сжатия фиксируется и уже не разжимается, думаю, что держаться должно хорошо даже под воздействием постоянной вибрации в машине.
На этом весь мой миниобзор. Желаю всем хороших выходных и полезных покупок.
P.S. Дабы не развивать холивар, дополню. На клеммники при подключении были соединены только те провода, по которым идёт аудиосигнал. Три провода по которым идёт земля, постоянное питание и питание при включенном зажигании я при подключении всё же спаял и закрыл термоусадочной трубкой.

Соединители проводов

Термоусаживаемые обжимные соединительные гильзы

Диаметр жил

0,8-2,8 мм (0,5 — 6,0 мм²)

Производитель

Припоечные гильзы термоусаживаемые

Диаметр жил

до 7,0 мм

Производитель

10-парные соединительные модули

Диаметр жил

0,4-0,9мм

Производитель

25-парные соединительные модули

Диаметр жил

0,32-0,8мм

Производитель

Термоусаживаемые припоечные cоединительные гильзы

Диаметр жил

до 7,0 мм

Производитель

Соединительные гильзы в термоусаживаемой изоляции

Диаметр жил

0,8-2,8мм (0,5 — 6,0 мм²)

Производитель

25-парные соединительные модули

Диаметр жил

0,32-0,7мм

Производитель

• Производитель: 3M

Внимание! Данные соединители сняты с производства.

10-парные соединительные модули

Диаметр жил

0,4-0,9мм

Производитель

Одножильные соединители

Диаметр жил

0,4-0,9мм

Производитель

Одножильные соединители Скотчлок UY-2

Диаметр жил

0,4-0,9мм

Производитель

Гильзы соединительные изолированные для соединения жил диаметром 0,9-1,2мм в пластмассовой изоляции

Термоусаживаемые обжимные соединительные гильзы

Диаметр жил

0,8-2,8 мм (0,5 — 6,0 мм²)

Колпачки соединительные изолированные для соединения жил диаметром 0,8-2,7 мм в термоусаживаемой изоляции

Разъем плоский изолированный термоусаживаемый «МАМА»

Сечение жил

(0,5-9мм²)

Размер контакта

(6,3х0,8мм)

Разъем плоский изолированный термоусаживаемый «ПАПА»

Сечение жил

(0,5-9мм²)

Размер контакта

(6,3х0,8мм)

Разъем плоский изолированный термоусаживаемый «МАМА»

Сечение жил

(0,5-9мм²)

Размер контакта

(4,8х0,8мм)

Разъем плоский изолированный термоусаживаемый «ПАПА»

Сечение жил

(0,5-9мм²)

Размер контакта

(4,8х0,8мм)

Пресс-клещи Кросс-Контакт для соединителей типа UY-2
В наличии

• Производитель: Другие производители

Соединители одножильные типа Scotchlok UY2 Скотчлок

Диаметр жил

0,4-0,9мм

Кросс-Контакт



• Производитель: Другие производители

Соединитель 10 пар

Диаметр жил

0,4-0,9мм

Кросс-Контакт

Соединитель 25 пар

Диаметр жил

0,32-0,65 мм

Кросс-Контакт

Пресс для модулей 25 пар AMP-STACK

Цена — 185 000,00 руб с НДС

Производитель

• Производитель: Tyco Electronics

пресс 3м 25 пар RB-4036S

для 25-парных соединительных модулей MS2

Производитель

• Производитель: 3M

Одножильные соединители Scotchlok UR2

Диаметр жил

0,4-0,9мм

Производитель

Одножильные соединители Скотчлок UB2A

Диаметр жил

0,4-0,9мм

Производитель

Соединители U1-B

Диаметр жил

0,9-1,3 мм

Производитель

Соединители UDW2

Диаметр жил

0,9-1,3 мм

Производитель

Одножильные соединители Scotchlok UR2

Диаметр жил

0,4-0,9мм

Производитель

Кросс-Контакт

Одножильные соединители Scotchlok UR2

Диаметр жил

0,4-0,9мм

Производитель

Кросс-Контакт

Пресс-клещи E9BM для соединителей UDW2 и U1-B
В наличии

• Производитель: 3M

Соединители U1-B

Диаметр жил

0,9-1,3 мм

Производитель

Кросс-Контакт

Соединители КСВ-2

Диаметр жил

0,9-1,3 мм

Производитель

Кросс-Контакт

Пресс для модулей 10 пар AMP-STACK

Цена — 175 000,00 руб с НДС

Производитель

• Производитель: Tyco Electronics

Механические соединители проводов надежное средство для сращивания проводов диаметром 0,32 — 2,8мм (в зависимости от типа соединителя).  Процедура соединения проводов сводится к нескольким простым операциям. В большинстве случаев, даже нет необходимости снимать изоляцию с проводов, достаточно завести провода в соединитель и затем обжате его специальным инструментом (ручным прессом).

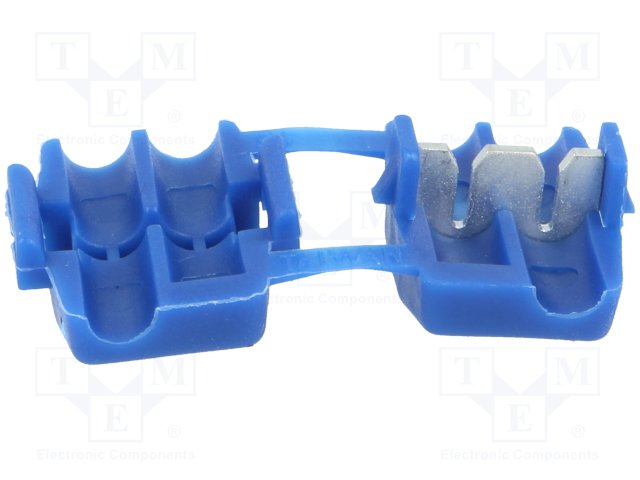

Конструкция содинителей проводов

Конструктивно соединители проводов, состоят из полимерного корпуса, внутри которого располагается контактная часть, изготовленная из луженой меди. В большинстве соединителей, за исключением соединительных гильз, используется врезной (щелевой) контакт. Изолированные провода вдавливаются в прорезь контакта. Изоляция провода прорезается, а медная жила деформируется внутри контакта. В некоторых соединителях пластмассовый корпус заполнен гидрофобных гелем, для защиты контакта от коррозии под воздействием влаги.

Соединение проводов при помощи соединителей упрощает монтаж и повышает качество и надежность соединений.

Соединители типа Wire-to-Wire — Molex

То же самое между межсоединениями типа Wire-to-Wire Бесполая, с шагом 2,50 мм, соединительная система с одним выводом и корпусом, которая снижает затраты на инвентарь, инструменты и настройку для приложений с низким энергопотреблением	Цепей: 2-8	Ток: 4,0 А на лезвие	AWG провода: 20-26
Учить больше | Посмотреть детали
Стандарт.062 «+ и стандартные 0,062» системы штыревых и гнездовых соединителей Предоставляет широкий спектр опций, включая свободно висящие корпуса или корпуса для монтажа на панели, а также клеммы 18-30 AWG.	Цепи: 1-36	Шаг: 3,68 мм	AWG провода: 18-30
Учить больше | Посмотреть детали
Система разъемов Micro-Fit Предлагает корпус премиум-класса для предотвращения неправильного сопряжения, уменьшения отката клемм, снижения утомляемости оператора во время сборки и помощи в приложениях для слепого сопряжения.	Цепей: 4-24	Шаг: 3.00 мм	AWG провода: 18-30
Учить больше | Посмотреть детали
Системы соединителей CP Wire-to-Board и Wire-to-Wire Используя функции полного набора ключей и сочетания цветов, надежные системы коннекторов CP повышают безопасность пользователя и ускоряют сборку бытовых и промышленных межкомпонентных соединений	Цепей: 2 — 12 *	Шаг: 3.30, 6.50 мм	AWG провода: 16-26
Учить больше | Посмотреть детали | * На основе системы
Стандартные штыревые и гнездовые разъемы 0,093 дюйма Надежная, экономичная, мощная межкомпонентная система	Цепи: 1-15	Шаг: 5.03 — 6,70 мм	AWG провода: 14-30
Учить больше | Посмотреть детали
Семейные разъемы питания Mini-Fit Разъемы питания Mini-Fit Jr. и Mini-Fit Plus обеспечивают до 9,0 А и 13,0 А соответственно, в то время как варианты подключения вслепую, обеспечения положения выводов и задней оболочки обеспечивают универсальную систему разъемов для широкого спектра применений	Размеры цепей: 2-24	Шаг: 4.20 мм	AWG провода: 16-28
Учить больше | Посмотреть детали
NSCC — Контакт для новой стандартной обсадной колонны Простое в сборке, экономичное и компактное изделие, обеспечивающее питание электроники кузова без уплотнения в автомобилях и грузовых автомобилях	Цепей: 2-30	Шаг: 1.50 — 6,00 мм	AWG провода: 10-22
Учить больше | Посмотреть детали
Соединительная система VersaBlade Wire-to-Wire Обеспечивает надежную и гибкую универсальную систему разъемов питания / сигналов, которая может подавать напряжение до 300 В и 15.0A	Цепей: 1 — 9	Ток: 15,0 А	AWG провода: 14-24
Учить больше | Посмотреть детали
Разъемы питания MLX Шаг 6,35 мм, 2.Система разъемов для штырей и розеток диаметром 13 мм. Также включает систему заземления MLX для централизации проводки электрического заземления.	Цепи: 1-15	Шаг: 6,35 мм	AWG провода: 10-20
Учить больше | Посмотреть детали
Система разъемов Super Sabre Предоставляет различные варианты питания и питания / сигнала, рассчитанные на 34.0 А на лезвие в компактной недорогой системе с высокой плотностью размещения	Цепей: 2-8	Шаг: 7,50 мм	AWG провода: 10 — 12
Учить больше | Посмотреть детали
Разъемы питания Nano-Fit Самый маленький на сегодняшний день, полностью изолированный заголовок, который удовлетворяет потребности клиентов в электроэнергии и обеспечивает защиту терминалов в небольшом корпусе	Цепи: 2-16	Шаг: 2.50 мм	AWG провода: 20-26
Учить больше | Посмотреть детали
Разъемы питания Mega-Fit Обеспечивают большую мощность на линейный и квадратный миллиметр, чем большинство промышленных разъемов питания среднего класса	Цепи: 2-12	Шаг: 5.70 мм	AWG провода: 12-16
Учить больше | Посмотреть детали

электрический — Могут ли вставные соединители работать с цепями на 20 А?

Веб-сайт

Wago предоставляет все спецификации, но мы должны думать не только о спецификациях, чтобы быть в безопасности. Причин, которые выходят за рамки спецификаций, много, например, клемма 8 или фактически указанная как 7, хотя есть 8 отверстий, плюс линия питания рассчитана на 24 А, однако я бы не советовал никому использовать их рядом с чем-то горячим, например, с осветительной арматурой, если только есть достаточное расстояние.Вещи с рейтингом 60C могут достигать высоких температур, и, скажем, через 10 лет или около того пластик из-за этого станет хрупким. Wago — отличное соединение для бокса, который не будет подвергаться воздействию тепла или атмосферных воздействий из-за солнца или воды и т. Д.

Меня не волнует, что говорят гайки с проволочной гайкой. У Wago есть красивые продукты, и они действительно работают, если их правильно использовать, и сэкономить много времени. Часто проблема с проволочными гайками заключается в том, что слишком часто люди просто не удаляют старые соединения.Если вы посмотрите на проводку с окислением на ней, да, конечно, это медь, но с годами, когда происходит это накопление, в этом соединении появляются потери. На что жалуются большинство людей, так это на необходимость зачистки корпуса или укорачивания проводов. позвольте мне сказать вам, если 6-дюймовый код не сделает это за вас на всю жизнь вашего дома, вы должны быть более чем счастливы, что сделали это до этого момента! Узнай, как с этим работать;).

Их спецификации на самом деле довольно точны, и они соответствуют коду, есть много скептиков, но они не слушают их.НЕ используйте их рядом с другим источником тепла и не превышайте ток 20 А, и они должны прослужить всю жизнь! Кроме того, что делать с людьми, которые не обучают друг друга VxA = W, простая формула начальной школы говорит им не превышать номинальную мощность их провода и схемы? Эту информацию должен знать каждый домовладелец! Вместо этого нам нравится держать людей в неведении, чтобы мы могли ущипнуть их за все, что у них есть, где это заканчивается, когда мы говорим о чьей-то жизни, возможно, против долларов. Учите всех и каждого основам, это должно быть требованием в старшей школе!

Это отличные соединения, и я видел, как они выходят из строя только в связи с другим источником тепла или в случае перегрузки цепи.Знайте разъем, не все рассчитаны на 24 А, некоторые рассчитаны на больше, чем серия с зажимом, но многие рассчитаны на гораздо меньшие. В спецификациях будет указан размер провода, сила тока и многое другое. Он принимает провод №10, но зачем его толкать, просто оставайтесь с проводом 12 и 20А, чтобы быть в безопасности с темно-серым клеммным разъемом с 8 отверстиями. Как правило, все, что работает с максимальным рейтингом, требует, чтобы он оставался ниже этого изрядного количества. Они работают, не верят чепухе, если люди хотят артрита и запястного канала и хотят провести свой день, скручиваясь, пусть вам это не обязательно !!! Но обязательно следуйте инструкциям и спецификациям и посмотрите на другие данные, помимо этого, чтобы принять обоснованное решение, вы можете подключить гайку к небесам, мне все равно, но я буду использовать эти вставные разъемы и спать спокойно ночью после 15 + годы работы в этом направлении.

electric — Почему в Великобритании не используются проволочные гайки?

Вкратце

• Накручивающиеся соединители имеют плохую историю в Великобритании.
• В Великобритании традиционно используются разъемы с винтовыми зажимами.
• Электрики из Великобритании консервативны.
Распределительные коробки
• UK, переключатели, потолочные розетки и т. Д. Содержат достаточно встроенных разъемов, поэтому дополнительные незакрепленные разъемы обычно не требуются.
• Новые типы соединительных блоков с рычажным механизмом, открывающимися при сжатии или заколачивающими элементами, возможно, являются более популярными альтернативами.

Накидные соединители

Статья в Википедии о навинчиваемых соединителях предполагает, что они были объявлены вне закона в Великобритании 50 лет назад. Ссылки не приводятся. Предполагается, что 50 лет назад винтовые соединители (торговая марка Scruit) были сделаны из керамики и могли треснуть и обнажить провода.

Электрики из Великобритании — консервативная группа. Продавцы новых продуктов должны приложить немало усилий, чтобы убедить их в том, что их продукты соответствуют действующему законодательству.

В каталоге Ideal Industries Inc. указано

Полностью соответствует требованиям BS EN 60998 Twister®. соответствуют требованиям стандарта BS 7671: 2008 (17-е издание правил электромонтажа).

Тем не менее, производители нередко прилагают все усилия, чтобы убедить британских электриков в том, что новые продукты соответствуют требованиям. Например. Земляные крепления Wagobox и Ezybond Некоторые из этих новых продуктов более или менее исчезают с рынка в течение нескольких лет, другие становятся успешными.

---

Винтовые клеммы

В Великобритании электрики почти всегда используют винтовые клеммы.

^{линейка нанесена в см с делениями в мм}

Белый полупрозрачный блок с винтовыми разъемами на переднем плане является типичным примером. Этот рассчитан на 5А. Доступны другие размеры для разных номинальных значений тока.

Электрик оставил остальные разъемы на этом снимке. Я подозреваю, что они использовались для временных подключений во время установки.Я не видел ничего в завершенной установке (но я всего лишь домовладелец, а не электрик, поэтому у меня очень ограниченный опыт)

Разъемы «Marr No.1» сзади справа внешне похожи на американские гайки для проволоки, но сильно отличаются. Металлическая вставка удаляется и зажимная гайка используется для зажима проводов, затем на соединение накручивается пластиковый изолятор.

Разъемы «Legrand 10 мм2» в верхнем левом углу могут быть предназначены для более высоких значений тока.Обратите внимание, что пластина, которая прижимает провода, расположена так, чтобы не оказывать скручивающее усилие на проводники. Возможно, это позволит избежать повреждения многожильных проводов. Это, безусловно, предотвращает прижатие проводов к одной стороне винта и, следовательно, их ненадежное закрепление на месте.

Очевидным преимуществом этих разъемов является то, что провода можно удалить целыми и, как правило, не требуется обрезка перед повторным подключением. У меня сложилось впечатление, что в США соединения провод-гайка часто удаляют путем обрезания проводов, что может постепенно оставлять все меньше и меньше проводов в распределительной коробке или задней коробке для переделки соединений.

Когда необходимо соединить более двух проводов, используется винтовой соединитель немного другого типа:

Коммутаторы, соединительные коробки и потолочные розетки часто содержат достаточную емкость, поэтому дополнительные разъемы не требуются:

Более новые разъемы

Более простые в использовании соединители становятся все более распространенными:

Некоторые из них представляют собой «осветительные разъемы», используемые для соединения одножильных проводов с многожильными.Все они рассчитаны на 20 А и не менее 300 В. Все они имеют тестовый порт и направляющую для обрезки проводов.

Возможно, британские электрики, которые ищут новые разъемы, предпочитают их навинчивающимся разъемам.

Соответствие нормам

— Есть ли ограничения на использование опрессованных соединений с электрическими устройствами (розетки, выключатели)?

Никаких проблем с кодом, пока они имеют размер, обеспечивающий приемлемую площадь поперечного сечения / поверхности. Это означает, что вы используете правильный размер, и все готово.

Желтые, калибр 10-12 — только один провод на разъем — отверстие или отверстие в обжиме соответствует винту или болту — используйте соответствующий инструмент — и обожмите отверстие в кабельной муфте

Они действительно идут с припаянным швом, это большой шаг вперед в качестве и отделке.

Есть еще маленькие медные цилиндры, вроде проволочной гайки без пластиковой детали, и обжим вместо пружины. Это правильная часть, которую следует использовать при попытке провести многожильный провод под чем-то вроде винтовой балки нейтрали центра нагрузки.

• Общая информация — НАСА по возможности использует клеммные наконечники вместо пайки.

---

Полностью личное мнение по клеммам проводов и сопутствующим деталям.

Я не использую стандартные клеммы для проводов с пластиковым покрытием для снятия натяжения, как показано на рисунке. Они полагаются на раздавливание пластика для обеспечения надлежащего контакта с проводом. Пластик в этих вещах не предназначен для раздавливания, «в самый раз».

Если я оказываюсь в ситуации, когда они — все, что у меня есть, я снимаю с них пластик и использую без них.Это также позволяет мне увидеть, действительно ли изоляционная оболочка провода соответствует краю разъема, чтобы убедиться, что все жилы проводов попали внутрь цилиндра разъема, а также проверить и посмотреть, открылся ли шов или насколько сильно.

Термоусадка после, если это поможет с облегчением натяжения или просто красиво выглядит, — вот как я их заканчиваю.

Правильный инструмент, инструменты 12 в 1, которые продаются рядом с клеммами, просто не годятся (за исключением резака для шурупов марки Greenlee, штука отлично работает, я ношу один именно по этой причине.)

Klein 1006 — лучший универсальный инструмент для обжима клемм в своем роде. Он «кажется правильным», у него хороший вес, это не штампованная листовая сталь, гнезда для формования обжима поддерживаются и имеют хороший размер, и менее 30 долларов на домашней странице депо.

Если необходимо использовать изолированные клеммы, и для этого существуют допустимые ситуации. Klein 1005 предназначен для обжима как изолированных, так и неизолированных разъемов.

Инструмент для зачистки проводов, я знаю, что настоящие мужчины используют плоскогубцы линейного мастера почти для всего, но иногда они просто не тот инструмент.Klein 11049 предназначены для многожильных проводов от 8 до 16 калибра. Вы даже не представляете, насколько прекрасна разница по сравнению с использованием приспособлений для зачистки сплошных проводов. У них есть 4 пары в этой серии, большие и маленькие, как многожильные, так и сплошные.

Могу ли я соединить провод 220в?

Безопасно Соединение 220 Вольт Электрическое Провода и кабели

Если исходный кабель 8/3 питается от главной электрической панели, а нейтральный провод исходного кабеля изолирован (он должен быть), тогда да, может соединить нейтраль нового кабеля и заземляющий провод вместе с изолированной нейтралью старого кабеля .

Щелкните, чтобы увидеть полный ответ.

В связи с этим можно ли соединить провод 220 вместе?

Сращивание 220 Вольт Кабель Сращивание с существующим кабелем и продление его в другое место нормально, просто убедитесь, что сращивает всех проводов вместе цвет к цвету, включая провод заземления .

Кроме того, можно ли последовательно подключить розетки на 220 вольт? Вы « банка » гирляндное соединение 240v розеток , но следует использовать косички, как уже упоминалось.Розетки не рассчитаны на использование более одного набора подключений. Тем не менее, «пространство коробки» может быть проблемой ( вам, , понадобится глубокая двойная коробка с одним грязевым кольцом, чтобы сделать это с комфортом), а затем есть аспект гибкости.

Просто так, а диапазонный провод сращивать можно?

Для сращивания электрических проводов в частях диапазона , где проводка подвергается воздействию высоких температур, требуются недорогие керамические гайки для проволоки .Скручивание двух проводов вместе в косичку и обмотку изолентой не обеспечит безопасного сращивания в диапазоне . Любые используемые разъемы должны соответствовать термостойкости проводки .

Провод какого калибра мне нужен на 220 вольт?

Если вы подключаете розетку 220 В, 20 А для работы с электроинструментами, вы можете использовать тот же провод калибра 12- , который использовал бы для 110- вольт , 20-ампер схема.Помните, что кабель должен иметь и очень горячий провод . Если прибор потребляет 30 ампер, вам понадобится розетка другого типа , а для кабеля необходимо, чтобы был 10- калибра .

Общие сведения о питании 240 В переменного тока для мощных электроинструментов

Если вы собираетесь купить аппарат плазменной резки 240 В или сварочный аппарат MIG или TIG, вы, скорее всего, столкнетесь с очень распространенной проблемой. Вилка не подходит к вашей розетке. Вы можете решить эту проблему с помощью простого адаптера, но первым шагом должно быть изучение мощности 240 В, чтобы быть в безопасности.Как только вы хорошо поймете информацию, представленную здесь, вы можете следовать моему домашнему проекту адаптера питания 240 В.

Никакой плазменной резки, пока я в этом не разберусь! Фотографии и схемы Тима Дигана Читайте статьи из журнала прямо здесь, по адресу Make: . Еще нет подписки? Получите сегодня.

Внимание: Эта информация даже не касается того, что знает лицензированный электрик. Электричество беспощадно, а у инспекторов по выдаче разрешений редко бывает больше.Всегда обращайтесь за профессиональной помощью в установке постоянных электрических цепей, проводки или розеток в вашем доме или магазине.

Переменный ток (AC) был решением Николы Теслы для транспортировки электроэнергии на большие расстояния. Вместо фиксированной полярности, такой как постоянный ток (DC), полярность колеблется между положительной и отрицательной синусоидальной волной. В Соединенных Штатах это колебание совершается 60 раз в секунду (60 Гц). Напряжение — это амплитуда волны. Как и питание постоянного тока, переменному току для работы требуется разность потенциалов.Для двухпроводных двухпроводных вилок на 120 В разница заключается между горячим проводом (подключенным к источнику электроэнергии) и нейтральным проводом (подключенным к источнику электроэнергии и к земле). Для цепей на 240 В разность потенциалов возникает между двумя проводами под напряжением, которые не совпадают по фазе на 180 ° (см. Рисунок 1). Поскольку мы измеряем только по двум проводам, и 120 В, и 240 В обозначаются как однофазное питание . (В жилых помещениях редко можно встретить трехфазное питание переменного тока).

Рис. 1. Формы сигналов питания переменного тока 120 В и 240 В

Нейтраль и земля связаны, но выполняют разные роли. Нейтральный провод — это обратный ток для цепей 120 В. Он подключен к земле (заземлен) в нескольких точках на пути от генератора до розетки (см. Рисунок 2). Колебательный ток в горячих ветвях создает магнитные поля, которые вызывают нежелательные токи в нейтральном проводе. Подключение нейтрали к земле стабилизирует сигнал. Многие электрические розетки также являются «заземленными», т. Е. Имеют заземляющий провод.При нормальной работе заземляющий провод никогда не пропускает ток. Если горячий провод замыкается на землю (или на заземленный корпус), путь заземляющего провода имеет меньшее сопротивление и через автоматический выключатель протекает больше тока, чем рассчитано, что приводит к его срабатыванию и отключению питания. Заземляющий провод «прикреплен» к нейтральному проводу в коробке, чтобы обеспечить надежное соединение с землей.

Рисунок 2: Обобщенные компоненты распределения питания переменного тока

Существует много путаницы в отношении значений напряжения. Вы увидите ссылки на приборы 220 В, 230 В, 240 В, а разъемы NEMA (Национальная ассоциация производителей электрооборудования) рассчитаны даже на 250 В.Несмотря на все эти разные цифры, все в значительной степени имеют в виду одно и то же: стандарт США 240 В. (На самом деле, в США есть пять стандартных напряжений для разных целей — 120 В, 208 В, 240 В, 277 В и 480 В, но мы будем придерживаться 240 В.)

Розетки 240 В для жилых помещений обычно имеют три или четыре разъема, которые обеспечивают два горячих провода на 120 В и либо провод заземления, либо нулевой провод, либо оба (см. Рисунок 3). Нейтральный провод позволяет прибору использовать только один из горячих проводов для приборов на 120 В, таких как часы или вентилятор.Если в вашей розетке есть провода, которые нужны вашей вилке, подключить адаптер не составит труда. Первое, что нужно сделать, это определить тип торговой точки и понять, что она предоставляет.

Рис. 3. В розетках на 240 В используются комбинации одних и тех же проводов.

Существует не менее 20 типов 3- или 4-проводных разъемов на 240 В, определенных NEMA. Они обозначают их групповым номером и номинальной силой тока. Фиксирующие разъемы начинаются с буквы «L», штекеры заканчиваются буквой «P», а розетки — буквой «R». (См. Рисунок 4)

Рисунок 4: Стандарт обозначения разъемов NEMA

Наиболее распространенными из них являются либо тип 6 (2-полюсные, 3-проводные разъемы заземления, у которых есть два горячих провода и заземление), либо разъемы типа 14 (3-полюсные, 4-проводные разъемы, которые имеют два провода под напряжением, нейтраль и землю).Для большинства комбинаций типа и номинальной силы тока существуют версии с прямым лезвием и фиксатором (см. Рисунок 5).

Рисунок 5: Распространенные розетки NEMA 240 В

Чтобы перейти от одного типа к другому, нам нужно ответить на два вопроса: «Какая сила тока?» и «Нужна ли мне нейтральная связь?» Начнем с силы тока.

Никогда не подключайте оборудование к цепи, рассчитанной на ток, меньший, чем сила тока, потребляемая устройством. Восхитительное слово для обозначения этого — амбициозность. Имейте в виду, что это означает допустимую нагрузку на проводку, а также на автоматический выключатель.Если вы пытаетесь протянуть 45 А через цепь с проводом на 30 А, провод становится нагревательным элементом. Всегда используйте провода с номиналом автоматического выключателя или выше. Прерыватель должен сработать, если вы попытаетесь потреблять ток больше, чем он рассчитан, но вы не хотите, чтобы ваше оборудование так отключалось. (И я ненавижу доверять выключателям, чтобы не дать моему дому сгореть дотла, так зачем толкать их?)

Как правило, безопаснее подключать устройство к цепи, которая потребляет меньший ток, чем допустимая для этой цепи допустимая нагрузка.Единственный риск заключается в том, что оборудование может потреблять больше тока, чем рассчитано, до того, как что-то сработает. Если вы собираете адаптер для преобразования розетки с номиналом 50 А в розетку с номиналом 30 А, вы должны вставить в адаптер прерыватель на 30 А, чтобы защитить свое оборудование.

Рисунок 6: Преобразователь типа 14 в тип 6

Второй вопрос касается нейтрального провода. Поскольку он имеет все четыре провода, тип 14 может преобразоваться в тип 6 такой же или меньшей силы тока (см. Рисунок 6). Тип 6 не может преобразоваться в Тип 14, потому что у него нет нейтрального провода, необходимого для Типа 14 (см. Рисунок 7).Тип 14 может преобразовываться в две цепи 120 В, по одной от каждой из горячих ветвей, совмещенных с нейтралью (см. Рисунок 8). Тип 6 не может преобразоваться в 120 В, потому что у него нет нейтрали, к которой можно было бы привязать одну из горячих ножек.

Рисунок 7: Тип 6 не может преобразовываться в тип 14 Рисунок 8: Тип 14 может преобразовываться в две цепи 120 В

Вы можете приобрести адаптеры для преобразования между различными вилками и розетками. Если у вас есть опыт работы с проводкой переменного тока, вы можете построить многие из них самостоятельно. В приступе разочарования я построил себе адаптер, который позволил мне использовать розетку 14-50R 50A RV с 6-50P, L6-30P, 14-50P, а затем добавил две цепи 15A 120V (используя предварительно смонтированные розетки) (см. рисунок 9).Возможно, вам не понадобится что-то подобное, но знайте, что пока у вас есть услуга, вы можете запустить и запустить новое оборудование!

Рисунок 9: Мой индивидуальный адаптер

Опасности, связанные с алюминиевой проводкой — Structure Tech Home Inspections

Покупаете дом с алюминиевой проводкой? Продавец, вероятно, скажет вам, что все в порядке, никогда не было проблем и не о чем беспокоиться. Мы слышали эту историю много раз. Я писал на эту тему много лет назад, но пришло время вернуться к этой теме.

Здесь, в Structure Tech, мы проводим массу курсов повышения квалификации для агентов по недвижимости. В нашем классе «Ужасы осмотра дома» мы рассматриваем известные опасности, связанные с алюминиевой проводкой, и варианты ремонта. Во время недавнего занятия у нас был агент по недвижимости, который задал вопрос о необходимости каких-либо действий с алюминиевой проводкой, заявив, что это совершенно хороший продукт с плохой репутацией. Это не так.

Что такое алюминиевая проводка?

Алюминиевая проводка все еще используется сегодня, и в этом нет ничего небезопасного.Рабочие провода, идущие в дома, состоят из алюминиевой проводки, и сегодня используется множество алюминиевых цепей на 240 вольт. Все в порядке. То, что могло быть небезопасным, то, что имело проблемы, было определенным сплавом, используемым в определенное время, и именно об этом весь этот пост в блоге.

В остальной части этого поста, когда я говорю об алюминиевой проводке, я имею в виду алюминиевые проводники ответвительной цепи, установленные примерно с 1965 по 1972 год. «Алюминиевые проводники ответвительной цепи» означают провода, которые питают 15- и 20-амперные цепи в домах. .Это провод, который подключается к розеткам, выключателям, лампам и т. Д. У этого материала было много проблем.

В чем проблема?

Вот несколько ключевых моментов об алюминиевой проводке, которые взяты из трех авторитетных документов в конце этого сообщения в блоге:

• Алюминиевая проводка начала использоваться в частных домах в качестве замены медной проводки примерно в 1965 году.
• С 1965 по 1972 год более двух миллионов домов были зашиты алюминиевой проводкой. Во всех городах-побратимах есть дома с алюминиевой проводкой.
• Многие дома загорелись, и люди погибли в результате возгорания алюминиевой проводки.
• Исследовательский институт Франклина определил, что дома до 1972 года, соединенные алюминиевой проводкой, в 55 раз более подвержены «пожароопасности», чем дома, соединенные медной проводкой.
• Алюминиевая проводка вышла из строя в точках соединения, таких как стыки между проводами, соединения в розетках, автоматические выключатели, переключатели, фонари и т. Д.
• В 1972 году формула алюминиевой проводки изменилась, что сделало ее более безопасным продуктом.Алюминиевая проводка использовалась в домах на одну семью в течение нескольких лет после этого, но к середине 70-х годов была полностью прекращена.

Проблема с алюминиевой проводкой заключается в том, что она расширяется и сжимается с большой скоростью, что может привести к ослаблению соединений. Соединения между алюминием и медью также могут вызывать окисление, сопротивление, нагрев, повышенное расширение … вы понимаете. Все это может привести к пожару.

Обгоревшая проводка

Вот ассортимент обгоревших алюминиевых проводов, которые мы обнаружили во время домашних осмотров.Они представляют собой «пожароопасные условия».

Примерно раз в месяц мы находим алюминиевую проводку во время осмотра дома. По моим оценкам, в четверти этих домов обгоревшие провода в панели, но я не могу комментировать остальную проводку. Домашние инспекторы не вынимают розетки и выключатели из стены, потому что многое может пойти не так.

Если бы мы это сделали, я полагаю, мы нашли бы намного более обгоревшую проводку.

Если он еще не сгорел, то безопасно.Верно?

Существует устойчивый миф о том, что если в доме 50 лет назад была проведена алюминиевая проводка и не началось возгорание, то это безопасно. Проблема с этим предположением заключается в том, что, когда въезжают новые владельцы, они предъявляют к системе другие требования. С изменением количества людей меняется и использование, и именно тогда часто возникают проблемы.

Прошлые результаты не предсказывают будущие результаты.

Наблюдать за проблемами? №

Некоторые домашние инспекторы рекомендуют «контролировать» алюминиевую проводку на предмет наличия проблем.Я не согласен с этой рекомендацией, потому что не знаю, как домовладелец должен это делать. Убедитесь, что розетки не загорелись? Раз в месяц вытаскивать розетки из стены и внимательно проверять соединения на предмет перегрева? Убирайся.

Я не знаю, что значит контролировать алюминиевую проводку на предмет проблем, и я не думаю, что большинство домовладельцев тоже. Более того, Комиссия по безопасности потребительских товаров (CPSC) заявляет, что «неисправные соединения с алюминиевым проводом редко дают легко обнаруживаемые предупреждающие знаки. ”

Способы ремонта

CPSC перечисляет три возможных ремонта домов с алюминиевой проводкой: индивидуальный ремонт с использованием разъемов COPALUM, индивидуальный ремонт с использованием разъемов AlumiConn или полная замена алюминиевого провода. О том, как будет производиться индивидуальный ремонт, можно прочитать здесь: Ремонт алюминиевой проводки.

КОПАЛ

Индивидуальный ремонт с использованием разъемов COPALUM не является жизнеспособным вариантом для жителей Миннесоты. Это требует использования специализированного продукта, который должен быть установлен с помощью специального инструмента сертифицированным подрядчиком COPALUM по восстановлению.Я связался с компанией, которая поставляет этот продукт, и мне сообщили, что в Миннесоте нет ни одного сертифицированного подрядчика . Так что вышло.

AlumiConn

Возможен индивидуальный ремонт разъемов AlumiConn. Это включает в себя соединение алюминиевых проводов с медными проводами в каждом месте, где они начинаются и заканчиваются. Алюминиевые и медные провода соединяются с помощью этого специализированного разъема, но это дорого.

Amazon продает 10 упаковок за 45 долларов, и при оптовых заказах цена снижается.Мало того, что продукт стоит дорого, но и требует огромного труда. Каждую розетку нужно вытащить и заново подключить. Каждый переключатель. Каждая распределительная коробка. Все все.

Не только это, но и заменяли ли вы когда-нибудь старую розетку, и у вас были проблемы с правильным подключением проводов к коробке? Представьте себе хотя бы три таких устройства и вдвое больше проводов в каждой коробке.

Кроме того, что этот метод ремонта дорогостоящий, есть вероятность, что ремонт будет неполным.Будет ли найдена каждая распределительная коробка? Может быть, а может и нет. Некоторое время назад домашний инспектор из Сиэтла Чарльз Бьюэлл поделился историей о том, как его наняли для проверки некоторых ремонтов, сделанных в доме, который он ранее осматривал, и он обнаружил, по крайней мере, одну распределительную коробку и один осветительный прибор, которые были пропущены. Об этом можно прочитать здесь: Незавершенный ремонт алюминиевой проводки.

Замена

Самый верный и полный ремонт — это замена алюминиевой проводки. Это оставляет очень мало шансов и не оставляет из дома кучу методов ремонта, которые следующий полуквалифицированный домовладелец может случайно испортить.Очевидный недостаток этого — связанные с этим расходы. Конечно, стоимость зависит от количества алюминиевой проводки и сильно варьируется от дома к дому. Вот тут и приходит на помощь электрик.

Если вы покупаете дом с алюминиевой проводкой и нанимаете электрика для проверки и / или ремонта проводки, убедитесь, что у него есть опыт ремонта алюминиевой проводки.

Как определить алюминиевую проводку?

Самое простое и очевидное место для поиска алюминиевой проводки — внутри главной электрической панели.На рисунках ниже показаны соединения алюминиевой и медной проводки внутри панелей.

Остерегайтесь луженой медной проводки. Это похоже на алюминиевую проводку, но она не использовалась в течение того же периода времени, не была увеличена в размерах, как алюминий, и обычно имела тканевую оболочку. Это не алюминиевая проводка.

Алюминиевую проводку иногда можно увидеть, сняв заглушки с розеток и выключателей.

Время от времени мы встречаем алюминиевые провода с соединениями без колпачков.Не спрашивай, почему. Мы их только что нашли. Люди делают сумасшедшие вещи.

И, наконец, наименее надежный, но все же хороший метод — это прочитать надписи на неметаллическом кабеле в оболочке. В частности, обратите внимание на провода 10 и 12 калибра. Алюминиевая проводка будет обозначена как таковая.

Заключение

Если вы покупаете дом с алюминиевой проводкой, попросите электрика тщательно осмотреть проводку и при необходимости произвести ремонт.Эта проверка потребует проверки хотя бы репрезентативного количества соединений. Это означает вытаскивание розеток из стены, вытаскивание выключателей из стены, отключение света для проверки соединений, вытаскивание проводов из распределительных коробок и т. Д. Если какие-либо соединения не выполнены надлежащим образом, следует произвести ремонт.

Для более подробного обсуждения конкретных опасностей, связанных с алюминиевой проводкой, вот несколько отличных сопутствующих документов:

Автор: Рубен Зальцман , Structure Tech Home Inspections

.
