Подключение проводов (кабелей) к проводке в автомобиле на разъемы, скрутки, зажимы

  При установке дополнительного электрооборудование перед автолюбителем всегда встает вопрос о способах подключения, соединения проводов, а вернее кабелей между собой в автомобиле. Обычные скрутки имеют свои недостатки, так они не гарантируют надежного контакта с постоянным прижимным усилием проводников, если вы не обожмете их должным образом. Как ни странно, но скручивать тоже надо правильно и уметь. Кроме того скрутки в электропроводке автомобиля могут показаться не эстетичными, не всегда удобными к монтажу, особенно в зимнее время, когда для изоляции соединения используется изолента. Все знают, что клеящий слой в этом случае не обеспечивает достаточной адгезии между материалами. Однако скрутку нельзя списывать со счетов! Кроме того соединения бывают на зажимах, когда легким движением руки один провод соединяется с другим, и на контактных колодках, когнда провода соединяются между собой с помощью крепежа.

Каждый из этих вариантов имеет свои достоинства и недостатки, каждый из них можно встретить на машинах автолюбителей. Но на каком остановиться и как самому реализовать соединение проводов в машине, именно об этом в нашей статье.

Один из вариантов соединения проводки в автомобиле это применение специализированного разъема. Кроме него Вам также потребуются обычные пассатижи.

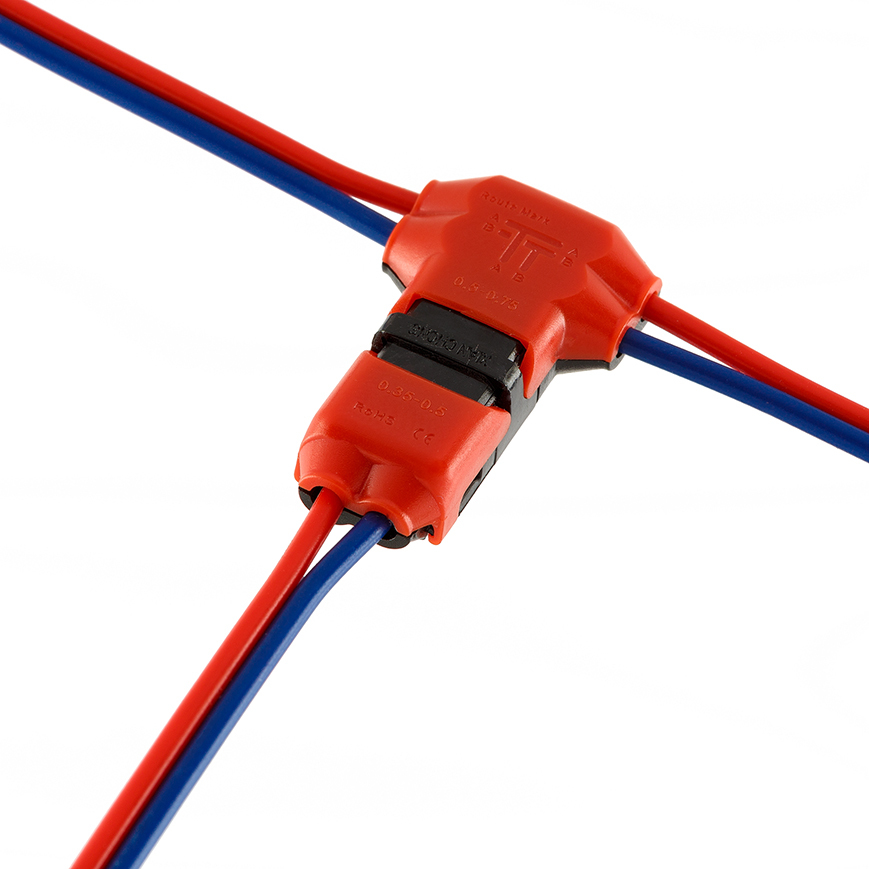

Соединение проводов в машине на зажимном разъёме

 Технология соединения проводов очень проста. Так в разъем, приведенный на рисунке, вставляется провод к которому необходимо произвести подсоединение и присоединяемый провод. В какой последовательности не важно.

Провода можно завести через боковую прорезь в корпусе разъема. Также провода могут вкладываться в контакт.



Обратите внимание на то, чтобы провода в разъеме попали между зубчиков контактной гребенки, она присутствуют в любом из исполнений.  Изоляция с проводов не снимается, в последствии она перережится гребенкой и через нее будет образован контакт.

Вам необходимо лишь надавить пассатижами, чтобы прорезать изоляцию и обеспечить контакт с токопроводящей частью кабеля и гребенки в зажиме.

 Далее закрывается крышка, и защелкивается на корпусе. При при таком соединении,через образовавшийся контакты (провод — гребенка) от провода к проводу через гребенку, теперь может протекать электрический ток. Монтируется такое соединение быстро и как всегда имеет свои плюсы и минусы.

Плюсы и минусы подключений с помощью специализированных разъемов (клипс)

 Такие контакты смотрятся эстетично, компакты и легко монтируются. Обеспечивая относительно, здесь важно отметить еще раз слово относительно, надежное соединение проводов.
 К минусам можно отнести то, что контакты могут окислиться, в итоге контакт пропадет. Для предотвращения этого, при обжимке таких «клипс» используйте консистентную смазку, например литол или специализированную для контактов смазку, которую можно приобрести в специализированных магазинах электротоваров.

 Такая смазка применяется в том числе и для разъемов идущих для соединения проводки в квартире (типа Wago).
Также из-за малой площади контакта не стоит применять такие разъемы для силовых цепей. Такой способ соединения подходит больше для управляющих сигналов. Для силовых цепей все же лучше использовать банальную скрутку, а если вы ее еще хорошо пропаяете, то это идеальный вариант. Именно о вариациях скруток мы и поговорим далее…

Скрутка двух проводов (кабелей) как продолжение один другого

Несмотря на весь кажущийся анахронизм, скрутка проводов в машине является вполне достойным и качественным соединением, особенно если ее пропаять и хорошо заизолировать. Одним из вариантов скуртки может быть удлинение провода, когда один провод продолжает другой. Выполнить скрутку в этом случае можно следующим образом.


Как видите, провода вначале распускаются, а затем скручиваются между собой. Именно такая стратегия обеспечивает наиболее большую площадь контакта и надежность соединения. Конечно, потом скрутку – соединения необходимо заизолировать. Для этого подойдет термотрубка, которую необходимо установить на один из проводов еще до скручивания, либо изолента.

Скрутка двух проводов (кабелей) как ответвление один другого

Соединением с помощью скрутки можно не только удлинить провод в проводке, но и сделать от него ответвление. При этом процесс ответвления провода одного от другого выполняем по следующему алгоритму. Зачищаем отрезок кабеля до проводников…

…и разводим их, разделив пополам в стороны.

Продеваем в получившееся кольцо второй кабель и скуручиваем между собой.

Также как и в предыдущем случае все необходимо пропаять и заизолировать.

Это будет гарантом надежного контакта.

После того как заизолировали соединения, можно соеденить провода между собой пластиковым хомутиком, для уменьшения усилий на электрическое соединение, в случае если за провод потянут.

Преимущества и недостатки скрутки для соединения проводов (кабелей) в машине

Здесь необходимо и уже можно резюмировать информацию о скрутках. Скрутка хотя и выглядит как многие говорят по колхозному, но является самым лучшим соединением, с условием если она пропаяна. Это самый надежный, безопасный и крепкий контакт.
 Ну, а недостатком такого соединения является то что он может быть для кого-то будет не столь аккуратным, а также потребует значимых усилий, в виде аккуратного скручивания и пайки. Также и изоленту необходимо брать мягкую, хорошо облегающую, с клеящим слоем обладающим высокой адгезией, а кроме того, лучше изолировать скрутку в тепле, или хотя бы подогревая ее место.

Соединители для многожильных проводов. Пожалуй, лучшее решение в автоэлектрике

Обжимка, пайка, сварка, скрутка — вот четыре способа соединения проводов в автоэлектрике. Скрутку мало кто умеет делать правильно, сварка это слишком сложно, пайка часто требует применения активных флюсов и последующей промывки места пайки, одним словом, я ярый сторонник именно обжимки. При наличии правильного кримпера и соединителей — это быстро, надежно и технологично. Я писал уже о соединительных муфтах — раз и два. Обозреваемые же соединители имеют два преимущества: они заметно дешевле и обжимают и изоляцию, то есть они самые правильные из всех. 😉

Внешний вид:

В пакете 100 штук, но это неточно 😉 из одного произвольного пакета я достал 2 соединителя, потом по два раза пересчитал содержимое всех трёх полученных пакетов — в каждом было 99 штук. Анекдот, блин 😉

Да-да, «Я 11 лет считаю спички у вас в коробках — их то 59, то 60, а иногда и 58. Вы там сумасшедшие что ли все???»

Соединители из-под разных штампов — с поперечными насечками и без.

Заявленные сечения — от 0.5 до 1.5. Тонкие провода ИМХО лучше складывать вдвое. Я взял два каких-то обрезка, сечением примерно 0.5-0.75 и примерно 1.5.

Кримпер такой. Покупался на каком-то тинидиле, ссылка давно протухла.

Снимаем примерно 5мм изоляции с толстого и примерно 10мм с тонкого, тонкий складываем вдвое и жмём:

Отличный результат. Черноту в месте обжимки не очищал, итоговое сопротивление данного соединения вместе с проводами 0.02 Ом. Понятно, что лучше черноту счистить, а еще лучше провод заменить, но не всегда это возможно.

Резюмируя: крайне доволен. Настоятельнейше рекомендую к приобретению. Реальный маст хэв КАЖДОГО автоэлектрика. Особо жадные могут кусать пополам, и соединять провода малого сечения внахлёст. Иногда это лучший вариант, но тут увы не будет фиксации изоляции.

Каталог продукции — Разъёмы, клеммы, соединители, наконечники — Разъёмы внутренние

Каталог продукции Обновлен: 09.06.2021 в 02:32 Aвтоматика, Робототехника, Микрокомпьютеры Акустические компоненты Блоки питания, батарейки, аккумуляторы Датчики Двигатели, вентиляторы Измерительные приборы и модули Инструмент, оборудование, оснастка Аксессуары для пайки Антистатические принадлежности Бокорезы, ножницы, резаки Дрели, фрезеры, бормашины Жала для паяльников и станций Инструмент для зачистки изоляции Инструмент для обжима Лупы, микроскопы Нагреватели инфракрасные Ножи, скальпели Отвёртки Отсосы для припоя Паяльники газовые и горелки Паяльники электрические Паяльные станции и ванны, сварочные автоматы Пинцеты, зажимы Плоскогубцы, круглогубцы Подставки для паяльников и штативы Принадлежности для паяльников и станций Прочий инструмент и оснастка Сверла, фрезы, боры Термоклеевые пистолеты Тиски, станины Штангенциркули, линейки Источники света и индикация Кабель, провод, шнуры Коммутация, реле Конструктивные элементы, корпуса, крепеж Материалы и расходники Пассивные элементы Полупроводниковые приборы, микросхемы, радиолампы Разъёмы, клеммы, соединители, наконечники Текстолит, платы Товары бытового назначения Трансформаторы, сердечники, магниты

Информация обновлена 09. 06.2021 в 02:32 Вид: Сортировка: По наличиюпо алфавитупо цене Кол-во на странице: 244860120

соединение проводов в автомобиле: uncle_sem — LiveJournal

Близится новый год. Клиенты сидят по норам, работы нету. Давайте похоливарим чутка, чтоли?

Как известно, существует примерно 4 способа соединения проводов: скрутка, пайка, сварка, обжимка. Винтовые соединения рассматривать не будем, пожалуй, как и всякие ваго, которые имеют значительные габариты и не очень применимы в автомобиле. Спор о том что можно, что нельзя, что лучше и что хуже применять в автомобиле — не затихает. Попробую расставить точки.

Начнем со сварки. Она в автомобиле применяется (в заводских условиях) для соединения нескольких массовых либо плюсовых проводов. Соединение надежное при условии хорошей изоляции места соединения, но при ремонте ИМХО не применяется, потому что оборудование для сварки дорого, в труднодоступных местах им не поработаешь (а они в машине почти везде), так что на этом мы со сваркой и закончим 😉

Далее идёт скрутка. Сделанная прямыми руками скрутка — соединение довольно надежное, но есть нюансики. Во-первых как ни крути — но от вибрации это соединение со временем ослабнет. Во-вторых оно изначально плохо применимо для высоких токов. Ну и в-третьих — провода нужно тщательнейшим образом зачищать для обеспечения хорошего контакта. Таким образом я считаю применение скруток в автомобиле «условно допустимым», с учетом вышесказанного. Напоследок опишу «свой» способ скрутки, дающий на мой взгляд оптимальные результаты и по прочности и по надежности соединения. Итак, расплетаем жилки соединяемых проводов на два пучка каждый. Скручиваем их попарно, а затем скручиваем между собой ну и пригибаем к проводу.

О том что место соединения нужно защищать я далее упоминать не буду, потому что это понятно и логично для любого соединения. Впрочем, раз уж вспомнил — опять же есть по сути два распространенных и общепринятых способа изоляции/защиты соединения — термоусадка и изолента. Термоусадка в свою очередь бывает с клеем и без (ну и разная по качеству). Естественно, что идеальный вариант — это термоусадка с клеем. Она и ограничивает доступ влаги к соединению и дополнительно фиксирует его.

Далее следует пайка. И это самый сложный вопрос. Потому что именно на нем сломано немеряно копий. То есть на вопрос «можно ли паять провода в автомобиле?» существует ровно два правильных ответа — «да» и «нет». 😉 То есть на самом деле паять МОЖНО (и примером тому — мерседес по w124 включительно, где большинство разъемов именно паяные), но при этом существует столько нюансов, что проще заявить что «НЕЛЬЗЯ», чем читать лекцию.

Я же прочитаю лекцию. Итак, пайка. начнем с того, что даже в идеальных условиях и на столе — при пайке требуется и хороший паяльник и главное прямые руки. То есть паять нужно УМЕТЬ. Смешно? мне — нет. Потому что большинство незаводских паяных соединений в машине называются «срали-мазали». Второй нюанс — применение флюсов. При пайке применяется флюс. Всегда. Флюсы бывают активные и нейтральные. Флюсы нужно смывать. Почти все и почти всегда. То есть тут опять же — проще написать что все и всегда, чем углубляться в еще одни дебри. Особенно важно помнить о необходимости промывки в случае активных флюсов, которые применяются для пайки «несвежих» проводов — а это в 99% наш случай, ведь на новых машинах провода паять нужно только разве что при установке сигнализации. А на старых машинах — провода уже окислены в большей или меньшей степени. Соответственно, для качественной пайки нужно зачистить каждую жилку от окислов и/или применять активный флюс. Который неминуемо засосёт под изоляцию, как ни вымывай. Кроме этого под изоляцию засосёт и припой и многожильный провод станет «одножильным» и потеряет гибкость. И успешно и неминуемо отвалится в этом месте через какое-то время от вибраций (что регулярно наблюдалось на мерседесах, несмотря на специальную конструкцию разъемов). Либо отгниёт из-за несмытого активного флюса.

Не могу не упомянуть соединительные муфты с припоем в термоусадке. Тут те же проблемы — провода должны хорошо паяться, потому что флюса там — минимальное количество и он нейтральный. Ну и требуются навыки пайки, чтобы оценить качество соединения. Потому что то что я видел на mysku как пример соединения — иначе как браком назвать нельзя.

То есть подытоживая — паяное соединение боится вибрации и требует тщательной зачистки перед пайкой и промывки после пайки. Исключения — пайка НОВЫХ проводов гарантированно нейтральным флюсом и фиксация места соединения в жгуте.

Отдельным пунктом тут стоит лямбда-зонд и его провода. Тут всё вообще прикольно, потому что есть несколько нюансов. Во-первых провода лямбда-зонда — не медные, или не совсем медные (слегка магнитятся), короче говоря паяются они не то что с активным флюсом, а вообще только с кислотой. В-вторых — Бош официально заявляет что по проводам внутрь датчика поступает воздух. Может это и не так, но эксперименты показали что воздух МОЖЕТ проходить по проводам. Действительно ли это свойство нужно для работы лямбда-зонда — я на 100% не уверен, но и не доверять бошу тоже как-то глупо. Плюс к этому совершенно точно известно что по проводам может проходить жидкость. Так вот у меня были случаи когда в лямбду по проводам попадала вода и он там внутри начинал коротить, выдавая на сигнальный провод 12В с подогрева. А на батарее просох — и заработал. Второй случай — я смазал контактолом разъем, после чего датчик таки заработал, но хватило его минут на 5 — дальше контактол дошел до датчика и он успешно издох. Как вы думаете, попадет ли кислота под изоляцию, и дойдёт ли она до датчика? А будет ли провод по-прежнему пропускать воздух? Я вот чот не сильно горю желанием проверять. И на этой ноте мы переходим к единственно правильному методу соединения проводов в автомобиле — обжимке.

Итак, обжимка. Повторюсь, я считаю этот метод оптимальным по совокупности достоинств. Это быстро, просто, технологично, надежно. Соединяемые провода не требуют особо тщательной зачистки, потому что окислы при обжимке частично разрушаются, и контакт всё равно обеспечивается. Несомненно, лучше зачищать как можно тщательнее, а еще лучше поменять кусок провода на всем протяжении где он почернел, а луше весь провод, а еще лучше машину на новую… Но, повторюсь — вполне нормально работает и так. Работа не требует каких-то особых навыков — только инструмент и здравый смысл. При чем тут здравый смысл? Ну потому что нужно выбирать соединители под сечение провода. Работать достаточно безопасно — нет вероятности ткнуть куда-то не туда паяльником, а это может быть и глаз и приборка.

Недавно вот встретил мнение что обжимка, дескать, круто, но дорого. Хм. да нет, ребята, прошли те времена когда это было дорого. Сейчас в Китае даже гидравлические кримперы стоят от 50 баксов. Как пример вот один от 4 до 70 квадратов и вот второй — от 8 до 300 квадратов. Оба — в пределах 50 баксов (для белорусов как всегда + доставочка еще, итого уже порядка сотки плюс влёт на растаможку). Да, собственно, и «отечественный» КВТ ПГРс-70 не думаю что будет прям существенно дороже — порядка 70-75 баксов судя по яндексу.

Для меньших сечений применяются обычные ручные кримперы, которые даже в оффлайне стоят 30-40 баксов, а в Китае — около 20. Как пример могу привести КВТ СТВ-05 — это кримпер как раз для обжимки неизолированных муфт и клемм до 10 квадратов.

Теперь поговорим о видах расходников для соединения проводов обжимкой. Ну во-первых не могу не упомянуть самые правильные соединители для многожильных проводов.

Они обеспечивают самую правильную обжимку, так как фиксируют не только жилы, но и изоляцию. Обзор можете почитать тут. Это реальный мастхэв каждого автоэлектрика. Для них требуется обычный примпер для автомобильных неизолированных клемм. Я покупал его тут на месте, поэтому не могу дать на него ссылку, но чисто для примера у тех же КВТ это модели СТВ-04 и СТВ-14. По качеству этих кримперов ничего сказать не могу, это чисто пример «что это такое».

Данные соединители — достаточно редкий вариант, в основном же используются неизолированные муфты типа ГМЛ (их несколько разновидностей) и изолированные ГСИ и ГСИ-т — с простым пластиком и с термоусадкой. Здесь и далее ссылки на сайт КВТ приведены чисто для простоты и удобства. Никоим образом не пытаюсь их рекламировать. Производят всё это десятки фирм, купить можно не только на месте, но и в Китае. Ниже картинки ГМЛ, ГСИ, ГСИ-Т

Кстати, обратите внимание, что для ГСИ и ГСИ-Т применяются разные кримперы — СТВ-01 и СТВ-10 соответственно.

Я предпочитаю использовать неизолированные соединители. При этом для их обжимки (особенно для малых сечений) условно можно использовать и кримпер для автомобильных неизолированных клемм, что здорово упрощает жизнь. Я не могу конечно рекомендовать такое неправильное использование инструмента, но не вижу причин почему бы и нет 😉

Изолированные без термоусадки как ни странно обеспечивают очень неплохое качество соединения (при использовании специального кримпера! а не плоскогубцев), но имеют очень уж большие габариты и не обеспечивают никакой защиты от попадания влаги.

Качество соединения муфт в термоусадке по идее не должно отличаться, плюс если термоусадка с клеем — то и герметизация будет отличная. Впрочем, даже если без клея — то всё равно лучше чем у ГСИ. Чтобы исключить варианты — можно применять неизолированные соединители и качественную термоусадку с клеем. Где её покупать — тут уж каждый решает сам.

Надеюсь, что мне удалось максимально прояснить ситуацию с вариантами и нюансами соединения проводов в машине. Если будут появляться новые умные мысли — буду дополнять. Можете пройтись по моим обзорам на mysku — там есть обзоры разного инструмента и прочих полезных штук, не все из них я переношу в ЖЖ — что-то забываю, что-то специально. .. 😉

Термоусадочные припоя терминалы, Навальный Термоусадочные соединители, поставщиков пуля Термоусадочные Разъемы в Китае

Китай Термоусадочная Провода Соединители Обжимные  Поставщики

10-22awg силы Термоусадочных стыковых соединителей провод изолированный электрический Обжимной терминал

Введение Продукта:

10-22awg силы Термоусадочных стыковых соединителей провод изолированный электрический Обжимной терминал изготовлен из полиолефина в сочетании с горячим прилипателем melt, Термоусадочные проволокой Разъем имеет отличную теплоизоляцию, защиты, водонепроницаемый и анти — корозии.

Изолировал термоусадочной приклад Разъемы провода Электрические Обжимной середине медной пробки высокой чисто фиолетовый медные трубы с превосходной электропроводностью. Разъема соединения термоусадочная Обжимной Разъем провода клеммы стыковой Соединитель, он имеет преимущество хорошее durablity, простота в эксплуатации и низкая стоимость установки по сравнению с обычным разъемом.

Применение Продукта: а) как правило, применяется для электрических проводов, провода, кабели и электрический разъем для защиты.

б) применяется для rogh среды для укрепления фиксированной и анти-шок функцию.

Характеристика Продукта:

коэффициент) сжатия 3/1

б) Цвет: красный, синий, желтый

с) ПА горячего расплава клея имеет высокую водонепроницаемость.

д) производительность расширение выше, устойчивость к механическим повреждениям.

е) хорошую электрическую проводимость.

е) высокая упругость пробки не легкий к деформации.

Операционные показатели:

Начальная температура: 80 градусов Цельсия

Мин. Термоусадочная темп.: 130 градусов по Цельсию

Рабочая температура: 55~125 градусов Цельсия

До стандартных: одобрение

В соответствии с UL224, сертификат RoHS

Изображения Продукта:

Спецификация Продукта:

что важно знать про опрессовку кабельных наконечников?

Содержание:

• Что такое опрессовка наконечников и в чём её преимущество
• Типы кабельных наконечников
• Клеммные кабельные наконечник типа «открытый цилиндр»
• Втулочные кабельные наконечники
• Трубчатые неизолированные кабельные наконечники
• Трубчатые изолированные кабельные наконечники
• Штыревые Turned Pin контакты (D-SUB)
• Коаксиальные коннекторы BNC, TNC, SMA, SMB, SMC, F-типа
• Оптоволоконные коннекторы
• Модульные вилки RJ9, RJ11, RJ12, RJ14, RJ25, RJ45
• Универсальный кримпер и сменные матрицы для обжима
• Площадь поперечного сечения провода, перевод AWG в мм и мм2

1.

Что такое опрессовка кабельных наконечников

Опрессовка (обжим, пресс, кримп) — это метод постоянного соединения провода (кабеля) с разъемом, при котором проводник вставляется в цилиндр разъема, который затем сжимается вокруг провода для образования твердого соединения. Или по-простому – это установка коннектора с помощью кримпера.

Технически проводник и коннектор деформируются при настолько высоком давлении, что материалы как бы сливаются воедино, разрушаются оксидные слои и получается высококачественное газонепроницаемое соединение, механические и электрические свойства которого превосходят свойства самого провода. Побочным и важным эффектом такого процесса объединения (холодного слияния) является то, что механическая прочность и электрическая проводимость увеличиваются вместе со сжатием. Но только до определённого момента. На графике показана зависимость прочности и проводимости материалов от сжатия:

Зависимость проводимости и прочности от силы сдавливания кабельного наконечника

Как правило, механическая прочность соединения является наибольшей, когда общая площадь поперечного сечения меди была уменьшена на 10%. При меньшем сжатии провод может выскакивать из коннектора. При слишком сильном сжатии, нити провода имеют тенденцию деформироваться и разрушаться. Эксперименты показали, что максимальная проводимость возникает при сжатии около 30%. Это обусловлено более эффективным разрушением оксидных слоев между клеммой и проводом возникающей при более жестокой деформации. Тем не менее, при таком сдавливании, механическая прочность материалов сильно ухудшается. Оптимальная опрессовка — это компромисс между электрическими требованиями и механическими характеристиками. График показывает, что оптимальная компрессия для многих типов разъемов лежит в пределах 10-20% от исходного сечения. Сила и профиль обжима должны быть разработаны таким образом, чтобы обеспечить оптимальные электрические и механические характеристики, необходимые для конкретного применения.

Метод опрессовки имеет преимущества в сравнении с винтовым креплением и пайкой. Каждый, кто когда-либо соединял зачищенные провода винтовыми клеммами, понимает, что это не лучший метод. Провода часто пережимаются и ломаются, или недожимаются и выпадают! Пайка требует определённых условий, навыков и как минимум доступа к сети 220 Вольт, что не всегда возможно. Для преодоления этих проблем в прошлом веке были разработаны кабельные наконечники, обеспечивающие правильное электрическое соединение. Сегодня обжим — это основной метод крепления разъема к проводу, или кабелю. По сути, опрессовка является относительно недорогой по сравнению с другими альтернативами, она опробована, испытана и доказана.

Преимущества опрессовки:

• Испытан и проверен — используется во всех отраслях промышленности во всем мире.
• Низкая стоимость соединителей и установки — массовое производство снизило стоимость деталей и инструментов.
• Надежный — проверено на протяжении более чем 100 лет.
• Быстрый — новейшие конструкции обжимных инструментов обеспечивают превосходную скорость монтажа.
• Доступный — разъемы изготавливаются практически для любой области применения.
• Простой контроль и проверка — от визуальных до лабораторных методов.
• Не требует нагрева или химикатов — более безопасный метод.
• Не требует высокой квалификации — современные кримперы минимизируют риск человеческой ошибки.
• Экологически чистый — вредные газы не выделяются, как в случае пайки.

2. Типы кабельных наконечников (по профилю опрессовки)

• Трубчатые неизолированные кабельные наконечники
• Трубчатые изолированные кабельные наконечники
• Втулочные и концевые кабельные наконечники:
• Штыревые Turned Pin контакты (D-Sub)
• Клеммные кабельные наконечники (открытый цилиндр)
• Коаксиальные разъёмы
• Оптоволоконные коннекторы
• Модульные вилки для интерфейсов RJ45, RJ11, RJ14, RJ25

3. Клеммные кабельные наконечники типа «открытый цилиндр»

Этот тип коннектора часто называют авто клеммы или клеммные зажимы. Оригинальное наименование этих соединителей – «open barrel» («открытая бочка» или «открытый цилиндр»). Наименование они получили из-за внешнего вида своего крепёжного хвостовика, который выглядит как разрезанная трубка с развёрнутыми наружу стенками-лепестками чем-то, напоминающими крылья бабочки. Существует множество форм коннекторов с хвостовиком типа открытый цилиндр. Они используются в автомобилях, бытовой технике, Hi-Fi оборудовании и т. д.

Обжимной профиль в поперечном сечении обычно имеет B-образную форму с лепестками, вгрызающимися в изоляцию и проводники. Эти соединители относительно дешевы в изготовлении, и, поскольку они могут поставляться в виде цепи (соединены вместе), они идеально подходят для производства в больших объемах с использованием полностью автоматических отрезных лент и концевых станков. Тем не менее, сама форма обжима является одной из самых трудно обжимаемых, особенно при использовании ручного инструмента. Только качественные ручные пресс клещи могут дать повторяемый стабильный обжим клеммных разъемов.

Клеммные кабельные наконечники типа «открытый цилиндр» под опрессовку

Профиль обжима

Инструмент для обжима клеммных кабельных наконечников (кримперы и пресс-клещи)

4. Втулочные кабельные наконечники

Могут быть изолированными и нет. Используются для улучшения проводимости, защиты и надёжности крепления проводника. Обеспечивает крепкое соединение с клеммными колодками и винтовыми соединителями. В таких наконечниках обжимается не хвостовик, а передняя часть коннектора. Профили обжима: трапеция, квадрат, шестигранник, двенадцатигранник.

Втулочные изолированные и неизолированные кабельные наконечники под опрессовку

Профили обжима

Инструмент для обжима втулочных кабельных наконечников (кримперы и пресс-клещи)

5. Трубчатые неизолированные кабельные наконечники

Изготовливаются из листовой или трубной меди и латуни. Швы трубки коннектора могут быть спаяны вместе для обеспечения лучшей опрессовки наконечника. Матрица пресс-клещей обычно имеет выступ-зуб для вдавливания трубки, или может иметь шестигранный профиль для больших сечений. Особенностью неизолированных трубчатых соединителей является то, что при опрессовке они должны быть правильно выровнены. Шов трубки должен находится в центре вверху, иначе он может быть повреждён.

Наконечники кабельные медные луженые под опрессовку

Профили обжима

1. кольцевой медный луженый наконечник
2. вилочный медный луженый наконечник
3. плоский медный луженый наконечник
4. штыревой медный луженый наконечник

Инструмент для обжима трубчатых неизолированных кабельных наконечников (кримперы и пресс-клещи)

6. Трубчатые изолированные кабельные наконечники

Трубчатые наконечники с изоляционным покрытием. Обжимной профиль обычно овальный или подобен овалу. Изоляция имеет цветовую маркировку для обозначения сечения совместимого провода: красный 0. 5 – 1.5 мм2, синий 1.5 – 2.5 мм2 и желтый 4.0 – 6.0 мм2. Внутренние края изоляции часто выгнуты наружу, чтобы обеспечить легкий ввод провода в разъем. Особенностью изолированных цилиндрических соединителей является то, что при опрессовке они должны быть правильно выровнены (шов в центре вверху), для гарантии, что паяный шов не будет поврежден.

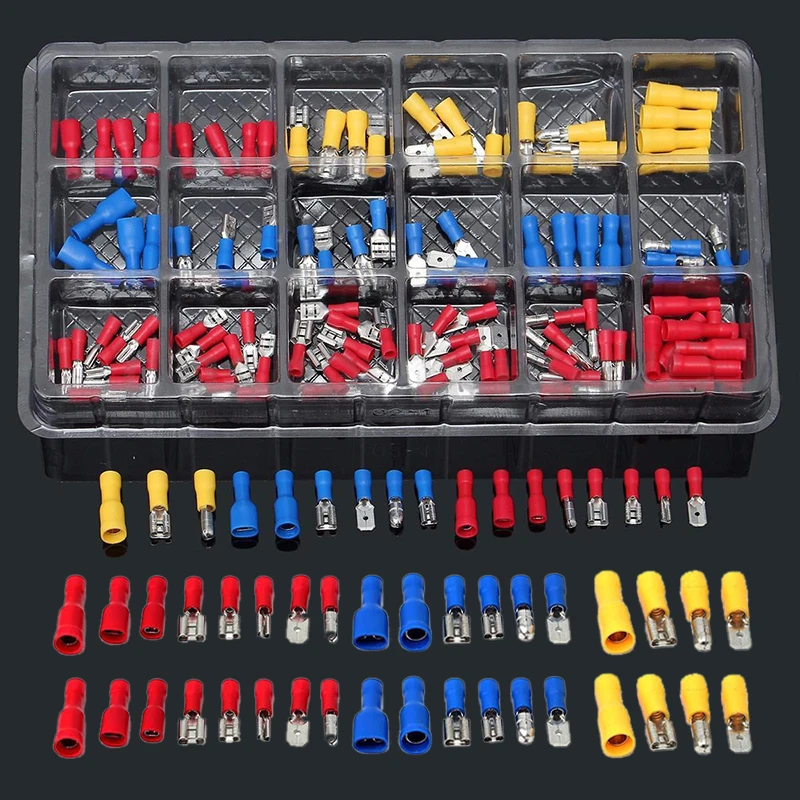

Трубчатые изолированные кабельные наконечники под опрессовку

1. Штекерный изолированный коннектор «папа»
2. Вилочный изолированный коннектор
3. Кольцевой изолированный коннектор
4. Плоский полностью изолированный коннектор «мама»
5. Плоский изолированный коннектор «мама»
6. Плоский изолированный коннектор «папа»
7. Штекерный изолированный коннектор «мама»
8. Соединительная трубка изолированная
9. Соединительная трубка изолированная термоусадочная

Профиль обжима

Инструмент для обжима трубчатых изолированных кабельных наконечников (кримперы и пресс-клещи)

7.

Штыревые Turned Pin контакты (D-SUB)

Pin коннекторы имеют очень высокое качество и стоимость. Доступны в конфигурациях «мама» и «папа». Используются в модульных вилках и розетках высокой плотности. Профиль обжима обычно квадратный. Из-за небольшого размера этих разъемов на обжимных инструментах (кримперах) обычно предусмотрены специальные держатели для закрепления разъема.

Штыревые Turned Pin / D-Sub контакты

Профиль обжима

Инструмент для обжима Turned Pin и D-SUB контактов (кримперы и пресс-клещи)

8. Коаксиальные разъёмы под опрессовку BNC, TNC, SMA, SMB, SMC, F

Коаксиальный радиочастотный разъём (RF-разъём, Radio frequency connector) — предназначенный для соединения коаксиального кабеля с оборудованием и для соединения двух коаксиальных кабелей вместе. Соединители бывают двух видов: вилки (штыревая часть, «папа») и розетки (гнездовая часть, «мама»). Для коаксиальных разъемов обычно требуется два обжима, один на центральном штыре, а другой — на оплеточной втулке.

BNC коннектор (Bayonet Neill-Concelman)

Наиболее распространенный, широко используется в видео- и радиочастотных (RF) приложениях для сетей 2,4 ГГц,
10BASE2 Ethernet, кабельных соединениях, сетевых картах и измерительных приборах. Коннекторы BNC устанавливаются на коаксиальный кабель диаметром до 8 мм (RG59, RG58, RG-6, RG-51).

Обжимные коаксиальные коннекторы типа BNC



TNC коннектор (Threaded Neill-Concelman)

Версия BNC коннектора с резьбовым соединением. Работает на частотах до 12 ГГц. Используется в антеннах.

Обжимные коаксиальные коннекторы типа TNC



SMA коннектор (Sub-miniature version A)

Один из наиболее распространенных радиочастотных / микроволновых разъемов. Работает до 12,4 ГГц, а возможно и до 18 или 24 ГГц. Используется в авионике, радиолокации и микроволновой связи. Вилка (разъём типа «папа») имеет шестигранную гайку 7.925 мм, внутреннюю резьбу и выступающий контакт. Разъёмы SMA рассчитаны на 500 циклов подключения/отключения при условии правильной затяжки гайки. Для правильной затяжки требуется динамометрический ключ (0.3-0.6 Н•м для медных разъёмов и 0.8-1 Н•м для стальных).

Обжимные коаксиальные коннекторы типа SMA



SMB коннектор (Sub-miniature version B)

Это уменьшенная версия SMC также они меньше чем SMA. Имеет защелкивающуюся муфту. Предназначен для частот от 2–4 ГГц, но может работать до 10 ГГц. SMB устанавливаются на кабели: 3 мм / 1.7 мм (внешний / внутренний диаметр) и 2.2 мм / 1.0 мм (внешний / внутренний диаметр).

Обжимные коаксиальные коннекторы типа SMB



SMC коннектор (Sub-miniature version C)

Представляет собой небольшую винтовую версию SMA. Используется до 10 ГГц, в основном в микроволновых средах. Фиксируется с помощью резьбы. На разъёмы может быть нанесён слой золота, никеля, серебра или других металлов. Применяются для соединения Wi-Fi оборудования с антеннами и в СВЧ-устройствах с повышенными требованиями к защите от вибраций. Диаметр совместимого коаксиального кабеля: от 2 мм до 3 мм.

Обжимные коаксиальные коннекторы типа SMC



F — коннектор

Разработан для телевизионного оборудования. Самый дешёвый соединитель для высоких частот на сегодняшний день. Рабочая частота до 2150 МГц. Соединители F-типа, обычно, устанавливаются на коаксиальный кабель диаметром до 7 мм. В соединителях для кабеля диаметром до 11 мм используются специальная вставка и насадка на центральную жилу.

Обжимные коаксиальные коннекторы F-типа

Профили обжима



Инструмент для обжима коаксиальных коннекторов BNC, TNC, SMA, SMB, SMC, F (кримперы и пресс-клещи)

Инструмент для напрессовки BNC/RCA/F коннекторов на коаксиальный кабель

Коаксиальные кабели и их характеристики

Марка кабеля	Диаметр кабеля, мм	Сопротивление волновое, Ом	Ёмкость погонная, пФ/м
RG-S	8. 4	52.5	93.5
RG-SB	8.4	50	96.78
RG-6A	8.4	75	65.62
RG-8A	10.3	50	100.07
RG-9	10.7	51	98.42
RG-9B	10.8	50	100.07
RG-10A	12.1	50	100.07
RG-11A	10.3	75	67.26
RG-12A	12.1	75	67.26
RG-13A	10.8	75	67.26
RG-14A	13.8	50	98. 42
RG-16	16	52	96.78
RG-17A	23	50	98.42
RG-18A	24	50	100.07
RG-19A	28.4	50	100.07
RG-20A	30.4	50	100.07
RG-21A	8.4	50	98.42
RG-29	4.7	53.5	93.5
RG-34A	16	75	67.26
RG-34B	16	75	70.54
RG-3SA	24	74	67.26
RG-54A	6. 4	58	86.94
RG-5SA	5.5	50	96.78
RG-55B	5.2	53	93.5
RG-S8	5	53.5	93.5
RG-58C	5	50	98.42
RG-59A	6.1	75	67.26
RG-S9B	6.1	75	68.9
RG-62A	6.1	93	44.29
RG-74A	15.6	50	98.42
RG-83	10.3	35	144.36
RG-213	10.3	50	96.78
RG-218	23	50	96. 78
RG-220	28.4	50	96.78

9. Оптоволоконные клеевые коннекторы с опрессовкой

Правильный обжим волоконно оптического соединителя обеспечивает передачу растягивающего усилия на разъём, а не на стекловолокно. В процессе обжима участвуют тело оптического коннектора, металлическая обжимная гильза и арамидная нить (также известная как Kevlar®), которая является упрочняющим элементом кабеля. Кримперы для обжима делятся на два основных типа: первый — для коннекторов FC, SC, ST и второй — для LC соединителей.

Клеевые оптические коннекторы под опрессовку

Профиль обжима

Инструмент для обжима оптических коннекторов (кримперы и пресс-клещи)

10. Модульные вилки для интерфейсов RJ45, RJ11, RJ14, RJ25

Registered Jack (RJ) — стандартизированный физический сетевой интерфейс включающий штекер «вилку» и порт «розетку». Применяется для соединения телекоммуникационного оборудования. Хотя передний край этих разъемов в значительной степени стандартизирован международными спецификациями, само тело коннекторов разных производителей может отличатся. Эти разъемы, на самом, деле не являются обжимными, а представляют собой коннекторы типа IDC (Insulation Displacement Connectors). IDC разъемы имеют острые контакты-штыри, которые при пробивании провода счищают изоляцию и контактируют с проводником.

Модульные коннекторы RJ9, RJ11/RJ12*, RJ45*

Стандарты и слэнговые названия коннекторов RJ:

Стандарт	Коннектор	Использование
RJ9*	4P4C (4P2C)	Применяется для подключения телефонных трубок к аппарату. Ширина 7.5 мм
RJ11	6P2C	Применяется для подключения двухпроводных телефонов.
RJ12*	6P6C	Предназначен для подключения шестипроводных телефонных аппаратов
RJ14	6P4C	Предназначен для подключения четырёхпроводных телефонных аппаратов
RJ22*	4P4C (4P2C)	Применяется для подключения телефонных трубок к аппарату. Ширина 7.5 мм
RJ25	6P6C	Предназначен для подключения шестипроводных телефонных аппаратов
RJ45*	8P8C	Используется для построения локально вычислительных сетей (ЛВС)
RJ45S	8P4C с ключом	Используется для подключения модемов.

P — количество мест для проводников.
С — количество проводников в разъёме.
* Стандарта RJ-9 не существует, это общепринятое название разъёмов 4P4C и 4P2C
* Стандарта RJ-12 не существует, это общепринятое название стандарта RJ-25 (6P6C)
* Стандарта RJ-22 не существует, это общепринятое название разъёмов 4P4C и 4P2C
* Стандарта RJ-45 не существует, это общепринятое название восьмипроводного разъёма 8P8C

Инструмент для обжима модульных коннекторов RJ (кримпер и пресс-клещи)



11.

Универсальный кримпер и сменные матрицы для обжима

12. Площадь поперечного сечения провода (ППС)

Для качественной установки наконечника провод должен быть нужного типа и сечения, также важно его правильно подготовить. Заявленное и фактическое поперечное сечение проводника не всегда одинаковы! Номинальная площадь поперечного сечения (ППС) имеет мало отношения к фактической ППС. Это потому, что указываемое сечение (например 0.75 мм², 1.5 мм², 2.5 мм² и др.) основано на проводимости стандартного медного проводника этого сечения, но тот же провод с медью высокой проводимости будет иметь меньшую ППС. Кроме того и наружный диаметр провода в изоляции может сильно отличаться.
Пример: Заявленное сечение провода в примерах A, B, C, D = 18 AWG (0.8 мм²). При этом мы наблюдаем следующее:

• Площадь поперечного сечения проводника B и C на 18% больше, чем у A
• Эффективный наружный диаметр проводников D на 38% больше, чем у A
• Наружный диаметр B в 2 раза больше диаметра C.

Перевод AWG в мм и мм

²

AWG	Диаметр (D), мм	Сечение (S), мм2	Соответствие ГОСТ, мм2	Сопротивление (R), Ом/км
1	7,348	42,4		0,4066
2	6,544	33,6	35	0,5127
3	5,827	26,7	25	0,6465
4	5,189	21,2		0,8152
5	4,621	16,8	16	1,028
6	4,115	13,3		1,296
7	3,665	10,5	10	1,634
8	3,264	8,37		2,061
9	2,906	6,63	6	2,599
10	2,588	5,26		3,277
11	2,305	4,17	4	4,132
12	2,053	3,31		5,211
13	1,828	2,62	2,5	6,571
14	1,628	2,08		8,286
15	1,45	1,65	1,5	10,45
16	1,291	1,31		13,17
17	1,15	1,04	1	16,61
18	1,024	0,823	0,75	20,95
19	0,912	0,653		26,42
20	0,812	0,518	0,5	33,31
21	0,723	0,41		42
22	0,644	0,326	0,32	52,96
23	0,573	0,258	0,25	66,79
24	0,511	0,205	0,2	84,22
25	0,455	0,162		106,2
26	0,405	0,129	0,14	133,9
27	0,361	0,102	0,1	168,9
28	0,321	0,081		212,9
29	0,286	0,0642		268,5
30	0,255	0,0509	0,05	338,6
31	0,227	0,0404		426,9
32	0,202	0,032		538,3
33	0,18	0,0254		678,8
34	0,16	0,0201		856
35	0,143	0,016		1079
36	0,127	0,0127		1361
37	0,113	0,01		1716
38	0,101	0,00797		2164
39	0,0897	0,00632		2729
40	0,0799	0,00501		3441

Жгуты проводов | Автомобильный справочник



Жгуты проводов, это конструкция, состоящая из двух и более изолированных проводов, скрепленных в пучок связыванием или каким-либо другим способом, и предназначенная для электрической связи между элементами электрооборудования автомобиля. Вот о том, что представляет собой жгуты проводов в автомобиле, мы и поговорим в этой статье.







Задача жгутов проводов — распределять пита­ние и сигналы в автомобиле.

Жгуты проводов в современном легковом автомобиле среднего класса со средним набором оборудования имеет около 750 разных проводов, длина которых достигает 1500 метров (табл. «Сложность жгутов проводов» ). За последние годы количество точек контакта практически удвоилось из-за постоянного роста числа функций в автомобиле. Раз­личают жгуты проводов моторного отсека и кузова. К последнему предъявляются менее жесткие требования в плане температуры, ви­брации, агрессивных сред и герметичности.

Жгуты проводов значительно влияют на стоимость и качество автомобиля. При про­ектировании жгутов проводов необходимо учитывать следующее:

• Герметичность;
• Электромагнитную совместимость;
• Температуру;
• Защиту проводов от повреждения;
• Прокладку проводов;
• Вентиляцию жгута проводов.



Поэтому необходимо привлекать специали­стов по жгутам проводов уже на этапе про­ектирования системы. На рис. «Жгут проводов» показан жгут проводов, разработанный в виде специаль­ного приемного модуля. Благодаря оптими­зации прокладки и крепления жгутов про­водов удалось достичь повышения качества и уменьшить стоимость и массу.





Расчет размеров и выбор материалов для жгутов проводов



Наиболее важные задачи для проектиров­щика жгутов проводов:

• Расчет поперечных сечений проводов;
• Выбор материалов;
• Выбор подходящих соединителей
• Прокладка проводов с учетом окружающей температуры, вибраций двигателя ускоре­ния и электромагнитную совместимость;
• Учет среды, в которой прокладывается жгут проводов (топология, этап сборки при изготовлении автомобиля и оборудование на конвейере).



Поперечное сечение проводов



Поперечное сечение проводов определяется на основе допустимых значений падения напряжения. Нижний предел поперечного сечения определяется прочностью провода. Общепринятая практика — не используются провода сечением менее 0,5 мм². При нали­чии дополнительных мер, опоры, защитные трубки, снятие механического напряжения, допускается сечение 0,35 мм².



Материалы для проводов



В качестве токопроводящего материала обычно используется медь. Материалы для изоляции проводов определяются темпе­ратурой, до которой они могут нагреваться. Необходимо использовать материалы, под­ходящие для длительной работы при высо­ких температурах. Здесь следует учитывать, как окружающую температуру, так и нагрев из-за протекания тока. Используемые материалы — термопластики (например, полиэтилен, полиамид, винилхлорид), фторполимеры, например, сополимер этилена с тетрафторэтиленом, фторэтиленпропилен и эластомеры, например, хлорсульфонилполиэтилен или кремнийорганическая резина.

Если провода не протягиваются рядом с особенно горячими деталями (например, вы­хлопная труба, рециркуляция отработавших газов) в топологии двигателя, то одним из критериев выбора изоляционного материала и сечения провода может служить кривая ухудшения параметров при контакте с соот­ветствующим проводом. Кривая ухудшения параметров отображает зависимость между током, вызываемым током ростом темпера­туры и окружающей температурой штекер­ного соединения. Обычно выделяемое на контактах тепло может отводиться по самим проводам. Следует также заметить, что из­менение температуры приводит к изменению модуля эластичности материала контакта (релаксации металла). Можно повлиять на описанные взаимосвязи за счет увеличения сечений проводов и использования проводов подходящего типа и более благородных ме­таллов (золота, серебра) и, соответственно, более высоких предельных температур. При сильно изменяющейся интенсивности тока бастую полезно измерять температуру контактов.



Соединители электрических проводов и контакты



Тип используемых соединителей электриче­ских проводов и контактов зависит от раз­личных факторов:

• Сила тока;
• Окружающая температура;
• Вибрационная нагрузка;
• Стойкость к веществам;
• Монтажное пространство.



Прокладка проводов и меры по обеспечению электромагнитной совместимости



Провода следует прокладывать таким обра­зом, чтобы предотвратить их повреждение и обрыв. Это достигается с помощью крепежа и опор. Вибрационная нагрузка на контакты и разъемы уменьшается путем закрепления жгута проводов как можно ближе к разъему и по возможности на одном уровне с вибра­цией. Прокладка проводов должна опреде­ляться в тесном взаимодействии с проекти­ровщиками двигателя и автомобиля.

При возникновении проблем с электромаг­нитной совместимостью рекомендуется про­кладывать чувствительные провода и про­вода с импульсами тока с крутым фронтом отдельно. Экранированные провода сложны в изготовлении и поэтому дороги. Кроме того, они требуют заземления. Более де­шевым и эффективным способом является скрутка проводов.



Защита проводов



Провода нужно защищать от трения и кон­такта с острыми краями и горячими поверхно­стями. Для этого используется клейкая лента. Уровень защиты определяется интервалом и плотностью намотки. Для защиты проводов часто используются гофрированные трубки с необходимыми соединительными фитингами (экономия материала от рифления). Однако фиксирование клейкой лентой все еще яв­ляется распространенным способом предот­вращения перемещений отдельных проводов внутри гофрированной трубки. Оптимальную защиту обеспечивают кабель-каналы.

Жгуты проводов следует защищать от грызунов. Средством защиты могут служить стойкие к прогрызанию экструдированные пластмассовые трубки.



Штекерные соединители



Большая плотность размещения электро­ники в автомобиле предъявляет высокие требования к штекерным соединителям. Они не только проводят большие токи (например, включение катушек зажигания), но и анало­говые сигналы низкого напряжения с низкой интенсивностью тока (например, сигнальное напряжение датчика температуры охлаждаю­щей жидкости двигателя). В течение срока службы автомобиля штекерные соединители должны обеспечивать надежную передачу сигналов между блоками управления и к дат­чикам, сохраняя при этом допуски.

Рост требований законодательства в обла­сти контроля вредных выбросов и активной безопасности обуславливает все более точ­ную передачу сигналов через контакты ште­керных соединителей. При проектировании, размещении и проверке штекерных соедини­телей нужно учитывать большое количество параметров (рис. «Параметры, учитываемые при проектировании штекерных соединений» ).





Наиболее распространенной причиной неисправности штекерного соединения яв­ляется износ контактов из-за вибрации и перепадов температуры. Износ способствует окислению. Это приводит к увеличению оми­ческого сопротивления — контакт может, на­пример, подвергнуться тепловой перегрузке.

Контактная часть может нагреться выше точки плавления медного сплава. В случае с сигнальными контактами с высоким со­противлением бортовой контроллер часто обнаруживает неправдоподобный сигнал при сравнении с другими сигналами; в этом случае контроллер переходит в режим неис­правности. Эти проблемные моменты в ште­керных соединениях определяются бортовой диагностикой (OBD), наличие которой регла­ментируется законодательством в области контроля выхлопа. Однако диагностировать неисправность контакта на станциях техниче­ского обслуживания сложно, так как она ото­бражается как неисправность компонента. Диагностировать неисправность контакта можно лишь косвенно.

Для сборки штекерного соединения на его корпусе имеются различные функциональ­ные элементы, обеспечивающие надежное соединение проводов с обжатыми контак­тами со штекером. Современные штекер­ные соединители имеют силу соединения менее 100 Н и способны надежно соединять разъем с интерфейсом компонента или блока управления. Риск неправильного подключе­ния штекерных соединителей к интерфейсу возрастает с увеличением силы соединения. В процессе эксплуатации автомобиля ште­керное соединение может разболтаться.



Конструкции штекерных соединителей



Штекерные соединители имеют разные об­ласти применения (табл. «Использование штекерных соединений» ). Они характеризу­ются количеством контактов и окружающими условиями. Существуют различные классы штекерных соединителей: с жестким кре­плением к двигателю, с мягким креплением к двигателю и с креплением к кузову. Еще одним различием является температурный класс места монтажа.

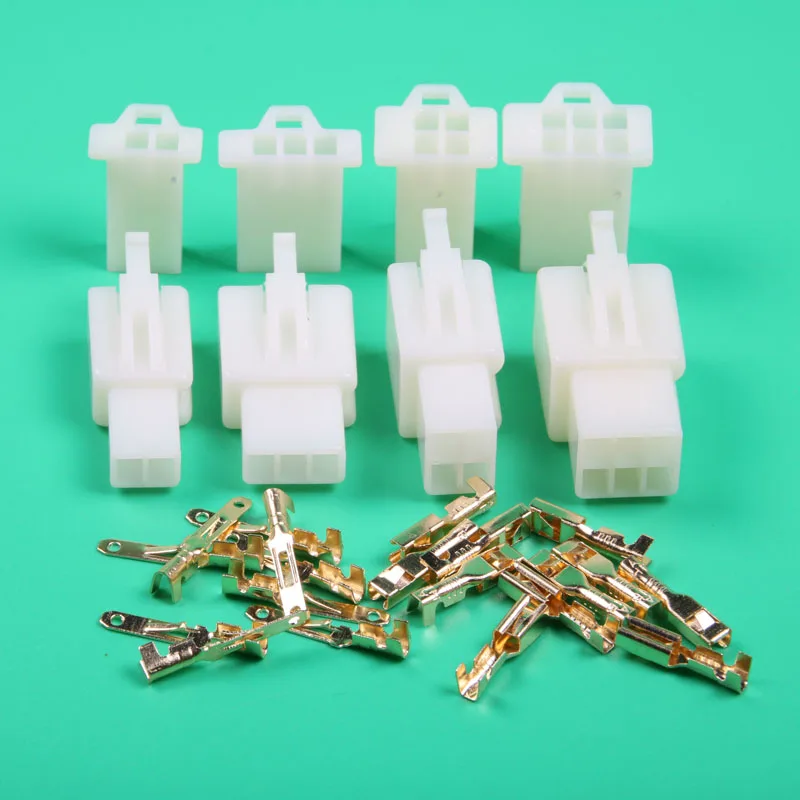

Многоконтактные штекерные соединители



Многоконтактные штекерные соединители используются для всех блоков управления в автомобиле. Они различаются количеством и геометрией контактов (табл. «Количество и геометрия контактов» ). На рис. «Многоконтактный штекерный соеденитель»  пока­зана типичная конструкция многоконтактного штекерного соединителя. Имеется перифе­рийное радиальное уплотнение соединения со штыревым разъемом ЭБУ в корпусе соедини­теля. Собранный микроконтактный соедини­тель проводов полностью электрически изо­лирован от штыревого разъема ЭБУ.





При сборке штекера контакт с присоединен­ным проводом вставляется через плоское уплотнение, уже находящееся в штекере. Контакт сдвигается в свое положение в дер­жателе контактов. Контакт автоматически защелкивается фиксирующей пружиной, сидящей в кольцевой канавке в пластмас­совом корпусе штекера. Когда все контакты окажутся на своих местах, для обеспечения вторичной защиты контактов вставляется стопор (вторичный замок). Это дополнитель­ная мера защиты, повышающая удерживаю­щую силу контакта в штекерном соединении. Кроме того, вставка стопора — это способ убе­диться, что контакты находятся в правильном положении. Рабочее усилие штекерного сое­динения уменьшается рычагом и ползунным механизмом.

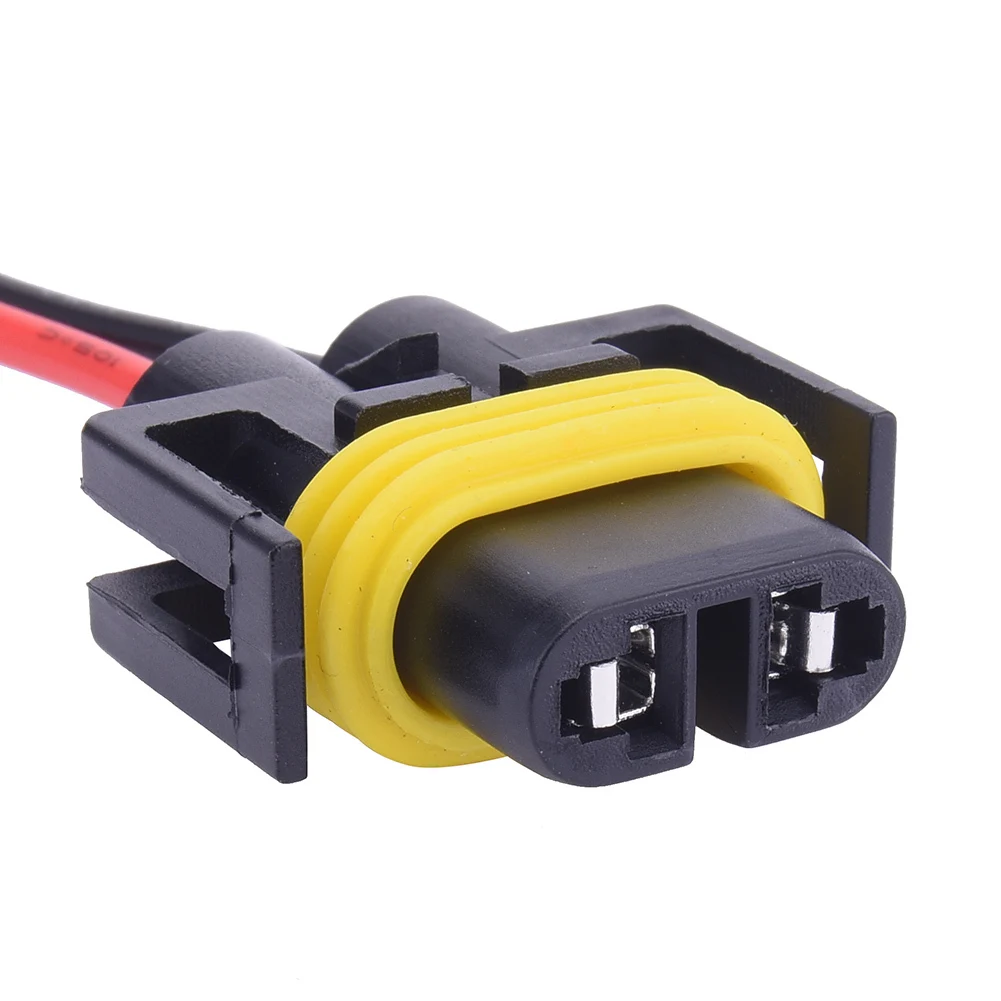

Штекерные соединители с небольшим числом контактов



Штекерные соединители с небольшим чис­лом контактов используются для исполни­тельных механизмов (например, топливных форсунок) и датчиков. Их конструкция прин­ципиально аналогична конструкции много­контактных штекерных соединителей (рис. «Штекерный соеденитель с малым числом контактов» ). Рабочее усилие штекерного соединения обычно не поддерживается.

Соединение между штекерным соеди­нителем с небольшим числом контактов и интерфейсом герметизируется радиальным уплотнением. Однако внутри пластмассового корпуса провода герметизируются единич­ными уплотнениями, прикрепленными к кон­такту.



Системы контактов в автомобиле



В автомобилях используются двухсоставные системы контактов (рис. «Контакт» ).

Внутренняя их часть (токопроводящая) штампуется из высо­кокачественного медного сплава. Она защи­щается стальной охватывающей пружиной, которая в то же время повышает контактное усилие посредством давящего внутрь пру­жинного элемента. Защелка, выдавливаемая из стальной охватывающей пружины, входит в зацепление с контактом в пластмассовом корпусе.

Контакты, в зависимости от потребностей, покрываются оловом, серебром или золотом. Для улучшения износостойкости точки кон­такта используются не только разные покры­тия, но и разные структурные формы. Для га­шения вибрации проводов в точках контакта в контактную часть встраиваются различные изолирующие механизмы (например, меан­дрическая прокладка питающих проводов).

Провода обжимаются на контакте. Гео­метрия обжатия должна быть адаптирована к соответствующему проводу. Для обжатия используются специальные плоскогубцы или полностью автоматические прессы.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

лучших соединителей для проводов, которые можно купить в 2021 году? [Обзоры и сравнение]

Разъемы для проводов используются для обеспечения безопасного и низкоомного соединения между двумя или несколькими электрическими проводами внутри коробки.

Благодаря токовой и огнестойкой внешней стороне и материалам, соединители проводов предотвращают контакт проводов с другими проводами или оголенными проводящими поверхностями, предотвращая опасные короткие замыкания или другие неисправности.

Давайте посмотрим на некоторые варианты на рынке, чтобы узнать, какие из них лучше всего покупать в 2018 году.

Нажмите или коснитесь, чтобы перейти к любому разделу

Сравнительная таблица

Комплект соединителей для термоусадочной проволоки Top Pick

Weilder

Второе место

Wirefy Heat Shrink

Прочность

цилиндр, термоусадочная трубка и устойчивый к повреждениям

Термоусадка увеличивает долговечность

Хуже, чем у других более известных брендов

Лучший выбор

Комплект термоусадочных соединителей Weilder

Прочность

цилиндр, термоусадочная трубка и устойчивый к повреждениям

Рейтинг редакции

Занявший второе место

Прочность

Термоусадка увеличивает долговечность

Рейтинг редакции

Прочность

Хуже, чем у других более известных брендов

Рейтинг редакции

Последнее обновление 2020-03-20 в 06:35 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Наши обзоры соединителей проводов

1.Комплект термоусадочных соединителей Weilder

Этот комплект соединителей проводов является одним из лучших комплектов по соотношению цены и качества, предлагаемых на сегодняшний день брендом Weilder, предлагая выбор из 9 различных типов соединителей, которые бывают самых разных размеров и цветов.

Характеристики:

• Количество штук: 270 штук

• Типы: вилки, кольца, крючки, быстроразъемные соединения, стыковые соединители
• Прочность: медный корпус, термоусадочные трубки, и устойчивый к повреждениям

• Простота применения:

Этот полный набор соединителей проводов сертифицирован в соответствии с электрическими стандартами, включая стандарты ROHS, ISO 9001: 2008, SGS и CE.

Это обеспечивает их прочность и долговечность для повседневного использования. В набор входит широкий выбор вилок, колец, крючков, быстроразъемных соединений и стыковых соединителей.

Что нравится в комплекте термоусадочных соединителей Weilder

Хотя цена аналогична другим наборам, которые мы перечислили, этот набор поставляется с огромным выбором деталей из 270 деталей, с большим разнообразием крючки, кольца и прочее.

Конструкция медного цилиндра обеспечивает такие преимущества, как уменьшение колебаний напряжения и увеличение тока.

Что не нравится в Комплект термоусадочных проводов Weilder

Хотя существует множество различных типов соединений, их всего три цвета — желтый, синий и красный. Это может немного запутать.

Кроме того, вам понадобится высококачественный обжимной пресс, чтобы упростить процесс обжима, поскольку низкокачественные устройства могут не нагреваться быстро или в достаточной степени.

ПРОФИ

• Большое количество единиц
• Конструкция медного ствола дает ряд преимуществ

МИНУСЫ

• Меньше цветов, чем количество деталей
• Требуется высококачественный обжим

2.Wirefy Heat Shrink

Wirefy — один из лидеров бренда в создании высококачественных соединителей для проводов со встроенными функциями, повышающими прочность и долговечность. Они также водонепроницаемы и устойчивы к коррозии.

Характеристики:

• Кол-во штук: 180 штук
• Типы: 3 размера разъемов

• Долговечность: термоусадка увеличивает долговечность

• Простота применения: Прозрачный дизайн упрощает задачу


Ствол изготовлен из цельного куска бесшовной меди, что устраняет проблему раскрытия ствола.Полупрозрачная термоусадочная трубка также обеспечивает высокую прочность на разрыв, обеспечивая устойчивость к растяжению или механическим повреждениям.

Что нравится в Wirefy Heat Shrink

Конструкция этих разъемов делает их полупрозрачными, что действительно полезно при обжиме проводов, поскольку вы можете видеть успех соединения внутри. Функция термоусадки также обеспечивает более надежное соединение между двумя или более проводами.

Что не нравится в Wirefy Heat Shrink

Поскольку это, как правило, более дорогой бренд, вы заплатите немного больше, чем некоторые другие продукты, перечисленные здесь, но при этом получите меньше единиц.Однако вы получаете дополнительные функции, такие как термоусадка. К сожалению, для усадки обертки также требуется много тепла, поэтому вам понадобится хороший обжимной пресс.

ПРОФИ

• Прозрачный для удобного просмотра внутри
• Термоусадка создает более надежные соединения

МИНУСЫ

• Более дорогая марка
• Для усадки пленки требуется много тепла

3.Glarks 540 штук

Эти разъемы не самые лучшие, но и не ужасные. Однако за невысокую цену вы получаете большое количество устройств, что делает их идеальными для электриков или энтузиастов, которые используют такие детали на полурегулярной основе.

Характеристики:

• Кол-во штук: 540 штук
• Типы: 12 типов

• Прочность: хуже, чем у других известных брендов

• Простота применения : Легко наносится


Ассортимент проводов в этом наборе включает разъемы 22-16 (красный), 16-24 (синий) и 12-10 (желтый), а также выбор качественных материалов из меди и ПВХ, используемых в изготовление.Все детали также соответствуют стандартам электрического соответствия UL и ROHS.

Что нравится в Glarks 540 штук

Учитывая, что в набор входит 540 штук и 12 различных типов разъемов, у вас не будет недостатка в каких-либо конкретных деталях. Это делает комплект идеальным для тех, кто выполняет электрические работы на полурегулярной основе, так как разъемы прослужат очень долго.

Что не нравится в Glarks 540 штук

Показательно то, что вы получаете такое большое количество устройств за такую ​​небольшую цену.Как и следовало ожидать, качество не такое хорошее, как у ведущих брендов. Более того, поскольку эти детали производятся за рубежом, доставка может занять некоторое время.

ПРОФИ

• Огромное количество запчастей
• Большое количество отсеков хорошо разделяет детали

МИНУСЫ

• Более низкое качество, чем у ведущих брендов
• Продукт долго доставляется

4. Eventronic 200 шт.

Набор соединителей для проводов Eventronic, состоящий из 200 шт., Поставляется с большим количеством деталей, хотя то, что он компенсирует изобилием, ему не хватает разнообразия; в этом наборе всего 3 вида.

Характеристики:

• Кол-во штук: 200 штук
• Типы: 3 типа
• Долговечность: Достаточно долговечная
• Простота применения: легко создает прочное уплотнение

Разъемы в этом наборе имеют цветовую маркировку (синий, желтый и красный) и являются изолированными и водонепроницаемыми изделиями морского класса, обеспечивающими надежную защиту вашей электронной проводки.Полупрозрачная термоусадочная трубка обеспечивает высокую прочность на разрыв и сопротивление растяжению.

Что нравится в Eventronic 200 Pieces

Хотя это может показаться небольшим преимуществом, корпус, в котором эти разъемы хранятся, образует плотное уплотнение, которое поддерживает их порядок. Многие продукты поставляются в хлипких ящиках, что приводит к хаотичному беспорядку. Трубки с цветовой кодировкой также помогают быстро и легко идентифицировать проводку.

Что не нравится в Eventronic 200 Pieces

Одним из недостатков этого продукта является то, что процесс обжима вызывает разрывы внутри термосварки.Более того, для этого вам понадобится достаточно мощный и качественный обжимной станок; некачественной недорогой модели не хватит.

ПРОФИ

• Плотно закрытый корпус поддерживает порядок
• Цветовая кодировка трубок обеспечивает легкую идентификацию

МИНУСЫ

• Требуется хороший обжим
• Обжим приводит к разрыву термоусадки
5. Wirefy 120 штук


Этот набор разъемов от Wirefy содержит чуть менее половины устройств, предлагаемых другим набором того же бренда, который мы рассматривали ранее.Примерно с конца 2016 года этот набор имеет те же конструктивные особенности и качественные характеристики продукта, что и вышеупомянутый набор.

Характеристики:
• Кол-во штук: 120 штук

• Типы: вилки, кольца, крючки, быстроразъемные соединения, стыковые соединители
• Прочность: повышенная прочность

• Простота использования: Легко прикрепляется, хотя корпус хрупкий


В этом наборе 120 штук, включая вилки, кольца, крючки и ряд других разъемов.Они оснащены медным цилиндром для увеличения тока и уменьшения падения напряжения, а также имеют ленточную изоляцию для проводов и цилиндр обжимного соединителя. Эти разъемы также соответствуют стандартам электрического проектирования.

Что нравится в Wirefy 120 штук

Набор проводных соединителей Wirefy, состоящий из 120 частей, поставляется в привлекательной упаковке с широким набором соединителей, доступных прямо из коробки. Более того, термоусадочная трубка простирается до конца и уплотняется вперед, а не только прилегает к лезвию, но и покрывает область измельчения.

Что не нравится в Wirefy 120 штук

Два негатива этого продукта тесно связаны; во-первых, корпус довольно хрупкий, что в некоторых случаях приводит к отсоединению улова. Кроме того, хотя это и является второстепенным моментом, вы получаете только определенное количество каждого разъема, поэтому, если вам нужно больше одного типа, вы можете не использовать многие другие.

PROS
• Привлекательная упаковка
• Термоусадка обеспечивает полное покрытие
• Широкий выбор разъемов
МИНУСЫ
• Корпус достаточно хлипкий
• Catch может иногда отсоединяться
• Can ‘ t выберите необходимые соединители
ЗАКЛЮЧИТЕЛЬНЫЙ ВЕРДИКТ

Для нас очевидным выбором среди всех этих продуктов является комплект термоусадочных соединителей Weilder для проводов.Этот набор имеет такую ​​же цену, что и остальные, перечисленные здесь, хотя набор включает колоссальные 270 штук, а также большое разнообразие типов разъемов.

Зажимы для проводов | O’Reilly Auto Parts

Клеммы для проводов | O’Reilly Автозапчасти

Сравнивать

Номер детали:

85402

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

85404

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

84101

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

84102

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

84103

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

84104

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

85414

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

84107

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

85417

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

85420

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

85423

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

85425

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

85427

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

85452

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

85468

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

85471

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

85472

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

85474

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

85477

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

85479

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

86407

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

86413

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

85411

Строка:

CTI

Клеммы для проводов

Сравнивать

Номер детали:

85413

Строка:

CTI

Клеммы для проводов

10 лучших обзоров разъемов для проводов в 2021 году — Руководство по покупке

Как следует из названия, разъемы для проводов соединяют два провода.Такова степень их функциональности по мнению большинства людей. Но что, если мы скажем вам, что это нечто большее, чем кажется на первый взгляд?

Итак, для всех вас, начинающих мастеров и разнорабочих, позвольте нам углубиться в важность этих сложных устройств.

Да, это действительно правда, что соединители проводов соединяются в два или более провода вместе, как рекламируется, но люди не говорят вам, что эти соединители также образуют цепь. Эти схемы затем используются, в частности, в бытовых приборах и промышленном оборудовании.

Они настолько важны, что могут даже определять безопасность и функциональность компьютера, который вы используете дома!

Поэтому разумно использовать у себя дома и работать с лучшими разъемами для проводов, чтобы ваши электронные приборы оставались здоровыми и оставались нетронутыми на протяжении всего срока службы.

Как правильно выбрать соединитель для проводов

Это лишь некоторые из основных вещей, которые следует учитывать среди многих других.Невозможно выделить идеальные разъемы для проводов в конкретной ситуации без тщательной оценки различных факторов.

Однако факторы покупки, описанные в этой статье, носят общий характер и, таким образом, становятся жизнеспособными почти во всех ситуациях.

1. Водонепроницаемость

Правильные разъемы для ваших проводов всегда будут такими, которые удовлетворяют все ваши потребности для конкретной задачи. Когда дело доходит до разъемов для проводов, не бывает «абсолютных лучших».Все зависит от того, для чего вы собираетесь использовать этот соединитель проводов и соответствуют ли его атрибуты вашим требованиям.

Например, вы можете захотеть запустить соединение, которое будет погружено под воду. Для этого вам понадобится водостойкий соединитель, который выдерживает давление воды различной глубины.

2. Бесперебойное соединение

Допустим, вы находитесь в зоне, где постоянно присутствуют электромагнитные помехи, и вы хотите установить проводное соединение без влияния на него помех.

Чтобы добиться этого, вам нужно, чтобы в ваши соединители проводов были встроены специальные функции, которые могут нейтрализовать и отводить эти помехи, чтобы обеспечить бесперебойное соединение.

3. Приложение

Перед принятием решения необходимо оценить и проиллюстрировать приложение, которое будет использовать проводное соединение, и его требования.

Некоторые из вещей, которые следует учитывать, — это напряжение и ток, которые будут проходить через провод.Если имеется достаточно большой путь прохождения тока, мы предлагаем вам приобрести разъем, в который можно вставить более крупный и толстый провод с соответствующим номинальным током.

4. Надлежащая изоляция

Еще одна вещь, которую следует учитывать, — это среда, в которой будут располагаться соединители проводов. Если соединитель должен работать в горячей среде, необходима соответствующая изоляция, чтобы предотвратить любые повреждения.

Точно так же можно предотвратить другие опасные вторжения, такие как токсичный газ и горючие пары или жидкости, если соединитель проводов оборудован защитой от этих недугов.

10 лучших обзоров соединителей для проводов в 2021 году

1. Соединители Wago 221-412

Попрощайтесь с гайками… гайками.

С этими соединителями для проводов от Wago приятно работать не только из-за их широкого набора функций, но и из-за своей простоты. Они изготовлены на высоком немецком уровне, и их качество сборки превосходит ожидания, учитывая, что они предназначены для общего пользования.

Они не кажутся дешевыми в ваших руках, и как только вы заберете их сами, вы поймете, что их услуги прослужат долго.

Они бывают трех разных размеров, поддерживают 2, 3 и 5 соединений и соединяют провода в диапазоне от 24 до 10 сечений. Хотя это очень универсальный продукт, многожильные и одножильные провода больше всего подходят для этой конкретной модели. Они также могут выдерживать токи до 20 ампер при напряжении до 300 В переменного тока.

Если отбросить техническую болтовню, вы можете задаться вопросом, что делает этот продукт лучшим разъемом для проводов. Ответ прост — удобство! Эти плохие парни созданы, чтобы полностью заменить проволочные гайки.Они не только предлагают больше функциональных возможностей, чем проволочные гайки, но и делают их лучше.

Их можно заставить работать за считанные минуты по сравнению с часами выравнивания проводов с помощью обычных гаек. Они намного более надежны и обеспечивают физически бесперебойное соединение.

Основные характеристики:
• Доступны три различных размера с 2, 3 и 5 соединениями.

• Имеет диапазон подключения от 24 до 10 сечений проводов.
• Может выдерживать ток 20 ампер при напряжении 300 В переменного тока.

• Заменяет гайки для проводов — более прочные и простые в установке.

2. Разъемы Anderson Powerpole

Не знаю, сколько лошадиных сил в вашем автомобиле, но, как следует из названия этого продукта, мощность в ваших электрических системах получила новое спасение.

Внешняя электрическая изоляция и медные контакты с серебряным покрытием. Они работают вместе, чтобы сократить количество бессильных до ничтожных сумм. Эффективность этого продукта вместе с его структурой сборки сделали его фаворитом поклонников для пользователей, которые любят возиться и доводить свои автомобили до совершенства.

Эти автомобильные электрические соединители подходят для проводов калибра от 10 до 16 AWG. Установка довольно проста, и на веб-сайте Powerpole есть инструкции для множества различных приложений.

Поскольку это изолированный автомобильный зажим для проводов, при работе с продуктом настоятельно рекомендуется использовать инструмент для обжима с контролируемым циклом.

Давайте поговорим о невероятных 45 ампер тока, которые могут вместить эти автомобильные соединители.Высокая пропускная способность по току делает этот разъем одним из лучших на рынке для автомобильных разъемов, поскольку считается, что в проводке транспортных средств используются высокие токи.

Несмотря на то, что они отлично подходят для приложений с низким напряжением, максимальное ограничение по напряжению составляет около 240 вольт. Диапазон позволяет этому автоматическому соединителю проводов быть жизнеспособным и в приложениях с более высоким напряжением.

Основные характеристики:
• Корпус рассчитан на ток до 45 ампер.

• Внешняя электрическая изоляция обеспечивает безопасность и защиту от поражения электрическим током.

• Посеребренные медные контакты сокращают потери мощности и повышают эффективность.

• Поддерживает калибры проводов от 10 до 16 AWG.

• Максимальное ограничение по напряжению составляет 240 вольт.

3. I Tap 1 Pin Connectors by Brightfour

Просто или иди домой. Этот проводной соединитель является воплощением этого определения.

Он имеет дизайн классического разъема для проводов, но не имеет каких-либо задних вытяжек, которые были бы у более старой модели.Хотя все соединители для проводов просты в использовании, именно этот продукт выделяется тем, что не требует предварительной настройки.

Вам не нужно будет разрезать, зачищать, снимать кожуру или даже паять провода, которые будут использоваться с этим разъемом. Установка выполняется быстро, без проблем и не требует пояснений. Головка соединителя прозрачна и позволяет видеть одиночные проводные соединения по мере их расположения, что еще больше упрощает процесс.

Этот продукт Brightfour достаточно прочен, чтобы его можно было использовать в качестве автомобильного провода в фарах, стереосистемах и т. Д.Их также можно безопасно убрать, поскольку они очень гибкие и нелегко защелкиваются, несмотря на их компактную конструкцию. Эти особенности делают его отличным вариантом для светодиодных инсталляций, поскольку они остаются почти невидимыми.

Этот разъем поддерживает одножильные и многожильные провода от 18 до 24 сечений. Однако не все провода 18AWG могут удобно вставляться в этот разъем, так как провода 18AWG могут иметь немного разные диаметры. Рекомендуется покупать провода той же марки, чтобы избежать этой проблемы.

Основные особенности:
• Прозрачные соединительные головки, облегчающие установку проводов.

• Удивительно прочный и компактный для своего размера, его можно спрятать подальше от глаз.

• Поддерживает калибры проводов от 18 до 24.

• С помощью этого разъема провод не нужно разрезать, зачищать, снимать или паять.

4. Соединители с гайкой рычага HTCELLE

Не отправляйте мальчика выполнять мужскую работу. Мы думаем об этом примере, когда говорим об этом конкретном продукте.

Долговечность и прочность этих гаечных соединителей обусловлены качеством их сборки.Как будто этого было недостаточно, они поставляются с дополнительным экранированием из-за изолированного внешнего вида. Это защищает гайки рычага от коррозии и высоких температур. Антивозрастной материал в его основе также обеспечивает долгий срок службы продукта.

Гайки рычага очень легко прикрепить к тросам. Для выполнения этой работы вам не понадобится ни технический специалист, ни инструменты, этот комплект для подключения проводов полностью подготовлен, чтобы облегчить вашу жизнь.

Рычаг опускается, и провод можно просто протолкнуть внутрь, и как только ориентация будет согласована, рычаг можно снова закрыть.Прозрачная соединительная головка позволяет легко настроить ориентацию проводов и убедиться, что она правильно вставлена.

Этот комплект электрического разъема представлен в трех вариантах — 2-, 3- и 5-портовый. С этим продуктом можно соединять различные комбинации одножильных, многожильных и гибких медных проводов.

После соединения соединитель устойчив к рывкам и выдерживает небольшой вес. Это делает его идеальным компаньоном для декоративных работ или проектов, в которых вы работаете с садовыми или потолочными светильниками.

Основные характеристики:
• Гайки рычага очень прочны и имеют прочную конструкцию.

• Устойчив к коррозии и высоким температурам, а также к старению.

• Поддерживает комбинации одножильных, многожильных и гибких медных проводов.

• Простая и быстрая установка, не требует дополнительных инструментов для настройки.

5. Электрические лопаточные соединители T Tap от Haisstronica

Так же, как когда мы думали, что видели все о наборах для подключения проводов, мы наткнулись на это гениальное новшество.

Это лучший соединитель для проводов , потому что он объединяет два типа соединителей в один. Он объединяет в себе традиционный Т-образный переходник и лопаточный соединитель. Эта гибкая конструкция позволяет творчески подходить к подключению проводов и позволяет быстро отсоединять провода на каждом стыке.

Медные контакты имеют толстое луженое покрытие, поэтому они не сгибаются при одновременном использовании с более толстыми проводами. Изоляция в месте соединения имеет решающее значение из-за характера лопатки, так как ожидается, что вы будете подключать и отключать клемму провода вручную.

Конфигурации разъемов довольно стандартные, он поддерживает сечения проводов от 10 до 22 AWG между тремя вариантами разъемов: красный, синий и желтый.

Все соединители для проводов изолированы, а лопаточные соединители имеют нейлоновый разъединитель, который обеспечивает надежную фиксацию после установки в переходник соединителя T Tap.

Поначалу может быть сложно описать все возможные применения такого уникального разъема, но в руках ветерана эти устройства будут творить чудеса.

Основные характеристики:
• Функционирует как Т-образный переходник, так и как клемма для лопаточного провода.

• Изолирован в местах соединения для безопасности и защиты от поражения электрическим током.

• Лопаточные соединители имеют нейлоновый разъединитель с фиксирующим механизмом.

• Поддерживает калибры проводов от 10 до 22 AWG.

6. Термоусадочные стыковые соединители от XUUAP

Пиромантия действительно творит чудеса.

Когда вы впервые возьмете в руки эти стыковые соединители, вы заметите их необычную конструкцию. Это потому, что вокруг них намотаны паяльные втулки, которые предназначены для постоянной герметизации концов вашего провода.

Сама трубка устойчива к повреждениям и изготовлена ​​из огнестойких материалов, выдерживающих высокие температуры. Прочность материалов была дополнительно усилена за счет добавления последовательных паяльных втулок, но это не является их основной целью.

Этот стыковой соединитель функционирует, беря концы двух проводов и запечатывая их в каждом паяльном кольце, создавая соединение.Для этого все, что вам нужно сделать, это нагреть паяльное кольцо, которое совмещено с проводами, до тех пор, пока оно не сожмется и не соединит два конца провода вместе. Сделать это очень просто и делается почти мгновенно.

Эти автомобильные электрические соединители для проводов водонепроницаемы и могут использоваться вокруг водоемов. Однако они не могут работать, если они погружены в воду, так как давление нарушит соединения и может вызвать короткое замыкание.

Торцевой соединитель поддерживает провода калибра от 18 до 22 AWG.Этот комплект автоматических электрических разъемов делает ручную пайку устаревшей, поскольку сокращает время на установку разъемов более чем наполовину.

Если вы ищете стыковые соединители с герметиком для проектов, требующих пайки, то это лучшие стыковые соединители для вас.

Основные характеристики:
• Он устойчив к повреждениям и изготовлен из огнестойких материалов.

• Паяльные втулки проходят вдоль разъема, который нагревается, образуя проволочные уплотнения.

• Поддерживает калибры проводов от 18 до 22 AWG.

• Водостойкий.

• Его можно легко установить и вдвое сократить время электромонтажа.

7. WAGO LEVER-NUTS 32pc Компактный набор соединителей для сращивания в ассортименте

Все любят красиво, аккуратно, удобно упакованные вкусности, не так ли?

Что ж, этот комплект даст вам такую ​​же хорошую атмосферу. Компактный соединительный элемент WAGO LEVER-NUTS поставляется с 32 рычажными гайками, упакованными в прозрачный футляр для переноски.

В упаковке три типа проводов. Вы найдете 2,3 и 5 проводников в разных количествах. Они немного меньше (40%), чем серия 222 LEVER-NUTS.

Прозрачный корпус поможет вам получить представление о том, что вы получаете. Использовать довольно просто. Вам просто нужно открыть рычаг, заправить провод и замкнуть его. Калибр сбоку покажет, сколько зачищенного провода вам нужно вставить.

Что еще более удивительно, вы можете использовать эти клеммы снова и снова для временной или постоянной проводки.Разъемы расположены в разных отсеках внутри коробки, чтобы вы могли быстро найти нужные.

Их можно использовать не только для домашней электропроводки, но и в домах на колесах. Однако вы должны быть осторожны, поскольку они не являются водонепроницаемыми.

Эти клеммы имеют номинальный ток 20 ампер и номинальное напряжение 600 вольт. У вас также будет четкая инструкция, как использовать их внутри крышки.

Основные характеристики:
• Набор разъемов, удобно упакованных в прозрачную коробку.

• Комплект состоит из 8,10,14 проводников 2,3,5 порта.

• Клеммы на 40% меньше, чем у рычажных гаек серии 222.

• Устройства соответствуют стандартам UL на 20 ампер и 600 вольт.

• Разъемы разделены на разные отсеки для облегчения доступа.

8. Разъем Snap Wire от MaxBrite

Зачем тратить часы, пытаясь выяснить, как лучше всего работает комплект разъемов для проводов, когда вы можете просто щелкнуть пальцами.

Этот соединитель с защелкивающимся замком позволяет соединить два провода вместе буквально, просто сжимая его.

Он состоит из защелки, которая поднимается перед подключением двух проводов, которые вы хотите соединить вместе. Защелка имеет плоское основание, которое стоит перпендикулярно проводам. Когда защелка закрыта и плотно прижата, провода соединяются в одно целое.

Часто рекомендуется иметь один провод, выходящий за задний конец клеммы защелкивающегося замка, потому что это будет выходной провод после сращивания.

Точно так же вы можете легко коснуться существующего проводного соединения, чтобы его удлинить или растянуть. Провода с твердым сердечником лучше подходят для этого сценария, поскольку с ними легче работать и они образуют лучшее соединение. Установка проста и быстра и не требует предварительных знаний о подключении клемм для проводов этого типа.

Разъем подходит для проводов сечением от 18 до 22 AWG. Конструктивно корпус клеммы для проводов выполнен из изолированного и прочного термопласта.Металлический контактный нож, в котором находится разъем, также не подвержен коррозии.

Основные особенности:
• Разъем с защелкой, который позволяет подключаться к существующим соединениям.

• Имеет прочный и изолированный корпус из термопласта.

• Металлический контактный нож, соединяющий провода, не подвержен коррозии.

• Подходит для проводов калибра от 18 до 22 AWG.

9. Изолированный поточный соединитель для сращивания продуктов Morris Products

Как говорится, «никогда не судите книгу по обложке».У этого крошечного разъема много сюрпризов.

На первый взгляд, этот продукт выглядит как обычный сращивающий соединитель, который, как ожидается, будет работать так же, как и остальные. Но что, если мы скажем вам, что это один из лучших электрических разъемов. Что отличает этот продукт от других комплектов электрических разъемов?

Ответ кроется в многослойной электрической изоляции, которая превращает его в высокопрочный и надежный соединитель.Внешний вид разъема изолирован резиной с высокой диэлектрической проницаемостью и имеет прочную поверхность. Вдобавок к этому наносится виниловое покрытие, чтобы еще больше продлить срок его службы.

Изоляция позволяет соединителю работать в диапазоне температур от -49 до 194 градусов по Фаренгейту. Внутренние части разъема предварительно заполнены ингибиторами оксидов, которые предотвращают появление коррозии проводов воздухом и влагой. В нем также находится проводник на 600 В, который соединяется с медными и алюминиевыми проводами.

Они поддерживают калибры проводов от 2 до 14 AWG и экономят ваше время при работе с более толстыми проводами, поскольку их очень легко установить с помощью этого разъема.

Основные характеристики:
• Прочная изоляция из прочной резины с высоким диэлектрическим сопротивлением.

• Виниловое покрытие усиливает разъем и продлевает срок его службы.

• Он может работать при температуре от -49 до 149 градусов по Фаренгейту.

• Предварительно заполненные ингибиторы оксидов предотвращают коррозию проводов воздухом и влагой.

• Подходит для проводов сечением от 2 до 14 AWG.
Преимущества использования соединителей проводов
Управление временем и простота использования

Мы не можем достаточно подчеркнуть этот факт. Вы же не хотите ежедневно тратить несколько часов только на то, чтобы поработать с проводкой в ​​доме. Все это складывается, когда вы регулярно работаете над несколькими проектами.

Со временем процесс подключения станет беспокойным и утомительным, не говоря уже о том, что он займет очень много времени.С другой стороны, вы можете использовать соединители проводов, чтобы быстро подключить набор проводов и заставить их работать за считанные минуты.

Это особенно удобно, если вы занимаетесь множеством проектов своими руками или работаете с мелкой бытовой техникой.

Это связано с тем, что для этих небольших работ часто требуются провода гораздо меньшего размера и сложные соединения, которые может быть чрезвычайно трудно исправить вручную, но все это меняется с помощью соединителя.

Управление проводами

Еще одним важным аспектом управления является чистота проводов, с которыми вы работаете.

Не стоит путаться с проводами, особенно если это проект, требующий большого количества подключений. Это не только создает беспорядок, но также может быть потенциально опасным в случае короткого замыкания или сбоя соединения.

Вы можете аккуратно спрятать подключенные провода вдали от поля зрения, защищая их от любых опасных сред и улучшая внешний вид прибора. В конце концов, вы же не хотите, чтобы из ваших красивых садовых фонарей торчали надоедливые провода.

Безопасность

Возможно, наиболее важным преимуществом использования соединителя для провода является коэффициент безопасности.И этот коэффициент безопасности действует в обоих направлениях, потому что он применим как к устройству, с которым вы работаете, так и к вам самому.

Разъемы для проводов можно использовать для стягивания проводов в опасной зоне, чтобы их можно было спрятать от потенциальных угроз, которым они могут подвергнуться в противном случае, — экранируя их.

Если по проводам течет сильный электрический ток, прочный соединитель хорошо справится с задачей обеспечения прочного и надежного соединения.

Более того, если несколько проводов упакованы вместе в небольшой монтажной коробке, эти соединители образуют барьер.Это предотвращает контакт одного провода с другим, что приводит к опасным коротким замыканиям и множественным сбоям.

Типы соединителей проводов на рынке

Существуют сотни различных типов высококачественных соединителей проводов, которые используются во всем мире, и со временем создаются более специализированные типы .

Невозможно перечислить все до единого, однако мы дадим вам краткое изложение наиболее распространенных и наиболее важных типов соединителей проводов, которые вы будете использовать в своих повседневных проектах.

1. Соединитель для стыкового сращивания

Один из наиболее распространенных и широко используемых соединителей, стыковой соединитель представляет собой цилиндрический обжимной соединитель с двумя концами, которые используются для создания прямого соединения.

2. Компрессионный соединитель C-Tap

Эти соединители имеют форму буквы «С», поэтому их можно использовать для двустороннего сращивания. Они сжимаются вокруг своих концов, так что при соединении проволоки образуется замкнутая связь, укрепляющая соединения.Для электрических хвостовиков скребка требуются разъемы типа C, и это его наиболее желаемая функциональность.

3. Закрытый обжимной соединитель

Закрытый обжимной соединитель действует как уплотнение. Они в основном используются, чтобы перекрыть обрывки многожильных проводов, прервать их соединение и сделать их бездействующими.

4. Лопаточный разъем

Также известный как вилочные клеммы для проводов, этот тип разъема в основном используется в сценариях plug-and-play. Они позволяют пользователям мгновенно подключать или отключать работающее соединение в электрических щитах и ​​винтовые соединения.Стереосистемы и DVD-плееры — лучшие примеры объектов, использующих этот разъем.

5. Компрессионный соединитель с выступом

Подобно лопаточным соединителям, компрессионный соединитель с выступом содержит концы провода внутри, а затем прикрепляется к монтажной плате или металлическому проводнику. Это сделано для того, чтобы физически передать ваше соединение от провода непосредственно к цепи без использования другой среды.

6. Разъем штыревого типа

Разъемы штыревого типа соединяются с проводами и подключаются к клеммным колодкам.Существуют различные варианты разъемов штыревого типа, и их можно в значительной степени настроить для конкретных клемм проводов.

7. Разъем с разъемным болтом

Старинный разъем, который использовался в прошлом. Разъем с разъемным болтом предназначен для набора определенных металлических концов проводов и жестко удерживает их вместе с помощью болта и винта. Металлическая проволока обычно бывает алюминиевого или медного происхождения, хотя могут существовать вариации.

8. Т-образный соединитель

Соединитель, имеющий форму буквы «Т».Это очень похоже на разъемы C. Разница в том, что он соединяет концы трех разных проводов в виде буквы «Т».

9. Рычаг соединителя

Афиша соединителей проводов. Рычажные соединители — наиболее широко используемые соединители во всех отраслях промышленности. Это также один из самых простых и удобных для начинающих коннекторов.

Он состоит из рычага, который нужно потянуть вниз перед тем, как вставить провод. После того, как провод был размещен, рычаг опускается вниз, чтобы образовать соединение через другой конец.Существуют различные варианты рычажного соединителя, такие как двух- или трехходовые рычажные соединители.

10. Разъем с защелкой

Разъем с защелкой позволяет выполнять соединения без предварительного обрезания или сращивания проводов. Он состоит из защелки, внутри которой находится лезвие. Это лезвие используется для сращивания проводов в точной ориентации этого конкретного разъема с защелкой.

Чтобы использовать его, просто откройте защелку, вставьте провода и закройте защелку, и все готово.

Часто задаваемые вопросы
Q1. Что такое обжим и необходимо ли оно для каждого используемого мной соединителя проводов?

Ответ: Обжим — это физическая деформация проводящих металлов внутри провода в определенной ориентации, чтобы их можно было соединить вместе с другими обжатыми проводами. Обжатие необходимо для каждого соединителя проводов, так как это наиболее важная часть создания стыка между этими проводами.

Обжим обычно выполняется с помощью специальных инструментов, таких как клещи для обжима, но некоторые разъемы имеют встроенные обжимные приспособления, такие как разъем с защелкой.

2 кв. Все соединители проводов изолированы?

Ответ: Нет. Многие разъемы для проводов в наши дни имеют множество различных экранов, кроме изоляции. Перед покупкой очень важно тщательно просканировать товар и его атрибуты. Изолированные разъемы немного дороже, но это того стоит.

3 кв. Какой соединительный элемент лучше всего подходит для двустороннего сращивания?

Ответ: Нет ничего лучшего, когда дело доходит до выбора разъема для вашего провода.Важно оценить ориентацию проводов, которые вы хотите подключить. Как только вы это выясните, вы можете выбрать один из нескольких уникально ориентированных соединителей для двухстороннего сращивания.

4 кв. Все ли типы проводов работают с каждым разъемом?

Ответ: Нет. Это распространенное заблуждение среди многих пользователей. Для некоторых разъемов требуется, чтобы у провода был сплошной сердечник, а для других могут потребоваться многожильные провода. Для многих разъемов также может потребоваться работа с конкретными типами металлов, такими как медь или алюминий.

Большинство разъемов для проводов имеют определенный размер и подходят только для проводов определенного диапазона калибра. Например, вы не можете использовать провод 22AWG в разъеме, который может содержать только провода калибра от 10 до 18AWG.

Вы должны знать свой провод и разъем для вашего провода, прежде чем переходить к продукту, поскольку вы не хотите, чтобы ваше соединение страдало из-за несовместимости.

Заключительные слова

Эта статья направлена ​​на прояснение чрезвычайно неоднозначной области соединителей проводов и проливает свет на различные типы и функции различных соединителей проводов.

Лучшим соединителем для проводов всегда будет тот, который соответствует поставленным вами целям, а также обеспечивает надежное, безопасное и надежное соединение.

Ориентация и применение разъема являются наиболее важным аспектом при выборе правильного разъема для проводов.

Если вы знаете, что ищете, и конкретные требования проектов, над которыми вы будете работать, каждый из рекомендованных нами соединителей для проводов удовлетворит вас.

Основы автомобильных электрических соединений и разъемов

На мой взгляд, это самая важная глава в этой книге. Ничто так не говорит о ваших навыках подключения, как качество и надежность ваших соединений. Кроме того, возможность подключения повышает или снижает надежность цепи, которую вы добавляете, добавляете или ремонтируете. Если есть что-то, в чем я чрезмерно разборчив, то вот оно. Лучше всего то, что эти навыки легко освоить и применить.

---

Этот технический совет взят из полной книги «АВТОПРОВОДКА И ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ».Подробное руководство по этой теме вы можете найти по этой ссылке:

УЗНАТЬ БОЛЬШЕ ОБ ЭТОЙ КНИГЕ

ПОДЕЛИТЬСЯ ЭТОЙ СТАТЬЕЙ: Пожалуйста, не стесняйтесь делиться этой статьей на Facebook, на форумах или в любых клубах, в которых вы участвуете. Вы можете скопировать и вставить эту ссылку, чтобы поделиться: https://musclecardiy.com/automotive-wiring / фундаментальные-автомобильные-электрические-соединения-и-соединители /

---

ВНИМАНИЕ: Очевидно, что для выполнения соединений необходимо удалить изоляцию с проводки.Само собой разумеется, что вы не должны пытаться выполнять подключения к цепям под напряжением, потому что вы рискуете закоротить их в процессе создания подключения. Все методы в этой главе написаны с предположением, что вы не подключаетесь к цепи под напряжением — выключите ее перед подключением к ней!

Основные соединения

Основные соединения — это то же самое, что узлы для троса, — для проводки. Это любое соединение между двумя проводами, для установления которого не требуется специальный разъем или инструмент.Если вы находитесь дома, не выходя из гаража и небольшого ящика для инструментов, вы, как правило, предпочитаете делать вещи лучше. Если вы находитесь на обочине дороги и делаете быстрый ремонт, вам нужно знать, как это сделать правильно. Вообще говоря, эти типы соединений подходят для цепей с током 5 ампер или меньше, а также для проводки калибра 16 или меньше.

Скручивание и обвязка лентой

Из миллиона различных способов установить этот элементарный тип связи я видел только один, который выдержал испытание временем.Теперь, прежде чем показать вам, как это сделать, я должен отдать должное человеку, который показал мне, как это сделать: Б.Дж. Латтингу. Он владеет бизнесом в Литл-Роке, штат Арканзас, под названием Arkansas Car Stereo. Би-Джей настаивает, что это единственный способ, которым его сотрудники могут устанавливать подобные связи.

Вот как это сделать:

Шаг 1:

Возьмите два куска провода калибра 18 и снимите 3/4 дюйма изоляции с концов каждого провода.

Шаг 2:

Удерживайте два провода так, чтобы оголенные провода пересекались под углом.




Шаг 3:

Плотно скрутите два провода по часовой стрелке.






Шаг 4:

Согните витое соединение П-образной формы.






Шаг 5:

Проложите U-образное соединение над одним из проводов.

Шаг 6:

Плотно заизолируйте соединение лентой Super 33+.

Первый раз Б.J. показал мне это, он также показал мне силу соединения, заставив меня попытаться разорвать его за провода. Когда все сделано правильно, соединение не разорвется. Скорее порвёте провод пополам. Вперед, попробуйте и убедитесь сами.

Вестингауз Сплит

Это подключение реализуется, когда вам нужно врезаться в провод, не разрывая его, и нет под рукой паяльника. Правильно выполненное соединение также выдерживает испытание временем.Вот как это сделать:

Шаг 1:

Используйте пару инструментов для зачистки проводов, чтобы разрезать изоляцию на куске провода, в который вы собираетесь врезаться.

Шаг 2:

Затем продвиньтесь примерно на 1/2 дюйма вперед от этого разреза и сделайте второй идентичный разрез в изоляции.

Шаг 3:

Используйте лезвие бритвы, чтобы разрезать по длине от первого разреза до второго разреза.

Шаг 4:

Удалите отрезок изоляции с провода.





Шаг 5:

Вставьте режущий инструмент в центр медного провода и откройте проход, чтобы вы могли пропустить через него второй провод.

Шаг 6:

Зачистите 3/4 дюйма изоляции с конца провода, к которому вы подключаетесь.

Шаг 7:

Вставьте оголенный медный провод Вставьте оголенный медный провод через проход, сделанный на шаге 5.





Шаг 8:

Плотно оберните проволоку; убедитесь, что между двумя проводами имеется как можно больший контакт.

Шаг 9:

Плотно заизолируйте соединение с помощью Super 33+.




Шаг 10:

Используйте небольшую кабельную стяжку вокруг ленты, чтобы плотно прилегать к соединению, и вторую небольшую кабельную стяжку на расстоянии около 1 дюйма от соединения для снятия напряжения.




Я без единой проблемы установил тысячи подключений обоих этих типов. Как и все остальное, ключ в том, чтобы знать, когда их использовать и как делать правильно.Обратите внимание, что эти соединения не подходят для проводов калибра 14 и более.

Обжимные соединения

Это соединение легко освоить, но прежде чем я покажу вам основы самого соединения, давайте сначала поговорим о различных типах имеющихся обжимных соединителей. Обжимные соединители доступны в размерах, подходящих для проводов самого большого калибра, включая действительно большие.

Соединители со швом и бесшовные

Хотя они могут выглядеть внешне похожими, на самом деле это не так.Проще говоря, бесшовные обжимные соединители вырезают из круглой заготовки, поэтому они имеют трубчатый характер. Более дешевые соединители шовного типа вырезаются из плоского материала и скручиваются в трубчатую форму, поэтому у них есть шов, который проходит по всей длине соединения. Это может быть трудно увидеть сквозь изоляцию разъема, но обычно вы можете посмотреть на его концы, чтобы определить, какой тип разъема у вас есть.




Справа я снял часть изоляции с разъема. Быстрый просмотр, чтобы определить, какой разъем вы обжимаете, гарантирует, что вы обжмете его правильно.

Да, я считаю, что это паршивый обжимной инструмент. Но если это все, что вам нужно, еще важнее правильно сориентировать соединитель в инструменте.

Это подходящий инструмент для обжима. Обратите внимание, что шов находится напротив колышка, чтобы колышек не раскрыл соединитель в процессе обжима, что приведет к сомнительному соединению.

Это особенно важно знать перед обжимом разъема.

Я обычно использую только бесшовные соединители именно по этой причине, но если вы обжимаете соединитель со швом, обязательно обжимайте его так, чтобы шов не открывался в процессе.Это легко сделать, убедившись, что шов перпендикулярен инструменту и противоположен колышку, если вы используете обжимной инструмент с разбивкой.

Неизолированные соединители

Очевидно, что этот тип разъема не имеет изоляции, поэтому он должен быть должным образом изолирован после того, как вы обжали его на месте, обычно с помощью термоусадочной трубки. Эти типы разъемов доступны в большом количестве — от стыковых до кольцевых, шовных или бесшовных.Подходящим инструментом для обжима разъемов этого типа является обжимной инструмент с кольцевым зажимом.




Любой из этих инструментов подходит для правильного обжима неизолированных разъемов. Я не покупаю неизолированные соединители, так как можно просто снять изоляцию с любого изолированного соединителя и получить неизолированный соединитель, если возникнет такая необходимость.

Изолированные соединители

Это самый распространенный из всех механических соединителей. Как и их неизолированные собратья, они широко доступны во всех различных типах и размерах, а также могут быть шовными или бесшовными.Они могут иметь виниловую или нейлоновую изоляцию, которая может быть прямой или расширяющейся на концах. Уловка здесь заключается в том, чтобы выбрать разъем, который соответствует как калибру, так и внешнему диаметру изоляции провода, на который вы его обжимаете.




Я предпочитаю изолированные соединители, потому что они экономят время, так как вам не нужно изолировать соединитель после обжима. У меня под рукой есть много разных типов обжима, чтобы выполнить любую работу по обжиму, с которой я могу столкнуться.

Обратите внимание, как пластиковая изоляция самого провода 8 AWG хорошо сочетается с изоляцией вокруг этого обжимного разъема. Некоторые разъемы имеют расширенные концы (например, этот), а другие — нет. Я считаю, что концевые соединители с раструбом обеспечивают более высокую вероятность идеальной подгонки. Это так же важно, как и установка провода в сам наконечник.

Термоусаживаемые изолированные соединители

Это самые красивые соединители для обжима.Используйте их один раз, и будет сложно вернуться к чему-то еще. Но они очень дорогие. Механика их использования идентична типичным изолированным разъемам, но изоляция является термоусаживаемой, чтобы обеспечить герметичное соединение — идеально подходит для использования под капотом, под автомобилем или даже на море! Просто обожмите и нагрейте для долговечного водонепроницаемого соединения.

Эти разъемы обеспечивают исключительное соединение и изоляцию. Думайте о них как о комбинации обжимного соединителя с термоусаживаемой изоляцией, окружающей их.Некоторые из них, такие как изображенные на фото 3M, даже имеют клей для обеспечения водонепроницаемого соединения!

Посмотрите внимательно на клей на каждом конце. Эти разъемы подходят даже для самых тяжелых условий эксплуатации. Клей помогает изолировать электрическое соединение и защитить его от элементов.

Различные виды обжимных соединителей

Одна из причин, по которой обжимные соединители так популярны, — это разнообразие доступных соединителей.К тому же они относительно недорогие. Это позволяет легко иметь хороший выбор их под рукой — я покупаю их оптом, так что у меня никогда не кончится. Кроме того, я люблю «запасать» все доступные размеры, чтобы всегда иметь под рукой то, что мне нужно для выполнения задачи. Я предпочитаю изолированные соединители неизолированным.

Стыковые соединители: Предназначены для стыковых или сквозных соединений между двумя проводами. Это одно из наиболее распространенных обжимных соединений, и они легко доступны до 8 AWG, а даже большие размеры доступны по запросу.

Кольцевые клеммы: Кольцевые клеммы — второй по распространенности обжимной разъем. Они очень удобны для подключения провода к точке подключения, такой как шпилька или болт на задней панели типичного генератора переменного тока. Они также широко используются для подключения провода к точке заземления. Они легко доступны с кольцами любого диаметра и размером с проволоку.




Как видите, я держу под рукой кучу обжимных разъемов. Это примерно половина различных размеров и видов, которые вы найдете в моем гараже.

Обычно у меня под рукой имеются стыковые соединители от 18 AWG до примерно 6 AWG. Как видите, у меня есть как расширяющиеся, так и не расширяющиеся типы, которые позволяют мне выбрать правильный соединитель для работы. Хотя это очень простое соединение, для каждого разъема требуется два обжима, поэтому их правильная установка вдвое важнее.

Вилочные клеммы (лопаточные клеммы): Они популярны, потому что позволяют заделать провод до точки подключения и обеспечивают простое подключение к этой точке.Кольцевой зажим требует, чтобы вы полностью сняли гайку с болта или шпильки, к которой вы подключаетесь, чтобы установить соединение. Вилочный терминал позволяет вам просто ослабить указанный болт или шпильку и сдвинуть терминал под ним. Это особенно ценно при подключении к барьерной полосе с несколькими соединениями. Они легко доступны в зависимости от диаметра болта, вокруг которого они должны поместиться. Известно, что я иногда превращал кольцо в вилку!

Быстроразъемные соединители: Я часто их использую, потому что стараюсь изо всех сил учитывать удобство обслуживания при добавлении цепи к любому автомобилю.Я использую их везде, где мне нужно простое соединение, чтобы его можно было легко отключить. Хороший пример — установка переключателя или света на съемной панели приборов. При снятии панели быстроразъемное соединение переключателя или света позволяет быстро снять панель. Это хорошо окупается, если ваш дилер обслуживает ваш автомобиль, и ему необходимо снять указанную панель. Вместо того, чтобы разрезать вашу проводку, они просто отключают ее.

Кольцо, преобразованное в вилочный терминал. Просто и легко, это может спасти жизнь, если у вас нет вилки, достаточно большой для работы.

На приборной панели моего Мустанга есть два светодиода, которые контролируют работу установленной системы впрыска воды / метанола. Поскольку они установлены в накладку, окружающую кластер, быстроразъемные соединения позволяют легко снимать.

Быстроразъемные соединения доступны для проводов и кабелей любых размеров. Я предпочитаю полностью изолированный вставной соединитель вместо пулевого.

Заполнение корпуса быстроразъемного соединения литиевой смазкой всегда является отличной идеей при использовании этих разъемов под капотом или под автомобилем.Это мой старый фаворит.

Есть два типа: патроны и вставные соединители. Очевидно, они доступны в мужском и женском вариантах.

Вставной тип обеспечивает действительно хорошее соединение. Я обычно использую этот тип соединителя, а не штекерный соединитель, когда имею дело с менее чем четырьмя проводами. С четырьмя или более проводами вилка типа вилка и розетка — действительно правильный способ делать что-то. Этот разъем также подходит для слаботочного использования под капотом или автомобилем.Если вы используете их в этой среде, я рекомендую вам заполнить их белой литиевой смазкой, прежде чем сдвигать их вместе. Это помогает уберечь элементы от воздействия на электрическое соединение.

Основы обжима: как это сделать!

Выбор подходящего инструмента для работы

Прежде всего, вам нужен подходящий инструмент для работы. Большинство профессионалов, в том числе и я, предпочитают хороший обжимной инструмент для обжима как изолированных, так и неизолированных разъемов.При использовании высококачественных обжимных соединителей стержень не пробьет и не порвет изоляцию.




Что еще вам нужно знать об этом инструменте? Супер люкс, не правда ли.

Инструменты без ставок

Это любой обжимной инструмент с гладкой закругленной поверхностью с обеих сторон, такой как те, что входят в набор для обжима / соединителя, доступный в вашей угловой аптеке.

Эти обжимные инструменты «обжимного типа» просто не дают вам достаточного рычага для обеспечения качественного обжима.Кроме того, их контактная поверхность обычно довольно узкая. Если вы настаиваете на использовании такого инструмента, купите одну из более хороших моделей от Snap-On или Klein, чтобы назвать пару.

Инструменты с традиционными кольцами

Это любой обжимной инструмент с колышком (или острием) с одной стороны губки и полукруглой поверхностью с другой. Это то, что используют профессионалы, потому что они предлагают отличное плечо и отлично справляются с обжимом. Кроме того, они доступны в нескольких различных размерах — до 8 AWG в портативном исполнении.У большинства инструментов ставок есть как минимум два отверстия. Вам нужно выбрать отверстие, которое лучше всего подходит для обжимаемого разъема. При правильном выборе это не деформирует разъем, и стержень полностью устанавливает разъем на провод, не повреждая медь внутри него. Я не знаю универсального инструмента.

Для универсального обжима малого диаметра мне всегда нравились обжимные инструменты Кляйна, потому что они имеют ручки с цветовой кодировкой — красная ручка обозначает сторону инструмента со стержнем.Обжимные устройства Klein (показанные на странице 21) могут легко обжимать изолированные разъемы до 14–16 AWG и неизолированные разъемы 10–12 AWG. Изображенные на фотографиях обжимные устройства с желтой ручкой относятся к модели Ideal 30-425 и могут обжимать изолированные разъемы до 8 AWG или неизолированные разъемы до 4 AWG. (Snap-On предлагает почти идентичный набор, P / N PWC30.)

Ручные комбинированные инструменты

Обжимные прессы с красной ручкой (показаны на странице 21) — это First Forever Model HD16L. Это составной инструмент для разметки, который обеспечивает повышенное усилие и может обжимать изолированные разъемы до 8 AWG или неизолированные разъемы 4 AWG.Однако их довольно сложно поместить в тесные места. Еще одним фаворитом являются составные обжимные инструменты со сменными матрицами, подобными показанному ниже от Paladin.

Обжимной инструмент сложного действия, такой как этот, имеет губки, которые подходят для самых разных матриц. При замене штампов этот инструмент может выполнять множество различных функций, таких как изолированные разъемы, узел штифт / свеча, провод свечи зажигания и многое другое. Сам инструмент довольно большой и громоздкий, и его трудно достать в труднодоступном месте под приборной панелью.

Сюда входят многочисленные матрицы, которые упрощают выполнение любых задач по опрессовке.

Изначально я купил этот набор для заделки коаксиального кабеля RG-59 и RG-6. Поскольку они универсальны, матрицы, поставляемые MSD (и другими), ввинчиваются прямо. Как показано на рисунке, у меня прикреплена матрица для обжима свечи зажигания от MSD, но доступно много разных матриц. Одним из таких доступных является штамп для обжима неизолированных разъемов, чтобы обеспечить достаточное усилие, как показано в наборе Tool Aid.

Обжим неизолированных разъемов

Теперь, когда вы знаете основы, давайте займемся обжимом неизолированной кольцевой клеммы на конце провода 16 AWG с помощью обжимного инструмента Кляйна. Вот как это сделать:

Шаг 1:

Снимите примерно 1/4 дюйма изоляции с конца провода.

Шаг 2:

Поверните зачищенный конец провода по часовой стрелке, чтобы все жилы провода можно было легко вставить в наконечник.

Шаг 3:

Наденьте кольцевую клемму на конец оголенного провода, убедившись, что весь провод находится внутри наконечника — на другом конце должно выступать не менее 1/16 дюйма провода.

Шаг 4:

Сориентируйте обжимной инструмент вокруг кольцевого зажима так, чтобы стержень находился напротив шва.





Шаг 5:

Полностью сожмите инструмент, сделав обжим.






После обжима возьмитесь за разъем и немного потяните за него, чтобы убедиться, что он правильно сидит на проводе.Если вы не обжали его должным образом, он сразу оторвется. Эта небольшая проверка является хорошей практикой и намного лучше, чем отсоединение разъема при движении по дороге!








Обжим изолированных соединителей

Это не сильно отличается от приведенного выше. Давайте займемся стыковым соединением двух проводов 10-го калибра вместе с бесшовным стыковым соединителем с помощью инструмента для обжима Ideal. Вот как это сделать:

Шаг 1:

Зачистите 1/4 дюйма изоляции с обоих проводов.

Шаг 2:

Два провода правильно подготовлены для подключения.






Шаг 3:

Закрутите зачищенные концы проводов по часовой стрелке.

Шаг 4:

Вставьте первый провод в обжимной соединитель так, чтобы медь полностью вошла в наконечник, а изоляция полностью вошла в нейлон (или винил).

Шаг 5:

Направьте обжимной инструмент вокруг стыкового разъема на той половине разъема, внутри которого находится провод.





Шаг 6:

Полностью сожмите инструмент, сделав обжим.











Шаг 7:

Повторите этот процесс для другой половины соединения.

При обжиме бесшовных стыков меняйте ориентацию обжимного инструмента для каждой половины обжима. Таким образом, с каждой стороны соединителя будет по одной стойке. Это сохраняет стыковое соединение красивым и прямым.Если поставить оба на одной стороне, то стык обычно получается слегка изогнутым.

Если вы обжимаете стыковой соединитель со швом, убедитесь, что стержень всегда находится точно напротив шва. Обе стойки находятся на одной стороне соединителя.

Обжимные термоусадочные изолированные соединители

Метод тот же, что и выше, с одним дополнительным шагом. Продолжите приведенный выше пример, как если бы вы использовали этот коннектор для начала:

Шаг 8:

После того, как соединитель был надлежащим образом обжат, нагрейте его с помощью термофена до тех пор, пока термоусадочная изоляция не закроет соединение.

Если вы хотите, чтобы качество изготовления под капотом вашего автомобиля отличалось качеством и выдерживало испытание временем, то этот разъем для вас.Это просто лучшее, что можно купить за деньги.

Обжим соединений проводов большого калибра

На самом деле есть только два способа сделать это правильно, и оба требуют специального инструмента для правильного выполнения работы. Вам понадобится либо молотковый обжимной инструмент (недорогой), либо шестигранный обжимной инструмент mack-daddy (очень дорогой). Имейте в виду, что вы не можете использовать молотковый инструмент для заделки заделки в автомобиле. Хотя вы можете использовать для этого гексагональный составной обжимной инструмент, оба инструмента легче использовать для выполнения соединений за пределами автомобиля, поэтому планируйте соответственно.

Большинство молотковых обжимных инструментов выглядят так. Этот недорогой инструмент представляет собой экономичный способ правильно заделать разъемы на концах проводов сечением 4 AWG и более.

Использование молоткового обжимного инструмента

Использовать этот инструмент просто, а кто не любит время от времени бить молотком по предмету? В этом примере мы обжимаем кольцевую клемму на конце отрезка провода 4 AWG. Вот как это сделать:

Шаг 1:

Снимите с провода необходимое количество изоляции с помощью лезвия бритвы; это зависит от разъема, который вы прижимаете к проводу, но всегда нужно, чтобы около 1/8 дюйма или около того провода выступало из конца любого большого открытого соединителя с наконечником (вспомните из предыдущей главы — царапина и разрыв).

Шаг 2:

Наденьте кольцевую клемму на конец оголенного провода, убедившись, что весь провод находится внутри наконечника. Из другого конца должно выходить не менее 1/8 дюйма проволоки.

Шаг 3:

Положите обжимной инструмент на твердую плоскую поверхность и вставьте провод / соединитель в обжимной инструмент так, чтобы стержень находился напротив шва.

Шаг 4:

Используйте молоток, чтобы плотно вбить кол в кольцевой зажим.







Обычно требуется всего один или два хороших удара от большого молотка, чтобы работа была выполнена должным образом.Если ударить слишком сильно, колышек может прорваться через нижнюю часть соединителя, что повредит целостность обжима.







Использование гексагонального обжимного инструмента

Этот инструмент действительно не сложнее обычного ручного обжимного инструмента. Однако, если вы обжимаете большие разъемы, для выполнения работы требуется много усилий.

В этом примере обожмите кольцевую клемму на конце отрезка провода 1/0 AWG.Вот как это сделать:

Шаг 1:

Установите плашки на губки в соответствии с калибром используемого соединителя — в данном случае 1/0 AWG. (С этим инструментом губки с цветовой кодировкой соответствуют диаграмме на самом инструменте.)

Шаг 2:

Удалите необходимое количество изоляции с провода с помощью лезвия бритвы — это зависит от разъема, который вы прижимаете к проводу, но вы всегда хотите, чтобы около 1/8 дюйма или около того провода выходили из конца любого большого открытый соединитель наконечника.

Шаг 3:

Полностью откройте губки инструмента, возьмитесь за инструмент за одну ручку, упираясь другой ручкой в ​​цех. Другой рукой вставьте кабельный / кольцевой зажим в зажимы инструмента, следя за тем, чтобы шов соединителя попал в середину одной из плоских сторон шестигранного отверстия.

Шаг 4:

Когда вы начнете сжимать инструмент и обжим, вы должны иметь возможность отпустить кабель и использовать обе руки, чтобы полностью сжать инструмент.













Шаг 5:

По завершении окончание должно выглядеть так:

В зависимости от того, какой длины используется наконечник соединителя, вы можете выполнить второй идентичный обжим непосредственно рядом с первым обжимом. Очевидно, вы должны принять это во внимание, прежде чем делать первый обжим.

Использование гексагонального обжимного инструмента

Если основы обжима кажутся вам довольно простыми (а они должны), то в какие ловушки попадают люди, выполняя плохие обжимные соединения? Вот несколько:

• Использован неподходящий инструмент — опять же, плоскогубцы и тиски не являются обжимными инструментами!
• Используется правый инструмент, но для обжима выбрано отверстие неправильного размера, что приводит к деформации разъема или повреждению проводки.
• Использованы некачественные обжимные соединители.




Хорошо, согласитесь, у вас есть несколько соединений, которые выглядят так же, как те, которые сейчас скрываются в вашем автомобиле. Внимательно посмотрите на ошибки в этих окончаниях. Присмотритесь к следующему собранию под капотом, и вы увидите множество примеров. Сверху вниз клещами обжимались вилочный зажим, кольцо 10–12 AWG обжато на провод 16 AWG, разъем деформирован с помощью обжимного инструмента неподходящего размера, в шов разъема вбит колышек, разъем деформирован Используя обжимной инструмент неподходящего размера и оголенную проводку, в боковую часть разъема вбили колышек.

• Соединители со швом, опрессованные без учета ориентации шва, легко разъединяются.
• Слишком большая часть изоляции провода снята, из-за чего изоляция провода не может надлежащим образом входить в изолятор обжимного разъема и соединение остается неизолированным.
• Используется соединитель неправильного размера — если у вас под рукой нет соединителя нужного размера, то магазин автозапчастей будет в ближайшем будущем!

Паяльники и пистолеты How-To

Если вы хотите обеспечить наилучшее соединение в автомобиле, пайка — это ваш шанс.Вопреки распространенному мнению, пайка очень проста, и ее можно освоить в кратчайшие сроки. Во-первых, давайте уберем очевидное и немного поговорим о безопасности.

Безопасность

ВНИМАНИЕ: Паяльник или пистолет — действительно отличный инструмент, но нагретый конец может вызвать серьезные ожоги, если вы соприкоснетесь с ним. Кроме того, паяльник или пистолет в транспортном средстве могут находиться только в ваших руках. Если вам необходимо установить его, положите его на пол за пределами автомобиля.Будьте осторожны при наведении на него, так как он может прожечь отверстия во всем, с чем соприкасается — пластмассе, сиденьях, дверных панелях, ковре и т. Д.

ВНИМАНИЕ! Паяльники с бутановым питанием настолько удобны, что возникает соблазн использовать их где угодно. Не забывайте, что в этом утюге есть открытое пламя, поэтому НЕ ДОПУСКАЙТЕ ЕГО ОТ АККУМУЛЯТОРА!

ВНИМАНИЕ: Большинство припоев содержат свинец. Любой, кто не жил под камнем последние 30 лет, осознает опасность свинца для здоровья. Старайтесь паять только в хорошо вентилируемом месте, чтобы не вдыхать пары припоя.Вам также следует не допускать попадания припоя в рот — мы все использовали свои зубы, чтобы вытащить еще немного припоя с рулона, так как у нас была только одна свободная рука — плохая идея! Также рекомендуется тщательно вымыть руки после работы с припоем или пайкой.

Основы пайки

Независимо от того, какой паяльный инструмент вы используете, вам понадобится припой. Как я упоминал в предыдущей главе, вам понадобится канифольный припой на основе свинца 60/40, предназначенный для использования в электронике — какой диаметр вы выберете — это личное предпочтение.Кроме того, вы должны быть уверены, что ваш наконечник правильно одет. Это называется «лужением» — см. Руководство пользователя вашего инструмента, чтобы узнать, как это сделать.

Самая важная вещь в пайке — это то, как вы вводите припой в соединение, и это волшебство. Правильный способ сделать это — нагреть соединение снизу и «влить» припой в соединение сверху. Как и все остальное, это требует немного практики и терпения.

Основы применимы как к паяльникам, так и к паяльникам.Паяльники отлично подходят для подключения проводов до 14 AWG, прежде чем они обычно не могут нагреть соединение достаточно, чтобы позволить припою течь в него. Паяльные пистолеты приходят на смену и обычно могут использоваться для проводки до 8 AWG. Паяльные пистолеты обычно имеют две настройки температуры, управляемые спусковым крючком, и могут довольно быстро нагреваться, что делает их удобными для использования в автомобилях.

Пайка двух проводов вместе встык

Это довольно просто, и есть два способа сделать это.Первый метод действительно подходит только для проводки 18-го калибра или больше. В этом примере мы используем паяльник, чтобы спаять два провода 18 AWG вместе встык. Вот как это сделать:

Шаг 1:

Зачистите 1/2 дюйма изоляции с обоих проводов и плотно скрутите их концы.




Шаг 2:

Залуживайте концы обоих проводов, зажимая их третьим зажимом и удерживая утюг под проводом, позволяя припою течь в провод сверху.






Шаг 3:

Согните концы обеих луженых проволок П-образными плоскогубцами.






Шаг 4:

Соедините их вместе встык и расплющите нас плоскогубцами.

Шаг 5:

Используйте утюг, чтобы нагреть соединение снизу, одновременно подавая небольшое количество припоя сверху, тем самым сплавляя два провода вместе.













Второй метод подходит для проводки до 12-го калибра, хотя я сделал это с проводкой 10-го калибра с очень большим количеством жил и мощным паяльным пистолетом.В этом примере мы спаяем два одинаковых провода 18 AWG вместе встык. Вот как это сделать:

Шаг 1:

Зачистите примерно 3/4 дюйма изоляции с обоих проводов.

Шаг 2:

Удерживайте их встык так, чтобы голые медные концы пересекались под небольшим углом.




Шаг 3:

Скрутите два провода вместе, намотав их друг на друга по часовой стрелке.




Шаг 4:

Держите паяльник под соединением и позвольте припою стекать в соединение сверху.





Это немного сложно и требует времени, чтобы научиться правильно скручивать провода. Преимущество в том, что вам не нужно предварительно лужить провода. Любое из этих подключений должно обеспечивать постоянное соединение.









Припаивание провода к уже существующему проводу в автомобиле

Это похоже на соединение Westinghouse Split, но вы припаяете соединение для лучшей связи и надежности.В этом примере подключите кусок провода 18 AWG к уже существующему проводу 18 AWG. Вот как это сделать:

Шаг 1:

Используйте пару инструментов для зачистки проводов, чтобы разрезать изоляцию на куске провода, в который вы собираетесь врезаться.

Шаг 2:

Затем продвиньтесь примерно на 1/2 дюйма вперед от только что сделанного надреза и сделайте второй идентичный надрез в изоляции.

Шаг 3:

Используйте лезвие бритвы, чтобы разрезать по длине от первого разреза до второго разреза.

Шаг 4:

Удалите отрезок изоляции с провода.

Шаг 5:

Зачистите 3/4 дюйма изоляции с конца провода, к которому вы подключаетесь.

Шаг 6:

Плотно оберните этот провод вокруг уже существующего.




Шаг 7:

Нагрейте соединение снизу, вливая припой сверху.




Шаг 8:

Плотно заизолируйте соединение лентой Super 33+.

Пайка различных клемм

Припаять клемму к концу куска провода не сложнее, чем спаять два провода вместе. Очевидно, что здесь лучше всего использовать неизолированные соединители, и для меня не редкость иметь то, что мне нужно в изолированном соединителе — нет проблем, я просто снимаю изоляцию плоскогубцами. В этом примере мы заканчиваем кусок провода 8 AWG кольцевым зажимом с помощью паяльника. Вот как это сделать:

Шаг 1:

Зачистите 3/8 дюйма изоляции с конца провода.

Шаг 2:

Закрутите зачищенный конец провода по часовой стрелке.

Шаг 3:

Наденьте кольцевую клемму на конец оголенного провода, убедившись, что весь провод находится внутри наконечника — с обоих концов должно быть видно не менее 1/16 дюйма провода.

Шаг 4:

Зажмите провод третьим зажимом и нагрейте разъем снизу с помощью паяльного пистолета, вливая припой в открытый конец наконечника.

Шаг 5:

Когда вы видите припой в проводе с другой стороны наконечника, вы знаете, что у вас достаточно припоя для соединения.

Изоляционные соединения

Пока все соединения, кроме двух, не изолированы. Два типа изоляторов для постов — изолента и термоусадочные трубки.

Лента электрическая

Используйте Super 33+ и следите за чистотой рук. При записи соединений я обычно:

• Оторвите кусок нужной длины — разрыв изоленты требует практики — хватайте и щелкайте! Сделано быстро, лента не растягивается.
• Очень плотно намотайте ленту на соединение.
• Подойдя к концу, я ослабляю натяжение ленты.

Это обеспечивает безотказный изолятор на многие годы и не распутается, как если бы ленту было натянуто до конца. При закреплении паяных соединений дайте соединению остыть в течение нескольких секунд и заверните его, пока оно еще горячее. Лучшее в ленте — это то, что вы можете изолировать любое соединение после того, как оно было выполнено.




Нет, это не готовый пластиковый изолятор. Вот как выглядит правильно изолированный разъем после того, как вы его приклеили. Просто не забудьте немного ослабить натяжение, когда закончите работу с лентой, чтобы лента не ослабла со временем.

Термоусадочные трубки

В отличие от изоленты, термоусадочные трубки не подходят всем. Вы также не можете применить его к любому соединению после того, как соединение было установлено, как вы можете с лентой — нет, это требует некоторого размышления.Обычно я покупаю термоусадочные трубки длиной 3 фута, и они у меня есть разного диаметра и цвета, включая белый, который я использую для маркировки своей проводки.

При использовании термоусадочной трубки перед подключением проденьте ее по проводу. Кроме того, держите его подальше от источников тепла, чтобы он не сжимался на конце, ближайшем к соединению, во время его выполнения. Всегда лучше использовать немного больше, чем нужно для изоляции соединения, поэтому, если это произойдет, вы можете отрезать его бритвенным лезвием, и у вас все еще будет бизнес.Наденьте трубку на готовое соединение и нагрейте ее с помощью теплового пистолета до плотной усадки вокруг соединения.

Термоусадочные трубки, безусловно, пригодятся. Он бывает размером от 1/8 дюйма до более чем 3 дюймов в диаметре. Я использую его для самых разных вещей, поэтому держу под рукой много разных цветов.

Термоусадочные трубки придают вашей работе очень профессиональный вид. Просто не забудьте сдвинуть его вниз по проводу, прежде чем выполнять заделку.

Термоусадочная трубка обеспечивает самый профессиональный вид среди изоляционных материалов.Если вы хотите, чтобы люди смотрели на вашу работу и думали, вау, тогда термоусадочная трубка — единственный выход. У термоусадочных трубок есть много других применений, о некоторых из которых вы узнаете позже в этой книге.

Временные механические соединители

Этот тип разъема слишком распространен в автомобильной промышленности. Они относятся к любому разъему, который предназначен для установки на изолированный провод, например тройники или разъемы Scotchlok. Они подходят только для слаботочных приложений, потому что имеют довольно небольшую площадь контакта.Кроме того, поскольку они не являются водонепроницаемыми, вы никогда не увидите, чтобы я использовал их под капотом или под автомобилем, например, для подключения ремня безопасности прицепа. Мне нравится думать об этом как о временных соединителях, потому что они не обеспечивают надежность правильно обжатого или паяного соединения.




Временные механические соединители подходят только для кратковременных соединений. Если вам по какой-либо причине необходимо использовать T-Tap, то готовая установка должна выглядеть именно так. Кабельная стяжка действует как разгрузка от натяжения.

Между прочим, я исправлял больше «соединений», сделанных с их помощью, чем с любыми другими — я не могу сказать вам, сколько раз я решал серьезные проблемы при исправлении чужой работы, полностью удаляя их и используя другой метод подключения.

Соединители Scotchlok

Это самые простые в установке разъемы. Убедитесь, что размер используемого разъема соответствует размеру подключаемого провода. Если вы используете этот разъем для соединения двух проводов разного диаметра, вам лучше выбрать другой метод подключения.Они имеют цветовую кодировку по той же схеме, что и изолированные обжимные соединители.

Т-образные переходники

Они остаются фаворитом среди тех, кто выполняет автоматическую охрану и установку удаленного запуска, потому что гордится скоростью. Их установка немного сложнее — сам Т-образный переходник замыкается вокруг провода, к которому вы подключаетесь.

Затем обожмите штекерный разъем на проводе, который вы подключаете к проводу, указанному выше.Вставьте лопату в корпус T-Tap для быстрого соединения. По общему признанию, этот разъем может спасти жизнь, если вы пытаетесь подключиться к проводу, который находится в очень труднодоступном месте. Тем не менее, за время работы над автомобилями я использовал их меньше 10 штук. Они также имеют цветовую кодировку по той же схеме, что и изолированные обжимные соединители.

При использовании тройника важно использовать тот, который правильно подходит к проводу, к которому вы подключаетесь. Использование соединителя T-Tap или Scotchlok, который слишком мал, прорезает медь в проводе, к которому вы подключаете, и, таким образом, соединитель повреждает целостность провода и цепи, частью которой он является.

Это Т-образное соединение в основном. Обратите внимание, что в этом примере разъем и штыревой нажимной вывод имеют правильный размер для проводки 18 AWG.

Между разъемами Scotchlok и T-Tap я обнаружил ряд проблем. Обычно используется соединитель неправильного размера. Слишком маленький разъем может врезаться в проводку, к которой вы его подключаете, тем самым нарушив ее целостность. Слишком большой разъем не дает надежного сцепления с проводом.

Проволочные гайки и обжимные колпачки

Я не рекомендую гайки для проволоки для использования в автомобилях. Есть много связей получше. Если вам нравится простота проволочной гайки, используйте вместо нее обжимной колпачок и будьте уверены, что он не отсоединится! Просто скрутите соединяемые провода вместе, наденьте колпачок на соединение и обожмите. Я не использую их слишком часто, потому что мне не нравится внешний вид готового продукта.

Проволочные гайки отлично подходят для домашней проводки с твердым проводом, и этим все сказано.Если вам нужно соединить два провода, расположенные рядом на концах, используйте вместо них обжимной колпачок.

Отводы предохранителей

Держитесь подальше от этого! Эти разъемы предназначены для вставки под предохранитель в блоке предохранителей в автомобиле и обеспечивают съемную клемму для подачи питания.

Ребята, предохранители просто не способ делать вещи должным образом. Читайте дальше, чтобы узнать, как легко найти источник питания, что делает такое подключение совершенно ненужным.

У меня с этим много проблем; вот три моих главных возражения:

• Номер 1: У производителя есть довольно хорошее представление о текущей емкости панели предохранителей в вашем автомобиле. Прокладка проводки под предохранителем в панели не является безопасным способом включения вашего нового аксессуара, так как вы можете превысить допустимый ток цепи.
• Номер 2: Большинство людей устанавливают их неправильно! Как так? Отвод предохранителя всегда должен устанавливаться под стороной нагрузки предохранителя, а не под стороной питания.Сдвиньте его назад, и длина провода от предохранителя к вашему аксессуару сгорит, если он будет защемлен или закорочен. Я только что был свидетелем этого в машине.
• Номер 3: Если по какой-либо причине вынуть предохранитель, предохранитель больше не сможет обеспечить хороший контакт с блоком предохранителей, потому что точки контакта были разнесены, чтобы обеспечить место отвода предохранителя. Чтобы исправить это, используйте небольшую отвертку с плоским лезвием, чтобы согнуть контакты туда, где они должны были начаться, но я не могу сказать вам, сколько раз мне приходилось брать с кого-то два часа работы, чтобы найти и отремонтировать это. !

С цифровым мультиметром слишком легко найти источник питания под приборной панелью автомобиля, не включающий предохранитель.Просто скажите им нет и будьте в безопасности. В конце концов, ты меня поблагодаришь.

Разъемы распределительного типа

Они обычно встречаются на вторичном рынке электроники, такой как коробки зажигания и усилители звука, но вы также можете приобрести их для электромонтажных работ. Я часто ими пользуюсь, потому что они дают мне отличное место для разрыва соединений между различными компонентами. Они доступны в двух типах — барьерные ленты и типа «тюльпан». Оба доступны в большинстве магазинов автозапчастей, а также в Radio Shack разных размеров и длины.




Эти барьерные ленты используются во многих местах в автомобильной промышленности. Для их подключения требуются вилочные клеммы правильного размера, чтобы они подходили к барьерной полосе.

Разъемы и вилки

Работайте с автомобилями достаточно долго, и вы встретите всевозможные разъемы и вилки. Причина номер один, по которой производители используют их, — это ускорить сборку и разборку, когда дело доходит до обслуживания автомобиля после того, как он был построен. Представьте, как сложно было бы снять консоль или приборную панель без них.Приятно то, что вы также можете приобрести и установить их. Это дает вашему проекту электропроводки такую ​​же простоту обслуживания, как и остальную часть автомобиля.

Заглушки Molex

Слово Molex относится к этим типам соединителей, как Coca-Cola относится к безалкогольным напиткам. Есть много разных производителей таких вилок, и все они похожи в использовании. Для этого примера я купил в Radio Shack комплект с четырьмя штырями и розеткой, предназначенный для провода 18 AWG.Я видел, что они доступны для проводов сечением до 12 AWG в различных магазинах электроники.

Radio Shack — отличный источник разъемов всех типов, в том числе и этих. Я купил розетки марки Molex в местном магазине Fry’s Electronics. Вилки поставляются в виде комплектов со штырями и корпусами штекерных / гнездовых разъемов для многих различных конфигураций и размеров проводов. Лучше всего то, что они стоили менее 5 долларов за пачку.

Необходимые инструменты

На самом деле, единственный инструмент, который вам понадобится, — это сам обжимной инструмент.На фото тот, который работает с этим разъемом, но в зависимости от приобретенного вами разъема может потребоваться специальный инструмент для обжима.

Это стандартный инструмент для обжима штифтов. Их легко приобрести в вашем местном Radio Shack или в местном магазине электроники.

Если у вас есть набор составных обжимных клещей со сменными матрицами, вы обычно можете купить только матрицу для этого инструмента, а не покупать совершенно новый обжимной инструмент. Также неплохо иметь приспособление для извлечения штырей на тот маловероятный случай, когда вам придется вынуть штифт из вилки.Они недорогие и обычно продаются в тех же местах, где вы покупаете щипцы для обжима.

Если у вас нет инструмента, вы можете использовать плоскогубцы для обжима и паяльник, чтобы убедиться в надежности соединения. Это мучительно медленно, но работает одинаково хорошо.

Сборка

Сборка всех типов разъемов аналогична — Molex, GM Weatherpack или Deutsch, поэтому я собираюсь рассмотреть только один из них. Сначала посмотрим на сам булавку.Обратите внимание, что есть две точки обжима — справа, где штифт обжимается с медным проводом, и слева, где штифт обжимается с изоляцией провода для снятия натяжения.

Присмотритесь. Крайний левый зажим для снятия натяжения обжимается вокруг изоляции провода. Провод подключается к штырю электрически через правую часть штифта. Обжимной инструмент изгибает обе стороны U-образной формы, чтобы надежно удерживать штифт на проводе.

Это контакты, доступные в наборах разъемов в Radio Shack.Вы должны разрезать их, прежде чем использовать. Также необходимо оставлять часть металла на месте во время резки и не допускать проталкивания штифта через заднюю часть разъема.

Также обратите внимание на то, что есть штекеры типа «папа» и «мама», а также вилки «папа» и «мама». Важно, чтобы они были правильно ориентированы, чтобы вы могли их собрать, поэтому обратите внимание!

Сборка разъемов

Сборка проста. Вот как это сделать:

Шаг 1:

Зачистите 1/8 дюйма изоляции с конца провода и вставьте провод в штифт, как показано.

Шаг 2:

Удерживая их вместе, вставьте их в инструмент для обжима и сначала прижмите штифт к изоляции провода. Это обеспечивает снятие напряжения в самом электрическом соединении.

Шаг 3:

Удалите штифт из инструмента и переориентируйте его в правильном месте, чтобы прижать штифт к проводу.




Шаг 4:

Правильно обжата, это выглядит так.

Шаг 5:

Вставьте штифт в корпус вилки, соблюдая правильную ориентацию.Убедитесь, что он «защелкнулся» или зафиксировался на месте, и подтвердите это, осторожно потянув за него, чтобы убедиться, что он не выходит.

Шаг 6:

Повторите то же самое для остальных штифтов — мужского и женского.

Завершенная сборка обычно выглядит так:

Вилка в сборе. Обратите внимание, что эта вилка имеет корпус с охватывающими контактами.

Это очень трудоемкий процесс и требует некоторой практики, чтобы в нем хорошо освоиться. На самом деле я приложил все усилия, чтобы припаять штырь к меди после того, как обжал их, чтобы они никогда не расшатались, но я уверен, что вас это уже не удивляет.Наконец, некоторые из штекеров позволяют вам сориентировать штырьки «папа / мама» в разъемы «папа / мама» любым удобным для вас способом. Это очень удобно, если у вас несколько разъемов с одинаковым количеством контактов, и вы не хотите, чтобы они случайно подключились друг к другу.

Основы для AWG Wire 8 и более крупных

Когда вам приходится работать с большими кабелями, а вы часто это делаете при работе с системой зарядки транспортных средств, вам нужно знать кое-что еще.

Необходимые инструменты

• Аккумуляторные кусачки для кабеля, предназначенные для резки большого кабеля из мягкой меди (хорошо, в крайнем случае, ножовка отлично подойдет).
• Большой обжимной инструмент AWG — молотковый или шестигранный, или еще дешевле…
• Пропановая горелка или газовая горелка MAPP — держу пари, что у вас уже есть один из них в вашем ящике для инструментов!

При работе с крупногабаритной проводкой и разъемами можно обойтись только фонариком и парой кусачков для кабеля. Ножницы для кабеля Klein имеют номер модели 63050 и доступны в вашем местном магазине товаров для дома.

ВНИМАНИЕ: Носить факел в руках достаточно опасно.Поскольку у них есть открытое пламя, не используйте их рядом с батареей. На всякий случай рекомендую использовать их только на рабочем столе.

Пайка больших разъемов AWG

Допустим, нам нужно припаять ту же кольцевую клемму 1/0 AWG на конце того же куска провода, что и при помощи обжимного инструмента с шестигранной головкой, только у нас не было этого инструмента. Нет проблем, имея недорогой фонарик, мы справимся с работой — и лучше!

Вот как это сделать:

Шаг 1:

Наполните небольшую чашку холодной водой и поставьте рядом.

Шаг 2:

Удалите необходимое количество изоляции с провода с помощью лезвия бритвы, как и раньше.

Шаг 3:

Осторожно зажмите кабель в настольных тисках в вертикальном положении и наденьте кольцевую клемму на провод так, чтобы на каждом конце наконечника было видно около 1/8 дюйма провода.










Шаг 4:

Нагрейте кольцевую клемму и провод синим концом пламени в фонарике, стараясь не обжечь изоляцию провода — немного ничего не повредит, но и дышать этим тоже неприятно.







Шаг 5:

По мере того, как провод и кольцевой зажим нагреваются, вы можете заливать припой в соединение сверху. (Совет: чтобы припой не сгорел горелкой, отодвиньте пламя горелки от разъема.





Шаг 6:

Подайте припой снизу вверх в разъем, чтобы завершить соединение.

Шаг 7:

Когда ваше соединение выглядит так, снимите тепло с соединения и выключите фонарик.






Шаг 8:

Осторожно извлеките провод из тисков и окуните кольцо в чашку с водой, следя за тем, чтобы оно не упало, чтобы остыть и завершить соединение.

Это требует некоторой практики, чтобы довести это до уровня науки. Не беспокойтесь о прожигании изоляции на проводе горелкой, так как вы все равно сделаете это в первые несколько попыток. Кроме того, его легко накрыть термоусадочной трубкой или пластиковым изолятором, поставляемым с кольцевым зажимом, который вы в любом случае собираетесь использовать для изоляции соединения.

Разъемы распределительного типа большого размера AWG

Работа с проводом большого сечения может вызывать затруднения при их соединении. К счастью, сегодня доступно больше таких продуктов, чем когда-либо прежде. Распределительные блоки, аккумуляторные зажимы и распределительные блоки с предохранителями — вот лишь несколько примеров того, что доступно сегодня. Отличным источником их является местный магазин автомагнитол.




Распределительные устройства для проводов большого сечения теперь легко доступны благодаря индустрии автомобильной стереосистемы.Блок слева представляет собой распределительный блок с предохранителями ANL, который принимает провод до 1/0 AWG как для входа, так и для выходов. Блок справа — это распределительный блок MAXI с предохранителями. Его входы подходят для проводов сечением до 1/0 AWG и до 4 AWG для выходов. Они также доступны без предохранителей.

Подобную заделку несложно выполнить, и она имеет самое низкое сопротивление среди всех заделок большого калибра. Будьте уверены, это соединение не разорвется. Будьте осторожны, чтобы овладеть техникой сборки, нужно немного практики.

Коннектор Anderson — это функциональный и практичный сильноточный быстроразъемный соединитель, один из моих любимых на все времена. Пара очень сильноточных «штырей» замыкает конец проводки и затем вставляется в вилки. Наконечники этих штифтов обычно имеют длину 2 дюйма, поэтому они допускают двойной обжим, чтобы гарантировать, что они не оторвутся.

Большие быстроразъемные соединения AWG

Думайте об этом как о гигантских вилках Molex, способных выдерживать невероятно высокие токи.Я всегда называл их коннекторами «Андерсон», и поиск в Google подтвердил это.

Доступны до 4/0 AWG и удобны, когда вам нужен надежный силовой разъединитель. Я использую эти коннекторы уже много лет и не могу сообщить ни о каких проблемах. Они используются в приложениях с очень сильным током — например, в самых больших лебедках и для подключения аккумуляторных батарей вилочных погрузчиков к соответствующим зарядным устройствам.

Обычно они обжимаются на концах кабеля и представляют собой однополые разъемы.Кроме того, (+) и (-) могут идти только в одну сторону, что исключает возможность их неправильного подключения.

Они обеспечивают быстрое соединение между зарядным устройством и аккумулятором в гоночном автомобиле — просто откройте багажник и соедините разъемы вместе. Не беспокойтесь о том, чтобы перепутать кабели — никогда!

Написано Тони Канделой и опубликовано с разрешения CarTechBooks

ПОЛУЧИТЕ СДЕЛКУ НА ЭТУ КНИГУ!

Если вам понравилась эта статья, вам понравится вся книга.Нажмите кнопку ниже, и мы отправим вам эксклюзивное предложение на эту книгу.

Лучшие 11 лучших автомобильных соединителей для проводов

Лучшие автомобильные термоусадочные соединители для проводов

Термоусадочные соединители TICONN 250PCS, водонепроницаемые автомобильные морские электрические клеммы, набор обжимных разъемов, стыковые соединения кольцевой вилки и лопаты

Лучшие автомобильные термоусадочные клеммы

TICONN 200PCS Heat Комплект термоусадочных стыковых соединителей, изолированные водонепроницаемые электрические морские автомобильные обжимные клеммы для проводов, стыковое соединение (3 цвета / 3 размера)

Лучшие автомобильные соединители с пайкой для проволоки

TICONN, 250 шт. , Стыковое соединение

Лучшие автомобильные штыревые соединители

Atoplee 10 шт. 2-контактный автомобильный водонепроницаемый электрический штекер с проводом AWG Marine (черный с черными и красными кабелями)

Лучшие автомобильные термоусадочные соединители для проводов

TICONN 250PCS Термоусадочные соединители, водонепроницаемые автомобильные морские электрические Комплект клемм, обжимной разъем ector Ассортимент, кольцевые вилки, лопаты, стыковые соединения

Лучшие автомобильные термоусадочные стыковые соединители

TICONN 200PCS Комплект термоусадочных стыковых соединителей, изолированные водонепроницаемые электрические морские автомобильные клеммы для обжима проводов, стыковое соединение (3 цвета / 3 размера)

Лучшие автомобильные соединители для пайки

TICONN 250 шт. Паяные соединители для проводов, термоусадочные стыковые соединители, водонепроницаемые и изолированные клеммы для электрических проводов, стыковое соединение )

Современные автомобили имеют разветвленную проводку и управляются микропроцессорами.Электрическая система пережила резкий скачок в истории автомобильного дизайна. Чтобы мотор работал без сбоев, вся его проводка должна работать правильно. Таким образом, существует спрос на лучшие автомобильные соединители для проводов.

Что такое автомобильные разъемы для проводов?

Автомобильный соединитель проводов — это устройство, специально разработанное для автомобилей. Он соединяет различные системы, схемы и приложения. Мало того, что он может соединять два или несколько проводов вместе, но надежно запечатайте провода.

Обеспечивает плавную работу автомобили. Он выполняет двойную роль: соединяет и защищает провода.

Руководство по покупке автомобильных разъемов

На рынке представлены тысячи автомобильных соединители проводов, чтобы предложить. Кроме того, благодаря передовым маркетинговым технологиям все выглядит лучше всего. Только эти аспекты затрудняют принятие решения о том, какой из них покупать.

Есть много функций, которые нужно сохранить имел в виду при покупке. Однако есть несколько основных функций, на которые следует обратить внимание.Эти простые шаги гарантируют лучшие автомобильные соединители проводов.

Руководство покупателя будет из отличный помощник, особенно для новичков.

• Должен быть водонепроницаемым:

Правильный автомобильный провод разъемы всегда будут водонепроницаемыми. Это может показаться простым, но не все продукты предлагают эту функцию. Водонепроницаемый провод прослужит не только дольше, но и это защитит кабели.

Как правило, он должен защищать провод от любых вредных факторов окружающей среды.

• Он должен быть простым в использовании:

Как правило, использование соединителей для проводов простой процесс. Даже новички могут использовать его после прочтения руководства.

Потребуется провод, коннектор, щипцы и тепловая пушка. Никаких других сложных шагов не требуется.

Таким образом, всегда выбирайте автомобильный провод. разъемы, которые просты в использовании. Почему нужно выбирать изощренное, а не легкое?

• Он должен быть покрыт медью:

Медь — лучший проводник электричество.Таким образом, ищите соединители проводов, в которых используется медь.

Он не только защищает от короткого цепей, но обеспечивает плотный обжим вокруг проводов. Плюс это устойчивы к коррозии.

• На нем должны быть отпечатки калибра провода:

Автомобильные разъемы для проводов состоят ассортимента различных размеров. Это позволяет определить конкретный размер трудный.

Таким образом, всегда покупайте соединители для проводов, которые иметь на нем отпечатки калибра. На принте указан размер разъема, который позволяет пользователям легко отличаться.Кроме того, он также доступен в различных вариантах. цвета. Это позволяет легко разделять и различать разные типы.

• Всегда сравнивайте цены на товары:

Многие считают, что наиболее дорогое самое лучшее. Однако дорогостоящий автомобильный соединитель не может значит, что он лучший. Многие разъемы для проводов по справедливой цене дают такую ​​же или даже лучший результат, чем у дорогих.

Таким образом, всегда сравнивайте цену продукты перед покупкой.Не всегда соглашайтесь на более дорогой.

С основами того, что автомобильный соединитель проводов есть и как купить закрытый. Ниже приведены некоторые из лучшие автомобильные разъемы для проводов.

Список лучших

Автомобильные термоусадочные соединители для проводов

Термоусадочные соединители для проводов являются соединители, которые сжимаются при нагревании. Что он делает, так это создает плотный изоляция вокруг провода.

1. TICONN Heat Shrink Автомобильные разъемы для проводов

Это универсальная термоусадочная проволока комплект разъемов.В комплекте восемь типов разъемов для проводов.

Plus, он обслуживает все мощности с его тремя наборами. Поставляется в наборах по 120, 250 и 500 штук. Коллекция — отличное предложение для ценового диапазона от 13 до 40 долларов.

Характеристики:

• Фантастической особенностью является толстый медный корпус разъема. Что он делает, так это каждый раз плотно обжимает провод. Это гарантирует, что разъем не соскользнет. Кроме того, это предотвращает возникновение проблемной проводки и коротких замыканий.
• Изоляционная трубка имеет двустенную конструкцию. К ним относится полиолефиновая трубка снаружи. В то время как термоактивируемая клейкая подкладка образует внутреннюю часть.

Плюсы:

• Продукт поставляется с 30-дневной гарантией возврата денег, если не соответствует стандарту. Кроме того, на него также распространяется 12-месячная гарантия. TICONN обеспечивает безрисковые покупки.

2. Sopoby Автомобильные термоусадочные соединители для проводов

Этот набор из 250 деталей станет отличной покупкой за 20-25 долларов США.В комплекте:

• Четыре типа усадочных колец в форме сердца.
• Быстроразъемные соединения для женщин и мужчин.
• Вилочные зажимы.
• Соединители стыковые.

Характеристики:

• На каждом разъеме имеется отпечаток калибра провода. Что он делает, так это обеспечивает быструю идентификацию правильного разъема для использования. Это предотвращает любую возможность использования неправильного разъема.
• Для удобства он доступен в трех цветах: розовом, желтом и синем.Таким образом, это упрощает маркировку различных проводных линий. Например, тормозные провода могут быть желтыми, а провода клаксона — синими.

Плюсы:

• Разъем устойчив к воздействию пара, воды и других загрязнений.

3. Термоусадочные соединители Glarks для автомобильной промышленности

В поисках надежного набора долгое время? Glarks предлагает именно это. В упаковке 540 штук по 12 штук. разные типы разъемов.

Это идеальный набор для тех, кто ежедневно выполняет электромонтажные работы. Запасных частей не будет. Он не только прост в использовании, но и по разумной цене.

Характеристики:

• содержит материалы ПВХ и качественную медь.
• Этот разъем соответствует стандартам ROHS и UL.
• Поставляется с ящиком для хранения с большими отделениями.

Плюсы:

• Предлагает широкий выбор типов разъемов.

Best

Терминалы для автомобильных соединителей с термоусадочной стыковкой

Термоусадочные стыковые соединители — это тип обжимного разъема. Он может подключать один провод к двум разным проводам. Или же просто соедините два провода.

1. TICONN 200 шт. Автомобильные термоусадочные стыковые соединители

Это простой стыковой соединитель для используйте то, что доступно на рынке. Весь процесс включает всего четыре простых шаги.

Разъемы бывают трех размеров.Не нужно беспокоиться об универсальности. Также каждая упаковка представлена ​​в трех цветах — синем, розовом и желтом.

Характеристики:

• Равномерно сжимается при нагревании. Кроме того, в ходе этого процесса оба конца запечатываются. Он делает разъем полностью водонепроницаемым.
• Нет повреждений провода при нагреве. Это потому, что он имеет более низкую температуру усадки. Он работает при температуре от 65 ° F до 225 ° F.

Плюсы:

• Поставляется с годовой гарантией.Кроме того, 45-дневная гарантия возврата денег, если продукт не работает.

2. Onite, 210 шт. Термоусадочные стыковые соединители

При цене чуть менее 20 долларов, Onite — отличная покупка. Стыковый термоусадочный соединитель известен своей высокой проводимостью. Причина в том, что он использует красную медь.

Используемый материал обеспечивает меньшее падение напряжения и повышенный ток. Он не только улучшает, но и защищает от повреждений проводов.

Характеристики:

• Его лужение защищает от любого вида коррозии.
• Поставляется в трех размерах.
• Также бывает трех цветов. Цвета делают различие между разными размерами более удобным.
• Рабочая температура разъемов от 55 ° C до 125 ° C.

Плюсы:

• Имеет сертификаты ROHS и CSA. Он также соответствует стандартам UL и CE.

Верх

Автомобильные соединители для проводов под пайку

Процесс пайки включает плавление металла для соединения двух или более элементов.Используемый металл обычно называют паяльником. Впрочем, пломбировать разъемы проводов припаяно без паяльника.

Дополнительные разъемы для проводов с припоями можно найти на https://www.bestof.info/best-solder-seal-wire-connectors/

1. Kuject Automotive 120 шт. Разъемы для проводов с припоями

Это быстро и удобно альтернатива для занятых людей. Посылка находится в аккуратно организованном ящике для хранения. с отсеками.

Поставляется четырех размеров.Кроме того, каждый тип имеет цветовую кодировку, что позволяет избежать путаницы.

Характеристики:

• Соединитель провода с пайкой и уплотнением не требует паяльника или обжима. Это трехэтапный процесс. Поместите провод внутрь разъема, скрутите его и нагрейте. Это так просто.
• Соединительная трубка прозрачная, что позволяет легко видеть весь процесс. Пользователь получает представление о том, что происходит.

Плюсы:

• Может работать в условиях ограниченного пространства.

2. TICONN 120 шт. Соединители с пайкой для проволоки

Это инструмент, который ценится пользователями во всем мире. TICONN не только надежен, но и быстр. Предлагается выбор между набором из 120 и 150 штук.

Характеристики:

• Гильза для пайки плавится при низкой температуре. Минимальная температура составляет 280 ° F.
• Для некоторых других продуктов требуется высокая температура, которая повреждает сам провод.
• Он не только соединит провода за секунды, но и сделает его водонепроницаемым.Это возможно благодаря равномерной усадке уплотнения. Он герметизирует оба конца, а не только один.

Плюсы:

• Поставляется с 12-месячной гарантией и 30-дневной гарантией возврата денег.

Лучшие

Автомобильные разъемы для проводов с контактами

Разъемы для проводов с контактами соединяются с электрическими схемы вместе. Большинство разъемов состоит из двух основных частей — вилки и клеммные штыри.

Штифты обеспечивают электрическую проводимость и обычно бывают двух типов: женский и мужской.

1. Двухконтактный автомобильный штыревой электрический разъем LanHong с проводом

По цене чуть менее 12 долларов LanHong — это идеальная покупка, особенно для новичков. Пакет из 10 — лучший альтернатива для начинающих из-за своей простоты.

Все заглушки одинакового размера и имеют широкое применение. Он подходит для всех видов велосипедов, лодок и автомобилей. К каждой вилке прилагается два провода по 7 см, штекер и розетка.

Характеристики:

• Водонепроницаемый.
• Размер проволоки — 2,60 мм в диаметре.
• Штекер защищает клеммы и стабилизирует соединение.

Плюсы:

• Дизайн прост и удобен в использовании.

2. Glarks Электрический провод, соединительный штекер

Glarks — лучшее вложение для тех, кто ищет более продвинутый набор. В комплект входят вилки типа «папа» и «мама» шести размеров. Плюс 35 шт. Штекерных и гнездовых выводов.

Характеристики:

• Штекер разъема содержит экологически чистый материал. В нем используется высококачественный нейлон, который служит дольше. Таким образом, пробка устойчива как к износу, так и к коррозии.
• Клеммные штыри используют точность процесса фосмеднения. Это приводит к высокой проводимости.

Плюсы:

• Это более экологичный вариант по сравнению с другими продуктами.

Автоматические Т-образные соединители для проводов

Т-образные соединители — это обычные метод изоляции проводов без снятия изоляции или обрезки проводов.Плюс это удаляет все соединения проводов без необходимости изолировать, отслаивать и снова разрезать.

1. Электрические соединители Salipt T-Tap

Salipt имеет качественный внешний вид PE, который удерживать тепло, делая его безопасным для прикосновения. Интерьер состоит из луженых латунь, проводящая электричество.

Его долговечность впечатляет. После нанесения его даже не нужно менять. Таким образом, это отличное соотношение цены и качества. Упаковка из 120 предметов представлена ​​в трех цветах.

Характеристики:

• Он устойчив к коррозии, так как штекерный соединитель покрыт оловом. В то же время присутствующая латунь улучшает проводимость.
• Плюс, он без проблем удаляет существующие проводные соединения. Не требует замены изоляции или зачистки.

Плюсы:

• Предотвращает замыкание провода.

2. Разъемы для проводов с Т-образными ответвлениями, 120 шт.

Shealth удовлетворяет потребности в новейшие соединители проводов на рынке.

В упаковке из 120 штук входят штекерные соединители Spade и T-Tap. Удобный вариант для начинающих.

Есть два преимущества с его помощью:

• Это спасает большую часть проволоки от перерезания.
• Не требует дополнительной изоляционной ленты.

Характеристики:

• Отгоняет любые заботы о стабильном и безопасном соединении. Имеет двойную защиту. При этом коннектор T-Tap надежно фиксирует провод.Штекерные быстроразъемные соединения из нейлона плотно фиксируются на тройниках.
• Ядро выполняет многоцелевую роль. Медь лучше проводит электричество.

Салон толстый луженый медь, которая не гнется. Таким образом, он может работать с толстыми проводами. Кроме того, в нем есть высокая термостойкость до 221 ° F.

Плюсы:

• Это утвержденный разъем ROHS и CE.
Раздел «Часто задаваемые вопросы»
Полиолефиновые трубки — лучший выбор, чем другие продукты на рынке?

Термоусадочные трубки — это трубки, садиться при нагревании.Его нужно нагреть, потому что тепло активирует клейкий материал внутри трубки. Что он делает, так это клейкий материал закрепляет кабель. Таким образом, термоусадочная трубка и проволока соединяются и становятся один.

Полиолефин — антипирен. материал. Он известен своими электрическими и физическими свойствами.

Полиолефиновая трубка также UL признал.

Иногда его называют автомобильным. Термоусадочные трубки для широкого использования в автомобильной промышленности. Пожалуйста, Обратите внимание, что термоусадочные трубки доступны в разных стилях.

Таким образом, полиолефиновые термоусадочные трубки являются популярный выбор по сравнению с другими продуктами.

Требуется ли обжатие для использования разъема под пайку?

Разъемы под пайку — это другой тип разъема. Не требует опрессовки, в отличие от большинства термоусадочных разъемы.

Процесс требует от пользователя вставьте провод в разъем. Затем соедините провода, скручивая их. А Уникальной особенностью паяльной пломбы является то, что трубка полностью прозрачна. Таким образом, это позволяет пользователю расположить кабель прямо посередине паяльного кольца.

Затем с помощью термофена нагрейте трубка. Это расплавляет кольцо припоя и соединяет провода. Плюс активировать клей, который будет медленно сжиматься, делая уплотнение водонепроницаемым и пыленепроницаемым.

Это единственные необходимые шаги для разъема под пайку.

Какие стандарты следует учитывать при выборе автомобильных разъемов для проводов?

Есть много стандартов, чтобы проверьте при выборе продукта. Эти стандарты важны, потому что они гарантирует высокое качество и безопасность каждого автомобильного провода.Несколько из стандарты и сертификаты, на которые следует обратить внимание, включают:

• Underwriters Laboratories (UL)
• Знак CE.
• Сертификация Директивы об ограничении использования опасных веществ (RoHS).
• Зарегистрированный знак CSA.

Таким образом, проверяя эти стандарты и сертификаты действуют как мера предосторожности. Это гарантирует, что каждый продукт покупает пользователь самого высокого качества.

Какая разница в степени термоусадки? Могу ли я использовать любую термоусадочную трубку без учета коэффициента усадки?

Большинство производителей упоминают тепло коэффициент усадки в описании.Соотношение указывает размер термоусадки трубка до и после усадки.

Некоторые из наиболее распространенных термоусадочных Передаточные числа состоят из:

• 4: 1 — Размер термоусадочного соединителя будет в четыре раза больше, чем у его усадочной формы.
• 3: 1 — Термоусадочная трубка уменьшится до одной трети от первоначального размера после нагрева.
• 2: 1 — Исходный размер будет в два раза больше, чем его уменьшенная форма.

Например, представьте, что пытаетесь поставить толстую проволоку в тепловую трубку с коэффициентом усадки 2: 1.Кабель не поместится внутрь разъем.

Водонепроницаемы ли автомобильные соединители проводов?

Да, разъемы проводов есть водонепроницаемый. Причина в том, что автомобили подвергаются воздействию жидкостей; Таким образом соединители проводов должны быть водонепроницаемыми.

Автомобильные электроинструменты и аксессуары

Автомобильные электрические инструменты

Иствуд Авто электроинструменты

Современные автомобили и автомобильное оборудование имеют множество внутренней электроники, которая обеспечивает надежную работу двигателя, датчиков, электрических стеклоподъемников, радио и других компонентов.Если вам нравится работать на пригородных поездках или вы хотите оснастить классический автомобиль современными системами, вам понадобятся качественные автомобильные инструменты для электромонтажа. У Eastwood есть подходящие инструменты для резки, снятия изоляции и обжима проводов или для их постоянной пайки. И если вам нужно использовать эту электронику для питания других аксессуаров, мы тоже можем помочь вам в этом!

Разъемы и проводка

Мы потеряли счет, сколько автомобилей буксировало в наш магазин из-за ослабленного или ржавого разъема.Используя эти электрические инструменты для автомобилей, ваши важные связи останутся прочными. Наша команда собрала несколько комплектов для обжима разъемов, включая погодоустойчивые и беспаечные варианты для установки проводов и жгутов. Мы также производим устройства для зачистки проводов, пистолеты для кабельных стяжек, паяльные пистолеты и инструменты для снятия клемм. И, конечно же, вы найдете множество разъемов, корпусов и клемм для соединения всего вместе.

Питание и предохранители

Что хорошего в этой проводке, если нет питания? С правильными электрическими аксессуарами у вас всегда будет «сок», в котором вы нуждаетесь.Держите под рукой зарядное устройство или стартер, чтобы выбраться из затруднительного положения. Закройте вытяжку в солнечный день, и вы сможете отказаться от электричества с помощью зарядного устройства на солнечной батарее. Силовые инверторы могут превратить ваш автомобиль в мини-генератор для работы с электроинструментами, зарядными устройствами, развлекательными устройствами и бытовой техникой. В наших наборах предохранителей есть все, что обычно заменяют на автомобиле или спортивной машине.

Инструменты для безопасных электромонтажных работ

Ремонт электроники может быть опасным, но мы принимаем все меры предосторожности в отношении наших продуктов.Каждый инструмент покрыт изоляционным материалом, чтобы предотвратить удары, и мы продаем различные диагностические инструменты, такие как мультиметры, чтобы вы знали, безопасно ли использовать вещи. Все, что вы здесь видите, имеет 100-процентную гарантию удовлетворенности клиентов от лидера автомобильной отрасли DIY.

Соединители типа Wire-to-Wire — Molex

То же самое межкомпонентное соединение типа Wire-to-Wire Бесполая, с шагом 2,50 мм, соединительная система с одним выводом и корпусом, которая снижает затраты на инвентарь, инструменты и настройку для приложений с низким энергопотреблением	Цепи: 2-8	Шаг: 2.50 мм	Провод AWG: 20-26
Учить больше | Просмотр деталей
Стандартные системы штыревых и гнездовых разъемов 0,062 дюйма и 0,062 дюйма Предоставляет широкий спектр опций, включая свободно висящие корпуса или корпуса для монтажа на панели, а также клеммы 18-30 AWG.	Цепи: 1-36	Шаг: 3.68 мм	Провод AWG: 18-30
Учить больше | Просмотр деталей
Разъемы питания Nano-Fit Самый маленький на сегодняшний день, полностью изолированный заголовок, отвечающий потребностям потребителей в электроэнергии и обеспечивающий защиту терминалов в небольшом корпусе	Цепи: 2-16	Шаг: 2.50 мм	Провод AWG: 20-26
Учить больше | Просмотр деталей
Система разъемов Micro-Fit Предлагает корпус премиум-класса для предотвращения неправильного соединения, уменьшения отката клемм, снижения утомляемости оператора во время сборки и помощи в приложениях для слепого соединения.	Цепи: 4-24	Шаг: 3.00 мм	Провод AWG: 18-30
Учить больше | Просмотр деталей
Стандартные штыревые и гнездовые разъемы 0,093 дюйма Надежная, экономичная, мощная межкомпонентная система	Цепи: 1-15	Шаг: 5.03 — 6,70 мм	Провод AWG: 14-30
Учить больше | Просмотр деталей
Системы соединителей CP Wire-to-Board и Wire-to-Wire Используя функции полного набора ключей и сочетания цветов, надежные системы коннекторов CP повышают безопасность пользователя и ускоряют сборку бытовых и промышленных межкомпонентных соединений	Цепи: 2 — 12 *	Шаг: 2.50, 3,30, 4,50 и 6,50 мм	Провод AWG: 16-28
Учить больше | Просмотр деталей | * На основе системы
Семейные разъемы питания Mini-Fit Разъемы питания Mini-Fit Jr. и Mini-Fit Plus обеспечивают до 9 шт.0A и 13,0A соответственно, а варианты подключения вслепую, обеспечения положения выводов и задней оболочки предлагают универсальную соединительную систему для широкого спектра применений.	Размеры цепей: 2-24	Шаг: 4,20 мм	Провод AWG: 16-28
Учить больше | Просмотр деталей
NSCC — Контакт для новой стандартной обсадной колонны Простое в сборке, экономичное компактное изделие, обеспечивающее электропитание для негерметичных корпусных электронных устройств в автомобилях и грузовых автомобилях	Цепи: 2-30	Шаг: 1.50 — 6,00 мм	Провод AWG: 10-22
Учить больше | Просмотр деталей
Соединительная система VersaBlade Wire-to-Wire Обеспечивает надежную и гибкую универсальную систему разъемов питания / сигналов, которая может подавать напряжение до 300 В и 15.0A	Цепи: 1 — 9	Шаг: 6,20 — 8,90 мм	Провод AWG: 14-24
Учить больше | Просмотр деталей
Разъемы питания MLX Шаг 6,35 мм, 2.Система разъемов для штырей и розеток диаметром 13 мм. Также включает систему заземления MLX для централизации проводки электрического заземления.	Цепи: 1-15	Шаг: 6,35 мм	Провод AWG: 10-20
Учить больше | Просмотр деталей
Разъемы питания Mega-Fit Обеспечивают большую мощность на линейный и квадратный миллиметр, чем большинство промышленных разъемов питания среднего класса	Цепи: 2-12	Шаг: 5.70 мм	AWG провода: 12-16
Учить больше | Просмотр деталей
Система разъемов Super Sabre Обеспечивает различные варианты питания и питания / сигнала, которые рассчитаны на передачу 34,0 А на каждый блейд-модуль в компактной недорогой системе с высокой плотностью размещения. alexxlab Разное Что такое фанкойл: как устроен, виды и принцип работы alexxlab 17.01.2022 0 Разное Направляющие для теплого пола: Шина для укладки тёплого пола 0,5 м пластик alexxlab 15.01.2022 0 Разное Вывоз холодильников на утилизацию бесплатно: О компании «Утилизатор 24» alexxlab 14.01.2022 0 Разное Рейтинг полотенцесушителей: 12 Лучших Полотенцесушителей – Рейтинг 2021 года alexxlab 13.01.2022 0 Разное Как лучше отапливать гараж: самый экономный способ из всех вариантов alexxlab 13.01.2022 0 Разное Коробки для электропроводки: Купить Распределительные и монтажные коробки по выгодной цене в Санкт-Петербурге alexxlab 12.01.2022 0 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
