Солнечная зарядка для телефона своими руками: Как своими руками сделать солнечное зарядное устройство для телефона

Содержание

Как своими руками сделать солнечное зарядное устройство для телефона

Создание своими руками солнечной USB зарядки для телефона — один из самых интересных и полезных проектов на ВЕЛОФАНЕ. Сделать самодельное зарядное устройство не слишком сложно — необходимые компоненты не очень дорогие и их легко достать. Солнечные зарядные USB устройства идеально подходят для зарядки небольших устройств, например, телефона.

Слабым местом всех самодельных солнечных зарядок являются аккумуляторы. Большинство зарядных устройств на солнечных батареях собираются на базе стандартных никель-металл-гидридных аккумуляторов — дешёвых, доступных и безопасных в эксплуатации. Но к сожалению у NiMH аккумуляторов слишком низкие напряжение и ёмкость, чтобы их можно было серьёзно рассматривать в качестве зарядных устройств для современных гаджетов, энергопотребление которых с каждым годом только растёт.

Например, аккумулятор iPhone 4 на 2000 мА*ч ещё можно полностью перезарядить от самодельной солнечной зарядки с двумя или четырьмя аккумуляторами АА, но вот iPad 2 оснащён аккумулятором на 6000 мА*ч, который уже не так просто перезарядить с помощью подобного зарядного устройства.

Решением данной проблемы является замена никель-металл-гидридных аккумуляторов на литиевые.

Из этой инструкции вы узнаете, как своими руками сделать солнечную USB зарядку с литиевым аккумулятором. Во-первых, по сравнению с коммерческими зарядными устройствами это самодельное зарядное устройство обойдётся вам очень дёшево. Во-вторых, собрать его очень просто. И самое главное — эта литиевая USB зарядка безопасна при эксплуатации.

Шаг 1: Необходимые компоненты для сборки солнечной USB зарядки.

Электронные компоненты:

  • Солнечная батарея на 5 В или выше
  • Литий-ионный аккумулятор на 3,7 В
  • Контроллер зарядки литий-ионного аккумулятора
  • Повышающая USB схема постоянного тока
  • Разъём 2,5 мм с креплением на панель
  • Разъём 2,5 мм с проводом
  • Диод 1N4001
  • Провод

Конструкционные материалы:

  • Изолента
  • Термоусадочные трубки
  • Двухсторонняя лента из пеноматериала
  • Припой
  • Жестяная коробка (или другой корпус)

Инструменты:

  • Паяльник
  • Пистолет для склеивания горячим клеем
  • Дрель
  • Дремель (не обязателен, но желателен)
  • Кусачки
  • Инструмент для зачистки проводов
  • Помощь друга
  • Защитные очки

В этом руководстве рассказывается как сделать зарядное устройство для телефона на солнечной энергии. Вы можете отказаться от использования солнечных батарей и ограничиться только изготовлением обычной USB зарядки на литий-ионных аккумуляторах.

Большинство компонентов для этого проекта можно купить в интернет магазинах электроники, но повышающую USB схему постоянного тока и контроллер заряда литий-ионного аккумулятора найти будет не так просто. Далее в этом руководстве я расскажу, где можно достать большинство необходимых компонентов и для чего каждый из них нужен. Исходя из этого вы сами решите какой вариант вам лучше всего подходит.

Шаг 2: Преимущества зарядных устройств с литиевыми аккумуляторами.

Может быть вы не догадываетесь, но скорей всего литий-ионный аккумулятор прямо сейчас лежит у вас в кармане или на столе, а может и в вашем кошельке или рюкзаке. В большинстве современных электронных устройств используются литий-ионные аккумуляторы, характеризующиеся большой ёмкостью и напряжением. Их можно перезаряжать множество раз. Большинство аккумуляторов формата АА по химическому составу являются никель-металл-гидридными и не могут похвастаться высокими техническими характеристиками.

С химической точки зрения разница между стандартным никель-металл-гидридным аккумулятором АА и литий-ионным аккумулятором заключается в химических элементах, содержащихся внутри элемента питания. Если вы посмотрите на периодическую таблицу элементов Менделеева, то увидите, что литий находится в левом углу рядом с самыми химически активными элементами. А вот никель расположен в середине таблицы рядом с химически неактивными элементами. Литий обладает такой высокой химической активностью из-за того, что у него только один валентный электрон.

И как раз именно по этой причине на литий много нареканий — иногда он может выходить из-под контроля из-за своей высокой химической активности. Несколько лет назад компания Sony, лидер в производстве аккумуляторов для ноутбуков, изготовила партию некачественных аккумуляторов для ноутбуков, некоторые из которых самопроизвольно возгорались.

Именно поэтому при работе с литий-ионными аккумуляторами мы должны придерживаться определенных мер предосторожности — очень точно поддерживать напряжение во время зарядки. В этой инструкции используются аккумуляторы на 3,7 В, которые требуют заряжающего напряжения 4,2 В. При превышении или уменьшении этого напряжения химическая реакция может выйти из-под контроля со всеми вытекающими последствиями.

Вот почему при работе с литиевыми батареями необходимо проявлять предельную осторожность. Если обращаться с ними осторожно, то они достаточно безопасны. Но если вы будете делать с ними недопустимые вещи, то это может привести к большим неприятностям. Поэтому их следует эксплуатировать только строго по инструкции.

Шаг 3: Выбор контроллера заряда литий-ионного аккумулятора.

Из-за высокой химической реактивности литиевых аккумуляторов вы должны быть на сто процентов уверены, что схема контроля напряжения заряда вас не подведёт.

Хотя можно изготовить собственную схему контроля напряжения, но лучше просто купить уже готовую схему, в работоспособности которой вы будете уверены. На выбор доступны несколько схем контроля заряда.

На данный момент Adafruit выпускает уже второе поколение контроллеров заряда для литиевых аккумуляторов с несколькими доступными значениями входящего напряжения. Это весьма неплохие контроллеры, но у них слишком большой размер. Вряд ли на их базе получится собрать компактное зарядное устройство.

В интернете можно купить небольшие модули контроллеров зарядки литиевых аккумуляторов, которые и используются в данном руководстве. На базе этих контроллеров я также собрал множество других самоделок. Они мне нравятся за компактность, простоту и наличие светодиодной индикации заряда аккумулятора. Как и в случае с Adafruit, при отсутствии солнца литиевый аккумулятор можно зарядить через USB порт контроллера. Возможность зарядки через USB порт является крайне полезной опцией для любого зарядного устройства на солнечных батареях.

Независимо от того, какой контроллер вы выбрали, вы должны знать как он работает и как его правильно эксплуатировать.

Шаг 4: USB порт.

Через USB порт можно заряжать большинство современных устройств. Это стандарт во всём мире. Почему бы просто не подключить USB порт напрямую к аккумулятору? Зачем нужна специальная схема для зарядки через USB?

Проблема заключается в том, что по стандарту USB напряжение составляет 5 В, а литий-ионные аккумуляторы, которые мы будем использовать в данном проекте, имеют напряжение всего 3,7 В.

Поэтому нам придётся воспользоваться повышающей USB схемой постоянного тока, которая увеличивает напряжение до достаточного для зарядки различных устройств. В большинстве коммерческих и самодельных USB зарядок, наоборот, используются понижающие схемы, так как они собираются на базе аккумуляторов на 6 и 9 В. Схемы с понижением напряжения более сложные, поэтому в солнечных зарядных устройствах их лучше не применять.

Схема, которая применяется в данной инструкции, была выбрана в результате длительного тестирования различных вариантов. Она практически идентична схеме Minityboost Adafruit, но стоит дешевле.

Конечно вы можете купить онлайн недорогое зарядное USB устройство и разобрать его, но нам нужна схема, преобразующая 3 В (напряжение двух батареек АА) в 5 В (напряжение на USB). Разборка обычной или автомобильной USB зарядки ничего не даст, так как их схемы работают на понижение напряжения, а нам наоборот нужно повышать напряжение.

Кроме того следует учесть, что схема Mintyboost и используемая в проекте схема способны работать с гаджетами Apple, в отличии от большинства других зарядных USB устройств. Устройства от Apple проверяют информационные пины на USB, чтобы знать куда они подключены. Если гаджет Apple определит, что информационные пины не работают, то он откажется заряжаться. У большинства других гаджетов такая проверка отсутствует. Поверьте мне — я перепробовал множество дешёвых схем зарядки с интернет-аукциона eBay — ни от одной из них мне не удалось зарядить свой айфон. Вы же не хотите, чтобы от вашей самодельной USB зарядки нельзя было заряжать гаджеты Apple.

Шаг 5: Выбор аккумулятора.

Если вы немного погуглите, то обнаружите огромный выбор аккумуляторов разных размеров, ёмкостей, напряжений и стоимости. Поначалу во всём этом многообразии будет несложно запутаться.

Для нашего зарядного устройства мы будет использовать литий-полимерный (Li-Po) аккумулятор на 3,7 В, который очень напоминает аккумулятор для айпода или мобильного телефона. Действительно, нам нужен аккумулятор исключительно на 3,7 В, так как схема зарядки рассчитана именно на это напряжение.

То, что аккумулятор должен быть оснащён встроенной защитой от перезаряда и переразряда, даже не обсуждается. Обычно эта защита называется «PCB protection» («схема защиты»). Поищите по этим ключевым словам на интернет-аукционе eBay. Из себя она представляет всего лишь небольшую печатную плату с чипом, которая защищает аккумулятор от чрезмерного заряда и разряда.

При выборе литий-ионного аккумулятора смотрите не только на его ёмкость, но и на его физический размер, который преимущественно зависит от выбранного вами корпуса. В качестве корпуса у меня выступила жестяная коробка Altoids, так что я был ограничен в выборе аккумулятора. Я сначала думал купить аккумулятор на 4400 мА*ч, но из-за его больших размеров мне пришлось ограничиться аккумулятором на 2000 мА*ч.

Шаг 6: Подсоединение солнечной батареи.

Если вы не собираетесь делать зарядное устройство с возможностью подзарядки от солнца, то можете пропустить этот этап.

В этом руководстве используется солнечная батарея в жестком пластиковом корпусе на 5,5 В и 320 мА. Вам подойдет любая большая солнечная батарея. Для зарядного устройства лучше всего выбирать батарею, рассчитанную на напряжение 5 — 6 В.

Возьмите провод за кончик, разделите его на две части и немного зачистите концы. Провод с белой полоской отрицательный, а полностью чёрный провод — положительный.

Припаяйте провода к соответствующим контактам с обратной стороны солнечной батареи.

Закройте места пайки с помощью изоленты или горячего клея. Это защитит их и поможет снизить нагрузку на провода.

Шаг 7: Сверлим жестяную коробку или корпус.

Так как в качестве корпуса я использовал жестяную коробку Altoids, то мне пришлось немного поработать дрелью. Кроме дрели нам понадобится ещё и такой инструмент, как дремель.

Перед тем, как начать работу с жестяной коробкой, сложите в неё все компоненты, чтобы убедиться на практике, что она вам подходит. Продумайте, как лучше всего в ней разместить компоненты, и только потом сверлите. Места расположения компонентов можете обозначить маркером.

После обозначение мест можете приниматься за работу.

Вывести USB порт можно несколькими способами: сделать небольшой надрез прямо вверху на коробке или же сбоку на коробке просверлить отверстие соответствующего размера. Я решил сделать отверстие сбоку.

Сначала приложите USB порт к коробке и обозначьте его место. Внутри обозначенной области просверлите дрелью два или больше отверстий.

Зашлифуйте отверстие дремелем. Обязательно соблюдайте технику безопасности, чтобы не травмировать пальцы. Ни в коем случае не держите коробку в руках — зажмите её в тиски.

Далее убедитесь, что в сделанное вами отверстие свободно проходит USB порт.

Просверлите отверстие диаметром 2,5 мм для USB порта. При необходимости расширьте его с помощью дремеля. Если вы не планируете устанавливать солнечную батарею, то в отверстии 2,5 мм нет необходимости!

Шаг 8: Подключение контроллера зарядки.

Одна из причин, по которой я выбрал этот компактный контроллер зарядки, это его высокая надёжность. У него четыре контактные площадки: две впереди рядом с портом mini-USB, куда подаётся постоянное напряжение (в нашем случае от солнечных батарей), и две сзади для аккумулятора.

Чтобы подключить разъём 2,5 мм к контроллеру зарядки, необходимо подпаять два проводка и диод от разъёма к контроллеру. Кроме того желательно воспользоваться термоусадочными трубками.

Зафиксируйте диод 1N4001, контроллер зарядки и разъём 2,5 мм. Расположите разъём перед собой. Если смотреть на него слева направо, то левый контакт будет отрицательным, средний — положительным, а правый вообще не используется.

Один конец проводка припаяйте к отрицательной ножке разъёма, а другой к отрицательному контакту на плате. Кроме того желательно воспользоваться термоусадочными трубками.

Ещё один проводок припаяйте к ножке диода, рядом с которой нанесена метка. Припаивайте его как можно ближе к основанию диода, чтобы сэкономить побольше свободного места. Припаяйте другую сторону диода (без метки) к средней ножке разъёма. Опять же, постарайтесь припаять максимально близко к основанию диода. И в завершение подпаяйте проводок к положительному контакту на плате. Кроме того желательно воспользоваться термоусадочными трубками.

Шаг 9: Подключение аккумулятора и USB схемы.

На данном этапе потребуется всего лишь подпаять четыре дополнительных контакта.

Нужно подсоединить аккумулятор и USB схему к плате контроллера зарядки.

Сначала отрежьте несколько проводков. Подпаяйте их к положительным и отрицательным контактам на USB схеме, которые расположены на нижней стороне платы.

После этого соедините вместе эти проводки с проводками, идущими от литий-ионного аккумулятора. Убедитесь, что вы соединили вместе отрицательные проводки и соединили вместе положительные проводки. Напоминаю, что красные провода у нас положительные, а чёрные — отрицательные.

После того, как вы скрутили проводки вместе, приварите их к контактам на аккумуляторе, которые находятся на обратной стороне платы контроллера зарядки. Перед пайкой проводки желательно продеть в отверстия.

Теперь можно поздравить вас — вы на 100% справились с электрической частью этого проекта и можете немного расслабиться.

На этом этапе неплохой идеей будет проверить работоспособность схемы. Так как все электрические компоненты подсоединены, то всё должно работать. Попробуйте зарядить айпод или любой другой гаджет, оснащённый USB портом. Устройство не будет заряжаться, если аккумулятор разряжен или неисправен. Кроме того поместите зарядное устройство на солнце и посмотрите будет ли заряжаться аккумулятор от солнечной батареи — при этом должен загореться маленький красный светодиод на плате контроллера зарядки. Также вы можете зарядить аккумулятор через mini-USB кабель.

Шаг 10: Электрическая изоляция всех компонентов.

Перед тем, как разместить все электронные компоненты в жестяной коробкой, мы должны быть уверены, что она не сможет стать причиной короткого замыкания. Если у вас пластиковый или деревянный корпус, то пропустите этот этап.

На дне и по бокам жестяной коробки наклейте несколько полос изоленты. Именно в этих местах будет находиться USB схема и контроллер зарядки. На фотографиях видно, что контроллер зарядки у меня остался незакреплённым.

Постарайтесь тщательно всё заизолировать, чтобы не произошло короткого замыкания. Перед тем, как наносить горячий клей или наматывать изоленту, убедитесь в прочности пайки.

Шаг 11: Размещение электронных компонентов в корпусе.

Так как 2,5 миллиметровый разъём необходимо закрепить с помощью болтов, то разместите его в первую очередь.

После установки разъёма далее необходимо разместить USB схему. Нанесите на неё небольшое количество горячего клея, расположите правильно в корпусе и ещё раз смажьте горячим клеем.

На моей USB схеме сбоку имелся переключатель. Если у вас такая же схема, то сначала проверьте работает ли переключатель, который нужен для включения и отключения «режима зарядки».

И наконец нужно закрепить аккумулятор. С этой целью лучше использовать не горячий клей, а несколько кусочков двустороннего скотча или изоленты.

Шаг 12: Эксплуатация самодельного зарядного устройства на солнечных батареях.

В завершение поговорим о правильной эксплуатации самодельной USB зарядки.

Заряжать аккумулятор можно через mini-USB порт или от солнца. Красный светодиод на плате контроллера зарядки указывает на процесс зарядки, а синий на полностью заряженный аккумулятор.

Во время своего последнего похода мне удалось в самолёте зарядить свой iPhone 4 почти на 80%, учитывая, что при этом я слушал музыку. Ёмкость аккумулятора составляла 2000 мА*ч. Чтобы зарядить аккумуляторы на 4400 или 6600 мА*ч, потребуется намного больше времени. Особенно это относится к айподам и другим планшетам.

Хотя это и достаточно сложная инструкция, я надеюсь, что вам удалось собрать своими руками USB зарядку с литий-ионным аккумулятором. Учитывая, что цены на литиевые аккумуляторы и контроллеры к ним падают, то нет никакого смысла делать самодельную зарядку на аккумуляторах других типов. Литий-ионные аккумуляторы особенно хорошо подходят для проектов, в которых крайне важны габариты устройства. Сейчас можно купить литий-ионные аккумуляторы даже самых безумно маленьких размеров. Это самый лучший источник энергии для автономных походов.

Так что, если вы планируете сделать своими руками очень мощное солнечное зарядное устройство для вашего телефона, планшета, айпада, айпода, айфона, GPS-навигатора или проекта Arduino и выберете этот проект, то вы не прогадаете. Особенно, если вам удастся всё аккуратно разместить в небольшой коробочке!

Также рекомендуем посмотреть нашу инструкцию по сборке USB зарядки с питанием от велосипедной динамо-втулки.

Как сделать солнечную зарядку для телефона своими руками максимальной мощности?

Как сделать солнечную зарядку своими руками


Такие переносные зарядные устройства в основном делаются из гибких пластин, так как их по необходимости можно порезать и они меньше ломаются при сборке. Солнечная батарея для зарядки телефона своими руками может быть собрана любой мощности которую вы сами захотите. Все комплектующие есть вверху этой инструкции.

Первое, для изготовления понадобиться гибкая SunPower пластина, её напряжение 0,5-0,6 вольт, а среднюю мощность летом в Украине получим 2,8 А. Теперь определяемся с мощностью которую хотите получить в результате, SunPower пластину можно использовать целую или распилить максимум на три части, можно и больше частей получить, только тогда возникнуть трудности с пайкой контактов. Разделить на части можно самому или при покупке солнечных пластины в комментарии указать на сколько частей необходимо поделить, один распил стоит от 10 грн. Если будете резать сами, для этого понадобиться мини алмазный диск и высокооборотный двигатель. Рекомендуем делить пластину на две части, а если хотите использовать самодельную солнечную зарядку круглый год, лучше собирать панельку из цельных гибких пластин.

Второе, требуется контролер который преобразует выходное напряжение точно в 5В, то что нужно для зарядки вашего мобильника. В зависимости как будете паять пластины и какое напряжение будет от собранной солнечной батареи, выбираем преобразователь, повышающий или понижающий.

Третье, солнечная зарядка для телефона своими руками требует несложный корпус, чтобы добавить прочности для походов и простых прогулок. Для подложки можно использовать твердый картон, пластик или что-то другое. Для защиты пластин нужен прозрачный пластик, толстая пленка или каленое стекло — например подобное используется для защиты смартфонов (можно и обычное стекло, только оно очень хрупкое).

Что касается затрат, солнечная зарядка своими руками с максимальной мощностью 12 Вт, обойдется в 350 грн. Это если не покупать материалы для корпуса, только самое главное для сборки — фотоэлементы солнечные и преобразователь. За такие деньги сможете купить готовую зарядку, которая будет только имитировать подзаряд, а толку ноль. Аналогичные батареи 12 ватные стоят от 1000 грн, самодельные от 600 грн. Есть готовые мини панельки без преобразователей, они очень маломощные, обращайте внимание на ток, а не только на напряжение. Может быть 5 вольт и 350 мА на выходе, тогда будете заряжать свой смартфон целыми днями и только при хорошей солнечной погоде (ведь 350 мА это максимальный ток).

Специально для вас сделали подробные схемы сборок. Для дополнительных вопросов обращайтесь через контакты справа в меню или звоните с заказом по телефонам вверху сайта. Всем успешных переносных зарядных, а главное эффективных, а также заряженных аккумуляторных батарей в любом месте и при любой погоде!

Схема №1 — напряжение сборки пластин не превышает 4,5 В



Схема №2 — хороший выходной ток



Схема №3 — у сборки напряжение больше 5,2 В


Портативная солнечная USB-зарядка для телефона

Портативная солнечная зарядка для телефона очень полезна в путешествиях, на фестивалях, или если вы просто собираетесь быть на улице целый день. Добавление к заряднику солнечной панели – это еще один дополнительный источник энергии, доступный практически везде.

Шаг 1: Материалы

Солнечная панель

Чтобы эффективно заряжать аккумуляторы, солнечное зарядное для телефона должно выдавать напряжение равное или большее 9V. Я рекомендую использовать маломощные солнечные панели (например, менее 6 W) таким образом вы сможете использовать дозарядку без ущерба состоянию батареи (например, одна 1.5W, 9V панель). Когда батарея полностью заряжена, рекомендуется отключить солнечную панель.

1N914 или схожий диод

Он предохраняет солнечную панель позволяя току течь только с панели на батарейки (то есть не даёт батарейкам разряжаться в солнечную панель). Если вы решите использовать схожий диод, то будьте уверены, что он совместим с солнечными панелями (напряжение/сила выходного тока).

Почему именно батарейки на 9 V?

Автомобильные зарядники USB ожидают получить от машины 12 VDC, но им подойдёт диапазон от 6 VDC до 14.5 VDC. Использование одной батарейки на 9V – это простейший способ получить достаточное входное напряжение для нашей цепи USB для того, чтобы получить на выходе 5 VDC.

  • Отсек под батарейку 9V (или используйте зажимы-аллигаторы)
  • Контейнер под проект(например, кухонный пластик, жестяная банка и т. д.).

Шаг 2: Инструмент

  • Стриппер для проводов. Также подойдут обычные ножницы. Чтобы оголить провод сделайте надрез с двух сторон и пальцами стяните изоляцию.
  • Изолента
  • Эпоксидка 5-минутка, или любой другой схожий клей
  • Паяльник. Альтернативный метод соединения проводов: скрутите провода вместе и залейте их эпоксидкой.
  • Мультиметр, если он у вас есть. Очень поможет при тестировании электрических соединений и при проверке того, что схема работает так, как ожидается.

Шаг 3: Немного об USB

Как показано на фото, у USB зарядника есть 4 пина. Все зарядники USB дают на выходе 5V DC на пин USB VCC. Тем не менее, величина выходной силы тока зависит от типа зарядника. Существует три основных типа: на 500mA, на 1500mA и на 900mA.

USB от Эппл немного хитрее. Один из пинов данных настроен на 2.7 VDC. Поэтому, если вы завершите сборку зарядника и захотите заряжать продукты Эппл, то вам нужно будет поднять напряжение. Это можно осуществить при помощи более мощной батарейки или при помощи двух батареек на 9V, соединённых последовательно.

Шаг 4: Сборка, часть 1

Заметка: если вы используете эпоксидку для соединения проводов, то сначала проверьте работу всей системы в целом, а уже потом покрывайте все эпоксидкой. Смола затвердевает раз и навсегда, и если что-то не будет работать, то вы мало что сможете сделать с эпоксидкой.

  1. Оголите конец провода на солнечной батарее (снимите цветную изоляцию, чтобы обнажить металл). На панели нет клемм и у вас нет паяльника? Не беда. Есть способ соединения, который поможет вам. Примотайте два провода на металлические подушечки на задней части панели (цвета проводов не имеют значения, но обычно красный – позитивный, черный – негативный). Протестируйте соединения мультиметром, или соединив их с зарядником, чтобы светодиод на заряднике загорелся. Покройте всё эпоксидкой, дайте высохнуть и готово!
  2. Соедините диод с позитивным концом солнечной панели. Если возможно, спаяйте вместе два конца. Либо же скрутите провода и покройте эпоксидкой. Важно, чтобы вы установили диод таким образом, чтобы серебряный кружочек находился на стороне батареи (как на фото).

Шаг 5: Сборка, часть 2

  1. Соедините диод с позитивной (красной) стороной отсека для батареек. Соедините негативный (черный) контакт солнечной панели с негативным проводом отсека для батарейки. Сделайте так, чтобы компоненты можно было легко соединить и разъединить (что-то типа простого выключателя).
  2. Передняя металлическая часть USB зарядника – это позитивная клемма. Один из боковых выступов – это негативная клемма. Определите, какая из сторон является негативной клеммой (или землёй) при помощи одного из этих методов:
  • Вскройте зарядник и посмотрите, какая из клемм соединена с проводом
  • Используйте панель, чтобы включить зарядник. Соедините положительный контакт панели\батареи с передней

металлической клеммой. Дотроньтесь негативным контактом панели\батареи до каждой из сторон. Та сторона, которая заставит загореться лампочку и является негативной стороной.

Шаг 6: Сборка, шаг 3

  • Соедините негативный контакт панели\батареи с негативным контактом USB зарядника. Соедините позитивный контакт панели\батареи и передним металлическим контактом USB зарядника. Есть несколько способов это сделать, они зависят от доступных вам инструментов и материалов. Самый простой способ – клипсы-аллигаторы (которые после тестов вы покроете эпоксидкой)
  • Тестируем! Присоедините солнечную зарядку для гаджетов и удостоверьтесь, что она работает. Если так, то покройте эпоксидкой все соединения, положите схему в контейнер и берите её с собой в путешествия и куда вам вздумается.

Шаг 7: Готово!

Как только ваше первое солнечное зарядное устройство для телефона готово к работе, вы можете (при необходимости) сделать кое-какие улучшения своими руками. Чтобы избежать чрезмерной зарядки батареи, отключайте панель, как только батарея будет заряжена. Если ваша панель больше, чем на 6W, то контроллер зарядки, предохраняющий батареи, будет очень полезной доработкой.

У солнечных панелей сравнительно низкий рейтинг энергоэффективности, обычно он варьируется в диапазоне 12-15%. Совершенствование технологий всё время повышает этот показатель и одна лаборатория в Германии установила мировой рекорд, добившись от своих батарей показателя в 44,7%.

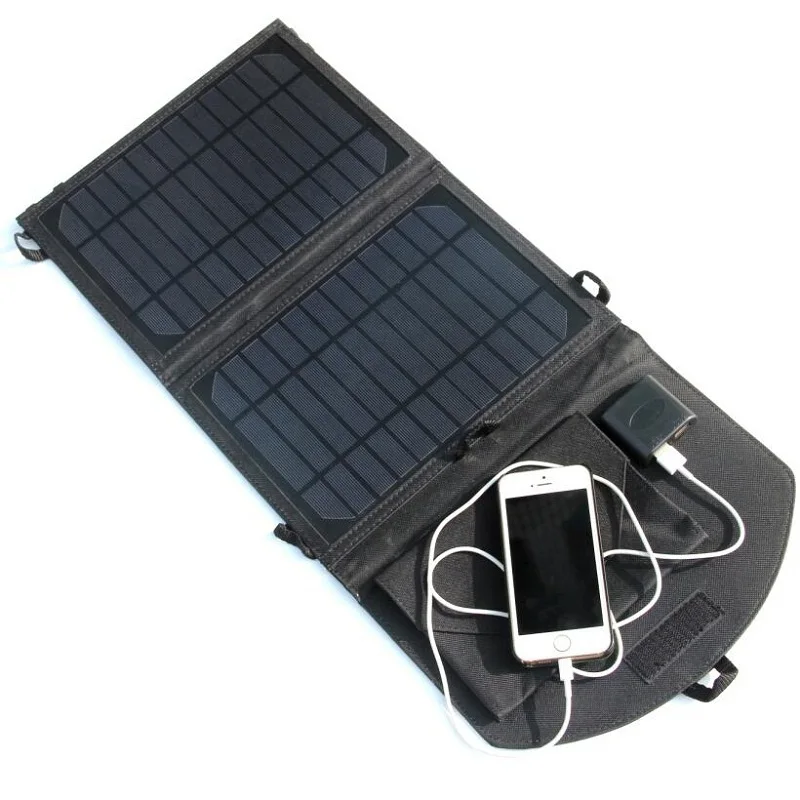

Самодельная походная солнечная зарядка для телефона/планшета


С каждым весенним днем солнышко подымается все выше и выше. Для меня это значит более продолжительные походы. Ведь когда на улице тепло, то проводить время на природе хочется больше чем зимой. С собой в поход я конечно же беру свой телефон. Так уж нас приучили мировые законодатели технического прогресса, что современный человек не может обойтись без любимого устройства. Да и удобно ведь, к примеру, в моем телефоне установлены полезные приложения для туриста. Тут и карту посмотреть можно, и свое местоположение, трэкер рисует твой путь и если немного плутанул, то всегда можно найти дорогу назад. Также есть справочник грибов, ягод, трав. Как видите, каждый находит что-то полезное для себя в телефоне. Но вот беда, АКБ в телефоне то не вечная и рано или поздно сядет. Креативные китайцы придумали ряд дополнительных устройств для резервного питания телефона в пути. К ним смело можно отнести всякого рода пауэр банки (банк силы 🙂 ) и солнечная зарядка. Небольшой банк силы я имею (но он тоже не вечный) и мне не хватало солнечной зарядки. Вещь хорошая, нужная и полезная в большей степени путешественникам и туристам. Пролистав алишку я нашел неплохой вариант для туриста.

Параметры солнечной зарядки.

Проверить реальность чинайского товара не представляет возможности. Нашел только один отзыв, где человек написал параметры этой солнечной зарядки.

Есть у них такой грешок, завышать параметры. Особенно с литий-ионными АКБ.
В принципе этот вариант нормальный, но вот введенный в Беларуси долбанный лимит 22 евро в месяц перечеркивает возможность купить вещь подороже. Да и товары мелочные висели на мне.

Полистав немного алишку я нахожу обычные солнечные панели (ссылка на панели) по приемлемой цене.
Вот параметры 1шт.


Я прикинул данные и заказал 10шт.

По отзывам народ доволен. Один отписался даже что с одной панельки заряжает телефон. Вот только не написал, сколько времени :). На момент покупки в магазине была скидка 1 бакс за покупку выше 10 баксов. У меня вышло 10.8 и минус 1, получилось 9.8. Ну чтож, ждемс.

Итак, панельки есть, но мне надо 5 вольт для зарядки. Сначала в голову тюкнула мысля сделать зарядку на DC-DC конвертере. Раньше помню, баловался и делал в машину такой преобразователь. Но там вроде ток максимальный 500 мА был. Продолжаю поиск и натыкаюсь вот на такой DC-DC конвертер. Хвала алишному магазину, тут есть ВСЁ!!!!


Ценник приемливый, заказываю!!!
Параметры устройства

По отзывам хорошая штука и народ доволен. Даже если конвертер выдаст 1 А то мне с головой хватит.
В итоге за всё солнечное счастье я отдаю 12 баксов. Следует учитывать, что я заказывал еще до введенного закона принудительного трэкования посылки, т.е за доставку я не платил.

С алишкой определился, осталось подождать товар и приступать к изготовлению.

Список материалов нужных в этой самоделки:
Солнечные панели
DC-DC стабилизированный конвертер (выход 5 В)
Материал для чехла
Прозрачная пленка
Клей 88
Умение выкраивать и шить на машинке
Соединительные провода
Кнопка разрыва
Термоусадка
Клей-сопля
Лента для «ушек» (крепление на рюкзак)
Липучки

Вот и панелька!


Сверяю размеры, а вдруг продавец обманул 🙂


Всё верно до не приличности 🙂

Штангелем толщину не замерял, только на глазок.


Странно……но панели были немного разные, в смысле по рисунку.

Следует немного описать сами панели. Солнечная система наклеена на пластик. «Лицо» панели защищает пленка, она с легкостью отклеивается. С обратной стороны дорожки и пятаки для припаивания проводов. Заказывал 10 шт. но получил 11шт, от этого я сильно не расстроился 🙂

Обратная сторона солнечной панели 🙂

По приходу солнечных панелей я их проверил на работоспособность. Поднес на свет и тестером их 🙂 Был вечер, но на удивление панельки показали 3В. На следующий день я более детально рассмотрел все солнечные панели и обнаружил пару несущественных косяков.

На одной был окисленный контакт



А вторая была вымазана в смолу, на канифоль похожа.

Вот, скорее всего чего продавец положил 11 солнечных панелей. Что бы я посмотрел и не затевал ни кому не нужный спор. Окисленный контакт легко вычистился спиртом, а смолу-канифоль я даже трогать не стал, с ней она работать будет 🙂

Ну а с большего по качеству, панельки тянут на крепкую 4.


Через пару дней после получения солнечных панелей я забираю на почте очередной мелкий пакет из Чины. Содержимое пакета радостно удивляет, пришел мой конвертер. Дело в том, что такую мелочь китайцы не заморачиваются трэкать. Удивило потому что конвертер одновременно пришел вместе с солнечными панелями. Видать продавцы были знаком 🙂

Всё аккуратно запаковано.

Конвертер состоит из пластикового корпуса, четырёх саморезов и самой платы.

Сама плата.

Подключается схема с противоположной стороны юсби разъема.

Плюс отмечен. На сайте написано, что на схему можно подавать любое напряжение до 18 вольт.

Теперь надо пошить какой-нибудь «домик» для моих солнечных панелек. Скажу сразу, это было самое тяжелое для меня. Материал для «домика» я купил в магазине, дорого не отдавал, не помню уже точно сколько. Я купил плотную водонепроницаемую плащевку. Ткань похожа немного как на костровом тенте, только поплотнее.


Размеры куска.

53 см.

150 см. Ткань сложена вдвое.
Забегу на перед и скажу что такого куска хватает, даже остается.

Шить на машинке я не умею, я только раскраивал и говорил что и куда. Поверьте, это тоже не просто так, надо прикинуть, где кармашки и как лучше сделать что бы зарядка слаживалась. Что бы наши панельки ловили солнечный свет, нам необходимо ещё сделать прозрачные кармашки. Подходящую прозрачную плёнку можно взять из упаковки пастельного белья или авто чехлов, это такая сумка в которой с одной стороны обычный материал, а с другой прозрачная пленка, что бы люди при покупки видели цвет постельного белья/чехлов для авто. Надеюсь понятно объяснил. К сожалению не сфоткал это дело.

Мы шили в два этапа, сначала чехол для солнечных панелек, а потом кармашки для телефона/планшета.

Вот первая часть.


Я просто сложил два куска ткани и разделил кармашки для солнечных панелек. Посередине оставил зазор материала для удобного складывания солнечной батареи 🙂 Под каждую из сторон я подложил прозрачную пленку, впоследствии я просто аккуратно вырежу прямоугольники для солнечного света. Для того что бы панельки не вываливались из кармашков я использовал липучки.

А вот и вторая пришитая часть.


По бокам были пришиты «уши» для крепления на рюкзак. Как видите, я уже вырезал один «прямоугольник света» для солнечной панельки. При креплении на рюкзак, кармашик отбрасывается назад. Туда смело входит планшет, телефон и мой небольшой пауэр банк.

Размеры солнечной батареи. Длинна 70см


Ширина 39 см


Ну, вот и вырезал все «прямоугольники света» для моих солнечных панелек.

Так как кармашки для панелей шились с небольшим запасом, то материал отстает от прозрачной пленки. Это легче понять на фото чем объяснить.

При помощи 88 клея я без проблем решаю эту небольшую трудность.

Хороший клей, постоянно клею им обувь, очень эластичный.
Проклеенный материал сушил сутки.

Теперь приступаю к самому любимому, это пайка 🙂

Соединяю все панели параллельно. Панель 9 вольт.
Так как это походная зарядка, для надежности я заливаю клеем сопля все контакты.


Подключение солнечных панелей я решил делать через выключатель. Такой выключатель стоит в фонариках, он маленький и удобный.

Что бы было герметично я пользуюсь термоусадкой

Разрываю плюс и все аккуратно припаю и «усаживаю».

Так же СОБЛЮДАЯ ПОЛЯРНОСТЬ припаиваю провода к своему конвертору на вход схемы.
Для зарядки современных мобильных устройств нам потребуется юсби шнурок.

Всё собрано и пора переходить к испытаниям.

К сожалению, с первого раза у меня не получилось, был февраль месяц, и небо было полностью в темных угрюмых тучах. По началу я расстроился, но потом разочарованию уступила здравая логика, панели то солнечные, чёж ты хочешь в такую темень. Взяв тестер в руки, я замерял выход из солнечной батареи……4.5 вольта, о чем еще можно говорить.

Прождав пару дней я все-таки поймал небольшое солнышко. Подключаю зарядку и опля……..все работает!!!!!!



Получилооооооось, я прыгаю и радуюсь как ребенок вокруг стола с солнечной зарядкой.
Тестирую свою старушку нокию

И она заряжается.
Я сфотографировал небо в этот момент, что бы вам было понятно при каком небе/солнце она начала заряжать.

Мне стало интересно, и я замерял тестером выход солнечной панельки, примерно было 7.5 вольт. Ну что ж, неплохо, думаю, что в солнечную погоду моя солнечная батарея выйдет на свой режим зарядки.

Если верить продавцу, то в солнечный яркий день из 10 панелей я должен получить 5.5 ватт и ток 600 мА, надеюсь так и будет.

Вывод:
В принципе, как альтернативу китайской солнечной зарядке, (приведенной мною выше) мою рассматривать можно. В плюсы к моей можно добавить низкий ценник и ручное изготовление. Ну а так смотрите сами, если интересно – то делайте, если нет – покупайте.

Всем успехов в творчествостроении!!!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельное солнечное зарядное устройство радиолюбителя.

Автор: Милюшин Сергей Анатольевич (UR3ID)


Несложное зарядное устройство на солнечных батареях своими руками.

Наступает летний сезон, пора отпусков и выезда для отдыха на природу. Вот и я, после нескольких поездок на природу и мучений с бензиновым генератором, который имеет большой вес, прилично рокочет и воняет, решил обзавестись солнечным зарядным устройством. Мне необходимо заряжать портативную радиостанцию, электронную книгу, ноутбук, фонарик на светодиодах, фотоаппарат и мобильные телефоны, использовать светодиодную лампу, а также возможно подзарядить 12 вольтовый свинцовый аккумулятор. В интернете зарядные устройства для заряда перечисленной аппаратуры существуют, но при этом стоят очень дорого, да имеют слабую солнечную панель. Как всегда нас пенсионеров давит «жаба» и мы не ищем легких путей.

Предлагаю вашему вниманию свою конструкцию, собранную на основе публикаций из интернета и своих доработок. Мое зарядное устройство имеет мощность 20 ватт и состоит из двух панелей 12в – 10 ватт 30х35 см, в разложенном положении солнечная панель получается 35х60 см. И обеспечивает на выходе стабилизированные напряжения 14в- 20 ват, напрямую от панелей и от встроенного аккумулятора 14,8в – 4,3 ампер-часа для питания ноутбука или планшета, а также два USB выхода 5в – 4,3 ампер-часа каждый, в сумме 5в – 8,6 ампер-час.

Панель собрана в виде «дипломата», что в закрытом состоянии полностью предотвращает повреждение самой панели. По сути, здесь сделаны два самостоятельных зарядных устройства со встроенными аккумуляторами 7,4в 4,3 ампер-часа. При последовательном включении мы получим на выходе 14,8 вольт. 4,3 ампер-часа, для наших нужд в ночное время, или два блока аккумуляторов 7,4в в сумме 8,6 ампер-часа. Также есть выходы для зарядки свинцовых аккумуляторов. Я использовал литиевые аккумуляторы от вышедших батарей ноутбука. Как правило, в батарее выходит из строя одна секция и батарея не держит заряд. Отобрал только рабочие банки. Вы можете использовать любые аккумуляторы, схема позволяет настроить стабилизированное напряжение на выходе устройства. В моем случае для зарядки литиевых аккумуляторов 8,4в, свинцовых 14в и USB устройств и мобильных телефонов 5в. Имея эти напряжения и используя токоограничивающий резистор можно заряжать все виды устройств от 1,2в до 12-14в. Вы можете использовать одну панель 12в-10 ват, тогда дипломат будет вполовину тоньше и дольше заряжать батарею.

Конструкция и схема

Что нам понадобится – это две солнечных панели 12в-10 ватт, в моем случае это панели китайского производства стоимостью 18 долларов одна штука, итого 18х2=36 долларов (мне обошлись 435 грн на момент покупки вместе с пересылкой из Киева). Можно использовать и другие модели  в алюминиевых рамках.

Также необходима петля для соединения панелей в «дипломат» можно использовать и две подходящих петли от шкафчиков.


USB гнезда в моем случае это дополнительные гнезда для задней панели системного блока, можно использовать USB гнезда отрезанные от USB удлинителя ,только крепить в панели их придется вклейкой или хомутиками.

Аккумуляторы, два сверхярких светодиода (можно от фонарика) – используются для индикации заряда и ночью для подсветки в палатке, если не используется мощная светодиодная лампа. Выключатели и прочая мелочевка, все видно на приложенных фотографиях.

Поскольку не допустим полный разряд аккумуляторов в конструкции используется блок контроля разряда АКБ который отключает встроенную батарею при снижении напряжения на литиевых аккумуляторах до 6,1в (вы можете легко перестроить на любое напряжение для своих аккумуляторов), также батарея отключается и при коротком замыкании на выходе.

На рисунке приведена полная схема одного блока зарядного устройства. У меня для каждой панели свой блок и свои аккумуляторы, можно просто запараллелить панели и использовать один блок, на схеме пунктиром указано как правильно подключить вторую солнечную панель к одному блоку стабилизации.

Описание схемы

SZ1 – солнечная панель, диоды VD1 и  VD2 защищают солнечную панель при заряде от сетевого адаптера и от переполюсовки на входе. VD2 – защищает регулируемый стабилизатор DD1 от выхода из строя при отсутствии напряжения на входе стабилизатора. Стабилизаторы DD1,DD2 позволяют получить стабильные напряжения для заряда. Резисторами R1,R2 устанавливаем необходимые напряжения для заряда аккумуляторов. Резистор R4 служит для ограничения тока при разряженном аккумуляторе, у меня при его номинале 1 Ом порядка 1-1,25 А. Резистором R5 устанавливаем ток через светодиод индикации и подсветки VD4. Светодиод служит для индикации подключения встроенного аккумулятора и индикации наличия напряжения заряда. На резисторах R6-R9 собраны делители, задающие необходимые уровни для USB. Клавишный переключатель SA1 позволяет выбрать режим использования, в положении 14В мы можем заряжать внешний свинцовый или другой аккумулятор при этом контакты SA1/2 отключают встроенный в панель аккумулятор. В положении 8,4В подключается встроенный аккумулятор, на него подается напряжение от солнечной панели для заряда, а также им можно пользоваться в ночное время для зарядки любых устройств и питания светодиодной лампы (у меня светодиодная USB лампа для компьютера). В режиме экономии для подсветки ночью в палатке достаточно свечения сверхярких светодиодов индикации при этом суммарный ток потребления от встроенного аккумулятора составит 10мА (5мА светодиод и 5мА стабилизатор КРЕН5В) Гнездо ГН1 служит для подключения сетевого адаптера и подзарядки встроенной батареи от сети адаптер должен обеспечивать на выходе постоянное напряжение 20-16в при токе нагрузки 1,5-2А.

Работа с солнечным устройством

Включение устройства при полностью разряженном встроенном аккумуляторе (блок защиты АКБ отключил аккумулятор) произойдет только в режиме SA1 8,4В при этом контактная группа SA1/2 разблокирует работу аккумулятора, подключение же его на зарядку произойдет автоматически при подаче напряжения заряда от сетевого адаптера или раскрытой солнечной панели при солнечном освещении, засветившийся светодиод укажет на наличие напряжения заряда.

Включение работы при заряженной аккумуляторной батарее, при отсутствии достаточного освещения производится в режиме SA1 8,4В кратковременным нажатием кнопки КН1 при этом засветившийся светодиод укажет на подключение АКБ. По окончании заряда телефонов и др. устройств, переводом SA1 в положение 14В мы отключаем встроенный аккумулятор, светодиод погаснет.

В положении SA1-14В и освещении солнечной панели солнечным светом или подключении сетевого адаптера на выходном разъеме для внешнего аккумулятора будет стабилизированное напряжение 14 вольт, которое можно также использовать для заряда портативной радиостанции.  При этом на USB разъеме будет напряжение 5 вольт для заряда USB устройств независимо от встроенного аккумулятора.

В положении SA1-8,4В и освещении солнечной панели солнечным светом или подключении сетевого адаптера на выходном разъеме будет  напряжение аккумулятора и в процессе заряда встроенного аккумулятора поднимется до 8,4 вольта. При этом на USB разъеме будет напряжение 5 вольт. Для освещения палатки я использую пятивольтовые светодиодные лампы рассчитанные на подключение к USB, подключаю их к USB выходу поскольку напряжение 5 вольт стабилизировано то и лампа светит стабильно до полного разряда встроенной аккумуляторной батареи.

Блок контроля АКБ защищает встроенный  дорогостоящий аккумулятор от выхода из строя при коротком замыкании и от полного разряда, а также позволяет отключать полностью заряженный аккумулятор от схемы в режиме дежурного хранения. Заменой стабилитрона VD1 и подбором резистора R3 его можно настроить на любое напряжение отключения, например для 12 вольтового свинцового аккумулятора минимальное напряжение не должно быть ниже 9-10 вольт. Кратковременное нажатие кнопки КН1 позволяет в режиме 8,4В подключать встроенный аккумулятор, также в режиме 8,4В аккумулятор автоматически подключается при подаче напряжения на гнездо ГН1 или раскрытии солнечной панели на солнце.

Порядок настройки

Блок стабилизаторов
Для настройки блока стабилизаторов на всякий случай отключаем солнечную панель, на гнездо ГН1 подаем напряжение от источника питания. Переключаем переключатель SA1 в положение 14В и резистором R2 устанавливаем напряжение на 1 контакте разъема для внешнего аккумулятора 14 вольт затем при отключенном встроенном аккумуляторе SA1 переключаем в положение 8,4В резистором R1 устанавливаем напряжение 8,4 вольта на 1 контакте разъема для внешнего аккумулятора (если используем другой встроенный аккумулятор то устанавливаем другое напряжение). Обязательно настройку начать с режима 14В! Затем подключаем разряженный встроенный аккумулятор и подбором резистора R4 (изготовлен из куска нихромовой спирали от электроплитки) устанавливаем максимальный ток заряда у меня 1-1,25А. Необходимо учитывать что на выходе для зарядки ток заряда от одной солнечной панели не будет превышать 500мА при работе в параллель двух панелей 1А, при заряде от сетевого адаптера будет достигать 1-1,25А.

Блок контроля АКБ
На вход блока вместо аккумулятора подключаем регулируемый блок питания, устанавливаем напряжение 12-14в, на выход подключаем через резистор 1ком светодиод. Кратковременно нажимаем на кнопку КН1 светодиод должен засветится, затем плавно уменьшаем напряжение с блока питания до того момента пока не погаснет светодиод и замеряем напряжение на входе блока контроля АКБ это напряжение будет соответствовать напряжению отключения батареи. Подбором резистора R3 блока АКБ устанавливаем напряжение срабатывания защиты у меня 6,1в. Поочередно увеличивая напряжение блока питания и нажимая кнопку КН1 запускаем АКБ и уменьшая напряжение делаем замеры несколько раз убеждаясь в правильности настройки защиты. Также замыкание точек А и В между собой должно приводить к немедленному отключению АКБ независимо от напряжения на входе АКБ. Заменой стабилитрона на большее или меньшее напряжение и подбором резистора R3 можно перестроить защиту на любое напряжение.

Монтаж
Монтаж блоков выполняется на двух отдельных стеклотекстолитовых платах, детали располагаются со стороны печатного монтажа. Монтажные дорожки выполнены путем прорезания резаком из ножовочного полотна под металлическую линейку. Размеры плат позволяют использовать любые детали. Чертеж платы блока контроля АКБ приведен на рисунках №1 и №2, чертеж платы стабилизаторов на рисунках №4 и №5

Рисунок 1-3:

Рисунок 4-5:


Микросхемы стабилизаторов укреплены непосредственно на алюминиевой рамке солнечной панели через изолирующие прокладки, взятые с вышедшего из строя компьютерного блока питания. Платы и аккумуляторы приклеены на двусторонний скотч и дополнительно по контуру проклеены силиконовым термоклеем. Светодиод индикации также приклеен силиконовым термоклеем. Полевой транзистор блока АКБ припаян непосредственно к фольге платы 60 ватным паяльником.

Детали

Стабилизатор DD1 можно заменить любым регулируемым стабилизатором на 3-5А напряжение до 35 вольт например LM 317, LM117,
Стабилизатор USB 5в DD2 заменяется любым пятивольтовым на ток 2-3А например КР142ЕН5А или LM 7805,



Диоды FR156 заменимы любыми кремнеевыми диодами расчитаными на ток не менее 1,5А например FR302, FR207, CT2A05 и др.
Транзистор КТ361Е блока АКБ можно зменить на анологичный с любой буквой или на КТ3107.
Полевой транзистор блока АКБ можно зменить на любой выпаяный из старой материнской платы полевой с каналом N типа(N-Channel Enhancement Mode MOSFET ), как правило мощность и ток транзисторов в материнской плате в таких корпусах не ниже 10А


Конструкция защелки «дипломата» выполнена из куска листовой пружины от ножовочного полотна по дереву или любой другой. Отверстия пробиваются пробойчиком, поскольку просверлить ее не отпуская метал не просто.


Разъемы для подключения сетевого адаптера и внешнего аккумулятора могут быть любыми но желательно с изолированными от корпуса контактами, поскольку у меня два отдельных зарядных и можно при помощи перемычек через эти разъемы соединить панели последовательно, и получить общее напряжение 28 вольт для заряда 24 вольтовых устройств. Если общий провод и один из контактов будет соединен с корпусом панели то подключить две панели последовательно будет невозможно. Для изоляции общего провода от корпуса панели микросхема DD2 изолирована через прокладку, если вы не планируете последовательного подключения встроенных аккумуляторов или используете один блок стабилизаторов для двух солнечных панелей то микросхему DD2 можно не изолировать.

Обратная сторона панелей закрыта крышками из фанеры можно использовать и пластик, от качества крышек во многом будет зависеть внешний вид «дипломата». Крышки прикручены винтами М3 с потайной головкой утопленой в фанеру, чтобы головка винта не царапала стол. В корпусах панелей для крепления крышек нарезана резьба М3

Для переноски используется плечевой капроновый ремень с карабинчиками от ученической сумки, а на корпусе зарядного укреплены петли для карабинчиков.

Вот пожалуй и все. Я думаю информации достаточно для повторения или творческой переработки для своих условий.

73! С уважением ко всем UR3ID [email protected] ru
Милюшин Сергей Анатольевич



Как выбрать или сделать солнечную зарядку для телефона

В наше время, просто невозможно представить свою жизнь без наличия мобильных телефонов. Это ведь так естественно — во время рабочего дня или же после его окончания связаться с друзьями, знакомыми, родными, или партнерами по бизнесу.

Даже во время отпуска, уехав на отдых с семьей — мы по-прежнему не можем расстаться со своими телефонами.

Будучи на отдыхе или в поездке, не всегда есть возможность зарядить телефон или компьютер от электросети, в этом случае нас выручит зарядное устройство на солнечной батарее.

С новым изобретением ученых, таким как солнечная батарея, ваш смартфон никогда не разрядится в ненужный момент, так как под рукой всегда будет находится источник питания на солнечной батарее, который поможет в неожиданный момент, не остаться без связи.

Удобство

Внешние солнечные батареи, для подзарядки телефонов, можно использовать в зависимости от природных условий, так как подпитка энергией устройства, будет происходить просто от наличия обычного солнечного света.

Данные зарядки очень хорошо подойдут для подзарядки не только телефонов, но и gps-приемников, фотоаппаратов, плееров, фонарей, или иного рода устройств, с небольшими требованиями для питания.

Чем ярче будет светить солнце — тем быстрее будет идти процесс зарядки. Заряжать можно, конечно же, и в более пасмурный день, но при этом время полной зарядки увеличится.

Компоненты

Само зарядное устройство на солнечной батарее- состоит, как правило, из таких составляющих:
  1. Солнечная батарея — отвечает за подзарядку самого устройства.
  2. Литиевый накопитель — отвечает за накопление энергии, для использования батареи в условиях, неподходящих для подзарядки напрямую от солнечных лучей.
  3. Обычный USB порт — предназначен для подключения заряжаемых устройств.
  4. Фонарик — в большинстве моделей, существует фонарик, который можно будет использовать в случае отсутствия электричества — для подсветки.

Устройство, как правило, оформлено в водонепроницаемый корпус из пластика, который очень хорошо защищает от какого либо воздействия разнообразных внешних факторов. Такой портативный помощник сможет всегда помочь содержать ваш айфон в режиме онлайн.

Критерии подбора

Большинство внешних устройств для подпитки энергией, из ряда солнечных батарей можно заряжать не только от солнечных лучей, но также и от сети, что делает данного рода внешнее устройство для подзарядки еще более удобным для использования в любых условиях.

Очень часто, в комплекте с такими устройствами, идет несколько переходников, для подзарядки телефонов от разных производителей, в том числе, есть разъем mini usb.

Выбирая себе солнечную батарею, стоит учесть такие параметры, как:

  • ее мощность;
  • минимальные требования к уровню освещения в помещении, где будет заряжаться батарея;
  • срок хранения накопленной энергии.

Благодаря солнечным батареям — можно забыть навсегда о таких ситуациях, которые время от времени заставали нас врасплох, когда может потребоваться осуществить срочный звонок в то время, как телефон разрядился.

Оцените статью: Поделитесь с друзьями!

характеристики, схема зарядки от солнечной батареи и отзывы

Что такое зарядка на солнечных батареях?

Собираясь в пеший поход по туристическим маршрутам, необходимо решить вопрос зарядки мобильных устройств — телефона, смартфона, ноутбука или планшета. При отсутствии доступных источников электропитания решить проблему поможет солнечное зарядное устройство для мобильных гаджетов.

Возможность использовать абсолютно бесплатный и неиссякаемый источник энергии привлекательна сама по себе, а когда в этом имеется насущная необходимость, интерес к подобным устройствам возрастает многократно. Рассмотрим зарядное устройство с солнечной батареей внимательнее.

Зарядка от солнца — привлекательный и удобный способ поддерживать работоспособность мобильных устройств, находясь вдали от обычных источников электроэнергии. С этой целью разработаны специализированные устройства, преобразующие солнечную энергию в электроток, питающий аккумуляторы телефона или иного подобного устройства.

Солнечные зарядки позволяют не таскать с собой в походе запас тяжелых аккумуляторов, обеспечивая энергией мобильные устройства даже в пасмурные дни, правда, с меньшей эффективностью. Внешне это портативное устройство, размером с планшет средней величины или немного больше (это зависит от конкретной модели или производителя). Солнечная батарея для мобильных телефонов имеет малый вес, который не создаст лишней нагрузки и не займет много места в рюкзаке.

Туристы, люди, работающие в полевых условиях, по достоинству оценили возможности портативных зарядных устройств на солнечной батарее. Современные средства коммуникации обладают широким выбором гаджетов — GPS, эхолоты, видео- и фотокамеры, радиостанции — все они нуждаются в обновлении источника питания, и возможность использовать зарядку от солнечной батареи оказывает путешественнику заметную помощь.

Принцип работы устройства

Принцип действия прибора состоит в получении кристаллическими элементами солнечной энергии, передаче ее на преобразователь, откуда она подается либо на буферный накопитель (встроенную батарею), либо непосредственно на прибор потребления — телефон, ноутбук или иной гаджет.

Современные кристаллические элементы способны получать световую энергию не только от солнца, но даже от ламп дневного света. Они могут работать в пасмурные дни, но КПД заметно снижается. Такая универсальность существенно расширяет возможности зарядных устройств на солнечной батарее, позволяя использовать их в ночное время или в сложных погодных условиях.

Виды солнечных зарядок

Существуют разные виды солнечных зарядников для телефона, оформленных в том или ином варианте исполнения, дизайна или конструкции. Они делятся на три категории:

  1. Маломощные. Способны выдавать доли ватта. Применяются для подзарядки смартфонов, КПК или иных гаджетов, не требующих большой мощности. Отличаются небольшой площадью фотоэлементов, относительно дороги.
  2. Универсальные. Используются для зарядки различных устройств в полевых условиях. Наиболее популярный вариант среди туристов, любителей пеших прогулок или людей, работающих вдали от источников электропитания. Имеют широкий ассортимент, массу вариантов исполнения и другие особенности.
  3. Панели солнечных фотоэлементов. Представляют собой компоненты для сборки различных более продвинутых комплектов — для присоединения к преобразователям, подключения друг к другу, прямого питания гаджетов и т.д.

Наиболее популярны:

  • Моноблок. Размерами и внешним видом напоминает обычный смартфон, но с несколько утолщенным корпусом. Способен заряжаться от солнца, а также от ноутбука или компьютера.
  • Гибкая панель. Тонкая панель, имеющая довольно большую площадь фотоэлементов. Она имеет гибкую форму, способна сворачиваться в трубку. При этом, она уступает в эффективности моноблочным конструкциям из-за слабых фотоэлементов. Кроме того, большинство гибких панелей способны работать только от солнца, хотя можно подключить их к внешнему накопителю энергии.
  • Встроенное зарядное устройство. Наиболее выразительным примером подобного девайса служит «энергорюкзак» — походная сумка с вставленными в специальный карман солнечными батареями для зарядки мобильного телефона. Удобны тем, что работают во время движения, не заставляя пользователя останавливаться.
  • Раскладушка. Корпус таких устройств раскрывается наподобие книжки. Активными элементами могут служить два моноблока, несколько гибких панелей или иные варианты компоновки фотоэлементов. В сложенном виде занимает немного места, но в разложенном обеспечивает довольно большой захват солнечной энергии.

Несмотря на внешние различия, общий принцип работы практически у всех приборов одинаков. Различия состоят лишь в мощности и количестве фотоэлементов и сопровождающих узлов.

Как выбрать подходящее устройство?

Выбор нужного вида солнечного зарядника обусловлен потребностями пользователя, количеством и потребляемой мощностью используемых гаджетов, интенсивностью эксплуатации. Необходимо также выбрать соответствующий тип коннектора, или приобрести переходник к своим гаджетам, чтобы не оказаться в неприятной ситуации. Следует уточнить напряжение питания, емкость собственного аккумулятора и время автономной работы. Эти параметры обычно указаны на штатных ЗУ или в паспорте.

Основные параметры и приятные дополнения

В числе основных параметров, которые имеет зарядное устройство от солнца, имеются:

  • Ток зарядки. Обычно это значение принято делить на три категории — 1, 2 и 3 ампера. Первая группа предназначена для мобильных телефонов, аудиоплееров, электронных сигарет и т. п. Вторая группа способна зарядить фотоаппарат или видеокамеру, планшет или смартфон. Третья группа предназначена для обслуживания ноутбуков или иных подобных устройств. Важно также знать напряжение, которое имеет портативное зарядное устройство со встроенной солнечной батареей на выходе. Это поможет исключить ситуации, когда прибор потребления имеет большее напряжение, чем способен выдать зарядник.
  • Мощность солнечных элементов. Этот показатель измеряется в ваттах (W). Мощность напрямую связана с емкостью аккумулятора. Например, 5 W обеспечивает 900 ma/h, а 10 W соответствует 1500 ma/h, что позволяет уменьшить время зарядки почти вдвое. Если мощность зарядки не превышает 2 W, возможна только работа со встроенным аккумулятором. Если мощность превышает 3 W, допускается прямая зарядка приборов потребления.

Кроме того, существуют и другие параметры, определяющие функциональные возможности солнечной зарядки для телефона:

  • Наличие собственного аккумулятора, увеличивающего возможности работы в условиях отсутствия освещения.
  • Тип фотоэлементов. Наиболее предпочтительны монокристаллы, имеющие более высокий КПД по сравнению с поликристаллами (13-18% против 10-12%). Монокристаллы черные, а поликристаллы имеют темно-синий цвет.
  • Интерфейс устройства, позволяющий подключение различных разъемов. Некоторые модели имеют индикацию уровня заряда
  • Защита. Предохраняет приборы от дождя, пыли, ветра или иных природных проявлений.

В качестве бонуса производители снабжают устройства функциями «фонарь» или оборудуют точку WI-FI.

Общие рекомендации по эксплуатации ЗУ

После покупки солнечное зарядное устройство для телефона, оборудованное собственным аккумулятором, необходимо полностью зарядить от электросети. Затем следует подключить разряженный гаджет и полностью слить в него энергию. Только после этого прибор можно выносить на солнце и производить зарядку нуждающихся устройств. Это касается только моделей с аккумуляторами, отдельная солнечная панель для зарядки телефона может использоваться по прямому назначению сразу же, без предварительных действий.

Устройство надо располагать так, чтобы лучи солнца падали на фотоэлементы под прямым углом. Если используется раскладушка, надо обеспечить равномерную освещенность обеих сторон. Для аккумуляторных устройств большой емкости необходим «разгон» — 3-4 цикла полной зарядки и разрядки. Хранить устройство следует при комнатной температуре, зарядив его на 50-70%.

Как сделать зарядное устройство своими руками?

Зарядное устройство на солнечных батареях можно изготовить самостоятельно. Для этого надо обладать определенными навыками и познаниями, а также приобрести необходимые детали. Готовые модели вполне доступны по цене и функционалу, но для любителей самодельных устройств задача будет по вкусу. Рассмотрим ее внимательнее.

Схема устройства

Чтобы изготовить солнечное зарядное устройство, необходимо запастись некоторыми элементами:

Схема простейшего варианта солнечного аккумулятора для зарядки мобильных устройств выглядит так:

GB1 — это солнечная батарея, к которой через развязывающий диод Шоттки подключается аккумулятор GB2. XS1 и XS2 — это разъемы, соединяющие разные элементы схемы друг с другом.

Сборка действующей модели ЗУ

Сборка модели ЗУ не составляет никакой сложности, главное — наличие всех необходимых деталей. Они аккуратно припаиваются в соответствии со схемой, устанавливаются в корпус и включаются для проверки работоспособности. Необходимо учитывать, что без обладания достаточным познаниями браться за создание ЗУ не следует, так как можно по ошибке вывести из строя гаджеты.

Выводы и полезное видео по теме

Зарядное устройство на солнечных батареях, отзывы о котором имеют весьма разностороннюю направленность, является необходимым и полезным устройством, позволяющим сохранять связь или возможность использовать мобильные устройства в полевых условиях. Телефон на солнечной батарее — привлекательная идея, дающая настоящую автономность и мобильность без привязки к сетевым источникам питания.

К сожалению, изготовлением таких полезных вещей активнее всего заняты различные неизвестные фирмы из Юго-Восточной Азии, качество продукции у которых откровенно низкое. Пользователи, имевшие возможность оценить работу зарядки на солнечных батареях для телефона, дают отзывы не всегда положительные. Для ознакомления с работой некоторых из таких устройств, можно посмотреть видеоролик:

В сети имеется немало других видеоматериалов, демонстрирующих самостоятельную сборку зарядного устройства. Все они могут быть полезны для людей, интересующихся подобными приборами и желающими приобрести их для своих гаджетов.

Цены и где купить?

Хотите, чтобы вас ждал апокалипсис? Сделайте портативное USB-зарядное устройство на солнечной энергии своими руками!

Мы часто делимся творческими проектами, над которыми работаем, на нашем канале #random Slack. Наша собственная Джилл Таттерроу работала над портативным USB-зарядным устройством на солнечной энергии и даже выступила с презентацией на недавней личной встрече. Мы взяли интервью у Джилл об этом крутом проекте.

Что вдохновило вас на работу над этим проектом?

Многие мои коллеги создают технически интересные вещи. Я просто почувствовал вдохновение сделать что-нибудь сам.

Почему вы решили сделать зарядное устройство USB на солнечной энергии?

Захотелось сделать что-нибудь полезное. Я использую много гаджетов, и я могу использовать все зарядные устройства, которые могу достать. У меня есть Go-Tcha, маленькое устройство, которое вы можете синхронизировать с приложением Pokemon Go — оно ловит покемонов за вас.

Плюс у меня есть два безымянных телефона, которые я привязываю к своему iPhone, поэтому, когда мы проводим рейды в Pokemon, я могу войти в учетные записи моей дочери и ее парня и отправить их в рейд вместе со мной. Затем у меня есть полная рейдовая команда, только мы двое.Это обман? 🙂 Еще у меня есть переносной вентилятор, потому что мне становится жарко.

Я подумал, что это зарядное устройство может пригодиться. Я просто хотел быть ботаником и попробовать что-то другое. Моя идея заключалась в том, чтобы использовать коробку Altoid и прикрепить солнечную панель к внутренней поверхности банки Altoid. Я открывал его, чтобы он мог заряжаться, а затем закрывал для транспортировки.

Что вы узнали в этом проекте?

Думал будет намного проще. Оказалось, что это скорее инженерный проект, чем занудный проект (по крайней мере, то, что я считаю занудным в своей области. ) Поскольку это так много инженерных вещей, а не просто технических вещей, это было проблемой. Мне пришлось провести кучу исследований о том, что нужно для его создания.

Я узнал больше о проводке, плюсах и минусах. Я знаю все о проводке по запуску миллиона автомобилей в моей жизни, но когда дело доходит до электрических цепей, все немного по-другому. Вы не зажимаете и уходите. То, как все это работает вместе в целом, было для меня полезным опытом. Вся проводка немного замедлила проект.Мне пришлось во всем разобраться: как солнечная панель и аккумуляторная панель подключаются к цепи, и насколько они важны друг для друга, и как течет энергия. Я никогда даже не работал с маленькой платой!

Паять научился. Я раньше видел пайку и подумал: «Да, это просто», но это было не так. Нет. Пайка — это сложно. Особенно, когда вы имеете дело с крошечными деталями, которые расположены на печатной плате очень близко друг к другу. Это плотно прилегает. Это было непросто, особенно для начала — паять что-нибудь большое было бы проще. Вы должны припаять провода ко всему: к солнечной панели, к USB-конвертеру и аккумуляторной батарее к USB-конвертеру. USB-преобразователь находится посередине, с одной стороны у вас солнечная панель, а с другой — аккумулятор.

Я не знал того, чего не знал, пока не вошел в это, а потом понял, как много я не знал. Было много ошибок, и я учился на них. YouTube полезен. Я не знаю, как бы я построил что-нибудь без него.

Приходилось ли вам корректировать курс по пути?

После того, как я все это собрал, я обнаружил, что он не выдает столько напряжения, сколько мне хотелось бы.Он питался, просто он не работал достаточно быстро. Чтобы получить достаточно заряда, чтобы получить всего несколько процентов на телефоне, потребовалось 30 минут. Возможно, что-то из того, что я исследовал на YouTube, было устаревшей информацией из тех времен, когда устройствам не требовалось столько энергии. Раньше на наших телефонах не всегда было запущено 200 приложений.

Мне нужно было добавить к нему больше мощности, больше напряжения. В моем оригинальном батарейном блоке было две батареи AA, поэтому я решил попробовать удвоить напряжение с помощью четырех батареек AAA.Я не знал, что батареи AA и AAA имеют одинаковую мощность — они не сильно различаются по напряжению. Чтобы выполнить эту работу, мне пришлось оторвать припой для батарейного блока AA и переделать его для батарейного блока AAA. Как только я все припаял и протестировал, теперь он заряжается так же быстро, как обычное зарядное устройство для телефона.

Что вам больше всего понравилось в этом проекте?

Включаю телефон и вижу, как загорается маленькая молния! Я готов к апокалипсису!

Где вы купили материалы и сколько на них потратили?

Все, как и все, что я получаю в жизни, от Amazon и Walmart.Олово Altoid, которое у меня случайно попало. Всего я потратил около 40 долларов.

Сколько времени это заняло?

Между исследованиями, покупками и строительством не менее 15 часов.

Что ты будешь делать дальше?

Я сделаю свет, похожий на блок Minecraft. Это совсем другое, не такое уж сложное. Я в восторге от этого! Это скорее мозаика, рисование и тому подобное.

Хотите посмотреть, как она это сделала?

См. Презентацию Джилл о портативном зарядном устройстве USB на солнечной энергии.

Создайте солнечное зарядное устройство для iPhone за 30 минут

Ранее в этом году Джошуа Циммерман принес нам супер простое солнечное зарядное устройство, сделанное своими руками из жести Altoids. Нам понравился этот проект, однако он отметил, что «Apple не позволяет своим продуктам хорошо сочетаться с обычными зарядными устройствами USB». Итак, он создал новый проект, который работает специально с iPhone и iPod.
Эта новая инструкция создана специально для тех из нас, кто хочет заряжать свои гаджеты Apple, и ее можно сделать менее чем за 20 долларов — и это можно сделать всего за 30 минут (или 60, если у вас меньше опыта с соединяя эти маленькие зарядные устройства).

Джошуа Циммерман из BrownDogGadgets. com

В комплект входят:
Зарядная цепь
2x держателя батарейки AA
2x аккумуляторные батареи
1N914 Блокирующий диод
Солнечная батарея более 4 В
Многожильный провод
Лента
И, конечно же, надежное олово Altoids, которое является знаком всех маленьких гаджетов и сделай сам.

Вы можете получить полный комплект всех этих частей на BrownDogGadgets, веб-сайте Джошуа. Это быстрый и простой способ получить все необходимое, если у вас нет деталей, лежащих в гараже или в мастерской.

Шаги просты. Во-первых, вам нужно правильно настроить схему зарядки. Джошуа отмечает: «Apple решила, что ее новые iDevices не соответствуют стандартам USB. Когда iDevice подключено, оно проверяет вкладки данных на USB, чтобы увидеть, к чему оно подключено. В зависимости от того, что оно находит, оно потребляет больше или меньше энергии, что имеет смысл, но раздражает, потому что НИЧЕГО ЭТОГО НЕ ДЕЛАЕТ. Таким образом, ни одно зарядное устройство не имеет никакой мощности, поступающей на вкладки данных. Так что ключ в том, чтобы найти то, которое работает с вашим новым iPod или iPhone.Если у вас старый iPod или iPhone, когда вам особо не о чем беспокоиться ».

После цепи зарядки идет аккумулятор.

«В этом проекте нам нужно использовать перезаряжаемые батареи. Я предпочитаю никель-металлгидридные батареи АА всему остальному, потому что их легко найти, они дешевы и надежны. У вас, вероятно, даже есть несколько батарей дома. Поскольку в этом проекте мы используем два АА. наше зарядное устройство будет иметь ток 2000–3000 мАч. Вы даже можете подключить два набора AA параллельно и увеличить эту емкость до 4000–6000 мАч.»

И, конечно же, нам нужен компонент солнечной панели. Джошуа напоминает нам, что, хотя панель большего размера дала бы нам больше энергии, мы ограничены в пространстве, так как хотим, чтобы она хорошо вписывалась в жестяную банку Altoids. Есть панели на 4 В, которые идеально подходят для жестяных банок (я видел их в продаже на Maker Faire, и они идеально подходят для этих проектов).

Руководство Джошуа дает подробные пошаговые инструкции, но суть в том, что сначала нужно зачистить концы проводов, обернуть их и припаять к солнечному элементу:

Джошуа Циммерман из BrownDogGadgets.com

Затем нужно обернуть вместе свободные концы положительного и отрицательного проводов и припаять обмотанные провода к монтажной плате (это самая сложная часть проекта):

Джошуа Циммерман из BrownDogGadgets.com

И, наконец, обклеиваем все скотчем и приклеиваем к внутренней стороне жести Altoids:

Джошуа Циммерман из BrownDogGadgets.com

И вуаля! Выполнено.

У Джошуа есть несколько хороших советов по началу работы с зарядным устройством, чтобы убедиться, что оно работает с вашим iPhone или iPod, и все готово.Дешевое, простое и интересное солнечное зарядное устройство для ваших гаджетов Apple!

Джошуа Циммерман из BrownDogGadgets.com

DIY Зарядное устройство для солнечных панелей | SolarGenerator.

Guide

Когда впервые были представлены солнечные панели, они предназначались в первую очередь для крупномасштабного использования в таких вещах, как жилые дома, офисные здания и электростанции. Со временем технология улучшилась до такой степени, что солнечные панели стали намного эффективнее, что привело к уменьшению размеров панелей.

По мере того, как солнечная энергия становится все более доступной, потребность в мобильной силе растет в геометрической прогрессии.MP3-плееры, смартфоны, камеры — все это требует заряда батареи, которая, кажется, никогда не перестает разряжаться. Если у вас есть смартфон, вы определенно понимаете, потому что, вероятно, вы проводите большую часть своего дня, заряжая свой телефон, когда у вас есть такая возможность.

С тех пор были представлены мобильные аккумуляторы , обеспечивающие удобную зарядку в дороге. Они полезны и все такое, но они тоже разрядились. Как только они закончатся, вы останетесь сами по себе. Кроме того, их нужно заряжать от внешнего источника, как телефоны и другие устройства.

Зарядные устройства для солнечных панелей — это простое и портативное решение для зарядки ваших небольших устройств в дороге. Это довольно просто: когда они на солнце, доступна зарядка. Подключите устройство к кабелю, идущему от панели, поместите панель на солнце, и вы получите мгновенную зарядку.

Сейчас доступно множество зарядных устройств для солнечных панелей, но сделать одно самостоятельно совсем не сложно. Имея всего несколько деталей и немного времени, у вас может быть собственное портативное солнечное зарядное устройство, на которое можно положиться в течение дня.

Что такое солнечная панель?

Солнечные панели — это в первую очередь то, что делает солнечную энергию солнечной. Панели в основном сделаны из кремниевых элементов, которые улавливают энергию солнца и помогают преобразовывать ее в фактическую электрическую мощность .

Процесс не такой уж и сложный. Солнечные лучи излучают энергию протонов. Солнечные панели поглощают фотоны, исходящие от солнечной энергии, когда они попадают в солнечную панель, что приводит к срыву электронов со своих орбит, а затем высвобождению в электрическое поле , которое генерируется солнечными элементами.

Затем ячейки в панелях тянут электроны в направленный ток. Этот процесс известен как фотоэлектрический эффект.

Теперь, если панели подключены к генератору , они будут продолжать движение к батарее, где они затем будут храниться до тех пор, пока не будут отправлены на инвертор, преобразованы в переменный ток и отправлены в розетки переменного тока .

В случае зарядного устройства для солнечной панели, постоянный ток идет прямо на заряжаемое устройство или на небольшой аккумулятор, в зависимости от зарядного устройства.

Итак, теперь, когда вы знаете, как все это работает, пора узнать, как сделать зарядное устройство для телефона на солнечной панели.

Инструкции

Изготовление солнечного зарядного устройства невероятно просто и требует некоторых недорогих материалов и нескольких инструментов. Зарядное устройство, которое вы будете изготавливать, не содержит аккумуляторного блока , что означает, что электрический ток от солнечной панели идет прямо на ваш телефон.

Необходимые инструменты

  • Пистолет для горячего клея
  • Клей-карандаш
  • Паяльник 30 Вт
  • Мультитул или швейцарский армейский нож

Что вам понадобится

    Миниатюрная солнечная панель 6 В
  • Схема повышающего напряжения 5 В / инвертора USB-зарядного устройства
  • Кабель зарядного устройства
  • Гибкая складная пластиковая карта (например, старая кредитная карта)

Шаг 1

Разборка зарядное устройство USB (убедитесь, что оно на 12 В.) Обрежьте провода и убедитесь, что они достаточно короткие, чтобы их можно было подключить к солнечной панели 6 В.

С помощью паяльника припаяйте цепь заряда к солнечной панели. С помощью клеевого пистолета приклейте зарядное устройство к концу солнечной панели. Убедитесь, что USB-порт не выступает из панели и не касается каких-либо проводов.

Шаг 2

Эта часть не обязательна, но рекомендуется. Вы будете использовать свою старую карту для подставки , которая удерживает панель вертикально под углом, чтобы вы могли смотреть на нее лицом к солнцу.

Возьмите карточку и загните небольшую складку на одном конце. Сложите его с другого конца в том же направлении, вдвое больше первого.

С помощью клеевого пистолета приклейте карту к задней части панели, когда она может оставаться под углом.

Зарядное устройство панели теперь готово к работе .

(Обратите внимание, что такая мощность позволяет эффективно заряжать телефон, но могут возникнуть проблемы с зарядкой планшета даже при открытом солнечном свете. )

Как сделать зарядное устройство для солнечной панели

Вы можете использовать тот же метод сделать портативное зарядное устройство для аккумуляторов.

Необходимые инструменты

  • Паяльник
  • Упаковочная лента
  • Положительный и отрицательный провод

Что вам понадобится

  • Маленький прозрачный контейнер для посуды (немного больше солнечной панели) )
  • Солнечная панель 6 В
  • Держатель батареи AA
  • Блокирующий диод
  • Аккумуляторы AA

Шаг 1

Начните с припайки блокирующего диода к положительному проводу держатель батареи.Затем припаяйте другой конец диода к положительной клемме на солнечной панели. Теперь припаяйте отрицательный провод аккумуляторной батареи.

(Убедитесь, что черная полоса на диоде направлена ​​в том направлении, в котором вы хотите, чтобы ток текла, поскольку это направленный ток. ) ​​

Шаг 2

Теперь ваши панели готовы к подключению к крышка посуды. Возьмите крышку и поместите ее на землю внутренней стороной вверх . Вставьте панель в крышку лицевой стороной вниз и прикрепите панель к крышке упаковочной лентой.

Вставьте аккумулятор в посуду, закройте крышку, и все готово.

Примечание: Это зарядное устройство настроено на непрерывный заряд аккумуляторов, чтобы они не перезаряжались и не выходили из строя. По этой причине дайте себе дополнительное время для зарядки аккумуляторов на солнце. Однако блокирующий диод предотвратит разрядку аккумуляторов при заходе солнца.

Если вы хотите заряжать батареи быстрее, вы можете включить вторую панель на 6 В в установку, проложив провода на положительном и отрицательном концах от одной панели к другой.

Зарядное устройство для мобильного телефона на солнечной энергии | Шаги для выполнения

Узнайте, как сделать здесь зарядное устройство для сотового телефона на солнечной энергии, чтобы всегда иметь возможность общаться в экстренных ситуациях.

СВЯЗАННЫЙ: Выживание вне сети на солнечной энергии: 5 основных вещей, которые следует учитывать перед погружением в воду

Шаги по созданию DIY-зарядного устройства на солнечной энергии

Важность мобильных телефонов

Сотовые телефоны — одно из самых современных удобств, на которое мы полагаемся больше всего.Обычный человек будет полностью потерян, если будет вынужден прожить без телефона в течение дня, а тем более в течение более длительного периода времени.

Вы можете остаться без электричества в течение длительного времени по нескольким причинам. Отключение электроэнергии, обрыв линий электропередач, положение в ситуации, когда вы хотите выжить, или просто поездка в кемпинг могут лишить вас возможности использовать ваши технологии.

Аккумулятор телефона быстро разряжается, и устройство приходит в негодность. У нас есть решение этой проблемы в виде портативного перезаряжаемого самодельного зарядного устройства для сотового телефона на солнечной энергии.

Проверьте следующие шаги для самодельной солнечной энергосистемы.

Шаг 1. Соберите материалы

Для изготовления зарядного устройства на солнечной энергии вам потребуются следующие материалы:

  • суперклей
  • многожильный провод короткий
  • мультитул
  • Кабель micro USB с зачищенным концом
  • 7805 микросхема регулятора
  • 4-портовый USB-концентратор
  • Внешний аккумулятор USB
  • солнечная панель

Шаг 2: припаяйте и установите регулятор





Регулятор играет важную роль в этом солнечном зарядном устройстве для телефона, так как он заряжает внешний аккумулятор.Это также предотвращает повреждение внутреннего блока питания из-за перенапряжения.

При помощи припоя соедините разъем USB с регулятором, а затем соедините два многожильных провода на регуляторе солнечной панели (+ и -). Нанесите небольшое количество суперклея, чтобы установить регулятор в клеммной колодке солнечной панели.

При необходимости отрежьте крепление радиатора регулятора. Присоедините другой конец двух многожильных проводов к солнечной панели, снова используя припой.

СВЯЗАННЫЙ: DIY портативный солнечный генератор

Шаг 3. Установите остальные устройства

На этом этапе вам нужно будет смонтировать оставшиеся устройства, чтобы завершить самодельную солнечную энергосистему.Вы можете использовать прочный двусторонний клей, чтобы закрепить USB-концентратор и блок питания за солнечной панелью.

Если вы хотите закрепить устройства на постоянной основе, лучше всего использовать эпоксидную смолу или горячий клей, чтобы они оставались неподвижными.

Установите внешний аккумулятор и подсоедините кабель для зарядки солнечной панели ко входу зарядки аккумулятора. Подключите USB-концентратор к выходу блока питания.

Затем вы можете начать зарядку, подключив телефон к USB-концентратору. Вы можете проверить здесь полные инструкции по изготовлению.

Благодаря этому самодельному зарядному устройству на солнечной энергии ваше общение не будет прервано. Это может спасти вам жизнь, если вы оказались в ситуации выживания и хотите попросить о помощи по телефону.

Замечательно включить это в свои проекты DIY солнечной энергии. Создайте свою собственную солнечную энергосистему прямо сейчас и приготовьтесь к большому веселью на свежем воздухе!

Вы пробовали создать собственное зарядное устройство для телефона на солнечной энергии? Какими еще советами или способами вы можете поделиться с нами, чтобы сделать это творение более интересным и полезным? Оставьте свои советы в разделе комментариев ниже!

СЛЕДУЮЩИЙ:

Примечание редактора. Этот пост был первоначально опубликован 9 апреля 2014 г. и был обновлен для обеспечения качества и актуальности.

Продолжить чтение сообщений в той же категории:

Создайте свое собственное зарядное устройство USB на солнечной энергии (для неформального обучения) — Посыпьте

Вступление

Слова, выделенные полужирным шрифтом, — это словарь и понятия, которые нужно выделить учащимся во время упражнения.

Студенты создают свои собственные USB-зарядные устройства на солнечных батареях , которым для зарядки телефона или других USB-устройств не требуется ничего, кроме солнца.Они узнают о соединениях параллельно и серии , солнечных панелях, батареях, диодах и многом другом! Затем они собирают компоненты для создания зарядных устройств, которые можно брать с собой куда угодно, используя энергию солнца для зарядки своих устройств. Инженеры постоянно разрабатывают новые технологии, позволяющие использовать обильные солнечные лучи. Как и инженеры-электрики , студенты проектируют схемы, которые эффективно улавливают энергию солнца и преобразуют ее в электричество для многих целей.

Создайте собственное солнечное зарядное устройство! Авторское право

Авторское право © 2017 Нил Шерман и Карен Бейтлер, Школа инженерии, Университет Коннектикута

Процедура

Обзор

Студенты выполняют инженерное задание по разработке и созданию солнечных USB-зарядных устройств с использованием солнечных панелей, аккумуляторных батарей и других компонентов.

Процедура

  1. В форме обсуждения в классе проведите учащихся через следующие вводных вопросов :

Q1: Какое напряжение у NiMH батареи AA? Какое напряжение у четырех параллельно соединенных батареек АА? Какое напряжение у четырех последовательно соединенных батареек АА? (Ответ: Напряжение одной никель-металлгидридной батареи АА около 1.2 В. Четыре батареи параллельно: 0,3 В. Четыре батареи последовательно: 4,8 В.)

Q2: Какое выходное напряжение солнечной панели? Какое выходное напряжение у двух параллельно соединенных панелей? Какое выходное напряжение у двух последовательно соединенных панелей? (Ответ: ответ зависит от солнечных панелей, выбранных для деятельности [например, SparkFun продает солнечные панели с пиковой выходной мощностью 6 В]. Для солнечных панелей с индивидуальными выходами около 0,55 В [внутреннее освещение] два панели, соединенные параллельно: 0.54 В. Две панели, соединенные последовательно: 1,09 В. Их выход отражает поведение батарей, подключенных последовательно / параллельно.)

Q3: Что делают солнечные панели? Как вы думаете, где они должны быть размещены в цепи? (Ответ: солнечные панели преобразуют световую энергию в электрическую; они действуют как батареи и производят выходное напряжение. В этой схеме солнечные панели обеспечивают питание для перезарядки батарей. Поместите положительный выход солнечной панели на положительный выход батареи. пакет.)

Q4: Как вы думаете, почему используются батарейки? Как вы думаете, где они должны быть размещены в цепи? (Ответ: батареи накапливают энергию от солнечных панелей, так что вы можете заряжать свое устройство, когда солнце не светит. Поместите их положительно на положительный, а отрицательный на отрицательный с помощью солнечных панелей.)

Q5: Что делает диод? Как вы думаете, где его следует разместить в цепи? (Ответ: диод гарантирует, что ток течет только в одну сторону. Поместите его между положительной клеммой солнечной панели и положительной клеммой аккумулятора так, чтобы ток проходил только от солнечных панелей к аккумулятору. Это предотвращает разряд аккумулятора через солнечную панель ночью.)

Q6: При каком напряжении работает USB-источник питания? (Ответ: 5В)

Q7: Учитывая наше обсуждение, нарисуйте диаграмму, которая показывает, как, по вашему мнению, должны быть расположены компоненты. (Ответ: См. Принципиальную схему ниже.)

, авторское право

Авторское право © 2017 Сабина Шилл, программа ITL, Колледж инженерии и прикладных наук, Колорадский университет в Боулдере

  1. Раздайте материалов и попросите учащихся собрать и протестировать в соответствии с шагами 3–11.
  2. Подсоедините держатели батарей и измерьте напряжение. После того, как ученики определили правильный способ подключения батарей, попросите их соответствующим образом подсоединить провода (провода) держателей батарей. (Чтобы соединить их последовательно, соедините красный провод одного держателя с черным проводом другого. Чтобы соединить выводы параллельно, соедините два красных провода вместе и два черных провода вместе.) Соедините провода вместе, скручивая концы. проводов (с которых ранее была снята изоляция) и скручивания, как показано на рис. 1. Схема наматывания предназначена для затягивания заделки при натяжении проводов друг на друга.

Рис. 1. Соедините провода, скручивая их.авторское право

Авторское право © 1915 Джон Макларен Шарп, Практическая электрическая проводка (книга), Wikimedia Commons [общественное достояние] https://commons.wikimedia.org/wiki/File:Western_Union_splice.jpg

Вставьте батарейки AA в держатели. Чтобы измерить напряжение батареи, попросите учащихся использовать мультиметр и подключить черный провод к клемме COM, а красный провод — к клемме, рядом с которой указано V. Затем установите мультиметр на измерение постоянного напряжения (как показано на рисунке 2). Окажите помощь всем, кто не знаком с настройкой мультиметра.

Рис. 2. Настройка мультиметра. Авторское право

Авторские права © 2000-2017 Тони Р. Купхальдт [лицензия на научное проектирование] http://www.ibiblio.org/kuphaldt/electricCircuits/DC/DC_3.html http: //www.ibiblio. org / kuphaldt / electricCircuits / DC / DC_A3.html

Попросите учащихся прикоснуться черным щупом к зачищенному концу черного провода от держателей батарей, а красным щупом — к зачищенному концу красного провода от держателей батарей. Попросите учащихся записать напряжение и сравнить его с ответом из вводного вопроса 1.Если существует серьезное несоответствие, предложите учащимся найти источник ошибки, исправить его и повторить измерение.

  1. Подключите солнечные батареи и измерьте напряжение холостого хода. После того, как учащиеся определили правильный способ подключения солнечных панелей, попросите их повторить описанную выше процедуру подключения и проверки напряжения солнечных панелей. Попросите учащихся сравнить измеренное напряжение с ответом из вводного вопроса 2. Если существует серьезное несоответствие, попросите учащихся найти источник ошибки, исправить его и повторить измерение.
  2. Подключите диод . Диоды имеют полярность, поэтому убедитесь, что учащиеся идентифицируют положительный и отрицательный выводы диода в соответствии с рисунком 3. Попросите студентов соединить положительную сторону диода с положительным проводом от солнечных панелей, скрутив выводы вместе, как показано на рисунке 1. (Примечание: если ученики кладут солнечную панель на верхнюю часть корпуса, попросите их пропустить провода солнечной панели через корпус, прежде чем выполнять какие-либо соединения.) Позже, после проверки зарядного устройства, эти соединения будут припаяны, но они должны иметь хорошее механическое соединение для работы во время теста.

Рис. 3. Определение анода и катода диода. Авторское право

Авторское право © 2011 Эрик Стреб, Wikimedia Commons CC BY-SA 3. 0 https://commons.wikimedia.org/wiki/File:Diode_pinout_en_fr.svg

  1. Подсоедините держатель батареи. Попросите учащихся подключить положительный провод держателей батарей к отрицательному выводу диода, а отрицательный провод разъема аккумулятора к отрицательному проводу от солнечной панели, используя тот же метод скручивания проводов из предыдущего шага.
  2. Подключите порт USB. Попросите учащихся подключить положительный (красный) провод USB-порта к разветвлению, содержащему положительный провод держателя батареи, а отрицательный провод разъема повышающего напряжения — к разъему, содержащему отрицательный провод держателя батареи, скручивая провода вместе. как показано на рисунке 4. Убедитесь, что ученики плотно скручивают провода, чтобы они не разошлись во время тестирования.

Рисунок 4. Подключение основного провода и ответвления.авторское право

Авторское право © 1916 Джон Макларен Шарп, Практическая электрическая проводка (книга), Wikimedia Commons [общественное достояние] https://commons. wikimedia.org/wiki/File:T-splice_wire.jpg

  1. Протестируйте свою систему. Теперь попросите учащихся вставить тестовый провод USB в порт USB. Используя ту же настройку мультиметра, что и в шагах 3 и 4, попросите учащихся измерить напряжение на выводах испытательного провода USB и записать это напряжение. (Ожидайте, что напряжение будет ~ 5 В; в противном случае ищите неисправный компонент или неисправную сборку.)
  2. (дополнительно) Установите схему делителя напряжения для зарядки устройств Apple. Если учащиеся хотят, чтобы их зарядные устройства USB работали с устройствами Apple, необходимо добавить довольно простую схему делителя напряжения. См. Руководство по делителям напряжения на https://learn.sparkfun.com/tutorials/voltage-dividers. Попросите учащихся прочитать это руководство и спроектировать делитель напряжения для своих схем солнечного зарядного устройства.
  3. Припаяйте и изолируйте соединения. После тестирования зарядного устройства скажите учащимся, что соединения необходимо сделать постоянными с помощью пайки.Спаяйте для них соединения. (См. Раздел «Другое», где приведены рекомендуемые руководства по пайке.) Затем попросите учащихся обернуть изолентой соединения, чтобы изолировать их.

, авторское право

Авторское право © 2017 Нил Шерман и Карен Бейтлер, Школа инженерии, Университет Коннектикута

  1. Соберите собранную схему в корпус. Попросите учащихся собрать свои компоненты в ящики по желанию. Осмотрите их работу и убедитесь, что все соединения правильно изолированы.

Солнечное зарядное устройство для iPhone DIY Учебное пособие

Устройство солнечного зарядного устройства для iPhone очень простое и дешевое (всего 50 долларов). Вам не нужно иметь никаких знаний в области электроники или схемотехники. Его можно использовать для зарядки любого устройства через USB с соответствующим разъемом.

Для начала, как я говорю в заголовке, вам нужно всего 50 долларов, чтобы построить его, это не включает стоимость инструментов и некоторых материалов, которые были утилизированы, но если вы потратите достаточно времени на eBay , вам следует иметь возможность построить свой за ту же сумму, если не меньше.

Вам понадобятся следующие инструменты: игольчатые плоскогубцы, мультиметр, кусачки / инструменты для снятия изоляции, паяльник с припоем и флюсом. Помимо этих инструментов вам понадобятся следующие материалы:
— Солнечная панель мощностью 10 Вт — 41,45 доллара США с доставкой (eBay)
— Красный / черный провод малого диаметра — бесплатно (в наличии)
— Маленькая застежка-молния — бесплатно (в наличии)
— Регулятор на 5 Вольт 7805 — 1,59 доллара США (RadioShack)
— Кабель для устройства
— Изолента — бесплатно (в наличии)
— Удлинительный кабель USB — 3 доллара США с доставкой (eBay)

Я нашел солнечную панель мощностью 10 Вт от LaVie Solar всего за 41 доллар. 4, их идентификатор пользователя eBay — lavie-inc. Панель довольно хорошая, с алюминиевой рамой, очень прочной сборки и полностью защищена от атмосферных воздействий. Так что у вас не будет проблем оставить его под дождем. Его выходная мощность составляет 62 А (короткое замыкание) и 21,6 В (разомкнутая цепь). Это может быть ваше мнение, потому что вы можете использовать более крупную солнечную панель , а это означает, что ток будет больше, даже когда солнца мало.

Собрав все эти материалы, можно приступать к работе.Как я уже сказал в начале, конструкция очень проста. Теперь вы должны отрезать 2 куска красного провода и 2 куска черного провода длиной около 5-6 дюймов.

Затем отрежьте немного меньше дюйма с обоих концов каждого провода. Подготовив красный и черный провода, разрежьте удлинительный USB-кабель пополам и зачистите отрезанную половину охватываемого конца, чтобы обнажить все отдельные провода. У всех USB-кабелей 4 провода: красный, черный, белый и зеленый. Таким образом, вам не понадобятся зеленый и белый провода, потому что они предназначены для передачи данных, а только черный и красный провода выходят примерно на полтора дюйма от USB-кабеля.Так как регулятор 5V имеет только один контакт заземления , используйте два черных провода, которые вы перерезали изначально, чтобы немного облегчить пайку . Возьмите оба черных провода вместе с черным проводом, идущим от USB-удлинителя , и надежно и осторожно скрутите их вместе. Нанесите припой на это соединение, чтобы убедиться, что все провода остаются вместе.

Затем, в целях безопасности, вы должны закрыть 3-стороннее соединение изолентой. После того, как вся проводка подготовлена, включите регулятор 5V в уравнение. Припаять провода к крошечным контактам от регулятора 5 В может оказаться непростой задачей. Используйте небольшую застежку-молнию, чтобы прикрепить провода к регулятору 5 В, чтобы упростить задачу. Это вам очень поможет. Просто убедитесь, что вы знаете, что если ваш регулятор 5 В лежит ровно, входной контакт находится внизу, а выходной контакт — вверху!

После того, как вы закончите пайку регулятора 5V, вы должны подключить красный провод от выходного контакта на регуляторе — к красному проводу, идущему от удлинительного кабеля USB.Теперь у вас осталось только 2 конца провода: черный провод, подключенный к заземляющему контакту регулятора , красный провод, подключенный к входному контакту на моем регуляторе 5 В, и удлинительный кабель USB.

Теперь, на следующем шаге вы должны подключить цепь к солнечной панели. Если вы купите LaVie Solar Panel , у нее будет довольно простая панель для подключения, поэтому очень легко подключить красный и черный провода к правым винтам на панели. Теперь вы можете измерить входное напряжение, которое будет поступать на ваш 5.Регулятор 00 В (оно должно быть около 20 В) и выходное напряжение, которое исходит от вашего регулятора. Последнее, что вы должны сделать, это закрыть все открытые провода изолентой. Вот и все, я надеюсь, что ваше новенькое зарядное устройство для iPhone на солнечной батарее будет работать.

(посещений 1151 раз, сегодня 1 посещений)

Руководство по зарядке мобильного телефона от солнечной энергии

Подписка на новостную рассылку


Покупаете зарядное устройство для мобильного телефона?

Нажмите на изображение слева или посетите наш раздел зарядных устройств для мобильных телефонов на солнечных батареях.


Зарядка мобильного телефона …

с солнечной энергией работает одним из двух способов:

  1. Солнечная панель заряжает аккумулятор, который, в свою очередь, заряжает ваш мобильный телефон. Это означает, что вы можете заряжать свой телефон даже в отсутствие солнечного света — например, ночью — при условии, что вы заряжаете аккумулятор в течение дня. Батарея может быть внутренней литий-ионной (например, Suntrica или Ipower) или съемными никель-кадмиевыми или никель-металлгидридными батареями AA (например.зарядное устройство Powerfilm USB или Violetta).

  • При таком расположении емкость (мАч) аккумулятора будет определять, сколько раз вы можете перезарядить свой телефон, прежде чем вам снова понадобится солнечная панель.

  • Внутренние литий-ионные батареи — отличный вариант легкого и большой емкости, но может быть полезно иметь съемные батареи AA / AAA, если вы можете использовать их для других устройств.

  • Мощность (Вт) солнечной панели определяет, как быстро заряжается внутренняя батарея. Скорость, с которой ваш телефон заряжается от аккумуляторов, не изменится.

  • Остерегайтесь, многие зарядные устройства не имеют блокирующего диода, чтобы остановить обратную утечку энергии с телефона в (разряженную) батарею. Всегда следует следить за зарядкой и отключать телефон от разряженной батареи.

Некоторые солнечные зарядные устройства со встроенными батареями поставляются с набором разъемов, которые подходят непосредственно к вашему телефону.Freeloader и iPower поставляются с рядом разъемов для телефонов и других мобильных устройств. Однако, поскольку производители мобильных телефонов регулярно меняют типы используемых разъемов, могут возникнуть проблемы совместимости, особенно с новыми моделями. Производители телефонов начинают стандартизировать порт mini-USB, который должен помочь уменьшить эти проблемы. Зарядные устройства Violetta и Powerfilm поставляются с USB-портами, поэтому для их использования вам понадобится соединение USB на mini USB или USB для подключения к телефону .

  1. Вы также можете зарядить телефон непосредственно от солнечной панели , обычно через переходник на 12 В прикуривателя, примерно так же, как в автомобиле. Складные и складные солнечные панели, такие как панели MMP, Sunlinq и Powerfilm, поставляются с гнездом для прикуривателя, к которому вы подключаете автомобильное зарядное устройство (штекер прикуривателя на 12 В). Вам нужно будет приобрести его отдельно для вашей конкретной марки телефона, но их можно приобрести в любом хорошем туристическом магазине, на телефоне или в электронном магазине.Гнездо прикуривателя на 12 В дает вам большую гибкость, но все же есть проблемы, о которых следует знать.

  • Телефоны могут принимать заряд только до максимальной скорости около 0,5 А при 5 В. Это означает, что большая панель мощностью более 2,5 Вт не будет заряжать ваш телефон быстрее при ярком солнечном свете. Однако в условиях плохой освещенности большая панель будет продолжать вырабатывать достаточную мощность, а менее мощная — нет.

  • Некоторые телефоны принимают мощность только с определенной скоростью — другими словами, вы не можете заряжать их очень слабым током. Телефонам Nokia, например, необходимо как минимум 120 мАч, прежде чем они начнут заряжаться.

  • Если вы заряжаете напрямую от солнечной панели, проходящее облако может снизить выходную мощность практически до нуля. Многие телефоны в этой ситуации перестанут принимать заряд до тех пор, пока не будут перезагружены.Таким образом, они больше не будут заряжаться, даже если панель вырабатывает достаточно энергии. Чтобы сбросить их, вам просто нужно отключить и снова подключить их к панели.

Поскольку USB Порты в последние годы становятся все более распространенными в качестве средства зарядки, на рынке появляется все больше солнечных панелей с USB-соединением. Примеры включают зарядное устройство MMP USB, панели MMP и Sunlinq и зарядное устройство Powerfilm USB.

ПРИМЕЧАНИЕ. Если вы используете , заряжая iPhone , есть некоторые дополнительные вещи, на которые следует обратить внимание.Если вы заряжаете через розетку 12 В, убедитесь, что вилка на 12 В, которую вы используете, совместима с вашей конкретной моделью — это, по-видимому, один из важнейших факторов успеха или неудачи!

Авторские права на текст принадлежат Select Solar Ltd. Никакая часть этого текста не может быть воспроизведена или скопирована без письменного разрешения Select Solar Ltd.

Бестселлеры
  • Продукт исправен и прост в установке.

    22 ноября 2016

  • заказ прибыл на следующий день.

    16 ноября 2016

  • В целом впечатления от покупки были отличными.

    2 июня 2018

  • Очень хорошо, быстрая доставка и хорошо упаковано.

    16 ноября 2016

  • Отлично по всем параметрам.

    19 апреля 2018

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
