Опыт использования солнечных коллекторов и систем теплоснабжения

Очень часто противники использования солнечных коллекторов и даже определенных типов солнечных коллекторов называют определенные их недостатки. Многие из этих возражений можно отнести к «мифам». На этой странице мы постараемся объективно развеять эти мифы и в подтверждение привести отзывы владельцев солнечных систем теплоснабжения.

Миф о том, что
Солнечные коллекторы не окупаются в течение срока своей службы

Ответ с форума forumhouse.ru от Homemaster: По поводу окупаемости альтернативной энергии. Так вы когда варианты сравниваете, не сравнивайте уже подключеный к сетям объект к альтернативной энергии. Кто-нибудь недавно подключали электричество, например 15 -20кВт? Сколько за это энергетики просят знаете? Кто-нибудь подлючил 15 кВт за 560 руб, как обещал господин президент Медведев? С меня попросили 400 тыс руб! 200 т.руб на замену трансформатора и пошло поехало.

Миф о том, что
Вакуумные солнечные коллекторы засыпает снегом

На самом деле

1. Ответ с форума forumhouse. ru от Homemaster: Вакуумные коллекторы (по личному опыту) засыпает снегом, но в одном единственном случае. Когда предварительно на трубках выступила изморось + после этого нападал снег, есть за что зацепиться. Но, если есть небольшой ветерок > 3м/с все слетает. Плоские при таких условиях укрываются шапкой и ветер не ветер, бесполезно.
2. Засыпает ли вакуумный солнечный коллектор снегом? — Видео установки на крыше на Украине
3. Также см. ниже фото реальных установок нашего оборудования. Там есть и фото коллекторов зимой.

Миф о том, что
Вакуумные солнечные коллекторы работают хуже плоских и наоборот

На самом деле все солнечные коллекторы разделяются не только на плоские и вакуумные (если говорить точнее, то не только на плоскопластинчатые и трубчатые, соответственно), но и внутри этих типов коллекторы могут различаться по технологии производства, виду используемых материалов, общей и апертурной площади и т.д. Все перечисленные параметры и будут влиять на выработку тепловой энергии и эффективность использования того или другого типа коллектора.

Данные характеристики могут отличаться от производителя к производителю, и более того, внутри одной марки.

Выработка тепловой энергии зависит от многих факторов. Факторы могут быть постоянными и изменяющимися. Например, мы не можем привязать к определенной модели коллектора четкое значение КПД, т.к. оно зависит от разницы температур нагреваемой воды в начальный и конечный момент, а также от количества приходящей солнечной радиации, которое зависит от широты местности, угла и ориентации размещения коллектора. Зато мы с успехом можем сравнить коллекторы по тому, на сколько эффективно происходит светопоглощение и сохранение тепла. Итак, солнечные коллекторы необходимо сравнивать по значению оптической эффективности и коэффициентам тепловых потерь, (!)учитывая соотношение апертурных площадей. Если сравнить по этим характеристикам плоскопластинчатый и трубчатый коллектор одного производителя (н-р, немецкой компании »WOLF»), то получится, что коллектор с вакуумными трубками уступая плоскому по оптической эффективности на 20 %, имеет сниженный в три раза (!) коэффициент тепловых потерь.

Что это значит? Да то, о чем уже давно всем известно. Плоский и вакуумный показывают примерно одинаковую мощность при небольшой разнице температур воздуха и теплоносителя (летом). И при увеличении этой разницы (начиная от -10 … -15 ⁰С за окном) вакуумный коллектор увеличивает показатели вырабатываемой мощности за счет снижения тепловых потерь. Нет альтернативы качественному вакуумному коллектору зимой, летом же эффективность использования будет зависеть от качества любого коллектора.

Миф о том, что
Вакуумные трубки очень хрупкие и разбиваются при малейшем ударе

На самом деле вы можете посмотреть видео испытаний вакуумных трубок при ударе железным шариком. Это видео наглядно доказывает, что вакуумные трубки легко могут выдерживать довольно крупный град.

Миф о том, что
Все гелиоколлекторы, произведенные в Китае, дешевые и плохие

На самом деле сегодняшний мир тяжело представить без современного технологически развитого Китая. Никто не спорит, что необходимо развивать производство в своей стране. Мы только за! Но что сделаешь, если на данный момент «власти имущие» не находят выгоды в реальном развитии этой отрасли. А как известно, «спрос рождает предложение». Китай в этом плане открыт для выбора. Главное, знать что ты покупаешь и сколько это должно стоить. Что касается трубчатых гелиоколлекторов с тепловыми трубками, то около 90 % всего производства данной продукции сосредоточено в Китае. Более того, технологии в этой области постоянно развиваются. И это просто надо принять. Мы воспользовались правом выбора и благополучно поставляем оборудование лучшего китайского производителя вакуумных гелиоколлекторов уже несколько лет. Солнечные коллекторы прошли полную сертификацию в Китае и Германии и имеют отличные технические характеристики.

Отопление от солнечных вакуумных коллекторов

Тип системы: Солнечная система горячего водоснабжения с вакуумными коллекторами и солнечными батареями
Расположение: Солнечногорский р-н Московской области
Дата установки:2011
Общая оценка: отлично.

Потребители: жилой дом

Система состоит из 5 солнечных коллекторов по 20 и 30 вакуумных трубок каждый, которые установлены на крыше дома, бака с двумя теплообменниками объемом 220 л, системы управления, насосной группы и т.п. Система обеспечивает отопление жилого помещения, горячая вода подается в теплый пол. Через несколько месяцев в системы были добавлены 4 солнечных модуля по 220 Вт для электроснабжения части нагрузки в доме и сокращения потребления электроэнергии от сетей.

Горячее водоснабжение от солнечных вакуумных коллекторов

Тип системы: Солнечная система горячего водоснабжения с вакуумными коллекторами
Расположение: Московская область
Дата установки:2009
Общая оценка: отлично.
Потребители: баня, бассейн

Система состоит из 3 солнечных коллекторов по 15 вакуумных трубок каждый, которые установлены на крыше бани, бака с двумя теплообменниками объемом 300 л, системы управления, насосной группы и т.п.

Система обеспечивает горячей водой баню. Ориентация коллекторов на юго-запад. Летом излишки тепла нагревают воду в бассейне. Без отвода тепла летом вода в баке закипает за 2-3 часа погоды с переменной облачностью.


Горячее водоснабжение от солнечных вакуумных коллекторов

Тип системы: Солнечная система горячего водоснабжения с вакуумными коллекторами
Расположение: Курганская область
Дата установки:2009
Общая оценка: отлично.
Потребители: жилой дом

Система состоит из 3 солнечных коллекторов по 12 вакуумных трубок каждый, которые установлены на крыше дома, бака с двумя теплообменниками объемом 300 л, системы управления, насосной группы и т.п.

Система обеспечивает горячей водой жилой дом. Зимой температура воды в баке при умеренном расходе была около 35°С

Эта статья прочитана 20025 раз(а)!

Продолжить чтение

Солнечный коллектор зимой. Эффективность использования плоского и вакуумного коллектора зимой.

В этой статье: Работает ли зимой солнечный коллектор? Сравнение эффективности работы зимой вакуумного и плоского солнечного коллектора.

Плюсы и минусы гелиосистемы. Отзыв владельца. Видео по теме.

Солнечный коллектор зимой.

Эффективность использования плоского и вакуумного коллектора зимой.

В последнее время альтернативные источники энергии вызывают все более живой интерес со стороны наших соотечественников. Наиболее простыми из них в устройстве являются солнечные коллекторы, благодаря чему их доля в нетрадиционной энергетике, особенно бытовой, чрезвычайно велика. Данная статья поможет найти ответ на вопрос: насколько эффективным является солнечный коллектор зимой?

Работает ли зимой солнечный коллектор?

Как свидетельствует статистика (данные приведены в Википедии), на 1 тыс. россиян приходится примерно 0,2 кв. м применяемых у нас солнечных коллекторов, тогда как в Германии этот показатель составляет 140 кв. м, а в Австрии – целых 450 кв. м. на 1 тыс. жителей.

Столь значительную разницу нельзя объяснить одними только климатическими условиями. Ведь на большей части России за день поверхности земли достигает такое же количество солнечной энергии, как и на юге Германии – в теплое время эта величина составляет от 4 до 5 кВт*ч/кв. м.

Чем же вызвано наше отставание? Отчасти оно обусловлено сравнительно низкими доходами россиян (гелиоустановки являются пока довольно дорогим удовольствием), отчасти – наличием собственных крупных газовых месторождений и, как следствие, доступностью голубого топлива.

Но немалую роль сыграло и предвзятое отношение со стороны многих потенциальных пользователей, считающих установку солнечного коллектора нецелесообразной. Дескать, летом и так тепло, а зимой от подобной системы мало проку.

Вот какие аргументы выдвигают скептики касательно эксплуатации гелиоустановок зимой:

1. Установку постоянно засыпает снегом, так что солнечное излучение достигает её не так уж часто. Если, конечно, владелец не дежурит постоянно на крыше с веником или щеткой.

2. Холодный морозный воздух отбирает почти все тепло, накапливаемое коллектором.

3. Часто упоминают и всесезонный поражающий фактор – град, который может разнести гелиоустановку вдребезги.

Чтобы понять, насколько справедливы эти доводы, рассмотрим устройство различных видов солнечных коллекторов.

Устройство и область применения в быту.

На сегодняшний день наибольшее распространение нашли плоские и вакуумные солнечные коллекторы.

Плоские солнечные коллекторы

Плоский коллектор состоит из элемента, поглощающего солнечное излучение (абсорбер), прозрачного покрытия и термоизолирующего слоя.

Абсорбер связан с теплопроводящей системой. Он покрывается чёрной краской либо специальным селективным покрытием (обычно чёрный никель или напыление оксида титана) для повышения эффективности. Прозрачный элемент обычно выполняется из закалённого стекла с пониженным содержанием металлов, либо особого рифлёного поликарбоната. Задняя часть панели покрыта теплоизоляционным материалом (например, полиизоцианурат). Трубки, по которым распространяется теплоноситель, изготавливаются из сшитого полиэтилена либо меди. Сама панель является воздухонепроницаемой, для чего отверстия в ней заделываются силиконовым герметикой.

При отсутствии забора тепла (застое) плоские коллекторы способны нагреть теплоноситель до 190—210°C. Чем больше падающей энергии передаётся теплоносителю, протекающему в коллекторе, тем выше его эффективность. Повысить её можно, применяя специальные оптические покрытия, не излучающие тепло в инфракрасном спектре, эффективность которого может составлять около 95%. Стандартным решением повышения эффективности коллектора стало применение абсорбера из листовой меди из-за её высокой теплопроводности, поскольку применение меди против алюминия даёт выигрыш 4 % (хотя теплопроводность алюминия вдвое меньше, что означает значительное превышение «запаса мощности» по теплопередаче), что незначительно в сравнении с ценой). Также высокая эффективность достигается увеличением площади контакта трубки и медного листа: у формованного листа и паянного соединение она максимальна, у соединения ультразвуковой сваркой — меньше. Используется также алюминиевый экран.

Вакуумные солнечные коллекторы.

Возможно повышение температур теплоносителя вплоть до 250—300 °C в режиме ограничения отбора тепла. Добиться этого можно за счёт уменьшения тепловых потерь в результате использования многослойного стеклянного покрытия, герметизации или создания в коллекторах вакуума.

Фактически солнечная вакуумная труба имеет устройство, схожее с бытовыми термосами. Только внешняя часть трубы прозрачна, а на внутренней трубке нанесено высокоселективное покрытие, улавливающее солнечную энергию. Между внешней и внутренней стеклянной трубкой находится вакуум. Именно вакуумная прослойка даёт возможность сохранить около 95 % улавливаемой тепловой энергии.

Кроме того, в вакуумных солнечных коллекторах нашли применение медные тепловые трубки, выполняющие роль проводника тепла. При воздействии на коллектор солнечным светом жидкость, находящаяся в нижней части трубки, нагреваясь, превращается в пар. Пары поднимаются в верхнюю часть трубки (конденсатор), где конденсируясь передают тепло коллектору.

Использование данной схемы позволяет достичь большего КПД (по сравнению с плоскими коллекторами) при работе в условиях низких температур и слабой освещенности.

Современные бытовые солнечные коллекторы способны нагревать воду вплоть до температуры кипения даже при отрицательной окружающей температуре.

Видео сравнение работы плоского и вакуумного коллектора зимой

В быту гелиоустановки применяются для приготовления горячей воды, в том числе для бань, подогрева бассейна либо в качестве дополнительного источника тепла для системы отопления.

В промышленности сфера применения таких систем является более широкой: на их основе сооружают опреснители воды, парогенераторы (пар приводит в движение различные машины) и даже электростанции.

Эффективность зимой

Эффективно ли отопление дома солнечными коллекторами зимой? Ну что же, теперь посмотрим, как различные виды солнечных коллекторов работают в условиях зимы. Напомним, что противники внедрения таких установок выдвигают следующие аргументы:

Засыпание панели снегом: данная проблема актуальна только для плоско-пластинчатых коллекторов. На трубках вакуумных установок, как показала практика, снег задерживается только в тех редких случаях, когда в силу особых погодных условий на их поверхности образуется изморозь. Если же во время снегопада дует хотя бы слабый ветер (от 3 м/с), панель точно останется чистой.

Из-за того, что коллектор окружен холодным воздухом, все тепло с коллектора улетучивается: этот аргумент опять же справедлив только в отношении плоско-пластинчатых коллекторов. Действительно, зимой производительность такой установки в сравнении с летней уменьшается пятикратно. В более совершенных вакуумных моделях прослойка вакуума позволяет сберечь до 95% усвоенного тепла. Самые современные модели даже в сильный мороз способны довести воду до кипения.

Коллектор легко может быть поврежден градом: в заводских условиях коллекторы изготавливаются из высокопрочных материалов. Посмотрите видеоролик, снятый во время испытаний вакуумной трубки на ударную прочность.

Видео. Испытание солнечного коллектора на прочность.

Трубка выполнена из чрезвычайно крепкого боросиликатного стекла которое выдерживает удары града который падает со скоростью 18 м/с и имеет 35 мм диаметре.

  Как видно, солнечные коллекторы зимой вполне работоспособны. Хотя, конечно, производительность их в сравнении с летним периодом ощутимо снижается.

Плюсы и минусы гелиосистемы

 Им присущ более высокий КПД по сравнению с фотоэлектрическими элементами и ветрогенераторами.

 Усваиваемая с их помощью энергия является абсолютно бесплатной.

 Работа солнечного коллектора полностью безвредна для экологии: используемый ресурс – солнечное тепло — является неисчерпаемым и усваивается напрямую, без сжигания чего-либо и загрязнения окружающей среды.

 Теперь укажем слабые места гелиоустановок:

• Коллекторы стоят пока сравнительно дорого

• Из-за переменчивости погодных условий производительность коллектора не стабильна.

• Систему приходится оснащать довольно вместительным баком-накопителем с хорошей теплоизоляцией.

Отзыв владельца о работе солнечного коллектора зимой.

Видео о работе солнечной сплит-системы SH-200-24 торговой марки «АНДИ Групп»

Разновидности солнечных батарей

Классификация гелиосистем происходит по конструктивным особенностям трубок и типу теплового канала, используемого в качестве приемника:

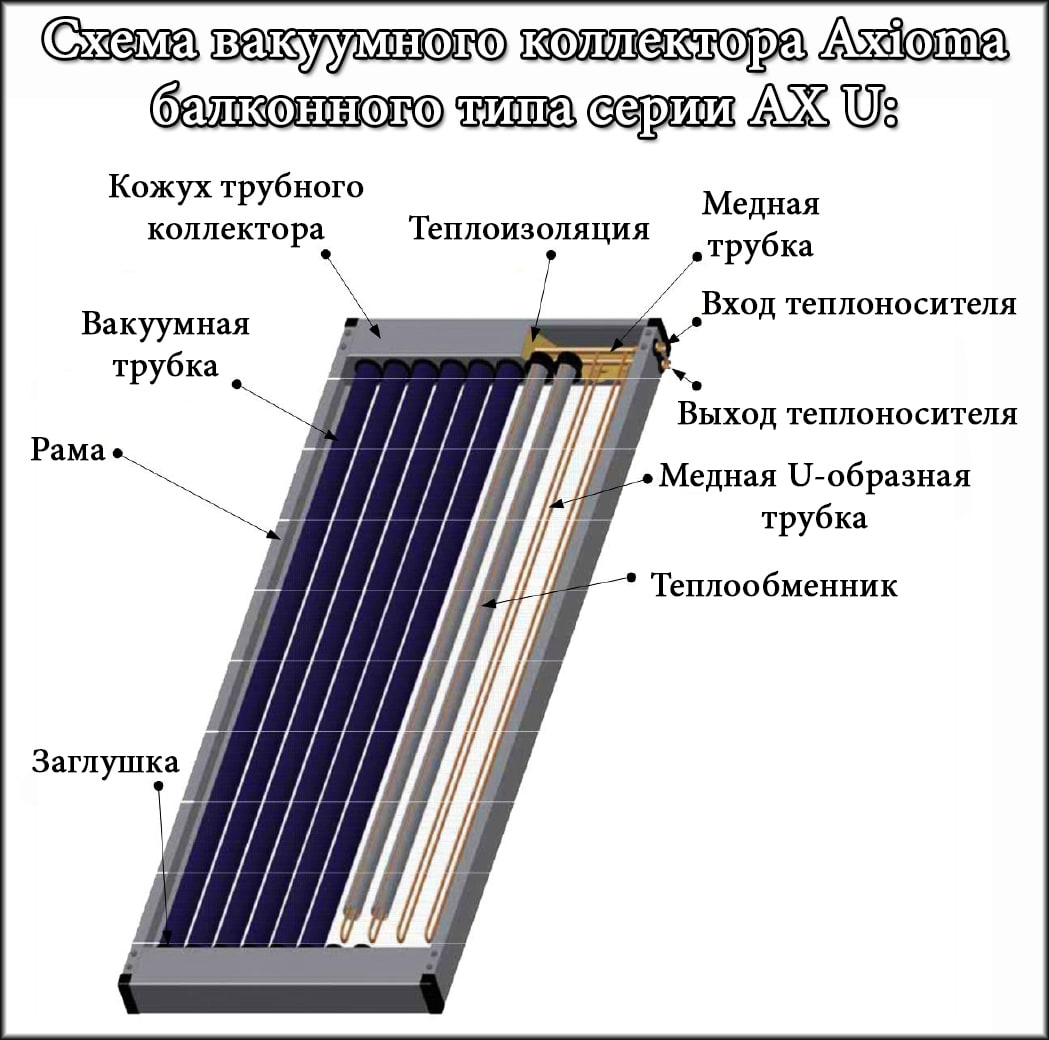

1. Коаксиальная модель вакуумного солнечного коллектора для отопления дома представляет собой двойную колбу из стекла, в полости которой откачан воздух. На поверхность нанесено абсорбирующее покрытие, поэтому передача энергии происходит от самой трубки.

2. Перьевая конструкция является одностенной, пустота здесь расположена в пространстве теплового канала, часть которого вместе с накопителем интегрирована в колбу.

3. По способу циркуляции носителя термосифонные системы: горячая жидкость двигается в верхнюю часть прибора. Из-за разницы в плотности возникает гидростатическое давление. Если установить расширительный бак, появится самопроизвольный ход воды, скорость которой зависит от конструкции вакуумной трубки, интенсивности излучения и времени охлаждения в теплообменнике.

4. В системах с принудительной циркуляцией установлен маломощный насос, способствующий движению носителя. При этом потребляемая мощность значительно меньше получаемой энергии для обогрева частного дома.

5. Также существует различие по числу контуров. В самых простых коллекторах вода для отопления нагревается и расходуется из бака-накопителя.

6. Более сложные состоят из вакуумной трубки и элементов отбора жидкости. В устройстве находится незамерзающий и нетоксичный носитель с антикоррозийными и противопенными добавками. Такой метод надежно защищает оборудование от солей и накипи и способствует более долгой эксплуатации при отоплении.

Обзор моделей и их характеристики

На данный момент Китай держит лидерство по производству коллекторов, работающих на солнечной энергии. Согласно отзывам владельцев частных домов, отечественные изготовители также поставляют в продажу оборудование с хорошими характеристиками. Европейские устройства отличаются довольно высокой ценой, но со временем затраты на покупку и установку приборов вполне оправдываются. Наиболее известные компании выпускают следующие коллекторы:

Оборудование SZ47 и MZ58 из Китая предназначено для обеспечения горячей водой и отопления за счет всех типов энергии. Могут быть на крышах, имеющих достаточный запас прочности. Вакуумная трубка для солнечных коллекторов сделана из высококачественного боросиликатного стекла с трехслойным селективным покрытием. Манифольд, подставка и рама изготовлена из алюминиевого сплава, теплообменник – из меди, корпус обшит минеральной ватой и полиуретаном. Размер трубок составляет 60-2000 мм, количество – 10-30 штук, в зависимости от модели. Допустимо сопротивление ветра до 100 м/с, рабочее давление – 6 бар при скорости потока 3,5-8 л/м2/ч. Рекомендуется устанавливать под углом в 15-75°.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

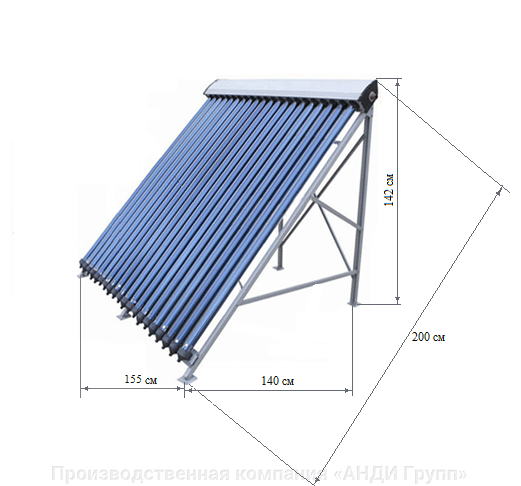

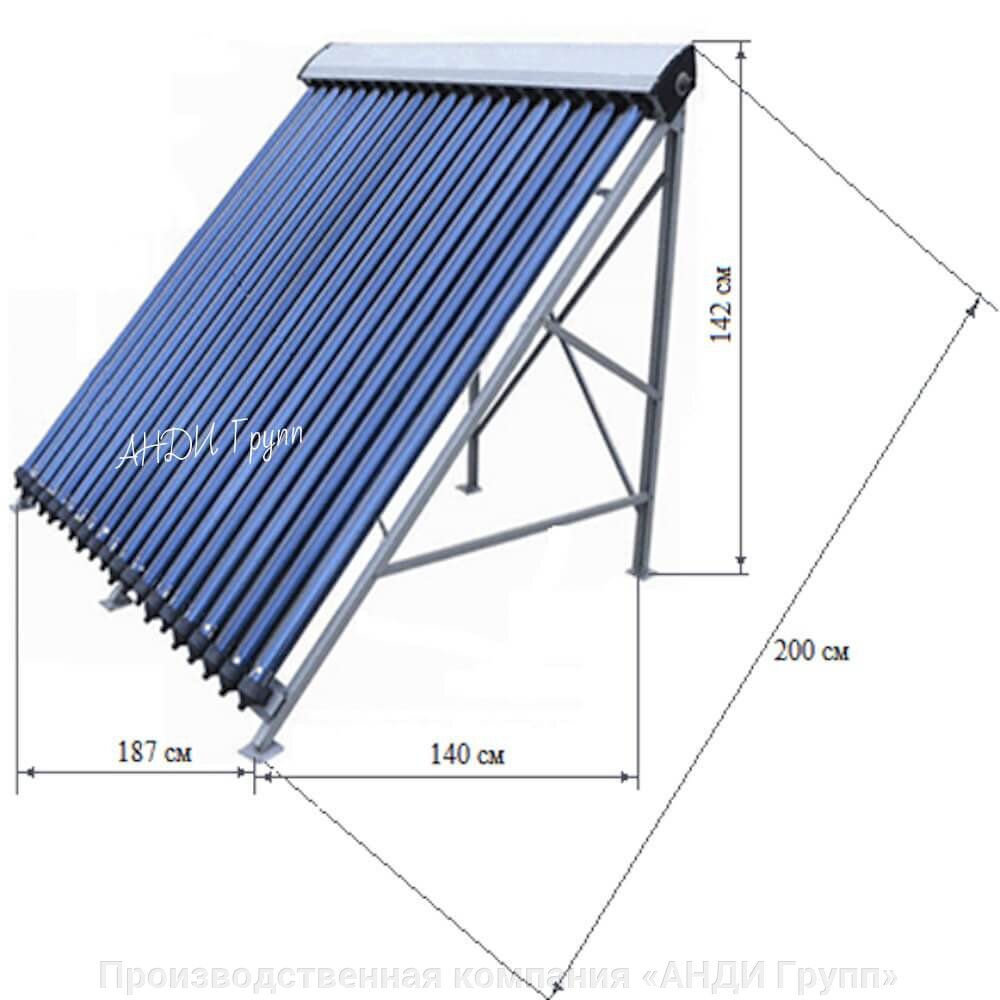

Коллекторы Дача и Универсал – наиболее известные приборы отечественного производителя. SCH-18 обладает высоким КПД с температурой в конденсате до 250°C. Колбы сделаны из красной меди, теплоноситель – жидкий. Отсутствие воды в вакууме обеспечивает устойчивость к промерзанию. Прочный корпус хорошо противостоит ветру. Трубопровод защищен манифольдом с полиуретаном. Резиновые противопылевые уплотнители не допускают попадания пыли и осадков.

Эффективно работают при температуре до -35°C, тип функционала – напорная система для отопления. Имеется контролер по управлению нагревателем, размер трубок – 1800 мм, объем бака – 135-300л, мощность ТЭНа – 1.5-2 кВт. Коллекторы изготовлены в соответствии с международными сертификациями, что обеспечивает их безопасность и надежность.

Вакуумные коллекторы немецкой компании. Модели CPC Star Azzuro, Titan Plus предназначены для ГВС и систем отопления. Корпус и элементы изготовлены из нержавеющей стали и алюминия, колбы – из боросиликатного стекла. На всю поверхность внутренней части нанесено селективное абсорбирующее покрытие. Параболический зеркальный концентратор собирает лучи по всей площади накопителя. Трубопровод изолирован минеральной ватой с алюминиевым ламинированием. Коллекторы быстро монтируются и могут подключаться к уже существующему оборудованию для обогрева частного дома. При интенсивности излучения в 400 Вт/м2 и температуре воздуха -10°C устройства обслуживают помещения с производительностью на 40 % больше, чем аналогичные приборы других типов.

Марки SCM 58 и STH 200 – наиболее востребованные вакуумные модели солнечных коллекторов совместного производства Китая и Нидерландов. В данных коллекторах для отопления используется принцип пассивной и активной циркуляции носителя. Трубки оснащены стальными гильзами для предотвращения коррозии. Каждая колба может функционировать в индивидуальном режиме, не останавливая гелиосистему для обогрева даже в случае неисправности. Жидкость интегрирована в трубки, присутствует эффект замыкания, исключающий потери тепла. Коллектор может работать под напором водопровода. Дневная производительность – 100-150 л при давлении в 12 атмосфер.

Немецкая компания, выпускающая Vitosol T-200, 300. Абсорбер встроен в стеклянную вакуумированную трубку. Благодаря надежной герметизации, обеспечивается длительное сохранение тепла. Тонкая пленка бария, напыленная на внутренней стороне колб, способствует максимальному аккумулированию энергии. Оборудование хорошо показывает себя в режиме стагнации, при длительных периодах без отбора излучения. Сухое подключение коммуникаций и встроенная автоматика повышают надежность работы коллектора для отопления. Для максимального накопления рекомендуется развернуть трубки в сторону солнца под углом.

Критерии выбора коллектора

Если в планы входит купить вакуумный коллектор для отопления, стоит обратить внимание на ряд нюансов, которые помогут определиться с моделью:

1. Для плоской крыши подходит трубчатая гелиосистема. При большой парусности она будет держаться прочно и устойчиво.

2. Изучая технические характеристики, нужно учесть количество трубок, их тип, размеры, площадь оборудования.

3. Также важно знать объем жидкости, габариты прибора, поверхность абсорбера, качество стекла колб и толщину изолятора.

4. Для расчета реальной производительности необходимо выяснить площадь отопления, количество теплопотерь, особенности климата, потребление горячей воды в сутки.

5. При приобретении коллектора также нужно учитывать дополнительные расходы на установку комплектующих: бака, аккумулятора и обменника.

Несмотря на довольно высокую стоимость, гелиоустановки получили большую заинтересованность, о чем свидетельствуют отзывы владельцев, которые воспользовались подобными системами отопления:

«В целях экономии пришлось обратить внимание на солнечные коллекторы для применения в частном пансионате. В сезон расход горячей воды довольно большой, понадобилось выбирать альтернативный способ подачи ГВС и обогрева. Китайский производитель Shentai предлагает купить технику по приемлемой цене, поэтому я остановился на их продукции, тем более, что отзывы, в основном, положительные. Согласно расчетам, мне рекомендовали необходимую мощность, доставили и монтировали все оборудование быстро. По сравнению с затратами на бойлер в каждом номере экономия получилась колоссальная. Недостатков и проблем в работе не наблюдалось».

Евгений Гончар, Краснодар.

«Сейчас все люди стараются перейти на более выгодный источник отопления. Доверившись отзывам, мы также заказали коллектор фирмы Paradigma для своего коттеджа. Сначала использовали, как запасной вариант, через год убедились в эффективности и полностью перешли на обеспечение дома гелиосистемой. Переживали, что трубки могут повредиться от непогоды или ветра, но они прочные, не боятся даже урагана. Благодаря системе накопления можно не волноваться по поводу прекращения работы. Недостатков не нашли, мы довольны своим выбором, хоть и цена немаленькая».

«Поставили коллектор от компании Анди Групп марки SCH-18, так как отзывы о фирме хорошие. Я не очень разбираюсь в технических особенностях, выбирал устройство муж. Но мне нравится, что оно проработало всего сезон, а экономия уже ощущается. Правда, в этом году было много солнца, поэтому накопление энергии практически не прерывалось. Единственный недостаток – не всегда хватает мощности, отопление функционирует хорошо, а с расходом горячей воды приходится быть сдержаннее, так как семья большая. Посмотрим, как коллектор покажет себя в дальнейшем».

«Я работаю в частном детском саду. Владелец два года назад установил на крыше гелиосистему Micoe. Постоянно требуется расход горячей воды и в помещениях должна быть оптимальная температура, а это приличные затраты. С новым оборудованием получается полностью обслуживать отопление, подавать горячую воду без перебоя, еще и нагревать бассейн. Даже ночью все системы функционируют отлично. Так как недостатков я не увидела, думаю купить такой же прибор для своего дома, тем более, что цена приемлемая. Только нужно почитать обзоры, чтобы выбрать подходящую модель».
