Способ измерения сопротивления заземления – Обзор методов измерения сопротивления заземления

Содержание

Обзор методов измерения сопротивления заземления

Заземление используется в реализации различных проектов электрических систем. Само понятие “заземление” схематично рассматривается подключением участка электрической цепи к потенциалу земли.

Контур заземления содержит проводник и электрод, внедрённый глубоко в грунт. Традиционным действием в электротехнической практике является измерение сопротивления заземления только ещё запускаемых и уже эксплуатируемых сетей. Мы расскажем, как и каким образом производится это важное действие.

Содержание статьи:

Для чего необходимы измерения?

Блестящее решение перечисленных ниже задач достигается идеальным нулевым сопротивлением в заземляющей цепи:

  1. Не допустить появления напряжения на корпусе технологических машин.
  2. Добиться эффективного опорного потенциала электроаппаратуры.
  3. Полностью устранить статические токи.

Правда электротехнический опыт показывает: результат под идеальный нуль получить невозможно.

Процедура исполнения необходимых замеров с помощью прибора для определения сопротивления заземляющей шины. Такие процедуры проводятся по графику, который утверждается руководством обслуживающей организации

В любом случае, заземлённый электрод выдаёт какое-никакое сопротивление.

Конкретную величину resistance определяют:

  • сопротивление электрода в точке контакта с проводящей шиной;
  • контактная область между земляным электродом и грунтом;
  • структура грунта, дающая разное сопротивление.

Практика измерений сопротивления контура заземления отмечает, что первыми двумя факторами вполне можно пренебречь, но при соблюдении логичных условий:

  1. Заземляющий электрод сделан из металла с высокой электропроводимостью.
  2. Тело штыря электрода тщательно зачищено и плотно посажено в грунт.

Остаётся фактор третий – резистивная поверхность грунта. Он видится главной расчётной деталью для измерений сопротивления контура заземления.

Вычисляется же благодаря формуле:

R = pL / A,

где: p – удельное сопротивление грунта, L – условное заглубление, А – рабочая площадь.

Обзор измерительных способов

Существует несколько вариантов измерения сопротивления , каждый из которых вполне точно позволяет определить искомую величину.

3-точечная система определения

Так, например, часто применяется методика 3-х точечной схемы, основанная на эффекте падения потенциала.

Графическая схема так называемой трёхточечной системы, которую достаточно часто применяют, когда требуется измерить значение сопротивления заземляющего контура

Измерения выполняют за три основных шага:

  1. Замер напряжения на электроде Э1 и зонде Э2.
  2. Замер силы тока на электроде Э1 и зонде Э3.
  3. Расчёт (формулой R = E / I) сопротивления заземляющего электрода.

Для этой методики точность замеров логически зависима от места инсталляции зонда Э3. Его рекомендуется внедрять в грунт на удалении – оптимально за пределы так называемой области ЭСЭ (эффективного сопротивления электродов) Э1 и Э2.

Измерения по технологии «62%»

Если структура грунта под размещение заземляющего электрода отличается однородным содержимым, методика «62%» для определения сопротивлений контуров заземления обещает хорошую результативность.

Схема под технологию измерений под интересным названием «62%». Однако название взято от оптимальной величины отступа между электродами, при которой получают приемлемый результат

Способ применим под схемы с единственным заземляющим электродом. Точность показаний здесь обусловлена возможностью расположения рабочих зондов  на прямолинейном участке, относительно заземляющего электрода.

Точки инсталляции контрольных зондов

Заглубление электрода, м Расстояние до зонда Э1, м Расстояние до зонда Э2, м
1,8 13,7 21,9
2,4 15,25 24,4
3,0 16,75 26,8
3,6 18,3 29,25
5,5 21,6 35,0
6,0 22,5 36,6
9,0 26,2 42,65

Упрощённый двухточечный метод

Применение этого способа измерений требует наличия ещё одного качественного заземления помимо того, которое будет подвергаться исследованию. Методика актуальна для территорий густонаселённых, где часто нет возможности широко оперировать вспомогательными рабочими электродами.

Упрощённая методика измерений производится по двухточечной схеме. При такой технологии требуется меньше манипуляций с оборудованием и расчётами, но точность расчетов невысока

Метод двухточечного измерения отличается тем, что одновременно показывает результат для двух устройств заземления, включенных последовательно. Этим и объясняются требования к высокому качеству исполнения второго заземления, чтобы не учитывать его сопротивление.

Для выполнения вычислений также измеряется сопротивление заземляющей шины. Полученный результат вычитывают из результатов общих замеров.

Точность этого способа оставляет желать лучшего по сравнению с двумя вышеизложенными. Здесь существенную роль играет расстояние между заземляющим электродом, сопротивление которого измеряется и вторым заземлением. Стандартно такая методика не применяется. Это своего рода альтернатива, когда нельзя использовать другие способы измерений.

Точные измерения по четырём точкам

Для большинства вариантов измерения сопротивлений наиболее оптимальным способом, помимо 2-х и 3-х точечных, считается 4-х точечная технология. Такой технологией замеров наделены приборы, подобные тестеру 4500 серии. Судя из наименования метода, на рабочей площадке в одну линию и на равных расстояниях размещаются четыре рабочих электрода.

По такой схеме – четырехточечной, производятся самые точные измерения. Используется современная аппаратура и есть возможность выполнять работы без отключения заземляющей цепи

Генератор тока прибора подключается на крайние электроды, в результате чего между ними течёт ток, значение которого известно. На других клеммах прибора подключены два внутренних рабочих электрода.

На этих клеммах присутствует значение падения напряжения. Конечный результат по замерам – сопротивление заземления (в Омах), значение которого прибор демонстрирует на дисплее.

Приборами из серии 4500 часто пользуются для измерения напряжения прикосновения. Устройством при помощи специального модуля генерируется в земле напряжение небольшой величины – имитация повреждения кабеля.

Одновременно на шкале прибора указывается ток, текущий по цепи заземления. Показания на экране берут за основу и умножают на предполагаемую величину тока в земле. Таким способом вычисляют напряжение прикосновения.

Выполнение мероприятий по контролю за состоянием электротехнической аппаратуры и линий заземления. Для работы используется измерительный прибор типа 4500

К примеру, максимальное значение ожидаемого тока на участке повреждения равно 4000А. На экране прибора отмечается величина 0,100. Тогда величина напряжения прикосновения будет равна 400В (4000*0,100).

Измерение прибором С.А6415 (6410, 6412, 6415)

Уникальность этого способа – возможность проведения замеров без отключения заземляющей цепи. Также здесь следует выделить преимущественную сторону, когда измерять общее сопротивление устройства заземления допустимо методом включения в цепь заземления резистивной составляющей всех соединений.

Принцип работы примерно следующий:

  1. Специальным трансформатором в цепи создаётся ток.
  2. Ток течёт в образованном контуре.
  3. С помощью синхронного детектора регистрируется измеряемый сигнал.
  4. Полученный сигнал преобразуется АЦП.
  5. Результат выводится на ЖК-дисплей.

Устройство оснащается модулем (избирательный усилитель), благодаря которому полезный сигнал эффективно очищается от разного рода помех – н.ч. и в.ч. шумов. Лапами клещей в их сочленённом состоянии образуется возбуждаемый контур, охватывающий проводник заземления.

Инструкция измерения прибором С.А6415

Последовательность действий при работе с прибором серии С.А6415 доходчиво описывается в инструкции, прилагаемой к этому уникальному устройству.

Уникальный измерительный прибор – клещи, благодаря которому относительно просто и легко удаётся измерить сопротивление земляного контура в различных условиях

Например, есть необходимость провести измерения сопротивления заземления какого-либо электрического модуля (трансформатора, электросчётчика и т.п.).

Последовательность действий:

  1. Открыть доступ к заземляющей шине, сняв защитный кожух.

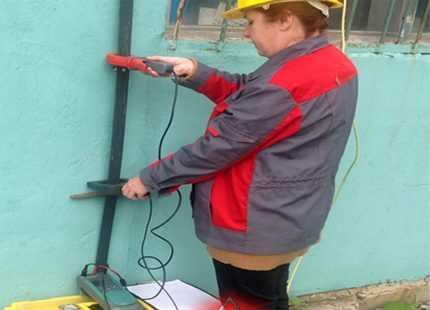

  2. Захватить клещами проводник (шину или непосредственно электрод) заземления.
  3. Выбрать режим измерения «А» (измерение тока).

Максимальное значение тока прибора составляет 30А, поэтому в случае превышения этой цифры выполнять измерение нельзя. Следует снять прибор и повторить попытку измерений в другой точке.

Процесс выполнения замеров с помощью измерительных устройств типа С.А6415 и 3770. Результаты измерений фиксируются в таблице и сравниваются при следующем ТО

Когда полученная на шкале величина тока укладывается в допустимый диапазон, можно продолжить работу переключением прибора на измерение сопротивления «?».

Высвеченный на дисплее результат покажет общее значение сопротивления, включая:

  • электрод и шину заземления;
  • контакт нейтрали с электродом заземления;
  • контакт соединений на линии между нейтралью и заземляющим электродом.

Работая с клещами, следует иметь в виду: завышенные показания прибора по сопротивлению заземления, как правило, обусловлены плохим контактом заземляющего электрода с грунтом.

Также причиной высокого сопротивления может быть оборванная токоведущая шина. Высокие цифры сопротивлений в точках соединений (сращиваний) проводников тоже могут влиять на показания прибора.

Общие рекомендации по измерению УСГ

Прежде чем , к примеру для газового котла, следует получить точные сведения о том, в область каких грунтов будет закладываться заземляющий электрод. Часто для определения значений “p” грунта предлагается обращаться к существующим таблицам.

Однако этот вариант с таблицами даёт чисто ориентировочные данные. Поэтому полагаться на них не стоит. Истинные значения сопротивления грунта могут отличаться в разы.

Вариант #1: однослойный грунт

Если грунт имеет однородную составляющую, его удельное сопротивление измеряют методикой «пробного электрода».

Структура однородного грунта. При таких условиях измерить и вычислить сопротивление значительно проще, чем проделывать ту же самую работу на многослойных грунтах

Метод предполагает выполнение определённой процедуры в два этапа:

  1. Берут стержневой контрольный зонд длиной чуть больше глубины проектной закладки.
  2. Погружают зонд в землю строго вертикально на глубину проектной закладки.
  3. Оставшийся над поверхностью земли конец используют для замера сопротивления растекания (Rr).
  4. Определяют УСГ по формуле p = Rr * Ψ.

Желательно выполнить процедуру несколько раз в различных точках рабочей площадки. Альтернативные замеры помогают достичь точных результатов измерений сопротивления грунта.

Вариант #2: многослойный грунт

Для такой ситуации замер УСГ выполняют методом ступенчатого зондирования. То есть контрольный зонд погружается до рабочей глубины ступенями и в положении каждой ступени выполняются измерения удельного сопротивления.  Вычисления среднего УСГ производятся с помощью формул для каждого отдельного измерения.

Многослойный грунт. При таких условиях приходится вычислять сопротивление каждого отдельно взятого слоя. Расчёты по многослойным грунтам требуют больше работы

Затем, исходя из климатических особенностей местности, находят значения для сезонных изменений. Таким способом (достаточно сложным) получают расчётные значения УСГ верхних слоёв. Нижележащие слои рассматриваются как не подверженные сезонным изменениям и потому расчёт для них ограничивается несколько упрощённым измерением и вычислением.

Требования к исполнению работ

Работы подобного плана, конечно же, выполняются квалифицированным персоналом, представляющим специализированные организации. Так, за эксплуатацию силовых щитков в жилых домах, как правило, отвечают коммунальные службы. Производить какие-либо измерения в этих точках разрешается только через обращение к этим службам.

Электрические цепи относятся к опасным системам. Несмотря на то, что коммуникации бытового сектора рассчитаны под напряжение менее 1000В, это напряжение смертельно для человека. Требуется соблюдать все необходимые меры безопасности при обращении с электрическим оборудованием. Обывателю зачастую такие меры попросту неведомы.

С особенностями сооружения заземления для ванны в городской квартире ознакомит , содержащая правила и руководство по проведению работы.

Выводы и полезное видео по теме

Выполнение измерений на практике с помощью прибора:

Исполнение работ, связанных с проверкой сопротивления заземления, требуется обязательно, независимо от сложности электрической схемы и категории объекта, где устанавливается или установлено и эксплуатируется электрооборудование. Многие специализированные организации готовы предоставлять такие услуги.

Оставляйте, пожалуйста, комментарии в расположенном ниже блоке. Не исключено, что вы знаете простой и эффективный способ измерения сопротивления контуров заземления, не приведенный в статье. Задавайте вопросы, делитесь полезной информацией и фото по теме.

sovet-ingenera.com

Измерение сопротивления заземления: методики и периодичность

Измерение сопротивления заземления нужно выполнять, чтобы удостовериться, что оно совпадает с требованием ПУЭ (правила устройства электроустановок) гл. 1.8., а также ПТЭЭП пр. 3,3.1. Замеры, которые проводятся в электроустановке с глухо заземленной нейтралью (напряжение которых составляет ниже 1000В) должны соответствовать следующим нормам. Неважно, зимой или летом, значение не должно превышать отметку 8, 4 и 2 Ом при напряжении 220, 380, 660 В (для источников с трехфазным током) соответственно, или 127, 220 и 380 В для источников с однофазным током. Для электроустановок, где используется изолированная нейтраль (напряжение ниже 1000В) сопротивление заземляющего контура должно соответствовать п 1.7.104 ПУЭ и рассчитывается по формуле Rз * Iз < 50 В. Ниже мы рассмотрим основные методики замеров контура, а также приборы, которые можно для этого использовать.

Обзор методик

Метод амперметра-вольтметра

Для проведения измерительных работ необходимо искусственно собрать электрическую цепь, в которой ток течет через испытуемый заземлитель и токовый электрод (его еще называют вспомогательным). Также в этой схеме задействуется потенциальный электрод, назначение которого – замер падения напряжения во время протекания электрического тока по заземлителю. Потенциальный электрод нужно расположить одинаково далеко от токового электрода и испытуемого заземлителя, в зоне с нулевым потенциалом.

Чтобы измерить сопротивление методом амперметра-вольтметра необходимо воспользоваться законом Ома. Итак, по формуле R=U/I находим сопротивление контура заземления. Такой метод хорошо подходит для измерений в частном доме. Чтобы получить нужный измерительный ток можно воспользоваться сварочным трансформатором. Также подойдут и другие виды трансформаторов, вторичная обмотка которых электрически не связана с первичной.

Использование специальных приборов

Сразу отметим, что даже для измерений в домашних условиях многофункциональный мультиметр не сильно подойдет. Чтобы измерить сопротивление контура заземления своими руками используются аналоговые приборы:

  • МС-08;
  • М-416;
  • ИСЗ-2016;
  • Ф4103-М1.

Рассмотрим, как измерить сопротивление прибором М-416. Сначала нужно убедиться, что у прибора есть питание. Проверим наличие батареек. Если их нет, нужно взять 3 элемента питания напряжением 1,5 В. В итоге получим 4,5 В. Готовый к использованию прибор нужно поставить на ровную горизонтальную поверхность. Далее калибруем прибор. Ставим его в положение «контроль» и, удерживая красную кнопку, выставляем стрелку на значении «ноль». Для измерения будем пользоваться трехзажимной схемой. Вспомогательный электрод и стержень зонда забиваем не менее чем на полметра в грунт. Подсоединяем к ним провода прибора по схеме.

Переключатель на приборе устанавливается в одно из положений «Х1». Зажимаем кнопку и крутим ручку, пока стрелка на циферблате не сравняется с отметкой «ноль». Полученный результат необходимо умножить на ранее выбранный множитель. Это и будет искомое значение.

На видео наглядно демонстрируется, как измерить сопротивления заземления прибором:

Также могут быть использованы более современные цифровые приборы, которые намного упрощают работы по замерам, более точны и сохраняют последние результаты измерений. Например, это приборы серии MRU – MRU200, MRU120, MRU105 и др.

Работа токовыми клещами

Сопротивление контура заземления можно измерять также токовыми клещами. Их преимущество в том, что нет необходимости отключать заземляющее устройство и применять вспомогательные электроды. Таким образом, они позволяют достаточно оперативно вести контроль за заземлением. Рассмотрим принцип работы токовых клещей. Через заземляющий проводник (который в данном случае является вторичной обмоткой) протекает переменный ток под воздействием первичной обмотки трансформатора, которая находится в измерительной головке клещей. Для расчета величины сопротивления необходимо разделить значение ЭДС вторичной обмотки на величину тока, измеренную клещами.

В домашних условиях можно использовать токовые клещи С.А 6412, С.А 6415 и С.А 6410. Более подробно узнать о том, как пользоваться токоизмерительными клещами, вы можете в нашей статье!

Какая периодичность измерений?

Проводить визуальный осмотр, измерения, а также при необходимости частичное раскапывание грунта нужно согласно графику, который установлен на предприятии, но не реже чем один раз в 12 лет. Получается, что, когда производить замеры заземления – решать вам. Если вы живете в частном доме, то вся ответственность лежит на вас, но не рекомендуется пренебрегать проверкой и замерами сопротивления, так как от этого напрямую зависит ваша безопасность, при пользовании электрооборудованием.

При проведении работ необходимо понимать, что в сухую летнюю погоду можно добиться наиболее реальных результатов измерений, так как грунт сухой и приборы дадут наиболее правдивые значения сопротивлений заземления. Напротив, если замеры будут проведены осенью либо весной в сырую, влажную погоду, то результаты будут несколько искажены, так как мокрый грунт сильно влияет на растекаемость тока, что, в свою очередь, дает большую проводимость.

Если вы хотите, чтобы измерения защитного и рабочего заземления проводили специалисты, то необходимо обратиться в специальную электротехническую лабораторию. По окончании работы вам будет выдан протокол измерения сопротивления заземления. В нем отображается место проведения работ, назначение заземлителя, сезонный поправочный коэффициент, а также на каком расстоянии друг от друга находятся электроды. Образец протокола предоставлен ниже:

Напоследок рекомендуем просмотреть видео, в котором показывается как измеряют сопротивление заземления опоры ВЛ:

Вот мы и рассмотрели существующие методики измерения сопротивления заземления в домашних условиях. Если вы не обладаете соответствующими навыками рекомендуем воспользоваться услугами специалистов, которые все сделают быстро и качественно!

Также рекомендуем прочитать:

samelectrik.ru

что это такое, чем и как его измерять

Что такое заземление.

Заземление – это намеренное соединение частей и узлов электрооборудования, не находящихся в нормальном состоянии под напряжением с электродом, установленном в земле. При этом необходимо обозначить такое понятие как сопротивления растеканию.

При замыкании на землю, по мере удаления от электрода потенциал будет падать и, в конце концов, станет нулевым. Таким образом, сопротивление растеканию заземлителя – это параметр характеризующий сопротивление земли в месте установки электрода. Понятие сопротивления растеканию особенно актуально в сетях выше 1000 В.

Для чего нужно заземление.

Заземление необходимо для предотвращения поражения человека воздействием электрического тока, в случае его появления там, где при нормальных условиях его не должно быть. При касании корпуса прибора, находящимся под напряжением, сила тока, проходящего через тело человека, может оказаться смертельной.

Необходимостью снижения разности потенциалов и обусловлено применение защитного заземления. Кроме этого, замыкание на землю приводит к увеличению силы тока и, как следствие, к срабатыванию защитных устройств. Нормы сопротивления защитного заземления регламентируются ПУЭ, а также документом называемым «Правила и нормы испытания электрооборудования».

Конструкция заземления.

Заземление – это комплекс технических устройств защитного типа, состоящий из:

  1. Заземлителя — одного или нескольких вертикальных проводников (стержней), имеющих электрический контакт с землей и связанных между собой.
  2. Заземляющего проводника (путь для тока замыкания), соединяющего заземляемый объект и заземлитель.



На каждое заземление составляется паспорт. В паспорт заносится схема заземляющего устройства (длина, и схема расположения электродов контура), тип, удельное сопротивление грунта, а также результаты замера сопротивления заземления. Обязательным приложением к паспорту является акт на скрытые работы. Данный акт необходим в связи с тем, что большая часть заземляющего устройства находится под землей и этот акт представляет собой схему расположения элементов заземляющего устройства. В случае, если паспорт на заземление отсутствует, эксплуатация объекта запрещена.

Методика измерения сопротивления защитного заземления.

Для проверки сопротивления заземления используется метод амперметра-вольтметра, заключающийся в том, что через измеряемое сопротивление течет ток определенной величины и одновременно измеряется падение напряжения. Разделив значение тока на величину падения напряжения, получаем значение сопротивления. В принципе, под понятием измерения сопротивления заземления, подразумевается измерение сопротивления растеканию. Правила и нормы испытаний электрооборудования задают минимальное сопротивление заземления, рассчитанные с точки зрения безопасности. Нормы различаются в зависимости от типов электроустановок (глухозаземленная или изолированной нейтралью). Класс использованного напряжения также влияет на нормы сопротивления.

Приборы для измерения заземления.

Бытовой тестер для такой проверки использовать нельзя, так как он не способен генерировать достаточно высокое напряжение. Для измерений используется, как приборы уже давно выпускающиеся (МС-08, М-416 и др.), так и новые средства измерения, выполненные на современной электронной базе и характеризующиеся малым потреблением тока от источника питания. В настоящее время измерение защитного заземления можно выполнить также цифровым мультиметром или специальным тестером.

Порядок проведения измерения заземления (сопротивления растеканию заземлителя).

Для проведения проверки необходимо помимо прибора иметь два электрода (токовый и потенциальный) с проводами достаточной длины, как образец, можно предложить отрезок гладкой арматуры или трубы круглого сечения.
В зависимости от сложности конструкции заземлителя, измерение сопротивления проводят по двум разным схемам:

  1. Простой (одиночный) заземлитель.
    Применяется «линейная» схема подключения электродов. Потенциальный электрод устанавливают  на расстоянии не менее 20 м. от заземлителя, а токовый не менее, чем в 10-12 м. от потенциального.
  2. Сложный заземлитель.
    Используется, когда простая схема неприменима, ввиду того, что при расчетах сопротивление заземления она не будет соответствовать минимально допустимым нормам. Представляет собой несколько вертикальных стержней вбитых в землю, электрически связанных между собой (электросваркой, чтобы снизить переходное сопротивление). Такое устройство называется контуром заземления. В этом случае необходимо определить наибольшее расстояние (диагональ) защитного контура заземления. Потенциальный электрод нужно вбивать на расстоянии равным пяти диагоналям от места присоединения заземляющего проводника. Токовый зонд забивается не менее, чем в 20 м. от потенциального. Измерительный прибор необходимо располагать как можно ближе к выводу заземления.

Порядок проведения измерений.

Так как в настоящее время самый распространенный прибор для проведения измерения является измеритель сопротивления заземления М-416, в дальнейшем, как образец, будет рассматриваться именно это средство измерений. Данный прибор относится к системе, в которой принцип измерений основан на компенсационном методе.
Запрещается для проверки пользоваться приборами, не имеющих действующего клейма о поверке, результаты которой должны заноситься в паспорт на средство измерения.

  1. Проверить наличие элементов питания в батарейном отсеке, убедившись, что их напряжение находится в пределах нормы;
  2. Откалибровать прибор, установив переключатель диапазонов в положение 5 Ом (контроль), ручкой реохорда установить стрелку как можно ближе к нулевой отметке. При этом на шкале должны быть показания 5 Ом;
  3. Отсоединить контур от заземляющего проводника;
  4. Присоединить прибор к соответствующим электродам;
  5. Тщательно зачистив вывод измеряемого заземлителя (для того чтобы исключить влияние, которое может оказать на конечный результат переходное сопротивление), присоединить к нему прибор.

Примечание: В зависимости от планируемых показателей сопротивления заземления измерение прибор нужно подключать по двух- или четырехпроводной схеме. Первая применяется, если предполагаемое сопротивление более 5 Ом, а вторая для измерения более низких значений (при этом разделяются пути прохождения тока и измерения разности потенциалов, для исключения влияния сопротивления присоединяемых проводов при измерении). В этом случае присоединение к заземлителю осуществляется двумя проводниками. Паспорт прибора содержит наглядные рисунки, которые позволят произвести подключения без ошибок.

  1. Установить переключатель диапазонов в положение, соответствующее наибольшей чувствительности (Х1), нажав кнопку «Измерение», регулятором установить стрелку на нуль. При этом на шкале реохорда будет отражен искомый результат проверки сопротивления заземлителя. Если стрелка не устанавливается на нуль, необходимо переключателем выбрать другой диапазон и показания реохорда умножить на соответствующий множитель.

Примечание: Если измерение проводится тестером или мультиметром, необходимость выбора множителя отпадает — эти приборы обладают функцией автоматического выбора предела шкалы.
ВАЖНО! После проведения измерений, если сопротивление заземления в пределах нормы необходимо вновь присоединить заземляющий проводник к заземлителю!

Оформление результатов измерений (протокол).

После окончания измерений нужно оформить протокол результата замера. Протокол представляет собой бланк определенной формы, в котором отражаются наименование объекта, схема установки заземляющих стержней и их соединений (для этого понадобится паспорт объекта и акт на скрытые работы). Также протокол должен отражать схему контура заземления и метод, по которому проводилось измерение. В протокол необходимо включить графу, в которой указан прибор или тестер (его тип, заводской номер и пр.), которым проводилось испытание. Результаты, полученные при измерении, заносятся в паспорт заземляющего устройства.
Отдельно представляется протокол испытания переходных сопротивлений. Переходное сопротивление (также, его еще называют металлосвязью) – это возможные потери на пути прохождения тока, связанные со сварочными, болтовыми и др. соединениями всего контура заземления. Это испытание проводится специальным тестером – микроомметром.

ВАЖНО! Проводить испытания и выдавать протокол измерения сопротивления заземления может только испытательная лаборатория, аккредитованная в системе органов стандартизации.
После окончания измерений составляется соответствующий акт, и заземляющее устройство считается годным к эксплуатации.

electry.ru

Методика измерение сопротивления заземляющих устройств — Методики испытаний / Документы — Электротехническая лаборатория, г.Ханты-Мансийск


1. Вводная часть.


1.1 Область применения.


Настоящий документ устанавливает методику выполнения измерения сопротивления заземляющих устройств и возможность их дальнейшей эксплуата­ции согласно ПУЭ п. 1.8.39., а также измерения удельного сопротивления грун­та.


1.2. Определяемые характеристики и условия измерений.


1.2.1. Определяемые характеристики:


— сопротивление заземляющих устройств;


— удельное сопротивление грунта;


— активное сопротивление.


1.2.2. Условия измерений.


Измерения допускается проводить при температуре окружающей среды от — 25 до +55°С и относительной влажности до 90% при 30°С.


1.2.3. Для правильной оценки качества заземляющих устройств измерение их сопротивления рекомендуется проводить в период наименьшей проводимо­сти грунта: зимой — при наибольшем его промерзании, летом — при наибольшем просыхании. Для учета состояния земли, во время измерения применяют один из коэффициентов, приведенных в табл.2. При разветвленной заземляющей сети измерения производят раздельно: сопротивления заземлителей и сопротивления заземляющих проводников, т.е. металлической связи корпусов электрооборудова­ния с контуром заземления.


2. Средства измерений.


2.1.При выполнении измерений применяют следующие средства измере­ний:


2.1.1. Прибор М416, имеет четыре диапазона измерения:


0,1 -10 Ом;


0,5 -50 Ом;


2-200 Ом;


10 — 1000 Ом.


Основная погрешность прибора не превышает ±[5+ (N/Rх-1)] в про­центах от измеряемой величины при сопротивлениях вспомогательного заземлителя и зонда не более:


500 Ом в диапазоне 0,1 — 10 Ом;


1000 Ом в диапазоне 0,5 — 50 Ом;


2500 Ом в диапазоне 2 — 200 Ом;


5000 Ом в диапазоне 10-1000 Ом.


2.2. Прибор Ф4103-М1. Класс точности 4,0 на диапазоне 0-0,3 Ом и 2,5 на остальных диапазонах. Пределы допускаемой основной приведенной погреш­ности ± 4% на диапазоне 0 — 0,3 Ом и ± 2,5% на остальных диапазонах от ко­нечного значения диапазона измерения.


3. Характеристики погрешности измерений.


3.1. Методика расчета погрешности измерителя Ф4103-М1.


3.1.1. Класс точности 4.0 на диапазоне 0-0.3 Ом и 2.5 на остальных диапазонах.


3.1.2. Время установления показания в положении ИЗМ 1 не более 6с, в по­ложении ИЗМ II не более 30с.


3.1.3. Нормальные условия применения измерителя приведены в разделе 8 паспорта прибора.


3.1.4. Пределы допускаемой основной приведённой погрешности +4% на диапазоне 0-3 Ом и + 2,5% на остальных диапазонах от конечного значения диапа­зона измерения


3.1.5. Пределы допускаемой вариации показаний равны пределам допускае­мой основной погрешности.


3.1.6. Пределы допускаемой дополнительной погрешности, вызванной воз­действием помех, равны:


половине значения допускаемой основной погрешности при воздействии переменного тока синусоидальной формы частотой 50 Гц и её гармоник напряжени­ем до 3 В на диапазоне 0-0.3 Ом и до 7 В на остальных диапазонах;


удвоенному значению допускаемой основной погрешности при воздейст­вии скачкообразных изменений амплитуды однополярных импульсов напряжением от 0 до 1 В, частотой 50 Гц, скважностью 2;


значению допускаемой основной погрешности при воздействии высоко­частотных радиопомех напряжением до 0.3 В.


3.1.7. Пределы допускаемой дополнительной погрешности, вызванной ин­дуктивной составляющей измеряемого сопротивления с постоянной времени не бо­лее 0.0001 с, равны удвоенным значениям допускаемой основной погрешности.


3.1.8. Пределы допускаемой дополнительной погрешности, вызванной изме­нением напряжения питания на плюс 3 В и минус 0.5 В от минимального значения (12В) равны значениям допускаемой основной погрешности.


3.1.9. Пределы допускаемой дополнительной погрешности, вызванной воз­действием переменного магнитного поля частотой 50 Гц напряжённостью до 400 А/м, равны значениям допускаемой основной погрешности.


3.1.10. Пределы допускаемой дополнительной погрешности, вызванные от­клонением измерителя от горизонтального положения на угол 10 ° равны пределам допускаемой основной погрешности.


3.1.11. Пределы допускаемой дополнительной ‘погрешности, вызванной из­менением температуры окружающего воздуха равны пределам допускаемой основ­ной погрешности на каждые 10° С изменения температуры.


3.1.12. Пределы допускаемой дополнительной погрешности вызванной воз­действием повышенной влажности воздуха равны удвоенным значениям пределов допускаемой основной погрешности.


3.1.13. Приведённая погрешность измерения D в общем случае вычисляется по формуле (1)




(1)


где Dо — предел допускаемой основной приведённой погрешности;


Dcn — предел допускаемой дополнительной приведённой погрешности от n-го воздействующего фактора.


3.1.14. Перед проведением измерений необходимо по возможности умень­шить количество факторов, вызывающих дополнительную погрешность, например, устанавливать измеритель практически горизонтально, вдали от мощных силовых трансформаторов, использовать источник питания напряжением (12+0.25) В, индук­тивную составляющую учитывать только для контуров, сопротивление которых меньше 0.5 Ом, определять наличие помех и т.п.


ПРИМЕЧАНИЕ. Помехи переменного тока выявляются по качаниям в режиме ИЗМ II, стрелки при вращении ручки ПДСТ 1.Г.


Помехи импульсного (скачкообразного характера) и высокочастотные радиопомехи выявляются по постоянным непериодическим колебаниям стрелки.


3.2. Методика расчета погрешности измерителя М 416.


3.2.1.Основная погрешность прибора М416 не превышает величины ±[5+(N/Rх — 1)] в процентах от измеряемой величины при сопротивлениях вспо­могательного заземлителя и зонда не более:


500 Ом в диапазоне 0,1 — 10 Ом;


1000 Ом в диапазоне 0,5 — 50 Ом;


2500 Ом в диапазоне 2 — 200 Ом;


5000 Ом в диапазоне 10-1000 Ом.


3.2.2. Проверка основной погрешности производится в нормальных усло­виях на всех оцифрованных отметках остальных диапазонов.


3.2.3.Погрешность определяется путем сравнения показаний прибора с известными сопротивлениями, включенными согласно рис.1.



Рис. 1.


где R1 — магазин сопротивлений класса 0,2;


R2, RЗ сопротивления вспомогательного заземлителя и зонда, вели­чины которых для каждого диапазона выбирается согласно таблице 1:


Таблица 1.







Диапазон измере­ния, Ом


Величина сопротивления, Ом

R1

R2


0,1-10


0,1-10


500 ±25


1000 ±50


0,5-50


0,5-50


1000 ±50


2500 ± 25


2-200


2-200


2500 ±125


500 ±25


10-1000


10-1000


5000 ±250


5000 ±250


3.2.4.Поверку основной погрешности производить в следующем порядке:


а)переключатель установите в положение, соответствующее поверяемому диапазону:


б)вращая ручку «РЕОХОРД», установите соответствующую оцифрован­ную отметку (с учетом множителя ) против риски;


в)нажмите кнопку и подбором величины сопротивления на магазине К.1 установите стрелку индикатора на нулевую отметку.


По разности между показанием шкалы реохорда (с учетом множителя) и величиной сопротивления КЛ определите основную погрешность.


4. Метод измерения.


Измерение основано на компенсационном методе с применением вспомо­гательного заземлителя и зонда.


4.1. Методические указания при работе с измерителем Ф4103-М1.


4.1.1. Описание измерителя Ф4103-М1 и подготовка его к работе.


Измеритель выполнен в пластмассовом корпусе, имеющем съемную крышку и ремень для переноски. Съемная крышка в снятом состоянии может быть закреплена на боковой стенке корпуса. В нижней части корпуса имеется отсек для размещения сухих элементов. На лицевой панели расположены отсчетное устройство, зажимы для подключения токовых и потенциальных элек­тродов, органы управления, розетка для подключения внешнего источника тока.


4.1.2. Установить сухие элементы в отсек питания с соблюдением поляр­ности. При отсутствии их подключить измеритель к внешнему источнику с помощью шнура питания.


4.1.3. Установить измеритель на ровной поверхности и снять крышку, при необходимости закрепить её на боковой поверхности корпуса.


4.1.4. Проверить напряжение источника питания. Для этого закоротить зажимы Т1, Г11, П2, Т2, установить переключатели в положения КЛБ и «0.3»‘, а руч­ку КЛБ — в крайнее правое положение. Нажать кнопку ИЗМ. Если при этом лам­па КП не загорается, напряжение питания в норме.


4.1.5. Проверить работоспособность измерителя. Для этого, в положении КЛБ переключателя, установить ноль ручкой УСТО, нажать кнопку ИЗМ, ручкой КЛБ установить стрелку на отметку «30».


ВНИМАНИЕ! Не забывайте устанавливать переключатель в положение ОТКЛ после окончания работ для предотвращения разряда внутреннего источни­ка питания. Для блокировки включения измерителя закрывайте крышку!


4.1.6. После пребывания измерителя, в предельных температурных условиях

(-50°С; +55°С) или длительной повышенной влажности (95% при 30°С) время выдержки в нормальных условиях не менее, соответственно 3 ч и 23 ч.


4.2. Последовательность проведения работ измерителем Ф4103-М1


4.2.1. Измерение сопротивления заземляющих устройств.



4.2.1.1. Измерение сопротивления заземляющих устройств ЗУ выполнять по схеме, приведённой на рис.2.




Рис.2.


4.2.1.2.Направление разноса электродов Rп1 и Rт1 выбирать так чтобы со­единительные провода не проходили вблизи металлоконструкций и параллельно трассе ЛЭП (линий электропередач). При этом расстояние между токовым и потен­циальным проводами должно быть не менее 1 м. Присоединение проводов к ЗУ вы­полнять на одной металлоконструкции, выбирая места — подключения на расстоя­нии (0.2-0.4) м друг от друга.


4.2.1.3.Измерительные электроды размещать по однолучевой или двухлучевой схеме. Токовый электрод (К.т1) установить на расстоянии 1 зт =2Д (предпочти­тельно 1зт =ЗД) от края испытуемого устройства (Д — наибольшая диагональ зазем­ляющего устройства), а потенциальный электрод (Кп1) — поочерёдно на расстояниях (0.2; 0.3; 0.4; 0.5; 0.6; 0.7; 0.8) 1зт.


4.2.1.4.Измерения сопротивления заземляющих устройств проводить при ус­тановке потенциального электрода в каждой из указанных точек. По данным изме­рений построить кривую «б» зависимости сопротивления ЗУ от расстояния по­тенциального электрода до заземляющего устройства. Пример такого построения приводится на рис.3.




Рис.3.


1зт — расстояние от края заземляющего устройства до токового электрода.


4.2.1.5.Полученную кривую «б» сравнить с кривой «а», если кривая «б’; имеет монотонный характер (такой же, как у кривой «а») и значения сопротивлений ЗУ, измеренные при положениях потенциального электрода на расстояниях 0.4 1зт и 0.6 1зт, отличаются не более, чем на 10%, то места забивки электродов выбраны правильно и за сопротивление ЗУ принимается значение, полученное при распо­ложении потенциального электрода на расстоянии 0.5 1 зт.


4.2.1.6. Если кривая «б» отличается от кривой «а» (не имеет монотонного характера, см. рис.3), что может быть следствием влияния подземных или назем­ных металлоконструкций, то измерения повторить при расположении токового электрода в другом направлении от заземляющего устройства.


4.2.1.7.Если значения сопротивления ЗУ, измеренные при положениях по­тенциального электрода на расстоянии 0.4 1зт и 0.6 1зт, отличаются более, чем на 10%, то повторить измерения сопротивления ЗУ при увеличенном в 1.5 — 2 раза рас­стоянии от ЗУ до токового электрода.


4.2.1.8. Измерения проводить в следующей последовательности.


4.2.1.9. Проверить напряжение источника питания по п.4.1.4.


4.2.1.10. Подключить провода от Кп1 и ЗУ соответственно к зажимам 111 и 112 (рис.1).


4.2.1.1 1. Проверить уровень помех в поверяемой цепи. Для этого установить переключатели в положение ИЗМ II и «0.3» и нажать кнопку ИЗМ. Если лампа КПм не загорается, то уровень помех не превышает допустимый и измерения можно про­водить. Если лампа КПм загорается — уровень помех превышает допустимый для диапазона 0-0.3 Ом (3 В) и необходимо перейти на диапазон 0-1 Ом, где допусти­мый уровень помех 7 В. Если в этом случае лампа не загорается, можно проводить измерения, на всех диапазонах (кроме 0-0.3 Ом).


ВНИМАНИЕ! Запрещается подключать провода к зажимам Т1, Т2 проводить измерения, если лампа КПм загорается на диапазоне 0-1 Ом, во избежание выхода


измерителя из строя. При кратковременном повышении уровня помех выше допус­тимого провести повторный контроль по истечении некоторого времени.




Рис.4


4.2.1.12. Измерение сопротивления потенциального электрода по двухзажимной схеме (рис.4). Для этого установить диапазон измерения, ориентировочно соот­ветствующий измеряемому сопротивлению электрода, затем установить ноль и откалибровать измеритель. Перевести переключатель в положение ИЗМ II и отсчитать значение сопротивления. Если оно превышает допустимое значение сопротивления. Если оно превышает допустимое значение, указанное в табл.2 для выбранного диа­пазона измерения, его необходимо уменьшить.


4.2.1.13.Подключить измеритель в схему измерения в соответствии с рис.2.


4.2.1.14.Установить необходимый диапазон измерений, затем провести уста­новку нуля и калибровку. Если при проведении калибровки стрелка находится левее отметки «30» — уменьшить сопротивление токового электрода, либо провести изме­рение по п.4.5. Перевести переключатель РОД РАБОТ в положение ИЗМ II и отсчи­тать значения сопротивления. Если стрелка под воздействием помех совершает ко­лебательные движения, устранить их вращением ручки ПДС г».


4.2.1.15.При необходимости перейти на более высокий диапазон измерения, переключить ПРЕДЕЛЫ, 0, в необходимое положение.


Установить ноль и откалибровать измеритель по п.4.2.1.11-4.2.1.14. Затем перевести переключатель РОД РАБОТ в положение ИЗМ II и отсчитать значение сопротивления. При переходе на более низкий диапазон отключить провод от зажи­мов Т1 и Т2 и провести контроль помех и сопротивлений электродов, а затем изме­рение в соответствии с пп 2.6.-2.9.


4.2.1.16. Измерение сопротивления точечного заземлителя проводить при 1 тг не менее 30 м.


4.3. Измерение удельного сопротивления грунта.


Измерение удельного сопротивления грунта проводить по симметричной схеме Веннера (рис.5).


4.3.1. Измерения проводить в следующей последовательности.


4.3… 2. Проверить напряжение питания по п.4.1.4.


4.3.3. Подключить к измерителю потенциальные электроды по двухзажимной схеме (рис.4) и измерить их сопротивления по методике п. 4.2.1.12. Оно должно соответствовать указанному в табл. 1 паспорта прибора для выбранного диапазона измерения. При необходимости уменьшить его одним из известных способов.


4.3.4. Подключить измеритель в схему измерения в соответствии с рис. 5.


4.3.5. Провести измерение по методике п. 4.2.1.14. Кажущееся удельное сопротивление грунта rкаж на глубине, равной расстоянию между электродами «а», определить по формуле (1).


rкаж = 2pRa,


где R — показание измерителя Ом.


Примечание. Расстояние «а» следует принимать не менее, чем в 5 раз больше глубины погружения электродов.


4.3.6. Измерения на каждом из диапазонов проводить в соответствии с п. 4.2.14…



Рис. 5.


4.4. Измерение активного сопротивления.


4.4.1. Измерение активного сопротивления проводить по схеме, изображён­ной на рис.6, выполняя операции по пп.4.1.3; 4.2.1.14. Отсчёт измеряемого сопро­тивления проводить в положении переключателя ИЗМ П.4.5. Измерения при повышенных сопротивлениях электродов.


4.5.1. Измерителем допускается измерять сопротивление ЗУ при повышен­ных сопротивлениях электродов, при этом погрешность измерений определяется по формуле (2), приведенной ниже. Измерение сопротивлений ЗУ допускается прово­дить до десятикратного увеличения сопротивлений потенциальных и токовых элек­тродов, приведённых в табл.1, паспорта прибора.


Порядок работы.


4.5.2. Выполнять операции по пп.4.4. — 4.5.5.


4.5.3. Установить переключатель ПРЕДЕЛЫ, 0 на тот диапазон измерения, на котором отклонение стрелки максимальное, и отсчитать показания А в отделени­ях верхней шкалы.


4.5.4. Установить переключатель в положение КЛБ и отсчитать показания Iх в делениях верхней шкалы.


4.5.5. Измеряемое сопротивление Ро определить по формуле (2)




, (2)


где N — показание переключателя диапазонов, Ом;


А — показание измерителя в положении ИЗМ II, дел;


Iх — показание измерителя в положении КЛБ, дел.


При этом относительная погрешность измерения 8 (%) определяется ори­ентировочно по формуле (3).




(3)


где у — относительная погрешность, g = (N/Rх)D.


4.5.6. Для ускорения процесса измерений можно вместо режима ИЗМ — II пользоваться режимом ИЗМ I, если стрелка не колеблется под воздействием помех.


ВНИМАНИЕ! В режиме ИЗМ I возможна остановка стрелки и её после­дующее перемещение к отметке шкалы, соответствующей измеряемой величине.


4.6. Методические указания при работе с прибором М-416.


4.6.1.Описание прибора и подготовка его к работе.


4.6.1.1. Прибор выполнен в пластмассовом корпусе с откидной крыш­кой и снабжен ремнем для переноски. В отсеке нижней части корпуса разме­щены сухие элементы. На лицевой панели прибора расположены органы управления, ручка переключателя диапазона и реохорда. кнопка включения. Для подключения измеряемого сопротивления, вспомогательного заземлителя и зонда на приборе имеется четыре зажима, обозначенных цифрами 1,2, 3,4. Для грубых измерений сопротивления заземления и измерения больших сопротив­лений зажимы 1 и 2 соединяют перемычкой и прибор подключают к измеряе­мому объекту по трехзажимной схеме (рис. 7,9)




Рис.7 Подключение прибора по трехзажимной схеме.


При точных измерениях снимают перемычку с зажимов 1и 2 и прибор подключают к измеряемому объекту по четырехзажимной схеме (рис.8,10)



Рис. 8. Подключение по четырехзажимной схеме.


4.6.1.2 Установить сухие цилиндрические элементы типа 373, соблю­дая полярность, в отсек питания, расположенный в нижней части прибора.


4.6.1.3.Установить прибор на ровной поверхности. Открыть крышку.


4.6.1.4. Установить переключатель в положение «КОНТРОЛЬ 5» нажать кнопку и вращением ручки «РЕОХОРД» добиться установления стрелки индикатора на нулевую отметку. На шкале реохорда при этом должно быть показание (5_+0,3)Ом.


4.6.1.5. Прибор рассчитан для работы при напряжении источника пи­тания от 3,8 до 4,8 В.


4.7. Последовательность проведения работ прибором М-416.


4.7.1. Измерение сопротивления заземляющих устройств.


4.7.1.1.Для проведения измерения подключите измеряемое сопротив­ление Rх, вспомогательный заземлитель и зонд забейте в грунт на расстоя­ниях, указанных на рисунках 7-10. Глубина погружения не должна быть менее 500 мм.


Рис.9.Подключение прибора 3 — зажимной схеме к сложному (контурному) заземлителю.




Сложный


(контурный) заземлитель


Рис. 10. Подключение по 4-зажим. схеме к сложному (контурному) заземлителю.


При отсутствии комплекта принадлежностей для проведения измере­ний заземлитель и зонд могут быть выполнены из металлического стержня или трубы диаметром не менее 5 мм.


4.7.1.2.Во избежание увеличения переходного сопротивления заземлителя и зонда стержни следует забивать в грунт прямыми ударами, стараясь не раскачивать их.


4.7.1.3.Сопротивления вспомогательного заземлителя и зонда не должны превышать величин, указанных в разделе «Технические характеристики».


4.7.1.4.Практически для большинства грунтов сопротивление вспомо­гательных заземлителей не превышает указанных значений. При грунтах с высо­ким удельным сопротивлением для увеличения точности измерений рекоменду­ется увлажнение почвы вокруг вспомогательных заземлителей и увеличение их


количества.


4.7.1.5.Дополнительные стержни при этом должны забиваться на рас­стояниях не менее 2-3 метров друг от друга и соединяться между собой про­водами.


4.7.1.6.Измерение производите по одной из схем рис. 7-10 в зависи­мости от величин измеряемых сопротивлений и требуемой точности измерений. При измерениях по схемам рис. 7 и 9 в результат измерений входит сопротив­ление провода, соединяющего зажим 1сКх. Поэтому такое включение допусти­мо при измерении сопротивлений выше 5 Ом. Для меньших значений изме­ряемого сопротивления применяйте включение по схемам рис.8 и 10.


4.7.1.7. Для сложных заземлителей, выполненных в виде контура с протяженным периметром или электрически соединенной системы таких конту­ров, расстояние между вспомогательным заземлителем и ближайшим к нему заземлителем контура или системы контуров должно быть не менее пятикратного расстояния между двумя наиболее удаленными заземлителями контура или сис­темы контуров плюс 20 м.


4.7.1.8. Независимо от выбранной схемы измерение проводите в следующем порядке:


а) переключатель В1 установите в положение «XI»;


б) нажмите кнопку и, вращая ручку «РЕОХОРД», добейтесь макси­мального приложения стрелки индикатора к нулю.


в) результат измерения равен произведению показания шкалы рео­хорда на множитель. Если измеряемое сопротивление окажется больше 10 Ом, переключатель установите в положение «Х5», «Х20» или «XI00» и повторите операцию б).


4.8. Определение удельного сопротивления грунта.


4.8.1. Измерение удельного сопротивления грунта производится анало­гично измерению сопротивления заземления. При этом к зажимам 1 и 2 вместо Rх присоединяется дополнительный электрод в виде металлического стержня или трубы известных размеров.


4.8.2. Вспомогательный заземлитель и зонд расположите от дополни­тельного электрода на расстояниях, указанных на рис. 7-8.


4.8.3. В местах забивки стержня, вспомогательного заземлителя и зонда растительный или насыпной слой должен быть удален.


4.8.4. Удельное сопротивление грунта на глубине забивки трубы под­ считывается по формуле:




.


где Rх — сопротивление, измеренное измерителем сопротивления грунта, Ом;


Е — глубина забивки трубы (стержня), м; 6 — диаметр трубы ( стержня ), м;


4.8.5. Второй способ определения удельного сопротивления заключает­ся в следующем: на испытуемом участке земли по прямой линии забейте че­тыре стержня на расстоянии «а» друг от друга (см. рис. 11).



Рис.11.Схема измерения уд. сопротивления грунта по 4-зажим. схеме.


Глубина забивки стержней не должна превышать 1/20 расстояния «а». Зажимы 1 и 4 подсоедините к крайним стержням, а зажимы 2 и 3-к средним, перемычку между зажимами 1 и 2 разомкните и произведите измерение. Удельное сопротивление грунта определите по формуле:


R=2pRа,


где R показа­ния измерителя заземления, Ом; а — расстояние между стержнями; p = 3.14


4.8.6. Приближенно можно считать, что при этом способе измеряется среднее удельное сопротивление грунта на глубине, равной расстоянию между забитыми стержнями «а».


4.9. Измерение активных сопротивлений.


4.9.1.Измерение активных сопротивлений осуществляется подключе­нием их к прибору в соответствии с рис. 12.


Рис. 12. Схемы измерения активных сопротивлений.


а) — схема измерения без исключения погрешности, вносимой соедини­тельными проводами;


б) — схема измерения с исключением погрешности, вносимой соедини­тельными проводами.


5. Меры по технике безопасности.


5.1. Перед началом работ провести все организационные и технические мероприятия, согласно главе 5. «Межотраслевых Правил по охране труда (Правил безопасности) при эксплуатации электроустановок», для обеспечения безопасного проведения работ.


6. Требования к квалификации персонала.


6.1. К выполнению измерений допускается персонал, знающий требования НД на производимые измерения. Измерения выполняет бригада, состоящая не менее чем из 2-х человек. Руководитель испытаний должен иметь группу по электробезопасности не ниже III, а член бригады — не ниже П.


7. Обработка результатов измерений.


7.1. После окончания измерений выбрать из таблицы 2 поправочный коэффициент k., исходя из состояния грунта, метеорологических условий, характеристик заземляющего устройства.


7.2. Затем определить расчетное сопротивление заземлителя из выражения R= Rизм ´ k.


7.3. Полученный результат сравнить с проектным значением, с пре­дыдущими замерами (если таковые проводились), с требованиями нормативных документов.


8. Оформление результатов измерений.


8.1. Результаты измерений оформляются протоколом установленной формы.


Таблица 2.


Поправочный коэффициент к значению измеренного сопротивления заземлителя для средней полосы России.














Тип


заземлителя


Размеры


t = 0,7 — 0,8м


t = 0,5м


t = 0 м


К1


К2


КЗ


К1


К2


КЗ

К1


К2

КЗ

Горизонтальная


полоса


l = 5м


4,3


3,6


2,9


8,0


6,2


4,4


-


-


-


1 = 20м


3,6


3,0


2,5


6,5


5,2


3,8


-


-


-


Заземляющая


сетка или контур


S» = 400 м2


S» = 900 м2


2,6


2,2


2,3 2,0


2,0 1,8


4,6 3,6


3,8 3,0


3,2 2,7


-


-


-


S» = 3600 м2


1,8


1,7


1,6


3,0


2,6


2,3


-


-


-


Заземляющая


сетка или контур


с вертикальными


электродами


S = 900 м2


1,6


1,5


1,4



1,9


1,8


-


-


-


n = 1 0 шт.


S” = 3600 м2


1,5


1,4


1,3


2,0


1,9


1,7


-


-


-


n = 1 5 шт.


Одиночный


вертикальный


заземлитель


1 = 2,5 м


2,0


1,75


1,5


-


-


-


3,8


3,0


2,3


1 = 3,5 м


1,6


1,4


1,3


-


-


-


2,1


1,9


1,6


1 = 5,0 м


1,3


1,23


1,15


-


-


-


1,6


1,45


1,3


Примечание: t: — расстояние от поверхности земли до верхней точки заземлителя.


К1 применяется, когда измерение проводится при влажном грунте или к моменту измерения предшествовало выпадение большого количества осадков;


К2 — когда измерение проводится при грунте средней влажности или к моменту измерения предшествовало выпадение небольшого количества осадков;


КЗ — когда измерение проводится при сухом грунте или к моменту измерения предшествовало выпадение незначительного количества осадков;


1: — глубина заложения в землю горизонтальной части заземлителя или верхней части вертикальных заземлителей;


1 — длина горизонтальной полосы или вертикального заземлителя;


S — площадь заземляющей сетки;


п — количество вертикальных электродов.


Руководитель ЭТЛ

etl86.ru

Измерение сопротивления заземления

Заземление – это уравнивание потенциалов цепи заземления с потенциалом земли, путем объединения с землей. При заземлении объединяется проводом корпус микроволновой печи или корпус электрического щитка с землей. Заземление необходимо для защиты человека от удара электрическим током из-за неисправной стиральной машины или неисправной микроволновой печи, когда человек коснется их корпуса. Заземление нужно если рядом электричество и вода, например неисправный электрический бойлер без заземления может ударить током через кран. Заземление может спасти вам жизнь. Если у вас в розетке в ванной есть заземления и установлено УЗО, то при попадании воды на удлинитель ток не убьет вас, всего лишь выключится свет.

Сопротивления заземления — это сопротивление между цепью заземления и землей. Данная величина измеряется в Ом и должна стремиться к нулю. Идеальное значение возможно только теоретически, поскольку любой проводник создает определенное сопротивление.



Измерение сопротивления заземления дает возможность узнать технические состояние, контура заземления и позволяет определить уровень безопасность электрической сети. Измерять сопротивление заземление нужно после ввода здания или объекта. Далее проверка заземления проводится на основании п. 2.7.9. ПТЭЭП согласно плану проверок на объект. Измерять сопротивление заземления необходимо не менее одного раза в 12 лет. Осмотр заземляющего контура должен проводиться не менее двух раз в год.



Измерение сопротивление металлосвязи, защитных проводников заземления проводится согласно ГОСТ Р 50571.16 по двухпроводному и четырех проводному методу. При измерении по двухпроводному методу не учитывается сопротивление самих проводов и переходных сопротивлений крокодилов. В измерителе сопротивления заземления ИС-20 имеется возможность исключить влияния сопротивления измерительных проводов, при измерении двухпроводным способом.





Как измерять сопротивление заземления/ Рассмотрим процесс измерения сопротивления заземления с помощью прибора ИС-20. Измерение проводится согласно ГОСТ Р 50571.16-2007 Электроустановки низковольтные Часть 6 Испытания. Измерение сопротивление заземлителя с помощью штырей по четырех проводному методу



  • Необходимо отключить заземлитель от шины заземления.
  • К заземлителю подсоединить измерительные провода к разъемам Т1 и П1. Измерительный провод Т1 компенсирует сопротивление измерительного кабеля П1.
  • Потенциальный штырь необходимо воткнуть в землю на расстоянии не менее 20 м от заземлителя и соединить с разъемом П2.
  • Ттоковый штырь необходимо воткнуть в землю на расстоянии не менее 40 м от заземлителя и соединить с разъемом Т2.
  • Штырь втыкать в землю на максимальную глубину не менее 0,5 м. Если напряжение помехи превышает 24 В, необходимо сменить местоположение штырей.
  • Начать измерение, нажав кнопку Rx.



Измерение сопротивление заземлителя с помощью штырей по трехпроводному методу

  • Необходимо отключить заземлитель от шины заземления.
  • К заземлителю подсоединить измерительный провод к разъему П1.
  •  Потенциальный штырь необходимо воткнуть в землю на расстоянии не менее 20 м от заземлителя и соединить с разъемом П2.
  • Ттоковый штырь необходимо воткнуть в землю на расстоянии не менее 40 м от заземлителя и соединить с разъемом Т2.
  • Штырь втыкать в землю на максимальную глубину не менее 0,5 м. Если напряжение помехи превышает 24 В, необходимо сменить местоположение штырей.
  • Начать измерение, нажав кнопку Rx.



Измерение сопротивления заземлителя с применением измерительных клещей по четырехпроводному  методу



  • С измерительными клещами нет необходимости отключать заземлитель от шины заземления. Прибор компенсирует протекающий по шине ток с помощью измерительных клещей.
  • Заземлитель обхватить клещами и подключить  к разъему «клещи».
  • К заземлителю выше измерительных клещей подсоединить измерительные провода к разъемам Т1 и П1. Измерительный провод Т1 компенсирует сопротивление измерительного кабеля П1.
  • Потенциальный штырь необходимо воткнуть в землю на расстоянии не менее 20 м от заземлителя и соединить с раземом П2.
  • Токовый штырь необходимо воткнуть в землю на расстоянии не менее 40 м от заземлителя и соединить с разъемом Т2.
  • Штырь втыкать в землю на максимальную глубину не менее 0,5 м. Если напряжение помехи превышает 24 В, необходимо сменить местоположение штырей.
  • Начать измерение, нажав кнопку Rx.



Измерение сопротивления заземлителя с применением измерительных клещей по трехпроводному  методу

  • С измерительными клещами нет необходимости отключать заземлитель от шины заземления. Прибор компенсирует протекающий по шине ток с помощью измерительных клещей.
  • Заземлитель обхватить клещами и подключить  к разъему «клещи».
  • К заземлителю подсоединить измерительный провод к разъему П1.
  • Потенциальный штырь необходимо воткнуть в землю на расстоянии не менее 20 м от заземлителя и соединить с раземом П2.
  • Токовый штырь необходимо воткнуть в землю на расстоянии не менее 40 м от заземлителя и соединить с разъемом Т2.
  • Штырь втыкать в землю на максимальную глубину не менее 0,5 м. Если напряжение помехи превышает 24 В, необходимо сменить местоположение штырей.
  • Начать измерение, нажав кнопку Rx.



Измерение сопротивления заземления с измерительными клещами и передающими клещами





  • С измерительными клещами нет необходимости отключать заземлитель от шины заземления. Прибор компенсирует протекающий по шине ток с помощью измерительных клещей.
  • Заземлитель обхватить измерительными клещами и подключить  к разъему П1.
  • Клещами передающими обхватить шину заземления не менее чем через 30 см от измерительных клещей. Передающие клещи позволяют проводить измерение сопротивления заземления без штырей, где уложен асфальт. Если схема заземления многоэлементная, показания будут завышенные, т.к. измерение включают все элементы заземления.
  • Переключить прибор в режим измерения двумя клещами, убедиться величина тока в шине заземления не более 2 А.
  • Начать измерение, нажав кнопку Rx.



Измерение удельного сопротивления грунта




Удельное сопротивление грунта определяется по методике Вернера. Согласно этой методике штыри втыкают на одинаковом расстоянии d по прямой линии. Расстояние между штырями d должно быть более 5 раз больше глубины штырей. Удельное сопротивление грунта измеряется в Ом*м. Штыри 4 штуки соединить с прибором измерительными проводами к разъемам Т1, П1, П2, Т2.



Нормы сопротивления заземления электроустановок регламентируются ПЭЭП. Правила эксплуатации электроустановок потребителей для приборов напряжением питания до 1000 В таблица 42. Для приборов с напряжением питания 220 В и 380 В с заземленной нейтралью сопротивление заземления на вводе должно быть не более 30 Ом.  При удельном сопротивлении грунта более 100 Ом*м сопротивление заземления вычисляется по формуле 0,3 от удельного сопротивления грунта. Для грунта с удельным сопротивлением 300 Ом*м допустимое сопротивление заземления до 90 Ом.



Измерение сопротивления заземления рекомендуется проводить в летнее время года с сухим грунтом и в зимнее время года когда грунт промерз, в этом случае удельное сопротивление грунта максимально. При изменении температуры грунта с 0 до -5 градусов,  удельное сопротивление грунта возрастает в 8 раз. При влажном грунте удельное сопротивление уменьшается в разы, что положительно влияет на сопротивление заземления. Сопротивление заземления не должно превышать нормативов в любую погоду.

deomera.ru

Как измерить сопротивление заземления

Содержание:

  1. Как работают заземляющие системы
  2. Для чего нужны проверки заземления
  3. Правила проведения замеров сопротивления
  4. Измерения амперметром и вольтметром
  5. Как проверить заземление в домашних розетках

Защитное заземление существенно повышает безопасность людей, проживающих в квартире или частном доме, а также работников предприятий, связанных с электроустановками и оборудованием. Данные системы разрабатываются и создаются квалифицированными специалистами, а в определенных условиях могут быть устроены и собственными силами. Каждая конструкция должна соответствовать определенным требованиям, в зависимости от предназначения и условий эксплуатации.

Чаще всего приходится решать задачу, как измерить сопротивление заземления, поскольку от этого параметра во многом зависит работоспособность всей системы. Его величина не должна превышать установленного максимального предела, определяемого Правилами устройства электроустановок, в противном случае защита не сможет в полной мере выполнять свои функции.


Как работают заземляющие системы

Действие защитных заземляющих систем основано на свойстве электрического тока, в соответствии с которым он стремится течь по проводникам, обладающим минимальным сопротивлением. Человеческое тело относится к категории хороших проводников, его сопротивление условно считается 1000 Ом. Следовательно, для того чтобы ток уходил в сторону заземления, его сопротивление должно быть намного меньше, чем у человека. В соответствии с ПУЭ данное значение не превышает 4 Ом.

В случае неисправности какого-либо электрического прибора, например, из-за пробоя изоляции, на его корпус попадает ток, то есть, в этом месте появляется потенциал. В случае касания рукой этой части, ток пойдет в землю по направлению от руки-через тело-в сторону ноги. В таких случаях человек подвергается смертельной опасности, поскольку даже 100 мА могут привести к необратимым процессам. Установка защитного заземления, измеряемого в дальнейшем, дает возможность максимально снизить вероятность негативных последствий.

Каждый современный электрический прибор оборудуется внутренним заземлением, когда отдельный контакт вилки соединяется с корпусом. При включении такого прибора в розетку, получается соединение с общей системой заземления. В случае какого-то нарушения или повреждения, ток утечки буде уходить в землю через заземляющий провод с небольшим сопротивлением. Поэтому замеры сопротивления имеют большое значение, позволяя контролировать его величину и не допускать выхода за пределы установленных значений.


Для чего нужны проверки заземления

Для того чтобы заземление в полной мере выполняло свои функции, необходимо поддерживать исправность заземляющего контура. С этой целью выполняются периодические замеры сопротивления мультиметром, по результатам которых определяется состояние всей системы.

Если контур находится в исправном состоянии, то при возникновении аварийной ситуации ток по заземляющему проводнику будет уходить к токоотводящим электродам. Поскольку они контактируют с грунтом всей своей поверхностью, все проходящие токи быстро и равномерно уйдут в землю.

Однако, продолжительное нахождение в грунте и постоянный контакт с землей приводит к образованию на металлических поверхностях окисной пленки, постепенно переходящей в коррозию. В результате, создаются препятствия нормальному прохождению тока, сопротивление элементов конструкции возрастает. На некоторых участках ржавчина становится более ярко выраженной, в связи с наличием в этих местах химически активных веществ, постоянно контактирующих с металлом. Поэтому начинать проверку следует с определения технического состояния элементов системы.

Постепенно коррозия превращается в отдельные чешуйки, которые начинают отслаиваться от металла и препятствовать в этом месте электрическому контакту. В дальнейшем количество таких мест возрастает, вызывая увеличение сопротивления всего контура. В заземляющем устройстве наступает потеря электрической проводимости, и оно уже не в полной мере отводит в землю опасные токи. Таким образом, снижаются общие защитные свойства системы.

Установить реальное состояние контура возможно только с помощью замера сопротивления. Техническая сторона этого процесса основывается на законе Ома для участка цепи. Данная процедура проводится с помощью источника напряжения с заранее известным точным значением. После того как будет измерена сила тока, можно легко определить сопротивление. На практике все не так просто, как в теории, поскольку существуют определенные методики и правила замеров, которые требуют точного соблюдения.


Общие правила проведения замеров сопротивления

Стандартная проверка заземления включает в себя следующие методы:

  • Визуально проверяются болтовые и сварные соединения.
  • Проводятся замеры сопротивления контура заземления мультиметром.
  • Проверяется удельное сопротивление грунта.

Все измерения выполняются с помощью специальных приборов. Рекомендуется пользоваться мегомметрами, которые больше всего подходят для этих целей. Существует специальный прибор М-416 переносного типа, работающий на основе компенсационного метода с использованием потенциального электрода и вспомогательного заземлителя. Нижний и верхний пределы измерений составляют 0,1-1000 Ом, температурный диапазон – от минус 25 до плюс 600С. Питание прибора осуществляется тремя батарейками по 1,5В.

Измерение сопротивления заземления осуществляется в следующем порядке:

  • Прибор нужно установить на ровную горизонтальную поверхность и откалибровать. С этой целью в режиме контроля нажимается красная кнопка, затем она удерживается, а стрелка устанавливается в нулевое положение. Измерительное устройство нужно расположить максимально близко к заземлителю, поскольку соединительные провода сами обладают некоторым сопротивлением.
  • Перед тем как проверить сопротивление, выбирается требуемая схема подключения. Она может быть трех- или четырехзажимной, обозначенной на крышке прибора.
  • В землю забивается стержень зонда и вспомогательный электрод на глубину не ниже 50 см. Грунт должен иметь естественную плотность и не быть насыпным, а удары наносятся кувалдой точными прямыми ударами.
  • Место подключения заземляющего проводника к электроду зачищается от старой краски. Сечение медных проводов составляет 1,5 мм2.
  • Непосредственное измерение защитных устройств начинается с выбора диапазона х1. После нажатия на красную кнопку нужно вращать ручку, чтобы установить стрелку на нулевое значение. Большие значения сопротивлений измеряются в соответствующих диапазонах х5 или х20. Для замеров заземления вполне достаточно диапазона х1, который и выдаст требуемое сопротивление на шкале прибора. Измерения должны выполняться при определенной погоде с максимальной плотностью грунта.

Аналогичные замеры проводятся и в зимнее время при сильных морозах при сильно замороженном грунте. Не рекомендуется измерять сопротивление при влажной погоде, поскольку полученные данные будут сильно искажаться.


Измерения амперметром и вольтметром

Во время проведения замеров оценивается контактная поверхность контура, поскольку именно она плотно соприкасается с землей. Для того что бы измерить заземление, на расстоянии примерно 20 м от защитного устройства в грунт забиваются основной и дополнительный электроды. Затем к ним подается переменный ток со стабильными показателями. В результате, образуется электрическая цепь, состоящая из источника напряжения, проводов и электродов, по которой будет протекать ток. Его величина измеряется амперметром, а не мультиметром.

Поверхность заземляющего контура и контакт основного электрода перед тем, как их померить тщательно очищаются от металла, после чего к ним подключается вольтметр и на этом участке измеряется падение напряжения. Полученное значение следует разделить на силу тока, измеренную амперметром, в результате получится сопротивление на данном участке цепи. Если требуются неточные грубые замеры заземлителей, можно вполне ограничиться этими полученными данными.

Более точные результаты получаются путем корректировки, когда из полученного значения отнимается сопротивление соединительных проводов. Одновременно учитываются диэлектрические свойства грунта и их воздействие на токи растекания внутри почвенной структуры.

Более качественно замерить сопротивление заземления могут только квалифицированные специалисты, использующие современную усовершенствованную технологию. При их выполнении применяются промышленные высокоточные метрологические приборы, а также основной и вспомогательный электроды, помещаемые в почву, как и при замерах предыдущим способом.

Они устанавливаются на одной линии, с интервалом от 10 до 20 метров, охватывая измеряемый заземляющий контур. Шина контура соединяется с измерительным зондом максимально короткими проводниками. Сам прибор для измерения через клеммы соединяется с основным и дополнительным электродами, находящимися в земле.

Подача переменной ЭДС осуществляется через вспомогательный электрод, находящийся в грунте. В эту же цепочку входит сама земля, соединительные проводники и первичная обмотка трансформатора тока, обозначенного на рисунке символами ТТ. В результате, на вторичной обмотке трансформатора возникает ток I1. С помощью специального реостата – реохорда выставляются равные напряжения, то есть, U1 = U2. Подобное равенство достигается за счет установки нулевого значения показаний измерительного устройства V, соединенного с реохордом через измерительный трансформатор ИТ.

Для расчетов сопротивления заземления RЗ применяется система уравнений, состоящая из следующих компонентов: U1 = I1 х Rз; U2 = I2 х Rаб; U1 = U2; I1 = I2. Если решить эту систему, то получится, что сопротивление заземления будет равно заземлению участка аб: Rз = Rаб. Величина Rаб определяется стрелкой, которая подвижной частью ручки устанавливается на неподвижной шкале. После этого можно легко найти сопротивление заземления.


Как проверить заземление в домашних розетках

После покупки жилья нередко оказывается, что все электромонтажные работы уже выполнены, и возникает проблема проверки заземления в розетках. Начинать проверку до измерения сопротивления заземления рекомендуется с визуального осмотра. Нужно обесточить квартиру и разобрать любую из розеток. Она должна быть оборудована необходимой клеммой с подключением заземлительного проводника желто-зеленого цвета. Если же в наличии только два провода коричневого и синего цвета (фаза и ноль), это значит, что заземление отсутствует.

Однако присутствие третьего проводника еще не означает, что заземление исправно и может полностью выполнять свои функции. Поэтому следует выполнить специальную проверку мультиметром. Все действия производятся в следующем порядке:

  • Вводный автомат нужно включить, чтобы в розетках было напряжение.
  • Тестер устанавливается в режим напряжения.
  • Касаетесь щупами фазного и нулевого замеренных контактов и измеряете напряжение между ними. Если все в порядке, на табло высвечивается 220В.
  • Точно такие же действия выполняются мультиметром относительно фазного и заземляющего контактов. Показатель напряжения будет немного отличаться, но его наличие уже свидетельствует о том, что заземление есть. Когда на экране прибора цифры отсутствуют, это значит, что контура заземления нет вообще или он неисправен.

При отсутствии измерительных приборов, проверку можно выполнить подручными средствами. Самодельный тестер состоит из патрона с лампочкой, проводов и концевиков со щупами. По сути, это обычная контролька, которую используют многие электрики.

Одним щупом нужно коснуться фазного, а другим – нулевого провода. При этом лампочка загорается. Далее щуп, прикасавшийся к нулю, нужно переместить на выступающий контакт заземления. Если лампочка вновь загорится, следовательно, защитная система находится в рабочем состоянии. Слабый свет указывает на плохое состояние контура, а отсутствие свечения – на его неисправность.

electric-220.ru

Безэлектродный способ измерения сопротивления заземления

Параметры заземления зависят от множества факторов, и не все их можно учесть при расчетах. Поэтому после установки заземления рекомендуется многократно измерить его сопротивление в разные времена года. Элементы заземления могут окисляться и подвергаться коррозии, поэтому также необходимо периодически измерять сопротивление заземления и после того, как вы убедились, что все было сделано правильно. Действующие в России нормы требуют измерять сопротивление заземления электроустановок не реже, чем раз в 12 лет. Для опор воздушных линий, имеющих разъединители, защитные промежутки, разрядники, повторное заземление нулевого провода, измерение сопротивления заземления осуществляется ежегодно. Также ежегодно выборочно измеряют параметры заземления у 2% металлических и железобетонных опор воздушных ЛЭП, проходящих в населенных местностях.

Классические способы измерения сопротивления подразумевают установку дополнительных заземляющих штырей (электродов) на расстоянии порядка 20 м от исследуемого заземления. Это может представлять проблему, если в процессе измерения штыри придется устанавливать на территории, принадлежащей собственнику. Кроме этого, могут возникнуть проблемы с установкой дополнительных штырей зимой в промерзший грунт. А ведь именно ситуация с промерзанием является наиболее проблематичной с точки зрения функционирования заземления. Например, в районах вечной мерзлоты ПТЭЭП предписывает проводить измерение сопротивления заземления ЛЭП только в период наибольшего промерзания грунта. Другим недостатком традиционных способов измерения сопротивления является необходимость отключать параллельно подключенные заземления.

Перечисленные обстоятельства делают актуальным применения так называемых безэлектродных методов измерения сопротивления заземления, не требующих устанавливать в землю дополнительные штыри. Это стало возможным благодаря современным токовым клещам.

Принцип безэлектродного метода измерения сопротивления заземления заключается в следующем. На заземление от измерительного генератора подается переменный ток заданного напряжения с частотой, отличной от частоты сети. Сила тока в заземлении измеряется специальными токовыми клещами с фильтром, который делает их чувствительными только к частоте, на которой работает измерительный генератор. По полученным данным измерения тока стекающего в заземлитель, основываясь на известном значении напряжения, поданного на заземление, специализированные клещи автоматически вычисляют сопротивление.


Безэлектродная схема измерения сопротивления заземления с применением токовых ключей



Напряжение на заземление подается с помощью других токовых ключей. Они используются как генератор и трансформатор, подводящий электроэнергию к заземлению. Наиболее современные модели совмещают излучающий и измерительные трансформаторы в единой конструкции, что позволяет использовать только одни клещи.

Пример клещей для измерения сопротивления заземления

Преимущества безэлектродного способа измерения сопротивления заземления особенно явно проявляются, если использовать легкие и компактные приборы. Например, Fluke 1630, размеры которого составляют всего 276 x 100 x 47 мм, а вес — 750 г. Питается прибор от автономного источника (щелочной батареи), время работы без замены батареи составляет 8 ч. В приборе используются только одни клещи, достаточно обхватить ими провод или шину, ведущие к заземлению, и через 0,5 с на дисплее появится значение сопротивления.


Измеритель сопротивления заземления Fluke 1630

Прибор способен измерять сопротивление заземления в диапазоне от 0,025 до 1500 Ом. Этот диапазон разбит на 7 поддиапазонов, выбор которых осуществляется автоматически. Столь широкий диапазон позволяет использовать прибор не только для измерения сопротивления заземления, но и сопротивления утечки.

Кстати, Fluke-1630 может использоваться и как обычные токовые клещи, измеряя ток силой до 4 А.

Интерпретация результатов измерений

Точность измерения сопротивления, не превышающего 100 Ом прибором Fluke 1630 составляет не более +/- 1,5%. Но здесь важно понимать, какое именно сопротивление мы измеряем.

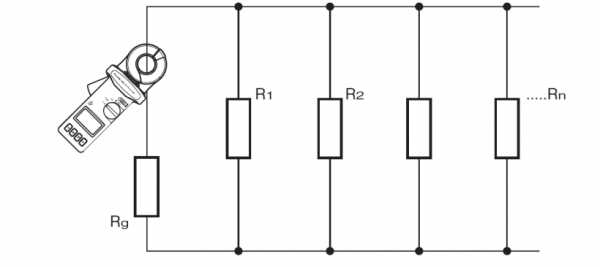

Эквивалентная схема цепи



Рассмотрим эквивалентную схему цепи. Из нее видно, что измеряется сопротивление электрической цепи Rs, в которую входят другие заземления и собственно земля.

Измерительные клещи выдают значение, рассчитанное по формуле:

Rs = E/I,

где E — напряжение, индуцированное в проводнике, а I — измеренный ток.

При этом,

Rs = Rg + Rz + 1/(1/R1 + 1/R2 + … 1/Rn),

где Rg – сопротивление исследуемого заземления, Rz – сопротивление почвы, n – количество заземлений, подключенных параллельно к исследуемому.

Сумма Rz и общего сопротивления включенных параллельно заземлений много меньше максимально допустимого значения сопротивления заземления (4 — 8 Ом). Поэтому принимают, что

Rg ≈ Rs,

причем в реальности Rg < Rs.

Для измерений используется частота около 3 кГц. Это также может стать источником погрешности, так как на этой частоте уже начинает сказываться индуктивность проводов. Но, опять-таки, наличие у проводов индуктивности вносит погрешность в сторону увеличения сопротивления.

Можно сделать вывод, что метод безэлектродного измерения сопротивления заземления дает оценку параметра сверху. Если вы получили определенный результат, то можете быть уверены, что в реальности сопротивление заземления будет немного ниже. Это очень важно с точки зрения безопасности, так как погрешность метода принципиально не может привести к заниженной оценка сопротивления, когда неисправное заземление будет оцениваться как исправное.

См. также:

zandz.com

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
