Проблемы с водопроводной водой в загородных поселках зачастую решаются по старинке – выкапыванием колодцев. В статье будет разбираться, что собой представляет колодец на даче, где его лучше выкопать, какими способами, как можно декорировать это гидротехническое сооружение, и как организовать из него автономный водопровод.

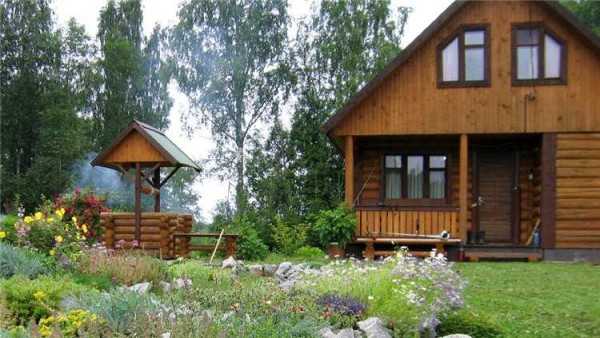

Колодец на дачном участке

Виды колодцев

Колодец собой представляет шахту, которая достигает водного горизонта с водой, пригодной для употребления. От того, на какой глубине залегает водный слой, специалисты делят эти гидротехнические сооружения на два типа:

1. Ключевой или поверхностный. Это когда на загородном участке есть ключ, из которого бьет чистейшая питьевая вода. Удобный вариант, малозатратный.

2. Шахтный. Это когда до водного слоя надо выкапывать грунт, сооружая шахту круглого или квадратного сечения. Глубина сооружения может доходить до 10 м.

Есть такое термин – абиссинский колодец. В том виде, в котором все мы привыкли видеть колодцы, это сооружение не является таковым. Это скважина, сформированная стальной трубой, которую забивают в грунт. Для поднятия воды требуется или электрический насос, или ручная качалка. Глубина формирования скважины – до 30 м.

Ключевой колодец на дачном участке

Типы колодцев

Существует три типа, которые определяют эксплуатационный запас воды внутри гидротехнического сооружения и способа ее подачи в ствол.

1. Колодцы несовершенного типа. Сооружают эту разновидность так, чтобы шахта не упиралась в твердую породу. То есть стенки формируются так, чтобы ствол сооружения погружался в водоносный слой примерно на 70%. То есть забор воды в колодец производиться и через стенки строения, и через дно.

2. Совершенного типа. Это когда ствол шахты упирается в прочную породу. В этом случае вода проникает в колодец только через стенки.

3. Совершенного вида с зумпфом. Последний – это водосборник, который закладывается в нижнем прочном слое. А вода поступает в сооружение сквозь стенки шахты.

Три типа колодцев для воды

Что необходимо учесть перед началом сооружения колодца

Основное требование к обустройству колодца на даче – чтобы это гидротехническое сооружение обеспечивало водой жильцов загородного дома в полном объеме. Это касается не только питья, но и принятие душа, полива сада и огорода, мытья посуды, стирка, уборка дома, использование унитаза. В среднем на одного человека в сутки уходит до 200 литров воды. То есть это тот показатель, который надо учитывать, сооружая колодец. Если в районе строительства дачи этот показатель не требуемой величины, то стоит задуматься над сооружением скважины.

Поэтому первым делом надо провести гидротехнические изыскания. То есть надо сделать небольшого диаметра скважину и определить: на какой глубине располагается водоносный слой, каков его объем, достаточно ли в нем воды. Скажем прямо, эта услуга стоит немалых денег. Предоставляют ее специализированные компании, имеющие лицензию на проведения данного типа работ. Но более точную информацию кроме них Вам никто не даст.

Конечно, есть вариант спросить у соседа, если на его дачном участке колодец уже есть. То есть глубина его колодца может стать ориентиром для вашего. Но это возможно лишь в том случае, если на соседнем участке колодцем уже пользуются, да и не всегда эти параметры подойдут к вашему участку.

Пробное бурение для определения уровня водоносного слоя

На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Теперь о вопросе, где ставить колодец на даче. Существует строгие санитарные нормы сооружения водяных скважин и колодцев, где четко прописаны расстояния от гидротехнического сооружения до объектов, обустроенных на дачном участке. Для колодца важны два параметра:

1. Расстояние от фундамента основного дома и хозяйственных построек до колодца не должно быть меньше 5 м. Это обусловлено тем, что водоносный слой постепенно вымывает грунт в нижней части. И если до фундамента строения расстояние не нормативное, то это может повлиять на его целостность.

2. Санитарная зона – 25-50 м. Это значит, что на этом расстоянии от колодезной шахты нельзя устраивать сооружения, связанные с системой канализации. То есть нельзя строить туалеты, выгребные и компостные ямы, септики, поля фильтрации и прочее. Это касается дополнительно свалок и сточных канав.

Санитарная зона питьевого колодца

И несколько слов о технике безопасности строительства колодцев. Понятно, что компании, предлагающие услуги строительства колодцев, своих работников информируют о том, что можно, а что нельзя делать, сооружая колодезную шахту. Просто обозначим некоторые основные требования:

• быть внимательным при копке грунта, потому что под большим слоем земли можно наткнуться на газовый карман;

• следить, чтобы стенки сооружения не осыпались;

• строго следовать технологии строительства;

• желательно использовать современные способы и методы.

И последнее, когда начинать строительство колодца для дачи. Оптимально – в самое засушливое время. А это середина лета-осень.

Колодец – сооружения вроде бы незначительное, но по закону каждый хозяин должен его зарегистрировать. Не забудьте это сделать после окончания строительства.

Строить колодец лучше в середине лета – начале осени

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги строительства малых архитектурных форм. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Технологии строительства питьевых колодцев

Начнем с того, что шахта колодца должна иметь прочные стенки. И если в старину их обкладывали бревнами, то сегодня оптимальный вариант – железобетонные кольца, которые устанавливают друг на друга, герметизируя стыки.

Существует два основных способа формирования шахты: ручной и механизированный. Начнем с ручного.

Ручной способ копки колодца на даче

Сама технология проста – лопатами, строго по разметке, выкапывают колодец. Но здесь в технологию может вмешаться тип грунта на дачном участке. Он может быть глинистым или песчаным.

В первом случае шахту просто копают до глубины, где проходит водоносный слой. Затем в нее с помощью подъемного крана опускают железобетонные кольца.

Второй способ сильно отличается от первого. А дело все в том, что на песчаном грунте сложно удерживать вертикальные плоскости. Песок – порода рыхлая и мягкая, поэтому стенки шахты просто будут осыпаться, а диаметр сооружения расширяться. Поэтому существует определенный алгоритм проведения данного типа работ.

1. Делают разметку по месту сооружения колодца.

2. Выкапывают лопатой по разметке яму на глубину полметра.

3. Устанавливают в нее с помощью подъемного крана первое железобетонное кольцо.

4. Внутрь залезает копатель, который начинает выбирать грунт. Чтобы копать было легче, дно ямы зачастую заливается водой.

Колодец копается изнутри бетонных колец

Землю можно выбирать по двум схемам. Первая – сначала удаляют площадь посередине ямы, а затем постепенно под стенками кольца, тем самым утапливая его в грунт. Или наоборот: сначала убирают землю под стенками кольца, а затем выбирают посередине.

Как только первое железобетонное кольцо опустилось так, что из грунта выступает его часть на высоту 10-15 см, устанавливают сверху второе бетонное кольцо. И процесс повторяется. Таким способом выкапывают колодец, формируя ствол.

Заглубление проводится до глубины, когда из земли начнут бить три ключа. То есть процесс довел до водоносного слоя. Копать глубже нельзя, потому что внизу грунт слабый, а это может привести к тому, что нижнее бетонное кольцо попросту утонет. Нередко его перекашивало, после чего колодец просто засыпали грунтом, и приходилось копать новый.

Это может быть интересно! В статье по следующей ссылке читайте про колодец для ливневой канализации: устройство, виды, монтаж.

Механический способ

Для этого используется специальный инструмент, который называется ямобур. Устанавливают его на автомобиль, кстати, на последнем обычно привозят и железобетонные кольца. Этим же инструментом проводят геологические изыскания.

То есть на выбранном месте сначала бурят скважину диаметром 100-300 мм. Определяют глубину залегания воды, а затем меняют шнек на специальный бур, диаметр которого чуть больше внешнего диаметра железобетонного кольца. Бурят шахту, куда тем же устройством устанавливают кольца.

Посмотрите видеоролик, где показано, как просто ямобуром сделать колодец на загородном участке:

Обустройство дна в колодце

Чтобы вода в колодезном сооружении всегда была чистой, необходимо на дне сформировать так называемый донный фильтр. Для этого на дно засыпают щебень или гравий крупной фракции (40 мм) толщиною слоя 15-20 см, а сверху щебень средней фракции (10-20 мм) слоем 20-40 см.

Некоторые старые и опытные мастера рекомендуют сначала на дно уложить деревянный помост из досок толщиною 30-50 мм. А уже на нем формировать донный фильтр. Это обеспечит более свободный проход воды, так как между деревянным помостом и дном колодца останется свободное пространство.

Дно колодца засыпают гравием или щебнем

Формирование оголовка

Последнее верхнее железобетонное кольцо, устанавливаемое на шахту, не должно углубляться слишком глубоко. Его стенки должны торчать над поверхностью почвы в пределах 70 см. Его обязательно оборудуют крышкой или другой конструкцией. К примеру, чаще всего сооружают домик, чтобы в ствол шахты на падали атмосферные осадки.

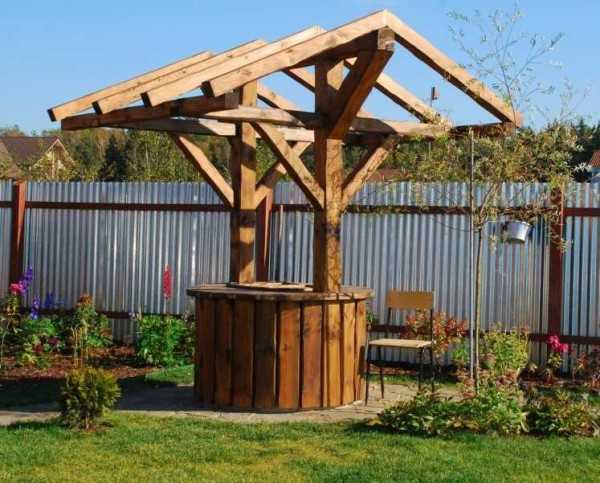

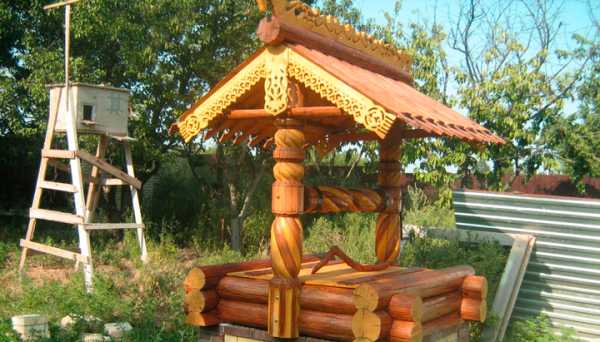

Что касается декорирования оголовка, то здесь огромное разнообразие вариантов. К примеру, на фото ниже показан совсем необычная конструкция, которая украсит дачный участок.

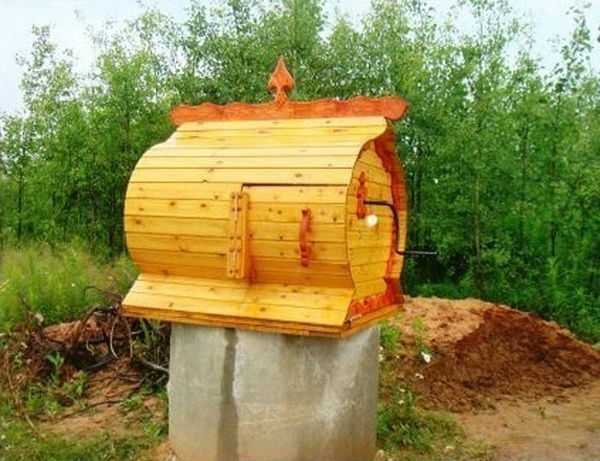

Оригинальной конструкции домик над колодцем

Это может быть интересно! В статье по следующей ссылке читайте про колодец на даче: интересные идеи оформления и выбор материала отделки.

Как организовать автономный водопровод из колодца

Итак, дачный колодец готов. Но не носить же из него ведрами воду в дом. Если в нем воды достаточно, то можно организовать небольшую водопроводную сеть с заводом прямо в дом. Для этого потребуется выбрать электрический насос и пластиковую трубу.

Что касается насоса, то здесь подойдет или погружной вариант, или поверхностный. Второй лучше, потому что он всегда на виду. И если необходимо провести его ремонт или профилактический осмотр, то нет надобности вытаскивать его из шахты, как погружной вариант.

Сам насос выбирается по мощности (производительности – м³/ч или л/сек) и напору. Первая характеристика выбирается с учетом требуемого количества воды, которую используют на даче. К примеру, производительность стандартной кухонной мойки – 0,1 л/с, унитаз – 0,3 л/с, вентиль для полива огорода – 0,3 л/с.

То есть надо подсчитать количество сантехнических приборов, которыми пользуются на загородном участке, определить производительность каждого и сложить эти показатели. Это и будет общая производительность насоса. Что касается напора, то она определяется глубиною пролегания водоносного слоя, то есть глубиною колодца.

Установка погружного насоса в колодец

Если выбран погружной насос, то его устанавливают прямо в колодезную шахту, опуская в воду. Он подвешивается на стальном тросе. От прибора внутрь дома проводят пластиковую гибкую трубу. Если монтируется поверхностный насос, то его устанавливают рядом с колодцем: или около оголовка, или внутри шахты на специальную металлическую подставку, или внутри дома в отапливаемом помещении. От него в колодец опускается труба, на конец которой устанавливается сетчатый фильтр. И от прибора внутрь дома также проводится труба.

Если дача эксплуатируется только в теплое время года, то насос осенью демонтируется, шланги скручиваются в бухту. И все это складируется в сухом месте. Весной заново оборудование устанавливается.

В видео показано, как можно просто организовать водопровод для дачного дома из колодца:

Это может быть интересно! В статье по следующей ссылке читайте про топ-10 лестниц в стиле модерн: сложное в простом.

Заключение по теме

Обустройство колодца на дачном участке – процесс непростой, серьезный и ответственный. Нельзя не учитывать правила и нормативы расположения этого гидротехнического сооружения. Важно – правильно вести строительство, где вариант с ямобуром самый быстрый, простой и безопасный.

Прочитать позже

Отправим материал на почту

Распечатать

m-strana.ru

Колодец своими руками — пошаговая инструкция!

Для постоянного или временного проживания на загородном участке требуется источник воды, желательно, функционирующий круглый год. Одним из самых простых и недорогих в строительстве источников водоснабжения является колодец, который вполне можно выкопать своими руками, почти не прибегая к услугам спецтехники.

Колодец своими руками

Содержание статьи

Этап первый. Выбираем место для колодца

Вначале рассмотрим основные требования к месторасположению колодца.

1. Он должен находиться как можно ближе к дому, но не вплотную к стенам.
2. Также важна предельная удаленность ото всех возможных источников загрязнения – выгребных ям, свалок и т.д.
3. В выбранном месте не должно быть верховых вод (они встречаются в болотистой местности), способных загрязнить воду в колодце.

Выбираем место для колодца

Несмотря на упомянутую низкую стоимость строительства колодца, определенные затраты и усилия все же требуются. Поэтому так важно грамотно подобрать место, чтобы этот колодец обеспечивал постоянное водоснабжение в требуемых объемах.

Есть немало методов поиска места для колодца – с помощью алюминиевых рамок, ивовой лозы, стеклянных банок, путем наблюдения за природными явлениями или поведением животных. Но одним из самых эффективных и в то же время доступных способов считается изучение особенностей ландшафта. Мы точно не найдем воды (или найдем, но в незначительном объеме) на тех участках, которые:

• имеют существенные возвышения рельефа;
• расположены неподалеку от скважин или иных водозаборных точек;
• находятся у крутого берега водоема;
• густо засажены акацией либо сосной.

Обратите внимание! Есть также места, где колодец будет давать низкокачественную воду. К таким местам можно отнести невысокие береговые линии и высушенные болота – вода здесь зачастую содержит большое количество марганца и железа.

Различные углубления и впадины – вот наши сферы поиска. Своего рода индикаторами наличия подземных водоносных слоев являются такие растения как ива, брусника, береза и проч. Конкретное место для рытья следует подбирать там, куда наклоняются кроны этих растений. Наконец, если плоды недавно высаженной яблони гниют, а сама она болеет, значит, неподалеку залегают грунтовые воды, т. к. это садовое дерево восприимчиво к насыщенной влагой почвы.

Как найти воду для колодца

Из приведенной ниже схемы можно ознакомиться с видами растений, а также с глубиной пролегания соответствующих им подземных вод.

Обратите внимание! Еще одним эффективным индикатором может быть туман. Жарким летом в вечернее или утреннее время там, где вода очень близко к поверхности, стелется туман. Густота последнего напрямую связана с близостью водоносного горизонта. Характерно, что наблюдение за туманом дает возможность рассчитать место для строительства колодца с точностью до 75%.

Откуда появляется вода?

Типы колодцев

На дне построенного колодца начинает скапливаться вода (она поступает из водоносного слоя, который еще называют горизонтом) площадью от нескольких десятков метров до нескольких километров квадратных. Горизонт, «мощности» которого достаточно для заполнения колодца, обычно пролегает на глубине от 4 до 20 м. Если на отметке 20 м водоносный слой все еще не обнаружен, то дальнейшее рытье колодца невыгодно – легче обустроить скважину.

Этап второй. Подготавливаем все необходимое

Водоснабжение из деревянного колодца

Процедура строительства колодцев не нормируется никакими государственными положениями и стандартами. Классическое устройство формировалось не одно столетие, пока не обрело современный вид.

Чтобы сделать колодец своими руками, нужно подготовить:

• треногу из металлических уголков либо деревянных жердей;
• лебедку;
• лестницу веревочную;
• лопату;
• лом;
• материал для укрепления шахты.

Колодец из бетонных колец

Что касается последнего пункта, то самым перспективным материалом являются бетонные кольца. Они прочны (армируются стальными прутьям ø1 см и больше), долговечны (эксплуатационный срок составляет 50 лет), морозостойки и водонепроницаемы.

Наименование изделия	Высота х Толщина стенки, см	Диаметр внутренний, см	Масса, кг
КС-7−1	10х8	70	46
КС-7−1,5	15х8	70	68
КС-7−3	35х8	70	140
КС-7−5	50х8	70	230
КС-7−9	90х8	70	410
КС-7−10	100х8	70	457
КС-10-5	50х8	100	320
КС-10-6	60х8	100	340
КС-10-9	90х8	100	640
КС-12-10	100х8	120	1050
КС-15-6	60х9	150	900
КС-15-9	90х9	150	1350
КС-20-6	60х10	200	1550
КС-20-9	90х10	200	2300
КО-6	7х12	58	60
КС-7-6	60х10	70	250

Бетонные кольца могут быть:

• стеновыми (аббревиатура – КС), которые используются для обустройства горловины и подходят для всех типов колодцев;
• доборными – применяются в тех случаях, когда стандартные варианты не подходят, т. к. у этих нестандартные размеры;
• Ж/Б кольцами – используются для дренажных и канализационных колодцев, коммуникационных систем, газо- и водопровода.

Кольцо колодца

Есть и другие виды – с перекрывающей плитой, с дном, сборные и проч. Во избежание смещения колец после монтажа их оборудуют специальными пазами, которые предотвращают момент смещения.

Обратите внимание! Для колодца на загородном участке лучше всего использовать стеновые изделия КС-10 или КС-15 (цифры – это внутренний диаметр в дециметрах).

После выбора места и подготовки всего необходимого можем приступать к строительству.

Этап третий. Строительство колодца

Строительство колодца

Сразу оговоримся, что справиться в одиночку не выйдет – нужен хотя бы еще один человек.

1. Один из рабочих (назовем его «забойщиком») приступает к копанию земли в выбранном месте по диаметру кольца. Для разрушения тяжелого грунта он использует лом, попадающиеся на пути камни также извлекаются.

   Копка колодца

   Строительство (копка)

2. Второй человек в это время находится рядом с устьем шахты и поднимает на поверхность выбранные камни и почву с помощью треноги, лебедки и ведра.

   Тренога, к которой подвешена ручная цепная таль

3. Рекомендуется обзавестись и третьим помощником, которые будет подменять «забойщика», скажем, через каждые полчаса.
4. Важно, чтобы для «забойщика» обеспечивалась максимально комфортная рабочая обстановка. Для этого шахту нужно вентилировать – механизированным насосным приспособлением или же обычным зонтиком.

Все действия выполняем в такой последовательности.

Шаг 1. Укладываем первое бетонное кольцо на место будущей шахты. «Забойщик» подкапывает стенки кольца, по мере углубления оно опускается все глубже. Желательно использовать для первого кольца изделие со штырями или конусообразными заострениями, чтобы облегчить продвижение вниз.

Установка бетонных колец

Шаг 2. После того как верхний край кольца достигнет одного уровня с землей, ставим сверху еще одно и продолжаем работу. Вес каждого кольца составляет примерно 600-700 кг.

Шаг 3. Двух человек вполне достаточно, чтобы прикатить кольцо к месту работы. Но если есть возможность использовать кран, то ею лучше не пренебрегать, т. к. с помощью такой спецтехники можно более точно опустить кольцо на посадочное место.

Если почва сухая и прочная, то можно углубиться на 2-3 метра, а уже после этого при помощи крана установить несколько колец подряд.

Копка колодца

Копка колодца

Копка колодца

Шаг 4. Аналогичным образом продолжаем процедуру до тех пор, пока не будет достигнут водоносный слой. Как показывает практика, за стандартную рабочую смену (8 часов) можно уложить 3 бетонных кольца.

Обратите внимание! Близость водоносного горизонта можно заметить по небольшим родникам, бьющим со стенок, и быстро снижающейся температуре.

После появления родничков углубляемся еще на несколько метров, после чего укрываем дно «подушкой» из щебня (она послужит водным фильтром).

Шаг 5. Шахта прокачивается дренажным погружным насосом. Чем больше воды будет откачано из колодца, тем большим будет его дебет.

Дренажный насос для колодца

Дренажный насос для колодца

Этап четвертый. Защищаем конструкцию от поверхностных вод

Для поддержки чистоты колодца его необходимо должным образом защитить. Вода должна поступать в шахту только снизу, в связи с чем стенки должны быть надежно изолированы. Для этого прочно соединяем кольца друг с другом, прибегнув к одному из двух возможных способов.

Колодец

1. Сверлим стенки колец и фиксируем их при помощи металлических скоб, посаженных на болты.
2. Скручиваем кольца стальной проволокой, цепляя ее за погрузочные проушины. Для закручивания проволоки используем металлический стержень, к примеру, лом.

Обратите внимание на гидроизоляцию швов между кольцами! Если вода будет просачиваться через швы, то это приведет к загрязнению колодца. Для закрытия швов следует воспользоваться таким веществом, которое не повлияет на качество воды.

Наружная и внутренняя герметизация бетонных колец традиционными битумными материалами

Швы укрепляем по следующей схеме.

Шаг 1. Укладываем в пустоты между кольцами куски льняного каната (отличный материал – натуральный и экологически безопасный).

Шаг 2. Канаты замазываем раствором из песка, цемента и жидкого стекла. Этим мы добьемся надежной гидроизоляции, которая к тому же будет совершенно нейтральной при контакте с водой.

Шаг 3. Поверх верхних колец роем котлован метровой глубины.

Шаг 4. Гидроизолируем внешнюю поверхность колец, используя жидкую битумную мастику.

Шаг 5. Укладываем вокруг верхних колец термоизоляционный слой (можем использовать любой вспененный полимер, например, пенопласт).

Шаг 6. Засыпаем котлован вокруг колодца глиной. Это называется «глиняный замок».

Глиняный замок колодца

Глиняный замок колодца

Видео – Глиняный замок

Этап пятый. Обустраиваем колодец

Но бурением шахты и ее укреплением строительство колодца не ограничивается. Для этого обустраиваем верхнюю часть конструкции – оголовок.

Утепление оголовка колодца

Вокруг колодца оборудуем отмосток – небольшую площадку из бетона или тщательно утрамбованного щебня. Отмосток должен уходить минимум на 1 м от шахты с каждой стороны и, что важно, сооружается через определенное время после окончания строительства, когда почва осядет.

Отмостка вокруг колодца

Схема конструктивных слоев отмостки

Отмостка из смеси мятой глины и щебня

Утепление отмостки

Также над конструкцией сооружаем навес во избежание попадания в шахту атмосферных осадков. Если для подачи воды используется насос, то шахту лучше закрыть полностью, оставив небольшое отверстие под шланг и кабель.

В качестве заключения. Защищаем колодец от морозов

Если водоносный горизонт располагается слишком близко к поверхности, то зимой вода может замерзнуть. В таких случаях над конструкцией строится «домик», а для утепления можно использовать любой доступный материал (например, пенопласт или минвату). Более того, труба водоснабжения должна вводиться в шахту ниже уровня промерзания почвы.

В схеме, которая приведена ниже, для системы использованы сразу два колодца – один непосредственно для водоснабжения, другой – для подачи воды в промежуточный резервуар.

Утепленный домик колодца

Видео – Строительство колодца

stroyday.ru

Строим колодец на даче своими руками из дерева и бетона +Видео

Колодец на даче своими руками. Колодцы из бетонных колец и из деревянного сруба. Особенности сборки.

Необходимый инструмент. Как избежать засорения воды и уберечь сооружение от замерзания?

Обо всем этом вы узнаете в нашей статье!

Содержание статьи:

Строим колодец на даче

Проживая в загородном доме или на даче необходим источник воды. Что повысит комфорт. Как вариант колодец. Как построить колодец на даче своими руками?

Строить колодец весной или дождливым летом не стоит. Наличие грунтовых вод сильно усложнит задачу.

Виды колодцев

Существует два вида колодцев:

• Бетонный
• Деревянный.

Колодец из бетона монтируется из специальных бетонных колец .Такой колодец является самым удобным и в сборке и в эксплуатации.Деревянный колодец отличается красотой и экологичностью, но дорогой и сложный в сборке.

Материал

Бетон. Один из самых прочных материалов. Отливаются бетонные кольца на предприятиях. При изготовлении используется арматура для увеличения прочности.

Для дачного колодца лучше всего использовать стеновые кольца, они подходят для всех видов колодцев. КС – 10 или КС – 15 (10 и 15 – это внутренний диаметр в дециметрах).

Дерево. Для колодцев используется брус из ольхи, дуба, осины, вяза и граба.Перед укладкой древесина подлежит специальной обработки, что позволяет значительно увеличить срок службы.

План строительства:

1. Выбор места
2. Подготовка инвентаря
3. Сборка колодца.
4. Защита от поверхностных вод

Выбор места

Колодец должен находиться в непосредственной близости от жилья, но не прилегать к нему.

Все свалки, выгребные ямы должны быть на удаленном расстоянии.

Исключить верховые воды. Таким термином называют воду, что сохраняется в первом водоупорном слое. Обычно это вода питается осадками и талым снегом. В засуху может вообще исчезнуть. Так же ее большое количество бывает в болотистой местности.

Когда главные критерии соблюдены, можно приступать к поиску.Существует множество способов таких как: алюминиевые рамки, ивовая лоза, стеклянные банки, наблюдение за природными явлениями и поведением животных. Или вызов геолога, который до сантиметра укажет место и глубину колодца.

Подготовка инвентаря

Правильно организованная работа и нужное оборудование для ее выполнения – это 100% успеха.

Понадобятся:

• Тренога
• Лебедка
• Лопата (2шт. короткий и длинный черенок)
• Лестница (2 шт. веревочная и металлическая)
• Лом
• То чем укреплять шахту
• Насос для откачки воды
• Заботимся об освещении (провод с лампочкой, прожектор и т.п.)
• Устройство для подъема ведер с землей и водой
• Несколько металлических ведер
• Перфоратор

Для того, чтобы построить колодец, потребуется, как минимум два человека. Одному не справиться!

Когда все готово приступаем к строительству колодца.

Колодец на даче своими руками

Сборка колодца

Вариант колодца из бетона

Такой колодец собирается двумя способами.
Первый вырывается шахта диаметром 1,25м круглая или квадратная и в нее опускаются кольца одно за другим. Этот вариант подходит для устойчивой почвы. Если же происходит осыпание грунта, то используем второй вариант.

Выкапываем шахту на высоту одного кольца, опускаем его. Подкапываем снизу.

Кольцо само опускается. Когда опускание произойдет до очередного уровня, ставим второе кольцо. Снова подкапываем. Кольца под своим весом сами легко погружаются. Повторяем процедуру до грунтовых вод.

Для лучшего погружения колец стоит приобрести башмак, что оснащен резцом по нижней кромке. Работать стоит только с уровнем. Что бы кольца опускались плавно, оставьте желоб на краю грунта и используйте доску. Для более удобного поднятия грунта и воды используйте треногу.

Когда колодец собран, делаем дно. Лучше всего использовать щебень. Он поможет избежать загрязнения воды грунтом.Швы между колец уплотняем льняным канатом. Канаты замазываем раствором из песка, жидкого стекла и цемента.

На глубине низкий уровень кислорода. Применяйте маску с трубкой, что выходит на поверхность.

Вариант колодца из дерева

Монтаж колодца из сруба очень сложный и дорогостоящий.Перед началом основных работ выкапываем яму глубиной в средний человеческий рост.
Затем следуем намеченному плану

На дно образовавшегося котлована устанавливаются венцы из лиственницы.Приготовленный сруб собирается по порядку. Щели стыков нужно обрабатывать герметизирующим веществом с применением пакли.

Это нужно делать для нижних слоев высотой до 3 м.После выкладки первой части , нужно выкапывать землю из-под средины брусьев начальной конструкции.Когда вся земля вычищена, устанавливаются распорки и очищается земля из углов колодца.

Далее зафиксируем страховочные тросы к основанию сруба в колодце. Для этого можно использовать лебедку.Убираются распорки, в результате чего конструкция начинает под собственным весом погружаться в колодец. Если при этом образовываются перекосы, можно сверху постучать кувалдой, чтобы выровнять конструкцию.

Таким методом, наращивается сруб сверху и опускается к низу. Так можно осуществлять монтаж сруба на глубину 6 метров. На этом уровне конструкция заклинивается распорками, которые делаются на 50 см длиннее. Их нужно вставить в подготовленные углубления снизу.

Появление повышенной влажности воздуха и грунта говорит о близком нахождении водоносного слоя
Строительство колодца из сруба не предусматривает ни каких укрепительных элементов. Она очень прочная и долговечная .

Не используйте сруб из хвойных пород. Все они поглощают влагу, быстро теряют форму и разрушаются.

Не считая того, что со временем вода станет горьковатой.

Защита колодца от поверхностных вод

На уровне первых двух колец вырываем котлован. При помощи жидкой битумной мастики гидроизолируем внешнюю поверхность колец. Используя любой вспененный полимер, создаем термоизоляцию. Засыпаем котлован глиной (глиняный замок).

Внешний вид

Оборудовать колодец из бетона или дерева лучше спустя месяц, когда грунт осядет.
На метр от колодца делается отмостка. Ее заливают бетоном или утрамбовывают щебнем.

Так же сооружаем навес, чтобы мусор не попадал в воду. Если используется водный насос, то идеально накрыть плотной крышкой, оставив место только для шланга. Если же используется ведро, то тут множество вариантов. Можете выбрать любой понравившейся.

Повышение морозоустойчивости



Для утепления и избежания замерзания воды следует построить утепленный домик. Если у вас насос и шланг, то его лучше убирать с улицы во время сильных морозов.

В случае проложенного трубного водопровода из колодца, стоит учесть, на какую глубину промерзает грунт. При укладке утеплить трубы.

Так можно уберечь себя от лишних хлопот связанных с замерзанием.
Какой колодец на даче решите собрать, не имеет значение. Соблюдайте инструкцию и технику безопасности. У Вас все получится.

iseptick.ru

Особенности строительства колодца на даче из бетонных колец своими руками: виды, процесс строительства

Загрузка…

После покупки земельного участка многие владельцы сталкиваются с проблемой обеспечения себя водой. В качестве одного из популярных решений многие выбирают строительство колодца. Особенно остро ощущается нехватка воды в летний период, когда необходимо ее большое количество для полива садовых и овощных культур.

Можно, конечно, пробурить скважину, однако самостоятельно выполнить эту работу практически нереально, поскольку для выполнения этих работ требуется специальное оборудование. Куда более простым в реализации является вариант со строительством колодца. Это идеальное решение для частных землевладельцев, которые могут, не привлекая квалифицированных специалистов, самостоятельно решить проблему с подачей воды на свой участок.

Выбор места

Прежде чем перейти непосредственно к работам по строительству колодца на даче, нужно выбрать место, идеально подходящее для этого сооружения. Чтобы впоследствии не пожалеть о своем решении, необходимо провести исследовательские работы – определить качество и количество воды в выбранном месте, а также состав грунта.

Для скважины рекомендуется выбирать те места, которые располагаются на значительном удалении от источника бытовых загрязнений, поступающих в почву. Из этого следует, что лучшие места для строительства колодца — подальше от туалета, а также мусорных куч и мест, используемых для выгуливания собак. Лучше всего размещать его на расстоянии не менее 30 метров от вышеперечисленных объектов.

Если у вас уже имеется функционирующая автономная канализация, то вам придется провести работы по усовершенствованию и сделать ее герметичной. Следует иметь в виду, что грунтовые воды со временем проникнут в бытовые стоки, и тогда у чистой воды изменится вкус и она станет небезопасной для здоровья.

Для колодца лучше всего выбирать место на возвышенности, а чтобы было удобнее пользоваться им, рекомендуется его располагать поближе к дому.

Начинать обустройство колодца лучше всего осенью или зимой. Обусловлена эта рекомендация тем, что в это время года вода находится на максимальной глубине.

Также рекомендуем прочитать:

Если же эти работы проводить в весенний период, то есть большой риск попасть на верховодку. Внимание нужно уделить и грунту: если на участке имеется много песка и земли, то пробурить в этом месте скважину не составит труда. Совсем иначе будет обстоять ситуация, когда обустройство колодца планируется на участке с преобладанием глинистой почвы и большого количества крупных камней. Работа по сооружению и отделке колодца в этом случае потребует немало времени и сил.

Виды колодцев

Прежде чем приступить к возведению и отделке колодца на участке, владельцу предстоит выбрать наиболее подходящий вариант. Всего их бывает три типа:

• шахтный;
• ключевой;
• трубчатый.

Ключевой

Этот дачный колодец является самым простым и экономичным вариантом, и для его оформления не потребуется много сил и денег. Уже по названию нетрудно догадаться, как именно происходит изготовление этого колодца. Ключом принято называть воду, которая бьёт из-под земли. Поэтому, если вы обнаружите подобный родник на своем участке, считайте, что вам крупно повезло. Однако прежде чем переходить к работам по строительству колодца, нелишним будет провести забор воды для проведения необходимых анализов, по результатам которых можно будет определить пригодность этой воды для употребления.

Колодец на ключе может быть построен из дерева или бетона. Какой бы вариант вы ни выбрали, помните о том, что обязательно во время сооружения этого источника воды нужно снять поверхностный слой грунта и всё сделать таким образом, чтобы не повредить бьющий ключ, иначе спустя некоторое время он перестанет действовать. А по завершении всех работ вы можете подумать о том, как облагородить колодец.

Шахтный

Этот вариант колодца, который может иметь самый разнообразный дизайн, традиционно возводят там, где имеются все условия. Речь идёт о местах, в которых отсутствует открытый выход воды на поверхность, но при этом известно о ее залегании на глубине не более 25 м.

Приступая к рытью колодца шахтного типа, необходимо помнить о следующем: необходимо обеспечить баланс поступления и употребления воды, иначе использованная вода будет застаиваться и портится.

В конструкции шахтного колодца можно выделить три обязательных элемента:

• оголовок — часть сооружения, которая размещается над земной поверхностью.
• ствол колодца;
• водоприемная составляющая.

Шахтные колодцы представляют интерес в качестве возможного варианта источника воды и тем, что даже в периоды засухи в них остается вода благодаря дополнительным резервуарам.

Чтобы иметь гарантированный запас воды на экстренный случай, необходимо нижнюю, подводную часть конструкции немного расширить, чтобы она приобрела форму шатра.

Трубчатый

Этот колодец также известен под названием нортоновского и представляет собой одну из разновидностей артезианских сооружений, оборудованных трубой. Она должна иметь диаметр порядка 25-45 мм и ситообразный наконечник.

Труба необходима для непосредственной подачи воды. Ее устанавливают в отведенном для неё месте при помощи бурава, а после проведенных подготовительных работ она углубляется в водоносный слой.

Если вода поступает через трубу без напора, то дополнительно придется приобрести насос. Если колодец был построен в напорном водяном слое, то можно обойтись и без насоса. В случае если владелец решил строить трубчатый колодец, придется провести буровые работы.

В отличие от шахтного варианта, этот тип конструкции является более дорогим, что в первую очередь обусловлено высокими затратами работ по бурению грунта. Однако у него имеются и положительные стороны — при правильном строительстве этого колодца можно избежать застаивания воды, поэтому у владельца в любое время года будет пригодная для питья и в достаточном количестве вода.

Инструменты для работы

Чтобы построить и выполнить отделку колодца на даче своими руками, придётся подготовить следующие инструменты:

• несколько ломов — короткий и длинный;
• комплект лопат, необходимых для выполнения широкого спектра земельных работ;
• кувалда;
• черпак, которым очень удобно вычерпывать жидкий слой грунта;
• канат;
• бадья, необходимая для подъема грунта на поверхность;
• пара ведер;
• тележка, которая необходима для транспортировки грунта;
• веревочная лестница;
• насос;
• переносные осветительные приборы;
• лебедка.

Также для сооружения и украшения колодца придется подготовить и ряд материалов — цемент, песок и гравий.

Этапы работы

Сам по себе процесс сооружения и оформления колодца на даче представляется довольно сложным мероприятием. Поэтому в целях облегчения и ускорения работ лучше всего заниматься этим не в одиночку, а с помощниками.

Котлован

После того, как вы определитесь, как обустроить колодец на даче, и вами будет выбрано подходящее место для него, начинайте рыть яму. Эту операцию выполняет один человек, а его помощник располагается наверху, поднимая на поверхность грунт, перевозя его на место отвала земли и опуская вниз материалы.

На начальном этапе яму роют на глубину одного кольца. Затем в неё укладывают это кольцо, убирают по периметру весь грунт и кольцо постепенно заглубляют. Когда первое кольцо сравняется с землей, переходят к установке второго.

Остальные кольца устанавливают по той же схеме, в результате должна получиться постоянно поднимающаяся шахтная колонна. Вследствие давления веса бетона колонна начнет скользить вниз на глубину, на которую был убран грунт из-под первого кольца.

Определить момент, когда конструкция достигнет водоносного слоя, довольно просто. Температура в яме начнет резко падать, а влажность лежащего в основании грунта заметно повысится.

Этому этапу строительства нужно уделить особое внимание, ведь от него зависит устойчивость и срок службы конструкции. Возводя колодец, необходимо оперативно извлекать мокрый грунт, для чего может потребоваться мощный грязевой насос.

Но если его не окажется, то по достижении конструкции водоносного слоя необходимо проявить всю свою сноровку и копать колодец очень быстро ещё на дополнительные 4 метра в глубину.

На дно необходимо уложить фильтр, в качестве которого подойдет обычный гравий. Его нужно размещать слоем 30 см. Гравий используют для устранения щелей, возникших между грунтом и кольцами. Размещенное с краю кольцо так и останется лежать на поверхности.

Для многих землевладельцев актуальной является проблема протекания в колодец верховодных вод. В ее решении может помочь льняной канатик, который укладывают между кольцами. При этом нужно не забыть и о стыках колец, которые цементируют. Непосредственно на поверхности колодца по его периметру укладывают глиняный замок. Влажную глину, которая была извлечена из ямы во время рытья колодца, рассыпают вокруг него и утрамбовывают при помощи бревна.

После того как внутри появится вода, ее начинают выкачивать насосом до тех пор, пока она не станет чистой и прозрачной.

Отмостки

Отмостки являются обязательным элементом колодца, не изготовив которые, нельзя заниматься оформлением. Они необходимы для обеспечения защиты конструкции от проникновения внутрь загрязнённых верховых и талых вод. Также колодец, имеющий отмостки, имеет более привлекательный вид и обеспечивает больше удобства для набора воды.

Начинать выполнять работу по установке отмостков следует не ранее, чем через год с момента завершения строительства.

Отмостка для колодца может быть выполнена из глины или бетона.

Это элемент конструкции должен иметь толщину 20-30 см, а ширину — 1,2-2,5 м.

Фактически отмостка из глины представляет собой утрамбованный слой глины, которая уложена в выемку определенного размера.

Но при этом нужно упомянуть об одном важном недостатке этого элемента — если на поверхность слоя попадёт вода, то там появится липкая грязь. А это означает, что в скором времени придется нести дополнительные расходы на покрытие защитным материалом.

Сам процесс изготовления бетонной отмостки выглядит следующим образом: первой укладывают подушку из гравия, на которую затем можно установить опалубку, которую заливают бетоном. Чтобы продлить срок службы отмостки, можно дополнительно использовать арматурную сетку, которую укладывают в опалубку.

При изготовлении бетонной отмостки необходимо в обязательном порядке провести работы по гидроизоляции внешних стенок сооружения. Это поможет предотвратить жесткое сцепление последнего кольца с застывшей поверхностью отмостки.

Крыша

Переходя к сооружению крыши, в первую очередь, следует заняться изготовлением строительных стропильных ферм. Они являют собой жесткую конструкцию, к которой устанавливается обрешетка. В качестве материала для неё можно использовать прочную доску толщиной 3 см, длиной 180 см или по высоте крыши. Также в обязательном порядке должны быть установлены ригеля и укосины, для которых рекомендуется брать доски 2,5 см.

В процессе обустройства колодца на дачном участке в качестве кровельного материала можно использовать любой. Это может быть доска, рубероид, металлические листы и др.

Декоративный вариант

Среди владельцев земельных участков находится немало тех, кто, даже имея готовый источник воды, всё равно имеет сильное желание построить у себя на участке красивый колодец. Правда, здесь речь идет не о традиционном, а о декоративном варианте. Порой им удается создать такой дизайн колодца, что он своим видом в точности напоминает оригинальное строение. В принципе идей, как украсить колодец, существует много. Сделать декоративный колодец можно из любых подручных материалов, в том числе дерева, шины и пр. Здесь всё зависит от фантазии владельца и возможностей, которыми он располагает.

Декоративный дачный колодец станет отличным украшением скважины с электронасосом. Думая о том, как оформить колодец, нередко владельцы используют шины, которые впоследствии могут стать местом для посадки цветов. Такое решение помогает заметно преобразить это сооружение и получить довольно красивый колодец.

Когда человек приобретает в собственность земельный участок, ему приходится заниматься его благоустройством. Естественно, нормально чувствовать себя вдали от цивилизации невозможно без источника воды. Популярное среди многих владельцев решение этой проблемы, коим является скважина, не всем может подойти. Многие пытаются сэкономить, поэтому часто принимают решение о строительстве колодца. Сделать это не так уж и сложно, нужно лишь хорошенько изучить тонкости этого процесса и не отклоняться от правил по строительству. А если придумать и грамотно реализовать идею дизайна, то это сооружение станет главным украшением на вашем участке.

Внимание, только СЕГОДНЯ!

Загрузка…

landshaftnik.com

Делаем колодец на даче: советы и рекомендации

Экология потребления.Усадьба:Что же следует сделать, чтобы своими руками построить хороший колодец? На самом деле, не так уж и мало!

У нас в стране воды всегда было достаточно, и мы ее особо не экономим. Согласитесь, идея бережного отношения к природным ресурсам сравнительно молодая, ей немногим больше 10 лет. При этом каждый хочет иметь эти ресурсы почти что в собственности: свой дом — у речки или рядом с лесом, а если повезет — то и на берегу моря.

Ну или хотя бы колодец в ближайшем доступе, потому то речка есть не везде, а без воды, как известно, мы существовать никак не можем. Да и без благ цивилизации вроде сауны, ванны или душа жить тоже не хотим. Не говоря уже о любителях садов и огородов — ну, куда же мы без собственных огурцов или картошки?!

Что же следует сделать, чтобы своими руками построить хороший колодец? На самом деле, не так уж и мало!

Итак, строим колодец на даче, чтобы не ходить за водой в соседний двор — хотя бы на первых порах. Для того, чтобы построить колодец, нужно знать, где же под землей находится вода в достаточном для хозяйства количестве. Не будете же вы перекапывать весь участок в ее поисках?!

Так вот: приметами того, что вода рядом с вами все-таки есть, может быть туман (если поблизости нет реки или озера), мох на земле, мошкара после заката. Если же недалеко от вашего дома есть река или озеро — вода на участке есть, можете быт уверены. Если вы не верите в приметы — можно попробовать пробурить скважину. Или поискать воду методом биолокации, но делать это самостоятельно я вам не советую, лучше довериться специалисту.

Скажу сразу, что существуют 2 вида колодцев: водозаборный и скважина. Раньше колодцы были только водозаборными — то есть наполнялись водой естественным способом. Если на вашем участке есть такое место — прекрасно! Значит, бурить скважину вам не обязательно. Колодец будет наполняться влагой сам.

Водозаборный колодец состоит из оголовка, ствола и водосборника. В последнем находится вода. Ствол делается из бетонных колец, которые защищают воду от осыпания в нее земли со стенок колодца. А оголовок нужен затем, чтобы в воду не попадали дождь и грязь, и чтобы она не замерзала зимой.

Рыть яму для обустройства такого колодца вам придется обычной лопатой. Да-да, как наши пра-пра-прадеды, а до этого и их отцы и деды! Еще советую запастись фонарем, который крепится на голову — под землей, как известно, света нет.

Сначала вы роете яму, затем замеряете объем и покупаете бетонные кольца для ствола. При покупке колец обратите внимание, чтобы они плотно прилегали друг к другу (так называемые кольца «с фаской»). Первое кольцо берите в форме конуса, его гораздо проще заглублять в землю. И проверяйте вертикальность стен отвесом при установке колец: ни стволы колодцев, ни шахты лифта не могут быть кривыми.

Размер ямы должен быть больше диаметра кольца примерно на 30-35 см. Когда будете копать — обращайте внимание на то, осыпается ли земля. Если нет — продолжайте. Помните о том, что кольца еще на 2 порядка осядут в грунт. Если земля сыплется — что ж, вам не повезло, и придется работать быстро.

И опускать кольца по очереди, причем, когда дойдете до воды — нужно будет продолжать копать еще на 2-3 метра, выкачивая воду и грязь из ямы наносом или вытаскивая ведрами. Тут лучше иметь помощника, или даже двух — в одиночку вам сделать такую работу будет очень тяжело.

После установки всех колец вычерпайте воду и приступайте к заделке швов между кольцами. Это можно сделать пенькой или глиной, а сверху замазать для прочности цементом. Затем вы закрепите стенки колец меж собой скобами, и покрасите масляной краской. Не забудьте природный фильтр для воды — гравий, который нужно будет насыпать на дно вашего колодца.

Ну, вот, колодец и готов, вы все в грязи, но очень собой довольны.

Все? Да где там! Теперь очередь за отмосткой. Где-то же вам надо стоять, набирая воду, и куда-то ставить ваши ведра. Отмостка может быть из бетона или глины. Если ее не будет — весной вся грязь плавно сольется в ваш колодец, и пить оттуда воду вы уже не сможете.

Для обустройства отмостки вы снова берете лопату и выкапываете грунт на 2 метра вглубь вокруг кольца. Затем заполняете это пространство глиной, а сверху сыплете песок или гравий.

Помните, что земля будет давать усадку не меньше 3-х лет, поэтому утрамбуйте глину очень основательно. Это нужно будет делать каждую весну. Насколько хорошо вы сделаете вашу отмостку — настолько прозрачной и чистой будет вода в колодце.

Теперь на очереди оголовок, работа красивая и приятная. Это тот самый «колодец — вид сбоку», который находится над землей. Делайте его повыше, и чтоб туда не упала любимая собака или не дай Бог, ваш ребенок — предусмотрите наверху решетку. Оголовок можно собрать самому, если вы еще не устали и к тому же умеете работать с деревом. А можно купить симпатичный домик в специальном магазине, их сейчас великое множество. Пока вы его устанавливаете — вода наполнит ваш колодец, и вы вознаградите себя за труды колодезной водой.

опубликовано econet.ru



econet.ru

Разновидности колодцев для дачи и технология строительства

Сегодня на дачах есть централизованная подача воды, однако, до сих пор для многих колодец — актуальная проблема. В дачных поселках зимой вода может не подаваться; для полива огорода всегда желательно иметь дополнительный источник, чтобы не переплачивать и не сильно зависеть от её подачи (отключения).

Устройство колодца и виды

Колодец является вертикальной системой с укрепленной поверхностью и конструкцией для подачи воды с подземных источников (скважин или грунтовых вод). По механизму подъема внутренних вод это может быть:

• русский колодец, воду в нем достают благодаря намотанной на специальный барабан веревки, на конце которой привязано ведро;
• колодец-шадуф, в котором для поднятия воды из шахты применяют рычаг типа журавель;
• архимедов винт, в котором вода поднимается большими порциями.

В колодцах для питья используют только:

• грунтовые воды, имеющие родниковое происхождение;
• артезианские воды, попадающие наружу из глубины, благодаря силе природного давления.

По материалу укрепления внутренних стенок колодцы могут быть:

• деревянные;
• кирпичные;
• бетонные;
• каменные.

Устройство деревянного русского колодца представляет собой шахту, глубиной не более 20 м и состоит из подъемного механизма— ворота, глиняного замка, сверху которого насыпана щебенка и положен отмосток. Колодец роют до пролегания грунтовых вод, под которыми укладывают фильтр из гравия и песка.

Та часть, которая находится над поверхностью земли, называется оголовок, его закрывают крышкой, предохраняя от попадания мусора и зимнего обледенения. Часть, расположенная под землей, называется ствол, это вырытая вглубь шахта, стенки которой укреплены. Форма шахты чаще всего бывает круглой (самой удобной), квадратной (самой простой) и любой другой (прямоугольной, шестигранной и прочей).

Бетонный, кирпичный и каменные колодцы роют с круглой шахтой.

Как и когда копать

1. Копать весной не рекомендуется в связи с большой долей вероятности неправильно выбрать глубину.
2. Лучшее время для рытья колодца — конец февраля или августа. В феврале копать нелегко, но в другое время можно не вырыть колодец вообще.
3. Если начали копать, то прерывать нельзя для предотвращения залипания колонны.
4. Применение лебедки или подъемного крана для выемки колец обязательно.
5. Рыть колодец должна команда из трех человек, по очереди меняющая друг друга.

Дачный колодец из бревен

Колодец роют, если грунтовые воды залегают на глубине до 15 м, в противном случае поднятие грунта наверх будет затруднено. Глубина шахты менее 5 м тоже неприемлема, в связи с вероятностью попадания поверхностных вод, приводящей к загрязнению и невозможности её использования для питья, да и воды там немного.

Место для колодца нужно выбирать не менее 5 м от строений на фундаменте, лучше подальше как минимум на 20 м. Определить залегание воды народными методами можно, но лучше, если обратиться в специальную гидрологическую организацию. Однако если вы видите, что у соседей есть колодцы и вода в них — смело можете рыть на своем участке, она обязательно будет и у вас.

Рыть колодец лучше в то время, когда поверхностные слои воды истощаются, и вы наверняка дойдете до грунтовых вод, случайно не приняв за них верховодку.

Материалом для сруба должны служить долговечные породы деревьев типа дуба. Чтобы вода не принимала коричневого оттенка и не давала горького привкуса, его подвергают процессу морения. Можно использовать и другие породы деревьев, например: вяз, лиственницу, ольху, осину, сосну. В надводной и подводной части колодца могут использоваться разные виды деревьев.

До начала рытья шахты выбирается способ крепления бревен между собой (как правило, «в лапу» в «полдерева» и. т. п.) чтобы не было препятствий для заведения сруба в готовую шахту.

Сделав разметку и вырыв выемку для глиняного замка, приступают к рытью шахты колодца на максимальную глубину порядка 20 м.

Дальше все работы должны происходить так:

1. Отдельно собирают сруб, соответствующий глубине вырытой шахты.
2. Готовый сруб заводят в шахту, стараясь не допустить повреждения стен.
3. Нижний венец аккуратно усаживают на опоры, изготовленный из остатков бревен. Для жесткой посадки бьют тяжелой кувалдой по верхнему венцу сруба.
4. Производят выборку грунта для дальнейшего продвижения сруба.
5. Удаляют деревянные опоры и сруб должен опуститься, в противном случае помогают кувалдой.
6. Повторяют действия (ставят опоры, роют яму и. т. д.).
7. Если накапливается многоводье в яме, используют насос для её откачки.
8. После монтажа деревянной конструкции, откачивают воду со дна, выравнивают его и насыпают фильтрующие слои— песок, затем гравий.
9. Вокруг колодца роют метровый котлован, чтобы сделать глиняный замок, предотвращающий попадание верхних вод.
10. Для предотвращения протекания дождевых вод делают отмосток с небольшим уклоном от колодца.
11. Остальные работы проводятся по благоустройству внешнего вида колодца.

Бетонные колодцы

Колодцы из бетона более гигиеничны и долговечны по сравнению с деревянными аналогами. Бетонные колодцы можно рыть двумя способами:

1. Методом опалубки.
2. С использованием бетонных колец.

Методом опалубки. Делается это просто: ставится опалубка по стенкам, вырытой на некоторую глубину шахты, заливается составом из цемента, песка и щебня (в пропорции ½/3), вода добавляется из расчета в среднем 0,6 на единицу пропорции. После отвердевания через 12 дней убирают опалубку, роют яму под бетонной стенкой и опускают кольцо. Этот процесс повторяют до полного рытья колодца на нужную глубину.

С использованием бетонных колец. Этот процесс идет намного быстрее, так не нужно ждать, пока отвердеет стенка из бетона. Готовые кольца (купленные или заранее изготовленные методом опалубки) опускают в предварительно вырытую яму. Дальше под кольцом роют яму и проталкивают кольцо вглубь, насаживая на него новое. Скрепляют кольца специальными скобами. Роют до глубины, при которой вода будет течь по стенам как минимум из трех источников. Вычерпывают воду, образовывают донный фильтр и приступают к формированию верхней части колодца. Бетонное кольцо должно возвышаться над землей не менее полуметра.

Технология изготовления колодца из кирпича

Колодцы из кирпича имеют много недостатков, однако, там, где нет подступа машин для подвозки бетонных колец или это экономически нецелесообразно можно сделать такие стенки. Колодцы из кирпича роют неглубокие, так стенки можно класть, только вырыв всю шахту. Кладку делают из закаленного красного кирпича, так как силикатный аналог подвержен быстрому разрушению. Колодцы из камня и кирпича, как правило, делают круглыми (для уменьшения расходного материала) с диаметром в 1 м. Технология изготовления такая же, как и у бетонных колодцев. Кладку можно делать как снизу, если глубина не более 5 м, так и сверху, ставя опоры, подобно случаю с бетонными кольцами. Толщина стенок кирпичной кладки не должна превышать 25 см, а каменной 35 см, их желательно оштукатурить.

Кладка из кирпича представляет собой веер.

Сколько будет стоить построить колодец на даче

Чтобы не строить колодец самому можно обратиться к строительным компаниям, которые занимаются копкой колодцев. При строительстве колодца компания производит расчет материалов, доставляет к вам все необходимое на объект, выкапывает колодезную шахту, устанавливает кольца, осуществляет полную герметизацию, монтирует глиняный замок, устанавливает домик, в случае надобности монтирует сантехнический узел и производит подключение водоснабжения в частный дом в соответствии со строительными нормами и правилами.

Одна из московских компаний предлагает копку колодцев из бетонных колец стоимостью в 2 000 р. за работу глубиной в 1 кольцо (0,8 м), стоимость самого кольца — 2 000 р. Рытье колодца глубиной свыше 16 м обойдется в 2450 р. за каждое последующее кольцо. Если вы закажете домик — это будет стоить вам 6 000 р.

Другая компания предлагает свои услуги за меньшие цены. Стоимость установки одного кольца — 1 800 р., а монтаж домика — 5 500 р. Кроме этого, придется уплатить за перекатку кольца не менее 150 р. за каждые 20 м и доставку материалов. Стоимость колодца глубиной в 15 м обойдется в 100 900 р. с учетом материалов на дно, домик, прочее без учета затрат на перевозку.

Компания «Свой колодец» также производит копку колодца от 2 000 р., установку домика от 5 000 р., а сами кольца продает по 1 500 р. за штуку.

Цены в среднем по московской области за кольцо — 1 900 р., а за рытье для одного кольца — 2 000 р. Однако если есть трудности с вывозом грунта, подземными водами, почвой, то цена может оказаться выше. В среднем колодец под ключ может обойтись в московской области глубиной в 9 м — 68 000 р., за 18 м — 145 500 р. с домиком.

Рытье колодцев — это очень трудоемкий процесс, сопряженный с множеством нюансов, в которых трудно разобраться неспециалисту, поэтому правильнее всего обратиться в организацию, занимающуюся копкой колодцев, имеющей специалистов для выполнения геодезических разработок и всех технологических процессов.

septik.guru

Домик для колодца своими руками: чертежи, размеры, фото, видео

Колодец на даче, а иногда, и возле дома — вещь необходимая. Но просто торчащее из земли бетонное кольцо с какой-то крышкой мало радует взгляд, да и комфортность использования ниже средней. Чтобы исправить ситуацию, требуется его облагородить и поставить ворот, который облегчит подъем воды. Продаются готовые колодезные ограды — с крышей и воротом, но они или цену имеют солидную, или выглядят жалко. Потому чаще всего строится домик для колодца своими руками. Тогда можно и фантазию приложить, и оформить все так, как вам нужно.

Виды колодезных домиков и их задачи

Содержание статьи

Первоочередная задача колодезного домика — защищать воду от попадания различных веществ — пыли, листвы и других подобных загрязнений. Для этого необходима плотно прилегающая крышка. Открытые колодцы возможны только для технической воды — для полива. Для других целей воду из них использовать нельзя. Так что если вы планируете хотя-бы посуду мыть, колодец должен закрываться плотно.

Крышка на колодце должна лежать плотно

Также необходима защита от осадков любого рода: дождевые и талые воды несут с собой очень грязную воду с растворенными в ней удобрениями, отходами жизнедеятельности животных, различным мусором и примесями. Ее попадание в колодец чревато серьезным загрязнением. Для защиты от осадков делают навес, чаще всего — двускатный — так проще отводить осадки.

Еще одна задача колодезного домика — защищать от посторонних или, во всяком случае, обеспечивать безопасность для детей. Для этого делают щеколды или врезают замки.

Вариант закрытого домика для колодца

Чтобы подымать воду было легче, устанавливают стойки и ворот — в простейшем случае вращающееся бревно с ручкой, к которому прикреплена цепь. И все это вместе должно еще радовать глаз хозяев, но при этом требовать минимального ухода.

Открытые или закрытые

Как видите на фото, домик для колодца может быт открытым и закрытым. Дешевле и проще сделать открытый: колодезное кольцо можно отделать камнем или деревом, крышку, стойки и навес — из дерева или металла — кому что дешевле обойдется. Материалов при таком строении требуется минимум. Есть только одно «но» — зимой в таком колодце может замерзать вода. Если вы не планируете пользоваться им в морозы — никаких проблем.

А вот для зимнего использования требуется утепленный колодезный домик. Но и тогда его можно сделать открытым:

• купить пенополистирольную «скорлупу» для колодца — они есть подходящего размера, закрепить ее, а  поверх нее уже класть отделку;
• перекрытие кольца и крышку сделать из нескольких слоев древесины, причем укладывать доски в разных направлениях, перекрывая стыки.

Закрытый домик для колодца

Другой вариант — сделать закрытый домик. Он по размерам  немного больше колодезного кольца. Имеющаяся воздушная прослойка уже неплохой теплоизолятор, но можно защиту еще улучшить — заложив промежутки пенопластом, например.

Из чего делать

Выбор внешнего вида иногда занимает много времени. Особенно «страдает» желанием украсить колодец прекрасная половина человечества, перебирая многочисленные варианты оформления и проводя за этим занятием много времени. На самом деле все просто: если есть дом, а колодец стоит рядом — стоит оформить его в том же стиле и по возможности, в том же цвете. Согласитесь, смотрится неплохо.

Колодец оформить лучше в том же стиле, что и дом

Что делать, если дом кирпичный или оштукатуренный? Выбирать отделку, подходящую по стилю к оформлению участка.  Если же это — одна из первых построек на участке, просто делайте так, как нравится.

Часто возникает вопрос: делать из металла или дерева. Деревянные смотрятся, конечно красиво. Но без должного ухода быстро теряют всю привлекательность и становятся серыми и некрасивыми. Если вас не страшит перспектива регулярно, не менее раза в год, обновлять защитное покрытие (удалять старую краску, потом красить заново), делайте из дерева. Если это — не для вас, делайте из металла. Всю конструкцию или только каркас — ваш выбор. Чем плох вариант: каркас из оцинкованного металлопрофиля, обшитый сайдингом. Особенно если точно так же отделан дом.

Домик для колодца из сайдинга

Как вы поняли, вариантов масса. Выбирайте сначала тип — открытый-закрытый, потом материалы и отделку по вкусу, разбирайтесь в конструкции, делайте домик для колодца своими руками.

Организация водопровода из колодца описана тут.

Навес для колодца с крышкой — открытый домик

Конструктивно устройство простое: есть две стойки, расположенные одна напротив другой. Они служат опорой для навеса, а также на них крепится ворот — устройство для подъема ведер с водой. Чертеж открытого домика с размерами смотрите на фото ниже.

Чертеж колодезного навеса с крышкой и воротом

Обратите внимание, что стойки можно вкопать после того, как сделана отделка колодезного кольца. В зависимости от этого изменяется порядок работ, но конструкция в любом случае остается такой же.

Стойки, поддерживающие навес могут находится внутри обшивки кольца колодца или снаружи

Об изготовлении дорожек на участке написано тут, о скамейках можно прочесть тут.

Как сделать навес

Сначала собирается навес. Делают два боковых треугольника по требуемым размерам. На чертеже вверху дан только примерный разлет двух крайних точек. При необходимости его можно сделать больше. Длинна навеса зависит от того, где будут стоять стойки — вплотную к колодезному кольцу или за обшивкой. Примерные размеры навеса при диаметре кольца 100 см приведены на фото ниже.

Размеры колодезного навеса для диаметра 100 см

Собирать конструкцию можно из оцинкованного профиля, металлической профильной трубы или деревянного бруса. Чтобы профиль не погнулся, его в местах крепления двери усиливают — можно поставить внутрь деревянный брусок или металлический уголок.

Чтобы дождь гарантированно не попадал внутрь, разлет надо сделать намного больше размеров кльца — хотя бы на 20 см с каждой стороны.

Крыша над колодцем должна быть намного больше его диаметра

Если стойки будут крепиться сразу к бетонному кольцу, порядок работ немного другой. Сначала собирают раму, которая охватывает кольцо. На фото она сделана из доски 30 мм толщиной. Стойки тоже сделаны из такой же доски, место крепления к бетону усилено накладками. Они же играют декоративную роль.

Если навес получился тяжелый, желательно использовать брус большей толщины, иначе нагрузки он не выдержит.

Рама для колодезного оголовка

После на стойки крепится собранная ранее крыша. Можно треугольники делать сразу на месте но удобнее их заготовить заранее, собрать стропильную систему, и в готовом виде водрузить на стойки.

Собранный, но не отделанный

Далее — отделка. Зашить доской, вагонкой, кровельным материалом. Только учтите, что доски, если использовать сырые, через какое-то время ссохнутся, между ними образуются щели до 5 мм толщиной. Ни о какой гигиене тогда речь не идет: и дождь будет попадать и пыль… Использовать сухую доску — тоже не очень хорошо — во влажную погоду она будет разбухать, настил «пойдет волной». В общем, если хотите иметь чистую воду, стройте домик с дверками  — закрытый. Там шансов уберечь влагу от загрязнения больше.

Крыша для колодца своими руками: чертежи и размеры

Как построить дровник своими руками читайте тут.

Закрытый домик для колодца своими руками

Речь идет о таком варианте укрытия для колодца — с дверкой. Если внутри еще сделать крышку, точно пыль попадать не будет.

Закрытый колодец

Строится каркас, потом он надевается на оголовок колодца и закрепляется анкерными болтами.

Домик для колодца своими руками

1. опорная стойка из 100*200 мм
2. короткие опорные стойки из того же бруса 100*200 мм
3. крепежный брус 30*60 мм
4. треугольный брус

Каркас собираем, при помощи коротких брусков крепим к кольцу. После приступаем к сборке поддона. Собирают настил из доски 30*100 мм или около того. Каркас обшивается досками или листовым материалом, например водостойкой фанерой.

Порядок сборки домика для колодца

Чтобы дверки хорошо держались, можно поставить дополнительные укосины. Навешиваем дверки — одну или две, по желанию. Чтобы проще было ориентироваться ниже приведены чертежи с размерами.

Домик для колодца своими руками чертежи с размерами

По этой же схеме можно сделать крышу для домика из металла. Если есть сварочный аппарат, использовать можно профильную трубу. К ней площе крепить отделочный материал.

Как сделать полностью закрытый каркас

Можно в домик спрятать и бетонное кольцо. В этом случае ворот, как правило ставятся стойки отдельно, а затем собирается каркас. Размеры выбираете так, чтобы конструкция свободно накрывала кольцо. Высота — выше вашего роста сантиметров на 20: чтобы можно было спокойно наклоняться и доставать ведро.

Такое укрытие для колодца из оцинкованного профиля для гипсокартона, металлочерепицы и сайдинга

Профиля берем из толстого металла, оцинкованные. Из направляющего собираем две одинаковых рамы — «пол» и верхний уровень кольца. Соединяются они стойками (профиль для стоек). Получился куб с заполненными боковинами.

Сборка каркаса

У направляющего профиля подрезаем боковинки, «спинку» оставляя целой. Так можно будет сделать треугольник. Крепим стойку, которая равна высоте всего домика. Если вы хотите иметь равные скаты, стойку крепят посередине. Можно дальний скат сделать более крутым, тогда стойка отодвигается на 15-20 см от центра.

К зафиксированной стойке крепим надрезанный профиль. Получаем один из элементов стропильной системы. Такую же операцию проделываем с другой стороны. Полученные верхушки треугольников соединяем поперечиной.

Подготовка под дверку

Со стороны дверцы добавляем стойки — с двух сторон. Их лучше усилить — поставить внутрь деревянные бруски и прикрутить саморезами.

Начало монтажа кровли

Крепим кровельный материал, например профилированный лист, обшиваем фанерой. На фанеру затем укладывают и прибивают мягкую черепицу — у кого какая технология. «Подножье» и бока крыши  отделывается любым материалом. Хотите — можно деревом — вагонкой, имитацией бревна или бруса, хотите — сайдингом.

В данном случае использованы те же материалы, что при облицовке дома: чтобы все смотрелось единым ансамблем.

Домик для колодца из сайдинга

Еще один видео-пример сборки из профиля для гипсокартона в видео-формате.

Строительство беседки из металла описано тут.

Оформление кольца колодца своими руками

Если сделан оголовок или навес, серое бетонное кольцо остается на виду. Вид не самый привлекательный, так и хочется его украсить.

Отделка камнем

Самый популярный способ декорирования колодца — отделка камнем — галькой или некрупным щебнем. Если с отделочным материалом все более-менее понятно — купить или собрать, то вопрос, на что его цеплять, остается. Есть несколько рецептов:

1. Мешок клея для плитки и природного камня 25 кг + мешок сухой смеси 300 — 50 кг. Все смешиваем, в сухом виде, разводим до пастообразного состояния водой. Камни замачиваем в воде. Тонким слоем наносим на кольцо — вертикальную полосу сверху до низу, подбираем и укладываем камни, утапливая их в раствор. Когда сделан некоторый кусок, пока раствор не засох, камни очищают, затирают швы.

   Колодец, отделанный камнем

2. Цемент марки М500 — 1 часть, просеянный среднезернистый песок — 3 части, клей ПВА — 1/3 части, вода — около 1 части. Работать примерно при +20°C, в плотных резиновых перчатках: разъедает руки. Замешивать сразу небольшую партию раствора: 1 часть — это банка на 500 мл. Такое количество можно успеть выработать до того, как раствор схватится. Технология аналогична: замачиваются камни, но еще смачивается и колодезное кольцо. Потом на него наносится слой раствора, вдавливаются камни.

Третий рецепт того, как обкладывать колодец камнем, предлагаем в видео-формате. Состав смеси тут очень похож, но перед нанесением раствора, на кольце закрепляется сетка. При такой технологии точно ничего не отвалиться.

Интересный вариант откидной крышки на колодец предложен в следующем видео: она откидывается почти полностью, но нужен ли такой девайс — решать вам.

Фото-варианты отделки колодцев

stroychik.ru
