Стыковка металлических труб 90: Сварка труб под прямым углом 90 градусов

Содержание

Сварка труб под прямым углом 90 градусов

При монтаже металлических конструкций – от каркаса детских качелей до системы отопления, практически всегда приходится иметь дело со сваркой. Процесс этот гораздо сложнее, чем кажется на первый взгляд, и гораздо ответственнее: от качества шва в буквальном смысле слова зависит надежность и долговечность изделия.

Процесс сварки

Сварка: разновидности и особенности

В самом общем виде под ней подразумевают стыковку двух отрезков из одного или разных материалов путем образования неразъемного соединения. Методов такого соединения довольно много. Выделяют две главные группы:

  • под давлением – например, ультразвуковая, холодная, прессовая;
  • сварка плавлением – термический метод, включающий нагрев соединяемых фрагментов.

Стыковка плавлением делится на два вида:

  • электродуговая – ручная, под флюсом, в среде аргона и так далее. Кромки отрезков трубопровода оплавляются под влиянием дугового заряда;
  • газовая – всем знакомая ацетиленовая.
    В этом случае края соединяемых труб прогреваются газокислородным пламенем, стыкуются, а зазор заполняется материалом расплавленного прутка.

Качество такого шва ниже, чем у полученного электродуговым методом. Но последний неприменим к трубопроводу с тонкими стенками – до 3,5 мм.

Метод обеспечивает надежное прочное соединение, но неразъемное. Если речь идет о металлических изделиях, то это является достоинством.

Виды соединений

В зависимости от назначения трубопровода, толщины и диаметра используются разные методы стыковки. В общем виде различают три основные группы.

  • Стыковое соединение – считается самым прочным. Используется поперечный стык – для заваривания трубопровода по окружности, и продольный – для соединения деталей. Стыковая сварка позволяет соединить отрезки по оси. Швы используются разные: одинарный для труб с диаметром до 500 мм, и двойной для трубопровода с условным проходом больше 600 мм. На фото – стыковое соединение.
  • Сваривание под углом – используется для соединения трубы под разным углом: 90 градусов, 45 градусов, 20 градусов. Надежность такого шва несколько ниже.
  • Нахлесточное соединение – стыковка используется только для совмещения трубопровода с дополнительными элементами.

Сварка по прямым углом

Монтаж труб под углом в 90 градусов – не такая уже и редкость, особенно для отопительной системы. Чтобы получить его при обходе комнат, например, используется специальная деталь – угол на 90 градусов. В этом случае для соединения применяется стыковой метод.

Однако при монтаже металлических каркасов и труб малого диаметра могут возникнуть другие задачи.

Подготовительный этап

  • Если требуется монтаж двух элементов, которые вместе составляют прямой угол, то подготовка будет состоять в правильной резке трубопровода под 45 градусов. Сделать это просто: на трубу надевается обычная резинка, фиксируется, второй ее край оттягивается вдоль трубы на 325 мм, полученный контур обводится мелом. Срез получается точно под нужным углом.

Во всех других случаях понадобится составление чертежа и расчет кривой, по которой затем нужно будет сделать срез.

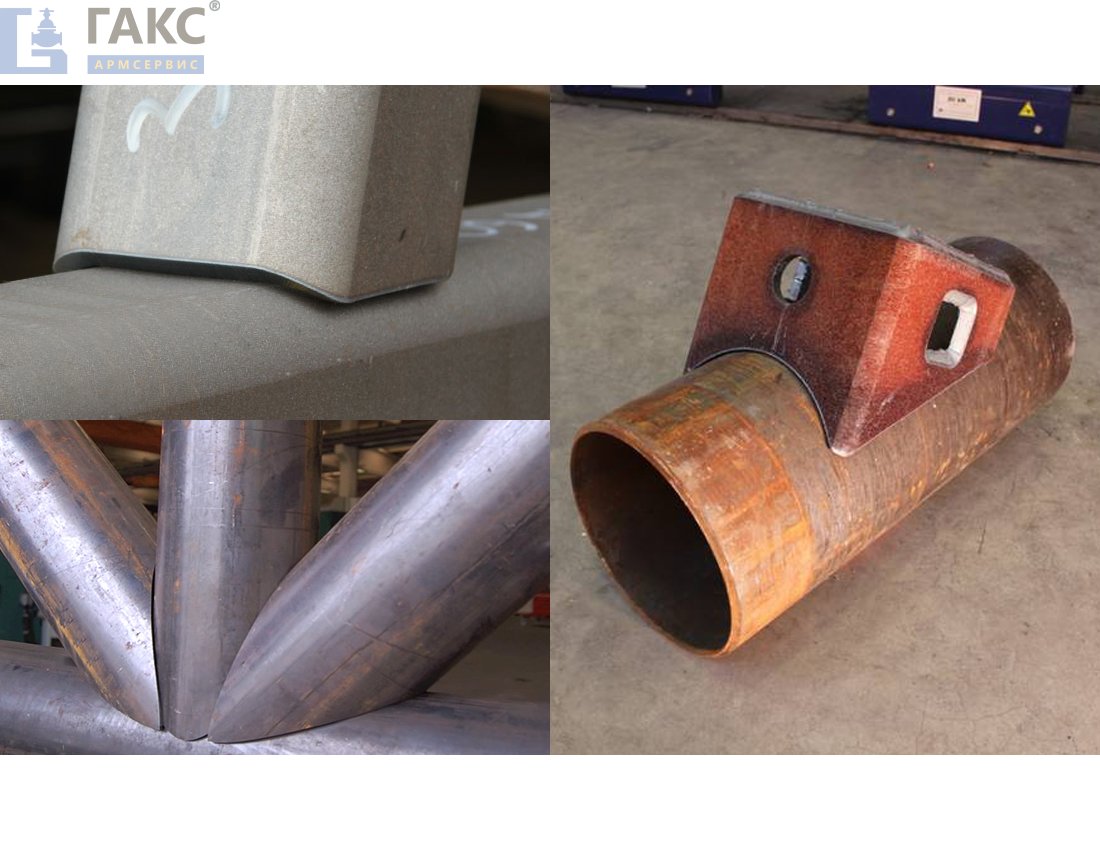

  • Второй распространенный вариант: труба соединяется врезкой во вторую под прямым углом. В этом случае в отрезке болгаркой делают два надреза под 90 градусов и вырезают полученный клин. Затем постепенно срезая, формируют круглое отверстие. На торце перпендикулярного фрагмента удаляют участок под тем же углом. Зазоры неизбежны, поэтому дальнейшая сварка будет проводиться в несколько этапов.

Рекомендуется сделать чертеж, чтобы добиться более плотной стыковки.

Технология сварки

  1. Поверхность изделия очищается от масла, грязи, ржавчины металлическими щетками, зона зачистки – 1,5–2 см от кромки. Обрабатываются края.
  2. При толщине изделия менее 3,5 мм, операция не проводится. Но при величине более 4 мм прогревание становится затруднительным. В этом случае выполняется скос кромки под рассчитанным углом.
  3. Если применяется газовая сварка, то используются два приема для наложения шва: правый – когда присадочный пруток передвигается вслед за горелкой, и левый – когда пруток оказывается впереди горелки, а ее пламя направлено на незаваренные края. Второй способ обеспечивает более аккуратный шов.
  4. В случае когда торец одной трубы совмещается со вторым под углом в 90 градусов, заваривание производится в несколько этапов. Сначала наваривается валик на кромке одной детали, а затем второй. После остывания шва края зачищаются от шлака. Операция повторяется до тех пор, пока зазор между элементами не исчезает. Результат будет лучше, если помощник будет удерживать привариваемую деталь под прямым гулом.


На видео подробно рассмотрена стыковка плавлением трубопровода под разными углами.

Фитинги Гебо для металлических труб

Наилучшим и быстрым на данный момент решением для ремонта поврежденного участка трубопровода или выполнения дополнительного подхода является использование чугунных компрессионных фитингов Gebo и зажимов Gebo. Фитинги Gebo предназначены для ремонта, модернизации и удлинения трубопроводов. Они оснащены запатентованным стальным зажимным механизмом, который в сочетании с резиновым уплотнительным кольцом позволяет просто, быстро и дешево соединить любую трубу (сталь, черная сталь, ПЭ).

Принцип работы

Необходимо использовать резьбовые компрессионные или вставные фитинги Гебо. Резьбовые компрессионные фитинги Гебо для металлических труб на 100 % обеспечивают герметичное разъемное соединение, которое можно легко разобрать и снова подключить. Конструкция этого соединения основана на зажиме кольца вокруг оголенного конца трубы путем скручивания резьбовых частей корпуса муфты вместе.

Металлическая вставка жесткости или специальный наконечник вставляется в оголенный конец трубы. Этот наконечник имеет зазубренный конец, вставленный в трубу, и буртик с прокладкой. Зажимное кольцо фитинга может быть полным или неполным. Этот тип соединения не требует расширения трубы. При этом вставные фитинги с зажимными кольцами неразделимы.

Идея соединения основана на вставке соединителя с выемкой в расширяющийся конец трубы, а затем прижиме кольца к концу соединителя с помощью специального устройства — ручного или механического.

Важно: соединение, предлагаемое Гебо, состоит в использовании фитинга с пазом, в котором имеется прокладка и вставка с надрезом, расположенная в трубе, а сам фитинг обжат зажимным устройством, которое герметизирует соединение.

Другие производители используют так называемое холодно расширяемое соединение. Принцип его действия состоит в том, чтобы разрезать трубу перпендикулярно ножницами, а затем установить кольцо PEX. В течение нескольких секунд труба и кольцо (изготовленные из одного материала) сжимаются, создавая надежное и плотное соединение. Разъем готов к опрессовке уже через 30 минут.

Фитинги Гебо: инструкция по монтажу

Поскольку труба подвергается давлению, рекомендуется затянуть соединение примерно через 15 минут.

  • Сварка осуществляется с помощью сварочного аппарата, который постоянно соединяет трубу с помощью специального фитинга. Под воздействием температуры материал плавится, и оба элемента связываются.
  • Скручивание — это еще один метод, используемый при соединении трубопровода с фитингами Гебо и устройствами из другого материала. Этот метод является обратимым, то есть отдельные элементы могут быть отсоединены и повторно собраны много раз.
  • Обжим — другой популярный метод в случае многослойных труб, таких как PEX-AL-PEX, но также применяется в системах из меди или стали. Используя специальные устройства, трубы и фитинги, оснащенные резиной, постоянно соединены.

Примечание: смазывая две трубы (внутри чашки одной и внешней поверхности другой), мы получаем прочное и полностью герметичное соединение. Клей для труб обладает такими свойствами, что смазываемая им поверхность частично растворяется, что повышает адгезию склеиваемых элементов.

Особенности фитингов Гебо, плюсы и минусы

Из-за материала, из которого сделаны водопроводные фитинги, мы можем разделить их на две группы: металлические и пластиковые.

Важно: для производства труб для наружных сетей водоснабжения используются металлы, такие как сталь, серый чугун и ковкий чугун. Из-за подверженности этих материалов коррозии (кроме серого чугуна) трубы защищены защитными покрытиями внутри и снаружи. Металлические соединения Gebo герметичны, они не пропускают химические вещества и газы, поэтому их можно использовать, например, в сильно загрязненных почвах.

Стальные водопроводные фитинги Гебо имеют хорошие механические свойства (высокая прочность на растяжение, изгиб и сжатие). Однако сварные соединения должны выполняться квалифицированным персоналом.

Недостатком продукции Gebo является низкая стойкость к ударам и изгибу. Для повышения прочности стенки  соединений относительно толстые. Это увеличивает вес и, следовательно, стоимость транспортировки и сборки. При этом вес труб ограничен их длиной (3-6 м), поэтому установка фитингов является трудоемкой. Также вам необходимо большое количество разъемов, которые могут вызвать утечку.

При этом механические свойства гебо фитингов для металлических труб едва ли не лучше, чем у стали:

  • большая прочность на сжатие и растяжение;
  • хорошая твердость и устойчивость к динамическим нагрузкам;
  • они тяжелые, хотя легче серого железа.

Они не так устойчивы к коррозии как серый чугун, поэтому необходимо использовать защитные покрытия:

  • внешние — цинк + битум + ПЭ,
  • внутренние — цементный раствор.

Проверка герметичности должна быть проведена до ввода трубопровода в эксплуатацию. Подробные требования к герметичности трубопровода включены в стандарт водоснабжения.

Требования и испытания: этот тест проводится после нанесения защитного слоя. Это слой, покрывающий кабель толщиной 30 см и защищающий его от движения во время испытания на герметичность. Трубные соединения должны быть открыты, чтобы помочь обнаружить утечки. Во время испытания на герметичность система водоснабжения должна быть заполнена водой и вентилироваться. Тогда давление на 50% выше самого высокого рабочего давления.

Если укрытие превышает 4 м, боковая засыпка должна быть уплотнена до 90% и до 85% в других случаях. Это позволяет трубе передавать давление сверху и предотвращает локальные нагрузки. Засыпку можно производить из нативного грунта, если максимальный размер частиц не превышает 300 мм. Вы не можете использовать большие камни и ошибочные валуны.

В нашем магазине большой выбор фитингов Gebo Quick и других видов соединений Gebo по хорошим ценам, посмотрите!

Подводы

Соединение металлических труб с HT — сифонным коленом

Металлические трубы HT-сифонное колено Резиновая манжета
28 — 34 mm ø DN 40/30 DN 40/30 A
28 — 34 mm ø DN 40/40 DN 40/30 B
38 — 44 mm ø DN 40/40 DN 40/40 C
28 — 34 mm ø DN 50/40 DN 40/30 B
38 — 44 mm ø DN 50/40 DN 40/40 C
28 — 34 mm ø DN 50/50 DN 50/30 D
38 — 44 mm ø DN 50/50 DN 50/40 E
48 — 54 mm ø DN 50/50 DN 50/50 F

оединение сточной арматуры с сифонным коленом HT- HTSW

HT-соединительные детали (фитинги) -HTS- соединяют металлические трубы с HT-трубами

металлические трубы
HT- соединительная деталь (HTS)
резиновая манжета
28 — 34 mm ø DN 40/40 DN 40/30 B
38 — 44 mm ø DN 40/40 DN 40/40 C
28 — 34 mm ø DN 50/40 DN 40/30 B
38 — 44 mm ø DN 50/40 DN 40/40 C
28 — 34 mm ø DN 50/50 DN 50/30 D
38 — 44 mm ø DN 50/50 DN 50/40 E
48 — 54 mm ø DN 50/50 DN 50/50 F

Соединение баллонного сифона HT-с фитингом HTS

Соединение металлических труб с HT-коленом

металлические трубы HT-колено резиновая манжета
28 — 34 mm ø DN 40 DN 40 — 1¼»
28 — 44 mm ø DN 50 DN 50 — 1¼»
28 — 34 mm ø DN 50 DN 50 — ½»

Соединение сточной арматуры с НТ — коленом HTB, DN = условный проход

HT-подводы к чугунным трубам без муфты

чугунная труба без муфты HT-подвод к чугунной трубе (HTUG) Двойное уплотнение, размер
50 mm ø DN 50 DN 40/30 B
70 mm ø DN 75 DN 75
100 mm ø DN 110 DN 110

Удлинение чугунной трубы с HT- фитингом HTUG

Стандарт DIN 1986, ч.

2, предписывает минимальные характеристики для отдельных соединительных трубопроводов.

Объект канализации или тип трубопровода Условный проход, индивидуальный подвод DN
Раковина для рук, моечный стол, биде 40
Объекты для отвода сточных вод на кухне (кухонная раковина, разделочный стол одинарный и сдвоенный), включая посудомоечную машину для мытья посуды на 12 персон, слив, стиральная машина, рассчитанная на стирку 6 kг сухого белья и снабжённая отдельным сифоном 50
Стиральная машина, рассчитанная на стирку от 6 до 12 kг сухого белья 75
Сток для пола DN 75 75
Сток для пола DN 110 110
Клозет, моющее устройство для подкладных суден 110
Душевая ванна, раковина для мытья ног, ванна с непосредственным соединением 50

Трубопроводы с бытовой сточной водой не разрешается подключать к дождевым трубопроводам при наличии раздельных трубопроводных систем

Marley-HT-внутренняя канализационная система может быть подключена непосредственно к основным KG-трубопроводам без дополнительных соединительных муфт. Для подключения керамических или чугунных труб выпускаются специальные соединительные детали с необходимыми уплотнениями.




Бессварное соединение металлических труб с наружной резьбой д.20х1/2, цена 135.41 грн

Соединительная муфта (безрезьбовое соединение) тип Гебо – бессварное соединение по цене производителя
Зажимной соединитель с наружной резьбой 1/2”  используется в случаях необходимости проведения срочного ремонта без необходимости нарезки резьбы. Соединение можно назвать высоконадежным, простым в работе. Высокоэффективная работоспособность характерна этому классу фитинга.

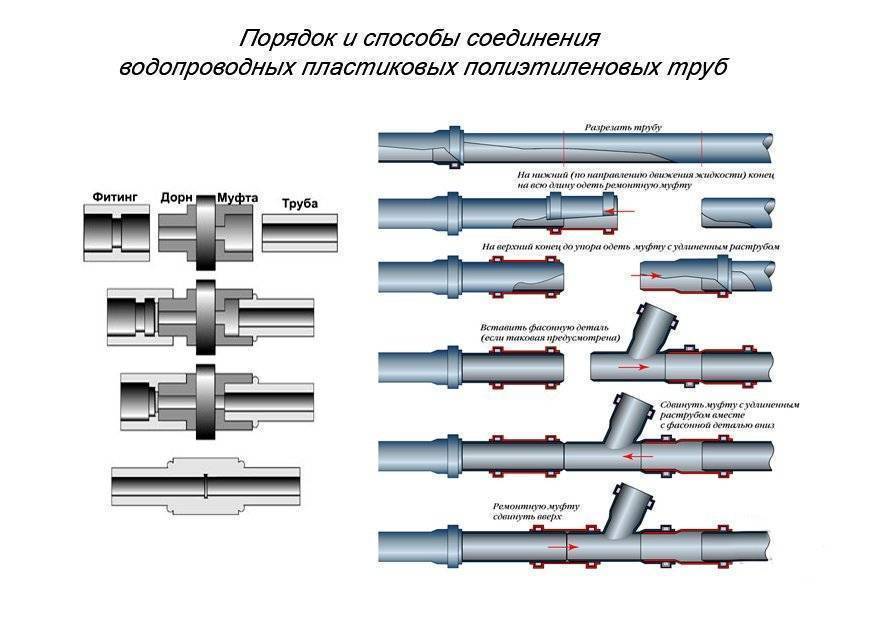

Этапы монтажа муфты:

1.    Производим разборку изделия: необходимо снять зажимное кольцо, уплотнитель и шайбу.
2.       Обрезка трубы под углом 90 градусов с дальнейшей ее зачисткой.
3.       Уплотнитель возвращают в фитинг, гайка, кольцо и шайба надевается на трубу.
4.       Труба входит в фитинг через уплотнитель.
5.       Все фиксируется прижимной гайкой.

 Этот вид фитинга обеспечивает герметичность системы, надежность ее функционирования. Прекрасная работоспособность изделия гарантируется производителем, при правильном монтаже изделия.

Обжимное муфтовое соединение оснащено внешней резьбой. Сварка и нарезка резьбы полностью исключаются, и это важная особенность данного фитинга. Обеспечение быстрого ремонта трубопровода – основное задание изделия, с которым оно справляется успешно. Выбирайте высокое качество фитингов по самым низким ценам в каталоге магазина hydra.kh.ua.

Зажимная муфта для стальных труб

Одним из элементов зажимного механизма является перерезанное зажимное кольцо, сделано из стали и оцинковано гальванически, которое путем зажима гайки муфту подгоняется к наружным размерам ремонтируемой трубы и затягивается. Во время зажима зажимного кольца зубцы, которые находятся на внутреннем диаметре (похоже как внутренняя резьба) врезаются в трубу, блокируя всё соединение. Следующим элементом является прижимное кольцо (подкладка), сделанное из стали и оцинковано гальванически, которое обеспечивает правильное прижимание, а также предохранение от механического повреждения уплотнительного кольца (зажимное кольцо имеет пересечение, которое изменяет свой размер во время зажима и не может непосредственно стыкаться с уплотнительным кольцом). Уплотнительное кольцо с помощью этого прижима подгоняется к наружному диаметру ремонтируемой трубы, а также к внутренним размерам набивочной камеры в муфте, обеспечивая герметическое соединение ремонтируемой установки. Уплотнительное кольцо сделано из резины.

Применяется:

• для перехода с обрезаного края металлической трубы на резьбу
• для соединения двух обрезаных металлических труб
• для соединения металической трубы (обрезаной)  с пластиковой.

Типы и применение фитингов для сварки враструб

Как мы знаем, существует четыре типа соединения для трубопроводной арматуры: сварка внахлест, сварка встык, резьбовое и фланцевое.

Что касается стальных трубных фитингов, которые вы могли бы использовать для своих проектов трубопроводов, вы обнаружите, что два из них весьма популярны: фитинги для сварки внахлест и фитинги для стыковой сварки.

Однако, поскольку у обоих, похоже, есть свои плюсы и минусы, вы можете не понимать, какой из них лучше всего подходит для вашей конкретной цели. По этой причине мы взяли на себя ответственность провести сравнение между ними. Таким образом вы узнаете разницу между сваркой с раструбом и стыковой сваркой.

Чтобы узнать больше об этом, продолжайте читать ниже.

Что такое фитинги для сварных раструбов

Фитинги для сварки муфт — это деталь крепления труб. В этом случае труба будет вставлена ​​в углубление трубы, фитинга, клапана или фланца. Чтобы соединить трубы или клапаны с другими участками трубы, будут применены герметизирующие сварные швы углового типа.Поэтому в некоторых случаях хорошим выбором являются фитинги для сварки муфтой. Это связано с тем, что преимущества большой прочности конструкции и высокой герметичности могут быть весьма важными факторами, которые необходимо учитывать при разработке проекта трубопровода.

Как показано на рисунке ниже, вы можете увидеть форму отвода под сварку с раструбом под углом 90 градусов:

Как правильно описать размеры фитингов, сваренных с раструбом

Если вы размещаете запрос на фитинги такого типа, вам необходимо указать размеры внешнего диаметра и требования к давлению (или график толщины), номинальные значения давления фитингов для сварки муфт, обычно выраженные в классе 3000, классе 6000 и классе 9000.

Фитинги для сварки внахлест обычно упрощаются как фитинги SW, поэтому вы увидите некоторые описания, такие как SW-колено, SW-тройники, SW-муфты и т. Д.

Использование фитингов для сварки враструб

Поскольку эти фитинги предназначены для высокого давления, их можно легко использовать в различных промышленных процессах.
• Фитинги для сварки внахлест, такие как отводы, тройники, переходники, могут использоваться на трубопроводах для транспортировки токсичных, легковоспламеняющихся или дорогих материалов, где не будет возможности для утечки.
• Используется вместе с трубой ASME и для изменения размеров.
• Применяется в местах, где трубопровод считается постоянным. Кроме того, они также были спроектированы таким образом, чтобы обеспечивать характеристики хорошей текучести.
• Изготовлено в соответствии со стандартами ASTM A234, а также может соответствовать ASME B16.11. Этот стандарт охватывает размеры, номинальные значения давления и температуры, маркировку, допуски и требования к материалам для углеродистой стали и кованого углерода. С точки зрения приемлемых форм материалов, это могут быть стержни, поковки, бесшовные трубы и бесшовные трубы, которые соответствуют требованиям к химическим свойствам фитингов, механическим свойствам и методам.

Типы фитингов для сварки внахлест

Подобно фитингам для сварки встык, в зависимости от типа материала, фитинги для сварки муфт также варьируются в виде трубных фитингов из нержавеющей стали, углеродистой стали и легированной стали. В зависимости от области применения он включает в себя отвод под сварку с раструбом, тройник под сварку с раструбом, а также переходной тройник, переходники, муфты, фланцы SW и т. Д.

Масса устройства в кг для фитингов SW — соответствует ASME B16.11

Муфты для сварки внахлест

• Полное соединение
Эта труба соединяет две трубы или ниппель.

• Полумуфта
Ее можно приваривать непосредственно к разводке для создания ответвления.

• Переходная муфта
Помогает соединить трубы двух разных наружных диаметров.

• Переходная вставка
Изготовлены в соответствии с MSS SP-79.Это помогает обеспечить экономичные и быстрые комбинации сокращений трубопроводов. Таким образом, они могут быть изготовлены с использованием стандартных фитингов для сварки враструб.

Штуцер для сварки внахлест

Union представляет собой резьбовое соединение и состоит из трех частей, соединенных между собой. Он включает в себя внутреннюю резьбу жгута и центральную часть, которая сближает концы при вращении. Таким образом, муфты следует плотно завинтить перед сваркой их концов. Это поможет свести к минимуму перекос сидений.

Отвод под сварку внахлест

Колено для сварки внахлест (SW колено) имеет типы под 45 и 90 градусов, изготавливается в процессах ковки, а также имеет модели с длинным радиусом (LR с наружным диаметром 1,5 X) и коротким радиусом (SR с 1 X 0D), это был обычный патрубок приваривать фитинги, которые используются в трубопроводах для изменения направления потока жидкости.

Тройник под сварку внахлест (SW тройник)

Тройник прямой и переходной тройник
Это поможет сделать ответвление на девяносто градусов от основного участка трубы.Редукционный тройник для сварки внахлест имеет ответвление меньшего диаметра, соединяющее меньшее трубное ответвление.

Sockolet

Sockolet (sock + olet) — типичный тип фитингов для сварки раструбом, он используется для тех же целей, что и приварная бобышка и резьба, для сварки трубы малого диаметра, чтобы она сидела в теле трубы большого диаметра. Отличается тем, что соколет имеет уникальную розетку, подходящую для сварки (розетка находится внутри розетки). Он обеспечивает хороший поворот на 90 градусов и более высокую прочность для выдерживания высоких давлений.Одно отверстие, соединенное с выпускным отверстием, зенковка будет охватывать наружный диаметр выпускного отверстия, чтобы поддерживать трубу, сидящую на муфте, для стабилизации установки и прочности сварки. Как и фитинги с раструбом, патрубки имеют диапазоны давления в 3000 #, 6000 # и 9000 #.

SW Крест

Крест также поможет сделать ответвление на девяносто градусов от основного участка трубы.

SW Заглушка

Заглушка — заглушка. Он используется для герметизации конца трубы.

Фланец под сварку с враструб — Другой фитинг SW

Фланец, приваренный внахлест (фланец SW), обычно используемый для небольших труб с высоким давлением.Форма фланца состоит из утопленного буртика во внутреннем отверстии, благодаря которому труба правильно вставляется в буртик, а затем выполняются сварочные работы для соединения труб и фланцев. Эта сварочная конструкция по существу обеспечивает гладкое отверстие и хорошие характеристики передачи жидкости в трубопроводах.

Фланцы

SW включают типы RF (с выступом), FF (с плоской поверхностью) или RTJ (с кольцевым шипом), номинальное давление классифицируется по 150 #, 300 #, 600 # и до 2500 #.

Преимущества и недостатки сварки внахлест

Преимущества

• На трубе необходимо снять фаску для подготовки сварного шва.
• Временная прихваточная сварка обычно не требуется для центровки.Это потому, что принцип подгонки поможет обеспечить правильное выравнивание.
• Металл сварного раструба не может проникнуть в отверстие трубы.
• Стоимость строительства оказалась ниже, чем при сварке встык. Из-за отсутствия специальных машин и отсутствия точных требований к наладке.

Недостатки

• Сварщик должен следить за тем, чтобы компенсационный зазор между буртиком муфты и трубой составлял 1,6 мм.
• Внутренние щели и компенсационный зазор в системах для сварки муфт могут способствовать коррозии.По этой причине они были сочтены менее подходящими для радиоактивных или коррозионных применений.
• Эти виды фитингов также неприемлемы для сверхвысокого гидростатического давления в пищевой промышленности. Это связано с тем, что в дополнение к невозможности полного проникновения он также оставит щели и щели, которые затем будет очень трудно очистить.

Учитывая вышеизложенные причины, стыковая сварка лучше, чем раструбная сварка, поскольку обеспечивает более высокую прочность и более высокое сопротивление давлению.

Различия между фитингами под сварку враструб и стыковку

В случае фитингов SW указанным стандартом является ASME B16.11. Здесь труба может быть вставлена ​​в углубленную область фитинга. Как фитинг, так и труба должны иметь квадратный срез и не требовать какой-либо подготовки или скошенного конца, кроме очистки снаружи. Это упростит процесс установки и сварки.

Что касается фитингов BW под сварку встык, упомянутый стандарт — ASME B16.9. если их концы приварены к концу трубы, толщина будет такой же, как у труб.В этом случае на концах фурнитуры может быть снята фаска.

Различия в применении фитингов SW и BW

Сопротивление сварному шву враструб обычно составляет примерно половину прочности фитингов, сваренных встык. Следовательно, фитинги SW в основном используются для небольших трубопроводов диаметром NPS 2 или даже меньше.

С другой стороны, фитинги под сварку встык помогают сохранить лучшую прочность. И лучше для трубопроводов высокой температуры или высокого давления. Его также можно использовать, когда потребуется сварное соединение с прочностью не выше прочности основного металла.

Как установить — Сварка внахлест или сварка встык

Что касается фитингов SW, вы обнаружите, что их довольно легко установить. Поскольку для доступа к гнезду требуется около 1/6 дюйма зазора внизу зазора, он также допускает тепловое расширение. Однако этот зазор может затем привести к проблеме перенапряжения, которое приведет к растрескиванию углового сварного шва фитинга. Кроме того, было обнаружено, что сварка с раструбом проблематична при работе с агрессивными жидкостями из-за щелевой коррозии.Кроме того, было обнаружено, что он довольно легко подвержен коррозии из-за неоднородности внутренних поверхностей гладких труб.

С другой стороны, фитинги для стыковой сварки признаны лучшими с точки зрения усталости, прочности, устойчивости к температуре и устойчивости к коррозии. Однако также может быть сложнее правильно сварить и подогнать. А это требует больше времени и опыта квалифицированных сварщиков.

Разница в цене на сварку внахлест и сварку встык

Когда вы думаете об использовании фурнитуры для любого строительного проекта, цена является основным фактором, который необходимо принимать во внимание.

Если речь идет о фитингах для сварки встык, цена намного выше, чем на фитинги для сварки встык аналогичного размера. Однако дополнительные затраты, связанные с фитингами под сварку встык, выше, чем на SW. Это связано с тем, что также необходимо учитывать затраты на квалифицированного сварщика и другую рабочую силу.

Надеемся, что мы сможем помочь вам в достижении лучшего понимания фитингов для сварки враструб и стыковой сварки. Если у вас есть какие-либо вопросы относительно фитингов SW, просто свяжитесь с нами.

Концы труб: объяснение — унифицированные сплавы

Хотя размер является важным фактором при выборе фланцев, колен и других компонентов вашего трубопровода, концы труб являются важным фактором для обеспечения надлежащей посадки, плотного уплотнения и оптимальной производительности.

В этом руководстве мы рассмотрим различные доступные конфигурации концов трубы, сценарии, в которых они наиболее часто используются, и факторы, которые следует учитывать при выборе конкретного конца трубы.

Общие концы труб

Тип выбранного конца трубы будет определять, как он соединяется с другими компонентами, а также для каких приложений и компонентов труба лучше всего подходит.

Концы труб обычно делятся на одну из четырех категорий:

  • Плоские концы (PE)
  • Концы с резьбой (TE)
  • Концы со скошенными кромками (BW)
  • Механические соединения с пазами или концы с пазами

A одиночная труба также может иметь несколько типов концов.Это часто указывается в описании трубы или на этикетке.

Например, 3/4-дюймовая труба SMLS Schedule 80s A / SA312-TP316L TOE имеет резьбу на одном конце (TOE) и гладкую на другом.

Напротив, 3/4-дюймовая труба SMLS Schedule 80s A / SA312-TP316L TBE имеет резьбу на обоих концах (TBE).

Трубы с гладким концом (PE). Использование и соображения

PE трубы имеют концы, обычно срезанные под углом 90 градусов к участку трубы для получения плоской, ровной концевой заделки.

В большинстве случаев трубы с гладким концом используются в сочетании с надвижными фланцами, фитингами и фланцами для приварки муфт.

Для обоих типов требуется угловая сварка с одной или обеих сторон фитинга или фланца, а также у основания фитинга или фланца.

Там, где это применимо, гладкий конец обычно размещается на расстоянии дюйма от точки прилегания трубы, чтобы учесть тепловое расширение во время сварки.

Это делает их идеальными для систем трубопроводов малого диаметра.

Использование и рассмотрение труб с резьбовым концом (TE)

Обычно используемые для труб с номинальным размером три дюйма или меньше, трубы TE обеспечивают отличное уплотнение.

В большинстве труб используется стандарт национальной трубной резьбы (NPT), который описывает коническую резьбу, используемую на трубе, с наиболее распространенным конусом, измеряющим 3/4 дюйма на фут.

Этот конус позволяет резьбе плотно затягиваться и создавать более эффективное уплотнение.

Однако правильное соединение резьбы на ТЭ-трубе важно, чтобы избежать повреждения труб, фитингов или фланцев.

Неправильная сборка или разборка может привести к истиранию или заеданию.

После снятия заклинивания повреждение резьбы или трубы может еще больше снизить коррозионную стойкость и гигиенические свойства — две популярные причины выбора трубы из нержавеющей стали.

К счастью, избежать этих проблем часто так же просто, как подготовить резьбу перед сборкой.

Рекомендуем и продаем уплотнительную ленту Unasco из нержавеющей стали для резьбовых соединений.

Лента, пропитанная никелевым порошком, удерживает поверхность концов наружной и внутренней резьбы отдельно, а также смазывает соединение для облегчения сборки и разборки.

Использование и рассмотрение труб со скошенным концом (BW)

Используемые при стыковой сварке фитинги BW обычно имеют диаметр 37. 5-градусный скос.

Эти фаски часто наносятся производителями вручную или с помощью автоматизированных процессов для обеспечения единообразия.

Это обеспечивает идеальное соединение с фитингами и фланцами BW и упрощает сварку.

Концевая труба с канавками. Использование и соображения

Механические соединения с канавками или концевые трубы с канавками используют формованную или механически обработанную канавку на конце трубы для установки прокладки.

После этого корпус вокруг прокладки затягивается для фиксации соединения и обеспечения оптимального уплотнения и рабочих характеристик.

Конструкция позволяет упростить разборку с уменьшенным риском повреждения компонентов трубопроводов.

Стандартные обозначения концов труб и стандарты

Концевые соединения труб, обычно используемые для трубных ниппелей, часто обозначаются сокращениями.

В большинстве случаев первая буква обозначает тип используемого конца, а следующие буквы позволяют узнать, какие концы закончены.

Общие сокращения включают в себя:

  • BE: Конический конец
  • BBE: Скос с обоих концов
  • BLE: Скос с большим концом
  • BOE: Конический конец Малый конец со скосом
  • BW: Конец под сварку встык
  • PE: Гладкий конец
  • PBE: Гладкий оба конца
  • POE: Обычный один конец
  • TE: Резьба Резьба на обоих концах
  • TLE: Резьба на большом конце
  • TOE: Резьба на одном конце
  • TSE: Резьба на малом конце

Если вы хотите узнать больше об общих стандартах концов труб, вы можете информацию в ASME можно найти ниже:

В этом руководстве описаны основные моменты, необходимые для согласования концов труб и соединений в соответствии с предполагаемой функцией или системой трубопроводов.

Однако вы также должны убедиться в правильности размеров труб и материалов труб.

Добавьте к этому огромное количество различных деталей и конфигураций, и поиск идеального варианта может показаться устрашающим.

Технические специалисты по продажам Unified Alloys уже более четырех десятилетий помогают предприятиям Северной Америки и Канады в производстве труб из сплавов. Позвоните нам сегодня, чтобы получить дополнительную информацию и найти высококачественные трубы и компоненты из нержавеющей стали, отвечающие требованиям вашего технологического процесса или проекта.

Упростите соединение стальных труб с помощью этого эффективного метода —

Итак, один из вопросов, который мне задают снова и снова: « Как соединить стальные трубы». Поскольку труба круглая, может показаться, что сварка двух кусков трубы будет очень сложной. Я здесь, чтобы разрушить этот миф и сказать вам: это не так. Я покажу вам, как, конечно же, с помощью правильного метода соединить стальную трубу очень просто.

При первом соединении стальных труб убедитесь, что два конца прямоугольные и скошены.Сделайте это с помощью отрезной пилы и шлифовального станка. После того, как края будут очищены, выровняйте две части трубки в пределах подходящего размера уголка и зажмите. Это обеспечит прямоугольную форму трубы и ее готовность к сварке.

Теперь есть два способа отделки стальной трубы: хороший сварной шов или красивый и чистый, как будто стальная труба представляет собой цельную деталь. Лично мне нравится, чтобы моя труба выглядела чистой и свежей, но если вы хотите получить хороший сварной шов, ознакомьтесь с этой статьей, и она покажет вам, как установить красивые гальванические швы с помощью сварочного аппарата MIG.

Теперь мы расскажем, шаг за шагом, как именно соединить эти две части трубки (имейте в виду, что этот принцип работает и со стальными трубками!), И у меня будет несколько ссылок в статье — так вы точно знаете какое оборудование использую и рекомендую.

Итак, давайте займемся сваркой трубы!

Подготовка — ключ к успеху

Я вижу, что самая большая ошибка при сварке и соединении стальных труб — это неспособность подготовить соединения.Не могли бы вы скосить края и все равно сварить два куска трубы? Конечно, вы также можете отремонтировать плитку для ванны с помощью изоленты .

Я хочу сказать, что не подготавливать концы труб — плохая идея. Вам нужно, чтобы концы выровнялись по квадрату и оставалось место для присадочного металла. Так как именно это сделать? Рад, что ты спросил!

Square Your Chop Saw

Это действительно эффективный способ обеспечить квадратный разрез (90 градусов)

Используйте обрамляющий квадрат

И выровняйте его ровно напротив упора разделочной пилы

Это гарантирует, что ваша пила будет повернута на истинные 90 градусов и ваш пропил будет правильным.

Эффективно снимите фаску с трубок

Теперь, когда вы сделали правильный разрез, давайте скосим трубку, чтобы она соответствовала сварному шву.

Вам нужно использовать настольный шлифовальный станок и просто осторожно повернуть трубу против абразивной кромки под углом 45 градусов.

В результате край будет ровным.

Теперь, когда вы подготовили материал, вы готовы к настройке для сварки.

О, убедитесь, что вы подготовили оба конца стальной трубы!

Сварка стальных труб вместе

Вы когда-нибудь слышали старую поговорку « Есть много способов снять шкуру с кошки?» «Да, я знаю, что это ужасное высказывание, но основная мысль заключается в следующем: вы можете правильно выполнить задачу несколькими способами.То же самое и со сваркой, и особенно со сваркой труб. Мне нравится метод, который я собираюсь вам показать, но поэкспериментируйте, вы можете найти другой метод, который вам больше подходит.

Приспособление

То, что вы собираетесь сделать здесь, — это установить приспособление. Это не слишком сложно. Фактически, это просто кусок толстого углового железа, установленный на двух магнитах. Мне нравится использовать угол ½ дюйма, который есть у меня в магазине. Это гарантирует, что моя труба будет ровной и не скатится с рабочего стола.

Вот хорошее изображение установки:

Убедитесь, что у вас есть хорошие зажимы, чтобы удерживать трубу на месте. Мне очень нравятся эти хомуты — они эффективно фиксируют трубу на уголке из-за наличия буквы «X» в нижней части хомута.

Итак, когда все настроено, это будет выглядеть так:

Сварщик

Есть несколько способов сварить трубы (или стальные трубы) вместе: MIG, TIG или сварка палкой.Имейте в виду, что у каждого процесса есть свои плюсы и минусы, но в этой статье мы поговорим о сварке труб методом TIG. Если вы ищете статьи и обзоры о сварке MIG, ознакомьтесь с этой статьей, посвященной сравнению , , которую я написал.

О, и мы собираемся использовать вольфрамовый 1/16 дюйма и присадочный стержень 1/16 для этого проекта.

Если вы ищете отличного сварщика TIG, обратите внимание на мою детку — многопроцессорный аппарат Esab.

Процесс

Хорошо, давай присоединимся к этой трубе!

Вы захотите настроить все в своей джиг-приманке, как мы обсуждали.

И как только ваша стальная труба будет на месте, вам нужно прихватывать обе стороны — для двух прихваточных швов напротив друг друга.

Итак, у вас есть три точки, скрепляющие все вместе — угловая сталь, зажимы и прихваточные швы.

Теперь вы можете закрепить прихваточный шов на верхней части трубы для третьего прихваточного шва

Затем вы можете снять хомуты и перевернуть трубу — она ​​все равно будет в работе, потому что у вас три сплошные дорожки.

Вы готовы сделать еще один прихваточный шов для четвертой и последней закрепки в верхней части трубы — так что у вас должна быть прихватка в ваших положениях 12, 3, 6 и 9, если мы можем думать об этом как о часах.

Наконец, вы выполните сварку от прихваточного шва к прихватке, выполнив весь сварной шов. Готовый сварной шов должен быть непрерывным и выглядеть так:

Только помните, это не будет выглядеть красиво!

Отделка

Отделка — быстро и просто!

Возьмите угловую шлифовальную машину, и вам понадобятся абразивные диски зернистостью 36 (), (80) и диски Scotchbright.

Вам нужно делать длинные плавные движения вдоль трубы, снимая сварной шов небольшими слоями.

После снятия большей части сварного шва переключите зернистость на подушку с зернистостью 80, это более мелкая площадка, которая удалит меньше металла и обеспечит более гладкую поверхность.

А теперь, прежде чем закончить — еще раз проверьте трубку с рамкой.

Это покажет любые высокие точки, которые вам, возможно, придется поразить шлифовальной машиной и зернистостью 80 — или, если это действительно тонко, скотчбрайт.

Вот и все — вы только что узнали о соединении стальных труб!

Заключение

В этой короткой статье мы говорили о сварке стальных труб. Вы можете использовать этот процесс при постройке перил, мебели или заборов — на самом деле единственное ограничение — это то, что вы можете себе представить. Помните, что чем больше времени и подготовки вы потратите на подготовку сварного шва, тем лучше будет конечный результат — вот почему я настоятельно рекомендую наладить работу и потратить время на то, чтобы выровнять отрезную пилу.

Это вечные принципы, которые превратят вас в мастера, улучшат ваши навыки работы с металлом и заставят людей спросить вас: «Как вы научились этому?»

Фитинги из нержавеющей стали с наружным диаметром

Неполированный приварной отвод на 90 ° (2WCL-UNPOL)

Этот приварной отвод на 90 ° доступен из нержавеющей стали 304 или 316L. Этот высокоточный сантехнический отвод на 90 ° для сварки встык имеет стандартную машинную неполированную поверхность. Этот неполированный колено используется для изменения направления потока во многих сферах применения во многих отраслях промышленности, когда санитарная отделка не требуется.

  • Доступны из 304 и 316L

Таблица данных продукта:

9055 905 905

5 04 BF
Внешний диаметр трубки A R Нержавеющая сталь 304
Номер детали
Нержавеющая сталь 316L
Номер детали
1,125 BF62WCL-50-1
3/4 « 1,125 1,125 04 BF62WCL
1 « 1. 500 1.500 BF42WCL-1-1 BF62WCL-1-1
1-1 / 2″ 2.250 2,250 BF42WCL-15-1 BF62WCL-15-1
2 « 3.000 3.000 BF4262WCL-2-1 1
2-1 / 2 « 3,750 3,750 BF42WCL-25-1 BF62WCL-25-1
3″ 3 « 500 4.500 BF42WCL-3-1 BF62WCL-3-1
4 « 6. 000 6.000 BF4262WCL-4-1 1
6 дюймов 9.000 9.000 BF42WCL-6-1 BF62WCL-6-1
8 дюймов 12.000 12.000 BF42WCL-8-1 BF62WCL-8-1
10 « 15.000 15.000 BF4210WCL-1055-10-1 1
12 « 18.000 18.000 BF42WCL-12-1 BF62WCL-12-1
9055 9055
Номер детали Wayland Альфа Лаваль Dixon VNE Topline Санитарные решения

51 902CL B2WCL E2WCL 2WCL SS2WCL

Как заменить оцинкованную сталь на медь

Существует 43 квинтиллиона возможных конфигураций кубика Рубика. Это лишь на несколько единиц больше, чем количество комбинаций «труба-труба», с которыми подрядчик может столкнуться в ходе работы.

Знание правильного метода соединения разнородных материалов — одна из самых сложных задач для подрядчика. В зависимости от характера работы (жилой, коммерческий, промышленный) сантехнический подрядчик может столкнуться с головокружительным разнообразием материалов: медь, различные типы PEX, оцинкованная сталь, нержавеющая сталь, латунь, ПВХ, ХПВХ, чугун и АБС. .

В частности, в старых конструкциях подрядчик, скорее всего, найдет смесь материалов для трубопроводов, часто в результате ремонта или дополнительных модернизаций, а не полной замены системы.

Проблемы возникают при соединении разнородных металлов без учета их совместимости. Каждый раз, когда два разных типа металла контактируют друг с другом или с электролитом (например, с водопроводной водой), один из металлов может начать коррозию. Вот почему для соединения труб из разнородных металлов необходимо использовать правильные изоляционные переходные фитинги.

Хотя существуют общие практические правила, которым необходимо следовать, лучший способ обеспечить соответствие — обратиться к местной кодовой книге. В разных юрисдикциях действуют разные правила.

Соединение меди с оцинкованной сталью

Одним из наиболее распространенных способов соединения металла с металлом является соединение меди с оцинкованной сталью в системах питьевого водоснабжения. Оцинковка, которая была обычным явлением в домах, построенных до 1960 года, подвержена коррозии, и теперь ее заменяют медью или другим материалом.

Это одно из соединений, требующее защиты от гальванической коррозии.Мы рекомендуем переходной фитинг, называемый диэлектрическим соединением. На одном конце имеется стальной фитинг с внутренней резьбой, который навинчивается на наружную резьбу стальной оцинкованной трубы. Другой конец имеет медный фитинг ступицы с внутренней резьбой, который надевается на медную трубку. Изоляционные компоненты предотвращают соприкосновение двух металлов.

Viega предлагает бронзовые диэлектрические муфты ProPress с плоской прокладкой из EPDM и уплотнительным элементом для размеров от ½ «до 2». У нас также есть переходные фланцы ProPress из бронзы и меди для размеров от 1 до 4 дюймов.

Для получения дополнительной информации о соединении разнородных металлов и переходных фитингов свяжитесь со специалистом службы технической поддержки по телефону 866-838-8714 или [email protected]

Как соединить две медные трубы без сварки | Home Guides

Медь — это тонкий металл, в котором нет резьбы и который трудно сваривать. Для соединения двух медных труб без сварки необходимо припаять фитинг или муфту для соединения двух труб. Это делается с помощью тепла, флюса и припоя.При пайке используется пламя, как и при сварке, но разница между этими двумя методами заключается в том, что при пайке не требуется нагревать трубу до тех пор, пока металл не расплавится. Вместо этого вы соединяете детали, расплавляя припой. Это обеспечивает водонепроницаемое уплотнение и является стандартным методом соединения медных водопроводных труб в жилых домах.

Разложите трубы и фитинги, которые вы будете соединять. Отрежьте трубы до нужной длины с помощью трубореза. Обрежьте все заусенцы на концах с помощью универсального ножа.

Донские защитные перчатки и защитные очки. Не касайтесь нагретых труб или расплавленного припоя голыми руками.

Отрежьте кусок наждачной бумаги, длина которого как минимум в два раза больше диаметра соединяемых труб.

Очистите конец трубы наждачной бумагой, чтобы удалить окисление или налет. Окисление препятствует соединению припоя и меди. Также потрите внутреннюю часть фитинга.

Вставьте трубную щетку в муфту и поверните щетку внутри.Продолжайте скручивать, пока внутренняя часть муфты не станет блестящей. Разверните муфту и проделайте то же самое с другим концом.

Нанесите флюс на всю внутреннюю часть муфты с помощью флюсовой щетки и вокруг внешней стороны каждой соединяемой трубы. Не прикасайтесь к концам после нанесения флюса. Масло с ваших пальцев или мусор с перчаток могут препятствовать стеканию припоя.

Наденьте муфту на флюсовый конец одной трубы и вставьте флюсовый конец другой трубы в пустую сторону муфты.

Размотайте и распрямите примерно 12 дюймов припоя и согните примерно 3 дюйма одного конца под углом 90 градусов.

Поместите синюю часть пламени горелки в центр муфты. Поддерживайте движение пламени для равномерного распределения тепла по муфте, но не нагревайте края муфты.

Подайте тепло, пока флюс не расплавится и медная труба не приобретет мерцающий вид.

Уберите пламя и прикоснитесь концом припоя к стыку.Если труба достаточно горячая, припой вольется внутрь и закроет муфту.

Нанесите припой по краям муфты, когда припой втянется в соединение, пока он не покроет обе стороны.

Протрите стык влажной тряпкой до того, как припой остынет.

Ссылки

Ресурсы

Биография писателя

Рене Миллер начала профессионально писать в 2008 году, работая на веб-сайтах и ​​в газете «Community Press». Она является соучредителем сайта для писателей On Fiction Writing. Миллер имеет диплом в области социальных услуг Колледжа Кларка в Бельвилле, Онтарио.

Надрез на трубке 101 надрез — проще простого

Состав:

Базовый вырез

Завязка в кривую

Завязывание под углом 90 градусов

* Примечание: следующие процедуры предназначены для работы со стандартным типом кольцевая пила. Есть еще несколько других режущих кромок, способных большая степень регулировки, которая дает им возможность вырезать из полностью противоположный угол.Это изменило бы подход, к которому сторона трубки будет отмечена и не рассматривается в этих процедуры.

Многие производители высекальных станков продемонстрируют как делается выемка на их станке, но это самая простая часть насечка. Правильное размещение имеет решающее значение и делает разница между хорошим суставом и тем, который требует много сварки зазором или, в худшем случае, повторного начала.

Сделать неправильную выемку дорого в обоих случаях. и деньги. Используя обычный вырубной нож типа кольцевой пилы, такой как SYNC180 Tube Notcher, мы опишем следующие процедуры, чтобы помочь упростить и, надеюсь, сделать выемку лучше и ближе для многих изготовителей. Эти процедуры работают — независимо от угол и независимо от того, параллельны ли соединительные трубы, расходящиеся или перекошенные.

Базовая выемка начинается с укладки трубы где вы хотите стык.Временно закрепите его, чтобы трубку можно было легко маркируется, чтобы его можно было правильно поместить в вырез. Встаньте так, чтобы смотреть на обе трубы на пересечении с перспективу под прямым углом, чтобы вы могли точно отметить как осевая линия трубы (надрезанная) и точка (точки) пересечения. Чем точнее отметки — тем лучше будет полученная выемка. соответствовать. Всегда отмечайте точку пересечения на тупой (или больший угол), как показано на рисунке.


Средство поиска по средней линии может помочь в поиске осевая линия. Подробнее о Finder читайте ниже.


Запишите острый угол (ы). Знаю, что большинство Вырубные ножницы считают прямой угловой надрез 0 градусов, так что преобразуйте измерение до угла надреза путем вычитания их из 90 градусов. Например: если угол составляет 70 градусов, то выемка должен быть установлен на 20 градусов.

Удобный гаджет При разметке перекрестков помогает локатор с фиксатором. Это может быть сдвинут в нужное положение для точной маркировки с красивым прямым линии и , если , трубка должна быть повернута при установке вставьте трубку в надрез, стопорное кольцо упрощает работу, особенно если трубку нужно перевернуть, чтобы надрезать Обратная сторона. Ошейники-карабины можно приобрести по адресу: http://www.medfordtools.com/syncnotcher/snapcollar.html

Еще один важный момент — сделать трубку нужной длины, прежде чем вы начнете надрез. Вы не хотите покидать трубка длинная и просто «протыкается» через выемку, потому что это требует длиннее до надреза и приведет к большему износу кольцевой пилы — кроме того оставляя зазубренный край, который нужно будет отшлифовать.Так перед тем, как поместить трубку в надрез, отрежьте ее до нужной длины.


Так в какой момент вы отрезаете нужную длину? Хорошее правило большой палец — то, что если угол вырубки меньше , чем 45 градусов затем отрежьте трубку немного длиннее примерно на 1/3 диаметра трубка.

Если угол вырубки на больше , чем 45 градусов, затем разрежьте трубку по «пересеченной» отметке.


Установите высечку на нужный угол. Поместите трубку в выемку так, чтобы метка осевой линии показывала на самом верху. (В некоторых случаях отметка может оказаться на внизу.) Тем не менее, это помещает трубку под углом 90 градусов по отношению к к центру кольцевой пилы. Край кольцевой пилы должен быть расположены на одной линии с отметкой пересечения.Если вы используете Защелкивающийся воротник обязательно сдвиньте или снимите его, чтобы не причинить вреда. Сделать выемка.

На этих двух картинках вы видите, что кромка кольцевой пилы нацелена на пересекающуюся отметка. Еще раз обратите внимание на количество трубок, выходящих за пределы знак пересечения. Для любого угла 45 градусов и более нет трубка за отметкой. Для углов менее 45 градусов должно быть некоторые дополнительные, как описано выше.

Довольно часто возникает необходимость повернуть трубка 180 градусов при надрезе на противоположном конце. Используя Защелкивающийся воротник упрощает точную привязку. Или просто на глаз конец трубки и отметьте его как можно ближе. Помните, чем точнее будет отметка, тем точнее будет посадочная выемка.


Как упоминалось на В начале основные процедуры, описанные выше, будут работать для всех стыков независимо от того, параллельны ли соединяемые трубы, расходятся или перекошенный. Перемещение между двумя перекошенными трубками (не в одной и той же самолет) на самом деле не более сложная задача, чем работа с любым другим охватывать. Важно знать, что пока осевая линия трубы, на которой выполняется надрез , правильно отмечена на относительно стыковочных трубок — ваша выемка выйдет правильно.

Только не забудьте расположиться так, чтобы вид под прямым углом. Перекошенные углы могут играть с ваши глаза, поэтому важно, чтобы каждое стыковое пересечение просматривалось по отдельности.Другими словами, не пытается обозначить оба перекрестка. стоя на одном месте . Найдите время, чтобы просмотреть каждый сустав индивидуально.


Если вам все еще не удается разметить осевую линию правильно попробуйте использовать «Среднюю линию Finder». Вы обнаружите, что это Удобный инструмент избавит от догадок о соединении трубок.

Купите Centerline Finder Here .


Теперь, когда основные рекомендации После того, как вы установили, вот кратчайший путь, который может сэкономить вам еще больше времени.

Вот как: просто сложите трубку, будет нормально и записывать углы, как и раньше. Не беспокойтесь отметьте еще осевую линию и точки пересечения. Используйте ленту и Измерьте расстояние между двумя соединительными трубками и отрежьте трубку несколько дольше.

Сделайте надрез на одном из концов под измеренным углом. без учета средней линии, потому что в этой точке нет необходимость.

Возьми трубку и загадывай зубчатый конец вверх. против трубки туда, где будет этот стык.

Закрепите трубку на месте и следуйте процедуры маркировки другого конца, как описано ранее, что, вкратце:

* Отметить осевую линию

* Отметьте перекресток

* Отрежьте трубку до нужной длины

* Установите вырубку на оставшийся угол

* Установите трубку в губки вырубного станка с помощью С уважением к центральной линии

* Завершите надрез и готово к сварке


Для более плотного прилегания стыка при завязке в кривой или изгиба, начните вырез в обычной точке пересечения но

Набор угол вырубки около отрицательных 2 или 3 градусов. Делать это приведет к лучшему прилеганию выемки.

Величина зависит от радиуса — тем плотнее кривая тем больше угол.

Вы можете получить представление о том, под каким углом следует положить конец трубки с прямоугольным срезом на острие крепления и визуализируйте зазор как угол.

Этот на картинке показана хорошая посадка выемки при использовании отрицательного угла. Сравните это со следующей картинкой где надрез был установлен на 0 градусов.

Вы можете видеть, где есть небольшая щель, где трубки не встречаются.


Связывание под углом 90 градусов угол

И последняя отметка, которую мы рассмотрим, — это то, где дополнительный элемент должен быть присоединен на стыке под углом 90 градусов. Обычно стык под углом 90 градусов уже будет сварен, поэтому новая выемка может потребоваться облегчение изнутри для плотного прилегания — будет зависеть от качества самого шва.

Положите трубку и отметьте пересечения и осевая линия. Отрежьте трубку до нужной длины, чтобы она была примерно диаметр трубы после пересечения (обозначен пунктирной линия).

Отрежьте трубку до нужной длины по пунктирной линии.

Установите высечку на 45 градусов и установите трубку в челюсти так, чтобы кольцевая пила начала резку на пунктир.

Поверните трубку на 180 градусов, не перемещая трубка из стороны в сторону.Это легко сделать с помощью воротник на кнопках и направляя трубку напротив выемки на противоположном конце. Этот обеспечивает правильное положение второй выемки.

Сделайте второй надрез.

Эта особая выемка, как показано на рисунке, скорее подходит хорошо, без необходимости разгружать внутреннюю часть трубки с надрезом.

Назад к полному разделу Вырубные станки для труб и труб

TWITS «Тонкостенная независимая трубная опора»

T-WiTS улучшит зажимные способности большинства тисков, пилы и труборезки! Этот инструмент поможет вам надрезать или надрезать тонкостенные трубы.

Snap Локаторы воротника . Переходите к следующему зарубку трубки уровень! Они просто защелкиваются на трубе и могут вращаться или вставляться в положение во время простоя. Это удобный способ сохранить ссылки, особенно при повороте или переворачивании трубки, чтобы сделать второй надрез.
SYNC180JR Вырубной станок для трубок
* Большая емкость
* Калькулятор вырезов
* Вырезка со смещением
* Поворотный рычаг на 180 градусов для полного вырезания

Starrett Кольцевые пилы При надрезании мы рекомендуем качественную кольцевую пилу.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
