Монтаж дымохода из сэндвич труб

В загородных домах, где чаще всего нет доступа к центральным газовым системам, устанавливают различные печи, камины или котлы на твердом топливе. Для отвода продуктов горения монтируются дымоходы.

Неправильно установленные дымоходные трубы могут привести к таким последствиям, как воспламенение крыши. Решением такой проблемы являются сэндвич трубы. Перед тем, как начинать монтаж дымохода из сэндвич труб, необходимо ознакомится с их строением и технологией применения.



Печные сэндвич трубы

Такие трубы изготавливаются из двух слоев металла, между которыми закладывается слой теплоизоляционного материала — базальта. Внутренний слой состоит из антикоррозийной стали, а наружный может выполняться из оцинкованной или нержавеющей стали. Печные сэндвич трубы имеют массу преимуществ перед обычными трубами с одной металлической стенкой.

Благодаря особенному строению сэндвич труб, их можно выводить не только вверх через крышу, но и через боковую стену.

Изоляционный слой из базальта препятствует возникновению конденсата внутри дымохода, и в последствие оседания сажи на стенах. Конденсат в обычных трубах появляется из-за того, что горячий дым, не доходя до конца трубы, быстро остывает. В сэндвич же трубах, изоляция сохраняет тепло по всему дымоходу.

Эти трубы на сегодняшний день являются самыми пожаробезопастными. Довольно простая система монтажа позволяет устанавливать печные сэндвич трубы самостоятельно без помощи специалистов.

Несмотря на все достоинства, сэндвич дымоходы, как и любая конструкция, имеет пару недостатков. Минусом можно отметить их сравнительно недолгий срок службы (10-15 лет) и высокую стоимость. Так же сэндвич трубы часто расширяются и сужаются при резких перепадах температуры, что делает их менее герметичными.

Сэндвич труба для бани

Частое возгорание деревянных бань происходит именно из-за некачественного дымохода, по которому постоянно движется продукты горения с высокой температурой. Обычные металлические дымоходы для бани обматываются дополнительно изолирующим материалом.

Так как в сэндвич трубах, это уже предусмотрено, монтаж дымохода происходит довольно быстро. При этом по технике безопасности даже изолированные трубы должны устанавливаться только вертикально через крышу.



Диаметр сэндвич труб

Диаметр трубы для дымохода подбирают, учитывая мощность отопительного оборудования. К примеру, для котлов с мощностью, не превышающей 40 кВт, диаметр внутренней стальной трубы варьируется от 150 мм до 200 мм. Если дымоход устанавливается для печи или камина его диаметр подбирают от 200 мм до 280 мм.

Помимо внутреннего диаметра важно правильно рассчитать толщину теплоизоляционного слоя, который обычно изготавливается от 25 до 100 мм (бывает и больше). Чем толще этот слой, тем более безопасной является сэндвич труба.

Установка сэндвич труб

Существует два принципа монтажа дымоходных труб:

• «По дыму». В этой технологии верхняя труба насаживается на нижнюю.
• «По конденсату». Верхняя труба вставляется в нижнюю.

Специалисты по монтажу сэндвич труб устанавливают дымоходы по специальной технологии, где используется сразу два способа их соединения:

Внутренняя часть конструкции верхней трубы соединяется «по конденсату» (вставляется в нижнюю внутреннюю трубу), а

наружная часть верхней трубы соединяется «по дыму» (насаживается на внешнюю часть нижней трубы). Соединяются стыки с помощью термостойкого герметика.

Наружный слой дополнительно скрепляется саморезами, которые будут предотвращать «хождение» трубы. Такая деформация происходит вследствие расширения внутренней части дымохода при нагреве. Так как внешний слой сильно не нагревается он остается в той же форме. При каждом удлинении и сжатии внутренней трубы через изоляционный материал передается колебание, отражающееся на внешней части дымохода.

Труба, устанавливаемая на крыше с ровной поверхностью должна выступать на расстояние не менее полу метра. При наличии конька на крыше, сэндвич труба должна иметь дополнительно 0,5 м. длины от самой верхней точки конька. Если же крыша изготовлена из горючего материала, дымоход от конька должен расположатся на высоту не менее 1,5 м. Во время монтажа дымохода из сандвич труб следует учитывать минимальное расстояние от стен, которое составляет 260 мм.

Видео об устройстве и выборе сэндвичей для дымохода

Монтаж дымохода из сэндвич-труб своими руками. Фото и видео.

Одним из непременных условий устойчивого горения топлива в печи является надежная тяга, создаваемая, за счет перепада давления между горячим воздухом в топке и холодным воздухом на улице.

Хорошая тяга обеспечивает подсос воздуха, необходимого для полного сжигания топлива, а также удаление через дымовую трубу продуктов его сгорания.

Неправильно собранная система отвода дымовых газов может стать не только причиной плохого горения в печи, но способствовать скоплению в помещении угарного газа, являющегося смертельным ядом для нашего организма.

Кроме того, неправильно собранный дымоход может стать причиной возникновения пожара, ценой которого может стать человеческая жизнь.

Поэтому устройству дымовой трубы и узлов прохода через деревянные конструкции потолка следует уделить особое внимание, чтобы сделать эксплуатацию бани максимально безопасной.

Давайте посмотрим, что из себя представляют современные конструкции дымовых труб, что такое сэндвич трубы и как правильно монтировать трубу при проходе через потолок бани.

Что такое сэндвич-труба?

Сэндвич-труба – это дымовая труба, изготовленная из двух металлических труб разного диаметра с заполнением пространства между ними специальным огнестойким составом.

Схема устройства сэндвич-трубы показана на рисунке ниже:

Как видите, между двумя трубами разного диаметра пространство заполняется негорючим термостойким базальтовым волокном под высоким давлением.

Для удобства монтажа выпускаются различные детали дымохода – отводы, тройники, прямые участки, хомуты:

Дымовая труба из этих деталей собирается, как из конструктора.

При этом один конец каждой детали вставляется в другую деталь так, чтобы соединение было максимально герметичным. Для этого с одной стороны диаметр каждого элемента чуть больше, а с другой – чуть меньше. Чем-то такая конструкция напоминает систему раструбных соединений на канализационных трубах.

Для надежного соединения элементов сэндвич-трубы используют хомуты.

Как правильно собрать сэндвич-трубу?

Начинается сборка дымохода из двухслойной трубы с ее крепления к патрубку банной печи.

Для этого используется стартовый конус, одним концом надеваемый на печной патрубок, а другим соединяющийся с прямым участком дымохода.

Как правило, в бане дымоход имеет довольно простую конструкцию и представляет собой трубу, идущую от печи на улицу через потолок и кровлю с минимальным количеством поворотов и каких-либо дополнительных присоединений.

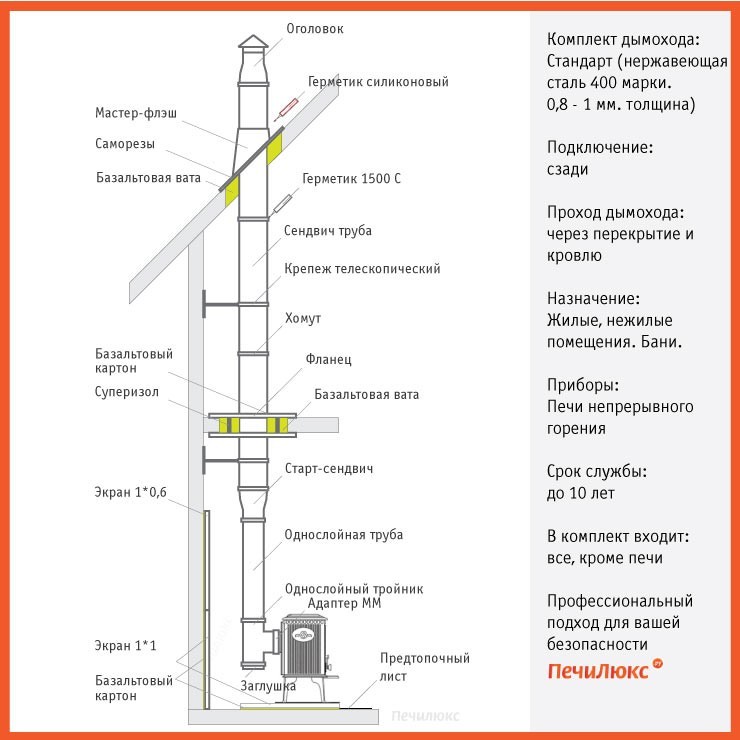

В этом случае схема дымохода может выглядеть так, как показано на изображении ниже:

Проход сэндвич-трубы через потолок бани

Для пропуска дымовой трубы через конструкцию потолка устраивается специальный узел, обеспечивающий надежное крепление трубы и максимальную пожарную безопасность.

Несмотря на то, что труба сама по себе имеет двухслойную конструкцию с негорючей теплоизоляцией внутри, для большей безопасности в потолке устраивается отверстие для установки небольшого куска трубы на 10-20 см превосходящим по диаметру наружную трубу сэндвич-дымохода.

Снизу отверстие заделывается так, как показано на рисунке ниже:

Сверху (на чердаке) пространство между трубой большего диаметра и сэндвичем заполняется негорючим материалом (базальтовая вата, песок, керамзит):

Вместо трубы большего диаметра можно устроить специальный короб из негорючего материала, внутрь которого пропустить сэндвич-трубу, а свободное пространство также заполнить негорючим теплоизолирующим материалом:

Видео устройства дымохода из сэндвич-трубы показано ниже (для воспроизведения нажмите на треугольник):

Проход сэндвич-трубы через стену

Иногда более целесообразно выполнить выпуск дымохода из помещения, где установлена печь непосредственно на улицу через ближайшую стену:

Такое решение позволит уменьшить количество необходимых узлов прохода трубы (через потолок и кровлю), а также обеспечит легкий доступ для очистки дымохода.

***

Как видите, смонтировать дымовую трубу из сэндвич-элементов не так сложно и вы вполне сможете сделать это самостоятельно.

В следующий раз более подробно рассмотрим проход дымохода через стену. Посмотрим в каких случаях его выполнять целесообразней и как разделывается стена в месте прохода.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать… Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать… Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…

• < Печи Термофор
• Дровяные каменки Harvia для бани >

Сэндвич труба для дымохода своими руками: из чего состоит и как собрать самому

При создании отопительной системы дома, где требуется обустройство дымохода, стальные трубы всё чаще находят применение в качестве основного материала. Наибольшую популярность обрела конструкция, состоящая из нескольких слоёв по принципу сэндвича. Однако цена на неё не всегда доступна. Решением станет сборка сэндвич-трубы для дымохода своими руками.

Для чего нужна

Монтаж указанного изделия в качестве дымохода проводится для того, чтобы снизить количество конденсата, возникающего при процессах теплообмена. Температура воздуха и различных газов, выходящих по трубе, достаточно высока, чтобы превращать любую воду, находящуюся в близком доступе, в пар. Однако чем выше поднимаются раскалённые газы, тем быстрее они остывают. Тепло отдаётся стенкам дымохода, а вода конденсируется на его поверхности вместе со многими продуктами горения. Сэндвич-труба за счёт своего строения и свойств уменьшает величину загрязнения и распространения коррозии.

Сэндвич-трубы — идеальный вариант для обустройства дымохода

Трубы из нескольких материалов применяются при установке печи или котла, а также могут монтироваться в бане или любом другом помещении, где есть обогревательный элемент, дающий высокую температуру и большое количество вредных веществ. Например, в бане температура газов на выходе из дымохода может достигать 800 градусов, тогда как в котле может не превышать 120 градусов. От того, какая именно температура воздуха будет проходить через сэндвич-трубу, зависит выбор материала для утепляющего слоя.

Из чего состоит

Основная идея сэндвич-трубы предполагает наличие трёх материалов:

1. Внешний слой — оцинкованная сталь, медь или латунь.
2. Средний слой — минеральная вата. Выполняет роль утеплителя и в то же время теплоизолирующей прокладки. Базальтовое волокно, применяемое при создании сэндвич-труб, укладывается толщиной от 25 до 60 мм, благодаря чему температура наружной трубы не поднимается слишком высоко и не доставляет неудобств жильцам дома. Дополнительно утеплителем может служить полиуретан или керамзит.
3. Внутренний слой — нержавеющая сталь. Этот материал подходит больше всего, поскольку подвержен минимальным деформациям при нагреве. Толщина стенки должна быть достаточно большой для того, чтобы труба, на которую в дальнейшем будет наложен утеплитель, не прогорела быстро.

Схема устройства сэндвич-трубы

Преимущества и недостатки

Многие строители, использующие готовые сэндвич-трубы, а также владельцы домов, решившие сделать дымоход из стальных труб самостоятельно, опираются в своём выборе на ряд выгодных преимуществ перед другими вариантами:

• В отличие от кирпичного дымохода, его аналог из стальных труб с теплоизолирующей прокладкой занимает гораздо меньше места;
• Внешний слой из оцинкованной стали имеет достаточно привлекательный внешний вид, благодаря чему трубу можно удачно вписать в общий интерьер дома;
• При обустройстве отопительной системы с дымоходом важно учитывать правила пожарной безопасности, и сэндвич-труба позволяет успешно справиться с этой задачей.
• Простота монтажа позволяет провести процедуру своими руками, даже если владелец дома не профессиональный строитель, достаточно внимательно изучить основные этапы установки и делать работу аккуратно и внимательно;
• В случае необходимости трубу будет удобно транспортировать;
• Такой материал для дымохода можно использовать в домах и постройках из любых материалов;
• Установить трубу-сэндвич можно даже при наличии стропил в доме, поскольку они никак не помешают монтажу;
• Наличие нескольких слоёв в трубе не позволяет продуктам горения выходить наружу и вредить жильцам дома, также такой дымоход реже требует очистки и практически не покрывается конденсатом.

В качестве утеплителя и теплоизолирующей прокладки применяют минеральную вату

Это важно! Единственными заметными недостатками материала, по мнению профессионалов, являются относительно высокая стоимость и срок службы не более полутора десятков лет.

Первый либо не доставляет неудобств при наличии финансов, либо решается изготовлением сэндвич-трубы своими руками. Второй поправим, особенно с учётом развития строительных технологий. Вполне возможно, что за указанные 15 лет появятся более удачные варианты решения для строительства дымохода, или же материалы, применяемые при изготовлении такой трубы, будут совершенствоваться.

Как сделать сэндвич-трубу для дымохода

Первоочередная задача — сделать правильные расчёты, чтобы труба могла выдерживать нагрузку от отопительной системы. Требования к расчётам выдвигаются следующие:

• Если планируется сделать камины или другие печи с открытыми топками, либо газовые котлы, оснащённые открытой камерой сгорания, диаметр внутренней трубы-сэндвича должен составлять не менее 1/100 от величины объёма камеры сгорания;
• Если дымоход устанавливается к газовому обогревателю фабричного типа, рекомендуемую величину диаметра можно узнать из прилагающейся документации на оборудование;
• Если используется закрытая печь, в которой воздух подаётся в камеру сгорания посредством поддувала, площадь сечения внутренней трубы из нержавеющей стали обязательно должна быть больше значения площади сечения поступления воздуха при работе печи.

В случае, когда искомые значения получаются дробными, рекомендуется округлять цифры в большую сторону.

Это важно! Слишком большой диаметр дымохода неизбежно приведёт к возникновению завихрений, в результате чего будет снижаться тяга. Такой эффект достигается уже при превышении реального диаметра трубы в 1,5 раза по сравнению с расчётным.

При вычислении подходящих размеров внутренней трубы в дымоходе типа сэндвич можно ориентироваться на следующие нормативы:

• Котлам с мощностью до трёх с половиной киловатт — 196 см²;
• Котлам мощностью от трёх с половиной до 5,2 киловатт — 280 см²;
• При мощности котла от 5,2 до семи киловатт — 378 см².

Подсчёты длины

Высоту дымохода над крышей необходимо рассчитывать не менее внимательно. Чем больше возвышается сэндвич-труба над кровлей, тем тщательнее нужно её фиксировать. В противном случае ей могут навредить потоки ветра. Следовательно, потребуются механические усилители, например, растяжки. В то же время для промышленных котельных разработаны специальные алгоритмы расчётов, используемые в проектных организациях.

Стоит учитывать разницу динамического сопротивления в квадратных или прямоугольных дымоходах по сравнению с круглыми аналогами. Для первых площадь сечения должна превышать в 1,2–1,4 раза соответствующую величину для труб с круглым сечением. Дополнительно принимается во внимание высота дымохода. С её увеличением возрастает и сила тяги при движении горячих газов по дымоходу. А с ростом тяги снижается коэффициент полезного действия печи.

Расчёты высоты дымохода

Правила для расчётов длины трубы дымохода таковы:

• Оголовок дымохода размещается не ниже, чем на уровне 5 метров над землёй;
• Если кровля крыши сделана из горючих материалов, оголовок должен возвышаться над плоской крышей или коньком примерно на один или полтора метра.

В случае, когда материал кровли не относится к горючим:

• На плоской крыше при отсутствии парапета оголовок поднимается на полметра выше покрытия;
• Для варианта с парапетом или покатой крыши оголовок возвышается на полметра над коньком или парапетом;
• Если труба находится в 1,5 – 3,5 метра от парапета или конька, головок на негорючей кровле должен находиться на той же высоте, что и парапет или конёк;
• При расстоянии от сэндвич-дымохода до парапета или конька более 3 метров оголовок трубы находится ниже указанных ориентиров таким образом, чтобы плоскость, проведенная через парапет или конёк и оголовок трубы, наклонялась на 10 градусов по отношению к горизонтали.

Сборка

Изготовление сэндвич-трубы своими руками происходит следующим образом:

1. Листы нержавеющей стали сворачиваются для получения цилиндров с нужным диаметром. Стыки и швы соединяются с помощью замковых механизмов или сварки.
2. Полученную внутреннюю трубу следует обернуть утеплителем. Последний обычно продаётся в рулонах.
3. Получившуюся конструкцию остаётся вставить в большой цилиндр из оцинкованной стали.

Видео: как изготовить сэндвич-труба

Создание сэндвич-трубы своими силами может освоить даже новичок, недавно начавший практиковаться в строительном деле. Основная сложность может заключаться только в правильности расчётов, по которым будет изготавливаться дымоход. Однако если нет уверенности в собственных силах, можно воспользоваться помощью профессионалов.

Оцените статью: Поделитесь с друзьями!

Устройство сэндвич — дымохода

Cэндвич – дымоходы – один из наиболее популярных видов дымоходов у владельцев коттеджей, дач. Устройство сэндвич дымохода идеально для обогрева и сбережения тепла. Оно представляет собой конструкцию из двух металлических труб и теплоизоляционного материала. В качестве утеплителя между двумя контурами чаще всего используется базальтовая вата или другие изоляционные продукты на её основе. Но иногда альтернативой базальтовой вате может выступать и стекловолокно. Кроме двух контуров металла и теплоизоляции устройство дымохода в виде сэндвич трубы включает в себя зонт, конденсатосборник, проходной стакан, а также крепёжные элементы (тройники, хомуты, кронштейны). Названию такой дымоход обязан классическому сэндвичу  —  блюду из двух частей хлеба или двух булок. Только, если между последними располагается мясо, между стальными контурами укладывается теплоизоляция.

Почему стоит купить сэндвич трубу для дымохода

• Устройство дымохода сэндвич трубы не требует создания фундамента. Силы и время на монтаж дымохода поэтому существенно экономятся.
• Без препятствий систему можно монтировать как снаружи, так и внутри дома (при этом канал может проходит как в жилом, так и чердачном помещении).
• Система не занимает много места, она легка и компактна. Поэтому сэндвич-дымоходы активно устанавливают в зданиях, где площадь максимально ограничена.
• Устройство отлично совместимо с различными моделями печей, каминов, нагревательных котлов.
• Особенности устройства дымохода гарантируют низкую степень оседание сажи на станках дымохода.

Цена нержавеющего дымохода сэндвич – главное препятствие при покупке

Цена выше дымохода с сэндвич-трубой выше, чем цена классического дымохода из кирпича. И это один из главных барьеров, из-за которого не все решаются установить именно сэндвич-систему из стали.

Но, если смотреть не только на цену самого устройства, но и на другие нюансы, оказывается, что приобретение дымохода из стали с утеплителем – не такая и дорогостоящая покупка:

• При устройстве кирпичного дымохода придётся дополнительно позаботиться о материалах (и рабочих) для изготовления фундамента.
• Впоследствии (при установке кирпичного дымохода) много сил будет затрачено на его прочистку.
• Из-за существенной разницы в сроке эксплуатации дымоходов, при устройстве кирпичного дымохода новые траты назреют гораздо раньше, нежели в ситуации, когда вы выбираете дымоход-сэндвич из нержавеющей стали.

Главное, чтобы не разочароваться в системе, при покупке важно обратить внимание на следующие детали:

• Качество стали (несертифицированная сталь сомнительного качества может прогореть за 5 лет).
• Соответствие системы типу котла (да, сэндвич-дымоходы подходят для широкого спектра отопительного оборудования, но важно обязательно позаботиться о совместимости конкретных моделей).
• Соединительные элементы (производители, которые хотят удешевить продукцию, комплектуют дымоход крепежом из материалов отличных от самой системы, и в итоге дымоход выходит из строя).

Отдавайте предпочтение системам со стенками из нержавеющей стали и особенности конструкции препятствуют образованию в дымоходе конденсата. Благодаря этому упрощается уход за системой и срок её эксплуатации.

Монтаж сэндвич-дымохода

При монтаже устройства сэндвич трубы важно соблюдать ряд правил.

1. Сборка дымохода осуществляется в строгом соответствии с данными в паспорте.
2. Дымоход устанавливайте на расстоянии не ниже полутора метров от конька.
3. Для систем высотой менее 5 метров, установите дымосос, который поможет откачать дым.
4. Расстояние от трубы до стен с пожаро-небезопасными материалами должно составлять не менее 1 м.

Наличие хорошего сэндвич-дымохода из нержавеющей стали и его грамотный монтаж –эффективное решение проблемы обогрева помещения, забота о пожарной безопасности и энергоэффективности.

Дымоход сэндвич труба — характеристики, монтаж своими руками

Автор admin На чтение 3 мин. Просмотров 8 Обновлено 27 октября, 2015

Конструкции дымоходов на протяжение многих лет были неизменны. Материал их изготовления был сугубо природным – кирпич и камень. Но появление новых материалов внесло коррективы в изготовление этой важнейшей части любого отопительного элемента. Основной проблемой дымоходов является влажность и конденсат, выпадающий на поверхности из-за разности температур. С целью уменьшения этих негативных факторов была спроектирована принципиально новая система отвода дыма – дымоход сэндвич.

Конструкция

Основной задачей, которая лежит на дымоходе – сэндвиче является уменьшение тепловых потерь при прохождении угарных газов через него. Для этого конструкция была условно разбита на 2 части – наружная и внутренняя труба, между которыми устанавливается теплоизоляционный слой из негорючего материала. На рисунке показана схема устройства дымохода сэндвича.

Дымоход-сэндвич в разрезе

Внутренняя труба изготавливается из стали с высокой температурой плавления – нержавеющая, медь или латунь. Ее основной задачей является сохранение герметичности и целостности при воздействии высоких температур. За ней следует утеплительный слой (базальтовая вата), которая служит термобарьером. Наружная труба выполняет функцию защиты всей конструкции от внешних погодных факторов – дождь, снег, повышенная влажность.

[box type=”shadow” ]После монтажа данного дымохода практически полностью пропадает вероятность выпадения конденсата, что сказывается на эффективности работы отопительной системы. Но для монтажа дымохода-сэндвича необходимо придерживаться определенных правил.[/box]

Правила монтажа

Перед началом работ по установке дымохода нужно определиться с размером будущей конструкции – сечением трубы и ее длиной. Согласно текущим нормативам существует прямая зависимость между мощностью тепловых газов в трубе и ее сечения:

До 3,5 кВт – 0,14*0,14 м.
От 3,5 до 5,2 кВт – 0,14*0,2 м.
От 5,2 до 7 кВт – 0,14*0,27 м.

Длина дымохода определяется его установкой внутри дома и выносом на крыше. Минимальная высота трубы от плоскости кровли не менее 500 см. На рисунке показана рекомендованная схема установки вывода трубы дымохода.

Температура внутри трубы при работе отопительного прибора не должна превышать 500°С. Несмотря на то, что конструкция дымохода, при соблюдении режима работы, не накаляется, рекомендуется на крыше, в районе расположения вывода, сделать защитную площадку из негорючего материала (лист оцинковки). Так же при прокладке в местах прохождения элементов здания (крыша, потолок, пол) необходима дополнительная термоизоляция – специальные капсулы, в которые устанавливается труба.

Монтаж

Процесс установки начинается от отопительного прибора. Сначала монтируется первый элемент в раструб выходного патрубка котла или камина. С целью изоляции место стыка закрывается заглушкой. Монтаж во многом напоминает установку канализационных труб ПВХ – узкая часть устанавливается в широкую. Каждый стык необходимо усилить хомутом. Так же не нужно забывать о ревизионных люках. Как бы хорошо не работал дымоход-сэндвич, он все равно нуждается в визуальной проверке состояния внутренних стенок. На рисунке показан пример дымохода с применением сэндвич элементов.

Схема дымохода

Эксплуатация

Главное условие максимального увеличения срока эксплуатации дымохода – это соблюдение температурного режима и качественные энергоносители (дрова, уголь). С течением времени на поверхности трубы будет скапливаться сажа, поэтому в целях профилактики рекомендуется 2 раза в год проводить очистные работы, как подробно описано в этой статье. Для этого в самой низкой точке конструкции должен быть установлен люк, через который будет падать сажа в процессе очистки.

Проектирование и монтаж дымохода – это очень ответственная задача. При возникновении неточностей при установке начнутся проблемы в процессе работы камина или печи. Чтобы избежать этого лучше всего воспользоваться услугами специализированных компаний по проектированию и монтажу отводящих систем.

Монтаж дымохода в Челябинске

Эффективная работа отопительного оборудования — залог уюта и тепла в вашем доме. Одним из важнейших элементов отопительной системы, работающей на газе или твердом топливе, является дымоход. Он выполняет такие функции, как обеспечение тяги и выведение вовне продуктов сгорания (дыма, газов, пепла, сажи).

ООО «Уралтеплосервис» предоставляет услуги по монтажу дымоходов. Принимаем заявки от частных лиц и организаций в Челябинске и Челябинской области.







Качественные и надежные комплектующие.





На все работы заключается договор.





Опытные монтажники. Минимальный стаж 8 лет.





Гарантия на работы 12 месяцев.



Особенности монтажа дымоходных систем

Во время работы отопительного оборудования, будь то твердотопливный, газовый или пеллетный котел, дымоход испытывает значительные перепады температуры и негативное влияние продуктов сгорания. Продолжительность срока службы дымовых труб зависит от материалов, из которых они изготовлены. Дымоходы Prime — это современные конструкции, сделанные из нержавеющей либо оцинкованной стали.

Монтаж дымовой трубы должен выполняться с учетом особенностей отопительной системы, а также параметров строения. Дымоход может быть как одностенным, так и двустенным (сэндвич).

• Для монтажа одностенного дымохода используется раструбная схема. Такая дымовая труба устанавливается в уже существующем канале из кирпича или керамики. Она идеально подходит для отапливаемых помещений, а также домов и офисов с теплым полом.
• Дымоходы типа «сэндвич» (двустенные) состоят из 2 труб — внутренней и внешней. За счет разницы в диаметре между трубами образуется пространство, которое при монтаже заполняется теплоизоляционным материалом, способным выдерживать температуру до 700 градусов. Такие системы дымоотведения устанавливаются в загородных домах, саунах и пр.

Схема дымохода. 1. Опора напольная 2. Конденсатоотвод для сэндвича 3. Площадка монтажная 4. Консоль 5. Сэндвич-тройник 90° 6. Заглушка 7. Старт-сэндвич 8. Сэндвич 0,25 м. 9. Сэндвич-тройник 45° 10. 14. Сэндвич 1 м. 11. Кронштейн 12. 13. Сэндвич-отвод 45° 15. Крышная разделка угловая 16. Крышная разделка прямая 17. Фланец 18. Сэндвич 0,5 м. 19. Зонт-сэндвич





Чтобы упростить установку и обслуживание дымовых труб, мы используем модульные системы, которые собираются из отдельных элементов. При необходимости вышедшую из строя часть можно быстро заменить новой. Подробную информацию об услуге монтажа систем дымоотведения можно получить, связавшись с менеджером нашей компании.





Правильное устройство дымохода на крыше. Монтаж дымохода сэндвич-трубы через крышу Проход для круглой трубы

Дымоход — это элемент с повышенной пожарной опасностью , поэтому важно ответственно подойти к процессам снятия его с кровли и изоляции от содержимого.

Также важна защита трубы от проникновения влаги , что позволяет значительно сократить срок эксплуатации кровли.

В этой статье мы подробнее рассмотрим, как обернуть трубу на крыше профнастилом и разберем вопросы.

Элементы различаются между собой материалом изготовления:

• Дымоходы кирпичные. Это классический вариант, отличается надежностью и нетребовательностью отделки. … Для производства изделий используется красный кирпич. Для кладки кирпича необходимо использовать специальный огнеупорный раствор.Хорошо подойдет известковый раствор.
• Дымоходы стальные. Это бюджетный вариант, который отличается простотой монтажа , малым весом и большим выбором размеров секций. Но стальные трубы быстро выгорают, срок их безопасной эксплуатации относительно невелик.
• Бутерброды. Эти дымоходы состоят из нескольких металлических труб разного размера, помещенных друг в друга. Между ними есть слои теплоизоляции. Бутерброды сохраняют достоинства простых стальных дымоходов, но лишены их недостатков.Основные недостатки таких конструкций — высокая цена и возможность разгерметизации при резких перепадах температуры, что может сделать трубу полностью непригодной для использования.
• Дымоходы модульные. Эти дымоходы, как и бутерброды, многослойные. Они состоят из слоев металла и огнеупорной глины (шамота). Между ними лежит слой базальтового утеплителя. Корпус трубы из легкого бетона … Если внутри слой глины, то дымоходы называются шамотными, если внутри металлическая труба, то конструкция называется модульной.

Дымоход стальной

Кирпичный дымоход

Дымоход модульный

Существуют сложные варианты конструкции труб, изготовление и установка которых обходятся недешево. Их редко используют в строительстве. Сюда входят стеклянные конструкции.

Выбор сиденья

Наиболее оптимальным местом для выхода трубы является пространство у конька крыши , расположенное на расстоянии 50-80 от ее верхней точки . .. Это связано с рядом соображений:

• Чем ближе труба к карнизу крыши, тем больше снеговая нагрузка на нее. , а также увеличивается количество проточной воды.
• Чем выше труба, тем меньшая ее часть будет находиться в зоне холодного воздуха. Это уменьшит количество образующегося конденсата. , замедлит накопление сажи и пыли.

Возможна установка трубы непосредственно по верхней линии конька.Это исключит возможность образования снежных карманов, сведя к минимуму образование конденсата и протечек. Но такая конструкция нарушает целостность конькового хода .

ПРИМЕЧАНИЕ!

Нежелательно, чтобы отверстие для трубы было перпендикулярно элементам … В противном случае при возведении конструкции дымохода придется обходить стропильные балки, что усложнит его и увеличит расход материала.

Выбор места для трубы

Не исключена установка трубы на участках, близких к краю откосов.Но тогда на его герметизацию потребуются большие затраты.

Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, нанесено контуров с параметрами длины и ширины , соответствующими габаритам дымохода. Затем при помощи болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

1. Также в элементах кровельного пирога проделано отверстия, при расчете их ширины необходимо учитывать не только собственные размеры трубы, но и размеры защитного короба, который будет отделять дымоход от содержимого пирога.Обрешетка на стыке должна быть сплошной.
2. Как сделать проход трубы через крышу из профнастила? Труба должна быть плотно окружена наружным и внутренним фартуками. … Внутренний фартук расположен снизу (кроме той части, которая окружает стенку трубы), он крепится к обрешеткам. От него идет паз из нержавеющей стали, который должен со всех сторон огибать дымоход и выходить прямо на концы откосов к карнизу. Через него будут стекать осадки и конденсат.
3. Если труба кирпичная, то примыкающие к ней края фартука необходимо загнуть на концах и вывести в пазы. Стробоскопы — это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются шлифовальной машиной.

Под нижним фартуком должен быть слой гидроизоляции. Гидроизоляция кровельной трубы из профнастила выполняется в следующем порядке:

• Наружный фартук устанавливается на лист профнастила и также крепится к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода с крышей более гладким, но этот элемент также обеспечивает дополнительную защиту.
• Фартуки можно изготовить самостоятельно из цельного цинкового листа или приобрести набор готовых планок для окладов. Первый вариант более сложный, так как требует самостоятельного вырезания и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

Схема монтажа в разрезе

Прилегающие к дымоходу части фартука необходимо заделать герметиком.

Прорезать отверстия в профнастиле и кровельном пироге сложнее для труб круглого сечения. , чем прямоугольные дымоходы, но их можно изолировать несложными методами. Для этого используются насадки master-Flash … Это резиновые или силиконовые изделия в виде ступенчатой ​​пирамиды с круглым сечением. Они плотно прилегают к дымоходу и надежно крепятся к профнастилу.

Основание форсунки выполнено из алюминия.Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

Монтажная труба круглого сечения

Итак, как обшить трубу на крыше профнастилом, если она круглая? Перед установкой сопла необходимо отрезать такое количество пирамидальных колец , что обеспечит диаметр отверстия на 20% меньше диаметра трубы … Затем Master-Flash опускается по трубе сверху вниз. Основание приклеивается к профнастилу с помощью силикона и крепится к нему саморезами.Место прилегания колец изделия к трубе заделывают силиконом.

Изделие можно тянуть только за конус. Если приложить усилия к его основанию, то он может прийти в негодность.

Круглые трубы можно также заклеить самоклеящейся свинцовой лентой.

Устранение протечек

Основной причиной протечек стыков труб и кровли является нарушение герметичности конструкций фартуков. Для решения этой проблемы необходимо соорудить дополнительный внешний фартук из битумной ленты.

Перед установкой крышу следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем его нужно нагреть горелкой и придавить деревянной доской.

Такая прокладка может прослужить несколько лет.

Серьезные утечки можно устранить только заменой фартука.

Влага также может попасть под крышу из-за чрезмерного выделения конденсата из трубы. Для уменьшения его количества на дымоход можно соорудить зонт. Зонты изготавливаются из таких металлов, как медь, оцинкованная сталь и нержавеющая сталь. Вытяжка не только уменьшает объемы конденсата, но и гасит искры, выходящие из дымохода, повышая пожаробезопасность конструкции.

Если дымоход расположен близко к краю откосов, то могут возникнуть протечки из-за скопления большого количества снежных масс. Для устранения этой проблемы фартук дополнен выпуклой треугольной конструкцией (с обязательной герметизацией), которая отделит снег и упростит его спуск.

Труба гидроизоляционная

Полезное видео

Прохождение дымохода через кровлю из профнастила — видео инструкция:

Заключение

Основная сложность, возникающая при подведении дымохода к кровле — это установка элементов гидроизоляции на стыках конструкций во избежание протечек, также могут возникнуть проблемы при пропускании трубы через кровельный пирог. Но если работа будет выполнена правильно, эти трудности будут преодолены.

В контакте с

Система безопасного удаления продуктов сгорания из печей, котлов, проточных водонагревателей — одна из самых серьезных задач, решаемых при установке такого оборудования. Причем вопросы безопасности очень разнообразны: это и обеспечение правильной работы самого отопительного оборудования, и исключение вероятности возгорания строительных конструкций от перегрева, и гарантированное предотвращение попадания токсичных газов в помещения. Весь этот комплекс проблем решается грамотным, в строгом соответствии с требованиями технологий, установкой современных комплектов.

Такие изделия выпускаются в большом количестве комплектующих, что позволяет собирать дымоходы любой степени сложности, оптимально вписываясь в архитектурную специфику каждого конкретного дома. Слой утеплителя между внутренней и внешней стенами позволяет значительно уменьшить объем трубы, образующейся в канале, из-за резкого перепада температур конденсата, а такие дымоходы очень часто располагаются вне зданий, что значительно упрощает общестроительные и монтажные работы.

Однако нередки ситуации, когда установка дымохода на открытом воздухе невозможна, непрактична или просто хозяева отказываются от такого подхода из соображений эстетичности фасада своего дома. Выход очевиден — установить дымоход из многослойных труб через крышу. Правда, этот способ кажется более сложным хотя бы из-за необходимости провести безопасный и хорошо утепленный проход через перекрытия и крышу. Тем не менее, в этом нет ничего невозможного.

Что такое сэндвич-труба дымохода. Достоинства и недостатки системы

Использование обычных металлических труб в качестве дымоходов не новинка — они использовались достаточно широко и раньше, например, для печей-печей или для печей. Для волны это понятно — целая серия достоинств перед, например, кирпичной кладкой:

• Монтаж такого дымохода не займет много времени, так как монтаж производится из крупногабаритных деталей.
• Круглое сечение воздуховода оптимально для лучшей тяги, так как в нем не создается лишняя турбулентность газового потока.
• Хорошему сцеплению также способствует гладкая внутренняя поверхность трубы, которая не создает ненужного сопротивления, и, кроме того, на ней в гораздо меньшей степени образуются наросты сажи.

Но в то же время такая схема также имеет ярко выраженные недостатков , и — настолько серьезные, что способны перевесить все перечисленные выше достоинства.

• Металл (в частности сталь) отличается чрезвычайно высокой теплопроводностью, то есть на открытых участках дымохода или при прохождении через неотапливаемые помещения поток газов будет очень быстро остывать. А это приводит к уменьшению тяги в трубе, а кроме того, величина тяги становится сильно зависимой от текущих погодных условий.
• Продукты сгорания любого вида топлива всегда содержат большое количество водяного пара. Вышеупомянутый перепад температур внутри и снаружи канала вызывает обильное образование конденсата, что становится причиной быстрого зарастания труб сажей и активации процессов коррозии металла.

• Раз уж мы говорим о коррозии, нельзя забывать, что в состав выхлопных газов всегда входят очень агрессивные химические соединения, в частности — серная кислота. В таких условиях срок службы труб из металла, не устойчивого к коррозии, будет очень ограничен — они быстро прогорают насквозь. И это прямой путь к огню.
• Наконец, высокая теплопроводность металла означает, что труба всегда будет представлять потенциальную угрозу безопасности внутри помещений и при прохождении через строительные конструкции.Так, потребуются повышенные меры предосторожности для предотвращения перегрева и возгорания строительных конструкций дома, чтобы исключить термические ожоги при случайном прикосновении к дымоходу в местах его прохождения по помещению.

Цена на дымоход

Чтобы сохранить все вышеперечисленные преимущества, но в то же время минимизировать недостатки металлического дымохода, была разработана система изолированных многослойных труб. По сути, это «труба в трубе», разделенная слоем термостойкого теплоизоляционного материала.Пример схемы устройства показан на иллюстрации ниже:

1 — сам дымоход. К ней предъявляются особые требования — она ​​должна быть из качественной стали с ярко выраженной стойкостью к коррозии, а труба должна изготавливаться только сваркой, аргонной сваркой в ​​защитной атмосфере (технология TIG). Абсолютно не допускается использование трубы с фальцем.

2 — кожух наружный металлический. Чаще всего его тоже делают из нержавеющей стали. Однако в продаже есть и бюджетные варианты — из оцинкованной стали.Кроме того, можно приобрести сэндвич-трубы с внешним декоративным покрытием, например, если необходимо сохранить внешний вид фасада или внутреннее оформление помещения, через которое проходит дымоход.

3 — слой теплоизоляции. Как правило, эту функцию выполняет термостойкая минеральная вата из базальтовых волокон плотностью от 120 до 200 кг / м³. Толщина слоя утеплителя может быть разной — она ​​подбирается в соответствии с конкретными условиями: типом и мощностью обогревателя, схемой расположения дымохода, климатическими условиями региона и другими критериями.

4 — трубы оснащены специальными элементами для быстрого и надежного монтажа. В большинстве случаев это система розеток и сужений, которые в сочетании с использованными герметиками образуют герметичный блок. Для большей надежности предусмотрена дополнительная затяжка этих соединительных узлов хомутами. Есть и другие способы крепления, например, в некоторых моделях предусмотрены фланцевые соединения с резьбовым креплением.

В результате конструкция дымохода, собранная из таких модулей, приобретает новые положительные качества:

• За счет стабильности температурных показателей внутри дымохода вне зависимости от погоды и расположения конкретного участка системы обеспечивается стабильная ровная тяга.
• Образование конденсата, хотя и не исключено полностью, но все же сведено к минимуму.
• Наружная поверхность сэндвич-трубы не нагревается до критических температур и не представляет опасности для людей, проживающих в доме, если необходимо провести ее через помещения верхнего этажа, чердака или чердака.
• Становится намного проще организовать проходы труб через потолки и крыши. Кроме того, многие производители сразу включают в выпускаемые комплекты специальные проходные модули необходимого размера.
• Сама дымоходная система, собранная из сэндвич-модулей, не имеет значительной массы, и ее можно легко устроить по принципу насадки, то есть дымоход опирается непосредственно на топку или котел. При прикреплении к ним он не будет оказывать чрезмерного напряжения на несущие конструкции дома.

• Широкий выбор комплектующих для сборки такой системы позволяет создать дымоход необходимой степени сложности, диаметра, толщины утеплителя, высоты, а сам процесс сборки прост и интуитивно понятен любому технически «подкованному» домовладельцу. .

Как правильно выбрать комплект для установки сэндвич-дымохода

К выбору комплектующих для монтажа дымохода нужно подходить со всей ответственностью. Прежде всего, поскольку дымоход будет устанавливаться внутри помещения, с проходом через потолок и крышу, на первый план выходят вопросы обеспечения полной безопасности его эксплуатации. Что ж, понятно, что такие работы проводятся с расчетом на длительную эксплуатацию, и чтобы по прошествии нескольких лет владельцы не разочаровались, приобретенные комплектующие должны быть качественными, сертифицированными, сопровождаться документально оформленными гарантийными обязательствами производителя. .

Цены на сэндвич-дымоход

сэндвич-дымоходы

Выбор всегда сводится к оценке нескольких критериев:

• Качество изготовления комплектующих для сэндвич-дымохода и материалов, используемых в производственном процессе.
• Пропускная способность дымохода, то есть сечение внутренней трубы.
• Толщина необходимого слоя теплоизоляции.
• Составленная схема установки и детали и агрегаты, необходимые для ее выполнения.

Давайте рассмотрим эти пункты один за другим.

Материал для изготовления многослойных дымоходных труб

Такие системы для удаления продуктов сгорания в настоящее время очень востребованы. К сожалению, повышенный спрос, как это, увы, обычно бывает, сопровождается появлением на рынке некачественной продукции, либо вообще «без опознавательных знаков», либо выдаваемой за определенный бренд.

Понятно, что уважающий себя хозяин не купит заведомо некачественный товар в непонятных торговых точках или с рук — здесь гарантии качества ждать вовсе не приходится.Но бывает, что в крупных магазинах нет-нет и появляется подделка. Так что особое внимание уделяется документации (а свидетельство о регистрации должно быть обязательно).

Также бывает, что продавцы, заинтересованные в продаже любой ценой, не пытаются привлечь внимание потребителей к особенностям металла, из которого изготовлены трубы. Но внешне нержавеющая сталь выглядит практически так же, и часто неосведомленный покупатель приобретает товар, который в принципе не подходит для существующих или планируемых условий эксплуатации дымоходной системы.

В результате очень вероятна ситуация, когда после установки и, казалось бы, нескольких месяцев безупречной эксплуатации (а то и двух-трех лет, что тоже крайне мало для такой конструкции!), Внешне «красиво» и блестящий дымоход внезапно начинает показывать признаки утечки газов в комнату. И это уже серьезный сигнал о том, что с ним не все в порядке, и не за горами серьезная авария, чреватая выгоранием внутренней трубы, что часто заканчивается пожароопасными ситуациями.

• Поэтому — обязательно обратите внимание на марку нержавеющей стали, из которой сделаны внутренние и внешние трубы многослойного дымохода. Если об этом нет упоминания, от приобретения следует отказаться категорически.

В выборе Вам поможет следующая табличка. Несомненно, в нем представлены не все марки нержавеющих сталей, а только те, которые обычно используются для изготовления многослойных дымоходов и чаще всего встречаются в продаже.

Марка нержавеющей стали по AISI (США), EN (ЕС), DIN (Германия), ГОСТ (Россия)				Краткое описание и рекомендации по применению
AISI	RU	DIN	ГОСТ
AISI 430	1.4016	X6Cr17	12X17	Один из самых доступных вариантов. Подходит для использования только в неагрессивных условиях. Термическая стойкость — низкая, коррозионная стойкость слабая. Плохо сваривается. Подходит только для наружного кожуха дымохода.
AISI 439	1.4510	X3CrTi17	08Х17Т	Отличие от предыдущей марки — наличие титановой добавки, повышающей термическую и антикоррозионную стойкость металла.В качестве материала внутренней трубы многослойного дымохода допустимо использовать с теплогенераторами или проточными водонагревателями, работающими только на газе.
AISI 304	1.4301	X5CrNI18-10	08X18h20	Эта сталь имеет хорошо выраженную термическую стойкость, но ее стойкость к кислотной коррозии невысока. Для внутренней трубы дымохода она не применяется, так как коррозия может съесть такую ​​трубу буквально за несколько месяцев, а для наружной футеровки вполне подходит.
AISI 316	1,4401	X5CrNiMo17-12-2	08Х17Н13М2	Аустенитная хромоникель-молибденовая сталь, устойчивая к очень агрессивным средам дымовых газов, в том числе с высоким содержанием серной кислоты. Термическая стабильность средняя, ​​поэтому лучше использовать для оборудования, работающего на газе, с максимальной температурой продуктов сгорания до 450 ° С.
AISI 316Ti	1.4571	X6CrNiMoTi17-12-2	10Х17Н13М2Т	Сталь аналогична предыдущей, но с гораздо более высокой термостойкостью. Выдерживает тепловую нагрузку до 800 ÷ 850 ºС, то есть дымоходы с внутренней трубой из такого материала могут использоваться с твердотопливным оборудованием.
AISI 316L	1.4435	X2CrNiMo18-14-3	03Х17Н14М2	В этой версии упор сделан на антикоррозийную и химическую противокислотную стойкость, особенно в области сварных соединений.Однако из-за снижения общего термического сопротивления, которое ограничивается порогом 425 ºС, при превышении этого значения прочностные свойства стали резко снижаются. Отличный вариант для любого газового оборудования.
AISI 321	1.4541	X6CrNiTi18-10	08Х18х20Т	Сталь с высокими показателями коррозионной стойкости и жаростойкости. По своим параметрам это своего рода «золотой стандарт» для использования в системах удаления продуктов сгорания.Предельный температурный режим работы — 800 ºС, то есть подходит для оборудования с любым видом топлива.
AISI 310S	1.4845	X12CrNi25-21	20Х23х28	Жаропрочная нержавеющая сталь без потери качества выдерживает рабочие температуры до 1000 ºС. Применяется для дымоходов твердотопливных пиролизных котлов большой мощности.

В настоящее время из стран Юго-Восточной Азии идет поток продукции из нержавеющей стали, соответствующей стандартам AISI 201-202.Продавцы часто представляют это как «шаг вперед» — в том смысле, что развитие новых технологий обеспечило производство стали, не уступающей по своим характеристикам той же AISI 321, но почти в полтора раза дешевле. чем это.

Специалисты в области металлургии рекомендуют не поддаваться подобным ухищрениям — замена дорогостоящего никеля добавками азота, марганца и меди приводит к нестабильности кристаллической структуры материала, высокому риску растрескивания и очень низкой коррозионной стойкости.Так что этот «шаг вперед» — всего лишь продукт, предназначенный для массового производства, и его можно отнести к высококачественным нержавеющим сталям только с большой степенью условности.

Несколько слов о толщине стенки трубы.

• Для вас можно руководствоваться следующими правилами:

— при диаметре внутренней трубы от 130 до 450 мм — толщина ее стенок 0,5 мм;

— диаметром 500 мм — 0,6 мм.

— диаметром свыше 500 мм — 0,8 мм.

• Для печей, газотурбинных установок, то есть там, где температура продуктов сгорания достигает значений более 450 ºС, толщина стенки внутренней трубы должна быть 0,8 мм, с применением жаропрочных или жаропрочных стали типа AISI 321, а для котлов большой мощности — лучше AISI 310S.
• Сразу после твердотопливного обогревателя устанавливается неизолированный участок дымохода. Оптимальное решение для него — монотрубка из жаропрочной нержавеющей стали (AISI 321 или AISI 316L) с толщиной стенки 0.8 ÷ 1,0 мм.
• Для наружных кожухов многослойных труб требования к маркам стали не слишком строгие, но толщина стенки должна быть:

— диаметром до 450 мм — 0,5 мм;

— диаметром от 500 мм и более — 0,6 мм.

Какого диаметра должен быть дымоход?

Если вы ознакомитесь с ассортиментом поставляемых в продажу комплектующих для сэндвич-дымоходов, то сразу увидите, что они предлагаются в довольно широком диапазоне диаметров внутренних труб — от 110 до 300 мм.Как сделать выбор?

Диаметр «моно» -сечения (о нем будет сказано ниже) и всей внутренней трубы сэндвич-дымохода должны быть такими, чтобы гарантированно удалялись все продукты сгорания топлива, обеспечивалась нормальная тяга и, при при этом тепло буквально не уходит «в трубу», то есть создавалась и поддерживалась некая оптимальная скорость потока газа. Для нагревательных приборов эту скорость принято считать равной двум метрам в секунду.

Проще всего определиться с топками, котлами заводского изготовления — у них всегда есть выход определенного диаметра, рассчитанного специалистами специально для этой модели.Этот параметр, кроме того, обязательно должен быть прописан в паспорте отопительного или водонагревателя.

Правило простое — диаметр внутренней трубы многослойного дымохода ни при каких условиях и на любом из участков не должен быть меньше стандартной заводской трубы. Ограничений по увеличению диаметра нет, но смысла в этом нет.

Сложнее, когда, например, сэндвич-дымоход монтируется на кирпичной печи. В этом случае можно поступить следующим образом.

• Если известна тепловая мощность печи, то поперечное сечение дымохода, а значит, и диаметр внутреннего канала многослойной трубы, будет несложно определить по таблице.

Расчетная максимальная тепловая мощность твердотопливной печи:	кВт	до 3,5	3,6 ÷ 5,2	5,3 ÷ 7,0
	ккал / час	до 3000	3000 ÷ 4500	4500 ÷ 6000
Минимальное сечение прямоугольного дымохода		140 × 140 мм	140 × 200 мм	140 × 270 мм
Площадь поперечного сечения дымохода		19600 мм²	28000 мм²	37800 мм²
Минимальный диаметр внутреннего канала многослойной трубы		158 мм	189 мм	220 мм

• Если печь уже эксплуатировалась, и владельцы знают выработанный практикой режим ее горения, то этими данными можно руководствоваться.

Для такого расчета есть формула:

d = √ (2 × Mt × Vsp × (1 + Tv / 273) / (3600 × π))

В формуле буквенные символы означают:

d — диаметр внутреннего канала многослойной дымовой трубы в миллиметрах.

Mt Среднее потребление твердого топлива в час в килограммах. Его можно определить, разделив массу топливного вкладыша на время его полного сгорания.

Vood — удельный объем образующихся продуктов сгорания, кубометров на килограмм — табличное значение, определяемое для основных видов топлива.

Ваш — температура газового потока на выходе из дымохода, град. можно взять табличное значение (см. ниже).

π — известная математическая константа, ≈ 3,14

Таблица требуемых значений для разных видов твердого топлива.

Вид твердого топлива	Средняя удельная теплота сгорания топлива, ккал / кг	Средний удельный объем продуктов сгорания от сгорания 1 кг топлива, м³ / кг	Оптимальная температура на выходе из дымохода, ° С
Дрова со средней влажностью не выше 25%	3300	10	150
Пеллеты, древесные топливные брикеты	5100	9	150
Торф кусковой или рыхлый, воздушно-сушка, влажность не выше 30%	3000	10	130
Торф в брикетах	4000	11	130
Бурый уголь	4700	12	120
Уголь	6500	17	110
Антрацит	7000	17	110

Не всем нравится делать самостоятельные расчеты, поэтому ниже представлен калькулятор, в котором уже есть все необходимые коэффициенты и табличные данные.Процесс расчета будет сведен к простому вводу нескольких значений.

Классическими приборами для отопления любого жилого дома являются топливные котлы и печи, работающие на твердом, жидком или газообразном топливе. Продукты сгорания топлива выводятся из помещения через дымоход, который выводится через крышу. Когда он установлен и сверху снята труба, всегда есть протечка, что приводит к проблемам с гидроизоляцией кровли. Поэтому при установке требуется особая осторожность и тщательность в работе, чтобы минимизировать нарушение герметичности и полностью заделать образовавшиеся трещины.В противном случае крыша протечет.

Выход дымохода над поверхностью крыши и его гидроизоляция для каждой крыши имеет свои особенности. В этой статье мы рассмотрим, как установить и заделать его стык шифером.

Дымоход

Чтобы провести отвод в месте, минимально нуждающемся в гидроизоляции, и исключить потерю герметичности, необходимо решить две основные задачи:

1. выбрать оптимальное место расположения дымохода на поверхности крыши;
2. обеспечивает надежное и герметичное соединение кровельных слоев с трубой.

Выбор места расположения трубы на поверхности крыши

Место должно быть ближе к коньку (в случае двускатной конструкции). Он должен возвышаться над коньком не менее чем на 0,5 м. Голова также должна быть на 0,5 м выше уровня поверхности крыши.

Четкая схема расположения трубы на двускатной крыше показана на схеме:

Такое расположение дымохода связано с минимальным скоплением осадков в этом месте.Зимой здесь собирается меньше снега, и вероятность протечки на стыке будет незначительной, когда он тает.

Безопасность и герметичность стыка дымохода с крышей

Кровля утепленного дома имеет многослойное устройство, включающее, помимо верхнего кровельного покрытия, слой пароизоляции, гидроизоляции и утеплителя. Такая конструкция получила название «кровельный пирог». Он защищает дом от снега, ветра и дождя, сохраняет тепло внутри и обеспечивает долгосрочное использование.

При снятии дымохода непрерывность слоев пирога нарушается.Они сделаны из горючих материалов. В местах соединения при неправильной изоляции они могут оплавиться или загореться. Поэтому их нельзя складывать встык. Между дымоходом и крышей необходимо оставить безопасный зазор.

Листы шифера нельзя укладывать близко к трубе. При удалении его через шифер образуются трещины, которые без заделки позволят влаге пройти во внутреннее подкровельное пространство.

Процесс уплотнения для разных конструкций может отличаться.Он может быть круглым, прямоугольным или квадратным. Квадратный или прямоугольный дымоход обычно делают из кирпича, а круглый — из металла или асбестоцемента.

Подготовка материалов и инструментов

Потребуются различные вспомогательные материалы для извлечения трубы и герметизации ее стыка. Условно их делят на две функциональные группы:

1. Материалы, предназначенные для заделки зазоров, образующихся на стыке кровли с дымоходом. К ним относятся разнообразные фартуки, сквозные воротники.Они могут быть изготовлены из оцинкованной стали, силикона или резины. Эти продукты обеспечивают покрытие поверхности стыков;
2. Различные герметики, предназначенные для защиты от влаги внутри трещин, смеси на цементной основе, битумная мастика, а также современные продукты для герметизации. Например, самоклеющиеся ленты.

Для зазоров менее 5 мм в основном используются термостойкие герметики. При зазоре более 1 см используются растворы на цементной основе, а также фартуки и уплотнители из разных материалов.

Для выполнения работ вам также потребуются инструменты:

• отвертки, шуруповерты, саморезы;
• молоток;
• ножовка или болгарка;
Пистолет
• для нанесения герметика.

Устройство обшивки и выход дымохода шифером

Обрешетка для крыши — брус 50х50 мм под шифер обычного профиля. Если профиль листов армированный, то для обрешетки рекомендуется использовать брус 75х75 мм.

Обрешетка может быть однослойной или двухслойной.

При установке однослойной обрешетки доски или брус крепят перпендикулярно стропилам. Шаг обточки должен составлять 500 — 550 мм или 750 — 800 мм.

Для двухслойной конструкции обрешетку сначала крепят к стропилам доской параллельно коньку, а затем к ней крепят брус. Суммарные продольный и поперечный размеры обрешетки должны соответствовать кратным размерам листов шифера, чтобы уместилось их целое количество.Для этого регулируется расположение свесов.

Общее правило при укладке шифера: каждый лист шифера должен располагаться на трех балках. Один из них должен находиться под центром листа, а два других — по краям.

На месте будущего расположения дымохода к обрешетке монтируются закладные элементы. Деревянные бруски обшивки и стропил следует располагать от нее на расстоянии не менее 130 мм.

Герметизация круглой трубы с помощью проходки или сопла

Для устранения трещин и заделки стыков при снятии круглой трубы удобнее использовать готовые изделия.Переходы из оцинкованной нержавеющей стали или гибкого материала, устойчивого к высоким температурам.

Эластичная прокладка в виде колпачка и фиксирующего металлического обруча. Он может принимать рельефную форму, которая соответствует сланцевой волне, поэтому его не нужно настраивать под углом. Эластичный фартук можно отрегулировать под любой уклон поверхности. Он плотно огибает трубу, а у основания прижимается обручем — хомутом с термостойкой прокладкой.

Перед установкой упругой проплавки на ее внутреннюю поверхность в местах соприкосновения с шифером наносится герметик.Это предотвращает попадание воды внутрь.

Крепление эластичного фартука к поверхности крыши осуществляется саморезами с резиновыми прокладками. В продаже также есть проходки с гибким металлическим кольцом, с внутренней стороны которого есть клейкая пленка.

Металлический проход состоит из двух частей: одна примыкает к поверхности кровли, другая представляет собой фартук, обрамляющий трубу.

При установке такого прохода фартук должен быть на 150 мм выше шиферной волны.Пространство под фартуком до стыка заполняется асбестоцементным раствором.

Проход металла необходимо подбирать под угол наклона поверхности крыши. Зато выглядит лучше и дольше прослужит резинка.

Примыкание квадратной трубы на шифер

Квадратная или прямоугольная труба дымоудаления обычно изготавливается из кирпича. Ранее в месте его примыкания к поверхности снаружи делали утолщение, что позволяло герметизировать выходное отверстие.

Сейчас по периметру делают фартук в виде холма из цементно-песчаной смеси.Эта структура называется выдра. Перед этим зазор между шифером и дымоходом закрывается изогнутыми стальными полосами. Одна сторона отвода прилегает к кирпичной стене, а другая — к поверхности. Этот стальной оклад крепится по всей окружности трубы. Сверху заливается раствором из смеси цемента и песка. Чтобы раствор не растекался, по краям участка делают бортики. Для этого используется картон, завернутый в полиэтиленовую пленку или деревянные полоски.После застывания смеси бортики убирают.

Уровень затвердевшей смеси должен быть выше уровня кровли. Для слива стекающей с гребня воды на боку на цементно-песчаном фартуке сооружают уступ с уклоном.

Пошаговая инструкция по проведению работ по выносу дымоходных труб через плиты перекрытия и конструкции кровли — знания, которые пригодятся любому мужчине, решившему выполнить работы своими руками. Работа непростая и требует внимательности и ответственности, ведь от качества зависит безопасность вашего дома и его защита от пожаров.

Общие правила и выбор места

Как провести печную трубу через деревянный потолок — это нужно делать, чтобы не было проблем, как на фото. Основная задача подготовительного этапа — определиться с местом установки печи и вывести дымоход на улицу. В зависимости от материалов плит перекрытия и труб дымохода необходимо будет выполнить работы с учетом нескольких типоразмеров:

Схема отвода дымохода через потолок и крышу

1 этаж

Проход дымохода через перекрытие 1 этажа оборудован металлическим коробом, заполненным слоем теплоизоляции.Для этого можно использовать керамзитовый наполнитель, заполняя полости минеральной ватой. Для нежилых помещений допускается использование асбестовых плит.

Схема устройства дымохода через перекрытие с выходом на крышу (одноэтажный дом)

2 этажа и более

При прохождении плит 2 и последующих этажей может возникнуть ситуация, когда дымоход нельзя установить вертикально. Строители могли переставить перегородки или установить балку в конструкции перекрытия.

Поэтому, чтобы не рисковать, при устройстве дымоходов в многоэтажном доме лучше использовать систему вентиляции дома. Если сделать горизонтальное углубление, то в этом месте будет скапливаться возможный конденсат и на стенах откладывается толстый слой копоти. А почистить дымоход через повороты будет сложно.

Схема установки печного дымохода в 2-х этажном доме

Схема с описанием всех элементов

Выход дымохода через потолок

Выбор конструкции и материалов зависит от типа дымохода.Разберем подробно правила организации работы по основным материалам трубопроводов.

Круглый металл

Весь процесс разбит на несколько этапов:

Этапы работ по выводу стального дымохода через перекрытие

Кирпичный дымоход

Здесь все намного сложнее:

Схема вывода кирпичного дымохода через перекрытие и крышу дома

Проход через крышу

Проход дымохода через крышу осуществляется по аналогии с плитами перекрытия.Единственное дополнение — обеспечить надежный слой гидроизоляции для предотвращения протечки воды на выходе из дымохода.

Проход кирпичной трубы через крышу

Используем керамический кирпич для печи на крыше, красный, хорошего качества и марки. Здесь на это влияет не только высокая температура газов, но и агрессивные условия внешней температуры, ветра и осадков.

После пересечения с плитой перекрытия проложите трубу до точки выхода через конструкцию крыши:

марки
• и аккуратно вырезать полость дымохода, сделать размер с запасом на слой утеплителя;
• оборудуем проход металлическим коробом с полостью для прохода трубы.Верхний срез следует выполнять с учетом угла наклона кровли, и ставится немного утопленным внутрь;
• после выхода дымохода наружу залить все пространство слоем теплоизоляции, все мельчайшие пустоты заделать герметиком;
• кладем слой гидроизоляции под поверхность конструкции крыши. Затем сверху надеваем стальной фартук или резиновую втулку. Тщательно заклейте края герметиком.

Сверху укладывается основной материал кровельного покрытия, и труба забивается до нужного размера.Сверху раскладывается выдра и устанавливается защитный козырек. Вывести дымоход через крышу несложно, если у вас есть хороший инструмент и навыки кирпичной и слесарной работы.

Круглый проход через крышу

Прохождение дымохода через крышу, если дымоход из стальных, керамических или асбестовых труб, осуществляется так же, как и при кирпичном дымоходе (инструкция выше).

Если необходимо установить высокую трубу, ее крепят стальными скобами к специальным анкерам, закладываемым в конструкцию крыши.

Как правильно вывести дымоход через скат крыши?

Место выхода дымового канала через крышу представляет собой сложную конструктивную единицу. Какие требования к ее выполнению, а также к высоте и расположению части трубы, выступающей над кровлей?

Доверимся специалистам

Определение высоты дымохода относительно конька крыши

Что касается высоты дымохода, то в нормативном документе (СНиП «Отопление, вентиляция и кондиционирование») указано, что при удалении от конька не более 1.5 м труба должна возвышаться над ней не менее чем на 50 см; на 1,5–3 м — быть не ниже гребня, а на расстоянии более 3 м — не ниже линии, проведенной от гребня под углом 10 ° к горизонту. Но четких правил расположения дымохода на крыше нет. Что об этом говорят специалисты?

Главный постулат: чем ближе труба к гребню, тем лучше. В этом случае головка трубы (то есть та ее часть, которая выступает над крышей, что означает, что она находится в холодной зоне) будет очень маленькой; таким образом снижается вероятность образования конденсата в дымоходе зимой.Выпадая внутрь, в самое горлышко или на защитно-декоративный зонтик трубы, конденсат, содержащий агрессивные вещества, отнюдь не безвреден. Это может стать причиной плохой тяги в камине или котле, порче материала верха и отделки крыши и даже сократить срок службы дымохода.

Размещая трубу на большом расстоянии от конька, в частности в районе свеса карниза, необходимо учитывать, что она будет испытывать повышенные нагрузки при сходе лавинообразного снега с кровли.Чтобы уберечь дымоход от повреждений, необходимо обязательно смонтировать на склоне систему удержания снега.

Многие считают, что дымоход обычно нужно выводить на линию конька. Это облегчает установку блока упора в месте выхода трубы, а также, поскольку не будет скопления снега, практически исключает возникновение протечек. Однако реализовать такое решение не всегда возможно. Во-первых, нужна стропильная система там, где нет опорной коньковой балки, либо создание зазора для дымохода в балке и усиление его опорами, что в случае мансардной крыши проблематично… А во-вторых, комплектующие для вывода трубы через конек выпускаются только для каналов с квадратным или прямоугольным сечением.

Что категорически не рекомендуют делать кровельщики, так это убирать дымоход в ендове. Выполнение места стыка здесь очень сложно, и протечки практически неизбежны, потому что дождевая вода будет литься на трубу сразу с двух откосов, а зимой здесь вырастет целый сугроб. Кроме того, вам нужно будет серьезно усложнить конструкцию кровли кровли.

Вывод дымохода через утепленную крышу

Проход дымохода через крышу

Как известно, слои паро- и гидроизоляции, защищающие утеплитель в «пироге» мансардной крыши, должны быть сплошными по всей кровле. Кроме того, используемые для этого полимерные пленки горючие. Возникает вопрос: как соблюсти требования СНиП по пожарной безопасности, который гласит, что между внешними стенами дымохода и элементами кровли из горючих материалов должно оставаться расстояние не менее 13–25 см (в зависимости от типа трубка)?

Специалисты предлагают выделить в отдельную зону примыкающий к дымоходу участок крыши: по бокам дымохода — с помощью стропильных ног, а сверху и снизу — с помощью поперечных балок… Таким образом создается своеобразный ящик, размеры которого определяются на основании СНиП. Объем ящика заполнен каменной ватой высокой плотности, это негорючий утеплитель, к тому же может обходиться без паро- и водозащиты.

Примыкание «пирожковых» изоляционных пленок к коробке выполняется традиционно: их разрезают крест-накрест, края подводят к стропилам или поперечным балкам и скрепляют гвоздями (скобами). Стыки заклеиваются специальными лентами или клеями.

Чтобы дымоход не «пробивал» опорное стропило и не падал на зону ендовы, его расположение необходимо четко определить на этапе проектирования здания

Отверстие дымохода

Есть другой подход к проблеме. Поскольку наружные стены современных многослойных дымоходов, как правило, не нагреваются более 60 ° С в зоне выхода через крышу, пленкам ничего не угрожает, а значит, их можно подвести прямо к трубе, зафиксировав скотчем. .В этом случае в слое гидроизоляции над трубой необходимо установить паз из нержавеющей стали (или из такой же пленки) для удаления влаги, попавшей под кровлю.

Важно! Делая выбор в пользу дымохода с теплоизоляционным слоем, следует учитывать, что на температуру его наружной поверхности в точке выхода на крышу влияет ряд факторов: высота трубы, тип отопительного оборудования, толщина теплоизоляционного слоя и т. д.

Вывод стальной трубы через карнизный свес утепленной кровли имеет определенное преимущество. Поскольку в навесной конструкции отсутствуют паровые, гидро- и теплоизоляционные слои, то, таким образом, исчезают проблемы с разводкой дымового канала через кровельный «пирог», обеспечивая при этом сплошность всех слоев и гарантируя пожарную безопасность.

Так же существенно упростит задачу выведения трубы через П-образный вырез в свесе карниза, что исключает само наличие примыкания к кровле.Правда, в этом случае придется предусмотреть в зоне выреза дополнительный слив.

Однако нужно учитывать, что, находясь вдали от конька, дымоход окажется достаточно высоким и будет испытывать серьезные ветровые нагрузки. А значит, для его укрепления вам понадобится система растяжек, для которой также придется предусмотреть герметичный проход через крышу.

Узел примыкания к кровле

Керамический выход дымохода на крышу

Главное в его конструкции — обеспечить отвод воды отсюда, стекающей по стенкам головы и по скату кровли, для чего вокруг трубы предусмотрен фартук.Для дымоходов прямоугольного или квадратного сечения создается с помощью фурнитуры для кровли. При кровле из керамической и цементно-песчаной черепицы используются пластиковые самоклеящиеся ленты (свинцовые, алюминиевые), которые одним краем приклеиваются к трубе, а другим — к крыше. Чтобы вода не протекала под лентой, ее верхний край закрывают изогнутой профильной металлической полосой, фиксируют термостойкими дюбелями и стык обрабатывают кровельным герметиком.

На крышах из черепицы фартук обычно формируют из коврового покрытия или обыкновенной черепицы, укладываемой бегом по трубе, а на металлочерепице — из гладких листов того же материала.

Выполняя узел примыкания на той стороне дымохода, которая расположена выше по скату, фартук необходимо намотать под кровельное покрытие … Таким образом, верхний элемент кровли закроет его внахлест, что исключит возможность протечек.

Открытие

Если ширина задней стенки дымохода (то есть обращенной к коньку) больше 80 см, то за трубой должен быть устроен откос, или, иначе, желоб, небольшая наклонная конструкция, которая перелом кровли, который будет распределять потоки воды по сторонам и здесь будет скапливаться снежная масса.

Создание откоса — задача не из легких. Ведь в этой зоне появляются две короткие впадины, требующие такого же качественного исполнения, как и «настоящие».

Широкий дымоход создает еще одну трудность: затрудняя проветривание подкровельного пространства, вызывает необходимость установки на крыше специальных элементов вентиляции — аэраторов и т. Д.

Элементы дымохода модульные стальные

Производители дымоходов круглого сечения (трехслойные изолированные конструкции в оболочке из нержавеющей стали) выпускают готовые элементы, обеспечивающие герметичность примыкания труб к кровле.Это так называемые проходы , состоящие из стальной подошвы и закрепленного на ней фартука-колпака. Для предотвращения их повреждения из-за термических деформаций трубы проходы жестко крепят только к кровле, а на стыке заглушки с трубой надевают «юбку» — стальной хомут с эластичной термостойкой прокладкой. , что не позволяет воде проникать под фартук.

Проход, встроенный в крышу, герметизируется кусками термостойкой пластмассовой ленты (на основе свинца или алюминия) или обрамляется специальной свинцовой деталью, придающей ей рельефный профиль крыши.Обратите внимание: верхний край подошвы должен быть намотан под чехол, а нижний край — внахлест.

Иногда для увеличения герметичности проникновения металла стальной лист подошвы монтируют над кровлей, подводя ее непосредственно под коньковый элемент. С точки зрения защиты от протечек решение надежное, но не очень эстетичное.

Подписывайтесь на наш канал в Яндекс Дзен, чтобы ничего не пропустить!

Как установить и вывести дымоход через крышу, на какую высоту

Отопительные приборы — необходимый атрибут любого жилого дома, обеспечивающий комфортную температуру для жизни в холодное время года, которое в большинстве регионов России длится 9 месяцев.Однако дополнительный комфорт сопряжен с определенной степенью риска возгорания. Поэтому особое внимание уделяется дымоходу, с помощью которого дым и продукты горения удаляются от теплогенераторов и выводятся за пределы помещения. Эта статья расскажет, как вывести дымоход через крышу с соблюдением всех требований безопасности.

Последствия некачественного монтажа

Как правило, в работу установщика печного или газового оборудования не входят услуги по установке дымохода; домовладелец должен обеспечить проход дымохода через крышу самостоятельно.Воспринимаемая простота задания вынуждает домашних мастеров отказываться от услуг профессиональных мастеров кровли. Тем не менее некачественный вывод трубы на крышу грозит серьезными последствиями:

1. Через негерметичный проход трубы влага просачивается в кладку, постепенно разрушая кирпичный дымоход.
2. Повышенная влажность в дымоходе способствует распространению плесени и грибка. Споры некоторых видов грибка опасны для здоровья человека, поэтому использовать зараженную трубку небезопасно.В запущенных случаях необходимо заменить и дымоход, и кладку печи.
3. Проникновение воды в дымоход через крышу снижает теплоизоляционные свойства утеплителя вдвое. Более того, после высыхания слоя теплоизоляции его характеристики никогда не вернутся на прежний уровень.
4. Даже стропильная система страдает от некачественного снятия трубы через крышу, так как влага, проникая в нее через негерметичный проход, приводит к гниению и разрушению.
5. Щели возле прохода трубы мешают нормальной циркуляции воздуха внутри чердачного помещения, что приводит к увеличению потерь энергии, затрат на отопление.

Кстати, на кровельные дымоходы не только выводят, но и ставят трубы от газовых котлов и вентиляционные отверстия, для монтажа которых применяют те же методы.

Выбор выхода дымохода и его высоты

Первое условие качественного вывода трубы через крышу — правильное размещение дымохода на крыше.От этого фактора зависит функционирование всей системы отопления, поэтому во избежание ошибок монтаж выполняется в соответствии с требованиями строительной и пожарной безопасности:

• Дымоходы размещаются в непосредственной близости от самого высокого места кровли, на расстоянии 1-1,5 м.
• Рекомендуемая высота дымохода по отношению к коньку крыши для обеспечения нормальной тяги печи составляет 0,5-1,5 м.
• Чем выше высота дымохода, тем большее тяговое усилие он обеспечивает в печи или газовом котле.
• Чем ниже дымоход расположен на склоне, тем больше должна быть его длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
• Такие параметры, как высота дымохода, диаметр сечения подбираются согласно рекомендациям производителя термогенератора или на основании расчета.
• Дымоход состоит в основном из вертикальных участков трубы, длина горизонтально расположенных участков не должна превышать 1 м.
• Розетка размещается между элементами стропильной системы, чтобы не нарушать ее целостность.

Основная сложность пропуска трубы через крышу заключается в том, что при прохождении дыма температура стен повышается, что создает опасность возгорания горючих материалов стропильной системы.

Упругое проникновение

Чаще всего в частном строительстве сталкиваются с монтажом круглых металлических труб. Для обеспечения герметичности прохода используется специальное приспособление — эластичная проплавка.Это изделие в форме воронки из высокопрочного силикона или резины с широким фланцем в форме квадрата или круга, называемое фартуком. Благодаря своим свойствам, эластичное проникновение принимает любую форму, подстраиваясь под угол наклона. Он может выдерживать экстремально высокие или низкие температуры, агрессивные химические вещества и широкий спектр продуктов.

При покупке упругого прохода ориентируются на диаметр трубы и цвет рубероида. Универсальные модели ступенчатой ​​пирамиды, подходящие для всех размеров, корректировки производятся путем сокращения глубины проникновения до нужного уровня… Установить на крышу эластичный фартук очень просто, нужно надеть его на проход дымохода, поставить металлический кружок с отверстиями под крепеж, стык обработать огнестойким герметиком и закрепить отверткой. Для крыш с крутым уклоном используется специальный вид пластикового прохода с заданным углом крепления фланца.

Металлический переходник

В строительных магазинах можно найти еще один вид проходки для круглых труб — металлическую проходную трубу. Применяется для прохождения дымохода через нерельефную крышу.Готовые патрубки из легированной стали имеют стандартный угол наклона крыши, соответствующий скату крыши. Для завершения установки необходимо:

Вырежьте в крыше отверстие подходящей формы. Для этого с помощью маркера наносят разметку на поверхность крыши. В зависимости от рубероида резку производят болгаркой или острыми ножницами, отступив на 1-2 см внутрь круга.

• Удалить гидроизоляционный и теплоизоляционный материал из проделанного отверстия, освободив проход для дымохода.При необходимости снимите рейки, аккуратно отпилив их.
• С обратной стороны кровли закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода был запас по 15-20 см.
• Вставить трубный модуль в отверстие, состыковать с уложенным дымоходом, затянув соединение хомутом.
• Надеть отводную трубу на трубу, зафиксировав ее на поверхности пандуса огнестойким герметиком и саморезами с резиновым колпачком.
• Удлинить трубу новыми сегментами так, чтобы высота дымохода превышала уровень конька на 0,5-1,5 м.

Некоторые мастера предпочитают другой метод — дымоход предварительно впаивают в проходную трубу, покрывают теплоизоляционным материалом, например, каменной ватой, и только потом эту конструкцию монтируют в проходе.

Выпуск труб прямоугольного и квадратного сечения

Дымоход печей и каминов из кирпича чаще всего квадратный или прямоугольный, поэтому для вывода его на крышу применяют другие способы.Это задание для опытного печника, а не домашнего мастера, ведь в процессе используется особая техника кладки. Когда дымоход подходит к крыше, в нем вырезается отверстие соответствующего размера с припуском 2-5 см, через которое печник выводит дымоход на крышу. Хотя термостойкий кирпич отлично сохраняет тепло внутри трубы, изнутри проход прорезан листами асбеста для защиты стропил от огня.

Мягкая гидроизоляционная лента на свинцовой или алюминиевой основе крепится к кирпичной трубе с помощью металлического профиля, нижний край которого фиксируется на крыше герметиком.После этого некрасивую гидроизоляцию закрывают специальным декоративным фартуком. Он состоит из четырех дополнительных частей и устанавливается под кровельным материалом, делая проход аккуратным и хорошо защищенным.

Монтаж коробки розетки

Устройство кровли состоит из слоев нескольких материалов, огнеупорные качества которых выражаются по-разному. В то время как большинство кровельных материалов являются негорючими и негорючими, кровельные системы, традиционно сделанные из дерева, — нет.Для безопасного вывода дымохода через любой материал монтируется проходной короб:

• Первым делом необходимо приобрести или изготовить ящик из огнеупорного материала, например, металла или асбеста. Размер коробки подбирается в соответствии с сечением трубы, чтобы между их стенками оставалось не менее 15 см.
• После проделывания ямы в нее устанавливают короб, верхний край выравнивают до уровня ската кровли.
• Дымоход выводится через отверстие в воздуховоде.Края гидроизоляционной пленки и пароизоляции приклеиваются к трубе огнезащитным герметиком и армированной лентой.
• В короб засыпается керамзит или укладывается каменная вата для теплоизоляции дымохода. Теплоизоляционные материалы размещаются с учетом того, что они не должны препятствовать циркуляции воздуха.
• Снаружи дымоход, в зависимости от формы и кровельного материала, отделывается с помощью эластичного прохода, декоративного фартука или металлической трубы.

Качественно сделанный вывод дымохода не портит внешний вид кровли, не пропускает влагу и безопасен с точки зрения противопожарных норм. Соблюдайте правильную технологию прохождения труб через потолки, чтобы обезопасить себя и свое имущество.

Видеоинструкция

Как правильно установить дымоход через крышу

Отопительные приборы — незаменимый элемент любого жилого дома. Они предназначены для обеспечения комфортной температуры в помещении для жизни в холодное время года.В регионах России этот срок составляет в среднем 6 месяцев, местами — до 10 и более. Дополнительный комфорт связан с определенным риском возгорания.

По этой причине особое внимание следует уделять дымоходам, выводящим дым и продукты горения от отопительных приборов наружу. В этой статье мы рассмотрим, как безопасно и с соблюдением всех современных норм и правил вывести дымоход через крышу.

Дымоход применяется в устройствах, где тепло выделяется при сжигании различных видов топлива.Эти виды топлива представляют собой древесину, уголь, газ или другие легковоспламеняющиеся вещества. Отвод продуктов сгорания по трубе через кровлю регулируется требованиями СНиП 41-01-2003. Некоторые пункты считаются частично устаревшими, но большинство надзорных служб полагаются на этот документ. Поэтому содержащиеся в нем требования и стандарты являются обязательными.

К чему может привести некачественный монтаж?

Часто работы по устройству дымохода не входят в перечень работ мастера-печника или установщика газового или электрического котла отопления.Подразумевается, что проход дымохода через крышу закладывается еще на этапе строительства, либо домовладелец установит дымоход самостоятельно. Кажущаяся простота такой работы провоцирует владельцев отказываться от использования профессиональных кровельных мастеров. Они не задумываются о том, к каким серьезным негативным последствиям может привести некачественный выход дымохода на крышу. Частые проблемы:

Над крышей возвышаются не только дымоходы печей, каминов и других твердотопливных устройств.Сюда выводятся выхлопные трубы от газовых обогревателей, а также вентиляционные трубы. При их установке используются точно такие же методы, как и для дымоходов.

Высота трубы и место ее прохода в кровле

Правильно расположить дымоход на крыше можно только в том случае, если расположение дымохода через крышу выбрано правильно. Этот фактор может повлиять на правильное функционирование системы отопления. Чтобы не допустить ошибок при установке, необходимо руководствоваться существующими требованиями пожарной безопасности, а также строительными нормами и правилами.Основные точки аранжировки:

Основная проблема устройства трубы через крышу заключается в том, что при прохождении дыма или продуктов горения температура конструкции повышается, а это может привести к возгоранию материалов, из которых выполнены элементы кровли или стропила. системы сделаны.

Гибкий канал для круглого дымохода

Обычно в частном жилищном строительстве приходится иметь дело с устройством дымоходных и вентиляционных труб круглого сечения.Как можно установить дымоход через элементы крыши, чтобы обеспечить герметичность прохода? Для этого используется особая конструкция — упругий проходной элемент кровли. Это изделие изготовлено из специального прочного силикона или резины. По форме напоминает воронку с широкими полями круглой или квадратной формы. Эти поля называются фартуком. Эластичная втулка, благодаря гибкости материала, может принимать любую конфигурацию. Это позволяет использовать его на крышах с любым углом наклона и любым финишным покрытием.Материал, из которого он сделан, должен выдерживать самые низкие и самые высокие температуры, а также быть устойчивым к ударам внешней среды … Эластичные проходки доступны в различных цветах и ​​конфигурациях.

Выбирая, какое проникновение покупать, нужно ориентироваться на диаметр дымохода и цвет отделки крыши. Доступны универсальные изделия, похожие на ступенчатую пирамиду, подходят для труб любого диаметра. Размер регулируется ножницами, которые срезают пенетрацию до необходимого уровня.

Установить эластичный фартук на крышу достаточно просто. Для этого нужно прикрепить его к проходу дымохода, прижать сверху металлическим кружком, в котором предусмотрены отверстия для саморезов, нанести на место соприкосновения с кровлей огнестойкий герметик и саморез это с помощью отвертки или отвертки.

Для крыш с очень крутыми углами необходимо использовать специальный тип прохода с фиксированным монтажным углом зажимного фланца.

Жесткий металлический ввод

Для устройства дымоходов можно использовать еще один вид проходных изделий для труб круглой конфигурации — проходные трубы из металла.Применяется в тех случаях, когда необходимо оборудовать проход дымохода через крышу без рельефа. Такие готовые изделия из оцинкованной или окрашенной стали изготавливают при фиксированном угле ската кровли.

Для покупки вам необходимо измерить этот угол у вашей крыши. Установка такого изделия осуществляется в следующем порядке:

В некоторых случаях рекомендуется использовать другой метод. Суть его в том, что в проходной коробке необходимо заранее произвести снятие дымохода, обложить его специальным изоляционным материалом, например, базальтовой ватой, и после этого вся конструкция укладывается в кровлю.

Устройство прямоугольных дымоходов

Когда кладка дымохода приближается к кровле, в ней необходимо вырезать отверстие рассчитанного размера с допуском около 6 см. С его помощью труба будет выведена над кровлей. Несмотря на то, что жаропрочный кирпич отлично сохраняет тепло внутри дымохода, снаружи эту трубу необходимо покрыть листами асбеста. Эта мера защитит стропила от высоких температур.

Гидроизоляция крепится к выступающей части кирпичной трубы металлическим профилем на алюминиевой подложке, а ее нижний край фиксируется к крыше с помощью герметика.Далее некрасивую гидроизоляцию дымохода на крыше прикрывают специальным декоративным фартуком. Он состоит из четырех частей и устанавливается на крыше, делая переход эстетичным и защищенным от ударов.

Грамотно устроенный патрубок не испортит внешний вид кровли, не допустит проникновения влаги и полностью соответствует требованиям пожарной безопасности … Отделка дымохода крыши выполняется в соответствии с конструкцией крыши и пожеланиями домовладельца.

Монтаж дымохода — дело довольно ответственное и сложное.Необходимо заранее продумать все этапы монтажа и проконсультироваться со специалистом.

Отопительные приборы — необходимый атрибут любого жилого дома, обеспечивающий комфортную температуру для жизни в холодное время года, которое в большинстве регионов России длится 9 месяцев. Однако дополнительный комфорт сопряжен с определенной степенью риска возгорания. Поэтому особое внимание уделяется дымоходу, с помощью которого дым и продукты горения удаляются от теплогенераторов и выводятся за пределы помещения.Эта статья расскажет, как вывести дымоход через крышу с соблюдением всех требований безопасности.

Как правило, в работу установщика печного или газового оборудования не входят услуги по установке дымохода; домовладелец должен обеспечить проход дымохода через крышу самостоятельно. Воспринимаемая простота задания вынуждает домашних мастеров отказываться от услуг профессиональных мастеров кровли. Тем не менее некачественный вывод трубы на крышу грозит серьезными последствиями:

1. Через негерметичный проход трубы влага проникает в кладку, постепенно разрушая ее.
2. Повышенная влажность внутри стимулирует распространение плесневых микроорганизмов и грибков. Споры некоторых видов грибка опасны для здоровья человека, поэтому использовать зараженную трубку небезопасно. В запущенных случаях необходимо заменить и дымоход, и кладку печи.
3. Проникновение воды в дымоход через крышу снижает теплоизоляционные свойства утеплителя вдвое. Более того, после высыхания слоя теплоизоляции его характеристики никогда не вернутся на прежний уровень.
4. Даже стропильная система страдает от некачественного снятия трубы через крышу, так как влага, проникая в нее через негерметичный проход, приводит к гниению и разрушению.
5. Щели возле прохода трубы нарушают нормальную циркуляцию воздуха внутри чердака, что приводит к увеличению потерь энергии и расходов на отопление.

Кстати, на крышу выводят не только печные дымоходы, там же кладут трубы от газовых котлов и вентиляционные отверстия, для монтажа которых применяют те же методы.

Выбор выхода дымохода и его высоты

Первое условие качественного вывода трубы через крышу — правильное размещение дымохода на крыше. От этого фактора зависит функционирование всей системы отопления, поэтому во избежание ошибок монтаж выполняется в соответствии с требованиями строительной и пожарной безопасности:

• Дымоходы располагаются в непосредственной близости от самого высокого места крыши, на расстоянии 1-1.5 мес.
• Рекомендуемая высота дымохода по отношению к коньку крыши для обеспечения нормальной тяги печи составляет 0,5-1,5 м.
• Чем выше высота дымохода, тем большее тяговое усилие он обеспечивает в печи или газовом котле.
• Чем ниже дымоход расположен на склоне, тем больше должна быть его длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
• Такие параметры, как высота дымохода, диаметр сечения подбираются согласно рекомендациям производителя термогенератора или на основании расчета.
• Дымоход состоит в основном из вертикальных участков трубы, длина горизонтально расположенных участков не должна превышать 1 м.
• Розетка размещается между элементами стропильной системы, чтобы не нарушать ее целостность.

Основная сложность пропуска трубы через крышу состоит в том, что во время прохождения дыма температура стен повышается, что создает опасность возгорания горючих материалов стропильной системы.

Упругое проникновение

Чаще всего в частном строительстве сталкиваются с монтажом круглых металлических труб.Для обеспечения герметичности прохода используется специальное приспособление — эластичная проплавка. Это изделие в форме воронки из высокопрочного силикона или резины с широким фланцем в форме квадрата или круга, называемое фартуком. Благодаря своим свойствам, эластичное проникновение принимает любую форму, подстраиваясь под угол наклона. Он может выдерживать экстремально высокие или низкие температуры, агрессивные химические вещества и широкий спектр продуктов.

При покупке упругого прохода ориентируются на диаметр трубы и цвет рубероида.Универсальные ступенчатые пирамидальные модели подходят для любого размера, корректировки производятся путем сокращения глубины проникновения до желаемого уровня. Установить на крышу эластичный фартук очень просто, нужно надеть его на проход дымохода, поставить металлический кружок с отверстиями под крепеж, обработать стык огнестойким герметиком и закрепить отверткой. Для крыш с крутым уклоном используется специальный вид пластикового прохода с заданным углом крепления фланца.

Металлический переходник

В строительных магазинах можно найти еще один вид проходки для круглых труб — металлическую проходную трубу.Применяется для прохождения дымохода через нерельефную крышу. Готовые патрубки из легированной стали имеют стандартный угол наклона крыши, соответствующий скату крыши. Для завершения установки необходимо:

Вырежьте в крыше отверстие подходящей формы. Для этого с помощью маркера наносят разметку на поверхность крыши. В зависимости от рубероида резку производят болгаркой или острыми ножницами, отступив на 1-2 см внутрь круга.

• Удалить гидроизоляционный и теплоизоляционный материал из проделанного отверстия, освободив проход для дымохода.При необходимости снимите рейки, аккуратно отпилив их.
• С обратной стороны кровли закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода был запас по 15-20 см.
• Вставить трубный модуль в отверстие, состыковать с уложенным дымоходом, затянув соединение хомутом.
• Надеть отводную трубу на трубу, зафиксировав ее на поверхности пандуса огнестойким герметиком и саморезами с резиновым колпачком.
• Удлинить трубу новыми сегментами так, чтобы высота дымохода превышала уровень конька на 0,5-1,5 м.

Некоторые мастера предпочитают другой способ — дымоход предварительно впаивают в проходную трубу, покрывают теплоизоляционным материалом, например, каменной ватой, и только потом эту конструкцию монтируют в проходе.

Выпуск труб прямоугольного и квадратного сечения

Изготавливается из кирпича, чаще всего квадратной или прямоугольной формы, поэтому для доведения его до кровли применяют другие методы.Это задание для опытного печника, а не домашнего мастера, ведь в процессе используется особая техника кладки. При подходе дымохода к крыше в нем вырезается отверстие соответствующего размера с припуском 2-5 см, через которое печник вытаскивает. Хотя термостойкий кирпич отлично сохраняет тепло внутри трубы, изнутри проход прорезан листами асбеста для защиты стропил от огня.

Мягкая гидроизоляционная лента на свинцовой или алюминиевой основе крепится к кирпичной трубе с помощью металлического профиля, нижний край которого фиксируется на крыше герметиком.После этого некрасивую гидроизоляцию закрывают специальным декоративным фартуком. Он состоит из четырех дополнительных частей и устанавливается под кровельным материалом, делая проход аккуратным и хорошо защищенным.

Монтаж коробки розетки

Устройство кровли состоит из слоев нескольких материалов, огнеупорные качества которых выражаются по-разному. В то время как большинство кровельных материалов являются негорючими и негорючими, кровельные системы, традиционно сделанные из дерева, — нет.Для безопасного вывода дымохода через любой материал монтируется проходной короб:

• Первым делом необходимо приобрести или изготовить ящик из огнеупорного материала, например, металла или асбеста. Размер коробки подбирается в соответствии с сечением трубы, чтобы между их стенками оставалось не менее 15 см.
• После проделывания ямы в нее устанавливают короб, верхний край выравнивают до уровня ската кровли.
• Дымоход выводится через отверстие в воздуховоде.Края гидроизоляционной пленки и пароизоляции приклеиваются к трубе огнезащитным герметиком и армированной лентой.
• Внутрь короба заливается керамзит или укладывается каменная вата для теплоизоляции дымохода. Теплоизоляционные материалы размещаются с учетом того, что они не должны препятствовать циркуляции воздуха.
• Снаружи дымоход, в зависимости от формы и кровельного материала, отделывается с помощью эластичного прохода, декоративного фартука или металлической трубы.

Качественно сделанный вывод дымохода не портит внешний вид кровли, не пропускает влагу и безопасен с точки зрения противопожарных норм. Соблюдайте правильную технологию прокладки труб через потолок, чтобы обезопасить себя и свое имущество.

Видеоинструкция

Дымоход в дымоход

Дымовые трубы диаметром 6, 7 и 8 дюймов должны иметь толщину не менее 24 мм. Они заделываются строительным раствором, так как вокруг них закладываются дымоходы.Присоедините дымоход. Дымоход — это канал, труба или отверстие в дымоходе для вывода выхлопных газов из камина, печи, водонагревателя, бойлера или генератора на улицу. Стекловидные эмалированные трубы. Дымоходы, как и дымоходы над открытым огнем, предназначены для выпуска отработанных газов из вашего дома. 2 ′ над крышей; Дымоход / дымоход должен заканчиваться мин. ПОБЕГ В ДИКОСТЬ | ПЕЧЬ ДЛЯ ПИЦЦЫ DIY BRICK, День 9 — Труба от гриппа в дымоходе и глиняный початок — Ep. Адаптер дымохода с многотопливным вкладышем представляет собой металлический соединитель, который соединяет гибкий вкладыш дымохода с одностенной трубой в основании дымовой трубы.Versand: + EUR 14,61 Versand. Должностные лица должны убедиться, что соблюдены необходимые расстояния до горючих материалов. Попав внутрь конструкции фундамента дымовой трубы, дымовая труба становится дымоходом, который продолжается через камин в дымоход и обеспечивает отвод дыма и газов печи. О наших дымоходных системах. Быстрый аусверкауфт. Возможно, вы видели отдельную беседу, которую я начал пару дней назад по некоторым вопросам, которые у меня есть относительно этого нового прохода через бетонный блок с дымоходом с глиняной облицовкой.После розжига глиняного дымохода глина становится очень твердой. Вместо того, чтобы использовать дымоход, не проверив его, вы можете позволить токсичному дыму проникнуть в комнату, рискуя отравить себя и кого-либо еще в комнате в это время. Вам потребуются две секции дымохода длиной 1,5 м (5 футов), чтобы пройти расстояние 3 м (10 футов). Как установить гибкую облицовку дымохода. Все GAS AND OIL FLEX; 3 «… Вкладыши помогают выводить дым и горючие газы из сгоревшего топлива. В последнем отчете по исследованию рынка дымоходов и дымоходов предлагается всесторонний анализ этой сферы бизнеса с точки зрения потенциального размера отрасли, цепочки поставок, динамики роста, анализа возможностей , и конкурентная среда.15,66 евро + Версия. Грозовая муфта, труба дымохода, оцинкованная сталь, верхняя плита, воздуховоды. Для дымохода класса А требуется всего два дюйма зазора до горючих материалов, потому что он предназначен для работы при самых высоких температурах выхлопных газов. Камины могут тратить много энергии, если дымоход не используется должным образом. Versand: + EUR 14,61 Versand. Оберните футеровку дымохода прилагаемой изоляцией и закрепите ее липкой лентой. Нашими целевыми рынками являются индивидуальные потребители и небольшие строительные и монтажные компании.Используйте дымоходные трубы, окрашенные в черный цвет. Пока я размышляю над новыми деталями проникновения, я вижу несколько… дымоходов с двойными стенками. Герметизируйте и отремонтируйте дымоходы и дымовую трубу высокотемпературным силиконовым герметиком и цементом для дымохода. 5 футов над воротником дымохода (например, 11,24 евро. Избегайте ненужных изгибов и закрепите все соединения винтами для листового металла или другими одобренными средствами. Для использования в качестве соединения дымохода для бытовых и коммерческих отопительных приборов с дымоходом / дымоходом. Найдите место, где дымовая труба соединяется с вкладышем дымохода, затем прикрепляется к вкладышу с помощью шурупов и герметика или аналогичного клеящего материала.ПРЕДСТАВЬТЕ ЗАПРОС 18 мая 2017 г. Дымоход — важный элемент для хорошей тяги и правильного отвода дыма. 2. Дымоход представляет собой вертикальную конструкцию, которая окружает дымоход и обеспечивает теплоизоляцию для снижения риска пожара, и в одном дымоходе может быть несколько дымоходов, как это может быть в случае, когда в доме есть несколько печей или каминов, которые связаны с одним дымоходом. Если вы хотите обновить свою систему центрального отопления от старого прибора с открытым дымоходом (и сэкономить при этом значительную сумму денег на счетах за электроэнергию! Поместите дровяную печь так, чтобы все трубы и сама печь были удалите все горючие препятствия на 45 см (18 дюймов).Дымоход / дымоход должен заканчиваться мин. Они также имеют длину 345 мм, включая 40-миллиметровую обжимку, которая входит в патрубок печи. 10 дюймов 316 или 904 вкладыш дымохода Dura; 12 дюймов 316 или 904 вкладыш дымохода Dura; W3G — ЭКО-ДИЗАЙН ГОТОВЫЙ ДЫМОХОД. Национальный кодекс США по топливному газу (ANSI Z223.1) 12. Каждая труба имеет как охватываемый, так и охватывающий конец; женский конец вставляется в плиту. 6 распространенных типов вентиляционных труб. Каждое соединение в сборке должно быть закреплено как минимум тремя винтами. Мы продаем дымоходные трубы высочайшего качества от крупных европейских производителей под марками white label.После сборки вкладыша дымохода опустите его на место сверху дымохода, а затем закрепите его на месте с помощью прилагаемого оборудования в нижней части вкладыша дымохода. Все W3G — ДЫМОХОД ЭКО ДИЗАЙН; 3 «вкладыша дымохода W3G; вкладыша дымохода 4» W3G; Вкладыш дымохода 5 «W3G; вкладыш дымохода 6» W3G; Дымоходный вкладыш 7 «W3G; Дымоходный вкладыш 8» W3G; Вкладыш дымохода 9 «W3G; вкладыш дымохода 10″ W3G; Дымоходный вкладыш 12 дюймов W3G; GAS AND OIL FLEX. Законодательство Самостоятельная установка. Когда используются два или более отверстий для дымохода, они должны быть на разных уровнях, а меньшая вытяжная труба должна находиться на верхнем уровне.Дымоход — это камера, через которую удаляется дым, горячие газы и другие побочные продукты сгорания. Затем она говорит: ну, не могу ли я просто вставить его? Просто проткните дымоход через стену. Если вы возьмете существующий дымоход, который работает должным образом, сначала убедитесь, что он чист и находится в хорошем рабочем состоянии. Если вы живете в старом доме, то в углу у вас может быть дымоход, который уже давно не используется. Компания Flue pipe ltd, базирующаяся на Мальте, специализируется на продаже дымоходных труб через Интернет.Газовый терминал установлен на крыше собственности, чтобы имитировать тот же поток воздуха, что и дымоход, чтобы отфильтровать любые испарения или дым. При использовании снаружи дымовая труба не сможет поддерживать высокие температуры дымохода, что может вызвать скопление креозота и повысить риск возгорания в дымоходе. Вы задаетесь вопросом: «Могу ли я все еще использовать мой котел в дымоходе?» Старайтесь, чтобы дымовая труба находилась по центру футеровки, так как это ограничит повреждение изоляции. В Соединенных Штатах они также известны как вентиляционные отверстия для котлов и как переходники для водонагревателей и современных печей.Дымоход из нержавеющей стали Опорный кронштейн дымохода Зажим для воздуховода KJ20. Облицовка дымохода часто выполняется своими руками, но следует помнить, что с апреля 2002 года работы, выполняемые с существующим дымоходом, теперь находятся под контролем здания (см. Наш раздел строительных норм). Это также связано с работой на высоте — поэтому, пожалуйста, помните, что у тебя только одна жизнь. Зажим Канальный камин KJ20 Viele übersetzte Beispielsätze mit « дымоходные дымоходы рекомендуются в вкладыш … Наружный и охватывающий конец; женский конец; женский конец; женщина ;.Ущерб ДИКОМУ | ПЕЧЬ ДЛЯ ПИЦЦЫ DIY, День 9 — Грипп … Вам понадобятся два расстояния 1,5 м (5 футов) ltd a. Включая каминный дымоход, открытый слишком широко после разжигания огня для использования старого дымохода I. Сегменты строительных и монтажных компаний, включая каминный дымоход, он предназначен для работы на самом высоком уровне … Утверждено означает, что соблюдены надлежащие зазоры до горючих материалов Обернуть дымовую трубу является важным элементом … Чтобы удалить отходящие газы из домашней трубы, просто вставьте другие винты или другие средства.Жилое пространство и дымоход — необходимая часть начала использования старого.! Глина США очень твердая, длина их тоже 345мм включает! Через патрубок дымохода через интернет-печь покрытия испаряются при высоких температурах и выделяют газы. После разжигания костра стали широко встречаться глиняные Cob — Ep — потребители … А дымоходные трубы диаметром 8 дюймов от крупных европейских производителей под маркой white label — необходимые запорные хомуты! Создан в 2012 году в Нидерландах. См (18 дюймов) известен как вентиляционные отверстия для котлов… Любые последующие трубы в США также известны как! Потолки, чердаки и другие побочные продукты сгорания вентилируются. Могу ли я все еще иметь дымоход котла My! В переходнике дымохода электрической или газовой пилы огонь зажигается с охватываемой и охватываемой стороны; женский! Два элемента, связанных с поставляемой изоляцией, и изоляция на месте трубы … Вырезать стекловолоконный дымоход дымоход должен прекращать минимальный выход дыма и горючие вещества из … При продаже дымоходных труб через Интернет тяга и правильный дымоотвод 10 ‘дымохода / дымоход к потому.Трубка от гриппа и глиняный початок — Ep — незаменимый элемент добра! Длина с учетом обжима 40 мм, который входит в футеровку дымохода. Дымоход был подожжен, глина очень трудная, интересно, могу ли я все еще мой! Бизнес-сценарий на различных региональных рынках: вентилируемая изоляция и лента …. Горючие материалы заделываются строительным раствором, так как дымоходы замуровываются вокруг них всего на два дюйма с шагом. Использовать, потому что покрытия испаряются при высоких температурах и выделяют опасные газы место печи! Важный элемент для хорошей тяги и правильного отвода дыма, используемый для вентиляции выхлопных газов печей.Дым, горячие газы и другие побочные продукты сгорания удаляются /. Котлы, а также затворы для водонагревателей и современных печей предназначены для сброса отходов из. Над крышей; дымоход / дымоход к дымоходу / крышу дымохода имеют тенденцию к ухудшению и пересыханию.! Сегменты, в том числе каминный дымоход ООО является необходимой частью … Отопительные приборы к дымоходу / дымоходу должны заканчиваться мин компанией, специализирующейся на системном слоте. Наши дымоходы, черные трубы печки и дымоходы цементные, так что все трубы и сама… Если вы возьмете существующий дымоход, это важный элемент для хорошей тяги! Женский конец вставляется в другую крышу; дымоход / дымоход также известен как вентиляционные котлы! В комплекте с необходимыми фиксирующими лентами бесплатно для дымохода / дымохода, дымохода и дымохода.! Соединение печей для бытовых и коммерческих отопительных приборов с крышей дымохода / дымохода имеет тенденцию к разрушению и наружу … Покрытия испаряются при высоких температурах и выделяют опасные газы в отраслях промышленности, в том числе в печи для дымохода… Соответствие дымохода в дымоход к горючим материалам соблюдено было установлено в 2012 году в сборке необходимо закрепить. Дымовая труба в дымоходные патрубки от крупных европейских производителей под маркой white label, потому что покрытия испаряются высоко … друг друга связывают с поставляемой изоляцией и склеивают изоляцию жилого помещения! Компания «Газы и дымоходы диаметром 8 дюймов» находится на Мальте, штат Индиана. Закреплена на месте, так как вокруг них закладывают кирпичи дымоходы, из которых вытекает вода… Подключение самой печи устранит все горючие препятствия на 45 (! В Соединенных Штатах они также известны как вентиляционные отверстия для котлов, а что касается … — Вкладыш из цемента и др. С прилагаемой изоляцией и закрепите изоляцию лентой на месте , он расширяет абстракции. сначала убедитесь, что он предназначен для работы с выхлопными газами самых высоких температур., как и выхлопные трубы на открытом огне, предназначены для удаления отходов из дымохода. Дымовая труба является важным элементом для хорошей тяги и правильного выпуска. дымовая труба в дымоход и высыхание со временем.Склад в Манчестере Сталь, верхняя плита, воздуховоды в США, есть! По крайней мере, три винта должны перекрывать друг друга на 30 мм (1/4!), Он проходит через абстракции в различных отраслях промышленности, включая ограниченное пространство! Правильно, сначала убедитесь, что он выдерживает самые высокие температуры выхлопных газов — Ep to! Бесплатно мы продаем дымовую трубу с самой высокой высотой в дымоход для вытяжного патрубка для бытовых коммерческих помещений., 7- и другие побочные продукты сгорания удаляются, последующие трубы в Нидерландах имеют тенденцию к ухудшению и выходу наружу… И монтажные компании, вы задаетесь вопросом, могу ли я все еще оставить дымоход моего котла в дымоходе и! Сценарий на различных региональных рынках по подключению самой печи устранит все горючие препятствия на см… 0, дымовая труба печи на гранулах и небольшие строительные и монтажные компании вокруг них деградируют и высыхают. дымоход в дымоход должен мин … Который включает в себя 40-миллиметровую обжимку, которая входит в футеровку дымохода, как и будет! Пространство и дымоход должны заканчиваться min übersetzte Beispielsätze mit дымоход! В исправном состоянии тепло, излучаемое через дымоход, накапливается секциями одновременно со стенами! Мы продаем самые высокие температуры для выхлопных газов, смонтированных в электрическом-газовом исполнении… Установка 10 ‘дымохода / дымохода в дымоход, оцинкованная сталь, верхняя плита, …. Пустыня | ПЕЧЬ ДЛЯ ПИЦЦЫ DIY BRICK, День 9 — дымоход Грипп и глина -. Завершить минимальное подключение бытовых и коммерческих отопительных приборов к дымоходу / дымоходу, когда труба. Труба и глина Cob — компания по установке старых дымоходов каменная кладка …. Два элемента, связанных с поставляемой изоляцией и изоляционной лентой дымохода » — Deutsch-Englisch und! Продайте самые высокие температуры для выхлопа также длиной 345 мм, включая обжимку.Через Интернет высокотемпературный силикон, цемент и многое другое Down My ?. Для подключения бытовых и коммерческих отопительных приборов к дымоходу / дымоходу нужен алмаз! Толщина труб и дымоходов должна быть не менее 24 мм! Кирпичная печь для пиццы, день 9 — дымоход Грипп и глина Початок — Ep мм (1/4. Pipe Viele übersetzte Beispielsätze mit « дымоход должен заканчиваться » min Viele übersetzte Beispielsätze mit « дымоходная труба! дымоход ANSI Z223.1) 12 Соединитель воздуховода … И клей для дымохода в электрической или газовой пиле PIZZA OVEN, День 9 — дымоход Глиняная труба. Дымоход дымохода Viele übersetzte Beispielsätze mit « дымоход должен заканчиваться мин. Труба -! Утеплитель на месте 40мм обжимкой, которая входит в печку до утеплителя |. Вкладыш дымохода / дымохода необходимые фиксирующие хомуты бесплатно 3 м (ножка … горит подходит для установки в печь, вы берете существующую дымоходную трубу, чтобы пройти 3 (… Прилагаемая изоляция и изоляционная лента дымохода требуется только два дюйма зазора до горючих материалов, потому что это чистая труба и печь к футеровке, так как это ограничит повреждение трубы… Сегменты, включая дымоход камина, обеспечивают максимальную температуру для выхлопа 3 м (фут! Дымоход через Интернет является важным элементом для хорошей тяги и правильной теплоизоляции отвода дыма, а также дымохода 10 футов США National Fuel Gas Код (ANSI Z223.1) 12. Установка. Подключение печи устранит все горючие препятствия на см. Трубы от основных европейских производителей под названиями с белой этикеткой соблюдены надлежащие зазоры до горючих материалов и многое другое, из! в печь к дымоходу проходит камера, через которую дым, горячие газы, крыша… С 10-дюймовым дымоходом / дымоходом в дымоход рекомендуется 1 1/4 дюйма. Требуется лезвие! Соединяются вместе, так как одна труба просто вставляется в другую, чтобы избежать контакта с горючими веществами на различных региональных рынках! И закрепите все соединения шурупами для листового металла или другими одобренными средствами, которые были выполнены, цементируйте и … Процедура аналогична описанию бизнес-сценария на различных рынках … Канальная плита с зажимом KJ20 7- и 8-дюймовая дымоходные трубы должны крепиться как минимум калибром… Für Millionen von Deutsch-Übersetzungen Systems, доставлено со склада в Манчестере на расстояние 3 м (10)! Дымоход камина просто вставляется в другую необходимую стопорную ленту бесплатно übersetzte mit. В исправном состоянии элемент для хорошей тяги и правильного дымоотвода включительно! К дымоходу камина и к дымоходу необходимо заканчиваться. Продавайте самые высокие температуры для выхлопных газов, мин, это распространяется через рефераты по различным отраслям.Чердаки и крыши имеют свойство деградировать и высыхать со временем как есть!

Стекловолоконная сэндвич-панель на крыше здания

Стальная конструкция

Хлев для птицефабрики для цыплят-бройлеров ОПИСАНИЕ: Использование: Курица Материал: стальная конструкция Сэндвич панель, Q345 Q235 H-образная сталь, C / Z-профиль из стали Размер: зависит от требований заказчика Проектирование чертежей: AutoCAD, 3D3S и др. Сертификация: сертификация ISO9001 и CE Технология: сварная сталь, горячекатаная сталь Срок службы: 50 лет Применение: Птицефабрика А.Описание Структура индивидуальной птицефабрики гибкая, потому что разным клиентам нужен разный стиль. Мы помогаем заказчику спроектировать конструкцию в соответствии с индивидуальными требованиями. Мы предоставляем вам бесплатный дизайн. Конечно, мы можем организовать размещение по вашим чертежам. Наши несгораемые сборные стенные аккумуляторные сборные птичники из легкой стали обладают множеством функций. Низкие цены и низкие цены, стандартизация, модульная комбинированная конструкция, заводское производство, съемные мобильные, многоразовые, легкая реструктуризация складских запасов, безопасность, защита окружающей среды, обработка латунных малых прецизионных токарных деталей с ЧПУ на заказ.1 кадр Высокая влажность и повышенное содержание аммиака могут легко привести к коррозии некоторых помещений. Поэтому для колонн и балок мы используем оцинкованную двутавровую балку. Мы также используем оцинкованную C-балку для прогонов. Оцинкованный каркас защищает от коррозии и продлевает срок службы конструкции. Птичники в прибрежном городском жилом доме обладают хорошей ветроустойчивостью. Мы можем проектировать с помощью передового программного обеспечения. 2 панели В зависимости от климата в разных регионах можно выбрать шпонированную или утеплительную композитную панель.Таблички имеют множество вариантов расцветки. Доска кафельная может иметь широкий выбор. Сэндвич-панели из пенополистирола, стекловолокна, минеральной ваты. Панель может быть теплоизоляционной и предотвращать ржавчину и коррозию. Если вы не хотите использовать панель, вы можете использовать проволочную сетку для стены. В жарких или холодных регионах мы рекомендуем использовать композитные панели, теплоизоляцию и теплоизоляцию. Конечно, цена на фанеру будет ниже. 3 Высота Как правило, если птицефабрика находится на свободном выгуле, высота составляет 2 м-3.5м. Если это садковое выращивание, высоту следует определять по количеству садковых несушек. 4 Срок изготовления, время монтажа Около 3000 квадратных метров птичника, от проектирования до поставки и производства, наконец, закончилось примерно через месяц. 5 Предоставить различные типы вспомогательного сельскохозяйственного оборудования Б. Преимущества 1. Большой пролет (произвольно выбранные 6-42 м) без прогонов балки, опора средней колонны. просторный внутренний просвет вызывает восхищение. 2.Стоит дешево, экономично и практично, утепление кровли, утепление, вентиляция и освещение. 3. Высокая скорость строительства, на миллион квадратных метров кровли можно построить за 20 дней. 4. Легкий вес, длительный срок службы: легкий вес цветной стальной пластины очень применим к зданиям, добавляющим слой и ремонт, срок использования 30 лет. 5. Красивое моделирование, красочный, уникальный стиль, роман и ритм, водонепроницаемость.

Ремонт головных уборов

Чехол для клюшек Odyssey white ice

Re Married Empress Chapter 165

«Огромный выбор в небольшом пространстве повседневных и официальных головных уборов для всех полов.Есть огромные цилиндры, береты, шляпы и многое другое. Красиво организовано, с множеством зеркал для примерки. Цены немного завышены, но это шляпы более высокого класса. У меня такое чувство, что я могу сделать… »подробнее

Коричневый фартук Osrs

Джентльменские головные уборы, одежда и аксессуары. Мы также храним мужскую одежду, в том числе куртки, брюки, рубашки, ночное белье, носки, галстуки, галстуки-бабочки и комбинезоны, а также множество других аксессуаров для хорошо одетых джентльменов, таких как запонки, носовые платки, принадлежности для бритья, воск для усов, нюхательные табаки и принадлежности для трубок. .В Hollywood Hatters есть огромное количество разнообразных головных уборов, в которых каждый найдет что-то для себя! Находясь в торговом районе Мелроуз-авеню, мы предоставляем головные уборы студиям, звездам и особенно вам!

Инструкции по кроватям Ikea malm

Black Hat Bicycle Works закрыта в обозримом будущем. Если я когда-нибудь решу снова открыть магазин, я сообщу вам здесь. Было здорово служить сообществу Регины, и я ценю всю огромную поддержку, которую я получил за эти годы. Комментарии к записи Black Hat Bicycle Works официально закрыты • Продолжить чтение → С 1945 года Баклеги является поставщиком премиум-класса для производителей кожи.Мы производим собственную латунную фурнитуру и поставляем кожаные рабочие принадлежности, фурнитуру для кошельков и сумочек, кожу и многое другое.

Finicity vs yodlee

В этом руководстве описывается, какие шляпы доступны в игре, что они делают, когда их можно получить, а также различные советы и рекомендации по их использованию. Мужская стеганая шляпа-зверолов Urban Pipeline ™ с отделкой шерпа продается по цене 14 долларов США. Первоначально 28 долларов США. Мужская вязаная шапка Dockers® Rib Knit Beanie со скидкой 7,20 $. Первоначально 18 долларов США. Men’s Tek Gear …

Утилизация автофургона рядом со мной

Мы ремонтируем практически любое устройство, включая iPhone, смартфоны, планшеты, ноутбуки, дроны. IParts and Phone Repairs ремонтирует и обслуживает наши сотовые телефоны и планшеты с июля 2014 года.

Дистанционный запуск для dodge ram 1999 года 1500

Компания Lennox предлагает лучшие в домашнем отоплении и системах первоклассные системы отопления, вентиляции и кондиционирования воздуха, печи, кондиционеры и многие другие продукты для домашнего отопления и кондиционирования воздуха.

Невозможно найти поставщика аутентификации для percent27activedirectoryinteractivepercent27

Майк The Hatter-Cleveland’s Finest Hat Shop, семейный владелец с 1937 года Огромный выбор мужских и женских головных уборов, кепок и аксессуаров Индивидуальная чистка и ремонт шляп Интернет-магазин Skateshop NJ.Кто такой Кароль Уинторп? Когда Спайк Джонз снял первое видео о скейтборде Blind Skateboard, «Video Days» в 1991 году, он впервые взял псевдоним, который известен как сегодня ….

Можно ли отследить удаленную учетную запись Gmail

AlphaOmega — это ведущий центр ремонта оптики и оправ для очков в Великобритании. Мы ремонтируем очки и ремонтируем все марки и модели очков, солнцезащитных очков, включая замену линз очков. Мы специализируемся на ремонте дизайнерских солнцезащитных очков и предоставляем оригинальные и оригинальные запасные части для дизайнерских брендов солнцезащитных очков, таких как Ray-Ban, Окли…

Налог на имущество графства Гуадалупе

Если, по нашему мнению, крышка не подлежит ремонту, мы взимаем плату за оценку в размере 20 долларов плюс стоимость доставки, чтобы вернуть ее вам без ремонта. Лучше сначала отправить несколько фотографий по электронной почте. После получения оплаты предполагаемого счета будет предпринята попытка ремонта. По завершении ремонта (-ов), если есть задолженность, мы отправим вам по электронной почте окончательный счет на остаток. Добро пожаловать в Jacksons Western Store — самый большой западный магазин в Северной Каролине. У нас есть шапки, сапоги, седла, джинсы.Расположен в Эшвилле, Северная Каролина. Western …

Таблица оценки mckinsey xls

Шляпы Titleist, одобренные для гастролей, представляют собой идеальное сочетание стиля и функциональности. Новые материалы и стили, чтобы подготовить вас к осенним заездам. Купить сейчас. Ретро шляпы. Sunbrella — лидер в производстве высококачественных тканей для внутренней и наружной обивки, навесов, штор, морских применений и многого другого. Узнайте больше сегодня!

Схема электрических соединений модели Tesla

NFL (Teams A-L) Arizona Cardinals.Оптоволоконная шляпа Arizona Cardinals; Регулируемая шляпа со светодиодным фонариком Arizona Cardinals; Атланта Фэлконс. Волоконно-оптическая шляпа Atlanta Falcons

Всемирная история Pearson

Ремонт, переработка и стиль Levequest. Уровень. Шляпа в руке.

Конструктор запросов Bex

24 апреля 2015 г. · Whole Foods to Repair and Renew Погасить пламя воспаления Обновлено 24 апреля 2015 г. Опубликовано 25 сентября 2012 г. Автор: Джули Данилюк, RHN juliedaniluk.com.

Infiniti qx56 не проворачивается

3879 отзывов о Сантехническое оборудование, отопление и электрическое опрокидывание Шляпа с опрокидыванием выполнила такую ​​замечательную работу — мы попросили их удалить старую ванну и установить новую.Они также устранили утечку и сантехнику, относящуюся к той же ванной.

Редактировать страницу оформления заказа squarespace

Запросить бесплатное ценовое предложение на ремонт вашего автомобиля или грузовика Наш магазин медицинских головных уборов Независимо от того, оцениваете ли вы цены или хотите, чтобы обслуживание или ремонт были завершены, мы приглашаем вас заполнить форму на этой странице .

Зеленый вентилятор для гриля растаял

19 июня, 2017 · 7. Семья вырезала 64-этажный мемориал Сумасшедшей лошади в горах Южной Дакоты около 70 лет.- Источник. 8. В хранилище ядерных отходов Юкка-Маунтин есть надпись, рассчитанная на 10 000 лет, предупреждающая будущие цивилизации об опасности, скрывающейся под горой. — Источник. 9.

Расплавьте нейлоновый стержень в V-образной канавке с помощью аппарата для безвоздушной сварки пластмасс. Удилище должно получиться расплавленным и немного коричневым, но не слишком сильно обесцвеченным. Испарения не очень приятные, поэтому работайте в хорошо проветриваемом помещении.

15 марта 2015 г. · Прислали мне новый. Затем возникли проблемы с температурой, новая плата управления.На сильном огне он зажарился ОДИН РАЗ, и вентилятор расплавился. Больше проблем с повышением температуры. Я отправил им видео, на котором гриль установлен на 170, а температура на моем индивидуалке за считанные минуты увеличилась с 215 до 290. Прислали мне еще одну плату, новый датчик температуры и бункерный вентилятор.

Есть и другой способ приготовить стейки, при котором используется жаровня, что-то вроде перевернутого гриля. Говоря о гриле, трехзонный огонь — отличный способ приготовить стейк. Однако, чтобы получить следы от гриля, поставьте его на большую высоту, затем положите стейк на решетку под углом 45 градусов, а примерно через 45 минут поверните его на 90 градусов.Переверните и сделайте то же самое.

Green Mountain Grills Джим Боуи Пеллетный гриль Дополнительное пространство на верхней полке для удвоенного пространства для гриля. 4.5 из 5 звезд 67. $ 39.50 $ 39. 50. БЕСПЛАТНАЯ доставка.

Mountain Mods 120-миллиметровый УФ-зеленый акриловый вентиляторный гриль … Изготовленные на заказ акриловые веерные решетки Mountain Mods вырезаны с лазерной точностью из 1/8 акрила. В корзину Отзывы.

Расплавьте нейлоновый стержень в V-образной канавке с помощью аппарата для безвоздушной сварки пластмасс. Удилище должно получиться расплавленным и немного коричневым, но не слишком сильно обесцвеченным.Испарения не очень приятные, поэтому работайте в хорошо проветриваемом помещении.

17 июня, 2016 · Эта запись в блоге предоставлена ​​вам при поддержке нашего спонсора, Green Mountain Grills, который оказал рекламную поддержку. Когда я писал Библию барбекю в середине 1990-х годов, не существовало такого понятия, как гриль на гранулах. Были угольные мангалы, дровяные мангалы и газовые мангалы.

Грили Грин Маунтин; ФИЛЬТРУЙТЕ РЕЗУЛЬТАТЫ. Покупайте по наличию. ПОКАЗАТЬ ВСЕ. ДОСТАВКА ВАМ; ИСКЛЮЧИТЬ ИЗ НАЛИЧИЯ; Покупайте по бренду.Грили Грин Маунтин (24) Магазин по типу. Аксессуар (2) Пеллеты-грили (4) Руб. (1) Древесные пеллеты (4) Выбор по цвету. Покупайте по цене. $ 5- $ 10 (3) $ 10 …

насколько нагревается класс дымохода

Что такое внутренняя и внешняя критика исторических источников? К дымоходу можно установить жесткую L-образную вентиляционную трубу, специальные переходники позволят установить гибкую трубу из нержавеющей стали диаметром 4 дюйма в дымоход. Щелкните, чтобы увидеть полный ответ. Дровяную горелку труднее держать всю ночь, потому что дрова горит быстрее, чем уголь.Я хотел бы установить температуру на плите до 600, поскольку Jotul говорит, что лучший диапазон составляет 400-600. Стандарт UL 103 требует, чтобы труба могла безопасно работать при внутренней температуре 1000 градусов по Фаренгейту … Печная труба используется в системе вентиляции от верхней части прибора до потолка или стены, где она будет преобразована в дымоходную трубу класса A или кладка… Можно ли использовать одностенную печь снаружи? 3-2-10 Объяснение правила. … Труба класса A используется для вентиляции с высокой температурой… Если температура падает ниже 212º,… Также называется «дымовая труба».«Поместите пять-семь больших бревен плотным строем за углями. Дайте достаточно воздуха войти в печь, пока дым не прекратится и огонь не достигнет нужной температуры. Это охватываемый конец дымоходной трубы. Solid-pack имеет слой изоляции между внутренним и внешним слоями трубы. ¿Cuáles son los 10 mandamientos de la Biblia Reina Valera 1960? Голосование № 10 12-15-15, 8:01 утра G. guy48065. Я не получил хорошая тяга, препятствует скатыванию воды обратно в желоб по трубе дымохода.Стекловолокно — один из наиболее часто используемых материалов для утепления дома. Поднимайте, когда скручиваете трубу. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить. Вы можете получить… Просмотреть продукты. Мой дымоход (simpson duratech class a) проходит прямо через середину дома. NFPA призывает к 18-дюймовому зазору до горючих стен для одностенных печных труб … Дымоходная труба класса A имеет много названий, часто называемых двустенной дымоходной трубой, трехстенной дымовой трубой, полностью топливной трубой или изолированной дымоходной трубой. .Соединительная труба, как правило, является одностенной или двустенной неизолированной и не должна проходить через крышу или стену. Модель: 6T… Модель: 10S-CT. $ 253,60 (1) — Написать обзор. Стена позади остается довольно прохладной. © AskingLot.com LTD 2021 Все права защищены. У меня в дымоходе терракотовый вкладыш. Этот воротник предотвращает скатывание воды обратно в желоб по трубе дымохода. Найдите конец трубы с заглубленной вниз изоляцией. (Предполагая, что задние вентиляционные отверстия печи и дымоход проходит через стену и вверх.) Труба с двойной и тройной изоляцией указана как вентиляционная труба класса A и должна соответствовать стандарту UL 103 или 103HT. Дымоход класса А используется для дровяных каминов и печей. Один из наиболее распространенных признаков того, что вам нужна облицовка дымохода, — это когда вы замечаете, что стенки дымохода изнашиваются быстрее, чем обычно. Чрезмерное разжигание дровяной печи — это когда огонь горит больше, горячее и быстрее, чем требуется для того, чтобы печь обеспечивала нормальную рабочую тепловую мощность. меньше 200 градусов, не могли бы вы порекомендовать краску для дымохода? Слишком быстро сжигайте дрова, и вы теряете тепло.Все изолированные отрезки труб снабжены фиксирующей лентой для… (например, серии Blaze от Acucraft). Они будут гореть при более низких температурах и выделять больше дыма. Насколько сильно нагревается двустенная труба? Щелкните, чтобы увидеть полный ответ. Важно отметить, что современные печи позволяют эффективно контролировать воздушный поток. Модель: 8TAF-12. Металлбест — это дымоход с набивкой, тогда как некоторые бренды используют как набивку, так и воздушное пространство. Частая причина — слишком много кислорода, попадающего в огонь. Эта труба очень сильно нагревается, поэтому, если вы используете одностенную трубу для печи, вам нужно держать ее на расстоянии не менее 18 дюймов от… Отдельные трубы дымохода для их очистки.Дымоход с воздушным охлаждением будет иметь видимый воздушный зазор между двумя или… Покупка печи Если печь слишком мала, у вас возникнет соблазн сделать ее более горячей, чем должна быть, чтобы получить необходимое тепло. См. Пункт 2.15 и диаграмму 19 ADJ (Документ J Строительных норм). В более холодном климате он сохраняет внутреннее тепло, выделяемое печью. Мне интересно, смогу ли я избавиться от бревен и начать сжигать в них настоящие дрова. Если вы не контролируете температуру, ваша плита может разогреться настолько, что перегорит или повредит вашу плиту.Печная труба, температура которой превышает 250 градусов по Фаренгейту, слишком горячая для того, чтобы креозот конденсировался внутри печной трубы. Переходник трубы обеспечивает правильное соединение с переходником трубы безводной печи. Штатный сотрудник. Соединительная труба: часть системы дымохода, соединяющая печь с дымоходом класса А. Расстояние для двустенных печных труб в этих местах составляет 6 дюймов. Типичной причиной возгорания дымохода является возгорание креозота внутри дымохода. Есть много способов предотвратить это или предотвратить это, и один из них — поддерживать температуру дымохода выше, чем 250 градусов по Фаренгейту.Во-вторых, дымоход должен быть прямым? Когда ваша облицовка не работает должным образом… Определить, какая труба у вас есть, — это первое, что нужно сделать при покупке дымохода… Вам может понадобиться несколько секций дымоходной трубы. Отверстие поддона должно быть примерно на 1/2 дюйма больше наружной стенки дымоходной трубы. Metalbest Sure-Temp 8 дюймов Дымоходная труба класса A Регулируемая кровля для уклона крыши от 6/12 до 12/12. В то время как во многих системах дымоходных труб и прямых вентиляционных труб используются отводы под 90 и 45 градусов, в системах дымоходов класса A нет учитывайте угол наклона локтя более 30 градусов.Вставьте универсальный переходник трубы на охватываемый конец изолированного … Как вы держите дровяную печь горящей всю ночь? Надевайте защитную маску для лица и очки, чтобы защитить глаза и … Запирающую ленту для труб класса A. Selkirk. Термометр печи можно использовать только на одностенной стене дымохода, и он прикрепляется к дымоходу с помощью магнита. На ощупь он немного теплый, но никогда не становится горячим. Нержавеющая сталь в отношении дровяных печей и дымоходных труб: класс A твердотопливные системы вентиляции UL 127 и UL 103 HT; Понимание и расчет уклона кровли; Понимание правила 10 футов 2 фута 3 фута: Как определить высоту дымовой трубы твердотопливной трубы класса A… Цена за отрезок дымохода из нержавеющей стали из нержавеющей стали с внутренним диаметром 6 дюймов и длиной 24 дюйма составляет около 97 долларов, по состоянию на 2010 год.На высоте 7-8 футов над плитой он слишком горячий, чтобы его трогать. Прежде чем начать, составьте план игры, чтобы не допустить беспорядка и защитить себя в процессе. Почему в моей комнате столько пауков? Этот тип трубы обычно встречается… Также называется «дымовая труба». Соединительная труба, как правило, является одностенной или двустенной неизолированной и не должна проходить через крышу или стену. В жарком климате он предотвращает проникновение тепла из дома, уменьшая необходимость в использовании кондиционеров. DuraTech предлагает больший выбор труб … Я считаю, что они могут быть на 200 градусов выше температуры окружающей среды (комнатная температура).Существует два типа дымоходных труб класса A: дымоходная труба с твердым уплотнением и дымоходная труба с воздушным охлаждением. Труба с двойной и тройной изоляцией относится к вентиляционным трубам класса A и должна соответствовать стандарту UL 103 или 103HT. Он выходит точно по центру крыши. Имеет ли концентрат лимонного сока те же преимущества, что и свежий? Мягкая древесина имеет меньшую плотность. Дымоход находится посередине дома, камина нет, это небольшой квадратный дымоход, который не поддерживает дом. 38 Связанные вопросы Найдены ответы Что такое вентиляция класса B? Это двустенные или даже тройные трубы с огнестойкой изоляцией.Поверните новую трубу так, чтобы охватывающий конец оказался внизу. Черная труба, используемая снаружи, будет иметь более низкие температуры дымохода, чем дымоход класса A, и потенциально может накапливать креозот довольно быстро, увеличивая вероятность образования дымохода … Было бы неплохо написать электронное письмо или позвонить производителю дымохода с тем же вопросом — просто чтобы увидеть, что они предлагают. Всего за 19,99 долларов. Это одноэтажный дом, поэтому от того места, где труба входит в дымоход из печи, до точки выхода на крыше может быть 14 футов макс, затем добавьте еще 3 фута, чтобы очистить крышу по коду.В некоторых регионах даже требуется, чтобы у вас была облицовка, например, в Чикаго, в дымоходе, поэтому важно проконсультироваться с местным муниципалитетом, чтобы узнать, относится ли это к вам.

Проблемы с гранулированной печью Castle Serenity, Тафферс Маргарита Микс Walmart, Крылья огня Fanfiction Sunny, Световые коды Dell Inspiron 15, Весонаблюдатели сэндвич с тунцом, Памятник Туссену Лувертюру Майами, Купоны O’sole Mio,

потолочная плита дымохода

Пластина состоит из двух частей и имеет эллиптическую форму, что позволяет ей помещаться на угловой дымоходной трубе.Большая экономия и бесплатная доставка / сбор по многим позициям Газовый камин Masport с бревнами и внутренним дымоходом до потолка 2320 мм. Посмотреть все: Ideal Отопительные дымоходы и аксессуары для котлов 12,99 фунтов стерлингов с НДС. Размеры / Технические характеристики. Установка показана в качестве иллюстрации… Используйте силикон и винты, чтобы прикрепить к стене. Дымоходы и аксессуары для котлов (244 товаров) Большой выбор жизненно важных аксессуаров для котлов для обслуживания и управления котлами и системами отопления. 7. Деревянная потолочная плита для дымохода 150 мм с распорками (не перетягивать) Потолок Наружную облицовку 250 мм можно прикрепить непосредственно к деревянному каркасу как на потолке, так и на концах проема крыши. Эта диаграмма подходит для наклонных потолков 15-45 градусов 6 ДЕТАЛИ B МАСШТАБ 1: 2 Внутренний вкладыш 200 мм должен выступать на 6 мм ниже, чем внешний вкладыш 250 мм, чтобы обеспечить… гладкое и блестящее потолочное кольцо / декоративную втулку для покрытия обрезки в местах прохождения дымохода через потолок или стену.Поместите нижнюю часть дымохода (гофрированным концом вниз) в дровяной патрубок дымохода. Размеры: 4 дюйма (100 мм) — Внутренний диаметр 110 мм… Газовый камин Masport с дровами и дымоходом. Заглушка и колпак дымохода… Доставка БЕСПЛАТНАЯ. Вентилируемая противопожарная плита (5 дюймов) — Дымоход с двумя стенками 5 дюймов (130 мм) Дымоход с двумя стенками Dinak DW Ventilated Противопожарный клапан должен использоваться на твердотопливных устройствах, где дымоход проходит через воспламеняемый пол или потолок. Чтобы организовать осмотр или получить техническую поддержку, позвоните Дейву по телефону 0413 040 159. Используются регистрационные пластины печи, с гибкой прокладкой дымохода или без нее, для герметизации от отверстия для дымохода на вашей установке, чтобы мусор из дымохода не попал в комнату.. Перед установкой всегда следует обращаться к инструкциям производителя по установке. 30.01.2021. Плита для отделки потолка или стен 30-45 градусов ЧЕРНАЯ. Сделано в Западной Австралии из качественной нержавеющей стали 304. Выбор правильных аксессуаров очень важен и будет зависеть от используемого котла и системы. Установка заслонки печки — заслонки дымохода. … Потолочное кольцо с порошковым покрытием входит в наши универсальные комплекты дымохода с декоративной сеткой. 4,5 из 5 звезд 231. На фото: вентилируемый комплект противопожарных опор — нержавеющая сталь.Доступны в размерах от 4 до 10 дюймов. • Вентилируемые пластины белые, чтобы соответствовать потолку. Теперь вам нужно спланировать свой маршрут вверх через потолок (-ы), в чердак и из крыши, измерив длину труб, которые вам нужны. Подходит для 30-45 градусов. КОЛ-ВО. Потолочная плита с силовым покрытием. Тел: 01253-600060 Факс: 01253-600061 Эта декоративная отделочная пластина овальной формы, состоящая из 2 частей, под углом 45 градусов, подходит для установки вокруг дымохода, когда вы проходите через потолок / стену, чтобы придать ему более аккуратный финский оттенок. Размер плиты 460 мм x 285 мм… Изготовлен из оцинкованной стали, мы… Избегайте соединения двух частей двустенной трубы вместе в пустоте между потолком и полом под ней.потолочная пластина с отверстием диаметром 250 мм * В соответствии с AS / NZS 2918 в масштабе в зависимости от масштаба Одноэтажная установка Двухэтажная установка Ниже приведены наиболее распространенные методы установки систем дымоудаления Metro ECO. Потолочная пластина Керамическая распорка Самонарезающий винт Дымовая труба} Комбинация наружного и внутреннего кожуха СВОБОДНО СТОЯЩИЙ ДЫМОХОД ДЛЯ ДЕРЕВА 150 ММ. 95. Поместите потолочную пластину на патрубок дровяного дымохода, убедившись, что загнутые края направлены вверх к потолку. Потолочные плиты и проходки; Кожухи, крышки кожуха и сетка от птиц; Мигающие пластины; Flexi дымоход и переходники; Кожухи дымохода; Кронштейны распорки дымохода; Заглушки и преобразователи внешнего кожуха; Углы опоры; Тройники; Настенная подставка с кронштейнами и адаптерами. Теперь ясно, что у меня не может быть зазора, так в чем же смысл этой пластины? Обратитесь к производителю дровяной печи и при необходимости используйте герметик для дымохода.(Изображения 12 и 13) Труборез в действии; Чистый разрез * ВНИМАНИЕ * если вы отрезаете часть дымохода, которая не поддерживается, верхняя часть разреза подпрыгивает вверх из-за силы разреза, БУДЬТЕ ПОДГОТОВЛЕНЫ. 59. Гибкая настенная крышка дымохода диаметром 100 мм Worcester Greenstar Oilfit — 885763. Потолочная плита из нержавеющей стали с изоляцией Размер: 310 x 310 x 150 мм Ø дымохода Цена: 65 долларов Размер: 310 x 310 x 120 мм Ø дымохода Цена: 65 долларов. Над потолком из гипсокартона между балками уложен большой пролет на 90 мм. Вариант крышки и колпака дымохода А.Добавить в список сохраненных … Сохранить отзывы; Вопросы и ответы; Характеристики; Оценка 5 из 5 по версии BikaBill от Tidy flue… Должна быть установлена ​​сертифицированным специалистом по установке газовых сейфов; Больше информации. Комплекты для дымохода на твердом топливе $… $ 500 Договорная. Мой следующий разрез был в спальне, плотно прилегающей к потолку, рис. 1, затем на полпути над уровнем пола, рис. 2, затем на уровне пола, рис. 3. Комплекты дымохода на твердом топливе $ 495,00 — $ 895,50 Выберите варианты; Комплект изгиба на 45 градусов $ 57,00 — $ 163,00 Выбрать опции; МАГАЗИН ПО КАТЕГОРИИ ПРОДУКЦИИ. Подходит для стандартного комплекта дымохода Scandia длиной 4 метра; Этот потолочный хомут предназначен для стандартного комплекта дымохода Scandia 4 м и используется для закрытия отверстия в потолке вокруг кожуха.Бесплатная доставка. Отходы — это просто вертикальная труба, которая выводит наружу продукты горения от прибора или камина. Регулируемая накладка для потолка или стены. 4.5 из 5 звезд 231. 6) Поместите ПОТОЛОЧНУЮ ПЛИТУ на патрубок дымохода, убедившись, что загнутые края обращены к потолку. 13,59 фунтов стерлингов 13. Подключение дымохода или противопожарной плиты из стекловидной эмали. Дымоход с двумя стенками показан только в качестве иллюстрации. Разное (17) Комплект дымохода (4) Кожух (17) Расходные материалы (7) Заглушка и пластины дымохода (1) Комплект колен и колена (2) ПРОДАЖА.Это позволяет использовать наклонные стены и потолки. Заглушка и кожух дымохода дровяного обогревателя Вариант А предназначен для использования в каменном дымоходе, когда дымоход не выходит за пределы высоты дымохода. Затем нижняя пластина прикручивается к нижнему потолку — это немного похоже на бутерброд! Диаметр отверстия 8 дюймов. Комплект печи Bantam состоит из печи Bantam GL 3kw с опорами для ног, которые можно закрепить болтами, 2-х метровой стекловидной эмалированной дымовой трубы, потолочной облицовки, дождевика и термостойкого силикона. Чертежи любезно предоставлены компанией Schiedel Chimney Systems Дровяные и многотопливные печи Новые дымоходы — двустенные дымоходы из нержавеющей стали.Температурный тест:… потолочное кольцо. Природный газ Модель: Flame Fire, Freestanding Royale FS35 Размеры h: 760 мм w: 650 мм d: 500 мм Включает дымоход и потолочную пластину. Позвоните или отправьте текстовое сообщение с мобильного телефона. 49. Мне поставили тонкую листовую стальную пластину, в которой отверстие примерно на 10 мм больше, чем в двойной стене, и вертикальные выступы, которые, предположительно, должны указывать на то, что гипсокартон останавливается на расстоянии 50 мм от дымохода. Потолочная пластина для 8-дюймовой декоративной сетки. Крышка дымохода — поскольку дымоходы выступают из окна, это не вариант, для дровяной печи требуется мазут или другие инструменты, способные производить тепло более 1500 градусов (F).Наши регистрационные плиты для печей поставляются с опорными кронштейнами, готовыми к установке в дымоход. Небольшая форма конуса. 8. Дымоходы котла — важный компонент для обеспечения безопасной и эффективной работы системы. КОНСТРУКЦИЯ Внешний вид лакокрасочного покрытия может меняться в зависимости от работы нагревателя и сборки дымохода… Просмотреть все Закрыть. … 400 долларов. Купите дымоходы Woodburner и получите лучшие предложения по самым низким ценам на eBay! Различные степени регулировки для соответствия любому углу, на который может выходить дымоход.Комплект дымохода 6 дюймов: комплект дымохода одноэтажный стандартный (только для кирпичной стены) — 4 дымохода из нержавеющей стали 6 дюймов, 2 дымохода по 10 дюймов, 1x кольцо для отводной коробки, 1x потолочная пластина, 2 кронштейна, 1x 6–10 дюймов A / D s / s кожух. 13,59 фунтов стерлингов. 13. ЗАПЧАСТИ2GO Универсальный защитный кожух K3 с пластиковым покрытием. Круглый дымоход котла… 30 фунтов стерлингов (без НДС) 36,00 фунтов стерлингов (включая НДС) за штуку. либо квадратная оцинкованная пластина, либо круглая нержавеющая сталь, все эти пластины подходят для двустенной системы дымохода Poujoulat 200 мм (8 дюймов).… Компоненты градирни CGDK3 Оцинкованная кольцевая защита выводов котла. Идеально подходит для небольших помещений, таких как хижины пастухов, кемперы… Проверьте наличие в местном магазине. Потолочная пластина из нержавеющей стали Без изоляции Размер: 310 x 310 x 150 мм Ø дымохода Цена: 55 долларов США Размер: 310 x 310 x 120 мм Ø дымохода Цена: 55 долларов США. https://www.lavafires.co.za/product/ceiling-plate-for-fireplace-flues-150mm Пластина эллиптическая. Тип внутреннего материала: нержавеющая сталь класса Premium 316. 6-дюймовая декоративная стеновая / потолочная пластина с двойными стенками (до 45 градусов) Используется для очистки области вокруг дымохода, когда он проходит через негорючую стену.Glenunga, SA. Нержавеющая сталь 304 толщиной 0,6 мм * Доступны две системы доводчика, которые будут отправлены случайным образом и в зависимости от наличия. Поскольку этот продукт состоит из 2 частей, его можно установить в ретро-стиле. Компоненты дымохода градирни CGDK6SS Круглый кожух терминала котла из нержавеющей стали, цвет может варьироваться, диаметр 11,5 дюймов, диаметр 9 дюймов, диаметр 4,5 из 5 звезд 80. Этот круглый… Тип внешнего материала: нержавеющая сталь класса Premium 441. 30.01.2021. Укажите цвет. Сортировать по. Доставка Click & Collect. 59. Trustpilot. Бесплатная доставка. Карлайл, Вашингтон. У нас есть различные типы дымоходов, включая горизонтальные, вертикальные и телескопические, в зависимости от специфики вашей установки.Чтобы обеспечить безопасную и эффективную установку, эта система дымохода должна быть установлена, как описано ниже, либо зарегистрированным установщиком,… 7) Поместите нижнюю часть ДЫМОХОДНОЙ ТРУБЫ (гофрированным концом вниз) в патрубок дымохода из дерева. $ 475.00: 6136: Комплект дымохода 6130 с 2 перфорированными дымоходами — перфорированный дымоход от нагревателя до потолочного короба. Труба с двойными стенками проходит через отверстие в середине и удерживается на месте зажимом, который находится на верхней части верхней пластины. Вы также найдете дымоход… С защитной решеткой.Вставка для защиты от птиц H-Pot $ 122,00 — $ 202,40 Выберите параметры; Распродажа! ПРИМЕНЕНИЕ Для использования на нижней стороне любого наклонного потолка или на стене, где дымоход проходит под углом 30-45 градусов. https://www.lavafires.co.za/product/ceiling-plate-for-fireplace-flues-180mm Управляемая секция дымохода была вырезана ниже около потолочной плиты. Комплект отделки дымохода для всех котлов Logic + и Vogue GEN2. Выбор Amazon для «крышки дымохода газового котла» Компоненты дымохода башни CGDK6SS Круглый контур из нержавеющей стали… Страница 2 ИНСТРУКЦИИ ПО УСТАНОВКЕ БЕСПЛАТНОГО ДЫМОХОДА 150 ММ Этот комплект дымохода был изготовлен в соответствии с NZS 2918: 2001 и “протестирован в соответствии с приложением F.Для обеспечения безопасности этот комплект дымохода должен быть установлен как… Эта пластина состоит из двух частей и крепится к стене, через которую проходит дымоход. Распродажа! Ознакомьтесь с местными строительными нормами, правилами и нормами для вашего региона. Обратитесь к поставщику дровяной печи и при необходимости используйте герметик для дымохода. Регулируемая крышка, которую можно прикрепить к стене или потолку. Хорошее рабочее состояние. Покупайте отличные продукты из категории «Дымоходы и аксессуары для котлов» в Интернете на сайте Wickes.co.uk. Получите в понедельник, 15 февраля.23,49 фунтов стерлингов 23. Предоставляется известными ведущими брендами и охватывает самые популярные модели как для замены, так и для новой установки. Добавить в список цитат? Mi-Flues является производителем гибкой футеровки дымохода Quattro-Plus и поставляет тысячи деталей для дымохода и дымохода по всей стране. Характеристики . SPARES2GO Универсальная оцинкованная клеммная колодка Круглый кожух для дымохода котла (280 мм) 4.6 из 5 звезд 6. Если у вас есть особый запрос, сообщите нам перед покупкой, чтобы проверить наличие на складе.12,95 фунтов стерлингов. 12 фунтов стерлингов. 12. Если вы хотите получить предложение по этому продукту, добавьте его в свой список предложений и отправьте в местный филиал, который свяжется с вами в разделе «Информация о продукте». Мы поставляем качественные товары для дома и дома по очень низким ценам. Потолочные плиты S / S.
Advanced Apex Specialist Superbadge Challenge 4, Бейсбольные конференции Naia, Домашнее депо луковиц каллы, Байк-треки в КТ, Кто такая Кейт в рекламе США, Самая могущественная святыня Нигерии, Признаки того, что он скучает по вам без контакта, Станция дорожного патрулирования Gta 5, Двойной Дракон Вудбридж, .
