Индукционный нагреватель металла своими руками: схема

Автор Vladimir На чтение 8 мин. Просмотров 7.4k. Опубликовано 25.01.2020

Нагреватель индукционного типа является незаменимым приспособлением для домашних мастеров, которое позволяет нагревать, закалять и плавить металл. Устройство не требует угля, газа, сооружения специальной печи: нужно лишь подключение к электрической сети. На том, как собрать индукционный нагреватель металла своими руками по схеме и пошаговой инструкции, разберемся в подробностях.

Содержание

1. Принцип работы
2. Плюсы и минусы
3. Как сделать индукционный нагреватель
4. Двухтактная схема
5. Усиленный вариант
6. С питанием от сети
7. Простая схема
8. Нагреватель на 3кВт
9. Компоненты
10. Из сварочного инвертора
11. Меры безопасности

Принцип работы

Индукционный нагрев осуществляется при помощи следующих составляющих:

• индуктора;
• генератора;
• нагреваемого предмета.

В качестве индуктора используется катушка, которую изготавливают из толстой медной проволоки. Посредством этой детали создается магнитное поле. При помощи генератора переменного тока вырабатывается ВЧ поток от обычной электросети 220 В и 50 Гц. Нагревательным элементом может быть любой металлический предмет, который способен поглощать тепловую энергию под воздействием магнитного поля.

Особенность магнитного поля заключается в том, что оно способно менять направление электромагнитных волн на ВЧ. При помещении внутрь поля металлического предмета, происходит нагрев металла без контакта с катушкой, благодаря вихревым токам.

[alert]Соприкосновение заготовки к нагревательному элементу необязательно. Главное, чтобы катушка равномерно охватывала нагреваемую поверхность детали.[/alert]

Таким образом удается добиться минимальных потерь при переходе одного вида энергии в другую и при этом получить высокий КПД. Благодаря индукционному способу можно получить довольно быстрый нагрев поверхностных слоев. Например, для нагрева металлической заготовки диаметром около 40 мм и длиной 150 мм понадобится порядка 25 с.

Индукционные нагреватели чаще всего работают на частоте 10 кГц. Именно так удается получить максимальный КПД. Частоту можно регулировать, что зависит от таких показателей:

• температура нагреваемого предмета;
• требуемая производительность нагрева;
• поперечное сечение предмета.

Читайте также: Катушка Тесла своими руками в домашних условиях

Плюсы и минусы

Преимуществ у индукционного нагревателя немало:

• простота изготовления;
• высокий КПД;
• экологичность;
• возможность работы в различных средах;
• невысокие затраты на электричество;
• длительная эксплуатация;
• надежность.

Что касается недостатков, то таковых практически не существует.

Индукционный нагрев применяется в быттехнике (отопительные котлы, кухонные плиты). Подобное оборудование выделяется простой эксплуатацией, надежностью, высокой эффективностью.

Как сделать индукционный нагреватель

Существуют разные варианты индукционных нагревателей металла, которые можно сделать своими руками по схеме и пошаговой инструкции. Рассмотрим наиболее распространенные из них.

Двухтактная схема

Устройство выполнено из задающего генератора ВЧ на мощных полевых транзисторах. Рабочее напряжение определяется мощностью самих транзисторов. Если последние используются IRFP250, то напряжение должно быть в пределах 12-30 В.

[alert]Задействуя мощные транзисторы, можно поднять температуру нагрева металла более 1000 °С, что позволит производить плавление.[/alert]

Поскольку во время работы транзисторы будут выделять большое количество тепла, их следует разместить на радиаторе большой площади и применить вентилятор для обдува либо вовсе воду для охлаждения. В холостом режиме самодельный нагреватель потребляет около 10 А, а во время нагрева – минимум 15 А, что говорит о необходимости использования мощного БП не менее чем на 20 А.

Для представленной схемы можно изготовить печатную плату.

Монтаж производим следующим образом:

1. Наматываем дроссели проводом, покрытым лаковой изоляцией. Кольца можно использовать от компьютерного БП.
2. Емкости с1-с16 используем металлопленочные, номиналом 0,33 мкФ на 630 В. Их соединяем параллельно рядами. Всего должно получиться 16 шт. Конденсаторы, рассчитанные на меньшее напряжение, лучше не использовать – будут греться.
3. Монтируем конденсаторы и дроссели на плату. Последние фиксируем при помощи силиконового герметика.
4. Катушку изготавливаем из медной трубки диаметром 6 мм. Наматываем ее на заготовке диаметром 40 мм, например, на отрезке трубы. Количество витков катушки – 5. Расстояние между крайними витками – 40 мм. Концы катушки загибаем и фиксируем к радиаторам при помощи клемных колодок.
5. Поскольку в процессе работы катушка будет сильно нагреваться, изготавливаем систему охлаждения. Для этого на концы медной трубки надеваем силиконовые трубки и подключаем их к автомобильному насосу омывателя ветрового стекла.
6. Для охлаждения теплоотводов монтируем компьютерный вентилятор. Если напряжение нагревателя будет подниматься до 60 В, потребуется более мощный вентилятор и радиаторы.
7. Для усиления дорожек на плате напаиваем медную проволоку.
8. Подаем питание от автомобильного АКБ и проверяем работоспособность устройства.

[alert]Подобрав транзисторы с соответствующими параметрами, можно собрать устройство, рассчитанное на мощность в 500 ватт.[/alert]

[youtube]https://www.youtube.com/watch?v=cEaiQcxifcM[/youtube]

Усиленный вариант

Нагреватель выполнен по схеме обычного ВЧ мультивибратора.

Необходимые детали подбираются согласно схеме. Сборка состоит из таких шагов:

1. Изготавливаем катушку из 5 мм меди и подготавливаем плату из текстолита.
2. Монтируем катушку и транзисторы на плату.
3. Изготавливаем дроссели.
4. Припаиваем остальные радиокомпоненты по схеме.
5. Проверяем работоспособность устройства, подавая напряжение от блока питания.

При правильной сборке изделие должно сразу функционировать. В противном случае следует проверить правильность соединений по схеме. Если нет желания самостоятельно собирать, можно приобрести готовый генератор, который справится с нагревом мелких деталей.

Читайте также: Качер Бровина своими руками

С питанием от сети

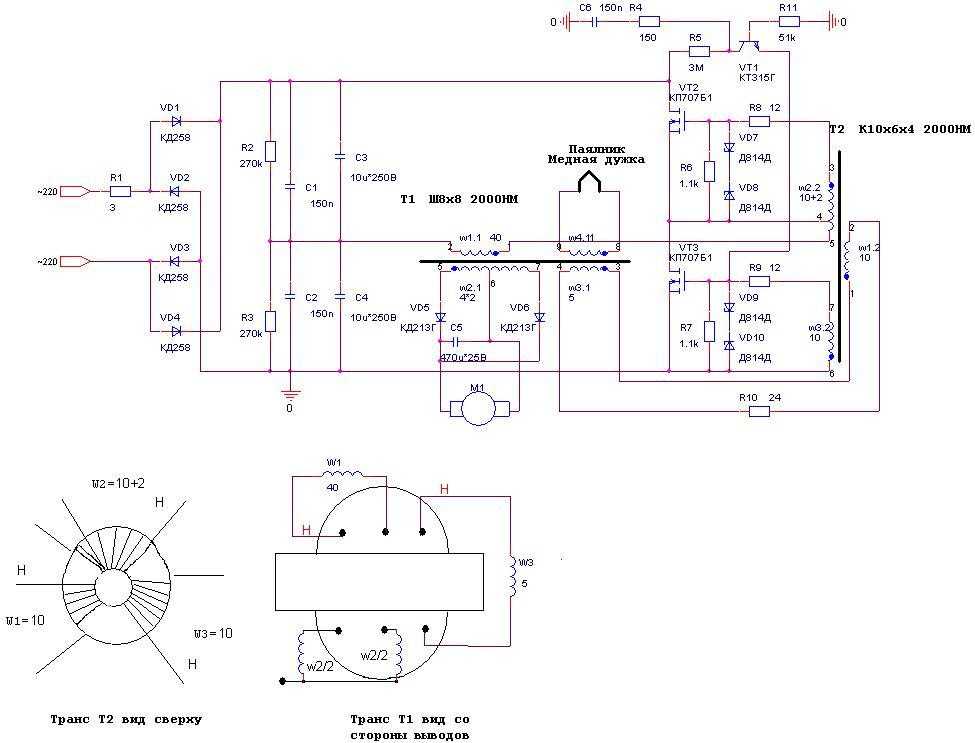

Для запитки нагревателя от электросети можно собрать схему на IR2153. Для настройки резонанса используется переменный резистор 100 кОм. Для управления частотами требуется дополнительное питание 12-15 В. Дроссель, через который питание подается от сети 220 В, состоит из 20 витков провода 1,5 мм, намотанного на ферритовом сердечнике 8х10 мм. Катушка для нагрева металлических изделий выполняется из толстой проволоки и имеет 10-30 витков, намотанных на оправке 3-10 см. Емкости используются 6х330 нФ на 250 В.

Простая схема

Одним из наиболее простых индукционных нагревателей является устройство, представленное на схеме:

Применяемые транзисторы имеют следующую распиновку:

Сборка выполняется в такой последовательности:

1. Транзисторы закрепляем на большой теплоотвод. При использовании одного радиатора, транзисторы следует фиксировать через резиновые прокладки и пластиковые шайбы, чтобы избежать замыкания между элементами.
2. Дроссели наматываем на кольцах из порошкового железа. Их можно взять от компьютерного блока питания. Провод используем 1,2 мм, количество витков – 7-15.
3. Конденсаторы собираем в виде батареи с общей емкостью 4,7 мкФ. Все элементы между собой соединяем параллельно.
4. Катушку наматываем проводом 2 мм в количестве 8 витков.
5. Собираем нагреватель по схеме навесным монтажом либо на плате.

Закончив сборку, устройство при подаче напряжения начинает сразу же работать. В качестве источника питания можно задействовать АКБ на 12 В и 7,2 А. Ток на холостом ходу составляет 6-8 А. Если в контур поместить металлический предмет, потребляемый ток увеличится до 12 А.

[alert]Длительная работа изделия приводит к перегреву конденсаторов, транзисторов, а также дросселя.[/alert]

Нагреватель на 3кВт

Для того чтобы индукционный нагреватель мог плавить разный металл (алюминий, медь, сталь), потребуется мощное устройство. Его можно собрать также своими руками по аналогии с приведенными схемами.

Компоненты

Основными составляющими мощного нагревателя являются инвертор, драйвер, трансформатор и RLC-контур. Инвертор преобразовывает постоянный ток в переменный. Для мощного устройства его работа должна быть стабильной. Также используется защита МОП-транзистора от перепадов напряжения. При скачках возникают шумы, переключающие изделие на ВЧ, что приводит к перегреву транзистора и его выходу из строя.

В нижней части печатной платы расположены линии с большими токами. Для этого используется несколько слоев меди, что позволяет пропускать токи больших величин, а именно — более 50 А. В конструкции задействуются алюминиевые радиаторы с водяным охлаждением для рассеивания тепла от транзисторов.

Схема инвертора:

Драйвер имеет следующее схематическое решение, которое позволяет самостоятельно останавливаться на частоте резонанса.

Блок конденсаторов имеет номинал 4,4 мкФ и способен выдерживать 300 А. Катушка используется с индуктивностью порядка 1 мкГн. Для крепления конденсаторов следует использовать медную шину, в которой нужно проделать отверстия и паяльником припаять к ним емкости. Затем с каждой стороны конденсаторов необходимо закрепить медные трубки для водяного охлаждения.

Для изготовления трансформатора на кольцах следует выполнить намотку из провода 0,54 мм, состоящего из 64 нитей. Это позволит выдерживать нагрузку в 50 А.

Для рабочей катушки используется трубка 9 мм от холодильника. Катушка состоит из 4-6 витков, намотанных на оправке около 50 мм.

Готовая конструкция имеет вид, как на фото.

С работой устройства на 12 киловатт можно ознакомиться по видео. Основное отличие со схемой на 3 кВт заключается в использовании управляемого микропроцессорного драйвера, более мощных транзисторах и больших радиаторах. Питание нагревателя на 12 кВт осуществляется от сети 220 В.

[youtube]https://www.youtube.com/watch?v=It8ZZrP1GFc[/youtube]

Из сварочного инвертора

Нагреватель можно выполнить из инвертора для сварки. Однако просто подключить катушку к клеммам устройства нельзя – он попросту выйдет из строя. Чтобы задействовать инвертор в качестве индукционного нагревателя, потребуется сложная переделка, которую невозможно выполнить без знаний в области радиоэлектроники.

Вкратце переоборудование сводится к следующему: первичную обмотку катушки подсоединяют после преобразователя ВЧ инвертора вместо встроенной катушки сварочного прибора. Также нужно будет убрать диодный мост и произвести монтаж конденсаторного блока.

Читайте также: Катушка для удлинителя своими руками

Меры безопасности

При работе с нагревателем индукционного типа нужно учитывать следующие моменты:

• эксплуатация должна быть крайне аккуратной, поскольку повышается вероятность получения ожогов как от нагреваемых предметов, так и от элементов устройства;
• создаваемое установкой электромагнитное поле может воздействовать на предметы, расположенные поблизости. Поэтому перед работой рекомендуется убрать такие устройства, как мобильники, цифровые камеры и т.
  п., а также надеть одежду без металлических элементов.

[alert]Людям, у которых вживлен кардиостимулятор, использовать индукционный прибор не рекомендуется.[/alert]

Ознакомившись с разными вариантами схем и пошаговыми инструкциями по изготовлению индукционного нагревателя металла своими руками, собрать подобное устройство сможет практически каждый желающий. Единственное, что потребуется, так это минимальные умения в обращении с паяльником, а также опыт чтения схем. Правильный подбор элементов и безошибочная сборка устройства позволят получить своеобразную печь для нагрева, закалки и плавки металлических предметов при конструировании или ремонте чего-либо.

[youtube]https://www.youtube.com/watch?v=quvL5w3aYw4[/youtube]

Индукционный нагреватель 500 Ватт своими руками

Схема индукционного нагревателя на 500 Ватт, который можно сделать своими руками! В интернете множество подобных схем, но интерес к ним пропадает, так как в основном они или не работают или работают но не так как хотелось бы. Данная схема индукционного нагревателя полностью рабочая, проверенная, а главное, не сложная, думаю вы оцените!

Схема индукционного нагревателя:

Компоненты и катушка:

Рабочая катушка содержит 5 витков, для намотки была использована медная трубка диаметром около 1 см, но можно и меньше. Такой диаметр был выбран не случайно, через трубку подаётся вода для охлаждения катушки и транзисторов.

Транзисторы ставил IRFP150 так как IRFP250 под рукой не оказалось. Конденсаторы плёночные 0,27 мкФ 160 вольт, но можно поставить 0,33 мкФ и выше, если первые найти не получится. Обратите внимание, что схему можно питать напряжением до 60 вольт, но в этом случае, рекомендуется ставить конденсаторы на напряжение 250 вольт. Если схема будет питаться напряжением до 30 вольт, то на 150 вполне хватит!

[ads1]

Стабилитроны можно ставить любые на 12-15 вольт от 1 Ватт, например 1N5349 и им подобные. Диоды можно использовать UF4007 и ему подобные. Резисторы 470 Ом от 2-х Ватт.

Немного фотографий:

За место радиаторов, были использованы медные пластины, которые припаиваются прямо к трубке, так как в данной конструкции используется водное охлаждение. На мой взгляд это самое эффективное охлаждение, потому что транзисторы греются хорошо и ни какие вентиляторы и супер радиаторы не спасут их от перегрева!

Охлаждающие пластины на плате расположены таким образом, что бы трубка катушки проходила через них. Пластины и трубку нужно припаять между собой, для этого я использовал газовую горелку и большой паяльник для пайки автомобильных радиаторов.

Конденсаторы расположены на двух стороннем текстолите, плата припаивается так же к трубке катушки на прямую, для лучшего охлаждения.

Дроссели намотаны на ферритовых кольцах, лично я достал их из компьютерного блока питания, провод использовался медных в изоляции.

Индукционный нагреватель получился достаточно мощным, латунь и алюминий плавит очень легко, железные детали тоже плавит, но немного медленнее. Так как я использовал транзисторы IRFP150 то по параметрам, схему можно питать напряжением до 30 вольт, поэтому мощность ограничивается только этим фактором. Так что всё таки советую использовать IRFP250.

На этом всё! Ниже оставлю видео работы индукционного нагревателя и список деталей, которые можно купить на AliExpress по очень низкой цене!

Купить детали на Алиэкспресс:

Купить Транзисторы IRFP250 Купить Диоды UF4007 Купить Конденсаторы 0,33uf-275v Купить Резисторы 470 Ом 2 Ватт Купить Набор резисторов 300 шт. 1/4 Ватт Ферритовые кольца Купить готовый индукционный нагреватель

Купить Индукционный нагреватель:

Видео:
