Схема подключения теплого пола: основные правила

Содержание:

1. Особенности подключения электрического обогрева
2. Подключение электрического пола через терморегулятор
3. Расчет необходимого количества терморегуляторов
4. Особенности подключения водяного обогрева
5. Схема контуров с жидким теплоносителем
6. Комбинированная схема подключения пола с обогревом

Напольное покрытие с обогревом, которое в последнее время стало так популярно в частном домостроении, бывает водяным или электрическим в зависимости от вида нагревательных элементов. Монтаж и подключение теплого пола к управляющей системе желательно доверить профессионалам, поскольку его обустройство требует наличия опыта проведения подобных работ. Чтобы грамотно их выполнить, необходимо иметь знания об основах гидродинамики или о правилах монтажа электроприборов.

Особенности подключения электрического обогрева

Одним из основных элементов, обеспечивающих оптимальное функционирование электрического теплого пола, является терморегулятор, он может быть:

механическим прибором – в нем желаемую температуру выставляют при помощи реостата;
электронным устройством – температурный режим устанавливается на нем благодаря использованию реле. В этих регуляторах теплого пола при наличии микропроцессорного программатора имеется возможность обеспечивать автоматическое управление процессом функционирования отопительной конструкции в соответствии с заданными параметрами.

И механические, и электронные терморегуляторы обладают способностью влиять на работу следующих электрических элементов систем обогрева пола:

нагревающего кабеля в надежной изоляции, имеющего большое сопротивление. Он вырабатывает тепло при прохождении через него электрического тока;
теплового мата – в данном случае кабель располагается на пленке теплоизоляции, предварительно выполнив расчет электрического теплого пола;

специальной тонкой пленки, излучающей термические волны (инфракрасные лучи). Ее толщина составляет не более 0,5 миллиметра. В слое пленки вмонтирована плоская полупроводниковая полоса, обеспечивающая нагрев.

Подключение электрического пола через терморегулятор

Чтобы обеспечить экономное расходование электроэнергии при обустройстве электрического пола для обогрева домовладения, его необходимо подключать к кабелю питания непосредственно через терморегулятор (как он выглядит видно на фото).

Прочитайте также: «Схема подключения электрического теплого пола — варианты».

Обычно схема подключения теплого пола изображается производителем на корпусе данного терморегулирующего прибора или в паспорте на него. При наличии практических навыков и соответствующих знаний подключение терморегулятора к теплому полу вполне можно выполнить самостоятельно. Кабель электропитания к устройству подводят либо через проводку, либо непосредственно к розетке, соблюдая схему отопления с теплыми полами. При подключении терморегулятора к сети задействуют автоматический выключатель, специально для этого предназначенный.

Расчет необходимого количества терморегуляторов

Обычно в частном доме полы с электрическим обогревом обустраивают в нескольких комнатах и помещениях, поэтому монтировать терморегуляторы и датчики температуры нужно отдельно к каждому из отопительных контуров. Благодаря этому в процессе функционирования системы отопления удается не допускать излишних нагрузок на электрические сети.

Поскольку обогреваемые помещения не всегда эксплуатируются в одном режиме, наличие отдельных терморегуляторов – разумное решение. Например, спальню можно прогревать непосредственно перед отдыхом и во время сна.

Особенности подключения водяного обогрева

Способы подключения водяного пола для обогрева отличаются от обустройства электрической системы.

Подачу жидкого теплоносителя можно обеспечить при помощи подключения конструкции к магистральному отоплению. Но подобный вариант не всегда приемлем, поскольку это, скорее всего, приведет к большим потерям тепла у соседей, если квартира расположена в многоквартирном доме. Без ущерба подобное устройство обогрева пола допустимо только для помещений, в которых стационарная система предусматривает обратное течение. Кроме этого, температура теплоносителя будет недостаточной для обеспечения комфортного пребывания в комнате.

Еще такая схема подключения теплого пола не позволяет осуществлять в полной мере регулировку температурного режима жидкого теплоносителя.

Даже при условии установки задвижек на входе и выходе нагревательного контура температура воды зависит от степени нагрева ее в магистральной системе, но регулировка водяного теплого пола всё же необходима.

Что касается схем подключения водяного теплого пола к индивидуальным отопительным системам, то они практически не имеют недостатков при условии использования их в частных домовладениях.

Вариант первый.

Как правильно подключить теплый пол водяной наглядно видно на принципиальной схеме, на которой элементами системы отопления являются:

управляющий клапанный термостатический механизм – на него сигнал поступает от установленного в контуре датчика температуры. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя;
балансировочный клапан – данное устройство позволяет не допустить холостого прогона воды в контурах отопления. При отключении подачи теплоносителя, благодаря данному элементу источник тепла запускается по малому кругу, минуя котел;

циркуляционный насос – обеспечивает дополнительное давление подогретой воды для прохождения ее через нагревательные контуры;
предохранительный термостат – его устанавливают на входе теплоносителя в трубу системы для контроля над температурой воды;
коллектор водяной системы пола с обогревом – он обеспечивает распределение водяного теплоносителя по контурам;
электропривод клапанной группы на водяном коллекторе – отвечает за управление клапанами, расположенными на нагревательных контурах;
байпас (притворный клапан коллектора) – необходим для надежной циркуляции жидкого теплоносителя по малому системному кругу;
несколько выносных регуляторов температуры воды конструкции пола с обогревом – позволяет в индивидуальном порядке поддерживать нужный температурный режим в каждом эксплуатируемом помещении, в котором отопление производится при помощи данной системы.

Вариант второй.

Существует схема подключения теплого пола водяного своими руками с использованием гидравлического разделителя, который представляет собой накопительную емкость, предназначенную для накопления теплоносителя. Его обустраивают в специальном коллекторном ящике в оборудованной для этого нише в стене.

Вне зависимости от того, какой выбран вариант подключения обогреваемого пола с использованием жидкого теплоносителя, важным этапом проведения монтажных работ является установка коллектора. К этому устройству подводят все контуры водяной отопительной системы. Коллектор позволяет выполнять регулировку рабочего давления и температуры теплоносителя для каждого контура индивидуально.

Схема контуров с жидким теплоносителем

Когда проектируется схема подключения водяного пола, непременно просчитывают места нахождения отопительных контуров (детальнее: «Длина контура водяного теплого пола: правила расчета»). Они не должны располагаться в помещении там, где планируется установка стационарной техники.

Двумя основными схемами подключения контуров, обеспечивающих функционирование водяного обогреваемого пола, считаются «змейка» и «улитка» (ее еще называют «спиралью»). Специалисты рекомендуют использовать второй способ в регионах с холодным климатом, поскольку тогда напольное покрытие прогревается более равномерно и не подвергается деформации по причине значительных температурных колебаний.

Особенности подключения комбинированной системы отопления, подробное видео:

Комбинированная схема подключения пола с обогревом

Водяные полы с обогревом могут функционировать:

в качестве самостоятельной системы отопления помещения;
в совокупности с традиционно используемыми радиаторами.

В последнем случае к трубам, по которым транспортируется теплоноситель, подключают в первую очередь батареи отопления, а обратный ход подогретой воды направляют через контуры системы теплого пола.

Основными элементами комбинированной схемы подключения пола с обогревом являются:

отопительный котел;
насос для обеспечения надежной подачи и циркуляции теплоносителя;
радиаторы отопления;
бак, имеющий мембранную перегородку;
устройство управления;
запорные краны.

В заключении следует отметить, что даже, несмотря на умение выполнить подключение теплого пола своими руками, без соответствующей схемы это сделать невозможно.

Подключение электрического теплого пола

О том, как самостоятельно подключить электрический теплый пол, в большей степени, можно узнать непосредственно из инструкции, но большинство страхов развеется, если обратиться к опыту тех, кто уже этот путь прошел. Проблема и состоит в том, что еще перед покупкой важно принять решение: делать монтаж теплого пола и его подключение самостоятельно или воспользоваться услугами специалиста.

Первый этап – монтаж, обычно, не вызывает страха перед мужчинами, способных на ремонт квартиры своими руками. А вот подключать электрический теплый пол отважится уже не каждый, ведь это занятие требует некоторой собранности и аккуратности. Однако, умение грамотно обращаться с электричеством — легко приобретаемый навык, основанный на некоторых знаниях. Предлагаю разобраться, как подключить самому электрический теплый пол и терморегулятор к нему.

Схема подключения электрического теплого пола

С электрической точки зрения, «сердце» теплого пола не нагревательный элемент, а терморегулятор, и радость от теплого пола основана именно на работе терморегулятора. Самое замечательное, что большинство терморегуляторов имеют одинаковую схему включения.

Это свойство вызвано тем, что у них общая начинка. Отличия, одинаковых по электрическим параметрам терморегуляторов, заключены лишь в оформлении корпуса и элементах дизайна. Поэтому, не смотря на разницу в цене, терморегуляторы выполняют примерно одни и те же функции.

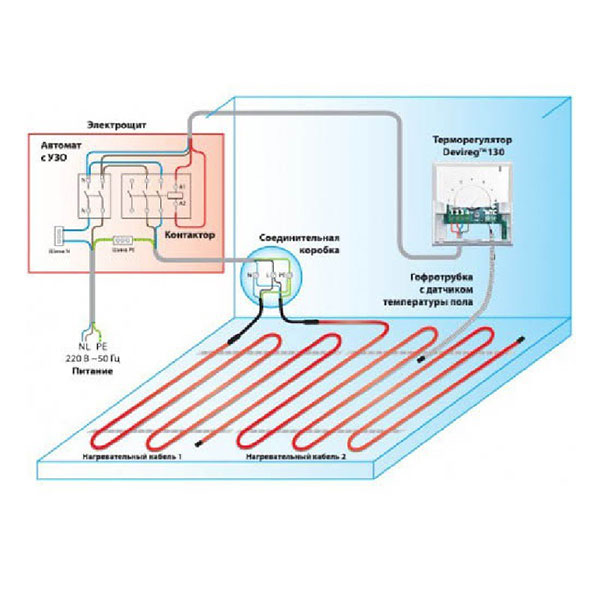

Как видно из схемы, с одной стороны к терморегулятору, на импровизированный «вход», подходят два провода сетевого переменного напряжения величиной 220 В. С другой стороны – на «выход» подключен нагревательный кабель. В качестве системы обратной связи, которая должна определить момент включение нагревательного элемента, присутствует температурный датчик. Иногда терморегулятор может быть снабжен встроенным датчиком, который измеряет температуру воздуха. В нашем случае, как и в большинстве схем с теплым полом, в качестве основного используется внешний датчик температуры. Внешний датчик это либо полупроводниковый датчик либо термопара, которые меняют свое сопротивление в зависимости от температуры.

Заземляющие контакты к терморегулятору, обычно, не подводятся. Если нагревательный кабель предусматривает отдельный экран, то его нужно соединить с проводом PE, идущего от автомата или УЗО, отдельно в монтажной коробке. По возможности лучше предусмотреть просторную монтажную коробку, потому что, в отличие от обычной розетки, предстоит уложить не 2-3 провода, а минимум шесть. Обычно применяются монтажные коробки диаметром не менее 68 мм.

Подключение теплого пола к терморегулятору

На этапе подключения электрического теплого пола уже произведен его монтаж и интересующие нас концы от нагревательного кабеля и термопары проведены к монтажной коробке. Распаковываем наш терморегулятор, разбираемся со способом крепления корпуса на монтажной коробке, и смотрим, к каким контактам следует подключать наши провода.

Нагревательный кабель GreenBox представляет собой двужильный кабель, снабженный защитным экраном. Экран уже соединен с защитным проводником PE и на фотографиях не показан.

На контакты 1-2 подключаются сетевые провода со строгим соблюдением полярности: 1 контакт – фаза (L), 2- контакт – нейтраль (N). Далее нагревательный элемент: 3 контакт – нейтраль (N) и 4 контакт – «фаза» (L1). На контакты 7-8 заводится температурный датчик, здесь соблюдение полярности производителем не предусмотрено. Обычно все контакты подписываются прямо на корпусе и проблем быть не должно.

В конструкции нашего терморегулятора очень необычно предусмотрено крепление корпуса к монтажной коробке. Сначала к монтажной коробке крепится металлическая черная рамка с выступающими крючками, а затем с помощью упругой проволоки в форме квадрата фиксируется сам терморегулятор за крючки на черной рамке. Фотография иллюстрирует это способ крепления, но большинстве терморегуляторов встречаются более привычные способы крепления к монтажной коробке. Сверху надевается декоративная рамка на защелках, закрывающая собой элементы крепежа.

Как видите, ничего страшного в подключении электрического теплого пола нет, все очень просто. Все это больше напоминает конструктор, «поиграть» с которым может позволить себе любой желающий, главное, чтобы любые игры были безопасными. По отношении к теплому полу залог безопасного использования – лишь аккуратное соблюдение инструкции по монтажу, с первого и до последнего этапа.

Особенности подключения теплого пола к терморегулятору и электричеству

Устройство системы теплого пола заключается в монтаже нагревательных элементов под напольным покрытием и дальнейшем подключении их к источнику электроэнергии. Это происходит не напрямую, а через термостат – прибор, служащий для регулировки температурного режима. Подключение теплого пола к терморегулятору (термостату) и электричеству – операция несложная, поэтому выполнить ее можно и без привлечения профессиональных электриков. Тем более, что заботливые производители обычно изображают электрическую схему монтажа на корпусах своих терморегуляторов. Однако, если вы – человек, совершенно не разбирающийся в дебрях электричества, некоторые нюансы могут быть вам непонятны. Мы попытаемся учесть возможные спорные нюансы и описать процесс подключения термостата к системе теплого пола максимально подробно – для «чайников».

Как работает терморегулятор?

Терморегулятор используется для поддержания стабильной температуры в «теплой» системе, а также для включения и выключения нагревательных матов (пленки). Прибор «считывает» показания датчика температуры и автоматически отключает электропитание, как только пол нагреется до необходимого предела. При этом сам остается в рабочем режиме и продолжает контролировать ситуацию. Если датчик известит об отклонениях в температурном режиме, терморегулятор опять запустит электричество в систему и пол начнет нагреваться.

Самые популярные и надежные термостаты – механические и обычные электронные. Более сложные – электронные программируемые. Несмотря на значительную разницу в своей «начинке», принцип подключения терморегуляторов очень похож.

В комплект к терморегулятору входит датчик температуры, монтажная коробка, клеммы, инструкция по монтажу и эксплуатации

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

Общая схема подключения термостата

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

белый (черный, коричневый) провод – L фаза;
синий провод – N ноль;
желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

Схема подключения двужильного кабеля к термостату

Мы видим, что в одном двужильном кабеле соседствуют 3 провода: 2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

Схема подключения одножильного кабеля к термостату

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.

Видео-пример проведения монтажных работ

Как вы успели убедиться, подключение термостата – один из самых легких этапов сооружения теплого пола. Не нужно иметь семь пядей во лбу, чтобы разобраться с простейшей схемой, нарисованной на корпусе прибора, и выполнить все рекомендации производителя. Единственной сложностью может стать обеспечение личной безопасности при работе с электричеством. Соблюдайте инструкцию по монтажу и помните, что работы по подключению термостата должны проводиться при отключенном автомате (автоматическом выключателе).

Оцените статью: Поделитесь с друзьями!

Схема укладки водяного и электрического теплого пола

Поставьте лайк, поблагодарите автора за его труд!

( о электрическом см ниже)

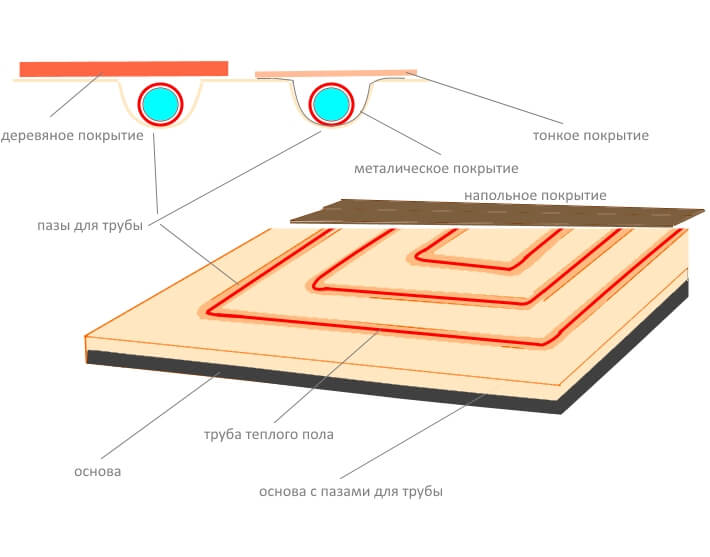

Термин схема теплого пола в основном применим к водяным теплым полам, где требуются особые методы укладки, так как контур теплой воды, а вернее вход теплой воды и выход (обратка) существенно отличаются по температуре. Но в электрических теплых полах все совсем по-другому, электрические нагревательные системы имеют равномерный обогрев по всей длине кабеля.

Схема водяного теплого пола

Энергоэффективность и экономичность теплого пола напрямую зависит от того, по какой схеме уложены трубы. Существует две схемы теплого пола: «спираль» и «улитка». Обе схемы предусматривают прокладку трубы от подачи коллектора до его возвратки. Схема «улитка» имеет преимущество над спиралью, ведь теплоноситель проходит равномерно по контуру, не остывая до возврата. В чертеже «спираль» имеются небольшие теплопотери (около 15%), из-за этого трубу в такой системе желательно укладывать с шагом от 10-ти до 12-ти см для того, чтобы уберечь теплый пол от образования холодных зон.

Читайте Как и какой выбрать теплый пол ?

Если трубы уложены по системе «улитка», то можно сэкономить на трубе, ведь расстояние между трубами может составлять 15 см, а в случае, если теплый пол не является основным отоплением (в помещении дополнительно есть радиаторное или электрическое отопление)- 20 см. К недостаткам системы «спираль» можно отнести частые большие повороты трубы, что делает эти участки трубы более уязвимыми к давлению и температуре. В чертеже «улитка» жидкость движется более равномерно, благодаря плавным поворотам трубы. Выходя из вышеизложенного можно сделать заключение, что схема напольного отопления «улитка» является наиболее эффективной и эргономичной.

Наилучший способ укладки — улитка, но если у вас помещения пару кв м 2-3 м3, можете использовать змейку

Схема укладки трубы водяного теплого пола

И все же понятие

схема применима и к электрическому полу.

Приведу пример по экономии теплого пола как материала. Известно, что теплый пол электрический нельзя резать, так же известно, что один большой комплект в сумме дешевле двух маленьких такой же площади в сумме. Что же делать если мы, например, хотим на кухне постелить теплый пол возле места готовки и стола и только (а между ними расстояние 2-3 метра). Для этого уложите часть пола в зоне готовки с шагом к примеру 10 см, потом не разрезая кабель протяните его к зоне стола и опять сделайте укладку уже возле стола. Здесь стоит упомянуть, что шаг укладки кабеля и толщина стяжки и клея и напольное покрытие должны быть одинаковы, тогда и температура будет одинакова. Таким образом вы сэкономили и на комплекте, и на терморегуляторе.

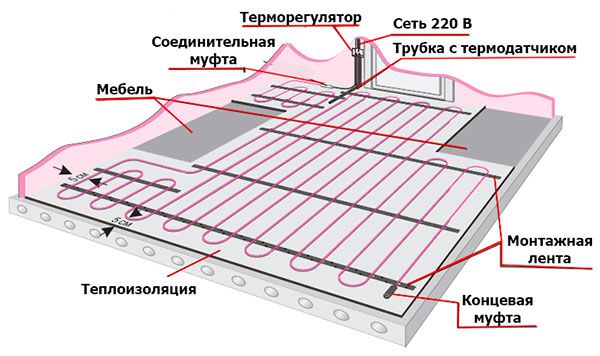

По поводу планировки электрического напольного отопления, напомню, что для того чтобы монтаж был правильный и все было по гарантии нужно зарисовать схему, как и где вы уложили напольное отопление, а лучше сфотографировать и распечатать на обычном листе.

Можно еще добавить следующее:

1. Всегда соблюдайте одинаковый шаг укладки – например 10 см.

2. Соблюдайте равномерную толщину стяжки или покрытия (например, 3 см.) по всей площади.

3. Отступайте от стен см 10-15, от мебели – 5 см.

4. Не перегибайте кабель или мат.

5. Не режьте кабель, если у вас остался кабели его некуда деть, пустите вдоль плинтуса, если много – на стену под штукатурку.

6. Помните одножильные системы стоит возвращать назад.

Кроме того, если вас не смущает тепловая зебра, а вам нужен мягки подогрев с пола можете, например, размещать нагревательные маты или пленочный теплый пол не стык в стык, а на расстоянии каком пожелаете.

По поводу водяного греющего пола тут все сложнее и важнее в этом вопросе, схема имеет большое значение из-за неравномерности температуры воды.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

Heattherm — теплый пол двужильный кабель и мат
ThermoPEX для теплого пола — оптимальный вариант для дома
Бобышки для теплого пола. Маты с бобышками что это?
Боится ли теплый пол воды. Может ли ударить током?
Виды электрических теплых полов
Во сколько обойдется отопление теплым полом в месяц
Водяной теплый пол в деревянном доме
Водяной теплый пол под ламинат. Стоит ли?
Водяной теплый пол. Преимущества и недостатки.
Время монтажа теплого пола. Сколько займет?
Выбор электрического и водяного теплого пола
Где установить гребенку или коллектор теплого пола?
Для какого теплого пола подходит инфракрасная пленка?
Для чего нужен кислородный барьер?
Для чего нужен насос в коллекторе?
Для чего нужна демпферная лента в теплом полу
Для чего нужны расходомеры в теплом полу?
Зачем нужны расходомеры, смесительный узел и евроконус?
Как выбрать мощность теплого пола
Как выбрать нагревательный мат теплого пола
Как выбрать насос для водяного теплого пола?
Как выбрать насос теплого пола. База насоса
Как делать первое включение теплого пола?
Как дешево, экономно сделать теплый пол?
Как заменить датчик теплого пола если он замурован?
Как купить надежный теплый пол?
Как надежны терморегуляторы? Ремонт и замена регулятора
Как отличить стержневой теплый пол от подделки?
Как подключить датчик теплого пола?
Как проверить роботу монтажников по теплому полу?
Как работает система водяного теплого пола? Принцип работы
Как рассчитать количество контуров гребенки?
Как рассчитать количество контуров коллектора?
Как рассчитать количество трубы на квадратный метр?
Как рассчитать материалы на водяной теплый пол?
Как сделать теплый пол если нельзя сделать стяжку!?
Какая должна быть стяжка для теплого пола
Какие бывают виды теплого пола?
Каким должен быть бетон и стяжка теплого пола?!
Какого цвета выбрать трубу теплого пола?
Какое напольное покрытие можно использовать для теплого пола?!
Какое напольное покрытие можно использовать для теплого пола?!
Какое напольное покрытие можно использовать для теплого пола?!
Какой должна быть температура теплого пола
Какой кабель подходит под плитку, а какой в стяжку?
Какой котел лучше использовать для теплого пола?
Какой крепеж используется в водяных теплых полах
Какой теплый пол лучше выбрать под плитку?!
Какой теплый пол лучше? Какой выбрать водяной или электрический
Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
Какую подложку для теплого пола выбрать?
Калькулятор теплого пола
Когда целесообразен монтаж водяного теплого пола ?
Контура теплого пола, какие бывают?
Куда девать остаток нагревательного кабеля . Можно ли резать?
Латунь или нержавейка? Какая гребенка лучше?
Лучшие водяные теплые полы и их рейтинг
Лучшие электрические теплые полы и их рейтинг!
Маты с бобышками для водяного теплого пола. Что это?
Минусы и недостатки водяного теплого пола
Можно ли … теплый пол? Ответы!
Можно ли подключить радиатор к коллектору?
Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
Монтаж
Монтаж ламината на теплый пол своими руками
Монтаж стержневого теплого пола?
Монтаж электрического и водяного теплого пола своими руками
Обзор стоимости теплых полов за м2, стоимость монтажа
Основание под водяной теплый пол. Виды и способы укладки.
Основные составляющие водяного теплого пола.
Особенности конструкции бойлеров Ento
Отличие двужильного от одножильного нагревательного кабеля?
Отличие механического терморегулятора от программируемого
Отличие сплошной пленки от классической полосочной?
Отопление дома теплым полом. Стоит ли?
Отопление теплым полом
Отчет об отправке
Официальный сайт теплого пола
Перегревается ли стержневой теплый пол?
Плиточный клей для теплого пола, какой использовать?
Плюсы и минусы электрических и водяных теплых полов
Подключение электрического и водяного теплого пола
Подложка под водяной теплый пол. Для чего она нужна?
Почему мат теплого пола, не кабель?
Почему электрический теплый пол не греет
Правильный водяной и электрический теплый пол
Правильный шаг укладки водяного и электрического теплого пола
Преимущества водяного теплого пола перед радиаторным отоплением.
Преимущество стержневого теплого пола
Прогреет ли теплый пол 5-6 см стяжки?
Проектные работы
Расчет теплого пола водяного и электрического
Ремонт нагревательного кабеля теплого пола
Ремонт электрического и водяного теплого пола
С чего состоит система водяного теплого пола
Система водяных и электрических теплых полов
Система управления водяным теплым полом. Что такое сервопривод?
Сколько потребляет нагревательный кабель? Его мощность.
Сколько потребляет теплый пол?
Сколько энергии потребляет пленочный теплый пол?
Способен ли терморегулятор экономить электричество?
Справочная
Стандартная пленка Felix Excel и ее конструкция
Стоит ли экономить на терморегуляторе?
Схема укладки теплого пола
Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
Тепло инфракрасного от инфракрасного теплого пола Felix Excel
Теплоизоляция под плитку для теплого пола
Теплые полы в гипермаркете
Теплый пол 27 ua или 24 на 7, длительность работать?
Теплый пол без стяжки
Теплый пол в бане и сауне, как реализовать?
Теплый пол в ванной и санузле. Как реализовать?
Теплый пол в ванную электрический и водяной
Теплый пол в стяжку водяной и электрический
Теплый пол в частном доме
Теплый пол и его эпицентр температуры
Теплый пол из металлопластиковых труб
Теплый пол на балконе и лоджии. Как осуществить?
Теплый пол на кухне. Где можно размещать?
Теплый пол от печки или камина, как сделать?
Теплый пол от Розетки
Теплый пол от центрального отопления или котла
Теплый пол под деревянный пол
Теплый пол под ковролин
Теплый пол под ламинат
Теплый пол под линолеум
Теплый пол под линолеум на деревянный пол
Теплый пол под плитку
Теплый пол своими руками
Теплый пол, цена на 2020 год. Обзор цен теплых полов
Терморегулятор водяного теплого пола. Какой выбрать?
Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
Труба для теплого пола 16 диаметра
Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
Укладка теплого пола, как осуществить? Как правильно сделать
Управление теплым полом. Какие бывают системы?!
Устройство теплого пола водяного и электрического
Утепление и подложки под теплый пол
Чем гребенка отличается от коллектора?
Чем зафиксировать трубу теплого пола?
Чем и как закрепить нагревательный кабель теплого пола
Чем отличается нагревательный мат от кабеля?
Что лучше водяной теплый пол или электрический?
Что подобрать для теплого пола без стяжки?
Шаг укладки теплого пола электрического и водяного?! Расчет
Электрический теплый пол плюсы и минусы
Консультация
Тестовая статья
Доставка и оплата
Сотрудничество теплый пол оптом
Документация
Водяной теплый пол в многоэтажном доме и в квартире. Подключение
Как сделать замер площади под теплый пол самостоятельно?
Можно ли укорачивать нагревательный кабель или мат теплого пола?
Связаться с нами

схема подключения, как установить самому

Монтаж теплого пола начинается с подготовительных операций, целью которых является расчет необходимых материалов и оборудования, а также определение мощности нагревательного кабеля. Правильная укладка теплых полов позволит долгое время надежно и безопасно эксплуатировать оборудование. Системы кабельного обогрева могут использоваться как в квартирах, так и в производственных и офисных помещениях.

Теплые полы можно использовать в квартире в качестве дополнительного отопления. Простота установки и большой выбор оборудования позволяют выполнить монтаж системы своими руками.

Виды теплых электрополов

В настоящее время существует 2 способа подогрева пола – электрический и водяной. При электрическом подогреве используют специальный кабель с большим сопротивлением проводника. Ток, проходя через проводник, нагревает его, а он, соответственно, передает тепло покрытию. При водяном способе подогрева теплоноситель отопительной системы, проходя по трубам, уложенным в стяжку, передает тепло дальше.

Для функционирования такой системы необходимо соединить теплый пол с квартирной системой отопления. Такие работы обычно связаны с проведением сварки, осушением системы отопления и с прочими техническими и организационными вопросами.

Если же произойдет разгерметизация труб теплого пола, то пострадаете не только вы, но и соседи снизу, а это намного хуже, чем понести убытки самому. Поэтому большинство людей обустраивают электрические теплые полы, монтаж которых можно выполнить самому. При использовании такой системы отопления вы не будете связаны с проведением большого объема работ, а монтаж системы можно выполнить в любое время, не вмешиваясь в работу централизованной системы отопления.

Теплый пол

В электрических теплых системах в качестве нагревательных элементов могут использоваться:

пленочные инфракрасные покрытия;
нагревательные маты;
нагревательные кабели.

Укладка теплых полов проводится только по-свободному от мебели или других стационарно установленных предметов. Для комфортного обогрева на 70% площади помещения необходимо установить теплый пол.

Пленочные полы

Нагревательные элементы пленочных полов выполнены из карбоновых инфракрасных стержней и с графитовым напылением. Принцип действия такого покрытия сопоставим с работой инфракрасного обогревателя. При прохождении электрического тока нагревательный элемент излучает тепловые волны инфракрасного диапазона, которые поглощаясь напольным покрытием, нагревают его. Последнее передает тепло в помещение.

Установленный пленочный пол позволяет использовать до 95% инфракрасного излучения в виде тепловой энергии. Монтаж его чрезвычайно прост и может быть выполнен своими руками. При случайном повреждении неработоспособной остается только поврежденный элемент, остальные остаются в работе, так как подключение токоведущих шин выполнено параллельно. Монтировать теплый пол можно под любое половое покрытие. без проведения строительных подготовительных работ.

Перед началом монтажа основание покрывается отражающим материалом для недопущения нагрева перекрытий этажа и отражения тепла вверх. На отражатель необходимо уложить и закрепить инфракрасную пленку. После этого проводится подключение пленок к электросети через терморегулятор, поставляемый в комплекте теплого пола. Его использование позволяет обеспечить экономичную работу системы.

Потребление электроэнергии составляет 40-55 Вт на 1 м² поверхности пленки. Термодатчик крепится непосредственно к пленке между нагревательными пластинами. Использование датчика не даст перегреться пленочным матам, что позволяет безопасно эксплуатировать систему. Инструкция, прилагаемая к терморегулятору, позволит правильно подключить датчик и всю систему к сети.

Инфракрасные пленочные маты можно использовать не только в комнатах, но и в прихожей, и в ванных комнатах. В некоторых странах используют пленочные маты в саунах. Правильно выполненный монтаж теплых полов позволит безопасно и эффективно эксплуатировать их весь установленный срок службы.

Недостатком этих систем является их значительная стоимость и возможность механического повреждения излучающих поверхностей. Однако высокая экономичность системы позволит быстро окупить вложенные средства.

Пленочный теплый пол

Обогрев помещения нагревательными матами

Нагревательный мат представляет собой одно- или двухжильный электрический кабель в двойной изоляции, уложенный с постоянным шагом по стекловолоконной сетке. Ширина сетки составляет 0,5 м, диаметр кабеля – 2,5-4,5 мм. Установка нагревательных матов проводится в тонких слоях плиточного клея толщиной 4-6 мм, если нет возможности поднять уровень пола. Укладывать маты можно по старой плитке без ее демонтажа. Подключаются маты к электросети посредством холодного провода, который соединен с нагревательным элементом через муфту.

Расчет мощности теплого пола проводится, исходя из величины обогреваемой площади. Нагревательные маты выпускаются для определенных фиксированных размеров помещений от 1 до 15 м² с интервалом 0,5-1 м². Монтируя нагревательные маты, сетку можно разрезать для того, чтобы сделать поворот или изгиб. Укладку теплого пола можно сделать своими руками.

Перед укладкой нагревательных матов поверхность пола тщательно убирают от строительного мусора. Если на поверхности имеются трещины и углубления, их заделывают раствором. Как правило, на подготовленную к монтажу поверхность укладывают слой теплоотражающего материала для уменьшения теплопередачи строительным конструкциям.

Затем производится установка матов теплого пола. Их можно укладывать как вниз, так и вверх сеткой. При выборе первого варианта установки теплого пола укладка проводится на отражающий материал. После этого наносится слой плиточного клея. Особое внимание обращается на заполнение всего пространства, наличие пустот вокруг кабеля недопустимо. Это может привести к местному перегреву, и отопительный проводник потеряет работоспособность.

Слой клея разравнивается зубчатым шпателем и должен покрывать кабель полностью. Толщина его должна быть достаточной для качественного монтажа плитки. Для удаления лишнего клея из швов нельзя применять острые металлические инструменты, которые могут повредить изоляцию проводника.

Перед тем как установить теплые полы сеткой вверх, на поверхность отражающего материала наносится слой клея толщиной около 3 мм. Маты осторожно вдавливаются в клей. Следующий слой толщиной 5-6 мм наносится на сетку, и проводится монтаж плитки. Устанавливая маты таким способом, раскройку их необходимо проводить предварительно, до нанесения клея.

Нагревательные маты

Использование нагревательных кабелей

Установка нагревательных кабелей в качестве источников тепла несколько отличается от кабельных матов. Толщина кабеля достигает 10 мм и изменяется в зависимости от мощности. Кабели большой удельной емкости делают плоскими для удобства монтажа. Укладка его проводится обязательно в бетонную стяжку.

Эти работы сопряжены с большим количеством строительных операций и выполнить их своими руками будет затруднительно. Такие полы хорошо зарекомендовали себя при использовании двухзонной тарификации электроэнергии.

Монтаж теплого пола в квартире обычно проводят в помещениях, где в качестве напольного покрытия используется плитка. Применение в комнатах нерационально, так как приходится значительно поднимать поверхность пола. Технология подготовки поверхности предусматривает применение пенополистирольных плит в качестве утеплителя. Толстый слой стяжки совместно с утеплителем обеспечивает подъем уровня пола на 10-12 см. Проведение монтажа такого пола целесообразно совмещать с ремонтом квартиры. Однако монтаж нагревательных кабелей в санузле и ванной комнате с успехом можно выполнить своими руками.

Нагревательные кабели изготавливаются различной длины и удельной мощности. Длина и мощность будут зависеть от отапливаемой площади помещения. Схема отопления с теплым полом может комбинироваться с другими видами обогрева. Обычно она применяется в качестве комфортного обогрева. В этом случае отдельной сети питания не требуется, а схема подключения теплого пола проводится от обычной бытовой розетки.

Если нагревательные кабели используются в основной системе отопления, то используются проводники с повышенной удельной мощностью. Чтобы безопасно эксплуатировать такие теплые полы, схема подключения их меняется и требует прокладки отдельной линии питания. Она обычно запитывается от отдельного автоматического выключателя.

Перед тем как подключить теплый пол к электрической сети, необходимо замерить сопротивление изоляции между жилами и экраном. Пониженное сопротивление изоляции может привести к тому, что устройство преждевременно выйдет из строя, а во влажном помещении большая вероятность получения электротравмы. Чтобы избежать таких ситуаций, работы необходимо проводить в соответствии с инструкцией по монтажу изделия.

Нагревательные кабели

Регулирование температуры

Для того чтобы в помещении было тепло, нужно не только хорошо утеплить свой дом, но и выбрать оптимальные режимы работы приборов и систем отопления. Для плавного регулирования и поддержания заданной температуры, а также экономного расходования электроэнергии устанавливают термостат.

Существует большой выбор терморегуляторов как зарубежного, так и отечественного производства. В комплект входит и температурный датчик, который будет измерять температуру пола в районе прохождения греющих проводников. Подсоединение его проводится к клеммам регулятора температуры. Устанавливается датчик в гофрированной трубке не ближе 5 см от греющего проводника. В случае выхода из строя датчик извлекается и заменяется на новый.

Если вы хотите смонтировать регулятор на стене, то устанавливать его надо на высоте не менее 30 см от пола. Перед тем как установить теплый пол в квартире, необходимо подсчитать суммарную потребляемую мощность для решения вопроса о монтаже дополнительной электропроводки. Регулятор температуры позволяет подключаться сразу нескольким потребителям, а программировать работу систем можно на неделю. Это позволит вам обеспечить экономичную эксплуатацию системы.

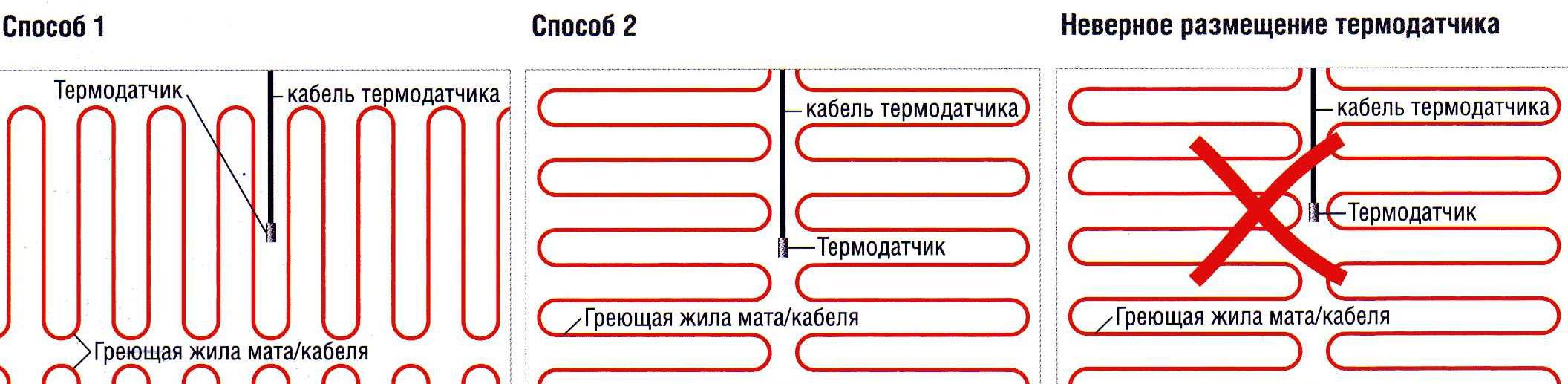

Схема укладки датчика теплого пола

Если при монтаже точно исполнять рекомендации производителя оборудования, то оно прослужит вам не 1 год без отказов и поломок. А на самом деле теплый пол схема подключения довольно проста.

Как подключить теплый пол к терморегулятору: схема подключения

Установка полов достаточно проста при условии следования инструкциям. Сложнее подключить систему к электричеству – любая ошибка может привести к тому, что теплый пол не будет работать. И важно не только заземлить — это вопрос безопасности в целом. Имеет значение то, каким будет подключение теплого пола к терморегулятору, который будет поддерживать заданный диапазон нагрева, включать и отключать полы по расписанию термодатчика.

Можно ли подключить теплый пол без терморегулятора?

Да, это вполне возможно. Плюсом будет экономия на покупке терморегулятора и отсутствие необходимости его подключения. Среди минусов отметим отсутствие возможности выстроить режим работы, температура не будет поддерживаться автоматически, нельзя задать включение/отключение в определенное время, увеличится расход электричества за счет постоянной работы.

Как правильно подключить теплый пол к терморегулятору?

Начинать следует с правильного выбора электроприбора, учесть потребляемую общую мощность, тип встраивания через розетку или электрощиток. Располагают его, как правило, на расстоянии 1,5 метров от поверхности пола. Расположение можно сделать скрытым т.е. не на виду. Для этого следует провести подготовительные манипуляции – отверстие в стене для самого датчика и канал для его кабеля. После подвести «землю», фазу и ноль к распределительной коробке. По чертежу, прилагающемуся к прибору смонтировать линии. Схема подключения теплого пола к терморегулятору продумывается особенно тщательно, с учетом мест размещения мебели.

Важно! Все операции производят при выключенных автоматах. На старте ознакомьтесь с чертежом электрической части, которую вы найдете в инструкции к прибору. Обычно фаза обозначается буквой F или L, а ноль — N. Общепринятой маркировкой будет обозначение нуля синим цветом, фаза окрашивается черным, красным, белым или коричневым. «Земля» обычно маркируется зеленым или желтым.

Подключение через электрощиток

Такой вариант будет необходим если речь идет о значительном пространстве, на обогрев которого потребуется больше электроэнергии. Также стоит помнить про ноль, фазу и наличие заземления, монтировать их нужно пропуская через устройство защитного отключения УЗО (подробнее об УЗО), монтируемое прямо в щитке. УЗО отлично себя показывает при подключении без термостата — оно помогает значительно увеличить срок службы, предохранить прибор от скачков напряжения.

Подключение инфракрасного теплого пола

Каждый элемент (термомат) включается в схему последовательно;
Подключаются каждый отдельно — фаза и ноль;
После этого все заземляется;
На вторую сторону пленки усаживается термодетектор;
Тест-прогон, укладка верхнего слоя и запуск.

Соединение со стержневым полом

Нагревательные маты положить вдоль, параллельно друг другу;
Силовые линии соединяются последовательно, используя термогильзу;
Изолируется термоусаживаемой трубкой;
Место сращения нагревается строительным феном;
Подключение теплого пола к терморегулятору происходит соединением провода от первого мата к контакту термостата;
Устанавливается термодатчик между стержнями;
Формируется соединение датчика и аппарата;
Проверяется работоспособность и завершается монтаж.

Монтирование к кабельному полу

Уложить металлическую ленту (шаг в 50 см), закрепить;
Кабель разложить по схеме и отступом в 25 см;
Не допускать пересечение витков;
Зафиксировать зажимами на специальной ленте для монтажа;
Разместить термодатчик с гофрированным проводом;
Входящий конец, нуль, фаза и заземление присоединить к прибору;
После контроля работоспособности провести финальный этап проверки.

Возникли вопросы? Напишите нам!

Электрический теплый пол под плитку: укладка и монтаж

Керамическая плитка – почти идеальное напольное покрытие, особенно для мест с повышенной влажностью или высокой проходимостью. Она красивая, прочная, легко очищается и т.п. Но при всех своих достоинствах керамика остается неприятно холодной. Идеальное решение проблемы – система теплого пола. И если водяной теплый пол доступен лишь владельцам частных домов, то применение электрических нагревательных систем гораздо шире.

Кроме того, технология укладки электрического теплого пола под плитку доступна любому строителю, даже начинающему. Нужно лишь познакомиться с особенностями этого процесса, чтобы избежать распространенных ошибок.

Содержание статьи:

Виды электрического теплого пола

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т.п.;
электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер – один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Монтаж электрического теплого пола своими руками:

Инфраскрасный (или пленочный) теплый пол, а также греющий кабель и электрические маты монтируют примерно по одному сценарию. Чтобы правильно уложить теплый пол, следует выполнить следующие операции:

Правильно подготовить основание.
Выбрать место для установки терморегулятора.
Уложить слой теплоизоляционного материала.
Уложить маты или греющий кабель.
Выполнить монтаж плитки.

Знание некоторых нюансов каждого этапа позволит выполнить все операции правильно.

На схеме наглядно представлено устройство электрического теплого пола, дающее представление о порядке его монтажа: от подготовки основания до укладки напольного покрытия из керамической плитки

Этап #1 – Подготовка основания

Сначала удаляют старое напольное покрытие, если таковое имеется, убирают мебель и любой строительный мусор. Чтобы подготовить основание, достаточно выровнять и очистить от любых загрязнений уже существующую поверхность. Если на ней имеются небольшие углубления или трещины, их можно просто заделать.

Если же основание сильно повреждено, имеет смысл выровнять его с помощью цементно-песчаной стяжки. Чтобы сократить сроки ремонта, рекомендуется использовать быстросохнущую смесь.

Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор

Недопустимо укладывать греющий кабель на неровную поверхность. Постоянное деформирующее воздействие в скором времени приведет к повреждению системы. Для устранения такой поломки понадобится довольно дорогостоящий ремонт, поскольку придется демонтировать напольное покрытие и заменить кабель, т.е. фактически выполнить снова прочти все работы.

Этап #2 – Теплоизоляционный слой

На подготовленное основание сначала укладывают теплоизолирующий материал. Оптимальным выбором может стать относительно недорогой, легкий и удобный пенофол. Это тонкий материал с фольгированным покрытием, толщиной 14 мкм. Продается пенофол в удобных рулонах.

Его нижняя сторона снабжена самоклеящимся слоем, поэтому для укладки такого теплоизолятора достаточно просто приклеить его к полу.

При этом следует сделать отступ от стен около пяти сантиметров. Стыки между полосами пенофола заклеивают специальным отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он обладает достаточно высокими теплоотражающими способностями – его коэффициент теплопроводности равен 0,049 Вт/мК.

Пенофол – недорогой и очень удобный в эксплуатации теплоизоляционный материал, который эффективно используют при монтаже теплого пола под плитку на небольших площадях

Пенофол подходит для ситуаций, когда теплый пол является дополнением к основной системе отопления дома. Для более основательной теплоизоляции используют листовой пенополистирол. Подходящими будут и другие листовые утеплители.

При их монтаже следует помнить, что поверхность, на которую затем будет уложена система теплого пола, должна оставаться ровной, чтобы не повредить кабель.

Для теплоизоляции пола в многоквартирном доме, когда внизу расположено другое отапливаемое помещение, вполне подойдет утеплитель толщиной 20-50 мм. Если же теплый пол монтируется на лоджии или в другом подобном месте, понадобится более надежная защита от потерь тепла.

Здесь уместнее утеплитель толщиной около 100 мм. Допускается использование в качестве теплоизолирующего слоя относительно недорогой минеральной ваты.

На листовой утеплитель необходимо установить специальную армирующую сетку, по которой и наносится затем стяжка. Альтернативой сетке могут стать микрофибра и пластификаторы, добавленные прямо в стяжку. Это технология армирования полусухой стяжки синтетическими волокнами.

Этап #3 – Монтаж матов или кабеля

Перед началом монтажа матов, на которые уложен греющий кабель, следует распаковать комплект и тщательно изучить инструкцию, предоставленную изготовителем. Затем необходимо подготовить необходимые инструменты и недостающие материалы. Лишь после того, как все готово, можно приступать к выполнению работ.

Кроме того, нужно подобрать удобное место, в котором будет расположен терморегулятор – устройство, с помощью которого можно регулировать температуру нагрева пола. Место выбирают с учетом быстрой и удобной доступности к терморегулятору. Это важный элемент системы управления нагревающих элементов, выбору которого нужно пристальное внимание.

Стандартное расположение терморегулятора при монтаже теплого пола в комнате.

Еще один важный момент – система подключения теплого пола к электропитанию. Нельзя просто включить нагревательные элементы в розетку (хотя некоторые неопытные мастера поступают именно так), следует для этих целей подвести отдельный кабель от щитка электропитания.

Нагревательный кабель, уже уложенный на специальную сетку, очень удобен для укладки. Между его петлями сохраняется необходимое расстояние. Если в процессе монтажа необходимо развернуть сетку под определенным углом, ее просто аккуратно разрезают.

В качестве крепежного элемента при укладке матов используют специальный монтажный скотч, предназначенный именно для систем теплого пола. Еще одно преимущество использования готовой сетки с греющим кабелем – наличие уже вмонтированного термодатчика.

Если по каким-то причинам греющий кабель и сетка приобретаются отдельно, кабель необходимо правильно уложить на сетку. Для больших площадей имеет смысл составить предварительный план-разметку с отображением схемы укладки кабеля.

Существует несколько типов таких схем, например, “спираль”, “улитка”, “зигзаг” и т.п. При этом не следует монтировать кабель вплотную к стене. Между витками кабеля выдерживают расстояние 20-25 см. Чем равномернее и аккуратнее уложен кабель, тем лучше и эффективнее будет прогрев поверхности пола.

Схематическое изображение укладки греющего кабеля зигзагом с указанием размещения остальных элементов системы электрического теплого пола: термодатчика, терморегулятора и т.п.

Составляя схему размещения греющего кабеля, следует помнить, что размещать его под мебелью не рекомендуется. Означает ли это, что в помещении с теплым полом нельзя будет в дальнейшем переставлять мебель? Нет, это не так. В местах, где мебель будет стоять постоянно, плотно прилегая к полу, конечно же, не имеет смысла размещать нагревательные элементы. Для остального пространства следует просто подбирать мебель на небольших ножках. Если над полом будет некоторое свободное пространство, теплый воздух сможет свободно циркулировать, что предотвратит перегрев кабеля.

Этап #4 – Термодатчик и терморегулятор

Важный момент при монтаже теплого пола – правильная установка термодатчика. Этот элемент ни в коем случае нельзя устанавливать непосредственно в бетонную стяжку. Термодатчик помещают в отрезок гофротрубы, чтобы защитить его от травмирующего внешнего воздействия.

Гофротрубу размещают между витками кабеля и недалеко от стены таким образом, чтобы в случае поломки термодатчик было легко заменить новым элементом. Рядом на стене устанавливают терморегулятор и соединяют его с термодатчиком. Для электрического соединительного кабеля следует проштробить специальную канавку.

После этого терморегулятор подключают к электрической сети.

Термодатчик для системы теплого пола следует аккуратно разместить внутри отрезка гофротрубы, чтобы не повредить этот элемент в процессе монтажа и эксплуатации системы

Следует выбрать кабель подключения подходящего сечения, ориентируясь на общую мощность системы теплого пола. Обычно для обогрева каждого квадратного метра площади требуется около 150 Вт.

Медный кабель, сечение которого составляет 1,5 кв. мм, рассчитан на мощность 4кВт при силе тока в 19 А, а кабель с сечением 2,5 кв. мм. подойдет для систем мощностью 5,5 кВт при силе тока в 27 А. Таким образом, для помещения площадью до 20 кв. метров понадобится полуторамиллиметровый медный кабель.

Место для монтажа терморегулятора следует предусмотреть заранее. По окончании работ в течение некоторого времени понадобится правильно отрегулировать работу системы теплого пола

После того, как система теплого пола уложена, термодатчик установлен, система соединена с терморегулятором и подключена к электропитанию, необходимо обязательно проверить работу системы перед нанесением стяжки или клея для плитки. Для этого на кабель подается напряжение и с помощью тестера замеряется сопротивление.

Полученные данные должны соответствовать показателям, которые указаны производителем в паспорте изделия. Наглядно порядок монтада греющего кабеля представлен в следующем видеоматериале:

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются. При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства.

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.

Портал поддержки

для главного термостата и силовых модулей

Можно ли использовать термостат теплого пола для одновременного управления полотенцесушителем и нагревательным элементом пола?

Нет, термостаты подогрева пола несовместимы с полотенцесушителями. Мы также не рекомендуем использовать оба устройства на одном контроллере, поскольку для достижения идеальной температуры для каждого продукта требуется разное время, что может привести к перегреву одного устройства, а другому — к неправильной работе.

Можно ли установить электрический теплый пол под туалетным столиком?

Электрические лучистые полы с подогревом не следует устанавливать под стационарными светильниками, которые могут задерживать тепло. Однако, если умывальник или тумбы «плавающие» или стоят на ножках, то под ними можно установить систему подогрева пола.

Можно ли поставить в душе электрический теплый пол?

Да, у нас есть коврики для душа и скамейки TempZone с размерами, специально разработанными для установки в душе, и они относятся к влажным местам для установки электрического лучистого теплого пола в душе.

Могу ли я использовать электрический теплый пол в качестве основного источника тепла?

Да, в большинстве случаев система электрического теплого пола может быть эффективной в качестве основного источника тепла. Однако наши системы TempZone ™ и Environ ™ чаще всего используются в качестве вторичных источников тепла, обеспечивая лучистым теплом от пола до потолка любую комнату в вашем доме, где вы желаете большего тепла и комфорта.

Если вы рассматриваете возможность электрического подогрева пола в качестве дополнения к своему дому, например, солярия, где у вас нет другого источника тепла, WarmlyYours предлагает инновационный онлайн-инструмент, который рассчитывает приблизительные потери тепла. Этот инструмент может помочь вам определить, будет ли электрическая система теплого пола WarmlyYours обеспечивать желаемую комфортную температуру в течение всего года. Вы можете получить доступ к калькулятору тепловых потерь или позвонить нам по телефону (800) 875-5285, и представитель отдела обслуживания клиентов произведет расчет за вас.

Нужно ли менять пол для установки электрического теплого пола?

Да. Хотя есть некоторые системы подогрева пола, которые можно установить под балками пола, большинство систем электрического лучистого теплого пола необходимо будет установить под самим полом.Вот почему лучшее время для установки электрического теплого пола — во время реконструкции или в составе нового строительства, когда пол в любом случае укладывается.

Если вас интересуют альтернативные методы лучистого обогрева, ознакомьтесь с нашими излучающими панелями, которые монтируются на стену и используют инфракрасную технологию для дополнительного обогрева.

Нужна ли изоляция при установке системы электрического теплого пола над бетонной плитой?

Когда электрические системы теплого пола WarmlyYours устанавливаются на бетонную плиту, мы настоятельно рекомендуем перед установкой системы добавить слой изоляции поверх плиты.Хотя наши электрические полы с подогревом обеспечивают на 25% больше тепловой мощности на квадратный фут, чем многие из наших конкурентов, плита всегда будет действовать как «теплоотвод». Часть тепла, которое в противном случае передавалось бы поверхности пола, останется в плите, в результате чего температура поверхности пола будет значительно ниже. Это верно для любой системы электрического лучистого теплого пола.

При установке на бетонную плиту без теплоизоляции, общепринято считать, что электрический подогрев пола отводит холод от пола и обеспечивает небольшое количество тепла.Добавление теплоизоляции поверх плиты и под любой системой электрического лучистого теплого пола позволит большему проценту выделяемого тепла передать на поверхность пола. Это приводит к большей эффективности и, следовательно, более быстрому разогреву, более высокой ожидаемой температуре поверхности и меньшему потреблению энергии. Пол будет иметь способность нагреваться до комфортной температуры и в некоторых случаях может использоваться в качестве основного источника тепла для этой комнаты.

Рекомендуемые типы утеплителя: натуральная пробка, утепленные подкладочные плиты для плитки и утеплитель, например синтетическая пробка CeraZorb.

Чем отличаются водяные и электрические системы теплого пола?

Хотя и водяная (вода с подогревом), и электрическая система подогрева пола выполняют схожую функцию, обеспечивая лучистое тепло из-под пола, они действительно различаются в некоторых довольно важных аспектах. Как правило, использование горячей воды вместо электроэнергии приводит к снижению эксплуатационных расходов, но значительно увеличивает капиталовложения и затраты на техническое обслуживание. Обычно это означает, что системы водяного отопления зарезервированы для новых строительных проектов (где легче установить бойлеры и насосы, необходимые для работы системы), а электрические полы с подогревом часто используются для реконструкции ванных комнат, кухонь и т. Чтобы узнать больше о различиях между этими системами, прочтите этот пост.

Как я могу определить, что мне нужно для моего проекта теплого пола, и как я могу узнать, сколько будет стоить моя система теплого пола?

Вы можете использовать инструмент Instant Quote Tool, который дает вам множество вариантов покрытия вашего теплого пола. Используйте этот интерактивный инструмент, чтобы спроектировать свою комнату в режиме онлайн и получить мгновенное предложение с рекомендациями по продукту, комплектами для предварительной подготовки и установки, стоимостью вашего управления и т. Д.Наш инструмент мгновенного расчета стоимости позволяет легко спланировать проект теплого пола.

Отправьте нам план этажа или отправьте его по факсу на (800) 408-1100, и мы вышлем вам расценки, рекомендации по продукту и бесплатный план индивидуальной установки для вашего проекта.

Как сделать подвал теплее?

Система теплого пола может работать как дополнительный источник тепла и обогревать подвал. Если в комнату нужно добавить больше тепла, вы можете поэкспериментировать с установкой термостата теплого пола на более высокую температуру.

Чем электрический теплый пол по сравнению с центральным или принудительным воздушным отоплением?

Обычно электрический теплый пол используется в качестве дополнительного источника тепла, но в некоторых случаях его можно использовать в качестве основного источника тепла. Электрический подогрев пола более энергоэффективен, менее подвержен распространению пыли и аллергенов, и его легче контролировать из комнаты в комнату. Системы воздушного отопления могут использоваться как для обогрева, так и для охлаждения и могут быть хорошим способом контроля качества воздуха в доме при регулярном обслуживании.

Чтобы получить более подробный ответ на этот вопрос, ознакомьтесь с «Шпаргалкой» по лучистому теплу и принудительному воздуху.

Как работает электрический теплый пол?

Электрический подогрев пола работает за счет установки под полом электрического нагревательного кабеля (встроенного или плавающего, в зависимости от системы и типа пола), который затем подключается к специальному термостату (либо тот, который специально разработан для электрического лучистого теплого пола, например WarmlyYours ‘nSpiration Series или термостат стороннего производителя). При включении нагревательный кабель излучает тепло вверх через пол, которое затем распространяется по всему помещению, нагревая все твердые поверхности.

Как узнать, правильно ли я устанавливаю систему электрического теплого пола?

Имейте в виду, что вы должны проверять систему электрического теплого пола с помощью цифрового омметра в сочетании с Circuit Check ™. Как только вы достали продукт из коробки, произведите первоначальное считывание, чтобы убедиться, что оно находится в пределах -5% / + 10% от значений, указанных на этикетке продукта.Это даст вам основу для сравнения для будущих показаний. Сделайте второе чтение после того, как вы разместите систему в соответствии с вашим планом индивидуальной установки. Также рекомендуется провести дополнительное считывание в середине укладки плитки, чтобы убедиться, что Circuit Check ™ выполняет свою работу. Затем проведите окончательное считывание, когда вы закончите укладку пола и будете готовы подключить термостат.

Circuit Check ™ — это инструмент, разработанный WarmlyYours, чтобы дать вам спокойствие и обеспечить безотказную установку.Просто подключите холодные провода к инструменту, пока вы размещаете систему в соответствии с вашим планом установки.

Circuit Check ™ будет постоянно контролировать непрерывность контура во время установки вашей системы и укладки вашего пола. Circuit Check ™ немедленно издает звуковой сигнал при обнаружении короткого замыкания в системе, предупреждая вас о потенциально поврежденном кабеле в зоне, где вы работаете, прежде чем вы положите плитку на систему электрического теплого пола. Команда технической поддержки WarmlyYours доступна круглосуточно и без выходных, чтобы оказать помощь, если сработает сигнал тревоги или у вас возникнут какие-либо вопросы во время установки.

Как мне вместе с электриком установить электрический теплый пол WarmlyYours?

В то время как электрические лучистые системы обогрева пола WarmlyYours обычно устанавливаются вашим подрядчиком по покрытию пола, для окончательного подключения термостата рекомендуется использовать лицензированного электрика. С каждым предложением мы предоставляем макет плана установки вместе с планом электрооборудования, в котором есть вся информация, необходимая электрику.

Сколько стоит обогрев пола в ванной с помощью электрического подогрева пола?

Типичный пол в ванной комнате можно обогревать около четверти дня с помощью электрического водяного отопления.

Сколько стоит эксплуатация системы электрического теплого пола?

Ответ на этот вопрос будет зависеть от целого ряда переменных, связанных с электрическим напольным отоплением, включая, помимо прочего, время работы (для дополнительного отопления мы обычно рекомендуем 4-8 часов в день), электрическое отопление. система теплого пола, которую вы используете, общая площадь в квадратных футах и ваши местные расходы на электроэнергию. Обычно стоимость составляет всего несколько центов в день.

Чтобы выяснить, сколько может стоить электрическое отопление пола для вас, обязательно воспользуйтесь нашим интерактивным калькулятором эксплуатационных расходов.

Как электрический подогрев пола повлияет на мой деревянный пол?

Регуляторы

WarmlyYours nSpiration оснащены встроенным в пол датчиком для точного контроля температуры пола в соответствии с рекомендациями производителя древесины.

Если у меня есть дополнительный провод с холодным вводом, могу ли я обрезать то, что мне не нужно для установки?

Да. В отличие от нагревательного кабеля для электрического теплого пола, провода холодного ввода можно обрезать или удлинить с помощью дополнительного подводящего провода, который можно приобрести в WarmlyYours.

Безопасен ли электрический теплый пол и как насчет ЭМП?

Наши системы электрического лучистого теплого пола прошли строгие испытания на безопасность и были внесены в список UL. Они производят намного меньше ЭМП, чем обычные бытовые приборы, такие как телевизор или пылесос. EPRI (Исследовательский институт электроэнергетики) тестирует все электрические устройства и публикует данные. Многие обычные бытовые приборы проходят испытания на расстоянии 6 дюймов. Результаты испытаний показывают, что в среднем ЭДС, излучаемая следующими приборами, измеренная в единицах Миллигаусс (мГ), составляет:

Пылесос: 300 мГ

Микроволновая печь: 200 мГ

Портативный нагреватель: 100 мГ

Посудомоечная машина: 20 мГ

Стиральная машина: 20 мГ

WarmlyYours TempZone ™ (Twin): 1.8 мГ

Водонепроницаемый ли нагревательный элемент?

Наши электрические теплые полы TempZone относятся к категории водонепроницаемых и влажных.

Следует ли добавить изоляцию перед установкой электрического теплого пола и как это повлияет на работу системы?

При установке электрического теплого пола на бетонную плиту настоятельно рекомендуется использовать изолирующие прокладки, такие как CeraZorb и Cork, чтобы обеспечить эффективную работу, более быстрое время нагрева и более высокую температуру пола.

Стоит ли мне беспокоиться о том, что электрический пол с подогревом расплавит восковое кольцо соединения унитаза?

Во избежание перегрева мы рекомендуем не устанавливать электрические излучающие элементы напольного отопления ближе 6 дюймов от воскового кольца.

Какова общая мощность / сила тока, потребляемая системой электрического теплого пола, и нужна ли этой системе выделенная цепь?

Количество потребляемой силы тока зависит от того, насколько велика площадь, которую вы нагреваете.Для покрытия площадей менее 30 квадратных футов система потребляет менее 3–4 ампер. Если у вас большая площадь отапливаемого помещения площадью более 120 квадратных футов, вам может потребоваться больший выключатель и дополнительные элементы управления. Независимо от размера площади, которую вы выберете для обогрева, мы рекомендуем выделенную схему для вашей системы электрического лучистого теплого пола.

Какой температуры будет достигать мой пол с подогревом?

Температура вашего пола может находиться в диапазоне от 75 ° F до 95 ° F. Фактическая температура пола будет зависеть от ряда факторов, включая количество теплопотерь, которое испытывает помещение, а также его конфигурация. Например, тепло, содержащееся в двухэтажном проходе, вероятно, будет меньше, чем в более закрытом помещении меньшего размера, таком как ванная комната. В ванной комнате, расположенной на втором этаже вашего дома или над другим полом в вашем доме, который обычно отапливается, температура вашего пола с подогревом должна легко достигать комфортной температуры 85 градусов по Фаренгейту, если установлена система электрического подогрева пола. правильно.Чтобы рассчитать потери тепла для вашего конкретного помещения, вы можете получить доступ к калькулятору тепловых потерь или позвонить нам по телефону (800) 875-5285, и представитель службы поддержки клиентов произведет расчет за вас.

Какое напольное покрытие я могу укладывать вместе с системой электрического теплого пола?

Продукт

WarmlyYours ’TempZone ™ чаще всего устанавливается под плиткой, камнем или мрамором, но также может быть установлен под многими другими популярными напольными покрытиями, такими как древесина твердых пород, винил и линолеум. У нас также есть наша система Environ, которая также является продуктом с электрическим подогревом пола и специально разработана для установки под коврами (только в США), ламинатом и плавающей древесиной. WarmlyYours может уложить пол любого типа с любым из предлагаемых нами электрических лучистых напольных обогревателей. Если ваш тип пола не указан здесь, просто позвоните нам по телефону (800) 875-5285, и мы будем рады обсудить это с вами.

Какое напряжение используется в системах теплого пола WarmlyYours?

Для североамериканского рынка предлагаются системы подогрева пола с напряжением 120 и 240 вольт.Панель выключателя на 208 вольт также подходит для нашей системы теплого пола на 240 вольт. Важно отметить, что потребление энергии будет таким же: система на 240 вольт не будет стоить дороже, чем система на 120 вольт. Счета выставляются в киловаттах, а системы на 120 и 240 вольт используют такое же количество киловатт. WarmlyYours часто указывает систему на 120 вольт для небольших проектов, тогда как система на 240 вольт обычно рекомендуется для более крупных проектов (120 квадратных футов покрытия электрического теплого пола или более). Преимущество перехода на систему на 240 вольт — снижение силы тока. Наш программируемый термостат может управлять системой теплого пола до 15 ампер. Система на 120 вольт будет достигать 15 ампер на площади электрического теплого пола площадью 120 квадратных футов. Тем не менее, система на 240 вольт будет достигать 15 ампер на площади покрытия электрического пола площадью 240 квадратных футов, что позволяет подключать к термостату гораздо более крупную систему. Для установки более 240 квадратных футов необходимы релейный контактор или силовые модули.

Поможет ли электрический подогрев полов при таких проблемах с влажностью, как плесень и грибок?

Да, эффект высыхания электрического лучистого теплого пола снижает влажность, исходящую от плиты, которая является самым большим источником влаги.

SunTouch WarmWire Инструкции по установке Как установить SunTouch WarmWire От SunTouch, подразделение Watts Water Technologies, Inc

WarmWire — это простой и экономичный способ утеплить полы и обеспечить долгие годы комфорта.
Это руководство по эксплуатации проведет вас через весь процесс установки системы обогрева пола.

Прикрепите кабели к полу, затем, в зависимости от напольного покрытия, нанесите слой тонкого, толстого или самовыравнивающегося раствора поверх кабелей.

Наконец, установите напольные покрытия. Это так просто!

Факты о проекте:

Время установки:

В ванной среднего размера требуется около 2 часов на установку кабелей и около 4 часов на установку электрической коробки, термостата и источника питания.

Уровень умения:

Навыки по электромонтажу и укладке полов.
, особенно если это необходимо для прокладки от панели автоматического выключателя.
Имейте в виду, что местные нормы могут требовать, чтобы этот продукт и / или термостат был установлен или подключен электриком

Ожидаемая температура пола:

Достижимая температура пола зависит от того, насколько хорошо он изолирован, от температуры пола перед запуском и, в случае использования неизолированных плит, от теплового стока нижележащих материалов.

Это три наиболее распространенные установки

1. Деревянный каркас: С кабелем, установленным на хорошо изолированном деревянном черновом полу, с тонким слоем раствора и плиткой наверху, большинство полов можно нагреть на 20 ° F выше, чем в противном случае.

2. Изолированная бетонная плита: плита С кабелями, установленными на изолированной бетонной плите, с тонким слоем раствора и плиткой наверху, большинство полов можно нагреть до температуры, возможно, на 15 ° F выше, чем в противном случае.

3. Неизолированная бетонная плита С кабелем, установленным на неизолированной бетонной плите, с тонким слоем раствора и плитки наверху, большинство полов можно нагреть на 10–20 ° F выше, чем в противном случае.

Проконсультируйтесь с дизайнером или свяжитесь с нами, если у вас есть дополнительные вопросы относительно температуры поверхности, которую можно ожидать от кабелей SunTouch WarmWire в любой конкретной конструкции. См. «Этап 9: Установка изоляции».

Этап 1. Разработка вашей системы

Кабели

WarmWire следует прокладывать во всех помещениях пола, которые необходимо утеплить.Его нельзя использовать для наружных работ, таяния снега или для утепления потолков.

В некоторых приложениях WarmWire также может использоваться для обогрева помещения, но в целом он не предназначен для этой цели (необходимо произвести расчеты теплопотерь, чтобы определить, будет ли WarmWire обеспечивать достаточно тепла, чтобы соответствовать теплопотерям).

ШАГ 1.1

Сделайте набросок комнаты. Измерьте общую площадь пола в квадратных футах, которую вы хотите обогреть в
(измерения должны проводиться до краев стен, шкафов, ванны
и т. Д., сейчас). Имейте в виду следующее:

• Кабель не может нагреваться больше, чем на 2 дюйма с каждой стороны кабеля, поэтому важно равномерное покрытие
.

• Постоянные скамейки, облицованные плиткой или камнем, также могут содержать WarmWire.
• Не размещайте WarmWire в душевых

• Вы не можете размещать WarmWire под шкафами или приборами или внутри стены

• Не проводите WarmWire в маленьких туалете или других замкнутых пространствах, которые могут вызвать чрезмерное нагревание
.

• Не прокладывайте кабели ближе, чем на 6 дюймов от унитазных колец, чтобы избежать возможного плавления
восковых колец.

• На открытых площадках, таких как солярии или столовые, рассмотрите возможность установки WarmWire от 6 до 12 дюймов по периметру комнату, так как вы редко стоите так близко к стенам.

ШАГ 1.2

Выберите расстояние между кабелями.

НИКОГДА не используйте интервал меньше 2:.

Ниже приведены типичные места с рекомендуемым интервалом.Это может варьироваться в зависимости от изоляции пола и комнаты, а также желаемого эффекта.

Никогда не прокладывайте кабели ближе, чем на 2 дюйма друг от друга, так как это приведет к сильному нагреву участка и может вызвать повреждение.

Ниже приведены типичные места с рекомендуемым интервалом. Это может варьироваться в зависимости от типа
изоляции пола и комнаты, а также желаемого эффекта.

Никогда не прокладывайте кабели ближе, чем на 2 дюйма друг от друга, так как это приведет к очень горячей области и может вызвать повреждение.

Типичное использование:

• Расстояние 2 дюйма: Полы для соляриев, плиты подвала и ванны с наружными стенами.
( ПРИМЕЧАНИЕ. Изоляция всегда рекомендуется из-за высоких тепловых потерь в этих областях.
Характеристики никогда не гарантируются из-за особенностей конструкции и климата в этих областях применения.)

Интервал 2,5 дюйма достигается за счет чередования интервалов 2 дюйма и 3 дюйма.

Типичное использование

• Шаг 2,5 дюйма: Ванные комнаты, кухни, жилые помещения и подвалы.

• Расстояние 3 дюйма: Коридоры, подъезды и большие площади с низкими потерями тепла.

ШАГ 1.3

Умножьте площадь в квадратных футах, измеренную на шаге 1.1, на 0,90, чтобы учесть расстояние 3 дюйма по краям площади пола.
Используйте полученную площадь в квадратных футах, чтобы выбрать подходящий кабель из Таблицы выбора WarmWire (в этом разделе).

ШАГ 1.4

Помните:
• Не подавайте более 15 ампер при 120 В (1800 Вт) или 15 ампер (3600 Вт) при 240 В через термостат Sunstat.

• Вы можете выбрать 120 В или 240 В в зависимости от доступной вам мощности.
НЕ смешивать напряжения в одной и той же системе, если область должна покрывать более одного кабеля.

• Нагрузка более 12 А (1140 Вт) на автоматический выключатель на 15 А или 16 А (1920 Вт) на автоматический выключатель на 20 А.

Если у вас есть зона, в которой требуется более 15 ампер кабелей для управления одним термостатом, используйте реле SunStat Relay, чтобы принять дополнительную нагрузку в амперах.

Если точный рассчитанный размер кабеля не найден в таблицах катушек WarmWire
(следующая страница), может потребоваться отрегулировать область (области) нагрева или выбрать следующий меньший размер катушки.

Помните, кабель нельзя обрезать по размеру и он должен быть полностью заделан раствором в полу. Будьте осторожны, чтобы не выбрать слишком большую катушку.

ШАГ 1.5

Выберите достаточное количество ремня WarmWire (номер для заказа 840213080518), чтобы закрепить кабель
на полу. Коробка содержит 25 футов ремня, этого достаточно, чтобы подготовить около 50 кв. Футов пола
на высоте 4 фута. интервал. Ремни обычно расположены на расстоянии 3–4 фута в год.

— Оцените, на сколько квадратных футов пола вы хотите утеплить.
Не класть под шкафы или техника.
Оставьте провод на расстоянии не менее 4 дюймов от воскового кольца для унитаза и 2–3 дюйма от стен.
Устанавливайте до пят перед кухонной или ванной, чтобы пальцы ног оставались в тепле.

Область передачи данных и крышки 120 В

Арт. №	кв.фут @ 2 дюйма O.C.	кв.Футы при 2,5 «O.C.	кв.фут @ 3 дюйма O.C.	Длина провода, фут.	Напряжение тока	Сопротивление (Ом)
81004574	8	10	12	47	1.0	108-132
81004575	12	15	18	71	1,5	72-88
81004576	16	20	24	94	2. 0	52-64
81004577	20	25	30	118	2,5	41-51
81004578	24	30	36	141	3.0	33-40
81004579	28	35	42	165	3,5	28-34
81004580	32	40	48	188	4. 0	24-30
81004581	36	45	54	212	4,5	22-27
81004582	40	50	60	235	5.0	19-24
81004583	48	60	72	282	6,0	16-20
81004584	56	70	84	329	7. 0	14-17
81004585	64	80	96	376	8,0	12-15
81004686	72	90	108	423	9.0	11-13
81004687	80	100	120	470	10,0	9-12

• 2 «o.

c. обеспечивает 15 Вт на квадратный фут — бетонные плиты подвала, солярии, зоны с высокими потерями тепла и т. Д.
• 2,5 «o.c. обеспечивает 12 Вт на квадратный фут — Ванные комнаты, кухни, столовая / гостиная и т. Д.
• 3 «o.c. обеспечивает 10 ватт на квадратный фут — коридоры, входы, зоны с малыми потерями тепла и т. Д.

Область передачи данных и крышки 240 В

Арт. №	кв.фут @ 2 дюйма O.C.	кв.фут @ 2,5 «O.C.	кв.Футы @ 3 «O.C.	Длина провода, фут.	Напряжение тока	Сопротивление (Ом)
81004588	16	20	24	94	1,0	217-265
81004589	24	30	36	142	1. 5	144-176
81004590	32	40	48	188	2,0	105-128
81004591	40	50	60	236	2.5	83-102
81004592	48	60	72	282	3,0	66-81
81004593	56	70	84	330	3. 5	57-69
81004594	64	80	96	376	4,0	49-61
81004595	72	90	108	424	4.5	44-54
81004596	80	100	120	470	5,0	39-48
81004597	96	120	144	564	6. 0	33-40
81004598	112	140	168	658	7,0	28-34
81004599	128	160	192	752	8.0	24-30
81004601	144	180	216	846	9,0	22-27
81004602	160	200	240	940	10. 0	19-24

Этап 2: Подготовка

Некоторые предостережения:

Как и в случае с любым другим электрическим продуктом, необходимо соблюдать осторожность, чтобы предотвратить потенциальные
риски возгорания, поражения электрическим током и травм людей.

Необходимо соблюдать следующие меры предосторожности:

НИКОГДА НЕ обрезайте нагревательный кабель. Однако при необходимости кабель питания длиной 10 футов можно укоротить.

НИКОГДА не стучите шпателем или другим инструментом по кабелю.Будьте осторожны, чтобы не порезать, не порезать или не защемить кабель, что может привести к его повреждению.

НИКОГДА Не прокладывайте кабели под шкафами или другими встроенными элементами. Под этими предметами может накапливаться излишнее тепло, что может вызвать повреждение.

НИКОГДА Прокладывайте кабель в любых стенах, поверх стен или перегородок, доходящих до потолка, или в шкафах.

НИКОГДА не выдвигайте нагревательную часть кабеля за пределы комнаты или области, из которой он берет начало.

НИКОГДА НИКОГДА не пытайтесь отремонтировать поврежденный кабель.Обратитесь на завод за помощью.

НИКОГДА не перекрывайте нагревательные кабели . Может произойти опасный перегрев.

НИКОГДА не допускайте, чтобы провод питания или провод датчика проходил через нагревательный кабель, так как это может вызвать повреждение.

НИКОГДА не заклеивайте кабели в клей, предназначенный для ламината или виниловых полов. Он должен быть полностью залит в раствор на цементной основе.

НИКОГДА не комбинируйте системы с разными напряжениями. Это может привести к повреждению.

НИКОГДА не используйте интервал 1 дюйм.

ВСЕГДА выдерживайте расстояние между кабелями не менее 2 дюймов.

ВСЕГДА используйте медь только в качестве проводников питания к системе управления и WarmWire. Не используйте алюминий

ВСЕГДА проверяйте сопротивление кабеля и записывайте его в журнал в данном руководстве.

ВСЕГДА обращайте пристальное внимание на требования к напряжению и силе тока автоматического выключателя, системы управления и кабельной системы.Например, не подавайте блоки управления и кабели от 240 до 120 В переменного тока.

ВСЕГДА убедитесь, что все электромонтажные работы выполняются в соответствии с местными строительными нормами, Национальными электротехническими нормами (NEC), особенно статьей 424, часть IX, и разделом 62 Канадских электротехнических правил (CEC), часть I.

Несколько советов:

Мастерок. Используйте пластмассовый шпатель, чтобы снизить вероятность повреждения кабеля.

Изоляция. Чем лучше изоляция, тем эффективнее работает система.
лучше нагревает пол.Поверхности бетонных плит
обеспечивают максимальный отвод тепла и должны быть изолированы снизу, если это возможно.

Элементы управления. Датчик температуры пола SunStat ™ обеспечивает прямой контроль нагрева пола для повышения комфорта.
Другие элементы управления могут не обеспечивать желаемый уровень контроля.
Всегда выбирайте элементы управления, которые соответствуют номинальному напряжению и амперметрам системы и предназначены для систем резистивного нагрева.

SunStat Pro Control — Программируемая модель 500670 Программируемый FloorStat элегантен и интеллектуален.
1/5/1 Дневное программирование позволяет управлять энергосбережением.
Четыре предустановленных расписания программ для легкой настройки.
Программа одного пользователя для индивидуального программирования. Технология
SmartStart также обеспечивает комфортное энергосбережение.
Usage Monitor показывает часы работы системы.

SunStat Control Непрограммируемая модель 500675.
Непрограммируемый SunrStat рекомендуется для небольших матов для точечного обогрева.
В этом устройстве используется датчик температуры пола для поддержания точной температуры, выбранной для вашей плитки.

SunStat Модель ведомого устройства реле 500680

Минометы. Самовыравнивающиеся растворы становятся все более популярными из-за простоты их нанесения на кабели.
Если вы укладываете плитку, вам нужно будет нанести еще один слой тонкого отверждения для укладки плитки.
Всегда используйте раствор на цементной основе, модифицированный полимерами.
Не используйте клеи на основе растворителей или предварительно смешанные, потому что они не обладают такой термостойкостью.

LoudMouth ™ . LoudMouth издает громкий свист, если
коврик поврежден во время установки.

LoudMouth остается подключенным к кабелям питания во время укладки мата и плитки. «

Маленькая отвертка для подключения проводов входит в комплект поставки монитора LoudMouth.

Необходимых элементов:

Материалы:

• Система SunTouch WarmWire
• Ремень SunTouch WarmWire
• Регулировка термостата с датчиком температуры пола (SunStat)
• Автоматический выключатель на 20 А (одиночный для систем 120 В и двойной для систем 240 В)
• Электрический шкаф (очень глубокий) для термостата; одинарная (не сборный тип) или квадратная коробка глубиной 4 дюйма с одинарной крышкой «грязевое кольцо»
• Распределительная коробка 4 дюйма с крышкой, при необходимости
• Кабельные зажимы для распределительной коробки (для новой конструкции)
• Гибкий или жесткий кабелепровод (для новой конструкции)
• Кабель для электропроводки 12 или 14 (обратитесь к местным нормам)
• Проволочные гайки при использовании распределительной коробки
• Гвоздь

инструментов:

• Цифровой мультиметр (для измерения сопротивления; для измерения датчика необходимо показывать до 20 кОм)
• Сверло с битом 1/2 «
• Молоток и долото
• Инструмент для зачистки проводов
• Крестовая отвертка
• Рыболовная лента (для существующих строительство)
• Кольцевая пила (для существующей конструкции)

Инструмент для укладки напольных покрытий:

• Книга или видео по технике электропроводки
• Книга или видео по напольным покрытиям
• Методы установки

Этап 3: осмотр кабеля и датчика

ШАГ 3. 1

Достаньте кабель WarmWire из коробки и осмотрите его, чтобы убедиться в отсутствии видимых повреждений
. Из катушки кабеля выходят экранированные провода, называемые «проводами питания
» (это просто кабели питания, которые не нагреваются).
Провода питания имеют длину примерно 10 футов и будут подключать «нагревательный» кабель к контроллеру для подачи питания.

ШАГ 3.2

Запишите информацию о продукте. На проводах питания
имеется заводская табличка с паспортными данными. Не снимайте эту этикетку. Запишите серийный номер кабеля, номер модели, напряжение,
и диапазон сопротивления кабеля в журнал сопротивления кабеля и датчика (см. Следующую страницу). Если вы
устанавливаете более одного кабеля WarmWire, сделайте это для каждого из них.

ВАЖНО:

Для сохранения ограниченной гарантии необходимо записать следующие измерения и выполнить все шаги
данного руководства. Обратитесь к Ограниченной гарантии сейчас для получения полных требований
(см. Нашу страницу Гарантия).

ШАГ 3.3

Измерьте сопротивление кабеля, чтобы убедиться, что он не поврежден.
Это очень важно делать на протяжении всего процесса установки. Используйте качественный цифровой омметр или мультиметр для выполнения этих измерений.
Аналоговые измерители (с движущейся стрелкой) неточны для этого продукта и не должны использоваться.

Измерьте сопротивление (1) перед началом установки, (2) после того, как кабель
прикреплен к полу, и (3) после укладки напольных покрытий.Настоятельно рекомендуется регулярно проверять эти размеры
во время укладки плитки, чтобы не закопать поврежденный провод.

Проверка на обрывы

Измерьте сопротивление между черным и белым проводами (черный и синий провода для кабелей 240 В
) и запишите его в приведенную ниже таблицу. Это измерение должно находиться в пределах диапазона сопротивления кабеля
, указанного на паспортной табличке.
Обрыв или разрыв провода указывается сопротивлением «бесконечное» Ом (отсутствие обрыва).

Проверка на короткое замыкание

Измерьте сопротивление между черным и зеленым выводами, а также между белым и зеленым выводами
(синий и зеленый выводы для кабелей 240 В) и запишите его в приведенную ниже таблицу.

Эти измерения должны соответствовать диапазону сопротивления кабеля, указанному на заводской табличке. Измерьте расстояние между выводами датчика температуры пола.
Это сопротивление меняется в зависимости от температуры, измеренной в наконечнике.
В таблице сопротивления датчика слева приведены приблизительные значения для сравнения.

Обрыв или обрыв провода обозначается «бесконечным» сопротивлением (отсутствие обрыва).

Журнал сопротивления кабеля и датчика

	Кабель 1	Кабель 2	Кабель 3
Серийный номер кабеля
Модель кабеля
Напряжение кабеля
Диапазон сопротивления кабеля

ИЗ КОРОБКИ ПЕРЕД УСТАНОВКОЙ (Ом)

Кабель от черного к белому
Кабель от черного к зеленому
Кабель от белого к зеленому
Провод датчика

ПОСЛЕ ПРИКРЕПЛЕНИЯ КАБЕЛЯ И ДАТЧИКА К ПОЛУ (Ом)

Кабель от черного к белому
Кабель от черного к зеленому
Кабель от белого к зеленому
Провод датчика

ПОСЛЕ УСТАНОВКИ НАПОЛЬНОГО ПОКРЫТИЯ (Ом)

Кабель от черного к белому
Кабель от черного к зеленому
Кабель от белого к зеленому
Провод датчика

Значения сопротивления датчика пола

Температура	Типичные значения
13 ° C (55 ° F)	17000 Ом
18 ° C (65 ° F)	13000 Ом
75 ° F (24 ° C)	10 000 Ом
85 ° F (29 ° C)	8000 Ом

Фаза 4: предварительная электрическая установка

См. Раздел «Схемы подключения управления» в конце данного руководства, где приведены электрические схемы
для различных напряжений и приложений.

Новое строительство
(существующее строительство см. Ниже)

ОБЗОР

Мы рекомендуем устанавливать систему WarmWire в выделенной цепи, идущей непосредственно от панели автоматического выключателя. При установке этой системы соблюдайте все национальные электрические правила (NEC) и другие местные требования по электрооборудованию. Работу следует выполнять с большой осторожностью и при отключенном питании цепи, в которой выполняется работа.

ШАГ 4.1

Установите автоматический выключатель (и) на 20 А в панель выключателя, в зависимости от нагрузки системы WarmWire.

Используйте однополюсный выключатель на 120 В для системы на 120 В.
Используйте двухполюсный выключатель 240 В для системы 240 В.
Используйте тип GFCI (прерыватель цепи замыкания на землю), если вы не используете элемент управления SunTouch SunrStat, который всегда включает GFCI.
Для систем, которые слишком велики для прямого питания через один SunStat, но должны управляться одним датчиком пола, используйте элемент управления SunStat в сочетании с до 10 элементами управления реле SunStat.
Свяжитесь с нами для получения дополнительной информации

ШАГ 4.2

Установите электрическую коробку для управления SunStat. При установке от одного до двух кабелей WarmWire используйте очень глубокую коробку с одним блоком, чтобы оставить достаточно места для работы с проводкой.
Используйте квадратную коробку размером 4 дюйма при установке трех кабелей WarmWire. Кабель можно разместить практически в любом вентилируемом месте.

Тем не менее, лучшее место — в той же комнате, что и WarmWire, обычно на высоте 60 дюймов над полом и внутри досягаемость проводов силовых выводов кабеля.
При установке более трех кабелей WarmWire необходимо сначала подключить их провода питания к распределительной коробке (см. Шаг 4.4) во избежание переполнения распределительной коробки.
Затем подключите один блок питания от этой распределительной коробки к блоку управления.

ШАГ 4.3

Следуя правилам, подайте электрическую проводку типа NM 14 или 12 калибра от панели автоматического выключателя к распределительной коробке управления.
Оставьте примерно 6–8 дюймов дополнительного провода на выходе из коробки для работы.

ШАГ 4.4

Если блок управления должен быть установлен в месте, которое слишком далеко от проводов силовых выводов, необходимо будет установить распределительную коробку, где можно будет заделать выводные провода.
Используйте стандартную распределительную коробку с крышкой, устанавливая ее под полом, на чердаке или в другом легкодоступном месте. Он должен оставаться легкодоступным и не располагаться за стеной, шкафом или подобным препятствием.
Затем используйте тип NM 14 или 12 калибра или другую приемлемую электрическую проводку для подключения соединительной коробки к блоку управления.

ШАГ 4.5

Дрель два 1/2″ отверстия в опорной плите непосредственно под электрическим блоком управления.
Затем как можно ближе к поверхности пола просверлите два горизонтальных отверстия, пересекающих верхние отверстия

ШАГ 4.6

Если канал требуется ваш местный электрическим код, сократить длину 1/2″ до 3/4″ электрического канала для запуска от блока управления до опорной плиты.
На опорной плите вы можете быть необходимо расточить больше древесины, чтобы сделать его легче кормить провода через трубопровод.

ШАГ 4.7

Отметьте автоматический выключатель на панели, которая питает систему, надписью «SunTouch для обогрева пола / ванны» или аналогичным описанием.

Существующее строительство

ОБЗОР: Рекомендуется устанавливать систему WarmWire на отдельной выделенной цепи, идущей непосредственно от панели выключателя.
В существующей конструкции, однако, это может быть сложно сделать в зависимости от расположения проводки
и панели выключателя. Отключение существующей цепи возможно, но только при наличии достаточной грузоподъемности для работы как с системой, так и с любыми дополнительными нагрузками, которые могут быть размещены в цепи.
Имейте в виду, , что обычные фены для волос могут потреблять до 10 ампер (1200 Вт) нагрузки.

При установке этой системы соблюдайте все требования NEC и другие местные электрические нормы. Работу следует выполнять с большой осторожностью и при отключенном питании цепи, в которой выполняется работа.

ШАГ 4.8

Установите автоматический выключатель (и) на 20 А в панель выключателя в зависимости от нагрузки системы.
Используйте однополюсный выключатель на 120 В переменного тока для системы на 120 В.
Используйте двухполюсный выключатель 240 В для системы 240 В.
Используйте тип GFCI (прерыватель цепи замыкания на землю), если не используете один из наших элементов управления SunStat, которые имеют встроенный GFCI.

ШАГ 4.9

Вырежьте в стене отверстие для распределительного щита управления.
При установке от одного до двух кабелей WarmWire используйте очень глубокую коробку с одним блоком, чтобы оставить достаточно места для проводки.
Используйте квадратную коробку 4 дюйма при установке трех кабелей WarmWire. Коробку можно разместить практически в любом месте с хорошей вентиляцией.br /> Однако лучше всего находится в той же комнате, что и кабель WarmWire, обычно на высоте около 60 дюймов над полом и в пределах досягаемости проводов кабеля питания. Если у вас более трех кабелей, необходимо будет подключить их Сначала подключите силовые провода к распределительной коробке (см. шаг 4.11), чтобы избежать переполнения блока управления.

ШАГ 4.10

Следуя правилам, подайте электропроводку типа NM 14 или 12 калибра от панели автоматического выключателя к отверстию электрического блока управления.
Оставьте примерно 6-8 дюймов дополнительного провода, выходящего из отверстия

ШАГ 4.11

Если блок управления должен быть установлен в месте, которое слишком далеко от проводов силовых выводов, необходимо также установить распределительную коробку, где подводящие провода могут заканчиваться.

Используйте стандартную распределительную коробку с крышкой, устанавливая ее под полом, на чердаке или в другом легкодоступном месте. Он должен оставаться легкодоступным и не располагаться за шкафом или подобным препятствием).
Затем используйте тип NM 14 или 12 калибра или другую приемлемую электрическую проводку для подключения распределительной коробки к электрической коробке управления.

ШАГ 4.12

На уровне пола под блоком управления вырежьте кусок шириной 2 x 2 дюйма из поверхности стены
.
Используйте древесины долото, чтобы вырезать из канала в базовой плите, чтобы сделать его проще маршрут провода вверх по стене.

ШАГ 4.13

Отметьте автоматический выключатель на вашей панели, которая питает систему, с помощью
«Подогрев пола SunTouch / ванна» или аналогичного.

Этап 5: Установка кабелей WarmWire

Начало работы

ШАГ 5.1

Важно! См. Этап 8 и приложение 1, чтобы убедиться, что пол должным образом подготовлен для прокладки кабеля (кабелей), особенно использования армирования, выравнивания и изоляции на бетонной плите.

Используйте эскиз и конструктивные соображения, сделанные ранее в разделе «Фаза 1« Проектирование системы »», чтобы начать прокладку кабеля WarmWire.
Не устанавливайте кабели ближе, чем на 4–6 дюймов от восковых унитазных колец и водопровода, чтобы не перегреть эти предметы.

ШАГ 5. 2

Убедитесь, что кабели проложены таким образом, чтобы обеспечить желаемое тепло. НЕ размещайте их на расстоянии 1 дюйма друг от друга, поскольку это вызовет очень высокую температуру и может повредить систему.
Перед установкой кабелей убедитесь, что выбраны правильная длина кабеля и напряжение для обогреваемого квадратного метра.

ШАГ 5.3

Если это новое строительство, нарисуйте линии на полу или используйте шаблоны, чтобы очертить площадь любых шкафов, приспособлений или будущих стен, которые будут размещены в комнате. НИКОГДА не прокладывайте кабели под шкафами, приборами или стенами. Под этими предметами может скопиться излишнее тепло и вызвать повреждение.

ШАГ 5.4

Решите, в каком направлении будет проходить кабель по полу для облегчения покрытия.
Обратитесь за помощью к образцам макетов в этом руководстве.
В зависимости от формы области, ее можно рассматривать как несколько меньших областей. Никогда. не перекрещивайте кабели друг над другом и не обрезайте их короче. Это может привести к повреждению и вызвать опасные проблемы.
Особая предусмотрительность на этом этапе установки значительно облегчит остальную работу. .

ОБЩАЯ УСТАНОВКА:

ШАГ 5.5

Начните с измерения расстояния примерно 3 дюйма от стены, чтобы разместить ремешок WarmWire. Если ваша конструкция требует от стены 6–12 дюймов, установите ремешок на этом расстоянии

ШАГ 5.6

Обрежьте ремешок WarmWire по длине первой области.

ШАГ 5.7

Закрепите ремешок на полу с помощью двусторонней ленты (если кабели поставляются на заводе) или с помощью сильного клея-распылителя (например, 3M Hi = Strength 90 или аналогичного), нанесите ровный слой на обратную сторону ремешка и область пола, на которую он будет укладываться, дайте клею стать липким (в соответствии с инструкциями по продукту), затем переверните ремешок и плотно прижмите его к полу. При использовании аэрозольного клея соблюдайте все инструкции производителя.

ШАГ 5.8

Для поверхностей пола, отличных от бетона. Прикрепите ремень к полу с помощью оцинкованных гвоздей или шурупов,
Закрепите ремень через каждые 6–10 дюймов

ШАГ 5.9

для дополнительной фиксации на бетонных полах используйте перфоратор для просверливания отверстий в бетоне. Закрепляйте ремешок через каждые 6–10 дюймов.

ШАГ 5.10

Отрежьте еще один кусок кабельной стяжки для другого конца зоны и закрепите на расстоянии 3 дюйма от стены (стен) или другого препятствия (а).

ШАГ 5.11

Размотайте силовые провода кабеля до заводского сращивания. Оставьте пока катушку силовых проводов на полу.
Помимо заводского сращивания, находится сам нагревательный кабель WarmWire.

ШАГ 5.12

Перед установкой дополнительных лент заполните первую секцию кабелем WarmWire.
Начните с создания «снятия натяжения» вначале, чтобы случайно не вытащить кабель.

Зигзагом проложите кабель только под выступами, как показано на рисунке.
Нажмите на выступы, чтобы зафиксировать кабель.

ШАГ 5.13

Протяните кабель вперед и назад на нужном расстоянии, пока не дойдете до другой стороны комнаты. Как только вы заполните эту область, нажмите на все вкладки.
Помните, НИКОГДА не размещайте кабели на расстоянии менее 2 дюймов друг от друга.

ШАГ 5.14

Если есть дополнительные области, которые нужно покрыть кабелем, отрежьте необходимую длину ремня, прикрепите их к полу и начните вплетать кабель в эту область.

ДРУГИЕ УСТАНОВКИ:

Поскольку при любой установке можно встретить много разных форм помещений и препятствий в полу, на следующей странице представлены три дополнительных плана, которые помогут вам определить наилучший способ завершения установки в местах неправильной формы.

УГЛОВОЙ ДУШ ИЛИ VANITY

ШАГ 5.15

Для угловой зоны, такой как угловая душевая кабина, сначала отрежьте несколько кусков ленты
WarmWire Strap немного длиннее используемого промежутка..

ШАГ 5.16

Мелом или ручкой отметьте пол на расстоянии 3 дюйма от края душа.

ШАГ 5.17

Используйте эту меловую линию, чтобы прикрепить каждый кусок ленты WarmWire к полу, чтобы кабель не приближался к угловой душевой кабине ближе 3 дюймов.
Убедитесь, что кабели расположены равномерно и параллельны друг другу.

ШАГ 5.18

Заполните раздел WarmWire.

ДВЕРЬ ВХОДА

ШАГ 5.19

Для входа или другого небольшого помещения, где требуется тепло, начните с отрезания двух отрезков ремня WarmWire, немного короче, чем длина входного отверстия. Затем закрепите два ремня параллельно друг другу.

ШАГ 5.20

Заполните кабелем, отрегулировав расстояние по мере необходимости, чтобы заполнить как можно большую площадь.

СИДЕНЬЕ

ШАГ 5.21

Если вы закрываете скамейку или ступеньку (не в зоне душа), сделайте один проход вверх по стояку.Используйте ремни WarmWire, чтобы прикрепить кабель к сиденью на желаемом расстоянии, а затем проложите один участок вниз по стояку.
Опять же, кабель на стояке и в зоне сиденья ДОЛЖЕН быть полностью залит раствором и иметь утвержденное напольное покрытие. При необходимости используйте горячий клей, чтобы закрепить WarmWire на стояке.

ЗАКЛЮЧИТЕЛЬНЫЕ ШАГИ

ШАГ 5.22

Если у вас есть второй кабель WarmWire для прокладки в этой зоне, помните, что все провода питания должны вернуться к контроллеру или к распределительной коробке, а затем к контроллеру.
Не прокладывайте шнур питания через нагревательные кабели, под плинтусом или в других потенциально опасных местах. Никогда не соединяйте два кабеля WarmWire последовательно.

ШАГ 5.23

Чтобы закрепить длинные отрезки нагревательного кабеля, поместите дополнительные короткие отрезки ремня на расстоянии 3–4 фута. Интервалы. Нанесите на обратную сторону ремешка клей с высокой липкостью и сдвиньте ремешок вверх дном под кабели.
Переверните ремешок, когда он будет закреплен на полу. Прижмите язычки к кабелям.Если аэрозольный клей не использовался, осторожно прикрепите эти короткие отрезки ремня к полу, не повреждая кабель.

ШАГ 5.24

После завершения монтажа кабеля осмотрите работу. Убедитесь, что все выступы прижаты, расстояние между кабелями правильное, кабели не пересекаются друг с другом, весь кабель не поврежден и все области, подлежащие обогреву, покрыты кабелем

ШАГ 5.25

Еще раз снимите показания сопротивления кабеля, чтобы убедиться, что он не был поврежден во время установки.Это очень важно сделать.
Запишите эти показания в журнал сопротивления кабеля, приведенный в данном руководстве.

STEP 5.26 (опционально)

При полностью установленной нагревательной части кабеля рекомендуется временно подключить кабель к источнику питания и дать ему нагреться в течение нескольких минут.
После того, как кабели станут теплыми на ощупь, отключите питание.

ШАГ 5.27

Накройте кабели картоном, ковром или подобным материалом, чтобы защитить их от
повреждений, пока не будет установлено напольное покрытие.

Этап 6: Завершение электромонтажа

Новое строительство

ШАГ 6.1

Вырежьте в полу канал, в который будет вставлен стык кабеля питания.
Это гарантирует, что стык не образует выступов на полу.
Соединитель силового кабеля ДОЛЖЕН БЫТЬ полностью встроен в раствор.

ШАГ 6.2

Поток провода питания от WarmWire вверх через отверстие, просверленное в плите,
или вверх в трубопровод к электрическому блоку управления (или распределительной коробке, если один был

ШАГ 6.3

Закрепите стык кабеля питания в точеных каналах с помощью горячего клея.

ШАГ 6.4

Под регулятором или там, где должен быть расположен датчик температуры пола, измерьте расстояние не менее 1 фута в отапливаемую зону.
Отметьте место крепления датчика к полу. Убедитесь, что датчик установлен точно между двумя нагревательными кабелями.

Совет: рассмотрите возможность установки второго датчика в полу в качестве запасного на случай, если первый когда-либо будет поврежден.
Провода второго датчика просто не подключены к блоку управления, а оставлены неподключенными и защищены изолентой внутри блока управления.

ШАГ 6.5

Чтобы наконечник датчика не образовывал возвышенности в полу, вырежьте канал в полу и вставьте наконечник датчика в канал. Затем приклейте наконечник горячим клеем на место

ШАГ 6.6

Дрель другого отверстия в опорную плиту, если это необходимо, чтобы подать провод датчика до блока управления.В заключение закрепите стальную пластину с гвоздями на проводах, чтобы позже защитить их от гвоздей плинтуса.

ШАГ 6.7

Если необходимо было заканчивать силовой кабель на распределительной коробке, протяните электрический провод 14 или 12 калибра от этой коробки к блоку управления.

Совет: Если используется более одного кабеля WarmWire, пометьте концы проводов питания с кратким описанием области, в которой они подают питание. Используйте ленту, чтобы обозначить их «Кабель 1», «Кабель 2» или «Кухня», «Ванна» или аналогичный.Это упростит идентификацию потенциальных клиентов в дальнейшем.

Существующее строительство

ШАГ 6.8

Используйте рыболовную ленту, чтобы протянуть провода питания по стене к распределительной коробке управления (или распределительной коробке, если она использовалась).

ШАГ 6.9

Вырежьте в полу канал, в который будет вставлен стык кабеля питания. Это гарантирует, что стык не образует выступов на полу. Нанесите горячий клей на место (см. Рис. 6.1)

ШАГ 6.10

Под местом управления или там, где должен располагаться датчик, отмерьте не менее 1 фута.в отапливаемую зону. Отметьте место крепления датчика к полу. Убедитесь, что датчик расположен точно между двумя нагревательными кабелями (см. Фото 6.4). Чтобы наконечник датчика не образовывал возвышения в полу, вырежьте канал в полу и вставьте наконечник датчика в канал. Наклейте наконечник на место горячим клеем (см. Фото 6.5). Совет рассмотрите возможность установки

Совет: рассмотрите возможность установки второго датчика в полу в качестве запасного на случай, если первый датчик когда-либо выйдет из строя.Выводы второго датчика просто не подключаются к термостату, а остаются неподключенными и защищенными изолентой внутри коробки термостата.

ШАГ 6.11

Используйте рыбную ленту, чтобы подтянуть датчик вверх по стене к распределительной коробке управления, и в конце закрепите стальную пластину с гвоздями над проводами питания и проводами датчика, чтобы в дальнейшем защитить их от гвоздей на плинтусе.

ШАГ 6.12

Если необходимо было заканчивать кабель питания на распределительной коробке, протяните электрический провод
калибра 14 или 12 от этой коробки к блоку управления.

Совет: Если было установлено более одного кабеля WarmWire, пометьте провода питания с кратким описанием того, в какой области подается питание. Используйте ленту и пометьте их «Кабель 1», «Кабель 2» или «Кухня», «Ванна» или аналогичный. Это поможет не перепутать их.

, этап 7: установка элемента управления

ШАГ 7.1

Прочтите и следуйте инструкциям, прилагаемым к контроллеру термостата SunStat.

ШАГ 7.2

Для получения информации о различных напряжениях
и областях применения см. Электрические схемы управления в конце данного руководства.

ШАГ 7.3

Установите электрическую коробку для управления, если это еще не было сделано.
Подключите провода питания от кабеля WarmWire (или электропроводки, идущей от распределительных коробок
) к стороне «НАГРУЗКА» регулятора термостата. Подключите входящее питание
к стороне «LINE» регулятора термостата. Подключите провода датчика к клеммам датчика
на блоке управления. Подключите заземляющие провода от системы к
заземляющему проводу от входящей мощности.

ШАГ 7,4

Установите блок управления в его электрическую коробку и включите автоматический выключатель, чтобы запитать эту систему. Проверить систему и управление в течение нескольких циклов.
Он должен позволить нагревательным кабелям правильно нагреваться.
Примечание: Рассмотрите возможность размещения незакрепленной плитки над наконечником датчика, чтобы имитировать нагрев пола и позволить датчику регистрировать это на контроле. .

ШАГ 7,5

Наклейте рабочие наклейки термостата (прилагаемые к большинству элементов управления) на внутреннюю часть дверцы термостата или защитную пластину в соответствии с рекомендациями.
Оставьте инструкции домовладельцу.
Сохраните все инструкции и гарантии.

Этап 8: Установка напольного покрытия

ШАГ 8.1 Заключительная проверка

Пол должен быть полностью очищен от мусора, включая гвозди, грязь, дерево и другой строительный мусор. Убедитесь, что на полу нет предметов, которые
могут повредить провод SunTouch.
Сделайте окончательный осмотр установки. Очень внимательно осмотрите установку на предмет повреждений или отсутствия датчика (ов)

ШАГ 8.2 Выберите тип конструкции

Выберите лучший метод нанесения тонкого, толстого или самовыравнивающегося раствора для вашего применения.
Обратитесь за помощью к специалистам в области строительства и / или персоналу flooringsupplyshop.com.

ШАГ 8.3 Снимите еще одно значение сопротивления!

После укладки напольных покрытий. Снова снимите показания сопротивления кабеля, чтобы убедиться, что он не был случайно поврежден. Это очень важно сделать. Запишите эти показания в журнал сопротивления кабеля и датчика. .

ВНИМАНИЕ: Не обрезайте проволоку и не укорачивайте коврик, чтобы он соответствовал пространству.
Это приведет к опасному перегреву и аннулированию гарантии!

ШАГ 8.4 Установите пол

Особые меры предосторожности

Изоляционная мембрана: Если используется изоляционная мембрана или пробковая подкладка, установите WarmWire над мембраной, если производитель пробки или мембраны не рекомендует иное. Однако, если используется Schuler® Ditra, Blanke Uni-Mat или аналогичный продукт, установите WarmWire под этими продуктами.

Изоляция : Не устанавливайте жесткую изоляцию непосредственно над или под подкладкой или раствором.
Если возможно, установите изоляцию, как показано на схемах. Изоляция значительно повышает производительность и эффективность систем обогрева полов.

Мозаика: При установке мозаики мы рекомендуем двухэтапный процесс. Сначала поместите WarmWire в слой тонкого раствора (1/4 «–3/8»), затем утоните мозаичную плитку в соответствии с обычной практикой.

Деформационные швы: Не устанавливайте WarmWire через компенсатор.При необходимости установите провод до стыка, но не через стык.

ШАГ 8.4 Установка пола

После установки напольных покрытий снова снимите показания сопротивления кабеля, чтобы убедиться, что он каким-то образом не был поврежден во время установки.
Это очень важно, сделать. Запишите эти показания в журнал сопротивления кабеля, показанный ранее в руководстве.

Этап 9: Установка изоляции

Изоляция под черным полом для повышения производительности и эффективности системы SunTouch WarmWire.

Этап 10: Работа системы

После того, как все компоненты системы WarmWire установлены и напольные покрытия установлены, кратко проверьте работу системы. Но не запускайте его на полную мощность, пока строительные материалы не затвердеют (обычно от одной до четырех недель). См. Рекомендации производителя строительного раствора для конкретного типа используемого строительного раствора

Многие производители ламината и деревянных полов рекомендуют примыкать к поверхности пола не более 84F (29C). Обязательно запрограммируйте управление соответствующим образом.Проконсультируйтесь с производителем относительно рекомендуемых температур пола для укладываемого пола

Включите систему. Приведите в действие элементы управления, чтобы система включила кабель для подогрева пола.
Регулятор обычно показывает, что на кабель для обогрева пола подано питание. На разогрев нужно время. Если у вас есть амперметр зажимного типа (их обычно несут электрики), вы можете вытащить термостат обратно из стены и проверить, тянут ли кабели ток, тем самым показывая, что они работают должным образом.

Выключите систему после НЕ БОЛЕЕ 10 минут работы и подождите, чтобы снова запустить ее после того, как раствор для пола затвердеет.

После того, как пол затвердеет, вы можете использовать эту систему со своими элементами управления в течение многих лет.

— Выберите «коэффициент интервала» (2 дюйма, 2,5 дюйма или 3 дюйма по центру). Ниже приведены инструкции по применению и соответствующие рекомендации по интервалу.

*** Чаще всего используется интервал 2,5 дюйма.

Выполните следующие простые шаги для расчета площади нагрева и длины (ей) провода:

1.Вычислите общую площадь комнаты от стены до стены, затем вычтите встроенные элементы, такие как туалетный столик, ванна, туалет, холодильник и т. Д. Не указывайте площадь за унитазом и оставайтесь на расстоянии около 3–4 дюймов от воскового кольца.
_____________ общая площадь
— _____________ встроенных
= _____________ кв.футов

2. a) Для комнат со встроенными элементами, таких как кухни и ванные, умножьте указанную выше площадь на 0,90. Это отапливаемая зона.
________ x 0,90 = ________ кв. Футов

b) Или для открытых площадок, таких как семейные комнаты и солярии, выньте 6–12 дюймов по периметру комнаты и рассчитайте оставшуюся площадь.Это отапливаемая зона.

3. Решите, нужен ли вам WarmWire: 120 В переменного тока или 240 В переменного тока. Как правило, используйте 120 В переменного тока для отапливаемых помещений площадью 150 кв. Футов. или менее и 240 В переменного тока для площадей более 150 кв. футов. (Ничего страшного, если вы пока не знаете, потому что WarmWire на 120 В переменного тока — это в основном та же стоимость
, что и на 240 В переменного тока.) ___ 120 В переменного тока ___ 240 В переменного тока

4. Выберите 2 дюйма, 2,5 дюйма или 3 дюйма расстояние между проводами (см. рекомендации выше)

5. Посмотрите таблицы WarmWire, чтобы сопоставить нагреваемую область с желаемым расстоянием между проводами и надлежащим напряжением.
Округлить до ближайшего размера; всегда лучше иметь слишком мало, чем слишком много.
Вы всегда можете отрегулировать интервал в поле, чтобы компенсировать разницу.

Помните, что вы можете использовать несколько кабелей, если ваша площадь превышает доступную длину катушки. Вы также можете использовать несколько кабелей для небольших участков. Например, если вы используете интервал 2,5 дюйма и вам нужно отапливать 60 кв. Футов, выберите один кабель площадью 25 кв. Футов и один кабель площадью 35 кв. Футов.

Приложение 1: Виды строительства и применения

WarmWire в самовыравнивающемся растворе под ламинат.	WarmWire тонко закреплен поверх плиты.	WarmWire с подкладкой из плитки.

Плита

Поперечные сечения на этих страницах отображают типы конструкций (перекрытие или каркасный пол) и области применения, обычно используемые при прокладке кабеля. Выбирайте наиболее подходящие детали установки для конкретной конструкции и применения.

Конструкция перекрытий и применение

Изоляция. При строительстве новых плит настоятельно рекомендуется устанавливать пенопластовую изоляцию под плитой и вокруг нее, чтобы предотвратить потерю лучистого тепла в окружающую почву.

В существующей конструкции, где изоляция под плитой отсутствует, настоятельно рекомендуется прикрепить слой изоляционного материала к плите перед прокладкой кабеля.

Cork , например, обладает минимальным значением R, которое помогает удерживать лучистое тепло на поверхности пола. Проконсультируйтесь с производителем пробки относительно правильного применения и крепления пробки к бетонной плите. Есть и другие варианты утепления.

Мембрана против разрушения .Хотя это необязательно, рекомендуется установить мембрану против разрушения непосредственно на плиту или на самовыравнивающийся слой раствора под плиткой. Этот гибкий слой снижает вероятность передачи небольших напряжений и трещин в плите вверх на плитку

Армирование. Для дальнейшего укрепления пола рассмотрите возможность укладки глиняного слоя размером от 1-1 / 4 до 2 дюймов, усиленного металлической или пластиковой пластиной, непосредственно на дополнительной противоразрушающей мембране. Затем установите кабель (и).

1. Тонкозадирный раствор поверх плиты

(Цемент сухого схватывания или латексный цемент на плите; TCA # Rh215-03)

2. Толстый слой раствора над плитой

(на цементном растворе; TCA # F112-03)

3. Самовыравнивающийся раствор по плите марки

Каркасный пол

Конструкция рамного пола и его применение

При строительстве каркасного пола двумя основными проблемами являются изоляция и жесткость пола. Без надлежащей изоляции лучистое тепло проникает в пространство между балками.И если фанерный черновой пол не укреплен должным образом, напряжения в черновом полу могут вызвать неприглядные трещины в кафельном полу.

Изоляция. Использование изоляции в пространствах между балками значительно повышает производительность и эффективность системы утепления пола.
Изоляции со значением R 19 будет достаточно для большинства регионов, в то время как в регионах с более умеренным климатом достаточно R-11. Не укладывайте жесткие изоляционные слои непосредственно над или под подкладкой или раствором.Если возможно, установите изоляцию, как показано на схемах справа.

Армирование. Существует несколько вариантов усиления чернового пола:
1. Добавьте фанеру толщиной 3/4 дюйма поверх существующего чернового пола.
2. Залейте слой самовыравнивающегося раствора толщиной 1/4 — 1/2 дюйма поверх существующего чернового пола, затем установите кабели поверх слоя раствора.
3. Установите качественную цементную подкладочную плиту или фиброцементную подложку на черный пол.
Затем установите кабель и уложите плитку.

Мембрана против разрушения . Хотя это необязательно, рекомендуется установить мембрану, предотвращающую растрескивание, чтобы уменьшить вероятность передачи незначительного напряжения и трещин в черновом полу вверх на плитку. Если используется мембрана, предотвращающая разрушение, прокладывайте кабель над мембраной, если иное не рекомендовано производителем мембраны.
Вместо мембраны, препятствующей растрескиванию, может быть установлена система разъединения, чтобы предотвратить влияние прогиба черного пола на поверхность плитки.

Минометные слои

Кабели могут быть проложены в трех типах слоев раствора: тонкие или толстые слои раствора толщиной от 3/8 дюйма до 1 дюйма и самовыравнивающиеся слои раствора толщиной от 1/4 дюйма до 1/2 дюйма

Тонкие слои строительного раствора Если кабель будет укладываться непосредственно на плиту, или если подкладка или фанерная арматура используются на фанерном черновом полу, сначала установите кабель, затем нанесите тонкий слой связующего раствора непосредственно на кабель и укладываем плитку.

Толстые слои раствора. Если для укрепления пола используется более толстый слой раствора, кабель может быть проложен либо под слоем раствора (также известный как «сухой отверждение»), либо под слоем связующего раствора непосредственно под плиткой или камнем. В случае применения с толстым слоем, кабель обычно прокладывают над слоем раствора, но до тонкого связующего слоя. Для толстых слоев раствора этого типа требуется армирующая сетка или рейка

4. Раствор тонкозадирный по каркасному полу

(цемент сухого схватывания или латексный цемент на плите; TCA # F144-03)

5.Тонкозадирный раствор по каркасному полу

(цементный раствор сухого схватывания или латексный; TCA # Rh230-03)

6. Раствор цементный густой с рейкой

(Металлическая обрешетка из цементного раствора; TCA № 145-03)

ПРИЛОЖЕНИЕ ДЛЯ САМОРЕГУЛИРОВАНИЯ

6. САМО ВЫРАВНИВАЮЩИЙСЯ РАСТВОР НАПОЛЬНОГО ПОЛА

7. САМО ВЫРАВНИВАЮЩИЙСЯ РАСТВОР НА ПЛИТУ МАРКИ

ВНИМАНИЕ: Если в ступке используется металлическая пластина, не допускайте прямого контакта WarmWire с рейкой, так как это может повредить провод.

Применение самовыравнивающегося раствора: Существует только два утвержденных метода укладки цементных самовыравнивающихся слоев раствора поверх WarmWire — один для конструкции каркасного пола, а другой — для строительства плит.
Это подходящие области применения при укладке напольных покрытий из инженерной древесины, винила, ламината или ковровых покрытий. При установке WarmWire на плиту просто прикрепите WarmWire к плите, затем залейте самовыравнивающийся раствор толщиной от 1/4 «до 1/2» в соответствии со спецификациями производителя.

При укладке WarmWire в самовыравнивающийся раствор поверх каркасного пола необходимо сначала укрепить пол. Укладывать напольное покрытие после того, как раствор затвердел.

В этом случае WarmWire обычно укладывается над самовыравнивающимся раствором тонким слоем связующего.
Если вы используете пластиковую рейку вместо обычной металлической, WarmWire можно установить в самовыравнивающуюся подушку из раствора.

WarmWire можно установить в двух основных типах строительных приложений:

1.Тонкие или толстые слои раствора (3/8 «–1») над плитами или каркасными полами.
2. Самовыравнивающиеся слои раствора (1/4 «–1/2») над плитами или каркасными полами.

Всегда устанавливайте WarmWire перед укладкой раствора или цемента. Не кладите WarmWire
во влажный раствор. Мы настоятельно рекомендуем укладывать кафельный и каменный пол в соответствии с рекомендациями производителя
, директивами TCA и спецификациями ANSI.

При укладке напольных покрытий без кладки лучшим методом является покрытие WarmWire самовыравнивающимся раствором.
Затем установите плавающие полы из винила, ламината или ковра в соответствии с отраслевыми рекомендациями и рекомендациями производителя.

Применение тонких и толстых растворов: существует несколько типов тонких и толстых растворов, которые показаны ниже и на следующих страницах.

а. Если для усиления пола используется подкладная плита или фанерный лист, или если мат будет укладываться непосредственно на плиту, установите WarmWire в тонкослойное связующее покрытие поверх этих материалов.

г.Если для укрепления пола используется более толстый слой раствора, WarmWire можно укладывать либо в слой раствора (высыхание), либо в связующий слой раствора непосредственно под плиткой или камнем.

Конструкция и размеры WarmWire

WarmWire можно использовать для обогрева пола в таких небольших помещениях, как туалетная комната, или в таких больших, как весь дом.
На самом деле нет предела. Один кабель может обогревать площади до 240 кв. Футов. Даже большие помещения можно обогреть с помощью нескольких кабелей
, соединенных параллельно.
WarmWire может обеспечить все необходимое для помещения теплом, а также просто обогреть пол. Он обеспечивает более 40 BTUH на квадратный фут, что довольно много тепла. Большинству комнат нужно гораздо меньше. Итак, если у вас есть комната, в которой вы хотите, чтобы WarmWire был единственным источником тепла, он, скорее всего, справится со своей задачей.
Просто рассчитайте теплопотери в помещении и сравните их с мощностью WarmWire, показанной на следующей странице.

ВНИМАНИЕ: Убедитесь, что 120 В переменного тока подается на 120 В переменного тока, а 240 В переменного тока подается на маты 24OVAC.В противном случае возможен опасный перегрев и возможная опасность пожара.

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими кодексами, а также Национальным электротехническим кодексом (NEC), особенно статьей 424, часть IX NEC, ANSI / NFPA7O и разделом 62 CEC, часть 1.

Приложение: 2 типовые схемы электрических соединений, 120/240 В,

Типовая электрическая схема подключения с SunStat Control (120 и 240 В)

Выделенный 120 или 240 В переменного тока.Схема на 20 ампер (максимум).

Типовая электрическая схема подключения с контроллером SunStat и реле (ями)

Выделенный 120 В переменного тока или 240 В переменного тока. Схема на 20 ампер (максимум).

Схема подключения сигнального провода между SunStat Control и реле

ВНИМАНИЕ: Убедитесь, что 120 В переменного тока подается на 120 В переменного тока, а 240 В переменного тока подается на маты 24OVAC. В противном случае возможен опасный перегрев и возможная опасность пожара.

Приложение 5: Примеры схем WarmWire

Кухня и семейная комната (нормальные теплопотери, плита ровная)

Две зоны, 240 В:
Кухня / зона 1a = 1 катушка, зона 1b = 1 катушка, 120 кв.футов, интервал 2,5 дюйма.

Семейный номер / Зона 2 = 1 катушка, 240 кв. футов, интервал 3 дюйма, 190 футов ремня, или восемь 25-футовых лент. рулоны.

Кухня и солярий (нормальные и высокие теплопотери, каркасный пол)

Две зоны, 240 В:
Кухня / Зона 1a = Одна зона, 240 В: Кухня = 1 катушка, 120 кв. Футов, расстояние 2,5 дюйма.

Солярий = 1 катушка, 112 кв. футов, расстояние 2 дюйма. 104 фута ремня или пять 25-футовых.рулоны.

Главная ванная (нормальные теплопотери, каркасный пол)

Одна зона, 120 В: 1 катушка, 470 кв. Футов, расстояние 2,5 дюйма. 35 футов ремня или два 25-футовых рулона.

Приложение: Примеры схем WarmWire

Ванная комната в подвале (высокие теплопотери, плита цокольного этажа)

Одна зона, 120 В: 1 катушка, 60 кв. Футов, расстояние 2 дюйма. Ремень длиной 39 футов или два 25-футовых рулона.

Главная ванная (нормальные теплопотери, каркасный пол)

Одна зона, 120 В: 1 катушка, 20 кв.футов, интервал 2,5 дюйма. 11 футов ремня или один 25-футовый рулон.

Комната отдыха (высокие теплопотери, нижняя плита подвала)

Одна зона, 240 В: 1 катушка, 160 кв. Футов, расстояние 2 дюйма. 69 футов ремня или три 25-футовых рулона.

WarmWire ™ Характеристики:

• Одноточечное соединение
• Изолировано высокоэффективным ETFE
• Усилено армирующим арамидом
• Защищено кожухом из нержавеющей стали
• Доступны как 120 В переменного тока, так и 240 В переменного тока.
футов
• Зарегистрировано UL в Канаде и США
• Сверхнизкое ЭДС
• Заземлено от одного конца до другого

Установите собственную систему электрического лучистого отопления под полом

Эта статья любезно предоставлена WarmUp.com

Вот обзор того, как установить собственный пол свободный провод сияющий система обогрева. Такая система отопления является прекрасным дополнением к Ваша система отопления всего дома. Или у вас есть «холодная комната» … пространство кажется, что никогда не бывает достаточно нагревается? Или вы хотите установить плитку на пол на кухне или в ванной, но беспокоитесь, что в помещении будет холодно зима? Система под полом может поддерживать тепло в этих областях при меньшем стоимость и больший комфорт, чем у любого другого типа отопительного агрегата!

1) Снимите мерки и тщательно спланируйте места подключения

Любой тип установки требует точного определения количества материала. нужно будет сделать работу.То же самое и с полом с подогревом. проект. Как показано на диаграмме ниже, вам сначала нужно измерить область, которую вы хотите отапливать, исключая мебель или аксессуары, чтобы вы приобретите необходимое количество продукта для вашего проекта.

Важно избегать размещения провода лучистого обогрева под участками, где вы планируете установите фиксированную мебель, например, шкафы. Вы можете поместить нагревательный провод близко к ногам или к душевой / ванной, но оставьте немного места вокруг туалета нужны стоки (чтобы не было под унитазом) и стены.

2) Решите, где установить термостат …

Термостат — это «сердце» вашей системы лучистого отопления, контролирующее питание нагревательных проводов, а также регулировка температуры пола. Вся проводка для вашей системы лучистого отопления либо идет к ней, либо от нее. Большинство людей устанавливают термостат возле входа в комнату, в которой они обогреваются, возле выключателей света. Однако везде, где вы его устанавливаете, хорошо, если поверхность сухая и свободная.

В некоторых случаях местоположение может зависеть от планировки вашего дома и расположения основная печатная плата. Если вам нужна помощь с устройством, обратитесь к электрику. специфика. Конечно, любой электрик будет рад сделать финальную разводку. для вашего проекта! (Если вам интересно узнать, что такое современный пол с подогревом Как выглядит термостат, Warmup предлагает новый энергосберегающий программируемый термостат для теплого пола под названием 3IE. См. Изображения ниже.)

Для термостатов напольного отопления обычно требуется двухклавиатурный короб с двумя 1/2 » трубопроводы до уровня пола … один для нагревательного провода и один для провод датчика.

3) Изолируйте пол под нагревательными проводами для повышенная эффективность!

Мы рекомендуем использовать наши изоляционные плиты при установке поверх бетонных плит. Теплоизоляция Плиты сэкономят вам деньги, если использовать их вместе с полом с подогревом. действует как очень эффективный тепловой барьер.Они отражают тепло вверх в напольная плитка вместо того, чтобы позволить теплу прогреть бетонную плиту внизу. К используя теплоизоляционные плиты для разогрева, вы обнаружите, что после включения При нагревании напольная плитка нагревается примерно за 10-15 минут. Без Утепление плит может занять от 2-3 часов и более.

При установке теплоизоляционных плит определите, сколько вам нужно, исходя из размеры обогреваемой площади. Размер каждой доски 2 ‘x 4’ x 1/4 дюйма и может легко разрезать универсальным ножом, чтобы его можно было разместить в любом уголке и трещина.Нанесите строительный клей на черновой пол и уложите доски сверху. Над фанерными черновыми полами вы будете добавлять прилагаемые винты каждые 8 12 дюймов для дополнительного склеивания. Благодаря тонкости наших досок вы можете преимущества изоляции, не мешая вашим дизайнерским планам!

4) Тестирование делает идеальным … убедитесь, что ваши провода не повреждены до, во время или после установки!

Вам следует приобрести мультиметр или омметр, чтобы проверить сопротивление проводов. Это следует делать до, во время и после того, как вы проложите провода, до установка собственно напольного покрытия. Показания, которые вы должны получить для каждого типа проводная система (120 В или 240 В) указана в прилагаемом руководстве по установке. Эти тестовые счетчики стоят около 20 долларов в вашем хозяйственном магазине или доступны в Разогрев.

5) Укладка провода …

Начните с термостата и проложите кабель питания или «подводящий провод» в канал. Отсюда уложите нагревательный провод петлями на 2, 3 или 4 дюйма. расстояние с предоставленной лентой.

1) Для БОЛЬШЕГО ТЕПЛА или для компенсации холодного чернового пола используйте расстояние между проводами 2 дюйма, обеспечивающее максимальное тепловыделение.

2) При расстоянии 4 дюйма производительность будет меньше, но это рекомендуемое расстояние над теплоизоляционными плитами, так как вы не теряете тепло вниз и, следовательно, для получения отличных результатов требуется меньше проволоки.

При заказе системы со свободным тросом просмотрите таблицы производителя, которые даст вам площадь в квадратных футах, которую вы можете получить при различном расстоянии.Передовой пользователи даже чередуют интервалы в одной комнате с большим количеством тепла в тщеславие и, например, меньше тепла в гардеробной.

Вот несколько изображений типовой схемы установки. Обратите внимание, что проволока удерживается на месте лентой (поставляется производителем), а не скобами или другие механические крепления, которые могут вызвать короткое замыкание и / или повредить провода. На первом рисунке показана схема с небольшими кусочками ленты, удерживающими провода. на месте. На втором рисунке (ниже) показана вся длина проводки. крепится к полу скотчем.Это важно, чтобы провода не становятся смещенными при нанесении тонкого набора поверх.

Провода

Warmup имеют толщину всего 1/8 дюйма и не поднимают уровень пола на более 3/16 дюйма при нанесении самовыравнивающего или тонкого настила. минимальная рекомендуемая толщина тонкого отверждения. Какими бы тонкими они ни были, провода Warmup обеспечивают самое быстрое время нагрева в отрасли и изготовлены с использованием передовых, полимеры товарного качества, которые обладают прочностью и долговечностью, чтобы служить дольше чем традиционные провода ПВХ.Примечание: провода для разогрева можно прикрепить с помощью кабельных стяжек или «зажимы», но часто требуется только предоставленная лента, чтобы сохранить профиль пола как можно ниже.

Установка напольного датчика …

Напольный зонд предназначен для контроля температуры пола. Помните, что термостат считывает температуру воздуха, а не пола. температура. Может случиться так, что в комнате может стать тепло (например, в солнечный день), но вы все равно хотите, чтобы пол оставался теплым.Пол датчик позволяет контролировать температуру пола независимо или совместно с термостатом.

Установите напольный зонд или «провод датчика», пропустив его во второй кабелепровод к коробке термостата. Поместите чувствительный наконечник зонда в нагретую площадь. Следите за тем, чтобы нагревательные провода не перекрывали друг друга и не пересекали их. по центру между ближайшими проводами для точных показаний.

В зависимости от толщины зонда может потребоваться долбить канал в пол (или изоляционную панель), чтобы он лежал ниже уровня обогрева провода.Он должен быть приклеен изолентой, как и провода.

Защитите провод тонким слоем строительного раствора …

Используя плоский мастерок, полностью покройте вашу систему электропроводки выравниватель или модифицированный тонкослой. В этом примере подрядчик использует полимер-модифицированный разбавленный раствор. (Мы часто используем MAPEI FLEX или CBP Versabond для наши установки.) Вы можете уменьшить этот уровень до минимума, но это упростит работу с плиткой. В любом случае вы всегда должны делать убедитесь, что провода полностью погружены в эти соединения, чтобы подвергается воздействию воздуха и перегрева. Не пытайтесь вставить плитку в это защитное пальто!

После затвердевания (от нескольких часов до ночи в зависимости от толщины и предложений производителя), начните укладку плитки или другого пол) как обычно.

Важно: не включайте излучатель система теплого пола до полного затвердевания цементных материалов. Этот будет определено установщиком пола или прочитав инструкцию производителя инструкции. Как правило, мы рекомендуем время ожидания от 3 до 7 дней.

Посмотрите это обучающее видео!

Вот видео фактической работы по установке в маленькой ванной с Реджисом и Майком из Warmup. Это даст вам реалистичный вид обмотки провода и покрытия. с составом для выравнивания пола.

У нас есть полезный Страница часто задаваемых вопросов на нашем сайте, которая ответит на дополнительные вопросы, которые вы могли бы имеют. Как только вы посетите, вы также сможете просмотреть все наши продукты предложения вместе с установочными фотографиями и полезными пошаговыми видеороликами.Наш опытный персонал Warmup всегда готов помочь вашему сияющему полу вопросы по отоплению. Вы можете посетить нас по адресу www.warmup.com и заполните необязательную «быструю цитату», чтобы узнать, как мы можем help или просто позвоните нам по бесплатному телефону 1-888-927-6333.

Вернуться к статьям «Отопление и вентиляция»

Электропроводка системы теплого пола

Электропроводка для дома> Электрооборудование> Электрический теплый пол

Электрический подогрев пола — доступная роскошь, которая сейчас набирает популярность среди домовладельцев.Включение подогрева полов в ванной комнате, кухне или ремонте семейных комнат было стимулировано относительно недавним внедрение простых в установке электрических систем.

ШАГ 1: ПРОВЕРЬТЕ СИСТЕМУ СЧИТЫВАНИЯ ОМА
Перед установкой системы теплого пола вам необходимо проверить сопротивление в Ом между двумя проводниками питания, чтобы убедиться в отсутствии обрывов или коротких замыканий, которые могут повлиять на работу вашей системы. Следуйте рекомендациям производителя относительно правильной дисперсии и частоты показаний Ом.

ШАГ 2: НЕПОДВИЖНЫЕ ЭЛЕКТРИЧЕСКИЕ РАБОТЫ
Для вашей системы рекомендуется выделенная цепь. Эта рекомендация соответствует Национальному электротехническому кодексу (NEC). Местные коды могут отличаться, поэтому всегда сначала проконсультируйтесь с квалифицированным электриком. При установке термостата установите электрическую коробку 4 дюйма, глубиной 2 1/8 дюйма, с одним грязевым кольцом. Электрические коробки обычно размещаются на высоте 4–5 футов от пола. Для систем электрического теплого пола, для которых требуется датчик температуры пола, установщик должен включить два отрезка кабелепровода 1/2 дюйма от электрической коробки до основания стены (см. Рисунок ниже).

ШАГ 3: ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ
Используйте лицензированного и квалифицированного электрика, знакомого с местными электротехническими нормами, для выполнения окончательного электрического подключения вашей системы.

ШАГ 4: ПЕРИОД ОЖИДАНИЯ ПЕРЕД ЭКСПЛУАТАЦИЕЙ СИСТЕМЫ
Перед вводом в эксплуатацию новой системы электрического теплого пола необходимо дождаться полного затвердевания жидкого цемента в соответствии со спецификациями производителя (обычно от 2 до 14 дней). После этого вы сможете наслаждаться новыми полами с подогревом.

Вернуться к началу> Электромонтаж> Электрооборудование> Электрический подогрев пола

Заявление об ограничении ответственности: Вы понимаете, что несете личную ответственность за собственную проводку, и что ваша проводка должна соответствовать Национальному электротехническому кодексу. Представленная информация является общими советами по установке. Мы не делаем никаких заявлений относительно полноты или точности информации, поскольку она может относиться к бесконечному количеству полевых условий.Лицо или лица, использующие эту информацию, обязаны проконсультироваться со всеми заинтересованными сторонами, владельцами, местными властями и т. Д. Перед выполнением установки. Пользователи этой информации соглашаются защищать Wireityourself.com или любого из его агентов от ответственности любого рода, связанной с использованием этой информации. Вы также соглашаетесь с условиями, изложенными в наших условиях.

Установка системы лучистого отопления

Роб Робиллард

Стабильная производительность, простая установка и простой климат-контроль — электрическое лучистое тепло согревает дом от пола.

Утро в Новой Англии может побудить некоторых из самых сложных людей перевернуться, выключить будильник и снова заснуть. Когда вы встаете с постели и ступаете на холодный деревянный или кафельный пол, у вас пробегают мурашки по позвоночнику и настраивают настроение на весь день.

Исследования показывают, что все больше и больше людей ремонтируют свои дома вместо того, чтобы переезжать или строить новые. Кроме того, 60 процентов домовладельцев от 50 лет и старше намереваются остаться в своих домах до выхода на пенсию, что также означает реконструкцию на месте.

Использование электрического лучистого тепла в качестве решения для ремонта пришло мне в голову несколько месяцев назад, когда я работал над ванной, которая находилась над гаражом моего клиента. Был февраль, и пол в кафельной ванной был холодным.

В этих ситуациях использование электрического лучистого тепла в дополнение к существующей системе обогрева является несложным делом и может мгновенно создать теплый, жареный дополнительный источник тепла в любой комнате — особенно в ванных комнатах.

Почему лучистое тепло?

По мере развития технологий развивается и концепция теплого пола.Хотя напольное отопление восходит к древним римским баням, где рабы разводили костры, отправляя горячий воздух через каналы под приподнятыми полами, до недавнего времени он не стал популярным в домашних условиях.

Многие люди знакомы с гидравлическими системами подогрева пола, в которых для обогрева дома требуется трубопровод для подачи горячей жидкости под полом, вдоль обогревателей плинтуса или через радиаторы. Тем не менее, альтернативой гидравлическому отоплению, которую проще и дешевле установить, являются электрические теплые полы.

Наука, лежащая в основе электрического лучистого теплого пола, довольно проста: вся поверхность пола превращается в низкотемпературный радиатор.

Эти электрические системы передают тепло непосредственно поверхности пола посредством инфракрасного излучения. Пол, в свою очередь, согревает людей и другие предметы в комнате.

Электрические системы лучистого тепла обычно поставляются с подогреваемыми матами или проволочной сеткой. Многие компании, производящие лучистое отопление, предоставят подробную схему установки системы, подходящую для вашего дома.Здесь показана типичная компоновка мата для напольной системы Nuheat, в которой используются маты с подогревом.

Напольное отопление намного эффективнее и удобнее, чем нагрев воздуха, который удерживает это тепло недолго. В отличие от систем воздушного отопления, теплый пол согревает ваше тело и окружающие вас предметы, а не воздух, что в конечном итоге устраняет нестабильную температуру в помещении и снижает процент пылевых клещей.

При покупке электрического теплого пола необходимо убедиться, что он как можно более «горячий» — для этого обращайте особое внимание на соотношение ватт на квадратный фут.

Оптимальная мощность — 15 Вт на квадратный фут. Итог: чем горячее, тем лучше! Имея 15 Вт на квадратный фут, вы сможете использовать полную технологию обогрева для более быстрого нагрева и более теплого пола, что особенно ценно в установке в ванной комнате, где утро и ночь тратятся на повседневные дела.

Где можно использовать лучистое электрическое тепло?

Электрический подогрев пола можно использовать как в помещении, так и на улице.Его можно укладывать под многие типы полов, в том числе ламинат, паркет и плитку. Система состоит из электрических кабелей, встроенных в пол, или матов из электропроводящего пластика, которые устанавливаются на черновой пол.

Система может быть установлена на основание из строительного раствора или гипсокартон с тонким слоем цемента, затвердевающего между собой, между ним и плиткой для пола.

Модернизация во время реконструкции проста и обычно не приводит к значительному увеличению высоты пола.

Электрические системы теплого пола бывают разных форм, например, мат или кабель, чтобы соответствовать разным размерам и форме помещения.Для сложных участков можно использовать один нагревательный кабель под полом. Нагревательные маты чаще устанавливают в простых помещениях с большей площадью в квадратных метрах. Использование матов позволяет переоборудовать существующие плиты без значительного увеличения высоты пола.

Как твердые, так и сетчатые маты поставляются в рулонах, которые просто складываются на пол. Показанный продукт представляет собой сетчатый коврик от WarmlyYours.

Здесь показан типичный макет мата для напольной системы Nuheat, в которой используются маты с подогревом.

Эти системы также предлагают «умную» технологию, управляемую программируемыми термостатами, которые можно настроить в соответствии с занятым образом жизни. Например, вы можете включить обогреватель за час до того, как встанете с постели; выключить или выключить, когда вы уходите на работу; и включить его перед самым возвращением домой. Таким образом, вы используете электричество только тогда, когда оно вам нужно.

Если учесть множество преимуществ и несуществующую плату за обслуживание, связанную с электрическими лучистыми источниками тепла, эти системы представляют собой реалистичное решение для модернизации с добавлением подогрева полов.Как плотник и ремонтник, я всегда ищу более простые и эффективные способы улучшить существующее пространство. Концепция электрического лучистого тепла соответствует критериям. Он прост в установке, энергоэффективен и легко программируется.

Общие инструкции по установке

Ниже приведены основные рекомендации по заказу и установке электрических лучей. В любом случае вы должны следовать рекомендациям производителя по установке и применению конкретных материалов.Все электрические подключения должен выполнять квалифицированный электрик.

Электрическое лучистое тепло подходит для многих вариантов готового напольного покрытия, но при планировании проекта учитывайте следующее.

Плитка керамическая. Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого теплого пола, поскольку она хорошо отводит тепло от пола и добавляет теплоаккумулятор за счет своей высокой теплоемкости.

Винил. Можно также использовать винил, линолеум, ковровое покрытие или дерево, но любое покрытие, предназначенное для изоляции пола от комнаты, снизит эффективность системы отопления.

Дерево. Для натурального дерева рекомендуется напольное покрытие из пиломатериалов, поскольку оно всегда более устойчиво в условиях экстремальной влажности или жары и всегда является лучшим выбором при размещении на лучистом тепле. Следует избегать пиленой древесины, поскольку она будет больше расширяться и сжиматься.

Ковер. Если вы решили использовать ковер, выберите тонкий ковер с плотной набивкой и установите как можно меньше коврового покрытия.Если в некоторых, но не во всех комнатах будет ковровое покрытие, тогда в этих комнатах должен быть отдельный контур термостата, чтобы система обогревала эти помещения более эффективно.

Предварительный план

Есть много хороших компаний, производящих лучистое тепло, которые предлагают качественную продукцию. Я предлагаю вам посмотреть на компании, которые предоставляют помощь с индивидуальным дизайном и предлагают качественное обслуживание клиентов.

Как мастера, так и профессионалы могут столкнуться с некоторыми трудностями при установке системы лучистого отопления, поэтому вы должны быть уверены, что выбранная вами компания предложит установку и техническую поддержку 24/7.

Будьте осторожны, потому что некоторые могут сказать, что предлагают круглосуточную поддержку, но очень немногие на самом деле предлагают поддержку от реального человека, работающего в компании. Часто это просто запись или телефонный центр. Вы хотите, чтобы живой человек, знающий свое дело, был на другом конце телефона, когда вы работаете над своим проектом — днем или ночью.

Производитель качественного лучистого отопления поможет вам спроектировать вашу систему и, при необходимости, предоставит вам подробную распечатанную схему на следующий рабочий день.

Измерение. Тщательно измерьте размер комнаты, обычно до стен. На миллиметровой бумаге начертите план этажа с измерениями.

Коврики, заделанные проволокой, узкие, их можно разрезать, чтобы они подходили к препятствиям в небольших помещениях.

При измерении убедитесь, что вы точно указали на чертеже расположение умывальников, вентиляционных отверстий в полу, ванн и сливов унитаза. Нагревательные маты или провода нельзя размещать под постоянными креплениями или мебелью с нулевым зазором.Включите в чертеж расположение вашего термостата, чтобы гарантировать, что, когда прибудет система пола, провода холодного ввода достигнут вашего местоположения термостата.

Заказ. Определите, можете ли вы использовать нагревательные маты стандартного размера (т. Е. Готовые к продаже) или вам нужен индивидуальный дизайн. Индивидуальный дизайн всегда лучше покрывает площадь пола, но многие небольшие квадратные или прямоугольные комнаты можно достаточно хорошо покрыть стандартными циновками. Компании, занимающиеся отоплением полов более высокого качества, отправят их в день размещения заказа.

Подготовка чернового пола

Убедитесь, что черный пол чистый и на нем нет мусора. При существующем черновом полу вы можете ввернуть шурупы в балки пола, чтобы предотвратить скрип и обеспечить надежное крепление.

Избегайте соблазна вскрыть коробку и приступить к установке коврика, не прочитав сначала инструкции и не смонтируя систему электрического обогрева в сухом состоянии.

У всех производителей есть определенные инструкции для своих систем, которым необходимо следовать.Чтение ваших инструкций сэкономит вам время, ошибки, ненужные шаги и деньги.

При сухой установке матов внимательно обратите внимание на провода питания нагревательного мата и сориентируйте их по месту нахождения термостата, убедившись, что у вас достаточно проводов, чтобы дотянуться до термостата.

Плитка с подогревом

Я обычно устанавливаю подкладку для плитки в качестве основы при укладке плитки. Следуйте инструкциям производителя по установке подложки.

Метод самовыравнивания. Метод самовыравнивания для крепления нагревательных матов к полу можно использовать для всех типов полов, а не только для плитки. Начните с приготовления самовыравнивающейся смеси в соответствии с инструкциями производителя. Изготовитель может рекомендовать грунтовку чернового пола. С помощью скребка или плоского шпателя нанесите слой самовыравнивающейся смеси, пока нагревательный кабель и направляющие полностью не будут покрыты. Дайте составу застыть в соответствии с инструкциями по продукту.Проведите испытания изоляции и сопротивления электрической системы, затем приступите к укладке готового напольного покрытия.

Раствор обеспечивает ровную поверхность, готовую для чистового пола.

Если сетка укладывается на тонкозастывающий раствор, используйте скребок или плоский шпатель, чтобы нанести слой продукта, пока нагревательный кабель и направляющие не будут полностью покрыты. Дайте тонкому отверждению затвердеть в соответствии с инструкциями по продукту.

Метод тонкого раствора. В зависимости от продукта (сплошной мат или сетчатый мат) вам может потребоваться сначала нанести тонкий раствор. Для твердых матов нанесите раствор с размером 1 ⁄ 4 на 1 ⁄ 4 дюйма. шпатель с квадратными зубьями, а затем вставьте твердый мат в тонкий набор. Используйте резиновую терку, чтобы прижать всю поверхность мата, чтобы создать стопроцентный контакт между нагревательным матом, раствором и черным полом.

Используйте шпатель 1/4 ″ x 1/4 ″ для укладки тонкого набора для твердых матов.

Обязательно просушите нагревательные маты перед установкой с помощью строительного раствора.

Если продукт представляет собой «сетчатый мат», вы можете прикрепить сетчатый мат к основанию пола, а затем нанести тонкий слой на нагревательные кабели, используя плоский край шпателя. Сетчатые коврики можно прикрепить скобами, приклеить горячим клеем или приклеить к черному полу. В установках, которые я сделал, я использовал комбинацию из трех для выполнения установки. Примечание: Никогда не скрепляйте скобами провода обогрева или провод датчика пола. При нанесении раствора кабель должен быть полностью закрыт и видна только самая верхняя часть направляющих.

Горячий клей также можно использовать для крепления сетки к полу.

Электрические системы лучистого отопления поставляются с термостатом с датчиком температуры пола с GFCI (прерыватель замыкания на землю). Датчик температуры пола также необходимо установить в тонкий набор, следуя рекомендациям производителя. Большинство производителей требуют, чтобы этот датчик был установлен поверх нагревательного коврика на расстоянии не менее 6–12 дюймов.в пределах края нагреваемой области и между двумя нагревательными проводами.

A 1/4 дюйма Затем на коврик и подводящие провода с помощью плоской стороны шпателя наносится слой тонкого отверждения, чтобы обеспечить ровное и гладкое покрытие. Проведите испытания изоляции и сопротивления.

Для плиточных полов традиционный тонкослойный раствор обеспечивает прочное сцепление нагревательных элементов с черным полом.

Укладка плитки. Дайте первому слою тонкого отверждения застыть перед укладкой плитки со вторым слоем тонкого отверждения.Этот слой наносится с помощью 1/4 дюйма. шпатель с квадратными зубцами.

Может помочь смазать обратную сторону плитки тонким слоем для лучшего сцепления с слоем раствора.

После того, как первый слой тонкого отверждения затвердеет, уложите плитку со вторым слоем тонкого отверждения, который наносится шпателем с квадратными зубцами 1/4 дюйма.

( Pro Совет: При установке сетчатых матов опытные установщики могут пожелать покрыть систему отопления тонким слоем и установить плитку за один прием.3/8 дюйма шпатель с квадратными зубцами рекомендуется для одноэтапной укладки.)

При укладке плитки очищайте тонкую массу между швами затирки влажной тряпкой. Никогда не используйте универсальный нож для удаления затвердевшего растворителя с швов.

На протяжении всего этого процесса вы должны неоднократно выполнять проверку сопротивления.

Электрические соединения. Перед включением системы электрического лучистого обогрева подождите надлежащее время отверждения тонкого слоя, рекомендованное производителем (обычно 7-10 дней).Затем система может быть подключена к разъему GFCI класса «A» или автоматическому выключателю GFCI, а термостат установлен в двухконтурной стеновой коробке с одним грязевым кольцом лицензированным сертифицированным электриком.

Подключения термостата. См. Инструкции по установке термостата (прилагаемые к термостату) для правильного подключения. Термостаты следует устанавливать на подходящей высоте и в доступном месте в той же комнате, которую контролирует термостат.

Деревянный пол с подогревом

Деревянный пол с электрическим обогревом требует другого метода укладки, но вы можете избежать использования тонкой укладки.

Сначала установите деревянные шпалы. Скрепите полоски фанеры толщиной 1-2 дюйма. шириной от 3/8 до 1/2 дюйма. высокий, на расстоянии 19 дюймов друг от друга по всему фанерному полу. Оставьте место для любых запланированных резов и поворотов. Шпалы устанавливаются для создания полос, в которые будет помещен рулон системы обогрева.

Используйте резиновую терку, чтобы надавить на всю поверхность мата, чтобы создать стопроцентный контакт между нагревательным матом, раствором и черным полом.

Прикатайте нагревательный мат на место.Показанный продукт является одним из твердых нагревательных матов, доступных от Nuheat.

Разверните нагревательные маты между шпалами. Установите систему подогрева пола в проходах, образованных шпалами, в соответствии с рекомендациями, приклеивая сетку через каждые 6-8 дюймов горячим клеем или скобами (никогда не зажимайте провода скобами).

Осторожно проложите провода питания вдоль системы в пределах полосы движения и обратно к источнику питания, следя за тем, чтобы провода не проходили через шпалы или нагревательный провод.Установите зонд датчика термостата (если применимо) на 6 дюймов в нагревательный мат по центру непосредственно между нагревательными проводами. Провод датчика не должен пересекать нагревательные провода. Проведите омический тест.

Накройте нагревательные ролики или кабели слоем 3/8 дюйма. самовыравнивающийся цемент до и даже с верхней частью деревянных шпал. Нанесите самовыравнивающийся цемент с помощью затирки. Следуйте рекомендациям производителя по самовыравнивающемуся цементу и дайте ему время застыть, прежде чем переходить к следующему этапу.

После отверждения уложите паркет или паркет в соответствии с рекомендациями производителя. Будьте осторожны, не кладите гвозди или скобы рядом с греющим кабелем или проводами питания системы.

Боковое примечание 1

Преимущества теплого пола

1. Постоянная и легко регулируемая температура
2. Лучистое напольное отопление — наиболее эффективный способ доставки тепла
3. Комфорт достигается при более низких настройках температуры
4. Экономия от 20 до 40 процентов по сравнению с системами принудительной подачи воздуха
5. Чистота и здоровье; Лучистое напольное отопление не зависит от циркуляции воздуха, поэтому частицы пыли и аллергены с меньшей вероятностью распространятся по дому.
6. Также тихо; излучающий пол с подогревом работает бесшумно
7. Подогрев пола экономит место, потому что здесь нет громоздких радиаторов или плинтусов
8. Увлажнение не требуется, поскольку лучистое тепло не изменяет влажность воздуха в помещении.

Электрический теплый пол — Пошаговое руководство по установке

Intro

Электрические полы с подогревом становятся все более популярными, а качество предлагаемой продукции с каждым годом становится все лучше.

Технологический прогресс означает, что производители теперь могут производить UFH настолько тонким, что он едва заметен.

Совместите это со снижением цены, и вы окажетесь в выигрыше.

Но, возможно, самая главная причина, по которой многие из нас выбирают сухой, а не влажный, заключается в том, что его так легко установить, особенно в уже существующих зданиях.

Свернутый коврик с уже выложенными элементами делает работу проще, позволяя больше времени на чашку чая — идеально! Итак, если вы готовы установить собственную систему подогрева пола, это то, что вам нужно знать.

Какой тип электрического теплого пола вам нужен?

В большинстве случаев рулонные нагревательные маты являются идеальным решением.Однако есть случаи, когда это невозможно, и вы можете вместо этого выбрать свободный провод.

Хотя циновку можно разрезать — только циновку, а не сами провода, — небольшие комнаты необычной формы или комнаты с большим количеством препятствий могут выиграть от использования незакрепленных проводов. Осмотрите комнату и проверьте, нет ли чрезмерных приспособлений или углов, которые могут помешать вам успешно уложить мат.

Еще одно соображение — это тип основания, на которое вы будете устанавливать UFH.Всегда уточняйте у производителя, совместимы ли коврики или проволока с предполагаемой поверхностью. Однако мы всегда рекомендуем укладывать на изоляционные плиты. Изоляционные плиты имеют смысл по двум причинам:

Делают ровно так, как говорится, обеспечивают изоляцию. Это гарантирует, что вы получите максимум от UFH и не потеряете никакой ценной энергии.
Они представляют собой красивую, плоскую, ровную основу для работы.

Точно так же стоит проверить, подходит ли выбранный вами UFH для пола, который будет уложен поверх него.Если вы хотите утеплить ламинат, тогда вам подойдет пленка для теплого пола. Для плитки и тому подобного требуются электрические маты для теплого пола или системы со свободными проводами.

Так как маты являются наиболее популярными, это то, что мы собираемся рассмотреть в данной статье.

Шаг 1 — Измерьте

Изображение через Wiki Commons

Возьмите рулетку, карандаш и блокнот и начните записывать размеры комнаты на бумаге.

Лучше всего нарисовать приблизительный набросок комнаты, а не просто размеры, так как это поможет избежать ошибок.

После того, как у вас будет комната на бумаге, вместе с размерами и существующими креплениями, вы сможете рассчитать площадь, которую необходимо будет покрыть вашим матом UFH.

Не забудьте вычесть области, где будут располагаться светильники, а также оставить около 40-50 мм по краю комнаты.

Электропроводку нельзя прокладывать заподлицо со стеной. Многие установщики также рекомендуют вычесть 10% из окончательного расчета, чтобы у вас было немного места для игры, когда вы придете укладывать мат.

Если вы собираетесь укладывать коврик UFH на существующий пол, но перед этим намереваетесь удалить любые приспособления, такие как туалеты или панели для ванн, сначала отметьте эти области.

Нанесение контура перманентным маркером позволит вам точно увидеть, где каждый прибор будет однажды заменен, и не позволит вам укладывать мат там, где он не нужен.

Этап 2 — Утеплить пол

Правильно уложив изоляцию, ваша система электрического теплого пола будет работать намного эффективнее, что в конечном итоге сэкономит вам деньги.

Чтобы показать вам, как именно это сделать, мы создали отдельное пошаговое руководство по утеплению пола, которому вы должны следовать. Если вы еще не посмотрели, рекомендуется сделать это, прежде чем продолжить работу над проектом.

Шаг 3 — Определите источник питания

Выясните, где находится источник питания вашего электрического коврика для теплого пола, и проделайте в стене необходимое отверстие для прокладки кабелей (если вы не уверены, это сделает за вас электрик).

Вырежьте кабелепровод в полу / изоляционной панели для гибких труб, которые будут заключать датчик температуры пола и силовые кабели. Это важно, так как приводной конец покрытия будет значительно толще остальных, поэтому для него потребуется углубление.

После обрезки тщательно очистите область от пыли, жира и мусора, прежде чем продолжить.

Шаг 4 — Тестирование, тестирование…

Изображение через Wiki Commons

Перед тем, как приступить к забавной части укладки коврика на место, вам нужно быстро проверить сопротивление с помощью мультиметра, чтобы убедиться, что оно находится в хорошем рабочем состоянии.Множество людей не зацикливались на этом в прошлом, не будь одним из них!

Как только коврик извлечен из коробки, поставьте на него мультиметр.

Нет хорошего мультиметра? Купите здесь.

Измерение, которое вы ищете, — это измерение между токоведущим и нейтральным кабелями, и оно должно совпадать с таблицей данных, прилагаемой к мату. Они различаются в зависимости от размера и типа покрытия, поэтому обязательно сверьтесь с таблицей данных для каждого из них, если вы собираетесь оборудовать несколько комнат.

Пока показания совпадают с показаниями, приведенными в руководстве, все в порядке. Имейте в виду, что обычно в качестве ориентира приводится базовая цифра с диапазоном (обычно около 5%) как плюс, так и минус по обе стороны от этого числа.

В руководстве / листе технических данных указаны диапазон и базовая цифра. Пока ваши показания находятся между нижним и верхним пределом этого диапазона, ваше покрытие в хорошей форме.

Если, однако, есть расхождение между показаниями и диапазоном, указанным в руководстве, возможно, коврик неисправен.Хотя это и неприятно, мат нужно будет вернуть; гораздо лучше разобрать сейчас, чем позже.

Шаг 5 — Укладка

«Ну, это несложно. Мне не нужно это читать ».

Конечно, это просто случай, когда приводной конец циновки опускается за выемку и раскатывается, верно? Ну, это так, но вы будете удивлены, узнав, сколько людей озадачены тем, что им делать, когда они достигают стены. Или, не дай бог, тумбу под раковину или основание унитаза!

Когда коврик наталкивается на такое препятствие, лучше всего на минуту отойти и посмотреть.Действительно, смотрите.

Обратите внимание на то, где проволока находится внутри сетки циновки, и определите, где должен быть разрез, чтобы можно было перевернуть мат и продолжить. Направление, в котором вы хотите перевернуть коврик, будет определять, где должен идти разрез.

П-образные изгибы проволоки на краю мата открываются, образуя непрерывное звено после того, как сетка под ней будет разрезана, что позволит вам повернуть мат и продолжить катание.

Теперь следующее может показаться очевидным для многих из вас, но в прошлом это случалось много раз. НЕ, ПОВТОРЯЮ, НЕ ОБРЕЗАТЬ ПРОВОД . Разрезать сетку можно. Разрезать самоклеющуюся ленту можно. Перерезать проволоку — это плохо… совсем не хорошо.

После успешного преодоления первого препятствия можно снова раскатывать мат, пока не дойдете до другого, где вам придется повторить описанный выше процесс. После того, как все разрезы будут сделаны и циновка полностью развернута, вся ваша комната должна быть покрыта, если ваши расчеты верны.

О, и еще один совет, который я хотел бы дать, — снимайте подложку с самоклеящейся ленты (если она есть на вашем мате), только когда вы полностью удовлетворены расположением вашего мата.Если вы начнете придерживаться этого с самого начала, вы не оставите себе места для маневра … и вам придется немного пошевелиться. Вместо этого просто положите его и внесите небольшие поправки, чтобы убедиться, что он находится именно там, где вы хотите … а затем вставьте этого плохого парня на место.

Шаг 6 — Установите датчик

Теперь уложен электрический коврик для теплого пола, нам нужно установить датчик на место, чтобы наш термостат знал температуру UFH. Всегда лучше размещать датчик как можно ближе к центру элементов, так как это даст наиболее точные показания, а кусочек ленты поможет удержать его на месте.

Тем не менее, при размещении зонда следует помнить и о других вещах:

Зонд не может пересекать ни один из проводов. Если это так, это даст ложное показание, чего мы, очевидно, хотим избежать.
Зонд следует размещать под сеткой, а не сверху.
Датчик должен располагаться на расстоянии не менее 150 мм (6 дюймов) от стены.
Подключите датчик как можно ближе к источнику питания.
Как и источник питания, зонд довольно толстый.Обрезка кабелепровода обеспечит ровную поверхность и поможет защитить зонд.

Шаг 7 — Проверить еще раз

Теперь все на месте, снова время мультиметра. Тот же тест, что и раньше. Если вы хорошо читаете, поздравляем! Вы только что успешно встроили в дом пол с подогревом.

Теперь остается только вызвать квалифицированного электрика для выполнения окончательных подключений, после чего вы можете либо начать стяжку, либо просто выложить плитку прямо поверх покрытия (ваше руководство пользователя поможет вам выбрать лучший вариант).

Как видите, укладка электрических ковриков — действительно простая работа, и именно эта простота помогла популярности сухих полов с подогревом в последние годы.

Дайте нам знать, как у вас дела, в комментариях ниже. Вы даже можете отправить нам свои фотографии через социальные сети или по электронной почте, мы можем просто разместить их на новой странице, посвященной вашим установочным фотографиям.

Электромонтаж системы электрического теплого пола: Электрооборудование онлайн

Холодное утро.Вы вылезаете из своей красивой теплой постели и ступаете на ледяной пол. Ужасно, правда? Есть простой и относительно простой способ изменить этот сценарий. В этой статье рассматривается процесс разводки системы электрического теплого пола. Узнайте, как легко добавить успокаивающее тепло полов с подогревом в ванные комнаты, кухни, семейные комнаты или любую комнату в вашем доме, чтобы сделать жилое пространство более комфортным и уютным.

Эта статья любезно предоставлена WarmlyYours, лидером в области электрических систем лучистого теплого пола.

Растущая популярность электрического теплого пола

Электрический теплый пол — доступная роскошь, которая сейчас набирает популярность среди домовладельцев.

Включение подогрева полов в ванную комнату, кухню или реконструкцию семейных комнат было стимулировано относительно недавним внедрением простых в установке электрических систем.

Этапы подключения системы электрического теплого пола

Примечание: на рисунках ниже показана установка системы WarmlyYours (Ph 800.875.5285, Интернет: www.WarmlyYours.com).

ШАГ ПЕРВЫЙ: ПРОВЕРЬТЕ СИСТЕМУ СЧИТЫВАНИЯ ОМ

Перед установкой системы подогрева пола вам необходимо проверить сопротивление в Ом между двумя проводниками питания, чтобы убедиться в отсутствии разрывов или коротких замыканий, которые могут повлиять на работу вашей системы.

Следуйте рекомендациям производителя относительно правильной дисперсии и частоты показаний в сопротивлении.

ШАГ ВТОРОЙ: НЕПРЕРЫВНЫЕ ЭЛЕКТРИЧЕСКИЕ РАБОТЫ

Для вашей системы рекомендуется выделенная цепь.Эта рекомендация соответствует Национальному электротехническому кодексу (NEC). Местные коды могут отличаться, поэтому всегда сначала проконсультируйтесь с квалифицированным электриком.

При установке термостата установите электрическую коробку размером 4 дюйма, глубиной 2 1/8 дюйма, с одним грязезащитным кольцом. Электрические коробки обычно размещают на высоте 4–5 футов от пола.

Для систем электрического теплого пола, для которых требуется датчик температуры пола, установщик должен включить два отрезка кабелепровода 1/2 ″ от распределительной коробки до основания стены (см. Рисунок ниже).

ШАГ ТРЕТИЙ: ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ

Обратитесь к лицензированному и квалифицированному электрику, знакомому с местными электротехническими правилами, для выполнения окончательного электрического подключения вашей системы.

Если вы планируете выполнить установку самостоятельно, перед началом необходимо проверить следующее:

1. Позволяет ли ваша местная юрисдикция домовладельцу выполнять электромонтажные работы такого типа.
2. Обратитесь к своей страховой компании, чтобы убедиться, что ваше страховое покрытие не нарушено.
3. Требуется ли у домовладельца разрешение на электричество?
4. ВСЕГДА выполняйте установку в соответствии с указаниями производителя.
5. Проверьте свою работу.

Электрический подогрев пола обычно подключается к электрической системе через прерыватель замыкания на землю (GFCI). Эта функция GFCI может быть включена в функции термостата или может быть предоставлена электриком либо на выключателе, либо на конце линии рядом с устройством управления.

Электропроводка должна соответствовать прилагаемой схеме электропроводки.К одному устройству управления можно параллельно подключить несколько нагревательных валков.

Компания

WarmlyYours выпустила серию видеороликов, которые проведут вас через установку системы лучистого теплого пола. К ним прилагается видео, в котором рассказывается о проводке вашей системы электрического теплого пола. Вы можете просмотреть эти видео по адресу: http://www.warmlyyours.com/install/floor-heating/videos/.

___________________

Эта статья любезно предоставлена WarmlyYours, лидером в области электрических систем лучистого теплого пола.

Обязательно посетите их веб-сайт www.warmlyyours.com. Помимо информативных обучающих видеороликов, пошаговых руководств и руководств, они предоставляют доступ к ряду современных интерактивных инструментов, в том числе к их быстрому оценщику, который дает вам мгновенную оценку стоимости вашего электрического излучателя. система подогрева пола My Projects ™, интерактивный онлайн-инструмент, поможет вам спланировать проект электрического подогрева пола и даст вам рекомендации по продукту и мгновенное предложение, а также услугу «Personal Connect», которая позволит вам выбрать лучший способ получить информация, которая вам нужна.Это гарантирует, что вы сможете найти дилера в вашем районе, а также других профессионалов, которые помогут с вашей установкой.
