Схема обвязки газового котла отопления: общие принципы и рекомендации

Подключение газового отопления – один из самых ответственных этапов благоустройства здания. От качества выбранных материалов и монтажных работ зависит комфорт в доме на долгие годы. Правильная схема обвязки газового котла отопления защищает систему от перегрузок и обеспечивает равномерный обогрев всех помещений.

В предложенной нами статье приведены правила и проверенные на практике схемы обвязки отопительного оборудования. Даны рекомендации, обеспечивающие качество сборки и дальнейшую безупречную эксплуатацию котла. Представленная нами информация опирается на строительные нормативы.

Содержание статьи:

Почему правильная обвязка – это так важно?

Обвязкой называют трубы и механизмы, предназначенные для подачи теплоносителя от котла к радиаторам. Это почти вся отопительная система, за исключением батарей.

Система состоит из множества узлов, однако простейшую обвязку котла может смонтировать даже непрофессионал. А вот если нужна сложная схема, лучше обратиться к опытному мастеру.

Котел лучше ставить в отдельном помещении, например, в хозпристройке, котельной или подвале, т.к. обвязка подразумевает дополнительные трубы и механизмы, что не всегда удобно. Однако при нехватке площади отопительное оборудование монтируют в доме

Выбор схемы обвязки для каждого конкретного дома зависит от типа котла, особенностей постройки, типа отопительной системы.

Галерея изображений

Фото из

Твердотопливные котлы – привычные и надежные

Настенная электрическая модель

Отопление газовым котлом

Жидкотопливный котел в доме

Любое газовое оборудование опасно. Неправильное подключение чревато не только проблемами с отоплением, но также взрывами и разрушениями, поэтому необходимо строго следовать нормам и правилам, соблюдать требования ТБ. Основная документация, на которую опираются при обустройстве газовой системы отопления, – СНиП.

Основной узел системы – котел. Схему обвязки выбирают, ориентируясь на его тип, месторасположение (настенная или напольная модель), конструкционные особенности

Нужно тщательно спланировать , расположение оборудования, особенности прокладки трубопроводов.

Обвязка котла выполняет сразу несколько значимых функций:

• Контроль давления. Если обвязка смонтирована правильно, тепловое расширение компенсируется, а значит, давление в системе не будет повышаться до критических показателей.
• Удаление воздуха. Пузырьки воздуха образуют пробки, из-за чего эффективность водяного отопления снижается: радиаторы прогреваются не полностью, а расход ресурсов остается прежним. Качественная обвязка котла необходима для предотвращения этой проблемы.
• Профилактика засоров в системе. Если неправильно обвязать котел, повышается риск образования окалины в радиаторах и трубах. Мелкий мусор в теплоносителе загрязняет систему, что ведет к перерасходу топлива и удорожанию обогрева при одновременном снижении его качества.
• Возможность подключения других контуров. Можно установить систему напольного обогрева, накопительный бойлер.

Во многом теплоснабжение зависит от правильности подключения котла к трубопроводам и другим важным узлам, поэтому схему обвязки газового котла нужно скрупулезно продумать и смонтировать максимально качественно.

При обустройстве лучевой системы ставят коллекторные шкафы, где можно смонтировать большую часть механизмов обвязки котла. Это удобно и практично

Правильно подобранная и смонтированная обвязка котла прослужит долгие годы без аварий и ремонтов, а ее стоимость будет оптимальной.

Основные узлы и элементы системы

Для обустройства газовой обвязки потребуются такие приборы:

• манометр;
• циркуляционный насос;
• расширительный бак;
• сливной кран;
• шаровой кран;
• балансировочный кран;
• система фильтрации;
• клапаны (распределительный, обратный, предохранительный и т. д.).

Каждый из узлов выполняет собственные функции, и необходимость их монтажа определяется конструкцией отопительного оборудования. Так, если насос изначально входит в комплектацию котла, то его не требуется приобретать отдельно.

Галерея изображений

Фото из

Замкнутые системы имеют определенный объем, и отопительная не исключение. Вода расширяется при нагреве, за счет чего растет давление. Чтобы в системе не появились течи, нужен расширительный бак, куда поступает лишняя жидкость. Еще одна функция прибора – восполнение дефицита воды, когда температура снижается

Прибор нужен для стабилизации работы системы. Он поддерживает давление, которое необходимо для того, чтобы вода свободно перемещалась по системе, несмотря на естественное сопротивление. Обладатели частных домов обычно покупают насосы с мокрым ротором. У этих моделей относительно низкий КПД, зато они не шумят при работе

Манометр работает в связке с предохранительным клапаном. Прибор измеряет давление, а клапан срабатывает, когда оно достигает предельно допустимых отметок. Пока котел отключен, давление в замкнутой системе остается неизменным, однако оно начинает расти сразу после включения горелки котла: вода прогревается, расширяется и перемещается. Если процесс не контролировать, это может привести к поломкам и даже взрыву

Это устройство регулирует объем теплоносителя, поступающего к приборам отопления. Если схема простая, а диаметр труб изначально просчитан точно, в балансировочном клапане не возникает потребности, но сложную конструкцию лучше все-таки снабдить таким вентилем

Устройство необходимо для удаления воды из всей системы или какого-то одного ее участка. Есть несколько видов кранов из разных материалов: прямые, угловые, латунные, полипропиленовые и т.д. При выборе следует ориентироваться на особенности конструкции системы и предположительную частоту использования прибора

Нельзя сказать, что без фильтра отопление не будет работать. Вопрос не в функциональности такой системы, а в ее долговечности. Мелкий мусор и кусочки окалины постоянно циркулируют по трубам вместе с теплоносителем и повреждают узлы системы изнутри. Накапливаясь, они могут создать механическую преграду для движения теплой воды

Приборы изготавливают из латуни и стали. Они бывают ручными, а также с приводами – электрическими или пневматическими. Краны выполняют функцию управления теплоносителем в трубопроводе. С помощью устройства можно легко переключить его в другое направление

Функция обратного клапана – направлять поток теплоносителя лишь в одну сторону, не допуская движения обратно по трубе. Только так можно добиться безаварийной работы отопления. В то же время прибор не должен ухудшать эксплуатационные и технические показатели системы, поэтому стоит уделить внимание выбору правильного устройства

Расширительный бак в системе отопления

Установка циркуляционного насоса

Установка манометра в обвязке

Балансировочный кран для системы обогрева

Сливной кран – важный узел системы

Фильтр механической очистки

Шаровой кран – элемент арматуры

Принцип работы байпаса с обратным клапаном

В обвязке газового котла обязательно должны быть установлены запорные устройства, приборы контроля давления и защитные системы. Причем все узлы следует тщательно подбирать, а экономия на них чревата поломками.

При подборе оборудования для обвязки котла имеет смысл изучать рейтинги, отзывы покупателей, особенно если речь идет о циркуляционных насосах. Эти приборы отвечают за равномерный прогрев и одинаковую температуру всех радиаторов в доме

Стоит переплатить за оборудование и трубы от производителей с хорошей репутацией. Это гораздо дешевле, чем потом ремонтировать отопление.

Полипропилен – оптимальное решение

Многие специалисты высказываются в пользу . Их главный аргумент – универсальность и возможность без особых проблем реализовать любую схему. С другой стороны, неопытному мастеру вряд ли придется иметь дело с системами повышенной сложности.

Разработку и монтаж схем обвязки повышенной сложности лучше доверить специалисту. Неопытный мастер может совершить ошибки, которые приведут к снижению эффективности системы или вообще поставят под угрозу ее работоспособность

Главное достоинство полипропиленовых трубопроводов – надежность. Если верить производителям, их продукция служит 40 лет и более.

Материал устойчив к повышенному давлению (может выдерживать до 25 бар), хорошо переносит гидроудары и температуру 95 градусов. Есть и недостаток, который нужно принимать в расчет: такая обвязка котла снижает КПД системы обогрева.

При проектировании обвязки лучше отдать предпочтение схеме, предполагающей минимум сгонов. Это повысит шансы на сохранение герметичности системы в будущем

Подсоединение котла к газопроводу должно быть жестким («американка», металлический сгон). Из всех видов прокладок подходят только паронитовые, т.к. пластичные материалы (резина, фум, пакля) деформируются, что приводит к утрате герметичности или уменьшению внутреннего диаметра газового трубопровода.

Расположение и монтаж газового котла

Основное правило выбора месторасположения : он не должен находиться выше батарей. Если его не придерживаться, возможно появление пузырьков воздуха и образование пробок в системе. Труба, отходящая от котла, должна располагаться строго по вертикали.

Если же выбор сделан в пользу настенной модели, то она должна быть оборудована автоматическим воздухоотводчиком. При разработке схемы обвязки обязательно учитывают подобные нюансы.

Для отопления с принудительной циркуляцией лучше выбрать модель со встроенными дополнительными механизмами. А вот для гравитационной системы это ненужные узлы, и переплачивать за них нет смысла

Многие современные модели заранее укомплектованы всеми необходимыми дополнительными приборами: , защитными системами, насосами. Их недостаток – высокая цена по сравнению с более «простыми» котлами.

Особенности разных схем обвязки

Теплоноситель перемещается по трубопроводу за счет уклона системы или принудительно прокачивается . В зависимости от этого подбирают схему обвязки котла.

Способ 1: обвязка в гравитационных системах

Обвязка котла в проста, и ее может смонтировать любой человек, умеющий обращаться с инструментами. Теплоноситель перемещается в соответствии с физическими законами.

Для этого не требуется никаких приборов. Работа системы не зависит от электричества, поэтому внезапное отключение не скажется на качестве обогрева.

Обвязка котла обойдется в минимальные деньги, т.к. не приходится докупать дополнительные приборы, платить бригаде мастеров за монтаж. Эксплуатация такой системы тоже дешева, а поломки можно исправить самостоятельно.

Обвязку котла в системе гравитационного отопления можно смонтировать своими руками, но не всегда удается сделать это безупречно. Если допущены ошибки при расчете диаметра и отопление плохо работает, ситуацию можно исправить, установив насос

Единственный минус: такую схему можно использовать лишь для дома небольшой площади. Кроме того, придется тщательно рассчитать диаметр труб и неоднократно перепроверить данные, иначе нельзя гарантировать нормальный обогрев дома. Трубопровод большого диаметра портит интерьер, и его проблематично замаскировать.

Способ 2: обвязка котла с циркуляционным насосом

Системы с насосным оборудованием проще в управлении, чем гравитационные. При обвязка котла сложнее и дороже, зато результат – комфортная температура во всех комнатах.

Это отопление энергозависимо, поэтому желательно перестраховаться и смонтировать его так, чтобы при отключении электроэнергии можно было переключить систему в режим гравитационной циркуляции теплоносителя.

Невозможно организовать принудительную циркуляцию, если дом не подключен к энергосети, однако такое случается нечасто. Для большого здания это наилучшая схема отопления, хотя устройство обвязки котла требует немалых усилий

Схема обвязки котла усложнена дополнительными приборами, которым в процессе эксплуатации потребуется регулярное обслуживание. Не имея опыта, затруднительно справиться самому, поэтому придется нанимать мастеров и оплачивать их работу.

Гидровыравниватели подключают к отоплению домов, в которых проживает множество людей. Приборы нужны там, где предусмотрены несколько контуров и установлены мощные котлы (больше 50 кВт)

Чтобы минимизировать количество дополнительных устройств, можно реализовать схему с первично-вторичными кольцами с циркуляционными насосами в каждом из них. Если мощность котла составляет меньше 50 кВт, то в схему следует включить коллекторы, иначе батареи будут неравномерно прогреваться.

Комбинированные системы экономичны и эффективны. Теплый пол работает за счет нагретой воды, поступающей от контура радиаторов. Это позволяет целесообразно расходовать энергоресурсы и жить с максимальным комфортом

Лучшая обвязка котла для обогрева небольшого дома – простейшая. Не нужно устанавливать лишних приборов, ведь чем проще конструкция, тем надежнее. Однако для просторного здания с несколькими контурами отопления стоит выбрать схему с принудительным перемещением теплоносителя и коллектором-гребенкой.

7 рекомендаций опытных мастеров

Для каждой системы отопления схему обвязки подбирают индивидуально, и способы ее реализации тоже могут очень различаться.

Однако есть несколько общих рекомендаций, которых следует придерживаться:

1. Котел монтируют в соответствии с нормативными требованиями ниже уровня радиаторов. Если модель напольная, то под ней должен быть негорючий материал – металл, бетон или глина. Если настенная, то доступ к ней должен быть свободным. Вентиляция и освещение обязательны.
2. В обвязку газового котла входит коаксиальный дымоход. При его подключении необходимо позаботиться о непроницаемости стыков.
3. После монтажа котла и дымохода приступают к установке группы безопасности в таком порядке: манометр, потом предохранительный клапан, а после него – автоматический воздухоотводчик.
4. К коллектору подводят трубопровод 1. 25 дюйма, по ходу которого монтируют защитные системы, насос, гидрострелку, еще один воздухоотводчик.
5. Для подачи теплоносителя к радиаторам от гребенки отводят 3 однодюймовых трубы, а оставшиеся патрубки закрывают заглушками. После этого уже устанавливают и подключают радиаторы, трубы обратки.
6. Если система комбинированная («2 в 1»), то контур теплого пола снабжают отдельным насосом.
7. Расширительный бак ставят между гидрострелкой и котлом.

Иногда приходится устанавливать . Это требуется, если обвязка котла предусматривает сложную систему регулировки отопления. Тогда температурный датчик монтируют на улице, а в комнате ставят термостат.

С правилами и руководством по регулировки автоматики для газового отопительного агрегата ознакомит , прочитать которую мы настойчиво советуем.

Выводы и полезное видео по теме

Предлагаем несколько видеоуроков, которые помогут решить задачу обвязки газового котла.

Видео #1. Советы мастера по обвязке котла полипропиленом (простая схема):

Видео #2. Инструкция по монтажу сложной обвязки настенной модели котла:

Видео #3. Нюансы подключения напольной модели:

Желательно выбрать такую схему газовой обвязки, которую можно смонтировать без посторонней помощи. Однако если есть сомнения, совет профессионала никак не помешает.

Особое внимание обратите на выбор материала трубопроводов, позаботьтесь об установке фильтра для очистки теплоносителя. Гладкие внутренние стенки труб и чистая вода в них – залог длительной и стабильной работы отопительной системы.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Не исключено, что вам известны технические тонкости обвязки котла, не отмеченные в статье. Делитесь полезной информацией, задавайте вопросы, размещайте фото по теме статьи.

Схема обвязки котла отопления – основные особенности

Основным предназначением любой системы отопления является создание комфортного микроклимата в жилом помещении. Но даже самый дорогой отопительный котёл не сможет обеспечить благоприятных условий в квартире, если его монтаж будет выполнен неправильно.

Только благодаря оптимально подобранной схеме обвязки газовой отопительной системы можно правильно соединить котёл с распределительной и водопроводной конструкцией в соответствии со всеми установленными правилами и техническими требованиями, предъявляемыми к отоплению.

Центральным узлом любой системы отопления является котёл, основным предназначением которого считается сжигание топлива в процессе горения, нагревающего теплоноситель, циркулирующий по трубам и радиаторам. Но качественной работы и безопасности всех узлов теплоснабжения можно достичь только за счёт правильной обвязки.

Что подразумевается под обвязкой котла?

Все конструктивные части, располагающиеся между основными приборами отопительной системы и котлом, являются обвязкой. Многими она игнорируется, но это неправильно, так как только при правильной её организации можно решить основные задачи качественно обогрева жилья:

• правильная обвязка не допустит превышения максимально допустимых значений давления в системе отопления;
• из системы будет автоматически удаляться воздух, который сопутствует образованию пробок;
• на трубах и радиаторах не будет появляться окалина, шлак и прочий мусор, циркулирующий, совместно с теплоносителями;
• будет происходить компенсация избыточного теплового расширения;
• появляется возможность подключения нескольких контуров;
• можно выполнять подключения бойлеров для накапливания горячей воды с целью экономии тепловой энергии.

Обвязка котла отопления предназначена для обеспечения производительности, надёжности и безопасности отопительной системы в комплексе. Особого внимания заслуживают твердотопливные котлы без предустановленной системы автоматики. Только правильно проложенные трубы в такой отопительной системе способны обеспечить максимальную эффективность наравне с современным газовым устройством.

Особенности размещения, элементов обвязки котла

Котёл в устройстве обвязки является главным звеном системы отопления. Его конструктивные особенности напрямую влияют на схему обвязки. Так, если это напольный газовый агрегат важно чтобы генерирующее тепло устройство располагалось на уровне пола, но не выше точки разводки трубопровода. В противном случае это может привести к образованию воздушных пробок.

Если используется котёл, не снабжённый воздухоотводом, подающая магистраль располагается строго в вертикальном положении. В нижней части корпуса обогревательного агрегата закреплены специальные патрубки, предназначенные для подсоединения подающей трубы основной магистрали и трубопровода обратки.

Также такими патрубками оснащаются электрические и газовые двухконтурные устройства настенного типа. При этом такую конструктивную особенность важно учесть при составлении схемы обвязки газового котла, так как самостоятельное удаление воздушных пробок позволяет отоплению работать с высокой эффективностью.

Если при продаже котла в комплект не входят дополнительные приспособления, переходники и приборы их нужно приобрести отдельно. При этом важно проверить совместимость отопительного агрегата с дополнительными аксессуарами. Но чаще всего дополнения к основному агрегату не нужны, особенно если это котёл с естественным принципом циркуляции теплоносителя.

Обвязка котла с естественным способом циркуляции

Под данную категорию отопительных приборов можно отнести простейшие устройства, монтаж которых не составляет особых проблем. Конструктивная особенность котла с естественной циркуляцией – отсутствие дополнительного насоса. Теплоноситель в такой отопительной системе движется в соответствии с законами физики. Поэтому использовать такое устройство можно только в одноэтажных постройках.

Схема обвязки напольных котлов с естественной циркуляцией теплоносителя считается самой простой для воплощения своими руками и поэтому доступна каждому желающему. Такая отопительная система состоит всего из нескольких элементов – котла, расширительного бака и батарей. При этом к достоинствам такого отопления можно отнести следующие параметры:

• простота проведения монтажных работ;
• котёл работает независимо от внешних энергетических источников;
• сравнительно невысокая цена устройства;
• простота схемы обвязки и обслуживания отопительной системы;
• сравнительно небольшие размеры;
• надёжность агрегата – почти все элементы котла с естественной циркуляцией теплоносителя практически не ломаются;
• распространённые поломки котла можно ремонтировать самостоятельно.

Естественно, есть у такого устройства и множество недостатков. При обвязке котла отопления своими руками возникает вопрос выбора диметра труб, теплоносителя. Для подбора подходящего сечения труб разводки важно учесть много нюансов. Очень часто для эффективной работы отопления используют трубы с большим диаметром. Также к недостаткам отопления работающего самотёком можно зачислить отсутствие возможности управления системы. Поэтому в процессе обвязки котла целесообразно включить в схему дополнительный насос.

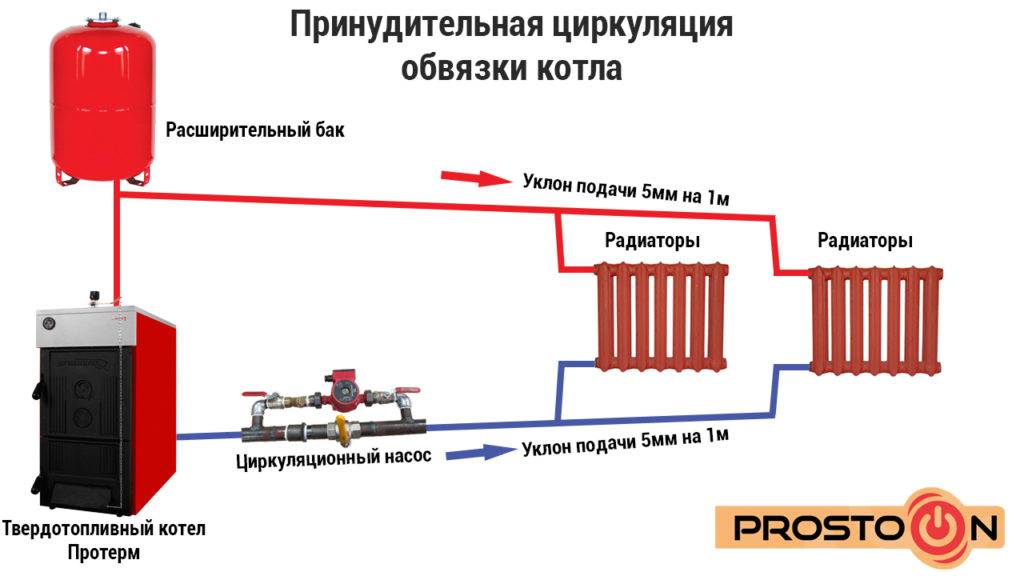

Схема обвязки котла с циркуляционным насосом

Отопительный контур движение теплоносителя, по которому происходит по принудительному принципу намного удобней в плане эксплуатации. Работой такой системы отопления можно управлять в зависимости от необходимости задания температуры в каждом, отдельно взятом помещении. При этом заданные температурные параметры будут поддерживаться автоматически.

Но для работы такого котла в обязательном порядке необходим источник электроэнергии. А учитывая частые отключения света в частном секторе, двухконтурный газовый котёл становится малоэффективным. К недостаткам такого обогрева помещений можно отнести следующие параметры:

• сложность самостоятельного воплощения схемы обвязки по причине наличия устройства контроля давления, распределителя энергоносителя и других сопутствующих элементов;
• необходимость выполнения балансировки системы;
• регулярное профилактическое обслуживание;
• невозможность ремонта своими руками;
• высокая стоимость всех составляющих.

Для упрощения схемы обвязки настенных двухконтурных газовых котлов и подобных им систем используют первично-вторичные кольца, благодаря которым уменьшается количество дополнительных устройств контроля и защиты. Это достигается созданием нескольких колец, в каждом из которых устанавливается отдельный насос, гарантирующий равномерное распределение теплоносителя.

В домах с несколькими этажами используют схему обвязки с гидравлическим уравнителем. Гидравлическое устройство применимо к котлам в системах отопления, мощность которых превосходит 50 кВт. Благодаря такому устройству обеспечивается равномерное разделение теплоносителя по всем контурам и достигается компенсация давления во всех элементах отопительной системы. В упрощённых схемах в качестве компенсатора используется коллектор-гребёнка.

Коллекторный принцип обвязки котла отопления

В последние дни схемы обвязки котлов для гравитационных и принудительных отопительных систем, которые базировались на тройниках, начали заменять более современными коллекторными или лучевыми способами разводки. Такая разводка, более эффективная, но сложность её монтажа своими руками значительно возрастает. В коллекторной схеме сразу за котлом устанавливается специальный водосборник – коллектор, к которому выполняется подключение всех узлов отопительной системы по отдельности.

Коллектор монтируется в специальном шкафу. При этом нагретый теплоноситель напрямую подаётся к коллектору и уже благодаря ему равномерно распределяется по всем остальным узлам отопительной системы. Лучевая разводка считается самой эффективной и обладает следующими очевидными преимуществами:

• возможность контроля всех отопительных узлов в коллекторном шкафу;
• распределение давления по трубопроводу ко всем элементам отопления происходит равномерно.

Но за комфорт в квартире придётся заплатить немалую сумму. Это обусловлено тем, что каждый отдельный узел отопления подсоединяется при помощи труб по отдельности, что влечёт за собой увеличение сроков и стоимости монтажных работ.

Аварийная обвязка котла отопления

Подключение многих отопительных котлов к сети переменного тока приводит к тому, что владельцы устройств с принудительной циркуляцией теплоносителя прибегают к использованию аварийной схемы обвязки. Естественно, стоимость таких работ будет немного выше, чем при стандартной обвязке, но позволит пользоваться отоплением вне зависимости от наличия электроэнергии. На сегодняшний день специалистами рассматриваются следующие аварийные варианты подключения котлов.

1. Подключение кота к бесперебойному источнику питания или генератору. Но по причине потребления циркуляционным насосом достаточно большого количества электричества бесперебойное устройство должно снабжаться батареей просто с огромнейшим объёмом аккумулятора. В свою очередь, запуск генератора требует обязательного вмешательства человека.
2. Более удобным считается создание конвекционного контура, который конструктивно похож на классическую обвязку системы отопления, но со значительно меньшим размером, достаточным для съёма излишков тепловой энергии во время отсутствия электричества.
3. Отдельный аварийный контур является наиболее предпочитаемым по той простой причине, что в такой схеме обвязки задействован как принудительный, так и естественный способ циркуляции теплоносителя.

Правильно подобрать схему обвязки газового котла отопления можно только исходя из габаритов отапливаемого здания. Для маленьких строений приемлемо отопление с естественной циркуляцией воды по трубам. Дома с несколькими этажами лучше отапливать котлами с рециркуляционным насосом для принудительной подачи теплоносителя. В помещениях с тёплым полом, подключённым в общую отопительную сеть, используют сложные схемы обвязок с несколькими насосами для равномерного распределения нагретой воды. Схемы обвязки, включающие в себя гидравлический уравнитель, подходят к домам с множеством комнат на нескольких этажах.

Оцените статью: Поделитесь с друзьями!

Качественная обвязка двухконтурного газового котла — эффективная экономия

Содержание:

1. Что означает обвязка котла
2. Элементы обвязки нагревательного котла
3. Особенности обвязки газовых котлов
4. Подключение двухконтурных газовых котлов
5. Схемы обвязки газовых котлов
6. Схемы обвязки напольных котлов
7. Схемы обвязки настенных котлов

Назначение любой отопительной системы заключается в создании комфортной обстановки в доме. Благоприятного микроклимата не удастся достичь, если подключение нагревательного котла выполнено неверно. Схемы обвязки газовых котлов отопления помогают соединять этот прибор с системой водоснабжения и распределительными сетями, согласно установленным правилам и техническим требованиям.


Что означает обвязка котла

Если человек никогда прежде не сталкивался с необходимостью обустройства системы теплоснабжения, ему не знаком термин «обвязка». Данное понятие означает использование определенной схемы монтажа, которая защитит оборудование от возможного перегрева.

По мнению специалистов, правильно выполненная обвязка газового котла отопления или прибора, функционирующего на другом виде топлива, позволяет отопительной системе работать более экономно и эффективно.


Элементы обвязки нагревательного котла

Знание, какие элементы содержит схема обвязки газового котла отопления, помогут без проблем подключить отопительное оборудование к системе:

1. Нагревательный котел. Является одним из основных комплектующих отопительной конструкции, от его выбора во многом зависит способ подключения и схема обвязки котла отопления. Нельзя размещать нагревательный котел вверху разводки трубопровода. Стержень контура отопления должен содержать возможность выводить воздух. Чтобы избежать наличия воздушных пробок, при отсутствии у котла воздухоотводчика, трубу следует располагать вертикально.
2. Патрубки. Данный элемент имеют газовые настенные и электрические приборы, предназначенные для нагрева жидкого теплоносителя (прочитайте также: «Обвязка электрического котла отопления: важный этап»). Наличие патрубков означает то, что котел оборудован автоматическим воздухоотводчиком.
3. Расширительный бак. Этот мембранный элемент задействуют, когда выполняется обвязка настенного газового котла, а также напольного нагревательного прибора. Благодаря его наличию отопительный генератор надежно защищен от гидроудара. Расширительный бак состоит из двух полостей, которые разделены специальной мембраной. Такая конструкция осуществляет контроль над возможными перепадами давления в нагревательном котле. Функционирует устройство следующим образом: по одной из полостей перемещается теплоноситель, а одновременно другая полость наполняется воздухом.
4. Радиаторы отопления. Данные приборы обеспечивают теплообмен между воздухом в помещении и жидким теплоносителем (прочитайте также: «Теплообмен между несколькими теплоносителями — делаем правильно»).

Особенности обвязки газовых котлов

Существует несколько способов, как обвязать газовый котел. Наибольшую популярность получил вариант обвязки котла отопления полипропиленом. Работа с трубами из этого материала отличается невысокой стоимостью и простотой. На стенках изделий из полипропилена не собирается налет и твердые частицы. Когда используются такие трубы, обвязка газового котла своими руками не представляет сложности, с такой работой способен справиться любой владелец недвижимости.

Обвязку котлов, включая двухконтурные модели, выполняют посредством пайки. Данный метод позволяет в процессе эксплуатации избежать протечек в отличие от использования фитингов, когда при неточном их креплении возникают места, сквозь которые протекает жидкий теплоноситель (прочитайте также: «Схема обвязки твердотопливного котла: что и как»).

Полипропиленовый трубопровод позволяет создавать контур любой формы. Сварка этого материала производится разными способами, главное при этом не допускать большого числа соединения труб, которые необходимо делать плавными и равномерными. Исключение касается места подвода газа к нагревательному котлу. Подключение делается путем использования жесткого резьбового соединения, получившего название «американка» (сгон).

Прокладкой служит паронит. Запрещено пользоваться паклей, фум-лентой или комплектующими изделиями, сделанными из резины. Дело в том, что резиновые прокладки под действием высоких температур могут сужаться и в результате практически перекрывать проход в трубопроводе, а пакля легко воспламеняется.

Обвязанный полипропиленовыми трубами трубопровод, такой как на фото, способен выдержать давление до 25 бар, также не опасны ему высокие температуры, достигающие 95 градусов Цельсия.

Подключение двухконтурных газовых котлов

Двухконтурный котел в отличие от одноконтурного нагревательного прибора имеет универсальное предназначение. Такой агрегат для бытовых нужд греет воду и одновременно поддерживает необходимый температурный режим в двухконтурной системе отопления.

Особенность двухконтурных котлов в том, что в процессе расходования горячей воды не происходит параллельная работа обеих контуров. Это означает, что обвязка настенного двухконтурного газового котла не зависит от вида обогрева и всегда одинакова. Радиаторы и теплоноситель по причине большого размера труб охлаждаются достаточно долго.

Существует еще одна особенность: если выполняется обвязка двухконтурного газового котла, тогда нельзя использовать естественную циркуляцию воды. Многие модели имеют в комплекте специальный насос, поскольку без него после того, как генератор прекращает нагреваться, останавливается движение теплоносителя и установка приступает к повторному нагреву, что занимает гораздо больше времени и в итоге радиаторы начинают неравномерно обогревать помещение (прочитайте: «Правильная схема подключения двухконтурного газового котла»).

Схемы обвязки газовых котлов

Если обвязка газового котла производится классическим способом, теплоноситель движется вверх по подающему трубопроводу. Дальше вода направляется в стояки, в которых имеются специальные приборы, не позволяющие их размыкать.

Уровень обогрева регулируется радиаторами, оборудованными дросселем и перемычками (прочитайте также: «Обвязка радиаторов отопления полипропиленом — просто и доступно»). В обязательном порядке на второй линии подводки монтируют отсекающий вентиль, а в верхней части расширительного бака помещают воздухоотводчик. Возвращается теплоноситель в котел по нижней линии подводки.

Когда обвязка двухконтурного газового котла выполняется владельцем дома самостоятельно, нужно подготовить следующие инструменты и комплектующие изделия для проведения работы:

• насос для циркуляции;
• термоголовка или распределительный клапан;
• расширительный бак;
• сливные и шаровые краны;
• проходной фильтр;
• балансировочный кран;
• обратный и воздушный клапаны;
• уголки и тройник.

Схемы обвязки напольных котлов

Как предполагает схема обвязки напольного газового котла, при создании отопительной системы требуется установка циркулярного электрического насоса (прочитайте: «Схема подключения газового котла отопления на примерах»).

Принудительного типа приборы отличаются простотой эксплуатации и считаются в эксплуатации более комфортными.

Управление отопительным агрегатом осуществляется в автоматическом режиме. Среди преимуществ следует отметить, что для отдельных помещений можно устанавливать определенную температуру, благодаря наличию датчиков, контролирующих процесс обогрева.

Одновременно схема обвязки настенного газового котла имеет отрицательные стороны, среди которых:

• высокая цена на комплектующие изделия;
• сложность реализации обвязки, которую может выполнить только профессионал;
• необходимость в постоянной балансировке деталей;
• дороговизна сервисного обслуживания.

Если в доме обустроена сложная система теплоснабжения, к примеру, имеется «теплый пол» и батареи, то при движении теплоносителя можно заметить некую несогласованность. Поэтому для решения проблемы в схему обвязки включают гидравлическую развязку, образующую несколько контуров передвижения теплоносителей — общий и котловой.

Для гидроизоляции каждого контура устанавливают дополнительный теплообменник. Это потребуется для совмещения систем открытого и закрытого типа. Установки, относящиеся к раздельному типу, обязаны быть обустроены циркулярными насосами, системой безопасности и кранами (сливными и подпитывающими).

Как подключить газовый котел, подробно на видео:

Схемы обвязки настенных котлов

Обвязка напольного газового котла и нагревательных приборов другого типа можно упростить, если использовать первично-вторичные кольца. Всевозможных устройств, предназначенных для контроля над работой системы, будет меньше, если сделать несколько колец отопительной системы и установить для каждого из них собственный циркуляционный насос. Благодаря таким мерам обеспечивается равномерная подача горячего теплоносителя к конечному потребителю.

Схема обвязки двухконтурного прибора отличается сложностью.

Разумным решением является обращение в специализированную газовую организацию. Ее сотрудники быстро подключат оборудование к системе газоснабжения.

фото и видео самых популярных схем

Монтаж газового настенного двухконтурного котла не является окончательным действие, полностью обеспечивающим работу отопительной системы и подачу ГВС.

Котел — важнейший элемент отопительного контура, он обеспечивает подачу ГВС, но он лишь источник тепловой энергии.

Для равномерного распределения обогрева по всей площади дома необходима периферийная часть системы, которую монтируют исходя из условий эксплуатации, конфигурации помещений и прочих соображений.

Ошибки, допущенные при ее создании, могут свести на нет все затраты на приобретение котла, уменьшить эффективность отопления до минимальных размеров.

Рассмотрим этот вопрос пристальнее.

Содержание статьи

Что такое обвязка котла

Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами.

Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами.

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Плюсы и минусы

К плюсам следует отнести:

• Появляется возможность подачи тепловой энергии в помещения посредством циркуляции теплоносителя.
• Становится возможной организация ГВС.
• Некоторые модели котлов лишены встроенных циркуляционных насосов. Обвязка позволяет использовать внешние устройства, полностью решающие проблему.
• Повышение эффективности и экономичности работы котла и всей системы в целом.

Недостатками обвязки можно считать:

• Необходимость тщательного проектирования отопительного контура.
• Приходится выполнять комплекс сложных и трудоемких работ.
• Для обвязки приходится привлекать опытных специалистов.

Несмотря на существование некоторых недостатков, работа системы без обвязки невозможна. Поэтому основной задачей становится грамотное проектирование и качественная работа монтажников.

ОБРАТИТЕ ВНИМАНИЕ!

Все попытки минимизировать трудозатраты или финансовые расходы в данном случае опасны — они могут привести к разрушению или непроизводительной работе системы.

Какие элементы содержит схема

Схема обвязки представляет собой комплекс, составленный из следующих элементов:

• Циркуляционный насос.
• Клапаны разного назначения (предохранительный, обратный, распределительный и т.д.).
• Расширительный бак.
• Шаровые краны — сливной, балансировочный и т.п.
• Манометр.
• Фильтры для очистки жидкости от твердых частиц.

Как правило, большинство этих компонентов встроены в настенный двухконтурный котел, и дублировать их во внешней части системы незачем. Такие элементы, как циркуляционный насос, расширительный бак, все краны и клапаны изначально присутствуют в конструкции котла в качестве составных элементов.

Современный агрегат практически не нуждается в установке внешних узлов, подключаясь к системе напрямую. Исключением становятся энергонезависимые котлы, не оснащенные циркуляционным насосом и другими важными элементами.

Важным элементом обвязки являются устройства для удаления воздуха. Эту функцию способен выполнять циркуляционный насос, но эффективность процесса низка и занимает много времени.

Проще устанавливать краны Маевского на радиаторы и размещать подающий трубопровод в вертикальном положении ( на энергонезависимых системах). Кроме этого, большую важность имеют приборы контроля давления и температуры, дающие информацию о работе системы.

Запорная арматура позволяет регулировать или отсекать линии системы в случае возникновения нештатных ситуаций.

Какие материалы используют

Материалами для изготовления трубопроводов в системах отопления служат:

• Сталь. В советские времена стальные трубы были практически единственным вариантом. Они дешевы, способны выдерживать высокое давление. Недостатком является необходимость сварных работ и склонность к коррозии и образованию на внутренних стенках известкового налета, способного полностью перекрыть сечение трубопровода. Позже появились трубы из нержавеющей стали, которые не склонны к возникновению известковых отложений и коррозии.
• Медь. Наиболее распространенный материал для создания обвязки газовых котлов. Соединяется с помощью пайки, выдерживает высокое давление. Не склонна к коррозии или появлению отложений на внутренних стенках трубок.
• Металлопластик. Трубы появились относительно недавно. Их основная ценность состоит в простоте монтажа — для него не требуется сварка, все соединения выполняются с помощью гаечных ключей. Металлопластиковые трубы обладают пластичностью, позволяющей в ряде случаев обходиться без фитингов.
• Полипропилен. Для его монтажа используется специальный паяльник, но он недорогой, как и сами трубопроводы. В последнее время этот материал активно применяется для сборки систем в частных домах, поскольку при замерзании такие трубы не лопаются. Собранная из полипропиленовых труб автономная система останется целой в случае аварии, что высоко ценится пользователями. Стенки трубопроводов довольно толстые, что некоторым кажется недостатком.
• Полиэтилен низкого давления (ПНД). Эти трубы также не разрывает замерзшая вода. Однако, для отопительной системы ПНД трубы не годятся, поскольку имеют низкую рабочую температуру. Они могут быть использованы только для наружной части систем теплого пола.

Выбор наиболее подходящего материала обусловлен возможностями и предпочтениями владельца дома.

Рекомендуется делать систему с некоторым запасом прочности, поскольку переделывать ее в отделанном и благоустроенном доме чрезвычайно дорого и затруднительно.

Схемы обвязки двухконтурного настенного котла

Существует несколько схем обвязки, используемых в зависимости от типа и специфических особенностей системы:

• Гравитационная схема, которая используется в системах с естественной циркуляцией теплоносителя. Трубопроводы и радиаторы устанавливаются с соблюдением уклона, обеспечивающего перемещение горячих слоев жидкости вверх, а более холодных — вниз.
• Схема с циркуляционным насосом. Перемещение теплоносителя принудительное, работа системы более стабильная и эффективная. Такой вариант используется чаще всего.
• Коллекторная схема. Появилась относительно недавно, отличием ее от общепринятых вариантов является подключение котла к коллектору, от которого питаются все линии системы. Подходит для сложных систем, состоящих из радиаторной линии и теплого пола.
• Аварийная схема. Она разработана для использования в случае внезапного отключения электроэнергии. Обычно котлы прекращают свою работу, но, если имеется аварийная схема обвязки, можно пользоваться отоплением на естественной циркуляции теплоносителя.

ВАЖНО!

Как коллекторная, так и аварийная схемы обходятся дороже и требуют более значительных трудозатрат при сборке. В то же время, они позволяют получить более эффективную работу отопления и возможность обогревать дом во время отсутствия электропитания.

От чего зависит схема

Выбор схемы обвязки зависит от конфигурации отопительной системы, ее вида и состава.

Основными факторами влияния являются:

• Тип системы — открытая или закрытая.
• Имеется ли дополнительный водонагреватель (бойлер).
• Есть ли дополнительные контуры или система теплого пола.

В зависимости от сочетания тех или иных элементов, могут быть использованы разные способы подключения:

• Прямое подключение. Используется на обычных системах, не обладающих никакими дополнениями.
• С гидравлическим разделителем. Этот вариант необходим при наличии нескольких контуров с разной температурой — система теплого пола не может иметь выше 30°, а для радиаторного контура требуется значительно большая температура.
• С дополнительным теплообменником. Это способ, когда теплоноситель из котла циркулирует по малому кругу, а снаружи имеется еще один теплообменник, где тепловая энергия передается на другу. жидкость, непосредственно циркулирующую в системе. Такой вариант встречается редко, и применяется там, где нужны разные виды теплоносителя (с разной температурой замерзания).

Выбор нужного варианта зависит от конфигурации и состава системы. Чаще всего используется прямое подключение, которое отличается простотой и надежностью.

От чего не зависит

Схема обвязки не зависит от типа котла и вида используемого топлива. Для всех видов и конструкций котлов используются одинаковые способы обвязки, независимо от способа монтажа (напольный или настенный), от вида топлива (газ, пеллеты, электроэнергия или дизельное топливо) и т.п.

Для сложных систем на стадии проектирования иногда вносятся незначительные поправки, но они не играют решающей роли и не меняют общего принципа.

Единственное отличие, которое возможно — это обвязка для одно- и двухконтурных котлов, когда либо есть, либо не имеется линии ГВС.

Самая популярная схема

Рассмотрим порядок создания наиболее популярного вида обвязки — прямой. Наиболее распространены энергозависимые котлы, поэтому будет описана схема обвязки с имеющимся циркуляционным насосом.

Необходимые действия:

Монтаж всех устройств

Выполняется установка всех радиаторов, умывальников, ванн или душевых кабинок, кухонной мойки. Необходимо, чтобы к моменту соединения элементов отопительного контура или ГВС все элементы были установлены и готовы к подключению.

Особенно важна готовность отопительной линии, так как контур ГВС работает на выдачу и может наращиваться в процессе эксплуатации.

Подключение трубопроводов системы отопления

Все радиаторы последовательно соединяются между собой трубопроводами. Один конец подключается к промой линии (подаче) котла, второй — к обратной.

Важно обеспечить герметичность и целостность системы. Для исключения ошибок следует постоянно сверяться со схемой обвязки, созданной во время проектирования системы.

Подключение ГВС

Устанавливается трубопровод,Присоединенный к патрубку ГВС газового котла. В разрыв через тройники подключаются отводы для смесителей. Рекомендуется каждый смеситель снабдить собственными шаровыми кранами для отсечки подачи воды при возникновении необходимости.

Последним действием станет подключение котла к линии питания — подаче холодной воды. После этого можно произвести пробный запуск и проверить качество работы и целостность всех трубопроводов.

Все обнаруженные ошибки немедленно устраняются, для чего систему останавливают, сливают воду и выполняют переналадку контура.

Отзывы

Рассмотрим отзывы владельцев автономных систем отопления:

Знакомы с технологией? Оставьте свой отзыв!

Если система не имеет дополнительных линий или контуров со своим температурным режимом, сборка обвязки не представляет существенной сложности и выполняется достаточно быстро.

Длительность производства работ зависит от размеров отопительного контура.

Полезное видео

В данном видео вы узнаете как производится обвязка газового котла:

Заключение

Обвязка газового котла — это вся периферийная часть системы отопления, включая узлы распределения и запорную арматуру. Она выполняет функцию равномерной передачи тепловой энергии по всей площади помещения.

Существуют разные варианты, выбор которых зависит от конфигурации помещений и отопительной системы, ее состава и прочих факторов.

Правильно выполненная обвязка обеспечивает эффективную и стабильную работу системы отопления, позволяет снизить расход газа и получить максимальную производительность от двухконтурного газового котла.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Подключение настенного газового котла своими руками

Содержание

1. Обвязка газового котла в системе отопления
2. Подключение настенного котла к электросети
3. Выбор дымохода для газового котла
4. Подключение к газовой магистрали

Введение

Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. Этот процесс, называемый еще обвязкой, состоит из нескольких этапов. По причине того, что газ это очень опасное топливо, некоторые работы должны проводить сертифицированные сотрудники газовых служб, но многое можно сделать своими руками.

Подключение настенного газового котла это комплекс работ, который включает в себя: обвязку в системе отопления, подключение к газовой и электрической сети, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Фото 1: Схема подключения настенного двухконтурного газового котла

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Фото 2: Схема обвязки настенного двухконтурного газового котла

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Вернуться к оглавлению

Подключение настенного котла к электросети

Большинство современных настенных газовых котлов снабжены сложной автоматикой. Она управляет множеством процессов, превращая отопительный котел в автономную мини-котельную, работа которой практически не требует вмешательства владельца. Очевидно, что для блока управления и различных датчиков требуется подключение к электросети.

Двухконтурные настенные котлы выпускаются в двух вариантах: с привычной розеткой и с кабелем для подключения напрямую к автомату. В любом случае их необходимо запитывать от электросети через индивидуальный автомат. Если вы приобрели модель с вилкой, то индивидуальную разетку для газового котла следует располагать рядом с ним, но не в коем случае не под ним. Это одно из требований безопасности, чтобы в случае протечки теплоносителя не произошло короткого замыкания.

Фото 3: Установка стабилизатора напряжения для настенного котла

Газовый котел требует обязательного заземления. Для этих целей можно приобрести комплект точечного заземления. Он устанавливается в подвальном помещении или рядом с домом и занимает небольшую площадь около 0,25 м².

Внимание! Заземлять настенный газовый котел на радиатор отопления или трубу подачи газа категорически запрещается. Это является грубым нарушением правил эксплуатации газового оборудования и чрезвычайно опасно.

Котельная автоматика очень чувствительна к качеству питающего напряжения. При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов. Чтобы избежать остановок отопительного оборудования в случае перебоев в подаче электропитания, следует дополнительно приобрести источник бесперебойного питания.

Вернуться к оглавлению

Выбор дымохода для газового котла

Любой настенный газовый котел нуждается в дымоходе. В зависимости от модели это может быть или традиционная дымовая труба или небольшой горизонтальный дымоход, который можно вывести наружу прямо сквозь стену дома.

Фото 4: Установка коаксиального дымохода для турбированного котла

В двухконтурных котлах с открытой камерой сгорания, процесс горения происходит при помощи воздуха из помещения в котором установлен отопительный прибор. Обычно такие модели устанавливаются в специально оборудованных котельных. Для отвода продуктов сгорания они подключаются к традиционным дымоходам для газовых котлов из керамики или нержавеющей стали.

Настенные котлы с закрытой камерой сгорания (турбированные) в своей работе используют наружный воздух. Он подается внутрь устройства по одному из каналов коаксиального дымохода. Второй канал используется для вывода в атмосферу дымовых газов. Коаксиальный дымоход очень прост в установке и подключить к нему газовый котел можно своими руками.

Вернуться к оглавлению

Подключение к газовой магистрали

Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ. Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.

Первый этап в процессе газификации объекта – обращение в газовую службу. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Фото 5: Подключение настенного котла к газовой магистрали

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Внимание! При использовании нескольких отопительных приборов, подвод газа к каждому из них осуществляется отдельно. Прокладывание газовых магистралей внутри помещения категорически запрещено.

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения. На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

Вернуться к оглавлению Заключение

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Обвязка газового котла – правила и требования к установке

Установка и обвязка газового котла для отопления частного дома должна выполняться в соответствии с правилами, прописанными в нормативной документации. Их соблюдение обязательно, поскольку любое газоиспользующее оборудование является источником повышенной опасности. Цель данной статьи – разъяснить суть этих правил, а также описать способы подключения различных теплогенераторов и представить соответствующие схемы их обвязки.

Общие правила монтажа газового оборудования

Домовладельцу, планирующему установить в своем доме газовый котел, следует уяснить несколько общих правил:

• строительные нормы предписывают, что газоиспользующее оборудование, в том числе и котлы, можно устанавливать только при наличии проектной документации.
• технические условия на выполнение проекта выдает организация – поставщик природного газа, она же проводит последующее согласование документации;
• монтаж отопительного агрегата, а также его подключение к системе отопления и дымоходу вы можете делать своими руками, но согласно проектным решениям;
• запрещается самостоятельное подведение газовой магистрали к помещению топочной и ее подключение к котлу. Эти работы должны выполнять фирмы, имеющие специальное разрешение.

Примечание. Обычно весь комплекс работ по проектированию, подведению и присоединению к магистрали берет на себя газоснабжающая организация.

Требования к помещению для установки газового котла в частном доме

Задача домовладельца – определиться, в каком помещении расположить котельную установку. У пользователей часто возникают вопросы, можно ли установить газовый котел в ванной, санузле или других комнатах. На этот счет строительные нормы дают четкие указания, согласно которым монтаж теплогенератора допускается в таких местах:

• на кухне, если тепловая мощность агрегата не превышает 60 кВт;
• в любом отдельном помещении, находящемся у наружной стены здания;
• в наружной пристройке к дому;
• в отдельно стоящем здании котельной.

Для справки. В Российской Федерации все нормы, касающиеся размещения газовых котлов, прописаны в документе МДС 41-2.2000. В других странах бывшего СССР действуют собственные нормативные акты, но с технической стороны они практически не отличаются от российских.

Получается, что располагать теплогенератор в ванной или другой жилой комнате не разрешается. Если вы планируете ставить отопительный агрегат на кухне, то надо учитывать, что ее высота должна быть не менее 2.5 м. Требование второе: минимальный объем помещения должен составлять 15 м3 + 0.2 м3 на каждый кВт мощности котла. Например, для монтажа агрегата мощностью 15 кВт нужна кухня объемом 15 + 15 х 0.2 = 18 м3. Кроме того, требуется наличие форточки и приточной решетки, встроенной в нижнюю часть входной двери. Ее проходное сечение – не менее 0.025 м2.

Какой газовый котел допускается устанавливать в кухне или другом отдельном помещении, – напольный или настенный, нормами не регламентируется.

При размещении теплового оборудования в других отдельных помещениях или пристройках к ним предъявляются такие же требования по высоте, а минимальный объем ограничен фиксированной цифрой – 15 м3. При этом между корпусом напольного агрегата и стенами нужно соблюдать следующие расстояния:

• от края любой детали, выступающей с лицевой стороны, до стены – 1 м;
• при необходимости обслуживания по бокам нужны проходы шириной не меньше 0.6 м;
• сзади нужно предусмотреть достаточно места для подключения дымохода и его обслуживания, то есть, не менее 0.6 м по ширине.

При монтаже настенного газового котла, в том числе и внутри кухонного шкафа, следует соблюдать интервалы, показанные на схеме:

В наружной стене комнаты необходим оконный проем для организации естественного освещения. Площадь остекления принимается из расчета 0.03 м2 на каждый кубический метр объема котельной. Перегородки, отделяющие ее от соседних помещений, должны быть несгораемыми и выдерживать воздействие пламени в случае пожара в течении 45 минут.

Несколько слов о приточно-вытяжной вентиляции. Ее задача – обеспечить замену воздушной среды в котельной трижды в течении 1 часа. В цифрах это выражается так: объем помещения умножается на 3, в результате получаем расход воздуха в м3/час. Для работы газовых котлов с закрытой камерой сгорания этого достаточно. А вот для теплогенераторов, берущих воздух для горения прямо из помещения (открытая камера), к трехкратному обмену следует прибавить расход этого воздуха. Его значение можно узнать из технического паспорта на изделие.

Можно ли установить газовый котел в квартире?

Сложности, связанные с данным мероприятием, лежат отнюдь не в технической плоскости. В действительности технические требования к установке газового котла в квартире ничем не отличаются от нормативов для частного дома. Нужна кухня необходимого объема, отвечающего этим требованиям, в которой нормально функционирует приточно-вытяжная вентиляция. По этим показателям большая часть кухонь в квартирах многоэтажных домов пригодна для размещения котлов.

Другое дело, что на монтаж индивидуального отопления требуется получить разрешение от органов местного самоуправления. Это бывает непросто, а подчас и невозможно. Кроме того, законодательные акты некоторых стран бывшего СССР напрямую запрещают устройство индивидуального обогрева с помощью газовых котлов. Отсюда вывод: теоретически поставить теплогенератор в квартиру возможно, но на практике вы можете столкнуться с проблемами при его легализации и подключении к газовым сетям.

Как выполнить обвязку теплогенератора

По своей сути газовые котлы являются высокотехнологичными автоматизированными устройствами, поэтому сделать их обвязку достаточно просто даже своими руками. Она заключается в следующих мероприятиях:

• подключение к системе водяного отопления;
• организация отвода продуктов сжигания;
• присоединение к сети ГВС, если агрегат – двухконтурный.

Примечание. Подключение к газовой магистрали мы не рассматриваем, так как самостоятельно выполнить его нельзя.

Проще всего обвязать котел настенного типа, в нем уже встроен циркуляционный насос, а бывает, что и расширительный бак. Нужно лишь подвесить теплогенератор на стену и подвести к нему снизу трубы системы отопления. Подключать их следует посредством американок, установив перед ними отсекающие краны. Также обязательно надо поставить на обратном трубопроводе сетчатый фильтр (грязевик).

Присоединение к дымоходу зависит от типа котла. Агрегат с открытой камерой сгорания подключается к вертикальной дымоходной трубе, выведенной на уровень кровли. Турбированные теплогенераторы забирают воздух снаружи, поэтому им требуется короткий горизонтальный дымоход, называемый коаксиальным. Он прокладывается прямо сквозь стену на улицу, хотя никто не запрещает вывести трубу и на крышу.

Внимание! Запрещается присоединять котел, работающий на газе, к вентиляционному каналу.

Что касается напольных тепловых агрегатов, не снабженных дополнительным оборудованием, то их обвязать несколько сложнее. Нужно купить и поставить циркуляционный насос, расширительный бак и группу безопасности. Как это правильно сделать, показано на схеме:

При более сложной системе с несколькими контурами отопления применяется способ обвязки с гидравлическим разделителем, как это изображено ниже:

Схема обвязки двухконтурного газового котла

Нельзя сказать, что подключение теплогенератора к сети горячего водоснабжения сильно усложняет весь процесс. В отличие от обычного котла в обвязке двухконтурного участвует 2 дополнительных трубопровода, которые надо присоединить к соответствующим патрубкам агрегата. Так что сложностей особых нет, надо только потратить больше времени. Правильное подключение отопителя с двумя контурами нагрева показано на схеме:

Примечание. Подразумевается, что сетчатый фильтр установлен на входе водопровода в дом.

Поскольку двухконтурные котлы не рассчитаны на интенсивный водоразбор ГВС, то достаточно будет проложить трубу к 2—3 основным потребителям в доме. При этом не стоит увеличивать диаметр этого трубопровода, ориентируйтесь на размеры присоединительного патрубка теплогенератора.

Заключение

Выполняя установку и обвязку котла на природном газе, нельзя отклоняться от требований нормативных документов. Мало того что первая же проверка газовой службы выявит нарушения и даст предписание на их устранение. Несоблюдением норм можно подвергнуть опасности здоровье и жизнь ваших близких, так как может привести к последствиям различной степени тяжести.

Обвязка котла отопления своими руками

Обвязка котла отопления

Содержание:

Только правильно выполненная обвязка котла способна заставить его работать в полную меру, обеспечить подачу тепла к отопительным приборам.

Всё котельное оборудование должно генерировать тепло, а для этого необходимо в соответствии со всеми нормами соединить распределительную сеть с котлом при помощи дополнительных устройств.

В данной статье будут рассмотрены следующие вопросы, касающиеся основных и аварийных схем обвязки котла.

Зачем обвязывать котёл?

Схема обвязки котла Baxi Eco для двухэтажного дома

Обвязку котла проводят для того, чтобы отопительное оборудование не перегревалось, увеличивался срок эксплуатации системы.

Только выполнив эту работу, можно быть уверенным в надёжности и безопасности всей отопительной конструкции.

Кроме того при помощи обвязки тепловая энергия распределяется в помещении равномерно, быстрее достигается наиболее оптимальная температура в доме.

Выполнив эту процедуру своими руками, хозяин может хорошо сэкономить денежные средства не только на оплате этой работы мастеру, но и на покупке автоматики, которая регулирует и контролирует работу отопительного оборудования, а стоит она совсем не дёшево. Если обвязка проведена правильно, то автоматика совсем не понадобится.

Важно: Следует обратить внимание, что для котлов, предназначенных для отопления на твёрдом топливе, обвязка является наиболее актуальной, так как автоматическая система здесь не предусмотрена вовсе.

Так что, твёрдотопливный котёл, оборудованный по всем правилам, вполне может заменить газовое отопление, стоящее гораздо дороже, и даже работать более эффективно. Стоит только подумать о подходящей системе отопления, прочитать необходимую литературу и самому выполнить все работы.

Схема обвязки: классическая

Классическая схема обвязки для коттеджа

Как уже было сказано выше, эффективная работа отопительной системы полностью зависит от правильно выполненной обвязки отопительного оборудования.

Чтобы не происходило больших перепадов температуры, следует уделить внимание её регулировке на входе-выходе.

Следует учитывать, что сначала выполняется циркуляция по малому контуру системы, это происходит до того, как температура становится оптимальной для обогрева, и только потом теплоноситель поступает в большой контур, с помощью которого и происходит обогрев всего помещения.

Поэтому большое значение имеет создание системы отопления из нескольких контуров, ведь именно они могут обеспечить регулировку температуры.

Элементы, которые необходимо иметь в конструкции – насос для циркуляции, распределительный клапан, бачок для расширения, шаровые краны и краны для балансировки и слива, манометр, фильтр для прохода, обратный и предохранительный клапаны, крепёжные детали и др.

Виды других популярных схем обвязки котла отопления

Ее часто выполняют по одному из четырех видов схем:

• по способу принудительной циркуляции
• по способу естественной циркуляции
• по способу разводки
• используя классическую коллекторную разводку.

Виды для настенного котла

Схема для настенного котла

Для выполнения данной работы существует несколько способов:

• При помощи подсоединения к системе энергопотребления
• При помощи горячего водоснабжения
• С подсоединением к системе тёплый пол
• С присоединением к отоплению.

Схема обвязки котла с двухконтурной модификацией может быть или смесительной, или прямой.

Выполнить её гораздо труднее, чем обвязку с одним контуром, так как в последнем случае нужно руководствоваться лишь инструкциями по монтажу и эксплуатации системы.

Регулируется температура в котле с одноконтурной модификацией лишь горелкой, тогда как котлы с двумя контурами кроме горелки, регулируются смесителем с сервоприводом.

В любом случае, обвязка двухконтурного намного сложнее, чем одноконтурного, но и система такая эффективнее.

Аварийные схемы и их особенности

Аварийная схема обвязки с приоритетом горячего водоснабжения

Какая бы конструкция обвязки котла отопления двухконтурного не была бы выбрана, без аварийной схемы не обойтись.

Только аварийная схема отопления способна обеспечить подачу тепла в помещение при ненормированной ситуации, например, тогда, когда отключают электроэнергию. Существует несколько видов аварийных схем.

Подача воды в систему из водопровода:

Такой способ применяется редко, на практике он неэффективен. Дело в том, что при прекращении подачи электроэнергии, как правило, прекращается и подача воды.

Конечно, для этого подразумевается наличие гидро аккумулятора, где продолжает циркулировать небольшое количество воды, но этого будет недостаточно для того, чтобы защитить отопительную систему от перегрева.

Важно: Нужно обратить внимание на опасность слития при аварии большого количества антифриза в канализацию, если в качестве теплоносителя используется именно он.

Питание циркуляционного насоса от бесперебойника:

Такой способ является наиболее эффективным при отключении электроэнергии. Но, здесь существуют и свои минусы. Так, бесперебойник в некоторых ситуациях, может и не сработать, а применив такую схему отопления при обвязке двухконтурного котла, придётся постоянно наблюдать и обслуживать систему.

В этом случае будет необходимо ставить на зарядку аккумуляторы и следить, чтобы они работали.

Гравитационная циркуляция:

Гравитационная и классическая насосная схемы

При таком способе создаётся специальный дополнительный контур маленьких размеров, который предназначен для съёма лишнего тепла в системе отопления.

Такой малый контур начинает функционировать только после выключения циркуляционного насоса, но полностью помещение обогреваться не будет.

Специальный аварийный контур:

Наиболее эффективный вариант схемы отопительной системы, в которой составной частью является аварийный контур.

При использовании такой схемы, достигается одновременная работа принудительного и гравитационного контура, расположенных в разных частях отопительной системы. Функционирование контуров происходит в стандартном режиме. Если отключить насос, то продолжать работу будет гравитационный контур.

Для того чтобы выбрать оптимальную для своего дома модель системы отопления, следует учесть множество факторов. Посмотрите это видео урок, он вам поможет определиться с выбором:

Следует внимательно отнестись к вышеперечисленным схемам обвязки отопительных котлов, оценить материальные возможности, свои реальные навыки и знания, касающиеся данного вопроса, а также обратить внимание на конструкцию системы отопления, имеющуюся в доме.

Схема центрального отопления

(Боюсь, еще одна наспех скинутая страничка …)

Люди часто спрашивают меня схемы центрального отопления, показывающие, как трубопроводы расположены в системе центрального отопления.

Существует почти бесконечное количество вариаций, но есть четыре основных типа;

Гравитация

Однотрубный

Полугравитация

Полностью накачанный

Первые два полностью устарели в бытовом отоплении и встречаются редко.Два других — обычное дело.

Недавние изменения в Строительных нормах и правилах сделали полугравитацию несовместимой, поэтому полностью откачанная конструкция является единственной компоновкой, подходящей в настоящее время для новых установок. Строительные нормы и правила теперь также регулируют замену котлов и фактически требуют преобразования полугравитационных систем в полностью насосные при каждой замене котла.

Со временем я добавлю сюда красивые аккуратные диаграммы каждого типа, но пока у меня есть только несколько диаграмм (показанных ниже), собранных из различных источников.Еще раз не законченная страница, но некоторая приблизительная информация лучше, чем ничего, надеюсь, вы согласитесь 😉

Полугравитация

Это компоновка системы, наиболее часто устанавливаемая с 1960-х по 1990-е годы. Котел нагревается, и вода циркулирует за счет естественной конвекции («силы тяжести») и нагревает водонагреватель. Чтобы это работало, HWC должен быть установлен выше, чем котел. Управление радиаторами осуществляется путем включения и выключения насоса, это делается автоматически с помощью комнатного термостата.Как вы понимаете, бойлер (и, следовательно, функция горячей воды) должен быть включен, прежде чем отопление заработает. Это учитывается типом программатора, установленного на полугравитационных системах — можно выбрать только горячую воду, но не только центральное отопление. Центральное отопление можно выбрать только тогда, когда выбрана горячая вода.

Оригинал этой диаграммы опубликован компанией Honeywell на их странице с описанием того, как перейти от полугравитации к полностью откачанной, здесь http: //content.honeywell.com/uk/homes/FAQ/@Semi-gravity%20conversion.pdf, и его стоит прочитать. (Если кто-то из компании Honeywell возражает против того, чтобы я воспроизвел его здесь, свяжитесь со мной, и я удалю его.)

Полностью накачан

Здесь мощность котла поступает на пару клапанов с электроприводом (или один трехходовой клапан), и каждый клапан управляется термостатом. Когда комнатный термостат или термостат водонагревателя требует тепла, его эквивалентный клапан с электроприводом открывается и также включает котел. Преимущества этой системы заключаются в том, что котел остается выключенным и холодным, когда ни один из термостатов не требует тепла (что приводит к экономии топлива и сокращению выбросов CO2), и водонагреватель больше не нужно располагать над котлом.Их можно установить бок о бок, например, в одном шкафу или установить подвесной бойлер в бунгало со шкафом для вентиляции / накопителя горячей воды на том же уровне.

Компоновочная схема системы воспроизведена из руководства по установке Keston Celsius 25. (Если кто-нибудь из Кестона возражает против того, чтобы я воспроизвел его здесь, свяжитесь со мной, и я удалю его.)

Обратите внимание на отсутствие насоса на этой схеме. Это потому, что этот конкретный котел имеет встроенный насос в подающей трубе.Для большинства котлов требуется установка отдельного насоса снаружи непосредственно перед клапанами с электроприводом. Два клапана в потоке к цилиндру и радиаторам на этой схеме будут моторизованными клапанами, управляемыми термостатами цилиндра и помещения.

‍

Полугравитационный с термостатическим контролем зоны

Я украл эту диаграмму из инструкций по установке Honeywell «Sundial C Plan». План C — это метод установки термостатического управления как в зоне горячего водоснабжения, так и в зоне нагрева помещения в полугравитационной системе.Необычный. Основным преимуществом этого является то, что, как и в полностью насосной системе, котел отключается, когда оба термостата удовлетворены, что обеспечивает повышенную экономию топлива. (Обратите внимание, что питающий и расширительный бак и соединения трубопроводов не показаны на схеме.)

Важно использовать 28-миллиметровую версию двухходового клапана с электроприводом V4043, потому что, в отличие от 22-миллиметровой версии, она имеет двухходовой переключатель, который срабатывает при открытии клапана, а не простой переключатель включения / выключения 22-миллиметрового клапана. Двусторонний переключатель важен для метода подключения, который заставляет эту систему работать.Для получения полной информации о конструкции C Plan и подключении вы можете загрузить инструкцию по установке в формате PDF с веб-сайта Honeywell UK здесь. Вам нужно будет зарегистрироваться.

Комбинированная система

На этой схеме показано, насколько проста система отопления, подключенная к комбинированному котлу. Ни внешнего насоса, ни баков, ни внешнего расширительного бака, ни моторизованных клапанов, и во многих случаях пункт 6 также не требуется. (В настоящее время производитель устанавливает автоматический байпасный клапан внутри большинства комбинированных котлов.) Неудивительно, что ленивые инженеры-теплотехники отдают предпочтение системе отопления с комбинированным котлом, а не нормальному бойлеру и водонагревателю.

‍

Гравитация

Это мой собственный грубый набросок традиционной гравитационной системы. Это то же самое, что и старая угольная система, но с газовым котлом, вставленным вместо оригинального угольного котла на кухне. Там нет насоса (очевидно), и все это установлено с использованием труб огромного диаметра, потому что единственной движущей силой для циркуляции является естественная конвекция.Горячая вода менее плотная, чем холодная, поэтому она поднимается до верха системы. Вода внутри радиаторов охлаждается, поскольку она отдает тепло для обогрева дома и падает на дно системы, где повторно нагревается котлом и снова поднимается наверх. Старые немодифицированные гравитационные системы обычно являются прямыми, что означает, что вода из кранов и водонагревателя — это та же вода, которая циркулирует через радиаторы. Там нет отдельного расширительный бачок и нагревательная спираль внутри HWC как в современных системах.

Однотрубная система

Это схема устаревшей однотрубной насосной системы. Есть несколько подобных систем, которые еще используются, но, как правило, они приближаются к 50-летнему возрасту или устанавливаются самим установщиком с очень старой книгой о том, как установить центральное отопление.

Первоначально устанавливались однотрубные системы и добавлялись к угольным кострам с задними котлами. Вокруг дома была установлена ​​петля из трубы, и насос закачивал горячую воду по петле. Некоторая часть горячей воды прошла в радиаторы естественной конвекцией или по счастливой случайности и сделала радиаторы теплыми (но никогда не ГОРЯЧИМИ).Когда газовые котлы начали устанавливать в обычных жилых домах, формат был скопирован, но быстро вытеснен «двухтрубным» методом, поскольку все радиаторы нагревались должным образом. Как вы можете видеть из диаграммы, охлажденная вода из каждого радиатора разбавляет горячую воду в контуре трубы, поэтому последний рад в системе не имеет надежды на то, чтобы нагреться должным образом. Я знаю это, потому что в моей спальне в доме, в котором я вырос, был последний рад …

С технической точки зрения любой наблюдательный человек заметит, что насос на этой схеме установлен в обратном направлении, поэтому качает не в том направлении.Его надо качать справа налево, обратно в котел!

Советы по ремонту дома для специалистов по установке котла

Котлы — одна из самых горячих тем на форуме Brownstoner. Читатели спрашивают обо всем, от того, как приручить шизофренические котлы до различий в типах котлов, размерах котлов, расширительных баках, и даже об удивительном влиянии котла на материалы потолка подвала.

Лето — сезон замены котлов (поверьте, вы не захотите менять котел в середине зимы).А это значит, что пора задать один из самых простых — и страшных — вопросов, с которыми приходится сталкиваться владельцу бруклинского котла:

Что входит в установку котла?

Бойлер обычно выполняет две основные функции: нагревает воздух в доме и нагревает горячую воду в доме. Он делает это путем сжигания топлива — обычно нефти или газа — для получения очень горячей воды. Часть этой воды попадает прямо в водопроводную систему, когда вы открываете кран. Но он также проходит через систему закрытых труб и радиаторов по всему дому, передавая тепло воздуху.По мере охлаждения вода перекачивается обратно в котел для повторного нагрева.

Замена бойлера — один из самых дорогих ремонтов дома. Так что вы определенно хотите быть уверенными в том, что с первого раза все сделано правильно.

Самое важное, что вы можете сделать, — это нанять лицензированного сантехника , который специализируется на установке котлов. Если у вас паровая система или работает на масле, обязательно найдите профессионала с опытом работы в этой области.

Помимо физической установки котла, сантехник сделает еще несколько важных вещей:

Они найдут проблему, которая убила ваш старый котел

Ваш котел находится в центре всей системы отопления, включая трубы, радиаторы и термостат. Но, как и в случае с сердцем и кровеносной системой в вашем теле, проблема с одной частью будет иметь комплексные последствия для других. Ваш сантехник изучит каждый аспект этой системы, чтобы найти и исправить любые проблемы.

Майкл и Жанна Петри из Petri Plumbing в Бруклине предупредили нас, что:

«Большинство старых котлов выходят из строя из-за системной проблемы. Если вы не устраните проблему, которая приводит к отказу существующего котла, новый котел, на который вы потратили с трудом заработанные деньги, тоже выйдет из строя, причем довольно быстро ».

Специалисты будут знать, как проверить органы управления котлом, размер котла, размер и шаг трубы, размер коллекторной трубы, размещение воздухоотделителей и клапанов, функциональность клапана и — если ваша система представляет собой паровую систему — расстояние между концами пара. магистраль и уровень воды, все радиаторы, радиаторные клапаны и пароотделители.

Джон Катанео из Gateway Plumbing & Heating сказал Браунстонеру:

«Если все сделано неправильно, такое расположение трубопроводов может привести к закупорке артерии, заставляя сердце вашей системы переутомляться в попытках доставить пар или нагретую воду туда, где это необходимо. Термостат в вашем жилом помещении будет сообщать вашему котлу: «Дайте нам больше тепла», и ваш котел послушно отреагирует, но большой процент тепла горящего топлива вполне может уноситься вверх и наружу через дымоход, а не достигать ваших радиаторов.”

Полная проверка системы также поможет водопроводчику порекомендовать правильный тип и размер для вашего нового котла.

Бруклинская котельная с трубопроводом около котла. Фото Gateway Plumbing

Ваш сантехник дважды проверит трубы

В руководстве по установке от производителя котла будет схема трубопроводов, которой ваш сантехник будет следовать во время установки. Затем сантехник должен сверить его с фактически установленными работами.

Майкл и Жанна Петри выразили сожаление по поводу проблем, связанных с пропуском этого этапа, добавив: «Я не могу сказать вам, сколько котлов мы перепроверяем, потому что предыдущий подрядчик по отоплению неправильно определил размер отверстия коллектора».

В паровых системах коллектор котла — это место, которое собирает весь горячий пар, производимый котлом, перед его отправкой в ​​радиаторы. Коллектор находится под давлением и помогает выпускать пар с нужной скоростью. Если отверстие коллектора (труба от котла к коллектору) не подходящего размера, это может снизить давление в вашей паровой системе.

Но все размеры и информация о трубах подробно описаны на схеме вашего котла.

Пример схемы трубопроводов

Котельная газовая. Фото из Википедии

Ваш сантехник найдет способ сделать ваш новый котел более эффективным

Две стратегии повышения эффективности котла — и, соответственно, производительности и срока службы — набирают обороты. Управление приоритетом позволяет указать, готовит ли котел горячую воду для отопления или для крана.Раньше котлы сжигали достаточно топлива для одновременного нагрева радиаторов и горячей воды. Но с приоритетным управлением котел меньшего размера может эффективно переключаться между двумя функциями, обычно отдавая приоритет воде для крана.

Первичный / вторичный трубопровод создает два контура проточной воды, которые обеспечивают оптимальный, независимый поток как для котла, так и для системы. По сути, ваш котел был создан для работы с определенным потоком воды к радиаторам и из них.Но ваши трубы и радиаторная система лучше всего работают с другим количеством. Первичный / вторичный трубопровод — это умный способ оптимизировать и то, и другое, помогая вашим радиаторам сохранять тепло, а также максимизировать эффективность котла.

Скорее всего, ваш сантехник предложит вам эти варианты.

Третий способ потенциально оптимизировать производительность вашего нового котла — просто переместить на термостат . Как знают многие владельцы браунстонеров, нарастает жара. Поэтому, если ваш термостат находится на верхнем этаже, на нижних уровнях зимой может стать холодно.Если он находится на первом этаже, то верхние этажи легко превратятся в сауну.

Джон Катанео из Gateway Plumbing & Heating сказал нам:

«Нередко регистрируется разница температур в 15 градусов и более от нижнего до верхнего уровня трех- или четырехэтажного жилого дома. Неудивительно, что зимняя прогулка по улице с таунхаусами открывает широко распахнутые окна, из-за которых сильно перегретый воздух попадает в холодную внешнюю атмосферу ».

Лучшее место для термостата — это место, где он не будет подвергаться воздействию сквозняков или локального тепла от готовки, освещения или солнца.Обычно это сердцевина здания для коричневого камня или самая большая комната в квартире.

Наконец, ваш сантехник назначит повторное наблюдение

Ваш специалист по отоплению должен вернуться примерно через шесть недель для обслуживания нового котла. Если это система горячего водоснабжения, они проверят, что все элементы управления работают правильно и что бойлер отключается при нужной температуре. Что касается паровой системы, ваш сантехник позаботится о ее бесперебойной работе, а также очистит котел, удалив масло с поверхности воды.

Установка с интервалом времени любезно предоставлена ​​Gateway Plumbing

Если у вас есть вопрос о вашем доме, задайте его на форуме.
Если вы ищете подрядчика, ознакомьтесь с услугами Brownstoner’s Local Home Pros.

Особая благодарность нашим специалистам по котлам Майклу и Жанне Петри из Brooklyn’s Petri Plumbing и Джону Катанео из Gateway Plumbing & Heating.

Изображения из Браунстонера, если не указано иное

Конденсационный котел

: Схема трубопроводов конденсационного котла

Расширительный бак — Википедия
Расширительный бак или расширительный бак — это небольшой бак, используемый для защиты закрытых (закрытых для атмосферного давления) систем водяного отопления и систем горячего водоснабжения от чрезмерного давления…. Прочтите статью

Помимо первичного / вторичного трубопровода Трубопровод — Caleffi
Представлен трубопровод помимо первичного / вторичного. Современные компактные котлы имеют гораздо большее гидравлическое сопротивление, чем чугунные котлы. конденсационный / модулирующий / конденсационный котел с высоким сопротивлением потоку вторичные контуры параллельные балансировочные клапаны первичного контура переходной мост близко расположенные … Get Doc

ОПРЕДЕЛЕНИЯ — Центральный Котел
Горячее снабжение котла 1 «Центральный PEX® Этот трубопровод PEX должен быть защищен от УФ-лучей, 4 мил, черный поли. ПРИМЕЧАНИЕ. Ребристая трубка.40 августа 2017 г. СИСТЕМНЫЕ ДИАГРАММЫ White Black Бассейны и гидромассажные ванны обычно имеют высокий расход воды, от 30 до 50 галлонов в минуту. Потому что … Access Content

I. СХЕМА ТРУБОПРОВОДА — HTP
I. СХЕМА ТРУБОПРОВОДА Рисунок 6. 23 LP- 276 REV. 3.28.14 Рисунок 7 ПРИМЕЧАНИЯ: 1. Этот чертеж предназначен только для демонстрации концепции трубопроводов системы. Установщик несет ответственность за все оборудование и детализацию, требуемые местными правилами. 2. Циркуляционный насос котла … Прочтите документ

5 ГАЗОВЫЙ КОТЛ Руководство по работе с котлом ЧАСТЬ 2: КАК РАБОТАЕТ КОТЛ Конденсационная технология Munchkin — это интеллектуальная система, которая обеспечивает высокоэффективную водород… Просмотреть этот документ

РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ И УСТАНОВКЕ
РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ И УСТАНОВКЕ www r.com Просто потому, что это «не» не означает, что это котел без конденсации, многозонный с 4-ходовым смесительным клапаном, многозонный — с переменной Скоростной нагнетательный насос, многозонный с 3- и 4-ходовым клапаном Mixngi, высокотемпературные / низкотемпературные зоны … Получить содержимое

ASPE Cleveland Seminar — ASSE International
• Недостаточный объем воды в бойлере или трубопроводе системы между ними • При использовании котел без конденсации должен обеспечивать температуру обратной воды 140 ° F.Система с низкой массой • Использование конденсационного котла с большим диапазоном изменения • Диапазон изменения более 15: 1. Семинар ASPE в Кливленде … Просмотреть этот документ

Цикл Ренкина — Википедия
Цикл Ренкина — это модель, которая используется для прогнозирования: Путем конденсации паров рабочего пара в жидкость давление на выходе из турбины понижается, а необходимая энергия за счет трения питательной жидкости вызывает падение давления в котле, конденсаторе и трубопроводе между … Читать статью

Водогрейные котлы — горячие воды
Гидравлические отопительные котлы ХАРАКТЕРИСТИКИ A.O. Smith высокоэффективный конденсационный котел XP использует современный теплообменник и позволяет проложить до 50 футов длины труб между котлом и первичной системой отопления … Получить документ Doc

Модель котла: Tx51- 151, Tx151C Серийный номер котла: 72000 (и выше) Trinity В результате внутренний водяной трубопровод, а также соответствующие уплотнительные кольца и удерживающие зажимы были модифицированы с учетом этого изменения. Кроме того, … Получить документ

Руководство по комбинированному котлу

Мы всегда хотим, чтобы вы получали максимум от отопления и горячего водоснабжения.Итак, в результате мы подготовили это мини-руководство по вашему комбинированному котлу. В ближайшее время мы планируем написать более подробные статьи по всем аспектам комбинированных котлов.

Цель этого руководства — лучше понять, как работает ваш котел. Мы объясним, как он обеспечивает отопление и горячую воду и как использовать его в условиях повышенного спроса или экстремальных погодных условий. Надеюсь, эта информация окажется для вас полезной.

Информация о комбинированном котле Quick

Комбинированный котел (широко известный как комбинированный) объединяет в одном приборе функции отопления и горячего водоснабжения.Сегодня комбинированные котлы компактны, просты в использовании, надежны, эффективны и очень эффективны при подаче тепла и горячей воды прямо из одной установки.

Комбинированные котлы могут монтироваться на стену или на пол. Каждый котел должен иметь дымоход. Дымоход (установленный на котле) безопасно выводит продукты сгорания наружу. Лучше всего, чтобы дымоход выходил кратчайшим путем.

К котлу подключено семь труб:

• Газовая труба
• Вход холодной воды
• Выход горячей воды
• Трубка подающей линии центрального отопления
• Возвратная труба центрального отопления
• Трубка сброса давления
• Конденсат труба

Как это работает? Руководство по комбинированному котлу.

Комбинированный котел объединяет в одном приборе центральное отопление и горячую воду. С самого начала стоит отметить, что пароконвектомат может выполнять только одну из этих функций одновременно, и он всегда отдает приоритет горячей воде.

Процесс выработки тепла, необходимого как для отопления, так и для горячей воды, одинаков. Медная газовая труба подает газ от счетчика через газовый клапан к газовой горелке внутри герметичной камеры. Когда горелка горит, она направляет тепло к основному теплообменнику.Современные комбис извлекают из газа как можно больше тепла, которое образует конденсат внутри теплообменника. Трубка для конденсата собирает конденсат и выводит его наружу.

В холодную погоду конденсатопровод необходимо защитить от замерзания. Рекомендуется проложить как можно большую часть трубы изнутри, прежде чем открывать ее снаружи. Любая внешняя труба для конденсата должна минимизировать горизонтальные участки. Защитите меньшую внешнюю трубу для конденсата, используя изоляцию и устройство защиты от замерзания (короткие участки трубопровода диаметром 42 мм и более не требуют изоляции).

Безопасна ли напорная система?

Внутри теплообменника тепловая энергия передается системной воде (воде, которая течет вокруг радиаторов). Производитель котла рекомендует использовать герметичную систему, а воду настроить на рабочее давление. Если есть проблема с котлом, насосом или системой наполнения, котел безопасно сбросит избыточное давление через трубку сброса давления. Предел давления нагнетания составляет 3 бара, устанавливается предохранительным клапаном (PRV). PRV соединяет воду в системе с трубопроводом сброса давления.

Трубка PRV должна быть установлена ​​из меди. Всегда отключайте PRV в соответствии с инструкциями производителя или действующими правилами техники безопасности. Капающий ПРВ трубы, как правило, указывает на проблему с системой давления в котле. Для регулировки или ремонта потребуется вызвать квалифицированного инженера.

Центральное отопление

Мы продолжаем это руководство по вашему комбинированному оборудованию с функцией центрального отопления. В большинстве случаев комбинированные котлы отапливают дом, перекачивая горячую воду по трубам к радиаторам в каждой комнате.Это контролируется с помощью программатора или таймера, а также комнатного термостата. Каждый радиатор снабжен впускным и выпускным клапанами. Радиаторные клапаны используются для балансировки распределения тепла. Чтобы тепло достигало всех радиаторов равномерно, необходимо сбалансировать клапаны. Термостатические радиаторные клапаны могут быть установлены для повышения эффективности и комфорта управления.

Важно сбалансировать радиаторы. Убедитесь, что ваш теплотехник выполнил эту задачу при установке нового котла или ремонте чего-либо на котле или системе.Сегодня существуют системы, которые обеспечивают дистанционное управление обогревом через ваш мобильный телефон или планшет. Это добавляет дополнительный контроль и может быть действительно удобным, особенно во время путешествия или неожиданного возвращения домой.

Горячая вода

Горячая вода образуется, когда в водопроводной сети нагревается холодная вода, протекающая через пароконвектомат. Вода отводится из радиаторного контура с помощью переключающего клапана в пластинчатый теплообменник (ПТО). ПТО передает тепло воды из системы в водопроводную холодную воду, как только открывается кран или душ.Горячая вода достигает заданной температуры, указанной контроллером котла. Газовая горелка регулируется, чтобы поддерживать равномерную температуру. Наконец, термисторы регулируют подачу газа по мере протекания водопроводной воды, чтобы поддерживать постоянную температуру воды.

В условиях сильного холода некоторые комбинированные котлы могут с трудом достичь необходимой температуры. В этом случае может помочь уменьшение расхода воды из крана или душа. Подавляющее большинство новых комбайнов могут справиться с этими нечастыми требованиями.

Это руководство к вашему пароконвектомату представляет собой обзор функциональных возможностей этого типа оборудования.Мы будем писать более подробные блоги по многим темам, затронутым здесь, и свяжем их с этой статьей, как только они будут опубликованы.

Паровой котел: схема трубопроводов парового котла

Трубопровод бытовой воды. См. Схему установки на стр. 6; установите переходники ½ дюйма с наружной резьбой в обе ИНСТРУКЦИИ ПО УСТАНОВКЕ ПАРОВОГО КОТЛА KEYSTOKER 4 90 000 БТЕ — 105 000 БТЕ … Fetch Full Source

Водогрейные и паровые котлы — Серия 2 88. Подсоедините трубопровод водяного котла 14 Подсоедините трубопровод парового котла Установите систему управления паровым котлом 27 Подключите системы патрубков и вентиляции. 29 Установите горелку, электропроводку и систему заполнения… Просмотр полного источника

Руководство по эксплуатации — паровые котлы WLF с 2006 по 2007 гг. 2 Предметный указатель Общее описание G. Выпуск пара H. Трубопровод продувки I. Предохранительный клапан J. Газовая рампа Предусмотрен предохранительный клапан (клапаны) давления парового котла. … Получить Doc

Model H.E. Паровые Котлы — Главная | Lattner
J. Трубопровод газовой магистрали K. Системы питания котла L. Электрические соединения M. Перед розжигом котла N В соответствии с Кодексом ASME предусмотрен предохранительный клапан парового котла.Размер и количество определяются настройкой клапана, пропускной способностью клапана, … Подробнее

PEG-E ГАЗОВЫЙ ПАРОВЫЙ КОТЛЫ
ГАЗОВЫЕ ПАРОВЫЕ КОТЛЫ Регулярно проверяйте наш веб-сайт на наличие обновлений: www.ecrinternational.com Информация и спецификации, изложенные в данном руководстве, действуют на этапе рассмотрения трубопровода рядом с котлом как части котла для надлежащего … Читать содержание

Предохранительные или предохранительные клапаны должны быть установлены в верхней части котла со шпинделем предохранительного клапана. Напорный трубопровод Негоризонтальный впускной трубопровод * * * * * Паровые предохранительные клапаны и предохранительные клапаны для горячей воды… Посетите документ

Как работают конденсационные котлы — Советы по сантехнике — YouTube
Как работают конденсационные котлы — Сантехнические советы сантехники. Нагрузка Конденсационный котел имеет такую ​​же тепловую нагрузку внизу, но имеет более современные перегородки и конденсационную камеру наверху. Категория Применение и стратегии трубопроводов для конденсационных котлов Viessmann — Продолжительность: … Просмотр видео

Цикл Ренкина — Википедия
Цикл Ренкина — это модель, которая используется для прогнозирования производительности паротурбинных систем, если давление и температура не достигают сверхвысоких значений. критические уровни в паровом котле, трение жидкости вызывает падение давления в котле, конденсаторе и трубопроводе между компонентами… Читать статью

Схема трубопроводов теплового котла

Установка — Radiant Heat
Heat Transfer Products, Inc., это может привести к повреждению котла и / или серьезным травмам. • Постоянная подача свежей подпиточной воды сокращает срок службы нагревателя. При определении местоположения нагревателя учитывайте трубопроводы и установку. Любые претензии по … Получить содержимое

Трубопроводы Схемы — Uponor Professional
Полное руководство по поддержке проектирования — Глава 13 — Схемы трубопроводов 141 Конкретные требования к схемам трубопроводов.Если Уровень I Control • Модулирующий конденсационный котел электрический котел с лучистым теплом. • Циркуляционный насос котла — электрические котлы не комплектуются циркуляционным насосом, … Доступ к документу

Radiant — Pexheat.com
Это руководство по установке RadiantPEX представляет собой коллективное знание тысяч наших клиентов, которые были достаточно любезны, чтобы помогите нам с идеями и методами, которые имеют … Прочитать документ

ОПРЕДЕЛЕНИЯ — Центральный котел
Количество тепла, необходимое для повышения температуры горячего питания котла 1-дюймовая центральная труба PEX Radiant PEX под таблицей Подача принудительного возврата воздуха с использованием таблиц стилей сетки — трубы из PEX должны быть защищены от ультрафиолетовых лучей, толщиной 4 мил, черный поли… Возврат Doc

Карманное руководство Viega ProRadiant
См. Схемы трубопроводов в этом карманном справочнике. A Перед установкой излучающей системы вам необходимо выполнить расчет тепловых потерь и излучения. Карманный справочник Viega ProRadiant. Viega 1-800-976-9819 Карманный справочник Viega ProRadiant). «) Код # … Получить содержимое

Закрытый контур жидкостного отопления Трубопровод Система
Закрытый контур жидкостного отопления» Система трубопроводов «Приемлемо для всех систем отопления, требуются балансировочные клапаны.Циркуляционный насос котла Радиатор Радиатор Радиатор Вентилятор Конвектор Пропорциональный регулирующий клапан потока необходим, если температура подаваемой воды превышает 155 f Эта диаграмма типична для … Просмотреть этот документ

Экономайзер — Википедия
Проще говоря, экономайзер — это теплообменник Стирлинга двигатель. Новаторский вклад Роберта Стирлинга в конструкцию котла: горючие газы нагревают воду, чтобы произвести пар для привода двигателя, клапанов и трубопроводов. … Читать статью

3.7 Смесительный клапан 5000 (PA07) — Taco Comfort — Taco-Hvac
При использовании смесительного клапана серии 5000 для лучистого впрыска смеси — Расчетная нагрузка лучистого отопления (БТЕ / ч) 500 x (Подача в котел — возврат в лучистую систему) = Термостат серии 5000 Трехходовой смесительный клапан (альтернативный трубопровод) H MIX C MIX CH Серия 5000 Термостатический трехходовой смесительный клапан MIX CH MIX CH … Читать содержание

Комбинированный котел

: Схема подключения комбинированного котла

Руководство по установке — Электромонтаж и водопровод
Комбинированный котел + часы 00:00 LN SL SI LN L1 RAD room stat LN L1 Насос для теплого пола MELNBOGMBOGLNE 230 В, 50 Гц Руководство по установке заземления и нейтрали E09 БРЕНД, КОТОРЫЙ МОЖЕТ ДОВЕРЯТЬ 0800 5420 816 www.wundafloorheating.co.uk. 8 Комбинированные радиаторы или система … Возврат Doc

I. СХЕМЫ ТРУБОПРОВОДОВ — HTP
I. СХЕМЫ ТРУБОПРОВОДОВ Рисунок 6. 23 LP- 276 REV. 3.28.14 Рисунок 7 ПРИМЕЧАНИЯ: 1. Этот чертеж предназначен только для демонстрации концепции трубопроводов системы. Циркуляционный насос котла должен быть рассчитан на работу с открытым контуром. Не используйте чугунные термостаты. 3. … Получить документ

ОПРЕДЕЛЕНИЯ — Центральный Котел
Температура воды в существующем котле. Высота этой горизонтальной сборки не должна превышать 4 дюймов над верхней частью водонагревателя.Только для иллюстрации, стили водонагревателей могут отличаться. Термостатический смесительный клапан водо-водяного теплообменника … Загрузите здесь

Схемы приложений для серии NCB-E
Чертежи для серии NCB-E 20 Goodyear Irvine, CA 92618 800-519-8794 www.Navien.com T Обратный клапан Клапан сброса давления циркулятора Расширительный бак Aquastat Navien NCB-E Комбинированный котел с устройством обработки воздуха — прямое подключение g c. 20 Goodyear Irvine, CA 92618 800-519-8794 www … Doc Viewer

Газовые котлы Greenstar
Greenstar HF CDi Combi Страница 65 Greenstar Si Combi Страница 71 Greenstar i Junior Combi Страница 82 Система Greenstar i Страница 93 Примечания Страница 105 Руководство по электромонтажу Worcester Газовые котлы Greenstar Стр. 3.Страница 4 Руководство по электромонтажу Worcester Газовые котлы Greenstar Для замены котлов на существующих … Получение документа

Назад котел — Википедия
Задний котел — это устройство, которое устанавливается на отопительную печь в жилом помещении или открытый камин для он обеспечивает как комнатное тепло, так и горячее водоснабжение или центральное отопление. … Прочитать статью

Учебник для учащихся — Уровень 2 Сантехника
От первичной подающей и обратной трубы от котла.Диаметр подающего и обратного трубопроводов к радиатору обычно составлял 22 мм.
