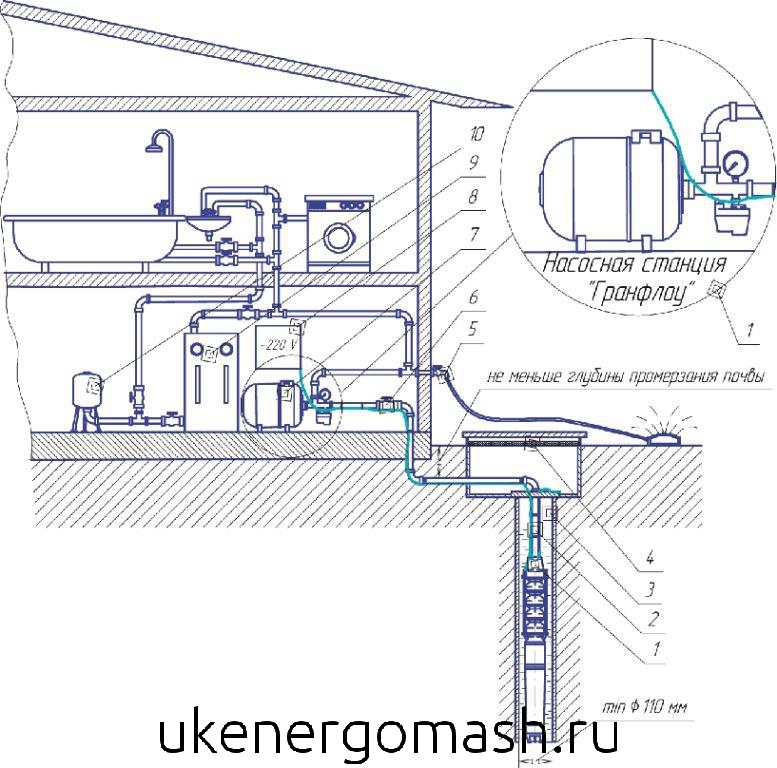

Схема обвязки насосной станции: Обвязка насосной станции

Содержание

Обвязка насосной станции

Надеемся, что ознакомившись с этой несложной инструкцией, Вам не составит труда подключить насосную станцию самостоятельно или проконтролировать работу тех, кто занимается ее монтажом.

Обвязка насосной станции.

Насосные станции могут работать в нескольких направлениях:

— Подача воды из скважины или колодца

— Подача воды из накопительной емкости

— Повышение давления в трубопроводе

Несмотря на разнообразные варианты использования, монтаж (или обвязка) этого насосного оборудования во всех этих случаях схож.

Выбор места размещения

Первое, что необходимо сделать- это определить место, где будет располагаться насосная станция. Оно может быть как внутри дома, так и снаружи (например, кессон).

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8−9 метров.

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Если насосу «не хватает» небольшого расстояния, то его можно установить в кессон (в случае со скважиной), или соорудить «полочку» в колодце, на которой надежно будет установлена насосная станция.

Условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C. Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации. В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

В отдельно стоящем помещении. Это, можно сказать, вообще идеальный вариант, с помощью которого может быть выполнена установка насосной станции в скважину или колодец — это одновременно и защита от погодных условий, и комфортная эксплуатация. Единственным недостатком может являться то, что будут возникать незначительные вибрации по трубам.

Подключение насосной станции

Начнем с комплектующих, которые будут необходимы для подключения насосной станции:

— Напорно-всасывающий шланг. Он применяется в случаях заборы воды из скважины, колодца или емкости (он позволяет не делать отверстие в бочке, а просто закинуть в нее шланг и качать воду, тем самым упрощая монтаж). Сам шланг состоит из соединительной муфты с резьбой, которая позволяет присоединить его к насосной станции, непосредственно шланга, а на другом его конце располагается обратный клапан и фильтр-сетка.

Это самый простой тип подключения, ведь для того, чтобы пользоваться водой, остается только подсоединить насосную станцию к Вашей системе водоснабжения.

Более «продвинутую» схему, более пригодную для круглогодичного снабжения Вашего дома водой, мы предлагаем рассмотреть ниже:

Как Вы заметили, здесь предусматривается и слив системы, и разводка воды на несколько участков. Такой способ подключения позволит слить воду из системы, если Вы не будете ей пользоваться, что актуально в зимний период.

Пуск насосной станции

Прежде чем приступать к запуску системы, необходимо проверить исправность и соответствие всех элементов, отрегулировать давление воздуха в гидроаккумуляторе. После этого, насосную станцию и всасывающую магистраль необходимо заполнить водой (это делается через специальное отверстие в насосе). Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Затем станцию необходимо подключить к электрической сети для плавного пуска и проверить давление и автоматику. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать. Станция не должна запускаться очень часто, иначе двигатель будет перегреваться. Норма запусков за один час до 20 раз (точная цифра должна указываться в техническом паспорте системы). Затем в процессе эксплуатации необходимо контролировать давление воздуха в гидроаккумуляторе (1,5 атмосферы).

Подключение насосной станции своими руками по схеме

На чтение 11 мин. Просмотров 3k. Опубликовано Обновлено

Подключение насосной станции к источнику водоснабжения можно произвести своими руками. Но, в то же время, подключение станции к водопроводу должно производиться с соблюдением всех технических нюансов. Прежде всего, требуется правильно составить схему установки водоподающей аппаратуры, а затем правильно подключить её к водопроводной системе.

Устройство и принцип действия

Большинство скважин, обслуживающих дачные участки и жилые загородные дома, имеют глубину подачи воды не более 20м. Данная глубина идеально подходит для использования автоматических насосных станций.

Это устройство представляет совокупность аппаратуры, предназначенной для исполнения двух основных целей:
  • Подача воды из источника водоснабжения во внутридомовую сеть.
  • Поддержание в водопроводной системе давления, нужного для бесперебойного функционирования сантехнических устройств и бытовых приборов.

При отсутствии в доме воды невозможно функционирование таких благ цивилизации, как душевые, стиральные автоматы, кухонные смесители, канализационная система. Поэтому, насосная станция для частного дома выступает в качестве основы его благоустройства.

На современном отечественном рынке можно встретить значительное количество разных автоматических устройств водоподачи, предназначенных для установки в частном доме. Но, несмотря на некоторые конструктивные различия, все эти модели имеют одинаковый принцип действия, и схожее устройство.

Главные функциональные узлы водонасосных станций:
  • Всасывающий насос для подъёма воды из скважины, и подачи её под определённым напором во внутреннюю трубопроводную систему. Чаще всего здесь применяется поверхностный насос. Но, если требуется качать воду с глубокой артезианской скважины, в составе станций используются глубинные погружные насосы.
  • Демпферный бак-накопитель или гидроаккумулятор. Это устройство предназначается для создания определённого водного запаса на всякий непредвиденный случай. Например, при поломке насоса, отключении электроэнергии, гидроаккумулятор сможет какое-то время поддерживать давление, давая возможность жильцам пользоваться основными сантехническими приборами.
  • Датчики давления (манометры), соединённые с реле, а те, в свою очередь, – с электродвигателем насоса. При перегреве мотора, либо аварийного исчезновения воды в подающей системе, контролирующая аппаратура должна самостоятельно остановить насос во избежание его поломки.
  • Блок управления насосной станцией. Здесь расположены кнопки включения/отключения, а также приборы регулировки работы станции. С их помощью можно настроить показатели наибольшего и наименьшего давления, при которых будет происходить самостоятельное включение или отключение устройства.
  • Обратный клапан. Устанавливается на водозаборном трубопроводе, и не даёт воде скатываться обратно в питающую скважину.

Основные схемы установки и подключения

При сборке водопроводной системы могут применяться различные схемы подключения насосных станций в частном доме.

Чаще всего встречаются следующие схемы:

  • Схема прямого подключения устройства в подающий трубопровод.
  • Схема с накопительным баком.

Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении – в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.

Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.

Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.

Таким образом, в такой схеме используется два насоса:
  1. Глубинный насос, качающий воду в накопитель.
  2. Насосная станция, подающая воду из бака-накопителя в водопровод.

Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.

Технология монтажа насосной установки

Монтаж насосной станции производится в несколько этапов. От правильной установки устройства зависит эффективность и долговечность его работы, поэтому подходить к делу следует максимально ответственно. Прежде, чем начинать монтажные работы, следует выбрать наиболее подходящую схему подключения насосной станции к водопроводу, а также определиться с местом её установки. Лишь после этого производится обвязка водоподающего устройства трубами и стыковка с внутридомовым и внешним водопроводом.

Выбор места расположения

Точка расположения насосной станции зависит от нескольких факторов. Прежде всего, это схема подачи – прямая или через накопительный бак. Также на расположение установки влияет климатические условия. В южных районах, где не бывает сильных морозов, поместить станцию можно прямо над источником водоснабжения, либо в непосредственной близости к нему.

Для этого над скважиной оборудуют заглублённую в землю камеру – кессон. В этом утеплённом приямке и помещают водоподающую аппаратуру, подводя к ней трубы и электропитание.

Когда вода для внутридомовой системы берётся из колодца, разместить станцию можно прямо в нём. Для этого на внутренней стенке колодца устанавливают полочку, а уже на ней монтируют насосную станцию.

Возможно также установка подающего воду устройства в специальной будке рядом с источником воды. Единственное условие – станция должна находиться в помещении с плюсовой температурой, чтобы избежать перемерзания воды внутри труб и демпфера.

Если жилое строение находится в северном регионе, то обеспечить надёжную теплоизоляцию при внешнем расположении станции будет затруднительно. Наилучший выход в таком случае – разместить станцию внутри дома. Обычно для этого используют цоколь или подвал.

Для схемы установки, включающей в себя накопительный бак, размещение насосной аппаратуры внутри отапливаемого помещения является единственно возможным. Бак-накопитель, заполненный водой, в зимнее время должен находиться в тепле. Соответственно, и водонапорная станция располагается рядом с ним.

Проведение подготовительных работ

После выбора точки установки станции, начинаем подготовительные работы. Прежде всего, монтируется основание, на котором она будет стоять. Можно залить небольшую бетонную площадку, выложить пол кирпичом, либо установить прибор на специальные кронштейны. В целях шумоизоляции, между основанием и самой станцией рекомендуют закрепить резиновую прокладку. Она будет поглощать вибрации, идущие от работы насоса и крыльчатки вентилятора.

Далее прокладываем трубопроводы:
  • Внутренний, идущий от насосной станции к сантехническому водоразборному оборудованию.
  • Внешний, соединяющий станцию или бак-наполнитель с источником воды.

Внешние трубы следует прокладывать в траншеях, расположенных ниже уровня промерзания почвы. Этот показатель различен для разных регионов. Для средней полосы России он составляет порядка 0,8-1,2 м, а для Сибири может составлять 2,5-3, и более метров.

Траншея копается таким образом, чтобы трубопровод имел небольшой скат в сторону скважины. Это необходимо, чтобы в при аварийном ремонте трубопровода, вода самотёком ушла вниз.

Сборка водозаборного узла

Тип водозаборного узла зависит от вида используемого насоса. Если это стандартный поверхностный насос, то водозаборный узел состоит из трубы, опущенной в скважину. На её конце крепится обратный клапан и фильтр-сетка, задерживающая крупный мусор. У станций, оборудованных эжекторным насосом, водозаборный узел будет иметь более сложный вид.

На всасывающую трубу также надевается клапан и фильтр-сетка, но к ней присоединяется ещё одна труба, идущая от эжектора. По этой трубе от насоса направляется часть потока обратно, в основание всасывающей трубы. Так создаются дополнительные всасывающие мощности, позволяющие значительно увеличить высоту подачи воды.

Когда требуется подавать воду из очень глубокой артезианской скважины, приходится использовать погружной насос-глубинник. Глубина подачи его составляет до 200-300 метров. Фильтр грубой очистки входит в комплект такого насоса, и устанавливается внутри него.

Погружной насос подвешивается за оголовок скважины на прочном нержавеющем тросе. Водозаборный узел следует размещать, чтобы он находился посреди водяного столба, но не ближе полуметра до дна для насоса-глубинника, и 1м –для поверхностного.

Монтаж поверхностных элементов станции

Схема сборки станции зависит от конкретной модификации аппарата. Зесь следует соблюдать одно непреложное правило: каждый из агрегатов соединяется между собой через запорные краны с резьбой-американкой и клапанами. Это даёт возможность заменять вышедшие из строя узлы без демонтажа соседних и без сброса воды из водопровода.

Перед станцией устанавливается дополнительный фильтр грубой очистки, задерживающий песок, просочившийся сквозь фильтр-сетку. На выходящем от станции трубопроводе, ведущем в здание, ставятся фильтры тонкой очистки, удаляющие из воды растворённые в ней микроэлементы.

Если размер демпферного бака, входящего в состав станции, слишком мал, можно вставить в водоподающую систему гидроаккумулятор. Это позволит увеличить аварийный запас в водопроводе с прямой подачей, без накопительного бака.

Далее, пользуясь инструкцией от производителя, подсоедините входящий и выходящий трубопроводы к соответствующим отверстиям насоса. За гидроаккумулятором устанавливаются датчики давления с манометрами и блок управления.

Первый запуск станции

Мощность электродвигателя насоса составляет порядка 0,7 – 1,5 кВт, поэтому рекомендуется подвести к нему отдельную линию электропроводки с устройством автоматического отключения тока, срабатывающего при коротком замыкании. Также следует подключить аппаратуру к заземляющему контуру.

Далее следует проверить давление в половине гидроаккумуляторного бака, заполненной воздухом. Этот показатель при запуске ниже давления, нужного для включения насоса примерно на 10%.

Выставлять настройку запуска следует, ориентируясь на объём гидроаккумулятора:
  • Для бака ёмкостью в до 30л установленное давление должно равняться 1,5 бар.
  • Для 30-50л – 1,8 бар.
  • От 50 до 100л – чуть ниже 2 бар.

Затем следует открутить пробку из отверстия вверху насоса, и заполнить его водой. Воду следует лить, пока она не начнёт литься из отверстия.

После этого пробку закручивают обратно, и производят такую последовательность действий:
  1. Подключают насос к электропитанию.
  2. Слегка открывают заливной вентиль, чтобы выпустить из системы воздух.
  3. После начала работы насоса, спустя пару минут из выпускного отверстия системы должна пойти вода.
  4. Когда вода не пошла, устройство выключают, и добавляют ещё воды.
  5. После начала перекачки воды, устанавливаются окончательные настройки для автоматических реле аппаратуры.

Виды применяемых насосов

Водоподающие станции комплектуются несколькими видами насосного оборудования:

  1. Стандартные модели, устанавливаемые поверхностным способом. Позволяют подавать воду с глубины до 8-9м.
  2. Поверхностные, с внутренним эжектором. Система внутреннего эжектора позволяет увеличить давление в системе, и глубину всасывания до 10-12м.
  3. С внешним эжектором. Эжектор опускается к основанию всасывающей трубы, что увеличивает глубину всасывания воды до 30м. Минус эжекторных моделей – их шумность. Поэтому, при покупке таких устройств, заранее приготовьтесь к некому дискомфорту, либо позаботьтесь о шумоизоляции помещения.
  4. Погружные насосы. Использование погружных типов насосной техники целесообразно для скважин, глубиной свыше 30м. Такие насосы опускаются непосредственно в скважину, подвешиваясь на тросах в полуметре от её дна.

Устройство и принцип работы гидроаккумулятора

Гидроаккумуляторы представляют собой металлические баки, объёмом обычно от 20 до 100л. В них имеются входное и выходное отверстие. Данные приборы предназначаются для поддержания рабочего давления в водопроводной сети при отключенном насосе.

Для этого внутри металлического бака располагается резиновая мембрана, которая растягивается при заполнении ёмкости водой. Когда же насос выключается, мембрана, за счёт силы сжатия, выталкивает содержащуюся в баке воду в сеть. Таким образом, в водопроводной системе поддерживается давление, необходимое для работы сантехнических приборов.

Основные правила эксплуатации

После запуска станции в эксплуатацию, необходимо регулярно производить её профилактические осмотры. При необходимости промывать фильтры, подтягивать резьбовые стыки. В случае забивки фильтров вода начинает подаваться в сеть пульсирующими рывками, а порой и вовсе перестаёт течь. Частота промывки фильтров зависит от качества воды в скважине.

Примерно раз в месяц следует осматривать и гидроаккумулятор. Если показания давления в его воздушной камере ниже необходимого уровня, то его следует поднять при помощи автомобильного насоса через нипель. Для правильной эксплуатации и техобслуживания устройства, нужно внимательно ознакомиться со схемой насосной станции и рекомендациями изготовителя, обычно указываемыми в технической инструкции.

Полезное видео по теме

Установить насосную станцию вполне по силам обычному домашнему мастеру. Для этого понадобится лишь умение держать в руках простейшие слесарные инструменты – гаечный ключ, отвёртку, пассатижи. Естественно, не лишним будет некоторый сантехнический опыт и смекалка. Наглядно ознакомиться с процедурой монтажа насосной станции можно в представленном ниже видео.

Подключение насосной станции к скважине своими руками по инструкции

На чтение 6 мин. Просмотров 4.5k. Опубликовано Обновлено

Обустройство системы водоснабжения частного дома часто требует подключения насосной станции к скважине своими руками. От качества выполнения действий зависит корректность функционирования системы в дальнейшем. Правильная установка снижает затраты на ремонт и замену компонентов оборудования.

Для чего нужна насосная станция

Источником воды для питья и хозяйственных нужд часто становится колодец или скважина. Второй вариант считается более надежным. Качественную питьевую воду можно добывать только с большой глубины.

Жидкость поднимается на поверхность и направляется в систему водоснабжения с помощью погружного насоса, снабженного дополнительными устройствами. Возможно применение поверхностного насосного оборудования. Использование установки возможно при наличии неглубокой скважины. Это объясняется ограниченной высотой всасывания.

Внедрение насоса положительно сказывается на функционировании системы водоснабжения. Компактное оборудование предназначено для решения таких задач:

  • добыча воды из источника и ее подача в водопроводную систему дома;
  • выравнивание давления в трубах, предотвращение повреждения водопровода от гидроудара, возникающоге во время запуска системы;
  • защита оборудования от самопроизвольного включения;
  • хранение запасов воды, используемых при отключении электропитания.

Подача жидкости в систему водоснабжения из скважины происходит не при каждом открытии крана. Защитное реле и гидроаккумулятор отслеживают требуемую величину срабатывания. Снижение частоты включений продлевает срок службы двигателя моторной установки.

Конструктивные особенности насосной установки

В зависимости от типа насоса станции бывают блочными или составляемыми из отдельных компонентов. В состав установки входят такие элементы:

  1. Насос.
    Представляет собой агрегат, работающий путем создания центробежной силы. Устройство погружается в скважину или размещается на поверхности. Оно используется для подъема воды из шахты и ее направления в трубопровод. При небольшом объеме добываемой жидкости большая часть ресурса попадает в гидроаккумулятор, необходимый для поддержания нормального напора в системе водоснабжения. Напорную трубу снабжают фильтром грубой очистки, улавливающим крупные примеси, вымываемые из скважины потоком.
  2. Гидроаккумулятор.
    Имеет вид металлической емкости, снабженной изогнутой резиновой прокладкой. Между стенками резервуара и уплотнителем находится сжатый воздух. При наполнении водой мембрана расширяется, давление растет.
  3. Реле давления.
    Эта часть системы отвечает за включение и деактивацию оборудования. Если давление в трубопроводе превышает 3 кг/см³, реле подает сигнал на прекращение работы насоса. При снижении параметра установка включается. Контролируют параметры системы с помощью манометра. Этот же элемент позволяет настраивать реле.
  4. Обратный клапан.
    Эта деталь устанавливается на напорную часть оборудования. Она не позволяет воде вытекать из резервуара. Система функционирует под давлением, клапан препятствует возникновению гидроударов при запуске погружного насоса.

С чего начать сборку и установку водяной станции

После завершения обустройства скважины владелец дома получает технический паспорт. Здесь присутствуют характеристики источника – протяженность, расстояние до водоносного слоя, давление водяного столба, предполагаемый объем добываемой воды.

Эти данные используют при составлении схемы подключения насосной станции к скважине. Зная число точек забора и объема воды, можно вычислить требуемую производительность оборудования.

Не менее важными показателями считают давление воды в трубопроводе. С учетом имеющихся данных рассчитывают рабочие точки установки. Эта характеристика помогает правильно выбрать мощность насоса.

Видео инструкция по сборке насосной станции с погружённым насосом:

Инструкция по сборке водопроводной станции с поверхностным насосом:

Можно купить готовую установку или собрать ее из отдельных компонентов. Если расстояние до водоносного слоя превышает 10 м, рекомендуется раздельное размещение аппаратов.

Выбираем место для установки

Перед тем как подключить насосную установку к скважине самому, нужно выбрать правильное место расположения. Рекомендуется устанавливать аппаратуру вблизи скважины. Чаще всего оборудование защищают кессоном. Размер углубления должен позволять обслуживать механизмы.

Стены приямка облицовывают кирпичом или бетоном. Насос ставят на фундамент из бетона и закрепляют анкерными болтами. Всасывающую трубу в скважину вводят через переходник. Установка станции в кессон положительно влияет на срок службы центробежного насоса.

Компоненты погружного оборудования можно размещать на любом расстоянии от скважины. Управляющий модуль можно установить в подвале или котельной. Помещение должно быть защищено от воздействия влаги. Иначе оборудование быстро выйдет из строя.



Существуют такие варианты размещения станции:

  1. Вдали от центра помещения.
    Это позволяет увеличить площадь свободного пространства, необходимого для обслуживания установки. Оборудование не должно контактировать со стенами. Это приводит к возникновению вибрации и посторонних звуков при работе аппаратуры. Постоянные колебания разрушают защитное покрытие, из-за чего металл повреждается.
  2. Размещение в отдельном строении.
    Помогает избежать возникновения шума, однако владелец не может быстро получать доступ к аппаратуре. Некоторые бурят шахту на этапе формирования котлована, из-за чего источник остается в подвале. Установка насосной станции в скважину этим способом позволяет сэкономить средства, однако ремонт и замена компонентов оборудования вызывают затруднения.

Порядок подключения: пошаговая инструкция

Не каждый знает, как правильно подключить насосную станцию. При установке блочного оборудования сборка подразумевает совмещение напорного и втягивающего трубопроводов. К погружаемой в скважину трубе подключают фильтр с клапанами, ее выводят наружу через переходник или оголовок.

Всасывающую линию тщательно герметизируют. В противном случае в систему водоснабжения проникнет воздух, который выведет насос из строя. Напорную часть снабжают вентилем.

12 шагов для подключения насосной станции:

Стоит рассмотреть, как подсоединяют насосную станцию к скважине при выборе модульного оборудования. Соединение скважины с насосной станцией включает такие этапы:

  1. Обвязка гидроаккумулятора.
    В первую очередь монтируют штуцер с 5 патрубками. Его подсоединяют напрямую. После этого настраивают и устанавливают защитное реле, манометр и водопроводный вход. Оставшийся отвод используют для подсоединения напорной трубы.
    В скважины глубиной более 10 м устанавливают погружные насосы. Это позволяет избежать проблем, вызываемых необходимостью установки эжектора и всасывающей части.
  2. Вывод трубопровода.
    Производится через оголовок источника. Напорные трубы укладывают в траншею, подводимую к дому. Элементы должны располагаться ниже глубины промерзания почвы.
  3. Подключение к электрической сети.
    В процессе монтажа устанавливают пусковой блок станции, выход соединяют с ним медными проводами. Питание насоса должно осуществляться через отдельный автоматический переключатель.

После завершения процесса сборки оценивают герметичность соединений. В первый раз гидроаккумулятор наполняют медленно, чтобы не нарушить целостность мембраны.

Инструкция по установке и эксплуатации

Чтобы понять, как установить насосную установку правильно, нужно изучить такие рекомендации:

  1. Оборудование размещают на горизонтальной поверхности. Надежная фиксация предотвратит падение блоков.
  2. Перед пробным запуском измеряют давление в гидроаккумуляторе. Это значение должно составлять 1,5-2 кг/см³. Если величина отклоняется от нормы, закачивают или выпускают воздух.
  3. Гидробак размещают вертикально. Мембрана не должна касаться стенок резервуара.
  4. Помещение с насосным оборудованием снабжают системой сбора и отвода жидкости.
  5. Реле имеет предустановленные настройки, при необходимости их изменяют.
  6. Компоненты размещают так, чтобы при ремонте не нужно было демонтировать всю установку.

Инструкция по настройке, установке и подключению насосных станций

Какие элементы насосной станции можно изготовить самостоятельно

Изготовить своими руками можно гидроаккумулятор. Для сооружения корпуса применяют газовый баллон или любую цилиндрическую емкость. Для вывода воды используют сифонную трубку. Мембрана в этом случае не устанавливается.

Давление должно быть таким, чтобы при включении насоса в систему не проникал воздух. Параметр регулируют с помощью ниппеля, устанавливаемого в верхней части емкости. Защитное реле можно заменить датчиком уровня.

Подключение насосной станции к скважине: технология проведения работ


Бурение скважины завершено, что дальше? Необходимо организовать водопровод, позволяющий помыть посуду, принять душ, полить растения и подключить бытовую технику. Решить задачу поможет подключение насосной станции к скважине. Однако для положительного результата следует точно знать, как это сделать.

Мы расскажем вам о том, как на базе поверхностной насосной техники лучше устроить автоматизированное водоснабжение загородного дома или любимой дачи. В представленной нами статье детально описаны технологические правила и принципы сборки контура. С учетом наших советов вы без проблем устроите систему собственными руками.

Содержание статьи:

Особенности устройства насосной станции

Автономное водоснабжение на базе насосной станции включает комплекс устройств, обеспечивающих автоматическое поступление воды в дом. Чтобы организовать комфортное автономное водоснабжение, необходимо выбрать подходящий насосный агрегат, правильно подключить его и настроить.

Если установка выполнена правильно и соблюдаются требования по эксплуатации, она прослужит очень долго. В доме всегда будет чистая вода под давлением, позволяющим использовать современные приборы: от обычного душа и стиральной машинки до посудомойки и джакузи.

Насосная станция состоит из трех основных элементов:

  • насоса, который подает воду;
  • гидроаккумулятора, где вода хранится под давлением;
  • управляющего блока.

Насос закачивает воду в (ГА), который представляет собой резервуар с внутренней вставкой из эластичного материала, который часто называют мембраной или грушей из-за его формы.

Задача насосной станции – обеспечить постоянное поступление воды в дом при достаточно высоком уровне напора в водопроводной системе

Чем больше воды в гидроаккумуляторе, тем сильнее сопротивляется мембрана, тем выше давление внутри емкости. Когда жидкость поступает из ГА в водопровод, давление снижается. Реле давления фиксирует эти изменения, а затем включает или отключает насос.

Работает это так:

  1. Вода заполняет гидробак.
  2. Давление поднимается до верхнего установленного предела.
  3. отключает насос, поступление воды прекращается.
  4. Когда включают воду, она начинает убывать из ГА.
  5. Происходит снижение давления до нижнего предела.
  6. Реле давления включает насос, бак наполняется водой.

Если убрать из схемы реле и гидроаккумулятор, насос нужно будет включать и отключать каждый раз, когда открывают и закрывают воду, т.е. очень часто. В результате даже очень хороший насос быстро сломается.

Использование обеспечивает владельцам дополнительные бонусы. Вода в систему подается под определенным постоянным давлением.

Все комплектующие и материалы, необходимые для подключения, следует подготовить заранее. Они должны соответствовать по размеру патрубкам имеющегося оборудования, для успешного монтажа могут понадобиться переходники

Хороший напор нужен не только, чтобы с комфортом принять душ, но и для работы автоматической стиральной или посудомоечной машины, гидромассажа и прочих благ цивилизации.

Кроме того, в резервуаре хранится некоторый (около 20 литров), но нужный запас воды, если оборудование перестанет работать. Иногда этого объема хватает, чтобы протянуть до устранения возникшей проблемы.

Место установки: удобное и безопасное

Выбирая место, необходимо учитывать технические характеристики прибора и расстояние от места установки до уровня воды. Если оно достаточно большое, станцию ставят в бытовой комнате или в подвале.

Необходимо проследить, чтобы соблюдались следующие условия:

  • было достаточно сухо и тепло;
  • имелась возможность монтажа шумоизоляции;
  • обеспечен свободный доступ к приборам для регулярного обслуживания.

Высокая влажность, а также замерзание воды внутри прибора приводят к поломкам.

Если оборудование поставлено в доме, придется позаботиться о шумоизоляции. Состояние и настройки основных узлов необходимо периодически контролировать. Приборы должны стоять так, чтобы позволять без затруднений снимать показания, настроить реле и т. п.

Трубы, с помощью которых подключают насосное оборудование, должны быть цельными, поэтому нужно покупать коммуникации с хорошим запасом длины

При установке насосной станции в устье глубокой скважины используют кессон, чтобы приборы находились как можно ближе к источнику воды. – это емкость, достаточно просторная, в которой предусмотрены отверстия и узлы для удобного монтажа насосного оборудования.

Станцию ставят в доме или в кессоне, например, из бетонных колец. Оборудование нужно защитить от влаги и замерзания, а жильцов дома – от шума работающего насоса

Готовые изделия этого типа продаются в профильных магазинах, можно выбрать вариант, подходящий по размеру и конфигурации. Их делают из пластика, металла, полимерпесчаных составов. Для самостоятельного обустройства кессона приямок углубляют и расширяют, обкладывают стены кирпичом, сверху монтируют прочную крышку.

Если оборудование будет использоваться только летом, например, для полива, можно поставить его даже вне дома. Но на зиму станцию придется правильно законсервировать

Часто вместо кирпичной кладки сеток кессона используют бетонные кольца, между которыми заделывают стыки, а затем выполняют гидроизоляционные работы. В получившемся небольшом помещении ставят насосное оборудование.

Глубина установки должна защищать углубленное в грунт оборудование от замерзания даже в самые жестокие холода. В южных регионах хватит полутора-двух метров, на севере может понадобиться углубление на четыре метра.

Порядок подключения: пошаговая инструкция

Насосные станции подходят для оборудования относительно глубоких водозаборных выработок. В случае превышения глубины расположения зеркала грунтовой воды максимального значения, указанного производителем техники, используются .

Для установки выполняют следующие действия:

  1. Прокладывают траншею, соединяющую скважину и жилье.
  2. Укладывают в нее трубы.
  3. Монтируют водопровод (если он отсутствует).
  4. Устанавливают агрегат в выбранном месте.
  5. Подающую трубу оборудуют фильтром и обратным клапаном.
  6. Подключают магистраль к принимающему патрубку.
  7. Соединяют агрегат с водопроводом.
  8. Подключают оборудование к электропитанию.
  9. Заполняют гидробак водой.
  10. Выполняют пробный пуск станции.
  11. Проверяют стыки.
  12. Настраивают реле давления.

Трубы внешнего трубопровода необходимо проложить ниже уровня, на который промерзает грунт. Рекомендуется сделать небольшой уклон от дома к скважине, чтобы вода возвращалась к насосу, если он перестанет работать. Это защитит прибор от перегрева и поломок из-за сухого хода, т.е. работы при отсутствии воды.

Такую же защитную функцию выполняет , не позволяющий жидкости покидать трубу и уходить в скважину. При подключении поверхностного насоса, снабженного эжектором, требуется присоединить к всасывающей трубе еще одну, которую подводят к эжектору.

Этот узел направляет часть поступающей жидкости к основанию трубы, по которой поступает жидкость, что значительно повышает производительность оборудования. Если используется , работы выполняют иначе. Его присоединяют к всасывающей трубе и подвешивают на прочном тросе из нержавейки.

Нижний конец подающей трубы следует оборудовать сетчатым фильтром, чтобы песок и другие включения не загрязнили воду и не повредили оборудование

Погружные насосы удобно крепить к готовому оголовку. Такое устройство монтируют на верхнюю часть обсадной трубы. Считается, что герметизация скважины с помощью оголовка позволяет несколько увеличить ее дебет. Чтобы кабель и трос не спутались, их фиксируют к трубе с помощью пластиковых стяжек.

Если фильтр уже есть в насосе, ограничиваются монтажом обратного клапана. Край подающей магистрали поверхностного насоса должен располагаться на высоте больше метра. Это минимальное расстояние равно половине метра для погружного насоса.

Соединения агрегата с трубами необходимо выполнять с помощью кранов-американок, используют клапаны, чтобы перекрыть любой участок и отсоединить его для ремонта без ущерба для остальных элементов системы.

Перед станцией рекомендуется поставить дополнительный фильтр грубой очистки, а после нее монтируют фильтр, который обеспечит чистоту питьевой воды, удалив нежелательные примеси

Установленный в выработке со временем изнашивается, через него начинает просачиваться песок. Рекомендуется ставить дополнительный грубый фильтр на входе в насос.

Электропитание обеспечивают, подводя к оборудованию отдельную линию, снабженную устройством автоматического отключения, необходимо позаботиться о заземлении. Перед пуском устройство заполняют водой через предусмотренное для этого отверстие.

В гидробаке при этом должно быть давление:

  • около 1,5 бар для емкости менее 30 л;
  • около 1,8 бар для 30-50 л;
  • 2 бара или немного меньше для резервуара 50-100 л.

Затем отверстие для залива воды закрывают и подключают прибор к электросети. Нужно приоткрыть вентиль, чтобы стравить воздух. Через несколько минут отсюда потечет вода. В противном случае следует отключить прибор и долить еще немного жидкости.

Для регулировки реле давления с него необходимо снять корпус, чтобы получить доступ к винтам, с помощью которых настраивают прибор

Повторяют включение, чтобы устройство начало работать в штатном режиме. Теперь нужно . Для этого ГА придется опустошить и затем снова заполнить. Показатели выставляют, вращая соответствующие винты.

Несколько ценных рекомендаций

Резьбовые соединения необходимо затягивать ключом, а не руками, чтобы обеспечить необходимую герметичность. Для подключения арматуры, защитных устройств и самой лучше использовать трубы, диаметр которых немного больше расчетного, чтобы компенсировать нагрузку, возросшую из-за изгибов магистрали.

Линия рециркуляции защитит насос и позволит повысить давление воды в системе. Для монтажа обратной магистрали понадобится тройник

Чтобы защитить насос от холостого хода, можно установить линию рециркуляции. Для этого на подающую и всасывающую трубы ставят тройники и соединяют свободные патрубки обратной магистралью.

На ней следует поставить кран, позволяющий контролировать интенсивность обратного потока. Такое дополнение улучшит напор, но будет несколько снижать производительность прибора.

В качестве основания для насосной станции можно использовать кронштейн, но она должна стоять ровно на амортизирующих прокладках, чтобы вибрация была минимальной

Насосную станцию ставят на идеально ровное основание, снабженное амортизирующими прокладками. Это снизит вибрационное воздействие, а также уменьшает количество шума.

Примерно раз в три месяца необходимо проверять:

  • состояние стыков на предмет протечек.
  • состояние фильтров для своевременной прочистки.
  • настройки реле для их коррекции;
  • состояние гидробака, чтобы определить места протечек.

Если уровень давления в ГА не соответствует требуемому уровню, его несложно подкачать, используя компрессор или насос. На больших емкостях для этого предусмотрено ниппельное соединение. Если из отверстия течет жидкость, значит, внутренняя мембрана порвана и требует замены.

Выводы и полезное видео по теме

Видео #1. Выполнение обвязки насосного оборудования:

Видео #2. Подробный обзор установки в кессоне:

Видео #3. Подключение агрегата к скважине-игле:

Разобравшись в устройстве и принципах работы поверхностного насосного оборудования с установкой можно справиться без проблем. Нужно выбирать качественную технику, соблюдать правила его эксплуатации, своевременно выполнять техническое обслуживание. Соблюдение этих условий обеспечит корректную работу агрегата и бесперебойную подачу воды.

Пишите, пожалуйста, комментарии в блок-форме, находящейся под текстом статьи. Расскажите о том, как устанавливали и подключали насосное оборудование для автоматической откачки воды. Делитесь с посетителями сайта полезными для них технологическими тонкостями.

Насосная установка и Пошаговая инструкция монтажа +Фото и Видео

Имея загородную недвижимость, будь то дом с постоянным проживанием или дача не всегда есть возможность подключиться к центральному водоснабжению. По этой причине источники воды оборудуются самостоятельно. Встает вопрос о том, как доставить воду до нужной точки, для этого устанавливаются водяные насосы. Для любого монтажа требуется схема подключения насосной станции.

Как известно насосные агрегаты имеют разные модификации. Есть с внешним эжектором и встроенным или вообще быть без него, влияющие на давление в трубах, с накопителем и без, автоматические или с поплавком.

Все они выполняют одну функцию – доставляют жидкость до требуемой точки.

Содержание статьи:

Выбирая насосную установку

Особенности накопительного бака

Самым востребованным на рынке является насос с накопительным баком (гидроаккумулятором) – эта насосная станция имеет внушительные габариты, соответственно ее монтаж является более сложным. Его и рассмотрим.

Особенность насоса в том, что его главный узел разделен на две часть, одна отвечает за подкачку воды, вторая отвечает за количество воздуха.

Давление в системе регулируется автоматически. Когда стрелка манометра показывает минимальный уровень давления, установка включается, как только требуемый параметр достигнут, система отключается.

Функции

Выбирая насосную установку, требуется обратить внимание на самые важные ее функции:

  1. С какой глубины насос может поднять воду.
  2. Производительность
  3. Мощность
  4. Автоматическое управление или механическое
  5. Сколько жильцов в доме
  6. Объем накопителя

Производительность насоса должна быть ниже или равна производительности источника воды. В противном случае качество доставляемой жидкости будет низким (содержать примеси и песок)

Если неправильно выбрать установку, то возможны перебои с водоснабжением и плохой напор воды.

Разберем пример

4 человека постоянно проживают. Производительность изделия потребуется не ниже 3 м3/ч

Размещаем оборудование

Как правильно выбрать место для установки насосной станции для дома или дачи?

Главный минус установки в неспособности функционировать при минусовой температуре. Даже если обустроить строение под насосную станцию и утеплить ее, производительность снизится или насос совсем перестанет работать. Конечно, можно поставить рядом обогреватель, но это приведет только к перерасходу электроэнергии.

При выборе места для насосной станции следуйте рекомендациям

  1. Оборудование устанавливайте в помещение с централизованным отоплением.
  2. К насосной установке обеспечьте свободный доступ, для обслуживания
  3. Постарайтесь минимизировать расстояние от источника забора воды.

Варианты мест размещения оборудования

  • Отдельно оборудованное помещение в доме, желательно со звукоизоляцией.
  • Возможна установка в санузлах (кухня, ванна)
  • В подвале и цоколе. При условии, что там тепло и сухо
  • В кессоне – рядом со скважиной. В этом варианте насосная станция будет работать продуктивно, только если установить ее ниже уровня промерзания грунта.

Однотрубная система или двухтрубная система подключения?

Данный вопрос зависит от того на какой глубине расположена установка и водопровода.

1-но трубное

Однотрубное подключение применяют при малых глубинах до 8 метров.
Двухтрубная система используется, когда требуется увеличить глубину забора воды насосом от 8 метров.

2-х трубное

Двухтрубная система подключения подразумевает насос с внешним эжектором.

Как подключить насосную станцию

  1. Вырывается траншея ниже уровня промерзания почвы. Обязательно выдержать уклон в сторону скважины.
  2. На трубу ПВХ установить обратный клапан или приобрести уже готовое изделие с клапаном и фильтром.
  3. Соединение с насосом производится с помощью фитинга «американки», муфты, уголка с резьбой из металла.
  4. Труба идущая к водопроводной магистрали от установки подсоединяется по тому же принципу
  5. Прежде чем включить систему, агрегат заполняется водой.
  6. Если трубопровод расположен выше уровня промерзания, его следует утеплить.
  7. К водопроводной магистрали дома насосная станция подключается при помощи фитингов.

Рекомендация

Чтобы повысить качество воды устанавливаю два фильтра. Перед насосом – фильтр грубой очистки. После установки монтируется фильтр глубокой очистки.

Сам процесс установки не является сложным и длительным. Основное время занимает подготовка к монтажу: оборудование помещения, организация траншеи, укладка труб и т.д.

Иногда, чтобы снизать вибрацию, насосную установку ставят на бетонную или кирпичную подушку, застеленную резиновым ковриком.

Собираем насосную станцию сами: последовательность и правила

Любое жилое здание нельзя назвать благоустроенным, если в нем в нем нет системы водоснабжения. Не все участки имеют поблизости централизованный водопровод, поэтому большинству их владельцев приходится сооружать скважину либо колодец. Чтобы обеспечить бесперебойную, автоматизированную подачу воды, они приобретают насосные станции, делающие этот процесс легким и удобным. Однако в некоторых случаях достаточно высокая цена такого оборудования делает эту покупку невыгодной, нецелесообразной. Поэтому хозяевам, планирующим подобные работы в недалеком будущем, нужно разобраться, когда можно избежать лишних трат, как собрать насосную станцию самостоятельно.

Имеет ли смысл такая сборка?

Сейчас в продаже легко найти множество разнообразных моделей, отличающихся характеристиками, поэтому подобрать оптимальное оборудование труда не составит. Сначала надо убедиться, что покупка полностью оправдана, так как собрать насосную станцию можно своими руками.

Она, точно так же, как покупная «коллега», будет работать надежно и бесперебойно. В каких случаях самостоятельная сборка имеет смысл? Тут есть несколько подходящих ситуаций. Вполне логично обдумывать самостоятельную операцию, если:

  • часть оборудования, особенно дорогие элементы, у мастера уже есть в наличии;
  • некоторые компоненты (или один из них) устройства не устраивают своими параметрами;
  • помещению не подходит вариант расположения элементов: бывают проблемы с горизонтальным расположением бака;
  • не совсем оптимальна мощность насосной станции: например, она чересчур мала для глубокого источника воды;
  • модель всем хороша, но ее габариты не позволяют установить насосную станцию в небольшое помещение, которое можно выделить под оборудование.

Главным стимулом для самостоятельных действий все же остается «прикосновенный запас» — элементы насосной станции, которые есть в хозяйстве, к тому же находятся в отличном состоянии. В этом случае приобретать готовый комплект попросту нелогично.

Если же главных рабочих узлов в наличии нет, то чаще такая работа даже невыгодна. Агрегат, собранный самостоятельно, выйдет дороже, чем магазинные насосные станции. Когда один или несколько компонентов есть, то можно узнать, что придется докупать, а потом уже интересоваться тем, как собрать насосную станцию своими руками.

Что такое насосная станция?

Прежде чем приступать к подготовительному этапу, не мешает рассмотреть все элементы этого оборудования, узнать, чем оно отличается от обычного агрегата — насоса. Ответ на последний вопрос — более щадящий режим работы, он гарантирует больший срок службы. Но чтобы разобраться с тем, как функционирует оборудование, надо рассмотреть все устройства, из которых оно состоит.

Компоненты системы

В состав любой насосной станции входит комплекс элементов.

  1. Насос. Его единственная задача — перекачивание воды. Чаще в роли «главного героя» выступают агрегаты поверхностного типа, реже погружные, идеальные для скважин глубиной 40-70 м.
  2. Гидроаккумулятор. Это бак, но непростой. Внутренняя его часть разделена на две камеры эластичной мембраной. Одна из них, верхняя, предназначается для жидкости, другая — для воздуха.
  3. Блок управления. Его задача — обеспечить автоматическую работу насосной станции, включать либо отключать насос, когда давление в гидроаккумуляторе достигает определенного значения.
  4. Контрольные приборы. Главное устройство — реле с манометром, определяющим уровень давления в системе насосной станции. Оно устанавливается на гидроблок.

Если в хозяйстве есть гидроаккумулятор и насос достаточной мощности, то сомнений в целесообразности операции, как правило, не остается. Остальные элементы можно купить отдельно, так как цена их не так высока. Мастеру только нужно предварительно узнать, как собрать насосную станцию, какие особенности есть у этой работы.

Принцип работы и плюсы станции

Перед тем как собрать насосную станцию, не мешает познакомиться с тем, как она функционирует. Работа происходит циклами, которые включают две этапа.

  1. Включается насос, который поднимает воду из скважины либо колодца. Жидкость следует в гидроаккумулятор, где собирается до того момента, пока давление не превысит верхний порог. Когда это происходит, реле давления прекращает подачу воды, отключая двигатель насоса. Станция переходит в ждущий режим.
  2. После открытия крана, или начала работы бытовой техники, потребляющей воду, жидкость начинает поступать из гидроаккумулятора. Когда давление в емкости достигает нижнего порога, реле снова запускает насос, который тут же возобновляет подачу воды из источника.

Кажется, что относительно компактная система не имеет недостатков, а достоинства ее сомнений не вызывают. К ним относится:

  • полностью автоматическая работа, продлевающая срок службы приборов;
  • максимальная эффективность такой «принудительной» системы водоснабжения;
  • отсутствие любых серьезных проблем — с напором, со стабильностью подачи воды;
  • повышенная безопасность: как трубопроводов, бытовой техники, так и самого оборудования;
  • возможность всегда иметь некоторый запас воды, обеспечить ее подачу во время отключения электричества.

Если рассматривать преимущества самостоятельной сборки такого комплекта, то надо отметить еще один немаловажный плюс. Это хороший шанс поместить станцию в сравнительно тесное помещение, так как разместить элементы относительно друг друга можно по своему усмотрению.

Эта насосная система универсальна. Ее можно встроить в магистральный водопровод в том случае, если напор в нем оставляет желать лучшего. Такая проблема с падением давления нередко встречается в дачных, коттеджных поселках, а также в сельской местности.

Что потребуется для самостоятельной сборки?

Первым делом подбирают насос. В этом случае все зависит от вида источника: для колодцев подойдет поверхностное устройство, для глубоких скважин — погружное оборудование.

Набор для работы

Остальные элементы:

  1. Гидроаккумулятор. Это своеобразный демпфер, который позволяет не «дергать» насос, регулирует процессы — накопление/расход воды.
  2. Блок автоматики. Самый простой вариант — реле с манометром. Модель, имеющая встроенный термометр, позволит следить за состоянием системы.
  3. Обратный клапан — обязательный элемент, предназначенный для предотвращения оттока воды при снижении давления или при остановке насоса.
  4. Фильтры. Изделие для тонкой очистки устанавливается на трубопровод за насосной станцией. Фильтр грубой очистки — перед главным агрегатом. Эти элементы (съемные или несъемные) могут входить с состав обратного клапана. Именно такие модели рекомендуют покупать.

Обязательные дополнительные элементы — шланги, фитинги, трубы. При самостоятельной сборке насосной станции для соединения всех компонентов в систему традиционно используют продукцию из двух материалов-конкурентов — из полипропилена или из полиэтилена. Для уплотнения соединений приобретают ФУМ-ленту, лен либо уплотнительную пасту (сантехнический герметик).

Главный «дуэт» и его особенности

Эта «связка» заслуживает того, чтобы на ней остановились и рассмотрели элементы подробнее. Насосную станцию можно собрать на любом агрегате — на поверхностном или погружном. Однако главное требование к любому прибору — достаточная мощность для подъема жидкости с глубины.

Насос и его характеристики

Этот пункт можно рассмотреть на примере поверхностного оборудования, которое будет находиться на гидроаккумуляторе. Например, в одном из помещений дома. Основным параметром, который нужно учитывать, является глубина всасывания, обозначаемая литерой «H». Находят ее по формуле:

H = (L/8) + h

L здесь — строго горизонтальное расстояние от насосной станции до источника воды, а h — дистанция от поверхности земли до зеркала воды.

Глубина всасывания — максимально возможная величина, расстояние, с которого насос сможет гарантированно поднимать воду. Чтобы не столкнуться с проблемами, агрегат надо приобретать хотя бы с небольшим запасом.

Выбор типа насоса зависит от источника. Скважина требует погружного насоса большой мощности. Колодец предлагает два варианта — либо глубинное оборудование, либо поверхностное. Но в последнем случае есть обязательное условие: расстояние от поверхности до зеркала воды не должно быть больше 8 м.

Насос в компании с гидроаккумулятором

При выборе накопительной емкости, в первую очередь, смотрят на ее объем. Чем он больше, тем лучше, так как запас всегда приветствуется. Чаще выбирают модели, рассчитанные на 25, 50, 100 или 200 л. Но в этом случае главное условие — соответствующая производительность насоса. Принято считать, что ориентироваться лучше на такие соотношения мощности насоса и объема гидроаккумулятора:

  • 0,5 кВт — для емкости до 25 л;
  • 1 кВт — до 50 л;
  • 1,5 кВт — до 100 л.

Кроме того, накопитель должен соответствовать параметрам насоса (давлению) и подходить блоку автоматики системы.

Как собрать насосную станцию: особенности монтажа

Любая работа требует тщательной подготовки. Такая операция не исключение. Главная задача предварительного этапа — найти лучшее место для расположения насосной станции.

Выбор места для оборудования

В этом случае учитывают несколько важных факторов.

  1. Близость к источнику. Чтобы обеспечить максимальную эффективность, комплекс должен находиться рядом со скважиной или колодцем.
  2. Необходимые условия для установки в помещении. Место для монтажа должно быть достаточно просторным, чтобы агрегаты не касались стен. Отсутствие влажности и качественная вентиляция обязательны.
  3. Свободное пространство, оставленное около оборудования. Простор необходимо гарантировать, чтобы упростить потенциальные работы в будущем: например, профилактику насосной станции или ее ремонт.

Если в установке планируется использовать поверхностный насос, то варианты монтажа надо рассмотреть подробнее. В первую очередь это касается эжекторных, струйных агрегатов, которые отличаются довольно шумной работой. В этом случае вариантов расположения есть несколько.

Дом

Если рассуждать об идеале, то это отапливаемое, звукоизолированное помещение. Самая подходящая кандидатура — котельная. Возможные, но не оптимальные помещения — коридоры, ванные, кладовые. В этом случае главная требование — размещение насосной станции подальше от тех помещений, где требуется тишина (спальня, детская, кабинет).

Когда нет возможности найти такое место, обеспечивают звукоизоляцию — помещают станцию в шкаф, либо дополнительно делают кожух. Есть вариант, который максимально привлекателен: это скважина, находящаяся в доме (гараже). В этом случае работа значительно упрощается. Однако такие сооружения-источники чаще создают еще на этапе строительства здания.

Колодец, кессон

Первый способ монтажа не очень удобен из-за затрудненного доступа к оборудованию. Для монтажа насосной станции внутри колодца сооружают специальную платформу. Глубина монтажа конструкции — ниже уровня промерзания грунта. Обязательное условие для такой установки — утепление верхней части источника.

Кессон — углубление, которое выкапывают вокруг скважины. Его также делают ниже уровня промерзания, в верхней части утепляют, потом закрывают, оборудуя в крышке небольшой люк-лаз. Такой приямок даст возможность установки эжекторного оборудования, если зеркало воды находится на расстоянии 8-10 м от поверхности земли.

Пристройка, отдельное мини-здание

Этот вариант возможен, однако он потребует не только качественного утепления помещения, но и организации его обогрева. Целесообразно ли рассматривать вариант, который предполагает расходы на электроэнергию и проведение отопительной системы? Наверное, не очень. Исключение одно: это «шумное», не погружное оборудование.

Подвал, цокольный этаж

Это еще один популярный вариант для размещения насосной станции. Чтобы создать для работы оборудования оптимальные условия, помещение нуждается в обустройстве качественной вентиляции, гидроизоляции, звуко- и теплоизоляции. Короб, устроенный в подполе и люк для доступа к оборудованию — другой возможный выход из положения.

Когда одним из главных элементов станции является погружной насос, большой проблемы выбор места не составляет. Обычно систему без насоса располагают в любом удобном, отапливаемом, вентилируемом помещении дома.

Подготовительный этап

Главное требование для монтажа насосной станции — максимально ровное основание для насоса. Его делают из дерева либо кирпича, поверхность выравнивают. Для надежной фиксации насоса рекомендуют приобрести специальный металлический кронштейн. Чтобы предотвратить вибрации агрегата, под его опоры подкладывают подложку — резиновый коврик, или амортизационные прокладки под каждый элемент. Ножки крепят к основанию анкерными болтами.

Второе обязательное условие — обеспечение идеальных условий для работы станции. Одно из них — надежная защита от промерзания. С этой целью роют траншею от источника воды (колодца, скважины) до фундамента дома. Глубина ее — ниже промерзания грунта в местности. Обязательно формируют небольшой уклон в направлении  источника, если жидкость из водопровода планируют сливать. Необходимый минимум — 1°.

Близкое расположение грунтовых вод — условие, при котором трубы прокладывают выше уровня промерзания, однако тогда их дополнительно утепляют, закладывают в греющий кабель. Такие же серьезные меры предпринимают, если водопровод запланировано протягивать выше уровня земли.

Сборка устройства для водозабора

Этот элемент можно называть самодельным водозаборным узлом (ВЗУ). Его конструкция зависит от вида выбранного насоса.

  1. Если используется поверхностный насос со встроенным эжектором, то ВЗУ — обратный клапан, имеющий фильтр-сетку и присоединенный к полимерной трубе.
  2. Когда приобретен агрегат с выносным эжектором, то к его всасывающему отделению прикручивают обратный клапан, а затем сверху присоединяют 2 трубы.
  3. Погружной насос имеет фильтр грубой очистки, поэтому к нему подключают трубу и обратный клапан. Поскольку масса оборудования значительна, его подвешивают с помощью надежного троса. Лучший материал для него — нержавеющая сталь.

Глубина погружения водозаборного узла различна для разных видов оборудования. Расстояние от дна для моделей отличается. Если говорить о минимальных значениях, то это 500 мм для погружного насоса и 1000 мм для поверхностного агрегата.

Монтаж остальных элементов системы

Прежде чем разбирать вопрос, как собрать насосную станцию, вернее, уже только ее поверхностную часть, надо привести несколько правил.

  1. Любой дополнительный компонент насосной станции подсоединяют с помощью шаровых кранов-американок, а также обратных клапанов. Причина — удобство: каждый из элементов можно будет легко демонтировать без необходимости сливать жидкость.
  2. Чтобы иметь шанс быстро и беспроблемно избавить систему от воды, в трубопроводе всегда предусматривают отвод. Для этой цели используют тройник. К нему подсоединяют кран для слива.
  3. Фильтр грубой очистки на подающий трубопровод в насосной станции если не правило, то рекомендация. Фильтр тонкой очистки обязателен для установки на линию, идущую к потребителям.
  4. Для удобства заполнения системы водой ее снабжают дополнительным тройником, к которому подключают шаровый кран и воронку.

Плюс заводских моделей — легкость соединения, так как все основные элементы уже присутствуют в системе. Однако больших трудностей самостоятельная работа не обещает, так как собрать насосную станцию по силам любому мастеру.

После монтажа поверхностного насоса и водозаборного устройства элементы соединяют трубопроводом или двумя, если эжектор агрегата выносной. Затем монтируют гидроаккумулятор, а также блок управления. Для установки всех элементов лучше использовать пятивыводной штуцер, с помощью которого к системе присоединяют реле давления с манометром.

К боковому выводу штуцера подсоединяют гидроаккумулятор. Перед ним к системе подключают кран с американкой, организуя удобный слив. Последний этап — подключение потребителей к насосной станции. Как правило, первый из них — коллектор для холодной воды.

Эксплуатация насосного оборудования

Любой мощное оборудование требует организации контура заземления, насосная станция здесь не исключение. Для этой системы лучше выделить «свою» линию питания, а также установить стабилизатор напряжения. Некоторым поверхностным и глубинным станциям может потребоваться 380 В.

Перед заполнением корпуса насоса водой убеждаются в герметичности всех соединений. Потом проверяют, соответствует ли давление в камере гидроаккумулятора норме. Для баков емкостью от 20 до 30 л оптимальные значения находятся в промежутке 14-17 бар, для емкостей 50-100 л — от 17 до 20 бар. После проверки насос включают. Если есть необходимость, то регулируют настройки гидроблока, реле давления.

Каких-то особых рекомендаций, касающихся обслуживания насосной станции, нет. Периодическое обслуживание заключается в:

  • регулярной и своевременной промывке фильтров, предназначенных для грубой и тонкой очистки, частота процедур зависит лишь от качества подаваемой воды;
  • проверке давления в гидроаккумуляторе, подкачке воздуха после ремонта, зимней консервации или простоя.

Если насосная станция работает только в летний период, то перед наступлением холодов жидкость обязательно сливают.

С ценами на насосное оборудование можно ознакомиться здесь:

Не всегда с первого раза можно точно понять последовательность всех действий, поэтому многие не против посмотреть на операцию со стороны. В том, как собрать насосную станцию, поможет разобраться «наглядное пособие» — следующее видео:

Символы трубопроводов и КИП - Инструменты

Для чтения и понимания инженерных диаграмм жидкостей и распечаток, обычно называемых P&ID, человек должен быть знаком с основными символами.

Символы клапана
Клапаны

используются для управления направлением, скоростью потока и давлением жидкостей. На рисунке 1 показаны символы, обозначающие основные типы клапанов.

Следует отметить, что запорные и задвижки часто обозначаются одним и тем же символом клапана.В таких случаях информация, касающаяся типа клапана, может передаваться посредством идентификационного номера компонента или посредством примечаний и раздела легенды чертежа; однако во многих случаях даже это может не соответствовать действительности.

Рисунок 1: Символы клапана

Приводы клапанов

Некоторые клапаны снабжены приводами для дистанционного управления, увеличения механического преимущества или и того, и другого.

На рис. 2 показаны символы обычных приводов клапана. Обратите внимание, что хотя каждый показан прикрепленным к задвижке, привод может быть прикреплен к корпусу клапана любого типа.Если на символе клапана не показан привод, можно предположить, что клапан оборудован только ручным маховиком для ручного управления.

Рисунок 2: Символы привода клапана

Комбинация клапана и привода обычно называется регулирующим клапаном. Регулирующие клапаны обозначаются сочетанием соответствующего символа клапана и символа привода, как показано на Рисунке 2. Регулирующие клапаны могут быть сконфигурированы различными способами. Наиболее часто встречаются конфигурации для ручного управления приводом с удаленной рабочей станции, для автоматического управления приводом с инструмента или и того, и другого.

Во многих случаях дистанционное управление клапаном осуществляется с помощью небольшого промежуточного регулирующего клапана для управления приводом клапана управления технологическим процессом. Промежуточный регулирующий клапан помещается в линию, передающую движущую силу на регулирующий клапан технологического процесса, как показано на рисунке 3. В этом примере подача воздуха к регулирующему клапану технологического воздуха регулируется с помощью трехходового клапана с электромагнитным приводом. линия подачи воздуха. Трехходовой клапан может подавать воздух на диафрагму регулирующего клапана или выпускать воздух из диафрагмы в атмосферу.

Рисунок 3: Клапан с дистанционным управлением

Обратите внимание, что символы на Рисунке 3 сами по себе не предоставляют читателю достаточно информации, чтобы определить, открывает или закрывает клапан управления технологическим процессом приложение давления воздуха к диафрагме, либо подача питания на соленоид создает давление в диафрагме или вентилирует ее. Кроме того, рисунок 3 неполный, поскольку на нем не показана электрическая часть системы управления клапаном и не указан источник движущей силы (сжатый воздух).Хотя рисунок 3 информирует читателя о типах механических компонентов в системе управления и о том, как они связаны между собой, он не дает достаточно информации, чтобы определить, как эти компоненты реагируют на управляющий сигнал.

Регулирующие клапаны, управляемые сигналом прибора, обозначаются таким же образом, как и показанные ранее, за исключением того, что выходной сигнал регулирующего прибора поступает на привод клапана. На рис. 4 показан прибор для измерения уровня (обозначенный «LC»), который контролирует уровень в резервуаре с помощью пневматического регулирующего клапана с диафрагмой.Опять же, обратите внимание, что рисунок 4 не содержит достаточно информации, чтобы читатель мог определить, как регулирующий клапан реагирует на изменение уровня.

Рисунок 4: Клапан контроля уровня

Дополнительным аспектом некоторых регулирующих клапанов является позиционер клапана, который позволяет более точно управлять клапаном. Это особенно полезно, когда сигналы прибора используются для управления клапаном. Примером позиционера клапана является набор концевых выключателей, приводимых в действие движением клапана.Позиционер обозначен квадратной рамкой на штоке привода регулирующего клапана. К позиционеру могут быть прикреплены линии для движущей силы, сигналов инструментов или того и другого.

На рис. 5 показаны два примера клапанов, оснащенных позиционерами. Обратите внимание, что, хотя эти примеры более подробны, чем примеры на рис. 3 и 4, читатель все еще не имеет достаточной информации, чтобы полностью определить реакцию регулирующего клапана на изменение управляющего сигнала.

Рисунок 5: Регулирующие клапаны с позиционерами клапана

В примере A на рисунке 5 читатель может разумно предположить, что открытие регулирующего клапана в некоторой степени пропорционально уровню, который он регулирует, и что электромагнитный клапан обеспечивает блокировку сигналов автоматического управления.Однако считыватель не может определить, открывает или закрывает регулирующий клапан. Кроме того, считыватель не может определить, в каком направлении движется клапан в ответ на изменение параметра управления. В примере B на рисунке 5 читатель может сделать те же общие предположения, что и в примере A, за исключением того, что управляющий сигнал неизвестен.

Без дополнительной информации считыватель может только предположить, что подача воздуха обеспечивает как управляющий сигнал, так и движущую силу для позиционирования регулирующего клапана.Даже если клапаны оснащены позиционерами, символ позиционера может появляться только на подробных схемах системы. На более крупных общих схемах системы такие подробности обычно не отражаются, а могут быть показаны только примеры на Рисунке 5 в виде пневматических клапанов без каких-либо специальных функций.

Обозначения регулирующего клапана

Регулирующий клапан может выполнять любое количество функций в жидкостной системе. Чтобы различать использование клапана, используется система маркировки баллонов для определения функции регулирующего клапана, как показано на рисунке 6.

Согласно общепринятому соглашению, первая буква, используемая в обозначении клапана, указывает параметр, которым должен управлять клапан.

Например:

  • F = расход
  • T = температура
  • L = уровень
  • P = давление
  • H = ручной (клапан с ручным управлением)

Вторая буква обычно обозначается буквой «C» и обозначает клапан как контроллер или активный компонент, в отличие от клапана с ручным управлением. Третья буква - буква «V», обозначающая, что часть оборудования представляет собой клапан.

Рисунок 6 Обозначения регулирующего клапана

Трубопроводные системы

Трубопровод одной системы может содержать более одной среды. Например, хотя основной технологический трубопровод может нести воду, связанный вспомогательный трубопровод может нести сжатый воздух, инертный газ или гидравлическую жидкость. Кроме того, схема гидравлической системы может также отображать сигналы приборов и электрические провода, а также трубопроводы.

На рис. 7 показаны часто используемые символы для обозначения среды, переносимой по трубопроводу, и для различения трубопроводов, сигналов КИП и электрических проводов.Обратите внимание, что, хотя символы вспомогательных трубопроводов идентифицируют их среды, символ технологической линии не определяет их среду.

Рисунок 7: Символы трубопроводов

На схеме также могут быть изображены отдельные фитинги, составляющие участки трубопровода, в зависимости от их предполагаемого использования.

На рисунке 8 показаны символы, используемые для обозначения трубопроводной арматуры.

Рисунок 8: Символы трубопроводов

Приборы

Одна из основных целей P&ID - предоставить функциональную информацию о том, как контрольно-измерительные приборы в системе или части оборудования взаимодействуют с системой или частью оборудования.Из-за этого большое количество символов, появляющихся на диаграммах и идентификаторах, изображает приборы и петли инструментов.

Символы, используемые для обозначения инструментов и их петель, можно разделить на четыре категории. Обычно каждая из этих четырех категорий использует схему идентификации (маркировки) компонентов, указанную в таблице 1. В первом столбце таблицы 1 перечислены буквы, используемые для идентификации параметра, который измеряется или отслеживается контуром или прибором.

Во втором столбце перечислены буквы, используемые для обозначения типа индикатора или контроллера.В третьем столбце перечислены буквы, используемые для обозначения типа компонента. В четвертом столбце перечислены буквы, используемые для обозначения типа сигналов, изменяемых модификатором.

Первые три столбца выше объединены таким образом, что результирующий идентификатор инструмента указывает его измеряемый параметр, функцию инструмента и тип инструмента. Четвертый столбец используется только в случае модификатора инструмента и используется для указания типов изменяемых сигналов.

Ниже приводится список примеров идентификаторов инструментов, созданных на основе таблицы выше.

  • FIC = контроллер индикации расхода
  • FM = модификатор потока
  • PM = модификатор давления
  • TE = элемент температуры
  • TR = регистратор температуры
  • LIC = контроллер индикации уровня
  • TT = преобразователь температуры
  • PT = датчик давления
  • FE = элемент потока
  • FI = индикатор потока
  • TI = индикатор температуры
  • FC = регулятор потока
Датчики и детекторы

Параметры любой системы контролируются для индикации, управления или того и другого.Чтобы создать полезный сигнал, в систему должно быть вставлено устройство для обнаружения желаемого параметра. В некоторых случаях устройство используется для создания особых условий, чтобы другое устройство могло обеспечить необходимое измерение.

На рисунке 9 показаны символы, используемые для различных датчиков и детекторов.

Рисунок 9: Символы чувствительного устройства

Модификаторы и преобразователи

Датчики и извещатели сами по себе недостаточны для создания полезных системных показаний.Каждый датчик или детектор должен быть связан с соответствующими модификаторами и / или передатчиками. Исключение составляют некоторые типы местных приборов, имеющих механические показания, такие как манометры с трубкой Бурдона и биметаллические термометры. На рисунке 10 показаны различные примеры модификаторов и передатчиков. На рисунке 10 также показаны общие обозначения, используемые для обозначения местоположения прибора, т. Е. Локального или установленного на плате.

Передатчики

используются для преобразования сигнала от датчика или детектора в форму, которая может быть отправлена ​​в удаленную точку для обработки, управления или мониторинга.Выход может быть электронным (напряжение или ток), пневматическим или гидравлическим. На рисунке 10 показаны символы для нескольких конкретных типов передатчиков.

Читатель должен отметить, что модификаторы могут быть идентифицированы только по типу входного и выходного сигнала (например, I / P для одного, который преобразует электрический вход в пневматический выход), а не по контролируемому параметру (например, PM для модификатора давления. ).

Рисунок 10: Датчики и инструменты

Индикаторы и регистраторы

Индикаторы и самописцы - это инструменты, которые преобразуют сигнал, генерируемый приборной петлей, в читаемую форму.Индикатор или самописец могут быть установлены локально или на плате, и, подобно модификаторам и передатчикам, эта информация обозначается типом используемого символа.

На рис. 11 приведены примеры символов, используемых для индикаторов и самописцев, а также обозначения их местоположения.

Рисунок 11: Индикаторы и регистраторы

Контроллеры
Контроллеры

обрабатывают сигнал от измерительного контура и используют его для позиционирования или управления каким-либо другим компонентом системы.Обычно они обозначаются буквой «C» во всплывающем окне после параметра управления, как показано на рисунке 12. Существуют контроллеры, которые служат для обработки сигнала и создания нового сигнала.

Сюда входят пропорциональные контроллеры, пропорционально-интегральные контроллеры и пропорционально-интегрально-дифференциальные контроллеры. Символы для этих контроллеров показаны на рисунке 13. Обратите внимание, что эти типы контроллеров также называются формирователями сигналов.

Примеры простых инструментальных петель

На рисунке 14 показаны два примера простых инструментальных петель.На рисунке 14 (A) показан датчик температуры (TT), который генерирует два электрических сигнала. Один сигнал поступает на установленный на плате регистратор температуры (TR) для отображения. Второй сигнал отправляется на контроллер пропорционально-интегрально-производной (ПИД), выходной сигнал которого отправляется на модификатор преобразования тока в пневматику (I / P). В модификаторе I / P электрический сигнал преобразуется в пневматический сигнал, обычно от 3 до 15 фунтов на квадратный дюйм, который, в свою очередь, приводит в действие клапан.

Функция полного контура заключается в изменении расхода в зависимости от температуры технологической жидкости.Обратите внимание, что недостаточно информации, чтобы определить, как связаны расход и температура и каково заданное значение, но в некоторых случаях заданное значение указывается в P&ID. Знания уставки и назначения системы обычно достаточно, чтобы можно было определить работу измерительного контура.

Рисунок 14: Примеры контрольно-измерительной системы

Пневматический датчик уровня (LT), показанный на Рисунке 14 (B), измеряет уровень в резервуаре. Выходной сигнал датчика уровня является пневматическим и направлен на модификатор уровня, установленный на плате (LM).Модификатор уровня обуславливает сигнал (возможно, усиливает или математически модифицирует сигнал) и использует модифицированный сигнал для двух целей.

Модификатор управляет установленным на плате самописцем (LR) для индикации и посылает модифицированный пневматический сигнал на мембранный клапан контроля уровня. Обратите внимание на то, что информации недостаточно для определения взаимосвязи между измеренным уровнем в резервуаре и работой клапана.

Компоненты

В каждой гидравлической системе есть основные компоненты, такие как насосы, резервуары, теплообменники и вентиляторы.На рисунке 15 показаны инженерные символы для наиболее распространенных основных компонентов.

Рисунок 15: Символы для основных компонентов

Прочие символы P&ID

В дополнение к обычным символам, используемым на схемах и идентификаторах для обозначения конкретных единиц оборудования, существуют различные символы, которые используются для направления или предоставления дополнительной информации о чертеже.

На рис. 16 перечислены и поясняются четыре наиболее распространенных разных символа.

Рисунок 16: Прочие символы

Схема трубопроводов и КИП

| НАПРАВЛЯЮЩАЯ ДЛЯ ТРУБОПРОВОДОВ

Этот чертеж обычно называют «схемой трубопроводов и приборов». Его цель - указать все технологические и служебные линии, инструменты и средства управления, оборудование и данные, необходимые для проектных групп.Блок-схема процесса является основным источником информации для разработки P&ID. P&ID должна определять трубопроводы, оборудование и контрольно-измерительные приборы достаточно хорошо для оценки затрат и для последующего проектирования, строительства, эксплуатации и модификации процесса. Данные по материальному балансу, расходам, температурам, давлениям и деталям фитингов трубопроводов не показаны, а чисто механические детали трубопроводов, такие как колена, соединения и соединения, не подходят для P&ID.

Схема расположения трубопроводов и контрольно-измерительных приборов (P&ID)

Схема P&ID должна напоминать, насколько это возможно, схему технологического процесса.Технологическая взаимосвязь оборудования должна точно соответствовать. Часто бывает полезно нарисовать оборудование пропорционально по вертикали, но уменьшить горизонтальные размеры, чтобы сэкономить место и оставить место для линий потока между оборудованием. Скученность информации является распространенным недостатком при редактировании - желательно много места, так как чаще всего исправления добавляют информацию. На диаграмме и идентификаторе отметки может отображаться базовая линия, обозначающая уровень или уровень первого этажа. Отмечаются критические отметки. Для проверки лучше всего делать P&ID на листе чертежа с сеткой - это лист с буквами вдоль одной границы и числами вдоль смежной границы.Таким образом, ссылки, такие как «A6», «B5» и т. Д., Могут быть даны области, в которой было сделано изменение.

Трубопроводы на схеме трубопроводов и КИП

Все линии и соединения должны быть показаны на схемах и идентификаторах. Каждая линия должна показывать направление потока и быть помечена, чтобы показать область проекта, транспортируемую жидкость, размер линии, материал трубопровода или номер кода спецификации (балансовую единицу) и номер линии.

Схема соединительных трубопроводов и КИП (P&ID)

На этом чертеже показаны технологические и служебные линии между зданиями и блоками и т. Д.и служит для связывания P&ID для отдельных процессов, единиц или зданий. Как и любой P&ID, чертеж не в масштабе. Он напоминает компоновку плана участка, который позволяет устанавливать размеры линий и точки ответвления от заголовков и помогает при планировании путей трубопровода.

P&ID используются для управления технологической системой.

Схема трубопроводов и приборов (P&ID) должна включать:

->
  • Приборы и обозначения
  • Механическое оборудование с наименованием и номером
  • Все клапаны и их обозначения
  • Технологические трубопроводы, размеры и идентификация
  • Разное - вентиляционные отверстия, сливы, специальные фитинги, пробоотборные линии, переходники, расширители и обжимные устройства
  • Линии постоянного пуска и промывки
  • Направление потока
  • Ссылки на межсоединения
  • Управляющие входы и выходы, блокировки
  • Интерфейсы для смены класса
  • Категория сейсмостойкости
  • Уровень качества
  • Входы оповещения
  • Вход компьютерной системы управления
  • Взаимодействие с поставщиком и подрядчиком
  • Идентификация компонентов и подсистем, поставляемых другими сторонами
  • Предполагаемая физическая последовательность оборудования
На этом рисунке представлена ​​очень маленькая и упрощенная схема трубопроводов и КИП:
Схема трубопроводов и КИП

Схема трубопроводов и КИП (P&ID) не должна включать:

  • Инструментальные корневые клапаны
  • реле управления
  • ручные переключатели
  • рейтинг оборудования или вместимость
  • первичные измерительные трубки и клапаны
  • давление, температура и данные расхода
  • отвод, тройник и аналогичные стандартные фитинги
  • развернутая пояснительная записка

Инжир.1 показаны основные типы линий, символы фитингов и символы клапанов, используемые на блок-схемах. Символы на чертежах КИПиА.

Рис.1: Основные символы трубопроводов и КИП
Рис. 2 и 3 показаны символы, используемые для обозначения стандартного технологического оборудования. Опять же, это не исчерпывающие списки, но они содержат большинство типов символов для оборудования. В частности, сепараторы и башни могут иметь широкий набор внутренних устройств, что приводит к появлению множества вариаций обозначений оборудования.Точно так же существуют разные, но все же распространенные способы обозначения одних и тех же типов теплообменников.
Рис.2: Технологические резервуары
Рис.3: Башни и теплообменники
На рис. 4 показаны некоторые типичные символы, используемые для насосов, компрессоров и устройств, которые используются для их привода. Часто на диаграмме показан тип привода, связанного с насосом или компрессором, особенно если привод сам является частью общего технологического процесса, например паровой турбиной.Если насос или компрессор показан без привода, то принято считать, что он приводится в действие двигателем.
Рис.4: Насосы, компрессоры и драйверы
Вот несколько общих рекомендаций:
- обратный клапан на линии нагнетания насоса
- блок клапанов на выпускной и всасывающей стороне насоса
- сливной клапан на всасывании насоса
- байпас вокруг регулирующих клапанов
- двойная блокировка и спуск при необходимости
- нумерация строк, включая размер строки и конструкцию
- показать установленное давление, входной и выходной диаметры на PRV
- листы легенд
- линии, идущие к следующему рисунку, должны быть на той же высоте, показать рисунок №
- основные технологические линии должны быть толще инженерных
- Установите расходомеры перед клапаном регулирования потока.
- Если на вашем чертеже показана высота, в идеале расходомер следует устанавливать на вертикальной части трубы, где поток идет вверх.
- Установите датчик температуры на выходе из теплообменника.

% PDF-1.4 % 730 0 obj> endobj xref 730 111 0000000016 00000 н. 0000003946 00000 н. 0000004101 00000 п. 0000004127 00000 н. 0000004173 00000 п. 0000004208 00000 н. 0000004412 00000 н. 0000004490 00000 н. 0000004566 00000 н. 0000004644 00000 п. 0000004722 00000 н. 0000004800 00000 н. 0000004878 00000 н. 0000004956 00000 н. 0000005034 00000 н. 0000005112 00000 н. 0000005190 00000 п. 0000005268 00000 н. 0000005346 00000 п. 0000005424 00000 н. 0000005502 00000 н. 0000005580 00000 н. 0000005658 00000 н. 0000005736 00000 н. 0000005814 00000 н. 0000005892 00000 н. 0000005970 00000 н. 0000006048 00000 н. 0000006126 00000 н. 0000006204 00000 н. 0000006282 00000 н. 0000006360 00000 н. 0000006438 00000 н. 0000006516 00000 н. 0000006594 00000 н. 0000006672 00000 н. 0000006750 00000 н. 0000006828 00000 н. 0000006906 00000 н. 0000006984 00000 н. 0000007062 00000 н. 0000007140 00000 н. 0000007218 00000 н. 0000007296 00000 н. 0000007374 00000 н. 0000007452 00000 н. 0000007530 00000 н. 0000007608 00000 н. 0000007686 00000 н. 0000007764 00000 н. 0000007842 00000 н. 0000007920 00000 п. 0000007998 00000 н. 0000008076 00000 н. 0000008154 00000 н. 0000008232 00000 н. 0000008310 00000 н. 0000008388 00000 н. 0000008466 00000 н. 0000008544 00000 н. 0000008622 00000 н. 0000008700 00000 н. 0000008778 00000 н. 0000008856 00000 н. 0000008934 00000 н. 0000009012 00000 н. 0000009090 00000 н. 0000009168 00000 п. 0000009246 00000 н. 0000009324 00000 п. 0000009402 00000 п. 0000009480 00000 н. 0000009558 00000 п. 0000009636 00000 н. 0000009714 00000 н. 0000009792 00000 н. 0000009870 00000 н. 0000009948 00000 н. 0000010026 00000 п. 0000010104 00000 п. 0000010182 00000 п. 0000010260 00000 п. 0000010338 00000 п. 0000010416 00000 п. 0000010493 00000 п. 0000010570 00000 п. 0000010647 00000 п. 0000010724 00000 п. 0000010801 00000 п. 0000010878 00000 п. 0000010955 00000 п. 0000011032 00000 п. 0000011108 00000 п. 0000011258 00000 п. 0000011874 00000 п. 0000011910 00000 п. 0000011976 00000 п. 0000012053 00000 п. 0000012127 00000 п. 0000012372 00000 п. 0000041273 00000 п. 0000041349 00000 п. 0000071416 00000 п. 0000099802 00000 п. 0000127167 00000 н. 0000156282 00000 н. 0000182924 00000 н. 0000208966 00000 н. 0000238331 00000 п. 0000241001 00000 н. 0000002516 00000 н. трейлер ] >> startxref 0 %% EOF 840 0 obj> поток xV] LU> w, H) в] X *.Ҋm.tuR ց- B ZſH | MP7bB} 0OhmbM ޹3;? 1 & ~ | {g3

Программное обеспечение для трубопроводов для инженеров-механиков

Mech-Q Piping - это надстройка для AutoCAD. Он также доступен в нашем автономном САПР под названием AViCAD. Это комплексный модуль чертежей трубопроводов для построения простых и сложных систем трубопроводов. Выбирайте из широкого ассортимента 2D. Трубы, фитинги, фланцы и клапаны ISO и 3D + спецификация.

Попробуй сейчас Начать

См. Также часть 1

Если вы работаете в трубопроводной отрасли и вам нужен доступный и простой способ ускорить процесс, то Mech-Q - отличный выбор.

Почему?

Вот что делает Mech-Q явным победителем по сравнению с другим программным обеспечением для трубопроводов с завышенной ценой, неуклюжим и трудным в освоении.

5 причин выбрать трубопровод Mech-Q:

1. Простота - Mech-Q предлагает практически нулевую кривую обучения. Mech-Q обеспечивает самый простой переход к автоматизированному механическому черчению. На самом деле, попробуйте и убедитесь сами, насколько это просто.

2. Доступность - Mech-Q удобен в использовании.Зачем тратить тысячи долларов на программное обеспечение, если вы можете выполнить ту же работу с помощью Mech-Q? В нем действительно есть все, что вам нужно, встроено прямо в программное обеспечение.

3. Качество - Mech-Q заставит вас выглядеть великолепно. Вы будете создавать профессионально выглядящие рисунки с минимальными усилиями или без них. И ваши клиенты никогда этого не узнают…

4. Доступность - Mech-Q до краев наполнен энергией. В Suite вы найдете сотни эксклюзивных инструментов и функций. Это не просто инженерный инструмент.Мы также включили процедуры составления чертежей, калькуляторы балок и многие другие утилиты, все организованные и готовые к использованию.

5. Гибкость - Mech-Q приятно использовать. Он имеет интуитивно понятный диалоговый интерфейс - а это значит, что вам больше не придется искать символы и блоки. Вы также сможете выполнять работу быстрее и проще.

Ортогональные трубы, фитинги и клапаны

Универсальное и мощное оборудование для труб и трубопроводных фитингов: 2-D (одинарная и двойная линия).и 3-D (твердые тела). Совместим со ВСЕМИ версиями AutoCAD и IntelliCAD

Основные характеристики:

  • 2D (однострочный и двойной) и 3D
  • Полный ассортимент труб и фитингов
  • Auto-BOM - полностью настраиваемая
  • Описание спецификации легко редактировать
  • Редактор базы данных включен.
  • Несколько вариантов розыгрыша
  • Изоляция, настраиваемые слои….
  • Простота использования.
  • Типы труб и фитингов включены:
  • Сварка встык
  • Сварная втулка
  • На резьбе
  • Victaulic
  • Чугун (фланцевый)
  • Ковкий чугун (фланцевый)
  • Ковкий чугун (с канавками)
  • DI - Механический шарнир
  • Трубка из нержавеющей стали
  • Трубопровод для грунта (без ступицы)
  • ПВХ
  • ПВХ-DWV
  • PE
  • Медь
  • и более…

Размеры

Диапазон размеров труб от DN 15 до 900
(1/2 ″ -36 ″ NB + 1/16 - 3/4 ″ трубка) - DIN, ISO и ANSI
Сварные фитинги: DN 15 - 900 (1/2 ″ - 36 ″ NB)
SW и резьбовые фитинги: DN 6 - 100 (1/4 ″ -4 ″ NB)
Victaulic: DN 15 - 600 (1/2 ″ -24 ″ NB)
Чугун (Flg): DN 25 - 450 (1 ″ -18 ″ NB)
Ковкий чугун (Flg): DN 80 - 1600 (3 ″ -64 ″ NB)
Нержавеющая сталь (OD) Труба: DN 6 - 100 (1/4 ″ -4 ″ NB )
Трубка: DN 8-16 (1 / 4-16 ″ NB)
PVC-U и PVC-DWV: DN 15 - 300 (1/2 ″ -12 ″ NB)
Медь: DN 15 - 100 (1 / 2 ″ -4 ″ NB)
PE-BW: DN 15 - 1000 (1/2 ″ -40 ″ NB)

Фланцы:

  • Слепой
  • Пластина
  • Босс
  • Горловина приварная
  • Слипоны
  • Круглый шарнир
  • Кольцевое соединение (RTJ)
  • Длинная шея
  • Сварка внахлест
  • и определяемые пользователем фланцы

Таблица A - Таблица J (Австралия)
DIN PN10-PN100
ANSI: 150-2500

Клапаны:

  • Шаровые краны
  • Задвижки
  • Клапаны перчаточные
  • Клапаны обратные
  • Угловые клапаны
  • Клапаны пробковые
  • 3-ходовой
  • 4-ходовой
  • Дисковые затворы и
  • Регулирующие клапаны
  • и определяемые пользователем клапаны

Изометрические трубопроводы

Утилита Pipe Isometric Utility создаст изометрические схемы труб и чертежи трубных узлов.

Основные характеристики:

  • Полный ассортимент труб и фитингов
  • Auto-BOM - полностью настраиваемая
  • Описание спецификации легко редактировать
  • Редактор базы данных включен
  • Размер символов может быть изменен пользователем
  • Несколько вариантов масштабирования.
  • Можно добавлять собственные символы.
  • Инструменты для измерения размеров в комплекте
  • Изоляция, настраиваемые слои….
  • Простота использования.

Параметры настройки спецификации Iso Piping включают:

  • Некоторые поля спецификации можно включить / выключить
  • Пользовательские описания спецификаций труб / фитингов
  • BOM Варианты воздушных шаров
  • Несколько стилей выноски
  • BOM опция кодов запасов
  • Примечания к специальной спецификации
  • Примечания к рейтингам специальной спецификации
  • Длина, ширина и вставка пользовательского поля спецификации
  • Пользовательские слои, шрифт текста, размер текста…
  • Заголовки настраиваемых полей….

Другой модуль включает…

Схема трубопровода

/ Схема однолинейного трубопровода

Это однолинейный трубный генератор. Эта процедура позволит пользователю легко рисовать простые или сложные схемы трубопроводов. Пользователя просто просят указать точки для создания трубы, и в каждой точке пользователь может выбрать из обширного графического меню, чтобы выбрать соответствующий фитинг, клапан, манометр или подвеску. Пользователю также предоставляется возможность нарисовать ЛЕГЕНДУ используемых символов и / или сформировать Спецификацию материалов фитингов и труб, используемых для построения схематической или однолинейной схемы трубопровода.

Модуль судов

Основные характеристики:

  • Простое изменение конструктивных параметров
  • Вариант 2D и 3D
  • Сосуды горизонтальные и вертикальные
  • Несколько форсунок могут быть добавлены к корпусу и головкам емкости
  • (размер сопла, тип и расположение фланца - полностью настраиваемые)

Тип головок включает:

  • Эллипсоидальный
  • полусферический
  • ASME Фланцевое и выпуклое
  • Квартира
  • Режим рисования: Полный, Головки или корпус сосуда
  • Вид спереди, сбоку и вид сверху на чертеже
  • Широкий ассортимент размеров.

Модуль центробежных насосов

Основные характеристики:

  • Легко изменять и добавлять новые дизайны
  • Параметры дизайна полностью настраиваемые
  • Сохраните конструкции насосов для дальнейшего использования
  • Вид спереди, сбоку и вид сверху на чертеже
  • С легкостью добавьте разработанный насос к вашему чертежу.

Модуль держателей и зажимов для труб

  • Зажимы для труб и хомуты для стояков
  • Седловые зажимы и направляющие
  • Хомуты и направляющие для U-образных болтов
  • Башмаки для труб

Основные характеристики:

  • Большой выбор размеров и дизайнов
  • Возможность добавления крепежа
  • Отображение расчетных безопасных нагрузок
  • Вид спереди, сбоку и вид сверху на чертеже

Схема трубопроводов и КИП (P&ID)

Модуль охватывает все необходимые символы для создания чертежей с интеллектуальными данными.Это приложение охватывает стандартную символику трубопроводов и КИП, указанную в коде ANSI / ISA-S5.1-1986. Однако вы также можете добавлять новые символы по вашему выбору, и утилита дает вам полный контроль над всеми размерами символов, слоями, шрифтами и данными, связанными с используемыми клапанами, оборудованием и инструментами. Программа также позволяет легко добавлять свои собственные символы.

Компоненты P&ID разделены на категории для облегчения выбора:

  • Трубы и фитинги
  • Оборудование
  • Клапаны
  • Приборное оборудование
  • Символы и бирки приборных шаров
  • Функциональные блоки
  • Разное

Вы можете изменить настройки приложения, используя конфигурацию P&ID (CFG) - Настройки.Например, вы можете изменить программу с фланцевых клапанов на клапаны с приварной муфтой заранее определенного «малого» размера.

Некоторые из основных характеристик:

  • Простота использования
  • Большой выбор символов включен, другие легко добавляются.
  • Полностью настраиваемый: размеры, слои, символы
  • Авто-спецификация
  • Характеристики линии автоматической маркировки и бирки клапанов
  • Много больше

Для более крупного офиса также доступен сетевой модуль Mech-Q .

Загрузите этот программный модуль для трубопроводов!

Доступна пробная версия.

Скачать пробную версию Mech-Q

Все еще хотите узнать больше? Изображение ниже является интерактивным. Нажмите на «шестерню» каждого модуля, чтобы узнать больше о других модулях.

Проект насосной станции

- 3-е издание

перейти к содержанию
  • О Эльзевире
    • О нас
    • Elsevier Connect
    • Карьера
  • Продукты и решения
    • Решения НИОКР
    • Клинические решения
    • Исследовательские платформы
    • Исследовательский интеллект

электрическая схема.Автоматическая насосная станция для водоснабжения дома

Перед установкой сантехнической системы необходимо составить подробную схему разводки, акцентируя внимание на том, как будет осуществляться подача воды - централизованно или автономно и сколько точек водозабора - посудомоечная и стиральная машины, колонка горячей воды, кухня смеситель, раковина, душ, унитаз, ванна. Кроме того, необходимо рассчитать примерный расход потребляемой воды с учетом количества проживающих в доме людей, а также полива сада и огорода.И узнайте, какой должна быть насосная станция, схема ее подключения к водопроводной сети. Обо всем этом вы можете узнать в этой статье.

Что такое насосная станция?

При установке системы автономного водоснабжения и подключении водопровода к магистральным сетям общего пользования потребитель мечтает о регулярном напоре воды в системе. Таким образом, специальное насосное оборудование можно использовать для подъема из колодца, расположенного на приусадебном участке или колодца. Он может быть разной емкости и модели, его можно размещать в разных частях водопровода.Надводные устройства размещают на уровне земли, погружной опускают прямо в скважину или скважину.

Основные элементы

Насосное оборудование не должно работать постоянно, так как продолжительная работа может привести к быстрому износу механизмов и компонентов этого устройства. Однако вы хотите использовать воду в любое время дня. Выход есть - насосная станция собрана (схема подключения и основные детали представлены ниже), что обеспечивает постоянный напор в системе водоснабжения.Итак, рассмотрим основные составляющие насосной станции.

Насос

Очень часто насосная станция оснащается поверхностными насосами. Они перекачивают воду из водопроводной сети, колодца или колодца через вход фильтра.

Аккумулятор

Аккумулятор (или аккумулятор давления) представляет собой конструкцию определенных габаритных размеров, внутри которой находится внутренняя емкость или эластичная перегородка из резины. Когда давление в системе увеличивается давление, перегородка или емкость растягивается, соответственно, при уменьшении, она сжимается, направляя воду в систему и поддержание значения постоянного давления.

Control Node

Этот элемент определяет, в какой момент нужно запустить насосное устройство, а когда его работа не требуется. Параметры включения / выключения определяются параметрами давления в системе, измеренными с помощью манометра.

Варианты установки

Независимо от расположения источника воды насосная станция может быть установлена ​​в трех основных местах - в подвале, отдельно стоящем здании и в кессоне. Рассмотрим их подробнее.

Подвал

Такая установка насосной станции существенно облегчает обслуживание оборудования, так как в этом случае имеется свободный доступ к механизмам для их ремонта и обслуживания. Однако насосные устройства - вещь довольно шумная, поэтому при выборе этого варианта следует подумать о мерах по шумоизоляции.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
