понятие, технология, процесс, схема, продукты

Под пиролизом твердых бытовых отходов принято понимать процесс термического разложения отходов, происходящий без доступа кислорода. В конечном результате данный процесс позволяет получить твердый углеродистый остаток и пиролизный газ. Пиролиз ТБО способствует созданию современных безотходных технологий утилизации мусора и максимально рациональному использованию природных ресурсов.

Этот метод утилизации ТБО считается намного безопаснее сжигания. Однако, даже не смотря на то, что процесс пиролиза гораздо более трудоемкий, чем традиционное сжигание мусора, данная технология является наиболее перспективной, поскольку во время пиролиза количество выбросов попадающих в атмосферу значительно меньше, чем при традиционном сжигании.

А, следовательно, при использовании технологии пиролиза в таком деле как переработка мусора, существенно уменьшается загрязнение окружающей среды. Итак, какие же процессы происходят во время пиролиза:

• сушка
• сухая перегонка
• горение остатков
• газификация

Количество образовавшихся в процессе пиролиза веществ напрямую зависит от начального состава твердых бытовых отходов и от текущих условий, при которых происходит сам процесс пиролиза. Процессы пиролиза могут протекать с разным температурным уровнем:

1. Низкотемпературный пиролиз (при температуре 450-900 °С). При таком пиролизе выход газа минимален, а количество твердого остатка, смол и масел наоборот, максимально. С увеличением температуры пиролиза, количество получаемого газа увеличивается, ну а количество смол и масел, соответственно, уменьшается;
2. Высокотемпературный пиролиз (при температуре свыше 900 °С). Выход газа при данном способе максимален, а выход смол минимален. Таким образом, при данном методе пиролиза образуется минимальное количество отходов.

Метод и реакция пиролиза

Пиролиз представляет собой термическую деструкцию исходного вещества (реакция пиролиза подразумевает собой разрушение нормальной структуры вещества при помощи высокой температуры, с ограничением доступа кислорода).

Его часто встречающейся разновидностью является быстрый пиролиз это такой вид пиролиза, при котором подвод к исходному веществу тепловой энергии производится с высокой скоростью, и без происходит доступа кислорода.

Если медленный пиролиз можно условно сравнить с процессом доведения воды до точки кипения, то метод быстрого пиролиза условно подобен процессу попадания в раскаленное масло капли воды («взрывное вскипание»).

Отличительными особенностями метода быстрого пиролиза являются:

• Способность построения замкнутого непрерывного технологического производственного процесса.
• Относительная «чистота» конечных продуктов пиролиза, достигаемая благодаря отсутствию процесса осмоления.
• Минимальная энергоемкость подобного процесса, в сравнении с иными видами пиролиза.
• Данный процесс сопровождается выделением значительного количества тепловой энергии (экзотермические реакции при быстром пиролизе превосходят эндотермические).

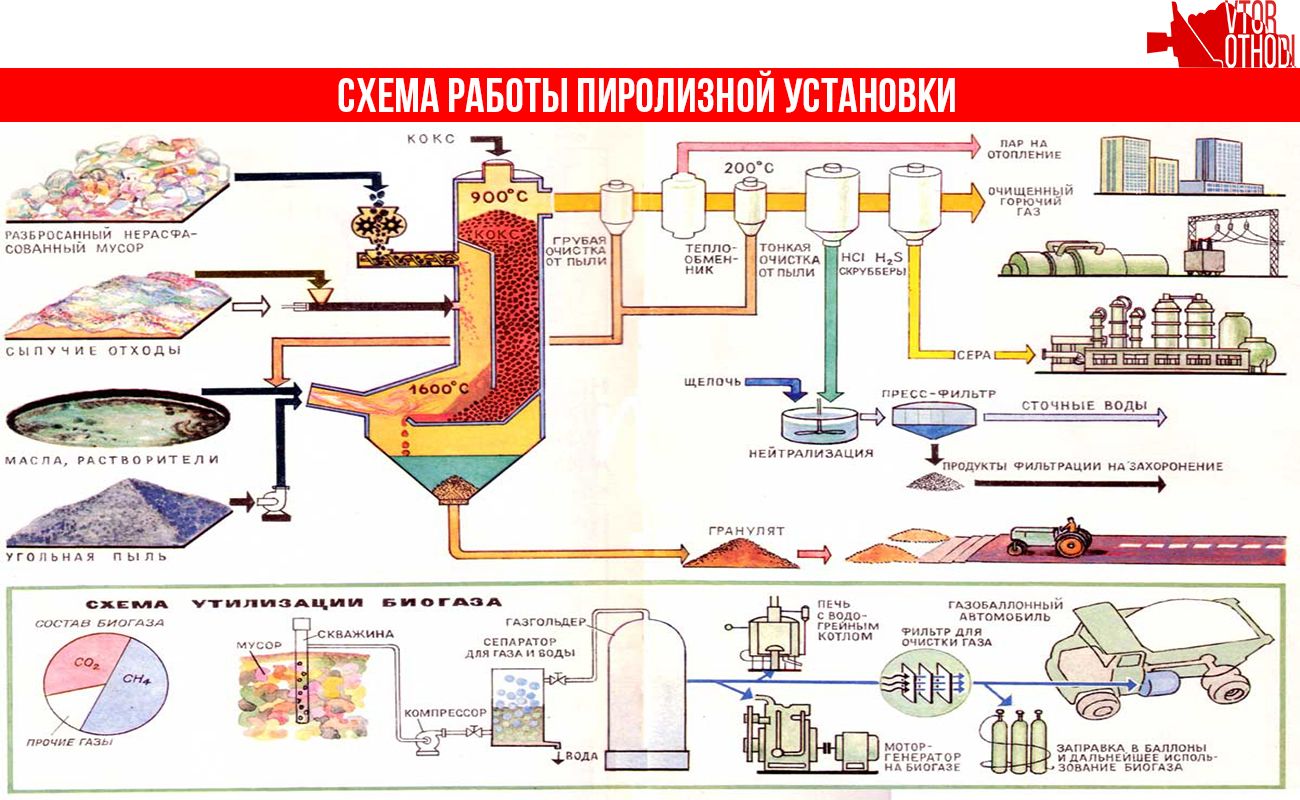

Схема пиролиза

Главным элементом в любой пиролизной установке является реактор, состоящий из швельшахты и шахтной печи. В верхнюю часть данного реактора поступают твердые бытовые отходы, которые в процессе пиролиза спускаются ниже через швельшахту. В верхних слоях реактора происходит подсушивание сырья, которое поступает в реактор. Затем сырье под действием собственного веса продвигается в среднюю часть реактора, где и происходит непосредственно сам процесс пиролиза.

Здесь, в бескислородной среде, происходит коксование мусора и его термическое разложение. Для защиты атмосферного воздуха от загрязнения делается следующее — из пиролизного реактора дымовые газы проходят через котел-утилизатор, затем они направляются в распылительную сушилку и после этого попадают в абсорбер. После очистки дымовых газов в абсорбере суспензией известкового молока, отработанная суспензия отправляется в распылительную сушилку, а газы выбрасываются в атмосферу.

Во время данного процесса происходит высокоэффективное обезвреживание твердых бытовых отходов, которые затем попадают в нижнюю часть реактора, и выводятся наружу. Полученный в результате данного процесса шлам, представляющий собой смесь золы и солей, собирают в контейнеры и отправляют потребителю, либо направляют в специальный отвал для хранения. Продукты пиролиза являются абсолютно безопасными с экологической точки зрения и впоследствии могут быть использованы в качестве топлива или ценного сырья для промышленности и народного хозяйства.

Продукты пиролиза.

Количество и химический состав продуктов пиролиза напрямую зависит от состава твердых бытовых отходов и температуры разложения. Однако, из обычного мусора, переработанного при помощи пиролиза, мусороперерабатывающие заводы могут получить:

• Электрическую энергию
• Тепловую энергия
• Печное топливо (аналог мазута)
• Синтез-газ
• Жидкие топливные продукты (бензин, дизельное топливо)

Однако, на практике получение большого количества полезных веществ, таких, например, как жидкое топливо, весьма затруднительно, поскольку возникает строгая необходимость в тщательной сортировке отходов на родовые виды. При использовании для пиролиза несортированного мусора, получить из него значительное количество жидкого топлива либо иных полезных веществ не представляется возможным.

Однако перерабатывая подобный мусор с целью утилизации, можно не только добиться снижения объемов захоронения мусора в нашей стране, но и получить весьма ощутимый экономический эффект, благодаря тому, что в процессе пиролиза все равно будет выделяться значительное количество тепловой энергии

• Комментарии к статье
• Вконтакте

Описание работы пиролизных установок ФОРТАН

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ FORTAN

Производительность	5,2 м3/сутки (до 4 тонн)
Габариты	3,3Х2,5х5,6 м
Установленная мощность	1,1 кВт
Количество ретортных печей, шт	1
Количество реторт, шт	2
Номинальный объем загрузочной камеры, m3	2,6
Номинальное напряжение питания, В	380
Номинальная частота тока, Гц	50



Установка пиролиза FORTAN комплектуется двумя ретортами, изготовленными из жаростойкой, нержавеющей стали.

Модуль пиролиза футерован высокотемпературной теплоизоляцией на основе керамического волокна и огнеупорным бетоном — во время работы температура наружной стенки модуля безопасна для обслуживающего персонала. Крышка реторты изготавливается с затвором специальной конструкции, который обеспечивает полную герметизацию пространства внутри реторты и исключает вероятность дымления. Установки FORTAN обеспечены необходимыми приборами для контроля процесса и пультом управления для регулирования и корректировки работы установки. Взрывобезопасный клапан и система аварийного сброса газа обеспечивают безопасность сотрудников и оборудования в случае нарушения эксплуатации установки. Установки FORTAN предназначены для мобильного использования: имеют стандартные габариты для транспортировки любыми видами транспорта, фланцевые соединения во всей конструкции, благодаря чему процесс монтажа-демонтажа занимает минимум времени, и подставку для транспортировки. Площадка для их размещения не требует длительной подготовки и строительных работ.

Эффективной является работа на 2-ух модулях и больше одновременно, т.к. избыточный газ из первой печи может быть использован для разогрева второй. В каждый период времени печи находятся на разных стадиях процесса. Сдвиг фазы процесса между 2 печами выбран таким образом, что вторая печь проходит стадию максимального газообразования в тот момент, когда первая печь испытывает наибольшую потребность в топливе. Таким образом, нет необходимости в дополнительном твердом топливе, выбросы в атмосферу существенно уменьшаются и не нужно устанавливать газгольдер для временного хранения пиролизного газа, а большое количество пиролизных модулей полностью сводит проблему розжига нет.

Отходы перерабатываются без дополнительной подготовки и обработки.

Обслуживающий персонал: 1 человек может обслуживать до трех модулей единовременно при круглосуточной работе оборудования. Специалисты нашей компании обучают Ваш персонал и осуществляют пуско-наладку оборудования.

Существует специальное исполнение установки FORTAN для полунепрерывного пиролиза жидкого сырья. Поскольку выход остатка пиролиза масел или мазута достаточно мал (0.05…0.1 по массе), то заполнение им реторты в конце цикла обычного периодического процесса невелико. Несмотря на малое заполнение реторты, для осуществления следующего цикла реторту необходимо заменить другой, заполненной сырьем, что требует манипуляций с ретортами, трубопроводами и уплотнениями. На установках полунепрерывного процесса жидкое сырье подают в реторту непрерывно на протяжении всего цикла посредством специальной форсунки до тех пор, пока реторта не будет заполнена остатком на 40…50 процентов. После этого заполненная реторта заменяется на пустую – в комплекте установки FORTAN поставляются две сменные реторты. Применение непрерывной подачи позволяет увеличить производительность (до 4…5 т/сут вместо 2…3 т/сут), уменьшить частоту циклов (не более 1 цикла в 3-4 дня вместо 2 циклов в сутки), что уменьшает трудоемкость переработки (меньше манипуляций с ретортой, крышкой реторты, уплотнениями).

Сырье (использованные шины, медицинские, пластиковые, электронные отходы, отходы нефтепереработки и др.) загружается в сосуд из жаростойкого материала (реторту). Реторта помещается в печь. Сырье нагревается посредством теплопередачи через стенки реторты и подвергается термическому разложению (пиролизу) с образованием парогазовой смеси и углеродистого остатка — полукокса.



Парогазовая смесь выводится из реторты по трубопроводу, охлаждается, пары конденсируются и полученная жидкость отделяется от неконденсирующихся газов. Жидкость накапливается в сборнике жидкого продукта, газ частично или полностью используется для поддержания процесса (сжигается в печи). По окончании процесса пиролиза реторту с полукоксом извлекают из печи и устанавливают в печь реторту с сырьем.

Ретортная печь — вертикальная, шахта печи футерована огнеупорным бетоном и высокотемпературной теплоизоляцией на основе керамического волокна. В нижней части шахты печи установлены колосники для сжигания твердого топлива и горелочное устройство для сжигания горючих газов. Интенсификация горения и перемешивания топочных газов достигается воздушным наддувом. В шахту печи через открытый верх шахты помещается реторта с сырьем. Реторта — цилиндрический сосуд из жаростойкой стали, с крышкой. Специальный затвор по периметру сопрягаемых поверхностей реторты и печи обеспечивает герметизацию внутреннего пространства печи.

Конденсатор-холодильник предназначен для охлаждения и конденсации паров жидких продуктов пиролиза. Парогазовая смесь поступает из реторты в конденсатор-холодильник по трубопроводу через быстроразъемное соединение и сильфонный компенсатор деформаций. Конденсат и неконденсирующиеся газы отводятся по трубопроводу в сборник-сепаратор.

Сборник-сепаратор — цилиндрическая емкость, предназначенная для сбора жидких продуктов пиролиза и частичного улавливания брызг жидких продуктов из газового потока.

Окончательная очистка газа от капель жидкости осуществляется в газожидкостном сепараторе.

Горючий газ поступает в горелочное устройство печи и/или другим потребителям.

Реторта загружается сырьем вне печи в горизонтальном или вертикальном положении. После загрузки реторта закрывается крышкой.

Загруженная реторта устанавливается в печь и при помощи быстроразъемного соединения подключается к трубопроводу холодильника-конденсатора.

Реторта может устанавливаться как в горячую печь, так и в холодную (при запуске).

Для розжига печи твердое топливо (дрова, уголь, полукокс) загружается на колосники через дверь печи и поджигается.

Интенсификация горения обеспечивается наддувом воздуха под колосники, интенсификация перемешивания газов в печи и регулирование температуры в печи обеспечивается наддувом воздуха через воздушное сопло горелочного устройства.

Газ пиролиза поступает в горелочное устройство и воспламеняется. По мере увеличения потока газа наддув воздуха под колосники (для горения твердого топлива) уменьшают.

Окончание процесса пиролиза определяется по уменьшению потока газа. Для получения высококачественного полукокса процесс ведут до прекращения выделения газа («прокалка»). По окончании процесса примерно на 30 мин прекращают наддув и подачу газа с целью несколько снизить температуру реторты и футеровки печи перед извлечением реторты.

После снижения температуры реторта отключается (быстроразъемным соединением) от трубопровода холодильника-конденсатора и извлекается из печи, в печь устанавливается загруженная реторта.

Извлеченная горячая реторта остывает на воздухе. После остывания открывается крышка реторты, и производится выгрузка полукокса опрокидыванием.

Огнеупорный бетон и керамическое волокно обеспечивают высокую стойкость футеровки и долговечность печи (расчетный срок службы печи не менее 10 лет в отличии от печи на основе обыкновенной стали (расчетный срок службы которой не более полугода). Бетонная футеровка ремонтопригодна. По окончании срока службы изношенная футеровка может быть заменена.

Наддув позволяет эффективно сжигать низкосортные топлива и минимизировать время разогрева печи.

Реторта из жаростойкой стали обладает высокой стойкостью к условиям эксплуатации и небольшой массой. Съемная реторта позволяет эксплуатировать печь практически непрерывно, устанавливая и извлекая реторты. Остывание полукокса в закрытых ретортах на воздухе позволяет отказаться от тушения полукокса водой и снизить экологическую нагрузку. Разгрузка опрокидыванием позволяет отказаться от трудоемкой, медленной и опасной для здоровья ручной разгрузки. Съемная реторта ремонтопригодна, по мере необходимости можно заменить наиболее напряженную (и небольшую по массе) часть — днище.

Трубопроводы парогаза и холодильник-конденсатор выполнены доступными для очистки от возможных отложений.

Заргарян Е.В., Квитко В.Н. Автоматизированная переработка резинотехнических изделий методом пиролиза

Заргарян Елена Валерьевна¹, Квитко Владислав Николаевич^2
1Южный Федеральный Университет, к.т.н, доцент кафедры систем автоматического управления
²Южный Федеральный Университет, студент кафедры систем автоматического управления

Zargaryan Elena Valerevna¹, Kvitko Vladislav Nikolaevich^2
1Southern Federal University, Ph.D., assistant professor of automatic control systems department
²Southern Federal University, student of automatic control systems department

Библиографическая ссылка на статью:
Заргарян Е.В., Квитко В.Н. Автоматизированная переработка резинотехнических изделий методом пиролиза // Современная техника и технологии. 2014. № 5 [Электронный ресурс]. URL: https://technology.snauka.ru/2014/05/3832 (дата обращения: 16.04.2021).

Актуальность темы. На данный момент в стране и мире остро стоит проблема хранения, утилизации и переработки отходов. Большая часть отходов приходится на твердые бытовые, в том числе на изношенные шины различных транспортных средств. По примерным подсчетам на данный момент в мире имеются запасы порядка 35 миллионов тон, а ежегодный прирост составляет примерно 6-7 миллионов тон. Из упомянутого количества изношенных покрышек перерабатывается только 23-25%. Переработки производится либо методом сжигания с целью получения энергии, либо методом механического измельчения в различные фракции для дальнейшего использования в качестве различных внешних покрытий дорог, тротуаров, спортивных и детских площадок. Остальные 75% просто складируются на открытых полигонах или в подземных хранилищах из-за отсутствия рентабельного метода утилизации [1].

Следует так же отметить что резина, складируемая на полигонах надземных или подземных, при контакте с дождевой или грунтовыми водами выделяет крайне вредные химические соединения и канцерогены такие как фенантрен, дифениламин и т. п. вещества с предельно допустимыми концентрациями 10мг/м³ воды.
Для справки: Европейский Союз запретил сжигание в атмосфере и захоронение в земле покрышек с 2003 года. Изношенные покрышки представляют собой вторичное сырье выгодное для дальнейшего использования: 25% технического углерода, 55-60% каучука, 10-15% металла. Поэтому экономически эффективный способ переработки позволит обеспечить не только рентабельность перерабатывающих производств, но и решить экологический аспект данной проблемы. Одним из наиболее перспективных и эффективных методов переработки является метод низкотемпературного пиролиза.
Низкотемпературный пиролиз – метод термического разложения сырья в закрытом реакторе при полной изоляции от кислорода, или при его небольшом количестве. В результате протекания пиролитической реакции на выходе из сырья получаются следующие вещества: твердый углеродный остаток (сажа), газовая фракция и ароматические углеводороды т. е. синтетическое топливо.
С экологической и экономической точки зрения метод пиролиза обладает рядом преимуществ перед методом обычного сжигания. К тому же при правильной организации технологического процесса данный метод может быть полностью безотходным. Несмотря на все преимущества данного метода он пока не получил широкого распространения ввиду слабо отработанной технологии и большой длительности технического процесса.
Таким образом, актуальность темы состоит в совершенствовании технологических процессов пиролиза изношенных шин и в разработке устройств и систем контроля и управления пиролизной установкой по переработке изношенных шин, позволяющей повысить эффективность процессов пиролиза.
Пиролиз изношенных шин. На рисунке 1 приведена схема установки пиролиза изношенных шин. Она содержит бункер 1 загрузки изношенных шин в реактор, ограничитель 2 выхода газа в атмосферу из реактора при загрузке изношенных шин в реактор, реактор 3 пиролиза изношенных шин, колосниковую камеру 4, бункер твердого остатка 5 пиролиза изношенных шин в реакторе, циклон 6, топку 7 с газовой горелкой для сжигания части пиролизного газа, сепаратор аэрозоля (каплеотбойник) 8, конденсатор 9 жидкостной фракции из пиролизного газа, адсорбер 10 тонкой очистки пиролизного газа, газопровод 11 и вентилятор 12 для подачи одной части пиролизного газа внешним потребителям, а другой части – на сжигание в топке реактора пиролиза изношенных шин. [1]

Рис. 1. Схема установки пиролиза изношенных шин

Рис. 2. Функциональная схема пиролиза изношенных шин

Математическое описание реактора пиролиза изношенных шин как объекта автоматического управления. Принимая, что реактор делится на две части крошкой сырья, принимем, что нижняя часть реактора с давлением Pi является первой частью объекта автоматического управления, а верхняя часть реактора с давлением Рг является второй частью объекта автоматического управления.
На основании этих условий нижнюю часть реактора пиролиза изношенных шин представим в виде схемы, приведенной на рисунке 1. Эта схема состоит из регулирующего клапана 1, расположенного на входе рециркулируемых газов в емкость, пневматической емкости 2 и пневматического сопротивления 3, установленного на выходе рециркулируемых газов из емкости 2.
Уравнение динамики устройства, состоящего из емкости и клапана, расположенного на входе и пневматического сопротивления, расположенного на выходе из емкости, (рисунок 1) может быть представлено, с учетом работы в следующем виде

 (1)

где  — объем рециркулируемых газов в емкости, м3; р – плотность рециркулируемых газов, кг/м3; t – время, с; и — массовый расход рециркулируемых газов в емкость 2 и из этой емкости, кг/с.

Рис. 3. Пневматическая схема нижней части реактора пиролиза

Пневматическая схема нижней части реактора пиролиза изношенных шин, состоящая из клапана, расположенного на входе рециркулируемых газов в нижнюю часть реактора, емкости и обобщенного пневматического сопротивления, расположенного на выходе рециркулируемых газов из крошки изношенных шин в реакторе.
Для газообразных сред используют уравнение P/p = RT Дифференцируя это уравнение по Р и р как dP = RTdp или  и подставив в уравнение (1) получим

Уравнение (2) – нелинейное, которое необходимо линеаризовать. Переменными величинами в уравнении (2) являются
Установившиеся значения этих переменных величин обозначаем:

После преобразования выражения (2) по Лапласу получим (3)

(Tas + к1)- x(s) = a(s) — b(s) + k2c(s) + k3y(s), (3)

Рис. 4. Структурная схема нижней части реактора пиролиза

На рисунке 4 представлена структурная схема реактора пиролиза изношенных шин, состоящая из клапана, расположенного на входе рециркулируемых газов в нижнюю часть реактор (емкость), и обобщенного пневматического сопротивления, моделирующего сопротивление рециркулируемых газов в крошке изношенных шин, по уравнению (3) [2]
Структурная схема реактора пиролиза изношенных шин как объекта автоматического управления по давлению рециркулируемых газов. На рисунке 5 приведена пневматическая схема реактора пиролиза изношенных шин, состоящая из клапана 1, установленного на входе рециркулируемых газов в нижнюю часть реактора, нижней части реактора 2, обобщенного пневматического сопротивления крошки изношенных шин рециркулируемым газам 3 (или 4), верхней части реактора 5 и клапана 6, расположенного на выходе рециркулируемых газов из верхней части реактора. Для нижней части реактора пиролиза изношенных шин, структурная схема которой приведена на рисунке 2, была определена передаточная функция (3) изменения давления в нижней части реактора по проходному сечению  входного регулирующего клапана.

Рис. 5. Пневматическая схема реактора пиролиза

Пневматическая схема реактора пиролиза изношенных шин, состоящая из клапана, установленного на входе рециркулируемых газов в нижнюю часть реактора, нижней части реактора, обобщенного пневматического сопротивления крошки изношенных шин рециркулируемым газам, верхней части реактора и клапана, расположенного на выходе рециркулируемых газов из верхней части реактора

Рис. 6. Структурная схема реактора пиролиза

На рисунке 6 представлена структурная схема, составленная по уравнениям (2) и (3), реактора пиролиза изношенных шин как объекта автоматического управления по давлению рециркулируемых газов, состоящая из регулирующих клапанов, расположенных на входе и выходе рециркулируемых газов из реактора, и реактора, состоящего из двух частей, разделенных крошкой изношенных шин.
По структурной схеме (рисунок 6) по каждому входному сигналу можно определить передаточную функцию.[3]

    (4)

    (5)
Выводы

1. Получено математическое описание нижней части реактора пиролиза изношенных шин как объекта автоматического управления по давлению рециркулируемых газов в виде дифференциальных уравнений и передаточных функций.
2. Составлены структурные схемы реактора пиролиза изношенных шин, как объекта автоматического управления по давлению рециркулируемых газов для нижней, верхней частей и всего реактора и получены передаточные функции реактора по входным параметрам.
3. Полученные дифференциальные уравнения и передаточные функции позволяют проектировать цифровые системы автоматического управления применительно к реактору пиролиза изношенных шин.

Библиографический список

1. Вторичное использование и переработка изношенных шин. Обзор основных тенденций и проблем в переработке шин. (http://www.recyclers.ru/modules/section/item.php?itemid=101).
2. Жежера Н.И. «Математическое описание устройств и процессов как объектов систем автоматического управления: монография.» – Креативная экономика, 2012. – 200 с. Разгон. Д.Р.
3. Жежера Н.И., Тямкин С.А. «Теоретические основы интенсификации газообмена при автоматизации пиролиза изношенных шин»

---

Все статьи автора «Заргарян Елена Валерьевна»

Схема пиролизной установки. Технические характеристики пиролизной установки. Возможные комплектации. Планировка установки пиролиза.

Самая дешевая комплектация установки.  Данная схема предпочтительна при ограничении цеха по высоте и для

---

Пиролизная установка с орошаемым трубчатым теплообменником расположенным над бассейном.

Средняя ценовая категория комплектации установки, немного дороже варианта 1.Требуется бассейн размером 3х8х1,2 метра. Для адаптированного к холодным условиям исполнения понадобится ограждение бассейна и подвод к нему вентиляции. Система с возможностью использования тепла установки для отопления цеха для этой установки не предусмотрена, или требует сложных воздуховодов и строительных работ. Более простое сервисное обслуживание и монтаж чем в установке с полностью затопленным в бассейне теплообменником. Сервис — 1 раз в 3 месяца требуется очистка внутренних поверхностей трубчатого теплообменника диаметром 100 мм и длиной 6 метров. Требуется небольшой приямок под топливный бак, или он может отсутствовать совсем, если слив в топливный бак ниже уровня теплообменника.

---

Пиролизная установка с охлаждением пиролизного масла в кожухотрубном теплообменнике.

Большая поверхность теплообмена по сравнению с первыми двумя вариантами, возможность комплектовать установку сепараторами и вакуумными модулями. Более высокое качество пиролизного масла, нет приямков под топливные баки, более компактная установка, требуется бассейн меньших размеров 2,5х3х1,2 метра, Легко и без дополнительного места монтируется система охлаждения установки с возможностью отопления цеха в зимний период и адаптированная к холодному климату система охлаждения воды. Для установки требуется изготовление площадки для монтажа теплообменников Чистка внутренних труб кожухотрубного теплообменника диаметром 40 мм. и длиной 3 метра 1 раз в 3 -4 недели.

Мы рекомендуем именно эту комплектацию пиролизной установки. Все цены на сайте даны для этой комплектации установки.

---

Полностью автоматизированная пиролизная установка с орошаемым трубчатым теплообменником расположенным над бассейном.

Установка в исполнении 2 дополнительно оборудована автоматической системой извлечения и хранения углерода, автоматической системой  загрузки. Система автоматической загрузки материалов в реактор установки снижает тредоемкость и время загрузки, повышает плотность загрузки реактора установки. Это повышает производительность установки, снижает сроки окупаемости. Установка может комплектоваться системами охлаждения пиролизного масла с затопленным в бассейне теплообменником и кожухотрубным теплообменником.

Установки плазменного пиролиза и ректификации с получением топлива PLAZARIUM MPS

Блок пиролиза: Характеристики Величина Производительность блока пиролиза (Примечание 1) от 50 до 1000 кг в час (от 1 до 25 тонн в день) Подача сырья Постоянная или периодическая (1 раз в 10-12 часов) Напряжение сети переменного тока, В 3 фазы, 380±10% (Примечание 2) Частота питающего напряжения, Гц 50/60 Потребляемая мощность основного технологического оборудования, кВт на каждые 2,5 тонны в день до 20 Среднемассовая температура в реакторе пиролиза, °С до 650 Среднемассовая температура в топочной камере, °С до 750 Охлаждение системы конденсации топлива Водяное, замкнутое (Примечание 3) Диапазон рабочей температуры окружающей среды, °С от — 60 до + 50 Габаритные размеры, Д×Ш×В, м соответствуют размерам морских контейнеров в 20/30/40 футов Количество контейнеров от 1 до 2 и более (Примечание 4) Суммарная масса блока, тонн от 8 до 40 (в зависимости от производительности) Режим работы (Коэффициент рабочего цикла) Продолжительный, непрерывный (ПВ=100%) Блок ректификации: Характеристики Величина Производительность блока ректификации (Примечание 1) от 50 до 1000 литров в час (от 1 до 25 тонн в день) Подача сырья Постоянная или периодическая (1 раз в 10-12 часов) Напряжение сети переменного тока, В 3 фазы, 380±10% (Примечание 2) Частота питающего напряжения, Гц 50/60 Потребляемая мощность основного технологического оборудования, кВт на каждые 2 тонны в день до 5 Рабочая температура в колонне ректификации, °С до 380 Среднемассовая температура в реакторе пиролиза, °С до 560 Среднемассовая температура в топочной камере, °С до 680 Охлаждение системы конденсации топлива Водяное, замкнутое (Примечание 3) Диапазон рабочей температуры окружающей среды, °С от — 60 до + 50 Габаритные размеры, Д×Ш×В, м соответствуют размерам морских контейнеров в 20/30/40 футов Количество контейнеров от 1 до 2 и более (Примечание 4) Суммарная масса блока, тонн от 6 до 30 (в зависимости от производительности) Режим работы (Коэффициент рабочего цикла) Продолжительный (ПВ=100%) или периодичный (ПВ=100% в 2 смены) Блок плазменного крекинга: Характеристики Величина Производительность блока плазменного крекинга (Примечание 1) от 50 до 1000 кг в час (от 1 до 25 тонн в день) Подача сырья Постоянная / непрерывная Напряжение сети переменного тока, В 3 фазы, 380±10% (Примечание 2) Частота питающего напряжения, Гц 50/60 Потребляемая мощность основного технологического оборудования, кВт соответствует 10% от мощности плазменной системы Мощность плазменной системы, кВт от 50 и более (в зависимости от производительности блока) Рабочая температура в пятне контакта плазменной струи и перерабатываемого сырья, °С 1000-1200 Охлаждение системы конденсации топлива Водяное, замкнутое (Примечание 3) Диапазон рабочей температуры окружающей среды, °С от — 60 до + 50 Габаритные размеры, Д×Ш×В, м соответствуют размерам морских контейнеров в 20/30/40 футов Количество контейнеров от 1 до 2 и более (Примечание 4) Суммарная масса блока, тонн от 5 до 30 (в зависимости от производительности) Режим работы (Коэффициент рабочего цикла) Продолжительный, постоянный (ПВ=100%) Блок хранения топлива: Характеристики Величина Объем топлива для хранения и обмена между блоками пиролиза, ректификации и плазменного крекинга (Примечание 1) соответствует двойной производительности блоков пиролиза, ректификации и плазменного крекинга Виды сохраняемого топлива жидкое синтетическое топливо, тяжелая углеводородная фракция, бензиновая и дизельная фракции Напряжение сети переменного тока, В 3 фазы, 380±10% (Примечание 2) Частота питающего напряжения, Гц 50/60 Потребляемая мощность основного технологического оборудования, кВт 2 Диапазон рабочей температуры окружающей среды, °С от — 60 до + 50 Габаритные размеры, Д×Ш×В, м соответствуют размерам морских контейнеров в 20/30/40 футов Количество контейнеров от 1 до 2 и более (Примечание 4) Суммарная масса блока, тонн от 3 до 40 (в зависимости от производительности) Режим работы (Коэффициент рабочего цикла) Продолжительный, постоянный (ПВ=100%) Примечания: 1 — Возможно изготовление по заказу установок для плазменного пиролиза производительностью до 80 тонн в день (HGP-3000) и до 100 тонн в день (HGP-5000). 2 — Источник питания обеспечивает автоматическую адаптацию к любому входному напряжению в диапазоне 380–450 В для трех фаз. 3 — Выбор охлаждения зависит от технического задания на разработку установки плазменного пиролиза. 4 — Установка базируется в стандартных 20/30/40 футовых контейнерах, количество контейнеров от 1 до 6 и более (зависит от требуемых параметров уничтожения, количества и производительности основных блоков, типа отходов и ТЗ заказчика). 5 — Все параметры установки плазменного пиролиза изготавливаются в соответствии с ТЗ заказчика.

Газообразные и жидкие продукты пиролиза -ОАО «Нафтан» завод «Полимир»

Этилен (ТУ BY 300042199.121)

Пропилен (ТУ BY 300042199.125)

Фракция пропановая (ТУ BY 300042199.104)

Фракция бутилен-бутадиеновая негидрированная (фракция С4) (ТУ РБ 300041455.008)

Пироконденсат гидростабилизированный (ТУ РБ 300041455.006)

Фракция пиролизная (ТУ BY 300042199.127)

Фракция метилацетилен-алленовая (МАФ) (ТУ BY 300042199.043)

Смолы пиролизные тяжелые (ТУ РБ 300041455.002)

Продукт пиролиза тяжелый (ТУ BY 300042199.112)

---

Этилен (ТУ BY 300042199.121)

Предназначен для применения в производстве полиэтилена, поливинилхлорида, окиси этилена, этилового спирта, этилбензола, уксусного альдегида и других органических продуктов, а также для холодильных установок.

Технические характеристики

Наименование показателей	Норма
Объемная доля этилена, %, не менее	99,9
Объемная доля пропилена, %, не более	0,0050
Объемная доля метана, %, не более	0,03
Объемная доля этана, %, не более	0,1
Объемная доля ацетилена, %, не более	0,0010
Объемная доля диоксида углерода, %, не более	0,0020
Объемная доля оксида углерода, %, не более	0,0010
Объемная доля кислорода, %, не более	0,0005
Примечание – Этилен, предназначенный для холодильных установок, должен соответствовать нормам, по показателям 1 – 4. Остальные показатели не определяют.

Пропилен (ТУ BY 300042199.125)

Может использоваться в качестве исходного сырья в органическом синтезе для производства акрилонитрила, изопропилбензола, бутиловых спиртов и других органических продуктов.

Технические характеристики

Углеводородный состав	Норма
Объемная доля пропилена, %, не менее	96,0
Объемная доля пропана, %, не более	3,0
Объемная доля углеводородов С4, %, не более	0,5
Объемная доля метана, %, не более	0,3
Объемная доля этана, этилена, в сумме, %, не более	0,3
Объемная доля ацетилена и метилацетилена,в сумме, %, не более	0,15
Объемная доля диеновых углеводородов (пропадиена и бутадиена), %, не более	0,15

Фракция пропановая (ТУ BY 300042199.104)

Предназначена для использования в процессах нефтехимии и в качестве компонента топлив.

Технические характеристики

Наименование показателя	Норма
	марка А	марка Б
Объемная доля компонентов: — сумма углеводородов С1 и С2, % — сумма углеводородов С3, %, не менее, в том числе: пропан, %, не менее пропадиен, %, не более метилацетилен, %, не более пропилен, %, не более — сумма углеводородов С4, %, не более — сумма углеводородов С5 и С6, %, не более	отсутствие 94 60 15 25 10 6 отсутствие	не нормир. 80 50 не нормир. не нормир. не нормир. 10 1,6
Объемная доля жидкого остатка при 20 °С, %, не более	1,6
Содержание свободной воды и щелочи в жидком остатке	отсутствие

Фракция бутилен-бутадиеновая негидрированная (фракция С4) (ТУ РБ 300041455.008)

Предназначена для использования в качестве сырья для производства синтетического каучука.

Технические характеристики

Углеводородный  состав	Норма для марки
	А	Б	В
Массовая доля углеводородов С4, %, не менее,	98,0
в т. ч. массовая доля бутадиена-1,3, %, не менее	40,0	30,0	20,0
Массовая доля углеводородов С3 и С5 и вышев сумме, %, не более	2,0

Пироконденсат гидростабилизированный (ТУ РБ 300041455.006)

Может использоваться в качестве добавки к автомобильным бензинам при их производстве, а также сырья для получения ароматических углеводородов.

Технические характеристики

Наименование показателя	Норма
Объемная доля отогнанного пироконденсата:
10 % отгоняется при температуре, ºС, не ниже	45
50 % отгоняется при температуре, ºС, не ниже	65
95 % отгоняется при температуре, ºС, не выше	170
Индукционный период, мин, не менее	120
Концентрация фактических смол, мг/100 см3 продукта, не более	5
Механические примеси и вода	отсутствие
Массовая доля суммы ароматических углеводородов, %, более	50
Давление насыщенных паров, кПа, не более	70

Фракция пиролизная (ТУ BY 300042199.

127)

Предназначена для использования в качестве высокооктанового компонента автомобильных бензинов при их производстве.

Технические характеристики

Наименование показателя	Норма
Объемная доля отогнанной фракции: 10 % отгоняется при температуре, ºС, не ниже 50 % отгоняется при температуре, ºС, не ниже 95 % отгоняется при температуре, ºС, не выше	38 50 170
Концентрация фактических смол, мг/100 см3 продукта, не более	5
Механические примеси и вода	отсутствие
Массовая доля суммы ароматических углеводородов, %, не более	50

Фракция метилацетилен-алленовая (МАФ) (ТУ BY 300042199.043)

Марка А предназначена для газопламенной обработки металлов (сварка, резка, пайка, металлизация, термообработка и др.).

Марка Б – для резки металлов.

Обе марки МАФ могут применяться в органическом синтезе и для других целей.

Технические характеристики

Наименование показателя	Норма для марки
	А	Б
Объемная доля метилацетилена и аллена, %, — в том числе метилацетилена, не менее	70-75 38	65-75 Не нормируется
Объемная доля углеводородов С4, %, не более	6
Объемная доля ацетонитрила, %, не более	0,5
Объемная доля пропана и пропилена, %	Не нормируется. Определение обязательно
Объемная доля воды, %, не более	0,01	Не нормируется

Смолы пиролизные тяжелые(ТУ РБ 300041455.

002)

Предназначены для использования в качестве компонента в производстве технического углерода, кокса, смол — пластификаторов, а также как компонент котельного и печного топлива.

Технические характеристики

Наименование  показателя	Норма
	Первый сорт	Второй сорт
Внешний вид	Вязкая жидкость темно-коричневого цвета
Плотность при 20 °С, г/см3, не менее	1,040	1,030
Вязкость кинематическая при 50 °С, мм2/с, не более	25	40
Температура перегонки 3 % объема, °С, не менее	180	170
Массовая доля воды, %, не более	0,3	0,5
Массовая доля механических примесей, %, не более	0,02	0,02

Продукт пиролиза тяжелый (ТУ BY 300042199.112)

Предназначен для использования в качестве компонента судового топлива

Технические характеристики

Наименование показателя	Норма
Вязкость кинематическая при 50 °С, мм2/с, не более	25
Плотность при 20°С, г/см3, не менее	1,020
Температура перегонки 3 % объема, °С,, не менее	180
Массовая доля воды, %, не более	0,3
Массовая доля механических примесей, %, не более	0,02
Массовая доля серы, %, не более	0,5
Массовая концентрация натрия, мк/кг, не более	100







Технологические схемы пиролиза осадков

На рис. 30 приведена технологическая схема пиролиза — 125 т в сутки сухих осадков сточных вод с получением пирокарбона, первичного дегтя, газа, а также технического воска. Такая производительность по осадкам примерно соответствует мощности Центральной очистной станции аэрации в Ленинграде.[ …]

Настоящая схема по переработке первичного дегтя разработана проф. Е. В. Раковским. Эта схема и сейчас представляет определенный интерес, учитывая незначительный объем разработок по пиролизу осадков сточных вод.[ …]

Выделение воска из смолы осуществляется с помощью бензина с последующей кристаллизацией в аппарате-экстракторе. В верхнюю часть экстрактора насосом подается смола, а в нижнюю— бензин, получаемый по второй технологической схеме. Раствор воска в бензине из верхнего штуцера переходит в промежуточную емкость, откуда насосом подается в кристаллизаторы, охлаждаемые рассолом хлористого кальция до 5—8°С. После этого раствор воска поступает на центрифуги, затем воск для плавки попадает в подогреваемый резервуар, а отделенный бензин — в другую емкость, откуда насосом перекачивается в сборный резервуар для бензина, предназначенный для экстракции воска. Расплавленный воск из резервуара гранулируется водой и по ленточному транспортеру подается на другой закрытый транспортер, где окончательно промывается от примесей, а затем вторично плавится в резервуаре. Отсюда жидкий воск перекачивается для очистки на фильтры, после чего направляется на разлив и на склад готового продукта.[ …]

На рис. 31 приведена технологическая схема для переработки смолы (первичного дегтя) в целях получения бензина, керосина и других продуктов (разработана проф. Е. В. Раков-ским). Первичный деготь из одного резервуара поступает в другой и после контрольного бака подается насосом в пековый теплообменник. Здесь деготь разогревается за счет тепла, выделяемого при сжигании пека, и поступает в аппарат, где подогревается за счет тепла отходящих газов. В корнюре деготь нагревается до 230—240 °С теплом, получаемым от сжигаемого под корнюром «кислотогудронного топлива».[ …]

В корнюр подается перегретый водяной пар для понижения температуры разгонки первичного дегтя. Из корнюра смесь паров поступает в ректификационную колонну, где разделяется по температуре на две фракции: одна — до 200 °С, другая — до 200—300 °С; здесь же выделяется и остаток.[ …]

Другая фракция с температурой 200—300 °С из ректификационной колонны попадает в холодильник, где после охлаждения до 35 °С поступает в сепаратор, а затем, отделившись от воды, направляется в приемник и хранилище. Остаток со дна колонны стекает обратно в корнюр. Из хранилища первая фракция (до 200°С) для получения моторного бензина подается в меланжер, где она очищается от органических оснований, некоторых непредельных углеводородов, фенолов и карбоновых кислот. В меланжер из хранилища с помощью монжусов и дозаторов сжатым воздухом подается серная кислота, которая перемешивается здесь с бензиновым дистиллятом. После очистки дистиллята и удаления сульфооснований и кислого гудрона бензиновый дистиллят промывается водой для удаления серной кислоты, а затем обрабатывается подогретой щелочью (10%-ной), подаваемой из хранилища с помощью монжуса. После обработки, отстаивания дистиллята и спуска щелочных примесей получается очищенный бензин, направляемый в хранилище.[ …]

Керосиновый дистиллят (фракция 200—300 °С) из хранилища подается в меланжер, где очищается так же, как и первая фракция. После очистки керосин поступает в хранилище.[ …]

Растворы органических оснований, образующиеся при очистке слабой серной кислоты первой и второй фракции, поступают в сборник, откуда насосом подаются в меланжер. Сюда же попадает 10%-ная щелочь. После перемешивания, а затем отстаивания щелочной раствор (отход) сернистый натрий удаляется в канализацию, а органические основания — в сборник и далее к потребителю.[ …]

Кислый гудрон из меланжеров, где обрабатывались две фракции (бензин и керосин), по опыту нефтяной промышленности, может быть обработан горячей водой и острым паром в целях удаления части серной кислоты. В этом случае из кислого гудрона можно выделить до 70—80% от общего расхода на очистку свободной серной кислоты. Крепость кислоты 30— 35%- Из меланжеров кислый гудрон поступает в освинцованный разделительный резервуар, где под воздействием горячей или холодной воды и острого пара свободная серная кислота уходит в воду, а кислый гудрон и кислое топливо (выше серной кислоты) отводятся в сборник и расходуются как топливо для корнюра и котельной.[ …]

Отделенная слабая серная кислота собирается в сборнике, откуда расходуется по мере надобности. Остаток из корнюра (пек) под избыточным давлением поступает в пековый теплообменник, где отдает часть тепла для подогрева первичного дегтя. Затем он направляется в пекотушители, где после охлаждения собирается в емкости для пека.[ …]

Вернуться к оглавлению

Пиролиз — обзор | Темы ScienceDirect

5.7.1 Производство жидкости путем пиролиза

Пиролиз — это один из нескольких способов производства жидкого топлива из биомассы. Максимальный выход органической жидкости (пиролитического масла или биомасла) от термического разложения может быть увеличен до 70% (сухой вес), если биомасса быстро нагревается до промежуточной температуры и если короткое время пребывания в зоне пиролиза. позволяет уменьшить вторичные реакции. Таблица 5.2 показано влияние скорости нагрева, температуры пиролиза и времени пребывания на продукт пиролиза. Эти результаты можно резюмировать следующим образом:

•

Более низкая скорость нагрева, более низкая температура и более длительное время пребывания увеличивают выход твердого полукокса.

•

Более высокая скорость нагрева, более высокая температура и более короткое время пребывания увеличивают выход газа.

•

Более высокая скорость нагрева, промежуточная температура и более короткое время пребывания увеличивают выход жидкости.

Существует оптимальная температура пиролиза для максимального выхода жидкости. Урожайность максимальна при 500 ° C и резко падает выше и ниже этой температуры (Boukis et al. , 2007). Время пребывания обычно находится в диапазоне 0,1–2,0 с. Эти значения зависят от нескольких факторов, включая тип биомассы (Klass, 1998). Мы можем использовать кинетическую модель для разумной оценки урожайности. Предложенный Liden et al. (1988) можно использовать для прогнозирования выхода пиролизной жидкости в широком диапазоне условий.

Теплопередача является основным фактором при проектировании пиролизера. Тепловой баланс для типичного пиролизера может быть записан как:

(5.10) [Выделение тепла при сжигании нагара] + [Входящий поток тепла] = [Требуемое тепло для пиролиза] + [Потери тепла]

Точная оценка потерь тепла затруднена до того, как будет спроектирован блок. Итак, для предварительной оценки мы можем принять это 10% тепла в входящем потоке (Boukis et al., 2007, стр. 1377).

Быстрый или мгновенный пиролиз особенно подходит для пиролитического ожижения биомассы.Продукт представляет собой смесь нескольких углеводородов, что позволяет производить топливо и химикаты с помощью соответствующих методов очистки. Теплотворная способность полученной жидкости немного ниже или находится в том же диапазоне (13–18 МДж / кг), что и у исходной биомассы. Пиролитическая жидкость содержит несколько водорастворимых сахаров и производных полисахаридов, а также нерастворимый в воде пиролитический лигнин.

Пиролитическая жидкость содержит гораздо большее количество кислорода (~ 50%), чем большинство жидкого топлива. Он также тяжелее (удельный вес ~ 1.3) и более вязкие. В отличие от мазута вязкость пиролитического масла увеличивается со временем из-за полимеризации. Это масло не самовоспламеняется, как мазут, и поэтому его нельзя смешивать с дизельным топливом для работы дизельного двигателя.

Пиролитическое масло, однако, является хорошим источником некоторых полезных химикатов, таких как натуральные пищевые ароматизаторы, которые можно экстрагировать, оставляя оставшийся продукт для сжигания. В качестве альтернативы мы можем подвергнуть пиролитическое масло гидрокрекингу для получения бензина и дизельного топлива.

Границы | Каталитический пиролиз пластиковых отходов: переход к биоперерабатывающим предприятиям на основе пиролиза

Введение

Производство и потребление пластиковых отходов растет тревожными темпами в связи с увеличением численности населения, быстрым экономическим ростом, постоянной урбанизацией и изменениями в образе жизни. Кроме того, короткий срок службы пластика ускоряет ежедневное производство пластиковых отходов. Мировое производство пластика оценивается примерно в 300 миллионов тонн в год и с каждым годом постоянно увеличивается (Miandad et al., 2016a; Ratnasari et al., 2017). Пластмассы состоят из нефтехимических углеводородов с добавками, такими как антипирены, стабилизаторы и окислители, которые затрудняют биоразложение (Ma et al., 2017). Переработка пластиковых отходов осуществляется по-разному, но в большинстве развивающихся стран открытая или свалка является обычной практикой для управления пластиковыми отходами (Gandidi et al., 2018). Вывоз пластиковых отходов на свалки является местом обитания насекомых и грызунов, которые могут вызывать различные виды заболеваний (Alexandra, 2012).Кроме того, стоимость транспортировки, рабочей силы и технического обслуживания может увеличить стоимость проектов по переработке (Gandidi et al., 2018). Кроме того, из-за быстрой урбанизации сокращается количество земель, пригодных для свалки, особенно в городах. Пиролиз — это распространенный метод преобразования пластиковых отходов в энергию в виде твердого, жидкого и газообразного топлива.

Пиролиз — это термическое разложение пластиковых отходов при различных температурах (300–900 ° C) в отсутствие кислорода до полученной жидкой нефти (Rehan et al., 2017). Различные виды катализаторов используются для улучшения процесса пиролиза пластиковых отходов в целом и повышения эффективности процесса. Катализаторы играют очень важную роль в повышении эффективности процесса, нацеливании на конкретную реакцию и снижении температуры и времени процесса (Serrano et al. , 2012; Ratnasari et al., 2017). В процессах пиролиза пластмасс использовался широкий спектр катализаторов, но наиболее широко применяемыми катализаторами являются ZSM-5, цеолит, Y-цеолит, FCC и MCM-41 (Ratnasari et al., 2017). Каталитическая реакция во время пиролиза пластиковых отходов на твердых кислотных катализаторах может включать реакции крекинга, олигомеризации, циклизации, ароматизации и изомеризации (Serrano et al., 2012).

В нескольких исследованиях сообщалось об использовании микропористых и мезопористых катализаторов для преобразования пластиковых отходов в жидкое масло и полукокс. Uemichi et al. (1998) провели каталитический пиролиз полиэтилена (ПЭ) с катализаторами HZSM-5. Применение ХЗСМ-5 увеличило добычу жидкой нефти с составом ароматических углеводородов и изоалкановых соединений.Gaca et al. (2008) провели пиролиз пластиковых отходов с модифицированными MCM-41 и HZSM-5 и сообщили, что использование HZSM-5 дает более легкие углеводороды (C ₃ –C ₄ ) с максимальным содержанием ароматических соединений. Lin et al. (2004) использовали различные типы катализаторов и сообщили, что даже смешивание HZSM-5 с мезопористым SiO ₂ -Al ₂ O ₃ или MCM-41 привело к максимальной добыче жидкой нефти с минимальным выходом газа. Агуадо и др. (1997) сообщили о получении ароматических и алифатических соединений в результате каталитического пиролиза полиэтилена с HZSM-5, в то время как использование мезопористого MCM-41 снизило количество получаемых ароматических соединений из-за его низкой кислотной каталитической активности.Использование синтетических катализаторов улучшило общий процесс пиролиза и улучшило качество добываемой жидкой нефти. Однако использование синтетических катализаторов увеличивало стоимость процесса пиролиза.

Катализаторы NZ могут использоваться для решения экономических проблем каталитического пиролиза, который связан с использованием дорогих катализаторов. В последние годы Новая Зеландия привлекла к себе большое внимание своими потенциальными экологическими приложениями. Естественно, NZ находится в Японии, США, Кубе, Индонезии, Венгрии, Италии и Королевстве Саудовская Аравия (KSA) (Sriningsih et al., 2014; Низами и др., 2016). Месторождение Новой Зеландии в КСА в основном находится в Харрат Шама и Джаббал Шама и в основном содержит минералы морденита с высокой термической стабильностью, что делает его пригодным в качестве катализатора при пиролизе пластиковых отходов. Sriningsih et al. (2014) модифицировали NZ из Сукабуми, Индонезия, отложив переходные металлы, такие как Ni, Co и Mo, и провели пиролиз полиэтилена низкой плотности (LDPE). Gandidi et al. (2018) использовали NZ из Лампунга, Индонезия, для каталитического пиролиза твердых бытовых отходов.

Это первое исследование по изучению влияния модифицированного саудовского природного цеолита на качество продукта и выход при каталитическом пиролизе пластиковых отходов. Саудовский природный цеолитный катализатор был модифицирован с помощью новой термической активации (TA-NZ) при 550 ° C и кислотной активации (AA-NZ) с помощью HNO ₃ для улучшения его каталитических свойств. Каталитический пиролиз различных типов пластиковых отходов (ПС, ПЭ, ПП и ПЭТ) в виде отдельных или смешанных в различных соотношениях в присутствии катализаторов на основе модифицированного природного цеолита (NZ) в небольшом экспериментальном реакторе пиролиза проводился для первый раз.Были изучены качество и выход таких продуктов пиролиза, как жидкая нефть, газ и полукокс. Химический состав жидкой нефти анализировали с помощью ГХ-МС. Кроме того, были обсуждены возможности и проблемы биоперерабатывающих заводов на основе пиролиза.

Материалы и методы

Подготовка сырья и запуск реактора

Пластиковые отходы, используемые в качестве сырья в процессе каталитического пиролиза, были собраны в Джидде и включали продуктовые пакеты, одноразовые стаканчики и тарелки для сока и бутылки для питьевой воды, которые состоят из полиэтилена (PE), полипропилена (PP), полистирола (PS), и полиэтилентерефталатные (ПЭТ) пластмассы соответственно. Выбор этих пластиковых материалов был сделан на основании того факта, что они являются основным источником пластиковых отходов, производимых в КСА. Для получения однородной смеси все образцы отходов были измельчены на более мелкие кусочки размером около 2 см. ² . Каталитический пиролиз проводился с использованием отдельных или смеси этих пластиковых отходов в различных соотношениях (таблица 1). Использовали 1000 г сырья, по 100 г катализатора в каждом эксперименте. Саудовский природный цеолит (Новая Зеландия), собранный в Харрат-Шама, расположенном на северо-западе города Джидда, штат Южная Австралия (Nizami et al., 2016), был модифицирован термической и кислотной обработкой и использован в этих экспериментах по каталитическому пиролизу. NZ измельчали ​​до порошка (<100 нм) в шаровой мельнице (Retsch MM 480) в течение 3 ч при частоте 20 Гц / с перед модификацией и использованием в пиролизе. Для термической активации (ТА) NZ нагревали в муфельной печи при 550 ° C в течение 5 часов, а для кислотной активации (AA) NZ вымачивали в 0,1 М растворе азотной кислоты (HNO ₃ ) в течение 48 часов и непрерывно встряхивают с помощью цифрового шейкера IKA HS 501 со скоростью 50 об / мин.После этого образец промывали деионизированной водой до получения нормального pH.

Таблица 1 . Схема эксперимента.

Эксперименты проводились в небольшом пилотном реакторе пиролиза при 450 ° C, при скорости нагрева 10 ° C / мин и времени реакции 75 мин (рис. 1). Полученный выход каждого продукта пиролиза рассчитывали по массе после завершения каждого эксперимента. Характеристика добываемой жидкой нефти была проведена для исследования влияния состава сырья на качество жидкой нефти, полученной в присутствии модифицированного NZ.ТГА проводили на сырье для получения оптимальных условий процесса, таких как температура и время реакции (75 мин) в контролируемых условиях. В TGA брали 10 мкг каждого типа пластиковых отходов и нагревали со скоростью 10 ° C от 25 до 900 ° C в непрерывном потоке азота (50 мл / мин). Авторы этого исследования недавно опубликовали работу о влиянии состава сырья и природных и синтетических цеолитных катализаторов без модификации катализатора на различные типы пластиковых отходов (Miandad et al., 2017b; Rehan et al., 2017).

Экспериментальная установка

Небольшой пилотный реактор может использоваться как для термического, так и для каталитического пиролиза с использованием различного сырья, такого как пластмассы и биомасса (рис. 1). В этом исследовании модифицированные катализаторы NZ были добавлены в реактор с сырьем. Реактор пиролиза может вместить до 20 л сырья, а максимальная безопасная рабочая температура до 600 ° C может быть достигнута при желаемых скоростях нагрева.Подробные параметры реактора пиролиза были опубликованы ранее (Miandad et al., 2016b, 2017b). При повышении температуры выше определенных значений пластиковые отходы (органические полимеры) превращаются в мономеры, которые переносятся в конденсатор, где эти пары конденсируются в жидкое масло. Для обеспечения температуры конденсации ниже 10 ° C и максимальной конденсации пара в жидкое масло использовалась система непрерывной конденсации с использованием водяной бани и охлаждающей жидкости ACDelco Classic.Добываемая жидкая нефть была собрана из резервуара для сбора нефти, и была проведена дальнейшая характеристика, чтобы раскрыть ее химический состав и характеристики для других потенциальных применений.

Аналитические методы

Пиролизное масло охарактеризовано с использованием различных методов, таких как газовая хроматография в сочетании с масс-спектрофотометрией (ГХ-МС), инфракрасная спектроскопия с преобразованием Фурье (FT-IR),

бомбовый калориметр и TGA (Mettler Toledo TGA / SDTA851) с применением стандартных методов ASTM.Функциональные группы в пиролизном масле анализировали с помощью прибора FT-IR, Perkin Elmer’s, UK. Анализ FT-IR проводился с использованием минимум 32 сканирований со средним значением 4 см ^-1 ИК-сигналов в диапазоне частот 500-4000 см ^-1 .

Химический состав нефти изучался с помощью ГХ-МС (Shimadzu QP-Plus 2010) с детектором FI. Использовали капиллярную колонку GC длиной 30 м и шириной 0,25 мм, покрытую пленкой 5% фенилметилполисилоксана (HP-5) толщиной 0,25 мкм.Духовку устанавливали на 50 ° C на 2 минуты, а затем повышали до 290 ° C, используя скорость нагрева 5 ° C / мин. Температура источника ионов и линии передачи поддерживалась на уровне 230 и 300 ° C, а инжекция без деления потока осуществлялась при 290 ° C. Библиотеку масс-спектральных данных NIST08s использовали для идентификации хроматографических пиков, и процентные доли пиков оценивались по их общей площади пика ионной хроматограммы (TIC). Высокая теплотворная способность (HHV) добытой жидкой нефти, полученной из различных типов пластиковых отходов, была измерена в соответствии со стандартным методом ASTM D 240 с помощью прибора Bomb Calorimeter (Parr 6200 Calorimeter), в то время как производство газа оценивалось с использованием стандартной формулы баланса масс. , учитывая разницу в весе жидкого масла и полукокса.

Результаты и обсуждение

ТГА-анализ сырья

ТГА был проведен для каждого типа пластиковых отходов в индивидуальном порядке, чтобы определить оптимальную температуру для термического разложения. Все типы пластиковых отходов демонстрируют сходное поведение при разложении с быстрой потерей веса углеводородов в узком диапазоне температур (150–250 ° C) (рис. 2). Максимальная деградация для каждого типа пластиковых отходов была достигнута в пределах 420–490 ° C. ПС и ПП показали одностадийное разложение, в то время как ПЭ и ПЭТ показали двухступенчатое разложение в контролируемых условиях.Одностадийное разложение соответствует присутствию углерод-углеродной связи, которая способствует механизму случайного разрыва с повышением температуры (Kim et al., 2006). Разложение полипропилена начинается при очень низкой температуре (240 ° C) по сравнению с другим сырьем. Половина углерода, присутствующего в цепи полипропилена, состоит из третичного углерода, который способствует образованию карбокатиона в процессе его термического разложения (Jung et al. , 2010). Вероятно, это причина достижения максимальной деградации полипропилена при более низкой температуре.Начальная деградация PS началась при 330 ° C, а максимальная деградация была достигнута при 470 ° C. PS имеет циклическую структуру, и его деградация в тепловых условиях включает как случайную цепь, так и разрыв концевой цепи, что усиливает процесс его деградации (Demirbas, 2004; Lee, 2012).

Рисунок 2 . Термогравиметрический анализ (ТГА) пластиковых отходов ПС, ПЭ, ПП и ПЭТ.

PE и PET показали двухэтапный процесс разложения; начальная деградация началась при более низких температурах, а затем другая стадия деградации при более высокой температуре.Первоначальная деградация ПЭ началась при 270 ° C и медленно, но постепенно распространялась, пока температура не достигла 385 ° C. После этой температуры наблюдалась резкая деградация, и была достигнута 95% -ная деградация с дальнейшим повышением примерно на 100 ° C. Аналогичная двухэтапная картина разрушения наблюдалась для пластика ПЭТФ, и первоначальное разложение начиналось при 400 ° C с резким снижением потери веса. Однако вторая деградация началась при несколько более высокой температуре (550 ° C). Первоначальное разложение ПЭ и ПЭТ может быть связано с присутствием некоторых летучих примесей, таких как добавочный наполнитель, используемый во время синтеза пластика (Димитров и др., 2013).

Различные исследователи сообщают, что деградация ПЭ и ПЭТ требует более высоких температур по сравнению с другими пластиками (Димитров и др., 2013; Риццарелли и др., 2016). Lee (2012) сообщил, что PE имеет длинноцепочечную разветвленную структуру и что его разложение происходит посредством разрыва случайной цепи, что требует более высокой температуры, в то время как разложение PET следует за случайным разрывом сложноэфирных звеньев, что приводит к образованию олигомеров (Dziecioł and Trzeszczynski, 2000). ; Lecomte and Liggat, 2006).Первоначальная деградация ПЭТ, возможно, была связана с присутствием некоторых летучих примесей, таких как диэтиленгликоль (Димитров и др. , 2013). В литературе сообщается, что присутствие этих летучих примесей дополнительно способствует процессу разложения полимеров (McNeill and Bounekhel, 1991; Dziecioł and Trzeszczynski, 2000). Различие в кривых ТГА различных типов пластиков может быть связано с их мезопористой структурой (Chandrasekaran et al., 2015). Кроме того, Lopez et al. (2011) сообщили, что использование катализаторов снижает температуру процесса.Следовательно, 450 ° C можно было бы принять в качестве оптимальной температуры в присутствии активированного NZ для каталитического пиролиза вышеупомянутых пластиковых отходов.

Влияние сырья и катализаторов на выход продуктов пиролиза

Было исследовано влияние термической и кислотной активации NZ на выход продукта процесса пиролиза (рис. 3). Каталитический пиролиз индивидуального ПС-пластика с использованием катализаторов TA-NZ и AA-NZ показал самый высокий выход жидкого масла 70 и 60%, соответственно, по сравнению со всеми другими изученными типами индивидуальных и комбинированных пластиковых отходов.О высоком выходе жидкой нефти при каталитическом пиролизе ПС сообщалось и в нескольких других исследованиях (Siddiqui, Redhwi, 2009; Lee, 2012; Rehan et al., 2017). Сиддики и Редхви (2009) сообщили, что ПС имеет циклическую структуру, что приводит к высокому выходу жидкой нефти при каталитическом пиролизе. Ли (2012) сообщил, что деградация полистирола происходит за счет разрывов как случайных цепей, так и концевых цепей, что приводит к образованию стабильной структуры бензольного кольца, которая усиливает дальнейший крекинг и может увеличивать добычу жидкой нефти.Более того, в присутствии кислотных катализаторов разложение PS происходит по карбениевому механизму, который далее подвергается гидрированию (меж / внутримолекулярный перенос водорода) и β-расщеплению (Serrano et al., 2000). Кроме того, разложение PS происходило при более низкой температуре по сравнению с другими пластиками, такими как PE, из-за его циклической структуры (Wu et al. , 2014). С другой стороны, каталитический пиролиз PS дает более высокое количество полукокса (24,6%) с катализатором AA-NZ, чем с катализатором TA-NZ (15,8%).Ma et al. (2017) также сообщили о высоком производстве полукокса при каталитическом пиролизе полистирола с кислотным цеолитным (Hβ) катализатором. Высокие показатели образования полукокса были обусловлены высокой кислотностью катализатора, которая способствует образованию полукокса за счет интенсивных вторичных реакций сшивания (Serrano et al., 2000).

Рисунок 3 . Влияние TA-NZ и AA-NZ на выход продуктов пиролиза.

Каталитический пиролиз ПП дает более высокое содержание жидкой нефти (54%) с катализатором AA-NZ, чем с катализатором TA-NZ (40%) (Рисунок 3).С другой стороны, катализатор TA-NZ дает большое количество газа (41,1%), что может быть связано с более низкой каталитической активностью катализатора TA-NZ. По данным Kim et al. (2002) катализатор с низкой кислотностью и участки поверхности по БЭТ с микропористой структурой способствуют начальному разложению полипропилена, что может привести к максимальному выделению газов. Обали и др. (2012) провели пиролиз полипропилена с катализатором, содержащим оксид алюминия, и сообщили о максимальной добыче газа. Более того, образование карбокатиона во время разложения полипропилена из-за присутствия третичного углерода в его углеродной цепи также может способствовать образованию газа (Jung et al., 2010). Syamsiro et al. (2014) также сообщили, что каталитический пиролиз PP и PS с активированным кислотой (HCL) природным цеолитным катализатором дает больше газов, чем процесс с термически активированным природным цеолитным катализатором, из-за его высокой кислотности и площади поверхности по БЭТ.

Каталитический пиролиз полиэтилена с катализаторами TA-NZ и AA-NZ дает аналогичные количества жидкого масла (40 и 42%). Однако наибольшее количество газов (50,8 и 47,0%) было произведено из полиэтилена при использовании AA-NZ и TA-NZ соответственно, по сравнению со всеми другими изученными типами пластмасс. Производство полукокса было самым низким в этом случае, 7,2 и 13,0% с AA-NZ и TA-NZ, соответственно. В различных исследованиях также сообщалось о более низком производстве полукокса при каталитическом пиролизе полиэтилена (Xue et al., 2017). Lopez et al. (2011) сообщили, что катализаторы с высокой кислотностью усиливают крекинг полимеров во время каталитического пиролиза. Увеличение крекинга в присутствии высококислотного катализатора способствует образованию газов (Miandad et al., 2016b, 2017a). Zeaiter (2014) провел каталитический пиролиз полиэтилена с цеолитом HBeta и сообщил о 95.7% выход газа из-за высокой кислотности катализатора. Batool et al. (2016) также сообщили о максимальном производстве газа при каталитическом пиролизе полиэтилена с высококислотным катализатором ZSM-5. Согласно Lee (2012) и Williams (2006), PE имеет длинноцепочечную углеродную структуру, и его разложение происходит случайным образом на более мелкие цепочечные молекулы за счет случайного разрыва цепи, что может способствовать образованию газа. Во время пиролиза полиэтилена, который удерживает только связи C-H и C-C, первоначально происходит разрыв основной цепи макромолекулы и образование стабильных свободных радикалов.Далее происходили стадии гидрирования, ведущие к синтезу вторичных свободных радикалов (новая стабильная связь C-H), что приводило к β-разрыву и образованию ненасыщенной группы (Rizzarelli et al., 2016).

Каталитический пиролиз ПП / ПЭ (соотношение 50/50%) не выявил какой-либо значительной разницы в общих выходах продукта при использовании как AA-NZ, так и TA-NZ. Жидкое масло, полученное в результате каталитического пиролиза PP / PE, составляло 44 и 40% от катализаторов TA-NZ и AA-NZ, соответственно. Небольшое снижение выхода жидкого масла из AA-NZ может быть связано с его высокой кислотностью.Syamsiro et al. (2014) сообщили, что AA-NZ с HCl имеет более высокую кислотность по сравнению с TA-NZ, дает меньший выход жидкой нефти и имеет высокий выход газов. Общий каталитический пиролиз PP / PE дает максимальное количество газа с низким содержанием полукокса. Высокая добыча газа может быть связана с присутствием ПП. Разложение полипропилена усиливает процесс карбокатиона из-за присутствия третичного углерода в его углеродной цепи (Jung et al., 2010). Кроме того, разложение полиэтилена в присутствии катализатора также способствует получению газа с низким выходом жидкого масла.Однако, когда каталитический пиролиз ПП и ПЭ проводился отдельно с ПС, наблюдалась значительная разница в выходе продукта.

Наблюдалась значительная разница в выходе жидкого масла 54 и 34% для каталитического пиролиза PS / PP (соотношение 50/50%) с катализаторами TA-NZ и AA-NZ, соответственно. Аналогичным образом наблюдалась значительная разница в выходе полукокса 20,3 и 35,2%, тогда как высокий выход газов составлял 25,7 и 30,8% при использовании катализаторов TA-NZ и AA-NZ, соответственно.Lopez et al. (2011) и Seo et al. (2003) сообщили, что катализатор с высокой кислотностью способствует процессу крекинга и обеспечивает максимальное производство газа. Кроме того, присутствие ПП также увеличивает газообразование из-за процесса карбокатиона во время разложения (Jung et al., 2010). Kim et al. (2002) сообщили, что при разложении полипропилена выделяется максимум газа в присутствии кислотных катализаторов.

Каталитический пиролиз полистирола с полиэтиленом (соотношение 50/50%) в присутствии катализатора TA-NZ дает 44% жидкого масла, однако 52% жидкого масла было получено с использованием катализатора AA-NZ.Kiran et al. (2000) провели пиролиз PS с PE при различных соотношениях и сообщили, что увеличение концентрации PE снижает концентрацию жидкой нефти с увеличением количества газа. Присутствие ПС с ПЭ способствует процессу разложения из-за образования активного стабильного бензольного кольца из ПС (Miandad et al., 2016b). Wu et al. (2014) провели ТГА ПС с ПЭ и наблюдали два пика, первый для ПС при низкой температуре, а затем деградацию ПЭ при высокой температуре.Более того, деградация PE следует за цепным процессом свободных радикалов и процессом гидрирования, в то время как PS следует за процессом радикальной цепочки, включая различные стадии (Kiran et al. , 2000). Таким образом, даже с учетом явления разложения, PS приводил к более высокому разложению по сравнению с PE и давал стабильные бензольные кольца (McNeill et al., 1990).

Каталитический пиролиз ПС / ПЭ / ПП (соотношение 50/25/25%) показал несколько более низкий выход жидкого масла по сравнению с каталитическим пиролизом всех отдельных типов пластмасс.Выход масла для обоих катализаторов, TA-NZ и AA-NZ, в этом случае одинаков, 44 и 40% соответственно. Производство полукокса было выше (29,7%) с катализатором AA-NZ, чем (19,0%) с катализатором TA-NZ, что может быть связано с реакциями полимеризации (Wu and Williams, 2010). Кроме того, добавление ПЭТ с ПС, ПЭ и ПП (соотношение 20/40/20/20%) привело к снижению выхода жидкого масла до 28 и 30% в целом при использовании катализаторов TA-NZ и AA-NZ, соответственно, с более высокой фракции полукокса и газа. Демирбас (2004) провел пиролиз ПС / ПЭ / ПП и сообщил аналогичные результаты для выхода продукта.Аднан и др. (2014) провели каталитический пиролиз ПС и ПЭТ с использованием катализатора Al-Al ₂ O ₃ с соотношением 80/20% и сообщили только о 37% жидкой нефти. Более того, Yoshioka et al. (2004) сообщили о максимальном производстве газа и полукокса при незначительном производстве жидкой нефти при каталитическом пиролизе ПЭТ. Кроме того, о максимальном образовании угля сообщалось также при проведении каталитического пиролиза ПЭТ с другими пластиками (Bhaskar et al., 2004). Более высокое производство полукокса при пиролизе ПЭТ связано с реакциями карбонизации и конденсации во время его пиролиза при высокой температуре (Yoshioka et al., 2004). Кроме того, присутствие атома кислорода также способствует высокому образованию полукокса при каталитическом пиролизе ПЭТ (Xue et al., 2017). Thilakaratne et al. (2016) сообщили, что образование свободных радикалов от бензола с двумя активированными углями является предшественником каталитического кокса при разложении ПЭТ.

Влияние катализаторов на состав жидкой нефти

Химический состав жидкого масла, полученного каталитическим пиролизом различных пластиковых отходов с использованием катализаторов TA-NZ и AA-NZ, был охарактеризован методом ГХ-МС (Рисунки 4, 5). На состав добываемой жидкой нефти влияют различные типы сырья и катализаторов, используемых в процессе пиролиза (Miandad et al., 2016a, b, c). Жидкое масло, полученное из отдельных типов пластмасс, таких как ПС, ПП и ПЭ, содержало смесь ароматических, алифатических и других углеводородных соединений. Ароматические соединения, обнаруженные в масле из ПС и ПЭ, были выше, чем ПП при использовании катализатора TA-NZ. Количество ароматических соединений увеличилось в масле из ПС и ПП, но уменьшилось в ПЭ при использовании катализатора AA-NZ.Мезопористый и кислотный катализатор приводит к производству углеводородов с более короткой цепью из-за его высокой крекирующей способности (Lopez et al., 2011). Однако микропористые и менее кислые катализаторы способствуют образованию длинноцепочечных углеводородов, поскольку процесс крекинга происходит только на внешней поверхности катализаторов. В целом, в присутствии катализаторов PE и PP следуют механизму разрыва случайной цепи, в то время как PS следует механизму разрыва или разрыва концевой цепи (Cullis and Hirschler, 1981; Peterson et al., 2001). Разрыв концевой цепи приводит к образованию мономера, тогда как разрыв случайной цепи дает олигомеры и мономеры (Peterson et al., 2001).

Рис. 4. (A, B) ГХ-МС жидкого масла, полученного из различных типов пластиковых отходов с помощью TA-NZ.

Рис. 5. (A, B) ГХ-МС жидкого масла, полученного из различных типов пластиковых отходов с AA-NZ.

Жидкое масло, полученное в результате каталитического пиролиза полиэтилена при использовании обоих катализаторов, давало в основном нафталин, фенантрен, нафталин, 2-этенил-, 1-пентадецен, антрацен, 2-метил-, гексадекан и т. Д. (Рисунки 4A, 5A ).Эти результаты согласуются с несколькими другими исследованиями (Lee, 2012; Xue et al., 2017). Получение производного бензола показывает, что TA-NZ усиливает процесс ароматизации по сравнению с AA-NZ. Xue et al. (2017) сообщили, что промежуточные олефины, полученные в результате каталитического пиролиза ПЭ, далее ароматизируются внутри пор катализаторов. Тем не менее, реакция ароматизации далее приводит к образованию атомов водорода, которые могут усилить процесс ароматизации. Ли (2012) сообщил, что ZSM-5 производит больше ароматических соединений по сравнению с морденитным катализатором из-за его кристаллической структуры.

Есть два возможных механизма, которые могут включать разложение ПЭ в присутствии катализатора; отрыв гибридных ионов из-за присутствия сайтов Льюиса или из-за механизма иона карбения через добавление протона (Rizzarelli et al., 2016). Первоначально деградация начинается на внешней поверхности катализаторов, а затем продолжается с дальнейшей деградацией во внутренних порах катализаторов (Lee, 2012). Однако микропористые катализаторы препятствуют проникновению более крупных молекул, и, таким образом, соединения с более высокой углеродной цепью образуются в результате каталитического пиролиза полиэтилена с микропористыми катализаторами.Кроме того, в присутствии кислотных катализаторов из-за карбениевого механизма может увеличиваться образование ароматических и олефиновых соединений (Lee, 2012). Lin et al. (2004) сообщили о получении высокореакционных олефинов в качестве промежуточных продуктов во время каталитического пиролиза полиэтилена, которые могут способствовать образованию парафинов и ароматических соединений в добываемой жидкой нефти. Более того, присутствие кислотного катализатора и свободного атома водорода может привести к алкилированию толуола и бензола, превращая промежуточный алкилированный бензол в нафталин за счет ароматизации (Xue et al., 2017).

Жидкое масло, полученное каталитическим пиролизом ПС с ТА-НЗ и АА-НЗ, содержит различные виды соединений. Основными обнаруженными соединениями были альфа-метилстирол, бензол, 1,1 ‘- (2-бутен-1,4-диил) бис-, бибензил, бензол, (1,3-пропандиил), фенантрен, 2-фенилнафталин и т. Д. в добываемой жидкой нефти (Рисунки 4A, 5A). Жидкая нефть, полученная каталитическим пиролизом ПС с обоими активированными катализаторами, в основном содержит ароматические углеводороды с некоторыми парафинами, нафталином и олефиновыми соединениями (Rehan et al. , 2017). Однако в присутствии катализатора было достигнуто максимальное производство ароматических соединений (Xue et al., 2017). Рамли и др. (2011) также сообщили о производстве олефинов, нафталина с ароматическими соединениями в результате каталитического пиролиза полистирола с Al ₂ O ₃ , нанесенных на катализаторы Cd и Sn. Деградация ПС начинается с растрескивания на внешней поверхности катализатора, а затем следует риформинг внутри пор катализатора (Uemichi et al., 1999). Первоначально крекинг полимера осуществляется кислотным центром Льюиса на поверхности катализатора с образованием карбокатионных промежуточных продуктов, которые в дальнейшем испаряются или подвергаются риформингу внутри пор катализатора (Xue et al., 2017).

Каталитический пиролиз полистирола в основном производит стирол и его производные, которые являются основными соединениями в добываемой жидкой нефти (Siddiqui and Redhwi, 2009; Rehan et al., 2017). Превращение стирола в его производное увеличивалось в присутствии протонированных катализаторов из-за гидрирования (Kim et al., 2002). Шах и Ян (2015) и Укей и др. (2000) сообщили, что гидрирование стирола усиливается с увеличением температуры реакции. Огава и др. (1982) провели пиролиз ПС с алюмосиликатным катализатором при 300 ° C и обнаружили гидрирование стирола до его производного.Рамли и др. (2011) сообщили о возможном механизме деградации PS на кислотных катализаторах, который может происходить из-за атаки протона, связанного с кислотными центрами Бренстеда, что приводит к механизму карбениевых ионов, который далее подвергается β-расщеплению и позже сопровождается переносом водорода. Более того, реакции поперечного сшивания благоприятствовали сильные кислотные центры Бренстеда, и когда эта реакция происходит, завершение крекинга может в некоторой степени уменьшаться и увеличивать образование полукокса (Serrano et al., 2000). Кроме того, катализаторы оксид кремния-оксид алюминия не имеют сильных кислотных центров Бренстеда, хотя они могут не улучшать реакцию сшивки, но благоприятствуют процессу гидрирования. Таким образом, это может быть причиной того, что стирол не был обнаружен в жидком масле, однако его производное было обнаружено в больших количествах (Lee et al., 2001). Xue et al. (2017) также сообщили о деалкилировании стирола из-за задержки испарения внутри реактора, что может привести к усилению процесса риформинга и образованию производного стирола.TA-NZ и AA-NZ содержат большое количество оксида алюминия и диоксида кремния, что приводит к гидрированию стирола до его производного, что приводит к получению мономеров стирола вместо стирола.

Каталитический пиролиз полипропилена дает сложную смесь жидкого масла, содержащего ароматические углеводороды, олефины и соединения нафталина. Бензол, 1,1 ‘- (2-бутен-1,4-диил) бис-, бензол, 1,1’ — (1,3-пропандиил) бис-, антрацен, 9-метил-, нафталин, 2-фенил -, 1,2,3,4-тетрагидро-1-фенил-, нафталин, фенантрен и др.были основными соединениями, обнаруженными в жидкой нефти (Рисунки 4A, 5A). Эти результаты согласуются с другими исследованиями, в которых проводился каталитический пиролиз полипропилена с различными катализаторами (Marcilla et al., 2004). Кроме того, разложение ПП с помощью AA-NZ привело к максимальному образованию фенольных соединений. Более высокая продукция, возможно, была связана с наличием сильных кислотных центров, так как это способствует образованию фенольных соединений. Более того, присутствие высококислотного центра на катализаторах усиливает механизм олигомеризации, ароматизации и деоксигенации, что приводит к получению полиароматических и нафталиновых соединений.Dawood и Miura (2002) также сообщили о высоком уровне образования этих соединений в результате каталитического пиролиза полипропилена с высококислотным модифицированным HY-цеолитом.

Состав масла, полученного при каталитическом пиролизе полипропилена с полиэтиленом, содержит соединения, обнаруженные в масле из обоих видов сырья пластикового типа. Miandad et al. (2016b) сообщили, что состав сырья также влияет на качество и химический состав нефти. Полученное жидкое масло каталитического пиролиза ПЭ / ПП содержит ароматические, олефиновые и нафталиновые соединения.Основными обнаруженными соединениями были: бензол, 1,1 ‘- (1,3-пропандиил) бис-, моно (2-этилгексил) сложный эфир, 1,2-бензолдикарбоновая кислота, антрацен, пентадекан, фенантрен, 2-фенилнафталин и т. д. (Рисунки 4B, 5B) . Юнг и др. (2010) сообщили, что образование ароматических соединений при каталитическом пиролизе ПП / ПЭ может происходить по механизму реакции Дильса-Альдера, а затем следует дегидрирование. Кроме того, каталитический пиролиз ПП и ПЭ, проводимый отдельно с ПС, в основном дает ароматические соединения из-за присутствия ПС.Полученная жидкая нефть из ПС / ПП содержит бензол, 1,1 ‘- (1,3-пропандиил) бис, 1,2-бензолдикарбоновую кислоту, дисооктиловый эфир, бибензил, фенантрен, 2-фенилнафталин, бензол, (4-метил- 1-деценил) — и так далее (Фигуры 4А, 5А). Каталитический пиролиз ПС с ПЭ в основном дает жидкую нефть с основными соединениями азулена, нафталина, 1-метил-, нафталина, 2-этенила, бензола, 1,1 ‘- (1,3-пропандиил) бис-, фенантрена, 2-фенилнафталина. , бензол, 1,1 ‘- (1-метил-1,2-этандиил) бис- и некоторые другие соединения (Рисунки 4B, 5B).Miskolczi et al. (2006) провели пиролиз ПС с ПЭ с соотношением 10 и 90%, соответственно, и сообщили о максимальном производстве ароматических углеводородов даже при очень низком соотношении ПС. Miandad et al. (2016b) сообщили, что термический пиролиз ПЭ с ПС без катализатора приводит к превращению ПЭ в жидкое масло с высоким содержанием ароматических углеводородов. Однако термический пиролиз единственного полиэтилена без катализатора превратил его в воск вместо жидкого масла из-за его сильной разветвленной длинноцепочечной структуры (Lee, 2012; Miandad et al., 2016б). Wu et al. (2014) провели ТГА ПС с ПЭ и сообщили, что присутствие ПС способствует разложению ПЭ из-за образования стабильных бензольных колец.

Химический состав пиролизного масла по различным функциональным группам был изучен методом FT-IR. Полученные данные выявили присутствие в масле ароматических и алифатических функциональных групп (рисунки 6, 7). Очень сильный пик при 696 см. ^-1 наблюдался в большинстве жидких масел, полученных с использованием обоих катализаторов, что соответствует высокой концентрации ароматических соединений.Еще два очевидных пика были видны около 1,456 и 1,495 см. ^-1 для C-C с одинарными и двойными связями, соответствующих ароматическим соединениям. Кроме того, в конце спектра сильные пики при 2,850, 2,923 и 2,958 см ^-1 наблюдались во всех типах жидких масел, кроме PS, соответствующих C-H-отрезку соединений алканов. В целом жидкое масло, полученное в результате каталитического пиролиза различных пластиковых отходов с использованием катализатора AA-NZ, показало больше пиков, чем образцы катализаторов TA-NZ.Эти дополнительные пики соответствуют ароматическим углеводородам, алканам и соединениям алкена. Это указывает на то, что, как и ожидалось, AA-NZ имел лучшие каталитические свойства, чем TA-NZ. Различные исследователи сообщили о схожих результатах, что в жидкой нефти, полученной из PS, преобладали ароматические углеводороды. Tekin et al. (2012) и Panda and Singh (2013) также сообщили о присутствии ароматических углеводородов с некоторыми алканами и алкенами в результате каталитического пиролиза полипропилена. Kunwar et al. (2016) провели термический и каталитический пиролиз полиэтилена и сообщили, что полученная жидкая нефть содержит алканы и алкены в качестве основной функциональной группы.В целом, анализ FT-IR позволил лучше понять химический состав жидкого масла, полученного в результате каталитического пиролиза различных пластиковых отходов с использованием модифицированных NZ-катализаторов, и дополнительно подтвердил наши результаты GC-MS.

Рисунок 6 . FT-IR анализ жидкой нефти, полученной каталитическим пиролизом с TA-NZ.

Рисунок 7 . FT-IR анализ жидкой нефти, полученной каталитическим пиролизом с AA-NZ.

Возможное применение продуктов пиролиза

Жидкое масло, полученное в результате каталитического пиролиза различных типов пластмассового сырья, содержит большое количество ароматических, олефиновых и нафталиновых соединений, которые содержатся в нефтепродуктах.Более того, HHV добываемой жидкой нефти было обнаружено в диапазоне 41,7–44,2 МДж / кг (Таблица 2), что очень близко к энергетической ценности обычного дизельного топлива. Самая низкая HHV 41,7 МДж / кг была обнаружена в жидкой нефти, полученной из PS с использованием катализатора TA-NZ, тогда как самая высокая HHV в 44,2 МДж / кг была у PS / PE / PP с использованием катализатора AA-NZ. Таким образом, жидкое пиролизное масло, полученное из различных пластиковых отходов, может использоваться в качестве альтернативного источника энергии. По данным Lee et al.(2015) и Rehan et al. (2016), производство электроэнергии возможно с использованием жидкого пиролизного масла в дизельном двигателе. Саптоади и Пратама (2015) успешно использовали жидкое пиролитическое масло в качестве альтернативы керосиновой печи. Кроме того, полученные ароматические соединения могут быть использованы в качестве сырья для полимеризации в различных отраслях химической промышленности (Sarker, Rashid, 2013; Shah, Jan, 2015). Кроме того, различные исследователи использовали добытую жидкую нефть в качестве транспортного топлива после смешивания с обычным дизельным топливом в различных соотношениях.Исследования проводились для изучения потенциала добываемой жидкой нефти в контексте характеристик двигателя и выбросов выхлопных газов транспортных средств. Nileshkumar et al. (2015) и Ли и др. (2015) сообщили, что соотношение смеси пиролитического жидкого масла и обычного дизельного топлива, равное 20: 80%, соответственно, дает аналогичные результаты производительности двигателя, чем у обычного дизельного топлива. Более того, при том же смешанном соотношении выбросы выхлопных газов также были аналогичными, однако выбросы выхлопных газов увеличивались с увеличением количества смешанного пиролизного масла (Frigo et al. , 2014; Мукерджи и Тамотаран, 2014).

Таблица 2 . Высокие значения нагрева (HHV) пиролизного масла из различного сырья с использованием катализаторов TA-NZ и AA-NZ.

Остаток (полукокс), оставшийся после процесса пиролиза, можно использовать в нескольких экологических целях. Несколько исследователей активировали полукокс с помощью пара и термической активации (Lopez et al., 2009; Heras et al., 2014). Процесс активации увеличил площадь поверхности по БЭТ и уменьшил размер пор полукокса (Lopez et al., 2009). Кроме того, Бернандо (2011) модернизировал пластиковый уголь биоматериалом и провел адсорбцию (3,6–22,2 мг / г) красителя метиленового синего из сточных вод. Miandad et al. (2018) использовали полукокс, полученный в результате пиролиза пластиковых отходов ПС, для синтеза нового наноадсорбента двухслойных оксидов углерода-металла (C / MnCuAl-LDOs) для адсорбции конго красного (CR) в сточных водах. Кроме того, полукокс также может использоваться в качестве сырья для производства активированного угля.

Ограничения ГХ-МС анализа пиролизного масла

Существуют некоторые ограничения при проведении точного количественного анализа химических компонентов в пиролизном масле с использованием ГХ-МС.В этом исследовании мы использовали массовый процент различных химикатов, обнаруженных в образцах нефти, рассчитанный на основе площадей пиков, определенных с помощью колонки DP5-MS с нормальной фазой и FID. Идентифицированные пики были сопоставлены с NIST и библиотекой спектров банка масс. Соединения были выбраны на основе индекса сходства (SI> 90%). Дальнейшее сравнение с известными стандартами (CRM) позволило подтвердить идентифицированные соединения. Использованная колонка и детекторы ограничивались только углеводородами. Однако в действительности масло из большинства пластиковых отходов имеет сложную химическую структуру и может содержать другие группы неустановленных химических веществ, таких как сера, азот и кислородсодержащие углеводороды.Вот почему необходим более глубокий и точный качественный химический анализ, чтобы полностью понять химию пиролизного масла, с использованием расширенной калибровки и стандартизации и использования различных детекторов МС, таких как SCD и NCD, а также различных колонок для ГХ.

Возможности и проблемы биоперерабатывающих заводов на основе пиролиза

Заводы по переработке отходов привлекают огромное внимание как решение для преобразования ТБО и других отходов биомассы в ряд продуктов, таких как топливо, энергия, тепло и другие ценные химические вещества и материалы.Различные типы биоперерабатывающих заводов, такие как биоперерабатывающий завод на базе сельского хозяйства, завод биопереработки животных отходов, завод по биопереработке сточных вод, завод по биопереработке на основе водорослей, завод по переработке пластиковых отходов, биоперерабатывающий завод на базе лесного хозяйства, биопереработка промышленных отходов, биопереработка пищевых отходов и т. тип и источник отходов (Gebreslassie et al., 2013; De Wild et al., 2014; Nizami et al., 2017a, b; Waqas et al., 2018). Эти биоперерабатывающие заводы могут сыграть важную роль в сокращении загрязнения окружающей среды отходами и выбросов парниковых газов.Кроме того, они приносят существенные экономические выгоды и могут помочь в достижении экономики замкнутого цикла в любой стране.

Биоперерабатывающий завод на основе пиролиза может быть разработан для обработки ряда отходов биомассы и пластиковых отходов с целью производства жидкого и газового топлива, энергии, биоугля и других более ценных химикатов с использованием комплексного подхода. Комплексный подход помогает достичь максимальных экономических и экологических выгод при минимальном образовании отходов. Существует множество проблем и возможностей для улучшения биоперерабатывающих заводов на основе пиролиза, которые необходимо решать и оптимизировать, чтобы обеспечить максимальную выгоду.Хотя пиролизное масло содержит больше энергии, чем уголь и некоторые другие виды топлива, пиролиз сам по себе является энергоемким процессом, а нефтепродукт требует больше энергии для очистки (Inman, 2012). Это означает, что пиролизное масло может быть не намного лучше обычного дизельного топлива или другого ископаемого топлива с точки зрения выбросов парниковых газов, хотя для подтверждения этого необходимы более подробные исследования баланса массы и энергии по всему процессу. Чтобы преодолеть эти технологические потребности в энергии, могут быть разработаны более передовые технологии с использованием интеграции возобновляемых источников энергии, таких как солнечная или гидроэнергетика, с пиролизными биоперерабатывающими заводами для достижения максимальных экономических и экологических выгод.

Доступность потоков отходов пластика и биомассы в качестве сырья для биоперерабатывающих заводов на основе пиролиза — еще одна серьезная проблема, поскольку рециркуляция в настоящее время не очень эффективна, особенно в развивающихся странах. Газы, образующиеся при пиролизе некоторых пластиковых отходов, таких как ПВХ, токсичны, и поэтому технология очистки выбросов пиролиза требует дальнейшего совершенствования для достижения максимальных экологических преимуществ. Пиролизное масло, полученное из различных типов пластика, необходимо значительно очистить перед использованием в любом применении, чтобы обеспечить минимальное воздействие на окружающую среду.Высокое содержание ароматических веществ в пиролизном масле является хорошим, и некоторые ароматические соединения, такие как бензол, толуол и стирол, могут быть очищены и проданы на уже устоявшемся рынке. Однако некоторые ароматические углеводороды являются известными канцерогенами и могут нанести серьезный вред здоровью человека и окружающей среде. Поэтому в этом отношении необходимо серьезное рассмотрение.

Другие аспекты оптимизации биоперерабатывающих заводов на основе пиролиза, такие как новые появляющиеся передовые катализаторы, включая нанокатализаторы, должны быть разработаны и применены в процессах пиролиза для повышения качества и выхода продуктов, а также для оптимизации всего процесса.Рынок продуктов биопереработки на основе пиролиза должен быть создан / расширен, чтобы привлечь дополнительный интерес и финансирование, чтобы сделать эту концепцию более практичной и успешной. Точно так же необходимо больше внимания уделять проведению дальнейших исследований и разработок по обогащению концепции биопереработки и раскрытию ее истинного потенциала. Кроме того, очень важно провести подробную оценку экономического и экологического воздействия биоперерабатывающих заводов на стадии проектирования с использованием специализированных инструментов, таких как оценка жизненного цикла (ОЖЦ).LCA может анализировать воздействие биоперерабатывающего завода и всех продуктов на окружающую среду путем проведения подробных энергетических и материальных балансов на всех этапах жизненного цикла, включая добычу и переработку сырья, производство, распределение продуктов, использование, техническое обслуживание и утилизацию / переработку. Результаты LCA помогут определить устойчивость биоперерабатывающих заводов, что имеет решающее значение для принятия правильного решения.

Выводы

Каталитический пиролиз — перспективный метод преобразования пластиковых отходов в жидкое масло и другие продукты с добавленной стоимостью с использованием катализатора на основе модифицированного природного цеолита (NZ).Модификация катализаторов NZ была проведена с помощью новой термической (ТА) и кислотной (АК) активации, которая улучшила их каталитические свойства. Каталитический пиролиз PS дал наибольшее количество жидкой нефти (70 и 60%) по сравнению с PP (40 и 54%) и PE (40 и 42%) с использованием катализаторов TA-NZ и AA-NZ соответственно. Химический состав пиролизного масла был проанализирован с помощью ГХ-МС, и было обнаружено, что большая часть жидкого масла дает высокое содержание ароматических веществ с некоторыми алифатическими и другими углеводородными соединениями.Эти результаты были дополнительно подтверждены анализом FT-IR, показывающим четкие пики, соответствующие ароматическим и другим углеводородным функциональным группам. Кроме того, жидкое масло, полученное из различных типов пластиковых отходов, имело более высокую теплотворную способность (HHV) в диапазоне 41,7–44,2 МДж / кг, как и у обычного дизельного топлива. Следовательно, он имеет потенциал для использования в различных энергетических и транспортных приложениях после дальнейшей обработки и очистки. Это исследование является шагом к развитию биоперерабатывающих заводов на основе пиролиза.Биоперерабатывающие заводы обладают огромным потенциалом для преобразования отходов в энергию и другие ценные продукты и могут помочь в достижении экономики замкнутого цикла. Однако, как обсуждалось выше, существует множество технических, эксплуатационных и социально-экономических проблем, которые необходимо преодолеть для достижения максимальных экономических и экологических выгод от биоперерабатывающих заводов.

Доступность данных

Все наборы данных, созданные для этого исследования, включены в рукопись и / или дополнительные файлы.

Авторские взносы

RM провел эксперименты по пиролизу и помог в написании рукописи.HK, JD, JG и AH провели подробную характеристику продуктов процесса. MR и ASA проанализировали данные и письменные части рукописи. MAB, MR и A-SN исправили и отредактировали рукопись. ASA и IMII поддержали проект финансово и технически.

Заявление о конфликте интересов

Авторы заявляют, что исследование проводилось при отсутствии каких-либо коммерческих или финансовых отношений, которые могут быть истолкованы как потенциальный конфликт интересов.

Благодарности

MR и A-SN выражают признательность Центру передового опыта в области экологических исследований (CEES), Университету короля Абдель Азиза (KAU), Джидда, штат Калифорния, и Министерству образования штата Калифорния за финансовую поддержку в рамках гранта № 2 / S / 1438. Авторы также благодарны деканату научных исследований (DSR) КАУ за финансовую и техническую поддержку ОЕЭП.

Список литературы

Аднан А., Шах Дж. И Ян М. Р. (2014). Исследования разложения полистирола с использованием катализаторов на медной основе. J. Anal. Прил. Пирол . 109, 196–204. DOI: 10.1016 / j.jaap.2014.06.013

CrossRef Полный текст | Google Scholar

Агуадо, Дж., Сотело, Дж. Л., Серрано, Д. П., Каллес, Дж. А. и Эскола, Дж. М. (1997). Каталитическая конверсия полиолефинов в жидкое топливо на MCM-41: сравнение с ZSM-5 и аморфным SiO2 – Al ₂ O ₃ . Ener топливо 11, 1225–1231. DOI: 10.1021 / ef970055v

CrossRef Полный текст | Google Scholar

Александра, Л.С. (2012). Твердые бытовые отходы: превращение проблемы в ресурсные отходы: проблемы, с которыми сталкиваются развивающиеся страны, специалист по городскому хозяйству . Всемирный банк. 2–4 стр.

Батул, М., Шах, А. Т., Имран Дин, М., и Ли, Б. (2016). Каталитический пиролиз полиэтилена низкой плотности с использованием инкапсулированных цетилтриметиламмониевых моновакантных блоков кеггина и ZSM-5. J. Chem. 2016: 2857162. DOI: 10.1155 / 2016/2857162

CrossRef Полный текст | Google Scholar

Бернандо, М.(2011). «Физико-химические характеристики углей, образующихся при совместном пиролизе отходов, и возможные пути повышения ценности», в Chemical Engineering (Лиссабон: Universidade Nova de Lisboa), 27–36.

Бхаскар, Т., Канеко, Дж., Муто, А., Саката, Ю., Якаб, Э., Мацуи, Т. и др. (2004). Исследования пиролиза пластмасс PP / PE / PS / PVC / HIPS-Br, смешанных с ПЭТ, и дегалогенирование (Br, Cl) жидких продуктов. J. Anal. Прил. Пиролиз 72, 27–33. DOI: 10.1016 / j.jaap.2004.01.005

CrossRef Полный текст | Google Scholar

Чандрасекаран С. Р., Кунвар Б., Мозер Б. Р., Раджагопалан Н. и Шарма Б. К. (2015). Каталитический термический крекинг пластмассовых отходов постпотребительского производства с получением топлива. 1. Кинетика и оптимизация. Energy Fuels 29, 6068–6077. DOI: 10.1021 / acs.energyfuels.5b01083

CrossRef Полный текст | Google Scholar

Куллис, К. Ф., и Хиршлер, М. М. (1981). Горение органических полимеров. Т.5. Лондон: Издательство Оксфордского университета.

Давуд А. и Миура К. (2002). Каталитический пиролиз c-облученного полипропилена (PP) над HY-цеолитом для повышения реакционной способности и селективности продукта. Polym. Деграда. Укол . 76, 45–52. DOI: 10.1016 / S0141-3910 (01) 00264-6

CrossRef Полный текст | Google Scholar

Де Вильд, П. Дж., Хейджген, В. Дж., И Госселинк, Р. Дж. (2014). Пиролиз лигнина для рентабельных лигноцеллюлозных биоперерабатывающих заводов. Биотопливо Биопрод.Биорефайнинг 8, 645–657. DOI: 10.1002 / bbb.1474

CrossRef Полный текст | Google Scholar

Демирбас А. (2004). Пиролиз муниципальных пластиковых отходов для утилизации углеводородов бензиновой марки. J. Anal. Прил. Пиролиз 72, 97–102. DOI: 10.1016 / j.jaap.2004.03.001

CrossRef Полный текст | Google Scholar

Димитров, Н., Крехула, Л. К., Сирочич, А. П., и Хрняк-Мургич, З. (2013). Анализ переработанных бутылок из ПЭТ методом пиролизно-газовой хроматографии. Polym. Деграда. Stab. 98, 972–979. DOI: 10.1016 / j.polymdegradstab.2013.02.013

CrossRef Полный текст | Google Scholar

Dziecioł, M., и Trzeszczynski, J. (2000). Летучие продукты термической деструкции полиэтилентерефталата в атмосфере азота. J. Appl. Polym. Sci. 77, 1894–1901. DOI: 10.1002 / 1097-4628 (20000829) 77: 9 <1894 :: AID-APP5> 3.0.CO; 2-Y

CrossRef Полный текст | Google Scholar

Фриго, С., Сеггиани, М., Пуччини, М., и Витоло, С. (2014). Производство жидкого топлива путем пиролиза отработанных шин и его использование в дизельном двигателе. Топливо 116, 399–408. DOI: 10.1016 / j.fuel.2013.08.044

CrossRef Полный текст | Google Scholar

Гака П., Джевецка М., Калета В., Козубек Х. и Новинска К. (2008). Каталитическая деструкция полиэтилена на мезопористом молекулярном сите МСМ-41, модифицированном гетерополисоединениями. Польский J. Environ. Stud. 17, 25–35.

Google Scholar

Гандиди, И.М., Сусила, М., Д. Мустофа, А., Памбуди, Н. А. (2018). Термико-каталитический крекинг реальных ТБО в био-нефть. J. Energy Inst. 91, 304–310. DOI: 10.1016 / j.joei.2016.11.005

CrossRef Полный текст | Google Scholar

Gebreslassie, Б. Х., Сливинский, М., Ван, Б., и Ю, Ф. (2013). Оптимизация жизненного цикла для устойчивого проектирования и эксплуатации заводов по биопереработке углеводородов с помощью быстрого пиролиза, гидроочистки и гидрокрекинга. Comput. Chem. Англ. 50, 71–91.DOI: 10.1016 / j.compchemeng.2012.10.013

CrossRef Полный текст | Google Scholar

Херас, Ф., Хименес-Кордеро, Д., Гиларранц, М.А., Алонсо-Моралес, Н., и Родригес, Дж. Дж. (2014). Активация полукокса изношенных шин путем циклического жидкофазного окисления. Топливный процесс. Технол . 127, 157–162. DOI: 10.1016 / j.fuproc.2014.06.018

CrossRef Полный текст | Google Scholar

Юнг С. Х., Чо М. Х., Канг Б. С. и Ким Дж. С. (2010). Пиролиз фракции отработанного полипропилена и полиэтилена для извлечения ароматических углеводородов БТК с использованием реактора с псевдоожиженным слоем. Топливный процесс. Technol. 91, 277–284. DOI: 10.1016 / j.fuproc.2009.10.009

CrossRef Полный текст | Google Scholar

Ким, Х. С., Ким, С., Ким, Х. Дж. И Янг, Х. С. (2006). Тепловые свойства полиолефиновых композитов с наполнителем из биомки с различным типом и содержанием компатибилизатора. Thermochim. Acta 451, 181–188. DOI: 10.1016 / j.tca.2006.09.013

CrossRef Полный текст | Google Scholar

Ким, Дж. Р., Юн, Дж. Х. и Пак, Д.W. (2002). Каталитическая переработка смеси полипропилена и полистирола. Polym. Деграда. Stab. 76, 61–67. DOI: 10.1016 / S0141-3910 (01) 00266-X

CrossRef Полный текст | Google Scholar

Киран, Н., Экинчи, Э. и Снейп, К. Э. (2000). Переработка пластиковых отходов пиролизом. Resour. Консерв. Recycl. 29, 273–283. DOI: 10.1016 / S0921-3449 (00) 00052-5

CrossRef Полный текст | Google Scholar

Кунвар, Б., Мозер, Б. Р., Чандрасекаран, С.Р., Раджагопалан, Н., Шарма, Б. К. (2016). Каталитическая и термическая деполимеризация малоценного бытового полиэтилена высокой плотности. Энергия 111, 884–892. DOI: 10.1016 / j.energy.2016.06.024

CrossRef Полный текст | Google Scholar

Лекомте, Х.А., и Лиггат, Дж. Дж. (2006). Механизм разложения звеньев диэтиленгликоля в терефталатном полимере. Polym. Деграда. Stab. 91, 681–689. DOI: 10.1016 / j.polymdegradstab.2005.05.028

CrossRef Полный текст | Google Scholar

Ли, К.Х. (2012). Влияние типов цеолитов на каталитическую очистку воскового масла пиролиза. J. Anal. Прил. Пирол . 94, 209–214. DOI: 10.1016 / j.jaap.2011.12.015

CrossRef Полный текст | Google Scholar

Ли С., Йошида К. и Йошикава К. (2015). Применение отработанного пластикового пиролизного масла в дизельном двигателе с прямым впрыском: Для небольшой несетевой электрификации. Energy Environ. Res . 5:18. DOI: 10.5539 / eer.v5n1p18

CrossRef Полный текст

Ли, С.Ю., Юн, Дж. Х., Ким, Дж. Р. и Пак, Д. У. (2001). Каталитическая деструкция полистирола над природным клиноптилолитовым цеолитом. Polym. Деграда. Stab. 74, 297–305. DOI: 10.1016 / S0141-3910 (01) 00162-8

CrossRef Полный текст | Google Scholar

Лин, Ю. Х., Янг, М. Х., Йе, Т. Ф., и Гер, М. Д. (2004). Каталитическое разложение полиэтилена высокой плотности на мезопористых и микропористых катализаторах в реакторе с псевдоожиженным слоем. Polym. Деграда. Stab. 86, 121–128.DOI: 10.1016 / j.polymdegradstab.2004.02.015

CrossRef Полный текст | Google Scholar

Лопес, А., Марко д, И., Кабальеро, Б. М., Ларесгоити, М. Ф., Адрадос, А., и Торрес, А. (2011). Пиролиз муниципальных пластиковых отходов II: влияние состава сырья в каталитических условиях. Управление отходами . 31, 1973–1983. DOI: 10.1016 / j.wasman.2011.05.021

CrossRef Полный текст | Google Scholar

Лопес, Г., Олазар, М., Артете, М., Амутио, М., Элорди, Дж., И Бильбао, Дж. (2009). Активация паром пиролитического полукокса шин при различных температурах. J. Anal. Прил. Пирол . 85, 539–543. DOI: 10.1016 / j.jaap.2008.11.002

CrossRef Полный текст | Google Scholar

Ma, C., Yu, J., Wang, B., Song, Z., Xiang, J., Hu, S., et al. (2017). Каталитический пиролиз огнестойкого ударопрочного полистирола на различных твердых кислотных катализаторах. Топливный процесс. Technol. 155, 32–41. DOI: 10.1016 / j.fuproc.2016.01.018

CrossRef Полный текст | Google Scholar

Марсилла, А., Бельтран, М. И., Эрнандес, Ф., и Наварро, Р. (2004). Дезактивация HZSM5 и HUSY при каталитическом пиролизе полиэтилена. Заявл. Катал. A Gen. 278, 37–43. DOI: 10.1016 / j.apcata.2004.09.023

CrossRef Полный текст | Google Scholar

McNeill, I.C., и Bounekhel, M. (1991). Исследования термической деструкции сложных полиэфиров терефталата: 1. Поли (алкилентерефталаты). Полимерная деградация. Stab. 34, 187–204. DOI: 10.1016 / 0141-3910 (91)

-C

CrossRef Полный текст | Google Scholar

Макнил, И.К., Зульфикар М. и Кусар Т. (1990). Подробное исследование продуктов термической деструкции полистирола. Polym. Деграда. Stab. 28, 131–151. DOI: 10.1016 / 0141-3910 (90)

-O

CrossRef Полный текст | Google Scholar

Миандад Р., Баракат М. А., Абуриазаиза А. С., Рехан М., Исмаил И. М. И. и Низами А. С. (2017b). Влияние видов пластиковых отходов на жидкое пиролизное масло. Внутр. Биодетериор. Биодеград . 119, 239–252. DOI: 10.1016 / j.ibiod.2016.09.017

CrossRef Полный текст | Google Scholar

Миандад Р., Баракат М. А., Абуриазаиза А. С., Рехан М. и Низами А. С. (2016a). Каталитический пиролиз пластиковых отходов: обзор. Process Safety Environ. Защитить . 102, 822–838. DOI: 10.1016 / j.psep.2016.06.022

CrossRef Полный текст | Google Scholar

Миандад Р., Баракат М. А., Рехан М., Абуриазаиза А. С., Исмаил И. М. И. и Низами А. С. (2017a). Пластмассовые отходы превращаются в жидкое масло путем каталитического пиролиза с использованием природных и синтетических цеолитных катализаторов. Waste Manag. 69, 66–78. DOI: 10.1016 / j.wasman.2017.08.032

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Миандад Р., Кумар Р., Баракат М. А., Башир К., Абуриазаиза А. С., Низами А. С. и др. (2018). Неиспользованное преобразование пластиковых отходов в углеродно-металлические LDO для адсорбции конго красного. J Colloid Interface Sci. 511, 402–410. DOI: 10.1016 / j.jcis.2017.10.029

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Миандад, Р., Низами, А.С., Рехан, М., Баракат, М.А., Хан, М.И., Мустафа, А. и др. (2016b). Влияние температуры и времени реакции на конверсию отходов полистирола в жидкое пиролизное масло. Управление отходами . 58, 250–259. DOI: 10.1016 / j.wasman.2016.09.023

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Миандад Р., Рехан М., Низами А. С., Баракат М. А. Э. Ф. и Исмаил И. М. (2016c). «Энергия и продукты с добавленной стоимостью от пиролиза пластиковых отходов», в Переработка твердых отходов для производства биотоплива и биохимических веществ , ред.П. Картикеян, К. Х. Субраманиан, С. Мутху (Сингапур: Springer), 333–355.

Google Scholar

Miskolczi, N., Bartha, L., and Deak, G. (2006). Термическое разложение полиэтилена и полистирола в упаковочной промышленности на различных катализаторах до топливоподобного сырья. Polym. Деграда. Укол . 91, 517–526. DOI: 10.1016 / j.polymdegradstab.2005.01.056

CrossRef Полный текст | Google Scholar

Мукерджи, М.К., и Тамотаран, П.С. (2014). Испытание производительности и выбросов нескольких смесей отработанного пластикового масла с дизельным топливом и этанолом на четырехтактном двухцилиндровом дизельном двигателе. IOSR J. Mech. Гражданский Eng . 11, 2278–1684. DOI: 10.9790 / 1684-11214751

CrossRef Полный текст

Нилешкумар, К. Д., Яни, Р. Дж., Патель, Т. М., и Ратод, Г. П. (2015). Влияние смеси пластикового пиролизного масла и дизельного топлива на производительность одноцилиндрового двигателя CI. Внутр. J. Sci. Technol. Eng .1, 2349–2784.

Google Scholar

Низами А.С., Оуда О.К.М., Рехан М., Эль-Маграби А.М.О., Гарди Дж., Хассанпур А. и др. (2016). Потенциал природных цеолитов Саудовской Аравии в технологиях рекуперации энергии. Энергия 108, 162–171. DOI: 10.1016 / j.energy.2015.07.030

CrossRef Полный текст | Google Scholar

Низами А. С., Рехан М., Вакас М., Накви М., Оуда О. К. М., Шахзад К. и др. (2017a). Заводы по переработке отходов: создание возможностей для экономики замкнутого цикла в развивающихся странах. Биоресурсы. Technol. 241, 1101–1117. DOI: 10.1016 / j.biortech.2017.05.097

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Низами, А.С., Шахзад, К., Рехан, М., Оуда, О.К.М., Хан, М.З., Исмаил, И.М.И. и др. (2017b). Создание завода по переработке отходов в Макке: путь вперед в преобразовании городских отходов в возобновляемые источники энергии. Заявл. Энергия . 186, 189–196. DOI: 10.1016 / j.apenergy.2016.04.116

CrossRef Полный текст | Google Scholar

Обали, З., Сезги, Н. А., Догу, Т. (2012). Каталитическое разложение полипропилена на мезопористых катализаторах, содержащих оксид алюминия. Chem. Англ. J . 207, 421–425. DOI: 10.1016 / j.cej.2012.06.146

CrossRef Полный текст | Google Scholar

Огава Т., Куроки Т., Идэ С. и Икемура Т. (1982). Восстановление производных индана из отходов полистирола. J. Appl. Polym. Sci. 27, 857–869. DOI: 10.1002 / app.1982.070270306

CrossRef Полный текст | Google Scholar

Панда, А.К. и Сингх Р. К. (2013). Экспериментальная оптимизация процесса термокаталитического разложения отработанного полипропилена до жидкого топлива. Adv. Энергия Eng . 1, 74–84.

Google Scholar

Петерсон, Дж. Д., Вязовкин, С., и Уайт, К. А. (2001). Кинетика термической и термоокислительной деструкции полистирола, полиэтилена и полипропилена. Macromol. Chem. Phys. 202, 775–784. DOI: 10.1002 / 1521-3935 (20010301) 202: 6 <775 :: AID-MACP775> 3.0.CO; 2-G

CrossRef Полный текст | Google Scholar

Рамли М. Р., Осман М. Б. Х., Арифин А. и Ахмад З. (2011). Сшитая сеть полидиметилсилоксана посредством механизмов присоединения и конденсации (RTV). Часть I: синтез и термические свойства. Polym. Деграда. Укол . 96, 2064–2070. DOI: 10.1016 / j.polymdegradstab.2011.10.001

CrossRef Полный текст | Google Scholar

Ратнасари Д. К., Нахил М. А. и Уильямс П. Т. (2017). Каталитический пиролиз пластиковых отходов с использованием ступенчатого катализа для производства углеводородных масел бензинового ряда. J. Anal. Прил. Пиролиз 124, 631–637. DOI: 10.1016 / j.jaap.2016.12.027

CrossRef Полный текст | Google Scholar

Рехан, М., Миандад, Р., Баракат, М. А., Исмаил, И. М. И., Альмилби, Т., Гарди, Дж. И др. (2017). Влияние цеолитных катализаторов на жидкое масло пиролиза. Внутр. Биодетериор. Биодеград. 119, 162–175. DOI: 10.1016 / j.ibiod.2016.11.015

CrossRef Полный текст | Google Scholar

Рехан, М., Низами, А.С., Шахзад, К., Оуда, О.К. М., Исмаил, И. М. И., Алмилби, Т. и др. (2016). Пиролитическое жидкое топливо: источник возобновляемой энергии в Мекке. Источники энергии A 38, 2598–2603. DOI: 10.1080 / 15567036.2016.1153753

CrossRef Полный текст | Google Scholar

Rizzarelli, P., Rapisarda, M., Perna, S., Mirabella, E.F., La Carta, S., Puglisi, C., et al. (2016). Определение полиэтилена в смесях биоразлагаемых полимеров и в компостируемых мешках-носителях методами Py-GC / MS и TGA. J. Anal. Прил.Пиролиз 117,72–81. DOI: 10.1016 / j.jaap.2015.12.014

CrossRef Полный текст | Google Scholar

Саптоади, Х., Пратама, Н. Н. (2015). Использование отработанного масла из пластмассы в качестве частичного заменителя керосина в кухонных плитах под давлением. Внутр. J. Environ. Sci. Dev . 6, 363–368. DOI: 10.7763 / IJESD.2015.V6.619

CrossRef Полный текст | Google Scholar

Саркер М., Рашид М. М. (2013). Отработанная смесь пластиков из полистирола и полипропилена в легкое топливо с использованием катализатора Fe2O3. Внутр. J. Renew. Energy Technol. Res . 2, 17–28.

Google Scholar

Со, Й. Х., Ли, К. Х. и Шин, Д. Х. (2003). Исследование каталитической деструкции полиэтилена высокой плотности методом анализа углеводородных групп. J. Anal. Прил. Пирол . 70, 383–398. DOI: 10.1016 / S0165-2370 (02) 00186-9

CrossRef Полный текст | Google Scholar

Серрано Д. П., Агуадо Дж. И Эскола Дж. М. (2000). Каталитическая конверсия полистирола над HMCM-41, HZSM-5 и аморфным SiO ₂ –Al ₂ O ₃ : сравнение с термическим крекингом. Заявл. Катал. B: Окружающая среда. 25, 181–189. DOI: 10.1016 / S0926-3373 (99) 00130-7

CrossRef Полный текст | Google Scholar

Серрано Д. П., Агуадо Дж. И Эскола Дж. М. (2012). Разработка передовых катализаторов для переработки полиолефиновых пластмассовых отходов в топливо и химические вещества. ACS Catal. 2, 1924–1941. DOI: 10.1021 / cs3003403

CrossRef Полный текст | Google Scholar

Шах Дж. И Ян М. Р. (2015). Влияние полиэтилентерефталата на каталитический пиролиз полистирола: Исследование жидких продуктов. J. Taiwan Inst. Chem. Англ. 51, 96–102. DOI: 10.1016 / j.jtice.2015.01.015

CrossRef Полный текст | Google Scholar

Сиддики, М. Н., и Редви, Х. Х. (2009). Пиролиз смешанных пластиков для восстановления полезных продуктов. Топливный процесс. Technol. 90, 545–552. DOI: 10.1016 / j.fuproc.2009.01.003

CrossRef Полный текст | Google Scholar

Шрининси В., Саэроджи М. Г., Трисунарьянти В., Армунанто Р. и Фалах И. И. (2014).Производство топлива из пластиковых отходов LDPE на природном цеолите на основе металлов Ni, Ni-Mo, Co и Co-Mo. Proc. Environ. Sci. 20, 215–224. DOI: 10.1016 / j.proenv.2014.03.028

CrossRef Полный текст | Google Scholar

Syamsiro, M., Cheng, S., Hu, W., Saptoadi, H., Pratama, N. N., Trisunaryanti, W., et al. (2014). Жидкое и газообразное топливо из пластиковых отходов путем последовательного пиролиза и каталитического риформинга на природных цеолитных катализаторах Индонезии. Waste Technol. 2, 44–51. DOI: 10.12777 / Wastech.2.2.44-51

CrossRef Полный текст | Google Scholar

Текин, К., Акалин, М. К., Кади, К., и Карагез, С. (2012). Каталитическое разложение отработанного полипропилена пиролизом. Дж. Энергия Инс . 85, 150–155. DOI: 10.1179 / 1743967112Z.00000000029

CrossRef Полный текст | Google Scholar

Тилакаратне, Р., Тессонье, Дж. П., и Браун, Р. К. (2016). Превращение метокси и гидроксильных функциональных групп фенольных мономеров по цеолитам. Green Chem. 18, 2231–2239. DOI: 10.1039 / c5gc02548f

CrossRef Полный текст | Google Scholar

Уэмичи Ю., Хаттори М., Ито Т., Накамура Дж. И Сугиока М. (1998). Поведение дезактивации цеолита и катализаторов кремнезема-оксида алюминия при разложении полиэтилена. Ind. Eng. Chem. Res. 37, 867–872. DOI: 10.1021 / ie970605c

CrossRef Полный текст | Google Scholar

Уэмичи, Ю., Накамура, Дж., Ито, Т., Сугиока, М., Гарфорт, А.А. и Дуайер Дж. (1999). Превращение полиэтилена в бензиновые топлива путем двухступенчатой ​​каталитической деградации с использованием диоксида кремния – оксида алюминия и цеолита HZSM-5. Ind. Eng. Chem. Res. 38, 385–390. DOI: 10.1021 / ie980341 +

CrossRef Полный текст | Google Scholar

Укей, Х., Хиросе, Т., Хорикава, С., Такаи, Ю., Така, М., Адзума, Н. и др. (2000). Каталитическое разложение полистирола на стирол и конструкция пригодного для повторного использования полистирола с диспергированными катализаторами. Catal.Сегодня 62, 67–75. DOI: 10.1016 / S0920-5861 (00) 00409-0

CrossRef Полный текст | Google Scholar

Вакас М., Рехан М., Абуриазаиза А. С. и Низами А. С. (2018). «Глава 17 — Биопереработка сточных вод на основе микробной электролизной ячейки: возможности и проблемы», в прогрессе и последние тенденции в микробных топливных элементах , ред. К. Датта и П. Кунду (Нью-Йорк, Нью-Йорк: Elsevier Inc.), 347 –374. DOI: 10.1016 / B978-0-444-64017-8.00017-8

CrossRef Полный текст

Уильямс, П.Т. (2006). «Выход и состав газов и масел / парафинов от переработки отходов пластика». In Feeds Tock Recycling and Pyrolysis of Waste Plasma: преобразование пластиковых отходов в дизельное топливо и другое топливо , ред. Дж. Шейрс и В. Камински (Западный Суссекс: John Wiley & Sons Press), 285–309.

Google Scholar

Ву, К., и Уильямс, П. Т. (2010). Пиролиз – газификация пластмасс, смешанных пластмасс и реальных пластиковых отходов с катализатором Ni – Mg – Al и без него. Топливо 89, 3022–3032. DOI: 10.1016 / j.fuel.2010.05.032

CrossRef Полный текст | Google Scholar

Ву, Дж., Чен, Т., Луо, X., Хан, Д., Ван, З., и Ву, Дж. (2014). TG / FTIR-анализ поведения при совместном пиролизе PE, PVC и PS. Waste Manag. 34, 676–682. DOI: 10.1016 / j.wasman.2013.12.005

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Сюэ, Ю., Джонстон, П., и Бай, X. (2017). Влияние режима контакта катализатора и газовой атмосферы при каталитическом пиролизе пластиковых отходов. Energy Conv. Manag. 142, 441–451. DOI: 10.1016 / j.enconman.2017.03.071

CrossRef Полный текст | Google Scholar

Йошиока, Т., Грауз, Г., Эгер, К., Камински, В., и Окуваки, А. (2004). Пиролиз полиэтилентерефталата в установке с псевдоожиженным слоем. Polym. Деграда. Stab. 86, 499–504. DOI: 10.1016 / j.polymdegradstab.2004.06.001

CrossRef Полный текст | Google Scholar

Zeaiter, J. (2014). Исследование процесса пиролиза отходов полиэтилена. Топливо 133, 276–282. DOI: 10.1016 / j.fuel.2014.05.028

CrossRef Полный текст | Google Scholar

Применение подробной кинетической схемы пиролиза биомассы для торрефикации твердой и мягкой древесины — Технологический университет Граца

TY — JOUR

T1 — Применение подробной кинетической схемы пиролиза биомассы для торрефикации твердой и мягкой древесины

AU — Anca-Couce, Andres

AU — Обернбергер, Ингвальд

PY — 2016

Y1 — 2016

N2 — Подробная кинетическая схема пиролиза применяется в этой работе для торрефикации биомассы с акцентом на твердую и мягкую древесину.Схема включает вторичные реакции обугливания, актуальные для частиц определенной толщины, а образование сахара предотвращается благодаря каталитическому эффекту щелочных металлов в биомассе. Также учитывается выделение уксусной кислоты из гемицеллюлозы твердых и мягких пород древесины. Предлагаются репрезентативные исходные составы древесины твердых и мягких пород, чтобы правильно предсказать потерю массы при пиролизе и обжиге в экспериментах с микро-ТГА. Прогнозы для состава продукта подтверждены с помощью периодических экспериментов по торрефикации, проведенных в лабораторном реакторе с буком и елью.Схема с хорошей точностью предсказывает выходы постоянных газов и основные группы, к которым классифицируются конденсируемые частицы. Количество вторичных реакций обугливания выше в лабораторных условиях, чем в экспериментах с микро-ТГА, из-за более высокого размера частиц. Основные расхождения можно объяснить ограничениями схемы: реактивная сушка не включена, а ксилан считается представителем гемицеллюлозы, что приводит к отклонениям в прогнозах для некоторых продуктов из мягкой древесины, например.грамм. фураны. Более точное описание гемицеллюлозы из мягкой древесины будет включать схему реакции гемицеллюлозы на основе глюкоманнана.

AB — Подробная кинетическая схема пиролиза применяется в этой работе для торрефикации биомассы с акцентом на твердую и мягкую древесину. Схема включает вторичные реакции обугливания, актуальные для частиц определенной толщины, а образование сахара предотвращается благодаря каталитическому эффекту щелочных металлов в биомассе. Также учитывается выделение уксусной кислоты из гемицеллюлозы твердых и мягких пород древесины.Предлагаются репрезентативные исходные составы древесины твердых и мягких пород, чтобы правильно предсказать потерю массы при пиролизе и обжиге в экспериментах с микро-ТГА. Прогнозы для состава продукта подтверждены с помощью периодических экспериментов по торрефикации, проведенных в лабораторном реакторе с буком и елью. Схема с хорошей точностью предсказывает выходы постоянных газов и основные группы, к которым классифицируются конденсируемые частицы. Количество вторичных реакций обугливания выше в лабораторных условиях, чем в экспериментах с микро-ТГА, из-за более высокого размера частиц.Основные расхождения можно объяснить ограничениями схемы: реактивная сушка не включена, а ксилан считается представителем гемицеллюлозы, что приводит к отклонениям в прогнозах для некоторых продуктов из мягкой древесины, например фураны. Более точное описание гемицеллюлозы из мягкой древесины будет включать схему реакции гемицеллюлозы на основе глюкоманнана.

U2 — 10.1016 / j.fuel.2015.11.062

DO — 10.1016 / j.fuel.2015.11.062

M3 — Артикул

VL — 167

SP — 158

EP — 167

JO — Топливо

JF — Топливо

SN — 0016-2361

ER —

Процесс пиролиза биомассы | BioEnergy Consult

Пиролиз биомассы — это термическое разложение биомассы, происходящее в отсутствие кислорода.Это фундаментальная химическая реакция, которая является предвестником процессов горения и газификации и протекает естественным путем в первые две секунды. Продукты пиролиза биомассы включают биоуголь, бионефть и газы, включая метан, водород, монооксид углерода и диоксид углерода.

В зависимости от тепловой среды и конечной температуры, пиролиз будет давать в основном биоуголь при низких температурах, менее 450 ⁰ C, когда скорость нагрева довольно низкая, и в основном газы при высоких температурах, более 800 ⁰ C , с быстрым нагревом.При промежуточной температуре и относительно высоких скоростях нагрева основным продуктом является бионефть.

Пиролиз можно проводить в относительно небольших масштабах и в удаленных местах, что увеличивает удельную энергию ресурса биомассы и снижает затраты на транспортировку и погрузочно-разгрузочные работы. Пиролиз предлагает гибкий и привлекательный способ превращения твердой биомассы в легко хранимую и транспортируемую жидкость, которую можно успешно использовать для производства тепла, энергии и химикатов.

В процессах пиролиза можно использовать широкий спектр сырья биомассы.Процесс пиролиза очень зависит от содержания влаги в сырье, которое должно составлять около 10%. При более высоком содержании влаги образуется большое количество воды, а при более низком уровне существует риск того, что в результате процесса будет образовываться только пыль, а не масло. Потоки отходов с высоким содержанием влаги, такие как шлам и отходы мясопереработки, требуют сушки перед пиролизом.

Эффективность и характер процесса пиролиза зависят от размера частиц исходного сырья.Большинство технологий пиролиза позволяют обрабатывать только мелкие частицы размером максимум 2 мм с учетом необходимости быстрой передачи тепла через частицы. Требование малого размера частиц означает, что сырье должно быть уменьшено в размере перед использованием для пиролиза.

Процессы пиролиза можно разделить на медленный пиролиз или быстрый пиролиз. Быстрый пиролиз в настоящее время является наиболее широко используемой системой пиролиза. Медленный пиролиз занимает несколько часов и приводит к получению биоугля в качестве основного продукта.С другой стороны, быстрый пиролиз дает 60% биомасла и требует секунд для полного пиролиза. Кроме того, он дает 20% биоугля и 20% синтез-газа.

Биомасло

Бионефть представляет собой жидкость темно-коричневого цвета, аналогичную составу биомассы. Он имеет гораздо более высокую плотность, чем древесные материалы, что снижает затраты на хранение и транспортировку. Биомасло не подходит для прямого использования в стандартных двигателях внутреннего сгорания. В качестве альтернативы масло можно улучшить либо до специального моторного топлива, либо с помощью процессов газификации до синтез-газа, а затем биодизеля.Бионефть особенно привлекательна для совместного сжигания, поскольку с ней легче обращаться и сжигать, чем твердое топливо, и ее дешевле транспортировать и хранить.

Биомасло может предложить значительные преимущества по сравнению с твердой биомассой и обеспечивает простоту обращения, хранения и сжигания на существующей электростанции, когда нет необходимости в специальных процедурах запуска. Кроме того, биомасло также является жизненно важным источником широкого спектра органических соединений и специальных химикатов.

Нравится:

Нравится Загрузка…

Связанные

О Салмане Зафар

Салман Зафар — генеральный директор BioEnergy Consult, а также международный консультант, советник и инструктор, обладающий опытом в области управления отходами, энергии биомассы, преобразования отходов в энергию, защиты окружающей среды и сохранения ресурсов. Его географические области деятельности включают Азию, Африку и Ближний Восток. Салман успешно выполнил широкий спектр проектов в области биогазовых технологий, энергии биомассы, преобразования отходов в энергию, рециркуляции и управления отходами.Салман принимал участие в многочисленных национальных и международных конференциях по всему миру. Он — плодовитый экологический журналист, автор более 300 статей в известных журналах, журналах и на веб-сайтах. Кроме того, он активно участвует в распространении информации о возобновляемых источниках энергии, управлении отходами и экологической устойчивости через свои блоги и порталы. С Салманом можно связаться по электронной почте [email protected] или [email protected].

(397a) Кинетический анализ пиролиза водной биомассы и ряски с использованием гибридной схемы изоконверсионных методов, демона и механизма параллельных реакций

Биомасса рассматривается как многообещающая альтернатива ископаемому топливу, и многие ценные химические вещества могут быть получены путем пиролиза.Однако оптимальная конструкция реакторов пиролиза является сложной задачей из-за сложности кинетики пиролиза биомассы. Важно разработать более подробные кинетические модели для исследования кинетики и оптимизации процесса пиролиза биомассы. Ряска как водное растение может быстро расти в богатых питательными веществами сточных водах. Он имеет большой потенциал в качестве высококачественного сырья для производства биотоплива, что объясняется его низким содержанием золы и высоким содержанием летучих веществ. В данной работе предложен новый гибридный кинетический и оптимизационный метод анализа пиролиза ряски при скоростях нагрева 10, 20 и 30 К / мин.Что касается гибридных моделей, были применены два типа кинетических методов, TPC (три псевдокомпонентных) DAEM и изоконверсионные методы, которые были интегрированы с механизмом параллельных реакций. В гибридном методе TPC DAEM был разработан механизм из 46 этапов реакции для моделирования термического разложения ряски. TPC DAEM был применен для расчета начальных входов для кинетической модели. Нелинейная модель многокритериальной оптимизации была объединена с кинетической моделью для достижения оптимальных кинетических параметров для механизма с 46 шагами реакций.Для сравнения, в гибридном изоконверсионном методе были предложены 12- и 13-ступенчатые реакционные механизмы, а изоконверсионные методы, включая методы Фридмана, KAS и FWO, были использованы для вычисления начальных значений кинетических параметров. Затем для нахождения оптимальных значений этих параметров использовалась нелинейная многоцелевая функция. Гибридные кинетические модели использовались для прогнозирования как общей конверсии, так и скорости разложения ряски в процессе пиролиза биомассы.Прогнозы модели сравнивали с данными ТГА для ряски при всех трех скоростях нагрева, и было достигнуто значительное совпадение между предсказаниями и экспериментальными данными. Наконец, гибридные методы сравнивали с традиционными изоконверсионными методами и DAEM, чтобы исследовать ограничения традиционных методов и изучить потенциал предлагаемого в настоящее время гибридного подхода.

ccpcode / kinetic-scheme: Кинетические реакционные схемы, применимые к пиролизу биомассы

Это хранилище содержит различные кинетические схемы реакций пиролиза биомассы.Каждый файл отображает преобразование для конкретной схемы на примере реактора периодического действия. См. Комментарии в каждом файле для получения дополнительной информации.

Использование

Python 3 вместе с пакетами Matplotlib, NumPy и SciPy необходимы для запуска примеров. Кантера также используется в некоторых примерах.

Файл liden_1988.py использует кинетические параметры из статьи Лидена 1988 г. для построения графика превращения древесины в газ, смолу и уголь.

 # запускаем пример Liden 1988 из командной строки
питон liden_1988.py

Графики, сравнивающие все кинетические схемы, предоставляются файлами plot_primary и plot_secondary , которые используют функции, содержащиеся в папке functions .

Схема, используемая в cpc_2016.py , называется «схемой CPC». Это комбинация кинетических схем Blasi 1993, Chan 1985 и Liden 1988.

Содействие

Вклад сообщества приветствуется. Создайте новую ветку и отправьте запрос на слияние.Вопросы и другие отзывы можно отправлять на странице «Проблемы».

Список литературы

Кинетические схемы из ссылок, перечисленных ниже, были включены в этот репозиторий. Файлы для конкретной схемы названы по автору и году публикации. Например, код, относящийся к статье Ди Блази 1993 года, находится в файле с именем blasi_1993.py .

• Аджайе, 1993. Приложение F тезисов, стр. 311-319.
• Blasi, 1993. Наука и технология горения, 90, стр.315–340.
• Blasi, Branca, 2001. Ind. Eng. Chem. Res., 40, pp. 5547-5556.
• Чан, Келбон, Кригер, 1985. Топливо, 64, стр. 1505–1513.
• П. Дебиаджи, Г. Джентиле, А. Куочи, А. Фрассолдати, Э. Ранци и Т. Фаравелли. Прогностическая модель формирования и характеристики biochar. Журнал аналитического и прикладного пиролиза, т. 134, стр. 326-335, 2018.
• Шрифт, Марсилла, Верду, Девеса, 1990. Инд. Эгас. Chem. Res., 29, pp. 1846-1855.
• Янсе, Вестерхаут, Принс, 2000.Chem. Англ. Процесс., 39, стр. 239-252.
• Koufopanos, 1991. Канадский журнал химической инженерии, 69, стр. 907–915.
• А.Г. Лиден, Ф. Беррути и Д.С. Скотт. Кинетическая модель производства жидкостей при мгновенном пиролизе биомассы. Химико-инженерные коммуникации, т. 65, стр. 207-221, 1988.
• Miller, Bellan, 1997. Сжигание. Sci. and Tech., 126, стр. 97-137.
• Пападикис, Гу, Бриджуотер, 2010. Технология переработки топлива, 91, стр. 68–79.
• Ранци, Корбетта, Пиеруччи, 2014. Химическая инженерия, 110, стр. 2-12.
• Садхухан, Гупта, Саха, 2009. Технология биоресурсов, 100, стр. 3134-3139.
• Thurner, Mann, 1981. Ind. Eng. Chem. Процесс Des. Дев., 20, с. 482-488.

Лицензия

Файлы в этом репозитории доступны по лицензии MIT. См. Файл LICENSE для получения дополнительной информации.

Кинетика пиролиза мозо-бамбука | Ван

Anca-Couce A, Berger A, Zobel N (2014) Как определить

согласованная кинетика пиролиза биомассы в параллельной реакции

Схема

.Топливо 123: 230-240.

Bu Q, Lei H, Qian M, Yadavalli G (2016) Температурное поведение

и исследование кинетики каталитического пиролиза лигнина. RSC

Adv 6: 100700-100707.

Chen DY, Zhou JB, Zhang QS (2014) Влияние скорости нагрева

о медленном пиролизе, кинетических параметрах и продуктах

свойства бамбука moso. Biores Technol 169: 313-319.

Coats AW, Redfern JP (1964) Кинетические параметры из

термогравиметрических данных.Природа 201: 68-69.

Collard FX, Blin J (2014) Обзор пиролиза биомассы

компонентов: Механизмы и состав продуктов

, полученная в результате конверсии целлюлозы, гемицеллюлозы

и лигнин. Renew Sustain Energy Rev 38: 594-608.

Darabant A, Haruthaithanasan M, Atkla W, Phudphong T,

Thanavat E, Haruthaithanasan K (2014) Биомасса бамбука

урожайность и сырьевые характеристики энергетических плантаций в

Таиланд.Энергетические процедуры 59: 134-141.

Demirbas¸ A (2001) Ресурсы биомассы и биомасса

переработка топлива и химикатов. Энергия

Convers Manage 42: 1357-1378.

Dong Q, Xiong YQ (2014) Исследование кинетики обычного

и микроволновый пиролиз мозо-бамбука. Биорес Технол

: 127-131.

Dong Q, Zhang SP, Zhang L, Ding K, XiongYQ (2015) Эффекты

из четырех типов промывки разбавленной кислотой при пиролизе бамбука moso

с использованием Py-GC / MS.Biores Technol 185: 62-69.

Evans RJ, Milne TA (1987) Молекулярная характеристика

пиролиз биомассы. Энергетические топлива 1: 123-137.

Кукиос Э.Г., Валканас Г.Н. (1982) Химический процесс

разделение трех основных компонентов лигноцеллюлозы

биомассы. Ind Eng Chem Res 21: 309-314.

Lin YC, Cho J, Tompsett GA, Westmoreland PP, Huber GW

(2009) Кинетика и механизм пиролиза целлюлозы.

J. Phys Chem. C 113: 20097-20107.

Лю ZJ, Fei BH, Jiang ZH, Liu XE (2014) Характеристики горения бамбуковых биочаров. Biores Technol 167: 94-99.

Lou R, Wu SB, Lv GJ (2010) Влияние условий на быстрый

пиролиз бамбукового лигнина. Пиролиз J Anal Appl 89:

-196.

Mohan D, Pittman CU, Steele PH (2006) Пиролиз древесины /

биомасса для бионефти: критический обзор.Энергетическое топливо 20:

-889.

Ozawa T (1992) Оценка энергии активации методами изоконверсии. Thermochim Acta 203: 159-165.

Пандей К.К. (1999) Исследование химической структуры мягкого и

древесины лиственных и древесных полимеров по данным ИК-Фурье спектроскопии.

J Appl Polym Sci 71: 1969-1975.

Питерс Дж. Ф., Бэнкс ЮВ, Бриджуотер А. В., Дюфур Дж. (2017) A

кинетическая модель реакции для процессов пиролиза биомассы в

Аспен Плюс.Appl Energy 188: 595-603.

Slopiecka K, Bartocci P, Fantozzi F (2012) Термогравиметрический

анализ и кинетическое исследование пиролиза древесины тополя.

Appl Energy 97: 491-497.

Стефанидис С.Д., КалогианнисКГ, Илиопулу Э.Ф., Михайлоф С.М.,

Pilavachi PA, Lappas AA (2014) Исследование лигноцеллюлозных

Пиролиз биомассы путем пиролиза целлюлозы, гемицеллюлозы

и лигнин.J Anal Appl Pyrolysis 105: 143-150.

Тао Дж.Дж., Ван Х.Х., Чен С., Чжу Ф. (2017) Реальность в

кинетическое моделирование пиролиза растительных топлив. Энергия

Процедура 107: 85-93.

Вязовкин С. (2001) Модификация интегральной изоконверсионной

метод учета отклонений в активации

энергии. J. Comput Chem 22: 178-183.

Сяо Б., Sun XF, Sun RC (2001) Химическая, структурная и

термических характеристик щелочнорастворимых лигнинов и

гемицеллюлозы и целлюлозы из стеблей кукурузы, ржаной соломы,

и рисовая солома.Polym Degrad Stabil 74: 307-319.

Ян ХП, Ян Р., Чен ХП, Ли Д.Х., Чжэн К.Г. (2007)

Характеристики пиролиза гемицеллюлозы, целлюлозы и лигнина.

Топливо 86: 1781-1788.

Ян З.П., Сюй SW, Ма XL, Ван SY (2008) Характеристика

и поведение ацетилирования бамбуковой пульпы. Wood Sci

Technol 42: 621-632.

Yao F, Wu QL, Lei Y, Guo W, Xu Y (2008) Кинетика термического разложения натуральных волокон: энергия активации

с динамическим термогравиметрическим анализом.Полим Деград

Stabil 93: 90-98.

Йорулмаз С.Ю., Атимтай А.Т. (2009) Исследование горения

кинетика обработанных и необработанных образцов древесных отходов с термогравиметрическим анализом. Fuel Process Technol 90: 939-946.

Ю-Дж., Патерсон Н., Блейми Дж., Миллан М. (2017) Целлюлоза,

взаимодействия ксилана и лигнина при пиролизе лигноцеллюлозы

биомассы.
