Схема подключения датчика движения к лампочке: Как подключить датчик движения к лампочке

Содержание

Как подключить датчик движения к лампочке

Проблема, как подключить датчик движения к лампочке, решается за несколько минут, при условии четкого представления схемы работы и правильного подбора модели прибора управления и светильника. Кроме того, потребуется продумать схему установки сенсора, способ его отключения и калибровки, и выполнить небольшой тест, до того как приступить к монтажу оборудования.

Как сделать схему освещения с датчиком движения

Сама по себе идея подключить светильники к датчику движения считается специалистами наиболее простым и адекватным способом экономить электроэнергию в доме. Если, конечно, в светильниках используются современные экономичные лампочки.

В теории, чтобы добиться экономии электроэнергии, не обязательно использовать дорогостоящие энергосберегающие светодиоды, например, в подъездах домов, в местах коллективного пользования, в подвальных помещениях, огромных ангарах и складских навесах можно подключить обычную лампочку с датчиком движения. Эффект экономии будет достигаться за счет ограничения времени работы, хотя максимальная экономия будет достигаться в комплекте с современными экономичными моделями лампочек. Правда, не все экономки одинаково удачно подходят для работы с датчиком движения.

Какие они бывают, датчики движения

Конструктивно датчики движения проектируются и изготавливаются на основе:

Ультразвуковых сенсоров;
Микроволновых излучателей и приемников;
Инфракрасных светодиодов и фотоэлементов.

Первые два типа сенсоров можно подключать к лампочке, но делается это лишь при организации системы охранной сигнализации больших территорий, и функционирование автоматики никак с освещением жилья, дома или придомовой территории не связано. Кроме того, микроволновые и ультразвуковые приборы в бытовой технике не используются из-за дороговизны и вредного воздействия волн на организм человека и домашних животных.

Специфика устройства датчика движения

Если требуется сделать автомат включения–выключения света с вхождением человека в помещение или после того, как он покинул его, то в этом случае инфракрасные датчики движения находятся вне конкуренции и подходят лучше всего. Потолочные приборы обладают углом обзора в 360^о, настенные – 150-170^о, сенсоры направленного типа захватывают сектор в 15-20^о по вертикали и 60-70^о в горизонтальной плоскости, что позволяет датчику движения считывать информацию только с дверного проема.

Для остальных типов сенсоров приходится выбирать место, где можно установить и подключить прибор с минимальными помехами с боковых зон, потолка и пола.

Каждый прибор оборудован монтажной панелью с винтовыми фишками, к которым нужно будет подключить электросеть и провода от светильников, люстры, прожектора, можно звонка или автомата блокировки дверей. В среднем прибор рассчитан на непрерывную работу в течение 10 тыс. часов или трех сессий смены лампочек.

Большинство датчиков движения оборудуются регуляторами:

Времени задержки между срабатыванием внутреннего сенсора и включением лампочки;
Порога срабатывания фотоэлемента, контролирующего уровень наружного освещения.

Дальность действия датчика движения редко превышает 6-7 м, этого достаточно для решения любых задач внутри помещения. Если нужно подключить лампочки освещения придомовой территории, то приходится использовать несколько сенсоров движения, ограничивать их угол захвата, искусственно наращивать дальность за счет рупорных насадок.

Типовой вариант регулировочных точек показан в таблице:

«SENS» определяет чувствительность или дальность срабатывания инфракрасного фотодиода, максимум это 12-15 м при отсутствии помех;
«MIK» позволяет отрегулировать срабатывание автомата на шум или звук, например, плач ребенка или лай собаки;
«LUX» используется в моделях, оборудованных фотоприемником естественного освещения, определяе

Как подключить датчик движения — монтаж, схема подключения к лампочке через выключатель, к прожектору, в разрыв фазного провода, инфракрасного датчика движения, цена и где заказать установку в москве и спб

Варианты схем включения датчика движения

Существует несколько вариантов схем включения датчиков движения для включения света. Выбор конкретной лежит на заказчике. Это связано с тем, что датчики могут быть разные, то есть с различной контактной группой. Не через все модели устройств можно коммутировать приборы с большим потреблением тока, например, прожекторы с лампами накаливая. В таком случае лучше использовать пускатели в качестве промежуточных коммутирующих компонентов, а для повышения надежности системы контроля присутствия применять разные типы датчиков, совмещая их схемы включения. Например, ультразвуковой и инфракрасный.

Если рассматривать модели датчиков в зависимости от технологии производства и принципа действия, то это могут быть как ультразвуковые или микроволновые, так и инфракрасные. Но следует помнить, что первые два типа датчиков имеют встроенный генератор высокой частоты, который может возбуждаться из-за различных помех и мощных электромагнитных волн. Поэтому их устанавливать необходимо в удаленных от всех этих факторов местах. Это могут быть складские помещения, пропускные пункты и другое.

Для домашнего использования или в условиях с большим количеством помех больше подойдут датчики с инфракрасными излучателями. При этом могут использоваться как активные, так и пассивные.

Обобщенная схема включения датчиков движения

Самая простая схема включения датчика движения включает в состав всего несколько компонентов:

сенсор;
соединительные провода;
светильник или система аудиооповещения.

Практически все модели датчиков имеют единое конструктивное устройство, представляющее собой корпус, контактную колодку, рассеивающую сферу или стекло. Сам датчик имеет всего 3 контакта, поэтому сложностей с его электрическим подключением не должно быть. Более того, практически к каждой модели прилагается инструкция монтажа и настройки.

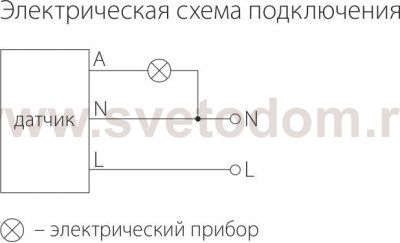

На рисунке ниже представлена простейшая схема включения датчика движения, состоящая из самого сенсора и светильника. Установка такого сенсора может быть выполнена практически в любом удобном месте.

Важными моментами при выполнении подключения по этой схеме является соблюдение полярности проводов. Фазный провод из сети переменного напряжения должен коммутироваться через сенсор на светильник

Необходимо обращать внимание на цвет. Как правило, синий — ноль, коричневый — фаза, красный — выход коммутатора

Расцветка может отличаться у разных производителей, поэтому желательно применение индикатора фазы или других приборов. В качестве последнего можно использовать не только осветительный прибор, но и звуковую сигнализацию. При установке мощного прожектора с потреблением более 0,5 кВт рекомендуется использовать промежуточный пускатель и установить его в отдельную монтажную коробку. Это необходимо, чтобы исключить прогорание контактов в момент коммутации низкоомной нагрузки.

Датчик движения схема подключения к светильнику

Теперь нужно в разрыв провода установить датчик движения. Соединение проводов производят следующим образом: провод фазы коричневый соединяют с коричневым белым проводом фазы датчика и проводом от выключателя.

После подачи тока в линию следует выждать не менее 1 минуты. Приведем несколько примеров: 1. Но с точки зрения безопасности, разрываться должен именно фазный проводник.

При детектировании движения на выходе появляется сигнал и держится установленное время.

Эти волны уловит инфракрасный датчик и сработает на них, вновь запустив освещение. Выключателем система разъединяется сразу, а в случае с детектором — через установленное время.

То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Датчик движения HC-SR с регуляторами Если датчик выполнен в неподвижном корпусе и не имеет регулировки позиционирования, то необходимо свериться с техническим паспортом, для правильного размещения устройства. Как правило, это не представляет особых трудностей, так как схема подключения должна быть изображена на корпусе устройства.

При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Остались три провода — красный от датчика, коричневый от лампы и второй провод от выключателя. Вариант исполнения настенного датчика движения Настенные устройства, как правило, монтируются рядом с дверью, направляя на нее зону прослушки. Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы.

Принцип работы и классификация

А инфракрасные — движения мимо датчика. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика. Электронная схема фиксирует эти изменения и формирует сигнал для выходного реле.

Разновидности датчиков движения.

Как подключить датчик движения к лампочке схема. Датчики движения также отличаются по категориям. Это могут быть укомплектованные лампочками в сборе, которые подключаются в сеть. Следующий вариант – это сами датчики, у которых отсутствует механическая развязка, и в наше время их уже не производят. Они приспособлены для простой лампы, имеют специальную защиту, гарантирующую мягкое включение. С иными лампами не работает.

Следующий датчик, снабженный электромеханической развязкой, включает реле, управляющее лампой, и управление. Он совместим с различными лампами, но имеется ограничение на применение люминесцентных источников света в зимних условиях на открытом воздухе.

Датчики откликаются на звуковые колебания, движение, а также на тепловое излучение. Данные параметры могут разнообразными способами комбинироваться. Датчики могут снабжаться фотоэлементами, чтобы избежать включения в дневное время. Выбор типа устройств зависит от средств, которыми вы располагаете. Если отсутствуют глухие зоны и площадь участка, которую нужно охватить достаточно велика, рекомендуется остановить выбор на инфракрасном датчике.

На один источник света есть возможность установить несколько датчиков. При этом отпадает необходимость в двух линиях. Теперь, когда выключатель не включен, функционирует датчик движения. При включенном выключателе датчик не работает.

Данные устройства бывают различной конструкции. Некоторые вкручиваются в патрон. Выглядят они как переходник, но внутри него монтируются различные датчики движения. Неудачные варианты смотрятся коробочками с клеммами. Вопрос, как подключить датчик движения к лампочке, решается по-разному. Классический датчик – реагирование его исключительно на движение. Свет зажигается, когда объект начинает двигаться, напряжение подается на клеммы, согласно инструкции. Следующий вариант усложненный, когда свет включается от выключателя или датчика, к ним подключается и фаза.

Рассмотрим все, что касается монтажа. Намного удобнее и безопаснее работать при отключенной сети, предварительно выключив автоматы. Затем следует найти точку установки, выполнить подключения, перед проверкой удостовериться, что никого нет рядом и включить. После этого, выполнить настройку сенсоров, установить время работы соединения. Когда имеется микрофон – проверить чувствительность.

Если схему усложнить, перед светильником можно установить защиту от перегорания, которая гарантирует мягкое включение. Это позволяет избежать резкого перегрева нити накала, от которого перегорают лампы. При этом не происходит скачка напряжения.

Энергосберегающие светильники не приспособлены к частым включениям, комбинировать их с датчиками не имеет смысла, они просто перестают работать. Также не следует увлекаться светодиодными лампами, поскольку это слишком дорогое удовольствие. Подобные лампы обладают большим ресурсом, и устанавливать их необходимо в местах, где этот ресурс можно выработать.

Производители ламп иногда намеренно ставят детали, рассчитанные на строго определенный срок эксплуатации, так как нет никакой выгоды выпускать вечную лампочку, которая навредит бизнесу. В случае, когда необходимо решить, как подключить датчик движения к лампочке, лучше использовать лампу накаливания с блоком защиты. Обойдется это намного дешевле и прослужит долго.

Схемы подключения

На датчике движения выведены три контакта — «ноль», питание и выходящий ток, поступающий на осветительный прибор. В зависимости от количества элементов электрической цепи используются разные схемы подключения.

Подключение светильника с датчиком движения производится по схеме, указанной в прилагаемой инструкции или на корпусе детектора.

Один датчик

Очень простая схема. Один контакт подключается напрямую к фазе, другой используется для заземления, а третий соединяет датчик и контроллер осветительного прибора.

С выключателем

К такой же схеме подключают обычный выключатель, необходимый для того, чтобы свет не отключался или не включался независимо от присутствия или отсутствия человека в помещении, а также степени его освещенности. Выключатель подключается исключительно параллельно.

Важно заметить, что выключатель выполняет только одну функцию — постоянно включенный или выключенный свет. Одно положение выключателя отключает управление детектором (и сохраняет свет во включенном или выключенном состоянии), другое — активирует его

Несколько датчиков

Из-за нестандартной формы помещения может потребоваться применение нескольких датчиков движения. Если установить один прибор в изогнутый коридор, то нельзя гарантировать его правильное срабатывание. В таких ситуациях нужно параллельно подключить два и более устройства в зависимости от протяженности комнаты.

Нулевая фаза непрерывно подается на каждый прибор, после чего выходы с них соединяются в один провод и подключаются к лампе. Если сработал хотя бы один датчик, то на светильник подается напряжение и он включается.

Важно! Все датчики движения в цепи должны быть подключены к одной фазе, чтобы избежать короткого замыкания. Мешать качественной установке электротехнического элемента могут различные объекты интерьера

Выбирайте место так, чтобы обеспечивался максимальный угол обзора, посторонние предметы не экранировали действие прибора

Мешать качественной установке электротехнического элемента могут различные объекты интерьера.

Выбирайте место так, чтобы обеспечивался максимальный угол обзора, посторонние предметы не экранировали действие прибора.

Уровень мощности изделий находится в диапазоне от 500 до 1000 Вт, что ограничивает их использование при высокой нагрузке. Если датчик движения должен подавать питание на несколько осветительных приборов, суммарное значение мощности которых превышает рекомендуемое, то добавьте в цепь магнитный пускатель. Светодиодные устройства потребляют минимум электрической энергии и менее требовательны к мощности.

Если светильники содержат многожильные кабели, то воспользуйтесь специальными наконечниками (втулками) НШВИ.

Инструкция по подключению датчика движения для контроля освещения

Приспособление, подающее электрический ток в осветительный прибор только после улавливания движения, заработает, если выполнить его монтаж следующим образом:

В зоне установки датчика движения полагается на время перекрыть подачу электроэнергии, для чего нужно лишь опустить рычажки автоматических выключателей.
Перекрыв электрическому току доступ в осветительные приборы, с задней стороны датчика движения снимают крышку, за который спрятаны клеммы. Для осуществления этой задачи при помощи отвёртки откручивают винт крепежа, расположенный внизу устройства. Внутри вскрытого устройства находят 3 провода разного цвета. Коричневый проводок служит для подключения фазного проводника, который протянут через распределительную коробку. Синий провод — это контакт, подсоединяющий к системе нулевой проводник, тоже идущий из электротехнического приспособления для скрытия кабельных скруток и разводов. А проводок чёрного или красного цвета играет роль выходной клеммы, подключающий датчик движения к осветительному прибору.
В крышке, снятой с устройства, проделывают дырочку — выход для проводов. Идущие через заднюю заслонку датчика, они будут никому не заметны.
Провод, торчащий из стены, просовывают в отверстие снятой крышки, которую сразу же монтируют на стену. При этом электропроводку следует расположить вертикально, чтобы избежать её случайного повреждения во время крепления элемента датчика движения.
Питающий кабель подготавливают к подключению, то есть укорачивают так, чтобы его длина составляла не более 6 см. С жил этого провода снимают 5 мм изоляции, что необходимо для подсоединения кабеля к клеммам устройства, улавливающего движения и автоматически включающего свет.
Провод, по которому идёт электрический ток, соединяют с L, N и LS клеммами датчика.
Корпус устройства прикрепляют к стене, аккуратно помещая клеммную колодку в нишу, находящуюся за задней стенкой датчика.
Выполняя это действие, провода подгибают, чтобы они не были препятствием для монтажа устройства. После установки корпуса датчика на заднюю крышку снизу закручивают винт.

Иногда датчик движения требуется подключить совместно с выключателем. Эту задачу нужно выполнить так, чтобы выключатель был связан и с осветительным прибором, и с датчиком движения. Это можно сделать следующим образом:

Найти провод, который тянется от лампы до выключателя.
Подсоединить к обнаруженному проводу ещё один, направляемый к красному контакту датчика движения.
Взять провод с другой стороны выключателя и вставить в контакт коричневого цвета устройства, автоматически включающего свет.
Протянуть провод, принадлежащий лампе, к клемме датчика движения.

Характеристики датчиков движения

Установка датчика движения выполняется для включения света, первейшей цифрой считается максимальная мощность нагрузки. Типичное значение параметра составляет 40 Вт, явно ниже лампочки Ильича. Схема подключения датчика движения к прожектору определена числом проводов. Объясним разницу ниже. Характеристики датчиков движения разбивают группами.

Количество отслеживаемых параметров позволит оценить сферу применимости прибора. Хотя называется датчиком движения, настраивается реагировать по следующим категориям параметров:

Фотоэлемент. Движущийся объект регистрируется визуально. Тип сенсора произвольный, простейший — транзистор, диод. Энергия фотонов изменяет проводимость открытого p-n перехода. Если говорить о датчиках движения, принцип ограничивается детектированием относительно быстрого изменения потока мощности через плоскость. Солнце садится — делает это медленно, датчик не будет реагировать. Светило резко зайдет за тучи — возможно ложное срабатывание. Определяется чувствительностью, настройками. Движущийся объект попадает в поле зрения транзистора (ограничено прозрачным кожухом), поток изменяется. Происходит включение.
Датчик движения
ИК-излучение, микрофон. Спросите, как фототранзистор будет видеть в полной темноте. Движущиеся объекты испускают инфракрасное излучение, служа ориентиром прибору. Транзистору мало дела до звезд, Луны, зато полевую мышку, пробежавшую рядом, датчик заметит. Напоминает кинофильм Хищник, где Арни обдурил гадкого пришельца, обмазавшись илом речного берега. Зимой фототранзистор способен отслеживать пар, выходящий изо рта. Чудес нет. Чтобы увериться срабатыванием прибора, включением освещения в нужный момент, сенсоры снабжаются встроенными микрофонами. Настраивая чувствительность приема звука, заставляем иллюминацию реагировать, поймав акустические колебания среды.
Переменный резистор. Принцип работы датчика движения позволяет включать оборудование днем. Настройка позволит ограничить общий уровень освещенности, при котором питание станет подаваться контролируемому оборудованию. При помощи переменного резистора выставим бесконечное множество промежуточных значений дня и ночи. Своеобразная страховка против ложных срабатываний. Успели написать выше. Настройте датчик движения, чтобы действовал в кромешной темноте, когда возникает необходимость. Лишись прибор настройки, свет щелкал бы круглыми сутками.
Выключатель RC-цепи. Время задержки выключения настраивается, чтобы отпала нужда управлять светом вручную. Появится потребность, обрубите питание автоматом. Внутри датчика движения пассивная RC-цепочка, временем разряда определяется удержание реле в открытом состоянии. Если отключить внешнее питание, свет погаснет, потрудитесь дождаться, пока внутренний контур окончательно разрядится. Питание можно будет вновь подать. Делаем вывод: в цепь датчика движения, оборудуя удобное пользователю место нужно поставить выключатель. Время задержки задается интервалом 10 секунд — 10 минут (типовые значения).

Видите, хороший прибор рассчитан покрыть все случаи жизни, даже плохой содержит минимум две настройки: общая яркость освещения, таймер. Чувствительность отбрасываем, микрофон вовсе считается изыском. Яркость освещения позволит добиться срабатывания только в темное время суток. Производя подключение датчика движения, потрудитесь правильно выставить регулятор. Один конец снабжен значком Луны, другой – Солнца. Придётся проводить натурный эксперимент, образно говоря. Дождаться нужного времени суток, начать играться с настройками.

Датчики движения

Время выключения вольны выставить днем. Шкала лишена градуировки, ориентироваться придется часами. Что касается чувствительности, определяет степень изменения освещенности. Главное не прогадать, зайди Луна за тучку, не включилась бы иллюминация. Случилось — избегайте удивляться, прямиком начинайте подстраивать чувствительность датчика (переменный резистор). Что делать, если настройка отсутствует, требуется поменять. Магазин откажет в возврате полностью исправного прибора, которому вздумалось ловить Луну.

Схема и принцип работы

На рынке представлен большой выбор датчиков, реагирующих на движение и позволяющих настроить включение освещения на разных объектах. При покупке таких устройств необходимо учесть наличие нескольких видов.

Инфракрасные

Изделия чувствуют тепло, излучаемое человеческим телом. Основным элементом является сенсор с установленной на него линзой Френеля, реагирующий на приближение тепла и перемыкающий контактную группу.

Принцип действия:

излучение фокусируется в узкий луч света и направляется к датчику;
сенсор улавливает сигнал, принимает его и дает команду на срабатывание.

Такие устройства условно делятся на пассивные и активные. В первом случае реагирование происходит на изменение температурного режима, а во втором – срабатывание происходит в случае прерывания сигнала.

Особенности обеих видов — высокая чувствительность к изменению теплового фона, что требует более точной настройки от пользователя.

Недостатки:

Вероятность ошибочного срабатывания при наличии обогревателя в помещении, что требует долгой и точной настройки.
Датчик движения уличный может срабатывать от порывов теплого ветра при установке вне помещения.

Инфракрасные изделия являются одним из наиболее простых и доступных вариантов. Для корректной работы на них не должен попадать свет от лампы. Также не желательно наличие в непосредственной близости источников ИК-излучения.

Контактные

Это наиболее простой тип датчика, в котором применяется геркон — контакт, срабатывающий при возникновении магнитного поля.

При открытии дверей происходит замыкание контактной группы, после чего включается освещение.

Схема проста. К батарее подключается геркон, далее контакт подводится к реле, а после этого ко второму полюсу источника питания.

При желании можно врезать в схему выключатель между реле и батарей. Контакт реле после срабатывания подает напряжение на освещение.

Ультразвуковые

Такие датчики работают на принципе приема радиоволн, которые отражаются от приближающегося объекта. В устройстве имеется генератор и прибор, принимающий электрические колебания.

Изделие воспринимает ВЧ ультразвук в пределах 20-60 кГц

Несмотря на неспособность уха воспринимать такие колебания, при использовании прибора важно учитывать не только человеческие возможности, но и наличие в помещении животных. Собаки чувствуют такие частоты и могут раздражаться при их появлении

В основе работы лежит эффект Допплера. Волна, которая излучается генератором, отражается от объекта и попадает в приемник. При таких обстоятельствах длина волны остается неизменной. Датчик выявляет сигнал и дает команду на срабатывание реле. После этого подается сигнал на включение освещения.

Преимущество таких датчиков в том, что они не воспринимают посторонние шумы, исходящие от промышленных или бытовых объектов. Также они не реагируют на тепловое излучение, которое исходит от приборов, и не бояться изменения погодных условий.

Но во избежание ложного срабатывания не рекомендуется применять УЗ датчики в помещениях с сильными температурными перепадами или изменением влажности. Учтите, что ряд материалов пропускают ультразвук, что может привести к ложной работе.

Микроволновые

Такие датчики работают на базе эффекта Допплера. В устройстве взаимодействует генератор, излучающий микроволновые частоты и приемный механизм. Устройство, контролирующее движение, срабатывает при искажении длины волны.

По особенностям и функциональному наполнению эти узлы похожи на ультразвуковые устройства. При этом частота излучений составляет 2,2 ГГц.

Микроволновые датчики отличаются высоким уровнем чувствительности и позволяют «рассмотреть» человека даже за стеклом или дверью, что нередко приводит к ложной сработке. Эту особенность необходимо учесть в процессе настройки.

Недостаток таких датчиков в высокой цене и весьма сложной схеме.

Лазерные или фотодатчики

В таких датчиках предусмотрен ИК светодиод и приемный элемент (фотодиод, работающий в определенном спектре).

Применяется два варианта реализации:

Излучающее и принимающее устройство крепятся в контролируемой области. При прохождении человека излучение прерывается и не достает до приемника. В этом случае работает датчик и реле. Такая схема подходит для реализации системы сигнализации.
Оба элемента стоят друг возле друга. При нахождении в зоне работы датчика луч отражается и попадает на фотодиод. Такое исполнение нашло применение в робототехнике.

Подобный вариант редко применяется для управления освещением, но игнорировать его не стоит.

Выводы и полезное видео по теме

Этот небольшой видеогид демонстрирует наглядно, каким образом проводятся операции подключения для некоторых модификаций приборов. Есть смысл посмотреть для совершенствования практики.

Обзорный видеоматериал по теме использования микроволновых датчиков. Эти современные модификации отмечаются высоким уровнем “чутья” и надёжной работой в составе интеллектуальных домашних систем.

Завершая обзор, следует добавить информацию по техническим требованиям к таким приборам, как датчики движения.

Так, нагрузочная способность устройств не превышает обычно 1 кВт, а максимальная сила тока коммутации составляет не более 10А. Приборы рассчитаны на работу в сетях переменного тока с частотой 50-60 Гц при номинальном значении напряжения 230 В.

Об этих базовых параметра необходимо помнить, прежде чем подключать датчики для решения конкретных задач.

Поделитесь с читателями вашим опытом подключения и применения датчиков движения. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Датчик движения для управления светом

Современное разнообразие осветительных систем позволяет организовать освещение в любых условиях – в промышленных помещениях, на улице или дома. Буквально десяток лет назад все ограничивалось лампочками да выключателями, но сегодня даже обычному потребителю строительный рынок предоставляет огромное разнообразие механизмов и устройств, значительно облегчающих его жизнь.

В этой сфере, пожалуй, нет изобретения более гениального, чем датчики движения для включения света. Что это такое, как они устроены и почему работают, а также способы их применения и подключения будут рассмотрены в данной статье. Установить датчик движения в нужном месте и подсоединить все провода сможет даже обычный человек, не владеющий продвинутыми знаниями в области светотехники.

Что это такое?

Это электронное устройство, имеющее в своей конструкции специальный детектор, который реагирует на появление живого существа в зоне своей видимости. Он применяется как автоматический включатель света и других электронных приборов в тот момент, когда обнаружит человека. Существует выключатель с датчиком движения, который уже встроен в него. Принципиальную схему его работы и то, как устроен прибор, мы рассмотрим далее.

Какие бывают виды?

Какие они бывают? По способу реагирования на движущиеся объекты, от которого зависят характеристики датчиков, различают несколько видов:

Периметрические – имеют определенный периметр, при появлении признаков жизнедеятельности на нем они срабатывают, выполняя поставленную задачу. Это обычный тип, который используется для освещения (чаще всего улицы).
Внутренние – имеют сравнительно ограниченный радиус работы, обычно он направляется на ворота или дверной проем. Кто-то появляется – свет зажигается.
Периферийные – применяются в охранных системах и сигнализации, срабатывают при пересечении объектом определенной линии, например, забора.

Разнообразие моделей изделий

По принципу своей работы они делятся также на несколько категорий:

Ультразвуковой – датчики включения света реагируют на появление звука при высокой частоте.
Инфракрасный датчик движения – срабатывают на наличие движущегося теплого объекта в периметре работы.
Микроволновой – более редкий вид, следит за появлением высокочастотных волн.
Пассивные – только принимает излучение, и на него же реагирует.
Активные – сам излучает эти волны, проецируя их на движущийся объект, что повышает точность определения, когда вы движетесь.

На что они могут срабатывать?

На тепло – если проходит человек или даже кот пробегает, чувствительность настраивается на самом приборе.
На звук – скажете что-то, даже шепотом, и свет загорится.
На движение – колебание воздуха, изменение магнитного поля предметов вследствие их передвижения.

Способы установки:

настенный;
потолочный датчик движения для включения света;
врезной;
скрытый;
вкручивающийся в светильник (патронный тип).

Потолочный, настенный и патронный тип

Для чего же нужно применение инфракрасного датчика движения? Вы будете устанавливать его в определенном месте, направляя детектор движения на интересующий вас периметр. Если появляется движение или звук в заданном месте, свет включается. Это полезно как в охранных целях, так и в местах, где не очень удобно использовать выключатель – на улице, где руки постоянно заняты чем-то (обычно он крепится на потолок). А так получается, что если вы в поле зрения детектора, то свет горит, только вы ушли – он погас. Приведенная выше классификация расскажет вам, как выбрать модель под свои нужды.

Принцип работы

Устройство датчика движения очень похоже на работу обыкновенного кнопочного выключателя, то есть он выполняет такую же работу. Только вместо механической кнопки, которая разрывает активную фазу, здесь работает программа, которая соединяет контакты в случае срабатывания системы включения освещения и разъединяет их в состоянии покоя.

Каков принцип работы датчиков движения? Главным элементом является именно детектор, задача которого – постоянно мониторить состояние выбранной для него территории. В него уже заложены параметры окружающей среды, он проводит постоянное сравнение текущей ситуации с тем, что ему уже известно. Температура человека гораздо выше, чем средняя температура окружающей среды, поэтому, когда датчик движения для освещения обнаруживает достаточно плотное тепловое пятно, выделяемое на картинке красным цветом, явно выделяющееся на фоне всего остального, он дает команду цепи замкнуться. Когда картина вновь стабилизируется, следует команда, цепь разъединяющая.

Реагирование на разницу температур

Такая же история и со звуком – стандартные условия подразумевают наличие какого-то звукового шума, на который датчик не реагирует. Стоит только чему-либо этот порог превзойти, сразу же срабатывает программа соединения контактов для освещенности.

Тепловые датчики движения работают за счет очень маленького тока, который постоянно протекает через них даже тогда, когда свет выключен. Такой принцип работы стал причиной появления проблемы, с которой сталкиваются владельцы люминесцентных и светодиодных ламп – мигание в выключенном состоянии. Установка резистора или конденсатора параллельно сети от датчика к лампочке поможет исправить эту проблему.

Подключение датчика движения

Несомненный плюс их установки – они сразу из коробки готовы к работе, в комплекте идут все необходимые детали, на корпусе сделаны подсказывающие метки, не нужно ничего рассчитывать и подбирать. Схема подключения датчика движения для освещения приведена далее.

Подключение датчика движения выполняется аналогично подключению любого выключателя. Ноль и фаза подсоединяются к контактам на датчике, которые отмечены буквами N и L соответственно. От третьего контакта к лампочке отправляется провод, по которому будет течь ток в случае замыкания контактов при движении в периметре перемещения (рисунок 1).

Подключение датчика движения без выключателя и с ним

Как подключить датчик движения к лампочке? На рисунке 1 представлено подключение, где работа лампочки зависит только от детектора движения. Никаким другим способом на ее работу повлиять невозможно. Такой способ обычно применяется на улице при освещении прожектором. В сеть также подключается фотоэлемент, который отключает работу детектора в дневное время – зачем включать фонарь, когда день на улице?

Подключение детектора с использованием фотореле

Как установить датчик с выключателем в схеме? На рисунке 2 показан способ, который позволяет исключить работу детектора тогда, когда она не нужна. Мимо детектора на фазу подключается выключатель, который при замыкании отправляет ток к лампочке, минуя датчики движения для включения света. Это нужно тогда, когда настроена слабая чувствительность включения датчика, и он выключает свет, когда вы не двигаетесь в поле его зрения.

Как правильно подключить выключатель для управления лампочкой в обход детектора? Механический выключатель устанавливается на проводе, который идет от детектора к лампочке. Когда на нем цепь замкнута, лампочка включается каждый раз, когда детектор срабатывает. Если через выключатель цепь разорвана, то ток из детектора не будет доходить до лампочки, и она не загорится, даже если тот сработает.

Обычно такая схема датчика движения для освещения применяется в жилых помещениях ночью, чтобы свет не включался каждый раз, когда вы даже легонько пошевелитесь во сне. В этом случае выключатель также можно установить до самого детектора, просто не подавая на него ток, что позволит ему не включать световые приборы. Чуть ниже показано подключение простого датчика движения для освещения с выключателем между ним и лампочкой.

Размыкание цепи между датчиком и лампочкой

Чтобы не заморачиваться с установкой такой схемы, можно сразу приобрести выключатель с датчиком движения, выполняющий вышеуказанные функции. Выключатель света с датчиком движения чаще всего выполняется в одном корпусе, что выглядит очень эстетично без потери его прямых функций. Для такого датчика схема подключения абсолютно идентична.

После подключения датчика вам всего лишь останется настроить его чувствительность согласно инструкции, используя специальные регуляторы на корпусе. Если вы его настроите неправильно с первого раза, подрегулируйте.

Заключение

Сейчас даже такие сложные электронные механизмы, как датчики движения, нашли применение в быту. Изобретатели создали такой модуль, который прекрасно справляется с задачей автоматизации освещенности определенной территории. Он помогает тогда, когда у человека заняты руки и он не может каждый раз пользоваться механическим выключателем. Также освещение с датчиками движения стоит на страже вашего имущества, включаясь при движении в доме или во дворе. Особенно продвинутые модели подключаются к охранной системе, включают сирену и даже могут отправить сигнал тревоги на пульт частного охранного предприятия.

Выбрать датчик, срабатывающий на движение, не составит труда, установка своими руками датчика движения для освещения очень проста, с ней справится даже человек, никогда не имевший дел с электричеством. Соблюдайте технику безопасности – помните, что вы ведете работу со смертельно опасным напряжением. Не забывайте мысленно благодарить человека, который изобрел датчик движения, каждый раз, когда свет сам включится в нужный момент.

Правильная схема подключения датчика движения для освещения

Каждый человек стремится сэкономить свою плату за жилищные услуги. Никто не хочет переплачивать огромные деньги за электроэнергию, но как это сделать, если очень часто горит свет там, где, на самом деле, никого нет? Решения этой проблемы можно найти разные, но все же многие выбирают датчики движения.

Подключение этого устройства позволяет включать свет автоматически только если зарегистрировано движение. Область применения датчиков — регулировка уличного освещения, освещения в подъездах и в других местах, где свет требуется только на короткий период времени, пока не прошел человек.

Принцип работы и разновидности

Принцип работы устройства довольно прост. Когда на участке территории появляется активность, реле прибора замыкает электрическую цепь, собственно поэтому свет и включается. Прибор выключается, когда проходит определенный промежуток времени после исчезновения объекта из поля видимости устройства.

Выделяют два типа датчиков движения:

Охранные
Бытовые

Первые используют при установке различных сигнализаций. Их еще называют инфракрасными излучателями(ИК).

Бытовые датчики применяют в различных домах и квартирах из-за их относительной простоты и более слабой чувствительности чем у охранных. Выделяют активные бытовые датчики( используется и приемник и передатчик) и пассивные ( только приемник, который реагирует на инфракрасное излучение).

В домах и квартирах чаще всего применяют пассивные приборы. Датчик оснащен либо прожектором, либо реле, с помощью которого происходит включение света. Большая часть таких приборов оборудовано еще дополнительным регулятором, с помощью которого указывается через какое время после обнаружения объекта нужно включать свет.

Важные советы

Чтобы устройство работало корректно, необходимо правильно выбрать его место установки. Вот тут остановимся поподробнее:

Для уличного освещения рекомендуется подключать к прожектору датчик движения. Причем необходим прибор, который имеет анализатор внешней яркости, что позволяет работать устройству только в сумерках.
При установлении датчика в коридоре целесообразно выбирать прибор, который срабатывает при каждой активности.
Чтобы осветить лестничную клетку датчик устанавливается либо на стене, либо на потолке, чтобы все пространство оказалось в зоне охвата
В подсобных помещениях следует устанавливать датчик над дверью, или чуть-чуть сбоку, причем для удобства интервал работы должен быть максимальным, так как люди проводят в кладовках достаточно приличное количество времен.

Тонкости подключения

Устройство нужно подключать к лампочке так, чтобы была свободна от разных объектов, которые могут закрыть обзор, френелевская линза (основная часть этого устройства). С помощью нее можно принимать, фокусировать и изменять ИК лучи . В случае необходимости можно ограничить радиус обзора, благодаря тому, что отдельные сектора будут закрыты самоклейкой.

Устройство прибора

Важные особенности, которые необходимо учитывать до подключения:

Приборы покрыты пластиковым корпусом. Его следует беречь от ударов и различных повреждений. Особое внимание следует уделить линзе Френеля, которая очень хрупкая и является самой важной составляющей устройства. Очень важно, чтобы приборы не подвергались прямому воздействию солнечного света при наружном монтаже.

В таких случаях целесообразно применять установку защитных козырьков. Желательно, чтобы батареи или печи вообще не попадали в угол обзора линзы. Для этого необходима регулировка высоты и вертикального угла наклона прибора.

Также возможны осложнения, если датчик работает на лампу накаливания, в случае если она попадет в поле обзора устройства. Прибор может срабатывать от изменения температуры лампы и может периодически включаться и выключаться.

Электрическая схема подключения

Честно говоря, подключение датчика к сети ничуть не сложнее, чем подключение простого выключателя, так как суть задачи у устройств одна и та же — при необходимости замыкать цепь и при ее исчезновении размыкать. Датчик движения устанавливается в цепь одновременно с выключателем, то есть мы наблюдаем схему с параллельным соединением.

Внутри прибора чаще всего есть клеммная колодка, где расположенны контакты, которые раскаршеныи обозначены:

L, чаще всего чёрный — провод фазы.
N, синеватый — нулевой провод.
A, Ls или L’, темно-красный — возврат фазы на лампы освещения.
⊥, жёлтый или зелёный — заземление для защиты.

Подключение осветительных устройств рекомендуется выполнить между проводами A и N. На контакты L и N подавать питание эл. сети. Причем важно собладать фазность.

Подключение к сети

Для подключения прибора необходимо подготовить заблаговременно распределительную коробку, в которой будет осуществляться скрутка проводов. Краткие рекомендации о том, как же подключить прибор к системе самостоятельно:

От датчика выходят 3 кабеля: питание, 0 и «светильник». Чаще всего эти провода имеют одинаковуюинфикацию с обычным выключателем света. Следует отметить, что эксперты рекомендуют устанавливать как современное устройство, необходимый для контролирования освещения, так и стандартный кнопочный выключатель, так как это позволит вам обеспечить реальную возможность управления в нештатных случаях;

Кабель «светильника» присоединяется к соответствующему кабелю индикатора. 0 соединяется с 0 обычного выключателя и лампой, а кабель фазы отводится на сеть электропитания домов или квартир;
При подсоединении нужно следить за тем, чтобы простой выключатель света был соединен с сенсорным параллельно, так как при скачке фазы датчик может просто перегореть;
После этого производится регулирование прибор и его проверка. Ремонтировать и перенастраивать нужно проводить 2-3 раза в год. Очень важно чтобы сенсоры и приемники были чистые всегда, так как из-за этого работа может быть прерывистой и неправильной.

Настройка прибора

Настройка многих датчиков осуществляется по 3 параметрам — чувствительность, порог освещенности, при котором датчик сработает и время задержки выключения освещения.

Вся настройка чувствительности проводится с помощью переменных сопротивлений (потенциометров). Следует узнать про их местоположении в датчике еще перед покупкой. Вообще, настраивать чувствительность — это очень сложная задача. Честно говоря, идеальной настройки по этому параметру очень редко встречающаяся вещь, но можно достичь необходимых результатов для хорошей работы. SENS — настройка руки сопротивления. Чтобы оптимально настроить этот параметр, нужно поворачивать руку помикронно.

Главное правило — если устройство не реагирует на активность, нужно повышать чувствительность, если включается практически при любом движении мельчайших частиц, нужно соответственно понижать.

Иногда необходимо перенастраивать прибор при изменении сезона. Оптимально настроенное устройство должно срабатывать при появлении человека и покоится при других движениях, например если пролетает птица.

Пороговая величина освещенности

Настраивать устройство по этому показателю будем так: поворачиваем ручку(LUX) и добиваемся включение прибора, когда действительно потребуется включение светильников.

Время задержки выключения освещения. Ну, это проще всего. Этот фактор нужно настроить сопротивлением(TIME). Необходимо проанализировать частоту появления в области попадания устройства людей и настроить его на такое время, значение которого будет больше 1 минуты. Если вы устанавливаете небольшой показатель, то будет постоянно включаться-выключаться свет. Но такое светошоу нам совсем не нужно.

Разберем основные плюсы и минусы

Неплохая экономия электричества. Люди очень часто забывают о том, что нужно выключить свет, а с помощью таких приборов, эта проблема перестанет быть актуальный, так как теперь весь процесс включения и выключения света будет под автоматическим контролем. Функциональность.

Большинство современных устройств прекрасно работают без использования проводов. Также к ним, если есть необходимость, можно с легкостью присоединить еще некоторые гаджеты кроме света, такие как телевизор, кондиционер, магнитофон, вентилятор, радио, вытяжка и т.д.

Удобность: если в каком-то помещении кнопочный выключатель находится очень далеко от входа, то, например, ночью его найти будет крайне непросто. Вдобавок ко всему маленькие дети не имеют возможности дотянутся до включателя. Датчик устраняют эту проблему.

Недостатки: Немаленькая стоимость. К сожалению, за удобства в жизни приходится расплачиваться. Цена таких приборов велика, но эффект от вложений они дают, пусть и не сразу. Схема очень просто подключается вручную, но все же никто вам не может дать полной гарантии, что монтаж будет выполнен корректно и прибор заработает. Так что если есть возможность, лучше использовать работу опытного мастера, который и подключит и правильно настроит ваш аппарат.

Подключение двух датчиков движения на одну лампочку во Владивостоке

Подключение двух датчиков движения на одну лампочку

Подключение параллельно датчиков движения, самЭлектрик

Если просто по этой схеме все три провода обоих датчиков (фаза, ноль, и выход) должны быть подключены друг к другу! Обсуждение темы также есть в статье про датчик освещения, в комментариях. В этом случае нужно использовать ик датчик движения или пассивные датчики, реагирующие на тепло. Приготовьте датчик движения LX-01.Работает этот датчик следующим образом, когда он чувствует движение на территории обнаружения, датчик соединяет цепь, после чего включаются приборы, подсоединенные к нему.

Причем здесь 2А (это, вообще-то, 440Вт)? Подключать будем инфракрасный датчик самый популярный в применении из-за невысокой его цены. Также действию датчика не должны мешать деревья, ветки, кусты. А требуется это в том случае, если радиус действия такого датчика слишком мал и его не хватает для охвата необходимой территории. Получается, что можно подключить к одной линии несколько датчиков и к ним несколько ламп.

Главное в этом случае не перепутать вход и выход датчиков. Схема датчика движения для освещения проста: через верхнюю клемму колодки люстры проведите фазу и замкните её на клемме датчика, обозначенной буквой. Нажимаем клавишу 2 загорается лампа подаем фазу на лампу минуя схему с датчиками движения, лампа загорится. От одного зажима провод ведётся напрямую к фазе, другая клемма предназначена для нулевого провода, а третья для подключения осветительного прибора. Если вы уже определились к нужно схеме, то можно переходить к работе. Это может не работать датчик движения, а может просто перегорела лампа.

Чтобы было понятней, привожу ниже вспомогательную схему подключения датчика движения. Подключение одного датчика движения в цепь. Датчик движения для освещения лучше всего размещать под ним. А обычная схема подключения датчика движения в другой статье.

Подключение двух датчиков движения

Рекомендую посмотреть видео по схемам подключения датчиков движения, особенно, если на фото вам было что-то непонятно. В общем, рассмотрим как подключить два датчика движения на одну нагрузку, например группу светильников, которые должны загораться одновременно, или на один светильник. Схема подключения нескольких датчиков в цепь Фото. При включении датчика загарается свет и запускается вентилятор, при этом вентилятор работает на 5 минут дольше работы светильника. Сначала срабатывает датчик движения нр 2, затем нр1. Настройте датчик так, чтобы он не срабатывал при сильном освещении.

Воспользовавшись тестером, проверьте проводку и найдите провод, который проходит к лампе от включателя. Разберите её и убедитесь в том, что выключатель размыкает фазу. Однако если в квартире есть кошки или собаки, с выбором активных датчиков нужно быть осторожным, так как наши любимцы очень хорошо воспринимают этот звуковой диапазон волн и наличие такого датчика может вызвать у них дискомфорт. Для этого нужно закрепить в углу металлический держатель датчика движения. Если вы хотите установить его самостоятельно, вам нужна схема подключения датчика движения.

Объект движется дальше и попадает в зону действия датчика нр 2 и он тоже срабатывает. Далее потяните новый провод к красному контакту датчика. Когда объект движется со стороны датчика нр1, он срабатывает и замыкает фазный провод на нагрузку и лампочка загорается. Для этого используем вот такую схему подключения. Которая тоже не выдерживает частых включений. Такой датчик обычно устанавливают в «Умном доме».

Объект покидает зону действия датчика нр 2 и через время заданное на датчиках они отключаются и выключают нагрузку (лампочка тухнет). А если необходимо подключить нагрузку прожектора мощностью более 1000 ватт, то используют в схеме датчика движения магнитный пускатель (контактор). Однако сама светодиодная лампа дает хорошую экономию и здесь можно задуматься, стоит ли ставить датчик движения. Датчики движения работают либо от напряжения сети 220В, либо от батарейки.

Подключение двух датчиков движения на одну лампочку советы электрика

Как подключить датчик движения для включения света? Можно и обычное э/м реле использовать, ресурс только меньше будет, ну и контакты чистить. Вы должны учитывать сразу несколько факторов, влияющих на качество его работы. Включение нагрузки независимо от датчика движения. Далее можно установить необходимый промежуток включения света. Обратите внимание на параметры комнаты, положение дверей и пути по которым обычно направляется человек.

С другой стороны, если датчик движения будет расположен на улице или в помещении, куда в дневное время суток попадает достаточно количества солнечного света, то нужно позаботиться о настройке датчика. Вид активных датчиков движения работает по методу излучения и приема отраженного сигнала, пассивные же реагируют на тепло. Схема подключения датчика движения с выключателем Выключатель понадобится, чтобы включить освещение независимо от работы ультразвукового датчика движения. Кстати, в этом втором видео также есть схема подключения датчика движения, аналогичная первому варианту из этой статьи.

Если два уличных датчика движения смонтировать параллельно, то включать свет можно с разных точек. Схема с двухклавишным выключателем, нажимаем на выключателе клавишу 1 подключаем схему с датчиками движения. 6 схем подключения датчика движения Изменять последовательность подключения, изображенную на иллюстрации нельзя, так как при неправильном соединении к сети, можно сжечь датчик. Или, допустим, в помещении коридор имеет сложную конфигурацию (датчик движения не видит объект за углом). Словом, любая площадь, освещение которой должно включаться при движении на разных частях этой площади.

Помещение и расположение датчика движения Внимание нужно уделить и расположению датчика движения. На практике подключение датчика движения следует начинать с его осмотра. А выключаться в данном случае они будут автоматически, исходя из своего принципа действия. Обратите внимание на провода, идущие из стены к люстре. Для начала вы узнаете, как подключить один датчик движения в цепь.

Как подключить датчик движения к лампочке: фото, видео

Датчики движения для автоматического включения света пользуются большой популярностью. Прибор способен реагировать на любые движения, которые находятся в радиусе его видимости. Чаще всего датчиками оснащают приусадебные участки, подъезды, а также на автостоянках.

Необходимая информация, перед правильным подключением датчика движения к лампочке

Современные модели обнаружителя движения имеют конструкцию со встроенным в него инфракрасным или ультразвуковым датчиком. Пластмассовая конструкция прибора оснащена окошком, которое покрыто специальной пленкой. Назовется это линзой Френеля. Во время проведения каких-либо работ с датчиком, необходимо соблюдать крайнюю осторожность, чтобы не повредить линзу. Для облегчения настройки при дальнейшей регулировке, можно сделать небольшие пометки маркером.

Необходимо помнить, что все монтажные работы проводятся при выключенном напряжении.

Порядок подключения

Во время подключения обратите внимания и на такие моменты как:

Устанавливать прибор нужно так чтобы он охватывал всю необходимую зону.
Если поверхность датчика загрязнилась, это отразится и на радиусе обзора.
Лампочку с прибором движения необходимо устанавливать отдельно от всеобщего освещения.

Подключение одного датчика плюс схема

После того как местоположение лампочки сдатчиком движения определено, можно провести монтаж устройства, для этого с него нужно снять подставку и прикрепить ее к стене. Для максимальной эффективности датчик необходимо устанавливать на высоте не ниже 2,5 метра. Дальше необходимо открыть крышку датчика. Там можно обнаружить провода различных цветов. Синий (N) обозначает ноль, красно-коричневый иногда сиреневый (L) это фаза. Желто-зеленый провод это заземление.

От распределительной коробки или от выключателя подается напряжение в 220В. Провода подключаются в зависимости от расцветки, места их соединения изолируются. Закрывать лучше муфтами или изолентой. Если выключатель уже имеется, то установка нового не требуется. Далее необходимо подключить датчик к лампочке. Выходящую из коробки прибора фазу (красно-коричневый провод) присоединяется на один конец лампочки и изолируется, а второй конец лампочки присоединяется к синему проводу (ноль).
Схема подключения датчика движения к лампочке.

Подключение двух и более устройств к одной лампочке плюс схема

В некоторых ситуациях, когда один датчик не в состоянии охватить всю площадь помещения прибегаю к такому методу как подключение двух датчиков движения на одну лампочку. Этот способ часто применяется охраняемыми объектами, чтобы как можно больше был радиус работы датчиков и охватываемая зона.

Применяется как правило настенные датчики для того чтобы максимально снизить мертвые зоны. Другими словами, фаза с нулем без прерывания попадает на каждый датчик. Все входы датчиков имеют параллельное подключение, а вход на светильник. Все реагирующие на движение приборы питаются от одной фазы. В случае с установкой двух приборов на одну лампочку, следует помнить, что мощность лампочки не должна быть выше выходной мощности устройств, это может привести к поломке приборов. В схеме приведенной ниже максимально доступно описано подключение двух датчиков движения к лампочке.

Схема для подключения двух датчиков движения к одной лампочке

Бывают ситуации, когда схематический осмотр и изучение прилагаемой инструкции не приносит должного результата. А позвать, специалиста нет времени, или еще какая-то причина, тогда без наглядного пособия не обойтись. Ниже предоставлено видео, в котором максимально доступно показано как необходимо подключать датчик движения.

Купить и датчики и лампочки можно здесь: https://avselectro.ru/catalog/4146-lampy-istochniki-sveta — в АВС электро и выбор большой и цены хороши (частенько даже распродажи бывают).В общем, рекомендуем заглянуть.

Видео, как подключить датчик движения.

Загрузка …

Статьи по теме:

Как подключить датчик движения своими руками

Инструкция по самостоятельному монтажу датчика движения.

Содержание:

Самостоятельное подключение датчика движения

Сейчас на рынке широко представлены разнообразные датчики движения (ДД). Датчики движения применяются для разных целей. Часто с помощью датчиков движения управляют освещением в помещениях, где люди находятся непродолжительное время. Это могут лестницы, коридоры, кладовые, другие помещения. С помощью ДД управляют автоматическими дверьми, вентиляцией, кондиционерами другими устройствами. Часто датчики движения являются элементами систем сигнализации.

Практика показывает, что применение датчиков движения для управления освещением приводит к заметной экономии электроэнергии и затраты на установку оборудования быстро окупаются.

Датчики движения могут работать, используя различные физические принципы. Промышленность выпускает акустические, ультразвуковые, инфракрасные, микроволновые ДД. Некоторые из них являются активными, некоторые пассивными. Активные ДД посылают какой либо сигнал, а затем анализируют отклик. Пассивные датчики движения воспринимают сигналы от объектов находящихся в их зоне действия. Примером пассивных ДД являются инфракрасные датчики.

Несмотря на различие принципов, положенных в основу работы разных датчиков, их объединяет схожая логика работы. Обычно, при появлении в зоне действия датчика движущегося объекта, внутри устройства замыкается встроенный контакт и фиксируется во включенном состоянии некоторое время. Сигнал, выработанный контактом, может использоваться для управления различными исполнительными устройствами.

Кроме выдержки времени, важнейшим параметром датчика движения является зона обнаружения датчика. Она характеризуется расстоянием до движущегося объекта и углом, под которым ДД «видит» объект. Зона обнаружения в большой степени зависит от высоты и места установки датчика движения. Большинство ДД устанавливается на потолке или в верхней части стен. Тем самым обеспечивается максимальный «обзор» датчика. Примеры диаграмм различных зон обнаружения приведены на рисунке.

Часто для получения необходимой зоны обнаружения приходится использовать не один а несколько датчиков движения. Например, на лестницах приходится устанавливать датчик движения на каждой лестничной клетке.

Схемы подключения датчиков движения

У датчиков движения с одним встроенным контактом обычно имеется три клеммы. Две из них служат для питания ДД. На одну из клемм подается фаза. Фазная клемма помечается символом L. На другую клемму подается ноль (N). Третий вывод – выход фазы с контакта. В некоторых случаях замыкающий контакт имеет два вывода. Тогда, для подключения фазы с контакту, между одной из клемм контакта и клеммой L устанавливают перемычку.

На рисунке показана простейшая схема управления освещением с помощью одного датчика движения.

Схема будет работать следующим образом. При появлении человека в зоне обнаружения, датчик движения сработает, замкнется встроенный контакт и подаст фазу на лампу. Лампа будет гореть, пока будет продолжаться движение или не закончится выдержка времени. После окончания временной выдержки контакт разомкнется. Для того чтобы не совершать ненужных движений чтобы зажечь лампу вновь, можно установить выключатель, с помощью которого можно зашунтировать (замкнуть) встроенный контакт датчика движения. С помощью выключателя можно будет включить свет, чтобы он горел постоянно. Схема с выключателем представлена на рисунке.

Часто с помощью датчиков движения управляют светильниками в местах, где имеется естественное освещение в светлое время суток. В таких случаях целесообразно применять ДД со встроенным датчиком освещенности, который днем блокирует работу аппарата.

Параллельная работа двух датчиков движения

Случается, что зона обнаружения одного датчика движения не покрывает всего помещения, где может появиться человек. Такая ситуация характерна, например для длинного коридора, когда свет должен загореться независимо от того, в каком конце коридора появится человек. В этом случае можно использовать два датчика движения работающие параллельно.

Нетрудно заметить, что данная схема, с электрической точки зрения, мало отличается от схемы с выключателем. Как и в схеме с выключателем оба контакта датчиков движения включены параллельно и взаимно шунтируют друг друга. То есть, лампа включится при срабатывании любого из двух датчиков. Данная схема масштабируема. Это означает, что можно бесконечно наращивать количество датчиков движения работающих параллельно. Увеличение количества датчиков может потребоваться, например, для освещения лестниц имеющих несколько пролетов.

Важно! Используя подобные схемы нужно обязательно помнить, что все датчики движения должны питаться от одной и той же фазы. В случае несоблюдения этого правила, при одновременном срабатывании двух датчиков, может произойти короткое замыкание.

Иногда с помощью датчиков движения приходится управлять более мощными нагрузками, чем одна или несколько лампочек. Тогда в силу вступает ограничение по максимально допустимому току встроенного контакта. Предельно допустимый коммутируемый ток можно узнать из паспорта изделия. Часто производители указывают этот ток на корпусе прибора. Если ток потребления нагрузки превышает «возможности» датчика движения, тогда нагрузку включают с помощью магнитного пускателя, а управление пускателем осуществляют с помощью датчика движения.

На рисунке приведена схема управления мощной нагрузкой с помощью датчика движения и магнитного пускателя.

Часто датчики движения могут находиться на значительном расстоянии от управляемой нагрузки. При этом приходится прокладывать довольно длинные кабельные трассы. Это может быть сопряжено со значительными материальными затратами, а, иногда, и просто невозможно. Для этих случаев производители предлагают датчики движения со встроенным радиоканалом (беспроводные ДД). В последнее время подобные аппараты находят широкое применение в системах «умного дома».

Как преобразовать внешний свет в датчик движения?

Как часто вы приходили ночью домой, нащупывали ключ от двери и жалели, что не оставили свет включенным? Или пришлось ехать по ледяному тротуару в темноте? Или боялись странных шумов на улице?

Детектор движения, который автоматически включает уличное освещение, идеально подходит для того, чтобы встретить вас ночью дома, начать прогулку (не нужно бояться споткнуться о бейсбольную биту!) И уменьшить вашу обеспокоенность по поводу проникновения злоумышленников в ваш двор.Он включает свет именно тогда и там, где он вам нужен. Он даже заметит пушистое существо, которое ночью нападает на ваш мусорный бак!

В этой статье вы прочитаете, как работают датчики движения, увидите, где их лучше всего разместить, и узнаете, как сделать безопасную и беспроблемную установку.

Датчик и детектор движения eMacros на открытом воздухе — это комплект сигнализации с одним внутренним приемником и одним наружным датчиком, работающим от солнечной энергии. Батарейки менять не нужно, они заряжаются даже в пасмурные дни.(Вы также можете использовать источник питания 5 В для использования в помещении.) Комплект прост в установке и принимает 4 датчика и неограниченное количество приемников для защиты вашего периметра от крупных животных, автомобилей и людей. Выберите один из 4 сигналов для приемников. Установите датчики на расстоянии до 0,5 мили от приемника. Вы можете выбрать разные звуковые сигналы для каждого приемника. Отрегулируйте чувствительность датчика, поверните крепление, чтобы сфокусировать желаемый угол обнаружения, и все готово. Щелкните здесь, чтобы узнать подробности.

Как работают детекторы движения?

Детекторы движения — это маленькие электронные глаза, которые обнаруживают инфракрасные волны, то есть тепловые волны, излучаемые объектами, даже ночью.Когда детектор видит, что объект движется через его поле зрения, особенно более теплые объекты, такие как люди, животные и автомобили (см. Иллюстрацию выше), он с помощью электроники щелкает выключателем, который включает свет. Свет остается включенным от 1 до 20 минут, в зависимости от того, как вы предварительно установили таймер. Затем он автоматически выключает свет, если детектор не продолжает обнаруживать движение.

Как вы можете видеть на иллюстрации выше, детектор движения имеет туннельное зрение. Его поле зрения ограничено клиновидной областью шириной около 100 градусов и немногим более 50 футов.Поэтому вам нужно нацелить его прямо на зону, которую вы хотите прикрыть.

А поскольку детектор обнаруживает движение животных, а также людей, он будет реагировать на движение семейной собаки, стоящей на расстоянии примерно 15 футов, так же легко, как и приближение взрослого человека на расстоянии примерно 45 футов (см. Иллюстрацию ). Фактически, детектор иногда реагирует на развеваемые ветром листья на кустах или проезжающую машину.

Такие неприятные «срабатывания», которые вводят в заблуждение детектор и приводят к включению света, когда вы этого не хотите, могут раздражать как вас, так и ваших соседей.Фактически, многие домовладельцы не устанавливают детектор движения, считая его неконтролируемым и доставляющим много хлопот. Однако вы можете решить большинство нежелательных переключений, отрегулировав чувствительность детектора и точно наведя его (как вы увидите демонстрацию позже).

Производители подключают датчики движения к источникам света различными способами, как показано на рис. B.

Датчики положения и фонари для освещения подходов к вашему дому, часто используемых мест и темных, темных участков вашего двора.Прожекторы наиболее универсальны и пропускают больше всего света.

Чаще всего извещатель подключается к водонепроницаемой крышке вместе с одним или двумя патронами для лампочек (рис. Б, № 1). Вы можете легко заменить существующий уличный светильник одним из них, как демонстрирует наша серия фотографий. Тем не менее, вы по-прежнему можете управлять светом в обычном режиме; в инструкциях производителя рассказывается, как выключить детектор, если вы не хотите, чтобы он работал. Кроме того, детекторы движения распознают дневной свет и автоматически отключаются, поэтому они не включают свет, когда он вам не нужен.

Вы можете купить детектор движения / световые блоки в любом хозяйственном магазине или домашнем центре. Цены варьируются в зависимости от количества дополнительных электронных функций, качества электроники, а также количества и типов включенных осветительных приборов (рис. B). Обычно более дорогие с более длительной гарантией лучше выдерживают суровые погодные условия.

Где лучше всего разместить детекторы движения?

Для удобства расположите датчики движения так, чтобы они перекрывали дорожки, ведущие к вашим входным и задним дверям, а также подъездную дорожку, чтобы свет включился, когда вы вернетесь домой ночью (рис.Б). Они также осветят пешеходные дорожки и парадные ступеньки для посетителей. Для большего удобства используйте их на патио, палубах и в любых потенциально опасных местах, например, вокруг лестниц и бассейнов.

Если повышение безопасности является приоритетом, направьте датчики движения так, чтобы они перекрывали все подходы к вашему дому, включая ворота заборов и двери патио. Также нацельте их в темные области вашего двора, возле густых деревьев и кустов, где могут спрятаться злоумышленники. (Мой друг направляет одну из них в свой боковой двор, чтобы помешать озорным детям, которые раньше использовали ее в качестве ночной тропы.) Хотя хорошее ночное освещение не гарантирует безопасность, это один из лучших недорогих способов отпугнуть нежелательных злоумышленников.

В идеале, лучше всего устанавливать детекторы движения на высоте 6–10 футов над землей и располагать их так, чтобы большинство движений происходило через зону чувствительности, а не прямо к детектору. Очевидно, что вы не всегда можете сделать это, если используете существующие источники света. Одно из решений — установить датчик движения, который можно установить на некотором расстоянии от самих источников света (рис.Б, № 3). Провода, соединяющие детектор с источником света, имеют низкое напряжение и не представляют опасности, поэтому их не нужно заключать в металлический или пластиковый кабелепровод.

Светодиодные сигнальные лампы Amico Outdoor Motion включаются только ночью, что позволяет сэкономить на счете за электроэнергию. Установка проста. Вы можете настроить время включения (1 минута, 5 минут и 10 минут), чувствительность диапазона и желаемый угол. IP65 водонепроницаемый против дождя или снега. Также работает в закрытых помещениях в гараже, мастерской, складском помещении, складском помещении и так далее.Нажмите здесь, чтобы узнать больше.

A Primer по установке детекторов движения

Детекторы движения

просты в установке, но каждый тип и марка имеют свои особенности. Поэтому прочтите инструкции по установке, предоставленные производителем, и используйте эти пошаговые демонстрационные фотографии и советы экспертов в качестве общего руководства.

В большинстве случаев вы просто замените существующий прибор новым, как показано на этой демонстрации. Однако, если вам нужно проложить новый электрический кабель и установить выключатель, работа может стать сложной.Электрический кабель, проложенный вне помещения, должен быть заключен в утвержденные кабелепроводы и защищенные от атмосферных воздействий электрические коробки (рис. C). Если вы не знакомы с кабелепроводами или правилами прокладки новых цепей, вызовите квалифицированного электрика.

Подключите провод к водонепроницаемой наземной коробке со стороны стены с помощью кабеля в пластиковой оболочке ИЛИ снаружи с помощью кабеля, проложенного внутри утвержденного кабелепровода.

Работа со старыми электрическими коробками тоже может быть сложной. Иногда они не содержат заземляющий провод оборудования (неизолированный медный или с зеленой изоляцией) или другие средства заземления, такие как металлический кабелепровод.Национальный электротехнический кодекс требует, чтобы все открытые металлические части светильников были заземлены, поэтому проконсультируйтесь с вашим электриком, чтобы определить, нужно ли прокладывать новый кабель с заземлением оборудования.

Отключите электропитание на главной панели и открутите старое приспособление.

Кроме того, многие электрические коробки, такие как неглубокий на Фото 2, больше не соответствуют минимальному размеру, требуемому кодексом.

Проверьте провода, чтобы убедиться, что ток отключен.Протрите один вывод тестера напряжения (который можно купить в хозяйственном магазине или на дому) о провод заземления, а другой провод сначала протрите горячим проводом (черный), а затем нейтральным проводом (белый). Если тестер загорается в любом случае, питание все еще включено. Прежде чем продолжить, выключите его на главной панели.

Как рассчитать подходящий размер электрической коробки?

Следуйте этим рекомендациям для расчета размера коробки:

Добавьте количество горячих и нейтральных проводов, идущих в коробку (два на Фото 4),
один провод для всех вместе заземляющих проводов (один на Фото 4),
один для всех кабельных зажимов вместе взятых (в этой пластиковой коробке один), а
два провода для любого светильника, подключенного к коробке (независимо от того, сколько лампочек на светильнике) / li>
Чтобы найти минимальный размер коробки, умножьте полученную сумму на пространство, необходимое для самого большого провода, 2. 00 куб. дюйма для проволоки калибра 14 в нашем примере (2,25 кубических дюйма для проволоки калибра 12).

Этот метод иногда завышает минимальный размер коробки, но упрощает расчет.

Провода входящие в коробку (нейтральный и горячий)	2
Провода заземления (общее количество считается как 1)	1
Зажимы	1
Детектор и осветительные приборы (считайте как 2)	2
Всего	6

Проволока 14 калибра требует 2 куб.дюйм пространства на провод.
2 куб. дюйм. / провод Х 6 проводов = 12 куб. дюймы
Объем данного ящика = 16 куб. дюйм., так что он достаточно большой.

Вставьте новую электрическую коробку (или водонепроницаемую накладную коробку, Рис. C), если старая коробка слишком мала. На пластиковых ящиках указан размер в кубических дюймах.

Для установки этого светильника пришлось заменить старую коробку на более крупную.

Установите приспособление в соответствии с инструкциями производителя.Пропустите провода через резиновую прокладку. Затем соедините нейтральный провод (белый), горячий провод (черный) и заземляющий провод (зеленый или неизолированный медный) с помощью соединителей.

Вот еще 8 советов по установке детектора движения

Крышка наружной распределительной коробки должна быть водонепроницаемой. Осторожно установите резиновую прокладку и, если вы положите ее на шероховатую поверхность (Фото 5), также заделайте ее герметиком.

Прикрутите приспособление к месту, убедившись, что резиновое уплотнение закрывает края коробки, чтобы влага не могла проникнуть внутрь.При необходимости добавьте силиконовый герметик.

См. Рис. C для получения подробной информации о том, как установить навесной водонепроницаемый бокс вместо того, который мы использовали для скрытого монтажа.
Влага может просочиться в детектор и розетки и повредить их, поэтому найдите прибор под прикрытием или купите тот, у которого есть уплотнения лампы (Фото 6), и направьте свет вниз.
Тепло от лампочки может сбить извещатель с толку. Держите лампу и детектор как можно дальше друг от друга (Фото 6).

Направьте датчик движения на зону, которую вы хотите охватить. Вкрутите лампочки и направьте их на то место, которое вы хотите осветить. Держите лампы как можно дальше от детектора движения. Снова включите питание.

Отрегулируйте датчик так, чтобы избежать неприятных поездок из-за обычного проезжающего транспорта, животных, бассейнов с водой, кондиционеров, вентиляционных отверстий, а также деревьев и кустарников (Фото 7).

Протестируйте и настройте детектор движения, используя элементы управления чувствительностью и таймером, как описано в инструкциях производителя.

Закройте часть объектива пластиковой лентой, чтобы сузить поле зрения, если необходимо.

Подайте заявление на получение разрешения на электрооборудование в местный отдел инспекций и проверьте наличие специальных местных правил. Когда вы закончите, попросите инспектора проверить вашу работу.
Осторожно : Не допускайте соприкосновения лестницы или тела с воздушными линиями электропередач. Они могли нанести смертельный удар.

Как работают детекторы движения?

Производители подключают датчики движения к источникам света различными способами, как показано на рис. B.

Где лучше всего разместить детекторы движения?

Для удобства расположите датчики движения так, чтобы они перекрывали дорожки, ведущие к вашим входным и задним дверям, а также подъездную дорожку, чтобы свет включился, когда вы вернетесь домой ночью (рис. Б). Они также осветят пешеходные дорожки и парадные ступеньки для посетителей. Для большего удобства используйте их на патио, палубах и в любых потенциально опасных местах, например, вокруг лестниц и бассейнов.

A Primer по установке детекторов движения

Отключите электропитание на главной панели и открутите старое приспособление.

Как рассчитать подходящий размер электрической коробки?

Следуйте этим рекомендациям для расчета размера коробки:

Добавьте количество горячих и нейтральных проводов, входящих в коробку (два на Фото 4),
один провод для всех вместе заземляющих проводов (один на Фото 4),
один для всех кабельных зажимов вместе взятых (в этой пластиковой коробке один), а
два провода для любого светильника, подключенного к коробке (независимо от того, сколько лампочек на светильнике) / li>
Чтобы найти минимальный размер коробки, умножьте полученную сумму на пространство, необходимое для самого большого провода, 2.00 куб. дюйма для проволоки калибра 14 в нашем примере (2,25 кубических дюйма для проволоки калибра 12).

Этот метод иногда завышает минимальный размер коробки, но упрощает расчет.

Провода входящие в коробку (нейтральный и горячий)	2
Провода заземления (общее количество считается как 1)	1
Зажимы	1
Детектор и осветительные приборы (считайте как 2)	2
Всего	6

Проволока 14 калибра требует 2 куб.дюйм пространства на провод.
2 куб. дюйм. / провод Х 6 проводов = 12 куб. дюймы
Объем данного ящика = 16 куб. дюйм., так что он достаточно большой.

Для установки этого светильника пришлось заменить старую коробку на более крупную.

Вот еще 8 советов по установке детектора движения

Крышка наружной распределительной коробки должна быть водонепроницаемой. Осторожно установите резиновую прокладку и, если вы положите ее на шероховатую поверхность (Фото 5), также заделайте ее герметиком.

См. Рис. C для получения подробной информации о том, как установить навесной водонепроницаемый бокс вместо того, который мы использовали для скрытого монтажа.
Влага может просочиться в детектор и розетки и повредить их, поэтому найдите прибор под прикрытием или купите тот, у которого есть уплотнения лампы (Фото 6), и направьте свет вниз.
Тепло от лампочки может сбить извещатель с толку. Держите лампу и детектор как можно дальше друг от друга (Фото 6).

Отрегулируйте датчик так, чтобы избежать неприятных поездок из-за обычного проезжающего транспорта, животных, бассейнов с водой, кондиционеров, вентиляционных отверстий, а также деревьев и кустарников (Фото 7).

Закройте часть объектива пластиковой лентой, чтобы сузить поле зрения, если необходимо.

Подайте заявление на получение разрешения на электрооборудование в местный отдел инспекций и проверьте наличие специальных местных правил. Когда вы закончите, попросите инспектора проверить вашу работу.
Осторожно : Не допускайте соприкосновения лестницы или тела с воздушными линиями электропередач. Они могли нанести смертельный удар.

Как заменить уличную лампочку с датчиком?

Если вы покупаете товар по ссылкам на этой странице, мы можем получать комиссию.На содержание нашей редакции комиссии не влияют. Прочтите полное раскрытие.

Если вам нужно заменить лампу с датчиком движения, но вы не знаете, как это сделать, ознакомьтесь с нашим кратким руководством о том, как заменить лампу наружного освещения с датчиком.

Эти дней, охранные огни с датчиками движения чрезвычайно распространены, потому что они очень удобны в использовании, а также служат сдерживающим фактором для тех, кто хочет войдите в свой дом. Именно поэтому их часто устанавливают на верандах или лужайках.Просто как и любой другой свет, их лампочки требуют замены, когда они перегорают. Когда они есть, вам нужно их заменить.

вопрос вот КАК?

Безопасность огни не построены как обычные домашние фонари, потому что они обычно идут с определенный тип приспособления. Вам нужно будет немного поработать с приспособлением, чтобы изменить лампочка. Кроме того, некоторые из них имеют датчики движения и не отключены. выключатель.

Итак, пока вы меняете лампочку, она может просто загореться и ослепить вас.Чтобы избежать любой ситуации, подобной той, о которой мы упоминали, мы перечислили несколько важных шагов по замене уличной лампочки с датчиками движения.

Наем профессионального электрика — самый безопасный способ заменить лампочки датчика движения, но если вы уверенно справляетесь с этой процедурой, переход по принципу «сделай сам» — экономная альтернатива

Как изменить защиту уличной лампы накаливания (простые шаги)

Чтобы начать это руководство, давайте сначала поговорим о шагах, которые необходимо выполнить, чтобы заменить лампочку уличного освещения.

Вы можете их найти ниже:

Выключите питание.
Снимите крышку лампы накаливания.
Выньте лампочку, находящуюся внутри.
Выньте отвертку и открутите винты, удерживающие приспособление.
Вытяните все приспособление и удалите всю изоленту, обнаруженную внутри проводов.
Возьмите новый прибор и поместите его на основание, где было старое.
Прикрутите новый светильник на место и вставьте новую лампочку в крышку лампы.
Если крышка лампы повреждена, замените крышку лампы.
Проверьте свет, подойдя к нему и активировав датчик движения.

Советы по замене ламп датчика движения

Теперь, когда вы знаете простые шаги по замене внешней лампочки на охранное освещение, давайте поговорим о охранном свете с датчиками движения. Обратите внимание, что фонари с датчиками движения работают иначе, чем фонари без них. Вот почему вам также нужно по-другому подходить к источникам света с датчиками движения.

В В этом разделе мы рассмотрим несколько советов по замене ламп датчика движения:

Отключить питание предохранителем

Как Как мы уже упоминали выше, выключателя для фонарей с датчиками движения нет. Что сказал, вам все еще нужно найти способ полностью выключить огни безопасности чтобы он не включился случайным образом, пока вы меняете лампочку.

Кому полностью выключить свет, заглушить на самом предохранителе. Просто будь осторожен в найти правильную схему, иначе вы можете отключить электричество другие части вашего дома.

Используйте ткань, чтобы дотронуться до лампы

ср на самом деле считайте это стандартной практикой безопасности, которую вы должны делать, когда обращение с любыми лампочками. Видите ли, ваша кожа обычно выделяет масло… особенно когда потеешь. Эти масла могут иногда нагревать датчик движения. свет слишком сильно, чтобы он мог взорваться.

Кому противодействовать этому, всегда важно использовать ткань при смене света или может быть, надеть пару перчаток. Это гарантирует, что масло не будет капать в колбу.

Регулировка чувствительности

Мост Датчики движения имеют настройку чувствительности. Пока вы меняете лампочку, вы с таким же успехом можно поработать и над настройками чувствительности. Вы можете сделать некоторые экспериментируйте, какие настройки вам нравятся больше всего. Самая чувствительная конфигурация обнаружит даже малейшее движение. Этот тип лучше всего подходит для безопасности целей.

Заключение

Видите, как легко научиться заменять уличную лампочку с датчиками движения?

Пока у вас есть это руководство, вы можете делать это в любое время, когда вам нужно.Все, что вам нужно сделать, это купить подходящие запасные лампочки безопасности, необходимые для освещения крыльца, и выполнить следующие простые шаги по замене уличных лампочек.

в следующий раз, когда ваши наружные сигнальные огни перестанут работать, подготовьте это руководство с вы, чтобы вы точно знали, что делать. Кроме того, убедитесь, что вы проверили свой светильник, чтобы вы знали, какую лампочку вам нужно купить в строительном магазине.

Надеемся, вам понравилось читать эту статью, и хорошего вам дня!

Рекомендуемая литература:

DIY Датчик движения света с использованием светодиодной лампы и датчика PIR

Этот проект представляет собой DIY Smart Light Adapter, цель которого — создать умную лампочку на основе вашей обычной лампочки (которая может быть CFL или светодиодной лампой) и датчика PIR.Конечным результатом будет лампочка, которая включается в зависимости от движения вокруг определенной области в пределах диапазона датчика PIR, прикрепленного к обычной лампочке. Итак, приступим!

Свет датчика движения DIY

Если вы не хотите переподключать свой дом к интеллектуальному освещению или не хотите тратить огромные деньги на интеллектуальную систему освещения, то этот проект «сделай сам» для вас.

Этот простой адаптер преобразует обычную лампочку в интеллектуальную лампу с помощью датчика PIR.Установка датчика выполняется таким образом, чтобы можно было регулировать угловое положение датчика, так что исходное положение держателя планки не влияет на восприятие прохода человека. Это достигается за счет использования стереоразъема 3,5 мм и его гнезда. Однако такой способ крепления — на ваше усмотрение. Возможна прямая проводка без монтажа.

S.No.	Деталь / Компонент	Рейтинг	Количество
1	Держатель планки Адаптер	Универсальный	1
2	Адаптер переменного / постоянного тока / SMPS	O / P: 12 В постоянного тока, 1 А	1
3	Реле	Катушка: 12 В постоянного тока, нагрузка> = 1 А	1
4	Транзистор	BC 547 / BC548	1
5	Резистор	1 кОм	1
6	Диод	1N 4007	1
7	3.Пара разъемов стерео 5 мм	—	1
8	Датчик PIR	Вход от 3,3 до 20 В постоянного тока	1
9	Печатная плата общего назначения	2 ”X 1”	1
10	Пластиковый корпус	Двухпозиционная распределительная коробка / аналогичная (3 дюйма X 2,5 дюйма X 1,5 дюйма прибл.)	1
11	Пластиковый корпус для датчика PIR	старая шкатулка для драгоценностей / аналог (2 ”X1.5 ”X1,5”) Прибл.	1
12	Светодиодный лист / модуль	12В	По мере необходимости

Датчик PIR:

Это датчик движения, который обнаруживает движение людей и переводит свой выход в состояние High. Работает в двух режимах. Режим выбирается перемычкой, расположенной на задней стороне платы датчика. Если датчик с входным напряжением 12 В недоступен, используйте регулятор LM 7805 для датчика.

Нормальный режим : Когда датчик обнаруживает движение, он устанавливает выходной сигнал на высокий до установленного времени и сбрасывает выходной сигнал на низкий, независимо от движений во время ВЫСОКОГО времени вывода. Это режим одноразового запуска.

Режим повторного срабатывания : Когда датчик обнаруживает движение, он устанавливает выходной сигнал на высокий до установленного времени и сбрасывает выходной сигнал на низкий, но если он обнаруживает движение во время своего выходного состояния высокого уровня, он снова запускает таймер. это считать с нуля.

Примечание 1: Прочтите наше руководство по подключению датчика PIR к Arduino , чтобы узнать больше о датчике PIR.

Примечание 2: Для получения дополнительной информации загрузите паспорт датчика PIR :

Крепление адаптера:

Откройте адаптер планки и измерьте диаметр резьбовой части.

В нижней части шкафа нарисуйте квадрат, длина стороны которого равна измеренному диаметру.

Ограничьте угловые части квадрата и вырежьте, чтобы вставить адаптер.
Размещение следует выбирать в соответствии с пространством, доступным в корпусе после размещения адаптера переменного / постоянного тока.

Адаптер необходимо разместить так, чтобы контактные штыри были параллельны стенке корпуса. Для фиксации используйте моментальный клей (при необходимости)

Используемый здесь светодиодный лист поставляется с двусторонней липкой лентой.
Наклейте модуль сверху .. то есть на верхнюю крышку распределительной коробки.
Убедитесь, что отверстия для завинчивания не закрыты, и сделайте отверстие на одной из боковых стенок коробки для вставки входных клемм светодиодов.
Количество светодиодов может быть изменено в соответствии с требованиями, ограничивая потребляемый ток до 1А.
Тип светодиодного листа определяется пользователем, но напряжение должно быть 12 В.

Крепление 3.Стереоразъем 5 мм:

Сделайте в боковой стенке корпуса отверстие достаточно круглой формы, чтобы вставить розетку.
Вкрутите торцевой ключ.

Монтаж датчика:

Измерьте диаметр части линзы Френеля (часть белого цвета).
Аналогично адаптеру отрежьте корпус, выбранный для датчика.
Поместите датчик изнутри корпуса так, чтобы линза выходила из корпуса.

Сделайте отверстие, достаточное для вставки разъема 3,5 мм, и вставьте разъем перед пайкой проводов.

Принципиальная схема Подсветка датчика движения — принципиальная схема

Установите SMPS и плату реле и приклейте их с помощью клея / пистолета.

Припаять штекер 3,5 мм к датчику согласно схеме и прикрутить штекер.

Подключите адаптер и держатель.
Закройте коробку крышкой, к которой прикреплен светодиодный лист.

Сенсорную часть можно непрерывно вращать на 360 °, так как мы вставили сенсорную часть через стереоразъем.

Это позволяет отрегулировать датчик в соответствии с направлением прохождения человека путем модификации существующего держателя.

Экономят ли активируемые движением переключатели света деньги?

Пол пишет в:

Мне очень понравились ваши недавние публикации с разбивкой по расходам. Я подумываю установить у себя дома несколько переключателей света, активируемых движением, и мне интересно, действительно ли они сэкономят мне деньги. Какие переключатели вам нравятся? Действительно ли это сэкономит деньги в долгосрочной перспективе?

Пол имеет в виду выключатель света с датчиком движения, который включает свет в комнате при обнаружении любого движения и автоматически выключает свет через определенный период времени, если движение не обнаружено.

Прежде всего, переключатели с датчиком движения действительно используют некоторую «фантомную» энергию. Согласно этому исследованию, переключатели с датчиками движения потребляют около 1 ватта энергии в режиме ожидания (23 часа в день) и 5 Вт в активном режиме (около часа в день). Это немного сократит ваши общие сбережения. В течение месяца, если предположить, что ваша электроэнергия стоит в среднем по стране 0,11 доллара за киловатт-час, сам коммутатор будет потреблять 0,84 киловатт-часа, или около 0,09 доллара энергии. Месяц за месяцем.

Модель, которую мне рекомендовали несколько раз, — это Zenith SL-6107-WH, которая продается по цене 22 доллара.90 на Amazon.com. Вы бы хотели распределить это пропорционально на срок службы коммутатора — скажем, пятнадцать лет. Фактически вы добавите еще 0,13 доллара в месяц за переход. Таким образом, коммутатор стоит около 0,22 доллара в месяц в течение всего срока службы коммутатора сверх того, что вы в настоящее время установили.

Итак, вы будете зарабатывать эти 0,22 доллара в месяц и больше? Эта стоимость эквивалентна стоимости энергии, необходимой для того, чтобы оставить включенной одну лампочку мощностью 60 Вт на 33 часа.

Я бы не стал устанавливать его в помещении с интенсивным движением, особенно в том, что имеет только один или два основных светильника (например, на нашей кухне).В такой комнате переключатель редко срабатывает, когда в доме активно работают люди, потому что вы обычно устанавливаете его так, чтобы выключать свет только после длительного периода бездействия (скажем, 20 минут или полчаса). . Немного, что вы могли бы сэкономить, отключив его на десять минут здесь и десять минут там, не принесет чистой экономии за месяц.

Я бы сказал, что один находится в помещении со средней или низкой проходимостью, в котором вы можете случайно оставить свет включенным на долгое время, не заметив этого.Туалеты. Гостевые комнаты. Кладовые. Коммунальные шкафы. Ванные комнаты. Это особенно верно, если на этом переключателе есть несколько лампочек.

В этих помещениях движение очень нерегулярное, и легко могут быть периоды времени, когда дни проходят без выключения света. Например, светильник в нашей гостевой спальне имеет четыре светильника. Если бы все они содержали лампочки на шестьдесят ватт, и мы оставили бы их включенными на день, одно только использование энергии сделало бы автоматический выключатель того стоит в этом случае.

Помещением, которое, как мне кажется, было бы наиболее эффективным для такого выключателя, была бы ванная. По своему опыту могу сказать, что свет в туалете часто оставляют включенным, особенно в вечерние часы. Хотя их обычно «ловят» перед сном, часто в течение часа или двух несколько лампочек горят, поглощая энергию.

Но здесь действует еще один фактор.

Если вы хотите сэкономить на расходах на электроэнергию в таких местах с низкой проходимостью, энергоэффективное освещение, вероятно, будет более разумным выбором.Вместо того, чтобы вкладывать 25 долларов в выключатель света с датчиком движения, чтобы сократить расходы на электроэнергию, установите CFL или светодиодные лампы в таких помещениях с низкой проходимостью. Мало того, что затраты на электроэнергию будут ниже, пока комната действительно используется, штраф не будет столь же серьезным, если вы забудете выключить свет. Например, одна КЛЛ, излучающая свет, эквивалентный лампочке мощностью 60 Вт, потребляет всего 13 Вт; светодиодная лампа (хотя и более дорогая) потребляет всего 5 Вт. Это резко сокращает экономию, которую вы получите от переключателя с датчиком движения, до такой степени, что я бы не счел целесообразным когда-либо устанавливать его для управления одной лампочкой.

В моем собственном доме я бы подумал об установке таких выключателей в ванных комнатах и, возможно, в подсобном помещении, гараже и гостевой спальне — другими словами, в комнатах с несколькими лампами на одном выключателе, которые используются только короткими импульсами. с длительными периодами бездействия. Кроме того, я не уверен, что такой переход принесет чистую экономию.

Добавьте / просмотрите комментарии к этому сообщению.

——————————

The Christian Science Monitor собрал разнообразную группу лучших специалистов, связанных с экономикой. блоггеры там.Наши гостевые блоггеры не работают и не руководствуются Мониторингом, и выраженные мнения принадлежат блоггерам, так как они несут ответственность за содержание их блогов. Чтобы связаться с нами по поводу блоггера, щелкните здесь . Чтобы добавить или просмотреть комментарий в гостевом блоге, перейдите на собственный сайт блоггера, щелкнув ссылку выше.

Светильники с датчиком движения

: как установить

Светильники с датчиком движения идеально подходят для любого места, где не требуется постоянный свет.Вместо этого свет включается только при любом движении, которое происходит в поле зрения датчика. Как только вы получите световой датчик движения, следующая задача — его установить. К счастью, все датчики движения от Boundery не требуют подключения и устанавливаются за считанные минуты. С помощью всего лишь нескольких простых инструментов вы сможете осветить свой дом или бизнес. Ниже описывается каждый тип света датчика движения, где его лучше всего размещать и как именно установить светильник.

Лампа датчика движения

Лампа датчика движения — одна из самых универсальных и простых в установке.Лампа с датчиком движения выглядит так же, как обычная лампочка, и ее можно вкрутить в любой патрон. Он обнаруживает свет на расстоянии до 10 футов и имеет датчик движения на 120 градусов, так что вы можете приближаться практически под любым углом. Они идеально подходят, если вы хотите сэкономить электроэнергию, не включив все время свет без необходимости устанавливать какие-либо новые приспособления.

Расположение: Эту лампочку можно установить в любую стандартную розетку, но в зависимости от потребностей ее можно использовать как внутри помещения, так и на открытом воздухе.Если вы ищете идеальное место для этих огней, то лучше всего в местах, которые не посещаются постоянно и имеют ограниченную видимость. Например, установив его на лестничной клетке, вы можете предотвратить нежелательные падения и освещать лестницу только тогда, когда кто-то идет вверх или вниз. Темные углы или туалеты также являются отличным местом для их размещения. Просто помните, где вы хотите, чтобы у вас был свет, но у вас может не быть времени, чтобы щелкнуть выключателем.

Установка: Как указывалось ранее, установка лампы датчика движения очень проста и требует стандартной розетки.Выполните следующие действия, чтобы правильно и безопасно установить лампочку.

Выключите прерыватель розетки
Отвинтите текущую лампочку
Полностью вкрутите новую лампочку
Верните прерыватель в положение включения
Теперь лампа должна работать полностью. Имейте в виду, что обнаружение движения не включается в дневное время.

Светодиодная линейка движения

Светодиодная линейка движения представляет собой светодиодную полосу диаметром 188 мм, состоящую из десяти светодиодных лампочек.Свет низкопрофильный и автоматически включается, когда кто-то находится в пределах досягаемости света, и выключается, если движение не обнаруживается в течение 15 секунд. Он не требует проводки и питается от батареек AAA, которые легко заменить. Эти светильники очень универсальны и просты в установке.

Расположение: Длинные и тонкие светодиодные полосы делают их идеальными для труднодоступных мест, а также тех, которые слишком малы для громоздких осветительных приборов.Кроме того, поскольку нет необходимости в проводах, нет необходимости в розетке или проводном источнике питания. Некоторые распространенные места для размещения — под освещением шкафа, в шкафах, в темных шкафах и даже за телевизором. Благодаря такой универсальности эти фонари действительно можно разместить где угодно. Они идеально подходят для труднодоступных мест, которые, по вашему мнению, должны быть лучше видны, когда вы протягиваете руку для полуночного перекуса.

Установка: Для установки этих фонарей не требуются никакие провода, сверла или инструменты.Задняя часть световой панели магнитная и будет прилипать к любому магниту. В комплект поставки входит клейкая магнитная полоса, которая легко приклеивается к любой поверхности, чтобы можно было прикрепить вашу световую планку.

Выберите место для установки
Очистите область, чтобы удалить излишки остатков
Снимите крышку с клея и приклейте к плоской поверхности
Можно использовать уровень, чтобы убедиться, что она ровная
Намагничите световую балку к магнитной полосе
Теперь лампа должна работать полностью.Имейте в виду, что обнаружение движения не включается в дневное время.

Настенные светильники с датчиком движения

Настенные светильники с датчиком движения обычно используются на открытом воздухе для повышения видимости в ночное время или даже могут использоваться в качестве устройства безопасности. Свет будет включаться всякий раз, когда они обнаруживают движение, так что это идеально, если у вас есть злоумышленники или вы беспокоитесь о нежелательных гостях, прибывающих в ваш дом. Также замечательно, если вы не чувствуете себя комфортно, оставляя домашний свет включенным на ночь, когда уходите, но хотели бы увидеть свое окружение, когда вернетесь домой.Эти фонари также работают на солнечной энергии, поэтому они не требуют источника энергии и могут работать до 10 тысяч часов. Они устойчивы к атмосферным воздействиям и требуют минимального ухода.

Расположение: Фонари должны устанавливаться на ровной поверхности вне помещений. Поскольку они питаются от солнечной энергии, им требуется энергия солнца, поэтому они должны находиться в таком месте, где они будут получать достаточное количество солнечного света в течение дня для зарядки. Часто встречаются у гаража, у входной двери и даже у темного прохода.Еще одно отличное место — если у вас есть место для мусора на улице, вы можете чувствовать себя в безопасности, собирая мусор на ночь. Это может даже отпугнуть животных от попадания в ваш мусор.

Установка: Для установки потребуется несколько инструментов, включая дрель, уровень, карандаш, 2 винта и отвертку. Процесс должен занять от пяти до десяти минут.

Разблокируйте и активируйте свет, нажав кнопку питания в центре внизу
Выберите место для установки
Выровняйте свет с помощью уровня
Обведите отверстия карандашом, затем удалите свет со стены
Используйте сверло, чтобы просверлить отверстия, где вы отметили
Прикрутите светильник к стене с помощью отвертки или сверла
Теперь свет должен быть полностью работоспособным.Имейте в виду, что обнаружение движения не включается в дневное время.

LumiGuard ReachLite

LumiGuard ReachLite — это светильник, работающий от солнечной энергии, который обеспечивает достаточное освещение вне помещений. Свет управляется с помощью пульта дистанционного управления, поэтому высота не проблема. Пульт дистанционного управления не только может включать и выключать свет, но и может удлинять или укорачивать штангу, чтобы сделать ее ближе или дальше от стены. Свет может «видеть» на расстоянии до 26 футов, поэтому его можно подготовить еще до того, как вы к нему приблизитесь.Он также имеет 270 градусов покрытия движения, что выше, чем у многих источников света с датчиком движения.

Местоположение: Этот солнечный свет движения следует устанавливать на открытом воздухе и идеально подходит для высоких предметов и мест, где требуется соответствующее верхнее освещение. Подъездные пути, навесы для автомобилей, подъезды и заборы — это места, которые очень подходят для этого света.

Установка: Самой сложной частью установки будет подъем на ту высоту, на которую вы выберете установку.Убедитесь, что вы безопасно используете лестницу, и чтобы вас заметил другой человек.

Выберите место для установки
Выровняйте свет с помощью уровня
Обведите отверстия карандашом, затем снимите свет со стены
Используйте сверло, чтобы просверлить отверстия, где вы отметили
Завинтите светильник к стене с помощью отвертки или дрели.
Включите свет с помощью кнопки питания на пульте дистанционного управления.
Теперь свет должен быть полностью функциональным.Имейте в виду, что обнаружение движения не включается в дневное время.

Независимо от того, какой движущийся светильник вы решите использовать, установка должна быть очень управляемой и простой в выполнении. Через пару минут у вас будет установлен датчик движения. Самая трудная часть может заключаться в том, какой свет выбрать и где вы хотите его разместить.

Источник:

https://www.osha.gov/Publications/portable_ladder_qc.html

https: // www.wikihow.com/Change-a-Light-Bulb

https://www.energy.gov/energysaver/save-electricity-and-fuel/lighting-choices-save-you-money/led-lighting

Лучшая лампа с датчиком движения | Отзывы Jen

14-светодиодная лампа QPAU E27 7 Вт с 14 светодиодами — наша лучшая лампа с датчиком движения, она оснащена пассивным инфракрасным датчиком или датчиком движения PIR. Эта потрясающая лампочка содержит 14 очень ярких светодиодов, которые также обнаруживают любое движение вокруг лампочки. Дальность обнаружения этой лампочки составляет от 3 до 5 метров, и это отличная лампочка, которая выключается, когда лампочка не обнаруживает ничего движущегося.Лампочку с датчиком движения можно использовать в офисе, в коридоре, в спальне, в коридорах, на лестнице, в ванных комнатах и в различных коммерческих помещениях, и, поскольку это светодиод, он очень эффективен для долгосрочной экономии энергии.

Нашим улучшенным выбором является светодиодная лампа с датчиком движения iThird E26 5 Вт, и эта лампа с пассивным инфракрасным датчиком или пассивным инфракрасным датчиком обнаруживает движение в любом месте и в любое время благодаря своей универсальной конструкции, а диапазон обнаружения этого датчика движения составляет от 3 метров до 5 метров под углом 120 градусов.Источники света этой лампочки с датчиком движения представляют собой в общей сложности 10 сверхъярких светодиодов по 55 лм каждый с номером модели SMD 2835, и вы определенно можете извлечь выгоду из этой лампочки с датчиком движения, поскольку она помогает вам экономить энергию, когда она вращается сама по себе. выключен, когда движение не обнаружено. Свет имеет очень теплый белый цвет, поэтому он очень приятен для окружающей среды.

Бюджетным выбором является инфракрасный светильник движения iRainy E27 LED, а лампа датчика движения очень прочная, надежная и безопасная, а также имеет очень хорошую насыщенность цвета с теплым белым цветом.Эта лампочка потребляет всего 5 Вт энергии, поэтому она невероятна по мощности и потребляемой мощности, и эта лампочка потребляет на двадцать процентов меньше энергии, чем обычные лампочки. Световой поток этой лампы с датчиком движения при +/- 10% составляет 5 Вт 450 лм, а стиль лампы — E27. Общий угол освещения этой лампочки с датчиком движения составляет 120 градусов, а индекс цветопередачи этой лампы с датчиком движения составляет от 70 до 80.

Немного предыстории

Лампочка датчика движения — важный источник света, который можно использовать для удобства.Это очень важно, когда речь идет о безопасности, а также о экономии энергии. Эти типы лампочек обычно имеют светодиодную форму или светоизлучающие диоды, поскольку светодиодный тип лампочки очень энергосберегающий во всей своей конструкции и во всей конструкции этой лампочки.

Как мы выбирали

Лампа с функцией датчика движения должна иметь следующие характеристики:
Она должна быть энергоэффективной, как лампочка с датчиком движения, так что в ее технологии должен использоваться светодиод или светоизлучающий диод.Мощность должна быть минимальной.
Его должно быть очень легко установить в соответствующее гнездо, которое обычно бывает в гнездах типа E27 или E26.
Он должен иметь яркий свет, которого хватит на долгое время, от 2 до 10 лет, больше, чем у обычных ламп накаливания или люминесцентных ламп.

Наш выбор

QPAU E27 7Вт 14-светодиодная лампа лампочка.У него очень теплый белый цвет, поэтому он обязательно оживит любую комнату. Поскольку это светодиод, он очень эффективен для долгосрочной экономии энергии. Светодиодная лампа потребляет всего 7 Вт мощности, поэтому она очень энергоэффективна, а обнаружение движения PIR работает, автоматически включая и выключая лампочку в зависимости от окружающей среды.

Это отличная лампочка, которая выключается, когда лампочка не обнаруживает ничего движущегося, а лампочку с датчиком движения можно использовать в офисе, в коридорах, спальне, коридорах, лестницах, ванных комнатах и других местах. торговые заведения.Он также значительно потребляет всего 20 процентов от традиционной лампы накаливания, поэтому вы получаете значительную экономию энергии в долгосрочной перспективе, а также он сверхпрочный с очень длительным сроком службы, который может прослужить до десяти раз дольше, чем традиционные люминесцентные лампы. Эта лампочка очень качественная в своей сборке и легко устанавливается на любую розетку E27.

Общий угол освещения этой лампочки с датчиком движения составляет 120 градусов, а дальность обнаружения этой лампочки составляет от 3 до 5 метров.Индекс цветопередачи этой лампы с датчиком движения составляет от 70 до 80, а входное напряжение этой лампочки составляет от 85 до 265 вольт переменного тока. Эта лампа с датчиком движения имеет световой поток 7 Вт 650 лм +/- 10 процентов. Поликарбонат и алюминий составляют материал, из которого изготовлена эта потрясающая светодиодная лампа. Расчетный общий срок службы этой лампочки с датчиком движения составляет более 50 000 часов при среднем использовании. Как и большинство лампочек с датчиком движения, их следует хранить вдали от мест с высокой температурой, таких как кондиционеры, плиты, холодильники и тому подобное.

Его стиль направленного света — направленный вниз, а лампочка имеет матовую поверхность, и она отлично подходит для использования в помещении, но вы также можете использовать ее снаружи. Это также отличная лампочка, чувствительная к движению в ночное время, и она отключается через минуту отсутствия движения. Его также можно использовать на входе, а также на светильниках с непрозрачным стеклом. Вы также можете использовать эту лампочку с датчиком движения для заднего или переднего двора, чтобы обнаруживать, когда кто-то входит в дом.

Недостатки, но не нарушители

Несмотря на недостатки, недостатки 14-светодиодной лампы QPAU E27 7 Вт вовсе не нарушают правила, поэтому они не очень опасны. Некоторые из них включают тот факт, что рейтинг светового потока на самом деле не такой яркий, как у более дорогих брендов, но если вам нужна только хорошая лампочка с возможностью определения движения, тогда это совсем не имеет большого значения.

Подборщик

iThird E26 Светодиодная лампа с датчиком движения 5 Вт
Эта лампа с пассивным инфракрасным датчиком или пассивным инфракрасным датчиком, светодиодная лампа iThird E26 5 Вт с датчиком движения, является нашим улучшенным выбором, который обнаруживает движение в любое время и в любом месте благодаря своей универсальная сборка.Это идеальная лампа с датчиком движения для тех, кому нужен направляющий свет для своего гаража, чердака, коридора, крыльца или где угодно, независимо от того, хотите ли вы, чтобы он был в помещении или на улице, и свет имеет очень теплый белый цвет. так что это очень приятно для окружающей среды.
Цвет имеет температуру от 2700 K до 3200 K в режиме теплого белого цвета, а источники света этой лампы с датчиком движения представляют собой в общей сложности 10 сверхярких светодиодов с яркостью 55 лм каждый с номером модели SMD 2835.Вы определенно можете извлечь выгоду из этой лампочки с датчиком движения, поскольку она помогает вам экономить энергию, поскольку она отключается, когда движение не обнаружено, благодаря своей инфракрасной технологии обнаружения движения PIR, а также включается в зависимости от наличия движения.
Входное напряжение этой лампочки датчика движения составляет от 85 до 265 вольт, а диапазон обнаружения этого датчика движения составляет от 3 метров до 5 метров под углом 120 градусов. Он использует любую стандартную базу E26 для его установки, а интерфейс питания очень безопасен для установки и удаления, поэтому он очень удобен.Его также можно использовать в коридорах, на заднем дворе, на балконе, в ванных комнатах, прачечной, на чердаке и во многих других помещениях дома. Лампочка, изготовленная из алюминия, помогает лампочке оставаться прочной и защищать ее от чрезмерного нагрева. Кроме того, вы можете сократить расходы на электроэнергию благодаря меньшему потреблению электроэнергии на 20 процентов по сравнению со стандартными лампочками.
Энергопотребление этой лампочки составляет 5 Вт, а ее яркость эквивалентна 40-ваттной лампе накаливания. Гарантия составляет 1 год.

Бюджетный выбор

Светодиодный инфракрасный светильник для движения iRainy E27
Наш бюджетный выбор, светодиодный инфракрасный светильник для движения iRainy E27, потребляет на двадцать процентов меньше энергии, чем обычные лампочки. Он потребляет всего 5 Вт энергии, поэтому он невероятен по мощности и потребляемой мощности. При среднем сроке службы до 10 лет и более он является отличной заменой традиционным люминесцентным лампам. Светодиодная лампа может легко обнаруживать движение с помощью пассивного инфракрасного обнаружения или PIR, который можно использовать для людей, которые часто забывают выключить свет или нуждаются в безопасности на своем месте.
Он имеет очень низкое рабочее напряжение без ущерба для качества света, а лампочка датчика движения очень прочная, надежная и безопасная, и имеет очень хорошую насыщенность цвета с теплым белым цветом. Лампочка имеет рабочий диапазон от 5 до 8 метров. Он также не создает радиочастотных помех для устройств дистанционного управления и тому подобного, а также не имеет вспышек, которые могут повредить ваши глаза.
Низкое энергопотребление и малый нагрев делают эту потрясающую лампочку с датчиком движения очень удобной.Лампочка сделана из поликарбоната и алюминия в общем материале, а световой поток этой лампы с датчиком движения при +/- 10 процентов составляет 5 Вт 450 лм. CRI этой лампочки с датчиком движения составляет от 70 до 80, а общий угол освещения этой лампочки с датчиком движения составляет 120 градусов. Через минуту без каких-либо действий он легко выключит свет.
Он также не будет работать днем и будет работать только в темноте или ночью. Лампа выполнена в стиле E27, а теплый белый цвет этой лампы с датчиком движения очень яркий и идеально подходит для ваших нужд.Ожидаемый срок службы этой лампочки датчика движения составляет более 50 000 часов.

Удобная лампочка с датчиком движения для использования в коридоре

Светодиодная лампа с датчиком движения SkyGenious
Светодиодная лампа с датчиком движения SkyGenious подходит к любому типу цоколя E26, обнаруживает движение и имеет световой поток 5 Вт 450 лм. Он рассчитан на использование при напряжении 110 вольт и работает автоматически, когда вы подключаете его как лампочку датчика движения с отличными возможностями обнаружения движения. Лампа датчика движения потребляет значительно меньше энергии — всего 5 Вт, и это идеальная лампа датчика движения для кладовой, для подвала, для туалета, для лестницы, для коридора и других внутренних комнат и инстансов.
Он также может стать отличным ночным светом для детей и людей, у которых проблемы со сном, а светодиодная лампа с автоматическим датчиком движения также может использоваться на открытом воздухе в гараже, на крыльце или в любом другом месте, например, на заднем или переднем дворе. . Он имеет теплый белый цвет во всей своей конструкции, поэтому он очень яркий, несмотря на низкую мощность, и он автоматически выключается и включается без необходимости в переключателе, поэтому он отлично подходит для людей, которые часто забывают выключить свет, когда выходят из дома. номер.
Мощность светодиода 5 Вт соответствует лампе накаливания на 50 Вт, поэтому вы получаете тонну сэкономленной энергии в процессе, а его яркость составляет 450 лм, поэтому он довольно яркий. Часть абажура изготовлена из материала ABS, который отличается высокой прочностью и ударопрочностью по своему качеству, а светодиодный драйвер изготовлен из высококачественного алюминия в своем корпусе, чтобы обеспечить хорошее и устойчивое тепловое излучение и гарантировать, что лампочка датчика движения прослужит долго. на очень долгое время, чем ожидалось.
Лампочка датчика движения также пригодится тем людям, которые часто спотыкаются в темноте только для того, чтобы найти выключатель, чтобы включить свет, и время освещения на активацию этой лампочки датчика движения составляет 40 секунд.Он имеет общий угол срабатывания до 150 градусов, поэтому он очень широк в своем диапазоне, а также в диапазоне срабатывания в среднем от 5 до 10 метров, а входное напряжение составляет от 85 до 265 вольт переменного тока. Тепло-белый цвет этой лампочки датчика движения с инфракрасным питанием составляет от 2800 K до 3200 K, и ожидается, что она прослужит до 50 000 часов или более из-за ее длительного срока службы в качестве лампочки датчика движения.
Он изготовлен из прочной комбинации поликарбоната и алюминия для достижения наилучших результатов в сроке службы лампочки. Всего имеется 10 светодиодных чипов с номером модели SMD 5730 для питания этой лампочки датчика движения.В отличие от большинства лампочек с датчиками движения, он также может работать днем и ночью из-за отсутствия датчика освещенности, а только датчика движения.

Лампочка с датчиком движения Ideal для использования в спальне

Signstek E27 / E26 / B22 5W PIR LED Lightbulb
Signstek E27 / E26 / B22 5W PIR LED Lightbulb использует технологию PIR или пассивное инфракрасное излучение для обнаружения движения и использует светодиодную технологию в своих лампах, поэтому они очень эффективны в экономия энергии в долгосрочной перспективе.У него есть свет, который показывает теплый белый цвет, поэтому он чистый, простой и эффективный для освещения всего и любого места, и эту лампу с инфракрасным датчиком движения можно заказать с трубкой или без трубки по вашему усмотрению в зависимости от того, где вы собираетесь использовать светодиодную лампочку.
Это отличная лампа с датчиком движения для использования на балконе, на веранде, в ванной комнате, в домашних коридорах, спальнях и в определенных учреждениях и местах, таких как автостоянки, магазины, офисы и т. Д., И она имеет автоматический механизм обнаружения движения, так что он может обнаруживать присутствие практически любого и всего, что идет или проходит мимо.
Он оснащен внутренним переключателем, который является светочувствительным, что технически означает, что эта лампа с датчиком движения будет работать только в темноте или в ночное время для экономии энергии на ходу, а цветовая температура этой очень яркой светодиодной лампы для Обнаружение движения составляет от 2700 K до 3200 K. После прекращения движения или когда в комнате никого нет, он выключается через 30-60 секунд простоя, и эта светодиодная лампочка обнаруживает и распознает движение без дополнительных стоимость вашего ежемесячного счета за электроэнергию из-за потребления всего 5 Вт, несмотря на мощный и яркий свет.
Эта лампочка рассчитана на использование в системах с напряжением от 220 до 240 вольт. Лампа изготовлена из материала ABS и поликарбоната для дополнительной прочности и легкости. Световой поток этой лампочки датчика движения составляет 400 лм, а диапазон действия этой лампочки датчика движения составляет от 5 метров до 6 метров с углом датчика 90 градусов. Лампочка подходит к розетке любого типа E27, ее также можно использовать на выставках, галереях, холлах, холлах и т.п. Имеет рабочую температуру от — 10 до 35 градусов Цельсия.

Лампочка с идеальным датчиком движения и прожектором

Sengled Smartsense Светодиодный охранный детектор движения Прожектор
Светодиодный прожектор для охранного детектора движения Sengled Smartsense имеет конструкцию прожектора, поэтому его настоятельно рекомендуется для целей безопасности и защиты, и он имеет структуру светодиодного освещения, поэтому он очень энергоэффективен в своем дизайн. Ожидаемый срок службы этой лампочки датчика движения составляет около 25000 часов или более, что делает ее очень экономичной во всей конструкции, а энергопотребление в режиме ожидания составляет всего 0.2 Вт, что значительно меньше и экономит энергию. Он также очень прост в обслуживании из-за его долговечности и надежности, и после 90 секунд бездействия или отсутствия обнаружения движения он автоматически отключается для экономии энергии благодаря интеллектуальному алгоритму.
Тот факт, что эта уникальная лампа с датчиком движения прожектора также технически защищена от атмосферных воздействий, означает, что ее можно использовать снаружи и даже в сырую и влажную погоду, так что это действительно надежный прожектор, который следует учитывать в рамках вашего бюджета.Эта лампочка предназначена для крепления к любой розетке E26 по своей конструкции, и для ее установки не требуются провода или другие приспособления, поэтому она очень удобна. Он имеет диапазон обнаружения до 25 футов, поэтому вы можете определенно предотвратить ложные срабатывания, такие как кошки и тому подобное.
Его можно сравнить со стандартным галогенным прожектором с потребляемой мощностью 90 Вт при потребляемой мощности всего 11,5 Вт благодаря интуитивно понятной светодиодной подсветке и углу обнаружения 100 градусов, поэтому он очень широкий в своем PIR или пассивный инфракрасный датчик.На эту лампочку с датчиком движения распространяется ограниченная гарантия сроком 1 год.

Удобная лампочка с датчиком движения с возможностью регулировки на 360 градусов

SUPERNIGHT E27 5W PIR LED Lightbulb
SUPERNIGHT E27 5W PIR LED Lightbulb может также работать как ночник благодаря удобному дизайну и тому факту, что эта уникальная лампочка может вращаться и вращаться, и ее можно регулировать на 360 градусов. действительно уникальная лампочка с датчиком движения, которую стоит учесть в рамках вашего бюджета. Лампа питается от сети и содержит 29 светодиодных ламп, которые в совокупности обеспечивают очень теплый белый свет, который очень удобен в случае необходимости.
Лампочка может легко обнаруживать движение в комнате или месте, используя инфракрасную или пассивную инфракрасную технологию для обнаружения движения, а также оснащена внутренним переключателем, который является светочувствительным, поэтому он не работает в течение дня, но работает в ночное время или в ночное время. темные ситуации, чтобы вы сэкономили на расходах на электроэнергию. Это стандартная конструкция Plug and Play, которая очень удобна и может быть подключена к любой стандартной розетке для лампы накаливания E27, а лампа на удивление мощная, потребляя всего 5 Вт, поэтому она экологически чистая, энергосберегающая, экологически чистая и эффективная.Его можно использовать в жилых и коммерческих помещениях.
Он также идеально подходит для использования в подвалах, проездах, гаражах, складских помещениях, входных дверях, подъездах, прачечных, коридорах или коридорах, гардеробных, спальнях, зонах безопасности и многом другом. Через 30–60 секунд простоя, не обнаруживая ничего вокруг, лампочка автоматически выключается, чтобы очень разумно сэкономить на расходах на электроэнергию, и ее цветовая температура составляет 3000 K, что соответствует ее теплому белому цвету. Лампочка изготовлена из поликарбоната и материала АБС в ее крышке для превосходной защиты с легким весом для легкой установки, а часть ночной лампы этой лампочки с датчиком движения потребляет всего 1 Вт, а ее общая мощность — 5 Вт.
Он использует SMD 5730 и 3528 для своих типов светодиодов, всего 4 штуки 3528 SMD и 25 штук 2835 SMD светодиодов, и он имеет рабочий угол луча 180 градусов, поэтому он более широкий по сравнению с другими датчиками движения. лампочки там. Световой поток или световой поток этой лампочки датчика движения составляет 350 лм, а напряжение этой лампочки составляет от 85 до 265 вольт переменного тока.

Лампочка с датчиком движения Ideal для использования в подвале

Ashia Light PIR Инфракрасная светодиодная лампа
Инфракрасная светодиодная лампа Ashia Light PIR потребляет всего 8 ватт энергии, поэтому в долгосрочной перспективе она отлично экономит энергию и отлично подходит для использования в помещении благодаря удобной конструкции.Это также отличная лампочка с датчиком движения для входа, она также применима в гараже, в подвале, в туалете, на входной двери, у лестницы и тому подобное. Он имеет метод автоматического обнаружения движения для удобного и автоматического переключения. Лампочка подходит для розеток как E27, так и E26, поэтому ее установка очень удобна, а мягкий белый цвет этой лампочки делает ее тонкой, но мощной лампочкой, которую стоит рассмотреть. Время задержки хорошее и автоматически отключается через 40-60 секунд бездействия в своем диапазоне, а также его можно поворачивать и регулировать на угол до 150 градусов.
Дальность обнаружения составляет от 4 до 5 метров, а цветовая температура теплой лампочки составляет от 2700 K до 3000 K. Он эквивалентен стандартным лампочкам с потребляемой мощностью 60 Вт, поэтому вы можете сэкономить больше всего с потребляемой мощностью всего 8 Вт, и он использует технологию PIR или пассивного инфракрасного датчика плюс датчик освещенности, поэтому он работает только в ночное время или в темноте для максимального удобства в энергосбережении.

Надежная лампочка с датчиком движения для использования в вестибюле

Светодиодная инфракрасная лампа KINGSO E27 12 Вт
Если у вас есть холл, бизнес-центр или отличный и функциональный дом, тогда вам следует рассмотреть светодиодную инфракрасную лампу KINGSO E27 12 Вт.Он имеет отличную функцию обнаружения движения, потребляет всего 12 Вт энергии и подходит для любой стандартной розетки для лампочек E27. Он также отлично подходит для использования в коридоре, в целях безопасности, в качестве ночника и многого другого, и он рассчитан на использование от 85 до 265 вольт. В этой удивительной лампе с датчиком движения используется в общей сложности 24 5630 светодиодных ламп SMD, а лампочка имеет теплый белый цвет и использует технологию PIR или пассивного инфракрасного излучения. Они потребляют значительно меньше энергии — до 20 процентов меньше, чем обычные лампы накаливания.

Лучшая лампа с датчиком движения лампы

Светодиодная лампа с инфракрасным датчиком Sentexin
Светодиодная лампа с инфракрасным датчиком Sentexin подходит для любого стандартного цоколя E27. Вы можете сэкономить до 20 процентов больше потребляемой энергии, а диапазон его возможностей датчика движения составляет от 5 до 8 метров. Его можно использовать в спальне, коридорах, на лестнице и даже на кухне при условии, что вы тщательно защитите его, и его средний срок службы составляет более 50 000 часов.
Светодиодная лампа излучает теплый белый цвет и изготовлена из поликарбоната и алюминия. Его индекс цветопередачи составляет от 70 до 80, а потребляемая мощность составляет всего 9 Вт. Он имеет угол освещения до 180 градусов, а его световой поток составляет 800 лм +/- 10 процентов.

Конкурс

Другие лампочки с датчиками движения не очень эффективны, когда дело доходит до обнаружения движения из окружающей среды из-за их ограниченного диапазона, гибкости и чувствительности.Важно, чтобы лампочка с датчиком движения легко обнаруживала движение, не вызывая ложных срабатываний.

Другие часто задаваемые вопросы

Q: Что такое датчик движения и для чего он нужен?
A: Согласно Википедии, детектор движения или датчик движения обнаруживают все, что движется, например людей и животных. Это жизненно важная часть обеспечения безопасности области или комплекса, и она вызовет что-то вроде звуковой сигнализации или автоматического управления освещением.

Q: Почему вы должны покупать лампочку датчика движения?
A: Согласно «Сделай сам», эти лампочки очень эффективны, и им не нужен выключатель, который люди обычно забывают выключить.Они также очень полезны в целях безопасности.

Завершение

В долгосрочной перспективе 14-светодиодная лампа QPAU E27 7 Вт — наша лучшая лампа с датчиком движения, которую действительно можно эффективно использовать для людей, которые часто забывают использовать выключатель, когда хотят включать и выключать свет в вашей комнате или помещении. .

фотоэлементов и датчиков движения: в чем разница?

Фотоэлементы и датчики движения — это электронные устройства, которые можно использовать для управления внутренним или наружным освещением.Эти датчики повышают безопасность вашего дома, автоматически включая свет, когда становится темно или они обнаруживают движение. Они также экономят электроэнергию, отключаясь, когда дополнительный свет не нужен. Изучите различия между фотоэлементами и датчиками движения и узнайте, как эти продукты, а также диммеры и другие элементы управления могут улучшить систему освещения вашего дома.

Наука о фотоэлементах

Доступно несколько типов фотоэлементов, но все они используют одну и ту же основную технологию, полупроводники, для управления электрическим током.В нормальных условиях полупроводники не проводят электричество, но при достаточном освещении начинает течь ток. В некоторых продуктах функция фотоэлементов регулируется, поэтому вы можете выбрать уровень освещенности, при котором будет активирован полупроводник.

Функции фотоэлемента: от заката до рассвета

Одно из наиболее распространенных применений фотоэлементов — включение внешнего освещения на закате и выключение на рассвете. Поскольку фотоэлементы воспринимают уровень внешней освещенности, они автоматически адаптируются к сезонным изменениям дневного / ночного цикла и не зависят от перехода на летнее время.Фотоэлементы, управляющие внешним освещением, в сочетании с таймерами, включающими внутреннее оборудование, создают иллюзию присутствия людей, когда вас нет дома, что может отпугнуть злоумышленников. Другие применения фотоэлементов включают включение парковочных или уличных фонарей после наступления темноты, регулировку диммеров в помещении для компенсации изменения уровня естественного освещения или включение или выключение световых вывесок.

Типы фотоэлементов

Сегодня доступно множество фотоэлементов.

Вставные фотоэлементы работают со стандартной настенной розеткой и контролируют сквозную вилку.Это удобный способ включить и выключить одну настольную или торшер.
Фотоэлементы цоколя лампы или канделябра ввинчиваются в патрон лампочки, превращая практически любую лампу или постоянный светильник в автоматическую систему освещения. Для правильной работы вам необходимо установить по одному из этих устройств в каждую розетку.
Сетевые фотоэлементы с проводным подключением контролируют всю электрическую цепь и являются идеальным способом управления охранным или ландшафтным освещением.

Датчики движения в действии

Основное различие между фотоэлементами и датчиками движения заключается в том, что первый обнаруживает изменение уровня освещенности, а второй реагирует на физическое движение.Есть два типа детекторов движения. Активные модели излучают свет, радио или ультразвуковой звук. Движение в зоне обнаружения изменяет отраженные сигналы и активирует датчик. Некоторые из этих устройств могут даже определять движение за углы. Пассивные датчики движения обнаруживают инфракрасную энергию, излучаемую теплыми объектами, такими как животные или люди. Когда эти теплые точки перемещаются, срабатывает датчик и любая подключенная электрическая цепь.

Многие датчики движения используют комбинацию методов обнаружения для обеспечения расширенного охвата и исключения ложных срабатываний.Устройства, предназначенные для использования на открытом воздухе, часто имеют функцию фотоэлемента, которая отключает систему в течение дня, что позволяет экономить энергию. Регулируемые таймеры, встроенные в некоторые датчики, позволяют контролировать, как долго подключенные источники света остаются активными после обнаружения движения.

Функциональность детектора

Датчики движения

часто используются для включения наружного освещения, когда они обнаруживают движение в зоне покрытия. Они также используются в качестве энергосберегающих датчиков присутствия в коммерческих зданиях, выключая свет в пустых офисах.Многие из этих продуктов имеют регулируемые зоны чувствительности, позволяющие охватить определенные места, такие как проезды или пешеходные дорожки, не улавливая движения ветвей деревьев или близлежащих улиц.

Разновидности датчика движения

Большинство датчиков движения, предназначенных для управления уличным освещением, подключаются непосредственно к цепи 120 В и управляют несколькими приборами.
