5 схем подключения датчика движения

Для того, чтобы упростить процесс управления освещением и автоматизировать его включение-отключение в определенных местах (подъезд, коридоры, вход в дом на улице и т.д.), применяются такие устройства как датчики движения.

Помимо работы в сетях освещения, они могут использоваться в охранных системах. Например для подачи звукового сигнала (рев сирены, включение звонка) при обнаружении движения в охраняемой зоне.

А еще их можно настроить на автоматическое открывание входных дверей, что широко применяется в торговых центрах и магазинах.

Давайте же рассмотрим как правильно подключить это устройство, разберем популярные схемы и перечислим ошибки, которые непосредственным образом влияют на погрешность работы прибора.

Двухпроводное подключение датчика движения

Первым делом определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и трехпроводными.

Сначала изучим простейшую двухпроводную схему.

Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:

• автоматический выключатель для подачи питания 220В

• распредкоробка

• сам датчик

• светильники

Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.

При этом связку «датчик — светильник», лучше использовать на отдельном контуре, а не сажать его на общее освещение.

Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.

Далее протягиваете уже двухжильный провод до места установки датчика.

Где его лучше всего размещать?

Классический вариант для моделей устанавливаемых в подрозетник — на высоте 1,2-2,0м от уровня пола.

Не путайте их с настенными устройствами, размещаемыми в проходных коридорах или подъездах многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок, недалеко от дверей.

Также обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора датчика.

Еще их не рекомендуется ставить над батареей или другими нагревательными приборами.

Далее, кабель идущий на светильник, также заводим в распредкоробку. Внутри нее соединяем все жилы в следующей последовательности.

Сначала ноли. От кабеля питания — на кабель светильника.

Далее заземление, если оно конечно есть.

А вот фазу с автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу от кабеля датчика, пускаем на светильник (L датчика).

Осталось подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением L, заводим на соответствующую клемму.

Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак «нагрузка», как на рисунке внизу.

Осталось спрятать в подрозетник весь механизм и установить декоративную рамку.

Далее на передней панели производим настройку. Для этого выкручиваете по порядку все «флажки».

• 1 — переводите устройство в автоматический режим

• 2-выставляете порог чувствительности

Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.

• 3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора

На этом все. Подаете напряжение и проверяете работу всей схемы.

Преимущества подобной двухпроводной схемы и данных датчиков движения:

• простота монтажа и подключения

• возможность принудительного включения освещения без дополнительных выключателей света

• универсальность

Вы легко можете заменить любой одноклавишный выключатель подобным устройством и автоматизировать свою систему освещения, без каких либо капитальных затрат.

Однако есть и недостатки. Данные приборы зачастую плохо работают с энергосберегающими и светодиодным лампочками.

Они начинают мерцать, иногда очень даже сильно.

Трехпроводная схема подключения датчика движения

Переходим к трехпроводным датчикам с тремя клеммами. Самые популярные марки на нашем рынке — это инфракрасные датчики движения IEK модели от ДД-009 до ДД-019.

Популярность их объясняется прежде всего низкой ценой. Но и более дорогие экземпляры от других производителей, в принципе сделаны по точно такому же образцу. И процесс подключения и настройки будет аналогичным.

При покупке таких приборов обращайте внимание на степень их влагозащиты. В основной массе это IP44.

За пределами зданий их можно ставить только под навесом или козырьком. От прямого попадания дождя они не защищены. Здесь уже понадобятся полностью влгаозащищенные модели IP65.

Также смотрите на температуру эксплуатации, если вы намерены его использовать на улице. Большинство из них рассчитаны на работу только до минус 20С. Далее они начинают нещадно глючить.

На трехпроводной датчик придется заводить уже полноценные 220В, то есть фазу и ноль. Вся система также состоит из 4-х элементов:

• автоматический выключатель

• распредкоробка

• датчик

• светильник

По желанию многие добавляют еще отдельный выключатель света. Эту схему рассмотрим чуть ниже.

При подключении трехпроводного датчика, в распредкоробку будет заходить 3 кабеля:

• трехжильный от автомата (фаза-ноль-земля)

• трехжильный на освещение (если у вас светильники с металлическим корпусом)

• трехжильный на датчик

Нули собираются в одну точку. «Земля» с автомата подключается к «земле» на светильнике. Все как по ранее рассмотренной схеме.

Вот только на датчик движения уже подается не одна фаза, а полноценные фаза-ноль. У данного девайса под корпусом имеется три клеммы.

• две вводных — сюда вы заводите питание 220В

Они могут быть подписаны как L (фаза) и N (ноль).

• и один выход

Обозначенный к примеру буквой «А».

Чтобы добраться до клемм, открутите на корпусе два самореза и снимите нижнюю защитную крышку.

Если у вас уже выведено из корпуса три разноцветных провода, ищите в инструкции их маркировку. Обычно это:

• красный А — выход

• синий N — ноль

• коричневый L — фаза входная

Но лучше вскрыть крышечку и проверить все визуально.

Выходит именно фаза, которая и управляет всем освещением. В распредкоробке вы ее подключаете к фазной жиле кабеля, идущего на светильники или к другой нагрузке.

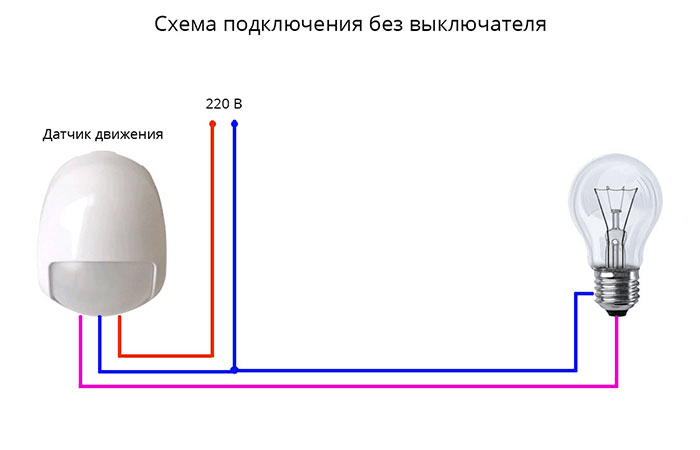

Вся схема будет выглядеть упрощенно следующим образом.

Если не хотите использовать распаечную коробку в качестве места соединения всех проводов, тогда придется заводить все жилы в сам датчик и соединять их на его клеммнике. Две нулевые жилы скручиваете между собой и затягиваете на клемме N.

Фазу с автомата питания пускаете на клемму L. Ну и к оставшемуся выходу подключаете жилу, уходящую на светильник. Грубо говоря, фазу-ноль с одного кабеля подали, фазу-ноль с другого вывели. Ничего сложного.

Получается та же самая 3-х проводная схема, только без распредкоробки.

Настройка и регулировка чувствительности

После подключения на корпусе ищите элементы управления и настройки. Одна из «крутилок» отвечает за время суток. Там нарисованы солнышко и луна (Lux).

Для того, чтобы использовать девайс в светлое время суток, переключатель ставите в режим, где значок солнца. Если он вам нужен для работы в ночное время или в темном помещении, где нет естественного света — выкручиваете на луну.

Второй переключатель настраивает время отключения (Time). Двигаете реостат от минимума к максимуму и увеличиваете время автоматического отключения света, с нескольких секунд до нескольких минут.

Как выставить настройки так, чтобы прибор случайно не реагировал на домашних животных? Запомните главное, в этом случае чувствительность должна регулироваться не переключателями, а углом поворота всей сферы.

То есть, куда смотрит прозрачное окошко, на то оно и будет реагировать. Не хотите, чтобы свет загорался когда мимо пробегает кошка или собака, не направляйте сферу вниз к полу. Выставляйте окошко перпендикулярно плоскости стены или на уровне вашей головы.

Ну а если вдруг захотите, чтобы датчик вообще не срабатывал, то поверните его «голову» так, чтобы окошко смотрело на самый верх, как бы в небо.

Реальная зона захвата лучей датчика — примерно 9-10 метров. Хотя в документации заявляют больше.

Еще обращайте внимание на такое свойство, как чувствительность в зависимости от направления движения человека. Она будет максимальна, когда вы проходите мимо, и минимальна, когда идете навстречу лучам.

Поэтому в коридоре или подъезде многоэтажек, датчики лучше ставить на сразу над дверьми, а где-нибудь ближе к углу. В этом случае вы по любому будете именно пересекать лучи, а не двигаться навстречу им.

Главный недостаток такой 3-х проводной схемы — отсутствие принудительного включения освещения.

Датчик движения может выйти из строя или начать некорректно работать. Из-за этого вы останетесь полностью без освещения.

Чтобы избежать подобных проблем, применяют третью схему с дополнительным выключателем света.

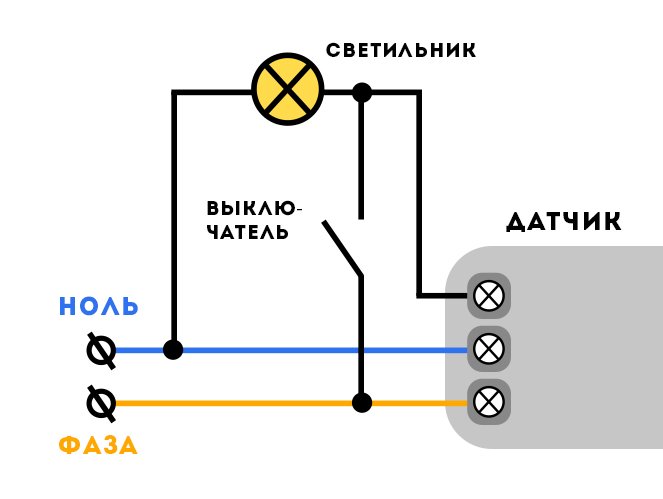

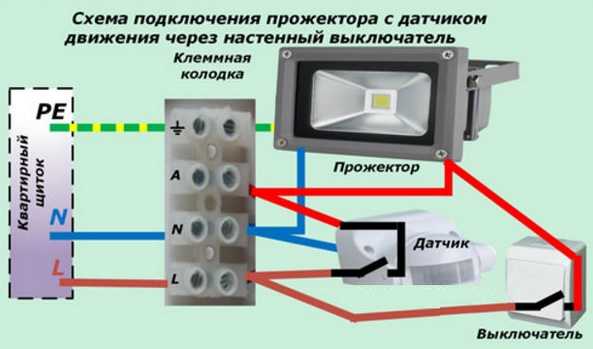

Схема включения датчика движения с выключателем

Эта схема является наиболее универсальной. В ней используется обычный одноклавишник.

Многие спросят: «У него же всего два контакта и два провода, а у датчика три. Куда девать лишнее?» Все очень просто, достаточно подключить его параллельно.

 То есть, фазу от питающего автомата, нужно сразу завести не только на датчик, но и на одноклавишный выключатель света. Второй провод с одноклавишника присоединяется к контуру освещения, то есть к выходному проводнику с датчика.

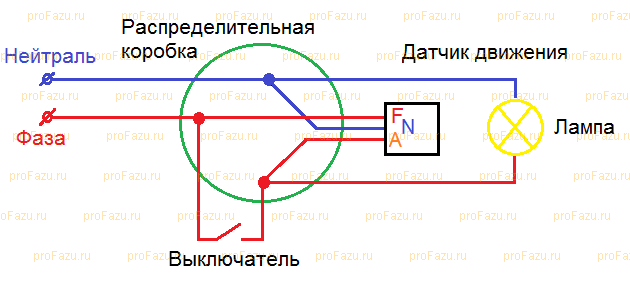

Выглядит это следующим образом.

Теперь вы сможете включать и выключать светильники в любое время, в независимости от того, день у вас или ночь, есть движение в зоне действия девайса или нет, исправен он или сломан.

Кстати, если установить выключатель не параллельно, а последовательно в схему, то есть после него, дабы фаза разрывалась до датчика, вы столкнетесь с не совсем очевидной проблемой.

Казалось бы, такой вариант наиболее хорош. Всю схему можно полностью отключить от напряжения, а при необходимости ее включить и тут же запустить свет. Но дело в том, что при полном обесточивании и последующей подачи напряжения, лампочка не загорается сразу.

Сколько бы вы не прыгали перед датчиком и не махали руками. Ему нужно определенное время, дабы просканировать всю площадь на наличие объектов. У многих моделей на это уходит по 10-20 секунд.

А вы тем временем будете стоять в темноте и терпеливо ждать света. Согласитесь, что это не очень удобно.

Как подключить трехпроводной датчик к двум проводам

А можно ли подключить 3-х проводной датчик не параллельно, а именно вместо одноклавишника? То есть, выкинуть его из схемы и поставить в разрыв фазы как в самом первом случае, подключив только два провода и не подводя ноля?

С некоторыми светодиодными лампочками такой фокус может пройти. Но вам понадобятся дополнительные компоненты.

• диод VDI 1N4007

• конденсатор 2,2мкф на 400В

Диод устанавливается между двух клемм:

• А-выход с датчика

• N — место подключения ноля

Конденсатор припаивается параллельно лампочке. Схематично получается, что на датчик будет приходить только фаза. Причем заходит на контакт L, а выходит с контакта N.

Обычный выход «А» остается пустым. На нем «сидит» только ножка диода и более никаких проводников сюда подключать не нужно.

Эта схема полезна тем, у кого проложен только 2-х жильный кабель, и ничего менять и переделывать вы не хотите.  Однако работает она не со всеми лампами. Модели нужно подбирать индивидуально.

Отдельные виды может и загорятся, но коэффициент пульсации на них будет такой величины, что это сильно ударит по глазам и зрению.

Любую другую нагрузку помимо светодиодного освещения (открывание дверей, сигнализация, лампы накаливания), включать по такой схеме нельзя. Она попросту не будет работать.

Кроме того, суммарная мощность освещения для такого подключения — не более 80Вт.

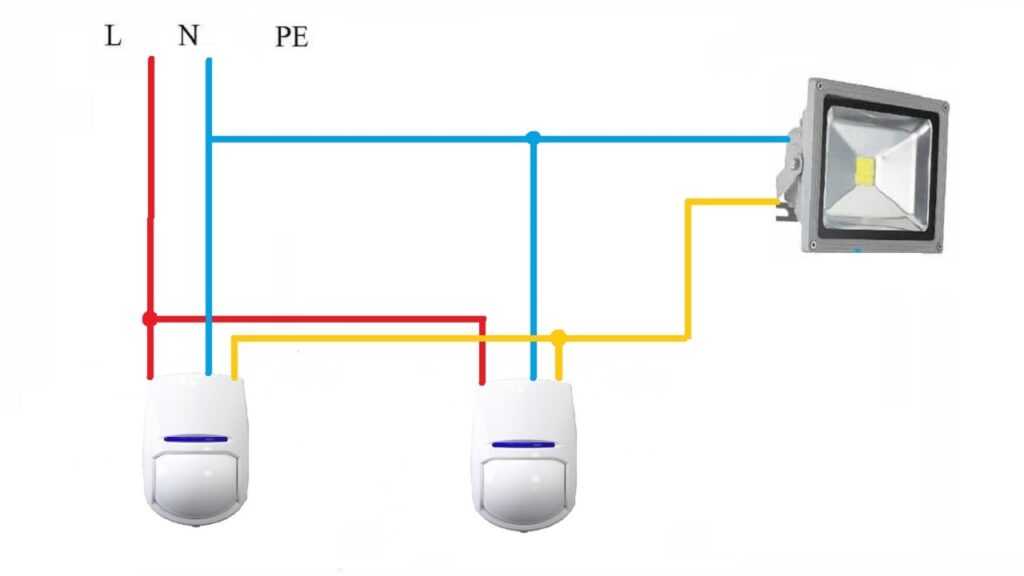

Схема с двумя датчиками

В том случае, если у вас очень длинный коридор, да еще и с поворотами, приходится ставить несколько датчиков вдоль стены.

Чтобы не тянуть отдельное питания к каждому из них непосредственно от выключателя, применяйте параллельную схему подключения.

Количество приборов здесь не ограничено. Как это работает? Например, зашли вы в начало коридора, сработал первый датчик, освещение загорелось. Вышли из его зоны, дошли до второго прибора — освещение продолжает гореть.

Зашли за угол, где стоит третий датчик, его элементы замкнулись, лампочки по прежнему горят. И только когда вы выйдете из зоны покрытия всех элементов, свет через заданный промежуток погаснет.

Схема с пускателем или контактором

Все подобные датчики движения рассчитаны на подключение нагрузки порядка 1кВт. А что делать, если речь идет о мощных линиях освещения, выполненных на лампах ДНаТ?

Или если нужно, чтобы подобные девайсы открывали двери или запускали вентиляторы? В этом случае применяйте схему с магнитным пускателем.

Вся мощная нагрузка будет подключаться через контакты пускателя, а датчик будет управлять его катушкой включения.

Фазный проводник выходящий из прибора, как раз и будет запитывать катушку. Ноль может поступать как напрямую, так и с того же датчика.

Датчик движения работает неправильно — ошибки подключения

1Ложные срабатывания.

Ложные срабатывания нередко происходят при воздействии посторонних факторов. Например, при неправильном размещении датчиков вблизи нагревательных элементов или на улице, недалеко от деревьев.

При ветре и движении веток, прибор будет срабатывать и каждый раз запускать освещение. Но иногда подобное случается по причине неисправности внутренних компонентов.

Чтобы выяснить что же виновато в ложных срабатываниях, просто заклейте непрозрачной изолентой чувствительное окошко.

Если это ничего не изменит и прибор по прежнему будет самопроизвольно запускаться, тогда он однозначно вышел из строя и его пора менять.

2Подключение фазы и ноля.

С точки зрения логики работы устройства, без разницы куда вы подключите фазу, а куда ноль. Но с точки зрения безопасности, разрываться должен именно фазный проводник.

То же самое правило действует и при подключении любого патрона светильника.

Поэтому здесь все делается аналогично. Заводите фазу именно на ту клемму, куда предписано инструкцией.

3Датчик самопроизвольно включается сразу после отключения.

Подобное может происходить при направлении постороннего луча света, от рядом расположенного светильника в чувствительный элемент.

Например, ближайшая лампочка накаливания, при отключении будет затухать не моментально, а постепенно. И ее нить остывая, по прежнему будет излучать инфракрасные волны.

Эти волны уловит инфракрасный датчик и сработает на них, вновь запустив освещение. И так N-ое количество раз до бесконечности.

Поэтому смотрите, чтобы свет от лампочек не бил напрямую в сам датчик, либо они находились от него на удаленном расстоянии. Из-за этого их зачастую и прячут непосредственно под корпусом светильника.

4Установка потолочного датчика на стену.

Вы должны не забывать, что есть модели потолочные, а есть настенные.

У обоих устройств диаграммы работ несколько отличаются. Угол обзора у них разный, а значит и работать они будут не так как вы изначально планировали, порой включаясь в самые неподходящие моменты.

5Влияние ветра и бликов.

Нельзя ставить датчики движения направленные на окна, кондиционеры или монтировать их на улице в сильно продуваемых местах.

Инфракрасный фотоприемник расположенный внутри, чутко реагирует на любое тепловое излучение. А значит сквозняк или ветер, привнося холодный воздушный поток, запросто могут изменить интенсивность ИК-излучения в зоне действия прибора.

Он будет срабатывать от каждого такого порыва, даже если поблизости нет движения и человека. А еще он может срабатывать от бликов на стекле окна или отражении солнышка в лужице.

Некоторые даже сталкивались вот с такой редкой проблемой. Датчик смонтирован в гипсокартонную стену, внутри которой, по тем или иным причинам, периодически появляется тяга и перемещение теплых потоков воздуха снизу вверх.

Так вот, даже на такую казалось бы не очевидную вещь, эта штука может иногда срабатывать.

6Трещина или грязь на экране.

Дело в том, что это не просто прозрачное стеклышко, как многие думают. Это линза Френкеля.

Она специальным образом фокусирует ИК излучение за счет вогнутых сегментных зеркал.

А если у вас будет на внешней стороне грязь или вы случайно уроните корпус и на нем появится трещинка, то прибор начнет работать некорректно.

Источники — https://cable.ru, Кабель.РФ

Подключение датчиков движения.Виды и схемы.Работа и особенности

Датчиком движения называется электронное инфракрасное устройство, обнаруживающее перемещение живых существ и включающее питание освещения и других электронных устройств. Чаще всего такие датчики монтируют для освещения, но могут применяться для других целей, например, включения звуковой сигнализации и т.д.

Датчик движения функционирует по принципу электрического выключателя. Обычный электрический выключатель мы включаем и выключаем механически рукой, а датчик движения включается автоматически, реагируя на движение, и выключается автоматически при прекращении движения.

Датчик движения используют совместно с освещением, а также на включение звуковой сигнализации, на открытие дверей, как например, двери супермаркета, и т.п.

По месту расположения:

• Периметрические, используются на улице.
• Периферийные.
• Внутренние.

Принципу действия:

• Ультразвуковые – реакция на волны звука повышенной частоты.
• Микроволновые – реагируют на радиоволны высокой частоты.
• Инфракрасные – используют излучение теплоты.
• Активные – оснащены приемником и передатчиком.
• Пассивные – без передатчика.

Виду срабатывания:

• Тепловые – срабатывают при изменении температуры.
• Звуковые – действуют на колебания воздуха.
• Колебательные – срабатывают на действие магнитного поля.

Конструкции:

• 1-позиционные – оснащены передатчиком и приемником в одном корпусе.
• 2-позиционные – приемник и передатчик в разных корпусах.
• Многопозиционные – оснащены несколькими блоками.

Типу монтажа:

• Многофункциональные.
• Комнатные.
• Наружные.
• Накладные (настенные).
• Потолочные (для подвесного потолка).
• Врезные (для офисов).

Принцип действия

Принцип работы не вызывает трудностей для понимания, и является простым.  Детектор обнаруживает объект, выдает сигнал на реле, которое замыкает цепь, лампочка загорается.

Подключение датчиков движения на примере

Чтобы лучше понять, как работает датчик движения, проведем опыт с подключением к лампочке.

Для этого нам понадобится:

• Датчик движения.
• Электрическая вилка.
• Отвертка индикаторная для поиска фазы.
• Электрический патрон.
• Лампочка.
• Винтовой зажим.
• Провод.
• Зачистной инструмент.

Сначала сделаем подключение лампочки напрямую в розетку, а потом в разрыв цепи подключим датчик движения для того, чтобы понять работу датчика.

Берем электрический провод и подключаем концы к вилке. Для зачистки провода используем специальный зачистной инструмент, которым удобно пользоваться. С противоположной стороны устанавливаем патрон. Вкручиваем лампочку.

С помощью индикаторной отвертки определяем, где в розетке фаза. Вставляем вилку в розетку и убеждаемся, что лампочка горит. Теперь нужно в разрыв провода установить датчик движения. Отключаем электропитание и разрезаем обе жилы. Зачищаем концы проводов.

Теперь наша задача установить датчик в разрыв питающего провода. Нужно подвести к датчику согласно инструкции, ноль для его питания, и фазу пропустить через датчик на лампочку. Фаза зайдет в коричневый провод, выйдет из красного провода и зайдет на лампочку. Соединяем по этой схеме. Берем винтовой зажим и соединяем.

На самом датчике есть два реостата. Один реостат отвечает за время суток. Его можно использовать не только на освещение, но и на включение других устройств. На левом регуляторе слева от него нарисовано солнце, а справа нарисована луна. То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Если мы датчик будем использовать ночью для освещения, то датчик переключаем в режим темного времени суток.

Для нашего опыта проверки включим в режим светлого времени суток, так как делаем проверку при свете. Второй датчик отвечает за время отключения. Мы можем установить его на минимум, и он будет выключаться через 5 секунд, либо установить на максимум, то есть, увеличить время с момента прекращения движения. Теперь включаем вилку в розетку, согласно ранее установленной полярности. Производим движение рукой, датчик включает лампу. Теперь не совершаем никаких движений, проходит несколько секунд, датчик выключается. Подключение датчиков движения происходит подобным образом.

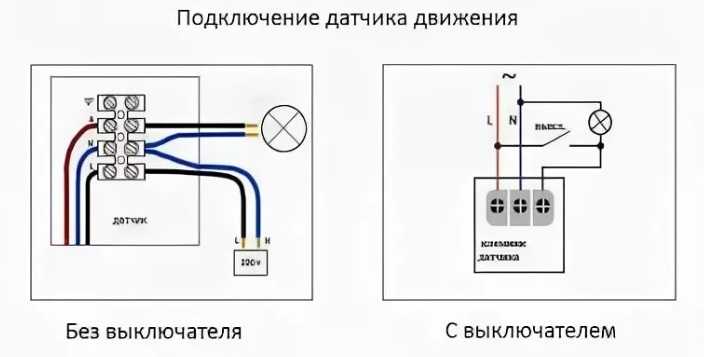

Схемы подключения

Подключение датчиков движения осуществляется по обычной схеме замыкания и размыкания цепи лампочек. Если необходимо постоянное освещение, но при этом ничего не двигается, то в схему включают параллельно датчику движения обычный выключатель. При включении выключателя свет будет гореть за счет обходной цепи. При отключении выключателя контроль освещения перейдет к датчику движения.

Подключение датчиков движения (несколько)

Чаще всего бывает, что форма помещения не позволяет охватить все его пространство одним датчиком, например, за поворотом в коридоре. В этом случае располагают несколько датчиков, и подключают их по параллельной схеме. В результате срабатывания любого датчика, цепь замыкается, и напряжение подается к приборам освещения. При таком способе соединения нельзя забывать о том, что лампы освещения и датчики необходимо подключать от одной фазы. В противном случае произойдет короткое замыкание.

Датчики движения располагают таким образом, чтобы угол обзора образовался наибольшей величины по направлению на предполагаемую область движения объектов. При этом окна, двери и интерьер помещения не должны экранировать и мешать работе датчика.

Датчики движения имеют свойство допустимой длительной величины мощности от 500 до 1000 ватт. Поэтому они имеют ограничение по использованию с высокой нагрузкой.

При необходимости включения многих мощных приборов освещения, подключение датчиков движения производится через магнитный пускатель.

При приобретении датчика, в его комплекте смотрите инструкцию по установке и настройке. Обычно на корпусе указывают схему устройства. Под крышкой датчика есть колодка для подключения, и видны три контакта по цветам. Провода подключают с помощью зажимов. Если кабель многожильный, то используют втулочные наконечники.

Особенности подключения

Электрический ток поступает на датчик по двум проводникам: коричневый – фаза, и синий – ноль. Из датчика фаза идет на один контакт лампочки. Другой конец лампы подключается к клемме ноля.

При возникновении движения в контрольном месте датчик срабатывает и замыкает контакты реле, которое подает фазу на светильник.

В клеммной колодке есть винтовые зажимы, поэтому провода подключают с наконечниками. Провод фазы рекомендуется подключать по схеме, указанной в инструкции.

Подключение датчиков движения сопровождается некоторыми особенностями:

• После соединения проводки закрывают крышку и переходят к подключению проводов в распредкоробке.
• В коробку подводится 9 проводов: 2 – от лампы, 3 – от датчика, 2 — от выключателя, 2 – ноль и фаза.
• Провода на датчике: коричневый (белый) – фаза, синий (зеленый) – ноль, красный – подключение к сети.
• Соединение проводов производят следующим образом: провод фазы (коричневый) соединяют с коричневым (белым) проводом фазы датчика и проводом от выключателя. Провод нуля питающего кабеля соединяют с нулем датчика и нулем лампы освещения.
• Остались три провода – красный от датчика, коричневый от лампы и второй провод от выключателя. Их соединяют.

Датчик подключен к освещению. После подачи питания датчик показывает свою реакцию на движение, тем самым замыкая цепь освещения.

Инструкция по монтажу

Мы разобрались со схемой подключения и принципом действия. Теперь остался важный и последний этап работы —  разобраться с монтажом датчика движения.

Чтобы самостоятельно осуществить монтаж и подключение датчиков движения к питающей сети, необходимо следовать по определенному порядку:

• Выбрать схему подключения (один датчик, либо несколько, с выключателем или без него и т.д.).
• Определить самое подходящее место и направление для монтажа датчика движения. Обычно датчик закрепляют на потолке, либо в углу помещения. При уличном монтаже нужно смотреть по обстановке. Основным параметром является угол обзора датчика. Необходимо выбрать самое подходящее место для расположения корпуса датчика таким образом, чтобы не было мертвых зон (места, которые датчик не охватывает своим действием). Для этого рекомендуется применить опоры фонарей или несущую стену здания.
• В распределительном щите отключить электричество для того, чтобы обеспечить безопасность при подключении проводов.
• По выбранному варианту схемы выполнить подключение трех проводов к контактам корпуса датчика и в корпусе прибора освещения. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы. При неправильном подключении ноля и фазы вы подвергаете себя опасности, а также навредите электропроводке, поэтому при подключении нужно работать аккуратно и осторожно.
• На корпусе датчика нужно настроить регуляторы, выбрать их оптимальные настройки. На корпусе датчика могут быть несколько распространенных регуляторов: Lux – уровень света для срабатывания, Time – задержка по времени выключения освещения, Sens – чувствительность сенсора датчика, Mic – уровень шума для срабатывания датчика. Эти настройки в каждом случае индивидуальны.

• Подать питание в распределительном щите и протестировать работу датчика движения. Если необходимо, то изменить расположение датчика, или перенастроить чувствительность и другие настройки.

Корпус датчика рекомендуется располагать как можно дальше от приборов, испускающих электромагнитные волны, так как они отрицательно действуют на работу датчика, и могут создать условия для его ложных срабатываний.

При подключении датчика на садовом участке, лучше расположить его дальше от кустов, деревьев и других объектов, создающих помехи.

Похожие темы:

• Датчики движения для освещения. Виды и работа. Применение
• Проходные выключатели и перекрестные. Схема расключения
• Дистанционные выключатели и розетки. Виды и работа. Плюсы и минусы
• GSM розетки электрические. Виды и работа. Плюсы и минусы
• Умные лампы. Устройство и виды. Работа и применение
• Датчики освещения. Виды и устройство. Работа и применение
• Светильники на солнечных батареях. Виды. Устройство и работа

Схема инфракрасного детектора движения

— принципиальная схема, работа и применение

В настоящее время безопасность является первым и главным требованием жизни каждого человека. В этой статье мы обсудим очень полезное и надежное устройство безопасности под названием Схема инфракрасного детектора движения . Схема может использоваться для обнаружения движущегося объекта или тела с использованием инфракрасных датчиков, таких как ИК, ПИК и т. Д. Наряду с датчиками ПИК с ней используется простая схема.

Мы будем сопровождать вас шаг за шагом, чтобы спроектировать эту схему на протяжении всего нашего обсуждения. В этом проекте мы будем использовать пассивный инфракрасный датчик (PIR) для обнаружения инфракрасного излучения, излучаемого телом или объектом.

PIR-датчик определяет температуру тела человека или объекта, когда они находятся в непосредственной близости. Всякий раз, когда датчик обнаруживает объект или тело, он подает высокий уровень на выходной контакт датчика. С помощью которого мы можем управлять светодиодом, зуммером или любым бытовым прибором.

Для тех, кто не знает что такое датчик PIR? Прочтите приведенное ниже описание того же самого.

Содержание

Что такое датчик PIR?

Пассивный инфракрасный датчик означает пассивный инфракрасный датчик . В спектре есть три ИК-диапазона: ближний инфракрасный (0,75–3 мкм), средний инфракрасный (3–6 мкм) и дальний инфракрасный (выше 6 мкм). И инфракрасный диапазон датчика PIR составляет от 0,75 мкм до 1000 мкм. Модуль ИК-датчиков поставляется с тремя контактами для взаимодействия с любым микроконтроллером. Один сигнальный контакт, второй для заземления, а третий для питания.

Всякий раз, когда обнаруживается движение, сигнальный контакт становится высоким. Это означает, что датчик действует как цифровой выход и выдает высокий или низкий уровень в зависимости от ситуации.

PIR-датчик сам по себе не излучает инфракрасный сигнал, он улавливает инфракрасное излучение, исходящее от тела или объекта в окружающей его области. Выход датчика PIR становится высоким, когда он обнаруживает инфракрасные лучи в своем диапазоне.

• Запись по теме: Что такое датчик? Различные типы датчиков с приложениями

Конструкция ИК-датчика

Что касается материалов, используемых в ИК-датчике, то модуль ИК-датчика в основном состоит из двух важных частей. Первый — это пироэлектрический кристалл, а второй — линзы Френеля. Пироэлектрический датчик обнаруживает тепло от объекта или тела, а линза Френеля расширяет диапазон датчика.

PIR преобразует обнаруженное излучение в электрический заряд. Этот заряд дополнительно модифицируется и улучшается встроенным полевым транзистором и подается на выходной контакт устройства.

ИК-датчик состоит из двух пазов, изготовленных из материалов, чувствительных к ИК-излучению. Пока датчик неактивен, два слота воспринимают одинаковое количество инфракрасного излучения. Всякий раз, когда человеческое тело или объект проходят мимо, первая щель датчика перехватывается, вызывая положительное дифференциальное изменение между двумя биссектрисами. Опять же, когда объект покидает чувствительную область датчика, он генерирует отрицательное дифференциальное изменение между двумя биссектрисами.

Режимы работы в датчике PIR

Понимание режимов работы ИК-датчика упрощает процесс проектирования вашей электронной схемы. Он работает от 4,5 В до 20 В, в зависимости от требований, обычно используется мощность 5 В. После подачи питания на модуль он позволяет калибровать себя в течение 2 минут. В основном есть два режима работы датчика PIR: режим повторения и режим неповторения.

• Режим повторения

В этом режиме выходной контакт становится высоким при обнаружении движения и становится низким по истечении заданного времени. Означает, что выходной сигнал будет оставаться высоким, даже если человек или объект покинули диапазон обнаружения PIR. Эта предустановленная синхронизация и чувствительность могут управляться встроенным потенциометром.

• Неповторяющийся режим

В этом режиме выходной сигнал становится высоким, как только в зоне действия ИК-датчика обнаруживается движение. И, как только объект выйдет за пределы диапазона обнаружения, выход снова станет низким. В обоих рабочих режимах чувствительностью можно управлять с помощью потенциометра управления чувствительностью, имеющегося на плате.

Распиновка ИК-датчика

Просмотрите приведенную схему ИК-датчика, чтобы понять его разводку и расположение в цепи. Пассивный инфракрасный датчик состоит из трех контактов, как показано ниже. Pin1, Pin2 и Pin3 соответствуют стоку, истоку и клемме заземления устройства.

• Контакт 1 — это Vcc, который подключен к положительному источнику питания 5 В
• Контакт 2 — это выходной контакт, который выдает логический ВЫСОКИЙ или НИЗКИЙ уровень при обнаружении движения
• Контакт 3 — это контакт GND, обычно соединенный с землей.

• Связанный пост: Типы резистивных датчиков — преобразователь, потенциометр и тензодатчик

Особенности ИК-датчика0034

Имеет стандартный выход TTL

Сравнительно низкое энергопотребление

Этот датчик прост в интерфейсе

Пассивный датчик имеет два режима работы обнаружение движения

Может использоваться в охранной сигнализации

Может использоваться в управлении промышленной автоматикой

Может использоваться в квартирах и школах для обнаружения движения

• Связанная публикация: Датчик дождя — проект детектора снега, воды и дождя

Схема детектора движения

присутствие какого-либо человека или предмета. Мы подключили лампочку и зуммер, чтобы получать уведомления, когда кто-то входит в зону действия. Проект также может быть использован в качестве автоматической системы освещения помещений. Компоненты, необходимые для разработки схемы детектора движения, перечислены ниже:

Компоненты требовались

• PIR Датчик (1NOS)
• BC547 (1NOS)
• 7805 Положительный регулятор напряжения (1NOS)
• Diod Ом — 1 шт.)
• Реле (9 В — 1 шт.)
• Лампочка
• Источник питания (9 В)
• Источник питания 230 В переменного тока

Схема цепи инфракрасного детектора движения4

Лампочка в цепи может быть заменена любым бытовым прибором, работающим от сети 230В переменного тока. Кроме того, вы можете добавить переключатель между питанием и входным контактом регулятора, чтобы вручную включать и выключать систему детектора движения.

Примечание: — Датчик PIR обнаруживает только присутствие инфракрасных лучей, которые входят в его диапазон, он не излучает инфракрасное излучение.

• Связанная статья: Простая схема сенсорного переключателя с использованием таймера 555 и транзистора BC547

Работа цепи детектора движения

Датчик PIR обычно работает при напряжении 5 В, поэтому мы используем регулятор положительного напряжения IC 7805, который обеспечивает выходное напряжение 5 В для питания датчика. Следовательно, Vcc соединен с контактом 3 ^rd (выходной контакт) микросхемы 7805. Заземление PIR соединено с клеммой заземления, а выходной контакт подключен к базе NPN-транзистора BC 547. Здесь R1 равен используется как токоограничивающий резистор. Коллекторный вывод транзистора соединен с 9Питание через диод.

Здесь реле используется для управления любыми электроприборами, так как мы подключили к нему лампочку. Зуммер используется здесь для уведомления всякий раз, когда кто-то входит в зону действия датчика PIR.

Итак, как только вы включаете блок питания, вступает в действие ИК-датчик. Первоначально выходной контакт имеет низкий уровень, так как в зоне действия ИК-датчика никого нет. Таким образом, лампочка и зуммер остаются в выключенном состоянии.

Если в зоне действия ИК-датчика происходит какое-либо движение, выходной контакт ИК-датчика становится ВЫСОКИМ. При этом NPN-транзистор начинает проводить ток от коллектора к эмиттеру. Следовательно, он активирует реле и зуммер, связанные с выводом коллектора транзистора. Следовательно, лампочка начинает светиться. Диод 1n4007 здесь используется для защиты реле от протекания обратного тока.

Реле и зуммер отключаются автоматически по истечении определенного времени, установленного пользователем.

Удалите сигнализацию, если хотите использовать проект как автоматическую систему освещения. Или удалите реле, если вы хотите использовать проект в качестве схемы детектора движения.

Основное преимущество схемы в том, что ее можно использовать и в ночное время. Потому что PIR обнаруживает инфракрасные лучи, испускаемые любым объектом или человеческим телом. Датчик PIR имеет широкую зону обнаружения. Это связано с линзой Френеля, которая увеличивает зону обнаружения ИК.

Также в ИК-датчике есть два потенциометра, один из которых используется для регулировки чувствительности ИК-датчика. И второй используется для настройки временной задержки, в течение которой выход PIR остается в состоянии HIGH.

• Связанная статья: Индуктивные датчики — LVDT: дифференциальный преобразователь с линейной переменной

Применение инфракрасного датчика движения и датчика

Существует ряд мест, где мы можем использовать схему датчика движения. Некоторые из них включают-

• Датчик движения также используется для охранной сигнализации
• Может использоваться в торговых центрах и общественных местах для автоматического открывания дверей
• В автоматическом сливе туалета
• Может использоваться в подвале или на крытой парковке, чтобы избежать несчастных случаев .
• Устройства домашней автоматизации.
• Может использоваться в лифтовых холлах и многоквартирных домах в целях безопасности.

Практический результат

Исходя из приведенного выше обсуждения, мы можем сказать, что схема детектора движения проста в разработке и использовании. Теперь я завершаю статью обсуждением работы, принципиальной схемы, использования и преимуществ схемы детектора движения и используемых в ней компонентов. Мы надеемся, что вы хорошо разбираетесь в схеме детектора движения, датчике PIR и его работе. Теперь вы сможете с легкостью спроектировать эту высоконадежную и удобную в кармане схему детектора движения.

Вы также можете прочитать:

• Схема автоматического выключателя света в ванной комнате и работа
• Автоматическая система полива и орошения растений — схема, код и отчет о проекте
• Автоматизированная система идентификации по отпечаткам пальцев и как она работает?
• Интернет вещей (IOT) и его приложения в электроэнергетике

Показать полную статью

Схема таймера на 1, 5, 10 и 15 минут

Серводвигатель — типы, конструкция, работа, управление и применение

Связанные статьи

Кнопка «Вернуться к началу»

5 Простые схемы детектора движения с использованием PIR

Датчик движения PIR представляет собой устройство, которое улавливает инфракрасное излучение движущегося человеческого тела и включает звуковой сигнал тревоги.

В посте обсуждаются 5 простых схем детектора движения с использованием операционного усилителя и транзистора. Мы также обсудим детали разводки стандартного пассивного инфракрасного (PIR) датчика RE200B.

Мы будем учиться:

1. Как использовать датчик PIR для обнаружения инфракрасного излучения человеческого тела.
2. Как использовать ИК-модуль в качестве цепи охранной сигнализации
3. Как использовать ИК-модуль для включения света при обнаружении присутствия человека.
4. Как применять PIR для обнаружения объекта в промышленных условиях

В первой схеме используется операционный усилитель, а во второй схеме используется один транзистор и реле для обнаружения ИК-излучения движущегося человеческого тела и активации релейная сигнализация.

Содержание

Что такое PIR

PIR — это аббревиатура от Passive Infra Red. Термин «пассивный» указывает на то, что датчик не принимает активного участия в процессе, то есть он сам не излучает упомянутые инфракрасные сигналы, а пассивно обнаруживает инфракрасное излучение, исходящее от теплокровного животного поблизости.

Обнаруженное излучение преобразуется в электрический заряд, пропорциональный обнаруженному уровню излучения. Затем этот заряд дополнительно усиливается встроенным полевым транзистором и подается на выходной контакт устройства, который становится применимым к внешней цепи для дальнейшего усиления и запуска ступеней сигнализации.

Детали разводки ИК-датчика

На изображении показана типичная схема разводки ИК-датчика. Разобраться в распиновке довольно просто, и их можно легко сконфигурировать в рабочую схему с помощью следующих точек:

Как показано на следующей диаграмме, PIN № 3 датчика должен быть подключен к земле или отрицательной шине. поставок.

Контакт № 1, который соответствует «сливной» клемме устройства, должен быть подключен к положительному источнику питания, который в идеале должен быть 5 В постоянного тока.

И контакт № 2, который соответствует «источнику» датчика, должен быть подключен к земле через резистор 47K или 100K. Этот контакт также становится выходным контактом устройства, и обнаруженный инфракрасный сигнал переносится на усилитель с контакта № 2 датчика.

1) Схема ИК-детектора движения человека с использованием операционного усилителя

В предыдущем разделе мы изучили техническое описание и распиновку стандартного ИК-датчика, теперь давайте продолжим и изучим простое приложение для того же самого:

Выше показана первая схема PIR для обнаружения движущихся людей. Здесь можно увидеть практическую реализацию объясненных деталей распиновки.

В присутствии человеческого ИК-излучения датчик улавливает излучение и мгновенно преобразует его в мельчайшие электрические импульсы, которых достаточно, чтобы включить транзистор в проводимость, вызывая разрядку его коллектора.

Микросхема IC 741 настроена как компаратор, где ее контакт № 3 назначен в качестве эталонного входа, а контакт № 2 — в качестве входного датчика.

В тот момент, когда коллектор транзистора становится низким, потенциал на выводе № 2 микросхемы 741 становится ниже, чем потенциал на выводе № 3. Это мгновенно делает выход IC высоким, запуская каскад драйвера реле, состоящий из другого транзистора BC547 и реле.

Реле срабатывает и включает подключенное устройство сигнализации.

Конденсатор 100 мкФ/25 В гарантирует, что реле остается включенным даже после отключения ИК-датчика, возможно, из-за выхода источника излучения.

Обсуждаемое выше ИК-устройство на самом деле представляет собой основной датчик, который может быть чрезвычайно чувствительным и трудным для оптимизации. Чтобы стабилизировать свою чувствительность, датчик следует соответствующим образом заключить в крышку линзы Френеля, что дополнительно увеличит радиальный диапазон обнаружения.

Если вы не уверены в использовании незакрытого ИК-датчика, вы можете просто купить готовый ИК-модуль с линзой и другими улучшениями, как описано ниже.

2) ПИК-детектор движения и цепь охранной сигнализации

Приведенную ниже схему ПИК-датчика движения можно легко построить, используя следующую базовую настройку, и применить ее в качестве цепи противоугонной сигнализации .

Как показано на рисунке, для PIR требуется только один резистор 1K, транзистор и реле для внешней настройки. Сирену можно построить дома или купить готовую.

Источник питания 12 В может быть от любой обычной схемы SMP 12 В 1 А.

Демонстрационное видео

3) Детектор присутствия человека с использованием двух модулей PIR

Вышеописанная схема датчика движения PIR может быть также построена с использованием 2 датчиков PIR параллельно для обнаружения присутствия человека на 360 градусов.

Эта идея была успешно опробована г-ном В.

Над одним из дверных проемов было установлено устройство для автоматического освещения прохода при обнаружении ИК-датчиками приближения человека.

Следующая удивительная принципиальная схема и изображения протестированного прототипа были предоставлены Mr. V.

Давайте посмотрим на них.

Как увеличить дальность действия ИК-датчика

Следующая информация была отправлена ​​г-ном В. Надеюсь, что это поможет пользователям настроить дальность действия ИК-датчика на максимальную мощность.

Просто немного информации, я играл с потенциометром чувствительности PIR и понял на практике, что если вы повернете регулятор по часовой стрелке, чувствительность и диапазон увеличатся, в отличие от того, что указано в описании продукта, там написано повернуть против часовой стрелки для максимальная чувствительность. Я пробовал его постепенно в разных положениях, и когда он был повернут примерно на 3 часа по часовой стрелке, я получил диапазон около 16 футов. Я не пошел макс.
Однако ИК-датчик не должен находиться в местах с очень ярким освещением, так как он становится нестабильным, он должен быть огражден или защищен от яркого света.
Надеюсь, это было полезно, я проверил 5 штук и все ответили одинаково, раньше я был очень разочарован Range, теперь я счастлив. Таймер хороший, держит установленное время.

4) Еще одна простая схема сигнализации на основе PIR

Четвертая идея ниже объясняет простую схему сигнализации детектора движения PIR , которую можно использовать для включения освещения или сигнала тревоги только в присутствии человека или нарушителя.

Как это работает

Вот простая схема, которая активирует релейную сигнализацию при обнаружении живого существа (человека) датчиком PIR. Здесь PIR означает пассивный инфракрасный датчик. Он не излучает инфракрасное излучение для обнаружения присутствия живых существ, но, с другой стороны, обнаруживает испускаемое ими инфракрасное излучение.

В этой схеме используется микросхема HC-SR501, которая является сердцем схемы. Первоначально, когда датчик обнаруживает движущийся объект, он выдает небольшое напряжение сигнала (обычно 3,3 вольта), которое подается на базу транзистора BC547 через резистор управления током, и, следовательно, его выход становится высоким, и он включает реле. .

Ниже представлена ​​более подробная схема:

Подключение реле

Это реле можно настроить для использования с электрической лампочкой или лампой, ночником или чем-либо еще, работающим от сети 220 В переменного тока.

Эта схема в основном используется в саду, поэтому ночью, когда мы идем на прогулку в саду, схема автоматически включает свет, и он остается включенным, пока мы не окажемся рядом с датчиками, и выключается, когда мы уйти от этого места и, следовательно, сократить расходы на электроэнергию.

Вот вид датчика сзади HC-SR501…

Распиновка HC-SR501

Датчик PIR Вид спереди:

Датчик состоит из двух предустановленных резисторов, которые можно использовать для управления временем задержки и диапазоном чувствительности.

Потенциометр задержки можно настроить, чтобы определить время, в течение которого свет остается включенным.

Датчик при покупке поставляется с режимом по умолчанию H, что означает, что схема включает свет, когда кто-то перемещается в зоне, и он остается включенным в течение заданного времени и по истечении заданного времени, если датчик все еще может обнаруживать движение , он не выключает свет при отсутствии движущейся цели, он выключает свет.

Технические характеристики датчика HC-SR501

1. Диапазон рабочего напряжения: от 4,5 до 12 В постоянного тока.
2. Потребляемый ток:
3. Выходное напряжение: 3,3 В TTL
4. Расстояние обнаружения: от 3 до 7 метров (можно регулировать)
5. Время задержки: от 5 до 200 секунд (можно регулировать)

Один из недостатков датчиков PIR заключается в том, что его мощность становится высокой, даже когда перед ним движется крыса, собака или какое-либо другое животное, и он без необходимости включает свет.

В холодных странах дальность действия датчиков увеличивается. Из-за низкой температуры инфракрасное излучение, испускаемое людьми, распространяется на большие расстояния и, следовательно, вызывает ненужное переключение света.

При установке на заднем дворе существует вероятность включения света при прохождении автомобиля, поскольку излучение горячего двигателя автомобиля обманывает датчик.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ:

• D1, D2 — 1N4007,
• C1- 1000 мкФ, 25 В,
• Q1 — BC547,
• R1 — 10K,
• R2 — 1K,
• L1 — Светодиод (зеленый)
• RY1 — Реле 12В
• T1 — Трансформатор 0-12В.

После завершения сборки схемы поместите ее в подходящий корпус и используйте отдельный корпус для датчика и подключите датчик к цепи с помощью длинных проводов, чтобы вы могли разместить датчик в любом месте, например, в саду и схема будет внутри, чтобы схема была защищена от непогоды.

И не забудьте использовать отдельную плату для реле.

Также не забудьте использовать подходящее реле с правильными током и напряжением. Вы можете использовать клеммную колодку, которая подключается к переключающим контактам реле, и расположить ее, как показано на рисунке, чтобы вы могли легко заменить электрическое устройство, подключенное к контактам реле.

Использование этих датчиков значительно экономит электроэнергию. Это также может уменьшить ваши счета за электроэнергию!

ПОЖАЛУЙСТА, СОХРАНИТЕ ЭЛЕКТРОПИТАНИЕ НА СЛЕДУЮЩИЙ ЧАС!

Если описанная выше конструкция движущегося инфракрасного извещателя предназначена для использования с сигнализацией и лампой таким образом, что обе нагрузки работают ночью, а сигнализация только днем, то схема может быть изменена следующим образом. Идею предложил г-н Манджунат

5) Промышленное применение

На 5-й принципиальной схеме ниже показана схема промышленного датчика движения, использующая пару LDR, ИС и несколько других пассивных компонентов. Схема определяет движение цилиндра, зажигая соответствующие светодиоды для необходимого обнаружения. Идею предложил Mr.Hasnain.

Технические характеристики

Я отправил вам запрос в учетной записи Google, я не уверен, получили ли вы мои сообщения или нет, поэтому я снова отправляю вам свою проблему, пожалуйста, помогите мне, я буду вам очень благодарен, надеюсь вы поймете мою проблему и решите ее…

, сэр, это связано с датчиками движения, и я ничего не знаю о датчиках, тип которых я должен использовать. Проблема: есть два уровня (уровень означает высоту), уровень A и уровень B. высота A > высота B. Я хочу использовать датчики на этих уровнях, поэтому с этого момента я буду говорить датчик A и датчик B. вверх и т. д. Сначала он будет двигаться сверху вниз и окажется перед датчиком А.

(в это время КРАСНЫЙ свет должен загореться, а ЗЕЛЕНЫЙ погаснуть) и цилиндр, движущийся вниз, окажется перед датчиком B.

(это не должно иметь значения, т. ЗЕЛЕНЫЙ должен оставаться ВЫКЛ ).

затем цилиндр начнет двигаться вверх, сначала от датчика B.

(в это время КРАСНЫЙ должен погаснуть, а ЗЕЛЕНЫЙ включиться), затем двигаясь вверх цилиндр отодвинется от датчика A,

(это не должно иметь значения. т. е. КРАСНЫЙ должен оставаться выключенным, а ЗЕЛЕНЫЙ должен оставаться включенным). Затем снова повторите.

Схема Des ign

Предложенная идея достаточно проста и может быть понята со следующими пунктами:

u 1.0

При включении питания конденсатор, обеспечивающий загорание зеленого светодиода первым.

В этом положении датчики sensorA (LDR1) и sensorB (LDR2) могут получать свет от соответствующих лазерных лучей, сфокусированных на них. LDR1 включает транзистор BC547, в то время как LDR2 делает то же самое для BC557 и удерживает его включенным.

Благодаря вышеперечисленным действиям транзистор BC557 передает напряжение питания на контакт №14 микросхемы. Однако, поскольку LDR1 и BC547 также проводят, этот потенциал заземляется, а общий потенциал на выводе № 14 остается на низком логическом уровне или на нуле.

Теперь, когда цилиндр опускается и приближается к LDR1, он блокирует луч, повышая сопротивление LDR1, отключая BC547.

Это позволяет напряжению от BC557 попасть на контакт № 14, создавая прямую последовательность на выходе IC, что приводит к включению красного светодиода и выключению зеленого светодиода.

Цилиндр продолжает движение вниз и приближается к LDR2, блокируя его луч и снижая его сопротивление. Это останавливает транзистор от проводимости, так что потенциал на выводе № 14 ИС снова переключается обратно на ноль, однако это действие не действует. не влияет на ИС, так как она предназначена реагировать только на положительные импульсы.
