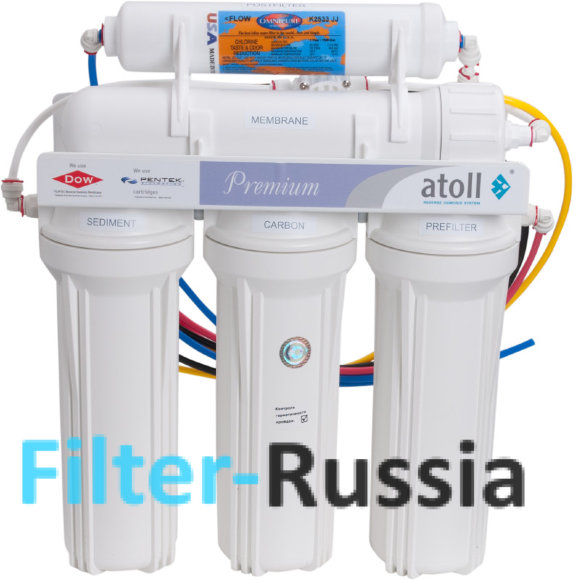

Схема подключения фильтра атолл с обратным осмосом: Atoll () A-450, -550, -560, -575

Содержание

Обратный осмос схема подключения - Сантех Центр

Где найти схему подключения системы обратного осмоса для бытовой очистки воды?

Нужна хорошая понятная схема для самостоятельного подключения системы обратного осмоса для очистки воды, следуя которой в последствии не возникнет проблем. Где такую можно найти?

Для каждой модели обратного осмоса может быть своя схема подключения, но принципиально эта схема не имеет больших отличий, возможно только замена или удаление/добавление некоторых элементов системы.

Принципиальную схему можно рассмотреть на примере подключения такой модели, как АР-600Р, которая поставляется вместе с насосом:

Итак на входе устанавливается первичный фильтр для очистки крупных загрязнений.

Далее устанавливается реле низкого давления, которое улавливает потерю в давлении и управляет насосом.

После реле ставится бустерный насос.

Далее стоит клапан, который в случае необходимости перенаправляет потоки воды.

Далее устанавливаются основные фильтры.

После фильтров ставится система с обратноосмотической мембраной.

И далее на бак накопитель, который пополняет поток при низком давлении.

В последнюю очередь ставится угольный фильтр.

Вот ещё несколько вариантов установки:

Чтобы не ошибиться, надо знать модель

Хотя если вы приобретаете систему очистки, то в комплекте уже будет инструкция подключения и схема расположения элементов, но возможно вы делаете её сами из расходников, под свои размеры и потребности – тогда пожалуйста вам простая и понятная схема очистки воды обратным осмосом.

Система работает по такому принципу.

Вода из водопровода заходит в блок грубой очистки, на фото они обозначены цифрами 1,2,3.

Далее вода подходит к системе запора (четырёх ходовой клапан) он не обозначен на фото, но его прекрасно видно по магистрали перед и за мембраной обратного осмоса.

Далее пройдя мембрану вода через клапан поступает к тройнику перед угольным фильтром, а дренаж с мембраны выводится в канализацию

От тройника магистраль разводится на бак накопитель (обозначенный цифрой 5) и через фильтр конечной очистки 6 на конечный кран водозабора.

Всё предельно и понятно.

Кроме того клапан который регулирует давление, может быть запитан от адаптера питания и подключен к 220 вольт, но есть и механические клапана, которые не требуют дополнительной внешней энергии.

А комплекты поставляемые в розничную сеть уже настолько собраны, что требуют банального подключение при помощи нескольких шланг и креплений фильтров к стенке или мебели.

Вот несколько схем подключения системы обратного осмоса.

Причём в одной из них предусмотрен монтаж помпы (насоса).

Помпу используют в тех случаях когда давление воды в водопроводе не достаточное для нормальной работы (это давление менее 2,8-ь атмосфер) системы очистки воды обратного осмоса.

Принцип работы этой системы, это многоступенчатая очистка воды.

Вода проходит (последовательно) через фильтра механической (предварительной) очистки воды, очищается от остатков хлора, от частиц железа и.т.п.

Далее попадает в обратноосмотическую мембрану (проходит через неё) и затем уже разделяется на два потока.

Чистая вода попадает в специальный накопительный бак (см. выше схему) и дальше через угольный фильтр направляется к питьевому крану.

Грязная вода сбрасывается (выводится) в канализацию.

При монтаже системы обратного осмоса учитывайте что они разные, есть свои нюансы и особенности в зависимости от конкретной модели.

Схема подключения, практически, для всех бытовых систем обратного осмоса одна и выглядит она вот так:

Различия могут быть только в комплектации самих установок.

Давайте пошагово разберемся с установкой и подключением системы.

  • перед началом работ перекрываем входной (магистральный) вентиль холодной воды;
  • на мойке или столешнице определяем место установки дополнительного крана чистой воды (поставляется в комплекте). Высверливаем отверстие (обычно это 32мм) и закрепляем кран;
  • для врезки в магистраль холодной воды необходимо отсоединить под мойкой гибкий шланг, идущий к смесителю от трубы холодной воды. В комплекте поставляется тройник-адаптер и вентиль, который будет перекрывать подачу воды на систему. Накручиваем адаптер на трубу холодной воды, к нему подсоединяем открученный шланг от смесителя и наш вентиль. Для уплотнения стыков можно использовать лен (пакля), фум-ленту или сантехническую нитку;

    иногда бывают такие варианты, что установка адаптера проблематична (нет места, не удобно подлезть. ), тогда можно воспользоваться хомутом-вампиром

он устанавливается на трубу в удобном месте. Затягивается 4-я винтами, через резьбовое отверстие в трубе высверливается отверстие диаметром 7-8мм и вкручивается вентиль;

    обратно осмотические системы требуют подключения к дренажу. Обычно в комплекте поставки есть пластиковый дренажный хомут. Его необходимо установить на канализационную трубу

Все врезки мы сделали, теперь размещаем систему под мойкой и подключаем:

  • синюю трубку от системы подключаем к дополнительному крану на мойке;
  • черную трубку соединяем с дренажным хомутом или выпуском сифона;
  • красную (или коричневую) трубку прикручиваем к установленному в адаптер вентилю;
  • открываем дополнительный кран для чистой воды;
  • открываем магистральный вентиль холодной воды;
  • медленно открываем установленный в адаптер вентиль;
  • ждем несколько минут, пока накопительный бак наполнятся водой. Поверяем все стыки на протекание. После того, как вода потечет из дополнительного крана, ее необходимо сточить на протяжении 15мин, чтобы система промылась.

Все, монтаж, подключение и проверка системы закончена, теперь можно пользоваться очищенной водой.

Как подключить обратный осмос: схема подключения и рекомендации

Обратный осмос – это приспособление, обеспечивающее фильтрацию воды, которое устанавливается для домашнего пользования. Наиболее часто систему устанавливают под мойкой. Но если там недостаточно места, то обратный осмос допустимо разместить в любом месте в радиусе 10 м от мойки. Он будет стабильно делать свою работу в обоих случаях.

Установка обратного осмоса иногда может вызвать затруднения. В инструкции к системе прописано не все, и человеку, который впервые столкнулся с таким оборудованием, достаточно трудно сделать все правильно. С помощью этой статьи разобраться будет значительно легче.

Подготовка к установке системы фильтрации

Заблаговременно нужно запастись необходимым инструментом. А именно:

  • нож острый, лучше если он будет канцелярским;
  • один или два разводных ключа до трех четвертей;
  • уплотнительная нитка или лента;
  • инструмент для проделывания отверстий;
  • сверла на 7 мм,10 мм, 12 мм.

Также нужно проверить, есть ли все необходимые комплектующие, которые указаны в инструкции. А именно:

  • кран, из которого будет поступать чистая вода, со всем необходимым для подключения;
  • ключ, предназначенный для колб нижнего ряда;
  • мембранный элемент;
  • 3 колбы и картриджи предварительного очищения;
  • врезка в водопровод с муфтой и краном, хомут для дренажа и кран на резервуар;
  • резервуар для накопления очищенной жидкости и др.

Чтобы фильтр работал максимально эффективно, иногда нужны дополнительные инструменты. Если есть сомнения, достаточно ли высокий напор воды, примените манометр. Если напор ниже 3,5 бар, обратный осмос будет работать неправильно.

Чтобы точно знать, какие фильтры необходимы в каждом отдельном случае, можно воспользоваться TDS-прибором для анализа воды.

Установка обратного осмоса – инструкция

Ознакомительный лист к прибору подсказывает, как все правильно сделать. А в совокупности с этой статьей вы будете иметь всю необходимую информацию для установки, в том числе порядок установки фильтров обратного осмоса и остальных, не менее важных процессов.

Первоочередное задание – найдите место, где будет стоять система фильтрации питьевой жидкости. Для территории под мойкой потребуется емкость(таз или что-то подобное) и полотенце, которое хорошо впитывает влагу.

Установка врезки подключения и поступления жидкости к фильтру

Для этого нужно совершить ряд действий:

  1. Перекрыть кран подачи жидкости в дом, открыть смеситель, подающий холодную воду. Это требуется, чтобы убрать оставшееся давление.
  2. Отсоединить гибкий шланг, задача которого – подача холодной воды к смесителю. Проследите, чтобы прокладка была новой, иначе станет невозможным усадка гайки на муфту.
  3. Далее нужно накрутить на резьбу, где присоединялся шланг, муфту с краном. По финишу вы должны почувствовать, как резьба подошла вплотную к резиновой прокладке.
  4. По тому же принципу присоедините шланг смесителя к другому концу муфты.
  5. Затем закройте кран, по которому пойдет жидкость на фильтр, и медленно открывайте квартирный кран.

На этом этапе важно проследить, нет ли протечки. Для этого спускают воздух путем открытия обычного крана. Когда увидите, что вода идет уже без пузырьков, прекратите ее подачу.

Монтаж хомута для дренажа для канализации

Дренажный хомут устанавливается на сифон для того, чтобы отводить непитьевую воду в отходы. Рекомендуется его размещать над гидрозатвором. Это специальное устройство, которое не допускает просачивания запаха нечистот из стока. Оно часто выполняется, как изогнутая труба.

Здесь понадобится дрель и сверло размером 7 мм. Отверстие нужно для трубки из пропилена. При сверлении нужно быть особенно аккуратным, так как можно пробить сифон насквозь. Не забывайте, что внутрь хомута нужно вклеить уплотнение.

Оно есть в комплекте.

Затем на пропиленовую трубку нужно надеть гайку и продеть трубку в лицевую часть сифона. Трубка должна войти на 5 или 10 см. Главная задача здесь – сделать так чтобы трубка загнулась, а не оказалась вплотную возле стенки сифона. Так вы обеспечите минимальный уровень слышимости журчания воды. Загните трубку внутри сифона, приложите другую часть дренажного хомута, стяните болтами. Будьте аккуратны при этом, есть риск погнуть сифон.

Монтаж крана для подачи чистой воды

Наиболее часто кран устанавливают в углу моющей зоны. Но здесь главное условие – удобство использования и свободное место снизу. Не беда, коль нет свободного места на раковине. Кран практично и эстетично будет выглядеть в столешнице. В ней при помощи дрели можно просверлить аккуратное отверстие.

Кран внизу закрепляется двумя гайками, разными по размеру. Вначале подложите прокладку из резины, а на нее поместите шайбу, которую найдете в комплекте. Первой нужно закручивать тонкую гайку, по завершению процесса – вторую.

Подключение мембраны обратного осмоса

Чтобы разместить мембрану, нужно найти на кронштейне из металла двухсоставный корпус. Он лежит на горизонтальной плоскости, зафиксирован скобами из пластика. Нужно разъединить шланг и фитинг и отсоединить корпус справа там, где крышка. Следующий шаг – откручивание крышки и установка мембранного элемента.

Мембрана помещается в глубину, штоком с резинками для уплотнения вперед. Чтобы она вошла правильно в предназначенное место, нужно очень аккуратно создать давление на нее, лучше это сделать рукой.

После установки мембраны нужно заняться картриджами нижнего ряда предварительной очистки. Их нужно вложить в предназначенные для этого корпуса, это легко, они чаще всего симметричны. При закручивании нужно сделать так, чтобы корпус был вплотную к резинке.

Присоединить емкость, куда попадает очищенная вода, ко всей системе легко. Нужно поместить на резьбу уплотнительную нить. А на нее закрутить кран для резервуара.

Запуск системы

Нужно рассчитать длину шлангов так, чтобы потом можно было обратный осмос легко достать для обслуживания и ничего при этом не повредить.

Далее следуйте таким рекомендациям:

  1. Обеспечьте доступ жидкости к системе. Соедините шлангом кран на муфте с фитингом первого корпуса.
  2. Сделайте слив. Для этого нужно шланг, который соединяется с хомутом для дренажа, присоединить к ограничителю потока.
  3. Активация резервуара для очищенной жидкости. Шланг, выходящий из бака, присоедините к тройнику. Последний соединяет четырехходовой клапан и постфильтр.

Запускайте обратный осмос

В первую очередь обязательно посмотрите, все ли соединения правильно закреплены. Далее перекройте доступ воды к резервуару. И дайте доступ очищенной жидкости к крану на мойке, из которого она будет поступать. Подавать обычную воду нужно неспешно.

Схема подключения фильтра для воды с обратным осмосом

Схема подключения обратного осмоса с насосом и сложности монтажа системы фильтрации воды такого типа интересуют многих покупателей магазина. Это действительно важный вопрос. От качественной установки очистителя воды напрямую зависит срок его эксплуатации.

Краткая справка

На сегодняшний день система обратного осмоса признана лучшей технологией очищения питьевой воды. Специальная полупроницаемая мембрана, по свойствам напоминающая живую клетку, сделала возможным высокоэффективное очищение воды без применения химикатов. Фильтр обратного осмоса нейтрализует примеси любого характера, включая нитраты и вирусы. Одновременно мембрана пропускает содержащийся в воде кислород и другие газообразные вещества, влияющие на вкусовые качества. Благодаря этому вода получается свежей и вкусной.

Общие правила установки

  1. Давление в системе водопровода должно соответствовать техническим нормам (2,8–6,0 бар).
  2. Рекомендуется фильтровать только качественную, безопасную в плане микробиологии воду.
  3. Во время первого запуска очистки до полного завершения установки пить очищенную воду не разрешается.
  4. При обнаружении протеканий или других поломок поступление воды в систему необходимо прекратить до окончательного восстановления работы фильтра.

Внимание! Обязательно следите за тем, чтобы система была защищена от воздействия минусовых температур.

Схема подключения осмотического фильтра

Система крепится к трубе с холодной водой (под мойкой) посредством тройника-кронштейна и шарового вентиля. В мойку врезается кран, можно с двумя клавишами (с минерализацией и без), для очищенной воды. В слив монтируется дренажный хомут.

На схеме видно, что вода проходит 3 ступени предварительной очистки, после этого поступает в мембрану, где происходит разделение на чистую воду (красная трубка) и воду, которая через дренаж сливается в канализацию (черная трубка).

1-я ступень: очищение воды от механических веществ (песка, ржавчины, взвесей) размером от 5 микрон.

2-я ступень: гранулированный уголь очищает воду от хлора и органических примесей.

3-я ступень: очищение воды от механических веществ размером от 1 микрона.

4-я ступень: осмотическая мембрана очищает воду от оставшихся загрязнений (бактерий, вирусов и др. ). Вода поступает в накопительную емкость, чтобы быть использованной в нужный момент.

5-я ступень: окончательное ультратонкое очищение воды активированным углем в пост-фильтре. Вода получается идеально чистотой. Она готова для использования. Через белую трубку вода поступает в кран. На поверхности третьего префильтра установлен повысительный насос, который поддерживает давление воды на необходимом уровне.

6-я ступень очистки – минерализатор – используется по желанию.

Пошаговая инструкция по подключению фильтра

Как правило, в продажу системы поступают полусобранными, с укомплектованными функциональными узлами, что очень облегчает монтаж.

Шаг № 1. Подсоединение к линии холодной воды

Первым делом необходимо перекрыть поступление холодной воды в смеситель. Далее открываем кран холодной воды для сброса давления. Вкручиваем шаровой вентиль на коннектор в отверстие с резьбой. Образовавшийся тройник вставляется между гибким подводящим шлангом смесителя и трубой для холодной воды.

Шаг № 2. Кран чистой воды

На мойке или столешнице сверлим отверстие диаметром 12 мм. Обратите внимание, что место для отверстия следует выбирать, руководствуясь эстетическими соображениями. Обязательно убедитесь, что длины трубки достаточно для прикрепления крана к секции фильтрации. В просверленный проход устанавливаем накладку и резиновый уплотнитель, затем вставляем кран.

Шаг № 3. Установка дренажного хомута

Создаем приемник для слива воды в дренаж: на вертикальной поверхности сифона монтируем дренажный хомут. Ориентируясь на расположение отверстия хомута, сверлим проем диаметром 6 мм для шланга. Вставляем трубочку и закручиваем до упора крепительные болты.

Шаг № 4. Сборка

Сначала устанавливается система предварительной очистки. Все фильтры помещаются в стакан соответствующей колбы. Стакан вкручивается в резьбовое отверстие на адаптере.

Шаг № 5. Монтаж перегородки

Подключение мембраны начинается с отсоединения трубки, расположенной на крышке корпуса. Установить перегородку необходимо так, чтобы патрубок с двумя кольцами-уплотнителями первым проник в гнездо корпуса и надежно там закрепился. Теперь присоединяем трубку.

Шаг № 6. Накопительная емкость

На обернутую ФУМ-лентой резьбу в верхнем отделе емкости прикручиваем кран. Выбираем наиболее подходящее место для бака и соединяем шланг с фитингом.

Шаг № 7. Присоединение гибких трубок

Чтобы помочь покупателям, трубки обычно делают разноцветными (рис. 1).

Синяя трубка шарового крана подсоединяется к самому началу системы – к вертикально расположенной колбе для 1-й ступени очистки. Белая трубка крана чистой воды, соответственно, отходит от завершающего очистку фильтра или от минерализатора, если таковой имеется. Черный шланг дренажного хомута вставляется в фитинг ограничителя потока. Красная трубка накопительного бака входит в тройник на последнем фильтре.

Дополнительный насос устанавливается отдельно.

Важно! При установке фильтра стоит сохранить свободный доступ к съемным элементам системы, так как рано или поздно картриджи потребуют переустановки.

Подключение помпы

Падение давления в системе водоснабжения (ниже 2,8 бар) затрудняет нормальное функционирование очистительной конструкции. Единственное решение данной проблемы – подключение помпы обратного осмоса.

Насос устанавливается с помощью адаптера осмотического очистителя на поверхность третьего префильтра (рис. 1). Ослабьте шурупы, с помощью которых крышка префильтра прикрепляется к адаптеру. Посредством шурупов зафиксируйте адаптер помпы на адаптере очистительной системы. Затяните шурупы. Затем, пользуясь приложенной инструкцией, подсоедините трубки.

Несмотря на то что схема подключения обратного осмоса с насосом достаточно проста, проводить работы по установке помпы самостоятельно не рекомендуется. Лучше доверить эту работу профессионалам.

Преимущества насоса

  1. Увеличивает продуктивность фильтра.
  2. Эффективно очищает воду с высоким содержанием солей.
  3. Работа насоса потребляет совсем незначительное количество электроэнергии. На помпе установлен датчик давления и режим защиты от сухого хода. Она автоматически отключается, когда очищенная вода полностью заполняет бак.
  4. Помпа функционирует очень тихо, практически бесшумно.

Система фильтрации воды обратного осмоса с насосом – оптимальный способ очистки воды для домов, где давление в водопроводе понижено. Следуя нашим рекомендациям по установке и эксплуатации фильтра, вы будете получать чистую и вкусную воду на протяжении многих лет.

Как подключить обратный осмос: схема подключения и рекомендации

Обратный осмос – это приспособление, обеспечивающее фильтрацию воды, которое устанавливается для домашнего пользования. Наиболее часто систему устанавливают под мойкой. Но если там недостаточно места, то обратный осмос допустимо разместить в любом месте в радиусе 10 м от мойки. Он будет стабильно делать свою работу в обоих случаях.

Установка обратного осмоса иногда может вызвать затруднения. В инструкции к системе прописано не все, и человеку, который впервые столкнулся с таким оборудованием, достаточно трудно сделать все правильно. С помощью этой статьи разобраться будет значительно легче.

Подготовка к установке системы фильтрации

Заблаговременно нужно запастись необходимым инструментом. А именно:

  • нож острый, лучше если он будет канцелярским;
  • один или два разводных ключа до трех четвертей;
  • уплотнительная нитка или лента;
  • инструмент для проделывания отверстий;
  • сверла на 7 мм,10 мм, 12 мм.

Также нужно проверить, есть ли все необходимые комплектующие, которые указаны в инструкции. А именно:

  • кран, из которого будет поступать чистая вода, со всем необходимым для подключения;
  • ключ, предназначенный для колб нижнего ряда;
  • мембранный элемент;
  • 3 колбы и картриджи предварительного очищения;
  • врезка в водопровод с муфтой и краном, хомут для дренажа и кран на резервуар;
  • резервуар для накопления очищенной жидкости и др.

Чтобы фильтр работал максимально эффективно, иногда нужны дополнительные инструменты. Если есть сомнения, достаточно ли высокий напор воды, примените манометр. Если напор ниже 3,5 бар, обратный осмос будет работать неправильно.

Чтобы точно знать, какие фильтры необходимы в каждом отдельном случае, можно воспользоваться TDS-прибором для анализа воды.

Установка обратного осмоса – инструкция

Ознакомительный лист к прибору подсказывает, как все правильно сделать. А в совокупности с этой статьей вы будете иметь всю необходимую информацию для установки, в том числе порядок установки фильтров обратного осмоса и остальных, не менее важных процессов.

Первоочередное задание – найдите место, где будет стоять система фильтрации питьевой жидкости. Для территории под мойкой потребуется емкость(таз или что-то подобное) и полотенце, которое хорошо впитывает влагу.

Установка врезки подключения и поступления жидкости к фильтру

Для этого нужно совершить ряд действий:

  1. Перекрыть кран подачи жидкости в дом, открыть смеситель, подающий холодную воду. Это требуется, чтобы убрать оставшееся давление.
  2. Отсоединить гибкий шланг, задача которого – подача холодной воды к смесителю. Проследите, чтобы прокладка была новой, иначе станет невозможным усадка гайки на муфту.
  3. Далее нужно накрутить на резьбу, где присоединялся шланг, муфту с краном. По финишу вы должны почувствовать, как резьба подошла вплотную к резиновой прокладке.
  4. По тому же принципу присоедините шланг смесителя к другому концу муфты.
  5. Затем закройте кран, по которому пойдет жидкость на фильтр, и медленно открывайте квартирный кран.

На этом этапе важно проследить, нет ли протечки. Для этого спускают воздух путем открытия обычного крана. Когда увидите, что вода идет уже без пузырьков, прекратите ее подачу.

Монтаж хомута для дренажа для канализации

Дренажный хомут устанавливается на сифон для того, чтобы отводить непитьевую воду в отходы. Рекомендуется его размещать над гидрозатвором. Это специальное устройство, которое не допускает просачивания запаха нечистот из стока. Оно часто выполняется, как изогнутая труба.

Здесь понадобится дрель и сверло размером 7 мм. Отверстие нужно для трубки из пропилена. При сверлении нужно быть особенно аккуратным, так как можно пробить сифон насквозь. Не забывайте, что внутрь хомута нужно вклеить уплотнение. Оно есть в комплекте.

Затем на пропиленовую трубку нужно надеть гайку и продеть трубку в лицевую часть сифона. Трубка должна войти на 5 или 10 см. Главная задача здесь – сделать так чтобы трубка загнулась, а не оказалась вплотную возле стенки сифона. Так вы обеспечите минимальный уровень слышимости журчания воды. Загните трубку внутри сифона, приложите другую часть дренажного хомута, стяните болтами. Будьте аккуратны при этом, есть риск погнуть сифон.

Монтаж крана для подачи чистой воды

Наиболее часто кран устанавливают в углу моющей зоны. Но здесь главное условие – удобство использования и свободное место снизу. Не беда, коль нет свободного места на раковине. Кран практично и эстетично будет выглядеть в столешнице. В ней при помощи дрели можно просверлить аккуратное отверстие.

Кран внизу закрепляется двумя гайками, разными по размеру. Вначале подложите прокладку из резины, а на нее поместите шайбу, которую найдете в комплекте. Первой нужно закручивать тонкую гайку, по завершению процесса – вторую.

Подключение мембраны обратного осмоса

Чтобы разместить мембрану, нужно найти на кронштейне из металла двухсоставный корпус. Он лежит на горизонтальной плоскости, зафиксирован скобами из пластика. Нужно разъединить шланг и фитинг и отсоединить корпус справа там, где крышка. Следующий шаг – откручивание крышки и установка мембранного элемента.

Мембрана помещается в глубину, штоком с резинк

Магистральный фильтр Атолл не используется для получения питьевой воды.

В этой категории нет ни одного товара.

Магистральные фильтры Atoll – гарантия чистой воды!

Каждый день мы принимаем душ, используем воду для мытья посуды, стирки и других бытовых нужд. Но если вода пахнет хлором и имеет рыжий цвет, то от этого страдает все – кожа, волосы, а также бытовая техника, которая очень быстро выходит из строя. Если вы хотите, чтобы в ваш дом поступала чистая вода без ржавчины, хлора, железа, нитратов и других опасных элементов, рекомендуем установить магистральный фильтр Atoll.

Применение фильтров магистрального типа.

Они предназначены для очистки воды хозяйственно-бытового предназначения. В зависимости от модели и комплектации могут задерживать механические частицы, хлорорганические соединения, снижать содержание солей жесткости и растворенного железа, делая воду намного мягче.

Компания Atoll предлагает огромный выбор магистральных фильтров для решения разных задач. Каждый из них на все 100% справляется со своей основной работой – качественная очистка воды. Благодаря таким устройствам соприкосновение с водой становится комфортным, а срок службы бытовой техники продлевается в несколько раз.

Магистральный фильтр Атолл не используется для получения питьевой воды.

Принцип работы.

Оборудование такого типа фильтрует воду при помощи одного, двух или трех картриджей (все зависит от модели магистрального фильтра). Картриджи надежно задерживают нерастворимые примеси, удаляют из воды агрессивные вещества, убирают мутность и улучшают запах воды. Как результат – на нагревательных приборах сантехнических устройств не остается накипи.

Картриджи имеют большой ресурс и обладают высокой степенью очистки. Они устойчивы к бактериологическому и химическому воздействию загрязненной воды, которая поступает в систему фильтрации.

Магистральные фильтры Атолл, в зависимости от количества ступеней очистки, делятся на такие группы:

  • одноступенчатые;
  • двухступенчатые;
  • трехступенчатые.
Преимущества магистральных фильтров Атолл.
  • Доступны и надежны.
  • Эффективно очищают воду от всевозможных загрязнений.
  • Обладают высокими потребительскими характеристиками.
  • Продаются полностью укомплектованными.
  • Соответствуют международным стандартам качества.

Обратный осмос Atoll A-560E Lux

   Обратноосмотическая система Atoll A-560E Lux – универсальная модель фильтра обратного осмоса. Подойдет как для большой семьи, так и для малого офиса. Имеет пять ступеней фильтрации воды, одной из которых является тонкопленочная мембрана.

Именно благодаря ей достигается эффективная очистка воды от бактерий и вирусов, солей жесткости, тяжелых металлов, органических соединений и других вредных веществ.

ПРИНЦИП РАБОТЫ ОБРАТНОГО ОСМОСА

На ролике продемонстрирован принцип работы систем обратного осмоса.

СТУПЕНИ ОЧИСТКИ

     В системе "Atoll A-560E Lux" вода проходит пятиступенчатую фильтрацию:
  1. Механический картридж Atoll МП-5В – удаляет из воды грязь, взвешенные частицы и нерастворимые примеси размером более 5 мкм.

  2. Угольный картридж Pentek GAC10 –  удаляет из воды хлор и органические примеси. Состоит из активированного гранулированного угля.

  3. Механический картридж Atoll МП-1В – осуществляет фильтрацию воды от механических примесей размером более 1 микрона. Защищает мембрану от возможного "пыления" угольного картриджа второй ступени.

  4. Обратноосмотическая мембрана Filmtec TW30-1812-50 – основной и самый эффективный этап фильтрации. На молекулярном уровне, за счет очень маленького размера пор мембраны, вода очищается от вирусов и бактерий, тяжелые металлы, соли жесткости и другие вредные вещества,  пропуская лишь молекулы воды.

  5. Постугольный фильтр Atoll CK-2586C – картридж ультратонкой очистки воды. Фильтрующая среда - активированный угль. Постфильтр расположен после накопительного бака и является финишной ступенью очистки. Удаляет неприятные запахи и привкусы, гарантирует потребителю идеально чистую воду.


ОБРАТНООСМОТИЧЕСКАЯ МЕМБРАНА - ПРИНЦИП РАБОТЫ

   Данный ролик демонстрирует принцип дествия мембран тонкой очистки. Обратноосмотические мембраны имеют самый высокий показатель очистки воды. Рассмотрев детально каждый из пунктов можно вникнуть в суть работы мембран и увидеть все приемущества.

СХЕМА ОЧИСТКИ ВОДЫ "Atoll A-560E Lux"

СХЕМА ПОДКЛЮЧЕНИЯ СИСТЕМЫ "Atoll A-560E Lux"

СРОК СЛУЖБЫ КАРТРИДЖЕЙ*

* Реальные сроки замены сменных элементов могут сильно отличаться от заявленых из-за плохого качества подаваемой на фильтр воды.

Устранение загрязнений фильтром Atoll A-560E Lux

Компонент Степень очистки, % Компонент Степень очистки, %
Асбест 99,99 Барий 96
Цисты 99,99 Радий 80
Бактерии 99,99 Бензол 99
Медь 99 Хлорбензол 99
Хром 97 Дихлорэтан 99
Свинец 99 Тетрахлорэтилен 99

ХАРАКТЕРИСТИКИ ТОВАРА

   Внимание!!! Чтобы обеспечить эффективную и стабильную работу системы обратного осмоса необходимо давление воды не менее трех атмосфер. Если у Вас давление ниже требуемого, рекомендуется использовать модификацию фильтра "Atoll A-560Ecp Lux с насосом повышения давления"!
На данный водоочиститель распространяется бесплатная доставка по Украине!!!
Скорость фильтрации воды 230 л/сутки
Рабочее давление воды 2,8 – 8,4 атм.
Соотношение
чистая вода:дренаж
1:5
Сменные модули Atoll МП-5В, Atoll МП-1В, Pentek GAC10,
Filmtec TW30-1812-50, Atoll CK-2586C
Минерализация воды нет
Снижение жесткости воды да
Удаляет из воды на 99% бактерии, цисты, асбест, медь, свинец,
бензол, хлорбензол, дихлорэтан и др.
Объем накопительного бака 12 л.
Габариты системы 480х420х420
Производитель Atoll (США - Россия)

Фильтр Atoll A-460E/Atoll A-450 STD - 10000

Фильтр Atoll A-460E/atoll A-450 STD очищает воду без использования химических средств, что делает его использование абсолютно безопасным для здоровья. Используя метод обратного осмоса, Атолл прогоняет поток воды под давление через мембрану, которая пропускает исключительно молекулы воды и кислорода. Этот фильтр состоит из нескольких слоёв, повышающих качество очистки: - префильтры задерживают молекулы хлора, различные нерастворимые частицы и бактерии; - мембрана, состоящая из двух или трёх слоёв, задерживает более мелкие загрязнения (которые сразу смываются в канализацию), пропуская только молекулы кислорода и воды; - угольный постфильтр.

Система обратного осмоса Atoll A-460E/atoll A-450 STD обладает ещё одним полезным свойством: при проходе через фильтр вода обогащается кислородом. Попробуйте глоток – эта вода бодрит и освежает! Благодаря фильтру Атолл вода становится не только чистой, но и приятной на вкус, свежей, насыщенной кислородом. А если вы решите приобрести фильтр с индексом m, то есть укомплектованный минерализатором, то ваша вода станет очень полезной для организма.

Системы обратного осмоса Atoll A-460E/atoll A-450 STD предназначены для доочистки воды в бытовых условиях для ее последующего использования для питья, приготовления пищи и других целей. Под этим подразумевается, что предварительная очистка воды проведена муниципальными службами, и ее химический и бактериологический состав находится в пределах ГОСТа. Системы обратного осмоса Atoll A-460E/atoll A-450 STD удаляют до 99,9% всех примесей содержащихся в воде и предотвращают образование накипи в нагревательных приборах. В то же время вода, проходя через фильтр, обогащается кислородом, который дополнительно придает ей приятный свежий вкус. Применяемый в этих системах метод очистки – обратный осмос - не предполагает применения химикатов и осуществляется посредством прохождения подаваемой под давлением воды через специальную мембрану.

Рекомендуемое место установки фильтра Atoll A-460E/atoll A-450 STD - под кухонной мойкой.
При покупке системы обратного осмоса Atoll A-460E / atoll A-450 STD, рекомендуется подбирать его исходя из предполагаемого потребления очищенной воды - с большей или меньшей производительностью, определяемой основным фильтрующим элементом – мембраной. Качество очистки воды различными моделями обратноосмотических систем одинаково при использовании сертифицированных сменных фильтрующих элементов.

Маркировка (действующая) Прежняя маркировка Кол-во ступеней очистки Тип системы Производ-ть* / при вх. давлении (бар) Диапазон раб. давлений (бар) Рабочая температура (°С) Присоед. размер Габаритные размеры, мм (ДхШхВ) **
atoll A-550 STD atoll A-560E 5 с внешним баком 120 л/сут / 3,5 2,8 - 6,0 4 - 38 1/2 '' 420x150x430


Системы обратного осмоса Atoll производятся в России (по ТУ 3697-002-58968054-2006) и США (NSF/ANSI Standart 058). Фильтры российского производства имеют индекс “E” в конце обозначения. Вне зависимости от страны производства системы имеют одинаковые характеристики и комплектацию.С начала 2008 года в ряд сетевых гипермаркетов поставляются системы обратного осмоса торговой марки atoll новых серий. Эти серии являются упрощёнными функциональными аналогами* следующих типовых серий фильтров:

серия A-450 STD – аналог типовой серии Atoll A-460Е
* под упрощённым функциональным аналогом следует понимать изделие, выполняющее те же функции, что и изделие типовой серии, но в упрощенной комплектации. Изменение комплектации касается деталей, не влияющих на качество очистки воды. Монтаж, эксплуатация и сервисное обслуживание таких изделий проводятся по правилам и инструкциям, действующим в отношении изделий типовых серий.

ВНИМАНИЕ!

Системы Atoll A-460E/atoll A-450 STD должны быть установлены в помещении, не допускающем замерзания воды. В противном случае возможно повреждение колб и протечка воды.

ОБЩЕЕ ОПИСАНИЕ системы обратного осмоса Atoll A-460E/atoll A-450 STD :
В состав системы входят следующие функциональные элементы:
- Префильтры - используются для предварительной очистки воды от нерастворимых частиц, хлора, органических веществ до того, как вода достигнет мембраны, и способствуют увеличению срока службы основного чистящего элемента системы - мембраны. В зависимости от степени загрязненности исходной воды рекомендуется выбирать модели с двумя или тремя префильтрами.
- Мембрана – упрощенно представляет из себя полупроницаемый материал, через который могут пройти только молекулы воды и кислорода. Загрязнение фильтрующей поверхности мембраны необратимо и приводит к полной остановке процесса очистки воды. Именно поэтому применяется предварительная двух- или трехступенчатая фильтрация поступающей воды, а работа мембраны организована так, что все поступающие к ней загрязнения не оседают на ее поверхности, а смываются в канализацию.
- Накопительная емкость - бак для хранения чистой воды, объемом 12л (полезный объем – 8л). Суточная производительность обратноосмотических систем вполне достаточна для обеспечения семьи или сотрудников небольшого офиса численностью до 20 человек чистой питьевой водой. Однако, в пиковом режиме, когда единовременно потребление воды резко возрастает, необходим ее запас для удовлетворения возникших потребностей. В таких случаях важен запас воды, накопленной в баке.
- Постфильтр – самая последняя ступень непосредственно перед питьевым краном. Угольный постфильтр эффективно используется только в случаях, когда фильтр долгое время не использовался, и очищенная вода, находящаяся в баке и трубках, могла приобрести неприятный привкус или запах. Системы, имеющие в обозначении индекс “m” имеют в своем составе в качестве постфильтра специальный минерализатор, насыщающий очищенную воду минеральными солями. Растворенные минералы, как и в случае употребления любой другой минерализованной воды, не усваиваются организмом, однако обогащенная ими вода приобретает более привычный вкус.
- Кран питьевой – врезается в кухонную мойку или столешницу и служит для получения чистой питьевой воды независимо от общего потока воды, используемой в хозяйственных целях.

Схема подключения фильтр Atoll A-460E / atoll A-450 STD
КОМПЛЕКТАЦИЯ системы обратного осмоса Atoll A-460E:
Все питьевые системы обратного осмоса поставляются в сборе и комплектуются:
- системой колб (4 или 5 в зависимости от модели фильтра), закрепленными на кронштейне
- сертифицированными сменными фильтрующими элементами (картриджами и мембраной)
- ключом для снятия колб
- баком для накопления очищенной воды
- питьевым хромированным краном
- комплектом соединительных трубок и клапанов
- комплектом для подключения (врезки) в водопровод
- комплектом для врезки в сливную магистраль.
Системы, имеющие в обозначении индекс “сp” (A-560cp и A-575cp), дополнительно комплектуются насосом повышения давления воды на входе фильтра. Такие обратноосмотические системы предназначены для установки в местах, где давление в водных магистралях не превышает 2.8 бар или нестабильно, что может приводить к снижению производительности системы. Остальные модели могут быть доукомплектованы насосом при обращении с соответствующей заявкой в наш сервисный центр или по месту приобретения самой системы. При этом подключение должно быть произведено так, чтобы обеспечить отсутствие механических примесей на входе насоса. Возможно, для этого потребуется дополнительно установить магистральный фильтр механической очистки Honeywell или колбовый фильтр с картириджем механической очистки USFilter - Pentek.
Обратный осмос - самый совершенный метод водоочистки. Вода из водопровода продавливается через полупроницаемую мебрану, каторая отторгает даже мельчайшие частицы - размером порядка одной дяситысячной доли микрона - и пропускает только молекулы воды и кислорода.

Принцип обратного осмоса заимствован из живой природы: осмотическая регуляция поддерживает необходимую среду в клетках растений и животных. Теперь он вооплощен в самых передовых технологиях. Фильтры atoll, работающие по принципу обратного осмоса, становится новым стандартом жизни. Система обратного осмаса atoll производит очистку воды без использования химических реактивов, не привносит в воду никаких веществ.

ЭФФЕКТИВНОСТЬ ОЧИСТКИ ПО НЕКОТОРЫМ ВИДАМ ЗАГРЯЗНЕНИЙ:

ЭФФЕКТИВНОСТЬ ОЧИСТКИ
КОМПОНЕНТ СТЕПЕНЬ ОЧИСТКИ % ТИП ЗАГРЯЗНЕНИЯ КОМПОНЕНТ %
Натрий 99 Серебро 98
Калий 98 Ртуть 98
Кальций 99 Барий 99
Магний 99 Хром 99
Алюминий 99 Свинец 99
Медь 99 Хлориды 99
Никель 99 Сульфаты 99
Цинк 99 Фосфаты 99
Кдмий 99 Бактерии 99
Стронций 99

Руководство по установке системы обратного осмоса

Схема установки обратного осмоса

Скачать Руководство по установке обратного осмоса Анимация установки обратного осмоса
Требуется Adobe Acrobat Reader

Также просмотрите наши разнесенные схемы внизу этого руководства.

Ваша система обратного осмоса (RO) была протестирована на правильность ее работы. Рекомендуется следующее периодическое обслуживание, чтобы ваша система прослужила годы безотказной работы:

  • Предварительные фильтры (осадок) - один раз в год
  • Предварительный фильтр (угольные блоки) - один раз в год
  • Мембрана обратного осмоса - обычно каждые 2 года
  • Постфильтр (угольный) - один раз в год

Компоненты системы обратного осмоса

  • Модуль обратного осмоса
    Модуль обратного осмоса является основным компонентом и содержит предварительные фильтры, мембрану и постфильтр.Предусмотрен кронштейн, поэтому их можно установить под раковиной или в подвале.
  • Угловой запорный клапан
    Угловой запорный клапан подключается к линии холодной воды для подачи воды в систему обратного осмоса и обеспечивает легкую возможность перекрыть подачу воды при обслуживании устройства.
  • Предварительный фильтр # 1
    Полипропиленовый фильтр из выдувного расплава удаляет более крупные частицы, такие как грязь, ржавчина и отложения.
  • Предварительный фильтр №2 (и 3, если применимо)
    Углеродный блок 10 микрон удаляет хлор и химические загрязнения в питательной воде и защищает мембрану обратного осмоса.
  • Автоматический запорный клапан
    Автоматический запорный клапан закрывается, когда резервуар для хранения полон, и перекрывает подачу воды для экономии воды. Клапан активируется, когда давление в баллоне составляет 2/3 давления подачи.
  • Мембрана
    Мембрана обратного осмоса Тонкопленочные композитные мембраны уменьшают содержание растворенных минералов, металлов и солей. В этом процессе вредные соединения отделяются мембраной от воды, а загрязнения смываются в канализацию.
  • Постфильтр
    Постфильтр с активированным углем из скорлупы кокосового ореха предназначен для окончательной «полировки» и удаления вкусов, запахов и обеспечения воды с прекрасным вкусом.
  • Бак-дозатор
    Бак-дозатор вмещает воду, очищенную обратным осмосом, готовую к использованию.
  • Кран для питьевой воды
    Смеситель обратного осмоса используется для подачи очищенной воды, когда вы этого хотите.
  • Дренажный хомут
    Седельный клапан сточных вод соединяется со сливом для удаления отработанной воды из системы обратного осмоса.
  • НКТ
    Трубка соединяет все компоненты обратного осмоса.
  • Фитинги быстрого соединения
    Фитинги Quick-Connect используются для необходимых соединений труб. Эти фитинги соединяются путем проталкивания трубки в фитинг с небольшим сопротивлением до тех пор, пока трубка не войдет в фитинг. Просто сделайте чистый разрез в трубке и осторожно протолкните трубку, пока она не перестанет проходить. Чтобы убедиться, что трубка плотно прилегает, аккуратно потяните ее назад; он должен поймать.Всегда проверяйте герметичность, чтобы обеспечить водонепроницаемое соединение. (см. рисунок 1).

Инструменты

В зависимости от конкретной установки могут потребоваться следующие инструменты:


  • 3/8 "регулируемая скорость электродрель ; (2500 об / мин лучше всего для нержавеющей стали)
  • Сверла по металлу 1/8 ", 1/4" и 1/2 "
  • 1/8 ", 1/4" и 1/2 " сверла по бетону (для фарфоровых раковин)
  • Отвертка с крестообразным шлицем
  • 6 " разводной ключ
  • Тефлоновая лента и резак для пластиковых труб
  • Молоток и кернер

Расположение системы

Ваша система обратного осмоса может быть установлена ​​под раковиной или в подвале.Не устанавливайте блок в местах, где он может подвергаться воздействию отрицательных температур. Можно также рассмотреть возможность подключения к ледогенератору или другому удаленному месту, если подключение может быть выполнено без использования труб длиной более 12 дюймов, в противном случае может потребоваться нагнетательный насос. Можно попытаться выполнить более дальние прогоны, и насос можно будет добавить позже только при необходимости

Рекомендации по размещению компонентов следующие:

  • Смеситель
    следует размещать на раковине или рядом с ней, где обычно требуется питьевая вода / вода для приготовления пищи.Если существующее отверстие недоступно, требуется 2-дюймовая плоская поверхность для установки смесителя. Толщина монтажной поверхности не должна превышать 1-1 / 4 дюйма, в противном случае потребуется удлинитель смесителя (не входит в комплект).
  • Бак дозатора
    можно разместить там, где это удобно, в пределах десяти футов от крана. Под раковиной, в ближайшем шкафу или на стропилах в подвале - отличный выбор. Полные баки могут весить более тридцати фунтов; поэтому убедитесь, что все используемые стеллажи надежно закреплены. Бак-дозатор можно ставить на бок или вертикально.
  • Устройство обратного осмоса
    может быть установлено на любой стороне раковины, в задней части шкафа или в подвале. Установка устройства с левой или правой стороны шкафа под раковиной обеспечивает более легкий доступ к устройству для будущего обслуживания.
  • Угловой запорный клапан
    используется для подачи питательной воды к установке обратного осмоса. Расположите этот узел как можно ближе к установке обратного осмоса. Соединения между верхней частью холодной водой запорным клапана и нижней частью стояк трубы, которая проходит между вашим холодной водой запорным и краном.Узнайте у местного дилера, какие альтернативы можно использовать вместо переходника углового упора, если его нельзя установить под вашей раковиной.
  • Сливной патрубок
    используется для соединения сточной воды со сливом под раковиной. Он предназначен для установки вокруг стандартной дренажной трубы с наружным диаметром 1-1 / 2 дюйма. Сливной седловой клапан всегда должен устанавливаться перед (над) p-образным сифоном и на вертикальном или горизонтальном патрубке. Не устанавливайте сливное отверстие рядом с мусорным баком. утилизация, чтобы избежать засорения дренажной линии мусором.

Подготовка системы

Откройте картонную коробку, извлеките компоненты и проверьте наличие всех деталей.


Этапы установки

Все сантехнические работы должны быть выполнены в соответствии с государственными и местными правилами сантехники. В некоторых муниципалитетах может потребоваться установка лицензированным сантехником. Для получения дополнительной информации обратитесь к местным правилам водоснабжения.

  1. 1. Установка смесителя

    Если в мойке есть распылитель, его можно отсоединить для установки смесителя.Для герметизации соединения распылителя потребуется заглушка или заглушка, или распылитель можно оставить подключенным под раковиной.

    Чтобы проделать отверстие для крепления крана (если отверстие для распылителя или другое существующее отверстие не используется), проверьте ниже, чтобы убедиться, что сверло не будет мешать чему-либо внизу. Требуется 2-дюймовая плоская поверхность, не превышающая толщину 1-1 / 4 дюйма.

    Смеситель должен быть расположен так, чтобы он опорожнялся в раковину, а излив для удобства поворачивался свободно.Если в раковине есть отверстие, в которое можно установить кран обратного осмоса, сверление не требуется. Приступите к установке смесителя.

    Порядок установки фарфора, эмали, керамики на металле или чугуна:

    Необходимо принять меры для проникновения фарфора в металлическое основание и предотвращения сколов и царапин.

    Процедуры:

    • Отметьте центр кернером для пилотного отверстия 1/4 дюйма.
    • Осторожно просверлите пилотное отверстие с ямой для кладки через фарфор и остановите его, когда появится металл. (Используйте легкое давление и медленную скорость)
    • Замените сверло на стандартное сверло по металлу, чтобы продолжать резать металл под фарфоровой поверхностью.
    • Продолжайте увеличивать пилотное отверстие с помощью более крупных резцов по камню и металлу, пока отверстие не станет 1/2 дюйма.
    Порядок установки моек из нержавеющей стали

    Процедуры:

    • Отметьте центр кернером для пилотного отверстия 1/4 дюйма.
    • Просверлить пилотное отверстие.
    • Продолжайте увеличивать отверстие сверлом большего размера, пока оно не станет 1/2 дюйма.
    • Очистить острые края.

    Примечание. В некоторых муниципалитетах требуются смесители с воздушным зазором . Для этих смесителей требуется отверстие 1-1 / 4 дюйма в раковине, а не отверстие 1/2 дюйма, необходимое для стандартного смесителя, включенного в систему обратного осмоса. Чтобы сделать отверстие размером 1 1/4 дюйма для установки смесителя с воздушным зазором, требуются специальные инструменты, такие как перфоратор для шасси (нержавеющая сталь) или резак Relton (фарфор), если достаточно большое отверстие еще не доступно.За дополнительной информацией обращайтесь к местному дилеру.

  2. 2. Установка смесителя

    Снимите крепеж с резьбового стержня. Хромированные опорные пластины и резиновые шайбы скользят по стойке к корпусу смесителя.

    Проденьте стержень с резьбой в отверстие раковины и сориентируйте кран. Снизу раковины наденьте стопорную шайбу и шестигранную гайку на стержень с резьбой и затяните гаечным ключом.

    Примечание: Лучше, чтобы кто-нибудь держал смеситель над раковиной, чтобы он не сдвинулся с места.Если это невозможно, затяните шестигранную гайку до тех пор, пока она не затянется чуть меньше, чем полностью. Затем поверните основание смесителя над раковиной, затягивая его, ориентируя смеситель в нужном месте.

  3. 3. Угловой запорный клапан и трубка Установка

    Угловой запорный клапан John Guest обеспечивает простое и легкое соединение между угловым упором (перекрытие холодной воды) и нижней частью стояка. Угол Запорный клапан имеет встроенный запорный и обеспечивает подключение питания питания для системы обратного осмоса.

    Процедура установки: (См. Рисунок 2)

    1. Отключите подачу холодной воды с помощью углового выключателя, расположенного под раковиной.
    2. После закрытия клапана сбросьте давление, открыв ручку смесителя со стороны холодной воды.
    3. С помощью разводного ключа, отсоединить стояк трубку от существующей холодной воды запорного.
    4. Переместить трубки от клапана, чтобы освободить место для John Guest углового упора клапана.
    5. Подключите поворотный конец John Guest углового упора клапана на резьбу холодной воды запорной. Это соединение следует затягивать только вручную.
    6. Подключение стояк трубки к мужскому концу John Guest угловому упору клапана и затяните с помощью гаечного ключа.
    7. Connect длина 1/4" трубки между фитингом John Guest на угловом упоре клапана и входом блока обратного осмоса.

    Гибкие переходные трубки:

    Большинство используемых в настоящее время стояков изготовлены из гибкого материала: плетеной нержавеющей стали, плетеного пластика или серых пластиковых трубок 3/8 дюйма.Эти гибкие трубки проще всего использовать с запорным клапаном John Guest Angle, потому что 2 дюйма дополнительного пространства, необходимого для адаптера крана, можно легко разместить, согнув такой стояк. Более короткая стояк не понадобится.

    Медные стояки:

    Если стояк труба изготовлена ​​из меди вам нужно будет либо сделать изгиб в меди, чтобы для 2" пространства, необходимых для John Guest углового упора клапана. Если медная труба 3/8" , сгибание может легко делается вручную.

    Угловой запорный клапан John Guest работает с запорными клапанами 3/8 дюйма и стояками. В некоторых случаях в старых водопроводных сетях могут использоваться запорная труба и стояк большего размера. В этом случае потребуется либо заменить старый клапан и стояк с новыми частями 3/8 дюйма, или используйте альтернативное соединение для подачи воды в систему обратного осмоса. Альтернативы включают самопроникающие клапаны, Т-образные фитинги и переходники для кранов, которые соединяются между краном и верхней частью стояка.

    За дополнительной помощью обратитесь к своему дистрибьютору или специалисту по установке.

    Щелкните здесь, если у вас есть самопрокалывающийся клапан для клапана подачи
    3-А. Самопроникающий клапан и установка трубопровода

    Самопроникающий клапан (не входит в комплект) разработан для использования с медными или хромированными медными трубками с внешним диаметром от 3/8 до 1/2 дюйма, ХПВХ и гибкими серыми стояками размером не менее 3/8 дюйма. не следует использовать на ребристых, гофрированных, армированных пластиковых или стальных трубах с оплеткой.Узнайте у местного дилера, какие альтернативы можно использовать вместо самопроникающего клапана, если его нельзя использовать под вашей раковиной.

    Установка с использованием медных трубок / трубок или трубок, ХПВХ и серых гибких вертикальных трубок: (см. Рисунок 2-A)

    1. Отключить вентиль холодной воды из-под раковины или вентиль на водопроводе на весь дом.
    2. Перед установкой седлового клапана убедитесь, что прокалывающая трубка не выступает за резиновую прокладку.
    3. Установите седловой клапан на трубу / трубу (как показано на рисунке 3)
    4. Поверните ручку по часовой стрелке до упора, чтобы проткнуть трубу / трубу (в этом положении клапан закрыт)
    5. Включить подачу воды в напорную линию холодной воды.
    6. Затяните гайку / уплотнение с помощью гаечного ключа вокруг штока клапана.
    7. Подсоедините трубку к клапану подачи воды с помощью латунной стяжной гайки, вставки ребра жесткости и пластмассовой втулки.
    8. Чтобы открыть клапан, поверните ручку против часовой стрелки.

    Седельные клапаны, установка с другой металлической трубой:

    1. Отключить подачу холодной воды.
    2. Просверлите отверстие диаметром 3/16 дюйма в желаемом месте.
    3. Убедитесь, что прокалывающая трубка не выступает за резиновую прокладку.
    4. Установить седловой клапан на трубу, совместив его с отверстием.
    5. Поверните ручку седлового клапана по часовой стрелке, чтобы закрыть клапан.
    6. Затяните гайку / уплотнение вокруг штока клапана гаечным ключом.
    7. Подсоедините трубку к клапану подачи воды с помощью латунной стяжной гайки, вставки ребра жесткости и пластмассовой втулки.
    8. Включить подачу холодной воды.
    9. Чтобы открыть клапан, поверните ручку против часовой стрелки.
    Щелкните здесь, если у вас есть переходник для смесителя для клапана подачи
    3-Б.Переходник для крана, шаровой кран и установка трубок

    Переходник для смесителя (не входит в комплект) и шаровой кран (в комплект не входит) будут работать со всеми стандартными кухонными смесителями и обеспечивать надежное соединение для подачи питательной воды в установку обратного осмоса.

    Процедура установки: (См. Рисунок 2-B)

    1. Отключите подачу холодной воды с помощью углового выключателя, расположенного под раковиной.
    2. После закрытия клапана сбросьте давление, открыв ручку смесителя со стороны холодной воды.
    3. С помощью разводного или тазового ключа отсоедините стояк от нижней части крана.
    4. Проденьте внутреннюю сторону переходника для смесителя с охватываемой стороной крана.
    5. Наденьте стояк на нижнюю часть переходника крана.
    6. Подсоедините отрезок трубки 1/4 дюйма между фитингом на стороне переходника крана и шаровым клапаном.
    Гибкие переходные трубки:

    Большинство используемых в настоящее время стояков изготовлены из гибкого материала: плетеной нержавеющей стали, плетеного пластика или серых пластиковых трубок 3/8 дюйма.Эти гибкие трубки проще всего использовать с переходником для смесителя, потому что 2 дюйма дополнительного пространства, необходимого для переходника для смесителя, можно легко разместить, согнув такой стояк. Более короткая стояк не понадобится.

    Медные стояки:

    Если ваша стояковая труба сделана из меди, вам нужно будет либо сделать изгиб в меди, чтобы оставить 2 дюйма пространства, необходимого для переходника крана. Если медная труба составляет 3/8 дюйма, ее можно легко согнуть. рукой.

    Если медная труба стояка больше 3/8 дюйма, рекомендуется вырезать 2 дюйма от нижней части стояка, чтобы оставить необходимое пространство. Резак для медных труб - идеальный инструмент для этого разреза, хотя можно использовать ножовку. Если будет сделан разрез, необходимо установить новое компрессионное кольцо (не входит в комплект), чтобы создать новое водонепроницаемое соединение с стояком и угловым запорным запорным клапаном.

  4. 4.Установка сливного седлового клапана

    Сливной патрубок используется для соединения сточных вод со сливом под раковиной, который предназначен для установки вокруг стандартной дренажной трубы с наружным диаметром 1-1 / 2 дюйма. Сливной седловой клапан всегда должен устанавливаться перед (над) сливным отверстием. сифон и на вертикальном или горизонтальном сливе. Не устанавливайте сливной патрубок рядом с мусоропроводом, чтобы не засорить сливную линию мусором.

    Процедура установки: (См. Рисунок 3)
    1. Расположите сливной седловой клапан в выбранном месте и отметьте отверстие.
    2. Просверлить отверстие 1/4 "на отметке на одной стороне трубы.
    3. Снимите подкладку с прокладки и приложите липкую сторону к половине фитинга сливного хомута вокруг отверстия.
    4. Поместите обе половины сливного патрубка на сливную трубу так, чтобы отверстие совместилось с просверленным отверстием. Используйте небольшое сверло, чтобы убедиться, что дренажный хомут правильно выровнен.
    5. Закрепите зажим сливного седла на клапане с помощью прилагаемых болтов и гаек. (Не затягивайте слишком сильно и убедитесь, что между половинками седла с каждой стороны есть равное пространство)
  5. 5.Начальные соединения трубопровода

    Для удобства установки под раковиной, на данном этапе может оказаться целесообразным завершить соединения труб под раковиной.

  6. 6. Установка компонентов обратного осмоса

    Требуется установка картриджа

    Отстойный картридж, картридж (и) угольного блока и мембрана обратного осмоса должны быть установлены в установке обратного осмоса. Картриджи поставляются в санитарной упаковке.Пожалуйста, мойте руки или используйте перчатки при работе с картриджами.

    Картридж отстойника из полипропилена, полученного экструзией с раздувом из расплава, является первым на впускной стороне, за ним следует картридж (и) угольного блока (CBC10-10). Оба этих картриджа можно установить любым концом вперед. Мембрана входит в корпус мембраны концом уплотнительного кольца вперед. Убедитесь, что мембрана обратного осмоса вставлена ​​в корпус мембраны до упора.

  7. 7.Установка установки обратного осмоса

    Блок обратного осмоса обычно устанавливается на правую или левую боковую стенку шкафа мойки, в зависимости от того, где должен быть расположен подающий бак. Обычно блок устанавливается спереди шкафа, а резервуар - сзади.

    Чтобы установить устройство, поднимите его как минимум на 2 дюйма от пола, выровняйте и отметьте расположение необходимых монтажных отверстий. Просверлите отверстие для крепежных винтов и установите винты, позволяющие прорезям монтажного кронштейна скользить по ним.

    Примечание: Если боковые стенки шкафа не сплошные, устройство может стоять на полу с винтами, используемыми только для того, чтобы удерживать его напротив шкафа в вертикальном положении.

  8. 8. Размещение резервуаров предварительного наполнения и подачи

    Рекомендуется предварительное наполнение резервуара для хранения, чтобы было давление, достаточное для проверки на утечки, и воды для промывки угольного пост-фильтра. Для этого подсоедините линию подачи, которая будет обслуживать установку обратного осмоса, непосредственно к резервуару-дозатору.Для этой цели предусмотрен переходник 3/8 "x 1/4". Позвольте воде заполнить мочевой пузырь до упора. Закройте клапан резервуара, отключите давление подачи, снимите трубку с редуктора и снимите редуктор с клапана резервуара.

    Резервуар подачи должен быть размещен под прилавком или в пределах 10 футов от установки обратного осмоса.

    Примечание. В баллонах создается предварительное давление воздуха 7 фунтов на квадратный дюйм.

  9. 9.Окончательные соединения трубопровода

    После установки всех компонентов завершите окончательные соединения трубок в соответствии со следующими инструкциями:

    1. Трубки должны повторять контур шкафов.
    2. Отрежьте трубы до нужной длины, используя квадратные надрезы и подходящий режущий инструмент.
    3. Убедитесь, что в трубке нет перегибов.
    4. Держите трубки от установки обратного осмоса к резервуару и крану как можно короче для обеспечения хорошего потока.
    5. Дренажная линия представляет собой короткую трубку диаметром 1/4 дюйма, соединенную с корпусом мембраны. На этой трубке установлен 3-дюймовый цилиндрический ограничитель дренажного потока. Здесь дренажная линия подключается к установке обратного осмоса. Не снимайте ограничитель дренажного потока, так как это вызовет отказ системы.

Подключение ледогенератора

(опция, требуется Т-образный фитинг и дополнительный запорный клапан, не поставляемые с блоком обратного осмоса)

Устройство обратного осмоса может быть подключено к любому стандартному ледогенератору холодильника или льдогенератору / диспенсеру для воды.

Не подключайте к барному льдогенератору коммерческого типа!

Для завершения этой операции подсоедините тройник с запорным клапаном к трубке крана и проведите трубку к холодильнику. (Подсоединение к существующим медным трубкам не рекомендуется из-за возможной коррозии) Выключите льдогенератор в морозильной камере, прежде чем отключать существующую линию подачи водопроводной воды в холодильник. Включите ледогенератор после того, как система обратного осмоса была слита несколько раз и в баке будет полный запас воды.

Линии для ледогенераторов

часто проходят по стропилам недостроенных подвалов или готовых подвалов с подвесными потолками, а затем до холодильника. Если в подвале жесткий потолок, такой вариант не подходит, и линию придется провести через шкафы. В тех случаях, когда подвал или шкафы, соединяющие раковину и холодильник, недоступны, подключение ледогенератора невозможно.

Примечание: Перед тем, как выполнять какие-либо работы с системой обратного осмоса, выключите клапан ледогенератора и блок ледогенератора.Включите снова только после того, как система обратного осмоса будет продезинфицирована и промыта.


Запуск системы

Перед вводом в эксплуатацию
  1. Проверить все фитинги.
  2. Откройте шаровой кран, дайте системе создать давление и проверьте на утечки.
  3. Откройте клапан на бачке-дозаторе и открывайте кран, пока не потечет вода.
  4. Закройте кран, подождите пять минут и проверьте герметичность.
  5. Позвольте системе произвести полный бак воды обратного осмоса.(2-3 часа)

Промывочная система и проверка работы

  1. Поверните рычаг крана вверх, и кран останется включенным. Сделайте это и дайте резервуару полностью стечь всей воде.

    Не используйте эту воду!

  2. Закройте кран и еще раз проверьте систему на утечки.
  3. Позвольте системе производить воду в течение 4 часов, к этому моменту резервуар-дозатор будет заполнен.
  4. Снова откройте кран и дайте баку опуститься во второй раз.

    Не используйте эту воду!

  5. Закройте кран и позвольте устройству произвести еще один резервуар с водой.
  6. В этот момент можно открыть подводящую линию к соединению льдогенератора (опция) и вода обратного осмоса готова к употреблению.

Замена фильтров и дезинфекция системы

Каждый год фильтры в системе следует заменять. Обычно мембрану можно заменять раз в два года, но предварительные фильтры и постфильтры следует менять ежегодно, а в некоторых случаях и чаще.

Замена фильтра
  1. Перекройте клапан на бачке обратного осмоса.
  2. Отключить давление питательной воды.
  3. Откройте кран обратного осмоса, чтобы сбросить давление.
  4. С помощью прилагаемого гаечного ключа снимите корпус фильтра.
  5. Выбросить старые фильтры.
  6. Очистите корпуса фильтров щеткой для очистки.
  7. Выполните шаги по дезинфекции, указанные в разделе «Санитарная обработка системы».
  8. Установить новые фильтры в систему.
  9. Снимите и замените фильтр GAC Post. Снимите фитинги со старого постфильтра, повторно нанесите тефлоновую ленту и установите фитинги в новый постфильтр.
  10. Включить давление подачи.
  11. Открыть кран бака.
  12. Позвольте воде в баке вымыть постфильтр и слейте его до полного опорожнения. Перед использованием воды выполните еще 2 полных цикла для слива.
Замена мембраны
  1. Снимите подающую трубку с конца корпуса мембраны, который имеет только 1 трубку.
  2. Отвинтить колпачок от кожуха мембраны.
  3. Удалите мембрану плоскогубцами.
  4. Очистить корпус мембраны щеткой.

Примечание: При установке новой мембраны обязательно вставьте мембрану в корпус до упора. При каждой замене фильтров рекомендуется дезинфицировать систему.

Санитарная обработка системы

После того, как все фильтры удалены из системы, корпуса очищены, резервуар пуст, а кран открыт...

  1. Налейте 1 галлон воды в чистое ведро.
  2. Добавьте 1 чайную ложку бытового отбеливателя без запаха.
  3. Добавьте по 1 стакану этого раствора в каждый корпус фильтра.
  4. Затянуть корпуса фильтров раствором на сборке обратного осмоса.
  5. Соединить корпус мембраны и подающую трубку.
  6. Открыть клапан бака и клапан давления подачи.
  7. Дайте воде заполнить узел корпуса обратного осмоса, пока вода не потечет из крана.
  8. Закройте кран.
  9. Дайте воде стечь в течение 5 минут.
  10. Отключение давления подачи.
  11. Дайте раствору постоять 30 минут.
  12. Откройте кран и дайте системе стечь.
  13. Удалите воду из корпусов перед установкой новых фильтров и мембраны.
  14. Установите новые фильтры, затяните корпуса и снова подсоедините все соединения трубок.
  15. Открыть клапан давления подачи и проверить герметичность.
  16. Позвольте системе наполнить резервуар водой.
  17. Выполните 2 цикла для слива, чтобы смыть дезинфицирующий раствор перед использованием воды.

Устранение неисправностей

Системы обратного осмоса

очень чувствительны к давлению и температуре. Мембраны обратного осмоса всегда лучше работают при более высоком давлении. Они производят больше воды, быстрее и лучшего качества при высоком давлении. Подавляющее большинство проблем с системами обратного осмоса является результатом низкого давления.К последствиям низкого давления относятся вода, постоянно стекающая в канализацию, медленное производство воды и низкий объем воды в резервуаре для хранения. В тех случаях, когда существует низкое давление, потребуется подкачивающий насос.

На следующей странице представлена ​​таблица, показывающая производительность мембраны обратного осмоса в диапазоне температур и давлений. Мембраны проходят испытания при давлении 65 фунтов на квадратный дюйм и температуре 77 градусов. Для каждого инкрементального изменения любой переменной соответственно меняются характеристики мембраны.Более высокое давление увеличивает производство и наоборот.

Чтобы устранить неисправность в системе обратного осмоса, работающей с плохой работой, потребуется точное измерение давления и температуры воды. Для этого потребуется манометр, чтобы точно определить давление воды, питающей мембрану. К сожалению, описания давления воды, такие как хорошее, высокое или сильное, не помогают в диагностике системы обратного осмоса.

Просмотреть эту диаграмму отдельно

Диаграмма давления и температуры

Температура ° F 35 фунтов / кв. Дюйм 40 фунтов / кв. Дюйм 45 фунтов / кв. Дюйм 50 фунтов / кв. Дюйм 55 фунтов / кв. Дюйм 60 фунтов / кв. Дюйм 65 фунтов / кв. Дюйм 70 фунтов / кв. Дюйм 75 фунтов / кв. Дюйм 80 фунтов / кв. Дюйм 85 фунтов / кв. Дюйм 90 фунтов на кв. Дюйм 95 фунтов / кв. Дюйм 100 фунтов / кв. Дюйм 105 фунтов / кв. Дюйм 110 фунтов / кв. Дюйм
45 ° 0.2321 0,2653 0,2985 0,3316 0,3648 0,3979 0,4311 0,4643 0,4974 0,5306 0,5638 0,5969 0,6301 0,6632 0,6964 0,7296
46 ° 0.2417 0,2762 0,3108 0,3453 0,3798 0,4144 0,4489 0,4834 0,5179 0,5525 0,5870 0,6215 0,6561 0,6906 0,7251 0,7597
47 ° 0.2513 0,2872 0,3231 0,3590 0,3949 0,4308 0,4667 0,5026 0,5385 0,5744 0,6103 0,6462 0,6821 0,7179 0,7538 0,7897
48 ° 0.2609 0,2981 0,3354 0,3726 0,4099 0,4472 0,4844 0,5217 0,5590 0,5962 0,6335 0,6708 0,7080 0,7453 0,7826 0,8198
49 ° 0.2704 0,3091 0,3477 0,3863 0,4250 0,4636 0,5022 0,5409 0,5795 0,6181 0,6568 0,6954 0,7340 0,7726 0,8113 0,8499
50 ° 0.2800 0,3200 0,3600 0,4000 0,4400 0,4800 0,5200 0,5600 0,6000 0,6400 0,6800 0,7200 0,7600 0,8000 0,8400 0,8800
51 ° 0.2896 0,3309 0,3723 0,4137 0,4550 0,4964 0,5378 0,5791 0,6205 0,6619 0,7032 0,7446 0,7860 0,8274 0,8687 0,9101
52 ° 0.2991 0,3419 0,3846 0,4274 0,4701 0,5128 0,5556 0,5983 0,6410 0,6838 0,7265 0,7692 0,8120 0,8547 0,8974 0,9402
53 ° 0.3087 0,3528 0,3969 0,4410 0,4851 0,5292 0,5733 0,6174 0,6615 0,7056 0,7497 0,7938 0,8379 0,8821 0,9262 0,9703
54 ° 0.3183 0,3638 0,4092 0,4547 0,5002 0,5456 0,5911 0,6366 0,6821 0,7275 0,7730 0,8185 0,8639 0,9094 0,9549 1.0003
55 ° 0.3279 0,3747 0,4215 0,4684 0,5152 0,5621 0.6089 0,6557 0,7026 0,7494 0,7962 0,8431 0,8899 0,9368 0,9836 1.0304
56 ° 0.3374 0,3856 0,4338 0,4821 0,5303 0,5785 0,6267 0,6749 0,7231 0,7713 0,8195 0,8677 0,9159 0,9641 1.0123 1.0605
57 ° 0.3470 0,3966 0,4462 0,4957 0,5453 0,5949 0,6444 0,6940 0,7436 0,7932 0,8427 0,8923 0,9419 0,9915 1.0410 1.0906
58 ° 0.3566 0,4075 0,4585 0,5094 0,5603 0,6113 0,6622 0,7132 0,7641 0,8150 0,8660 0,9169 0,9679 1.0188 1.0697 1,1207
59 ° 0.3662 0,4185 0,4708 0,5231 0,5754 0,6277 0,6800 0,7323 0,7846 0,8369 0,8892 0,9415 0,9938 1.0462 1.0985 1,1508
60 ° 0.3757 0,4294 0,4831 0,5368 0,5904 0,6441 0,6978 0,7515 0.8051 0,8588 0,9125 0,9662 1.0198 1.0735 1,1272 1,1809
61 ° 0.3853 0,4403 0,4954 0,5504 0.6055 0,6605 0,7156 0,7706 0,8256 0,8807 0,9357 0,9908 1.0458 1,1009 1,1559 1,2109
62 ° 0.3949 0,4513 0,5077 0,5641 0,6205 0,6769 0,7333 0,7897 0,8462 0,9026 0,9590 1.0154 1.0718 1,1282 1,1846 1,2410
63 ° 0.4044 0,4622 0,5200 0,5778 0,6356 0,6933 0,7511 0.8089 0,8667 0,9244 0,9822 1.0400 1,0978 1,1556 1,2133 1,2711
64 ° 0.4140 0,4732 0,5323 0,5915 0,6506 0,7097 0,7689 0,8280 0,8872 0,9463 1,0055 1.0646 1.1238 1,1829 1,2421 1,3012
65 ° 0.4236 0,4841 0,5446 0.6051 0,6656 0,7262 0,7867 0,8472 0,9077 0,9682 1.0287 1.0892 1,1497 1,2103 1,2708 1,3313
66 ° 0.4332 0,4950 0,5569 0,6188 0,6807 0,7426 0.8044 0,8663 0,9282 0,9901 1.0520 1,1138 1,1757 1,2376 1,2995 1,3614
67 ° 0.4427 0,5060 0,5692 0,6325 0,6957 0,7590 0,8222 0,8855 0,9487 1.0120 1.0752 1,1385 1.2017 1,2650 1,3282 1,3915
68 ° 0.4523 0,5169 0,5815 0,6462 0,7108 0,7754 0,8400 0,9046 0,9692 1.0338 1.0985 1,1631 1,2277 1,2923 1,3569 1.4215
69 ° 0.4619 0,5279 0,5938 0,6598 0,7258 0,7918 0,8578 0,9238 0,9897 1.0557 1,1217 1,1877 1,2537 1,3197 1,3856 1.4516
70 ° 0.4715 0,5388 0.6062 0,6735 0,7409 0.8082 0,8756 0,9429 1.0103 1.0776 1,1450 1,2123 1,2797 1,3470 1,4144 1.4817
71 ° 0.4810 0,5497 0,6185 0,6872 0,7559 0,8246 0,8933 0,9621 1.0308 1.0995 1,1682 1,2369 1,3056 1,3744 1.4431 1,5118
72 ° 0.4906 0,5607 0,6308 0,7009 0,7709 0,8410 0,9111 0,9812 1.0513 1,1214 1,1915 1,2615 1,3316 1.4017 1.4718 1,5419
73 ° 0.5002 0,5716 0,6431 0,7145 0,7860 0,8574 0,9289 1.0003 1.0718 1,1432 1,2147 1,2862 1,3576 1.4291 1,5005 1,5720
74 ° 0.5097 0,5826 0,6554 0,7282 0.8010 0,8738 0,9467 1.0195 1.0923 1,1651 1,2379 1,3108 1,3836 1.4564 1,5292 1,6021
75 ° 0.5193 0,5935 0,6677 0,7419 0,8161 0,8903 0,9644 1.0386 1,1128 1,1870 1,2612 1,3354 1.4096 1.4838 1,5579 1,6321
76 ° 0.5289 0.6044 0,6800 0,7556 0,8311 0,9067 0,9822 1,0578 1,1333 1,2089 1,2844 1,3600 1,4356 1,5111 1,5867 1.6622
77 ° 0.5385 0,6154 0,6923 0,7692 0,8462 0,9231 1,0000 1.0769 1,1538 1,2308 1,3077 1,3846 1.4615 1,5385 1,6154 1.6923
78 ° 0.5480 0,6263 0,7046 0,7829 0,8612 0,9395 1.0178 1.0961 1,1744 1,2526 1,3309 1.4092 1.4875 1,5658 1.6441 1,7224
79 ° 0.5576 0,6373 0,7169 0,7966 0,8762 0,9559 1.0356 1,1152 1,1949 1,2745 1,3542 1,4338 1,5135 1,5932 1.6728 1,7525
80 ° 0.5672 0,6482 0,7292 0,8103 0,8913 0,9723 1,0533 1,1344 1,2154 1,2964 1,3774 1.4585 1,5395 1,6205 1.7015 1.7826
81 ° 0.5768 0,6591 0,7415 0,8239 0,9063 0,9887 1.0711 1,1535 1,2359 1,3183 1.4007 1.4831 1,5655 1.6479 1,7303 1,8126
82 ° 0.5863 0,6701 0,7538 0,8376 0,9214 1,0051 1.0889 1,1726 1,2564 1,3402 1,4239 1,5077 1,5915 1.6752 1,7590 1.8427
83 ° 0.5959 0,6810 0,7662 0,8513 0,9364 1.0215 1,1067 1,1918 1,2769 1,3621 1.4472 1,5323 1,6174 1.7026 1.7877 1.8728
84 ° 0.6055 0,6920 0,7785 0,8650 0,9515 1.0379 1.1244 1,2109 1,2974 1,3839 1,4704 1,5569 1.6434 1.7299 1,8164 1.9029
85 ° 0.6150 0,7029 0,7908 0,8786 0,9665 1.0544 1,1422 1,2301 1,3179 1.4058 1.4937 1,5815 1.6694 1.7573 1,8451 1,9330
86 ° 0.6246 0,7138 0.8031 0,8923 0,9815 1.0708 1,1600 1,2492 1,3385 1,4277 1,5169 1.6062 1,6954 1.7846 1.8738 1,9631
87 ° 0.6342 0,7248 0,8154 0,9060 0,9966 1.0872 1,1778 1,2684 1,3590 1.4496 1,5402 1,6308 1,7214 1.8120 1.9026 1,9932
88 ° 0.6438 0,7357 0,8277 0,9197 1.0116 1,1036 1,1956 1,2875 1,3795 1.4715 1,5634 1.6554 1,7474 1,8393 1,9313 2,0232
89 ° 0.6533 0,7467 0,8400 0,9333 1.0267 1,1200 1,2133 1,3067 1,4000 1.4933 1,5867 1.6800 1.7733 1,8667 1.9600 2,0533
90 ° 0.6629 0,7576 0,8523 0,9470 1.0417 1,1364 1,2311 1,3258 1,4205 1,5152 1,6099 1.7046 1,7993 1.8940 1,9887 2,0834
91 ° 0.6725 0,7685 0,8646 0,9607 1.0568 1,1528 1,2489 1,3450 1.4410 1,5371 1.6332 1,7292 1,8253 1,9214 2,0174 2,1135
92 ° 0.6821 0,7795 0,8769 0,9744 1.0718 1,1692 1,2667 1,3641 1.4615 1,5590 1,6564 1,7538 1.8513 1,9487 2,0462 2,1436
93 ° 0.6916 0,7904 0,8892 0,9880 1.0868 1,1856 1,2844 1,3832 1.4821 1,5809 1.6797 1.7785 1,8773 1,9761 2,0749 2,1737
94 ° 0.7012 0.8014 0,9015 1,0017 1,1019 1,2021 1,3022 1.4024 1,5026 1,6027 1.7029 1,8031 1.9032 2,0034 2,1036 2.2038
95 ° 0.7108 0,8123 0,9138 1.0154 1,1169 1,2185 1,3200 1.4215 1,5231 1,6246 1,7262 1,8277 1,9292 2,0308 2,1323 2,2338

Разобранные диаграммы обратного осмоса

Схема обратного осмоса в разобранном виде

Схема обратного осмоса в разобранном виде с подкачивающим насосом

Схема обратного осмоса в разобранном виде с нагнетательным насосом

Схема обратного осмоса в разобранном виде с насосом пермеата

Прочие ресурсы

Системы обратного осмоса могут удалять вредные для здоровья и, возможно, смертельные загрязнители, за счет комбинации гранулированного активированного угля, угольного блока и фильтрации осадка, а также тонкопленочных мембран.

Диаграмма, отображающая размеры хорошо известных объектов и твердых частиц, проиллюстрированная размером в микрометр (микрон).

Посмотрите сравнительную таблицу для удаления частиц из тонкопленочных мембран, используемых в системах обратного осмоса.

Часто задаваемые вопросы: обратный осмос

Часто задаваемые вопросы: Обратный осмос | Вт Перейти к основному содержанию
  • Наша компания
  • Служба поддержки
  • Инвесторам
  • Карьера
  • Соединенные Штаты
  • Продукты Продукты
    • Сантехника и решения для управления потоками Сантехника и решения для управления потоками
      • Фитинги AquaLock Push-to-Connect Фитинги AquaLock Push-to-Connect
      • Автоматические регулирующие клапаны Автоматические регулирующие клапаны
      • Предохранители обратного потока Предохранители обратного потока
      • Системы газового подключения Системы газового подключения
      • Технологические трубопроводные системы высокой чистоты Технологические трубопроводные системы высокой чистоты
      • Гидравлическое и паровое отопление Гидравлическое и паровое отопление
      • Смесительные клапаны Смесительные клапаны
      • Сантехника PEX и системы лучистого отопления Сантехнические и отопительные системы PEX
      • Клапаны понижения давления Клапаны понижения давления
      • Предохранительные клапаны Предохранительные клапаны
      • Запорные клапаны Запорные клапаны
      • Вся сантехника и контроль потока Вся сантехника и контроль потока
    • Решения по качеству воды Решения по качеству воды
      • Решения для кондиционирования Решения для кондиционирования
      • Решения для дезинфекции Решения для дезинфекции
      • Решения для фильтрации Решения для фильтрации
      • Инструментальные решения Инструментальные решения
      • Решения OneFlow для предотвращения образования накипи Решения OneFlow для предотвращения образования накипи
      • Сбор дождевой воды Сбор дождевой воды
      • Детали и аксессуары для качества воды Детали и аксессуары для качества воды
      • Все качество воды Все качество воды
    • Дренажные решения Дренажные решения
      • Дренаж из нержавеющей стали (BLÜCHER) Дренаж из нержавеющей стали (BLÜCHER)
        • Дренаж химических отходов (Орион) Дренаж химических отходов (Орион)
          • Спецификация Дренаж Спецификация Дренаж
            • Очистки Очистки
            • Водостоки из траншеи мертвого уровня Водостоки из траншеи мертвого уровня
            • Держатели приспособлений Держатели приспособлений
            • Полы и трапы Полы и трапы
            • Зеленые водостоки Зеленые водостоки
            • Перехватчики Перехватчики
            • Сливы с парковочной площадки Сливы с парковочной площадки
            • Кровельные водостоки Кровельные водостоки
            • Весь дренаж Весь дренаж
          • Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения
            • Котлы (AERCO) Котлы (AERCO)
            • Управление Управление
            • Подогрев пола - электрический (SunTouch) Подогрев пола - электрический (SunTouch)
            • Напольное отопление - Hydronic Напольное отопление - Hydronic
            • Нагревательные клапаны и аксессуары Нагревательные клапаны и аксессуары
            • Таяние снега - электрическое (SunTouch) Таяние снега - электрическое (SunTouch)
            • Таяние снега - Hydronic Таяние снега - Hydronic
            • Водонагреватели (AERCO) Водонагреватели (AERCO)
            • Водонагреватели (ПВИ) Водонагреватели (ПВИ)
            • Все HVAC и горячая вода Все HVAC и горячая вода
          • Решения Решения
            • Решения по потребности Решения по потребности
              • Умный и подключенный Умный и подключенный
              • Безопасность и регулирование Безопасность и регулирование
              • Энергоэффективность Энергоэффективность
              • Сохранение воды Сохранение воды
              • Комфорт Комфорт
            • Решения для каналов Решения для каналов
              • Оптовые продажи Оптовые продажи
              • OEM OEM
              • Розничная торговля Розничная торговля
            • Системы Системы
              • Дренаж Дренаж
              • Пожарная защита Пожарная защита
              • Газовая безопасность Газовая безопасность
              • Орошение Орошение
              • Системы лучистого отопления Системы лучистого отопления
              • Сбор дождевой воды Сбор дождевой воды
              • Таяние снега Таяние снега
            • Решения для здравоохранения Решения для здравоохранения
              • Решения для гостеприимства Решения для гостеприимства
                • Решения против легионеллы Решения против легионеллы
                  • Ресурсы Ресурсы
                    • Планирование Планирование
                      • Установка Установка
                        • Операция Операция
                          • Ремонт / замена Ремонт / замена
                            • Библиотека ресурсов Библиотека ресурсов
                              • Таблицы спецификаций Таблицы спецификаций
                              • Инструкции по установке Инструкции по установке
                              • Видео Видео
                              • Примеры из практики Примеры из практики
                              • Каталоги Каталоги
                              • Прайс-листы Прайс-листы
                              • FAQs
                            • Обратный концентратор Обратный концентратор
                              • Технические характеристики и дизайн Технические характеристики и дизайн
                                • SpecHUB SpecHUB
                                • Поиск по ASSE Поиск по ASSE
                                • Чертежи BIM и CAD Чертежи BIM и CAD
                                • Продукт MasterSpec Продукт MasterSpec
                                • Трафареты Tekmar Design Трафареты Tekmar Design
                              • инструменты инструменты
                                • Калькуляторы продуктов продукты-калькуляторы
                                • Конфигуратор Selexit Online Конфигуратор Selexit Online
                                • Перекрестная ссылка на продукт Перекрестная ссылка на продукт
                                • Калькулятор экономии цифрового микширования Калькулятор экономии цифрового микширования
                              • Образование и обучение Образование и обучение
                                • Очное обучение Очное обучение
                                • Онлайн-обучение Онлайн-обучение
                                • Непрерывное образование (CEU) Непрерывное образование (CEU)
                                • Вебинары по запросу Вебинары по запросу
                              • Наши бренды Наши бренды
                                • Наша компания Наша компания
                                  • История История
                                  • Разнообразие и инклюзивность Разнообразие и инклюзивность
                                  • Сообщество Сообщество

                              Процесс опреснения обратным осмосом

                              Основным процессом опреснения является процесс обратного осмоса.Он состоит из насоса высокого давления , за которым следует устройство рекуперации энергии и мембраны обратного осмоса

                              SWRO

                              Насос высокого давления

                              Перед тем, как попасть в мембраны обратного осмоса для морской воды, осветленная морская вода подвергается сжатию с помощью Насос высокого давления обычно составляет от 55 до 85 бар, в зависимости от температуры и солености воды.

                              Главные моря и океаны Состав воды

                              Рассчитайте необходимое приложенное давление

                              4 SS 2205

                              Типы насосов

                              Плунжерный или поршневой насос Центробежный насос> 5 м3 / ч

                              9000 904 Расчетное давление

                              04 55-85 бар

                              Материалы

                              Титан

                              Бронза

                              CO / Ni Alloy SS

                              05

                              Устройство рекуперации энергии (ERD)

                              Падение давления на мембранах обратного осмоса составляет около 1.От 5 до 2 бар, в зависимости от количества элементов в сосуде высокого давления, поэтому концентрат выпускается под высоким давлением.

                              Благодаря устройствам рекуперации энергии можно повторно использовать энергию потока концентрата. Концентрат направляется в ERD, где он напрямую передает свою энергию части поступающей питательной воды.

                              Существует две основные концепции рекуперации энергии:

                              - Турбина рекуперации энергии (ERT)


                              Предоставлено FedCo

                              - Обменник давления (PX)

                              Предоставлено Grundfos
                              Пример
                              :

                              Расход морской воды: 100 м3 / ч
                              Прикладное давление: 75 бар
                              Р.O. Извлечение: 40%
                              Расход пермеата: 40 м3 / ч

                              Требуемая мощность без устройств рекуперации энергии: 300 кВт
                              Удельная энергия: 300/40 = 7,5 кВтч / м3

                              Потребляемая мощность с турбиной рекуперации энергии: 177 кВт
                              Удельная Энергия: 177/40 = 4,4 кВтч / м3

                              Потребляемая мощность с теплообменником: 140 кВт
                              Удельная энергия: 140/40 = 3,5 кВтч / м3

                              Тип устройства Экономия энергии Затраты
                              Турбина рекуперации энергии (ERT) 30-40% +
                              Обменник давления (PX) 50-60%

                              ++

                              Анализ затрат на опреснение

                              См. Полную схему обратного осмоса для морской воды

                              Модули обратного осмоса для морской воды со спиральной навивкой

                              Наиболее распространенная мембрана обратного осмоса, используемая в ДЭС прокладки представляют собой спирально намотанный тонкопленочный композит.Они представляют собой плоский лист, запечатанный как конверт и намотанный по спирали.

                              Мембрана обратного осмоса со спиральной намоткой

                              Существует 3 типичных диаметра мембран: 2,5 дюйма, 4 дюйма и 8 дюймов. Мембраны обратного осмоса с морской водой имеют максимальный расход пермеата в диапазоне от 1,4 до 37,9 м3 / сут. поэтому часто требуется много мембран для удовлетворения производственных требований завода по производству пермеата

                              Мембраны обратного осмоса с морской водой в тонкопленочном композитном материале производятся компаниями Dow Chemical (Filmtec), Hydranautics, Osmonics (Desal) и Toray.

                              Мембраны включены последовательно в сосуды под давлением, и количество мембранных элементов на сосуды под давлением может варьироваться от 1 до 8:

                              Сосуды под давлением затем устанавливаются параллельно, чтобы удовлетворить требованиям мембран по потоку и давлению, а также производственные требования завода:



                              Общее количество требуемых мембран и сосудов под давлением и их расположение (набор) зависит от потока пермеата и приложенного давления, т.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
