Схема подключения интернет розетки по цветам: Упс… Кажется такой страницы нет на сайте

Содержание

Подключение сетевой (интернет) розетки RJ45. Схема подключения по цветам.

В данном видео мы рассмотрим подключение витой пары к однопортовой сетевой розетке RJ45. Так как схема подключения по цветам уже указана на самой розетке, то нам потребуется только правильно подключить все жилы. Так же рассмотрим правила длинны сетевого сегмента, для корректной работы локальной сети.

Хотите получать свежие новости через ВК? Не вопрос, жми по ссылке: IT-Skills | Запишись в ИТ качалку

Для демонстрации нам понадобится розетка, витая пара, инструмент для снятия изоляции.

Открываем розетку и подготавливаем провод, снимая изоляцию и расправляем жилы.

Вообще, как правило используют розетки с двумя разъемами, как правило это один под локальную сеть, другой под аналоговую телефонию, но я буду демонстрировать на одноразъемной розетке, но сути подключения это не меняет.

На розетке у нас есть подсказка, в форме схемы подключения по стандарту А и по стандарту В, так как мы определились, что использовать нужно стандарт В, то укладываем жилы в прорези согласно указанному стандарту.

Защелкиваем вот таким, зажимом, благодаря чему, жилы будут прорезаны, и появится контакт с контактной линией розетки.

Провода, которые торчат, можно подрезать кусачками или аккуратно уложить, чтобы коробка закрылась.

Прикручиваем розетку к стене, ну или в ситуации если она уже была прикручена, просто закрываем розетку.

Таки образом все это будет выглядить, розетка прикручивается к стене, устанавливается кабель канал и все огонь. Что касаемо монтажа, все это я более подробно буду показывать в видеоуроке про монтаж СКС (структурированной кабельной системы)

Каждая из розеток отдельным кабелем 5-й категории соединяется с коммутирующим оборудованием, установленным в специальном помещении, которое называется серверной. Для небольших сетей используют, как правило, два основных устройства выполняющих функции управления передачей данных

Длина кабеля от одного элемента активного оборудования до другого, например от компьютера до коммутатора не должна превышать 100 м. Обычно стандартами предусмотрена максимальная длина самого кабеля 90 м, а 10 м патч-корды, то есть соединительне кабели между розеткой и сетевой платой.

Подключение интернет кабеля к розетке по цветам во Владивостоке

Подключение интернет кабеля к розетке по цветам

Как подключить интернет розетку — все варианты

Когда Вы проложили все сетевые кабеля, необходимо переходить к их оконцовке подсоединению к сетевым розеткам или разъемам. RJ-45 это стандарт, а разъем имеет название 8P8C. Это в том случае если ремонт Вы уже сделали и начинать его снова ради закладки компьютерного кабеля совсем не хотите. Зафиксируйте кабель стяжкой, которая предусмотрена в конструкции.

Тем не менее, стационарные телефонные аппараты все еще популярны и необходимы. Берем розетку и снимаем лицевую панель. В нынешнее время все большую популярность набирают мобильные телефоны и уже трудно найти людей, у которых их бы не было. Соединение (по жильно) кабеля с разъемами и розетками. Правда концы жил в этом случае придется освободить от внутренней изоляции и зачистить. Виды и стандарты подключений, современное телекоммуникационное оборудование от одного производителя используется в различных странах мира.

Подключение интернет и телефонной (CAT3) розетки

Обрезаем лишние части жил и закрываем крышечку. Прокладка сетевого кабеля по квартире, если Вы делаете ремонт и меняете проводку, то логично было бы заодно заложить сетевой, телефонный и телевизионный кабеля. При необходимости подключить телефонную розетку самому, никак не обойтись без: Провода с двумя жилами и поперечным сечением.3.5мм. Среди всего разнообразия телефонных розеток следует выделить два их больших подвида: Розетки внешние, розетки с внутренней разводкой, основные отличия этих розеток заключаются в том, что внешние розетки приклеиваются непосредственно на стену или пол при помощи специальной клейкой ленты, а розетки. Вот в принципе и все. Внешнюю можно использовать как удлинитель, если вдруг где-то перебило кабель достаточно разрезать его в этом месте и вставить туда коннектор.

Если все в порядке, то прикручиваем лицевую панель и закрепляем розетку в стену. Его существует несколько видов, но, в общем, конструктивно они практически не отличаются. Схема подключения телефонной розетки такой конфигурации следующая: На первом этапе следует предпринять меры предосторожности в виде одевания резиновых перчаток. Немного о самом сетевом кабеле (витой паре). Они могут пересекать их под прямым углом (это допускается но лежать рядом в штробе, коробе или полости плинтуса ни в коем случае не должны. Для большей наглядности процесса подключения телефонного кабеля к розетке имеет смысл посмотреть видео.

Как подключить наружную телефоннную розетку

Вынимаем основной механизм, прижав два фиксатора. В этой статье речь пойдет о том, как самостоятельно проложить в квартире сетевой кабель (для подключения к сети Интернет или связи с другими компьютерами домашней сети) и как его правильно обжать (установить разъемы) без использования специальных инструментов. Не смотря на эти различия принцип подключения этих розеток абсолютно идентичен. Здесь необходимо присоединить розетку к сети.

Верхняя крышечка должна открыться. Именно поэтому все было таким однообразным и подчас серым. Подключение осуществляется при помощи цветов, там они расписаны по схеме А, просто замените местами пары 23 и 56, как указано выше. Этот вопрос решился, когда в 2001 году американская ассоциация утвердила два стандарта подключения жил витой пары.

Берем отвертку и вставляем в отверстие для кабеля и приподнимаем. Отвертки, тестера для электросети или мультиметра, защитных резиновых перчаткок. Важно это сделать аккуратно, чтобы не оставить повреждений и насечек на кабеле, так как он будет в этих местах переламываться. Также интернет-кабель можно проложить внутри или снаружи половых плинтусов. Здесь уже можно, чтобы сетевая розетка стояла рядом с обычной или выключателем освещения. Оно подразумевает такую последовательность жил: бело-оранжевый оранжевый (12 бело-зеленый синий (34 бело-синий зеленый (56 бело-коричневый коричневый (78).

Второй этап — снятие изоляции с кабеля на нужную длину. После того, как Вы продавили все 8 контактов, необходимо защелкнуть общий зажим, который удерживает кабель в разъеме, не давая ему вырваться при многократном отсоединении и подсоединении к розеткам. В розетке для телефона вида RJ 11 телефонная сеть присоединяется к контактам, которые находятся посредине. Чтобы спрятать кабель витую пару в стену или короб, необходимо знать, как подключить интернет-розетку на его окончании. Ее необходимо повернуть против часовой стрелки.

Прокладка и подключение сетевого кабеля

Рекомендуется оставить небольшой запас по длине. Если у вас нет возможности, времени или сил для того, чтобы своими руками осуществить подключение телефонной розетки к линии, то вероятно следует обратиться к опытным специалистам. Для этого необходимо отвернуть всего один болтик, который ее фиксирует. Понадобится информация, которая приводилась в статье под стандартом T568-B. Когда фиксатор плотно сядет, дополнительные выемки протолкнут наши жилы на оставленное для них место. Спланируйте хотя бы приблизительно, где будет установлен сетевой коммутатор (свич) или роутер, и от этого места протяните сетевые кабеля во все комнаты, где у Вас будут или возможно будут стоять компьютеры.

Какой именно кабель выбрать решать вам. Дело в том, что, не смотря на достаточно надежную изоляцию проводов и кабелей, ее повреждение с последующим контактом силовой и слаботочных сетей не исключено. Если вдруг вы что-то перепутаете, то не переживайте, современные роутеры рассчитаны на оба варианта, поэтому автоматически перекидывают сигнал. Если же вам попалась одинарная, тогда все немного сложнее. Первый дороже и его имеет смысл ставить только на очень длинных расстояниях (более 100 м в стандартных квартирах таких нет или при присутствии внешних электромагнитных полей (рядом находится вышка сотовой связи, у вас в квартире установлен подпольный радиопередающий центр или.

Это так называемое «прямое» соединение. Продеваем кабель в эту крышечку и подключаем провода по указанной схеме. Как следует из названия, в первом все жилы защищены металлической оплеткой (экраном во втором этот элемент отсутствует. В согласии с расцветкой вставляем каждую отдельную жилу в фиксатор.

Было прикладное художественное оформление, которое оставляло желать лучшего. Переворачиваем ее так, чтобы гнезда для жил витой пары оказались вверху, а лицевая часть смотрела на нас. Чтобы самостоятельно выполнить подключение телефонного провода к розетке с внутренней разводкой, следует выполнить следующие действия: В начале соорудить каркасное отверстие в стене которое будет соответствовать размеру розетки. В Советском Союзе понятие дизайна отсутствовало как таковое. Сами жилы освобождать от изоляции не нужно.

Подключение розетки

Теперь располагаем каждую жилу в ряд согласно типу подключения, до конца вставляем их в разъем и начинаем по очереди утапливать отверткой каждый контакт. Производитель не предусмотрел прокалывающего механизма. На этом этапе нас ожидает сюрприз. Должны показаться все 4 пары. Зажимаем каждый кабелек при помощи болтика.

Вставлять их будем попарно, как описывалось раньше. А это уже представляет опасность не только для аппаратуры, но и для Вас. Придерживаясь этих правил можно самому правильно подключить телефонную розетку. Основной корпус пока можно отложить, чтобы он не мешал. При желании их даже можно объединять в одну группу ставится группа установочных коробок, а сами розетки объединяются общей рамкой.

Как подключить интернет розетку — на примере LEZARD

Ну что ребята, помните, писал про розетки за телевизором, там их было три – обычная электрическая, для антенны и последняя это интернет, очень востребованная в наше время. Про первые две я уже писал просто переходите по ссылкам, однако вот про последнюю, «заточенную» под компьютеры как-то все оттягивал. Сегодня я хочу поправить эту несправедливость и выложить полную инструкцию по подключению.

У меня розетка фирмы LEZARD, однако посмотреть будет всем полезно, потому как принцип у всех одинаковый. Как обычно будет фото и видео инструкции. Так что добавляйте в закладки …

ОГЛАВЛЕНИЕ СТАТЬИ

Для начала давайте посмотрим на саму интернет розетку. Это пластиковой тип, который вставляется в обычный подрозетник, но подключается к интернет кабелю, то есть там нет никаких электрических проводов.

Снаружи у этой розетки есть разъем под коннектор RJ45 именно в него мы дальше вставляет провод от сетевой карты компьютера, ноутбука или телевизора (СМАРТ ТВ). Вешается на стену, чтобы скрыть провода (которые заделываются в стену) и сделать более эстетичный вид. Все скрыто все красиво – это основное назначение. Думаю теперь становится понятно, зачем она нужна!


Разбираем интернет розетку LEZARD

Прежде чем нам ее монтировать, нам нужно ее разобрать.

Делается это для того, чтобы подключить ее к интернет кабелю, и после приделать к стене. НУ что поехали:

  • Раскручиваем корпус. Откручиваем центральный «болтик» и у вас отойдет вся пластиковая декоративная защита. Она пока нам не нужна.

  • После этого нам нужно снять центральную часть с основными контактами. Сидит она на защелках, просто нажимаем сверху и все снимется.

  • Центральная часть у нас в руках, именно ее мы будем подключать к интернет кабелю. Для этого нам нужно снять верхнюю «малую» крышку.

  • В эти контакты нам нужно «посадить» уже зачищенный кабель. Однако встает еще один вопрос – как его сажать? Где должны быть какие-либо цвета? Смотрим схему внизу.

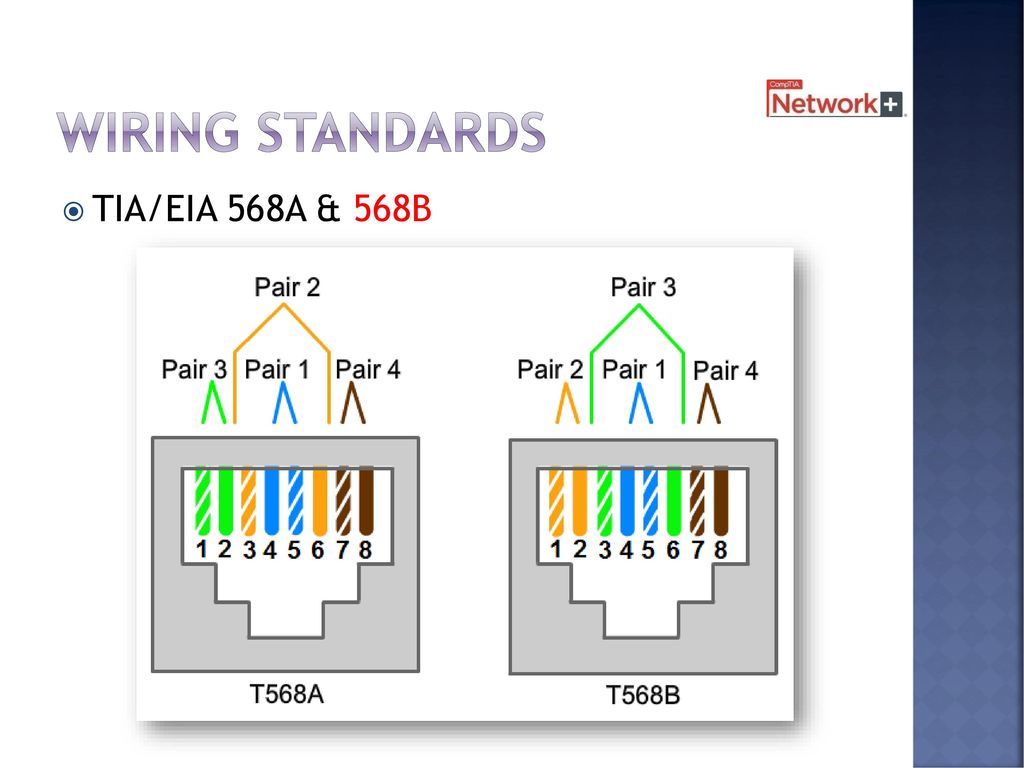

Схема подключения

Как можно заметить, на «бортах» розетки нанесены различные цвета, именно по ним можно определить, как правильно произвести подключение. Однако цветов два ряда: — ряд «А» и ряд «В», по какому же подключать?

  • Все просто ребята, первый ряд «А» это так сказать для самостоятельного подключения, тут цвета идут не в общепринятой конфигурации, как бы для своих нужд. Подключать так стоит, если вы делали разводку своими руками. По научному, такая конфигурация называется – Т568A, я вам не советую ей пользоваться, потому как сейчас в России, используют немного другую конфигурацию.
  • Т568B, «вариант B» – это общепринятая конфигурация, если вам в квартиру провод тянули монтажники, то они «обожмут» его именно так! Я и сам как «IT-шник» со стажем, использую только этот метод, чтобы в голове было все по «полочкам». Значит, все просто – совмещаем провода, соответственно цветам.

ТО есть на корпусе нанесен, «бело-оранжевый», вставляем в него провод «бело-оранжевый», если синий – вставляем синий, и так далее. Думаю, тут не стоит объяснять. Посмотрите видео версию внизу, там более подробно.

Хочется еще отметить что подключать нужно все 8 проводов! Конечно есть вариант с «четырьмя», но он работает на скоростях до 100Mb/s. А вот все «восемь» выдерживают до 1Gb/s, а это уже серьезно!


Как завести провод

Многие задаются вопросом – а как завести кабель в интернет розетку? Нужно ли его зачищать и т. д.?

Ничего зачищать не нужно! Просто берем нужной длины отрезок и с силой заводим его внутрь, у розетки по бокам есть «резцы», они сделаны как «зубы» с заточкой вниз. Они прорезают оплетку кабеля до металла, и не дают ему обратно выйти.

Таким образом, соединения получаются очень прочные, также сверху есть дополнительная крышка, которая не позволит «выйти» проводам.


Финальное подключение

Ну что мы совсем разобрались, самое главное с разводкой. Теперь предстоит финальное подключение. Кабель отрезаем (нужной длины, советую оставить 10 — 15 см) — зачищаем и вставляем в наши разъемы и закрываем пластиковую «малую» крышку.

Затем полученный «блок» вставляем в окно металлической рамки.

Теперь монтируем розетку к подрозетнику. Могут понадобиться как боковые стопорные болты, так и стандартные от подрозетника. Вот так вот выглядит без декоративной «заглушки».

Теперь берем и одеваем «заглушку», прикручиваем на «болтик». Это финальный этап, по сути уже можно пользоваться интернетом.

Сейчас смотрим видео версию статьи, в ней я постарался рассказать более подробно.


ВИДЕО

Вот такая вот инструкция, пользуйтесь ребята. У самого так подключено уже несколько выходов, в том числе и за телевизором, работает вот уже несколько лет!

Если понравилась статья расскажите про нее в соц.сетях или на форумах. Буду очень признателен.

назначение, типы, схема распиновки, как подключить

Интернет плотно вошел в жизнь людей. Благодаря новым технологиям подключение к нему стало легким и недорогим. Достаточно обладать стационарным компьютером, ноутбуком или смартфоном.

Локальное распределение ресурсов интернет осуществляется по проводной либо беспроводной сети. Несмотря на мобильность беспроводных соединений, по прежнему высоко распространение проводных сетей. Их выбирают из-за высокой надежности, цены и безопасности.

Распределение интернет-кабелей желательно осуществлять еще на стадии ремонта, пока есть возможность бесследно спрятать провода в стену. При этом в местах выхода провода устанавливаются розетки со специальным разъемом RJ-45. Их подключение к проводам осуществляется с помощью обжима специальным инструментом контактов гнезда.

Варианты применения интернет-розеток RJ-45

По количеству проводных сетей лидируют частные домовладения. Однако розетки для интернет-кабелей находят свое применение и в иных сферах.

Требования, предъявляемые к техническим характеристикам этих устройств, варьируются в зависимости от типа помещения, в котором они будут установлены. Условно разделить их можно следующим образом:

  • офисные помещения;
  • интернет-клубы;
  • серверные комнаты;
  • места торговли;
  • здания и помещения с повышенной защитой от взлома.

Ни одно современное офисное здание не обходится без доступа к интернету или локальной сети. А значит, интернет-розетка является неотъемлемым атрибутом таких помещений. В этом случае она может не только монтироваться в стену, но и крепиться к рабочему месту. Второй способ предпочтительнее, так как открыто проложенные провода гораздо быстрее выходят из строя и нарушают эстетический вид помещения.

Существование современных образовательных учреждений немыслимо без наличия компьютерных классов, интернет-библиотек и различных мультимедиа-устройств. По этой причине розетка RJ45 в таких местах встречается не реже электрической.

Что касается банковских хранилищ, зданий служб государственной и корпоративной безопасности, то в таких местах необходимо создание проводных сетей, т. к. беспроводные не могут обеспечить должной безопасности.

Виды и типы интернет-розеток

Для реализации проводного подключения к сети интернет используется разъем RJ45. Это физический сетевой стандартизированный интерфейс, содержащий описание конструкции вилки, разъема и схему их соединения с вычислительными устройствами посредством восьмижильного провода.

Такой провод носит название витая пара. Обусловлено это тем, что состоит он из четырех пар проводов, переплетенных между собой, и предназначен для организации сетевых соединений. Изоляция витой пары, в зависимости от места применения, выбирается разной толщины и с различными свойствами.

Интернет-розетки RJ-45 классифицируют следующим образом:

  1. По количеству разъёмов. Бывают одинарные, двойные и терминальные. Последние могут содержать от 4 до 8 выходов. Существуют и комбинированные изделия, или кейстоуны. В их компоновку входят и иные разъемы: USB, HDMI и розетки питания. То есть конструкция предусматривает разделение на 2 выхода, один из которых дает доступ к сети, другой обеспечивает питание устройства.
  2. В зависимости от скорости обмена данными. Разделение происходит по категориям. Основными являются следующие категории: 3 — скорость обмена данными до 100 Мбит/с; 5 — обеспечивает передачу данных со скоростью до 1 Гбит/с, 6 — до 10 Гбит/с.
  3. По типу монтажа. Как и в случае с электрическими розетками, приспособления бывают внутренними и накладными. Для монтажа внутренней розетки требуется технологическое углубление и защитный пластиковый подрозетник в стене под контактную группу. Накладная имеет иной способ крепления. Она монтируется к заранее закрепляемой монтажной планке.

Кабель для накладной розетки предпочтительно спрятать под плинтус или в отдельный кабель-канал. Это защитит его от негативных воздействий окружающей среды и продлит срок службы.

Особенности распиновки кабеля RJ 45

Подключение розетки RJ-45 не должно вызвать неудобства. Для облегчения задачи в каждой розетке есть цветовая распиновка, соответствующая стандартам T568A или T568B. Эта информация может быть отмечена буквами, соответствующими стандарту A или B.

Не имеет значения, какой стандарт используется в данном случае, главное, чтобы все подключения локальной сети выполнялись в соответствии с одним стандартом. Большее распространение получил стандарт T568B, но так бывает не всегда.

Для того чтобы определить, какой стандарт использует провайдер, необходимо выяснить, какая распиновка на кабеле, заходящем в помещение.

Еще одной особенностью является применение прямой и перекрестной распиновки в зависимости от типа соединяемых устройств.

Прямая используется для наладки связи между устройствами потребления и роутером. Перекрестная связывает устройства с аналогичной функциональностью (ПК-ПК, роутер-роутер).

Подключение RJ-45

Витая пара прячется в кабель-канал или под плинтус. Конец провода (в случае скрытого монтажа) выводится через подрозетник наружу или просто оставляется незакрытым. От края отступают 6-7 см. С этого участка необходимо снять внешнюю изоляцию. Пары проводов раскручивают и выравнивают каждую жилу.

В том случае, если к коннектору будет подключен роутер, рядом необходимо разместить сетевые розетки.

Последовательность того, как подключить интернет-кабель к розетке, выглядит так:

  1. Отсоединить крышку розетки. Под ней находится схема подключения для двух стандартов: A и B. Как подключить кабель, зависит от того, каким стандартом пользуется провайдер. Уточнить эту информацию можно у него или воспользоваться вышеописанным методом.
  2. После выявления схемы следует присоединение жил витой пары. Направляя провода в соответствующие клеммы, внимательно следим за тем, чтобы цвет проводов и контактов микроножек совпадали. При монтаже розетки Rj 45 кончики проводов не зачищаются, они вдавливаются в клемму до щелчка входящим в комплект пластмассовым экстрактором. Щелчок сигнализирует о том, что оболочка надрезана, а значит, провода подверглись опрессовке и обжимаются, обжать провода дополнительно следует, если экстрактор в комплект не входит и под рукой нет необходимого инструмента.
  3. Крепим витую пару на корпусе таким образом, чтобы зачищенная часть была на 3-5 мм выше хомута. После этого проводим проверку работоспособности подключения розетки Rj 45. Делаем проверку при помощи специального тестера или подключая компьютер. Если соединение не работает, следует в первую очередь проверить распиновку.
  4. Удаляем излишки проводов и собираем розетку.
  5. Если розетка накладная, крепим ее к стене разъемом вниз, т. к. установка иным способом в дальнейшем приведет к повреждению кабеля.

В случае применения экранированного кабеля требуется подключение интернет-розетки с возможностью установки экрана. Если этого не сделать, экран перестает действовать, и это негативно скажется на передаче информации.

При реализации локальной сети на основе витой пары, следует избегать спаек и скруток. Необходим цельный провод. Места таких соединений гасят сигнал. При необходимости увеличения длины кабеля следует воспользоваться соединителем, в котором сигнал с одного кабеля на другой уходит по специальным дорожкам.

Такое устройство состоит из платы с разъемами Rj 45 или клеммами, как при установке интернет-розеток.

При подключении к розетке с доступом к интернету также используется витая пара, но задействуются только 4 из 8 проводов.

Первая пара нужна для получения пакетов данных, вторая — для их передачи. В случае повреждения провода задействуют одну из свободных пар или, используя оставшиеся две пары проводов, реализуется подключение второго компьютера.

Для подключения в сети компьютер-хаб задействуют только оранжевые и зеленые линии. Контакты при этом обжаты к клеммам одинаковых цветов на обоих концах.

Проверка сигналов проводки

Подключив розетку, следует проверить наличие и правильность сигнала. Выполняется проверка при помощи бытового тестера. Для этого потребуется патч-корд с прямой схемой распиновки и длиной 0,5 — 5 м.

Подсоединяем второй конец проложенного провода в тестовую розетку. Выставляем тестер в положение звукового сигнала и проверяем каналы патч-корда и розетки. Звуковой сигнал сигнализирует о наличии соединения.

Если тестер не снабжен устройством звукового сигнала, нужно перевести его в режим сопротивления. О наличии сигнала будет свидетельствовать изменение цифр на экране.

Также проверку сигнала проводит специальный кабель-тестер. Для этого потребуется еще один патч-корд с прямой схемой подключения. Для проверки сигнала вставляем по одному концу каждого кабеля в разъемы розеток. Оставшиеся концы включаем в тестер. О правильности подключения сообщит сигнал кабель-тестера.

В случае если сигнал отсутствует (при этом подключение осуществлялось самостоятельно, а подсоединяемое устройство приобреталось с собранным патч-кордом), необходимо проверить, по какой схеме собран патч-корд и соответствует ли эта схема тому, как произведено подключение коннектора.

Сигнал может отсутствовать и в том случае, если была куплена дешевая розетка, с не качественной пайкой. Следует заменить ее более качественной. Это сэкономит время монтажа и исключит возможность поломки в течение всего срока эксплуатации.

Подключение интернет розетки по цветам 8. Подключение интернет розеток Легранд, Шлейфом (схема)

В данном материале рассмотрены обжим витой пары категории 5E коннектором RJ-45, подключение розетки Legrand с винтовым механизмом и методы тестирования качества обжима с помощью команды «PING» и с применением LAN-тестера

С ценами на монтажные работы вы можете ознакомиться по

Для обжима витой пары вам понадобится сам кабель «витая пара» категории 5E, обжимной инструмент, например, HT-568 (далее — кримпер). Данная модель кримпера удобна возможностью обжима обоих видов коннекторов — компьютерного RJ-45 и телефонного RJ-12

Для снятия изоляции удобно использовать стриппер HT-318. Также он используется при заделке кабеля в некоторые модели сетевых розеток

Пара коннекторов RJ-45 категории 5E

Для проверки и тестирования качества обжима используется консольная команда «PING» или типа NS-468 фирмы BITES

Для удобства на витой паре всегда есть метраж — метки, проставленные через каждый метр

В первую очередь подготовим кабель

Сначала снимите изоляцию. Проденьте провод в подходящее отверстие стриппера и сделайте полный оборот, после чего снимите изоляцию

Надрез также можно сделать ножом, либо специально предназначенным для этого лезвием кримпера: едва-едва нажмите на ручки обжимного инструмента, чтобы не зацепить жилы, и сделайте небольшой поворот, примерно на 20 градусов

Изогните провод для увеличения надреза

Теперь изоляция легко снимется — просто потяните за неё с небольшим усилием

Капроновую нить (если она есть) обрежьте ножом или кримпером

Внешний вид розетки: сначала снимаем пластиковую панель — просто потяните её, она держится на пластиковых фиксаторах

Сзади видим винтовой механизм со схемой подключения

Для подключения будем использовать схему «B»

Снимаем механизм. Для этого поверните пластиковый винт против часовой стрелки. При необходимости, если винт не поддаётся, аккуратно и на очень маленький угол отогните фиксатор

Схема нарисована на обеих сторонах начинки

Подготовим кабель, как в случае с обжимом: аккуратно надрежем внешнюю изоляцию, чтобы не зацепить жилы

Чтобы увеличить надрез, изогните изоляцию

Снимите внешнюю изоляцию и обрежьте капроновую нить, чтобы она не мешала

Вставьте кабель в начинку розетки со стороны пластикового винта

Распрямите все жилы пальцами, чтобы было удобно ими манипулировать

Теперь, берите каждую жилу пальцами и заводите в крепёжные бороздки — вам нужно просто натянуть жилу двумя пальцами и потянуть её кончик в сторону рисунка схемы с небольшим усилием — она сама проскочит в бороздки, как на иллюстрации ниже

Начнём с оранжевой

Потом бело-оранжевая

Затем, коричневую и бело-коричневую

Теперь поверните начинку розетки другой стороной и проведите те же манипуляции с оставшимися двумя парами

Проверьте ещё раз цвета, чтобы они соответствовали схеме. Теперь наденьте винтовой механизм на основание розетки (но не до конца)

Поверните винт по часовой стрелке — механизм сам наденется на основание розетки при повороте почти без дополнительного давления

Обратите внимание — винт должен быть повёрнут до самой фиксации

Розетка собрана, теперь вы можете для проверки подключить кабелем Ethernet компьютер или ноутбук, после чего закрепить розетку в монтажном отверстии

После обжима проверим качество обжима и целостность патчкорда

Первый способ — проверка с помощью консольной команды PING

Подключите компьютер новым кабелем к вашему сетевому оборудованию (роутеру) или создайте , если у вас только кабель провайдера (чтобы было что пинговать)

Затем нажмите Win+R, в поле «Открыть» введите команду «ping 8.8.8.8 -t » без кавычек, затем нажмите ОК. Если есть соединение с интернетом, то в окне консоли вы увидите строки со временем пинга

Если вы видите строки «Сбой передачи. General Failure» или другие ошибки, то это может говорить о плохо обжатом кабеле.

Проверим качество обжима отдельных жил витой пары с помощью LAN-тестера NS-468 фирмы BITES

Вставьте кабель одним концом в правый порт основного блока, а другим — в верхний порт дополнительного блока, затем включите тестер в режим «ON»

Все восемь пар индикаторов (на основном и дополнительном блоке) должны попеременно загораться с первой по восьмую

Если жилы перепутаны, то светодиоды будут загораться не попарно. Если какая-то жила плохо обжата, то соответствующая пара индикаторов гореть не будет. Если даже после повторного обжима одна или более пара индикаторов не загорается, то обожмите кабель по — в этом случае максимальная скорость по кабелю будет 100 мегабит в секунду (по 8-жильному кабелю — 1 гигабит в секунду)

Вы можете включить LAN-тестер в медленный режим «S»- в нём индикаторы мигают реже и легче определить нужную пару или перепутывание жил витой пары

Если вы обнаружили LAN-тестером плохо обжатую жилу, то сделайте еще раз обоих коннекторов (не режьте, а ещё раз обожмите кримпером), но в этот раз усилие сделайте немного больше, после чего еще раз проведите проверку LAN-тестером. Если жилы перепутаны или нет сигнала после вторичного обжима — проведите процесс с самого начала

В правильном алгоритме подключения розетки для доступа в интернет заинтересованы и домашние мастера, и профессиональные инженеры-строители. Ведь от этого зависит и функциональность, и скорость работы. В статье мы пошагово разберем, как подключить витую пару к розетке. Также представим советы специалистов в данной области.

Интернетный кабель

Как подключить витую пару к розетке? Пошаговый алгоритм решения задачи начинается со следующего:

  1. Установите в слаботочном щите роутер. Он подключается к стандартной 220 В.
  2. Далее следует в отдельной штробе или кабельном канале (естественно, не связанном с силовыми линиями) проложить четырехпарный кабель UTP серии 5E. Иное его название — «витая пара». Оно объясняется просто: провода внутри кабеля скручены в своеобразные косички по двое. Делается это производителем не просто так: создано для уменьшения влияния помех.
  3. Что же с выбором витой пары для интернета? Указанная нами, к примеру, допускает скорость соединения до 1 Гб/сек на промежутках до 100 м. Более подробные технические характеристики продукции вы можете получить у продавца, на официальном сайте изготовителя.
  4. Важно определиться с типами витых пар — экранизированной и неэкранизированной версией. Экраном выступает фольга. Это применимо для сетей, где есть нормальное заземление.
  5. Отметим, что на кабель типа 5Е (четыре пары проводов) подключаются только две интернет-розетки. Две пары тут будут задействованы по отдельности.
  6. Как подключить витую пару к розетке? Следующим шагом ведем монтаж кабеля от щита с роутером до подрозетника. Необходимо задействовать цельный отрезок витой пары.
  7. В заключение кабель заводится в монтажную коробку. Мастер обязательно оставляет необходимый запас — от 15 см и длиннее.

Установка розетки

Переходим теперь к монтажу интернет-розетки:

  1. Первым делом с розетки снимается накладка. Для удобства монтажа легче всего достать суппорт.
  2. Если конструкция розетки позволяет, то вы можете сначала установить рамку на подрозетник. Благодаря пазам в ней (стандартной рамке) горизонтальность положения легко регулируется.
  3. Закрутите конструкцию винтиками 3*25 мм.
  4. Рекомендуется проверить строго горизонтальное положение конструкции специальным уровнем электрика Pocket Electric. Если соответствие строгое, то можно подтянуть затянуть винты. Отметим, если рамка из алюминиевого сплава (что крепче предыдущих по конструкции), то он будет магнититься к уровню (последний мастеру придется держать рукой на весу).
  5. Как проводится монтаж розетки для интернета витой парой? Следующий этап действий — «откусить» и оставить в подрозетнике запас провода длиной не меньше 15 см.
  6. Теперь осторожно снимите верхний слой изоляции с витой пары. Чтобы не повредить жилы кабеля, советуем проводить процедуру специальным инструментом — стриппером. Если вы не новичок в этом деле, то аккуратно справиться с задачей сможете и обычным канцелярским ножом.
  7. Какая максимальная длина зачищенной поверхности? Порядка 2,5 см. Не забудьте также осторожно обрезать ножницами лишний отрезок нити между проводами. Зачем она нужна здесь? Нить применяется для облегчения вскрытия внешних оболочек кабеля на большой длине. Отсюда и ее название — разрывная нить. Например, в она будет разделять повивы и пучки.
  8. Далее следует аккуратно расплести по отдельности жилы-проводки.
  9. Достаньте внутреннюю часть розетки — ту, что имеет контакты.
  10. Для следует быть вооруженным инструкцией к розетке. Она идет либо в комплекте, либо доступна на сайте производителя устройства.

Стандарты подключения

Как подключить витую пару к розетке? Следующим этапом вам нужно открыть крышку ее (розетки) контактной части и скрупулезно изучить маркировку. Помните, что каждую розетку вида RJ45 можно подключить двумя способами:

  • Тип А. Расположение цветов: бело-оранжевый, ярко-оранжевый, бело-зеленый, голубой, бело-голубой, зеленый, бело-коричневый, насыщенный коричневый.
  • Тип В. Расположение цветов: бело-зеленый, зеленый, бело-оранжевый, голубой, бело-голубой, оранжевый, бело-коричневый, насыщенный коричневый.

Схема подключения

Как правильно произвести соединение витой пары с контактами розетки? В большинстве случаев мастера выбирают второй вариант — В. Разобраться, куда подключать провода, просто — нужно внимательно осмотреть корпус розетки. Там производитель указывает, какой стандарт какому конкретному контакту соответствует.

В качестве примера разберем Unica:

  • Протокол типа А тут будет относиться к верхней цветовой маркировке. Соответственно, при подключении надо ориентироваться на данные оттенки.
  • Протокол типа В, логически, — нижняя цветовая маркировка.

Если вы разобрались со стандартами и типами подключения, то фактически преодолели самый сложный этап работы. Дальнейшее соединение витой пары уже не будет вызывать трудностей.

Выбранный нами протокол В соответствует цветовой схеме стандарта EIA/TIA-568B. На одной стороне зажима вы будете наблюдать цвета:

  • Бело-оранжевый.
  • Ярко-оранжевый.
  • Бело-зеленый.
  • Ярко-зеленый.

На другой стороне следующие цвета:

  • Ярко-синий.
  • Бело-синий.
  • Бело-коричневый.
  • Насыщенный коричневый.

Прокладка кабеля «витая пара» была произведена нами заранее. На данном этапе работ вы предпринимаете следующее:

  1. Пропустите провод через крышку. Напомним, что его слой изоляции уже должен быть снят на 2,5 см. Под самую стенку подрозетника в данном случае зачищать не нужно! Отрезок с отсутствием изоляции должен быть самой минимальной длины. И это не просто слова. Количество повивов на 1 м кабеля строго рассчитывается и регламентируется.
  2. Теперь осталось вставить все расплетенные провода по контактным пазам розетки.
  3. Затем защелкните крышку. Именно на этом этапе рекомендуется срезать выступающие кончики проводов-жил.
  4. Остановимся на главном преимуществе интернет-розеток. Снимать изоляцию с самих жил, а также «заголять» их до медного провода не нужно! Если присмотреться, то внутри подобной розетки уже установлены ножи. В чем же их предназначение? После того как вы захлопните крышку, автоматически эти инструменты перерезают изоляцию, в результате чего и устанавливается контактное соединение. Именно поэтому в некоторых инструкциях производителем указано, что использование обжимок запрещено. Дело в том, что кроссователь уже включен в конструкцию: крышка закрывается, ножи срезают провода, укладывая их на нужную глубину разъема. Вот так все просто и функционально.
  5. Фактически розетка уже подключена. Осталось вставить ее в суппорт, разъем под витую пару.
  6. Теперь дело за малым: установите лицевую панель и (при наличии) декоративную рамку.

Подключение к роутеру, проведение обжима коннектора

Мы в целом разобрались, как работать с внутренней витой парой при подключении розетки. Переходим к следующему этапу работ. После монтажа интернет-розетки мастер обращается к подключению витой пары к роутеру, расположенному в коммутационном щите.

Это следующий алгоритм действий:

  1. С противоположного розетке конца кабеля снимают небольшой участок изоляции — не более 2-3 см.
  2. Далее расправьте, «распушите» жилы.
  3. Вставлять их будем по уже приведенному выше стандарту В.
  4. Будьте внимательны, расположение цветов нужно считать слева направо: бело-оранжевый, ярко-оранжевый, бело-зеленый, голубой (синий), бело-голубой, ярко-зеленый, бело-коричневый, насыщенный коричневый.
  5. Когда же применяется стандарт А? Как инструмент для витой пары, он необходим только для соединения двух компьютеров между собой. Алгоритм действий тут несколько иной: один конец кабеля обжимается по типу В, другой — по типу А.
  6. Кстати, приведем профессиональные формулировки. Как обжимать витую пару «8 жил» интернет-соединения? Патч-корд — это обжатие обоих концов кабеля по одному и тому же стандарту — АА или ВВ. Кросс — тот случай, когда они поменяны местами (АВ или ВА).
  7. Обратим ваше внимание на то, что при подсоединении к роутеру зачищать проводки кабеля снова не следует. Вам лишь нужно вставить их до упора в коннектор.
  8. Идем дальше. Коннектор с проводками спрессовывается специальным устройством — кримпером. Впрочем, многие мастера заменяют его острием ножа или тонкой отверткой. При использовании подручных средств будьте осторожны: коннектор легко повредить.
  9. Отметим, что витые пары 5Е и cat6 в коннекторе типа RJ45 обжимаются по единому принципу. Никакой другой «вилки» вам здесь не потребуется. В чем же различие? Это скорость передачи данных. Соответственно, у cat6 эта характеристика будет выше.

Проверка подключения

С одной стороны кабеля мы выполнили монтаж интернет-розетки, с другой — обжим коннектора. Далее желательно проверить как само подключение, так и целостность соединений. Можно здесь ограничиться даже недорогим прибором китайского производства.

Устройство состоит из двух частей. Первая — генератор сигнала, который производит подачу импульса по определенным кодам. Вторая — приемник данных импульсов.

Генератор подключается мастером в месте установке роутера, а приемник — непосредственно в саму интернет-розетку. Следующим этапом подаются импульсы. Мастер сравнивает их:

  • Поочередно загораются зеленые лампочки на корпусе прибора. Система работает исправно.
  • Одна или более лампочек не горят. Где-то в системе наблюдается короткое замыкание либо обрыв. В первую очередь, в неполадках «обвиняется» плохой контакт в коннекторе. В большинстве случаев именно там полностью не срезается изоляция с одной из жил, в результате чего не устанавливается соединение.

После того как вы проверили проделанную работу, достаточно вставить коннектор в роутер, подключить компьютер к сети, после чего тестировать интернет.

Подключение телефонного четырехжильного кабеля

Нередко возникает и такая ситуация: розетка создана под стандарт «8 жил», а в вашем доме для интернета используется только четырехжильный телефонный кабель. Как быть в этом случае?

Если вы просто начнете соединять контакты с проводами по цветам, это ни к чему не приведет. Сигнал попросту не пройдет, даже если вы скрупулезно совместите цветные проводки с соответствующими по оттенку разъемами. Мастера объяснят это тем, что для действенной передачи сигнала необходимо использование контактов 1-2-3-6.

Объясним, как это сделать на практике:

  1. Заведите два проводка жилы на контакты 1-2. Делается это так: бело-оранжевый провод к бело-оранжевому контакту, оранжевый проводок к оранжевому контакту.
  2. С другой стороны будем заводить жилы на оставшиеся контакты 3-6. Это делается так: бело-синий проводок к бело-зеленому контакту, голубой (синий) проводок — к зеленому контакту.

Лишь в таком случае возможна беспроблемная работа системы. Здесь важными будут уже не цвета, а именно позиции. Разные оттенки используются производителем для того, чтобы вам было визуально легче различать местоположение одной и той же жилы на противоположных концах витой пары.

Важно иметь в виду и другую особенность. Использование четырех проводов (двух пар в кабеле) делает возможной максимальную скорость передачи данных в 100 Мбит/сек. А вот если вам необходимо подключение к гигабитной сети (до 1 Гбит/сек), то нужен уже восьмижильный кабель.

В заключение повествования хотелось бы разобрать три самые распространенные ошибки, что допускают как начинающие, так и опытные мастера при установке интернет-розетки.

Ошибка № 1

Самая распространенная ошибка — это неправильное положение жил по протоколу в коннекторе и самой розетке. Как это выглядит? Мастер мог перевернуть их на 180°.

Проверку ошибки можно исполнить более внимательным изучением информации на корпусе интернет-розетки, знакомством с цветовой окраской самих жил.

Проще всего выявить неточность подключения с помощью специального тестера с приемником и генератором. Он будет показывать ошибку так: лампочки станут загораться не поочередно (от 1-8), что типично для нормальной работы, а в произвольном, рандомном порядке.

Ошибка № 2

Вторая по популярности ошибка с первого взгляда незначительна. Как вы помните, мы рекомендовали при монтаже интернет-розетки обрезать проводки после захлопывания крышки. Некоторые мастера торопятся и укорачивают жилы до этого момента — сразу после укладки проводков в соответствующие прорези.

В таком случае жила может случайно выпасть из разъема до захлопывания. Вставить ее обрезанной обратно уже будет проблематичным. Нередко выход из проблемы — это проведение новой зачистки и повтор цикла подключения по новому кругу.

С большими проблемами встречаются те мастера, кто оставил запас кабеля «витая пара» в монтажной коробке слишком маленьким — менее 15 см.

Ошибка № 3

Последний пример некачественной работы — это зачистка внешней изоляции кабеля на большее, чем 2,5 см расстояние. То есть практически до стенок подрозетника. Опытные мастера допускают такую ошибку порой даже автоматически, так как в сетях 220 В необходимо именно таким образом зачищать изоляцию.

Итогом будет заметное ухудшение качества сигнала и скорости передачи данных. Решить вопрос можно только, переделав всю работу заново.

Отсюда совет бывалых мастеров: не расплетайте «косички» жил вплоть до места среза изослоя. Не нужно использовать для этого и такой грубый инструмент, как отвертка. Лучше всего аккуратно раздвигать жилы пальцами на такую длину, которая бы позволяла проводкам зайти в прорези.

Мы с вами «от и до» разобрали, как подключить кабель «витая пара» к розетке и коннектору для создания интернет-соединения между роутером и компьютером. Как вы убедились, процесс несложный. Самый трудный этап: разобраться, какая жила с каким контактом соединяется в самой розетке по существующим стандартам. Просим вас также обратить внимание и на распространенные ошибки мастеров.

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима сетевого кабеля витая пара (патч-корда) в коннектор RJ-45 для соединения компьютера с роутером, хабом, свичем или подключения двух компьютеров межу собой.

Сетевую вилку принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.

На всех представленных ниже фотографиях отображен один разделанный utp кабель, предназначенный для применения в сетях LAN (Local Area Network) и DSL (Digital Subscriber Line), с обжатыми на его концах витыми парами в вилки RJ-45.

Цветовая схема обжима RJ-45 компьютер — хаб для Интернета

по варианту B, самый распространенный вариант.


Цветовая маркировка обжима lan кабеля витая пара по варианту А.

Как видно на фото, в обоих вариантах концы lan кабеля обжимаются по одинаковой электрической схеме, только местами поменяны две витые пары. На место оранжевой витой пары обжата зеленая , а на место зеленой витой пары – оранжевая .

Витые пары utp кабеля, обжатые как по варианту А и по варианту В взаимно заменяемые . Так что можно обжимать по любому варианту цветовой схемы, какая больше нравится, на работоспособности lan сети это не отразится.

Цветовая схема обжима RJ-45 двух парного кабеля витая пара

В настоящее время в продаже появился сетевой кабель витая пара, в котором вместо традиционных четырех имеется только две витые пары. И это экономически оправдано, так как в 90% кабельных линий для Интернета используется только две витые пары.

Как видите, электрическая схема соединения выводов RJ-45 не изменилась, только вместо зеленой пары обжимается синяя .


Такой кабель витых пар по варианту B обжимаются по схеме, представленным выше на фотографии. При обжатии по варианту A, пары просто меняются местами. Вместо оранжевой пары обжимается синяя , а вместо синей – оранжевая .

Цветовая схема обжима RJ-45 компьютер — компьютер

Если надо создать локальную lan сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаба, свича или роутера), например для коллективных игр, то для этого случая спецификацией EIA/TIA предусмотрена следующая разделка сетевого кабеля витых пар. Для создания сети из двух компьютеров, достаточно один такой кабель витых пар вставить в их сетевые порты.


Обратите внимание, противоположные концы lan кабеля витых пар компьютер-компьютер обжимаются по разным цветовым схемам.

Обжим витых пар RJ-45 выполняется инструментом, который называется обжимные клещи . Если клещей под руками нет, то можно воспользоваться технологией обжима витых пар без клещей .

Все приведенные выше цветовые схемы распиновки utp кабеля витых пар в настоящее время теряю актуальность. Современные сетевые карты, свичи, хабы и роутеры, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витых пар и выполняют внутреннюю подстройку. Так что современный компьютер, при создании сети, можно подключать хоть к хабу, или другому компьютеру не задумываясь о варианте цветовой схемы распиновки кабеля витых пар.

Цветовая схема обжима RJ-45


по стандарту PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802.3af предусматривает возможность передачи информационного сигнала и подачу питающего напряжения на устройство по одному кабелю витых пар, обжатым коннектором RJ-45. Это позволяет обойтись без дополнительного провода для подачи питающего напряжения.


Вне зависимости от вариантов обжатия RJ-45, с положительного вывода источника питания напряжение подается одновременно на контакты 4 и 5 (синяя пара), а отрицательного – на 7 и 8 (коричневая пара).

Как правило распиновка кабеля витых пар по стандарту PoE IEEE 802.3af применяется при создании систем видеонаблюдения , в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801, в котором для каждого из портов предусмотрена возможность подачи через RJ-45 постоянного напряжения 12 В мощностью до 30 Вт.

Цветовая схема обжима RJ-45 4 провода для Интернета

При подключении компьютера к сети Интернет или создании локальной сети редко кто использует возможности lan кабеля витых пар полностью. Это, как правило, связано с отсутствием информации.

При передаче сигнала по витым парам кабеля категории САТ5 (скорость до 100 Мбит/с), задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара для приема сигнала, вторая для передачи, что наглядно демонстрирует приведенная электрическая схема подключения сетевой карты компьютера кабелем витых пар разъемом RJ-45 к хабу свичу или роутеру.


Как видно из схемы, каждая из двух пар lan кабеля подключена к компьютеру и хабу свичу или роутеру по трансформаторной симметричной схеме. Достоинство трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при монтаже в кабеле витых пар.

В случае возникновения необходимости прокладки дополнительной линии или при частичном повреждении пар в сетевом кабеле витых пар, есть возможность без ухудшения скорости передачи данных, увеличить число линий вдвое или отремонтировать кабель витых пар, обжав вилки RJ-45 на ранее не используемые витые пары.

Ниже приведенные цветовые схемы обжатия кабеля витых пар RJ-45 не отличаются от вышеприведенных, но на них показаны только проводники lan кабеля витых пар, которые используются для передачи информации. Витые пары, которые не подходят вплотную к вилке RJ45 обычно обжаты, но сигнал по ним не передается и их можно задействовать для передачи дополнительной информации.

Цветовая схема обжима RJ-45 4 провода компьютер — хаб


Обжим витой пары, вариант B. Сигнал передается только по оранжевой и зеленой парам.


Обжим витой пары, вариант A. Сигнал передается тоже только по зеленой и оранжевой парам, но витые пары обжаты в вилке RJ-45 к другим контактам.

Цветовая схема обжима RJ-45 4 провода компьютер — компьютер


Обжим витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.

Цветовая схема обжима RJ-45 компьютер — хаб при ремонте

Чем отличается патч-корда от кабеля витых пар

Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например, компьютер с хабом, свитчем или двух компьютеров между собой в случае, если устройства в процессе эксплуатации необходимо перемещать относительно друг друга.

Для изготовления патч-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45. По стандарту ANSI EIA TIA 568B.1 длина патч-корда не должна превышать пяти метров. Соединение устройств с помощью патч-корда экономически целесообразно, если они в процессе эксплуатации будут часто перемещаться относительно друг друга.

Основное отличие компьютерных розеток от обычных, в том, что они имеют такой тип проводов, как витая пара. Что это означает? Это означает, что розетка имеет 8 медных проводов, свитых друг с другом в 4 пары. Именно при помощи этих проводов все электрические помехи благополучно гасятся, и обеспечивается высокая скорость передачи данных (до 1000 Мбит/cек).

Такая розетка имеет отличительную от других видов розеток конструкцию и специальный разъем (наиболее часто используемый разъем для сетевой розетки — RJ-45).

Подключение сетевой розетки с таким интерфейсом производится довольно просто, особенно если есть подробная инструкция этого процесса. Сетевые розетки бывают как скрытой так и для открытой установки, если вам вдруг нужно установить ее в место с повышеной влажностью или на открытом воздухе, то вам необходима именно накладная интернет розетка.

Подготовительные работы

Первое, что нужно сделать, это проложить электрическую проводку под интернет, конечно, если это не было сделано еще при строительстве дома. Проводка прокладывается к одной точке в квартире, а к ней уже будет подключен Wi-Fi роутер, который обеспечит надежное покрытие для всех интернет-пользователей.

После того как проводка будет подведена, можно устанавливать подрозетник. Для этого используется перфоратор и специальная коронка, при помощи которых в стене выдалбливается подходящее отверстие. Готовая ниша очищается от пыли и прочих загрязнений, и затем в нее устанавливается подрозетник. Закрепить его можно при помощи густой алебастровой смеси.

На этом подготовительные работы заканчиваются и можно переходить к разводке проводов.

Подключение интернет розетки

Каждая интернет розетка содержит клемник, к которому подключаются витые пары. Этот клемник нужно отсоединить от механизма розетки. Для этого нужно повернуть розетку к себе тыльной стороной и найти там белый фиксатор.

Данный фиксатор (стопорное кольцо) нужно немного повернуть по часовой стрелке до тех пор, пока съемная часть не отсоединится от корпуса розетки.

Если клемник стационарный, то ничего ни снимать не понадобится.

Зачистка витой пары

Отсоединив клемник от розетки, можно приступать к подсоединению интернет кабеля.

Для начала через заднюю часть съемного клемника нужно просунуть интернет провод.

После этого нужно очень аккуратно зачистить витую пару при помощи ножа, чтобы оголить жилы. Затем жилы необходимо расправить, подготовив их к соединению.

Важно! При зачистке витой пары нужно действовать очень внимательно и не давить ножом на защитную оболочку чересчур сильно, так как жилы легко повредить.

Схема подключения интернет кабеля по цветам

Для того чтобы правильно подключить жилы витой пары сетевого кабеля к розетке, нужно разобраться, что означают цвета и цифры на клемнике. Крайне важно правильно соблюсти порядок подключения цветов интернет кабеля.

Существует 2 стандарта подключения: A и B. Для того чтобы понять, какую схему следует использовать, нужно, чтобы она дублировала схему проводящих каналов в розетке.

Важно! Для того чтобы не ошибиться с выбором схемы подключения, нужно обязательно проконсультироваться поставщиком интернет услуг, который подскажет, какая схема была задействована во время монтажа.

Теперь нужно разобраться с цветовой маркировкой. Каждая пара проводов обозначается одним цветом.

К примеру:

    Бело-коричневый — коричневый

    Бело-синий — синий

Используя цветовую маркировку, можно подключать до 4-х витых пар, но для частных квартир обычно используется соединение 2-х витых пар.

Для более подробного разъяснения, можно рассмотреть схему подключения интернет розетки с обозначениями:

T568A — это, соответственно, вариант A, а T568B — вариант B.

Подключение проводов к сетевой розетке

Разобравшись со схемой, можно начинать подключать жилы интернет провода, вставляя их в соответствующие пазы на коробке.

Инфо! Перед подключением проводов их концы не зачищаются, так как надежное и правильное подключение обеспечивается самим механизмом контактной площадки.

На фото видно, что цвет каждого провода соответствует цветовой схеме, расположенной напротив каждого паза.

Для того чтобы обеспечить высокую прочность соединения, нужно углубить провода в пазах при помощи кроссировочного ножа (именно поэтому процесс обжимки интернет кабеля по цветам называют кроссировкой витой пары). А дальше контактные площадки розетки выполняют свое дело, надежно закрепляя провода на своих местах.

Как же действует такие площадки? На самом деле все довольно просто: эти площадки изготовлены в виде заостренных пластин, расположенных друг от друга на таком расстоянии, чтобы при опускании крышки на свое посадочное место, изоляция жил легко прорезалась лезвиями, и они коснулись сердцевин, которые проводят электрический сигнал. Именно такое соединение обеспечивает бесперебойную работу розетки.

Установка клемника в компьютерную розетку

Как только все манипуляции с соединением проводов были выполнены, клемник можно возвращать обратно в розетку таким же образом, каким он был оттуда изъят, и затем крепко закрутить стопорное кольцо.

После этого следует удостовериться в том, что подключение выполнено верно, для этого нужно подключить к розетке какое-нибудь устройство, например, модем — если он заработал, значит, все нормально. В случае же, если устройство не заработает, нужно будет проверять правильность подключения проводов и качество их обжатия.

Совет! Для того чтобы подключение было верным, лучше осуществлять его со специальным кабельным тестером.

После проверки работоспособности новой сети, можно подрезать торчащие жилы и приступать к монтажу розетки в уже устроенный в стене подрозетник.

Монтируем розетку

При установке ethernet розетки в подрозетник не нужно прибегать ни к каким ухищрениям — этот процесс полностью схож с процессом установки обычной электрической розетки. Но нужно обязательно проследить за тем, чтобы кабель аккуратно разместился в коробке, а уже только потом прикручивать розетку винтами.

После монтажа розетка для интернета оснащается декоративной накладкой. Потом вам только останется подключить интернет кабель к розетке.

Подобную схему подключения витой пары и монтажа розетки можно использовать для всех видов интернет розеток. Разве что, они могут отличаться формой и расположением контактных групп, а также способом установки, но суть подключения при этом нисколько не меняется.

Если есть необходимость в подключении к двум сетям, существуют двойные розетки 2хRJ-45, по конструкции и схеме подключения они не отличаются от стандартных сетевых розеток RJ-45. Одну интернет розетку на два выхода, очевидно, купить и установить дешевле, чем две одинарных.

Подключение интернет розетки своими руками доступно каждому пользователю, но стоит соблюдать правила соединения проводов витой пары и следовать цветовым и цифровым схемам, так как это наиболее важный момент при подключении такой розетки.

Как подключить интернет розетку — видео:

Видео о соединении витой пары:

У вас возникла потребность в установке специальной розетки для подключения интернета, но вызывать мастера совершенно не хочется? Согласитесь, что самостоятельный монтаж позволить сэкономить средства, да и в качестве выполненных работ вы будете уверены.

Но вы не знаете как подключить интернет розетку и что для этого потребуется? Мы подскажем вам с чего следует начать – эта статья детально объяснит домашнему мастеру и инженеру-строителю особенности подключения, а также даст исчерпывающие ответы на все сопутствующие вопросы.

Наглядные фото и полезные видеоролики помогут разобраться с процессом монтажа и подскажут, на чем необходимо заострить внимание в процессе подключения розеточных разъёмов RJ-45.

Большинство из нас живут в многокомнатных квартирах и частных домах. Для каждого отдельного помещения таких жилищ необходимо решить одну маленькую но достаточно “коварную” задачку: любым доступным способом создать “точку” для подключения к интернету разных по типу подключения девайсов.

Казалось бы, ответ очевиден – купить и установить Wi-Fi роутер и нет никаких проблем. Но вот некоторые люди мягко говоря не в восторге от негативного влияния электромагнитных волн от средне- и маломощных генераторов на собственное здоровье, здоровье своих близких и особенно маленьких детей.

Выбирая интернет-розетку, нужно помнить, что одинарной или двойной будет достаточно для жилой комнаты. А для офиса стоит задуматься о модульных розетках

Поэтому стоит задуматься об уменьшении электромагнитного “смога” в наших домах и квартирах.

Одним из таких способов является установка с подключением интернет розеток непосредственно в стенах помещения.

Установка розеток для подключения к интернету выполняется по общим для всех электроустановочных изделий правилам. По аналогии их выпускают для скрытой и открытой проводки

Надо понимать, что это лишь один из вариантов предоставления многоточечного доступа к интернету для ноутбуков, стационарных компьютеров, мини-серверов и персональных хранилищ данных в доме/квартире/офисе.

Процесс подключения розетки своими руками приведен в виде пошаговой фотоинструкции далее.

Галерея изображений

Существует два основных вида : прямой и перекрестный. Первый вид кабеля применяется для соединения конечных устройств (компьютер/РС, смарт-телевизор/Smart TV, коммутатор/Switch) к так называемому маршрутизатору (Router).

Второй вид кабеля используется для соединения аналогичных по функциям устройств (компьютер – компьютер, маршрутизатор – маршрутизатор, коммутатор – коммутатор) между собой.

Проверка сигналов проводки

Отдельно стоит упомянуть о возможности проверки наличия, а главное правильности сигналов проходящих через 8 жил кабеля витой пары. Это можно сделать с помощью обычного электрического тестера.

Но прежде необходимо наличие патч-корда (готового к использованию провода на обоих концах которого смонтированы, опять же по прямой схеме распиновки, коннекторы формата RJ-45) и второй несмонтированной интернет-розетки или кейстоуна.

Обычный патч-корд можно купить как в магазине, так и сделать самому (коннекторы по прямой схеме распиновки). Длина патч-кордов стандартной длины находится в пределах от 0,3 м до 5 м

Предварительно монтируем второй конец проложенного провода в несмонтированную розетку/кейстоун, в который вставляем один конец патч-корда.

Переключаем тестер в режим звукового сигнала и сопоставляем соответствующие каналы разъёмов на патч-корде и в интернет-розетке. Получаем звуковой сигнал, который говорит о наличие соединения.

Не каждый электрический тестер имеет режим звукового сигнала. Поэтому для проверки можно переходить в режим сопротивления и следить за данными на цифровой панели

Существует также вариант проверки сигналов с помощью специальных кабельных тестеров, но для этого нужен ещё один готовый и работающий по прямой схеме патч-корд. По одному концу каждого патча вставляем в розетки (новую и временную), два других вставляем в кабель-тестер.

Световое и звуковое сопровождение на панели тестера говорит о наличии или отсутствие сигнала на той или иной жиле витой пары. Смотрим и проверяем сигнал.

Некоторые кабельные тестеры, кроме проверки наличия сигнала, предоставляют информацию о категории кабеля. Эта функция достаточно полезна для сертификации помещений

В идеале последовательно получем 8 световых и звуковых сигналов на кабель-тестере. Этими двумя способами можно проверить правильность распиновки и наличие полноценного сигнала для передачи данных через витую пару.

Установка клеммника и монтаж накладки

После проверки сигналов переходим к финальной части установки интернет розетки.

Для этого аккуратно прячем остаток проводов и возвращаем клеммник с подключенными жилами обратно в гнездо розетки, подтягиваем фиксирующими болтиками к вмонтированному “стакану”.

Клеммник должен плотно “сидеть” в гнезде, не должно быть торчащих и перегнутых проводов.

Если клемник не садится в углубление стены, тогда можно вырезать заднюю часть монтажного “стакана”. Обычно при посадке клемника не хватает каких то пары мм

Ещё раз производим проверку правильности подключения, для этого подключаем устройство, например, ноутбук и смотрим обнаруживает ли он подключенную локальную сеть или интернет.

В случае отсутствия соединения на устройстве возвращаемся к пункту распиновки и заново проверяем правильность выполненных действий, а также качество обжатия. Часто бывает, что один из кабелей банально недожат в клеммнике. Для этого просто необходимо плотнее утопить фиксатор жилы.

После дополнительной проверки работоспособности сети подрезаем все остатки выступающих жил и переходим к монтированию накладки. Накладка обычно оснащено несколькими пластиковыми защелками.

Её достаточно точно приложить к гнезду розетки и надавить пока не будет слышно звука защелкивания. Всё, интернет-розетка установлена и готова к эксплуатации.

Они могут отличаться расположением контактных групп и набором интерфейсов, способом монтирования, но сути дела это абсолютно не меняет:

Подключение одинарных или модульных интернет розеток своими руками доступно любому домашнему мастеру не говоря об ИТ-инженерах. Главное с первого раза “угадать” с цветовой распиновкой жил и получить качественный сигнал передачи данных через витую пару.

Вы неоднократно выполняли электромонтажные работы и можете дополнить информацию нашей статьи практическими рекомендациями? Или установили своими руками такую розетку и столкнулись с интересным моментом, о котором мы не упомянули здесь? Пожалуйста, поделитесь своими советами с нашими читателями – оставляйте комментарии под этой статьей.

Схема подключения интернет розетки шнайдер по цветам. Подключение интернет розетки своими руками.

Интернет вошел в каждый дом, и укрепляет там свои позиции. Все идет к тому, что кабель для него станет в квартире таким же обязательным атрибутом, как и телевизионный. В связи с этим у населения все чаще возникает вопрос, как подключить интернет розетку или установить на конце кабеля разъем для подключения к компьютеру.

Структуризация компьютерных сетей в пределах квартиры

Основным средством доставки интернет сигнала в квартиру является кабель, условно называемый витой парой. По сравнению с другими технологиями, например, Wi-Fi, это более простой в реализации метод.

Кабель типа «витая пара»

Далее, в пределах квартиры, все зависит от количества компьютеров. Если он один, то кабель идет прямо к нему, втыкается в сетевую плату с помощью стандартного соединителя, в обиходе называемого rj45. На самом деле это – название протокола обмена данными, на основе которого строится подобное соединение, а разъем носит имя 8Р8С. Но обозначение rj45 произносить удобнее, поэтому его и используют.


Коннектор 8P8C в простонародье называемый RJ-45

При количестве компьютеров два или более используется устройство для разделения и маршрутизации сигналов – роутер. Они бывают проводными, связывающие компьютеры с сетью с помощью точно таких же кабелей и разъемов. А бывают беспроводными, использующими Wi-Fi технологии. Но связь беспроводного роутера с сетью все равно происходит по кабелю.


Одиночный компьютер можно подключить к линии напрямую. Но желательно избавится от кабеля, идущего от входной двери к месту, где этот компьютер расположен. Лучший для дизайна выход из положения – скрыть его внутри стены, упрятав в штробу по подобию силового. В этом случае будет неправильным оставить его торчать из стены. Здесь рано или поздно может произойти излом изоляции, смотрится такое чудо не очень зрелищно. Решить проблему поможет компьютерная розетка.

Даже при наружной прокладке: внутри плинтусов, кабель-каналов, оставлять конец кабеля болтающимся не всегда разумно. При перемещении мебели, влажной уборке, он будет мешать. А что делать, если стол с компьютером переехал на другое место? Кабель придется нарастить, а как это сделать? Если на конце линии заранее выполнено подключение компьютерной розетки, этот вопрос решается достаточно просто. Но при этом применяется розетка компьютерная наружной установки.

Что уж говорить о проводной сети квартиры с несколькими компьютерами. Там розетки для подключения интернета можно установить в каждой комнате.

Теперь рассмотрим, как установить это оборудование и как правильно подключить. На самом деле, подключение интернет розетки и соответствующих разъемов выполнять ничуть не сложнее, чем обычные розетки и вилки.

Схемы подключения интернет кабеля к разъему RJ45

Интернет кабель витая пара содержит 4 пары проводов, раскрашенных разными цветами. Причем один провод пары полностью окрашен, а другой – белого цвета с нанесенной по всей длине цветной полосой. Полоса на белом проводе – той же расцветки, что и на скрученном вместе с ним проводнике. Используемые цвета – оранжевый, синий, зеленый и коричневый.


Разъем rj 45 включает, соответственно, 8 контактов. И главная задача при подключении к нему кабеля – не ошибиться с порядком следования жил, определяемым по цвету.

Существуют два стандарта для подключения: TIA/EIA-568-A, практически не использующийся в нашей стране, и TIA/EIA-568-В, используемый повсеместно. Порядок следования цветов при подключении указан на рисунке.


Вид разъема на рисунке – со стороны контактов. Роутеры иногда способны принимать и схемы подключения 568-А, автоматически перестраиваясь на работу по другому стандарту. Но лучше не экспериментировать, чтобы не путать ни себя, ни других.

Порядок подключения кабеля к разъему

Для подключения интернет кабеля к разъему потребуется специальный инструмент – пресс клещи. Они позволяют профессионально выполнить и подготовку жил к соединению, и их опрессовку. Но при отсутствии клещей можно справиться с этой задачей с помощью ножа и плоской отвертки.


Обжимные клещи для коннекторов RJ-45

Сначала с кабеля снимается внешняя изоляция на расстояние 3-4 см от края. При наличии полиэтиленовой пленки она тоже удаляется. Затем пары жил разводятся в стороны, раскручиваются и выпрямляются.

Удерживая жилы пальцами, проводники выкладывают в порядке, указанном на картинке выше. После этого их ровно обрезают так, чтобы длина их стала равной 10-12 мм. Первоначальная разделка на большую длину необходима для того, чтобы удобнее было выпрямлять и раскладывать провода.

Затем жилы аккуратно втыкают в соединитель до упора, чтобы их чередование не нарушилось. При этом оболочка кабеля тоже должна войти внутрь и оказаться напротив предназначенного для нее фиксатора. Зажим помещают в отверстие в клещах таким образом, чтобы напротив контактов оказалась его ребристая часть, а плоская – напротив фиксатора для кабельной оболочки. Смыкаем рукоятки – соединение готово.

При опрессовке клещи продавливают контактную часть внутрь так, чтобы каждый проводок оказался зажатым внутри вилочного коннектора. Он прорезает изоляцию проводника и зажимает внутри себя провод. Клещи прессуют все 8 соединений одновременно, но, то же самое можно сделать и при помощи плоской отвертки. Для этого, удерживая провода в разъеме, нужно аккуратно, по одному, вдавить контактные части внутрь до упора. Затем то же самое проделать с держателем самого кабеля. При достаточной аккуратности результаты ничем не отличаются.

Виды розеток для интернет кабелей

Компьютерные розетки типа rj 45 бывают, как и электрические, для внутренней и наружной установки.

Внутренние помещаются в такие же установочные коробки, которые предназначены для крепления электрических розеток и выключателей. Технологии прокладки кабелей и замуровывания коробки внутри стены точно такие же, как и при прокладке электропроводки.

Наружные розетки для подключения компьютера внешним видом напоминают телефонные. Они крепятся на поверхность при помощи дюбелей и саморезов. Подвод кабелей к ним происходит либо внутри пластикового плинтуса, либо кабель-канала. Существуют разновидности плинтусов, имеющих посередине полость для прокладки телевизионных и интернет кабелей.


Еще розетки подразделяются по количеству разъемов. Например, розетка типа rj 45 двойная категория 5е настенная содержит два слота для подключения устройств. Внутрь нее заводится два кабеля от разных выходов роутера.

Подключение интернет кабеля к розетке наружной установки

Для удобства подключение витой пары к наружной розетке можно провести до монтажа ее на стену. Но первоначально нужно прикинуть, до какого места туда войдет подключаемый кабель, отметив его положение внутри маркером. Затем конец кабеля разделывается на 5-7 см от точки его крепления внутри розетки и фиксируется в ней.

Внутри, напротив контактов, нанесена схема расположения проводников по цветам согласно обоих стандартов. Чтобы правильно подключить компьютерную розетку, выбираем нужный (с литерой «В»), расплетаем жилы кабеля и разводим их по сторонам. Затем, согласно цветовой маркировке, вставляем жилы в зажимы розетки. Для этого продавливаем их в направлении зажима до тех пор, пока не раздастся легкий щелчок. Если это не получается, помогаем себе плоской отверткой.

Когда все 8 проводов окажутся подключенными, лишние их края откусываем и закрываем розетку.

Подключение интернет кабеля к розетке внутренней установки

Розетки внутренней установки имеют свои особенности, а у разных производителей встречаются различные конструкции. Рассмотрим процесс подключения внутренней компьютерной розетки на примере изделия фирмы legrand.

К каждому изделию прикладывается серия рисунков, поясняющих, как подключить розетку правильно. У рассматриваемого нами в качестве примера изделия legrand провода разделяются на две группы. Какой из них куда подключить – на это внутри розетки предусмотрена подсказка.

Перед соединением отгибаем фиксаторы, расположенные в задней части розетки с обеих сторон. Жилы разделанного кабеля укладываем в пазы в соответствии с цветовой маркировкой и устанавливаем фиксаторы обратно. Затем отрезаем лишнее и монтируем розетку rj в предназначенное для нее место.

Благодаря компании Legrand подключение компьютерной розетки становится все более простым. Этот лидер по производству электроустановочного и силового оборудования предлагает широкий ассортимент розеток для сетевых подключений.

Благодаря этому, вы можете организовать точку доступа к проводному интернету в любом удобном для вас месте, а привлекательный внешний вид таких розеток позволит им органично вписаться в дизайн любой комнаты.

Сетевые розетки Legrand

Благодаря огромной номенклатуре выпускаемой продукции в компании Legrand, компьютерная розетка и схема подключения может несколько варьировать. Здесь многое зависит от типа розетки, некоторых особенностей монтажа, подключения и ее крепления.

А если сюда еще добавить разнообразные дизайнерские решения в оформлении, богатую цветовую гамму и виды материалов, используемых для изготовления розеток, то ассортимент становится поистине всеобъемлющим. Давайте же постараемся для начала разобраться хотя бы в основных критериях выбора компьютерных розеток.

Итак:

  • Прежде всего, обратить внимание стоит на категорию информационной розетки. Компания Legrand выпускает розетки категории 5е и 6. На данный момент уже анонсирован выпуск розеток категории 6а, но они пока не представлены на нашем рынке.
  • Давайте разберем в чем отличия этих категорий. Розетки категории 5е предназначены для передачи данных с частотой до 100МГц, а категории 6 до 250МГц. Если же говорить о скорости передачи данных, то розетки категории 5е способны передавать до 1Гбит/с, а категории 6 — до 10Гбит/с. Учитывая скорость развития информационных технологий, целесообразно использовать розетки категории 6, несмотря на то, что их цена несколько выше.

  • Следующим достаточно важным параметром является тип кабеля, для которого предназначена информационная розетка. В большинстве случаев это тип кабеля UTP, но розетка компьютерная Legrand и схема подключения могут быть предназначены и для кабелей STP или FTP. Данный тип кабелей может быть использован только для розеток 6 категории.

Обратите внимание! Обозначение кабеля может быть выполнено согласно ISO/IEC 11801. В этом случае кабель будет обозначен U/UTP, F/UTP или S/UTP, соответственно. Кроме того, могут использоваться различные дополнительные модификации этих кабелей.

  • Кабель UTP — обычный кабель с витыми парами, без экранирования. При наличии экрана в виде оплетки кабель обозначается STP, а если в качестве экрана использована обычная фольга, то кабель обозначается FTP. Кроме того, существуют различные модификации с оплеткой и фольгой как кабеля в целом, так и отдельных жил.
  • Еще одним фактором, на который советует обратить внимание наша инструкция, является способ крепления и монтажа непосредственно коннектора. Кроме обычных коннекторов, все большее количество моделей снабжается коннекторами быстрого монтажа. Особенности подключения розеток такого типа мы опишем ниже, и вы сможете выбрать более удобную для вас модель.

Обратите внимание! Сейчас выпускаются розетки с LCS 2 коннекторами. Они представлены только в розетках 6 категории и предназначены для оптоволоконных сетей. Как планируется, такие же коннекторы будут устанавливаться и на модели категории 6а.

  • Еще одним параметром, на который советуем обратить внимание при выборе, является способ крепления коннектора непосредственно к коробке. Это может быть зажимное и винтовое крепление. Своими руками, конечно, проще монтировать модели с зажимными креплениями, но их надежность и долговечность лично у меня вызывает сомнения. Поэтому я советую применять розетки с винтовым креплением.

  • Ну и последним параметров является количество коннекторов, установленных в одной монтажной коробке. Это может быть изделия на 1 или 2 коннектора. И тут вы можете выбрать модель наилучшим образом отвечающую на ваши потребности.

Подключение информационных розеток Legrand

Теперь подходим к наиболее важному вопросу. Как выполняется подключение компьютерной розетки Легранд и подключение компьютерных розеток вообще?

Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида.

Общие принципы подключения информационных розеток

Практически все современные локальные сети используют для подключений разъем RJ – 45. Хотя официальное название данного разъема — 8Р8С, что в расшифровке аббревиатуры означает: 8 позиций, 8 контактов.

Для подключения гнезд и разъёмов данного типа используется кабель витая пара, который имеет строго нормируемое цветовое обозначение каждой жилы. Опираясь на это цветовое обозначение, и выполняется подключение.

Итак:

  • На данный момент существует два общепринятых стандарта подключения: TIA/EIA-568A и TIA/EIA-568B. Отличием между ними является расположение проводов.
  • Для стандарта TIA/EIA-568A к первому контакту разъёма подключается зелено-белый провод, затем по возрастающей: зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый и коричневый. Такой способ подключения получил несколько меньшее распространение.
  • Для стандарта TIA/EIA-568B чередование проводов следующее: оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, оранжевый, коричнево-белый, коричневый. Данный тип подключения применяется значительно чаще.

Подключение коннектора розеток Legrand

Схема подключения компьютерной розетки Legrand ничем не отличается от общепринятых норм. При этом любую розетку можно подключить согласно обоим стандартам. Соответствующее цветовое обозначение имеется на поверхности коннектора.

  • Прежде всего, нам следует добраться до коннектора. В разных моделях может потребоваться разобрать розетку, но в большинстве до коннектора можно добраться без дополнительных усилий.
  • Вскрываем крышку, закрывающую контактную часть. Для этого, используя отвёртку, вставляем ее в гнездо для кабеля и поддеваем крышку вверх.
  • Теперь разделываем кабель и укладываем жилы кабеля согласно цветовой маркировке на крышке коннектора.
  • С усилием закрываем верхнюю крышку. Во время этого выполняется обжим жил кабеля и обеспечивается надежный контакт. После этого можно обрезать излишки жил кабеля, выступающие за крышку.
  • После этого необходимо установить информационную розетку в посадочное гнездо и закрепить ее винтами. Розетка готова к работе.

Подключение коннектора: быстрый монтаж

Подключение компьютерной розетки Легрaнд с коннектором — быстрый монтаж — несколько отличается. Но эта особенность заключается только в способе монтажа, а схема подключения остается стандартной. При этом коннектор имеет цветовую маркировку для обоих видов подключения, что позволяет выполнить ее, даже не обладая специфическими знаниями.

  • На тыльной стороне компьютерной розетки Legrand имеются два белых фиксатора, провернув которые против часовой стрелки, мы можем изъять коннектор.
  • Коннектор одевается на кабель. После этого кабель следует разделать и подключить жилы согласно цветовой маркировке. Выступающие части жил можно обрезать.
  • Теперь устанавливаем коннектор на место и проворачиваем его по часовой стрелке с небольшим усилием. Во время этого происходит обжимание кабеля и его надежная фиксация.
  • Теперь устанавливаем розетку в посадочное место и крепим его винтами. Все, розетка готова к использованию.

Вывод

Теперь вы знаете, как произвести выбор и подключить компьютерную розетку. Как видите, сделать это достаточно просто. А видео на нашем сайте еще больше облегчит эту задачу. Ведь такая нехитрая процедура значительно облегчит подключение к проводной сети интернет и позволит максимально скрыть и унифицировать разводку по всему дому.

Во многих семьях подключается к интернету несколько устройств: без всемирной паутины мы жизни себе и не представляем, потому каждому требуется своя линия. Работают они, в основном, по беспроводному протоколу — Wi-Fi, но провод все-таки имеется, так как пока проводной интернет более стабильный, чем безпроводной. Во время ремонта все провода прячутся в стены и «интернетовские» не исключение. Их, как электрические, заводят на розетки, только другого стандарта: называют компьютерными или информационными. Они могут быть с разными разъемами, но наиболее распространенный — RJ 45. Установку и подключение можно сделать самостоятельно, но так как внешне выглядит разъем непривычно, проводов в нем больше чем два или три, да и соединение обеспечивается не пайкой и не скрутками, необходимо знать, как подключить интернет розетку а также коннектор, который в нее должен вставляться.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.


Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).


Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.


Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».


Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.


Витую пару с отрезанными проводами заводим в коннектор. Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.


Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.


Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Как подключить интернет кабель к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:

По количеству точек подключение есть одинарные и двойные компьютерные розетки.

Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Как подключить настенную компьютерную розетку

Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте — «А» и «B», и точно также используем мы вариант «В».


Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз. Далее действия просты:

Подключение витой пары к розетке действительно несложная процедура. Даже в первый раз она займет несколько минут. Еще раз посмотреть что и как делают можно в видео. В нем сначала показано подключение интернет-кабеля с 4 проводами, потом — с 8.

Как подключить внутреннюю интернет-розетку

Монтаж пластиковой коробки описывать не будем — это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки. При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами. Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус. И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.

Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того чтобы добраться до разъемов в компьютерной розетке Legrand Valena RJ45, необходимо снять лицевую крышку. Под ней обнаружится белая пластиковая крыльчатка (как на фото), на которой нанесена стрелка.


Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что — сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода.

Для наглядности, посмотрите видео.

Еще один популярный производитель такого оборудования — Lezard (Лезард). У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард) в нужных местах необходимо отжать контакты отверткой.


Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все. Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники. Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте: это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).

Если знать, как подключить интернет розетку, даже с незнакомой моделью разобраться несложно. И вы теперь сможете модернизировать свою сеть сами (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т.д.), без привлечения специалистов. Остался еще один вопрос: как подключать двойные розетки. К ним подводят два кабеля и дальше идет расшивка по цветовой схеме. Это возможно, когда сеть у вас формируется модемом или заходят две интернет-линии. Можно ли одним кабелем расшить оба входа? Можно, но нужно не запутаться в цветовом обозначении проводов в дальнейшей разводке сети (помнить какой цвет вместо какого вы использовали).

Интернет-розетка, которая используется в компьютерных и других коммуникационных сетях, имеет существенное отличие от подсоединения и монтажа обычного электрооборудования. Это объясняется наличием кабеля для трансляции данных (употребляется витая пара) и наличием штекера RJ-45, который нужно подключить к питанию (тип 8Р8С). Эти два отличия значительно изменили строение разъема, из-за этого установка и подключение интернет розетки также существенно изменились.

Что важно знать?

Как правило, применяется розетка с двумя витыми парами с четырьмя проводами (получается восемь шнуров). Каждая жила разделена по цветам и обладает персональной цветовой маркировкой. Они все необходимы для быстрой трансляции данных.

Разъем типа 8Р8С, который применяется для включения к гнезду, имеет следующий вид:

Инженеры-производители потратили много сил, разрабатывая такое интернет гнездо, которое пользователь смог самостоятельно установить и подключить к электрической сети, не имея опыта и специального приспособления. К тому же, потребитель должен произвести подключение так, чтобы надежность соединений и безопасность контактов оставались на высшем уровне.

Подготовительные работы

В примере употребляется изделие из модели Legrand Valena. Так как ее механизм подходит для многих серий электроустановочного оборудования Legrand, то она стала популярной среди потребителей.

Прежде чем приступать к установке компьютерной розетки своими руками, необходимо осуществить монтаж витой пары. Для этого в подрозетник выводится конец витой пары.

В первую очередь необходимо снять заднюю крышку из механизма. Для этого интернет-розетка должна быть повернута тыльной стороной к лицу. Это делается следующим образом: нужно повернуть по часовой стрелке (приблизительно на девяносто градусов) белый фиксатор. Как это правильно делается, показано на фото ниже:


После того, как фиксатор был повернут, он встает к корпусу разъема перпендикулярно и задняя часть конструкции легко отсоединяется от устройства. Затем необходимо просунуть сетевой кабель (витую пару) в центр задней крышки, которую предварительно сняли. Делается это со стороны фиксатора (внешняя сторона). После этого нужно оголить жилы. Для этого необходимо аккуратно снять с витой пары защитную оболочку.

Нюансы подключения

На задней крышке интернет розетки существуют пазы и наклейки, которые указывают, по какой схеме можно подключить устройство. Существует две схемы подключения – это А и В. Какой тип использовать зависит от того как соединены между собой оборудования.

На сегодня почти все сетевые конструкции самостоятельно распознают, по какой схеме было осуществлено подключение и если есть надобность, подстраиваются под нее. Но сетевая розетка, к которой нужно подключить механизм для выхода в интернет, устанавливается лучше всего по подсоединению проводов схемы В.


Согласно схеме требуется поместить шнуры витой пары определенной окраски в пазы крышки соответственного цвета.

Затем возвращаем крышку на прежнее место. Как только крышка заняла свое посадочное место, следует закрыть белый фиксатор. Для этого он поворачивается против часовой стрелки. Следует отметить, что неправильная установка крышки полностью исключена, так как на устройстве предусмотрены специальные элементы, которые на разъеме отображаются зеркально (выступ и паз). Поэтому установить элементы неправильно невозможно.

Но, возникает вопрос: как производится подключение интернет-розетки к кабелю, ведь изоляция с жил не снималась? Это и считается основным отличием сетевого гнезда от прочих электроустановочных конструкций. Площадки с контактами в компьютерной розетке – это две наточенные пластинки. Они располагаются так, что дистанция между ними равняется сечению медной двойной жилы.

Таким образом крышка со всеми введенными проводами помещается на свое прежнее место, а эти лезвия прорезают изоляцию витой пары и соприкасаются с сердцевинами, проводящими ток. Такое соединение надежно. Оно гарантирует бесперебойную устойчивую работу электронных конструкций. При этом работа будет осуществляться без избыточных утрат.


Затем следует убедиться, что установка жил осуществлена правильно и обрезать лишние концы витой пары, что торчат. Главное – это не позволить случайное замыкание любых кабелей между собой.

Осталось установить интернет-розетку в подрозетник, закрепить лицевую панель. Когда подключение к сети осуществлено, можно проверить какой результат получился. Установить и подключить любое сетевое устройство можно самому по этому методу. Даже если контактные группы будут в них отличаться, смысл не поменяется.

Например, есть такой механизм гнезда, подключение которого осуществляется вручную. То есть, каждый шнур витой пары втискивается в определенную клемму согласно номеру и , как показано на фото ниже. Это немного сложнее и дольше, чем установка интернет розетки серии Легран. Но технология того, как установить и подключить устройство остается неизменным: жилы попадают в отверстие между заостренных пластин и касаются сердцевины, которая несет ток.

Важно! Прежде чем подключать кабель следует позвонить своему интернет провайдеру и уточнить какая схема подключения используется в квартире.

Теперь вы знаете, как производится установка и подключение интернет розетки своими руками. Надеемся, предоставленные схемы, видео и фото примеры пригодились вам в самостоятельном электромонтаже!

Наверняка вы не знаете:

Нравится(0 ) Не нравится(0 )

И последняя это интернет, очень востребованная в наше время. Про первые две я уже писал просто переходите по ссылкам, однако вот про последнюю, «заточенную» под компьютеры как-то все оттягивал. Сегодня я хочу поправить эту несправедливость и выложить полную инструкцию по подключению. У меня розетка фирмы LEZARD, однако посмотреть будет всем полезно, потому как принцип у всех одинаковый. Как обычно будет фото и видео инструкции. Так что добавляйте в закладки …

Для начала давайте посмотрим на саму интернет розетку. Это пластиковой тип, который вставляется в , но подключается к интернет кабелю, то есть там нет никаких электрических проводов.



Снаружи у этой розетки есть разъем под коннектор RJ45 именно в него мы дальше вставляет провод от сетевой карты компьютера, ноутбука или телевизора (). Вешается на стену, чтобы скрыть провода (которые заделываются в стену) и сделать более эстетичный вид. Все скрыто все красиво – это основное назначение. Думаю теперь становится понятно, зачем она нужна!

Разбираем интернет розетку LEZARD

Прежде чем нам ее монтировать, нам нужно ее разобрать. Делается это для того, чтобы подключить ее к интернет кабелю, и после приделать к стене. НУ что поехали:

  • Раскручиваем корпус. Откручиваем центральный «болтик» и у вас отойдет вся пластиковая декоративная защита. Она пока нам не нужна.



  • После этого нам нужно снять центральную часть с основными контактами. Сидит она на защелках, просто нажимаем сверху и все снимется.


  • Центральная часть у нас в руках, именно ее мы будем подключать к интернет кабелю. Для этого нам нужно снять верхнюю «малую» крышку.




  • В эти контакты нам нужно «посадить» уже зачищенный кабель. Однако встает еще один вопрос – как его сажать? Где должны быть какие-либо цвета? Смотрим схему внизу.


Схема подключения

Как можно заметить, на «бортах» розетки нанесены различные цвета, именно по ним можно определить, как правильно произвести подключение. Однако цветов два ряда: — ряд «А» и ряд «В», по какому же подключать?


  • Все просто ребята, первый ряд «А» это так сказать для самостоятельного подключения, тут цвета идут не в общепринятой конфигурации, как бы для своих нужд. Подключать так стоит, если вы делали разводку своими руками. По научному, такая конфигурация называется – Т568A, я вам не советую ей пользоваться, потому как сейчас в России, используют немного другую конфигурацию.
  • Т568B, «вариант B » – это общепринятая конфигурация, если вам в квартиру провод тянули монтажники, то они «обожмут» его именно так! Я и сам как «IT-шник» со стажем, использую только этот метод, чтобы в голове было все по «полочкам». Значит, все просто – совмещаем провода, соответственно цветам.



ТО есть на корпусе нанесен, «бело-оранжевый», вставляем в него провод «бело-оранжевый», если синий – вставляем синий, и так далее. Думаю, тут не стоит объяснять. Посмотрите видео версию внизу, там более подробно.

Хочется еще отметить что подключать нужно все 8 проводов! Конечно есть вариант с «четырьмя», но он работает на скоростях до 100Mb/s. А вот все «восемь» выдерживают до 1Gb/s, а это уже серьезно!

Как завести провод

Многие задаются вопросом – а как завести кабель в интернет розетку? Нужно ли его зачищать и т.д.?

Ничего зачищать не нужно! Просто берем нужной длины отрезок и с силой заводим его внутрь, у розетки по бокам есть «резцы», они сделаны как «зубы» с заточкой вниз. Они прорезают оплетку кабеля до металла, и не дают ему обратно выйти.


Таким образом, соединения получаются очень прочные, также сверху есть дополнительная крышка, которая не позволит «выйти» проводам.

Финальное подключение

Ну что мы совсем разобрались, самое главное с разводкой. Теперь предстоит финальное подключение. Кабель отрезаем (нужной длины, советую оставить 10 — 15 см) — зачищаем и вставляем в наши разъемы и закрываем пластиковую «малую» крышку.





Затем полученный «блок» вставляем в окно металлической рамки.


Теперь монтируем розетку к подрозетнику. Могут понадобиться как боковые стопорные болты, так и стандартные от подрозетника. Вот так вот выглядит без декоративной «заглушки».



Теперь берем и одеваем «заглушку», прикручиваем на «болтик». Это финальный этап, по сути уже можно пользоваться интернетом.



Сейчас смотрим видео версию статьи, в ней я постарался рассказать более подробно.

ВИДЕО

Вот такая вот инструкция, пользуйтесь ребята. У самого так подключено уже несколько выходов, в том числе и за телевизором, работает вот уже несколько лет!

Подключение розетки для интернета: схемы подключения, варианты, инструкции, ошибки

Стандарты и схема подключения

Чтобы установить веб розетку, требуется раскрыть крышку, где находятся контакты и проверить маркировку. Монтаж компьютерной розетки производят по двум шаблонам: шаблон «А» и шаблон «Б».

В основном для соединения применяется шаблон «Б». При осмотре корпуса возможно узнать какому шаблону соответствует тот или иной контакт.
К примеру, на Unica:

  • Шаблон «В» будет принадлежать к верхней по цвету маркировке. Когда будете подключать обратите конкретно на это внимание, а протокол «А» — к нижней.
  • Поняв это, в будущем не появятся трудности с последующей сборкой. Шаблон «В» — его расцветки сходятся по типу EIA/TIA-568B, на одном из участков зажима присутствуют следующие расцветки: светло-оранжевый, оранжевый, светло-зеленый, зеленый. На второй части: синий, светло-синий, светло-коричневый, коричневый.
  • Проведите шнур сквозь крышку, изолирующая обмотка которая сверху провода UTP нельзя срезать более 2,5 см.

  • В результате некорректного подсоединения и очистки шнуров вероятна утрата быстроты и качества загрузки информации.
  • После этого включаете все проводники в контакт пазы по окрасам.
  • В конце при закрытии крышки требуется отрезать жилы, которые входят за ее пределы.

  • При завершении следует смонтировать веб розетку в «седло».
  • Плюсы этой розетки  — не придется обножать шнуры до меди, потому что на розетке присутствуют отдельные ножи.
  • При закрывании крышки, ножи самостоятельно рассекают изолирующий слой, и получается контакт соединение, после происходит укладка на определенную глубину разъема. В руководстве этих моделей в основном указывается, что употребление спец обжимок не допустимо.
  • По завершении установите рамку и внешнюю облицовку.

Как подключить интернет кабель к розетке

Перейдем к проблеме, как подключить интернет розетку, необходимо уточнить, что за размещение веб розетки вам наиболее подходящая. Имеется пара вариантов монтажа розетки: внутренний и внешний.

Эти виды монтажа идентичны конструкциям типичной электро розетки. Для внешнего контактная часть приделывается прямиком на стену, подключаются проводники и впоследствии прикрывается предохранительным футляром. А для внутренней ставится в стене пластмассовый подстаканник и после закрепляется главная часть, с соединениями розетки закрывая это все пластмассовой покрышкой.

Как подключить настенную компьютерную розетку

  • Изнутри всякой розетки есть указания, как располагать проводку при включении кабеля. Изготовители прикрепляют цветную диаграмму, которую возможно заметить при обжиме коннектора.
  • Прикрепляется коробка напрямую на стену, ввод для электрошнура располагаются сверху, а для компьютерного провода снизу.

  • После демонтируется изоляционный слой с крученой пары на 5-7 см, выполняя это внимательно, чтобы не затронуть изолирующий слой самих проводов. Просовываем в хомут провод и крепим его.
  • Далее следует вставить проводники так, чтобы они пошли до контакта. Если все сделано верно будет указывать характерный звук защелки. Если же этого не произойдет, можно протолкнуть контакты, с помощью отвертки опустив их вниз до полного соединения. Лишнее кусочки провода нужно удалить. Прикручиваем покрышку.

Как подключить внутреннюю интернет розетку

  • Разберем, как подсоединить и собрать довольно известные web розетки на примере нескольких компаний: Legrand и Lezard.
  • У розеток организации Legrand для начала надо отсоединить крышку, под ней будет находиться светлая крыльчатка со стрелкой.
    Поверните ее по стрелке, у вас получатся пара детали: корпус и плата для контактов. На ней промаркированы цвета для проводки.

  • У розеток организации Lezard панелька и рама закреплены на штырях. А доска для контактов зафиксирована на зажимах. Чтобы достать эту пластину надо нажать на верхнюю защелку. По завершении снимите крышку, ею будут прижаты проводники.
  • Изучив данное руководство, установка компьютерной розетки не создаст у вас ни каких вопросов и вы сумеете это сделать с самой разной моделью розеток.
  • Для подключения двойной розетки надо подвести пару проводов и расшифровать по цветной схеме. Это подойдет, если у вас сеть сформирована модемом или двумя входящими web линиями.

Обжим коннектора RJ 45

Чтобы подвести к web розетке сеть нам требуется провод в окончании у него должен находиться специальный разъем или по-другому – коннектор.

Он располагается в прозрачном блоке, в котором заметна многоцветная проводка. Через этот проводник совершается сопряжение ПК друг с другом или с маршрутизатором. Главное понимать систему сборки в нем проводки следовательно с подсоединением веб-точки затруднений не возникнет.

Схема подключения интернет кабеля по цветам

Различают две модели контакта: А и В. Надо запомнить, шнур для инета будет иметь 2 пары или 4 пары проводки. Отличие лишь в быстроте перемещения информации, так для 2 пар – 1Гб/с, а для 4 пар — 1Гб/с — 10Гб/с. Сейчас чаще всего у большинства пользователей информация поступает со скоростью до 100 Мб/с.

В данный момент быстро развиваются сейчас IT технологии, то разумнее всего прокладывать провода из 8 пар проводов, нежели из 4-х. Быстрота перемещения информации начнут возрастать, то в приведенном варианте не надо будет менять проводники.

Они не на много дороже стоят, а комплектующие (коннектор, веб-розетка) для включения web сети подойдут и для такого вида кабеля.

В результате когда интернет уже имеет 2 двойных коннекта, возможно применять тот же коннектор. Надо лишь оставить первые 3 провода, после продеть пару контактов, а зеленый провод устанавливается заместо 6-го.

Обжим витой пары в коннекторе

  • Произведем обжатие шнура в коннекторе  первое дело — купить пассатижи обжимные. Оно будет стоить не дорого, ими будет комфортно испльзовать, в случае ограниченного бюджета, возможно прибегнуть к плоскогубцам и отвертке.
  • Первоначально освобождаем сплетенную пару проводов от изолирующего слоя. Ниже изоляции есть 4 пары разноцветных проводников, расположенные в переплетенном состоянии друг с другом. Также будет присутствовать экранированный провод, его достаточно просто отогнуть в сторону. Попарно скручиваем и выравниваем шнуры, по окончании этого укладываем по типажу «В».

  • Производим зажим предусмотренного по методике, промеж главным и указательным пальцем. Проводники должны ровно вместе лежать. Все что лишнее убираем, остается приблизительно 10-12 мм, приставив коннектор к проводам, их изолирующий слой должен находится повыше защелкиваемого механизма.
  • После этого соединяем проводку с коннектором, держа его за выпуклость, на крышке повернув вниз.
  • Провода должны соответствовать своим каналам, и обязательно они должны достигнуть конца коннектора. Удерживая шнур у кромки разъема, надлежит его вставить в пассатижи.

  • После этого не торопясь сожмите пассатижи совместно, если сжимать получается с трудом, проверти встал ли RJ45 в гнездо. После произведите повторное сжатие клещей.
  • После надавливания на выступы в пассатижах пододвиньте проводку к ножам, они перережут слой и будет произведено синхронизирование. Когда с данным присоединениям появятся трудности, переделать его будет просто, повторите действия заново с новым RJ45.

Виды и типы интернет розеток

Заранее вначале монтажа web входа, требуется ознакомиться со спецификацией розеток под разъем RJ-45.
Что же такое RJ-45? RJ-45 – это норма через которую происходит объединение компов и модемов, он представляет собой экранированный шнур из 8 жил.

Произведя разрез шнура, вы заметите 4 двойки проводников сплетенных друг с другом. Данный вид провода получил большое распространение для линий, где происходит перенесение информации по местным линиям и линиям всеобщего использования.

Данная норма RJ-45 взята за основу для создания совместных, локальных сетей, кроме того почти весь инет построен на данной норме.

Web розетки классифицируются по данным типам:

  1. По быстроте перемещения информации.
  2. По численности разъёмов. Существуют парные и с одним входом розетки с 4-8 гнездами.
  3. По технологии крепежа. Аналогично электро розеткам есть конструктивные (внутри) и внешние веб-гнезда. Конструктивные, те что встраиваются в стены, а внешние те что прикрепляются сверху стен.

Гнездо, то что спрятана в стене, может оборудована пластмассовым подстаканником, где в дальнейшем будут располагаться клеммы. Web розетка находящаяся снаружи, прикрепляется на стену с помощью панели.

Не плохим продуктом являются изделия выпущенные фирмами с устоявшейся репутацией такие как Digitus, Legrand, VIKO и т.д.
Из всех брендов можно выделить особенно “keystones” – кейстоун.

Данный модуль может располагать на своей панели разные типы входов (audio, video, telephone, optical, Mini-DIN) в том числе и RJ-45.
Данная фирма может предоставить интерфейсы для любого современного оборудования. На данный момент большим спросом пользуются HDMI-кейстоуны.

Необходимость установки розетки

Подавляющая масса пользователей проживает в многоквартирных домах. В каждом помещения нужно каким угодно простым и эффективным способом сделать место для включения к веб сети всевозможных по принципу подсоединения устройства.

Необходимо купить и поставить маршрутизатор с Wi-Fi. Но вот отдельные пользователи не согласны с мнением большинства и говорят об плохом воздействии магнитоэлектрических волн от генераторов на личное самочувствие.

Это обстоятельство нужно учитывать, чтобы снизить электромагнитное воздействия в ваших домах. Главным таким способом считается сборка с конструкцией веб розеток конкретно в стенках здания. По сходству их производят для закрытой и раскрытой проводки.

Это только первый из возможностей предоставления многоточечного доступа в сеть для гаджетов и собственных хранилищ информации в жилье/квартирке/кабинете.

Варианты применения интернет-розеток

Проводной интернет используют не только в домашних условиях, им так же пользуются в других общественных местах.

В здании, где будет проведена система доступа к сети, при монтаже следует соблюдать технические требования.

Веб-розетки так же обязательно устанавливаются в соответствии со специальными требованиям безопасности в зависимости от того где будет предоставляться доступ к сети Интернет.

Выделяются 4 основные группы помещений:

  • кабинеты, лекционные залы, помещения серверного оборудования;
  • интернет – магазины, ремонтные мастерские для обслуживания компьютерного оборудования;
  • интернет – кафе, электронно-библиотечные системы;
  • помещения с повышенной степенью безопасности.

В случаях, когда помещение имеет небольшую площадь, лучше располагать разные способы подключения в одном месте чтобы можно было подключить большинство устройств.

В помещениях где много кабинетов и аудиторий, в которых уже подключена беспроводная сеть, при прокладке проводного соединения одним из главных условий является установленные на стенах и мебели розетками типа — RJ-45.

В комнатах, где находится серверное оборудование, должны быть установлены разъемы под витую пару.

Интенсивное внедрение ит-технологий не обошло нашу жизнь стороной и во многом повлияло на развитие образования.

Конечно технологиями пользуются и бизнес-предприниматели, а особенно те специалисты, которые занимаются ремонтом компьютерной и периферийной технике. Работники должны иметь свободный доступ к розеточным модулям, для скорейшего выполнения своих задач.

Любое учебное учреждение теперь имеет у себя на вооружении электронно-вспомогательное оборудования, которое используется для технических (ведение документации, электронные журналы, распечатка материалов и т.п) и образовательных целях (презентации, проекты, уроки с использованием ит-технологий).

И последняя место, где можно установить веб-розетки и их модули – помещения с повышенной степенью безопасности, это государственные, корпоративные, частные службы безопасности. Сюда относятся банковские хранилища, где меньше всего пользуются беспроводной передачи данных, чтобы исключить похищение информации.

Расшифровка цветовых кодов RJ45

Кабели категорий 3–8, как UTP, так и экранированные, содержат четыре витые пары изолированных медных проводников. Каждый однотонный проводник соединен с «белым» проводником, который представляет собой полосатую комбинацию белого и сплошного цветов.

Для кабелей стандартной категории эти проводники заканчиваются на концах штекерных разъемов (вилки) и розетки RJ45 (разъемы).

Концевая заглушка RJ45

Патч-корды используются для подключения устройств, например ПК, к коммутаторам.Часто вилки продаются как патч-корды с заводской заделкой, но не редкость изготовление патч-кордов на месте.

Существуют два стандарта подключения: T568A и T568B. Основное различие между ними: позиции контактов для зеленой и оранжевой пар поменяны местами.

Использование одного по сравнению с другим часто продиктовано просто историей и инерцией: T568B часто используется в Северной Америке из-за старого цветового кода AT&T 258A. В то время как в новых строительных проектах можно прокладывать кабель по T568A или T568B, совершенно необходимо сохранять единообразие, чтобы цвета и полосы проводов совпадали при подключении вилок и разъемов.В противном случае сигналы данных не будут передаваться.

Для обычного Ethernet 10 Мбит / с и 100 Мбит / с для передачи сигнала используются только контакты 1, 2, 3 и 6. Все четыре пары используются для 1000BASE-T и выше.

Узловые устройства 10BASE-T и 100BASE-T с портами восходящего канала, такие как ПК и маршрутизаторы, передают данные на контактах 1 и 2 и принимают данные на контактах 3 и 6. Концентраторы и коммутаторы, с другой стороны, передают информацию на контактах 3 и 6 при приеме на контакты 1 и 2.

При подключении этих устройств имеет смысл терминировать коммутационные шнуры с прямым выходом и (от T568A к T568A или от T568B к T568B). Только в редких случаях, например, при подключении ПК к ПК, один конец следует терминировать T568A, а другой — T568B. Эти патч-корды часто называют перекрестными кабелями .

Многие современные устройства могут автоматически обнаруживать соединения и при необходимости вводить перекрестную передачу сигнала.

Разъем RJ45

Цветовая кодировка разъемов зависит от проводки внутри модуля. Гнезда часто содержат выводные рамки (сплошной кусок металла) или печатные платы (печатные платы), которые направляют сигнал от кабеля / задней части гнезда к контактам.

При заделке разъема следуйте цветному коду, напечатанному на корпусе для T568A или T568B. Как вы можете видеть на изображении, отображающем различные разъемы, цветовая кодировка разъемов различается; обязательно внимательно прочтите этикетку.

Различные производители — и даже разные разъемы от одного производителя — могут иметь разные цветовые коды.

В Belden мы всегда ищем способы сделать монтаж кабелей простым и понятным процессом, включая использование понятных цветовых кодов. Для получения дополнительных советов и методов завершения, пожалуйста, посетите наши руководства по установке или свяжитесь с нами по телефону 800.BELDEN.1.

Цветовые коды для разъема RJ-45 Ethernet — EIA / TIA 568A / 568B и AT&T 258A

Восьмижильный кабель для передачи данных (категории 3 или 5) содержит 4 пары проводов.Каждая пара состоит из однотонного провода и провода с бело-цветной полосой. Каждая из пар скручена вместе. Для обеспечения надежности в сети Ethernet не следует раскручивать их больше, чем необходимо (около 1/4 дюйма).

Пары, обозначенные для 10BaseT Ethernet, оранжевые и зеленые . Две другие пары, Коричневая и Синяя, не используются. Показанные соединения предназначены специально для вилки RJ45. Настенная розетка может быть подключена в другой последовательности, потому что провода могут быть перекрещены внутри розетки.Разъем должен иметь схему подключения или, по крайней мере, обозначать номера контактов, которые вы можете сопоставить с цветовым кодом, приведенным ниже.

Для этих кабелей существует два стандарта разводки: T-568A и T-568B. Они различаются только назначением контактов, а не использованием различных цветов. На рисунке выше показаны оба стандарта. В спецификации T-568B оранжевая и зеленая пары расположены на контактах 1, 2 и 3, 6 соответственно. Спецификация T-568A меняет местами оранжевые и зеленые соединения, так что синяя и оранжевая пары находятся на центральных 4 контактах, что делает его более совместимым с телефонными соединениями .

Т-568А должен стать стандартом для новых установок, а Т-568Б — альтернативой. Однако большая часть стандартного оборудования для передачи данных и кабелей, похоже, подключена к T568B.

Обозначение номеров контактов для EIA / TIA 568A / 568B и AT&T 258A

Штифт

Цвет

Пара

Описание

1

Белый / Оранжевый

2

TxData +

2

Оранжевый

2

TxData —

3

Белый / Зеленый

3

RcData +

4

Синий

1

Не используется

5

Белый / Синий

1

Не используется

6

Зеленый

3

RcData —

7

Белый / Коричневый

4

Не используется

8

Коричневый

4

Не используется

EIA / TIA 568A / 568B и AT&T 258A определяют стандарты проводки и позволяют использовать два разных цветовых кода проводки.

Штифт #

EIA / TIA 568A

AT&T 258A или EIA / TIA 568B

Ethernet 10BASE-T

Token Ring

FDDI, ATM и TP-PMD

1

Белый / Зеленый

Белый / Оранжевый

Х

Х

2

Зеленый / Белый

Оранжевый / Белый

Х

Х

3

Белый / Оранжевый

Белый / Зеленый

Х

Х

4

Синий / Белый

Синий / Белый

Х

5

Белый / Синий

Белый / Синий

Х

6

Оранжевый / Белый

Зеленый / Белый

Х

Х

7

Белый / Коричневый

Белый / Коричневый

Х

8

Коричневый / Белый

Коричневый / Белый

Х

  • Для четных номеров контактов провода могут иметь только сплошной цвет без полосы .
  • Для каждого номера контакта первый цвет сплошной, а второй цвет — полоса (т. Е. Контакт № 2 для 568A — зеленый провод с белой полосой необязательно, контакт № 5 для белого провода 568A с синей полосой).
  • Примечание: Нечетные номера контактов всегда будут иметь провод с цветной полосой. Сплошные цветные провода (если есть) будут только на контактах с четными номерами.
  • Кабель
  • категории 5 должен использовать разъемы категории 5.

Штифт

Цвет

Пара

Описание

1

Белый / Зеленый

3

RcData +

2

Зеленый

3

RcData —

3

Белый / Оранжевый

2

TxData +

4

Синий

1

Не используется

5

Белый / Синий

1

Не используется

6

Оранжевый

2

TxData —

7

Белый / Коричневый

4

Не используется

8

Коричневый

4

Не используется


Прямой или перекрестный

В общем, патч-корды, которые вы используете с соединениями Ethernet, являются «прямыми», что означает, что контакт 1 штекера на одном конце соединен с контактом 1 штекера на другом конце (для любого стандарта).Единственный раз, когда вы перекрестно подключаетесь в 10BaseT, — это когда вы соединяете два устройства Ethernet напрямую вместе без концентратора или соединяете два концентратора вместе. Затем вам понадобится «перекрестный» патч-кабель, который пересекает пары передачи и приема. Самый простой способ запомнить, как сделать перекрестный кабель, — это подключить один конец к стандарту T-568A, а другой — к стандарту T-568B.


Перекрестный кабель

RJ-45 PIN

RJ-45 PIN

1 прием +

3 Tx +

2 RC-

6 Tx-

3 Tx +

1 RC +

6 Tx-

2 RC-

Прямой кабель

RJ-45 PIN

RJ-45 PIN

1 Tx +

1 RC +

2 Tx-

2 RC-

3 RC +

3 Tx +

6 RC-

6 Tx-

Обратите внимание: Показанный вид стандартного разъема имеет цветовую маркировку для сборки прямого проходного кабеля при подключении концентратора к карте Xcvr или DNI.При подключении концентратора к концентратору, Xcvr к Xcvr или DNI к DNI провода должны пересекаться на противоположном конце кабельной сборки.

Подключение концентраторов, трансиверов и карт DNI

Как показано на рисунках ниже, перекрестный кабель требуется при подключении концентратора к концентратору, или трансивера к трансиверу, или карты DNI к карте DNI, или трансивера к карте DNI. При подключении концентратора к трансиверу или карте DNI всегда используется прямой кабель.

Подключение концентратора к концентратору

Подключение концентратора к трансиверу или карте DNI

Трансивер для подключения DNI

Прекращение

Кабели

UTP заканчиваются стандартными разъемами, гнездами и вставками.Гнездо / штекер часто называют «RJ-45», но это телефонное обозначение для «модульного 8-контактного разъема», оканчивающегося выводом USOC, используемым для телефонов. Штекерный разъем на конце патч-корда называется «вилкой», а розетка настенной розетки — «розеткой».

В локальных сетях, как указано в 568, есть два возможных вывода, называемые T568A и T568B, которые отличаются только тем, какие пары с цветовой кодировкой подключены — пары 2 и 3 поменяны местами. Любой из них работает одинаково хорошо, если вы их не смешиваете! Если вы всегда используете только одну версию, все в порядке, но если вы смешиваете A и B в кабельной трассе, вы получите перекрещенные пары!

Пары кабелей имеют следующую цветовую кодировку:

Пара 1 Белый с голубой полосой / Синий
Пара 2 Белый с оранжевой полосой / Оранжевый
Пара 3 Белый с зеленой полосой / Зеленый
Пара 4 Белый с коричневой полосой / Коричневый

Домкраты обычно имеют пробивку сзади или могут быть отключены без пробивки с помощью специальных инструментов производителя или даже крышки для разъема.Опять же, вы ДОЛЖНЫ держать повороты как можно ближе к розетке, чтобы свести к минимуму пешеходный переход.

Обратите внимание, что гнезда категории 3 и все штекеры будут использовать эти цветовые коды. Однако гнезда Cat 5 имеют внутренние соединения, которые продолжают скручивание как можно ближе к контактам гнезда. Таким образом, штифт на задней стороне домкратов обычно не соответствует этим схемам! Всегда следуйте цветовым кодам на задней стороне разъемов, чтобы обеспечить правильное подключение!

Кроссоверы:

Обычные кабели, соединяющие карту ПК / NIC с концентратором, проложены прямо.То есть контакт 1 подключен к контакту 1, контакт 2 — к контакту 2 и т. Д. Однако, если вы просто соединяете два компьютера вместе без концентратора, вам необходимо использовать перекрестный кабель, полученный путем перестановки пары 2 и 3 в кабеле, две пары, используемые для передачи по Ethernet. Самый простой способ сделать перекрестный кабель — это сделать один конец для цветовой кодировки T568A, а другой конец — для T568B. Тогда пары поменяются местами.

Punchdowns:

Панчдауны бывают четырех видов: 110, 66, Bix и Krone.Самым популярным для локальных сетей является 110 (слева), для телекоммуникационных компаний — 66 (справа), а Bix и Krone встречаются редко (цена, проприетарный дизайн и т. Д.)

110 блок 66 блок

Цветовой код для штамповки:

Пробивки всех типов всегда выполняются парами по порядку: сначала белый / полосатый провод, затем цветной провод, пара 1 (белый / сине-синий), пара 2 (белый / оранжево-оранжевый), пара 3 (белый). / Зелено-зеленый), пара 4 (Белый / Коричнево-коричневый).( Этот цветовой код запоминается BLOG Bl ue O range G reen and Brown) .

Цветовые коды проводки Ethernet, используемые для подключения к Интернету

EIA / TIA (ISDN) СТАНДАРТ T568A
ПАРА PIN # КОД ЦВЕТА
T1
R1
T2
R2
T3
R3
T4
R4
5
4
3
6
1
2
7
8
Белый / Синий
Синий / Белый
Белый / Оранжевый
Оранжевый / Белый
Белый / Зеленый
Зеленый / Белый
Белый / Коричневый
Коричневый / Белый
AT&T T568B
ПАРА PIN # КОД ЦВЕТА
T1
R1
T2
R2
T3
R3
T4
R4
5
4
1
2
3
6
7
8
Белый / Синий
Синий / Белый
Белый / Оранжевый
Оранжевый / Белый
Белый / Зеленый
Зеленый / Белый
Белый / Коричневый
Коричневый / Белый
USOC 4 ПАРЫ
ПАРА PIN # КОД ЦВЕТА
T1
R1
T2
R2
T3
R3
T4
R4
5
4
3
6
2
7
1
8

Белый / Синий
Синий / Белый
Белый / Оранжевый
Оранжевый / Белый
Белый / Зеленый
Зеленый / Белый

Белый / коричневый
Коричневый / белый

ПАРЫ USOC 1-2-3
ПАРА PIN # КОД ЦВЕТА
T1
R1
T2
R2
T3
R3
4
3
2
5
1
6
Белый / Синий
Синий / Белый
Белый / Оранжевый
Оранжевый / Белый
Белый / Зеленый
Зеленый / Белый

Как подключить настенную розетку Ethernet

Независимо от того, насколько хорош Wi-Fi с точки зрения дальности действия и пропускной способности, вы не сможете превзойти старый добрый медный провод.Надежно и быстро. Итак, вы, вероятно, читаете это, потому что пытаетесь установить кабель Ethernet своими руками, подключив кабели к настенным розеткам RJ45. Просмотреть все обзоры сетей

Сложная часть возникает из-за того, что существует два стандарта проводки, T568A и T568B, и ваш разъем Ethernet, вероятно, имеет схемы подключения для обоих (или, возможно, ни одного). Здесь мы объясним, как подключить розетку.

Во-первых, на самом деле не имеет значения, какую схему вы используете, поскольку T568A и T568B являются «сквозными» конфигурациями.Это означает, что провода от контактов 1 до 8 подключаются к соответствующему контакту на другом конце. Если вы не пытаетесь создать перекрестный кабель (что маловероятно), вы можете использовать любую схему. Но лучше выбрать один и придерживаться его ради последовательности.

И вы должны использовать одну и ту же схему на обоих концах одного и того же кабеля. Очевидно.

В зависимости от приобретенной вами розетки вам может потребоваться ударный или пробивной инструмент (дешевые версии, такие как эта, стоят менее 5 фунтов стерлингов), чтобы вставить провода в разъемы.

Вот две электрические схемы:

Штифт

T568A Пара

T568B Пара

T568A Цвет

T568B Цвет

1

3

2

белая / зеленая полоса

белая / оранжевая полоса

2

3

2

зеленый сплошной

оранжевый сплошной

3

2

3

белая / оранжевая полоса

белая / зеленая полоса

4

1

1

синий сплошной

синий сплошной

5

1

1

белая / синяя полоса

белая / синяя полоса

6

2

3

оранжевый сплошной

зеленый сплошной

7

4

4

бело-коричневая полоса

бело-коричневая полоса

8

4

4

коричневый твердый

коричневый твердый

Вот как расположены контакты на штекере RJ45 (выступ на штекере находится снизу на этой фотографии):

Фото: Википедия

Easy RJ45 Wiring (с распиновкой RJ45, инструкциями и видео)

Упрощение подключения RJ45 при наличии правильной схемы распиновки RJ45 .Ниже показаны несколько вариантов. Я все время ношу с собой кабель Ethernet, так что вы знаете, что он мне пригодится. Чтобы помочь вам запомнить , я создал блестящее стихотворение, чтобы вы всегда запомнили самый популярный порядок цвета проводки кабеля. Также делюсь видео в помощь. Просто следуйте инструкциям ниже, чтобы создать свой собственный. Если вам нужен перекрестный кабель Ethernet, вы можете сделать его, выполнив следующие действия и обратив внимание на соответствующее примечание. Читать дальше!

Первое, что вам нужно сделать при изготовлении кабеля Ethernet, — это убедиться, что у вас есть подходящие инструменты.Я расскажу об этом подробнее ниже, но вы также можете ознакомиться со статьей TheTechMentor.com, в которой рассматриваются полные комплекты инструментов для сетевой установки здесь.

Я сразу перейду к показу диаграмм и предоставлю дополнительные параметры и подробности ниже.

Убедитесь, что вы используете правильную схему подключения RJ45 Pinout для ваших нужд.

Существует несколько стандартов, а также кроссовый кабель, поэтому обязательно изучите приведенную ниже схему расположения выводов RJ45, чтобы выбрать подходящий для своих нужд.Следующее — для T568 B (наиболее распространенного).

На этой схеме выводов RJ 45 (T-568B) показано все, что вам нужно, в одном удобном изображении, с iso-view и порядком цветов RJ45, что подходит для печати довольно больших размеров.

Мне нравится эта распиновка, потому что на ней показано все, что вам нужно. Он включает в себя изометрический вид и таблицу порядка цвета булавок, все на одной большой диаграмме. Вы можете распечатать его для стены, хотя на меньшем изображении ниже также показано, что вам нужно, на более мелкой диаграмме, которую, возможно, лучше распечатать и носить с собой.

Возможно, вы уже знаете, что каждый кабель Ethernet имеет четыре пары проводов .

Все ваши разъемы Ethernet (8P8C) имеют восьмиконтактных разъемов .

Всегда поворачивайте зажим от себя так, чтобы вы видели только плоскую сторону со штифтами. Вы считаете (или маркируете) кабели слева направо от 1 до 8 (легко!).

Существует два стандарта прокладки кабелей Ethernet: T568A и T568B. T568B является наиболее распространенным, и мы будем использовать его для прямого кабеля Ethernet.

Как я объяснил, наиболее популярным и распространенным является стандарт T568B, который превзошел первый стандарт (T568A). В любой из конфигураций контакты подключаются напрямую (т.е. контакты с 1 по 8 на одном конце подключены к контактам с 1 по 8 на другом конце, при условии, что вы подключаете их одинаково на каждом конце ).

Пожалуйста, также ознакомьтесь с приведенным ниже стихотворением RJ45 Pinout Poem , которое легко запомнить с помощью прилагаемой диаграммы, и это означает, что вы никогда его не забудете!

Если вы согласны с тем, что стихотворение может подойти вам или другим, , пожалуйста, поделитесь им со своими коллегами !

Примечание: как указано выше, вкладка находится далеко от вас (скрыта позади), когда вы считаете контакты с 1 по 8.

Вот простая схема расположения выводов RJ45 (на которой все еще показана нужная вам проводка):

Распиновка RJ45, электрическая схема (стандарт T568B). Не стесняйтесь распечатать его и носить с собой. Если вам нужна более крупная диаграмма, см. Ниже. Обычно последовательность цветов сложно запомнить, как номера телефонов. Как вы увидите, эти цвета на удивление легко запомнить. Прочтите, чтобы узнать, как это сделать!

Вы можете следовать пошаговым инструкциям ниже, чтобы их составить.

Может оказаться непрактичным всегда носить с собой эту распиновку RJ45.

Если вы умеете, запомнить порядок легко. Настоятельно рекомендую. Тогда вы сможете произвести впечатление на всех, что вы запомнили его, и быстро произнесите цвета по порядку.

В то время как порядок разводки выводов RJ45 B появился позже и чаще используется в наши дни, порядок подключения T568 RJ45 A по-прежнему довольно распространен (вы просто хотите быть последовательным и использовать перекрестный кабель ниже, где это необходимо).

На этой схеме показан исходный порядок разводки выводов T-568.Опять же, согласно приведенному выше аналогу, этот маленький, но идеальный для печати и ношения с собой.

Следующая распиновка ниже является аналогом более подробной изометрической разводки и разводки T-568-B RJ-45 выше, показывая номера контактов RJ45 и порядок цветов для T-568 A. Можете ли вы выбрать, какие пары поменять местами относительно T -568B схема подключения?

Схема подключения

T568A с RJ45 Номера контактов и порядок подключения:

На этой схеме подключения RJ-45 A вы можете увидеть изометрический вид и порядок цветов.Переставленные пары порядка подключения более подробно описаны ниже.

Я упомянул способ запомнить распиновку RJ45. Способ сделать это, чтобы вам больше не приходилось полагаться на распечатки, — это использовать инструменты запоминания, представленные ниже.

Распиновка RJ45 Poem

Сначала вопрос; какая вещь имеет цвет, которая также имеет название цвета? Апельсин конечно же!

Это основной цвет первой пары проводов.

Это стихотворение (или загадка) дает цвета проводки для контактов с 1 по 8.См. Ниже, как эта мнемоника (техника запоминания) помогает вам запомнить порядок распиновки RJ45.

Помните, что вы впервые увидели это здесь, на TheTechMentor.com!

Стихотворение и изображение схемы распиновки RJ-45 предназначены для более распространенной проводки RJ45 T568B.

Пока апельсин остается оранжевым

Какие зеленые глаза синие?

Когда черника в Гренландии

Хочу еще и брауни!

Работает хорошо, так как конструкция стихотворения сделана в соответствии с распиновкой RJ45.Загадка с использованными цветами проволоки имеет смысл только в этом порядке.

Включено техник запоминания:

Следует отметить несколько шаблонов, рифмующихся стихов и эмоциональных элементов, которые действительно помогут вам запомнить это.

  • Апельсин первым сверху и легче всего запоминается, поскольку апельсин — это оранжевый ! Так что сначала.
  • В каждой паре сначала буква «w» сочетается со следующей буквой, что дает белый полосатый цвет первому из каждых двух проводов.Это полезный образец, который следует запомнить.
  • Формат вопроса и ответа (2 строки в каждой) или загадка помогает сохранить четкость рисунка.
  • Вы спрашиваете, что такое зеленые глаза « голубые» (грустно). Есть так много песен, в которых говорится о том, что глаза определенного цвета могут быть голубыми (грустными). В этом случае мы спрашиваем, какие зеленые глаза голубые. Вероятно, это должно быть «чье», но чтобы звук был ближе к «белому», мы спрашиваем «что».
  • Ответ относится к чернике Гренландии.Вспомните страну, у которой есть цвет — Ирландия здесь просто не годится! Маленькие печальные ягоды черники должны быть на чем-то — они на земле, поэтому они появляются раньше земли (синие, а не зеленые).
  • В конце концов, пирожные, за которыми следует «тоже», создают рифму со словом «синий». Существа хотят более темно-коричневые пирожные, как и все остальные. Последние два основных цвета такие же (коричневый и коричневый), как и первые два основных цвета (оранжевый и оранжевый).

Это также помогает запомнить изображение, так как цвета каждой пары проводов расположены сверху вниз (и слева направо).

Я рекомендую вам нарисовать его в цвете (по желанию). Я предлагаю вам сделать это и повторять стихотворение, пока вы это делаете.

Если вы это сделаете, вы всегда будете помнить распиновку RJ45, и вам больше не понадобится схема!

Это глупое изображение и что также помогает вам его запомнить .

Как стихотворение передает цвета?

Итак, стихотворение с объясненными цветовыми кодами выглядит так.

Пока апельсин остается оранжевым (WO, O)

Какие зеленые глаза синие? (ЗГ, В)

Когда черника в Гренландии (W-B, G)

Хочу еще и брауни! (В-Б, В)

Я также поместил более крупную версию ниже на случай, если вы захотите сделать копию.

ПРИМЕЧАНИЕ: вы можете печатать, если сохраняете TheTechMentor.com на распечатанном изображении, и если у вас есть веб-сайт, вы можете использовать его на веб-сайте, если вы ссылаетесь на эту статью. Для использования стихотворения также требуется обратная ссылка на эту статью (спасибо).

RJ45 Распиновка с объяснением изображения поэмы, с указанием WO, O, WG, B, WB, G, WB, B для проводки к контактам с 1 по 8 (для проводки T568B RJ45). [Вы можете печатать, если сохраняете TheTechMentor.com на распечатанном изображении, и использовать на веб-сайте, если вы ссылаетесь на эту статью.]

Я почти уверен, если вы повторите это стихотворение первые несколько раз вы подготовите проводку RJ45 (следуя пошаговой процедуре ниже), вы не забудете порядок цветов после этого.

Примечание: если вы пробормотаете стихотворение о распиновке RJ45, это будет звучать так, как будто вы говорите порядок распиновки!

Скажите, что вы думаете!

Прокомментируйте, пожалуйста, и дайте мне знать, что вы думаете.Вам нравится мое новое стихотворение с распиновкой и вы думаете, что оно поможет вам или вашим знакомым? Это плохо? Как могло быть лучше?

Вам нравятся мои работы (Рис. Поэма Распиновки RJ45)?

Не следует ли мне сейчас бросить свою повседневную работу?

Ладно, возможно, стихотворение вас не заинтересует. Если нет, то приведенные ниже таблицы предоставят вам серьезное представление о данных.

Разъем кабеля Ethernet RJ45 Таблица выводов (цвет проводки) для T568B

В таблице ниже показано правильное подключение разъема Ethernet с ориентацией цветных проводов к контактам кабеля Cat6, который мы изготовим (т. Е.более распространенный стандартный кабель T568B, с шипом). См. Также диаграммы ниже в пошаговых инструкциях.

T568B Станд.
Штекер кабеля Ethernet
Номер контакта
Кабель
Цвет провода
1 Бело-оранжевый
2 оранжевый
3 Бело-зеленый
4 синий
5 Бело-синий
6 зеленый
7 бело-коричневый
8 Коричневый

Распиновка Ethernet RJ45 для T568A

Для полноты картины я перечислю порядок цветов кабелей для другого стандарта штекера кабеля Ethernet (T568A).Помните, что нельзя смешивать два кабеля на одном кабеле! Если вам не нужен перекрестный кабель.

T568A Станд.
Штекер кабеля Ethernet
Номер контакта
Кабель

RJ45 цвет

1 Бело-зеленый
2 Зеленый
3 Бело-оранжевый
4 Синий
5 Бело-синий
6 Оранжевый
7 Бело-коричневый
8 Коричневый

Подключение перекрестного кабеля Ethernet RJ45

ПРИМЕЧАНИЕ: Конечно, если вы хотите сделать перекрестный кабель, вы можете выполнить кабельную разводку с различными стандартными выравниваниями на каждой вилке (т.е.е. на одном конце будет T568B, а на другом — T568A). Ниже также представлена ​​диаграмма, на которой показаны цветные провода.

Схема расположения выводов перекрестного кабеля Ethernet


В перекрестном кабеле RJ45 Ethernet это почти так же просто, как 1, 2, 3. В любом случае это первые три числа, которые нужно запомнить.

Да, вот еще несколько техник запоминания!

Вы можете запомнить, какие кабели переключаются, запомнив от двенадцати тридцати шести до тридцати шести двенадцать (от 12 36 до 36 12) для нумерации контактов разъема кабеля Ethernet, указанной выше.

Это означает, что 1 идет к 3, 2 идет к 6; 3 идет к 1, а 6 идет к 2.

Это дает вам соответствующий переключатель с T568A на T568B (и наоборот, то есть с T568 B на T568 A).

  • Его легче запомнить, потому что он выглядит как две пары чисел, переставленных в обратном порядке.
  • Первая пара — это 12, скажем, 12 месяцев в году.
  • Вторая пара равна 36 (ну, 3 следует за 1 и 2, а 36 — это три раза по 12 для первой пары).
  • Или используя 1, 2, 3: первые числа — 1, 2 и 3, а последнее число — 1 x 2 x 3, что равно 6.

Помогает, если вы помните, что первые три числа — 123. Так просто! 3 — это крючок для получения последней пары, так как 12 умноженных на 3 дает вторую пару. Есть много разных приемов запоминания, которые вы можете использовать.

По-прежнему испытываете небольшие трудности с визуализацией распиновки кроссовера? Вот диаграмма, которая, надеюсь, поможет.

Распиновка перекрестного кабеля RJ45

RJ45 Распиновка для перекрестного кабеля Ethernet. Это полезно для визуализации схемы кроссовера rj45 с распиновкой от ’12 ’’ 36 ’к’ 36 ’’ 12 ’, чтобы она выглядела проще, чем кажется.Обратите внимание на то, что все, что у нас действительно есть, — это замена пары основного оранжевого цвета на пару основного зеленого цвета.

Хорошо, теперь перейдем к методу.

Следуйте пошаговым инструкциям ниже.

Примечание. Термин «патч-кабель» — это просто еще один способ обозначить более короткий или проложенный в помещении кабель.

Шаг 1. Отрежьте и зачистите

Кабель не ты!

Обрежьте и снимите оболочку кабеля примерно на полтора дюйма до конца. Как мы заявляем в другом месте, мы владеем инструментом для резки и резки TRENDNet, но, очевидно, используем тот, который вам больше нравится.Ссылки на инструменты см. Ниже.

Шаг 2. Расправьте провода кабеля Ethernet

Разведите четыре провода в стороны. Для Cat 5e вы можете использовать шнурок, чтобы при необходимости разделить куртку дальше вниз, а затем перерезать шнурок. Как вы, возможно, знаете, вам нужно отрезать корешок кабеля Cat 6, прежде чем вставлять его в разъем кабеля Ethernet.

Шаг 3: раскрутите пары проводов

Раскрутите пары проводов и аккуратно выровняйте их в выбранной вами ориентации на основе распиновки RJ45, моего стихотворения о распиновке, таблицы (таблиц) выше или изображения распиновки RJ45 Ethernet ниже (показан T568B).

Базовая схема расположения выводов RJ45, схема подключения T568B при вставке в разъем RJ45 (примечание вкладка находится сзади)

Это более простая версия. В противном случае вы можете использовать более подробную схему расположения выводов RJ45 1 выше.

ПРИМЕЧАНИЕ: Не раскручивайте их по кабелю дальше, чем начинается оболочка; старайтесь, чтобы кабель оставался скрученным, насколько это возможно.

Шаг 4: снова разрезать (равномерно)

Обрежьте провода как можно прямее на расстоянии примерно полдюйма от конца оболочки.Это важно, так как вы хотите, чтобы все они равномерно располагались внутри кабельной вилки. Если хотите, можете поднести его к багажнику и сначала пометить перманентным чернильным пером.

Шаг 5: Вставьте провода в разъем кабеля Ethernet

Осторожно вставьте провода до конца в модульный разъем, убедившись, что каждый провод проходит через соответствующие направляющие внутри разъема. Опять же, убедитесь, что вы ссылаетесь на схему распиновки RJ45 на этом важном этапе, пока не запомните ее.

Шаг 6: Обожмите!

Вставьте разъем внутрь обжимного инструмента и нажмите на обжимной инструмент до упора.

Итак, это один конец нашей проводки RJ45.

Повторите вышеуказанные шаги, чтобы подсоединить другой штекер к другому концу кабеля.

Как я уже писал выше, вы можете сделать перекрестный кабель Ethernet, сделав другой конец как T568A, как показано на изображении ниже.

Распиновка RJ45 для T568 A

Распиновка RJ45 Ethernet, указанная ниже, все еще используется, просто T568B в наши дни более распространен.Это влияет на то, как провода расходятся от основного кабеля. В конце концов, если вы убедитесь, что используете одну и ту же распиновку на каждом конце, у вас будет рабочий кабель Ethernet.

Схема расположения выводов Cat5, показывающая, как сделать проводку разъема Ethernet, вставленную в разъем RJ45

В идеале, чтобы убедиться, что вы правильно заделали каждый конец кабеля, используйте кабельный тестер для проверки каждого контакта (см. Ссылку на дешевый кабельный тестер в инструментах ниже). Тогда вы узнаете, достаточно ли равномерно обрезаете пары проводов!

Распиновка перекрестного кабеля RJ45

Чтобы сделать кабель Ethernet Crossover, ваши кабельные наконечники должны быть оконцованы следующим образом:

Загрузка конца перекрестного кабеля Ethernet.Вы видите паттерн от 12 36 до 36 12? Выступы сзади (как обычно).

Теперь, когда вы сделали свой кабель, что дальше? Возможно, вы захотите использовать его в качестве кабеля Ethernet для игр в вашей локальной сети или, возможно, для подключения к Интернету. Приятно остановиться и напомнить себе, что вы используете кабель Ethernet , который вы сделали !

Если вам нужны дешевые кабельные штекеры RJ45 (разъемы кабеля Ethernet), проводка Ethernet и т. Д., Перейдите по ссылкам ниже.

Если вы собираетесь пройти сетевой технический курс (например, Cisco CCNA), начните с этого, следуя этому руководству, чтобы получить некоторую практику.

Прежде чем приступить к работе, необходимо убедиться, что у вас есть необходимые инструменты, и решить, собираетесь ли вы использовать сетевые кабели Cat 5e или Cat 6 (те, которые имеют шлицы для увеличения разделительного расстояния по соображениям производительности).

Я надеюсь, что приведенный ниже список поможет.

Юридическое примечание: Эти ссылки предоставлены для вашего удобства и не обязательно являются рекомендациями одного бренда по сравнению с другим. Мы хотим предоставить полезный список. Если у вас есть предложения для других, пожалуйста, оставьте его в комментариях в конце статьи.При условии, что ваша покупка соответствует требованиям, мы можем получить очень небольшую комиссию за ваше направление, и это не повлияет на ваши расходы.

Патч-кабель CAT6 25 футов

Вы собираетесь сделать один из них, но вы можете начать с длинного кабеля CAT6 и сделать несколько меньших для практики, следуя схемам расположения выводов RJ-45 выше. Они пригодятся и позже. Я всегда ношу с собой коммутационный кабель в своем наборе инструментов по очевидным причинам, так что в любом случае неплохо было бы обзавестись длинным.

Чем дольше, тем лучше, особенно при подключении к сетевому порту или коммутатору, к которому у удачи есть способ на расстоянии.Или вы можете отрезать и попрактиковаться в электромонтаже и опрессовке.

Если хотите, можете просто купить дешевый кабель Amazon Basics:

Патч-кабель на неэкранированной витой паре (UTP) можно найти здесь>.

Розовые кроссоверные кабели RJ45 в моде.

PINK — это новый черный цвет! Э .. Синий?

Возможно, вы знаете, что теперь эти кроссоверные кабели можно приобрести в разных цветах.

Вам может понравиться здесь 15-футовый розовый UTP-кабель!

Или вы можете найти свой собственный цвет кабеля в этом отношении.Может быть, это станет товарным знаком ваших инсталляций!

Приветствуем наших женщин в сфере высоких технологий!

НЕ ЗАБЫВАЙТЕ ФИОЛЕТОВЫЙ! Перейдите по ссылке и найдите это, если хотите!

Хорошо, это варианты с коротким кабелем. Не стесняйтесь поискать и найти свой собственный источник. Двигаемся дальше!

Купить кабель оптом = дешевый кабель RJ45!

Возможно, вы готовы покупать оптом, чтобы сэкономить. Для этого вам нужно найти тяговый кабель, подобный приведенному ниже.

Кабель Ethernet Cat5e, 1000 футов (провод UTP с серым кабелем типа Pull Box Cat-5e)

Кабель Ethernet Cat5e

Этот объемный кабель длиной 1000 футов (308 метров) — намного более дешевый способ его купить. Но он может быть слишком большим и слишком большим, поэтому я перечисляю его в последнюю очередь. Если вы только начинаете, я думаю, вы могли бы получить это, поскольку всегда будут приложения, и он будет работать быстрее, чем вы думаете.

Если вы внимательно посмотрите на изображение, вы увидите, что в стене коробки есть центральное отверстие, так что вы можете протянуть его по мере необходимости (отлично подходит для длинных пробежек) с помощью зажима, чтобы удерживать конец кабеля до следующего использования .

Разъемы Cat 5 RJ45

Получите большую упаковку разъемов Cat 5

Разъемы RJ45

Используется с моим обжимным инструментом TRENDnet для изготовления новых кабелей или ремонта поврежденных. Купите большой пакет! Вы, вероятно, будете использовать многие из них.

(Эти разъемы также называются вилками 8P8C.)

Прямой соединитель с внутренней резьбой на внутреннюю резьбу RJ45

Я ношу с собой один из них на случай, если мне понадобится быстро изготовить более длинный кабель.Это необязательно для этого упражнения, но удобно, если вы перерезаете длинный кабель, а затем его нужно снова подключить!

На мой взгляд, они выглядят не лучшим образом, поэтому вы можете предпочесть подобные соединители.
В зависимости от того, что вы собираетесь делать, вы можете подумать о покупке следующего инструмента прямо сейчас, хотя пока он не является обязательным (я сказал, что это необязательно?).

Комплект тонера и зонда Fluke Network Pro3000

Я использую Pro3000 для тонировки и отслеживания проводов Ethernet.Это особенно удобно, когда установщики кабелей не маркируют ни один из портов! Если вы собираетесь прокладывать кабели — ПОРТАМ, пожалуйста, НАЗНАЧИТЕ МАРКИРОВКУ!

И вам, вероятно, со временем понадобятся другие кабели.

Дополнительные кабели, которые вы можете рассмотреть, пока вы на нем:

Инструменты для подключения проводов RJ45

Выше я упоминал, что есть еще одна статья со всеми инструментами, которые помогут вам сделать вашу проводку RJ45, но я также приведу несколько наиболее важных из них.

Что вам нужно будет использовать, следуя приведенным выше рисункам распиновки RJ45.

TRENDnet RJ11 / RJ45 Инструмент для обжима / резки / зачистки

Я использую их не только для изготовления новых сетевых кабелей, но и для замены поврежденных разъемов RJ45 на существующих кабелях, конечно же, используя приведенную выше схему распиновки RJ45!

Я предпочитаю этот инструмент для обжима и зачистки. Если вы хотите, вы можете поискать на Amazon, чтобы найти бренд по своему вкусу (или цену, если на то пошло!).

Клещи для обжима с трещоткой Klein Tools

Еще более популярным среди коллег является обжимной станок Klein Tools.

Бриллиант для резки, снятия изоляции и опрессовки.

Храповой механизм упрощает работу. Универсальный, поскольку он обжимает 4-, 6- и 8-позиционные модульные разъемы (RJ22, RJ11 / RJ12 и RJ45).

Тестер сетевого кабеля

Этот базовый тестер сетевого кабеля используется для определения того, является ли ваш кабель хорошим, плохим или неправильно подключен.Вы всегда будете использовать этот или такой.

Также для большего списка я написал статью, в которой представлены все расходные материалы вместе со списком инструментов, которые вам понадобятся в качестве специалиста по ремонту компьютеров (не волнуйтесь, если вы никогда не захотите стать специалистом по ремонту компьютеров, но этот список золотой!).

В нем есть почти все расходные материалы, которые вам понадобятся, а также инструменты, которые я использую и считаю лучшими в своей работе.

Если этого недостаточно для объяснения того, как сделать собственный кабель Ethernet, вот видео!

Вот одно из лучших руководств по его созданию, которое я нашел.Просто следуйте инструкциям в этом видео от ViewDo ниже, чтобы создать свое собственное (мне нравится это имя, как и Voodoo!). Может быть, немного старовато, но это то, что делает его оригинальным!

Вы новичок в изготовлении кабелей и установке сетей?

Если вы ищете распиновку RJ45, то, скорее всего, это так! Советуем вам ознакомиться с книгой Майка Мейерса в сети CompTIA, а также с книгой ниже. Мы уже упоминали книги Майка Мейерса, но, конечно, вы можете почитать несколько книг и получить другую книгу CompTIA Network плюс книгу, если хотите.

Это очень удобно, и, как правило, учебный курс CompTIA охватывает множество базовых или фундаментальных знаний, которые вам нужны.

Я знаю, что вы, возможно, не собираетесь сдавать экзамены и становиться сертифицированным специалистом по компьютерным сетям. Тем не менее, эта книга дает полезные знания, прежде чем вы начнете резать и обжимать в значительной степени.

Для новичков это книга, охватывающая основы, и действительно важный инструмент сетевого специалиста, независимо от того, собираетесь ли вы на самом деле проходить тест CompTIA.

Книга Майка Мейерса CompTIA Network + — отличный способ расширить свои знания в области компьютерных сетей. Щелкните изображение обложки, чтобы посмотреть его на Amazon.

На этом мы завершаем эту статью, посвященную схемам расположения выводов RJ45 и этапам подключения. Я очень надеюсь, что методы запоминания помогут вам запомнить цвета проводки. В конце концов, именно поэтому я его создал! Пожалуйста, оставьте свои комментарии ниже.

Краткое описание простого подключения RJ45

Я показал пошаговые инструкции, как подключить каждый штекер кабеля Ethernet RJ45 к соединительному кабелю Ethernet (или перекрестному кабелю RJ45) с бонусным видео.Теперь у вас есть TheTechMentor.com RJ45 Pinout Poem, и глупое запоминающееся изображение, так что вам, возможно, больше никогда не понадобится распиновка! Кроме того, теперь у вас есть все схемы распиновки RJ45 , которым вам нужно будет следовать.

Определение стандартных цветов оболочки проводов в кабелях

Хотя это правда, что Институт инженеров по электротехнике и радиоэлектронике (IEEE) уже давно выпустил серию рекомендуемых стандартов для проектирования электрики и электроники, эти стандарты на самом деле не определяют цели цвета проводки. так думают многие люди.Это удивительно, учитывая, что эти стандарты действительно содержат подробное обсуждение проводки и силовых кабелей.

Вместо этого, управление цветом проводки в значительной степени контролируется Ассоциацией телекоммуникационной промышленности (TIA). По состоянию на 2018 год текущая рекомендация по разбивке по окраске выглядит следующим образом:

  • Оранжевые кабели представляют собой точку разграничения для оконечной нагрузки центрального офиса.
  • Зеленые кабели обозначают завершение сетевых подключений на стороне клиента в точке разграничения.
  • Фиолетовые кабели используются для обозначения оконечной нагрузки кабелей, идущих от общего оборудования, такого как локальные сети, офисные АТС, компьютеры или мультиплексоры.
  • Белые кабели обозначают оконечную нагрузку среды передачи магистральной телекоммуникационной сети первого уровня в здании, в котором находится основная кросс-коммутация.
  • Серые кабели обозначают оконечную нагрузку среды передачи магистральной телекоммуникационной сети второго уровня в здании, в котором находится основная кросс-коммутация.
  • Синие кабели обозначают оконечную нагрузку телекоммуникационной среды и требуются только на конце кабеля в аппаратной, а не на телекоммуникационной розетке.
  • Красные кабели используются для обозначения завершения работы ключевых телефонных систем в организации.

Разноцветные оболочки проводов в кабелях

Сказав все это, не менее важно признать, что, хотя эти стандарты действительно существуют в самом техническом смысле этого слова, нет ничего, что действительно требовало бы их использования в конкретном здании или среде. В большинстве случаев использование цветов оболочки проводов в кабелях будет сильно различаться в зависимости от бизнеса, о котором вы говорите, отрасли, в которой он работает, или даже от того, кто настраивал сетевую инфраструктуру в любой момент времени.

Даже собственные рекомендации TIA, как указано выше, могут сильно различаться в зависимости от того, о какой стране вы говорите. В Соединенных Штатах кабели, идущие от обычного оборудования, такого как мультиплексоры, выделяются фиолетовым цветом. В Канаде используют белый или серебристый цвет. Фиолетовые кабели в Канаде обозначают оконечные устройства магистральной телекоммуникационной сети первого уровня, тогда как в Соединенных Штатах те же самые кабели традиционно белые.

Как уже говорилось, для начала это всегда было больше рекомендаций, чем жестких правил, и поэтому они также могут варьироваться в зависимости от отрасли, о которой вы говорите.Например, министерство обороны использует цвета кабелей, которые точно соответствуют уровням классификации информации, хранящейся на устройствах, к которым они подключены. Кабели синего цвета обычно идентифицируют несекретные данные, например, а красный цвет указывает на «секретный» уровень классификации. Желтый означает «совершенно секретно» и так далее.

Университет Висконсина, с другой стороны, использует совершенно другую цветовую систему для своих кабельных сборок. Кабели серого цвета обычно представляют собой стандартные подключения Ethernet, а зеленые кабели представляют собой перекрестные подключения Ethernet.Желтые кабели используются для обозначения POE (питание через Ethernet), а синие кабели используются для соединений с терминальным сервером.

Если учесть, что в вышеупомянутом примере синие кабели представляют собой оконечные устройства телекоммуникационной среды, легко увидеть, насколько разнообразными могут быть эти цвета в исполнении в зависимости от контекста, в котором находится человек.

При условии, что какой-то тип системы классификации цветов A) создан теми, кто в первую очередь настраивает сетевую инфраструктуру, и B) строго соблюдается всеми, кто работает в среде с этого момента, фактические используемые цвета имеют меньшее значение, чем то, что это они представляют.Пока существует такая классификационная система, большинство организаций смогут пользоваться как можно большим количеством преимуществ с минимальным количеством недостатков.

Какие стандартные цвета проводов для цепей постоянного тока?

На тех же линиях проводка для распределительных цепей переменного и постоянного тока также использует собственную систему цветовой кодировки, в частности, чтобы помочь людям, работающим в этих средах, лучше идентифицировать конкретные провода. Это тоже может значительно различаться.В одной области цвета проводов могут быть указаны в юридических документах, тогда как в других местные обычаи диктуют, какие цвета выбираются для какой цели.

Что касается цепей постоянного тока, Национальный электротехнический кодекс США определяет, что любой заземленный нейтральный проводник энергосистемы должен иметь белый или серый цвет. Защитное заземление должно быть зеленым или зеленым с желтой полосой или, в некоторых случаях, голым.

Для дальнейшей разбивки рекомендуемые цветовые коды проводки цепи питания постоянного тока следующие:

  • Плюс отрицательной заземленной цепи обычно красный.
  • Отрицательный полюс заземленной отрицательной цепи обычно белый.
  • Плюс плюсовой заземленной цепи обычно белого цвета.
  • Отрицательный полюс положительной заземленной цепи обычно черный.

В двухпроводной незаземленной системе питания постоянного тока, с другой стороны, нет рекомендаций по цветовому кодированию, о которых можно было бы говорить. Из-за этого положительный полюс обычно красный, а отрицательный — черный, согласно местным инспекторам по электрике.

Какие стандартные цвета проводов для цепей переменного тока?

То же верно и для цепей переменного тока.В Соединенных Штатах, например, Национальный электротехнический кодекс США определяет использование белого (или серого) цвета только для нейтрального силового проводника и для неизолированного медного провода. Зеленый или зеленый с определенной желтой полосой используются для обозначения защитного заземления. Исходя из этого, в зависимости от ситуации для силовых проводов может использоваться любой другой цвет, кроме упомянутых.

Цветовая кодировка для сети переменного тока обычно выглядит следующим образом:

  • Линия, однофазные цепи обычно черного или красного цвета.
  • Линия, трехфазные провода L1 обычно черного цвета.
  • Линия, трехфазные провода L2 обычно красные.
  • Линия, трехфазные провода L3 обычно синего цвета.

Каков процесс создания нестандартного цвета оболочки проволоки?

Вообще говоря, процесс создания нестандартного цвета оболочки провода прост — вам просто нужно в первую очередь убедиться, что вы работаете с правильным производителем нестандартного кабеля.

Сотрудничая с таким поставщиком, как Epec Engineered Technologies, вы можете создавать высоконадежные индивидуальные кабели на основе любых требований к дизайну и печати, которые могут у вас возникнуть.Такой партнер не только сможет полностью помочь вам с выбором кабеля и разъема (включая индивидуальный цвет оболочки), но он также сможет помочь с точки зрения компоновки и производства, автоматизированного проектирования (САПР) и многого другого. , гораздо более.

В конце концов, вы останетесь с настраиваемыми проводами для удовлетворения ваших потребностей с помощью цветовой схемы, которая поможет как нынешним, так и будущим сотрудникам сохранять правильность. Выбранные вами цвета могут поддерживать любую текущую систему дизайна, которую вы можете использовать, что делает все, от текущего обслуживания до устранения серьезных неисправностей, максимально простым для всех участников.

Почему кабели Ethernet бывают разных цветов?

В этой статье мы объясняем, что означают цвета сетевых кабелей.

Часто поставщики сетевых кабелей назначают цвета, чтобы помочь определить тип и назначение подключения или отличить свои кабели и соединения от других поставщиков.

Ethernet Цвета кабелей и их назначение

В цвета Cat5, Кабели Ethernet Cat5e, Cat6 и Cat6a представляют собой конкретное приложение или систему, например сеть подключение или подключение оборудования.Это не следует путать с цветовой кодировкой скрученных внутренних проводов внутри каждый кабель CAT. Цвет внешней куртки не имеет никакого отношения к саму функцию кабеля, он просто подчеркивает цель связь.

Общий Назначение цветового кодирования Ethernet

Часто поставщики назначают определенные цвета, чтобы помочь определить тип подключения и для чего он используется, или чтобы различать их связь от других производителей.Цвета помогают с прокладкой кабелей и в то время как отраслевого стандарта нет, ниже приведен пример цветового кодирования некоторые предприятия могут использовать:

  • синий — Сетевое подключение
  • Желтый — Камера
  • Белый — Безопасность
  • Серый — Межкомпонентные соединения / перемычки
  • Черный — Оборудование / Рабочее место
  • Красный — Телефоны / системы экстренной помощи

Кабель управление цветом также можно использовать, чтобы различать безопасность уровни или сети, такие как DMZ, производственные LAN, управляющие LAN и Тестовые ЛВС.Поскольку у некоторых компаний или поставщиков есть собственная маркировка предпочтениях, рекомендуется указать цвета и способы использования самая последняя доступная схема.

Ethernet Цветовая кодировка кабеля по годам

Цветной кабели также могут использоваться для обозначения возраста установленной проводки. Некоторые поставщики определяют год выполнения работы, выбирая специфический цвет.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
