Схема подключения косвенного бойлера к котлу: Схемы подключения косвенного бойлера к котлу

Содержание

Схемы подключения косвенного бойлера к котлу

Бойлер косвенного нагрева может подключаться к любому источнику энергии, который нагревает жидкий теплоноситель и дает его циркуляцию. Наиболее типичное подключение – к котлу отопления дома (схемы прилагаются). Но также бойлер может разогреваться тепловым насосом, солнечным коллектором, отдельным теплогенератором, централизованной системой отопления…

Бойлеры косвенного нагрева от нескольких источников

Отдельные модели косвенных бойлеров могут содержать не один нагревающий змеевик, а несколько, и предназначены для подключения к нескольким источникам энергии.

Например, в Европе само собой разумеющееся, если бойлер нагревается солнечным коллектором и котлом. Причем котел – вспомогательный элемент, когда нужно разогреть быстро, или когда энергии солнца не хватает.

Важно и то, что летом для нагрева воды на бытовые нужды котел включать (растапливать) не нужно, достаточно и энергии солнца.

Но в то же время модели с несколькими змеевиками дороже.

Поэтому при выборе нужно решить – какая схема подключения бойлера применяется, сколько источников энергии будет задействовано и каких.

Дополнительный нагреватель – электрический тен

У нас в большинстве случаев ограничиваются простейшими моделями с одним змеевиком внутри, нагревающимися лишь от котла. Как обычная опция – наличие еще и электротена, но удорожание с ним незначительное. Цель электротена все та же – подогреть воду, когда котел не работает.

Также бойлеры косвенного нагрева различают по автоматике управления, она либо отсутствует вовсе, либо прилагается для навесного монтажа, или встроена в сам бойлер.

Простые бойлеры – для газовых котлов

Простейшие бойлеры без автоматики предназначены для работы с автоматизированным газовым котлом, у которого внутри имеется схема управления бойлером на основе трехходового клапана. Котел получает данные с термодатчика в бойлере о температуре воды, переключает клапаном подачу теплоносителя с отопления на бойлер, в результате горячий теплоноситель начинает циркулировать по теплообменнику бака и нагревает воду.

Когда она разогревается до заданного значения, котел снова переключается на нагрев отопления.

Баки с автоматизацией управления

Встречаются бойлеры с элементами автоматизации внутри. На входе змеевика нагрева находится двухходовой клапан «открыт-закрыт», который по команде термореле (механической термоголовки с выносным датчиком) открывает циркуляцию теплоносителя через змеевик. Такая схема наиболее простая и менее эффективная для быстрого нагрева воды, чем первая, так как котел оказывается нагруженным и бойлером и отоплением одновременно. Это не редко применяется в простых системах с твердотопливным котлом.

Подключение бойлера через насос

Аналогично работает схема управления бойлером с помощью насосов. На отвод от подачи котла просто ставят еще один насос, а за ним бойлер. Насос включается по команде термостата, который находится в бойлере.

Как будет влиять насос на систему отопления точно не известно, но на практике, как правило, он фактически закорачивает более половины струи теплоносителя на бойлер, в худшем случае, – опрокидывает струи в других параллельных ветвях, что иногда не приемлемо. После нагрева бойлера насос выключается и схема отопления переходи в штатный режим работы.

Но такая схема включения косвенного бойлера наиболее популярна с твердотопливными котлами, а также при наличии гидрострелки, которая устраняет влияние одного насоса на другой.

Схема с вынесенным трехходовым краном

Наиболее типичная схема управления косвенным бойлером по типу «приоритет бойлера» – на основе трехходового клапана, т.е. фактически снаружи на стенах монтируется то, что бывает спрятано в автоматизированном газовом котле, или в автоматизированных моделях бойлера. Схема с приоритетом бойлера, когда делается выбор – бак или радиаторы — наиболее функциональна во всех отношениях, так как в ней нет ненормальных режимов работы отопления, а вода греется быстро, всей мощью котла (котел разгоняется на нагрев бойлера) и всегда поддерживается горячей.

Типичная гидравлическая схема подключения косвенного бойлера — реализован приоритет нагрева бытовой воды

Схема без автоматизированного управления

Простейшее включение в отопительную сеть косвенного бойлера – через настроечный винтовой клапан. Бак врезается в сеть первым от котла, как обычный радиатор между магистральными трубами подачи и обратки. Если нужно включить нагрев воды, кран приоткрывается вручную. Положение вентиля (степень открытия) выверяется по опыту для данной сети – чтобы и струю не закорачивать, и чтобы вода подогревалась. Нужно нагреть побыстрее – полное открытие. Схема наиболее дешевая и популярная, используется также с самодельными бойлерами.

Трехходовой клапан в данной схеме служит для защиты котла от холодной обратки

Реализуем циркуляцию горячей воды

Неплохо будет, если при открытии любого любого горячего крана сразу идет горячая вода и не нужно сливать холодную  Для этого делается циркуляция воды согласно схеме.

При выборе бойлера нужно приобретать пригодный для схемы обвязки с циркуляцией горячей воды,  – с дополнительным отводом в середине объема бака, для подключения обратки с циркуляции. Слабомощный насос 5 – 10 Вт обеспечит присутствие возле кранов  горячей воды всегда.

Какой косвенный бойлер предпочесть

В продаже можно встретить сходные по дизайну котел и косвенный бойлер, — продукция одного производителя, полностью совместимые, автоматизированные… Конечно такой выбор предпочтительнее.

Также и два в одном – и котел и бойлер в одном корпусе…

Если делать подбор к уже имеющемуся отоплению, то, как правило, не следует экономить на мощности теплообменника, особенно для котлов за 20 кВт – можно греть воду фактически в непрерывном режиме. Объема же, при таких мощностях, достаточно и 100 литров на все нужды.

Варианты подключения бойлера к газовому котлу

Нередко бывает, что для обеспечения достаточного снабжения горячей водой хозяева решают подключить к газовому котлу бойлер косвенного нагрева. Схемы соединения зависят от количества контуров системы. Рассмотрим самые распространенные варианты, как подключить газовый котел к бойлеру.

Особенности подключения бойлера к газовому котлу

При выборе бойлера для подключения к газовому агрегату следует учитывать, хватит ли мощности данному устройству для обеспечения отопления и качественного прогрева воды в емкости.

Бойлеры косвенного нагрева могут быть разного объема. Следует четко понимать, сколько необходимо воды для того, чтобы газовый котел определенной мощности успевал нагревать ее до нужной температуры. Бойлер состоит из следующих элементов:

  • накопительной емкости, окруженной теплоизолирующим слоем;
  • змеевика, необходимого для циркуляции воды;
  • гильзы для подключения температурного датчика;
  • линии рециркуляции (для некоторых моделей).

Принцип нагрева жидкости в бойлере состоит в следующем:

  • нагретый теплоноситель, выходя из газового котла, идет в змеевик накопительного бака;
  • от теплообменника нагревается вода в бойлере;
  • теплая жидкость концентрируется вверху и поступает в кран или душ.

Необходимую температуру нагрева воды в емкости выставляют, избегая больших значений. Контролировать ее помогают термодатчики, которые сигнализируют о наборе заданной температуры насосу или трехходовому клапану.

После этого прекращается циркуляция воды в змеевике.

Нагрев в бойлере осуществляется следующим образом: холодная вода действует в виде поршня, поднимая вверх нагретую жидкость, которая в последствии выходит из крана.

Схемы, как подключить косвенный бойлер к газовому котлу, отличаются в зависимости от типа агрегата.

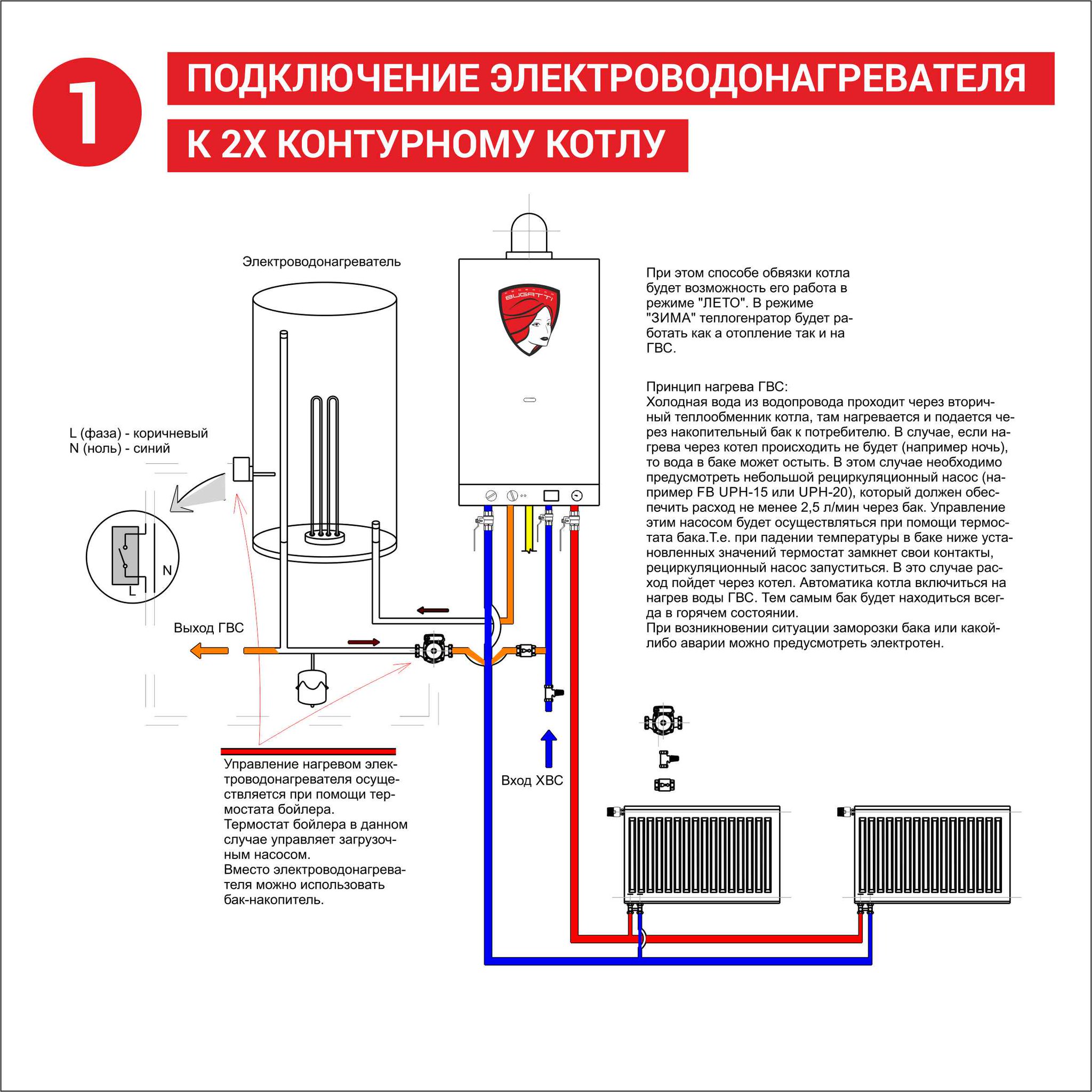

Схема подключения к двухконтурному агрегату

Двухконтурные газовые котлы выполняют две функции: обеспечивают отопление и горячее водоснабжение. При подключении к данному агрегату бойлер косвенного нагрева закольцовывают со вторичным теплообменником для ГВС. Входной патрубок емкости соединяют с первым патрубком контура агрегата, а выходящий — подключают к «обратке». Таким образом, вода из водопровода будет попадать не в теплообменник ГВС газового котла, а в бойлер.

При такой схеме термодатчик, контролирующий температуру в бойлере, подключают напрямую к насосу.

Для полноценной работы газового котла следует подбирать емкость, которая не будет забирать слишком много теплоносителя. Иначе это плохо повлияет на функцию обогрева.

Схема подключения к одноконтурному газовому котлу

Схема, как подключить одноконтурный газовый котел к бойлеру, несколько отличается от предыдущей. К подающей линии подключают патрубок для подачи холодной воды в емкость косвенного нагрева, а к «обратке» через трехходовый клапан — вторую линию бойлера. В представленной схеме заложено разделение водных потоков по трубам с помощью 2-ух насосов. Приоритет отдают контуру ГВС. Насосы работают по сигналам, которые исходят от термостата, установленного в бак. Чтобы потоки не смешивались, перед насосами следует установить обратный клапан.

В отличие от схемы с двухконтурным газовым котлом, работа данной системы отопления отличается тем, что термодатчик управляет 2-мя насосами одновременно: при включении насоса ГВС отключается элемент отопления. Если объем нагреваемой воды невелик, то она не повлияет на качество отопления.

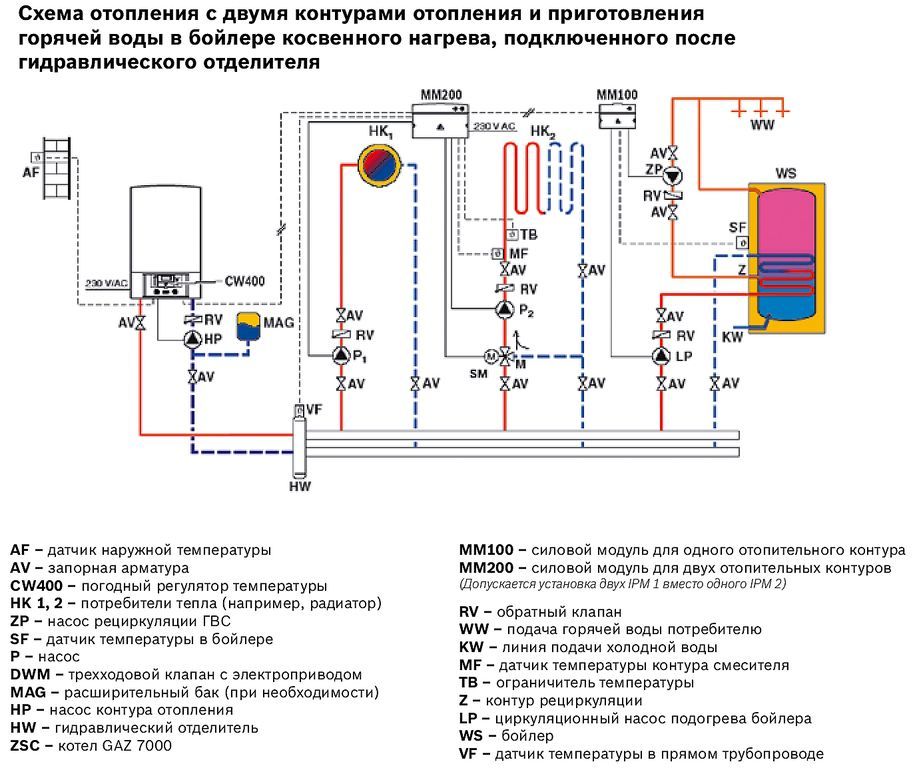

Подключение системы через гидравлическую стрелку

Если в отопительной системе предусматривается использование 3-ех и более контуров, то удобнее всего произвести подключение через гидравлическую стрелку.

Гидрострелка – устройство, предназначенное для балансировки давления и температуры в разных контурах системы. Ее установка является обязательной для эксплуатации газовых котлов с теплообменником из чугуна. Данный материал плохо переносит перепады температур, и при большой их разнице на входе и на выходе из контура он может треснуть.

Если использовать 3 контура без гидравлической стрелки, это негативно скажется на узлах системы, и газовом котле в частности. Вместо гидрострелки иногда устанавливают балансировочные вентили.

Какие бывают бойлеры?

Популярностью у потребителей пользуются бойлеры послойного нагрева. В них отсутствует теплообменник, что благоприятно сказывается на цене таких изделий. Холодная вода поступает в нижнюю часть бака, попадает в проточный теплообменник газового котла и нагретой выходит в верхнюю часть, а оттуда поступает через горячий кран потребителю. Такая емкость способна нагреть воду быстрее, чем бойлер косвенного нагрева с помощью змеевика. В связи с этим бак послойного нагрева сможет произвести горячей воды больше, чем косвенный аналог той же емкости. Поэтому для производства определенного объема теплой воды можно приобрести более компактный бойлер с послойным прогревом жидкости.

Также в продаже имеется газовый котел со встроенным бойлером. Вода в нем подогревается заранее, не зависимо от того, нужна она в данный момент или нет. Агрегат со встроенным бойлером позволяет создать более компактную систему отопления и ГВС, чем, если установить котел с отдельно стоящей емкостью.

Советы по монтажу бойлера

Важно произвести монтаж бойлера согласно действующим нормативам и правилам, тогда система будет работать долго и без сбоев. В процессе установки необходимо руководствоваться следующими рекомендациями:

  1. Произвести заземление бойлера.
  2. Чтобы исключить возможные гидроудары, следует предусмотреть гидроаккумулятор на выходной магистрали.
  3. Предусмотреть возможность подключения бойлера к розетке, если вдруг газовый котел выйдет из строя.
  4. Установить перекрывающие краны на подающую и обратную линии емкости, чтобы при необходимости иметь возможность отсоединить ее.
  5. Чтобы вода быстрее нагревалась, рекомендуется устанавливать бойлер как можно выше, чем радиаторы.
  6. Установку лучше осуществлять возле газового котла отопления.

Схему подключения бойлера к газовому котлу выбирают в зависимости от имеющихся условий и особенностей эксплуатации системы. В связи с этим заранее обдумывают все нюансы, и делают правильный выбор. Оптимальный вариант – это система, которая расходует немного газа и отличается максимальной эффективностью.

Подключение бойлера косвенного нагрева к одноконтурному котлу схема. Как выполняется подключение бойлера косвенного нагрева – схема обвязки. Материал труб для обвязки БКН

Для того чтобы иметь в частном доме горячее водоснабжение (ГВС), необходимо подключить дом к водопроводу или иметь колодец или скважину и собственную насосную станцию. Хозяин должен сделать выбор: или двухконтурный котел, или бойлер косвенного нагрева.

Эффективность теплообменника зависит не только от температуры, но и от правильно выбранной скорости движения теплоносителя по контуру.

Правильный выбор подключения можно сделать только после анализа качества воды. Если вода жесткая, то следует приобретать одноконтурный котел и бойлер, и желательно одного производителя. Такая вода может очень быстро уменьшить эффективность второго контура дорогостоящего котла.

Водонагреватели косвенного нагрева

Речь пойдет о водонагревателе, которым является бойлер закрытого, то есть, напорного типа.

Бойлер, как прибор косвенного нагрева, подразумевается, только потому что нагрев воды для бытовых нужд происходит не в основном котле, а с помощью такого же второго контура, но находящегося в бойлере и требующего подключения.

Иногда утверждают, что бойлер, как прибор косвенного нагрева, позволяет каким-то образом компенсировать недостатки котлов, использующих в качестве источников энергии газ или электричество, в том случае если прекратится подача газа или электроэнергии на основной источник тепла.

Однако это не так. Если в частном доме слабое напряжение электрического тока или прекращена подача газа, то нет никакого другого источника тепла, чтобы подключить его к бойлеру. Это же касается и тепловых насосов, и других альтернативных источников энергии.

Еще о бойлере, как приборе косвенного нагрева

Схема устройства косвенного водонагревателя.

Двухконтурный котел всегда работает только на один из контуров, что является недостатком, который остается и в схеме одноконтурного котла с бойлером, но некоторые недостатки двухконтурных котлов бойлер все же компенсирует.

Так, в двухконтурном котле нагрев воды во втором контуре осуществляется в проточном режиме, и для достижения требуемой температуры необходимо от 30 до 60 с, что приводит к определенной потере воды. Бойлер же в связке с одноконтурным котлом является аккумулятором тепла и как термос сохраняет его длительное время.

Только бесперебойная подача газа или электроэнергии и исправно работающие первичные источники тепла могут гарантировать нормальную работу бойлера ГВС. Более надежными в этом отношении являются котлы, работающие на твердом или жидком топливе, так как количество запасаемого топлива должно быть рассчитано по требуемой энергии на обогрев дома с учетом ГВС.

Обеспечение ГВС после прекращения отопительного сезона с помощью того же источника тепла нецелесообразно хотя бы по причине не эффективного его использования, когда достаточно максимум 50 % его установленной мощности. На этот период времени следует предусмотреть настенный газовый котел небольшой мощности, оснащенный ТЭНом. Кроме того, в отличие от мощных котлов, настенные газовые котлы обладают малой инерцией, что полезно для быстрого нагрева воды. Требуемая мощность ТЭНа только для нагрева бытовой воды будет значительно меньшей. Можно приобрести и бойлер с установленным в нем ТЭН-ом.

Недостатки ГВС на основе бойлера

Через теплообменник бойлера затрачивать более 50 % тепловой энергии, производимой основным источником, не следует. В этом случае подключение бойлера косвенного нагрева не будет отражаться на обогреве помещения.

Эффективная работа теплообменника, расположенного в бойлере, зависит не только от температуры теплоносителя, но и от правильно выбранной скорости движения теплоносителя по водопроводу. Такой режим можно обеспечить с помощью отдельного циркуляционного насоса, который должен автоматически включаться при снижении температуры бытовой воды до заданного минимального значения и отключаться при достижении заданного максимального значения.

Общая стоимость котла и бойлера будет больше, чем одного двухконтурного котла, и для установки бойлера и его обвязки потребуется дополнительная площадь. Хотя бойлер и хорошо изолирован, но дополнительные потери существуют. Этот недостаток компенсируется меньшим расходом воды, так как из крана сразу же поступает горячая вода.

Две простейшие схемы подключения

Схема подключения бойлера косвенного нагрева.

Данную схему подключения бойлера условно можно назвать простейшей. Так можно подключить ГВС при наличии в помещении одного основного контура. Например, только радиаторы или только тепловой пол. Эта схема выполнена так, что ГВС имеет приоритет над основным контуром.

На выходе котла установлен трехходовой клапан, который управляется датчиком температуры (термостатом) ГВС, установленном в бойлере, что и делает этот контур приоритетным. Клапан изменяет направление движения теплоносителя, подключая его либо на один, либо на другой контур. Иногда клапан управляется сигналами, поступающими от основного котла, но приоритет контура ГВС от этого не изменяется, так как управляющие элементы котла реагируют на сигналы также поступающие от термостата бойлера.

Такая схема хороша для газовых настенных котлов, которые имеют циркуляционный насос. Эта схема полезна и тогда, когда поступающая по водопроводу вода очень жесткая. В этом случае применять двухконтурный котел, один контур которого работает только на нагрев воды для бытовых нужд, не следует. Подключать второй контур котла к такой воде, заведомо зная, что он быстро выйдет из строя, нецелесообразно.

Схема подключения бойлера с циркуляционным насосом.

Схема подключения двумя циркуляционными насосами, которую также условно можно рассматривать как простейшую. В работе постоянно находится один из насосов, но и в этом варианте приоритет ГВС сохранен, так как подключить насос можно только по сигналам термостата, реагирующего на изменение температуру воды в бойлере.

На выходе каждого насоса имеется обратный клапан, который исключает образование встречных потоков в контуре, в котором теплоноситель не движется.

В обеих схемах основной контур отопления периодически оказывается отключенным, и его подключение зависит от времени нагрева бытовой воды. Время первоначального разогрева воды в бойлере не должно превышать одного часа. В дальнейшем на подогрев воды будет уходить меньше времени, поэтому и отключение основного контура будет происходить на меньшее время, и не будет сказываться на обогреве помещения.

Чтобы уменьшить зависимость обогрева помещения от ГВС, можно применить смешанный вариант. Такая схема предусматривает два прямых источника тепла. Один имеет постоянное подключение к основному контуру отопления, а второй обеспечивает теплом основной контур и контур косвенного нагрева. То есть второй котел работает в одном из вышеописанных режимах.

О термодатчике бойлера

Подключить бойлер к водопроводу еще недостаточно для его нормальной работы. Для того чтобы нагрев работал нормально, необходимо настроить термодатчик на определенную температуру. В этом вопросе имеется весьма существенный момент.

Термодатчик бойлера необходимо настраивать так, чтобы температура, при которой тройной клапан перейдет в режим подачи теплоносителя в основной контур, была примерно на 10-15° ниже, чем температура теплоносителя. Это же относится и к управлению насосами во второй схеме.

Схема подключения бойлера косвенного нагрева к отоплению.

Несоблюдение этого условия приведет к тому, что температура бытовой воды в бойлере никогда не достигнет заданного значения, так как она должна быть выше температуры теплоносителя. Это значит, что не сможет сработать тройной клапан, и не включится насос основного контура.

Вариант электрического подключения термостата для управления насосами через реле. Эту схему нетрудно смонтировать самостоятельно.

В термостате имеются контакт для подсоединения заземления и контакт С для присоединения фазы сети. Контакты 1 и 2 реле предназначены для замыкания сети питания двигателя насоса ГВС и насоса в контуре отопления, соответственно. Нулевую фазу N подсоединяем к обоим насосам, установленным на обратке в двух контурах (см. изображение 2), а фазу присоединяем к контакту С термостата.

Правильно ли выполнена сборка, можно проверить путем установки более высокой температуры на термодатчике. Если заработает насос ГВС, значит все нормально, иначе следует поменять местами провода, идущие от контактов 1 и 2 к насосам.

Специалисты советуют приобретать бойлер той же фирмы, что и основной котел. Это будет гарантией того, что система управления этих аппаратов будет согласована, и затруднений в ее настройке не возникнет. Если же котел отечественного производства, то придется самостоятельно монтировать несложную схему управления насосами, что также не составит труда при соблюдении соответствующей технической инструкции.

Дополняться бойлерами косвенного нагрева в частных домах могут как газовые, так и твердотопливные либо же работающие на солярке котлы. Установка оборудования этого типа может сделать проживание в загородном здании гораздо более комфортным. В отличие от двухконтурных котлов, бойлеры способны обеспечивать максимально равномерный нагрев воды.

Что такое бойлер косвенного нагрева и принцип его работы

Конструкцию агрегаты этого типа имеют относительно простую. Представляет собой бойлер косвенного нагрева небольшую теплоизолированную металлическую «бочку», покрытую изнутри двумя слоями эмали. В качестве нагревательного элемента в таких агрегатах используется обычный змеевик.

Холодная вода поступает в бойлер косвенного нагрева снизу, проходит наверх через спираль, нагревается и выходит наружу через верхний патрубок. За нагрев самого змеевика в таких устройствах отвечает теплоноситель системы отопления. Горячая вода из котла подается в нагревательную спираль сверху, а отводится от нее снизу.

Какие правила следует соблюдать при подключении

Обвязка бойлеров косвенного нагрева своими руками производится с соблюдением следующих рекомендаций:

  • на трубах, подводящих теплоноситель к змеевику и отводящих его, устанавливаются краны;
  • на входе холодной воды в агрегат монтируется обратный клапан;
  • в обвязке бойлера в обязательном порядке используется расширительный бак.

Краны на трубах, связывающих водонагреватели с котлом, монтируются с целью облегчения ремонта в случае необходимости. Снять агрегат при наличии такой арматуры в последующем в любой момент можно будет, не отключая основного оборудования. Обратный клапан при монтаже бойлера используется для того, чтобы избежать поступления горячей воды в «холодный» водопровод при падении давления в системе.

Расширительный бак в обвязке агрегатов косвенного нагрева служит для предотвращения разрыва их корпуса при работе. Ведь, как известно, при нагреве вода способна довольно-таки сильно расширяться. Следовательно, и давление внутри агрегата может повышаться до высоких пределов.

Основные этапы монтажа

Обвязка водонагревателя, таким образом, должна включать в себя следующие этапы:

  • подключение агрегата к водопроводу от скважины;
  • врезка магистрали, подводящей нагретую воду к потребителям;
  • присоединение змеевика к трубам котла, подводящим и отводящим теплоноситель;
  • монтаж расширительного бачка и группы безопасности.

Одновременно с бойлером в котельных монтируется обычно и повышающая удобство использования горячим водопроводом рециркуляционная система.

Пошаговый монтаж бойлера в системе отопления принудительного типа

В сетях этого типа обвязка агрегатов косвенного нагрева производится следующим образом:

  • после циркуляционного насоса в трубу подачи врезается трехходовой клапан;
  • в гильзу на корпусе бойлера вкручивается датчик температуры нагрева воды;
  • один из выходов трехходового клапана подключается к принимающему теплоноситель патрубку бойлера;
  • в обратный трубопровод врезается тройник;
  • к тройнику подключается патрубок отвода теплоносителя змеевика;
  • за тройником устанавливается вентиль;
  • на трубе горячей воды рядом с бойлером монтируется расширительный бак.

Датчики косвенного нагрева обычно изначально идут в комплекте с одноконтурными котлами. При остывании воды в бойлере они просто переключают трехходовой клапан на подачу в его змеевик теплоносителя. В результате котел переходит в режим нагрева горячей воды. Отопительная система при этом на время отключается.

Как только температура воды в бойлере достигнет определенного значения, трехходовой клапан опять переключает котел в режим отопления помещений.

Этапы монтажа водонагревателя с насосом

Иногда бойлеры косвенного нагрева при врезке в систему дополняются собственными циркуляционными насосами. Обычно такая схема обвязки используется тогда, когда агрегат устанавливается не рядом с котлом, а на некотором расстоянии от него.

В этом случае монтаж производят по такой технологии:

  • к змеевику бойлера сверху подключается труба, подающая теплоноситель от котла;
  • в подающую к котлу холодную воду магистраль врезается отрезок обратки бойлера;
  • перед этим отрезкам в трубу холодной воды вмонтируется обратный клапан;
  • на обратку нагревателя устанавливается насос;
  • труба подключается к змеевику;
  • устанавливается расширительный бак.

Трехходовой клапан в такой схеме, как можно было заметить, не используется. Контур бойлера подключается через обычные тройники. За переключение потока в данном случае отвечают насосы и датчик температуры, замыкающий в зависимости от степени нагрева воды контакты насоса котла или бойлера.

Пошаговая обвязка в гравитационных системах

Установка водонагревателя в сетях этого типа производится таким образом, чтобы он располагался выше радиаторов. Поэтому приобретают для гравитационных систем обычно не напольные, а настенные подвесные бойлеры.

Включает в себя правильный монтаж водонагревателей в сетях с естественной циркуляцией теплоносителя следующие шаги:

  • к змеевику бойлера подключают подачу от котла, используя трубу большего, чем в системе отопления, диаметра;
  • далее в этот отрезок между котлом и водонагревателем врезают подачу системы отопления;
  • между бойлером и получившимся ответвлением монтируют термостатическую головку с накладным датчиком, работающую от батареек;
  • бойлер соединяют с котлом трубой обратки;
  • в трубу обратки врезают магистраль отвода охлажденного теплоносителя от радиаторов;
  • ближе к котлу на обратке устанавливают расширительный бак.

Производится нагрев воды при применении такой схемы за счет разницы сечения труб подачи бойлера и системы отопления. Водонагреватель в данном случае находится в приоритете. Как только вода в бойлере разогревается до определенной температуры, срабатывает датчик и трубопровод перекрывается. В результате вода начинает поступать в систему отопления.

Можно ли подключать к двухконтурным котлам

Использовать двухконтурные котлы, способные подогревать воду как в системе отопления, так и ГВС, в загородных домах довольно-таки удобно. Однако у этого оборудования есть один достаточно серьезный недостаток. Вода из кранов ГВС при применении двухконтурного котла в качестве нагревателя может идти то слишком горячая, то прохладная. Равномерный ее прогрев оборудование этого типа, как уже упоминалось, обеспечить не способно.

Исправить ситуацию в данном случае можно именно с помощью бойлера. Подключать такое оборудование к двухконтурным котлам, конечно же, разрешается. Обвязка водонагревателя с такими агрегатами производится в обычном порядке. При этом на самом котле просто перекрываются патрубки, отвечающие за ГВС.

Монтаж бойлера косвенного нагрева в коллекторной сети

В таких современных системах также очень часто используются водонагреватели. Монтируются бойлеры в коллекторных сетях обычно на гребенке как можно ближе к подаче. То есть там, где теплоноситель имеет самую высокую температуру.

Производится подключение бойлеров косвенного нагрева в таких системах по следующей схеме:

  • к водонагревателю подключается подача от гребенки системы отопления;
  • подключаются обратка, расширительный бак, группа безопасности;
  • монтируются подающая и отводящая трубы водопровода.

При монтаже подводящей линии змеевика в коллекторных системах в обязательном порядке используются отсекающие краны.

Инструкция по монтажу системы рециркуляции

Часто случается так, что сантехнические приборы располагаются в доме на значительном расстоянии от бойлера или же на верхних этажах. В этом случае хозяевам здания для получения горячей воды обычно приходится дожидаться, пока из кранов в санузлах стечет застоявшаяся и охладившаяся в трубах. А это, конечно же, неудобно и не особенно экономично.

Исправить такую ситуацию можно путем сборки в загородном доме системы рециркуляции. Монтаж такой сети производится примерно следующим образом:

  • как можно ближе к потребителю на подающую к нему горячую воду трубу врезается тройник;
  • к тройнику подключается труба нужной длины;
  • протянутая магистраль подключается к бойлеру через патрубок рециркуляции;
  • рядом с бойлером у патрубка в контур врезается дополнительный насос не слишком большой мощности.

При применении такой схемы вода в трубах между бойлером и потребителем после включения насоса в электросеть не будет застаиваться и, соответственно, охлаждаться. То есть пользоваться горячей водой жильцы дома смогут сразу после откручивания вентилей кранов.



Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:
  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвратить гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.
При монтаже бойлера используется следующая запорная и регулирующая арматура:
  • Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
  • Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
  • Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
  • Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
  • Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.
Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:
  • Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
  • Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
    Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.
Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют , в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании бойлера;
  • возможность автоматизации нагрева воды.
Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

  • снижение температуры нагрева ГВС;
  • увеличение расходов на топливо;
  • энергозависимость.
В конструкции европейских бойлеров косвенного нагрева, компаний , ACV,
Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:
  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
  • Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.
По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

Чтобы в доме или санитарно-бытовом помещении на производстве была горячая вода, используют бойлер косвенного нагрева. Подключение к котлу проводится несколькими способами в зависимости от важности обеспечения горячим водоснабжением. Если отопление помещений важнее, то его подключают к системе последовательно, а для лучшего обеспечения горячей водой — параллельно.

Обеспечьте свой дом горячей водой

Устройство агрегата

Внешне этот аппарат напоминает простой накопительный электрический бойлер. Емкости бывают разных размеров в зависимости от количества потребляемой жидкости. Водонагреватель состоит из следующих элементов:

  • резервуар в кожухе со слоем теплоизоляции;
  • стальной или латунный трубопровод, выполненный в виде змеевика;
  • патрубок термостата;
  • магниевый анод;
  • патрубки циркуляции горячей воды;
  • патрубки для подключения системы отопления.

Из данного видео узнаем схему работы одноконтурного котла и бойлера косвенного нагрева:

Существуют некоторые конструкции, где вместо змеевика установлена еще одна емкость, в которой происходит теплообмен жидкости. Внутренняя часть резервуара обязательно выполняется из нержавеющей стали. В качестве теплоизоляции используется минеральная вата, полиуретан, полистирол и т.д. Эти материалы также предохраняют бак от механических повреждений.

Принцип работы

Принцип действия этого прибора основан на теплообмене жидкости из системы отопления с водой из контура горячего водоснабжения. Горячий теплоноситель из системы отопления попадает через верхний патрубок в змеевик.

Проходя по нему, теплоноситель нагревает воду, находящуюся внутри резервуара. Степень нагрева контролирует специальный термодатчик, и как только будет достигнута требуемая температура, клапан перекроет движение воды по змеевику. При охлаждении жидкости клапан открывается и снова начинается процесс теплообмена.

Схема подключения косвенного бойлера через верхний патрубок змеевика позволяет обеспечить максимальный объем нагреваемой воды. По такому же принципу работают другие конструкции водонагревателей.

Разновидности водонагревателей

В настоящее время известны два типа бойлеров косвенного нагрева: простые и со встроенным управлением. Под элементами управления подразумеваются датчики температуры и устройства, обеспечивающие подачу воды в теплообменник и ее остановку.

Вся работа этого оборудования происходит в автоматическом режиме. Для его пуска необходимо подключить входной и выходной патрубки горячего водоснабжения, подачу охлажденной жидкости и гребенку для распределения нагретого теплоносителя. Современные модели резервуаров имеют оборудование для аккумуляции тепла.

Такие устройства очень полезны при частых перебоях электроэнергии. Эти конструкции обычно обладают усиленной теплоизоляцией и большим объемом резервуаров. В последнее время популярными становятся бойлеры с рециркуляцией. Их отличие — дополнительные патрубки для забора горячей воды.

Нюансы обвязки резервуаров

Резервуары косвенного нагрева легче устанавливать совместно со всем оборудованием, чем монтировать в уже существующую систему. Место установки бойлера должно находиться недалеко от котла обогрева и быть ровным, чтобы не допустить перекоса водонагревателя.

На выходе из резервуара горячей воды необходимо установить мембранный гидроаккумулятор для защиты от теплового расширения. В качестве запорной арматуры рекомендуется применять шаровые краны , так как они более надежны.

Все крепежные работы на стенах следует выполнять с применением специальных кронштейнов и скоб. Все трубопроводы к резервуару должны подсоединяться только по прямой линии, без лишних изгибов.

Подключение к одноконтурной системе

Одноконтурная схема системы отопления с бойлером косвенного нагрева подразумевает использование двух циркуляционных насосов. Они выполняют задачу по разделению потоков теплоносителя.

Такой монтаж водонагревателя способствует в первую очередь работе контура горячего водоснабжения. Действие насосов регулируется термостатом, который встроен в резервуар. Чтобы исключить смешивание потоков теплоносителя, в систему перед насосами устанавливают обратный клапан .

В итоге работа насосов осуществляется попеременно, то есть когда включается подкачка в контуре водоснабжения, в системе отопления она отключается. Схема подключения косвенного водонагревателя выглядит следующим образом.

Отличие такого подключения — отсутствие дополнительного нагрева воды для горячего водоснабжения. Вода нагревается только за счет бойлера. Общее подключение аппаратуры выполняется в три этапа:

  1. С помощью шлангов и трубопроводов подсоединяется водонагреватель в обвязку котла.
  2. Производится установка циркулирующих насосов и запорной арматуры.
  3. В последнюю очередь устанавливается трехходовый датчик, производящий контроль над изменением температуры.

В такой системе имеется один важный недостаток: если оборудование выходит из строя, то подача горячей воды прекращается.

Установка в двухконтурную сеть отопления

Чтобы правильно подключить бойлер косвенного нагрева в двухконтурную систему, необходимо учесть, что работа системы отопления и нагрева воды должна происходить одновременно. В этом состоит основное отличие их работы в одноконтурной цепи.

Подключение происходит по параллельной схеме. Единственным недостатком ее является невозможность качественного снабжения теплоносителем отопительной системы, если существует большой расход горячей воды.

Для правильного использования бойлера применяется трехходовый клапан. Он обеспечивает равномерное распределение теплоносителя между контурами. Подобное подключение чаще используется и наиболее удобно при разовом расходе горячей воды.

Выполнить подключение газового котла к бойлеру косвенного нагрева можно различными способами. Задача водонагревателя накопительного типа — нагреть и иметь в запасе необходимое количество воды для ГВС. Котел обязан успевать обеспечить тепловой энергией отопительные приборы и нагреватель, для чего должен обладать определенным запасом мощности. Способ обвязки бойлера зависит от сложности и разветвленности тепловой сети дома. Чтобы правильно его выбрать, стоит изучить чертежи нескольких схем обвязки обоих агрегатов.

Параллельное включение агрегатов

Простейшая параллельная схема подключения бойлера косвенного нагрева к источнику тепла, работающему на природном газе, уместна в таких ситуациях:

  • котел — настенного типа и оборудован собственным циркуляционным насосом;
  • система отопления несложная, состоящая из однотипных отопительных приборов, — радиаторов или теплых полов;
  • водонагреватель имеет небольшой объем.

Параллельная обвязка бойлера выполняется просто: верхний патрубок его теплообменника соединяется с подающей магистралью газового котла, а нижний — с обратной. В результате циркуляция теплоносителя по отопительной системе и в теплообменнике водонагревателя происходит одновременно и до одинаковой температуры. Ее регулирование осуществляется на котле, что создает массу неудобств:

Отсюда следует, что простое параллельное подключение бойлера косвенного нагрева к теплогенератору годится для небольшого дома с малым числом радиаторов.

Способ присоединения с разделительным узлом

Чтобы подключить бойлер косвенного нагрева с разделением потоков теплоносителя на теплоснабжение и ГВС, используется трехходовой термостатический клапан. Он устанавливается на подающем трубопроводе от котла, а ответвление к водонагревателю присоединяется к выходному патрубку клапана, который изначально открыт. Управление трехходовым краном осуществляется с помощью выносного датчика температуры. При таком варианте подключения газовый котел с бойлером работает по следующему алгоритму:

  1. Вначале, когда идет разогрев теплоносителя, циркуляция, обеспечиваемая котловым насосом, происходит только в контуре водонагревателя. Трехходовой клапан направляет весь поток для обеспечения горячего водоснабжения.
  2. По достижении необходимой температуры в контуре ГВС срабатывает датчик и заставляет трехходовой кран направить поток в систему отопления, а отвод к водонагревателю закрыть.
  3. Когда температура в баке снижается либо в сети ГВС появляется водоразбор, то по сигналу датчика разделительный клапан вновь перенаправляет теплоноситель для нагрева воды в бойлере.

Хотя здесь ликвидированы некоторые недостатки предыдущей схемы подключения, но данный способ все равно пригоден лишь для несложных систем с одинаковыми видами обогрева помещений. Поочередная работа водогрейного агрегата и батарей позволяет им действовать эффективнее, главное, чтобы хватало мощности котла. Но, поскольку бойлер находится в приоритете перед радиаторами, при больших расходах в системе ГВС у теплогенератора может не хватать времени для нагрева воды в сети теплоснабжения. Поэтому при большом числе проживающих в доме людей такая схема присоединения бойлера к котлу может создать неудобства.

Подсоединение с двумя насосами

Важное преимущество этого способа обвязки — способность функционировать в летнее время и обеспечивать дом горячей водой при неработающем отоплении.

Когда элементы смонтированы правильно, то трехходовой клапан не потребуется, поток перенаправляется за счет поочередного включения в работу циркуляционных насосов.

Каждым из них управляет накладной термостат, фиксирующий температуру воды в баке водонагревателя. Если она недостаточна, то работает насос водогрейного контура, теплоноситель работает на нужды горячего водоснабжения, а циркуляция в тепловой сети приостанавливается. Когда установленная температура достигнута, термостат отключает насос контура ГВС, после чего запускается насосный агрегат системы теплоснабжения.

Когда площадь коттеджа велика и он обогревается различными системами — радиаторами, теплыми полами и плинтусами, то параллельно подсоединить одноконтурный газовый котел и накопительный водонагреватель не выйдет. Разветвленная сеть с несколькими циркуляционными насосами, обеспечивающими отдельные ветви отопления, требует установки гидравлического разделителя с распределительной гребенкой. К ней и присоединяется бойлер косвенного нагрева, причем со своим насосным агрегатом.

При таком варианте насос для бойлера тоже принято подключать через термостат, чтобы экономить электроэнергию и не отнимать теплоноситель от прочих греющих контуров. Подобная схема отличается следующими преимуществами:

  • правильно подобранный по мощности одноконтурный котел обеспечит необходимым количеством тепла все ветви отопления, включая бойлер косвенного нагрева;
  • каждая ветвь обособлена и гидравлически отделена от теплогенератора, поэтому тепловая сеть не влияет на работу водонагревателя и наоборот;
  • схема всегда будет стабильно работать, даже при большом водоразборе в сети ГВС, организованном с рециркуляцией горячей воды.

Перечисленные достоинства возникают благодаря применению в обвязке дорогостоящего оборудования. Отсюда и недостатки схемы — высокая стоимость и сложность монтажа, но загородный коттедж большой площади и недорогое отопление — понятия несовместимые.

Как нельзя обвязывать оборудование?

Существует распространенное мнение, что подсоединение бойлера к двухконтурному котлу можно выполнять путем стыковки контура ГВС теплогенератора с косвенным водонагревателем. Есть 2 варианта развития событий:

  1. Семья пользуется двухконтурным газовым отопителем, но его производительность хозяина не устраивает. Тогда он покупает бойлер косвенного нагрева и подключает его ко вторичному контуру котла, применяя дополнительный циркуляционный насос.
  2. Изначально введенный в заблуждение домовладелец приобретает накопительный водогрейный агрегат вместе с двухконтурным теплогенератором и обвязывает их так, как описано выше.

Такой метод стыковки агрегатов ошибочен и не приведет к увеличению производительности системы по горячей воде. Причина — в ограниченной производительности вторичного теплообменника котла, рассчитанного на выдачу 7-12 л в минуту воды, нагретой до 30-35°С. В то время как вместительность бака водонагревателя — от 100 л, и нагреть этот объем воды нужно до 50-55°С.

В течение того времени, пока бойлер будет нагреваться, отопительная система останется без тепла, и здание начнет остывать. Когда, наконец, котел переключится на отопление, ему придется работать на максимуме длительное время, чтобы восстановить микроклимат в доме. Поэтому схема подключения двухконтурного теплогенератора к агрегату косвенного нагрева ничем не отличается от обвязки с котлом одноконтурным.

Более того, не нужно покупать двухконтурный источник тепла для совместной работы с бойлером. Здесь уместен одноконтурный газовый котел подходящего типа. Оптимальный вариант, рекомендуемый специалистами, — оба агрегата изготовлены одним производителем.

Как подключить бойлер косвенного нагрева к газовому котлу — схема обвязки

Отопительные системы используются не только непосредственно для обогрева помещения, но и обеспечения дома горячим водоснабжением. Для этих целей успешно используются бойлеры. Они служат для накопления и нагрева горячей воды. Подключаются как к одноконтурным, так и двухконтурным котлам. Используются такие системы повсюду: в квартирах в Москве или других больших городах или даже в частных домах местного нахождения. В продаже имеется большое количество моделей от разных производителей: «Протерм», «Бош», «Будерус», «Вайлант», «Лемакс», «Скат», Baxi, Slim.

Содержание статьи:

Что такое бойлер косвенного нагрева

Бойлер такого типа представляет собой водонагревательный элемент, который обеспечивает горячей водой абсолютно всех домочадцев. Системы без бойлерного отопления не всегда могут обеспечить всех потребителей горячей водой нужной температуры и с нормальным давлением, так как он компенсирует недостаточный объем воды в системе ГВС при большем расходе. Такие ситуации возникают чаще всего в больших семьях, когда одновременно требуется помыть посуду, машину, принять душ и прочее.

Главным отличием бойлера косвенного нагрева является отсутствие собственного нагревательного элемента, предусмотренного в конструкции. Вместо него используется какой-либо внешний источник тепла: это может быть система центрального отопления, собственный газовый или электрический котел. Бойлерные баки накапливают горячую воду и долго сохраняют ее температур практически неизменной, так как обладают очень низким процентом тепловых потерь. При большом объеме бака лучше отвести под котел и нагреватель отдельную котельную.

Особенности и виды

Положительными особенностями использования именно бойлеров, а не нагревательных приборов проточного действия является:

  • Возможность нагрева особо больших объемов воды.
  • Компенсация объема при нехватке воды нужной температуры в системе ГВС, что позволяет одновременно выполнять несколько операций, требующих больших порций воды.
  • Очень низкая цена нагретой воды. Секрет этого кроется в принципе действия бойлера данного типа: на нагрев не тратится никакой дополнительный энергии, а тепло бак получает от косвенного источника.
  • В отличие от проточных моделей нагреватели бойлерного типа могут применяться для нагрева воды из различных потоков противоположных направлений.
  • Для работы косвенного бойлерного отопления можно использовать любой вид энергия, начиная от газовых котлов и заканчивая альтернативными источниками.

К негативным моментам использования нагревателей подобного вида относится:

  • Высокая цена оборудования: не только самого бойлера, но и источника тепла (даже самый дешевый котел выйдет дороже, нежели вполне мощный нагревательный элемент проточного принципа действия).
  • Большое время нагрева при объемах около 100 литров.
  • На время нагрева эффективность отопительной системы в помещении снижается, так как часть мощности уходит на нагрев воды.
  • Вся конструкция занимает слишком много пространства. Так как бойлер и котел нужно устанавливать в непосредственной близости друг от друга, под данную систему часто приходится отводить целое помещение в доме.

Бойлеры косвенного нагрева встречаются в продаже двух видов:

  • С собственным автоматизированным управлением. Такие модели используются при работе с котлами без соответствующей автоматики. В данных бойлерах вход в змеевик блокируется или открывается в зависимости от температуры воды в системе ГВС с помощью собственного термодатчика и нескольких клапанов. При монтаже таких устройств только нужно правильно соединить разъемы для входа и выхода теплоносителя из змеевика, а также порт для подачи холодной воды.
  • Без автоматики. Такие бойлеры успешно работают с котлами, оснащенными нужной автоматикой. При монтаже помимо входа/выхода теплоносителя и холодного водоснабжения нужно позаботиться о подключении соответствующего датчика, отходящего от котла. После этого нужно установить обвязку согласно заданной схеме.

Важно! При использовании данного типа нагревательных элементов нужно помнить, что горячая вода в системе всегда будет чуть холоднее температуры теплоносителя. Поэтому, если котел работает на минимальной мощности, то можно и не получить достаточно горячей воды. Выход из такой ситуации есть. Для этого используют бойлеры смешанного типа: в них присутствует змеевик для нагрева и автономный нагревательный элемент для доведения температуры до нужной. Такие устройства лучше всего применять совместно с котлами на твердом топливе (так как вода останется горячей даже после прогорания дров или угля).

Устройство

Внешний вид бойлера подобного типа таков, что он походит на обычный бак формы цилиндра. Внутреннее устройство его несколько сложнее. Основные составные части следующие:

  • Внешний корпус.
  • Слой теплоизоляции. Он делает потери тепла предельно низкими (около 3 градусов в сутки).
  • Сам бак, материалом для которого практически на всех моделях служит нержавеющая сталь. Объем его моет достигать 100, 150 и даже 200 литров.
  • Термометр. Служит для наблюдения и регуляции температуры жидкости в баке.
  • Анод на основе магния. Данная деталь берет на себя все негативные химические воздействия и поэтому его довольно часто придется менять. Служит для защиты всех остальных узлов устройства от коррозии.
  • Теплообменник, осуществляющий переход тепловой энергии от теплоносителя к пока еще холодной воде. Выполнен в форме спирали, материалом для которой служит трубка из латуни.
  • Большинство новых моделей в своей конструкции имеют также и дополнительный источник тепловой энергии. Это делает возможным автономную работу нагревателя. Такие устройства называются комбинированными.
  • Термореле.

Схема подключения

Схема подключения бойлера косвенного обогрева может быть одной из двух:

  • С приоритетом. В этом случае теплоноситель сначала отправляется в теплообменник бойлера, а затем уже уходит в радиаторы отопления. Это считается лучшим вариантом, несмотря на то, что слегка страдает система отопления. Вода греется в таком случае максимум 20 минут, за это время жилище не успеет остыть так сильно, чтобы организм человека мог это почувствовать.
  • Схема без приоритета направлена на первоначальное отправление теплоносителя к остальным источникам потребления тепла.

Варианты схем обвязки

В зависимости от расположения узлов и особенностей контуров отопления применяются различные схемы обвязки.

С двумя циркуляционными насосами

В случае, если котел и бойлер были установлены параллельно, для каждого из потоков будет использоваться отдельный насос.

Около каждого из них необходимо поставить по обратному клапану.

С гидравлической стрелкой

Для распределения тепла в равной степени между несколькими потоками отопления используют гидравлические системы со стрелкой.

Их применение уничтожает перепады давления в различных контурах.

Трехходовой клапан с сервоприводом

Данный клапан регулирует распределение теплоносителя между контуром ГВС и контуром отопления в автоматическом режиме.

Метод возвратной рециркуляции в системе ГВС

Для более быстро нагрева воды ГВС используется метод рециркуляции с образованием кольцевой системы.

Для полноценной ее работы потребуется установить: обратный клапан, клапан предохранения от избытка давления, бачок расширения, автоматический отвод воздуха.

Подключение к разным котлам

В зависимости от типа котла бойлер может подключаться по-разному:

Принцип работы котла с бойлером

Принцип действия данного прибора довольно прост. В полости бака проходит латунная или стальная трубка, изогнутая в спираль для большей площади контакта с жидкостью. Она носит название змеевик. В змеевике происходит постоянная циркуляция теплоносителя от косвенного источника тепловой энергии. Циркуляцию обеспечивает встроенный в него либо в бойлер специальный насос под управлением автоматики: в момент достижения нужного температурного режима в системе циркуляция теплоносителя в контуре со змеевиком прекращается. После нагрева воды в баке ее температура долгое время останется неизменной благодаря хорошему слою теплоизоляционных материалов.

Важно! Каждый водонагревательный элемент подобного типа имеет два разъема для входа и выхода. К первому подключается вывод от котла, по которому поступает теплоноситель. К разъему выхода подключаются потребители горячего водоснабжения.

Советы и рекомендации

При монтаже бойлера для обеспечения безопасности и надежности работы нужно выполнять некоторые рекомендации:

  • При подсоединении устройства необходимо создать заземление.
  • На выходном разъеме желательна установка гидроаккумуляторов. Это снизит риск гидроударов, а также скомпенсирует расширению жидкости под воздействием тепла.
  • При установке моделей нового поколения нужно предусмотреть наличие розетки в непосредственной близости. Это нужно для подключения контура автономной работы.
  • Для удобства и простоты последующего обслуживания на входах и выходах рекомендуется монтировать краны и вентили. Это поможет в нужный момент полностью отключить прибор от сети водоснабжения для проведения различных работ.
  • Для более быстрого прогрева жидкости в баке бойлер следует подвешивать на максимальной высоте над батареями отопления.
  • Устройство нужно подключать как можно ближе к котлу отопления.
  • Если котел является настенным, то и бойлер лучше покупать для подвешивания на стену. Также стоит поступать и с напольными конструкциями.
  • Выбирать объем бака нужно, учитывая мощность котла. При слишком большом выбранном объеме придется не только использовать холодную воду, но и, возможно, мерзнуть дома, так как это негативно скажется и на эффективности отопления помещения.

Приобретать котел и подключенный к нему бойлер лучше всего у одного и того же производителя. Это уменьшит количество конфликтов автоматических систем, а также упростит процесс монтажа и эксплуатации устройства.

Использование бойлера косвенного нагрева — хорошее решение для больших семей, живущих в частном владении, где расход горячей воды достаточно высок. Такой подход достаточно экономичен, так как отдельно не оплачивается источник энергии для работы бойлера. При выборе его в магазине главное — подобрать правильный объем, исходя из мощности косвенного источника отопления. Сделать такой вид нагревательной системы дома и подключить ее можно своими руками за несколько шагов.

Подключение бойлера к двухконтурному котлу.

Схема подключения бойлера косвенного нагрева – какую легче сделать самому? Электрическая схема подключения бойлера косвенного нагрева



Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:
  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвратить гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.
При монтаже бойлера используется следующая запорная и регулирующая арматура:
  • Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
  • Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
  • Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
  • Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
  • Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.
Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:
  • Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
  • Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
    Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.
Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют , в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании бойлера;
  • возможность автоматизации нагрева воды.
Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

  • снижение температуры нагрева ГВС;
  • увеличение расходов на топливо;
  • энергозависимость.
В конструкции европейских бойлеров косвенного нагрева, компаний , ACV,
Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:
  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
  • Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.
По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

Если вы не знаете, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема на этой странице поможет вам разобраться с этим вопросом.

Самая простая схема подключения бойлера косвенного нагрева к двухконтурному котлу подразумевает использование второго контура котла для нагрева горячей воды для ГВС.

В случае, когда у вас нет БКН, происходит нагревание горячей воды в «потоковом» режиме. Если вам нужен «накопительный» режим, то вариант только один – использование БКН, поскольку в самом котле никаких накопительных емкостей для хранения горячей воды нет.

При этом к двухконтурному котлу, схема которого приводится на этой странице, реализуется точно так же, как если бы это был одноконтурный котел.

Возникает вопрос – зачем тогда использовать двухконтурный котел? Ответ неочевиден. Но у кого-то может быть такая ситуация, что 2-хконтурный котел уже есть и БКН есть. И при этом человек желает реализовать систему ГВС в «накопительном» режиме.

Схема подключения бойлера косвенного нагрева к двухконтурному котлу

Итак, вот простая схема подключения бойлера косвенного нагрева к двухконтурному котлу, когда у вас есть возможность реализовать «накопительный» режим для системы ГВС даже при использовании 2-хконтурного котла.

Еще по этой теме на нашем сайте:


  1. Если у вас имеется бойлер косвенного нагрева, схема подключения к газовому котлу позволит вам получать горячую воду для системы горячего. ..

  2. Раз уже мы начали писать про эту чешскую марку, то стоит хотя бы один бойлер косвенного нагрева «разобрать по винтикам»….

  3. Чтобы БКН правильно работал, нужна рабочая схема подключения бойлера косвенного нагрева. В этом случае и отопление будет функционировать, и горячая…

  4. Самая простая и правильная схема отопления частного дома с газовым котлом представлена на этой странице. Поскольку именно для газовых котлов…

Дополняться бойлерами косвенного нагрева в частных домах могут как газовые, так и твердотопливные либо же работающие на солярке котлы. Установка оборудования этого типа может сделать проживание в загородном здании гораздо более комфортным. В отличие от двухконтурных котлов, бойлеры способны обеспечивать максимально равномерный нагрев воды.

Что такое бойлер косвенного нагрева и принцип его работы

Конструкцию агрегаты этого типа имеют относительно простую. Представляет собой бойлер косвенного нагрева небольшую теплоизолированную металлическую «бочку», покрытую изнутри двумя слоями эмали. В качестве нагревательного элемента в таких агрегатах используется обычный змеевик.

Холодная вода поступает в бойлер косвенного нагрева снизу, проходит наверх через спираль, нагревается и выходит наружу через верхний патрубок. За нагрев самого змеевика в таких устройствах отвечает теплоноситель системы отопления. Горячая вода из котла подается в нагревательную спираль сверху, а отводится от нее снизу.

Какие правила следует соблюдать при подключении

Обвязка бойлеров косвенного нагрева своими руками производится с соблюдением следующих рекомендаций:

  • на трубах, подводящих теплоноситель к змеевику и отводящих его, устанавливаются краны;
  • на входе холодной воды в агрегат монтируется обратный клапан;
  • в обвязке бойлера в обязательном порядке используется расширительный бак.

Краны на трубах, связывающих водонагреватели с котлом, монтируются с целью облегчения ремонта в случае необходимости. Снять агрегат при наличии такой арматуры в последующем в любой момент можно будет, не отключая основного оборудования. Обратный клапан при монтаже бойлера используется для того, чтобы избежать поступления горячей воды в «холодный» водопровод при падении давления в системе.

Расширительный бак в обвязке агрегатов косвенного нагрева служит для предотвращения разрыва их корпуса при работе. Ведь, как известно, при нагреве вода способна довольно-таки сильно расширяться. Следовательно, и давление внутри агрегата может повышаться до высоких пределов.

Основные этапы монтажа

Обвязка водонагревателя, таким образом, должна включать в себя следующие этапы:

  • подключение агрегата к водопроводу от скважины;
  • врезка магистрали, подводящей нагретую воду к потребителям;
  • присоединение змеевика к трубам котла, подводящим и отводящим теплоноситель;
  • монтаж расширительного бачка и группы безопасности.

Одновременно с бойлером в котельных монтируется обычно и повышающая удобство использования горячим водопроводом рециркуляционная система.

Пошаговый монтаж бойлера в системе отопления принудительного типа

В сетях этого типа обвязка агрегатов косвенного нагрева производится следующим образом:

  • после циркуляционного насоса в трубу подачи врезается трехходовой клапан;
  • в гильзу на корпусе бойлера вкручивается датчик температуры нагрева воды;
  • один из выходов трехходового клапана подключается к принимающему теплоноситель патрубку бойлера;
  • в обратный трубопровод врезается тройник;
  • к тройнику подключается патрубок отвода теплоносителя змеевика;
  • за тройником устанавливается вентиль;
  • на трубе горячей воды рядом с бойлером монтируется расширительный бак.

Датчики косвенного нагрева обычно изначально идут в комплекте с одноконтурными котлами. При остывании воды в бойлере они просто переключают трехходовой клапан на подачу в его змеевик теплоносителя. В результате котел переходит в режим нагрева горячей воды. Отопительная система при этом на время отключается.

Как только температура воды в бойлере достигнет определенного значения, трехходовой клапан опять переключает котел в режим отопления помещений.

Этапы монтажа водонагревателя с насосом

Иногда бойлеры косвенного нагрева при врезке в систему дополняются собственными циркуляционными насосами. Обычно такая схема обвязки используется тогда, когда агрегат устанавливается не рядом с котлом, а на некотором расстоянии от него.

В этом случае монтаж производят по такой технологии:

  • к змеевику бойлера сверху подключается труба, подающая теплоноситель от котла;
  • в подающую к котлу холодную воду магистраль врезается отрезок обратки бойлера;
  • перед этим отрезкам в трубу холодной воды вмонтируется обратный клапан;
  • на обратку нагревателя устанавливается насос;
  • труба подключается к змеевику;
  • устанавливается расширительный бак.

Трехходовой клапан в такой схеме, как можно было заметить, не используется. Контур бойлера подключается через обычные тройники. За переключение потока в данном случае отвечают насосы и датчик температуры, замыкающий в зависимости от степени нагрева воды контакты насоса котла или бойлера.

Пошаговая обвязка в гравитационных системах

Установка водонагревателя в сетях этого типа производится таким образом, чтобы он располагался выше радиаторов. Поэтому приобретают для гравитационных систем обычно не напольные, а настенные подвесные бойлеры.

Включает в себя правильный монтаж водонагревателей в сетях с естественной циркуляцией теплоносителя следующие шаги:

  • к змеевику бойлера подключают подачу от котла, используя трубу большего, чем в системе отопления, диаметра;
  • далее в этот отрезок между котлом и водонагревателем врезают подачу системы отопления;
  • между бойлером и получившимся ответвлением монтируют термостатическую головку с накладным датчиком, работающую от батареек;
  • бойлер соединяют с котлом трубой обратки;
  • в трубу обратки врезают магистраль отвода охлажденного теплоносителя от радиаторов;
  • ближе к котлу на обратке устанавливают расширительный бак.

Производится нагрев воды при применении такой схемы за счет разницы сечения труб подачи бойлера и системы отопления. Водонагреватель в данном случае находится в приоритете. Как только вода в бойлере разогревается до определенной температуры, срабатывает датчик и трубопровод перекрывается. В результате вода начинает поступать в систему отопления.

Можно ли подключать к двухконтурным котлам

Использовать двухконтурные котлы, способные подогревать воду как в системе отопления, так и ГВС, в загородных домах довольно-таки удобно. Однако у этого оборудования есть один достаточно серьезный недостаток. Вода из кранов ГВС при применении двухконтурного котла в качестве нагревателя может идти то слишком горячая, то прохладная. Равномерный ее прогрев оборудование этого типа, как уже упоминалось, обеспечить не способно.

Исправить ситуацию в данном случае можно именно с помощью бойлера. Подключать такое оборудование к двухконтурным котлам, конечно же, разрешается. Обвязка водонагревателя с такими агрегатами производится в обычном порядке. При этом на самом котле просто перекрываются патрубки, отвечающие за ГВС.

Монтаж бойлера косвенного нагрева в коллекторной сети

В таких современных системах также очень часто используются водонагреватели. Монтируются бойлеры в коллекторных сетях обычно на гребенке как можно ближе к подаче. То есть там, где теплоноситель имеет самую высокую температуру.

Производится подключение бойлеров косвенного нагрева в таких системах по следующей схеме:

  • к водонагревателю подключается подача от гребенки системы отопления;
  • подключаются обратка, расширительный бак, группа безопасности;
  • монтируются подающая и отводящая трубы водопровода.

При монтаже подводящей линии змеевика в коллекторных системах в обязательном порядке используются отсекающие краны.

Инструкция по монтажу системы рециркуляции

Часто случается так, что сантехнические приборы располагаются в доме на значительном расстоянии от бойлера или же на верхних этажах. В этом случае хозяевам здания для получения горячей воды обычно приходится дожидаться, пока из кранов в санузлах стечет застоявшаяся и охладившаяся в трубах. А это, конечно же, неудобно и не особенно экономично.

Исправить такую ситуацию можно путем сборки в загородном доме системы рециркуляции. Монтаж такой сети производится примерно следующим образом:

  • как можно ближе к потребителю на подающую к нему горячую воду трубу врезается тройник;
  • к тройнику подключается труба нужной длины;
  • протянутая магистраль подключается к бойлеру через патрубок рециркуляции;
  • рядом с бойлером у патрубка в контур врезается дополнительный насос не слишком большой мощности.

При применении такой схемы вода в трубах между бойлером и потребителем после включения насоса в электросеть не будет застаиваться и, соответственно, охлаждаться. То есть пользоваться горячей водой жильцы дома смогут сразу после откручивания вентилей кранов.

Отопительное оборудование сейчас довольно разнообразно. Но разбираться во всех его тонкостях крайне важно, потому что иначе можно допустить фатальные ошибки. В полной мере это относится и к накопителям воды, нагревающим ее по опосредованной методике.

Особенности

Главная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель тут можно не учитывать) — то, что он лишен собственного нагревательного блока. Вода берет тепловой заряд от внешних нагревательных систем.

Они могут получать тепловую энергию за счет:

  • сжигания минерального или органического топлива;
  • эффекта электрического сопротивления;
  • контакта с системой центрального отопления;
  • аккумуляции солнечных лучей.

Устройство

При любом виде внешних источников тепловой энергии работа бойлера проходит одинаково, за редким исключением. И даже частные новации отдельных фирм, защищаемые патентным правом, не меняют сути давно устоявшейся схемы. Поступившая из какого-либо источника порция носителя тепла идет по змеевику, встроенному в накопитель. Циркуляция поддерживается за счет насоса. При близком контакте с трубками или резервуаром, где находится изначально более холодная вода, происходит ее нагрев.

Поскольку даже один джоуль тепла, напрасно излученный наружу, сказывается крайне отрицательно на работе системы, ее обязательно оснащают теплозащитой. В качестве непроницаемого для оттока тепла материала обычно выбирают полиуретан или полистирол. Поступление новых доз холодной воды закономерно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные патрубки. Как только цикл движения в змеевике завершен, теплоноситель поступает в нагревательную систему дома — для этого предусматривается совершенно особый патрубок.

Дальше уже начинаются определенные различия: хотя большинство бойлеров проектируется в расчете на подачу холодной воды по нижнему ходу, есть и такие, в которых она поступает через верх. В подобной конструкции жидкость должна сначала полностью пройти через систему до самого нижнего пункта. Вариаций с выводом подогретого теплоносителя заметно меньше, почти в 100% случаев его выводят сверху. Трудно найти причину, по которой следовало бы поступить иначе. Ведь верхнее расположение позволяет подавать горячую воду максимально долго, пока в емкости есть хотя бы небольшая ее порция.

Чтобы змеевик занимал максимально большое пространство в пределах корпуса, его обычно делают в форме спирали. Когда теплоноситель пройдет несколько циклов по этой трубе, температура становится равной прогреву жидкости в самом бойлере. По команде специального реле останавливается специальная цепь, питающая насос. При последующем охлаждении теплоносителя до установленного значения, реле дает другую команду — замкнуть цепь — и прогрев возобновляется. Преимущества подобного устройства довольно хорошо известны. Все эти моменты должны быть учтены до начала работ.

Принцип установки

Если требуется смонтировать бак вместимостью до 200 л, это может быть изделие настенного исполнения. Для его крепления предусматриваются кронштейны особого рода, которые должны располагаться на ровных и крепких вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» накопителя малопригодны. Нужно выбирать между экономией на обустройстве межкомнатного пространства и экономией на бойлере. Напольные аппараты предпочтительны для удовлетворения потребностей крупных домохозяйств, порой даже ставят изделия вместимостью свыше тысячи литров и отводят для них особое котельное помещение.

В частных домах можно ограничиться бойлерами косвенного нагрева, накапливающими от 250 до 300 л воды. Точный выбор емкости должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухконтурному котлу, оборудованному встроенным насосом, координацию работы клапана по сигналам от термостата берет на себя сама автоматика котла. Это очень важно, потому что двухконтурный нагревательный аппарат, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в водопроводный контур горячего водоснабжения.

Если смонтировать трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с нагревательным контуром. Такой подход приемлем, когда установлен бак большой емкости. К сведению: подобный способ подключения практикуется и при вынужденном использовании жесткой воды, затрудняющей нормальное применение системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться об умягчении поступающего теплоносителя. Но иногда приходится поневоле приспосабливаться к нему.

Проблемы могут возникнуть в связи с тем, что существенное потребление горячей воды способно осложнить функционирование данной схемы. При этом способ получения тепла, в том числе с использованием пеллетного или иного твердотопливного котла, существенного значения не имеет. И вот тут на выручку приходит бойлер, который сглаживает колебания в двух контурах. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Монтажники должны учесть, какая из функций будет обладать наивысшим приоритетом.

Подсоединение бойлеров косвенного нагрева к одноконтурному котлу может быть произведено с использованием пары насосов. Тогда потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что на первом месте будет контур горячего водоснабжения. Соответствующим образом настраивают и алгоритм работы бойлера в связке с одноконтурным аппаратом. Чтобы разные по нагреву жидкостные потоки не меняли основные параметры друг друга, обоим насосам должен предшествовать возвратный клапан. Горячая вода подается исключительно из бойлера.

Монтаж

Качественная обвязка бойлера, присоединенного к двухконтурному котлу, подразумевает стыковку водонагревателя с одним из теплообменников. Образуется кольцевая система, когда вводной патрубок бойлера сообщается с начальным звеном теплообменника. Все проектируется таким образом, чтобы вода, поступающая из водопровода, миновала теплообменник котла. Она станет проходить сразу в бойлер, а уже оттуда будет проникать в трассу ГВС. Подключить электрический бойлер можно примерно по той же схеме, но водопровод связывается с первым патрубком второго узла, обменивающего тепло, а второй патрубок уже присоединяют к бойлеру.

Рекомендована установка водонагревателя как можно ближе к источнику энергии, чтобы упростить их связку при помощи автоматики. Когда устройство смонтировано, наступает очередь стыковки. Важно: правильно смонтированный и подсоединенный водонагреватель обязан забирать лишь некоторую долю тепла. Чрезмерно большой его расход способен парализовать отопительную систему. Решить такую проблему чаще всего удается, если установить своими руками или с помощью профессионалов насос циркуляционного хода с автоматическим управлением.

Только в самую последнюю очередь монтируют термический блок. Почти всегда рекомендуется поручать сборку контура специалистам. Нюанс состоит в том, что бойлеры косвенного нагрева, имеющие управляющий блок, должны подсоединяться исключительно к отопительным системам, получающим воду от неуправляемых котлов.

Требуется только:

  • подтянуть подающий и забирающий ходы;
  • состыковать накопитель с водопроводом;
  • поставить на верхний вывод гребенку, распределяющую горячую воду;
  • наполнить резервуар и немедленно приступить к прогреву.

Простейшие бойлеры взаимодействуют преимущественно с автоматизированными источниками тепла. При установке придется позаботиться о присоединении датчика, замеряющего силу прогрева. Этот датчик полагается связать со строго определенным вводом в котел. Допускается подключение независимых от электросети бойлеров к автономным котлам, но это сразу усложняет работу и требует особой схемы. Следует учитывать, что можно подогревать воду внутри бойлера немного слабее, чем прогрета жидкость в змеевике.

Потому, когда котел переведен в низкий нагревательный режим и может подавать теплоноситель, прогретый до 40 градусов, поднять температуру выше сумеют только нагреватели комбинированного типа. В них обязательно включается электрический нагревательный элемент, который помогает добавить тепло. Если при настройке системы, управляющей рециркуляцией, первенство отдается прогреву горячей воды в кране, перемещение всего теплоносителя направляется через обменный узел накопителя. В результате заметно сокращается общий расход времени на получение жидкости с требуемой температурой.

Как показывает практика, если проектировщики и монтажники котельной отдают предпочтение именно варианту с приоритетом, удается обеспечить комфортные условия для жильцов. Чтобы прогреть весь объем жидкости, находящийся в баке, должно тратиться от 20 до 40 минут. А если говорить про стабилизацию температуры на фоне расхода теплоносителя, это время сокращается еще в несколько раз. Даже маленькое жилище вряд ли успеет остыть настолько, чтобы это было обнаружено находящимися в нем. Но многое зависит от установленного котла и бойлера: их мощность должна совпадать, а в идеале рекомендуется ставить котел с резервом силы от 25%.

Чтобы гарантировать стабильное действие аппаратов, подсоединяемых к гребенкам, распределяющим горячую воду, требуется дополнить вывод из бойлера особым расширяющим баком. Рекомендуемая величина — 10% от главного резервуара, помогает погасить воздействие температурного расширения. Все подсоединяемые ветви полагается оборудовать отсекающими кранами шарового типа. С их помощью любой узел удается в нужный момент отсоединить от магистрали и проверить или починить.

Трубопроводы, по которым жидкость подается, обычно оснащаются возвратными клапанами. С их помощью предотвращается противоположный ход теплоносителя, повышается удобство и безопасность монтажа. Бывает необходимо поставить бойлер около котла, на подающем окружении которого смонтирован насос, обеспечивающий циркуляцию. В подобном варианте очень важно обеспечить обособленный контур, по которому вода будет поступать в нагреватель из котла. По сути, создается параллельный тип подключения.

Если насос есть и в котле, и в бойлере, сразу за циркуляционным насосом должен быть смонтирован трехходовой клапан, один канал его подсоединяют к патрубку водонагревателя. Так обеспечивается нормальная работа отопления. На возвратную трубу до точки вступления в котел должен быть установлен тройник. А уже в этот тройник подсоединяют патрубок, оттягивающий жидкость из теплообменника. Подобная простая система легко и изящно решает поставленные задачи.

Как только датчик подает сигнал о падении температуры теплоносителя ниже установленной отметки, клапан перебрасывает свежий поток в бойлер. При этом отопительная система останавливается. Когда восстанавливается нормальное значение, тот же клапан производит обратное переключение. Минимальное количество компонентов сокращает риск поломки. А простота исполнения позволяет быстрее отыскать неполадку, если она все же появится.

Когда используется независимый от энергетических сетей котел, обеспечение приоритета бойлера достигается не так легко, как в других вариантах. Рекомендуют ставить водонагреватель выше по отношению к полу помещения, чем радиаторы. Целесообразно, чтобы нижняя точка настенной модели была поднята еще и над котлом. Но точно соблюсти подобное требование получается лишь в отдельных случаях. Когда оно исполняется частично, стоит все же поднять накопитель на такую большую высоту, которая только возможна.

Поставив бойлер на полу, сразу сокращают скорость прогрева жидкости. Что еще хуже, нижняя часть емкости в принципе неспособна в таком режиме прогреваться нормально. Если подсоединить бойлер по классической системе, то любое отключение электричества лишит доступа к горячей воде. Решить проблему можно, используя для контура, связанного с водонагревателем, более крупную трубу, чем на отопительном звене. Сразу в начале ответвления отопительного характера ставится головка термостата и накладывается датчик. Энергия дается батарейками.



Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:
  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвратить гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.
При монтаже бойлера используется следующая запорная и регулирующая арматура:
  • Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
  • Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
  • Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
  • Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
  • Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.
Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:
  • Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
  • Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
    Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.
Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют , в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании бойлера;
  • возможность автоматизации нагрева воды.
Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

  • снижение температуры нагрева ГВС;
  • увеличение расходов на топливо;
  • энергозависимость.
В конструкции европейских бойлеров косвенного нагрева, компаний , ACV,
Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:
  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
  • Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.
По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

Схема обвязки бойлера косвенного нагрева + правила его установки и подключения

Давно уже горячая вода в кранах перестала быть роскошью. Сегодня это — одно из обязательных требований нормальной жизни. Одна из возможностей организации горячего водоснабжения частного дома — установка и подключение бойлера косвенного нагрева.

Блок: 1/3 | Кол-во символов: 262
Источник: http://stroychik.ru/vodosnabzhenie/podklyuchenie-bojlera-kosvennogo-nagreva

Особенности подключения бойлера

Обвязка  водонагревателя требует его подключения к отопительной системе, а также магистралям холодного и горячего водоснабжения. При этом холодная вода поступает снизу, отвод горячей воды осуществляется сверху ёмкости, а точка рециркуляции находится примерно посередине бойлера.

Нагретый теплоноситель должен двигаться наоборот – сверху вниз.

Теплоноситель от котла поступает в верхний патрубок водонагревателя, а возвращается в отопительную магистраль с нижнего патрубка бойлера.

Таким образом повышают КПД устройства, передавая тепло сначала самым нагретым слоям воды.

Для правильного подключения бойлера необходимо знать основные способы его подсоединения.

Подключение бойлера настенного типа к отопительному агрегату

Блок: 2/8 | Кол-во символов: 755
Источник: http://remkasam.ru/bojler-kosvennogo-nagreva-znakomimsya-so-sxemoj-podklyucheniya.html

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют самотечные системы, в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании бойлера;
  • возможность автоматизации нагрева воды.

Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.




Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.


Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Блок: 4/5 | Кол-во символов: 3257
Источник: https://AvtonomnoeTeplo.ru/vodonagrevateli/300-podklyuchenie-boylera-kosvennogo-nagreva-k-odnokonturnomu-kotlu.html

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:

  • Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
  • Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
    Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.

Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Блок: 3/5 | Кол-во символов: 1408
Источник: https://AvtonomnoeTeplo.ru/vodonagrevateli/300-podklyuchenie-boylera-kosvennogo-nagreva-k-odnokonturnomu-kotlu.html

Подключение бойлера к двухконтурному газовому котлу

Бойлер послойного нагрева Galmet SG (S) Fusion 100 L ( для двухконтурных котлов ) имеет встроенный трехскоростной циркуляционный насос. Высота бойлера 90 см., диаметр 60 см.

В продаже можно найти бойлеры послойного нагрева специально предназначенные для подключения к двухконтурному котлу. Для примера, на рисунке показана схема подключения к котлу бойлера производства Польши.

Благодаря технологии послойного нагрева воды с накоплением горячей воды в бойлере, снижается количество запусков котла, что продлевает срок его службы и снижается потребление газа.

Равномерная температура воды (без резких перепадов) обеспечивает комфортное пользование водой в более чем одной точке водоразбора.

Бойлер имеет пять патрубков для подключения внешних трубопроводов. Причем, концы патрубков внутри бойлера находятся на разной высоте. Такое большое число и  расположение патрубков позволяет бойлеру выполнять функции гидравлического разделителя.  Это решение устраняет взаимное влияние на режим циркуляции и температуру воды в разных контурах системы и делает более простой и дешевой обвязку оборудования арматурой.

Например, два патрубка предназначены для контура рециркуляции горячей воды в трубах разводки по дому. Время ожидания горячей воды не будет зависеть от длины труб до места разбора воды. К двум другим патрубкам присоединяют контур нагрева ГВС котла. Для холодной воды из водопровода также имеется свой отдельный патрубок.

К трубе подачи холодной воды из водопровода подключают расширительный бак и предохранительный клапан, а также устанавливают обратный клапан (на схеме не показаны).

Напольный бойлер хорош еще тем, что грязь и шлам оседает и скапливается на дне, не попадает в трубы и не влияет на работу оборудования.

Блок: 4/5 | Кол-во символов: 1776
Источник: https://DomEkonom.su/bojler-poslojnogo-nagreva-dlya-dvuhkonturnogo-gazovogo-kotla.html

Схемы подключения бойлера к одноконтурному котлу

Существует три способа подключения бойлера к котлу.

Прямое включение водонагревателя в систему отопления

В данном варианте БКН включается в систему отопления, последовательно или параллельно с другими радиаторами. Самая простейшая и неэффективная схема, не рекомендуется к использованию и дана для справки.

Фото 1. Схема прямого включения водонагревающего газового одноконтурного котла к отопительной системе.

Если температура котла установлена ниже 60 °C, эта схема становится ещё менее экономичной, а вода нагревается очень долго.

Увеличение температуры

В схему подключения добавляется трёхходовой клапан — специальное устройство, которое переключает движение теплоносителя при понижении температуры в баке водонагревателя на ГВС и наоборот.

Таким образом, если вода для ГВС остывает, отопление временно отключается.

Вся мощность котла перенаправляется на ГВС.

Температура на приборе в этой схеме выставляется выше (обычно 80–90 °C).

А температура отопления регулируется трёхходовым клапаном.

Справка! Температура котла должна быть выставлена на 5 °C выше требуемой воды в ГВС.

Использование термостата в водонагревателе и автоматики

Если в БКН установлено термореле (устройство, подающее сигнал при достижении заданной температуры), а на контроллере котла есть контакты для подключения термостата бойлера, то эта схема является самой предпочтительной.

В этом случае электронике котла известно о температуре воды в системе ГВС, и она сама решает, куда направить его мощность: на нагрев воды в БКН или на отопление.

Фото 2. Термостат для водонагревателя в систетме отопления, с ним можно узнать данные о температуре воды.

Блок: 3/6 | Кол-во символов: 1738
Источник: https://ogon.guru/otoplenie/kotli/gazovie/odnokonturniy-s-boylerom.html

Материалы и инструменты

Материалы:

  • Трубы, запорная арматура, обратные клапаны — к ним не предъявляется особых требований: используйте те же материалы, что и для работы с ГВС или системами отопления.
  • Расширительный бачок — на систему бытового водоснабжения требуется отдельный, служит для предотвращения резких перепадов давления при открытии/закрытии кранов.

Внимание! Бачок должен быть предназначен для использования с горячей водой, обычно подобные устройства обозначаются специальной маркировкой.

  • Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос.

Кроме того, в системах ГВС с рециркуляцией, требуется отдельный насос для циркуляции воды в контуре ГВС.

Это избавит от необходимости ждать поступления горячей воды по трубам большой длины от места установки водонагревателя: вода сразу будет горячей.

  • Провода и мелкая электрическая обвязка — если планируется подключение термостата водонагревателя к автоматике котла.
  • Крепёж — особенно в случае настенной установки, также для закрепления труб и насосов.
  • Стандартный сантехнический набор герметиков, уплотнителей, прокладок.

Инструмент:

  • газовый ключ;
  • гаечные ключи различных диаметров;
  • ключ разводной;
  • строительный уровень;
  • перфоратор, отвёртки, шуруповёрт;
  • минимальный набор электрика: нож, кусачки, изолента, тестер фазы.

Вам также будет интересно:

Процесс монтажа: как подключить

В идеале бойлер должен находиться как можно ближе к котлу отопления для минимизации теплопотерь.

Подача холодной воды всегда осуществляется в нижний патрубок бойлера, а забор горячей — из верхнего.

  1. Выберите место размещения водонагревателя так, чтобы не мешал и был удобен в обслуживании. Монтируете кронштейны, подставки, закрепляете его на них.
  2. Подключаетесь к сети ХВС: делаете отвод, ставите запорный кран и фильтр грубой очистки.
  3. Через тройник отводите линию ХВС к потребителям, второй выход подключаете к бойлеру через предохранительный клапан.
  4. Подключаете к бойлеру линию ГВС в доме, не забывая про расширительный бачок на ней. Кроме того, ставите краны-байпасы, чтобы можно было отключить его от контура на время обслуживания.
  5. Теперь подключаете бойлер к газовому котлу по одной из приведённых схем. Не забудьте отключить котёл и перекрыть систему перед подключением!
  6. Подключите электронику, датчики, насосы согласно инструкции.

Запуск и проверка

После монтажа в первую очередь необходимо подключить и заполнить бойлер холодной водой. Убедитесь, что из системы удалены все воздушные пробки, а бойлер заполнен полностью, чтобы не привести к его перегреву.

Когда бойлер заполнен, выставляете желаемую температуру с помощью автоматики. Запускаете котёл, открываете подачу теплоносителя из системы отопления к бойлеру.

Когда система выйдет на рабочий режим, убедитесь, что предохранительный клапан (обычно настроен на 8 бар) не подтекает, т. е. в системе нет избыточного давления. А также следует проверить все соединения, уплотнители и краны на предмет протечек.

Блок: 4/6 | Кол-во символов: 3048
Источник: https://ogon.guru/otoplenie/kotli/gazovie/odnokonturniy-s-boylerom. html

Схема с применением гидроколлектора

Применение гидроколлектора в отопительных системах с несколькими контурами

В сложных многоконтурных отопительных системах присутствуют несколько циркуляционных насосов, отвечающих за обеспечение работы отдельных контуров. Для того чтобы уравновешивать потоки теплоносителя от разных насосов используют гидравлический распределитель или коллектор. Это устройство позволяет компенсировать перепады давления в различных контурах и ответвлениях отопительной системы. Без гидроколлектора пришлось бы использовать балансировочные вентили, что значительно усложняет настройку и работу отопительной системы и обустройство горячего водоснабжения.

Применяя бойлер косвенного нагрева в такой системе, дополнительно проконсультируйтесь у специалистов-практиков.

Блок: 4/8 | Кол-во символов: 788
Источник: http://remkasam.ru/bojler-kosvennogo-nagreva-znakomimsya-so-sxemoj-podklyucheniya.html

Как сделать бойлер послойного нагрева из электрического бойлера

Продолжение: перейти на страницу 2:

Читать страницу: Страница 1, Страница 2

Блок: 5/5 | Кол-во символов: 157
Источник: https://DomEkonom. su/bojler-poslojnogo-nagreva-dlya-dvuhkonturnogo-gazovogo-kotla.html

Подключение бойлера к твердотопливному котлу

Подключением накопительного водонагревателя к твердотопливному котлу добиваются сразу двух целей – подключают горячее водоснабжение и получают систему для аварийного сброса теплоносителя. Дело в том, что в системах с твердотопливными котлами часто, в целях повышения комфортности, на радиаторах устанавливают термостатические вентили. Однако в таком случае возможно перегревание котла. Такая же угроза реальна и при нестабильном электроснабжении для систем с принудительной циркуляцией теплоносителя.

В случае установки бойлера повышенной ёмкости, этот процесс не страшен, так как излишек тепла используется для нагревания воды в баке водонагревателя. Разумеется, для функционирования такой системы необходима установка бойлера с естественной циркуляцией.

Схема подключения бойлера косвенного нагрева к твердотопливному котлу

Группа безопасности твердотопливного котла.

  1. Бак расширительный.
  2. Группа безопасности бойлера.
  3. Трубопровод горячего водоснабжения.
  4. Запорный вентиль на подающей магистрали.
  5. Насос системы отопления.
  6. Насос водонагревателя.
  7. Клапан обратный.
  8. Клапан отсечки.
  9. Кран сливной.
  10. Котёл твердотопливный.
  11. Кран котла отсечной.

 Для запирания ветки естественной циркуляции при работе насоса, на выходном патрубке водонагревателя устанавливают обратный клапан. При отключении насоса клапан открывается, что позволяет осуществлять сброс тепла в бойлер.

Обратный клапан является важным элементом системы

Блок: 5/8 | Кол-во символов: 1453
Источник: http://remkasam.ru/bojler-kosvennogo-nagreva-znakomimsya-so-sxemoj-podklyucheniya.html

Регулярное обслуживание — залог долговечности горячего водоснабжения

Установленный бойлер требует периодического обслуживания. Выполняя эти несложные действия, вы обеспечите себе много лет надёжного и бесперебойного водоснабжения:

Блок: 6/6 | Кол-во символов: 903
Источник: https://ogon. guru/otoplenie/kotli/gazovie/odnokonturniy-s-boylerom.html

Система рециркуляции

Бойлер, который имеет вход линии рециркуляции позволяет осуществлять моментальную подачу горячей воды. При этом, открыв кран не нужно сливать холодную воду из «горячего» трубопровода.

Это возможно благодаря использованию отдельного зацикленного контура со своим циркуляционным насосом. Такой контур называют рециркуляционной системой. В данной магистрали может быть дополнительно установлен полотенцесушитель.

Схема бойлера, включенного в систему рециркуляции

В обвязке бойлера, включенного в систему рециркуляции применяются:

  • Обратный клапан – для предотвращения смешивания потока горячей и холодной воды.
  • Воздухоотвод – для исключения попадания воздуха в систему при включении насоса.
  • Предохранительный клапан – служит для аварийного сброса давления.
  • Расширительный бак – компенсирует тепловое расширение теплоносителя при перекрытых кранах.

Давление в расширительном баке не должно превышать давление срабатывания предохранительного клапана.

Блок: 6/8 | Кол-во символов: 966
Источник: http://remkasam.ru/bojler-kosvennogo-nagreva-znakomimsya-so-sxemoj-podklyucheniya.html

Выводы и полезное видео по теме

Как определиться со схемой подключения и правильно установить оборудование, подскажут следующие видеоролики.

Общая информация о схемах подключения:

Практические советы по подключению техники:

Как правильно сделать обвязку бойлера косвенного нагрева можно узнать из следующего видеоролика:

Профессиональный обзор бойлера на 80 л:

Кроме установки и подключения БКН потребуется регулярное обслуживание. Оно заключается в промывке внутренней полости бака, удалению отложений и накипи, замене магниевого анода. Уход за оборудованием не требует больших усилий. Если обвязка выполнена верно, скорый ремонт не потребуется, но при возникновении проблем с оборудованием рекомендуем обратиться к специалистам.

Появились вопросы по обвязке бойлера косвенного нагрева, нашли неточности или есть что посоветовать посетителям нашего сайта? Пожалуйста, оставляйте свои ниже.

Блок: 7/7 | Кол-во символов: 884
Источник: http://sovet-ingenera.com/otoplenie/vodonagrevatel/sxema-obvyazki-bojlera-kosvennogo-nagreva.html

Кол-во блоков: 22 | Общее кол-во символов: 31305
Количество использованных доноров: 8
Информация по каждому донору:
  1. https://ogon.guru/otoplenie/kotli/gazovie/odnokonturniy-s-boylerom.html: использовано 3 блоков из 6, кол-во символов 5689 (18%)
  2. http://sovet-ingenera.com/otoplenie/vodonagrevatel/sxema-obvyazki-bojlera-kosvennogo-nagreva.html: использовано 3 блоков из 7, кол-во символов 2944 (9%)
  3. https://AvtonomnoeTeplo.ru/vodonagrevateli/300-podklyuchenie-boylera-kosvennogo-nagreva-k-odnokonturnomu-kotlu.html: использовано 2 блоков из 5, кол-во символов 4665 (15%)
  4. http://remkasam.ru/bojler-kosvennogo-nagreva-znakomimsya-so-sxemoj-podklyucheniya. html: использовано 4 блоков из 8, кол-во символов 3962 (13%)
  5. http://www.stroy-podskazka.ru/otoplenie/kotly/kak-podklyuchit-bojler-kosvennogo-nagreva/: использовано 2 блоков из 6, кол-во символов 7607 (24%)
  6. https://DomEkonom.su/bojler-poslojnogo-nagreva-dlya-dvuhkonturnogo-gazovogo-kotla.html: использовано 2 блоков из 5, кол-во символов 1933 (6%)
  7. http://pikucha.ru/otoplenie/kotelnaya/podklyuchenie-gazovogo-kotla-k-bojleru-kosvennogo-nagreva.html: использовано 3 блоков из 6, кол-во символов 4243 (14%)
  8. http://stroychik.ru/vodosnabzhenie/podklyuchenie-bojlera-kosvennogo-nagreva: использовано 1 блоков из 3, кол-во символов 262 (1%)

Схемы подключение бойлера косвенного нагрева. Бойлер косвенного нагрева — схема подключения к газовому котлу Схема обвязки одноконтурного котла отопления с бойлером

Для подогрева воды в бойлере косвенного нагрева можно использовать газовый или твердотопливный котел, солнечный водонагреватель или тепловой насос. При этом возможна работа проточного водонагревателя такого типа как в связке с одноконтурным, так и с двухконтурным отопительным агрегатом. Схема подключения бойлера косвенного нагрева различается в зависимости от типа котла и выбранного метода горячего водоснабжения.

Обвязка водонагревателя требует его подключения к отопительной системе, а также магистралям холодного и горячего водоснабжения. При этом холодная вода поступает снизу, отвод горячей воды осуществляется сверху ёмкости, а точка рециркуляции находится примерно посередине бойлера.

Нагретый теплоноситель должен двигаться наоборот – сверху вниз.

Теплоноситель от котла поступает в верхний патрубок водонагревателя, а возвращается в отопительную магистраль с нижнего патрубка бойлера.

Таким образом повышают КПД устройства, передавая тепло сначала самым нагретым слоям воды.

Для правильного подключения бойлера необходимо знать основные способы его подсоединения.

Подключение бойлера настенного типа к отопительному агрегату

Подключение бойлера к газовому котлу

Для подключения бойлера косвенного нагрева к газовому отопительному котлу его конструкцией предусматривается температурный датчик, установленный в баке.

Подсоединение к двухконтурному котлу

Для работы бойлера в тандеме с отопительным агрегатом, который имеет контур горячего водоснабжения, используется трёхходовой клапан. С его помощью распределяются поток нагретого теплоносителя между основным контуром обогрева и дополнительным контуром горячего водоснабжения.

Управление трёхходовым клапаном происходит по сигналам, которые поступают от термостата, установленного в водонагревателе. Когда вода в бойлере охлаждается ниже установленной величины, термостат включает клапан, который направляет поток теплоносителя из отопительного трубопровода в контур горячего водоснабжения. Термостат переключает клапан в исходное состояние при достижении температуры воды в баке выше выставленного значения. При этом поток теплоносителя направляется в отопительную магистраль. В теплое время года происходит не перенаправление потока, а управление режимом горения котла. При понижении температуры воды в бойлере термостат посредством трёхходового клапана «зажигает» основную горелку агрегата, а при её повышении подача газа на горелку прекращается.

Подключение бойлера к котлу с применением трёхходового клапана

Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. В таком случае клапаном может управлять сам котёл по команде, полученной от термостата водонагревателя.

В схеме подключения с трехходовым клапаном контур водонагревателя имеет приоритет над контуром обогрева. Использование такого способа подсоединения бойлера оправдано для баков большого объема или при высокой жёсткости воды, которая не даст нормально работать контуру ГВС.

Устанавливая максимальную температуру воды в бойлере (температура срабатывания термостата), следует иметь в виду, что она должна быть меньше температуры, выставленной для автоматики котла.

Подключение к одноконтурному отопительному агрегату

Подключая водонагреватель к одноконтурному котлу, применяют схему с двумя циркуляционными насосами. Такой тип подсоединения фактически может заменить и схему с трехходовым датчиком. Особенностью данного подключения является разделение потоков теплоносителя по разным трубопроводам с применением насосов. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Поэтому правильнее говорить о параллельной работе обеих контуров.

Попеременное включение центробежных насосов также осуществляется по сигналам термостата, установленного в баке.

Чтобы исключить смешивание потоков теплоносителя, перед каждым насосом обязательна установка обратного клапана.

Схема установки бойлера в системе с двумя циркуляционными насосами

Работа по такой схеме похожа на предыдущий случай, с той лишь разницей, что термостат управляет попеременной работой двух насосов. При включении насоса ГВС отключается насос отопления, следовательно, система обогрева начинает остывать. Однако короткое время подогрева воды в бойлере не приводит к заметному уменьшению внутридомовой температуры и может почувствоваться лишь во время первоначального пуска.

Иногда для отопления домов большой площади применяют несколько отопительных агрегатов. В таком случае устанавливают дополнительный насос для обеспечения работы водонагревателя.

Схема с применением гидроколлектора

Применение гидроколлектора в отопительных системах с несколькими контурами

В сложных многоконтурных отопительных системах присутствуют несколько циркуляционных насосов, отвечающих за обеспечение работы отдельных контуров. Для того чтобы уравновешивать потоки теплоносителя от разных насосов используют гидравлический распределитель или коллектор. Это устройство позволяет компенсировать перепады давления в различных контурах и ответвлениях отопительной системы. Без гидроколлектора пришлось бы использовать балансировочные вентили, что значительно усложняет настройку и работу отопительной системы и обустройство горячего водоснабжения.

Применяя бойлер косвенного нагрева в такой системе, дополнительно проконсультируйтесь у специалистов-практиков.

Подключением накопительного водонагревателя к твердотопливному котлу добиваются сразу двух целей – подключают горячее водоснабжение и получают систему для аварийного сброса теплоносителя. Дело в том, что в системах с твердотопливными котлами часто, в целях повышения комфортности, на радиаторах устанавливают термостатические вентили. Однако в таком случае возможно перегревание котла. Такая же угроза реальна и при нестабильном электроснабжении для систем с принудительной циркуляцией теплоносителя.

В случае установки бойлера повышенной ёмкости, этот процесс не страшен, так как излишек тепла используется для нагревания воды в баке водонагревателя. Разумеется, для функционирования такой системы необходима установка бойлера с естественной циркуляцией.

Схема подключения бойлера косвенного нагрева к твердотопливному котлу

Группа безопасности твердотопливного котла.

  1. Бак расширительный.
  2. Группа безопасности бойлера.
  3. Трубопровод горячего водоснабжения.
  4. Запорный вентиль на подающей магистрали.
  5. Насос системы отопления.
  6. Насос водонагревателя.
  7. Клапан обратный.
  8. Клапан отсечки.
  9. Кран сливной.
  10. Котёл твердотопливный.
  11. Кран котла отсечной.

Для запирания ветки естественной циркуляции при работе насоса, на выходном патрубке водонагревателя устанавливают обратный клапан. При отключении насоса клапан открывается, что позволяет осуществлять сброс тепла в бойлер.

Обратный клапан является важным элементом системы

Бойлер, который имеет вход линии рециркуляции позволяет осуществлять моментальную подачу горячей воды. При этом, открыв кран не нужно сливать холодную воду из «горячего» трубопровода.

Это возможно благодаря использованию отдельного зацикленного контура со своим циркуляционным насосом. Такой контур называют рециркуляционной системой. В данной магистрали может быть дополнительно установлен полотенцесушитель.

Схема бойлера, включенного в систему рециркуляции

В обвязке бойлера, включенного в систему рециркуляции применяются:

  • Обратный клапан – для предотвращения смешивания потока горячей и холодной воды.
  • Воздухоотвод – для исключения попадания воздуха в систему при включении насоса.
  • Предохранительный клапан – служит для аварийного сброса давления.
  • Расширительный бак – компенсирует тепловое расширение теплоносителя при перекрытых кранах.

Давление в расширительном баке не должно превышать давление срабатывания предохранительного клапана.

Ошибки, допускаемые при монтаже

При выполнении монтажа или в процессе эксплуатации бойлера необходимо избегать типичных ошибок:

  • Установка бойлера на значительном удалении от котла. Необходимо не только устанавливать водонагреватель как можно ближе к отопительному агрегату, но и правильно ориентировать его патрубки относительно трубопроводов для облегчения монтажа.
  • Неправильное подключение входа теплоносителя и напорного трубопровода. Теплоноситель всегда подается в верхнюю часть бойлера, а холодная вода – в нижний патрубок.
  • Неверная установка циркуляционного насоса. Насос следует ориентировать согласно инструкции изготовителя.

Монтаж, выполненный по всем правилам, не только обеспечит надёжное горячее водоснабжение в любое время года, но и даст котлу возможность работать в более щадящем, экономичном режиме.

Видео. Подключение бойлера косвенного нагрева к газовому котлу

Схема подключения бойлера косвенного нагрева.

Если Вы, для организации индивидуального горячего водоснабжения квартиры или дома (что случается чаще), остановили свой выбор на , тогда эта статья станет путеводителем в дебрях вопросов с подключением этого водогрейного аппарата к системе отопления и водоснабжения.

Он хорош тем, что для производства горячей воды ему нет необходимости использовать какие либо энергоресурсы, кроме системы автономного отопления квартиры (дома) или других, альтернативных, источников энергии (например, гелиосистемы, использующей энергию солнца).

В этой статье рассмотрены способы подключения бойлера косвенного нагрева к системе водоснабжения и отопления.

Перед началом монтажных работ проконсультируйтесь со специалистами, потому что различные марки бойлеров и котлов отопления имеют различные способы подключения. Даже визуально одинаковое оборудование может требовать индивидуального подхода.

Еще один совет: если Вы решили установить накопительный водонагреватель косвенного нагрева, то его рекомендуется подбирать той же марки, что и отопительный котел. Многие производители подобного оборудования специально производят приборы, которые адаптированы для работы друг с другом. Они имеют идентичные входные и выходные отверстия, что облегчает выбор труб и , а так же их . Для этого оборудования произведен расчет по мощности (для котла) и объему (для бойлера), что обеспечивает их максимальную производительность в тандеме.

Подключение бойлера косвенного нагрева к системам отопления и горячего водоснабжения.

Для подключения водонагревателя с косвенным нагревом воды к автономной системе отопления чаще всего используется три основных способа:

● подсоединение с использованием трехходового клапана и сервопривода. Сервопривод – это, своего рода, орган управления трехходовым клапаном. Этим органом, в данном случае, является термостат (термореле) бойлера;

● схема с применением двух циркуляционных насосов;

● использование в схеме обвязки водонагревателя с системой отопления гидравлического разделителя потоков воды (гидравлической стрелки).

Есть еще один способ монтажа бойлера и системы отопления. Это в том случае, когда система отопления обслуживается несколькими котлами и, чаще всего, применяется в помещениях со сложной конфигурацией и большим объемом для отопления. Для качественной работы такой системы требуется тщательная регулировка вентильной группы, регулирующей потоки воды. Но нашим квартирам такое не грозит, поэтому останавливаться на нем не стоит. Хотя, и этот метод основывается на трех основных способах монтажа.

Основная схема обвязки накопительного водонагревателя косвенного нагрева.

1 – шаровой кран. 2 – обратный клапан. 3 – расширительный бачок водонагревателя *. 4 – предохранительный клапан. 5 – насос контура рециркуляции горячей воды системы ГВС **. 6 – циркуляционный насос системы отопления. В 1 – водопровод холодного водоснабжения. Т 1 – подающий трубопровод от источника тепла (отопительного котла). Т 2 – обратный трубопровод к источнику тепла (обратка). Т 3 – трубопровод горячего водоснабжения. Т 4 – трубопровод контура рециркуляции бойлера.

*Расширительный бачок для водонагревателя имеет свои конструктивные особенности, в силу которых его нельзя применять в качестве расширительного бачка системы отопления. Одной из таких особенностей, является температура воды, с которой работает бачок. Так, расширительная емкость для системы отопления, может работать с теплоносителем с температурой до 120 ° C. Тогда как бак для системы ГВС, предназначен для работы с горячей водой до 70° C. Визуальное отличие бачков между собой указано в видео ролике.

**Насос рециркуляции потока в системе ГВС предназначен для отбора остывшей воды из системы горячего водоснабжения и возврата ее в бойлер для дальнейшего подогрева. Это особенно актуально при значительных расстояниях между водонагревателем и точкой водозабора. Таким образом, потребитель, всегда имеет возможность, практически моментально получать горячую воду.




Начнем с первого способа.

Подсоединение БКН с использованием трехходового клапана с сервоприводом.

Такой способ чаще всего применяется для подключения настенного бойлера (с объемом накопительного бака до 100 л включительно) к одноконтурному котлу отопления. Суть его заключается в том, что трехходовой клапан, управляемый терморегулятором (термостатом) водонагревателя, при получении от него сигнала, перекрывает тот или иной канал, направляя поток воды или в систему отопления, или в контур водонагревателя и систему горячего водоснабжения.

Многие современные отопительные котлы имеют встроенный циркуляционный насос, трехходовой клапан с сервоприводом и прочие приспособления для эффективной работы, как с системой отопления, так и с наружными накопительными водонагревателями косвенного нагрева. Как пример можно рассмотреть одноконтурный газовый настенный котел De Dietrich MS 24 FF (Франция).



Но такое оборудование имеется не в каждой квартире или доме. Многие пользователи довольствуются котлами эконом класса. В таком случае, приходится устанавливать органы управления системой отопления и системой ГВС в «наружном» варианте.

Трехходовой клапан с сервоприводом.

Такая схема разводки предполагает, что приоритет остается за контуром бойлера, так как именно его термостат регулирует работу всей системы. При понижении температуры воды в накопительной емкости водонагревателя, терморегулятор подает сигнал на электропривод трехходового клапана и тот, перекрыв контур системы отопления, перепускает теплоноситель (горячую воду из котла) на нагрев воды в бойлере. При достижении установленной температуры в бойлере, сервопривод передает сигнал к приводу трехходового клапана, и тот в свою очередь, открывает контур системы отопления.

Важным моментом в работе накопительного водонагревателя косвенного нагрева, при подключении через трехходовой клапан, является правильная регулировка термостата бойлера. Температура, которая установлена на термостате бойлера, должна быть ниже температуры, установленной на терморегуляторе котла отопления. В противном случае, теплоноситель, поступающий из котла, не сможет нагреть воду в бойлере до температуры, необходимой для срабатывания сервопривода и электропривода трехходового клапана. А значит, клапан не откроет подачу теплоносителя в контур системы отопления, так как нагрев воды в бойлере не достиг установленной температуры.






1 – шаровой кран; 2 – обратный клапан; 3 – расширительный бачок водонагревателя *; 4 – предохранительный клапан; 5 – насос контура рециркуляции горячей воды системы ГВС **; 6 – циркуляционный насос системы отопления; 7 – котел системы отопления; 8 – расширительный бачок системы отопления; 9 – трехходовой клапан;

Подключение бойлера косвенного нагрева с применением двух циркуляционных насосов.

Как и в предыдущем способе подключения водогрейного аппарата с косвенным нагревом воды, этот способ основан на приоритетном состоянии системы горячего водоснабжения (контур бойлера) перед системой отопления. Разница стоит в том, что здесь задействованы два циркуляционных насоса: один в контуре ГВС, второй в контуре отопления. Причем циркуляционный насос, обслуживающий бойлер, устанавливается перед насосом, обслуживающим отопительную систему (ближе к отопительному котлу).

При такой обвязке отпадает надобность в трехходовом клапане.

Принцип работы такой схемы состоит в том, что при остывании воды в накопительном баке бойлера, терморегулятор автоматически включает насос бойлера, который, как видно на схеме, монтируется ближе к котлу, чем насос отопительной системы. А тот, в свою очередь, создавая большее разряжение в змеевике водогрейного аппарата, «затягивает» горячую воду, поступающую из котла на нужды отопления, в нагревательный контур бойлера. Как следствие, уменьшается производительность отопления. Но это может стать заметным только при первоначальном нагреве большого объема воды в накопительном баке. Последующий подогрев происходит достаточно быстро и, ощутимого колебания температуры теплоносителя в отопительном контуре наблюдаться не будет.

Для предотвращения смешивания потоков теплоносителя из системы отопления и контура водонагревателя, используются обратные клапаны.

Схема подключения бойлера косвенного нагрева с применением двух циркуляционных насосов.

1 – шаровой кран; 2 – обратный клапан; 3 – расширительный бачок водонагревателя *; 4 – предохранительный клапан; 5 – насос контура рециркуляции горячей воды системы ГВС **; 6 – циркуляционный насос системы отопления; 7 – котел системы отопления; 8 – расширительный бачок системы отопления; 9 – циркуляционный насос системы ГВС;

Для того что бы исключить возможность перепадов температуры теплоносителя в отопительном контуре при включении водонагревателя, применяется схема отопления т ГВС с применением двух котлов. Тогда один котел работает на отопление, а второй, поддерживая тепло в отопительном контуре, при необходимости, переключается на нужды бойлера.
Но, такую проблему можно с успехом решить, включив в систему отопления, гидравлический распределитель потоков (гидравлическую стрелку).

Как подключить бойлер косвенного нагрева через гидравлическую стрелку.

Для начала объясню, что такое гидравлическая стрелка . Это, по сути, и принципу работы, распределитель потоков теплоносителя в контуре (или контурах) системы отопления.

Для чего нужен такой распределитель и где он применяется. Гидравлическая стрелка применяется, в основном, в помещениях большой площади с сильно разветвленной системой отопления, имеющей несколько независимых друг от друга отопительных контуров. Она позволяет стабилизировать давление и потоки воды во всех контурах системы, связанных между собой посредством гидрострелки, тем самым, позволяя добиться равномерного распределения тепла по всем потребителям (радиаторы отопления, контуры теплого пола, водонагреватели косвенного нагрева и т. п.). Как работает гидравлический распределитель потоков, показано в видео.

Хочу сразу предупредить, что монтаж многоконтурной системы отопления сопряжен с определенными трудностями в процессе проектирования, монтажа, настройки и регулировки оборудования, входящего в состав отопительной системы. Поэтому ее монтаж и, особенно настройку с регулировкой, лучше доверить специалисту.

Но, если Вы решились делать все самостоятельно, представляю Вашему вниманию схему монтажа и попробую, вкратце, описать возможность подключения водонагревателя косвенного нагрева к системе отопления с применением гидравлической стрелки.

Для многоконтурной системы отопления (два или больше отопительных контура*+ бойлер косвенного нагрева), применяется .

* Два или больше отопительных контура, это, например, радиаторный контур отопления + контур теплого пола и т.п.

Можно, конечно, обойтись и без гидравлического разделителя потоков воды, но, в таком случае, могут возникнуть проблемы с неравномерной работой отопления и повышенным давлением в трубопроводах отопительной системы.

Как, когда и где применяется гидрострелка, показано в видео «Гидравлический разделитель потока воды».

Схема подключения бойлера косвенного нагрева через гидрострелку.

Для того, чтобы не было проблем с горячей водой, никаких внезапных отключений, перебоев устанавливают бойлер косвенного нагрева. Кроме нагрева воды к его функциям относится и обогрев жилых помещений. Это может быть не только загородный дом, как считают многие. Бойлер можно установить и в квартире, на производственной площадке. Спектр применения очень широк.


Но, эффективность монтажа такой системы определяется схемой обвязки, причём её установкой не обязательно заниматься профессионалам. Монтаж и обвязку можно выполнить самому. Необходимо лишь разбираться в непростой схеме обвязки.

Правила подключения

Система косвенного нагрева – это ещё один контур, помимо имеющегося, который производит, нагрев дополнительной емкости, которую и называют бойлером. В него подается самая обычная вода из водопровода, которая нагревается при помощи змеевика. В такой системе нет прямого взаимодействия между теплоносителем и получаемой горячей водой. Поэтому она получила название косвенной.


До того, как приступить к монтажу, не лишним будет ознакомиться с некоторыми правилами.

  • Вода должна входить в нижнюю часть бойлера. А выход необходимо делать из верхней.
  • Циркуляция теплоносителя такой системы должна идти сверху вниз.

Если использовать эти правила, то система будет работать с максимальным КПД.

В нижеследующем видео наглядно показаны некоторые варианты обвязки бойлера косвенного нагрева.

Виды обвязки

Под обвязкой бойлера косвенного нагрева имеют ввиду соединение трубопроводов самого котла с водоснабжением. От того, как будет проведена установка, зависит работа системы в целом.


Это наиболее простой способ обвязки. Его применяют, когда расходуется большое количество воды.

Котёл соединяется с основным контуром и дополнительным. Первый используется для распределения тепла в батареи, второй контур нагревает воду в самом котле. Для грамотного разделения потоков подсоединяют трехходовый распределительный клапан.

Терморегулятор наблюдает за температурой воды в баке, и когда она доходит до заданной величины, подается сигнал сервоприводу. А он уже отправляет поток нагретой воды в главный контур, для отопления. Если температура воды опять снизится, произойдет переключение в обратную сторону и теплоноситель вернется в змеевик.

Самый важный момент настройки – температуру, которая задаётся на терморегуляторе, необходимо установить выше той температуры, которая установлена в нагревателе! По-другому не получится нагреть воду до отметки, на которой произойдет переключение в отопительный контур.


Обвязка с двумя насосами

Ещё один вариант обвязки – с параллельным использованием двух насосов. Один монтируется на отопительный контур, другой на горячее водоснабжение. Управление насосами также, как и первом случае доверено терморегулятору. Именно он производит переключение режима работы.

Качество отопления при этом остается на высоком уровне. Главное – при обвязке двумя насосами обязательно смонтировать обратные клапаны на выходе из каждого. Делается это, чтобы не произошло перемешивание встречных потоков внутри теплоносителя.


Обвязка с гидравлической стрелкой

Если в отопительной системе множество ответвлений, таких как многоконтурная система батарей или отдельная ветка на тёплый пол, тогда имеет смысл воспользоваться таким видом обвязки. Чтобы избежать трудностей с системой, в которой каждый из контуров оснащен собственным насосом рециркуляции, используют гидравлический распределитель.

Гидрострелка должна уравновесить давление в каждом направлении и предотвратить тепловой удар. Что касается этого вида обвязки, то здесь возможны трудности. Поэтому такую задачу, как монтаж и последующую наладку такой системы лучше доверить профессионалам.


Рециркуляция теплоносителя

В том случае, если горячая вода нужна как можно быстрее, то правильнее будет применить систему рециркуляции. За счет того, что в системе образуется кольцевая магистраль теплоносителя. Постоянное движение воды по ней приводит к нагреву. Именно поэтому время ожидания горячей воды сводится к минимуму.

Чтобы обеспечить непрерывное движение воды, в такую систему устанавливают рециркуляционный насос. Такой поток горячей воды необходимо смонтировать так, чтобы он проходил через установки, которым постоянно нужен нагрев. Полтенцесушитель – пример такого прибора.


Подключение бойлера к газовому котлу

Для правильного функционирования бойлера с газовым котлом в его составе есть датчик температуры. Чтобы они работали совместно подключают трёхходовой клапан. Клапан регулирует поток между главным контуром и контуром ГВС.


К одноконторному газовому котлу

Для такого соединения применяют обвязку с двумя насосами. Именно она способна прийти на замену схеме с трехходовым датчиком. Главное – разделить потоки теплоносителя. В таком случае правильнее будет сказать о синхронной работе двух контуров.


К двухконтурному газовому котлу

Основным в этой схеме подключения станут два магнитных клапана. Суть такая – бойлер используется, как буфер. Холодная вода поступает из водопроводной сети. Клапан для входа ГВС перекрыт. Если его открыть, то вначале будет поступать вода из буфера, которым является бойлер. В буфере находится нагретая вода, потребление которой регулируется вместимостью бойлера и установленной температурой.


Схема с применением гидроколлектора

Чтобы уравнять потоки теплоносителя в системах с использованием нескольких контуров есть приспособление называемое распределитель или ещё его называют гидравлический коллектор. Он то и позволяет сбалансировать разные давления в контурах. Его можно и исключить, но это вызовет дополнительные трудности, связанные с добавлением в схему балансировочных вентилей. А это затрудняет монтаж и наладку всей системы.


Обвязка твердотопливного котла с бойлером косвенного нагрева

Соединение водонагревателя с твердотопливным котлом решает сразу две задачи:

  • получение горячего водоснабжения;
  • получение способа сброса теплоносителя в случае аварии.

Благодаря тому, что такой системе на батарее размещён термостатический вентиль, повышается комфорт. Но возникает опасность перегрева котла. Эта же угроза возникает при перебоях с энергоснабжением. Если установлен бойлер увеличенной емкости, этот процесс не представляет никакой опасности. Потому что лишнее тепло расходуется на нагрев воды в водонагревательном баке. Соответственно, для нормальной работы этой системы нужен бойлер с естественной вентиляцией.

Один из вариантов обвязки твердотопливного котла с бойлером смотрите в следующем видео.

Частые ошибки при монтаже

При монтаже или в процессе наладки нужно постараться избежать ряда ошибок:

  • Бойлер и котёл установлены далеко друг от друга. Их установка должна быть произведена не только как можно ближе друг к другу. Но, и для упрощения монтажа, правильно выставлены патрубки.
  • Неверное соединение трубопровода с теплоносителем.
  • Неграмотный монтаж циркуляционного насоса.


Грамотный монтаж, наладка и настройка гарантируют стабильное горячее водоснабжение и позволят всем системам и приборам работать в нормальном режиме. Что позволит не допустить износа деталей и сэкономить на преждевременном ремонте.

Многим жителям частных домов и квартир желают постоянно иметь горячую воду строго отведенной температуры, чтобы можно без особых проблем использовать ее в самых разнообразных целях: принятия душа, мытья рук и так далее. В этом случае наилучшим решением станет установка бойлеров косвенного нагрева. Они позволят обеспечить ваш дом горячей водой в достаточном количестве. К тому же обогрев воды при помощи данного устройства будет обходиться дешевле, чем применение . Также такой бойлер имеет довольно высокую мощность и производительность, по сравнению с тем же .

Бойлер косвенного нагрева не обладает собственным теплоисточником, а применяют теплоэнергию от внешнего источника (отопительный котел, центральное отопление и так далее). Поэтому необходимо выбирать специальную схему подключения к каждому из источников.

Схема подключения к системе отопления

Имеет обвязку, которую необходимо подключить к контуру отопления, а также к системе водоснабжения. Если его подключать к водопроводу, то необходимо:

  • холодную воду подавать в низ бака;
  • для горячей воды обеспечить выход с верхней части бака;
  • а в середине расположится рециркуляционная точка.

Контур должен подключатся таким образом, чтобы осуществлял движение сверху вниз, то есть подача горячего теплоносителя должно быть направлено по верхнему патрубку, а уже немного остуженный должен выходить по нижнему. Благодаря такому соединению можно достичь наиболее высокого КПД бойлера, ведь проходящая вода теплоносителя подогревает воду в верхней части и доходит до нижней точки, передавая тепло нижним слоям, после чего выходит системы и идет в котел.

При подключении бойлера самостоятельно следует уяснить основные схемы подключения.

Подключение при помощи трехходового клапана

При таком подключении основу будут составлять два контура:

  1. отопительный контур;
  2. нагревательный контур бойлера (система горячего водоснабжения).

Благодаря трехходовому клапану можно обеспечить распределение теплоносителя между контурами. Здесь большим приоритетом обладает направление нагрева накопителя, контур отопления играет второстепенную роль.

Управлять таким клапаном не нужно – все происходит автоматически. Для этого имеется термостат, который в момент остывания воды переключает клапан, и вода из контура обогрева идет в контур бойлера.

Когда температура достигает необходимого уровня, термостат переключает клапан в обратное положение, то есть теплоноситель уже направляется в радиаторы отопления.

Такое подключение является самым распространенным. Его удобство заключается в том, что такая система незаменима при достаточно большом использовании воды в доме, в том числе, если в системе циркулирует вода с достаточно высокой жесткостью.

Нужно помнить! Выставляя предельную температуру срабатывания термостата, следует учитывать температуру, до которой будет нагреваться в котле теплоноситель. Температура на бойлере рекомендуется выставлять меньше, чем в котле. В противном случае, котел, который отключится от отопления, будет раз за разом греть в нагревателе воду.

Двухнасосная схема

  1. В этом случае потоки теплоносителя будут перемещаться по разным транспортным магистралям при помощи циркуляционных насосов. Проще говоря котел и бойлер будут подключаться параллельно, а для их функционирования будет задействовано по циркуляционному насосу. Работа насосов опять же будет контролироваться термодатчиком нагревателя.
  2. Для того чтобы не было влияния между потоками теплоносителя после каждого насоса устанавливают обратный клапан.


Схема подключения с двумя насосами

В данной схеме, если включается линия ГВС, то будет отключаться контур отопления. Однако в то же время вода в бойлере имеет свойство нагреваться довольно быстро, что не позволяет батареям остывать до критичной температуры.

В некоторых случаях, если будет применяться сложная отопительная система, в которой будут задействованы два котла, отопление и ГВС будут работать бесперебойно.

Схема, где используется гидравлическая стрелка

Чтобы обеспечить поддержание равновесия потоков теплоносителя с применением циркуляционных насосов в различных местах многоконтурной системы частенько используют гидравлические распределители, а также гидравлическую стрелку.

Схема обвязки с использованием гидравлической стрелки

Такая схема подключения будет предпочтительней, если имеются несколько направлений отопления, то есть нужно направлять теплоноситель в нагреватель ГВС, теплый пол, батареи отопления и так далее.

Здесь обеспечивается совместная работа гидроколлектора с гидравлическим модулем, чтобы устранить перепады давления в различных ответвлениях. Конечно, их можно не использовать, а просто заменить балансирующими вентилями. В данном случае самостоятельная установка система может вызвать трудности, поэтому стоит обратиться к профессионалам.

Система возвратной циркуляции

Данную схему можно реализовать, если в резервуаре нагревателя будет находиться третий вход, к которому можно будет подключить рециркуляцию теплоносителя. Главная цель данной схемы – увеличить скорость подачи горячей воды, то есть она будет подаваться моментально, как только будет открыт кран. В этом случае не будет лишнего перерасхода воды в ожидании слива остывшей воды.

Образуется закольцованная магистраль, по ней постоянно циркулирует водный поток, который управляется циркуляционным насосом.

При создании данной схемы подключения понадобится подключение дополнительных элементов и узлов:

  • Обратный клапан. Его установка на входе в нагреватель позволит предотвратить попадание горячего теплоносителя в систему холодного водоснабжения при перегреве бойлера из-за повышения давления воды.
  • Монтирование автоматического воздухоотводчика перед обратным клапаном – он нужен, чтобы предотвратить «завоздушенность» насоса перед началом его запуска.
  • Предохранительный клапан – он позволит защитить бойлер от перепадов давления, которые иногда могут происходить.
  • Расширительный бачок – позволит обеспечить постоянное давление в системе ГВС когда краны закрыты.

Нужно помнить! В расширительном бачке максимальное давление не должно быть выше установленного давления для предохранительного клапана.



Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:
  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвратить гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.
При монтаже бойлера используется следующая запорная и регулирующая арматура:
  • Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
  • Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
  • Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
  • Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
  • Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.
Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:
  • Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
  • Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
    Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.
Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют , в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании бойлера;
  • возможность автоматизации нагрева воды.
Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

  • снижение температуры нагрева ГВС;
  • увеличение расходов на топливо;
  • энергозависимость.
В конструкции европейских бойлеров косвенного нагрева, компаний , ACV,
Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:
  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
  • Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.
По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

Рекомендуем также

Косвенные водонагреватели: инструктаж по котлам

Хотите знать, чем отличаются бойлеры косвенного нагрева от стандартных водонагревателей бакового типа? Все дело в котле!

Вашему предприятию требуется горячая вода, и как баковый нагреватель, так и система косвенного нагрева воды будут иметь как преимущества, так и недостатки.

Добавление бака косвенного нагрева к отопительному котлу для создания «комбинированной системы» может обеспечить дополнительную мощность и сэкономить место, но традиционная установка водонагревателя может создать меньше головной боли в долгосрочной перспективе.Мы рассмотрим некоторые ключевые факторы, которые необходимо учитывать, в том числе основные различия между двумя системами, чтобы помочь вам решить, должен ли ваш котел также работать как часть вашей коммерческой системы нагрева воды.



Когда дело доходит до нагрева воды в коммерческих целях (таких как предприятия, такие как рестораны, гостиницы и многоквартирные дома), большую часть времени вы все равно увидите то, что мы называем стандартной установкой водонагревателя резервуарного типа в « бойлерная.» Вы можете быть знакомы с тем, как работает водонагреватель резервуарного типа, по опыту работы в вашем бизнесе или дома, но существует множество вариаций среди типов коммерческих водонагревателей, что делает этот тип установки чрезвычайно универсальным вариантом для различных приложений. Независимо от размера или конфигурации, классическая установка водонагревателя резервуарного типа в основном состоит из одного или нескольких коммерческих водонагревателей в стандартных или высокоэффективных вариантах, нагревающих и хранящих горячую воду для бытового потребления в вашем здании.

Хотя это по-прежнему наиболее распространенная установка, это не всегда вариант , а только вариант , доступный для подачи горячей воды в ваши краны. Другим типом коммерческого водонагрева, который приобрел популярность, является косвенная система нагрева воды или комбинированная система , , как она более известна, потому что она сочетает в себе косвенный бак с нагревательным бойлером (водяным или паровым) , а также обеспечивать дом горячей водой в дополнение к теплу.



Отопительный котел и его верный помощник, косвенный бак

Чтобы понять, как работает эта система, полезно иметь некоторые базовые знания о котлах . Подобно водонагревателям, котлы также производят горячую воду, но они не могут хранить ее , а горячая вода (или пар), которую они производят, может использоваться для различных целей — наиболее типичным применением является отопление помещений (также известное как гидрон. отопление ). Водяные отопительные котлы, используемые только для отопления помещений, не нуждаются в месте для хранения горячей воды, потому что вместо этого она направляется в систему для обогрева здания, обычно используя радиаторы для распределения тепла по всему зданию (известный как лучистое тепло ).В здании с лучистым теплом вода нагревается котлом до точки чуть ниже точки кипения и течет по постоянному контуру от котла к трубам, в радиаторы и обратно в котел для повторного нагрева (это известно как a замкнутая система ).

Когда котел используется ОБА для водяного отопления и для нагрева воды, это называется комбинированной системой. Комбинированная система отопления состоит из двух основных компонентов:

  1. A водяной (горячая вода или пар) отопление бойлер .Первичная часть этой системы, обеспечивающая отопление здания. Размеры коммерческих котлов могут варьироваться от 2 на 2 фута до более 5 футов в высоту и более 8 футов в длину, в зависимости от вашего применения и конфигурации.
  2. Бак косвенного водонагревателя для горячего водоснабжения здания. Непрямой бак визуально похож на стандартный водонагреватель, но без механических внутренностей, необходимых для нагрева воды в одиночку, поэтому для его полезной работы требуется бойлер.

Это означает, что отопительный котел является критически важным условием при рассмотрении косвенного водонагревателя в качестве опции для ГВС.Косвенный водонагреватель похож на мотоциклетную коляску, которая использует мощность основного прибора, чтобы получить дополнительную бонусную функцию.

Косвенные водонагреватели названы довольно буквально — они не нагревают воду напрямую, как стандартные водонагреватели, поэтому у них нет собственных органов управления, но они также представляют собой нечто большее, чем просто накопительные баки. Как и стандартный водонагреватель, косвенный водонагреватель имеет собственный вход для холодной воды и заполняется свежей питьевой водой из городской водопроводной системы.А вот косвенный нагреватель целиком управляется котлом и подключается к нему через проходящий между ними водопровод замкнутого цикла . Труба идет от котла в косвенный бак, где она соединяется со змеевиком теплообменника, который в основном представляет собой металлическую трубу, скрученную как штопор внутри бака, окруженную водой для бытового потребления, которая должна быть нагрета. Другой конец змеевика соединяется с другой трубой, идущей обратно к котлу, создавая замкнутый контур. (См. схему.)

Чтобы было ясно, в этих типах комбинированных систем вода, которая нагревается непосредственно бойлером для обогрева здания, и горячая вода, которая выходит из кранов или проходит через посудомоечную машину, не одно и то же — эти два разные потоки воды никогда не соприкасаются друг с другом. Есть два замкнутых контура непитьевой воды, постоянно нагреваемой котлом, называемые первичным контуром и вторичным контуром . Первичный водяной контур используется для водяного отопления, но этот контур также соединяется со вторичным контуром, который используется для нагрева бытовой или питьевой воды, хранящейся в баке косвенного нагрева. Общим элементом является котел и подсоединенные трубопроводы, а не полученная вода.

Таким образом, вода в этом вторичном контуре постоянно нагревается котлом почти до точки кипения, поступает в бак косвенного нагрева и проходит через спиральную штопорообразную трубу теплообменника внутри бака.Затем тепло передается от этой сверхгорячей воды в змеевиковой трубе окружающей более холодной воде в резервуаре косвенного нагрева, в то время как вода внутри змеевика возвращается обратно в котел для повторного нагрева. Конструкция змеевика обеспечивает большую площадь поверхности, максимизируя теплопередачу, чтобы гарантировать, что вода, содержащаяся в резервуаре косвенного нагрева, становится достаточно ГОРЯЧЕЙ, чтобы обеспечить достаточное количество горячей воды для бытовых нужд для раковин, посудомоечных машин и смесителей. (Хотя в большинстве случаев термин «водонагреватель» является излишним, в случае бака косвенного нагрева это совершенно верно! Бак косвенного нагрева на самом деле представляет собой « нагреватель горячей воды », использующий горячую воду для нагрева холодная вода!)



Требования к комбинированной системе отопления

Преимущества системы косвенного водонагревателя в основном сводятся к энергоэффективности, стоимости и компактности, но практичность комбинированной системы действительно определяет вашу текущую систему.Ранее мы использовали аналогию, что добавление косвенного нагревателя воды к бойлеру было сродни добавлению коляски к мотоциклу для получения дополнительной функциональности. Давайте пойдем дальше, чтобы объяснить, почему косвенные водонагреватели по-прежнему занимают такую ​​нишу на сегодняшнем рынке. Если у вас даже нет мотоцикла, то иметь коляску было бы бесполезно и глупо. Точно так же, если у вас нет жидкостного отопительного котла, то косвенному водонагревателю не к чему подключать источник тепла, что делает его бессмысленным.

Если у вас do есть мотоцикл, то добавление коляски может быть вариантом, если ваш существующий автомобиль может справиться с добавлением и сделать это эффективно. Таким образом, если в вашем доме уже установлен бойлер для водяного отопления (что часто бывает в многоквартирных домах), то добавление косвенного водонагревателя для создания комбинированной системы может быть экономичным и эффективным вариантом для вашего нагрева воды. Но просто наличие существующего котла для водяного отопления не обязательно означает, что ваш котел подходит для такой системы.

Проще говоря, не все водяные котлы достаточно эффективны, чтобы их можно было использовать для нескольких целей. Технически косвенные водонагреватели можно установить на более старые котлы стандартной эффективности (атмосферные с эффективностью 78-86%), но это может сократить срок службы вашего котла, заставив его работать круглый год для обеспечения горячей водой, и это обычно не дает никаких преимуществ по сравнению со стандартным водонагревателем, который может достигать такого же или более высокого уровня эффективности.

На самом деле, лучшее время, чтобы начать изучать комбинированную систему, это когда вы покупаете новый водяной котел с более высокой эффективностью, будь то замена старого существующего блока или просто новая сборка с нуля. Таким образом, если вы начинаете с чистого листа и устанавливаете новую котельную систему, бак косвенного нагрева является довольно недорогим дополнением, которое может сэкономить вам деньги в будущем за счет повышения эффективности ваших операций по нагреву воды.

Преимущества многозадачности

Добавление системы косвенного нагрева воды к существующей установке требует инвестиций в дополнительные трубопроводы и насосы, электроэнергию для работы этих насосов и сам резервуар косвенного нагрева.Однако, как только вы сделаете первоначальные инвестиции, комбинированная система может быть относительно долговечной. Котлы рассчитаны на длительную эксплуатацию, особенно новые модулирующие модели, которые предлагают различные настройки, чтобы избежать чрезмерной работы, поэтому вы уже получаете большой срок службы этого оборудования. Кроме того, резервуары косвенного водонагревателя, как правило, служат дольше, чем стандартные газовые водонагреватели резервуарного типа. Вот почему…

Стандартный атмосферный водонагреватель резервуарного типа всасывает воздух из окружающей среды для создания пламени, которое сжигает топливо (будь то природный газ, пропан или нефть).Нагретые газы поднимаются по множеству выхлопных труб внутри водонагревателя. Перегородки в дымовых трубах замедляют движение горячего воздуха, когда он движется вверх, нагревая воду, окружающую эти трубы, по мере того, как она движется вверх к вытяжному колпаку, из верхнего дымохода через дымоход и наружу. Когда в здании используется достаточное количество горячей воды, бак водонагревателя снова наполняется свежей холодной водой извне, чтобы нагреться для следующего цикла. Этот процесс подвергает водонагреватели постоянным изменениям температуры от холодной к горячей, в результате чего стандартный бак постоянно расширяется и сжимается, создавая нагрузку на сварные соединения. В конце концов, эти высокие теплообмена разрушают бак водонагревателя, и эти сварные швы разрываются, и именно тогда требуется замена.

В водонагревателе косвенного нагрева нет прямого нагрева или сгорания внутри бака — вода внутри нагревается пассивно, когда очень горячая вода из бойлера проходит по змеевику в баке косвенного нагрева, передавая тепло более холодной воде, содержащейся в баке. непрямой бак. Горячая котловая вода проходит по змеевику довольно медленно, но очень быстро нагревает воду вокруг себя (внутри бака косвенного нагрева).Когда непрямой бак наполняется холодной водой, вода поступает прямо над нагревательным змеевиком и сразу же начинает нагреваться, поэтому перепад температур, или Δ (дельта) T, намного меньше. В свою очередь, тепловое расширение менее резкое, что приводит к меньшей нагрузке на сам бак. Этот процесс также делает косвенные водонагреватели более эффективными, чем стандартные атмосферные водонагреватели. (Хотя многие высокоэффективные водонагреватели достигают своей эффективности за счет использования аналогичной технологии, такой как змеевиковые теплообменники, поэтому, опять же, важно рассмотреть все ваши варианты, чтобы сделать лучший выбор для вашего здания и потребностей. )

Если у вас ограниченное пространство в котельной, резервуар непрямого действия может стать отличным вариантом экономии места, поскольку в нем нет дополнительной вентиляции. Кроме того, вы часто можете обойтись меньшим баком косвенного нагрева для горячей воды, чем вам нужно для обычного водонагревателя, потому что высокая потребляемая мощность котла обеспечивает быстрое восстановление горячей воды, что компенсирует отсутствие хранилища. .

Соображения

При всем при этом важно уточнить, что косвенные водонагреватели действительно имеют тенденцию быть наиболее полезными при работе в сочетании с более новыми, высокоэффективными моделями , модулирующими моделями , по нескольким причинам.Во-первых, эти высокоэффективные котлы достигают рейтинга эффективности от 90 до 99%, что делает их достаточно эффективными для многозадачности, чтобы обеспечивать как тепло, так и горячую воду, и при этом экономить ваши деньги на счетах за электроэнергию. Но регулирующий аспект этих котлов является еще одним огромным фактором, позволяющим получить максимальную отдачу от комбинированной системы. Модулирующие котлы могут обеспечивать различные уровни горения горелки, поэтому они могут определить, нужно ли им запускать полное пламя или слабое пламя. В частности, это означает, что в теплую погоду, когда вы не будете использовать свой котел для отопления, котел может оставаться на низком уровне, обеспечивая только горячую воду.

Если вы планируете модернизировать существующую котельную систему , включив в нее косвенный водонагреватель, необходимо учитывать дополнительные факторы, такие как износ котла, а также эффективность котла. Эффективность котла определенно влияет на то, стоит ли выбирать косвенный водонагреватель вместо стандартного водонагревателя. Использование неэффективного котла для нескольких функций не увеличивает его эффективность.

Вообще говоря, когда котлы используются только для водяного отопления, они выключены в теплое время года. Таким образом, важно учитывать, что добавление косвенного нагревателя для бытового водоснабжения приведет к тому, что котел будет работать круглый год (и связанные с этим расходы). А котел без модуляционного управления горелкой означает, что котел не может определить разницу между необходимостью сжигания тепла или горячей воды, поэтому он сжигает одинаковое количество тепла в любом случае и, следовательно, будет чаще гореть, когда также используется для нагрева. вода. Это может серьезно сократить срок службы котла, поскольку он используется чаще, чем предполагалось изначально.

Одним из недостатков любой комбинированной системы является то, что водяное тепло всегда имеет приоритет над горячей водой для бытовых нужд. Всякий раз, когда зданию требуется тепло, включается первичный контур, и если жильцы одновременно принимают душ или используют воду для бытовых нужд, тепло здания по-прежнему имеет приоритет. Таким образом, если произойдет еще один полярный вихрь, этот котел может часто нуждаться в обогреве, а не в душевых, посудомоечных машинах и т. д. Большинство систем настроены так, чтобы не «игнорировать» бытовые потребности более 30 минут, но что, если это произойдет? быть сроком, когда половина здания готовится к работе и принимает душ?

Кроме того, так же, как когда вы выбираете один большой водонагреватель вместо нескольких меньших, когда ваш котел выходит из строя, вся ваша система выходит из строя .Если вы полагаетесь на один котел для водяного отопления и нагрева воды, и он выйдет из строя, все ваше здание потеряет как горячую воду, так и тепло, и все это одним выстрелом; нет избыточности или резервного копирования. Важно спланировать соответствующим образом и оценить свои потребности, прежде чем выбирать систему водяного отопления.

Еще одним соображением является качество воды, используемой в вашей комбинированной системе. Как и в случае с водонагревателями бакового типа, важно убедиться, что ваш бойлер и бак косвенного водонагревателя используют умягченную воду.Вы можете подумать, что ваша вода недостаточно жесткая, чтобы требовать умягчителя воды, но если вы хотите, чтобы ваш бойлер и водонагреватели прожили долгую и здоровую жизнь, это очень важно. Когда жесткая вода нагревается, природные минералы в этой воде отделяются и остаются, чтобы прилипнуть к тому, на что они попадут. Чем горячее становится вода, тем больше осадка вытряхивается и остается внутри вашего оборудования и труб. Мы упоминали, что бойлеры производят на самом деле горячей воды?

Осадок в трубках теплообменника котла (самая дорогая часть котла) вызывает волнообразный эффект, который со временем может засорить трубы и препятствовать свободному течению воды.По мере того, как минералы и отложения накапливаются внутри трубок, небольшие промежутки между отложениями создают карманы, в которых водяной пар застревает и выходит наружу, создавая небольшие вибрации. Это может привести к тому, что котел будет подпрыгивать вверх и вниз, что в конечном итоге приведет к выходу из строя теплообменника. В конечном итоге это приведет к утечке из теплообменника, которая погасит пилотную сборку, остановив . Все нагревательные способности и в конечном итоге превратятся в гигантскую лужу на полу вашей котельной. Проблемы с накоплением отложений будут развиваться постепенно, но к тому времени, когда появятся заметные симптомы, ущерб будет трудно исправить. Поскольку жесткая вода может привести к катастрофическому отказу вашего оборудования, профилактика с помощью умягчения является достойным вложением средств для сохранения вашего бойлера и системы косвенного водяного отопления как можно дольше.

Если вы находитесь на начальных этапах установки коммерческого водонагревателя или готовы к капитальному ремонту, вы можете столкнуться с выбором между стандартным водонагревателем резервуарного типа или комбинированной системой, в которой используется бойлер и водонагреватель. непрямой бак.С бойлером right комбинированная система является отличным вариантом для нагрева вашей коммерческой воды и вашего коммерческого помещения. Бак косвенного водонагревателя может быть довольно недорогим дополнением к вашей системе водяного отопления, что может сэкономить вам деньги в будущем за счет повышения эффективности ваших операций по нагреву воды.

Несмотря на то, что бойлер и бак косвенного водонагревателя обладают многими преимуществами, бывают случаи, когда они могут не подходить для вашего бизнеса.Важно понимать основы котлов и водонагревателей и взвешивать затраты/выгоды, прежде чем вносить изменения. Профессиональный, прошедший обучение по программе технический специалист по системам водяного отопления () поможет вам взвесить варианты и определить, какая система нагрева воды лучше всего подходит для вашего коммерческого применения .

Не знаете с чего начать? Просмотрите нашу информацию о водонагревателях, чтобы принять наилучшее решение о вашей коммерческой системе отопления и водоснабжения .Или , свяжитесь с нашими обученными специалистами по Reliable Water Services  (800-356-1444). Мы будем рады помочь вам выбрать лучшую систему водяного отопления для вашего коммерческого применения.





Подключение бойлера косвенного нагрева.

Подключение бойлера косвенного нагрева. Как подключить бойлер косвенного нагрева? Сложность, особенно подключение.

На сегодняшний день бойлер косвенного нагрева является одним из лучших вариантов для частного дома или дачи с горячей водой и теплом в нужном количестве.И его использование обойдется вам гораздо дешевле, чем проточный нагреватель. Хотя не будем отрицать, что его стоимость гораздо выше. Но вы можете быть уверены, что само оборудование себя полностью оправдывает. Но вполне понятно, что выкладывая определенную сумму денег за само оборудование, вы хотите сэкономить на установке. Итак, мы сейчас рассмотрим, как установить котел вручную, не привлекая дорогостоящих специалистов.

Устройство котла и подбор оборудования

Для того, чтобы правильно установить оборудование, необходимо полностью понимать, как оно устроено и каковы его основные особенности.Бойлер косвенного нагрева, по сути, представляет собой накопительную емкость цилиндрической формы, которая изолирована от внешней среды, что позволяет эффективно использовать ее даже при достаточно низких температурах. Внутри дополнительно установлен теплообменник. Это обеспечивает наилучшую экономию тепла.

Чтобы правильно выбрать и купить подходящий бойлер косвенного нагрева, следует учитывать некоторые факторы. Самое главное – это его объем. Его следует выбирать, учитывая, сколько жильцов в доме потребляет горячую воду, в какое время нужно больше воды и сколько разрешено разрешений.

Если посчитать сложно, берите примерно 80 литров на десяток. Сегодня выбор достаточно широк: от 200 до 1500 литров. Но учтите, что большое количество – это дополнительный перерасход энергии. Да и само устройство дороже при большом объеме. Если нет необходимости в большом помете — не переплачивайте.

Обратите внимание на качество теплоизоляции. Он должен быть из минеральной ваты или пенополиуретана. Хорошо по многим критериям зарекомендовал себя бойлер косвенного нагрева Drazise.Но не стану отрицать, что отечественные котлы зарекомендовали себя хуже зарубежных аналогов.

Но допустим, вы уже выбрали подходящую модель, привезли на место установки и просто не знаете, что делать дальше. Далее ваша задача правильно подключить бойлер косвенного нагрева в доме.

Инструменты для работы:

  • коллекторы распределительные;
  • гидравлические стрелы;
  • клапаны балансировочные
  • ;
  • обратные клапаны
  • ;
  • трехходовой клапан;
  • схема подключения
  • ;
  • перфоратор
  • или электродрель;
  • отвертка
  • ;
  • рулетка;
  • клапан
  • для давления нагнетания;
  • защитные очки и перчатки.

Схема подключения и основные трудности

Во-первых, если вы решили установить бойлер косвенного нагрева, вам нужно использовать бойлер, в котором для него есть специальный контур. У них один теплообменник, а внутри находится трехходовой клапан, переключающий направление потока теплоносителя либо через сам котел, либо через систему отопления.

По сути подключение бойлера это обычная клипса в вашем водопроводе. Основная задача – обеспечить ему приток воды в нужном количестве.Вашему вниманию предлагается стандартная схема подключения бойлера косвенного нагрева, подходящая для большинства случаев.

Сначала подключите его к водопроводу, а затем к электросети. Обратите внимание, что рядом с ним обязательно должна быть розетка с заземлением, ведь такие устройства обычно комплектуются ЕвроШвеплей. Далее следуйте нашим инструкциям.

Подключение накопительного водонагревателя:

  1. Учтите, что оборудование довольно тяжелое, поэтому перед установкой убедитесь, что стена достаточно прочная.Помните, что его будет удерживать не только сам водонагреватель, но и объем воды, поступающей в бойлер.
  2. С помощью рулетки измерьте, где будут точки, где вы прячете снаряжение. Отметьте их карандашом, чтобы не ошибиться. Отверстия под дюбели лучше всего просверливать перфоратором. Можно использовать обычную дрель, но она менее удобна.

Важно! Учитывайте не только расстояние между анкерами, но и расстояние до потолка.Если просверлить отверстия сзади и слишком высоко — просто котел на крючки не наденешь.

Водопроводные трубы:

  1. Заранее сделайте в трубах выводы для котла. Соедините их гибкими шлангами. Не путайте. Вход для холодной воды отмечен синим цветом.
  2. Сюда также необходимо присоединить предохранительный клапан. Бывают случаи, когда он не включается. Тогда вам нужно купить его. Также рекомендуем монтировать тройник, к которому присоединяется шланг. Это позволит без проблем сливать воду из водонагревателя при обслуживании.
  3. Обязательно как герметизировать все соединения. Для этого можно использовать ленты FMU или пакеты с пастой. Дайте герметикам как следует схватиться и только потом переходите к следующему шагу.
  4. После этого можно прикрутить кран горячей воды. Он подключается к специальному выходу на машине. Когда вы это сделаете, открутите кран. Сначала идут воздух, а за ним и вода. Советуем откручивать кран медленно, если вы вдруг сделали что-то не так. В это время внимательно осмотрите все соединения и посмотрите, не было ли течи.Учтите, что обвязка должна быть подключена к контуру отопления и к водопроводу. Если подключить его к водопроводу, то холодную воду нужно подавать в нижнюю часть бака, а горячую – в верхнюю. При этом рециркуляционная точка находится строго посередине. Только когда водопровод подключен, и вы видите, что протечек нет, можно переходить к электроснабжению.

Цепь:

  1. Для начала подключите оборудование к распределительному щиту.Если такой возможности нет, подойдет розетка. Учтите, что на данном этапе мы подключаем только котел. Розетка выполняется под мощность 3,5 кВт, а для работы устройства требуется не менее 2 кВт. Если подключаетесь к щитку, определите, где находится нулевая фаза и земля. Со щита проведите кабель к котлу. Не подключайтесь пока. Пусть лежит рядом.
  2. Со стороны котла установить щиток, закрыть автомат и пропустить кабель. Обратите внимание на цвета: желто-зеленый – это заземление, красный – фаза, синий – ноль.
  3. Срезал около 10 сантиметров изоляции с кабеля, срезал и заглушил фазу. После этого можно соединить его с клеммами автомата. Далее прикручиваем фазу от прибора, а сверху — от электропортного.
  4. Теперь можно подавать электричество. Обратите внимание, не загорелся ли индикатор работы. Если нет, значит, вы сделали неправильно. Отключите ток и повторите проверку.
  5. Возьмите инструкцию и точно отрегулируйте температурный режим.

Если все пункты сделать правильно и в соответствии с инструкцией, то котел полностью готов к работе. Как видите, дополнительных навыков у вас нет. Но будь осторожен. Вы работаете с водой и электричеством, а это опасный тандем.

Исключения и особенности других схем подключения

Можно выделить четыре ключевые схемы:

  1. Трехсторонний канал. Подходит для настенной техники. В этом случае вам нужно будет использовать хируративный насос и расширительный бак в дополнение к указанным шагам.
  2. Двухосная схема. По сравнению со стандартным подключением есть один существенный недостаток. Время от времени вам придется отключать отопление в доме, потому что нагрев воды прекращается после достижения нужной температуры.
  3. Двухконтурный бойлер косвенного нагрева также имеет особенности подключения. В этом случае потребуется взять инструкцию и максимально точно отрегулировать клапаны системы. Но такое подключение нужно только в том случае, если у вас в доме несколько отопительных приборов.Схема применяется редко.
  4. Гидравлический коллектор. Котел подключается в этом случае через стрелку. Такая схема вообще применяется крайне редко, потому что она пригодна, если отопительное оборудование одновременно питает основное отопление и систему «теплый пол». Котел в этом случае также подключается к гидравлической стрелке.

Мы не углубляемся в эти четыре схемы, потому что область их использования достаточно узка. В большинстве случаев идеальный вариант описан выше.

Последнее, на что мы обращаем ваше внимание, это газовый котел косвенного нагрева, который также достаточно распространен среди водогрейной техники. Если вы устанавливаете электрический котел, то с задачей легко справитесь самостоятельно. Но для установки газового котла необходимо иметь качественные знания и навыки работы. Самостоятельное подключение такого оборудования категорически запрещено! Ее должен выполнять квалифицированный специалист, имеющий официальную лицензию на подобные работы. В противном случае вы рискуете собственным здоровьем и жизнью.Будь осторожен.

Установка водонагревателя | Суперстор и Мега-Стор

Водонагреватели часто служат более 10 лет, но конец может наступить быстро и неожиданно. MacFarlane Energy устанавливает превосходные сменные водонагреватели от лучших производителей в отрасли, включая водонагреватели прямого нагрева со специальной жидкотопливной горелкой и водонагреватели косвенного нагрева, получающие тепло от котла или печи и электричества.

Целесообразно планировать замену водонагревателя заранее, чтобы знать, что купить, когда придет время, и не принимать поспешных решений.Мы работаем с клиентами, чтобы определить, сколько горячей воды вы используете и какой сменный блок лучше всего подходит для ваших нужд.

Чтобы запросить дополнительную информацию или бесплатную оценку вашего водонагревателя, позвоните в наш офис или свяжитесь с нами онлайн.

Суперстор

Водонагреватели на жидком топливе

SuperStor от ПВТ обеспечивают большое количество горячей воды без потребления большого количества энергии благодаря эффективности сгорания 82%. Бак водонагревателя изготовлен из эмалированной стали и включает в себя два анодных стержня для защиты бака от коррозии.Системы косвенного водяного нагрева SuperStor с тремя размерами галлонов предназначены для производства горячей воды быстрее, чем конкурирующие системы по конкурентоспособной цене.

Мега-Стор

Mega-Stor — это косвенный водонагреватель из нержавеющей стали, который обеспечивает обильную горячую воду для бытовых нужд, используя энергию, вырабатываемую вашим бойлером. Благодаря змеевику из нержавеющей стали с гладкой поверхностью, передающему тепло по всему баку, Mega-Stor обеспечивает скорость рекуперации, значительно превышающую скорость обычного водонагревателя. Слой изоляции из пенополистирола толщиной два дюйма поддерживает температуру воды в вашем Mega-Stor Horizontal в течение нескольких часов в период ожидания. Водонагреватели Mega-Stor доступны в горизонтальных, вертикальных и солнечных моделях.

Водонагреватель Maxi-Therm 2

Maxi-Therm 2 — это косвенный водонагреватель с фарфоровой эмалью, который обеспечивает обильное снабжение горячей водой за счет энергии, вырабатываемой вашим бойлером. Бак с фарфоровой эмалью оснащен тремя расходуемыми анодными стержнями для максимальной коррозионной стойкости, а змеевик рассчитан на низкий перепад давления.Maxi-Therm 2 также имеет двухдюймовую пенопластовую изоляцию, не содержащую хлорфторуглеродов, которая поддерживает температуру воды в вашем резервуаре в течение нескольких часов в периоды ожидания. Водонагреватели Crown Maxi-Therm 2 доступны в размерах от 40 до 114 галлонов для удовлетворения различных потребностей в жилых и коммерческих помещениях.

Будерус

Buderus производит резервуары для хранения горячей воды, которые работают рука об руку с высокоэффективным котлом Buderus. Суперизолированная конструкция защищает от потерь тепла. Только баки для горячей воды Buderus оснащены термоглазурью DUOCLEAN™ — керамическим покрытием, которое термически приклеивается к внутренним компонентам баков для горячей воды.Гладкое стеклоподобное покрытие обеспечивает дополнительную защиту от коррозионного воздействия минералов, которые естественным образом присутствуют в воде. Баки для горячей воды Buderus обеспечивают чистую, чистую и надежную горячую воду на долгие годы.

Брэдфорд Уайт

Серия масляных водонагревателей Aero® компании Bradford White обеспечивает исключительную скорость регенерации и энергосберегающую, чистую и надежную работу. Прочные, долговечные и известные своей высокой производительностью, эти водонагреватели отвечают самым высоким стандартам качества и надежности.Стандартные характеристики включают бак с покрытием Vitraglas® и камеру сгорания из керамического волокна.

Тепло-Фло

Heat-Flo Heating Products разрабатывает и производит высококачественные и экономичные решения для горячего водоснабжения и лучистого отопления. Современное производственное предприятие компании расположено в самом сердце Северо-восточного коридора водяного отопления во Франклине, штат Массачусетс. Завод включает в себя новейшее современное автоматизированное технологическое оборудование, а также разработанные по индивидуальному заказу машины и приспособления для обеспечения высокого качества.Heat-Flo продает водонагреватели косвенного нагрева и резервуары для хранения горячей воды.

Также устанавливаем:

  • Водонагреватели Amtrol (MS)

Чтобы запросить бесплатную оценку вашего водонагревателя или узнать о замене, свяжитесь с нами через Интернет или позвоните в наш офис.

Подключение бойлера косвенного нагрева к газовому бойлеру. Все, что необходимо учитывать при установке и подключении бойлера косвенного нагрева

Бойлеры косвенного нагрева являются одними из самых экономичных устройств.Удобство, которое они обеспечивают владельцу, невозможно переоценить.

Эксплуатация такого водонагревателя в зимнее время дает существенную экономию, так как для его работы требуется подключение к котлу отопления. При этом в дом поступает и тепло, и горячая вода. Для оценки эффективности водонагревателя данного типа необходимо рассмотреть его достоинства и недостатки, а также изучить устройство бойлера косвенного нагрева и принцип его работы.

Преимущества и недостатки водонагревателя косвенного нагрева

Как уже отмечалось, основным преимуществом такого устройства является его высокая производительность и скорость нагрева. Рассмотрим другие его преимущества:

  • Водонагреватель косвенного нагрева работает без подключения к электрической сети;
  • Нет контакта воды с теплоносителем;
  • Возможность бесперебойной подачи горячей воды;
  • Водонагреватель позволяет подключать несколько источников.

Делая выбор в пользу котла данного типа, следует помнить, что, несмотря на его многочисленные преимущества, стоимость установки водонагревателя косвенного нагрева довольно высока. Это объясняется тем, что для его установки требуется протянуть от котла отдельный трубопровод и оборудовать его дополнительными устройствами.

С двумя циркуляционными насосами

Схема подключения к одноконтурному котлу требует установки дополнительного насоса, подающего теплоноситель в контур отопления.В этом случае термостат котла управляет обоими циркуляционными насосами. Фактически такая разводка предполагает параллельную работу контуров, хотя ветка горячего водоснабжения имеет приоритетное преимущество перед системой отопления.


В случае подключения водонагревателя по схеме с двумя насосами перед каждым из них должен быть установлен обратный клапан для предотвращения смешения потоков теплоносителя (см. схему выше).

При подключении накопительного водонагревателя к котлу отопления должно выполняться условие безопасности его работы — температура термостата котла должна быть ниже температуры, при которой автоматика котла отключает нагрев теплоносителя.

Организация бесперебойного горячего водоснабжения в здании возможна путем подключения бойлера косвенного нагрева. Суть его работы заключается в том, что он обеспечивает помещения горячей водой, используя ресурсы системы отопления. При этом агрегату не требуется электроподогрев или газовая горелка. Обычно котел устанавливают в котельной для более эффективной теплоотдачи от СО.

Возможны варианты нахождения водонагревателя в других комнатах, но уровень КПД снизится.Однако при такой установке есть преимущество – уменьшатся теплопотери и время ожидания горячей воды, так как прибор будет располагаться ближе к потребителям. Есть 4 способа размещения бойлера косвенного типа. Он может быть настенным или напольным, а также горизонтально или вертикально ориентированным. Установка агрегата аналогична обычному электрическому водонагревателю, за исключением некоторых тонкостей.

Основные способы

Определившись с локацией, следует приступить к подключению к СО.Этот процесс несложный и не требует никаких специальных инструментов: перфоратора, рулетки, отвертки, средств индивидуальной защиты. Ниже рассмотрены основные схемы его подключения.

1. Клапан трехходовой с сервоприводом. Этот вариант можно использовать для монтажа водонагревателя к настенному или напольному одноконтурному котлу, имеющему функцию подключения котельного контура. В то же время это будет приоритетом. Охлаждение воды вызывает переключение термостата прибора, а затем и трехходового клапана, заставляя теплоноситель двигаться по контуру водонагревателя.При достижении заданной температуры ГВС клапан возвращается в исходное положение, с перенаправлением потока в систему отопления.

Преимущественно эта схема косвенного нагрева используется для котлов радиаторного типа, оснащенных насосом и автоматикой. Кроме того, его целесообразно монтировать в ситуациях большого расхода горячей воды или ее высокой жесткости, что может привести к поломке двухконтурного котла в короткие сроки.


2.Двойной насос. В этой гидравлической схеме, как и в первой, приоритетом является обогрев котла. Температура воды, снижаясь, приводит в действие ее насос, одновременно перекрывая подачу жидкости в систему отопления. Для предотвращения образования боковых потоков, в том числе и встречного, следует установить обратный клапан.

Оба варианта подразумевают отключение отопительного контура при срабатывании бойлера косвенного нагрева. Однако это не влечет за собой серьезного снижения температуры в здании, так как носит кратковременный характер.Они часто используются в разветвленных системах. При этом один из котлов постоянно работает только на отопление, а второй работает в режиме переключения.


3. Гидравлическая стрела. Данная схема установки бойлера косвенного нагрева используется в многоконтурных системах отопления, обычно состоящих из контуров отопления, теплого пола и обслуживания котла. Гидравлический указатель можно заменить балансировочными клапанами, предназначенными для устранения перепадов давления. Для того, чтобы вода быстрее достигла необходимой температуры, автоматическое отключение остальных контуров.


Подключение устройства

Для установки, в зависимости от выбранной схемы, потребуются: коллекторы распределительные, клапаны, трехходовые и обратные клапаны, гидрострелка, редукционный клапан. Основной задачей является обеспечение достаточного расхода воды. Ниже представлены этапы работы для стандартного подключения.

1. С помощью рулетки и карандаша отметьте места для подвешивания устройства. Просверлите отверстия для дюбелей.

2. Сделав в трубах отводы для водонагревателя, соедините их с помощью гибких шлангов.Отметьте вход XB синим цветом, чтобы избежать путаницы.

3. Установите здесь предохранительный клапан. Для обеспечения беспрепятственного слива воды во время технического обслуживания рекомендуется встроить тройник для подсоединения шланга.

4. Произвести тщательную герметизацию стыков фум-лентой или паклей. Для реализации следующего этапа дождитесь затвердевания герметика.

5. Далее кран HW прикручивается к соответствующему выходу на устройстве. В первый раз его следует открывать медленно, чтобы убедиться, что работа выполнена правильно и нет утечки.При подключении к водопроводу в нижнюю часть агрегата подается холодная вода, из верхней части отводится горячая вода. Точка рециркуляции должна располагаться ровно посередине. Теперь можно идти к электрику.

6. Подключение котла к распределительному щиту или розетке. В первом варианте следует определить ноль и землю, подвести кабель к устройству, но пока не подключать.

7. Поставьте автомат сбоку от агрегата, закройте его и протяните провод.

8. Отрезать от него около 10 см обмотки, оголить фазу. Теперь нужно прикрутить его к клеммам: от котла к нижним, от щитка к верхним.

9. При запуске электрической системы убедитесь, что индикатор горит. В противном случае отключите питание и снова проверьте соединение.

10. Отрегулируйте режим нагрева согласно инструкции.

При установке бойлера косвенного нагрева важно учитывать ряд правил:

1.Установите на ровную поверхность.

2. Настенные устройства монтируются только на кирпичные стены с помощью анкеров или кронштейнов.

3. Напольные водонагреватели устанавливаются выше уровня котла. Для этого создается площадка высотой 100 мм.

4. Давление СО не может превышать указанные характеристики для бойлера косвенного типа.

6. Недопустимо использование гофрированных шлангов, так как, если они не выдержат давления, это приведет к поломке системы и создаст опасную ситуацию.

7. Для компенсации расширения воды и повышения давления при нагреве котла должен присутствовать предохранительный клапан. Это сделает эксплуатацию устройства более долговечной и безопасной.

8. При большой длине трубопровода рекомендуется использовать схему подключения бойлера косвенного нагрева, предусматривающую рециркуляцию. Благодаря этому шагу вам не придется тратить холодную воду впустую, ожидая прибытия горячей воды.

Наиболее распространенные ошибки при подключении блока:

  • Удаленное расположение устройства от водопровода или котла отопления.
  • Нарушение последовательности подключения теплоносителя к источнику холодной воды: ввод должен располагаться вверху, а вывод внизу. Обратный порядок не позволит эффективно обогреть.
  • Несоблюдение горизонтального положения оси двигателя, что неизменно приведет к преждевременному износу подшипников.

Сегодня мы попытаемся классифицировать известную информацию об установке накопительных электрических водонагревателей. Рассмотрите схемы гидрообвязки, ее функции и сделайте выводы — какая установка будет технически правильной, а какая нет.

Размещение и механическая установка

Общеизвестно, что электрокотел в системе напорного водоснабжения абсолютно нечувствителен к перепаду уровней между собой и точками водозабора. Тем не менее, есть требования к высоте установки. Он не должен быть слишком большим, чтобы не вносить лишних сложностей в процесс крепления бака, и в то же время не слишком низким, чтобы не было ощутимого «кражи» пространства.


Обратите внимание, что участок стены от 30 до 50 см непосредственно под котлом должен быть свободен от коммуникаций и других стационарных объектов: здесь монтируется запорная арматура бака и другие элементы его обвязки. Если бак установлен в кессоне или нише, либо его трубопровод скрыт, предусмотреть в фальшстене наличие ревизионных дверей для прямого доступа к черновой сантехнике.

Еще одна маленькая тонкость: у большинства водонагревателей клеммы расположены сразу за блоком управления для менее заметной разводки коммуникаций.Поэтому высота установки бака должна быть такой, чтобы весь блок управления находился в среднем чуть ниже плеч.

Типовая схема обвязки

Поговорим о нескольких простых правилах сантехники в контексте установки котла. Прежде всего нежелательно использование гибких соединительных труб. Резьбовые отводы бака необходимо сразу же повернуть углами к стене, а затем опустить по ней (или пропустить насквозь) с последующей установкой двух кранов.Для отвода горячей воды допускается использовать фитинги из ПП-Р, например, резьбовой угловой переход с МРВ.


А вот на вводе холодной воды бронзовый уголок «гайка-штуцер» лучше намотать на тефлоновый шнур. Как и в случае с поворотом горячего крана, не забудьте заранее посчитать обороты, чтобы после укладки углы смотрели прямо в стену. Для установки предохранительной группы требуется металлическое соединение, обычно оно имеет две внутренние резьбы.

Тогда можно полностью перейти на пластиковые трубы… Сразу после закрытия кранов бака устанавливаются два шаровых крана в пластиковом корпусе. Еще десять лет назад запорной арматуре в этом месте не придавалось большого значения, пока окончательно не утвердилось мнение, что обслуживать бак нужно не реже одного раза в 2-3 года. Для того, чтобы все остальные точки водоразбора в это время оставались работоспособными, нагреватель локализуется отводами. Кстати, горячий кран явно нужен только при параллельной работе отопительных приборов и для защиты от противотока через смесители прямого действия.


Типовая схема обвязки накопительного водонагревателя: 1 — запорная арматура на входе водопровода; 2 — краны шаровые водонагревателя; 3 — охранная группа; 4 — накопительный водонагреватель

Вот именно: это простейшая схема подключения, которую можно дополнить разве что элементарной механической очисткой фильтра. Строго говоря, электрокотел может работать вообще без обвязки, только с одной группой безопасности. Но, как мы увидим далее, дополнительная фурнитура делает использование водонагревателя намного удобнее.

Привязь для сезонного использования

В квартирах котлы чаще всего устанавливаются в качестве вынужденной меры на период планового ремонта тепловой сети. Большая часть водонагревателя простаивает в течение некоторого времени, и, хотя рекомендуется держать его заполненным, постоянный поток воды может привести к образованию отложений в емкости. Поэтому должна быть предусмотрена система отключения бака от водопроводной системы, которую достаточно просто реализовать с помощью пары шаровых кранов или одного трехходового крана.

Если вы используете шаровые краны, установите один из них перед краном горячего водоснабжения в систему водоснабжения. Летом этот кран закрывается, чтобы предотвратить попадание воды обратно в сеть. Наличие крана на горячем выходе строго необходимо для ограничения расхода в зимнее время.


1 — запорная арматура на входе водопровода; 2 — трехходовой клапан; 3 — охранная группа; 4 — накопительный водонагреватель

Один трехходовой кран, установленный в точке подключения к горячей линии, также решает проблему переключения режимов.Примечательно, что именно на трехходовых кранах наиболее просто и выгодно реализовать систему с несколькими водонагревателями, соединенными параллельным трубопроводом.

Забор воды при отключении подачи

Большинство накопительных водонагревателей имеют устройство закрытого типа и не сливают воду самотеком. Однако есть ряд дополнений к трубопроводу, которые позволяют набирать воду при отсутствии давления. Эти надстройки позволяют наиболее легко опорожнять резервуар, когда он снимается для обслуживания.

Прежде всего теория: патрубок горячего бака доходит до самого верха бака, холодный находится внизу под крышкой диффузора. Вода сливается именно через холодную трубу, а воздух засасывается в бак через длинную горячую выпускную трубу.

Конструкция водонагревателя накопительного: 1 — подвод холодной воды; 2 — нагревательный элемент; 3 — бак; 4 — заборник горячей воды; 5 — теплоизоляция; 6 — кейс

Самое простое решение — врезать тройник в горячий отвод к месту установки.шаровой кран . С помощью этих двух кранов можно обеспечить бак подсосом воздуха и использовать горячую воду из «холодного» трубопровода. Но такой подход не совсем безопасен: забыв перекрыть клапан забора воздуха, вы рискуете затопить свой дом при появлении давления в системе холодного водоснабжения.

Проблема решается двумя способами. Первый – установка обратного клапана на клапан забора воздуха на горячем вводе. Проблема в том, что в высокой трубе заполненного бака почти всегда находится небольшое количество воды, поэтому система работает не очень стабильно — водяной столб мешает клапану открыться даже при относительном вакууме в баке.При первом открытии системы необходимо стравить воду из трубки вручную.


1 — тройник; 2 — обратный клапан; 3 — клапан на подсос воздуха

Возможна также установка обратного клапана в обход запорного клапана хладоснабжения. В этом случае клапан устанавливается напротив нормального потока воды, перекрывая ее поступление в бак при подаче давления. Как и прежде, эту задачу можно решить с помощью еще меньшего количества трехходовых клапанов.

Трубопровод рециркуляции

Одним из самых интересных нововведений сантехники XXI века является добавление в сеть небольшого насоса, который постоянно прокачивает воду по замкнутому контуру горячего водоснабжения.Суть в том, что вам не придется ждать, пока из системы потечет остывшая вода. Хотя на первый взгляд это кажется слишком затратным (электроэнергия для насоса + постоянные теплопотери), при правильном выполнении (суточный таймер и хорошая теплоизоляция труб) экономический эффект от такой системы растет пропорционально расстоянию между водоразборными точки от котлов.

Сначала о компоновке помпы. Он устанавливается на линии, дублирующей трубу подачи горячей воды до последней точки водоразбора.Противоположный конец линии рециркуляции подключается либо к специальному патрубку котла, либо непосредственно к подводу холодной воды. Для разделения потоков в этой точке используется обратный клапан.


Подключение накопительного водонагревателя с циркуляцией: 1 — краны водонагревателя; 2 — предохранительная группа с обратным клапаном; 3 — клапан для подсоса воздуха при сливе бака; 4 — потребители горячей воды; 5 — циркуляционный насос; 6 — обратный клапан; 7 — суточный таймер; 8 — накопительный водонагреватель

Насос управляется суточным таймером, который включает рециркуляцию только в часы максимальной потребности, например, с 5 до 9 и с 18 до 23 часов.Забор горячей воды возможен из любой точки рециркуляционного контура, но чем дальше по каналу, тем сильнее остывает вода. Часто в рециркуляционную систему врезают проточный полотенцесушитель. Чтобы иметь возможность отключать последний при необходимости, используйте трехходовой вентиль в врезке к закорачивающей перемычке.

Обвязка без смесителя

В завершение расскажем о том, как лучше подключить бойлер в баню или летний душ, где нет нормального смесителя.Конечно, можно регулировать нагрев воды с помощью термостата, но накопительный водонагреватель в этом вопросе недостаточно гибок.


Подключение водонагревателя без смесителя: 1 — вентиль термостата; 2 — краны водонагревателя; 3 — охранная группа; 4 — клапан подсоса воздуха при сливе бака; 5 — водонагреватель

Для решения проблемы устанавливается закорачивающая перемычка между входами котла, оснащенная термостатическим клапаном для радиаторов отопления. Он предназначен для перекачки небольшого количества холодной воды.Терморегулятор лучше установить прямо возле бака, чтобы вода успевала нормально перемешиваться во время протекания по трубам. Подобная система одинаково хорошо работает при питании как от бака, так и от напорного водопровода.


Конечно, для удобного использования системы регулирования температуры придется немного привыкнуть. Это облегчает термостат бака и шкала делений на термостате.

  • Правила подключения котла
  • Типы подключения
  • Схема подключения с 2 насосами
  • Гидравлические стрелочные схемы
  • Зачем нужна система рециркуляции?

Обеспечение дома системой отопления и нагрева воды является первостепенной задачей.Выбор котлов и водонагревателей сегодня огромен, поэтому найти подходящий сможет каждый. Но мало купить оборудование, его еще нужно правильно подключить. Обвязка котла может быть самой разной. Сегодня есть 3 варианта:

  • с помощью специальной гидравлической стрелы при количестве контуров более 3-х;
  • Заявка
  • на систему 2-х циркуляционных насосов;
  • использование 3-ходового клапана.


Правила подключения котла

Чтобы все было сделано правильно, необходимо соблюдать следующие правила:

  • точка рециркуляции должна находиться в центре нагревательного бака бака;
  • охлаждающая жидкость должна быть направлена ​​в бачок сверху вниз.Это значит, что горячая вода будет подаваться по верхнему патрубку котла, а возвращаться в систему по нижнему;
  • холодная вода подается в котел только снизу, а вот горячая вода уже должна выводиться из верхней точки котла.

Чаще всего устанавливаются системы с 2 контурами.

Первый контур обеспечивает подачу теплоносителя для общесистемного отопления дома, а второй — для бесперебойной подачи воды потребителю.

При необходимости можно смонтировать большее количество контуров, например, для обеспечения работы теплого пола и т.п. Только соблюдение всех правил выполнения обвязки позволит котлу функционировать с максимальной эффективностью, работу оборудование будет эффективным и экономичным. При желании подключается дополнительное оборудование.

Вернуться к содержанию

Типы подключения

Для подключения котла необходимо предварительно выбрать подходящую схему обвязки.Все они имеют определенные отличия. Система подключения котла с сервоприводом и специальным 3-ходовым клапаном имеет следующие характеристики:

  • такая система отлично подойдет практически для любого котла. Водонагреватель может быть настенным или напольным;
  • Установлено 2 контура: один полностью используется для отопления и подачи горячей воды, а второй только для обеспечения отопления в доме;
  • в этой схеме водяной контур отопления имеет приоритет; при снижении температуры включается 3-ходовой клапан, который запускает процесс нагрева до необходимого уровня.Но отопление в это время не производится, т.е. работает только одно отопление. Подобная процедура контролируется специальным термостатом, который монтируется при обвязке.

Такая схема подключения используется только в том случае, если расход горячей воды в доме значителен. При необходимости обогрева поток теплоносителя из контура отопления направляется только в водонагреватель, возвращается обратно после нагрева воды до необходимой температуры.

Вернуться к содержанию

Схема подключения с 2 насосами

Котел может быть установлен для 2-х насосной системы.Он характеризуется следующими особенностями:

  • при установке возле котла необходимо установить специальный тройник, который будет идти на батареи, в систему ГВС;
  • Монтируются 2 циркуляционных насоса подачи: один из них предназначен для контура бойлера косвенного нагрева, а второй – для перекачивания горячей воды по контуру отопления, т.е. для обеспечения движения теплоносителей по радиаторам;
  • приоритетом в такой системе является контур котла;
  • контроль за уровнем температуры осуществляется специальным термостатом, дающим сигнал при ее снижении, после чего включается обогрев;
  • при отключении радиаторной автоматики циркуляционный насос в бойлер начинает поступать горячая вода в полном объеме;
  • необходим дополнительный выключатель насоса котла.Используется летом, когда отключена общая система отопления и сам котел.

Каковы преимущества такой системы? В каждом контуре используется свой насос, что обеспечивает бесперебойную работу. В данном случае приоритет имеет именно линия горячего водоснабжения, а для контроля используется датчик, который следит за температурой, подает сигнал о необходимости включения/выключения оборудования.

Такая система идеальна, если в доме требуется подключение не одного котла, а двух.Один из них может быть полностью направлен на обслуживание системы отопления, а второй будет использоваться только для подачи горячей воды в краны. Все это обеспечивает отличную эффективность работы системы, ее удобство для потребителя. На рисунке показана схема обвязки котла с 3 насосами.

Системы отопления на базе бойлеров могут выполнять различные функции. Помимо собственно отопления помещений, котлы могут также нагревать воду для бытовых нужд, например, для стирки.Такие системы можно устанавливать не только на дачах и в загородных домах, но и в частных квартирах, офисах и на производственных площадках. Котел является достаточно простым устройством и его монтаж, как и обвязку бойлера косвенного нагрева, можно выполнить самостоятельно. Схем такой обвязки существует несколько, рассмотрим их подробнее.

Что нужно знать при подключении бойлера

Котельные аппараты могут работать с двумя контурами водяного отопления.

  • Первая – это вода в системе отопления, которая после нагрева подается на радиаторы отопления.Такой контур можно замкнуть и добавить в такую ​​воду специальные химические добавки для обеспечения бесперебойной работы радиаторов, систем очистки от накипи и так далее.
  • Второй контур – вода, используемая для хозяйственных нужд. Предназначен для мытья посуды, для стирки. Следовательно, этот контур не замкнут. В него поступает холодная вода из магистрального водопровода, а затем по мере использования такая вода сливается в канализацию.

Принципы соединения трубопроводов котла

При монтаже системы трубопроводов для бойлера косвенного нагрева помните следующие принципы:

  • Точка входа холодной воды в обвязку котла должна быть в самой нижней точке системы, а выход горячей воды из обвязки уже в верхней точке.
  • Таким образом, точка рециркуляции находится практически в геометрическом центре обвязки.

При соблюдении вышеуказанных принципов монтажа трубопровода система отопления будет работать максимально эффективно, а тепло от котла будет эффективно передаваться в массу поступающей воды.

Варианты монтажа трубопроводов для бойлеров косвенного нагрева

Монтаж обвязки водяных контуров на бойлеры косвенного нагрева можно монтировать тремя основными способами:

  • С установкой трехходового клапана,
  • С установкой двух циркуляционных насосов,
  • Использование гидравлической стрелы.

Обратите внимание, что использование системы рециркуляции воды значительно повышает эффективность системы отопления и повышает эффективность нагрева воды и помещения от котла.

Монтаж системы непрямого трубопровода с трехходовым клапаном

Этот вариант установки системы косвенного трубопровода предназначен для сооружений с большим количеством горячей воды. При проектировании системы рассчитывают установку двух отопительных контуров.Первый – основной контур будет предназначен для циркуляции воды, поступающей в систему отопления. Второй, дополнительный контур будет нагревать воду, предназначенную для бытовых нужд. Чтобы вода, поступающая из водопровода, поступала в тот или иной контур и используется трехходовой кран. Клапанное устройство управляется термостатом котла.


Применение трехходового клапана при монтаже системы отопления позволяет распределить подачу воды на котел.Термостат предотвращает перегрев воды и направляет горячую воду в контуры, когда она достигает определенной температуры.

В случае, если вода в системе отопления остывает ниже заданной пороговой температуры, термостат котла переключает клапан и подает новую порцию теплоносителя в контур, отвечающий за отопление. Вода получает тепло от котла и нагревается. Термостат регулирует температуру нагрева и предотвращает чрезмерный нагрев воды и, следовательно, повреждение системы.При достижении заданной температуры вода из контура направляется в систему. Температура воды измеряется непосредственно в отопительном контуре котла.

Момент получения информации о температуре воды очень важен. В том случае, если вода в баке для бытовых нужд будет иметь заданную температуру нагрева выше, чем в контуре нагрева системы отопления — система может начать работать некорректно. В этом случае не будет переключения на нагрев отопительного контура.

Возможна установка бойлера косвенного нагрева и двух контуров. Выбор возможного варианта также зависит от воды, которая есть у вас в водопроводе. Если вода в магистральных каналах имеет высокую степень жесткости – то разумнее будет использовать систему с трехходовым клапаном. В противном случае двухконтурная система может быстро выйти из строя из-за засорения.

Монтаж трубопровода бойлера косвенного нагрева с двумя насосами

Другим вариантом монтажа системы обвязки котлов с косвенным нагревом может быть использование двух рециркуляционных насосов.Также в системе должен быть установлен обратный клапан.


В этом случае в системе устанавливаются два отдельных отопительных контура: отопительный контур и отопительный контур хозяйственно-питьевой воды. Каждый из контуров имеет свой рециркуляционный насос, который направляет нагретую воду в контуры системы.

Оба контура косвенного нагрева устанавливаются параллельно котлу. Приоритетным для установки и использования в системе является контур котла. Таким образом, циркуляционный насос котельной системы располагается перед насосом системы отопления.Как и в предыдущем варианте системы, для контроля обоих контуров используется датчик температуры, который перераспределяет воду по контурам отопления.

Кроме того, в системе имеется обратный клапан, задача которого не допускать смешения потоков нагретой воды.

Принцип работы такой системы заключается в том, что по мере снижения температуры воды она направляет ее на подогрев и далее в систему отопления.

Система с двумя контурами и насосами может быть установлена ​​с двумя котлами отопления.Каждый из этих котлов будет иметь отдельный источник питания и будет отвечать за нагрев воды в одном из контуров: отопительном или для бытовых нужд.

Система отопления от котлов обеспечивает достаточно быстрый нагрев воды в системе отопления. Котел обычно делает это за час. Таким образом, пока котел нагревается для контура ГВС, системы отопления не остывают.

Описание работы гидравлической системы отопления

Система отопления на базе котла может включать более двух контуров.Например, в качестве дополнительного отопительного контура можно использовать систему «теплый пол». Кроме того, могут быть включены другие элементы.


Гидравлическая стрела применяется для регулирования расхода воды в контурах отопления. Проще говоря – это система распределения потоков теплоносителя, чем-то напоминающая обычную железнодорожную стрелку. Также гидрострелка во время работы выравнивает давление в нескольких контурах системы.

В сложных системах отопления с несколькими контурами каждый контур имеет свой рециркуляционный насос.При этом в разных частях системы отопления и отопления может создаваться разное давление. Разница в показаниях давления должна быть уравновешена. Именно для этого в сложные системы и гидрострелки можно устанавливать коллекторы. Кроме того, для выравнивания показателей давления можно использовать специализированные балансировочные клапаны.

Такая сложная система имеет множество нюансов при настройке и поэтому при ее монтаже рекомендуется пользоваться услугами специалистов.

Полезная рециркуляция теплоносителя

Применение системы рециркуляции позволяет получать горячую воду из крана в системах отопления практически мгновенно, без длительного ожидания. В этом случае в системах отопления образуется кольцевая магистраль теплоносителя. По этой линии постоянно протекает вода и нагревается. В результате ожидание нагрева при бытовом использовании горячей воды практически исключено.

Для того, чтобы вода в таком контуре постоянно двигалась, в него встроен рециркуляционный насос.Этот постоянно горячий поток воды рекомендуется пропускать через устройства, требующие постоянного нагрева, например, полотенцесушитель.

Водонагреватели для бассейнов: элементы управления нагревателями

За последние две недели мы обсуждали отличный способ использования конденсационного котла и теплообменника B&G для водонагревателей для бассейнов. На прошлой неделе в публикации Monday Morning Minute был выбран паяный пластинчатый теплообменник Bell and Gossett BPN для применения в бассейне и соединен с конденсационным котлом.Теперь займемся схемами управления.

Как контролировать расход и температуру в контуре котла

Со стороны котла нашего водонагревателя для бассейна это просто закрытая система отопления. Расход насоса котла контролируется небольшим насосом, который имеет фиксированный расход и напор, поскольку мы изменяем температуру, а не расход. Уставка котла будет 180°F для холодного запуска и 90°F для нормальной работы. Такая низкая температура возврата идеальна для нашего конденсационного котла из нержавеющей стали с большим динамическим диапазоном.Эти заданные значения могут быть автоматически изменены с помощью датчика температуры на стороне бассейна. Если температура возврата из бассейна ниже 75 °F, мы ожидаем, что система находится в режиме запуска. При температуре выше 75°F система находится в нормальном режиме потери тепла. Эти точки могут быть скорректированы в вашем проекте и на рабочей площадке.

Как контролировать скорость потока и температуру в контуре бассейна

На стороне бассейна теплообменника можно использовать клапан для дросселирования и принудительной регулировки расхода через нагреватель (слева).Мы также могли бы использовать первичную систему с одной трубой (справа). Преимуществом дроссельной заслонки является меньшая стоимость. Преимуществом насоса является меньшая вероятность того, что владелец отрегулирует поток, и более точный расход.



Проблема с дроссельной бабочкой в ​​основной линии бассейна — это отказ. В бассейне такого размера, как в нашем примере, скорость потока фильтра может составлять 1000 галлонов в минуту. Трудно дросселировать 10-дюймовый дроссельный клапан, чтобы обойти 114 галлонов в минуту.

Если бы мы использовали специальный байпасный насос, он был бы небольшим.В нашем примере предположим, что длина трубы от зоны фильтра бассейна до места расположения теплообменника составляет менее 200 футов.

Производительность насоса составит 114 галлонов в минуту на высоте 20 футов. Не используйте насосы с бронзовым или нержавеющим корпусом для воды в бассейне. В этом случае я бы использовал цельнометаллический насос Goulds GWS 3656-4AI для этой производительности.

Контроль температуры прост. Пусть теплообменник выполняет свою работу без обычного контроля температуры. Поскольку мы пропускаем такое небольшое количество воды, нет необходимости в очень жестком контроле.Я бы посоветовал установить верхний предел на выходе теплообменника и установить его на 130 ° F, если у вас есть труба из ПВХ. Для других ограничений трубы или системы можно установить другие значения температуры. Датчик подачи используется для сброса уставки котла, как обсуждалось в нашей последней статье MMM.

Использование системы нагрева конденсационного котла для водонагревателей плавательных бассейнов

Последняя мысль. Если у вас есть система отопления с конденсационными котлами с большим динамическим диапазоном, почему бы не использовать их для нагревателя бассейна? С помощью теплообменника B&G, который мы описали, вода в котле отделяется от воды в бассейне.Почему бы не использовать резервный котел от системы отопления в качестве пускового котла для бассейна в тех абсолютно редких случаях, когда бассейн сливается?

Просто добавьте потери тепла, 330 000 BTUH в нашем примере, к нагрузке котла системы отопления. Используйте отдельный насос для теплообменника бассейна. Ваш клиент сэкономит на стоимости и обслуживании дополнительного газового котла; Компромисс заключается в том, что бассейн будет слит, когда резервный котел не работает, температура наружного воздуха близка к расчетной, а люди находятся в здании 24 часа в сутки.Возможно, ваши шансы на покупку лотерейного билета выше, чем на то, что все это происходит одновременно.

Если вы находитесь в Мичигане или Северном Огайо, позвоните своему инженеру по продажам R. L. Deppmann, чтобы получить помощь в реализации этой стратегии в вашем следующем проекте. Если вы находитесь в другом месте, обратитесь к представителю Bell and Gossett за помощью в выборе насосов или теплообменников, а также по любым вопросам, касающимся конструкции или элементов управления.

Я бы порекомендовал вам выбрать теплообменник со штампом ASME «U», так как он находится под давлением.Почему АСМЭ? Прочтите на следующей неделе «Monday Morning Minute» Р. Л. Деппмана, чтобы найти ответ.

Страница водонагревателя

PHD | Проточные водонагреватели

Водонагреватели на природном газе (с атмосферным/дымовым вентиляцией)

• 30 галлонов на 6 лет = 1840,00 долл. • 40 галлонов на 6 лет = 1930,00 долларов США
• 40 галлонов на 10 лет = 2160,00 долларов США
• 50 галлонов на 6 лет = 90 790 90 366 90 367 2 125 долларов США.00
• 50 Gallon 10yr = $ 2280.00
907 $ 2280.00
• 75 галлонов 6 лет = $ 2900.00
• 75 галлон 10 лет = 9566 $ 3 10000,0099 9079

LP-пропан Водонагреватели (атмосферные / дымоходы)

• 30 галлонов на 6 лет = 2050,00 долларов США
• 30 галлонов на 10 лет = 90 790 2 250,00 долларов США 90 793 90 391 • 40 галлонов на 6 лет = 2050,00 долларов США
• 40 галлонов 10 лет = 2200,00 долларов США
• 50 галлонов на 6 лет = 90 790 2 250 долларов США.00

• 50 галлонов на 10 лет = 2350,00 долларов США
• 75 галлонов на 6 лет = 3100,00 долларов США
• 75 галлонов на 10 лет = 3350,00 долларов США

Проточные водонагреватели

Navien NPE150S2
Эффективность 96 %, до 120 000 БТЕ без рециркуляционного насоса — гарантия на теплообменник 15 лет.
По требованию До 6,8 галлонов в минуту = 5600,00 долларов США

Navien NPE180A2
Эффективность 96 %, до 150 000 БТЕ с рециркуляционным насосом — гарантия на теплообменник 15 лет.
По требованию До 8 галлонов в минуту = 5600,00 долларов США

Navien NPE210A2
Эффективность 96 %, до 180 000 БТЕ с рециркуляционным насосом — гарантия на теплообменник 15 лет.
По запросу До 10 галлонов в минуту = 6000,00 долларов США

Navien NPE240A2
Эффективность 96 %, до 199 900 БТЕ с рециркуляционным насосом — гарантия на теплообменник 15 лет.
По запросу До 11 галлонов в минуту = 6200,00 долларов США

Rinnai RUCS75in
Эффективность 93 %, до 160 000 БТЕ без рециркуляционного насоса — гарантия на теплообменник 12 лет.
По требованию До 7,5 галлонов в минуту = 5600,00 долларов США

Rinnai RUC80in
Эффективность 96 %, до 152 000 БТЕ без рециркуляционного насоса — гарантия на теплообменник 12 лет.
По запросу До 8 галлонов в минуту = 6200,00 долларов США

Rinnai RUC98in
Эффективность 96 %, до 199 000 БТЕ без рециркуляционного насоса — гарантия на теплообменник 12 лет.
По требованию До 11 галлонов в минуту = 6 300,00 долларов США

Rinnai 98 руб. в
Эффективность 96%, до 199 000 БТЕ с рециркуляционным насосом — 12-летняя гарантия на теплообменник.
По требованию До 11 галлонов в минуту = 7300,00 долларов США

Что каждый владелец котла должен знать о водонагревателях косвенного нагрева

Косвенные водонагреватели существуют в этой стране с 1970-х годов, но почему-то даже по прошествии стольких лет они кажутся не очень хорошо изученными. Они получили свое название из-за того, что нагреваются «косвенно» от вашего котла. Они подключены через трубопровод к вашему котлу и обеспечивают циркуляцию относительно горячей (обычно от 180 до 200°F) воды из вашего котла в теплообменник внутри водонагревателя.Вода окружает змеевики теплообменника для производства горячей воды для бытовых нужд. Это отличается от типичного водонагревателя, работающего на газе или жидком топливе, который нагревает воду за счет использования «прямого» пламени или источника тепла внутри водонагревателя.

Если ваш дом отапливается бойлером — любым котлом (водяным или паровым, жидкотопливным или газовым, среднего или высокого КПД) — у вас есть все основания нагреть горячую воду для бытовых нужд косвенным водонагревателем. Вот некоторые из преимуществ:

  • Высокая эффективность Когда вы используете бойлер в качестве источника тепла для производства горячей воды, вода нагревается с той же эффективностью, что и бойлер.Некоторые высокоэффективные котлы достигают 96%. Средний газовый водонагреватель имеет КПД около 60-70%.
  • Снижение потерь тепла Косвенный водонагреватель очень хорошо изолирован и теряет очень мало тепла во время длительного простоя (ночью или во время вашего отсутствия). Газовый водонагреватель всегда теряет энергию вверх по дымоходу.
  • Высокая производительность Производительность косвенного водонагревателя напрямую зависит от бойлера, к которому он подключен.Учитывая размер большинства бытовых котлов, водонагреватель косвенного нагрева нередко производит в два-три раза больше горячей воды, чем стандартный газовый водонагреватель.
  • Увеличенный срок службы — Большинство косвенных водонагревателей имеют пожизненную гарантию на бак. Скорее всего, это будет последний водонагреватель, который вам когда-либо понадобится. Производители могут предложить эту гарантию, потому что их баки не подвергаются злоупотреблениям, как газовые водонагреватели с прямым нагревом. И многие из них сделаны из нержавеющей стали, чтобы предотвратить коррозию.
  • Резервуар горячей воды . Доступные в размерах от 30 до 200 галлонов и более, горячая вода может храниться для использования с большим расходом, когда вам это нужно.
 На фотографии справа показан вид в разрезе типичного водонагревателя косвенного нагрева со змеевиком, расположенным внизу. Котловая вода циркулирует по змеевику и окружена горячей водой для бытовых нужд в баке.

«Но, Уэйн, — спросите вы, — не значит ли это, что мне теперь тоже нужно запускать котел все лето? Разве это не будет стоить мне целой пачки?» Наоборот, мой энергичный друг.Котел срабатывает только тогда, когда вам нужна горячая вода. И когда он загорается, он производит горячую воду с более высокой эффективностью, чем обычный водонагреватель. В остальном он сидит тихо и ждет. Вера в то, что котел работает все лето, может быть возвратом к временам безбаковых змеевиков в старых котлах. У них не было накопительной емкости, поэтому котел должен был все время оставаться горячим, чтобы производить горячую воду по требованию.

«Все это хорошо, — говорит бесстрашный интернет-путешественник, — но я слышал, что новые обогреватели без бака — это лучшее, что было с тех пор, как Apple стала публичной.Разве я не могу сэкономить намного больше денег с одним из них?»

Что ж, говоря о яблоках, это действительно сравнение яблок и апельсинов. Безрезервуарный нагреватель обычно имеет небольшую емкость или вообще не имеет емкости, а это означает, что он должен мгновенно нагревать воду. И он может это сделать — с некоторыми ограничениями. Старые безрезервуарные нагреватели снижают температуру при высокой скорости потока (работают два прибора). Более новые модели ограничивают скорость потока для поддержания температуры подачи. Косвенный нагреватель может справиться с таким высоким расходом без снижения температуры или расхода.И, в зависимости от размера вашего котла, он может делать это, поставляя почти неограниченную горячую воду.

Улучшенные безрезервуарные нагреватели имеют рейтинг эффективности в диапазоне 80–95%, но обычно служат всего 15–20 лет. Косвенный водонагреватель, подключенный к чугунному котлу 15-летней давности, будет подавать горячую воду с КПД 80-82%. А один, подключенный к современному модулирующему / конденсационному котлу, может обеспечить КПД 96%. Таким образом, хотя безбаковые водонагреватели эффективны, они не могут конкурировать с косвенными водонагревателями.

Косвенные водонагреватели также могут снизить затраты на техническое обслуживание. Наличие только одного прибора, работающего на газе или жидком топливе, означает меньше обслуживания. Безбаковый водонагреватель необходимо обслуживать каждый год. В противном случае вы можете рассчитывать на снижение производства горячей воды, возможный выход из строя теплообменника и потерю гарантии. Косвенный водонагреватель требует незначительного дополнительного обслуживания, помимо ежегодной проверки безопасности и работоспособности котла.

В следующий раз, когда вы окажетесь в подвале, взгляните на свой существующий стандартный водонагреватель.Если он немного хуже изнашивается, вы можете вспомнить, что типичный срок службы водонагревателя составляет 12 лет. Было бы неплохо заменить его — раз и навсегда?

С уважением,

Уэйн

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
