схемы и полная пошаговая инструкция.

Обустройство современного жилища, требующего создания высокого уровня уюта и комфорта сегодня невозможно без установки современных осветительных приборов. Новое поколение люстр, отличающееся не только более интересным, выразительным дизайном, но и весьма требовательно к установке оборудования, способного полностью обеспечить все режимы работы. Одной из особенностей выступает возможность выбора режима освещенности при работе люстры, проще говоря, возможности включения, как всех ламп сразу, так и определенного их количества, что позволяет более рационально использовать режим освещения, при этом существенно экономя на электроэнергии. Одним из таких простых и доступных решений выступает подключение люстры к двойному выключателю, распределяя, таким образом, количество включенных ламп.

Устройство двойного выключателя света

Рассматривая возможности включения в схему электросети дома или квартиры многоламповой люстры или распределения освещения путем зонирования точечных светильников, наиболее простым и функциональным выступает применение в качестве выключателя двухклавишного выключателя.

Среди множества видов и моделей выключателей света именно двухклавишный прибор сегодня является наиболее популярным видом бытовых выключателей света. Свою популярность этот вид получил сравнительно недавно, когда в моду стали входить люстры и светильники с несколькими лампами, что дало возможность включать разное количество ламп.

Вместе с тем такой двухклавишный выключатель по своей конструкции не является чем-то особенным просто в его корпусе соединены два устройства позволяющих независимо друг от друга, проводить соединение и разъединение электрической цепи.

Корпус двойного выключателя, так же как и у остальных приборов электрической фурнитуры имеет стандартные размеры и без проблем устанавливается в зависимости от версии изготовления в наружное или внутреннее положение. Для внутренних видов держатели корпуса регулируемые – при помощи винта можно отрегулировать и зафиксировать его положение.

Фиксация проводов в современных версиях приборов осуществляется с помощью пластинчатых зажимов или фиксацией прижимной планки с помощью винта.

Устройство люстры

Современные светильники, если речь идет об обычных светильниках имеющих рассчитанных на обычные лампы накаливания, энергосберегающие лампы и светодиодные типы ламп имеют сходную электрическую схему подключения. Принципиально ничего сложного в их устройстве нет, несмотря на различия в дизайнерском решении или форме самих светильников, схема представляет из себя несколько электрических ламп с проводами, соединенными в определенной последовательности. Сложность подключения здесь состоит в том, чтобы правильно соединить эти провода сначала на клеммной планке, а потом подключить к выключателю с двумя клавишами.

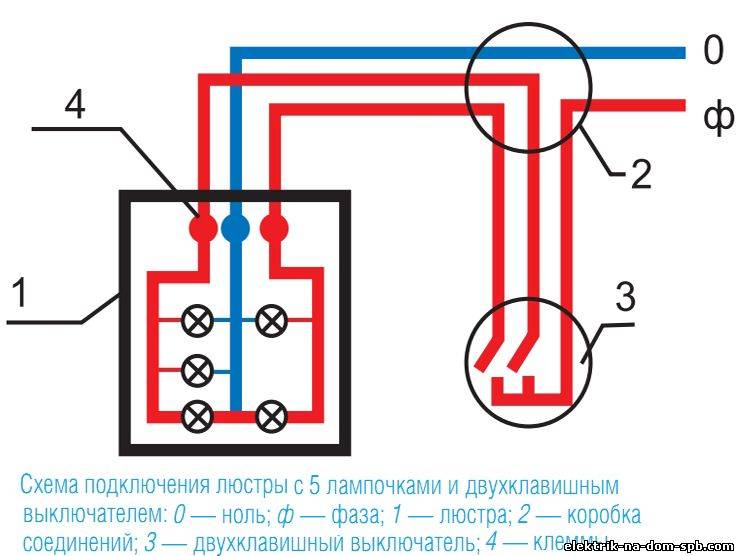

Для наглядности можно представить схему установки люстры с пятью лампами. На выходе люстры имеется три провода – один общий для всех пяти ламп, и два, подключенные к 2 и 3 лампам. Если эти два провода имеющих подключения к 2 и 3 лампам соединить подключить как светильник с двумя проводами, то при включении будут гореть все пять ламп. Это, получается, из-за того, что все патроны имеют общий выход на нулевую фазу, а остальные провода при соединении включаются в сеть как токопроводящий проводник. Замыкание или размыкание этого проводника и приводит к включению или выключению света одновременно во всех лампах.

Включение только соединения проводников от двух ламп подаст напряжение на эти лампы, в то время как остальные 3, хотя и будут подключены к общему «нулю» включены не будут, поскольку напряжение на них подаваться не будет. Таким образом, разъединяя линию из 2 или 3 ламп можно включить все, только 2 или только 3 лампы. На этом принципе и основывается схема подключения пятирожковой люстры.



Для правильного подключения пятирожкового светильника в клеммную колодку зажимаются все провода в отдельные гнезда – отдельно общий «ноль» и отдельно каждый из токопроводящих проводников.

Правила техники безопасности

При работе с электричеством, а уж тем более, когда необходимо выдерживать четкую последовательность работ необходимо максимально придерживаться правил соблюдения техники безопасности. Основным моментом, на который следует обратить особое внимание при установке люстры должно быть работа с оголенными проводами. Такие работы проводятся только при отключенном общем рубильнике дома или квартиры. Убедится в отсутствии напряжения нужно с помощью индикатора напряжения.

Подгонка проводов, установка выключателя, соединение проводов светильника и проводов электропроводки в клеммной коробке должны проводиться при выключенном напряжении в сети.

Вместе с тем для выбора необходимого провода необходимо проверить наличие напряжения на проводниках, делать это необходимо с максимальной осторожностью и только исправным инструментом с изолированными металлическими частями и рукоятками.

При испытании собранной схемы допускается включение и выключение приборов только после их окончательной фиксации и изололяции скруток проводов.

Порядок работ

На начальном этапе для удобства дальнейшей работы рисуется схема подключения и прорабатывается детальный план. Подготавливаются все необходимые элементы и материалы. Проводится сборка люстры и установка элементов ее крепления.

Практическая работа проводится в следующем порядке:

• Согласно схеме подключения, проверяется наличие нуля и фазы в проводах на месте подключения выключателя и установки люстры;
• Отключается напряжение сети;
• Провод с нулевой фазой маркируется и подсоединяется к общему проводу светильников;
• На клеммной планке проводится подключение проводов, идущих к 2 и 3 лампам в отдельные выводы;
• Светильник временно фиксируется на элементах крепления;
• Выводы проводов от люстры закрепляются на выключателе в разъемах имеющих два выхода – каждый провод к отдельному разъему;
• Провод с напряжением закрепляется к одинарному разъему с противоположной стороны корпуса двухклавишного выключателя;
• Проверяется правильность подключения;
• Включается напряжение и проверяется работоспособность схемы в целом.

Проверка работоспособности подключения люстры к двухклавишному выключателю проводится во всех положениях прибора – включении одной клавиши, включении второй клавиши, одновременном включении двух клавиш. Такие манипуляции позволяют убедиться в работоспособности всех подключений.

Ошибки при подключении и методы их устранения

В последнее время довольно часто при установке электрических проводов внутренней проводки в новостройках проводится прокладка кабеля с использованием дополнительного кабеля защитного заземления. Для этого используется дополнительный кабель с желто-зеленой маркировкой по изоляции металлической жилы (Вариант 2). Включение этого провода вместо нуля или фазы при включении схемы подключения двухклавишного выключателя в сеть не позволяет замкнуть цепь и зажечь люстру.

Отсутствие напряжения при включении люстры на одном или на всех линиях цепей говорит о неправильном подключении нуля или отсутствии напряжения на выключателе. Проверка наличия напряжения проводится с помощью индикатора на входном разъеме, при включении переключателя наличие напряжения проверяется и на выходном контакте выключателя.

Неполадки работы установленного светильника в виде отсутствия включения ламп одной или обеих ветвей для пятирожковой люстры требуют отключения схемы снятия всех подключенных приборов и проверки работоспособности выключателя, люстры и целостности проводов и только после этого проведения подключения заново.

Практические советы и рекомендации

Практическая работа по установке как светильников, так и переключателей, розеток и прочей электрической фурнитуры правильно может быть проведена только с использованием инструмента, предназначенного для электромонтажных работ.

Попрактиковаться в сборке схемы включения прибора с 2 и более лампами для двухклавишного выключателя можно с использование нескольких отрезков провода, и подключения собранной схемы к обычной розетке.

Зачистка алюминиевых проводов при использовании обычной клеммной колодки должна быть около 4-5 мм, этого вполне достаточно для зажима винтом переходника.

Скрутка медных проводов дополнительно прижимается пассатижами, а в идеале должна пропаиваться.

Внимание! При подсоединении светильника с медными проводами к проводам из алюминия в обязательном порядке необходимо использование клеммной колодки. Прямое соединение скруткой медного и алюминиевого провода запрещено!

Как подключить многорожковую люстру, схемы подключения

Перед началом работы по подключению люстры рекомендую ознакомиться с ее устройством.

Обозначение проводов люстры

Контакты для подключения к проводам электропроводки на люстре обозначается следующими латинскими буквами:

• L – фаза,
• N – нулевой провод,
• РЕ – заземляющий проводник желто-зеленого цвета.

Наносить маркировку на люстрах стали совсем недавно, и в люстрах, выпущенных давно, обозначений может не быть. В таком случае придется разбираться самостоятельно.

О подключение в люстре заземляющего провода

В современных люстрах с металлической арматурой устанавливается заземляющий провод желто-зеленого цвета. Обозначается заземляющий провод латинскими буквами РЕ. Если в квартире электропроводка выполнена с заземляющим проводом (он должен быть желто-зеленым, но может быть и любого цвета), то его тоже нужно подсоединить к клемме, к которой подсоединен желто-зеленый провод люстры.

В домах старой постройки квартирная электропроводка обычно выполнена без заземляющего проводника. В старых люстрах или тех, арматура у которых из пластмассы, тоже нет заземляющего проводника. В таких случаях заземляющий проводник не подсоединяется, на работоспособность люстры он не повлияет, так как выполняет только защитную функцию.

На фотографиях провода, выходящие из потолка и люстры, изображены белым цветом, и это не случайно. Не существует единого международного стандарта на цветовую маркировку проводов в электрической сети, а в люстрах – тем более.

Да и в России цветовая маркировка электропроводов с 1 января 2011 года изменилась. Только заземляющий провод РЕ в спецификациях всех стран маркируется желто-зеленым цветом.

Внимание! Перед подключением люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.

Схемы подключения люстры

Несмотря на все многообразие моделей, все люстры, включая светодиодные люстры с пультом, подключаются по одной из схем, рассмотренных ниже. Для подключения достаточно провода, выходящие из потолка правильно соединить с выводами клеммы, установленной на корпусе люстры. Работа простая и по силам любому домашнему мастеру, даже без опыта работы в электрике.

Если из потолка и люстры выходит по 2 провода

Подключение одно рожковой люстры, состоящей из одной лампочки, и одноклавишного выключателя в электропроводке обычно не вызывает затруднений. Достаточно два провода, выходящие из потолка, соединить с помощью любого вида клеммной колодки с проводами, выходящими из основания люстры.

Хотя по требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, с учетом того, что люстра потребляет малый ток, можно временно подключить люстру методом скрутки с последующей изоляцией соединения.

Согласно требованиям ПУЭ, для повышения эксплуатационной безопасности фазный провод должен в электрическом патроне подсоединяться к центральному контакту, а выключатель должен размыкать фазный провод. Желательно это правило соблюдать. Но на практике об этом никто не задумывается, обычно подсоединяют выключатель и люстру как придется.

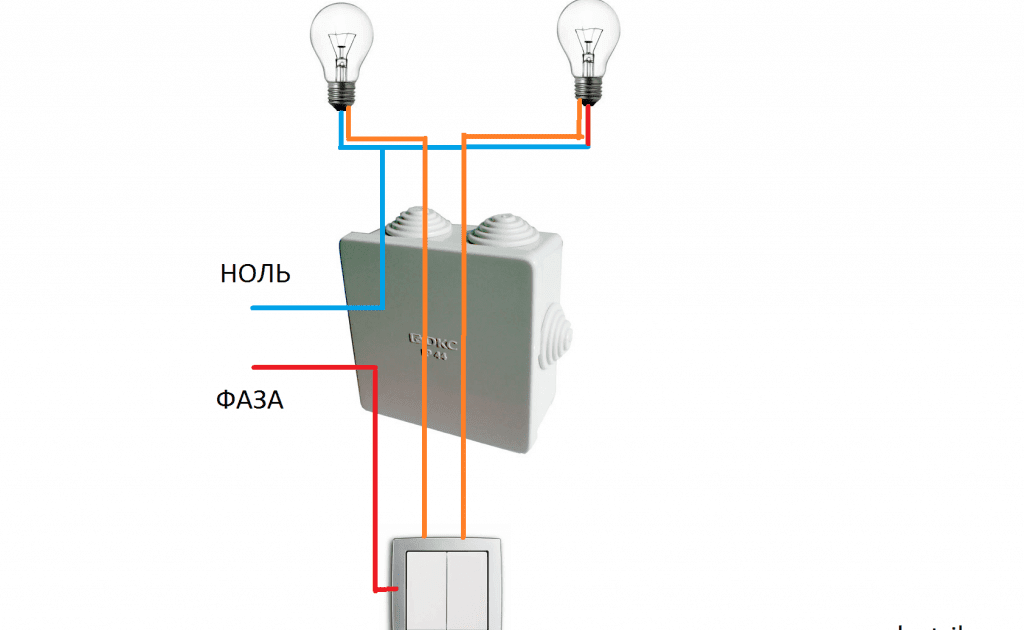

Если из потолка и многорожковой люстры выходит по 2 провода

Если люстра имеет несколько рожков, но из нее выходит только два провода, то значит, все лампочки внутри люстры соединены параллельно, и подключается такая люстра, по выше приведенной схеме.

Если из потолка выходит 2 провода, из люстры 3 и более

Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно. Для нашего случая все пары проводов от патронов, вне зависимости от их количества, надо соединить параллельно. Один из вариантов – установка дополнительной перемычки из провода (на фото розового цвета).

Можно обойтись без установки перемычки. Достаточно отвинтить винты у первой и третьей клемм, вынуть провод, идущий от левого патрона из первой клеммы, и вставить в третью, вместе с правым проводом, идущим от правого патрона.

Если из потолка выходит 3 провода, а из люстры 2

Обычно три провода выходит из потолка в случае, если установлен двухклавишный выключатель. В первую очередь нужно разобраться с проводами, выходящими из потолка, – найти общий провод. Это легко сделать при наличии индикатора фазы.

Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться к каждому проводу щупом-индикатором. В зависимости от того, какой провод размыкает выключатель, фазный или нулевой, возможны два варианта поведения индикатора.

• При касании к двум проводам свечение есть, а к третьему нет. В этом случае провод, на котором свечения нет, – общий.
• При касании к одному из проводов свечение есть, к двум другим нет. Тогда провод, на котором есть свечение, – общий.

Без индикатора фазы тоже несложно разобраться с подключением. Нужно подсоединить к люстре любые два провода из потолка и включить обе клавиши выключателя. Если свет зажигается, значит, соединение получилось с общим проводом и одним из идущих от выключателя. Можно так все и оставить. Если есть желание разобраться в проводах до конца, нужно перебором подключиться так, чтобы при включении обеих клавиш на выключателе свет не загорался. Таким образом получится найти провода, идущие от выключателя.

Остается зажать в клемме общий провод и любой другой, идущий из потолка с парой проводов люстры. Если нужно, подключить люстру, чтобы свет включался любой из двух клавиш выключателя, то ставим перемычку (на фото розового цвета) или зажимаем провода, которые на фото соединены перемычкой, в одной клемме. Перемычку можно установить и не в клеммной колодке, а в выключателе.

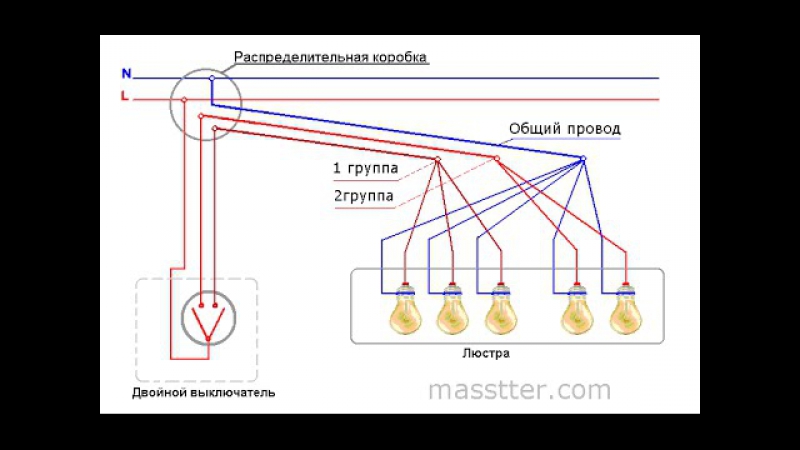

Если из потолка выходит 3 провода, из люстры – несколько

Если нужно, чтобы включались не все лампочки многорожковой люстры одновременно, а группами, то люстру нужно подключить по приведенной схеме. Обязательным условием является наличие двухклавишного выключателя. Подключать двух- или трехрожковую люстру нужно по методике, описанной выше. Определяется из трех выходящих из потолка общий провод. К нему подсоединяются по одному проводу из пар, идущих от каждого патрона люстры.

Оставшиеся два провода соединяются с оставшимся свободным проводникам из пар, идущих от патронов люстры. Гораздо легче будет справиться с подключением многорожковой люстры если ознакомиться с ее устройством.

Схема подключения 2-3 люстр

от одноклавишного выключателя

В помещении большой площади, или если установлен подвесной потолок, для хорошего освещения приходится устанавливать несколько люстр или точечных светильников вмонтированных в потолок, которые требуется включать одновременно одним одноклавишным выключателем.

Иногда необходимо подключить выключатель таким образом, чтобы можно было ним включать свет одновременно в двух, трех и более помещениях. В таком случае люстры или светильники подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

Каждая люстра на схеме подключена к выключателю через отдельную распределительную коробку, но можно все соединения выполнить и в одной соединительной коробке, все зависит от схемы прокладки электропроводки в помещении. Если в каждой люстре много рожков, то они соединяются параллельно, как для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры – три или несколько.

Схема подключения трех люстр

от одного трехклавишного выключателя

Если в одном или нескольких помещениях нужно включать отдельно каждую люстру от одного трехклавишного выключателя, то следует подключение люстр выполнить по приведенной ниже схеме.

Такой вариант подключения светильников часто используется при управлении светильниками, установленными в ванной комнате, туалете и кухне. В коридоре устанавливается один трехклавишный выключатель, и перед входом в помещение включается соответствующая люстра.

Подключение люстры

к блоку выключателей Viko (Вико) с розеткой

Иногда рядом с выключателем требуется установить дополнительно розетку. При такой необходимости целесообразно поменять установленный выключатель на блок, состоящий из выключателей и розетки, например Viko (Вико), изображенного на фотографии. Выключателей для люстры в блоке бывает от одной клавиши до четырех. Так что есть возможность подобрать подходящий. На фотографии – двухклавишный блок со светодиодной подсветкой и одной розеткой.

Подключать блок выключателей с розеткой к люстре нужно по приведенной ниже схеме. Как видите, схема мало чем отличается от подключения люстры к обыкновенному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки.

На схеме подключение проводов приведено в соответствии с требованиям ПУЭ, в реальной проводке ноль и фаза могут быть подключены наоборот. Если стоял, например, двухклавишный выключатель, а нужен одноклавишный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его в распределительной коробке к нулю или фазе, в зависимости от того, какой приходит провод на выключатель.

Наращивание или удлинение проводов

при подключении люстры

Сейчас при ремонте квартиры стали устанавливать подвесные потолки. Особенно популярны натяжные. Они имеют великолепный вид, практически не изнашиваются, бывают любых цветов с глянцевой и матовой поверхностью, не боятся воды. Натяжные потолки устанавливаются на расстоянии 5–10 см ниже от существующей плоскости потолка, поэтому длины проводников для подключения светильников становится недостаточно. Требуется нарастить их длину.

Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа потолка будет невозможно без его демонтажа. Значит, соединение должно быть выполнено максимально надежным способом. Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке могут со временем ослабнуть, и потребуется их подтянуть.

В статье сайта «Соединение перебитых в стене проводов» подробно в фотографиях рассмотрены способы соединения алюминиевых и медных проводов между собой, как раз подходящих и для случая удлинения проводов для подключения люстры или других светильников. Для надежного соединения при наращивании алюминиевых проводов медными рекомендую прочитать статью «Как соединять алюминиевые провода». Для удлинения проводов для подключения люстры к подвесному потолку подойдет один из описанных в статье способов, на резьбе или неразъемное заклепкой.

Сечение провода для подключения люстры

Если в люстре установлено шесть стоваттных лампочек накаливания, рассчитанных на питающее напряжение 220 В, то ток потребления не превысит 3 А. Такой ток выдержит медный проводник сечением 0,5 мм², а стандартная квартирная электропроводка обычно выполнена проводами сечением не менее 2,5 мм². Так что при подключении люстры с лампочками на напряжение 220 В о сечении провода можно не задумываться. При подключении люстры со светодиодными лампами о сечении провода тоже можно не беспокоиться.

При подключении люстры или светильников с галогенными лампочками на напряжение 12 В ток потребления становится намного больше, и сечение провода на участке проводки от понижающего трансформатора или адаптера до ламп люстры нужно рассчитать с помощью приведенного ниже онлайн-калькулятора и проверить его соответствие.

Если есть сомнения в достаточности сечения электропроводки, то о нагрузочной способности электропроводов можно узнать из статьи «Выбор сечения провода».

Если люстра или светильник потребляет значительный ток, то есть смысл задуматься о замене ламп накаливания современными источниками света, – светодиодными лампами, ток потребления которых в десятки раз меньше, чем у ламп накаливания.

Жека 19.11.2012

Здравствуйте, подскажите пожалуйста вот у меня в квартире на люстре четыре лампочки, и все включаются одноклавишным выключателем. Там два провода, как мне их разделить на двухклавишный выключатель, чтобы включались по две лампочки отдельно, а не четыре сразу?

Александр

Здравствуйте, Жека!
Нужно найти в корпусе люстры, где соединены пары проводов, идущих от патронов, в которые вкручиваются лампочки. По одному проводу от патронов оставить соединенными как есть (эти четыре соединенных провода будут общими для всех патронов). Второе соединение нужно разделить на две части, по два провода. От этих соединений пойдут два провода на двухклавишный выключатель.
Если из потолка выходит только два провода, сделать включение лампочек люстры раздельно без добавления еще одного провода и установив только двух клавишный выключатель не получится.

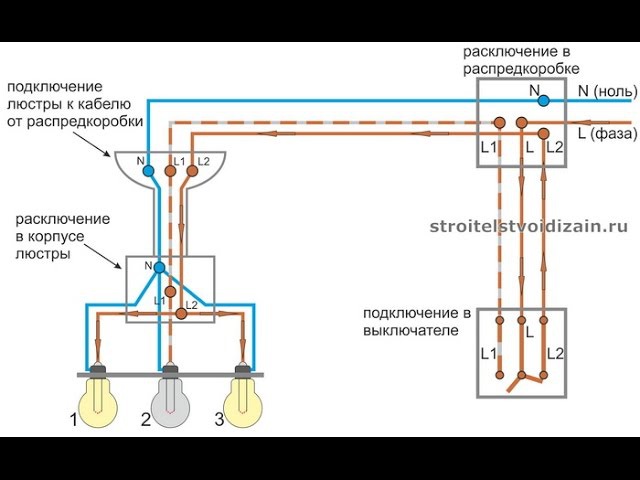

схема, особенности подключения трехрожковой люстры

Люстра — одно из основных осветительных устройств, которые сегодня ставят все россияне. Подключить ее можно как к одному, так и к нескольким выключателям. Как происходит подключение люстры к двойному выключателю, что для этого используется и какая техника безопасности соблюдается? Об этом далее.

Подготовка всех нужных инструментов для подключения

Чтобы подсоединить светильник к двойному типу выключателя, следует точно выполнять правила и соблюдать технику безопасности. При этом необязательно изучать документацию, которая предназначена для профессиональных электриков. Нужно лишь знать, что весь инструмент для выполнения электропроводных работ должен быть хорошо заизолирован. Работы нужно проводить только на обесточенной сети.

Инструменты для работы

Для выполнения работ необходимо взять прямую и крестообразную отвертку, бокорез, пассатижи, острый нож, измерительный цифровой или стрелочный прибор, индикаторную отвертку и изоляционную ленту.

Обратите внимание! Нож нужен для того, чтобы изолировать одножильный элемент кабеля, бокорез или пассатижи. Индикаторная отвертка нужна для обнаружения фазы.

Маркирование проводников

Чтобы облегчить прозванивание и исключить ошибки, нужно использовать цветную изоляционную кабельную маркировку. Общепринятый стандарт — маркировка проводникового элемента при помощи полосы зеленого цвета. Ни в каком виде нельзя применять источник, имеющий зеленую расцветку, чтобы подключать устройства. Этот источник используется для заземления контакта.

Нулевой или нейтральный источник имеет синие или голубые жилы. Заряженные проводниковые элементы обладают разными цветами. Неполадки бывают при работе с проводкой, функционирующей в сети длительное время. Иногда проводниковая изоляция была одной и той же в жилах, по этой причине до начала работ необходимо выполнение прозвонки.

Схема маркировки проводников

Прозвон проводов

На первый момент необходима проверка правильности подсоединения. Отвертка с индикатором показывает заряд на каком-то источнике, когда выключатель не работает. При отсутствии возможности поиска заряда это означает, что выключатель неправильным образом подсоединен либо имеются неполадки в части распределительного щита.

В том участке, где ставится осветительный прибор, должен идти на выход нулевой с фазным проводным элементом от выключательной коробки.

Внимание! При подсоединении многорожковой лампы число проводников большое. Один нейтральный, а другие — соответствуют тому, сколько выключательных элементов.

С помощью индикатора

Выполнить определение проводного назначения несложно. В момент включенного выключателя лишь 1 из источников не имеет напряжения, на остальных светятся индикаторы. Если выключать поочередно клавиши света, то возможно понять, какой элемент соответствует выключателю.

Прозвон проводов при помощи индикатора

При помощи вольтметра

Проверяя измерительный прибор, следует отыскать нулевой элемент. В отличие от других проводников, на этом не будет напряжения. Затем нужно поставить к нулю щуп и поочередным образом выключить клавиши для определения принадлежности источников.

Прозвон проводов с помощью вольтметра

Как правильно соединить провода

Присоединять элементы светильника можно пайкой, скруткой со специальными переходными клеммными колодками, в дополнение к теме, как подключить пятирожковую люстру к двойному выключателю. Пайка — самый надежный способ, но ее достаточно трудно исполнить на высоте ограниченного пространства у люстры и потолка. По этой причине подобный метод не используется.

Соединять вместе проводники можно только одного размера. Нельзя осуществлять скрутку одних и многожильных элементов. Запрещено делать скрутку медного и алюминиевого проводника.

Обратите внимание! Из-за подобного соединения образуется электрохимическая пара и, если имеются следы влажности, контакты окисляются. Большинство пожаров появляется из-за того, что есть плохие проводниковые соединения.

Место скручивания нужно обмотать при помощи изоляционной ленты, чтобы часть ленты не была заизолирована обоими соединяемыми элементами. Лучше использовать специальные изолирующие колпачки. Самый оптимальный способ соединения — вариант применения клеммных соединений. В продаже есть винтовые и пружинные клеммы.

Правильное соединение проводов как залог успешного подключения

Как подсоединить светильник к выключателю двухклавишного типа

Подключая люстру к одноклавишному или двухклавишному выключателю, важно понять ее принцип работы. Лампа горит благодаря подключению нескольких элементов. В момент подключения светоисточника один проводник идет из щитка на люстру. Второй подключается к люстре, но с помощью выключателя. Важно, что с помощью выключателя нельзя проводить нулевой вид проводника. Он не должен иметь разрыв из распределительной коробки.

Обратите внимание! Определяя фазный и нулевой проводник, надо проверить, где индикатор напряжения. Это можно сделать в этажном виде щитка. Нужно коснуться с помощью измерительной отвертки индикатора элемента. При загорании лампочки это значит, что он фазный.

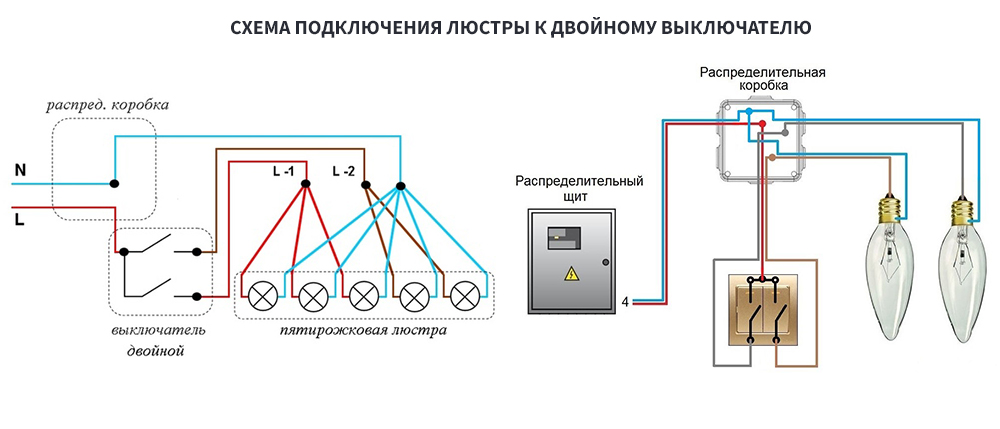

Схема подключения к двухклавишному типу выключателя

Из потолочного покрытия могут идти несколько элементов, один из которых фаза, а другой — ноль. По этой электросхеме можно подсоединить все лампы. Если из него идут три кабеля, то первый и следующий это фаза, а третий — ноль. По этой схеме можно распределять подключение ламп в люстре. Есть такой момент, когда из потолочного покрытия выходит три элемента, но нет возможности распределять включение люстры. Третий обладает желто-зеленой расцветкой и считается нулевым.

Схема подключения к трехклавишному выключателю

Для подключения источника к выключателю, имеющему две клавиши, нужно понять, где из двух, трех проводов люстры или пятирожкового выключателя находится незаряженный, а где заряженный проводник. Чтобы определить общий проводник, не нужно много знаний, он имеет отличный от других цвет. Значит, два других имеют несколько осветительных секций. Потом ноль соединяется с общим проводником, а каждая секция, имеющая разные фазы проводников, идет через двухклавишный вид выключателя.

Схема подключения к пятирожковому типу

Техника безопасности

Делая подсоединение, стоит ознакомиться с простой техникой безопасности того, как подключить люстру с 5 лампами. Согласно ей, нельзя трогать оголенные виды кабелей, которые расположены на потолке. Подсоединяя люстру к проводке, надо отключить входные автоматы дымового щитка. Далее требуется тщательная изоляция оголенных проводов, внимательное изучение инструкции прибора.

Важно! Стоит также разобраться, как подключить люстру на 2 выключателя безопасно. Необходимо исключить доступ детей к месту работы. В момент поражения электротоком нужно немедленно отключить сеть. Желательно работать с напарником.

Проведение работ в резиновых перчатках как залог безопасности во время подключения осветительного оборудования

В итоге, чтобы подключить люстру к двойному выключателю, следует подготовить необходимые инструменты, посмотреть маркировку проводов и найти нужные вольтметром и прозвоном. При этом важно соблюдать технику безопасности и внимательно изучать такой элемент как электрическая схема подключения люстры на два выключателя или на несколько выключателей.

Подключение люстры к выключателю — Статьи об энергетике

Подключение люстры к выключателю – один из необходимых пунктов при монтаже новой электропроводки, замене старого кабеля или просто установке новой люстры. В статье рассмотри различные варианты подключения люстры, а также основные схемы подключения и принципы монтажа люстры. Для начала определимся с подключением люстры.

Установка и подключение двухклавишного выключателя

Схемы подключения люстры

Схема подключения люстры определяется режимом работы схемы питания, т.е. с помощью какого выключателя (одноклавишного или двухклавишного) полается напряжение на саму люстру. Большинство современных люстр имеет двухрежимную схему работы: двухклавишный выключатель каждой из клавиш подает напряжение на свою часть люстры (чаще всего на половину плафонов). Такая работа люстры позволяет регулировать степень освещенности в помещении. При управлении люстрой одноклавишным выключателем происходит одновременное включение всех лампочек в люстре. Общая схема включения осветительных приборов для одноклавишных и двухклавишных выключателей приведена на рисунке 1.

Рисунок 1

Схема подключения люстры к одноклавишному выключателю (рисунок 2)

При подключении люстры к одноклавишному выключателю задействованы три провода (фазный провод, нулевой провод и земля). Фазный провод (черный), идущий от выключателя, последовательно подключается ко всем плафонам люстры. Вся разводка проводов выполняется внутри люстры.

Рисунок 2

Схема подключения люстры к двухклавишному выключателю (рисунок 3)

Работа люстры с двухклавишным выключателем характеризуется наличием четырех проводов (два фазных проводника, нулевой проводник и земля). Как видно из рисунка 3, при использовании двухклавишного выключателя плафоны разбиваются на две группы, к каждой из которых приходит фазный проводник от соответствующей клавиши выключателя.

Рисунок 3

Для более наглядного представления работы люстры ниже приведены схемы включения для одно- и двухклавишного выключателя.

Рисунок 4

Рисунок 5

Крепление люстры к потолку

После подключения люстры к проводам необходимо закрепить ее на потолке. При этом существует всего два основных способа крепления люстры: подвешивание люстры за специальную петлю, фиксация люстры на потолке на специальном основании.

Для подвешивания люстры на потолке необходимо закрепить на потолке крюк, к которому будет подвешена декоративная чаша люстры, закрывающая электрические провода.

Рисунок 6

При наличии специального основания, которое закрепляется на потолке, клеммники и электрические провода прячут внутри этого основания.

Рисунок 7

Ниже приведем порядок действий при установке и подключении люстры:
1 Отключаем автоматический выключатель в электрощите и проверяем отсутствие напряжения на проводах.
2 Определяем каким способом люстра крепиться к потолку. В зависимости от способа монтажа крепим к потолку специальный крюк или непосредственно основание люстры.
3 Определяем тип схемы, применяемой для подключения люстры: три провода – люстра с одноклавишным выключателем; четыре провода – люстра с двухклавишным выключателем.
4 Соединяем провода, идущие из потолка с люстрой при помощи клеммных зажимов. Провод заземления подключается к специальному болту заземления, расположенному на металлическом корпусе основания люстры (если имеется).
5 Закрепляем люстру на потолке и вкручиваем лампы в плафоны.
6 Включаем электричество, проверяем работоспособность люстры и выключателя.
Светодиодные лампы Е27 и Е14

Как подключить люстру | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

На днях я производил замену старой люстры на новую пятирожковую.

Дом был панельным, поэтому я хочу обратить на это особое внимание, т.к. там есть небольшой нюанс, с которым я столкнулся в очередной раз. Но обо всем по порядку.

Для начала нужно позаботиться о личной электробезопасности. Отключаем в квартирном или этажном щитке необходимый автоматический выключатель, на питающих проводах у люстры проверяем отсутствие напряжения с помощью цифрового мультиметра или однополюсного индикатора и только после этого приступаем к работе.

Вы скажете, что для выполнения такой работы достаточно отключить обе клавиши выключателя. Отвечаю, а вдруг ее какой-нибудь электрик изначально подключил не правильно и выключателем коммутируются не фазы, а нули? Тем более, что по словам заказчика двухклавишный выключатель был неисправен. Но об этом я расскажу в конце статьи.

Рисковать не нужно, т.к. действие электрического тока на организм человека вызывает тяжелые последствия. Вот Вам для наглядности несколько примеров:

С электробезопасностью разобрались, а теперь приступим к выполнению работ. Вот люстра, которую нужно было заменить. В ней было установлено 4 лампы, которые управлялись с помощью двухклавишного выключателя.

Одной клавишей включалась центральная лампочка, а другой — остальные три лампы.

На потолке установлена декоративная пластиковая заглушка, из которой выходят питающие провода и крюк для крепления люстры (способы установки и крепления люстр и светильников).

Соединение жестких алюминиевых жил сечением 2,5 кв.мм. с гибкими медными проводами сечением 0,75 кв.мм выполнено скруткой, а это запрещено ПУЭ. Да и медь с алюминием нужно соединять через промежуточную шайбу. Читайте статью про разрешенные способы соединения жил проводов и кабелей.

Откусываем провода и снимаем старую люстру. На фотографии видно, что на питающих проводах цветовая маркировка отсутствует, но на проводах, идущих непосредственно в люстру, она имеется: два желтых провода — это фазы от разных клавиш выключателя, а синий провод — это ноль. Сейчас не будем запоминать маркировку, т.к. ее все равно нужно будет перепроверить.

Для установки крепежной пластины для новой люстры, нужно демонтировать декоративную заглушку и крюк. Слегка выдалбливаем ее, она выпадывает вместе с крюком-держателем (кстати он тоже пластиковый).

И вот нам открывается вот такой вид на потолке (в начале статьи я говорил про нюанс). Это уже не первый панельный дом, где я встречаюсь с подобными «технологическими» отверстиями. При установке новой люстры нужно обязательно спрятать этот ужас.

Но здесь возникает некоторая проблема. Заключается она в том, что если просверлить отверстия для крепежной пластины с краю плиты, то он (край) может отломиться (открошиться) при сверлении перфоратором. Вот мне и пришлось немного сместить установку люстры, чтобы просверлить отверстия не на краю плиты, а чуть дальше. При этом нужно учитывать, чтобы основание люстры полностью закрывало это отверстие. Если же не получается полностью его закрыть, то можно аккуратно заштукатурить.

Разбираемся с проводами, выходящими из потолка

Электропроводка в панельных домах прокладывается, либо в специальных каналах (пустотах), либо в стыках между плит. Чаще всего в потолочной плите (плите перекрытия) имеются каналы, идущие параллельно друг другу через определенное расстояние. В моем же случае провода лежат прямо на поверхности потолочной плиты. Это все зависит от серии панельного дома.

Электропроводка алюминиевая и выполнена трехжильным проводом АППВ (3х2,5).

А теперь нам нужно разобраться с проводами, выходящими с потолка, а именно, найти два фазных (L1, L2) и один нулевой (N). Сделать это можно несколькими способами. Я покажу самый простой.

Смотрите, чтобы оголенные концы проводов, не касались друг друга, для этого аккуратно разведите их в стороны.

Из потолка выходит 3 провода:

• фаза от первой клавиши выключателя (L1)
• фаза от второй клавиши выключателя (L2)
• ноль (N)

Включаем в квартирном или этажном щитке отключенный автоматический выключатель. Затем включаем первую клавишу выключателя и с помощью однополюсного индикатора или указателя напряжения «Контакт-55ЭМ» находим фазу (L1), которая подключена к первой клавише выключателя. О том, как пользоваться этими приборами Вы можете узнать по указанным ссылкам:

Затем отключаем первую клавишу и включаем вторую. Аналогично ищем фазу (L2), которая подключена ко второй клавише.

Не забудьте предварительно убедиться, что Ваш указатель исправен, путем проверки его на токоведущих частях, заведомо находящихся под напряжением.

Таким образом, мы нашли две фазы — L1 и L2. У нас остался третий провод — это ноль N.



Как подключить люстру через двухклавишный выключатель

Вот схема подключения люстры, состоящей из пяти ламп.

• фаза L1 (оранжевого цвета)
• фаза L2 (желтого цвета)
• ноль N (синего цвета)

Подробное описание этой схемы читайте в статье про подключение двухклавишного выключателя.

Разбираемся с проводами люстры

Первым делом нам нужно разобраться со схемой самой люстры, т.е. теми проводами, которые выходят из ее основания.

В моем примере от каждой лампочки люстры выходят наружу свои провода. Всего из основания люстры выведено 10 проводов: 5 фазных (коричневого цвета) и 5 нулевых (синего цвета). Это отчетливо видно на фотографии ниже.

Достоинство такой люстры в том, что комбинацию из лампочек можно составить по своему желанию, например, в первую группу можно подключить всего одну лампочку, а во вторую группу — остальные лампы.

Мы договорились с заказчиком, что в первую группу ламп будут входить две лампочки, а во вторую группу — остальные три.

Все соединения проводов я буду выполнять с помощью двух- и трехпроводных клемм Ваго 222 серии. Кстати, недавно в свет вышла новая 221 серия — она более удобная и компактная.

Итак, берем два коричневых провода, желательно не рядом находящихся ламп, и соединяем их между собой. Это у нас будет первая скрутка и назовем мы ее — L1. Затем берем три оставшихся коричневых провода и тоже скручиваем их между собой. Это будет вторая скрутка, которой мы присвоим обозначение — L2. Вот что должно получится.

Вставляем первую (L1) и вторую (L2) скрутки в соответствующие клеммы Ваго.

Пять синих проводов скручиваем между собой в любом порядке (2+3) и подключаем к трехпроводной клемме Ваго. Это у нас будет нулевая клемма (N).

Получилось следующее.

Осталось на клеммы Ваго подключить питающие провода в соответствии с принятой маркировкой.

Вы сейчас скажете, что Wago 222 серии предназначены для соединений только медных проводов. Я знаю, но преднамеренно использую их для соединений и алюминиевых проводов по причине того, что токоведущая шина клеммы — луженая, а не медная. Это значит, что прямого контакта алюминий-медь нет.

Ну нравятся мне клеммы этой серии.

Единственное, что в них нет пасты на основе кварца с техническим вазелином, которая защищала бы соединение от окисления, разрушая образовавшуюся оксидную пленку у алюминия. Но это не проблема, Вы можете приобрести Wago пасту «Alu-Plus» отдельно и зашприцевать прямо в клеммник.

Аккуратно укладываем провода в основании люстры (места там немного) и устанавливаем ее на кронштейн. Затягиваем декоративные гайки. Люстра установлена.

Вставляем в люстру КЛЛ лампы мощностью 25 (Вт) теплого белого цвета с цоколем Е14.

В начале статьи я говорил, что у заказчика был неисправен двухклавишный выключатель. С его слов, «при легком прикосновении к выключателю, он включал и отключал лампы по несколько раз подряд».

Снял я старый выключатель и причина его неисправности была на лицо.

У переключателя контактов обломилась защелка крепления к корпусу выключателя. На фото ниже — слева обломленная защелка, справа — целая.

Снялся переключатель в месте с накладкой, а должен сниматься отдельно.

Эта неисправность и стала следствием «хаотичной» работы двухклавишного выключателя. Переключатель не был закреплен (зафиксирован) к корпусу с правой стороны, нажатие на контакты ослабло, а порой его вообще не было. При включении правой клавиши подвижная часть контакта не была прижата к неподвижной части — пропадал и подгорал контакт.

Вместо старого выключателя я установил новый с керамическим основанием от фирмы «Powerman» (Китай).

Что то последнее время частенько сталкиваюсь с этим брендом, ну вот например, недавно устанавливал диммер (светорегулятор), и он то же был «Powerman».

А вот теперь можно проверить работу новой люстры. Работает исправно!

P.S. Надеюсь, что после прочтения данной статьи у Вас не возникнет вопросов о том, как подключить люстру с двухклавишным выключателем. Ну а если и возникнут, то смело спрашивайте через форму комментариев или обратную связь. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Подключение люстры: схема и пошаговая инструкция

Для освещения своей квартиры не обязательно прибегать к помощи профессионалов. Подсоединить осветительный прибор самостоятельно не сложно. Как правило, вне зависимости от типа люстры принцип подключения сильно не отличается. Самое важное – это соблюдать технику безопасности. После определения формата светильника и типа выключателя, можно смело приступать к подключению люстры, используя информацию представленную ниже.

Как выбрать люстру?

Это зависит исключительно от ваших личных предпочтений и фантазии. На сегодняшний день строительные рынки и специализированные магазины пестрят великим разнообразием осветительных приборов. Различия светильников строятся, в основном, на принципах крепления люстры. Это либо потолочное крепление, либо подвесная конструкция. А вот внешний вид различается и по количеству рожков, и по интенсивности освещения. Можно подобрать дизайн и сложность на любой вкус и цвет.

Разница в принципах подключения не существенна. Не важно, выберете вы люстру с одним плафоном или решитесь на подключение люстры с пультом. Стоит обратить внимание на то, какие лампы предусмотрены в понравившемся светильнике — современные светодиоды или привычные галогенные, люминесцентные или по-своему устаревшие лампы накаливания. Выбирайте люстру, устраивающую вас по соотношению цены и качества и понравившемуся дизайну. После покупки осветительного прибора, необходимо еще в магазине провести проверку на целостность изделия и на полное наличие комплектующих деталей.

Что понадобится для подключения?

Не зависимо от того профессионал занимается подключением электрических приборов или нет, всегда следует помнить о безопасности. Для работы с оголенными проводами лучше надеть резиновые перчатки. Для очистки изоляции понадобится строительный нож или кусачки, с прорезиненными рукоятками. Некоторые виды проводов не получится зачистить кусачками или плоскогубцами, не повредив сечение. Для изолирования скруток, лучше всего приобрести специальные пластиковые колпачки или клеммы. Следует избегать изоляционной ленты. Этот способ не безопасен, изолента быстро рассыхается, что может привести к неприятным последствиям в виде замыканий или пожара. Обязательна контрольная отвертка со световым индикатором или вольтметр, чтобы распознать назначение проводов.

В зависимости от типа люстры (к примеру, если требуется дополнительная установка крепления для люстры), могут понадобиться перфоратор, дюбели, шурупы, отвертки и дрель.

Важно помнить

При самостоятельной работе с электричеством не обязательно проходить специальные курсы или штудировать специальные материалы, но очень важно помнить несколько пунктов:

• Ручка любого используемого инструмента должна быть хорошо изолирована, во избежание удара током.
• При работе с оголенными проводами обязательно надевать резиновые перчатки, они послужат хорошей защитой от высокого напряжения.
• Обязательно выключать электричество перед началом работы. Не просто выключить свет на выключателе, а полностью обесточить помещение.
• Важно правильно распределить провода по назначению перед их соединением. Обычными маркерами разных цветов пометить каждый провод, как на проводке помещения, так и на устанавливаемом светильнике.
• Проверить работоспособность приборов контроля перед непосредственным применением. Тестеры, мультиметры, вольтметры и контрольные отвертки обязательно проверять перед началом работы. Проверить инструмент можно на работающей розетке или в щитке распределения.
• Ни в коем случае не соединять между собой провода из разных сплавов. Это вызовет окисление, которое спровоцирует перегрев и в лучшем случае короткое замыкание, в худшем – пожар.
• Прочно монтировать крепления для люстры. Внимательно проверить количество крепежных пазов, и не зависимо от комплектации (к примеру, в кронштейне 4 отверстия, а дюбеля 2), лучше закрепить дюбель гвозди во все предусмотренные пазы.

Схема подключения люстры

Перед началом работ необходимо убедиться в назначении выходящих с потолка проводов. Поможет в этом индикаторная отвертка. Как правило, выходит 3 провода: рабочий 0 проводник, фаза, защитный 0 проводник. Если при касании отверткой световой индикатор загорается – это фаза, если нет – 0 проводник. Определив нулевой провод, пометьте его маркером, затем отключите электричество в комнате. В идеале провода, выходящие сверху, и провода люстры совпадают по цветам. В таком случае шнуры скручиваются между собой и стыки изолируются. Наиболее легкий и безопасный способ — изолировать провода специальными пластиковыми насадками.

Это простейший метод подключения люстры к стандартному выключателю. При включении света, загораться будут все лампочки одновременно.

Подключение люстры к двойному выключателю

В этом варианте процесс не сильно усложняется, также сначала следует разобрать назначение выходящих проводов. Один в любом случае будет заземлением, т. е. нулевым, и два фазных – на каждую клавишу выключателя. Важно, чтобы выключатель в этот момент был включен.

Затем электричество в помещении отключается, «ноль» также подключается к подобному проводу люстры, а фазы распределяются между рожками. Изолируется соединение проводов аналогично первому способу, пластиковыми колпачками. Такое подключение люстры позволяет регулировать интенсивность освещения комнаты. Это очень удобно.

Если конструкция с пультом

Как выполняется подключение люстры с пультом? Современный мир пестрит разнообразием осветительных приборов. Люстры с пультом управления пользуются все большим спросом. Они умеют регулировать интенсивность освещения, менять цвета, включать и выключать свет по заданному времени в таймере, а в наиболее инновационных моделях свет можно совмещать с музыкой, наслаждаясь уникальными световыми эффектами и светомузыкой.

Монтаж такого светильника немного сложнее, чем подключение люстры к двойному выключателю. Необходимо тщательно проверить комплектацию при покупке. При соединении проводов потребуется помощник. Он нужен, чтобы придержать люстру, пока вы будете соединять провода.

Первым этапом следует определение назначения выходящих проводов. На таких приборах установлен контролер во внутренней части, провода уже разделены. Далее устанавливается крепление для люстры на потолок. Важно грамотно произвести разметку для креплений и сверлить отверстия по разметке, чтобы люстра находилась точно на месте. В зависимости от способа монтажа, понадобится от 2 до 6 дюбелей. Старайтесь закреплять как можно прочнее, для собственной безопасности. В установленный кронштейн аккуратно выводятся провода. Соединение проводов лучше проводить через клемму. Затем выполняется поэтапная сборка оставшихся частей.

Осталось включить электричество, проверить работоспособность всех предусмотренных функций и пожинать плоды проведенной работы.

Если люстра с пятью лампами

Как выполняется подключение люстры на 5 лампочек? Подобные конструкции – это настоящее украшение интерьера. Они многогранны, потрясающе переливаются и хорошо освещают помещение. Подключение люстры может быть как на двухклавишный выключатель (освещение можно будет регулировать), так и на стандартный, одиночный. В последнем случае включаться будут все лампы сразу. Выбор делается исключительно из личного предпочтения, так как особых сложностей в установке нет.

Работа начинается со стандартного определения назначения проводов. Выявляется фаза и заземление. На люстре выполняется распределение проводов. Как правило, 3 лампы подключаются на одну клавишу, 2 на другую. После того, как провода «раскиданы», подключение не составит труда. Обязательно отключается электричество в помещении, в котором проводится работа. Соединяются провода люстры и проводки комнаты. Для соединения лучше всего использовать клеммы. Это удобно, аккуратно, надежно.

Подключение выключателя к люстре с одной клавишей еще проще. Не нужно распределять провода между кнопками выключателя, а все 5 шнуров напрямую соединяются между собой и подключаются к электричеству. Перед началом работы все равно нужно будет распределить фазу и заземление, и только потом приступать к соединению с проводами люстры.

Что делать, если количество проводов не совпадает

После изматывающего похода за люстрой, пересмотрев тысячи вариантов, сотни видов, найдя, наконец-то, ту самую, при попытке установить прибор выясняется, что количество проводов проводки квартиры и люстры не совпадает. Что делать? Нужно все равно устанавливать. По сути, разница в количестве проводов — не проблема. Есть несколько вариантов крепления люстры на потолок:

1. Из потолка выходит 2 провода, а из осветительного прибора 3 или больше.
2. Из потолка выходит 3 свободных шнура, а из люстры всего 2.

Ниже рассмотрены оба случая.

Если в люстре больше проводов, чем в проводке

В первую очередь нужно разобрать провода. Как правило, если люстра много рожковая, она рассчитана на двух клавишный выключатель. Отсюда и количество проводов. В современных люстрах уже распределена схема подключения. Проводка внутри люстры поделена в зависимости от количества ламп. Определяется несколько вариантов: сменить одноклавишный выключатель на двухклавишный (тогда можно и степень освещенности регулировать), либо подключить все лампочки на один выключатель.

Если выключатель заменяется, то соединяем провода люстры при помощи клеммы и создаем перемычку для параллельного соединения патронов. А дальше — стандартное подключение проводов по схеме, описанной выше.

Очень важно при покупке обращать внимание на схему подключения люстры, рекомендованную производителем. Это подстрахует от ошибок и облегчит процесс установки осветительного оборудования в помещении.

Если в проводке проводов больше, чем в люстре

В этом случае, скорее всего люстра однорожковая, а выключатель двухклавишный. Начало работы – определение фазных проводов, необходимо пометить «ноль». Дальше есть несколько способов. Самый простой вариант того, как подключить люстру с двумя проводами, – это соединить фазу, «ноль» и проверить, горит ли лампочка. Если горит, то нужно изолировать соединения и закрепить люстру.

Сложнее разобраться в проводах и произвести подключение при помощи клеммы. Нужно соединить необходимые провода, а шнуры выключателя объединить перемычкой. Можно соединить провода выключателя в клемме в один зажим, а перемычку создать непосредственно на выключателе.

Заключение

Итак, мы выяснили, как правильно подключить люстру в доме своими руками. Следуя простым советам, изложенным выше, вполне легко самостоятельно установить любой осветительный прибор. Главное — помнить о технике безопасности, внимательно изучить схему подключения перед началом работы и максимально сосредоточиться. Делать что-то для дома своими руками приятнее и гораздо дешевле, чем вызывать команду профессионалов. Люстра — не столь сложное устройство, поэтому с монтажом справится практически любой, даже не имея опыта.

Как подключить люстру к выключателю

Приятный этап пройден — желаемый светильник выбран, куплен и ожидает звездного часа — установки на потолок и подключения. Дело за малым — узнать как подключить люстру к выключателю и наслаждаться ярким светом и отличным дизайном. Приступим к рассказу!

Размер модели и вид выключателя

Обычно светильник изготовлен для одноклавишного выключения — все лампочки одновременно загораются или гаснут. Это простой тип подключения, встречающийся у 70% моделей в каталоге нашего интернет-магазина.

Большие модели — от пяти и более лампочек — могут использовать двухклавишный выключатель, регулирующий яркость освещения — включают только половину ламп одной клавишей, создавая приглушенную атмосферу.

Изначально производитель снабжает свои модели определенным количеством групп — набором электрических проводов, которые подойду к одно-, двух- или трехклавишной модели. Соответственно — одна группа — одна клавиша.

Одноклавишное подключение люстры к выключателю — это наличие трех проводов — фазного, нулевого и земли. Все лампы необходимо подключить к фазному проводу.

Чтобы подключить люстру к двойному выключателю, необходимо четыре провода — две фазы, ноль и землю. В этом случае схема подключения отличается: фазные провода должны быть попарно соединены с проводами фазы люстры — смотрите на фотографии.

Выбор выключателя для люстры

Определившись с параметрами электротовара, необходимо купить и его. У нас представлено 13 брендов, производящих электротовары: розетки, рамки, диммеры, звонки, стабилизаторы и т.д.

Подобрать изделие можно техническим характеристикам, по размеру и цвету (от классических белых до нестандартных, сложных оттенков). Немаловажный фактор — цена изделия — самый недорогой обойдется в 134 рубля.

Поэтапное подключение люстры к выключателю

Начинаем мы с вынимания изделия из коробки и сборки всех его деталей, прикручивания плафонов.

Работу по сборке и подключению проводите днем, в самое светлое и яркое время суток — потребуется обязательное отключение электричества — об этом стоит позаботиться с самого начала, иначе возможен серьезный вред здоровью.

Люстра готова, электричество отключено: внимательно изучаем её крепление (крюк или планку), проводим необходимую подготовительную работу, чтобы повесить светильник (планку необходимо прикрутить к потолку, чтобы потом на неё прикрепить изделие).

Теперь с применением клеммной колодки подключаем проводку люстры ко всем проводам освещения, которые торчат из вашего потолка (фаза, ноль и земля).

Место выключателя обычно определено изначально, туда заведены необходимые провода, которых будет достаточно для подключения к одноклавишной модели. Чтобы правильно их подключить, необходимо запастись инверторной отверткой, которая покажет фазный провод, если он не выделен цветом.

Если есть необходимость подключения люстры к двойному выключателю, то будет необходимо завести второй фазный провод в выключатель и в светильник, что может вызвать определенные сложности и потребовать участия мастера-электрика.

ВАЖНО! Если вы не уверены в своих навыках, заказываете люстру в нашем интернет-магазине и проживаете в Москве, то можете воспользоваться услугами установщиков, которые выполнят работы быстро, по адекватной цене, в срок. Мы надеемся, что в ближайшее время такая услуга появится и в Санкт-Петербурге.

Как подключить двухклавишный.

Схема подключения двухкнопочного переключателя. Видео

Переключатель двухкнопочный предназначен для включения и выключения двух электрических устройств из одного места или управления отдельными секциями одного устройства.

Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается вся люстра.

В каждой из групп может быть разное количество ламп — это может быть одна, десять или более ламп.Но двухкнопочный переключатель может управлять только двумя группами ламп.

Деталь Тумблеры двойные устанавливаются в коридорах у входных дверей частных домов. В этом случае один из ключей включает свет в коридоре, а другой — на улице.

В квартирах двухкнопочные переключатели часто устанавливают еще и для включения света в отдельной ванной — ванне и туалете. В целом вариантов использования двухкнопочных переключателей большое количество, но схема их включения в любом случае одинакова.

Мало чем отличается от одноклавишной схемы подключения. По своей сути двухклавишный переключатель представляет собой два одноклавишных переключателя, установленных в одном корпусе.

Итак, перед началом установки необходимо выбрать и приобрести двухкнопочный выключатель в соответствии с цветом, дизайном и другими требованиями.

Перед установкой внимательно ознакомьтесь с расположением контактов переключателя. Иногда на обратной стороне переключателей можно встретить схему контактов выключателя , на которой показаны нормально разомкнутые контакты в выключенном положении и общий вывод.

Двойной переключатель имеет три контакта — общий вход и два отдельных выхода. К входу подключается фаза от распределительной коробки, а два выхода управляют включением групп светильников люстры или других источников света.

Как правило, переключатель необходимо монтировать так, чтобы общий контакт располагался внизу.

Если на обратной стороне переключателя нет цепи, то контакты определяются следующим образом: входной контакт находится с одной стороны переключателя, а два выхода, к которым подключены осветительные приборы, — с другой стороны.

Соответственно двухкнопочный переключатель имеет три зажима для подключения проводов — один для входного контакта и один для двух выходных контактов.

Итак, с работой коммутатора мы разобрались. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством, — это безопасность.

Независимо от конструкции осветительного прибора автоматический выключатель переменного тока должен отключать фазный провод. Таким образом, при выключении переключателя обесточиваются электрические устройства, которые затем можно безопасно обслуживать, например, заменяя перегоревшую лампочку в люстре.

Нулевой провод от распределительной коробки подключается непосредственно к управляемому электрическому устройству.

Каждую из клавиш двухкнопочного переключателя можно установить в одно из двух положений, включая и выключая прибор.

Схема подключения двухкнопочного переключателя

Перед началом монтажа обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

К распределительной коробке от электрощита идут два провода — фазный (красный) и нулевой (синий).

Схема подключения двухкнопочного переключателя собирается в следующей последовательности: нейтральные провода от электрощита, светильника №1 и светильника №2 сразу подключаются друг к другу. К фазовому проводу, вышедшему от электрощита, подключается провод, идущий к общему контакту двухкнопочного переключателя.

Два провода, синий и желтый, уже вышли из выключателя. Синий провод от двухкнопочного переключателя — это фазный провод для светильника №1, желтый провод — это фазный провод для светильника №2.Один из них подключается к фазному проводу одного светильника, другой — к другому.

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой переключенные фазы двух групп электроприборов.

Нейтральный провод подключается к нейтральному проводу (синий) распределительного щита в распределительной коробке, который идет непосредственно к светильникам. Выключатель переключает только фазы двух разных групп электроприборов.

После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверьте правильность соединений.

Почему «фаза» подключена к разрыву переключателя?

Напомним еще раз, что переключатель должен обрывать фазу, а не ноль. Это сделано для того, чтобы при необходимости ремонтных работ, например, замены лампочки, можно было безопасно работать с выключенным выключателем, но не выключая выключатель в распределительном щите.

Допустим, нам нужно заменить перегоревшую лампочку в комнате. Выключаем тумблер, берем алюминиевую стремянку и ставим на влажный пол. Поднимаясь по этой стремянке к потолку, хватаемся за металлическую часть патрона, на котором находится фаза. Тело будет пробивать электричество, поскольку металлическая лестница и мокрый пол являются отличными проводниками.

Последствия поражения электрическим током и падения с высоты могут быть непредсказуемыми. Поэтому при установке электропроводки следует четко понимать, что может случиться, если вы сделаете что-то не так.

Самостоятельное выполнение электромонтажных работ экономит много денег и времени. Для выполнения таких операций необходимо изучить их особенности, порядок выполнения и т. Д.

Именно этими вопросами мы займемся в нашей статье, рассмотрев особенности выполнения электромонтажных работ. Информация представлена ​​в виде пошаговых инструкций с подробными фотографиями, иллюстрирующими пошаговый процесс установки.

И хотя схема подключения двухкнопочного переключателя на две лампочки на первый взгляд может показаться сложной, разобравшись с принципом работы такого устройства, с установкой справится даже начинающий электрик.

Переключатель этого типа чаще всего используется для освещения двух смежных комнат или для управления многодорожечной люстрой. Первый вариант традиционно используется для отдельного варианта ванной или для светильников, устанавливаемых в разных помещениях.

Если удобно включать оба осветительных прибора из одной точки, разумнее установить одно устройство с двумя кнопками, а не два одинаковых однокнопочных переключателя.

Если организовать управление люстрой таким образом, можно регулировать освещенность комнаты, включая только часть лампочек или все одновременно.Такая схема может пригодиться и на кухне, например, для включения верхнего и нижнего света.

Не слишком опытный мастер может непросто разобраться в процедуре подключения переключателя с двумя ключами. Но если понимать принцип и последовательность работы, то проблем не возникнет.

Особенности монтажа выключателя

Допустим, наша задача — оборудовать новостройку электропроводкой, которую еще не коснулась рука электрика.Рассмотрим особенности выполнения электромонтажных работ поэтапно.

Этап №1 — выполнение подготовительных работ

Для начала необходимо подготовить необходимый инструмент и материалы:

и
• выключатель однополюсный;
• переключатель с двумя клавишами;
• распределительная коробка;
• две лампы;
• din — рейка для установки устройств защиты проводки и хостов;
• розетка подходящего размера и типа;
• изолента;
• лента перфорированная для прокладки кабеля;
• крепежные изделия;
• отвертки крестовые и плоские или отвертка с насадками;
• индикатор напряжения;
• нож, кусачки, плоскогубцы и др.

Начало подключения с подготовительного этапа … Для начала необходимо установить распределительную коробку, в которой будут собраны и подключены все провода в соответствии со схемой.

Для защиты схемы от пробоев и перегрузок потребуется автомат, а также потребуется УЗО для защиты собственников помещения от ударов в случае утечки тока. Эти устройства необходимо установить в распределительном щите дома или квартиры, где для них предусмотрены подходящие места.

Схема подключения двойного выключателя поможет правильно соединить все элементы и провода. Понимание принципов значительно облегчит установку.

Если по какой-либо причине такая установка невозможна, УЗО и автомат устанавливаются на монтажной рейке, прикрепленной непосредственно к стене. После этого нужно поставить розетку для выключателя.

Розетку нужно выбирать в зависимости от материала стены: под бетон или гипсокартон. Устройства по бетону применяют и на других подобных основаниях: по кирпичу, газо- и пенобетону, керамзитобетонным блокам и т. Д.В стене проделывается отверстие необходимого размера, после чего ящик фиксируется гибким или цементным раствором.

Этап №2 — выбор и установка подходящей розетки.

Для работы с гипсокартоном используются другие модели и способы монтажа. Они оснащены проставками, позволяющими закрепить устройство в отверстии. Такие же розеточные коробки берутся для установки на стену с обшивкой из ДСП, фанеры и т.д.

Теперь можно приступать к прокладке проводов.В соответствии с составленной схемой нужно сделать разметку и канавки для прокладки, если планируется скрытая прокладка кабеля.

Выбирая розетку для выключателя, нужно обращать внимание на такой нюанс. Новые модели таких устройств сделаны из пластика, у них диагональ 67 мм. Старые, обычно металлические, аналоги немного крупнее, у них диагональ 70 мм. Эта небольшая разница может иметь решающее значение.

Современные двухклавишные переключатели идеально подходят для розеток 67 мм. Закрепить механизм внутри можно с помощью проставок или саморезов.

На металлических моделях дополнительные три миллиметра могут затруднить установку переключателя, поскольку длина распорных ножек, которые обычно находятся по бокам механизма, может быть недостаточно большой для его надежной фиксации.

Внутренняя изоляция трехжильного провода различается по цвету для каждой жилы: фазы, нуля и земли. Эту маркировку необходимо строго соблюдать.

Одна жила — для нуля, вторая — для заземления, третья — для фазы.Вам нужно запомнить, какого цвета выделен провод для каждой функции.

Перед подключением концы аккуратны. В этом случае необходимо следить за тем, чтобы цветовая маркировка на жилах, подключенных к аппарату, совпадала с теми, которые выходят из него. Если нейтральный провод проходит вверху с правой стороны, то внизу он также должен быть с правой стороны.

Заземление светильников не всегда предусмотрено в типовых планировках квартир. В этом случае третий провод остается неиспользованным.

Если есть контур заземления, его следует подключить, чтобы дополнительно защитить освещение от возможных аварий. Эта цепь подключается к соответствующим контактам на осветительных приборах. В более новых моделях светильников обычно есть заземляющие контакты.

Такая мера предосторожности при подключении двухкнопочного переключателя на две лампы необходима, если освещение устанавливается в ванной или другом помещении с повышенной влажностью. Неиспользованные заземляющие жилы следует изолировать и проложить так, чтобы они не мешали дальнейшим монтажным работам.

Этап №4 — установка и подключение переключателя

Снаружи стандартная модель переключателя состоит из двух кнопок и декоративной рамки, хотя дизайн может отличаться. За ними — рабочий механизм. Чтобы открыть его, нужно вынуть ключи. Для этого каждый из них поддавливается отверткой и отсоединяется. Некоторые производители делают на краях клавиш небольшие выступы, чтобы облегчить разборку устройства.

После снятия ключей необходимо снять декоративную рамку.Для этого открутите застежки или откройте защелки. Штыри инструмента могут отличаться в зависимости от модели. Обычно их делают винтовые или самозатягивающиеся. Теперь вы можете подключить и установить коммутатор.

После снятия внешнего слоя изоляции с каждой жилы необходимо удалить примерно 10 мм изоляционного покрытия -. В первую очередь стоит изучить конструктивные особенности устройства, уделив внимание типу контактов. Выключатель необходимо перевернуть и осмотреть.

Обычно есть схема, с помощью которой можно правильно выполнить подключение. Если такая информация недоступна на устройстве, вам нужно поискать ее в инструкции или использовать устройства, чтобы определить, какой контакт предназначен для фазового входа, а какие два — для выхода.

Отсутствие необходимой маркировки — редкий случай, характерный для некоторых старых моделей коммутатора советских времен или для дешевых устройств некачественного китайского производства. Иногда помогает простая логика: вход и выход почти всегда находятся на противоположных сторонах.Вход только один, а выхода в таких переключателях всегда два.

Вход и выход для контактов обычно расположены на противоположных сторонах. Фазовый ввод обозначен как L, а соединение выходных контактов обозначено стрелками

Обычно буквой L обозначено место подключения входа фазного провода, а стрелками на противоположной стороне обозначено место, где подключаются провода, отвечающие за работу отдельного ключа.

Жила, которая чаще всего покрыта белой изоляцией, должна быть подключена к фазовому входу, а две другие жилы, которые на фото показаны синим и желто-зеленым цветом, — к соответствующим гнездам. После того, как все контакты будут подключены, нужно развернуть прибор и установить его в розетку.

В моделях с самоблокирующимися контактами подключение очень простое. Зачищенный край провода нужно просто вставить в точку соединения. Там установлен зажим, который автоматически фиксирует соединение пружиной.Таким образом соединяются все три провода.

Необходимо внимательно следить за цветовым кодированием отдельных жил. Как только они будут вставлены в разъемы, вам нужно немного отодвинуть их назад, чтобы убедиться в надежности соединения. Если необходимо снять неподвижные жилы с зажимных контактов, то соединение необходимо отключить.

Для этого рядом с каждым зажимом предусмотрены пуговицы; они могут располагаться на концах устройства. Когда кнопка нажата, зажим освобождается, и провод легко снимается.На выключателях с винтовыми контактными замками часто отсутствует обозначение ввода и вывода для проводов.

Обычно фазовый вход расположен вверху, а два выхода — внизу. В конструкции таких устройств есть пластина, к которой подключаются подвижные выходные контакты, их назначение очевидно. Чтобы зафиксировать контакты в таком устройстве, нужно открутить прижимной винт, вставить зачищенный край провода в отверстие, а затем снова вкрутить крепеж.

Если заземляющий провод на этом этапе не используется, рекомендуется еще раз позаботиться о его изоляции. Теперь нужно очистить от внешней и внутренней крышки конец фазового провода, ведущего к светильнику. Его нужно подключить к одному из проводов, выходящих из выключателя.

То же самое нужно сделать с фазным проводом, идущим от второй лампы, он подсоединяется ко второй жиле, выходящей из переключателя.

Снова заизолируйте все невостребованные заземляющие провода и поместите их в распределительную коробку.Если заземление предусмотрено, соответствующие провода необходимо подключить последовательно. Осталось подключить нулевые жилы: одну от провода питания и еще две от ламп. Они просто скручены вместе.

Этап №6 — проверка работоспособности схемы

Теперь осталось вкрутить лампочки в патроны и проверить работу схемы.

В конце сборки электрическая схема двойного переключателя будет выглядеть примерно так.На этом этапе нужно проверить: включить УЗО и автомат, а затем ключи — поочередно и вместе. После проверки устройства защиты нужно отключить

Для начала нужно включить УЗО и автомат. После этого по очереди проверяется работа каждой клавиши выключателя, а затем одновременно включаются и выключаются обе лампы.

Если все сделано правильно, то лампы загорятся и погаснут в соответствии с положением клавиш переключателя

После этого нужно отключить защитные устройства и заизолировать все соединения и завершить установку двух- кнопочный переключатель путем установки декоративной рамки.

Выводы и полезное видео по теме

Наглядный процесс установки двухклавишного переключателя можно посмотреть здесь:

На самом деле подключить такое устройство несложно, нужно лишь разобраться с порядком включения все операции и соблюдать требования техники безопасности. Лучше и проще использовать современную технику и материалы, так как они проще в установке и лучше сочетаются друг с другом.

Хотите прояснить непонятные моменты по установке переключателя, которые мы не рассмотрели достаточно подробно в этой статье? Или вы хотите дополнить приведенный выше материал ценными комментариями / советами, основанными на личном опыте? Пожалуйста, пишите свои вопросы в блоке комментариев, выскажите свое мнение, добавьте полезные рекомендации.

В жилых и подсобных помещениях всегда должен быть свет. Для освещения используется группа лампочек, удобство их использования напрямую зависит от наличия подходящего выключателя. Они бывают одно-, двух- и трехместные, но наиболее популярны двухместные.

Переключатель двухкнопочный

Устройство состоит из следующих элементов:

• Пластиковый корпус.
• Один входной и два выходных терминала.
• Два ключа.
• В некоторых формах — световой индикатор.

Принцип действия

Устройство с помощью отдельных клавиш позволяет подавать и прерывать ток, идущий непосредственно к осветительным приборам.

Достоинства и недостатки

• С помощью разных клавиш можно включать и выключать определенные группы ламп.
• Экономия кабеля при установке (нужен один), т.к. установка двух одиночных выключателей требует прокладки отдельных.
• Если он установлен на большое количество лампочек, они могут включать только часть из них (затемнение), а это экономит электроэнергию.
• Применяется в помещениях с повышенной влажностью.
• Не требует особого ухода.
• Простота установки.

Нюанс: корпус сделан из прочного пластика, но при сильном физическом воздействии он может лопнуть.

Как подключить своими руками?

Перед началом работы необходимо ознакомиться со схемой и подготовить необходимые инструменты, иначе процесс займет много времени и сил. Учитывая все нюансы, подключение под силу рядовому пользователю, а не профессиональному электрику.

Необходимые инструменты:

• Выключатель и пластиковая форма (стекло).
• Отвертка фигурная и индикаторная.
• Наконечники для обжима и специальный инструмент (обжим).
• Строительный нож.

Пошаговый процесс подключения:

1. Первоначально отключили электричество по всему дому или квартире с помощью переключателя в распределительном блоке.
2. Выключатель разобран: ключи и корпус аккуратно снимаются, чтобы был доступ к клеммным колодкам.
3. В подходящее отверстие в стене монтируется специальная пластиковая форма, которая защищает весь механизм от различных нежелательных факторов. Трехжильный кабель пропущен через отверстие в корпусе.
4. Края этих жил должны быть очищены от изоляции. С помощью ножа отрезается примерно 1-1,5 см, главное не повредить медную или алюминиевую основу.
5. Наконечники обжима надеваются на края жил и вставляются в специальный обжим (запрессовываются). Это помогает защитить их во время затяжки выключателя.
6. Из трех проводов надо вычислить фазный. Для этого комнату подключают к току, а конец индикаторной отвертки поочередно прислоняют к оголенным кончикам. Если диод посередине пластиковой прозрачной отвертки загорелся, это фаза. Найдя нужный провод, комната снова обесточивается.
7. Конец фазы ввода помещается в отверстие переключателя и зажимается отверткой. Как правило, он расположен вверху и маркируется производителем буквой «L».
8. Концы двух других проводов вставляются в клеммы, расположенные внизу.
9. Когда провода закреплены и проверены, корпус и основание должны быть соединены вместе и помещены в пластиковую основу в стене и закреплены (поочередно затягивать боковые болты, которые расширяют металлические лепестки). Прилагаются два ключа (крышки).
10. Далее выключатель в блоке распределительных щитов возобновляет подачу электричества по дому, после чего проверяется исправность и правильность его работы.

Техника безопасности

Работы по подключению электроприбора производятся только при полностью обесточенном помещении. Пренебрежение этим состоянием грозит поражением организма электрическим током, ожогами рук или смертью.

Все используемые инструменты должны быть с изоляционными элементами (пластмассовые ручки, корпус). Для полной защиты человека желательно надеть на руки специальные перчатки и ходить в резиновой обуви (материалы — диэлектрики).

Схема подключения двух групп лампочек

• Для разнесения потоков электричества в помещении обязательно должна быть встроенная стенка — это ключевой элемент. Изначально в него вставляется двухжильный кабель от щитка (один провод подключается к фазе, а второй к нулю).
• От каждой группы осветительных приборов также к коробке прокладывается двухжильный кабель. Кабель содержит два провода с изоляцией разного цвета (например, красный «ноль» и синий «фаза»).
• Три красных провода соединены между собой скручиванием или зажимом. Они служат неотъемлемой базой, подключенной ко всем лампочкам или другим приборам.
• Провод фазового центра, идущий от «щитка», является входящим (основным) и подводится непосредственно к переключателю на требуемую клемму. Синие провода от разных групп лампочек не соединяются вместе, а идут отдельными проводами к выходным клеммам переключателя.

Всего в коробке должны быть следующие позиции:

• 1 провод основной фазы.
• 1 выход для первой лампы или группы.
• 1 выход во вторую группу.
• 1 провод «ноль» совмещен со всеми лампочками (скручен).

Учитывая все нюансы подключения по схеме, заметно, что фазный провод играет ключевую роль в процессе включения и выключения групп лампочек от блока питания. Ноль — дополнительный.

Рекомендация: При скручивании жил необходимо тщательно очистить их концы от изоляции и иметь длину не менее 4-5 см.Провода желательно зажать плоскогубцами так, чтобы получилась косичка (косичка). Оберните открытую поверхность изоляцией или наденьте защитный колпачок.

Совет: для уменьшения потерь на проводку проводов от коробки до переключателя можно использовать одну трехжильную, жилы в которой служат распределителями фаз.

Схема подключения к одной лампочке

Этот метод намного проще в подключении необходимого осветительного прибора и практически аналогичен предыдущему.Например, это выглядит так:

• От «экрана» к распределительной коробке подключается двухжильный кабель.
• Идентичный кабель идёт от лампочки.
• Нулевые провода связаны и изолированы.
• Главный фазный провод подключается к соответствующему входу выключателя (клеммная колодка «L»), а выход — к одной из двух нижних клемм.

В этом случае одна из кнопок двухкнопочного переключателя неактивна.

Подключение переключателя со световым индикатором

Некоторые переключатели имеют внизу прозрачное окошко, возле которого расположен светодиод.Он предназначен для видимости выключателя в помещении в ночное время и видимости его работы от основной системы электроснабжения.

Процесс подключения

• Из диода выходят два тонких провода для подключения к основным жилам питания.
• Один отвод должен быть совмещен с основным фазным проводом и закреплен в клеммной колодке.
• Вторая ветвь может быть присоединена к любой фазе ветвления.
• После этого загорится нижняя часть клавиш устройства, это означает, что переключатель полностью исправен.

Схема подключения двухкнопочного переключателя

• Не подключайте бытовой прибор при включенном питании.
• Все работы должны выполняться с использованием исправных инструментов.
• Полностью собранный выключатель должен быть качественным.
• Рекомендуется приобрести устройство с зажимными клеммами, позволяющими один раз закрепить жилы. Болтовые переключатели могут повредить его, а полное нажатие снизит износостойкость и может вызвать искры.
• В процессе подключения нередко возникают случаи, когда нужно прибегнуть к процессу скрутки проводов (последовательное подключение). В таких случаях необходимо аккуратно зажать ответные провода и обернуть их изоляционным материалом, а поверх них надеть защитный пластиковый колпачок. Столкнувшись с этой проблемой и путаницей со схемой подключения, лучше обратиться к квалифицированному специалисту, чтобы не обесточить всю квартиру.

Мощность

Наиболее выгодным вариантом для помещения является установка двухкнопочного выключателя, так как с его помощью можно включать свет в необходимом количестве (регулировка яркости) и в соответствующих помещениях. Главное, правильно установить выключатель, соблюдая меры безопасности, и он прослужит долгие годы без дополнительного вмешательства или ремонта.

Известно, что в просторных помещениях или длинных коридорах крайне неудобно использовать только один выключатель, установленный у самого входа. Некоторое время перед включением прибора или после его выключения придется обходиться без света. Избежать этого неудобства можно только одним способом — установить устройства особой конструкции на входе в помещение, а также на выходе из него (их называют проходными выключателями или выключателями).

Устройство и принцип работы

С помощью таких переключателей можно управлять одним и тем же источником света из двух и более точек, включая его в одном месте и выключая в другом (или наоборот). Благодаря этому во время движения коридор будет постоянно освещаться на всем протяжении пути.

Двухклавишные проходные переключатели разных производителей, вид сзади, показаны на рисунке ниже.

Схема подключения двойного проходного переключателя может быть реализована с помощью одноклавишного устройства, поэтому возникает вполне естественный вопрос: а для чего тогда второй ключ?

Чтобы ответить на него, необходимо понять следующие пояснения:

• Двухклавишный переключатель проходного типа также содержит переключающие контакты, но в этом случае количество групп переключения ламп увеличено с одной до двух .
• Количество проводов, соединяющих два разнесенных коммутационных устройства увеличивается до 4.
• При такой схеме подключения двухклавишных проходных выключателей появляется возможность переключать сразу две лампочки освещения (одну для включения, другую выключить).
• Чтобы увидеть разницу между двухкнопочными и однокнопочными переключателями, нам поможет прямое сравнение. Для этого нужно помнить, в котором соединение настраивается только по двум проводам.

Важно! Когда мы смотрим на две схемы вместе, мы сразу видим разницу не только в количестве разъемов, но и в функциональности используемых устройств.

Если в случае с одним ключом включалась только одна группа (включалась и гасла лампа), то в цепочке с двухклавишным переключателем таких групп уже две. По схеме двухклавишных проходных устройств в этой ситуации можно будет включить первую из 2 ламп, а вторую выключить и наоборот.

Схема управления освещением с двух мест

При подключении двойных сквозных выключателей возможно управление двумя лампочками поочередно с двух мест.Эта схема содержит пару двухкнопочных переключателей, что позволяет включить одну из ламп на входе, одновременно выключая другую. Например, при выходе из длинного коридора второе устройство допускает обратную работу. Таким образом, управление освещением осуществляется попеременно с 2-х мест.

Важно! В данном случае направление движения по коридору принципиального значения не имеет.

Схема подключения на 3 точки организована таким образом, что нейтральный провод подключается сразу к обеим осветительным группам, а фазный провод идет к каждому из входов первого двухклавишного переключателя. Независимо от положения клавиш, ток будет проходить только через 2 из 4 входных клемм. От первого проходного переключателя ток через перемычки поступает на вход перекрестного переключателя, а затем — на второй проходной переключатель.

Это положение клавиш переключателя определяет путь прохождения тока через осветительные приборы. Если эта группа находится в рабочем состоянии (светятся) — достаточно нажать на кнопку любого из переключателей, чтобы снять с нее питание. То же самое и с их включением: при изменении положения любой клавиши сразу восстанавливается цепь питания.

Схема управления освещением из четырех точек

Для организации управления осветительными приборами сразу из 4 точек (в двух направлениях) в помещении потребуется установить пару переключающих устройств. При наличии нескольких групп освещения предпочтительны двухклавишные переключатели крестового типа. При их последовательном соединении усложняется не только электропроводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки нужно будет установить дважды (сразу в обоих проходных переключателях, схема которых приведена выше). При отключении таких систем рекомендуется четко следовать ранее нарисованному эскизу с указанными на нем обозначениями контактов и перемычек.

Схема подключения трехклавишного проходного переключателя

При ознакомлении со схемой трехклавишного проходного переключателя необходимо обратить внимание на следующие моменты:

• Рассматриваемые устройства имеют 6 выходных контактов , что позволяет управлять тремя группами светильников, находящихся в одной точке доступа.
• Перед подключением трехклавишного проходного выключателя необходимо сначала смонтировать его нагрузки и отключить их согласно схеме освещения.
• Трехклавишный переключатель проходного действия, схема которого показана на рисунке справа, не предназначен для проходных целей.

В заключение отметим, что методика монтажа двухклавишного проходного переключателя с двух мест и все его последующие модификации (с трех и четырех точек) напоминают аналогичные операции для одноклавишных устройств. Его небольшое усложнение оправдано значительным расширением функциональных возможностей системы, дополненным еще одним осветителем, переключаемым «в противофазе» с первым.

Полезные похожие видео

Как сделать или где найти двухклавишный кросс-переключатель — смотрите в видео ниже.

При замене проводки в доме или установке новых кабелей лучше сразу учесть все требования и пожелания. Учет особенностей разводки поможет комфортно эксплуатировать сеть.

В некоторых комнатах есть смысл подключить двухкнопочный выключатель на два светильника. Особенно это актуально, если есть разные группы осветительных приборов.

Область применения двойного выключателя

Двухкнопочный переключатель — это устройство, которое может управлять двумя светильниками или другими осветительными приборами.

Двухкнопочный переключатель позволяет регулировать работу одного устройства с несколькими лампами освещения. Если у люстры много лампочек, в некоторых ситуациях включать их все необязательно — выключатель с двумя клавишами поможет подключить необходимое количество ламп. Когда пользователь нажимает обе клавиши, загораются все лампы многоламповой люстры.

Автоматический выключатель

Конструкция устройства разделена на две части:

1. Пластиковая рамка с ключами (защитная часть).
2. Рабочий механизм (рабочая часть, провода).

В разных моделях крепление каркаса неодинаковое — фиксируется двумя винтами или защелками. В последнем случае защелки легко присоединяются и снимаются движением пальца.

Также есть два варианта крепления рабочей части в распределительной коробке (стекло, розетка). Это делается путем закрепления металлического каркаса с отверстиями, позволяющего широко регулировать механизм внутри стекла, или с помощью распорных ножек. По бокам механизма предусмотрено два винта, при затяжке ножки раскладываются до плотной посадки в розетку.

Чтобы правильно подключить двойной выключатель на две фары, нужно заранее изучить имеющиеся провода и контакты. Последние нужны для подключения подходящими проводами, отходящими кабелями.

По типу конструкции крепления проводов выключатели могут быть:

• с самозажимными контактами — провода фиксируются пружинами;
• с винтовыми контактами — провода крепятся винтовой пластиной.

Все переключатели на две клавиши имеют не менее трех контактов — входных и двух выходных. Фазный провод необходимо подключить к общему входу, выходные провода подключить к разным участкам точек освещения.

Схема подключения

Перед началом любых работ убедитесь, что в сети нет напряжения. Отключите электрический ток в распределительной коробке. Далее с помощью индикаторной отвертки нужно убедиться, что квартира обесточена.

Цепи двойных выключателей для двух фонарей предполагают правильное соединение контактов:

1. Заземление. Выводит на источник света.
2. Ноль. Выводит на источник света.
3. Фаза. Запитан, обеспечивает питание лампочек.

После указания расположения фазы (обычно провод серый, коричневый или черный) необходимо соединить провода попарно (не одновременно). Фаза соответствующей точки освещения подключается ко входу выключателя, остальные провода (масса, ноль) — к выходным клеммам. В распределительной коробке провода становятся коммутируемыми фазами электроприборов.

Необходимые инструменты и материалы

Чтобы проделать необходимое отверстие и установить выключатель, установка предполагает использование ряда инструментов:

• дрель с соответствующими сверлами (6 мм для дерева, бетона, кирпича) или перфоратор со сверлами;
• строительная смесь, гипс, алебастр — для фиксации выключателя, заделки отверстий;
Отвертки
• simple и Phillips — открутят детали переключателя и закрутят клеммы;
Отвертка индикаторная
• — поможет определить фазу, ноль, зафиксировать наличие / отсутствие напряжения в сети;
• острый нож — нужен для зачистки изоляции, резки проводов, подготовки отверстий в переключателе для проводов;
Клещи
• (нужны не всегда) — необходимы для опрессовки кабелей;
• дюбелей необходимого размера (в зависимости от типа выключателя, материала стены).

Все инструменты электрика должны иметь защитную изоляцию для предотвращения поражения электрическим током через металлические части. Лучше приобретать выключатель с керамическим сердечником — такое изделие считается самым качественным, долго служит, обладает прекрасными изоляционными свойствами.

Если разводки нет, сначала придется смонтировать распределительную коробку, без которой реализация такой схемы невозможна. Лучше приобретать провода качественные, с готовой маркировкой фазы, нуля, заземления — монтаж намного проще.

Подключать провода из разных материалов категорически запрещено: со временем они окисляются, портятся.

Подбор сечения провода производится с учетом мощности осветительных приборов. Чаще всего используется кабель 1,5 мм.

Как подключить двухкнопочный выключатель

Электромонтаж делается открытым или закрытым способом — в зависимости от желания и возможностей. В современных квартирах чаще всего кабели проходят закрытым способом. Если выбран открытый путь, дополнительно придется докупить кабельные каналы, гофрированную трубу.

Инструкция по подключению двойного выключателя на две фары (для самого сложного варианта — скрытая проводка):

1. Просверлите отверстие в стене с помощью перфоратора и специального сверла. В это отверстие будет установлена ​​новая розетка.
2. Удалите поврежденные части стены и штукатурку, чтобы мусор не мешал дальнейшей работе.
3. Поставить розетку на место — нужно «примерить» стекло, проверить соответствие отверстия требуемым параметрам.
4. Снимите розетку. Приступите к проделыванию отверстий для проводов, которые будут спускаться к плинтусу и идти к распределительной коробке (если коробка находится рядом, ворота делаются прямо к ней).
5. Вырезать отверстия в корпусе двухкнопочного переключателя для электрических проводов.
6. Штукатурку или другую покупную фиксирующую смесь развести водой. Слегка смочите поверхность просверленного отверстия.
7. Нанести смесь на стены и дно отверстия в стене, закрепить стекло.Удалите лишние остатки смеси, очистите поверхность.
8. Придать розетке желаемое (ровное) положение, окончательно зафиксировать.
9. Убедитесь, что сеть снова выключена. Пометьте провода (фаза и ноль).
10. Подвести фазу к рабочей части переключателя, подключить соответствующую клемму входящего контакта.
11. Подсоедините другой фазный провод к кабелю второго осветительного прибора. Остальные провода закрепите клеммами.
12. Закрепите рабочую часть переключателя в корпусе рамкой и винтами (в зависимости от модели).
13. Установить внешнюю часть — клавиши и пластиковую рамку. Подайте напряжение в сеть, проверьте работу точек освещения.

Проверка УЗО

Устройство защитного отключения необходимо для отключения тока во время утечки. Его нужно периодически проверять (каждые 1-2 месяца). Есть два пути:

1. Нажать кнопку «Тест» — рабочий прибор сразу заработает.
2. Возьмите лампу, подключите ее к фазе и нулю — прибор среагирует выключением.

Если УЗО не срабатывает, возможно, устройство повреждено. Такой прибор необходимо немедленно заменить, вызвав специалиста.

Проблемы и решения

Самая частая ошибка — неправильный порядок проводов. Если поменять местами фазу и ноль, произойдет короткое замыкание. Чтобы этого не произошло, нужно пометить провода.

Некоторые начинающие электрики покупают выключатели слишком дешево. Обычно устройства быстро выходят из строя и их использование небезопасно.

Не стоит составлять сложные схемы подключения без наличия соответствующего образования — такое дело стоит доверить профессионалу.

---

Как подобрать люстру подходящего размера (и где ее разместить)

Расположение люстры зависит от двух основных факторов: места ее расположения в комнате и ее высоты подвешивания. Установка люстры в неправильном месте повлияет на общий эстетический вид комнаты — если она будет висеть слишком низко, это затруднит движение транспорта по дому; если он слишком высокий, свет может быть слишком тусклым, чтобы быть полезным. При размещении люстры в конкретной комнате руководствуйтесь приведенными ниже рекомендациями.

Столовая

Высота подвешивания: Низ люстры должен находиться на высоте 30–36 дюймов над столом.
Где повесить: Установите светильник над серединой стола, а не посередине комнаты. Если у вас есть буфет или фуршет, ваш обеденный стол, скорее всего, будет размещен не по центру комнаты, поэтому люстра, висящая в центре помещения, будет сбивать с толку глаз.

Над кухонным островом

Высота подвешивания: Низ люстры должен находиться на высоте 30–36 дюймов над столешницей.
Где повесить: Центрируйте люстру в центре острова. Однако, если вы вешаете несколько подвесных светильников или мини-люстр, мы рекомендуем размещать светильники на расстоянии 30 дюймов друг от друга по ширине центральной линии острова. Если у вас будет три светильника, расположите один над серединой острова, а затем два других повесьте на расстоянии 30 дюймов с каждой стороны.

Прихожая, спальня или гостиная

Высота подвешивания: Чтобы никто не ударялся головой, всегда оставляйте зазор 7 футов между нижней частью люстры и полом. Однако, если ваш потолок выше 8 футов, установите люстру на дополнительные 3 дюйма выше на каждый лишний фут выше 8 футов.
Если у вас двухэтажное фойе, нижняя часть светильника должна находиться на том же уровне, что и люстра. второй этаж
Где повесить: Если у вас большое фойе, люстра, поставленная над круглым столом, станет смелым заявлением.В маленькой прихожей люстра должна висеть посередине комнаты.

Если люстра вешается в спальне или гостиной, поместите ее в центре комнаты, над кроватью или журнальным столиком. Мини-люстры также отлично смотрятся над прикроватными тумбочками (но помните правило 30–36 дюймов!).

Ванная

Высота подвешивания: Не менее 8 футов над самой высокой точкой от края ванны.

Где повесить: Из-за строгих строительных норм и правил для влажной среды люстра должна располагаться на расстоянии не менее 3 футов от края ванны или душа.

Из соображений безопасности убедитесь, что люстра закрыта или предназначена для использования в условиях повышенной влажности.
Магазин Люстры с мокрым рейтингом

Руководство по установке люстры

— Как установить люстру

Один из самых ярких и заметных предметов декора в вашем доме, люстра, может по-настоящему сиять только в том случае, если вы ее действительно установите. Сидеть в коробке бесполезно. Но с чего начать? Не волнуйтесь, у нас есть несколько простых шагов, которые помогут вам приступить к установке вашего потрясающего приложения.(Просто примечание: следуйте конкретным инструкциям, прилагаемым к вашей люстре, это руководство не является всеобъемлющим для каждой марки или модели).

Безопасность прежде всего!

Когда вы готовы к установке, в первую очередь следует обратить внимание на безопасность. Обязательно отключите питание прибора. Затем начните с удаления старого приспособления и убедитесь, что электрическая коробка размещена там, где вы хотите.

Столп силы

Убедитесь, что балка или стойка (на которой вы собираетесь повесить светильник) могут выдержать вес вашей люстры.Примечание: если электрическая коробка устанавливается непосредственно на балку, она должна выдерживать до 50 фунтов веса. Затем распакуйте люстру и прочтите инструкцию.

Насколько высоко?

Ничто так не портит красивую вещь, как постоянные удары головой о нее. Итак, важно выбрать правильный рост.

Слишком высокий

Слишком низко

Найдите рекомендованную длину цепи

Воспользуйтесь приведенной ниже формулой и найдите нужную высоту люстры, устанавливаемой над столом.

Высота от потолка до стола

–

32 дюйма (рекомендованная высота)

–

Люстра Высота

=

Длина цепи

Если люстра не выходит за пределы стола, следуйте этим советам:

• Для комнат со стандартными потолками высотой 8 футов повесьте люстру на высоте 7 футов над землей, чтобы оставалось достаточно свободного пространства для головы.
• Повесьте светильники высотой около 8 футов для комнаты с более высокими потолками.
• Если у вас двухэтажное фойе, нижняя часть светильника должна находиться на одном уровне со вторым этажом.
• Обязательно установите люстру в центре комнаты, над кроватью или журнальным столиком.

Правильно

Установить как Pro

Соберите люстру в соответствии с вашими конкретными инструкциями.Во-первых, обязательно проденьте проволоку в цепь, вплетая и выходя из каждого другого звена. Затем прикрепите монтажный кронштейн к распределительной коробке. Подключите люстру к распределительной коробке. Не забывай! Перед навешиванием стопорная гайка и капюшон спускаются по цепи.

Получить заземление

А теперь пора подключить прибор. Сначала заземляющие провода. Затем закрепите провода гайками и заправьте их в навес. Наконец, установите и закрепите навес. Обратитесь к руководству по электромонтажу, которое входит в комплект поставки, для получения более подробной информации.

Сильная отделка

Если в вашей люстре есть дополнительные элементы, самое время их установить или собрать. Добавьте лампочки, и одним щелчком выключателя у вас будет свет!

Если проблема не исчезнет, ​​обратитесь за помощью в местный выставочный зал.

Подключение потолочного вентилятора и светильника (со схемами)

Подключение потолочного вентилятора и света может показаться сложной задачей, но это не обязательно.Pro Tool Reviews дает вам визуальное руководство и пошаговые инструкции по правильному подключению для вашей конкретной установки потолочного вентилятора. По шкале от 1 до 10 уровень сложности этого проекта равен 5, хотя он может быть более сложным, если вы включите вспомогательные проекты, такие как прокладка проводки через стены и т. Д.

Вентилятор и свет определяют, как вы хотите управлять этим вентилятором. Для некоторых это будет любая комбинация от отсутствия переключателей (с использованием прилагаемых тяговых цепей для питания вентилятора и / или света) и наличия отдельных переключателей для света и вентилятора.

Наличие правильных инструментов поможет проекту пройти гладко. Это также гарантирует, что вы не увязнете, пытаясь, например, зачистить провода бритвой. Пара настоящих приспособлений для зачистки проводов сделает работу точнее и примерно в 10 раз быстрее.

Примечание автора: правила и советы по безопасности
При подключении потолочного вентилятора и освещения важно всегда соблюдать местные правила и нормы. Для выполнения внутренних электромонтажных работ может потребоваться разрешение. При работе с электричеством всегда не забывайте выключать питание, проверять проводку с помощью электрического тестера (или вольтметра), чтобы убедиться, что питание отключено, закрепляйте коробку панели, чтобы никто не мог случайно снова включить питание во время работы, и проконсультируйтесь со специалистом, чтобы убедиться, что вы все делаете правильно и в рамках требований норм вашего штата и местных норм. Прочтите все инструкции и информацию по технике безопасности, прилагаемые к потолочному вентилятору.

Мы рассмотрим каждый тип методологии переключения и обсудим, что каждый влечет за собой с точки зрения подключения и управления потолочным вентилятором / освещением. Вот четыре метода:

1. Потолочный вентилятор с электроприводом и / или освещение без каких-либо переключателей (без переключателей)
2. Включение света и использование тягово-вытяжной цепи для вентилятора (одиночный переключатель)
3. Использование одного и того же переключателя для переключения обоих источников света и вентилятор (одиночный переключатель)
4. Включение света и вентилятора с помощью отдельных переключателей (два переключателя)
5. Включение света и вентилятора с помощью одного переключателя с питанием на переключателе (одиночный переключатель)

1.Электрический потолочный вентилятор и / или свет без переключателей (без переключателей)

Мы рекомендуем этот метод, когда вы просто не можете включить переключатель в комнату. Это действительно требует, чтобы у вас была возможность подавать питание непосредственно на вентилятор из ближайшего места. Это, безусловно, приемлемый метод подключения, и все вентиляторы поставляются с тросовыми переключателями для управления вентиляторами и осветительными приборами. Электропроводка этого типа электрического соединения выглядит следующим образом:

Как видите, это простое соединение подает питание как на вентилятор, так и на (дополнительный) комплект освещения.Заземляющий и нейтральный провода просто связываются вместе, как и следовало ожидать. Электродвигатель вентилятора обычно имеет черный цвет, в то время как у большинства современных вентиляторов также есть отдельный синий провод, который подает питание на свет. Важно подключить этот провод, даже если вы не планируете использовать комплект для освещения, поскольку он дает домовладельцу возможность добавить его позже, не снимая и не перематывая вентилятор сверху.

2. Включение света и использование тягово-вытяжной цепи для вентилятора (одиночный переключатель)

Этот метод и следующие из них являются наиболее часто используемыми. Для них требуется только один выключатель света. Многие старые дома никогда не думали подключать второй выключатель. В основном это произошло из-за того, что в домах не было потолочного вентилятора с электроприводом. В результате многим домовладельцам приходится использовать один переключатель для управления светом и / или обоими аспектами своих потолочных вентиляторов. Электропроводка для этого типа электрического подключения выглядит так:

Как видите, мы переключили горячую линию, идущую к световому комплекту, вставив выключатель. Многие люди используют простые 12/2 (Romex) с заземляющим проводом, чтобы сделать эту петлю.В этом случае оберните оголенный белый провод черной изолентой. Это указывает (вам или кому-либо еще, кто будет работать с цепью в будущем), что это действительно «горячий» провод, а , а не — нейтральная линия.

Хотя мы показываем небольшую полоску изоленты, мы рекомендуем на самом деле обернуть ею весь оголенный белый провод. Обратите внимание, что мы решили подключить двигатель вентилятора напрямую к источнику питания. Это позволяет нам включать и выключать вентилятор за шнурок. Это также позволяет использовать вентилятор независимо от положения настенного переключателя на .Подключите нейтральный и заземляющий провода, и все готово.

3. Включение света и вентилятора с помощью одного выключателя (одиночный выключатель)

Это небольшая адаптация описанного выше метода. Он переключает питание как вентилятора, так и осветительного комплекта от настенного выключателя. Это позволяет включать и выключать вентилятор с помощью настенного выключателя (вместе с светом). Вам не нужно подходить и тянуть за цепь, чтобы остановить двигатель вентилятора. Этот способ подключения полностью зависит от вас.Некоторые предпочитают метод №2, в то время как другие (включая меня) обычно выбирают этот метод. Вот как выглядит это электрическое соединение:

Обратите внимание, что питание подается через коммутатор. Электродвигатель вентилятора и световой комплект получают питание от переключателя. Как и ожидалось, нейтраль и земля просто связаны вместе, и все в порядке.

4. Включение света и вентилятора с помощью отдельных переключателей (два переключателя)

Это наиболее универсальный способ электрического подключения потолочного вентилятора с помощью комплекта освещения.Это позволяет отдельно управлять вентилятором и светом в комнате. Есть также множество действительно удобных переключателей, которые объединяют этот двойной контроль в одну аккуратную маленькую упаковку. Некоторые даже дают вам возможность приглушить свет — определенно приятный штрих! Существует бесконечный выбор комбинированных диммеров / переключателей, которые можно использовать с вентилятором или вентилятором / светом.

Конечно, вы всегда можете просто подключить два однополюсных переключателя, и все готово. А вот как будет выглядеть электропроводка в этой ситуации:

Выглядит сложнее, но не переживайте.Основная идея заключается в том, что ваша линия электропитания питает оба переключателя. Затем каждый переключатель питает либо вентилятор (черный провод), либо комплект освещения (синий провод). Все, что осталось на этом этапе, — это связать вместе все заземляющие и нулевые провода (соответственно). Еще раз помните, что мы предполагали 12/2 с заземлением для линий, идущих к переключателям и от переключателей, поэтому не забудьте четко обозначить их как «горячие» провода, обернув черную изоленту вокруг белых концов.

Несмотря на то, что код оговаривает определенные условия, обычно существуют разные способы выполнения подключения.В частности, описанный выше метод был продемонстрирован с использованием стандартного провода 12/2. Если вы выбрали провод 12/3, вы могли бы выполнить те же соединения с двумя переключателями с немного меньшими затратами:

Здесь вы используете один горячий (черный) провод для питания обоих переключателей. Вы можете сделать это, подключив более длинный провод к обоим переключателям. Прыжок означает, что вы снимаете изоляцию с небольшого участка провода. Сделайте его достаточно большим, чтобы можно было обхватывать горячий терминал. Затем вы замыкаете оголенный провод вокруг горячего вывода первого переключателя.Наконец, оголите конец и подключите его ко второму переключателю. Горячий возврат — это красный провод и белый провод, которые вы заклеиваете черным (на обоих концах), чтобы обозначить его как горячий провод.

Вы также можете перепрыгнуть через провод заземления. Этот метод перемычки проводов хорош тем, что избавляет от необходимости использовать проволочные гайки. Это также упрощает схему подключения (и дает больше места для работы в коробке!)

Вот аналогичный способ сделать это, используя провод 12/3 с гайками вместо перемычки:

5.Включение света и вентилятора с помощью одного переключателя с питанием переключателя (одиночный переключатель)

Это идентично ситуации № 3 выше. Однако мы хотели обрисовать различия в проводке, когда фактически питание подается на выключатель, а не на потолок. Мы обнаружили, что этот метод встречается примерно в пятидесяти процентах случаев в старых домах. Особенно это происходит, когда электропроводка зародилась в подвесном пространстве. Вдобавок в этом методе есть своего рода чистота.

Он также предлагает два полезных преимущества.Во-первых, провода последовательны. У вас нет перемаркировки нейтральных проводов. Во-вторых, такой способ подключения упрощает замену потолочных вентиляторов. Отключение питания переключателя исключает подачу питания на потолочную коробку. Обратите внимание, что мы по-прежнему рекомендуем отключить прерыватель и проверить провода с помощью вольтметра, но, тем не менее, это стоит отметить.

Полезные советы

Обязательно проверьте источник питания перед началом работы, даже если вы уже отключили прерыватель.Мы видели несколько случаев, когда к одной потолочной коробке подключалось более одного источника питания. Когда мы вошли внутрь, нас ждал настоящий сюрприз! Также важно отметить, что хотя некоторые источники питания подключаются через коммутатор (а не сверху), основная методика, описанная здесь, не меняется. Что действительно изменилось, так это то, что вы можете безопасно отключить потолочный вентиляторный блок, просто выключив переключатель. Это удобно при замене потолочных вентиляторов на аналогичную модель. Тем не менее, мы по-прежнему рекомендуем выключить выключатель, чтобы кто-то не наткнулся на вас и не попытался включить свет!

Зачистка проводов

При зачистке проводов мы предпочитаем использовать инструмент для зачистки, а не лезвие бритвы.На рынке есть несколько инструментов, от простых инструментов для снятия изоляции за 2 доллара до более изысканных устройств для зачистки проводов с вырезами для кабеля 10/2, 12/2 и 14/2.

Не используйте прилагаемые гайки для проводов

Никогда не используйте прилагаемые «гайки для проводов», которые идут в комплекте с потолочными вентиляторами. Они почти никогда не имеют металлической внутренней обмотки и обычно имеют меньший размер. Это делает их трудными в использовании, если не сказать опасными. Вместо этого не забудьте купить небольшой ассортимент товаров в местном магазине товаров для дома или в хозяйственном магазине. Хотя обычно в этом нет необходимости, мы рекомендуем заклеить все гайки изолентой после того, как вы сделаете эти соединения. Проволочные гайки обычно очень надежны, но никогда не помешает добавить дополнительный слой защиты, чтобы они никогда не раскручивались. Это просто хорошая привычка, и ее реализация практически ничего не стоит с точки зрения времени или денег.

Вот и все, ребята!

Надеюсь, это руководство поможет вам установить потолочный вентилятор и выполнить все необходимые электрические соединения для его бесперебойной работы.Потолочный вентилятор станет отличным дополнением практически любой комнаты. Это один из самых простых проектов для выполнения, и он действительно окажет влияние на ваш дом. С ним вы также можете выглядеть и чувствовать себя настоящим мастером на все руки.

Замена потолочного вентилятора на обычный светильник

Тим Хили При замене вентилятора / светильника на осветительную арматуру закройте неиспользованный провод с обоих концов.

Q: Я хочу заменить потолочный вентилятор / светильник на обычный светильник.Кабель от распределительной коробки к потолочной коробке состоит из трех проводов — двух одинаковых черных и белого — с одним из черных, подключенных к таинственному синему проводу от вентилятора. У светильника, который я хочу установить, всего два провода, белый и черный. Как лучше всего подключить новый свет?

A: Отвечает Клифф Попеджой, дипломированный электрик из Сакраменто, Калифорния.

Кабель, идущий к вентилятору / осветительной арматуре, называется трехжильным, и он обычно имеет один красный провод и один черный вместо двух черных проводов во избежание путаницы.В вашем случае один из черных проводов кабеля подключен к черному проводу светильника, идущему к свету; другой черный провод подсоединяется к синему проводу прибора, идущему к вентилятору. Белый провод кабеля подключается к белому проводу прибора.

В распределительной коробке должно быть два кабеля: один с двумя проводами (один черный и один белый) и один с тремя проводами (два черных и один белый). Черный провод двухжильного кабеля подает питание, и он должен подключаться к одной из клемм переключателя, а также к одному черному проводу трехжильного кабеля для питания вентилятора.Другой черный провод трехжильного кабеля подключается к другому выводу переключателя, чтобы запитать свет. Два белых провода в распределительной коробке должны быть соединены вместе. Подключенный таким образом настенный выключатель управляет светом, а тяговая цепь на приспособлении управляет вентилятором.

Учитывая такое расположение, вот как подключить новый светильник. Сначала отключите питание на автоматическом выключателе или предохранителе и проверьте, что он выключен. В распределительной коробке оставьте белки соединенными вместе. Оставьте черный провод двухжильного кабеля подключенным к клемме переключателя, но отсоедините его от черного провода трехжильного кабеля, который затем следует закрыть гайкой.Убедитесь, что другая клемма переключателя подключена ко второму черному проводу трехжильного кабеля.

У монтажной коробки убедитесь, что три провода отделены друг от друга и на них нет ничего другого, затем снова включите питание. Включите переключатель и переведите диммеры в крайнее положение. С помощью тестера напряжения выясните, какой из черных проводов в коробке с приспособлениями имеет 120 вольт (проверка между черным и нейтралью), и пометьте этот провод кусочком ленты.Теперь снова отключите питание. Подсоедините черный провод от нового светильника к черному проводу, помеченному изолентой. Подключите белый провод крепления к белому проводу трехжильного кабеля. Закройте другой черный провод проволочной гайкой и завершите установку приспособления.

Если у вас нет измерителя напряжения или тестера для проверки того, какой черный провод подключен к переключателю, подсоедините один из черных проводов трехжильного кабеля к черному проводу прибора перед установкой прибора. Затем включите схему и включите переключатель.Если свет горит, закройте другой черный провод, и все готово. Если свет не горит, отключите питание и подключите другой черный провод к проводу прибора. При такой стратегии никогда не подвешивайте прибор за стыки электрических проводов. Вместо этого сделайте крючок из вешалки, чтобы подвешивать прибор, пока он не будет установлен.

Как установить потолочный светильник с двумя лампочками | Home Guides

Потолочные светильники с двумя или более лампочками не только обеспечивают больше света, чем светильник с одной лампочкой, но также часто являются декоративными и декоративными.Независимо от того, установлен ли новый светильник заподлицо с потолком или подвесной светильник, вы можете установить потолочный светильник с двумя лампочками в одну распределительную коробку, чтобы все лампочки в новом светильнике управлялись одним и тем же переключателем. Во многих случаях вы даже можете подключить новый прибор к переключателю диммера, чтобы контролировать количество света, обеспечиваемого прибором.

Выключите автоматический выключатель, обеспечивающий питание электрической цепи для света. Снимите пластину, закрывающую выключатель света, и прижмите кончик бесконтактного электрического тестера к проводке на стороне выключателя.Если индикатор тестера загорается, значит в цепи все еще есть питание. Отключите другие выключатели или главный выключатель в доме и проверьте снова, пока тестер не покажет, что питание отключено. Замените пластину переключателя.

Установите стремянку под осветительный прибор. Снимите глобус и лампочки текущего осветительного прибора, затем ослабьте крепежные винты и потяните прибор вниз. Снимите гайки, соединяющие проводку прибора, и отложите прибор в сторону.

Ослабьте монтажные винты, которыми соединительная коробка крепится к потолочной балке или гипсокартону, и вытащите распределительную коробку из отверстия в потолке.

Вставьте скобу потолочного вентилятора в отверстие в потолке и расположите скобу перпендикулярно соседним балкам так, чтобы плечо скобы было по центру отверстия в распределительной коробке. Вручную поверните рычаг распорки, чтобы затянуть скобу между балками, затем затяните ее еще на один оборот разводным ключом.

Поместите монтажный зажим на скобу и пропустите электрический кабель через зажим соответствующей распределительной коробки. Совместите коробку с крепежными болтами зажима и затяните гайки, чтобы прикрепить распределительную коробку к скобе.

Прикрепите монтажный кронштейн нового светильника к распределительной коробке с помощью прилагаемых винтов. Затем повесьте прибор на монтажный кронштейн в соответствии с инструкциями, прилагаемыми к световому комплекту.

Подключите черный провод от распределительной коробки ко всем черным проводам от приспособления с помощью гайки. Аналогичным образом подключите все белые провода. Подключите оголенный провод от распределительной коробки к зеленому винту заземления на монтажном кронштейне или к зеленому проводу от приспособления с помощью гайки.

Поднимите козырек или крышку над распределительной коробкой и затяните крышку, следуя инструкциям по установке светильника. Установите лампочки в розетки, затем установите глобус или рассеиватель на светильник (если он есть).

Включите автоматический выключатель и проверьте свет.

Справочная информация

Предупреждения

• Не пытайтесь работать с какой-либо электрической цепью, не выключив сначала автоматический выключатель и не убедившись, что питание цепи отключено с помощью бесконтактного электрического тестера.

Писатель биографии

Крис Бейлор пишет на различные темы, уделяя основное внимание деревообработке, с 2006 года. Вы можете увидеть его работы в таких публикациях, как «Consumer’s Digest», где он написал «Лучшее приобретение электроинструментов за 2009 год» и Лучшие покупки для аппаратов высокого давления 2013 года.

Чертеж диаграмм свободного тела

Диаграммы свободного тела — это диаграммы, используемые для отображения относительной величины и направления всех сил, действующих на объект в данной ситуации.Диаграмма свободного тела — это особый пример векторных диаграмм, которые обсуждались в предыдущем разделе. Эти диаграммы будут использоваться на протяжении всего нашего изучения физики. Размер стрелки на диаграмме свободного тела отражает величину силы. Направление стрелки показывает направление действия силы. Каждая стрелка силы на диаграмме помечена, чтобы указать точный тип силы. Обычно на диаграмме свободного тела объект изображают в виде прямоугольника и проводят стрелку силы из центра прямоугольника наружу в направлении, в котором действует сила.Пример диаграммы свободного тела показан справа

На приведенной выше диаграмме свободного тела показаны четыре силы, действующие на объект. Объекты не обязательно всегда имеют четыре силы, действующие на них. Бывают случаи, когда количество сил, изображенных на диаграмме свободного тела, будет равно одному, двум или трем. Не существует жесткого правила относительно количества сил, которые должны быть изображены на диаграмме свободного тела. Единственное правило для рисования диаграмм свободного тела состоит в том, чтобы изобразить все силы, которые существуют для этого объекта в данной ситуации. Таким образом, для построения диаграмм свободного тела чрезвычайно важно знать различные типы сил. Если вам дано описание физической ситуации, начните с использования вашего понимания типов сил, чтобы определить, какие силы присутствуют. Затем определите направление, в котором действует каждая сила. Наконец, нарисуйте прямоугольник и добавьте стрелки для каждой существующей силы в соответствующем направлении; Обозначьте каждую стрелку силы в соответствии с ее типом. При необходимости обратитесь к списку сил и их описанию, чтобы понять различные типы сил и их соответствующие символы.

Мы хотели бы предложить … Иногда просто прочитать об этом недостаточно. Вы должны с ним взаимодействовать! И это именно то, что вы делаете, когда используете одно из интерактивных материалов The Physics Classroom. Мы хотели бы предложить вам совместить чтение этой страницы с использованием нашей интерактивной диаграммы свободного тела. Вы можете найти его в разделе Physics Interactives на нашем сайте.Интерактивная диаграмма свободного тела позволяет учащемуся попрактиковаться в определении сил, действующих на объект, и выразить такое понимание путем построения диаграммы свободного тела.

Практика

Примените метод, описанный в параграфе выше, для построения диаграмм свободного тела для различных ситуаций, описанных ниже. Ответы показаны и объяснены внизу этой страницы.

1. Книга покоится на столе. Изобразите силы, действующие на книгу. Смотри ответ.

2. Гимнастка держится за перекладину, неподвижно подвешена в воздухе. Штанга поддерживается двумя веревками, прикрепленными к потолку. Изобразите силы, действующие на комбинацию гимнастки и перекладины. Смотри ответ.

3. Яйцо свободно падает из гнезда на дереве. Пренебрегайте сопротивлением воздуха. Изобразите силы, действующие на яйцо при его падении. Смотри ответ.

4. Белка-летяга скользит (нет крыло закрылки ) от дерева до земли с постоянной скоростью. Учитывайте сопротивление воздуха. Изобразите силы, действующие на белку. Смотри ответ.

5. К книге прилагается сила, направленная вправо, чтобы перемещать ее по столу с ускорением вправо. Учитывайте силы трения. Пренебрегайте сопротивлением воздуха. Изобразите силы, действующие на книгу. Смотри ответ.

6. К книге прилагается сила, направленная вправо, чтобы перемещать ее по столу с постоянной скоростью.Учитывайте силы трения. Пренебрегайте сопротивлением воздуха. Изобразите силы, действующие на книгу. Смотри ответ.

7. Студент колледжа кладет рюкзак на плечо. Рюкзак неподвижно подвешивается на одной лямке с одного плеча. Изобразите вертикальные силы, действующие на рюкзак. Смотри ответ.

8. Парашютист спускается с постоянной скоростью. Учитывайте сопротивление воздуха. Изобразите силы, действующие на парашютиста. Смотри ответ.

9. Сила, приложенная справа, чтобы тащить сани по рыхлому снегу с ускорением вправо.Пренебрегайте сопротивлением воздуха. Изобразите силы, действующие на салазки. Смотри ответ.

10. Футбольный мяч движется вверх к своему пику после того, как игрок загрузил . Пренебрегайте сопротивлением воздуха. Изобразите силы, действующие на футбольный мяч, когда он поднимается вверх к своей вершине. Смотри ответ.

11. Автомобиль движется вправо и снижает скорость. Пренебрегайте сопротивлением воздуха. Изобразите силы, действующие на автомобиль. Смотри ответ.

Ответы

Здесь показаны ответы на вышеупомянутое упражнение.Если вы испытываете трудности с рисованием диаграмм свободного тела, вам следует об этом подумать. Продолжайте просматривать список сил и их описание, а также эту страницу, чтобы получить удобство при построении диаграмм свободного тела.

1. Книга покоится на столе. Схема свободного тела для этой ситуации выглядит так:

Вернуться к вопросам

Вернуться к информации о диаграммах свободного тела

Возврат к онлайн-списку описаний сил

2.Гимнастка, держась за перекладину, неподвижно висит в воздухе. Штанга поддерживается двумя веревками, прикрепленными к потолку. Изобразите силы, действующие на комбинацию гимнастки и перекладины. Схема свободного тела для этой ситуации выглядит так:

Вернуться к вопросам

Вернуться к информации о диаграммах свободного тела

Возврат к онлайн-списку описаний сил

3. Яйцо свободно падает из гнезда на дереве.Пренебрегайте сопротивлением воздуха. Схема свободного тела для этой ситуации выглядит так:

Вернуться к вопросам

Вернуться к информации о диаграммах свободного тела

Возврат к онлайн-списку описаний сил

4. Белка-летяга скользит (№ крыло закрылки ) от дерева до земли с постоянной скоростью. Учитывайте сопротивление воздуха. Схема свободного тела для этой ситуации выглядит так:

Вернуться к вопросам

Вернуться к информации о диаграммах свободного тела

Возврат к онлайн-списку описаний сил

5.К книге прилагается сила, направленная вправо, чтобы перемещать ее по столу с ускорением вправо. Учитывайте силы трения. Пренебрегайте сопротивлением воздуха. Схема свободного тела для этой ситуации выглядит так:

Вернуться к вопросам

Вернуться к информации о диаграммах свободного тела

Возврат к онлайн-списку описаний сил

6. К книге прилагается сила, направленная вправо, чтобы перемещать ее по столу с постоянной скоростью.Учитывайте силы трения. Пренебрегайте сопротивлением воздуха. Схема свободного тела для этой ситуации выглядит так:

Вернуться к вопросам

Вернуться к информации о диаграммах свободного тела

Возврат к онлайн-списку описаний сил

7. Студент колледжа кладет рюкзак на плечо. Рюкзак неподвижно подвешивается на одной лямке с одного плеча. Схема свободного тела для этой ситуации выглядит так:

Вернуться к вопросам

Вернуться к информации о диаграммах свободного тела

Возврат к онлайн-списку описаний сил

8.Парашютист спускается с постоянной скоростью. Учитывайте сопротивление воздуха. Схема свободного тела для этой ситуации выглядит так:

Вернуться к вопросам

Вернуться к информации о диаграммах свободного тела

Возврат к онлайн-списку описаний сил

9. Сила, приложенная вправо, позволяет тащить сани по рыхлому снегу с ускорением вправо. Пренебрегайте сопротивлением воздуха.Схема свободного тела для этой ситуации выглядит так:

Вернуться к вопросам

Вернуться к информации о диаграммах свободного тела

Возврат к онлайн-списку описаний сил

10.
