Схема подключения насосной станции в частном доме: устройство, монтаж и установка своими руками

Содержание

устройство, монтаж и установка своими руками

Чтобы решить проблему водоснабжения, многие владельцы частных домов используют насосные станции.

Эти устройства сегодня представлены в продаже в готовом виде или же могут быть приобретены по отдельности. Причем по силам каждому человеку выполнить монтаж насосной станции в своем доме. Главное, знать — из каких элементов состоит этот аппарат, как именно работает, как запустить насосную станцию и в каком месте лучше ее установить.

Что нужно знать, чтобы выбрать насосную станцию?

Чтобы выбранная станция хорошо справлялась со своими функциями, выбор нужно делать с учетом своих потребностей. В этой связи можно выделить следующие критерии, которые должны быть в первую очередь учтены владельцем:

  • Технические характеристики насосной станции;
  • Особенности скважины.

Рассматривая технические характеристики, в первую очередь следует выделить производительность агрегата. Оптимальным вариантом является аппарат, способный обеспечить напор воды из скважины, который сможет удовлетворить потребности непосредственно в доме, а также и на придомовых территориях.

Исходя из практического опыта, можно говорить о том, что для нормального проживания на даче или жилом доме, рассчитанном на 4 человек, рекомендуется выбирать устройство средней или малой мощности. В конструкции подобных агрегатов присутствует гидроаккумулятор объемом 20 литров. Такая станция способна обеспечивать подачу воды из скважины в количестве 2-4 куб. метров в час и напор 45-55 метров. Установка с такими характеристиками может в полной мере удовлетворить потребности семьи из четырех человек.

В процессе рассмотрения различных установок следует учитывать и ряд других важных показателей:

  • продуктивность;
  • размер;
  • уровень воды при отключенном насосе;
  • уровень воды при работающем насосе;
  • разновидность фильтра;
  • ширина трубы.

Как устроена насосная станция?

В любой станции присутствует такой обязательный элемент, как накопительный бак или гидроаккумулятор. Стоит сказать, что установка с накопительным баком является устаревшей конструкцией из-за наличия у неё большого количества недостатков. Прежде всего, бак имеет достаточно большую емкость. Помимо этого, для регулирования уровня воды и ее напора используется поплавок, обеспечивающий срабатывание датчика в случае падения уровня воды. В этом случае датчик подает сигнал на включение подкачки.

Главными минусами можно назвать следующие:

  • Подача воды в систему осуществляется естественным путем, из-за чего сила напора на выходе является недостаточной;
  • Из-за больших размеров агрегата не всегда можно найти подходящее место для его установки;
  • Процесс установки системы сопровождается определенными трудностями;
  • Для накопительного бака важно выделить место на самой станции, а это чревато дополнительными проблемами;
  • В случае выхода из строя датчика уровня воды происходит ее перелив через край бака.

Наибольшей надежностью и практичностью обладают установки, оснащенные гидроаккумулятором. Их популярность обусловлена небольшими габаритами и отсутствием сложностей в монтаже. В конструкции системы присутствуют реле, которое выполняет обязанности по регулированию предела давления окружающего воздуха.

За счет создания напора воды происходит его сжатие в гидроаккумуляторе. В момент, когда давление достигает требуемого предела, происходит автоматическое отключение насоса, в результате чего в кран поступает вода из бака. В случае снижения уровня повторно включается насос и продолжает работать до тех пор, пока опять не будет обеспечен нужный уровень воды.

Место установки насосной станции

Для насоса можно выбрать место непосредственно в доме или кессоне. Последний вариант представляет собой сооружение, устраиваемое в земле. Подобная конструкция обеспечивает ему защиту от влаги, грунтовых вод и низких температур. Он обязательно должна быть построена под линией промерзания грунта. Однако у этого варианта имеется несколько минусов. Прежде всего, подобное сооружение требует грамотного обустройства. Помимо этого, на территории, где наблюдаются суровые климатические условия, сложно выполнить утепление кессона, в результате, подвергаясь воздействию низких температур, возникает риск поломки насоса.

Самым практичным решением представляется установка насоса в доме. Лучше всего устанавливать его в подвале. Однако здесь нужно упомянуть об одном важном моменте: следует быть готовым к тому, что грунтовые воды могут создать угрозу затопления подвала. Поэтому в период весенних паводков, когда помещение наполняется водой, станцию рекомендуется устанавливать на возвышенности, чтобы до нее не дошла вода. Выбирать для станции нужно такое место, чтобы она была удалена от стен, что позволит предотвратить излишние вибрации в процессе эксплуатации. При размещении насоса в подвале нужно постоянно следить за температурным режимом на протяжении всего года, чтобы тем самым защитить установку от воздействий отрицательных температур.

Правила выбора места

Чтобы подобрать подходящее место для насосной станции, установка в котором должна проходить в соответствии с технологией, нужно исходить из следующих критериев:

  • Расстояние, на которое станция будет удалена от скважины;
  • Температурно-влажностный режим в месте, выбранном для установки;
  • Наличие свободного пространства, чтобы можно было без проблем заниматься ремонтом и обслуживанием агрегата;
  • Проведение работ по изоляции помещения, чтобы ограничить распространение шума в направлении жилых помещений.

Схема подключения насосной станции

Чтобы правильно установить насосную станцию своими руками, нужно придерживаться следующего порядка выполнения этой работы:

  1. Монтаж начинается с рытья траншеи, в которую будут уложены трубы, подводимые к скважине. При этом нужно позаботиться о том, чтобы станция имела наклонное положение относительно точки забора воды.
  2. Далее устраивается проход, через который труба будет подведена в стену здания.
  3. На следующем этапе приступают к прокладке труб в траншею.
  4. Зачем начинают подключать трубы к насосу.

Обязательным условием, предусмотренным технологией монтажа насоса, является его размещение на специальном основании. Ножки необходимо зафиксировать к основанию, используя анкеры. В результате можно будет обеспечить повышенную устойчивость конструкции. Чтобы свести к минимуму вибрации, насос нужно установить на резиновый коврик.

Подключение насосной станции своими руками в частном доме с выносным эжектором выполняется в соответствии со следующим алгоритмом:

  1. Первым этапом является установка эжектора. Последний имеет исполнение в виде литого чугунного узла, предусматривающего отверстия для соединения. Обычно у него имеется три подобных выхода.
  2. Далее в нижней части этого узла подключают фильтр грубой очистки, имеющий вид сетки.
  3. На следующем этапе потребуется сгон подходящей длины, который соединяют с раструбом из пластика в верхней части узла.
  4. Сгон состоит из двух частей, у которых, в свою очередь, имеются отдельные переходники. Поэтому выбирать необходимо такой вариант его исполнения, чтобы он соответствовал необходимому диаметру.
  5. После этого к выходу сгона крепят бронзовую муфту, при помощи которой будет создан переход к полиэтиленовой трубе.
  6. Чтобы все соединения были герметичными, рекомендуется использовать лен или ленту- уплотнитель.
  7. После этого начинают укладывать трубы в выкопанную траншею. Причем их глубина размещения должна быть меньше уровня промерзания грунта.
  8. Когда траншея будет готова, в нее укладывают трубы таким образом, чтобы остался запас. В качестве обсадной трубы рекомендуется применять оголовок или колено с плавным углом.
  9. Для крепления трубы и эжектора используется муфта.
  10. Нужно взять нижний конец трубки и соединить его с коленом перпендикулярно, после чего опустить. Для обеспечения герметичности свободное пространство заполняется монтажной пеной. Далее труба монтируется к переходнику 900 и к трубопроводу.
  11. После того как монтаж эжектора будет завершён, его погружают на требуемую глубину в месте, где будет производиться забор воды. Этот параметр определяется еще до проведения работ по установке. Как правило, его выбирают на уровне, соответствующем верхней линии обсадной трубы.
  12. В завершение к обсадной трубе крепят оголовок, для чего применяется сантехнический армированный скотч.

Ошибки при монтаже

В процессе установки насосной станции существует риск совершения ошибок:

  • Чтобы избежать проблем, трубы для монтажа должны иметь большую по сравнению с расчетной величину. Подобный запас позволит компенсировать изгибы, повороты и толщину фундамента в том случае, если местом монтажа станции является помещением в доме.
  • Для закручивания деталей рекомендуется использовать только ключ. Если пытаться выполнять эту операцию вручную, то есть риск появления впоследствии течи.
  • Особенно нужно быть внимательным к гидроаккумулятору. В нем давление должно находиться как минимум на уровне 1,2-1,5 атмосфер. В случае падения давления ниже указанной отметки необходимо использовать соответствующие устройств — компрессор или автомобильный насос, которые помогут восстановить требуемое давление.

Заключение

Владельцы частных домов решают проблему обеспечения водой несколько иначе, нежели собственники городских квартир. Имея в доме насосную станцию, они могут всегда пользоваться водой в необходимом количестве, подключив ее к скважине. Однако для этого нужно правильно выполнить установку насосной станции в частном доме своими руками. Сам по себе процесс ее установки представляется не таким и сложным, однако здесь имеются определенные нюансы, о которых чаще всего не догадываются многие владельцы. Поэтому нужно очень тщательно подойти к изучению основных моментов технологии монтажа станции, выполнив при этом предварительные расчеты.

Оцените статью: Поделитесь с друзьями!

Установка и подключение насосной станции к колодцу или скважине своими руками: схемы монтажа

Может ли быть собрана и установлена насосная станция своими руками, без привлечения сторонних специалистов? Таким вопросом задаются многие собственники дач и загородных домов, желающие обеспечить себя требуемым количеством воды как для бытовых нужд, так и для полива растений на приусадебном участке. Еще большую актуальность вопрос по установке насосной станции, собрать которую своими руками вполне реально, приобретает в тех случаях, когда дача или загородный дом расположены в районах без централизованного водоснабжения.

Насосная станция – это компактное и одновременно функциональное оборудование, обеспечивающее стабильное водоснабжение частного дома

Для чего в автономной системе водоснабжения нужна насосная станция

Решив установить на скважину, уже имеющуюся на приусадебном участке, насосную станцию, следует сначала разобраться в том, для чего нужна такая установка. Если говорить о тех задачах, которые позволяют эффективно решать насосные станции для скважин и колодцев, то сюда следует отнести:

  • подъем воды из скважины или колодца и ее бесперебойная подача ко всем точкам автономной системы водоснабжения;
  • обеспечение стабильного давления потока жидкой среды, транспортируемой по трубопроводной системе, а также отсутствия в элементах такой системы воздушных пробок;
  • обеспечение подачи воды в трубопроводную систему в течение некоторого периода даже в тех случаях, когда электронасос не работает, что может произойти из-за его поломки или при сбоях в сети электроснабжения.

Летняя насосная станция обеспечит подачу воды для полива и хозяйственных нужд в теплое время года

В отличие от отдельно взятых насосов, также используемых для откачивания воды из скважины или колодца, насосные установки обеспечивают более щадящий режим работы оборудования, поскольку электронасос, входящий в состав таких станций, включается не при каждом открытии кранов в точках водоразбора, а только в те моменты, когда уровень жидкой среды в гидроаккумуляторе снижается до критической отметки.

Конструктивные особенности насосной установки

Насосная установка (станция) – это целый комплекс технических устройств, каждое из которых играет свою роль в вопросе обеспечения эффективной работы всей системы в целом. Типовая конструктивная схема насосной установки включает в себя целый ряд элементов.

Основные части насосной станции

Насос

В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Устанавливаются они вместе с комплектом остального оборудования, входящего в состав станции, на поверхности земли, а в скважину или колодец опускается заборный шланг, по которому и осуществляется откачивание жидкой среды из подземного источника.

Фильтр механической очистки

Фильтр устанавливается на конец шланга, опускаемый в перекачиваемую жидкую среду. Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды.

Сетчатые фильтры для скважин

Обратный клапан

Этот элемент не дает откачиваемой из скважины или колодца воде двигаться в обратном направлении.

Гидроаккумулятор (гидробак)

Гидробак представляет собой металлическую емкость, внутренняя часть которой разделена упругой перегородкой из резины – мембраной. В одной части такого бака содержится воздушная среда, а в другую закачивается вода, поднимаемая насосом из подземного источника. Поступающая в гидроаккумулятор вода натягивает мембрану, а при отключении насоса начинает сжиматься, воздействуя на жидкость в другой половине бака и выталкивая ее через напорный патрубок в трубопровод под определенным давлением.

Устройство гидроаккумулятора насосной станции

Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе. Кроме того, насосная станция, установка которой не отнимает много сил и средств, исключает появление опасных для системы водоснабжения гидравлических ударов.

Блок автоматики

Он управляет работой насосной установки. Основным элементом блока насосной автоматики является реле, реагирующее на уровень давления воды, которой наполняют бак гидроаккумулятора. В том случае, когда давление воды в гидроаккумуляторе падает до критической отметки, с помощью реле автоматически включается электронасос, и в емкость гидробака начинает поступать вода, натягивая мембрану. Когда же давление жидкой среды поднимается до требуемого уровня, насос выключается.

Блоки автоматики позволяют автоматизировать работу электронасоса

Насосные установки также оснащаются манометрами для измерения давления и трубами, при помощи которых осуществляются обвязка и соединение с основным контуром системы водоснабжения.

Следует иметь в виду, что типовая насосная установка, которая изготовлена на базе поверхностного насоса, может использоваться для откачивания воды из скважин и колодцев, глубина которых не превышает 10 метров. Для того чтобы поднимать воду из более глубоких подземных источников, можно дополнительно оснастить насосную установку эжектором либо собрать насосную станцию с погружным насосом, но такая конструктивная схема используется достаточно редко.

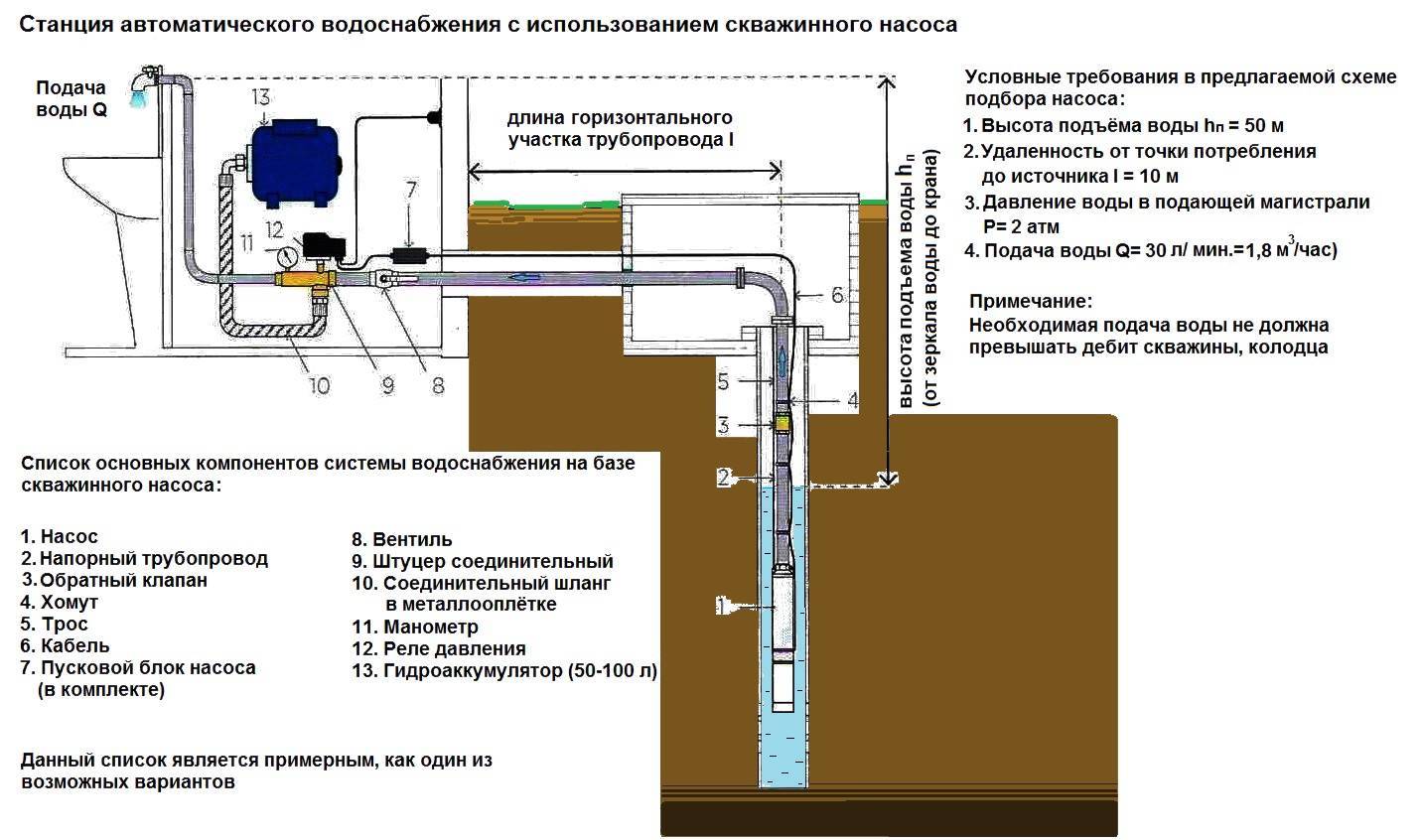

Схема монтажа насоса с выносным эжектором

На современном рынке предлагается множество насосных станций различных моделей и торговых марок, цены на которые довольно сильно разнятся. Между тем можно сэкономить на приобретении серийного оборудования, если купить необходимые комплектующие и собрать насосную станцию своими руками.

С чего начать

Прежде чем задумываться о том, как собрать насосную станцию для частного дома или для дачи, надо рассчитать параметры системы водоснабжения, которую такое оборудование будет обслуживать. Ниже перечислены основные характеристики системы водоснабжения, которыми определяются технические параметры насосного оборудования, а также схема подключения насосной станции.

Дебет скважины

От этого параметра будет напрямую зависеть, какое количество воды насосная установка сможет откачать из подземного источника за единицу времени.

Формула расчета дебита скважины

Объем водопотребления

При расчете учитывают количество людей, которые будут постоянно проживать в доме, обслуживаемом водопроводной системой, а также количество и тип бытовой техники, для работы которой необходима вода.

Естественно, объем водопотребления не может превышать дебет скважины, так как в таком случае подземный источник просто не сможет обеспечить подачу того количества воды, которое необходимо для обслуживания автономной водопроводной системы. При расчете объема водопотребления следует учитывать и тот факт, что в летний период насосные установки используются не только для бытовых нужд, но и при поливе зеленых насаждений.

Характеристики скважины

Здесь речь идет о глубине источника. Важны также архитектурные особенности строения, которое будет обслуживаться водопроводной системой. Учитывать данные параметры необходимо для того, чтобы подобрать насосное оборудование, которое будет в состоянии откачать воду из самой нижней точки источника и поднять ее по трубопроводной системе до самой верхней точки водоразбора в доме.

После определения всех вышеперечисленных параметров можно подобрать и приобрести все необходимые комплектующие и приступить к монтажу насосной станции.

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

  • Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
  • В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
  • Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Следует уделить особое внимание вопросу прокладки трубопроводной системы. Трубы, по которым вода будет транспортироваться от насосной станции до жилого строения, размещают в грунте ниже уровня его промерзания либо, если их монтируют на поверхности земли, хорошо утепляют. Такой подход к монтажу трубопровода защитит воду от замерзания в зимний период.

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Как осуществляется процесс сборки

Лучше всего, если сборка насосной станции и ее подключение осуществляются в сухую и теплую погоду. Это позволит без спешки, правильно и аккуратно выполнить все процедуры, проводимые на открытом воздухе. Придерживаться такой рекомендации следует и потому, что на сборку, подключение и регулировку насосной станции может потребоваться значительное количество времени.

Схема подключения насосной станции

Схема, по которой осуществляются сборка и подключение насосной станции с накопительным баком-гидроаккумулятором, выглядит следующим образом.

  1. Сначала на заборный шланг устанавливаются обратный клапан и фильтр грубой очистки, который защитит насос от попадания в его внутреннюю камеру твердых включений, содержащихся в составе перекачиваемой воды.
  2. Затем осуществляется подсоединение верхнего конца заборного шланга к входному патрубку насоса.
  3. После соединения заборного шланга и помпы собираем всю конструкцию насосной станции. Для этого, используя шланг, напорный патрубок насоса соединяем с входным патрубком гидроаккумулятора.
  4. Для обеспечения автоматического включения и выключения насоса на гидроаккумулятор монтируют реле, которое устанавливает соответствующие параметры давления воды в гидробаке.
  5. После выполнения всех вышеописанных процедур осуществляется подключение собранной и установленной насосной станции к системе водоснабжения, для чего может быть использован шланг (или жесткая труба).
  6. После соединения всех элементов системы насосная станция подключается к сети электроснабжения. Осуществляется тестовый запуск оборудования.

Подключение реле давления насосной станции

На входную и напорную магистрали насосной станции обязательно устанавливаются шаровые краны, которые необходимы для того, чтобы изолировать оборудование от обслуживаемой им системы в тех случаях, когда требуется выполнить его демонтаж для техобслуживания и ремонта.

Автоматика для насосной станции, которая обеспечивает более эффективную работу оборудования и его защиту от нештатных ситуаций, кроме реле давления, может дополнительно включать в себя и ряд других технических элементов. К таким элементам, в частности, относятся датчик наличия воды в системе и датчик, контролирующий степень нагрева корпуса электронасоса.

При запуске насосной станции и ее дальнейшей эксплуатации важно также знать, как отрегулировать реле давление на требуемые параметры срабатывания. Настроить такое реле на верхнее и нижнее значения давления, при которых оно будет автоматически отключать и включать насос, можно при помощи двух пружин. Степень их сжатия регулируется посредством специальных винтов. Правильно отрегулированный датчик давления запускает и отключает насос станции именно в те моменты, когда это необходимо, а также обеспечивает подачу воды в гидроаккумулятор равномерным потоком и без перебоев.

Какие элементы насосной станции можно изготовить самостоятельно

На стоимости самодельной насосной станции можно неплохо сэкономить, если изготовить для нее гидроаккумулятор своими руками. Самодельный гидроаккумулятор изготавливают многие домашние мастера.

Самодельный гидробак

Как сделать самостоятельно такое устройство? Чтобы сделать гидроаккумулятор своими руками, потребуются следующие комплектующие:

  • емкость объемом не менее 30 л;
  • резиновая мембрана соответствующего диаметра;
  • реле давления;
  • манометр;
  • набор фитингов;
  • запорный кран.

В качестве основного элемента – бачка – можно использовать пластиковую, алюминиевую или стальную емкость, внутренние стенки которой должны быть ровными и гладкими, чтобы не повредить мембрану. После подготовки всех комплектующих для самодельного гидроаккумулятора их соединяют в одну конструкцию.

Как бюджетно сделать гидроаккумулятор без мембраны? Подробный ответ в небольшом видеоролике ниже.

Установка и подключение насосной станции своими руками

Из всех коммуникаций, которые устраиваются в частном домовладении, самой первой создается система водоснабжения. Причем, уже давно она представляет собой нечто большее, чем банальный трубопровод, заканчивающийся водопроводным краном. Современные технологии позволяют создать эффективный водовод, обеспечивающий все потребности жильцов дома, независимо от того, что выбрано в качестве источника водоснабжения. Именно поэтому является актуальной тема о том, как устраивается насосная станция своими руками, которая является обязательным элементом хорошо продуманной функциональной водопроводной системы.

Какая станция нужна именно вам?

В зависимости от эксплуатационных задач

Сегодня потребителю предлагаются два вида насосных станций – бытовые и промышленные. Второй тип оставим профессионалам, нас в большей степени интересует установка насосной станции бытового предназначения.

Задачи, которые должна решать бытовая насосная станция: обеспечение питьевой водой, полив огорода, горячее водоснабжение в доме, удовлетворение бытовых нужд (санузел, туалет, стиральная машина, посудомоечная машина) обеспечение водой отопительной системы.

Нужно четко понимать какие задачи должна решать насосная станция, от этого будет зависить дальнейший выбор

В зависимости от источника воды

Подключение насосной станции зависит от того, какой источник водоподачи планируется устраивать или уже имеется на индивидуальном подворье. В принципе выбрать по этому критерию это оборудование не составляет большого труда, поскольку воду в дом можно поставлять из трех источников: скважины, колодца или централизованного водовода.

В зависимости от оптимального рабочего режима

Станция может функционировать в ручном или автоматическом режиме. При необходимости можно выбрать передвижную модель. Кроме того, нужно понимать какой объем перекачиваемой воды за час нужен в конкретном случае. Именно поэтому, прежде чем идти в специализированный магазин стоит произвести несложные расчеты.

Так, считается, что один человек в сутки для удовлетворения всех своих нужд в частном доме расходует 250 л воды. Монтаж насосной станции на даче может быть выполнен с учетом меньших показателей.

Где установить станцию — в кессоне или подвале?

Монтаж станции может быть выполнен в одном из двух мест — в кессоне или же в специальном помещении в доме. При этом наиболее практичным вариантом все-таки считается установка оборудования в помещении, к примеру, в подвале. В этом случае установку нужно устроить таким образом, чтобы защитить станцию от повреждений при возможном подъеме грунтовых вод. То есть, насосная станция должна быть установлена на подставку или полку, при этом нужно проследить, чтобы не было касаний к стенам, что позволит избежать их вибрации, при работе оборудования. Подвал должен быть отапливаемым.

Если же решение принято в пользу кессона, то он должен быть обязательно утепленным, а сама станция должна быть установлена, ниже уровня промерзания грунта. То есть глубина кессона будет составлять минимум 2 м.

Подвал должен быть отапливаемым, а станция в нем, как правило, устраивается на подставке

Двухтрубный вариант подключения оборудования к колодцу или скважине

Если глубина скважины (колодца) не превышает 10 м, то актуальной будет однотрубная модель станции. При глубине от 10 до 20 м, предпочтение стоит отдать двухтрубной станции с эжектором. Естественно, прежде чем приступить к монтажу должна быть разработана схема установки насосной станции, которая и будет реализована на практике.

Порядок выполнения работ по подключению

Вариант #1 — подключение к скважине или колодцу

Алгоритм, как правило, один и тот же:

  • Собирается эжектор – чугунный литой узел с тремя выходами для соединений.
  • В нижнем секторе эжектора устанавливается сетчатый фильтр.
  • Сгон нужной длины (диаметр 32 мм) одевается на пластиковый раструб в верхней части эжектора.
  • Собирается сгон нужного диаметра. Как правило, он состоит из двух частей, наделенных переходными соединениями.
  • На выходе сгона монтируется муфта (бронзовая), посредством которой выполняется переход на полиэтиленовую трубу.
  • Обеспечить герметичность резьбовых соединений, можно применяя лен или уплотняющую пасту.
  • Роются траншеи на глубину ниже порога промерзания грунта.
  • В траншеи укладываются водопроводный трубопровод – длина труб должна быть с запасом.
  • Обсадная труба должна быть оснащена специально приобретенным оголовком. Однако на практике, такие детали в продаже найти непросто, поэтому, как вариант может быть использовано колено с плавным углом.
  • Для подсоединения трубы к эжектору используются муфты.
  • Прежде чем опустить второй конец трубы его просовывают в колено под углом 90°. Чтобы пространство герметизировать его заполняют монтажной пеной. Затем трубу соединяют с угловыми переходниками (90°), в свою очередь соединенными с наружной частью трубопровода.
  • Эжектор в сборе опускается в скважину на нужную глубину, которая отмечается заранее, при этом отметка, выполняется на том уровне, на котором выходит обсадная труба.
  • Оголовок трубы укрепляется на обсадной трубе с применением сантехнического армированного скотча.

Возможные ошибки монтажа:

  • При прокладке труб к дому не учтен некоторый запас длины, то есть, не взяты во внимание изгибы и повороты, а возможно и толщина фундамента, сквозь который будет проходить трубопровод.
  • Не затянуты резьбовые соединения ключом. Просто уплотнение и закручивание вручную являются недостаточными. В процессе эксплуатации возможны утечки воды.
  • Не оказано должное внимание гидроаккумулятору. Если давление опускается ниже 1,2-1,5 атмосфер, то его нужно повысить с использованием компрессора или автомобильного насоса.

Подробнее про настройку гидробака и регулировку реле давления читайте здесь.

Примеры выполнения соединений элементов трубопровода при монтаже

Вариант #2 — подключение к водопроводу

Потребность в подключении насосной станции к централизованному водопроводу обычно возникает, когда в нем не хватает давления для корректной работы отопительного оборудования. Это, в свою очередь, может быть спровоцировано несколькими причинами:

  • изменившиеся гидрогеологические условия;
  • устаревшее оборудование;
  • увеличение количества водопотребления за счет прироста населения и пр.

Здесь важно заметить, что перед тем как подключить насосную станцию необходимо позаботиться о приобретении и монтаже накопительного бака.

Итак, алгоритм работ:

  • В заранее продуманно месте разъединяется водопроводная труба.
  • Конец, от городской магистрали присоединяется к накопительной емкости.
  • Из бака вода направляется на вход насоса, к выходу подсоединяется конец трубы, ведущей к дому.
  • Выполняется монтаж электропроводки.
  • Настройка/регулирование оборудования.

Настройка насосной станции в первую очередь направлена на установку оптимального давления в системе. Чтобы отрегулировать оборудование, сначала в улитку через специальное отверстие заливается порядка 2-х литров воды. Теперь нужно проследить на каком этапе насос отключился, а затем, когда включился. Давление отключения – 2,5-3,0 бар, давление включения – 1,5-1,8 бар.

Если отмечено, что станция отключается раньше, чем нужно, стоит уменьшить создаваемое давление. Вообще настроить оборудованием довольно просто. Нужно открыть крышку реле и винт с обозначением «ДР» покрутить в сторону «+» или «-». А для регулирования конкретно давления включения используется винт с обозначением «Р».

Фильтр обеспечит долговечность эксплуатации насоса

Еще одно обстоятельно, которое обязательно стоит учесть, перед тем как правильно подключить насосную станцию – химические и физические характеристики воды. Независимо от источника подачи воды, в ней имеются вредные примеси, от которых нужно избавиться прежде, чем вода попадет в насосную станцию. Самый простой и действенный способ решения этой задачи – установка фильтра на всасывающем устройстве станции.

Что будет, если не установить фильтр? Механические примеси в виде песка, глины и пр. постепенно будут накапливаться в гидроаккумуляторе, что в конечном итоге приведет к поломке насоса, являющегося составным элементом насосной станции. Эта проблема особенно актуальна при использовании вибрационного насоса.

С другой стороны нельзя не акцентировать внимание и на отрицательных моментах установки фильтра. Так, создается дополнительное сопротивление току вод, уменьшается создаваемое давление и напор. Чтобы избежать подобных проблем фильтр нужно постоянно чистить. И может возникнуть ситуация, когда загрязненный фильтр вообще не пропустит сквозь себя воду, что может стать причиной выхода из строя насоса.

Видео инструктаж с полезными советами

Установив насосную станцию самостоятельно, можно сэкономить значительные средства, которые будут направлены на приобретение действительно качественного оборудования. А это, наряду с правильным монтажом и настройкой позволит на много лет забыть о том, что возможны какие-либо проблемы с системой водоснабжения. Акцентируем ваше внимание, что стнацию можно не тольго купить в готовом виде, но и самостоятельно собрать.

Оцените статью: Поделитесь с друзьями!

Подключение насосной станции своими руками по схеме

На чтение 11 мин. Просмотров 6.5k. Опубликовано Обновлено

Подключение насосной станции к источнику водоснабжения можно произвести своими руками. Но, в то же время, подключение станции к водопроводу должно производиться с соблюдением всех технических нюансов. Прежде всего, требуется правильно составить схему установки водоподающей аппаратуры, а затем правильно подключить её к водопроводной системе.

Устройство и принцип действия

Большинство скважин, обслуживающих дачные участки и жилые загородные дома, имеют глубину подачи воды не более 20м. Данная глубина идеально подходит для использования автоматических насосных станций.

Это устройство представляет совокупность аппаратуры, предназначенной для исполнения двух основных целей:
  • Подача воды из источника водоснабжения во внутридомовую сеть.
  • Поддержание в водопроводной системе давления, нужного для бесперебойного функционирования сантехнических устройств и бытовых приборов.

При отсутствии в доме воды невозможно функционирование таких благ цивилизации, как душевые, стиральные автоматы, кухонные смесители, канализационная система. Поэтому, насосная станция для частного дома выступает в качестве основы его благоустройства.

Монтаж насосной станции производится в несколько этапов. От правильной установки устройства зависит эффективность и долговечность его работы, поэтому подходить к делу следует максимально ответственно. Прежде, чем начинать монтажные работы, следует выбрать наиболее подходящую схему подключения насосной станции к водопроводу, а также определиться с местом её установки. Лишь после этого производится обвязка водоподающего устройства трубами и стыковка с внутридомовым и внешним водопроводом.

Выбор места расположения

Точка расположения насосной станции зависит от нескольких факторов. Прежде всего, это схема подачи – прямая или через накопительный бак. Также на расположение установки влияет климатические условия. В южных районах, где не бывает сильных морозов, поместить станцию можно прямо над источником водоснабжения, либо в непосредственной близости к нему.

Для этого над скважиной оборудуют заглублённую в землю камеру – кессон. В этом утеплённом приямке и помещают водоподающую аппаратуру, подводя к ней трубы и электропитание.

Когда вода для внутридомовой системы берётся из колодца, разместить станцию можно прямо в нём. Для этого на внутренней стенке колодца устанавливают полочку, а уже на ней монтируют насосную станцию.

Возможно также установка подающего воду устройства в специальной будке рядом с источником воды. Единственное условие – станция должна находиться в помещении с плюсовой температурой, чтобы избежать перемерзания воды внутри труб и демпфера.

Если жилое строение находится в северном регионе, то обеспечить надёжную теплоизоляцию при внешнем расположении станции будет затруднительно. Наилучший выход в таком случае – разместить станцию внутри дома. Обычно для этого используют цоколь или подвал.

Для схемы установки, включающей в себя накопительный бак, размещение насосной аппаратуры внутри отапливаемого помещения является единственно возможным. Бак-накопитель, заполненный водой, в зимнее время должен находиться в тепле. Соответственно, и водонапорная станция располагается рядом с ним.

Проведение подготовительных работ

После выбора точки установки станции, начинаем подготовительные работы. Прежде всего, монтируется основание, на котором она будет стоять. Можно залить небольшую бетонную площадку, выложить пол кирпичом, либо установить прибор на специальные кронштейны. В целях шумоизоляции, между основанием и самой станцией рекомендуют закрепить резиновую прокладку. Она будет поглощать вибрации, идущие от работы насоса и крыльчатки вентилятора.

Далее прокладываем трубопроводы:
  • Внутренний, идущий от насосной станции к сантехническому водоразборному оборудованию.
  • Внешний, соединяющий станцию или бак-наполнитель с источником воды.

Внешние трубы следует прокладывать в траншеях, расположенных ниже уровня промерзания почвы. Этот показатель различен для разных регионов. Для средней полосы России он составляет порядка 0,8-1,2 м, а для Сибири может составлять 2,5-3, и более метров.

Траншея копается таким образом, чтобы трубопровод имел небольшой скат в сторону скважины. Это необходимо, чтобы в при аварийном ремонте трубопровода, вода самотёком ушла вниз.

Сборка водозаборного узла

Тип водозаборного узла зависит от вида используемого насоса. Если это стандартный поверхностный насос, то водозаборный узел состоит из трубы, опущенной в скважину. На её конце крепится обратный клапан и фильтр-сетка, задерживающая крупный мусор. У станций, оборудованных эжекторным насосом, водозаборный узел будет иметь более сложный вид.

На всасывающую трубу также надевается клапан и фильтр-сетка, но к ней присоединяется ещё одна труба, идущая от эжектора. По этой трубе от насоса направляется часть потока обратно, в основание всасывающей трубы. Так создаются дополнительные всасывающие мощности, позволяющие значительно увеличить высоту подачи воды.

Когда требуется подавать воду из очень глубокой артезианской скважины, приходится использовать погружной насос-глубинник. Глубина подачи его составляет до 200-300 метров. Фильтр грубой очистки входит в комплект такого насоса, и устанавливается внутри него.

Погружной насос подвешивается за оголовок скважины на прочном нержавеющем тросе. Водозаборный узел следует размещать, чтобы он находился посреди водяного столба, но не ближе полуметра до дна для насоса-глубинника, и 1м –для поверхностного.

Монтаж поверхностных элементов станции

Схема сборки станции зависит от конкретной модификации аппарата. Зесь следует соблюдать одно непреложное правило: каждый из агрегатов соединяется между собой через запорные краны с резьбой-американкой и клапанами. Это даёт возможность заменять вышедшие из строя узлы без демонтажа соседних и без сброса воды из водопровода.

Перед станцией устанавливается дополнительный фильтр грубой очистки, задерживающий песок, просочившийся сквозь фильтр-сетку. На выходящем от станции трубопроводе, ведущем в здание, ставятся фильтры тонкой очистки, удаляющие из воды растворённые в ней микроэлементы.

Если размер демпферного бака, входящего в состав станции, слишком мал, можно вставить в водоподающую систему гидроаккумулятор. Это позволит увеличить аварийный запас в водопроводе с прямой подачей, без накопительного бака.

Далее, пользуясь инструкцией от производителя, подсоедините входящий и выходящий трубопроводы к соответствующим отверстиям насоса. За гидроаккумулятором устанавливаются датчики давления с манометрами и блок управления.

Первый запуск станции

Мощность электродвигателя насоса составляет порядка 0,7 – 1,5 кВт, поэтому рекомендуется подвести к нему отдельную линию электропроводки с устройством автоматического отключения тока, срабатывающего при коротком замыкании. Также следует подключить аппаратуру к заземляющему контуру.

Далее следует проверить давление в половине гидроаккумуляторного бака, заполненной воздухом. Этот показатель при запуске ниже давления, нужного для включения насоса примерно на 10%.

Выставлять настройку запуска следует, ориентируясь на объём гидроаккумулятора:
  • Для бака ёмкостью в до 30л установленное давление должно равняться 1,5 бар.
  • Для 30-50л – 1,8 бар.
  • От 50 до 100л – чуть ниже 2 бар.

Затем следует открутить пробку из отверстия вверху насоса, и заполнить его водой. Воду следует лить, пока она не начнёт литься из отверстия.

После этого пробку закручивают обратно, и производят такую последовательность действий:
  1. Подключают насос к электропитанию.
  2. Слегка открывают заливной вентиль, чтобы выпустить из системы воздух.
  3. После начала работы насоса, спустя пару минут из выпускного отверстия системы должна пойти вода.
  4. Когда вода не пошла, устройство выключают, и добавляют ещё воды.
  5. После начала перекачки воды, устанавливаются окончательные настройки для автоматических реле аппаратуры.

Виды применяемых насосов

Водоподающие станции комплектуются несколькими видами насосного оборудования:

  1. Стандартные модели, устанавливаемые поверхностным способом. Позволяют подавать воду с глубины до 8-9м.
  2. Поверхностные, с внутренним эжектором. Система внутреннего эжектора позволяет увеличить давление в системе, и глубину всасывания до 10-12м.
  3. С внешним эжектором. Эжектор опускается к основанию всасывающей трубы, что увеличивает глубину всасывания воды до 30м. Минус эжекторных моделей – их шумность. Поэтому, при покупке таких устройств, заранее приготовьтесь к некому дискомфорту, либо позаботьтесь о шумоизоляции помещения.
  4. Погружные насосы. Использование погружных типов насосной техники целесообразно для скважин, глубиной свыше 30м. Такие насосы опускаются непосредственно в скважину, подвешиваясь на тросах в полуметре от её дна.

Устройство и принцип работы гидроаккумулятора

Гидроаккумуляторы представляют собой металлические баки, объёмом обычно от 20 до 100л. В них имеются входное и выходное отверстие. Данные приборы предназначаются для поддержания рабочего давления в водопроводной сети при отключенном насосе.

Для этого внутри металлического бака располагается резиновая мембрана, которая растягивается при заполнении ёмкости водой. Когда же насос выключается, мембрана, за счёт силы сжатия, выталкивает содержащуюся в баке воду в сеть. Таким образом, в водопроводной системе поддерживается давление, необходимое для работы сантехнических приборов.

Основные правила эксплуатации

После запуска станции в эксплуатацию, необходимо регулярно производить её профилактические осмотры. При необходимости промывать фильтры, подтягивать резьбовые стыки. В случае забивки фильтров вода начинает подаваться в сеть пульсирующими рывками, а порой и вовсе перестаёт течь. Частота промывки фильтров зависит от качества воды в скважине.

Примерно раз в месяц следует осматривать и гидроаккумулятор. Если показания давления в его воздушной камере ниже необходимого уровня, то его следует поднять при помощи автомобильного насоса через нипель. Для правильной эксплуатации и техобслуживания устройства, нужно внимательно ознакомиться со схемой насосной станции и рекомендациями изготовителя, обычно указываемыми в технической инструкции.

Полезное видео по теме

Установить насосную станцию вполне по силам обычному домашнему мастеру. Для этого понадобится лишь умение держать в руках простейшие слесарные инструменты – гаечный ключ, отвёртку, пассатижи. Естественно, не лишним будет некоторый сантехнический опыт и смекалка. Наглядно ознакомиться с процедурой монтажа насосной станции можно в представленном ниже видео.

Схема подключения насосной станции для частного дома

У многих владельцев загородных домов возникает вопрос, как обеспечить дом и территорию вокруг него водой.

Конечно, если семья небольшая и дача используется исключительно в летнее время, то будет достаточно обычного насоса.

Но если семья большая и загородный дом остается жилым в течение всего года, то нужно спроектировать целую систему водоснабжения. Для этого можно использовать насосную станцию, которая позволит снабжать водой дом и участок быстро и без проблем. Как ее установить своими руками и подключить к скважине или колодцу читайте в этой статье.

Виды оборудования

Такие насосные агрегаты используют в тех случаях, когда подача воды идет от колодца или скважины.

Делятся на два типа:

  • автоматические;
  • самовсасывающие.

Автоматические насосные станции в свою очередь делятся на три вида:

  1. Вихревые. Такие насосы устанавливаются только в закрытом помещении, так как они очень чувствительные к перепадам атмосферного давления. Вихри, которые образуют давление в насосе, делаются с помощью лопастного колеса. Минусом вихревой станции считается то, что для ее запуска уже необходимо определенное давление.
  2. Центробежные. Такая разновидность систем используется для скважин, так как способна выдерживать температурные изменения, которые возникают в шланге. Благодаря своей структуре центробежная станция создает давление, которое способно поднять воду с очень большой глубины.
  3. Канализационные. По размерам такие установки очень большие и состоят из насосов, датчиков, фильтров и трубопроводов.

Полезно знать: центробежные и канализационные насосные станции бывают погружные. Применяют их в том случае, когда вода находится глубоко под землей.

Как правильно монтировать к колодцу или скважине

Схема подключения насосной станции. (Для увеличения нажмите)

Первое, что необходимо сделать – это определить, где будет располагаться насосная станция.

Это может быть помещение внутри дома (например, подвал) или кессон (это водонепроницаемая камера, которая находится снаружи дома).

Для того чтобы подключить систему к колодцу или к скважине необходимо:

  1. На поверхность необходимо прикрепить ножки станции. Делается это с помощью специального крепежного изделия – анкера.
  2. Опустить шланг в скважину (колодец). Нужно быть осторожным и не опускать шланг до самого дна, чтобы при выкачивании воды в него не попадал различный мусор и грязь. Достаточно поднять его на один метр от дна скважины.
  3. Необходима полиэтиленовая труба один конец, которой помещается в скважину или колодец. Но, прежде чем его опустить, необходимо на трубу прикрепить муфту (соединительный элемент). Чтобы труба была постоянно наполнена водой, нужно поставить обратный клапан, а затем фильтр.
  4. Второй конец трубы, через заранее проложены траншеи, выводится непосредственно к водопроводу дома.

Примите к сведению: чтобы избежать ошибок при монтаже, перед прокладкой труб в траншеи желательно заранее просчитать длину трубы. Для этого нужно учитывать количество изгибов и толщину фундамента.

Подсоединение к водопроводу

Подключение насосной станции к водопроводу. (Для увеличения нажмите)

Как правило, насосную станцию подключают к водопроводу в том случае, если не хватает давления для отопительного оборудования.

Для того, чтобы подключить систему к водопроводу нужно:

  1. Водопроводную трубу в определенном месте необходимо разъединить.
  2. Конец трубы, который идет от центральной магистрали присоединяется к накопительному баку.
  3. Труба из бака соединяется со входом насоса, а труба, что соединена с его выходом, идет к трубе, что ведет к дому.
  4. Прокладывают электрическую проводку.
  5. Регулировка оборудования.

Обратный клапан

Обратный клапан считается самым важным элементом в системе водоснабжения. Его главная цель – это предотвратить утечку.

Для того, чтобы система постоянно работала, она должна всегда быть заполнена водой. Обратный клапан предотвращает отток воды из системы, пропуская воду только в одном направлении.

Состоит такой элемент из пружины и запирающего элемента, которые располагаются в цилиндре. Как правило, такой элемент размещают или на участке перед станцией, или на входе всасывающей трубы. Наличие обратного клапана позволяет перед каждой работой станции не заполнять ее водой.

Устанавливать обратный клапан лучше в вертикальное положение (стрелка, что находится на корпусе, должна показывать вверх). Это позволит увеличить срок эксплуатации элемента.

Конечно, его можно установить и горизонтально, только тогда в процессе работы на его стенках будут оседать загрязнения, что может привести к засорению.

Правильная обвязка

Обвязка насосной станции – это присоединение насосного снабжения к трубопроводу и остальным компонентам.

Делается это следующим образом:

  1. Установить систему на горизонтальную плоскость.
  2. Станция соединяется с трубопроводом через виброизолятор. При работе системы он блокирует вибрацию.
  3. Затем закрепляются запорные клапаны, которые позволяют отключать насос в случае ремонта.
  4. Установка сетчатого фильтра на линии впитывания.
  5. Для удобства пользования системой рекомендуют установить манометры.
  6. Установка обратных клапанов.

Запуск

Прежде чем приступать к запуску системы, необходимо проверить исправность и соответствие всех элементов, отрегулировать давление воздуха в гидроаккумуляторе.

После этого, насосную станцию и всасывающую магистраль необходимо заполнить водой (это делается через специальное отверстие в насосе).

Затем ее необходимо подключить к электрической сети для плавного пуска и проверить давление и автоматику.

Станция не должна запускаться очень часто, иначе двигатель будет перегреваться. Норма запусков за один час до 20 раз (точная цифра должна указываться в техническом паспорте системы). Затем в процессе эксплуатации необходимо контролировать давление воздуха в гидроаккумуляторе (1,5 атмосферы).

Смотрите видео, в котором специалист разъясняет особенности сборки и подключения насосной станции для частного дома:

Оцените статью: Поделитесь с друзьями! Смотрите также:

Инструкция и схема подключения насосной станции в частном доме

Перед началом эксплуатации рекомендуется ознакомиться с инструкцией по использованию насосной станции. Ведь благодаря корректным эксплуатационным условиям, обеспечивается эффективность и долговечность работы устройства. Однако первоначальное значение имеет качество его подключения.

Особенности подключения насосной станции

Подключение насосной станции для частного дома требует участия специалистов, которые могут качественно и оперативно провести все необходимые работы и обеспечить эффективность её дальнейшей эксплуатации.

Можно выделить две схемы подключения насосной станции:

  1. К колодцу или скважине – один из самых распространенных вариантов в частном секторе.
  2. К водопроводной системе – необходимость в таком подключении требуется, если в системе не хватает давления, например, для удачной работы отопительного оборудования.

Для этих двух вариантов подключения в корпусе насосной станции предусмотрено два выхода.

Что предлагает «Современная Автоматика»?

Компания не просто реализует качественное оборудование, но и осуществляет полную информационную и техническую поддержку своих клиентов. Сотрудничая с «Современной Автоматикой», вы получаете:

  • надежное, безопасное и долговечное оборудование для промышленных предприятий и частных домов;
  • бесплатные консультации на всех этапах сотрудничества;
  • проектирование сложных коммуникационных систем;
  • оперативный и квалифицированный монтаж с соблюдением всех инструкций производителя;
  • безопасный ввод оборудования в эксплуатацию.

Все предлагаемые установки отличаются высоким качеством и надежностью. Специалисты компании осуществляют обслуживание объектов любой сложности: от частных домов до коммерческих и промышленных зданий. После проведения работ осуществляется тестирование оборудования, что является еще одним подтверждением безопасности его последующей эксплуатации. Также мы занимаемся продажей и монтажом канализационных насосных станций (КНС) для частных домов по самым современным схемам.

Достаточно позвонить по телефону: +7 843 204 15 25, чтобы в короткие сроки обеспечить подключение насосной станции с учетом всех действующих требований и стандартов.

Компания «Современная Автоматика» ‒ проверенная надежность оборудования и сервиса!

Статья опубликована 18 апреля 2020, 17:05

Как установить насосную станцию для колодца в частном доме своими руками: Пошаговая инструкция +Видео

Дома в частном секторе редко имеют подключение к центральной системе водоснабжения, по этой причине собственники недвижимости организуют собственные источники воды. Мало организовать место забора жидкости, ее требуется транспортировать в дом, для этого устанавливается насосная станция.

Часто возникает вопрос, можно ли произвести монтаж своими силами?

Следуя определенной инструкции и зная все «подводные камни» вполне реально. В статье пойдет речь о таком источнике, как колодец, и какая схема подключения насосной станции к колодцу.

Содержание статьи:

Общие сведения

Функции насосной станции

  1. Поднятие ресурса из колодца
  2. Круглосуточная транспортировка жидкости к каждой точке водопотребления
  3. Устранение воздушных пробок
  4. Обеспечение и поддержание требуемого давления в системе
  5. Доставка воды при отключении насоса в определенный отрезок времени (ремонт, отключение электричества).

Насосная установка отличается от обычных агрегатов для откачки жидкости тем, что ей не требуется бесперебойная работа. Она автоматически включается, когда уровень воды в гидроаккумуляторе стал минимальным, и отключается, если он поднялся до требуемой отметки. Таким образом, оборудование меньше изнашивается.

Элементы насосной установки

Установка – это не один большой агрегат, она состоит из многих устройств, каждое из которых выполняет заданную функцию. Только правильно собранная система, гарантирует качественную и продуктивную работу.

Основные устройства станции

Насос

В большинстве случаев для установки используют самовсасывающий или центробежный агрегат с наземной установкой. Насос монтируется с остальным оборудованием установки, в колодец опускается только шланг для откачивания воды.

Фильтр механической очистки

Фильтр исключает попадание в насос твердых частиц, что содержаться в откачиваемом ресурсе. Устанавливают его на погружаемое в воду основание шланга.

Обратный клапан

Купирует движение воды в обратном направлении.

Гидроаккумулятор

Гидроаккумулятор – это металлический бак, разделенный внутри на две секции мембраной. В одной части находится жидкость в другой воздух.

Жидкость накапливается в гибробаке и растягивает мембрану, воздух сжимается под образующимся натиском, когда насос отключается, воздух выталкивает воду, так она попадает в трубопровод.

Гидробак

Обеспечивает постоянный напор воды и страхует от гудроударов.

Автоматический блок

Контролирует включение и отключение насоса. Встроенное реле автоматически включает насос, как только уровень давления достигает минимальной точки, и также самостоятельно отключает устройство при требуемых параметрах. Измеряет давление в трубах манометр.

К сведению. Стандартная насосная станция с поверхностным насосом способна транспортировать жидкость не более чем с глубины в 10 метров.

При более глубоком источнике используются погружные насосы или насосная станция дополняется эжектором.

Монтаж своими руками

Параметры

Перед сборкой насосной станции, следует выяснить все параметры для системы водоснабжения.

Дебет скважины – отвечает за то сколько воды станция сможет откачать за определенный отрезок времени.

Формула

Объем требуемой жидкости – водопотребление.

Определяется легко. Средний показатель потребления воды в сутки одним человеком составляет 200 литров. Это число умножается на количество постоянно проживающих.

Пример

Постоянно проживает 4 человека, 200*4=800

Итог: 800 литров воды в среднем потребуется доставить в сутки. Объем водопотребления равен 800л. Он не должен превышать дебета источника.

Внимание! Если в летнее время предусмотренная поливка садовых культур или газона, объем потребления следует увеличить.

Характеристика источника

Главный критерий – это глубина источника. От нее и архитектуры дома зависят многие факторы выбора насосной станции.

Следует учесть все параметры. Тогда можно подобрать установку, которая сможет транспортировать воду из самой нижней части источника до самой верхней точки здания.

Как выбрать место для установки

Место установки один из важнейших вопросов. Чтобы станция работала с должной производительностью и без перебоев, помимо качественной сборки, требуется грамотно подобрать для нее место.

  1. Насосная станция устанавливается на максимально близком расстоянии от колодца.
  2. Монтаж производится в отапливаемом помещении, чтобы избежать замерзания зимой.
  3. Насосная станция должна иметь свободный доступ для ревизии и ремонта.

В большинстве случаев агрегат устанавливается в цоколе или отдельной оборудованной пристройке. Если позволяет место и глубина, то можно произвести монтаж в колодце.

Установка вне дома решает проблему с шумом, что создает станция при работе.

Трубы от дома до станции прокладывают ниже уровня промерзания почвы, если это невозможно, то хорошо утепляют магистраль.

Сборка

Сборка и подключение насосной станции займут достаточно много времени.

  1. Наконец шланга для забора жидкости устанавливается фильтр и обратный клапан.
  2. Другой конец шланга подсоединяется к насосному входному патрубку
  3. Насос соединяется с гидробаком при помощи шланга.
  4. На гидробак устанавливается реле.
  5. После выполнения всех соединений, агрегат монтируется к водопроводной магистрали при помощи гибкого шланга или отрезка трубы.
  6. Станция подключается к электропитанию. Проводится первичный запуск.

На вход и выход насосной станции обязательно монтируются запорные краны, чтобы в случае необходимости перекрыть воду и осуществить требуемые действия, будь то ремонт или техническое обслуживание.

ЭБУ насосной установки можно дополнить датчиками температуры насоса и наличия воды.

Особое внимание при запуске установки стоит уделить реле давления. Его требуется отрегулировать, установив максимальный и минимальный параметр давления. Осуществляется это с помощью специальных пружин, сжатие которых регулируется винтами. Если все сделать правильно, автоматика будет работать без нареканий и давление в системе стабильным.

Важно! Насосная станция устанавливается на абсолютно ровную поверхность, для достижения этой цели используется деревянный щит, бетонная стяжка или бетонный блок. Перекосы не допустимы.

Сэкономить бюджет, можно не только самостоятельно установив оборудование, но и сделав гидробак.

Потребуется

  • Накопитель для воды, как минимум объемом 30 литров. Изготовить его можно из пластиковой бочки, металла. Основным требованием являются гладкие внутренние стенки и прочность.
  • Мембрана нужного размера
  • Реле давления
  • Прибор для измерения давления
  • Переходники
  • Шаровые краны.

Итоги

Четко следуя пошаговой схеме сборки и подключения агрегата, можно получить гарантию продуктивной работы насосной станции.



Насосная станция: схема подключения. Автоматическая насосная станция для водоснабжения дома

Перед установкой водопровода нужно составить подробную схему подключения, акцентируя внимание на том, каким образом будет осуществляться подача воды — централизованно или автономно и сколько точек водозабора — посудомоечная и стиральная машины, колонка горячей воды, смеситель на кухне, умывальник, душевая кабина, унитаз, ванна. Кроме того, необходимо рассчитать примерный расход потребляемой воды с учетом количества проживающих в доме людей, а также полива сада и огорода.И узнайте, какой должна быть насосная станция, схему ее подключения к водопроводной сети. Обо всем этом вы можете узнать в этой статье.

Что такое насосная станция?

При установке автономного водопровода и подключении водопровода к магистральным инженерным сетям потребитель мечтает о регулярном напоре воды в системе. Таким образом, специальное насосное оборудование можно использовать для подъема из колодца, расположенного на приусадебном участке или колодца. Он может быть разной емкости и модели, его можно размещать в разных частях водопровода.Наземные устройства размещаются на уровне земли, погружной опускается прямо в скважину или скважину.

Основные элементы

Насосное оборудование нельзя эксплуатировать постоянно, так как продолжительная работа может привести к быстрому износу механизмов и компонентов этого устройства. Однако вы хотите использовать воду в любое время дня. Выход есть — насосная станция собрана (схема подключения и основные детали представлены ниже), что обеспечивает постоянный напор в системе водоснабжения.Итак, рассмотрим основные составляющие насосной станции.

Насос

Часто насосная станция оснащается поверхностными насосами. Они перекачивают воду из водопроводной сети, колодца или колодца через вход фильтра.

Аккумулятор

Гидроаккумулятор (или аккумулятор давления) представляет собой конструкцию определенных габаритных размеров, внутри которой находится внутренняя емкость или эластичная перегородка из резины. При повышении давления в напорной системе перегородка или емкость растягивается, соответственно при уменьшении сжимается, направляя воду в систему и поддерживая постоянные значения давления.

Control Node

Этот элемент определяет, когда запускать насосное устройство, а когда его работа не требуется. Параметры включения / выключения определяются параметрами давления в системе, измеренными с помощью манометра.

Варианты установки

Независимо от расположения источника воды насосная станция может быть установлена ​​в трех основных местах — в подвале, отдельно стоящем здании и в кессоне. Рассмотрим их подробнее.

Нижний колонтитул

Данная установка насосной станции значительно облегчает обслуживание оборудования, так как в этом случае имеется свободный доступ к механизмам для их ремонта и обслуживания. Однако насосные устройства — вещь довольно шумная, поэтому при выборе этого варианта следует подумать о мерах по шумоизоляции.

Отдельностоящее здание

В этом случае схема подключения насосной станции к скважине предусмотрена в отдельном здании, которое располагается над устьем скважины или скважиной.Несмотря на очевидную выгоду такого варианта, возведение отдельно стоящего сооружения для технических помещений — процесс довольно затратный.

Кессон

Кессон представляет собой конструкцию, напоминающую контейнер, дно которого расположено ниже уровня замораживания. Возможно строительство кессонов больших размеров, в которых допускается размещение насосного оборудования.

Насосная станция: отзывы

По отзывам потребителей о насосном оборудовании, которое используется на станциях, в большинстве случаев нареканий не вызывает.Если вы хотите подстраховаться, желательно приобретать станции с оборудованием известных европейских компаний.

Выбор места размещения

Перед тем, как выбрать место расположения насосной станции (схема подключения также зависит от местоположения), необходимо знать требования к ее установке.

  • Во избежание чрезмерной вибрации насосную станцию ​​необходимо устанавливать на прочном основании. Отсутствие надежного крепления и прочного основания может привести к образованию люфтов в стыках трубопроводов, что приведет к протечкам.Но при этом насосное оборудование не должно касаться потолка и стен.
  • Насосная станция (схема подключения приведена ниже) должна быть установлена ​​либо в отапливаемом помещении, либо должна быть изолирована от воздействия отрицательных температур. В противном случае снижение температуры может повредить почти все компоненты.

Если планируется использовать станцию ​​круглогодично, потребуется провести достаточно сложные подготовительные работы. Автоматические насосные станции (схемы подключения тоже нужно продумать заранее) необходимо устанавливать в теплых помещениях, а трубопровод от дома до колодца прокладывать ниже уровня промерзания или утеплять.

Организация водопровода

В данном случае идеальным вариантом является автономная система водоснабжения, которую несложно возвести. И стоимость такой системы вполне демократична. Поэтому осталось выяснить, какая должна быть насосная для частного дома, схема подключения ее к водопроводу.

Существует две основные схемы организации автономного водоснабжения: на базе колодца и на базе колодца. Устройство автономной сети в последнем случае начинается с бурения скважины.Желательно, если проект колодца, разводка коммуникаций и монтаж насосной станции будут выполняться в увязке с проектированием основного корпуса и дворовых построек. В этом случае можно спроектировать установку части оборудования на цокольных этажах, примыкающих к зданию или в подвале, так, чтобы колодец и насосная станция (отзывы экспертов это подтверждают) гармонировали с общим архитектурным стилем здания. имущество. А главное, такой вариант зимой не требует дополнительной защиты коммуникаций и оборудования от промерзания.Собранное в одном месте оборудование будет удобно в ремонте и обслуживании.

Насосные станции для дома: схема подключения

В зависимости от конфигурации системы водоснабжения вы можете выбрать подключение станции к однотрубной или двухтрубной системе. Последний вариант используется для увеличения глубины, с которой насосные станции для дома (схема подключения обсуждается ниже) смогут забирать воду.

Если глубина колодца не более 10 метров, то применяется однотрубный контур.При глубине всасывания более 20 метров целесообразнее использовать двухтрубную схему с эжектором.

Двухтрубная схема

Подключение насосной станции к скважине: двухтрубная схема.

  1. На первом этапе необходимо собрать эжектор, представляющий собой отдельный чугунный блок с тремя выходами для подключения трубопровода.
  2. В нижней части эжектора установлена ​​фильтрующая сетка, которая при попадании песка или других мелких частиц из колодца или колодца защищает насосное оборудование от повреждений.
  3. Затем в верхней части эжектора устанавливается пластиковый раструб, к нему присоединяется секция сечением 32 мм. Чтобы достичь сечения водопровода, может потребоваться установка нескольких участков одновременно.
  4. В конце кадра устанавливается муфта, обеспечивающая переход на полиэтиленовый трубопровод. Как правило, это клатч из бронзы.
  5. Далее на обсадную трубу скважины устанавливается обсадная труба.
  6. После этого определяется необходимая глубина трубопровода.Для этого в пробуренную скважину падает длинный предмет. В результате уровень входного патрубка должен быть примерно в одном метре от дна колодца, чтобы камни или песок не падали со дна.
  7. К эжекторному агрегату подключается полиэтиленовый трубопровод, длина которого должна быть равна сумме расстояния от глубины скважины и насоса до устья (минус 1 метр).
  8. Затем в конце колодца монтируется колено с поворотом на 90 °.
  9. Пластиковые трубопроводы проталкиваются через прямое колено, ведущее к эжекторному блоку (в итоге пространство между трубопроводами и внутренней частью колена можно заполнить монтажной пеной).
  10. Эжекторное устройство опускается на необходимую глубину. Правильность глубины можно проверить по сделанной ранее отметке на трубопроводе.
  11. В верхней части корпуса закреплено самодельное оголовье, состоящее из колена, повернутого под углом 90 °. Головка фиксируется на обсадной трубе скважины с помощью специализированной армированной липкой ленты для сантехники.

Подключение к внутреннему водопроводу

Насосная станция для частного дома: схема подключения к внутреннему водопроводу.

  • Труба ПНД от внешних сетей (от колодца или колодца) входит в здание и заканчивается латунным фитингом с переходом на резьбовое соединение диаметром 32 мм.
  • Соединения, расположенные перед фильтром тонкой очистки, имеют диаметр 25 мм. Тройник соединяется с латунным штуцером
    на сливной вентиль (при замене или ремонте элементов водопровода).Далее нужно сделать поворот в сторону станции. Для этого потребуется соединительный угол в 90 градусов.
  • После уголка устанавливается быстросъемная муфта с шаровым краном. Далее устанавливается грязеуловитель (грубый фильтр) для защиты его от песка, мелких камней и т. Д.
  • Если есть схема подключения насосной станции к скважине, фильтр следует установить в колодце перед предохранительный клапан. В случае насосного оборудования от колодца отходит латунный коллектор для манометра, демпферного бака и реле давления.Для первого варианта коллектор не требуется, так как насосная станция водоснабжения дома оборудована баком и реле давления. Если предусмотрен насос из скважины, реле давления монтируется в коллекторе в горизонтальном положении сверху, демпферный бак подключается снизу, фильтр тонкой очистки подключается к оставшемуся штуцеру.
  • После фильтра устанавливается переход на полипропиленовый трубопровод диаметром 25 мм.Для горячей воды используют изделия, армированные стекловолокном, для холодной — неармированные. Соединяют трубопроводы встык после горячего размягчения (пайки) специальным паяльником.
  • Затем устанавливается коллектор холодной воды, а на трубопроводах монтируются запорные устройства на случай ремонта.

Подключение к накопительному резервуару

Схема подключения насосной станции с накопительным резервуаром применяется в том случае, когда объем воды незначительный или колодец (колодец) небольшой.Бак для хранения устанавливается между источником воды и конечным пользователем. Объем бака в зависимости от суточной нормы может составлять от 300 до 1000 литров. В городских условиях суточный объем воды на человека берется из потока 170-250 литров, при отсутствии бани и в загородных условиях — 50-75 литров.

Схема подключения насосной станции с накопительным резервуаром имеет следующие преимущества:

  • Зимой резервуар-накопитель не требует дополнительного обогрева.
  • Накопительный бак не занимает места в доме.
  • Допускается использование больших резервуаров.

При подземной установке необходимо использовать накопительные резервуары круглой или оребренной формы, что обеспечит качественное подключение насосной станции к скважине. Схема подключения с использованием накопительного бака представляет собой каскад отдельно управляемых насосов. Схема подключения

. Автоматическая насосная станция для водоснабжения дома

Перед установкой сантехнических систем необходимо составить подробную схему подключения, акцентируя внимание на том, как вода будет подаваться централизованно или автономно, и какое количество точек водозабора у посудомоечной и стиральной машин, горячего водоснабжения в колонке, крана в Кухня, раковина, душевая кабина, унитаз, ванна.Кроме того, необходимо рассчитать примерный расход потребляемой воды с учетом количества проживающих в доме людей, а также полива сада и огорода. И узнайте, какой должна быть насосная станция, схема ее подключения к водопроводной сети. Все это вы можете найти в этой статье.

Что такое насосная станция?

При устройстве автономной водопроводной сети и подключении водопровода к коммунальной сети потребитель мечтает о регулярном течении воды в системе.Таким образом, для подъема из колодца, расположенного на приусадебном участке, или колодцев можно использовать специальное насосное оборудование. Поставляется в различных емкостях и моделях; его можно размещать в разных частях водопровода. Надводные устройства размещают на уровне земли, погружной опускают прямо в колодец или колодец.

Основные элементы

Насосное оборудование не должно работать постоянно, так как непрерывная работа может привести к быстрому износу механизмов и узлов этого устройства.Однако вы также хотите использовать воду в любое время дня. Выход есть — идет насосная станция (схема подключения и основные детали представлены ниже), обеспечивающая постоянное давление в водопроводе. Итак, рассмотрим основные составляющие насосной станции.

Насос

Часто насосная станция оснащается поверхностными насосами. Они с помощью входного патрубка с фильтром откачивают воду из основной сети, колодца или колодца.

Аккумулятор

Гидроаккумулятор (или аккумулятор давления) — конструкция определенных габаритных размеров, внутри которой находится внутренний контейнер или эластичная перегородка из резины.При повышении давления в системе перегородка или емкость расширяется, соответственно при уменьшении сжимается, направляя воду в систему и поддерживая постоянные значения давления.

Блок управления

Этот элемент определяет, в какой момент запускать насосное устройство, а когда его работа не требуется. Параметры включения и выключения определяются параметрами давления в системе, измеренными манометром.

Варианты установки

Независимо от расположения источника воды, монтаж насосной станции может производиться в трех основных местах — в подвале, отдельном здании и кессоне.Рассмотрим их подробнее.

Подвал

Подобная установка насосной станции существенно облегчает обслуживание оборудования, так как в этом случае обеспечивается свободный доступ к механизмам для их ремонта и обслуживания. Однако насосные устройства — вещь довольно шумная, поэтому при выборе этого варианта следует подумать о мерах по шумоизоляции.

Отдельно стоящее здание

В данном случае схема подключения насосной станции к скважине предоставляется в отдельном здании, которое находится над скважиной или устьем скважины.Несмотря на очевидные преимущества такого варианта, возведение отдельной конструкции для технических сооружений — процесс довольно затратный.

Кессон

Кессон — это конструкция, внешне напоминающая емкость, дно которой опускается ниже уровня замерзания. Возможно строительство кессонов больших размеров, в которых допускается размещение насосного оборудования.

Насосная станция: отзывы

По отзывам покупателей о насосном оборудовании, которое используется на станциях, в большинстве случаев оно не является удовлетворительным.Если вы хотите застраховаться, то желательно приобретать станции с оборудованием известных европейских компаний.

Выбор места размещения

Перед тем, как выбрать место расположения насосной станции (схема подключения также зависит от местоположения), необходимо знать требования к ее установке.

  • Во избежание повышенной вибрации насосная станция должна быть установлена ​​на прочном фундаменте. Отсутствие надежного крепления и прочного основания может привести к тому, что в стыках трубопроводов появится люфт, который вызовет протечки.Но при этом насосное оборудование не должно соприкасаться с потолком и стенами.
  • Насосная станция (схема подключения представлена ​​ниже) должна быть установлена ​​либо в отапливаемом помещении, либо должна быть качественно изолирована от воздействия отрицательных температур. В противном случае снижение температуры может повредить практически все компоненты.

Если вы планируете использовать круглогодичную станцию, вам потребуется провести довольно сложные подготовительные работы. Автоматические насосные станции (схемы подключения тоже следует продумать заранее) следует устанавливать в теплых помещениях, а трубопровод от дома до колодца прокладывать ниже уровня промерзания или утеплять.

Организация водопровода

В данном случае идеальный вариант — это автономная система водоснабжения, которую легко построить. И стоимость такой системы вполне демократична. Поэтому осталось выяснить, какой должна быть насосная станция для частного дома, схема подключения ее к водопроводу.

Существуют две основные схемы организации системы автономного водоснабжения: на базе колодца и на базе колодца. Автономное сетевое устройство в последнем случае начинается с бурения скважины.Желательно, если проект на колодец, разводка коммуникаций и монтаж насосной станции будут осуществляться вместе с проектированием основного корпуса и дворов. В этом случае можно спроектировать установку оборудования в подвалах, прилегающих к зданию зданиях или в подвалах таким образом, чтобы колодец и насосная станция (отзывы экспертов это подтверждают) гармонировали с общим архитектурным стилем. усадьба. А главное, такой вариант зимой не требует дополнительной защиты коммуникаций и оборудования от промерзания.Собранное в одном месте оборудование будет удобно в ремонте и обслуживании.

Насосные станции для дома: схема подключения

В зависимости от конфигурации системы отвода вы можете выбрать подключение станции к однотрубной или двухтрубной системе. Последний вариант используется для увеличения глубины, на которой насосные станции для дома (схема подключения обсуждается ниже) могут принимать воду.

Если глубина скважины не более 10 метров, то применяется однотрубная схема.При глубине всасывания более 20 метров целесообразнее использовать двухтрубный контур с эжектором.

Двухтрубная схема

Подключение насосной станции к скважине: двухтрубная схема.

  1. На первом этапе необходимо собрать эжектор, представляющий собой отдельный чугунный блок с тремя выходами для подключения трубопровода.
  2. В нижней части эжектора установлена ​​фильтрующая сетка, которая при попадании песка или других мелких частиц в скважину или скважину предотвращает выход насосного оборудования из строя.
  3. Затем в верхней части выталкивателя устанавливается патрубок из пластика, и к нему подключается сечение 32 мм. Чтобы добраться до сечения водопровода, возможно, придется одновременно установить несколько сгонов.
  4. В конце сгона установлена ​​муфта, обеспечивающая переход на полиэтиленовый трубопровод. Как правило, эта муфта изготавливается из бронзы.
  5. Далее на обсадной колонне скважины устанавливается насадка.
  6. После этого определяется необходимая глубина.подстилка трубопроводов. Для этого в пробуренную скважину опускают длинный предмет. В результате уровень расположения входного отверстия должен быть примерно в одном метре от дна колодца, чтобы не допустить попадания камней или песка на дно.
  7. К эжекторному агрегату подключается полиэтиленовый трубопровод, длина которого должна быть равна сумме расстояния от глубины колодца и насоса до устья (минус 1 метр).
  8. Затем колено устанавливается на вершину колодца с поворотом на 90 °.
  9. Пластик протыкает прямые коленные трубопроводы, ведущие к эжекторному блоку (в конце пространство между трубопроводами и внутренней стороной колена может быть заполнено монтажной пеной).
  10. Эжекторное устройство опускается на нужную глубину. Правильность глубины можно проверить по сделанной ранее отметке на трубопроводе.
  11. На верхней части кожуха закреплена самодельная головка, состоящая из колена, повернутого на угол 90 °. Закрепляем наконечник на обсадной трубе колодца с помощью специализированного армированного скотча для сантехники.

Внутреннее подключение воды

Насосная станция для частного дома: подключение к внутреннему водопроводу.

  • ПНД-труба от внешних сетей (от колодца или колодца) входит в здание и заканчивается латунным фитингом с переходом на резьбовое соединение диаметром 32 мм.
  • Соединения, расположенные перед очисткой фильтра тонкой очистки, имеют диаметр 25 мм. Тройник со сливным краном подключается к латунному штуцеру (при замене или ремонте элементов водопровода).Далее нужно сделать поворот в сторону станции. Для этого потребуется соединительный угол 90 градусов.
  • После угла устанавливается быстросъемная муфта с шаровым краном. Далее устанавливается отстойник (крупный экран) для защиты от песка, мелких камней и т. Д.
  • Если есть схема подключения насосной станции к скважине, фильтр следует установить в скважине перед предохранительным клапаном. . В случае насосного оборудования от колодца отходит латунный коллектор для манометра, демпферной емкости и реле давления.Для первого варианта коллектор не требуется в связи с тем, что насосная станция для водоснабжения дома оборудована баком и реле давления. Если насос предусмотрен из скважины, реле давления монтируется в коллекторе в горизонтальном положении сверху, демпферный бак подключается снизу, фильтр тонкой очистки подключается к оставшемуся штуцеру.
  • После фильтрующего перехода устанавливается труба полипропиленовая диаметром 25 мм. Для горячего водоснабжения используются изделия, армированные стекловолокном, для холодной воды — неармированные.Трубопроводы соединяются встык после горячего размягчения (пайки) с помощью специального паяльника.
  • Затем монтируется коллектор холодной воды, а на трубопроводах монтируются запорные устройства на случай ремонта.

Соединение с накопительным баком

Схема соединения насосной станции с накопительным баком используется в том случае, когда объем воды незначительный или дебит скважины (колодца) небольшой. Бак для хранения устанавливается между источником воды и конечным пользователем.Объем бака в зависимости от суточного расхода может составлять от 300 до 1000 литров. В городских условиях суточный объем воды на человека берется из расхода 170-250 литров, при отсутствии санузла и в загородных условиях — 50-75 литров.

Схема подключения насосной станции с накопительным баком имеет следующие преимущества:

  • Зимой накопительный бак не требует дополнительного обогрева.
  • Накопительный бак не занимает места в доме.
  • Допускается использование емкостей большого объема.

Для подземной установки необходимо использовать накопительные резервуары круглой или гребневой формы, которые обеспечат качественное подключение насосной станции к колодцу. Схема подключения накопительного бака представляет собой каскад отдельно управляемых насосов.

как выбрать и установить

Водоснабжение частных домов вне централизованной системы, основанное на подаче воды из автономных источников — скважин, скважин или из резервуара (редко).Особенностью подземных источников является отсутствие давления, необходимого для подъема воды наверх. Поэтому для постоянного предоставления земли или построек необходимо приобрести регулирующую установку для подачи воды — насосную станцию ​​или иными словами напорный резервуар для частного дома.

Продажа насосного оборудования исходя из характеристик всех частей системы, их совместимости, соответствия конкретному источнику (скважина или скважина) и выбора места для установки.Монтаж насосной станции может производиться на разных этапах: при строительстве дома, бурении скважины или ремонтных работах.

Для установки потребуется закрытый ровный грунт минимального размера (1–1,5 м?), Расположенный в подсобном помещении, подвале или на улице. Если лучшим местом вы считаете угол в доме (санузел, веранда), то позаботьтесь о хорошей теплоизоляции, даже если техника снабжена необходимыми сертификатами.

До сих пор одинаково активно используют два типа гидрофоров:

  • мембрана, снабженная гибкой воздухонепроницаемой мембраной, разделяющей отсеки с водой и сжатым воздухом;
  • безмембранные, в которых вода и сжатый воздух не разделены, находятся в одном резервуаре.

Мембрана представляет собой плотный резиновый мешок, не контактирующий со стенками своего контейнера. Гидрофоры с мембранным устройством компактны, меньше по размеру и не требуют большой площади для установки — идеально подходят для домов с нехваткой свободного места. Объем бака — в среднем 30-50 литров, но при необходимости можно найти модели на 80 и 100 литров.

Схема насосной станции с мембранным резервуаром, оснащенной самовсасывающим насосом и датчиком давления воды, по показаниям, зависящим от работы насоса.

Самовсасывающий двигатель устанавливается сверху (маленькие модели, объем — установлен на закрытие) и соединяется с резервуаром эластичной трубкой.Для регулировки давления сжатого воздуха используется ниппель. Благодаря конструктивным характеристикам диафрагма устройство производит меньше шума. В некоторых моделях предусмотрена возможность замены изношенной мембраны. Если вам нужно купить запасной, убедитесь, что он сертифицирован, так как материал (обычно резина) контактирует с питьевой водой.

Схема насосной станции со свободной емкостью в виде большой емкости на ножках: нижняя часть емкости — вода, верхняя — сжатый воздух.

Свободный бак — большой вертикально ориентированный цилиндр объемом 100 литров и более.Для водоснабжения в комплекте со свободным баком нужно покупать самовсасывающий насос вихревого типа. Оптимальное давление насоса не должно превышать 0,6 МПа, так как этот показатель является максимальным для большего количества гидрофоров.

Нормативы разрешают использование насосов с высоким давлением, но с установкой предохранительного клапана, слив которого ведет в канализацию.

Для лучшей работы бака и защиты его от обрыва в трубе перед установкой фильтрующего устройства установлена ​​дополнительная очистка воды.

Правильный выбор гидрофорного оборудования зависит от стабилизации давления в приборе и всей водопроводной сети, оптимального давления в каждой точке потребности (в смесителе на кухне, в душе, для полива сада), защиты от тяжелая ноша.

Следует помнить, что работа гидрофоров основана на двух факторах:

  • индикаторы давления;
  • объем использованной воды.

То есть количество запусков в час может быть разным.

Стандартная схема гидрофор: вода заполняет накопительный бак до реле давления; насос снова включается после опорожнения бака и повышения давления в баке

Подумайте, как давление влияет на запуск.Допустим, в доме включен кран. Объем воды внутри устройства стал уменьшаться, а подушка сжатого воздуха, наоборот, увеличиваться, что вызывает снижение давления. Как только давление достигнет самого низкого уровня, автоматически активируется насос и закачивает воду до того момента, когда объем воздуха уменьшается, поэтому давление не повышается. Реле давления срабатывает и выключает насос. Максимальный показатель давления внутри бака устанавливается производителем оборудования, но работу реле можно контролировать самостоятельно.

Главный фактор, на который следует опираться при выборе объема гидроаккумулятора, среднее количество воды, потребляемое семьей. Производительность рассчитана исходя из количества воды, потраченной впустую за 1 час. Есть средние значения, но их обычно принимают за минимум. Например, семье из 4 человек, проживающей в небольшом частном доме, необходим резервуар емкостью 2-3 млн? / Га. Многодетной семье, проживающей в двухэтажном коттедже с приусадебным участком, необходимо рассчитывать на продуктивность не менее 7- 8 м? / Ч.

Помимо сухого подсчета количество жителей учитывать их образ жизни: одни моются раз в неделю, другие ежедневно. Ряд бытовых машин и устройств также питаются от воды — стиральная и посудомоечная машины, система горячего душа и душа, автоматический полив газона или сада.

Предлагаемый производителями стол

предназначен для специалистов по установке. Если вы не можете самостоятельно разбираться в схемах, обратитесь к специалистам по монтажу систем водоснабжения.

Однако следует учитывать и максимальное давление, создаваемое насосом.Как правило, к новому резервуару прилагается руководство пользователя, которое служит подсказкой: в таблице производитель указывает список важных значений, на которые необходимо ориентироваться при установке оборудования. Рабочее давление должно соответствовать всем приборам, входящим в систему водоснабжения. К ним относятся устройства, которые устанавливаются в большинстве частных домов — водонагреватели разных типов (накопительные или безбаквальные), бойлеры одноконтурные или двухконтурные, балерное оборудование.

Давление на соединение оборудования прикладывают вручную с помощью регулирующих болтов, но строго в соответствии с инструкциями.Например, давление насоса 1,7 бар, напор насоса — 3,0 бар.

Выбор резервуара зависит от источника забора воды, а именно:

  • скважина;
  • скважина;
  • вода;
  • Пруд
  • ;
  • танк.

Для подъема воды из колодца или колодца необходим мощный насос. Работает постоянно, в том числе при анализе воды и выключении, когда в доме закрыты все краны. Он помогает регулировать реле давления — регулируемый инструмент, который позволяет контролировать поток воды, увеличивая или уменьшая давление.

Можно использовать две версии помпы. Один из них, напорный насос, создает давление и, таким образом, всасывает воду, но у него есть ограничения. Помимо глубины (до 7-8 метров) необходимо учитывать и горизонтальные участки: 10 метров горизонтальной трубы = полтора метра вертикальной трубы вниз в скважине.

Схема забора воды из колодца или колодца самовсасывающим насосом. У этого метода есть ограничения — максимальная глубина не более 8 метров.

Когда уровень воды слишком низкий, гидрофор устанавливают непосредственно в инструментальную платформу замочной скважины на необходимой высоте.Высокая влажность даже при хорошей гидроизоляции способна вывести оборудование из строя раньше времени, поэтому этот метод применяется только в безвыходной ситуации. Идеально для установки — сухой, теплый, специально оборудованный подвал.

Схема работы насосной станции, осуществляющей добычу воды погружным насосом. Большая часть скважин имеет глубину 20-40 метров, что продемонстрировало актуальность этого метода.

Как ни странно, в небольших домах насосы часто выходят из строя. Это происходит по одной причине: количество запусков оборудования больше, так как набирает воду часто, но в небольших количествах.У каждой модели насоса есть контрольное значение максимального включения в течение одного часа, например 25-30 включений в час. Если жильцы будут чаще пользоваться водой, то в первую очередь выходят двигатели из-за перегрева. Во избежание поломки необходимо увеличить интервал переключения — это одна из важнейших функций бака.

Для домов, расположенных в черте города или села, обычно подключенных к централизованной системе водоснабжения. Однако из-за небольшого напора часто вода на второй этаж не подается, поэтому для принудительной подачи также нужна насосная станция.Напорный бак в комплекте с вихревым насосом должен быть подключен непосредственно к водопроводу. Давление было постоянным, лучше выбирать мотор с инверторным управлением.

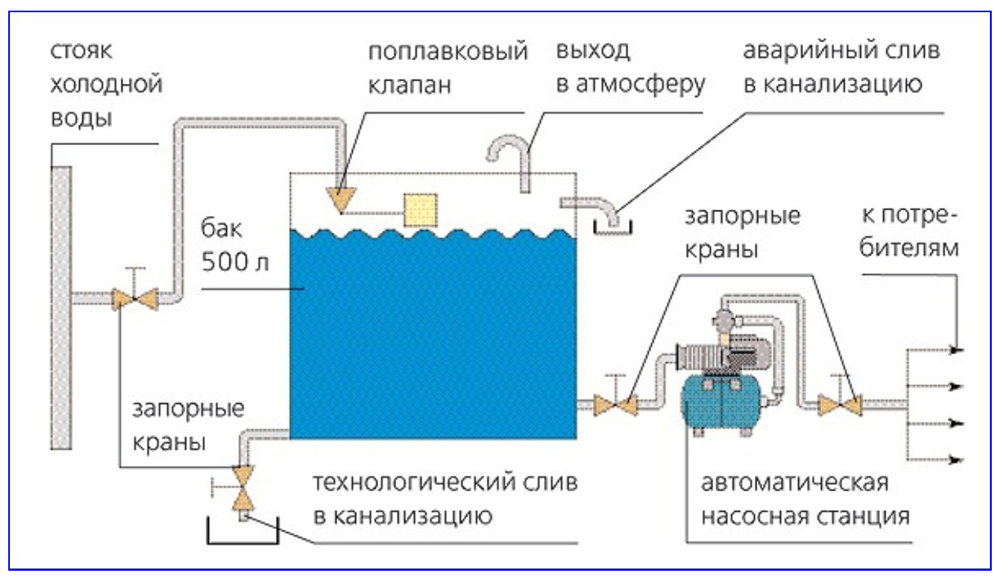

Схема насосного оборудования при заборе воды из водопровода. Преимущество этого метода — стабилизация расхода воды в централизованной системе низкого давления.

Таким образом, гидрофоры оптимальны для использования в частных домах и коттеджах с такими источниками воды, как неглубокие колодцы, нестабильная вода или водоемы для полива сада.

Компактные размеры современной техники позволяют установить ее практически в любом подходящем углу ванной комнаты, на террасе, в подсобке, в коридоре и даже под раковиной на кухне. Уровень шума может быть разным, а для больших фигур, конечно, потребуется дополнительная изоляция.

Создавая насосную станцию, следует знать нормы и требования к устройству систем электроснабжения и водоснабжения в частных домах. Некоторые правила касаются помещений для установки оборудования:

  • Площадь помещения — не менее 2 м х 2.5 м;
  • высота помещения не менее 2,2 м;
  • минимальное расстояние от бака до стены — 60 см;
  • Минимальное расстояние от насоса до стены — 50 см.

Требования не только к насосному оборудованию, но и ко всем сопутствующим системам. Все электрические кабели, светильники, светильники должны иметь высокую степень защиты от влаги. Температура в помещении не должна быть ниже нуля, оптимальный вариант — от +5 ° С до +25 ° С.

В большом доме нет проблем с размещением резервуара: часто его устанавливают вместе с другим насосным оборудованием в специальном помещении, обеспечивая удобный доступ для обслуживания и ремонта.

Обязательная вентиляция, обеспечивающая постоянное охлаждение двигателя.Страхование от несчастного случая — уклон пола и канализационных проемов с шириной полосы, равной производительности насоса. Даже дверной блок должен соответствовать установленному оборудованию, при необходимости можно легко изготовить или изготовить самый крупный элемент насосной станции.

Один из лучших вариантов размещения насосного оборудования — в подвале жилого дома, роль которого также может играть погреб или подвал.

Если уровень вибрации и шума резервуара превышает нормативы или просто мешает жить, его выносят вне здания и помещают в бетон, хорошо утепляют и заделывают небольшую ямку в земле.Для защиты стен от осыпания используйте бетон с армированной сеткой, армированную водонепроницаемой лентой. Для утепления используется пенополистирол, уложенные слои тоньше 5-8 см.

Роль перекрытия играет бетонная плита, а дверь — люк, герметично закрывающийся на замок. Дождевая вода может проникать в щели, поэтому верхний люк прикрывают листами рубероида или пластиковым водонепроницаемым покрытием. В продаже есть дизайнерские варианты, маскирующие канализационные и ремонтные люки, они выполнены в виде камней или травы.

Если бак установлен непосредственно в колодце или отстойнике, необходимо защитить оборудование от проникновения воды, сделать свободный доступ к двигателю и насосу, утеплить помещение.

Спуск в яму осуществляется по лестнице, закрепленной на стене. Все условия аналогичны требованиям для размещения в подсобном помещении, потребуется освещение, вентиляция, отстой сточных вод и утеплитель (особенно в северных регионах). Следует помнить, что двигатель насосной станции не защищен от затопления, поэтому угроза для пользователей.Все эти нюансы следует учитывать на этапе покупки и выбора оборудования.

Связанные с контентом

водонасосных станций и как они работают?

Водонасосные станции — это машины, которые можно использовать для транспортировки воды с одного объекта на другой, не требуя непосредственного участия человека или животных. Эти устройства могут подавать воду в каналы, обеспечивать циркуляцию воды в системах очистки и даже слить воду с низин.

Водяные насосные станции, используемые при реконструкции земель

В стране много мест, где водонасосная станция может быть очень полезной. Например, в Болотах (Ист-Мидлендс), которые представляли собой массивный участок болот вокруг реки Уз, использовались водонасосные станции, чтобы очистить большую часть заболоченной почвы и вместо этого создать пахотные сельхозугодья. Лучшее в этом типе преобразования земли — это то, что он очень полезен для ведения сельского хозяйства. Когда заболоченная земля осушается, питательные вещества и частицы воды остаются в почве, что делает грязь особенно полезной для роста растений.

Водяные насосы обычно рассматриваются в таких случаях, только если дренаж под действием силы тяжести невозможен. Водонасосные станции редко используются для удаления воды с возвышенностей, поскольку во многих случаях гораздо проще просто вырыть канал и позволить воде естественным образом стекать вниз в желаемую зону сбора. С другой стороны, очень распространены водонасосные станции, подающие воду на возвышенность. Например, для жителей, которые живут на склонах холмов, вода, которую они используют в своих домах, должна подниматься в гору, и в этом случае для этого будут необходимы водонасосные станции.

Как работают водонасосные станции?

Насосная станция должна обеспечивать давление, достаточное для преодоления силы тяжести, действующей на воду. При достижении этого уровня давления давление будет достаточным для перемещения жидкости с необходимой скоростью потока. Это простое математическое уравнение, и насосы разработаны так, чтобы их можно было программировать, чтобы можно было легко регулировать расход воды. Электронный контроллер, который либо непосредственно присоединен к самой насосной станции, либо управляется удаленно, используется для ввода необходимых данных.Уравнение рассчитывается с учетом всех труб (их размеров), дополнительных фитингов, перепадов высоты и любых других частей, которые могут повлиять на давление в водяной системе. При расчете давления необходимо учитывать входные размеры трубы, любые изменения направления трубопровода (изгибы под 45 и 90 градусов), различные типы клапанов, а также размеры любых выходных отверстий в системе. необходимо, чтобы преодолеть давление в системе и заставить воду двигаться.В этом расчете также важно учитывать различные свойства перекачиваемой жидкости. Таким образом, для воды очень важно проверить коэффициент шероховатости, а также трение, которое жидкость оказывает на трубопровод. Жидкости, такие как вода, будут иметь очень небольшое трение, однако сточные воды и химикаты могут быть вязкими, и поэтому для их перемещения по трубопроводу потребуется более сильное давление.

Правовые вопросы вокруг насосных станций

Многие люди в Англии и Уэльсе могут иметь старые водонасосные станции на своей земле или на суше рядом с ними.В прошлом эти устройства были построены местными советами или частными владельцами. Однако в 2016 году в Англии и Уэльсе был принят закон, согласно которому право собственности на частные насосные станции было передано местным компаниям водоснабжения. Многие насосы старые и требуют значительного обслуживания. Многие из них были построены в викторианскую эпоху, а некоторые даже стали историческими достопримечательностями и охраняемыми объектами.

В любом случае, найти и отследить все насосные станции по всей Англии и Уэльсу — сложная задача, и геодезические работы продолжаются и сегодня.Если у вас есть насосная станция на вашей земле, возможно, стоит проверить, отвечает ли ваша местная компания водоснабжения за ее обслуживание.

Снижение рисков с помощью перекачки воды

Водяные насосы могут использоваться для снижения многих рисков для жилых, промышленных и коммерческих помещений. В канализационных системах без достаточной откачки застаиваемая вода накапливается и может быть причиной бактерий и болезней. В такой ситуации могут накапливаться токсичные газы, такие как сероводород, что представляет серьезную опасность для населения при его вдыхании.Достаточная перекачка гарантирует, что неочищенная канализация движется с постоянным потоком, поэтому нет шансов на скопление газов из-за застоя.

Неадекватная откачка в населенных пунктах также может привести к подтеканию воды из системы в подтопление подвалов и этажей на первом этаже зданий.

Водонасосные станции используются в Соединенном Королевстве для перекачки воды по каналам, для перекачки грунтовых вод, для гидроэлектростанций, а также для коммунального водоснабжения и канализации.

Для водяных насосов требуется источник питания

Для всех водяных насосов требуется какое-то питание. Первые в Великобритании работали на угле напрямую или через пар, создаваемый при сжигании угля. Даже сегодня водяные насосы, как правило, потребляют электроэнергию, поэтому для их работы необходим надежный источник энергии. Возможно, вам потребуется связаться с местным советом и, возможно, даже получить разрешение на использование водяного насоса, поскольку им может потребоваться отдельное электроснабжение, такое как дизельный генератор.

Промышленные водонасосные станции обычно подключаются к электросети, но также могут иметь свои собственные решения по электроснабжению, чтобы они могли продолжать работать в случае аварии. Некоторые водонасосные станции работают на природном газе, который добывают с близлежащего участка. Хотя было непрактично снабжать насосную станцию ​​солнечной энергией или ветряными турбинами, с постоянно увеличивающейся емкостью батарей это могло быть возможным для будущих поколений.

Надеюсь, эта статья помогла вам понять, что такое водонасосная станция.По любым вопросам, касающимся вашей промышленной водонасосной станции, свяжитесь с командой Pumping Solutions. У нас есть многолетний опыт проектирования, установки и обслуживания всевозможных насосных систем.

Считаете эту статью полезной? Найдите больше подобных сообщений в нашем блоге или посетите нашу страницу услуг, чтобы узнать, чем мы можем вам помочь!

Свяжитесь с насосными решениями

Что такое канализационная насосная станция?

Принцип работы канализационных систем

Канализационная система представляет собой сеть труб, по которым сточные воды из дома и с предприятий попадают в главную канализацию.Обычно сеть трубопроводов зависит от силы тяжести, чтобы отходы стекали в основную канализацию.

Однако в низинных районах, где основная канализационная система находится на более высоком уровне, чем трубы бытовой канализации, сточные воды необходимо транспортировать в основную канализацию другим способом. Вот тут и появляются канализационные насосные станции.

Что такое канализационная насосная станция и как она работает?

Насосная станция состоит из большого резервуара, известного как мокрый колодец, который действует как приемник сточных вод из здания или группы зданий.Сточные воды из индивидуальных домов попадают в колодец.

Сточные воды будут оставаться в колодце, пока не достигнут заданного уровня. Как только он достигнет этого уровня, включится насос, чтобы создать давление в сточных водах, чтобы они вышли из влажного колодца вверх по склону к точке, где он входит в основной коллектор, или чтобы затем он мог перемещаться в основной коллектор под действием силы тяжести. .

На рисунке показан дом с нормальной гравитационной системой сточных труб.

Когда нужна насосная станция?
  • Когда стоимость земляных работ по пропуску сточных вод самотеком превышает стоимость канализационной насосной станции.
  • Когда канализационная линия проходит через гребень.
  • Если цокольный этаж слишком низкий, чтобы сточные воды могли стекать самотеком.
  • Где не была построена гравитационная система.

Преимущества канализационной насосной станции
  • Насосная станция обеспечивает удобство при установке канализационной системы и может снизить стоимость строительства.
  • Насосные станции оснащены системами дистанционного мониторинга, которые позволяют операторам оставаться в курсе.
  • Сточные воды откачиваются автоматически без контакта с людьми, что исключает риск проблем со здоровьем.
  • Доступны насосы различных размеров для бытового и коммерческого применения.
  • Забор насосов часто бывает широким, чтобы предотвратить засорение.
  • Канализационные насосные системы оснащены сигнализацией, предупреждающей вас о проблемах с системой. Это сводит к минимуму риск переполнения сточных вод, поскольку вас быстро предупреждают.

Недостатки канализационной насосной станции
  • Проектирование и установка должны выполняться профессионально, чтобы система была надежной и соответствовала своему назначению.Это требование опыта означает, что это может быть дорогостоящим.
  • Хотя насосные системы, как правило, не потребляют много энергии, все же приходится платить за электроэнергию из-за использования гравитационной системы.
  • Может быть трудно найти запасные части для вашего насоса. Этого можно избежать, заключив контракт на техническое обслуживание с Pumping Solutions.
  • Отложения жира и жира могут снизить надежность.
  • Хотя насосы выбраны таким образом, чтобы минимизировать риск засорения, все же существует вероятность засорения.
Дом с канализационной насосной станцией.

Большинство недостатков, таких как засорение, скопление жира и проблемы с деталями, можно устранить, обратившись в компанию, производящую помпу. Когда вы работаете с нами в Pumping Solutions, мы уделяем время тому, чтобы понять принцип использования вашей насосной станции для сточных вод, прежде чем давать рекомендации. Это означает, что мы можем принять меры для борьбы с такими потенциальными проблемами, как накопление жира и закупорка.

Для получения дополнительной информации о насосных станциях для сточных вод или для организации опроса свяжитесь с командой Pumping Solutions.Мы будем использовать наш многолетний опыт, чтобы предоставить вам интуитивно понятные решения для решения ваших проблем с очисткой воды и сточных вод.

Считаете эту статью полезной? Найдите больше подобных сообщений в нашем блоге или посетите нашу страницу услуг, чтобы узнать, чем мы можем вам помочь!

Свяжитесь с насосными решениями

Водяная насосная станция | Город Эванстон


(Изображение / рендеринг водяной насосной станции.Нажмите для увеличения.)

Водонасосная станция на Черч-стрит, 2525,

Зачем городу насосная станция
13 февраля 2017 года город Эванстон принял Постановление 5-O-17 о заключении Соглашения о водоснабжении с деревнями Мортон-Гроув и Найлс. Первоначальный срок соглашения составляет 40 лет с двумя положениями о продлении на 10 лет. Давление, которое производит Городская водопроводная станция, недостаточно, чтобы заставить воду проходить через водопровод на все расстояние до этих деревень.Водонасосная станция необходима для приема воды и ее откачки под более высоким давлением в эти общины. Существующий водопровод большого диаметра, способный обеспечить необходимое количество воды, расположен на пересечении улиц Emerson и McCormick, что делает его хорошим местом для насосной станции. Вода из насосной станции не пойдет никому из жителей Эванстона.

Что будет на насосной станции
На насосной станции будут три насоса с электродвигателем.Обычно будут работать 2 насоса, а третий будет резервным. Насосная станция будет безлюдной. Еженедельно кто-нибудь будет посещать насосную станцию ​​для проведения физического осмотра. Каждые 6 месяцев будет проводиться плановое техническое обслуживание насосов и двигателей. В случае сбоя в электроснабжении есть генератор, который будет работать во время отключения электроэнергии для поддержания потока воды в два населенных пункта. Генератор будет проверяться один час каждый месяц. На выхлопе этого генератора установлен глушитель, а выхлопные газы выходят на западную сторону здания, вдали от домов на МакДэниел.Насосы на насосной станции будут дистанционно управляться операторами водопроводной станции Evanston Water Plant. Дополнительную информацию о звуке, создаваемом резервным генератором, см. В техническом меморандуме Stanley Consultants.

Помимо перекачки воды, что еще будет происходить на станции
Насосная станция также будет оборудована возможностью добавления гипохлорита натрия (то есть отбеливателя) в воду, если это необходимо, для поддержания уровня хлора в воде .В настоящее время городские власти поддерживают в среднем 0,44 мг / л свободного хлора в своей системе распределения, и городской персонал уверен, что остаточные количества хлора, доставляемые в точку подключения Комиссии по водоснабжению Мортон-Гроув-Найлс (MGNWC) перед насосной станцией, будут находиться на уровне соответствующий уровень. Насосная станция была спроектирована с помещением для оборудования подачи химикатов, но первоначально она не будет установлена. Оборудование будет установлено только в том случае, если MGNWC обнаружит, что ему необходимо повысить уровни.Отбеливатель будет храниться только в том случае, если он будет использован; он не будет сохранен как резервный.

В том маловероятном случае, когда потребуется добавить гипохлорит (который в два-три раза сильнее бытового отбеливателя), он будет храниться на месте. Он будет храниться в резервуарах в резервуарах для хранения разливов. Если бы они протекали, отбеливатель остался бы в химической комнате и не достигал бы дверей или сточных вод. Альтернативой является газообразный хлор, но из-за повышенного риска для безопасности он не используется на этом предприятии.

Что такое MGNWC

После утверждения Соглашения о водоснабжении Межправительственным соглашением была учреждена Водная комиссия Мортон-Гроув-Найлс (MGNWC) для целей строительства и эксплуатации общественной системы водоснабжения, состоящей из магистральных водопроводов, насосов, накопителей и других связанных систем водоснабжения. и принимающая инфраструктура между точкой подключения к водопроводной системе Эванстон и существующими водоприемными точками Найлса и Мортон-Гроув.Решение 4-Р-18 принято горсоветом 22 января 2018 года.

MGNWC получила выгодные заявки на строительство предполагаемого подключения и находится в очереди на получение ссуды под низкие проценты от IEPA для строительства своей инфраструктуры. MGNWC надеется начать строительство весной и получить воду к концу 2018 — началу 2019 года. Предлагаемая городскими властями ставка на 2018 год составляет 0,78 доллара за тысячу галлонов.

Кто владеет недвижимостью
Городские власти недавно заключили 50-летний договор аренды с владельцем собственности, муниципальным округом мелиорации воды.MGNWC будет заниматься строительством и обслуживанием насосной станции, но она будет эксплуатироваться городскими властями.

Каковы планы в отношении собственности и кто покрывает расходы
В рамках Плана капитального ремонта Эванстона были выделены средства для сноса существующей структуры, бывшего здания школы на берегу. Эванстон намеревается развивать собственность на берегу с предложенными улучшениями парка. MGNWC заключит контракт и оплатит инженерные услуги и строительные работы по сносу и удалению существующего школьного здания и северной парковки из бывшей прибрежной собственности.MGNWC несет полную ответственность за средства и методы этой работы. Evanston возместит MGNWC разумные расходы, связанные с этой работой.

Южная парковка будет оставаться в своем существующем состоянии до тех пор, пока компания Evanston не построит предлагаемые улучшения парка. MGNWC за свой счет установит электрические и сантехнические соединения и приспособления, соответствующие нормам, для двух общественных туалетов, а также предусмотрит место для потенциального помещения для оборудования, если оно потребуется в рамках проекта благоустройства парка.Дренажные и канализационные отводы в туалетах будут подключены к системе отвода сточных вод IPS, которая будет состоять из насосной станции дробилки. MGNWC несет полную ответственность за средства и методы этой работы. Evanston возместит MGNWC расходы на покупку и установку сантехники. Эванстон намеревается в ближайшее время построить парк улучшений. Эванстон обеспечит водоснабжение и электроэнергию, необходимые для благоустройства парка.

Когда это обсуждалось / будет обсуждаться с сообществом
В дополнение к собраниям городского совета / комитета, перечисленным ниже в истории законодательства, олдермен Робин Рю Симмонс обсудила предложения MGNWC на ​​своем 5-м собрании прихода 18 января 2018 года. была внесена в повестку дня, отправленную ее жильцам.

членов сообщества были приглашены присоединиться к сотрудникам Alderman Rue Simmons и Сити для экскурсии по одной из городских водонасосных станций на 2520 Gross Point Road.Экскурсия состоялась в четверг, 8 марта, в 17:30. Жители смогли увидеть и услышать, как работает насосная станция, и задать вопросы.

История законодательства
MGNWC представила разрешение на строительство и освобождение от муниципального использования для строительства новой водонасосной станции площадью 3260 кв. Футов, соединительных труб и общественных туалетов на заседании Комитета по рассмотрению дизайна и проектов (DAPR) 7 февраля 2018 г. . Были представлены предлагаемый план участка, ландшафтный план и фасады зданий.Исключение для муниципального использования и план по минимизации неблагоприятных воздействий получили единодушную положительную рекомендацию. Комитет запросил дополнительную информацию, и 28 февраля 2018 г. вопрос был возвращен для дальнейшего обсуждения. DAPR рекомендовало окончательное утверждение.

12 февраля 2018 г. Комитет администрации и общественных работ и городской совет одобрили Постановление 9-R-18, утверждающее Меморандум о взаимопонимании между городом и MGNWC по строительству и эксплуатации промежуточной дожимной насосной станции, расположенной по адресу 2525 Черч-стрит.Кроме того, 12 февраля 2018 года Комитет по планированию и развитию и городской совет одобрили Постановление 10-R-18, предоставляющее исключение для муниципального использования коммунальных услуг (насосная станция) на 2525 Church Street. Это позволяет построить насосную станцию ​​в районе открытого пространства OS, где коммунальные услуги не являются ни разрешенным, ни специальным использованием.

Будет ли здание охраняться?
Насосная станция — это охраняемый объект с камерами и сигнализацией о незаконном проникновении, которая будет передаваться обратно на завод.Общественные объекты будут регулироваться, как это обычно делается для парков в других местах.

Будет ли чрезмерное освещение
Территория вокруг здания будет освещена так же, как и любое здание в городском парке. В здании не будет прожекторов или чрезмерного освещения.

Какие исключения предоставляются для этого проекта?
Хотя общественное коммунальное предприятие не является разрешенным для использования в районе зонирования открытого пространства ОС, Постановление о зонировании (6-7-4) гласит, что любая государственная или частная функция, принадлежащая или управляемая Город разрешается использовать в любом районе.Городской совет может утверждать здания и сооружения, которые не соответствуют всем требованиям соответствующего района, если они необходимы для предоставления желаемых городских услуг и если неблагоприятное воздействие на окружающую собственность в результате такого несоблюдения минимизировано. Неблагоприятные воздействия могут быть минимизированы за счет дизайна, архитектурной обработки, экранирования, ландшафтного дизайна и / или размещения на участке. Такой план по снижению негативного воздействия был рассмотрен Комитетом по проектированию и рассмотрению проектов.

Есть ли другие насосные станции в Эванстоне?
В Эванстоне есть аналогичная насосная станция меньшего размера, расположенная рядом с водохранилищем на 2350 Гросс Пойнт-роуд. Эта насосная станция используется Evanston для увеличения давления в северо-западной части города во время высоких потребностей в воде и для рециркуляции воды, которая хранится в хранилище объемом 7,5 миллионов галлонов. Он не обслуживается людьми и управляется операторами водной станции на заводе.

Индивидуальные бытовые системы очистки сточных вод — Публикации

Бытовые сточные воды попадают в септик, который отделяет твердые частицы от жидкости.Твердые частицы удерживаются в септике, а жидкости транспортируются к месту окончательной обработки почвы. Септик — это «биореактор», в котором микроорганизмы расщепляют органические вещества сточных вод на жидкости, газы и твердые вещества. Газы отводятся через вентиляционную трубу дома. Твердые вещества состоят как из накипи, так и из шлама. Накипь легче воды и всплывает на поверхность в септике. Твердые части тяжелее воды и опускаются на дно резервуара. Бактерии питаются отходами, и фракция, которая не может быть разложена, называется «илом».«Ил накапливается на дне септика, и его необходимо периодически удалять.

Пять частей системы отвода сточных вод: (1) водопровод дома, (2) канализационная линия от дома к септическому резервуару, (3) септик, (4) выпускная канализационная труба септика и (5) ) установка окончательной обработки почвы, которая может быть блоком поглощения почвы или лагуной. Все индивидуальные системы очистки сточных вод должны соответствовать требованиям раздела 62-03 1-03 Административного кодекса штата Северная Дакота. Городские / окружные отделы здравоохранения или медицинские округа нескольких округов требуют разрешения перед строительством новой домашней системы очистки сточных вод или при ремонте существующей системы.В процессе планирования и перед строительством уточните местные требования в местном административном офисе, который занимается системами канализации на объекте.

Независимо от того, нужно ли вам разрешение, забота о здоровье человека требует, чтобы расположение отдельных компонентов домашней канализационной системы соответствовало определенным требованиям. Например, септик и почвопоглощающий блок следует размещать на расстоянии не менее 100 футов от любого частного колодца глубиной менее 100 футов и не менее 50 футов от колодцев глубиной более 100 футов.Общепринятые безопасные расстояния показаны в таблице 1.

Когда система очистки сточных вод будет установлена, сделайте карту установки. Измеряйте и записывайте расстояния от септика, очистного резервуара и дренажного поля до надземных объектов, таких как здания, углы забора или большие деревья. Затем, после того, как территория зарастает травой, вы все еще можете найти составные части септической системы.

Дом водопровод для канализации

Сантехническая система дома включает сточные трубы, вентиляционные трубы и водоотделители (рис. 1).Домашняя сантехника и домашние системы очистки сточных вод должны соответствовать Сантехническому кодексу штата Северная Дакота. Следование этому кодексу гарантирует, что водопроводная система будет безопасной и работать должным образом.

Рисунок 1. Сантехника дома включает в себя сливные и вентиляционные трубы, а также сантехнику.

Сточные и вентиляционные трубы обычно представляют собой одну и ту же трубу, при этом сточные воды текут вниз, а газы поднимаются по трубе. Вертикальная труба диаметром 3 или 4 дюйма служит основной трубой для отвода отходов, водяного пара и газов из дома.Основная труба также действует как отвод газов, которые собираются в септике. Газ из септика имеет неприятный запах, может вызвать серьезное заболевание, а в некоторых ситуациях может быть взрывоопасным. В холодную погоду газы, выходящие из трубы, содержат водяной пар, который образует слой инея, который может стать достаточно толстым, чтобы закрыть конец трубы. Чрезмерное количество снега на крыше также может заблокировать вентиляционную трубу. Закрытие вентиляционной трубы препятствует правильному дренажу приспособлений. Вентиляционная труба, выступающая над крышей, должна быть изолирована, чтобы не допустить, чтобы мороз и снег закрывали ее.

Водоотделитель должен быть установлен в сливной линии между каждым приспособлением и основной трубой. Уловитель предотвращает попадание канализационных газов в дом через светильники. Без вентиляционной трубы полный поток сточных вод в дренажной линии мог бы откачивать воду из ловушек и пропускать канализационные газы в дом. Иногда, в очень ветреную погоду, давление ветра на вентиляционную трубу может выталкивать канализационный газ через уловитель. Правильная вентиляция, установленная в соответствии с правилами сантехники, предотвратит эту проблему.

В штабеле необходима соответствующая очистка, чтобы можно было обслуживать и чистить водопровод и канализацию. Одна очистка должна быть установлена ​​у основания трубы, а вторая — в точке выхода канализационной трубы из дома. Одной очистки может быть достаточно, если штабель находится рядом с тем местом, где канализационная труба выходит из здания.

Чугунные или медные водосточные системы можно найти в старых домах. В большинстве новых домов используются пластиковые канализационные трубы, указанные в нормах водоснабжения. При работе в старых домах избегайте прямого соединения медных труб с железом, поскольку в железе могут образоваться небольшие протечки из-за гальванического воздействия.Используйте изолированные соединители между медной и железной трубой, чтобы уменьшить эту проблему.

Домашняя канализационная труба должна иметь уклон от 1 до 2 процентов. Это падение примерно на 1-2 дюйма с 8 футов. На слишком плоском уклоне жидкость замедлится, позволяя твердым частицам осесть в канализационной трубе. На слишком крутом уклоне жидкости будут стекать с твердых частиц.

Канализационная линия от дома до септика может быть пластиковая канализационная труба с клеевым соединением или чугунная с хомутами из нержавеющей стали или свинцовыми соединениями.При использовании пластиковой трубы она должна иметь номинальное давление, равное Таблице 40 или выше. Стыки необходимо проклеить так, чтобы они были водонепроницаемыми и не допускали проникновения корней.

Отводная канализационная труба дома должна быть диаметром не менее 4 дюймов. Эта труба должна иметь равномерный уклон, без выступов и падений. Обычно иней накапливается в выпускной канализационной трубе сразу после того, как труба проходит через стену подвала или под ней. Если канализационная труба дома находится выше линии замерзания, эту проблему можно исправить, установив на трубу изоляцию из жесткого пенопласта толщиной 2 дюйма во время процесса установки.Изоляция из жесткого пенопласта должна выходить как минимум на 1 фут с каждой стороны трубы. Как правило, изоляция не требуется, если канализационная труба в доме находится на глубине более 4 футов ниже поверхности земли.

Не делайте резких изгибов в канализационной системе дома. Когда необходимы изгибы под 45 или 90 градусов, используйте длинные изгибы (с длинным радиусом), чтобы змея сантехника могла пройти через канализационную линию. Если у вас нет длинных отводов, используйте несколько отводов на 22 с половиной градуса.

Ни при каких обстоятельствах не допускайте, чтобы стоки из фундамента подвала сбрасывались в канализацию дома. Эта вода перегрузит септическую систему. Это может вызвать обратное попадание воды и сточных вод в дом. Слить воду с фундамента подвала в отстойник. Установите отстойник и откачайте воду из дренажного поля.

Септики

Септики используются для очистки сточных вод на предприятии более 120 лет. Септик может иметь одно или несколько отсеков. Одно- и двухкамерные септики обычно используются с индивидуальными системами очистки бытовых сточных вод.Хозяйственные сточные воды попадают в септик через отводную канализационную трубу дома (рисунок 2). После прохождения через входную перегородку твердые частицы отделяются от жидкости, поскольку сточные воды медленно проходят через септик. Некоторые твердые частицы оседают на дно резервуара, а другие плавают в слое накипи наверху. Бактериальное действие частично разлагает твердые вещества.

Рисунок 2. Типовой септик. Ил накапливается на дне, а пена плавает на поверхности жидкости.

Материал в септике разделяется на три отдельных слоя:

  1. Верхний слой плавающей накипи
  2. Средняя жидкостная зона
  3. Нижний слой ила

Слой накипи состоит в основном из кулинарных жиров и масел, мыльной пены и продуктов разложения, которые легче воды. Наибольшее бактериальное действие происходит в слое ила, который состоит из твердых частиц тяжелее воды.

Жидкость, сбрасываемая из септика, называется сточными водами.Сточные воды из септика, содержащегося в надлежащем состоянии, слегка мутные и содержат мелкие взвешенные твердые частицы, бактерии и питательные вещества. Сточные воды из септика не должны сбрасываться непосредственно на поверхность земли или в поверхностные воды . Профессиональные санитары называют сточные воды на поверхности земли «дневным освещением». Сточные воды человека на поверхности земли могут быть источником опасных заболеваний, передаваемых через воду, и производить неприятные запахи. Сточные воды должны доставляться на правильно спроектированное и построенное водосборное поле или лагуну для обработки.

Все бытовые сточные воды должны идти в септик. Бытовые сточные воды иногда называют «черной водой» или «серой водой», в зависимости от того, из какого прибора или приспособления они поступили. Независимо от источника, не позволяйте воде и другим подобным отходам проходить через септик. Серая вода, содержащая мыло или жир, отправляемая прямо в водосток, быстро закупоривает поры почвы.

Калибр

Септики рассчитываются в соответствии с вместимостью жидкости, а не общей вместимостью.Емкость септика по жидкости — это объем сточных вод, которые он удерживает ниже выхода резервуара. Емкость по жидкости часто называют «рабочей емкостью» септика. Для дома необходимая вместимость зависит от количества спален, а не от количества человек в доме на момент строительства. В каждой спальне могут разместиться два человека, поэтому в стандартном доме с тремя спальнями может быть шесть человек, производящих бытовые сточные воды.

Расположение и установка

Септик должен находиться на расстоянии не менее 10 футов от дома.Бак должен быть выровнен прямо от точки выхода канализационной трубы из дома. Важно установить резервуар ровно и без наклона в любом направлении. Для откачки и очистки септик должен располагаться рядом с проезжей частью или другой подъездной дорогой. Большинство септических насосов перевозят от 50 до 100 футов шланга, поэтому резервуар должен быть доступен с такого расстояния. Выберите место вдали от зон с интенсивным движением транспорта. Никогда не размещайте септики под тротуарами или патио, где резервуар недоступен для откачки.

Домашняя система очистки сточных вод работает лучше всего, и ее легче обслуживать, если и септик, и дренажное поле расположены близко к поверхности земли. Неглубокий септик и дренажное поле обеспечивают легкий доступ к компонентам, а дренажное поле более эффективно очищает сточные воды. Для новых домов Сантехнический кодекс Северной Дакоты рекомендует использовать отстойник в подвале (рис. 3), предназначенный для обработки сточных вод, если септик и дренажное поле могут работать под действием силы тяжести, а в доме есть подвальные туалеты и приспособления.Для этих типов систем канализационная труба выходит из дома через стену подвала. Отстойник поднимает воду в канализационную трубу. Если канализационная труба дома находится менее чем на 4 фута ниже поверхности земли, ее необходимо изолировать в траншее для защиты от замерзания. Готовые к установке станции отстойников для сточных вод в подвалах можно приобрести в большинстве хозяйственных и хозяйственных магазинов.

Рисунок 3. Установка неглубокого септика.

Наличие лифтового насоса в подвале имеет несколько основных преимуществ.Во-первых, это позволяет сточным водам из верхней части дома самотеком поступать в септическую систему. Это оказалось ценным во время наводнения или отключения электроэнергии. Во-вторых, домовладельцу не нужна подъемная станция, которая перекачивает все сточные воды из дома. В-третьих, отстойник в подвале включается только при использовании подвальных приспособлений. Наконец, он доступен для обслуживания и ремонта.

Во многих старых домах септик установлен ниже уровня цокольного этажа. В новых домах может быть глубокий септик, p , при отсутствии высокого уровня грунтовых вод (Рисунок 4) .При отсутствии подходящего уклона необходимо установить подъемно-насосную станцию ​​на выпускной стороне септика, чтобы можно было установить дренажное поле на небольшой глубине. В областях, где уровень грунтовых вод может подниматься выше верха септика, домовладельцы должны герметизировать отверстия для впускных и выпускных труб, любые стыки, крышку септика и доступ к люкам, чтобы они были водонепроницаемыми.

Рисунок 4. Установка глубокого септика. Подходит для использования там, где нет высокого уровня грунтовых вод.Всегда уточняйте у производителя резервуара, имеет ли резервуар несущую способность для обработки покрывающего грунта.

Сточные воды из дома и бактерии обычно обеспечивают достаточно тепла, чтобы защитить септик от замерзания, даже если он расположен выше глубины промерзания. Когда верхняя часть септика установлена ​​в пределах 2 футов от поверхности земли, покрытие верха резервуара 2-дюймовым жестким пенопластом поможет сохранить тепло в септическом резервуаре. Всякий раз, когда система строится выше глубины промерзания, очень важна прокладка всех канализационных труб с равномерным уклоном без выступов или низов.

Строительство

Септики построены из устойчивых к коррозии и гниению материалов. При правильной установке они будут водонепроницаемыми в течение длительного времени (30 лет и более). Чаще всего встречаются сборные железобетонные резервуары. Однако резервуары также могут быть построены из монолитного бетона или из бетонных блоков с сердцевиной, заполненной бетоном, армированным арматурой. Резервуары из бетонных блоков должны быть покрыты как минимум двумя слоями бетонной штукатурки. Также доступны септики из стекловолокна и прочного пластика.Их необходимо устанавливать, тщательно следуя инструкциям производителя, чтобы они выдерживали давление почвы и воды.

Септики должны быть рассчитаны на глубину жидкости не менее 3, но не более 6 1/2 футов. Расстояние по горизонтали между входом и выходом прямоугольных резервуаров должно быть примерно в три раза больше ширины резервуара. Поступающие твердые частицы будут оседать на этом расстоянии и не вытекать в дренажное поле. Круглые резервуары должны иметь внутренний диаметр не менее 5 футов.

Глубина жидкости в септике — это расстояние от выпускной трубы до дна резервуара. Вход септика должен быть как минимум на 3 дюйма выше выхода. В баке должно быть место над уровнем жидкости для скопления накипи. Минимум 20 процентов глубины резервуара для жидкости следует оставить в качестве надводного борта между выходным уровнем и крышкой септика. Для большинства выпускаемых танков это будет около 12 дюймов.

Перегородки на входе и выходе

Входные и выходные перегородки являются важными частями правильно установленного септика (рис. 2).Входная перегородка направляет поступающие сточные воды вниз в жидкую зону септика. Выпускная перегородка позволяет сточным водам выходить из жидкой зоны, удерживая накипь в резервуаре. Многие новые септики имеют съемный фильтр, встроенный в выпускную перегородку. Фильтр предотвращает попадание неразложимых материалов (презервативов, гигиенических салфеток и других предметов) в сливное поле.

Перегородки могут быть выполнены как неотъемлемая часть септика или прикреплены к резервуару после строительства.Пластиковые тройники диаметром четыре дюйма часто используются в качестве перегородок (рис. 2, 3 и 4).

Перегородки должны быть прочными и устойчивыми к коррозии. Прочный бетон, стекловолокно или пластик — отличные материалы. Никогда не используйте стальные перегородки, так как они быстро разъедают. Если перегородки закреплены болтами, используйте только болты из нержавеющей стали.

Нижняя часть входной перегородки должна быть не менее чем на 6 дюймов ниже поверхности жидкости, когда резервуар полон. Нижняя часть выпускной перегородки должна быть не менее чем на 18 дюймов ниже поверхности жидкости.Верх перегородок должен быть открытым и выступать не ближе 1 дюйма к крышке бака. Это необходимо для надлежащего отвода газов из резервуара.

Отверстия для доступа в септических резервуарах

Доступ к септикам необходим для осмотра и периодической очистки. Один люк диаметром не менее 15 дюймов должен быть наверху резервуара. Люк должен иметь бетонное покрытие с землей толщиной не менее 6 дюймов, но не более 12 дюймов. Если верхняя часть резервуара находится более чем на 12 дюймов ниже уровня земли, к верхней части резервуара должны быть прикреплены удлинители, чтобы крышка находилась в пределах 12 дюймов от поверхности земли.В районах с высоким уровнем грунтовых вод надставки и крышка должны быть водонепроницаемыми. Если доступ к люку находится на уровне земли, он должен иметь запирающий кронштейн или закрываться цепью с помощью висячего замка (Рисунок 5).

Рисунок 5. Способы крепления крышки люка для предотвращения несанкционированного доступа.

Чтобы проверить работу септика, резервуар должен иметь два смотровых отверстия, каждое от 4 до 6 дюймов в диаметре. Один должен находиться над входной перегородкой, а другой — над выходной перегородкой (Рисунок 2).Это позволяет легко проверить, правильно ли поступают сточные воды в резервуар или из него, и не произошло ли закупорки. Смотровые люки должны быть закрыты на уровне земли или чуть выше. Колпачки предотвращают утечку газа и не позволяют детям ронять предметы в бак.

Септики необходимо регулярно чистить, чтобы удалить ил, который скапливается на дне резервуара. Обратите внимание, что для очистки резервуара следует использовать люк, а не смотровые окна. Для большинства домов уборка каждые три года является удовлетворительной.Однако в доме с измельчителем мусора, которым пользуются жители, может потребоваться интервал очистки от одного до двух лет. Измельчители мусора увеличивают попадание органических веществ в септик.

Резервуары

Некоторые дома находятся в районах, где не работают септик и дренажное поле. Наиболее частыми причинами являются места с высоким уровнем грунтовых вод, коренными породами близко к поверхности и очень маленькими участками с недостаточной площадью водосбора. Часто единственным вариантом является использование сборного резервуара для бытовых сточных вод (Рисунок 6).Люди с резервуарами для хранения воды должны соблюдать правила экономии воды, чтобы резервуар не наполнялся быстро. Резервуары для хранения необходимо откачивать на регулярной основе, а сокращение ежедневного использования воды в доме будет способствовать снижению годовых затрат на откачку.

Рисунок 6. Сборный бак для бытовых стоков. Необходимо периодически откачивать кровь (обычно каждые две недели или месяц).

Сборный бак должен быть водонепроницаемым и вмещать не менее 400 галлонов на каждую спальню в доме.Однако для любого дома минимальный размер резервуара должен вмещать не менее 1000 галлонов. Для обычного дома с тремя спальнями, в котором проживают четыре человека, резервуар емкостью 1200 галлонов обеспечит хранение на срок от шести до 10 дней. Сборный резервуар должен быть расположен так, чтобы он был доступен для насосной тележки при любых погодных условиях и где случайные разливы во время перекачки не вызовут неудобств. Бак должен быть ровным и размещен на твердой, отстоявшейся почве, способной выдержать вес полного бака. Стояк сборного резервуара должен выходить на поверхность.Крышка должна иметь замок или закрываться цепью, чтобы дети или другие посторонние лица не могли проникнуть в нее (Рисунок 5).

Поскольку резервуар водонепроницаем, он может попытаться всплыть из земли сразу после откачки, если местный уровень грунтовых вод находится в пределах 3 футов от поверхности земли. В местах с высоким уровнем грунтовых вод могут потребоваться земляные анкеры. Обычно лучше всего держать резервуар над уровнем грунтовых вод и откачивать сточные воды из дома, если это необходимо.

Может потребоваться установка счетчика для измерения расхода воды в доме и, следовательно, количества воды, поступающей в сборный резервуар.Периодически проверяя счетчик воды, вы сможете определить, когда резервуар заполнен. Лучшим методом было бы использование сигнализации о наводнении. Они могут быть электронными с удаленным считывателем в доме или плавающим индикатором, который выступает над поверхностью земли.

Насосные станции

Насосные станции необходимы в ситуациях, когда сточные воды не могут течь под действием силы тяжести и должны быть подняты к месту назначения. Во многих новых домах используются лифты в подвале, а снаружи дома сточные воды самотеком проходят через септик к водостоку.Многие производители изготавливают комплектные, готовые к установке насосные станции для подвалов. Многие старые системы на месте имеют насосные станции, которые перекачивают всю воду, поступающую из септика, в канализацию (рис. 7). Перекачивание требуется при установке глубокого септика и неглубокой установки абсорбции почвы или когда блок абсорбции почвы находится на более высоком уровне, чем септик. Система поглощения грунта насыпи потребует насосной станции. Насосная станция состоит из двух основных частей — водонепроницаемого резервуара и насосной системы, включающей насос, двухпозиционные переключатели, систему сигнализации и проводку.

Рисунок 7. Камера откачки сточных вод септика. Производительность должна составлять около четверти суточного объема сточных вод. Резерв плюс рабочая мощность должны равняться примерно суточному объему сточных вод. Это дает время исправить любые проблемы с перекачкой.

Танки

Бак с насосом должен быть водонепроницаемым. В противном случае грунтовые воды могут просочиться в резервуар, а избыток воды легко перегрузит дренажное поле. Независимо от того, находится ли насосная станция в подвале или снаружи, резервуар должен иметь достаточный объем ниже впускной трубы, чтобы вместить около суток сточных вод.Резервуар должен вмещать около четверти дневного объема сточных вод между уровнями включения и выключения регуляторов насоса. Некоторая резервная емкость в перекачивающем баке должна быть доступна на случай отказа насоса. Разумная резервная мощность составляет три четверти расчетного суточного объема сточных вод.

Например, для дома с тремя спальнями с проектным объемом 450 галлонов в сутки (галлонов в сутки) требуется резервуар с рабочим объемом около 110 галлонов (объем между подачей и откачкой) и резервной емкостью около 330 галлонов.Рабочий объем плюс резервная емкость равняются примерно 450 галлонам, или суточному хранению сточных вод.

Элементы управления насосом часто имеют ограниченный диапазон между настройками включения и выключения. Обычны диапазоны от 12 дюймов до 30 дюймов. В следующей таблице приведены некоторые объемы круглых резервуаров в галлонах на фут глубины.

Вместимость прямоугольных резервуаров в галлонах на фут глубины можно рассчитать, умножив длину в футах на ширину в футах на 7,5. Например, прямоугольный резервуар с внутренней шириной 4 фута и внутренней длиной 5 футов имеет емкость 4 x 5 x 7.5 или 150 галлонов на фут глубины. С 12-дюймовым регулированием включения-выключения для насоса этот резервуар легко справится с домом с тремя спальнями. Для круглого резервуара потребуется диаметр не менее 48 дюймов, но если бы параметр включения-выключения был 30 дюймов, можно было бы использовать резервуар диаметром от 30 до 36 дюймов.

Материалы резервуаров насосной станции включают бетон (аналогично сборным резервуарам), секции бетонных водопропускных труб и готовые к установке пластиковые блоки. Металлические резервуары служат недолго, потому что сточные воды очень агрессивны.Установки с открытым дном, такие как секции бетонных водопропускных труб, должны иметь водонепроницаемый монолитный бетонный пол. Все стыки между секциями водопропускных труб должны быть герметизированы, чтобы они были водонепроницаемыми. Флотация может быть проблемой для сборных резервуаров в условиях высокого уровня грунтовых вод. В этом случае могут потребоваться грунтовые анкеры для предотвращения движения вверх.

Надежная крышка люка должна быть расположена в верхней части перекачивающего резервуара. Крышка должна быть запираемой, чтобы дети не могли ее снять.

Канализационные насосы

Многие производители делают подъемные насосы специально для сточных вод. Подъемные насосы должны быть прочными и устойчивыми к коррозии, иметь герметичные двигатели и электрические соединения. Они должны выдерживать кислотную и коррозионную среду, присутствующую в резервуарах для сточных вод. Водосборные насосы, продаваемые в бытовых и хозяйственных магазинах для дренажных вод из подвала, не рекомендуется использовать на станциях канализационных подъемников. Пьедестальные отстойники с открытым двигателем не должны использоваться, кроме как в аварийной ситуации.

Все подъемные насосы предназначены для работы под водой. Корпуса насосов обычно изготавливаются из литой бронзы, чугуна и пластика. Все болты, гайки и винты изготовлены из нержавеющей стали. Насос должен быть установлен на бетонном блоке или пьедестале на дне резервуара, чтобы песок и другие твердые частицы не попадали в насос и не отправлялись на дренажное поле.

Производительность насоса оценивается по тому, какой расход может быть произведен по сравнению с величиной напора (вертикальный подъем плюс потери на трение), который он поднимает. Например, насос с двигателем мощностью 3/4 лошадиных сил может перекачивать 40 галлонов в минуту (галлонов в минуту) при подъеме на 15 футов.При подъеме на 25 футов тот же насос будет иметь расход всего 15 галлонов в минуту.

Скорость потока обычно не является ограничивающим фактором при выборе насоса при перекачке в траншеи или абсорбционный слой. Однако максимальная подъемная способность насоса может быть ограничивающим фактором. Всегда определяйте вертикальный подъем, измеряя расстояние от выхода насоса до выхода трубы в области дренажа. Выберите насос с максимальной грузоподъемностью как минимум на 5 футов выше этой разницы в высоте. Используйте гибкую пластиковую трубу диаметром 1¼ дюйма или больше от насосной станции до дренажного поля.Пластиковая труба должна быть заглублена ниже глубины промерзания с равномерным уклоном обратно в насосную камеру. Зимой вода в линии должна сливаться обратно в насосную станцию, чтобы не допустить замерзания. Низкие места в неглубокой заглубленной трубе замерзнут.

При выборе насоса для системы абсорбции грунта насыпи выберите размер насоса для подачи около 7,5 галлонов в минуту на 100 квадратных футов площади каменного дна. Например, насыпь для дома с тремя спальнями имеет площадь каменного дна около 300 квадратных футов, поэтому скорость потока насоса должна составлять около 27 галлонов в минуту.Насос должен иметь такую ​​производительность при требуемом напоре. Требуемый напор будет равен разнице высот в футах между выходом насоса и насыпью, плюс потери на трение в трубе плюс 5 футов. Для насыпных систем используйте пластиковую трубу диаметром не менее 1,5 дюйма. При скорости откачки 27 галлонов в минуту потери на трение в трубе будут составлять около 5 футов потери напора на 100 линейных футов трубы.

Пример: насос должен быть выбран для подъема 27 галлонов в минуту сточных вод из насосной камеры в насыпь для дома с тремя спальнями.Насыпь находится на расстоянии 200 футов от резервуара насоса и на 10 футов по вертикали выше отметки разгрузки насоса. Насос должен преодолевать напор 10 футов (для разницы высот) + 10 футов (для потерь на трение) + 5 футов = 25 футов. Выбранный насос должен подавать около 27 галлонов в минуту на высоте примерно 25 футов.

Установите насос с помощью муфты или быстроразъемной муфты рядом с верхней частью бака насоса. Это упрощает установку и снятие насоса. Запрещается устанавливать обратный клапан на выходе из насосной станции.Если в насосе есть встроенный обратный клапан, снимите его. Оберните выпускную трубу петлей с дренажным отверстием диаметром ¼ дюйма, просверленным в нижней точке петли. Сливное отверстие позволяет воде из трубы стекать обратно в резервуар насоса после выключения насоса.

Управление насосом

Все насосы для сточных вод необходимо включать и выключать в зависимости от уровня жидкости в резервуаре. Самым распространенным элементом управления включением / выключением насоса является переключатель контроля уровня ртути, запечатанный в стойком к выбросам пластиковых или резиновых грушах (рис. 8).Длина шнура между точкой крепления и ртутной лампой определяет уровень воды, на котором насос включается и выключается.

Рисунок 8. Органы управления насосом уровня жидкости. Все электрические соединения должны находиться вне насосной камеры и на поверхности земли.

Электромонтажник должен выполнить монтаж всей электропроводки насосной станции. Электрические розетки нельзя устанавливать внутри резервуара насоса. Нормы водоснабжения штата требуют, чтобы все электрические соединения находились за пределами резервуара насоса.В выключателях управления обычно используются дополнительные вилки, в которых шнур управления вставляется в электрическую розетку, а электрический шнур насоса подключается к вилке шнура управления. Всепогодный бокс за пределами перекачивающего резервуара должен использоваться для розетки, обслуживающей насос.

Насосы

должны иметь систему аварийной сигнализации, чтобы предупреждать домовладельца, если насос перестает перекачивать. Система аварийной сигнализации обнаруживает отказ насоса, когда вода поднимается выше регулятора подачи насоса. Датчик представляет собой еще один переключатель контроля уровня ртути в водонепроницаемой лампочке.Обычно он устанавливается на 3–6 дюймов выше, чем датчик уровня воды при подаче насоса. Цепь сигнализации отказа насоса должна быть установлена ​​в электрической цепи, отдельной от насоса.

Домовладелец может выбрать один из нескольких методов сигнализации, чтобы предупредить об отказе насоса. Распространены выносные сигнализации, расположенные в удобном месте в доме или гараже. Их можно запрограммировать так, чтобы они издавали звук, похожий на звук датчика дыма, мигали светом или звонили по телефону. Многие аварийные сигналы находятся на бачке насоса на опоре и используют либо световой сигнал, либо зуммер, чтобы предупредить об отказе насоса.Некоторые используют свет, направленный на окно в доме.

Выпускная канализация септика

Выпускная канализационная труба переносит сточные воды из септика в насосную камеру или дренажное поле. Выпускная канализационная труба должна быть водонепроницаемой на выходе из септика и иметь диаметр не менее 4 дюймов. Пластиковая труба (ПВХ или АБС) должна быть марки 40. Пластиковая труба с меньшей толщиной стенки часто оседает при оседании почвы. Укладывайте трубу с минимальным уклоном 1/8 дюйма на фут.Для выпускной канализационной трубы не требуется максимального уклона, так как по ней проходит только жидкость. Выпускная канализационная труба должна быть проложена ровно, без углублений, где сточные воды могут собираться и замерзать.

Системы поглощения почвы

Система поглощения почвы должна работать круглый год. Это означает, что он должен проникать в сточные воды во время влажных весен и холодных зим. Сточные воды из септика на 99% состоят из воды, но также содержат биологический материал (мелкие частицы). Дополнительная обработка биологического материала происходит в системе поглощения почвы (рис. 9).Площадь поглощения почвы должна быть такой, чтобы она могла проникать в ежедневный поток сточных вод из дома, а также эффективно разлагать биологические материалы в сточных водах.

Рисунок 9. Расположение зоны биологической очистки под водосборным полем.

Способность почвы обрабатывать и проникать в сточные воды зависит от текстуры и местной гидрологии на глубине, где стоки будут попадать в почву. Раньше проводился «перколяционный» тест, и результаты использовались для определения размера системы поглощения почвы.Скорость инфильтрации почвы обычно выражалась в «минутах на дюйм» или mpi. Чем ниже mpi, тем выше скорость проникновения. Однако во многих ситуациях тесты на перколяцию оказались ненадежными. В настоящее время многим местным медицинским округам требуется зарегистрированный классификатор почвы для определения текстуры почвы и местной гидрологии грунтовых вод для целей проектирования. Тесты на просачивание все еще принимаются в некоторых медицинских районах или если участок дома был создан с насыпной почвой. Процедура проведения теста на перколяцию приведена в Приложении А.

Поглощающие траншеи

Траншеи — наиболее распространенное и эффективное дренажное поле. Их можно использовать в районах, где исторический высокий уровень грунтовых вод находится минимум на 24 дюйма (2 фута) ниже дна траншеи. Однако предпочтительным является расстояние 36 дюймов или более между высоким уровнем грунтовых вод и дном траншеи. Траншеи наиболее подходят для текстуры почвы со скоростью просачивания 60 минут на дюйм (mpi) или меньше (Таблица 3). Траншеи могут использоваться на почвах от 61 до 90 м / дюйм при условии отсутствия высокого уровня грунтовых вод и использования траншей адекватной длины.Для почв со скоростью просачивания от 61 до 90 миль на дюйм увеличьте площадь траншеи на 25 процентов по сравнению с площадью, необходимой для почвы со скоростью просачивания 60 миль на дюйм. Для почв со скоростью просачивания более 90 м / дюйм траншеи не должны использоваться в качестве системы поглощения почвы без консультации с местным санитарным врачом.

Площадь (длина и ширина) необходимой абсорбционной траншеи для данного дома и участка основана на среднесуточном потоке сточных вод и текстуре почвы на глубине дна траншеи.Если структура почвы является смешанной, например, мелкий песок с примесью ила, спроектируйте более мелкую почву. Убедитесь, что построили по крайней мере такое количество поглощающей траншеи. Многие домовладельцы и установщики считают, что это больше траншеи, чем им требуется, и устанавливают меньше траншеи, чтобы сэкономить деньги. Обычно это заканчивается ложной экономией. Система выходит из строя в течение нескольких лет, и затем необходимо провести дополнительную работу по ее обновлению. Рекомендации для дна траншеи основаны на долговечной системе обработки, а не на временном решении.Требования к площади дна траншеи снижаются со временем из-за накопления биологического материала на дне траншеи.

Строительство траншеи

Траншеи сооружаются с помощью экскаватора-погрузчика. Обычно используется ковш шириной от 24 до 36 дюймов. Чем больше ковш, тем шире траншея, что увеличивает площадь дна траншеи и уменьшает длину траншеи. Не допускайте попадания колесных следов в траншею, так как уплотнение будет уплотнять поверхность, что значительно снизит эффективность абсорбционной траншеи.

Дно каждой траншеи должно быть ровным по всей длине. Выровненное дно траншеи позволяет стокам равномерно просачиваться по всей длине. Если дно траншеи имеет уклон, все стоки будут собираться в низинах. Это может привести к преждевременному выходу из строя или дневному освещению сточных вод. В большинстве ситуаций максимальная длина любой траншеи не должна превышать 100 футов от точки, где сточные воды входят в траншею. Траншея может достигать 200 футов в длину, если сточные воды доставляются в центр.На наклонной поверхности траншеи должны повторять контур откоса, чтобы дно траншеи было ровным по всей своей длине (Рисунок 10).

Рисунок 10. Траншеи построены по контуру склона. Дно траншеи должно быть ровным.

Никогда не сооружайте траншеи в суглинках или глинистых почвах во влажных условиях. На глубине, где будет дно траншеи, возьмите образец почвы и определите влажность почвы. Если почву можно намотать нитью диаметром 1/8 дюйма без разрушения, значит, она слишком влажная для рытья траншей.Влажная почва будет уплотняться и размазываться, герметизируя траншею и значительно увеличивая вероятность поломки. Если почва достаточно сухая для строительства, она рассыпется, когда вы попытаетесь свернуть ее в нитку.

Каменные траншеи

Траншеи с использованием щебня в качестве опоры для перекрывающих пород могут быть построены от 18 до 36 дюймов в ширину и от 6 до 48 дюймов в глубину. Глубина щебня зависит от глубины траншеи (Рисунок 11) и распределительной трубы. В траншее используйте промытый щебень диаметром от до 2½ дюймов (некоторые поставщики называют его камнем дренажного поля).Промытый камень важен, потому что к большинству горных пород прикреплена мелкая глина. При использовании немытой породы глина смывается стоками и оседает на дне траншеи. Это может снизить скорость проникновения и привести к преждевременному выходу из строя. Глубина почвенного покрова над скалой будет зависеть от глубины разводки.

Рисунок 11. Поперечный разрез насыпной абсорбционной траншеи.

Для распределительной трубы используется пластиковая канализационная труба диаметром четыре дюйма с отверстиями диаметром ½ дюйма или более, расположенными на расстоянии 12 дюймов или ближе (Рисунок 12).Он доступен в магазинах товаров для дома и в хозяйственных магазинах. Распределительная труба может иметь небольшой уклон (падение на 1-2 дюйма на 100 футов), чтобы помочь распределить сточные воды по всей длине траншеи. Поверх трубы должна быть не менее 2 дюймов каменного щебня. Камень под трубой распределяет сточные воды по дну и боковым стенкам траншеи, позволяя жидкости проникать в почву. Труба ориентируется в траншее отверстиями вниз. При использовании трубы с двойным рядом отверстий поместите трубу отверстиями вниз в положение «5 часов» и «7 часов».

Рисунок 12. Траншея, засыпанная гравием, с пластиковым ящиком на переднем плане.

Камень необходимо накрыть, чтобы предотвратить просачивание почвы и закупорку промежутков между камнями (Рисунок 13). Можно использовать несколько продуктов. Чаще всего используется красная канифольная бумага или геотекстильная ткань. Также можно использовать слой сена или соломы от 4 до 6 дюймов. Не используйте пластик (черный или прозрачный) для покрытия камней в траншее. Засыпав скалу, засыпьте траншеи землей.Заполните траншеи засыпкой от 4 до 6 дюймов, чтобы обеспечить оседание.

Рисунок 13. Траншея с гравийным заполнением, покрытая геотекстильной тканью.

Траншеи без гравия

В системах траншей без гравия используются пластиковые трубы или камеры (рис. 14–17) вместо щебня для опоры перекрывающих пород. С этими продуктами не требуется камня в траншеях. Системы без гравия становятся все более распространенными, потому что они могут быть установлены меньшим количеством бригад, требуют менее тяжелого оборудования и обеспечивают больший объем сточных вод в траншее.Как и в любой траншейной системе, дно траншеи должно быть ровным для хорошего распределения стоков.

Рис. 14. Поперечное сечение конструкции траншеи без гравия с использованием пластиковой трубы (внешний диаметр 10 или 12 дюймов), заключенной в носок из геотекстильной ткани.

Рисунок 15. Цилиндрическая труба без гравия в неглубоких траншеях. Обратите внимание на покрытие из геотекстиля.

Рис. 16. Поперечное сечение конструкции траншеи без гравия с использованием пластиковой камеры (иногда называемой блоком камеры).

Рис. 17. Камерная система без гравия, устанавливаемая на очень маленьком участке дома. Обычно камеры используются в траншеях.

Площадь дна траншеи определена по Таблице 3 с использованием 6 дюймов гравийной колонны. Как в трубной, так и в камерной конструкции используется эквивалент траншеи шириной 3 фута. Например, предположим, что мы хотим установить систему траншей без гравия для дома с тремя спальнями с илистым суглинком на дне траншеи.Из Таблицы 3, необходимая нижняя площадь будет составлять 300 квадратных футов на спальню, что в сумме составляет 900 квадратных футов. Для использования траншеи эквивалентной ширины 3 фута требуется 300 футов траншеи. Мы могли проложить три траншеи длиной 100 футов каждая или четыре траншеи длиной 75 футов каждая.

В системе труб без гравия используются пластиковые гофрированные трубы, покрытые носком из неразлагаемой геотекстильной ткани. Его можно установить в траншеях шириной от 18 дюймов до максимальной глубины 4 фута. Внешний диаметр трубы составляет 12 дюймов, что обеспечивает окружность чуть более 3 футов.Это эквивалентно траншеи шириной 3 фута, потому что область обработки биоматом образуется на носке с внешней стороны трубы и увеличивает площадь инфильтрации. Система камер также имеет максимальную глубину захоронения 4 фута. Конструкция камеры имеет различные варианты ширины от 18 дюймов до 3 футов. Выбор основан на требованиях к участку и структуре почвы.

Распределение сточных вод

Большинство дренажных полей траншей имеют от двух до четырех отдельных траншей, требующих некоторого метода равномерного распределения стоков между траншеями.Обычно используются два метода: дроп-боксы и распределительные ящики. Отводные ящики используются на наклонных участках, где траншеи выровнены по контуру откоса (Рисунок 9). Распределительные коробки используются на ровной местности, где отметки всех днов траншей примерно одинаковы.

Drop Boxes

Капельные бункеры являются предпочтительным методом распределения сточных вод и могут использоваться на почти ровной или наклонной поверхности (Рисунки 18, 19 и 20). Бункеры обычно изготавливаются из бетона или пластика.У них есть вход, два выхода, которые распределяют сточные воды в траншею, и выход, который направляет перелив в следующий отводной бокс. Впускной и выпускной патрубки обычно имеют диаметр 4 дюйма для размещения пластиковой трубы. Отводные ящики позволяют полностью использовать траншею до того, как стоки попадут в следующую траншею. Отводные ящики необходимы для траншейных систем, установленных на склонах холмов. Очень важно равномерное распределение сточных вод по всему дренажному полю. В противном случае все сточные воды будут собираться в низинах и перегружать почву.Если траншея становится перегруженной и сточные воды выходят на поверхность, выпускные отверстия из отводной коробки могут быть заблокированы, чтобы дать траншеи время восстановить свою способность проникать сточные воды.

Рис. 18. Отводная коробка, показывающая отметки впускной и выпускной трубы.

Рис. 19. Расположение отводных боксов, используемых для распределения стоков в систему абсорбционных траншей.

Рис. 20. Бетонные капельные ящики, используемые для распределения стоков в траншеи для поглощения.Обратите внимание, что расстояние между траншеями составляет 6 футов, минимальное расстояние разделения. Траншея справа засыпана, а траншея слева готова к засыпке сеном, соломой, необработанной строительной бумагой или геотекстилем.

Распределительные коробки

Распределительные коробки

используются только на ровной местности (Рисунок 21). Распределительные коробки обычно изготавливаются из бетона или пластика. У них есть вход и обычно по три выхода для каждой впитывающей канавки.Впускной и выпускной патрубки обычно имеют диаметр 4 дюйма для размещения пластиковой трубы. Все выходы из распределительной коробки расположены на одной высоте, поэтому очень важно иметь основание под ящиком из щебня или гравия, чтобы оно оставалось ровным. Однако на практике из-за воздействия мороза или затопления удерживать все выпускные отверстия на одной и той же высоте в течение всего срока службы системы практически невозможно. Если ящик наклонится, траншея, обслуживаемая самым нижним выпускным отверстием, получит наибольшее количество сточных вод.По этой причине распределительные коробки можно использовать только там, где высота самой нижней траншеи достаточно высока для обратного стока в распределительную коробку без просачивания с поверхности.

Рис. 21. Распределительная коробка, используемая для распределения стоков в систему абсорбционных траншей.

Обычным признаком проблем с распределительной коробкой является то, что почва в одной траншее становится влажной, а в других остается сухой. Чтобы проверить наличие этой проблемы, откройте верх распределительной коробки и проверьте поток воды к выпускным отверстиям.Возможно, вам придется окопаться в коробке и снова выровнять ее. После выравнивания ящика выпускное отверстие, ведущее в траншею, которая была мокрой, можно временно закрыть (две-четыре недели), чтобы траншею можно было опереть.

Абсорбционные кровати

Поглощающие гряды в основном представляют собой вырытые в грунте ямы прямоугольной формы (Рисунок 22). В зависимости от участка дома глубина может составлять от 1 до 4 футов. Их нельзя использовать в местах с уклоном более 6 процентов. Поглощающие слои не так эффективны при очистке сточных вод, как траншеи, потому что у абсорбирующего слоя меньше площади боковых стенок для инфильтрации.Следовательно, площадь дна требуется примерно на 25-50 процентов больше, чем для траншей. Даже с учетом большей площади дна абсорбционные кровати требуют меньше общей площади двора, чем траншеи, и могут использоваться на небольших участках домов. Текстура почвы и количество спален в доме определяют необходимую площадь дна абсорбционной кровати (Таблица 4).

Рисунок 22. Конструкция и компоновка абсорбционного слоя.

Поглощающий слой следует копать с обратной лопатой.По дну станины нельзя передвигать колесную или гусеничную технику. Дно абсорбирующего слоя должно быть ровным во всех направлениях. На дно кровати должно быть помещено не менее 6 дюймов камня. Используйте промытый камень диаметром от до 2½ дюймов. Камень необходимо промыть, чтобы удалить частицы глины. При использовании немытой породы глина смывается стоками и оседает на дне пласта. Это может снизить скорость проникновения и привести к преждевременному выходу из строя.

Трубы в абсорбционных слоях обычно изготавливаются из перфорированного пластика диаметром 4 дюйма.Трубы должны быть ровными, на расстоянии 4–6 футов друг от друга и на расстоянии 1,5–3 футов от края кровати. Трубы обычно соединяются на концах, образуя непрерывную петлю, хотя они могут заканчиваться, как показано на Рисунке 22. Четырехходовой тройник будет распределять сточные воды, но также можно использовать распределительную коробку. Все стыки необходимо проклеить. Затем промытую породу помещают над распределительной трубой на глубину от 2 до 4 дюймов. После того, как распределительная труба засыпана камнем, над камнем необходимо установить сепаратор почвы.Допустимы любые из следующих материалов: слой сена или соломы от 4 до 6 дюймов, необработанная строительная бумага (называемая красной канифольной бумагой) или геотекстиль, специально разработанный для дренажных полей. Накройте грядку слоем верхнего слоя почвы от 6 до 18 дюймов и сформируйте корону, чтобы учесть любое оседание, а также дайте грядке пролить воду. Неглубокие абсорбционные пласты часто имеют постоянную насыпь. Не сажайте деревья или кустарники поверх абсорбирующей грядки.

Курган канализации

Канализационные курганы ведут свое происхождение от первых курганов «НОДАК», которые Дж.Клейтон Рассел и Ричард Витц разработали в 1947 году в Государственном университете Северной Дакоты. На протяжении многих лет конструктивные параметры и форма насыпей постоянно менялись по мере появления все большего количества исследовательской информации. Текущие параметры конструкции насыпи позволяют использовать больше воды и использовать другие методы строительства, чем многие предыдущие конструкции.

Насыпь сточных вод — это специальная конструкция дренажного поля, используемая в местах с высоким уровнем грунтовых вод (в пределах 2–3 футов от поверхности) и почвами с низкой скоростью инфильтрации.Насыпь сточных вод использует более высокую скорость инфильтрации поверхностных почв по сравнению с подповерхностными почвами. Над существующей поверхностью земли сооружается насыпь канализации. Насыпь — это, по сути, слой с высокой скоростью инфильтрации, установленный поверх песчаной насыпи, разложенной по существующей земле (Рисунок 23). Слой с высокой скоростью инфильтрации может быть построен с использованием чистых пород или систем без гравия (Рисунок 24). Область, где песок соприкасается с существующей землей, называется базальной. На почвах с низкой скоростью инфильтрации базальная площадь должна быть достаточно большой, чтобы обеспечить просачивание ежедневного объема стоков на поверхность почвы.В условиях высокого уровня грунтовых вод приподнятый слой позволяет проводить биологическую очистку до того, как сточные воды просачиваются в грунтовые воды.

Рисунок 23. Конструктивные особенности насыпи канализации.

Рис. 24. Поперечное сечение насыпи сточных вод, показывающее два типа систем безгравийного выщелачивания.

Стоки перекачиваются в систему насыпи и распределяются по слою быстрой инфильтрации под давлением (Рисунок 25).Сточные воды перекачиваются к насыпи через пластиковую трубу диаметром 1,5 дюйма или больше. Бак насоса должен быть достаточно большим, а органы управления насосом должны быть настроены таким образом, чтобы доза, равная примерно четверти дневного объема сточных вод, сбрасывалась в насыпь при запуске насоса. Проектная нагрузка дома с тремя спальнями составляет 450 галлонов в сутки, поэтому насос должен пропускать около 110 галлонов на дозу. Это обеспечивает период отдыха между дозами и позволяет стокам проникнуть до следующей дозы. Кроме того, это увеличивает срок службы насоса.Частый запуск и остановка насоса сокращают срок службы двигателя.

Рисунок 25. Септик, насосная камера и насыпь сточных вод.

Насыпи для сточных вод всегда должны проектироваться с системой распределения сточных вод под давлением (Рисунок 26). Система распределения под давлением равномерно распределяет сточные воды по всей площади основания и помогает предотвратить перегрузку в любом месте под насыпью. Пластиковые трубы могут быть проложены либо в каменном дне, либо в трубе без гравия.Производители труб без гравия изготавливают изделия специально для использования в канализационных насыпях.

Рисунок 26. Система распределения давления с использованием двух параллельных труб с центральной подачей. Насос в насосной камере подает сточные воды под давлением.

Система распределения давления состоит из трубы ПВХ диаметром 1¼ или 1½ дюйма. Диаметр трубы важен, потому что слишком большой диаметр (например, 2 дюйма) может привести к неравномерному распределению сточных вод.Для насыпи сточных вод, требующей 6-футовой или более узкой зоны быстрой инфильтрации, используются две параллельные трубы. Для насыпи сточных вод, требующей зоны быстрой инфильтрации шириной от 7 до 10 футов, используются три параллельные трубы. При использовании пластиковых систем без гравия вместо горных пород труба распределения давления крепится внутри камеры или трубы.

Распределительные трубы должны иметь отверстие диаметром ¼ дюйма через каждые 40 дюймов в нижней части трубы. Стыки труб и заглушки необходимо проклеить. В противном случае они разойдутся во время строительства, под давлением или позже из-за оседания и морозного пучения.Трубы соединяются в центре, где сточные воды попадают в систему распределения под давлением из нагнетательной трубы насоса. Для защиты от замерзания распределительная и напорная труба должны быть спроектированы таким образом, чтобы сливать воду при выключенном насосе. Этого можно добиться, используя дренажное отверстие диаметром ¼ дюйма в нагнетательной трубе в резервуаре насоса.

Калибр

Базальная площадь насыпи (площадь контакта насыпного песка с существующей почвой) определяет все остальные расчетные параметры насыпи.Базальная площадь определяется структурой существующей почвы. Для медленно проницаемых глинистых и глинистых почв используйте расчетную норму нагрузки сточных вод от 0,20 до 0,25 галлона в день на квадратный фут.

Пример: для дома с тремя спальнями, производящего 450 галлонов сточных вод в день, площадь контакта между насыпным песком и существующей землей должна составлять от 1800 футов2 (450 галлонов в сутки ÷ 0,25 галлонов в сутки / фут2) до 2250 футов2 (450 галлонов в сутки ÷ 0,20 галлонов в сутки / фут2). На рисунке 27 показан холм для дома с тремя спальнями.Площадь основания этого холма на ровной поверхности составляет 2150 квадратных футов. Необходимое количество чистого, промытого песка составляет около 72 кубических ярдов.

Рисунок 27. Канализационная насыпь на равнине. Размеры были рассчитаны на основе сточных вод из дома с тремя спальнями с насыпью, построенной над глиняным суглинком, в глинистую почву.

Зона быстрой инфильтрации определяется с использованием скорости всасывания среднего песка. Средний песок имеет коэффициент загрузки 1.2 галлона в день на квадратный фут. Используя пример дома с тремя спальнями, требуемая площадь каменного основания составляет 375 футов2 (450 галлонов в день ÷ 1,2 галлона / день / фут2). Если вместо камня используется система без гравия, ее размер должен обеспечивать 375 футов2 зоны быстрого проникновения. Для почв с низкой проницаемостью сохраняйте ширину распределительной трубы от 4 до 6 футов. В нашем примере дома с тремя спальнями каменная основа или системы без гравия будут иметь длину около 375 футов2 ÷ 6 = 63 фута. Для каменного ложа шириной 6 футов и толщиной 12 дюймов потребуется около 14 кубических ярдов промытой породы.Для систем без гравия требуются два ряда пластиковых камер или два ряда труб без гравия, каждый длиной 63 фута.

Курганы должны располагаться на равнинах или гребнях холмов; однако они могут быть построены на наклонной поверхности (Рисунок 28). Однако текстура почвы и скорость просачивания определяют максимальный уклон. Например, если структура верхнего слоя почвы представляет собой глинистый суглинок со скоростью просачивания 120 м / дюйм, то уклон грунта не должен превышать 3% (3 фута перепада высот на 100 футов).Если скорость просачивания составляет от 60 до 120 миль на дюйм, тогда уклон грунта не должен превышать 6 процентов, а если скорость просачивания составляет 30 миль на дюйм или меньше, то насыпи могут быть построены на склонах до 12 процентов.

Рисунок 28. Канализационная насыпь на наклонной местности. Для большинства почв максимальный уклон не должен превышать 6 процентов (6 футов перепада высот на 100 футов). Размеры были рассчитаны для количества сточных вод из дома с тремя спальнями с насыпью, построенной над глинистым суглинком, на глинистую почву.

Когда насыпь строится на склоне, только зона контакта песка с почвой под распределительной зоной (каменистая или без гравия) и спуск оттуда может считаться базальной зоной. В условиях наклонной почвы концы и часть насыпи, расположенная вверх по склону, получают очень мало сточных вод и не способствуют увеличению площади инфильтрации.

Строительство

Курганы требуют очень кропотливой и осторожной практики строительства. Известно, что насыпи разрушаются по двум основным причинам: слишком малая базальная площадь для сточных вод из дома и плохие методы строительства.Чтобы насыпь функционировала в соответствии с планом, необходимо очень тщательно соблюдать методы строительства. Кроме того, домовладелец должен использовать воду с умом.

Первым шагом в строительстве насыпи является скашивание травы или растительного покрова в прикорневой области до максимальной высоты 2 дюйма и удаление всех обрезков. Затем закопайте сливную линию от насосной станции. Трубопровод должен быть установлен ниже уровня замерзания или с равномерным уклоном назад к насосной камере, чтобы он стекал после отключения насоса. Вынутую траншею необходимо засыпать, а почву плотно утрамбовать, чтобы не допустить протекания стоков по трубе.

Далее идет подготовка земли. Земля должна быть взорвана или окучена чизельным плугом или зубьями ковша обратной лопаты. После того, как поверхность подготовлена, запрещается движение колес в базальной зоне. Колесный транспорт запечатывает почву. Не работайте в условиях влажной почвы, потому что влажная почва уплотняет, размазывает и уплотняет почву.

Далее идет насыпка песка. Песок для заполнения необходимо промыть и проверить , чтобы убедиться, что он содержит не более 10 процентов мелких частиц . Для проверки насыпьте 2,5 дюйма песка в литровую банку и добавьте воды примерно на три четверти.Накройте крышкой и встряхните, чтобы песок и вода перемешались. Дайте смеси постоять час и измерьте скопление ила и глины на песке. Если глубина составляет дюйма или меньше, песок достаточно чистый для использования в насыпи. Это испытание следует провести до того, как песок будет доставлен на площадку. Песок из карьера варьируется в широких пределах, даже из одной и той же области карьера, и его не следует использовать.

Положите чистый песок, начиная с одного конца, и двигайтесь к другому концу. Двигайтесь по песку по мере продвижения. Формируйте песок с помощью экскаватора с гусеницами или гусеничного трактора, но убедитесь, что у вас есть по крайней мере 6 дюймов песка под гусеницами.Колесные транспортные средства не должны использоваться для этой операции. Не позволяйте гусеницам идти прямо по земле. После формирования ножом трактора выровняйте его и выполните окончательную формовку вручную. Верх песчаной подушки должен быть ровным по всей длине насыпи.

Для каменных пластов на песке необходимо сформировать траншею глубиной около 12 дюймов и шириной 6 футов необходимой длины. Поместите 6 дюймов камня диаметром от ¾ до 3 дюймов в траншею. Поместите распределительную трубу на камень и накройте 2 дюймами камня.Покройте камень одним из следующих материалов: 4-6-дюймовым слоем сена или соломы, необработанной строительной бумагой (красной канифольной бумагой) или геотекстильным материалом, предназначенным для дренажных полей септических систем.

Для распределения без гравия поместите трубу или камеру без гравия на ровный песок. Поместите распределительную трубу в гравийные носители и подсоедините к напорной трубе от бака насоса. Еще раз проверьте все соединения. Перед накрытием проверьте насос и распределительную систему. Покройте систему без гравия геотекстильной тканью и положите сверху слой тяжелого грунта (Рисунок 24).

Закройте насыпь глинистой или суглинистой песчаной почвой (рис. 23 и 24). Сделайте колпачок высотой 12 дюймов в центре кровати и 6 дюймов высотой в конце кровати. Сужайте шапку по сторонам насыпи.

Наконец, засыпьте насыпь 6-дюймовым хорошим верхним слоем почвы и засевайте траву. Не сажайте деревья и кустарники на насыпи. Вокруг основания можно высаживать водоустойчивые кусты. Постоянные системы полива газона не следует устанавливать достаточно близко к насыпи, чтобы на нее поливать воду.

Постройте насыпи по контуру существующей земли. Никогда не ставьте насыпь на низком участке, где будет скапливаться вода. Если насыпь находится на наклонной поверхности, используйте берму на склоне холма, чтобы отвести сточные воды вокруг насыпи. Курганы могут быть построены, чтобы дополнить ваш ландшафтный дизайн. Кусты у основания насыпи используют воду и помогают удерживать снег. Если насыпь строится осенью, в первую зиму ее следует накрыть соломой или сеном, чтобы не замерзнуть.

лагуны

Маленькие лагуны (рис. 29) могут использоваться для сдерживания сточных вод септических систем в некоторых местах.Лагуны — жизнеспособный вариант, когда ближайший сосед находится на расстоянии не менее четверти мили. Лагуны следует строить только на почвах с высоким содержанием глины. Лагуна должна действовать как контейнер, а не как камбуз для инфильтрации. Воду в лагуне следует удалять испарением.

Рис. 29. Поперечное сечение небольшой лагуны на ферме, рассчитанной на отвод сточных вод из типичного дома с тремя спальнями.

Площадь поверхности лагуны должна составлять около 1000 квадратных футов на спальню.Лагуна, обслуживающая дом с тремя спальнями, требует около 3000 квадратных футов водной поверхности. Лагуна должна иметь рабочую глубину около 3 футов и минимальный надводный борт 2 фута. Стороны лагуны должны иметь уклон 3-1 или более. Круглая лагуна площадью 3000 квадратных футов с рабочей глубиной 3 фута и боковыми откосами 3-1 будет иметь диаметр 62 фута на своей рабочей глубине и диаметр 74 фута на вершине дамбы. Лагуна также может быть квадратной или прямоугольной.

Лагуна должна быть огорожена, чтобы не допустить детей и животных.Ежегодное техническое обслуживание требует проверки на предмет повреждений и того, чтобы животные не прятались в стенах лагуны. Рогоз и другие растения в лагуне помогают использовать питательные вещества, содержащиеся в воде, но их корни могут создавать каналы для утечки воды.

Альтернативные септические системы

У домовладельцев есть много альтернативных методов очистки и удаления сточных вод из дома. Некоторые альтернативные системы заменяют септик или модифицируют работу септика, чтобы ускорить или улучшить первоначальную очистку бытовых сточных вод.Некоторые методы, альтернативные традиционному водосливу, улучшают инфильтрацию очищенной воды. Многие из этих альтернативных систем разработаны как полные пакеты.

Как правило, альтернативные системы более дороги, чем традиционные системы, и практически все они постоянно требуют электроэнергии. Однако в некоторых местах, где невозможно установить традиционную септическую систему, они представляют собой жизнеспособную альтернативу. Если вы находитесь в медицинском районе, где действуют правила септической системы, проконсультируйтесь с вашим местным санитарным врачом перед установкой альтернативной системы.Некоторые могут быть не одобрены. В районах, где нет санитарии, проконсультируйтесь с отделом гигиены окружающей среды Министерства здравоохранения штата Северная Дакота. Здесь перечислены некоторые из наиболее распространенных альтернативных систем.

Системы фильтрации

Системы фильтрации физически улавливают взвешенные твердые частицы в сточных водах и обеспечивают среду, ускоряющую процесс разложения. Они похожи на мини-версии типичной системы очистки городских отходов. Системы фильтрации могут быть частью септика или сразу после него.Песочные фильтры используются в течение многих лет, и они могут быть сконфигурированы как однопроходные (отходы проходят только один раз) или многопроходные системы. Системы фильтрации, в которых используется торф, появились на рынке за последние 10 лет и используются как однопроходные. В других системах фильтрации используются искусственные или синтетические материалы для фильтрации сточных вод и обработки твердых биологических веществ. В основном это многопроходные системы. В некоторых частях США искусственные водно-болотные угодья использовались для очистки бытовых сточных вод.Однако исследования искусственных водно-болотных угодий в штатах северного яруса не увенчались успехом.

За исключением однопроходной фильтрации, все остальные должны использовать насос для циркуляции сточных вод за несколько проходов. Использование насоса на постоянной основе увеличивает затраты на электроэнергию и требует системы сигнализации. Часто системы не могут работать, если насос не работает.

Альтернативные дренажные поля

Большинство альтернативных дренажных полей представляют собой разновидности систем траншей, абсорбционных пластов и насыпей, описанных в данной публикации.Системы с высоким уровнем грунтовых вод используются в районах с высоким уровнем грунтовых вод, в районах с мелкими коренными породами или с другими проблемами инфильтрации. Они представляют собой комбинацию траншейной и насыпной технологий. Дно траншеи — поверхность грунта. Растительность удаляется, а в местах, где будет дно траншеи, земля расчищается или очищается. Затем добавляется гравий, и распределительные трубы укладываются на место и засыпаются щебнем, а затем слоем верхнего слоя почвы.

Чередование дренажных полей — еще один метод распределения сточных вод.Построены два дренажных поля. У каждого из них от 50 до 100 процентов площади, необходимой для дома. Пока одно водосливное поле используется, другое находится в состоянии покоя. Обычно один используется около двух лет, затем домовладелец переходит на другой. Специальная коробка с двухходовым клапаном или задвижкой контролирует поток из септика.

Капельное орошение используется для распределения очищенных сточных вод в некоторых частях США. Капельные линии обычно проложены примерно на 1 фут ниже поверхности почвы.Капельные линии могут очень легко закупориться, поэтому сточные воды необходимо очищать, фильтровать и хлорировать, прежде чем перекачивать их в капельные линии.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
