Скважина для воды на участке почти обязательное явление, она предоставляет множество выгод. Чтобы ее работа не омрачалась постоянными поломками, необходимо установить автоматику. Она бывает разной по компоновке, может быть чисто механической или иметь электронный блок управления, но любая автоматика обеспечивает правильную работу насосной системы.

Особенности

Автоматика для насоса, как и для отопления, поддерживает нормальную работу системы, следя за множеством параметров, например, давлением, температурой насоса, осуществляет распределение воды в системе и тому подобное. Для корректной работы необходимы несколько узлов различного типа и их настройка под конкретную специфику начиная от типа насосного оборудования и глубины скважины и заканчивая количеством точек водозабора и необходимым рабочим давлением.

Штатная работа насоса поддерживается работой автоматики важных узлов.

• Распределяющее коллекторное устройство. Обеспечивает подачу воды в несколько точек водозабора по всей обслуживаемой территории.
• Реле. Контролирует запуск и остановку насоса. Необходимо для контроля оптимального давления в системе. При продаже имеет базовые настройки от производителя, которые могут изменяться согласно нуждам конкретной системы.
• Манометр, устройство измеряющее рабочее давление системы.
• Датчик сухого хода. Необходим для предотвращения перегрева насосного оборудования при отсутствии воды в системе.

Минимальный объем автоматики для насосной станции включает контроллер и систему защиты.

• Контроллер, регулирующий мощность насоса. Необходим для работы системы в оптимальном режиме.
• Система защиты:
  • датчик сухого хода;
  • датчик, защищающий от перегрева;
  • датчик, определяющий разрыв в напорной магистрали.

Можно отметить положительные и отрицательные моменты при использовании автоматики.

Автоматика, как и любое сложное устройство, призвана улучшить работу механической составляющей, в данном случае насоса, в связи с этим ее использование предоставляет определенные преимущества, к ним относятся:

• широкий выбор специализированных агрегатов позволяет подобрать подходящий вариант к насосу с практически любыми параметрами;
• набор автоматики уже скомпонован в систему и готов к работе, поэтому можно не заниматься подбором отдельных узлов, не проверять детали на совместимость и синхронизацию взаимодействия;
• главное достоинство автоматики – это работа в плавном размеренном режиме всей насосной системы, при этом следить за ее балансировкой не нужно, потому что это также задача автоматики.

Кроме положительных качеств, автоматика имеет и свои недостатки, и вот какие:

• скомпонованная система стоит дороже, чем ее сборка из отдельных узлов самостоятельно;
• при наличии определенных познаний можно подобрать каждый узел так, чтобы он идеально отвечал требованиям насосной системы и настроить его на оптимальную работу; при готовой системе такое полное совпадение редкость, но если поискать, можно найти хороший вариант с высоким соответствием;
• автоматика по большей части плохо сочетается с вибрационными насосами из-за их специфичного требования к входному давлению в 0. 3 атм, на которое она не рассчитана.

Виды

Всю автоматику, использующуюся для контроля за работой насоса, подразделяют на 3 вида в хронологическом порядке согласно последовательности ее создания.

1-го поколения

Это первая и простейшая автоматизированная система управления насосным оборудованием. Ее используют для несложных задач, когда нужно обеспечить постоянный источник воды в доме. Состоит она из трех основных частей.

• Датчик сухого хода. Необходим для отключения насоса при отсутствии воды, которая служит охладителем, без нее насос перегреется и обмотка сгорит. Но также может устанавливаться дополнительный поплавок-выключатель. Его функция схожа с датчиком и отталкивается от уровня воды: когда он понижается – насос выключается. Эти простые механизмы надежно защищают дорогостоящее оборудование от порчи.
• Гидроаккумулятор. Является необходимым элементом для автоматизации системы. Выполняет функцию накопителя воды, внутри которого расположена мембрана.
• Реле. Устройство, контролирующее уровень давления, должно снабжаться манометром, позволяющим настраивать рабочие параметры контактов реле.

Автоматика первого поколения для глубинных колодезных насосов отличается простотой за счет отсутствия сложных электрических схем, а потому его установка на любое насосное оборудование не является проблемным.

Функционал системы так же прост, как и механизм работы, который завязан на понижении давления в гидроаккумуляторе при израсходовании воды. Вследствие чего включается насос и заполняет емкость новой жидкостью. При полном заполнении насос отключается. Этот процесс продолжается циклично. Возможна регулировка минимального и максимального давления посредством реле. Манометр позволяет установить нижний и верхний предел срабатывания автоматики.

2-го поколения

Второе поколение отличается от первого использованием электронного блока управления, к которому подключены датчики. Они распределены по всей насосной системе и следят за работой самого насоса и состоянием трубопровода. Вся информация поступает к электронному блоку, который ее обрабатывает и принимает соответствующие решения.

При использовании автоматики 2-го поколения может не использоваться гидроаккумулятор, так как трубопровод и установленный в нем датчик выполняют аналогичную функцию. Когда давление в трубе падает, сигнал от датчика поступает в узел управления, который, в свою очередь, включает насос и восстанавливает напор воды на прежний уровень, а по завершении отключает его.

Для установки автоматики 2-го поколения необходимы базовые навыки в обращении с электроникой. По принципу действия системы 1-го и 2-го поколения схожи – контроль давления, но по стоимости система 2-го поколения значительно дороже, вследствие чего пользуется меньшим спросом.

Компенсацией являет отсутствие гидроаккумулятора, а, следовательно, экономятся деньги на его покупку, хотя он имеет и свои плюсы, так как система на его основе продолжает работать даже в отсутствии электричества.

3-го поколения

Такая система отличается высокой надежностью и эффективностью, но и стоит дороже своих предшественников. Точная работа системы обеспечивается продвинутой электроникой и позволяет экономить на электроэнергии. Для подключения этой системы необходим специалист, который не только установит, но и настроит правильную работу блока. Автоматика обеспечивает полный комплекс защиты оборудования от поломки начиная от «сухого хода» и разрыва трубопровода и заканчивая защитой от скачков напряжения в сети. Принцип работы, как и во 2-ом поколении, не связан с использованием гидроаккумулятора.

Главное отличие – это возможность более точно регулировать работу механических узлов. Например, при включении насос стандартно качает воду на максимальной мощности, в чем нет нужды при ее малом расходе, а электричество потребляется по максимуму.

Система 3-го поколения варьирует мощность насоса в зависимости от интенсивности водозабора, увеличивая и уменьшая его обороты. Это не только экономит энергию, но и продлевает срок службы агрегата.

Схема подключения

В зависимости от вида насоса схема подключения может различаться.

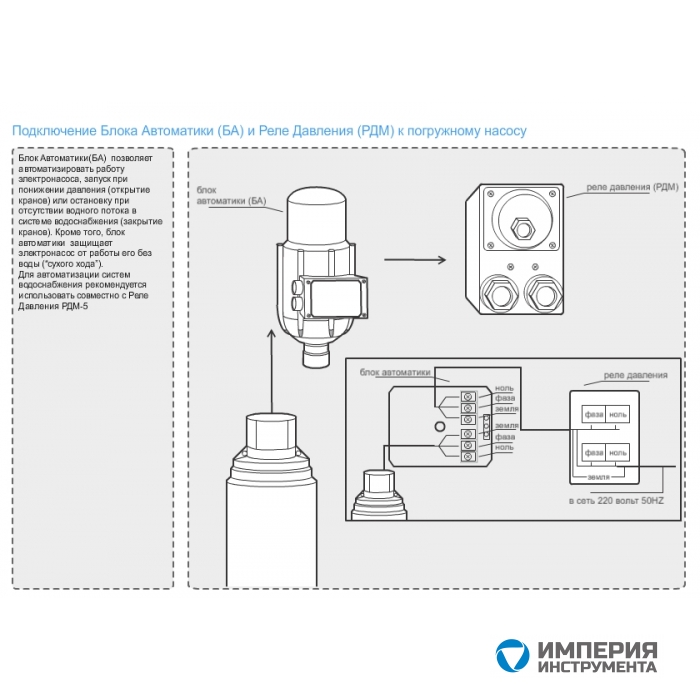

Установка и подключение погружного насоса и автоматики

Для каждого поколения автоматики схема подключения к насосной системе имеет свои отличия, зачастую ее особенности описаны в инструкции по эксплуатации.

Рассмотрим схему подключения на примере оснащения погружного насоса автоматикой 1-го поколения с гидроаккумулятором.

• Сначала производится обвязка гидроаккумулятора. По схеме последовательно подключаются узлы. Для уплотнения резьбовых соединений используется фум-лента.
• Первая на резьбу садится «американка», с ее помощью в процессе эксплуатации будет проводиться обслуживание гидроаккумулятора с целью замены мембраны.
• Со второй стороны к «американке» прикручивается бронзовый переходник с резьбовыми ответвлениями.
• К ним прикручиваются два узла: манометр и реле давления.
• Следующей устанавливается ПВХ-труба посредством фитингового переходника на торец бронзового переходника гидроаккумулятора.
• С другой стороны труба крепится при помощи фитинга к насосу.
• Подающая труба и насос укладываются на ровном участке.

• На петли его корпуса крепится страховочный трос с запасной длиной в 3 метра.
• На трубу с интервалом в 1.5 метра хомутами крепится трос и кабель. Второй конец страховочного троса закрепляется рядом с обсадной трубой.
• После чего насос спускается в скважину, и натягивается страховочный трос.
• Далее обсадная труба накрывается защитным оголовком, предохраняющим скважину от засорения.
• Кабель подключается к реле и ведется к управляющему электрошкафу.
• Сразу после подключения начинается накачка воды в гидроаккумулятор. В этот момент необходимо спустить воздух, открыв кран.
• После того как потечет вода без воздуха, кран закрывается, и проверяются показания манометра. Стандартно реле имеет настройки по верхнему пределу давления – 2.8 атм, а по нижнему – 1.5.

При других показателях производится регулировка реле посредством специальных винтов внутри корпуса.

Установка и подключение поверхностного насоса с автоматикой

При таком типе насоса подключение автоматики имеет ряд отличий, хотя последовательность ее подключения такая же, как у погружного типа. Различия заключаются в следующем:

• ко входу насоса присоединяется ПВХ-труба для забора воды с диаметров от 25 до 35 мм;
• на второй конец посредством фитинга прикрепляется обратный клапан и опускается в скважину, при этом труба должна иметь длину, достаточную чтобы ее конец погрузился в воду примерно на метр, иначе будет захватываться воздух;
• перед началом работы двигатель через заливное отверстие и заборная труба заполняются водой;
• при правильном герметичном подсоединении всех узлов включение насоса будет сопровождаться накачкой воды.

Производители

Подбор любого технологичного оборудования скважинного насоса связан с риском купить некачественный товар, и чтобы этого избежать, стоит отдать предпочтение изготовителю с хорошей репутацией.

В числе таких компаний можно отметить несколько.

• «Юнипамп» российская компания, производящая надежное качественное оборудование по умеренной цене. Автоматика отличается широким выбором под различные насосные системы, рассчитана на работу с агрегатами мощностью не более 1.5 кВт. Конструкционно манометр совмещен с реле давления, такая особенность упрощает установку.

• Grundfos – датская автоматика высокого качества. Основными особенностями продукции являются:
  • уровень защиты – IP52, автоматика с такой маркировкой может устанавливаться практически в любых условиях;
  • безотказное качество;
  • часть изделий рассчитана на напряжение менее 220В;
  • широкий выбор моделей под различные типы и мощности насосов.

• Condor – немецкая аппаратура безупречного качества. Их продукция выделяется такими качествами:
  • двухполюсные реле давления;
  • универсальные настройки режимов работы;
  • высокая стоимость.

• Italtecnica – итальянская фирма, выпускающая автоматику хорошего качества по умеренной цене. Оборудование рассчитано на диапазон давления 1-5 бар. Гарантийный срок изделий – 1 год. А также они производят автоматику для насосных станций, параметры работы таких устройств следующие:
  • рабочее давление – 1.4-2.8 бар;
  • полимерный материал корпуса с изолирующей прокладкой;
  • противопригарная защита из серебра с никелем;
  • контактные клеммы медные.

Среди производителей качественной продукции водоснабжения можно также выделить бренды «Джилекс», «Прессконтроль», Espa, «ВиСтан 3», «Акваробот», «Малыш» и Alco.

Советы

В процессе подбора, установки и эксплуатации автоматики для насоса своими руками существую нюансы, знание которых может улучшить эффективность работы системы циркуляционного и дренажного насоса.

Установка слишком высокого давления в системе негативно отражается на работе насоса, а кроме того, приводит к непропорциональному перерасходу электроэнергии. Иногда оно просто не срабатывает.

Автоматика водяного насоса 3-го поколения использует частотное управление оборотами насоса, если имеющийся насос не поддерживает такую технологию, в установке автоматики 3-го поколения нет смысла.

Подключая проводку, необходимо удостовериться в ее хорошем креплении к колодкам клемм. При этом определенная полярность насоса и напряжения неважны.

О том, как подключить реле давления к насосной станции, вы можете узнать далее.

Электросхема насоса для скважины

Альтернативным способом организации водоснабжения при отсутствии централизованного водовода является бурение скважины и установка насоса.

Скважинный насос достаточный напор для подачи воды с глубиной до 100 м в систему водообеспечения домохозяйства. Конструкция устройства адаптирована под перекачивание воды без существенных абразивных примесей.

Оборудование погружается в скважину определенного диаметра, что определило формуло насоса.Также в скважину погружается труба для воды из пластика, защищенный силовой кабель для подачи электропитания и страховочный трос, на котором подвешен насос.

Управление и контроль за всеми установленными в системе апаратами обеспечивает блок автоматики. На него возложена задача по включению-выключению электромотора, защита от «сухого пуска» насоса, предупреждение аварийных ситуаций в цепях электроснабжения.

Насосная автоматика делится на три разновидности:

В зависимости от сложности и функциональности устанавливают системы трех поколений:

Чаще всего, для безаварийной работы погружного насоса предусматривают в сети реле давления.Простая конструкция устройства обеспечивает длительную и безаварийную эксплуатацию насоса.

В корпусе реле есть мембрана и две пружины, которые легко регулируются. По причине инертности срабатывания и невысокой точности такая конструкция эффективно только при совместной установке с гидроаккумулятором.

В некоторых конструкций реле предусмотрен рычаг, называемый датчиком сухого хода. Когда при работе насоса исчезает вода, то давление снижается. Основная пружина на это реагирует сжатием, что размыкает контакты питания электродвигателя.Отсутствие электроприборов повышает надежность работы. Единственное условие эксплуатации это очищенная вода. Примеси в воде и песок приводят к засорению устройства. Поэтому каждые полгода реле требуется поднастройка срабатывания автоматики и очистка внутренней части мембраны.

Скважинный насос дополнительно оснащается поплавковым датчиком для срабатывания при падении уровня воды ниже критической отметки. Того устройства и быстрого срабатывания такого достижения не удается. Постоянное пребывание в воде снижает плавучесть датчика, что приводит к некорректному отображению водного уровня.Чтобы этого избежать, датчик оснащается блоком из пенопласта.

На насосах немецких и итальянских производителей датчики разряжения, реагирующие на снижение давления во всасывающей магистрали. Они основаны на принципе срабатывания вакуумного автомата водяной помпы. При работе со стабильным водозабором давление окружающей среды значительно во всасывающем тракте. Когда в магистраль попадает воздух, срабатывает мембрана и размыкает линию подвода электропитания.

Пользуются сборные блоки автоматики, например, «Джилекс Краб». В их конструкции устранены недостатки других систем и все элементы заведены в единый узел, удобный для установки на скважинный насос.

Рекомендации по подключению скважинного насоса

Подключение скважинного насоса для самостоятельного выполнения. Работы следует начинать с тщательного изучения инструкций и схем.

Монтажная схема скважинного насоса выглядит так:

Обозначения по схеме:

А — водонагреватель; В — гидроаккумулятор объемом 50 л; С — реле давления; D — фильтр предварительной очистки воды; Е — насос в скважине; F и G — магистрали подачи горячей и холодной воды к источнику потребления.

Глубина скважины зависит от расположения грунтовых вод. Насос помещают на глубине 1 м от дна.

Специальный колодец (кессон) позволит пользоваться скважиной даже в зимний период.

Дно кессона должно быть ниже уровня промерзания. В него выходит траншея от дома с уложенными трубами для воды и размещения электропроводки.

Пульт управления насосной группой предоставляется в подсобном помещении.

Электропитание к скважинному насосу подводится водопогружным кабелем с надежным заземлением.Влагозащищенный провод обычного исполнения использовать нельзя.

Рекомендуется использовать водостойкий кабель с маркировкой ВПП или КВВ. Отмечены высокие показатели водостойкости у кабеляного производства марки AQUA RN8.

Концы провода припаиваются к клеммам скважинного насоса. Изоляция контактов выполняется термоусадочной гидромуфтой. Материал требует опыта в обращении. Превышение времени термовоздействия приводит к утрате эластичности и водостойкости. Недостаточный прогрев не дает полную гидрозащиту кабеля.

Для сетей с колебаниями напряжения необходима установка стабилизатора. Его выбирают с трехкратным запасом по мощности относительно мощности насоса.

Способы электрического подключения

Вариантов подключения может быть несколько. Далее наиболее популярные способы.

С обустройством кессонной камеры

Обустройство кессонной камеры проводится по завершении строительных работ по скважине.

Размещение и подключение оборудования проводится по следующей схеме:

Обозначения по схеме:

А — кесонная камера; В — стабильный уровень воды; С — трос для страховки; D — насос; Е — датчик сухого хода, незаменимый в процессе наладки; F — обсадная труба, установленная в скважине; G — электрокабель от пульта управления; Н — пульт управления; I — реле давления; J — штуцер с пятью входами; L –дополнительный кран слива; М — гидроаккумулятор; P — скважинный фильтр на выходе из системы: Q — обратный клапан.

Подключение с гидроаккумулятором

Представленная схема защиты от замерзания воды. Фильтр сред в средней части магистрали.

Обозначения по схеме:

1 — оголовок колодца; 2 — электропровод; 3 — труба с оцинкованной поверхности; 4 — трос для страховки; 5 — кабельная муфта герметичного исполнения, 6 — адаптер; 7 — труба; 8 — фиксация кабеля; 9 — обратный клапан; 10 — ниппель; 11 — глубинный насос; 12 — защита от замерзания; 13 — запорный кран: 14 — тройник; 15 — фильтр на подающей магистрали; 16 — переходник; 17 — электронный блок; 18 — шланг разводки; 19 — гидроаккумулятор.

В схемах подключения к сети. Нужно подключить между собой контакты контактов «фаза», «ноль» и «заземление».

Для насосной установки с использованием автоматики разного типа и сложности включение выполняется по специальной схеме.

Улучшенная компоновка, улучшающая качество системы, содержит следующие элементы:

• Переключатели или реле промежуточного типа
• Датчики давления и контроля уровня
• Электропускатели
• Гидроаккумулятор

Добавление перечисленных устройств в линии насосного оборудования делает работу скважинного насоса полностью автоматической.

Основным звеном электросхемы является пускатель. Нормально разомкнутая контактная группа на входе подключена к питающим проводникам сети, на выходе соединена с клеммами питания насоса. Включение и останов двигателя регулируется реле давления.

Для реализации такой электросхемы требуется гидроаккумулятор с установленным обратным клапаном. В гидроаккумулятор встраивается датчик реле давления, обеспечивающий работу контактора путем включения и отключения питающего напряжения.

Описание принципа работы системы

Функционирование в автоматическом цикле происходит таким образом:

• Снижение рабочего давления в водопроводной сети до критического минимума приводит к срабатыванию датчика реле. Он дает сигнал включения и замыкания контактов электроцепи.
• Заполнение водой вызывает возрастание давления в гидроаккумуляторе.
• С достижением предельного значения срабатывает датчик давления.Сигнал приходит на контактор и происходит размыкание цепи и отключение насоса.

При перекачивании больших объемов воды используется электросхема с поплавковыми датчиками. Датчики следят за уровнем жидкости в гидроаккумуляторе. Подключение выполняется по схеме аналогичной предыдущей. Только на месте реле давления установлен датчик уровня жидкости.

Подключение электрической части скважинного насоса выполняется в соответствии с нормами ПУЭ. Двигатель должен быть заземлен.

Cхема насоса. Схема глубинного и погружного насоса. Схема подключения насоса

Выбор схемы подключения насосов часто передаются владельцам загородных домов и коттеджей, хозяева рано или поздно сталкиваются с такой проблемой, как обеспечение водоснабжения своих домов.

Постоянно привозить воду и хранить ее в больших емкостях можно только на этапе строительства, а в последующем проблема воды решается другими способами.Одним из них является устройство на участке отдельной скважины.

В ней для бесперебойного водоснабжения устанавливается насос. Такой насос может снабжать водой не только дом, но и огород.

Содержание статьи

Схема такого насоса и его характеристики подробно рассмотрены здесь. В общих чертах центробежный насос состоит из
ротора и статора
рабочего колеса и вала
, направляющего аппарата и корпуса
нагнетательно и всасывающего патрубков.

Немного теории

Для повышения производительности конструктивная схема может изменяться.

Конструктивная схема параллельного соединения колес насоса

При параллельном соединении каждого лопастного колеса подает только часть общей подачи, создавая полный напор, поток в насосе делится на ряд параллельных струй. Такие насосы называют многопоточными.

При входе в насос поток делится на две части и поступает в лопастное колесо с двух сторон.Лопастное колесо в таком случае представляет собой объединение в одной детали двух лопастных колес, симметрично относительно плоскости, нормальной к оси насоса. При выходе из лопастного колеса обе части вновь соединяются и поступают в спиральный отвод.

Конструкция такого насоса получается очень компактной.

Конструктивная схема последовательного соединения колес насоса

При последовательном соединении каждого лопастного колеса лишь часть полного напора при полной подаче, напор в насосе возрастает ступенями.

Такой тип конструкции позволяет увеличить напор насоса во столько раз, сколько у него ступеней. Все колеса насажены на общий вал и образуют единый ротор насоса.

Система уравновешивания осевого давления, подшипники, сальники объединяют в одном общем для всех ступеней корпусе, что придает насосу компактность, уменьшает вес и снижает стоимость.

Схема глубинного и погружного насоса

Схема подключения погружного насоса нужна для того, что посмотреть в каком порядке происходит соединение всех деталей.

Первым делом необходимо определиться с глубиной скважины. Глубина скважины определяется глубиной залегания грунтовых вод. Необходимо помнить, что расстояние от скважины до насоса должно составлять не менее 1 метра. Расстояние от верхней точки грунтовых вод до поверхности земли называется динамическим уровнем.

Для бесперебойного всесезонного использования скважины, оборудуется специальный колодец — кессон. Глубина кессона должна быть не менее глубины промерзания почвы.

1. Труба, выходящая из скважины в кессон, поддается и соединяется с трубой, прокладываемой в траншее, идущей к дому. Таким образом, расположен в глубине не глубокой промерзания почвы — т.е. на уровне нижней границы кессона. Рекомендуется в этой траншее закладывать две трубы: первая — водопровод, вторая — электропроводка.

Непосредственно перед узлом регулирования давления и гидроаккумулятором необходимо установить фильтр грубой очистки.Дополнительно такой же фильтр устанавливается на выходе гидроаккумулятора перед подачей воды в трубопроводную систему дома.

2. Далее необходимо подключить электропитание насоса. Соединение проводов насоса производится согласно схеме подключения. Пульт управление насосом организуется в котельной дома.

Электрическая схема подключения насоса

Подключение насоса напрямую к электропитанию грозит быстрой поломкой центробежного агрегата и основная причина в том, что насос продолжит работать в холостую при падении уровня воды.Для бытовых систем водообеспечения правильным заводом является включение в схему водоснабженияских блоков автоматики. Такие блоки называют — станциями управления насосом или гидроконтроллерами.

Основные функции гидроконтроллера:
Плавный пуск и плавная остановка насоса;
Автоматическое поддержание давления;
Защита насоса от скачков напряжения;
Защита от отсутствия уровня воды в скважине;
Защита от перегрузки в сети.

Такой блок автоматического управления скважинным насосом очень нужное устройство и поэтому солидные фирмы включают его комплектацию насоса, зачастую с ограниченным функционалом.

Скважинный насос, гидроаккумулятор и схема их подключения в этом случае выглядят следующим образом.
1 — блок управления
2 — кабель насоса с вилкой
3 — кабель с розеткой
4 — автоматический выключатель
5 — розетка с заземлением
6 — насос
7 — кабель насоса
8 — ниппель
9 — обратный клапан
10 — нагнетающий трубопровод
11 — крестовина
12 — переходный ниппель
13 -металлорукав
14 — гидроаккумулятор
15 — трубопровод

Однако, для более долгой работы блока автоматики в схему подключения скважинного насоса необходимо добавить контактор, который обеспечивает одновременное включение блока автоматики с погружным насосом.

Контактор — это высоконадежное изделие предназначенное для управления электрическими нагрузками, требующими большого количества включений / отключений.

Схема подключения реле насоса и гидроаккумулятора

В некоторых случаях, с целью экономии окончательной стоимости комплекта насоса, подключение выполняется без блока управления. Используется только реле давления.

Реле давления обеспечивает отключение насоса от электрической сети при достижении верхнего предела давления воды в гидроаккумуляторе и включение насоса при достижении давления воды ниже нижнего предела.

Одновременно с подключением реле давления к насосу в схеме добавить блок автоматики, который защищает насос от работы на сухой ход (отсутствие уровня воды в скважине).

Электрическая схема подключения реле давления и автоматики насоса в этом случае следующим образом.

Схема подключения глубинного насоса для подачи воды должна производится только специальным водопогружным кабелем, обеспечивающим надежное заземление. Стандартный влагозащищенный кабель в этом случае не подойдет.Длина проводки равна сумме динамического уровня насоса плюс расстояние от скважины до котельной.

Кабель крепится (припаивается) непосредственно к насосу, изоляция выполняется термоусадочной гидромуфтой. Сам процесс термоусадки довольно сложен, особенно при выполнении в первый раз, поэтому эти условия оставляют профессионалам, поскольку превышение времени термоусадки грозит потерей эластичности и водостойкости, недостаточная термоусадка характерна неполной гидроизоляцией кабеля.

Подключение ПЗУ (пускозащитное устройство) для погружных насосов

Пускозащитное устройство предназначено для первоначального запуска насоса и для последующего разгона его двигателя. Пуск является неблагоприятным режимом для электродвигателей.

ПЗУ служит для защиты электродвигателя по току, осуществляя его автоматическое выключение при появлении перегрузки.Это осуществляется с помощью теплового реле, размещенного в корпусе насоса.

Кроме того, в устройство (вместе с реле) входят:
— конденсатный блок
— клеммы

Все эти элементы объединены в общую электрическую схему.

Схема подключения насоса к гидроаккумулятору

3. Далее должно быть выполнено подключение гидроаккумулятора к глубинному насосу.

Гидроаккумулятор является одним из важнейших составляющих системы водоснабжения дома.Гидроаккумулятор используется для накопления воды, поддержание давления в водопроводной системе и при необходимости добавления воды в трубопровод (например, при падении давления).

Гидроаккумулятор представляет собой металлическую емкость, внутри которой размещена резиновая мембрана.

Схема глубинного насоса при подключении его к гидроаккумулятору соответствующее реле давления и манометр. Для удобства обслуживания и контроля давления гидроаккумулятор размещается в котельной дома.Заводские настройки реле давления: нижнее — 1,5 Бар, верхнее — 2,8 Бар.

Перед подключением насоса к гидроаккумулятору необходимо убедится в наличии давления в баке. Давление в баке НЕ должно измениться давления, выставленного на реле. Рекомендуемое значение давления бака гидроаккумулятора должно быть на 0,2 — 1 бар меньше давления, выставленного на реле.

4. Подготовка к спуску насоса в скважину. Схема погружного насоса для обеспечения подачи воды в дом должна содержать: бочонок + обратный клапан + фитинг.Все резьбы уплотняются лентой ФУМ, за исключением перехода металл-пластик. Здесь применяется паста Анпак плюс льняная пакля.

Перед спуском насоса в скважину, сразу после подрезки выходящей из скважины трубы на нее надевается нижняя часть оголовка и резиновое кольцо-уплотнитель. Каждое соединение должно быть герметизировано, чтобы защитить систему от протечек.

Опускание насоса в скважину осуществляется с помощью троса из нержавеющей стали диаметром 4-5 мм. Трос подбираю с запасом два — три метра, для возможности закрепления его на концах: с одной стороны — это верхняя часть насоса (протягивается через специальные отверстия), на другой стороне крепятся специальные зажимы (или заклепка).Зажимы тщательно заматываются изолентой.

Трубу, по которой насос будет подавать воду в дом, необходимо выпрямить на ровной поверхности. Рядом разматывается кабель электропитания, так же с тросом. Насос подготовлен к спуску.

5. Спуск насоса в скважину. Схема погружного насоса в скважину выглядит следующим образом. С помощью строительных стяжек, через каждые 1,5 — 2 метра необходимо закреплять трос в трубе.

После спуска на обсадную трубу надевают скважинный оголовок.Можно водный шланг, трос и кабель заранее продеть через отверстие оголовка, перед спуском. Оголовок будет предохранять скважину от попадания мусора.

6. Подключите конденсатор и проверьте работу насоса. Если вода выкачивается, значит можно обрезать трубу возле оголовка и соединить ее с трубой, проложенной в траншее для подачи воды в котельную. Соединение производится через муфту с цанговым зажимом.

7. Включение насоса в розетку

На панели управления загорается сигнальная лампа.Включаем подачу воды для того, чтобы выпустить воздух из системы. Насос начинает работать, и вода поступает в гидроаккумулятор. Должен быть слышен шум воды.

После выпуска воздуха начинает течь вода. Закрываем кран. Следим за показаниями манометра: отключение насоса происходит после нагнетания давления 2,8 Бар. Затем пускаем воду из крана и проверяем работу насоса после снижения давления до 1,5 Бар. Насос снова в работе. Итак, цикл работы повторяется.

Если вы герметично подключили всю систему, то выключение и включение насоса будет осуществляться в соответствии с его настройками.Подключение насоса успешно завершено.

Подробная видео инструкция

Схема установки насоса не отличается высокой сложностью проводимых работ, но требует внимательного и последовательного выполнения каждого этапа работ. Для того, чтобы оборудование прослужило Вам длительный срок и не было поломок, внимательно отнеситесь к каждому этапу работ. В идеальном варианте — обратитесь за помощью к профессионалам.

Вместе со статьей «Cхема насоса.Схема глубинного и погружного насоса. Схема подключения насоса «читают:

Реле давления воды для насоса схема подключения и принцип работы

Автономная система подачи воды в частный дом является сложным комплексным механизмом, функционирующим за счет насосной станции. Последняя отвечает за перетоки воды из колодца или скважины в водопроводную систему. Необходимо выполнить комплекс правильно настроить и подключить реле давления к погружному насосу, чтобы обеспечить эффективную работу всего.

Функционирование прибора

Насосов большинства станций комплектуется автоматическими устройствами. Такое решение повышает степень автономности водопровода. Отпадет необходимость в визуальном контроле за уровнем воды в гидробаке.

Визуально реле давления для погружного и поверхностного насоса выглядит в виде устройства в пластиковом корпусе. Внутри вмонтированы две пружины, отвечающие за пиковые значения давления, когда необходимо подключаться / отключаться насосу.

Схема устройства реле давления воды для насоса

За использование используется схема подключения реле давления к гидроаккумулятору, который представляет собой полость с водой, а также с резиновой воздушной грушей. Стенки груши оказывают давление на воду, как только сопротивление снижается, это является сигналом для докачки жидкости. Используется гидроаккумулятор мембранного типа. Принцип работы его практически такой же, но воздушная полость образует его за счет разделения емкости на две части специальной пластичной мембраной.

Устройство реле давления воды

Так как грамотная регулировка предельных показателей давления проводится в индивидуальном режиме, то благодаря операции развертывания теста на гидравлическое оборудование, проведенного ему перерывы. Установка реле давления воды для насоса снижается экспорт оборудования и продлевается срок его бесперебойной работы.

В бытовых условиях можно не использовать дорогостоящую электронику, которая может обходиться без применения накопительных баков.Свою эффективность доказала схема подключения скважинного насоса с реле давления, использующего двухконтактную конструкцию.

Принцип работы

Функции агрегата заключаются в следующем:

• находится все время в подключенном к системе для мониторинга уровня жидкости;
• при выявлении понижения давления в баке, когда из полости уходит жидкость, на определенном значении давления запускается подкачка от погружного насоса;
• после достижения предельного значения давления электрическая цепь размыкается, и подкачка останавливается.

Данный алгоритм работы закладывается во все модели подобных установок. Количество циклов подкачки от погружного насоса можно снизить, если установить больший интервал между предельными значениями давления.

Правильные монтажные работы

Минимизировать давление и влияние гидравлической турбулентности удастся за счет монтажа реле в максимальной близости к глубинному насосу и гидроаккумулятору. Полезная инструкция по монтажу.Некоторые модели датчиков разрешено ставить исключительно в отапливаемых помещениях для правильной работы.

Схема подключения реле давления с поверхностной помпой практически неотличима от аналогичной схемы, но с погружным агрегатом. Небольшие отличия есть только в расположении отдельных элементов.

Схема подключения реле давления воды и насосной станции с поверхностным насосом

Более простая схема подключения скважинного насоса с реле давления, если используется поверхностный насос.Применяется блочная установка, что подразумевает комплексный монтаж с насосом, в котором присутствует специальный штуцер для соединения датчика. При этом комплект уже содержит обратный клапан с фильтром грубой очистки.

Когда подразумевается наличие погружного насоса в системе, а аквабак входит в кессоне, около оголовка скважины, то необходимо запасаться датчиком с герметичным водозащитным корпусом. Такие модели можно даже погружать на некоторую глубину в колодец.

Монтаж из трех этапов, которые должны быть в строгой последовательности:

• автоматика сопрягается с водопроводной системой;
• к электроклемам подключается проводка;
• система настраивается по оптимальным параметрам.

Существует несколько способов подключения автоматики, но в большинстве случаев использования одного из двух вариантов:

1. В первом варианте монтаж выполняется на одном из участков магистрального трубопровода. Во время выполнения работ строго соблюдаются рекомендации производителя, сборки в гидравлических компонентов конструкции. Для процесса необходимо установить тройник, одним из концов которого является штуцер-переходник.Последний можно заменить отводным жестким шлангом.

Определив место врезки, обеспечьте надежное резьбовое соединение благодаря полиамидной нити Тангит Uni Lock. Относительно высокая стоимость оправдана отличными эксплуатационными характеристиками.

Схема подключения реле давления воды к погружному насосу

2. Во втором случае задействуется спецштуцер, имеющий пять патрубков. На все отводы крепятся следующие элементы:

• датчик,
• выходной трубопровод от глубинного насоса,
• подающий трубопровод для дома,
• манометр для контроля давления,
• гидроаккумулятор.

По завершении монтажа датчик сопрягается с насосом, а затем подводится электропитание.

ВИДЕО: Как настроить автоматику

Тонкости подключения

Во всех используемых способах подключения необходимо использовать общие правила, способствующие эффективному результату:

• Резьбовые сопряжения должны быть максимально качественно герметизированы с использованием современных эффективных средств: полиамидной нити или ФУМ-ленты.

Последовательность подключенных элементов

• Удобно работать с реле, когда оно предоставляется в открытой зоне и способно вращаться на патрубке.
• Соединительные электрокабели выбирают исходя из значений мощности насосного оборудования. Так как оно редко превышает 2 кВт, то подойдут провода, имеющие сечение не менее 2,5 мм.
• На корпусе прибора должна содержаться маркировка, помогающая правильно соединить кабель.В некоторых моделях можно узнать схему из прилагаемой инструкции.
• При наличии вывода с заземлением необходимо в обязательном порядке выполнения его подключение.

Разница между пиковыми значениями давления для прибора в большинстве случаев составляет 1,4 атм.

ВИДЕО: Одна из причин отказа работе реле регулятора давления воды

Как корректно настроить работу

Для настройки прибора стоит использовать пошаговой инструкцией:

1. Из системы удаляем воду через сливной вентиль.На реле снимаем верхнюю часть корпуса.
2. Пускаем насос на подпитку системы.
3. При отключении насоса фиксируем значение показания манометра. Это станет пиковым максимальным параметром.
4. Открываем один из дальних кранов потребителей для выведения жидкости из системы. По истечении небольшого промежутка времени запустится снова подпитка насоса.

Отмечаем текущее значение на манометре, что будет соответствовать нижнему пику давления.Находим разницу между показаниями.

5. Если сила напора из крана является неудовлетворительной, то повышаем нижний порог давления. В подобной ситуации предварительный откидываем напряжение от блоков и подтягиваем гайку на крупной пружине. Если же напор был чрезмерно большой, то отпускаем натяг гайки.
6. Рекомендуется подгонять разницу между пиковыми значениями в интервал, равный 1,4 атм. Повысить разницу удастся затягиванием гайки на малой пружине, снизить — уменьшаем натяг.
7. Добиваемся наиболее комфортной работы аппаратуры, проверяя эмпирические значения в системе.

Кроме первичных настроек, необходимо регулярно, не реже чем раз в квартал, контролировать рабочие параметры водопроводной системы. При необходимости сливают воду и сверляют давление в воздушной полости.

ВИДЕО: Что еще будет интересно узнать о реле давления

схема по шагам ➣ Первая вода

Для непрерывной, качественной работы часто на дачах и в частных домах без централизованного водопровода используют гидроаккумуляторы с погружными насосами.Для распознавания гидроаккумуляторы разную окрасу: красные предназначены под отопление; синие — для холодного и горячего водоснабжения.

Конструктивные особенности гидроаккумулятора

Гидроаккумулятор представляет собой металлическую емкость разделенную на две условные части мембраной: диафрагмой или баллоном.

Гидробаки с диафрагменной мембраной состоят из:

• камеры для воды;
• диафрагменной мембраны, установлена ​​которая поперек бака; газовой камеры;
• гнезда с клапаном;
• патрубка подключения к системе.

Различают горизонтальные и вертикальные гидроаккумуляторы.

Чаще для загородных домов использовать гидробаки вертикальные. У них имеются ножки, а также специальное крепление на корпусе для подвешивания на стену. Занимают мало место.

Нужен ли гидроаккумулятор для погружного насоса?

• Гидроаккумулятор предназначенный для защиты насоса, т.к. в нем накапливается небольшое количество воды, которое накапливается при открытом кране.
• При установке гидроаккумулятора дополнительно устанавливаются следующие устройства: манометр, воздухоотводчик и реле давления.
• Гидроаккумулятор устанавливается в доме, в специальном помещении или в приямке, защищенной от поступления осадков.

Если гидроаккумулятор не установлен, то насос будет включаться, как только будет постоянно открываться кран. В связи с этим, возрастает вероятность гидроудара. Гидроудар образует при скачкообразном повышении давления, появляется из-за частых включений. Поэтому важна гидроаккумулятора очевидна.

Схема подключения гидроаккумулятора

Система водоснабжения включает в себя: насос, гидроаккумулятор, давление, обратный клапан, запарную арматуру, манометр, трубопровод, ну и, конечно же, электрическое питание.

Гидроаккумулятор устанавливается рядом с наружным насосом в приямке или же в помещении в доме, смотря где выделено место. Все устройства, которые необходимы для подключения всего оборудования, присоединяются с помощью 5-выводного штуцера. 5-выводной штуцер располагает выходами разного диаметра, что идеально при подключении схемы для обвязки гидроаккумулятора. Поэтому данный элемент используется в схеме обвязки как погружного, так и поверхностного насоса с гидроаккумулятором.Сначала штуцер прикрепляется к гидробаку, затем к нему подключаются манометр, реле давления. Последними подключениями к пятивыводному штуцеру является насосная труба и разводка к водоснабжению дома. Обратный клапан позволяет накопить воду в гидробаке от погружного насоса.

Устанавливается на насос до подключения всей схемы гидроаккумулятора в следующую последовательность:

• Опускаем насос в скважину;
• Необходимо закрепить страховочный трос, который удерживает насос;
• Подсоединяем все элементы схемы при помощи пятивыводного штуцера;
• Необходимо произвести настройку реле давления.

Реле давления

Реле давления играет важную роль в работе гидроаккумулятора, а также всей домашней системы. Для эффективности и правильность работы реле необходимо настроить.

Для этого необходимо:

• Первым дело необходимо избавиться от воды в системе водоснабжения.
• Открывается крышка реле и включается насос для заполнения системы водой.
• После отключения насоса необходимо запомнить показания манометра, который показывает давление в системе;
• Опять спускается небольшое количество воды, чтобы запустить насос.Также записываются показания манометра. Дальше создается математический расчет: от наибольшего числа вычитаем наименьшее число. От получившего последующие дальнейшие действия. Если значение меньше, чем 1,4 бар, то гайку малой пружины на реле необходимо затянуть. Если значение больше, чем 1,4 бар, то ослабить.
• Гайкой на большой пружине в реле можно регулировать напор воды. Действия абсолютно аналогичные. Больший напор — затягивается, поменьше — ослабляется.
• Все настройки должны проводиться при выключенном насосном оборудовании.
• После всех пройденных этапов нужно запустить систему и проверить как она работает. Настраивать можно бесконечное количество раз, до того момента, пока все не устроит.

1. Погружной насос перекачивает воду из скважины в гидробак;
2. По мере заполнения воды в гидроаккумуляторе происходит повышение давления воздуха. Когда будет достигнута точка максимума на реле, насосное оборудование отключится;
3. Запас воды, скопившейся в гидробаке, получить воду определенное количество времени.Когда количество воды будет уменьшаться в мембране гидробака, давление будет снижаться до минимума на реле, контакты замкнуться и насос включиться. И так по кругу.

Схема подключения реле давления PM / 5 к насосу

Рассмотрим схему подключения механического реле давления PM / 5 к сети и насосу. Давайте сначала посмотрим на схему.Когда вы открутите верхнюю крышку, то увидите следующее. Во-первых, большой винт с пружиной для регулировки давления. Он обозначен большой буквой «P». Второе, это малый винт с пружиной для регулировки разницы этого режима в режиме включения и выключения. Он имеет название «дельта П». Дальше идут две клеммы для подключения электропровода, названные словом «мотор». Две — «линия». Внизу — две для подключения заземления. Такой вид имеет PM / 5 внутри.

Реле давления воды для насоса схема подключения

Автор Евгения На чтении 24 мин.Опубликовано 26.01.2020

Реле давления воды для насоса — принцип работы и установка

Назначение давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и работой, так как включение и отключение перекачивающего оборудования в автономном в режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значений крайнего положения (параметров включения и отключения насоса) .

Реле функционально соединено с гидроаккумулятором, в котором вода и сжатый воздух, среда соприкасаются через гибкую эластичную мембрану.В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создаваемое определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения включается насос и вода закачивается в резервуар до достижения выставленного на втором пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Выбор места установки

Для корректной работы оборудования подключение реле давления к насосу должно быть таким образом, чтобы избежать турбулентности и резких перепадов давления в моменты включения перекачивающего оборудования и в процессе его работы. Наилучшее место для этого — в непосредственной близости от гидроаккумулятора.

Перед установкой реле давления обратите внимание на рекомендованный режим эксплуатации, в частности, на допустимые значения температуры и влажности.Некоторые модели могут работать только в отапливаемых помещениях.

В классической схеме подключения реле давления к глубинному насосу автономного водоснабжения перед реле устанавливается следующее оборудование:

• перекачивающий агрегат,
• обратный клапан,
• трубопровод,
• перекрывающий поток вентиль,
• дренаж в канализацию,
• для предварительной (грубой) очистки.

При использовании многих современных моделей перекачивающих агрегатов поверхностного типа установка реле давления воды для насоса может быть намного проще: проводится блочный монтаж, когда реле устанавливается вместе с насосом.Перекачивающий агрегат имеет специальный штуцер, поэтому пользователю нет необходимости искать наиболее подходящее место монтажа. Обратный клапан и фильтры для очистки воды в таких моделях часто бывают встроенными.

Подключение реле давления к погружному насосу также может быть проведено, если link гидроаккумулятор в кессоне и даже в самом колодце, так как часто требуется влагозащищенное исполнение оборудования контроля и условий эксплуатации давления может позволять его нахождение в таких местах.

Очевидно, что выбор способа и места установки зависит от исполнения оборудования, обычно все рекомендации в этом отношении указываются в сопроводительной установке.

Подключение реле давления

Существует две часто используемые схемы, по которым производится подключение автоматики насоса и реле давления.Рекомендуемый сопроводительные средства всегда указывается в схемах документации.

Важно: При работе нужно последовательность последовательность: сначала реле подключается к водопроводу, а затем к электрической сети.

1

Реле монтируется на трубопроводе (выбор места делается с учетом указанных выше правил и рекомендаций). Монтаж выполняется при помощи тройника, соединенного с переходным штуцером (его может заменить отводной шланг).

2 способа

Гидроаккумулятор оснащается штуцером, имеющим пять выходов , к которому подключены:

• трубопровод от источника забора воды,
• реле,
• манометр,
• трубопровод, подающий воду в дом,
• собственно гидроаккумулятор .

Реле, в свою очередь, соединяется с погружным или наружным насосом и электропитанием 220 В.

Для обоих вариантов справедливы следующие рекомендации:

• Необходимость герметизации резьбовых соединений с помощью пеньковой подмотки и герметика или с использованием ФУМ-ленты,
• Для того, чтобы выполнить соединение, потребуется вращение устройства на фитинге, альтернативной может стать использование «американки».
• Электроподключение оборудования с помощью кабеля, сечение которого выбирается в соответствии с мощностью перекачивающего агрегата (обычно используется оборудование не более 2 кВт, для которого достаточно проводника с сечением 2,5 кв. Мм).
• Клеммы для более простого монтажа, однако, если подобная маркировка отсутствует, это не будет большая проблема — предназначение клеммы не сложно определить по схеме.
• Наличие заземляющей клеммы выполняет выполнение заземления для оборудования обязательного.

Все нюансы включают прилагаемую к технике подключения погружного насоса с реле давления или аналогичное соединение для наружного перекачивающего агрегата.

Правила подбора оборудования

• Для автономных систем водоснабжения следует выбирать реле бытового назначения. Соответствующие системы опасные значения действуют в пределах от 1,4 до 2,8 атм.
• При настройке реле важно помнить, что величина разности между предельными значениями (настройками на пружинах) напрямую влияет на объем воды, который при таких настройках станет закачивать в резервуар гидроаккумулятора. Большой объем способствует тому, что перекачивающий агрегат станет включаться реже, однако нельзя добавить в этом техническом отношении возможности системы.
• Не стоит экономить чрезмерно, приобретая реле неизвестного происхождения. Такая техника не только не сможет обеспечить корректную работу, но и с большим долей вероятности причиной более поломки другого оборудования, входящего в систему.
• Подключение автоматики насоса и реле давления совместно качественным манометром, установленным рядом с реле, позволит контролировать работу системы и нарушения нарушения на ранней стадии, когда внешние проявления еще отсутствуют.

Распространенные неисправности насосной станции и их устранение неисправностей в нашей отдельной статье. Практически все работы можно провести самостоятельно.

Про гидроаккумуляторы у нас есть информация тут.Какие бывают модели и что важно при их выборе.

О способах чистки колодца мы рассказали в этом материале.

Настройка

Для настройки реле давления необходимо установить в системе рабочее давление. Для этого после схемы сборки оборудование следует включить и подождать автоматическое отключение при срабатывании реле. После снимают эту крышу и настройку0003 Ослабляют гайку, которая прижимает меньшую пружину.

Устройство и принцип работы реле давления воды для насоса

Для бесперебойной работы водопровода необходимы устройства автоматики. Одним из них считается реле давления воды для насоса. Этот прибор относится к предохранительному оборудованию и управляет работой водяной помпы. При снижении давления в трубопроводе коммутационный элемент включает подкачивающий агрегат, а при повышении — отключает. Пороговые значения напора жидкости можно регулировать.

Устройство и принцип действия

Для обеспечения водоснабжения частного подключения дома реле осуществляется одновременно к двум системам: водопроводу, электросети. Подключение прибора желательно провести по отдельной линии, тогда будет гарантирована более длительная и бесперебойная эксплуатация оборудования. Основные элементы электромеханического устройства давления воды для насоса:

• пластмассовый корпус;
• муфты для подключения кабеля;
• клеммы для подсоединения провода заземления;
• контакты подключения силовых проводов;
• кнопка ручного выключателя;
• гайка и пружина регулировки давления;
• основание;
• штуцер для подсоединения к системе.

Все управление осуществляется посредством мембраны, которая контактирует с водопроводом и представляет собой тонкую пластинку. Если давление в системе установленных значений, то мембрана мгновенно реагирует и происходит отключение водяного насоса.

Низкий показатель давления не помешает пружине выгнуть пластину в обратную сторону, и произойдет включение помпы. Пружинный блок-реле давления для насоса состоит из двух деталей. В первую входит пружина, которая управляет минимальным давлением и сдерживает основную напор воды.

Регулировочной гайкой проводится настройка минимального давления. Другой узел представляет собой пружину, которая контролирует максимальное значение, регулировка осуществляется специальной гайкой. Принцип работы гидрореле заключается в том, что мембрана под потоком воды осуществляет смыкание и размыкание контактов, которые включают или выключают помпу.

Происходит это благодаря тому, что реле находится в схеме с гидроаккумулятором, в котором мембрана разделяет воду и сжатый воздух.Когда насос работает, вода через мембрану давит на воздух, создавая давление, которое уменьшается по мере расхода жидкости. Регулировку проводят, ориентируясь на показания манометра:

• верхний порог давления — 2,8 кг / см²;
• нижнее значение — 1,4 кг / см².

Если настройка будет проведена правильно, то оборудование будет работать в автоматическом режиме без участия пользователя. Время от времени необходимо будет зачищать контакты, как при длительной эксплуатации они окисляются.

Эксплуатация электронных приборов

Кроме электромеханического оборудования, пользователи используют электронные приборы, которые обладают более точными настройками и современной конструкцией. В каждой модели встроенный контроллер, управляющий работой насоса, в зависимости от потока воды. Благодаря этому устройству помпа защищена от работы на холостом ходу, то есть когда в трубе отсутствует вода.

Кроме того, этот прибор продлевает срок эксплуатации насосного оборудования.Для предотвращения гидравлических ударов в системе реле-регулятор давления воды для насоса снабжается небольшой гидравлической емкостью. Помимо многих плюсов, в работе электронных устройств наблюдаются и недостатки.

К минусам можно отнести:

• высокую цену;
• повышенное требование к качеству воды.

Пользователи показывают, что прибор быстро окупается, благодаря надежной и долговечной работе, установка дополнительных фильтров повышает качество воды.Реле считается обязательной деталью в системе глубинного водоснабжения или при работе насоса со скважины.

Оно обеспечивает обеспечение гидравлического бака и стабилизацию давления в системе трубопроводов. Кроме того, регулирующее устройство позволяет полностью автоматизировать процесс подачи воды.

Особенности подключения

Существуют две схемы, по которым можно подключить реле-регулятор к системе водоснабжения. Какую именно выбрать, зависит от рекомендаций производителя и технических возможностей системы.Важной особенностью подключения то считается, что всегда сначала устанавливается в трубопровод, а затем соединяется с электрической сетью.

В первом случае установки реле осуществляют в тройник, соединенный с переходным штуцером. Второй подразумевает присоединение его к гидроаккумулятору посредством штуцера с пятью выходами. К ним подключаются:

• заборный водопровод;
• реле-регулятор;
• манометр;
• подающий трубопровод;
• гидроаккумулятор.

Кроме того, регулируемый прибор соединяется с помпой и приводом электропитания. Все резьбовые соединения уплотняются льном или специальной лентой. Для подключения к электросети подбирается кабель, который по параметрам должен выдерживать мощность насоса. Контакты реле подключаются согласно маркировке. В качестве дополнительного оборудования устанавливаются:

• фильтры грубой и тонкой очистки;
• обратные клапаны;
• запорная арматура.

Обычно регулируемое давление прибор устанавливается в одном блоке с насосом, а при водостойком подключении реле устанавливается вместе с помпой в колодце. При такой установке следует помнить, что большинство моделей эксплуатируется при температуре не ниже 4 ° C и не выше 70%.

Методы настройки

установки реле-регулятора следует провести После настройки. От выполненной регулировки будет зависеть эффективность функционирования устройства и бесперебойная подача колодезной или скважинной воды.Сначала следует включить прибор и дождаться его автоматического отключения.

Затем снять крышку на большой пружине и ослабить гайку. На первом этапе устанавливается минимальное значение давления. Для этого гайку вращают против часовой стрелки, пока не установится минимальное значение давления, при котором включен насос. Показатель значения выставляется с расчетом, что он будет меньше на 10% давления в пустом гидравлическом баке.

А иначе, на мембрану гидроаккумулятора будет воздействовать сильное давление, и она быстро выйдет из строя.Открыв вентиль, следует опустошить систему и с помощью манометра зафиксировать, при каком значении сработает автоматика. На заключительном этапе по манометру выставляется давление, при котором насос отключится.

Иногда для конкретного водопровода регулировка по прилагаемой инструкции не подходит, в этом случае настройка выполняется по фактическим показаниям. Следует помнить, что при регулировке между минимальным и максимальным давлением должна быть разница от 1,2 до 1,6 бар.

Электронные приборы настраиваются специальными винтами, которые установлены на корпусе.Эти устройства запускаются не сразу, а через 15 сек., Так как за это время реле проводит самонастройку. Насос тоже выключается не сразу, а через некоторое промежуток времени.

Некоторые модели

Сейчас на отечественном рынке довольно большой выбор реле давления. Здесь встречаются модели как от российских производителей, так и зарубежных. К ним относ:

1. ПРОМА-ИДМ — универсальный регулятор, с помощью которого можно настраивать давление газа, воздуха и жидкости.Корпус прибора выполнен из пластика и устанавливается в отверстие 48 × 96 мм. Преобразователь обладает: четырьмя фиксированными диапазонами, улучшенными метрологическими функциями, отличной защитой от помех, монтаж непосредственно на трубу, контролем за температурой окружающей среды и так далее.
2. Grundfos FF — реле давления от немецких производителей предназначено для автоматизированной системы водоснабжения дома, дачи и других объектов. Максимальный диапазон настройки от 0,5 до 8 атм, минимальный — от 0,2 до 7,5 атм.Устанавливать реле можно в любом удобном положении. Прибор работает от электрической сети 220 В.
3. SMS-РС F ¼ — недорогое реле-регулятор от российского производителя. Устройство предназначено для эксплуатации в диапазоне давления от 1 до 6 бар. Электрический насос запускается при 1,4 бар, а отключается при достижении 2,8 бар.
4. PC-58 — электронное реле устанавливается на напорном водопроводе. Прибор отключает помпу в следующих случаях: в системе отсутствует вода, прекращение подачи жидкости в результате засора, при остановке разбора воды.В систему можно установить насос с максимальной мощностью 2,2 кВт, диапазон регулировки — от 0,5 до 6 бар.

Перед приобретением прибора следует определить несколько важных моментов. Если покупать реле для автономной системы, то в этом случае лучше подойдет бытовое устройство. Это связано с одинаковыми показательными ключевыми параметрами систем, где рабочее давление находится в диапазоне от 1,4 до 2,8 атм. При этом запасе обязательно должен быть не менее 2 атм., Так как это исключит быстрый износ мембраны и продлит срок службы прибора.

Регулировка реле давления для насоса системы водоснабжения — настройка уровней включения и выключения

Для непрерывного контроля работы водяного насоса (помпы) и насосной станции применяют специальное устройство — реле (автомат, датчик) давления. Прибор реагирует на отклонения от верхних и нижних предельных значений давления в трубопроводе: при превышении размыкает электрическую цепь, при падении включает насос. Другие названия датчика — прессостат, прессконтроль.

Назначение реле давления.

Назначение и устройство

Реле давления воды для насоса включает его при ослаблении подачи жидкости и отключает в часы, когда потребление снижается и повышается напор. Это избавляет от необходимости следить за работой насоса, продлевает срок службы. Устройство пригодно не только для систем центрального водоснабжения, но и для скважины. Прессостат не обязателен только при использовании бензонасоса.

Устройство реле давления

Простая модель прессостата из следующих деталей:

• корпус, закрепленный винтом;
• каркас;
• патрубок для подключения к трубопроводу;
• гермоввод для электрокабеля;
• контактная группа;
• пружины с регулировочными гайками для механического изменения настроек.

Требуемый класс защиты корпуса прибора автоматики от проникновения инородных тел и жидкостей — минимум IP 44. Лучшие модели датчиков защиты IP 54 — IP 65.

Принцип работы реле заключается в том, что контактная группа размыкается и замыкается при достижении устройства предельных значений давления. Более сложные модели называют контроллерами. Они отличаются наличием встроенного манометра, индикаторов, кнопки перезапуска, кнопочного регулятора и т. п.

Виды и разновидности

Два основных вида датчиков давления для насосов — для бытовых и промышленных систем водоснабжения.Они отличаются друг от друга требованиями к параметрам электросети (220 или 380 В), диапазоном регулировки.

Реле давления имеют резьбовое соединение с трубопроводом. В продаже есть приборы двух разновидностей: с наружной и внутренней резьбой. Размеры присоединения у разных моделей тоже разные.

Большинство моделей прессостатов пригодны для работы с помпами любого типа, но есть и приборы специального назначения, например, для скважинного насоса (для соединения с погружным применяют универсальные датчики).

Дополнительные функции, у некоторых прессостатов:

1. Защита от сухого хода — работы насоса без жидкости. В таком режиме происходит перегрев и деформация деталей насоса. В стандартную схему подключения помпы входит установка специального приспособления — реле сухого хода. Покупка датчика давления с этой функцией позволяет сэкономить время и средства на монтаж отдельного защитного устройства.
2. Автоматический перезапуск после срабатывания защиты от сухого хода.Модели без этой функции приходится переподключать вручную.

При выборе реле необходимо обратить внимание на максимальную температуру перекачиваемой воды — у разных моделей она составляет от +40 до + 120 ° С. По этому показателю различают для систем холодного или горячего водоснабжения.

Подключение реле давления воды

Установку реле давления для водяного насоса и его обслуживание рекомендуется поручить специалисту, разрешить выполнять самостоятельно.Перед началом монтажа нужно внимательно изучить инструкцию производителя и схему подключения. Ремонт должен осуществлять только профессионал. В состав насосной станции автомат давления воды уже входит.

Электрическая часть

На датчике имеются 3 пары клемм для подсоединения проводов:

Кабель нужен с медными жилами сечением от 31,5 мм². Если в комплекте нет штепсельной вилки для подключения к сети, то нужно установить ее самостоятельно. Наличие на вилке заземляющего контакта обязательно.Кабель управления насосом оснащают влагозащищенной розеткой заземлением. В нее вставляют сетевой шнур от помпы.

Схема подключения реле давления для насоса.

Все работы нужно при отключенном электропитании. Установку розетки, предохранителей, заземления может выполнять только электрик. Обязательно подключение автомата-выключателя и УЗО (30 мА) или дифференциального автомата.

Подключение к трубопроводу

Большинство моделей реле давления подключают только к системам с гидроаккумулятором (расширительным баком), работать без него могут только некоторые приборы.

Порядок установки прессостата:

1. Слить воду из трубопровода в выбранном для реле месте.
2. Открутить винт, фиксирующий корпус датчика. Снять крышку.
3. Соединить патрубок на прессостате с фитингом на водопроводной трубе. Защитить стык от протечек сантехнической фторопластовой лентой или льном с герметиком.

После подключения к водопроводу подключить провода от сети, заземления и помпы к клеммам на реле. Выполните настройку (если нужно), надеть крышку и зафиксировать винтом.Иногда прессостат может не срабатывать из-за неправильного места установки обратного клапана.

Регулировка реле давления воды

На новом датчике уже установлены оптимальные значения пределов давления:

• нижнее — от 1,3 бар;
• верхнее — до 2,8 бар.

Их можно попробовать. Нижний порог допустимо для промышленных моделей — от 1 бар, верхний поднять до 5,5 бар (у промышленных от 0,2 до 8 бар). Менять настройку без необходимости не следует, так как при неправильно выполненной регулировке насос либо перестанет отключаться, либо не будет включаться.

Как определить пороги срабатывания реле

Верхний и нижний пределы давления, при которых происходит включение и отключение насоса, зависят от характеристик помпы и расширительного бака:

1. Минимальное значение должно быть на 0,1-0,2 бар больше, давление чем в гидроаккумуляторе. Например, в баке 1 бар, значит, на реле нужно ставить нижний порог 1,2 бар. При регулировке нужно учесть, что заявленные в паспорте гидроаккумулятора параметры могут отличаться от фактических.Рекомендуется измерить давление в расширительном баке манометром.
2. Максимальное значение ставят не более 90% от предельно допустимого давления, нагнетаемого насосом. Чем больше разница, тем лучше.

Если после регулировки в работе реле и помпы проблемы остаются, то подходящие значения верхнего и нижнего порогов подбирают экспериментально.

Настройка реле давления воды для насоса или насосной станции

Порядок настроек простые модели прессостата:

1. Открутить винт на корпусе, снять крышку.
2. Для регулировки значения нижнего порога вращением гайки изменяют силу натяжения пружины (см. Устройство прибора в инструкции). Для увеличения гайку поворачивают по часовой стрелке, для уменьшения — против.
3. Регулировки верхнего порога у реле нет. На приборе установлен диапазон между максимальным и минимальными значениями давления, например 1,5 бар. То есть если нижний порог стоит 1,2 бар, то верхний автоматически выставляется 2,7. Изменить диапазон можно, для этого вращают вторую гайку: для увеличения разницы по часовой стрелке, для уменьшения — против.
4. После завершения регулировки надеть и зафиксировать винтом крышку.

На более сложных моделях есть специальные кнопки для настройки прибора.

Схема подключения реле давления. Подробный рассказ с иллюстрацией

Автор: Дмитрий Белкин

Предположим, вы решили заменить реле давления или просто напросто собрать автоматическую насосную станцию ​​из деталей, которые вы купили в магазине, или получили в подарок, или нашли и так далее.
Практика показывает, что возникает реле давления с самостоятельным подключением к насосу.В этой статье я дам предельно подробные и понятные инструкции и схемы такого подключения.

А можно ли в принципе использовать ваше реле давление с вашим насосом?

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессионального реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм.Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные «выходы» для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию инструкции инструкции.

Подключаем реле к водяной магистрали

Подключить реле давления к нужно в первую очередь, а к электричеству во вторую воду.Настройка реле — это самый последний, третий этап.

Предположим, все сложно замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Более льна для уплотнения резьбовых водопроводных соединений. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем.При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме примерное положение, от которого надо начинать зеленую стрелку.При наматывании тангита крутим нить по часовой стрелке (красная стрелка по схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать — плохо. Будет течь. Много — не накрутите гайку, сомнете нить и опять же будет течь.Не расстраивайтесь! Получится — хорошо. Нет — потренируетесь. Предположим обмотали. Начинаем накручивать реле. Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго. Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо — это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит — то это просто отлично.К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями хуже, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Предположим, все получилось, петель не было, или была одна маленькая, которая образовалась, когда мы уже все практически накрутили. Закручиваем тогда реле до конца.Но не слишком сильно! Переводим дух. Велика вероятность того, что все будет в порядке и течи не будет.

Реле давления воды для погружного электрического насоса — подключение

Эксплуатация насосного оборудования невозможно представить без автоматики — если вы ее не подсоедините, всасывающие воду с глубиной скважин и колодцев насосы будут работать непрерывно до перегрева и перегорания обмотки электродвигателя. Поверхностные модели электронасосов за счет массивного перегрева и работают длительное время при отсутствии воды в системе, погружные виды без водяного охлаждения выходят из строя в течение очень короткого времени.Основным устройством в системе автоматического управления работой видов является реле давления, устанавливаемое на поверхности в водопроводную магистраль.

Назначение реле давления

В системе автоматики реле выполняет несколько функций:

• Система автоматизации работы насосного оборудования, включая электронасос при малом давлении в системе и отключая его при повышении напора до заданного уровня.
• Защищает электронасос от перегрева, предотвращает его непрерывную работу.
• Оптимизирует работу водопроводной системы в зависимости от ее параметров за счет изменения верхней и нижней границы срабатывания.

Принцип работы и конструкция реле давления

Устройство является прибором, размещаемым в цепи питания электронасоса с замкнутыми в нормальном состоянии контактами. Оно подключается к водопроводной системе посредством штуцера с внутренним резьбовым отверстием. Жидкость в водопроводной магистрали через отверстие в штуцере давит на круглую резиновую мембрану, спрятанную под металлической пластиной.Мембрана в свою очередь передает усилие на скобу — круглую металлическую кнопку с двумя выступающими заостренными плоскими выступами по краям, расположенными перпендикулярно плоского металлического диска. Выступы скобы при перемещении давят на металлическую пластину внутри корпуса с прикрепленной к ней пластиковой насадкой с контактами. В результате насадка перемещается и происходит размыкание контактной группы.

Под крышкой прибора установлены два регулировочных узла — винтовые стойки разного размера и высоты с гайками и пружинами под ними.Большая стойка задает верхнюю границу давления, малая — диапазон между верхним и нижним порогом срабатывания («дельту»).

Электрические провода подключаются через два отверстия в его корпусе к клеммам, расположенным под крышкой.

Схема подключения реле давления к системе водоснабжения с погружным скважинным насосом

При подключении погружного электронасоса к блоку автоматики реле давления обычно устанавливается на гидравлический аккумулятор подключением к выводам 5-входового штуцера.

Подключение насоса к автоматике без реле холостого хода не слишком хорошим для скважинных видов, поэтому при установкеже двух приборов реле давления устанавливается на 4-входовой фитинг как можно ближе к гидронасосу.

Настройка реле давления своими руками

Чтобы подключить реле к погружному насосу, в систему при помощи манометра выставляют нижний и верхний пороги его срабатывания.Заводские установки давления в распространенных отечественных приборов (РДМ-5) диапазон 1,4 — 2,8 бар.

Настройку проводят в следующую последовательность:

1. Немного ослабляют прижимную гайку на маленькой стойке, включая электронасос и ждут его отключения, фиксируют полученное в манометре.
2. Давит через скобу, резиновый клапан, усиливает верхний порог срабатывания.Вращением гайки по часовой стрелке добиваются увеличения давления в системе или уменьшают его поворотом гайки в другую сторону. После изменения высоты прижимной пружины сливают воду из системы и манометром фиксируют новое давление. Процедуру повторяют несколько раз до введения необходимой верхней границы.
3. После установки верхнего порога срабатывания приступают к регулировке нижнего, точного диапазона между порогами срабатывания реле. Вращением регулировочного винта на маленькой стойке устанавливают определенный прижим пружины, начинают сливать воду из системы и фиксируют показания манометра в тот момент, когда насос включается.Операцию повторения нескольких раз до определенного порога срабатывания, отвечающего за включение насоса.

В 80% случаев неисправность реле вызывается забиванием входного штуцера и резиновой мембраны механизма песком и грязью. Поэтому установка в систему надежных и качественных фильтров, особенно при заборе воды из песчаных скважин, не только повысит качество питьевой воды, но и обеспечит надежную и бесперебойную работу насосного оборудования.

Электрическое подключение погружного однофазного насоса

Хочется напомнить, что насосное оборудование, вещь достаточно дорогостоящая. Выход из строя или его автоматики грозит не только новыми денежными расходами, но и продолжительным отсутствием воды в доме и прочими неприятностями.

Максимальную защиту предусмотреть еще на этапе проектирования системы.

Абсолютно обязательной защитой насоса от работы без воды.От такой ситуации никто не застрахован, даже в хорошо пополняемых источниках.

Так же необходимо обеспечить максимальную защиту электрической части.

Необходима установка защиты от короткого замыкания, от тока утечки. Нельзя задействовать насосы при сильных перепадах напряжения. Устанавливается стабилизатор напряжения и защитное устройство, не допускающее включение при вредном перепаде напряжения. Необходимо установить устройство, отключающее насос при превышении силы тока, что является аварийной ситуацией, например забившаяся песком крыльчатка насоса с ее блокировкой.

Если в наличии несколько фаз, желательно установить прибор автоматически выбирая наиболее подходящую по параметрам.

Приборы управления и автоматики желательно подключать через магнитный пускатель, что разгрузить контакты реле автоматики и значительно продлит ей жизнь.

В данной комплектации представлена ​​типовая схема подключения погружного насоса водоснабжения. Эта схема обеспечивает комплексную защиту людей и насосного оборудования: защиту от короткого замыкания; защита от перегрузки и блокировки насоса; защиту от поражения электрическим током; защиту насоса от работы без воды; защита от недонапряжения и перенапряжения; защиту клемм реле давления от прогорания.

Щит включает в себя все функции блока управления и защиты Grundfos SQSK, но имеет расширенные возможности по дополнительной защите насоса и людей.

Обратите внимание, что метраж электрического кабеля следует установить из конкретных потребностей.

Схема подключения:

1 — автоматический выключатель

2 — устройство защитного отключения

3 — электронный предохранитель ОС-1-10

4 — реле контроля напряжения РН-113

5 — магнитный пускатель

6 — блок управления насосом по уровню HRH-5

7 — пара соединительных клемм

Подключение скважинного насоса: схемы с автоматикой, с реле и без вспомогательного оборудования | ВодаСовет — водоснабжение дома

При обустройстве автономного источника водоснабжения на собственном участке владельцам приходится заботиться об установке специфического оборудования для доставки жидкости на поверхности.Механические устройства не способны функционировать без электричества. Рассмотрим подробнее возможные схемы подключения скважинного насоса к сети и водонапорной магистрали.

Комплект скважинного насоса

Эффективная эксплуатация системы скважинного водоснабжения даче обеспечивается оснащением насосного агрегата следующими элементами:

Комплект скважинного насоса.

• Помпой погружного или поверхностного типа. Предназначением устройства является бесперебойная подача воды из шахты.
• Питающим кабелем. Длина электрического провода определяется дальностью размещения скважинного оборудования от места возможного подключения к сети. Безопасность обеспечивается наличием заземляющей жилы.
• Гидроаккумулятором. Накопительный бак увеличивает ресурсного агрегата, компенсируя резкие перепады напора. Функционирует в паре с предыдущим элементом.
• Системой управления. Электронные приборы контролируют процесс эксплуатации помповой установки.

Минимальная заводская комплектация устройства не рассчитана на подключение насоса к автоматике. Накопительный резервуар для воды и управляющий блок дополнительным оборудованием и приобретаются отдельно.

Подсоединение помпового агрегата к электрическим сетям, осуществляемым через территорию. Разница заключается в количестве монтируемых элементов. Существуют следующие варианты:

• Прямое подключение. Выполняется без установки дополнительных устройств.Необходимыми комплектующими деталями являются погружной насос и электрический кабель. Для защиты от пробоев тока провод оснащается заземляющей жилой.
• Гидроконтроллер. Блок автоматики предотвращает работу агрегата при прекращении подачи воды. Продлевает ресурс силовой установки.
• Подсоединение через реле давления. Позволяет запускать и останавливать оборудование при изменении напора.
• Комбинированный способ, совмещающий 2 предыдущих варианта. Применяется в загородных владениях с постоянной потребностью в питьевой или технической воде для хозяйственных нужд.

Изучение языка предлагаемых методов подключения позволит определиться с выбором наиболее подходящей технологии.

Подключение скважинного насоса без вспомогательного оборудования

Подключение скважинного насоса без вспомогательного оборудования.

Схема прямого подключения применима для сезонного пользования автономным устройством. Нецелно при редкой эксплуатации насосной станции установить дорогостоящую автоматику.Постоянная потребность в питьевой воде. Каждый раз требовать запуск оборудования утомительно. Поэтому рассматриваемый вариант подходит для нечастого посещения дачи.

Безопасность использования оснащения скважины обеспечивается предварительным заземлением помпы, входящим в перечень обязательных мероприятий, сопровождающих монтаж. Главная заземляющая шина жилого строения, соединенная с контуром здания, является базой для подключения насоса.

Рекомендуется создать для питания помповой установки отдельной электрической группы , оснащенную защитной автоматикой. Номинал электроники определяет мощность силового агрегата. До 3000 Вт достаточно 10 А, для большей производительности потребуется 16 А.

При отсутствии вспомогательного оборудования для подключения глубинного насоса к сети напряжением 220 В используется отдельная розетка с контактом заземления. Для соединения с питанием используемого электрического кабеля, защищенного заземляющей жилой.

Подключение скважинного насоса к электропитанию с блоком управления (блоком автоматики)

Изготовители предоставителям автономных источников готовый комплект помпового оборудования, облегчающий поставку воды к дому. Допускается приобретать блок автоматики отдельно в качестве дополнительного оснащения. Альтернативные названия устройства — станция управления, гидроконтроллер.

Электроника для защиты работающего насоса от следующих факторов:

Подключение скважинного насоса к электропитанию с блоком управления.

• эксплуатации в режиме «сухого хода» при отсутствии воды в скважине;
• перепадов напряжения;
• прекращения водозабора;
• перегрузок в сети.

С помощью управляющего блока обеспечивается плавный пуск и остановка помпового агрегата. Гидроконтроллер поддерживает постоянное давление в системе водоснабжения.

Подключение скважинного насоса к электропитанию через реле давления

Экономные владельцы, стремящиеся снизить стоимость мероприятий по обустройству скважины, предпочитают обходиться без автоматики, выполняя подключение через реле давления.Защитный механизм для отключения насоса при достижении напором воды предела и возобновлении запуска при падении показателя до нижней границы. При использовании гидроаккумулятора обозначенные пороги измеряются в накопительном баке.

Принцип действия системы водоснабжения дома при подобном способе подключения следующий:

• реле срабатывает при падении давления в системе, вызванной открытием крана или бытовой техники, использующей воду;
• прибором отдается команда на запуск насосного агрегата, происходит наполнение расширительного бака, подключенного к водопроводной магистрали;
• отключение помпы произведено при достижении верхнего предела давления в накопительной емкости.

С помощью реле в системе стабильной напор воды, оборудование эксплуатируется в щадящем режиме, включаясь при необходимости.

Схема подключения

Схема подключения.

Расширительный резервуар и реле давления к автоматическим приборам первого поколения. Для такого варианта подключения помпы к системе электроснабжения потребуется установка дополнительных элементов, представленных манометром и датчик сухого хода.Первое устройство позволяет контролировать работу системы насосного агрегата и настраивать, отслеживая изменения напора жидкости. Предназначением второго является остановка оборудования при прекращении подачи воды.

Схема смешанного подключения блока автоматики и реле давления

Для предотвращения эксплуатации помповой установки в режиме сухого хода, способный привести к выходу из функциональной насосной станции, используется блок автоматики. Бесперебойная работа подающим воду из скважины устройства обеспечивается установкой реле давления.На дополнительный прибор возлагаются функции защиты при непредвиденном снижении напора.

Варианты автоматических станций управления разными принципами работы. Повышение надежностью показывает датчик уровня, установленной в процессе монтажа внутри скважины. Электронное устройство отслеживает изменения жидкости в водяной шахте, отдавая команду на остановку работы механизмов критического снижения показателей. Простейшей защитой, способ предотвратить работу помпового агрегата в режиме сухого хода, является поплавковый выключатель.

Схема комбинированного подключения предусматривает монтаж следующих элементов:

• глубинный насос скважинный центробежного действия;
• расширительный бак вместимость более 50 л, предотвращающий гидроудары в водопроводной магистрали;
• обратный клапан, облегчающий запуск электрической помпы за удержание воды в системе, препятствие обратному оттоку;
• реле давления, предназначенное для установки изменений напора жидкости;
• аксиальный манометр;
• поплавковый датчик, позволяющий или запрещающий запуск силового агрегата в зависимости от уровня воды в скважине;
• станция управления.

Подключение к блоку автоматики позволяет предотвратить эксплуатацию насоса в режиме сухого хода. В пространстве, не заполненной жидкостью, механизмы работают вхолостую, сокращая ресурс помпового агрегата.

Схема подключения реле давления РД5 и защиты LP / 3

Замена блока автоматического защитного реле LP / 3 позволяет сократить расходы на обустройство собственной водяной скважины. Монтаж контактора упрощает электрическую схему, не снижая эффективность установки.Низкая стоимость подобного устройства привлекает автономных источников, компенсируя основной недостаток. Минусом данного варианта требуется запускать глубинную помпу вручную после прекращения работы.

Последовательное подключение с реле давления РД5 обеспечения остановке насоса как при снижении напора, так и при отсутствии воды в системе. Для перезапуска агрегата требуется присутствие владельца, приводящего в действие помповую станцию.

Источник: https: // vodasovet.
