Схема подключения с трех мест: Схема подключения проходного выключателя с 3х мест (фото, видео)

Схема подключения проходного выключателя с 3х мест (фото, видео)

Раньше применение проходных переключателей было целесообразно только из-за особенностей планировки помещения или пространства, когда нужно было установить светильник, который можно регулировать из разных мест. Сейчас это служит еще и обеспечением удобства и комфорта, делает жизнь легче. Чтобы управлять лампой с нескольких точек, необходима схема подключения проходного выключателя с 3х мест. Так как именно она лежит в основе управляемых выключателей с 5ти, 6ти и более мест.

Содержание

Где используется система трех выключателей?

Оборудование выключателя с управлением с трех разных точек обеспечивает практичность. Исчезает надобность идти через всю комнату или длинный коридор, чтобы включить или выключить свет.

Пример выключателей в спальне

Пример расположения выключателей в спальне

Рационально использовать такую систему проводки для двора или приусадебного участка. Вышли из дома включили свет, подошли к строению выключили. Вышли снова включили, пошли к другому объекту.

Например, комната имеет несколько спальных мест. Первый прибор будет у двери, второй возле одной стороны, третий возле второй стороны кровати. То есть, нет необходимости вставать выключать свет.

Лестничное освещение

Лестничное освещение

Или освещение проема лестницы, для того чтобы не подниматься или спускаться в темноте. Один выключатель устанавливается вначале внизу, следующий посередине, а третий в конце, наверху лестницы.

Удобно использовать подключение с 3х мест в подъездах. На первом этаже включили светильник, на втором или третьем выключили. Это значительно экономит электроэнергию.

Актуально устанавливать выключатели на три точки в продолговатых коридорах и проемах, с несколькими входами в разные помещения. В начале коридора включили в середине или в конце выключили.

Схема контроля лампы используется как в одной комнате, так и для большого пространства.

Использовать такую систему освещения можно даже в проходных комнатах. В одной комнате включили, прошли комнату, в другой комнате выключили. Удобно и экономно.

Схема установки

Для установки осветительного прибора, который можно включать и выключать с трех разных мест помещения, необходима схема подключения 3ех проходных выключателей.

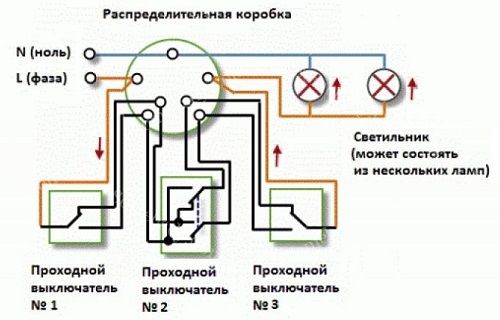

Схема подключения

Схема подключения

Схема состоит из соединительной коробки, лампы, выключателей, проводов. Источником освещения могут быть осветительные приборы лампы накаливания, энергосберегающие, светодиодные. Установка освещения подразумевает использование выключателей. Они бывают нескольких видов: проходными и перекрестными. Проходной переключатель имеет еще названия перекидной, дублирующий, лестничный. Установка такого переключателя выполняется труднее, чем монтаж простого.

Для управления освещения с 3х мест необходимо 2 проходных и 1 перекрестный выключатель.

Внешний вид дублирующего устройства напоминает одноклавишный прибор. Переключатель в любом положении клавиши не прекращает соединение электрической цепи, а переключает контакты. Механизм переключения в проходном переключателе стоит посередине контактов.

Существуют одно клавишные и двух клавишные проходные переключатели. Двух клавишный выключатель представляет собой два одно клавишных в одном и имеет шесть контактов.

Главное достоинство лестничных выключателей в том, что свет можно регулировать с разных точек.

Разные способы подключения проводов

Разные способы подключения проводов

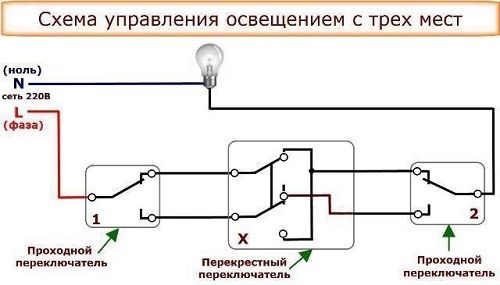

На схеме изображены проходные переключатели с одной клавишей. Эти устройства одинаковые. У них по три контакта. К ним подсоединяется фаза. У первого 1 контакт для фазного, а 2 контакта для промежуточных проводов. У третьего устройства наоборот 1 контакт подсоединяется с промежуточным проводом, а 2 для выходной фазы.

Конструкция посредине называется перекрестным выключателем. Перекидные переключатели соединяются электропроводами, а между ними перекрестный, у которого четыре контакта. По два провода на каждый перекидной выключатель.

Когда любой из перекидных выключателей замкнет промежуточный электропровод, свет зажжется. Цепочка замкнутая и при смене состояния клавиши свет гаснет.

Важно! Соблюдайте меры безопасности. Проверьте отсутствие напряжения отверткой-индикатором! Будьте осторожны при работе с электроинструментами.

Принцип перекрестного отсоединителя

Перекрестный выключатель похож на обычный одно клавишный, разница только в наличии внутри четырех клемм. Перекрестным назван из-за двух электрических линий, которые он переключает, они соединяются в крест.

Перекрестный отсоединитель одновременно разъединяет первый и второй выключатель, затем синхронно соединяет их. От этого перемещения контактов свет зажигается и гаснет.

Совет! Особое внимание уделите правильному соединению концов электрокабелей, иначе вся система работать не будет.

Количество точек может быть разным, но чем их больше, тем сложнее коммутация в распределительной коробке. Необходимо четко маркировать провода при проведении, чтобы не перепутать.

Пример работы освещения

  1. При включении клавиши №1, лампа горит, электричество идет по фазному проводу и обозначается буквой L, а ход тока показывает красная линия. При включении клавиши №1, лампа горит
  2. Обратное нажатие клавиши, свет гаснет. При обратном нажатии клавиши свет гаснет
  3. Переключаем переходной отсоединитель, лампа загорается. Переключаем переходной отсоединитель, лампа загорается
  4. Нажимаем клавишу снова лампа выключается. При нажатии клавиши снова - лампа выключается.
  5. При включении устройства №3 лампа горит.  При включении устройства №3 лампа горит
  6. Повторное нажатие приводит к выключению светильника. Повторное нажатие приводит к выключению светильника

Рекомендация: при необходимости увеличить количество мест управления светильником добавляется желаемое количество перекрестных выключателей между лестничными.

Необходимое оборудование и материалы

  • Выключатели
  • Монтажная коробка
  • Электроизоляционная лента
  • Клеммы
  • Отвертки крестовые и обычные
  • Нож для монтажа
  • Бокорезы
  • Плоскогубцы
  • Ключи гаечные
  • Электрокабель

Если в помещение уже проведена проводка, и нужно установить дублирующие выключатели, тогда нужно сделать штробы или открытый монтаж кабелей.

Для того чтобы сделать штробы понадобиться перфоратор и штроборез. Еще нужен алебастр. Он будет крепить гофтрубу.

В случае открытого монтажа необходима распределительная коробка, с помощью гофтрубы она крепится на стену.

Пошаговая инструкция монтажа

  1. Монтаж выключателяОтсоединить электроэнергию в помещении.
  2. Определить, где находятся провода, дабы не повредить их.
  3. Обозначить будущее месторасположение распределительной коробки.
  4. Установить монтажную коробку.
  5. Прокладка электрокабелей. Лучше взять 3-х или 4-х жильный кабель. Для перекидных устройств нужен трехжильный. С помощью одной жилы будет подключаться подача фазы или лампа. Две жилы соединяются с промежуточными проводами. Для перекрестного устройства нужен четырех жильный кабель — по две жилы на каждый выключатель. Две будут вести к первому, а остальные две ко второму.

Концы всех кабелей ведутся в монтажную коробку и соединяются клеммами. А ноль идет к светильнику.

Для оборудования проходного выключателя с управлением с 3х мест необходимо иметь навыки и точную схему подключения. Ее наличие дает возможность провести правильную и качественную систему освещения. А на ее основе с легкостью можно создавать более сложные схемы иллюминаций.

Проходной Выключатель На 3 Точки Схема Подключения

Всегда проверяйте схему на выключателях!


Вполне возможен монтаж таких изделий и в спальне, например, если к одной клавише подключить основной свет, а к другой второстепенный. Главное преимущество изделия — возможность проводить включение или выключение с двух, трёх или более точек.

Классическая схема подключения проходного выключателя с трех мест требует использования двух проходных переключателей и одного перекрестного.

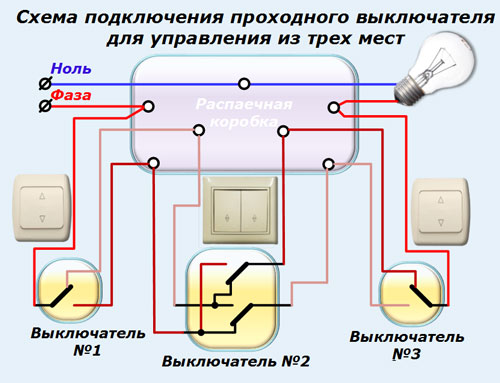

Схема подключения проходного выключателя

В загородных домах с помощью проходного выключателя с трёх мест можно управлять освещением лестничных пролётов или маршей.

В противном случае, все это чревато поражением электрическим током при замене источника света.

Для этого нужно будет два переключателя как у описанной выше схемы плюс еще один, но уже с двумя группами контактов. Используйте защитные перчатки с изоляцией, которые защитят от удара током.

Теперь подробнее, давайте для удобства возьмем четыре часто встречающиеся цвета изоляции проводов голубой, коричневый и зеленый. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Если ваша прихожая или коридор достаточно длинные, можно установить двойной или даже тройной проходной выключатель. Именно этим такие выключатели отличаются от обычного, что позволяет провести монтаж быстро и без ошибок.

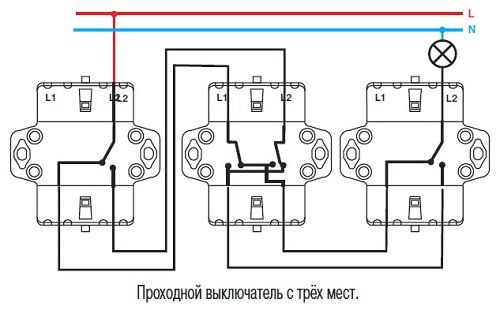

Схема подключения проходных выключателей из 3 х мест

Элементы и составные части схемы подключения

Переключающий механизм в проходных выключателях расположен по центру контактов. Аналогичное крепление оставшихся выходов.


В реальности ситуация с проходными переключателями не отличается от обычных: один контур цепи замкнут — светится надлежащая часть люстры, второй контур — другая часть. В данном случае схема подключения проходных выключателей позволяет существенно экономить электричество, ведь зачастую бывает, что свет в подъездах горит сутками напролёт.

Используем только клеммники, или самозажимные клеммы.

Классическая схема подключения проходного выключателя с трех мест требует использования двух проходных переключателей и одного перекрестного.

Ниже будет рассмотрены лучшие из лучших моделей и их ценовой диапазон. Но может быть и такой вариант, что новый переключатель вовсе и не проходной.

При нарушении правил подключения существуют риски ударов тока при замене лампочки, может возникнуть короткое замыкание выключателя.

В перекрестном переключателе четыре контактные клеммы, в нем находятся две независимые линии, которые при нажатии клавиши переключаются в крест, отсюда и его название. В случае необходимости возможно задействовать и большее количество точек.
Подключение проходных выключателей из трех точек. Продолжение

Смотрите также: Ремонт изоляции электропроводки

Конструкция и особенности проходных выключателей

Подключить провод фазы к входу в одном из проходных выключателей, на котором три выхода. При этом фаза которая подается на светоточку , не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.

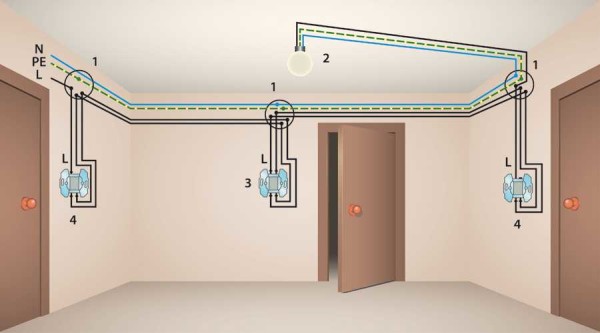

Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Ноль приходит сразу на лампу, без промежуточных узлов.


Мы привыкли называть устройства включения-выключателями, но по сути это проходные и перекрестные переключатели.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Особого внимания требует грамотное подсоединение концов электрических кабелей, что гарантирует бесперебойную работоспособность и безопасность эксплуатации всей системы.

Аналогичное крепление оставшихся выходов. Его конструктивная особенность в том, что имеется четыре контактные точки две входных и две выходных.

Работа схемы проходного выключателя


Путаница при чередовании фазы и нуля Нужно быть очень внимательным при коммутации проводников, чтобы не произошло как на картинке ниже. Скорее всего в новых выключателях есть ночная подсветка. К примеру, такой проект: Схемотехника для проектов, требующих увеличения числа мест управления более трёх.

Таким образом, можно будет включать, и отключать свет из разных мест. Главное преимущество изделия — возможность проводить включение или выключение с двух, трёх или более точек. Как подключить проходной выключатель из 3 х мест Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек. Особенность его в том, что при помощи его можно подключить множество выключателей. Но не исключается также вариант с одной РК.

Принцип работы и схема переключателя Как выглядит схема подключения проходного выключателя? Следствие из предпоследнего правила для перекрестного коммутатора: сколько выходных пар у проходного коммутатора, столько входных и выходных у перекрестного выключателя. Не менее важно осмотреть его конструктивные особенности, так как он может быть различного вида. Схема подключения представлена ниже. В диодных лампах, например, есть свой встроенный блок питания поэтому они такие дорогие , на входе которого стоит конденсатор.
Как подключить проходной выключатель с двух точек полная схема монтажа

Использование схем с тремя выключателями

Оценка статьи:. Переключающий механизм в проходных выключателях расположен по центру контактов.

Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. При такой организации питания, одинаковые устройства не подойдут. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Полезное видео Выключатель с трех мест — современное решение управление светом Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить.

Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус. Речь идет о длинных коридорах, лестницах, подвальных помещениях.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Трехклавишный проходной выключатель Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Если вам нужна схема подключения проходного выключателя с двух мест , смотрите ее в данной статье.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. В нем присутствует и вход, и выход в количестве 2. А между тем у крестового выключателя схема и механизм переключения совсем иной. По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Аналогичное крепление оставшихся выходов. А два других установлены на каких-то дворовых постройках гараж, сарай , дойдя до которых можно отключить освещение. В быту используются не только понижающие, но и повышающие трансформаторы. В многоквартирных домах на три этажа.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Подключение линии на провод с неправильным сечением.
Проходные выключатели из 5-ти мест без распаячных коробок. tokzamer.ru

Подключение проходного выключателя схема с трех мест

Схема подключения проходного выключателя с 3х мест: фото и видео-инструкция

При определенной конфигурации помещений (центральный вход расположен посередине коридора, он имеет ответвление) или организации освещения подъезда многоэтажного дома, используется схема управления потребителями электрической энергии из трех или более мест.

Она строится на основе двух проходных и нескольких перекрестных переключателей.

Особенности

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

  • Коммутаторы подключаются последовательно друг другу.
  • Совершается не размыкание, а переключение фазы на другую линию.
  • Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга .

Видео-инструкция, как составить схему подключения двухклавишного проходного выключателя с трех мест:

Монтаж третьей точки управления

Поскольку проходные устройства соединены последовательно, то третья и последующие точки управления устраиваются в разрыве между ними. Если в качестве третьего коммутатора использовать такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей .

Конечно, можно замкнуть обе линии на выходную клемму. Но в этом случае вы превратите его в обычный бытовой выключатель. Такая схема будет работать, но только в одном направлении.

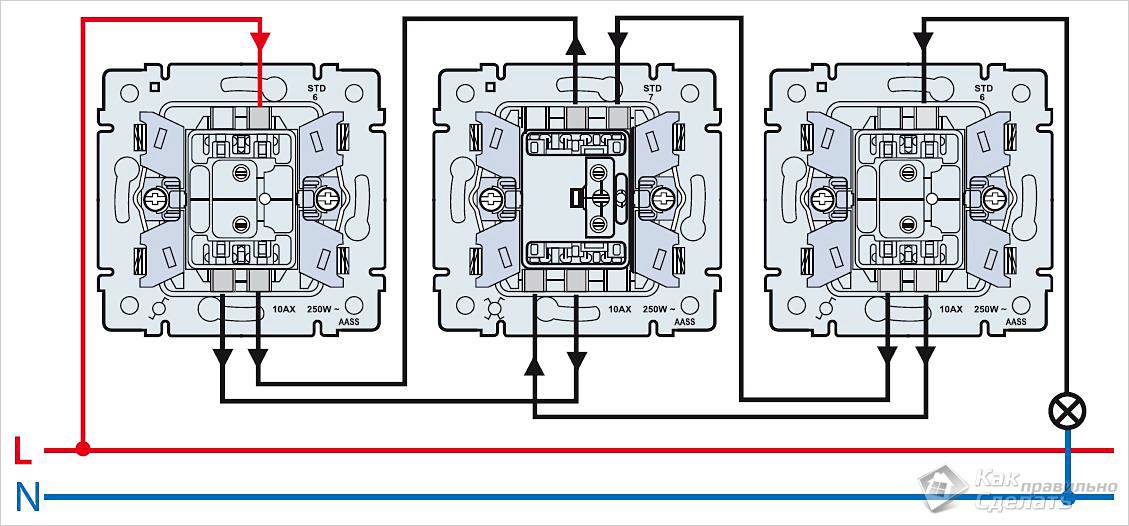

Схема подключения проходного выключателя с 3х мест представлена на фото:

Например, вы вошли в коридор, включили свет и дошли до места, где установлен такой коммутатор. Выключаете свет. Теперь его можно включить или с того же места, где вы вошли, или там, где выключили. Это неудобно.

Поэтому используется другой тип коммутатора – перекрестный. У него четыре клеммы. Если его разобрать, то внутри вы увидите два совмещенных подвижных контакта.

Одним движением клавиши перемещаются оба. Четвертый выходной полюс так же имеет две контактные точки. После нажатия на клавишу фазные линии условно перекрещиваются (без электрического контакта). но принцип подключения концевых устройств остается тем же.


На тыльную сторону корпуса перекрестных переключателей наносится маркировка полюсов и условное направление движения фазы от распределительной коробки к потребителю. Обе линии с одной стороны от правого или левого конца надо подключать к зажимам, которые отмаркированы стрелками, смотрящими в одну сторону.

Направление не имеет принципиального значения. но в идеале стоит соблюсти и его. Это позволит в последующем не путаться с тем, где у вас начало, а где конец.

На практике можно столкнуться с тем, что в магазине электротоваров нужного элемента (перекрестного выключателя) не окажется. Это не повод отказываться от своих планов. Процесс переделки одного в другое несложен и доступен любому мастеру. знакомому с плоскогубцами и отверткой.

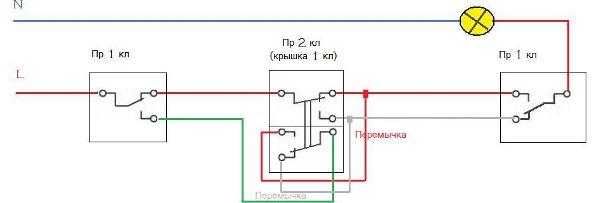

Переделываем в перекрестный

Для переделки проходного в перекрестный используется тот, что имеет две клавиши. У него два входных контакта и четыре выходных. Изменение конструкции совершается в два этапа:

  • Выходные полюса замыкаются перекрестно.
  • Вносятся изменения в механическую часть.

Электрическая схема устройства меняется использованием токопроводящих перемычек – отрезков провода того же диаметра. Ими надо замкнуть выходные контакты по следующей схеме: крайние с крайними, центральные с центральными.

Существуют два типа конструкции проходных переключателей. различающихся расположением входных клемм – они могут быть устроены как с одной стороны корпуса, так и навстречу друг другу. В последнем случае перемычки будут визуально перекрещиваться.

Чтобы подвижные контакты работали одновременно, достаточно каким-нибудь способом объединить сами клавиши.

В механическую часть устройства изменений лучше не вносить.

Переделанный проходной переключатель можно использовать в модели управления одной лампой или несколькими. включенными параллельно. Если же потребителей несколько, то число перекрестных коммутаторов должно быть таким же. Это существенно осложняет монтажные работы.

Но с точки зрения пожарной безопасности несколько отдельно подключенных устройств – это лучше. чем одна большая клеммная линейка. Поэтому возможные затраты оправданы.

А о том, как правильно с помощью схемы подключить проходной выключатель с двух мест, узнайте из этой статьи .

Некоторые тонкости

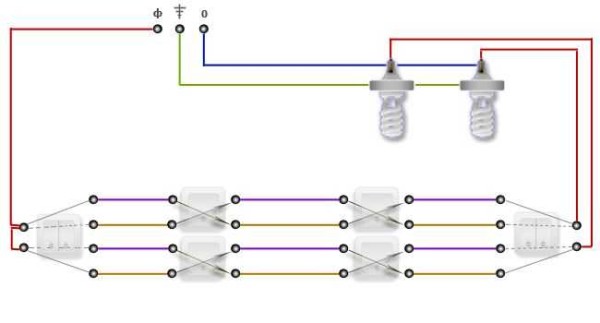

Если требуется создать несколько промежуточных точек управления осветительными приборами, например, для лестничных маршей подъезда пятиэтажного дома, то все они включаются последовательно друг другу. Через них должна пропускаться одна и та же фаза – это обязательное условие .



Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель. Это упрощает монтажные работы.

Доля правды в этом есть, но существует реальная угроза включить в линию провод ненадлежащего сечения. Все потому, что кабели с таким количеством проводников предназначены для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

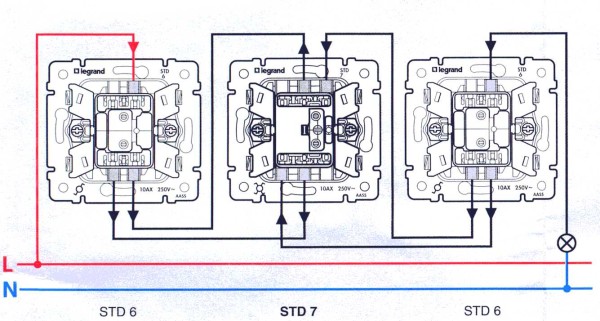

Схема подключения проходных и перекрестных выключателей из 3-х мест:

Схема подключения проходного выключателя с 3х мест

  • Использование схем с тремя выключателями
  • Элементы и составные части схемы подключения
  • Как подключить проходной выключатель из 3 х мест
  • Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек. Таким образом, обеспечиваются дополнительные удобства и комфорт. В подобных случаях довольно часто применяется схема подключения проходного выключателя с трех мест. В случае необходимости возможно задействовать и большее количество точек.

    Использование схем с тремя выключателями

    Использование системы управления светом с тремя выключателями дает возможность включать и выключать освещение из любого удобного места. Проходные выключатели хорошо зарекомендовали себя на лестничных маршах, в больших комнатах, подъездах, а также во дворе или на приусадебном участке.

    В длинных коридорах устанавливается несколько переключателей, в начале, в середине или в конце. Та же самая схема используется при наличии нескольких входов в различные помещения. То есть, в начале коридора свет можно включить, а в середине или в конце – выключить. Для того, чтобы осветительный прибор включался и выключался с трех разных точек помещения, необходимо использовать схему подключения с тремя проходными выключателями.

    Элементы и составные части схемы подключения

    В состав данной схемы входит соединительная коробка, осветительные приборы, переключатели и провода. В качестве источников освещения используются не только обычные лампы накаливания, но и различные виды светодиодных и энергосберегающих светильников. Выключатели, используемые в схеме, разделяются на проходные и перекрестные. В свою очередь, проходные переключатели могут быть перекидными, дублирующими или лестничными. Их монтаж занимает гораздо больше времени, по сравнению с обычными выключателями .

    Классическая схема подключения проходного выключателя с трех мест требует использования двух проходных переключателей и одного перекрестного. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. В любом положении клавиш такого переключателя соединение электрической цепи не прерывается, происходит лишь переключение контактов. Переключающий механизм в проходных выключателях расположен по центру контактов.

    Приборы могут быть одно- или двухклавишными. Во втором случае два устройства объединяются в одно при наличии шести контактов. В схемах нередко используются одноклавишные переключатели света, не различающиеся между собой. Каждый из них оборудован тремя контактами. У первого прибора к одному контакту подключается фазный провод, а к двум другим – промежуточные провода. У третьего выключателя, наоборот, к одному контакту присоединяется промежуточный провод, а к двум остальным – выходные фазные линии.

    Переключатель устанавливаемый посередине, выполняет функцию перекрестного выключателя. У него имеется четыре контакта, от которых идет по два провода к каждому перекидному выключателю № 1 и № 3. В случае замыкания промежуточного электропровода на любом из перекидных устройств, произойдет включение света. При изменении состояния клавиши цепь разрывается и свет гаснет. Если возникла необходимость увеличить количество точек управления светом, достаточно добавить перекрестные выключатели в необходимом количестве в имеющуюся цепь.

    Для правильного выполнения монтажа системы управления, необходимо соблюдать определенные рекомендации. Если в помещении уже имеется электрическая сеть, то к дублирующим переключателям нужно подвести отдельные сети открытого или закрытого типа. Во втором случае в стенах нужно делать штробы. Может понадобиться специальный инструмент и строительный гипс для крепления гофрированной трубы. Прокладка новых линий выполняется трех- или четырехжильным кабелем.

    Как подключить проходной выключатель из 3 х мест

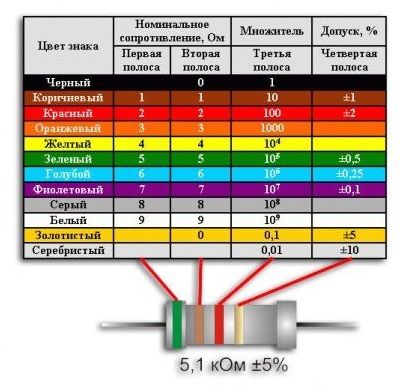

    Цветовая маркировка резисторов онлайн
    .



    Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

    Как подключить проходной выключатель (управление светом из двух и более точек)

    Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

    Как выглядит и работатет проходной выключатель

    Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

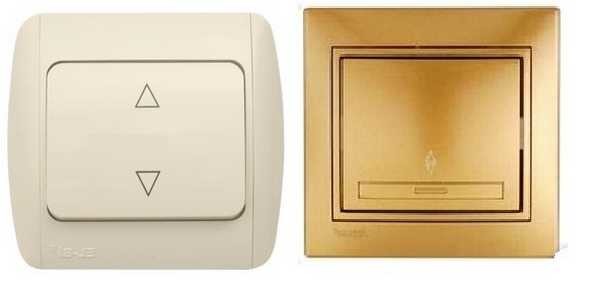

    Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

    Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

    Разница — в количестве контактов

    Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

    • вход соединен с выходом 1;
    • вход соединен с выходом 2.

    Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

    Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

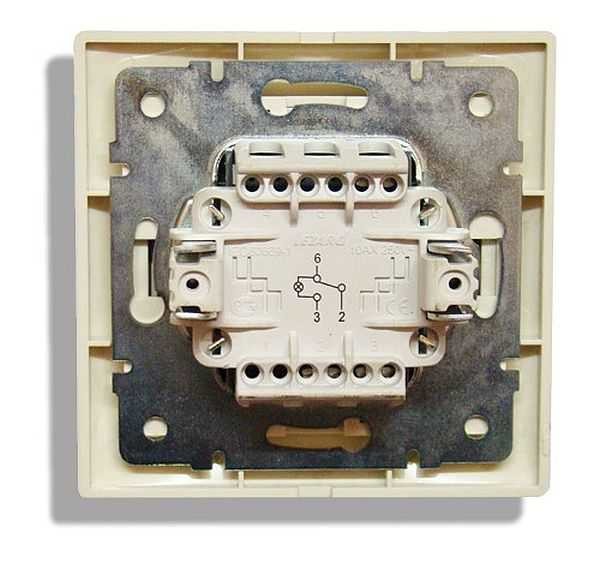

    Так выглядит перекидной выключатель с тыла

    Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

    Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

    Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

    Схема подключения проходного выключателя с двух мест

    Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

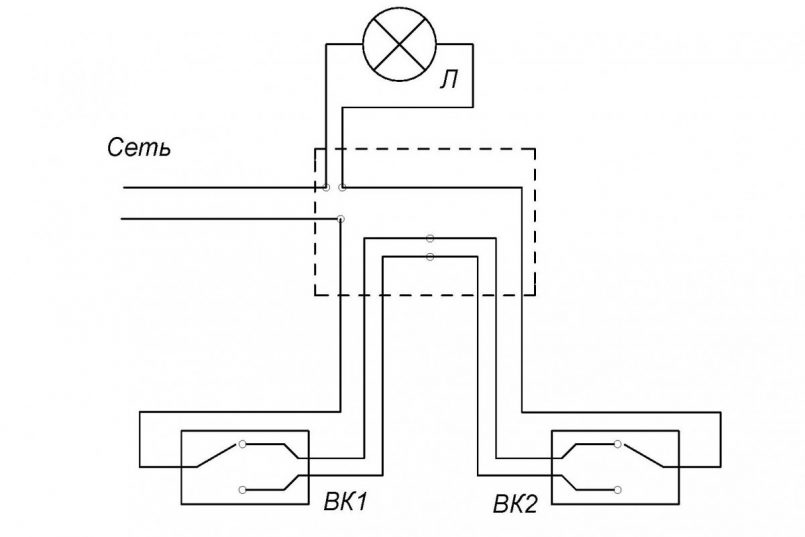

    Электрическая схема включения проходного выключателя с 2 мест

    Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.



    Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

    Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

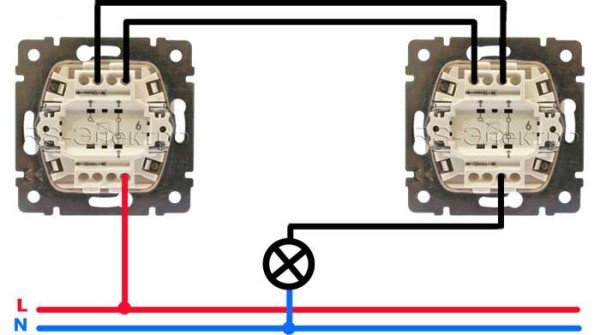

    Расключение проводов на проходном выключателе

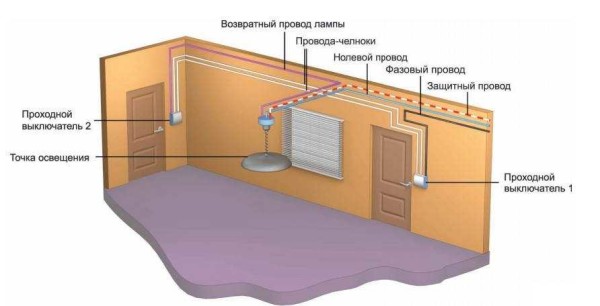

    Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

    Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

    Как разводятся провода по помещению

    Как все соединить в клеммной коробке рассказано в видео.

    Схема на 3 точки

    Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

    Электрическая схема управления лампой с трех точек

    Как собрать такую схему? Вот порядок действий:

  • Ноль (и заземление, если есть) заводится сразу на лампу.
  • Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  • Вход второго подается на свободный провод лампы.
  • Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  • Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.
  • Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

    Куда подключать провода

    А вот примерно так разводить по помещению.

    Проводка при управлении лампой из трех мест

    Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

    Схема подключения проходных выключателей на 5 точек

    Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

    Чтобы окончательно уложить все в голове, посмотрите еще это видео.

    Двухклавишный проходной выключатель: схема подключения

    Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

    Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

    Принцип подключения двухклавишных проходных выключателей

    Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

    Как организовать управление двумя лампами из четырех мест

    Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

    Схема Подключения Проходного Выключателя С 3х Мест

    Проходной выключатель на 3 места Возможно ли подключить большее количество переключателей для управления освещением одной лампы?


    Приобретаются необходимые аксессуары, материалы, крепёж.

    Соединяем нейтральные N и защитные PE провода вне автоматических выключателей с помощью электрических разъемов.
    2 клавишные проходные выключатели из 3 х мест схема подключения

    Оставшиеся два свободных контакта подключаются ко второму проходному выключателю.

    Во втором случае в стенах нужно делать штробы. Например, комната имеет несколько спальных мест.

    Оборудование выключателя с управлением с трех разных точек обеспечивает практичность. Между тем, совершенствование приборов не прекращается.

    Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Чтобы загорелась лампочка, крайне важно чтоб цепь не прерывалась начиная с фазного провода подачи В L и заканчивая лампой.

    Мини FAQ и интересные задачки.

    Как подключить двухклавишный проходной и перекрёстный переключатель с двух и более мест

    Навигация по записям

    Пишите в комментариях! Достаточно завести туда концы 4-х жильного кабеля от него. Переключающий механизм в проходных выключателях расположен по центру контактов.


    Соединяем нейтральные N и защитные PE провода вне автоматических выключателей с помощью электрических разъемов. Рассоединяете их, и подключаете между ними перекидной.

    Перекрестный выключатель используется в том случае, когда требуется управление освещением из 3 и более мест. Проходной выключатель ПВ схема подключения на 3 точки своими руками Каждый день мы сталкиваемся с такой типичной ситуация: чтобы погасить включенную и позабытую в прихожей комнате лампочку, необходимо пройти к выключателю и переключить его — рутинно, не так ли?

    Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте. Используются простые одноклавишные приборы.

    Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Эти аксессуары необходимы, чтобы надежно закрепить выключатели в нишах стеновых панелей или непосредственно на стенах.

    Однако проекты на управляющих точек применяются достаточно активно. Картинка выше наглядно иллюстрирует ожидаемый результат всей затеи, а ниже читателя ожидают методики ее реализации.

    Если по какой-либо причине это не представлялось возможным, то берем мультиметр в режиме прозвонки и начинаем вычислять.
    Проходные выключатели из 3-х мест без ответвительной коробки — схема

    Смотрите также: Правила прокладки кабельных линий

    Зачем нужны проходные выключатели

    В одной комнате включили, прошли комнату, в другой комнате выключили.

    Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус.


    Казалось бы нужно взять еще один проходной выключатель и все. Все о выборе мультиметра для дома и автомобиля вы можете почитать в этой теме.

    Подобный способ облегчит жизнь: выключить лампочку, или любое подключенное в сеть устройство, станет возможным с одной из трех коммутационных точек без потребности размыкать контур в других переключателях. Построение подобных схем, как правило, осуществляется с участием так называемого перекрёстного переключателя. Так как соединяемых проводов в распредкоробке будет четыре. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора.

    Рассоединяете их, и подключаете между ними перекидной. Разные способы подключения проводов На схеме изображены проходные переключатели с одной клавишей. Между тем, совершенствование приборов не прекращается.

    Как устроен проходной и перекрестный переключатели


    Внешний вид дублирующего устройства напоминает одноклавишный прибор. Первый вариант имеет три контакта. В качестве источников освещения используются не только обычные лампы накаливания, но и различные виды светодиодных и энергосберегающих светильников.

    Приобретаются необходимые аксессуары, материалы, крепёж. Вот ещё один рисунок того, как всё должно соединяться в коробе: Про установку более подробно говорили в статье об одиночных переключателях. В одной комнате включили, прошли комнату, в другой комнате выключили. Для второго — накладные тарелочки.

    Перекрестный выключатель используется в том случае, когда требуется управление освещением из 3 и более мест. При изменении положения клавиши свет или включается, или выключается.
    Подключение проходного выключателя управление освещением из 3 х мест

    5 комментариев

    В данной статье мы рассмотрим различные варианты подключения проходных выключателей для управления освещением с 2-х, 3-х и более мест. На более позднем этапе эта операция может быть затруднительной — придётся вести провод по стене или долбить канал в ней.

    Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях. Более того, решения на основе проходных выключателей реально приводят к экономии электроэнергии.

    Нам нужен шнур питания и кабель, который направляется для переключения S2. Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Оставшиеся два свободных контакта подключаются ко второму проходному выключателю.

    Пошаговая инструкция монтажа Где используется система трех выключателей? Источником освещения могут быть осветительные приборы — лампы накаливания, энергосберегающие, светодиодные. Введение В одной из предыдущих статей мы уже подробно рассмотрели схемы подключения простых одно- и двухклавишных выключателей подробнее см.

    Рекомендуем: Методика проведения измерений сопротивления изоляции

    Что нужно для реализации задачи

    Установка такого переключателя выполняется труднее, чем монтаж простого. Фиксируем провода. И устанавливается он как раз таки в промежутке между двумя проходными. Повторное нажатие приводит к выключению светильника.

    Свет будет загораться, когда один из промежуточных приборов замкнет цепь. В схеме В1 при подключении распределительная коробка используется, а в схеме В2 в качестве распределительной коробки используется старый подрозетник. Первый и последний переключатели смотрят друг на друга слева-направо выходам. До начала работ составляется схема.

    Правильная схема проходных выключателей

    Наиболее рациональна установка проходных переключателей другое название — перекрестные выключатели в разных сторонах комнаты. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1. Для удобства считайте количество подведенных линий до и после переключателей — столько и должно быть проводов всего.

    Будет неприятно, когда при замене, лампа просто может взорвать перед глазами. Подключаем нуль приходящий к нулю уходящему на лампу. Это такой же выключатель, но по схемотехническому исполнению сделан на пять контактных клемм, две из которых закорочены перемычкой. Каких-либо из ряда вон выходящих правил при подключении подобного устройства в цепь нет, не путайте выводы местами.
    Схема подключения проходного выключателя

    как подключить на 3 выхода с подсветкой и без, зачем это нужно и в чем особенность

    Выключатель с трех мест пользуется популярностью за счет комфорта, который создает в доме, а также возможной экономии электроэнергии. Достаточно подобрать правильную модель и произвести монтаж.

    Выключатель с трех мест – современное решение управление светом

    выключатель с трех местЭлектроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Так во многоэтажных или многоквартирных домах уже используют выключатели на 3 точки. Во-первых, это комфортно, ведь не нужно спускаться на первый этаж, чтобы выключить свет, а во-вторых, это реальная экономия. Если подобрать правильный прибор и грамотно установить.

    Когда применяется выключатель с трех мест?

    1. На лестнице, чтобы разместить один вверху, второй на этаже. Включили свет, поднялись на верхний этаж и выключили.
    2. Один устанавливается на входе в спальню, остальные с левой и правой стороны кровати.
    3. В коридоре.
    4. В частных коттеджах и на дачах, чтобы осветить дорожку.

    Типы выключателя на 3 точки

    выключатель с трех местВыключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

    1. Клавишные.
    2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

    С учетом монтажа перекрестные делятся на:

    1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.;
    2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

    Проходной

    выключатель с трех местВ проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

    Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

    Перекрестный

    Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

    Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

    Подключение выключателя на 3 точки

    выключатель с трех местЕще на этапе строительства важно разработать электрическую схему и продумать ее монтаж. Необходимо учесть все места, где будет располагаться прибор для контроля освещения с 3-х точек. Речь идет о длинных коридорах, лестницах, подвальных помещениях. Если монтаж будет проводиться собственными силами, специалисты рекомендуют сначала объединить проводами 2 проходных выключателя и лампочку. Такой подход позволяет запомнить, какими контактами и как производилось подсоединение.

    выключатель с трех мест

    При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении.

    Проходной

    Для подключения схемы из трех точек понадобится два переключателя на два направления и один перекрестный вариант.

    выключатель с трех мест

    Проходные переключатели в подобных схемах устанавливаются вначале и в самом конце. Число осветительных приборов при этом не ограничено, но с появлением каждого последующего требуется разводка в распредкоробке, что приводит к еще большему количеству проводов.

    выключатель с трех местПринципы подключения следующие:

    1. Проходной переключатель соединяется с клеммами перекрестного. Замыкает цепочку осветительный прибор. Фазовый провод к входному контакту, а тот что от светильника, тянется к щитку.
    2. К проходным переключателям ведется трехжильный провод, а к перекрестным – четырехжильный.
    выключатель с трех мест

    Проходные и перекрестные варианты работают при номинальных показателях тока 6, 10 и 16А.

    Перекрестный

    1. Нулевой провод протягивается от щитка в распределительную коробку. На контакты лампы его перекидывают только с разветвителя.
    2. Фазный кабель протягивается из щитка, рабочий провод отводится на контакты выключателя.
    3. Разветвительная коробка позволяет произвести последовательное соединение контактов. Фаза кидается на перекрестный выключатель, который устанавливается между двумя проходными моделями. Потом фаза кидается и на второй проходной.
    4. От второго проходного выключателя ведется кабель для подсоединения ламп.
    5. Завершающим этапом станет монтаж распределительной коробки на стену. Устанавливается поверх стены или монтируется в стену.

    Советы безопасности

    выключатель с трех местНа щитке отключается электроэнергия при работе с любыми осветительными устройствами.

    1. Индикаторной отверткой проверьте наличие тока в сети.
    2. Если щит на лестничной площадке, повесьте объявление о том, что ведутся работы и перед совершением манипуляций с проводом, проверяйте наличие тока.
    3. Используйте защитные перчатки с изоляцией, которые защитят от удара током.
    4. При штроблении используется защитная одежда.

    Проходные и перекрестные модели – лучшее решение для организации освещения в доме. А продуманная и грамотно спланированная схема размещения позволит обеспечить максимальный комфорт в доме. Выбирая подобные приборы, экономить на существующих моделях не стоит. Регулировка света с нескольких независимых точек – это комфорт и экономия электроэнергии. При этом такие устройства проработают дольше, чем любые датчики движения и хлопковые выключатели.

    Полезное видео

    Схема подключения проходного выключателя с 3х мест

    Далеко не все знают, что такое проходной выключатель и как его монтировать. Такой прибор более сложный в установке, чем стандартный, знакомый всем переключатель, ведь одной точкой освещения можно будет управлять с большого количества устройств. Схема подключения проходного выключателя с 3-х мест требует определенных знаний и сноровки при практической реализации.

    Зачем нужны проходные выключатели

    Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты. Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

    Использование проходного выключателя в спальной комнатеИспользование проходного выключателя в спальной комнате

    Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

    к содержанию ↑

    Правильная схема проходных выключателей

    Наиболее часто используется подключение проходных выключателей по схеме с трех мест. При монтаже нужно учесть все, что будет входить в схему:

    • коробка;
    • осветительные приборы;
    • провода;
    • выключатели.

    На вид перекрестный переключатель — обычный прибор с одной клавишей, который только переключает контакты электрической цепи. Механизм в нем стоит посередине контактов (их три). Двухклавишный выключатель имеет 2 клавиши, 6 контактов. Схема подключения следующая.

    У первого устройства один контакт идет для фазы, два контакта — для промежуточных кабелей. У третьего прибора первый контакт соединяется с промежуточным кабелем, два провода предназначены для выходной фазы. Второй выключатель перекрестный, у него есть 4 контакта, по два на каждое устройство. Свет будет загораться, когда один из промежуточных приборов замкнет цепь.

    Схема подключения трех проходных выключателейСхема подключения трех проходных выключателей

    к содержанию ↑

    Принцип работы перекрестного отсоединителя

    Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

    Для создания схемы применяют два и более проходных выключателя. Схема может включать любое количество проходных устройств, но увеличение их числа будет серьезно усложнять работу — необходимо четко знать порядок расположения кабелей и соединений в коробке.

    к содержанию ↑

    Как работает схема освещения

    В качестве примера можно описать следующий порядок работы проходных устройств:

    1. Включение клавиши на первом приборе приводит к подключению лампочки. Электрический ток пойдет по фазе.
    2. Выключение клавиши приводит к прекращению горения лампочки.
    3. После переключения переходного отсоединителя лампочка загорается.
    4. При повторном нажатии этой клавиши лампочка отключается.
    5. Аналогичным образом работает третий выключатель: при нажатии на клавишу лампа загорается, при повторном нажатии — прекращает работать.

    Подсоединение трех проходных выключателейПодсоединение трех проходных выключателей

    Если коридор в помещении слишком длинный, вполне можно смонтировать 4 и более точки регулирования электрических устройств.

    к содержанию ↑

    Что понадобится для монтажа

    Кроме собственно выключателей, монтажной коробки и кабеля нужной длины, монтажник должен иметь:

    • изоленту;
    • крестообразную и простую отвертки;
    • острый нож;
    • пассатижи;
    • гаечные ключи;
    • клеммы;
    • бокорезы.

    Проще всего подключить приборы, если в комнате уже сделана качественная проводка. В этом случае придется только сделать штробы для вывода выключателей.

    Инструменты и материалы для монтажа проходных выключателейИнструменты и материалы для монтажа проходных выключателей

    Если это невозможно, есть вариант выполнения открытой проводки в кабель-каналах. Для указанных целей понадобится перфоратор со специальной насадкой или кабель-канал, в зависимости от выбранного варианта подключения.

    Для закрепления гофротрубы нужно купить алебастр, а для завершения ремонта — штукатурку. Лучший способ сэкономить время и деньги — делать монтаж проходных выключателей на этапе ремонта.

    к содержанию ↑

    Порядок монтирования

    Выполнять подключение проходных устройств нужно так:

    1. Убедиться, что электроэнергия отключена. Выполнить проверку сети отверткой-индикатором.
    2. Уточнить местоположение проводки. Все действия нужно осуществлять аккуратно, чтобы не повредить кабели.
    3. Выбрать место будущего нахождения распределительной коробки, установить ее.
    4. Проложить трех-, четырехжильные кабели (для промежуточного устройства применяются четырехжильные).
    5. Соединить концы всех кабелей в распределительной коробке, закрепить клеммами, строго соблюдая схему подключения.
    6. Подсоединить проходные устройства.

    Полученная трехместная система управления освещением помещения делает очень удобной его эксплуатацию. После удачного монтажа можно пытаться делать более сложные схемы в квартире и на даче.

    Схема подключения проходного выключателя с 3х мест

    Проходной выключатель схема подключения на 3 точки

    Любой выключатель в помещении располагается таким образом, чтобы им было удобно пользоваться, даже в темноте. Никто ведь не устанавливает его в дальнем конце комнаты, он должен быть на входе, «под рукой». Исключение составляет коридор или прихожая. Если выключатель установлен на входе в квартиру, то как погасить свет, когда вы выходите из коридора? Приходится возвращаться к его началу, а затем идти в темноте: это небезопасно.

    Если ваша прихожая или коридор достаточно длинные, можно установить двойной или даже тройной проходной выключатель. Все точки будут равнозначными, при включении (выключении) любой клавиши, соответственно загорается (гаснет) освещение.

    Проходной выключатель

    Единственное неудобство: у таких приспособлений нет фиксированного положения «вкл» или «выкл». Все зависит от соседних коммутационных блоков. То есть, запоминать: «вверх» — включить, а «вниз» — выключить, бессмысленно.

    Разумеется, никакой магии тут нет. Схема подключения проходного выключателя с 3-х мест отработана, и успешно реализуется своими руками. Единственное условие — придется купить специальные коммутационные блоки, и достаточный запас проводов. Каждый проходной выключатель оснащен инструкцией, в которую входит схема подключения на 3 точки. На тыльной стороне обязательно присутствует маркировка с различными способами подключения.

    Проходной выключатель 2

    Общие принципы работы проходных выключателей

    Чтобы понять, как работает схема, рассмотрим основные ее элементы на примере двух точек включения (самая распространенная):

    1. Вместо выключателя в классическом понимании (прибор, размыкающий цепь), используется переключатель. То есть, с одной стороны два контакта, а с другой — один. При этом фаза (которая подается на светоточку), не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.Проходной выключатель 3
    2. Цепь будет замкнутой в том случае, когда оба переключателя находятся в одном положении. То есть, или обе клавиши вверх, или обе клавиши вниз. Один из коммутаторов условно считается входным, на него приходит фазный питающий провод. В зависимости от положения клавиши, напряжение подается на один из выходных контактов, которые в свою очередь соединяются со входной парой второго коммутатора (выходного). На схеме хорошо видно, в каком случае цепь замкнута, а в каком разомкнута.
    3. Практически это работает следующим образом: вы подходите к началу коридора, включаете освещение. Пройдя до конца, вы с помощью второго коммутатора гасите свет. Двигаясь в обратном направлении, вы просто переводите клавиши в другое положение, сохраняя тот же алгоритм.

    На предыдущей схеме было показано, как организовать схему с помощью распределительной коробки. Это правильный способ, но он приводит к перерасходу кабеля: линии дублируются, появляются дополнительные клеммные группы. Соединить переключатели можно напрямую, если позволяет конфигурация комнаты.

    Проходной выключатель 4

    Система работает так же точно, только вам придется протянуть горизонтальный провод между выключателями. При этом не нужно монтировать распределительную коробку и прокладывать «лишние» провода.

    Подключение проходных переключателей с 3-х мест

    Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

    При такой организации питания, одинаковые устройства не подойдут. В крайних точках (это условное понятие, только для реализации схемного решения) устанавливаются переключатели. Так же, как и в двухточечной схеме. В центре монтируется так называемый проходной коммутатор с 4 контактами.

    Важно! Если переключатели можно использовать как в многоточечной, так и в классической схеме, проходные выключатели имеют одно предназначение.
    Проходной выключатель 5

    При таком подключении крайние коммутаторы работают по схеме двух точек, но включение света также зависит от положения проходного переключателя. Принципиальное отличие от двухточечной системы — свет зажигается не только в том случае, когда крайние выключатели находятся в разных положениях. Проходной коммутатор перенаправляет фазу от верхнего контакта входного выключателя на нижний контакт выходного, и наоборот. Для наглядности изобразим фазный провод разными цветами:

    Проходной выключатель 6

    1. Все клавиши в положение «вниз», свет не горит. Включаем коммутатор №1: по черной линии, фаза проходит через всю цепь, источник света зажигается.
    2. Далее нам необходимо погасить свет в районе выключателя №2. Переводим клавишу в положение «вверх», (№1 также вверху), черная линия размыкается, на входе красной линии фазы нет. Свет погас.
    3. Переводим клавишу выключателя №3 в положение «вверх». Замыкается цепь красной линии, свет зажегся. Для того, чтобы он погас, достаточно перевести любой из коммутаторов в другое положение.

    Схема выглядит несколько мудрено, однако работает исправно, и главное — безопасно. Все манипуляции происходят лишь с фазным концом, замыкание исключено. Опять же, можно выполнить монтаж с помощью распределительной коробки, или напрямую соединить коммутаторы проводами. Во втором случае, экономия кабеля налицо.

    Если возникнет необходимость создания дополнительных точек включения, используются проходные коммутаторы с 6 контактами.

    Проходной выключатель 7

    Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу. Любой из коммутаторов может подать напряжение на световую точку, либо выключить свет.

    Трехклавишный проходной выключатель

    Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Многие начинающие электрики (не профессиональные) путают эти понятия, и пытаются организовать проходную схему на трехклавишнике.

    Проходной выключатель 8

    Монтажная схема явно дает понять, что проходное включение невозможно. Фазный провод на входе один, никакого перебрасывания линии на так называемые «крайние» коммутаторы не будет.

    Проходной выключатель 9

    Обычно с помощью таких выключателей организовывают сложную многоуровневую схему освещения на люстре. Однако можно подключить к нему несколько световых точек:

    • В одной комнате (или коридоре) — для освещения разных рабочих зон. При этом источники света могут быть различной мощности.
    • В разных комнатах, на каждую клавишу заводится отдельный светильник.

    Проходной выключатель 10

    При этом важно соблюдать главный принцип: размыкается фазный проводник, ноль постоянно заведен на источник света.

    Итог

    Если вам не совсем понятен принцип сложных коммутаций, просто соедините провода по одной из предложенных схем. При первом включении обязательно используйте защитный автомат: в случае ошибки он защитит цепь от короткого замыкания.

    Видео по теме

    Хорошая реклама



    отношений диаграмм классов в UML, объясненных примерами

    Многие люди считают диаграммы классов более сложными для построения по сравнению с диаграммами ER. В большинстве случаев это происходит из-за невозможности понять различные отношения в диаграммах классов. В этой статье объясняется, как правильно определять и реализовывать различные отношения диаграмм классов, которые применимы в объектно-ориентированном моделировании. Более того, вы можете легко создавать диаграммы классов онлайн с помощью нашего инструмента для создания диаграмм.

    Class Diagram Relationships ( UML )

    Отношения в диаграммах классов UML

    Что такое диаграммы классов?

    Диаграммы классов

    являются основным строительным блоком в объектно-ориентированном моделировании. Они используются для отображения различных объектов в системе, их атрибутов, операций и отношений между ними.

    На следующем рисунке приведен пример простого класса:

    Simple Class diagram

    Простая диаграмма классов с атрибутами и операциями

    В этом примере показан класс «ссудный счет».Классы в диаграммах классов представлены блоками, которые разделены на три:

    1. Верхний раздел содержит название класса.
    2. Средняя часть содержит атрибуты класса.
    3. Нижний раздел показывает возможные операции, связанные с классом.

    В примере показано, как класс может инкапсулировать все соответствующие данные определенного объекта очень систематическим и понятным способом. Диаграмма классов представляет собой набор классов, аналогичных приведенному выше.

    Отношения в диаграммах классов

    Классы связаны друг с другом определенным образом. В частности, отношения в диаграммах классов включают в себя различные типы логических связей. Ниже приведены такие типы логических соединений, которые возможны в UML:

    Ассоциация

    Association - One of the most common in class diagram relationships

    Ассоциация

    - это широкий термин, который охватывает практически любые логические связи или отношения между классами. Например, пассажир и авиакомпания могут быть связаны, как указано выше:

    Направленная Ассоциация

    Directed Association Relationship in UML Class diagrams

    Режиссерское объединение

    относится к направленной взаимосвязи, представленной линией со стрелкой.Стрелка показывает контейнерный направленный поток.

    Рефлексивная Ассоциация

    Reflexive Association Relationship in UML Class diagrams

    Рефлексивная Ассоциация

    Это происходит, когда у класса может быть несколько функций или обязанностей. Например, сотрудник, работающий в аэропорту, может быть пилотом, авиационным инженером, диспетчером билетов, охранником или обслуживающим экипажем. Если член бригады технического обслуживания управляется авиационным инженером, в двух экземплярах одного и того же класса могут существовать отношения, управляемые отношениями.

    Кратность

    Multiplicity Relationship in UML Class diagrams

    Кратность

    является активной логической ассоциацией, когда изображается мощность одного класса по отношению к другому. Например, один парк может включать несколько самолетов, в то время как один коммерческий самолет может содержать от нуля до нескольких пассажиров. Обозначение 0 .. * на диаграмме означает «ноль ко многим».

    Агрегация

    Aggregation Relationship

    Агрегация

    относится к формированию определенного класса в результате объединения или построения одного класса в виде коллекции.Например, класс «библиотека» состоит из одной или нескольких книг, среди прочих материалов. В совокупности содержащиеся классы не сильно зависят от жизненного цикла контейнера. В том же примере книги останутся такими, даже когда библиотека распущена. Чтобы показать агрегацию на диаграмме, нарисуйте линию от родительского класса к дочернему классу с ромбовидной формой рядом с родительским классом.

    Чтобы показать агрегацию на диаграмме, нарисуйте линию от родительского класса к дочернему классу с ромбовидной формой рядом с родительским классом.

    Композиция

    Composition Relationship in Class Diagrams

    Композиция

    Отношение композиции очень похоже на отношение агрегации. единственное отличие состоит в том, что его основная цель - подчеркнуть зависимость содержимого класса от жизненного цикла класса контейнера. То есть содержащийся класс будет уничтожен при уничтожении класса контейнера. Например, боковой карман сумки на ремне также перестанет существовать после разрушения сумки на ремне.

    Чтобы показать композиционные отношения на диаграмме UML, используйте направленную линию, соединяющую два класса, с заполненной ромбовидной формой рядом с классом контейнера и стрелкой направления с содержащимся классом.

    Наследование / Обобщение

    Inheritance Relationship in UML Class diagrams

    Наследование

    относится к типу отношений, в котором один связанный класс является дочерним по отношению к другому в силу принятия тех же функций родительского класса. Другими словами, дочерний класс - это определенный тип родительского класса. Чтобы показать наследование на диаграмме UML, сплошная линия от дочернего класса к родительскому классу рисуется с помощью незаполненной стрелки.

    Реализация

    Realization Relationship in UML Class diagrams

    Реализация

    обозначает реализацию функциональности, определенной в одном классе другим классом.Чтобы показать взаимосвязь в UML, из класса, который определяет функциональные возможности класса, реализующего функцию, рисуется пунктирная линия с незаполненной сплошной стрелкой. В этом примере настройки печати, которые устанавливаются с использованием интерфейса настройки принтера, реализуются принтером.

    Рисование диаграмм классов с использованием Creately

    Мы много думали об отношениях, когда создавали наши инструменты для построения диаграмм классов. Наши соединители приспосабливаются к контексту и показывают только самые логичные отношения при соединении классов.Это значительно снизило ваши шансы на ошибку.

    Рисование с нуля может быть громоздким. Вы можете сразу начать, используя наши профессионально разработанные диаграммы классов. Просмотрите наши примеры диаграмм классов и выберите тот, который тесно связан с вашей системой.

    Есть еще вопросы об отношениях на диаграмме классов?

    Надеюсь, я четко объяснил различные связи между диаграммами классов. Они не так сложны, как вы думаете, и могут быть освоены с некоторой практикой.А с помощью нашего инструмента у вас не должно возникнуть проблем с составлением диаграмм классов. Если у вас есть еще вопросы, не стесняйтесь их задавать в разделе комментариев. Также ознакомьтесь с этим руководством по типам диаграмм UML с примерами для дальнейшего чтения.

    Ссылки:

    1. Основы UML : диаграмма классов Введение в структурные диаграммы в UML 2. Автор Donald Bell

    2. Диаграмма классов , опубликованная на сайте Википедии

    3. Диаграмма классов UML, часть 1 , опубликованная на сайте developer.com

    4. Диаграмма классов из Visual Case Tool - Учебное пособие по UML , опубликованное на веб-сайте Visual Case

    5. Ассоциации , опубликованные на веб-сайте Sybase

    ,Схемы подключения трехстороннего переключателя

    По коду число допустимых проводников в коробке ограничено в зависимости от размера коробки и сечения провода. Рассчитайте общее количество проводников, допустимых в коробке, перед добавлением новой проводки и т. Д. Проверьте местные правила на предмет ограничений и разрешите требования перед началом электромонтажных работ. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и правил при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

    Трехсторонние переключатели позволяют управлять осветительными приборами из двух разных мест, они обычно используются в верхней и нижней части лестничного марша или в двух разных входах в комнату. На этой странице приведено несколько схем электрических соединений, которые можно использовать для отображения схем трехстороннего освещения в зависимости от расположения источника относительно переключателей и источников света. Также включены схемы для трехпозиционных диммеров, трехпозиционного переключателя потолочного вентилятора и устройства для розетки с переключателем из двух мест.Для получения дополнительной информации об этих схемах и советов по устранению неполадок проверьте ниже.

    Схема подключения

    Трехпозиционный выключатель со светом на конце

    3 way switch wiring diagram with the source first and the light at end

    На этой схеме электрический источник находится на первом переключателе, а свет расположен в конце цепи. Трехпроводный кабель проходит между коммутаторами, а 2-проводный кабель проходит к свету. Черный и красный провода между SW1 и SW2 подключены к клеммам путешественника. Горячий источник подключен к общей клемме на SW1, а общая клемма на SW2 подключена к горячей клемме на индикаторе.

    Трехпроводной выключатель с подсветкой, средний

    3 way switch wiring diagram with the source first and the light in the middle

    Источник в этой цепи находится на первом переключателе, а светильник расположен между SW1 и SW2. Трехжильный кабель проходит между каждым выключателем и осветительным прибором. Провод горячего источника подключен к общей клемме на SW1. Общая клемма на SW2 подключена к горячей клемме на индикаторе. Путевые провода сращены на коробке приспособления для прокладки между клеммами путешественника на выключателях, они не подключены к источнику света.

    Трехпроводной коммутатор с легким подключением First

    3 way switch diagram with the source and light first

    На этой схеме источник для схемы находится в осветительном приборе, и два переключателя идут после. Двухпроводный кабель проходит от источника света к SW1, а 3-проводный кабель проходит между SW1 и SW2. Горячий провод источника соединен в световом коробе с белым кабелем, идущим к первому распределительному блоку. Там он соединен с черным проводом, идущим ко второму распределительному блоку, который затем подключается к общей клемме на SW2. Когда такой горячий провод используется таким образом, он помечается черной лентой или краской на концах, чтобы идентифицировать его как горячий.

    Вернувшись к светильнику, горячая клемма на лампе подключена к черному проводу, идущему к общей клемме на SW1. На SW1 красный и белый провода, идущие к SW2, используются в качестве путешественников, соединяющих клеммы путешественника между двумя переключателями. Снова, белый провод отмечен черным на концах, чтобы идентифицировать его как горячий.

    Трехпозиционный переключатель источника питания посередине

    3 way switch wiring with the source and light in the middle

    В этом устройстве источник для схемы находится в осветительном приборе, который расположен в середине схемы.3-х проводный кабель идет к выключателям с каждой стороны света. При свете провод горячего источника соединяется с черным проводом, идущим к общему выводу на SW2. Горячая клемма на светильнике подключена к черному проводу, идущему к общей клемме на SW1. Красный и белый провода кабеля сращены в коробке прибора и проходят к клеммам путешественника на обоих переключателях. Они не подключаются к светильнику. Белый провод помечен черным на обоих концах, чтобы идентифицировать его как горячий.

    Схемы подключения трехстороннего диммера

    На следующих 3 диаграммах показана проводка для специально изготовленного диммера, который можно использовать в этих цепях вместо трехходовых переключателей или обоих.Такое расположение позволяет опускать свет по 3-х направлениям. После того, как уровень освещения был установлен на одном диммере, другой выключатель выключит и включит свет на этом уровне. Это устройство может использоваться вместо любого из трехпозиционных переключателей в этих цепях, а также для затемнения источников света в схеме четырехпозиционного переключателя, как показано на этой ссылке.

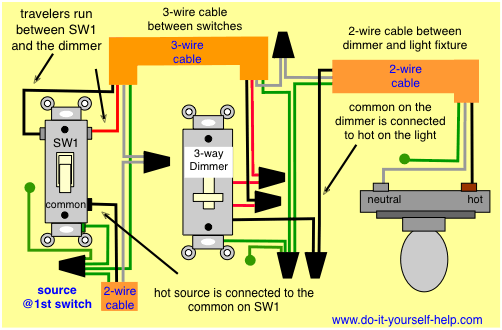

    3 way dimmer wiring diagram with the source first and the dimmer in the middle

    Вместо клемм трехходовой диммер имеет 4 провода, выходящих из корпуса: один общий, два путевых и один провод заземления. Общий провод обычно черный, а путешественники красные.В любом случае, дорожные провода будут одного цвета, чтобы отличить их от общего провода.

    В этой цепи горячий источник подключен к общей клемме 3-позиционного переключателя в первом блоке. Оттуда 3-проводный кабель идет к диммеру во второй коробке, а 2-проводный кабель идет от диммера к источнику света в конце цепи.

    Нейтраль источника соединяется с осветительным прибором с помощью белых кабельных проводов на каждой коробке. Черный и красный провода между выключателями соединяют путешественников.В диммере черный провод соединен с общим проводом, а на другом конце - с горячим выводом на лампе.

    3 way dimmer switch diagram with the source and dimmer first

    Эта схема такая же, как и предыдущая, но диммер идет первым в цепи. Эта схема предназначена для удобства работы со схемой, подключенной в этой схеме.

    wiring 3 way dimmer with source and dimmer in the middle

    На этой схеме источник находится в середине цепи вместе с диммерным переключателем. От диммера 3-проводный кабель идет к другому коммутатору, а 2-проводный кабель - к светильнику.Горячий провод источника соединен с общим диммером, а нейтраль соединен с осветительным прибором.

    У трехпозиционного переключателя белый провод кабеля помечен черным и подключен к общей клемме. С другой стороны, белый провод снова помечается черным и соединяется с черным проводом, идущим по горячей клемме на лампе. Черный и красный провода между выключателями соединяют путешественников вместе.

    wiring a 3 way dimmer circuit with two dimmer switches

    При таком расположении используются два 3-полосных диммера, которые позволяют опускать свет из обоих мест.Трехжильный кабель проходит между коммутаторами, а двухжильный - от второго диммера к свету.

    Общее на первом диммере подключается к проводу горячего источника, а общее на втором подключается к проводу, идущему к горячему выводу на лампе. Нейтраль источника проходит через осветительный прибор с соединением в каждой распределительной коробке. Черный и красный провода между выключателями используются для соединения путешественников.

    Потолочный вентилятор Проводка 3-х позиционного переключателя

    3 way switch diagram for a ceiling fan and light

    Здесь потолочный вентилятор с комплектом освещения управляется двумя трехходовыми переключателями.Это то же самое, что и вторая схема на этой странице с вентилятором вместо светильника. В этой проводке источник находится на SW1, а 3-проводный кабель проходит между каждым выключателем и потолочным вентилятором.

    Горячий источник подключен к общему на SW1, а нейтраль соединена с потолочной коробкой с помощью белого кабеля. Черный и красный кабели подключены к клеммам путешественника, а на вентиляторе они сращены с черными и белыми проводами, идущими к SW2.Белый провод помечен черной лентой на обоих концах, чтобы идентифицировать его как горячий. В потолочной коробке провода для вентилятора и освещения соединены с черным проводом, идущим к SW2. При таком расположении переключатели управляют питанием потолочной коробки, а тяговая цепь используется для управления скоростью вентилятора. Для получения дополнительной схемы подключения потолочного вентилятора, перейдите по этой ссылке.

    Схема подключения трехходовой коммутируемой розетки

    3 way switched outlet wiring diagram

    На этой схеме показано расположение проводов для 3-х сторонней розетки с переключателем С помощью этой проводки розетка может управляться из двух мест.

    Источник находится на SW1 и 3-проводный кабель проходит между всеми устройствами. Горячий провод от источника подключается к общей клемме на SW1, а нейтральный провод соединяется с нейтралью на розетке с помощью белого кабеля. Черный и красный кабельные провода подключаются к клеммам путешественника на SW1 и на выходной коробке, они соединены с красными и белыми проводами, идущими к клеммам путешественника на SW2. Белый провод помечен черной лентой на обоих концах, чтобы идентифицировать его как горячий.Горячая клемма на розетке подключена к черному проводу, идущему к SW2, где она подключена к общей клемме. Для более подробной схемы переключения розеток см. Эту ссылку.

    Схема

    для добавления розетки в трехпроводную схему

    diagram to add a receptacle outlet before a 3 way switch

    Здесь розетка добавляется в трехпроводную цепь перед первым переключателем. Он не контролируется с помощью переключателей, а всегда горячий. Горячий, нейтральный и заземляющий источник подключены к 2-проводному кабелю, который проходит к новой розетке. Затем трехпозиционные переключатели и освещение подключаются обычным способом, причем общее на SW2 подключено к источнику питания горячим, а общее на SW1 подключено к горячему выводу на светильнике.Дополнительные схемы добавления розетки в существующую цепь см. По этой ссылке.

    Как работают трехпозиционные переключатели

    Трехсторонние переключатели имеют 3 клеммы для подачи электрической цепи и один клемма для заземляющего провода. Из трех клемм цепи один называется общим, а два других - путешественниками. Общий терминал может быть помечен и обычно имеет цвет, отличный от терминалов путешественника. В зависимости от производителя, путешественники могут находиться на противоположных сторонах устройства или два терминала могут быть на одной стороне.В любом случае, общий терминал каким-то образом будет отличаться от пассажиров.

    Общие клеммы всегда будут подключены к горячему проводу, либо от источника, либо от светильника. Эти соединения можно поменять местами, если это более удобно, если один из трех путей соединяет общие клеммы с горячим источником, а другой - с горячим на нагрузке, эти цепи будут работать правильно. Терминалы путешественника всегда будут подключаться от переключателя к переключателю. Путешественники никогда не подключаются к нагрузке устройства или к проводу источника.Неважно, какой терминал путешественника используется, для какого провода путешественника, их изменение не должно иметь значения.

    Устранение неисправностей в трехпозиционных цепях

    Наиболее вероятной причиной отказа цепи является ошибка в схеме проводки. Убедитесь, что цепь подключена правильно. Убедитесь, что горячий источник подключен к одной общей клемме, а горячий светильник подключен к другой общей клемме. Также убедитесь, что клеммы путешественника подключены только между переключателями, а не к горячим проводам или нагрузке.Также убедитесь, что нейтраль от источника подключена к клемме нейтрали на нагрузке и больше нигде. Нейтральный провод не будет подключен к стандартному трехстороннему переключателю , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что все подключено правильно, а индикаторы по-прежнему не работают, вы можете проверить переключатели, выполнив следующую процедуру.

    Если у вас есть выключатели, которые перестают работать, они могут быть изношены или винты клемм могут ослабнуть с течением времени.Выключите питание и выньте устройство из розетки, убедитесь, что все соединения по-прежнему затянуты с помощью отвертки. Если соединения выполнены с помощью зажимов, а не винтов, крепко потяните за провода, чтобы убедиться, что они все еще затянуты.

    Если у вас есть старый или новый коммутатор, который, по вашему мнению, был подключен правильно, а цепь все еще не работает, возможно, коммутатор неисправен. В этих случаях вы можете проверить внутреннюю функциональность с помощью простой процедуры. Выключите питание и отсоедините выключатель от цепи, отсоединив провода.Используйте тестер непрерывности или мультиметр в настройках Ом, чтобы определить, правильно ли он проводит электричество.

    Чтобы проверить трехсторонний переключатель, подключите один измерительный щуп к общему терминалу, а другой - к одному из путешественников. Нажмите на переключатель, чтобы переключиться в одну сторону, а затем в другую. Если измеритель показывает непрерывность с переключателем в одном направлении, а не в другом, переместите щуп с этого разъёма на другой и проверьте снова. Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, вероятно, переключатель работает нормально.Однако, если вы не обнаружите какой-либо непрерывности или постоянной непрерывности, независимо от того, где находится датчик или как вы переключаете тумблер, переключатель, вероятно, неисправен и должен быть заменен. Одно замечание об этом тесте: если вы имеете дело с интеллектуальным электронным переключателем или таймером, эта процедура не будет работать для проверки функции переключателя.

    Больше как это на Do-It-Yourself-Help.com
    ,
    UML-диаграмма - все, что вам нужно знать о UML-диаграммах

    Что такое диаграмма UML?

    UML - это способ визуализации программного обеспечения с использованием набора диаграмм. Обозначение появилось в результате работ Грэди Буча, Джеймса Румбо, Ивара Якобсона и Rational Software Corporation, которые будут использоваться для объектно-ориентированного проектирования, но с тех пор оно было расширено для охвата более широкого круга проектов разработки программного обеспечения. Сегодня UML принят Группой управления объектами (OMG) в качестве стандарта для разработки программного обеспечения для моделирования.

    Что означает UML?

    UML означает унифицированный язык моделирования. UML 2.0 помог расширить исходную спецификацию UML для охвата более широкой части усилий по разработке программного обеспечения, включая гибкие методы.

    • Улучшенная интеграция между структурными моделями, такими как диаграммы классов, и моделями поведения, такими как диаграммы деятельности.
    • Добавлена ​​возможность определять иерархию и разбивать программную систему на компоненты и подкомпоненты.
    • В оригинальном UML указаны девять диаграмм; UML 2.x доводит это число до 13. Эти четыре новые диаграммы называются: диаграмма связи, диаграмма составной структуры, диаграмма обзора взаимодействия и диаграмма времени. Он также переименовал диаграммы состояний в диаграммы состояний, также известные как диаграммы состояний.

    UML Diagram Tutorial

    Ключом к созданию диаграммы UML является соединение фигур, представляющих объект или класс, с другими фигурами, чтобы проиллюстрировать отношения и поток информации и данных.Чтобы узнать больше о создании диаграмм UML:

    Типы UML-диаграмм

    Текущие стандарты UML требуют 13 различных типов диаграмм: класс, действие, объект, сценарий использования, последовательность, пакет, состояние, компонент, связь, составная структура, обзор взаимодействия, синхронизация и развертывание.

    Эти диаграммы организованы в две отдельные группы: структурные диаграммы и диаграммы поведения или взаимодействия.

    Структурные UML-диаграммы

    • Диаграмма классов
    • Схема упаковки
    • Диаграмма объекта
    • Диаграмма компонентов
    • Составная структурная схема
    • Схема развертывания

    Поведенческие UML-диаграммы

    • Диаграмма деятельности
    • Диаграмма последовательности
    • Диаграмма прецедентов
    • Диаграмма состояния
    • Схема связи
    • Обзорная схема взаимодействия
    • Временная диаграмма

    Диаграмма классов
    Диаграммы классов являются основой почти каждого объектно-ориентированного метода, включая UML.Они описывают статическую структуру системы. Выучить больше

    Посмотрите это короткое видео о диаграммах классов UML

    Схема упаковки
    Диаграммы пакетов - это подмножество диаграмм классов, но разработчики иногда рассматривают их как отдельную технику. Диаграммы пакетов объединяют элементы системы в связанные группы, чтобы минимизировать зависимости между пакетами.

    Диаграмма объектов
    Диаграммы объектов описывают статическую структуру системы в определенный момент времени.Они могут быть использованы для проверки диаграмм классов на точность.

    Диаграмма составной структуры
    Диаграммы составной структуры показывают внутреннюю часть класса.

    Диаграмма прецедентов
    Диаграммы прецедентов моделируют функциональность системы с использованием действующих лиц и прецедентов. Выучить больше

    Диаграмма деятельности
    Диаграммы действий иллюстрируют динамический характер системы, моделируя поток контроля от деятельности к деятельности.Операция представляет собой операцию над некоторым классом в системе, которая приводит к изменению состояния системы. Как правило, диаграммы деятельности используются для моделирования рабочего процесса или бизнес-процессов и внутренней работы. Выучить больше

    Диаграмма последовательности
    Диаграммы последовательности описывают взаимодействия между классами с точки зрения обмена сообщениями во времени. Выучить больше

    Обзор схемы взаимодействия
    Обзорные диаграммы взаимодействия представляют собой комбинацию диаграмм активности и последовательности.Они моделируют последовательность действий и позволяют деконструировать более сложные взаимодействия в управляемые события. Вы должны использовать те же обозначения на диаграммах обзора взаимодействий, что и на диаграмме действий.

    Временная диаграмма
    Временная диаграмма - это тип поведенческой или интерактивной UML-диаграммы, которая фокусируется на процессах, происходящих в течение определенного периода времени. Они являются особым экземпляром диаграммы последовательности, за исключением того, что время увеличивается слева направо, а не сверху вниз.

    Схема связи
    Диаграммы связи моделируют взаимодействия между объектами в последовательности. Они описывают как статическую структуру, так и динамическое поведение системы. Во многих отношениях диаграмма связи является упрощенной версией диаграммы сотрудничества, представленной в UML 2.0.

    Государственная диаграмма
    Диаграммы диаграммы состояний, теперь известные как диаграммы состояний и диаграммы состояний, описывают динамическое поведение системы в ответ на внешние раздражители.Диаграммы состояний особенно полезны при моделировании реактивных объектов, состояния которых запускаются конкретными событиями. Выучить больше

    Диаграмма компонентов
    Диаграммы компонентов описывают организацию физических компонентов программного обеспечения, включая исходный код, исполняемый (двоичный) код и исполняемые файлы. Выучить больше.

    Схема развертывания
    Диаграммы развертывания отображают физические ресурсы в системе, включая узлы, компоненты и соединения.

    Символы UML-диаграммы

    Существует множество различных типов диаграмм UML, и у каждой из них немного другой набор символов.

    Диаграммы классов, возможно, являются одной из наиболее распространенных используемых диаграмм UML, а символы диаграмм классов сосредоточены вокруг определения атрибутов класса. Например, есть символы для активных классов и интерфейсов. Символ класса также можно разделить, чтобы показать операции, атрибуты и обязанности класса.

    Видимость любых учеников помечена обозначениями

    Линии также являются важными символами для обозначения отношений между компонентами.Обобщение и наследование обозначены пустыми стрелками. Композиция показана с заполненным алмазом. Агрегация показана с пустым ромбом. Зависимости отмечены пунктирной линией со стрелкой. Использование> позволяет указать свойства этой зависимости. Кратность обычно отображается с числом на одном конце стрелки и * на другом.

    Пакетные диаграммы имеют символы, определяющие пакет, который выглядит как папка.

    Диаграммы действий имеют символы для действий, состояний, включая отдельные символы для начального состояния и конечного состояния.Поток управления обычно показан стрелкой, а поток объекта - пунктирной стрелкой.

    Диаграммы прецедентов имеют символы для актеров и прецедентов.

    Почему мы используем UML?

    Сложное корпоративное приложение со многими сотрудниками потребует надежной основы планирования и четкого и четкого общения между членами команды в ходе реализации проекта.

    Визуализация взаимодействия с пользователем, процессов и структуры системы, которую вы пытаетесь построить, поможет сэкономить время и убедиться, что все в команде находятся на одной странице.

    Диаграммы из данных

    SmartDraw имеет расширение для автоматической генерации диаграмм классов UML с использованием репозитория GitHub или локального репозитория. Узнайте больше о том, как построить диаграмму классов без рисования, используя расширение диаграмм классов SmartDraw.

    Вы также можете написать свое собственное расширение для генерации других UML и диаграмм проектирования программного обеспечения с использованием Open API SmartDraw. Выучить больше.

    Примеры диаграмм UML

    Лучший способ понять UML - это посмотреть на некоторые примеры UML-диаграмм.

    Нажмите на любую из этих диаграмм UML, включенных в SmartDraw, и отредактируйте их:

    Просмотрите всю коллекцию SmartDraw примеров и шаблонов UML-диаграмм

    ,
    Как сгенерировать диаграмму последовательности из Java?

    Instant reverse - это процесс для создания модели класса UML из заданного ввода исходного кода. С помощью функции мгновенного обратного просмотра вы можете обратить мгновенный снимок вашей кодовой базы к классам UML и в дальнейшем сформировать диаграмму классов. Мгновенный обратный просмотр может прочитать тело кода операции в классе Java (исходный файл), проанализировать вызовы метода и сформировать результат на диаграмме последовательности. Это позволяет изучать поведение приложения во время выполнения с помощью диаграммы последовательности, которая упрощает поиск потенциальных узких мест и внесение изменений.

    Диаграмма последовательности обратного инжиниринга из исходных файлов

    1. Выберите «Инструменты »> «Код»> «Мгновенная обратная диаграмма Java к последовательности» ... на панели инструментов.
    2. В окне Instant Reverse добавьте zip-файл источника или путь к папке источника, нажав соответствующую кнопку Add в правой части окна. Убедитесь, что исходные папки содержат все исходные файлы всех классов, необходимые для анализа следов вызовов.

      Окно Instant Reverse
      ПРИМЕЧАНИЕ: Можно изменить несколько исходных путей, добавляя их один за другим.
    3. Нажмите Далее .
    4. Выберите операцию, которую вы хотите проанализировать, и составьте диаграмму последовательности.

      Выберите операционную систему для анализа тела кода и диаграммы формы
    5. Нажмите Далее .
    6. На странице Выбор диаграммы выберите диаграмму для визуализации результата. Вы можете либо сформировать новую диаграмму последовательности, выбрав Создать новую диаграмму последовательности и введя имя диаграммы, либо выбрать . Выберите существующую диаграмму последовательности и выберите существующую диаграмму последовательности, чтобы визуализировать результат.

      Выберите схему для визуализации результата
    7. Нажмите Готово .Когда процесс завершен, вы можете получить результат в диаграмме последовательности.
      Sequence diagram formed
      Диаграмма последовательности сформирована

    Обратный более глубокий уровень детализации кода

    Мгновенный реверс не сверлит вызовы методов бесконечно. Вместо этого он отменяет только выбранную операцию. Если вы хотите обратить вспять более глубокий уровень детализации, щелкните правой кнопкой мыши на сообщении целевой последовательности и выберите Instant Reverse Java Source из всплывающего меню.

    Reverse Java source with a sequence message
    Обратный источник Java с сообщением последовательности

    Связанные ресурсы

    Следующие ресурсы могут помочь вам узнать больше о теме, обсуждаемой на этой странице.

    • Новое в визуальной парадигме? У нас есть много учебников по UML, написанных, чтобы помочь вам начать работу с Visual Paradigm
    • .
    • Визуальная Парадигма на YouTube
    • Visual Paradigm Know-How - Советы и рекомендации, вопросы и ответы, решения проблем пользователей
    • Свяжитесь с нами, если вам нужна помощь или у вас есть предложения
    ,

    admin

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
