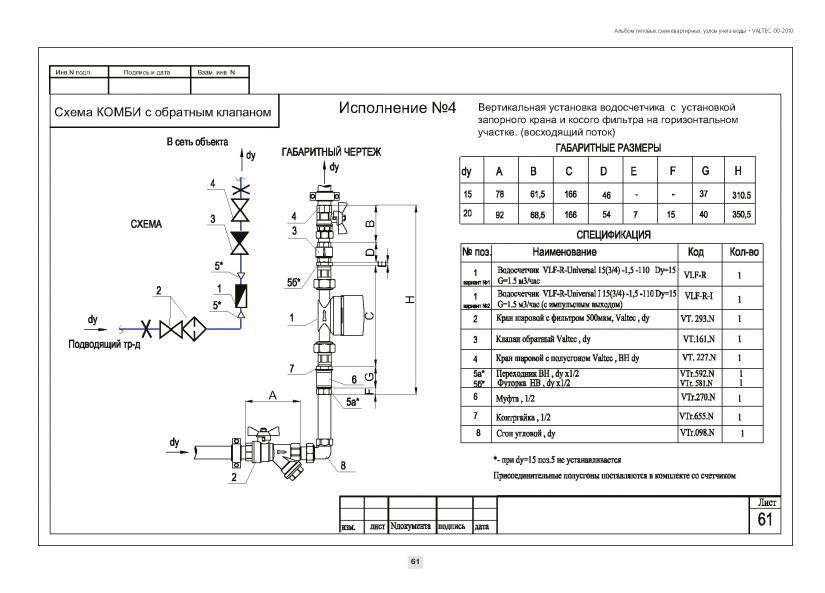

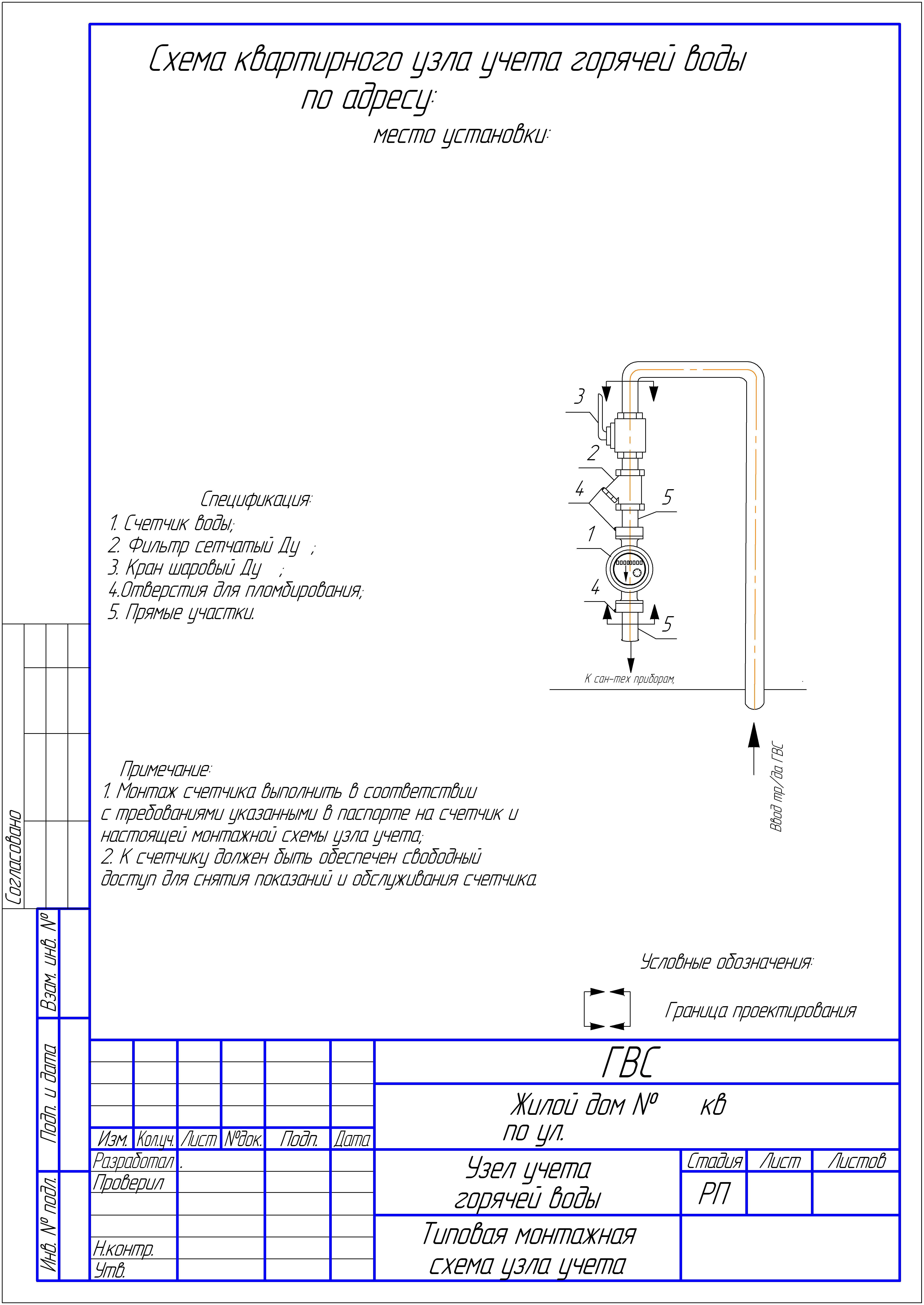

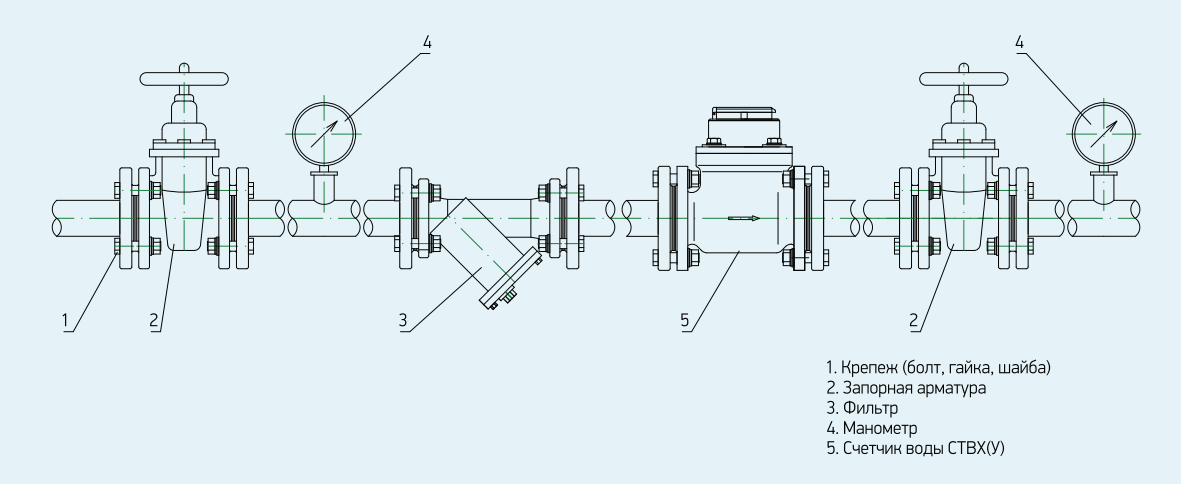

Схема подключения счетчика холодной воды: Схема установки счетчика воды в частном доме – правила и требования монтажа

Содержание

ООО «Томскводоканал»

Показания счетчиков следует передавать до 25 числа каждого месяца, следующего за расчетным периодом.

Традиционно это происходит одновременно с оплатой услуг. Однако потребитель может передать показания счетчиков и без оплаты, если у него имеется переплата или показания приборов учета воды не изменились.

Передача показаний приборов учета по электронной почте

На электронную почту [email protected] направьте сообщение с указанием адреса, лицевого счета, номеров счетчиков холодной и горячей воды и их текущих показаний. В письме также укажите Ваши контактные данные. В случае, если информация по счетчикам будет предоставлена с ошибкой, специалисты свяжутся с Вами.

  • Номер лицевого счета находится в верхней части счет-квитанции на оплату услуг;
  • Номер счетчика можно найти как в печатной счет-квитанции, так и на самом приборе;
  • Показания счетчика можно передать как целое значение, так и дробное. Во втором случае литры следует указать после запятой (не более трех знаков). На большинстве водосчетчиков черными цифрами указаны кубометры, красными — литры.

Пример сообщения:
г. Томск, ул. Ленина, д. 1, кв. 1
л/с 550327
ХВ – 12071506, показания 39
ГВ – 5605508, показания 21
Иванов Иван Иванович, 8-906-ХХХ-ХХХХ

Для чего передавать показания счетчиков горячей воды? Строка ГВС имеется в квитанции за тепло, которую выставляет другая организация.

В квитанциях ООО «Томский расчетный центр» (сбытовой агент ООО «Томскводоканал») строка «горячая вода» появляется только в двух случаях:

1. Для расчета размера оплаты за водоотведение. Так как сумма объема потребленной холодной и горячей воды – это объем стоков. В этом случае в графе «тариф» за горячую воду в счет-квитанции стоит «0». Показания передаются лишь для расчета водоотведения.

2. Для расчета объема холодной воды для нужд горячего водоснабжения. Эта ситуация характерна для тех домов, которые имеют «закрытую» схему горячего водоснабжения, где вода подогревается общедомовым бойлером. В этом случае по квитанции «Томского расчетного центра» потребитель оплачивает объем холодной воды для нужд ГВС по цене холодной воды. А подогрев этой воды потребитель оплачивает по квитанции поставщика услуги: например, АО «Томск РТС». Согласно российскому законодательству в обеих квитанциях (вне зависимости от поставщика) данная услуга должна называться «горячая вода».

Передача показаний приборов учета по телефону


Что будет, если не передать показания счетчиков вовремя?

При отсутствии показаний от 1 до 3 месяцев подряд начисление производится по средним показаниям потребления воды за последние 6 месяцев в соответствии с п.59 п.п. «б» «Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов» № 354 от 06.

05.2011.

Для возобновления расчета по показаниям приборов учета воды необходимо передать текущие показания.

При отсутствии показаний свыше 3 месяцев начисление производится по нормативу в соответствии с п.60 «Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов» № 354 от 06.05.2011.

В этом случае перерасчет будет произведен только после предоставления потребителем текущих показаний приборов учета, подтвержденных актом контрольного снятия показаний от УК.

Если же счетчик установлен менее, чем 3 месяца, то при отсутствии показаний начисление производится по нормативу.

Если у счетчика закончился срок поверки или счетчик сломался:

Следует заменить или поверить прибор учета воды. Ознакомиться с подробной информацией об установке и опломбировке счетчиков можно тут.

Поверкой Индивидуальных приборов учета воды занимаются специализированные организации, имеющие соответствующую аккредитацию.

Стоит отметить, если производился демонтаж прибора учета воды, при проведении поверки собственнику необходимо будет повторно пройти процедуру опломбировки счетчика. Если же счетчик проходил поверку без демонтажа, то следует предоставить в ООО «Томский расчетный центр» акт ввода в эксплуатацию от управляющей организации или ТСЖ.

Подключаем счетчик воды к умному дому / Хабр

Когда-то системы домашней автоматизации, или как их часто называют “умный дом”, были жутко дорогими и их могли позволить себе лишь богачи. Сегодня на рынке можно найти достаточно бюджетные комплекты с датчиками, кнопками/выключателями и исполнительными устройствами для управлением освещением, розетками, вентиляцией, водоснабжением и другими потребителями. И даже

самый криворукий

DIY-шник может приобщиться к прекрасному и за недорого собирать устройства для умного дома.

Как правило предлагаемые устройства это либо датчики, либо исполнительные механизмы. Они позволяют легко реализовать сценарии вроде “при срабатывании датчика движения включить свет” или “выключатель возле выхода тушит свет во всей квартире”. Но вот с телеметрией как-то не сложилось. В лучшем случае это график температуры и влажности, или мгновенная мощность в конкретной розетке.

Недавно я себе поставил счетчики воды с импульсным выходом. Через каждый литр пробежавший через счетчик срабатывает геркон и замыкает контакт. Осталось дело за малым — прицепиться к проводам и попробовать из этого получить пользу. Например, анализировать потребление воды по часам и дням недели. Ну а если стояков для воды в квартире несколько, то удобнее видеть все текущие показатели на одном экране, чем лазить по труднодоступным нишам с фонариком.

Под катом мой вариант устройства на базе ESP8266, которое считает импульсы со счетчиков воды и по MQTT отправляет показания на сервер умного дома. Программировать будем на micropython с использованием библиотеки uasyncio. При создании прошивки я наткнулся на несколько интересных сложностей, о которых также расскажу в этой статье. Поехали!

Схема


Сердцем всей схемы является модуль на микроконтроллере ESP8266. Изначально планировался ESP-12, но мой оказался бракованный. Пришлось довольствоваться модулем ESP-07, который был в наличии. Благо они одинаковые и по выводам, и по функционалу, разница только в антенне — у ESP-12 она встроенная, а у ESP-07 — внешняя. Впрочем, даже без антенны WiFi сигнал в моей ванной ловится нормально.

Обвязка модуля стандартная:

  • кнопка ресет с подтяжкой и конденсатором (хотя и то и другое уже есть внутри модуля)
  • Сигнал enable (CH_PD) подтянут к питанию
  • GPIO15 подтянут к земле. Это нужно только на старте, но мне все равно нечего на эту ногу цеплять больше не нужно

Для перевода модуля в режим прошивки нужно замкнуть GPIO2 на землю, а чтобы было удобнее я предусмотрел кнопку Boot. В нормальном состоянии этот пин подтягивается к питанию.

Состояние линии GPIO2 проверяется только вначале работы — при подаче питания или сразу после ресета. Так модуль либо загружается как обычно, либо переходит в режим прошивки.

После загрузки этот вывод можно использовать как обычный GPIO. Ну а раз там уже есть кнопка, то можно повесить на нее какую нибудь полезную функцию.

Для программирования и отладки я буду использовать UART, который вывел на гребенку. Когда нужно — я просто подключаю туда USB-UART переходник. Нужно только не забывать, что питается модуль от 3.3В. Если забыть переключить переходник на это напряжение и подать 5В, то модуль скорее всего сгорит.

С электричеством в ванной у меня проблем нет — розетка расположена примерно в метре от счетчиков, так что запитывать буду от 220В. В качестве источника питания у меня будет трудится небольшой блочок HLK-PM03 от Tenstar Robot. Лично у меня туго с аналоговой и силовой электроникой, а тут готовый блок питания в маленьком корпусе.

Для сигнализации режимов работы я предусмотрел светодиод, подключенный к GPIO2. Впрочем распаивать я его не стал, т.к. в модуле ESP-07 уже есть светодиод, причем подключенный к тому же GPIO2. Но на плате пускай будет — вдруг я захочу вывести этот светодиод на корпус.

Переходим к самому интересному. У счетчиков воды нет никакой логики, у них нельзя спросить текущие показания. Единственное что нам доступно это импульсы — замыкание контактов геркона каждый литр. Выводы герконов у меня заведены в GPIO12/GPIO13. Подтягивающий резистор я буду включать программно внутри модуля.

Изначально я забыл предусмотреть резисторы R8 и R9 и в моем варианте платы их нет. Но раз я уже выкладываю схему на всеобщее обозрение, то стОит исправить эту оплошность. Резисторы нужны, чтобы не спалить порт в случае если прошивка глюканет и выставит единицу на пине, а геркон закоротит эту линию на землю (с резистором потечет максимум 3.3В/1000Ом = 3.3мА).

Пора подумать что делать если пропадет электричество. Первый вариант — на старте запрашивать у сервера начальные значения счетчиков. Но это потребовало бы существенного усложнения протокола обмена. Более того, работоспособность устройства в таком случае зависит от состояния сервера. Если бы после отключения света сервер не завелся (или завелся позже), то счетчик воды не смог бы запросить начальные значения и работал бы неверно.

Поэтому я решил реализовать сохранение значений счетчиков в микросхеме памяти, подключенной по I2C. Особых требований по размеру флеш памяти у меня нет — нужно сохранять всего 2 числа (количество литров по счетчикам горячей и холодной воды). Даже самый маленький модуль подойдет. А вот на количество циклов записи нужно обратить внимание. У большинства модулей это 100 тыс циклов, у некоторых до миллиона.

Казалось бы миллион это много. Но я за 4 года проживания в своей квартире потребил чуть более 500 кубов воды, это 500 тыс литров! И 500 тыс записей во флеш. И это только холодная вода. Можно, конечно, перепаивать микросхему каждые пару лет, но оказалось есть микросхемы FRAM. С точки зрения программирования это тот же самый I2C EEPROM, только с ооооочень большим количеством циклов перезаписи (сотни миллионов). Вот только пока все никак не доеду до магазина с такими микросхемами, поэтому пока постоит обычная 24LC512.

Печатная плата

Изначально я планировал делать плату в домашних условиях. Потому плата проектировалась как односторонняя. Но продолбавшись битый час с c лазерным утюгом и паяльной маской (без нее как-то не comme il faut), я все же решил заказать платы у китайцев.

Уже практически перед заказом платы я сообразил, что помимо микросхемы флеш памяти на шину I2C можно подцепить что нибудь еще полезное, например дисплей. Что именно на него выводить — пока еще вопрос, но развести на плате нужно. Ну а раз я собрался платы заказывать на фабрике, то ограничивать себя односторонней платой уже не было смысла, поэтому линии на I2C — единственные на задней стороне платы.

С односторонней разводкой также связан был один большой косяк. Т.к. плата рисовалась односторонняя, то дорожки и SMD компоненты планировалось размещать с одной стороны, а выводные компоненты, разъемы и блок питания с другой. Когда через месяц я получил платы, то забыл про изначальный план и распаял все компоненты на лицевой стороне. И только когда дело дошло до припаивания блока питания выяснилось, что плюс и минус разведены наоборот. Пришлось колхозить перемычками. На картинке выше я уже поменял разводку, но земля перекидывается из одной части платы в другую через выводы кнопки Boot (хотя можно было бы и на втором слое дорожку провести).

Получилось вот так

Корпус

Следущий шаг — корпус. При наличии 3D принтера это не проблема. Особо не заморачивался — просто нарисовал коробку нужного размера и сделал вырезы в нужных местах. Крышка крепится к корпусу на маленьких саморезах.

Я уже упоминал, что кнопка Boot может быть использована как кнопка общего назначения — вот ее и выведем на переднюю панель. Для этого я нарисовал специальный “колодец” где живет кнопка.

Внутри корпуса также располагаются пеньки, на которые устанавливается плата и фиксируется единственным винтом М3 (на плате больше места не оказалось)

Дисплей подбирал уже когда напечатал первый примерочный вариант корпуса. Стандартный двухстрочник в этот корпус не влазил, зато в сусеках обнаружился OLED дисплей SSD1306 128×32. Маловат, но мне на него не каждый день глазеть — покатит.

Прикидывая и так и эдак как от него будут проложены провода решил прилепить дисплей посреди корпуса. Эргономика, конечно, ниже плинтуса — кнопка сверху, дисплей снизу. Но я уже говорил, что идея прикрутить дисплей пришла слишком поздно и лень было переразводить плату, чтобы переместить кнопку.

Устройство в сборе. Дисплейный модуль приклеен на сопли термоклей

Конечный результат можно увидеть на КДПВ

Прошивка

Перейдем к программной части. Для вот таких небольших поделок мне очень нравится использовать язык Python (

micropython

)- код получается очень компактный и понятный. Благо тут нет необходимости спускаться на уровень регистров с целью выжимать микросекунды — все можно сделать из питона.

Вроде бы все просто, да не очень — в устройстве намечается несколько независимых функций:

  • Пользователь тыкает в кнопку и смотрит на дисплей
  • Литры тикают и обновляют значения во флеш памяти
  • Модуль следит за сигналом WiFi и переконнекчивается если нужно
  • Ну а без моргающей лампочки вообще нельзя

Нельзя допустить что одна функция не работала, если другая по какой-то причине тупит. Я уже наелся кактусов в других проектах и теперь так и вижу глюки в стиле “пропустили очередной литр, потому, что в этот момент обновлялся дисплей” или “пользователь ничего не может сделать пока модуль коннектится к WiFi”. Конечно, некоторые вещи можно делать через прерывания, но можно упереться в ограничение по длительности, вложенности вызовов или неатомарного изменения переменных. Ну и код который занимается всем и сразу быстро превращается в кашу.

В проекте посерьезнее я использовал классическую вытесняющую многозадачность и FreeRTOS, но в данном случае гораздо более подходящей оказалась модель сопрограмм (coroutines) и библиотеки uasync . Причем питоновская реализация корутин просто бомбовая — для программиста все сделано просто и удобно. Просто пиши себе логику, только скажи в каких местах между потоками переключаться можно.

Различия между вытесняющей и конкурентной многозадачностью предлагаю изучить факультативно. А сейчас давайте, наконец, перейдем к коду.

#####################################
# Counter class - implements a single water counter on specified pin
#####################################
class Counter():
    debounce_ms = const(25)

    def __init__(self, pin_num, value_storage):
        self. _value_storage = value_storage

        self._value = self._value_storage.read()
        self._value_changed = False

        self._pin = Pin(pin_num, Pin.IN, Pin.PULL_UP)

        loop = asyncio.get_event_loop()
        loop.create_task(self._switchcheck())  # Thread runs forever

Каждый счетчик обрабатывается экземпляром класса Counter. Первым делом из EEPROM (value_storage) вычитывается начальное значение счетчика — так реализуется восстановление после пропадания питания.

Пин инициализируется со встроенной подтяжкой к питания: если геркон замкнут — на линии ноль, если разомкнут линия подтягивается к питанию и контроллер читает единицу.

Также тут запускается отдельная задача, которая будет производить опрос пина. Каждый счетчик будет запускать свою задачу. Вот ее код

    """ Poll pin and advance value when another litre passed """
    async def _switchcheck(self):
        last_checked_pin_state = self._pin.value()  # Get initial state

        # Poll for a pin change
        while True:
            state = self. _pin.value()
            if state != last_checked_pin_state:
                # State has changed: act on it now.
                last_checked_pin_state = state
                if state == 0:
                    self._another_litre_passed()

            # Ignore further state changes until switch has settled
            await asyncio.sleep_ms(Counter.debounce_ms)

Задержка в 25мс нужна для фильтрации дребезга контактов, а заодно она регулирует как часто просыпается задача (пока эта задача спит — работают другие задачи). Каждые 25мс функция просыпается, проверяет пин и если контакты геркона замкнулись, то значит через счетчик прошел очередной литр и это нужно обработать.

    def _another_litre_passed(self):
        self._value += 1
        self._value_changed = True

        self._value_storage.write(self._value)

Обработка очередного литра тривиальна — просто увеличивается счетчик. Ну и новое значение неплохо было бы на флешку записать.

Для удобства использования предусмотрены “доступаторы”

    def value(self):
        self. _value_changed = False
        return self._value

    def set_value(self, value):
        self._value = value
        self._value_changed = False

Ну а теперь воспользуемся прелестями питона и библиотеки uasync и сделаем объект счетчика waitable (как это на русский перевести-то? Тот, которой можно ожидать?)

    def __await__(self):
        while not self._value_changed:
            yield from asyncio.sleep(0)

        return self.value()

    __iter__ = __await__

Это такая удобная функция, которая ждет пока значение счетчика не обновится — функция время от времени просыпается и проверяет флажок _value_changed. Прикол этой функции в том, что вызывающий код может уснуть на вызове этой функции и спать до получения нового значения.

А как же прерывания?

Да, в этом месте вы меня можете потроллить, мол сам же сказал про прерывания, а на деле устроил тупой опрос пина. На самом деле прерывания это первое, что я попробовал. В ESP8266 можно организовать прерывание по фронту, и даже написать обработчик этого прерывания на питоне. В этом прерывании можно обновлять значение переменной. Наверное, этого бы хватило будь счетчик ведомым устройством — таким, которое ждет, пока у него не спросят это значение.

К сожалению (или к счастью?) мое устройство активное, оно должно само слать сообщения по протоколу MQTT и записывать данные в EEPROM. И тут уже вступают ограничения — в прерываниях нельзя выделять память и использовать большой стек, а значит об отправке сообщений по сети можно забыть. Есть плюшки типа micropython.schedule(), которые позволяют запустить какую нибудь функцию “как только так и сразу”, но возникает вопрос “а толку-то?”. Вдруг мы прямо сейчас отправляем какое нибудь сообщение, а тут вклинивается прерывание и портит значения переменных. Или, например, с сервера приехало новое значение счетчика пока мы еще старое недозаписали. В общем, нужно городить синхронизацию или выкручиваться как-то по другому.

А еще время от времени вылетает RuntimeError: schedule stack full и кто его знает почему?

С явным опросом и uasync оно в данном случае как-то красивее и надежнее получается

Работу с EEPROM я вынес в небольшой класс

class EEPROM():
    i2c_addr = const(80)

    def __init__(self, i2c):
        self. i2c = i2c
        self.i2c_buf = bytearray(4) # Avoid creation/destruction of the buffer on each call


    def read(self, eeprom_addr):
        self.i2c.readfrom_mem_into(self.i2c_addr, eeprom_addr, self.i2c_buf, addrsize=16)
        return ustruct.unpack_from("<I", self.i2c_buf)[0]


    def write(self, eeprom_addr, value):
        ustruct.pack_into("<I", self.i2c_buf, 0, value)
        self.i2c.writeto_mem(self.i2c_addr, eeprom_addr, self.i2c_buf, addrsize=16)

В питоне напрямую с байтами работать сложновато, а ведь именно байты записываются в память. Пришлось городить конвертацию между целым числом и байтами с использованием библиотеки ustruct.

Чтобы каждый раз не передавать объект I2C и адрес ячейки памяти я все это завернул в маленький и удобный классик

class EEPROMValue():
    def __init__(self, i2c, eeprom_addr):
        self._eeprom = EEPROM(i2c)
        self._eeprom_addr = eeprom_addr


    def read(self):
        return self. _eeprom.read(self._eeprom_addr)


    def write(self, value):
        self._eeprom.write(self._eeprom_addr, value)

Сам объект I2C создается с такими параметрами

i2c = I2C(freq=400000, scl=Pin(5), sda=Pin(4))

Подходим к самому интересному — реализации общения с сервером по MQTT. Ну сам протокол реализовывать не нужно — на просторах интернета нашлась

готовая асинхронная реализация

. Вот ее и будем использовать.

Все самое интересное собрано в классе CounterMQTTClient, который базируется на библиотечном MQTTClient. Начнем с периферии

#####################################
# Class handles both counters and sends their status to MQTT
#####################################
class CounterMQTTClient(MQTTClient):

    blue_led = Pin(2, Pin.OUT, value = 1)
    button = Pin(0, Pin.IN)

    hot_counter = Counter(12, EEPROMValue(i2c, EEPROM_ADDR_HOT_VALUE))
    cold_counter = Counter(13, EEPROMValue(i2c, EEPROM_ADDR_COLD_VALUE))

Тут создаются и настраиваются пины лампочки и кнопки, а также объекты счетчиков холодной и горячей воды.

С инициализацией не все так тривиально

    def __init__(self):
        self.internet_outage = True
        self.internet_outages = 0
        self.internet_outage_start = ticks_ms()

        with open("config.txt") as config_file:
            config['ssid'] = config_file.readline().rstrip()
            config['wifi_pw'] = config_file.readline().rstrip()
            config['server'] = config_file.readline().rstrip()
            config['client_id'] = config_file.readline().rstrip()
            self._mqtt_cold_water_theme = config_file.readline().rstrip()
            self._mqtt_hot_water_theme = config_file.readline().rstrip()
            self._mqtt_debug_water_theme = config_file.readline().rstrip()

        config['subs_cb'] = self.mqtt_msg_handler
        config['wifi_coro'] = self.wifi_connection_handler
        config['connect_coro'] = self.mqtt_connection_handler
        config['clean'] = False
        config['clean_init'] = False
        super().__init__(config)

        loop = asyncio. get_event_loop()
        loop.create_task(self._heartbeat())
        loop.create_task(self._counter_coro(self.cold_counter, self._mqtt_cold_water_theme))
        loop.create_task(self._counter_coro(self.hot_counter, self._mqtt_hot_water_theme))
        loop.create_task(self._display_coro())

Для задания параметров работы библиотеки mqtt_as используется большой словарь разных настроек — config. Большая часть настроек по умолчанию нам подходит, но много настроек нужно задать явно. Чтобы не прописывать настройки прямо в коде я их храню в текстовом файле config.txt. Это позволяет менять код независимо от настроек, а также наклепать несколько одинаковых устройств с разными параметрами.

Последний блок кода запускает несколько корутин для обслуживания различных функций системы. Вот например корутина, которая обслуживает счетчики

    async def _counter_coro(self, counter, topic):
        # Publish initial value
        value = counter.value()
        await self. publish(topic, str(value))

        # Publish each new value
        while True:
            value = await counter
            await self.publish_msg(topic, str(value))

Корутина в цикле ждет нового значения счетчика и как только оно появилось — отправляет сообщение по протоколу MQTT. Первый кусочек кода отправляет начальное значение даже если водичка через счетчик не течет.

Базовый класс MQTTClient сам себя обслуживает, сам инициирует соединение по WiFi и переподключается когда соединение пропадает. При изменениях в состоянии соединения WiFi библиотека нас информирует вызовом wifi_connection_handler

    async def wifi_connection_handler(self, state):
        self.internet_outage = not state
        if state:
            self.dprint('WiFi is up.')
            duration = ticks_diff(ticks_ms(), self.internet_outage_start) // 1000
            await self.publish_debug_msg('ReconnectedAfter', duration)
        else:
            self.internet_outages += 1
            self. internet_outage_start = ticks_ms()
            self.dprint('WiFi is down.')

        await asyncio.sleep(0)

Функция честно слизана из примеров. В данном случае она считает количество отключений (internet_outages) и их длительность. При восстановлении соединения на сервер отправляется время простоя.

Кстати говоря, последний sleep нужен только для того, чтобы функция стала асинхронной — в библиотеке она вызывается через await, а так могут вызываться только функции в теле которых есть другой await.

Помимо связи с WiFi нужно еще установить соединение с MQTT брокером (сервером). Этим тоже занимается библиотека, а нам выпадает возможность сделать что нибудь полезное, когда соединение установлено

    async def mqtt_connection_handler(self, client):
        await client.subscribe(self._mqtt_cold_water_theme)
        await client.subscribe(self._mqtt_hot_water_theme)

Тут мы подписываемся на несколько сообщений — сервер теперь имеет возможность задать текущие значения счетчиков отправив соответствующее сообщение.

    def mqtt_msg_handler(self, topic, msg):
        topicstr = str(topic, 'utf8')
        self.dprint("Received MQTT message topic={}, msg={}".format(topicstr, msg))

        if topicstr == self._mqtt_cold_water_theme:
            self.cold_counter.set_value(int(msg))

        if topicstr == self._mqtt_hot_water_theme:
            self.hot_counter.set_value(int(msg))

Эта функция обрабатывает пришедшие сообщения, и в зависимости от темы (названия сообщения) обновляются значения одного из счетчиков

Парочка вспомогательных функций

    # Publish a message if WiFi and broker is up, else discard
    async def publish_msg(self, topic, msg):
        self.dprint("Publishing message on topic {}: {}".format(topic, msg))
        if not self.internet_outage:
            await self.publish(topic, msg)
        else:
            self.dprint("Message was not published - no internet connection")

Эта функция занимается отправкой сообщения в случае если соединение установлено. Если соединения нет — сообщение игнорируется.

А это просто удобная функция, которая формирует и отправляет отладочные сообщения.

    async def publish_debug_msg(self, subtopic, msg):
        await self.publish_msg("{}/{}".format(self._mqtt_debug_water_theme, subtopic), str(msg))

Так много текста, а мы еще не моргали светодиодом. Вот

    # Blink flash LED if WiFi down
    async def _heartbeat(self):
        while True:
            if self.internet_outage:
                self.blue_led(not self.blue_led()) # Fast blinking if no connection
                await asyncio.sleep_ms(200)
            else:
                self.blue_led(0) # Rare blinking when connected
                await asyncio.sleep_ms(50)
                self.blue_led(1)
                await asyncio.sleep_ms(5000)

Я предусмотрел 2 режима моргания. Если пропало соединение (или оно только устанавливается), то устройство будет моргать быстро. Если соединение установлено — устройство моргает раз в 5 секунд. При необходимости тут можно реализовать и другие режимы моргания.

Но светодиод это так, баловство. Мы же еще на дисплей замахнулись.

    async def _display_coro(self):
        display = SSD1306_I2C(128,32, i2c)

        while True:
            display.poweron()
            display.fill(0)
            display.text("COLD: {:.3f}".format(self.cold_counter.value() / 1000), 16, 4)
            display.text("HOT:  {:.3f}".format(self.hot_counter.value() / 1000), 16, 20)
            display.show()
            await asyncio.sleep(3)
            display.poweroff()

            while self.button():
                await asyncio.sleep_ms(20)

Вот это то, о чем я говорил — как просто и удобно с корутинами. Эта маленькая функция описывает ВСЁ взаимодействие с пользователем. Корутина просто ждет нажатия кнопки и включает дисплей на 3 секунды. На дисплее отображаются текущие показания счетчиков.

Осталась еще пара мелочей. Вот функция которая это все хозяйство (пере)запускает. Основной цикл занимается всего лишь отсылкой разной отладочной информации раз в минуту. В общем, привожу как есть — особо комментировать, я думаю, не нужно

   async def main(self):
        while True:
            try:
                await self._connect_to_WiFi()
                await self._run_main_loop()

            except Exception as e:
                self.dprint('Global communication failure: ', e)
                await asyncio.sleep(20)

    async def _connect_to_WiFi(self):
        self.dprint('Connecting to WiFi and MQTT')
        sta_if = network.WLAN(network.STA_IF)
        sta_if.connect(config['ssid'], config['wifi_pw'])

        conn = False
        while not conn:
            await self.connect()
            conn = True

        self.dprint('Connected!')
        self.internet_outage = False

    async def _run_main_loop(self):
        # Loop forever
        mins = 0
        while True:
            gc.collect()  # For RAM stats.
            mem_free = gc. mem_free()
            mem_alloc = gc.mem_alloc()

            try:
                await self.publish_debug_msg("Uptime", mins)
                await self.publish_debug_msg("Repubs", self.REPUB_COUNT)
                await self.publish_debug_msg("Outages", self.internet_outages)
                await self.publish_debug_msg("MemFree", mem_free)
                await self.publish_debug_msg("MemAlloc", mem_alloc)
            except Exception as e:
                self.dprint("Exception occurred: ", e)
            mins += 1

            await asyncio.sleep(60)

Ну еще парочка настроек и констант для полноты описания

#####################################
# Constants and configuration
#####################################


config['keepalive'] = 60
config['clean'] = False
config['will'] = ('/ESP/Wemos/Water/LastWill', 'Goodbye cruel world!', False, 0)

MQTTClient.DEBUG = True

EEPROM_ADDR_HOT_VALUE = const(0)
EEPROM_ADDR_COLD_VALUE = const(4)

Запускается это все так

client = CounterMQTTClient()
loop = asyncio. get_event_loop()
loop.run_until_complete(client.main())

Что-то с памятью моей стало

Итак, весь код есть. Файлики я заливал с помощью утилиты ampy — она позволяет заливать их на внутреннюю (ту, которая в самом ESP-07) флешку и потом доступаться из программы как к обычным файлам. Туда же я залил используемые мною библиотеки mqtt_as, uasyncio, ssd1306 и collections (используется внутри mqtt_as).

Запускаем и… Получаем MemoryError. Причем чем больше я пытался понять где именно утекает память, чем больше я расставлял дебаг принтов, тем раньше возникала эта ошибка. Короткий гуглеж привел меня к пониманию, что в микроконтроллере в принципе всего 30кб памяти в которые 65 кб кода (вместе с библиотеками) ну никак не помещаются.

Но выход есть. Оказывается micropython не исполняет код напрямую из .py файла — этот файл сначала компилируется. Причем компилируется он прямо на микроконтроллере, превращается в байткод, который потом хранится в памяти. Ну и для работы компилятора тоже нужен определенный объем оперативки.

Трюк заключается в том, чтобы избавить микроконтроллер от ресурсоемкой компиляции. Можно скомпилировать файлы на большом компьютере, а в микроконтроллер залить уже готовый байткод. Для этого нужно скачать прошивку micropython и собрать утилиту mpy-cross.

Я не стал писать Makefile, а вручную прошелся и скомпилировал все нужные файлики (включая библиотеки) примерно так

mpy-cross water_counter.py

Осталось только залить файлики с расширением .mpy, не забыв предварительно удалить соответствующие .py с файловой системы устройства.

Все разработку я вел в программе (IDE?) ESPlorer. Она позволяет заливать скрипты в микроконтроллер и тут же их выполнять. В моем случае вся логика и создание всех объектов находятся находится в файле water_counter.py (.mpy). Но чтобы все это запускалось автоматически на старте должен быть еще файл с именем main.py. Причем это должен быть именно .py, а не пред-компилированный .mpy. Вот его тривиальное содержимое

import water_counter

Запускаем — все работает. Но свободной памяти угрожающе мало — порядка 1кб. У меня еще есть планы по расширению функциональности устройства, и этого килобайта мне явно будет маловато. Но оказалось и на этот случай есть выход.

Дело вот в чем. Даже при том, что файлы скомпилированы в байткод и находятся на внутренней файловой системе, на деле они все равно загружаются в оперативную память и выполняются оттуда. Но оказывается micropython умеет выполнять байткод прямо из флеш памяти, но для этого нужно встроить его непосредственно в прошивку. Это не сложно, хотя на моем нетбуке это заняло прилично времени (только там у меня оказался линукс).

Алгоритм такой:

  • Скачать и установить ESP Open SDK. Эта штука собирает компилятор и библиотеки для программ под ESP8266. Собирается по инструкции на главной страничке проекта (я выбирал установку STANDALONE=yes)
  • Скачать сорцы micropython
  • Нужные библиотеки закинуть в ports/esp8266/modules внутри дерева micropython
  • Собираем прошивку согласно инструкции в файле ports/esp8266/README. md
  • Заливаем прошивку в микроконтроллер (я это делаю на винде программами ESP8266Flasher или питоновским esptool’ом)

Все, теперь ‘import ssd1306’ будет поднимать код напрямую из прошивки и оперативная память под это расходоваться не будет. Таким трюком я залил в прошивку только код библиотек, тогда как основной код программы у меня выполняется с файловой системы. Это позволяет легко модифицировать программу не перекомпилируя прошивку. На данный момент у меня свободно около 8.5кб ОЗУ. Это позволит реализовать еще довольно много разного полезного функционала в будущем. Ну а если памяти будет совсем не хватать, то можно и основную программу затолкать в прошивку.

И что с этим теперь делать?

Ок, железка спаяна, прошивка написана, коробка напечатана, устройство прилеплено на стену и радостно моргает лампочкой. Но пока это все черный ящик (в прямом и переносном смысле) и толку от него еще маловато. Пора что нибудь сделать с MQTT сообщениями, которые шлются на сервер.

Мой “умный дом” крутится на системе Majordomo. Модуль MQTT то ли есть из коробки, то ли легко устанавливается из маркета дополнений — уже не помню откуда он у меня взялся. MQTT штука не самодостаточная — нужен т.н. брокер — сервер, который принимает, сортирует и перенаправляет клиентам MQTT сообщения. Я использую mosquitto, который (как и majordomo) крутится все на том же нетбуке.

После того, как устройство хоть раз отправит сообщение значение тут же появится в списке.

Эти значения теперь можно связать с объектами системы, их можно использовать в сценариях автоматизации и подвергать различному анализу — все это out of scope этой статьи. Кому интересна система majordomo могу порекомендовать канал Электроника В Объективе — товарищ тоже строит умный дом и доходчиво рассказывает про настройку системы.

Покажу лишь пару графиков. Это простой график значений за сутки


Видно, что ночью водой почти никто не пользовался. Пару раз кто-то сходил в туалет, и, похоже фильтр обратного осмоса пару литров за ночь посасывает. Утром потребление существенно возрастает. Обычно я пользуюсь водой из бойлера, но тут я захотел принять ванную и временно переключил на городскую горячую воду — это также хорошо заметно на нижнем графике.

Из этого графика я узнал, что сходить в туалет это 6-7л воды, принять душ — 20-30л, помыть посуду около 20л, а чтобы принять ванную нужно 160л. За день моя семья потребляет где-то около 500-600л.

Для особо любознательных можно заглянуть в записи по каждому отдельному значению

Отсюда я узнал что при открытом кране вода течет со скоростью примерно 1л за 5с.

Но в таком виде статистику, наверное, не очень удобно смотреть. В majordomo есть еще возможности смотреть графики потребления по дням, неделям и месяцам. Вот, например, график потребления в столбиках

Пока у меня данных только за неделю. Через месяц этот график будет более показательным — каждому дню будет соответствовать отдельный столбик. Немного картину портят корректировки значений, которые я ввожу вручную (самый большой столбик). И пока не ясно, то ли я неправильно задал самые первые значения почти на куб меньше, то ли это баг в прошивке и не все литры пошли в зачет. Нужно больше времени.

Над самими графиками еще поколдовать нужно, побелить, покрасить. Возможно я также буду в отладочных целях строить график потребления памяти — вдруг там что-то утекает. Возможно буду как-то отображать периоды, когда отсутствовал интернет. Пока все это крутится на уровне идеи.

Заключение

Сегодня моя квартира стала чуточку умнее. С таким небольшим устройством мне будет удобнее следить за потреблением воды в доме. Если раньше я возмущался “опять много воды за месяц потребили”, то теперь я смогу найти источник этого потребления.

Кому-то покажется странным смотреть показания на экране, если он в метре от самого счетчика. Но в не очень отдаленном будущем я планирую переселиться в другую квартиру, где будет несколько стояков воды, а сами счетчики, скорее всего, будут расположены на лестничной площадке. Так что устройство удаленного снятия показаний будет весьма кстати.

Функциональность устройства я тоже планирую расширять. Я уже присматриваюсь к моторизованным вентилям. Сейчас для переключения бойлер-городская вода мне нужно поворачивать 3 крана в труднодоступной нише. Было бы гораздо удобнее делать это одной кнопкой с соответствующей индикацией. Ну и, само собой, защиту от протечек реализовать стОит.

В статье я рассказал свой вариант устройства на базе ESP8266. На мой взгляд у меня получился весьма интересный вариант прошивки на micropython с использованием корутин — просто и симпатично. Я постарался описать множество нюансов и косяков, с которыми столкнулся походу. Возможно я слишком детально все описывал, лично мне как читателю проще промотать лишнее, чем потом додумывать то, что было недосказано.

Как всегда я открыт для конструктивной критики.

Исходный код
Схема и плата
Модель корпуса

Если статья Вам понравилась, Вы можете поддержать меня купив чашечку кофе.

Водомеры с импульсным выходом: плюсы, минусы

Законодательство об энергосбережении ставит перед системой ЖКХ задачу наладить достоверный учет потребляемых энергоресурсов: электричества, тепла, газа и воды. Актуальность приобретают системы точного дистанционного учета водопотребления с возможностью автоматического мониторинга, что исключает влияние человеческого фактора на достоверность показаний.

Они управляются через устройства с выходом в телекоммуникационные сети, к которым можно отнести импульсный выход бытового водомера. Он позволяет подключить счетчик к внешнему ретранслятору данных, передающих информацию в управляющую или ресурсоснабжающую организацию через выбранный канал кабельной или беспроводной связи.

Содержание

  1. Что такое импульсный счетчик воды и зачем он нужен
  2. Принцип работы импульсных счетчиков воды
    1. Алгоритм снятия и передачи показаний с импульсных счетчиков
  3. Где применимы импульсные водомеры
  4. Чем отличается импульсный счетчик воды от обычного
    1. Плюсы импульсных счетчиков
    2. Минусы импульсных счетчиков
  5. Использование счетчиков воды с импульсным выходом для АСКУВ
  6. Прогрессивная разработка для автоматизированного учета

Что такое импульсный счетчик воды и зачем он нужен

Импульсный водомер – распространенное решение для централизованных пунктов учета в жилом секторе. Он служит для точной фиксации объема потребленного ресурса в режиме реального времени.

Типичный импульсный счетчик воды.

Крыльчатые счетчики с импульсным выходом разработаны для установки в водомерных узлах многоквартирных и индивидуальных жилых домов, дачных и садоводческих массивов. В сельском хозяйстве и промышленности чаще используются турбинные счетчики с импульсным выходом.

Управляющие компании и РСО видят в импульсных водосчетчиках эффективное решение для обеспечения точности снятия показаний с возможностью их передачи в базу данных автоматизированной системы контроля и учета воды (АСКУВ). Рассмотрим, как работают счетчики горячей и холодной воды с импульсным выходом.

Принцип работы импульсных счетчиков воды

Конструктивно схема счетчика с импульсным выходом не отличается от устройства привычных фланцевых или крыльчатых квартирных водомеров. Механическая часть конструкции осталась прежней. В ее основе лежит стрелочный индикатор расхода воды, где полный оборот равен определенному объему потребления.

Расходомер приводится в действие крыльчаткой, вращающейся под напором воды.

Далее к работе подключается магнитная муфта, которая обрабатывает и передает данные на индикатор. Совершая полный оборот, магнит входит в контакт с датчиком, и результат отображается на циферблате.

Это довольно простая схема со сравнительно низкой ценой. Самая уязвимая часть механизма — герметичный контакт — который быстро ломается.

Алгоритм снятия и передачи показаний с импульсных счетчиков

Главное конструктивное отличие импульсного водомера от обычного мокроходного счетчика состоит в его оснащении маломощным магнитом и герметическим контактом (герконом), который замыкается при воздействии на него магнитным полем. В момент совершения полного оборота счетного механизма геркон подает электрический импульс, который, считывается внешним устройством и подается на сигнальный пульт.

Электронная система импульсного водосчетчика отвечает за подсчет длительности импульса, интервал подачи которого зависит от скорости потока воды. Примечательно, что импульсный водяной счетчик не требует дополнительного источника питания: геркон сам генерирует электромагнитный импульс и вызывает замыкание слаботочной электроники.

Где применимы импульсные водомеры

Анализ данных о том, кто подключает импульсный счетчик, показал, что эти электронные приборы учета пользуются спросом там, где от своевременности и точности переданных показаний зависит не только экономический эффект работы, но затрагиваются имущественные интересы граждан. Своевременные и точные показания импульсных счетчиков выгодны управляющим компаниям (УК) для расчетов с ресурсоснабжающими организациями (РСО). И самим ресурсникам в случае прямых расчетов с жильцами.



Интеллектуальные приборы учета дают возможность экономить, считать потребленные ресурсы и платить только за них
Андрей Чибис, заместитель министра строительства и ЖКХ РФ.



Предприимчивые сотрудники УК, устав от сбора показаний в режиме «посмотрел – записал – передал», находят альтернативные способы проверить показания и наладить автоматизацию учета. Например, в ТСЖ “Радуга” (г. Лермонтов Ставропольского края) показания водомеров фотографируют при помощи веб-камер, затем распознают компьютерной программой и отсылают в РСО. На форумах работников ЖКХ публикуют и другие креативные идеи. Например, предлагают устанавливать на счетчики оптические считыватели скорости вращения гребенки, которые делает из старых компьютерных мышей с оптоприводом – это та самая красная лампочка, которая по факту является видеокамерой с минимальным разрешением.

Чем отличается импульсный счетчик воды от обычного

Принципиально счетчик воды с импульсным входом и обычный водомер ничем не отличаются друг от друга. В основе их работы лежит классическая схема, где счетный механизм приводится в действие крыльчаткой под напором потока воды. Однако импульсный счетчик не только фиксирует объем потока, но и передает показания на внешний накопитель данных.

Нужно автоматизировать расчеты потребления энергоресурсов. Сегодня нет возможности своевременно собрать данные и определить платежи. Выход видится нам в монтаже приборов учета с дистанционной передачей данных. Современные технологии это позволяют.

Михаил Мень, министр строительства и ЖКХ РФ

Плюсы импульсных счетчиков

  • Передают информацию о потреблении воды автоматически и дистанционно.
  • Подходят для подключения к более сложной системе обработки информации, например, АСКУВ.
Для того, чтобы наладить автоматическую диспетчеризацию данных с импульсного водомера, достаточно подключить к нему коммутационный кабель или модем-транслятор, передающий сигнал по каналам GSM или LPWAN.

Минусы импульсных водосчетчиков

  • Геркон со временем выходит из строя, и водомер перестает считать расход воды с требуемой точностью и достоверностью.
  • Информация, полученная с водосчетчика может полноценно обрабатываться и передаваться только при дополнительном запуске радио- или цифрового сигнала.
  • Требуется антимагнитная защита, так как устройство легко блокируется неодимовым магнитом, и только АСКУВ способна достоверно отследить факт воздействия на прибор внешним магнитным полем для остановки счетного механизма.
  • Самостоятельно счетчики с импульсным выходом не имеют обратной связи с потребителем воды, и ему приходится контролировать собственный расход «на глаз».

Использование счетчиков воды с импульсным выходом для АСКУВ

Большинство счетчиков с импульсным выходом, сертифицированных в России, позиционируются как антимагнитные. Производители утверждают, что они полностью защищены от остановки с помощью неодимовых магнитов. Однако на практике оказалось, что воздействие магнитом возможно, и оно приводит к быстрой поломке геркона на импульсных счетчиках горячей и холодной воды.

Таким образом, импульсные счетчики, при всех достоинствах, оказались не самым надежным решением для организации достоверного учета потребления воды.

Прогрессивная разработка для автоматизированного учета

На смену импульсным счетчикам воды приходят комбинированные устройства: счетчик + транслятор. Компания «СТРИЖ» приняла вызов тех, кто предлагает купить «импульсники», продолжать воровать воду у соседей, обманывать управляющую компанию или ТСЖ.

Мы оснащаем узлы учета инновационным счетчиком «СТРИЖ АКВА-1» со встроенным модемом. Этот универсальный прибор учета работает автономно, дистанционно контролирует актуальное состояние водопотребления в реальном времени и, в случае несанкционированного вмешательства в свою работу, шлет сигнал тревоги посредством СМС, сообщением в Telegram и в личный кабинет. Прибор не требует интеграции в АСКУВ, так как является ее аналогом, причем, менее затратным.


Как снизить ОДН и собирать показания счетчиков воды онлайн



УЗНАТЬ ПОДРОБНЕЕ




В продолжение статьи:

ОДН в 2017 году: формулы расчета, нормативы и тарифы начисления оплаты

Большой ОДН на воду: причины и методы снижения

 Точку в истории высокого ОДН поставят счетчики воды с удаленной передачей показаний

Можем ли мы сами установить приборы учета воды? — Счетчики горячей и холодной воды — Вода — Вопрос-ответ

Здравствуйте! Установка прибора учета воды – деятельность, которая не требует специального разрешения или лицензирования. Выполнять эту работу может любое юридическое или физическое лицо. Вот здесь, например, есть разъяснения на этот счет со ссылками на законодательство.

Но есть несколько осложняющих дело моментов.

Во-первых, согласно п. 8 «Правил организации коммерческого учета воды, сточных вод» (ссылка на документ), водоканал имеет право требовать установки счетчика согласно выданным им техническим условиям. В них прописывается место установки счетчика и его тип. ТУ выдаются в течение 10 дней после обращения потребления.вторых, в «Правилах предоставления коммунальных услуг» говорится, что счетчики после их установки должны быть официально «введены в эксплуатацию» (говоря проще, опломбированы). Так вот, в. 81 «Правил» приводится перечень документов, которые потребитель должен предоставить в заявке на ввод в эксплуатацию. В их числе:

  • тип и заводской номер установленного прибора учета, место его установки;
  • сведения об организации, осуществившей монтаж прибора учета;

Ссылка на документ

На практике это означает, что водоканалы и управляющие компании (в случае с многоквартирными домами) требуют, чтобы у потребителя на руках были копия свидетельства о регистрации организации-установщика, акт выполненных работ по установке и схема подключения счетчика.

Резюме такое: если потребитель – физическое лицо поставил счетчик самостоятельно, не уведомляя заранее водоканал и не получив от него ТУ, то поставщик воды (сразу по нескольким вполне законным основаниям) может отказаться такой счетчик пломбировать.

Но если счетчик поставили в первый раз (т.е. старый прибор учета не снимался и его пломбы не нарушались), то ни о каких штрафах речи идти не может. Просто расчет за воду будет осуществляться, как и прежде, по нормативу.

Как сделать правильно с первого раза: Руководство по установке счетчика воды делается правильно с самого начала. Неосторожные ошибки, допущенные во время установки, могут привести к повреждению нового счетчика воды и соединений линии подачи, а также потенциально нанести значительный материальный ущерб в случае протечки и оставления без присмотра. Как правильно пройти процесс, не беспокоясь о потенциальных проблемах, которые могут возникнуть? Вот несколько общих рекомендаций, которым следует следовать при установке большинства счетчиков воды.

Для завершения этого процесса необходим правильно работающий клапан сервисной линии. Как правило, есть два варианта; клапан линии обслуживания, расположенный снаружи (как правило, на линии собственности или рядом с ней или приямком для счетчика), или клапан линии, расположенный внутри жилища, в подвале или механическом чулане. Вот некоторые из наиболее важных вещей, которые вам нужно знать об установке счетчиков

.

Независимо от того, предназначена ли установка для замены существующего счетчика или для установки нового счетчика, обратите внимание на следующее;

  • Хорошей практикой является перед тем, как разрезать какую-либо трубу или удалить что-либо , что вы выполняете перекрытие сервисной линии, чтобы убедиться, что линейный клапан, на который вы полагаетесь, работает правильно.
  • Это делается путем снятия сетки с крана подачи холодной воды в жилом помещении и пропускания этого крана с медленной или средней скоростью.
  • Перекройте клапан линии подачи и проверьте кран, чтобы убедиться, что подача воды отключена.
  • Кран холодной воды можно оставить частично открытым, потому что после завершения установки вы совершите обратный процесс.

При замене существующего счетчика;

  • Отключите линию подачи воды, как указано выше.
  • Имеет ли новый водомер такую ​​же монтажную длину? Если это так, то процедура довольно проста.
  • Как правило, все, что требуется, — это новые резиновые прокладки расходомера соответствующего размера и серповидный или трубный ключ
    .
  • Если запасной расходомер имеет другую длину укладки, существует ряд адаптеров, доступных для модернизации пространства для размещения нового расходомера, включая фланцы для экономии пространства (торговая марка Red Hed) для более крупных расходомеров, которые значительно упростят этот процесс. легче.
  • Перед установкой нового счетчика всегда запускайте воду для промывки сервисной линии с медленной скоростью, чтобы убедиться, что в линии нет ржавчины или отложений.
  • Проверьте счетчик воды на правильность направления потока. Счетчик будет иметь своего рода индикатор направления потока, расположенный сверху или по бокам счетчика. Затем установите новый счетчик и резиновые прокладки.
  • Для правильной установки никогда не используйте гаечный ключ для начала резьбовых соединений. Всегда запускайте соединения расходомера вручную, чтобы убедиться, что соединения не имеют перекрёстной резьбы.
  • В большинстве случаев соединительные уплотнения с резиновыми прокладками изготавливаются путем затягивания переходников расходомера вручную с последующим выполнением герметичного уплотнения с помощью гаечного ключа. Как правило, все, что требуется после ручной затяжки, — это дополнительная четверть оборота для герметизации прокладок.
  • Для возобновления работы линии обслуживания после установки счетчика рекомендуется частично открыть кран холодной воды.
  • Слегка приоткройте клапан сервисной линии, чтобы весь воздух в системе мог быть удален через открытый кран холодной воды. Как только весь воздух будет удален из системы, выключите кран и проверьте водомер и принадлежности на наличие утечек. Протрите все соединения сухой тканью и еще раз проверьте на наличие видимой влаги.
  • Убедитесь, что клапан линии подачи полностью открыт.
  • Потратьте несколько минут, чтобы запустить воду в доме, чтобы убедиться, что счетчик регистрирует и течет в правильном направлении.

При установке нового счетчика;

  • Отключите линию подачи воды, как указано выше.
  • Для установки нового счетчика воды потребуются дополнительные адаптеры счетчика, которые доступны в различных типах и размерах в зависимости от материала сервисной трубы и размеров счетчика. Примерами различных принадлежностей расходомера являются устройства настройки расходомера, муфты расходомера и фланцы расходомера. ПРИМЕЧАНИЕ. Ознакомьтесь с местными нормами, обратные клапаны часто требуются как часть установки расходомера.
  • Перед установкой нового расходомера всегда медленно запускайте воду для промывки сервисной линии, чтобы убедиться, что в линии нет ржавчины или отложений.
  • Проверьте счетчик воды на предмет правильного направления потока. Счетчик будет иметь своего рода индикатор направления потока, расположенный сверху или по бокам счетчика. Затем установите новый счетчик и резиновые прокладки.
  • Для правильной установки никогда не используйте гаечный ключ для начала резьбовых соединений. Всегда запускайте соединения расходомера вручную, чтобы убедиться, что соединения не имеют перекрёстной резьбы.
  • В большинстве случаев соединительные уплотнения с резиновыми прокладками изготавливаются путем ручной затяжки переходников расходомера, а затем завершения герметичного уплотнения с помощью гаечного ключа.
  • Для возобновления работы линии обслуживания после установки счетчика рекомендуется частично открыть кран холодной воды.
  • Слегка приоткройте клапан сервисной линии, чтобы весь воздух в системе мог быть удален через открытый кран холодной воды. Как только весь воздух будет удален из системы, выключите кран и проверьте водомер и принадлежности на наличие утечек. Протрите все соединения сухой тканью и еще раз проверьте на наличие видимой влаги.
  • Полностью откройте клапан линии подачи.
  • Потратьте несколько минут, чтобы запустить воду в доме, чтобы убедиться, что счетчик регистрирует и течет в правильном направлении.

Мы можем помочь сделать правильный выбор, который лучше всего подходит для ваших решений по учету. Зная, что вам нужно сделать, чтобы установить новый счетчик воды, вы можете гарантировать, что работа будет выполнена правильно с первого раза без повреждения системы или счетчика. Итак, какой измеритель лучше всего подходит для вашей ситуации? Должны ли вы придерживаться счетчика с ручным считыванием или того, который совместим с AMR / AMI? Что делать, если вы заменяете старый счетчик, а новый не подходит? Независимо от того, какой у вас вопрос, команда EJP всегда готова помочь.Пожалуйста, не стесняйтесь обращаться к нам сегодня для получения дополнительной информации или с любыми вопросами.

Таблицы для определения размеров водопроводных труб и счетчиков

Узлы крепления водопровода (WSFU) и минимальные размеры патрубков крепления

Важные примечания: Приборы, приспособления и приспособления, не указанные в таблице ниже, должны иметь размеры, соответствующие приспособлениям, имеющим аналогичную скорость потока и частоту использования. Приведенные номиналы арматуры отражают их нагрузку на систему холодного водоснабжения здания.Допускается, чтобы стоимость отдельной единицы оборудования для холодной и горячей воды для устройств, имеющих соединения как с горячей, так и с холодной водой, составляла три четверти указанной общей стоимости устройства.

Для приспособлений или соединений подачи, которые могут требовать непрерывного потока, определите требуемый расход в галлонах в минуту (галлонов в минуту или л/с) и добавьте его отдельно к потребности в галлонах в минуту (л/с) для распределительной системы или ее частей.

Минимальный размер патрубка крепления относится к размеру холодного патрубка или как горячего, так и холодного патрубка.Перечисленные минимальные размеры патрубков подачи для отдельных светильников являются номинальным (внутренним) размером трубы.

Приборы, принадлежности или приспособления Минимальный размер патрубка крепления (дюймы) Частный Общественный
Ванна или комбинированная ванна/душ 1/2 4,0 4,0
Клапан наполнения ванны 3/4 дюйма 3/4 10,0 10. 0
Биде 1/2 1,0
Стиральная машина 1/2 4,0 4,0
Стоматологическая установка, плевательница 1/2 1,0
Посудомоечная машина, бытовая 1/2 1,5 1,5
Питьевой фонтанчик или кулер для воды 1/2 0,5 0.5
Наконечник для шланга 1/2 2,5 2,5
Наконечник шланга, каждый дополнительный 1/2 1,0 1,0
Туалет 1/2 1,0 1,0
Газонокосилка, каждая головка 1,0 1,0
Передвижной дом, каждый (минимум) 12,0
Барная мойка 1/2 1. 0 2,0
Смеситель для умывальника 1/2 3,0
Раковина с клапаном для клинического смыва (с краном или без него) 1 8,0
Кухонная мойка, домашняя (с посудомоечной машиной или без нее) 1/2 1,5 1,5
Раковина для стирки 1/2 1,5 1,5
Техническая раковина или раковина для швабры 1/2 1.5 1,5
Умывальник (каждый комплект смесителей) 1/2 2,0
Душ, на голову 1/2 2,0 2,0
Писсуар, сливной бачок 1/2 2,0 2,0
Фонтан для умывания (круглая струя) 3/4 4,0
Унитаз, напорный бак 1,6 GPF 1/2 2. 5 2,5
Унитаз, бак расходомера 1,6 GPF 1/2 2,5 2,5
Унитаз, гравитационный резервуар более 1,6 GPF 1/2 3,0 5,5

Уменьшенная нагрузка на единицу арматуры для дополнительных насадок для шлангов должна использоваться при определении размера общей потребности здания и размерах труб, когда более одного насадки для шланга снабжаются сегментом водопроводной трубы.Ветвь крепления к каждому нагруднику должна быть рассчитана на 2,5 единицы крепления.

Таблица приспособлений для определения размеров водопроводных труб и счетчиков

Счетчик и уличный сервис (дюймы) Снабжение зданий и ответвления (дюймы) Максимально допустимая длина (футы)
40 60 80 100 150 200 250 300 400 500 600 700 800 900 1000
Диапазон давления — от 30 до 45 фунтов на кв. дюйм (доступное статическое давление после потери напора)
3/4 1/2 6 5 4 3 2 1 1 1 0 0 0 0 0 0 0
3/4 3/4 16 16 14 12 9 6 5 5 4 4 3 2 2 2 1
3/4 1 29 25 23 21 17 15 13 12 10 8 6 6 6 6 6
1 1 36 31 27 25 20 17 15 13 12 10 8 6 6 6 6
3/4 1-1/4 36 33 31 28 24 23 21 19 17 16 13 12 12 11 11
1 1-1/4 54 47 42 38 32 28 25 23 19 17 14 12 12 11 11
1-1/2 1-1/4 78 68 57 48 38 32 28 25 21 18 15 12 12 11 11
1 1-1/2 85 84 79 65 56 48 43 38 32 28 26 22 21 20 20
1-1/2 1-1/2 150 124 105 91 70 57 49 45 36 31 26 23 21 20 20
2 1-1/2 151 129 129 110 80 64 53 46 38 32 27 23 21 20 20
1 2 85 85 85 85 85 85 82 80 66 61 57 52 49 46 43
1-1/2 2 220 205 190 176 155 138 127 120 104 85 70 61 57 54 51
2 2 370 327 292 265 217 185 164 147 124 96 70 61 57 54 51
2 2-1/2 445 418 390 370 330 300 280 265 240 220 198 175 158 143 133
Диапазон давления — от 46 до 60 фунтов на кв. дюйм (доступное статическое давление после потери напора)
3/4 1/2 7 7 6 5 4 3 2 2 1 1 1 0 0 0 0
3/4 3/4 20 20 19 17 14 11 9 8 6 5 4 4 3 3 3
3/4 1 39 39 36 33 28 23 21 19 17 14 12 10 9 8 8
1 1 39 39 39 36 30 25 23 20 18 15 12 10 9 8 8
3/4 1-1/4 39 39 39 39 39 39 34 32 27 25 22 19 19 17 16
1 1-1/4 78 78 76 67 52 44 39 36 30 27 24 20 19 17 16
1-1/2 1-1/4 78 78 78 78 66 52 44 39 33 29 24 20 19 17 16
1 1-1/2 85 85 85 85 85 85 80 67 55 49 41 37 34 32 30
1-1/2 1-1/2 151 151 151 151 128 105 90 78 62 52 42 38 35 32 30
2 1-1/2 151 151 151 151 150 117 98 84 67 55 42 38 35 32 30
1 2 85 85 85 85 85 85 85 85 85 85 85 85 85 83 80
1-1/2 2 370 370 340 318 272 240 220 198 170 150 135 123 110 102 94
2 2 370 370 370 370 368 318 280 250 205 165 142 123 110 102 94
2 2-1/2 654 640 610 580 535 500 470 440 400 365 335 315 285 267 250
Диапазон давления — свыше 60 psi (доступное статическое давление после потери напора)
3/4 1/2 7 7 7 6 5 4 3 3 2 1 1 1 1 1 0
3/4 3/4 20 20 20 20 17 13 11 10 8 7 6 6 5 4 4
3/4 1 39 39 39 39 35 30 27 24 21 17 14 13 12 12 11
1 1 39 39 39 39 38 32 29 26 22 18 14 13 12 12 11
3/4 1-1/4 39 39 39 39 39 39 39 39 34 28 26 25 23 22 21
1 1-1/4 78 78 78 78 74 62 53 47 39 31 26 25 23 22 21
1-1/2 1-1/4 78 78 78 78 78 74 65 54 43 34 26 25 23 22 21
1 1-1/2 85 85 85 85 85 85 85 85 81 64 51 48 46 43 40
1-1/2 1-1/2 151 151 151 151 151 151 130 113 88 73 51 51 46 43 40
2 1-1/2 151 151 151 151 151 151 142 122 98 82 64 51 46 43 40
1 2 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85
1-1/2 2 370 370 370 370 360 335 305 282 244 212 187 172 153 141 129
2 2 370 370 370 370 370 370 370 340 288 245 204 172 153 141 129
2 2-1/2 654 654 654 654 654 650 610 570 510 460 430 404 380 356 329

Строительный материал, номинальный размер не менее 3/4 дюйма (20 мм)

Приведенные здесь таблицы взяты из Единого сантехнического кодекса® 2012 года. Обратите внимание, что ни PlumbingSupply.com®, ни IAPMO не несут никакой ответственности в результате использования вами представленной информации. Мы настоятельно рекомендуем вам обратиться за помощью и / или советом лицензированного сантехника для любого сантехнического проекта.

вернуться наверх ↑

Счетчики воды | Меномони Фолс, Висконсин,

Счетчики воды

Все жилые и коммерческие потребители, расположенные в зоне обслуживания поселка, имеют счетчик воды, который измеряет количество воды, переданной из водопровода поселка в водопроводную систему потребителя.Счетчик по коду располагается перед домом или предприятием, где боковая линия обслуживания входит в здание. Ваш счетчик воды измеряется в галлонах.

Коммунальное предприятие в настоящее время использует счетчики размером от ¾ дюйма для жилых помещений до 6 дюймов для коммерческого и промышленного применения. Утилита управляется Комиссией по коммунальным услугам ( PSC ) и соблюдает все ее правила. PSC требует, чтобы коммунальные предприятия удаляли и заменяли определенный процент счетчиков на ежегодной основе.Коммунальное предприятие в настоящее время обслуживает и обслуживает все счетчики. Все счетчики воды принадлежат и обслуживаются Водоканалом.

Батарейки используются для считывания счетчиков. Это также требует обновления на запланированной основе.

Пожалуйста, помните, что ответственность клиентов заключается в обслуживании клапанов до и после расходомера. Пожалуйста, держите счетчик воды доступным для обслуживающего персонала.

Показания счетчика

Каждые три месяца ваш счетчик считывается с помощью радиоустройства для получения показаний счетчика.Новые усовершенствованные счетчики отправляют беспроводной сигнал, который позволяет нам удаленно считывать показания вашего счетчика. Это делается путем вождения вашего дома или бизнеса с помощью компьютера. Этот компьютер (считывающее устройство) может получать несколько показаний одновременно в любой непосредственной близости. После получения показаний они загружаются, и начинается процесс выставления счетов.

Предыдущие показания вычитаются из текущих для определения количества использованной воды. В дополнение к использованию также применяется ежеквартальная фиксированная плата (см. Разрешенные тарифы и правила за коммунальные услуги).

Снятие показаний со счетчика воды может помочь обнаружить утечку в системе водоснабжения. Чтобы проверить наличие утечки, выключите все краны в вашем доме и обратите внимание на положение стрелки счетчика. Подождите около 15 минут и снова проверьте глюкометр. Если стрелка подметала сдвинулась или показание изменилось, вероятно, есть утечка. Наши новые счетчики имеют встроенный в циферблат течеискатель.

Счетчик дождевания

Вода, используемая для газонов и наружного использования, которая не поступает непосредственно в канализацию, может быть освобождена от платы за водоотведение.Этот процесс требует установки отдельного счетчика для учета воды, используемой для наружного использования.

Ежеквартально считываются показания основного и дождевального счетчиков. В процессе выставления счета показания счетчика дождевателя вычитаются из основного счетчика; таким образом, избегая платы за канализацию. Чтобы установить счетчик дождевания, житель, владеющий домом, может самостоятельно выполнить водопровод с соответствующими разрешениями.

См. схемы счетчиков для спецификации установки (PDF)

  • 1
  • ⅝ дюйма и ¾ дюйма 9 долларов США.60 за период биллинга
    1 дюйма
    1 дюймов3 $ 18.90 за счет биллинга
    1 ½ дюйма3 $ 33 за счетный период
    2 дюйма $ 54 за биллинг
    3 дюйма $ 96 За период счетов
    4 дюйма
    4 дюйма3 $ 156 за счет биллинга
    6 дюймов $ 312 за период счетов


    • Разрешение на сантехнику = $ 50
    • Meter Установка = $ 55

    Meter Настройки и диаграммы

    Honeywell House EW110 серии UniteJet водные метры Руководство пользователя

    Honeywell Home EW110 серии Unitejet водные метры Руководство пользователя

    EW110 серии

    Application

    Honeywell Home EW110 Series Suite счетчик воды используются для измерения объема со ld или теплая вода в жилых системах питьевого водоснабжения.
    Они доступны в размерах от DN15 до DN40 и имеют механический счетчик. Их можно дооснастить зажимами на шине M-Bus или модулями импульсного вывода для интеграции в сети удаленного считывания. Обычные размеры доступны с установленным и настроенным на заводе модулем M-Bus. Счетчики воды EW1100 подходят для холодной воды с температурой до 30 °C или 50 °C. Счетчики воды
    EW1101 подходят для теплой воды до 90 °C или 130 °C. Доступны размеры
    от DN15 до DN20 со стандартным или расширенным диапазоном расхода, аналогично прежним классам EEC B и C.Большие размеры имеют только расширенный диапазон потока, похожих на класс C.


    EW110, DN15-DN20


    EW110, DN125-DN40

    Специальные особенности
    • Полностью устойчивый к внешним магнитным полям
    • Модули ретропозвоночных модулей для проводной M-Bus / Pulse Out / Rf
      Community
    Технические данные
    9209
    1

    Стандартная среда:

    90093

    Номинальные размеры:

    DN15 — DN40

    13

    Номинальный поток Q3:

    2. 5 — 16 м3 / ч

    08

    :

    13

    EW1100: 0,1 — 50 ° C

    EW1101: 0,1 — 90 ° C (DN15 -20)

    EW1101: 0,1 — 130 ° C (DN25 — 40)

    Температурный класс:

    EW1100: T30, T50

    EW1101: T90 (DN15 -20)

    EW1101: T30 / 130 (DN25 — 40)

    Температура окружающей среды:

    5 — 55 ° C

    Технические характеристики

    Класс давления воды:

    MAP16 (макс.16 бар)

    потери давления в Q3:

    63KPA

    1 класса :

    :

    IP65

    Уровень окружающей среды:

    13

    B

    Механический класс:

    M1

    9009

    E1

    Технические характеристики

    Механический сухой счетчик с рабочим колесом и измерением объема 1200053

    Дисплей:

    DN15 — 20: 8 — цифровой ролик DN25 – 40: 5-значный ролик Unter

    Диапазон дисплея :

    105 с четырьмя десятичными знаками

    13

    0. 00005 M3

    ± 2% на Q3 для воды ≤30 ° C

    ± 3% в Q3 для воды> 30 ° C

    Установка позиции:

    H, V (горизонтальные, вертикальные)

    Дополнительные интерфейсы:

    Проводной M-шин, RF и пульс

    Одобрения

    9

    № ОС: середина одобрения № : WRAS
    2 WRAS
    :
    EW110 серии Series Unitejet водные счетчики
    EW1100A — метры воды для холодной воды, R100, подходит для зажима на модулях
    EW1100AC0600

    SK 09-MI 001-SMU007

    1502314

    EW1100AC1100
    EW1100AC1200
    EW1100AC1400
    EW1100AC2000
    EW1101A — SingleJet водные счетчики для теплой воды, R80, подходит для клипа на модулях
    EW1101AC0600

    SK 09-MI001-SMU009

    1502314

    EW1101AC1100
    EW1101AC1200
    EW1101AC1400
    EW1101AC2000 EW1101AC2000
    EW1100C — метры воды для холодной воды, R160, подходит для клип на модулях
    EW1100CC2800
    9000C2 TCM 142/11 — 4832

    1802340

    EW1100CC3900
    EW1100CC4600

    EW1101CC3900 EW1101CC4600 EW1100CM2000

    ОС-нет. :

    1

    середина одобрения № :

    WRAS
    WRAS
    Утверждение № :

    EW1101C — метры воды для теплой воды, R100, подходит для зажима на модулях
    EW1101CC2800

    TCM 142/11 — 4832

    нет в наличии

    EW110xCM — Singlejet счетчики воды с собранными м -Автобус клип на модуле
    EW1100CM1200

    SK 09-MI001-SMU007

    1502314
    EW1100CM2800

    TCM 142/11 – 4832

    1802340

    EW1100CM3900
    EW1100CM4600
    EW1101CM1200

    SK 09-MI001-SMU009

    1502314

    EW1101CM2000
    EW1101CM2800

    ТСМ 142 / 11 — 4832

    нет в наличии

    EW1101CM3900
    EW1101CM4600
    СТРОИТЕЛЬСТВО
      9273

      900912 OS-Number08

      1213

      1

      8

      9005

      Дизайн
      EW110 Счетчики воды состоят из:

      • Механический роликовый счетчик или комбинированный роликовый и циферблатный счетчик
      • Корпус счетчика DN15…20 с возможностью поворота на 350°
      • Уплотнительный хомут между корпусом и датчиком расхода
      • Одноструйный датчик расхода с магнитной муфтой
      • Корпус датчика расхода с внешней резьбой по ISO228 на входе и выходе и ситом на входе.
      СПОСОБ РАБОТЫ

      Счетчик
      Счетчик DN15 и DN20 можно считывать с однострочного восьмиразрядного роликового счетчика, единицей измерения которого является м³. Счетчик DN25, DN32 и DN40 можно считывать с пятиразрядного роликового счетчика с четырьмя циферблатами для десятичных разрядов.
      Счетчик размеров DN15 и DN20 можно поворачивать для лучшей читаемости.
      Циферблат размеров DN25 и больше защищен крышкой.

      Датчик расхода
      Одноструйная технология датчика расхода сочетает в себе высокую точность измерения с долговременной стабильностью.Рабочее колесо соединено со счетчиком магнитной муфтой. Муфта защищена от внешней магнитной силы для предотвращения несанкционированного доступа.
      Датчик потока имеет сито на входе для предотвращения попадания частиц в измерительную камеру.

      Интерфейсы
      Счетчики воды серии EW110 могут быть оснащены коммуникационными модулями для дистанционного считывания показаний. Для каждого счетчика требуется один модуль, и только один модуль может быть установлен на счетчике. Невозможно использовать несколько модулей одновременно с одним и тем же счетчиком.Модули закрепляются на счетчиках в полевых условиях и могут быть установлены в любое время, даже когда счетчики уже работают. Все модули поставляются готовыми к использованию. Однако на случай изменения значений по умолчанию требуется программирование.
      Следующие зажимные модули доступны в двух размерах: для DN15/20 и для DN25/32/40.

      • M-BUS:
        EWA110C ….-MBUS
      • RF (радиочастота):
        EWA110C … -RF
      • Пульсовый пульс:
        EWA110C ….-PO

      Модуль M-Bus
      Модуль M-Bus имеет кабель для подключения к шине. Он соответствует EN 13757-3 с первичной и вторичной адресацией. Можно запрограммировать различные сигналы тревоги, например, чрезмерный расход или параметры, указывающие на возможную утечку. Программирование осуществляется через ведущее устройство M-Bus с помощью программного инструмента EWASET-MBUS, который можно бесплатно загрузить с микросайта Honeywell Home Fluids, посвященного измерениям. Для изменения адреса модуля этот инструмент не требуется, если используются ведущие устройства Honeywell Home EW535, Relay или Diehl Metering M-Bus.
      Доступна специальная версия серии EW110 с установленным и настроенным на заводе модулем M-Bus.

      Радиочастотный модуль
      Радиочастотные модули предназначены для непосредственного монтажа на счетный механизм бытовых счетчиков холодной и теплой воды.
      Работают в беспроводном режиме M-Bus по стандарту OMS (протокол Open Metering Standard) с частотой около 868,95 МГц.

      Модуль импульсного вывода
      Модуль импульсного вывода имеет два программируемых импульсных выхода.Стандартное значение импульса составляет 1 литр для DN15 и DN20 и 100 литров для DN25…40. Значения импульса можно увеличивать с шагом 1 литр до значения импульса 255 литров для DN15 и DN20 и с шагом 100 литров до значения импульса 25,5 м³ для DN25…40.
      Значение импульса и тип импульса можно изменить. Для этого требуется адаптер для программирования EWA3001797 и программный инструмент EWASET-PO, которые можно бесплатно загрузить с микросайта Honeywell Home Fluids Metering.

      ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

      Храните детали в оригинальной упаковке и распаковывайте их незадолго до использования.
      Следующие параметры применяются во время транспортировки и хранения:

      Обзор

      Компоненты

      Материалы

      1

      13

      Обложка

      2

      3

      3

      роликовый счетчик и блок

      13

      4

      4

      113

      3 —

      5

      6

      13

      Уплотнительная зажим

      Синий или красный пластик

      9

      13

      3

      Утверждение Mark

      9

      Выход

      1

      61

      параметр

      9

      Окружающая среда:

      Чистое, сухое и пыль бесплатно

      Мин. температура окружающей среды:

      1 °C

      Макс. Температура окружающей среды:

      60 ° C

      * Non Condensing

      Руководство по установке

      Настройка Требования

      • Успокабление ног до или после или после EW110 Счетчики ряда воды не требуется, если счетчик не установлен до или после насоса или клапана с электроприводом. В этом случае требуется успокоительная ножка 5 x DN перед счетчиком или 3 x DN позади счетчика
      • Все размеры могут быть установлены в любом положении. В вертикальном положении динамический диапазон меньше
      • Водомеры серии EW110 должны быть установлены циферблатом вверх или в сторону, но не ниже горизонтальной плоскости
      • Избегайте установки в самой высокой точке системы, так как в счетчике может попасть воздух рекомендуется установить шаровой кран до и после счетчика для легкой замены
      • Во время измерения счетчик должен быть полностью заполнен водой

      Покупатель, установщики и пользователи данного устройства несут ответственность за обеспечение того, чтобы он был подключен или установлен в защищенной сети, которая предотвращает любое несанкционированное вторжение в систему безопасности или любой другой внешний риск.

      Технические характеристики

      Данные потока

      • EW110 Seriescold Счетчики воды в размерах DN15 и DN20 доступны с двумя диапазонами потока:
      • Стандартный диапазон расходов похож на бывший метрологический класс EC B . Обозначается буквой « A » в седьмой позиции номера ОС, например,
        EW1100AC1200
      • Расширенный диапазон расхода аналогичен прежнему классу C и обозначается буквой «C» (т.г. EW1100CC2800) Счетчики холодной воды типоразмеров DN25 – DN40 доступны только с расширенным диапазоном расхода. Счетчики теплой воды в основном имеют меньший динамический диапазон.

      2

      08 4 312

      4

      1,6

      9009

      15

      EW1100A (холодная вода) EW1101A (теплая вода)

      Номинальный размер диаметра:

      DN

      15
      (1,6 м³/ч)

      15, 20
      (2.5m³ / h)

      20
      (4 м³ / ч)

      2

      15

      (1,6 м³ / ч)

      15, 20
      2. 5M³ / H)

      20

      (4 м³ / час)

      минимум (Q1) (горизонтальный):

      л/ч

      16 25 40 20 31.25

      50

      50

      2

      L / H

      L / H

      32 50 80112 50 80113 40 62,5

      100

      Переход (Q2) (горизонтальный):

      L / H

      26 40 40 64 32 50

      80

      Переход (Q2) (вертикальный):

      L / H

      51 80113 80113 64 100

      160113

      160

      Pormance (Q 3 ) :

      м³/ч

      1. 6 4 1,6

      Отгрузка (Q4): 3

      м3 / ч

      2 3 3.125 5 2 3.125

      53

      5

      Динамический диапазон (Q3 / Q1) (горизонтальный):

      R100

      R100 R100 R80 R80 R80

      R80

      R80

      Динамический диапазон (Q3 / Q1) (вертикальный):

      R50

      R50 R50 R40113 R40113 R40113 R40

      R40

      Соотношение Q2/Q1:

      1. 6

      1.6 1.6 1.6 1.6

      1.6

      13

      л / ч

      6 8 15 6 8

      15

      2 3232

      9011 2 100

      126

      256

      512

      13

      9

      R50

      8
      EW1100C (Motor Meter, DN25 — 40)

      Номинальный размер диаметра:

      12

      3

      Q1 (горизонтальный):

      л/ч

      63

      160113

      160

      Минимум (Q1) (вертикальный):

      L / H

      126

      200

      320

      Переход (Q2) (горизонтальный):

      L / H

      101

      101

      160

      256

      Переход (Q2) (вертикальный):

      l / H

      2023

      202

      320

      512

      Постоянные (Q

      (Q 3 ) :

      м³ / ч

      6. 3

      10

      16

      3

      м3 / ч

      7.9

      12.5

      20

      динамический диапазон (Q3 / Q1) (горизонтальный):

      13

      R100

      R100

      R100

      R100

      Динамический диапазон (Q3 / Q1) (вертикальный):

      R50

      R50

      R50

      Соотношение Q2 / Q1:

      1.6

      1.6

      1.6

      1,6

      L / H

      21 33

      53

      13

      R80

      3

      R80

      EW1101C (теплый водный счетчик, DN25 — 40)

      Номинальный размер диаметра:

      DN

      3

      25

      32

      40

      Минимум (Q1) (горизонтальный):

      L / H 79 125 200

      Минимум (Q1) (вертикальный):

      L / H

      158

      250

      400

      400

      Переход (Q2) (горизонтальный):

      L / H

      126

      200

      320

      Переход (Q2) (вертикальный): L / H 256 400

      640113

      640

      640099

      Постоянные (Q 3 ) :

      м³/ч

      6. 3

      10

      3

      16

      3

      3

      м3 / ч

      7.9 12.5

      20

      Динамический диапазон (Q3 / Q1) (горизонтальный):

      R80 R80

      Динамический диапазон (Q3 / Q1) (вертикальный):

      R40 R40

      R40

      Соотношение Q2/Q1:

      26 1.6

      1.6

      L / H 13 21

      33



      Типоразмер

      • Счетчики воды серии EW110 следует выбирать таким образом, чтобы постоянный расход системы находился между переходным расходом (Q2) и постоянным расходом (Q3)
      • Расход не должен опускаться ниже Минимум (Q1) или превышать расход перегрузки (Q4) в любое время



      Обзор
      • EW110, DN5-DN20
      • EW, DN25-DN40



      90092 — 90090

      120

      Параметр
      значений

      номинальный размер диаметра:

      DN 15 20 25 312 40

      Вес :

      кг 0. 5 0.6 0,6 2.0 2.2

      23

      9009

      13

      1

      1

      L

      110 130112 260113 260

      300

      I

      380113 380113

      440

      44099

      H

      36 36

      36

      H

      69 69 120 120

      120

      H2

      185 185

      185

      Метровая резьба:

      G 9 4260 3 /4 «B

      G1″ G1 « G1 1 /4″ G1 1 /2 «

      G2″

      счетчик диаметра:

      Ød

      72

      70005 72 111 111

      111

      111

      Примечание: Все размеры в мм, если не указано иное.
      Примечание: Масса указана без фитингов или каких-либо других принадлежностей

      ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

      В следующих таблицах содержится вся информация, необходимая для заказа товара по вашему выбору. При заказе всегда указывайте тип, код заказа или номер детали.

      Параметры 9005


      2

      1

      9204

      15

      12 6.3 м³ / ч

      25

      2 6,3 м³ / ч

      13
      Объем доставки
      • EW110 серии
      • Две бумажные уплотнения
      • Блокировка проволоки и уплотнения
      • Установка и настройки Инструкции
      Аксессуары

      Номинальный размер Диаметр:

      Расход: Q 3

      Длина:

      DN

      для холодной воды

      для теплой воды

      для теплой воды

      3

      EW110 серии со стандартным расходом

      15

      1. 6 м³ / ч 110 мм EW1100Ac0600

      EW1101AC0600

      15

      2,5 м³ / ч 80 мм EW1100AC1100

      EW1101AC1101

      15

      2,5 м³ / ч 110 мм EW1100Ac1200

      00

      20

      2,5 м³ / ч 130 мм EW1100AC1400 9000AC1400

      EW1101AC1400

      20

      4 м³ / ч 130 мм EW1100AC2000

      EW1101AC2000

      EW110 серия с расширенным расходом

      15

      260 мм EW1100CC2800

      EW1101CC2800

      32

      10 м м³ / ч 260 мм EW1100CC3900

      EW1101CC3900

      40

      16 м³ / ч 300 мм EW1100CC4600 EW1100CC4600

      EW11013

      EW110 серии

      EW110 с расширенным диапазоном потока и модулем M-BUS уже установлены и настроены

      15

      2. 5 м³ / ч 110 мм EW1100CM1200

      EW1101CM1200

      20

      4 м³ / ч 130 мм EW1100CM2000 9000CM2000

      EW1101CM2000

      25

      260 мм EW1100CM2800

      EW1101CM2800

      32

      10 м³ / ч 260 мм EW1100CM3900

      EW1101CM3900

      40

      16 м³ / ч 300 мм EW1100CM4600

      EW1101CM4600

      3

      12

      EWA1

      EWA1

      9

      9 4854
      Описание Размер Номер детали

    • Набор подключений
      Набор из двух профсоюзных гайков, два уплотнения и два из внешних резьбовых латунных хверцов (требуется один пакет на метр) — герметичный с блокировкой проволоки
    • для DN15

      1 /2 «x 3 /4″

      EWA1500035

      для DN20

      3 /4 «x 1»

      EWA1500042

      для DN25

      1 «x 1 1 /4″

      EWA1500062

      для DN32

      13
      1 1 /4 «x 1 1 /

      2 «

      EWA1500067

      для DN40

      1 1 /2″ x 2 «

      EWA1500072

      12

      MBus

      4

      Модуль связи Проводной M-Bus Module

      для DN15 — 20

      9230C1520-MBUS

      для DN25 — 40

      EWA110C2540-MBU

      Po

      3

      Модули связи Пульсовый модуль

      для DN15 — 20

      EWA110C1520-Po

      90C13

      для DN25 — 40112

      EWA110C2540-PO

      9230C2540-PO

      RF MODUL

      Модули связи Модуль импульсного выхода

      Для DN15 — 20

      EWA110C1520-РФ

      Для DN25 — 40

      EWA110C2540-РФ

      Интерфейс программирования Для пульсового модуля

      1

      EWA3001797

      Программное обеспечение
      4
      Программное обеспечение
      9
      доступно бесплатно для загрузки из жидкости Microsite на HTITP: / /www. Metering.ecc.emea.honeywellhome.com Руководства пользователя можно загрузить из того же места.

      для программирования модулей M-Bus

      для программирования пульсовых модулей

      EWASET-PO

      для получения дополнительной информации
      Homecomfort.resideo.com/europe

      Сообщить об этом объявления

      ADEMCO 1 GmbH
      Hardhofweg 40
      74821 MOSBACH
      Германия
      Телефон: +49 6261 810
      Факс: +49 6261 81309

      Изготовлено для и от имени компании Pittway Sàrl, La Pièce 4, 1180 Rolle, Швейцария ее уполномоченным представителем Ademco 1 GmbH EN0H 0454GE23 R0520 Возможны изменения.© 2020 Питтуэй Сарл. Все права защищены.
      Этот документ содержит конфиденциальную информацию Pittway Sàrl и ее дочерних компаний и защищен авторским правом и другими международными законами.

    • alexxlab

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *
