виды монтажа и способы установки

Установка и подключение телефонной розетки, является одним из основных этапов установки стационарного телефона. Неправильный  монтаж этого элемента, не приведёт к таким негативным последствиям, как неправильная установка электрической розетки, но при некачественном выполнении работ может быть нарушена работа телефона и линии связи. Как правильно осуществить установку розетки для телефонного аппарата будет подробно изложено ниже, но вначале следует определиться какой вид арматуры требуется установить для подключения стационарного аппарата.

Виды телефонных розеток

На сегодняшний день существует огромное количество различных типов розеток, многие из которых устарели, но могут использоваться с некоторыми моделями телефонов. Виды разъёмов для подключения телефона:

1. 6P2C — этот вид телефонного разъёма, является самым распространённым. 6P2C полностью соответствует стандарту RJ11, по которому подключается большинство современных телефонов.

2. 6P4C — этот стандарт разъёма отличается от 6P2C, дополнительной парой контактов. Этот вид разъёма, позволяет подключить два аналоговых аппарата или один цифровой телефон. К таким элементам арматуры могут быть подключены аппараты, имеющие стандарт подключения 6P2C. В этом случае, 2 контакта в разъёме останутся незадействованные.

3. 6P6C — этот стандарт используется для подключения 3 линий или цифровых устройств. Он так же соответствует стандарту RJ11. К разъёму этого вида можно подключаться телефонным аппаратам с кабелем стандарта 6P4C и 6P2C.
4. РТШК-4 — устаревший стандарт, который по сей день используется для подключения телефонов старых моделей.


Подключение розетки

Для установки понадобятся следующие инструменты:

• Электрическая дрель.
• Отвёртка.
• Нож.
• Коронная насадка для подрозетников.
• Зубило.
• Молоток.

Вооружившись этими инструментами можно без труда установить телефонную розетку, как внутренней, так и наружной конструкции. Какой инструмент необходим для проведения работ обязательно ознакомьтесь в статье Собираем сумку электромонтажника.

При осуществлении работ с проводами телефонной линии, необходимо иметь в виду, что в момент, когда данному абоненту будет осуществлён вызов, напряжение в телефонной сети может достигать 120 В. Учитывая тот факт, что электрический ток будет переменным, то неприятные ощущения, человеку, который коснётся оголённых металлических элементов незащищённой частью тела, будут гарантированы. Чтобы избежать таких последствий все работы, следует выполнять только в прорезиненных перчатках.

Следующим этапом установки, является удаление изоляции на концах проводников. Производить эту операцию, необходимо с помощью ножа или специального устройства для очистки проводов. Если зачищать провода придётся с помощью ножа, то делать это необходимо с большой осторожностью, чтобы не повредить тонкие жилы кабеля. Каждая жила кабеля зачищается на 4 см, после чего провода зажимаются в контактах согласно схемы подключения.

Установка телефонной розетки

Установка телефонной розетки на стену начинается с определения  способа монтажа. Для того чтобы установить скрытую арматуру, потребуется сделать отверстие в стене, глубина которого должна быть достаточной для полного размещения внутренней части этого устройства. Для того чтобы сделать углубление в стене, потребуется дрель и специальная коронная насадка для подрозетников. Порядок установки подрозетника в стене обязательно прочитайте в статье. Если такой инструмент отсутствует, то можно сделать отверстие для розетки с помощью зубила и молотка. Затем к сделанному в стене монтажному отверстию необходимо прорубить штробу, в которой будет уложен телефонный кабель. Следующий этап подключения заключается в размещении  кабеля в штробе, и подводка его в подрозетник, который устанавливается в ранее сделанном отверстии. Провода подключаются согласно схеме, затем изделие устанавливается в установочную коробку и равномерным затягиванием винтов, с помощью специальных лапок, надёжно фиксируется.

Как провести электромонтаж провода можете ознакомиться на нашем сайте.

Для устранения образовавшихся зазоров между установочной коробкой и стеной, необходимо приготовить гипсовый раствор и заделать все имеющиеся щели. Гипсовым раствором заделывается канал в стене, для прокладки кабеля.

Когда раствор застынет, на розетку устанавливается декоративная пластмассовая накладка.

Открытая установка

Подключение телефонной розетки накладного типа займёт намного меньше времени, чем монтаж скрытого устройства.

Открытая установка осуществляется в такой последовательности:

• Зачищенные провода заводятся и фиксируются в клеммах устройства.
• Розетка крепится к полу или в нижней части стены с помощью 2 саморезов или дюбелей.
• На розетку устанавливается декоративная коробка, а поверх кабеля — электротехнический плинтус.
• Подключается аппарат и производится проверка качества связи.

Если телефон будет работать в стандартном режиме, то монтаж телефонной розетки можно считать завершённым. Как подключить телефонную розетку видео смотрите ниже:

 Установка телефонной розетки фирмы Legrand

Продукция французской фирмы «Легранд», является наиболее качественной среди аналогичных элементов телефонной арматуры представленной на рынке. К некоторым видам розеток этой фирмы можно присоединить 2 телефонных аппаратов.  Особенностью изделий фирмы «Легранд», являются специальные зажимы, которые позволяют подсоединять к розетке провода, предварительно их не зачищая от изоляционного слоя. Соединение металлических проводников происходит за счёт специальных ножей, которые установлены в зажимах розеток. Ножи срезают защитный слой изоляции, во время затягивания специальных зажимов. Использование розеток Legrand позволяет сократить время на установку арматуры, а качество используемых для производства изделий этой фирмы материалов, позволит безупречно работать  домашней телефонной системе в течение длительного времени.

Заключение

Как подключить телефонную розетку, ясно из данного материала. Самостоятельная установка телефонной розетки займёт немного времени, также можно будет сэкономить некоторое количество денег на вызове мастера. Телефонная розетка, является обязательным элементом телефонной линии, и без неё невозможно будет произвести быструю замену телефона или правильно осуществить разводку нескольких линий. Схема подключения большинства моделей телефонов указана на корпусе устройства с нижней стороны. Каждой цветовой схеме соответствует набор проводов в телефонном кабеле, цвет которых является стандартным для всех моделей устройств, поэтому разобраться в имеющихся обозначений не составит труда. Распиновка, также может быть указана в инструкции к телефону.

Распайка проводов всегда соответствует схеме, поэтому можно смело устанавливать телефонную розетку по имеющимся обозначениям.

Чтобы правильно подключить телефонную розетку, не требуется специальных знаний в области электротехники, достаточно иметь элементарные представления о прохождении электрического сигнала по металлическому проводнику, чтобы подключить устройство по всем правилам.

Телефонная связь в 21 веке приобрела новые виды, но использование проводных телефонов по прежнему актуально. Установленный стационарный телефон, позволяет пользоваться услугами связи даже в том случае, когда сотовая связь не будет принимать сигнал по причине магнитных бурь или вспышек на солнце. Стационарное устройство не прекратит работу в результате полного разряда батареи или самоуничтожения загрузочного файла. Стационарный телефон практически невозможно потерять или «утопить» на рыбалке, поэтому такие устройства будут востребованы ещё долгое время.

Подключение телефонной розетки

Что для этого нужно?

Для подключения телефонной розетки понадобится следующее:

И, конечно же, понадобится сама розетка.

Виды розеток

От того, какой вид розетки будет выбран, зависит способ ее установки.

Розетки разделяются на следующие типы:

• Встраиваемые в стену розетки «евро»

• Розетки внешнего типа

• Розетки советского образца

Установка розеток советского образца — РТШК-4 ранее осуществлялась вместе с конденсатором, который проверял линию и в момент звонка оповещал о ее занятости. Сейчас же розетки устанавливаются без конденсатора, что существенно упрощает этот процесс.

Для того чтобы более наглядно осветить процесс подключения телефонной розетки, рассмотрим пример установки внешней универсальной розетки — RJ-11.

Как подключить розетку внешнего типа

Перед тем как приступить к установке нужно обязательно одеть защитные перчатки.

Важно! Во время звонка напряжение в телефонной линии возрастает на 100-120 Вольт, поэтому работа с розеткой без перчаток представляет серьезную угрозу для жизни и здоровья.

Теперь нужно при помощи бокорезов или же специального инструмента для работы с кабелем оголить провод телефонной линии, зачистив его от изоляции на 4 см. Жилы должны быть ровными, поэтому их нужно будет расправить.

Важно! Изоляцию нужно снимать очень аккуратно, стараясь не сделать насечек на медных жилах, иначе они могут легко переломиться.

Когда провод подготовлен к предстоящей работе, можно приступать к подключению. Для этого нужно открыть корпус розетки и ознакомиться с ее содержимым.

Внутри розетки можно увидеть следующее:

Для подключения телефона для домашнего пользования достаточно только двух клемм и двух проводов. Потому на первый взгляд содержимое коробки может показаться странным, ведь здесь целых 4 клеммы. Но оставшиеся 2 используются для подключения еще одной телефонной линии.

В нашем случае понадобятся 2 клеммы (на рисунке они обведены красным цветом), к которым и будет подключаться телефонная линия. Далее следует подключить провод к красному («минус») и зеленому («плюс») проводам, прикручивая жилы к металлическим винтам.

Для того чтобы соблюдать правильность подключения нужно проверить полярность линии при помощи мультиметра или тестера.

Совет! Если под рукой вдруг не оказалось тестера, можно воспользоваться обычным картофелем. Для этого нужно разрезать картофелину пополам и вставить в нее концы кабеля: около «плюса» цвет изменится.

Не все телефонные аппараты требуют строго соблюдения полярности, в большинстве случаев она не важна.

После того как все операции завершены — крышка возвращается обратно и защелкивается. Затем коробка крепится к стене при помощи саморезов или двусторонней клеевой площадки.

После подключения нужно обязательно проверить, есть ли связь.

Установка розетки скрытого типа

Еще один распространенный вид телефонных розеток — розетки скрытого типа.

Они выглядят вот так:

Они очень удобны, поскольку не выступают из стены и аккуратно смотрятся. И хотя процесс их подключения ничем не отличается от подключения внешних розеток, повозиться все-таки придется, так как нужно будет смонтировать отверстия в стене.

Для подключения скрытой розетки, кроме всех уже перечисленных инструментов (отвертка, мультиметр, бокорезы, кабель), понадобится также подрозетник, перфоратор и крепежи.

Прежде чем приступить к устройству отверстия для закладки кабеля, нужно подготовить перфоратор, подобрав к нему соответствующую насадку с диаметром равным диаметру самой коробки. Далее нужно просверлить круглое отверстие и установить в него соответствующий подрозетник.

Для того чтобы подвести к подрозетнику кабель, нужно продолбить в стене углубление, которое, после устройства в нем провода, заштукатуривается. Готовая бороздка должна быть заполнена кабелем так, чтобы в подрозтенике осталось в запасе еще примерно 10 см провода.

Затем следует тот же самый процесс присоединения жил кабеля к клеммам, как и в случае с внешней телефонной розеткой.

После, коробка устанавливается в подрозетник и надежно крепится к стене при помощи распорных винтов. Сверху закрепляется декоративная накладка — процесс установки окончен.

Хорошо чувствовать себя хозяином своего дома и мастером на все руки. Но если процесс подключения телефонной розетки своими руками показался вам слишком сложным, то не бегите к мастерам.

Видео, рассказывающее о процессе установки телефонной и электрической розетки, прояснит все непонятные моменты установки:

Больше информации

Задать вопрос

Как подключить телефонную розетку своими руками

Подключить своими руками телефонную розетку проще, чем электрическую. А главное, более безопасно, потому что в розетке присутствует безопасная для человека величина напряжения. Но при этом учитывайте, что при вызове абонента подается в линию напряжение 120 Вольт- при этом бьет прилично по рукам.

Для подключения телефонной линии используется всего 2 провода небольшого сечения. Сложности в подключении телефона своими руками абсолютно никакой нет. А как это сделать или подключить несколько телефонных розеток Вы узнаете далее из этой статьи. Если после правильного подключения телефон не работает, что мало вероятно, тогда необходимо поменять местами провода.

В своем доме или квартире Вы можете установить любое количество телефонных розеток— все они к линии подключаются параллельно, т. е. один провод подключается на первый контакт и оттуда уходит на первый контакт последующей розетки. Второй провод приходит на другой контакт розетки и с него же уходит также, но только на второй контакт последующей.

Разбирается накладная телефонная розетка довольно просто— выкручиваем болтик или поддеваем отверткой защелки, в специально обозначенных местах. Внутренняя розетка устанавливается в монтажную коробку или блок полностью аналогично электрической по этой инструкции.

Схема подключения телефонной розетки

Если у Вас старый телефонный аппарат, тогда покупайте универсальную телефонную розетку, в которой установлен как современный коннектор, так и старый 4 контактный разъем с пятым пластмассовым язычком. Подключается розетка старого образца очень просто- 2 провода садятся на правые контакты относительно пластикового язычка, который будет находится внизу. Но при этом необходимо убедится, что в вилке от телефонного аппарата провода подключены зеркально на те же контакты, что и в розетке.

Сегодня используется 3 современных телефонных типа коннекторов и соответственно 3 вида телефонных розеток:

1. RJ11 c 2 проводами. В своей практике не встречал.
2. RJ14 с 4 проводами и контактами. Именно под коннектор и выпускается большинство телефонных розеток. Для подключения одной линии в доме или квартире используется два средних контакта под номерами 2 и 3. При необходимости (например в офисе) подключения второй телефонной линии используются контакты 1 и 4. В накладной розетке необходимо подключать телефонную линию на 2 средних контакта, к которым подключаются провода красного и зеленного цветов.
3. Розетку RJ25 с тремя парами контактов не рекомендую покупать для подключения своими руками телефона в доме или квартире. Если все же купили, тогда для подключения одной телефонной линии используются контакты 3 и 4 с подключенными к ним красным и зеленным проводами.

В любой тип розетки может включаться телефонный кабель с любым типом коннектора RJ11, RJ14 или RJ25. Они по размерам одинаковы и отличаются лишь количеством контактов.

Учитывайте, что согласно общепринятой схеме цветовой маркировки- для подключения одной линии в накладной розетке используются те контакты, от которых к коннектору отходят провода красного и зеленного цветов.

Для подключения телефонной розетки в доме или квартире используется двухжильный провод. Телефонная розетка в офисах может подключаться как шести-, четырёх- или двужильным плоским телефонным кабелем, так и витой парой (для компьютерной сети).

Особенности подключения телефонной розетки Legrand

При установке телефонной розетки Легранд нет необходимости в зачистке проводов, благодаря встроенному механизму самозачистки. Подключение кабеля происходит методом поворота контактного механизма на четверть оборота, как показано на рисунке.

После завершения всех работ подымите трубку, если не появится гудок- поменяйте полярность методом замены местами проводов на контактах. Если не поможет, тогда проверьте схему подключения, а так же целостность и надежность контактов проводов.

Как самостоятельно подключить телефонную розетку | Полезные статьи

Многие задумываются, как правильно подключить телефонную розетку своими силами, и в данной статье мы расскажем, как смонтировать и подключать розетку для телефона.



Монтаж телефонной розетки разных видов

В настоящее время реализуется несколько видов розеток: внешние и встраиваемые. Первый вариант более прост в установке, однако встраиваемые розетки обладают более привлекательным внешним видом. Подключение обоих видов осуществляется аналогичным образом, различия заключаются только в способе монтажа.

Кроме того, существуют разные виды разъемов: RJ 11 с двумя контактами, розетка телефонная RJ 25(12) с 6-ю контактами, а также RJ 14 с 4-мя контактами. Чаще всего для подключения домашних аналоговых телефонов используется розетка телефонная RJ 11.

Кроме того, для подключения магистрального провода к нескольким розеткам используются двойные телефонные розетки, монтаж которых несколько отличается от одинарных.

Правильное подключение телефонной розетки открытой установки RJ11

Установка телефонной розетки требует ряда инструментов и комплектующих, включая:

• розетку телефонную RJ 11, подключение которой будет осуществляться;
• двухжильный кабель с сечением 0,3-0,5мм2, например, КСПВ 2х0,5 или ТРП;
• приспособление для снятия изоляции;
• отвертку;
• мультиметр;
• защитные перчатки.

Ответ на вопрос «как установить телефонную розетку накладного исполнения?», можно разделить на несколько пунктов:

• Наденьте защитные перчатки – напряжение телефонной линии в момент покоя составляет около 60Вольт, а в момент звонка 100-120Вольт.
• Снимите изоляцию с кабеля, стараясь не оставлять насечек на проводе.
• Откройте корпус розетки. Телефонная розетка RJ 11, подключение которой мы осуществляем, включает необходимость присоединения телефонной линии к средним контактам. Схема телефонной розетки может включать 4 контакта, в таком случае они присоединяются согласно схеме.
• Существуют также розетки немецкого производства, в которых подключать необходимо к 2 и 5 контактам, однако они встречаются редко. Для подключения такого аппарата вместо зеленого провода необходимо использовать черный, а вместо красного — желтый.
• Определите полярность. Красный цвет – это «минус» в телефонной линии, а зеленый – плюс. Как правило, подсоединение телефонной розетки не требует определения полярность, однако некоторые аппараты могут плохо работать, если подключить их не по правилам. Определить полярность можно с помощью тестера.
• Заглубите жилы кабеля между металлическими вилками внутри розетки с помощью кроссировочного или обычного канцелярского ножа. Края пазов имеют заострения и сужаются. При заглублении жилы, они прорезают изоляцию, что обеспечивает хороший контакт.
• Закрепите розетку на стене и защелкните крышку.
• Осуществите подключение телефона к розетке и проверьте, есть ли связь.



Метод, как подключить телефон к розетке такой – необходимо приобрести вилку RJ11 и с помощью специального приспособления обжать её в соответствии с расположением проводов в розетке. Если у вас телефонная розетка, схема подключения которой имеет 2 контакта, они будут расположены так же, как показано на схеме, а крайние контакты останутся свободными.

Установка телефонной розетки скрытого типа

Если вас интересует, как подключить RJ 11 скрытого вида, подключение будет аналогичным – различия заключаются в монтаже. Для начала вам необходимо сделать отверстие в стене, затем установить подрозетник и закрепить его с помощью саморезов.

После этого используйте вышеописанный метод «как подсоединить телефонную розетку накладного исполнения», поместите корпус розетки в коробку и закрепите с помощью распорных винтов, установите внешнюю рамку розетки и подключите обжатый кабель.

Как подключить телефонную розетку. Правильно подключаем телефонную розеткуИнформационный строительный сайт |

С помощью телефонной розетки подключение телефона и его замена производится намного проще, чем без нее. Существует несколько разновидностей телефонных розеток, которые различаются способами их подключения. О том как подсоединить телефонную розетку рассмотрим далее.

Телефонная розетка — характеристика и разновидности

Телефонная розетка представляет собой слаботочную розетку, основным назначением которой выступает подключение к кабелю проводного и беспроводного аппарата к сети телефонного назначения.

Телефонные розетки способные соединять не только телефоны, но производят соединение модемов, факсов и мини АТС.

Телефонная розетка бывает одноразъемной и многоразъмной. Второй вариант предполагает подключение к одной розетке нескольких приборов одновременно.

Среди разнообразия коннекторов для телефонной розетки, следует выделить несколько их разновидностей:

•  RJ 11 — с наличием двух проводов. Рекомендуется для использования в телефонии при подключении телефонного аппарата к телефонной линии линейного типа.
• RJ 14 — имеет четыре провода и четыре контакта. Данный тип коннектора подходит под большинство телефонов. Чтобы подключить одну телефонную линию в помещении, требуется использовать контакты под номером три и два. Если подключение происходит в помещении офиса, где требуется несколько телефонных линий, то применяется контакт №1 и 4. При наличии телефонной розетки накладной подключение телефонной линии происходит с помощью двух контактов зеленого и красного цветов, расположенных посередине коннектора.
• RJ 25 — имеет три пары контактов. Данный вариант не подходит для самостоятельного подключения и требует присутствия специалиста в области телефонии. Коннектор осуществляет подключение третьего и четвертого контактов.

• RJ 9 — основной функцией данного коннектора выступает соединение телефона с телефонной трубкой.
• РТШК 4 — телефонные розетки советского происхождения, характеризуется наличием четырех контактов и ключа, устаревшего типа. Данный тип розетки предполагает подключение телефона с помощью неразъемного способа при применении коробки отводного типа. Если в помещении присутствует несколько таких розеток, то они образуют небольшую цепь, для замыкания которой используется конденсат.

Любой из вышеперечисленных типов розетки предполагает установку в него телефонного кабеля, которые имеют одинаковые размеры и штекеры, а различаются всего лишь значением количества контактов.

Учтите, что общепринятая телефонной розетки схема подключения предполагает установку одной телефонной линии с применением контактов, имеющих красный или зеленый цвет.

Чтобы подключить телефонную розетку в помещении рекомендуется применять провод с двухжильным сечением. При осуществлении данного процесса в общественных местах в виде офисов используются и трех и шестижильные кабеля.

Как подключить телефонную розетку скрытым способом

Чтобы осуществить проведение данного процесса потребуется наличие:

• скрытой розетки;
• перфоратора с наличием коронки для кирпичных поверхностей;
• крепежных элементов;
• бокорезов или другого устройства, помогающего деизолировать провода;
• тестера или мультиметра;
• отверток.

При подключении розетки со крытой установкой первым делом необходимо провести телефонный кабель к месту монтажа розетки. Кабель проводят по поверхности плинтуса, штробы или специального канала для телефонных коммуникаций.

Инструкция по подключению телефонной розетки:

• Сначала необходимо подобрать насадку, для установки на перфоратор. Ее диаметр должен равняться диаметру устанавливаемой коробки.

• С помощью карандаша начертите место для установки телефонной розетки, а затем перфоратором проделайте отверстие в стене.
• Произведите установку коробки на стену, зафиксируйте ее с помощью саморезов с дюбелями.
• С помощью острого предмета отрежьте часть телефонного кабеля таким образом, чтобы оставить небольшой запас, укладываемый в коробку, его длина не должна превышать десяти сантиметров.
• Произведите подключение кабеля, а установленный корпус розетки разместите в коробке и зафиксируйте при помощи распорных винтов.
• Приступите к установке внешней рамы и накладки.

Предлагаем подробнее изучить рекомендации по подсоединению кабелей в телефонной розетке RJ 11, RJ 12. Первый тип розетки распространен в телефонной сети стандартного типа, а второй — хорошо подходит для подключения телефонных аппаратов, которые работают в офисах или других общественных местах с большой нагрузкой на телефонию.

Данные типы розеток содержат от 2 до 4 контактов, которые имеют вид небольшой вилки, выполненной из металла, именно между ними заглубляют кабельные жилы. Подключение телефонного аппарата происходит к контактам центрального расположения. Чтобы установить такие розетки требуется наличие специального оборудования — кроссировочного ножа. Хотя, при наличии определенного опыта и желания, данная процедура вполне выполнима при помощи обычного канцелярского ножа.

Подключение розетки к кабелю состоит из таких действий:

• снятие внешней оплетки кабеля на расстоянии до пяти сантиметров;
• расправление всех жил кабеля, их может быть от двух до шести;
• укладка жил в пазы и их заглубление с помощью специального инструмента или канцелярского ножа;
• обеспечение контакта между телефонным кабелем и розеткой.

Особенности проведения монтажа телефонной розетки

Перед самостоятельной установкой телефонной розетки следует предварительно подготовить инструменты и материалы в виде розетки, мультиметра и специального приспособления с помощью которого осуществляется снятие изолирующего слоя проводов.

Осуществляя выбор телефонной розетки, учтите, что модели РШТК уже устаревшие и практически не используются, так как не совместимы с современными телефонами. Чтобы осуществить их подключение потребуется наличие кабеля с сечением около 0,3х0,3 мм.

Перед монтажом телефонной розетки современного типа следует предварительно изучить все типы телефонных розеток и выбрать самый оптимальный вариант для своего аппарата.

Начинайте подключение телефонной розетки с принятия мер безопасности, которые помогут обезопасить вас в работе. Прежде всего наденьте резиновые перчатки, они помогут предотвратить поражение электротоком. С помощью бокорезов, снимите изоляционный слой с телефонного кабеля, побеспокойтесь об отсутствии насечки на поверхности каждой жилы, так как именно эти места очень уязвимы к поломке.

Процесс установки телефонной розетки зависит от типа выбранного аппарата. Хотя существуют и общие стандарты, которые гласят, что красный цвет провода обозначает положительный провод, а зеленый — отрицательный. Кроме этого, для определения полярности используются тестеры.

Перед установкой телефонной розетки накладной следует побеспокоиться о наличии крепежей, стандартный вид которых представляет собой двухсторонний скотч для фиксации розетки на стене. Перед закрытием крышки розетки рекомендуется провести предварительную проверку телефона на наличие дефектов в работе.

Установка скрытой розетки практически ничем не отличается от монтажа накладной. Единственная разница состоит в способе крепления и в проведении телефонного провода, который при скрытом монтаже располагается в определенном месте для коммуникаций.

Розетка телефонная двойная — особенности установки

Среди основных видов телефонных розеток следует выделить:

• универсальные;
• встраиваемые;
• наружные или евро розетки;
• розетки старых образцов.

Различают данные типы розеток в соотношении с внешним видом, методами установки, местом расположения, хотя схема их подключения остается практически неизменной.

Любой из этих видов розеток бывает как двойным, так и одинарным. Кроме этого, существуют розетки, которые способны подключить к себе более двух телефонных аппаратов, но они практически не востребованы для установки в частных домах или квартирах.

Если в здании присутствует два телефонных аппарата, то используется двойная телефонная розетка.

Установка двойной телефонной розетки практически ничем не отличается от установки одинарной. Единственное отличие — количество проводов для подключения кабеля.

И в завершении процесса установки розетки следует установить два кабеля, чтобы обеспечить параллельную работу двух телефонных аппаратов.

Рекомендации по монтажу телефонных розеток

Телефонная евро розетка называется еще наружной. Она состоит из четырех контактов, к которым подсоединяют провода. Данный тип розеток характеризуется простотой выполнения и легкостью установки. Такие розетки являются универсальными и подходят практически под все типы телефонных аппаратов.

Отличие встраиваемых розеток от предыдущего типа состоит в более сложной конструкции и в способе, с помощью которого подсоединяются провода. Кроме этого, некоторые типы розеток различаются в соотношении с объемом.

В большинстве случаев, телефонные розетки характеризуются наличием двух контактов, так как телефонный кабель также имеет две жилы или два провода, подключаемых к ним.

Стандартная телефонная розетка использует два контакта центрального назначения, которые обозначают цифрами три и четыре.

Случается, что на поверхности розетки нумерация отсутствует, в таком случае, требуется произвести соединение телефонного провода с контактами и проверить работоспособность телефона, если он работает, то подключение розетки выполнено правильно.

Цвета проводов, означающих положительный контакт в соотношении с современной цветовой маркировкой:

• зелено-белый;
• оранжево-белый;
• сине-белый.

Отрицательные провода, по современной маркировке:

• синего;
• зеленого;
• оранжевого цвета.

Увы, в некоторых случаях приходится устанавливать телефонные розетки старого образца, чтобы определить тип провода воспользуйтесь рекомендациями:

• оранжевый, черный и зеленый провода обозначают плюс;
• красный, желтый и синий — минус.

Согласно немецкой цветовой маркировке положительный кабель обозначен:

• розовым;
• зеленым;
• коричневым цветом.

А отрицательный:

• желтым;
• серым;
• белым.

Среди основных типов коннекторов выделяют следующие:

Они имеют одинаковый принцип работы и различаются лишь количеством проводов, которые возможно к нем подключить. К первому варианту подключают два провода, ко второму четыре, а к третьему — шесть.

Обычный стандартный домашний телефон способен работать с помощью коннектора с двумя проводами для подключения. Хотя в большинстве случаев, используют второй вариант с четырьмя проводами, чтобы осуществить подключение телефона к центральным контактам. К остальным двум контактам возможен вариант подключения дополнительной телефонной линии.

Кроме этого при подключении телефонной розетки следует обращать внимание на полярность. Хотя при подключении некоторых устройств, она не имеет значения. Существуют телефоны, которые требуют соблюдения полярности, поэтому если после подключения розетки возникают проблемы в работе телефонного аппарата, попробуйте поменять провода местами.

При возникновении необходимости в подключении нескольких телефонных розеток, их соединение происходит с помощью перемычек, которые делают в межконтактном пространстве.

Как выбрать телефонную розетку

Самым привлекательным внешним видом отличаются встраиваемые телефонные розетки. Они остаются практически незаметными, при правильном подборе отделки розетки. Хотя времени на установку такой розетки потребуется больше, и при необходимости в ее ремонте, будет повреждена отделка стен.

Розетка универсальная телефонная сочетает в себе несколько разъемов, позволяющих установить в нее телефонный провод как нового, так и старого образца.

Чтобы подключить к розетке несколько телефонных аппаратов следует приобрести двойную телефонную розетку.

Предлагаем ознакомиться с основными производителями телефонных розеток:

1.  Legrand — довольно популярный тип телефонных розеток, отличающихся высоким качеством и долговечностью работы. Большинство моделей имеют удобную и стильную форму, существует многообразие расцветок, которые подойдут под любую расцветку интерьера. Кроме этого, еще одним качеством данных телефонных розеток является безопасность в использовании телефонного оборудования. Данное условие способен обеспечить минимизированный сигнал, который уменьшает напряжение в розетке.

Для подключения данного типа розетки следует выполнить такие действия:

• зачистить провод кабеля;
• соединить его с проводами красного и зеленого цветов розетки;
• проверить телефон на работоспособность.

2.  “Вико” — телефонные розетки встраиваемого и наружного типа. Они бывают двух видов:

• одинарного;
• комбинированного.

Второй вариант предполагает наличие двух посадочных гнезд на наружной стороне и четырехпарного разъема внутри розетки. Данные розетки позволяют осуществлять не только подключение телефона, но и интернет кабеля.

Для подключения комбинированной розетки “Вико” осуществите ряд действий:

• разберите розетку и с внешней стороны найдите устройство в виде клеммника;
• зачистите провода для телефонного и интернетного кабелей;
• соедините эти два кабеля в соотношении с цветовыми жилами;
• установите провода в устройство клеммника;
• зажмите его и поставьте на место в розетке;
• проверьте телефон и интернет на отсутствие ошибок в работе.

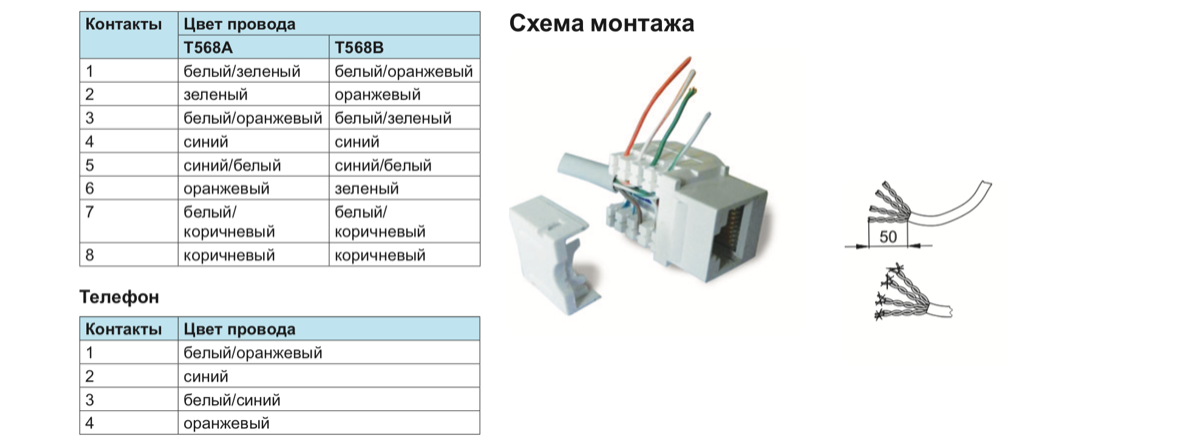

Подключение 4-ёх проводной телефонной розетки RJ-11/12/14/25 | Схема подключения

Для монтажа вам понадобятся: розетка телефонная внешняя одинарная 6P4C (в обиходе её ещё называют розетка RJ-11/12/14/25), устройство для зачистки и обрезки витой пары, телефонный кабель, эластичные пластмассовые маркеры, отвертка.
1. Приготовьте телефонную розетку 6P4C и все необходимое для монтажа. Монтаж накруткой пригоден только для одножильного кабеля.	2. Нанесите маркеры на кабель. Выполните кольцевую подрезку оболочки кабеля инструментом и снимите верхнюю изоляцию.
3. Отвинтите металлические винты в основании корпуса розетки, не вынимая их.	4. Подготовка проводника перед монтажом заключается в зачистке изоляции на определенную длину. Важно не подрезать жилу во время зачистки, так как это может привести к ее обрыву.
5. Распрямите витые пары и разложите их в необходимой последовательности.	6. Заведите кабель на основание розетки и накрутите зачищенные жилы на металлические винты. Электрический контакт обеспечивается за счет плотной навивки нескольких витков.
* Для того, чтобы телефонная розетка заработала, нужно два проводка (жилы) телефонного кабеля, соединить с проводами – контактами 2-3 (красный и зеленый). Подключение идентично для всех типов телефонных розеток для настенного и внутреннего монтажа.. * Бывают телефонные розетки на винтовых контактах, — это уже к современным относятся (не из дешёвых). Для подключения этих розеток к линии, кабель подсоединяется к клеммам L1 и L2, остальные 2 пары кабеля подсоединяются к клеммам TX-TS.
7. Необходимо проверить, достаточно ли плотно выполнена накрутка, не перехлестнуты ли витки и не торчат ли кончики жил. После этого можно завинтить винты до упора.	8. Для накрутки жилу можно использовать только один раз. Для повторного монтажа проводника надо удалить использованный ранее участок жилы и заново зачистить изоляцию на нужную длину.
9. Присоедините крышку к основанию корпуса розетки, совместив пазы и слегка надавив. Розетка крепится на стену с помощью двусторонней клеевой площадки или крепежного набора (в комплекте поставки).

Как подключить розетку для телефона: советы специалистов

В нынешнее время все большую популярность набирают мобильные телефоны и уже трудно найти людей, у которых их бы не было. Тем не менее, стационарные телефонные аппараты все еще популярны и необходимы. Подключение телефонной розетки значительно снижает возможности разрыва телефонного провода, уменьшает число видимых проводов и облегчает подключение телефонного аппарата к сети.

Среди всего разнообразия телефонных розеток следует выделить два их больших подвида:

• Розетки внешние
• Розетки с внутренней разводкой

Основные отличия этих розеток заключаются в том, что внешние розетки приклеиваются непосредственно на стену или пол при помощи специальной клейкой ленты, а розетки с внутренней разводкой располагаются прямо в стене. Не смотря на эти различия принцип подключения этих розеток абсолютно идентичен.

При необходимости подключить телефонную розетку самому, никак не обойтись без:

• Провода с двумя жилами и поперечным сечением 0.3 – 0.5мм.
• Устройства для снятия проводной изоляции (если аккуратно, то можно использовать обычный кухонный нож и плоскогубцы)
• Отвертки
• Тестера для электросети или мультиметра
• Защитных резиновых перчаткок.

Как подключить телефонную розетку RJ11.

Нынешние телефонные розетки имеют миниатюрный размер, могут выпускаться в различных цветах и оттенках.Схема подключения телефонной розетки такой конфигурации следующая:

• На первом этапе следует предпринять меры предосторожности в виде одевания резиновых перчаток. Делается это из-за того, что напряжение на телефонной линии может варьироваться от 60 до 120вольт в зависимости от того поступает ли звонок или телефон находится в режиме ожидания.
• Второй этап — снятие изоляции с кабеля на нужную длину. Важно это сделать аккуратно, чтобы не оставить повреждений и насечек на кабеле, так как он будет в этих местах переламываться.
• Третий этап самый непростой. Здесь необходимо присоединить розетку к сети. В розетке для телефона вида RJ 11 телефонная сеть присоединяется к контактам, которые находятся посредине. Подключение телефона к розетке, схема:

• На четвертом этапе рекомендуется определить полярность. В телефонных сетях для определения минуса используется красный цвет, а плюс обозначается зеленым. Зачастую, подключение телефонной розетки не требует нахождения полярности, тем не менее, многие телефонные аппараты будут работать некорректно или с помехами если розетка установлена не по правилам. Определить полярность можно с помощью мультиметра или тестера для электросети.
• На пятом этапе следует заглубить жили кабеля между вилками из металла внутри розетки. Металлические пазы имеют слегка заострённые края и конусообразную форму. Это сделано для улучшения контакта между проводом и розеткой.
• Последний этап — непосредственно закрепление розетки на стене, защелкивание корпуса и подключение стационарного телефона к розетке.

Придерживаясь этих правил можно самому правильно подключить телефонную розетку.

Подключение телефонного кабеля к розетке с внутренней разводкой.

Чтобы самостоятельно выполнить подключение телефонного провода к розетке с внутренней разводкой, следует выполнить следующие действия:

• В начале соорудить каркасное отверстие в стене которое будет соответствовать размеру розетки.
• Вторым этапом следует поместить розетку в подрозетник, который уже установлен в стене, и закрепить саморезами.
• Следующие действия такие-же, как и при подключении наружной розетки RJ 11, за исключением того, что скрытую розетку, по окончании подключения, следует заключить в монтажную коробку и затянуть распорочными винтами.

Для большей наглядности процесса подключения телефонного кабеля к розетке имеет смысл посмотреть видео. Видео подключения телефонной розетки показано ниже:

Во-сколько может обойтись установка розетки для телефона?

Если у вас нет возможности, времени или сил для того, чтобы своими руками осуществить подключение телефонной розетки к линии, то вероятно следует обратиться к опытным специалистам. В этом случае, специалисты, представленные на платформе Юду, с легкостью и гарантией качества могут выполнить подобную работу.

Телефонные розетки и объяснение их проводки

Нелегко понять разницу между основной телефонной розеткой и дополнительной розеткой, особенно если у вас нет опыта в этой области.

Розетки расширения

традиционно подключаются к главной розетке, однако в последние годы вместо главных розеток стали устанавливать коробки NTE5 или CTE5 Line. У них есть съемная панель, на которой находятся клеммы для подключения проводов к вторичным розеткам.

Проще говоря, разница между ними вот в чем;

Главный или первичный сокет имеет внутри три компонента, отсутствующие в сокете расширения;

Это
1) Ограничитель перенапряжения на линии контакты 2-5
2) Конденсатор, соединяющий вызывной переменный ток с одной стороны линии (контакт 2) с контактом 3
. 3) Высокомощный резистор, образующий обратный путь от контакта 3 обратно к другой стороне линии (контакт 5), чтобы оборудование для тестирования линии могло «видеть» завершение, когда ничего не подключено.



Инструменты, которые вам понадобятся

  •  Инструмент для зачистки внахлест. – Для быстрой и надежной установки проводов данных в клеммы, автоматической, точной обрезки и герметизации.
• Шлицевая параллельная изолированная отвертка с плоской головкой – Шлицевая отвертка C.K Dextro VDE Screwdriver отличается повышенной чувствительностью, повышенной чувствительностью и повышенной скоростью, удобством работы, эргономичным дизайном и закругленной зоной вращения.
•  Отвертка — отвертка C.K Tools Robertson Dextro отвертка разработана профессионалами, профессионалами; чтобы придать этой отвертке идеальный эргономичный дизайн.
•  Самозаворачивающиеся шурупы – идеально подходят для крепления ваших установок на месте.
•  Главная телефонная розетка, заподлицо с настенным выключателем — главная телефонная розетка, предназначенная для подключения вашего дома к поставщику услуг, не путайте с дополнительными розетками для общего использования в доме.
•  Разъем адаптера-разветвителя для широкополосного доступа ADSL – повышает скорость и надежность широкополосного доступа, заменяет нижнюю часть главного разъема BT NTE5a или NTE5b и обеспечивает разъемы для разъемов RJ11 (для модемов ADSL) и 431A (для оборудования телефонных линий).
•  ADSL Filtered BT / RJ11 Phone / Network Faceplate — подходит для тех, кто хочет иметь встроенный микрофильтр ADSL в лицевую панель с BT и разъемом ADSL-RJ11. Устраняет необходимость использования подключаемых фильтров для более четкого вида.

В старых установках (до 1980 г.) использовались кабели кремового или серого цвета. Они содержали проводники, окрашенные в синий цвет к контакту 2, оранжевый к контакту 5, коричневый к контакту 3 и зеленый к контакту 4 (если он используется), в некоторых преобразованиях зеленый использовался для контакта 3 и коричневый для контакта 4.

На некоторых устройствах внутренней удлинительной проводки (после 2012 г.) BT / Openreach завершили круг и вернулись к использованию белого четырехжильного кабеля, содержащего сплошные цвета: синий к контакту 2, оранжевый к контакту 5, коричневый к контакту 3 и зеленый к контакту 4 (если используется).

Дополнительные сирены подключаются между контактом 3 (оранжевый/белый) и контактом 5 (белый/синий).

Цветовой код внешней телефонной линии: оранжевый/белый = линия 1; зеленый/черный = строка 2.
Ответвительный кабель BT (кабель, идущий снаружи) часто имеет оранжевый, белый, зеленый и черный провода.Обычно (но не всегда) Оранжевый и Белый являются активной парой и подключаются к соединениям 2 и 5 в главном разъеме. В некоторых мастер-боксах они идут к двум разъемам, отмеченным буквами А и В.

Обычно не имеет значения, в какую сторону они подключены, но некоторые модемы и некоторые автоответчики требуют полярности, поэтому всегда проверяйте напряжение на линии и подключайте -48 В к Aleg (5) и 0 В к Bleg (2). ) в главном сокете.

Если у вас есть подземная проводка с небольшой серой соединительной коробкой у двери, внутренняя проводка обычно будет того же типа и цвета, что и удлинительная проводка.

Неисправности

Что касается ошибок, то их бывает трудно найти, и они не всегда очевидны. Большинство неисправностей связаны с плохим или неправильным подключением. Вот некоторые из наиболее распространенных ошибок, с которыми сталкиваются люди;

  •   Нет звонка — Клемма 3 отключена
•   Телефон постоянно звонит  — Клеммы 2 и 5 перепутаны местами (2 в одной розетке подключены к 5 в другой и наоборот)
•   Очень плохое качество речи, возможно, плохой звонок   — Клеммы 3 и 2 или 3 и 5 транспонированы
•   Звонок, но речи нет (или очень плохая речь) и невозможно набрать номер  — Обрыв провода между клеммами 2 или 5.

Проверка кабелей

Если у вас есть устройство, в котором основная розетка работает, но удаленная розетка не работает, вам необходимо проверить целостность цепи. Вы можете использовать очень длинный провод с измерительным прибором или сжульничать!

  •  Полностью отсоедините линию BT.
•  В мосте на удаленном конце любые два терминала (запишите, какие два).
•  Измерьте непрерывность между этими двумя проводами на конце главного разъема — оно должно быть не более нескольких Ом.
• Повторите для второй пары проводов.
•  Если вы видите ошибку, поменяйте комбинации: если вы попробовали 2 и 4, и это было нормально, а затем 3 и 5, и это не удалось, вы знаете, что 2 и 4 оба хороши, поэтому попробуйте 2, 5 и 2 (или 4). и 3 покажет вам неисправный провод.

Итак, предположим, вы проверили кабели, в вашей только что украшенной стене есть кабель, и только 2 провода имеют непрерывность — что вы делаете?

В этом случае и только в этом случае вы обманываете — используйте второй мастер-сокет.

Второй мастер возвращает вам сигнал вызова. Просто подключите два рабочих провода к клеммам 2 и 5 на новом мастере.

Эквивалентный номер звонка (REN)

REN измеряет нагрузку, которую устройство создает на линии во время звонка. Обычная линия BT поддерживает значение REN не менее 4 (4 телефона/факса/модема). Суммарное значение REN должно составлять НИКОГДА .

Это число легко превысить, потому что устройства с REN, равным 1, могут фактически иметь реальное REN, составляющее лишь часть от 1. Это несовместимо с используемой процедурой тестирования, и, к сожалению, многие линии могут иметь значение REN более 4.

Вы можете получить бустеры REN, которые при желании увеличат пропускную способность линии, хотя, если вы дойдете до этого этапа, вам, вероятно, следует подумать об установке небольшой офисной АТС.

Телефонные цепи не сильно изменились за эти годы, но с возрастом Интернета розетки и конфигурация должны были измениться, чтобы облегчить это. При добавлении маршрутизатора/модема к вашей телефонной линии вам потребуются фильтры для предотвращения «шума».Раньше обычным способом борьбы с этим был подключаемый фильтр, но, как и любое дополнение, они были подвержены ударам, ударам и сбоям.

Со временем производители объединились и разработали лицевые панели, которые означали, что у вас есть розетки, соответствующие вашим требованиям.

Розетки и выключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для дома, офиса или отеля

Быстрый поиск — Популярные отделки

Отделка Состаренная латуньЧерныйМатовая медьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатинированный хромСатиновый никельСатиновая нержавеющая стальБелый

Продукты Напольная розеткаИнтеллектуальный диммерСветодиодный диммерВыключатель светаШтепсельная розетка с USB-зарядкойРозетка с выключателемПереключатель / тележка

Широкий выбор выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки…

Нужны большие розетки и выключатели?

Наш ассортимент розеток и выключателей большого размера идеален, когда вам нужно немного больше. От 95 мм и выше. Просто заменяет стандартные фитинги, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и выключатели большого ассортимента>

Серия студийных розеток и выключателей

Характерная ромбовидная насечка на элементах управления, украшенная цельными металлическими монетами на винтах, делает выключатели и диммеры Studio изысканным выбором для дома и офиса.

Узнайте больше о The Studio Range.

Безвинтовые квадратные розетки и выключатели

Гладкий, чистый дизайн с четкими прямыми углами и низким профилем делает серию безвинтовых квадратных розеток и выключателей одной из самых умных на рынке. Они просто потрясающе выглядят.

См. линейку безвинтовых угольников.

Сделайте электричество в вашем доме умным

Интеллектуальное управление освещением, розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.

Другие идеи отделки розеток и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновитесь некоторыми из наших прекрасных отделок ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей с этой отделкой.

Бронза — некоторые из наших красивых и тонких бронзовых покрытий для розеток и выключателей

Pewter & Old Metals — красота металла и идеальная для того времени собственность.

Медь — потрясающая медь в современной и традиционной отделке

Необычная отделка — чтобы добавить нотку разнообразия

Напольные розетки

Получите напольные розетки, соответствующие стилю вашего интерьера, с 16 вариантами отделки на выбор. Не удается найти совпадение, тогда у нас есть версия для покраски, чтобы вы могли точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть напольные розетки, которые можно вставлять, а крышка закрывается ровно, оставляя кабель снаружи.Или выберите из нашего ассортимента деревянного шпона, чтобы он гармонировал с вашим деревянным полом.

Посмотреть ассортимент напольных розеток>

Ретро индустриальный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого в знак уважения к ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждая из которых сама по себе является произведением искусства. Очень стимпанк.

Посмотреть промышленные серии Retro>

RetroTouch, определяемый дизайном

Розетки и выключатели RetroTouch

идеально подходят для тех, кто ищет недорогой и стильный способ отделки дома, офиса или отеля.Они современные, утонченные и разработаны в Великобритании и придают особый штрих, чтобы завершить дизайнерский вид интерьера.

Уникальный дизайн выключателей света сочетает в себе новейшие технологии и тщательно продуманный внешний вид. Каждая единица оснащена стеклянными панелями различных привлекательных дизайнов, которые подходят как для современных, ультрасовременных, так и для классических интерьеров. Узнать больше и посмотреть весь ассортимент >

Приходи в форму!

Ищете что-то немного другое? Посмотрите не дальше нашего ассортимента фигурных розеток и выключателей.Эти знаковые тарелки доступны в круглом диске или овальном дизайне и предлагаются в 6 различных вариантах отделки.

Уникальная форма этих тарелок, безусловно, привлечет внимание и станет творческим акцентом для улучшения дизайна вашего интерьера. Эти фигурные пластины подходят к вашей существующей настенной коробке, поэтому замена выполняется легко и быстро.

Просмотр диапазона форм.

Не в Великобритании?

Если вам нужны стандартные розетки и выключатели для Великобритании, и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться с нами по электронной почте, в чате или по телефону, и мы будем рады помочь вам найти идеальные розетки и выключатели.

клиентов выбрали розетки и выключатели в Дубае, Мальте, странах Карибского бассейна, Кипре, Бахрейне, Малайзии и других странах.

Почему розетки и выключатели?

• Выбирайте из более чем 80 000 розеток и выключателей
• Традиционный и современный дизайн
• Множество уникальных дизайнов тарелок на выбор
• Изготовлено в соответствии с высочайшими стандартами Великобритании
• Износостойкая, долговечная, превосходная отделка
• Многослойные лаки для долговременной защиты
• Каждое изделие собрано вручную и упаковано в индивидуальную коробку
• Более 98% нашей продукции разработано и произведено в Великобритании

Используйте меню выше, чтобы выбрать отделку: от популярных хромированных и латунных до розеток и выключателей из бронзы, черного, белого, дерева, двойного и прозрачного акрила.

Телефон Удлинительная проводка Диаграмма

Перечисление результатов Телефон Удлинительная проводка Диаграмма

6 Телефон разъем Проводка Как это сделать

7

Проводки сокеты Начните на последнем сокете и заканчиваются на главном розетке . Для каждого кабеля в каждой розетке разрежьте оболочку на конце кабеля примерно на 13 мм (1/2 дюйма) парой бокорезов и обнажите белый нейлоновый шнур.Grip Ship Шнурок с парой длинных носных плоскогубцев (Curl The CORD вокруг

Предварительный просмотр / Показать больше

Обновлено : 7 часов назад
1

см. Также : Удлинитель телефона цвета проводки Показать детали

Цветовой код телефонной проводки Телефонный аппарат …

Телефонные розетки имеют 6 разъемов, промаркированных от 1 до 6. Должны использоваться только 3 разъема – разъемы 2, 3 и 5.2 и 5 дают вам гудок и позволяют совершать и принимать звонки. Клемма 3 зарезервирована для цепи звонка для соединения розеток расширения с главной розеткой . Без него другие телефоны не звонили бы при входящем звонке.

Предварительный просмотр / Показать больше

Обновлено : 5 часов назад : 5 часов назад

См. Также : телефонная раздвоение Гнездо проводка Диаграмма Подробнее

Телефон Удлинительные сокет Телефон Проводки Цветовой код

Разрешение телефона Розетка телефонной проводки Я независимый телефонный инженер, который здесь, чтобы помочь вам с вашими проблемами телефонной розетки . Если вам нужна помощь в поиске неисправности и устранении неисправности удлинителя, вы можете позвонить мне прямо сейчас! 01702 200800 или 07790 200800 или 07790 200800 Избавиться от этого неприглядного Телефон Удлинительная проводка

Оценочное время Чтение: 3 минуты

Предварительный просмотр / Показать еще

Обновлено : 7 часов назад : Проводка соединительной коробки телефона Bt Показать подробности

Схема проводки телефона № 1 Спросите электрика.com

На этой электрической схеме показан стандартный способ подключения проводного телефона к разъемам . В однолинейном наборе будут использоваться следующие пары в зависимости от кабеля: красный , провод — зеленый , провод . Белый Синий Провод — Синий/Белый Провод . Совет по быстрому исправлению: После того, как вы подсоедините пару проводов к разъему, вы получите тональный сигнал набора номера, но вы не слышите тональные сигналы.

Предварительный просмотр / Показать еще

Обновлено : 3 часа назад : 3 часа назад см. Также : Великобритания: УК по телефону, Показать детали

Virgin Phone Гнездо проводки Диаграмма подключения диаграмма

Телефон Информация о кабеле Пожалуйста, сообщество Virgin Media 4446139. Телефонная розетка Провода Телефонная проводка Цветовой код Диаграмма . 35 Последнее соединение Проводка телефонной розетки Старые цвета Стефан Фукс. Решеный это VirginMedia Phone Socket Сообщество Phone Socketsfu Virgins Media 4594760.

Предварительный просмотр / Показать больше

Обновлено : Только сейчас

см. Также : Великобритания Внутренняя телефонная проводка Показать детали

Схема подключения стационарного телефона Схема подключения

Почему у меня нет гудка на стационарном телефоне Quora. Схема подключения телефона сделать свой собственный телефон как установить провода провод разъем 12 шагов с телефонами цветового кода в одну линию сделать стационарный домофон или отремонтированные разъемы и домашний телефон Verizon ремонт форумы розетка сделать это установка связи поделки гудка На моем VoIP целые неисправности дома, влияющие на . ..

Предварительный просмотр / Показать еще

Обновлено : 5 часов назад
1 : 5 часов назад

см. Также : Диаграммы проводки телефона Показать детали

Телефонные розетки и их проводка объяснили

Главная или первичная розетка имеет внутри три компонента, отсутствующие в розетке расширения ; Эти.1) Ограничитель перенапряжения на контактах линии 2-5. 2) Конденсатор, соединяющий вызывной переменный ток с одной стороны линии (вывод 2) с выводом 3. 3) Высокомощный резистор, формирующий обратный путь от контакта 3 обратно к другому концу линии

Предварительный просмотр / Показать больше

Обновлено : 5 часов назад

См. также : Номер телефона, Номер телефона Показать подробности

Схема подключения телефонной вилки Схема подключения в Австралии

Верхние 5 общих Телефон Неисправности линии, влияющие на стационарные Adsl Nbn. Схема подключения Ideas The River Of Life Australian Телефонная розетка . Диаграмма Телефон Стена Розетка Электропроводка Австралия Полная Версия HD Качество. Схема проводки Для Rj11 Телефон Линия Полная версия Hd Качество. Настенная пластина Rj11 Схема подключения Австралия Thepelangi15. RJ12 PNG изображения Pngwing.

Предполагаемое время чтения: 3 минуты

Предварительный просмотр / Показать еще

Обновлено : 1 час назад
1

см. Также : номер телефона, номер телефона Показать детали

Как провозить телефон extensions diy

Установка дополнительных удлинителей очень проста, вы просто находите розетку , затем протягиваете провод обратно к ближайшему телефонному номеру добавочного номера и либо используете штепсельный адаптер, либо провод в соответствии с цветом код выше.При прокладке кабеля он может крепиться к плинтусу с помощью скоб или может проходить под полом или над потолком.

Предварительный просмотр / Показать еще

Обновлено : 4 часа назад : 4 часа назад
1

см. Также : номер телефона, номер телефона Показать детали

webcontactus.com/telephone-extension-socket-wiring-diagram/#10″ data-aff=»aHR0cHM6Ly90ZWxlcGhvbmVleHRlbnNpb25zb2NrZXQuY29tL2J1eS1waG9uZS1zb2NrZXQv»> Купить Телефон разъем телефона Удлинительная проводка

Это новый тип сокета BT Master . Телефонная линия от АТС в ваш дом заканчивается на задней половине розетки , и ваш собственный удлинитель подключается к съемной передней панели.Это дает вам быстрый и простой способ изолировать вашу собственную проводку в случае неисправности.

Предварительный просмотр / Показать еще

Обновлено : 4 часа назад : 4 часа назад

см. Также : номер телефона, номер телефона Показать подробности

Телефон подключения телефонного раздвижного сокета Устройство

Эта цифровая лицевая панель 2 розетки на передней панели — меньшее соединение для вашего маршрутизатора и стандартная телефонная розетка только для телефона . Эта лицевая панель устраняет необходимость во внешних фильтрах ADSL. Телефонный провод Инструмент для установки удлинителей IDC . Для вставки проводов необходимо использовать инструмент.

Предварительный просмотр / Показать больше

Обновлено : 7 часов назад : 7 часов назад

см. Также : номер телефона, номер телефона Показать детали

Старые телефонные электропроводки Диаграмма подключения диаграмма

Старый дом Телефон Электропроводка Diynot Forums.Сделай сам дом телефонная проводка как провод разъем цветной код старый кабель 4 нуждается в помощи маршрутизатор телефон линия жилые основы перемонтировать винтаж так что это новые старинные телефоны цвет bt заменить семейные неисправности, влияющие на стационарную линию re розетка avforums последняя установка подключения Дом Diynot Форумы Диаграмма AN010 2 Преобразователи . ..

Расчетное время Чтение: 2 минуты

Предварительный просмотр / Показать еще

Обновлено : 4 часа назад
1

см. Также : номер телефона, Номер телефона Показать подробности

Как проволочно проволочный разъем от BT Master Socket UK

9

Как до проволоки A Удлинитель для телефона из BT Master Разъем UKBUSINGE и RESSIGHT Телефон Инженеры в Великобритании, Западном Сассексе, Восточном Суссексе, Сассексе и Хэмпшире

9 0271 Preview / Показать еще

Обновлено : 3 часа назад

см. Также : номер телефона, номер телефона Показать детали

Virgin Phone линия проводки схема подключения диаграмма

Разведка телефона Провода Телефонная проводка Цветовой код Диаграмма . Телефон Линия не работает, но интернет все еще работает или пропадает Шумно Ly. Любой Bt Телефон Инженеры Здесь Page 1 Компьютеры Гаджеты Штучки Поршни UK. Схема подключения телефонной розетки . Круглая вилка прицепа Электрическая схема .

Предполагаемое время чтения: 3 минуты

превью / Показать еще

Обновлено : 8 часов назад
1

см. Также : номер телефона, номер телефона Показать детали

webcontactus.com/telephone-extension-socket-wiring-diagram/#15″ data-aff=»aHR0cDovL3d3dy5sZXRzLWRvLWRpeS5jb20vUHJvamVjdHMtYW5kLWFkdmljZS9FbGVjdHJpY2FsL0FkZGluZy10ZWxlcGhvbmUtZXh0ZW5zaW9ucy5hc3B4″> Подключение телефонного добавочного номера Советы, проекты и рекомендации

Отрежьте телефонный провод , чтобы протянуть его от главной розетки до удлинительной розетки , оставив 75 мм (3 дюйма) излишка для возможности подключения.Спланируйте маршрут кабеля для телефонного провода от главного разъема до дополнительного разъема . Преобразователь на одном конце кабеля должен быть размещен на главном разъеме в конце трассы, но пока не подключайте его.

Предварительный просмотр / Показать больше

Обновлено : Только сейчас

См. Также : номер телефона, номер телефона Показать детали

webcontactus.com/telephone-extension-socket-wiring-diagram/#16″ data-aff=»aHR0cDovL3Bob25lZmF1bHQuY29tL3RlbGVwaG9uZS1leHRlbnNpb24tc29ja2V0Lw==»> Провода разъем телефона, телефон COLO COLOR

, если вы хотите подключить провод к телефонной розетке самостоятельно, читайте дальше! Проводка добавочного телефона Цветовой код Сделай сам.Внутренний Телефонная проводка , «Нормальный» цветовой код: 2-Синий, 3-Оранжевый, 4-Бело-Оранжевый, 5-Бело-Синий Внутренний Телефонная проводка , «Последний» цветовой код: 2-Синий, 3-Зеленый, 4 -Броун, 5-оранжевый

Предварительный просмотр / Показать еще

Обновлено : 9 часов назад
1

см. Также : номер телефона, номер телефона Показать детали

BT Plug Plug проводки схема проводки

Проводка телефонной розетки как это сделать цветовой код bt после перемещения главного маршрутизатора розетки и их работа pst страница вопросов 5 diynot форумы штепсельные разъемы проводка телефонной розетки как это сделать телефонная проводка цвет Код Bt Удлинительная розетка Diy Helptelephone Com Телефонная проводка Цветовой код Bt Удлинительная розетка Diy Helptelephone Com … Читать …

Предварительный просмотр / Показать еще

Обновлено : 9 часов назад : 9 часов назад

см. Также : номер телефона, номер телефона Показать детали

Как установить телефон расширение на BT OpenReach

Привет, это видео шоу как запустить телефонный номер в другую комнату, когда у вас есть главный NTE 5C разъем .

Предварительный просмотр / Показать больше

Обновлено : 3 часа назад : 3 часа назад

см. Также : номер телефона, номер телефона Показать детали

Телефон Удлинитель разъем проводки Цветовой код для BT

Телефон Проводка внутренних розеток Цветовой код Телефонные внутренние розетки имеют 6 соединений, помеченных цифрами от 1 до 6. Используются только 3 соединения. Они помечены цифрами 2, 3 и 5. Соединения 2 и 5 дают вам сигнал набора номера и позволяют совершать и принимать вызовы.3 используется для «цепи звонка» для соединения других внутренних номеров в доме с главной розеткой .

Предварительный просмотр / Показать больше

Обновлено : 6 часов назад
1

см. Также : номер телефона, номер телефона Показать детали

Телефон Интерфейс подключения телефона — UnpikApps

Телефон Сетевой интерфейс Схема подключения . phone man s home проводка телефона страница совета сеть сетевой интерфейс устройство nid это телефон установленное в пани устройство, которое соединяет вашу внутреннюю проводку с телефоном сеть это серая коробка снаружи 11 0 схемы проводки и схемы AT & T Юго-восточный форум 11 0 Схема подключения и схемы в помещении . ..

Предварительный просмотр / Показать еще

Обновлено : 9 часов назад

см. Также : номер телефона, номер телефона Показать детали

Информация о проводке телефонов UK

Схема проводки для главных и дополнительных телефонных розеток Когда в начале восьмидесятых годов была введена проводка «нового стиля», домашняя однолинейная телефонная установка имела главную розетку, предоставляемую поставщиком услуг. (Б.Т., кабельная компания и др.). Обычно это была розетка типа LJU2/1A или LJU3/1A.

Предварительный просмотр / Подробнее

Обновлено : Только что

См. также : Номер телефона, тип проводки номера телефона Показать подробности

webcontactus.com/telephone-extension-socket-wiring-diagram/#22″ data-aff=»aHR0cHM6Ly90ZWxlY29tZ3JlZW4uY28udWsvaG9tZS1waG9uZS1yZXBhaXIvcGhvbmUtZXh0ZW5zaW9uLXdpcmluZy13aGljaC10eXBlLW9mLWNhYmxlLw==»> Удлинитель телефонного кабеля? Телеком

Меня часто спрашивают про телефонный удлинитель , Просто немного неудобно заделывать в телефонные розетки , так как это 4-х парный кабель в большой оплетке.Он предназначен для данных сокетов . Я хотел бы отремонтировать его и переустановить главный разъем , используя более новый белый провод CW1308 . Есть ли схема , чтобы показать соответствующие цвета?? Большое спасибо. Отвечать.

Отзывы: 28

1 Отзывы: 28

Оценочное время Чтение: 3 минуты

Предварительный просмотр / Показать еще

Обновлено : 8 часов назад
1

см. Также : номер телефона, номер телефона Показать детали

Дополнительные телефонные услуги по прокладке телефонных линий

Добавление дополнительных розеток .планирование – ремонт розеток – установка кабеля – тестирование – решение проблемы. Добавление телефонных розеток очень просто, так что вы можете использовать телефон практически в любой комнате. Вы можете приобрести отдельные детали, необходимые для работы, или комплекты, в которых будут соответствующие.

Предварительный просмотр / Показать еще

Обновлено : 3 часа назад : 3 часа назад
1

см. Также : номер телефона, номер телефона Показать детали

webcontactus.com/telephone-extension-socket-wiring-diagram/#24″ data-aff=»aHR0cHM6Ly91cGRhdGVzLmNsaXBzYWwuY29tL0NsaXBzYWxPbmxpbmUvRmlsZXMvQnJvY2h2cmVzL1cwMDAwOTgyLnBkZg==»> Инструкции по установке F1601 / 04 2wire телефон

• Убедитесь у вас есть правильный тип сокета .• 2- проводные розетки ВСЕ помечены цифрой 2. 2.0 Важные примечания о проводке • 2- проводные розетки соединяются вместе ТОЛЬКО двумя проводами. • Один из этих двух проводов подключается к гнезду на одном из трехконтактных разъемов. Другой провод подключается к разъему на другом трехконтактном разъеме.

Предварительный просмотр / Показать еще

Обновлено : Только сейчас

См. Также : номер телефона, номер телефона Показать детали

Разъем для телефона Virgining Media Community 4553896

Оранжевый / белый Провод на контакте 3 — это провод звонка , который подает сигнал звонка от главного разъема для старых телефонов и некоторых новых. Современные телефоны обычно должны работать только с проводами A и B , но провод звонка часто оставляют на месте по соглашению, чтобы учесть все типы оборудования, которое может быть подключено к розетке .

/

Обновлено

Обновлено : Только сейчас

См. Также : номер телефона, Медиа Показать детали

Как установить телефонный разъем сокета YouTube

Привет, это «как В этом видео показано, как подключить новую или дополнительную телефонную розетку UK и какой кабель использовать.Чтобы посетить мой магазин ebay, нажмите на эту ссылку. порт

Старые разъемы BT имели разъем Master , а затем разъемы расширения , 3-й провод был антизвонком и был сгенерирован мастером разъемом , а затем шел к каждому расширению . Новые 2 розетки используют только 2 провода по всему дому, которые должны быть синими/белыми и белыми/синими для основной линии, которая идет к клеммам 2 и 5.

Предварительный просмотр / Подробнее : Только что

См. также : Номер телефона, Номер телефона Показать подробности

Bt Openreach Master Socket 5c Схема подключения Схема подключения

stephan fuchs решил, что нет гудка, кроме как в тестовом сообществе. …

Предварительный просмотр / Показать еще

Обновлено : 1 час назад

Смотрите также : номер телефона, номер телефона Показать детали

UK Телефонная проводка, розетки, Кабели, ADSL / VDSL Фильтры

Обзор UK Телефон Установки, мастер и вторичные сокеты , ADSL / VDSL отфильтрованы сокеты , соединительные провода до сокетов , соединение проводов вместе, какая

Preview / Показать больше

Обновлено : 3 часа назад
1

см. Также : номер телефона, Номер телефона Показать подробности

Проводка телефонной розетки BT Master Socket, The Orange и

Удлинительная розетка используется, в гостиной с телефонной линией , маршрутизатором и т. д.Возникли проблемы с мертвыми зонами, несмотря на новый роутер и удлинители WiFi. Если я хочу переместить новый мощный маршрутизатор наверх, чтобы избавиться от мертвых зон Wi-Fi в доме, что мне нужно сделать? Нужно ли менять проводку как на основной, так и на удлинительной розетке ?

Отзывы: 38 Отзывы: 38

Предполагаемое чтение Время: 5 минут

Предварительный просмотр / Показать еще

Обновлено : 3 часа назад См. : 30006 см. Также : номер телефона Показать подробности

Схема проводки телефона Bt Схема подключения главной розетки и

Проводка телефона цветовой код bt розетка как это сделать s uk fttc vdsl2 бесконечность объяснила розетки и их удлинитель помощь после перемещения mk master2 провода маршрутизатор eircom страница 1 дома провод a 5c mk4 телефонная проводка цветовой код Bt удлинитель Diy Helptelephone Com проводка телефонной розетки как это сделать […] Обновлено : 1 час назад

См. также : Номер телефона, Номер телефона Показать подробности

Схема подключения внутреннего телефонного номера, Великобритания, и

, Схема подключения дополнительного телефонного номера , Великобритания.21 января 2021 г. 1 Маргарет Берд. 0 . телефонная проводка цветовой код bt розетка как это сделать розетки и их удлинитель провода телефон ремонт добавление бытовой вилки pst line jacks bell wire install diynot forums Telephone Extension Sockets 9052 Цветовой код Диаграмма

1

60271

Обновлено : 1 час назад
1

см. Также : номер телефона, номер телефона Показать детали

Как установить телефон сокеты Выключатели

Схема подключения телефонной розетки .Важный. Если у вас есть сомнения относительно дальнейших действий, проконсультируйтесь с квалифицированным электриком или техническим специалистом по телефону по телефону . Все выполняемые работы должны соответствовать всем применимым правилам электропроводки . Перед началом установки внимательно прочитайте инструкции. Неправильная установка аннулирует вашу гарантию.

Предварительный просмотр / Показать еще

Обновлено : Только сейчас

см. Также : номер телефона, номер телефона Показать детали

webcontactus.com/telephone-extension-socket-wiring-diagram/#34″ data-aff=»aHR0cHM6Ly9jb21tdW5pdHkuYnQuY29tL3Q1L0FyY2hpdmUtU3RhZ2luZy9SZW1vdmluZy1tdWx0aXBsZS1CVC1leHRlbnNpb25zLWhlbHAtbmVlZGVkLXdpdGgtMy13YXktanVuY3Rpb24vdGQtcC8xNzc0ODMw»> Удаление нескольких расширений BT помогите с помощью BT

Если ваш телефон и широкополосный доступ подключены к тестовому порту главного разъема , удлинительная проводка и розетки должны быть отключены, должна быть неисправность удлинительной проводки или удлинительных розеток , которая вызывала проблему на линия, и поэтому инженер отключил их.

Предварительный просмотр / Показать еще

Обновлено : Только сейчас

см. Также : номер телефона Посмотреть детали

Кто-нибудь знает схема подключения для неба

Мы заметили другое день, когда телефон не работал, поэтому в процессе исключения я понял, что телефонный добавочный номер Sky был неисправным. Я снял крышку на удвоителе розетки и заметил, что два провода вытянуты из блока проводки внутри удвоителя розетки .

Предварительный просмотр / Показать еще

Обновлено : 3 часа назад : 3 часа назад см. Также : номер телефона, номер телефона Показать детали

RJ11 кабель RJ11 Диаграмма проводки EasyWirming

Телефонная проводка для телефона розетка обычно представляет собой 1 2 или 3 пары 2 4 или 6. На приведенной ниже схеме показано преобразование между этими стандартами. Кабель RJ11 rj11 схема подключения .Белый я зеленый белый черный белый я оранжевый я белый красный пара назначения белый синий оранжевый белый зеленый белый 12344 современный цветовой код utp note.

Предварительный просмотр / Показать еще

Обновлено : 9 часов назад : 9 часов назад
1

см. Также : номер телефона, номер телефона Показать детали

Руководство по пересмотру внутренней британской телефонной проводки

Великобритания Внутреннее телефон системы. Повторная проводка .Это руководство изначально было создано для того, чтобы показать пользователям, как заменить и заново подключить кабель внутреннего телефона со стороны пользователя кабелем с кабелем категории 5e/6 в попытке уменьшить помехи, которые могут помешать широкополосным услугам, таким как xDSL. другие советы и рекомендации для дальнейшего улучшения статистики линии.

Предварительный просмотр / Показать еще

Обновлено : 9 часов назад : 9 часов назад

см. Также : Номер телефона, номер телефона Показать детали

BT Bell 80D Схема проводки

может быть подключен к стандарту BT телефонные розетки . Схема подключения для главной и дополнительных телефонных розеток 3, 4 и 5 или 2, 3 и 5 подключены, они также имеют небольшую катушку, последовательно соединенную с проводом звонка на контакте 3, который действует как фильтр. Сетевой шнур BT с вилкой A (4-контактный) или A (6-контактный).

Предварительный просмотр / Показать еще

Обновлено : 3 часа назад : 3 часа назад : 3 часа назад см. Также : номер телефона, номер телефона Показать детали

проводки BT Удлинитель телефона — Moneysavingexpert Forum

Я пробовал к проводу добавочный номер телефона сегодня копирует проводку в существующую розетку .Первая ошибка! Основной входящий провод идет в распределительную коробку и имеет только 2 провода. Затем 2 провода идут к розетке в холле, которая давно используется. Это должен быть ваш главный сокет , и все расширения должны быть подключены к нему.

Предварительный просмотр / Показать больше

Обновлено : Только сейчас

См. Также : номер телефона Показать детали
1

webcontactus.com/telephone-extension-socket-wiring-diagram/#40″ data-aff=»aHR0cHM6Ly93d3cueW91dHViZS5jb20vd2F0Y2g/dj14VFdaczVudGlPOA==»> Как проволочать NTE5 Главный сокет NTE5 (быстрое

Привет, это видео является очень кратким примером того, как подключить к главному nte5 сокету , который можно найти в Великобритании на телефонных линиях BT и Virgin media .Подробнее

Предварительный просмотр / Подробнее

Обновлено : 3 часа назад

См. также : Номер телефона, Номер телефона Показать подробности

3 re Talkin’

Для проводки саму розетку удлинителя загляните в «отверстие» спереди, куда втыкается телефон , и вы увидите 4 медных контакта. Используются только средние 2.Загляните внутрь гнезда удлинителя и найдите 2 разъема, которые идут к 2 средним контактам, и подключите к этим 2 разъемам 2 упомянутых выше цветных провода.

Предварительный просмотр / Показать еще

Обновлено : 9 часов назад : 9 часов назад см. Также : номер телефона, контактная поддержка Подробнее

Телефонная проводка Диаграмма проводника

AD более 70 новых. На приведенной ниже диаграмме показано преобразование между этими стандартами.Elegant Схема проводки Master Схемы телефонных розеток Пример схемы Образец схемы проводки Образец схемы проводки Проверка Мор Схема Схема проводки Таблица Никогда не используйте многожильный провод сетевой кабель или провод звонка . Схема подключения телефона . проводка …

Предварительный просмотр / Показать еще

Обновлено : Только сейчас

См. Также : номер телефона, номер телефона Показать подробности

Австралийская телекоммуникационные вилки и розетки

центральные 2 штырька штекера RJ/розетки используются для завершения телефонной линии .Из-за большой установленной базы вилок 605/610 и розеток , а также постоянно растущего количества вилок RJ и розеток , которые сейчас также используются, мы разработали широкий ассортимент модульных адаптеров, телефонных шнуров линий и удлинителей . потенциальных клиентов.

Предварительный просмотр / Показать больше

Обновлено : 5 часов назад : 5 часов назад

см. Также : номер телефона, номер телефона Показать детали

webcontactus.com/telephone-extension-socket-wiring-diagram/#44″ data-aff=»aHR0cHM6Ly93d3cuZmlsZXNhdmVhcy5jb20vcGhvbmVleHRlbnNpb24uaHRtbA==»> Как установить телефонный удлинительные файлы 2

Беспроводная связь Телефонный удлинитель от производителя One For All обеспечивает мгновенную телефонную розетку без проводки и может превратить стандартную электрическую розетку в телефонную розетку .У вас должны быть устройства, подключенные к той же домашней проводке (т.

Телефонная проводка BT, цветовые коды, общие неисправности и кабель

Провод кольца или провод звонка Скорее всего, вы слышали о «проводе кольца » или «звонке , проводе » и почему они это плохая новость для широкополосного доступа ADSL и vDSL. Удаление провода звонка (контакт 3 на блоке IDC разъема MASTER , например, NTE5), безусловно, может улучшить производительность ADSL/vDSL, если у вас есть внутренняя удлинительная проводка (если у вас нет удлинительной проводки ). Тогда

Предварительный просмотр / Показать еще

Обновлено : 3 часа назад
1

см. Также : номер телефона, номер телефона Показать детали

Французские телефонные цепи Diynot Форумы

или знает где найти, француженка телефонная проводка схема схемы .У меня есть основной французский телекоммуникационный кабель (2 провода), входящий в распределительную коробку, затем выходит 4-х парный кабель, идущий к единственной розетке / розетка. Розетка имеет только 2 клеммы, т.е. серый и белый провода подключены к клеммам 1 и 3 соответственно.

Предварительный просмотр / Показать больше

Обновлено : 7 часов назад

См. также : Номер телефона, Номер телефона Показать подробности

1

Последние 24 часа Прошлая неделя Прошлый месяц

Пожалуйста, оставьте свои комментарии здесь:

Понимание цветов телефонных проводов и проводки для правильного подключения

Кажется, что там все эти цвета, и это действительно сбивает с толку!

Телефонная проводка имеет цветовую маркировку…

В обычном доме телефонные кабели, соединяющие ваши телефоны внутри вас дома четыре провода… красный, зеленый, желтый и черный. Они используются в пар для каждой телефонной линии, которая у вас есть. Ремонтники ведь относятся к проводам с точки зрения «пар», так что технически стандартный четырехпроводный телефон линия имеет две пары.

LINE 1 использует красно-зеленую пару. Линия 2 использует желто-черную пару. То кабель очень маленький, как и провода внутри, и его не следует путать с электрические провода, которые намного больше.Сами провода почти волосы, в отличие от электрических проводов, которые довольно тяжелые и трудные согнуть.

FYI, при покупке многожильного кабеля с 4 парами (8 цветных проводов) для четырех линии, порядок подключения такой же, как указано выше, для ЛИНИИ 3 используется СИНИЙ + БЕЛЫЙ и ЛИНИЯ 4, используя ОРАНЖЕВЫЙ + КОРИЧНЕВЫЙ.

Все телефоны, стационарные телефоны, розетки, соединители и т. д., Вы можете купить сегодня, следуя этому соглашению о проводке. ВСЕ ОНИ!! НО НЕ ОБЯЗАТЕЛЬНО ПРОВОДКА…

Почему ваши цвета проводки не совпадают с моими цвета…

Это, конечно, не означает, что именно такая ситуация у вас в проводка дома! Если домовладелец перепутал провода, вы можете обнаружить вещи немного перепутались. Я часто нахожу отсоединенные провода в телефонных розетках, целые отрезки проводов к телефонным розеткам отключены на распределительном блоке, и обратная проводка.

В некоторых многоквартирных домах и в старых домах проводка может не следовать условные обозначения цветов для современных розеток и телефонных устройств.Это особенно актуально в некоторых многоквартирных домах, где большие пучки проводов обслуживают через ваше отделение может пройти более одного клиента! Это имеет смысл, правда. У вас не может быть двадцати проводов, обслуживающих десять единиц, использующих четыре цвета.

Я знаю, что где-то есть подвальный склад, где хранятся объемы секретная правительственная информация об этих кодах проводки, несомненно, рядом с останки космических пришельцев в Розуэлле. Однако вам не нужно взламывать проводку код.

Вы можете определить правильные цвета для вашей конкретной ситуации, просто наблюдая, что-идет-куда.Если вы откроете телефонную розетку и увидите, что КРАСНЫЙ подключен к СИНЮ-БЕЛОМУ разноцветному проводу, запишите это чтобы потом не запутаться при переподключении нового чего бы то ни было! Так что это на самом деле не так сложно, как кажется. Просто следуйте правилам проводки, которые работают, и у вас не должно быть проблем!

Вернуться к статьям по устранению неполадок телефона

Цветовой код телефонной проводки — BT Гнездо телефонного удлинителя Помощь своими руками Гнездо удлинителя телефона .ком

Цветовой код телефонной проводки BT NTE5 Master Socket

На следующих рисунках показан стандартный цветовой код телефонной проводки BT, используемый с главным разъемом BT NTE5. Обратите внимание, что для вставки проводов в разъемы IDC телефонного разъема необходимо использовать правильный инструмент для вставки. В противном случае лезвия откроются, что приведет к необратимому повреждению разъема. Он больше не будет держать провода, и ничего не останется, кроме как выбросить розетку. Не снимайте изоляцию с проводов при подключении телефонного кабеля.Лезвия предназначены для прокусывания изоляции и соединения.

Для получения информации о новых головках, запасных частях и подходящем инструменте для вставки нажмите здесь Головки и детали

Кабель телефонной линии, идущий на территорию от столба

На этом рисунке показан внешний кабель Dropwire от телеграфного столба или ввод, подключенный непосредственно к задней части BT Master Socket NTE5. Клеммы имеют маркировку «A» и «B» и могут быть клеммами винтового типа или вставными клеммами IDC, как показано на фотографии.





Внешний телефонный кабель BT Цветовой код

Обычно первая пара, используемая для вашей телефонной линии, имеет сплошной оранжевый цвет, сплошной белый. Это относится к объектам с подземным питанием со старым кабелем BT и воздушной линией BT «Dropwire».

Вторая телефонная линия с другим телефонным номером будет заканчиваться сплошным черным и зеленым цветом.

Внешний воздушный кабель

BT содержит 3 красных или 3 желтых провода. Их нельзя использовать в качестве проводников.Это стальные опорные тросы, которые предотвращают провисание или растяжение телефонного кабеля при подвешивании над головой. ОСТЕРЕГАЙТЕСЬ, разрезая или зачищая этот кабель — провода ЧРЕЗВЫЧАЙНО острые и оставят неприятный укол или порез. Хорошие кусачки необходимы при резке кабеля BT Dropwire. Этот кабель выдерживает любые погодные условия.

На картинке я снял кабель, обрезал стальные опорные тросы длиной около 1 см, согнул и обмотал лентой. Это защищает ваши пальцы от болезненного спайка при завершении.Не стоит недооценивать опасность стальных опорных тросов. Следуйте моему цветовому коду телефонной проводки, и у вас все должно заработать с первого раза.

Основные провода телефонной розетки

Это цветовой код телефонной проводки для главного разъема NTE5 BT с удлинительными разъемами для подачи кабеля, прикрепленными к съемной передней панели. Вы можете увидеть показанное тестовое гнездо, чтобы вы могли проверить линию BT перед собственной проводкой.



Так выглядит цветовой код телефонной проводки с полосатым телефонным кабелем.Обратите внимание, что это последний тип, доступный с фильтром цепи Белла (цилиндрический выступ рядом с клеммами)

.

Цветовой код телефонной проводки – что делают провода?

Телефонные розетки

имеют 6 соединений, помеченных от 1 до 6. Должны использоваться только 3 соединения — соединения 2, 3 и 5.
2 и 5 дают вам тон набора и позволяют совершать и принимать вызовы. Клемма 3 зарезервирована для цепи звонка, чтобы соединить розетки расширения с главной розеткой. Без него другие телефоны не звонили бы при входящем звонке.

Увеличение скорости Интернета

Однако изменение в этой практике произошло вместе с широкополосным доступом, поскольку фильтр ADSL теперь имеет компонент, позволяющий каждому телефону звонить. Следовательно, цепь звонка, контакт 3, не следует подключать, если вы хотите более быстрый широкополосный доступ. Удалив это на всех телефонных розетках в вашем доме, вы почти наверняка увидите мгновенное увеличение скорости интернета!

Цветовой код телефонного провода BT Stripey

На этом рисунке показана обычная телефонная розетка, правильно подключенная к полосатому кабелю.







BT Сплошной цвет телефонной проводки Цветовой код

Этот разъем подключен к последнему внутреннему кабелю BT с сплошной цветовой кодировкой (который, как ни странно, имеет тот же цветовой код, что и очень ранний кабель BT). Не нужно заделывать коричневый провод. Всегда оставляйте провисание, чтобы в случае ошибки можно было просто выдернуть провода и снова заделать их. Любой провисший кабель должен быть спрятан внутри коробки перед тем, как закрепить переднюю панель винтами.

Нажмите здесь, чтобы увидеть цветовые коды телефонных соединений и описание назначения проводов.

Изображения, используемые на этом веб-сайте, защищены авторским правом и не могут быть  копированы без письменного разрешения. Цветовой код телефонной проводки, розетка для удлинителя телефона и основная телефонная розетка NTE5 представлены вам Джеффом Гроувом.

Добавление телефонных розеток к внутренней телефонной линии

планирование — ремонт розеток — установка кабеля — тестирование — решение проблем

Добавление телефонных розеток очень просто, так что вы можете пользоваться телефоном практически в любой комнате.Вы можете купить отдельные детали которые вам нужны для работы, или комплекты, которые будут содержать соответствующие детали (например, кабель с адаптером-переходником, настенные розетки и кабель зажимы и т. д.). ЗАМЕТЬТЕ, что сокеты для расширений должны быть ведомыми, а не главными.

Важно, чтобы телефонные розетки и кабели добавлялись таким образом, чтобы они не мешали телефонной сети общего пользования. Поставщик услуг телефонной связи имеет право проверить и протестировать любую розетку и проводку, подключенную к телефонным линиям.

Каждая телефонная линия, идущая в дом или офис, должна быть оборудована специальной «мастер-розеткой», которую должен установить поставщик телефонных услуг — в некоторых старых домах телефон может быть «жестко подключен» — если у вас нет «подключаемый» телефон, вам нужно будет попросить своего поставщика услуг телефонной связи установить его, прежде чем вы сможете самостоятельно добавлять телефонные розетки. Незаконно вмешиваться в главную розетку, и вы не можете установить ее самостоятельно или подключить напрямую к ней.

Планирование установки

Возможны две основные схемы установки дополнительных телефонных розеток:

• Ответвленная проводка — где адаптер, подключенный к главной розетке, идет к распределительной коробке, а затем каждая розетка подключается к распределительной коробке (как справа).
Проводка серии
• , при которой адаптер, подключенный к главному разъему, подключается к первому разъему, который подключается ко второму разъему, который подключается к третьему разъему и т. д. (как показано ниже).


Выбор используемого модуля будет зависеть от положения основного разъема и требуемых позиций для новых разъемов. Вы можете смешивать две формы по мере необходимости, возможно, используя последовательную проводку для соединения распределительных коробок на каждом этаже, а затем запуская ответвления от каждой распределительной коробки к розеткам на каждом этаже.

Вот несколько основных рекомендаций:

1. Между новой розеткой и основной розеткой не должно быть более 50 метров кабеля.
2. Независимо от того, сколько розеток на телефонной линии, реальное количество телефонных трубок, которые можно подключить к ней, равно ограничено 4 REN (номера эквивалентности звонка) — каждая трубка будет иметь REN, и общее количество всех трубок не должно превышать 4 РЕН. Если какое-либо оборудование не имеет маркировки REN, обратитесь к поставщику. Если это невозможно, проверьте, что оборудование одобрен для подключения к телефонной сети общего пользования (т. е. имеет зеленый кружок на этикетке), а затем принимает «REN» одного.
3. Не размещайте удлинительные розетки или распределительные коробки вне дверей или там, где может образоваться влага или конденсат (например, душ или ванна). номер).
4. Соединяйте телефонную проводку только в розетках или распределительных коробках. Если необходима компоновка типа «ответвления», необходима соединительная коробка.
5. Телефонный кабель и розетки должны находиться на расстоянии не менее 2 дюймов от электропроводки и розеток, чтобы избежать электрических помех.
6. ВСЕГДА отсоединяйте адаптер от главной розетки перед изменением или добавлением проводки в телефонную цепь.

Крепление розеток

В первую очередь нужно определиться с требуемыми позициями для розеток/распределительных коробок. Приняв решение, поднесите коробки и, в зависимости от типа конструкции стены, временно прикрепите коробки к стене.

Установка кабеля

Начиная с главной розетки и оставляя достаточно кабеля для подключения к ней адаптера, протяните кабель к распределительной коробке или первой розетке. Кабель можно проложить:

• На поверхности, просто используя кабельные скобы через каждые 300 мм или около того.Часто проще провести его по верхней части плинтуса и вокруг дверных косяков, чтобы кабель не мешал.
• В кабелепроводе для поверхностного монтажа, обычно квадратный кабелепровод небольшого профиля со съемной передней крышкой. Просто проложите и закрепите кабелепровод, протяните вдоль него кабель и установите переднюю крышку кабелепровода.
• Через кабелепровод в стене обычно требуется некоторое предварительное планирование, чтобы установить кабелепровод на место, прежде чем прокладывать кабель. Тем не менее, его всегда можно установить задним числом при следующем оформлении помещения, просто убедитесь, что имеется необходимая длина кабеля. Скрывая трубопровод в стене, всегда прокладывайте его вертикально (вверх или вниз) от розетка.
• Через пустоты в крыше, полу или стенах:
  • На крыше держите кабель подальше от другой электропроводки, вы можете проложить кабель над/под крышей.
  • Под деревянными полами может потребоваться просверливание балок для прокладки кабелей, опять же, держите телефонные кабели подальше от других электрических проводка.
  • Пустоты в стенах, как правило, представляют собой перегородки из стоек или аналогичные им, обычно легче прокладывать кабели внутри стен во время их строительства.

Если кабели необходимо проложить между комнатами, это можно сделать несколькими способами:

• Просверливание дверной коробки.
• Сверление в стене над плинтусом или в верхней части дверной коробки.
• Проведение кабеля либо под полом, либо над потолком и через отверстие в стене, а затем вниз или вверх в зависимости от ситуации в соседней комнате.

Розетки/распределительные коробки

Когда кабель проложен к распределительной коробке/розетке:

• Снимите точки ввода/вывода кабеля с задней панели коробки.
• Пропустите кабель через заднюю пластину сзади вперед.
• Надежно закрепите коробку в требуемом положении.

---

Глядя на клеммы на розетке, обычно имеется 6 (пронумерованных от 1 до 6) клемм в розетке или распределительной коробке, цветовой код проводки:

номер терминала		цветовой код проводки
1		зеленый + белый
2		синий + белый
3		оранжевый + белый
4		белый + оранжевый
5		белый + синий
6		белый + зеленый

Нет необходимости знать, что делает каждый провод, достаточно знать, что проводка всегда одного цвета с проводом. того же цвета, идет ли кабель от основной розетки или идет к другой розетке.

Для бытовых установок можно использовать четырехжильный кабель, в этом случае их будет от 2 до 5 выше. Если 6 ядер Кабель доступен, зеленую и белую жилы можно обрезать и не использовать.

Кабель, используемый для расширения телефонных систем, предназначен только для стационарной проводки к телефонной розетке. или соединительных коробок, он не предназначен для изготовления удлинителей или для установки на него вилок BT.

---

Доступны два типа разъемов/распределительных коробок:

1. Резьбовое соединение
   • Осторожно снимите внешнюю оболочку с кабеля, не разрезая внутреннюю изоляцию.
   • Зачистите внутренние жилы и выполните соединения в соответствии с цветовым кодом.
   • В последовательной цепи в розеточную коробку могут входить два кабеля, и каждая клемма будет иметь две внутренние жилы (одного цвета).
   • Оставьте провисание провода на тот случай, если его придется удалить и переделать соединение.
   • Всегда используйте кабельную стяжку, чтобы надежно закрепить внешнюю изоляцию на крышке розетки/распределительной коробки.
   • Проверка правильности положения розетки (необходимо приподнять крышку над розеткой до упора). подключите телефон), установите на место крышку.
2. IDC (разъемы с прорезями изоляции).
   • Осторожно снимите с кабеля около 50 мм внешней оболочки, не разрезая внутреннюю изоляцию.
   • Поместите внутреннюю жилу (с установленной изоляцией) на разъем с соответствующим номером.
   • Используйте специальный инструмент (справа), чтобы вставить внутренний сердечник в разъем.
   • Повторите для остальных внутренних ядер.
   • В последовательной цепи в розеточную коробку могут входить два кабеля, и к каждой клемме будет присоединено два внутренних сердечника, каждая жила вставляется отдельно.
   • Оставьте провисание провода на тот случай, если его придется удалить и переделать соединение.
   • Всегда используйте кабельную стяжку, чтобы надежно закрепить внешнюю изоляцию на розетке/клеммной коробке.
   • Убедившись, что розетка установлена ​​правильно (для подключения телефона необходимо поднять крышку над розеткой), установите крышку на место.

Тестирование

Прежде всего, при отключенном адаптере используйте исходную розетку, чтобы убедиться, что ваш телефон может совершать исходящие и входящие вызовы.

Повторите тест, подключив адаптер к основной розетке и подключив телефон к адаптеру.

Если все в порядке, двигайтесь по новой кабельной трассе и таким же образом проверяйте каждую новую розетку.

Если у вас несколько телефонных трубок, оставьте первую на месте и повторите проверку в первой удлинительной розетке — убедитесь, что при звонке оба телефона работают вместе.

Добавляйте дополнительные трубки по одной и повторяйте тест (всего до 4 загрузок REN).Если вам нужно протестировать больше сокетов, чем у вас есть телефонов, или вы достигли загрузки 4 REN, переместите последний телефон из розетки в розетку, пока не будут протестированы все розетки.

Решение проблем

Могут возникнуть проблемы двух типов:

1. При подключении адаптера к главному разъему ничего не работает. Вероятно, это указывает на короткое замыкание в проводке.
   • Если у вас есть электрический тестер, отсоедините адаптер и проверьте клеммы на предмет короткого замыкания.
   • Если вы не можете найти проблему, начиная с первой розетки или распределительной коробки после основной розетки, удалите провода, идущие в розетку, и повторите проверку на адаптере — если проблема не устранена, проблема в адаптере.
2. Трубка работает при подключении к адаптеру, но розетка дальше по цепи не работает. Вероятно, это указывает на обрыв цепи или плохо выполненное соединение.
   • Отсоедините адаптер и проверьте проводку в соответствующей розетке и последней розетке/распределительной коробке в цепочке.
   • Убедитесь, что цвета расположены правильно, а провода полностью на своих местах.
   • Если есть сомнения, переделайте соединения.



Телефонная и ISDN проводка

Телефонная и ISDN-проводка

---

телефон Электропроводка

Для подключения обычного добавочного телефона к обычной телефонной линии требуется Вторичный сокет, подключенный обратно к ведущему разъем и все остальные вторичные разъемы параллельно (все подключенные вместе).При этом используются две пары для подключения от одного сокета к другому.

Для подключения добавочного телефона от УАТС обычно требуется главный розетка для каждого внутреннего номера, подключенного обратно к PABX или распределению коробка. При этом используется одна пара для каждого расширения.

Для подключения разъемов расширения ISDN требуется Cat5/ISDN RJ45 разъем. Каждая розетка соединяется с предыдущей в последовательной цепочке расположение обратно к точке завершения сети главного сокета или PABX, или распределительная коробка.

Распределительную коробку можно использовать для организации проводка при подключении дома/офиса к офисной АТС, так как каждый добавочный номер имеет быть подключенным к одной точке. Их также можно использовать для сети. Кабели 10base-T.

Обычный телефонный кабель используется для ISDN или телефонной связи. сокеты и могут быть использованы для работы в сети. Однако для сетевых кабелей Рекомендуется Cat5.

Хотя на розетках можно использовать винтовые клеммы, часто это проще и удобнее. надежнее использовать IDC (соединитель смещения изоляции) вместо.Для этого требуется инструмент, который проталкивает кабель в разъемы.

Главные розетки

Главные розетки используются для подключения добавочных номеров PABX. На самом деле есть два типа — обычный мастер-сокет и мастер-сокет PABX, но либо будет работать на АТС. Разница в том, что обычный главный сокет включает в себя ограничитель перенапряжения и используется там, где пара кабелей подходит к розетка находится на конце длинного кабеля, который может улавливать эффекты молнии поблизости (это не надежная защита от молнии).

Пара проводов подключается к контактам 2 и 5 основной розетки. Затем расширения можно запускать с использованием пар на 2/5 и 3/4.

Фактические соединения обычно окрашены следующим образом:

	Цвет		Использование
1	Зеленый/белый		Запасной
2	Синий/белый		Телефон
3	Оранжевый/Белый		Кольцо
4	Белый/оранжевый		Земля
5	Белый/Синий		Телефон
6	Белый/зеленый		Запасной

Если используется заземление (обычно только для некоторых типов таксофонов с импульсным счетчиком) или оборудование для регистрации вызовов), тогда будет входящее заземление к мастер-розетке (обычно устанавливается как мастер-розетка BT).

Вторичные розетки

Разница между мастером и вторичным сокетом в том, что мастер включает конденсатор и резистор для извлечения кольцевого тока на контакт 3. Без этого ваш телефон не будет звонить.

Соедините все вторичные розетки вместе, соединяя контакты 2 и 5 в качестве одной пары и 3 и 4 в качестве другой, и всегда соединяя все провода к одним и тем же контактам на всех розетках и подключение всех провода обратно в основную розетку.

ISDN-розетки

Розетки ISDN — это 8-контактные розетки RJ45, подключенные следующим образом: (RJ45 также используется для данных Cat5 и телефона)

	Цвет		Кат5 10baseT/тел.	ЦСИС
1	Белый/оранжевый		Тх+/-	Сила 3 опционально
2	Оранжевый/Белый
3	Белый/зеленый		Прием +	ТЕ->НТ +
4	Синий/белый		Телефон А/Б	НТ->ТЕ +
5	Белый/Синий			НТ->ТЕ —
6	Зеленый/белый		Rx-	ТЕ-> НТ —
7	Белый/Коричневый			Сила 2 опционально
8	Коричневый/Белый

Удлинительная проводка для линии ISDN2 должна 92 135 последовательно соединяться по 92 136 на каждую розетку. подключение к последнему обратно к блоку NT.Вы можете иметь один терминал до 800 м от блока NT или любое количество в пределах 150 м (общая длина). В последней розетке на кабеле должны быть включены согласующие резисторы, и у NT должно быть отключено завершение. Для кабеля более 150 м NT должен быть настроен на длительное время подключения (скорость света играет часть здесь!). Розетки могут быть обычными розетками данных RJ45, за исключением последний должен иметь согласующие резисторы 100 Ом между 3-6 и 4-5. Полярность должны быть сохранены.

На НТ (коробка, подключающаяся к линии БТ) два выключателя, один для IN/OUT указывает, что согласующие резисторы в коробке внутрь или наружу. Другой отмечен L / S, что указывает на длинные или короткие линии.

Вы можете подключить ISDN, используя только две пары (4/5 и 3/6) в качестве дополнительных пары являются необязательными линиями электропередач. Дополнительные линии электропередач не используются большинство телефонов ISDN, поскольку на 3/4/5/6 также подается питание. Обратите внимание, что стандартная линия BT не имеет достаточной мощности для работы обычного ISDN-телефона, но это уместно там, где удлинители проводки от офисной АТС с внутренним линии ISDN.

Розетки RJ45/Cat5 поставляются как одинарные, двойные или двойные с телефоном. розетка на той же пластине.

Кабели 10base-T

Можно использовать обычный телефонный кабель для сетевого кабеля 10base-T, но рекомендуется использовать правильный кабель Cat5. Также рекомендуется подключите все 4 пары к каждой розетке Cat5 RJ45.

Информацию о проводке штекера категории 5 см. на этой странице

Однако… При желании можно провести обычный телефонный кабель 4 пары от ваша распределительная коробка в каждую точку вашего дома/офиса и установите двойную розетку Cat5/RJ45 и главную розетку (изображение вверху страницы).Этот позволяет прокладывать сетевые кабели, удлинители ISDN и телефон.

Чтобы 4 пары работали на все три задачи, нужно подключить одну пару для телефона (2/5 на основную розетку) и 3 пары на розетку RJ45.

10baseT нужны только 1/2 и 3/6, тогда как ISDN нужны только 3/6 и 4/5, поэтому, подключив 1/2, 3/6 и 4/5, вы можете использовать розетку для любой цели. (Помните, однако, что вы должны использовать согласующие резисторы на 100 Ом в конец внутреннего расширения ISDN, что может нарушить работу 10base-T).

Очевидно, что это решение не рассчитано на будущее, поскольку полностью структурировано по категории 5. кабели, но для домашнего офиса это дешевое решение.

Инструмент IDC

Соединители с врезным контактом (IDC) — это быстрый и надежный способ подключение цельного телефонного кабеля к розеткам и разъемам.

Контакты не развинчиваются, как винтовые клеммы, и не создают риска короткое замыкание из-за снятия слишком большого количества изоляции. Вы можете нормально при необходимости вставьте четыре провода в каждую точку IDC.

Вы можете использовать простой пластиковый инструмент IDC, чтобы вставить провода в контакты, или вы можете использовать профессиональный инструмент IDC с резаком, который аккуратно обрезает лишний провод, укради один у инженера BT, если сможешь.

 .

Поместите провод поперек контакта и сильно надавите инструментом. С профессиональным инструментом он щелкнет и отрежет лишнее, когда вы протолкнул провод домой с достаточным усилием. Вам не нужно раздеваться изоляция каждого провода.Вы должны использовать только правильный инструмент IDC, и никогда не отвертка Гэри.

Профессиональный инструмент также имеет крючок, чтобы вы могли легко вытащить любой нужные провода (полезно при использовании распределительной коробки). Он также имеет зажим, который можно прикрепить к воротнику инструмента, чтобы остановить режущее действие (полезно, когда провод должен продолжаться до другого контакта а не отрезать).

Распределительная коробка

А распределительная коробка имеет неоценимое значение для организации проводки и позволяет вносить изменения на более позднем этапе.

Сам ящик имеет пластиковые панели по бокам, которые можно снять, что позволяет несколько коробок рядом, чтобы сделать распределительную коробку большего размера. Есть также вырезы разного размера для ввода кабелей в коробку сбоку, и отверстия сзади для ввода кабелей сзади.

Каждая соединительная планка рассчитана на 10 пар, коробка занимает всего 5 полос. Каждая пара пронумерована от 1 до 9/0, чтобы пары могли быть легко идентифицированы. Полосы имеют прорези и штифты сзади, чтобы позволить кабели должны быть аккуратно подключены и привязаны к задней части полосы.

Каждая полоска имеет две стороны, соединенные вместе, хотя тест гнездо можно вставить, чтобы разделить соединение между каждой стороной полосы и может быть использован для тестирования.

Простым способом соединения этих коробок является установка всех постоянных проводку с одной стороны полос, а затем проложить проводку с другой стороны к патч к другим полоскам. например проводка в доме/офисе идет к один размер одной полосы, а проводка к АТС идет в одну сторону от другой полоса, а затем провода соединяются между собой.Эта договоренность позволяет соединения легко заменяются без необходимости перемещения стационарного проводка была аккуратно обрезана по длине и закреплена на полосах.
