Схемы подключения механических терморегуляторов (термостатов)
Бытовые механические терморегуляторы нашли свое применение в различных системах отопления и охлаждения квартир, жилых домов и гаражей. Принцип работы терморегулятора прост: при достижении заданной температуры происходит включение или отключение управляемого прибора (электрического обогревателя, котла, кондиционера). Универсальные термостаты позволяют управлять как отопительными приборами, так и системами охлаждения. Для этого у них предусмотрены две клеммных группы.Бытовые механические терморегуляторы
Особенностью механических терморегуляторов является отсутствие необходимости подключения к питающей сети или использование элементов питания. Механический терморегулятор позволяет выполнить только коммутацию (подключение или отключение) электрических цепей, а алгоритм управления определяется заданным значением температуры. Контроль температуры терморегулятором происходит за счет изменения механических свойств материалов, применяемых в качестве сенсорного элемента датчика температуры.
Рассмотрим один из комнатных механических термостатов фирмы Zilon тип za-1. Открыв упаковку, покупатель может удивиться, не обнаружив схему подключения датчика. Производитель решил сэкономить на бумаге и выполнил схему подключения на наклейке, приклеив ее на обратную сторону лицевой панели терморегулятора.
Отсутствие какого-либо описания по подключению добавит еще больше головной боли, поэтому ниже приведем типовую схему подключения механического терморегулятора.
Рассмотрим назначение клемм термостата Zilon za-1:
— клеммы «1» и «2» подключаются к индикаторной лампе, по которой можно отслеживать включение термостата. К клемме «1» подключается нулевой проводник источника питания, к клемме «2» — подключается последовательно провод, идущий от клеммы «4» или «5».
— клеммы «4», «5» и «6» предназначены для подключения бытовых приборов. К клемме «6» подключается фазный проводник источника питания. При достижении заданной температуры происходит переключение между клеммами «4» и «5» терморегулятора.
Альтернативный вариант подключения термостата предусматривает использование клеммы «1» в качестве клеммы для подключения нулевого проводника. Такая схема подключения позволяет выполнить все необходимые подключения питающих проводников внутри терморегулятора, исключая из схемы дополнительные распределительные коробки.
При выборе бытовых механических терморегуляторов стоит обращать внимание на параметры подключаемой нагрузки, точнее на рабочий ток обогревателя или кондиционера. В нашем случае терморегулятор предназначен для коммутации цепей с нагрузкой не более 16А.
Для больших помещений требуется установка достаточно мощных обогревателей, поэтому подключение термостата в таких системах лучше всего выполнять через промежуточный магнитный пускатель.
Магнитный пускатель в схеме подключения термостата обеспечивает управление большими токами нагрузки при незначительной величине управляющего сигнала (наличию напряжения на катушке). В приведенной схеме подключения при срабатывании терморегулятора напряжение подается на катушку магнитного пускателя, контакты которого замыкают или размыкают цепь обогревателя.
Подключение терморегулятора к инфракрасному обогревателю
С наступлением холодов многие начинают задумываться о дополнительном отоплении своего жилища. Поскольку с началом отопительного сезона, как правило, начинаются ремонтные работы на местах порывов теплотрасс. Или же появляются мысли перейти на электрическое отопление, как дополнительную альтернативу для загородного дома. В данной статье речь пойдет о контролирующем температуру устройстве — термостате, а именно мы расскажем о том, как производится установка и подключение терморегулятора к инфракрасному обогревателю.
Нюансы установки
Не будем вдаваться в типы и виды регуляторов, устраивать сравнение и турниры. Все они хороши по своему и будут выполнять свое назначение, служа верой и правдой. Первое, на что хочется обратить внимание — это место установки. Не зависит от того, какого у вас типа обогреватели: инфракрасные, панельные, теплый пол, конвекционные.
Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:
- в непосредственной близости возле обогревателей;
- в местах, где есть сквозняк;
- в зоне обогрева инфракрасных излучателей.
Все эти места непригодны для размещения термостата, поскольку при расположении возле нагревателя, воздух рядом с ним нагреется до нужной температуры раньше, что приведет к ложному срабатыванию, в результате чего помещение не нагреется до комфортной температуры.
Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется раньше и исказит показания датчика. В местах где проходит сквозняк датчик не покажет нужную температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию. Размещение термодатчика по высоте должно производится в зоне комфорта, на уровне 1.5 метра от пола.
Схемы подключения
Всегда, перед установкой и подключением терморегулятора ознакамливайтесь с инструкцией и паспортными данными на устройство. Поскольку производитель указывает требуемое сечение кабеля и дает схему подключения на свою продукцию. В случае отступления от требований и экономии на проводе и термостатах есть большая вероятность выхода оборудования из строя или угрозы пожара.
Для подключения нагревателей обычно рекомендуют применять трехжильный провод ПВС 2.5 мм. Подключить термостат рекомендуется таким же проводом.

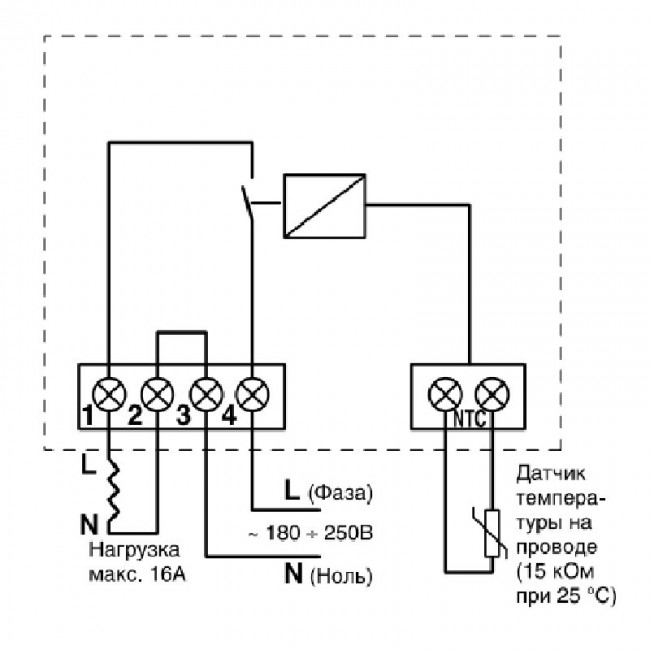

Схема подключения терморегулятора к инфракрасному обогревателю мощностью до 3.5 кВт:
Если обогрев помещения осуществляется группой нагревателей до 3.5 кВт, то схема подсоединения будут выглядеть так:
В том случае, если вы обладатель трехфазной сети и обогрев осуществляется группой обогревателей суммарной мощностью более 3.5 кВт, то в схему управления добавляется магнитный пускатель, которым управляет терморегулятор:
Вот по такому принципу производят монтаж регулятора температуры. Как вы видите, существуют некоторые особенности в установке и подключении термостата, поэтому важно изначально ознакомиться с инструкцией от производителя, после чего приступать к основному процессу.
Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируется технология подсоединения контактов на примере достаточно популярного терморегулятора от фирмы Ballu BMT-1:
youtube.com/embed/emfIGNslo0c» allowfullscreen=»allowfullscreen»/>
Наверняка вы не знаете:
Как подключить комнатный термостат к газовому котлу для отопления: схема подключения
Современные газовые котлы отличаются высокой технологичностью и чаще всего имеют встроенный термостат — прибор, который измеряет температуру и влажность воздуха в помещении и подаёт сигналы плате котла о том, как производить нагрев.
Регулировка происходит путём включения и отключения питания котла. Однако бывают ситуации, когда приходится подключать дополнительное регулирующее оборудование.
Как подключить комнатный термостат к газовому котлу?
Для монтажа регулятора не потребуются какие-либо профессиональные навыки или специальные инструменты, достаточно разобраться в схеме монтажа, следовать инструкции производителя газового котла и регулятора, соблюдать технику безопасности по работе с электрическим током.
Тогда установку возможно произвести самостоятельно, не прибегая к помощи специалиста.
Схема подключения
В схеме газового котла должно быть указано, есть ли возможность подключения к нему термостата. Важно убедиться, что установка дополнительного оборудования разрешена производителем и не навредит отопительной системе.
Некорректный монтаж может привести к поломке дорогостоящей техники и потере гарантии.
В случае, когда установка блока управления будет осуществляться внутри котла, находят подходящее для него место. При необходимости можно использовать установочную коробку.
Важно! При подключении термостата выполнение требований производителя котла строго обязательно!
Если изучить схему главной платы газового котла, то видно, что на ней имеются два контакта, соединённые между собой перемычкой, где электрический ток сначала выходит из платы, а затем возвращается в неё, контролируя включение и отключение отопительного котла.
Во многих современных моделях эта перемычка для удобства монтажа находится на отдельно выведенной колодке, куда просто подключается термостат.
Фото 1. Распечатанная схема платы газового котла. Красным обведена часть, показывающая возможность подключения различных термостатов.
Но на некоторых разновидностях отопительного оборудования место установки придётся искать прямо на плате. В этом случае откручивают винты, которые держат перемычку, вынимают её, а на это место монтируют провода, идущие к термостату.
Правильно подключённый термостат пропускает через себя электрический ток, идущий к котлу из сети, контролируя, таким образом, включение и выключение всей системы отопления. Если воздух в помещении нагрет сильнее, чем выставлено на регуляторе во время его настройки, то прибор отключает газовый котёл, а когда температура падает ниже указанного предела, то отопление снова включается и происходит нагрев воздуха в доме.
Материалы и инструменты
Для монтажа термостата к газовому котлу не потребуется никаких специальных инструментов. Всё, что необходимо для установки прибора в систему отопления, идёт в поставочном комплекте.
Для установки регулятора понадобятся технические паспорта термостата и отопительного котла для сверки электрических схем подключения, бытовая отвёртка, тестер для проверки наличия напряжения в сети, набор инструментов для крепления прибора на стену в жилом помещении.
Выбор места для установки термостата
Перед началом монтажных работ выбирают место установки терморегулятора. Правильно подобрать помещение для прибора крайне важно, потому что именно по температуре и влажности воздуха в этой комнате будет происходить регулировка всей системы отопления в доме.
Термостат обязательно устанавливают в жилом помещении, а не в техническом.
Обычно выбирают самую холодную комнату во всём доме, например, угловую. Установка прибора в котельной или в кладовой приведёт к некорректной работе отопления. Нельзя вешать регулятор вблизи отопительных батарей, бытовой техники, излучающей тепловые помехи: кухонных плит, обогревателей. Не рекомендуется размещать регулятор и на сквозняке, возле окон, или там, где на него будут попадать прямые солнечные лучи.
Термостат должен быть легко доступен, находиться на виду, чтобы в любой момент изменить настройки температуры или произвести замену батарей питания.
Правила установки:
- Высота монтажа не более полутора метров над уровнем пола.
- Не устанавливать на внешнюю, холодную стену дома.
- К прибору должен быть свободный доступ.
- Не вешать вблизи плит, кондиционеров, окон.
- Не допускать попадания прямых солнечных лучей на прибор.
Вам также будет интересно:
Подготовка
Перед началом монтажа термостата необходимо убедиться, что котёл поддерживает установку дополнительного оборудования. Затем отопительную систему отключают от электрической сети и проверяют напряжение тестером.
Внимание! При монтаже регулятора, все оборудование первым делом отключают от электрической сети!
После готовят помещение: обеспечивают свободный доступ к месту монтажа термостата и к котлу, достаточное освещение рабочих площадей.
Монтаж и подключение
Все современные газовые котлы имеют специальные выходы для подключения терморегулятора. В комплект поставки регулятора входит специальный монтажный кабель, либо монтаж с помощью клеммы. Если у данной модели подключение осуществляется нестандартно, то в комплекте с ней идёт технический паспорт, где есть все подробные схемы монтажа.
Фото 2. Подробная схема термостата TS2 GMS, показывающая его подключение к котлу и другому оборудованию.
Подключение состоит в том, чтобы прикрутить концы провода термостата к клемме котла, а затем установить прибор на стену в жилом помещении. Как правило, в инструкции есть соответствующий раздел с подробным руководством по монтажу терморегулятора.
Запуск, проверка работы
После подключения регулятор и котёл запускают для проверки. В этом поможет инструкция, которая идёт вместе с регулятором в комплекте. Терморегулятор обычно работает от батарей, необходимо убедиться, что они вставлены в прибор и заряжены.
Если регулятор включён, то котёл также подключают к электропитанию. С помощью кнопок на табло регулятора выставляют различные параметры и наблюдают, реагирует ли система отопления на изменения. Если она работает корректно, то выполняют тонкую настройку.
Настройка отопления
Осуществляют в соответствии с указаниями в паспорте регулятора. Для того чтобы обеспечить корректную работу системы отопления, следуют правилам:
- Если дом на сутки и более остаётся пустым, то на время отсутствия хозяев выставляют минимальную температуру.
- Перед длительным отъездом, например, в случае отпуска, в регулятор устанавливают свежие батареи и переводят систему на экономичный режим.
- За батареями важно следить и не допускать их разряда, производя своевременную замену.
- Котёл и регулятор подключают через стабилизатор напряжения.
В большинстве терморегуляторов уже есть предустановленные программы, которые обеспечат оптимальный нагрев помещения днём, и экономию ресурсов в ночное время. Количество таких программ зависит от модели устройства.
Можно выбрать одну из них, или настроить прибор индивидуально.
С помощью регулятора контролируется:
- Температура воздуха.
- Время срабатывания системы. Например, будет ли реагировать котёл на кратковременный сквозняк.
- Диапазон температур: то, насколько существенно температура в помещении может отклоняться от установленной величины.
Полезное видео
Посмотрите видео, в котором детально показан процесс подключения термостата.
Заключение
Даже самый недорогой регулятор позволит сэкономить не менее 15% ресурсов. Автоматика создаст комфортную температуру в доме, и будет самостоятельно поддерживать её без вмешательства владельца. Кроме того, регулятор повышает надёжность отопительной системы, снижает износ электрики и других частей котла, продлевая тем самым срок его службы.
Термостат редко выходит из строя при подключении через стабилизатор напряжения.
Этот прибор не требует никакого технического обслуживания, кроме своевременной замены в нём батарей питания.
Как подключить термостат к котлу, в том числе к старому
Большое удобство в домашнее отопление привносит обыкновенный комнатный термостат. Это маленькое устройство, размещается обычно на стене, в ключевом месте, в котором мы хотим измерять температуру, и по ее значению управлять домашним отоплением. Например, на стене в центре дома в коридоре, или в кухне на наружной стене, где становится холодно быстрее всего…
Как только температура воздуха в месте размещения прибора уменьшилась до выставленного значения, скажем, +21 градус, термостат включает котел… Котел выключится когда воздух нагреется до температуры выключения,например, +24 град.
Но как термостату удается управлять котлом?, и каким образом правильно подключить термостат к котлу, чтобы это происходило?
- Особенно проблемным для многих представляется этот вопрос при использовании старых котлов, в которых подключение внешнего управления не предусматривалось….
Как работает комнатный термостат
Любой комнатный термостат, механический или электронный, с радиопередачей или проводной, или программируемый, который мы называем комнатным программатором, работает очень просто, по принципу однокнопочного выключателя, — «цепь разомкнута или соединена», — «Включено/Выключено».
В нем соединяется контакт, когда температура достигает порога включения, и цепь управления котлом становится замкнутой. Когда нагрев произошел, контакт размыкается, котел останавливается.
Какие термостаты бывают
- Механические, с механической настройкой вращающейся ручкой и срабатывнием механизма, реагирующего на температуру. Это обычно малоточные приборы.
- Электронные, — с более точной настройкой и точным срабатыванием.
- С радиоуправлением. Иногда кабели весьма мешают в интерьере. На стене крепится регистратор температуры–радиопередатчик, а у котла располагается приемник, подключенный проводами как термостат.
- Программируемые приборы. Которыми можно задавать изменения температуры в течении суток, которые весьма полезны для экономии, так как на несколько часов можно сделать «холодно»….
- Термостат с функцией управления по GSM иил Wi-Fi связи — возможно удаленное управление котлом.
Как подключается обычный термостат к автоматизированному котлу
Современные котлы обычно оборудованы клемной колодкой с двумя клеммами для подключения аппарата внешнего управления, работающего по принципу «Включил-Выключил». Чаще эти клеммы обозначены как ТА.
Изначально они соединены перемычкой, при этом цепь между ними замкнута, котел получает все время команду «Включено». Если перемычку удалить, котел выключится.
- Перемычка удаляется, на ее место подключается пара контактов с термостата, при этом обычно используется кабель сечением медных жил 0,5 – 0,75 мм кв. по инструкции производителя.
В самом же термостате не все так однозначно, у разных производителей клеммы нумеруются как 1,2,3 или АБС.
Как подключить термостат к старому (безмозглому) котлу
Некоторые модели газовых, мазутных, электрических…котлов не имеют специальных клемных контактов для наружного блока управления. Как дистанционно управлять старым котлом?
Вероятно, что на самом котле находится ручка управления реле по температуре теплоносителя. И можно обнаружить, что это реле работает по тому же принципу «Замкнуто/Разомкнуто».
Если снять клемму с этого реле (блока управления), т.е. разомкнуть цепь его питания, то котел выключится. Он воспримет это как «температура большая – цепь разомкнута».
Понятно, что в разрыв между снятым проводом и этой клеммой можно подключить наружный термостат. Ручку на самом котле закрутить так, чтобы всегда было положение «Включено», а наружный термостат будет разрывать и соединять эту цепь, управляя работой котла так, как будто бы это делал внутренний…
- По тому же принципу – включить термостат в цепь питания блока управления.
- Включить в разрыв цепи питания катушки магнитного пускателя тенов (не путать, – не в разрыв силовых проводов, а в цепь управления…).
- В разрыв цепи датчика давления воды в системе, который также работает по принципу «Включил/Выключил». Правда, котел теперь будет при выключении термостатом сообщать ошибку, что давление в системе ниже нормы…
В общем, включить последовательно с любым датчиком, который управляет котлом по принципу соединил-разъединил.
Но нельзя включать там, где регистрируется плавное изменение сопротивления, обмен пакетами цифровых данных, где нужно делать ручной перезапуск, например, при срабатывании термопары…
Как видим, при должном желании подключить термостат, или программатор, к любому котлу, который управляется электрическими цепями, датчиками… – нет проблем…
Подключение терморегулятора
Подключение терморегулятора является важным моментом, от которого зависит безопасность эксплуатации системы теплый пол и ее надежная работа в течение многих лет.
Поэтому такие работы должен проводить квалифицированный электрик.
Система кабельного обогрева является стационарной системой отопления и, согласно ПУЭ, должна подключаться к сети питания с помощью отдельной линии, имеющей дифференциальную защиту и защиту от сверхтока. Система заземления должна быть TN-S или TN-C-S. Давайте рассмотрим эти пункты более подробно.
От щита должна идти отдельная линия питания в каждое помещение, где установлен теплый пол. Современные бытовые сети имеют систему заземления TN-S, в которой нейтраль сети и заземляющий проводник разделены. В случае однофазной сети это будет трехпроводная линия (фаза-L, ноль-N и «земля»-PE), рис. 1А. Фаза и ноль в этом случае подключаются к нагревательным жилам кабеля или мата через терморегулятор, а «земля» — к защитному экрану напрямую, на отдельной клемме или надежной скруткой.
Выбор параметров защитного автоматического выключателя определяется исходя из номинального тока нагревателя теплого пола (а не сечения питающей линии, как в случае розеточной сети).
Рекомендованное значение — не менее 125 % номинального тока нагрузки. Дифференциальный ток срабатывания УЗО или дифференциального автомата должен быть не более 30 мА. Сечение питающей линии должно соответствовать току нагрузки.
Как быть, если в вашем доме старая двухпроводная сеть c совмещенными нулем и «землей» (это двухпроводная сеть TN-C)? Так как при подключении нагревательных элементов теплого пола все равно необходимо УЗО (или дифференциальный автомат), то с помощью этих приборов можно превратить сеть TN-C в TN-C-S, см. рис. 1В. При этом нейтраль сети, проходящая через дифференциальный автомат или УЗО, становится «силовым нулем», а идущая «мимо» дифференциального прибора защитным нулем — «землей». Такая схема подключения отвечает всем требованиям безопасности.
Подключение к конкретному терморегулятору трудностей не представляет. Клеммники всех терморегуляторов имеют соответствующую маркировку с обозначениями подключения сети (Mains — сеть, L- фаза, N- ноль (нейтраль)), нагревательного кабеля/мата (Load — нагрузка, L- фаза, N- ноль (нейтраль)) и датчика температуры пола (Sensor — датчик или NTC — Negative Temperature Coefficient — отрицательный температурный коэффициент, тип датчика температуры, который используется c терморегуляторами теплого пола).
Цветная маркировка питающих проводов нагревательных кабелей и матов является общепринятой:
Фаза — черный или коричневый
Нейтраль (ноль) — синий
Экран (земля) — желто-зеленый
Пример подключения для терморегулятора DEVIreg 530 представлен на рис. 2.
Необходимо иметь в виду, что при подключении сети надо строго соблюдать «фазировку» питающих проводов. При подключении фазы и нуля «наоборот» терморегулятор будет работать, но существенно ухудшится безопасность системы, т. к. фаза сети будет постоянно присутствовать на плате терморегулятора и выносном датчике температуры пола. Соблюдение этого правила при подключении кабеля или мата не имеет «физического» значения. При подключении датчика температуры порядок подключения проводов (черный, белый) не имеет значения.
Что делать, если мощность подключаемых нагревателей превосходит коммутирующую способность терморегулятора? Обычно такая ситуация возникает при устройстве теплого пола в помещении большой площади.
Установка нескольких терморегуляторов — не всегда оптимальное решение. Можно использовать вариант с релейным усилением, т. е. установить контактор (магнитный пускатель) с соответствующей нагрузочной способностью. Принципиальная схема такого варианта приведена на рис. 3.

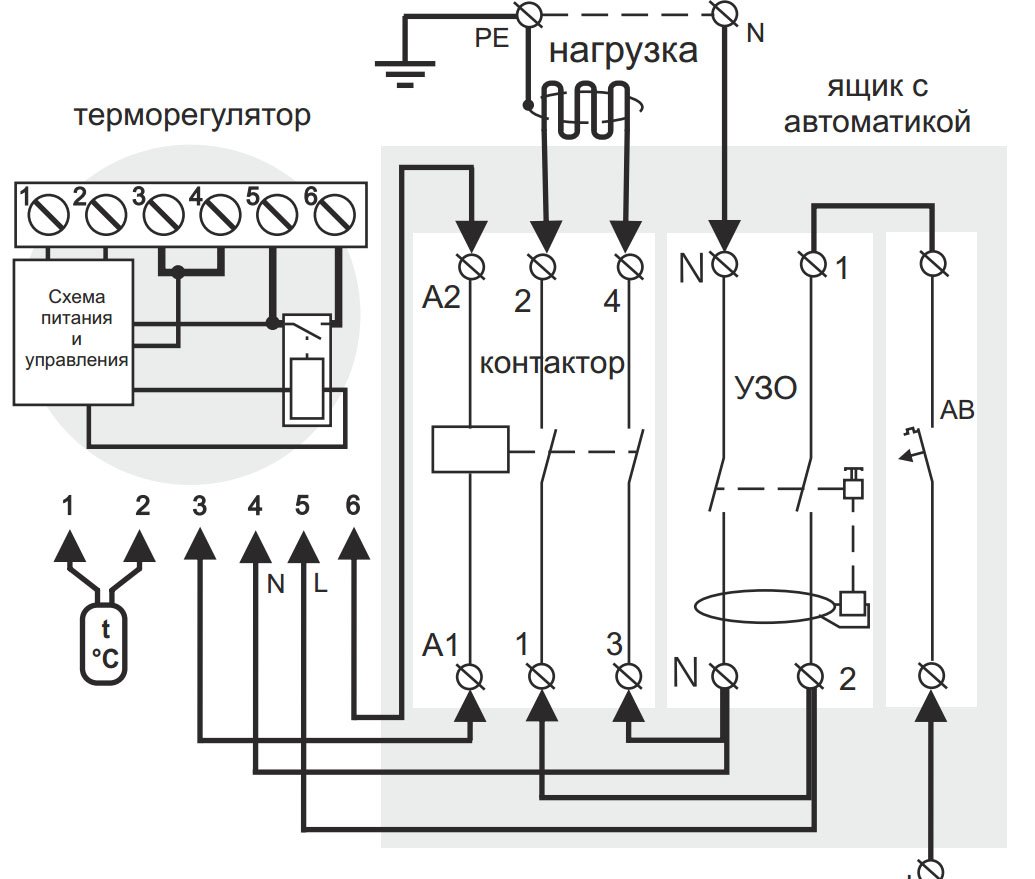

На выход терморегулятора подключается катушка контактора, а кабели подключаются через его силовые контакты. При больших мощностях лучше использовать трехфазную сеть. Схема для этого варианта приведена на рис. 4. В этом случае, для удобства подключения, желательно выбирать количество нагревательных элементов кратное трем.
Аппараты защиты и коммутации (автоматические выключатели и контактор) размещаются в щите питания, а нагреватели и терморегулятор — в помещении, где смонтирован теплый пол. При этом силовые линии питания кабелей идут непосредственно из щита к нагревательным элементам, а терморегулятор связан со щитом дополнительной сигнальной четырехпроводной линией. Если эту линию проложить невозможно, можно попробовать разместить компактный контактор непосредственно в монтажной коробке под терморегулятором.
Необходимо выбрать «глубокую» монтажную коробку и компактный контактор, например, В7 фирмы АВВ, рис. 5.
Рис. 5
Рекомендуемые схемы подключения к GSM-Термометру
Для возможности управления отопительным котлом от GSM-термометра котел должен иметь контакты для подключения внешнего регулятора температуры (комнатного термостата). Убедиться в наличии таких контактов можно изучив техническую документацию на котел, либо получив консультацию технических специалистов фирмы-изготовителя котла. Если к котлу уже подключен термостат, то работа GSM-Термометра возможна как совместно с ним, так и взамен штатного термостата. Рекомендуем подключать GSM-Термометр совместно со штатным термостатом, поскольку в таком случае схема управления котлом будет являться резервированной. Отопительные котлы, для которых предусмотрено внешнее регулирование температуры, имеют специальные контакты для подключения термостата на клеммной колодке внешних подключений.
При этом существует два варианта работы этих контактов:
- Котел включается при ЗАМЫКАНИИ контактов.
- Котел включается при РАЗМЫКАНИИ контактов.
Система отопления включается при выключении реле и ЗАМЫКАНИИ контактов. При включенном реле — контакт разомкнут, котёл выключен. При выключенном реле, и при отключенном питании GSM-Термометра, котёл включен.
Представленная схема является РЕКОМЕНДУЕМОЙ
При использовании приведённой схемы провода от клемм подключения внешнего термостата котла подключаются к нормально замкнутому контакту реле прибора, т.е. при отключенном питании GSM-Термометра или при его неисправности контакт реле будет замкнут, а котёл будет работать по температурной уставке, установленной на комнатном термостате. При такой схеме подключения рекомендуется установить на комнатном термостате комфортное значение температуры, например, +23°С, а температуру на GSM-Термометре выбирать исходя из необходимости.
Например, в случае отсутствия жильцов в доме в будние дни установить +7°С, а перед выходными днями, когда планируется посещение дома, удалённо выключить терморегулирование, после чего температура в доме будет стремиться к значению, установленному на комнатном термостате (т.е. +23°С в примере). Команда настройки терморегулирования (по датчику 1) для приведённого примера должна иметь вид ТР˽1˽7˽-4.
Все товары
Подключение системы к котлу вместо комнатного термостата
Принципиальные электрические схемы терморегуляторов серии ТАМ133-1М и их типовые схемы включения
Ниже приводятся типовые принципиальные электрические схемы включения терморегуляторов серии ТАМ133-1М в
электропроводку холодильника. Принципиальные схемы самих терморегуляторов отлично считываются по типовым схемам
включения и отдельно не приводятся во избежании загромождения страницы.
Состояние контактной пары (замкнуто или разомкнуто) между клеммами 3 и 4 зависит от температуры участка испарителя, с которым контактирует капиллярная трубка терморегулятора. При повышении температуры контактная пара переходит в состояние «замкнуто». При понижении температуры – в состояние «разомкнуто».
Трехклеммные терморегуляторы имеют дополнительную контактную пару между клеммами 3 и 6. Она размыкается при переводе терморегулятора в режим «Отключено». При нахождении терморегулятора в любом другом режиме работы эта контактная пара замкнута.
1. Двухклеммный терморегулятор
Следующие модификации являются двухклеммными:
Такой терморегулятор имеет простую принципиальную схему,
предполагающую наличие двух клемм (3 и 4) для подключения к электропроводке холодильника.
Терморегулятор включается в разрыв цепи питания компрессора.
Цепь лампы освещения холодильной камеры запитывается непосредственно от источника питания и полностью независима
от терморегулятора.
Если конструкция холодильника предполагает наличие дополнительного электрооборудования,
питание которого должно осуществляться независимо от циклов работы компрессора (например, электронагреватель
проема двери морозильного отделения или индикаторная лампа), то цепи такого электрооборудования
подключаются аналогично цепи лампы освещения (т.е. запитываются непосредственно от источника питания).
Невозможность отключения дополнительного электрооборудования при помощи терморегулятора считается недостатком
подобной схемы. Для его устранения в конструкции некоторых модификаций терморегуляторов серии
ТАМ133-1М вводится дополнительная контактная пара, обеспечивающая возможность обесточивания всего
электрооборудования холодильника при помощи терморегулятора.
- L и N — Фаза и нейтраль сети электропитания.
- C — Компрессор.
- EL — Лампа освещения холодильной камеры.
- SQ — Концевой выключатель лампы освещения холодильной камеры.
2. Трехклемный терморегулятор без резистора подогрева
Следующие модификации являются трехклеммными без резистора подогрева:
Принципиальная схема такого терморегулятора предполагает наличие трех клемм (3, 4 и 6) для подключения к электропроводке холодильника.
Терморегулятор имеет две контактные пары. Одна из них (клеммы
3 и 4) используется для обеспечения цикличности работы компрессора, благодаря которой поддерживается
температурный режим в холодильной камере.
Вторая (клеммы 3 и 6) обеспечивает возможность обесточивания всего
электрооборудования холодильника без необходимости извлечения вилки шнура питания из розетки.
Если конструкция холодильника предполагает наличие дополнительного электрооборудования,
питание которого должно осуществляться независимо от циклов работы компрессора (например, электронагреватель
проема двери морозильного отделения или индикаторная лампа), то цепи такого электрооборудования
подключаются аналогично цепи лампы освещения (т.е. запитываются от клеммы 3 терморегулятора).
- L и N — Фаза и нейтраль сети электропитания.
- C — Компрессор.
- EL — Лампа освещения холодильной камеры.
- SQ — Концевой выключатель лампы освещения холодильной камеры.
3.
Трехклемный терморегулятор с резистором подогрева
Следующие модификации являются трехклеммными с резистором подогрева:
Схема такого терморегулятора идентична предыдущей. Единственное отличие – наличие в конструкции
резистора подогрева.
При разомкнутой контактной паре между клеммами 3 и 4 ток, проходя через обмотку компрессора,
питает резистор подогрева. Когда эта контактная пара замыкается, она шунтирует резистор и он обесточивается.
Таким образом, резистор подогрева выделяет тепло только во время пауз в работе компрессора.
- L и N — Фаза и нейтраль сети электропитания.
- C — Компрессор.
- EL — Лампа освещения холодильной камеры.
-
SQ — Концевой выключатель лампы освещения холодильной камеры.
- R — Резистор подогрева в составе терморегулятора.
Дополнительная информация по теме этой страницы есть в следующих статьях:
Как подключить термостат? (2,3,4,5 проводная направляющая)
Термостаты— это идеальные центры управления для устройств HVAC, таких как печи и кондиционеры . Проводка термостата — полезный навык, чтобы знать, нужно ли вам заменить старый термостат или просто проверить, не случилось ли что-то с новым термостатом. С небольшой помощью вы можете узнать, как установить термостат самостоятельно.
LearnMetrics разработал это руководство как небольшую помощь.Мы рассмотрим все, что вам нужно знать о проводке термостата ; в том числе куда идет провод каждого цвета.
Очевидно, существует множество различных типов термостатов.
100% рекомендаций не будут работать для 100% термостатов. В конце концов, есть много разных типов термостатов с различной проводкой: проводка термостата Honeywell , гнездовая проводка, старые термостаты и так далее.
Мы рассмотрим наиболее распространенные схемы подключения термостатов 2-х, 3-х, 4-х и 5-ти проводных термостатов .На каждом этапе мы будем указывать, какие 2-проводные или 5-проводные термостаты используются для подключения, например, чтобы получить более полное представление о том, куда идут эти цветные провода и как они обеспечивают функции кондиционеров и печей.
Во всех случаях мы будем использовать этот базовый термостат Honeywell для справки:
Это стандартный термостат Honeywell; идеально подходит для изучения тонкостей подключения термостата. Протоколы применимы к проводке термостата Honeywell, а также к другой проводке термостата.Мы также постараемся ответить на все распространенные вопросы, касающиеся подключения термостата, такие как:
«Какого цвета провод куда идет на термостате?» (см.
«Сколько проводов нужно для термостата?» (Минимум 2)
«Что такое R и RC на термостате?» (Схема цветового кодирования ниже)
«Для чего нужен черный провод на термостате?»
«Что делать, если нет провода C для термостата?» (Старый термостат, можно оставить без или добавить)
схему ниже)Давайте применим здесь системный и практичный подход.Мы будем следовать этому общему порядку, чтобы узнать, как подключить термостат:
- Снимите панель управления термостатом и оголите цветные провода.
- Мы узнаем, что означает каждый цвет провода. Понимание цветовой кодировки поможет вам понять, как на самом деле работает термостат.
- Замена старого термостата на новый.
Важное примечание: Имейте в виду, что работа с электрическими цепями может быть опасна для вас.
Вот почему всегда соблюдайте соответствующие меры безопасности при работе с электрическими цепями под напряжением. Для получения дополнительной информации о проводах и их допустимом токе см. таблицу калибров AWG с размерами проводов для конкретных усилителей здесь.
Начнем сразу с обнажения цветных проводов:
Снятие панели управления термостата (до цветных проводов)
Первым шагом в подключении термостата является подключение к проводам . Вероятно, у вас есть термостат, закрепленный на стене.Открыть провода легко; все начинается со снятия панели управления термостата.
Перед началом: Переведите выключатель питания в положение «Выкл.», чтобы термостат устройства был подключен.
Большинство панелей управления можно снять, просто слегка подтолкнув их снизу или сверху. Некоторые термостаты Honeywell также могут иметь винты; просто открутить их на оголить провода клеммы .
Под панелью управления вы найдете основание и провода, торчащие из стены.
Вместе с базовым термостатом Honeywell вы найдете:
- 8 розеток слева.
- 8 розеток справа.
Прежде чем мы возьмем винт с плоской головкой, чтобы открутить их, давайте сначала ознакомимся с важной частью любой проводки термостата: кодами и цветами проводов.
Вот куда идут провода термостата:
Цветовые коды проводки термостата
Как вы можете видеть на основании термостата, у вас есть 16 розеток с буквами C, R, W1, W2, O/B, G, Y1, Y2, BK, 2x RS, 2x ODT, AUX NO, AUX C и ВСПОМОГАТЕЛЬНЫЙ НЗ.С 2-проводными, 3-проводными и 4-проводными термостатами у вас нет всего этого. Это нормально. Вы также можете заметить, что не все розетки подключены к ним. Это тоже стандарт.
Для каждой из этих клемм термостата имеется специальный провод, характеризуемый цветом:
Термостат состоит из 16 разъемов с кодами (C, R, W1, W2, O/B, G, Y1, Y2, BK, 2x RS, 2x ODT, AUX NO, AUX C и AUX NC) и проводами определенного цвета..png)
Если ваш термостат выглядит не совсем так или даже как-то так, не волнуйтесь.Нам просто нужно понять, что представляет собой каждый цветной провод и что он делает.
Давайте посмотрим на каждый из этих проводов по очереди:
Черный или синий провод термостата (провод C)
Черный провод или синий провод (используется любой цвет) — это C – «Общий» провод . Что делает провод С? Провод С подсоединяется к трансформатору и замыкает электрическую цепь 24В . Более новые термостаты имеют непрерывную цепь 24 В; в более старых моделях цикл замыкается только тогда, когда требуется питание (например, когда вы включаете переменный ток).
Чаще всего черный или синий провод, подключенный к клемме С, встречается в более новых «умных» термостатах. У более старых термостатов может отсутствовать провод «С»; они работают по запросу, а новые работают постоянно (непрерывно 24 часа в сутки, 7 дней в неделю).
Вот почему новые цифровые термостаты потребляют энергию, даже когда печь или кондиционер не работают.
Красный провод термостата («R» или «Rc»)
Красный провод или провод «R» — это провод питания. Они берут начало в трансформаторе (кондиционеры, в системе обработки воздуха) и обеспечивают 24-часовую мощность переменного тока.
Все термостаты кондиционеров имеют красный провод питания. У вас также могут быть клеммы Rc или Rh для систем с двумя трансформаторами; это особые случаи в проводке термостата.
Белый провод термостата («W1» или «W2»)
Белые провода для обогрева. Вы найдете их, например, в термостатах газовых печей, но не найдете их в термостатах кондиционеров.
проводаВт идут непосредственно к источнику отопления; это может быть печь (газовая, электрическая, жидкотопливная, что угодно) или тепловые насосы (в том числе мини-сплит-тепловые насосы).
W2 предназначен для двухступенчатого нагрева. Большинство тепловых насосов включают второй этап нагрева и требуют белого провода W2.
Оранжевый провод для O и темно-синий провод для B (провод O/B)
«O» или оранжевый провод термостата предназначен для охлаждения обратного клапана.
У большинства крупных производителей тепловых насосов, таких как Trane, Goodman, Lennox и т. д., оранжевый провод идет к конденсатору (расположенному во внешнем блоке тепловых насосов).
«B» — для реверсивного клапана обогрева. Некоторые производители, такие как Rheem, включают реверсивный клапан, когда в тепловых насосах включен режим нагрева.Темно-синий провод «B» необходим для клеммы t-stat.
Зеленый провод термостата («G» провод)
Зеленый провод для вентилятора. Мини-сплиты имеют внутреннюю приточно-вытяжную вентиляцию с вентилятором; потребляемая мощность вентилятора регулируется зеленым проводом или проводом «G».
Желтый провод термостата («Y1» и «Y2»)
Клеммы Y предназначены для подключения к реле компрессора. Чаще всего он подключается к приточно-вытяжной установке (внутреннему блоку сплит-системы). Y1 для обычного или одноступенчатого охлаждения; это то, что есть у большинства из нас дома.Провод Y с кодом «Y1» обычно желтого цвета.
«Y2» предназначен только для кондиционеров со второй ступенью охлаждения. Этот терминал требуется, только если у вас есть:
- 2 компрессора.
- Двухступенчатый компрессор.
Другие провода (черный, RS1, RS2, ODT1, ODT2, AUX NO, AUX C, AUX NC)
Некоторые другие клеммы, которые редко используются вообще, те, что с правой стороны термостата. В дальнейшем мы планируем создать в отдельной статье детали того, что конкретная функция у них у всех есть.
Имейте в виду, что при таком большом количестве различных термостатов каждый код провода может иметь провод разного цвета. Провод «О», например, не обязательно всегда оранжевый. Если техник, который устанавливал ваш термостат, использовал другой цвет, у вас могут возникнуть проблемы с повторным подключением проводов. Вот почему следующий раздел так важен:
.Снятие старого термостата (сделать фото)
Если вы планируете заменить старый термостат, не снимайте его сразу.
Прежде всего, убедитесь, что вы сможете правильно подключить новый термостат.
техники HVAC знают цветовую кодировку наизусть; они могут просто снять любой термостат Honeywell, заменить его новым и снова подключить клеммы.
Если вы занимаетесь монтажом термостата своими руками, вот самое простое, что нужно сделать, прежде чем снимать старый термостат:
Сделать снимок.
Если вы отвинтите клеммы и сразу отсоедините провода, у вас могут возникнуть проблемы с повторным подключением проводов к новой клемме.Прежде чем продолжить, убедитесь, что у вас есть картина того, как выглядит проводка к старому термостату.
Обязательно проложите провода (вы не хотите потерять их в стене)
Когда вы сфотографировали старый термостат, вы можете удалить его. Но будьте осторожны:
Термостат удерживает провода от стены; провода подвешены к термостату. Если сразу снять терморегулятор, провода потеряются внутри стены. Вам нужно будет либо:
- Вытащите провода из стены.
- Разбейте стену, чтобы добраться до проводов.
Чтобы предотвратить эти два сценария, не забудьте растянуть провода. Возьмите каждую проволоку и согните ее наружу. Вот логика этого:
- Отверстие в стене примерно 2×2 дюйма. Сами провода
- имеют размер примерно 1×1 дюйм.
- Если их развести, получится поперечное сечение не менее 2×2 дюймов, и провода будут висеть на стене (а не на термостате).
Когда вы это сделаете, вы можете безопасно удалить старый термостат.
Установка нового термостата (подключение по проводам)
После того, как вы сняли старый термостат, возьмите новый термостат и поставьте его на то же место, что и старый термостат. Провода, которые вы закрепили на стене, нужно продеть через отверстие в новом термостате.
Теперь вы начинаете переподключать провод за проводом. Здесь очень полезно иметь фотографию старого термостата. Есть два способа узнать, куда идет каждый провод:
- Используйте фото и соответственно переподключите провода.
- Используйте цветовые коды и снова подключите провода.
Если вы руководствуетесь цветовыми кодами, вы можете проверить, что означает каждый провод, в разделе выше. Вот краткое резюме:
- Красный провод: питание (в большинстве случаев вход 24 В).
- Зеленый провод: Вентилятор.
- Белый провод: Нагрев.
- Синий провод: Охлаждение.
- Rh: Мощность нагрева.
- Rc: Мощность охлаждения.
Для повторного подключения провода просто подсоедините провод к правой клемме и затяните установочный винт. Немного потяните за провод, чтобы убедиться, что он правильно закреплен.
Пример: Подсоедините красный провод к R, затяните винт, проверьте и перейдите к новому проводу.
После того, как вы пересоединили все провода, установите плату управления и проверьте, все ли в порядке.
Теперь, когда мы знаем основы правильного подключения термостата и основы цветового кодирования, давайте рассмотрим пошаговые инструкции по подключению 2-, 3-, 4- и 5-проводных термостатов:
2-проводная проводка термостата (печи)
Самый простой термостат имеет 2 провода; обычно красный и белый провод.
Двухпроводная проводка термостата используется только для печей и обычно не требует провода «C» или «Общий». Вот почему нам нужно всего два провода:
- Красный провод для питания (24ч).
- Белый провод для обогрева.
Подключение двухпроводного термостата довольно просто.
Вот пошаговая инструкция по монтажу 2-х проводного термостата своими руками:
- Снимите панель управления старого термостата печи.
- Обратите внимание, куда идут провода; обычно красный провод R идет к R, а белый провод идет к Rh или W1.Вы также можете сделать фото.
- Открутите два провода от клемм.
- Снимите плату старого 2-проводного термостата и установите на его место новый 2-проводной термостат.
- Подсоедините красный и белый провода, затяните установочный винт и снова установите панель управления.
- Проверьте двухпроводную проводку термостата, включив печь.
Если вы правильно подключили 2 провода, новый 2-проводной термостат должен управлять печью так же, как ваш старый 2-проводной термостат.
3-проводная проводка термостата (котлы, обогреватели)
3-проводные термостаты чаще всего используются для управления нагревателями; особенно бойлеры и водонагреватели. Три провода, которые вы найдете, обычно имеют коды R, G и W.
.Разница между 2-проводным и 3-проводным термометром заключается в «G» или зеленом проводе, который обычно используется для вентиляторов. В 3-проводной проводке термостата зеленый провод служит переназначенным проводом C или «общим». Вот 3 провода:
- Красный провод для питания (24В).
- Белый провод для обогрева (подключен к клемме W или W1).
- Зеленый провод как перепрофилированный провод C.
Вот как подключить 3-проводной термостат:
- Снимите панель управления старого термостата.
- Сфотографируйте 3 провода. Обратите внимание на цвет — красный, белый и зеленый — и клеммы — R, W или W1, G. .
- Полностью снимите плату старого термостата и закрепите провода. Вы не хотите, чтобы они прятались глубоко внутри стены.
- Установите новую материнскую плату на место старой и протяните провода через трехпроводной термостат.
- Правильно подключите провода — красный к R, белый к W или W1, зеленый к G — и затяните винты клемм.
- Установите панель управления и проверьте, правильно ли работает бойлер или водонагреватель, подключенный к 3-проводному термометру.
Вы не хотите, чтобы они прятались глубоко внутри стены.Знать, как подключить 3-проводной термостат, довольно легко по сравнению с 4- и 5-проводными термостатами:
4-проводная проводка термостата (тепловые насосы, HVAC)
4-проводные термостатыобладают большей гибкостью.Для правильной работы интеллектуальных термостатов, таких как термостаты Nest и Ecobee, требуется 4-проводная проводка термостата.
В дополнение к нагреву (2-проводные термостаты) и C или вентилятору (3-проводные термостаты), 4-проводные термостаты включают провод охлаждения, обычно синего или желтого цвета. Вот провода в 4-проводных термостатах с кодами клемм и цветовыми кодами:
- Красный провод для питания (24В).
- Белый провод для обогрева (подключен к клемме W или W1).
- Зеленый провод для вентиляторов.
- Синий или желтый провод для охлаждения (подключен к Y).
Эти термостаты типичны для тепловых насосов: устройства HVAC, которые могут охлаждать и нагревать. Для создания воздушного потока необходим вентилятор (зеленый провод).
Вот как можно самостоятельно подключить 4-проводной термостат:
- Снимите панель управления и оголите провода старого 4-проводного термостата.
- Сфотографируйте провода; вы также можете пометить, куда идет каждый, но сделать фотографию намного проще.
- Снимите материнскую плату и закрепите провода; если их не держать, четыре провода потеряются в стене.
- Привинтите новую материнскую плату и протяните 4 провода через отверстие.
- Подсоедините 4 провода к соответствующим клеммам — красный к R, белый к W или W1, зеленый к G и синий или желтый к Y — и прикрутите их на место. Потяните каждый провод, чтобы убедиться, что он зафиксирован на месте.
- Включите тепловой насос или любое другое устройство HVAC, которое подключается к 4-проводному термостату.
Потяните каждый провод, чтобы убедиться, что он зафиксирован на месте.Давайте рассмотрим один из самых распространенных термостатов. Вот стандартная проводка 5-проводного термостата Honeywell:
.5-проводная проводка термостата (любое устройство HVAC — кондиционеры, тепловые насосы, печи и т. д.)
5-проводной термостатв основном представляет собой 4-проводной термостат с проводом «C» или «Общий». Для работы всех новых цифровых термостатов для устройств HVAC требуется проводное соединение 24 В C. 5-проводные термостаты являются наиболее универсальными термостатами; они контролируют все, от умных кондиционеров, тепловых насосов, печей и так далее.
Вот 5 цветов проводов и коды клемм:
- Красный провод для питания (24В).
- Белый провод для обогрева (подключен к клемме W или W1).
- Зеленый провод для вентиляторов.
- Синий или желтый провод для охлаждения (подключен к Y).
- Черный провод для провода «C» или «Общий».
Вот как выглядит проводной 5-проводной термостат:
Давайте посмотрим, как заменить старый 5-проводной термостат на новый:
- Снимите панель управления и оголите провода старого 5-проводного термостата.
- Сфотографируйте провода; вы также можете пометить, куда идет каждый, но сделать фотографию намного проще.
- Снимите материнскую плату и закрепите провода; если их не держать, четыре провода потеряются в стене.
- Привинтите новую материнскую плату и протяните 5 проводов через отверстие.
- Подсоедините 5 проводов к соответствующим клеммам — красный к R, белый к W или W1, зеленый к G, синий или желтый к Y, черный к C — и прикрутите их на место. Потяните каждый провод, чтобы убедиться, что он зафиксирован на месте.
- Включите любое интеллектуальное устройство, которое подключается к 5-проводному термостату, и попробуйте использовать приложение для смартфона или пульт дистанционного управления, чтобы проверить, все ли работает должным образом.
Это основы подключения термостата. Если у вас есть хоть немного технических навыков, вы, вероятно, сможете заменить термостат своими руками.
Как подключить термостат
*Не существует стандарта, для которого цвет провода управляет каждой функцией.При подключении каждый провод следует идентифицировать по клеммам, к которым он подключается, а не по цвету. Если вы не знаете клемму, к которой подключается каждый провод, возможно, потребуется перейти к системе HVAC и посмотреть обозначения на плате управления. Для получения типичных примеров подключения и уточнения того, с какими типами систем работает ваш термостат, обратитесь к своему владельцу/руководству по установке. *
Термостат использует 1 провод для управления каждой из основных функций вашей системы HVAC, например,
отопление, охлаждение, вентилятор и т.
д.На схеме ниже показано, что контролирует каждый провод в вашей системе:
S — Внутренние и наружные проводные датчики
Y — Ступень компрессора 1 (охлаждение)
Y2 — Ступень компрессора 2 (охлаждение)
Г – Вентилятор
C – Общий
U — Управление увлажнителем, осушителем или вентилятором
L/A – A – Вход для неисправности теплового насоса
O/B – Реверсивный клапан для тепловых насосов
E – Аварийный обогрев
Aux / W2 — Ступень нагрева 2 (обогрев)
Вт — ступень нагрева 1 (обогрев)
R – 24 В переменного тока (нагревательный трансформатор)
Rc – 24 В переменного тока (охлаждающий трансформатор)
*Термостаты торговых моделей необходимы для работы двухтопливных систем (систем, использующих
насос для первых 1 или 2 ступеней нагрева и использовать газовую или масляную печь для резервного / аварийного
обогрев).Если у вас двухтопливная система или вы не уверены, рекомендуется связаться с
Профессиональный подрядчик HVAC, чтобы продолжить..png)
Пожалуйста, следуйте приведенному ниже руководству для основного пошагового руководства по подключению:
Чтобы защитить свое оборудование, отключите питание на блоке выключателя или выключателе, управляющем вашим оборудованием. отопительное и охлаждающее оборудование. Чтобы убедиться, что ваша система выключена, измените температуру на ваш существующий термостат, чтобы ваша система начала нагревать или охлаждать. Если вы не слышите или не чувствуете система включается в течение 5 минут, питание выключено.Если у вас есть цифровой термостат с пустой дисплей, вы можете пропустить этот шаг.
Затем снимите существующий термостат с настенной панели. Большинство термостатов снимаются непосредственно с стена. Однако некоторые поднимаются снизу и отщелкиваются, а у других есть фиксирующий язычок.
Следующий шаг — сфотографировать проводку. При съемке убедитесь, что маркировка клемм хорошо видна.
Просмотрите свои фотографии.
Если вы видите клеммы с маркировкой A B C или 1 2 3, возможно, ваш новый термостат не
совместимы, так как для вашей системы требуется сообщающийся термостат.
Если вы видите толстые, черные или красные провода, значит, у вас есть система линейного напряжения. Этот тип проводки требует термостат сетевого напряжения и не совместим с термостатами низкого напряжения
Если вы видите провода, подключенные к клеммам с маркировкой G1, G2, G3, вам понадобится термостат, способный управление несколькими скоростями вентилятора, ни один из наших розничных термостатов не совместим с этой системой тип. G совместим, но не G1, G2 и/или G3.
Как правило, вы должны видеть одножильный провод 18-го калибра.Самая распространенная конфигурация это пять проводов, однако вы могли видеть всего два и целых десять.
Любой провод, который присутствует, но не подключен к клемме, которую вы хотите записать, но вы не будет маркировать эти провода.
Используя фотографии, которые вы сделали, удалите каждый провод по одному и пометьте его. Если терминал имеет
несколько обозначений, таких как W и O/B, он будет помечен как W и O/B, а не только один или
разное.
После того, как вы удалили и пометили все провода, которые можно открутить, снимите старую стенку термостата. пластину и установите настенную пластину нового термостата.
После установки настенной пластины нового термостата мы можем снова подключить проводку. Если мы рекомендуем поместив провод в клемму, не перемещайте его на другую клемму, если мы обратимся к этому позже в руководстве. (Пример. У вас есть один провод с маркировкой W-O/B, и мы рекомендуем подключить его к клемме O/B. Если далее в руководстве мы рекомендуем вставить провод W в клемму W, вы не сдвинете его провода, как мы уже говорили вам, чтобы поместить его в O/B.)
Теперь давайте рассмотрим конфигурации проводки.
Идентифицируйте все провода с маркировкой R, RH или RC. Обычно у вас будет один или два из этих трех. Если
у вас есть только один провод, независимо от того, помечен ли он RC, он войдет в клемму R, а перемычка
соединительные клеммы R и RC будут на месте. Некоторые термостаты имеют перемычку, некоторые
иметь металлическую скобу, у других может быть вилка, а перемычка также может быть просто проводом, соединяющим
два терминала.
Если у вас два провода, R или RH войдет в клемму R, а RC войдет
в терминал RC.Если у вас есть более одного провода (у вас есть провод с маркировкой R, а другой
например, провод с маркировкой Rc) вы можете удалить любые перемычки между клеммами R и Rc, или
нажмите переключатель, чтобы открыть клемму RC, чтобы вы могли вставить провод.
Далее поговорим о С или общем проводе. Если у вас есть термостат модели Trane и провод с маркировкой X или B см. в руководстве по эксплуатации термостата. В некоторых случаях один из этих проводов может быть ваш общий. Если у вас есть провод C, поместите его в клемму C на настенной панели.Если вам нужен адаптер C-wire, вы можете приобрести его здесь.
Давайте посмотрим на провод G. Этот провод пойдет к клемме G на вашем новом термостате.
Для проводов Y, Y1 и Y2 Y или Y1 подключаются к клемме Y, а Y2 подключается к клемме Y2. Терминал.
Провод O/B может иметь множество конфигураций. Это может быть W-O/B, O/B, W-O, W-B, или вы можете
даже иметь отдельные провода O и B.
Если у вас есть отдельные провода для O и B, вам нужно будет замотать их изолентой.
от провода B, чтобы он не мог соприкасаться, а провод O будет подключен к клемме O/B на
ваш термостат.
Если ваша клемма O или B имеет общую метку с другим проводом, обычно W, вам необходимо идентифицировать есть ли у вас система теплового насоса или нет. Тепловой насос приводит в действие ваш компрессор для обоих отопление и охлаждение. Если вы не знаете тип своей системы, подсоедините этот провод к клемме W. Если у вас есть система теплового насоса, поместите ее в клемму O/B.
Найдите любой неподключенный провод с маркировкой W или W1. Если на предыдущем шаге вы определили O, B или Провод O/B, который подключается к клемме O/B и имеет отдельный провод W, поместите этот провод в Терминал W2.Если у вас нет провода, подключенного к клемме O/B, подключите провод W к Терминал W.
%PDF-1.4 % 315 0 объект> эндообъект внешняя ссылка 315 88 0000000016 00000 н 0000002734 00000 н 0000002097 00000 н 0000002880 00000 н 0000003787 00000 н 0000003950 00000 н 0000004342 00000 н 0000004455 00000 н 0000009281 00000 н 0000009541 00000 н 0000009934 00000 н 0000010314 00000 н 0000010739 00000 н 0000011095 00000 н 0000011255 00000 н 0000013451 00000 н 0000013711 00000 н 0000014069 00000 н 0000014500 00000 н 0000014811 00000 н 0000015194 00000 н 0000015574 00000 н 0000018525 00000 н 0000018778 00000 н 0000019136 00000 н 0000019396 00000 н 0000019707 00000 н 0000020098 00000 н 0000020470 00000 н 0000020630 00000 н 0000023156 00000 н 0000023727 00000 н 0000023975 00000 н 0000024229 00000 н 0000024340 00000 н 0000024591 00000 н 0000025045 00000 н 0000025205 00000 н 0000025638 00000 н 0000026227 00000 н 0000026889 00000 н 0000029311 00000 н 0000029431 00000 н 0000029584 00000 н 0000029729 00000 н 0000029844 00000 н 0000030020 00000 н 0000030048 00000 н 0000030224 00000 н 0000033958 00000 н 0000034089 00000 н 0000034476 00000 н 0000034728 00000 н 0000035336 00000 н 0000035362 00000 н 0000039170 00000 н 0000042364 00000 н 0000042661 00000 н 0000043002 00000 н 0000043345 00000 н 0000043688 00000 н 0000048504 00000 н 0000076796 00000 н 0000076899 00000 н 0000077006 00000 н 0000109887 00000 н 0000113748 00000 н 0000113860 00000 н 0000113971 00000 н 0000114040 00000 н 0000114335 00000 н 0000114693 00000 н 0000115058 00000 н 0000115438 00000 н 0000152606 00000 н 0000152853 00000 н 0000153343 00000 н 0000155876 00000 н 0000158697 00000 н 0000158951 00000 н 0000160121 00000 н 0000160373 00000 н 0000160753 00000 н 0000161019 00000 н 0000176202 00000 н 0000191592 00000 н 0000207107 00000 н 0000002553 00000 н трейлер ]>> startxref 0 %%EOF 317 0 объект>поток xڜO(aǿk~»+8Nh9؏IDj&C9aQv»RvQe2ljןO=}}BP2WPA5 _[4 s{=!ZlSֳlN9ҴTHכDQ(sd$MڿP~?(n^絏EX
Демистификация цветов проводки термостата — что куда идет? [2022]
RobotPoweredHome поддерживается читателями.
Когда вы покупаете по ссылкам в моем блоге, я могу заработать партнерскую комиссию. Как партнер Amazon, я зарабатываю на соответствующих покупках. Если вам когда-либо приходилось настраивать термостат, вы точно знаете, какие это могут быть хлопоты.
Никакой стандартизации не существует, поэтому вы зависите от производителя, когда дело доходит до цветовой маркировки проводов для клемм.
У вас будет двойная проблема, если вы попытаетесь заменить один термостат на другой, потому что теперь вам придется иметь дело с системами двух разных компаний для цветового кодирования.
Я знаю о ваших бедах, и именно поэтому я написал эту статью.
Я провел много времени, изучая множество различных интеллектуальных термостатов в своем стремлении создать лучший и самый удобный из возможных «Умный дом», таких как термостат Nest, термостат EcoBee и термостат Sensi.
Быть умным домом имеет свои преимущества, но необходимость постоянно переключаться между различными термостатами, разработанными разными компаниями, не входит в их число.
Однако со временем мне удалось, так сказать, взломать код, и теперь я понимаю, как некоторые производители любят маркировать клеммы цветом.
В этой статье я поделюсь тем, что узнал, чтобы вы могли сэкономить время и силы на изучение электрических схем и хлопот, обычно связанных с настройкой проводки термостата.
Как правило, цвета проводов термостата соответствуют первой букве названия клемм, например, красные провода для клеммы R (для питания), желтые провода для клеммы Y (для охлаждения), белые для клеммы W (для обогрева), Зеленые провода для терминала G (для вентилятора).
Некоторыми исключениями являются синие (иногда черные) провода для клеммы C (общая клемма), голубые провода для Y2 (вторая ступень охлаждения) и коричневые провода для W2 (вторая ступень обогрева)
Но эти цветовые коды могут различаться у разных производителей.Прочитав эту статью, вы узнаете цветовые коды основных интеллектуальных термостатов, а также узнаете, как идентифицировать провода для нестандартных соединений.
Примите необходимые меры предосторожности, прежде чем приступить к работе над любыми самодельными задачами, связанными с термостатами.
Убедитесь, что все трансформаторы и системы отключены, прежде чем выполнять какую-либо проводку.
Также убедитесь, что питание не проходит через вентилятор и конденсатор.
Если имеется ранее установленный термостат, который вы планируете заменить, убедитесь, что вы сфотографировали его проводку для справки.
Общий код цвета проводки термостата
| Клемма | Цвет провода | Описание |
|---|---|---|
| R | RКлемма питания зарезервирована для | Для сплит-систем это обычно красный провод, идущий от главного трансформатора, который обычно находится в воздухораспределителе. Но в некоторых системах вы можете найти трансформатор в конденсаторном блоке. По этой причине, чтобы избежать травм или повреждения компонентов, отключите питание конденсатора и воздухообрабатывающего агрегата перед выполнением каких-либо работ с электропроводкой термостата. |
| Rc | Красный | Клемма Rc зарезервирована для питания охлаждающего устройства. Если в вашей системе HVAC используется отдельный трансформатор для охлаждения и отдельный трансформатор для обогрева, то провод от системы кондиционирования воздуха проходит к клемме Rc. Если имеется только один трансформатор, питающий системы отопления и охлаждения, то можно установить перемычку между Rc и Rh. |
| Rh | Красный | Нагревательный аналог Rc, клемма Rh зарезервирована для мощности нагревательного агрегата.Они соединены перемычками в одноступенчатой системе отопления. |
| Y | Желтый | Клемма Y зарезервирована для охлаждения. Желтый провод идет к компрессору и управляет системой кондиционирования воздуха. |
| Y2 | Голубой | Терминал Y2 встречается редко и используется для охлаждения второй ступени. Если у вас двухступенчатая система охлаждения (две настройки — высокая и низкая) и нужно, чтобы они регулировались одним термостатом, то к этой клемме идет провод от второго компрессора. |
| W | Белый | Клемма W используется для обогрева. Белый провод проходит от источника нагрева, который может быть чем угодно, от традиционной жидкотопливной или газовой печи до более современного котла или электрической печи. |
| W2 | Коричневый | Нагревательный аналог Y2, используемый для двухступенчатых систем отопления. Коричневый провод проходит от второго источника тепла к этой клемме. |
| G | Зеленый | Клемма используется для питания вентилятора.Зеленый провод проходит от внутреннего вентилятора к этой клемме. |
| C | Синий/черный | Это общая клемма, и обычно синий или черный провод проходит от этой клеммы к трансформатору для замыкания цепи и, в некоторых случаях, для подачи питания на термостат. |
| O/B | Оранжевый/темно-синий | Этот контакт находится на термостатах, предназначенных для работы с насосами системы отопления, и используется для питания цикла оттаивания тепловых насосов. К этой клемме обычно идет оранжевый или темно-синий провод от теплового насоса. |
| E | Любой цвет | Этот терминал предназначен для аварийного обогрева в случае повреждения компрессора теплового насоса и необходимости обогрева в той или иной форме. Производители берут на себя смелость присваивать любой цвет проводу, идущему от этой клеммы к резервному источнику тепла, и он активирует его в случае чрезвычайной ситуации. |
| X | Любой цвет | Этот терминал предназначен для вспомогательного питания тепловых насосов.В то время как клемма E активирует резервный источник тепла, эта клемма фактически питает резервный источник тепла, и, как и клемма E, провода для этого могут быть любого цвета. |
| S1 и S2 | Экранированные провода | Эти клеммы используются для подключения датчиков наружной температуры и иногда обозначаются Т-образными клеммами. В них проложены совершенно отдельные экранированные провода, которые сразу отличить от других проводов. Они экранированы, чтобы электромагнитные помехи не влияли на показания датчиков температуры. |
Цветовой код проводки термостата Nest
Термостат Nest имеет ожидаемые клеммы Rh, Rc, Y1, Y2, W1, W2, G, O/B и C на задней панели.
Необычным, но приятным сюрпризом является терминал Star(*), универсальный терминал, который можно использовать как:
- Терминал E
- Терминал Y3/W3 для трехступенчатого охлаждения/обогрева соответственно
- Увлажнение H Терминал
- Терминал DH осушения
- Дополнительный терминал G
В настоящее время наиболее распространенной системой HVAC является сплит-система, которая составляет около 57% всех единиц HVAC, проданных в 2017 году, и ее количество будет продолжать расти.
Обычная сплит-система состоит из одноступенчатого нагревателя и одноступенчатого охладителя и может быть легко подключена к термостату Nest.
Еще раз примите необходимые меры предосторожности, прежде чем начинать какие-либо работы с электропроводкой, и отключите питание от основных компонентов ваших систем HVAC, таких как трансформаторы в кондиционерах и компрессоры.
Для подключения термостата Nest выполните следующие действия:
- Подключите красный провод от трансформатора к клеммам Rc или Rh (поскольку они соединены внутри)
- Проложите белый провод от печи к клемме W.
- Подсоедините желтый провод от компрессора к клемме Y.
- Проложите зеленый провод от вентилятора к клемме G.
- Подсоедините синий провод С к клемме С от трансформатора. Или вы можете опустить это и подключить адаптер питания.
Не стесняйтесь подключать дополнительный источник тепла к клемме W2 и дополнительный компрессор к клемме Y2 в соответствии с вашей системой HVAC
Нет необходимости перемыкать клеммы Rc и Rh на термостате Nest, так как это уже сделано внутри термостата.
Цветовой код проводки термостата для термостата Ecobee
Термостат Ecobee поставляется с ожидаемыми разъемами Rh, Rc, Y1, Y2, W1, W2, G, O/B и C на задней панели, но также поставляется с ACC+ и ACC- клеммы для подключения аксессуаров, таких как увлажнители и осушители.
Они должны быть подключены соответствующим образом, чтобы замкнуть цепь.
Для подключения термостата EcoBee выполните следующие действия:
- Подключите красный провод от трансформатора к клеммам Rc или Rh (поскольку они соединены внутри)
- Проложите белый провод от печи к клемме W.
- Подсоедините желтый провод от компрессора к клемме Y.
- Проложите зеленый провод от вентилятора к клемме G.
- Подсоедините синий провод С к клемме С от трансформатора. Или вы можете опустить это и подключить адаптер питания.
Не стесняйтесь подключать дополнительный источник тепла к клемме W2 и дополнительный компрессор к клемме Y2 в соответствии с вашей системой HVAC
Нет необходимости перемыкать клеммы Rc и Rh на термостате Ecobee, так как они уже подключены внутри термостата.
Цветовой код проводки термостата для термостата Sensi
Термостат Sensi поставляется с ожидаемыми клеммами Rh, Rc, Y, Y, W1, W2, G, O/B и C, но также поставляется с клеммой L.
Этот разъем предназначен для подключения ЖК-дисплея.
Для подключения термостата Sensi выполните следующие действия:
- Подсоедините красный провод от трансформатора к клеммам Rc или Rh (поскольку они соединены внутри)
- Проложите белый провод от печи к клемме W.
- Подсоедините желтый провод от компрессора к клемме Y.
- Проложите зеленый провод от вентилятора к клемме G.
- Подсоедините синий провод С к клемме С от трансформатора. Или вы можете опустить это и подключить адаптер питания.
Не стесняйтесь подключать дополнительный источник тепла к клемме W2 и дополнительный компрессор к клемме Y2 в соответствии с вашей системой HVAC
Не устанавливайте перемычки на клеммы Rc и Rh на термостате Sensi, так как имеется встроенная перемычка внутри подразделения.
Заключение
Теперь, когда вы получили общее представление о цветовом коде проводов термостата, вы можете попробовать свои силы в настройке/модификации вашей собственной системы HVAC по своему вкусу.
Хотя не все производители будут использовать один и тот же цветовой код для проводки, вы можете идентифицировать провода, отслеживая, к какому компоненту они подключены в вашей системе HVAC.
Вам также будет интересно прочитать:
Часто задаваемые вопросы
Нужно ли отключать питание для установки термостата?
При установке нового электроприбора в вашей электросети всегда разумно отключить питание, чтобы избежать любого потенциального вреда для себя и потенциального повреждения ваших компонентов.
Могут ли провода термостата стать причиной возгорания?
Короткое замыкание между проводами термостата и напряжением бытовой сети может привести к повреждению термостата, а иногда даже к возгоранию.
R переходит в RC или RH?
Для интеллектуальных термостатов и современных термостатов Rc и Rh обычно соединены перемычкой внутри, поэтому красный провод может быть подключен к любому из них, но в более старых термостатах общее правило заключается в том, что линия питания со стороны нагрева идет на Rh, а питание линия со стороны охлаждения, чтобы перейти к Rc.
Что произойдет, если вы неправильно подключите термостат?
Неправильное подключение термостата может иметь потенциально разрушительные последствия, начиная от поражения электрическим током, перегорания предохранителя, повреждения термостата или самих компонентов HVAC. Вы также можете стать причиной пожара.
%PDF-1.6 % 1 0 объект >>> эндообъект 2 0 объект >поток 2018-06-21T15:40:05-07:002018-06-21T15:40:13-07:002018-06-21T15:40:13-07:00Adobe InDesign CC 13.0 (Macintosh)uuid:983aa184-c258-f64b -992a-504b15c4749dxmp.сделал: F77F117407206811BB8EF466117FD6F0xmp.id: 316b1a5e-8a2f-4c47-b7bd-ff7277d7d57bproof: pdfxmp.iid: cebc4be2-f195-4943-a9bb-3edcd8216871xmp.did: f2bf2587-1200-45d6-bd1a-a502d2e971bfxmp.did: F77F117407206811BB8EF466117FD6F0default
0 0,0 303,307 425,197]/Тип/Страница>>
эндообъект
19 0 объект
>/ExtGState>/Font>/ProcSet[/PDF/Text]/Свойства>>>/TrimBox[0.0 0.0 303.307 425.197]/Тип/Страница>>
эндообъект
20 0 объект
>/ExtGState>/Font>/ProcSet[/PDF/Text]/Свойства>>>/TrimBox[0.0 0.0 303.307 425.197]/Тип/Страница>>
эндообъект
21 0 объект
>/ExtGState>/Font>/ProcSet[/PDF/Text]/Свойства>>>/TrimBox[0.0 0.0 303.307 425.197]/Тип/Страница>>
эндообъект
22 0 объект
>/ExtGState>/Font>/ProcSet[/PDF/Text]/Properties>>>/TrimBox[0.0 0,0 303,307 425,197]/Тип/Страница>>
эндообъект
23 0 объект
>/ExtGState>/Font>/ProcSet[/PDF/Text]/Свойства>>>/TrimBox[0.0 0.0 303.307 425.197]/Тип/Страница>>
эндообъект
24 0 объект
>/ExtGState>/Font>/ProcSet[/PDF/Text]/Свойства>>>/TrimBox[0.0 0.0 303.307 425.197]/Тип/Страница>>
эндообъект
25 0 объект
>/ExtGState>/Font>/ProcSet[/PDF/Text]/Свойства>>>/TrimBox[0.0 0.0 303.307 425.197]/Тип/Страница>>
эндообъект
26 0 объект
>/ExtGState>/Font>/ProcSet[/PDF/Text]>>/TrimBox[0.0 0,0 303,307 425,197]/Тип/Страница>>
эндообъект
27 0 объект
>/ExtGState>/Font>/ProcSet[/PDF/Text]>>/TrimBox[0.
0 0.0 303.307 425.197]/Тип/Страница>>
эндообъект
58 0 объект
>поток
HlR=O1+BHlb81J d8u8!1$f;cz
оа
$1Z#Или{`ht dhX~*
!ft:0UviJ#VE
fW͊C4/;4,57ń>Y0’a*#{#!-T40Fd̲mvCndID%&\)3Ǥ8a’z.$>8~fD1zNNa_aKv»!J?1a{Z:>>@iE9E»670установка просто и быстро
Провод термостата состоит из нескольких жил сплошной медной проволоки, каждая из которых по отдельности обернута цветной оболочкой и заключена вместе в защитную оболочку.При установке провода подключаются к одной плате, которая по каждому проводу отправляет определенные данные на термостат. Система не будет работать правильно, если провода подключены неправильно.
Провод термостата имеет цветовую маркировку, поэтому технический специалист может определить, какой провод к какому порту на каждой плате подходит. Важно отметить, что в некоторых случаях цвет провода не обязательно означает, что он подключается к тому же цвету, что и плата. Это может произойти, если провода перепутаны местами на обоих концах или если где-то в проводе есть специя, которая не соответствует правильному цвету.
Если вы решили сменить устаревший термостат на смарт-термостат или термостат с Wi-Fi, обязательно пометьте провода, чтобы указать буквой цвета на плате, к которой они подключены. Только после этого отсоедините термостат для замены.
| Маркировка | Код цвета провода | Описание | ||
|---|---|---|---|---|
| R | Красный | Питание, трансформатор 24 В~ | ||
| Rc | Красный | Питание от охлаждения, трансформатор 24 В перем. тока | ||
| Rh | Красный | Питание от тепла, трансформатор 24 В перем. тока | ||
| C | Черный/синий | Общий трансформатор 24 В перем. тока | ||
| Вт | Белый | Реле основного нагревательного элемента | ||
| E | Коричневый | Аварийное тепловое реле | ||
| Y | Желтый | Первичное реле холодного вызова | ||
| Y2 | Желтый | Вторичное реле холодного вызова | ||
| G | Зеленый | Реле вентилятора | ||
| O | Оранжевый | Реле переключения на реле охлаждения | ||
| B | Синий | Реле переключения на тепловое реле | ||
| A | Нагрев и охлаждение активны для любого реле | |||
| L | Лампа аварийного обогрева | |||
| X | Индикатор неисправности системы | |||
| P | Индикатор оттаивания | |||
| Маркировка | Код цвета провода | Описание |
Существует множество типов проводов термостата.
Основное различие между ними заключается в количестве цветных проводов. Системы HVAC с большим количеством функций нуждаются в большем количестве проводов для связи с термостатом и от него.
Наиболее распространен 18/5 (5 нитей, калибр 18). 5 жил провода обеспечивают достаточно функций для современного термостата. Наиболее распространенным преимуществом 5 проводников является наличие общего провода, известного как провод c. Я обнаружил, что лучшее место для покупки провода термостата — это Amazon. Прочитайте отзывы и найдите лучшие цены на Amazon.ком.
Для простого обогрева достаточно двухжильного провода. Для многоступенчатых систем может потребоваться до 8 проводников из-за объема связи, необходимой между термостатом и устройством обработки воздуха или печью.
Выбор правильного калибра: 18 или 20
Провод термостата калибра18 рекомендуется для любых расстояний до 250 футов. Для более коротких пробегов используйте 20-й калибр.
Провод термостата использует сигналы низкого напряжения для передачи данных.
На большом расстоянии сигналы могут стать слишком слабыми, чтобы получить показания.Более крупный 18 ga. провод помогает передавать данные на большее расстояние.
Зачистка провода термостата
Перочинным ножом срежьте примерно 1/4 дюйма цветного покрытия, чтобы обнажить провод. Большинство современных Wi-Fi-термостатов имеют прямое соединение, однако некоторым по-прежнему требуется небольшой крючок на конце.
Как подключить термостат
Как узнать, какие провода подключать к моим новым клеммам термостата? Типичная проводка термостата для нагрева печи HVAC и кондиционирования воздуха, соединения проводов термостата. |
Соединения проводов термостата
Термостат Вопрос №1 Я пытаюсь подключить термостат, как мне узнать, какого цвета провода подключать к клеммам?
- Я покупаю дом, в котором я заметил отсутствие термостата и проводку, но термостат отсутствует.
- Я заменил один в моем нынешнем доме и использовал старую проводку термостата, чтобы сделать новый, и он работает нормально.
- Термостат, который я хочу установить, является программируемым Honeywell.
- У меня вопрос как узнать какие провода к каким клеммам идут так как в инструкции написано не парьтесь по цветам используйте старый для установки нового, но там нет старого термостата.
Этот вопрос по электричеству поступил от: Сида, домовладельца в Сент-Люси, Флорида.
Дополнительные комментарии: На вашем веб-сайте есть отличные статьи для домовладельцев и новичков.
Термостат Вопрос №2
- Я пытаюсь установить термостат Honeywell Lyric T5, но не знаю, какую настройку использовать.Я живу в многоквартирном доме, в котором есть геотермальное отопление и охлаждение, а также тепловой насос. Однако в типичной проводке теплового насоса нет провода O или B.
- Провода у меня только R, C, G, Y1 и W1. Когда я начал настраивать термостат как геотермальный тепловой насос, он запросил переключение O/B на нагрев или охлаждение, что не относится ко мне.
- Когда я выбрал O/B для обогрева, охлаждение и обогрев работают, но обогрев не отключается даже после того, как температура окружающей среды достигает установленной температуры.Я не понимаю, какая у меня система отопления/охлаждения.
Когда я начал настраивать термостат как геотермальный тепловой насос, он запросил переключение O/B на нагрев или охлаждение, что не относится ко мне.Этот вопрос по электропроводке поступил от Сэнни, домовладельца в Ванкувере, Канада.
Термостат Вопрос №3:
- У меня возник вопрос по печи. Ранее я переключился на интеллектуальный термостат, но сейчас хочу вернуться к «неинтеллектуальному» термостату, и я забыл расположение проводки. Системе 1-2 года и к ней подключены только кондиционер и обогреватель.
- Внутри панели печи два жгута, в одном два провода, в другом четыре.Два жгута проводов: белый и черный. Четыре жгута проводов: белый, черный, красный и зеленый.
- Плата печи имеет 7 разъемов. Это R, Y/Y2, W, Com 24V, G, DHUM и Y1. Подскажите, пожалуйста, какие провода куда подключать? Также в печи стоит Carrier 59SP5A.
Это R, Y/Y2, W, Com 24V, G, DHUM и Y1. Подскажите, пожалуйста, какие провода куда подключать? Также в печи стоит Carrier 59SP5A.Этот вопрос по электропроводке поступил от Роберта из Далласа, штат Техас.
Ответ Дэйва:
Спасибо за вопросы по электрике.
Да, Сид, это немного странно. Цвета проводов и количество проводов обычно такие же, как показано ниже в таблице проводки термостата.
Простота подключения термостата
Применение: Термостат для управления отоплением, вентиляцией и кондиционированием воздуха.
Уровень мастерства: от среднего до продвинутого. Этот электрический проект лучше всего выполняется лицензированным подрядчиком по электротехнике или сертифицированным электриком.
Необходимые инструменты: Основные электрические ручные инструменты, включая маленькую отвертку и небольшие инструменты для зачистки проводов.
Расчетное время: зависит от личного опыта и умения работать с инструментами и тонкими проводами термостата.
Меры предосторожности: определите цепь печи или теплового насоса, выключите ее и пометьте примечанием, прежде чем работать с проводкой термостата.
Устранение неполадок и проверка: Большинство термостатов можно проверить с помощью вольтметра/омметра. Аккумулятор термостата следует проверить и при необходимости заменить.
Примечание. Убедитесь, что вы приобрели термостат для замены с правильным номинальным напряжением.
Проводка термостата: Куда крепятся красный и белый провода на новом термостате?
- Теперь у меня есть термостат, который имеет только красный и белый провода, и мне интересно, куда их подключить на моем новом термостате?
Этот вопрос по электропроводке поступил от Сильвестра, домовладельца в Камминге, штат Джорджия.
Пример: Типовая схема подключения термостата для ОВКВ, печного отопления и кондиционирования воздуха
- Наиболее распространенные области применения термостата:
- Термостат кондиционера
- Термостат нагрева
- Термостат теплового насоса
| Терминал Этикетка | Цвет провода | Функция/Описание |
| Правая | Красный провод | 24 В для обогрева |
| Рк | Красный провод | 24 В для охлаждения |
| Y1 | Желтый провод | Охлаждение первой ступени |
| Y2 | Синий провод | Охлаждение второй ступени |
| Г | Зеленый провод Серый провод * | Внутренний вентилятор |
| Ш1 | Белый провод | Нагрев первой ступени |
| W2 | Черный провод | Нагрев второй ступени |
| О | Оранжевый провод | Тепловой насос Реверсивный клапан Режим охлаждения |
| Б | Коричневый провод | Тепловой насос Реверсивный клапан Нагревательный узел |
| С | Коричневый провод** | 24 В, нейтраль (общий) |
* Встречается в некоторых печах марки Carrier
**Коричневый провод часто является первым проводом, используемым для общей ветви 24 В, однако чаще всего используются белый, черный и синий.
Типовая схема подключения термостата для печного отопления и кондиционирования воздуха
Наиболее распространенный Термостат Области применения:
- Термостат кондиционера
- Термостат нагрева печи
| Терминал Этикетка | Цвет провода | Функция/Описание |
| Р | Красный | 24 В |
| Б | Синий | Охлаждение |
| Г | Зеленый Серый * | Вентилятор |
| Вт | Белый | Отопление |
ПРИМЕЧАНИЕ.
Хотя многие домашние системы отопления и кондиционирования воздуха оснащены кабелем термостата стандартного типа с проводами с цветовой маркировкой, провода следует идентифицировать, чтобы убедиться в точном назначении каждого провода .
Руководство по эксплуатации нагревателя и проводка термостата

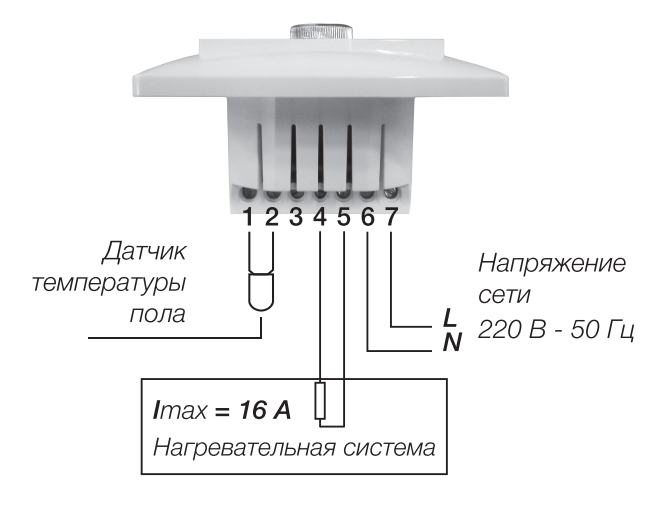

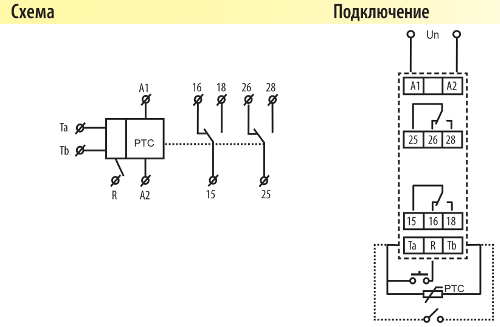

Пример: электрическая схема термостата
Подробнее о проводке отопления и кондиционирования воздуха Подключение контура теплового насоса
- Электропроводка теплового насоса
- Тепловые насосы используются для отопления и охлаждения. Настенные блоки отлично подходят для офисов, соляриев, пристроек к комнатам, гаражей и используются в номерах отелей и мотелей.
Вам также может быть полезно следующее:
| |||||||||
